Жала серии 900М

Товар  можно купить тут

Некоторое время назад приобрел паяльник с регулировкой мощности и сменными жалами серии 900М. Пришлось слегка доработать схему регулятора для снижения нижней границы температурного диапазона и, казалось бы, можно заниматься любимым хобби. Но подвели жала из комплекта паяльника. Через двадцать минут после включения необгораемые жала обгорели и не хотели дружить с припоем. Покрытие оказалось совершенно некачественным.





Как временную меру избрал удаление покрытия надфилем и обычное лужение – жала были сделаны из металла похожего на медь и быстро выгорали. При этом температуру устанавливал не более 250 градусов.

Такое положение вещей не устраивало, поскольку очень нравится эргономика паяльника, а потому не оставлял надежду найти качественные жала по приемлемой цене.

Пересмотрев массу вариантов на торговых площадках, решил остановиться на жалах торговой марки WLXY .

Исходил из двух критериев – усталость от процедуры поиска и приличный внешний вид.

Немного прельстило указание в описании, что жала для профессиональной и безсвинцовой пайки (т.е. эксплуатируются при повышенной температуре),

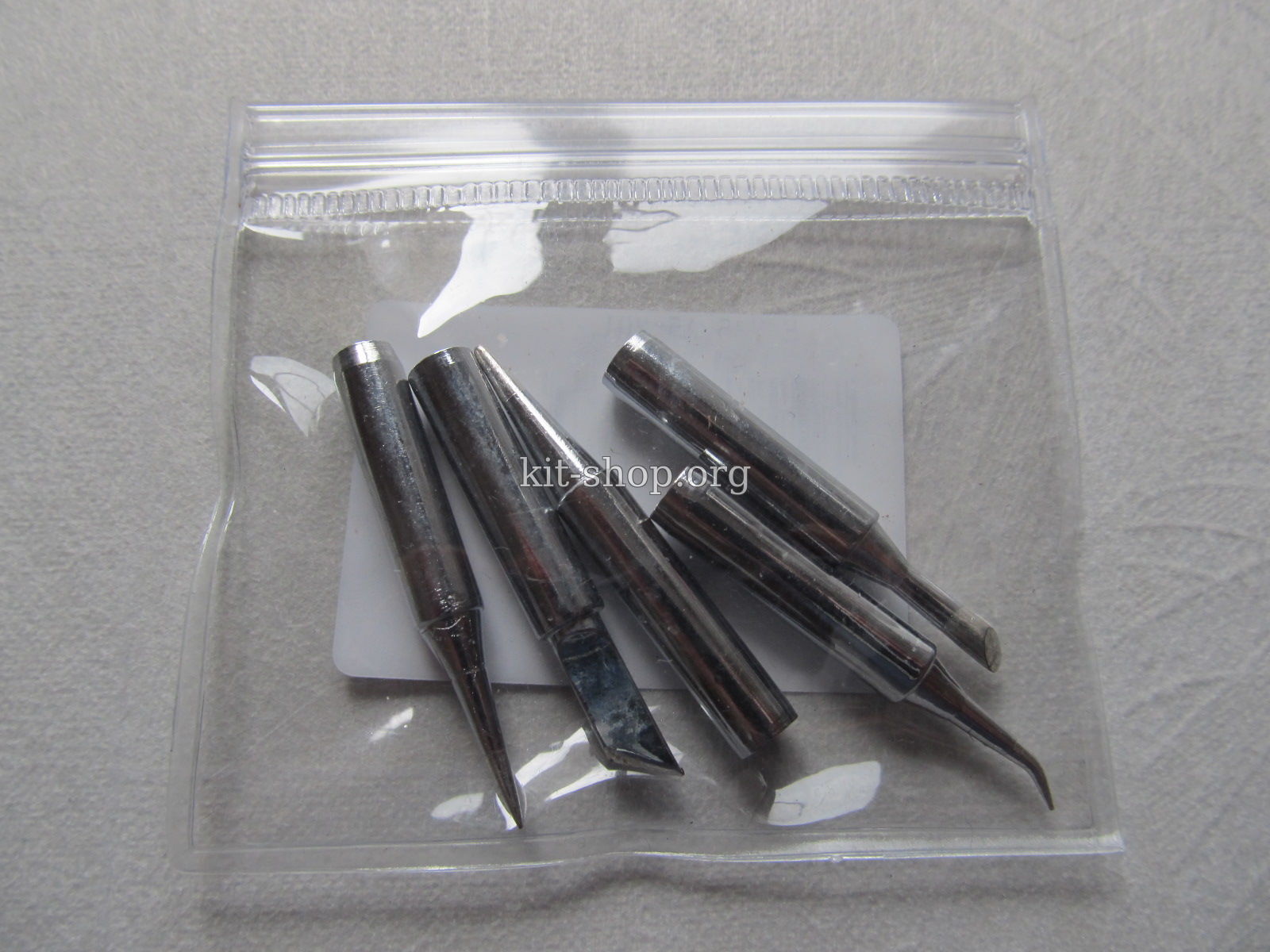

Через три недели посылка была в моих руках.

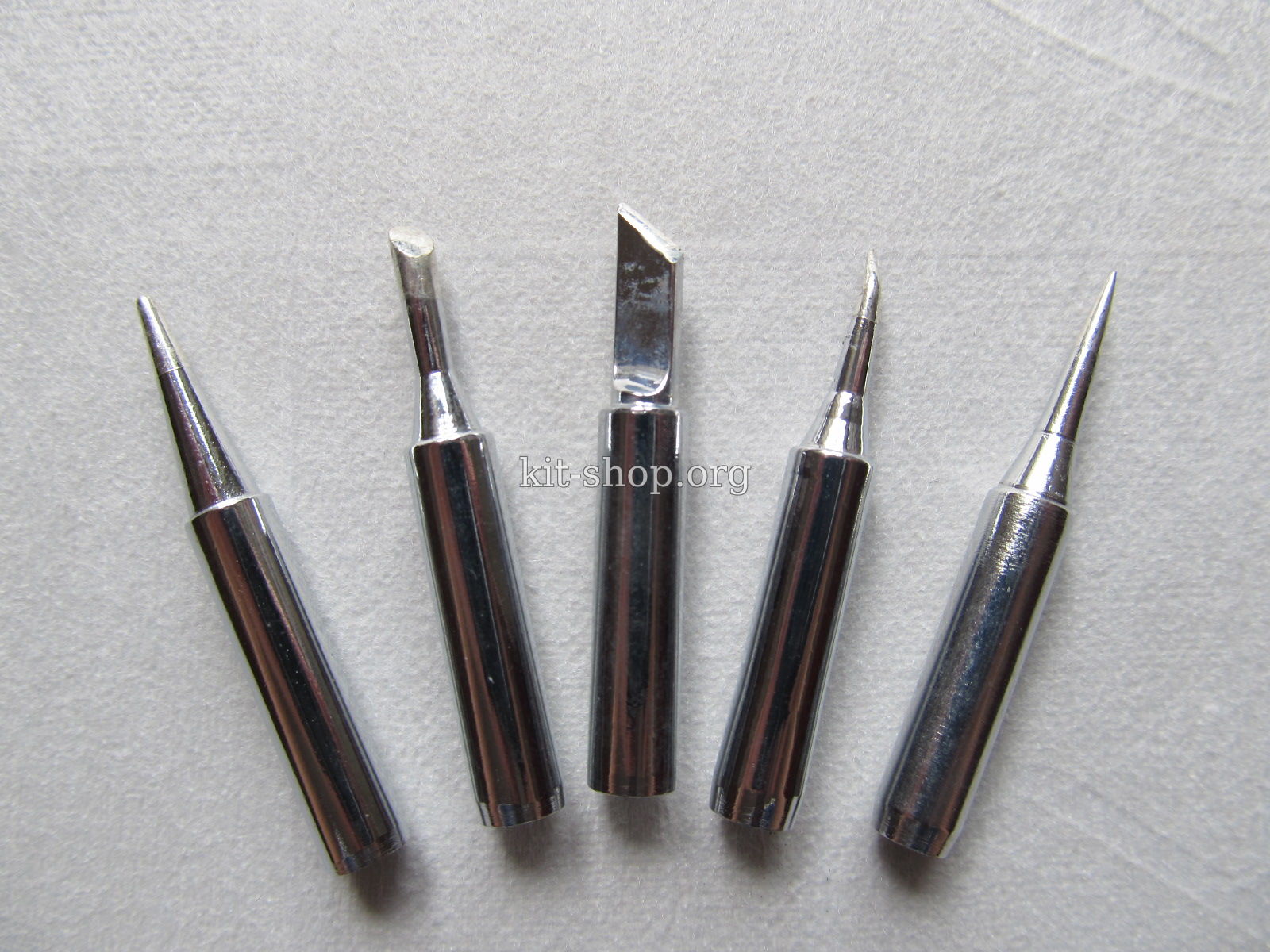

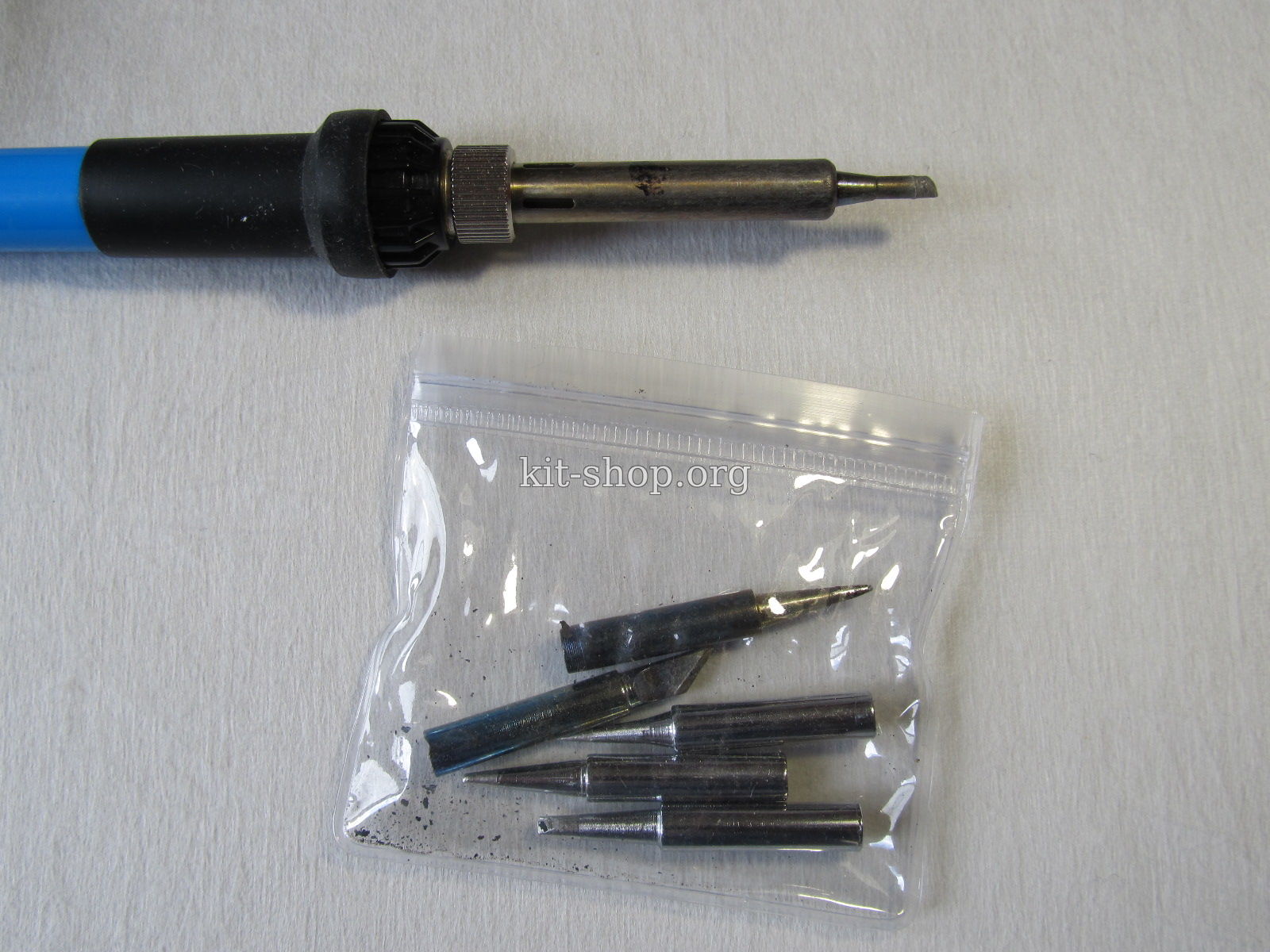

Как можно видеть по фото при оформлении страницы продавец не увлекался фотошопом. Жала выглядят так же, как и на странице в сети – необычно однотонный ровный блеск всех экземпляров, что, видимо, обусловлено их никелировкой.

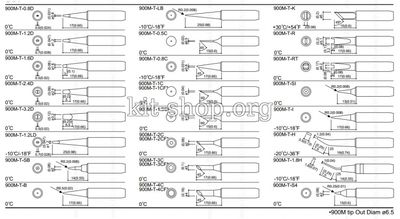

Родоначальником таких жал была фирма Hakko, и для идентификации воспользовался информацией с сайта данной фирмы.





Идентификация пройдена – имеем комплект, состоящий из: 900M-T-3C, 900M-T-B, 900M-T-I, 900M-T-K , 900M-T-H.

900M-T-3C используется для пайки и предварительного лужения.

Существует похожий тип жала 900M-T-3CM. У данного типа жала на скосе есть углубление для удержания большего количества припоя. В нашем случае углубления нет.

900M-T-B универсальный тип жала, который может использоваться с любого направления, под любым углом и легко удерживается в любом положении. Таким образом, возможна пайка, как на маленьких участках, так и на больших.

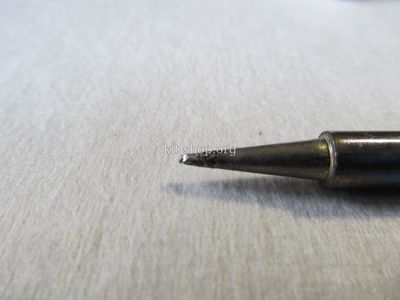

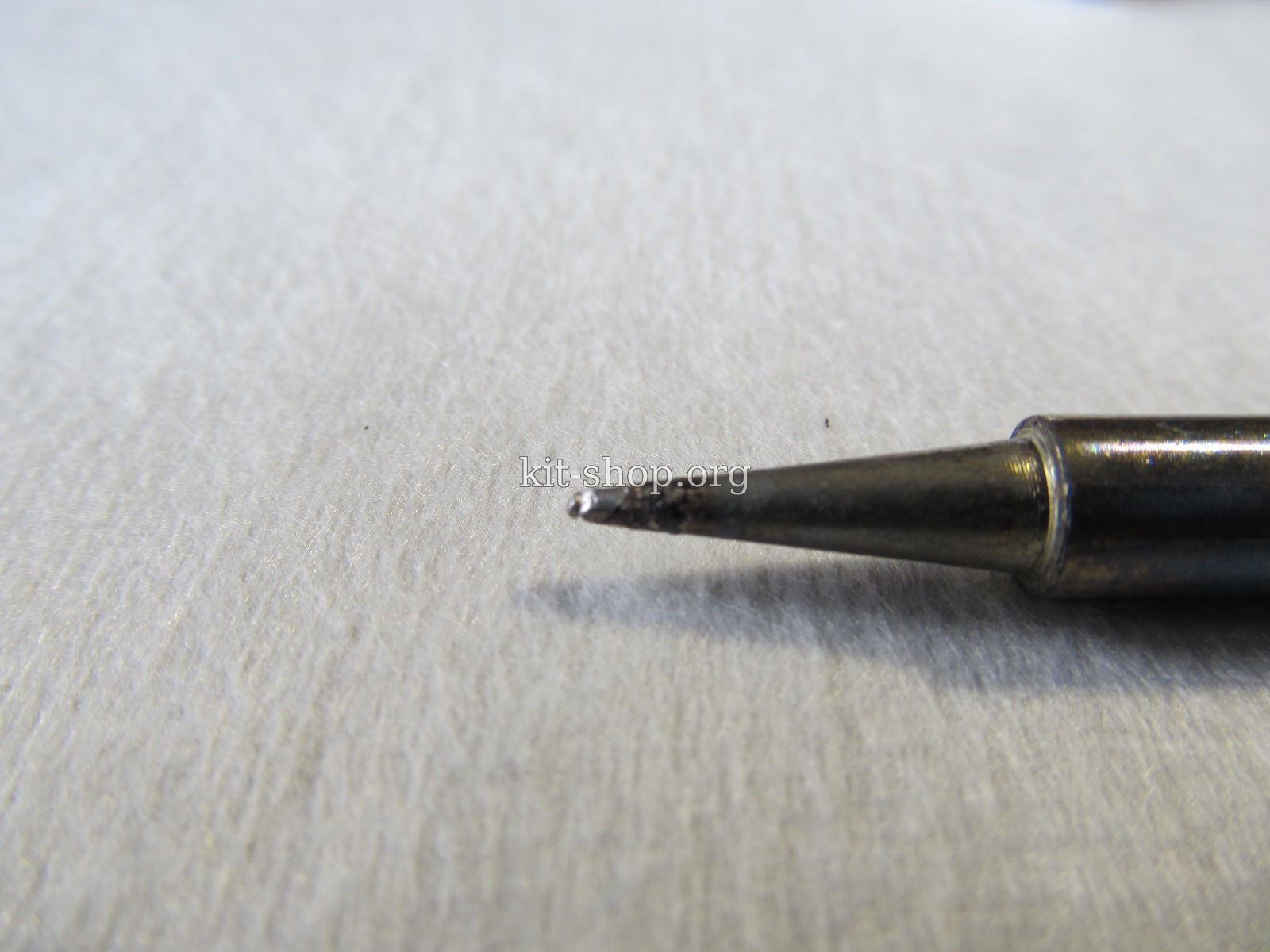

900M-T-I имеет тонкую коническую форму и со сверхтонким наконечником, который лучше всего подходит для пайки в узких местах.
Наилучшим образом подходит для пайки микрокомпонентов, таких как 0603 и т. д., для ремонта устройств с высокой плотностью монтажа (мобильные телефоны и т.д.).

900M-T-K имеет форму ножа. Можно применять наконечник тремя способами: линия, грань и точка. Подходит для пайки в узких местах, коррекции перемычки, выпаивания элементов.

900M-T-H В принципе то же самое, что и 900M-T-I, только с согнутым наконечником.

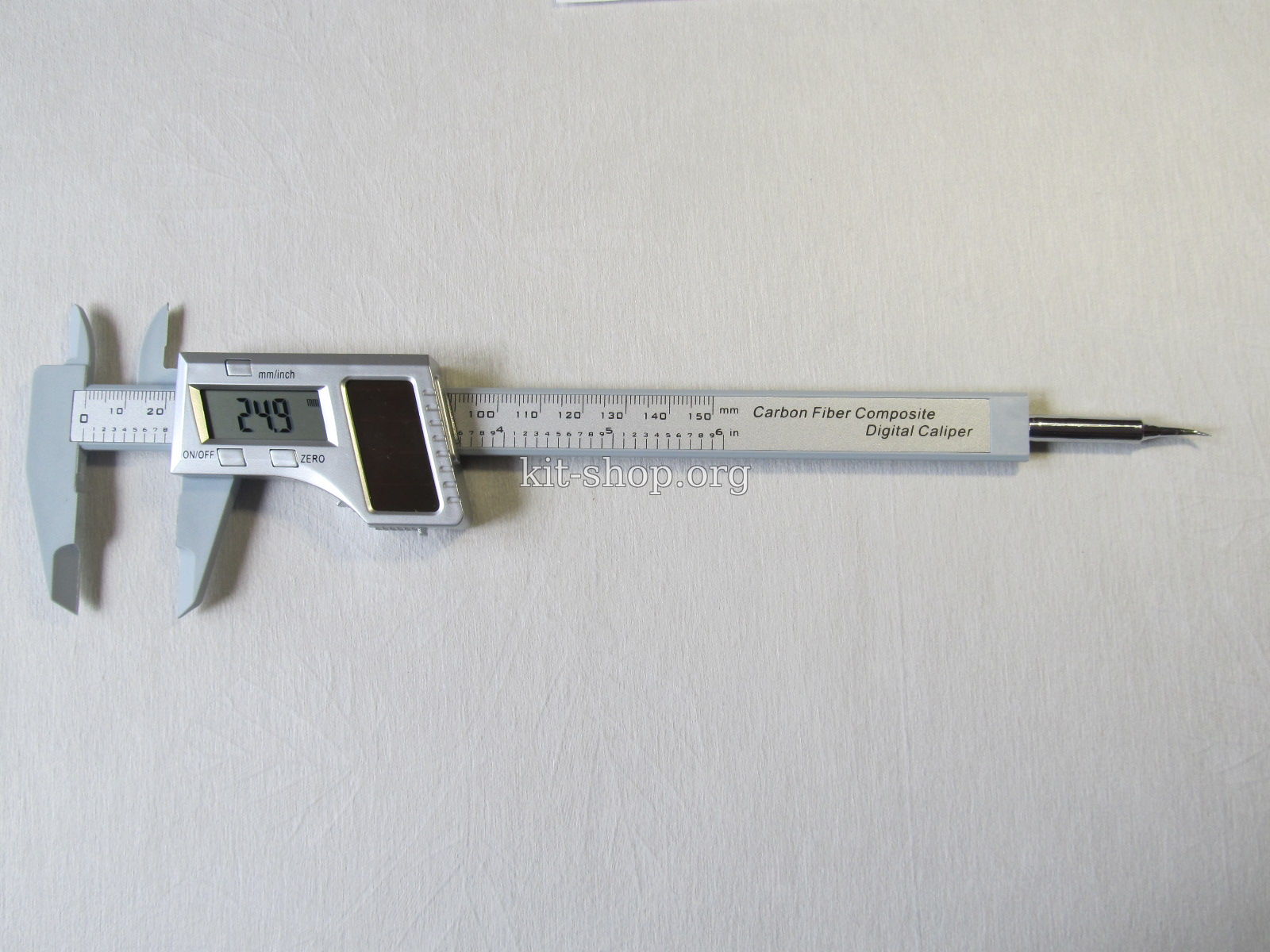

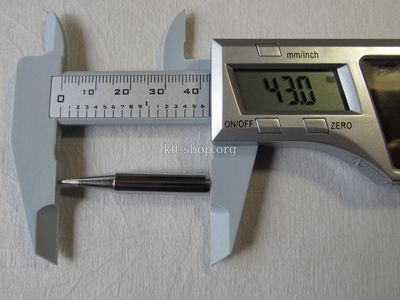

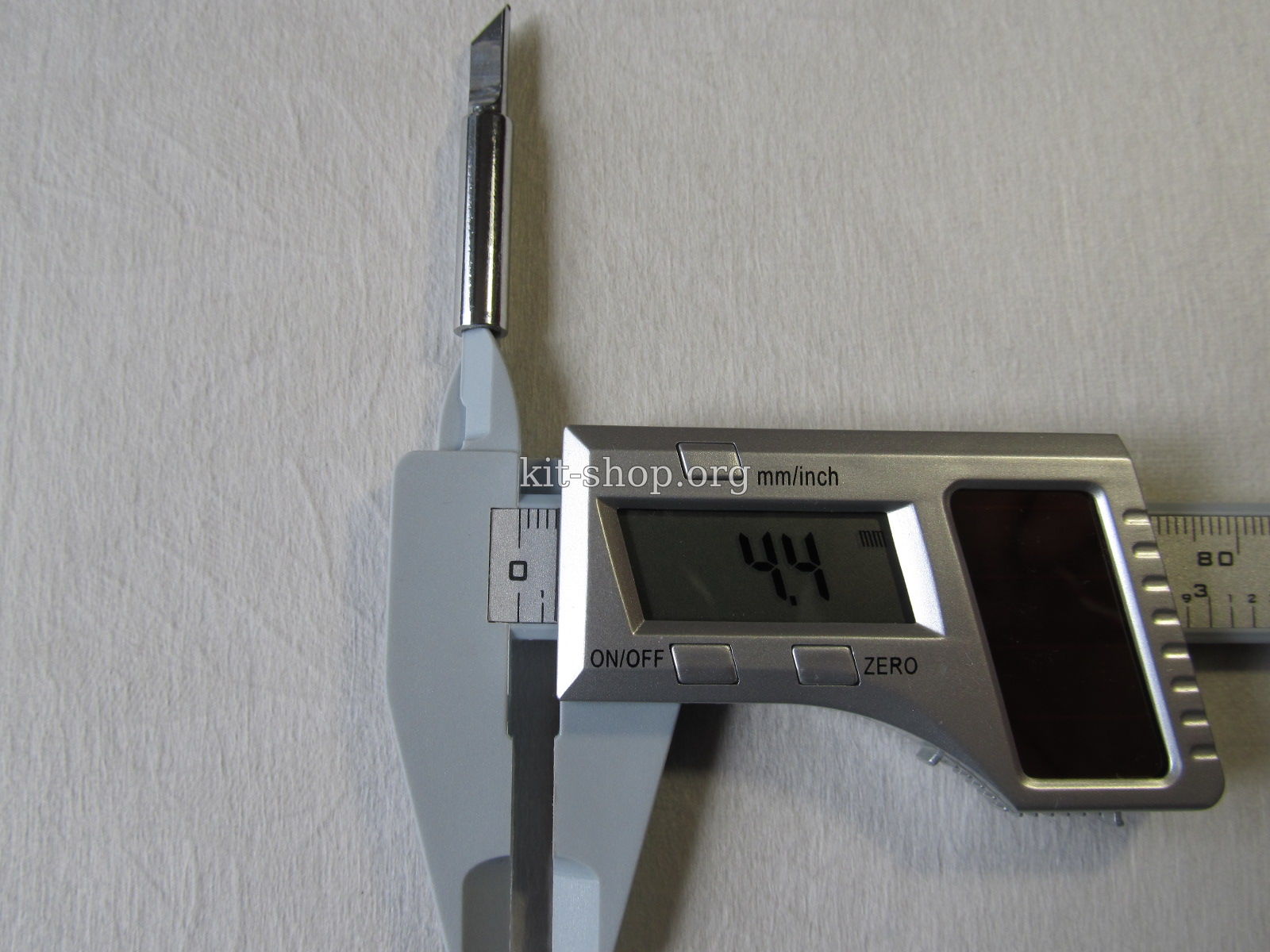

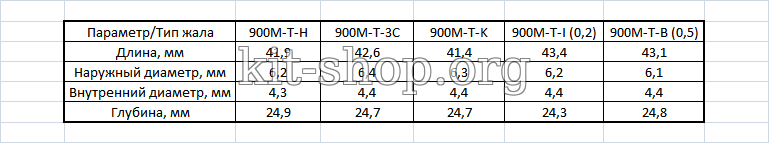

Размеры известны – посмотрим на полученные экземпляры.

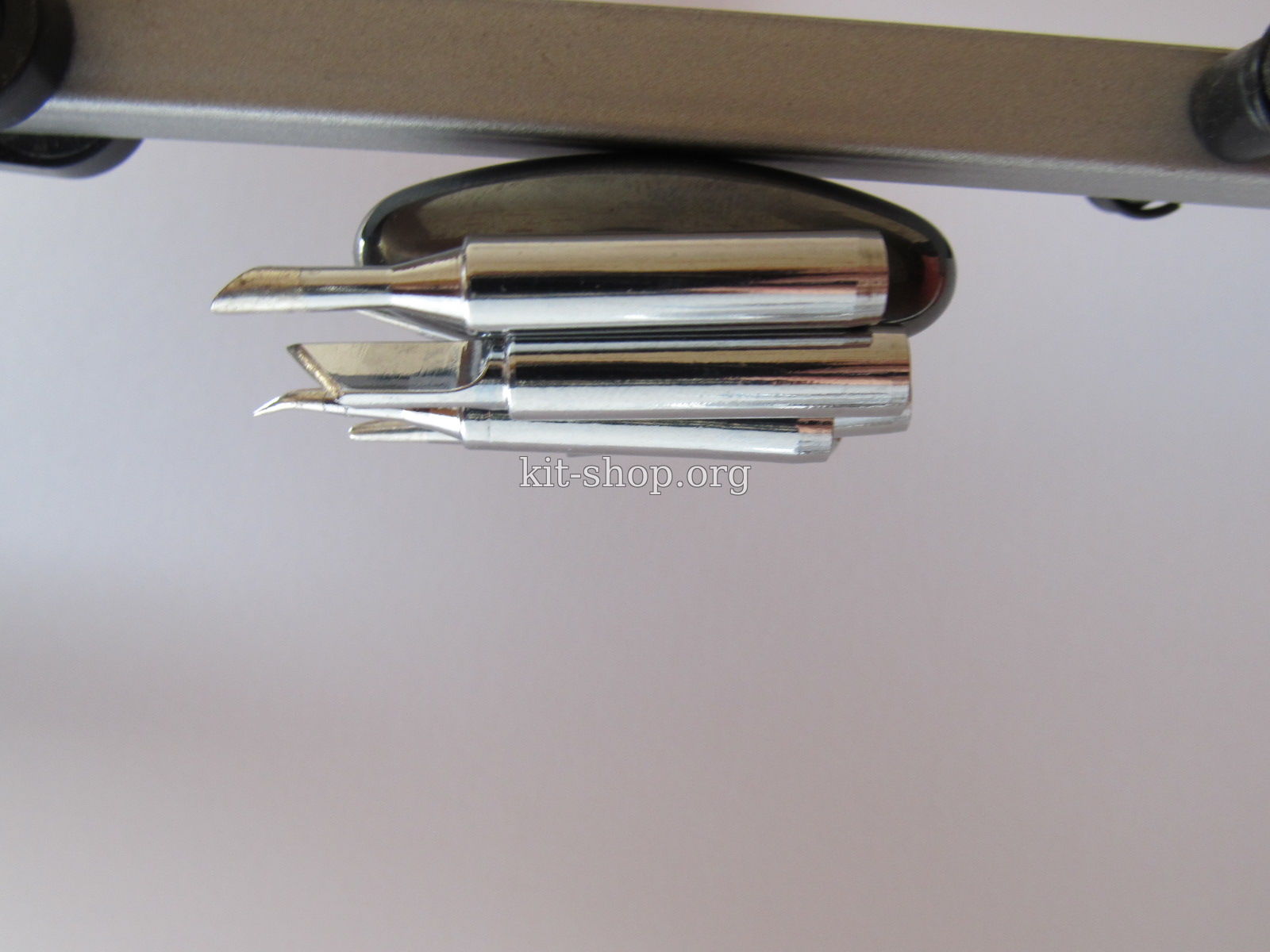

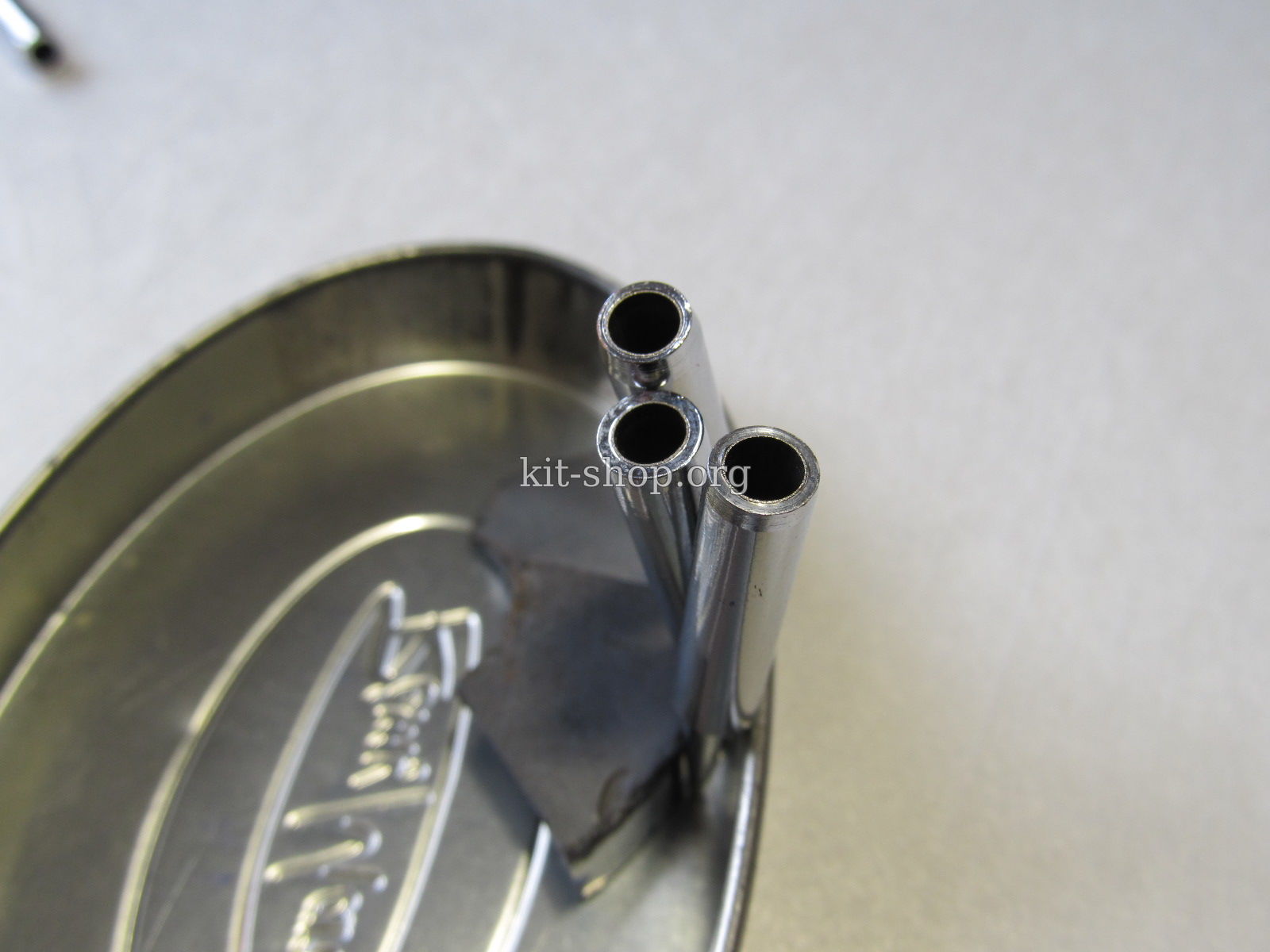

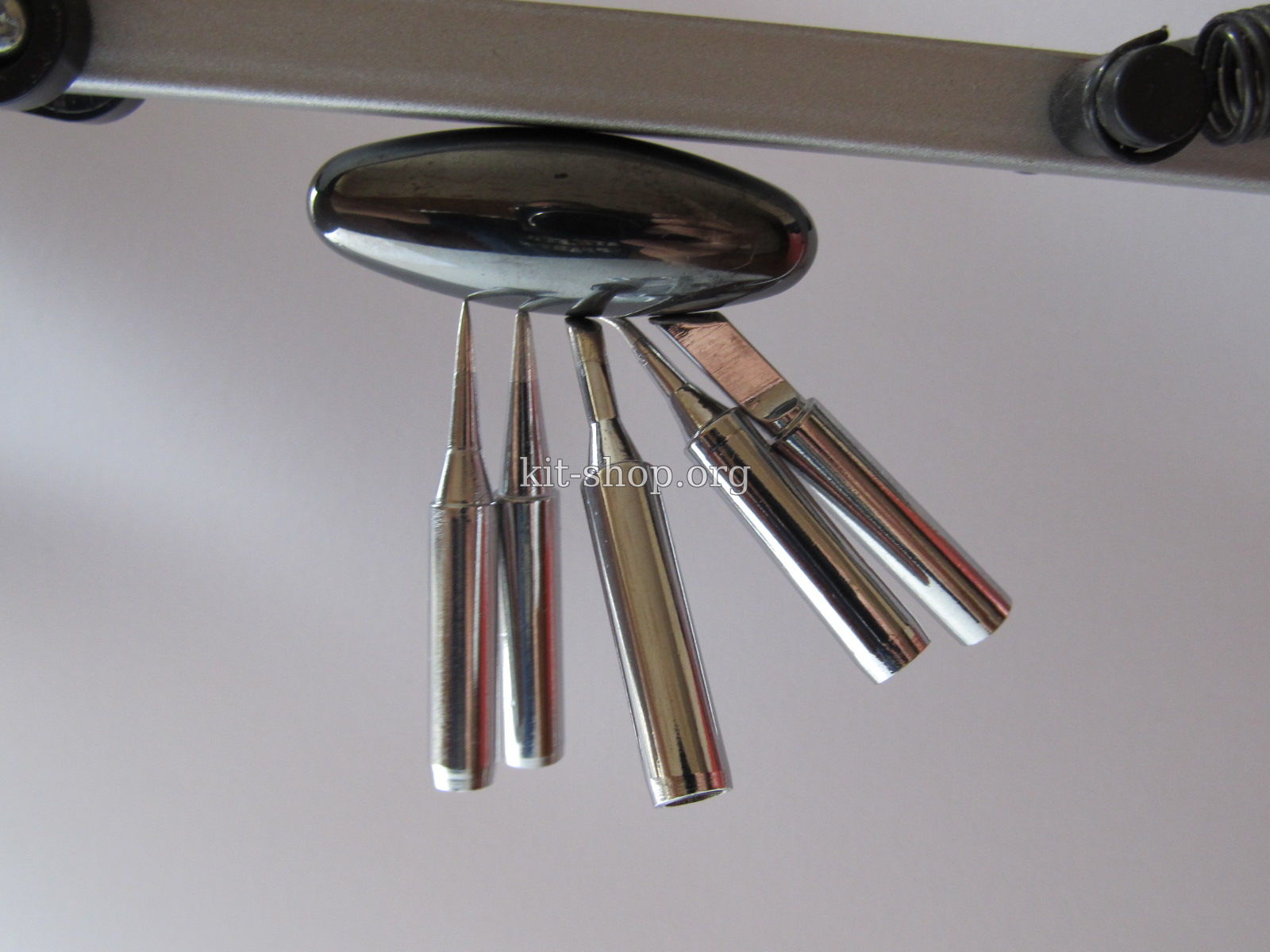

Все жала, без исключения, магнитятся – в наибольшей степени с районе стакана, в наименьшей в районе рабочей зоны.

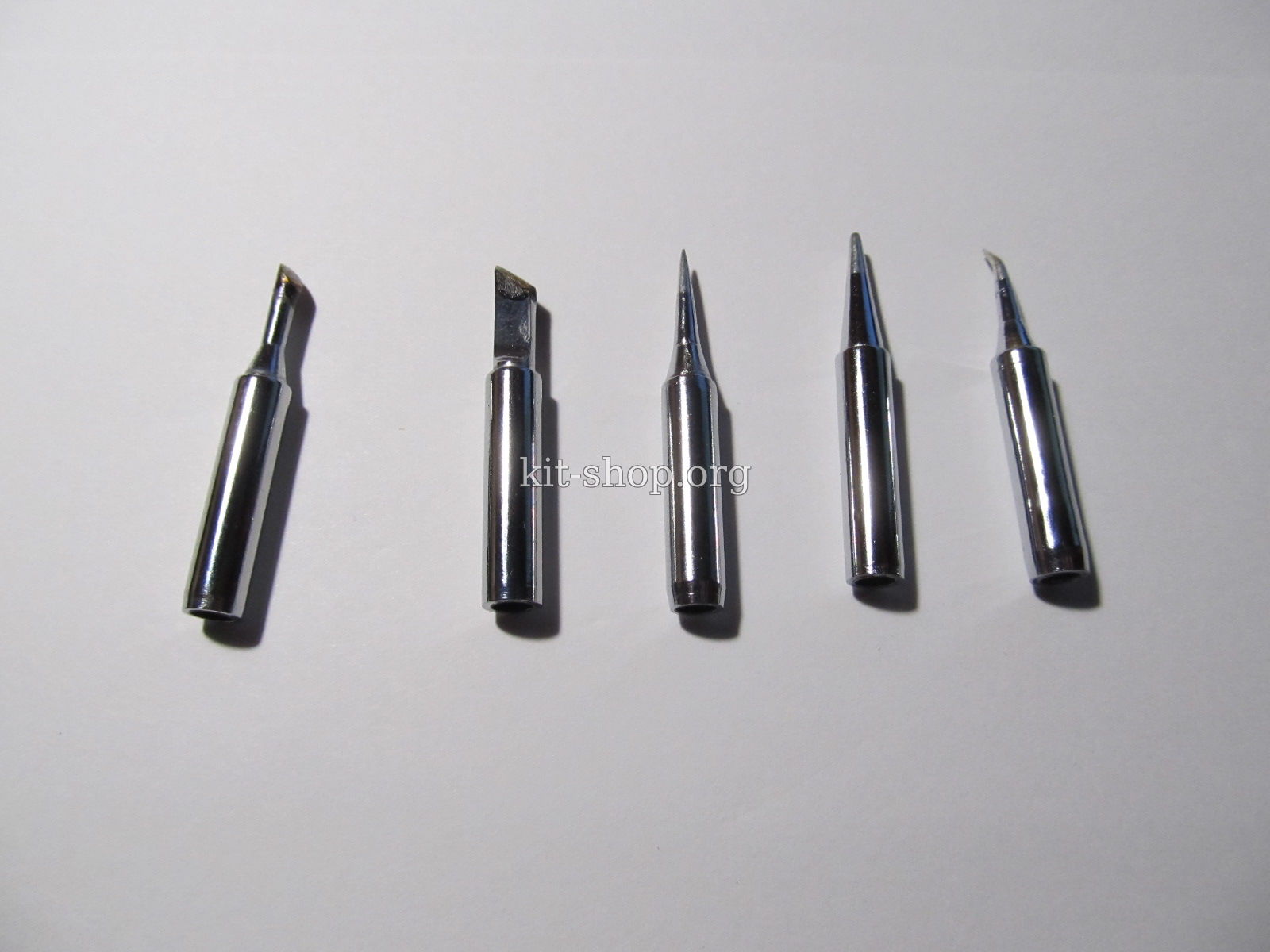

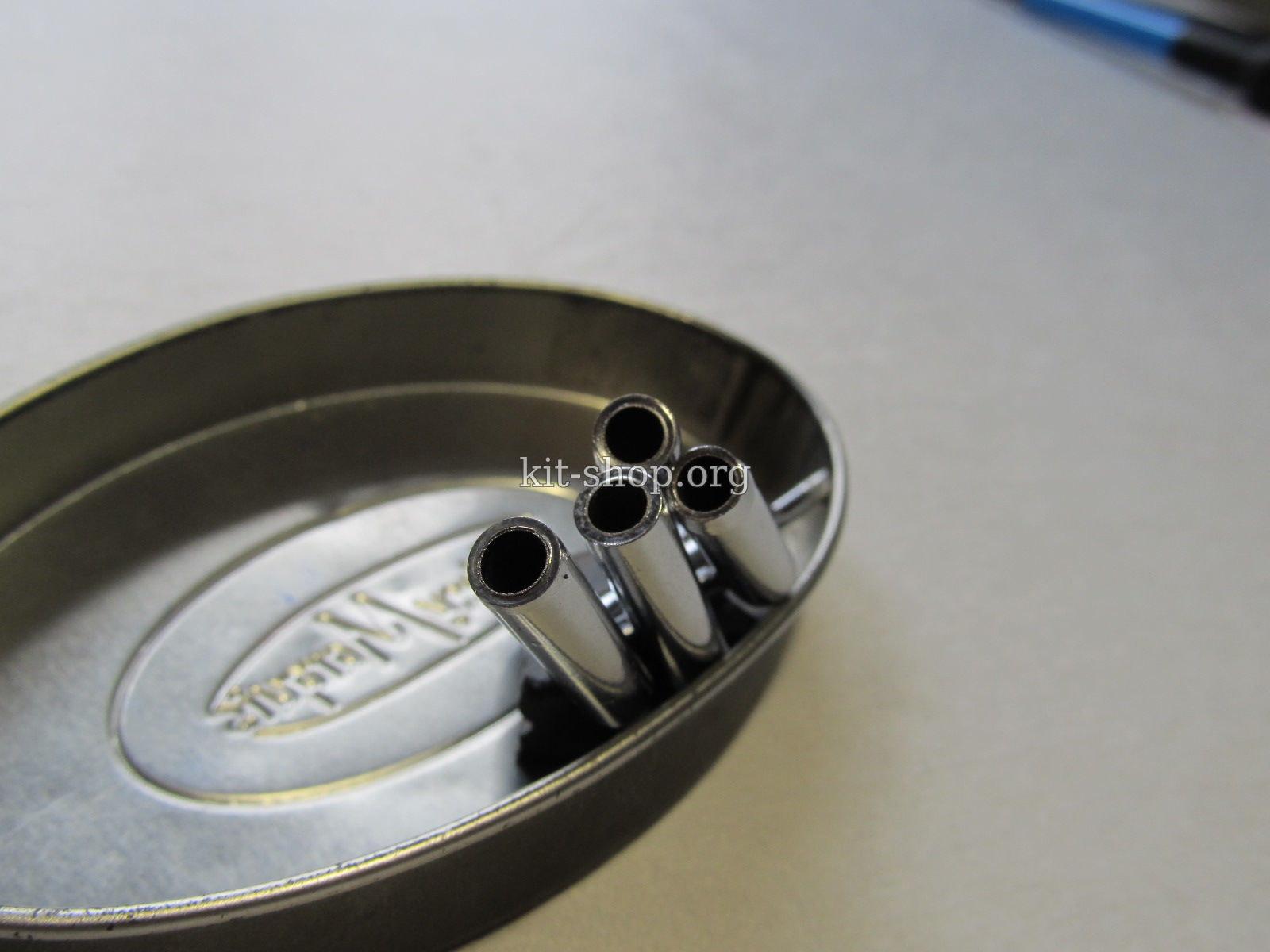

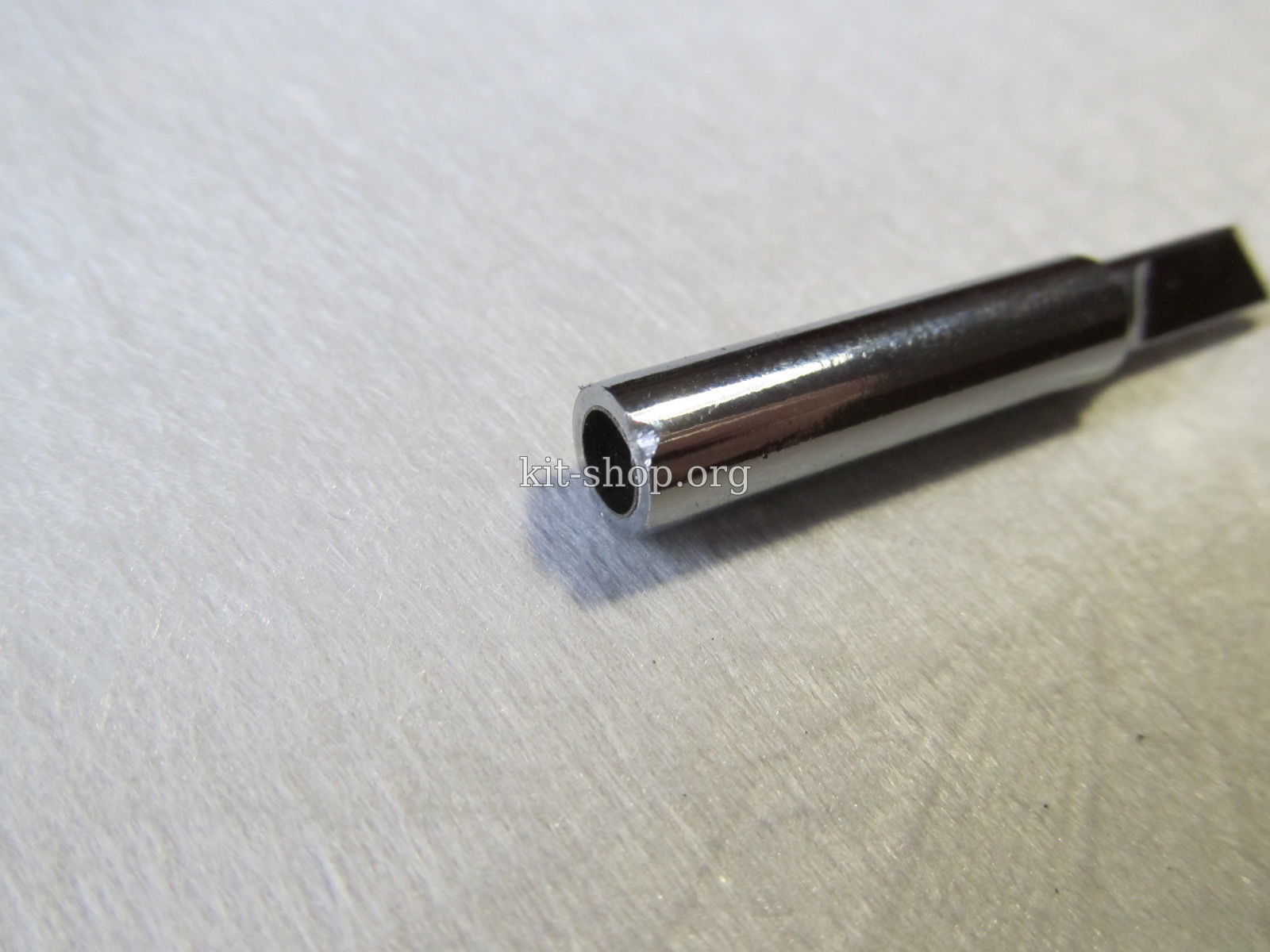

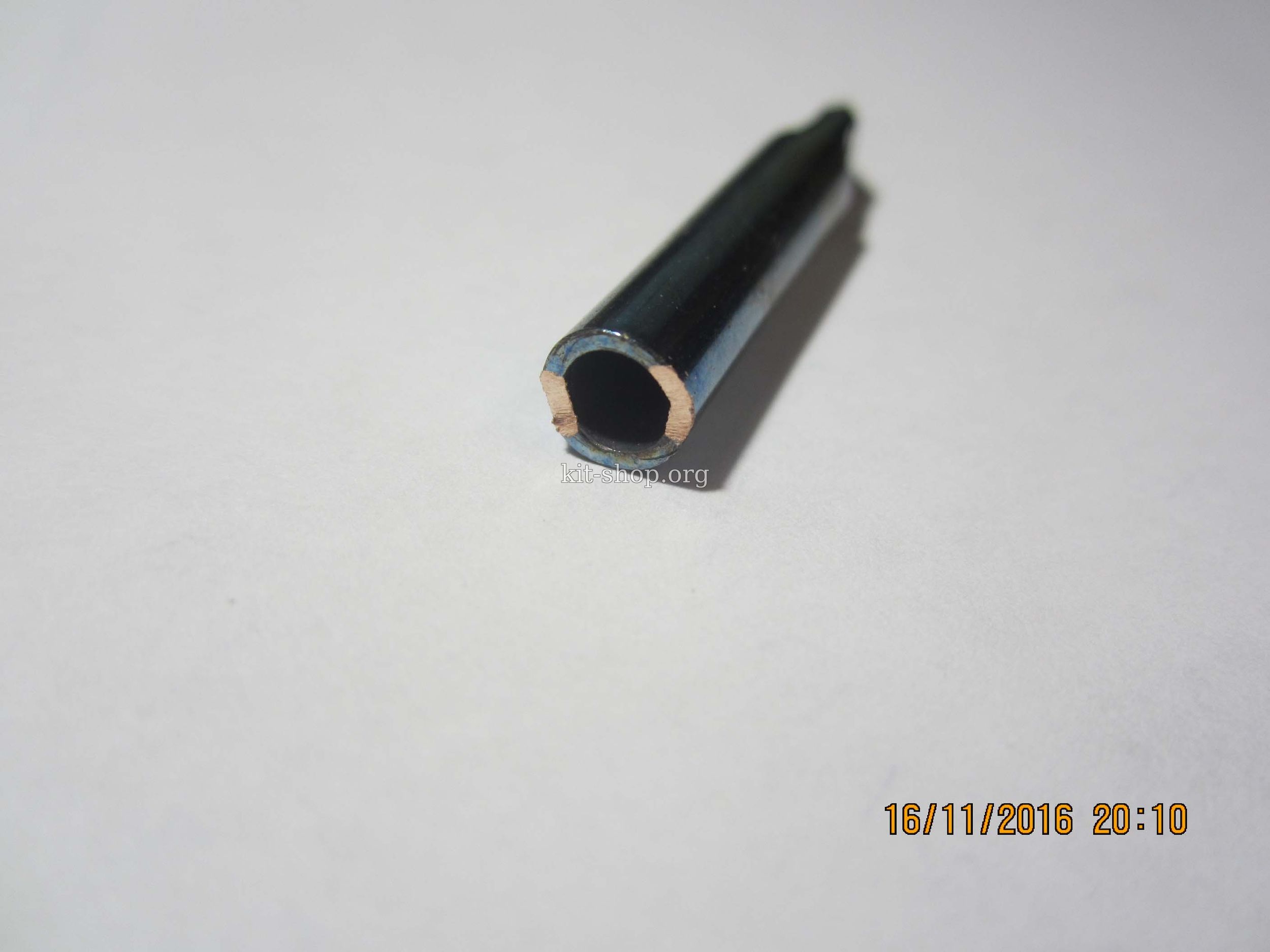

Если хорошо присмотреться, то видно, что жала гильзованные – в отверстие вставлена гильза, видимо для лучшей теплопроводности. Неоспоримым преимуществом такой конструкции является так же то, что из жала не сыплется шелуха окалины при их замене.







Если заглянуть вовнутрь, то можно увидеть, что на дно имеет красно-желтый оттенок (к сожалению, такое фото сделать не получилось, как ни старался). Сначала сделал вывод о том, что само тело жала выполнено из меди (или близко к ней по составу), а внутрь вставлена стальная гильза.

Однако решил проверить надфилем (как поступил с одним из жал из комплекта, который шел в наборе с паяльником) и вот тут меня ждал сюрприз.

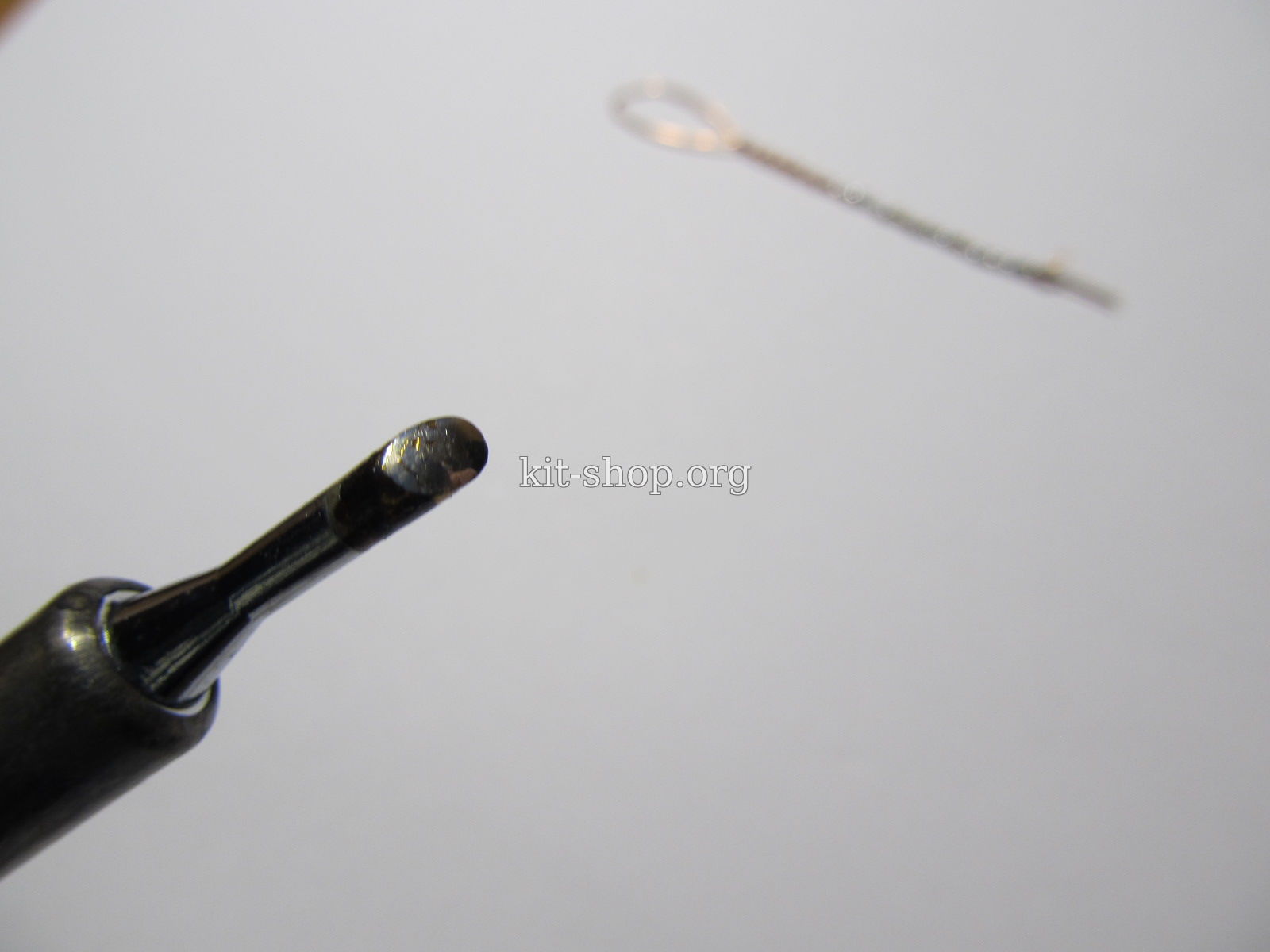

Старое жало





Новое жало





Подумалось, что это обычная сталь, но при дальнейшем рассмотрении и анализе ощущений во время работы надфилем, от мысли о стали отказался – надфиль как то нехотя справился со своей задачей, будто бы скользил по металлу и в тоже время металл мягче обычной железки. При этом надпил имеет белый блестящий вид, будто внешнее покрытие и внутренний состав материала жала имеют одну природу или много общего.

Поскольку ни на ощупь, ни по запаху, ни по цвету не определишь интересующих качеств покупки, то выбрал два наиболее востребованных в моей практике жала и приступил к испытаниям. Программа испытаний очень простая и в тоже время действенная:

Температура в районе 250 градусов – плюс/минус;

Двадцать минут прогрева без работы - жала, что были в комплекте с пальником, за двадцать минут обгорали до состояния вражды с припоем;

Рабочий цикл в течении пары часов.

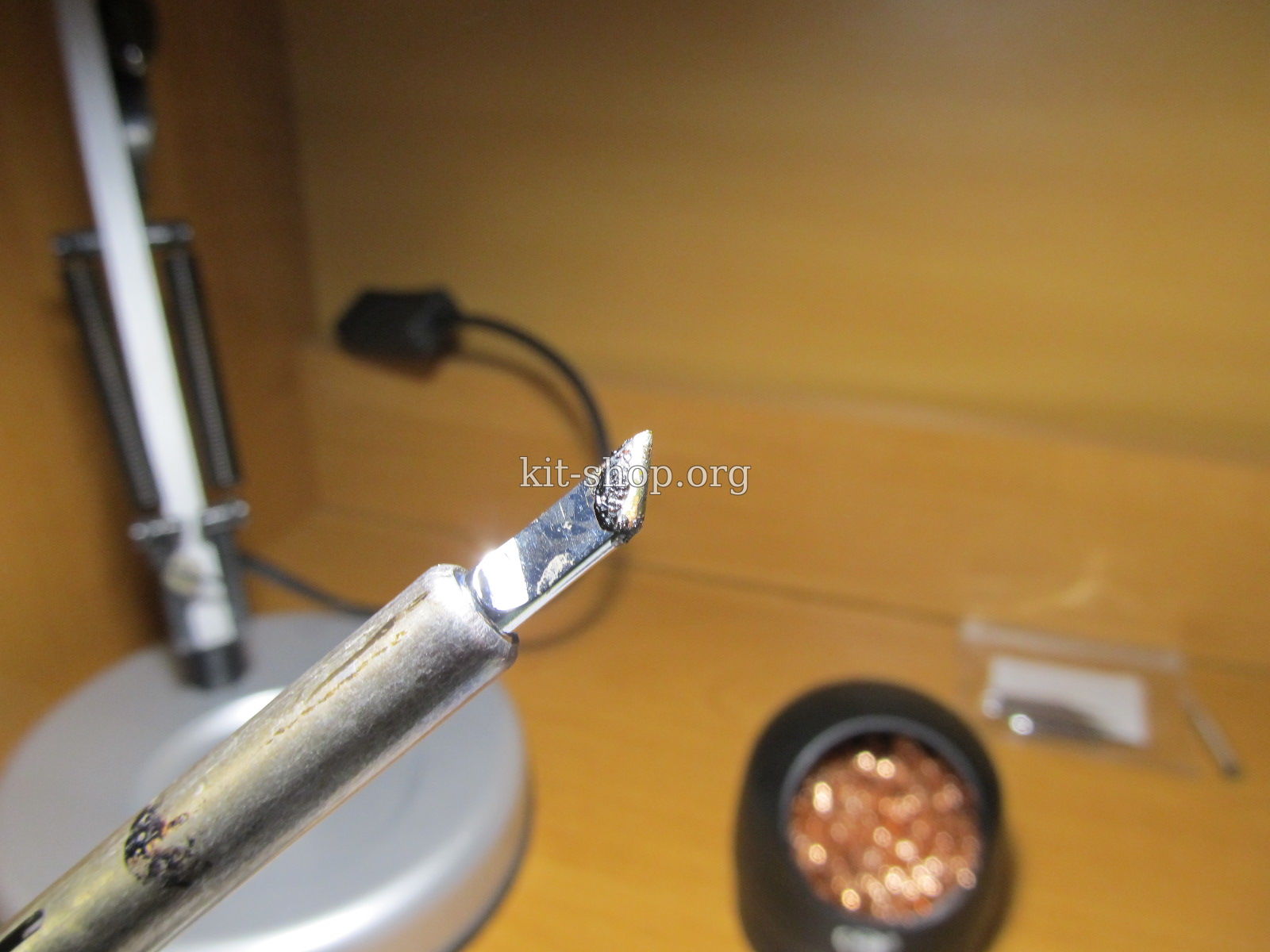

Тут должен сказать, что для жала 900M-T-K пункт 3 выполнен не в полном объеме, но в течении часа занимался выпаиванием доноров из старого проекта – жало не обгорело – покрытие выполнено качественно.

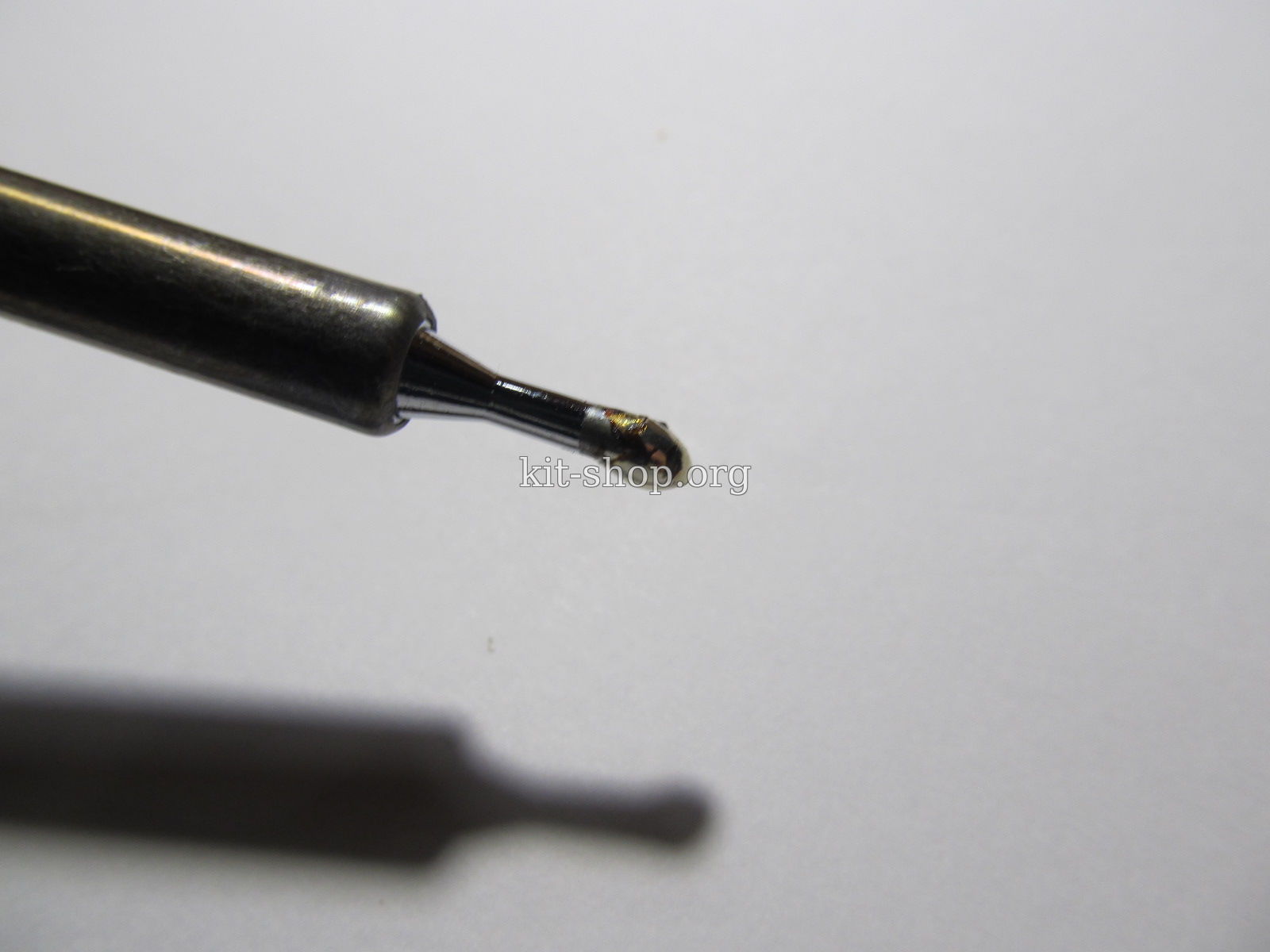

А вот жалом 900M-T-3C пользуюсь каждый день по 2-3 часа в течении недели – никаких признаков деградации не заметил.







Отсутствует даже побежалость.





Единственное чего опасаюсь так это чистить в мочалке – жаль будет, если испорчу так, как жалами очень доволен, хотя и не особо надеялся при выборе.

Автор: inko1973
