Цифровой штангенциркуль

Товар  можно купить тут

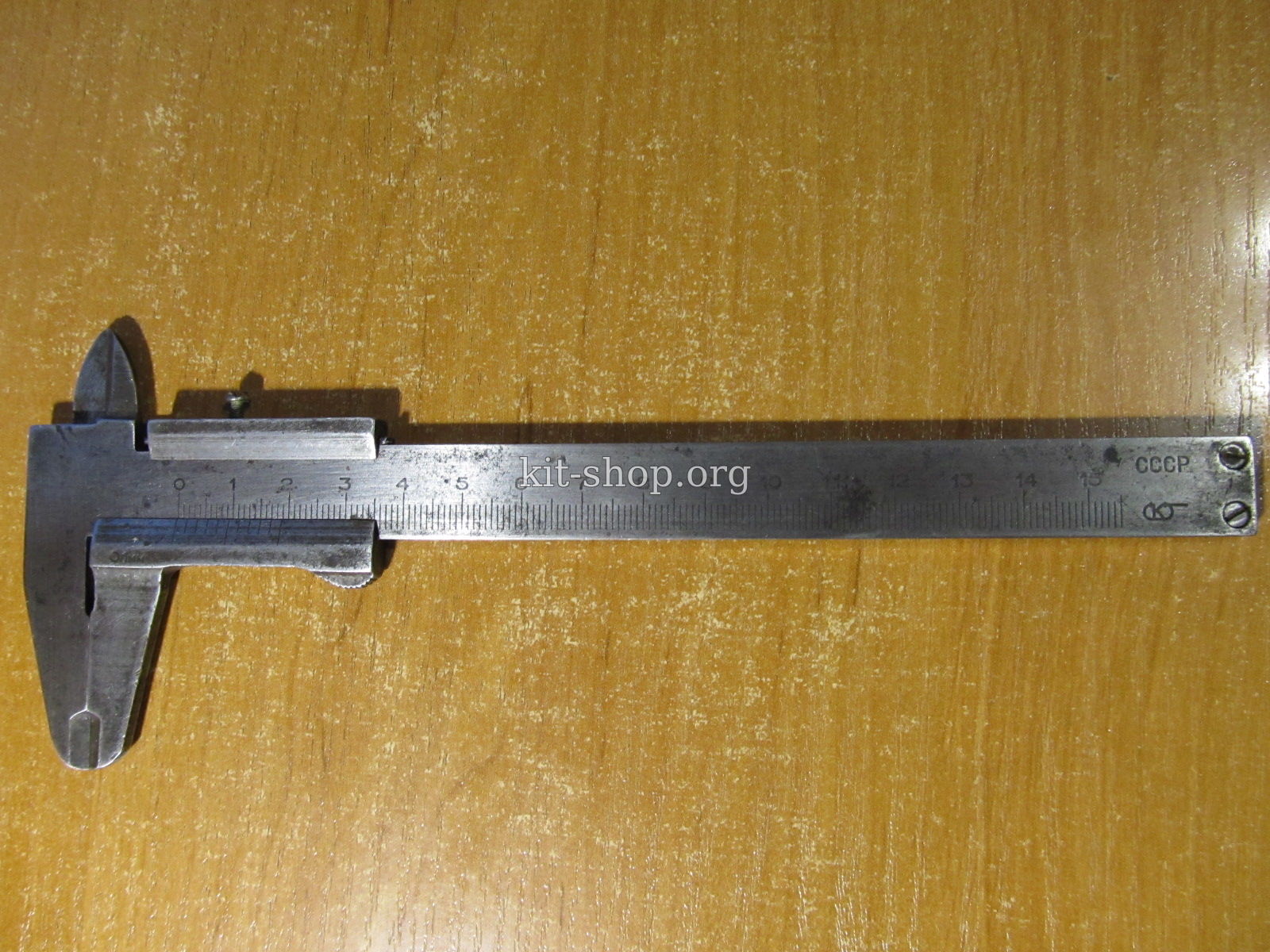

Имевшийся в наличии штангенциркуль давно вызывал, мягко говоря, нарекания.

Сколько ему лет и откуда у меня взялся, даже не представляю. Его внешний вид, комплектность, тугой ход (не смотря на чистку и смазку), не читаемость шкалы ввиду возраста инструмента время от времени наводили на мысль о необходимости его замены.





Поскольку в последнее время широкое распространение получили цифровые штангенциркули, то к рассмотрению в процессе выбора иные не допускались. Рассмотрев массу вариантов на наиболее известных торговых площадках, нашел весьма интересное, на мой взгляд, предложение.





Сразу бросились в глаза две отличительные черты: инструмент изготовлен из пластика и в дополнение к питанию от батарейки имеется солнечная панель.

Долго не мог определиться. С одной стороны пластик не металл, а с другой стороны, что стало с металлическим штангенциркулем, я уже видел. Кроме того, пользуюсь данным инструментом время от времени и могут возникнуть проблемы с батарейкой (разрядилась, закисла и т.д.) и в результате в нужный момент вместо измерений пойду покупать элемент питания. И вот тут наличие солнечной панели предопределило выбор, перевесив сомнения «металл/пластик».

Тем более, что пластиковым инструментом можно измерять размеры, например аккумуляторов, контактов, разъемов, не опасаясь замыкания, а так же проводить замеры, не повредив электрическую часть конструкций (дорожки, защитный лак). Так же пластик не оставит следов на стекле или других материалах, которые металлический инструмент может поцарапать.

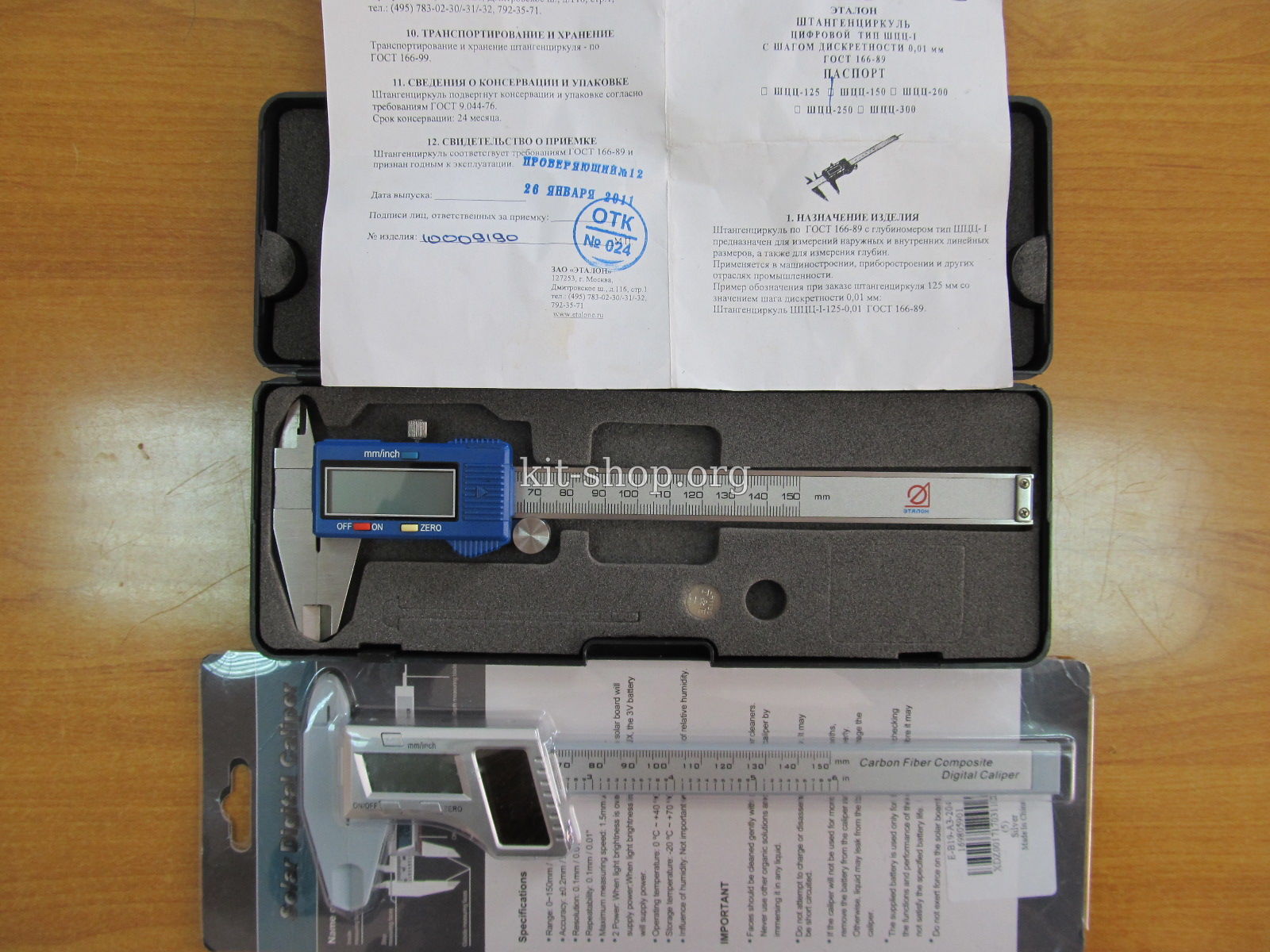

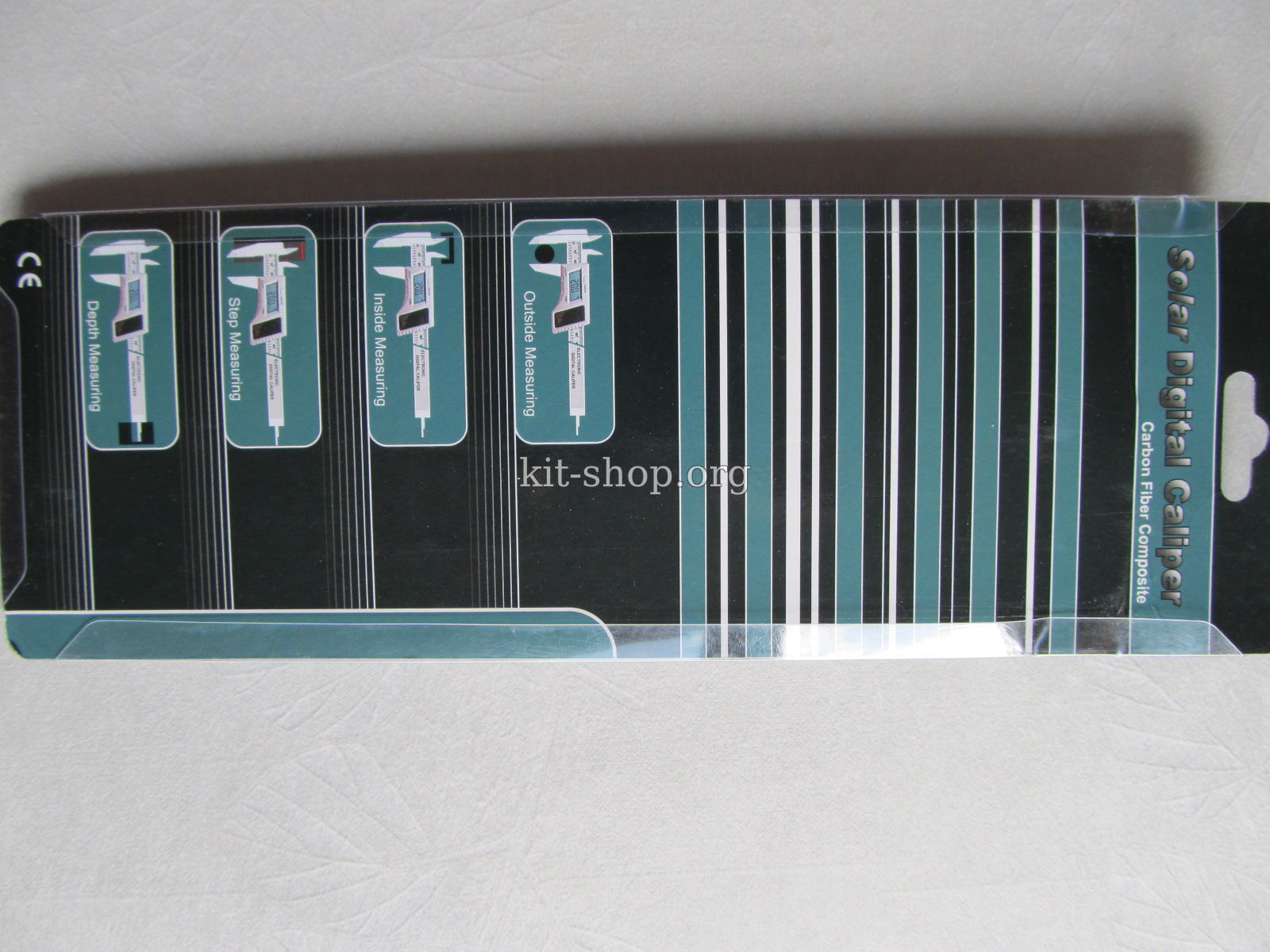

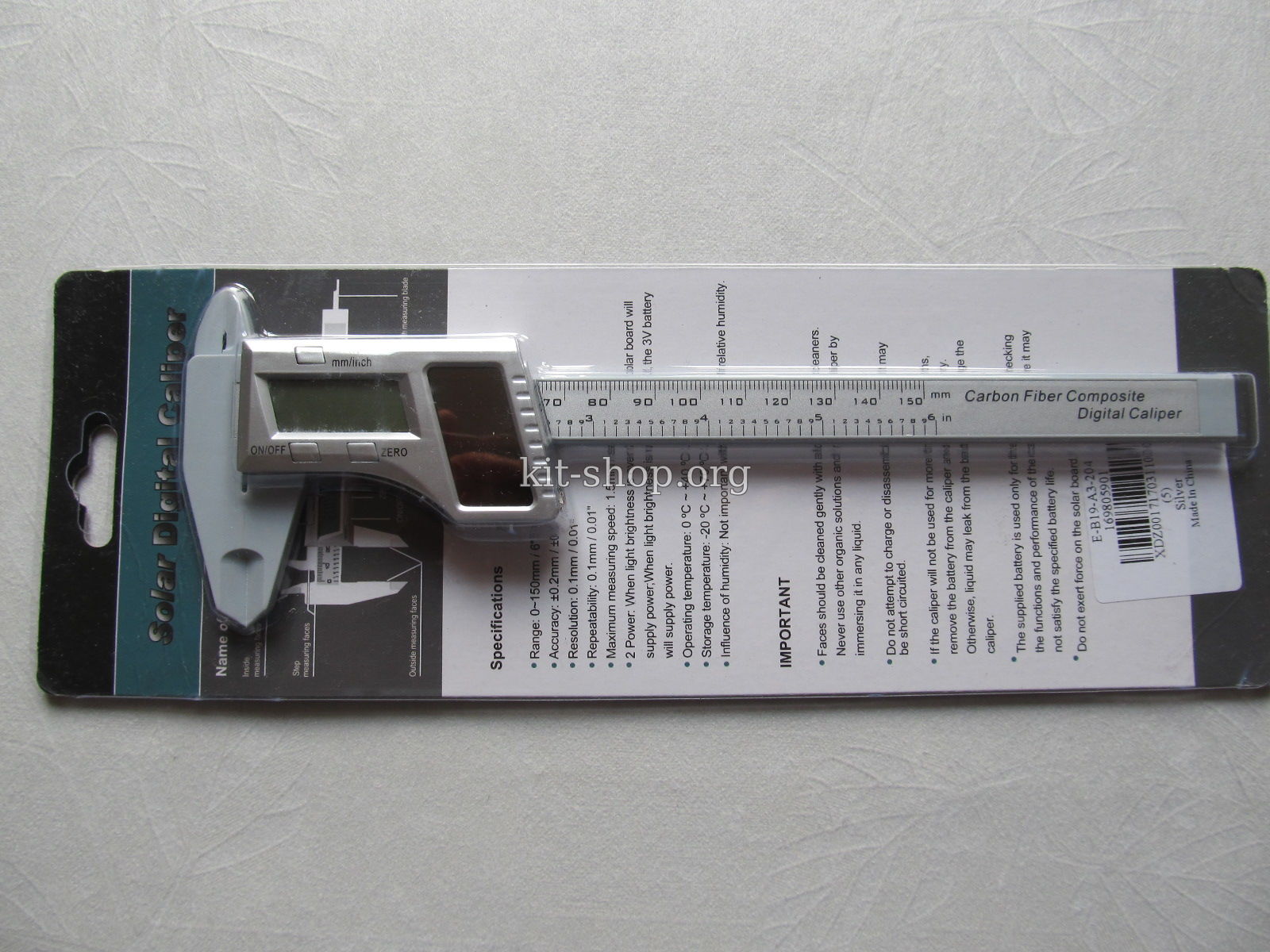

Определившись с выбором, сделал заказ и через три недели получил посылку – штангенциркуль в блистере.







с указанием технических характеристик, а именно:

- диапазон измерений – от 0 до 150 мм;

- точность +- 0,2 мм или +-0,01 дюйма;

- разрешающая способность 0,1 мм или 0,01 дюйма;

- максимальная скорость измерения 1,5 мм в секунду (возможно корректнее было бы сказать – не хуже чем 1,5 мм в секунду);

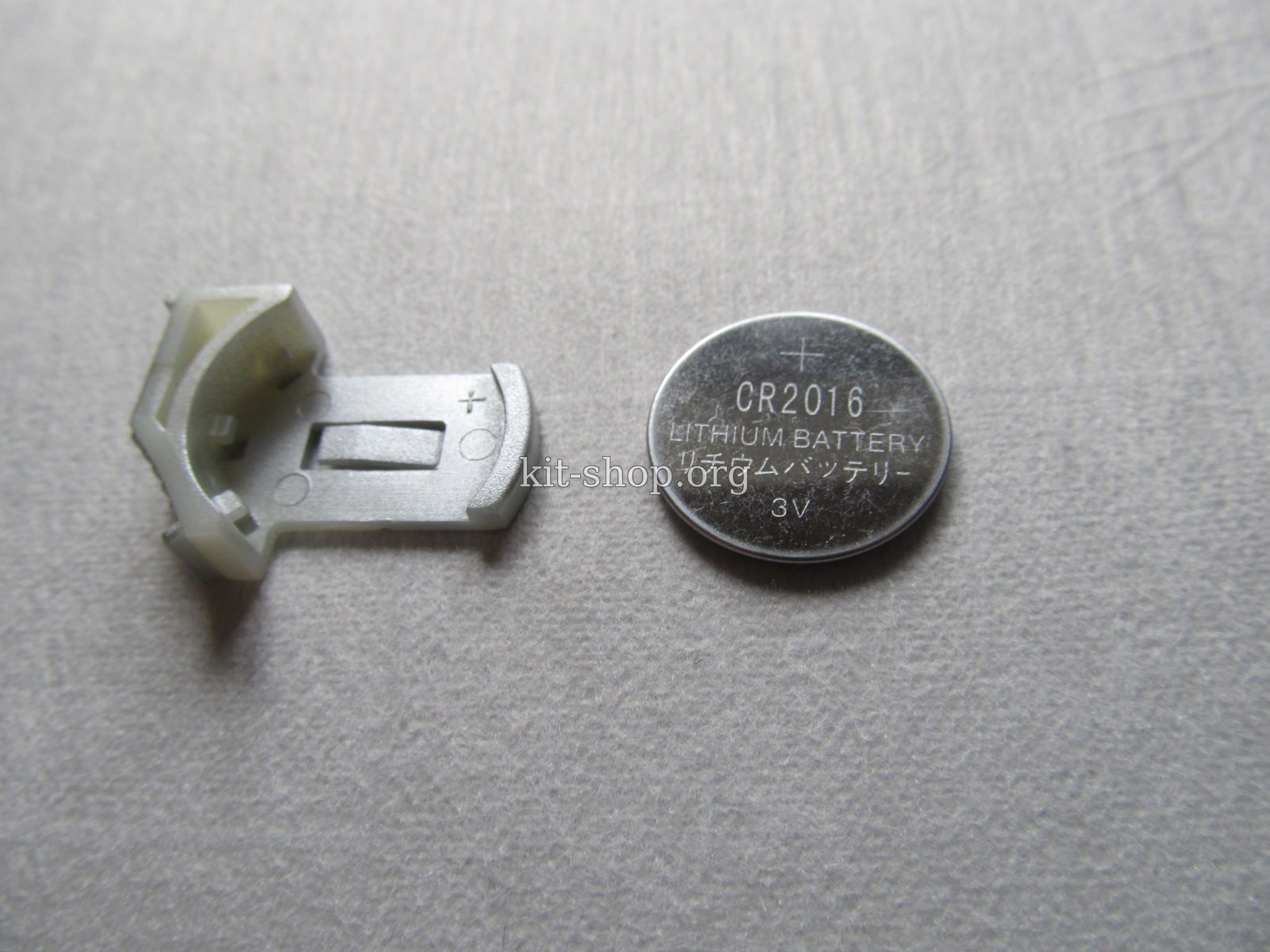

- два источника питания: от элемента питания (на тыльной стороне штангенциркуля указано, что это CR2016) и солнечной панели. При внешней освещенности ниже 200 люкс – питание от CR2016, при освещенности выше 200 люкс от солнечного элемента;

- рабочий температурный диапазон: 0 ~ + 40 градусов Цельсия;

- температура хранения: -20 ~ + 70градусов Цельсия;

- влажность в диапазоне от 0 до 80 % не оказывает влияние на результат измерений.



Данный штангенциркуль, как и его металлический прародитель, позволяет измерять три величины: внешний, внутренний размеры и глубину.







Управление осуществляется тремя кнопками:

- включение/выключение;

- переключение единиц измерения миллиметры/дюймы;

- установка нуля.



Установка нуля позволяет установить ноль в любом месте шкалы для определения отклонений изготовленной детали от эталона (образца) в сторону уменьшения (величина отклонения отображается со знаком минус) или увеличения (величина отклонения отображается со знаком плюс).

При включении прибора на табло всегда будет ноль, независимо от того как разведены губки.

Относительно качества изготовления: по внешнему виду можно сказать, что пластик не страдает хрупкостью. Он скорее вязкий и, если так можно выразиться, волокнистый (где то такой уже видел, но идентифицировать не смог). Зазоров между губками нет. Скольжение по направляющим происходит с некоторым усилием.

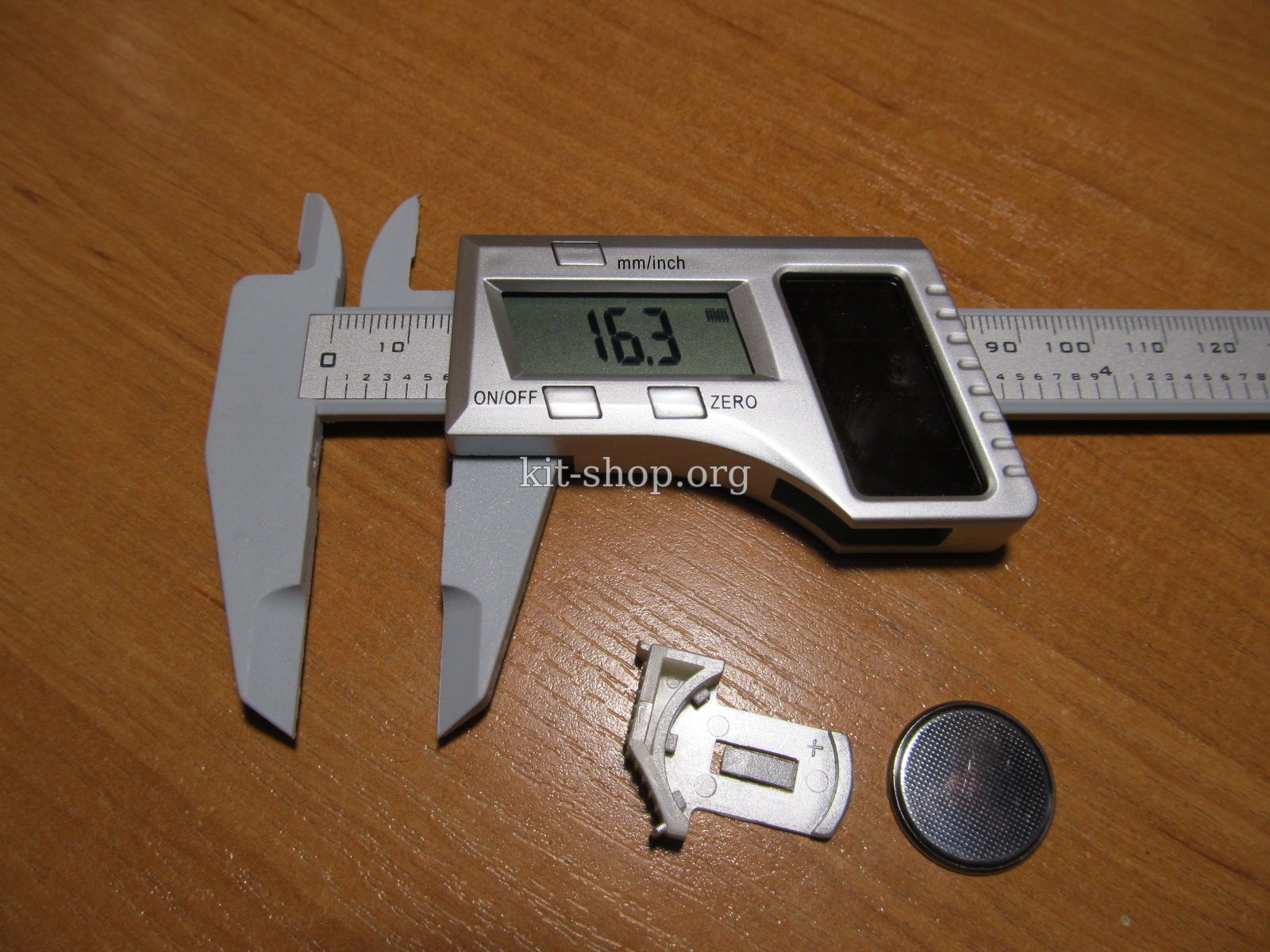

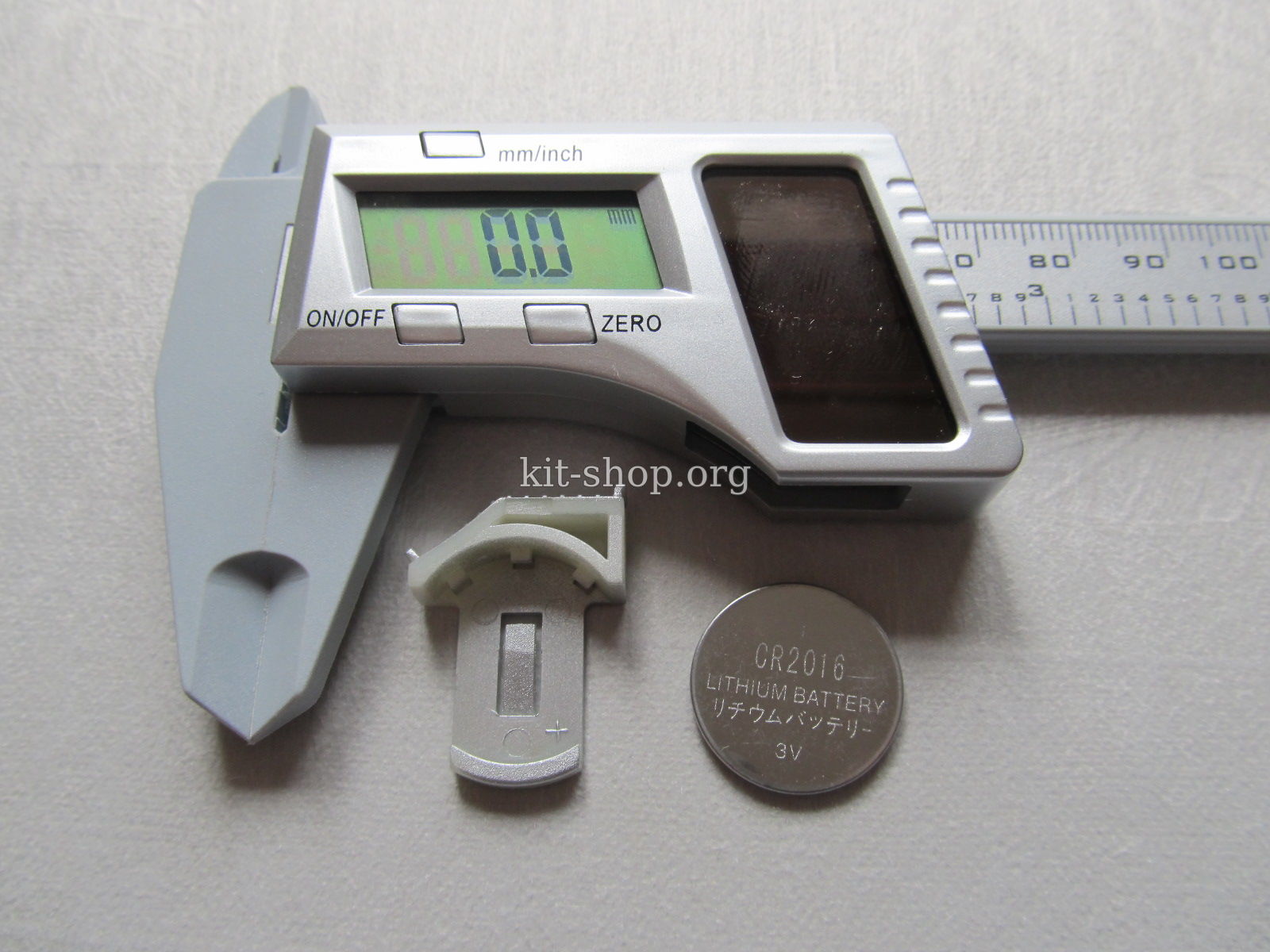

Извлечение батарейки при хорошем освещении никак не сказалось на работоспособности прибора – работает. Не отключается после извлечения во время работы и включается без батарейки при хорошем освещении. При наличии батарейки, не важно открыта солнечная панель или закрыта.





Разбирать не стал – думаю, что калибровка прибора осуществляется в собранном виде нажатием какой-то комбинации кнопок. Процедуры не знаю и потому боюсь «потерять» инструмент. По большому счету, внутри корпуса реализован емкостной датчик, на плате наверняка клякса.

Вместо этого решил провести сравнительные замеры.

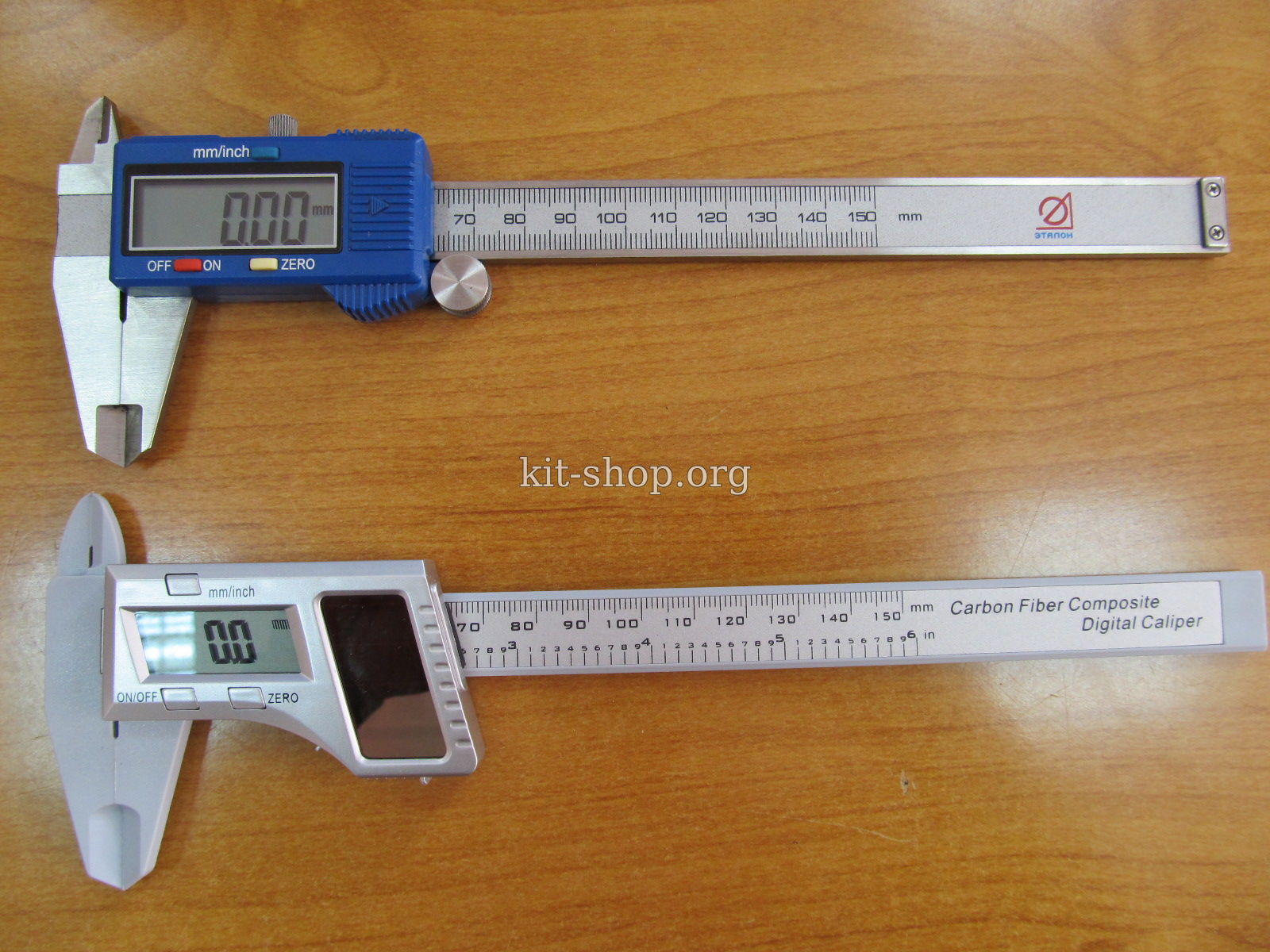

Так как эталонные поверочные образцы взять негде, то сравнивал со штангенциркулем ШЦЦ-1-150-0,01 из техотдела завода, где тружусь. Данный штангенциркуль ежегодно проходит поверку в специализированной организации, ведающей метрологией и стандартизацией.

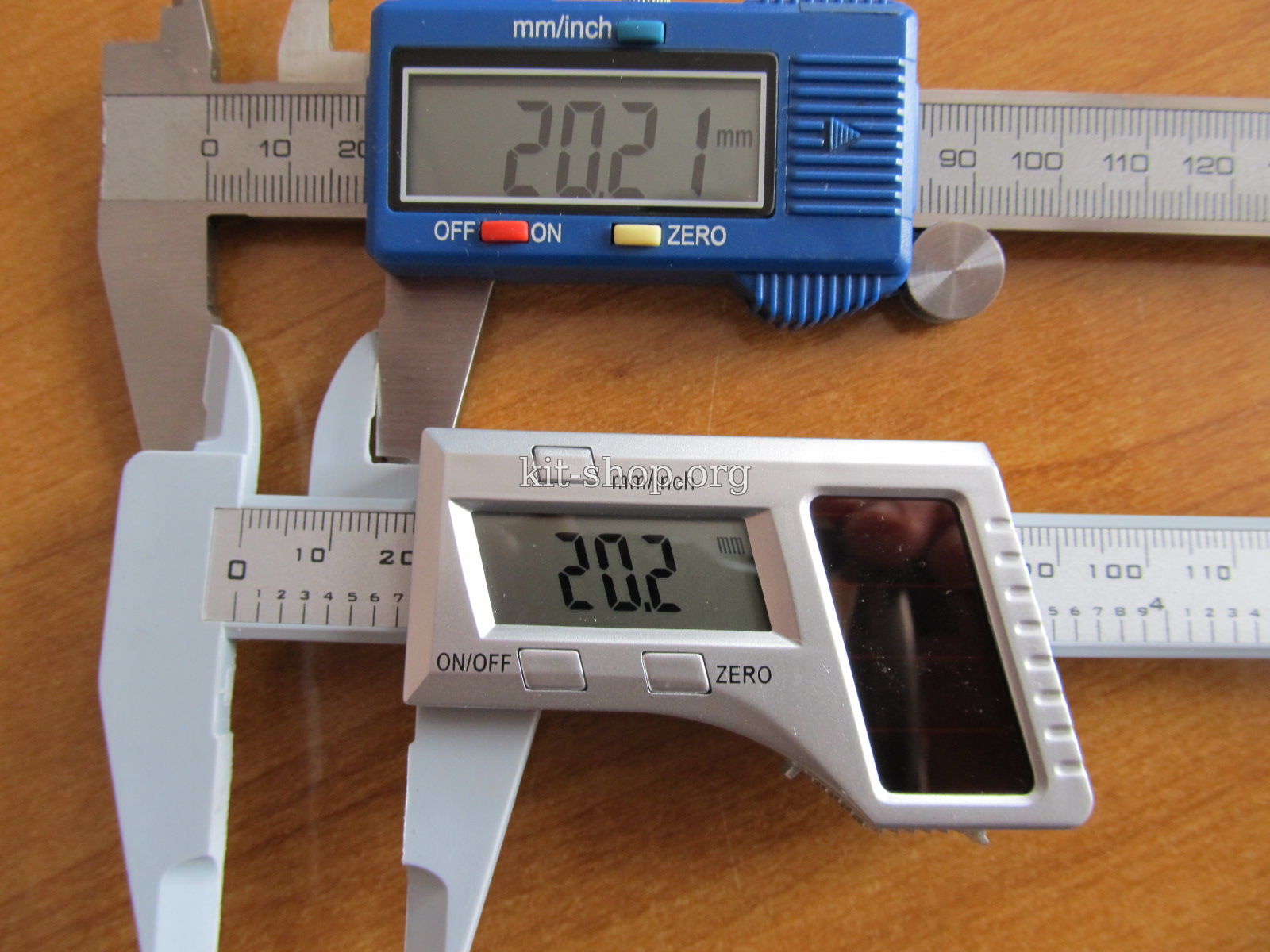

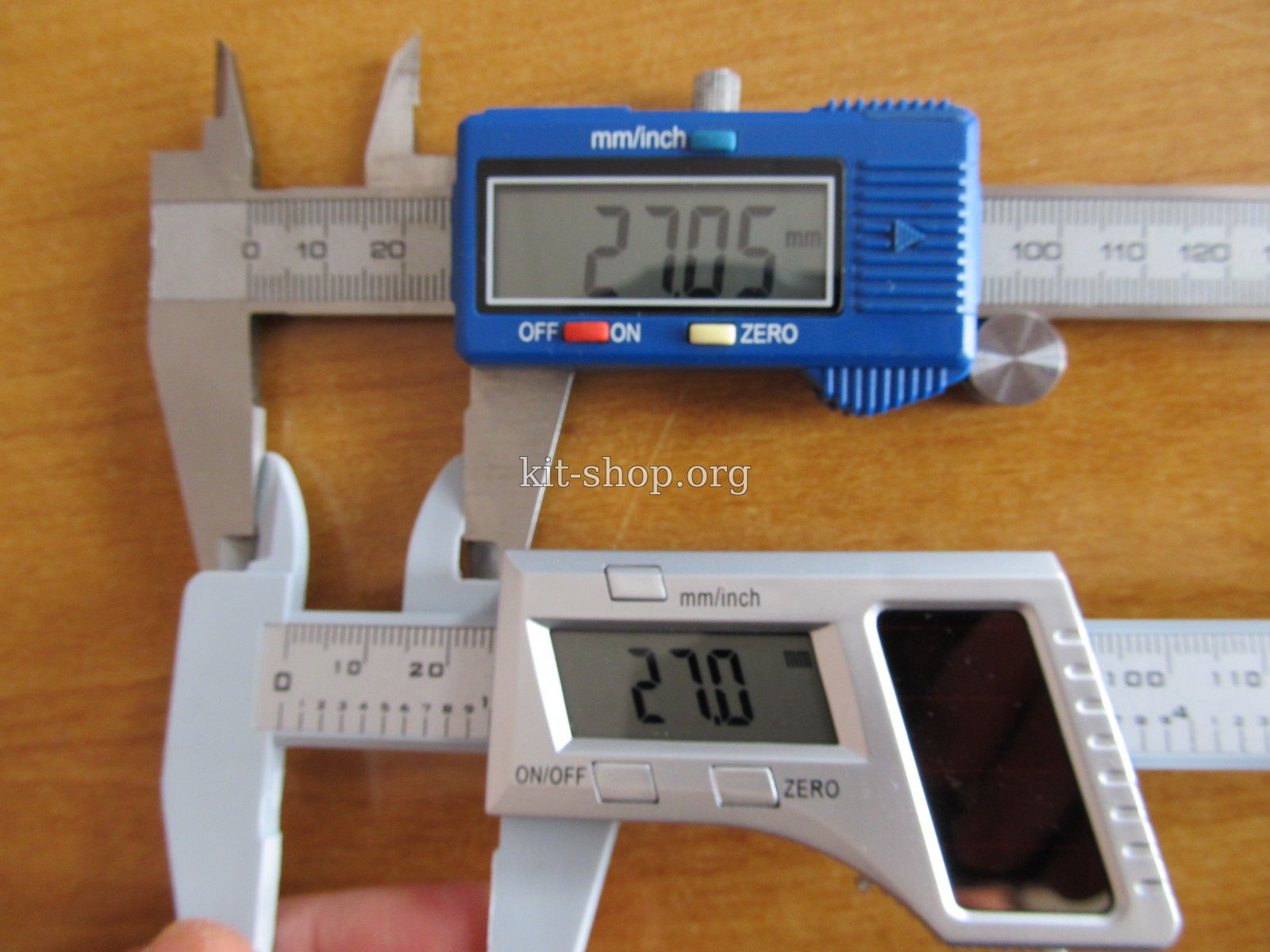

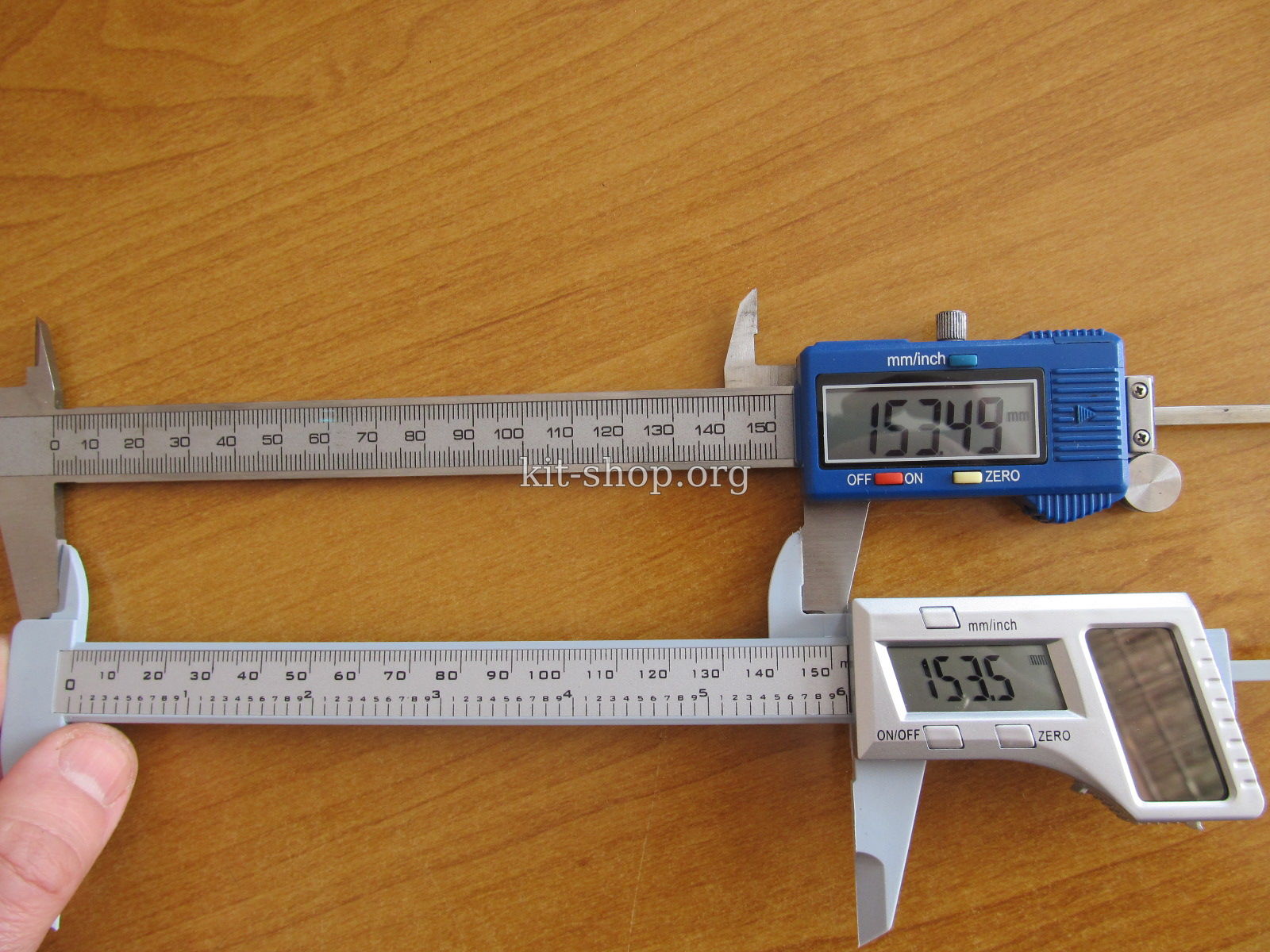

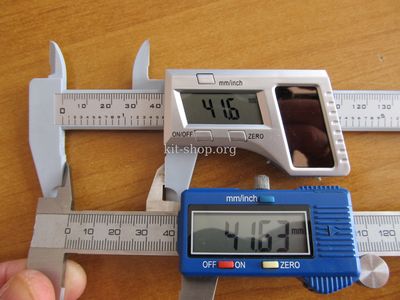

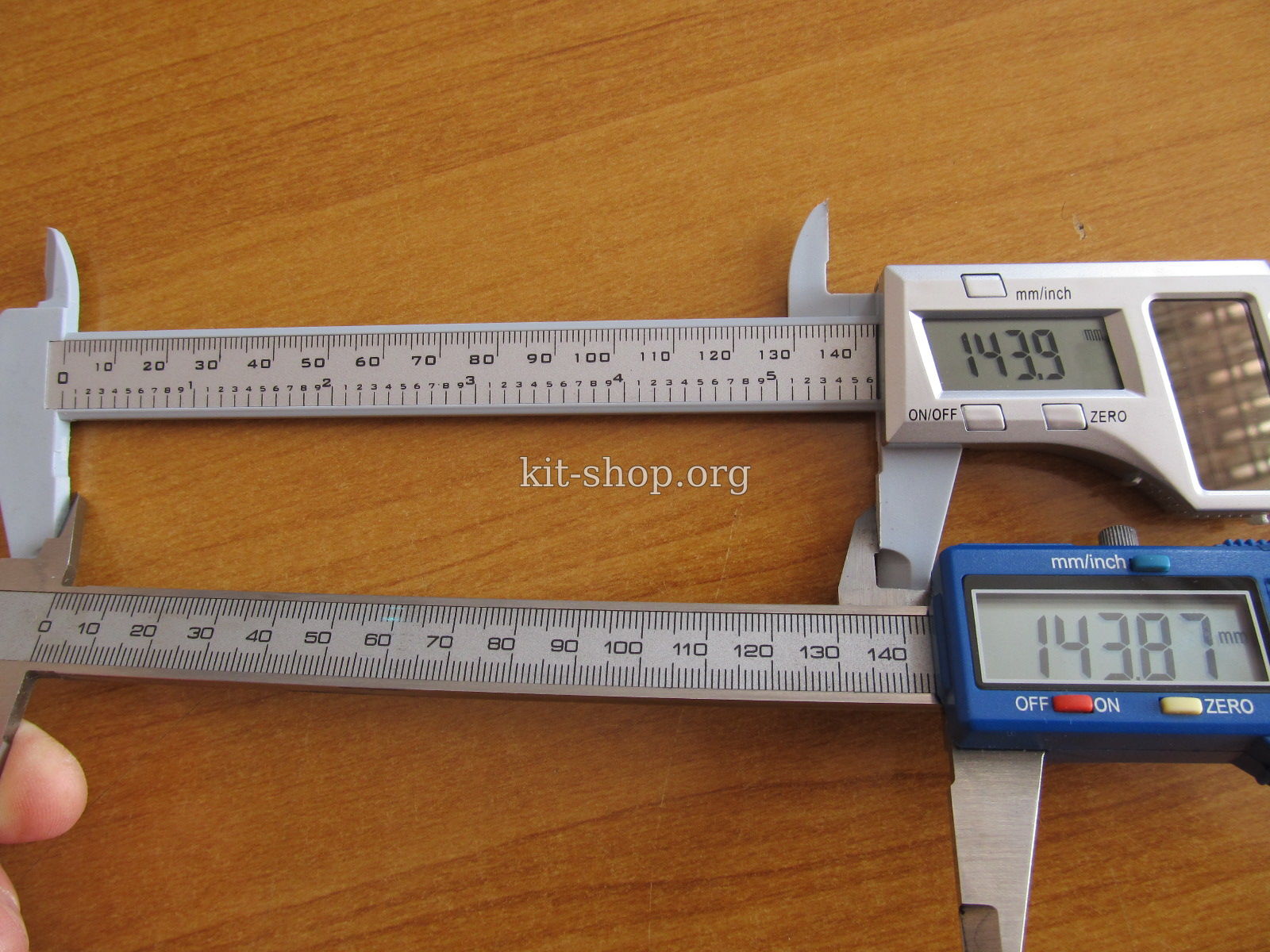

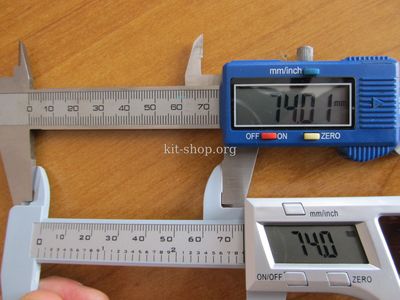

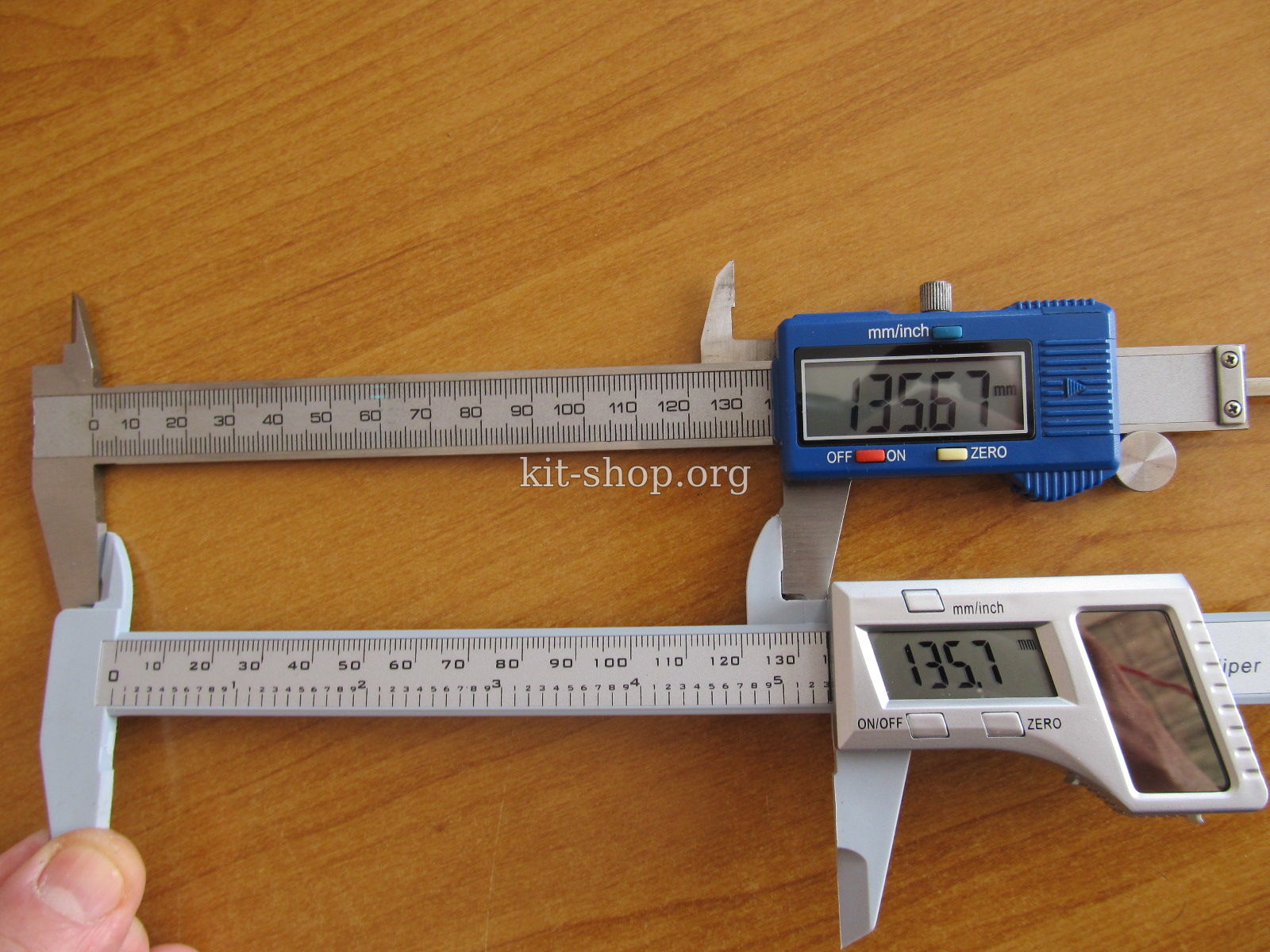

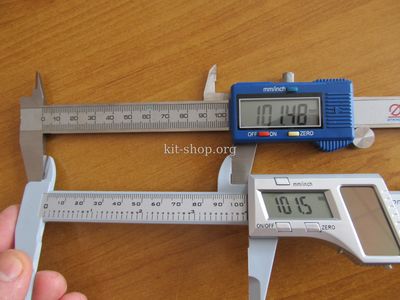

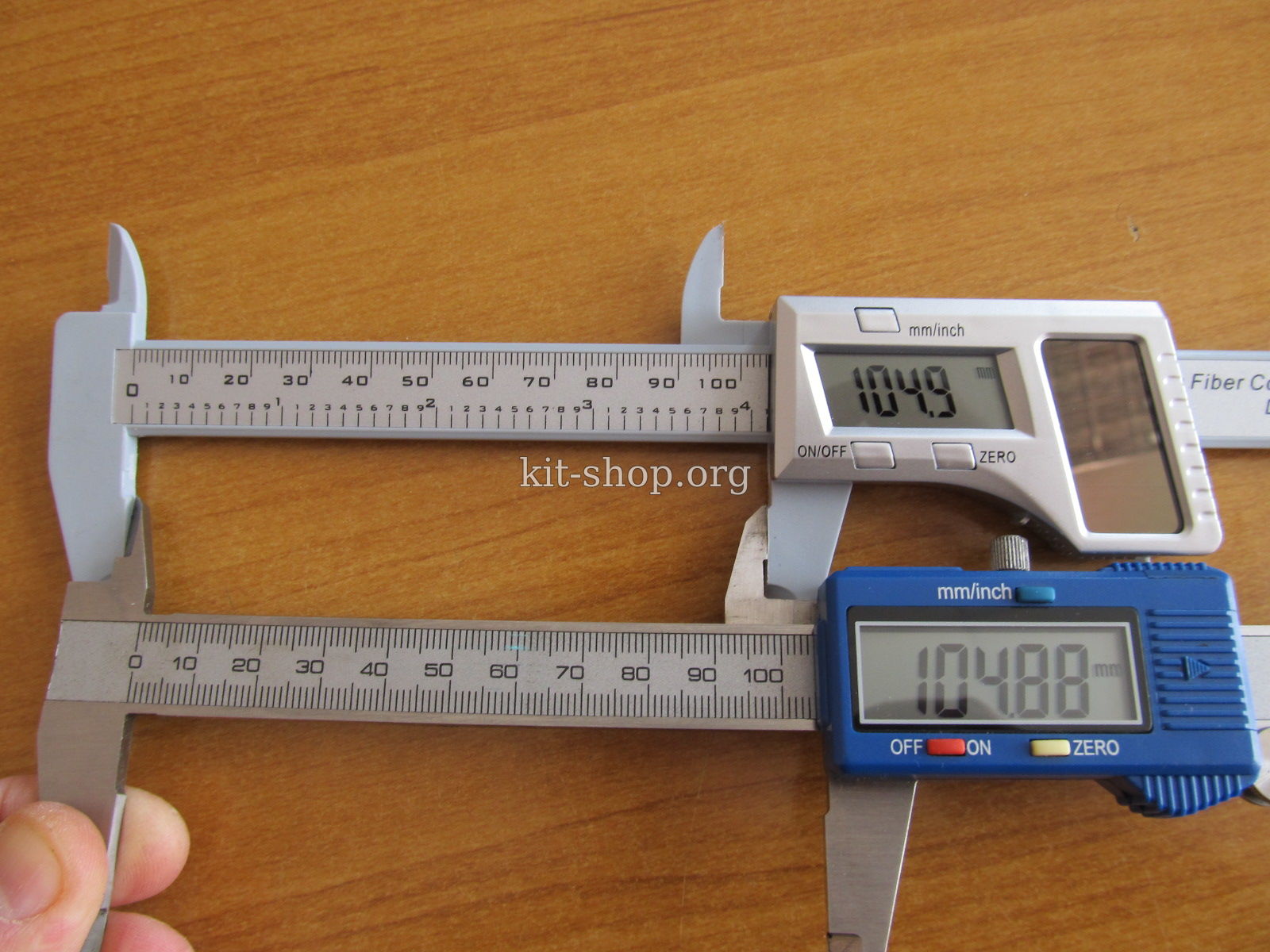

На штангенциркуле ШЦЦ-1-150-0,01 выбирается произвольный внешний размер – испытуемым внутренний

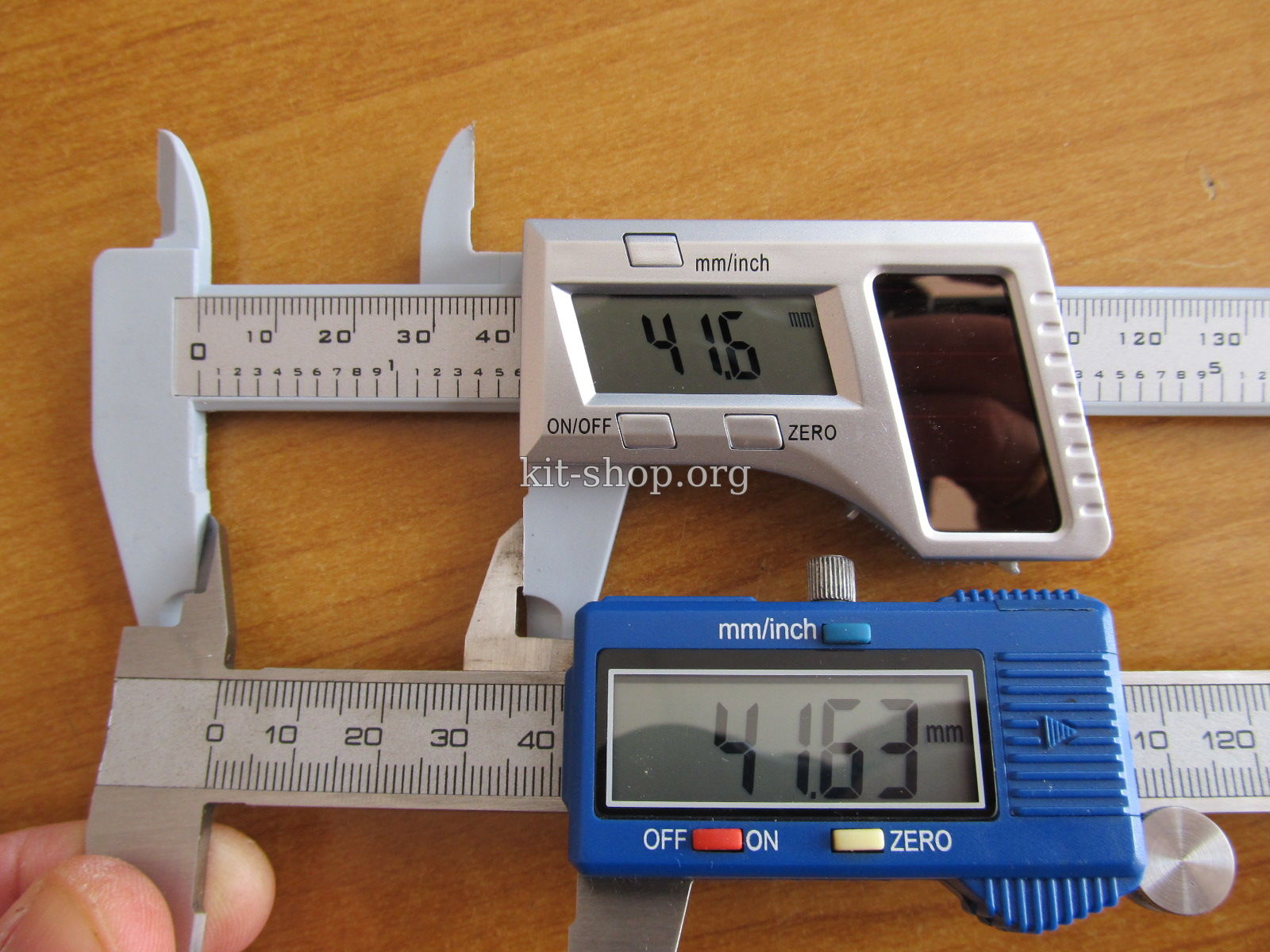

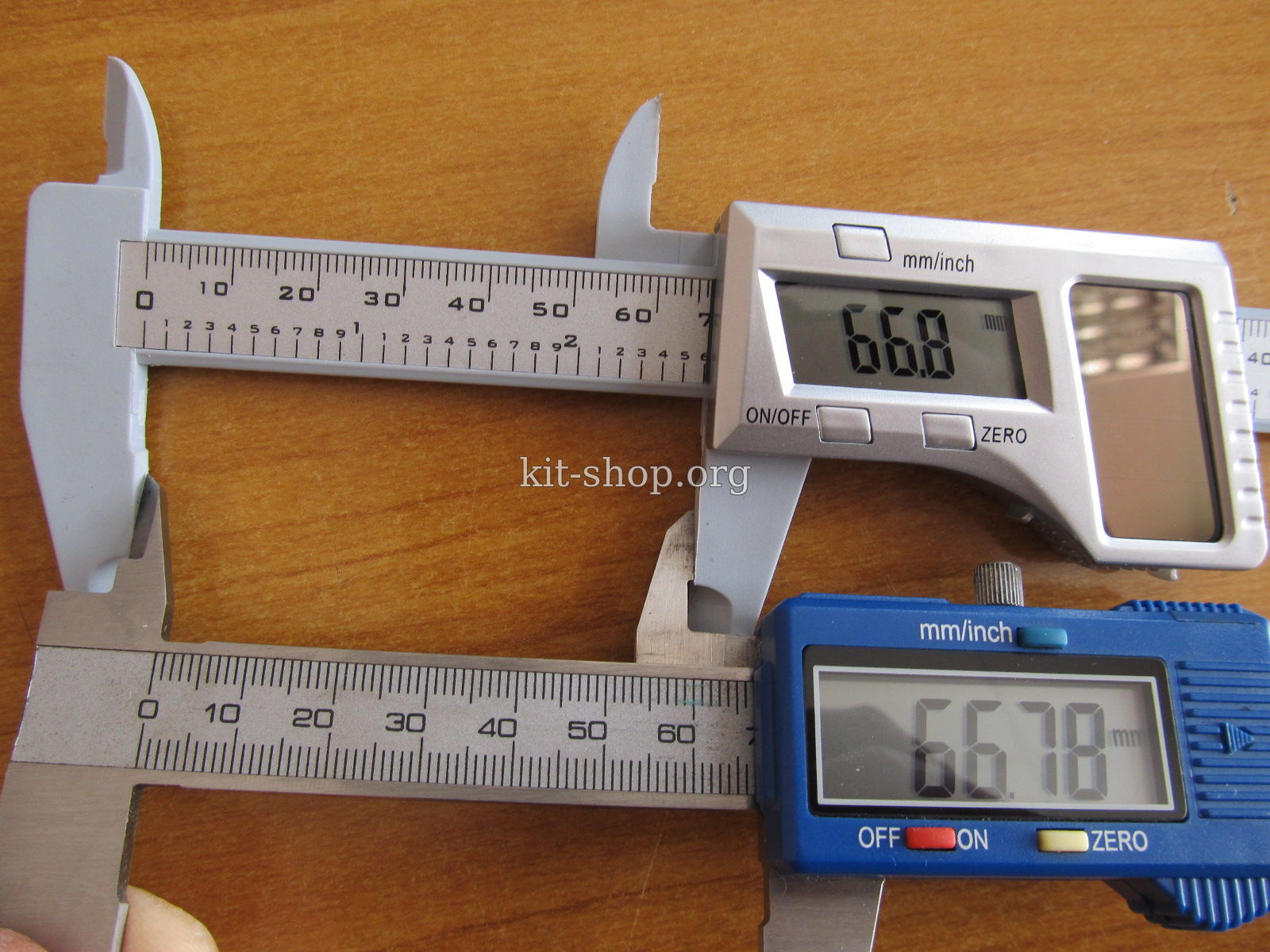

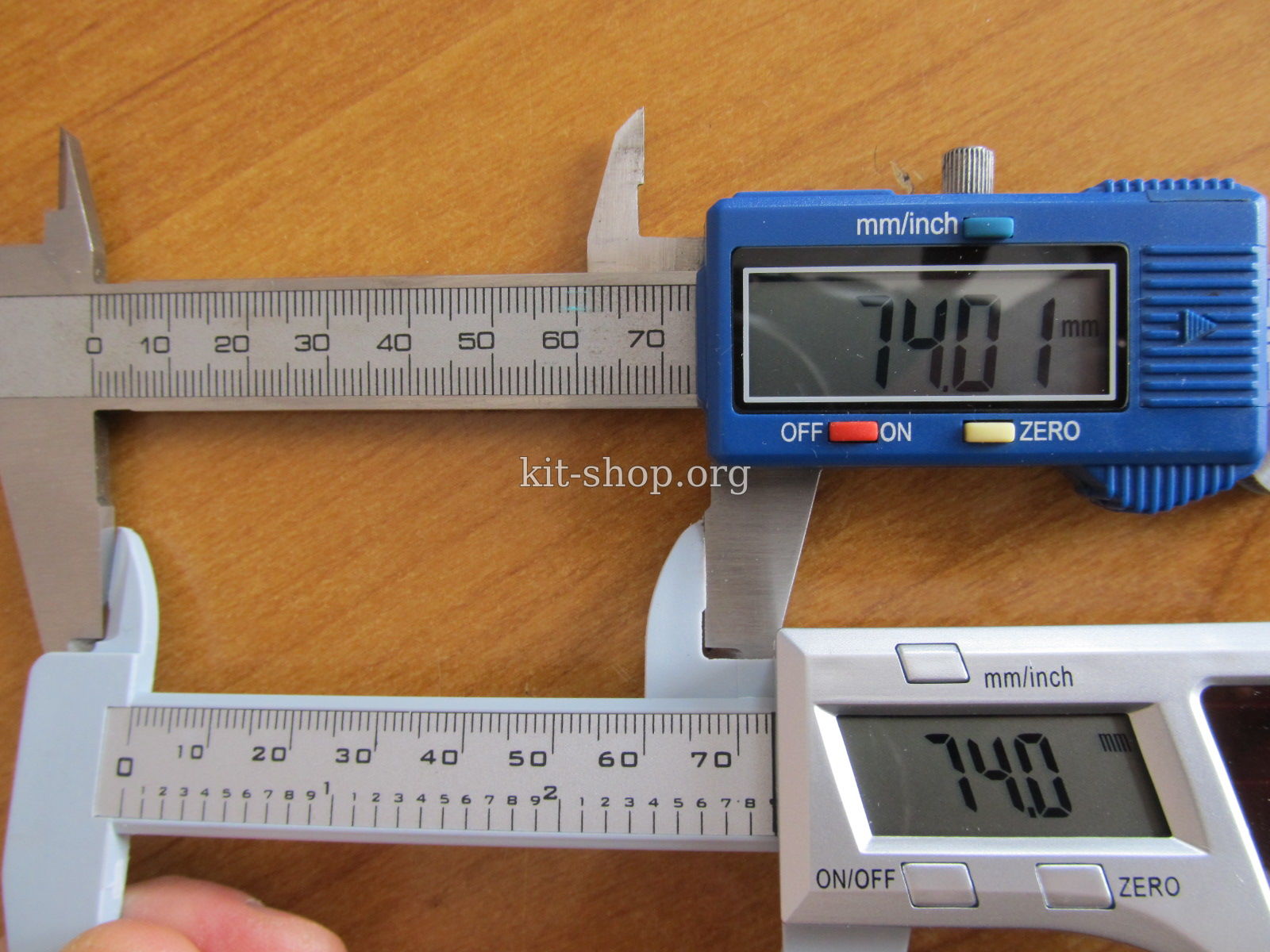

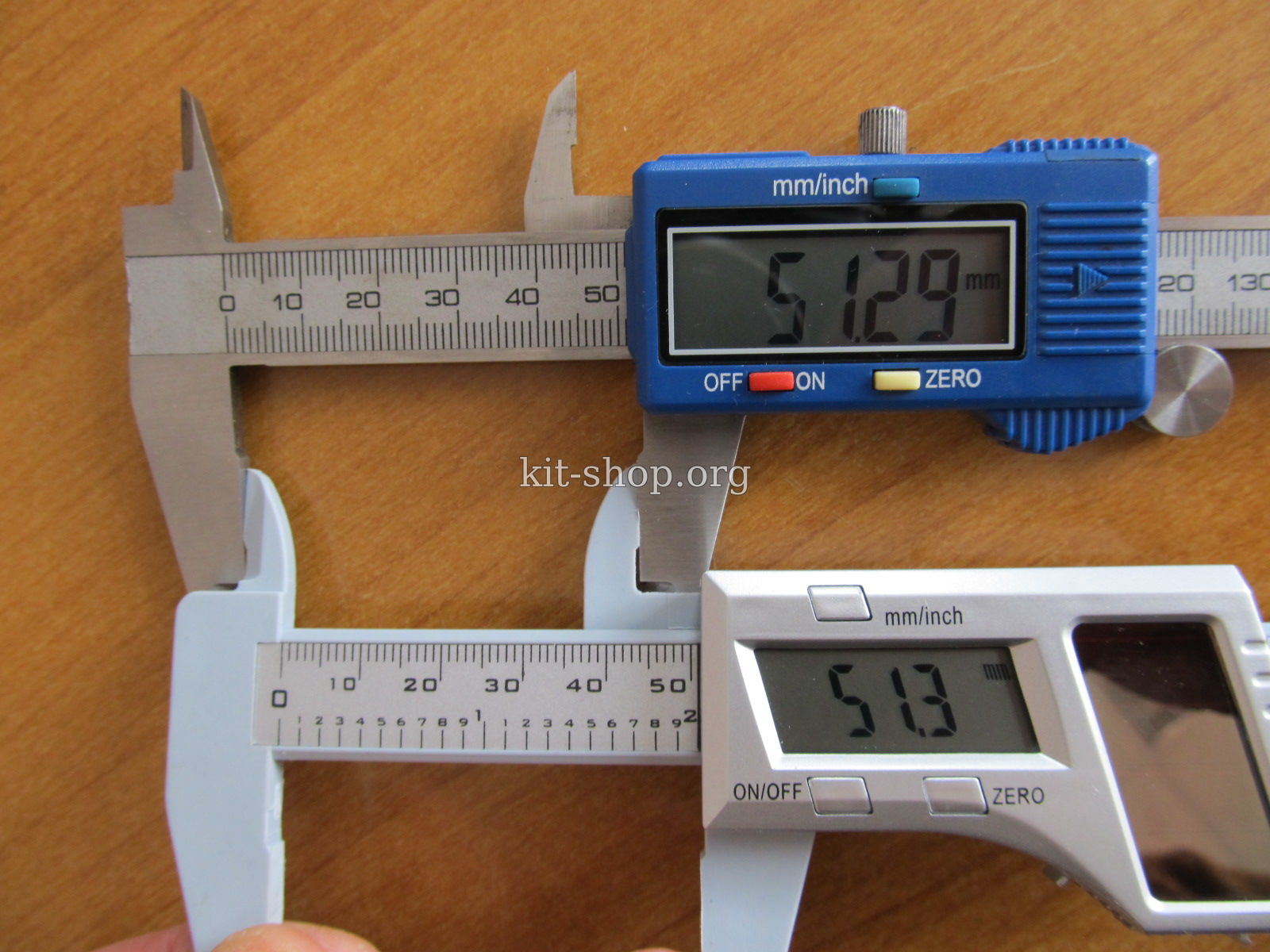

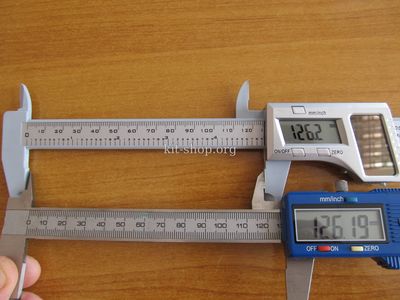

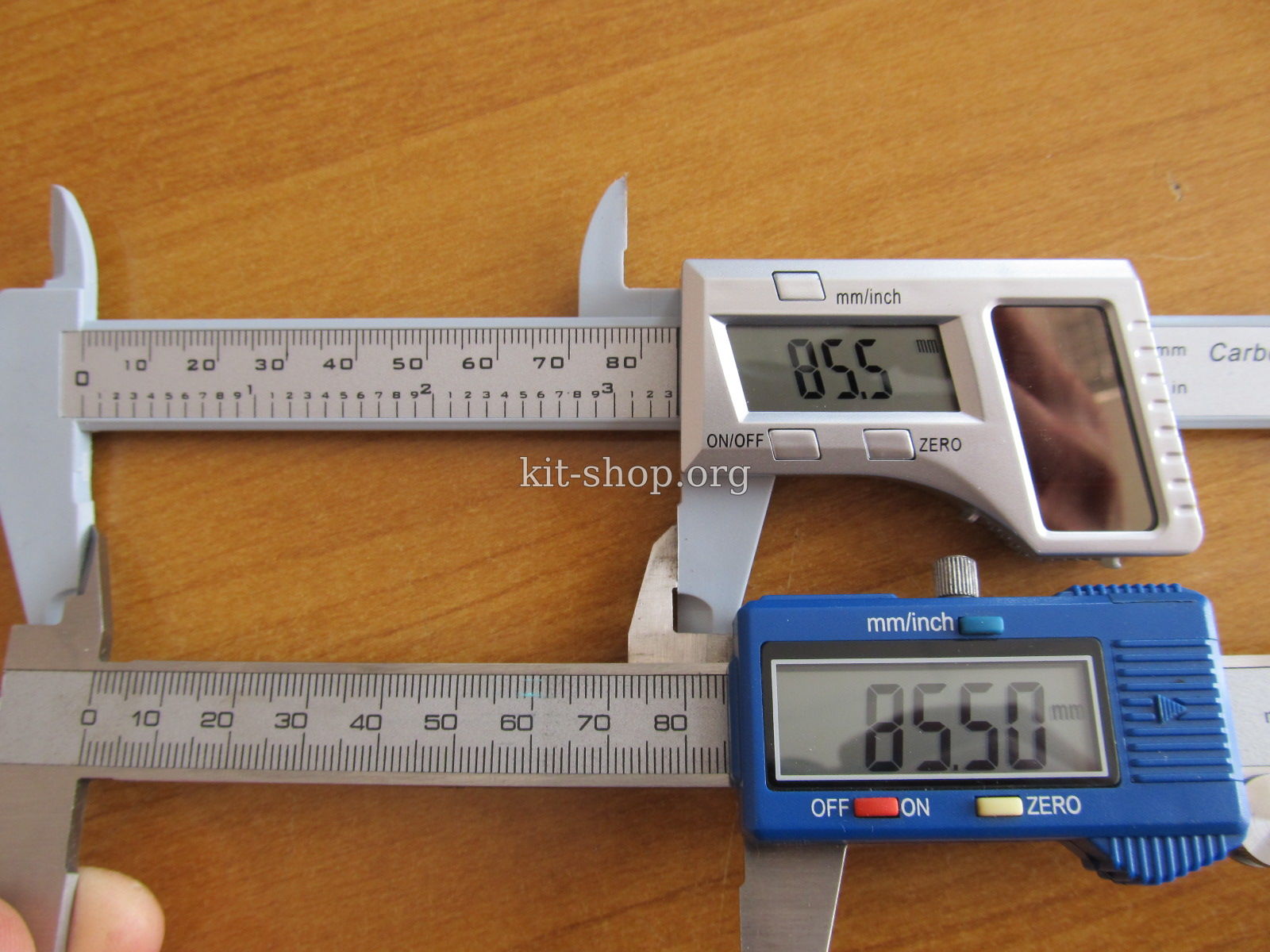

На испытуемом откладывается произвольный внутренний размер – губками для измерений внутреннего размера штангенциркуля ШЦЦ-1-150-0,01 провожу проверку

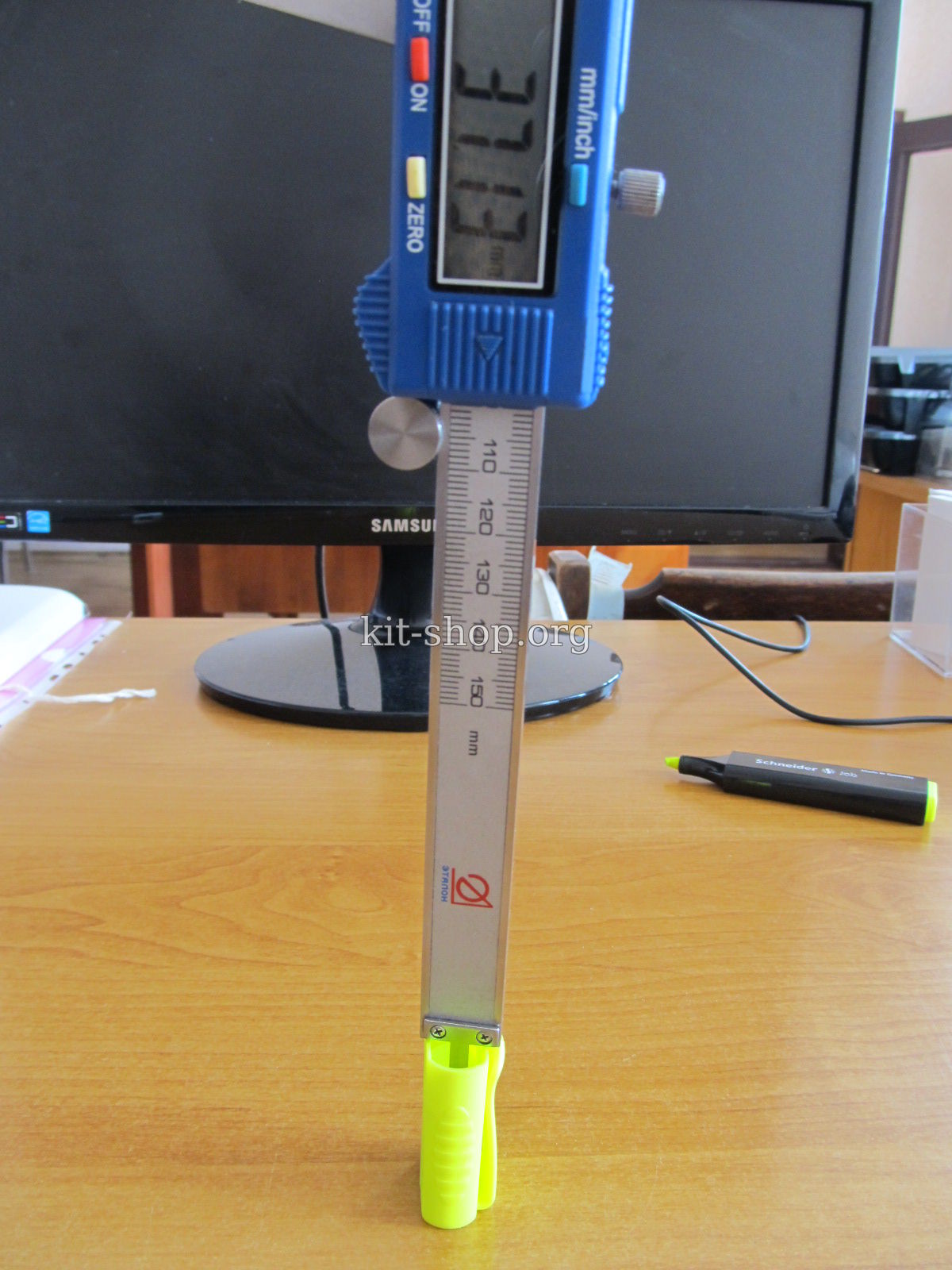

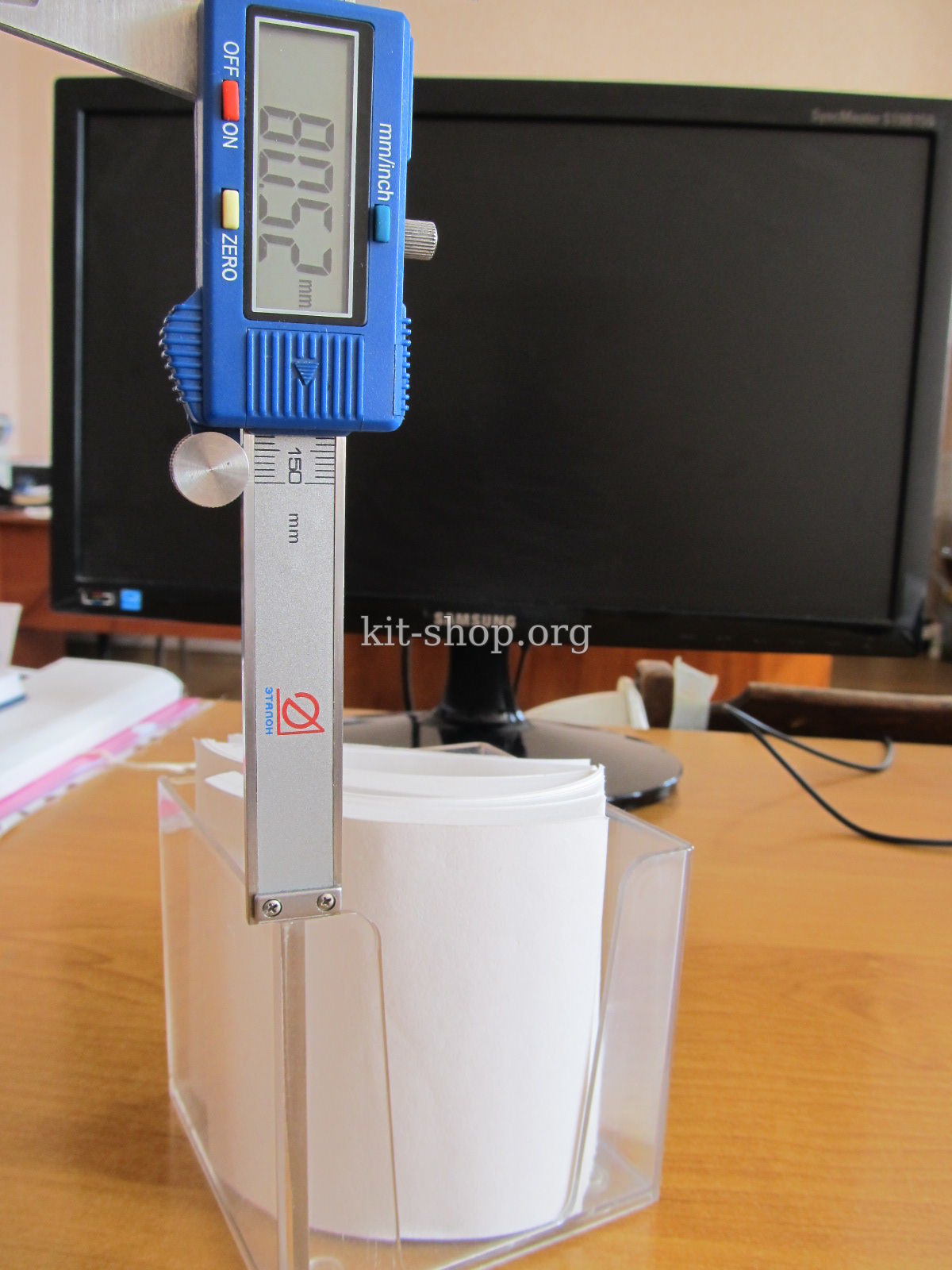

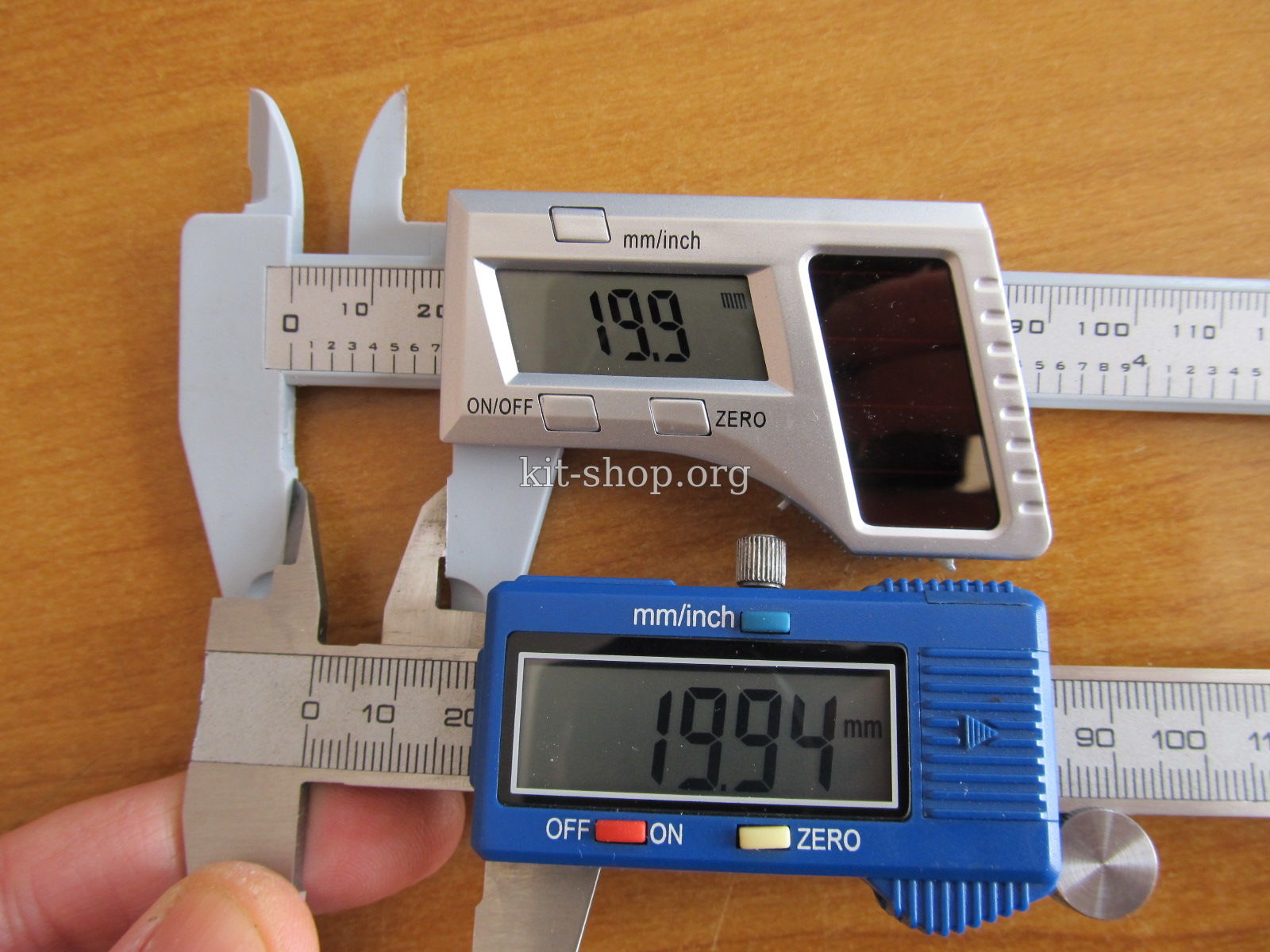

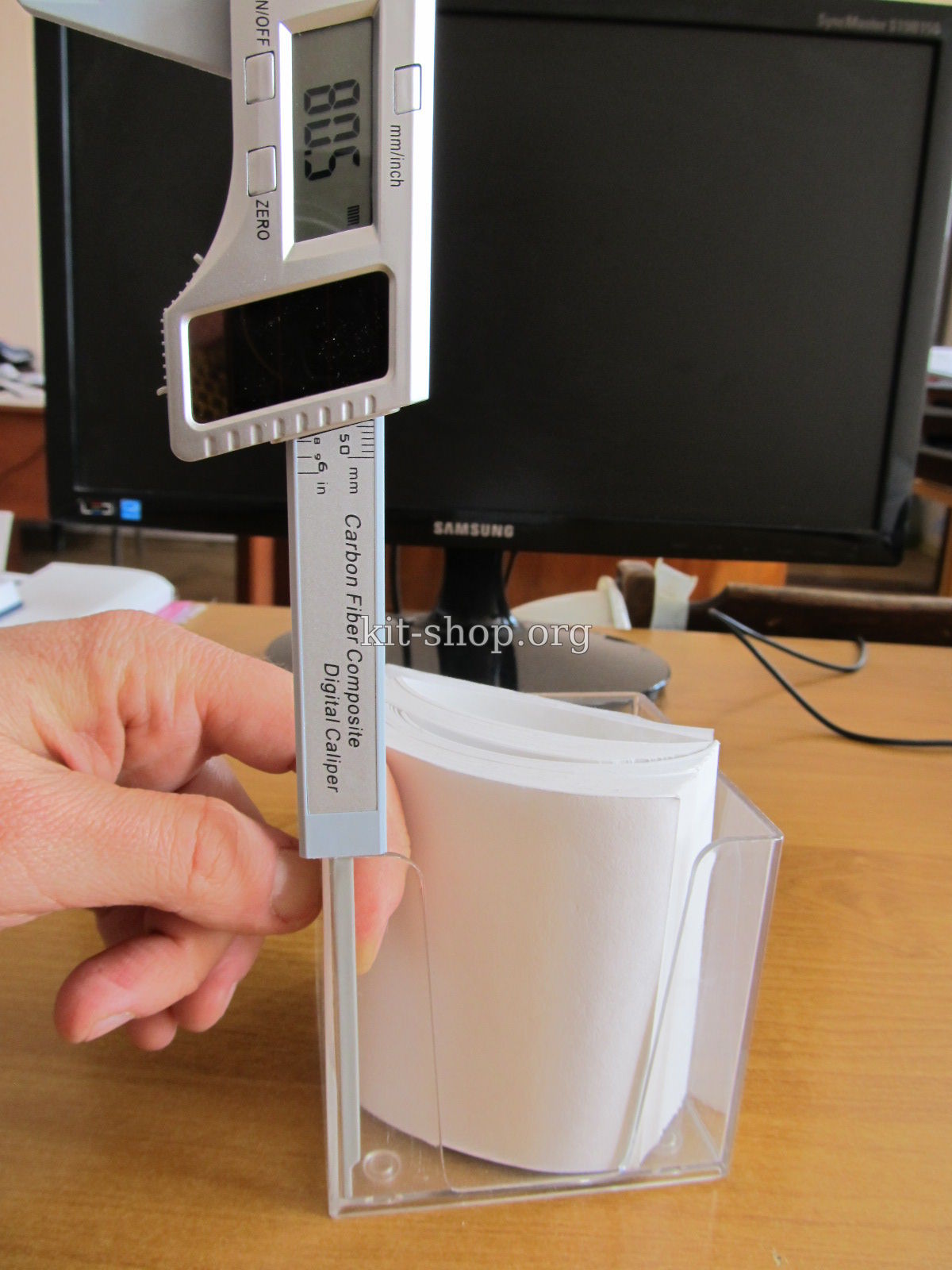

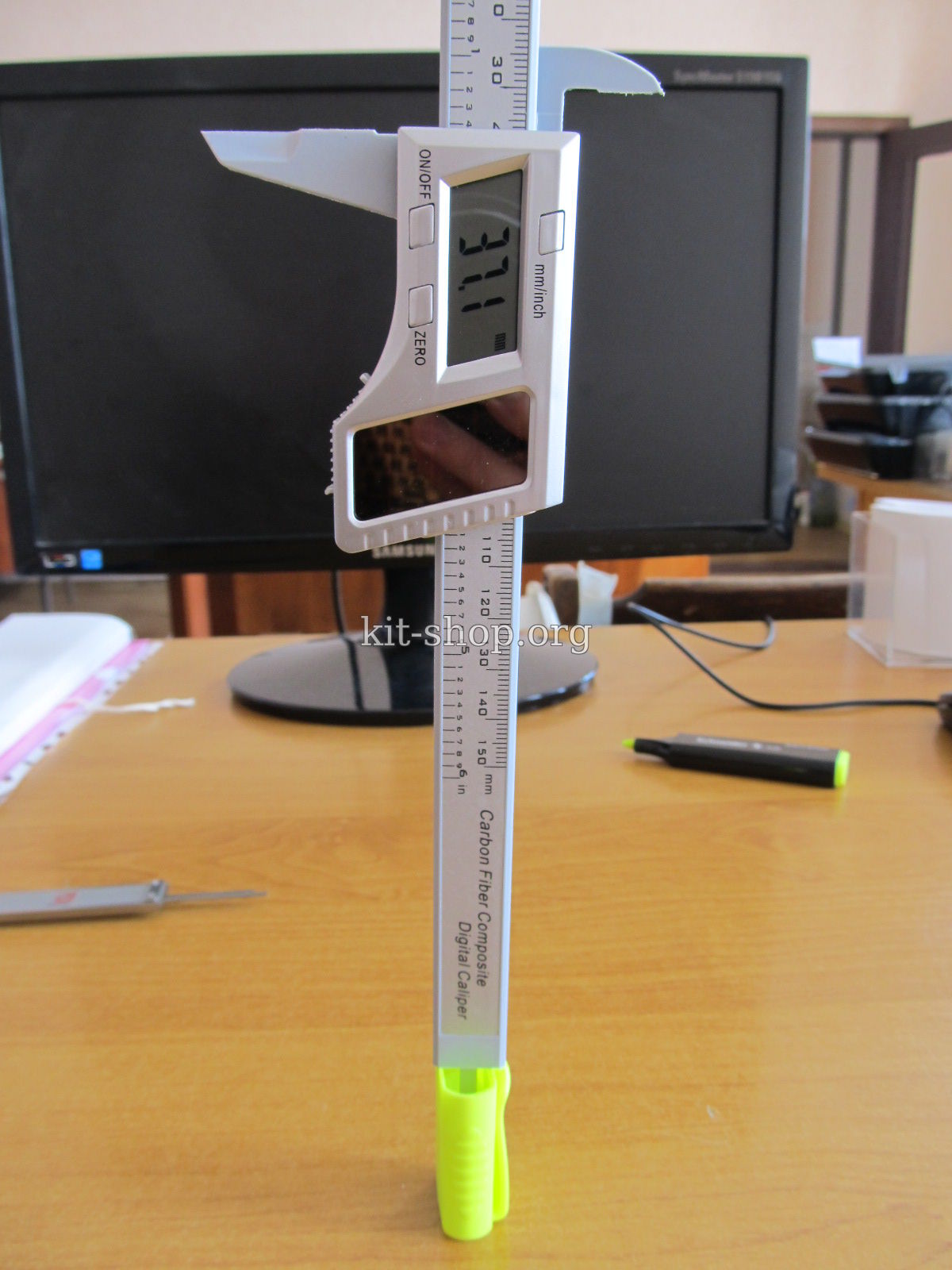

И напоследок глубина





 $IMAGE28$



По результатам тестов можно сказать, что пластиковый штангенциркуль уступает образцовому лишь тем, что после запятой отображает только один знак и потому производит округления. Показания практически идентичны.

Выводы:

- слегка общую картину портит отсутствие футляра (что то подберу);

В остальном:

- хорошая точность;

- изготовлен из диэлектрика;

- питание от двух источников тока;

Если кратко, то для людей мастеровых (не атом расщепляющих на кухне и не запускающих шатлы с балкона, а так же не фанатов Международного бюро мер и весов)), очень удачное приобретение.

Автор: inko1973
