ЗУ для авто аккумуляторов

Товар  можно купить тут

Очередное ЗУ с магазина banggood, простое, дешевое, но на сколько хорошее?

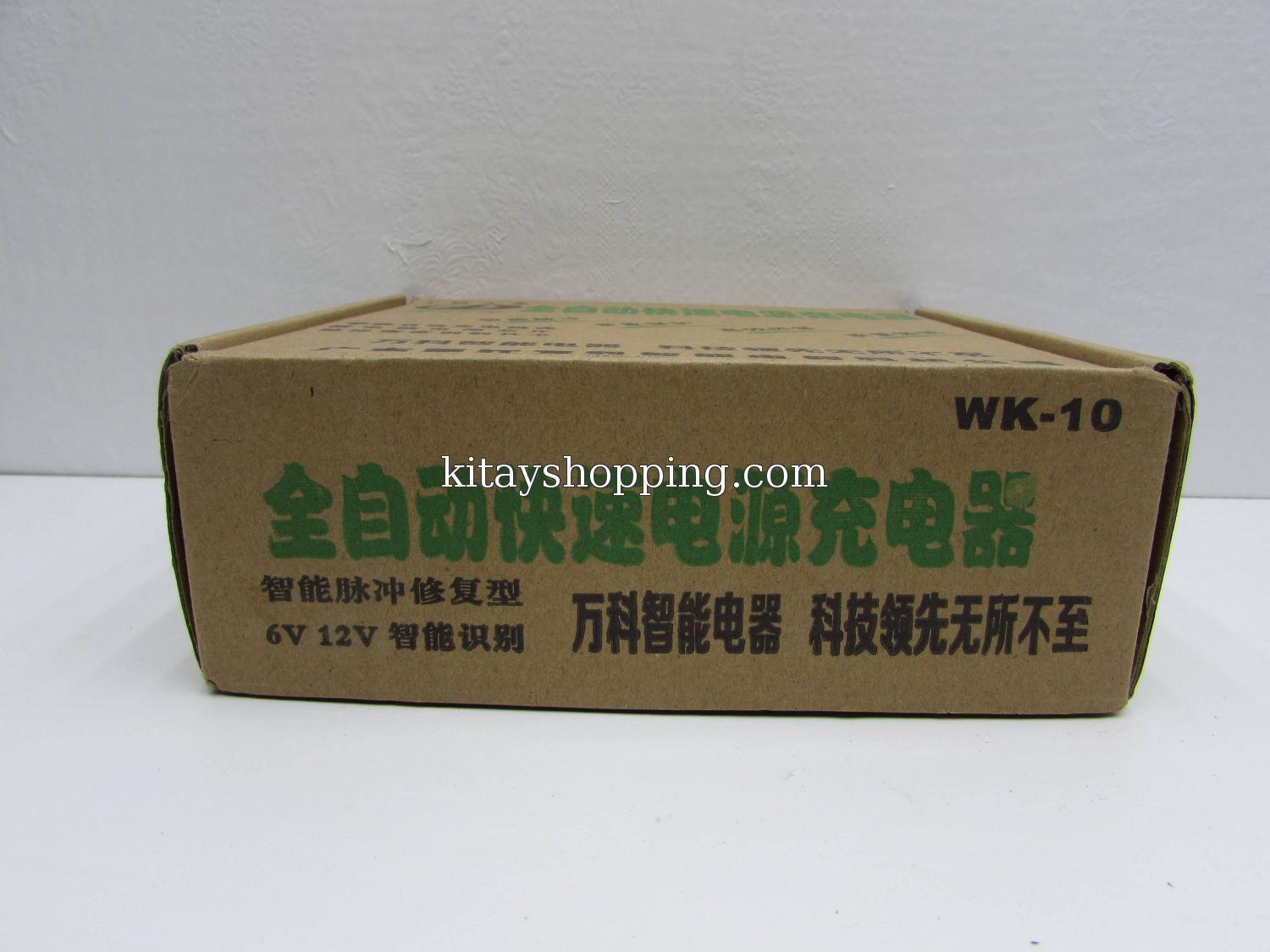

Доехало на удивление быстро, в небольшой коробочке, вся документация на китайском, никакой инфы о схеме, о реальных тестах, такое ощущение , что люди никогда такое не покупали (может и есть обзоры, но мне их найти не удалось)

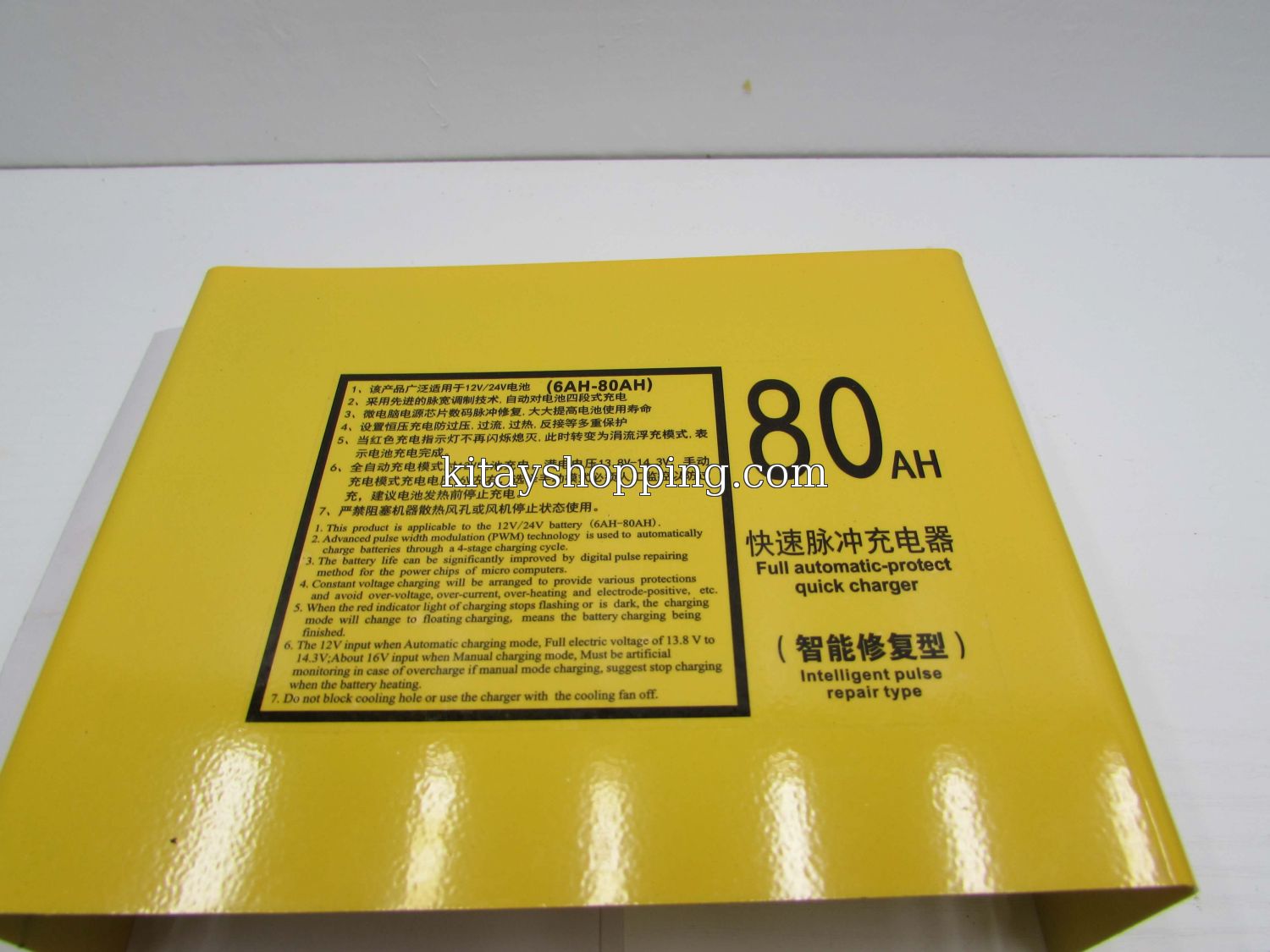

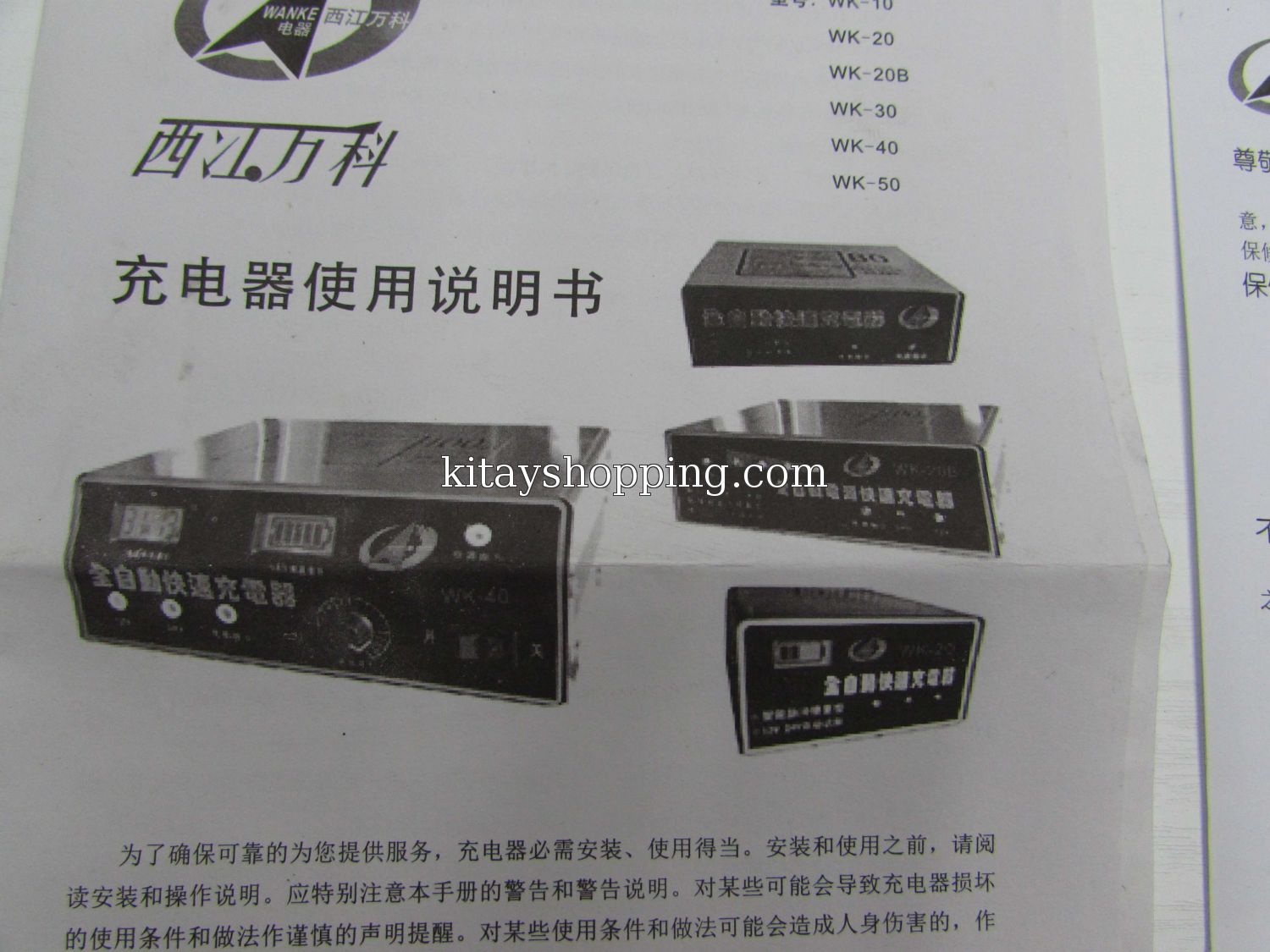

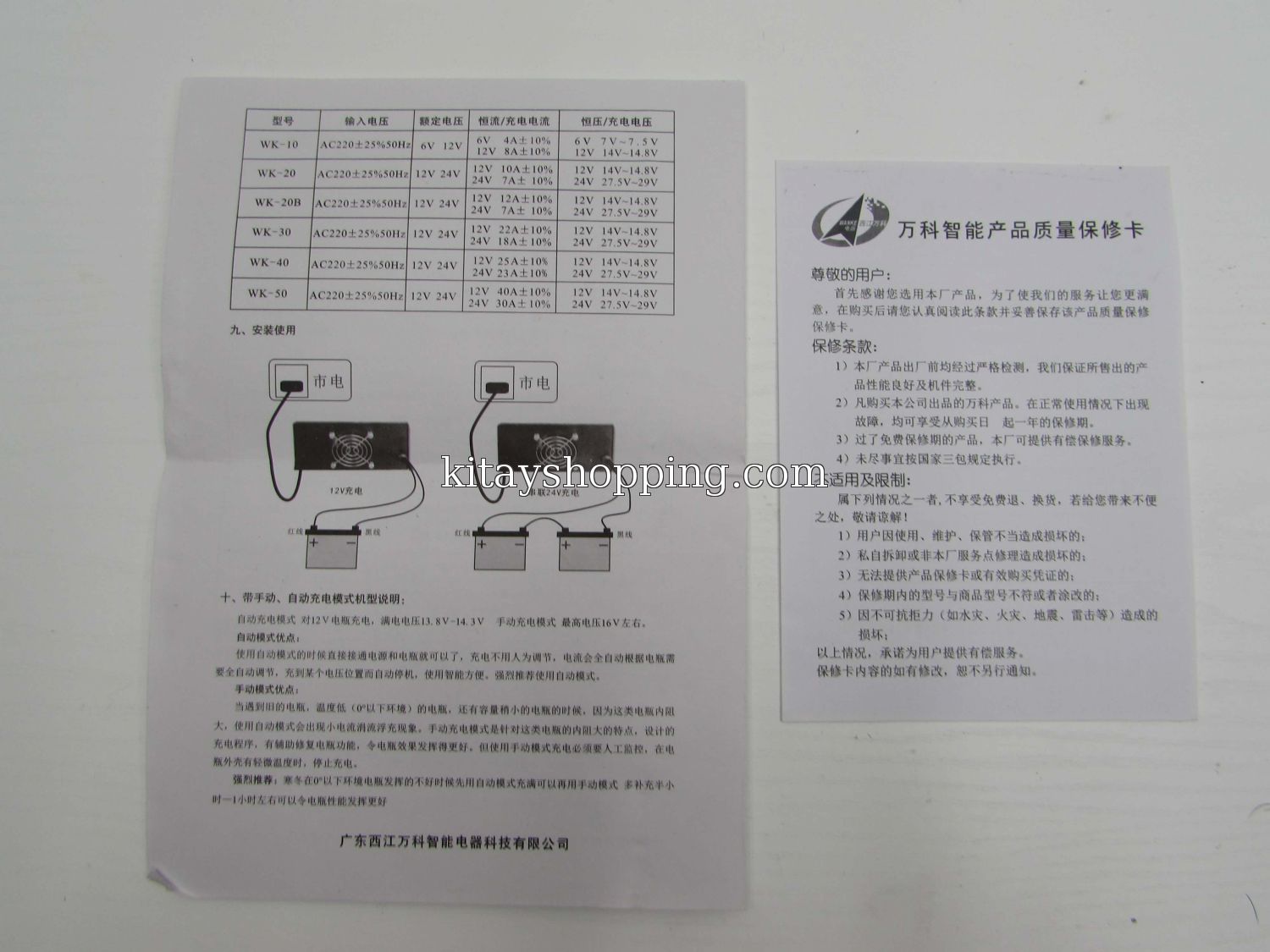

Все, что я понял из инструкции, это название модели  ТУТ НАЗВАНИЕ МОДЕЛИ , а дальше разберемся сами
Зарядка в металлическом корпусе, сам корпус простенький-три индикаторных светодиода, один переключатель с 6-и на 12 Вольт, поскольку такая зарядка может заряжать аккумы на 6 и 12 Вольт.











Клеммы покрашенный алюминий (типа медь) провода толстые, жаоб нет.

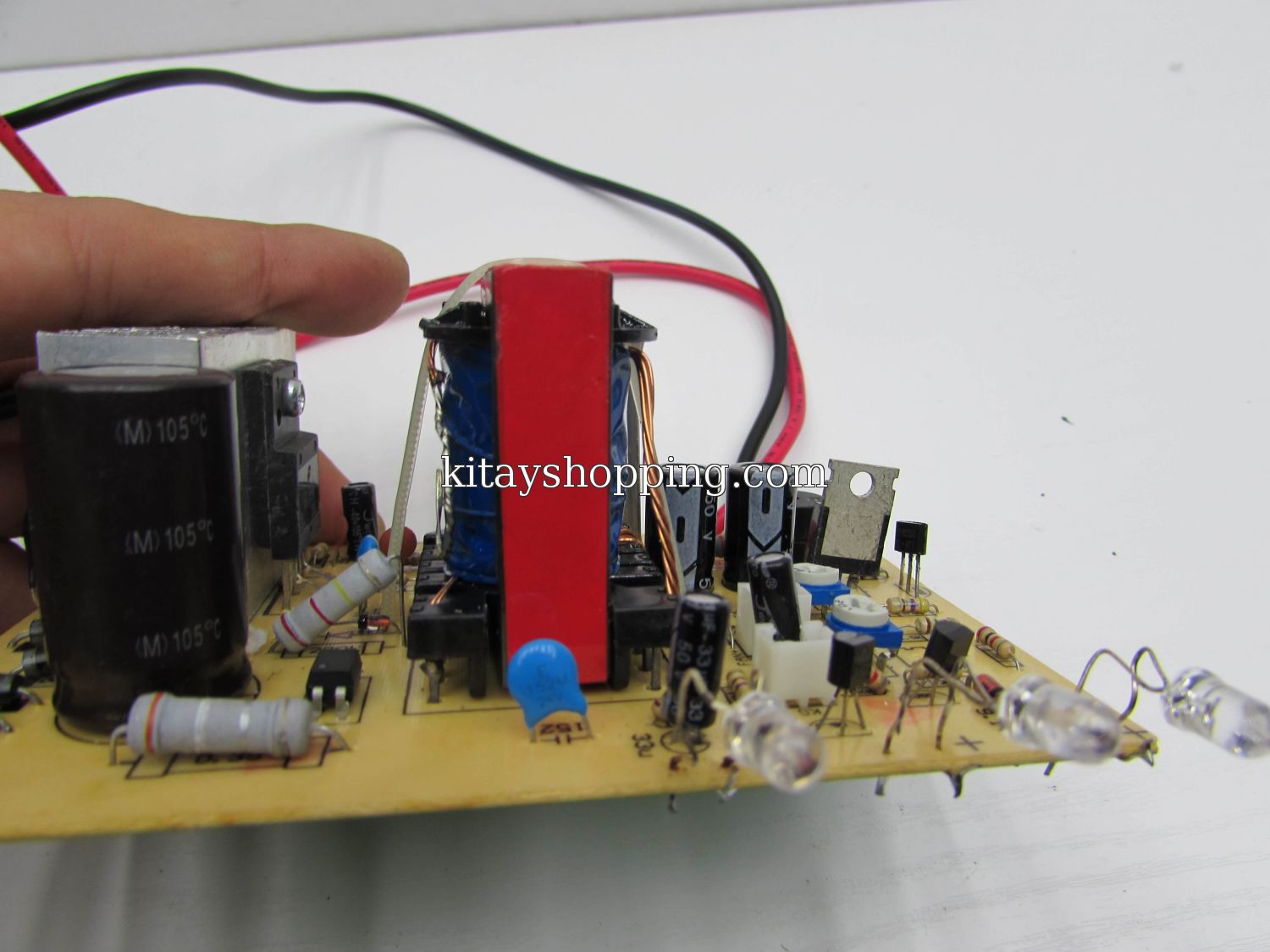

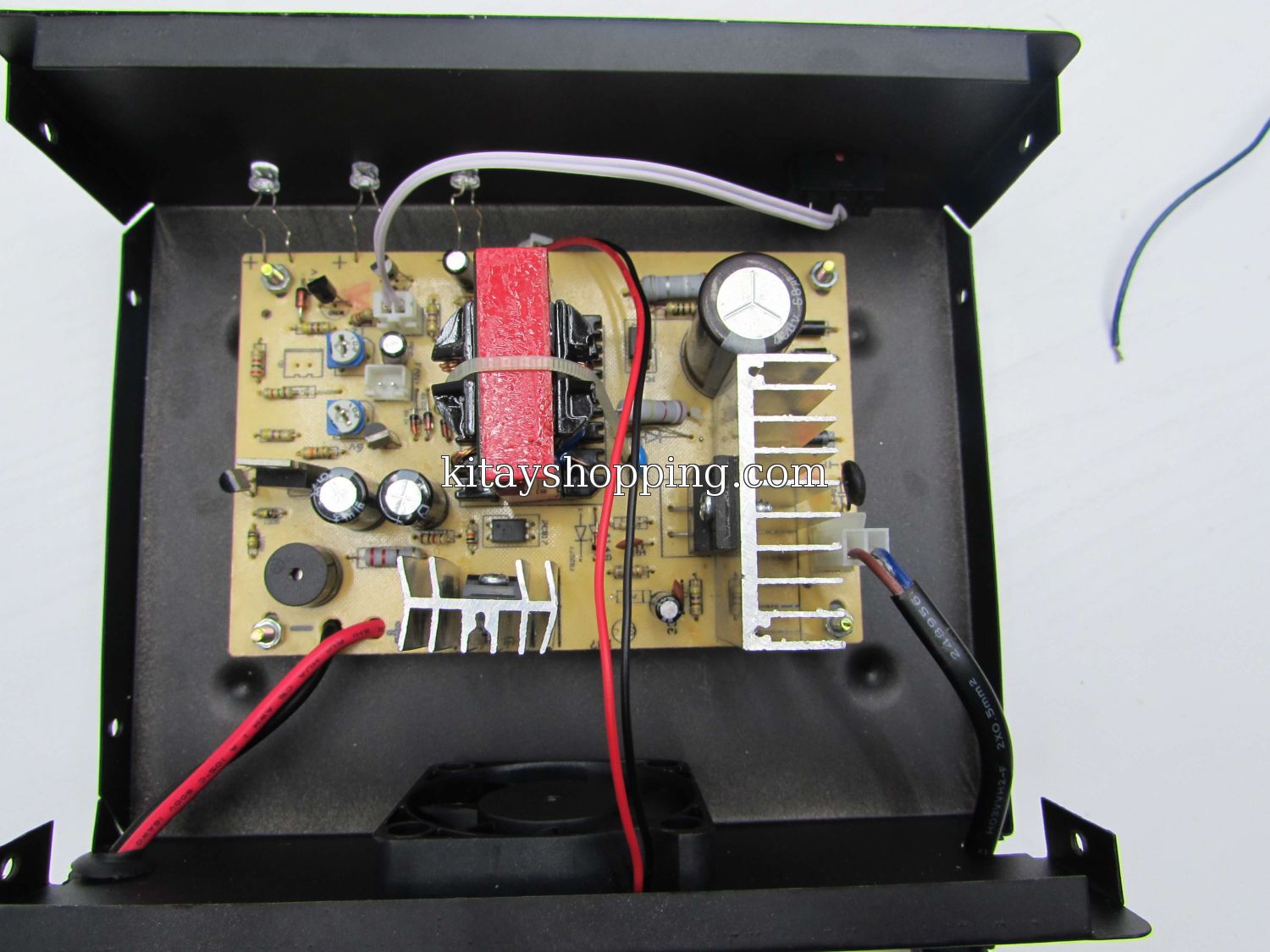

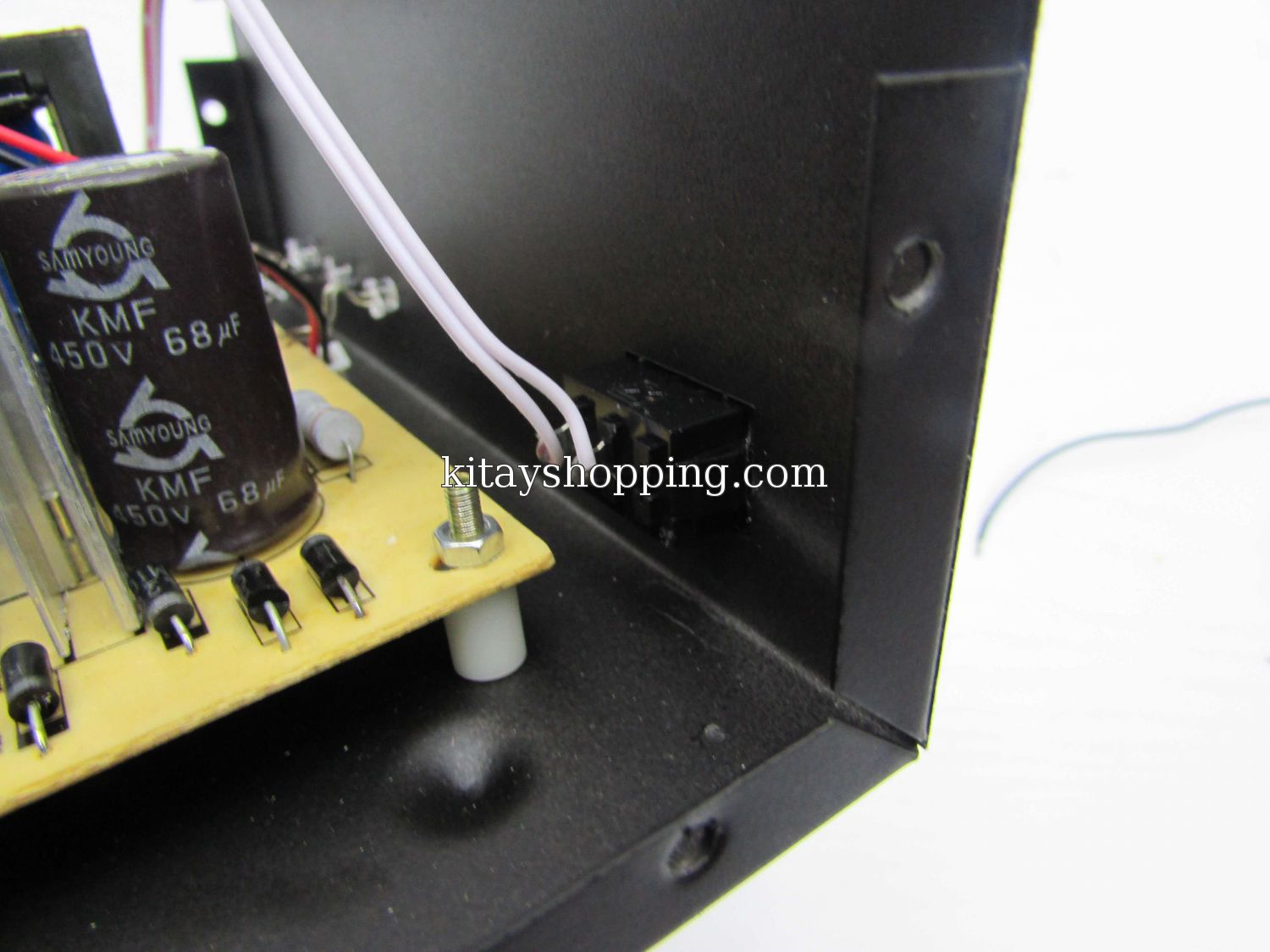

Внутри корпуса надежна закреплена плата и кулер, откручиваем все болтики и винтики, вынимаем плату и изучаем.









Пайка, монтаж

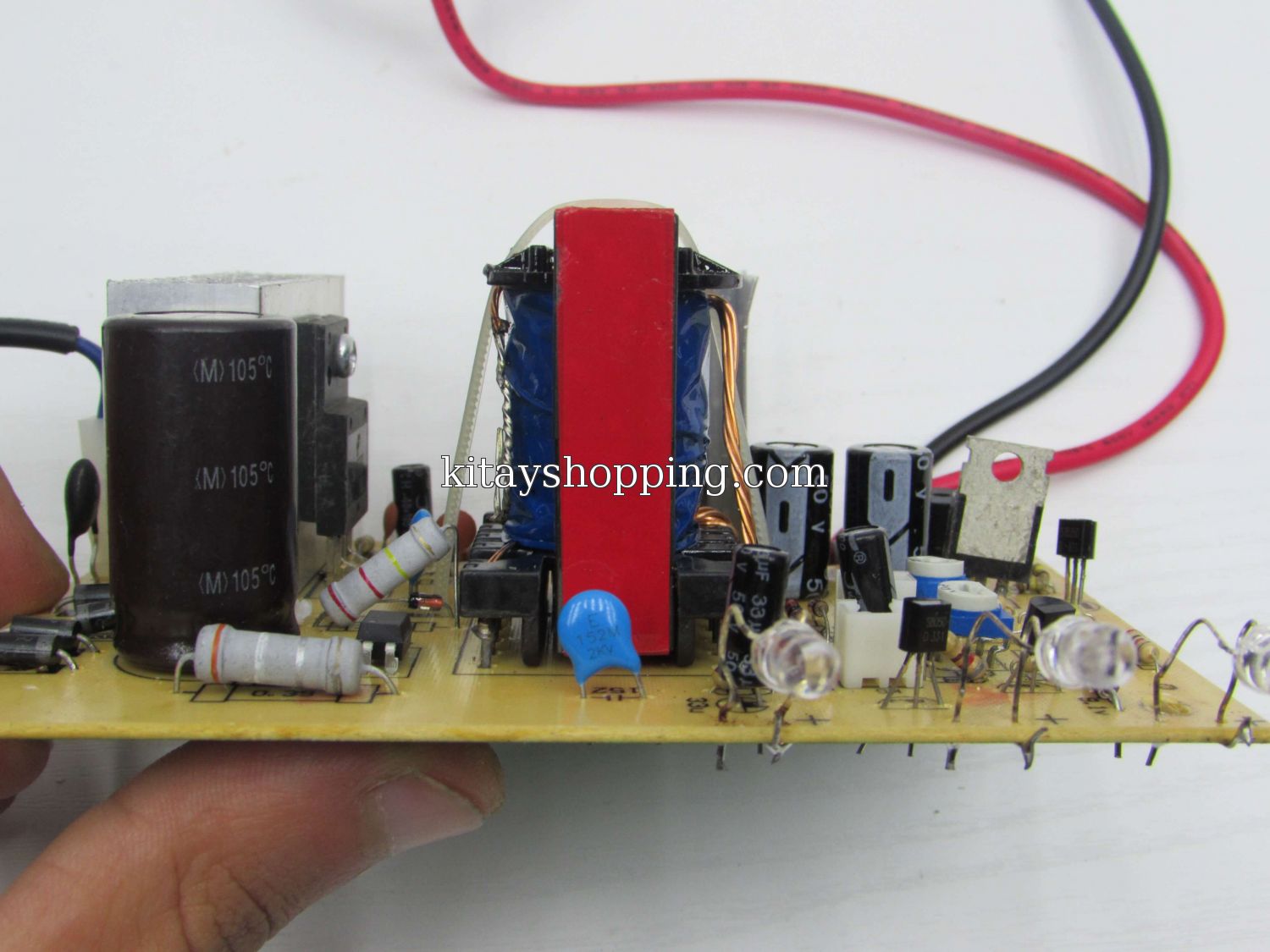

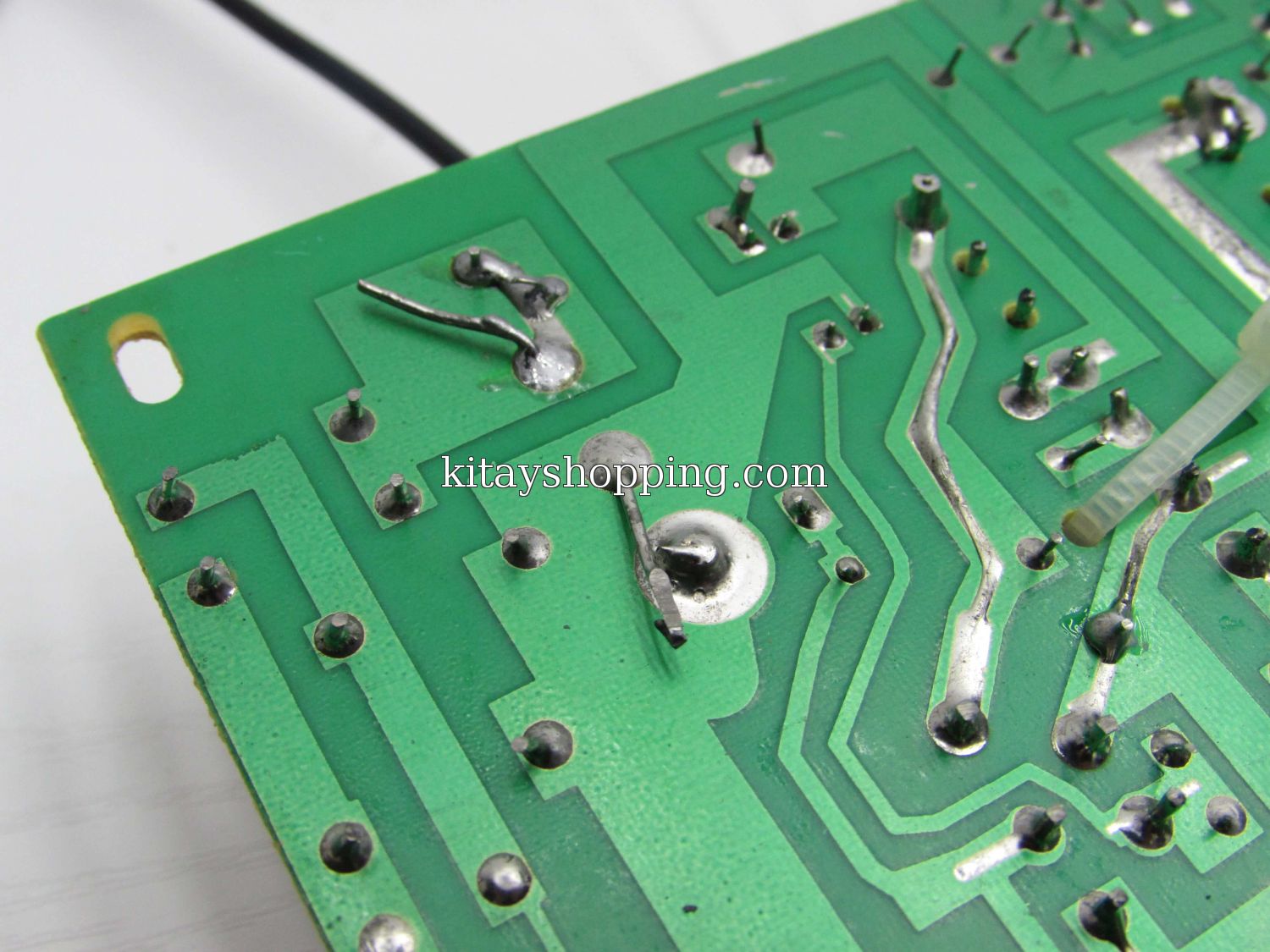

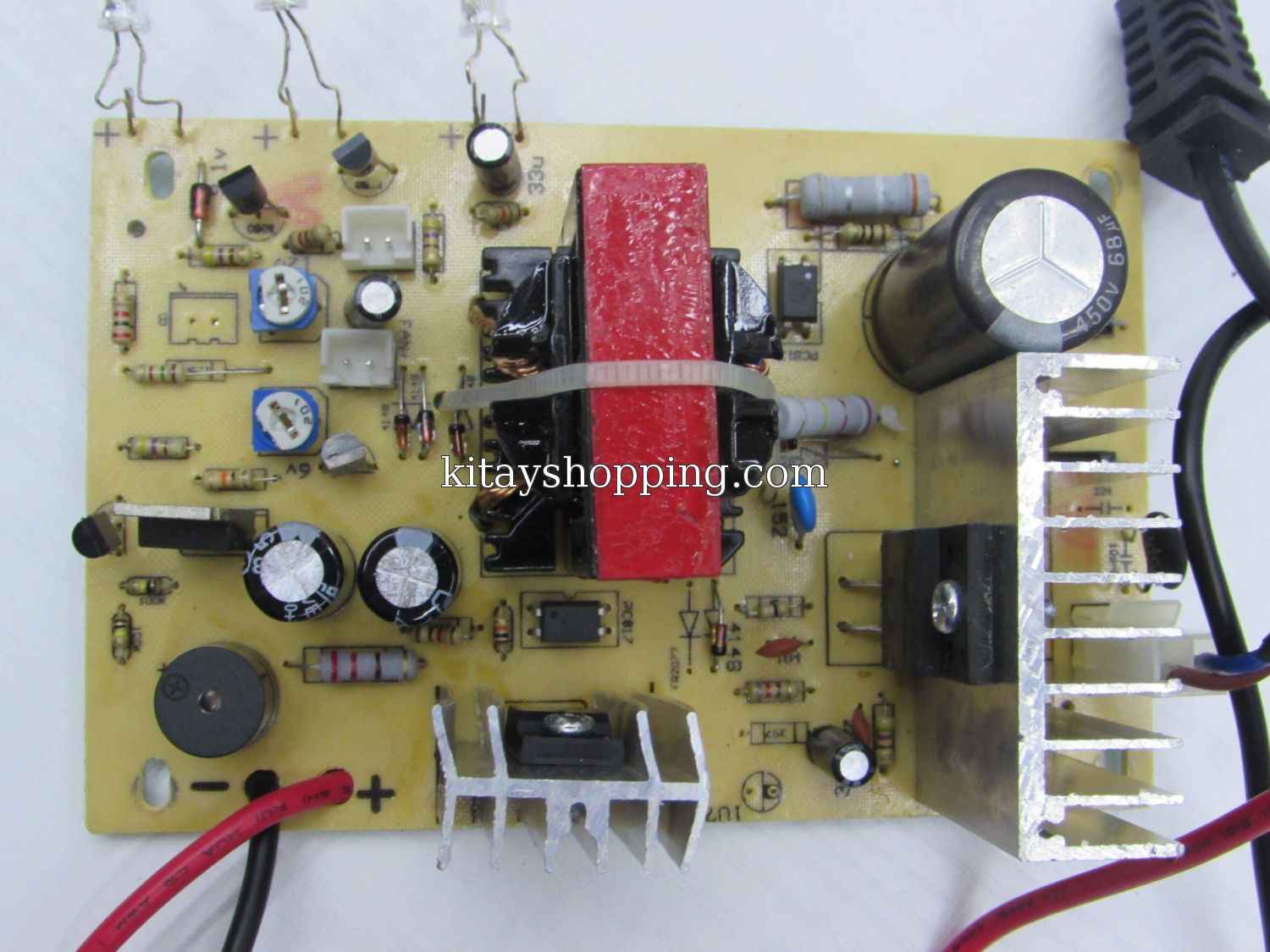

В принципе печатка норм, но пайка ... китайцы как всегда не откусили выводы, это работе не мешает, но как-то не аккуратно. Корпус жестяной, весит немного, внутри куча свободного места, даже непонятно для чего.

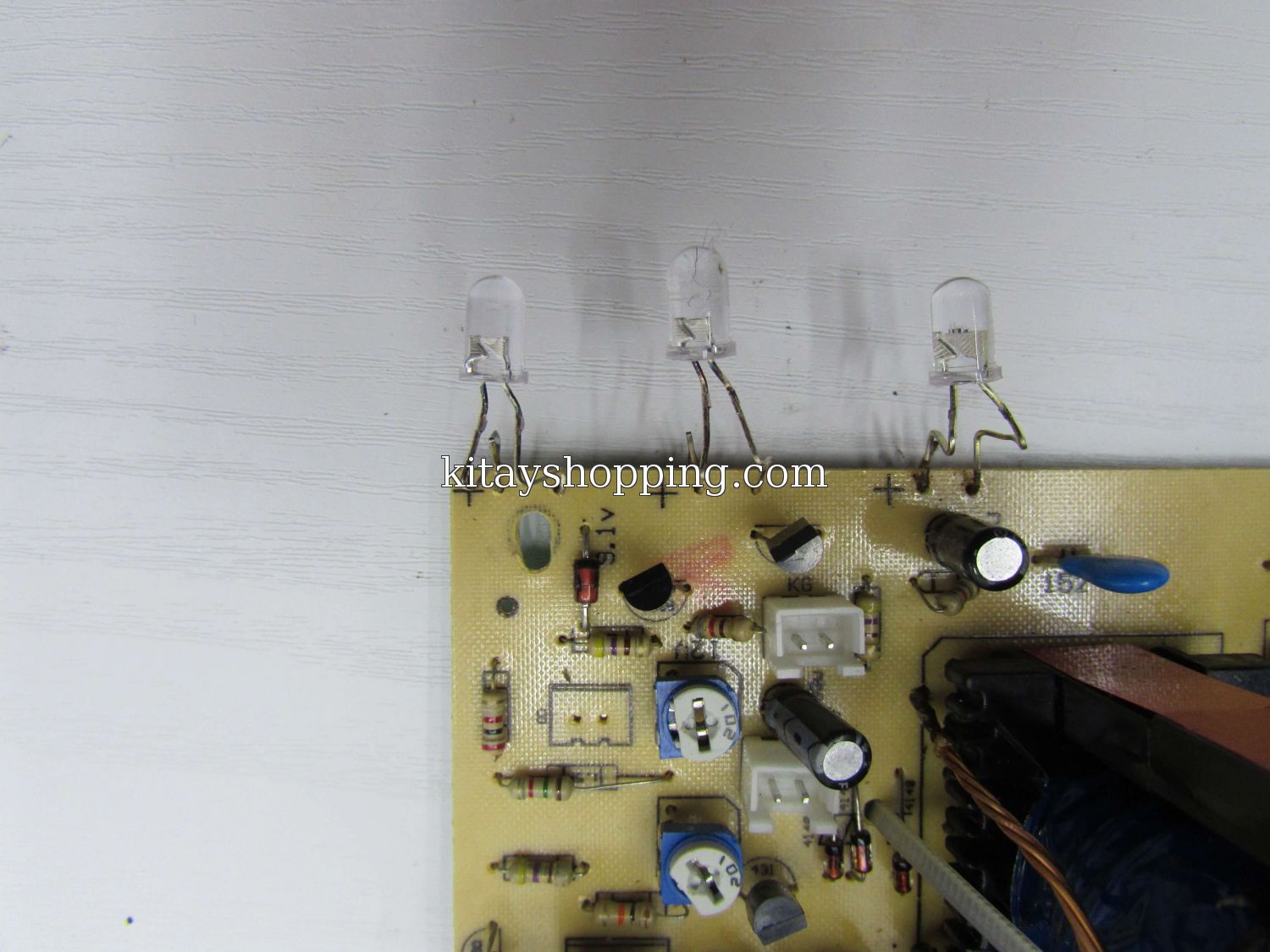

Взамен чувствуется экономия, тут нет никаких индикаторов, регуляторов, всего три светодиода, один горит постоянно свидетельствуя о наличии на выходе некоторого напряжения.









Пару слов о схеме и о замеченных недостатках

К сожалению срисовать было лень, а готовой схемы нигде не нашел, поэтому поясню визуально.

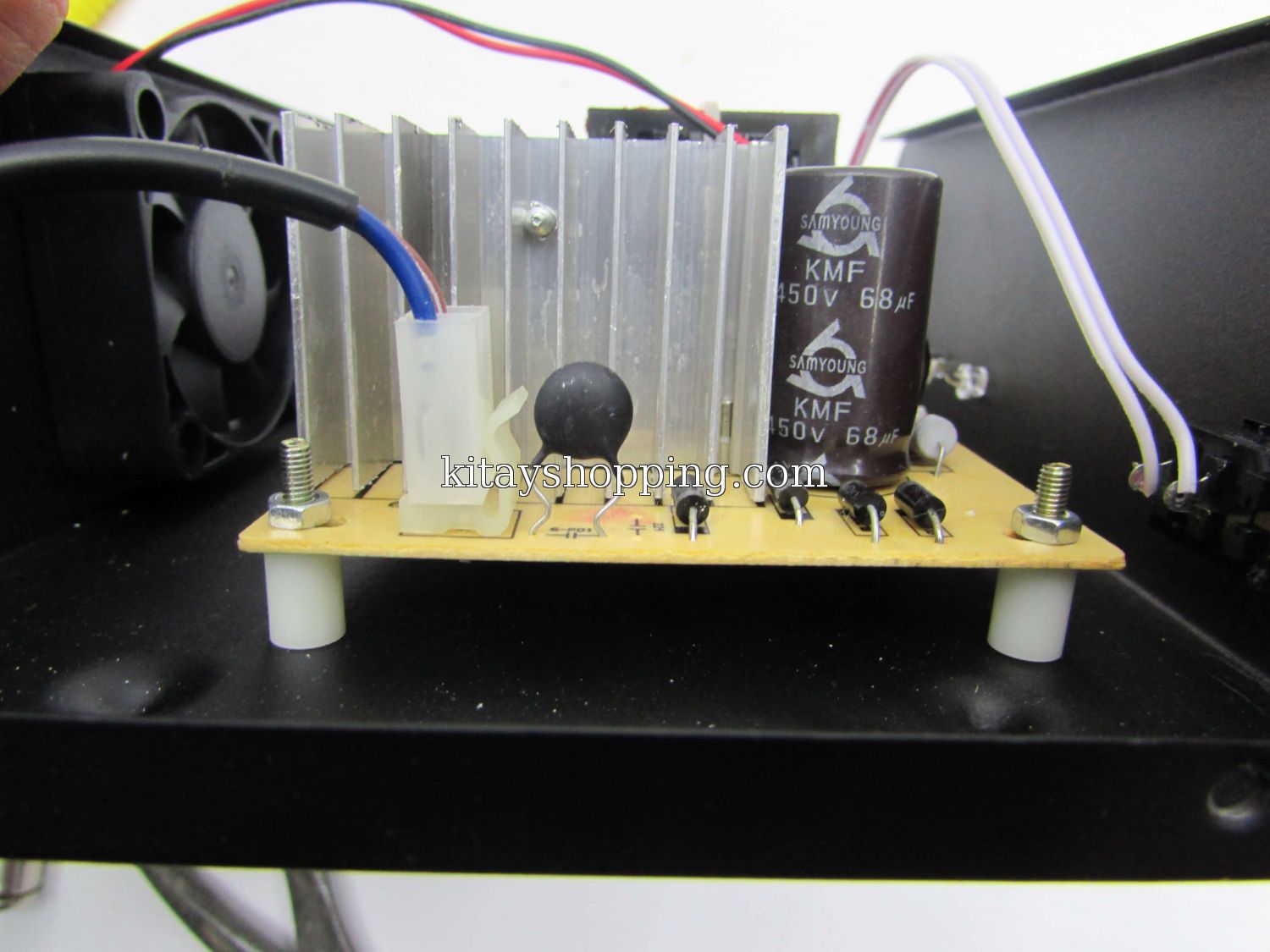

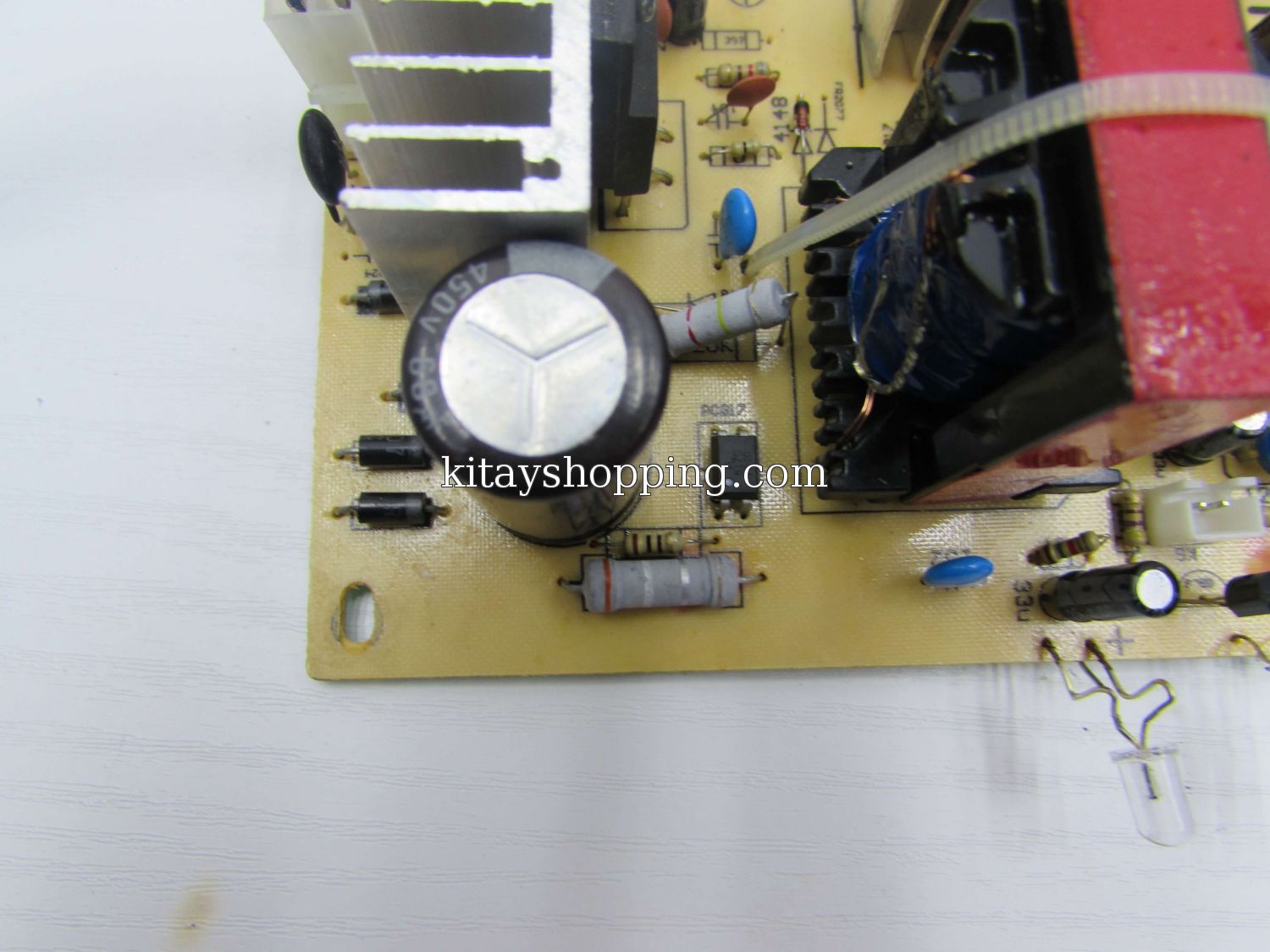

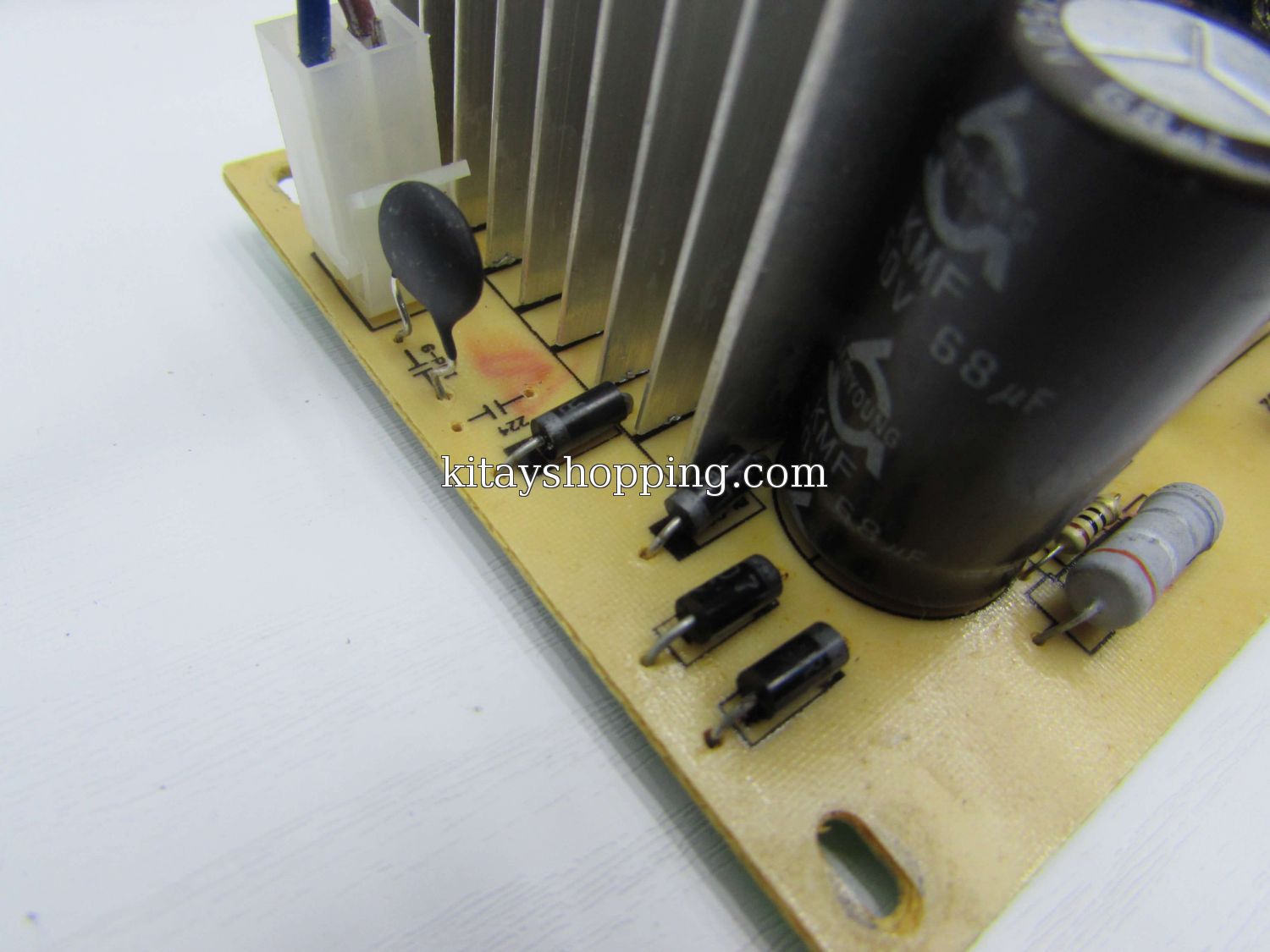

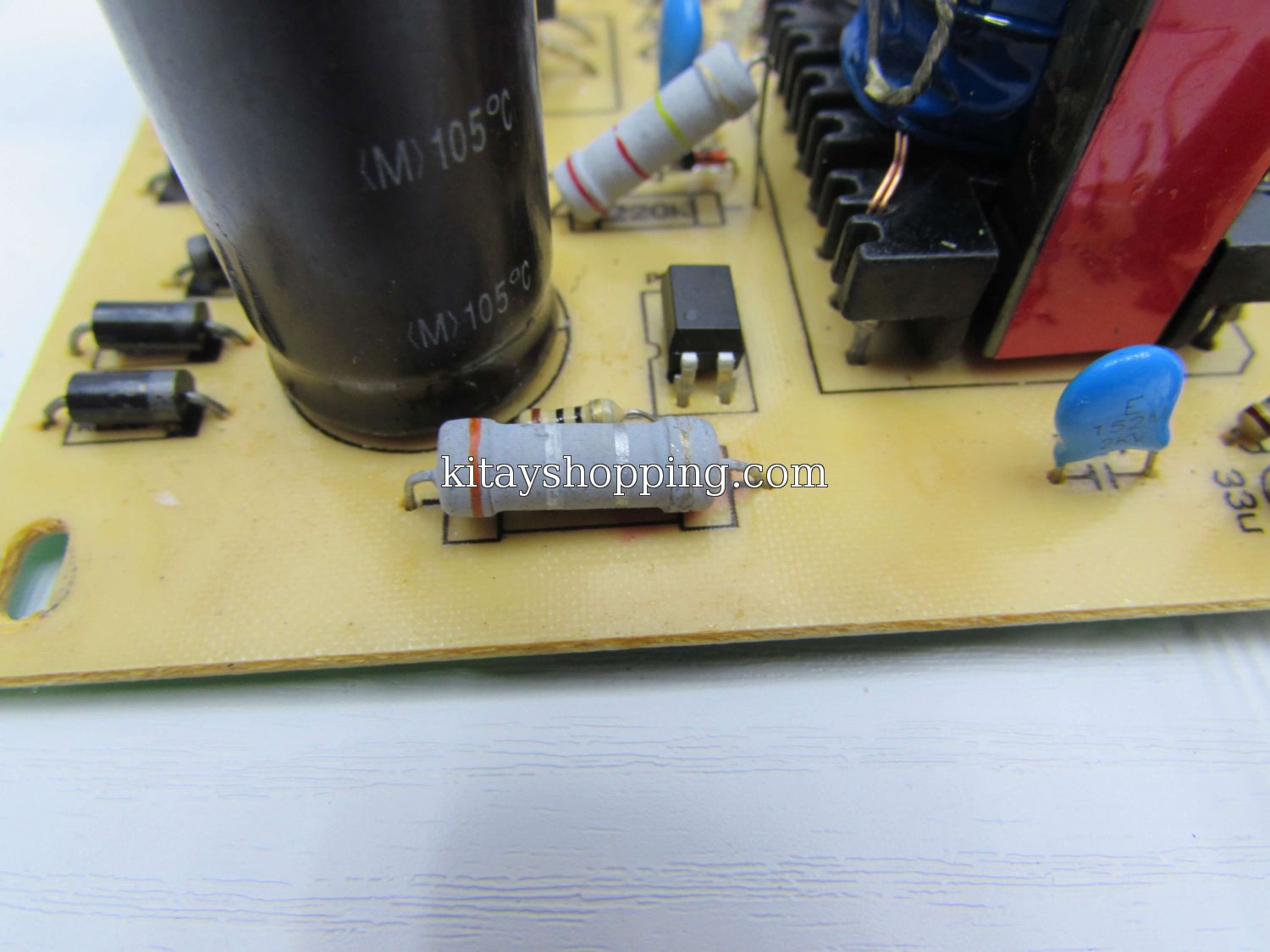

По входу имеем термистор, мостик и небольшой предохранительный резистор , но уже после входного электролита. Резистор скорее всего именно в качестве предохранителя, но именно такое расположение довольно странное, обычно стоят на входе сетевого питания.

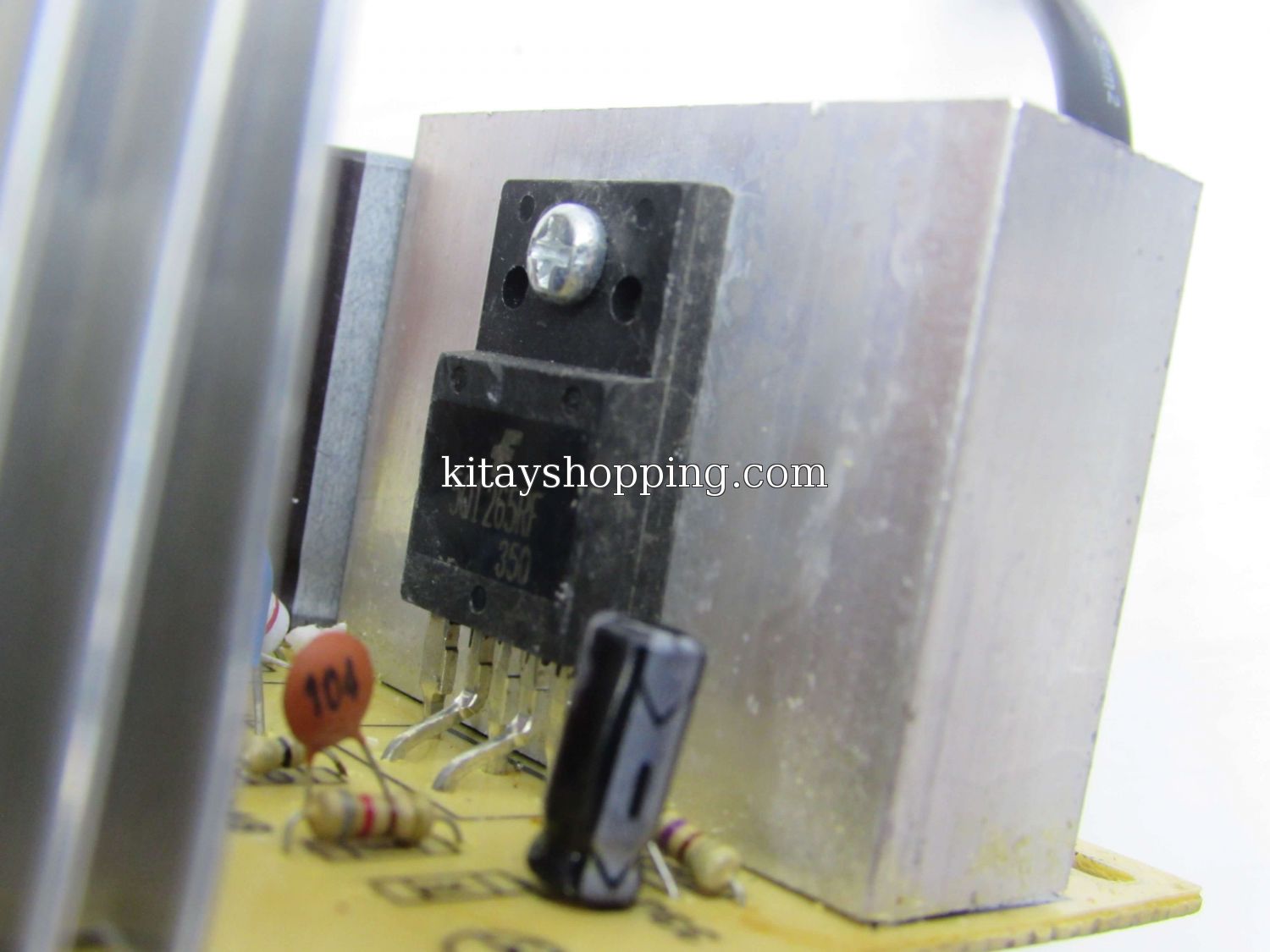

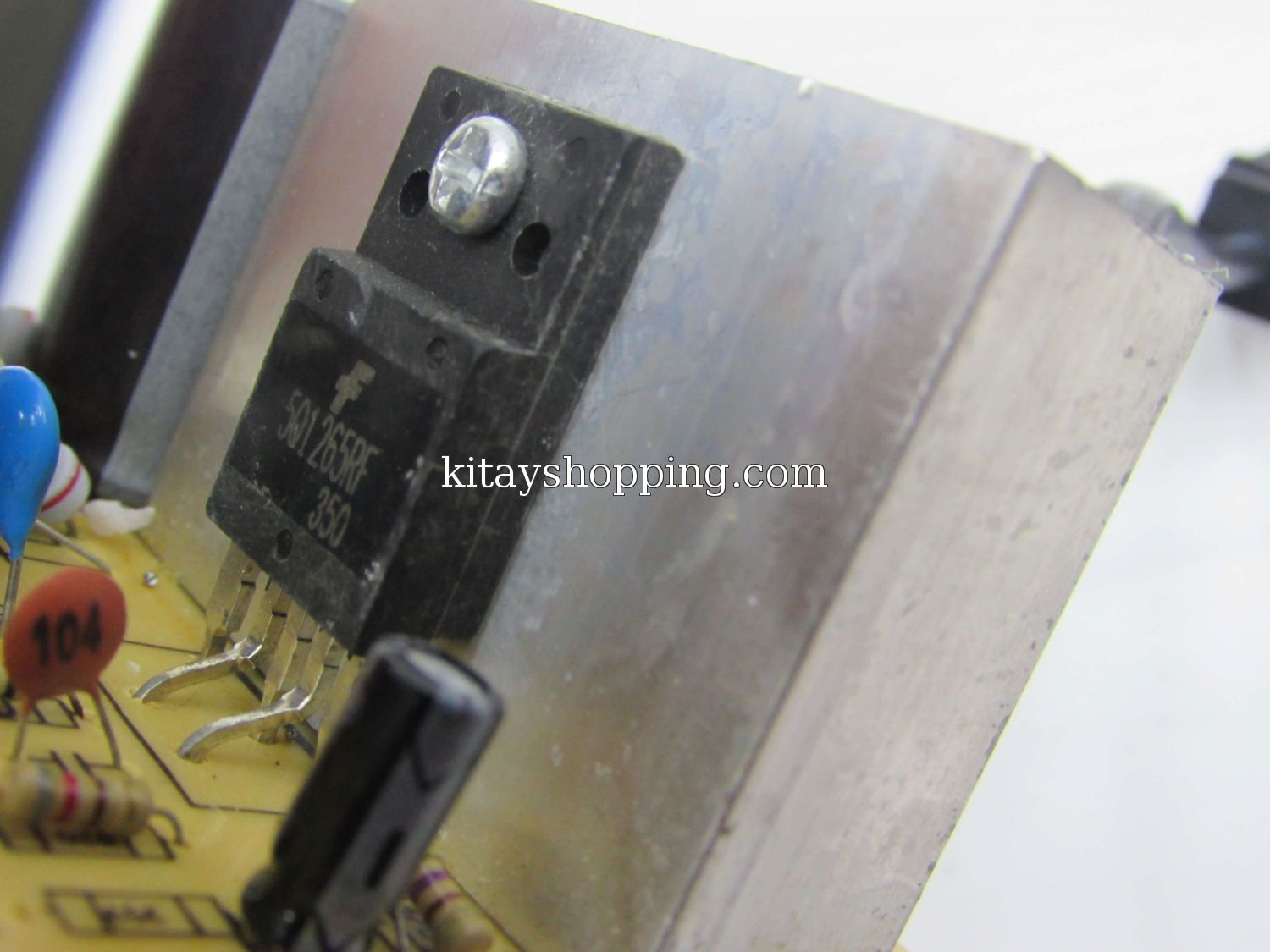

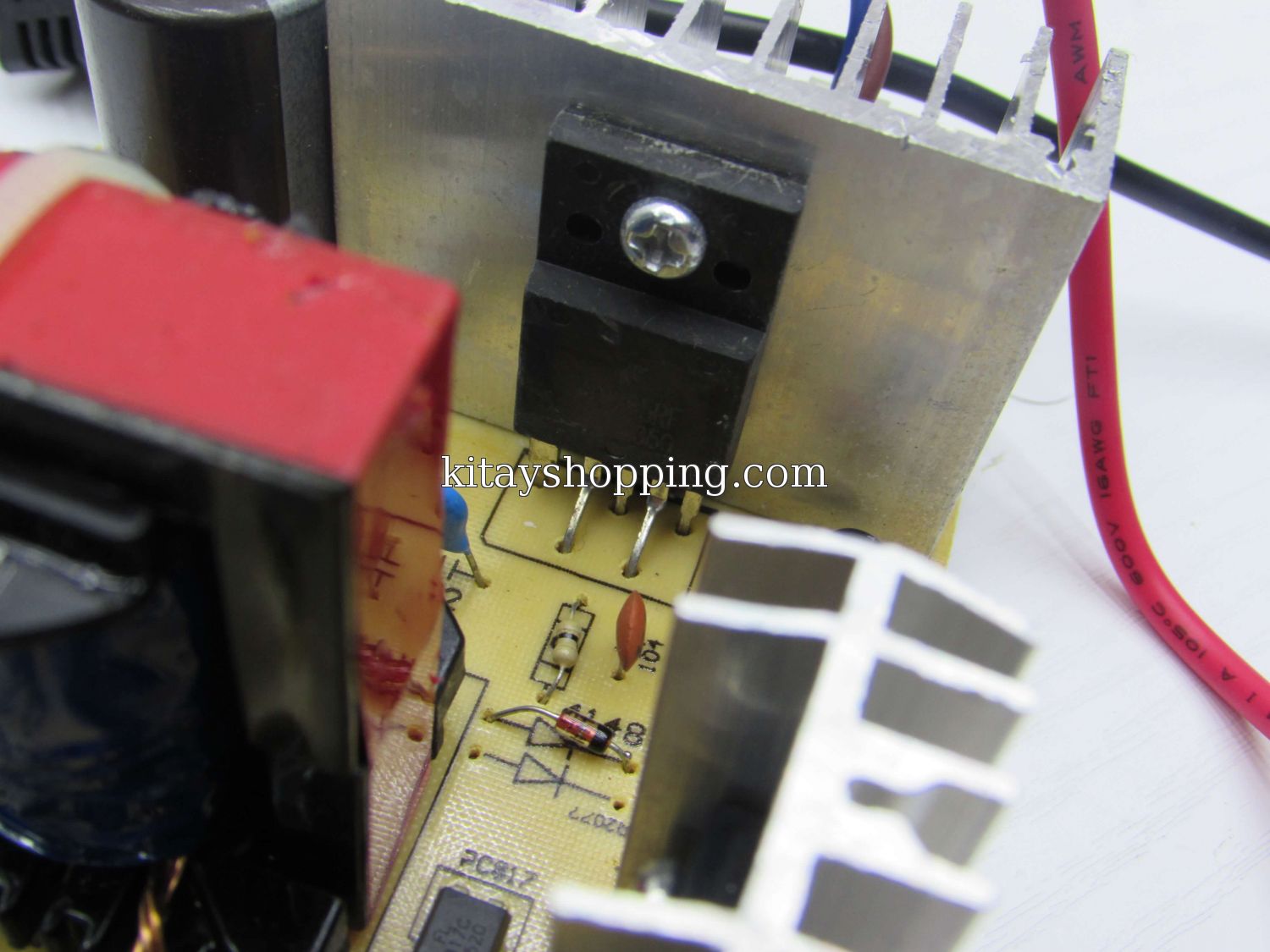

Сердцем является микросхема  от компании Fairchild Semiconductor. Из себя представляет генератор импульсов и силовой транзистор в одном корпусе (отныне назовем ее драйвером). Такой драйвер (и его сородичи)  нашел широкое применение в бп мониторах и так далее, в общем там, где нужно построить простой, надежный в работе ИИП с минимальными затратами. Встроенный силовой транзистор имеет граничное рабочее напряжение в 650 Вольт, так, что скачков микросхема не боится. На ней удобно организовать контроль выходного напряжения, что и сделали китайцы в данном образце.

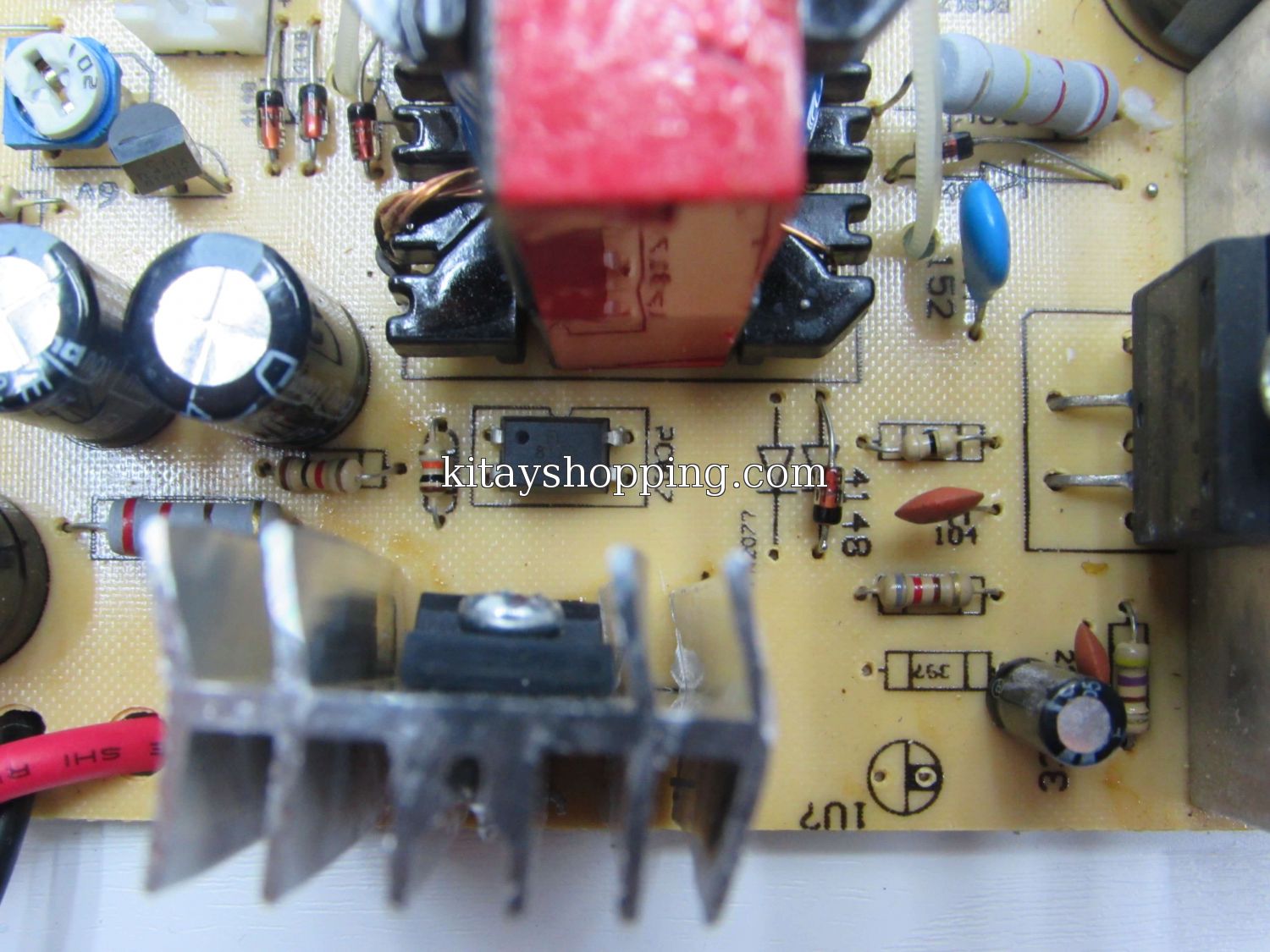

Обвязка стандартная, даташитовская, Стабилизация выходного напряжения (имеется также возможность регулировки в определенных диапазонах) реализована на базе оптопары и регулируемого стабилитрона TL431.

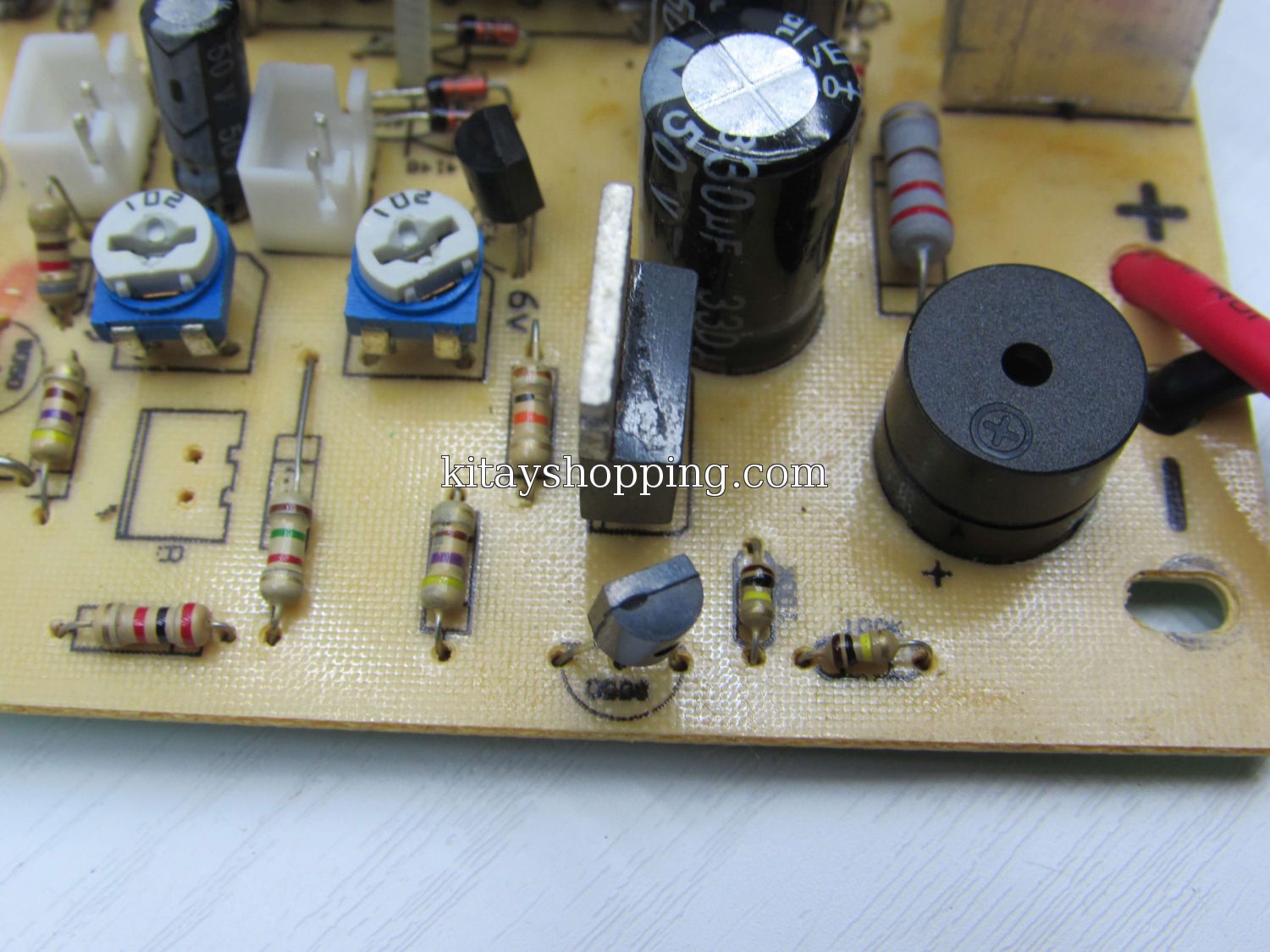

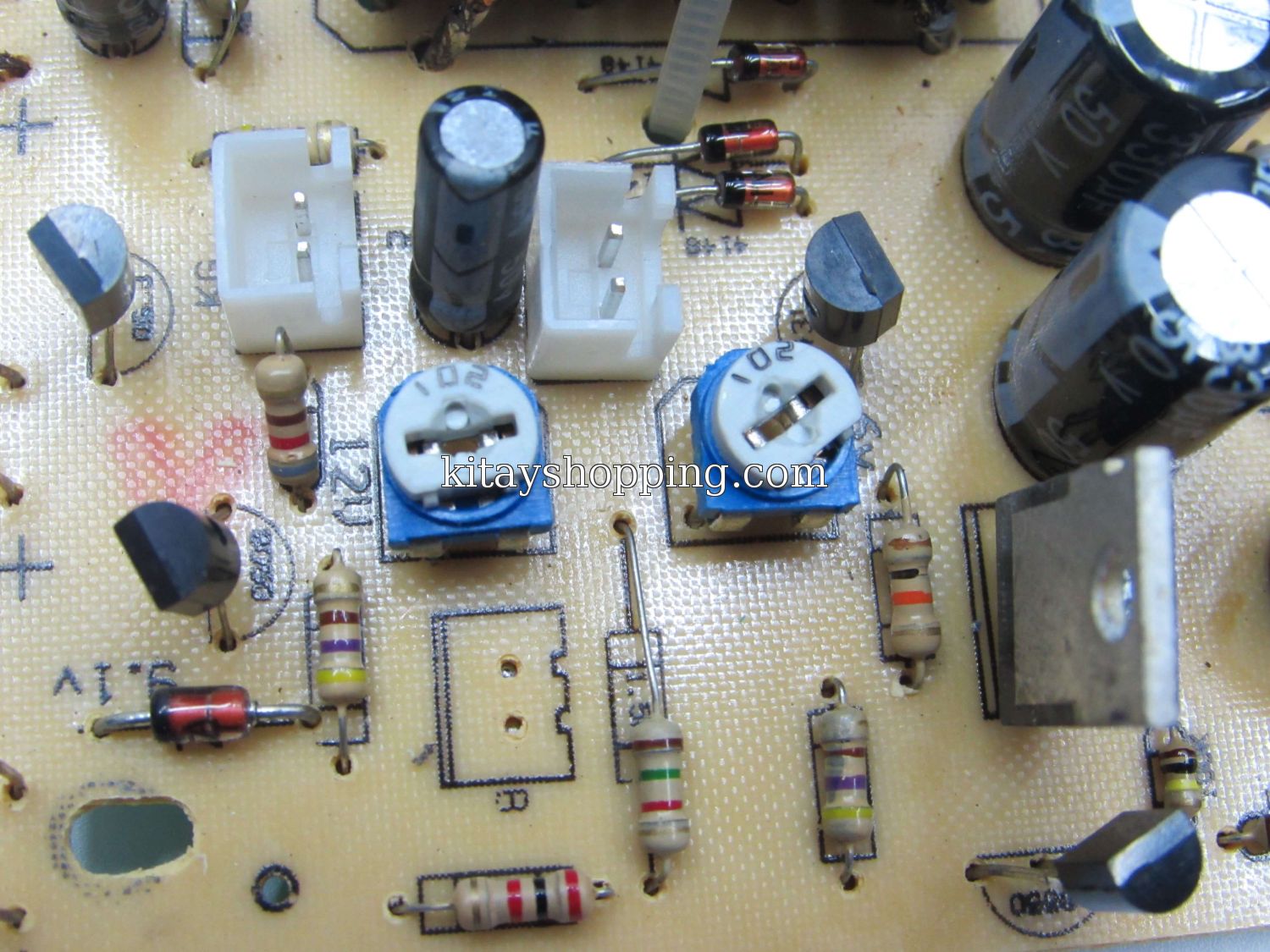

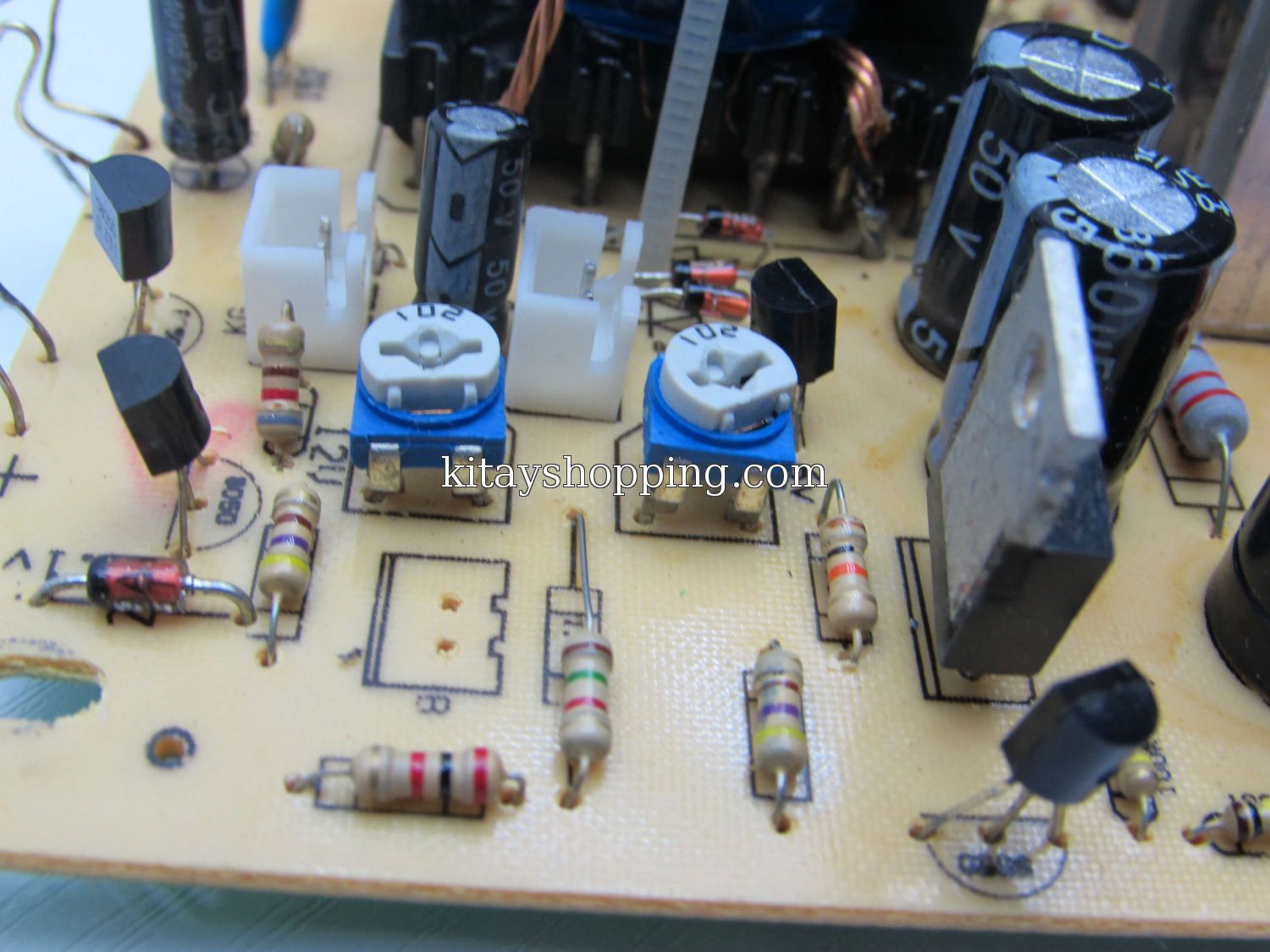

Поскольку блок у нас может заряжать аккумуляторы как на 12, так и на 6 Вольт, на плате предусмотрены два подстроечника, для корректировки выходного напряжения.
А вот Возможность регулировки тока тут отсутствует, разряженный аккум будет заряжаться максимально возможным током (8Ампер) и по мере заряда ток будет падать, по такому принципу многие производители строят зарядки, но по мне принцип  CV/CC более желателен.

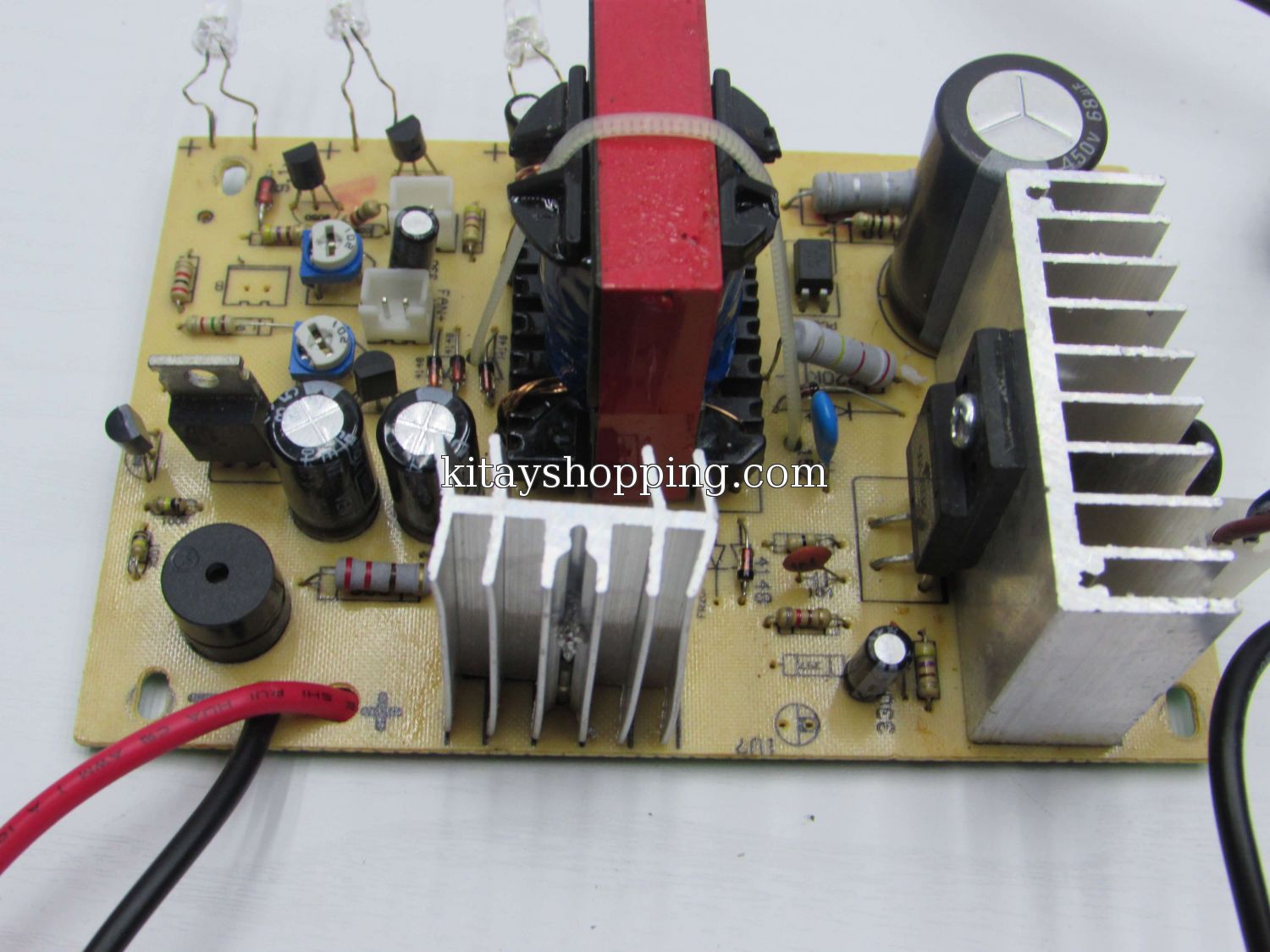

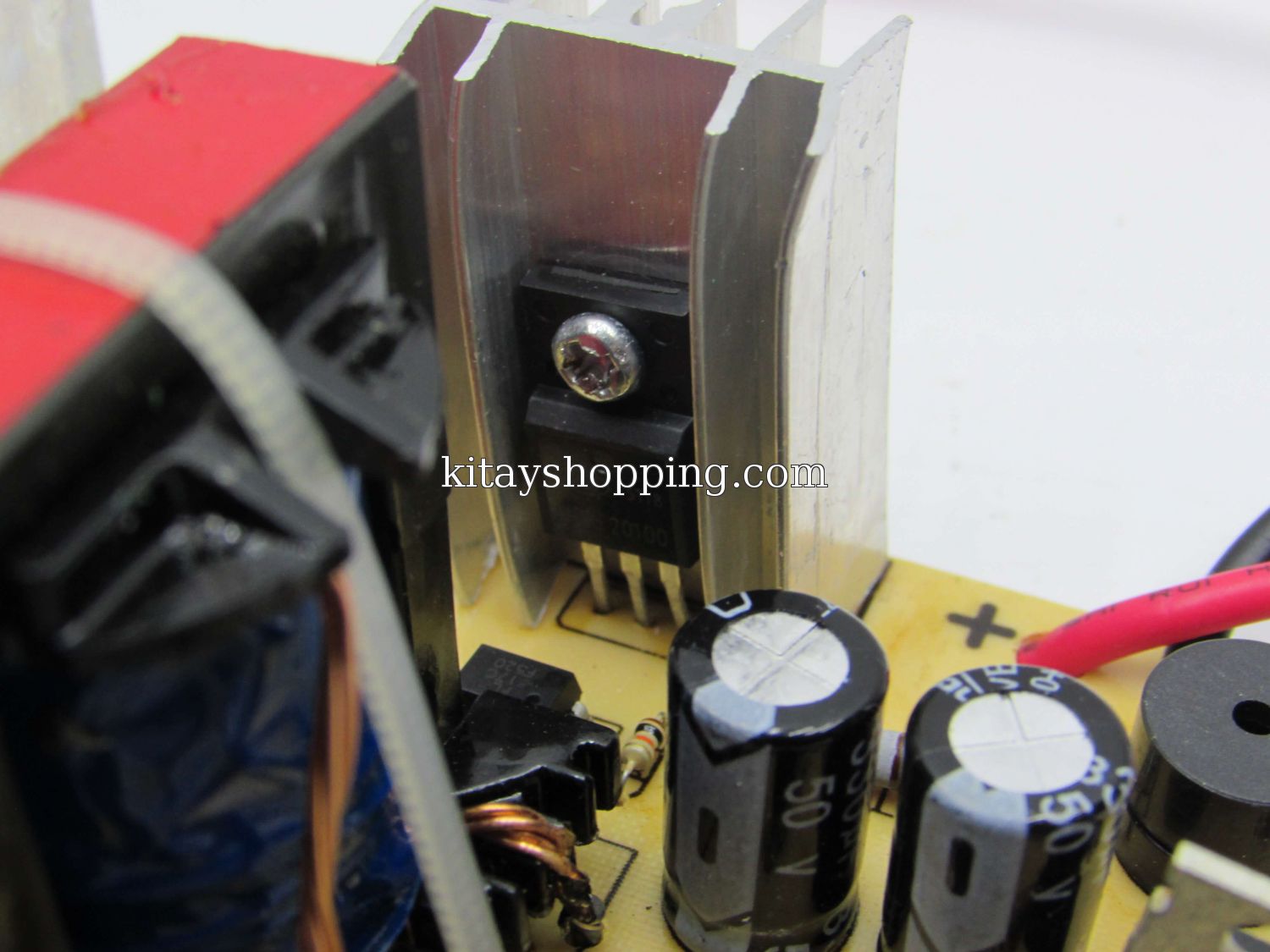

В выходной части имеем тоже стандартную схему, выходной выпрямитель типа 20100 на 100 Вольт 20 Ампер, сдвоенный, в корпусе ТО-220. Поскольку схема однотакт, аноды диодов запаяны вместе (катод изначально общий), таким образом диоды подключены в параллель,выпрямитель установлен на радиатор, тепловыделение норм.

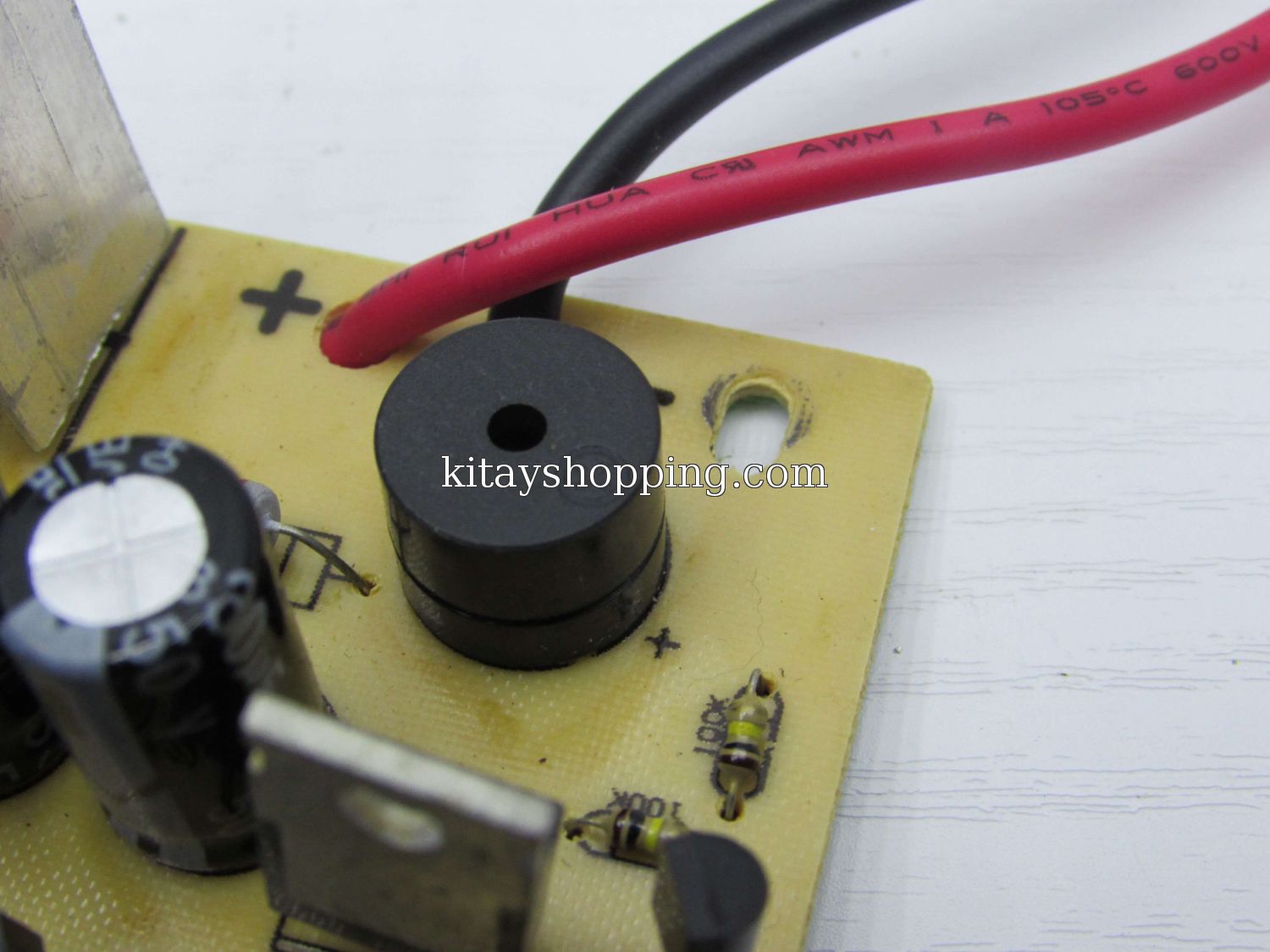

После имеем схему защиты, бузер и схему управления индикаторными светодиодами (пара транзисторов)

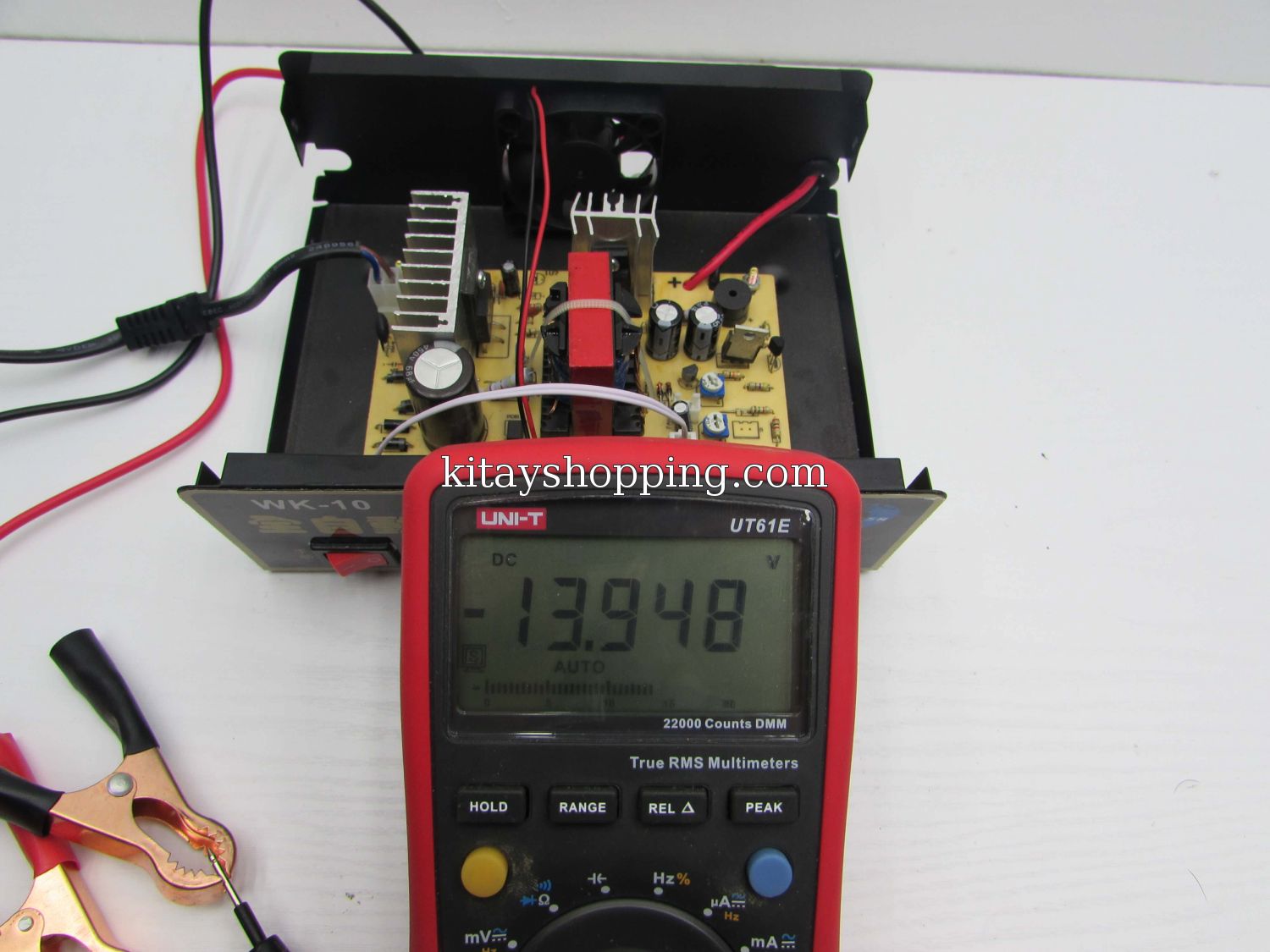

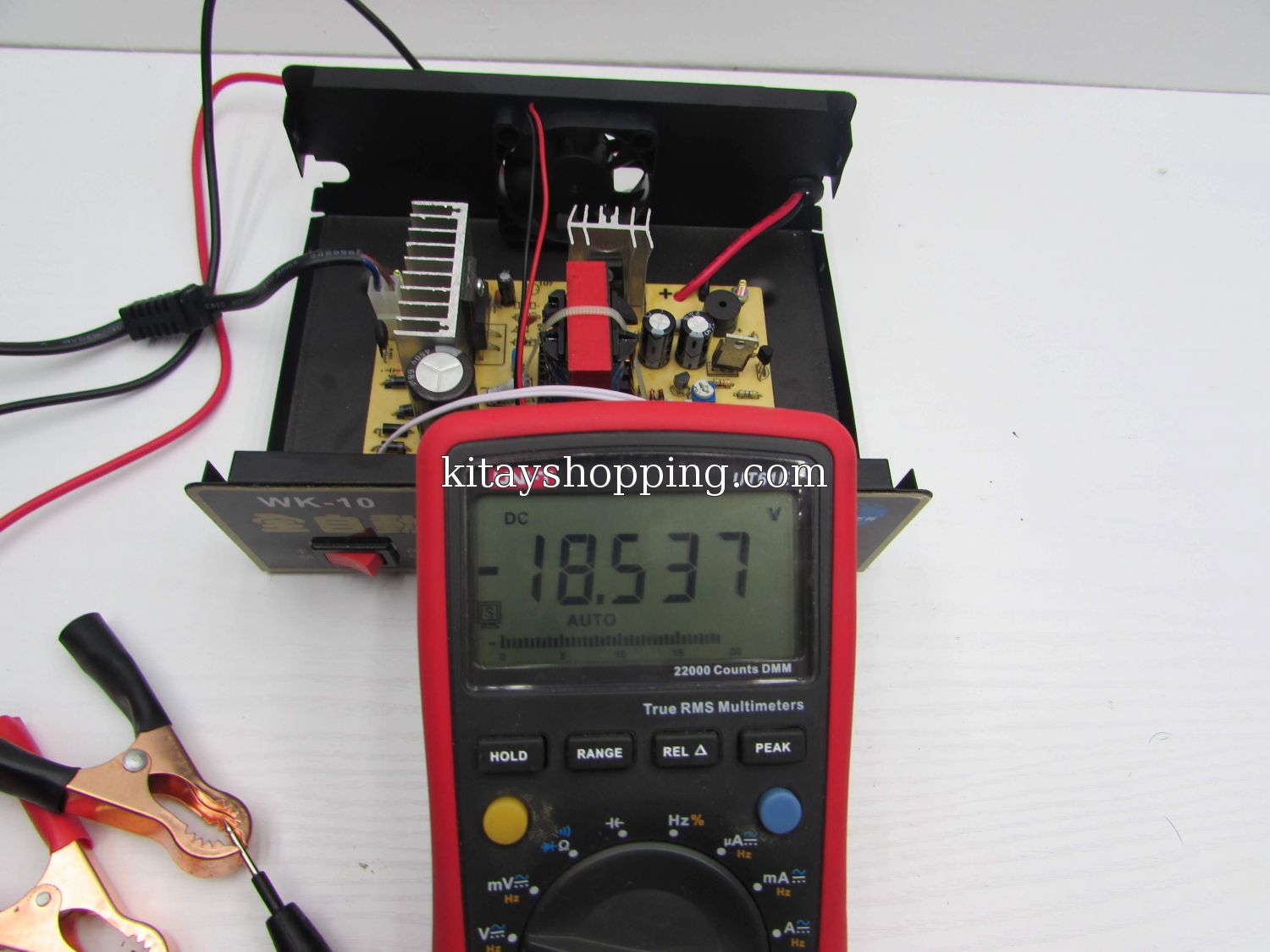

Замечу, что зарядка пришла не совсем настроенной, на шине 12 Вольт выдает около 18,5, а на 6-и вольтовой - около 14

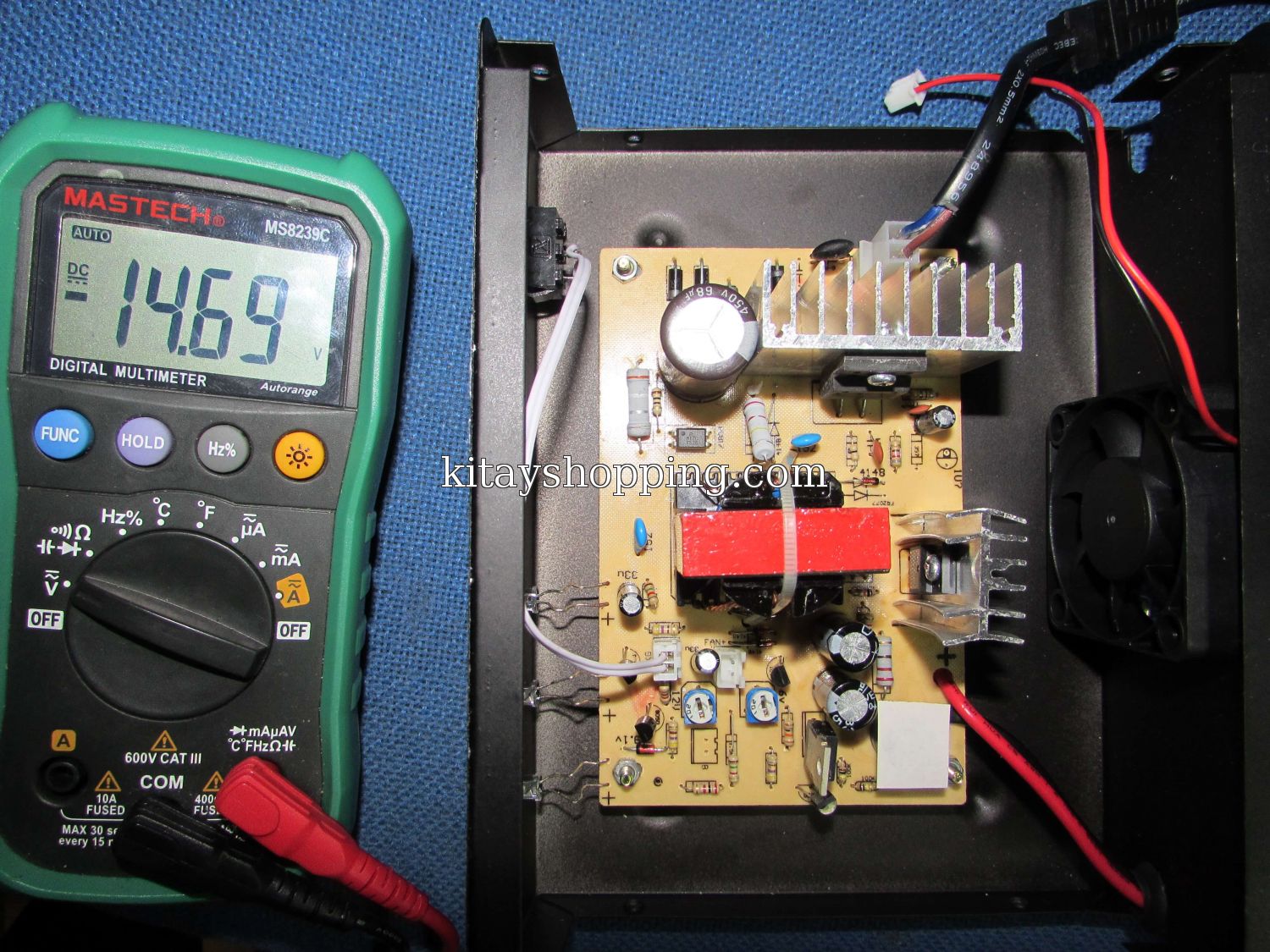

Сперва выставил нужные напряжение.
Для 12-и вольтовой шины 14-14.8 Вольт

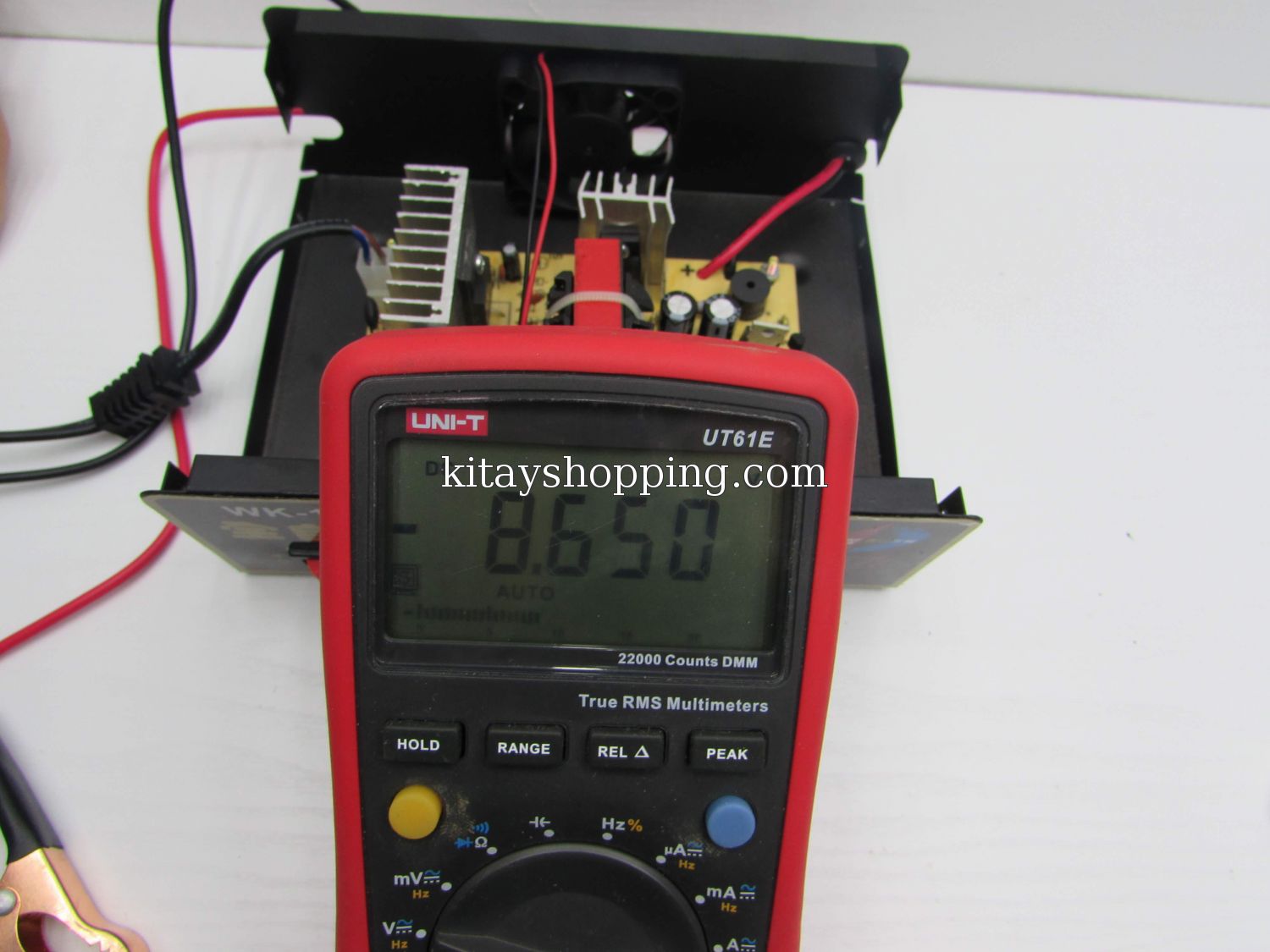

Для 6-и Вольтовой - около 8.5, меньше не возможно из-за связи между шинами, т.е при уменьшении напряжения на одной шине меняется напряжение на другой

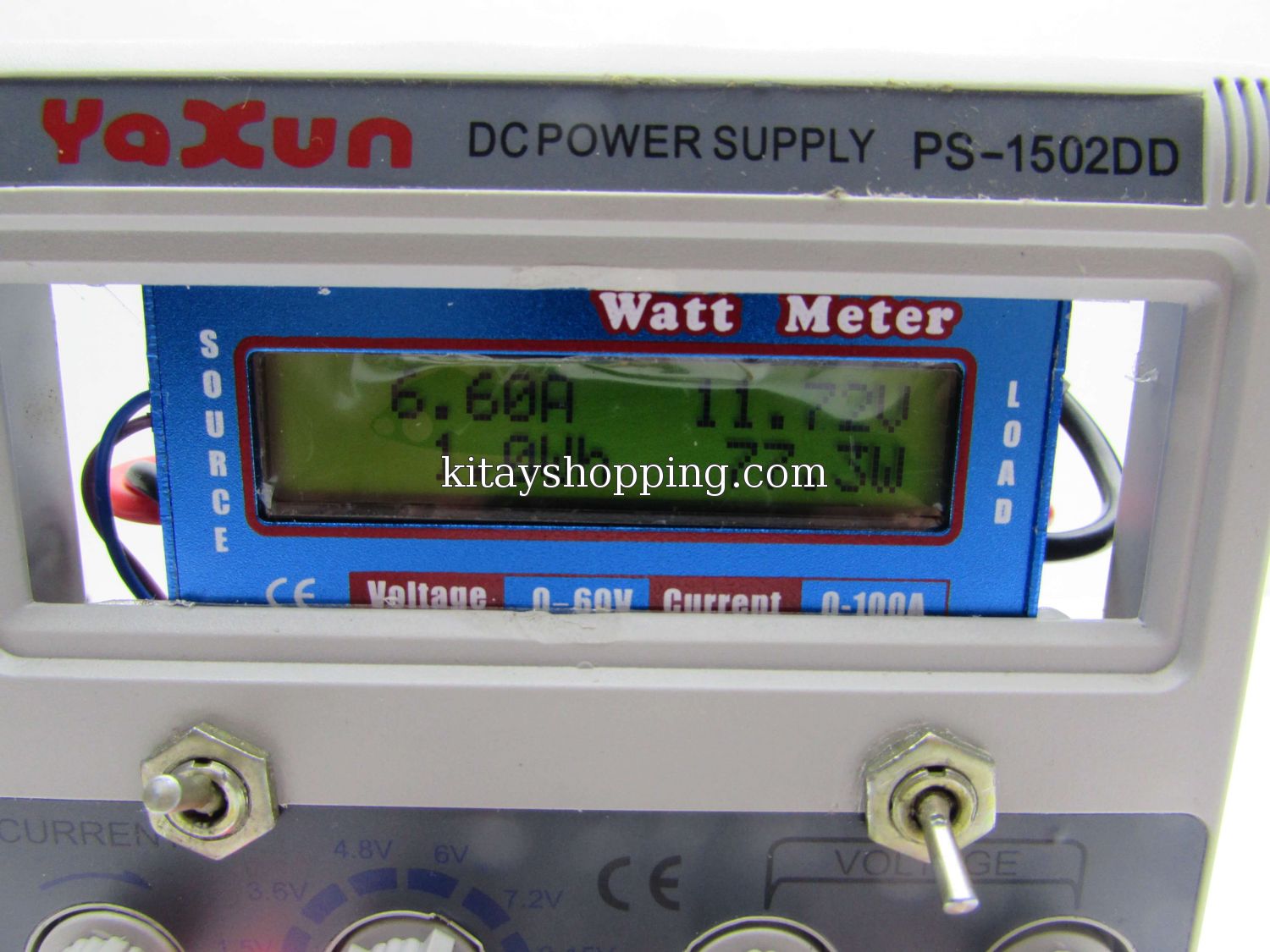

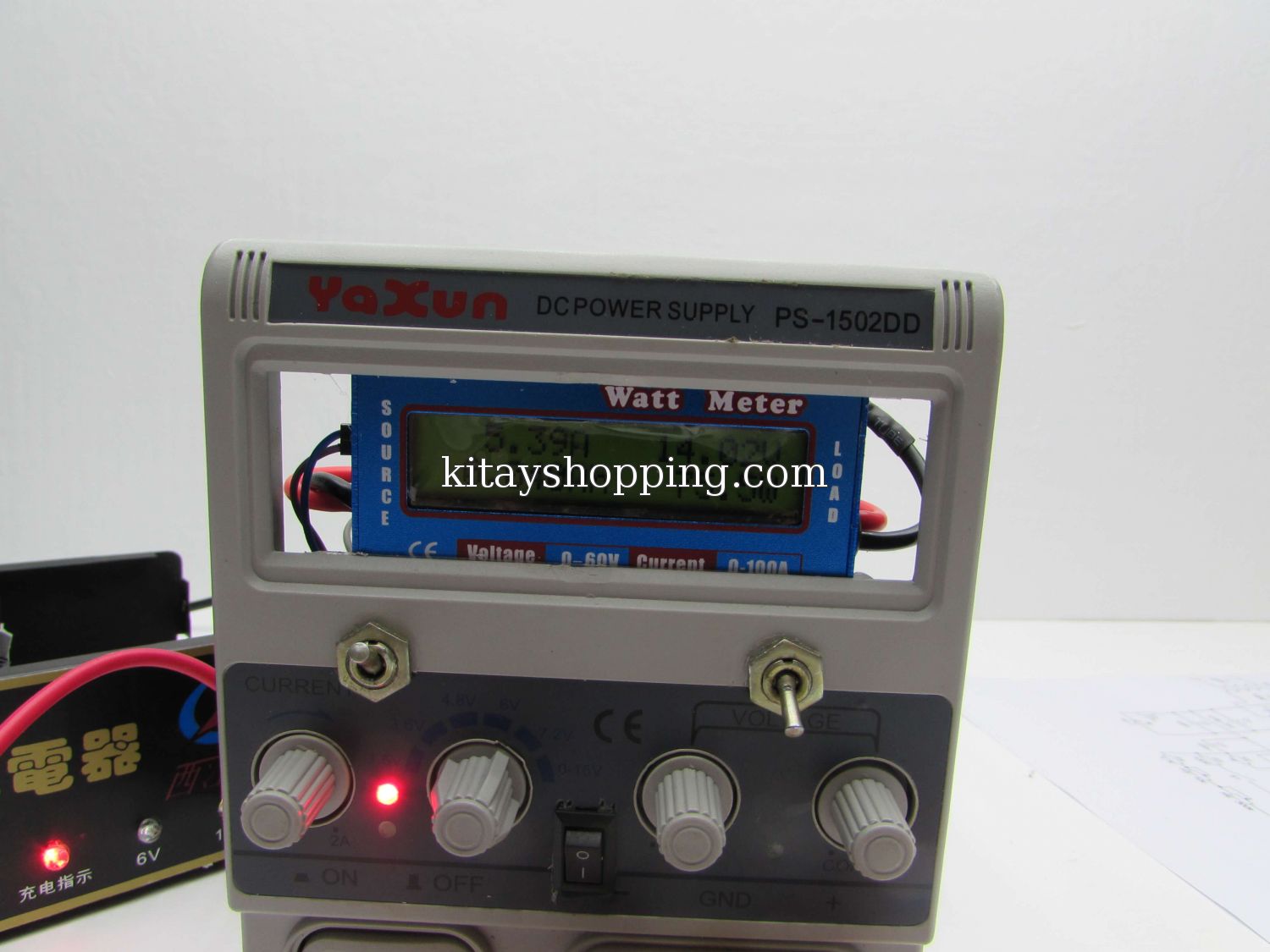

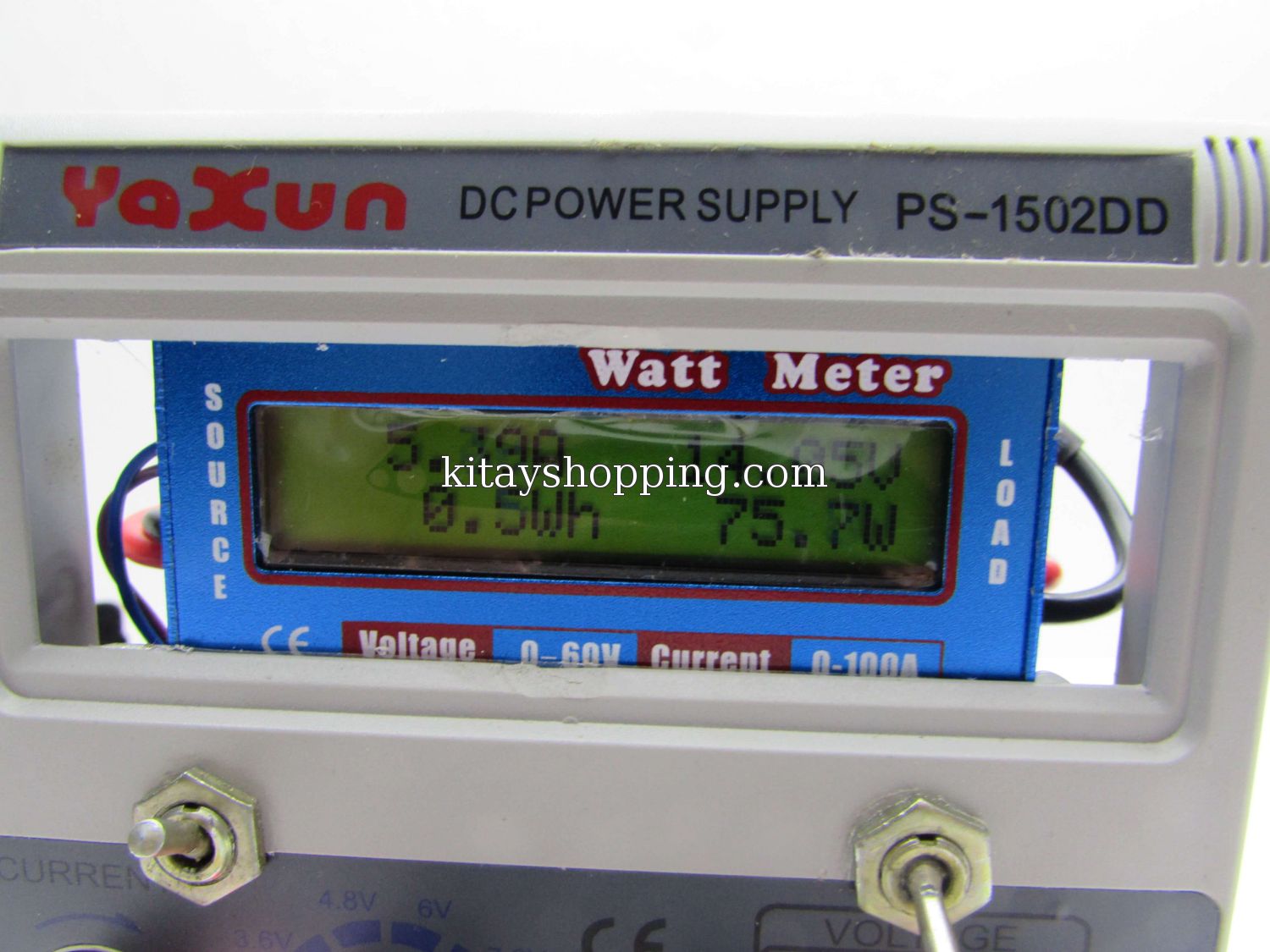

Заявленный выходной ток (ток заряда) около 8-и Ампер, проверим на электронной нагрузке










Довольно неплохо  согласитесь, с учетом того, что имеется некоторое падение напряжение в проводах, блок почти что выдает заявленный ток.

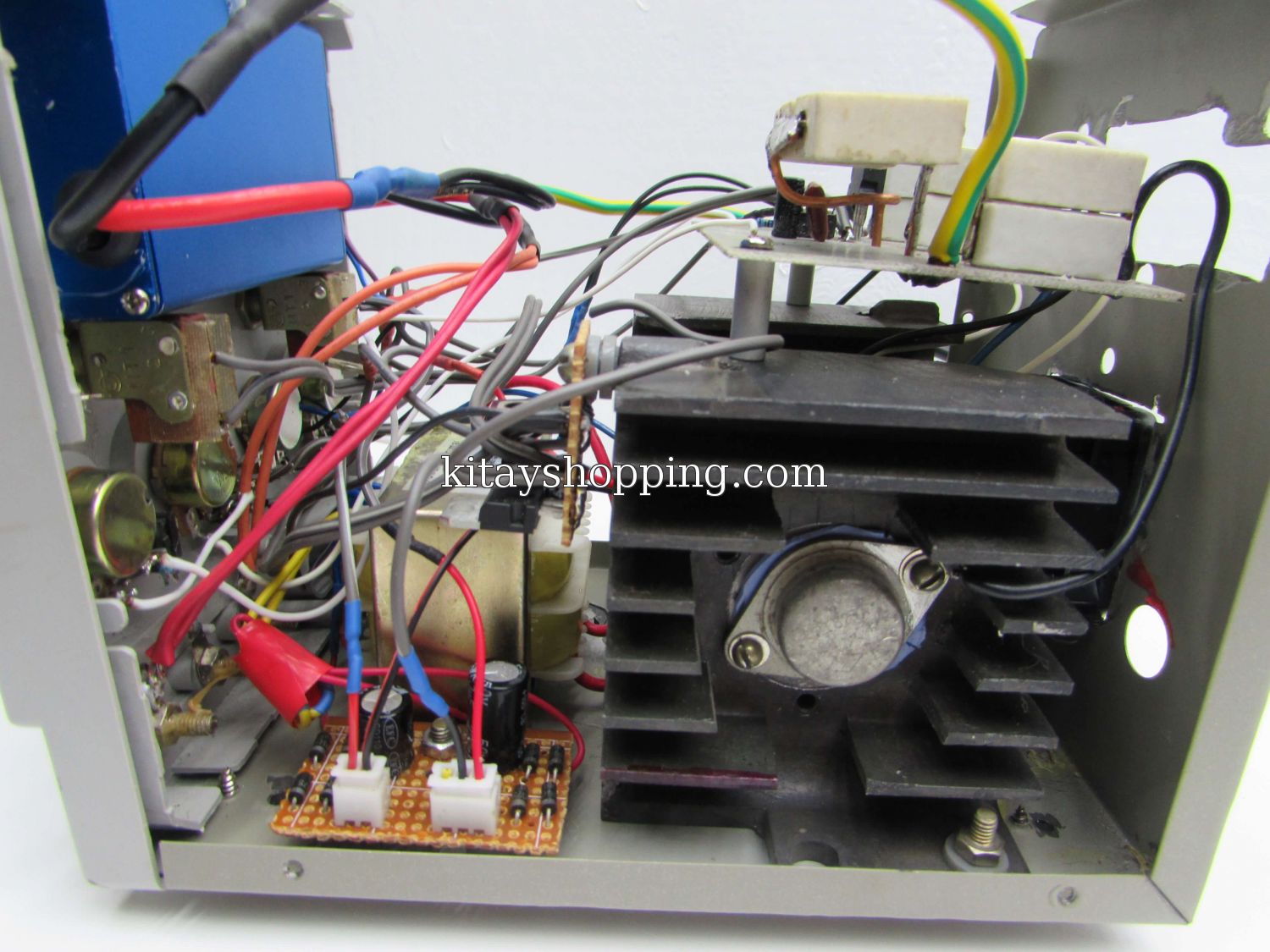

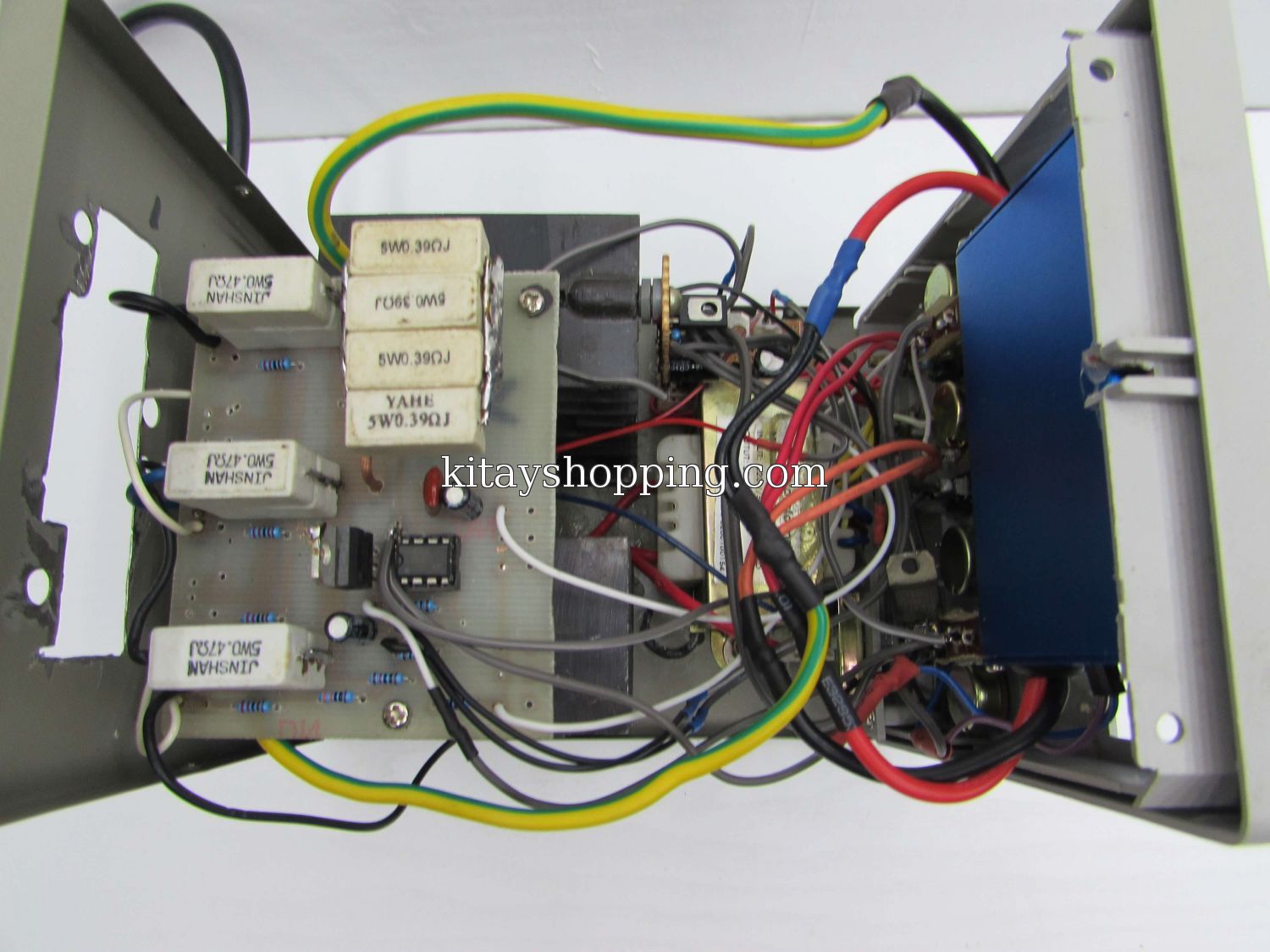

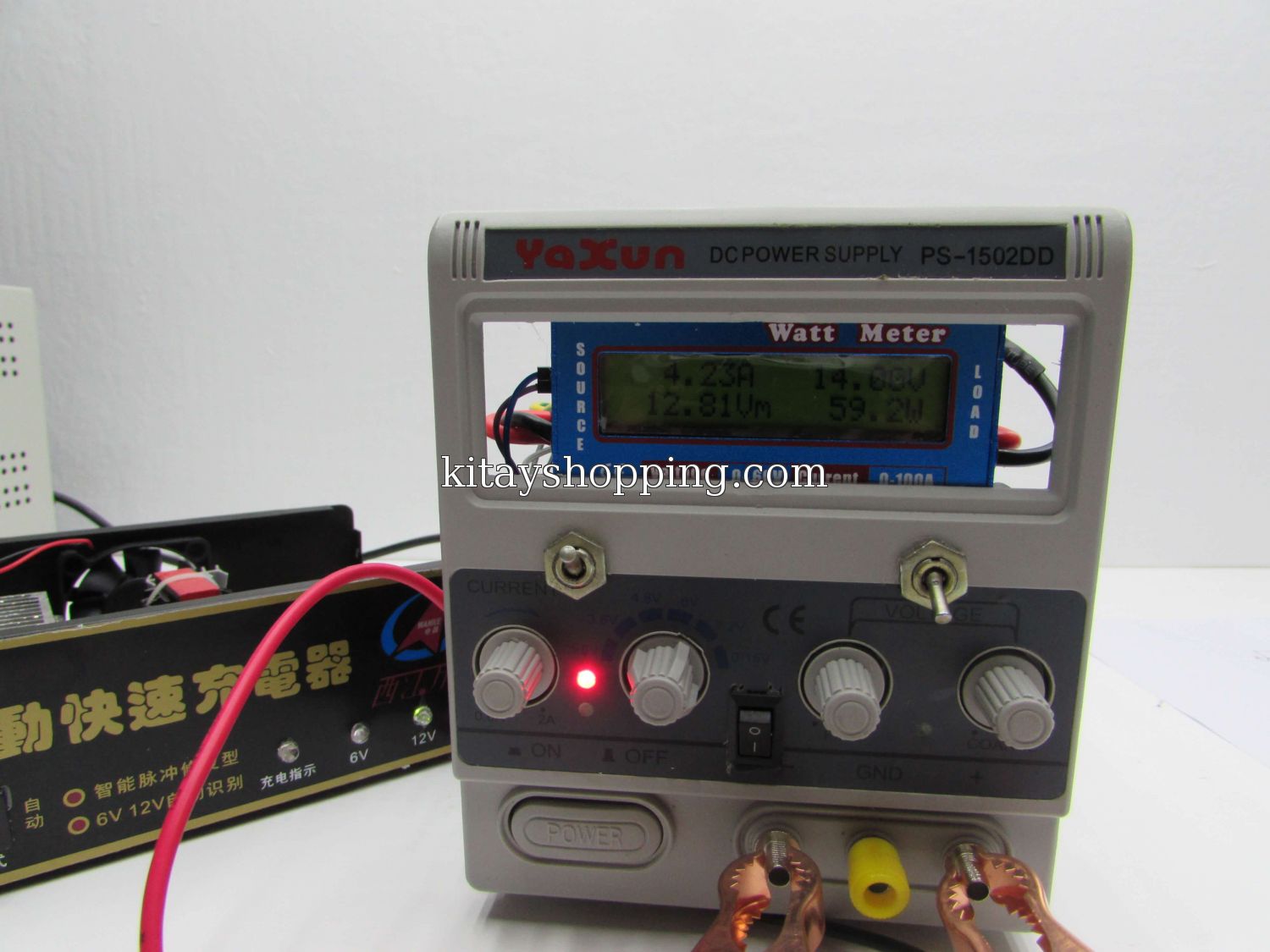

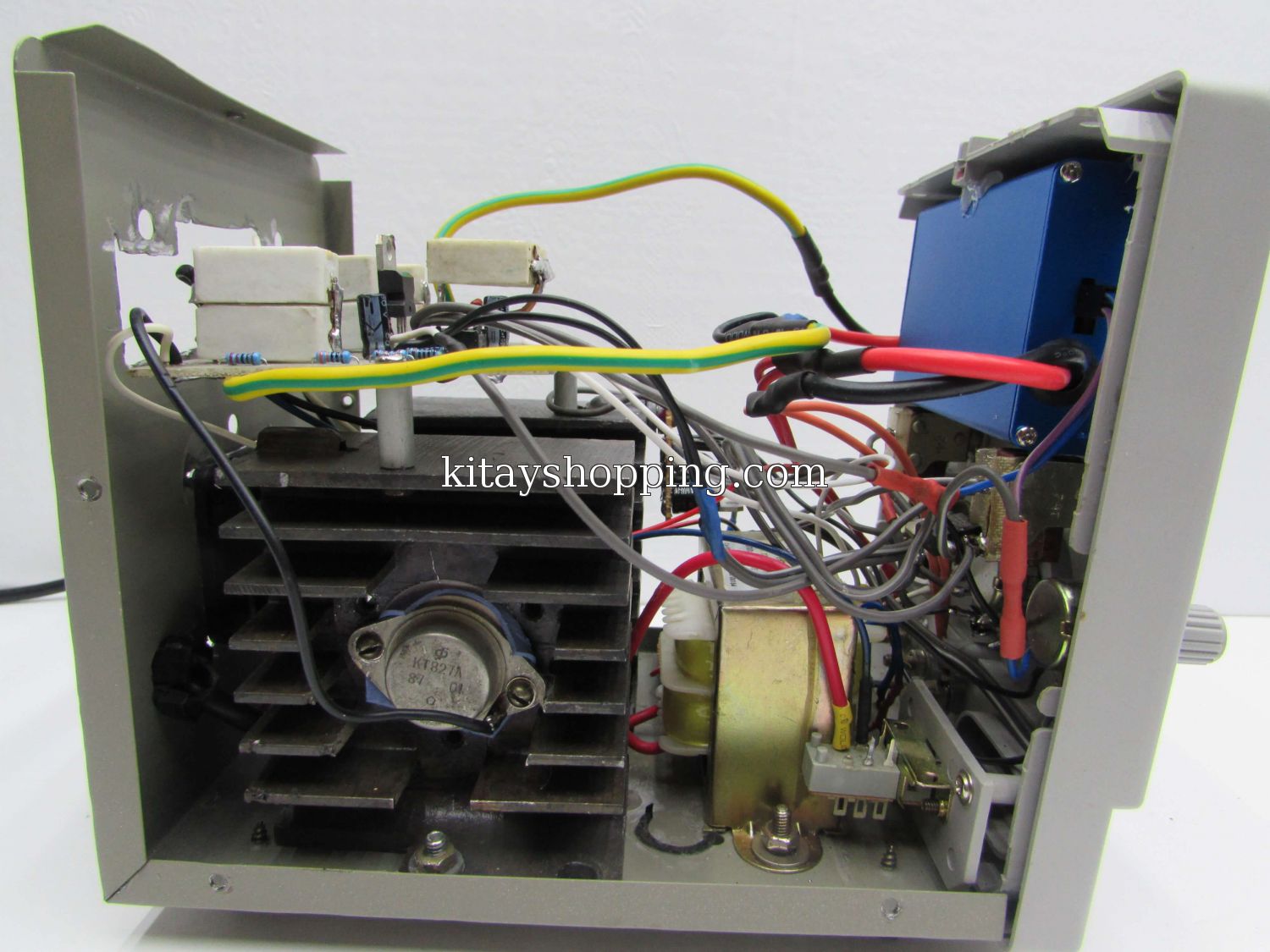

Фото самой нагрузки (на всякий случай)

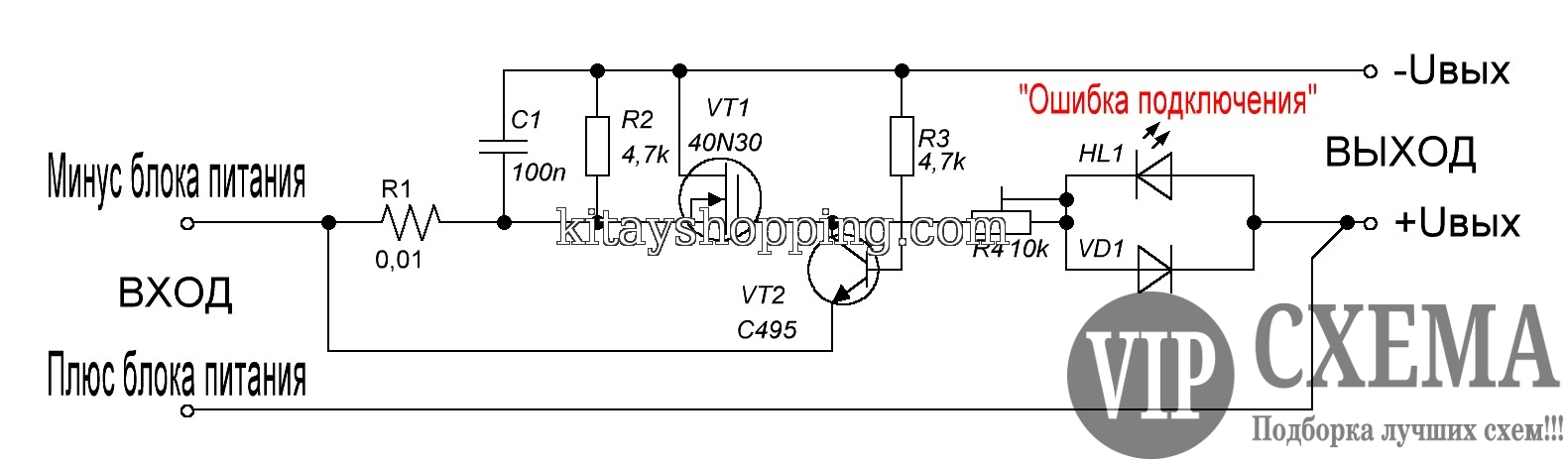

Радует наличие защиты от короткого замыкания, банальная система защиты по току, ничего особенного. защита реализована оч простым образом и построена на двух ключах, притом один из них - полевой.

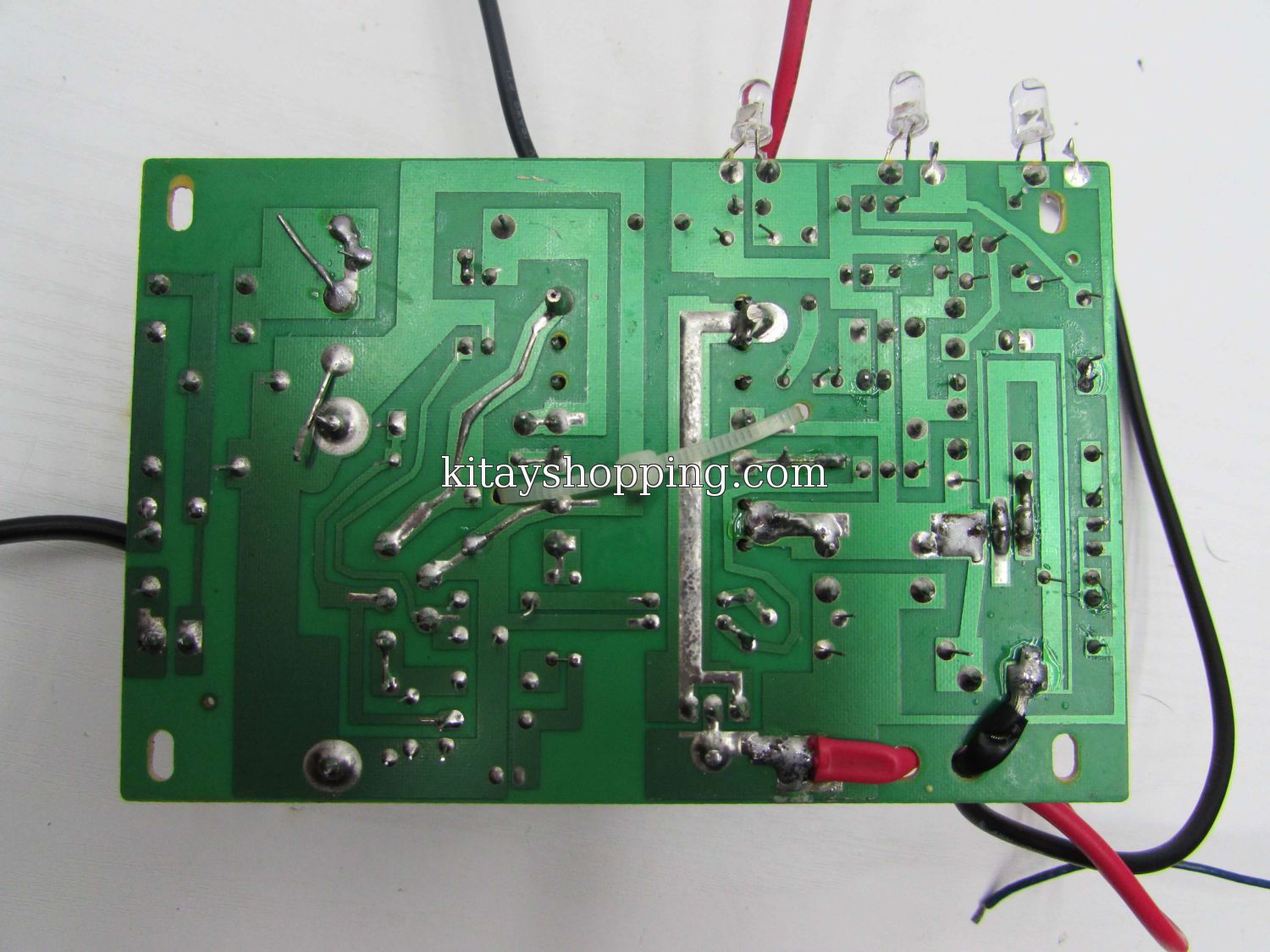

В качестве датчика тока - удлиненная дорожка на плате.



При КЗ образуется падение напряжение на ранее указанной дорожке и переходе полевика достаточно, для того, чтобы сработал маломощный транзистор, открываясь тот шунтирует затвор полевика на землю и последний закрывается и прекращается подача питания на выход.
Эта схема довольно популярна в сети, работает безотказно, она же защищает блок от переполюсовки питания.





Недостатки

1) Нет функции ограничения тока заряда
2) Отсутствие индикаторов тока и напряжения.
3) Отсутствие Дросселей по входу и выходу.

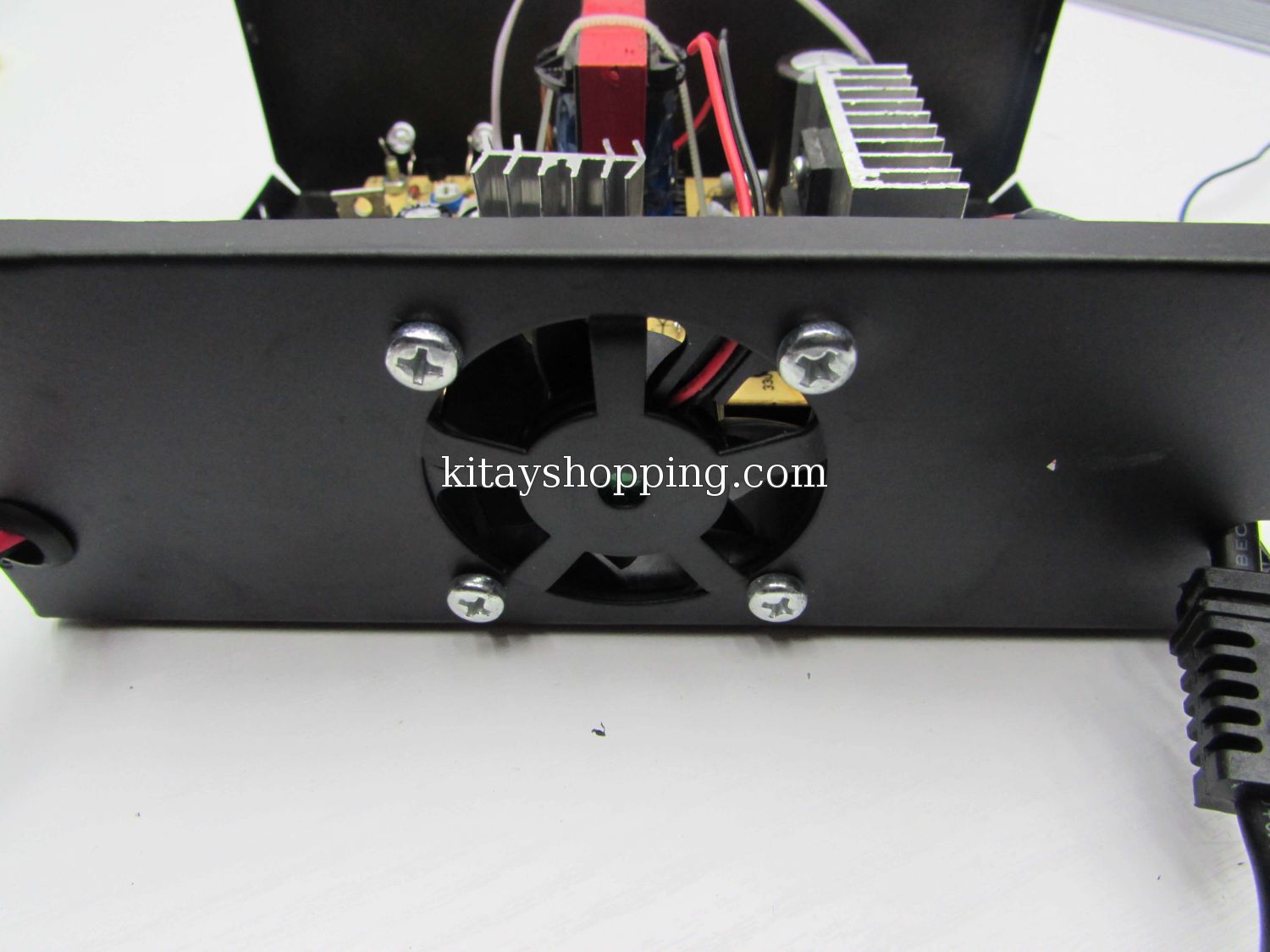

4) Вечно шумный кулер, он работает все время и работает очень шумно
5) Не аккуратный монтаж компонентов.

 Достоинства

1) Цена
2) Корректно работающая система защиты от КЗ и переполюсовки.
3) Металлический корпус (безусловно плюс)
4) Реальные параметры близки к заявленным.

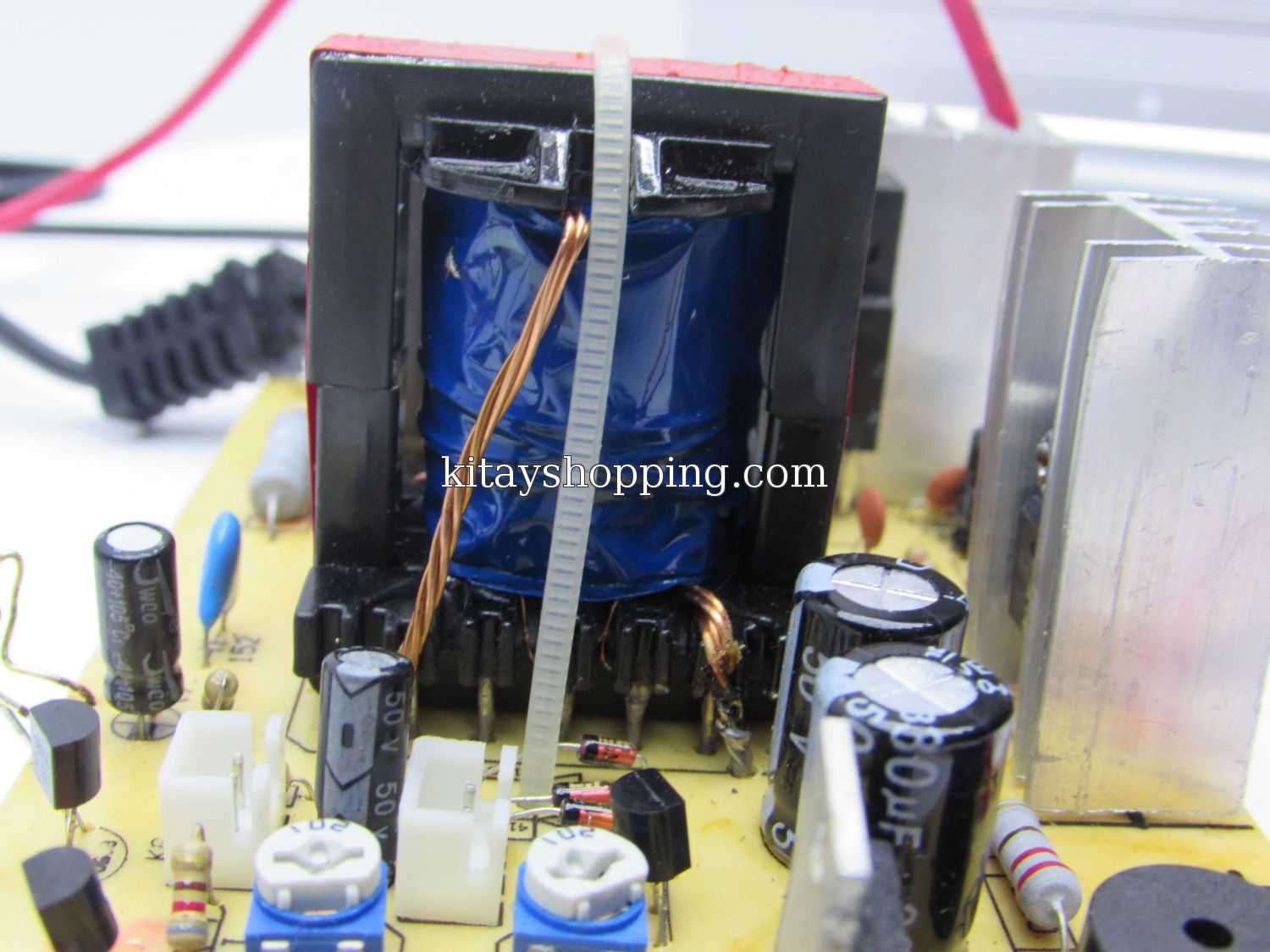

5) Надежный трансформатор. Габаритная мощность такого транса в районе 300-350 ватт, при напряжении 14-15 Вольт и максимальном токе 8 Ампер мощность около 120 ватт, т.е. сердечник использован с большим запасом, благодаря этому он не перегревается.







6) И моя симпатия, но не с проста. Пайка кривая, блок не ахти, но при поломке не нужно будет часами искать проблему, схема простейшая , выявить поломку можно за 5 минут имея под рукой только мультиметр - простота, вот что понравилось.
