Звуковая шкатулка - 16 звуков

Товар  можно купить тут

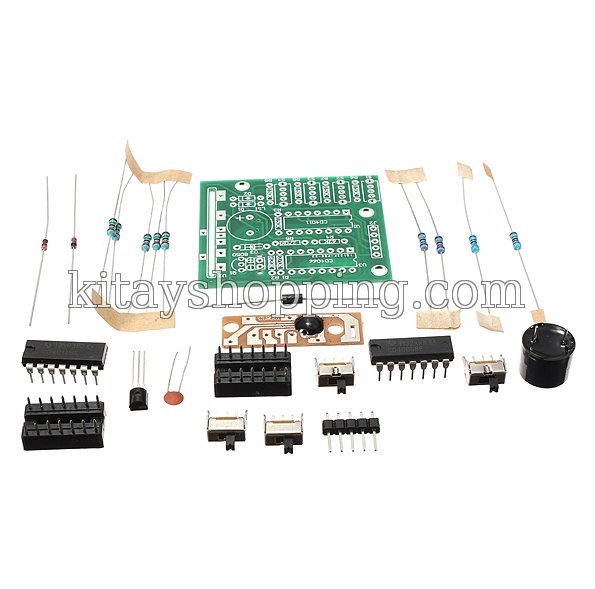

Это набор для сборки устройства, которое может воспроизводить звуки16 видов.

Можно использовать как в игрушках, так и в качестве дверного звонка, будильника или сигнализации.

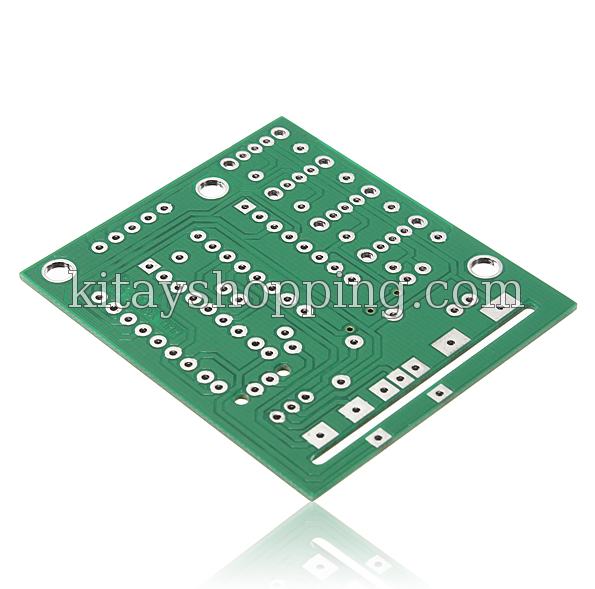

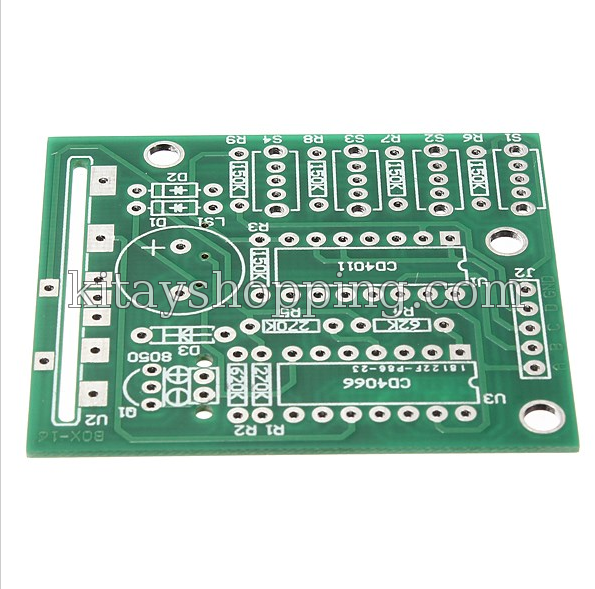

Расположение деталей написано на плате размерами 48мм х 42мм. Конденсатор 0.1мкФ, не указанный на плате ставится между + и – питания, желательно ближе к выводам питания микросхем. Это обычно делается в цифровых схемах для уменьшения помех.

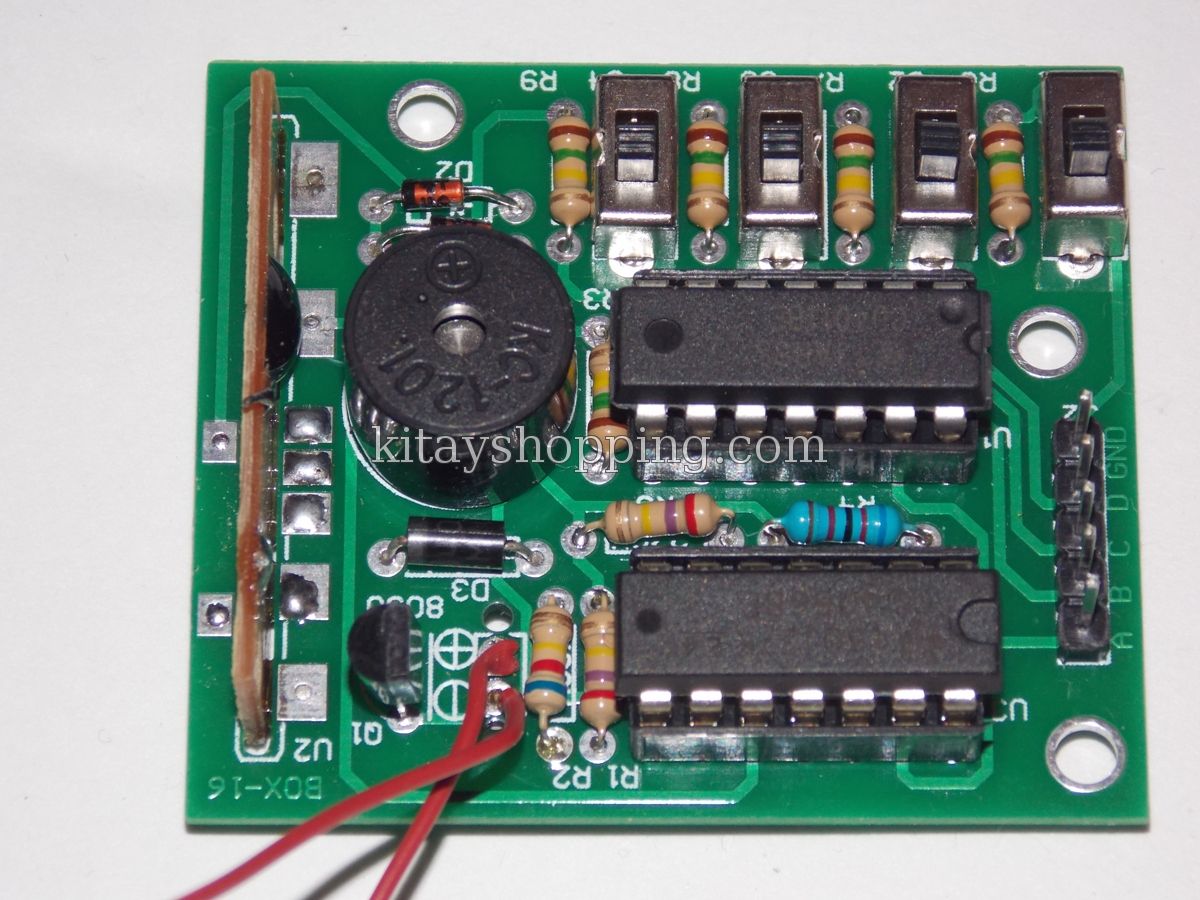

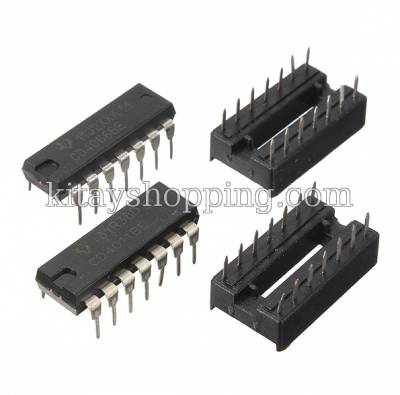

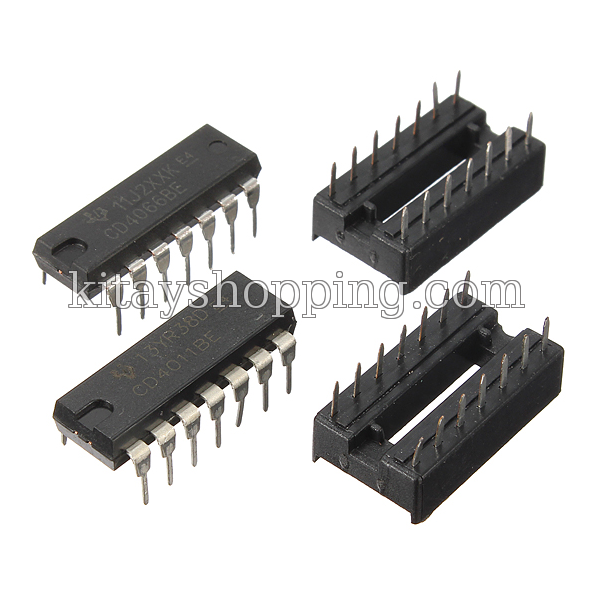

CD4011 представляет собой 4 логических элемента И-НЕ, а CD4066 содержит 4 переключателя, контролируемых внешним сигналом. Ну а «мозг» находится на маленькой плате под черной кляксой. Звуки воспроизводятся небольшой капсулой KC-1201.

Рекомендуемое производителем напряжение питания 4.5-5В. Но можно запустить и от литиевого аккумулятора 3.7-4.2В.Потребление при этом в пределах 50-100мА. Микросхемы серии CD40xx работают от 0.5 до 20В, но неизвестно на какое питание рассчитана «черная клякса», поэтому лучше не превышать рекомендуемые 5В.

Правильно собранная схема не требует наладки.

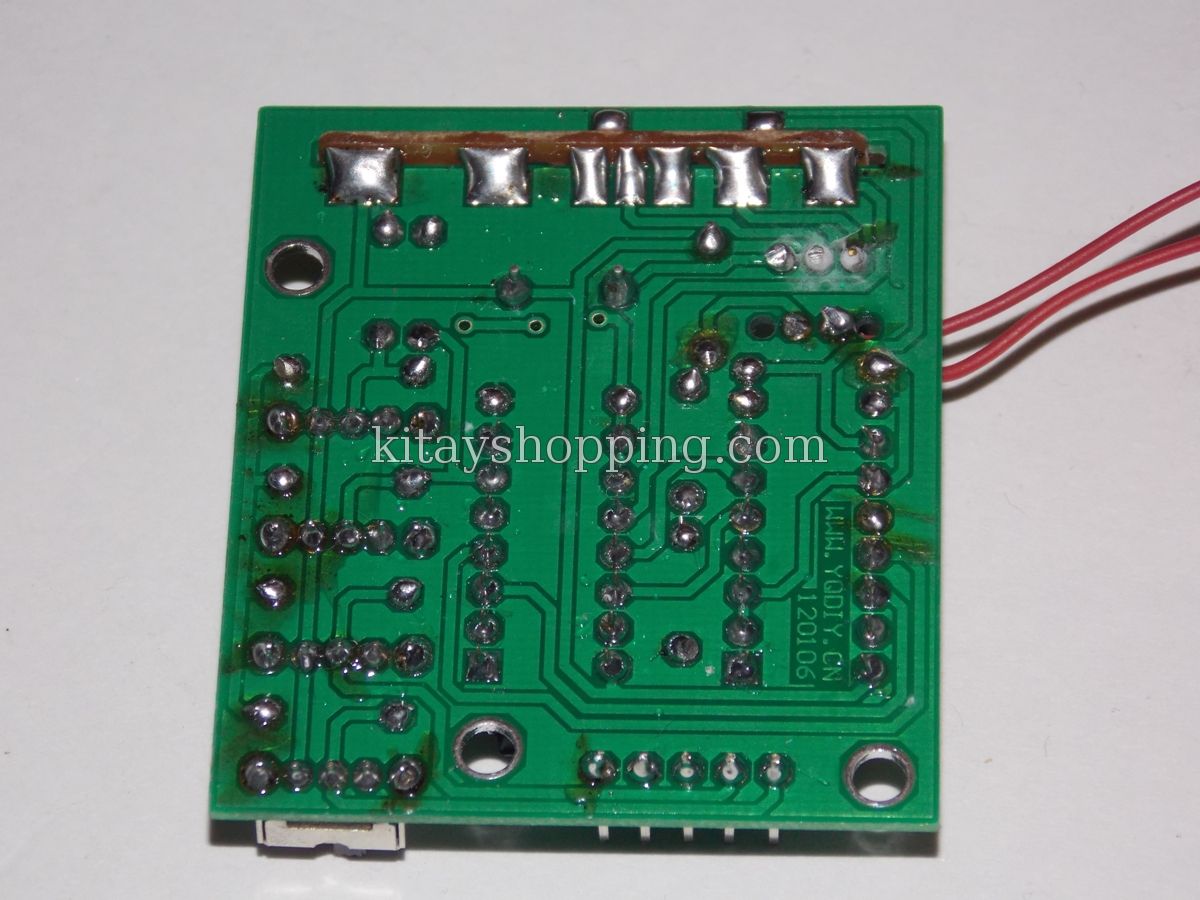

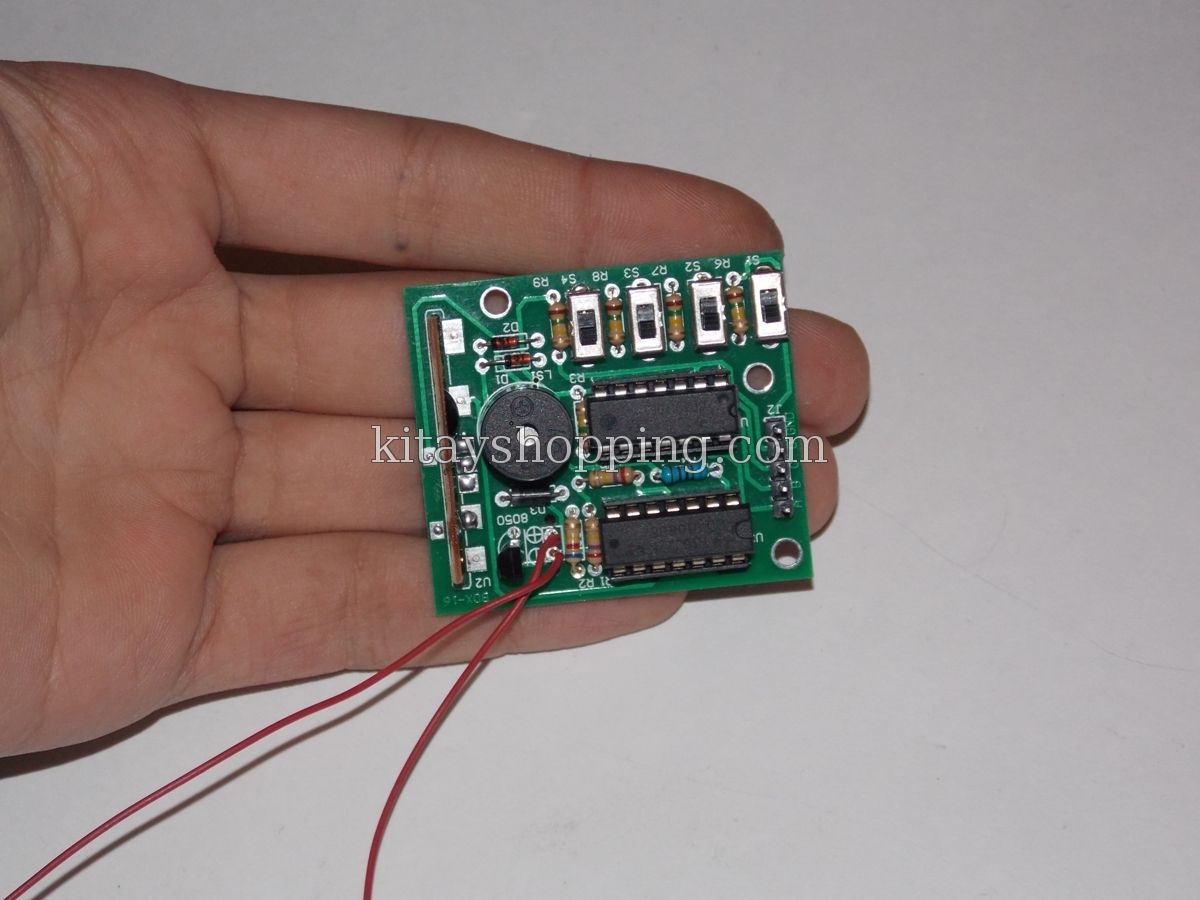

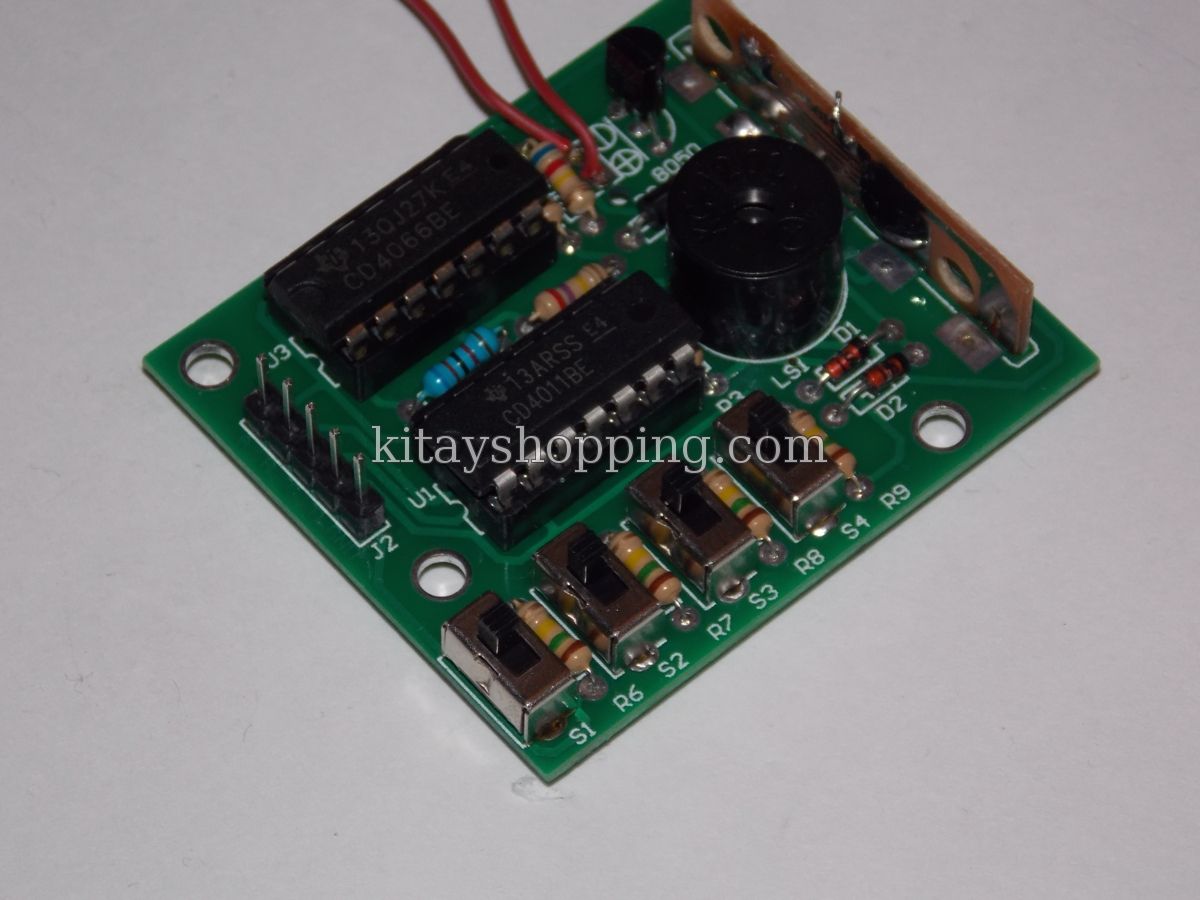

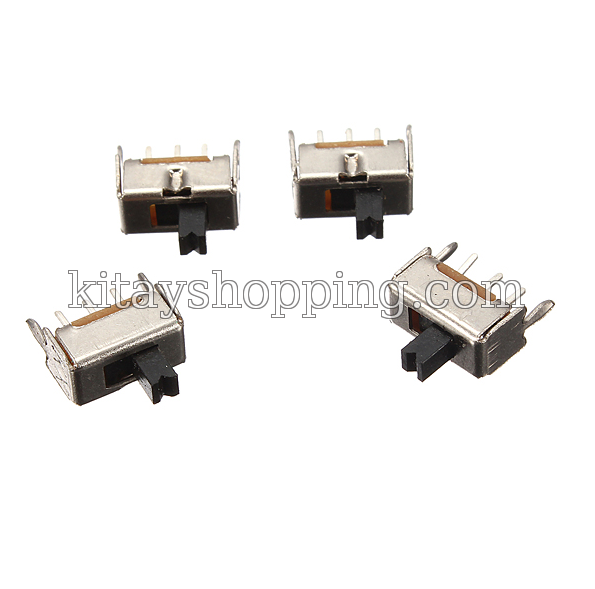

Итак, с помощью 4 переключателей устанавливаем нужный код (логическую 1 или 0) и

слушаем звуки.



Кодирование (ABCD)


0000: звук пулемета

0001: сирена пожарной машины
0010: сирена машины скорой помощи
0011: сирена полицейского автомобиля
0100: звук сверчков
0101: аварийная сигнализация

0110: электронный звуковой сигнал
0111: кох
1000: песня насекомого
1001: свисток
1010: звук телеграфа
1011: щебет птицы
1100: стрельба Чонг Чи
1101: автомобильная сирена
1110: басовое звучания инструментов
1111: звук гоночного автомобиля



Кстати, эти коды можно подавать не только вручную, но и с внешнего источника, так что есть место для дальнейшего творчества.

Стоимость набора около 4$.
