Жало для USB паяльника

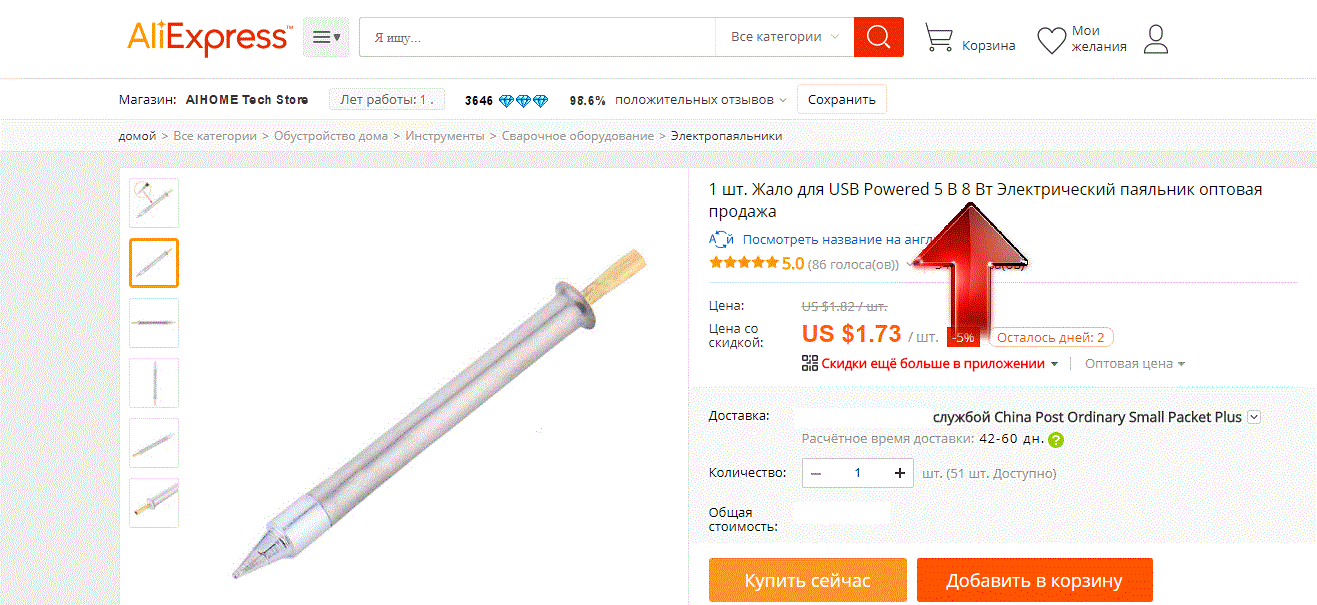

Товар  можно купить тут

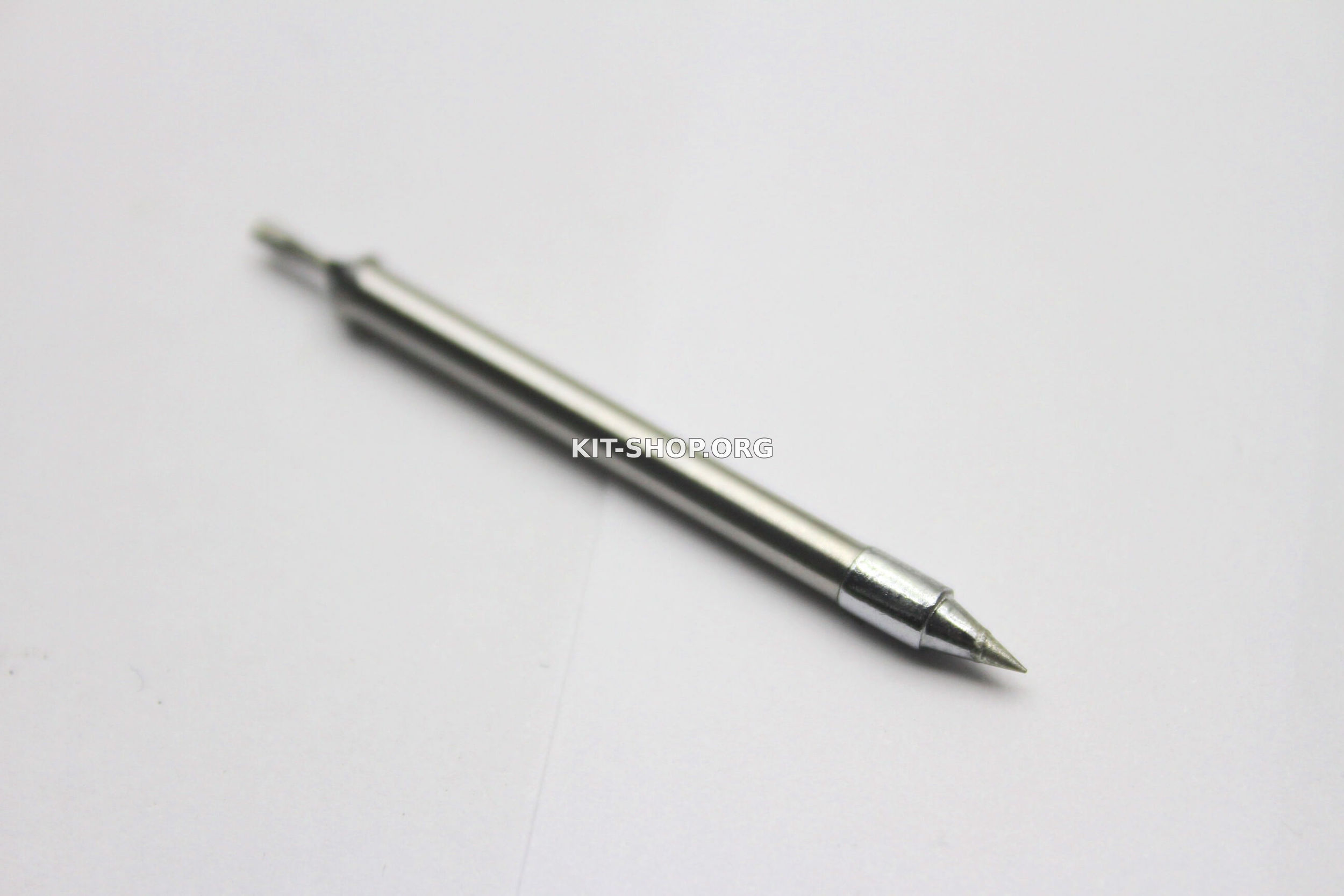

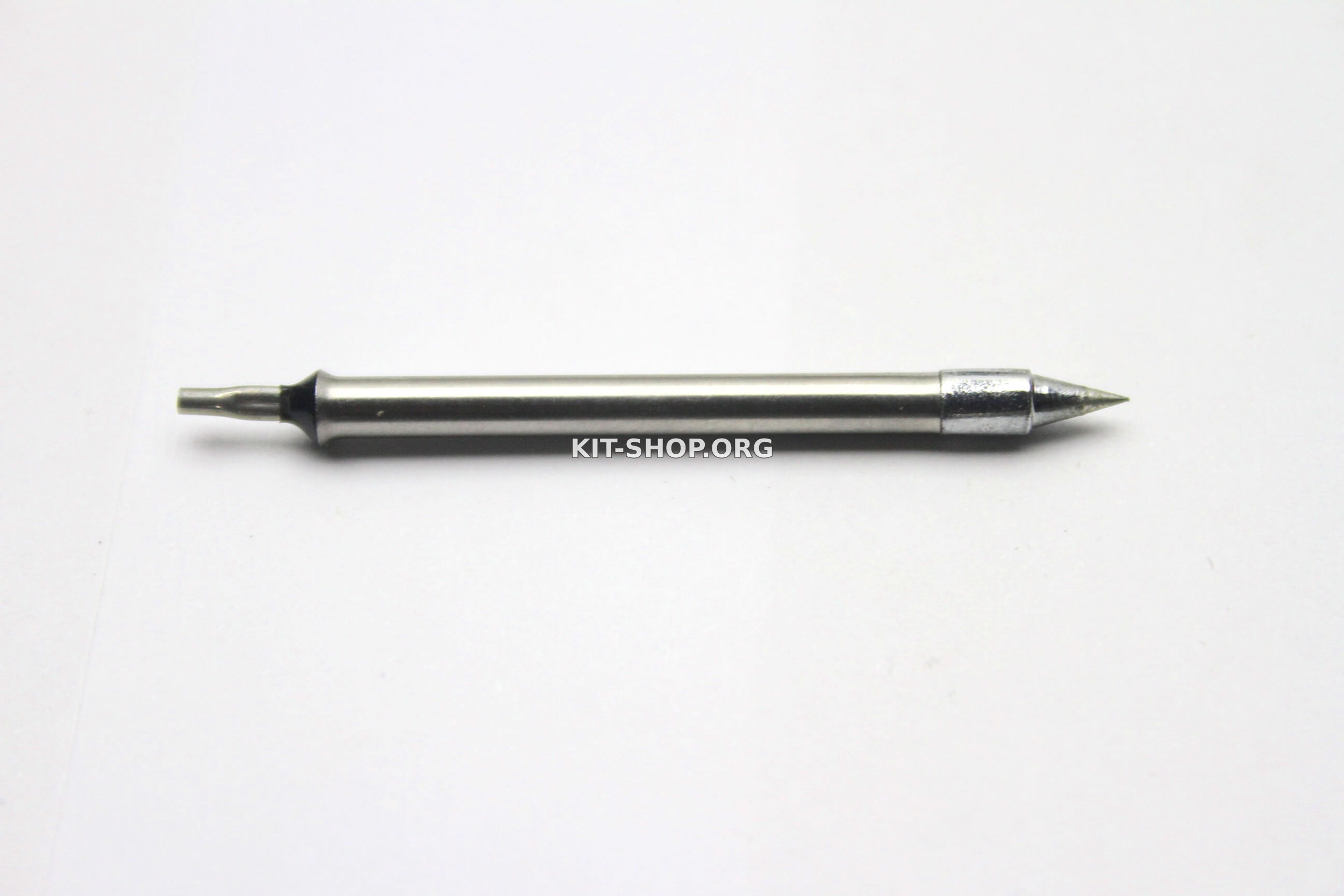

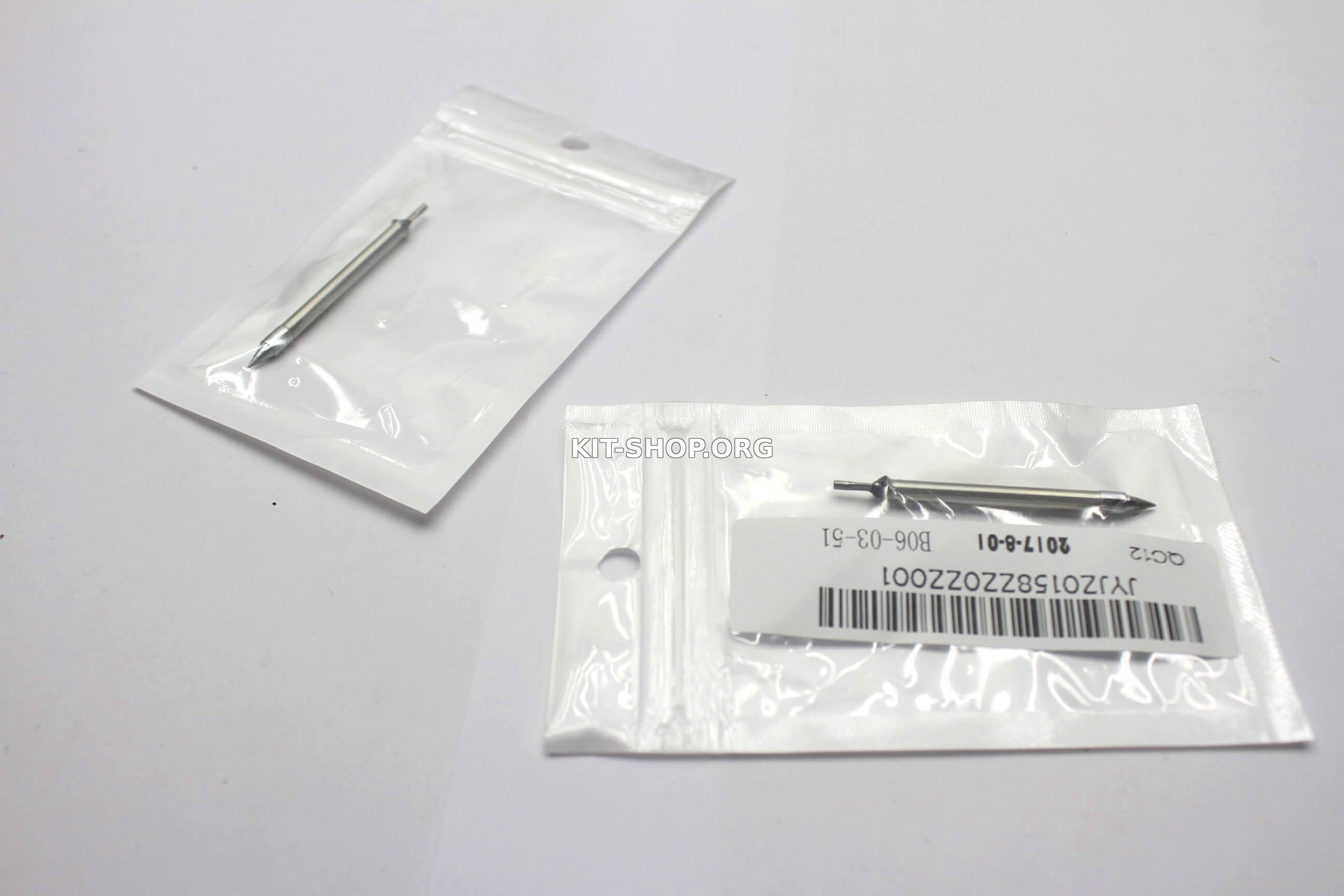

Сегодня речь пойдет о жалах для USB паяльников. Пару таких жал заказал на алиэкспресс чисто ради интереса. Это низковольтное жало с нагревательным элементом, напряжение питания 5 В.

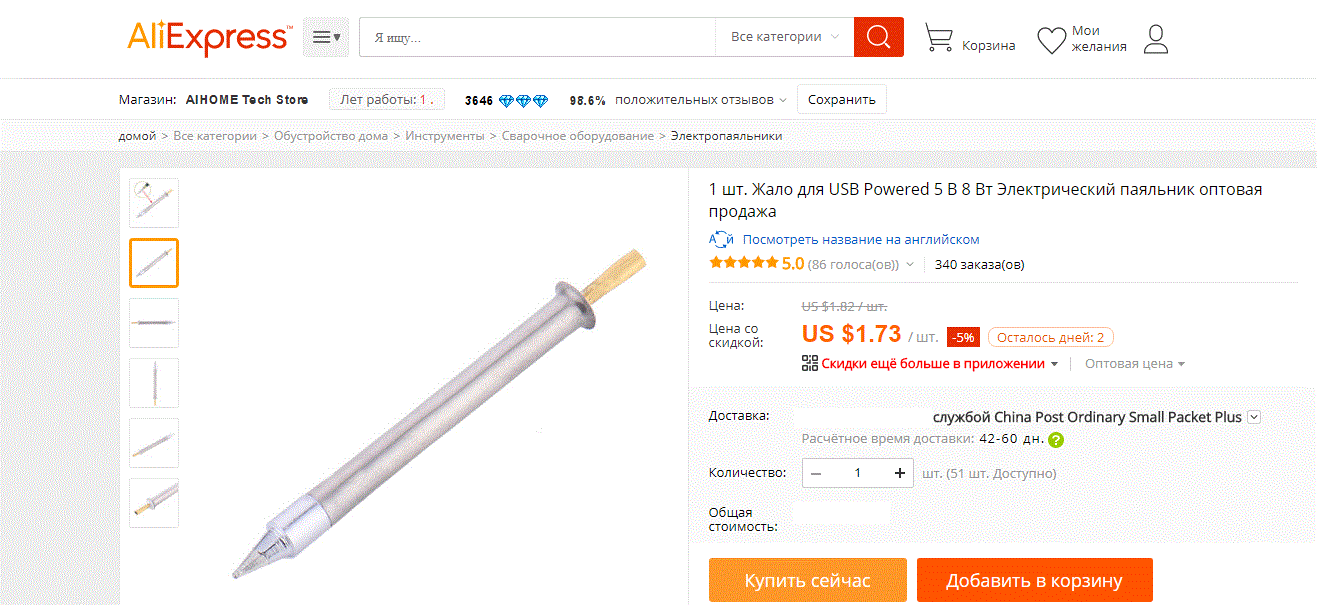

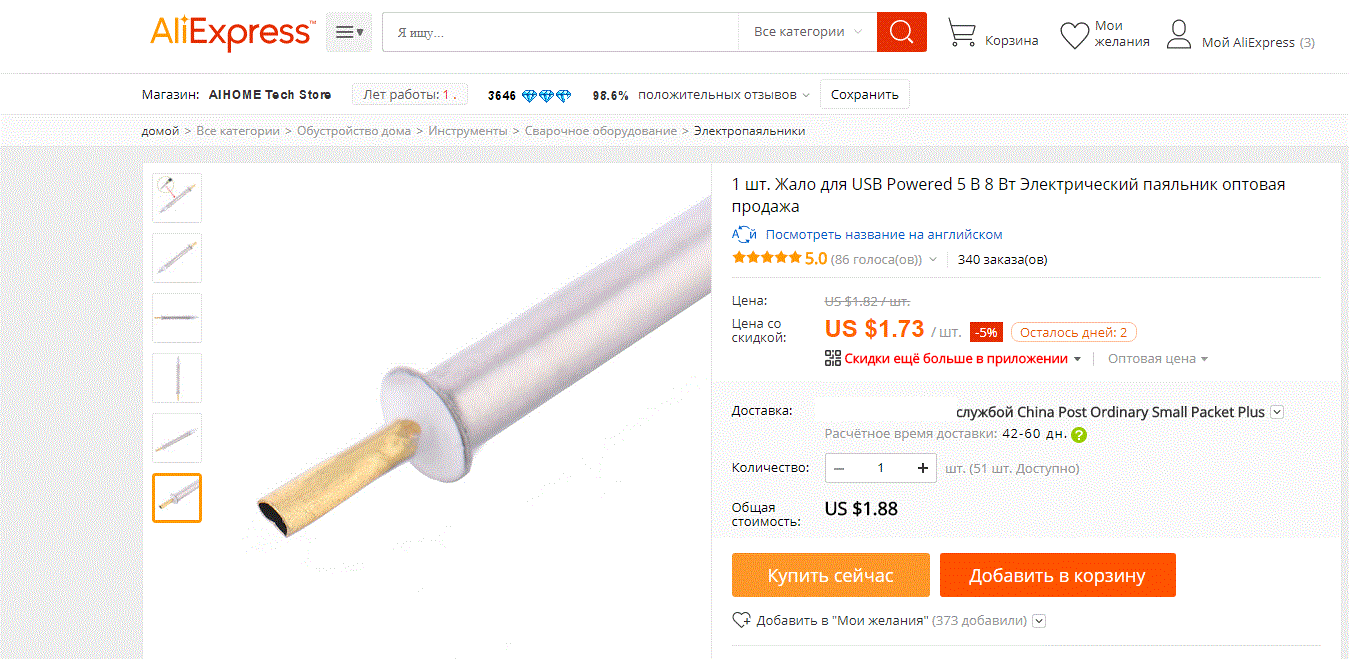

Итак , стоит такое жало чуть меньше двух долларов, по словам производителя мощность нагревательного элемента 8 ватт.

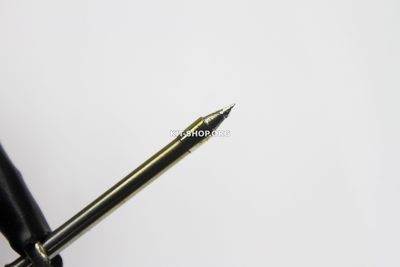

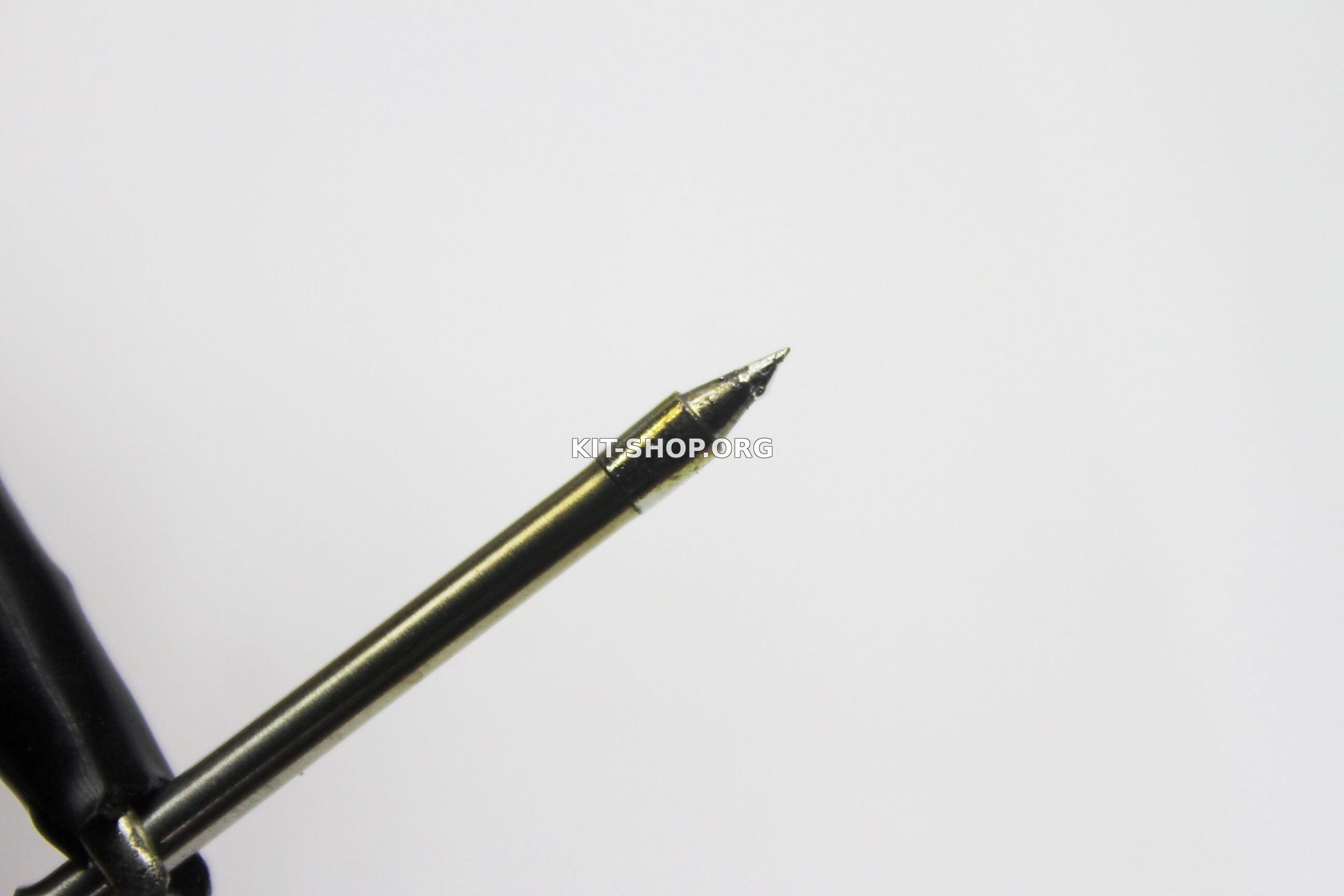

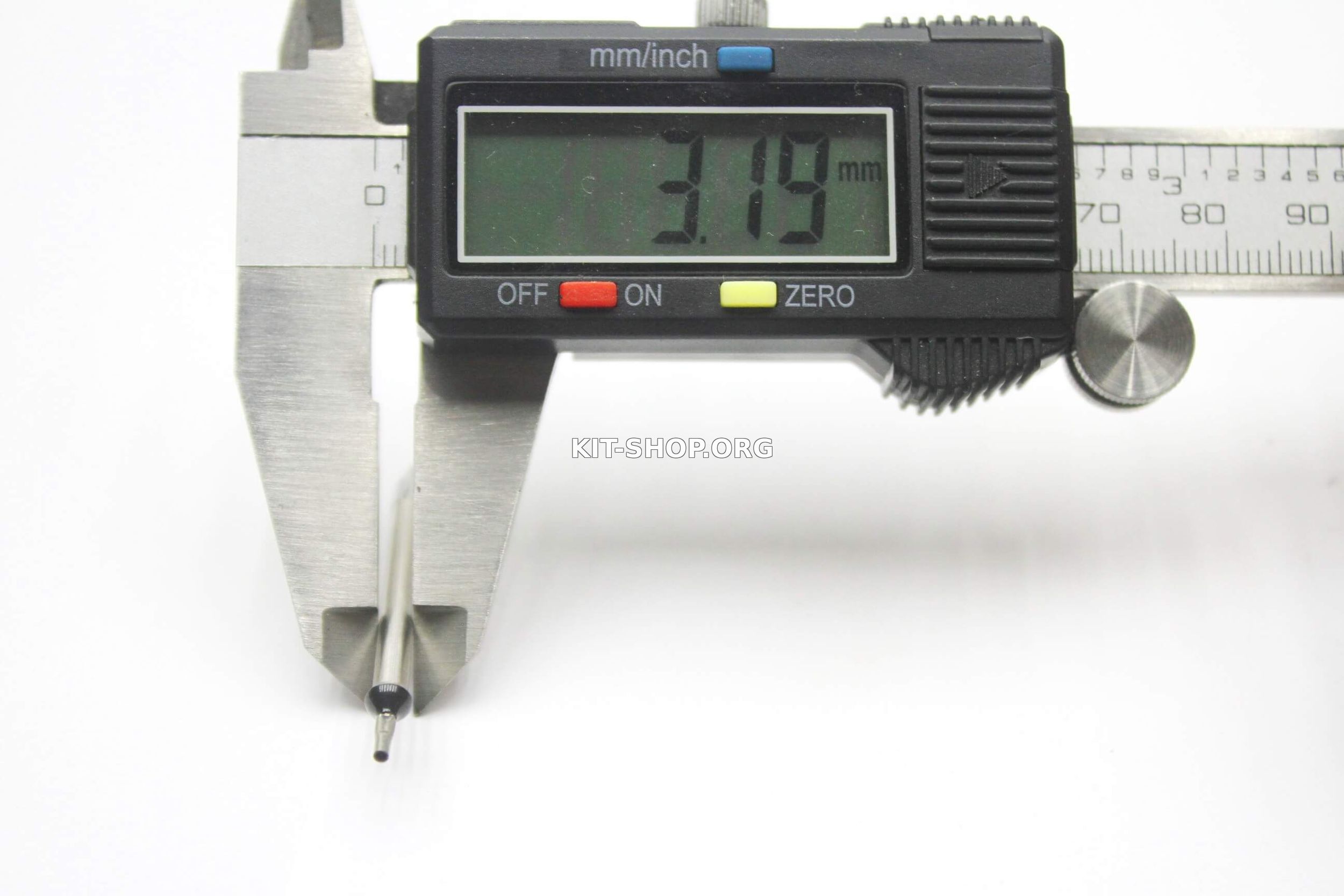

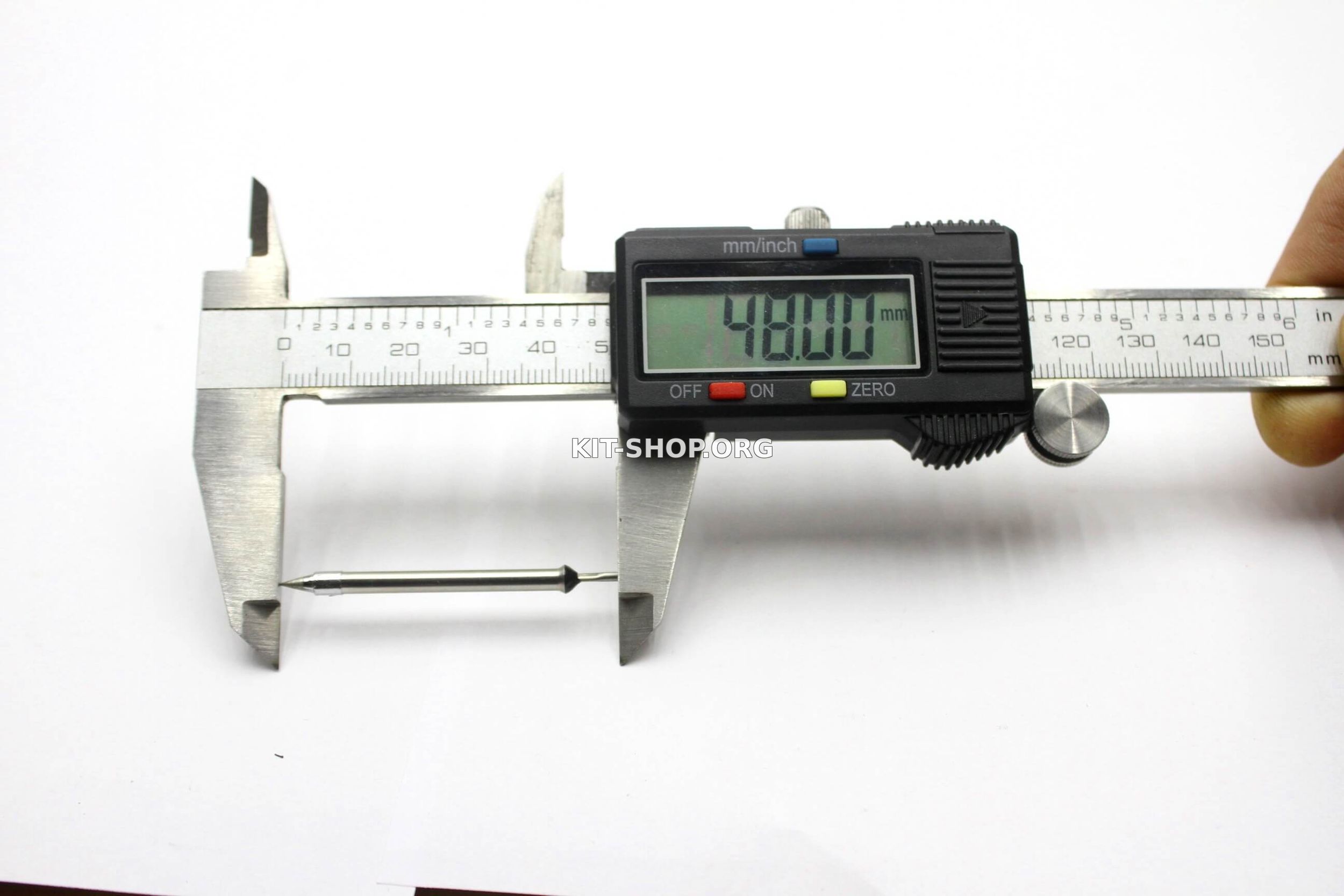

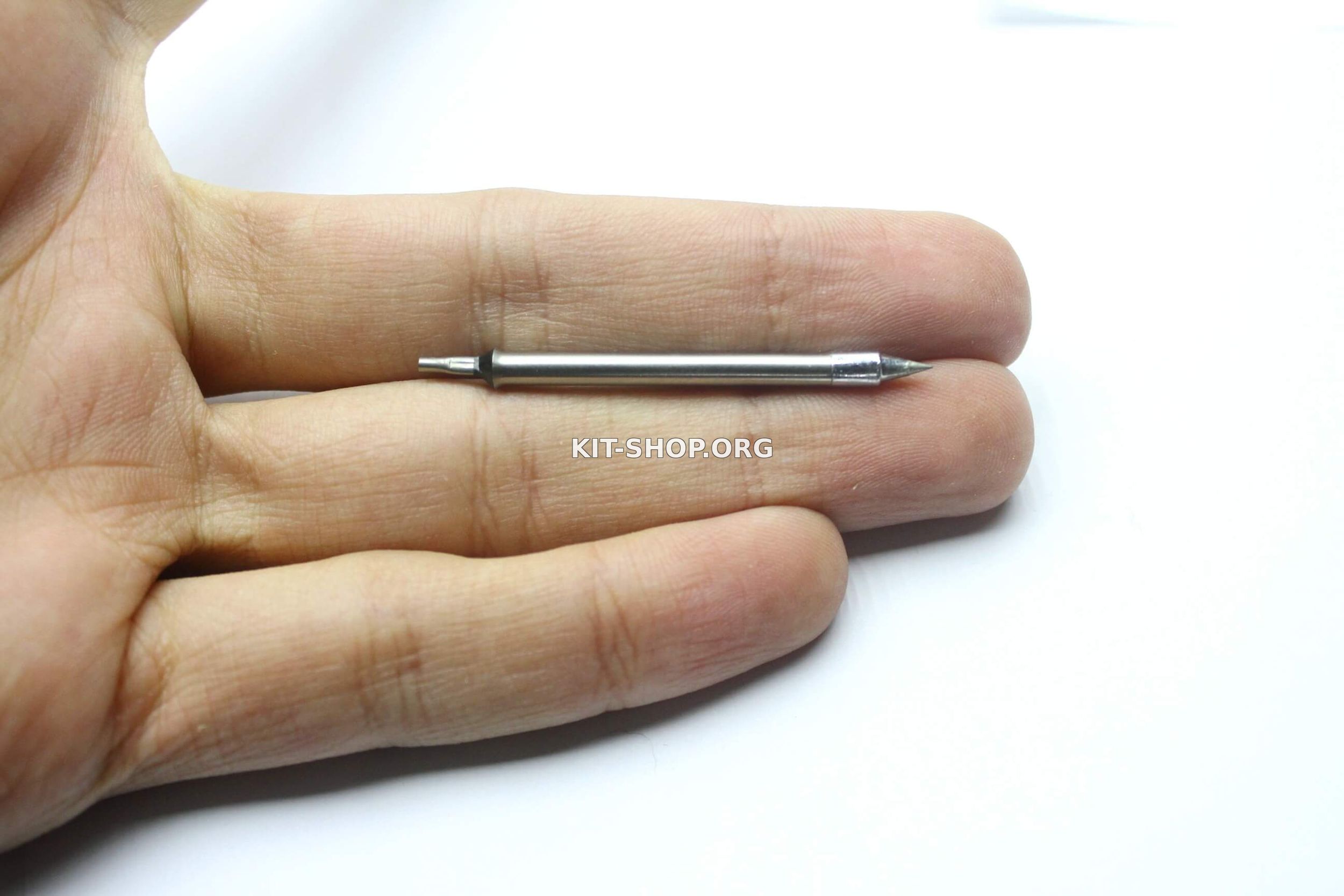

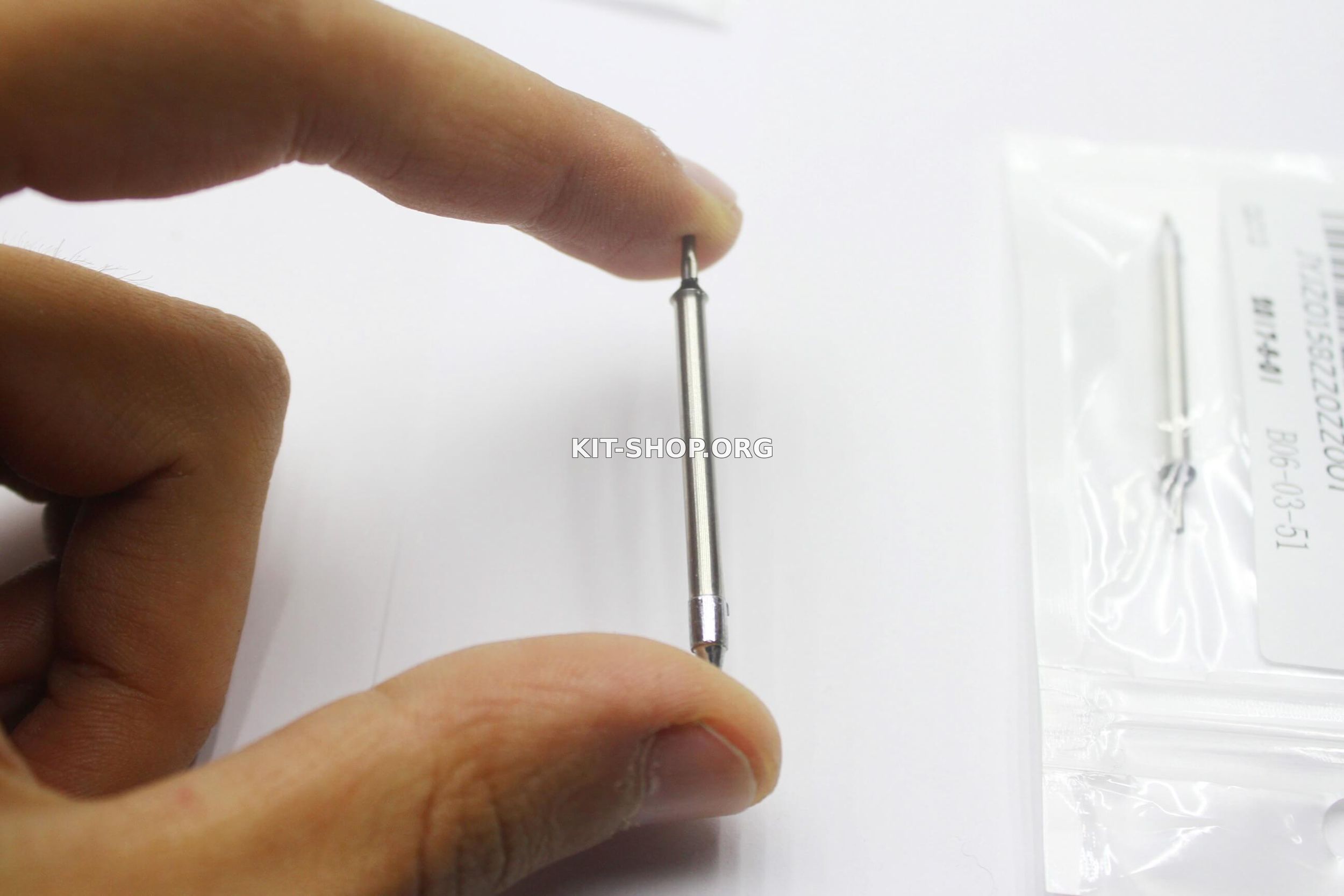

Кончик жала долговечный, с несгораемым покрытием. Длина 48мм, диаметр чуть больше 3-х мм.






Нагревательный элемент находится непосредственно у кончика жала, поэтому нагрев до рабочей температуры происходит менее , чем за 10 секунд.

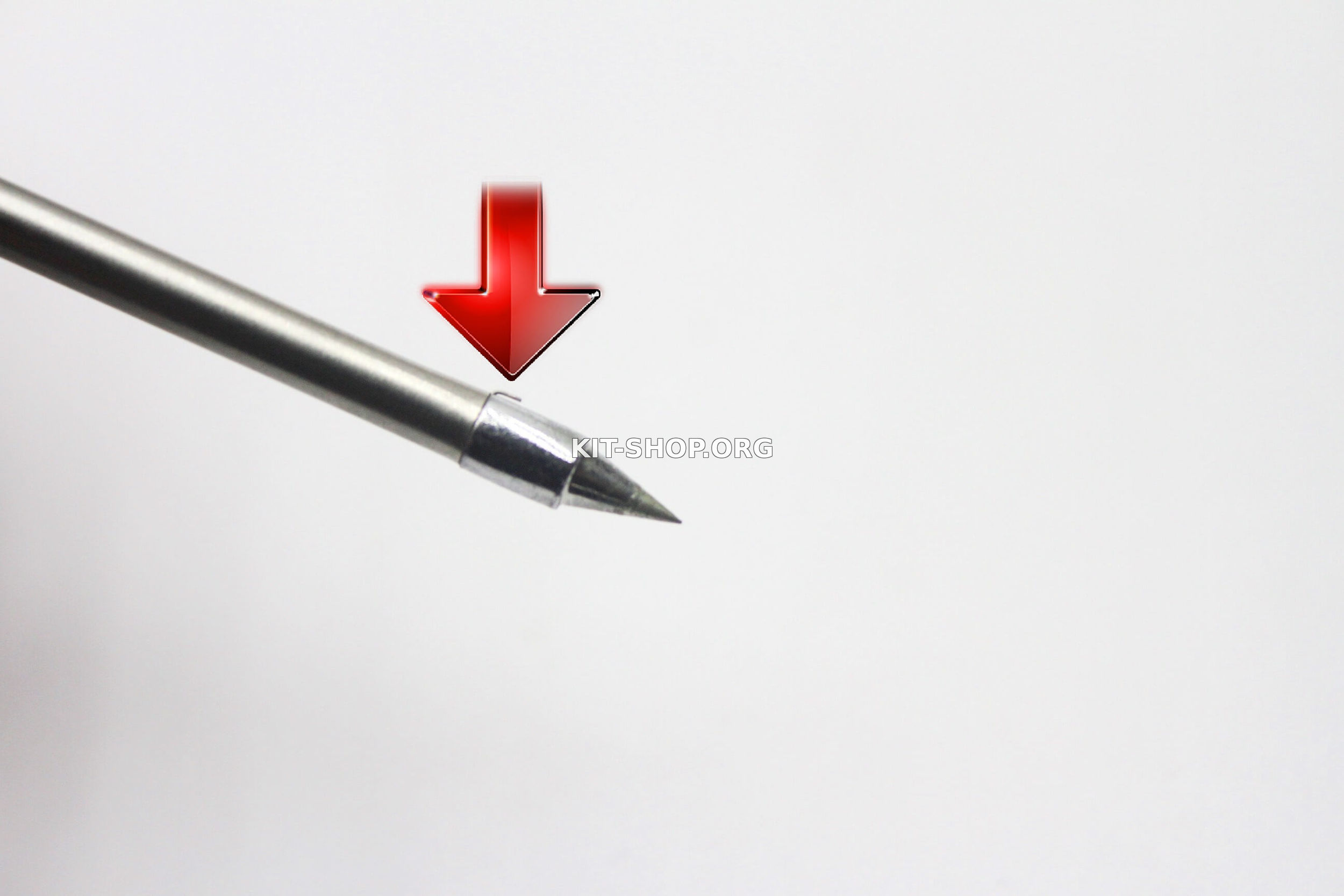

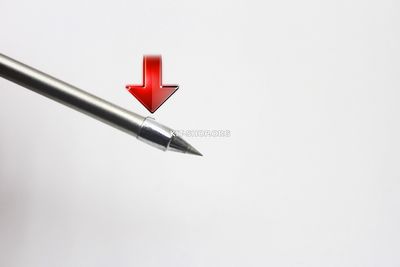

Один из концов провода нагревателя китайцы вывели на корпус, зажав его между кожухом и кончиком жала на сколько это решение надежно, покажет только время.

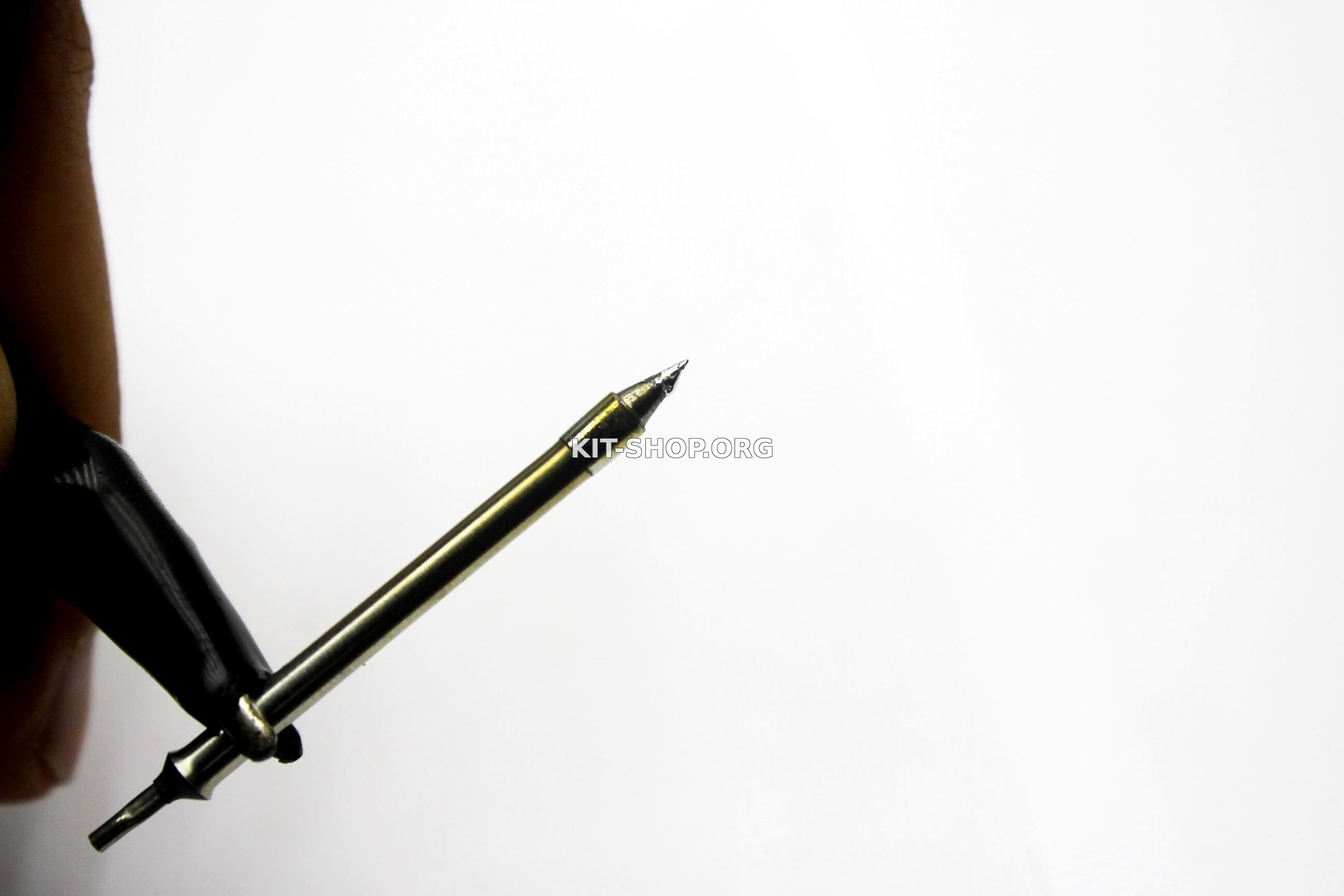

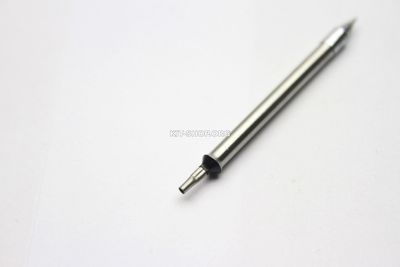

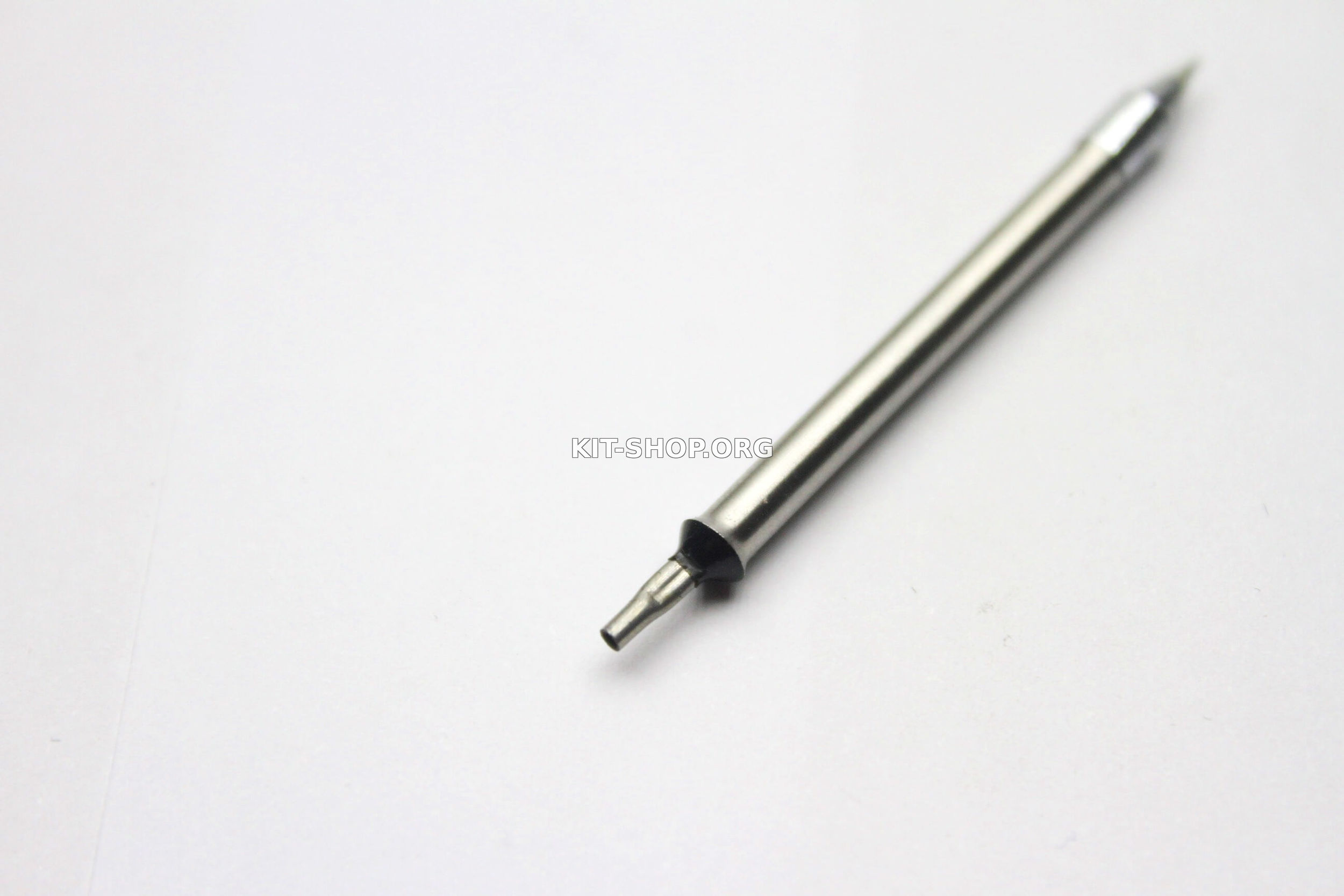

Второй конец нагревателя зафиксирован видимо эпоксидной смолой, хотя на фотографиях четко виден цемент. С учетом того, что в этой части температура небольшая, смола должна справиться.

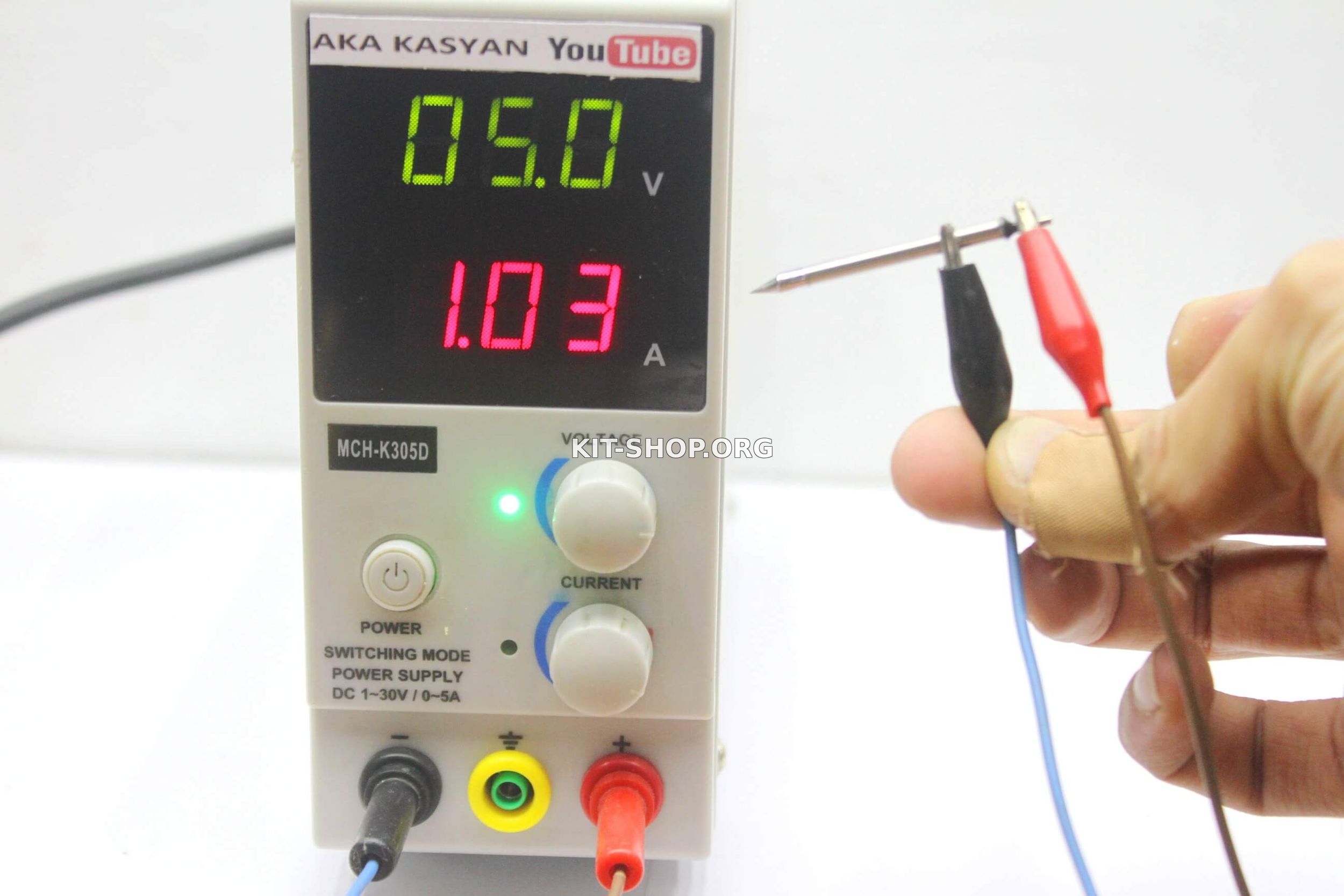

При питании от источника в 5 Вольт, ток потребления составляет в районе 1 Ампера, не нужно быть гением, чтобы рассчитать мощность нагревателя, которая составляет около 5 ватт, а не 8 , как заявляет производитель.

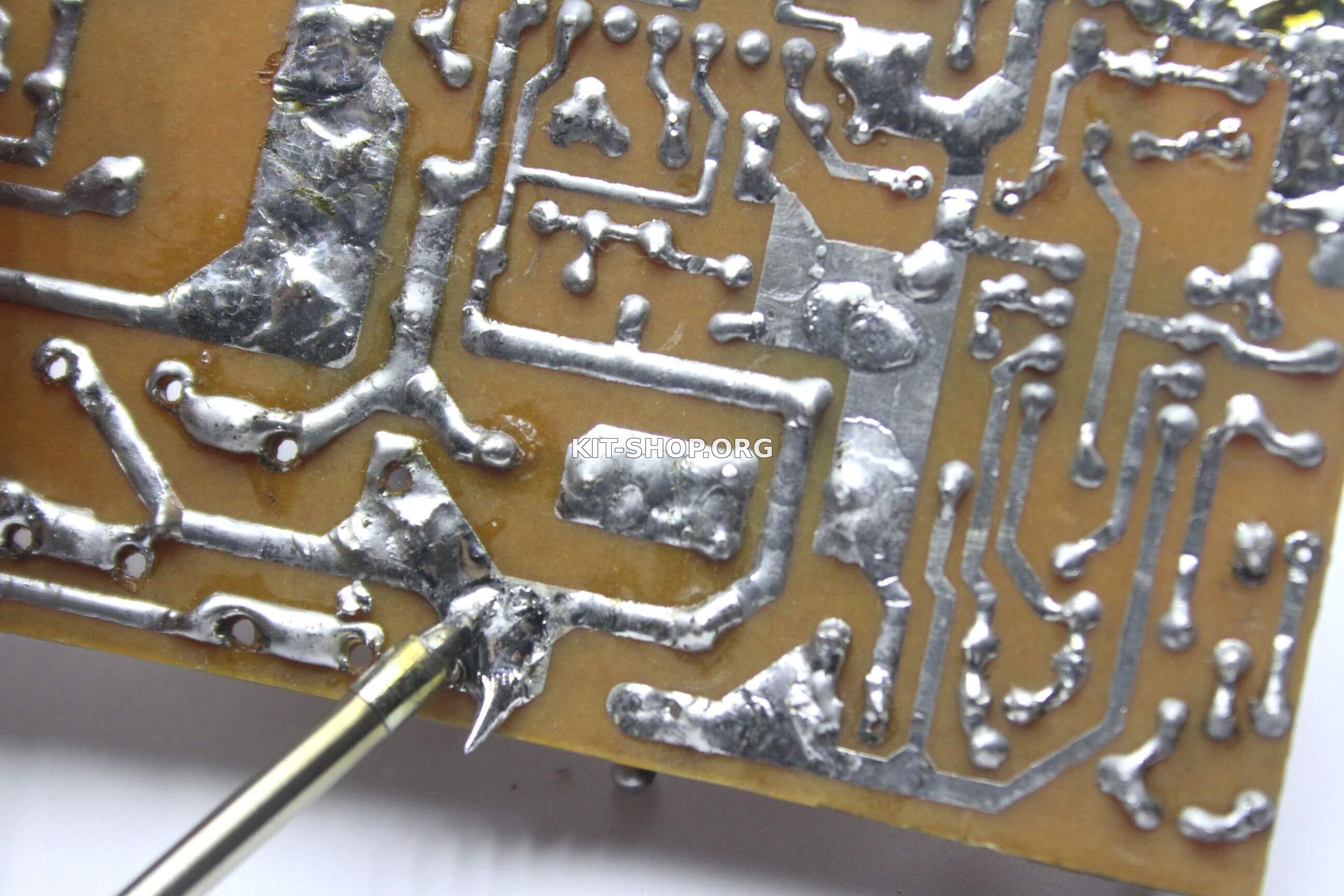

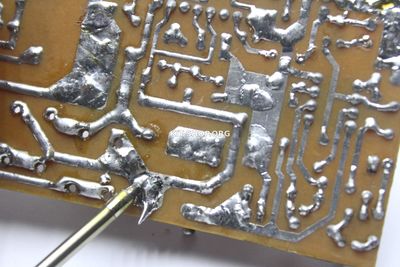

На самом деле этих 5 ватт, хватит для средних радиолюбительских нужд.

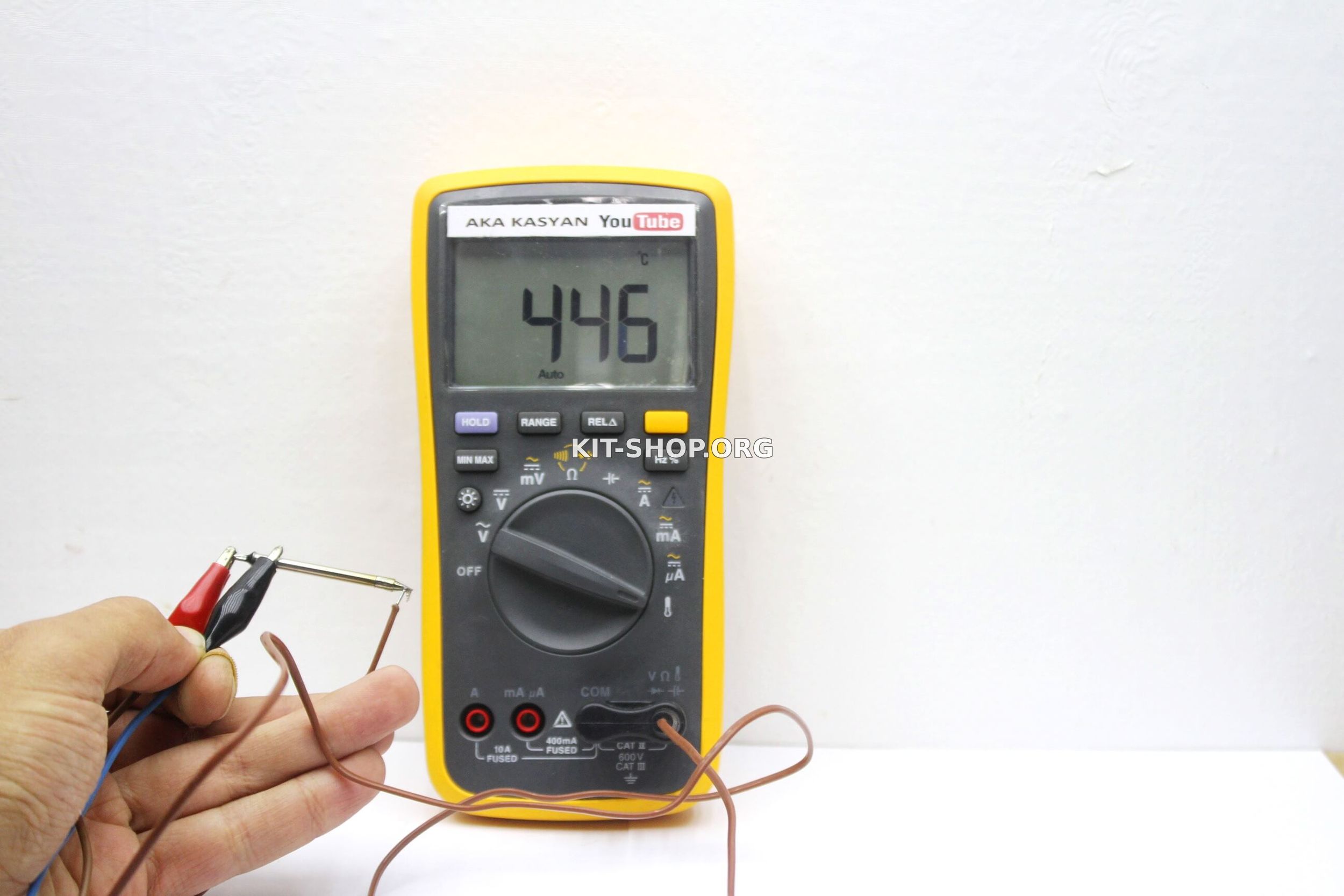

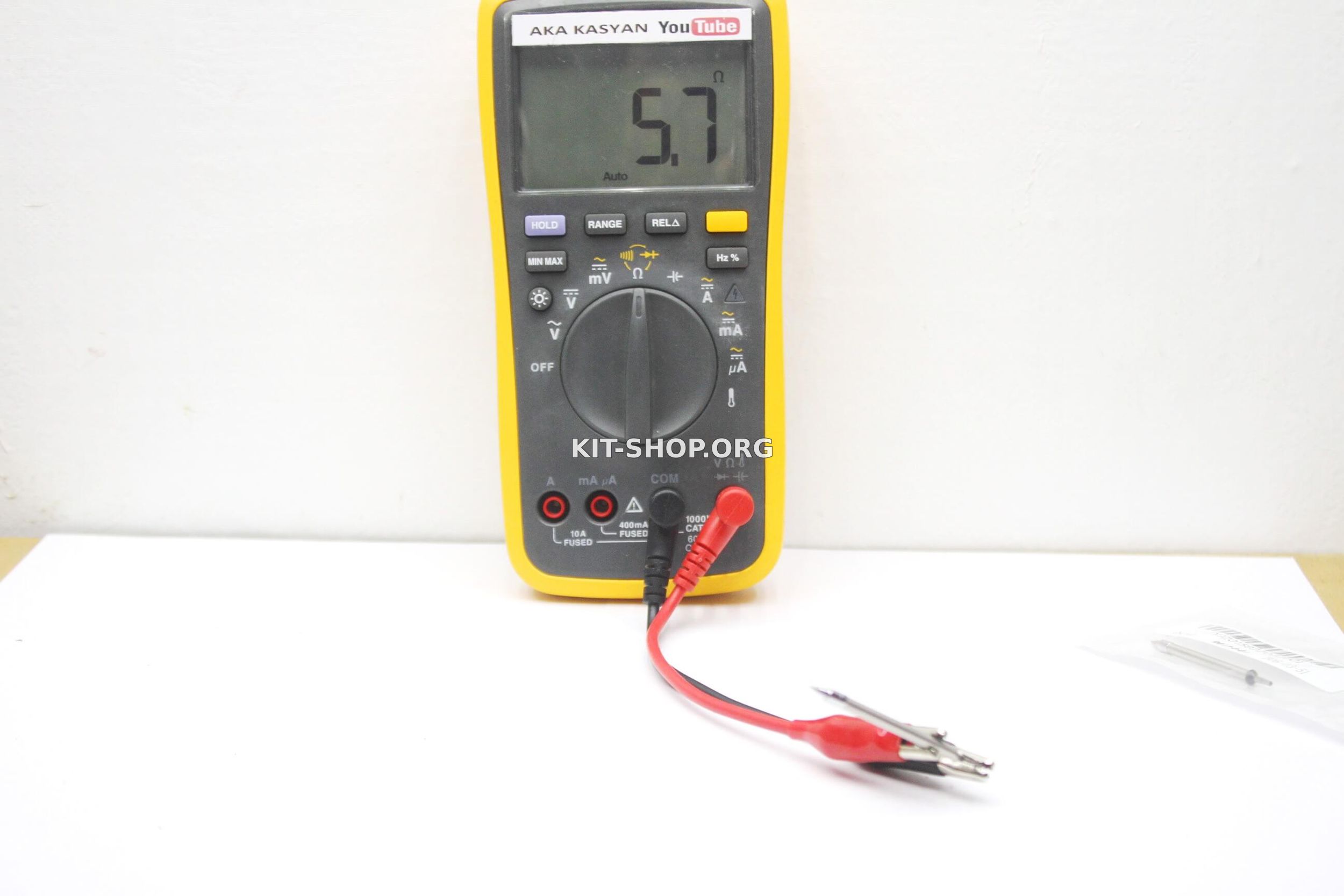

С питанием в 5 вольт жало нагревается до 450-градусов всего за несколько секунд. Сопротивление нагревателя 5,7Ом

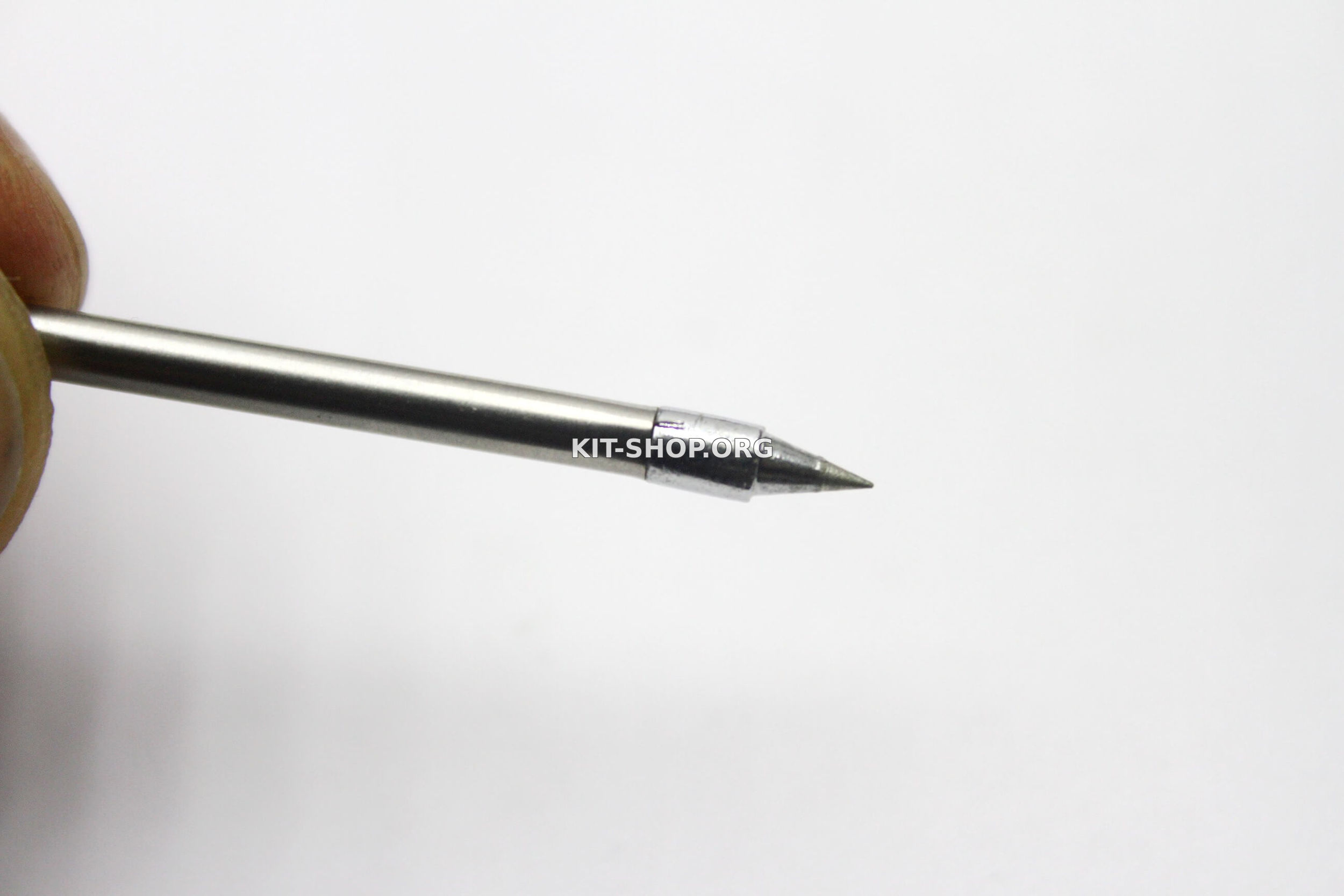

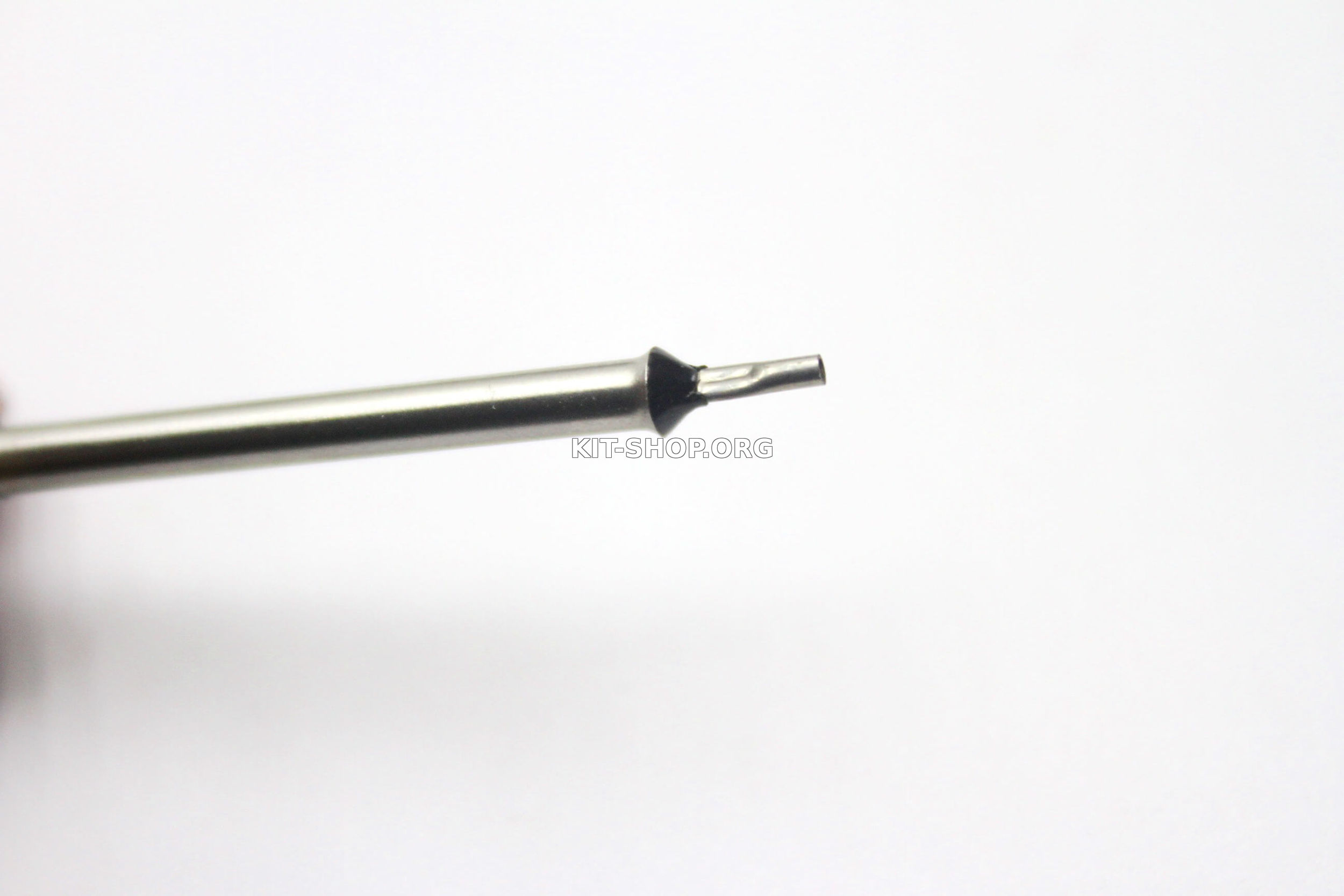

Основным недостатком является конструкция кончика жала. Это просто тонкая пластина , которой предали форму конуса ,такое жало не обладает высокой теплоемкостью, теплопроводимость тоже не на высоком уровне







Как долго прослужит несгораемое покрытие - еще один безответный вопрос , а бы отдал предпочтение медному жалу.

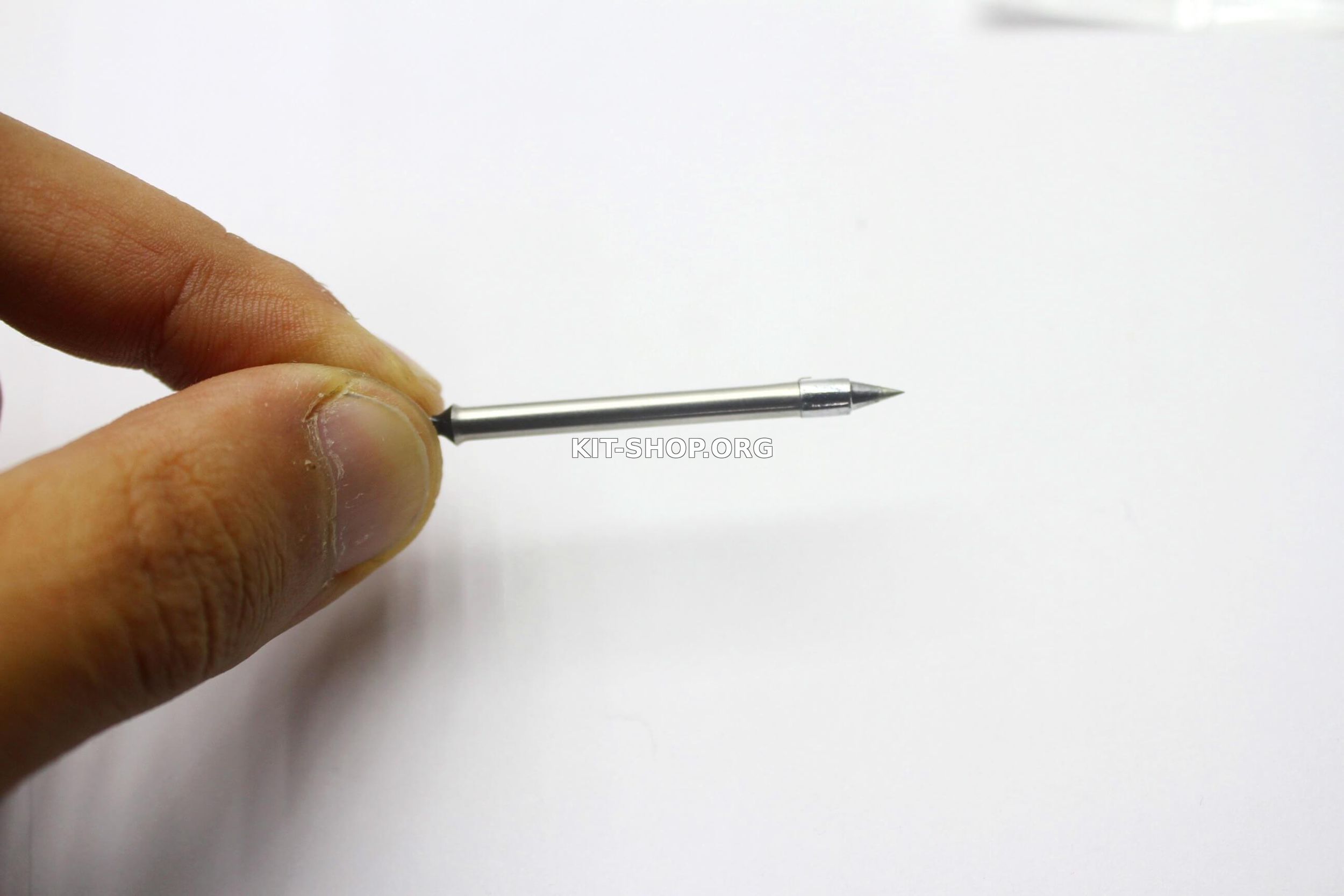

Из достоинств отмечу низкую стоимость, очень компактные размеры и вес, универсальность тоже не маловажный момент. такое жало подойдет и для юсб паяльника и для аккумуляторного.
