Такой ваттметр понадобился мне для самодельной солнечной станции, когда возникла необходимость сделать замеры КПД, поэтому приобрел несколько штук для изучения.

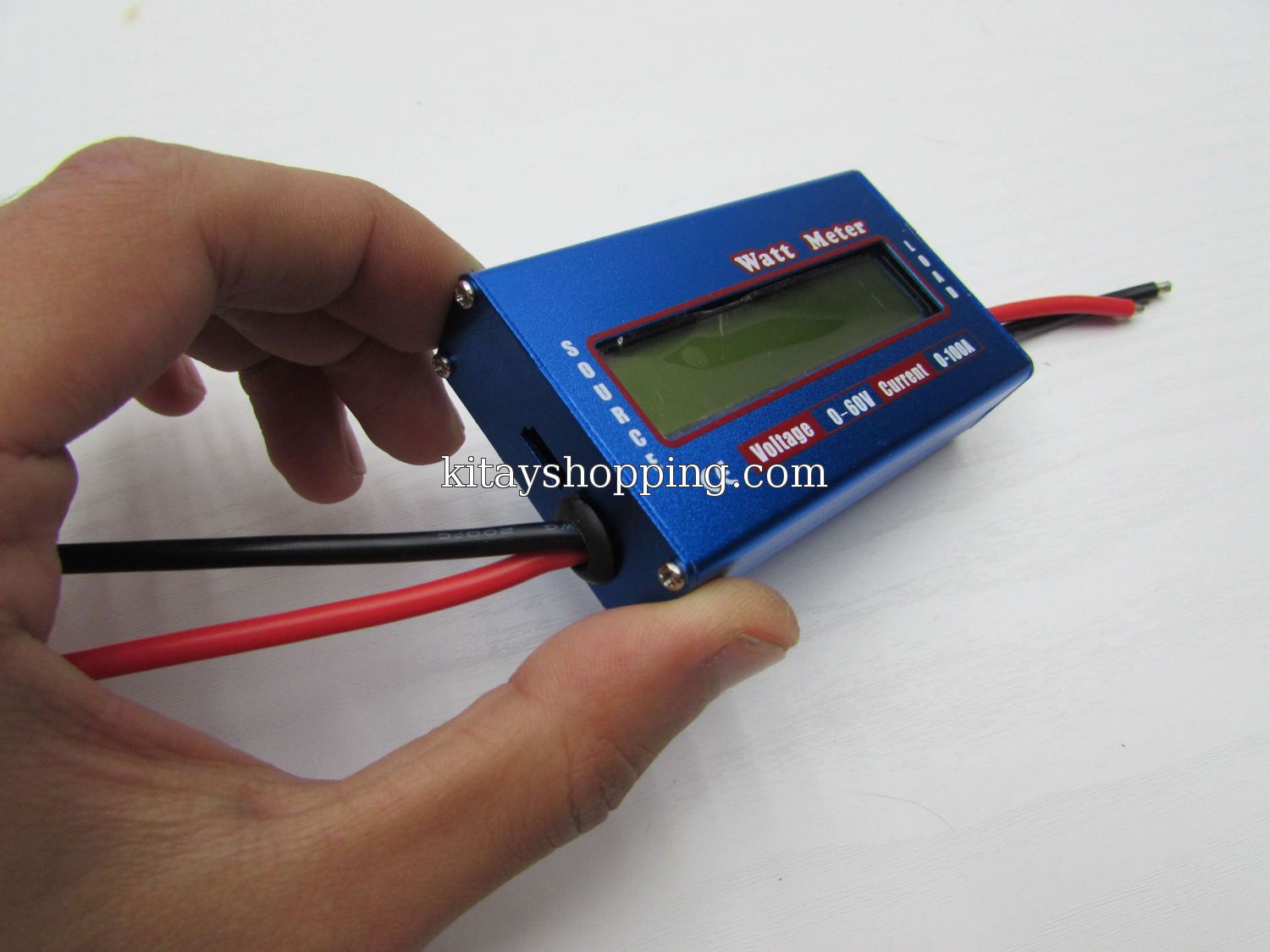

Компактный прибор, который показывает все , что необходимо знать, корпус металлический, окрашен в приятный синий цвет. В этой статьей сделаем только обзор и небольшой тест , в дальнейшем разберем, изучим все изнутри а также доработаем ваттметр
Никаких органов управления, только дисплей 16х2, 4 провода и сбоку (слева) 3 контакта.
По словам китайцев прибор способен измерять напряжение 0-60 Вольт и ток аж до 100 Ампер, но потом в других справочниках удалось найти информацию, что долговременный ток не более 50 Ампер, 100 Ампер - пиковый, т.е прибор такой режим работы долго не вытерпит.

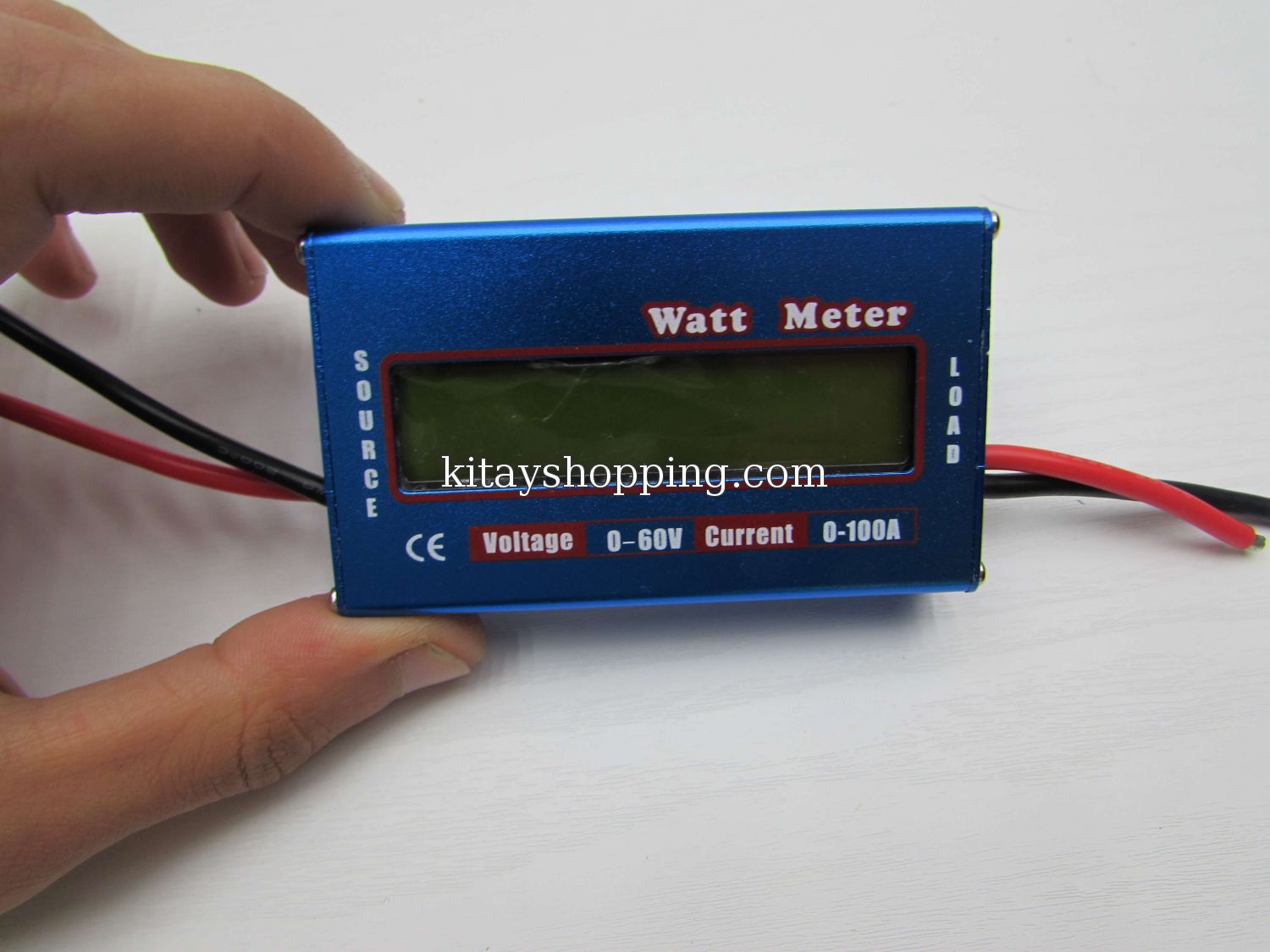

Входные провода слева, справа выход, куда подключается нагрузка. Прибор начинает работать, если напряжение источника питания составляет 6 Вольт, возникает вполне нормальный вопрос - что делать если напряжение источника питания недостаточно для работы прибора ?
![](/_pu/0/s93691304.jpg)

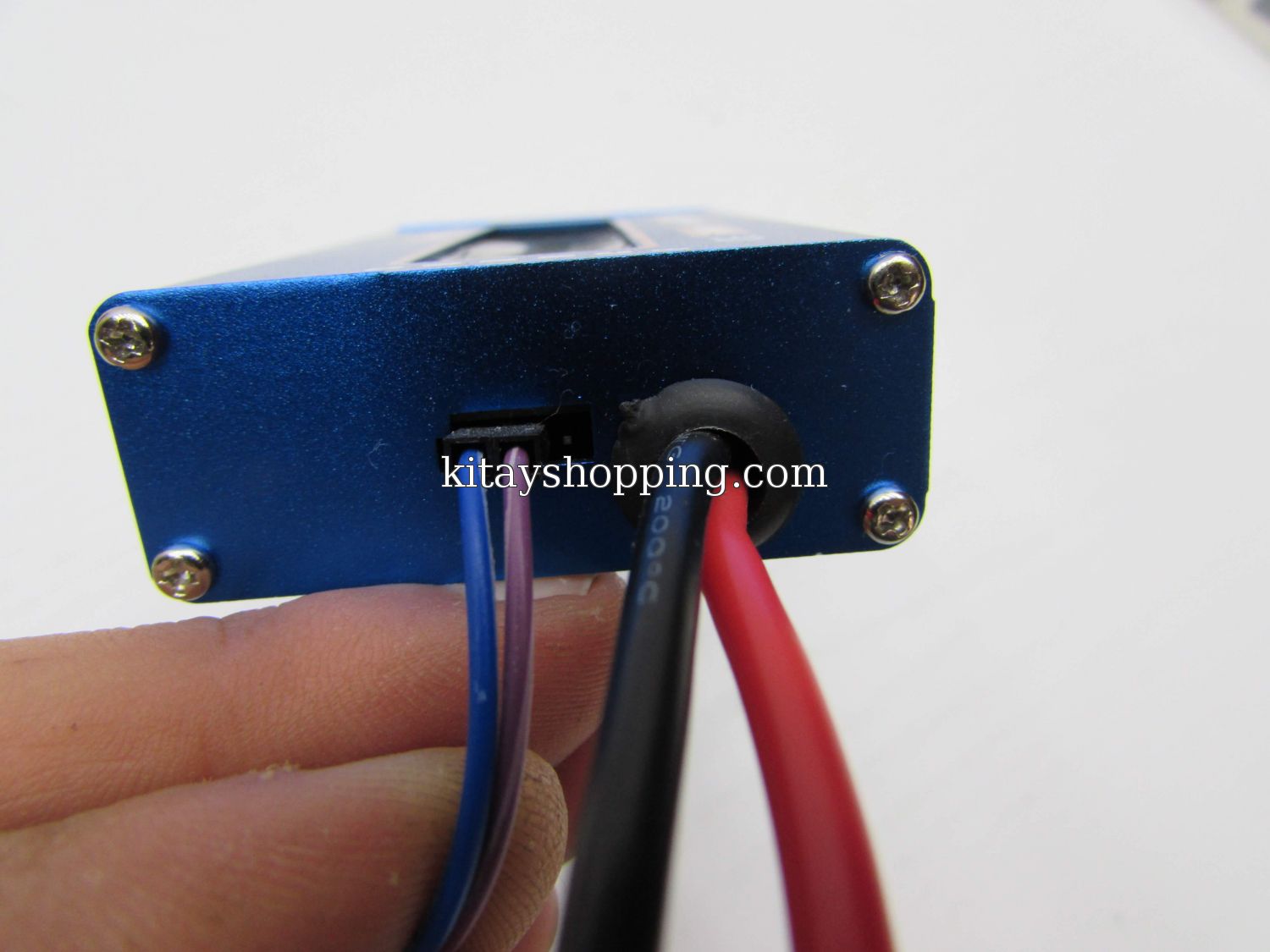

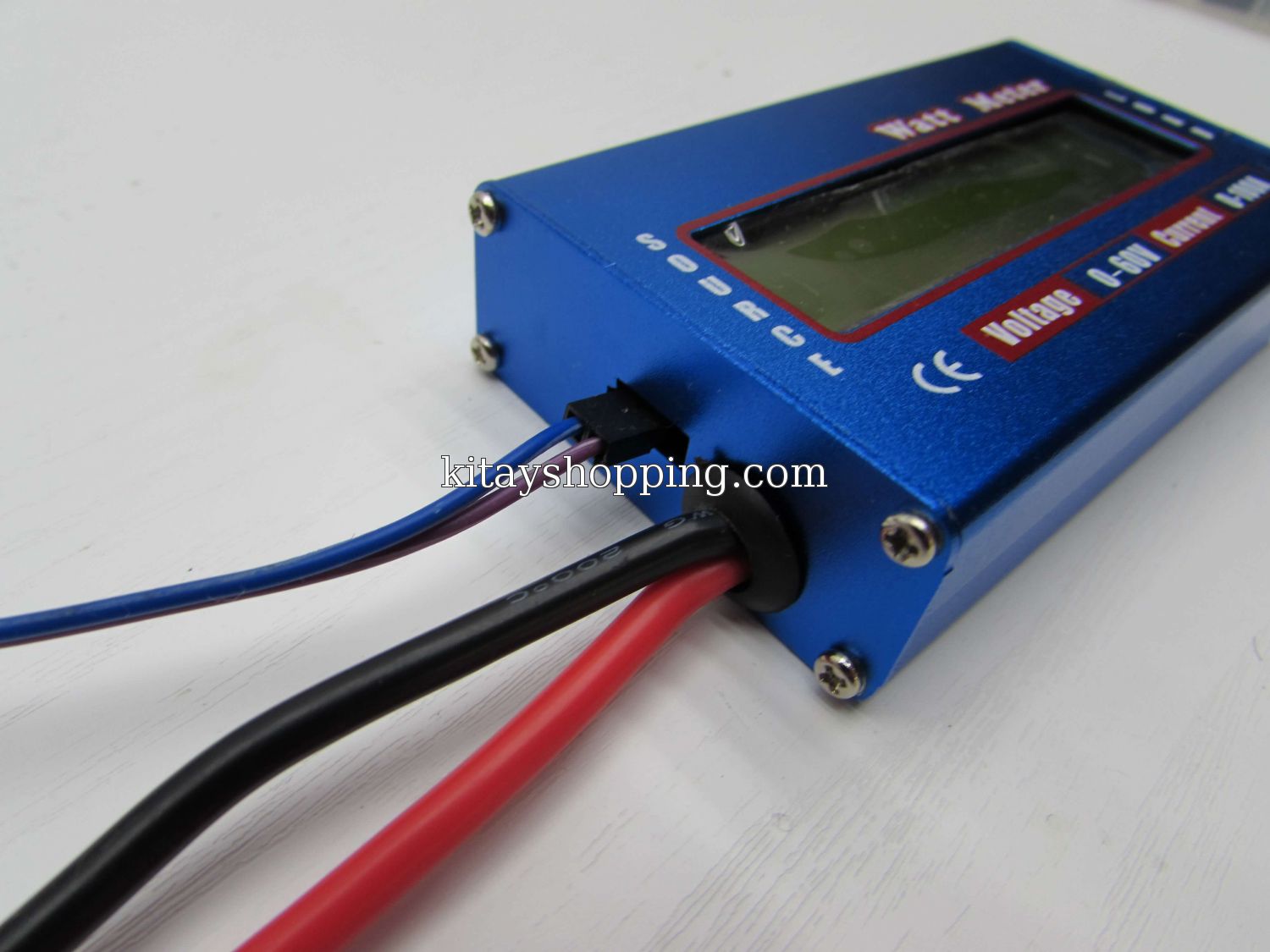

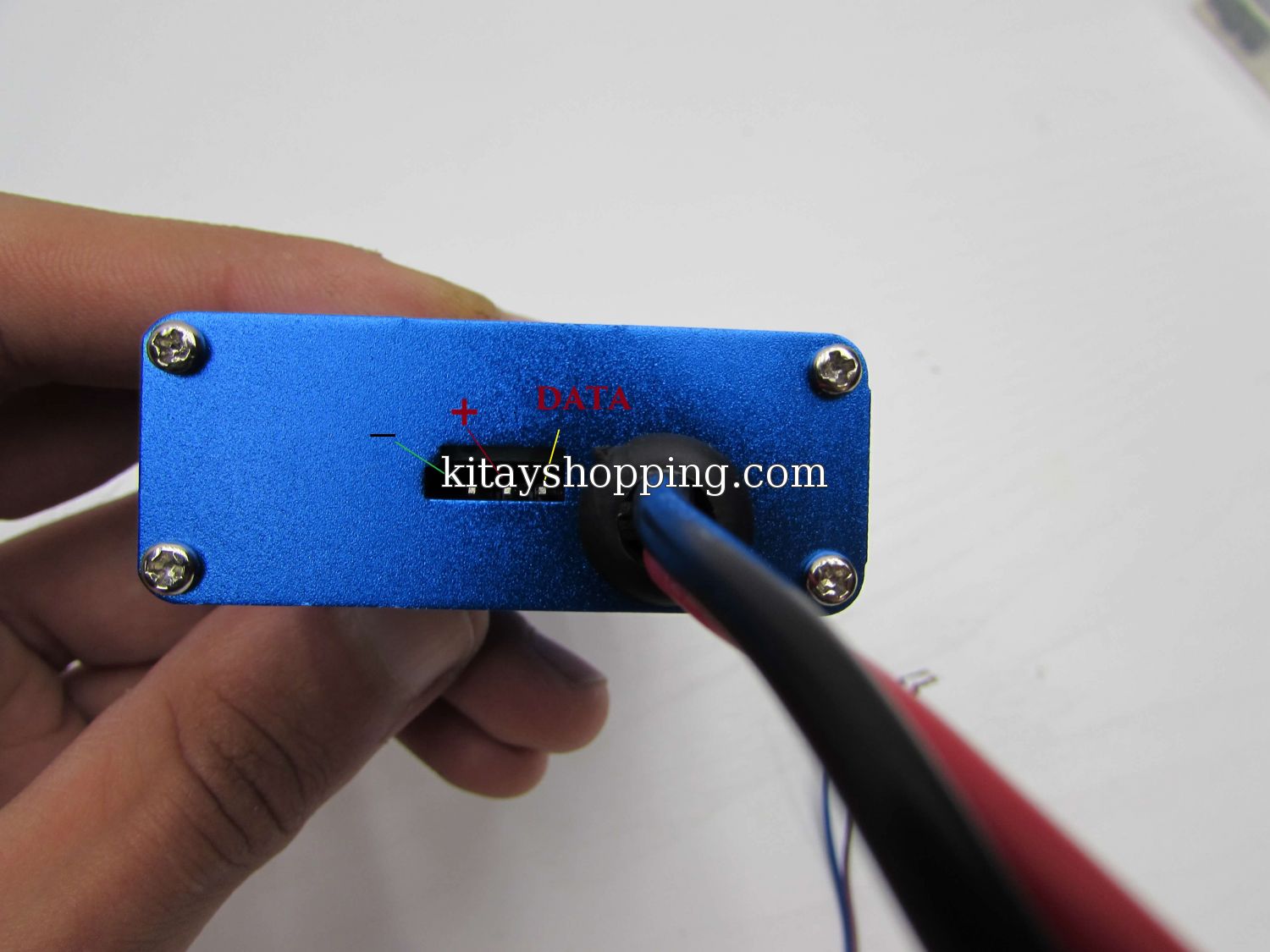

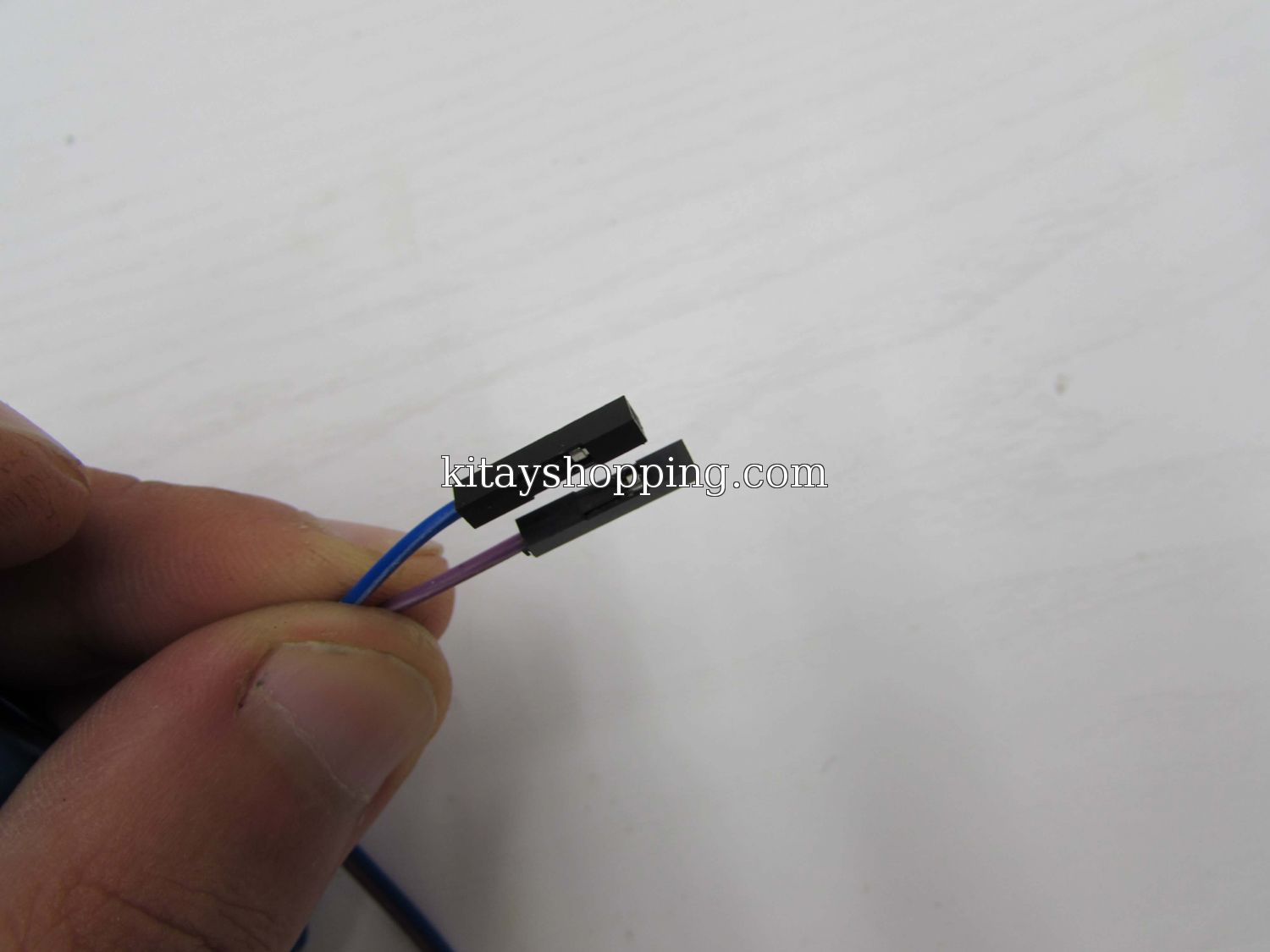

На помощь приходит ранее указанный разъем с тремя выводами, куда подключается внешний источник питания, распиновку смотрим ниже
![](/_pu/0/s92882920.jpg)

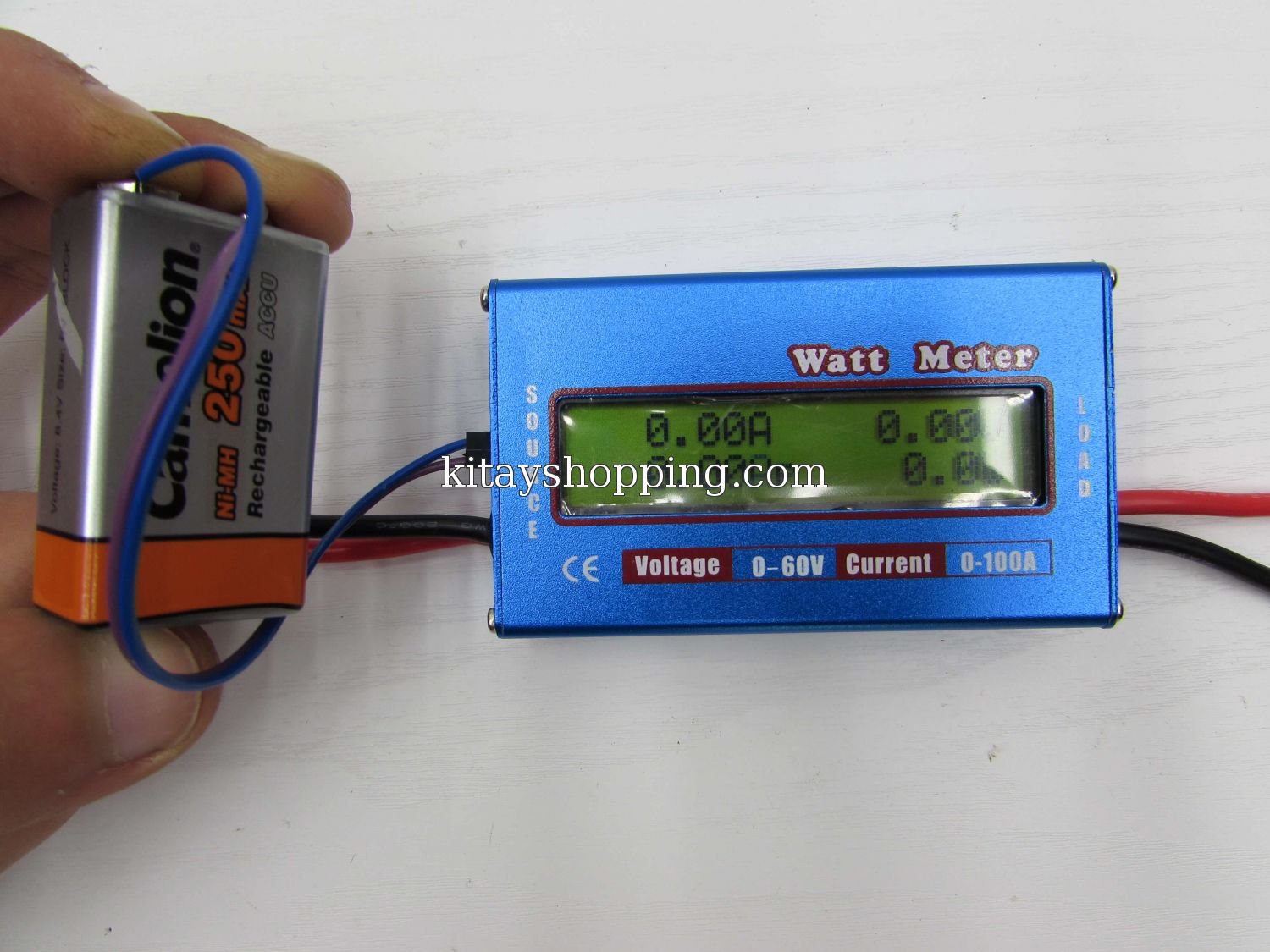

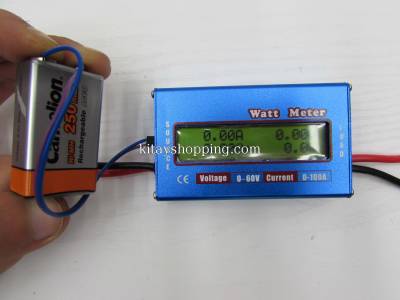

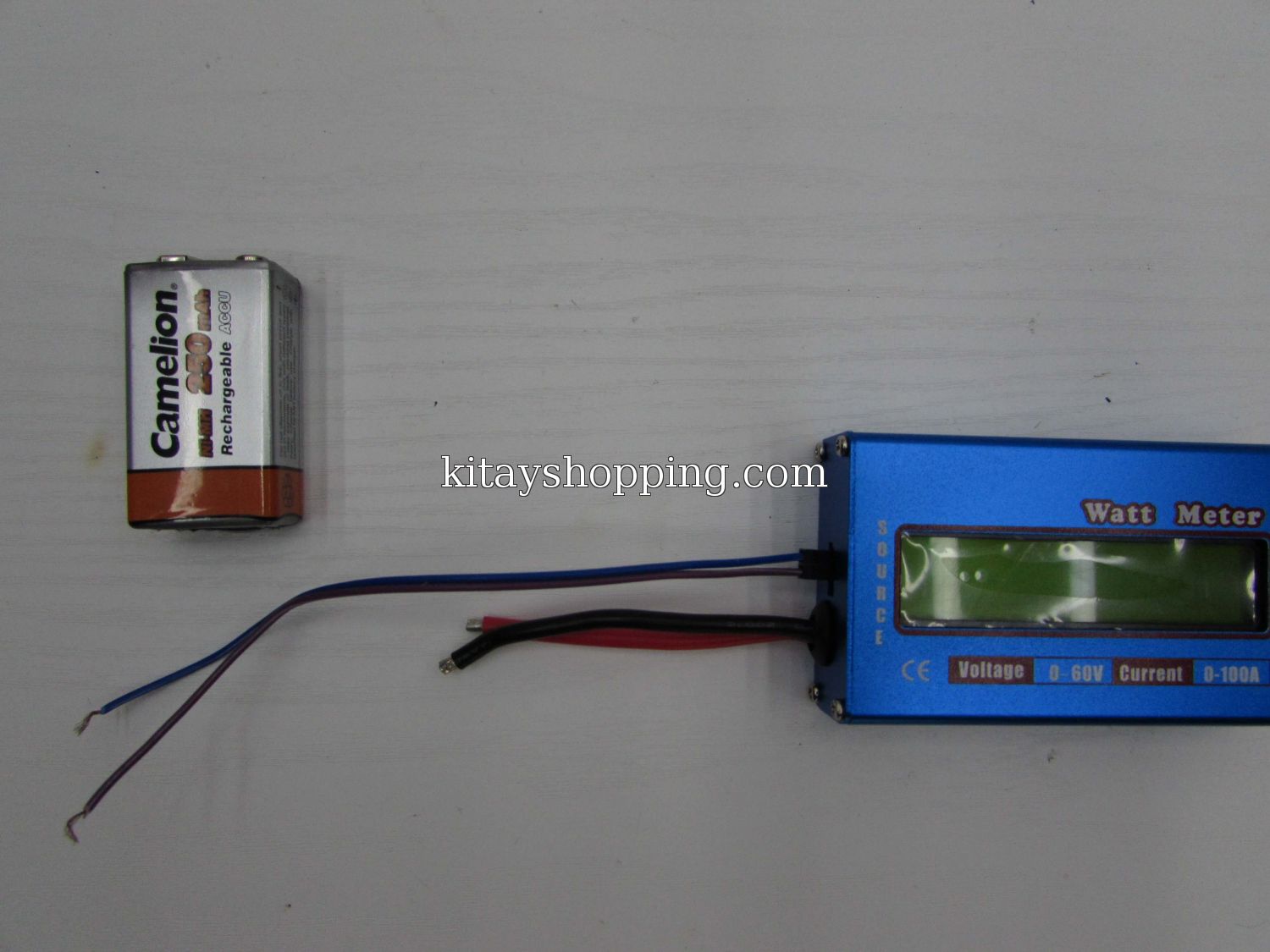

Внешний источник питания в моем случае на 9 Вольт, но пробовал подавать до 15 - работало без проблем, проблема думаю решена, хотя китайцы все заранее предусмотрели.
![](/_pu/0/s92526420.jpg)
![](/_pu/0/s85674200.jpg)
![](/_pu/0/s18546646.jpg)
![](/_pu/0/s48142239.jpg)
Должен также заметить, что если включен дополнительный источник питания на вход основной ваттметра не стоит подавать питание выше 20 Вольт, это может привести к выходу из строя нескольких диодов, которые установлены рядом с разъёмом для подключения внешнего источника питания, в следующих статьях покажу как снять это ограничение.
К стати важный момент - многие жалуются на то, что ваттметр безбожно врет на малых токах и даже без выходной нагрузки на дисплее отображается некоторое значение тока. Хочу сказать, что у моих образцов такой проблемы сроду не было, брал все на гербест и доволен как слон.

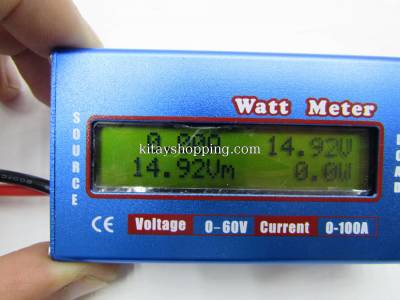

В верхнем левом углу дисплея отображается ток, потребляемый выходной нагрузкой, рядом напряжение .
В нижнем правом углу - мощность в ваттах
В нижнем левом углу переключаясь выводятся все ранее указанные параметры плюс емкость, удобно когда заряжаете аккумулятор.
![](/_pu/0/s11424891.jpg)
Недостатки

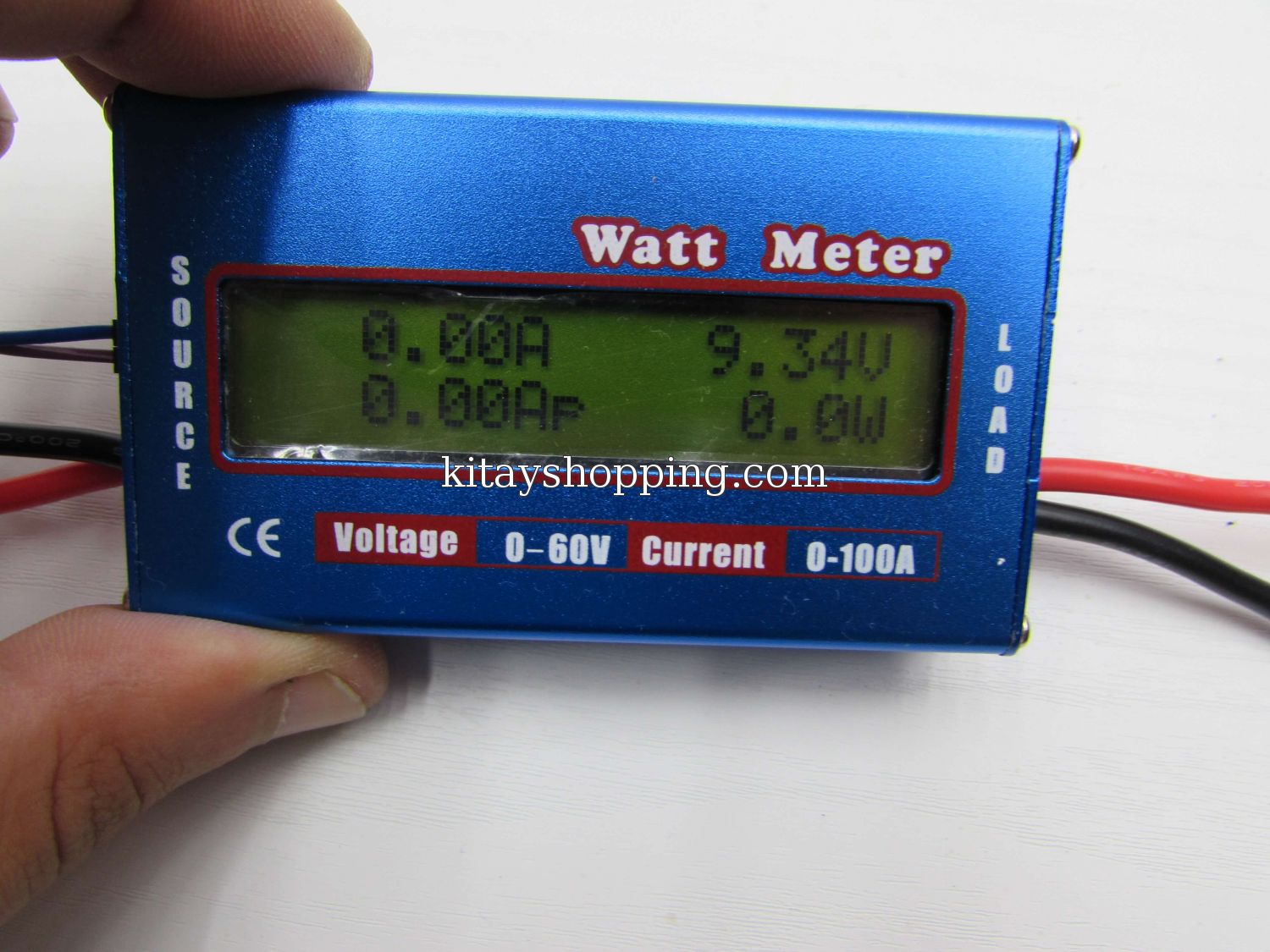

1) Дисплей без подсветки
![](/_pu/0/s95252032.jpg)
2) После отключения питания данные не сохраняются
В остальном отличный прибор с учетом стоимости
Достоинства
1) Возможность подключения внешнего источника питания (в альтернативных системах энергоснабжения это очень важно, поскольку из-за снижения входного напряжения данные будут потеряны)
2) Отличный многофункциональный прибор, который показывает все, что нужно
3) Красивый внешний вид, металлический корпус, компактный, можно внедрить в любую систему, также возможно применение в качестве индикатора в лабораторном блоке питания или в зарядном устройстве.
4) Довольно точные показания, измеритель емкости сравнивал с откалиброванным аймаксом, показания отличались незначительно)
5) Доступная цена
6) Широкий диапазон измерений
Ну и в конце несколько тестов

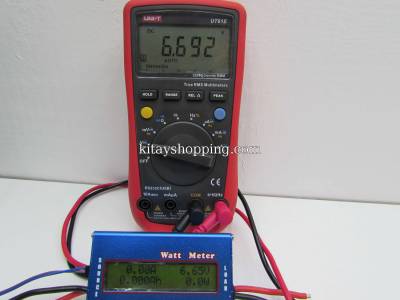

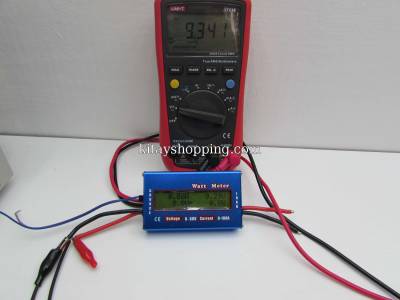

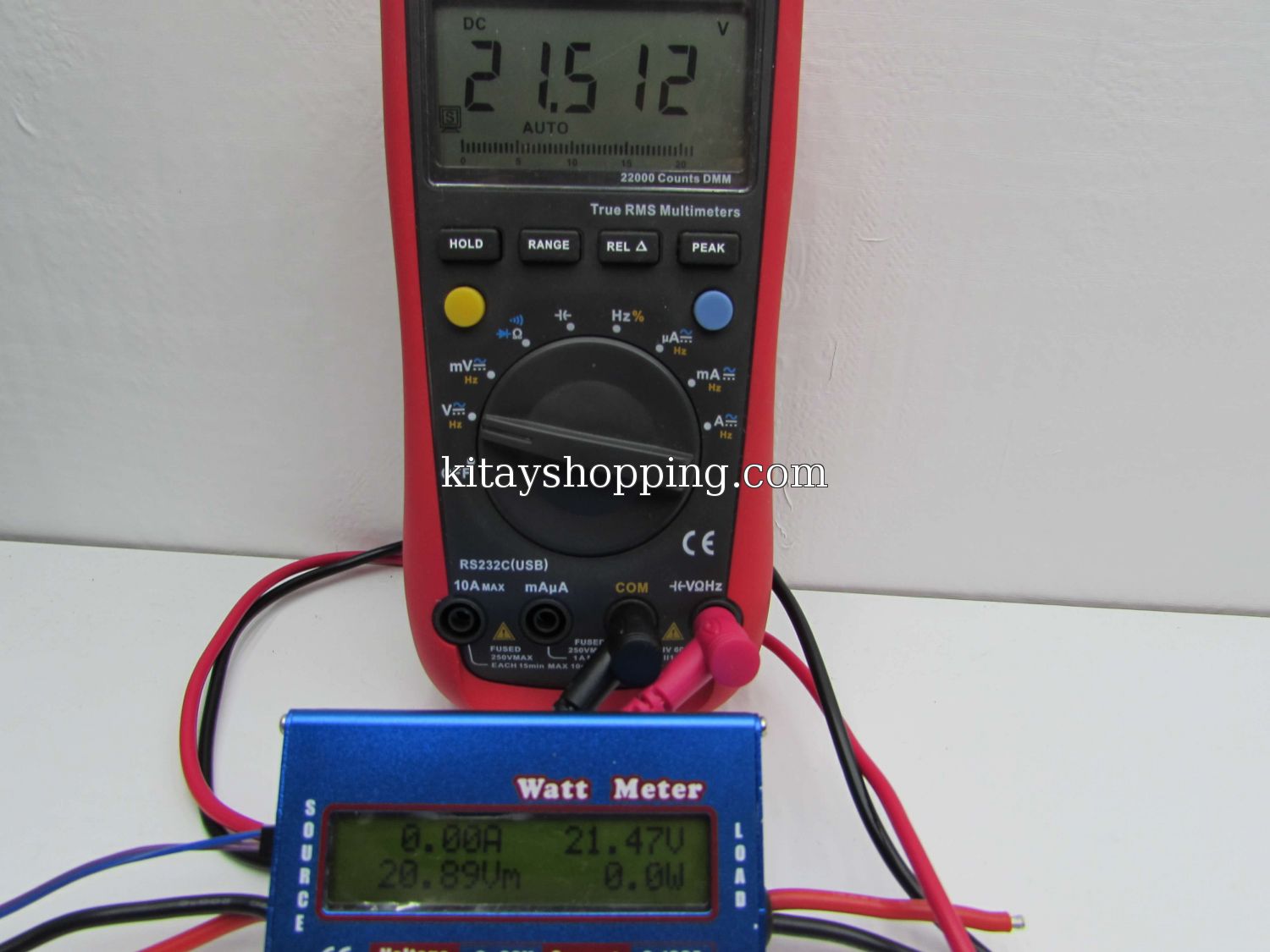

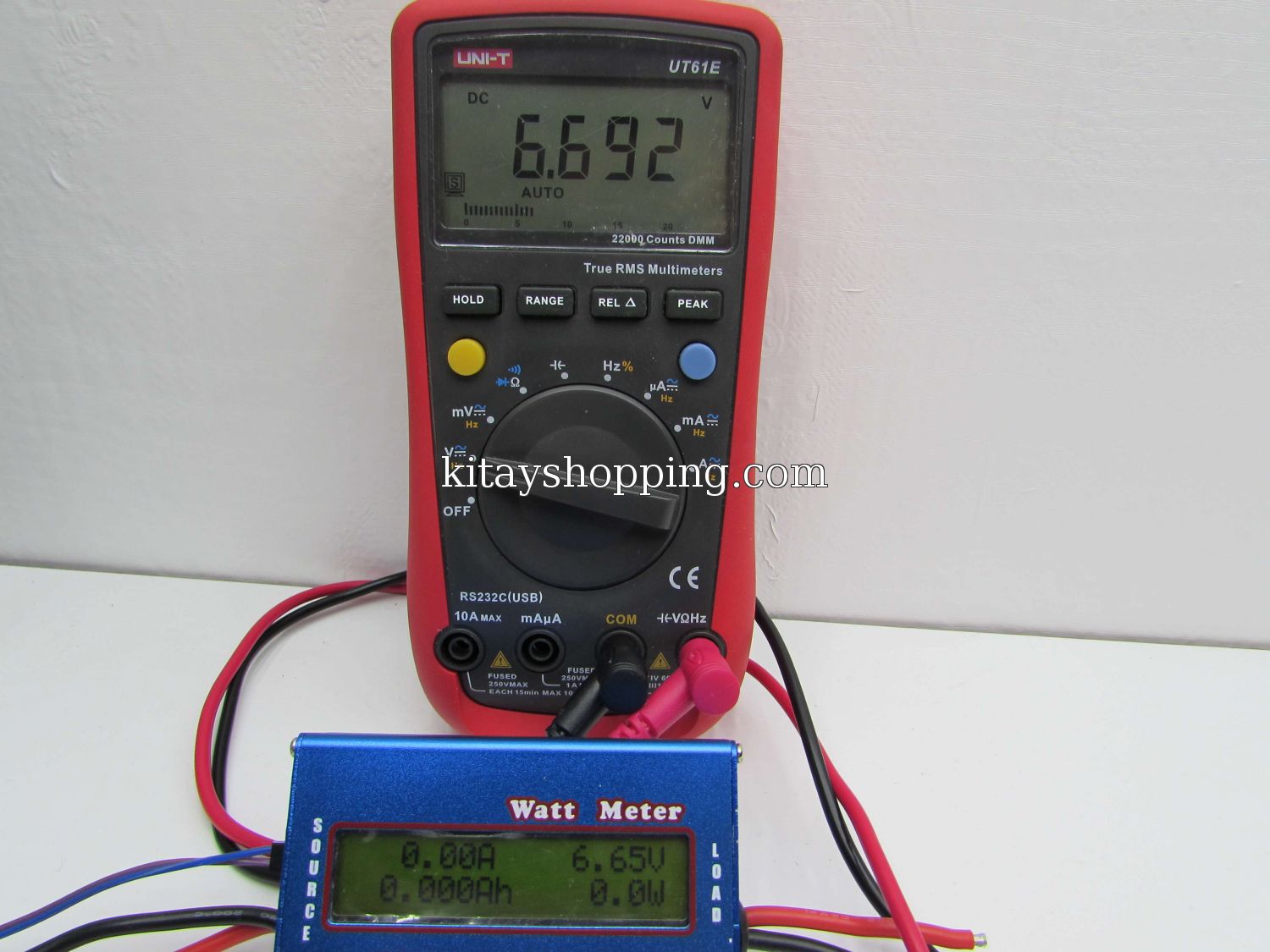

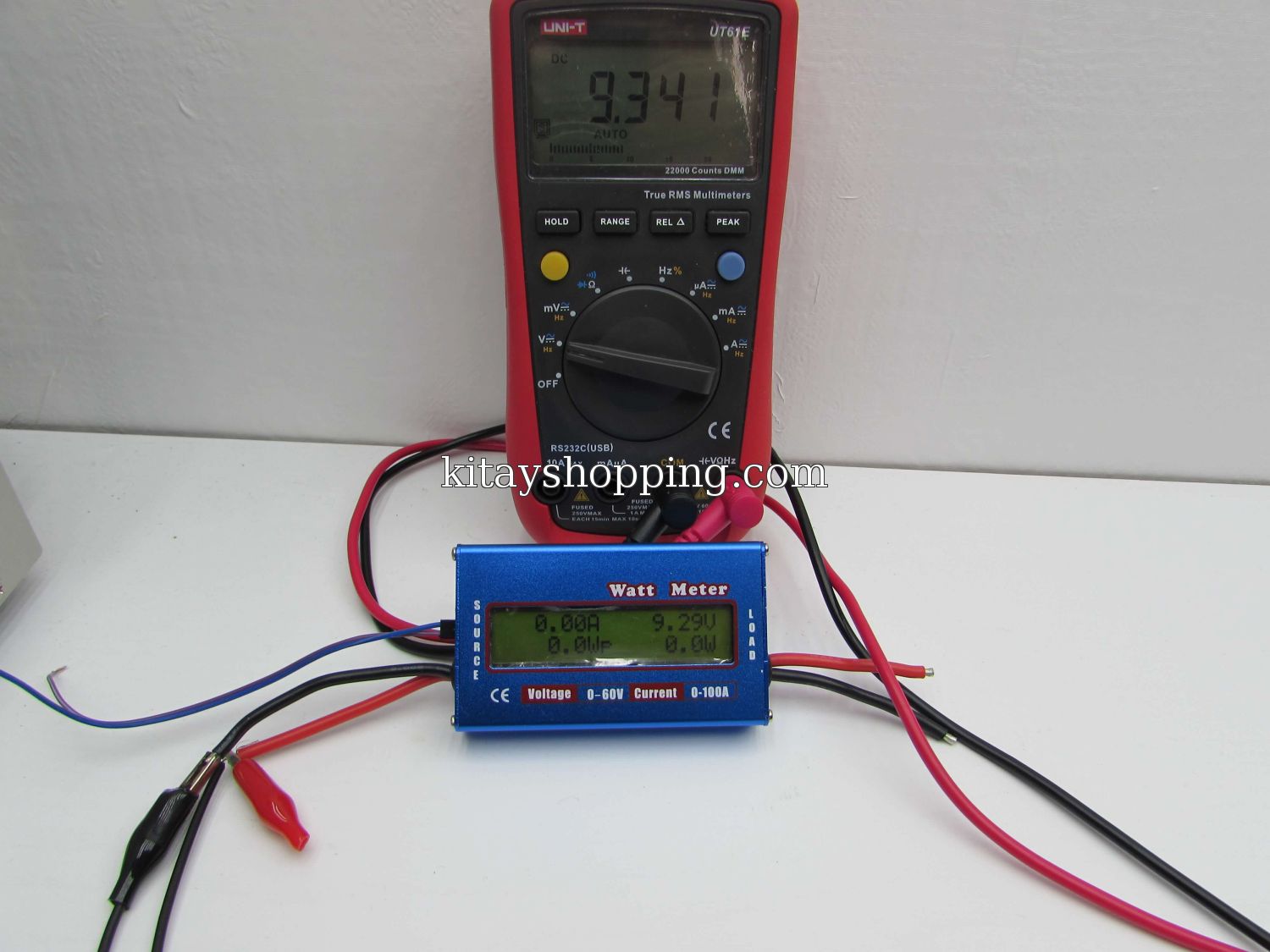

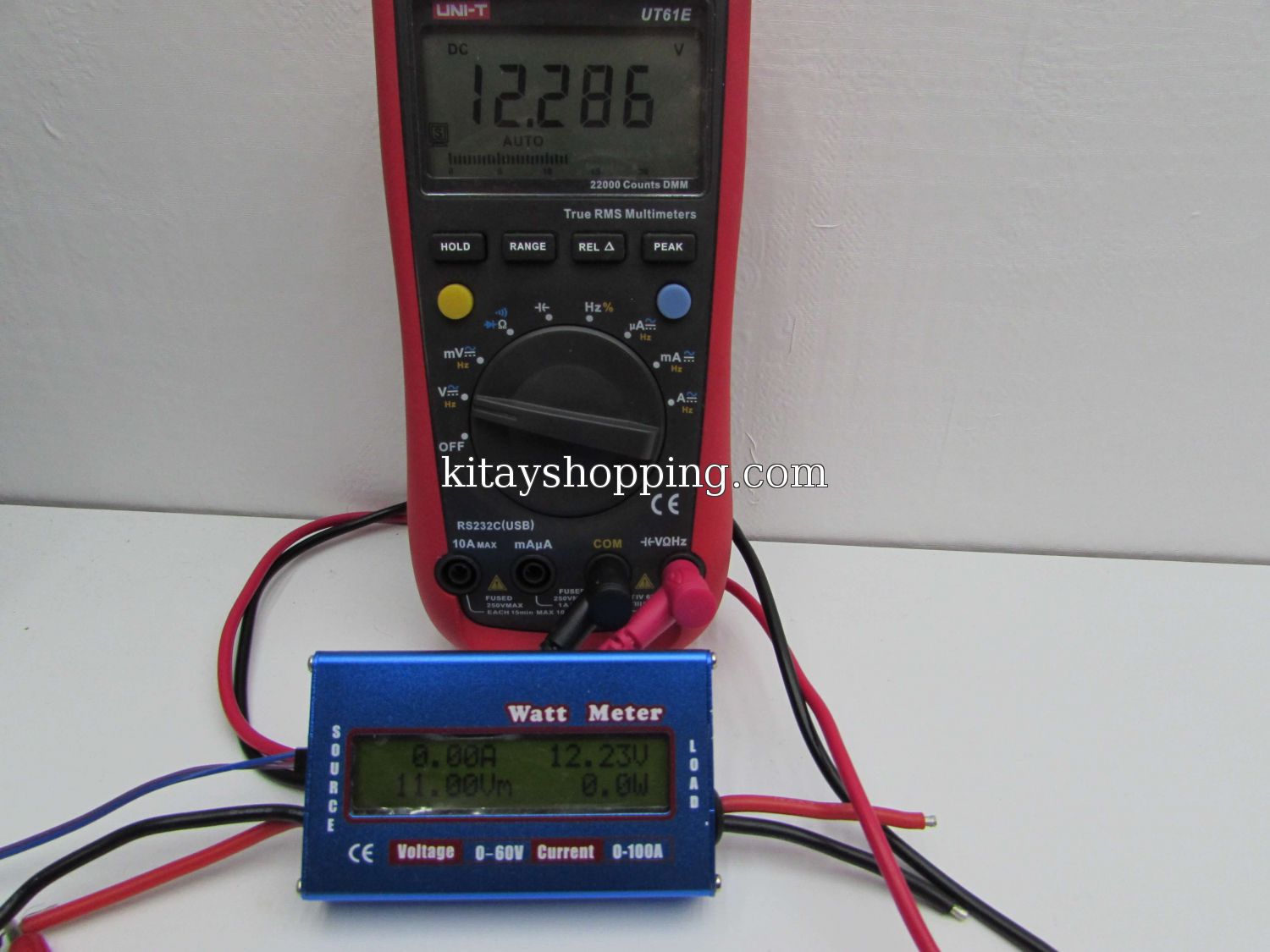

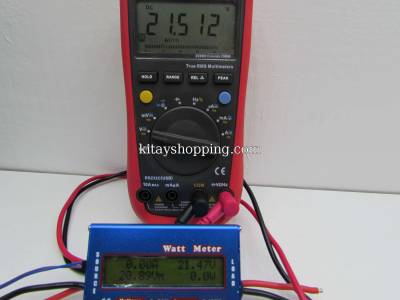

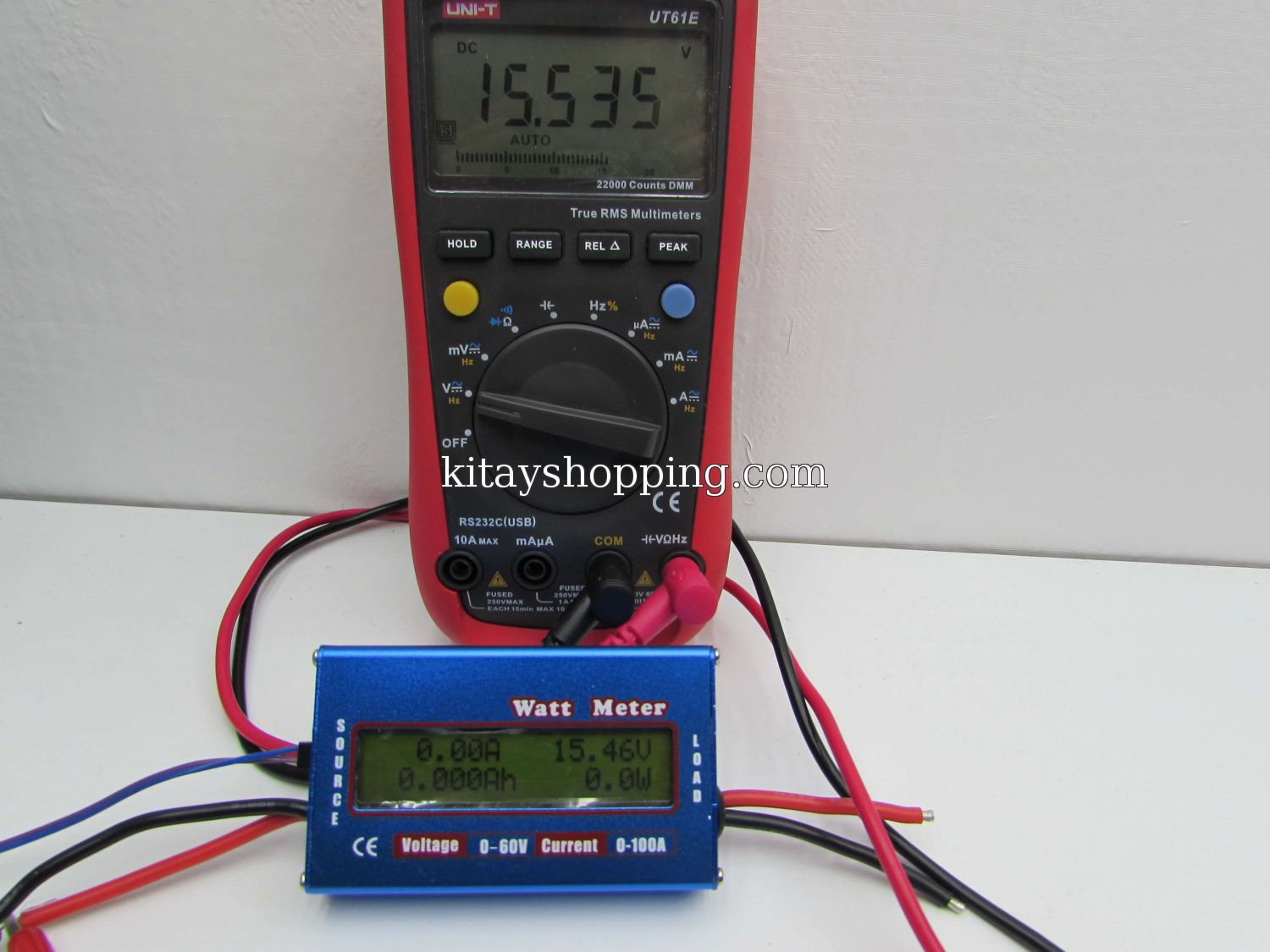

Сравним показания ваттметра с мультиметром UNI-T UT61E

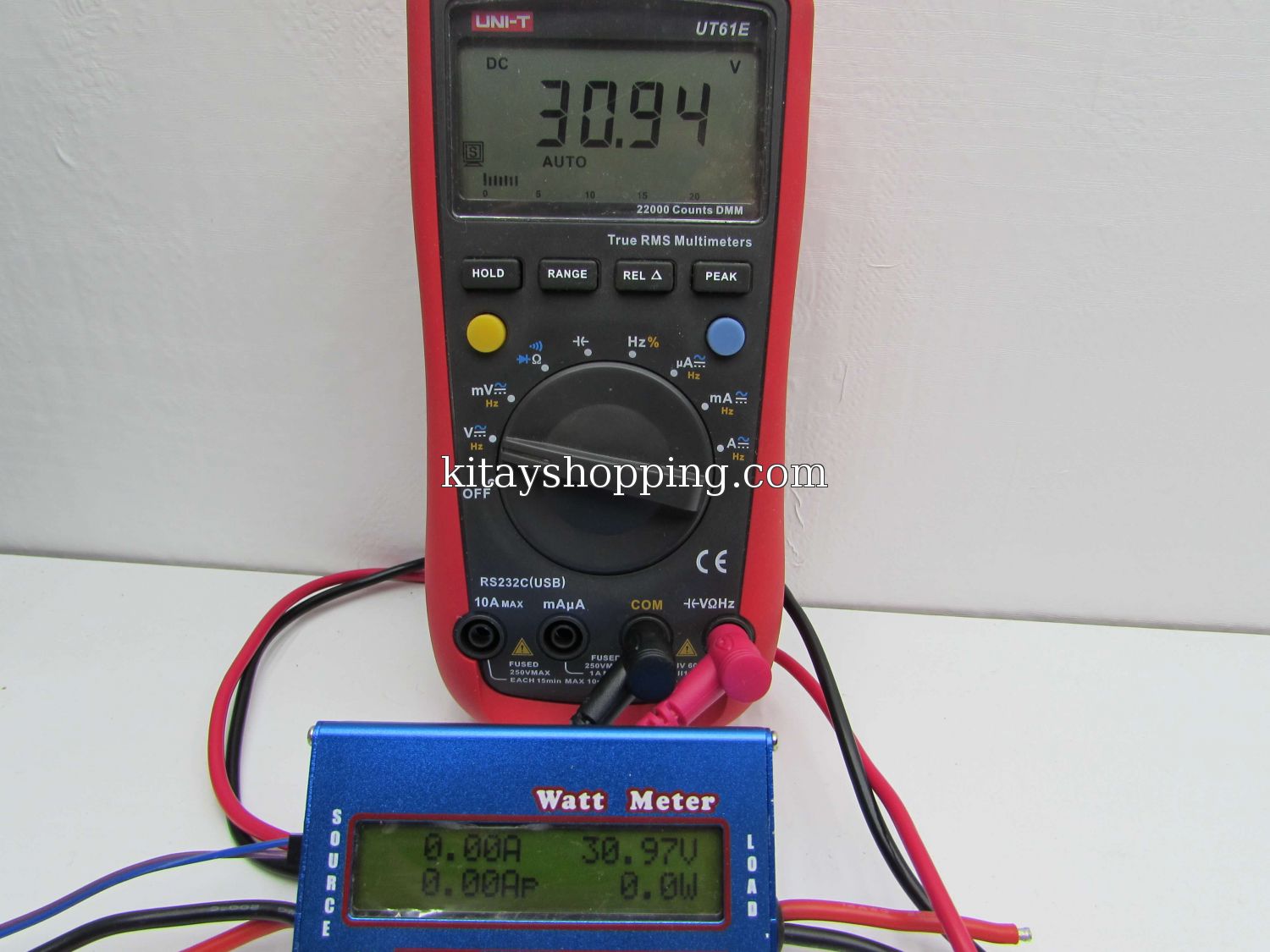

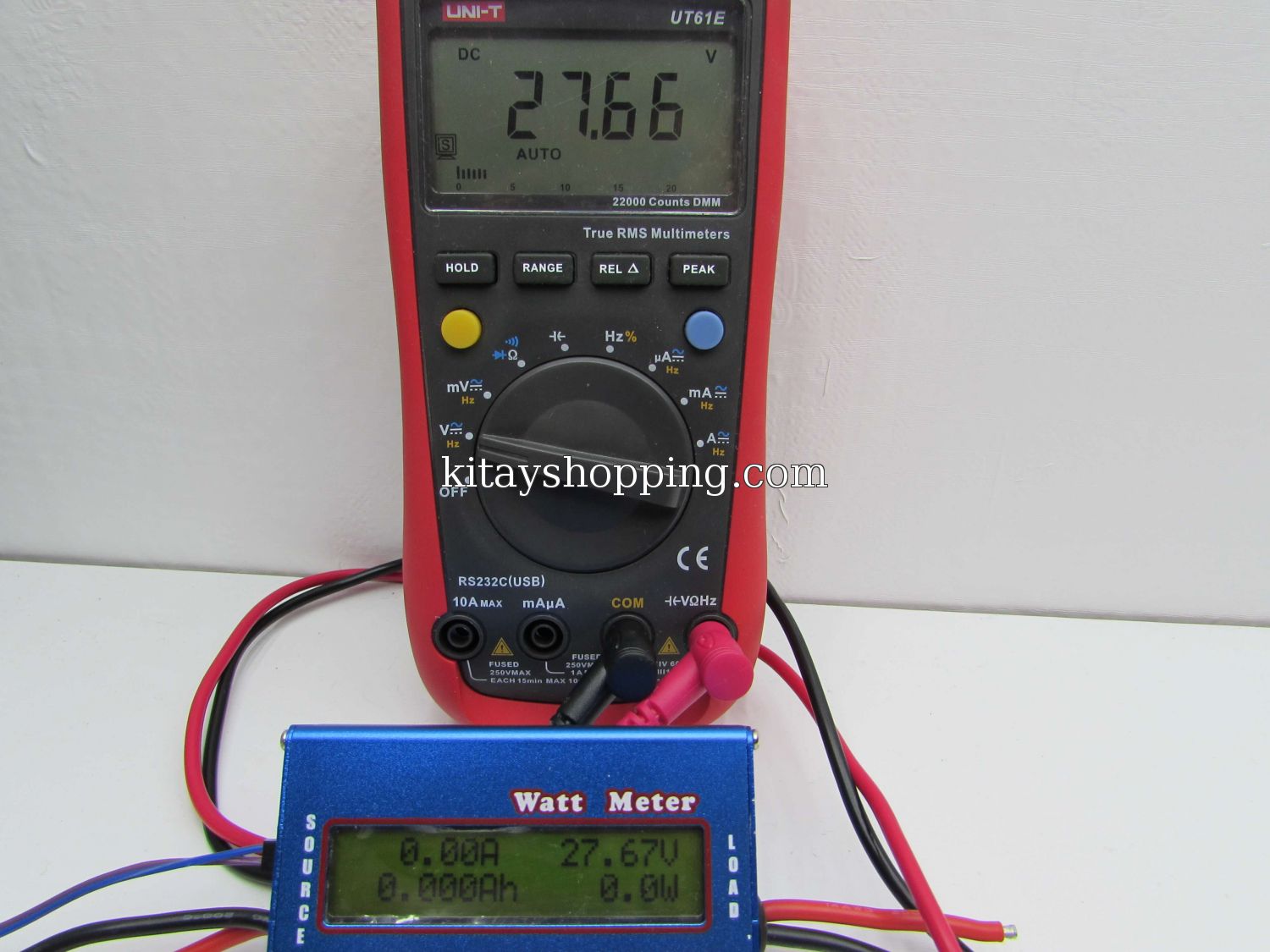

Сначала напряжение
На в диапазоне напряжений 8-24 вольт ваттметр совсем немного лжет.
![](/_pu/0/s64175757.jpg)
![](/_pu/0/s83231761.jpg)
![](/_pu/0/s72211357.jpg)
![](/_pu/0/s80771182.jpg)

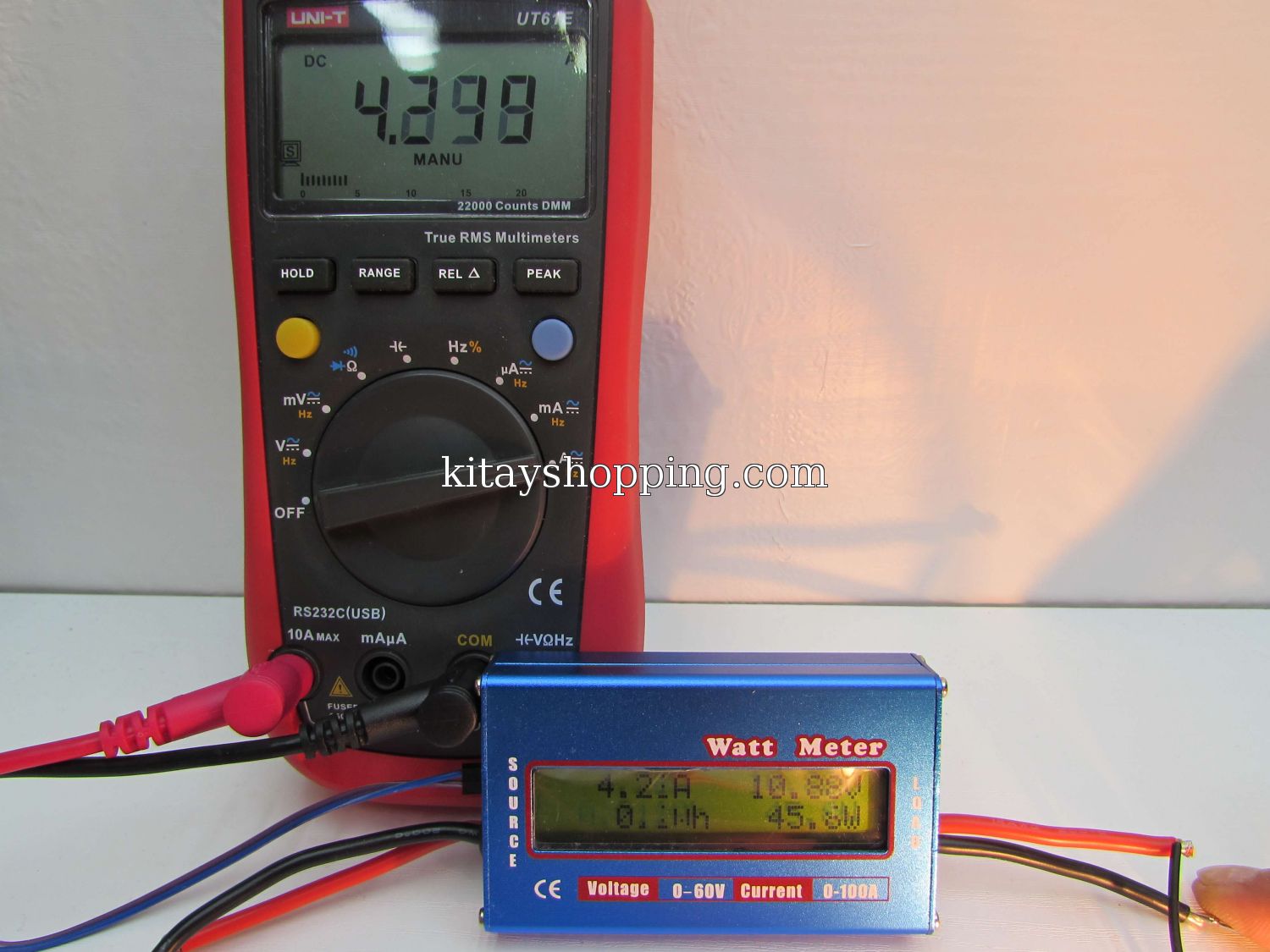

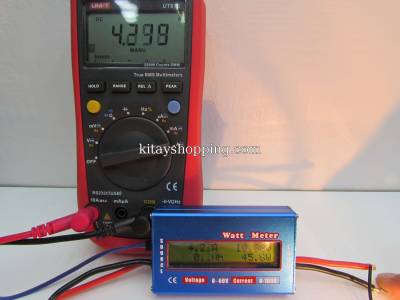

Затем ток
![](/_pu/0/s19183846.jpg)
Сделал всего один тест, но думаю и этого хватит, показания никак не отличались

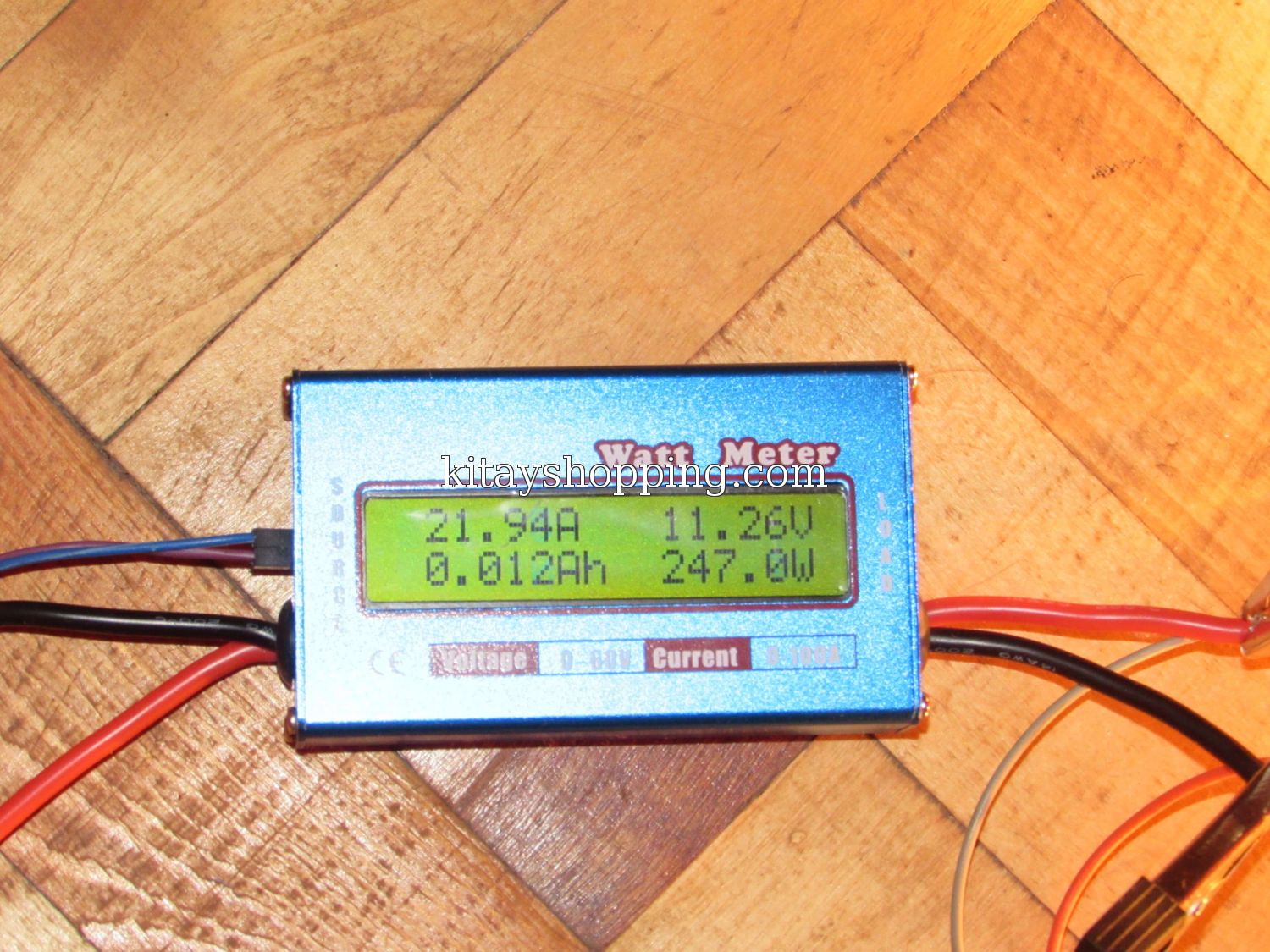

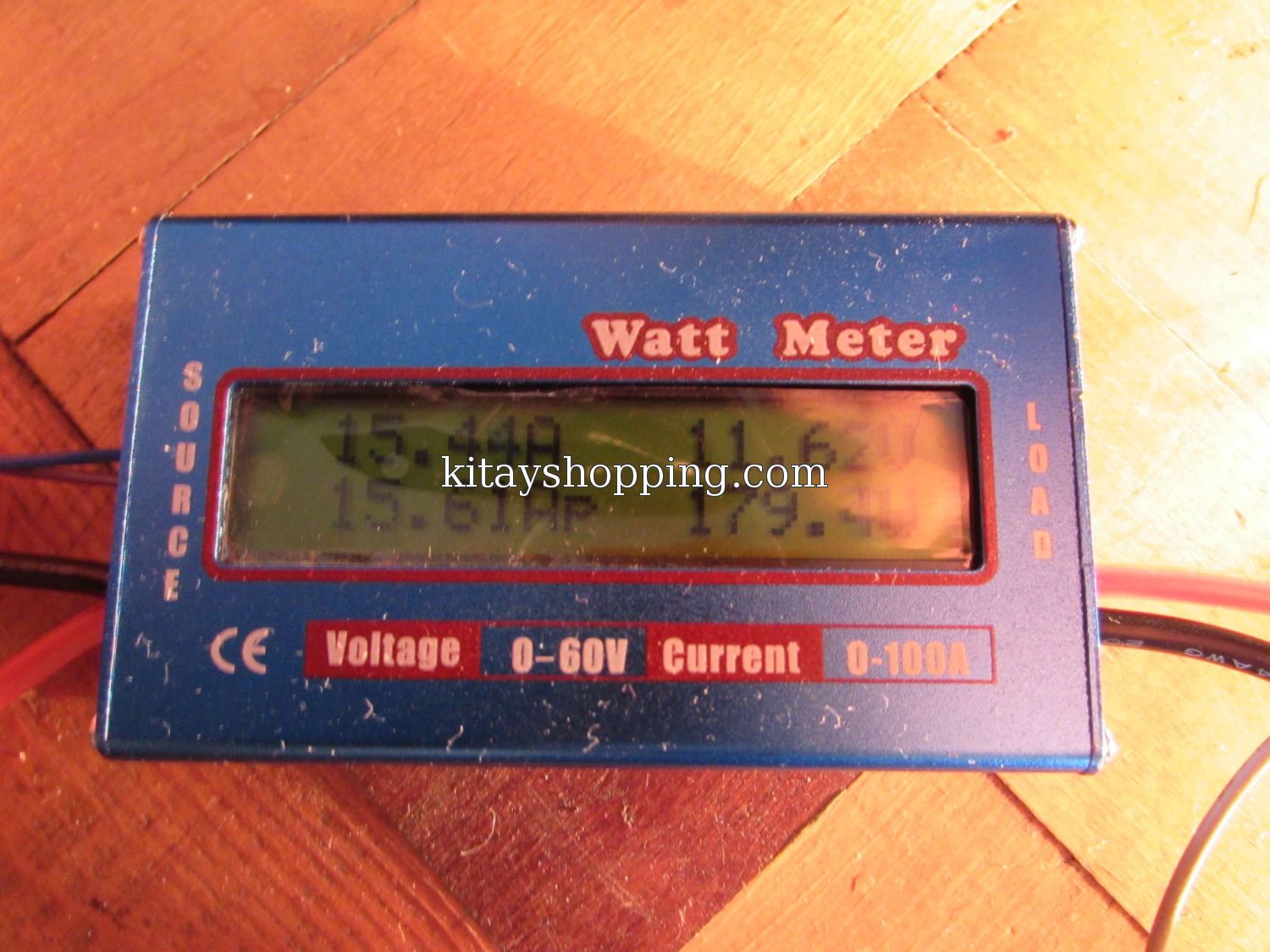

При малых токах ваттметр опять немножко лжет, при токах от 1 до 30 Ампер на удивления точный
![](/_pu/0/s69074204.jpg)
Нагрузить по максимуму не удалось из-за отсутствия мощной нагрузки
