USB тестер J7-t

Товар  можно купить тут

Всех приветствую USB тестер вещь полезная и сейчас их выбор на рынке очень большой. Цены на простенькие модели начинаются от доллара, но китайцы придумывают новые модели буквально каждый день, а на второй день налаживают производство. Модель J7-t не новинка, но является одной из более продвинутых и популярных (я бы сказал профессиональная модель) USB измерителей.
Стоит 8-10$, но взамен китайский производитель позаботился о расширенном функционале и высокой точности.

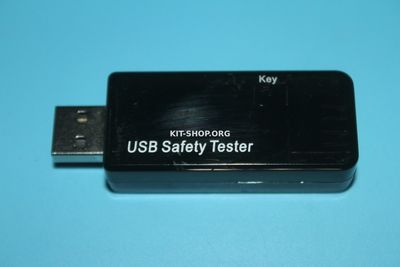

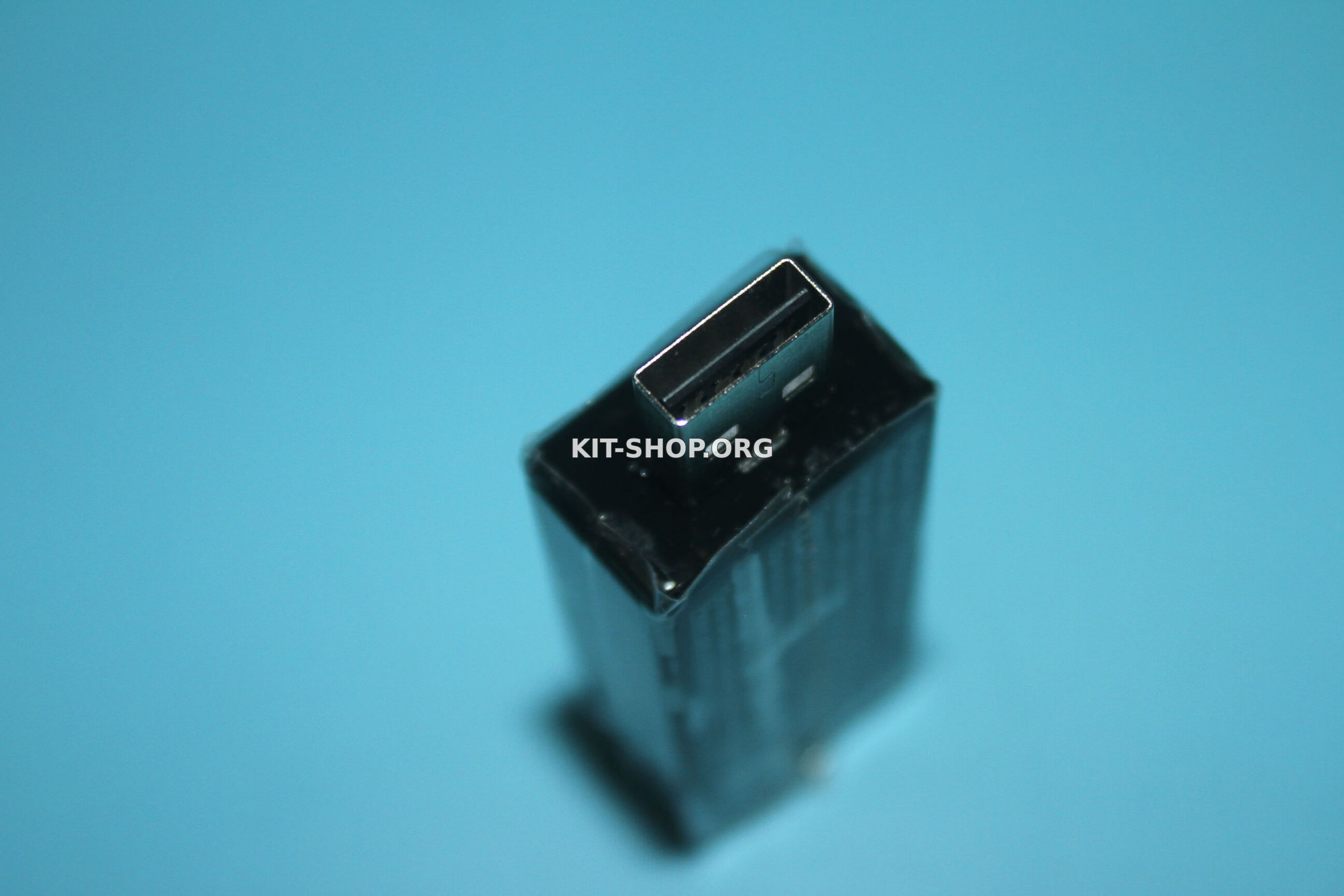

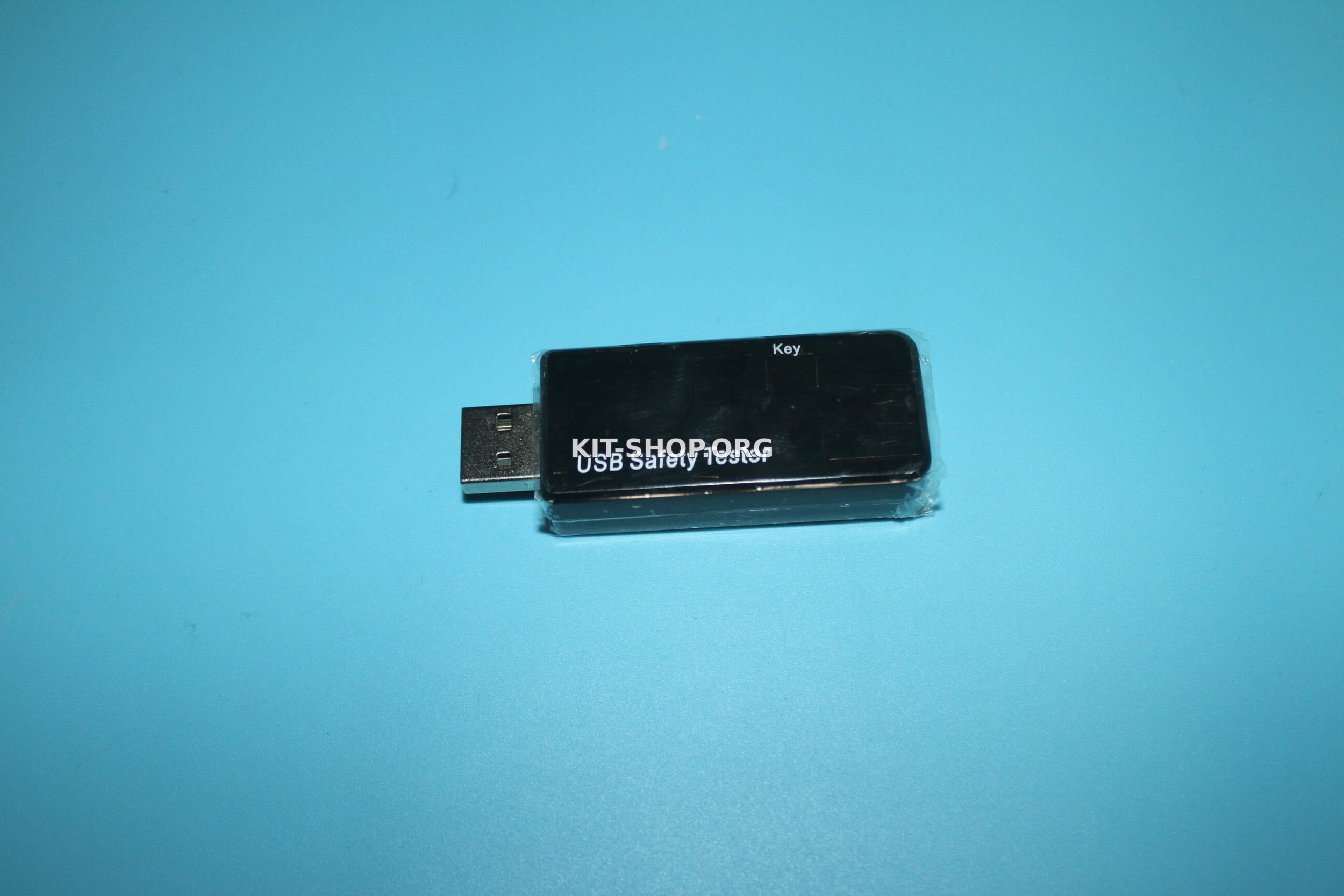

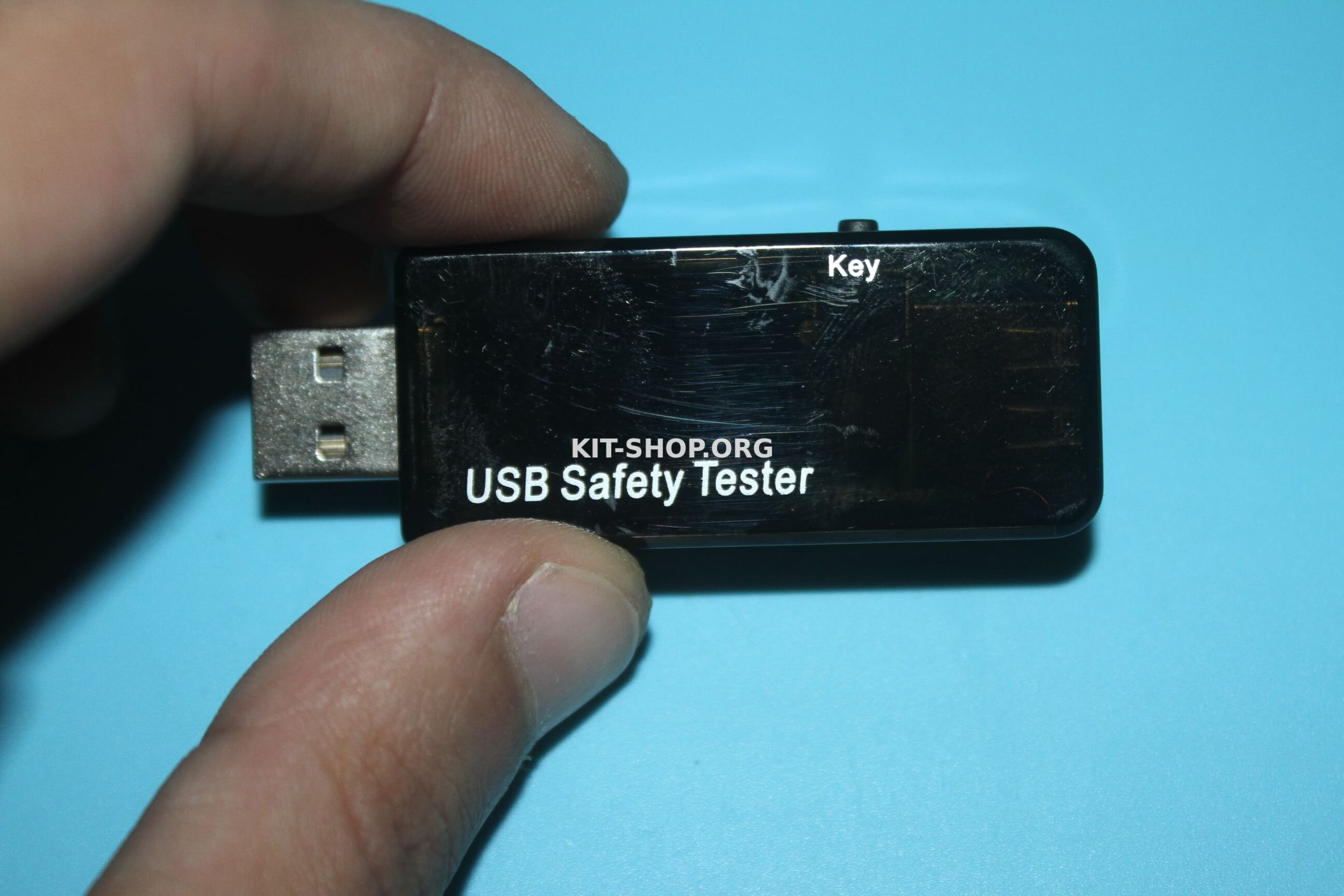

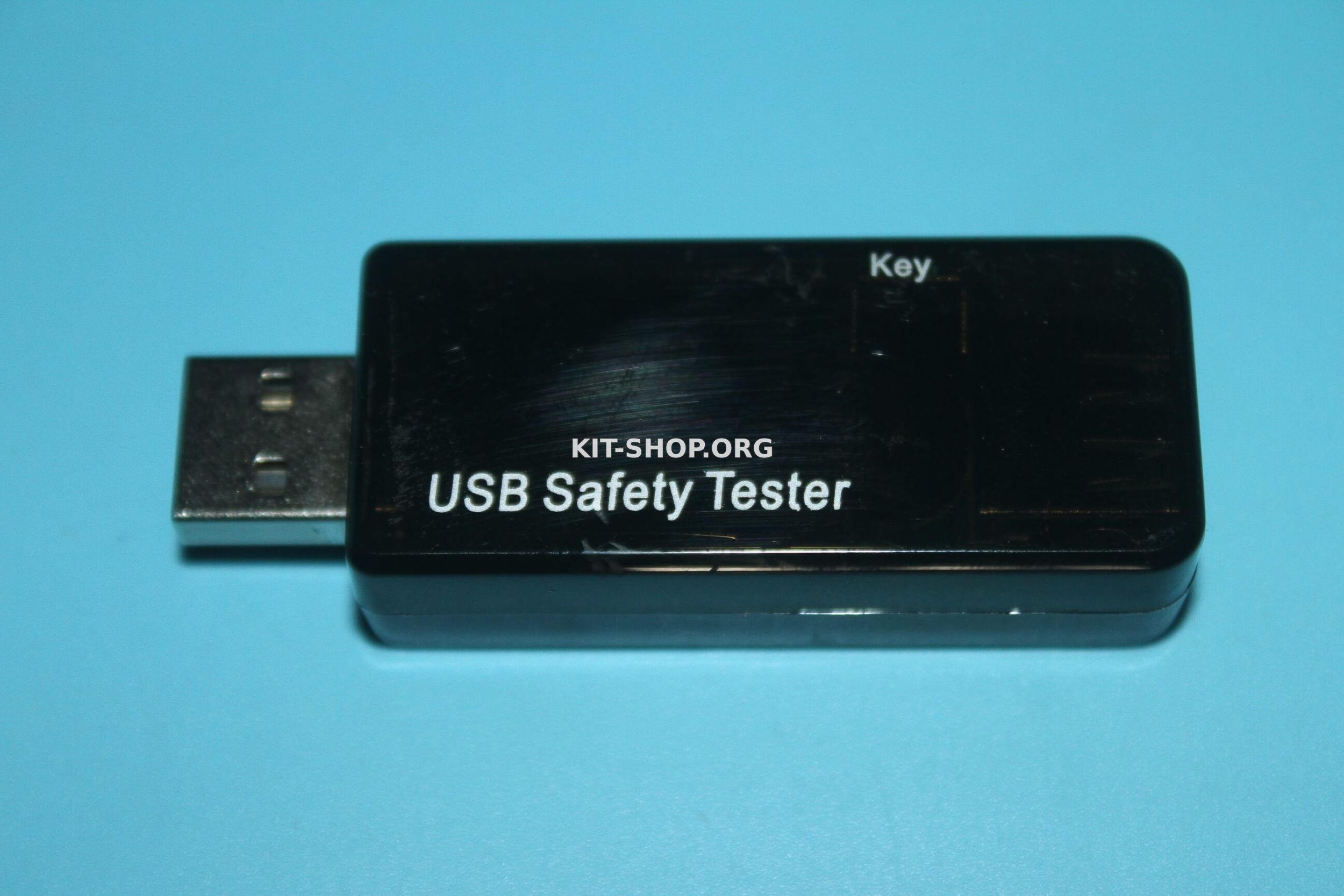

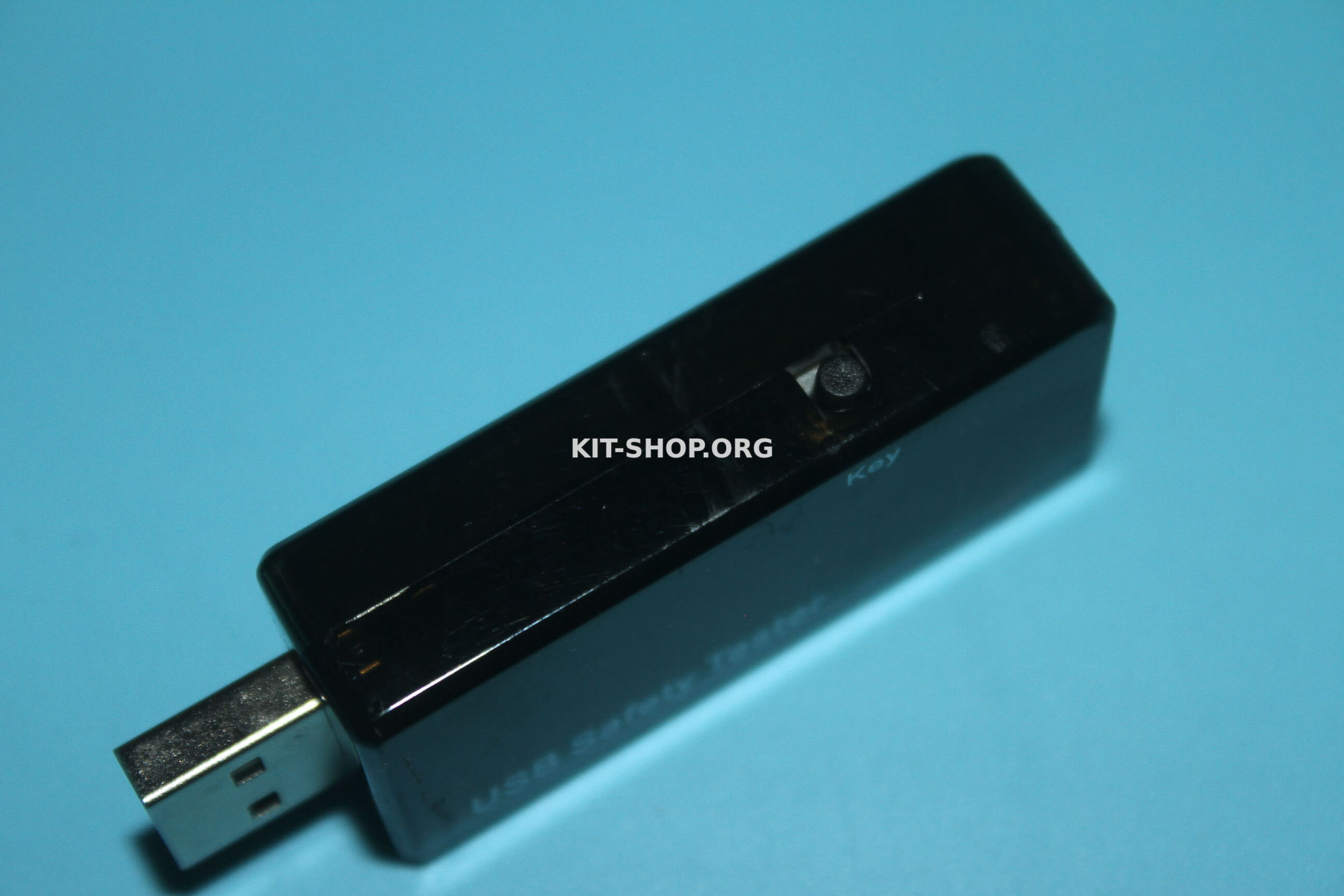

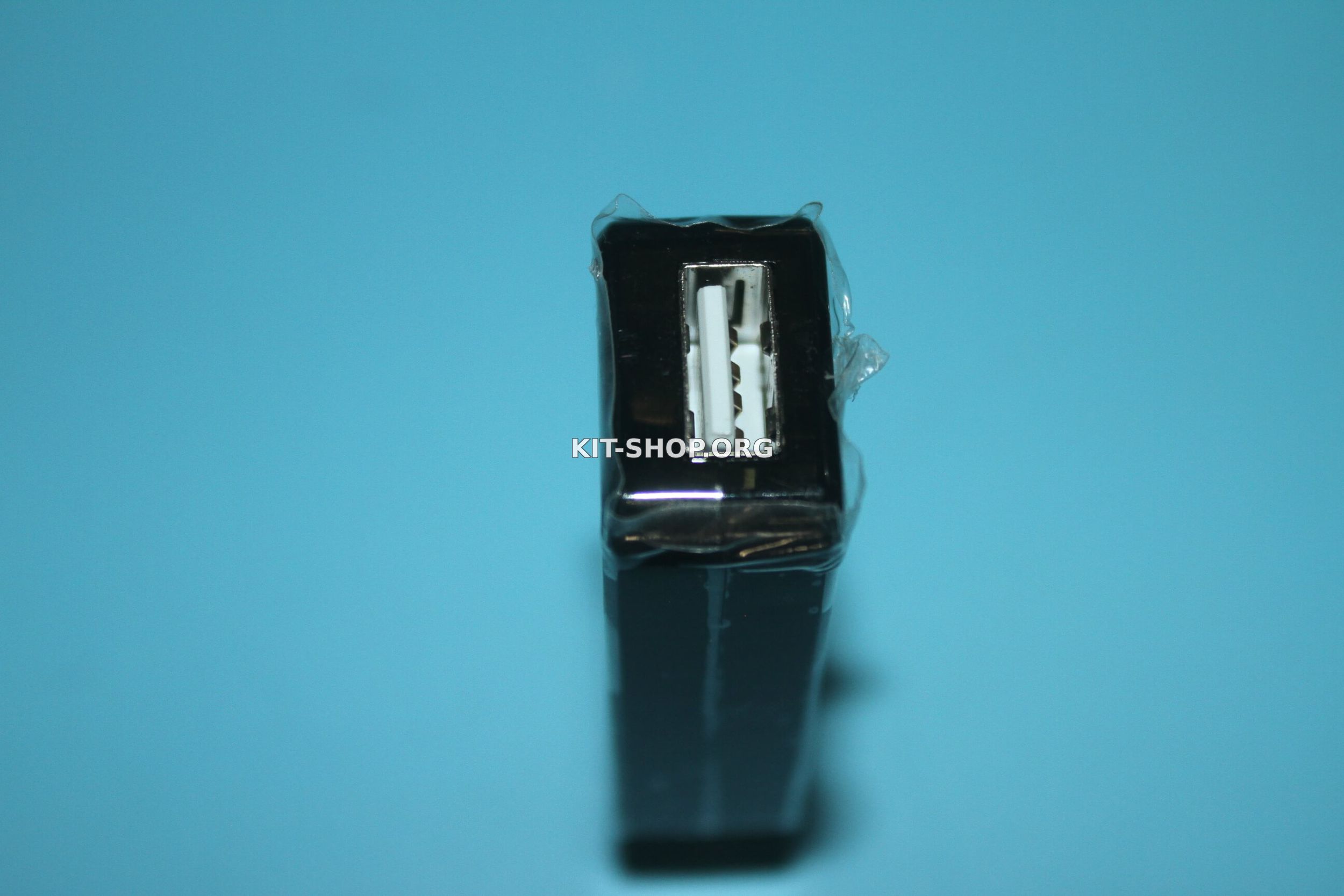

Внешний вид мало чем отличается от сородичей, пара USB разъемов - папа (вход) и мама (выход). Корпус пластиковый, вполне себе симпатичный, никаких лишних безделушек - дисплей и всего одна кнопка.




Технические характеристики

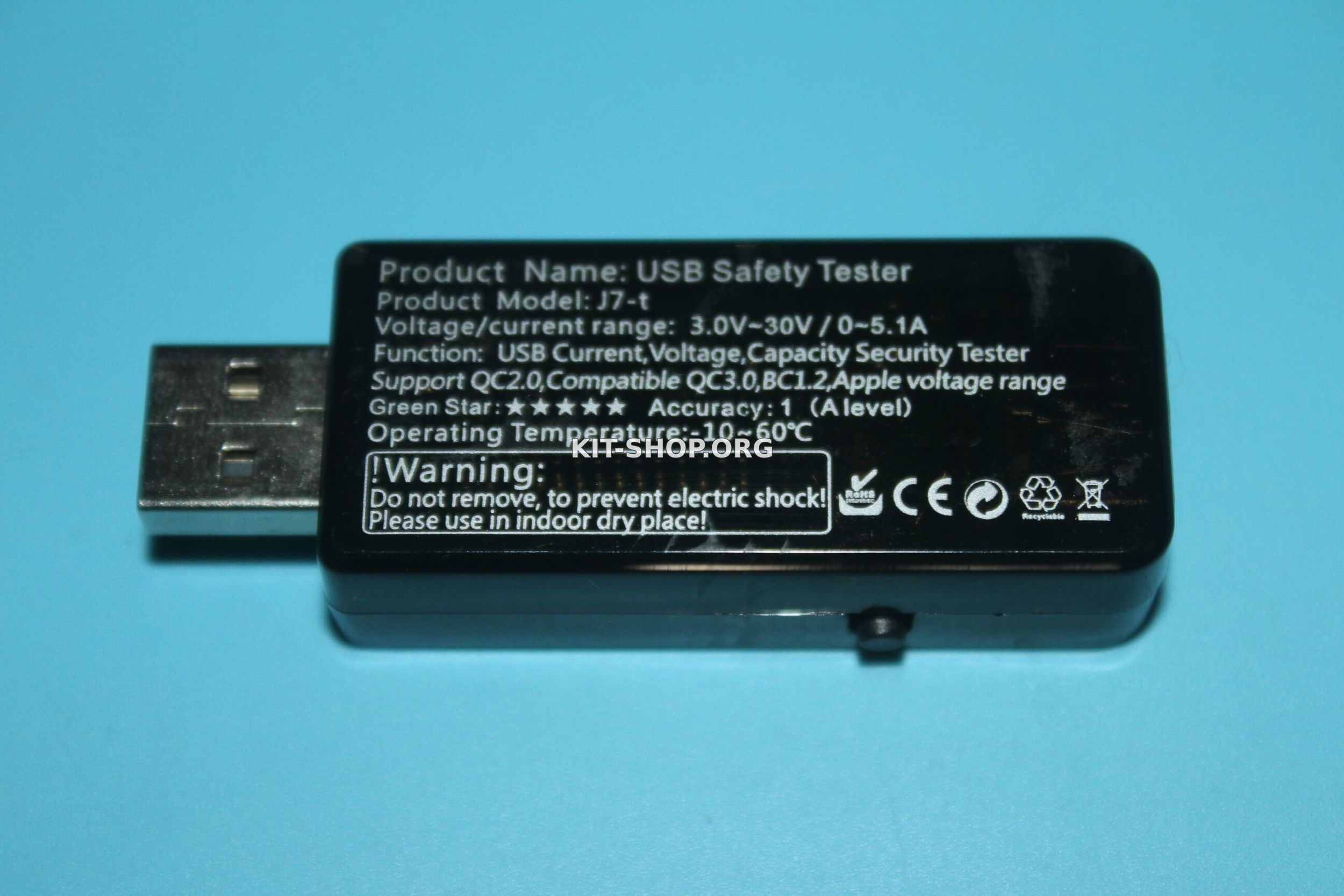

Диапазон входных напряжений 3–30В точность 0,01В
Измеряемый ток до 5,1А точность 0,01А
Измерение емкости 0-999,99А/ч точность 0,001 А/ч
Энергия 0-999,999 Вт/ч точность 0,001 Вт/ч
Измеряемая мощность 0-299,999 точность 0,001 Вт
Время 0-999 часов 59 минут 59 секунд

Очень сильные заявления, мы естественно проверим все это, но чуть позже.

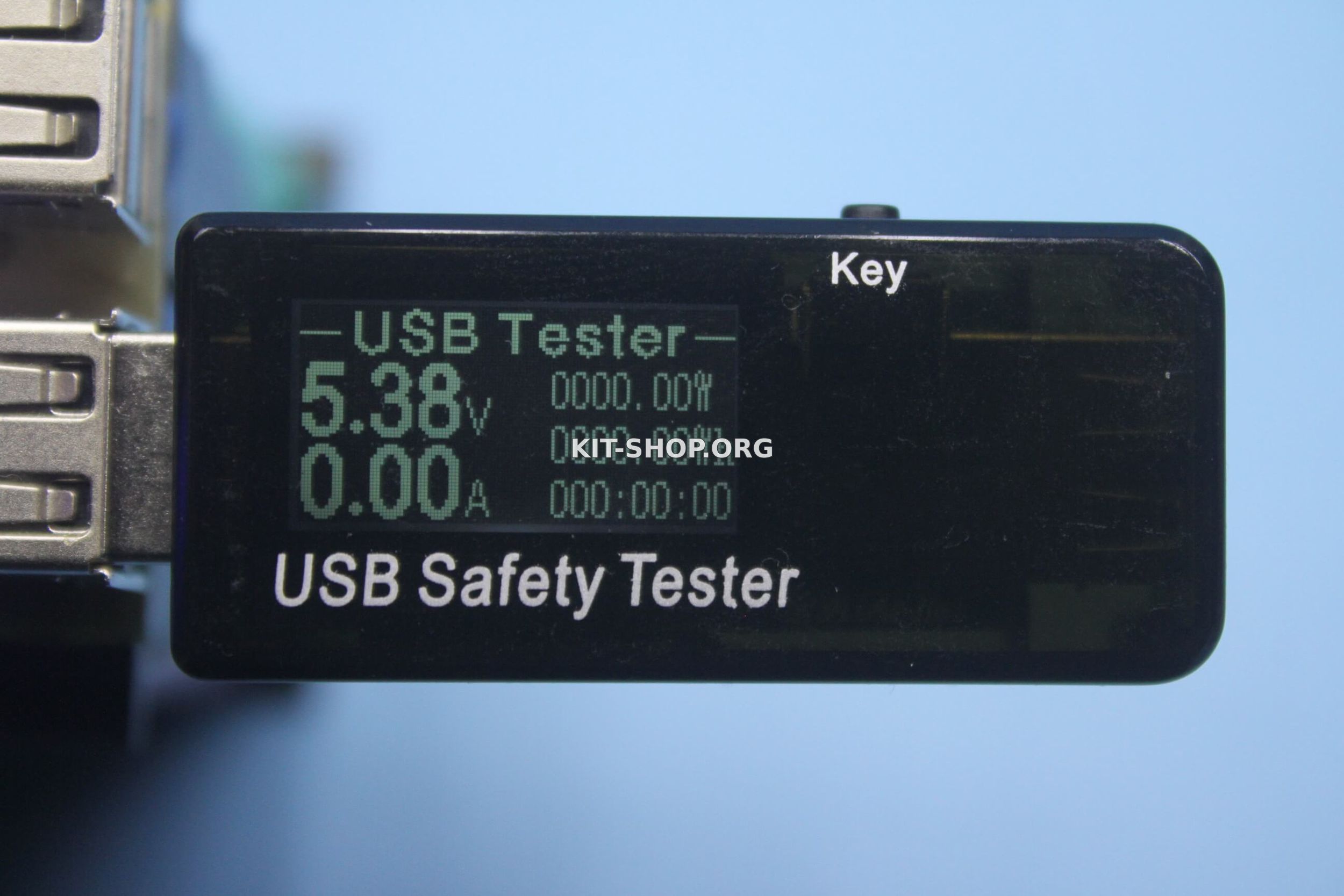

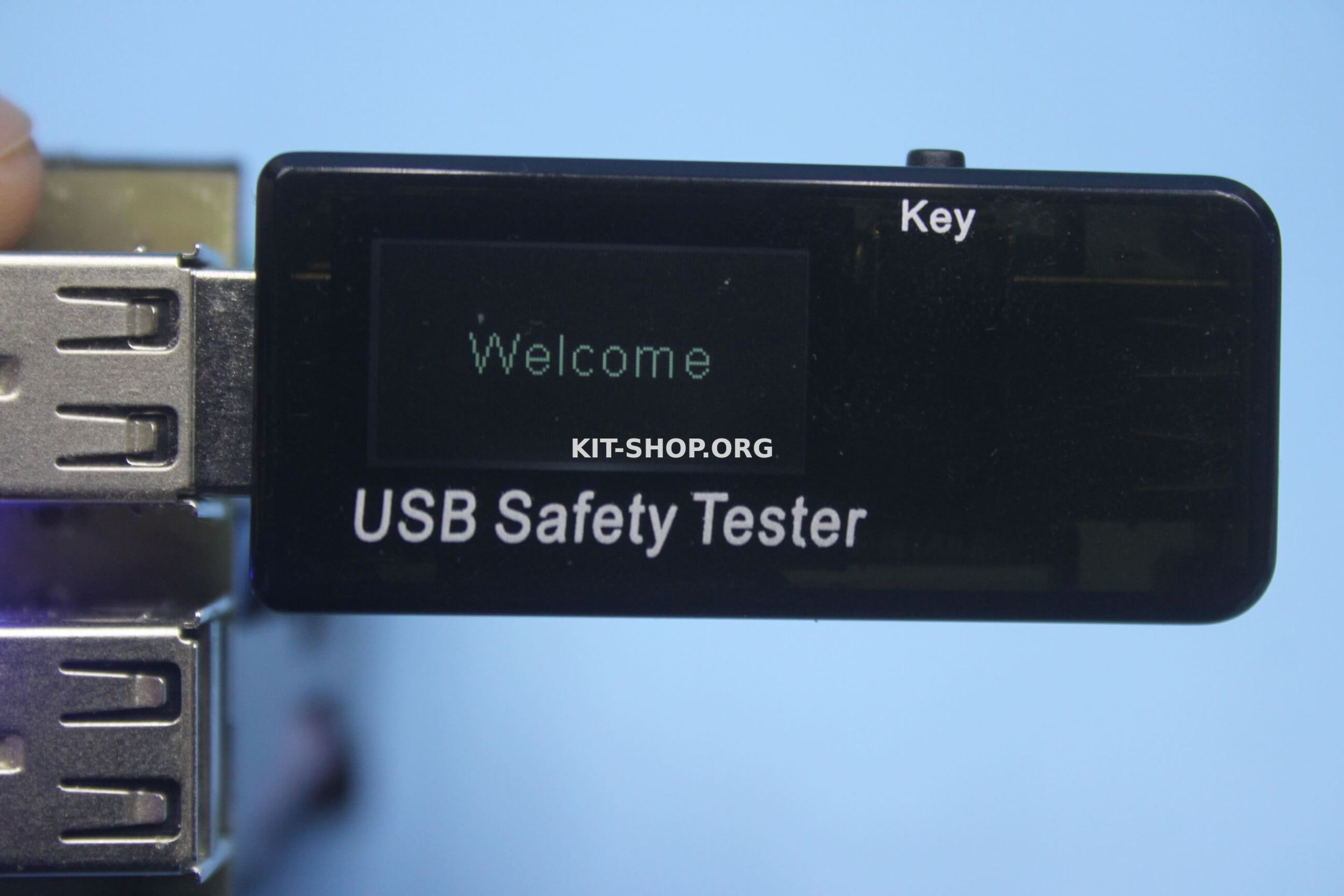

При подаче питания на вход тестер издает кратковременный звук, далее приветственная заставка на китайском и через секунду прибор уже готов к работе
Тут должен указать один момент - в моем случае на китайском только приветствие, все остальное на английском, но в вашем случае прибор может быть полностью на китайском или полностью на английском (либо гибрид, как у меня). Изменить язык можно 6-и кратким нажатием на единственную кнопку, все сохраняется автоматически.




Дисплей у тестера небольшой и вся необходимая информация попросту туда не влезет, поэтому дисплей переключается кнопочкой, в некоторых случаях основные параметры дублируются.

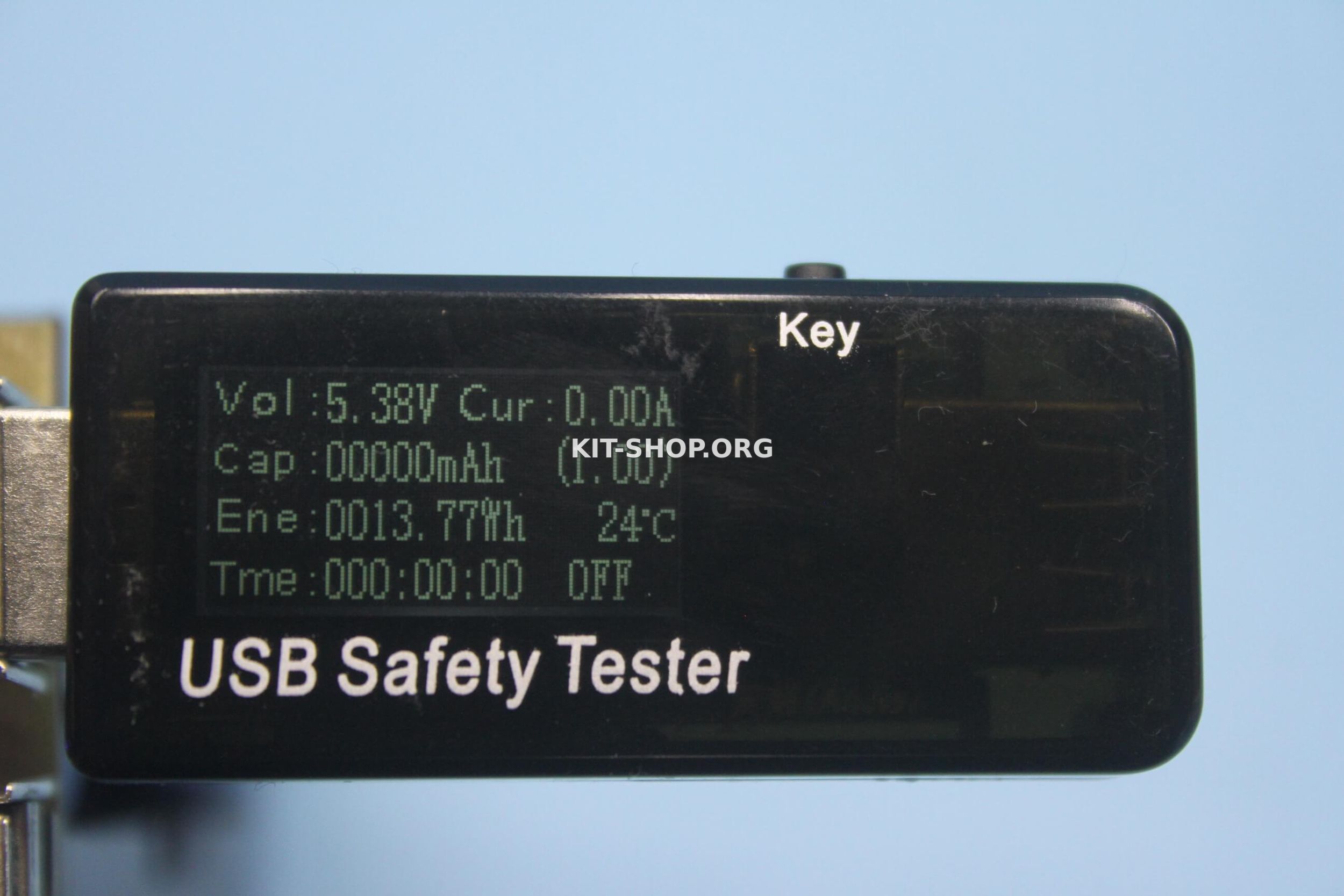

Первый пункт - на тестере отображается (сверху) ток и напряжение, емкость в мАч, энергия в ватт-часах, температура и время.

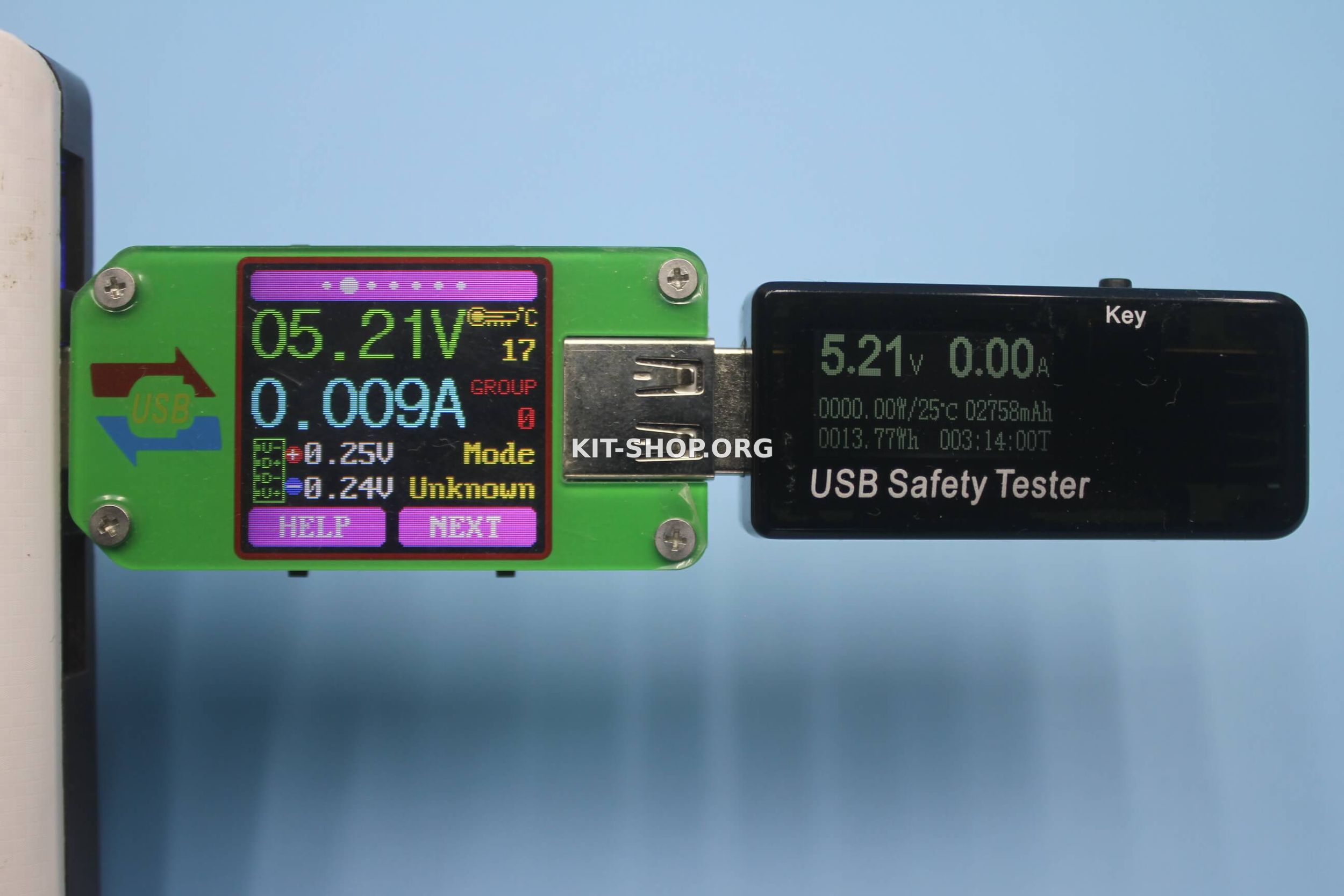

Второй - по информативности мало чем отличается от первого, только тут ток и напряжение отображаются большим шрифтом, а также добавляется счетчик мощности, показывает активную мощность на выходе.

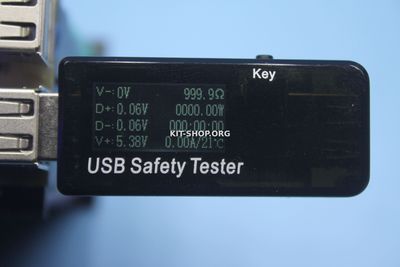

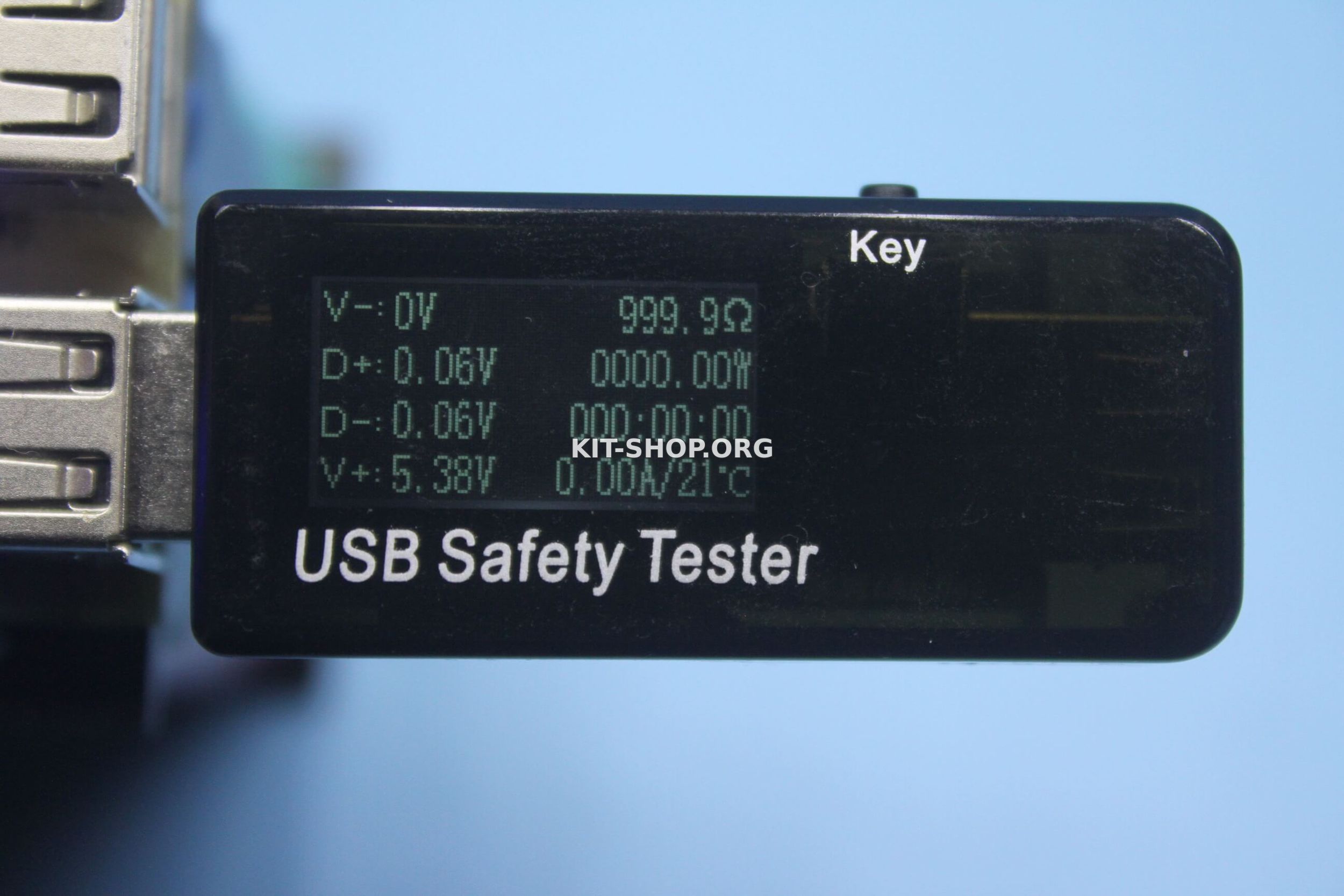

Третий - добавляются несколько полезных фишек, например сопротивление нагрузки, напряжение на выводах DATA




Данные со счетчиков сохраняются после отключения питания
Счетчики сбрасываются длинным нажатием кнопки.

Два нажатия - сброс счетчика емкости .
Три нажатия - сброс энергометра
Четыре нажатия - сброс счетчика времени .
Пять нажатий - появляется возможность установить таймер, по истечению заданного времени тестер вырубит нагрузку.

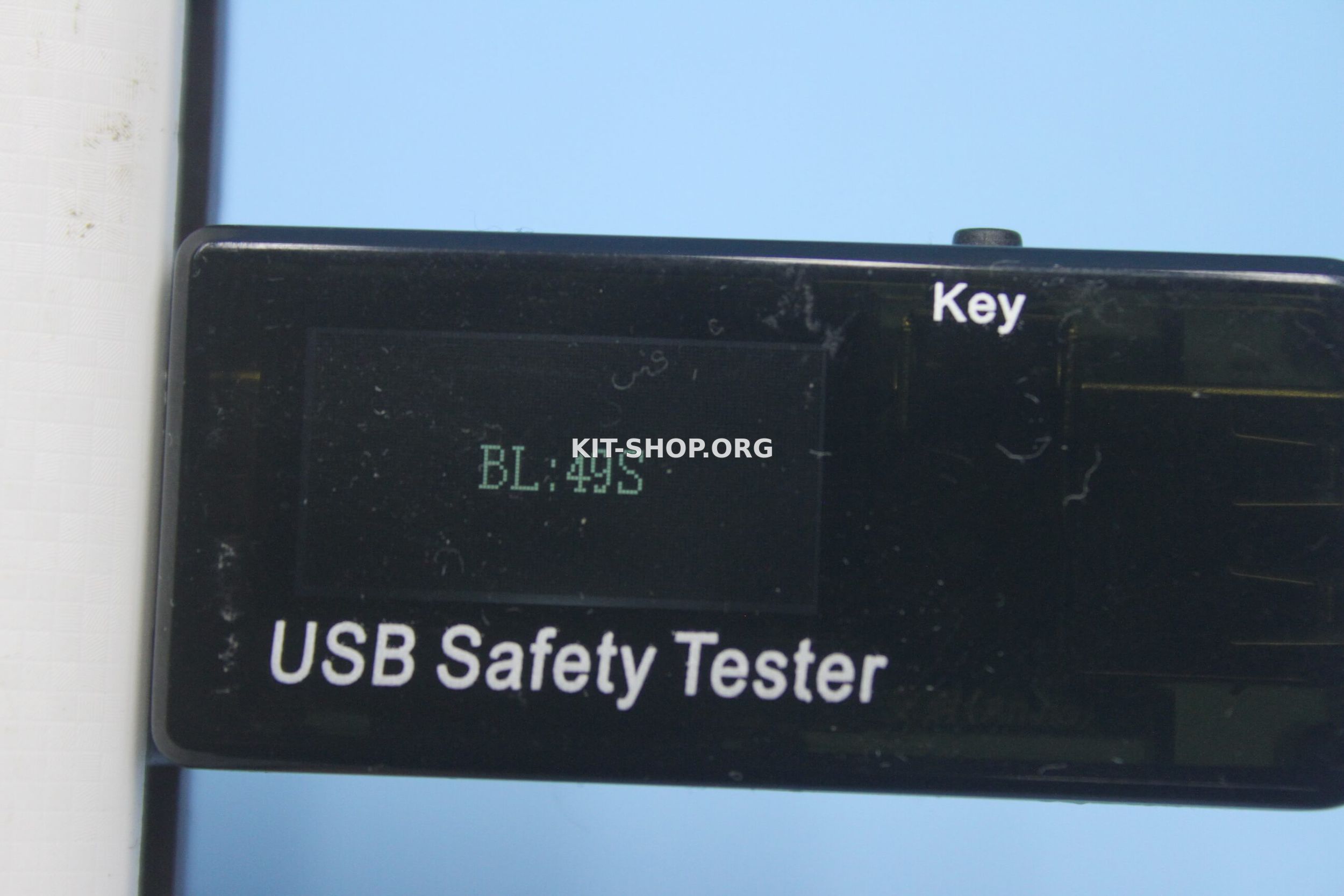

Одиночные нажатия кнопки после включения прибора позволят изменять некоторые параметры, такие как защита от "перегрузки по току" и защита от перенапряжений. Остановившись на конкретном пункте достаточно нажать и удержат кнопку, чтобы менять значения, введенные параметры сохраняются после отключения питания.






Хотя и на самом тестере указано максимальное значение измеряемого напряжения и тока, но судя по этим пунктам параметры срабатывания защит для тока и напряжения можно сделать гораздо больше допустимых норм, правда что при этом случится, неясно, но в любом случае рисковать не стоит.






Тесты

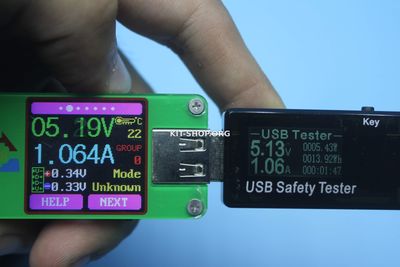

В некоторых тестах использован более высокоточный USB измеритель, который тщательно протестирован и его показаниям можно доверять (скоро и на него сделаю обзорчик)

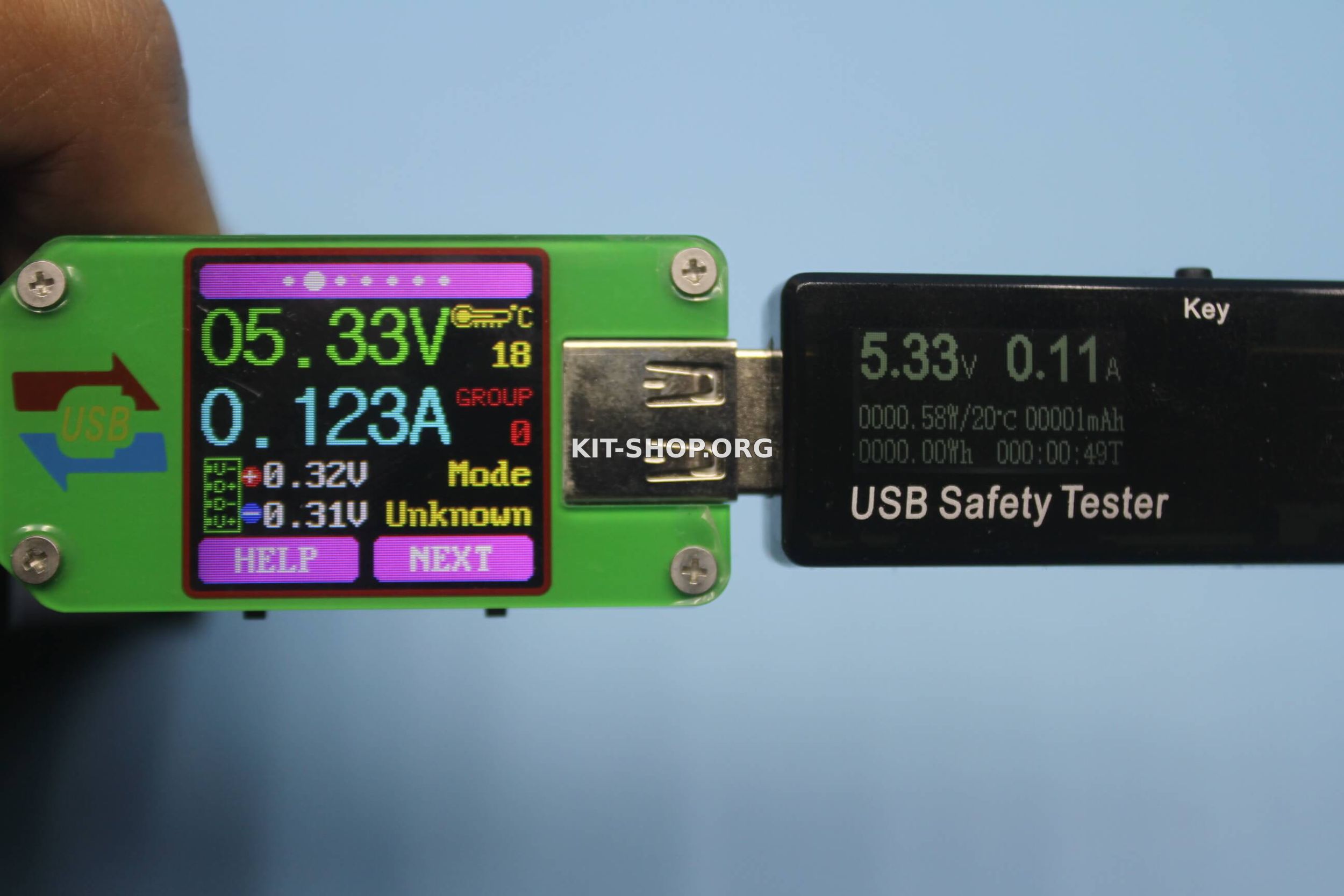

Напряжение

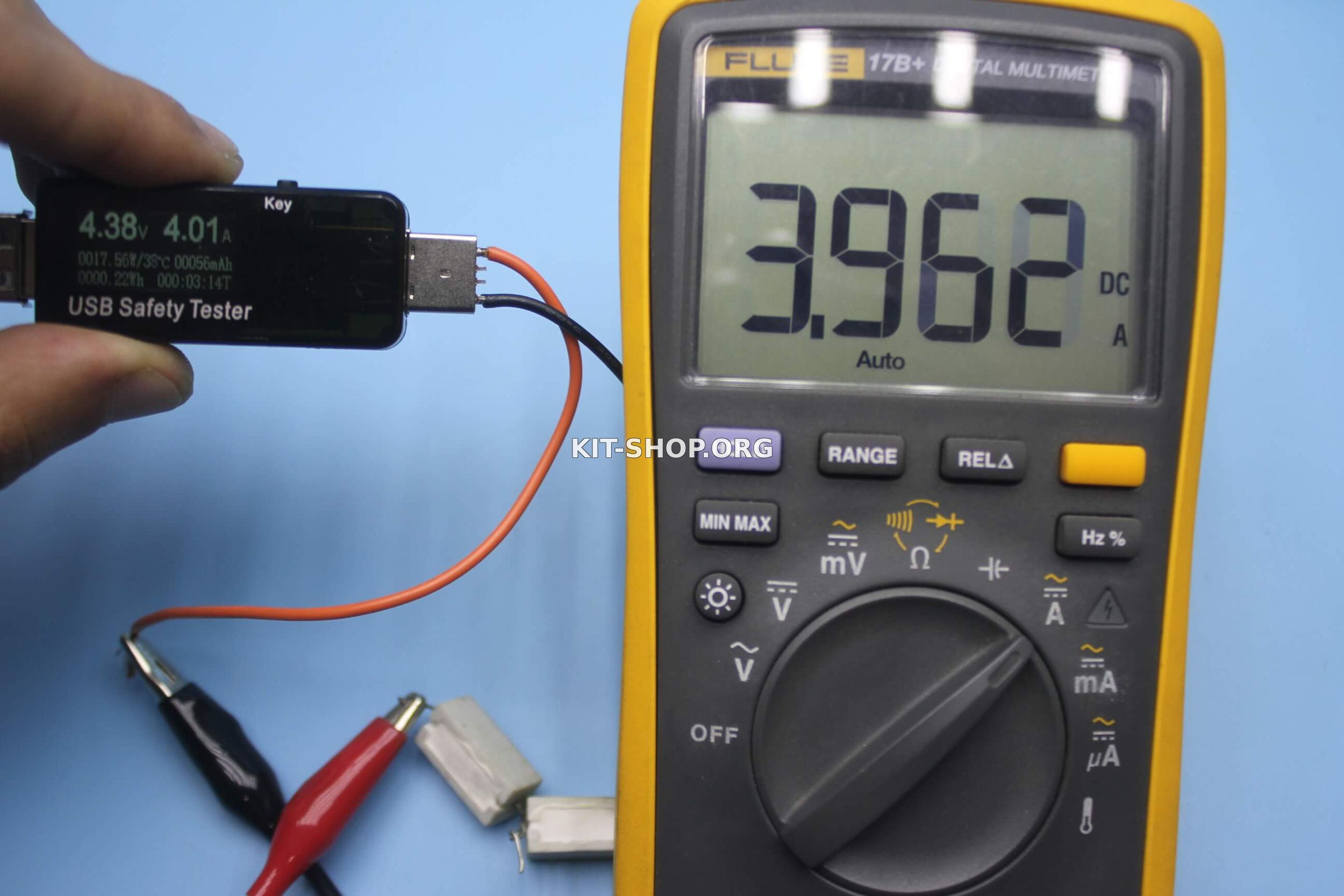

Ток






Далее напряжение на выводах DATA

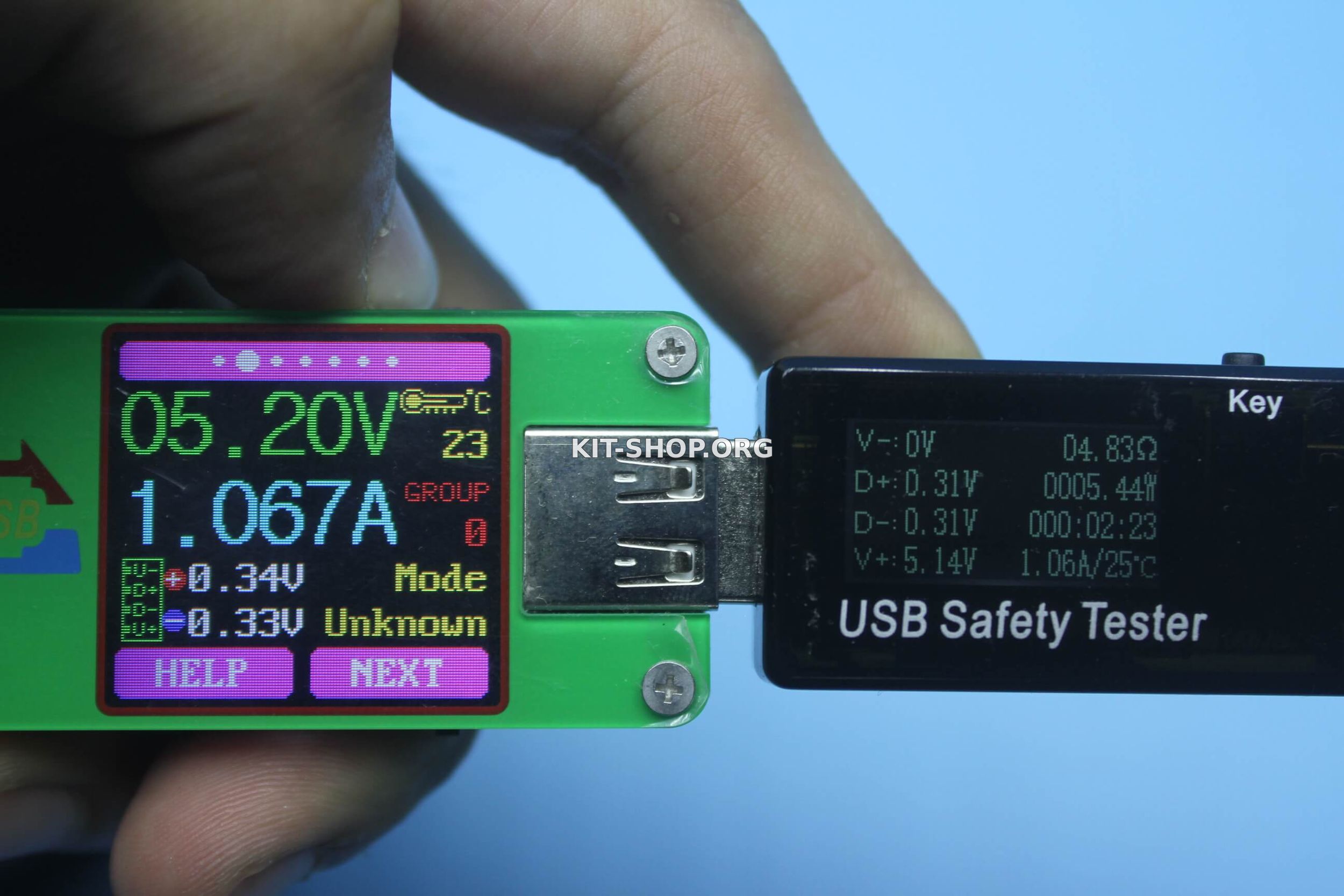

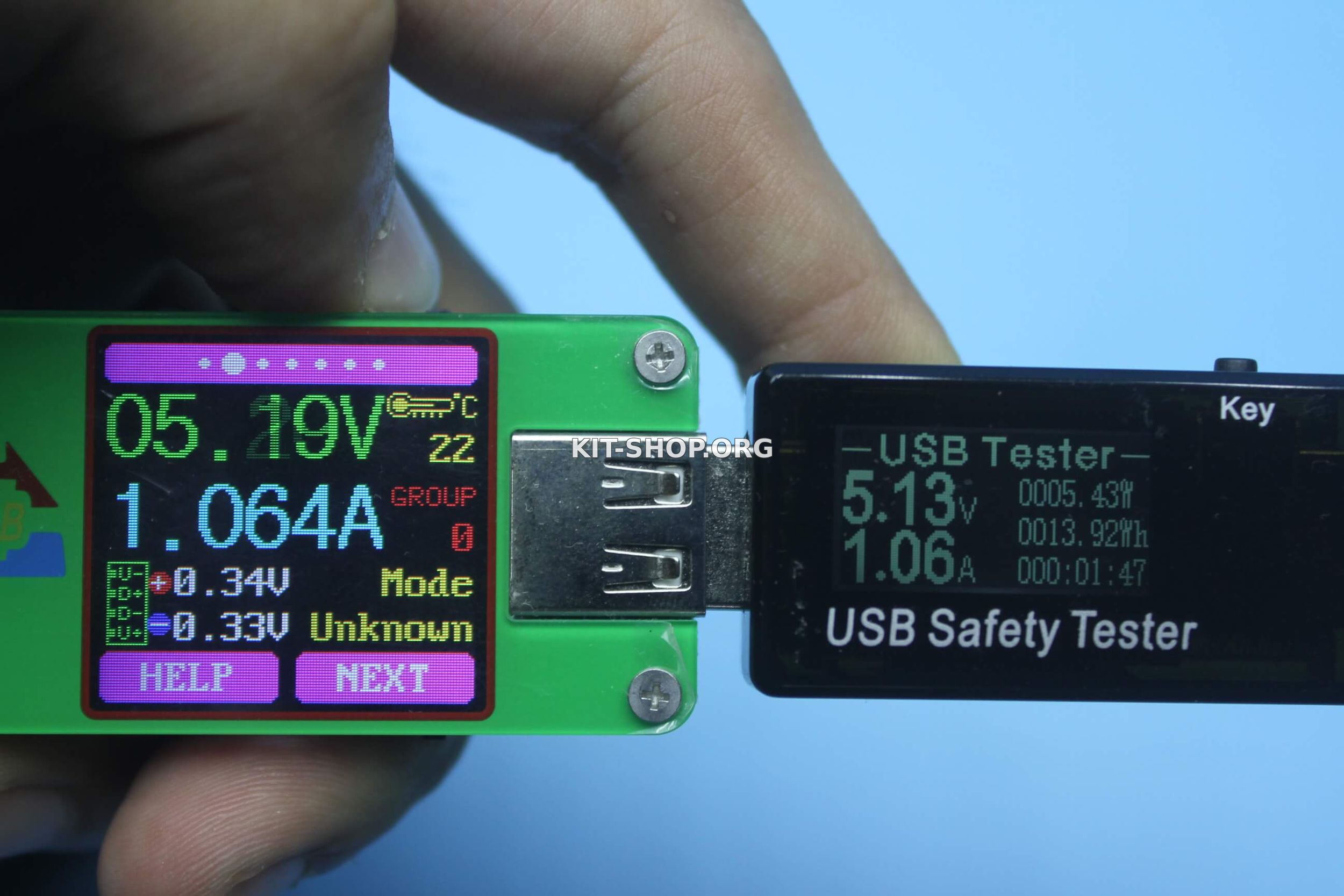

Как видим при токах в 1 Ампер наш тестер ведет себя очень достойно, показания точные.

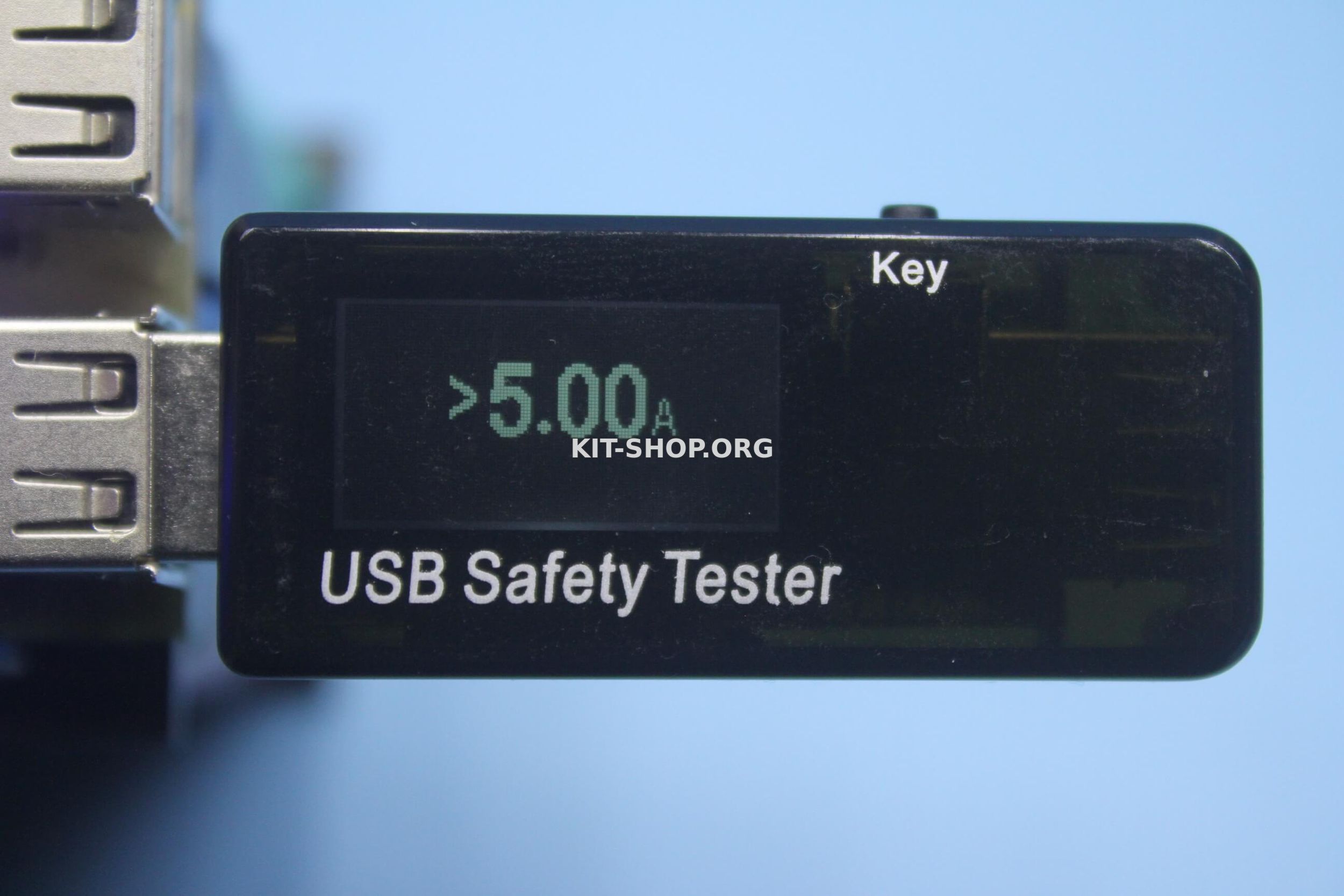

При токах в 4 и более Ампера также показания достаточно точные.

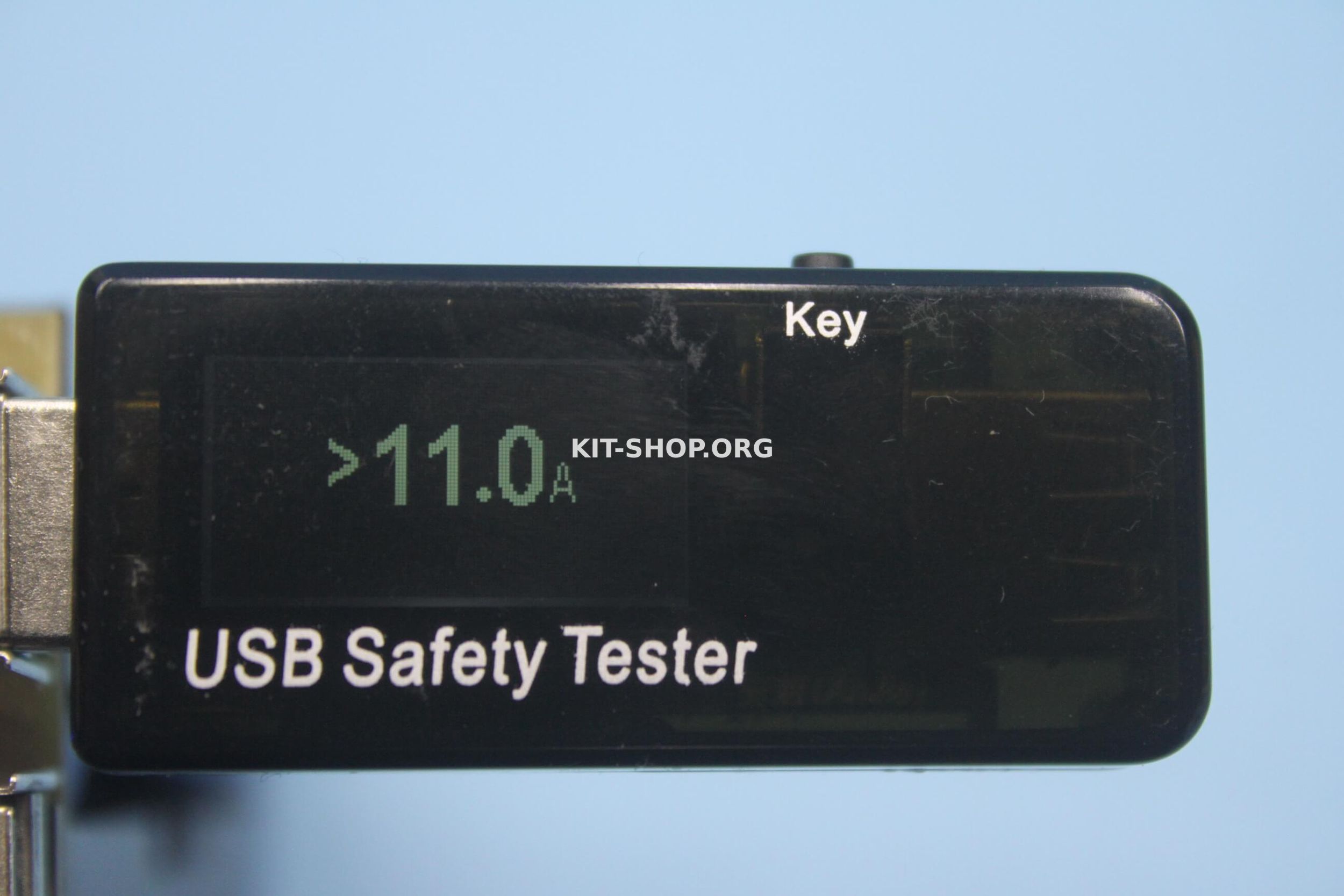

На максимальных токах прибор тоже чувствует себя неплохо, хотя USB выход нагревается, поэтому не советую гонять его на токах более 3 Ампер.

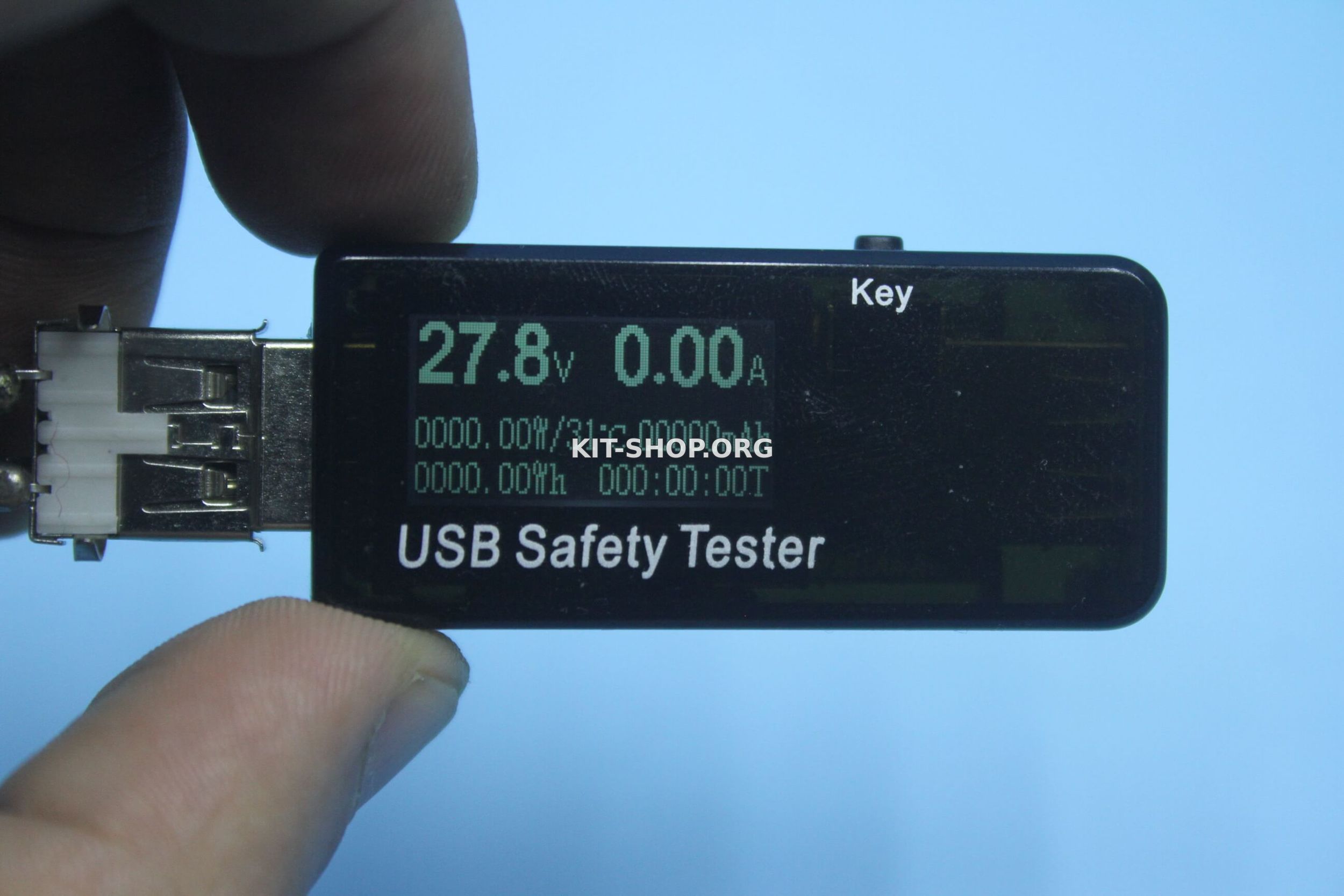

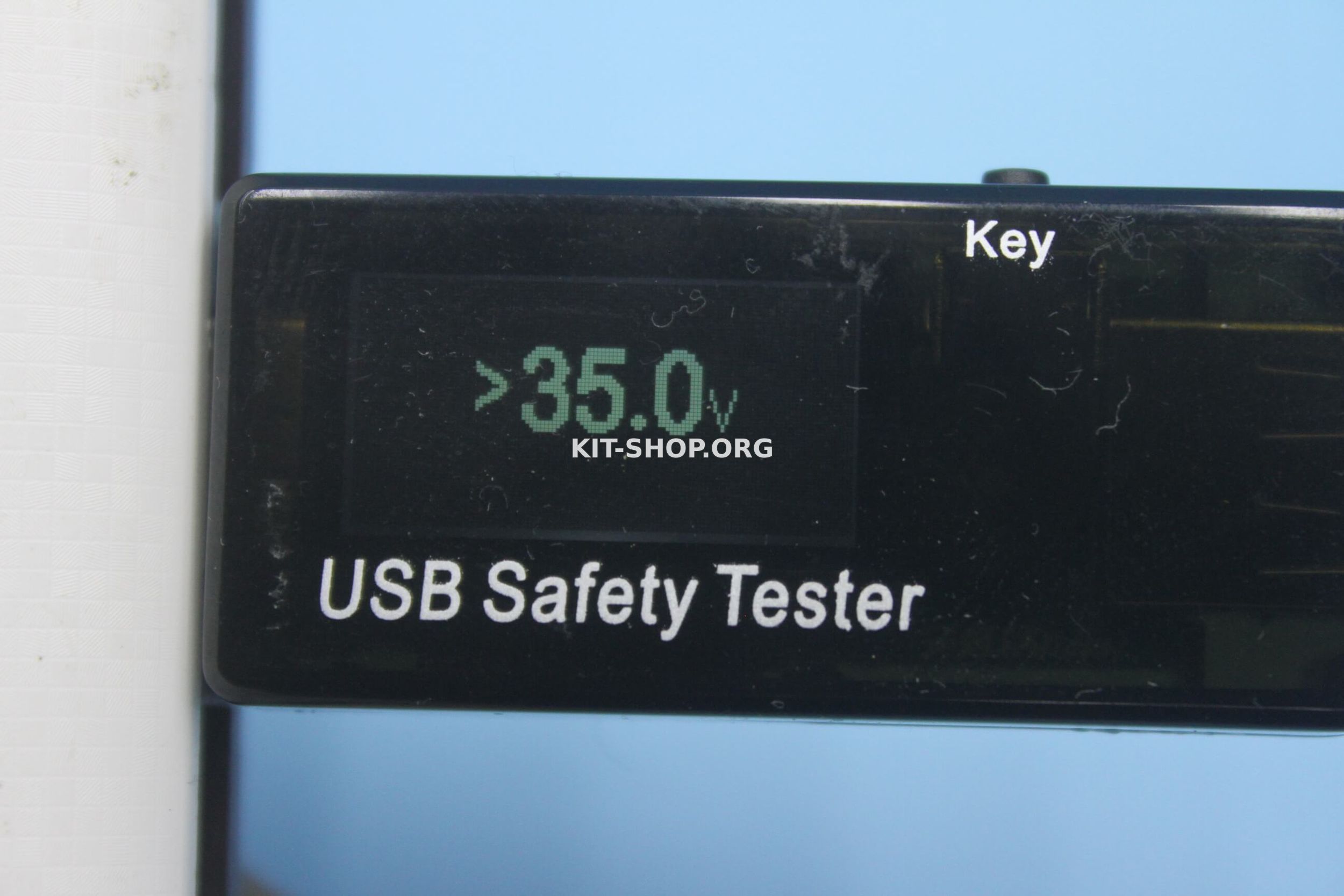

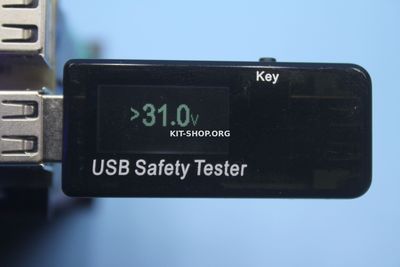

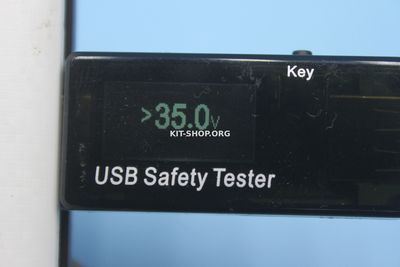

Прекрасно работает в заявленном диапазоне входных напряжений, но минимальное напряжение для корректной работы дисплея и подсветки в целом 3,5-3,6Вольт хотя при питании ниже 4-х вольт точность прибора падает.




Начинка.


Разбирается просто, достаточно поддеть отверткой.

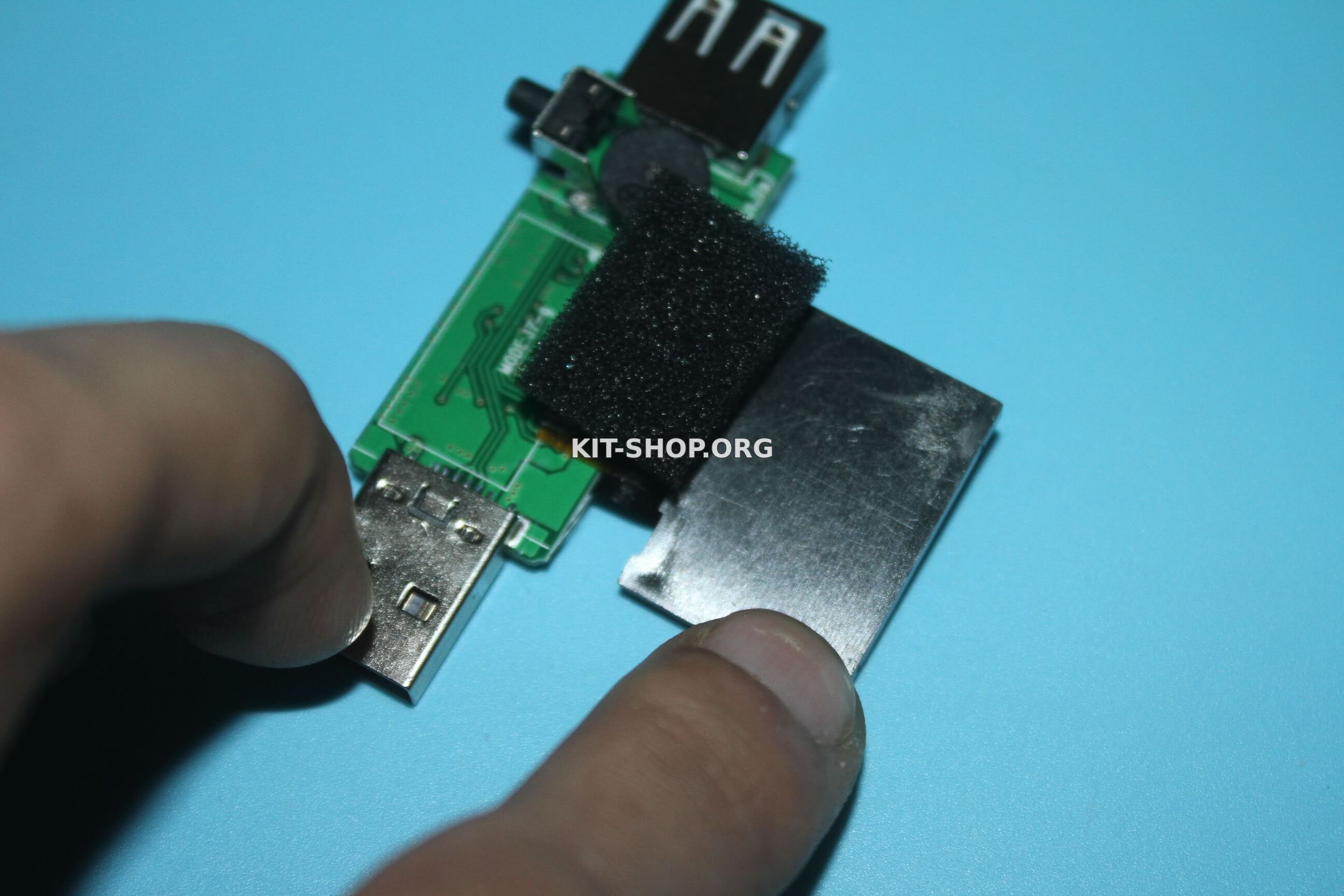

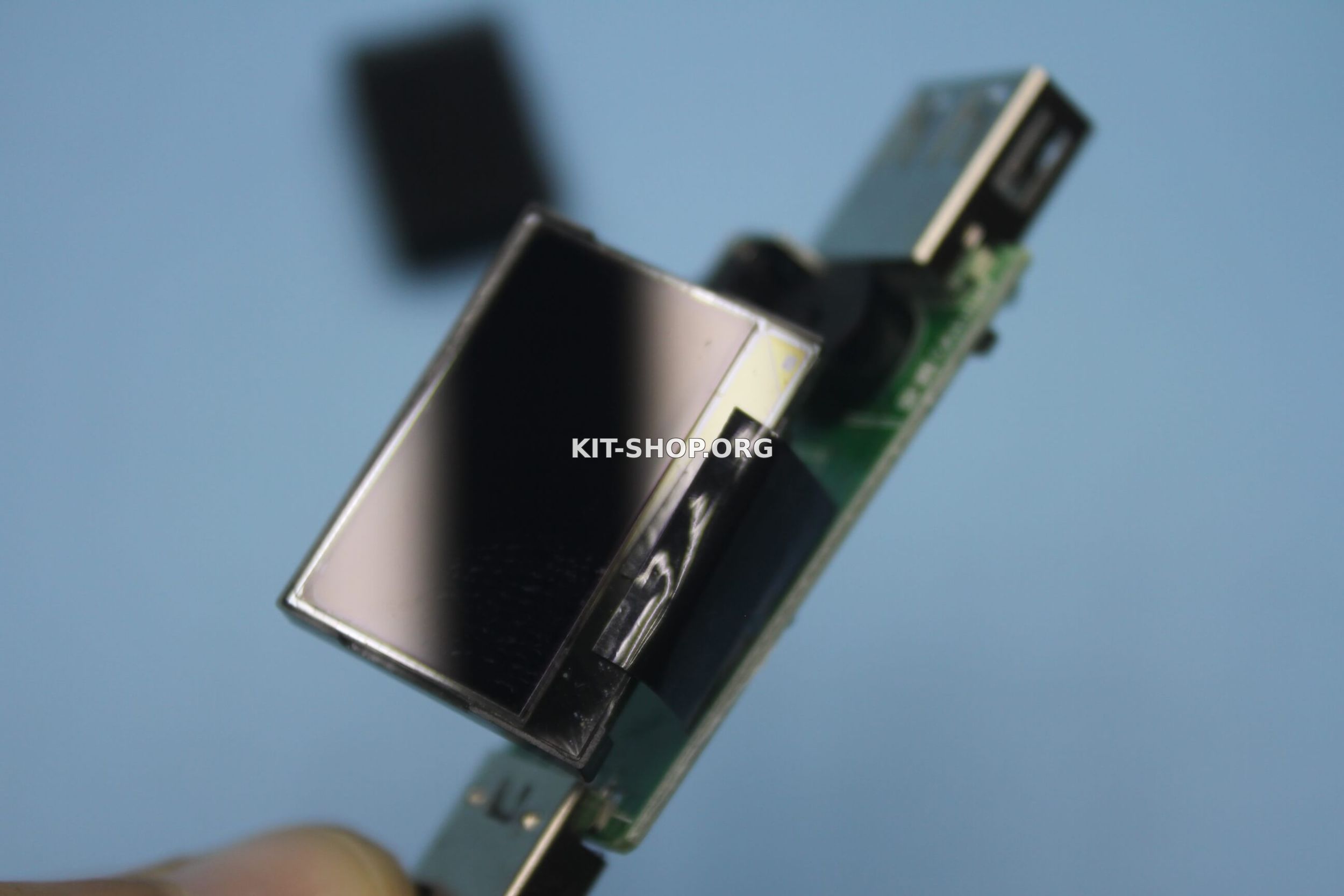

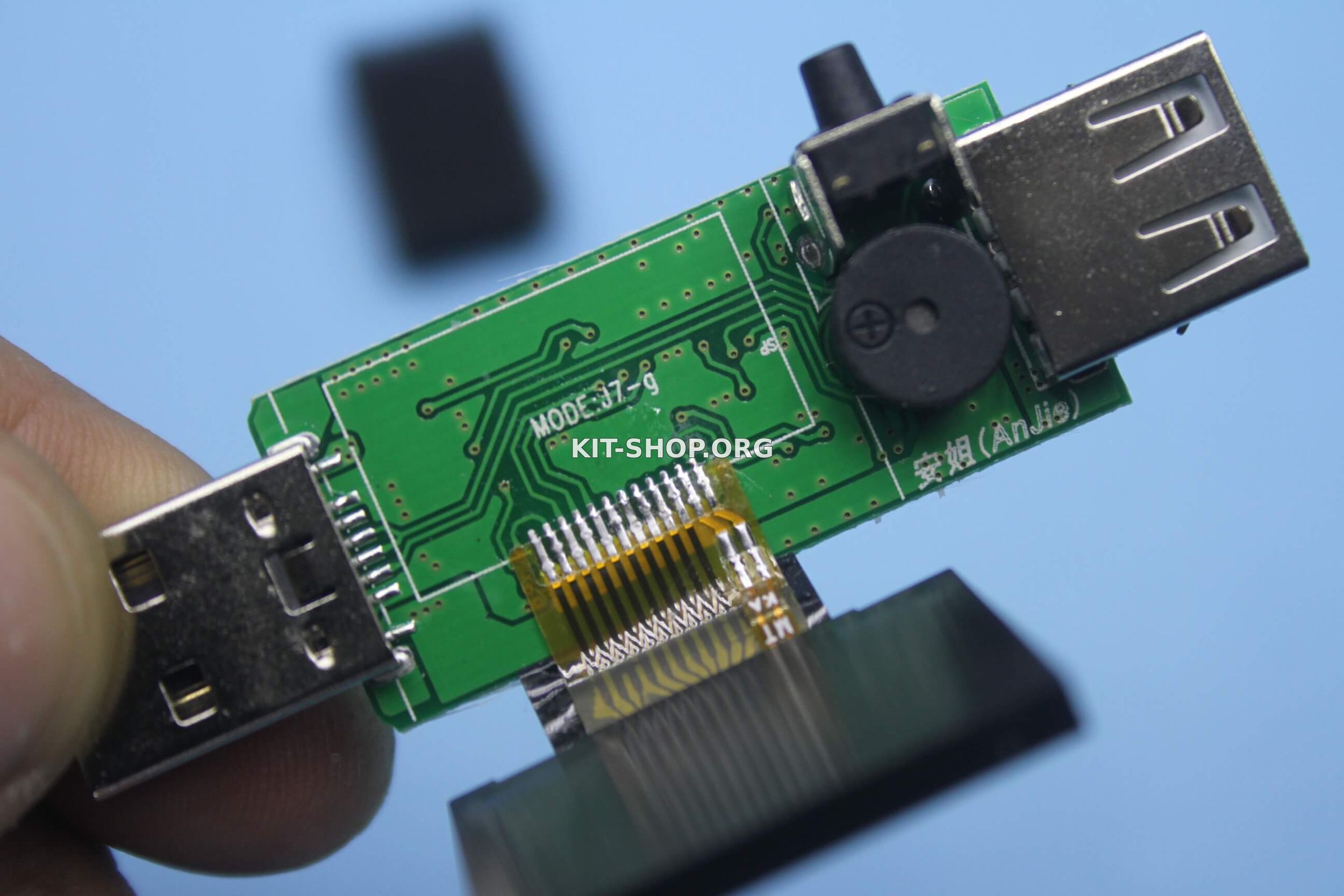

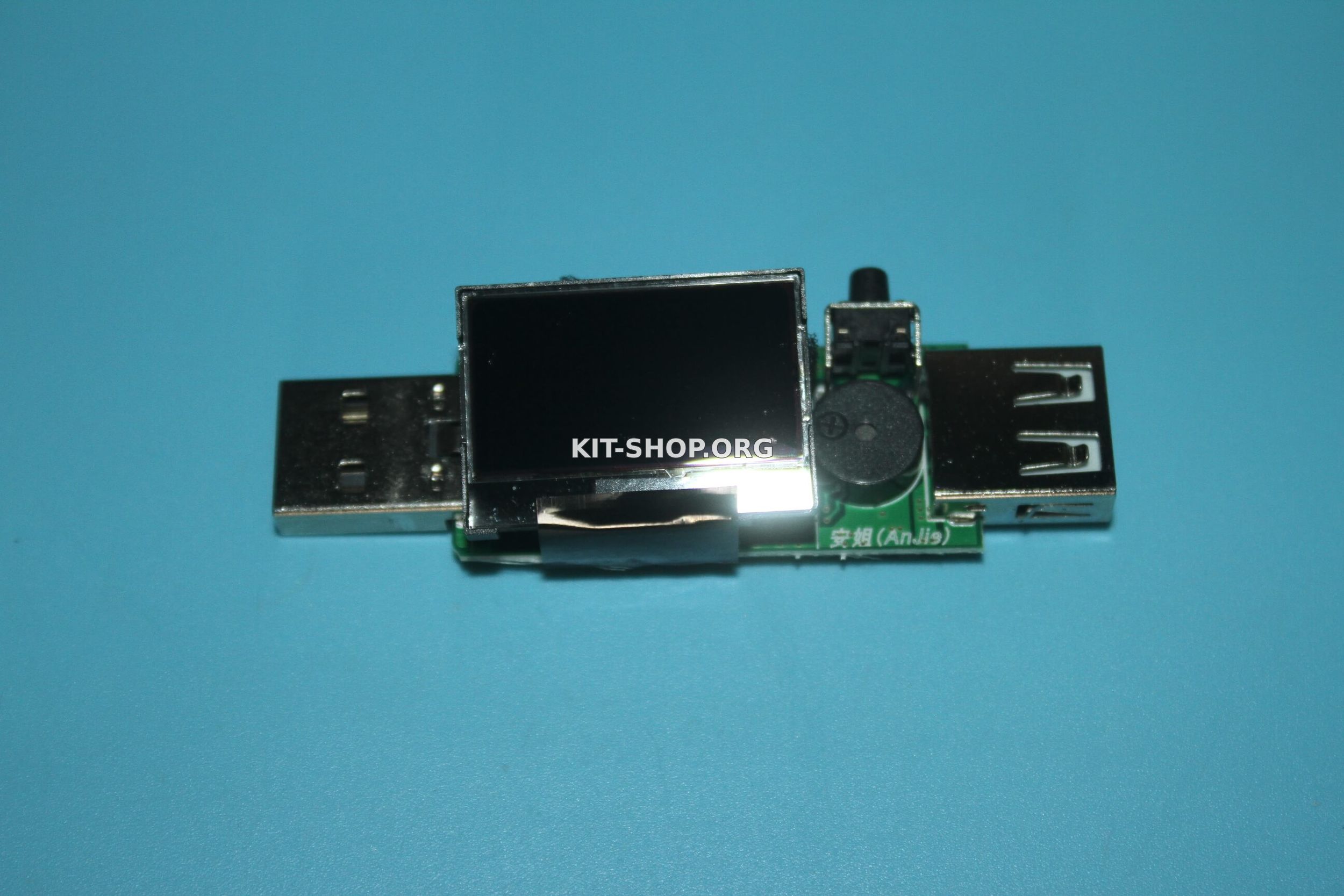

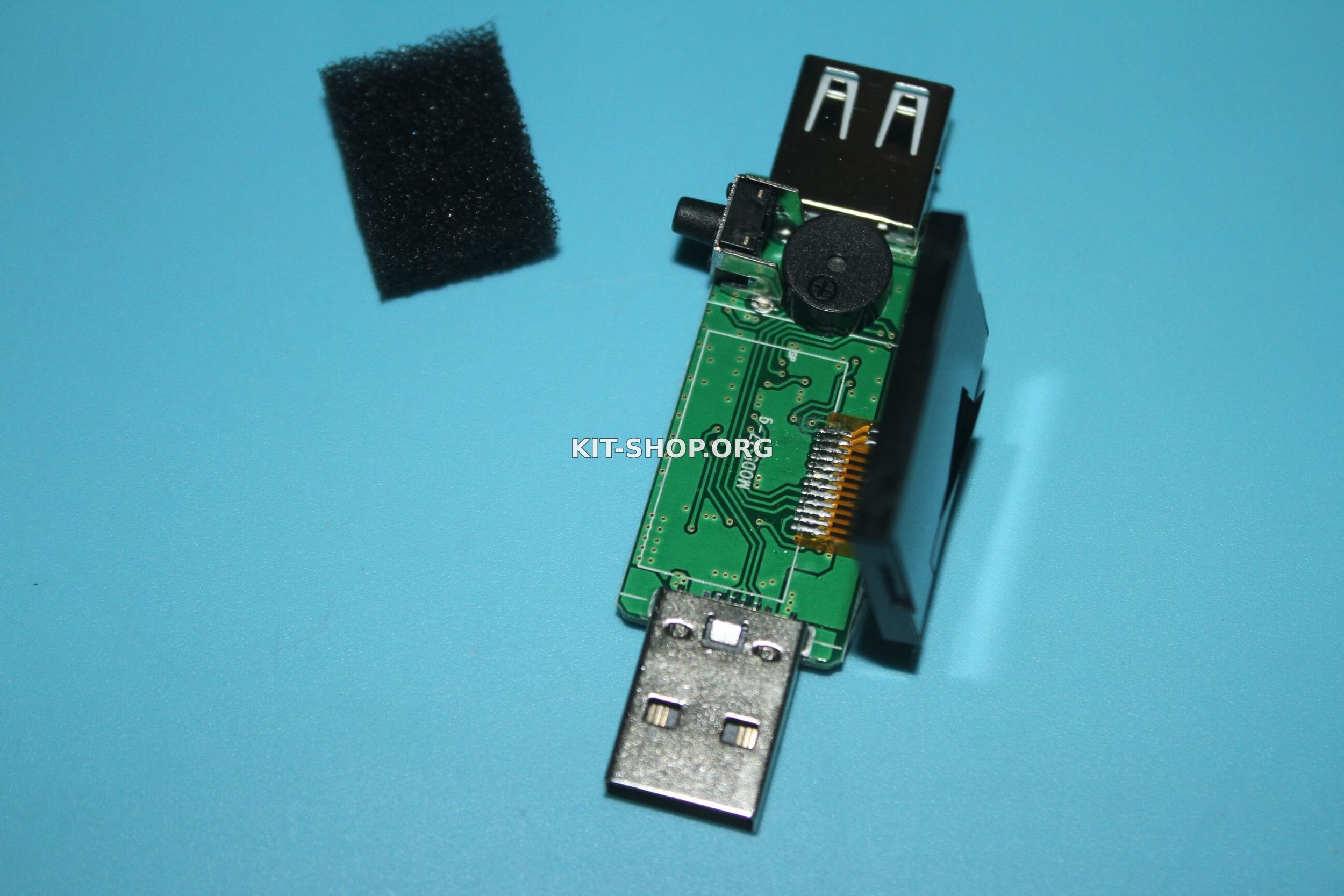

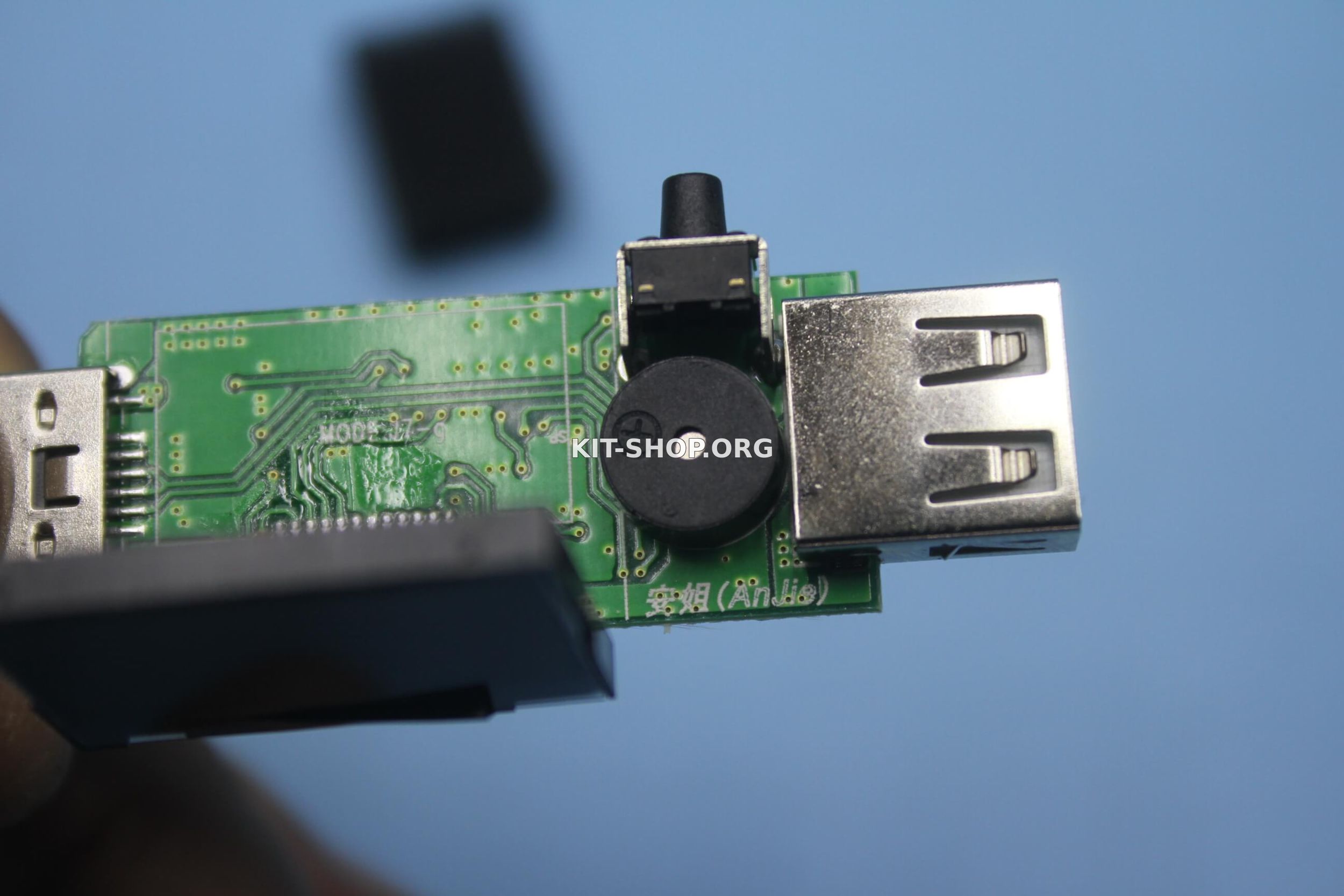

Дисплей, под ней губка. Рядом пищалка и кнопка.









Интересное начинается на обратной стороне.

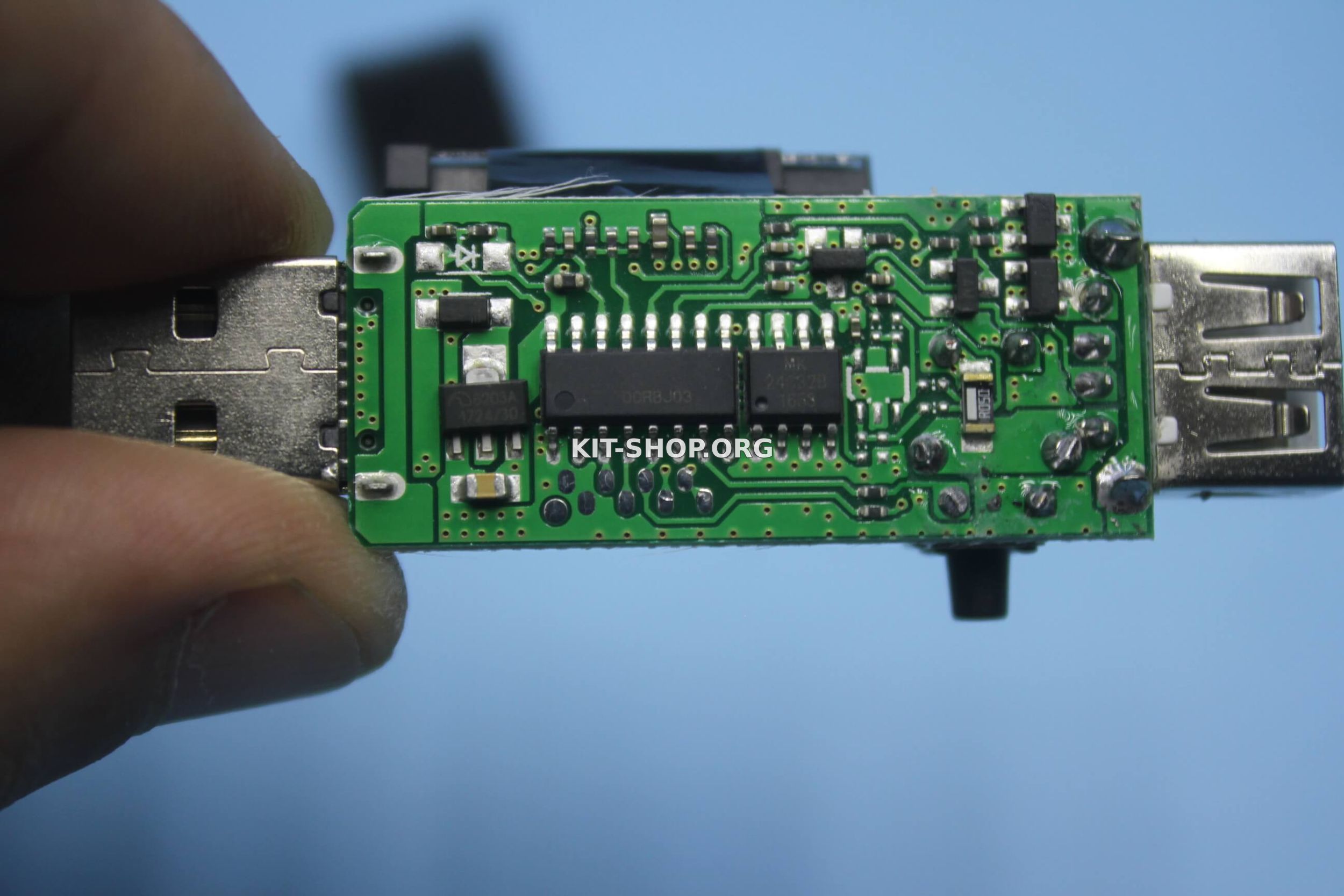

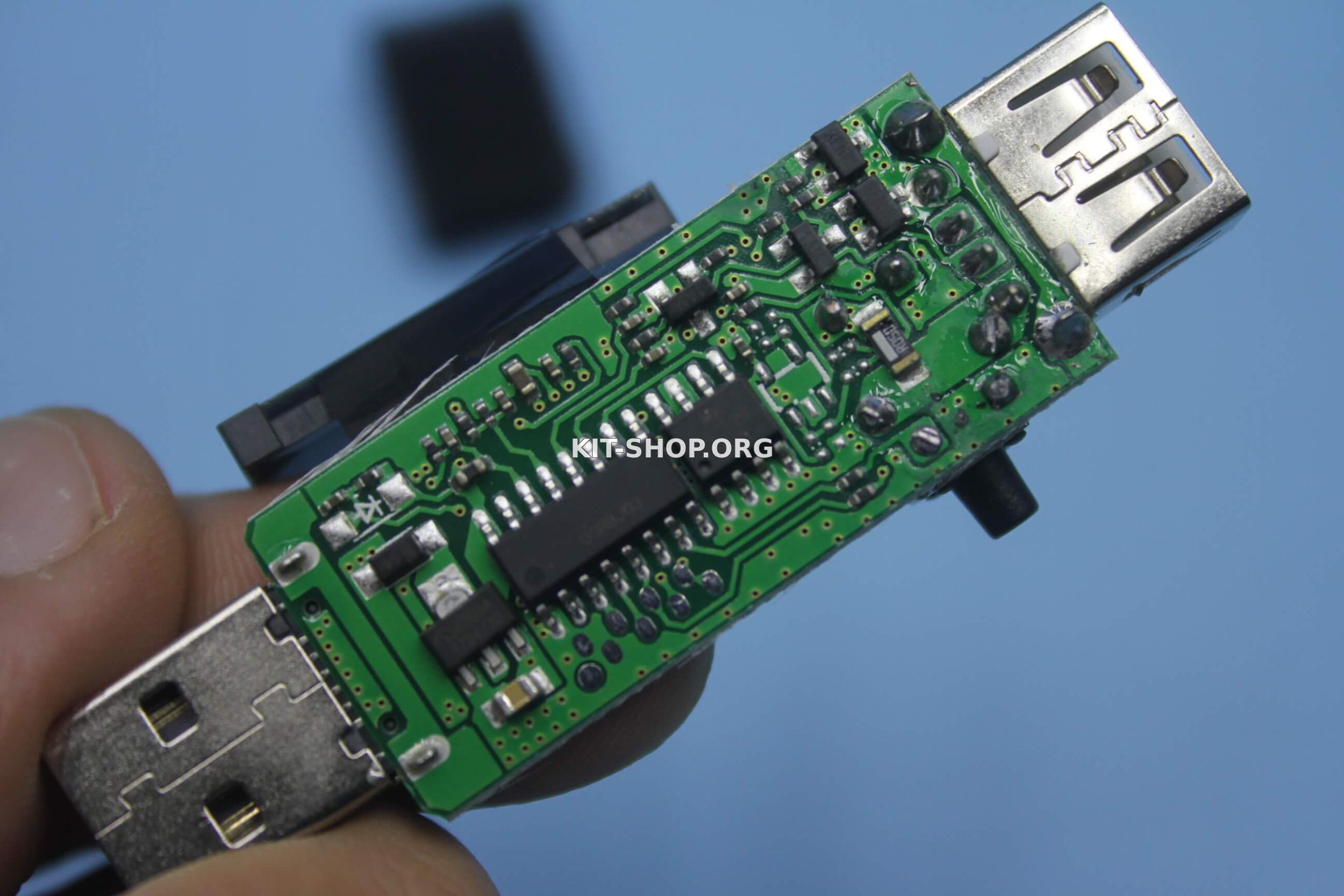

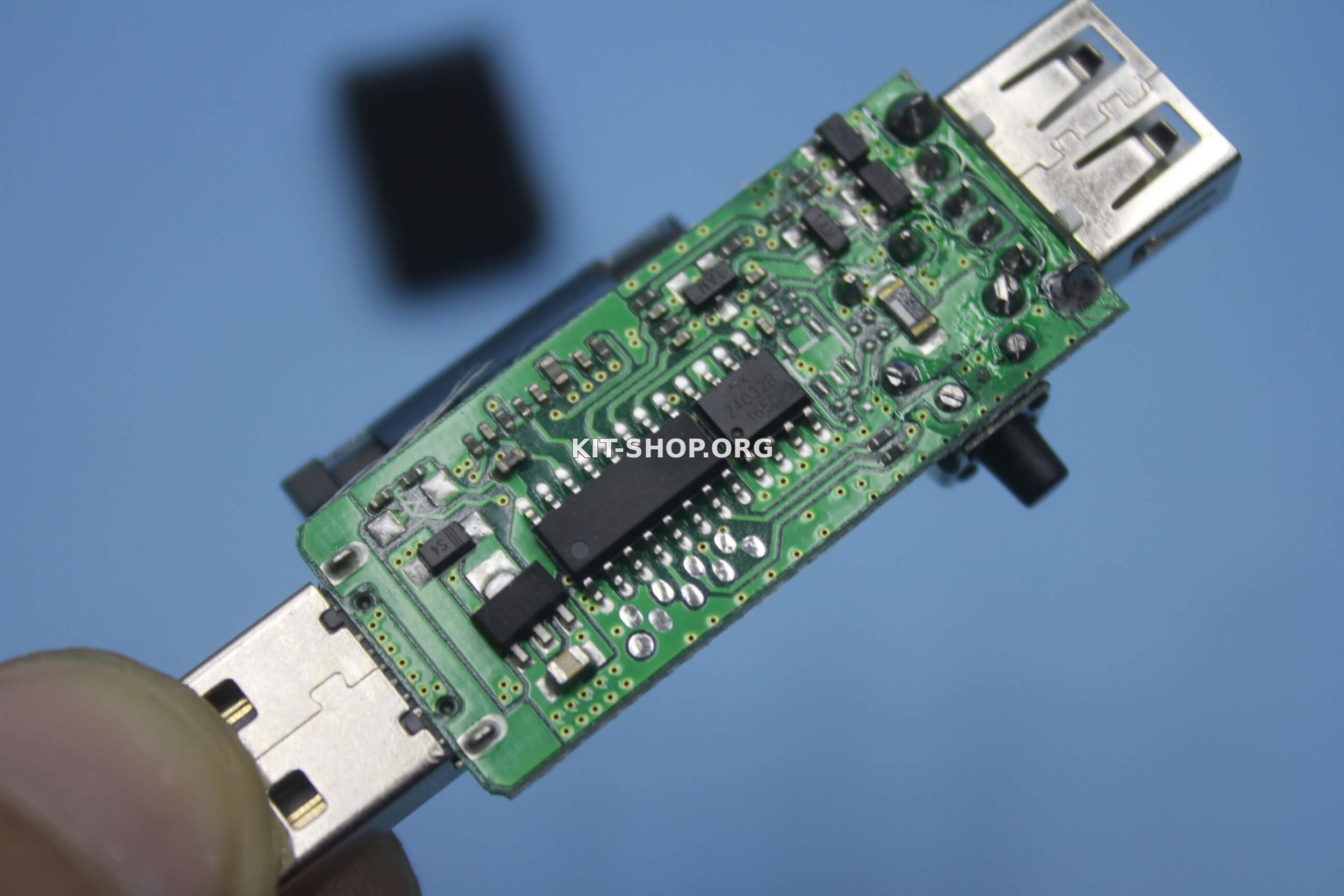

Тут наблюдаем микроконтроллер отвечающий за вычисления (маркировка вообще непонятная 00RBJ03), память 24С32B, стабилизатор, диоды, транзисторы и шунт на 50мОм, жаль, что слишком маломощный и во время теста на больших токах наблюдал обильный нагрев.






Недостатки

1) Нет возможности подключить внешний источник питания. а ведь с ним появилась бы возможность разрядить литий ионные банки для замера их емкости, т.к. напряжение полностью разряженного литий-ионного аккумулятора не хватит для питания тестера.
Цену я бы не отнес к недостаткам, ИМХО - он стоит своих денег.









Достоинства

1) Высокая точность практически во всех измерениях
2) Широкий диапазон входных напряжений и тока
3) Отличная защита от перенапряжения
4) Функционал действительно крутой, показывает больше исключительно то, что нужно знать и даже больше, жаль, что графики не строит, но есть и такой тестер, о котором поговорим в следующих обзорах.
