USB паяльник

Товар  можно купить тут

Многие зрители просили сделать обзор на USB паяльник, ну вот и настал час.

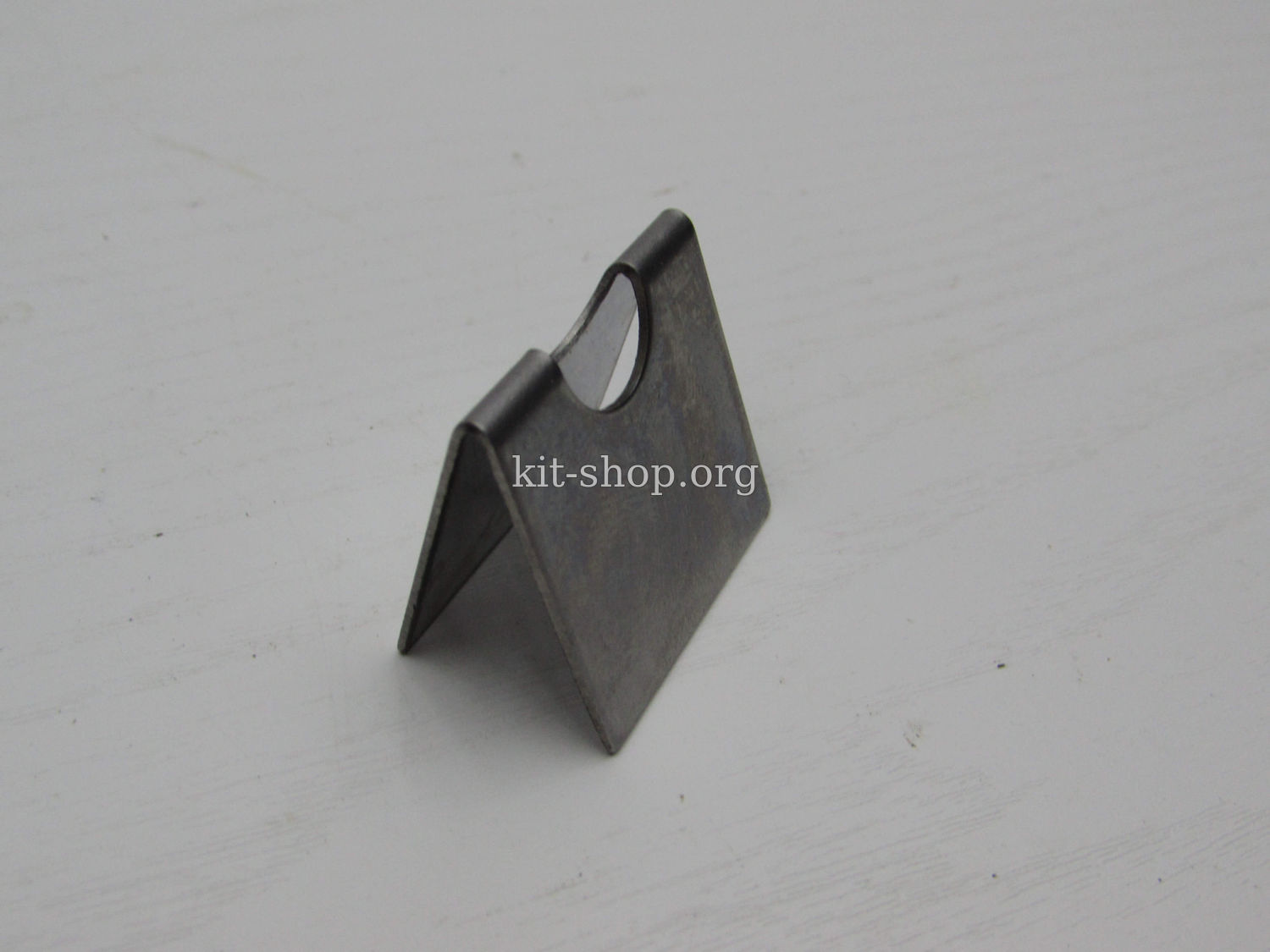

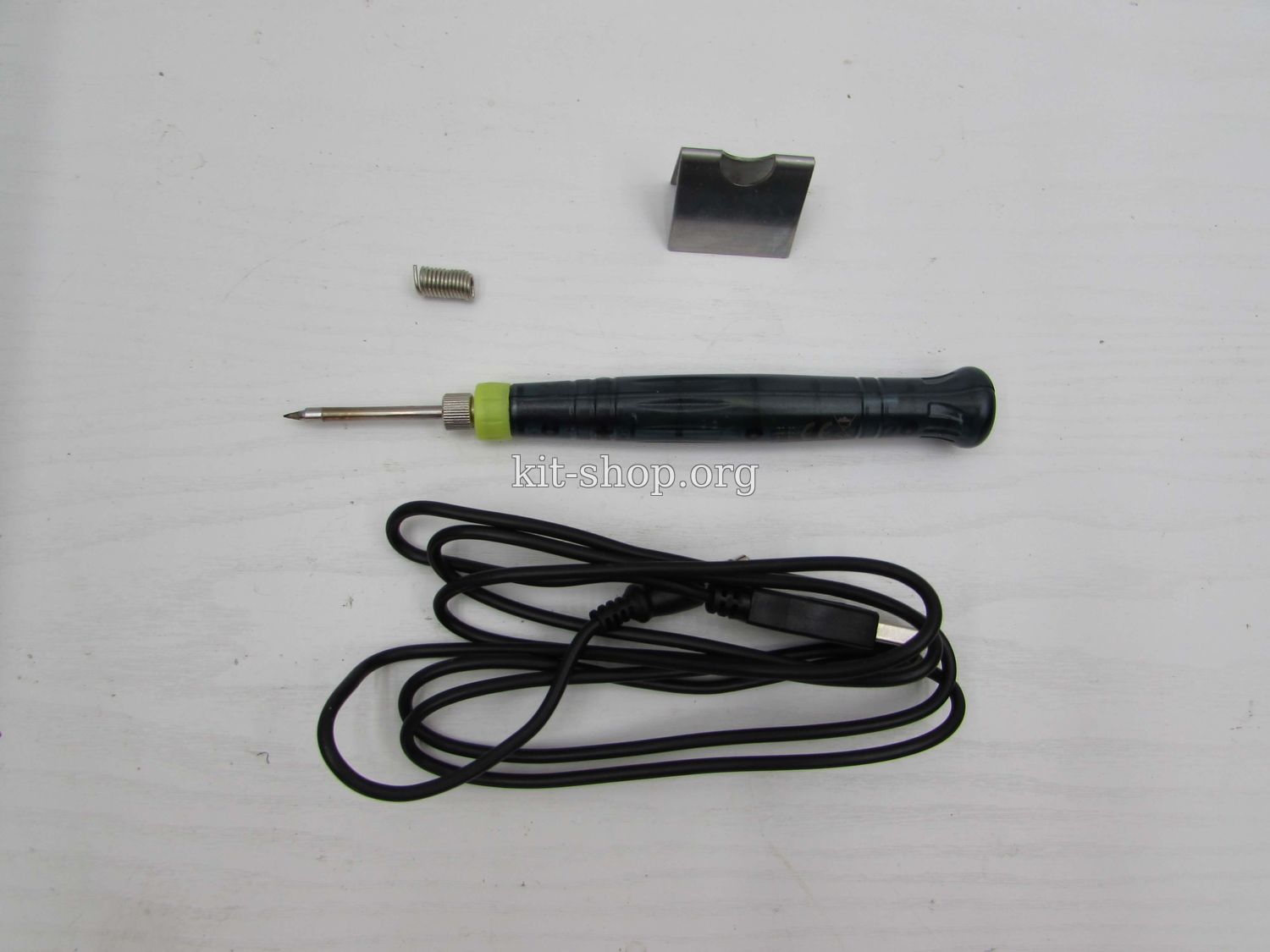

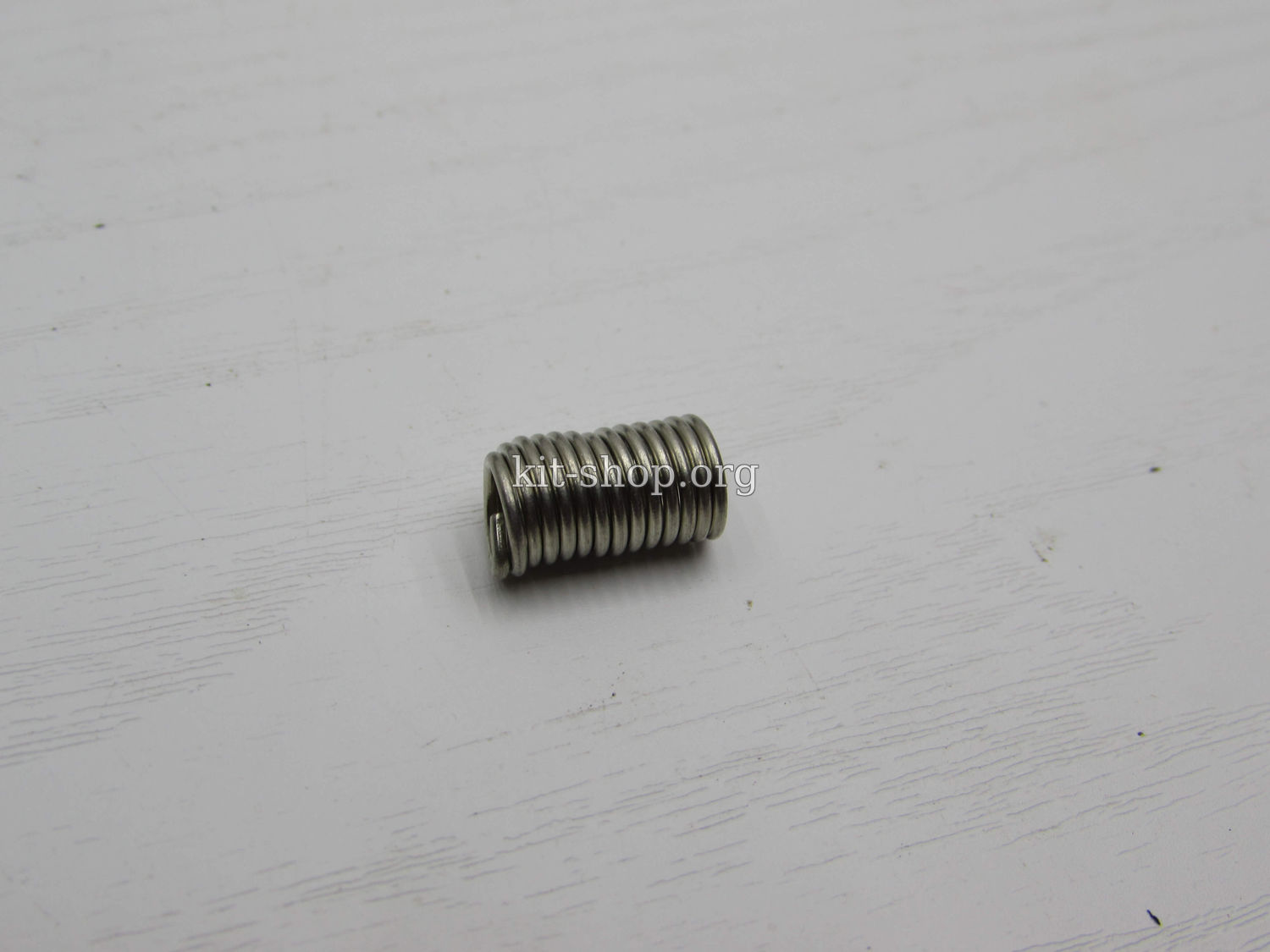

И так вот сам паяльник стоит около 8 долларов, в комплекте имеется  шнур питания с длиной в полтора метра, небольшая подставка и припой, количество припоя, мягко говоря, хватит на одну жирную точку.

комплектация упоковка

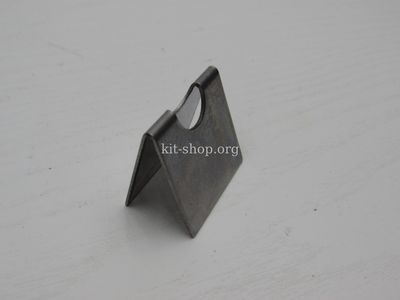

подставка припой

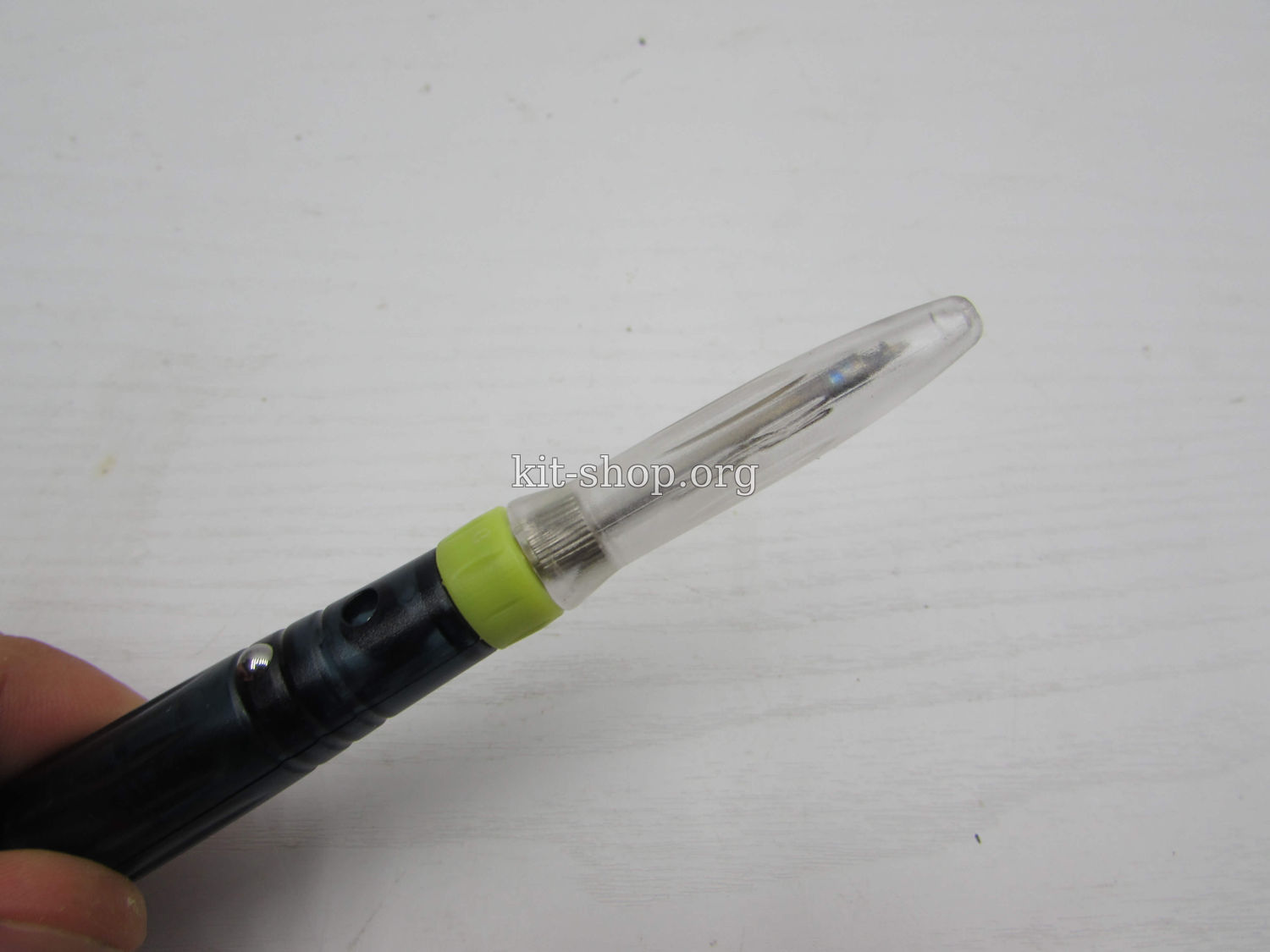

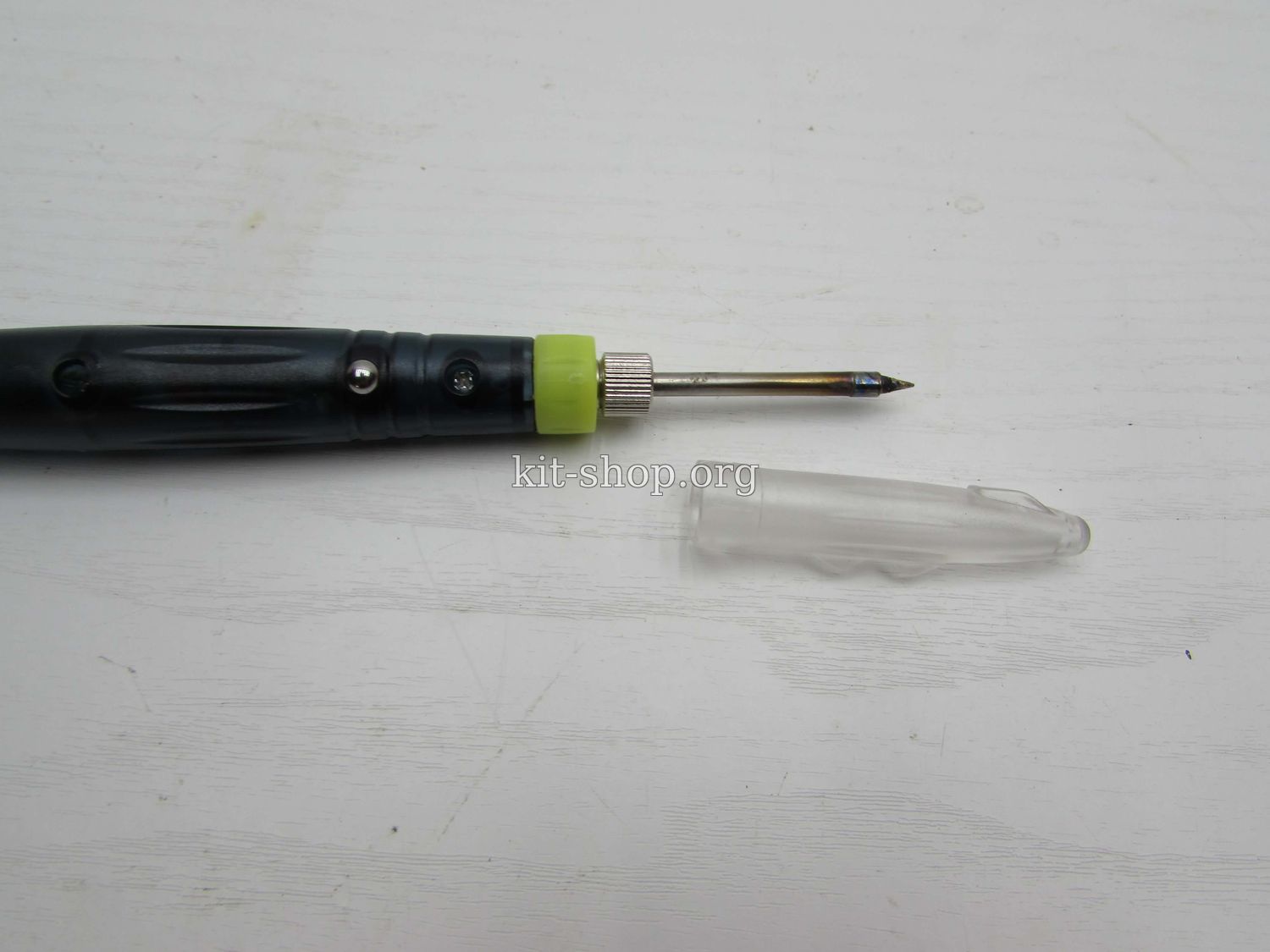

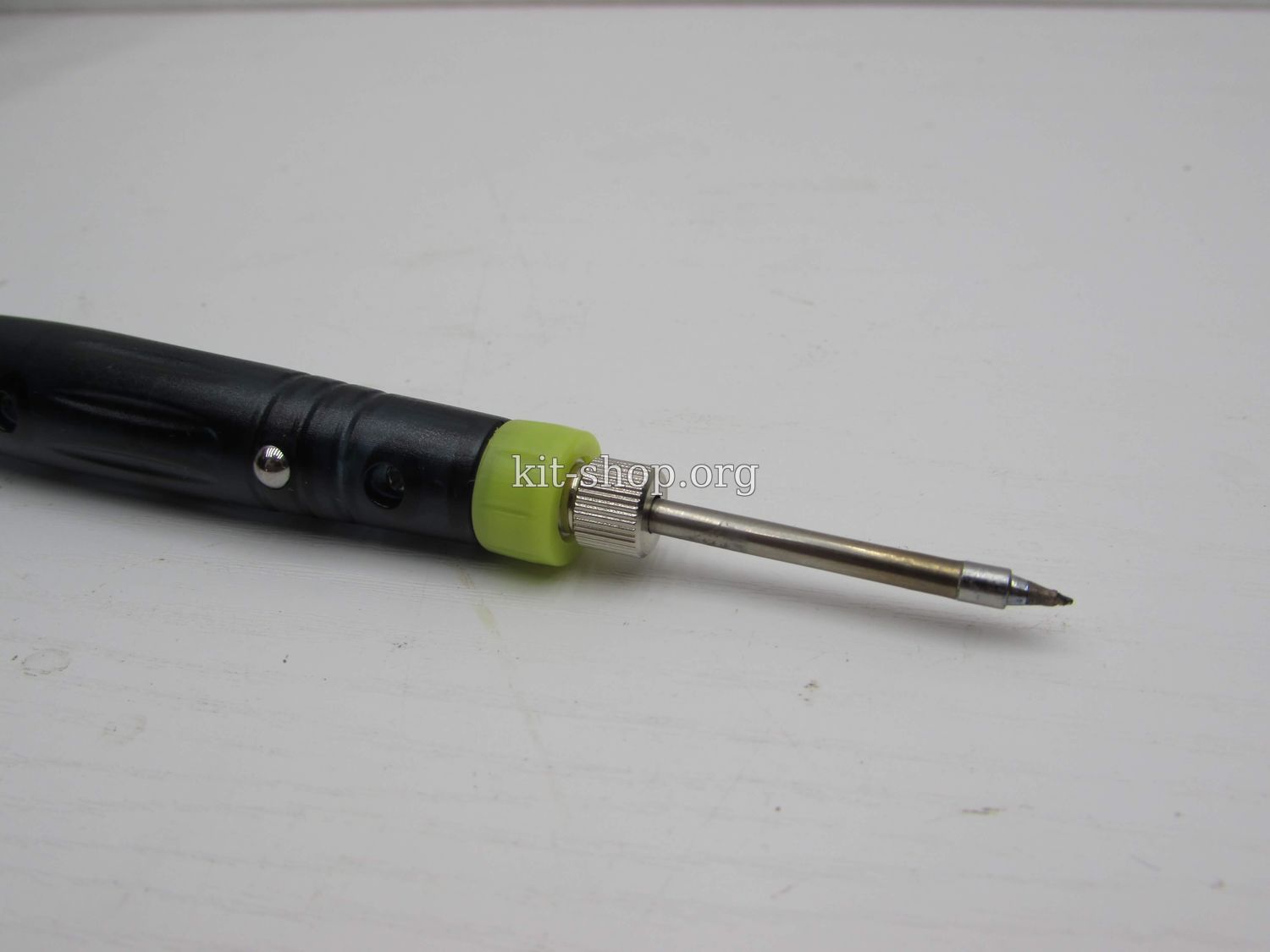

Паяльник имеет заглушку для жала, хотя само жало остывает очень быстро.

жало жало

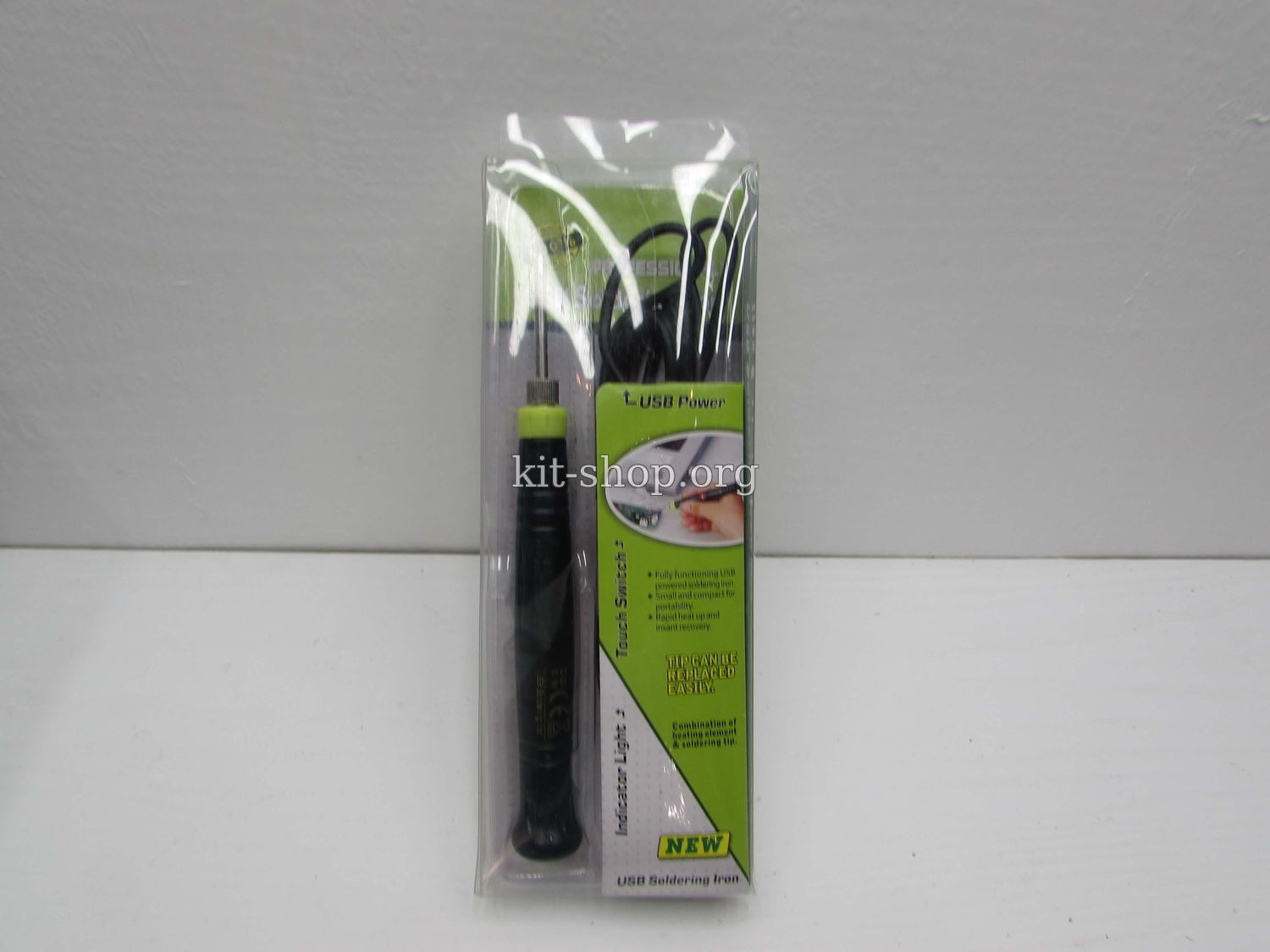

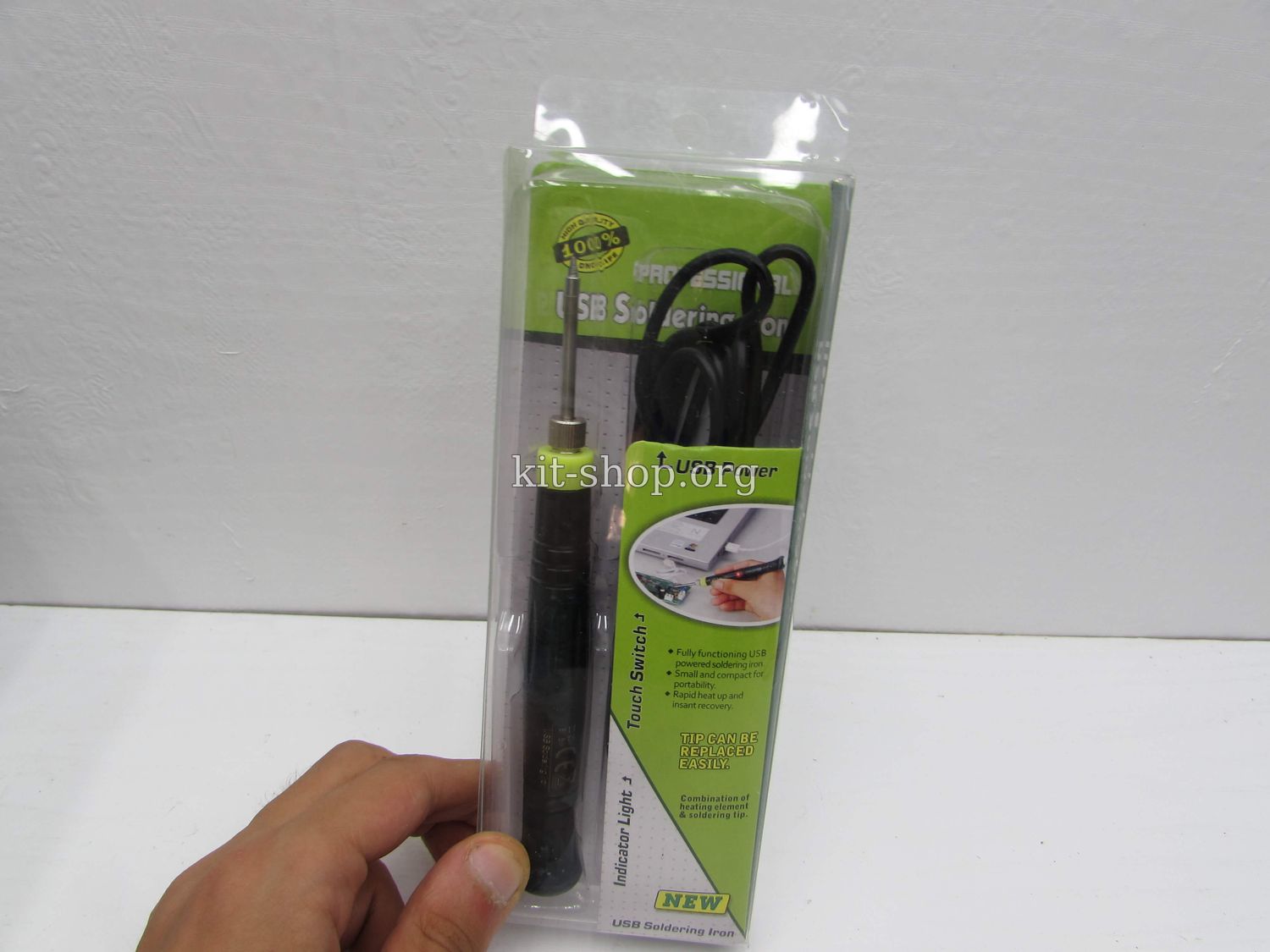

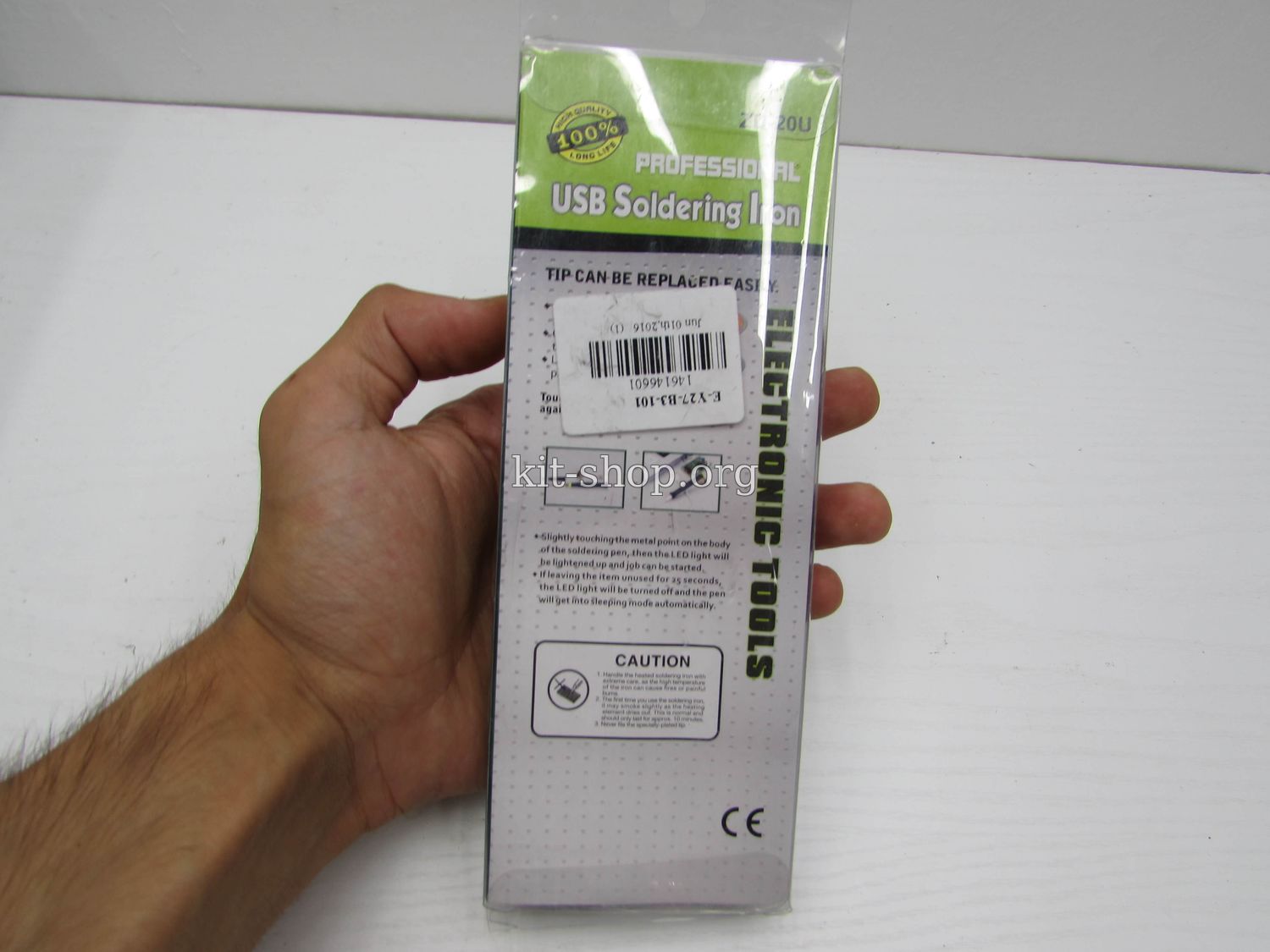

Упаковка в принципе устраивает, за 8 баксов ожидать лучшего не стоит.

упоковка упоковка

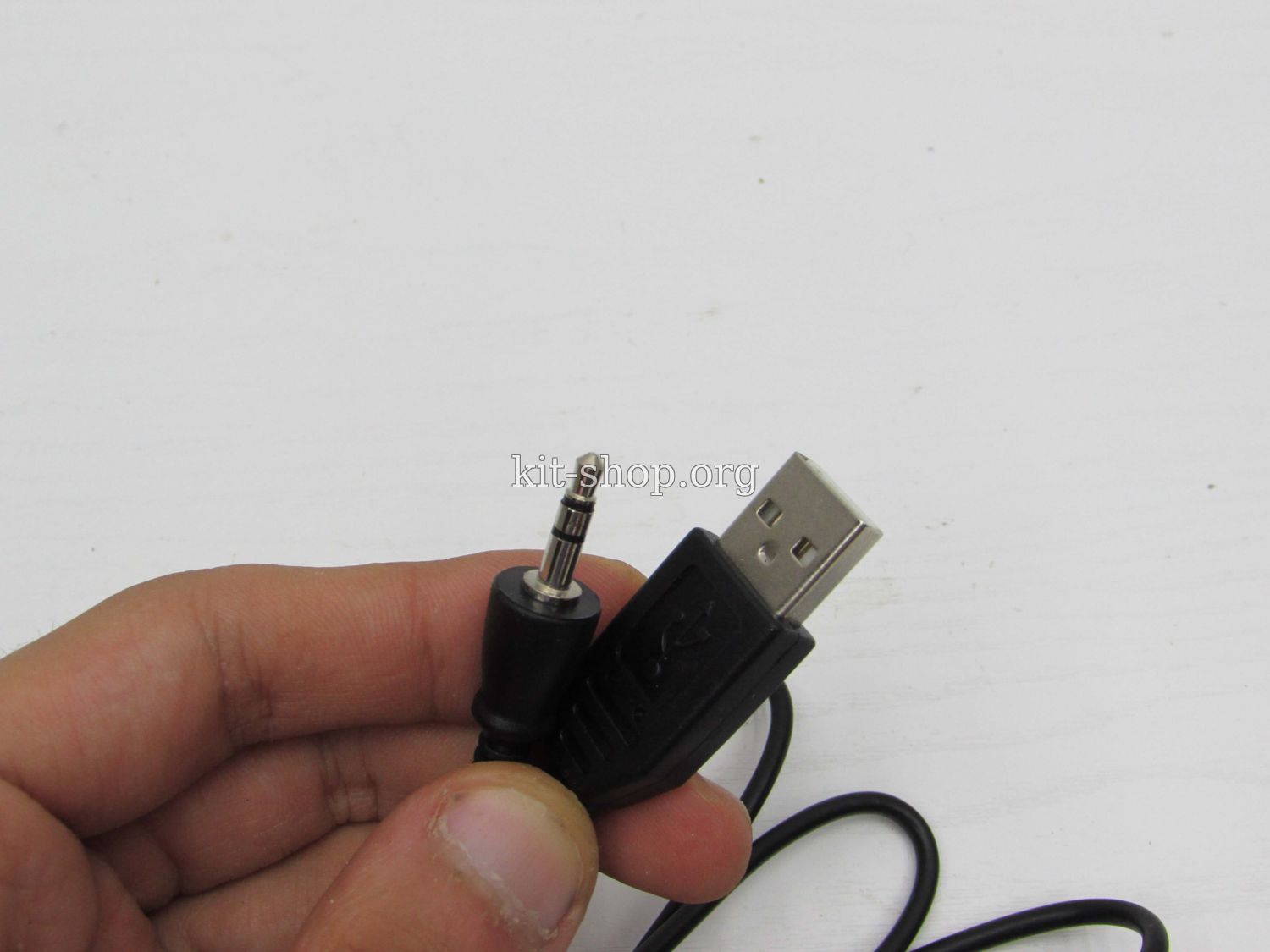

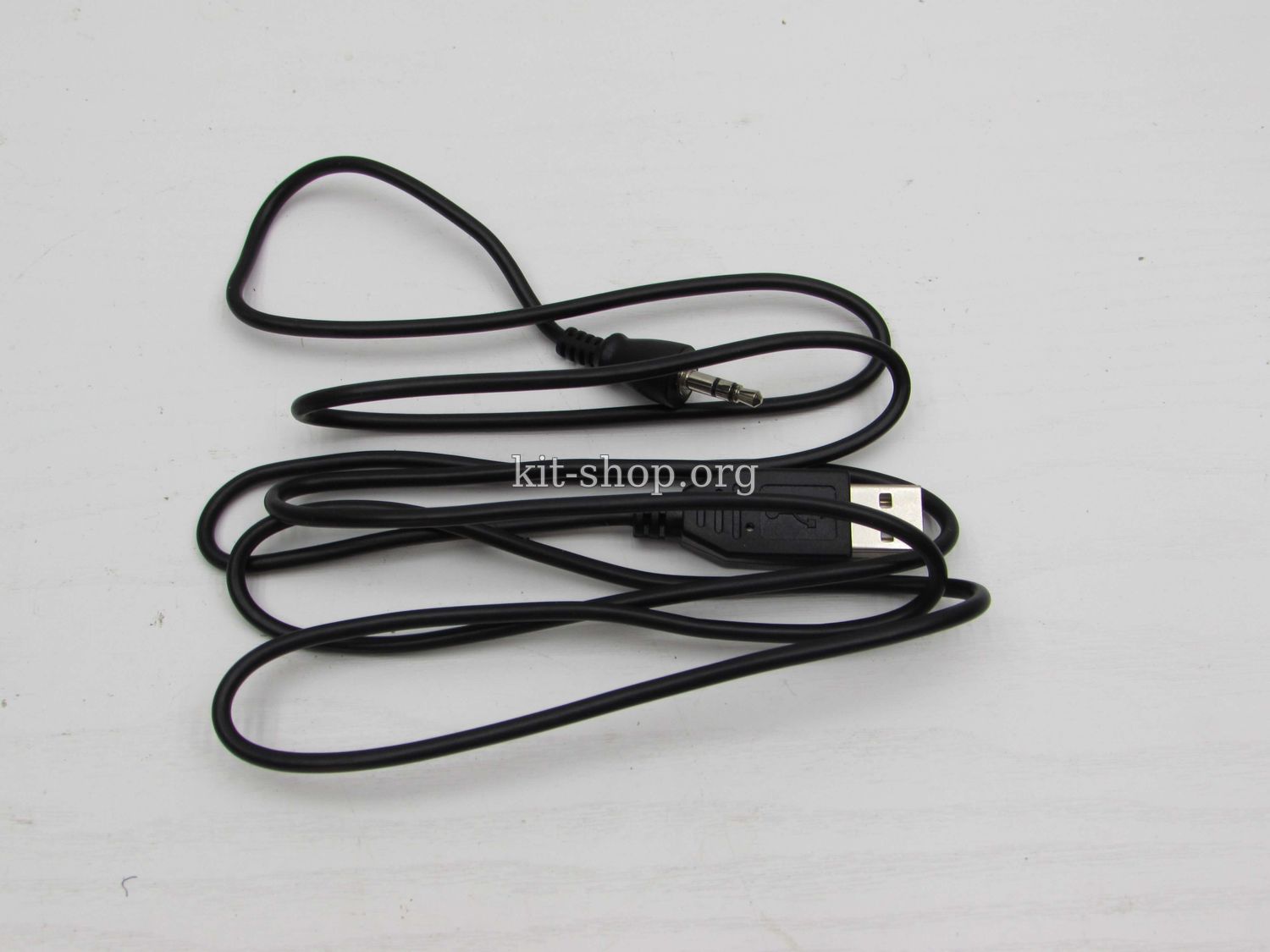

Шнур один конец шнурка обычный USB, второй джек 3,5мм.

шнурпитания шнур питания

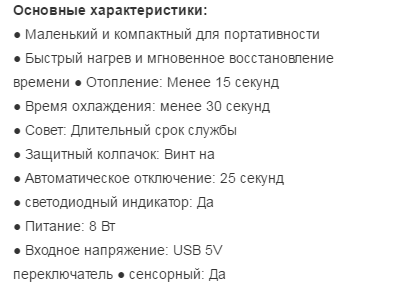

Теперь давайте изучим параметры от производителя.

характеристики

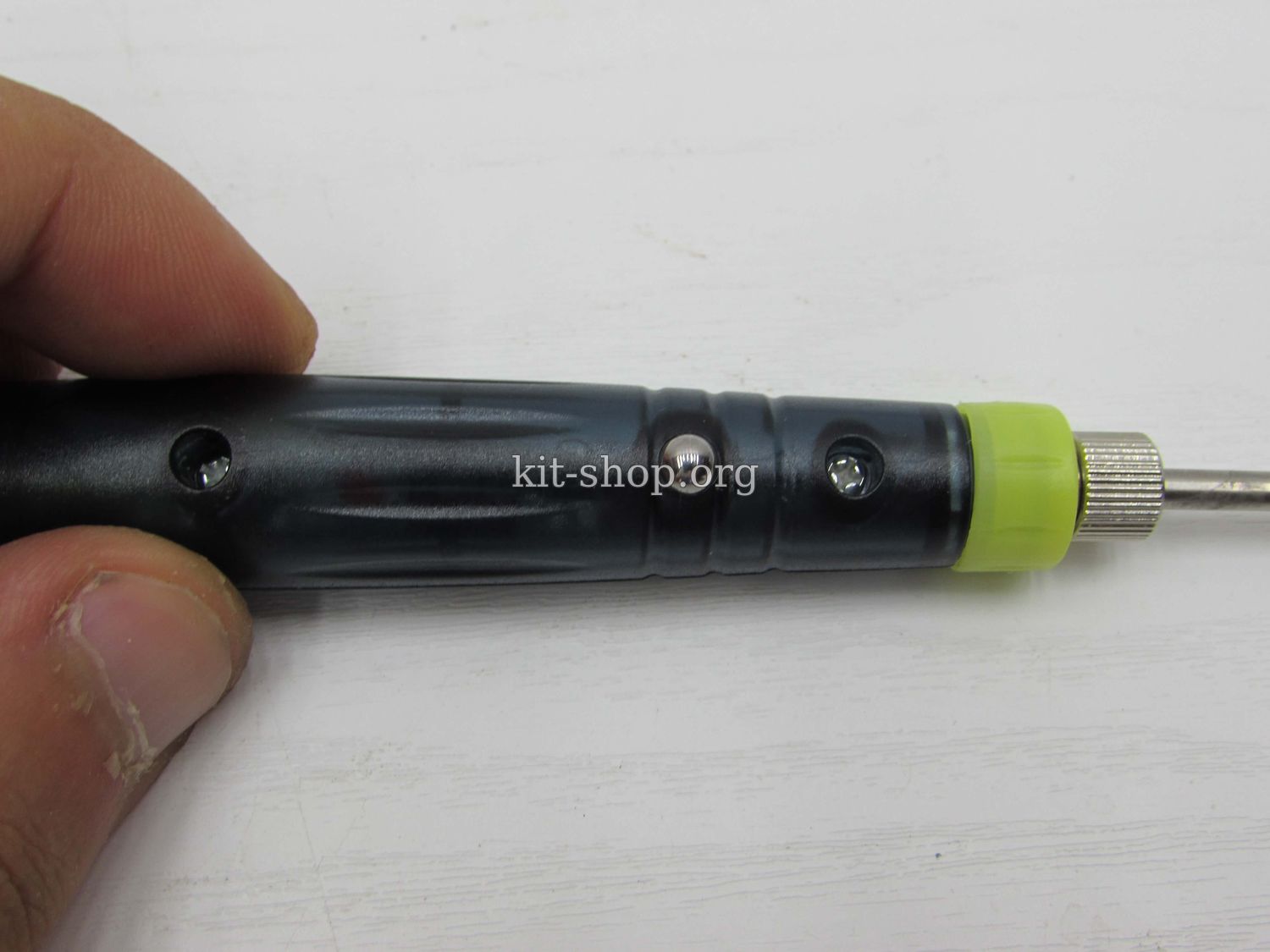

Исходя из этого нам известно, что паяльник снабжен таймером, который отключит нагреватель, если 25 секунд не прикасаться шарикового контакта, это хорошо конечно, но насколько эффективно?

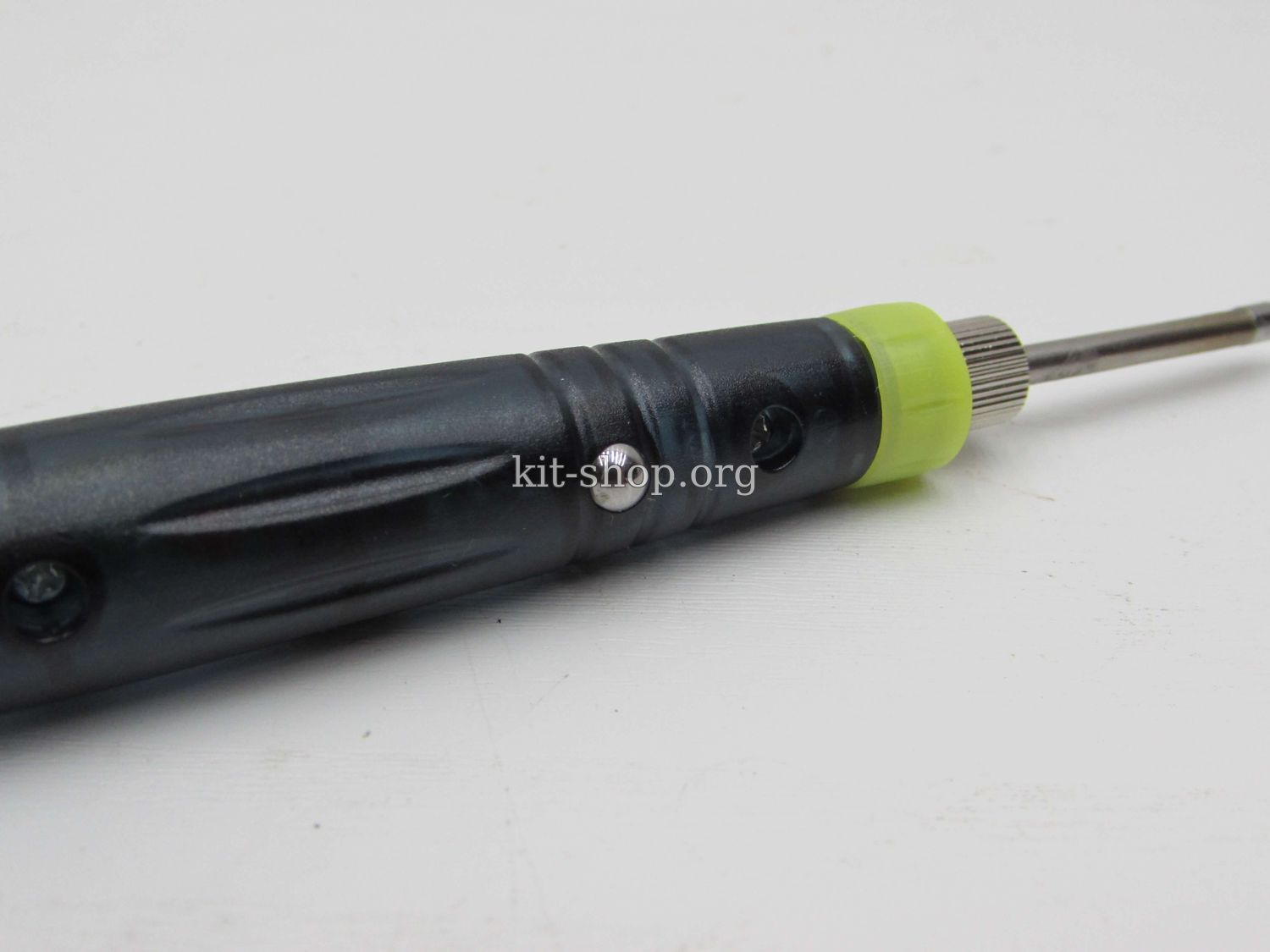

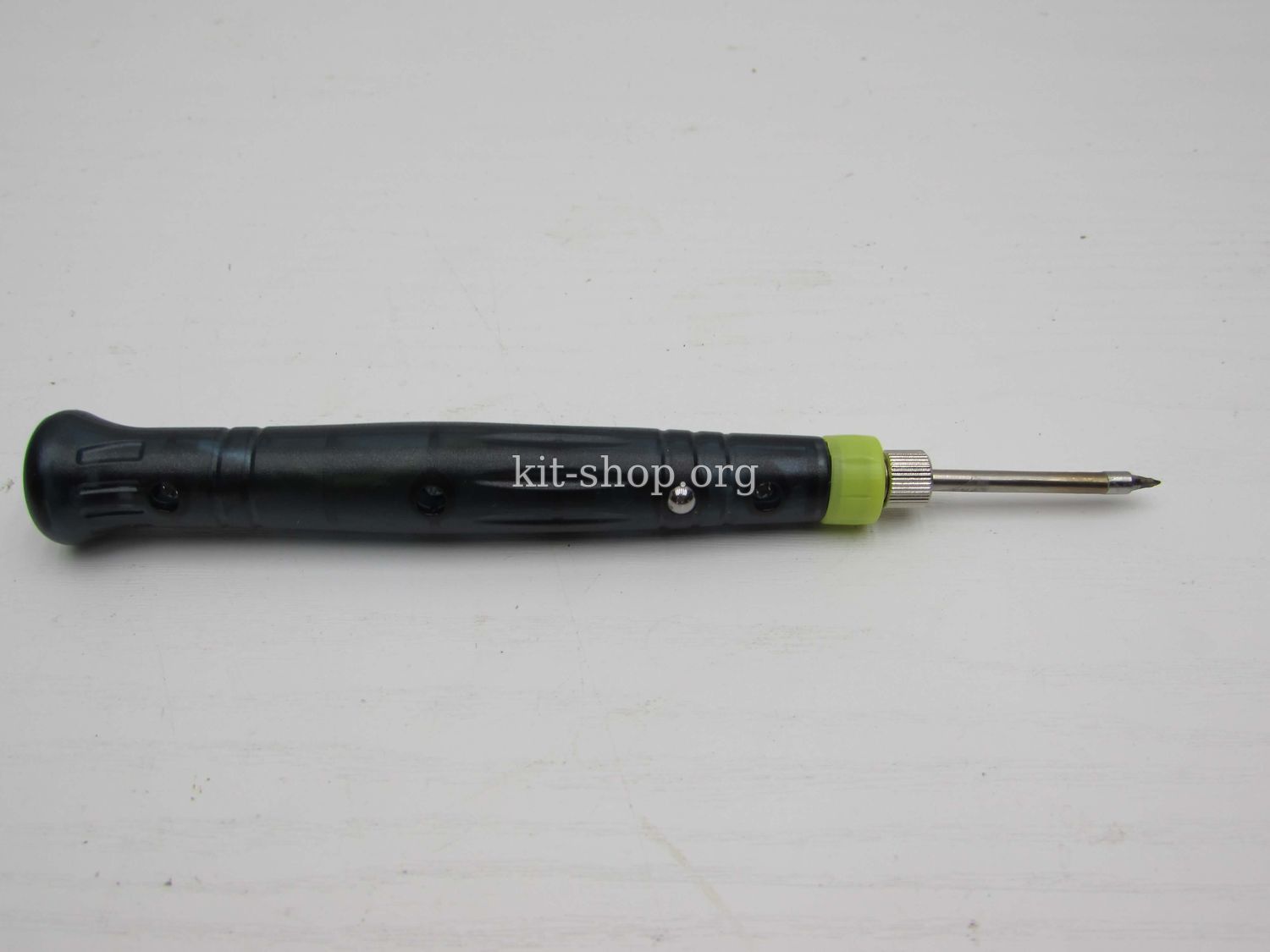

внешний вид внешний вид



 Перед тестами хочу пояснить, если решили купить такой паяльник, то питайте либо от USB3,0 компьютера, либо от 5-и Вольтвового адаптера с током в 1 Ампер - не более, почему, сейчас будет ясно

Тест 1. Максимальная температура жала, для этого теста использован адаптер с током 3А для раскрытия максимального потенциала паяльника, а это 8 ватт.
Потребление от источника около полутора ампер, с учетом напряжение питания кк раз таки получаем заявленные 8 ватт.

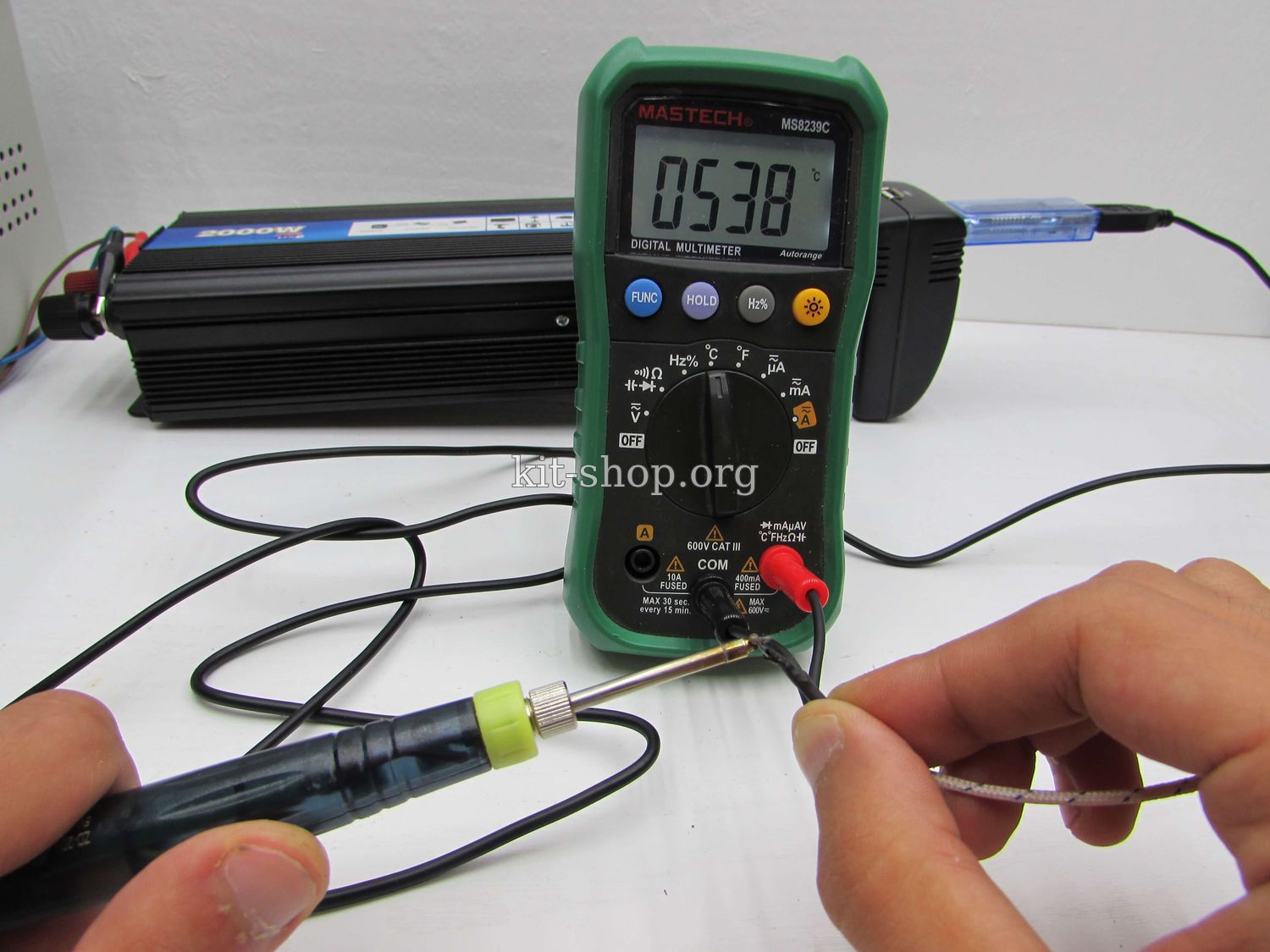

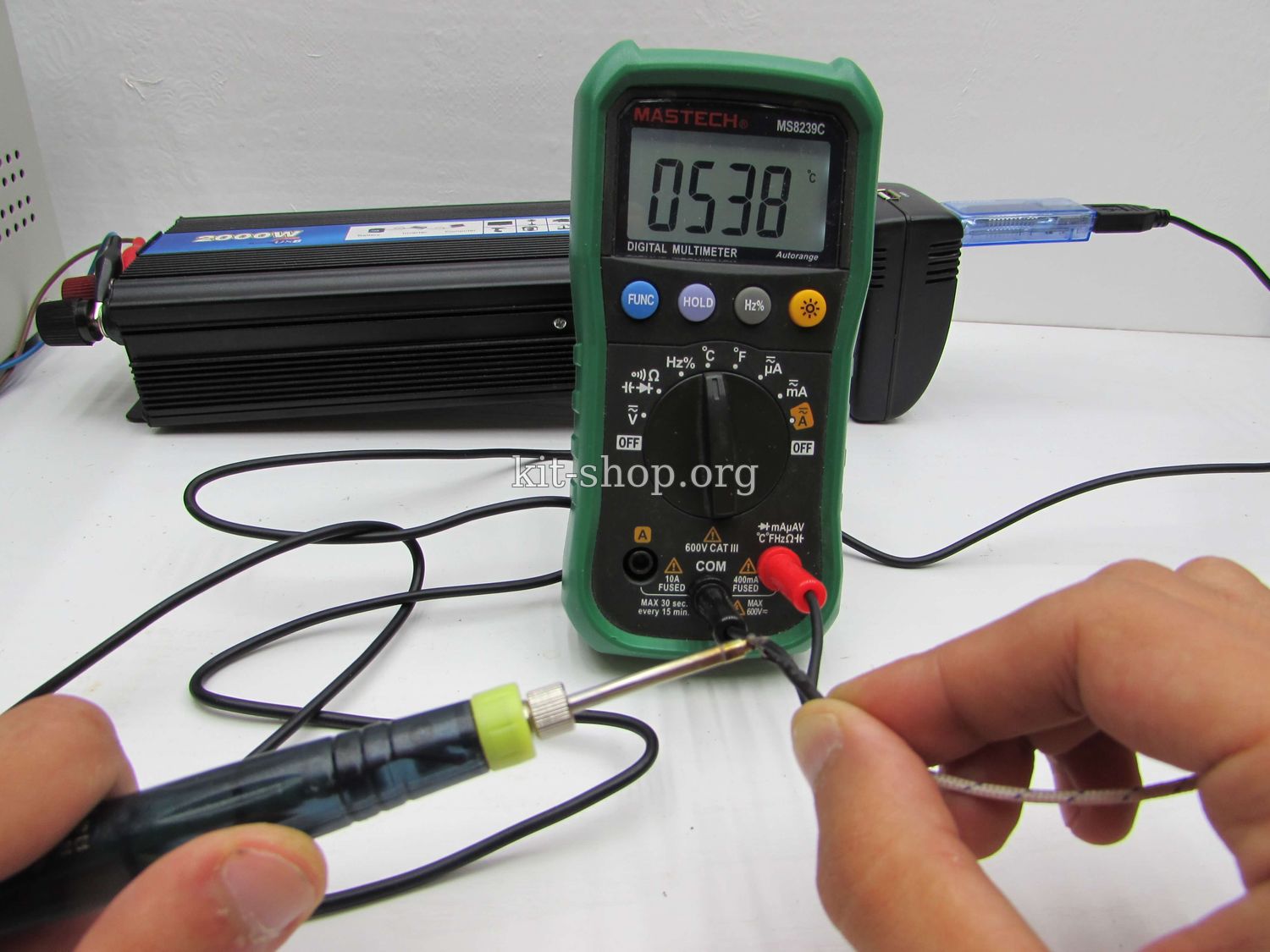

В ходе тестов жало нагрелось до температуры 530-540 градусов, это на 50 градусов выше, чем максимальная температура паяльника на большинстве паяльных станций, 530 градусов это огромная температура, канифоль моментально испаряется, на жале постепенно будет присутствовать нагар и окислы.

Максимальная температура жала Максимальная температура жала

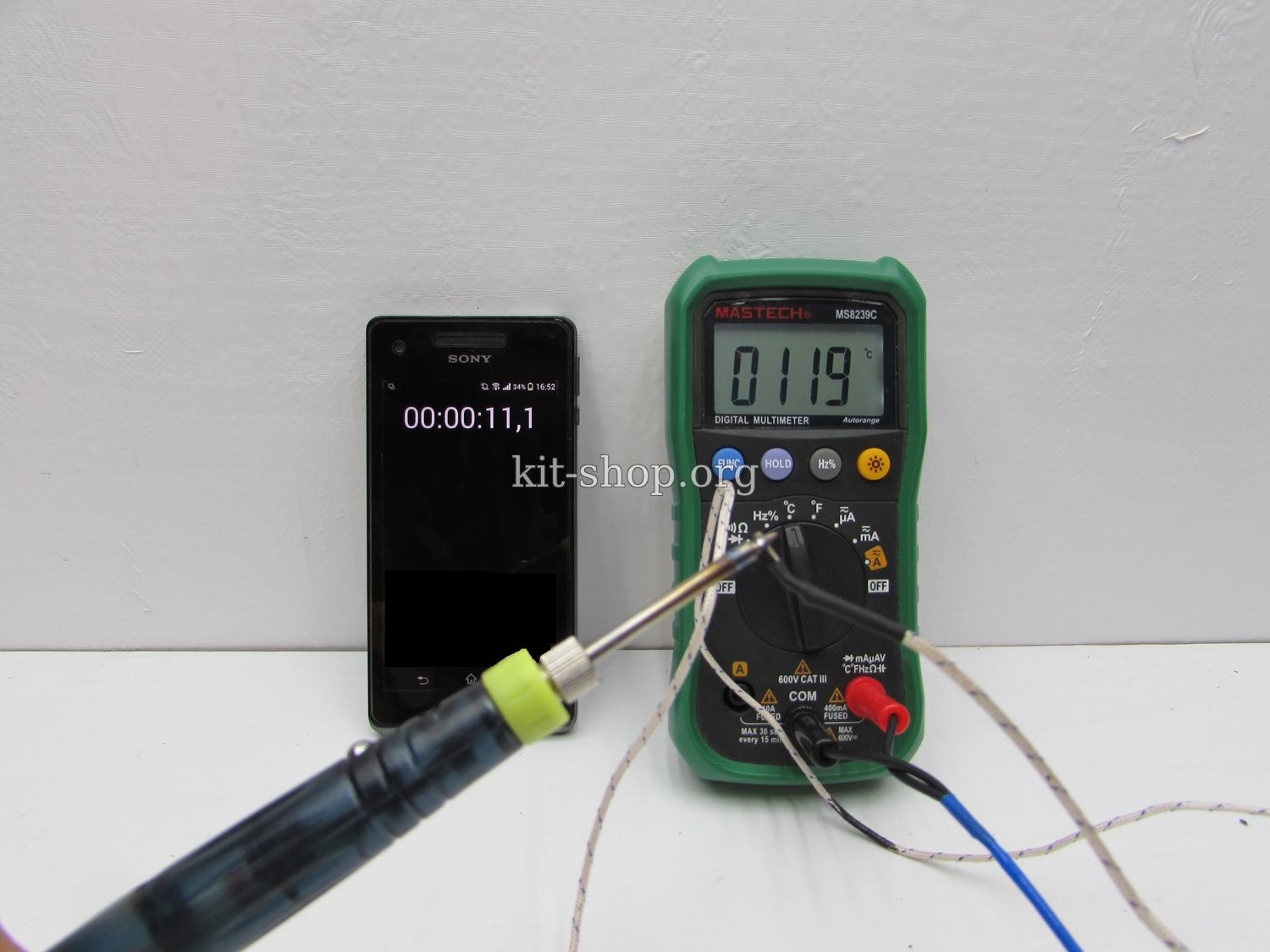

Паяльник нагревается с 0-я до сотни всего за 10 секунд, проверим

нагрев за 10 сек


Да действительно, такой быстрый нагрев происходит поскольку нагревательный элемент расположен в самом жале, почти у самого края.
Давайте вскроем и изучим систему автоотключения жала при бездействии.

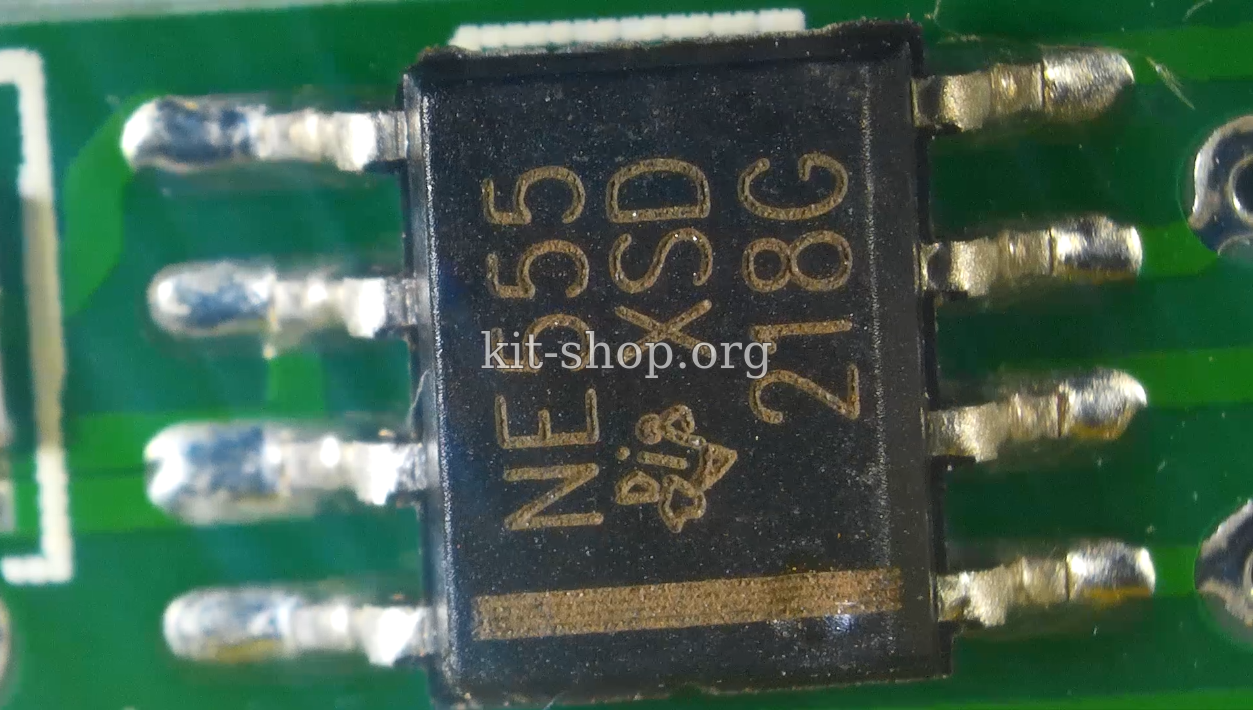

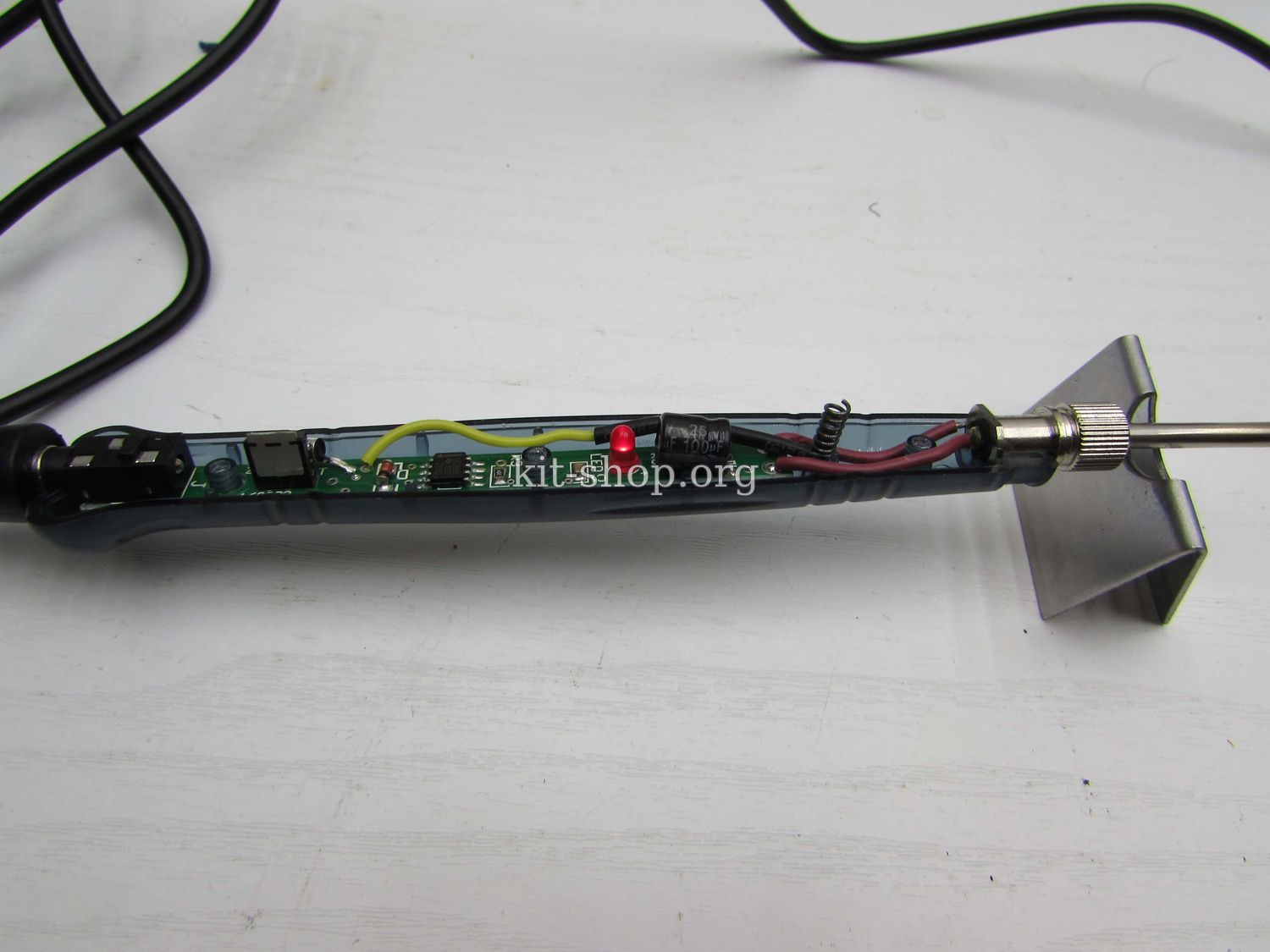

Схема построена на базе таймера 555 и полевого ключа 35N06 с током аж 36 Ампер, поэтому тот почти вообще не нагревается во время работы.  Имеется индикаторный светодиод.

плата паяльника нагрев жала с usb

таймер 555



Тут нет контроля температуры, схема тупа из себя представляет таймер и работает крайне не стабильно, если использовать шумный блок питания, работе мешают даже электроприборы, включенные рядом с паяльником, но если питать паяльник именно от USB порта компа, а не от блока питания, все работает как задумано, но с другой стороны - ток  даже в разъеме USB 3,0 около 1 Ампер, а паяльник жрет аж полтора, и вот в этом и заключается весь секрет, может китайцы специально так сделали, питая от USB 3.0 ток маленький следовательно нагрев тоже будет нормальным

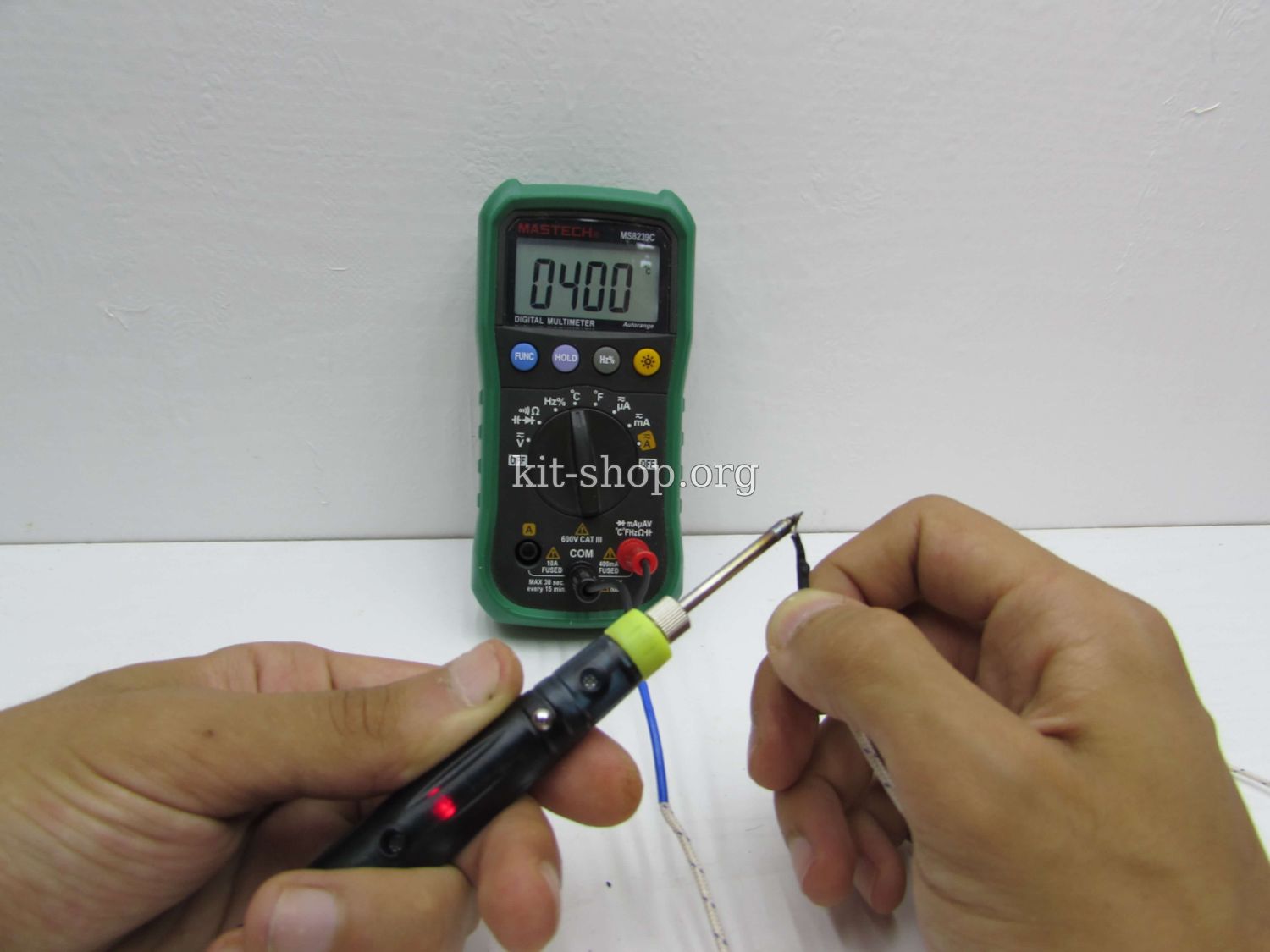

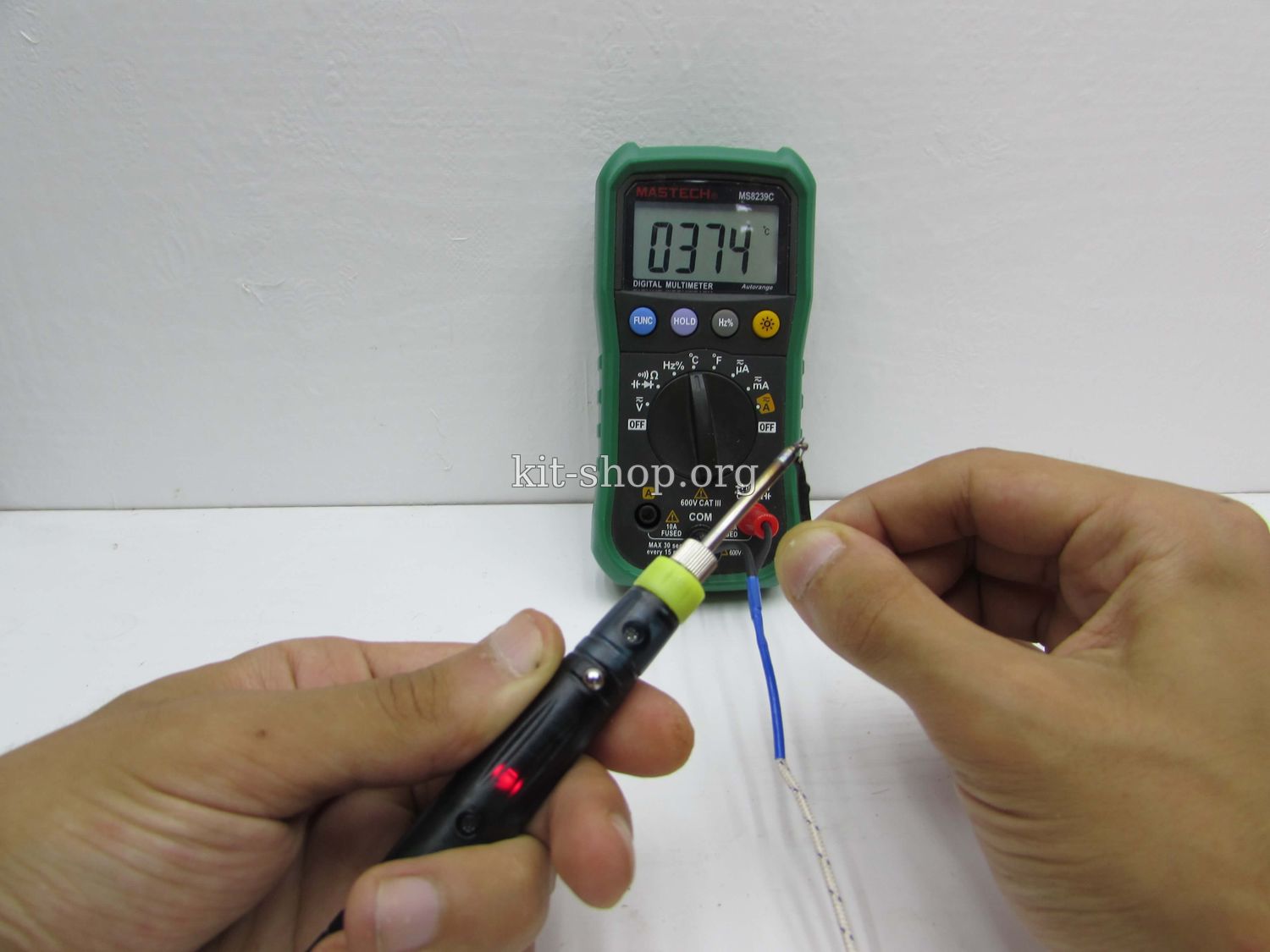

С порта USB 3.0 нагревается паяльник до 410 градусов, а это максимальная температура в случае USB 2.0 ну вот теперь вроде все в порядке, канифоль не испаряется мгновенно, паять можно.

нагрев жала с usb нагрев жала с usb

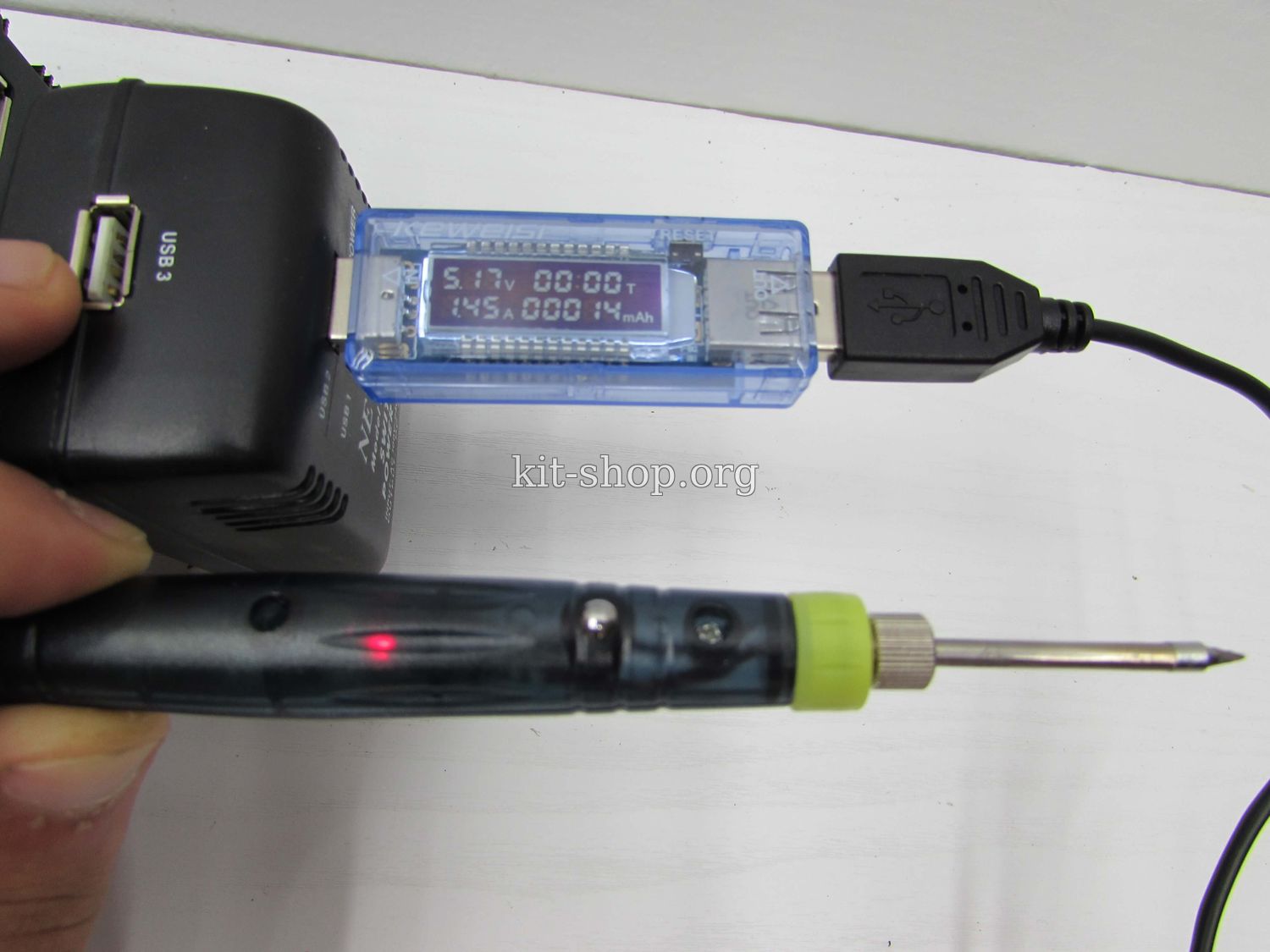

Максимальный ток потребления

Максимальный ток потребления



Функция таймера работает просто , если вы не дотрагиваетесь шарика в течении 25 секунд паяльник отключается, касаетесь шарика паяльник в течении 2-х секунд начинает набирать температуру, все просто.


Функция таймера Функция таймера



Повторю - эта функция корректно работает только если источник питания хороший, малошумящий.
Паяет неплохо, для мелких работ самое оно, наконечник жала, по всей видимости долговечный.

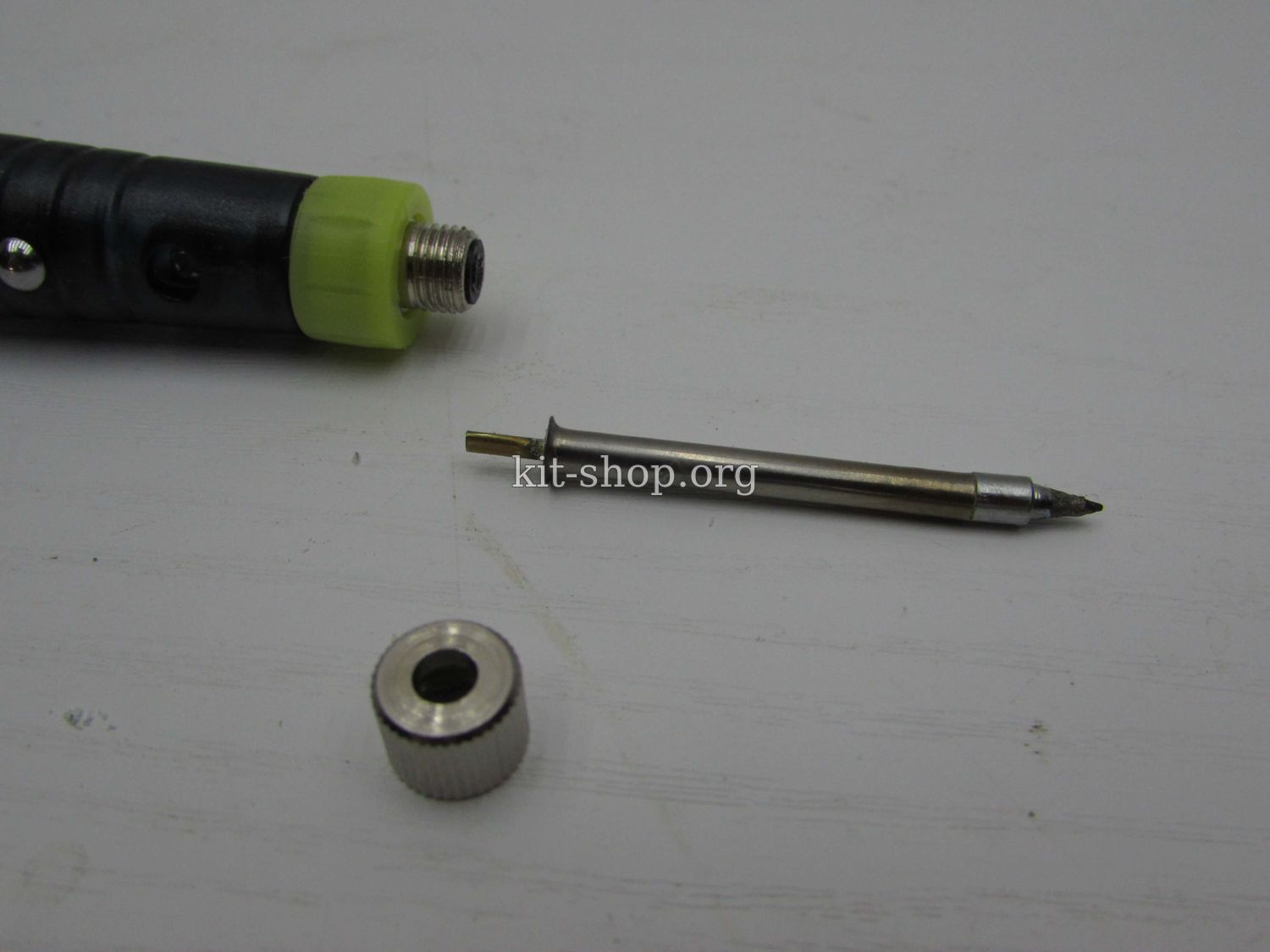

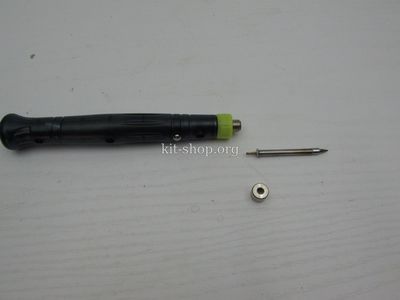

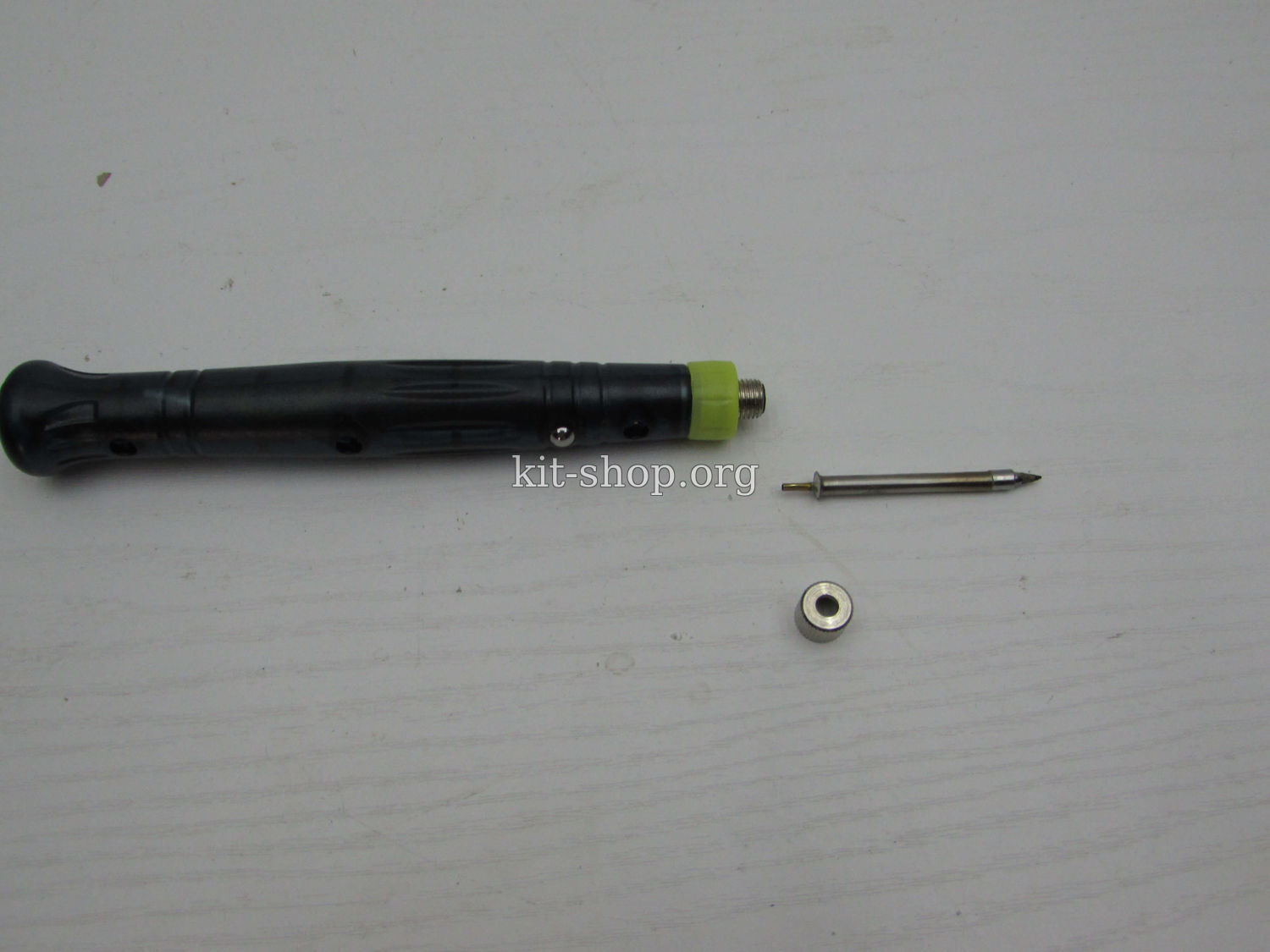

К стати, само жало можно снять за пару секунд, открутив фиксатор.

жало фиксатор жало

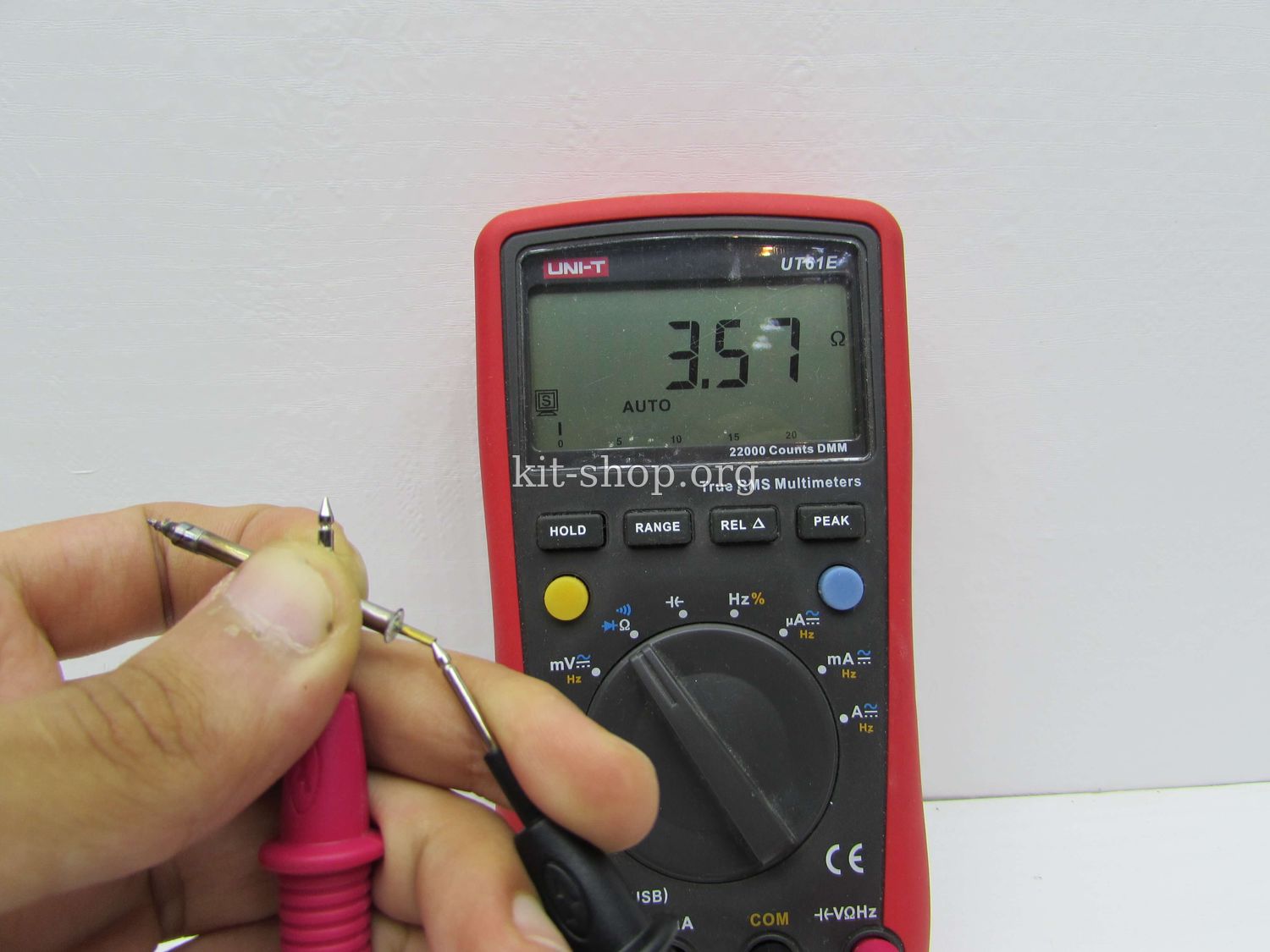

Сопротивление нагревательного элемента 3,5 Ом

Сопротивление



Подведем итог, в целом паяльник неплохой, если питать от хорошего блока питания, автоотключение не знаю на сколько полезным будет, хотя если паяльник питается скажем от повербанка, то функция нужная
Паяльник универсальный, можно питать от компьютера, повербанка или любого другого адаптера 5 Вольт, имеет небольшой вес, жало нагревается до рабочей температуры за считанные секунды, паять в принципе удобно.
Это пожалуй все, что хотел сказать, если появились вопросы, пишите в комментариях.
