Полный обзор платы заряда Li-Ion аккумуляторов

Товар  можно купить тут

Всем радиолюбителям отлично знакомы платы заряда для одной банки li-ion аккумуляторов. Она пользуется большим спросом из за малой цены и неплохих выходных параметров.






Применяется для зарядки ранее указанных аккумуляторов от напряжения 5 Вольт. Подобные платки находят широкое применение в самодельных конструкциях с автономным источником питания в лице литий-ионных аккумуляторов.


Выпускают эти контроллеры в двух вариантах - с защитой и без. Те, что с защитой стоят чуток дорого.



Защита выполняет несколько функций

1) Отключает  аккумулятор при глубоком разряде, перезаряде,  перегрузке и к.з.





Сегодня мы очень детально проверим эту платку и поймем соответствуют ли обещанные производителем параметры реальным, а также устроим иные тесты, погнали.
Параметры платы приведены ниже



А это схемы, верхняя с защитой, нижняя - без



Под микроскопом заметно, что плата весьма неплохого качества. Двухсторонний стеклотекстолит, никаких "сополей", присутствует шелкография, все входы и выходы промаркированы, перепутать подключение не реально, если быть внимательным.






Микросхема может обеспечить максимальный ток заряда в районе 1 Ампера, этот ток можно изменить подбором резистора Rх (выделено красным).

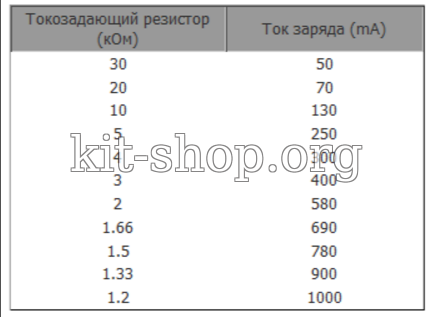

А это  табличка выходного тока в зависимости от сопротивления ранее указанного резистора.




Микросхема задает конечное напряжение зарядки  (около 4,2Вольт) и ограничивает ток заряда. На плате имеется два светодиода, красный и синий (цвета могут быть иными)  Первый горит в процессе заряда, второй когда аккумулятор полностью заряжен.



Имеется Micro USB разъем, куда подается напряжение 5 вольт.



Первый  тест.
Проверим выходное напряжение, до которого будет заряжаться аккумулятор, оно должно быть в от 4,1 до 4,2В





Все верно, претензий нет.

Второй тест

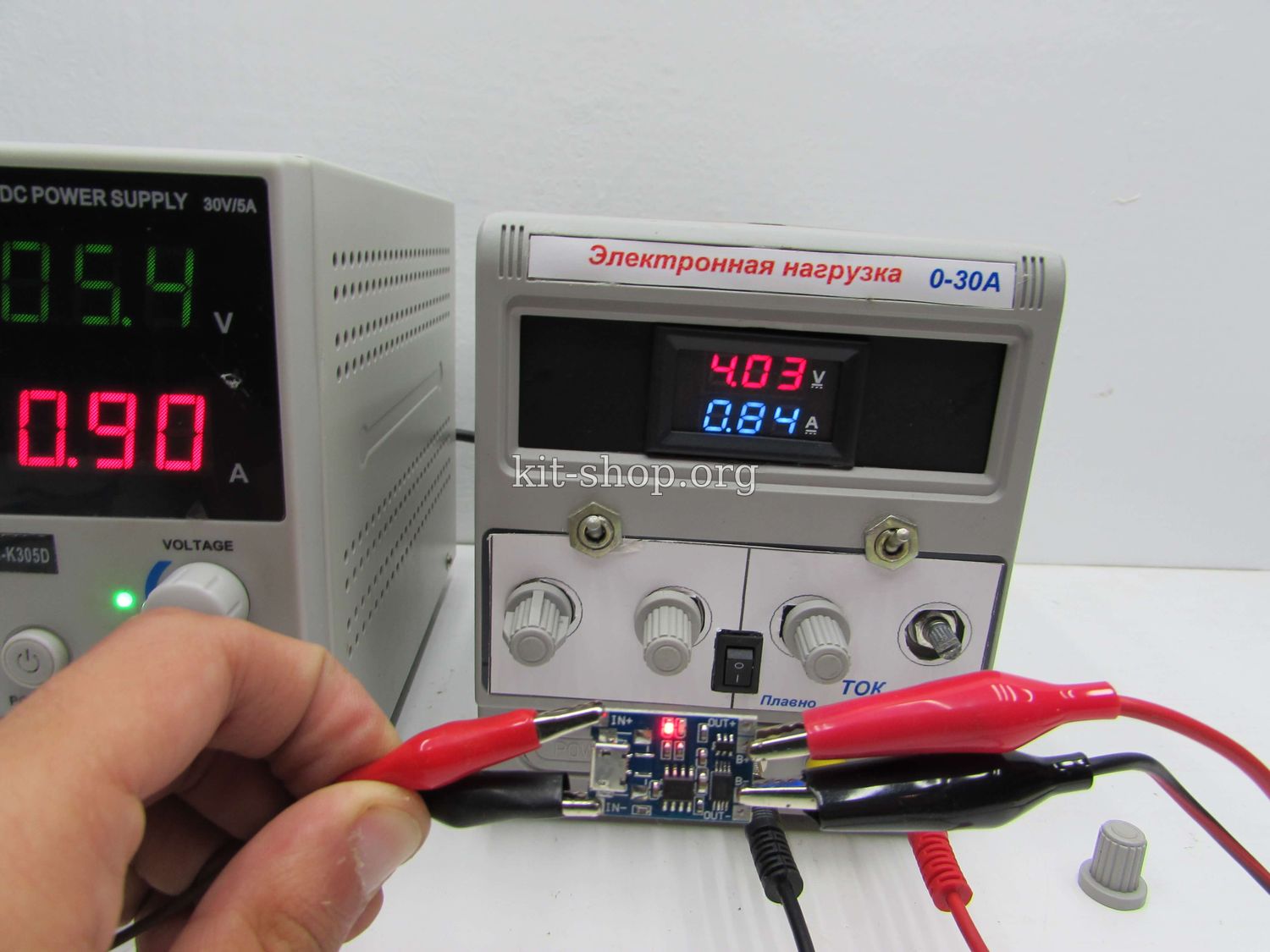

Проверим выходной ток, на этих платах по умолчанию выставлен максимальный ток, а это около 1А.
Будем нагружать выход платы до тех пор, пока не сработает защита, этим имитируя большое потребление на входе или разряженный аккумулятор.



Максимальный ток близок к заявленному, идем дальше.

Тест 3
На место аккумулятора подключен лабораторный блок питания на котором заранее выставлено напряжение в районе 4-х вольт. Снижаем напряжение до тех пор пока защита не отключит аккумулятор, мультиметр отображает выходное напряжение.





Как видим , при 2,4-2,5 вольтах напряжение на выходе пропало, т.е защита свое отрабатывает. Но это напряжение ниже критического, думаю 2,8 Вольт было бы самое оно, в общем не советую разряжать аккумулятор до такой степени, чтобы сработала защита.

Тест 4
Проверка тока срабатывания защиты.
Для этих целей была использована электронная нагрузка, плавно увеличиваем ток.



Защита срабатывает на токах около 3,5 Ампер (отчетливо видно в ролике)

Из недостатков замечу только то, что микросхема безбожно нагревается и не спасает даже теплоемкая плата, к стати - сама микросхема имеет подложку для эффективной теплоотдачи и эта подложка припаяна к плате, последняя играет роль теплоотвода.





Добавить думаю нечего, все прекрасно видели, плата является отличным бюджетным вариантом, когда речь идет о контроллере заряда для одной банки Li-Ion аккумулятора небольшой емкости.
Думаю это одна из самых удачных разработок китайских инженеров, которая доступна всем  из-за ничтожной цены.
Счастливо оставаться !
