Тестер TC1- проверит любой компонент.

Товар  можно купить тут

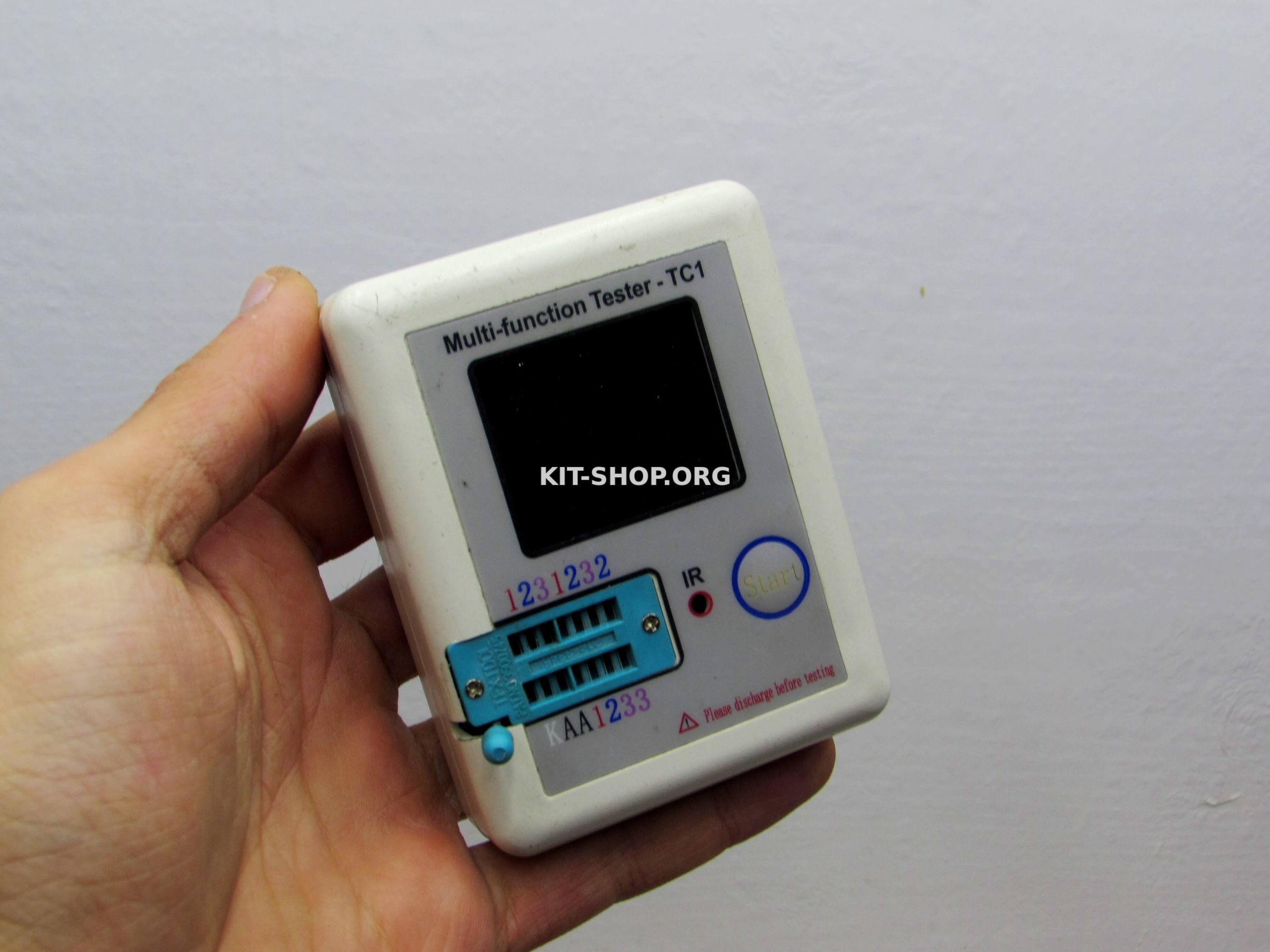

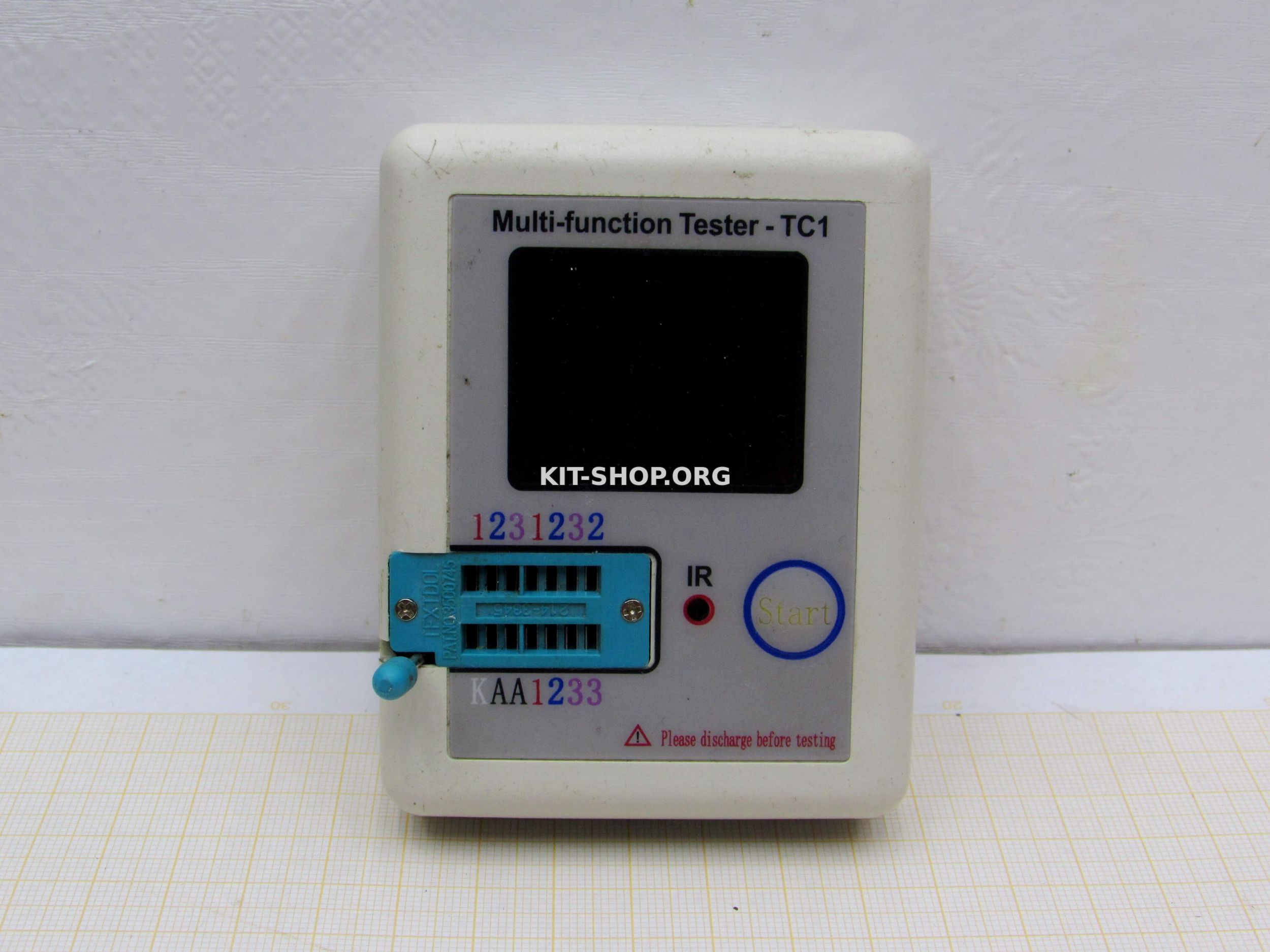

Всех приветствую. Сегодня наконец рассмотрим один из моих любимых измерительных приборов. Это тестер компонентов TC-1 , по функционалу по сути этот тот же знаменитый транзистор тестер, но эта версия отличается от бюджетных тем, что снабжена уже цветным дисплеем, встроенным литиевым аккумулятором, встроена в корпус и умеет измерять напряжение стабилизации стабилитронов до 30 вольт.






Этот прибор у меня уже почти пол года, почти всегда под рукой. Для тех кто не в курсе, этот прибор может измерять практически любые компоненты, транзисторы независимо от их типа, резисторы, конденсаторы индуктивности, тиристоры, диоды и даже стабилитроны, в общем все кроме микросхем.

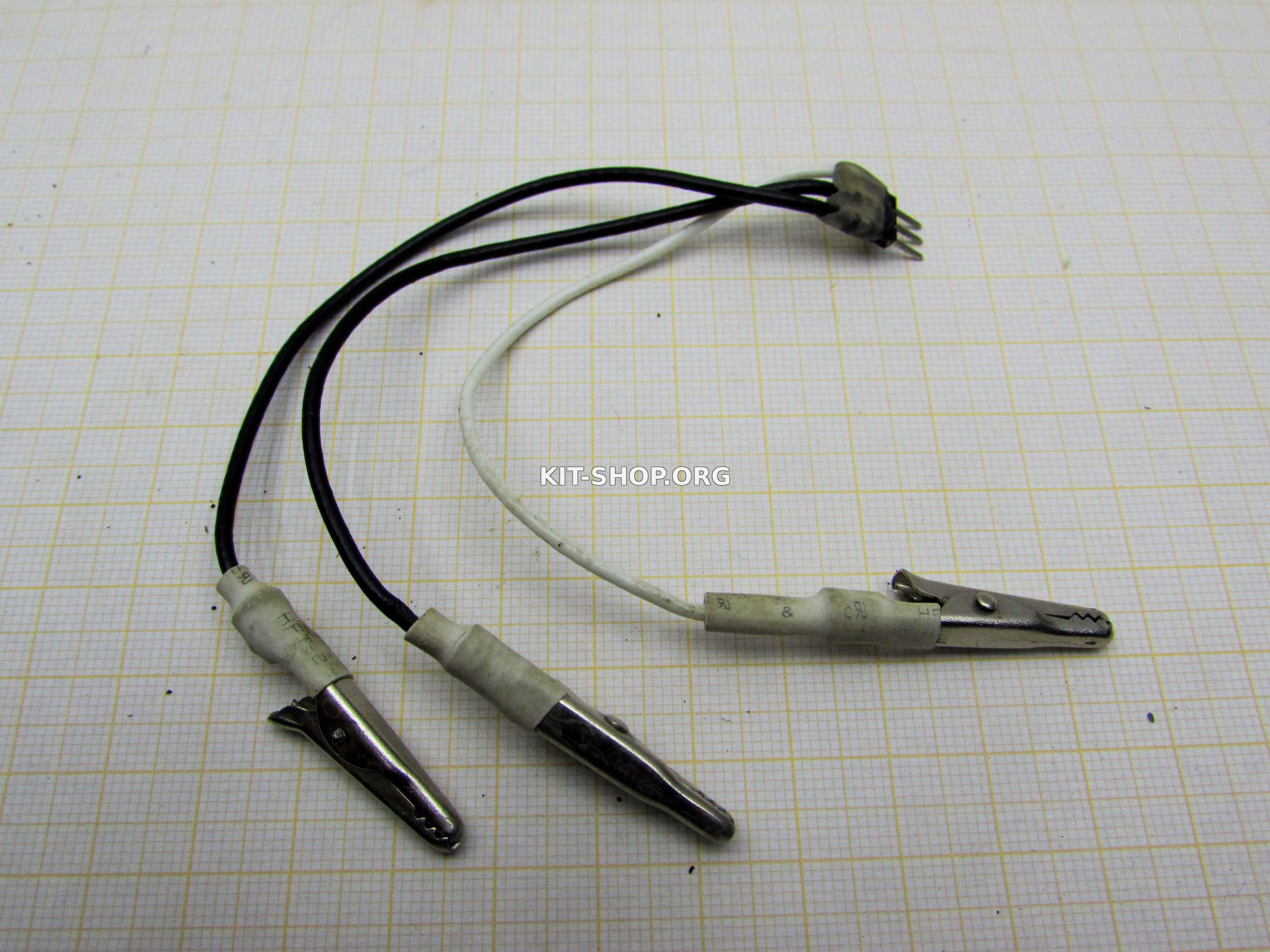

В комплекте с прибором идут крючкообразные щупы, , тестовый светодиод и конденсатор, Щупы через некоторое время заменил на самодельные, они гораздо надежней




Исключительно все испытуемые компоненты прибор обнаруживает автоматически.
Основные параметры приведены ниже.

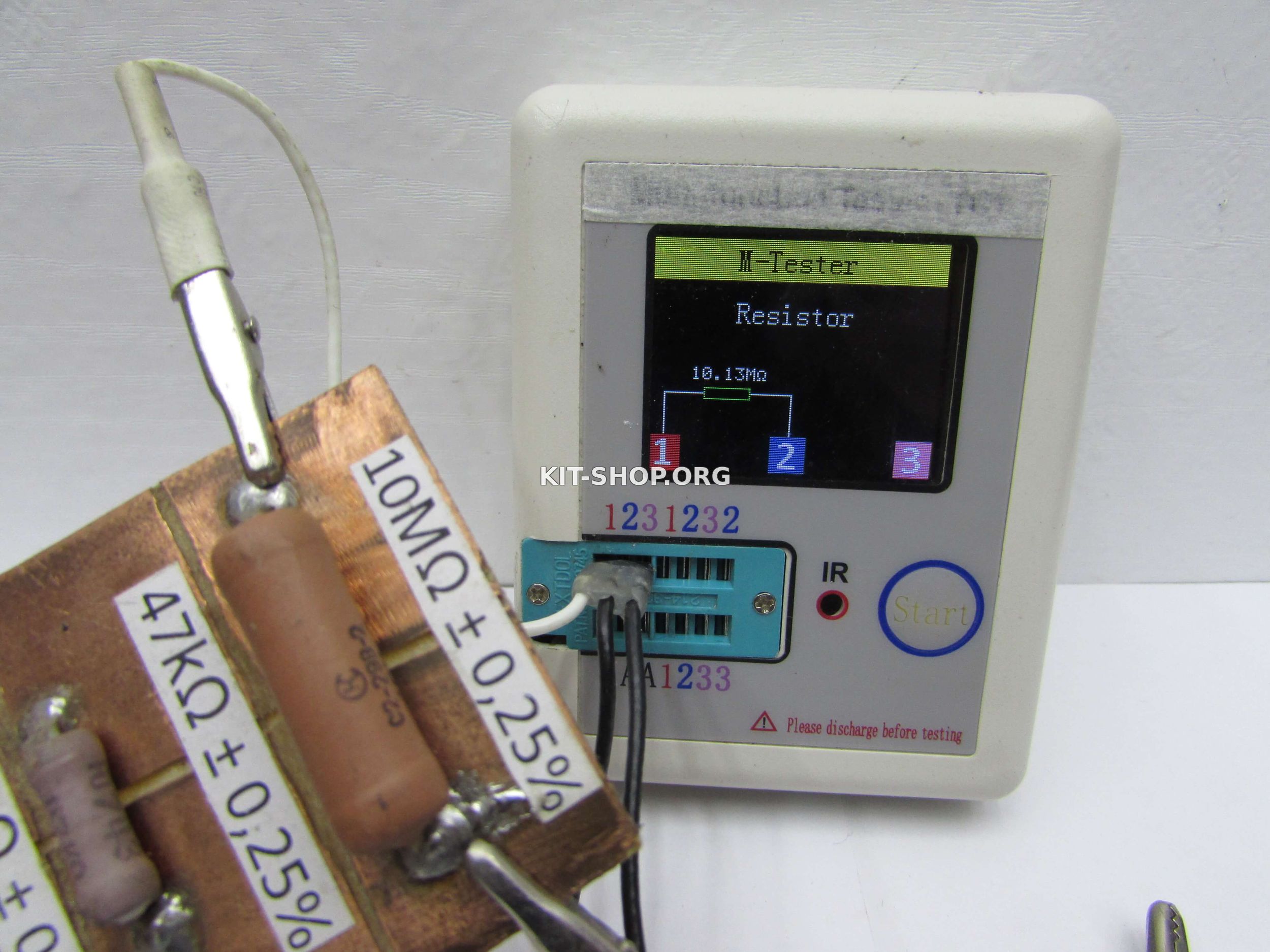

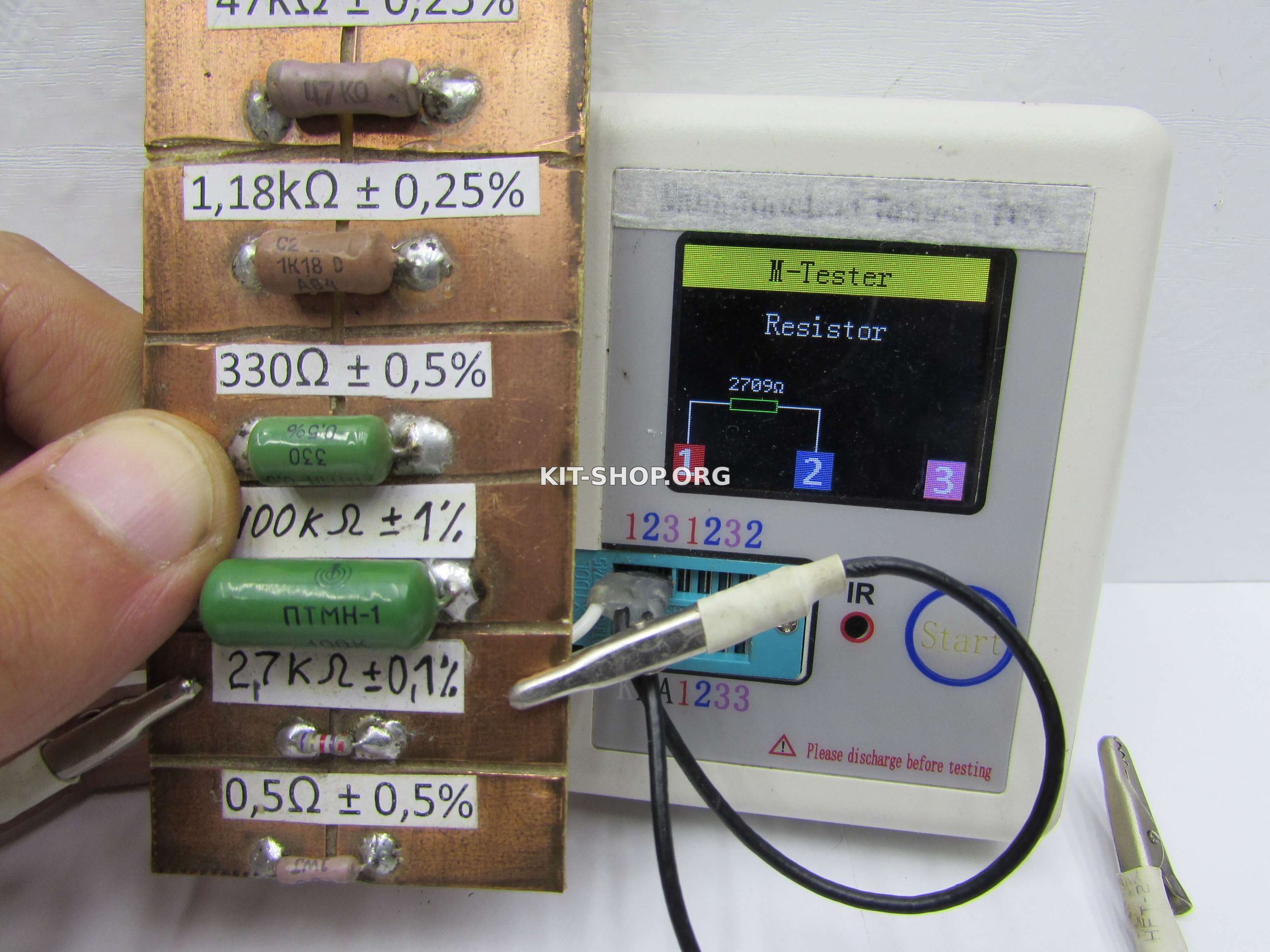

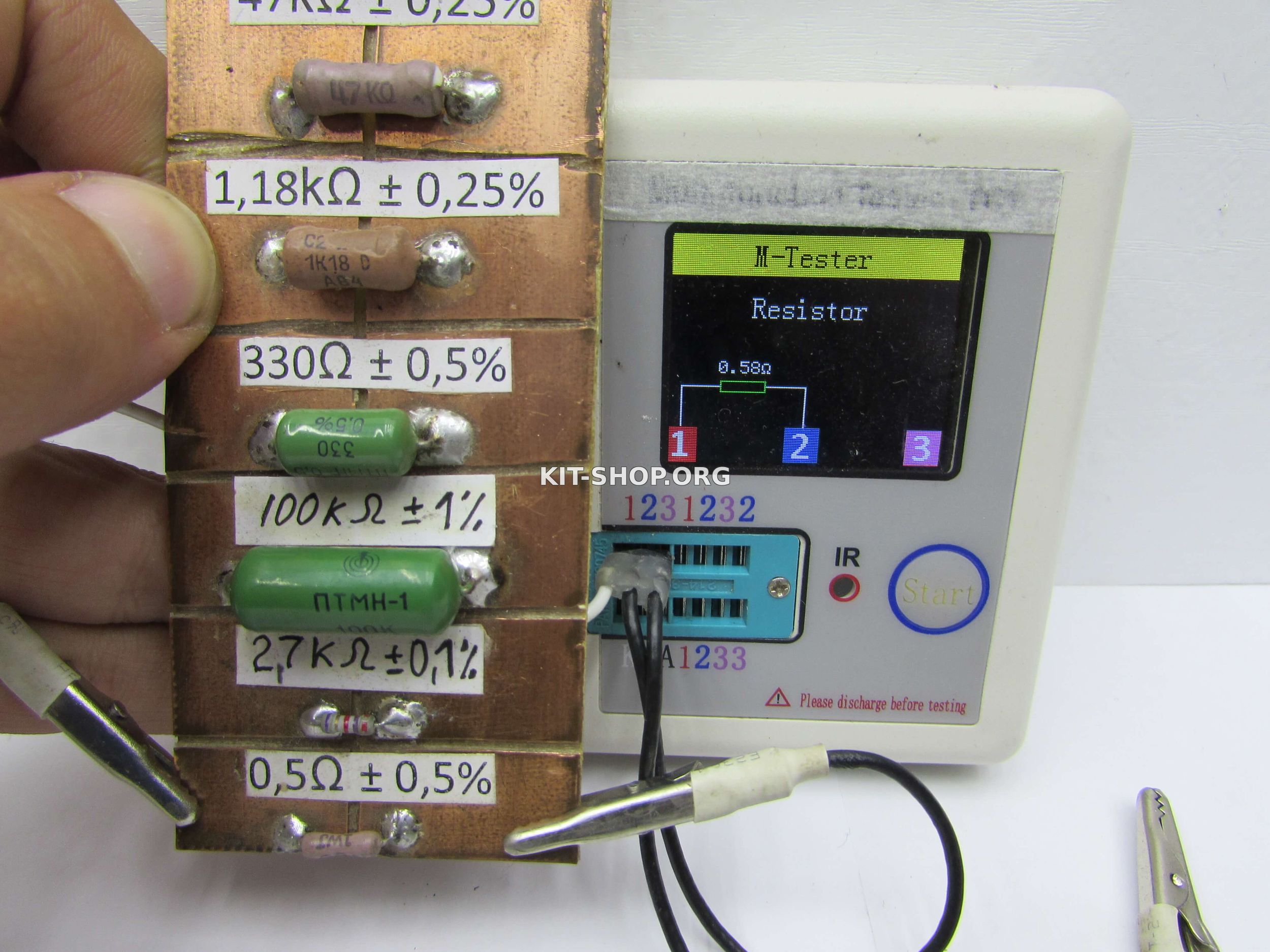

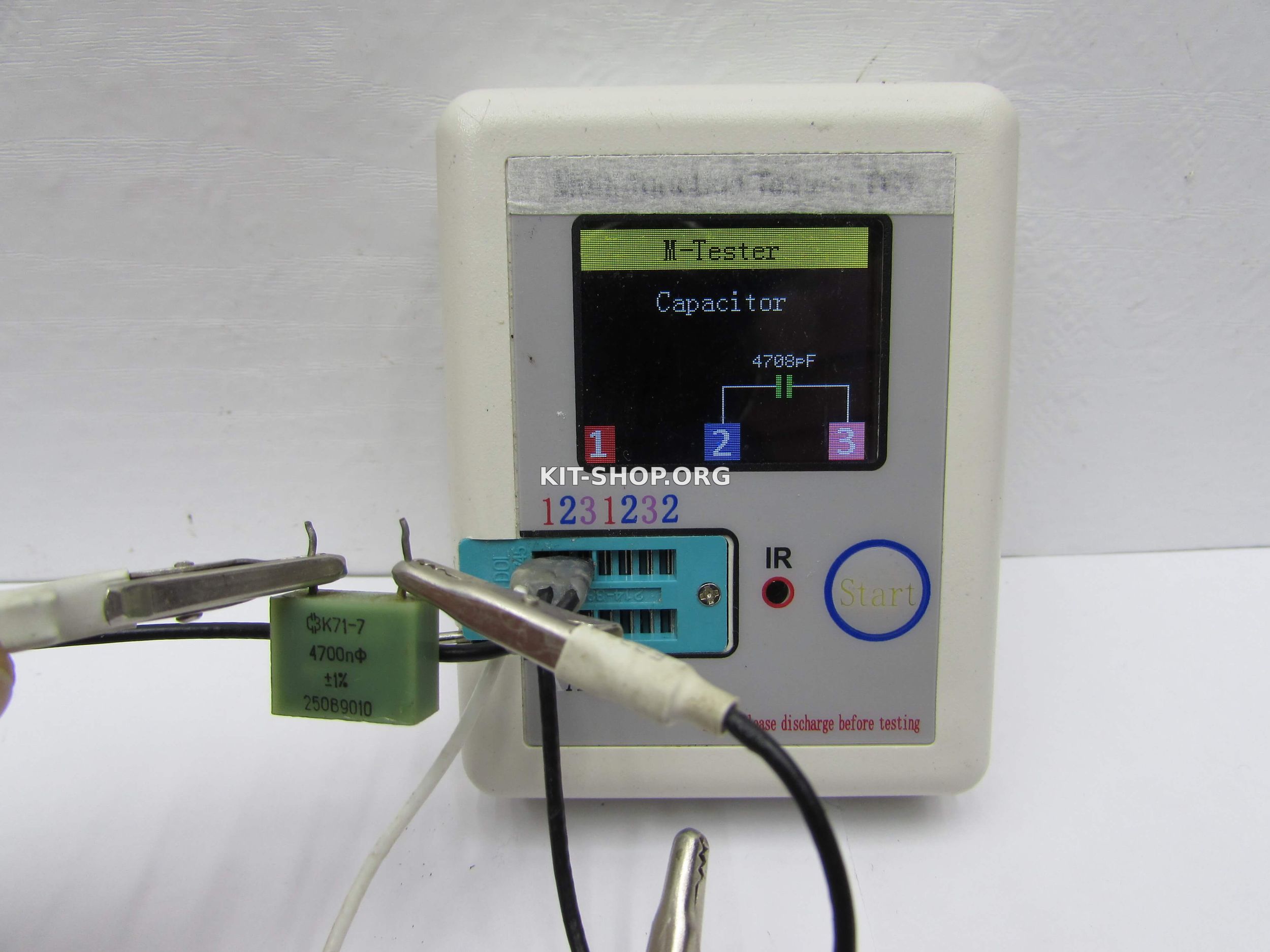

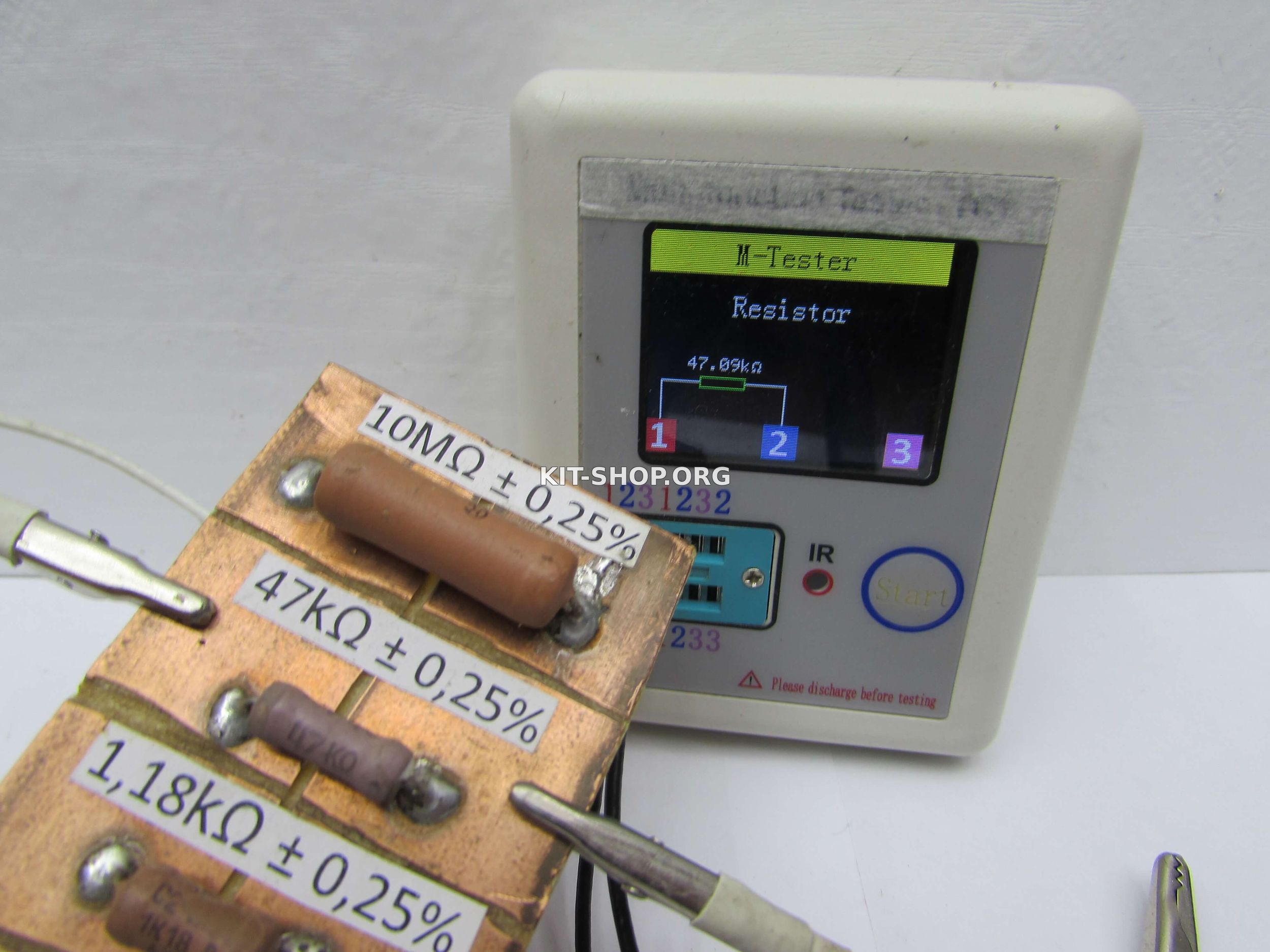

Прибор довольно точный, о чем свидетельствую мои тесты с прецизионными компонентами, порадовало то, что тестер довольно корректно измеряет низкоомные резисторы и конденсаторы малой емкости.

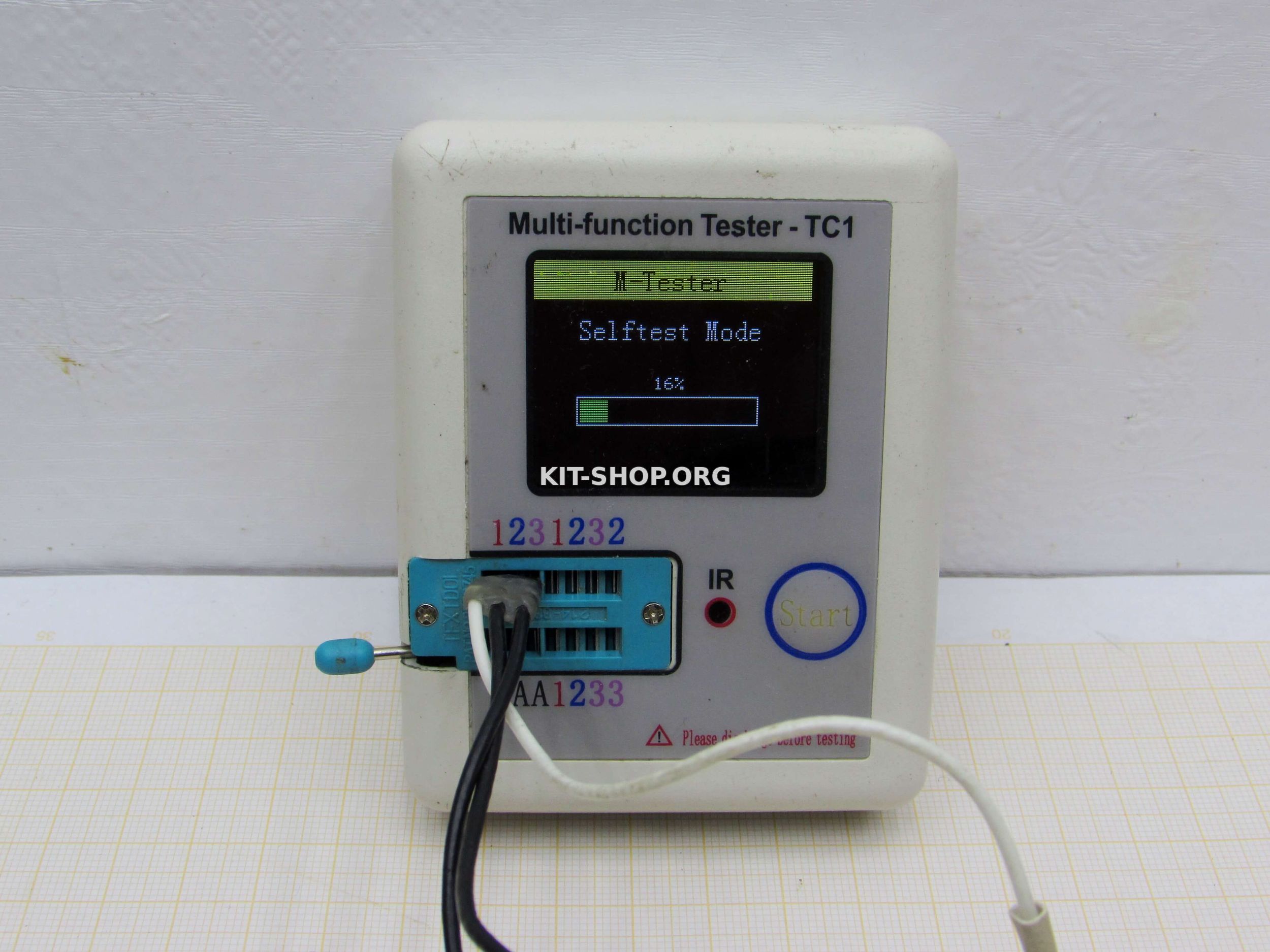

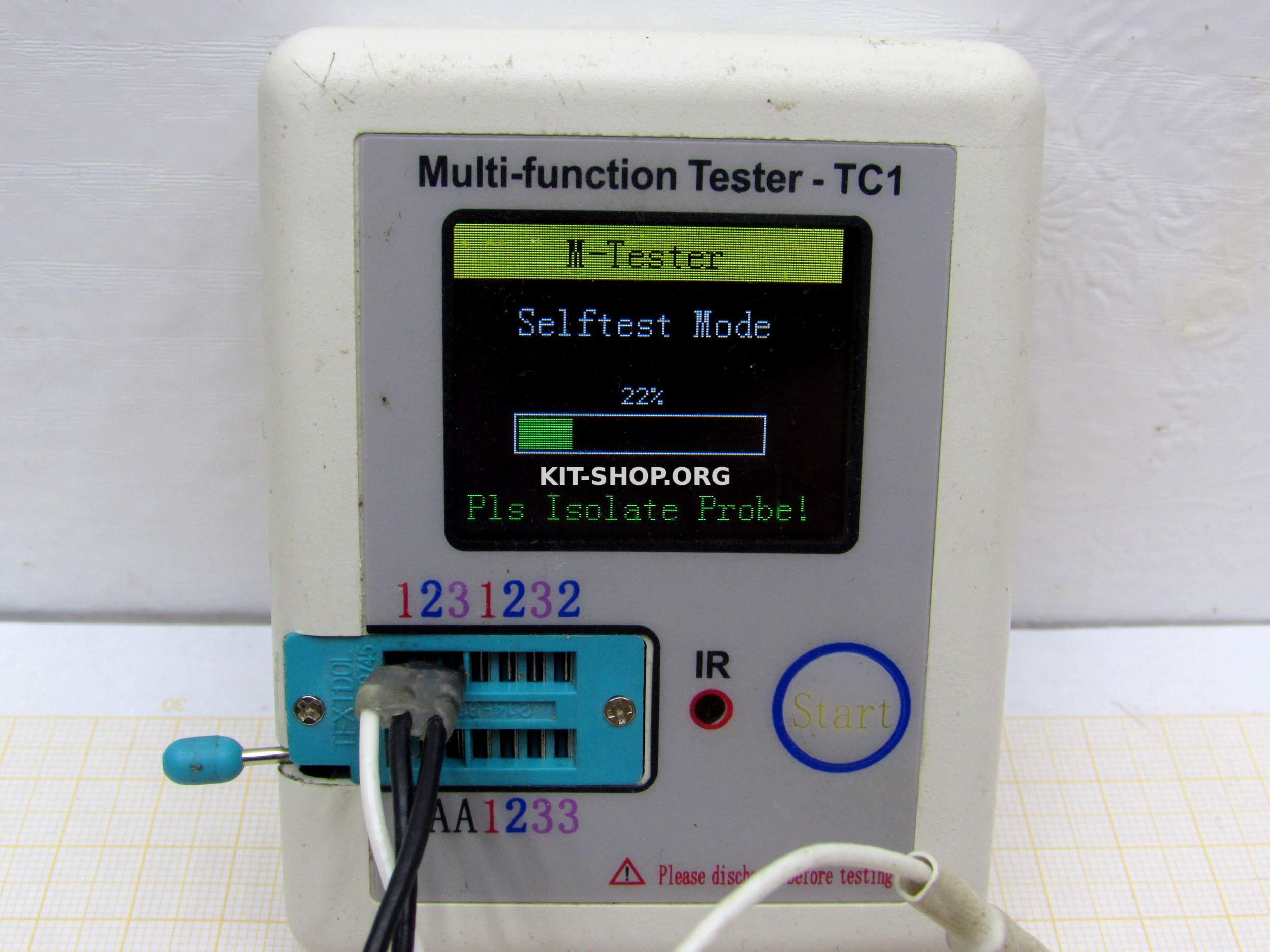

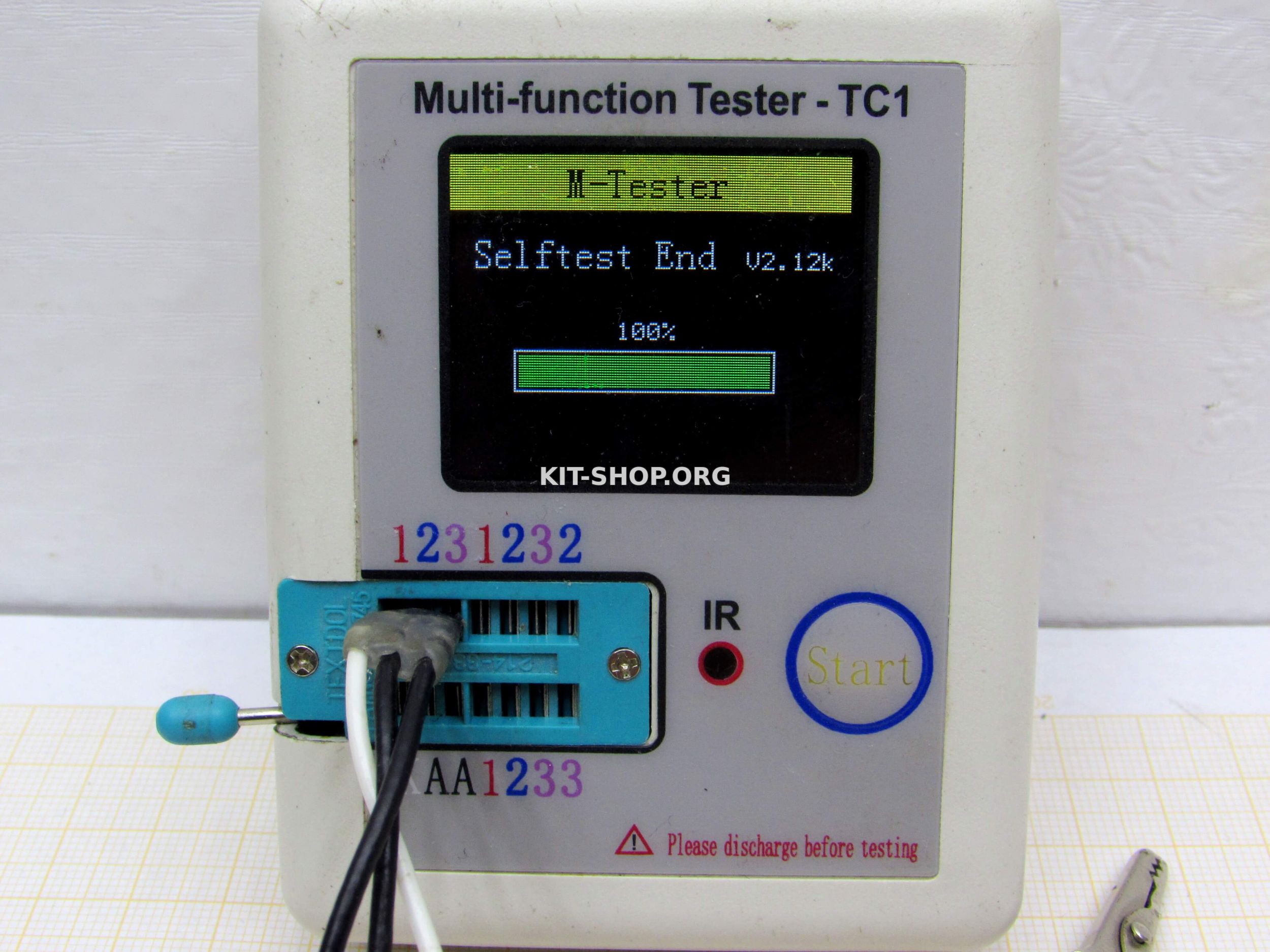

Перед первым запуском стоит откалибровать прибор , для этого замыкаем все три терминала вместе , затем нажимаем на кнопку включения, пойдет автокалибровка, через некоторое время прибор от нас попросит разъединить терминалы для дальнейшей колибровки, следуем указаниям и через некоторое время прибор готов к работе. В дальнейшем прибор не нуждается в калибровке, но раз в пол года можно.

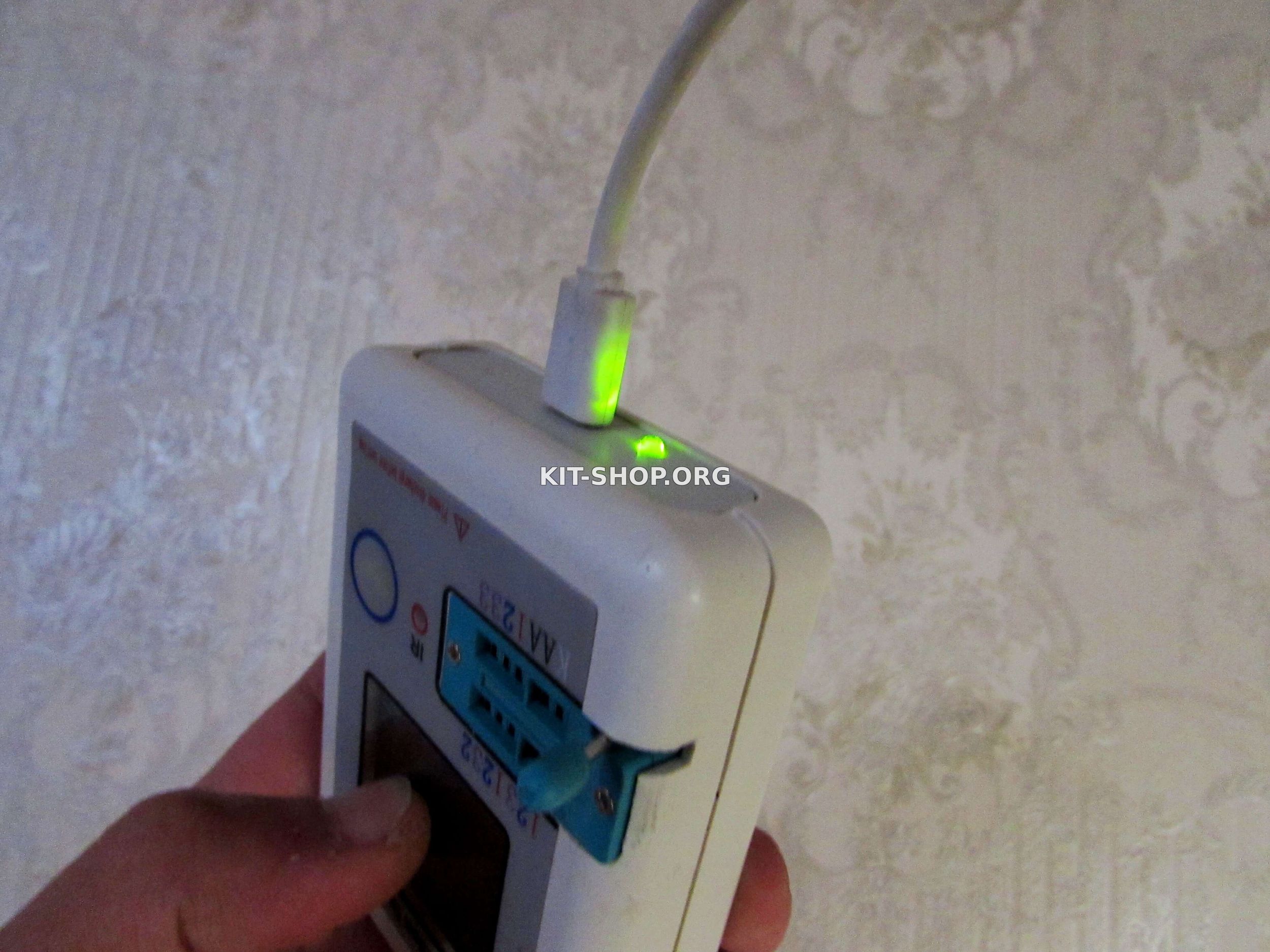

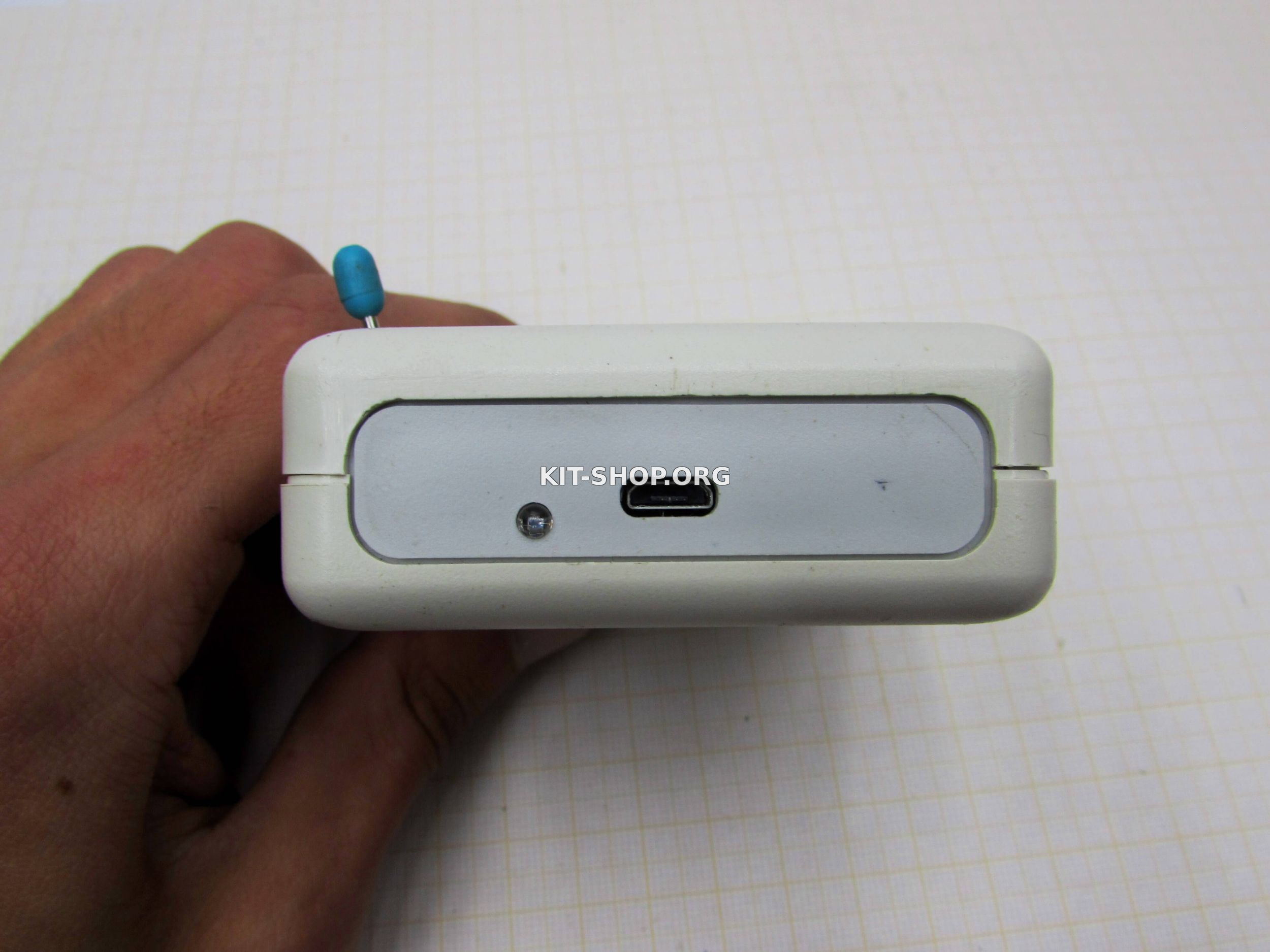

Питается устройство от литий-ионного аккумулятора с емкостью в 550мА/ч, на нижнем торце видим micro usb разем для зарядки и светодиодный индикатор. Диод светится красным в процессе заряда и зеленым, когда процесс заверен.

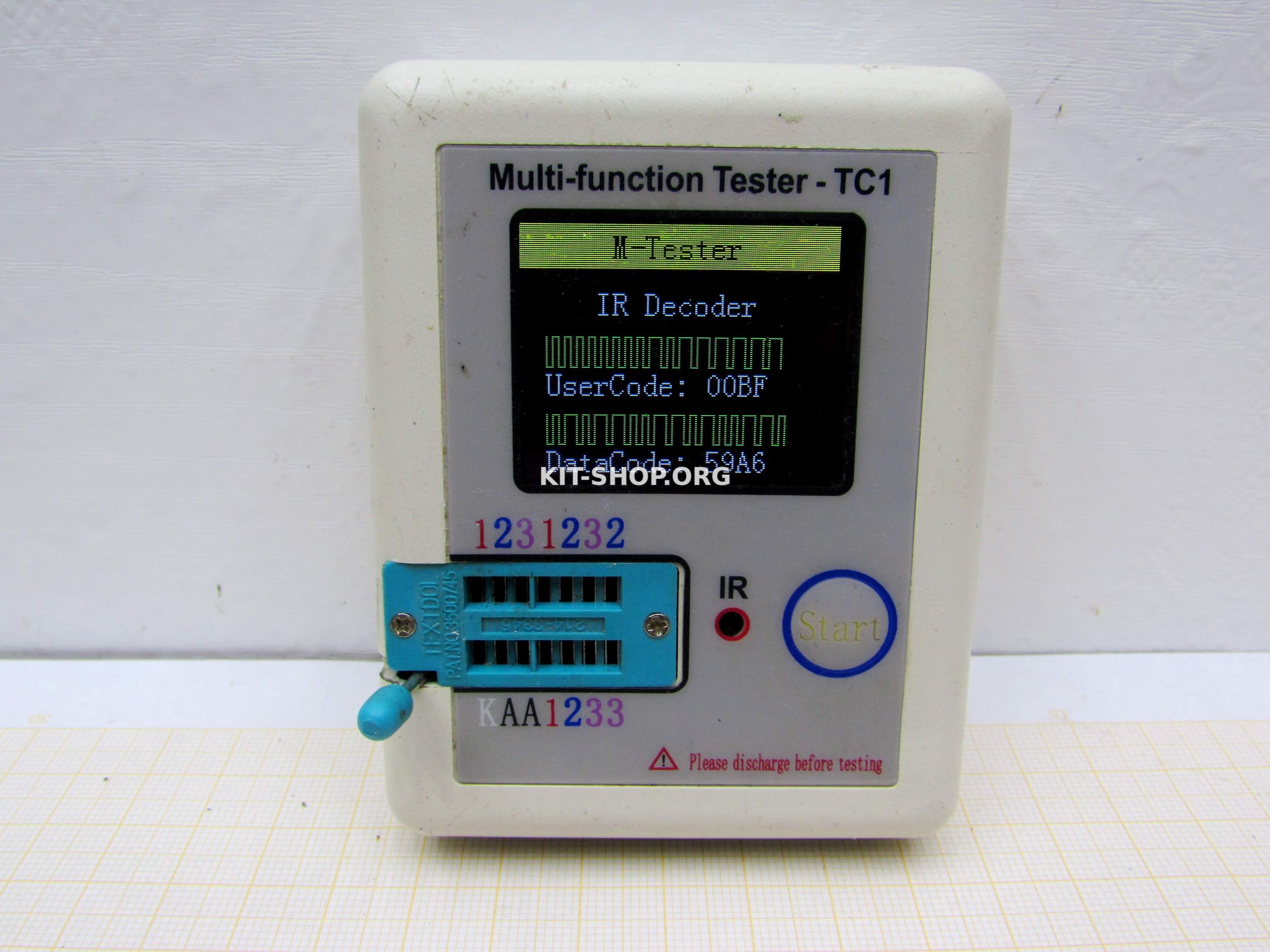

Еще одной новинкой является функция тестирования пультов дистанционного управления, не знаю на сколько она полезна , но прибор может отображать шим сигнал с пульта управления , который отображается на нижней строке, на верхней строке отображается код самого прибора.

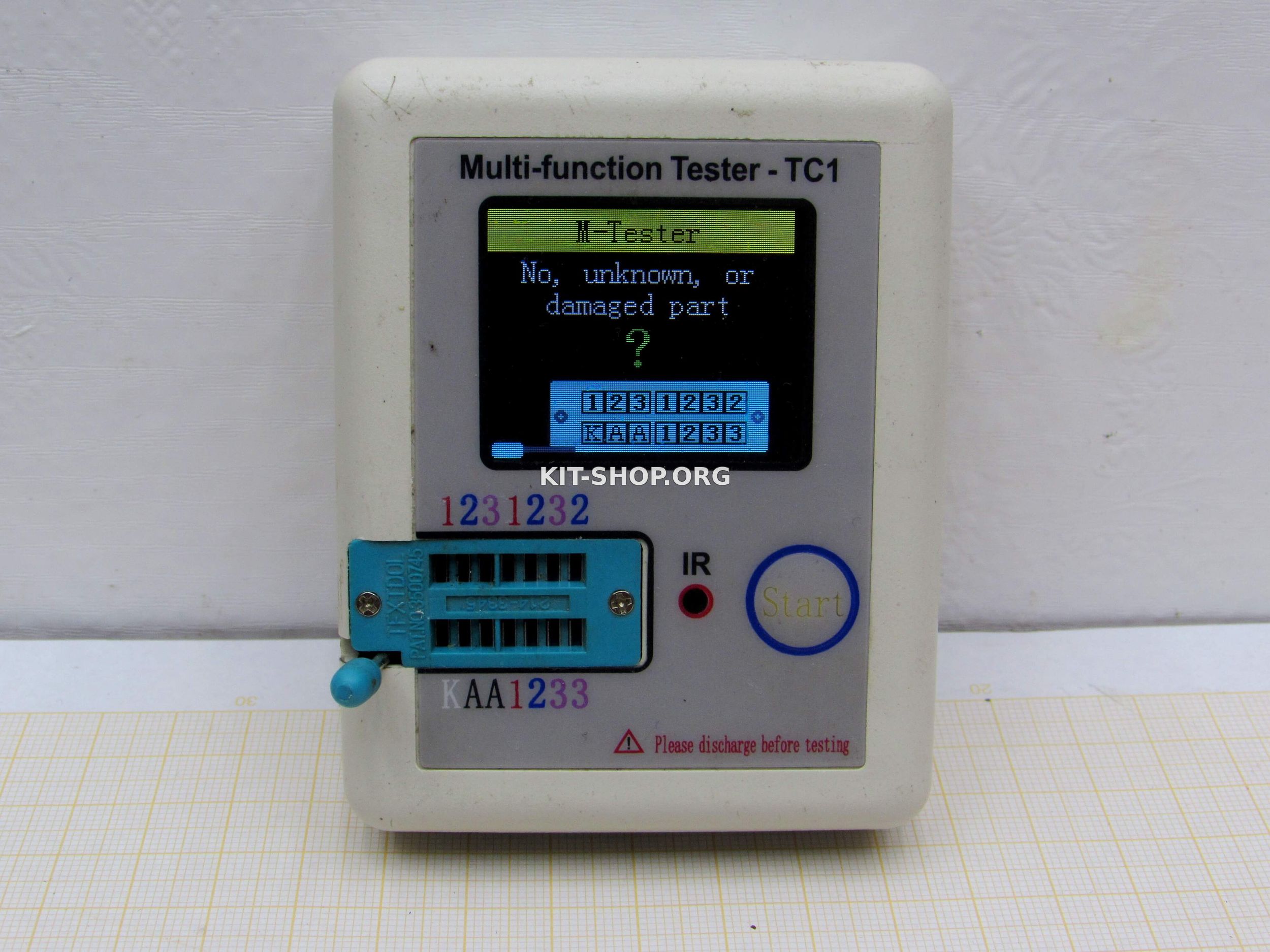

Для того , чтобы проверить пульт управления нужно всего лишь нажать на кнопку включения, подождать до тех пор пока прибор сообщит, что компонент н обнаружен, затем направить пульт управления и нажать на любую кнопку с пульта.
Верхняя строка на экране прибора - код приемника, на нижней строке можем видеть им сигнал с пульта. Лично для меня такая функция в принципе бесполезна.




А теперь вскроем прибор и посмотрим на внутренности.







Бросается в глаза Li-ion аккумулятор с емкостью 550мА/ч, сама плата высокого качества.





Устройство построено на базе микроконтроллера Atmega324, присутствует повышающий преобразователь, который необходим для теста стабилитронов и питания некоторых узлов схемы напряжением в 5 Вольт, также есть линейный стабилизатор на фиксированное напряжение 5 В.





ТЕСТЫ

Транзисторы

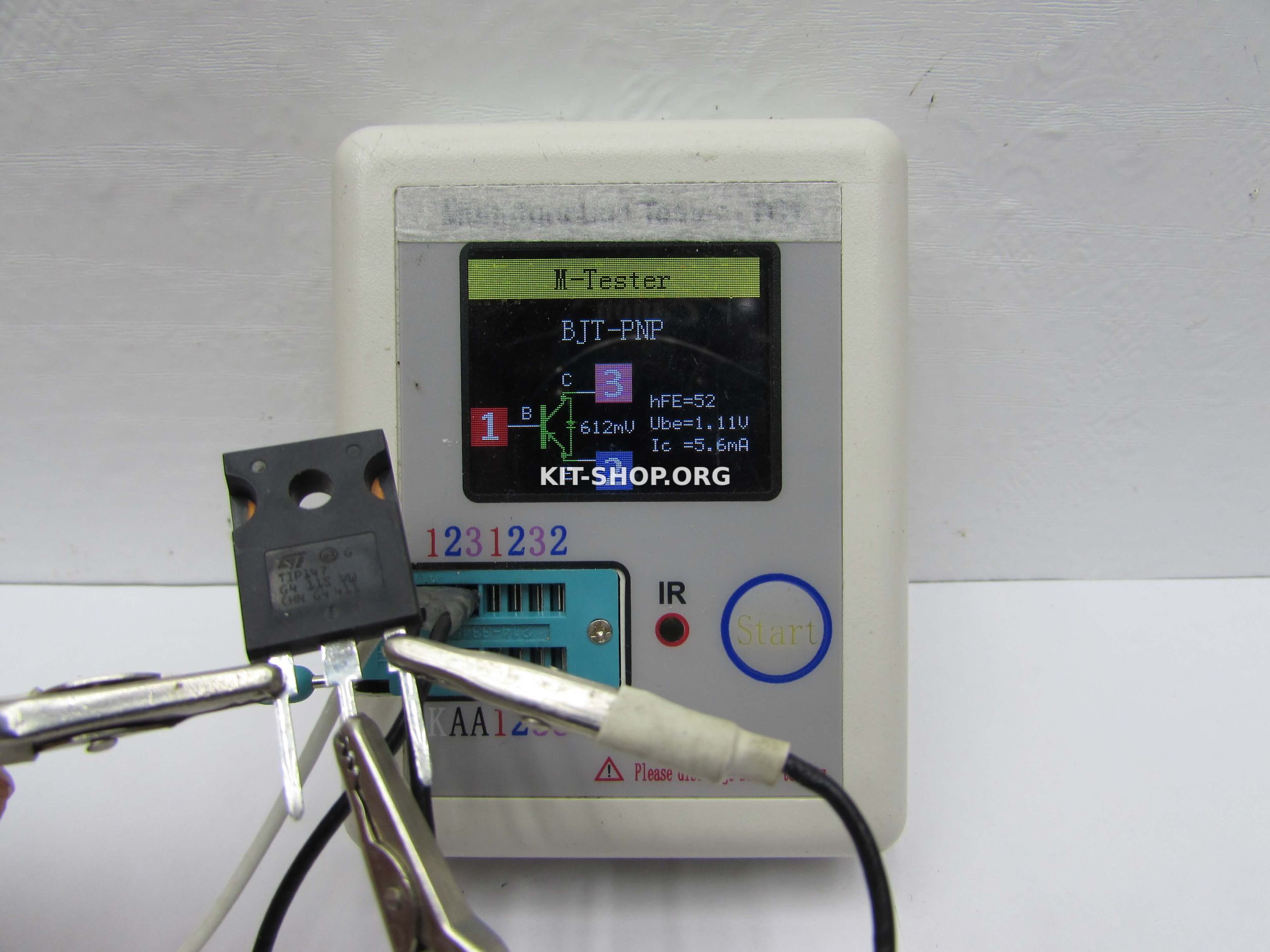

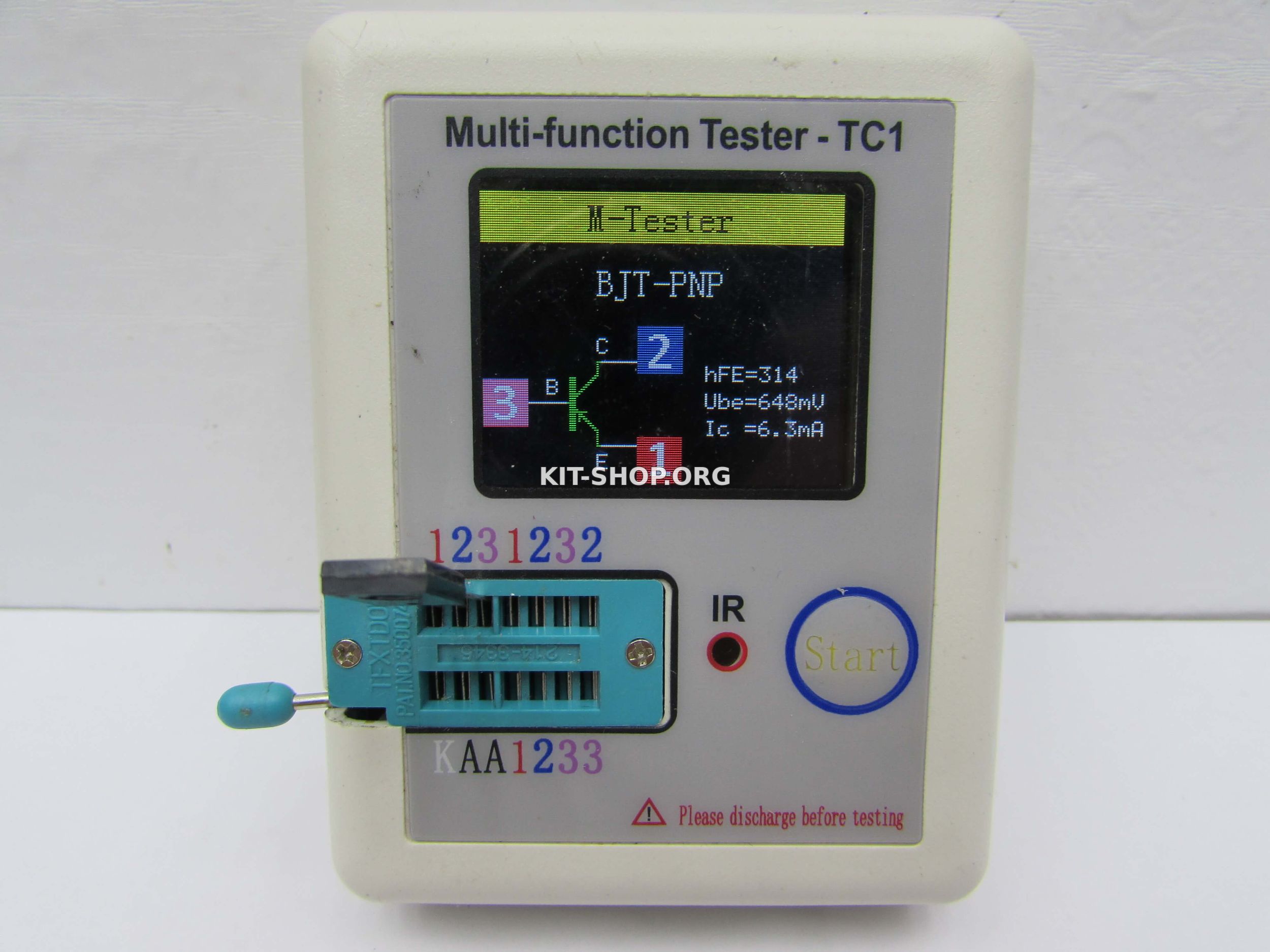

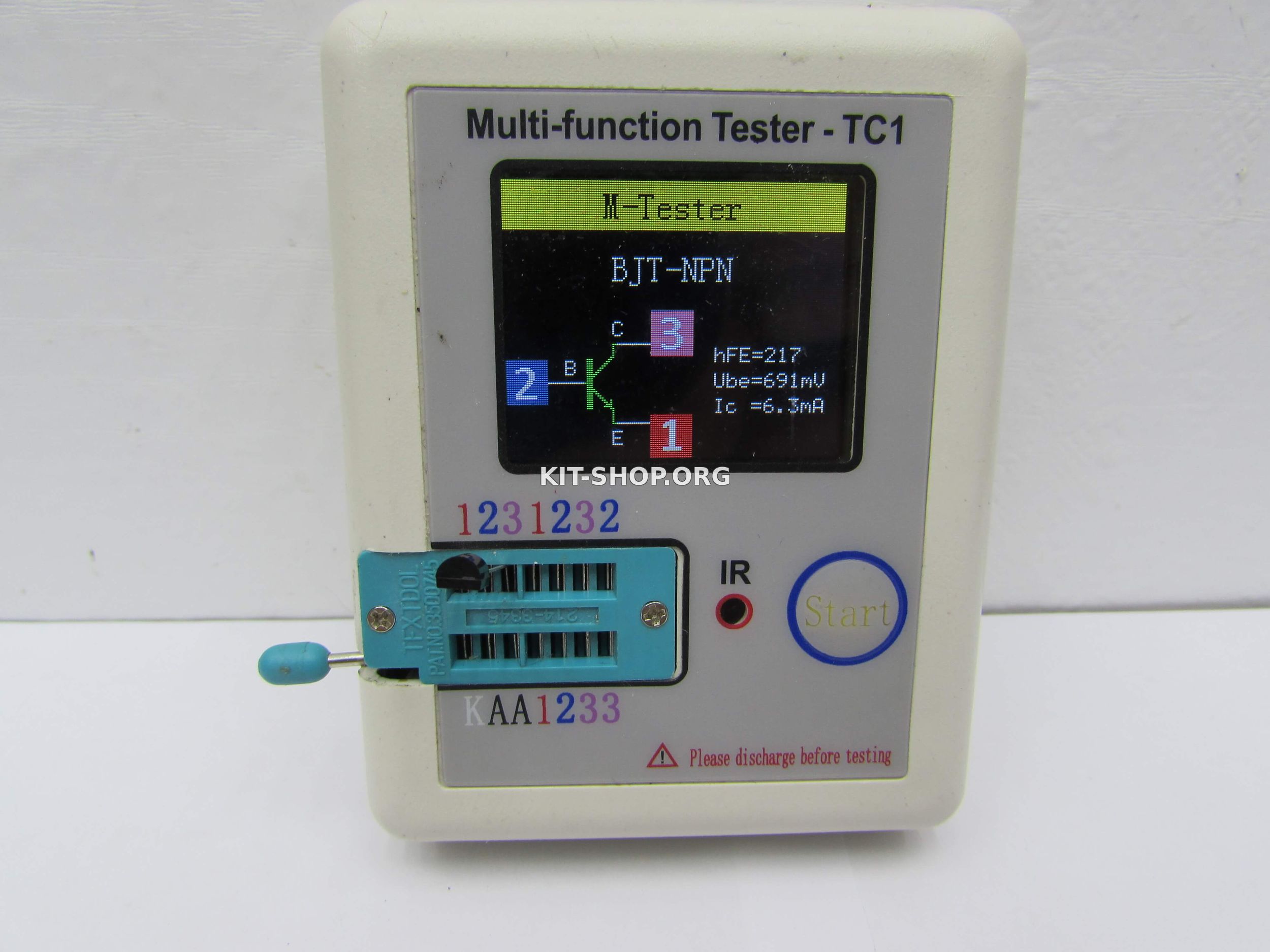

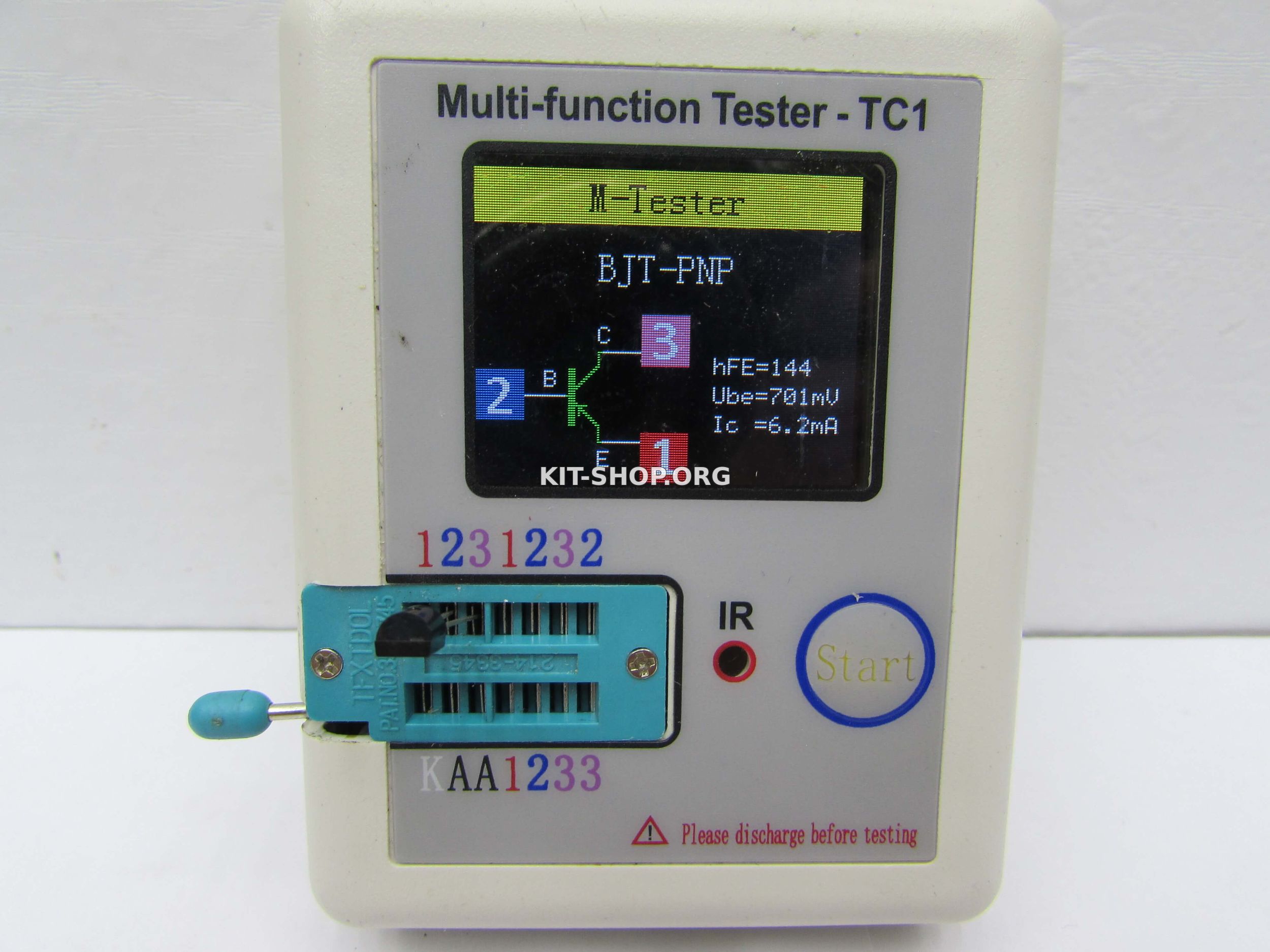

Прибор выводит на дисплей основные параметры транзистора, проводимость, расположение выводов (цоколевка), коэффициент усиления, напряжение база-эмиттер , в некоторых случаях даже отображается обратный ток коллектора - это в случае биполярных.
В случае полевых

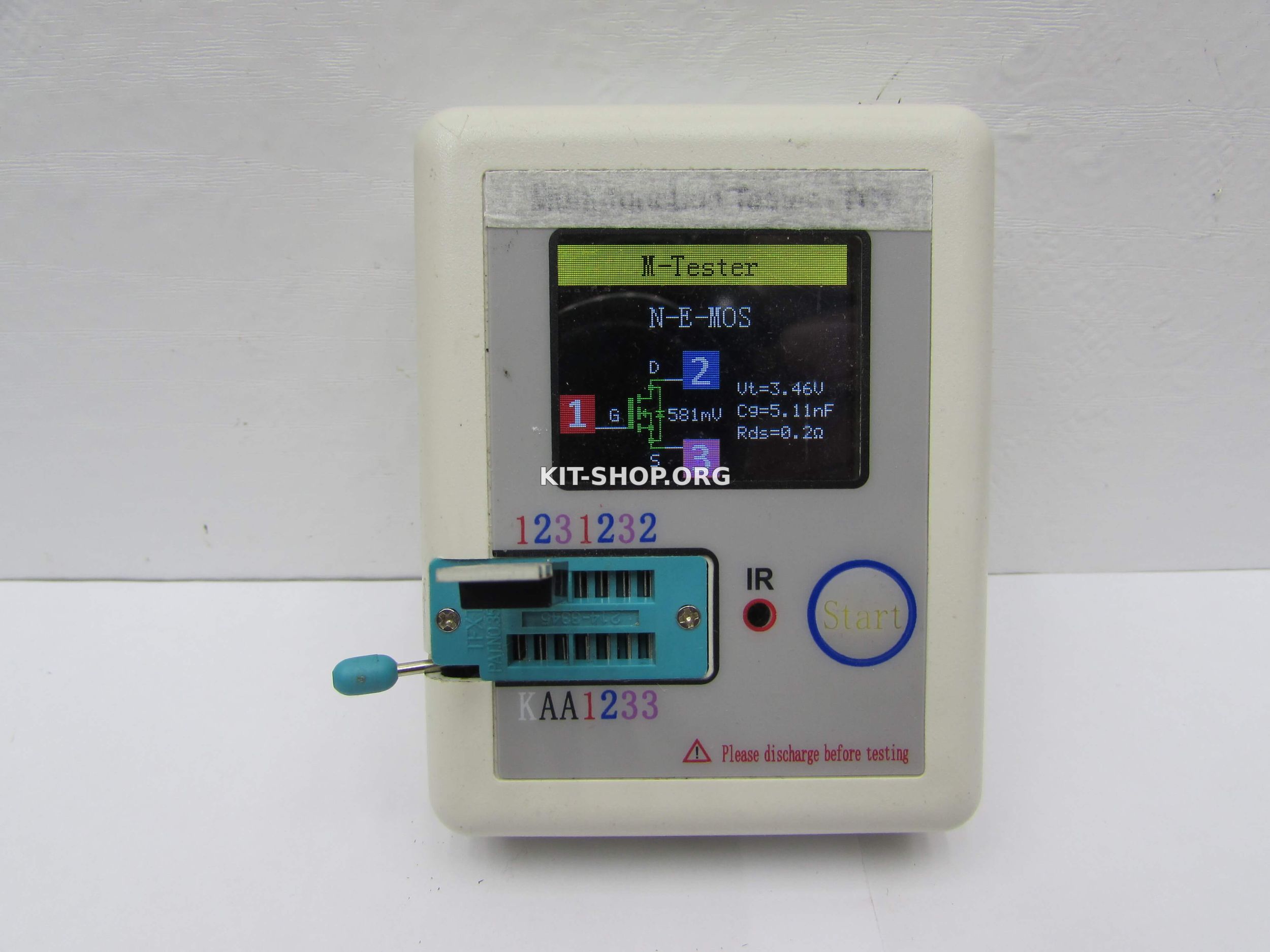

Прибор также отображает тип транзистора, цоколевку, напряжение срабатывания ключа, емкость затвора и сопротивление открытого канала, но последний пункт отображается не совсем корректна в случае проверки мощных низковольтных полевиков у которых переход имеет сопротивление меньше 0,1Ом (прибор не отображает значения меньше 0,1Ом)

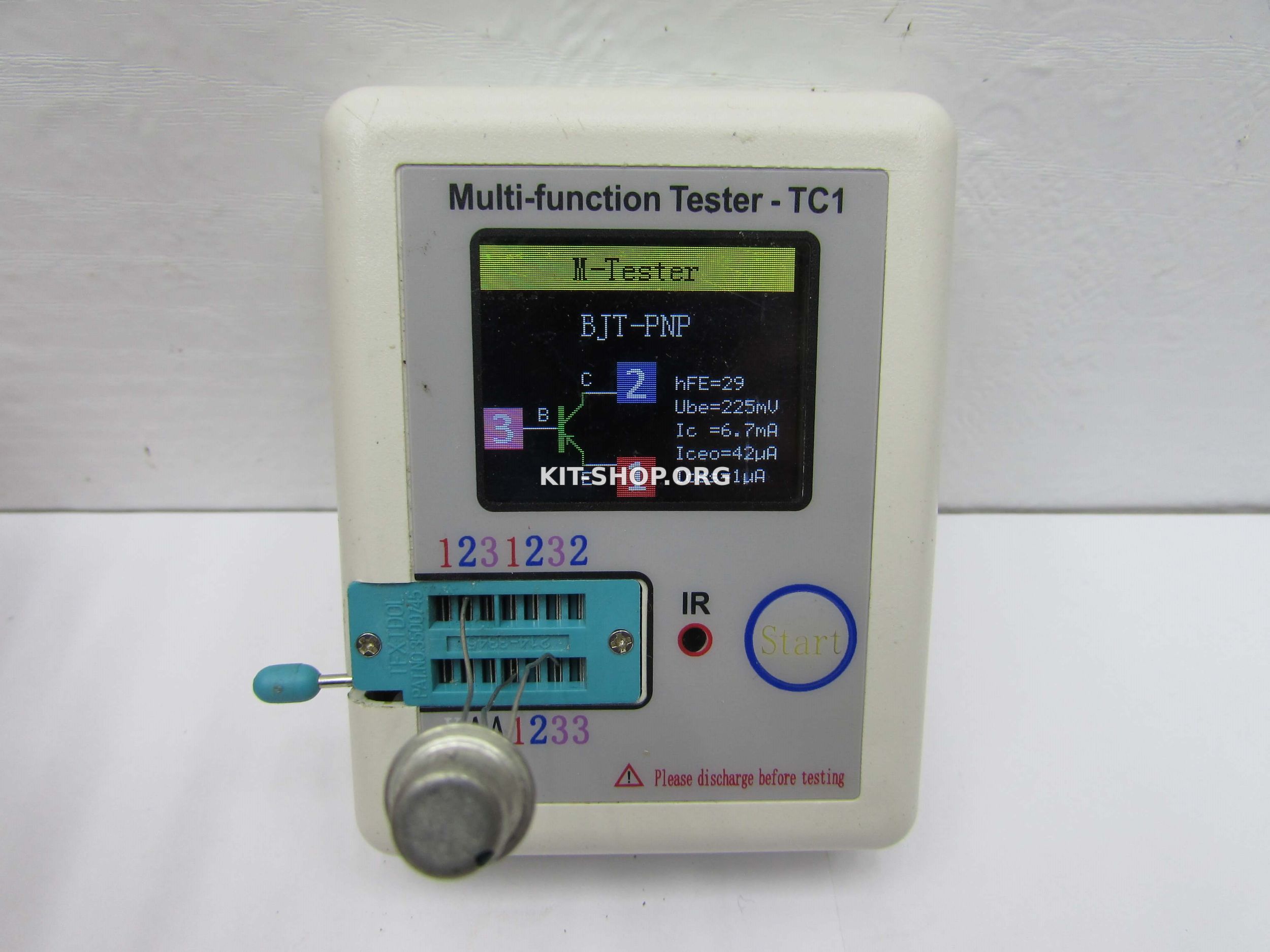

Германиевые МП42 и МП26






Мощный полевой N-канал IRFP1404

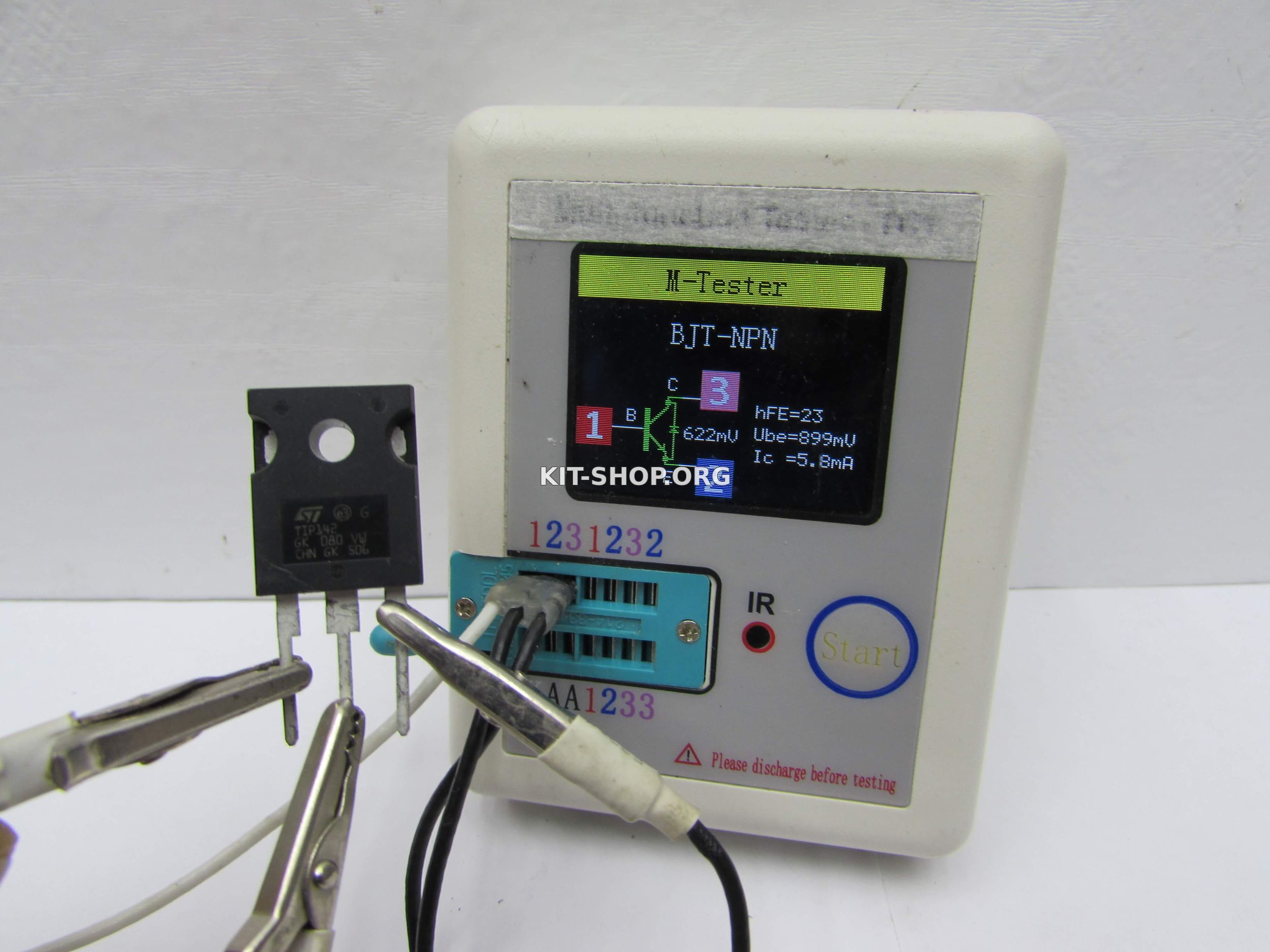

Составные TIP147 и TIP142

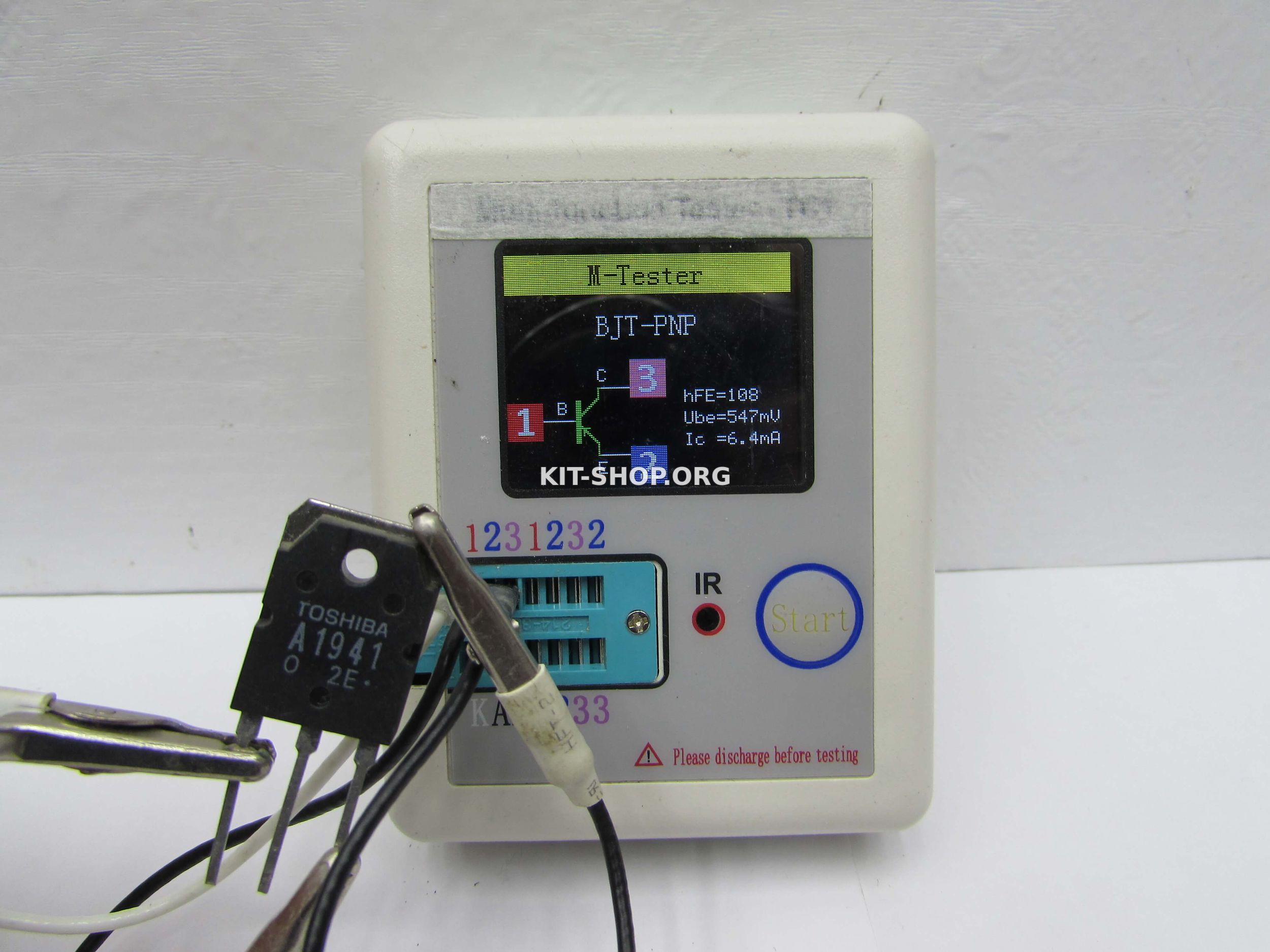

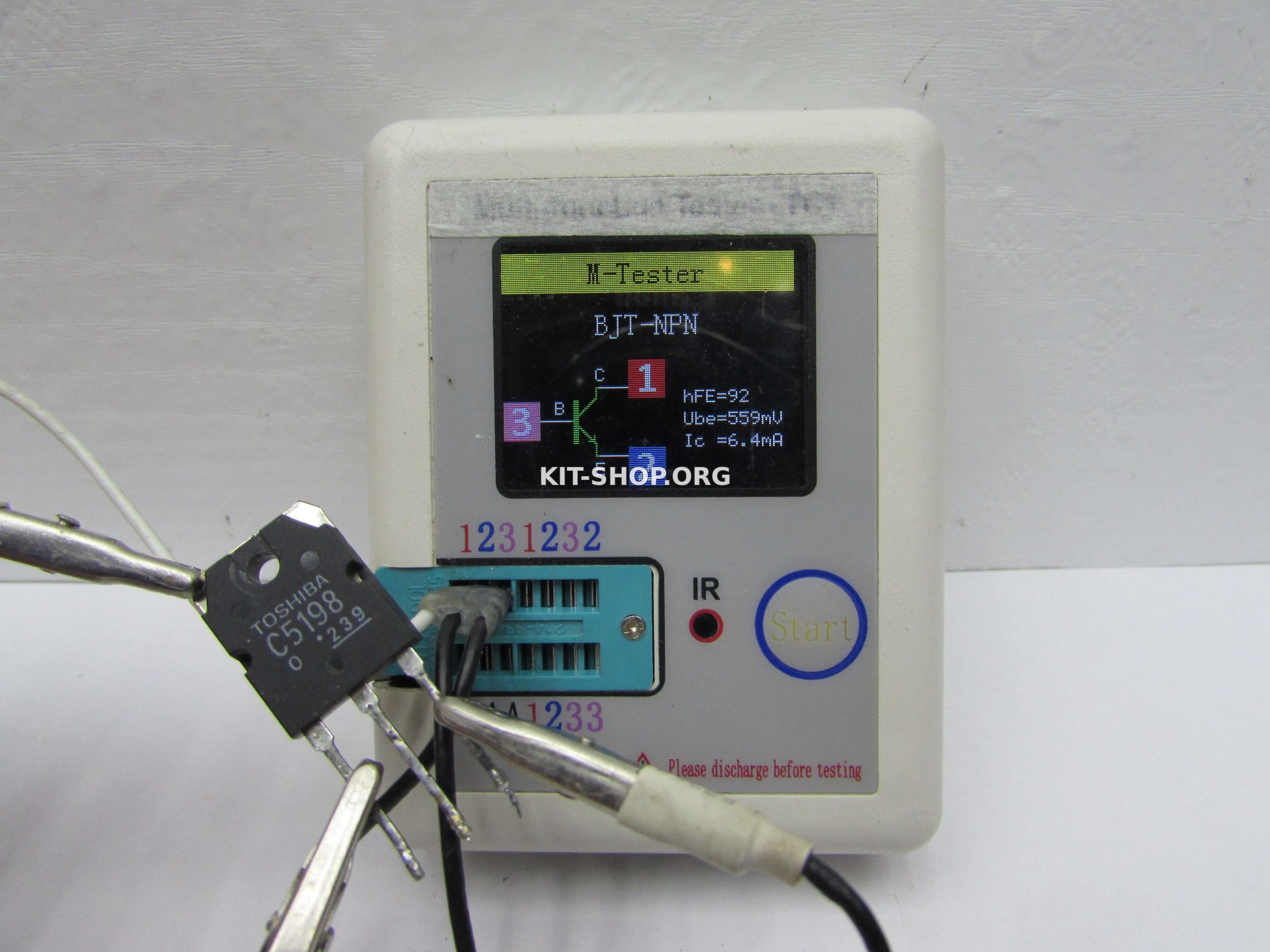

Биполярные 2sa1941 и 2sc5198

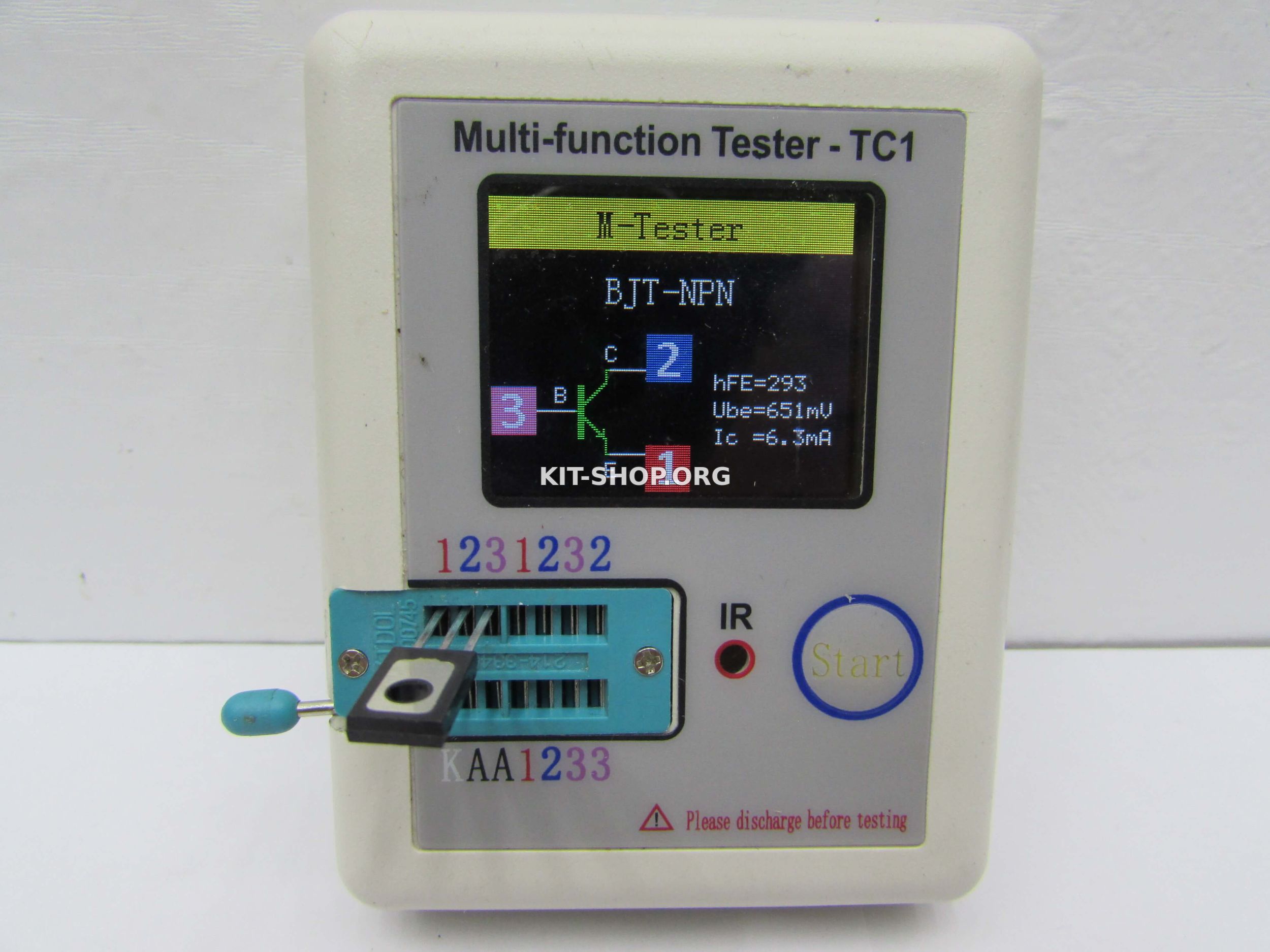

Биполярные средней мощности BD139 и BD140






Биполярные малой мощности 2N5551 и 2N5401






IGBT




Диоды

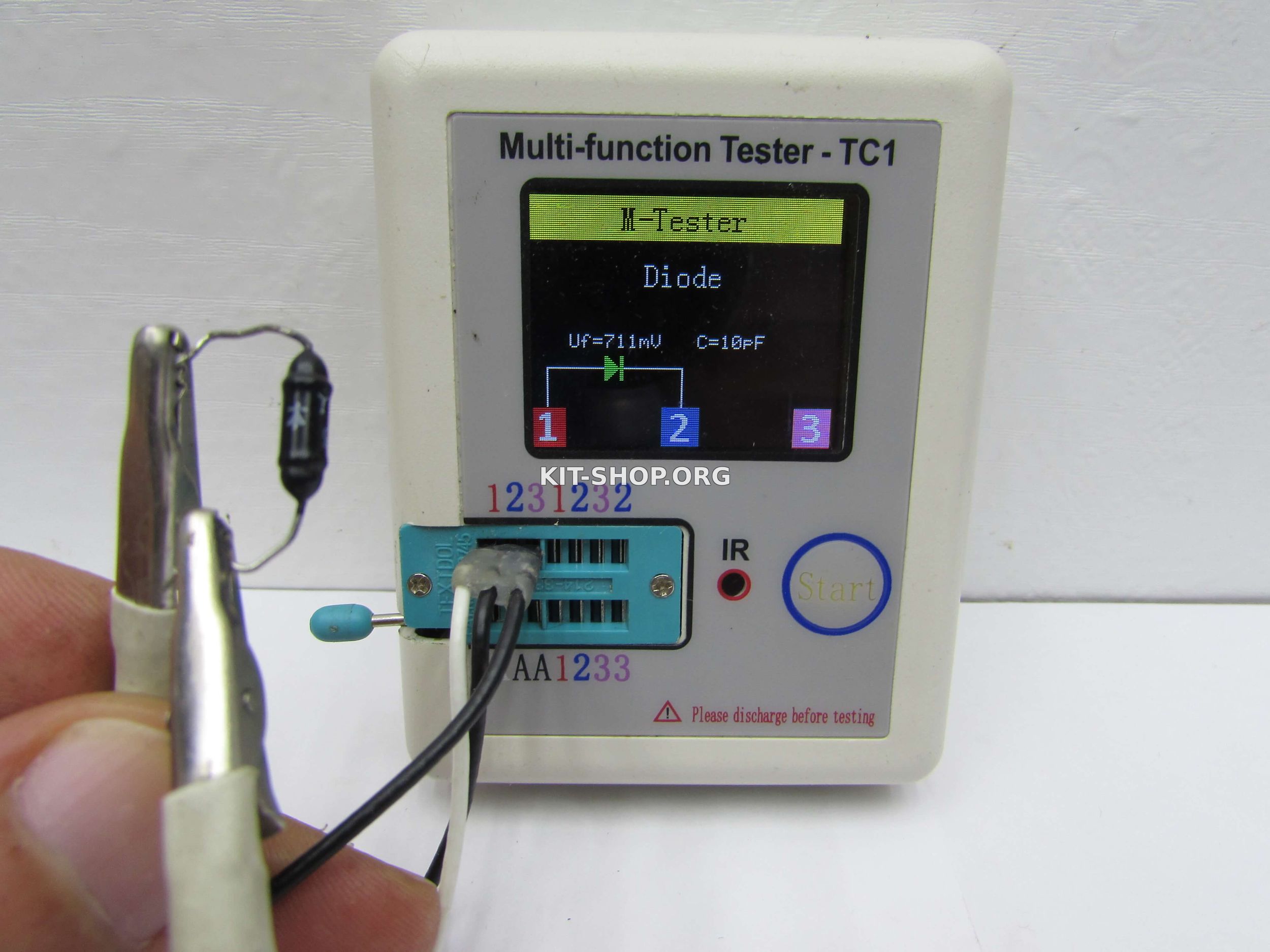

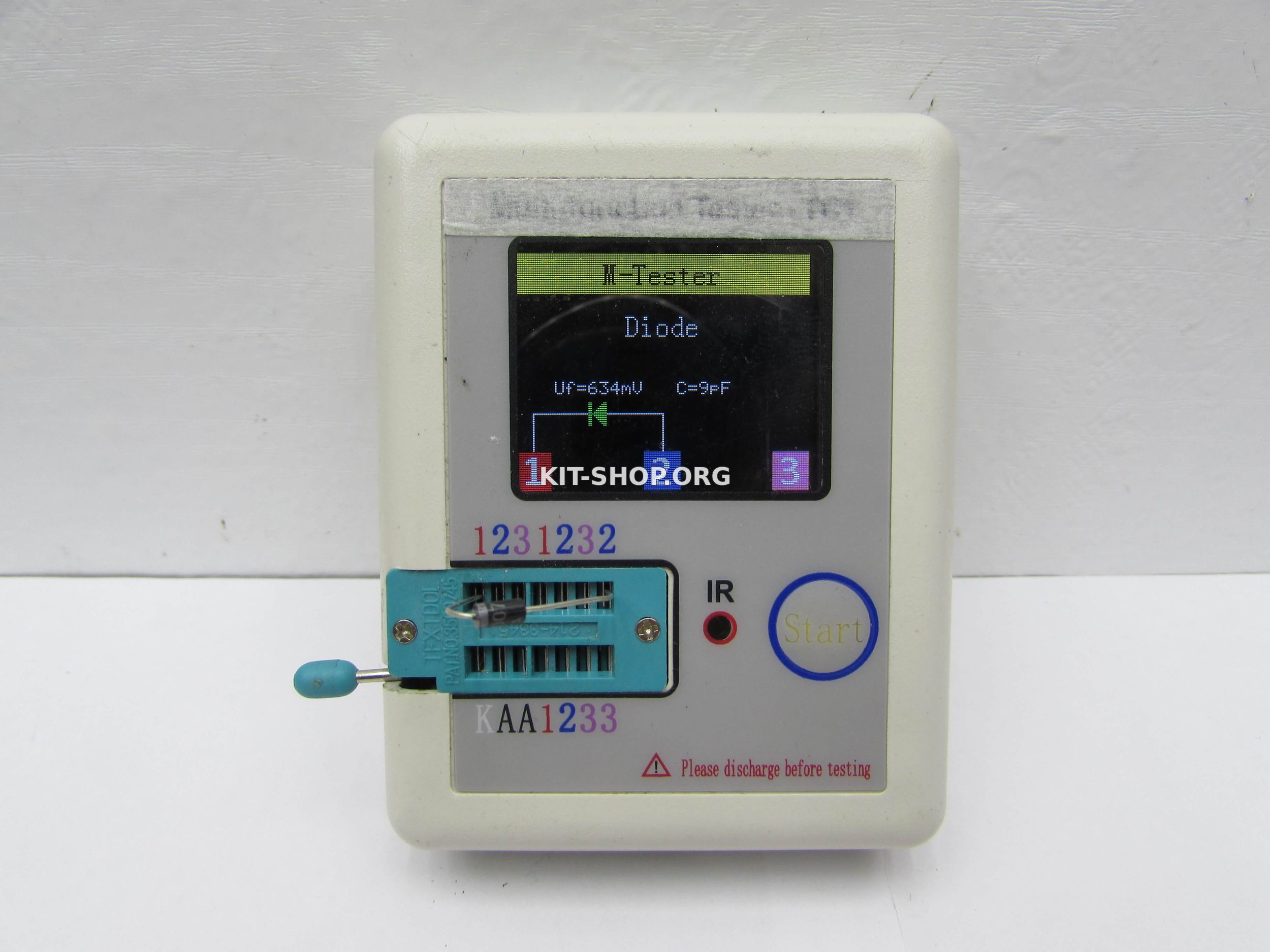

Отображается цоколевка диода, падение напряжения на его переходе, в некоторых случаях и емкость перехода.

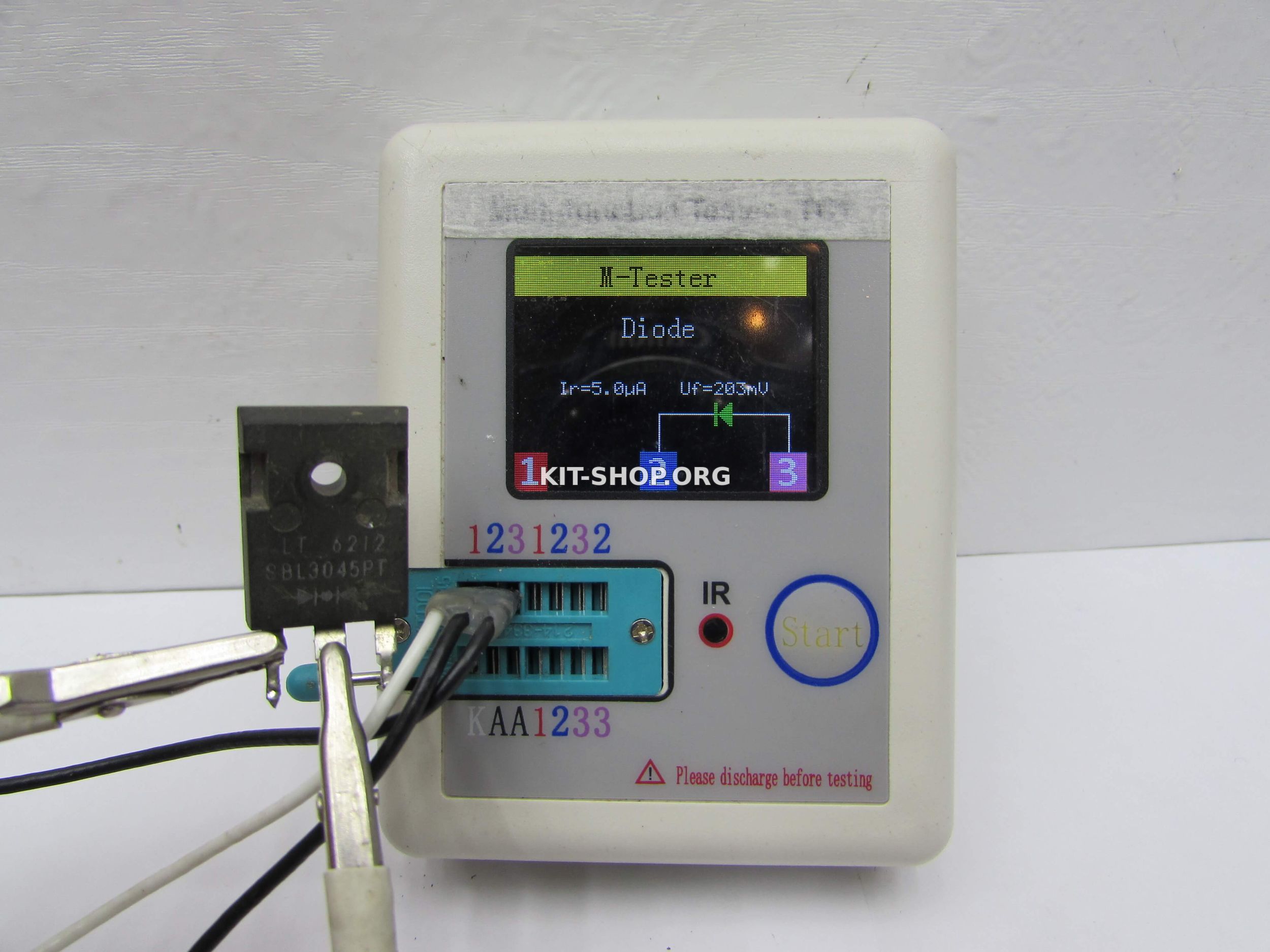

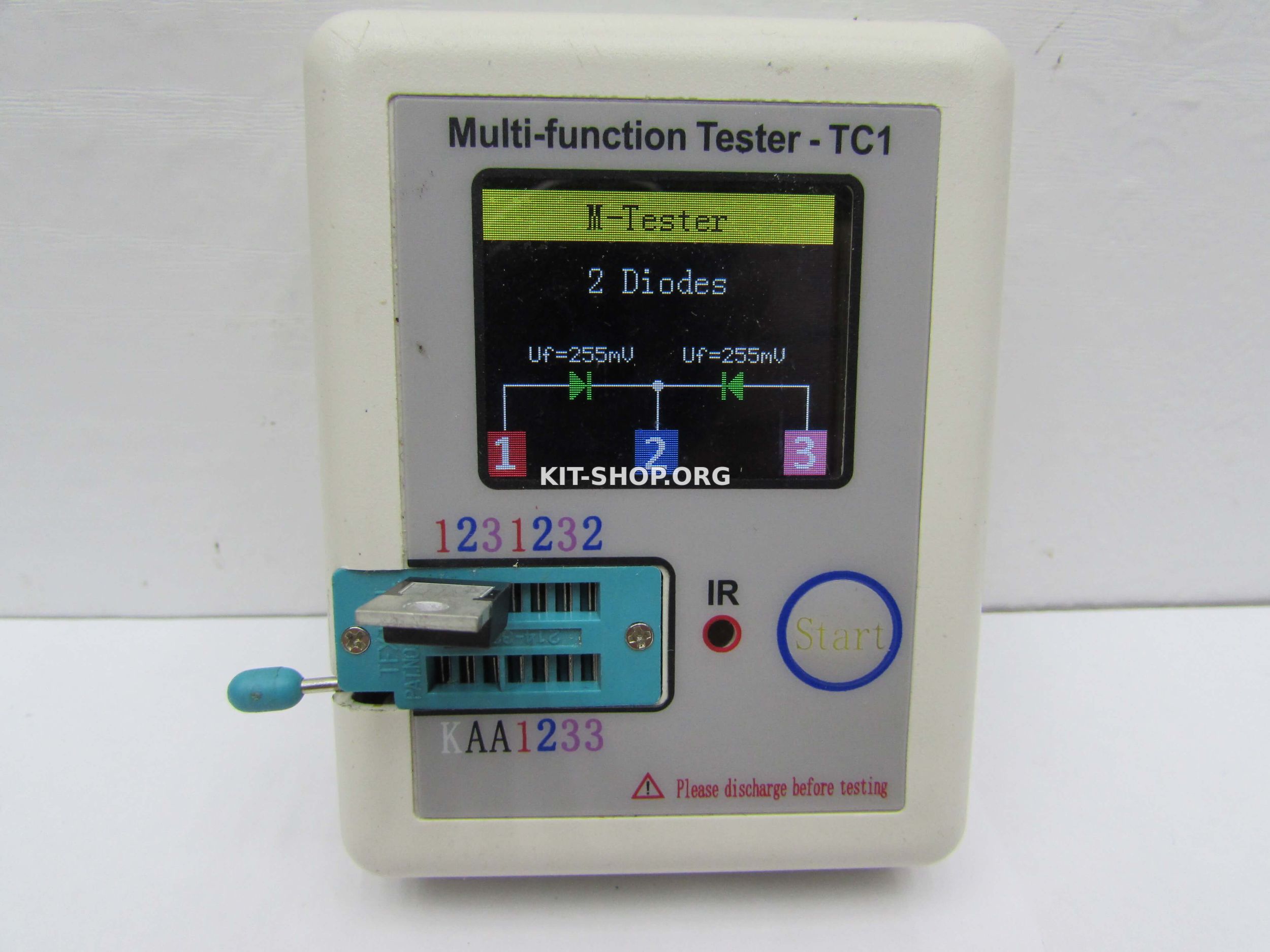

Шоттки SBL3045




Шоттки





Ультрафаст UF4007

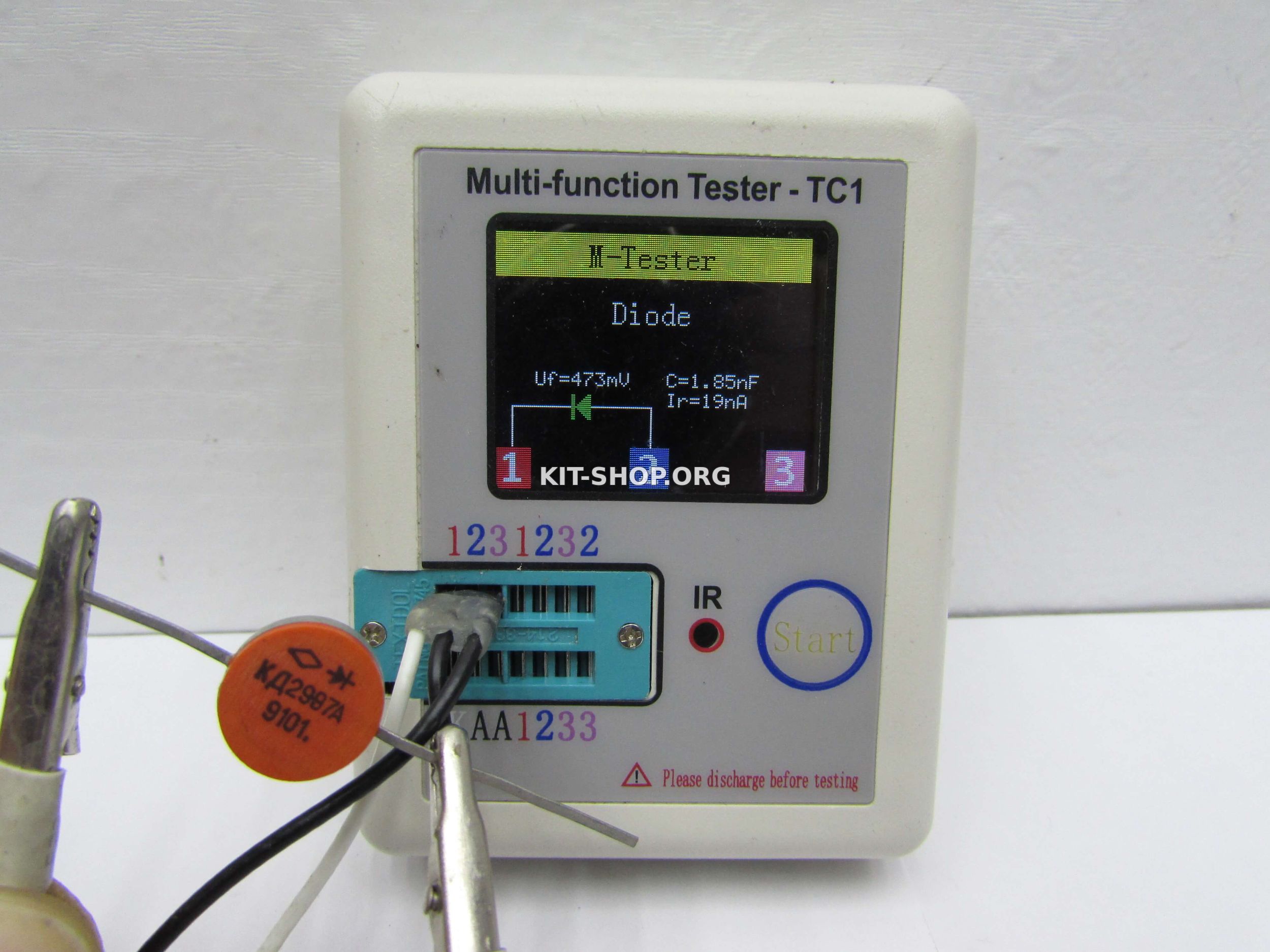

Мощный импульсный диод КД2997




Германиевый Д9Б

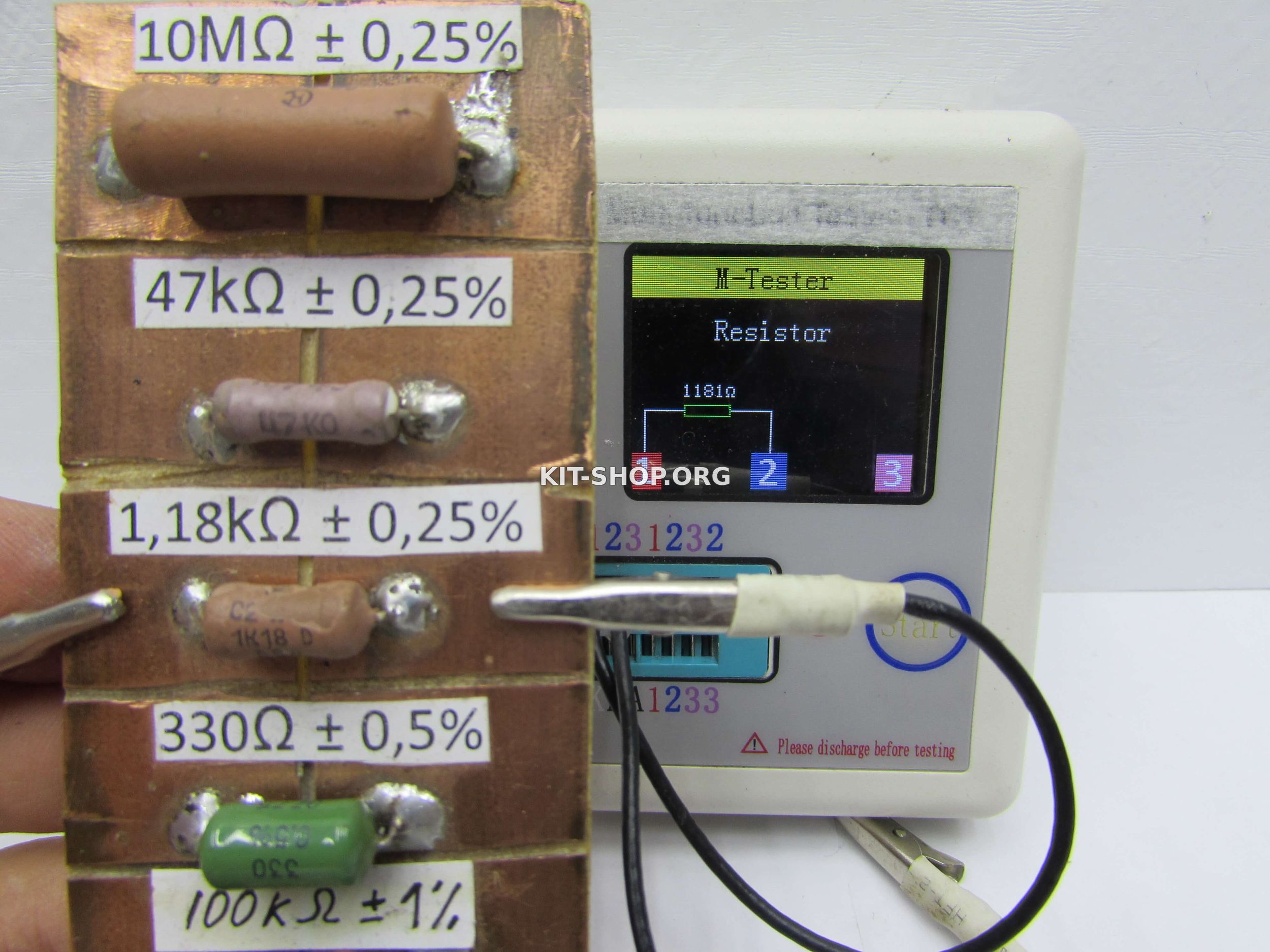

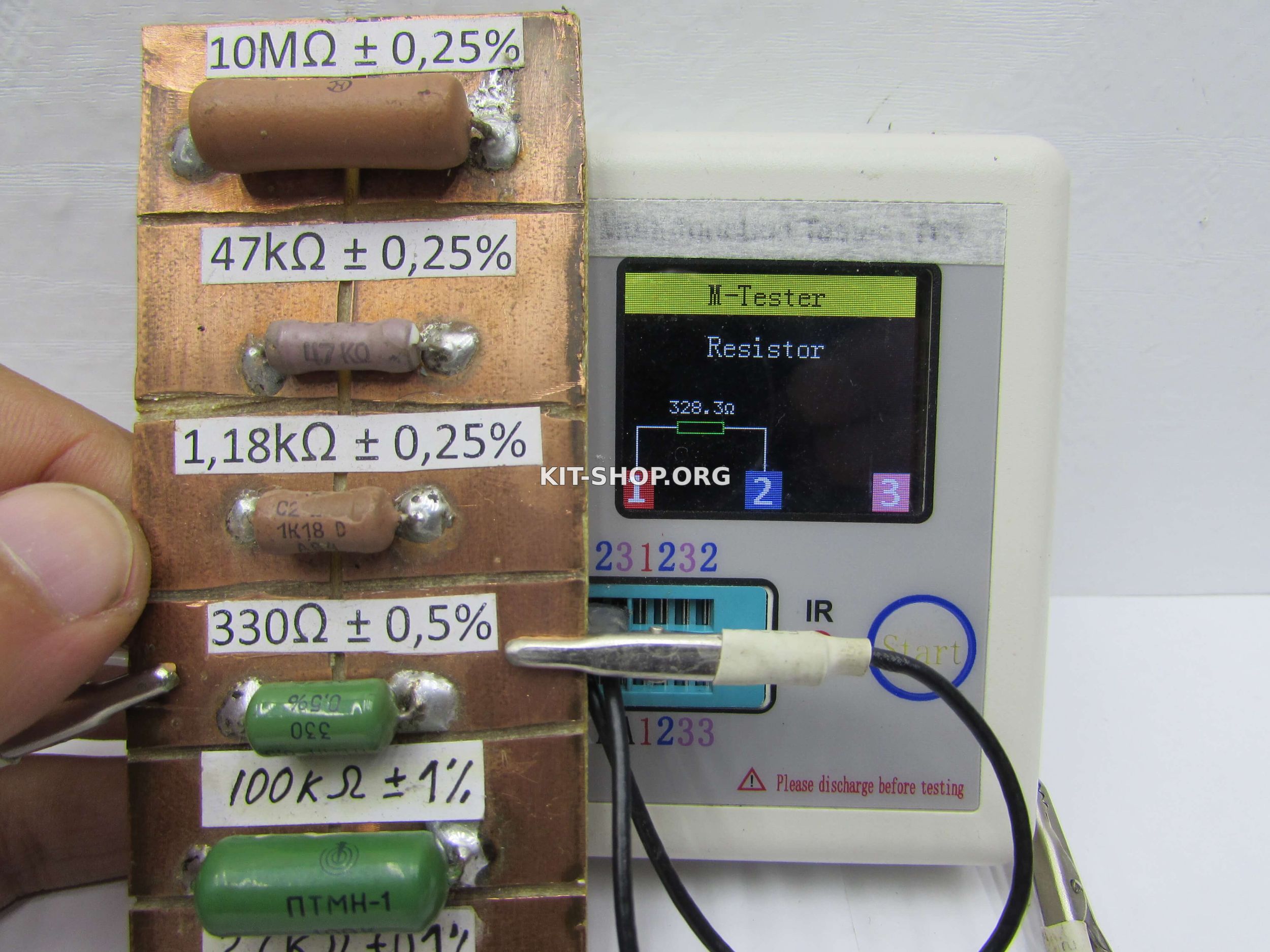

Резисторы

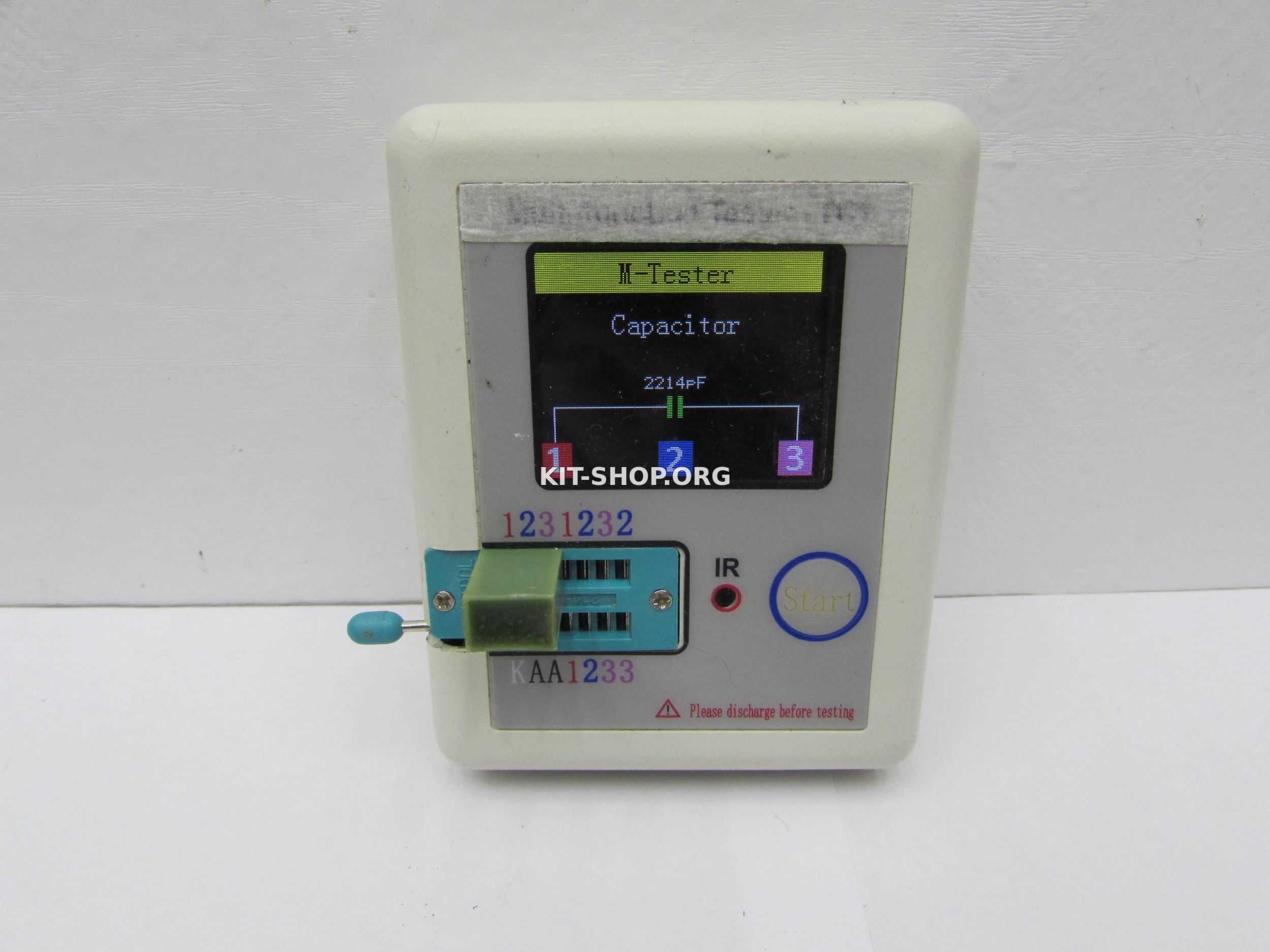

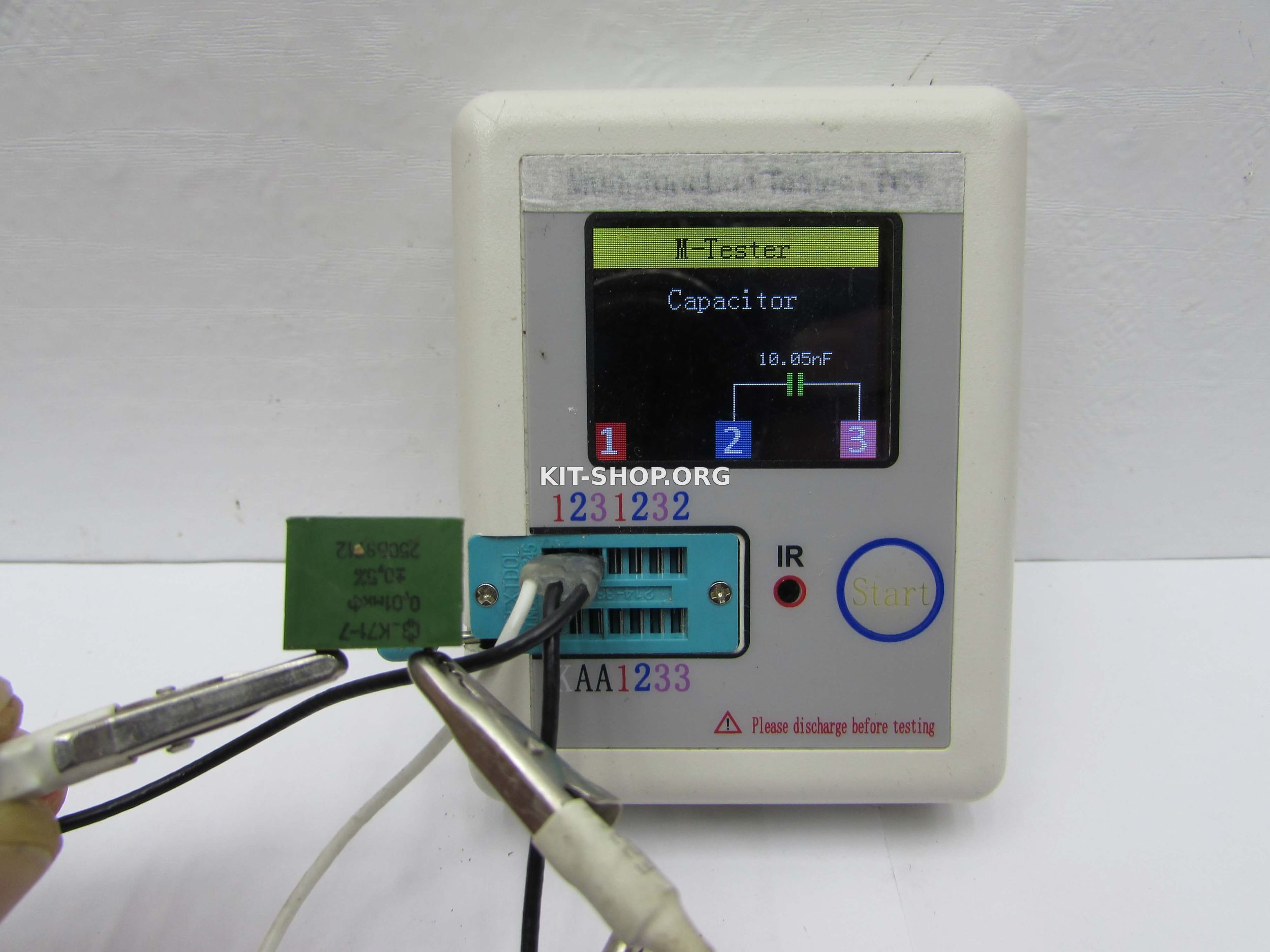

Конденсаторы

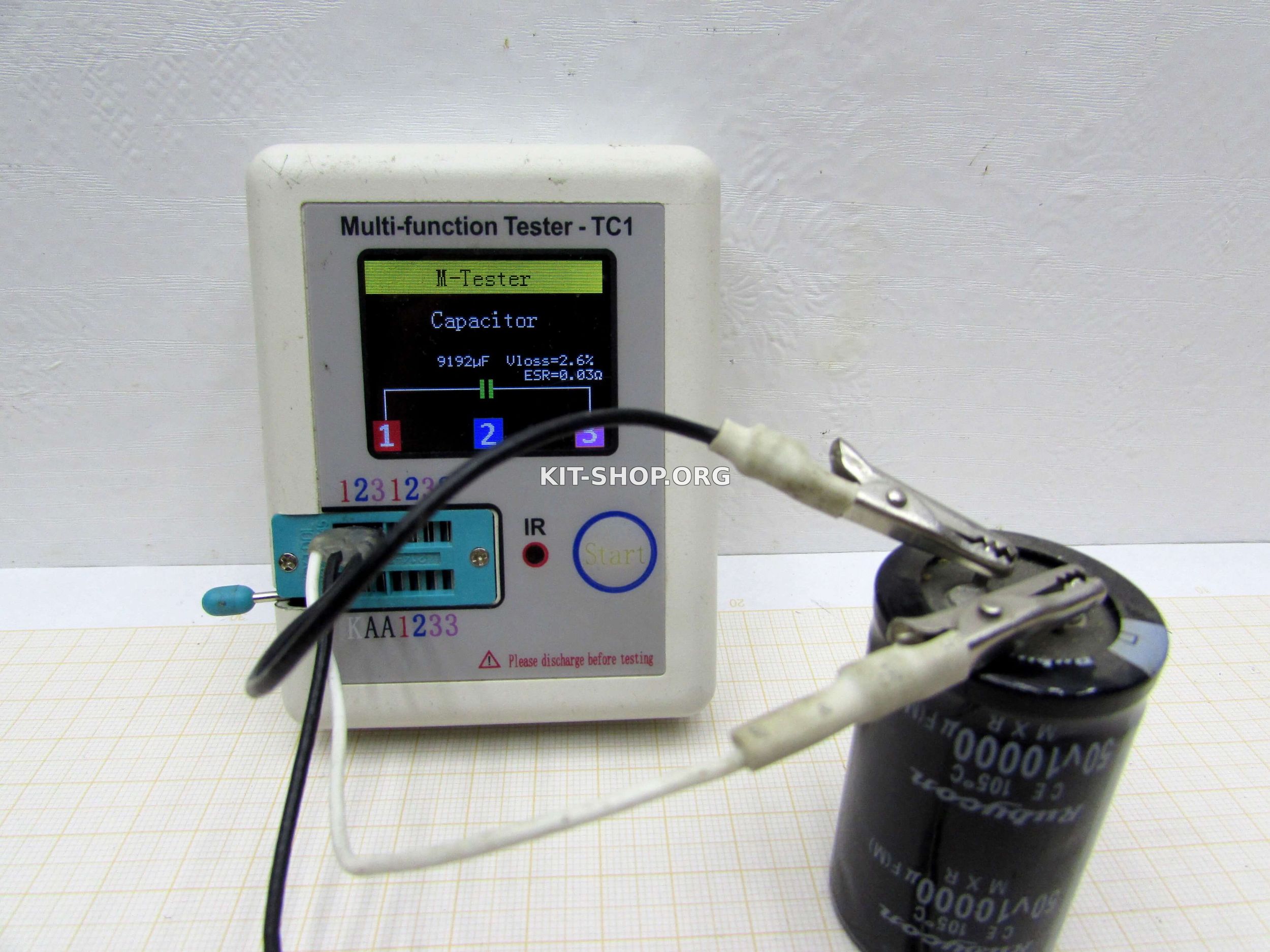

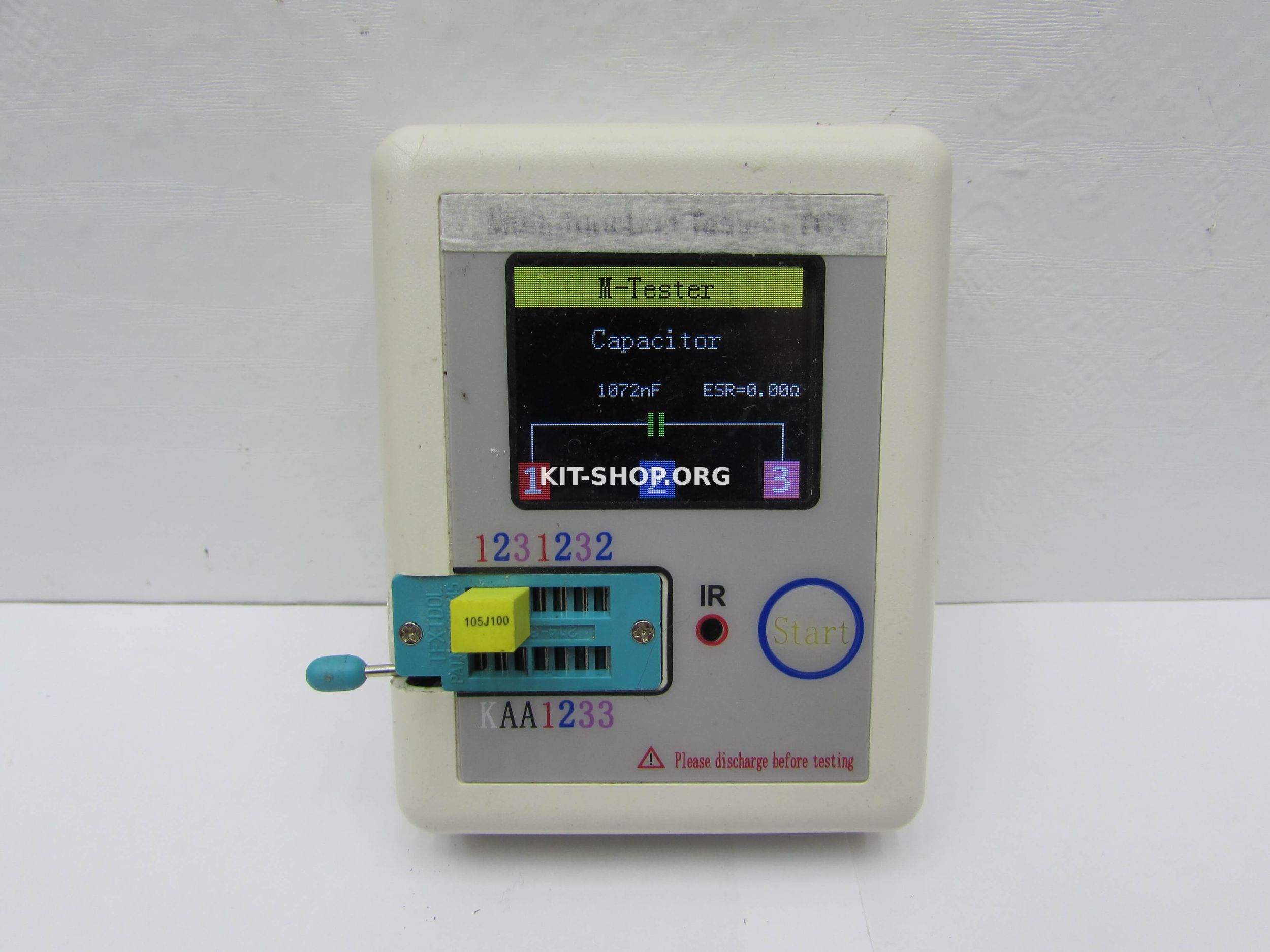

Отображается емкость конденсатора, в некоторых случаях ESR (внутреннее сопротивление) и утечка в процентах (последние пункты чаще отображаются в случае проверки электролитов)

ВНИМАНИЕ! ПЕРЕД ТЕСТОМ КОНДЕНСАТОР ОБЯЗАТЕЛЬНО НУЖНО РАЗРЯДИТЬ!!!

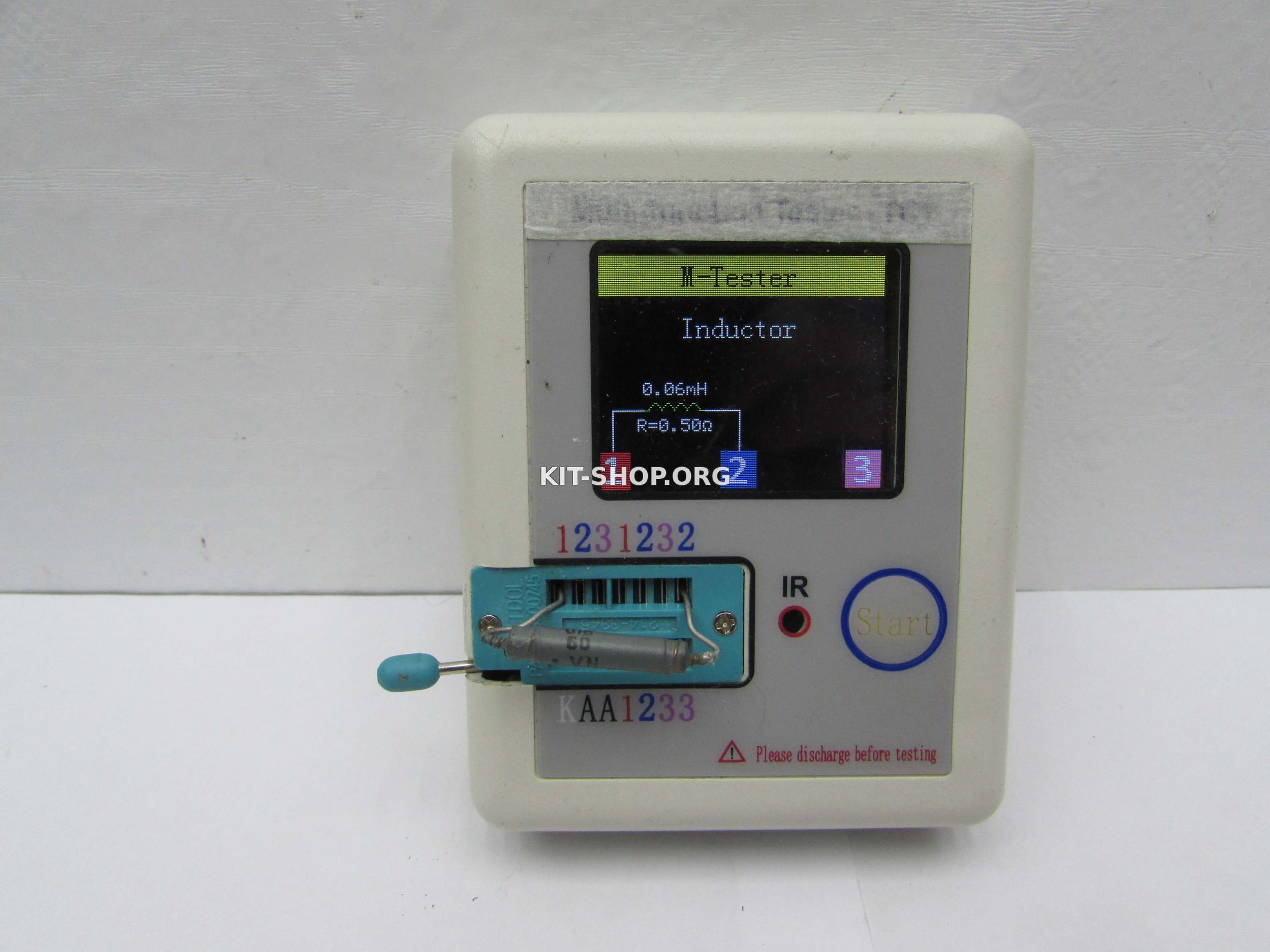

Индуктивности



Отображается индуктивность и сопротивление.

Светодиоды

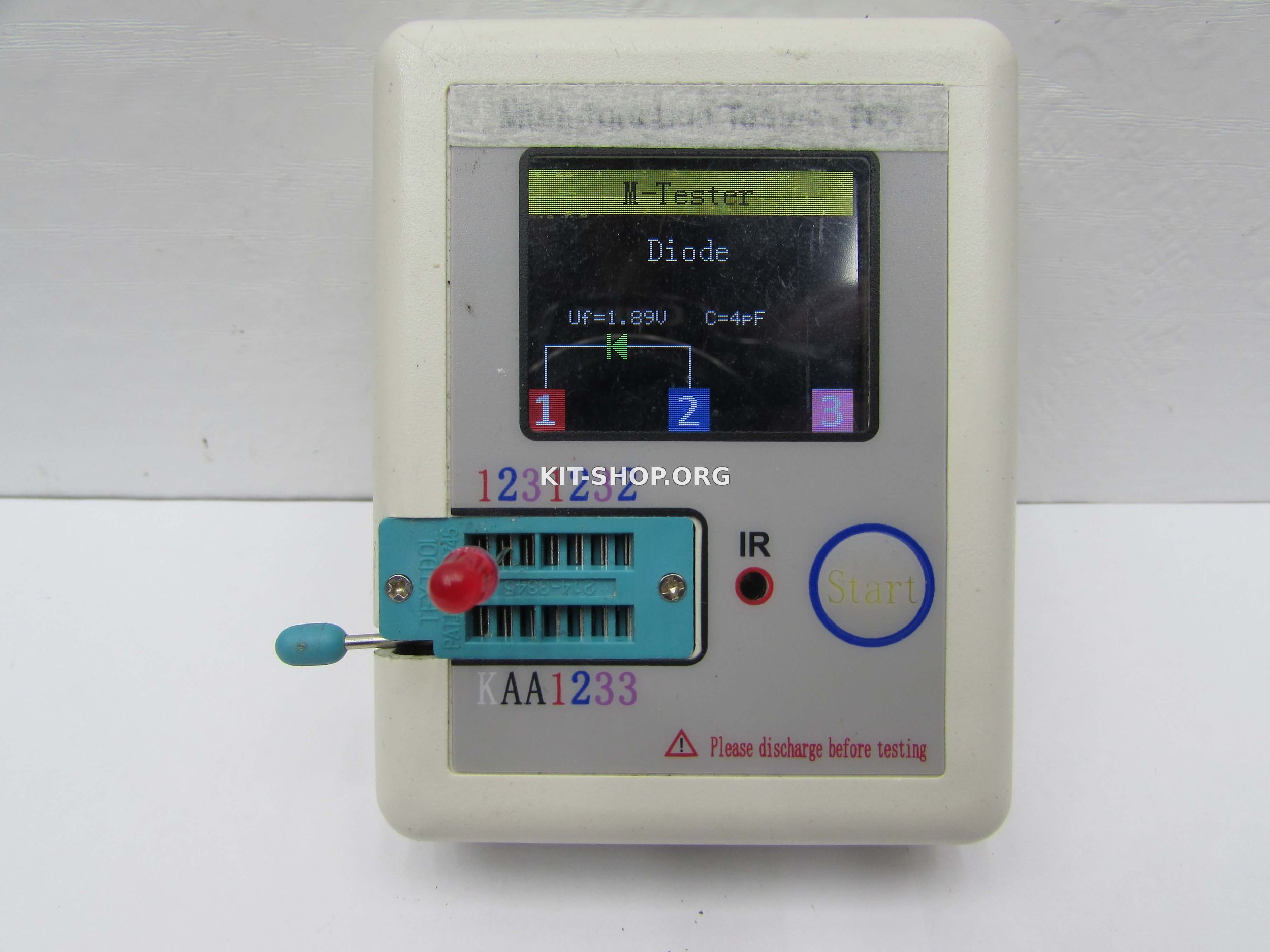

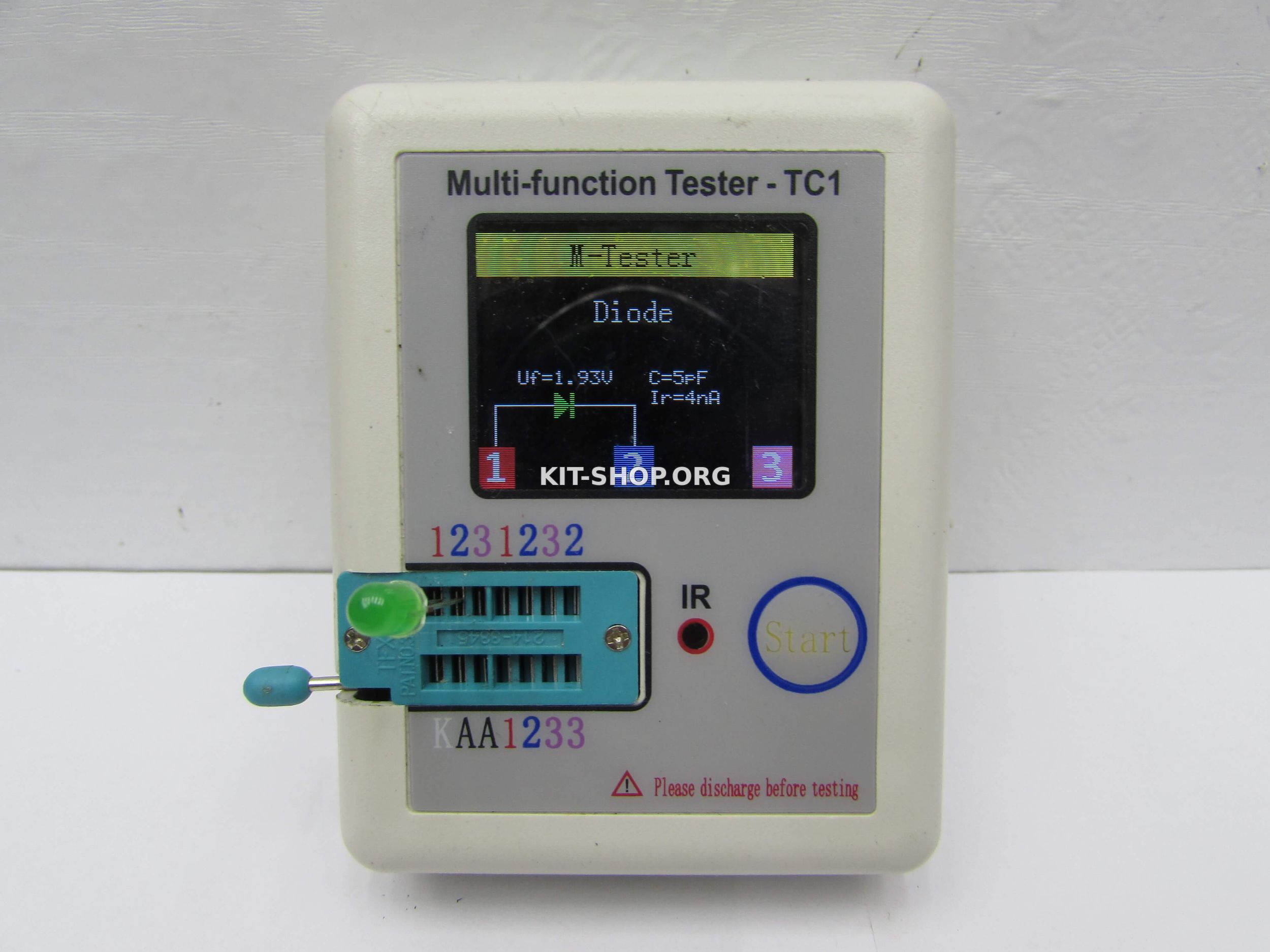

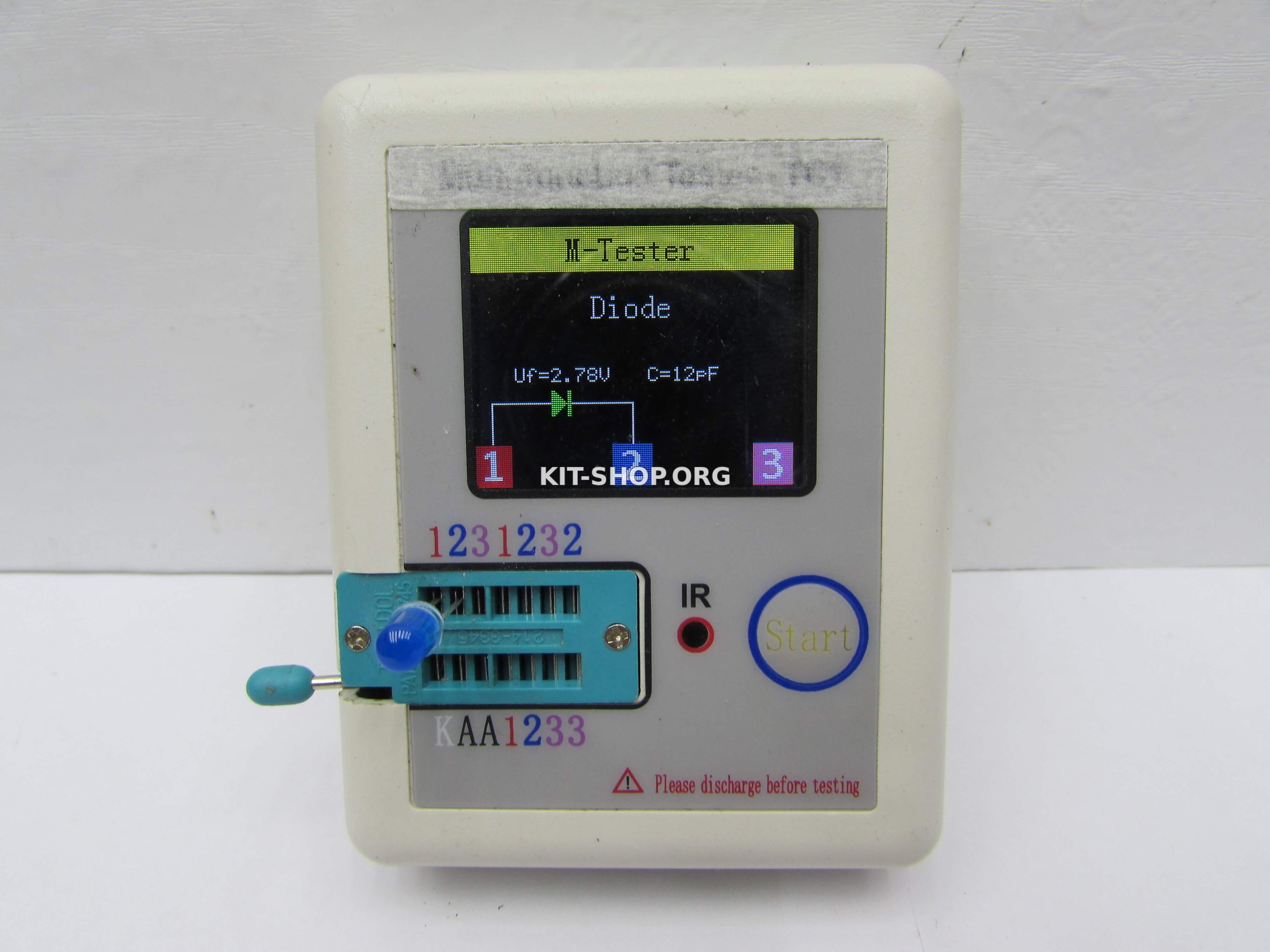

Стандартные 5мм

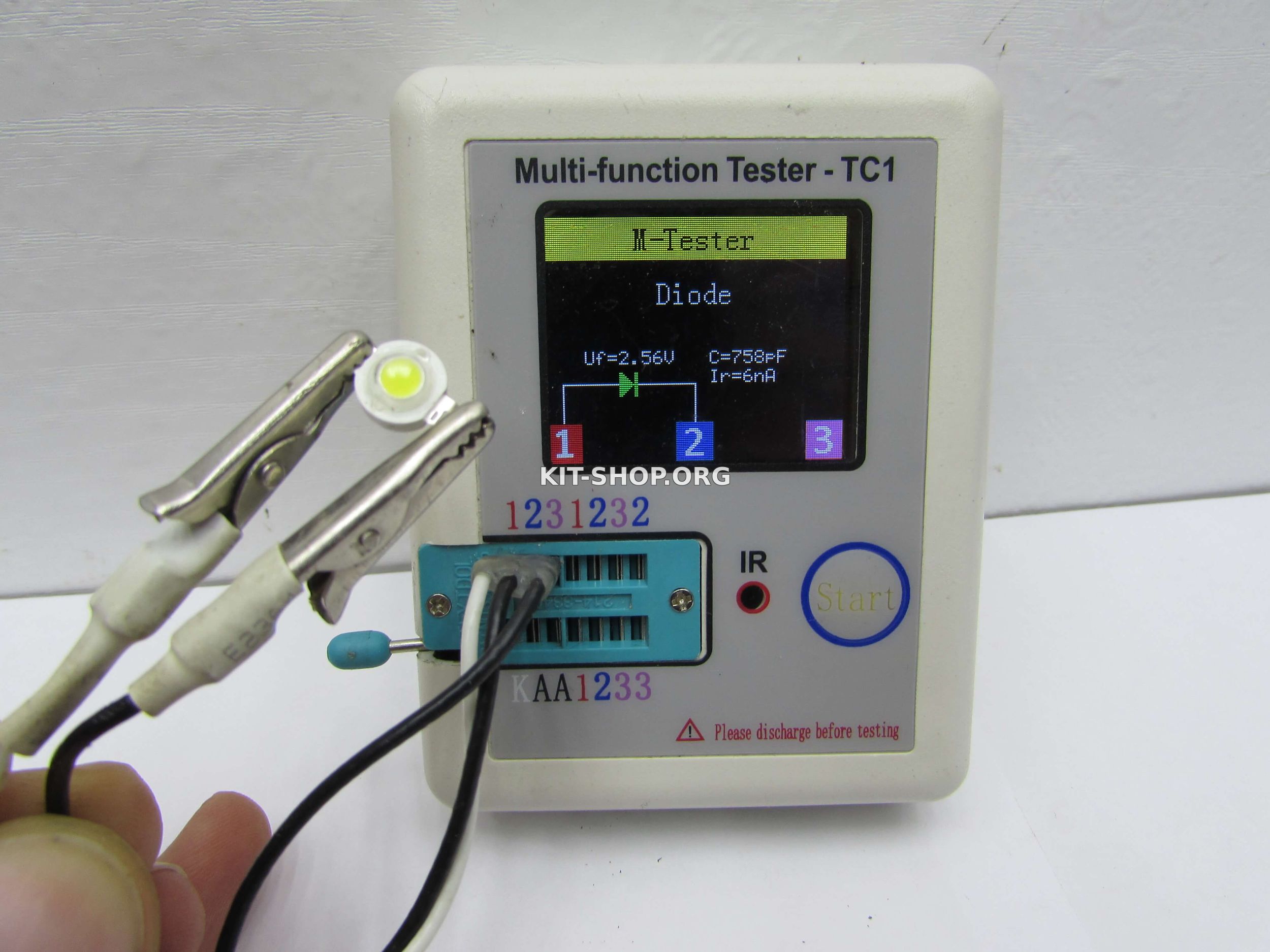

Светодиод 3Вт

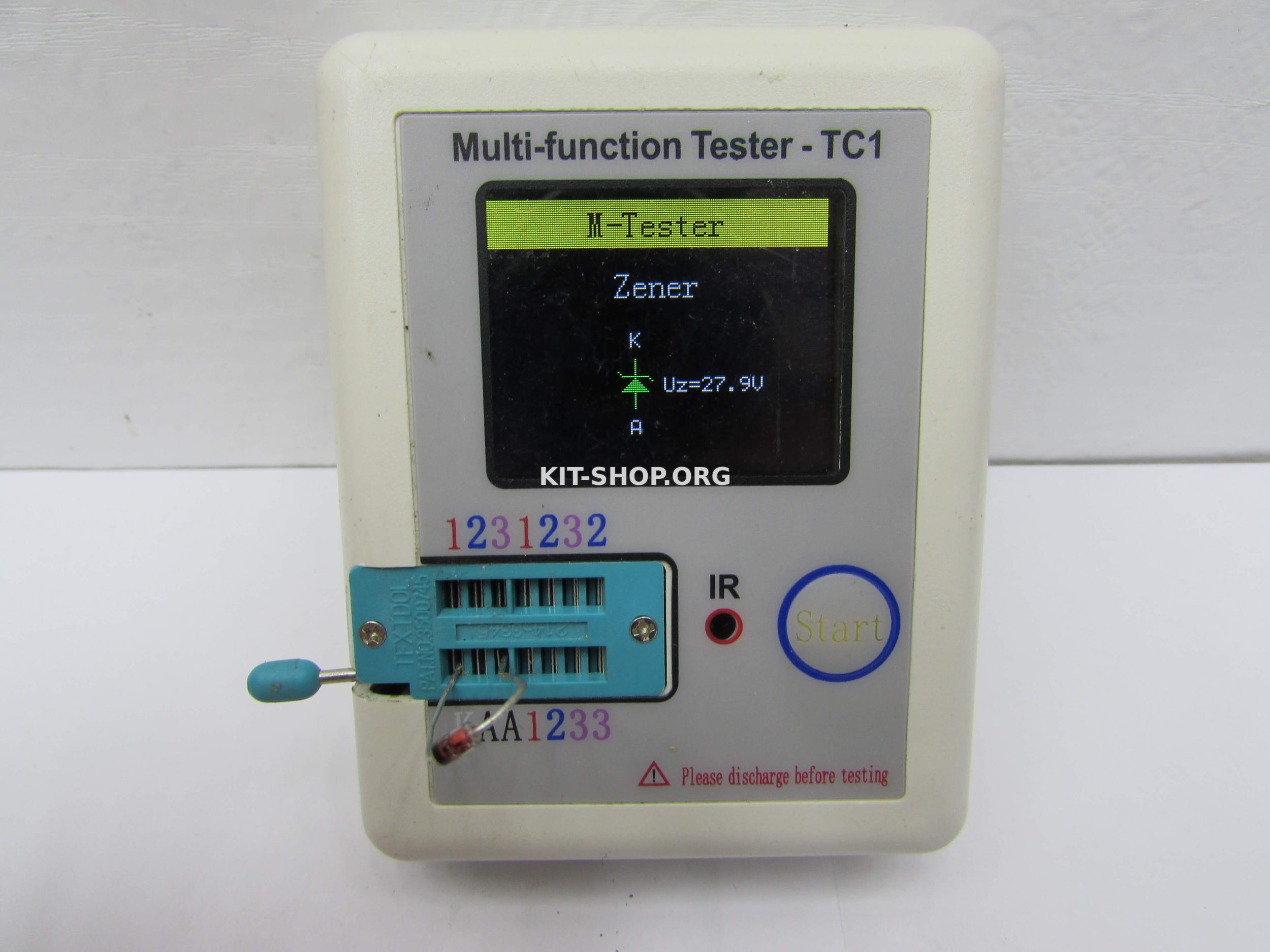

Стабилитроны

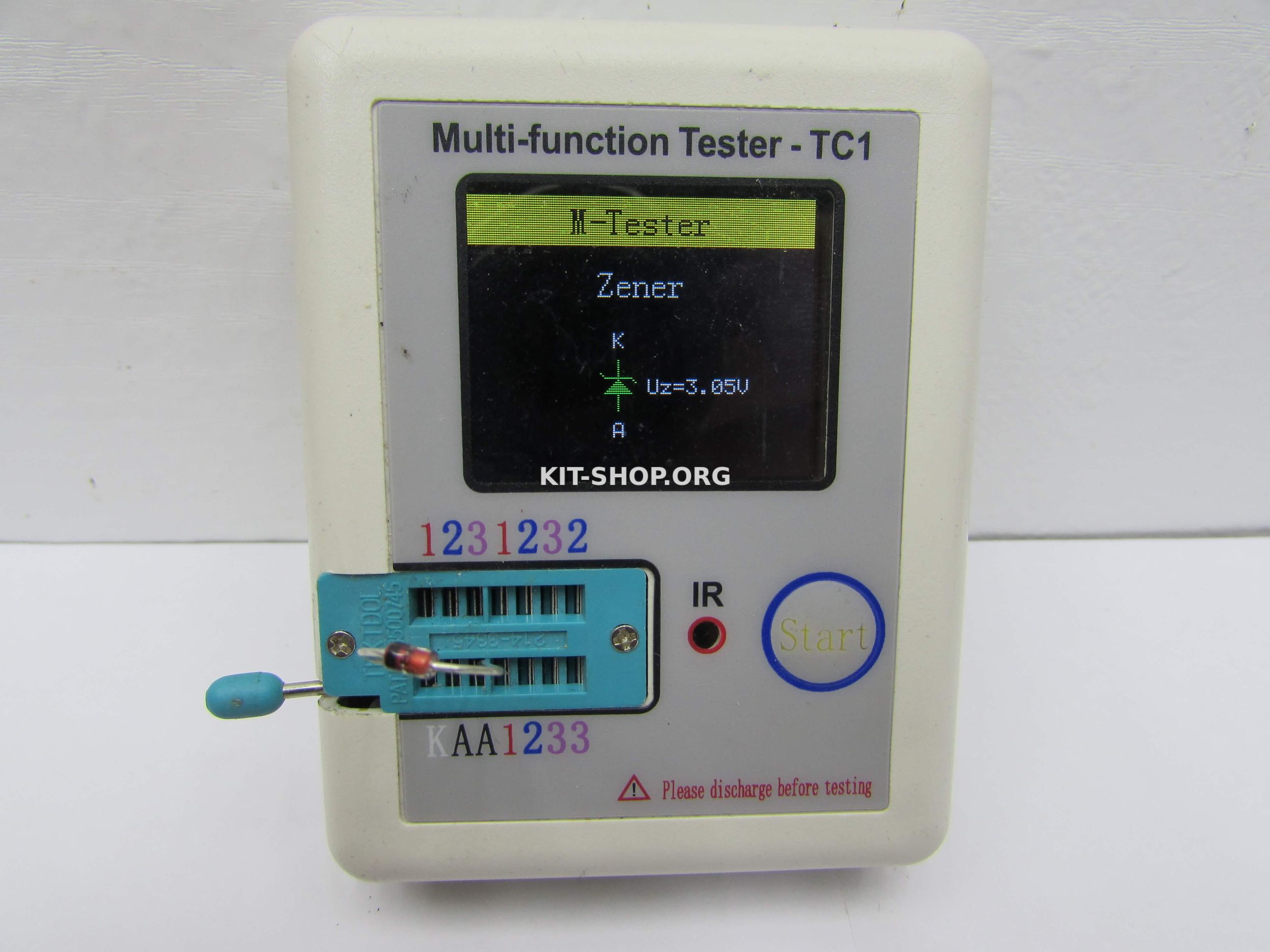

3,3V




28V

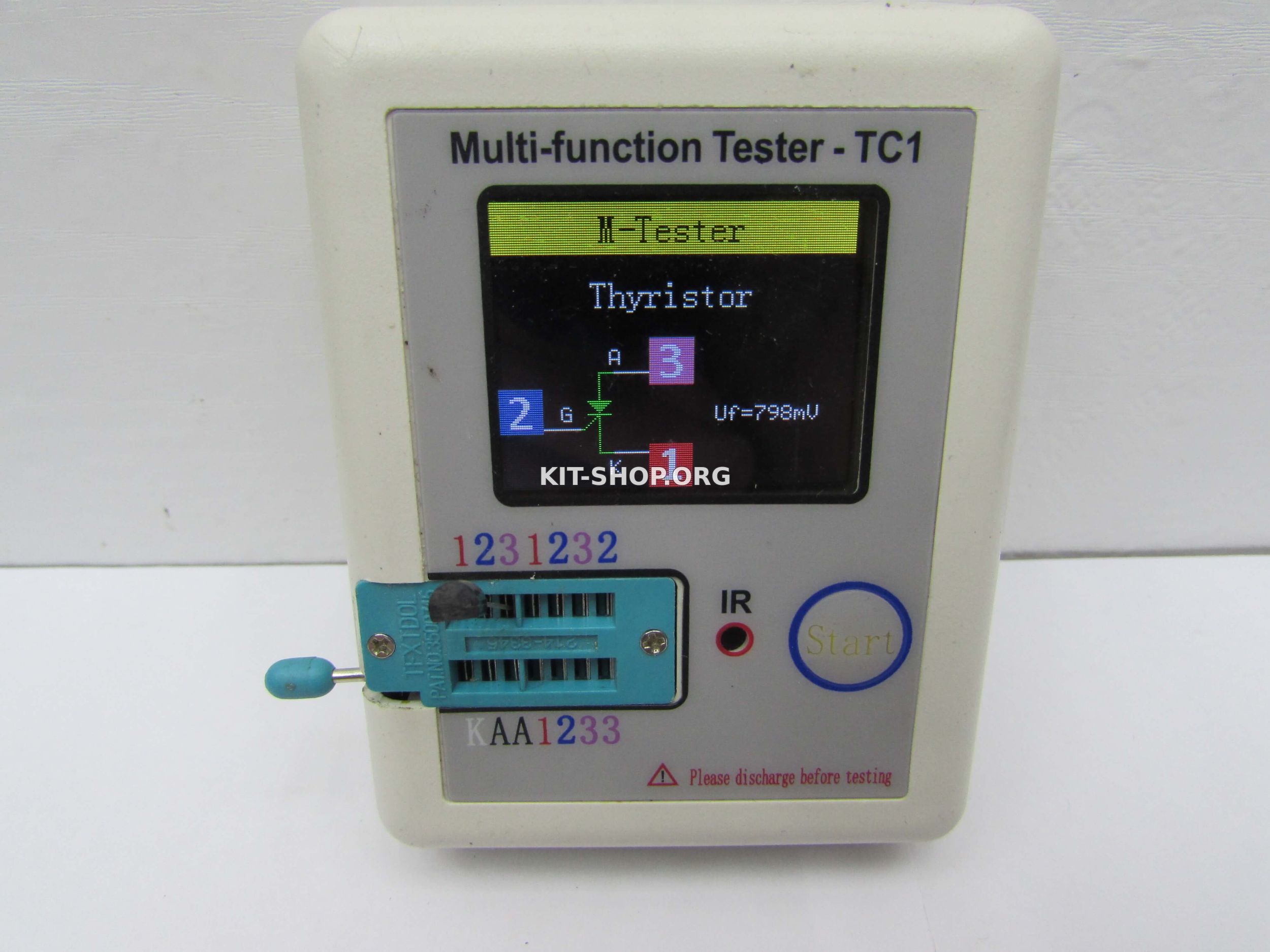

Тиристор MCR100-6







Достоинства.
Легкий, компактный, питание от встроенного аккумулятора, цветной дисплей и высокая точность работы. В отличии от штатных приборов того же предназначения, данный вариант может тестировать стабилитроны, ну и пульты дистанционного управления впридачу.
Цена не маленькая, но он стоит своих денег, купили разок и забыли про покупку более хорошего прибора, он всем будет устраивать на протяжении долгих лет.





Недостатки.
За где-то год использования был замечен только один недостаток - некорректно тестирует мощные IGBT транзисторы, их прибор определяет либо как диод либо как конденсатор, но справедливости ради замечу, что такой недостаток имеют исключительно все схожие приборы. Это связано с тем, тестовое питания слишком мало для открытия многих IGBT.

В следующих обзорах мы рассмотрим схожий, но более дорогой прибор и сравним его с этим образцом.
До новых встреч...
