Тестер компьютерных бп

Товар  можно купить тут

купон GB77D $8.59 до 7-го августа

Тестеры для компьютерных блоков питания очень востребованы в сервисах по ремонту компьютеров, позволяют быстро протестировать блок питания компа, понять работает ли последний. В самых простых тестерах такого рода в качестве индикаторов напряжения применены простые светодиоды, но китайцы естественно не стоят на месте и уже несколько лет выпускают более совершенный измерительный прибор. Слово "совершенный" весьма относительно, поскольку прибор может показывать только напряжение на шинах компьютерного блока питания, а что еще нужно? спросите вы.





Дело в том, что их показания могут быть "лживыми" и если блок питания "не держит нагрузку" такой тестер бессилен. Проблема заключается в том, что тестер такого рода из себя представляет простой вольтметр, и не является нагрузочным, т.е. его показания могут быть в пределах нормы, но БП может уйти в защиту при очень малой нагрузке, тестер вам такой дефект не покажет, но тем не менее такие приборы довольно популярны.
Рассмотрим мы сегодня один из образцов, который попал ко мне в руки.

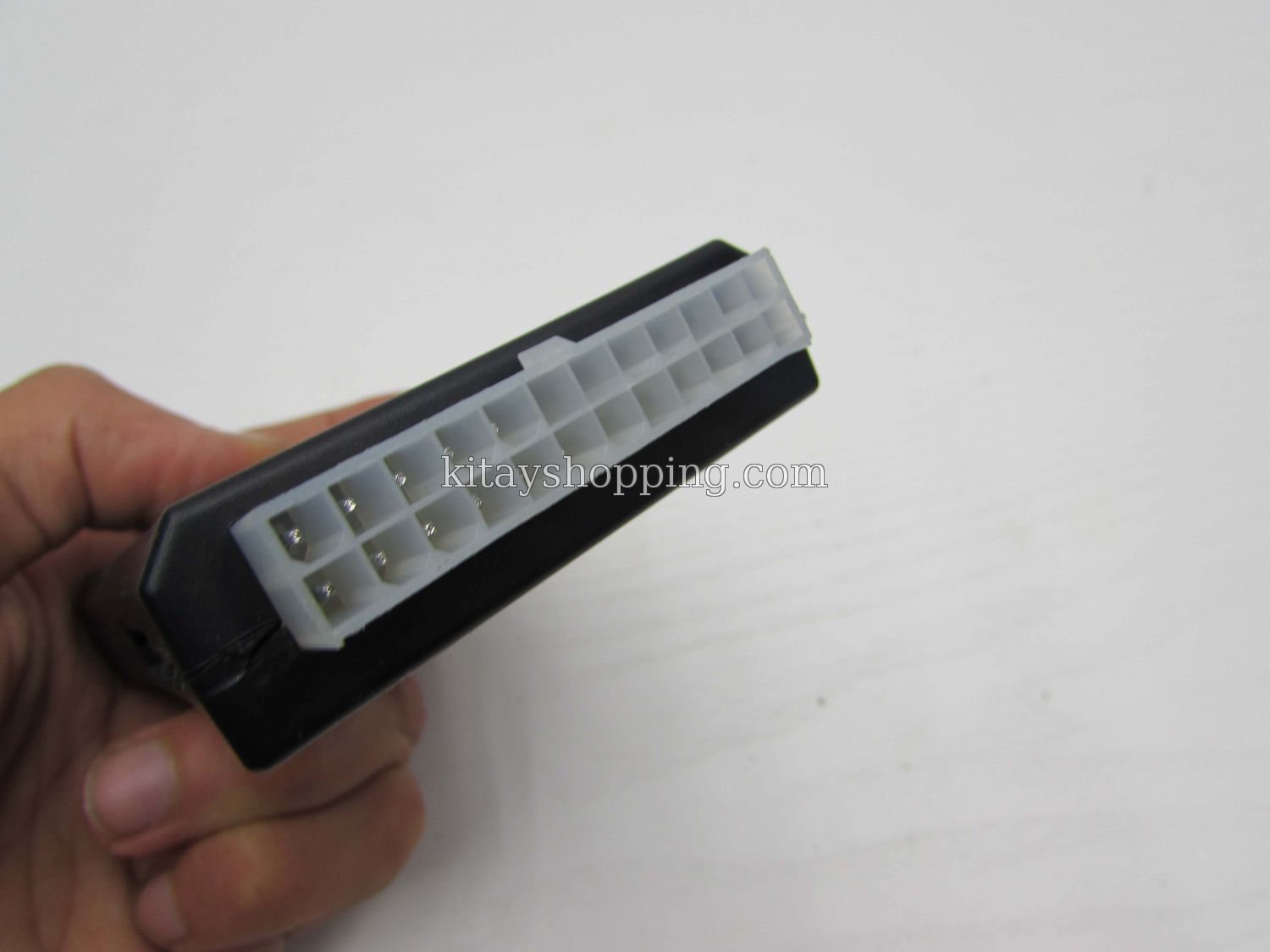

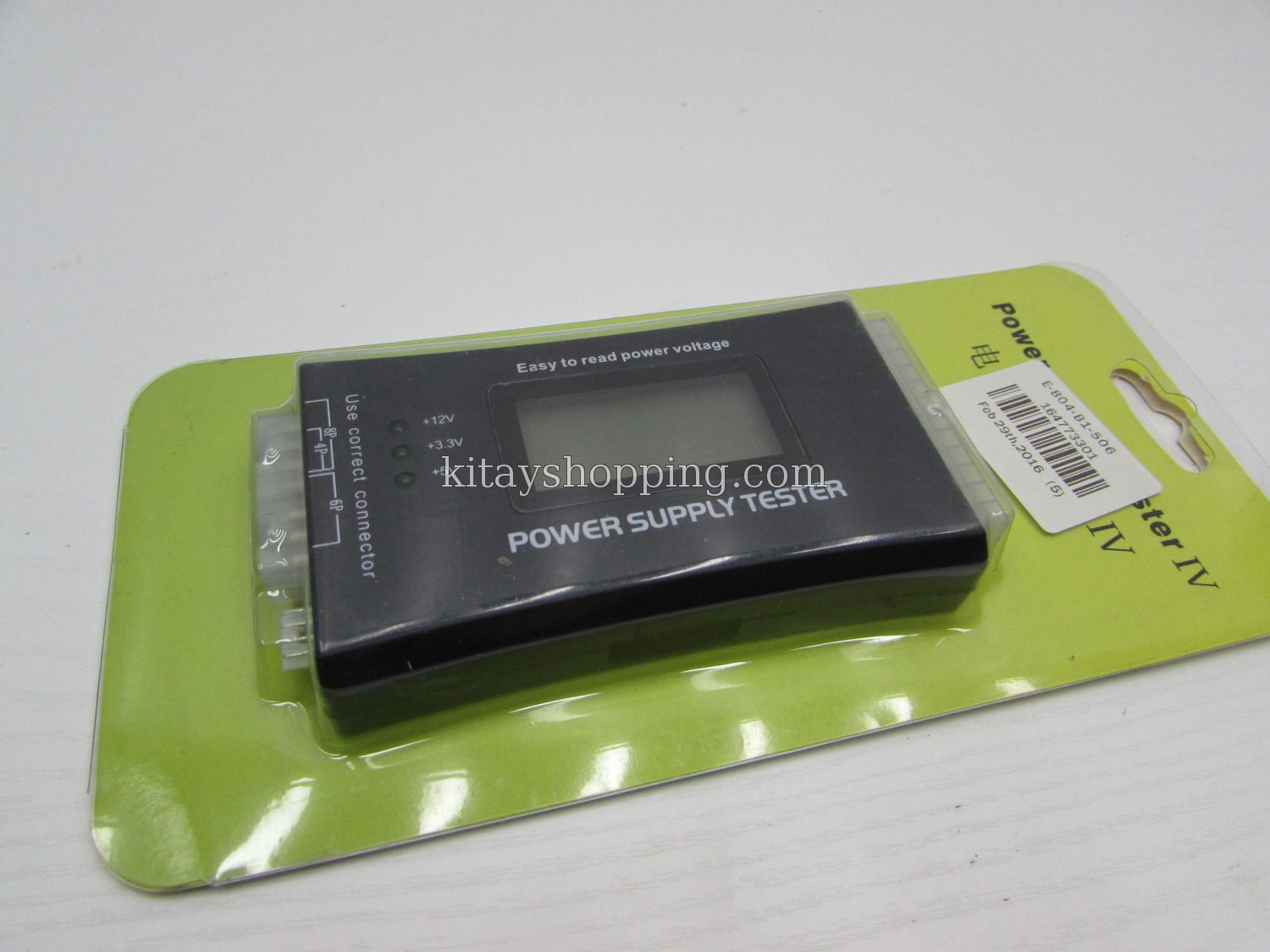

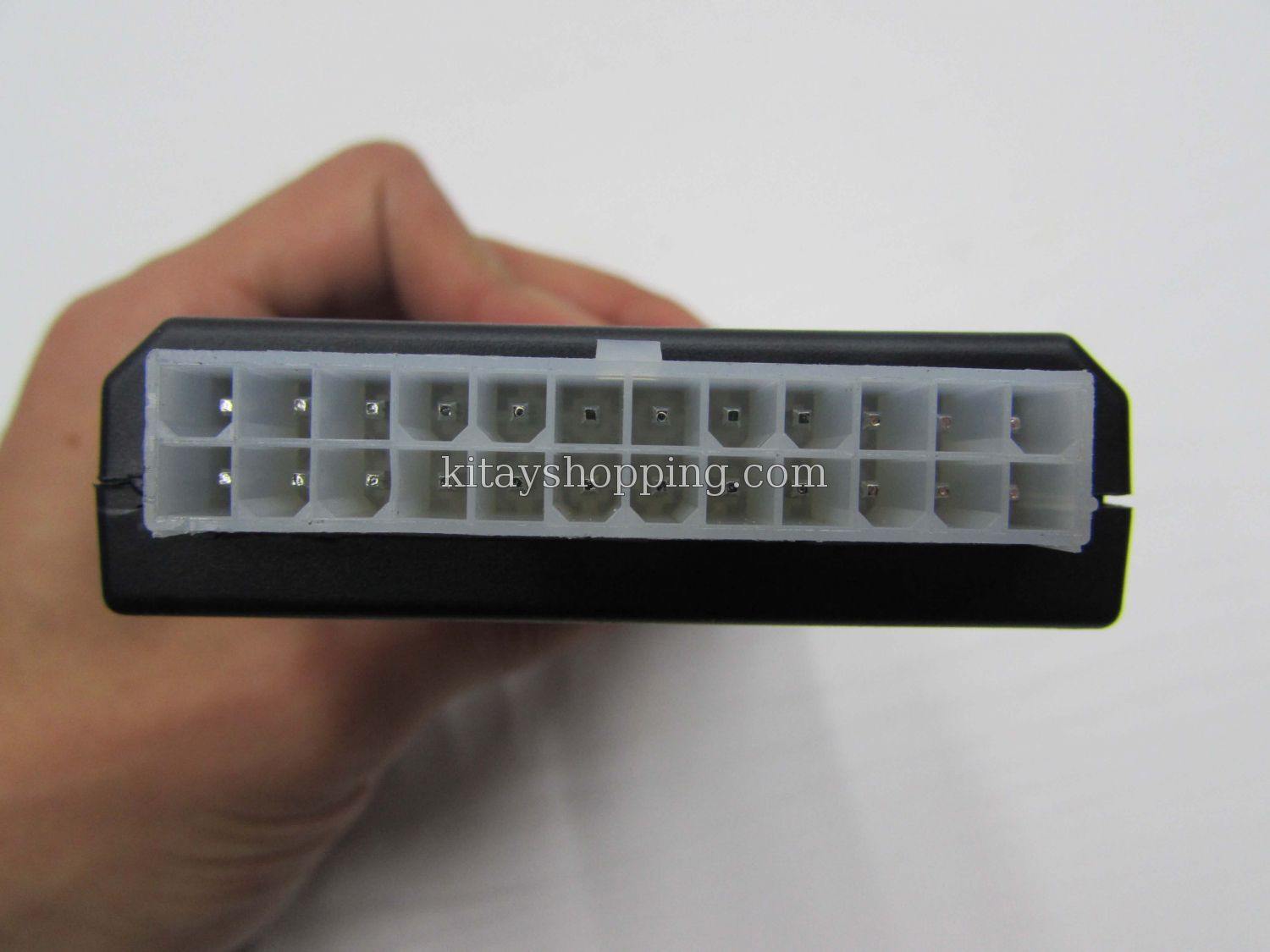

Красивый тестер, с большим ЖК дисплеем, 24-х пиновый разъем питания.



Испытательное напряжение: + 12 В,-12 В, + 5 В,-5 В, + 3.3 В, + 5 В Stand by (SB) 12 В power Good (PG)

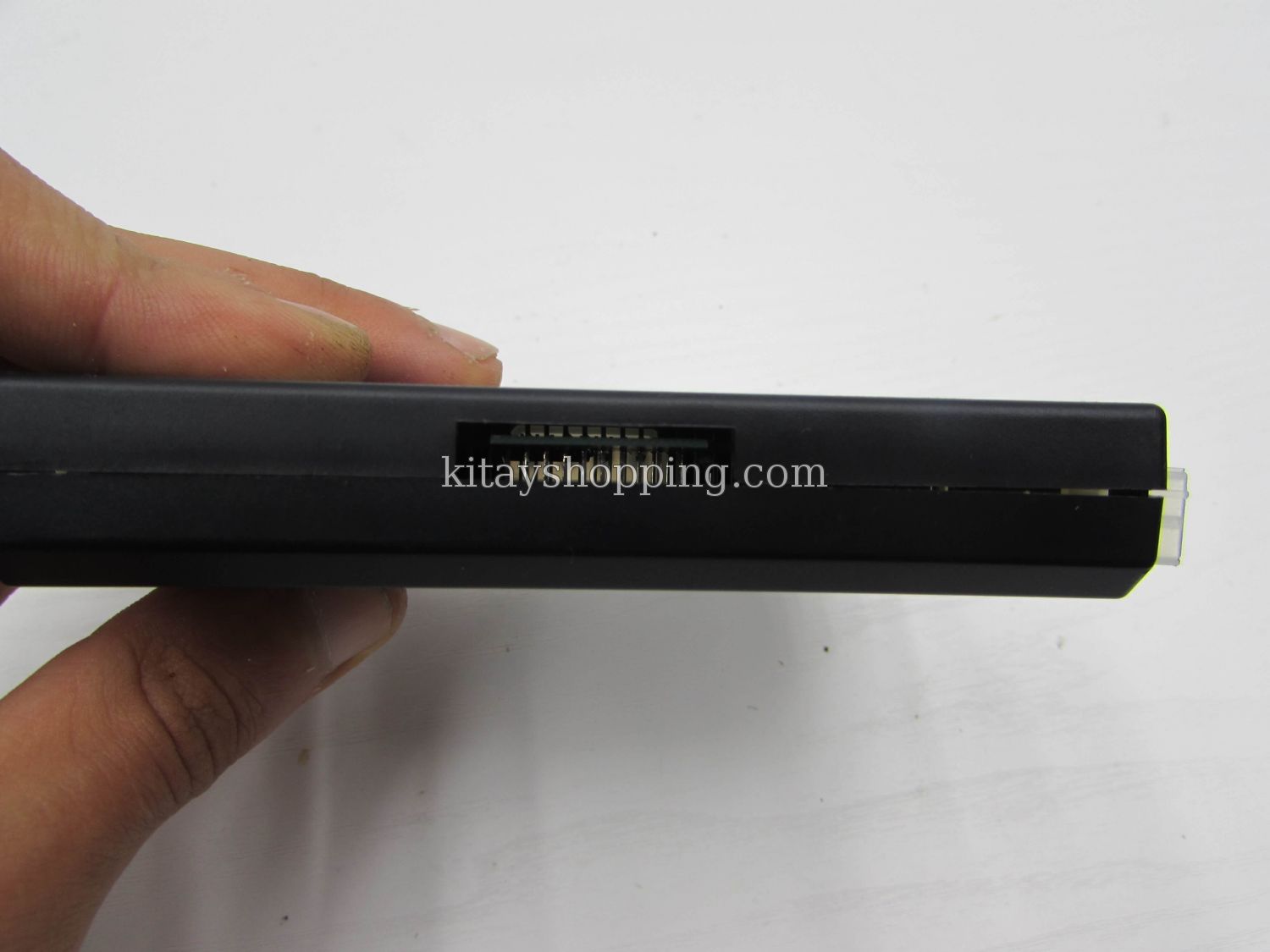

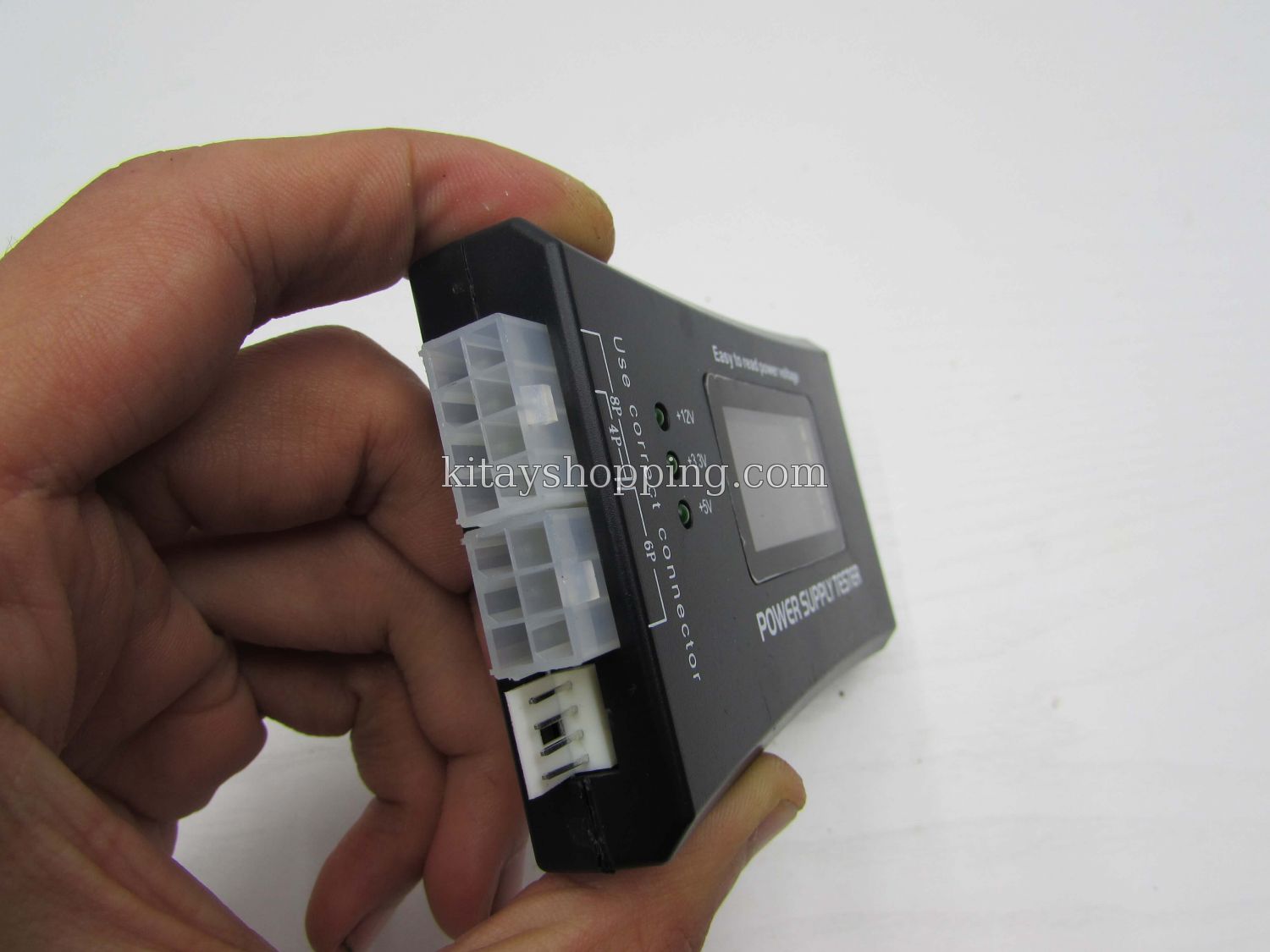

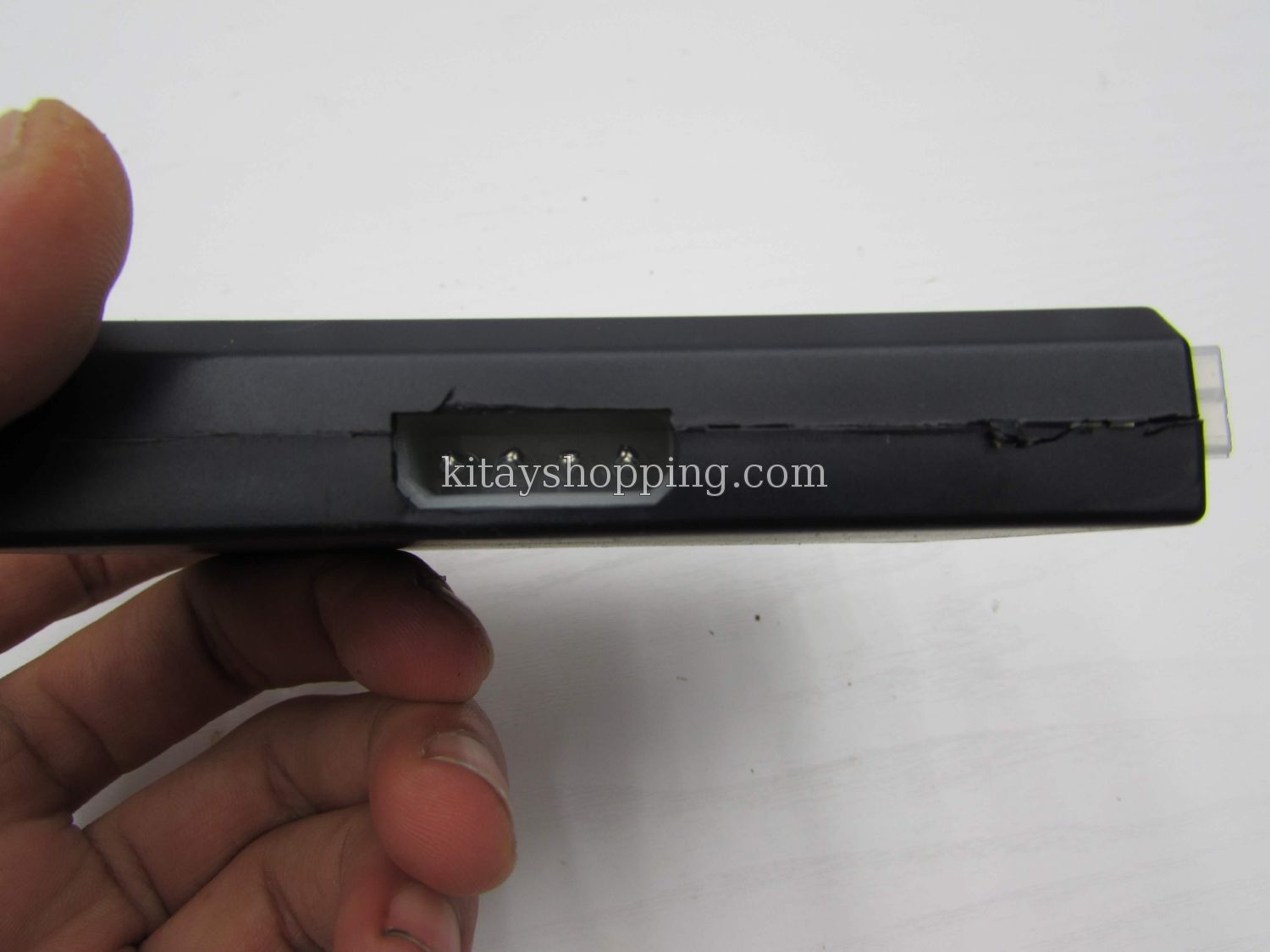

разъемы: Floppy, HDD, CD-ROM, SATA, 4pin (P4), 8-контактном (Dual-CPU), 6pin (PCI-Express)

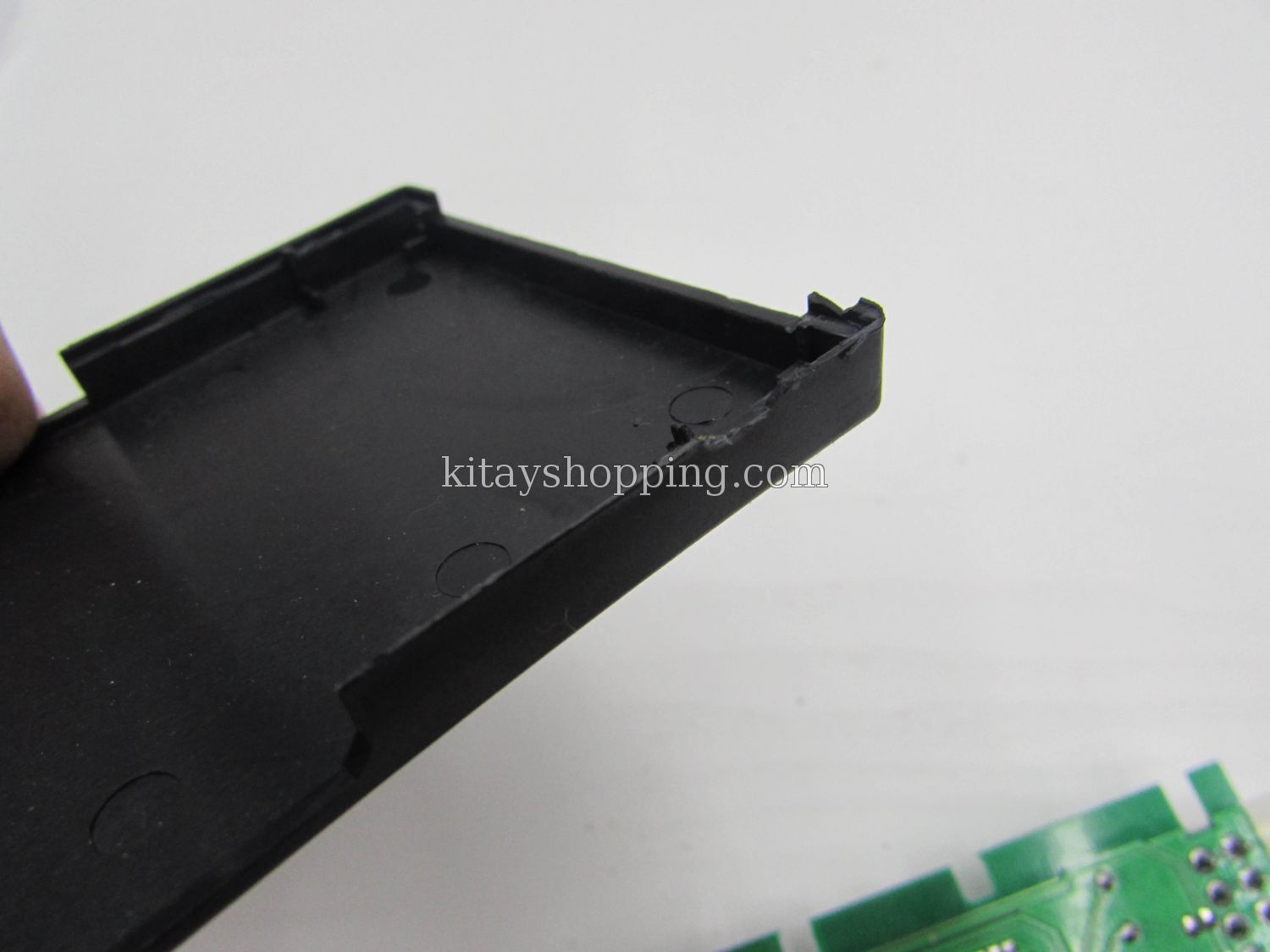

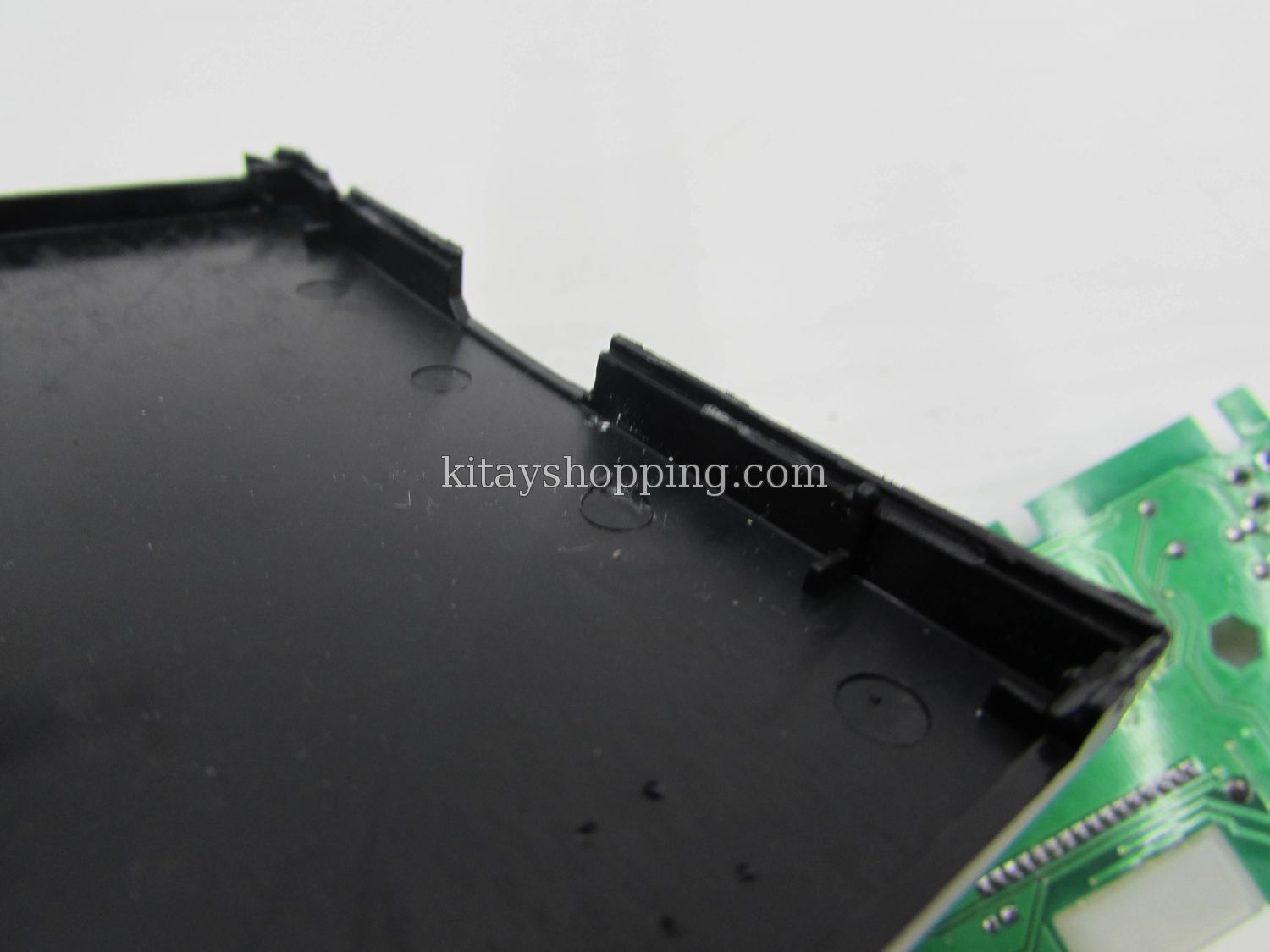

Корпус пластмассовый, для стыковки двух частей использована технология литья. поэтому нельзя разобрать тестер без небольших повреждений.





Внутри плата хорошего качества.







Под дисплеем находятся два МК.



Плата почти пустая, пара транзисторов,и линейный стабилизатор.




Из пассивных компонентов диоды и резисторы, почти весь монтаж поверхностный, за исключением мощного резистора, пара электролитов небольшой емкости и 3-х светодиодов.






Дисплей снабжен приятной синей подсветкой.



В первых версиях таких тестеров имелась еще и кнопка запуска (ps-on), но в этой модели такого нету, блок сразу запускается при подключении в сеть 220 Вольт.
Бузер издает монотонный звук если напряжение на какой-то шине отсутствует.
На счет показаний - думаю итак все понятно, на дисплей выводится все, что нужно знать, но опять же - тестер не нагрузочного типа, а тупо вольтметр и не самый точный. Сравнивал показания с мультиметром класса TRUE RMS (UNIT UT61E) - тестер врет на 0,1Вольт, но естественно это не критично.
Стоимость прибора менее 10-и долларов, ну не знаю, за вольтметр еще и не точный естественно дорого, но все, что он показывает можно проверить дешевым китайским мультиметром, хотя с другой стороны при использовании мультиметра нужно повозиться для проверки БП, а тут воткнул разъем и все, для тех, кому дорого время - хорошее решение для быстрой проверки выходных напряжений компьютерного блока питания.
