Обзор крутого мультиметра FLUKE

Товар  можно купить тут

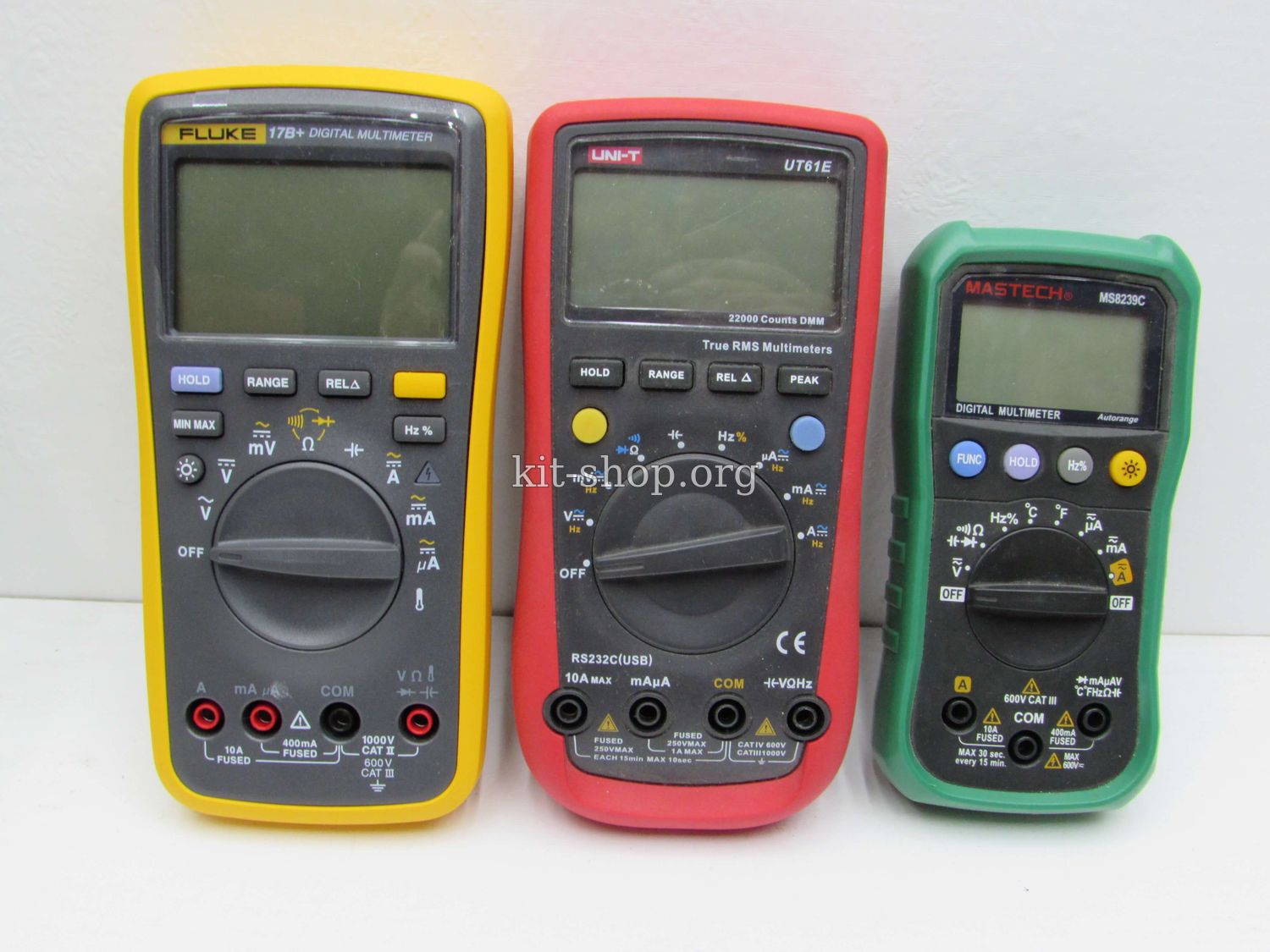

Моя коллекция мультиметров пополнилась еще одним - но на сей раз это профессиональный инструмент от компании FLUKE 17B+



Компания FLUKE производит высококлассное измерительное оборудование и является всемирно известным брендом.
Возьмем к примеру мультиметр Mastech MS8239 со стоимостью чуть больше 20 долларов, он обладает почти теми же параметрами, что и FLUKE 17B+, но последний стоит в пять раз дороже.





Давайте теперь перейдем к самому мультиметру.

Это продолжение линейки бюджетных профессиональных мультиметров флюк 15б, только эта модель имеет несколько отличий.

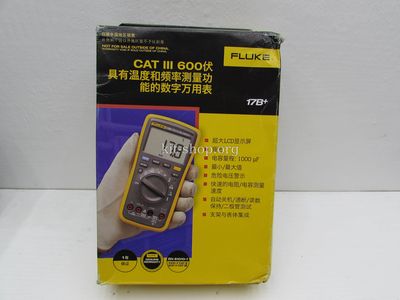

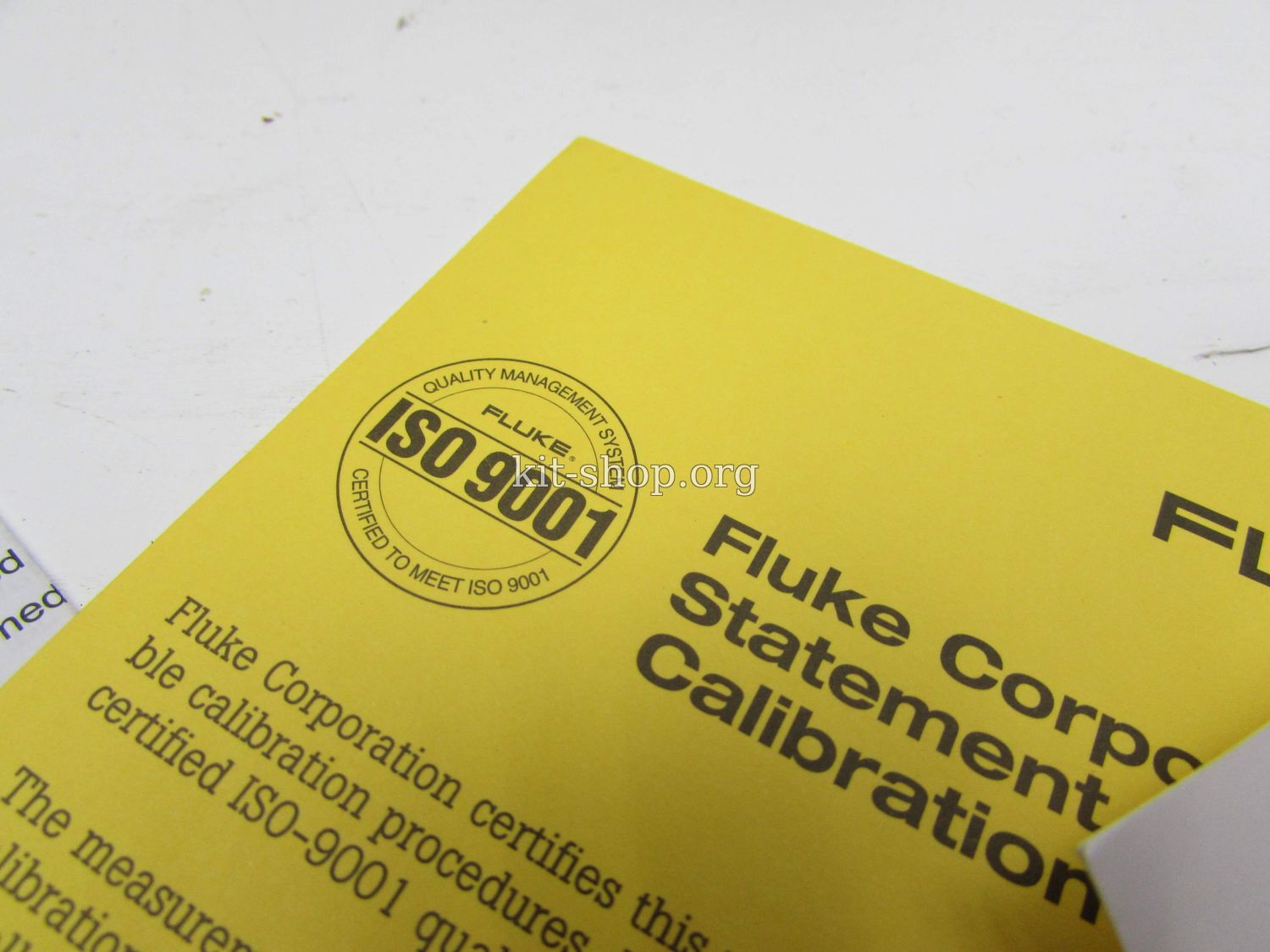

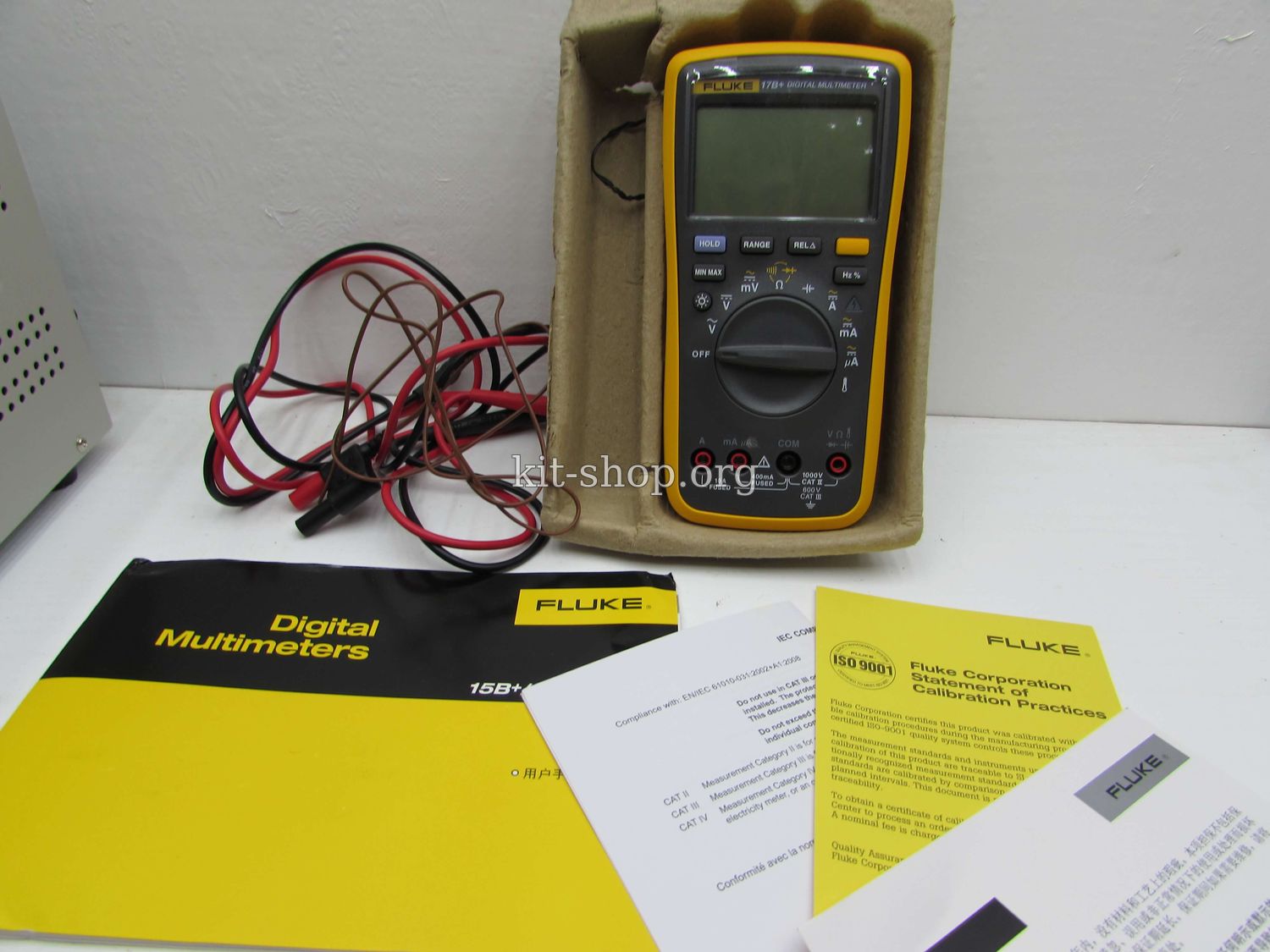

В комплекте полная документация, основной паспорт на китайском, там же сертификат точности и гарантийный талон.

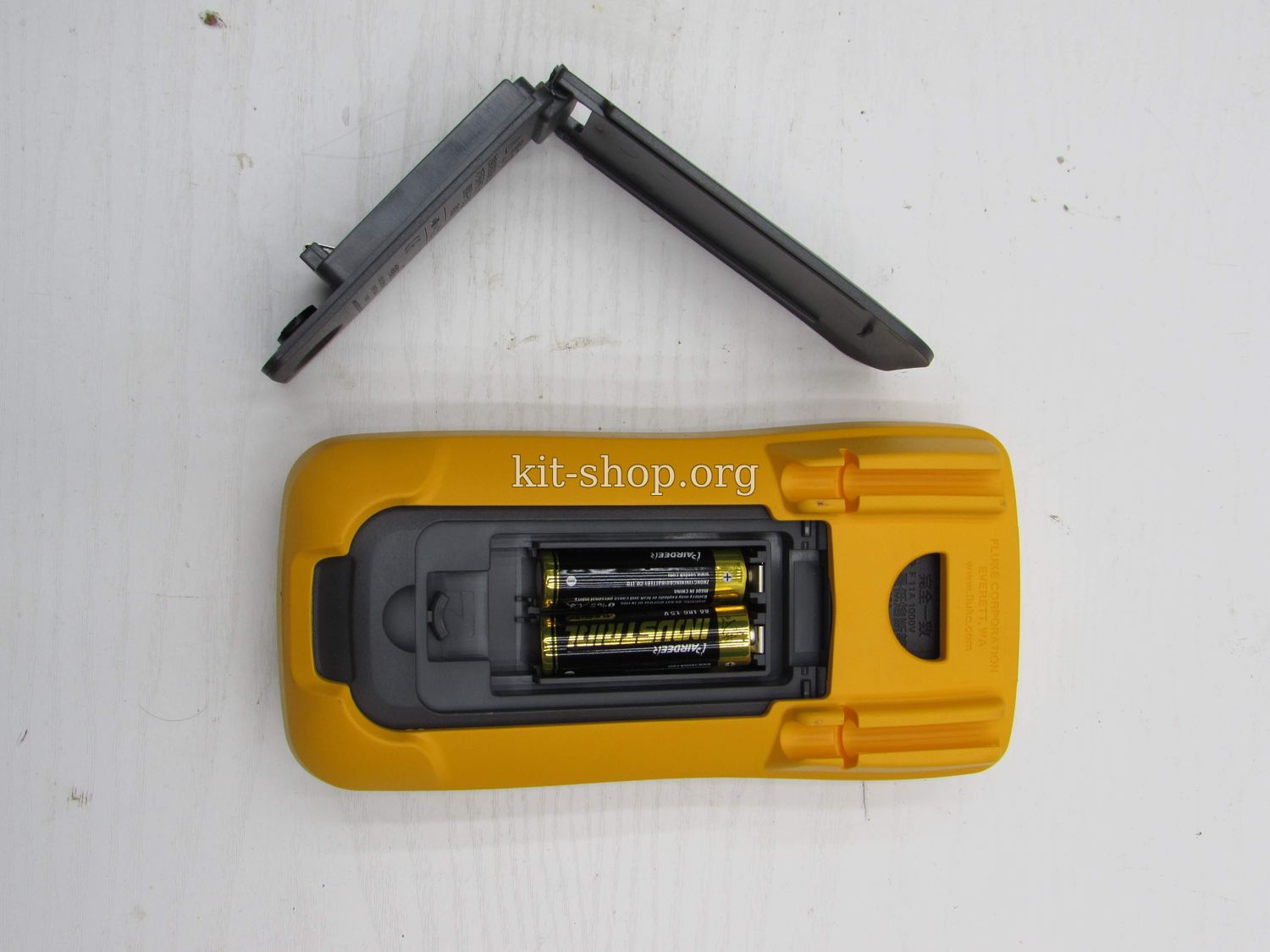

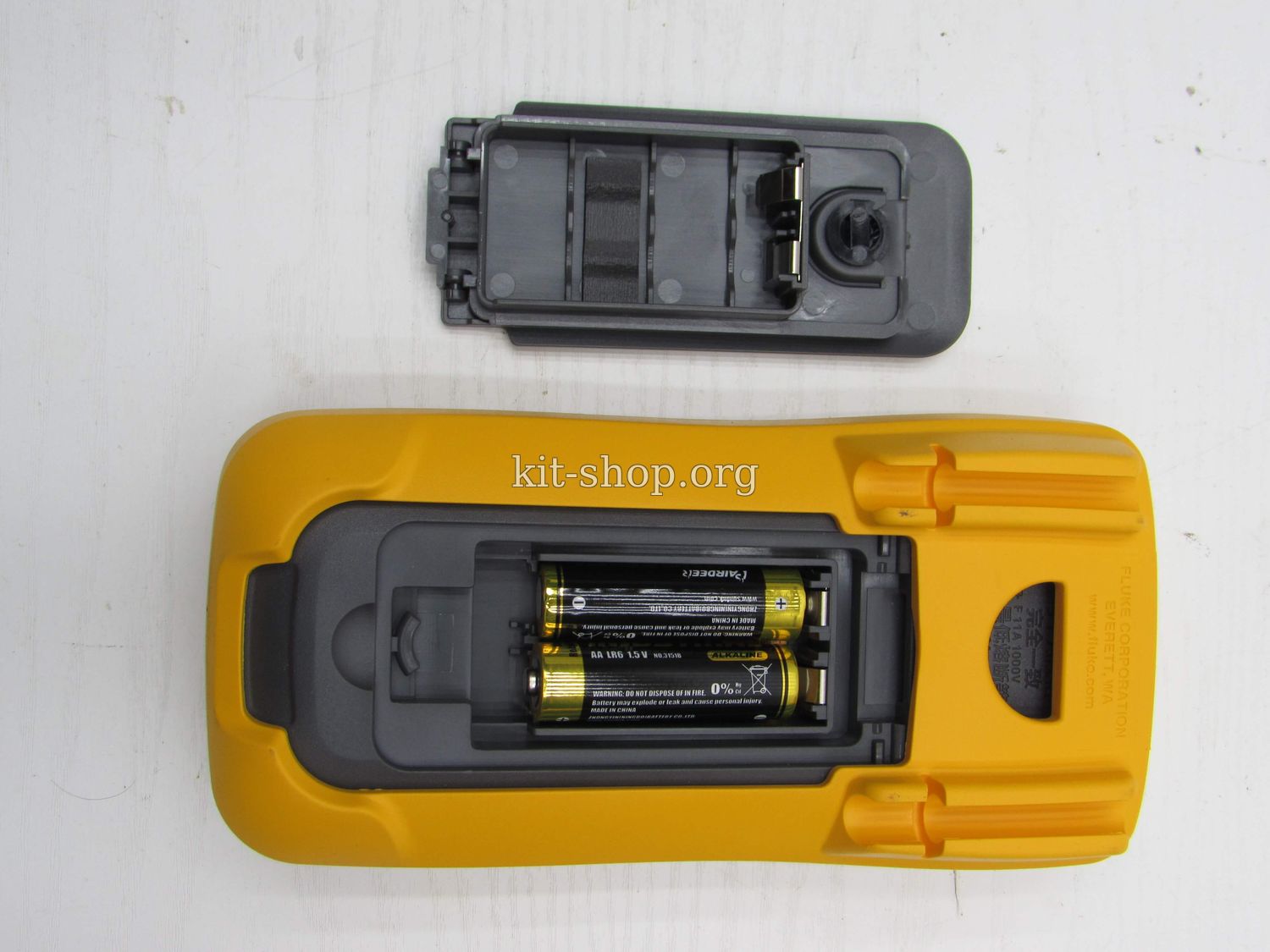

Прибор пришел с источником питания в лице двух батареек формата АА, последние уже были вставлены в прибор.

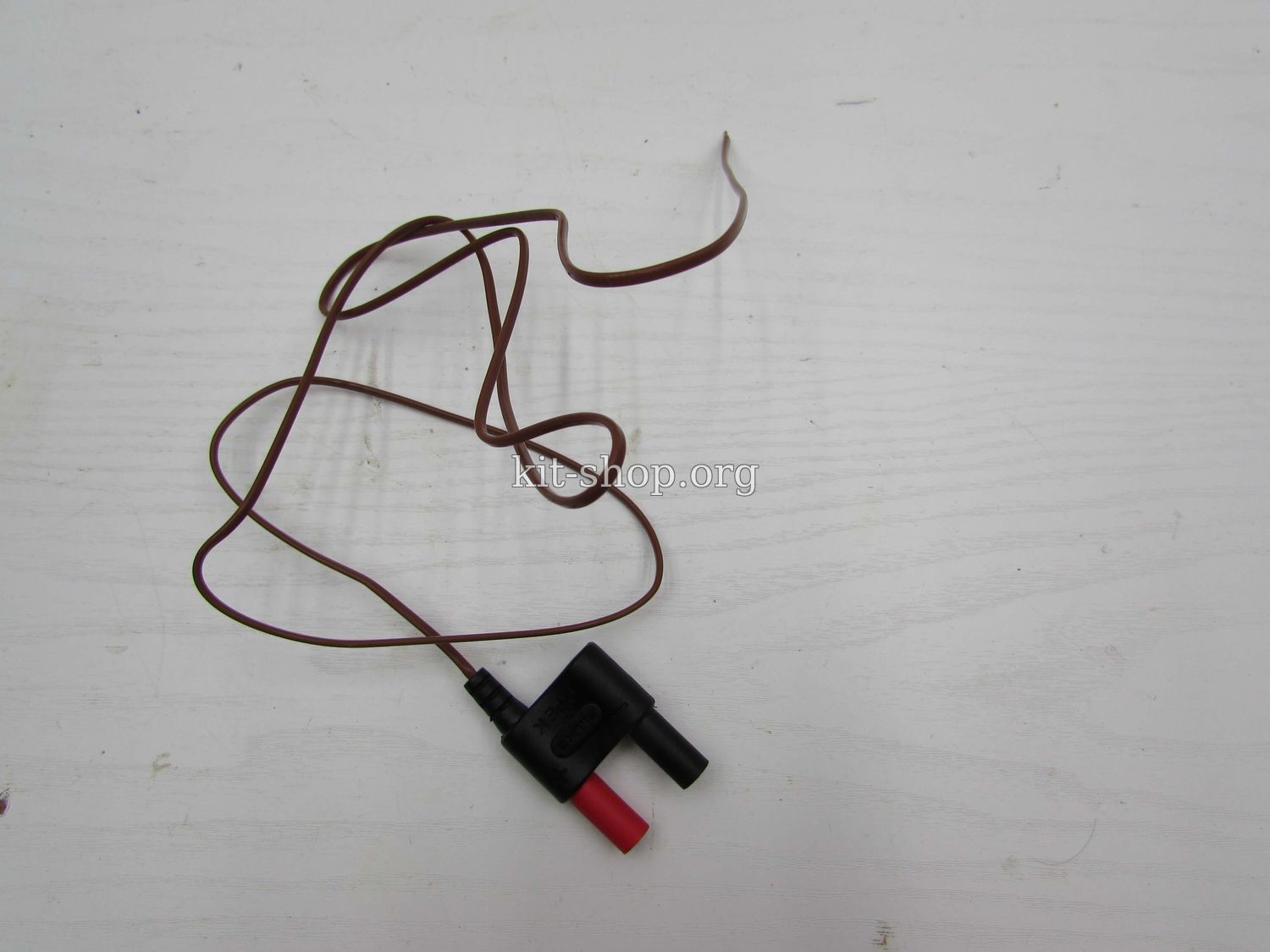

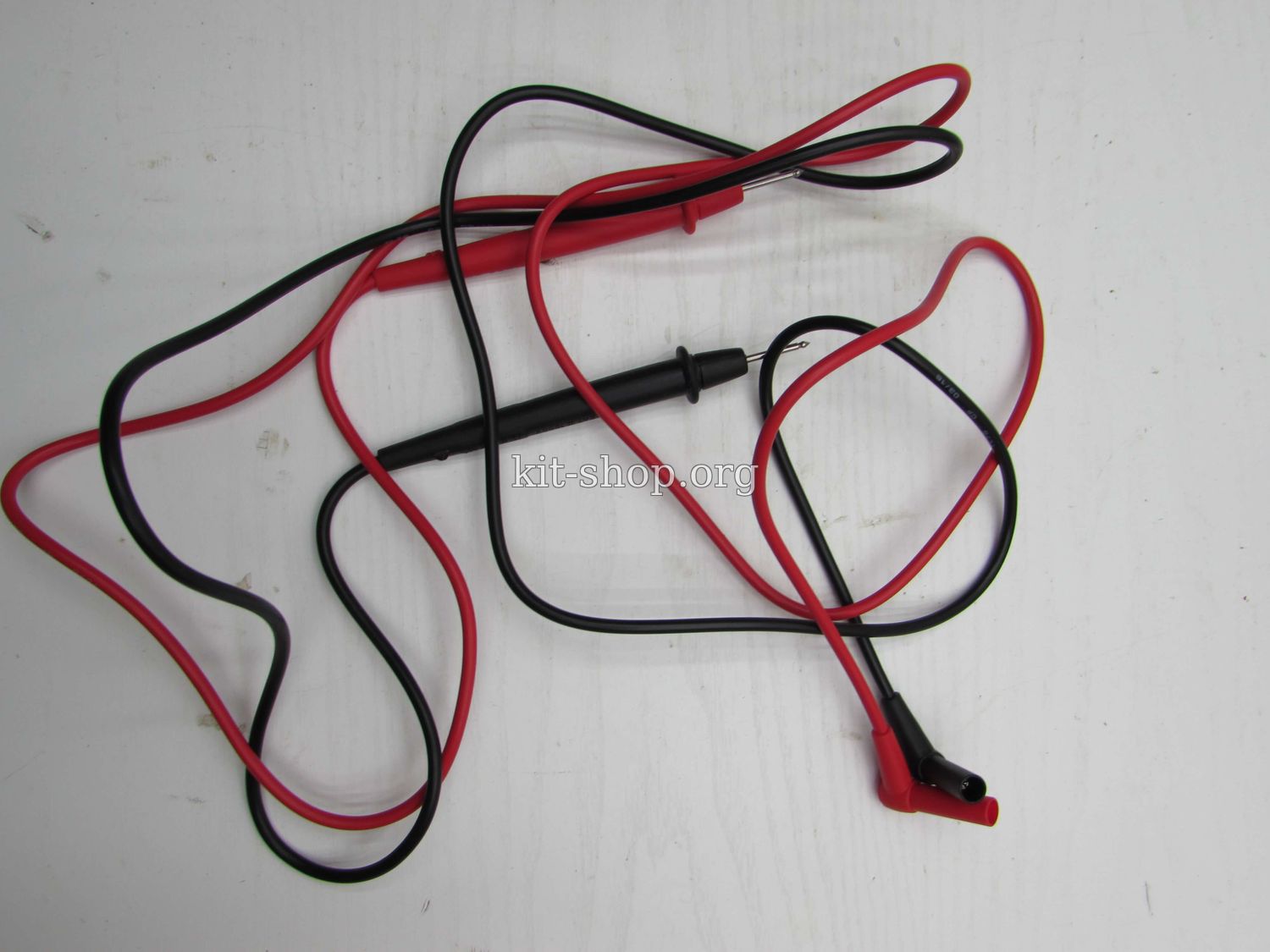

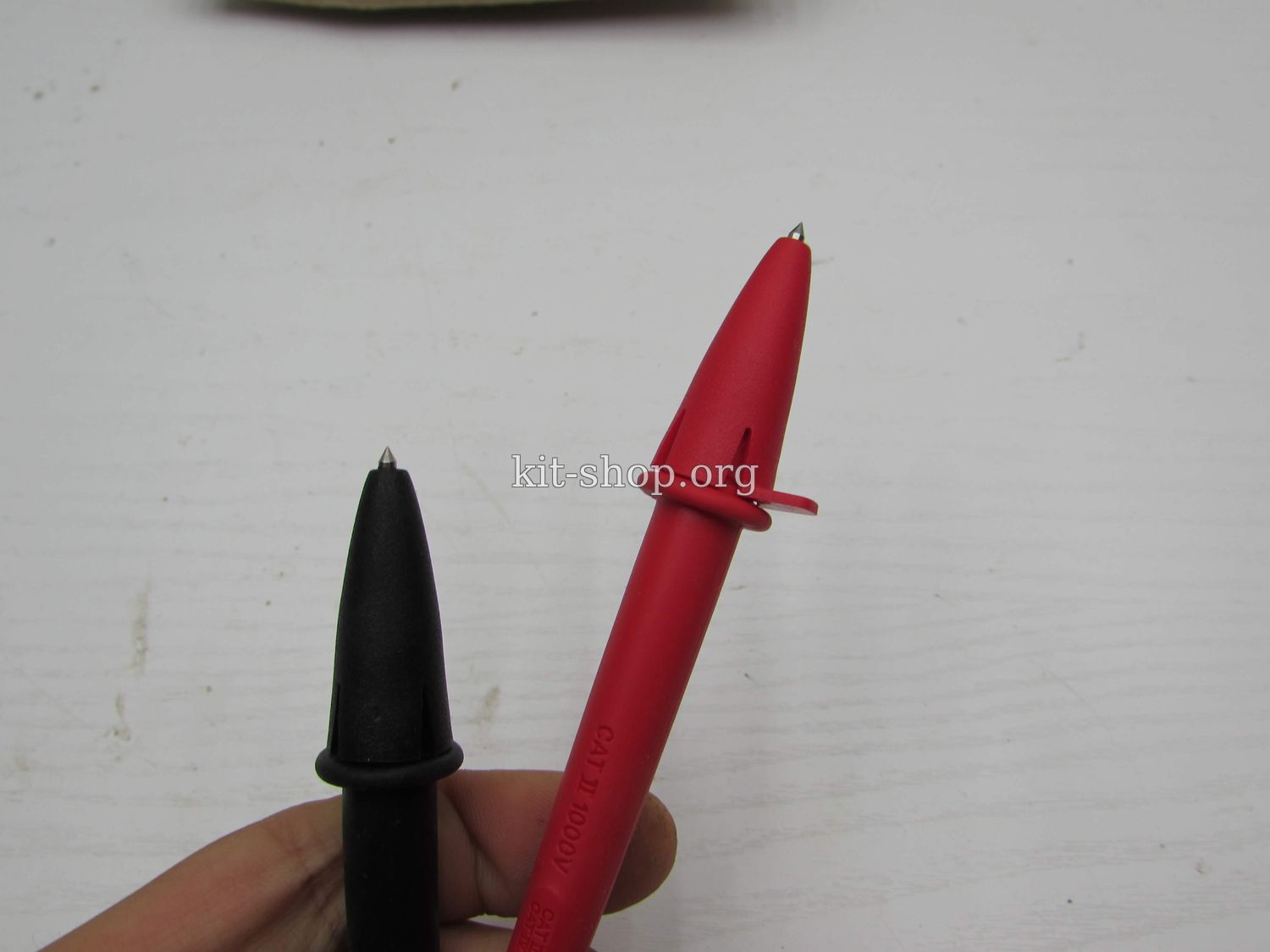

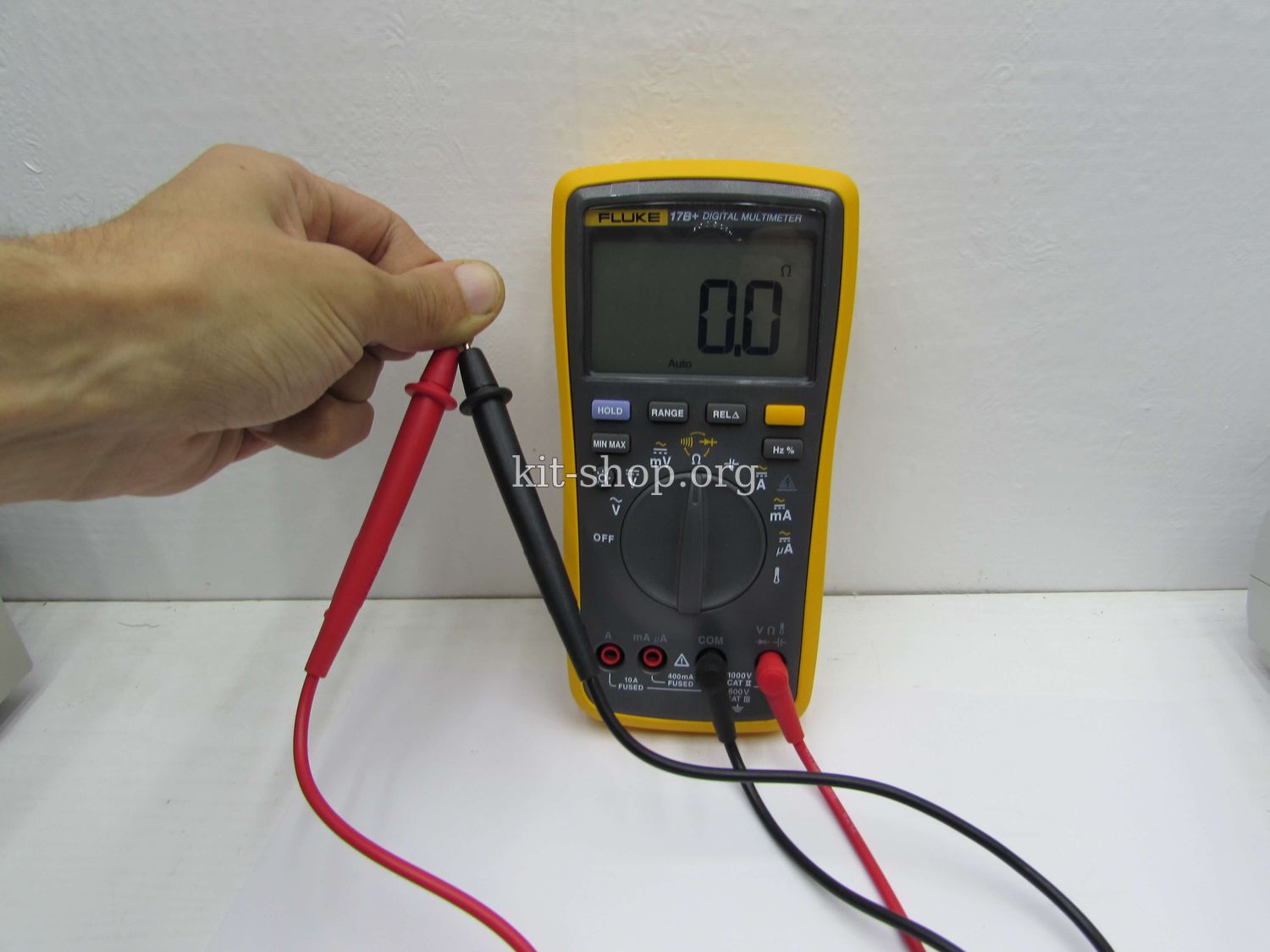

Имеем термопару и измерительные провода с длиной 140 см, они очень мягкие, легко гнуться и идут с заглушками. сопротивление около 0,1Ом







Вес мультиметра составляет 460 грамм, немало.
Имеется функция автоотключения после 30 минут простоя.

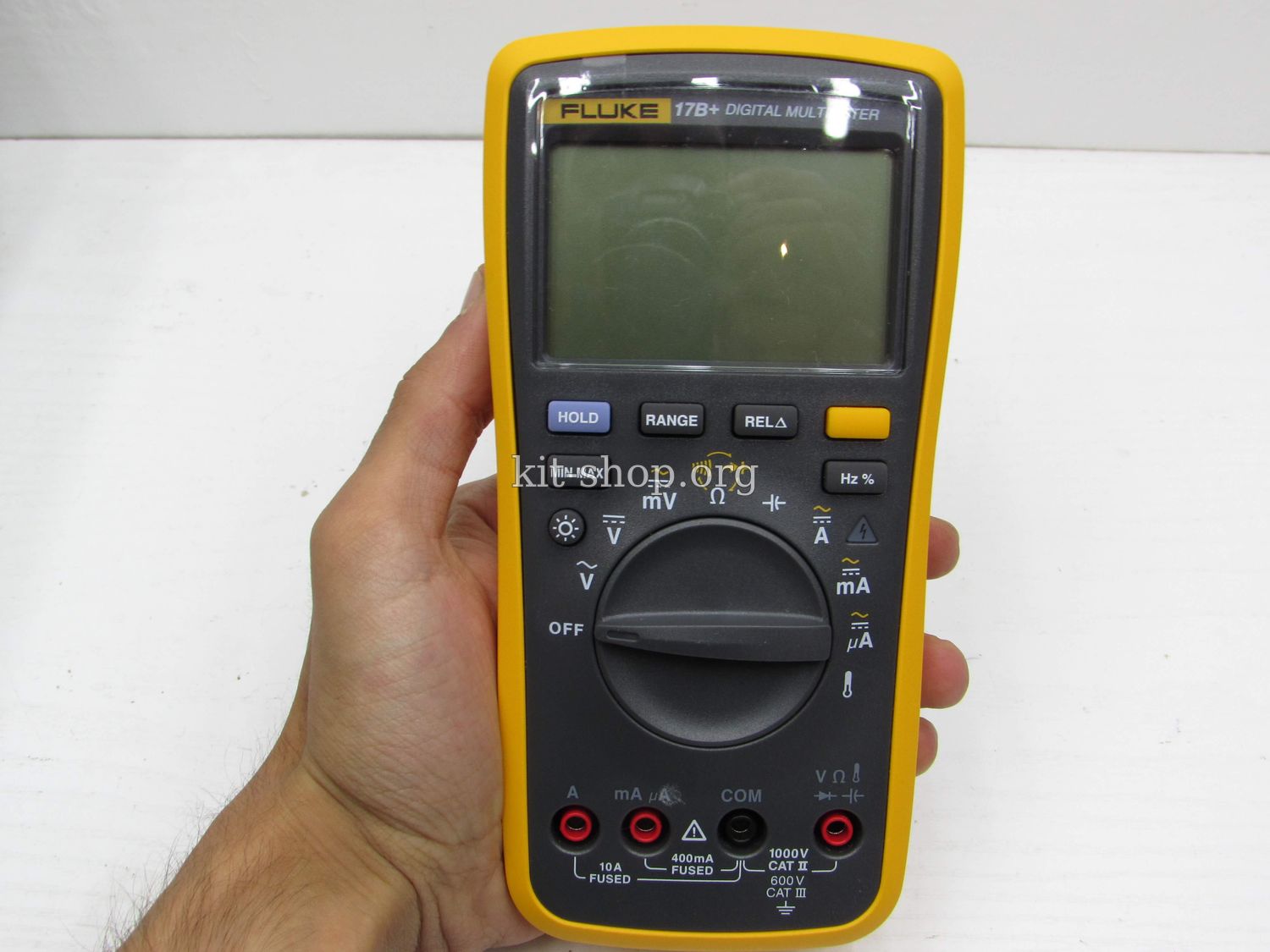

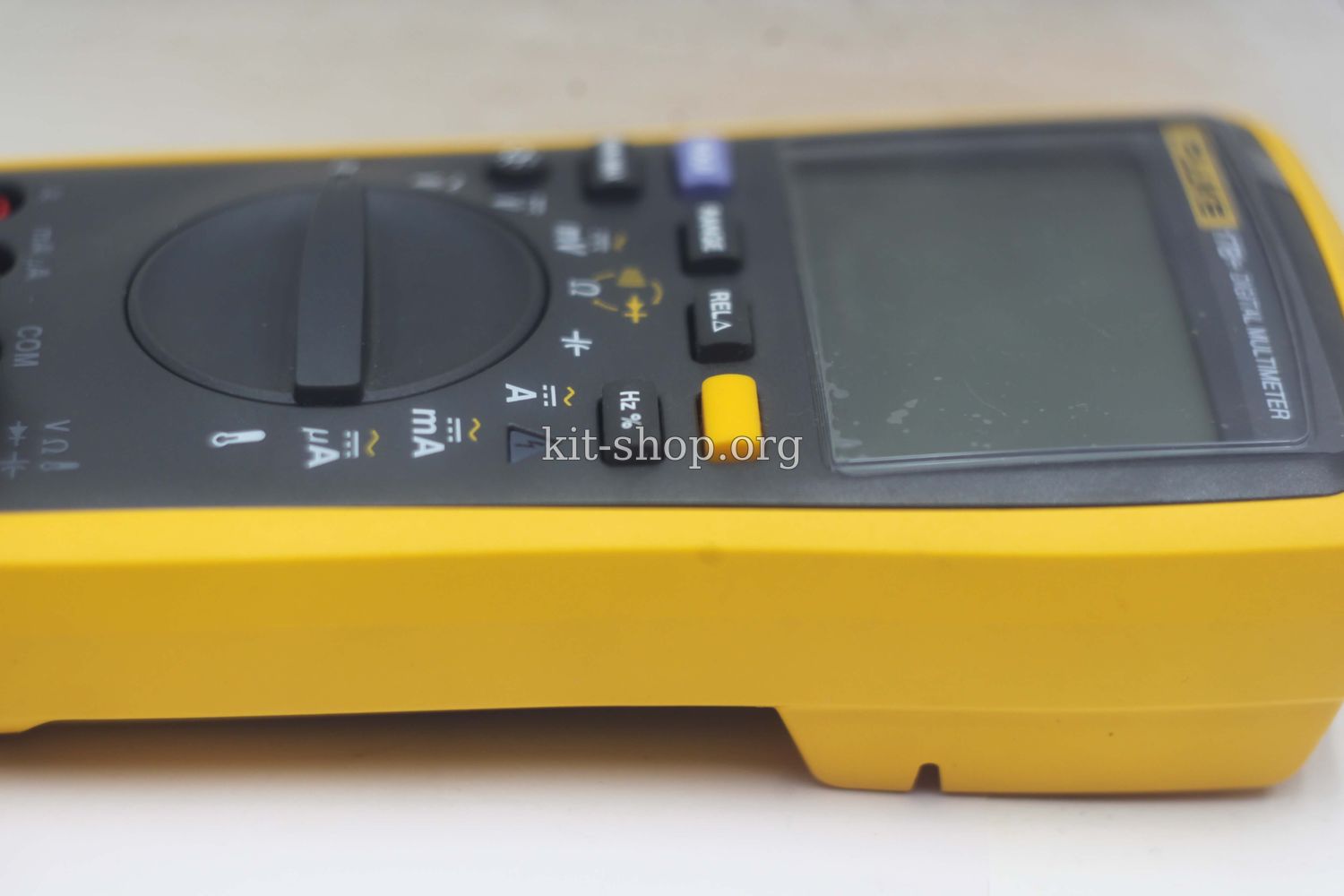

Переключатель режимов очень удобный, вращается без особых усилий, фиксируется надежно.

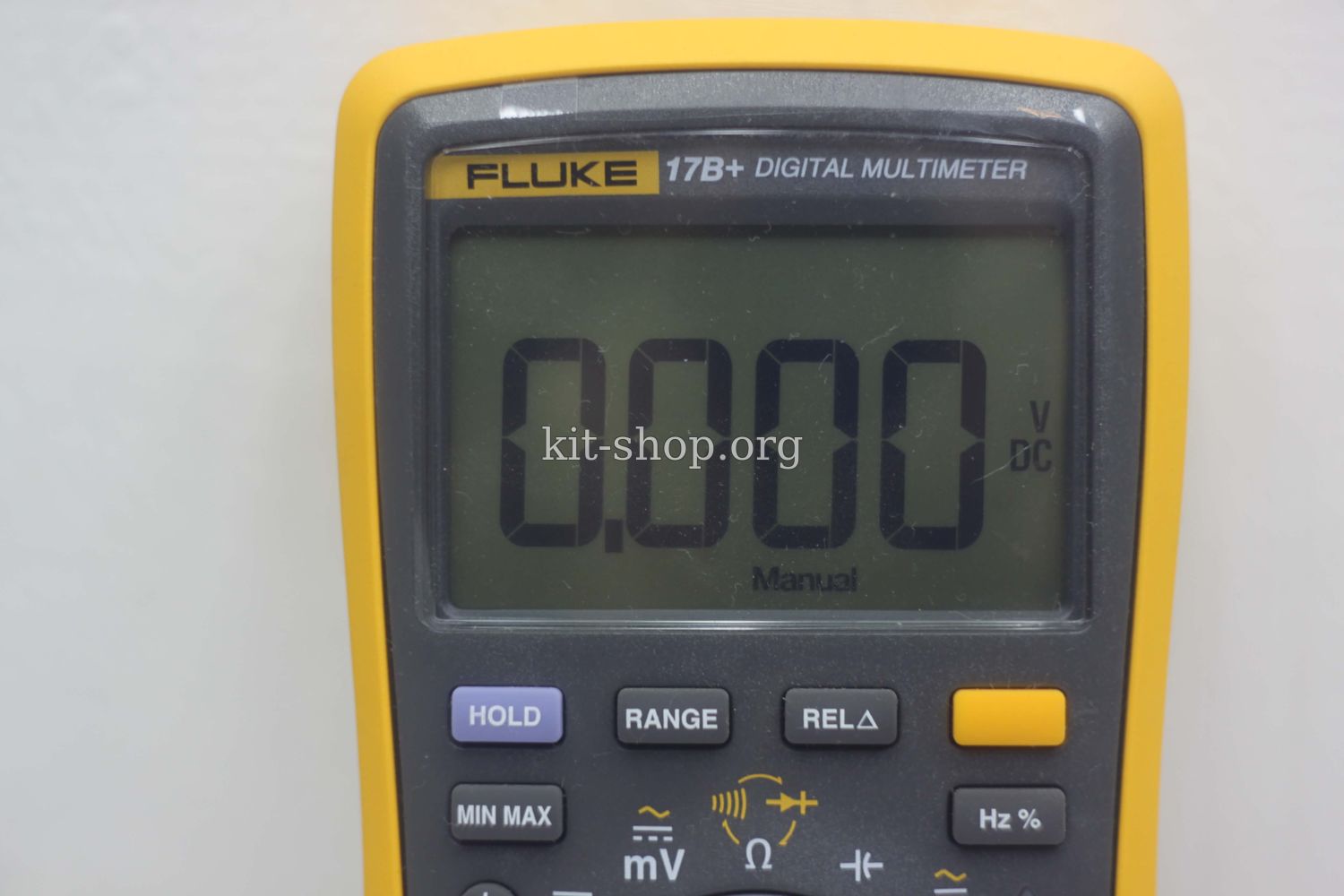

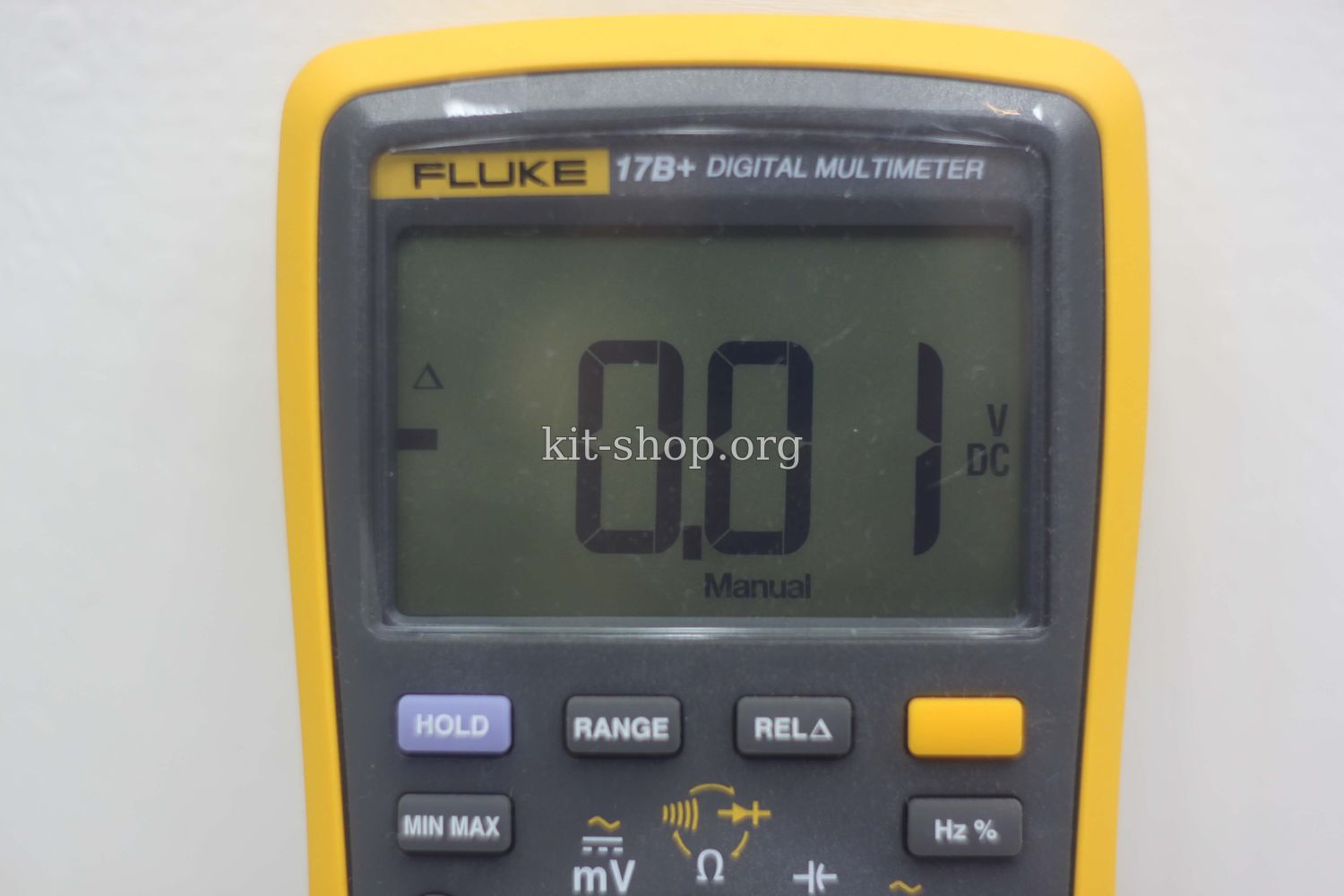

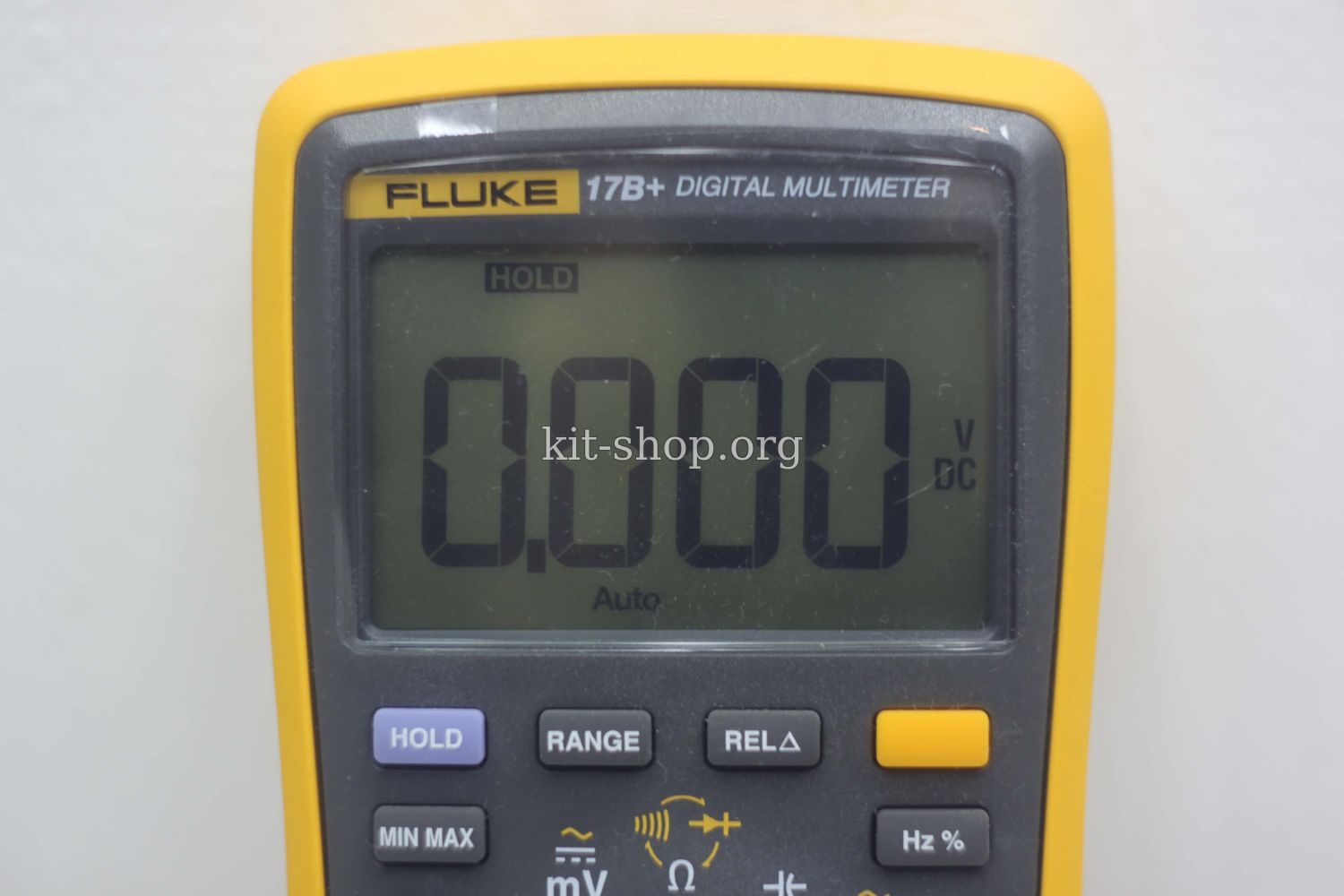

Имеем большой дисплей который снабжен подсветкой, для активации есть соответствующая кнопка.

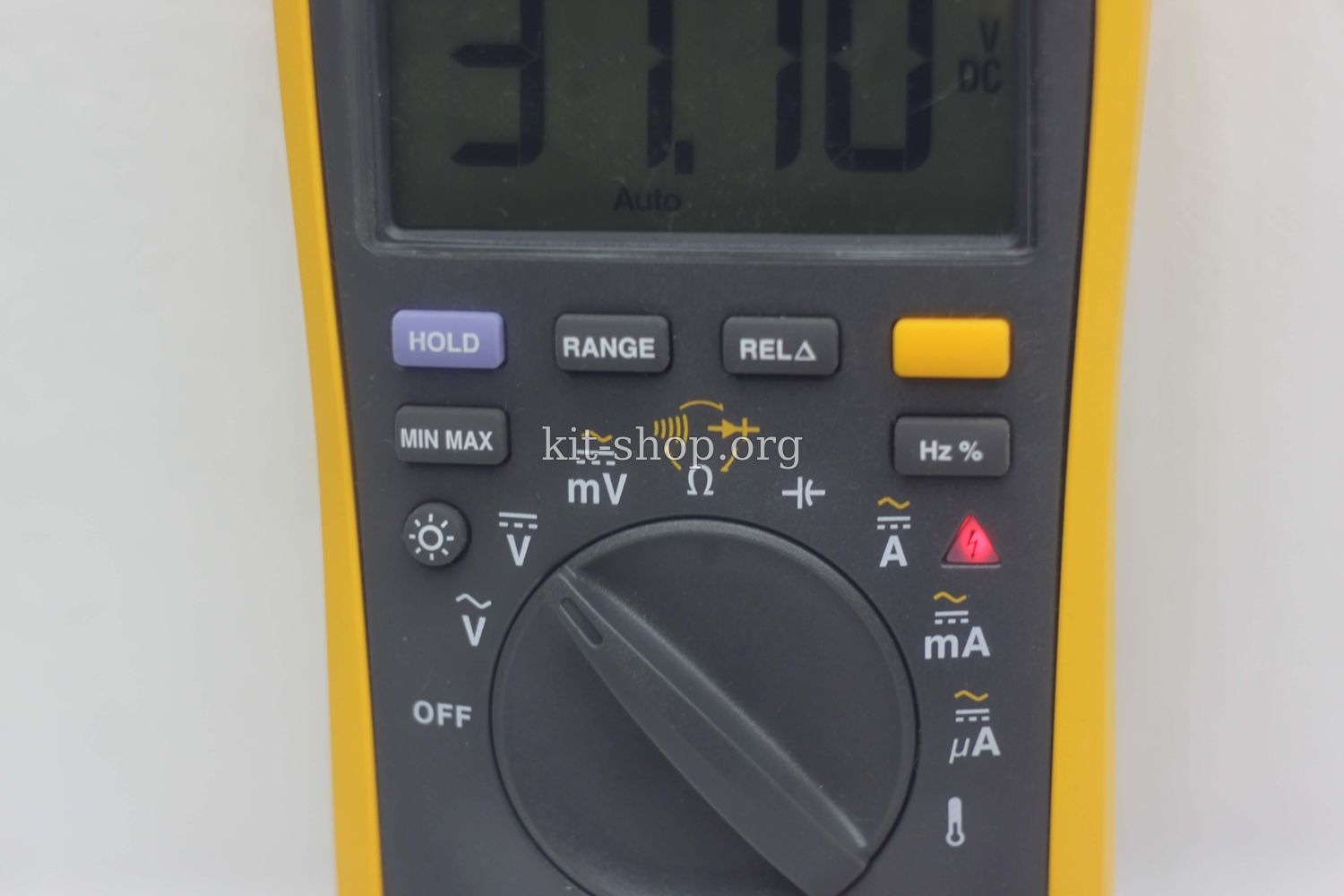

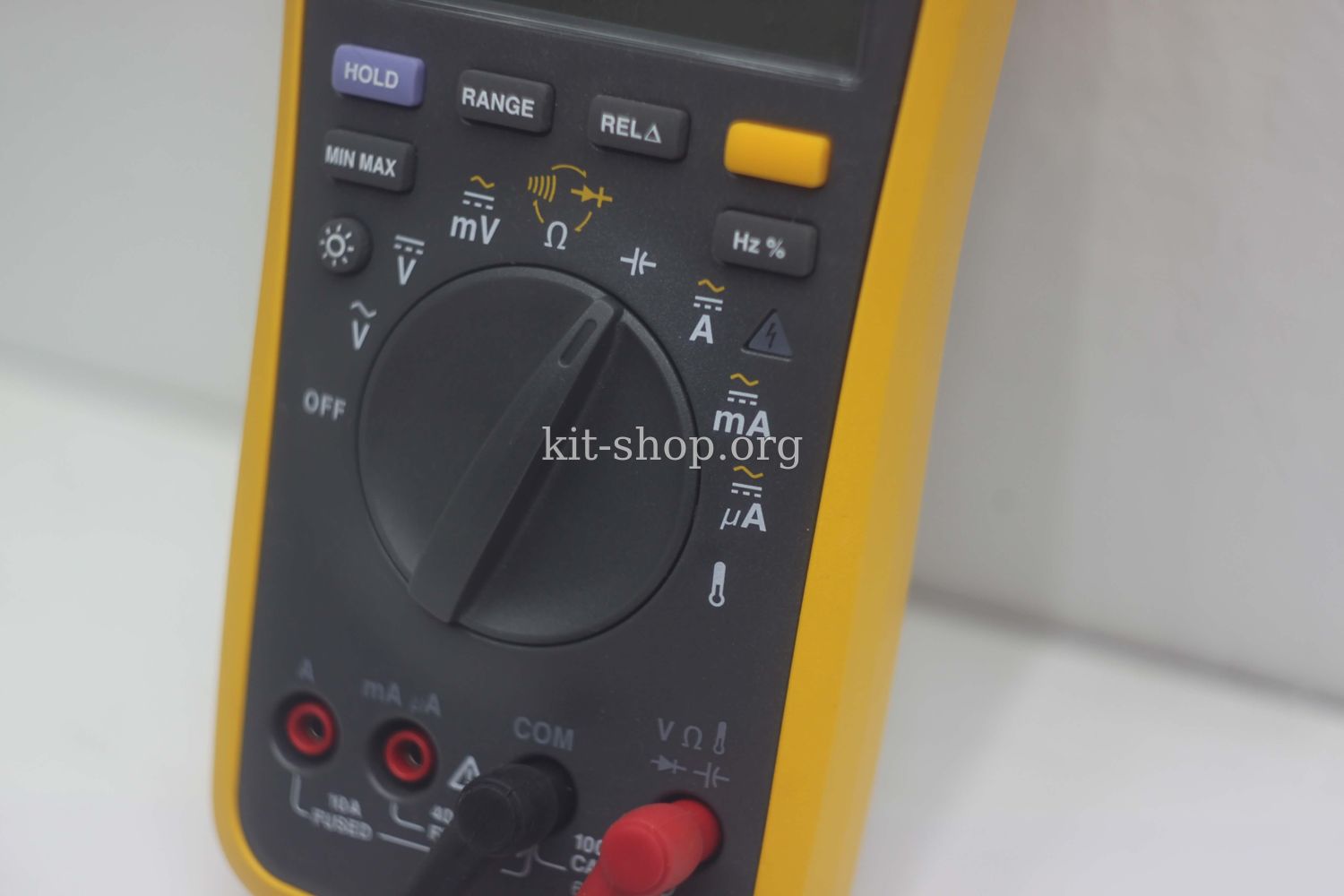

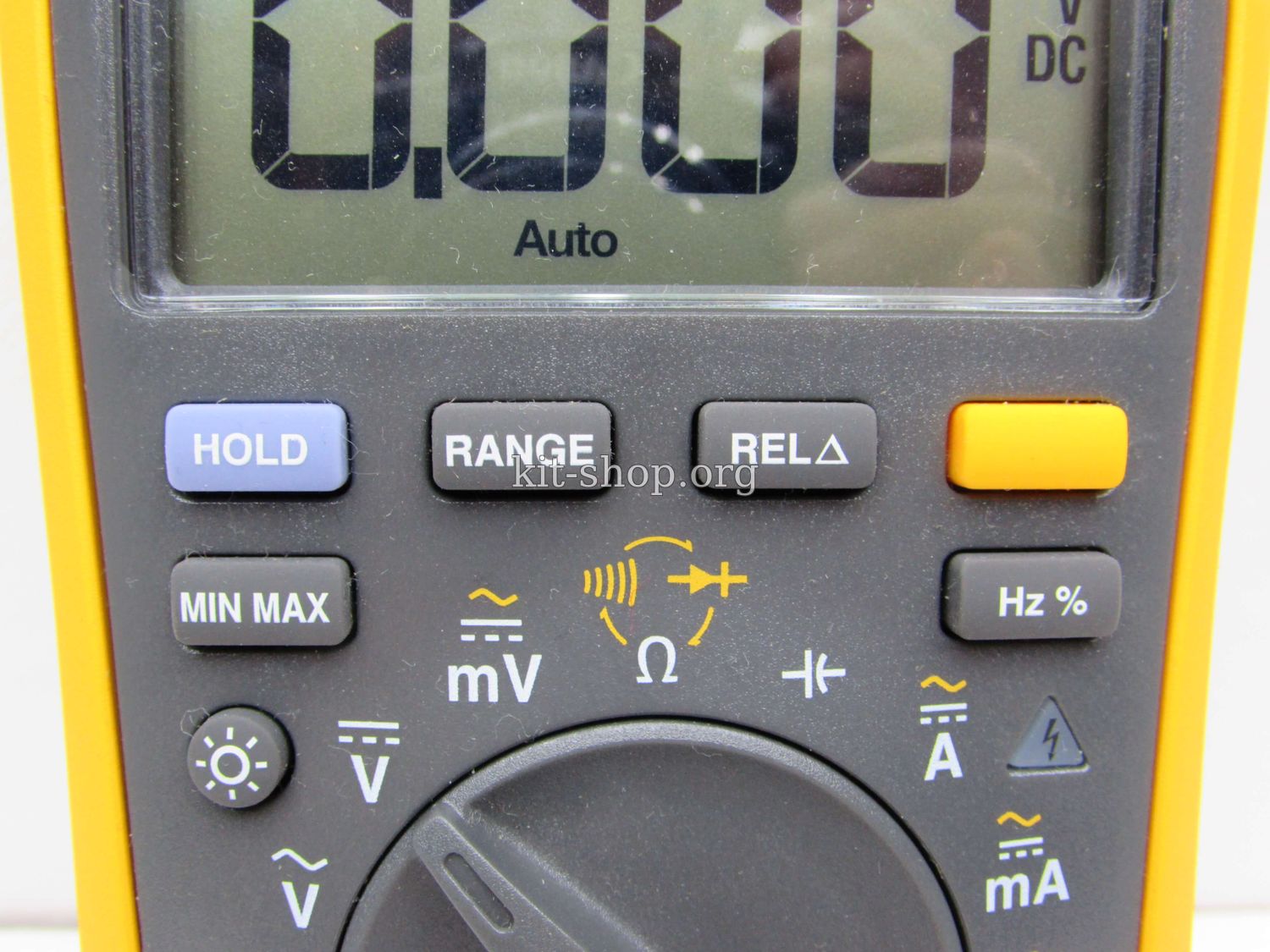

Пробежимся по кнопкам


Радует то, что все кнопки на подушках, что делает срок их службы буквально неограниченным.



В самом верху слева кнопка захвата или заморозки данных - HOLD, рядом кнопка RANGE - позволяет выбрать диапазон измерений вручную, если удержать в нажатом состоянии, то опять переключимся на автовыбор диапазона.





Рядом кнопка REL, предназначена для измерения относительных величин.



И наконец функциональная кнопка для переключения режимов в случае определенных измерителей (например - частота/заполнение)



Снизу слева - кнопка для измерения минимальных и максимальных величин, справа кнопка переключатель для измерения частоты и заполнения.

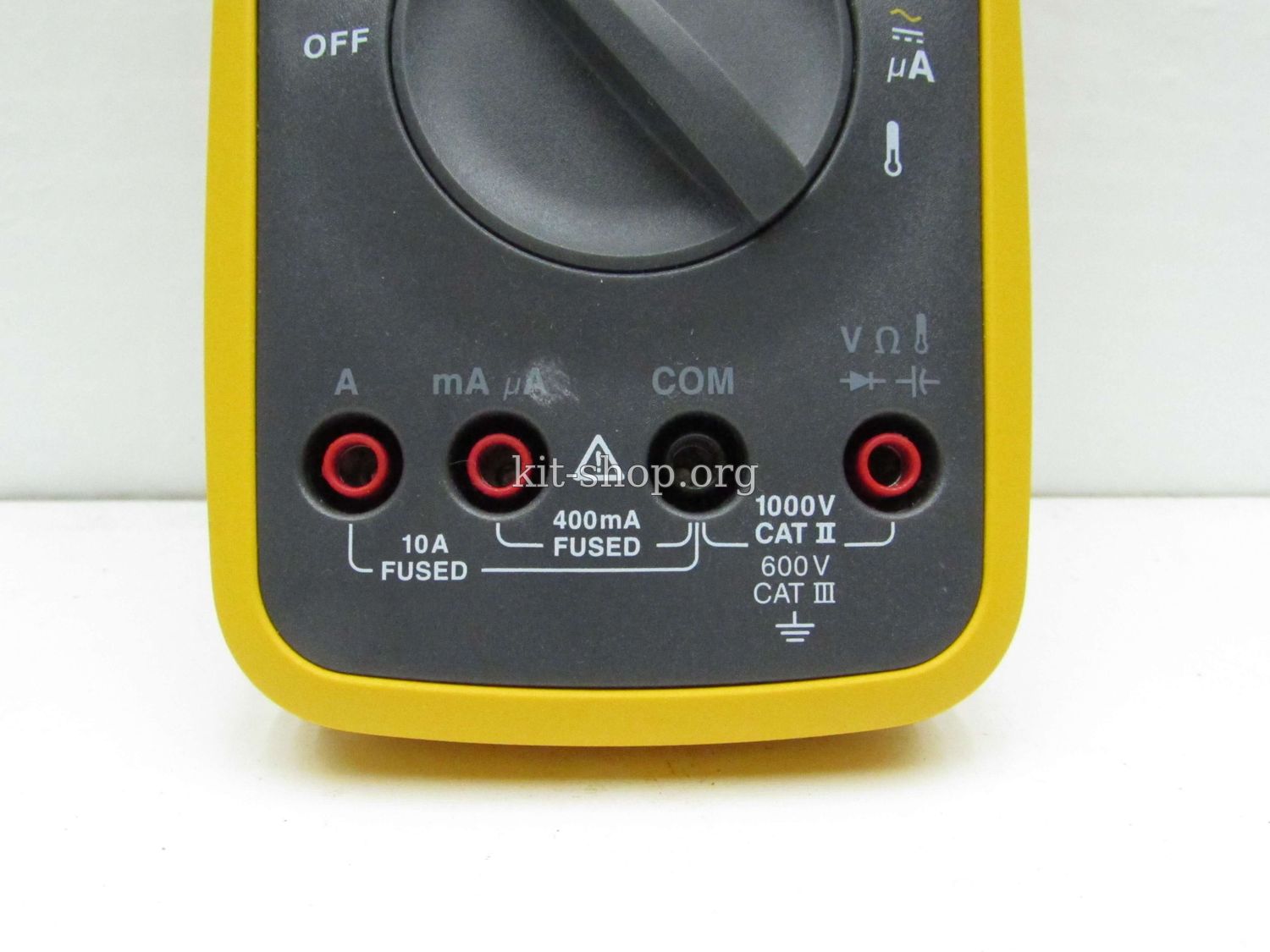

Снизу расположены 4 входа, думаю всем понятно их назначение.



Справа под переключателем частоты находится индикатор, который горит если вы работаете с высоким напряжением, мультиметр будет вечно предупреждать, что на входе присутствует опасное напряжение, индикатор начинает гореть при 30 вольтах, видимо на флюк посчитали, что это уже опасно.



Перейдем к измерениям.


Полная документация лежит ТУТ, можете скачать и изучить.

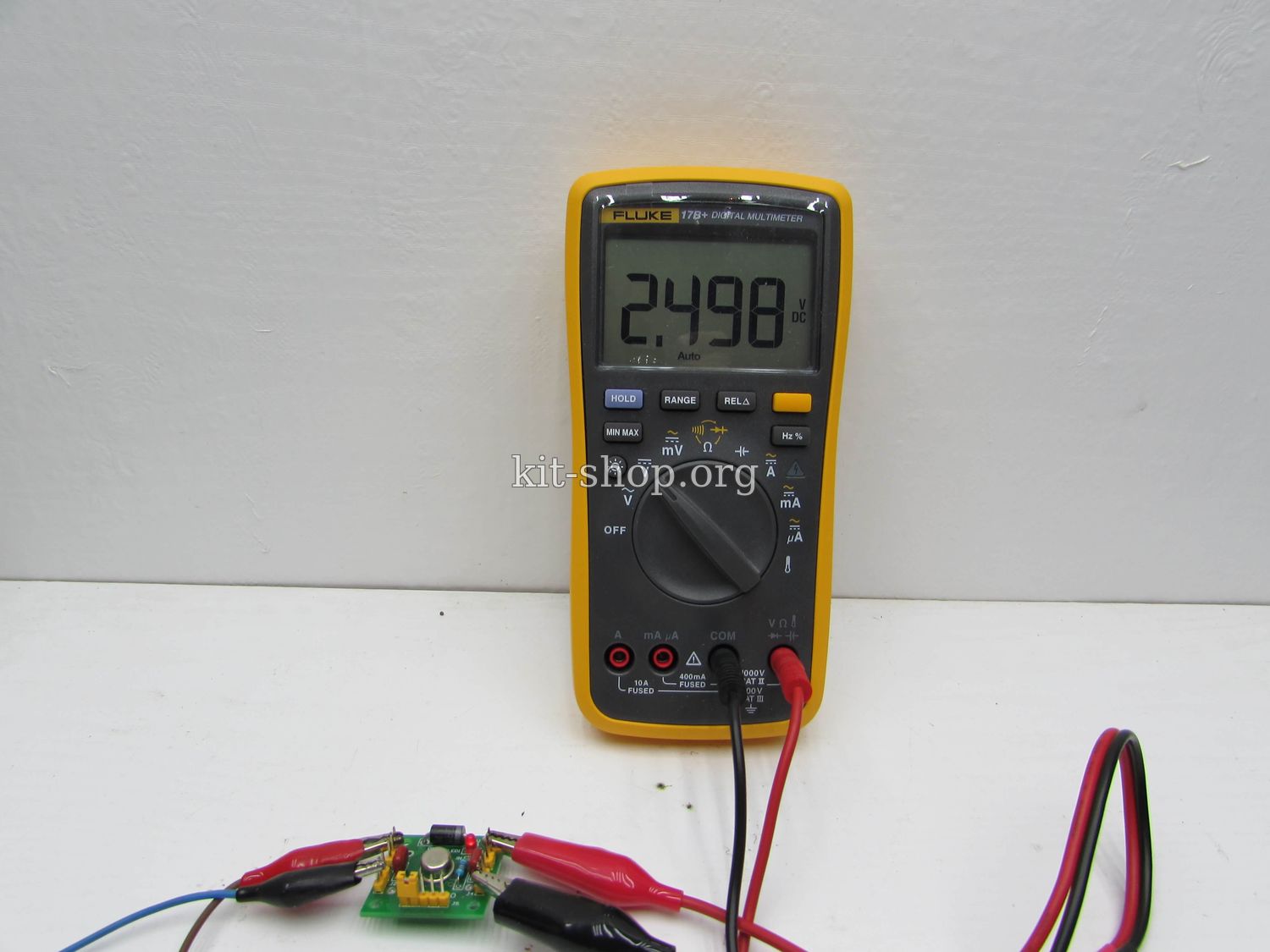

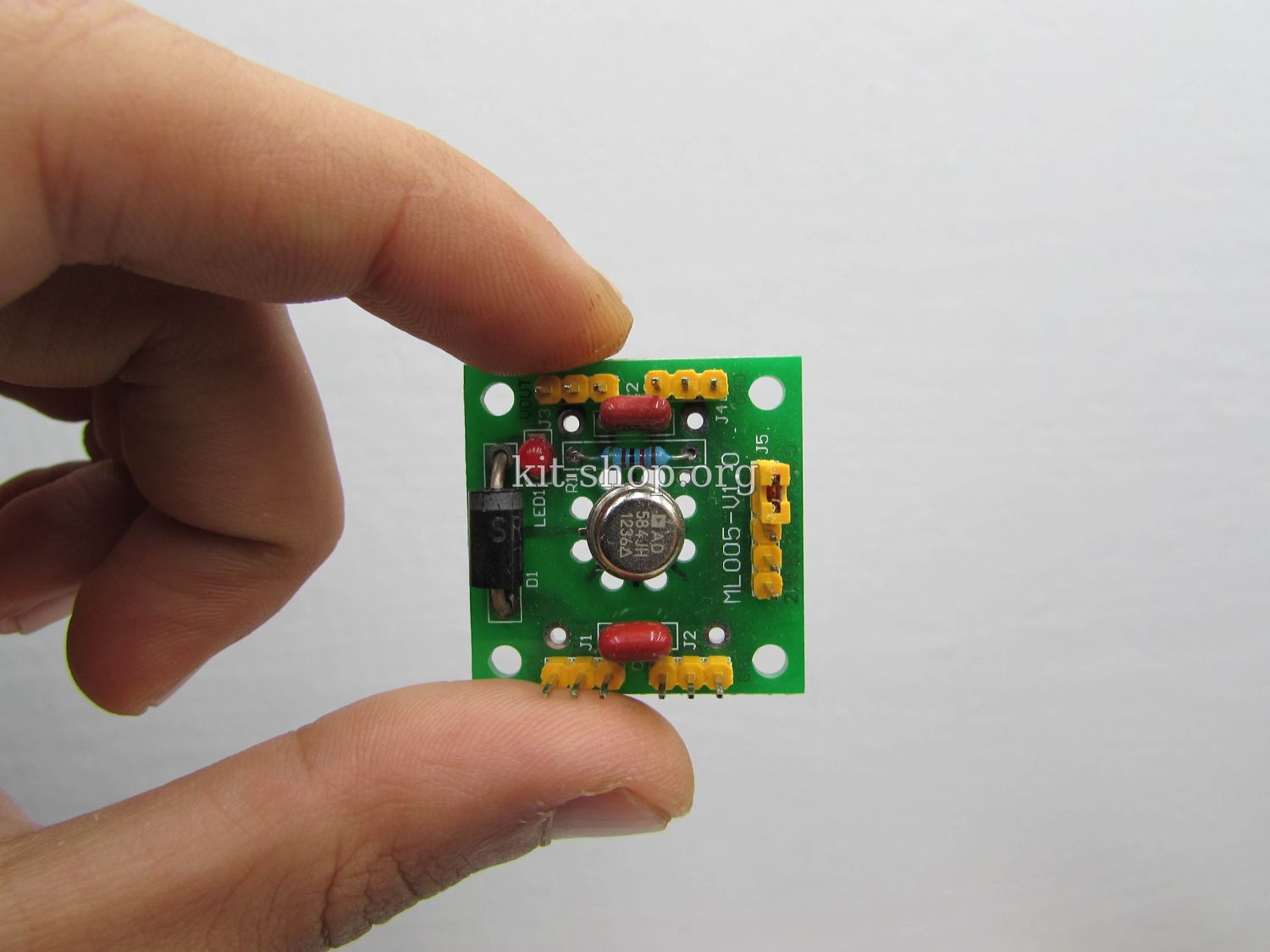

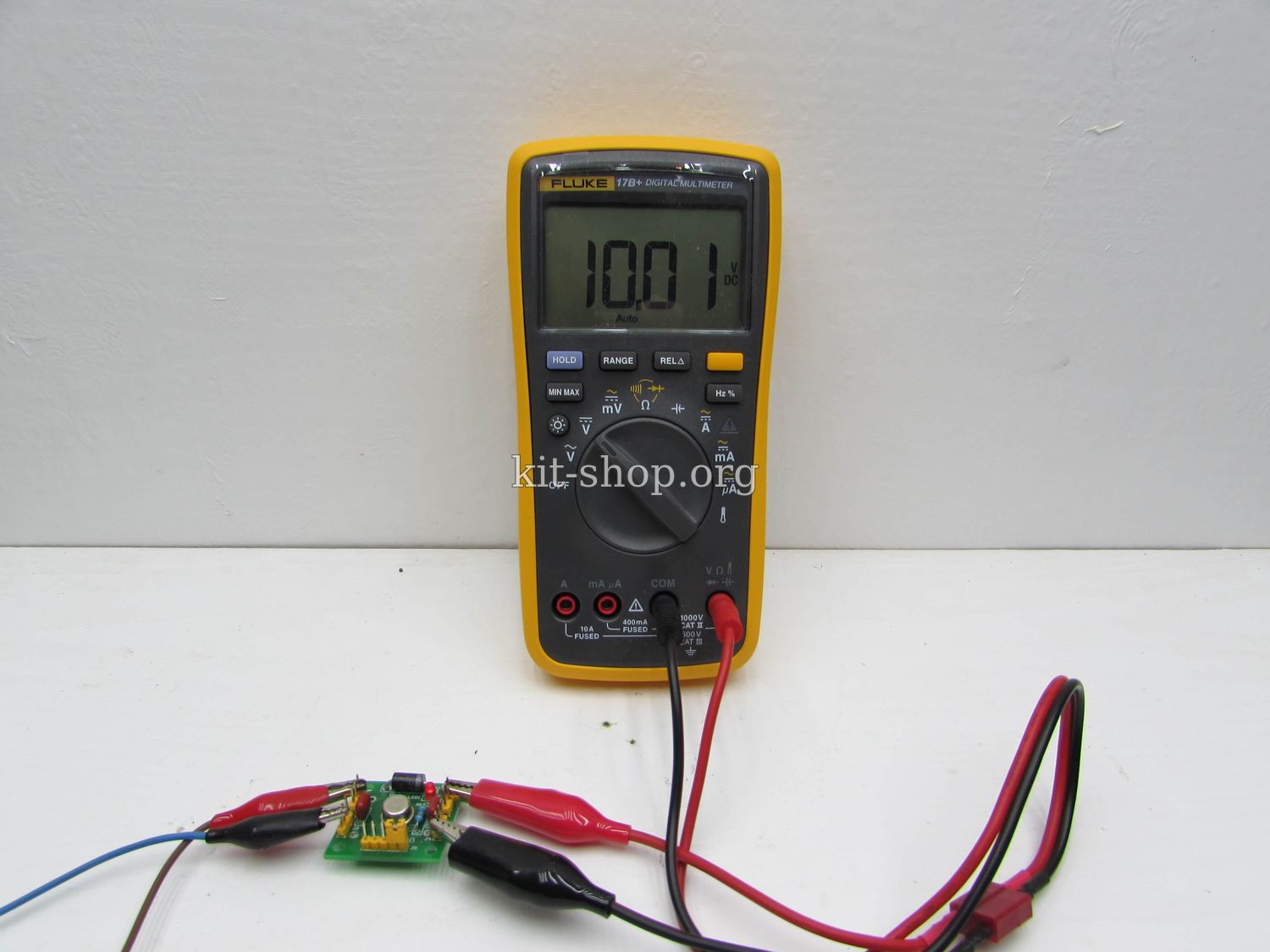

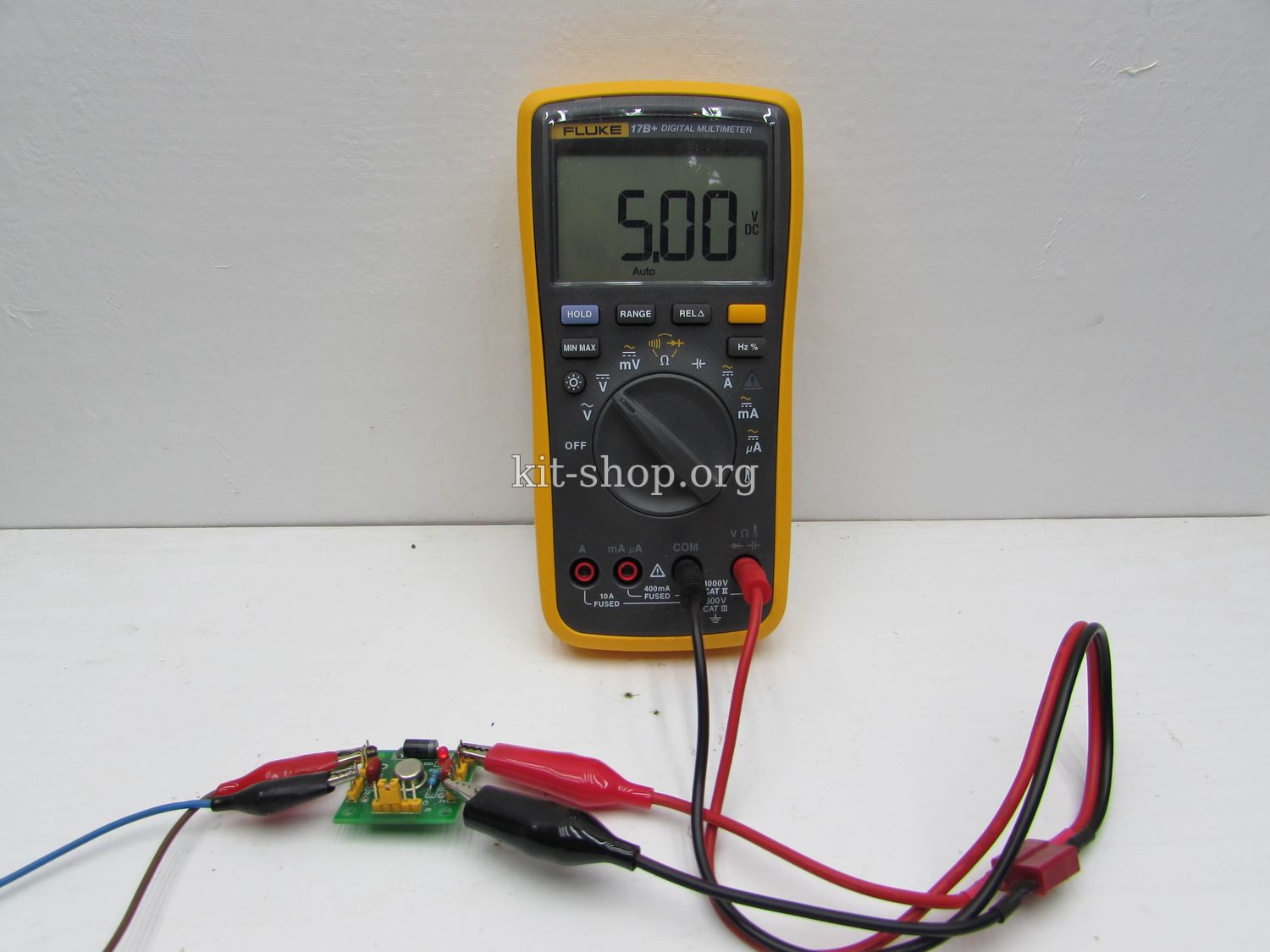

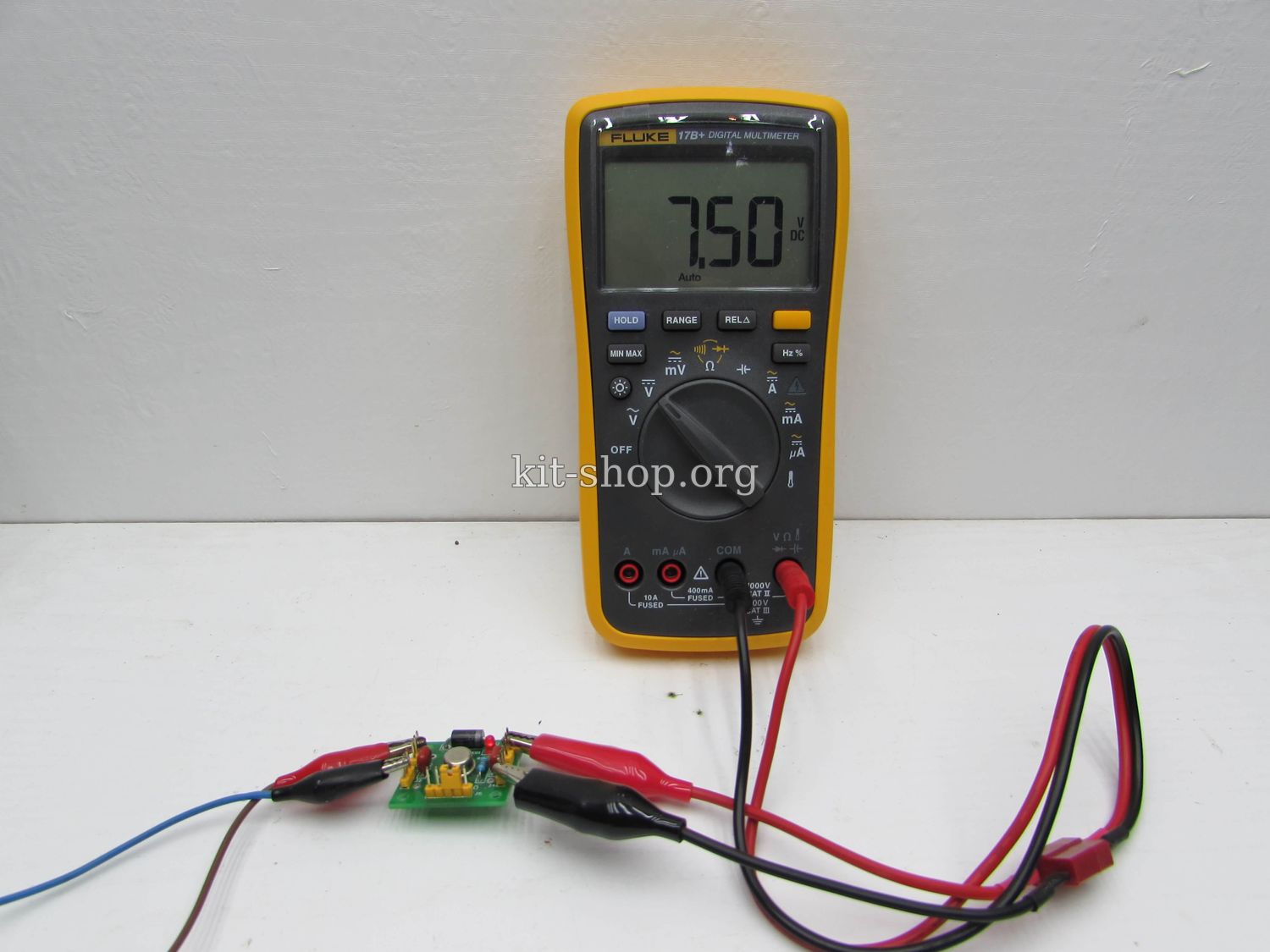

Для проверки у нас имеется эталонный источник постоянного напряжения, который гораздо точнее самого мультиметра, выдает он 4 напряжения, 2,5, 5, 7,5 и 10 Вольт, покупал эту плату ТУТ, а ее полный тест можете посмотреть ЗДЕСЬ.






Все четко

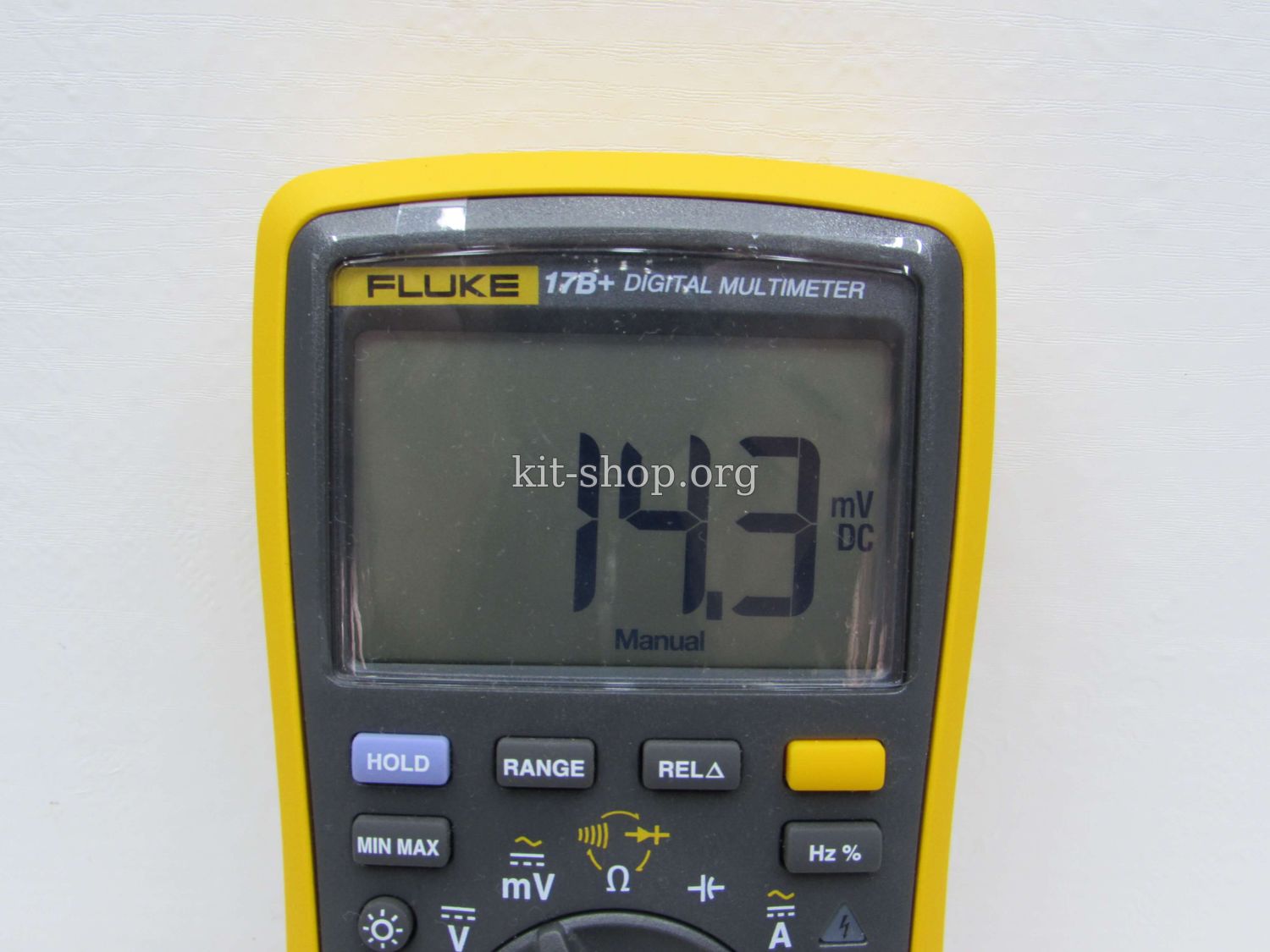

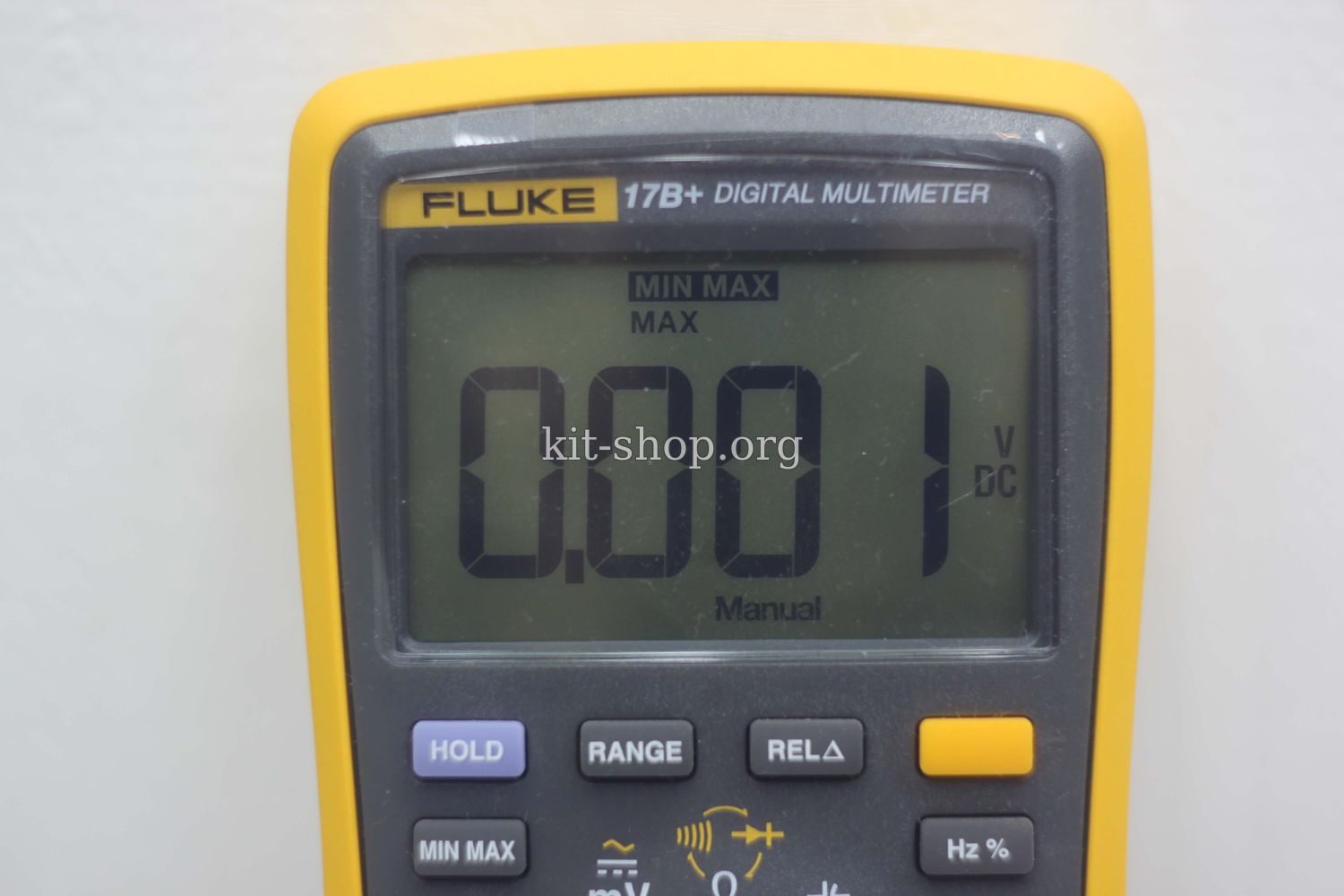

Предусмотрен не автоматический измеритель специально для малых напряжений, такой режим как правило в нашей практике не используется и предназначен высокоточных исследований, лабораторные работы и так далее, этот момент мы пропустим.



Прозвонка. Замечу, что она тихая, но реагирует моментально. (см. видео с 4:35 минуты)

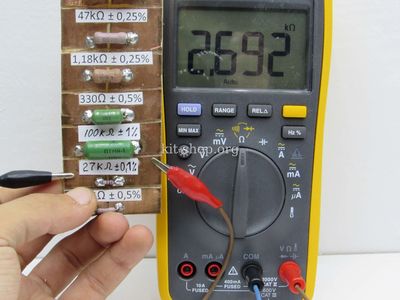

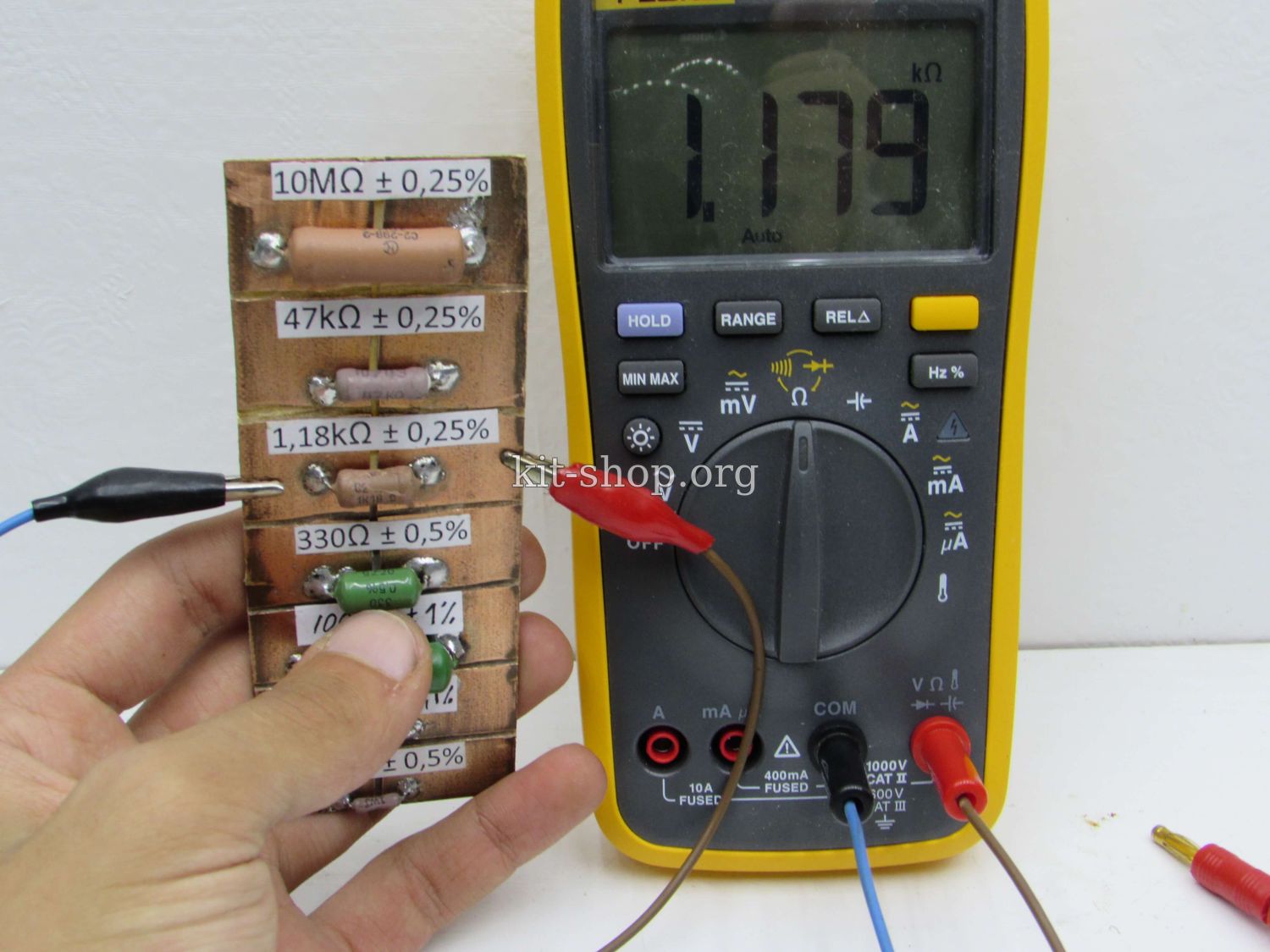

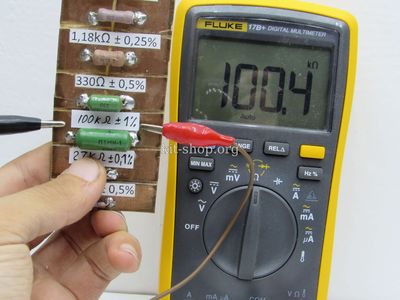

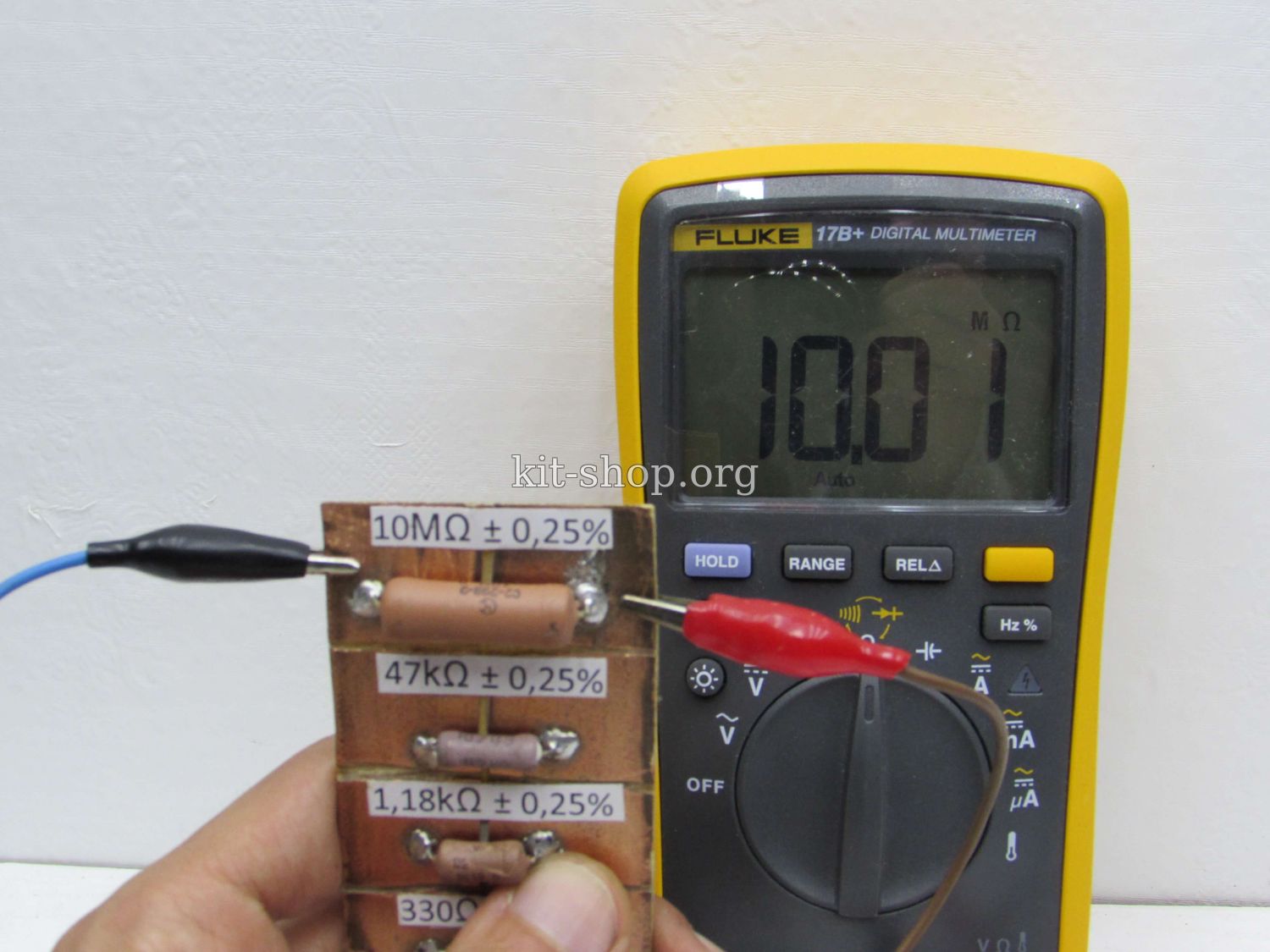

Для проверки измерителя сопротивлений использованы резисторы высокой точности.

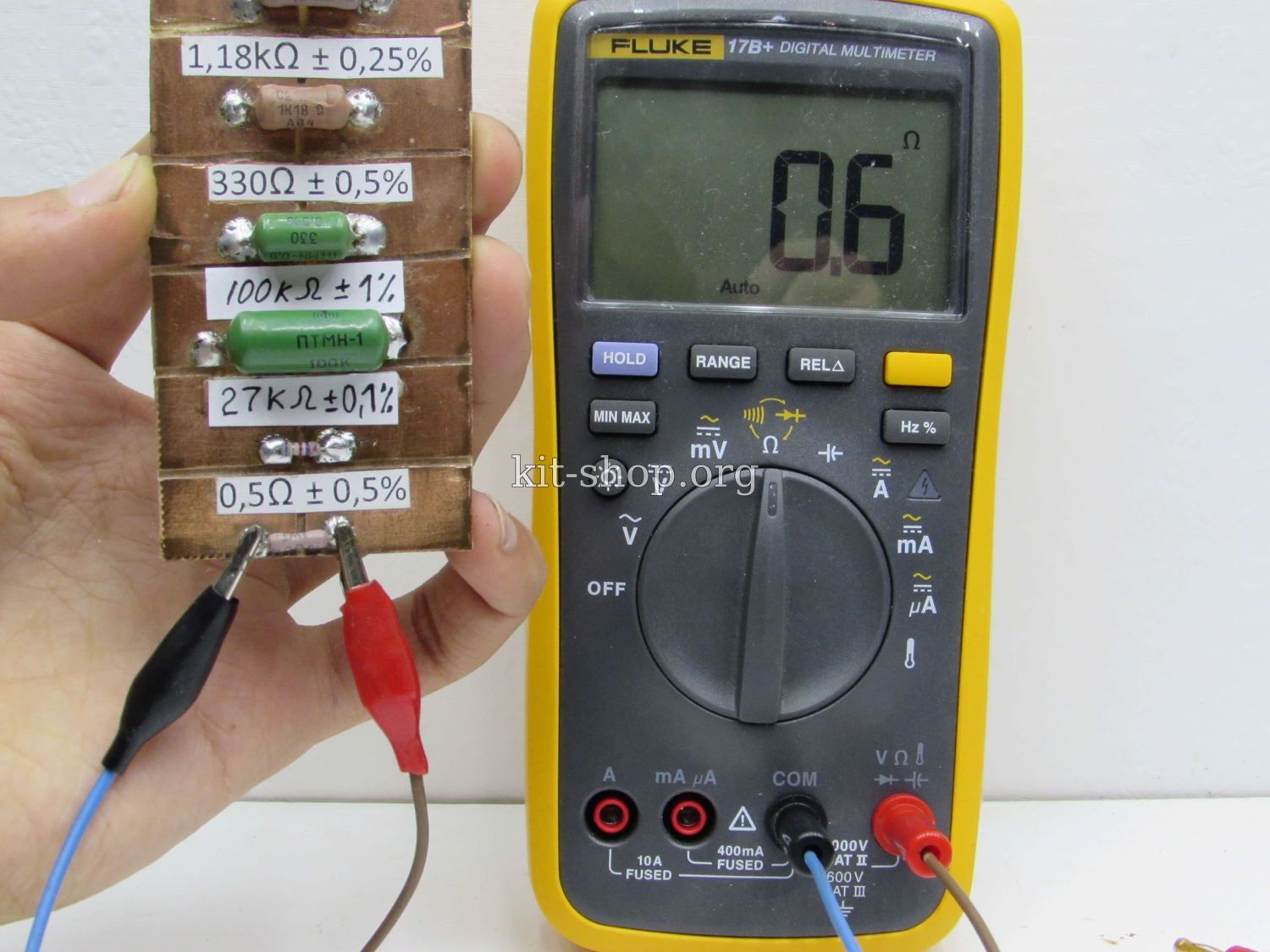

На последнем фото видим, что мультиметр корректно измеряет низкоомное сопротивление 0,5Ом, с учетом сопротивления измерительных проводов (0,1 Ом).

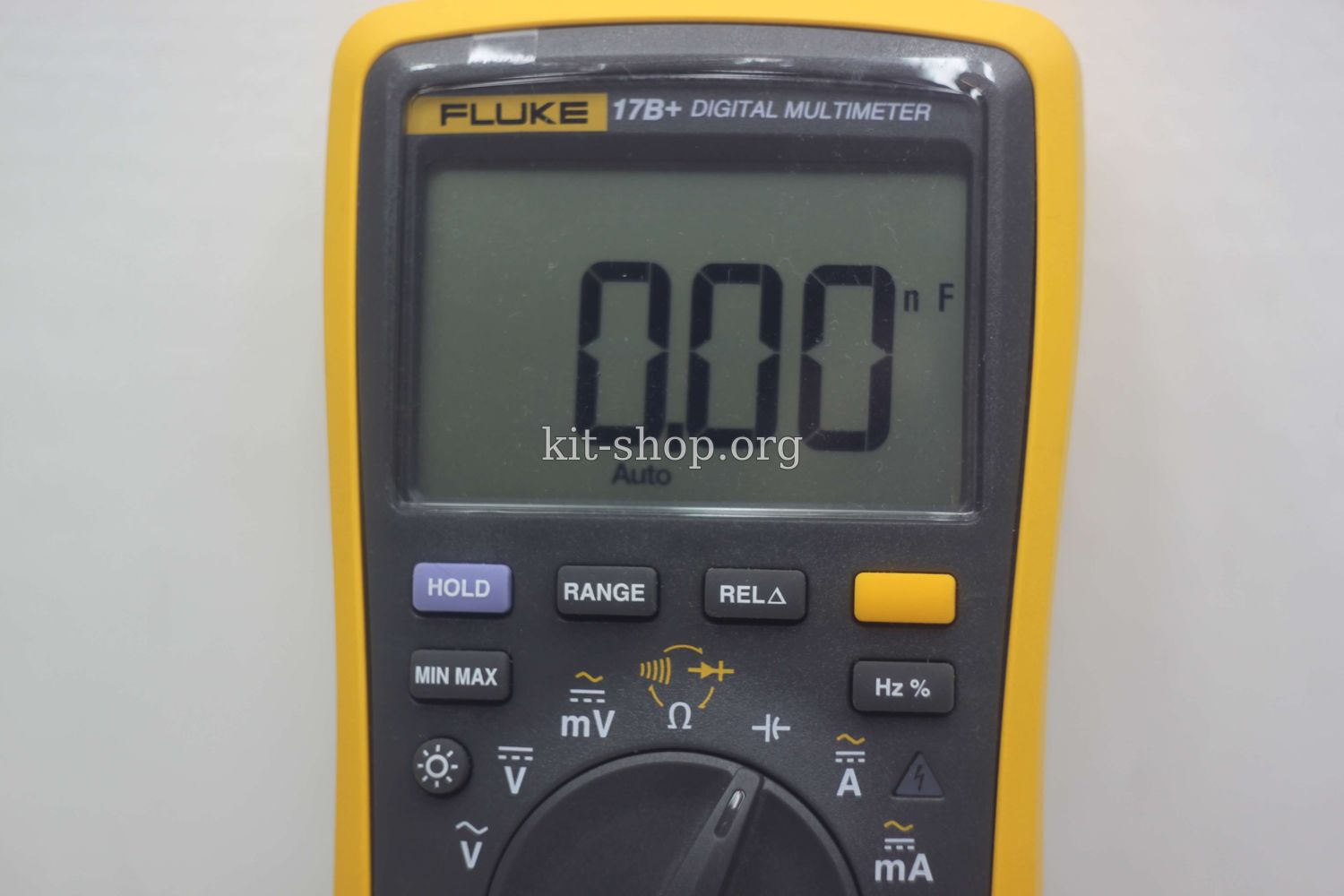

Измеритель емкостей, погрешность самих конденсаторов 2-3%

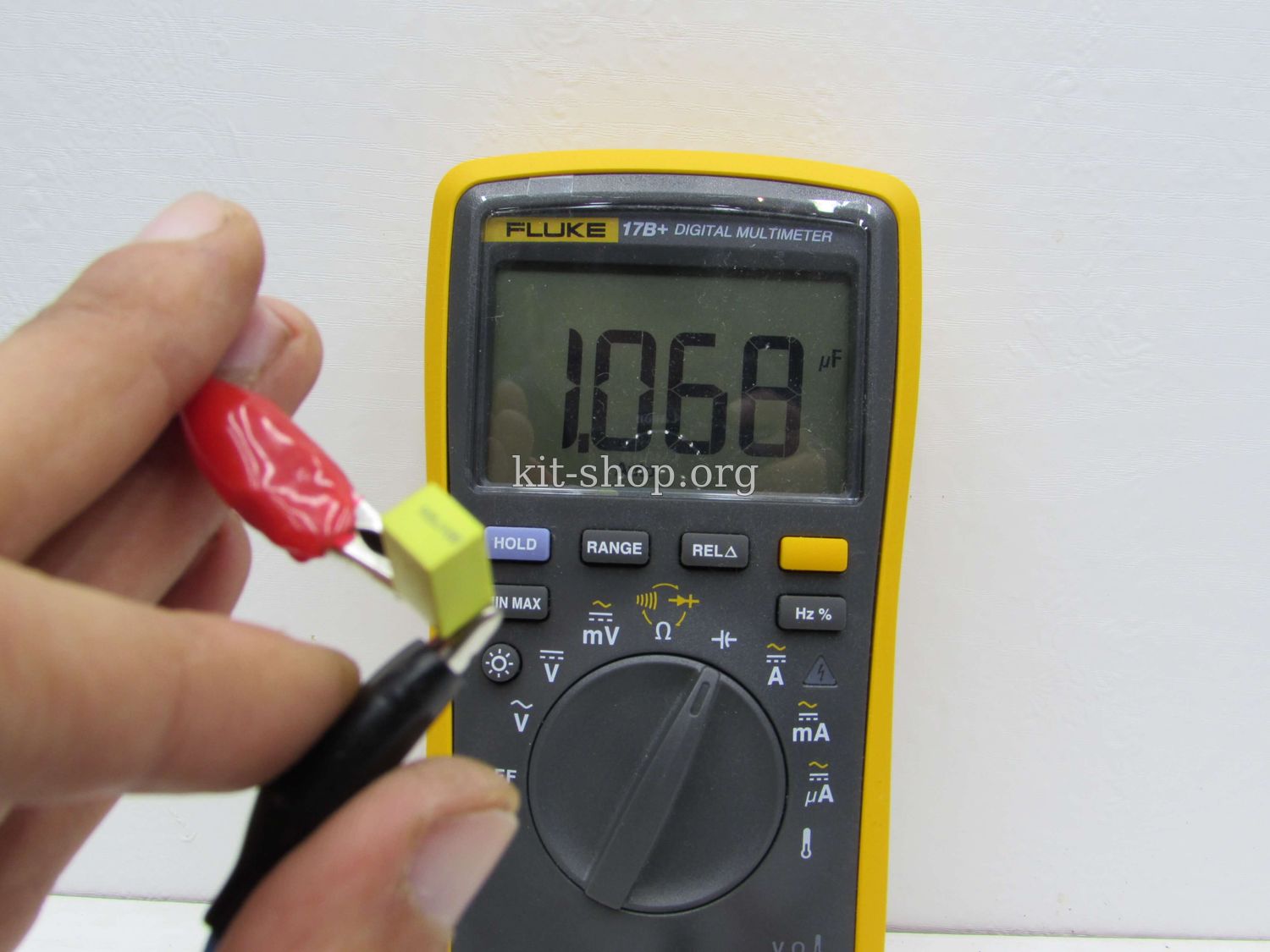

1мкФ

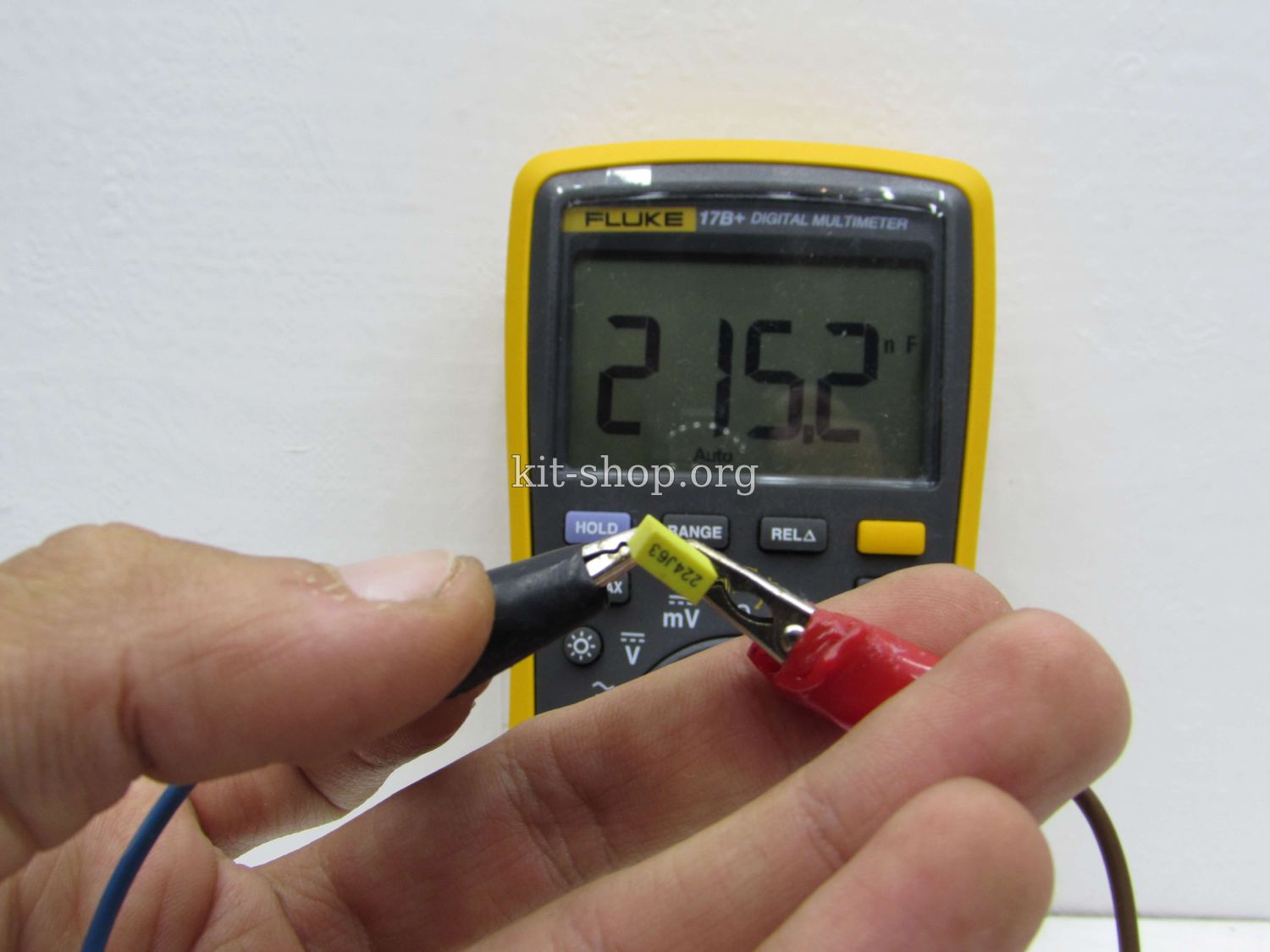

0,22мкФ

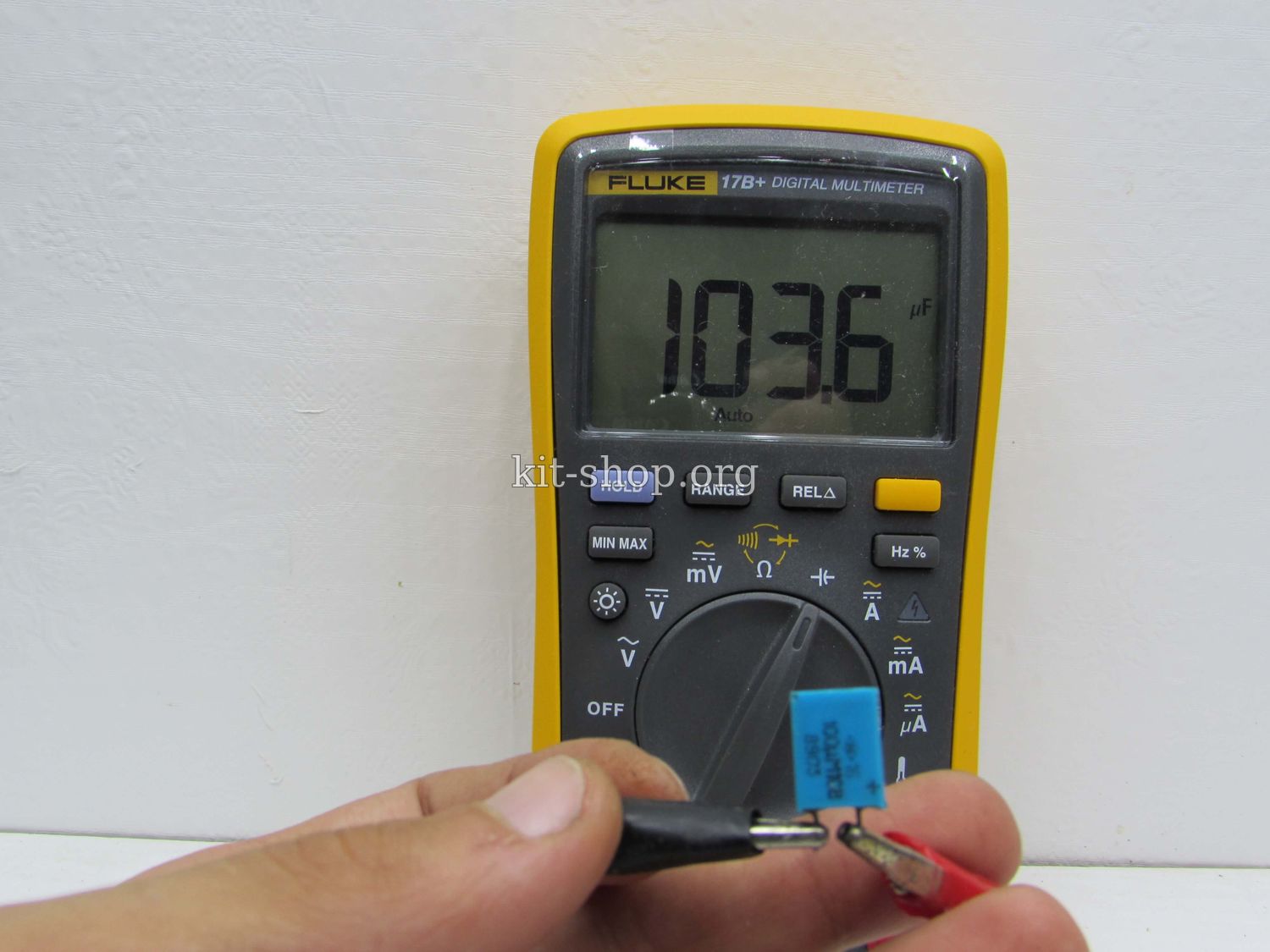

100мкФ

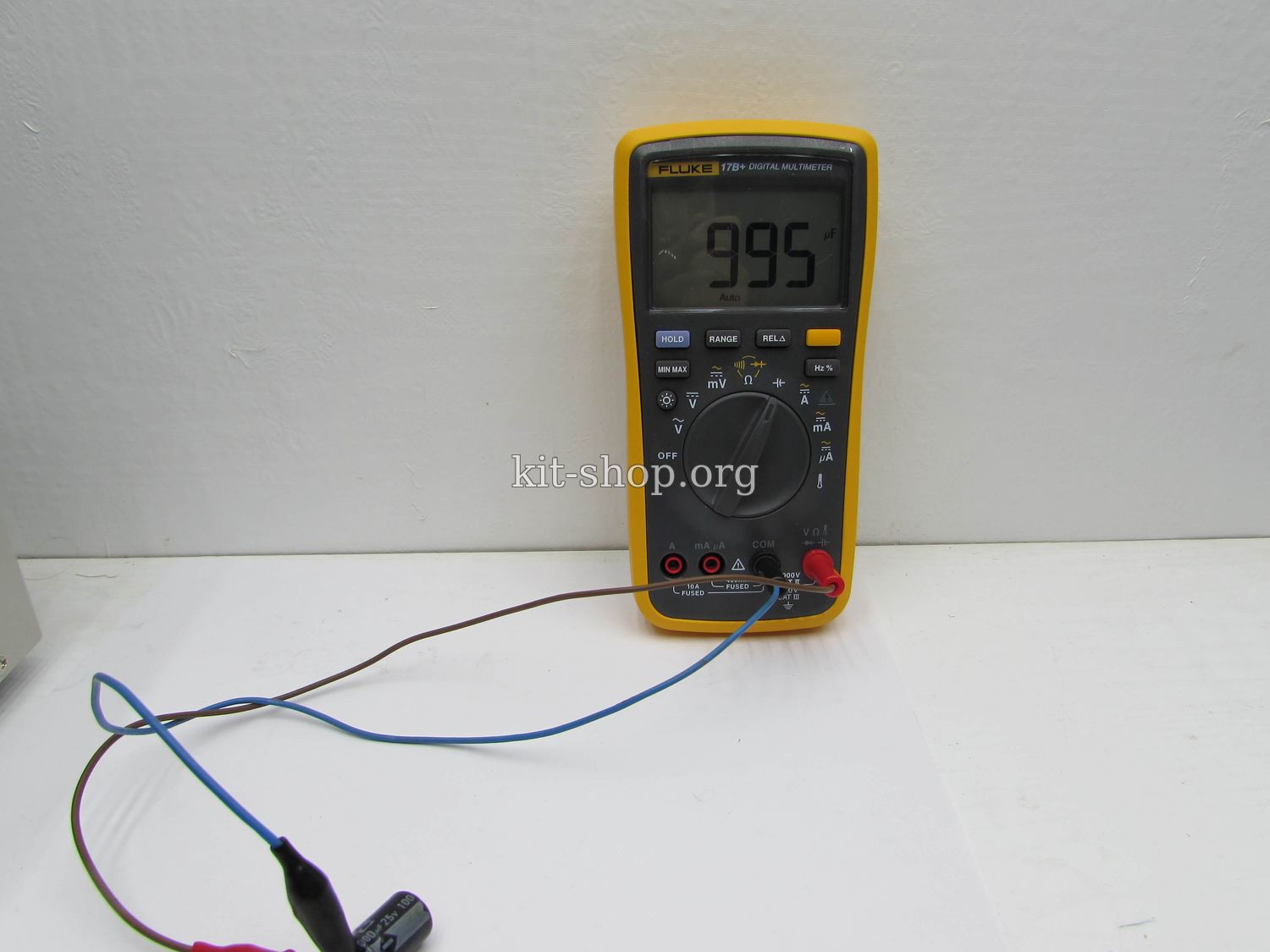

Корректно измеряет электролиты с емкостью до 1000мкФ.

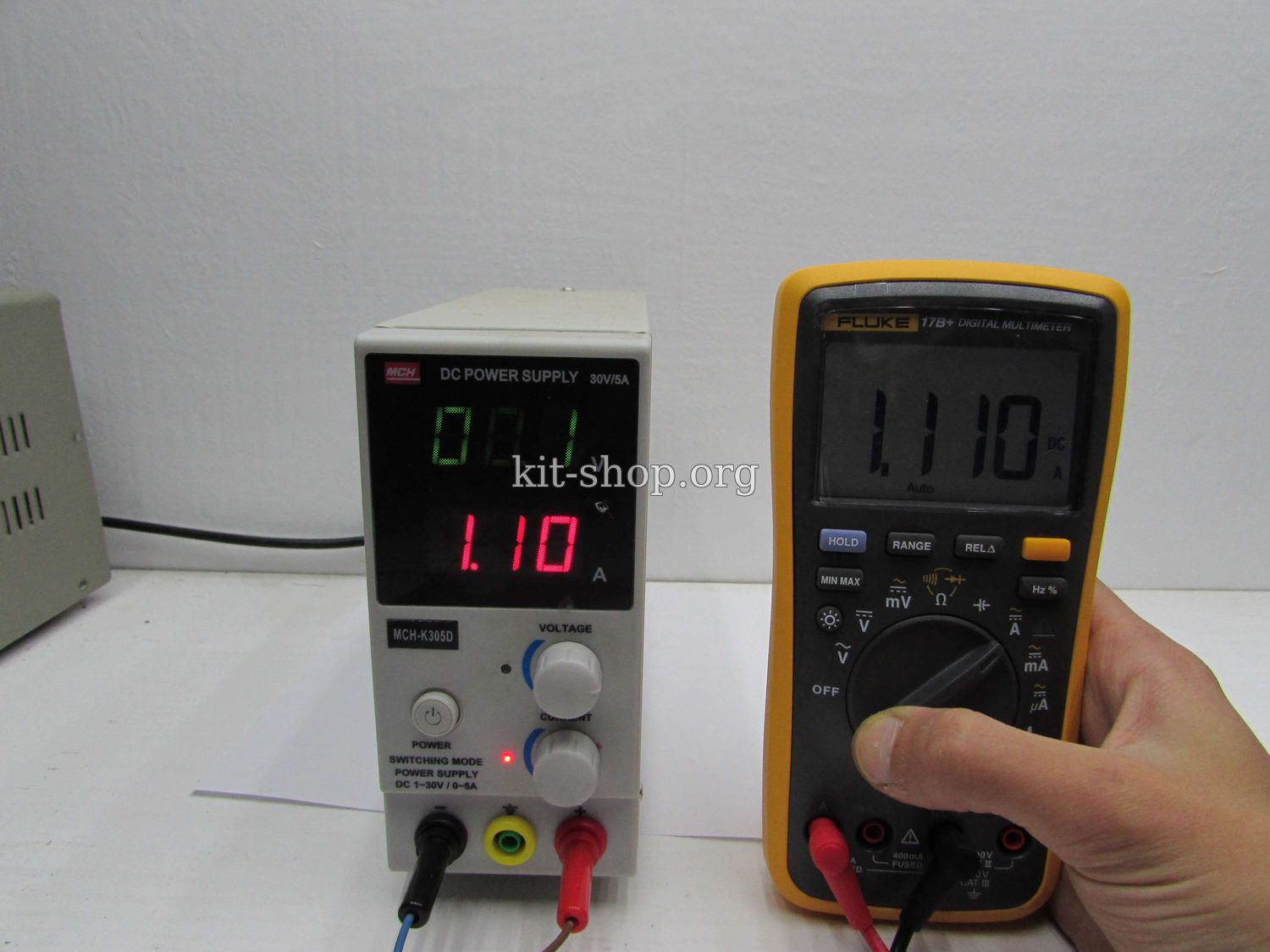

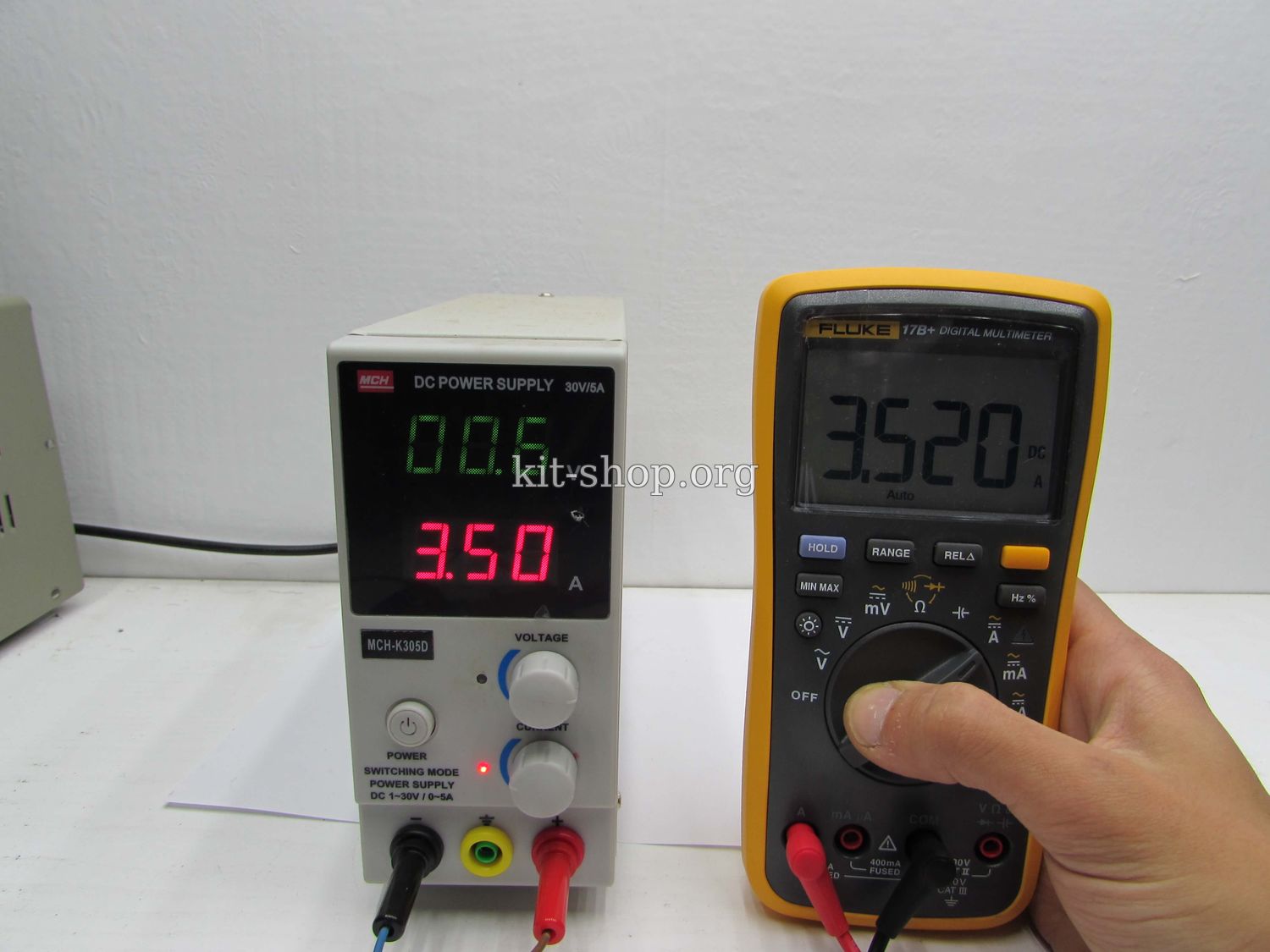

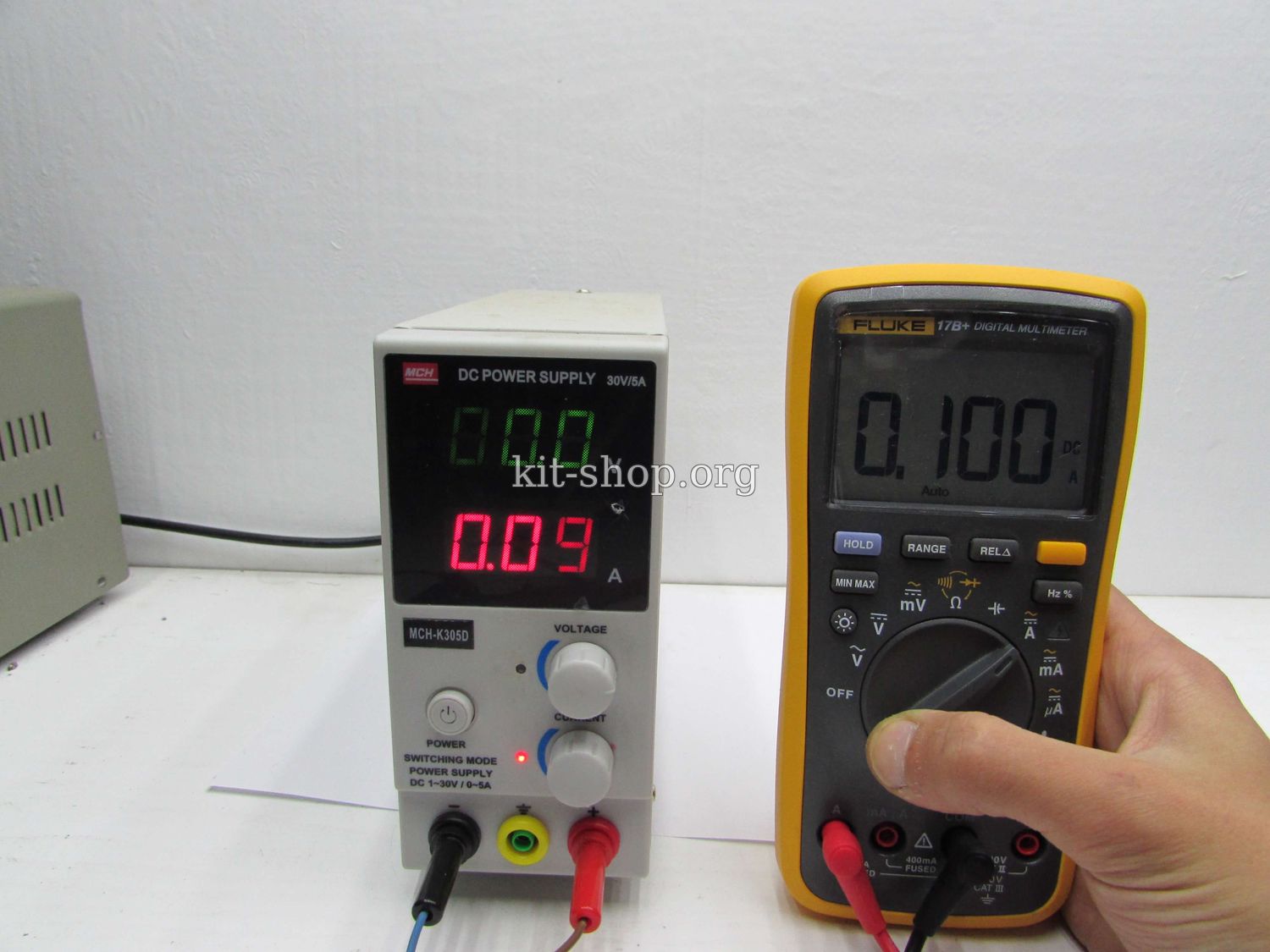

Для проверки измерителя постоянного тока был использован лабораторный источник с функцией ограничения тока, индикатор этого прибора откалиброван, т.е. довольно точный.







Можем наблюдать небольшие отклонения, которые связаны с падением напряжения на проводах, и на измерительных шунтах, которые встроены в оба прибора.

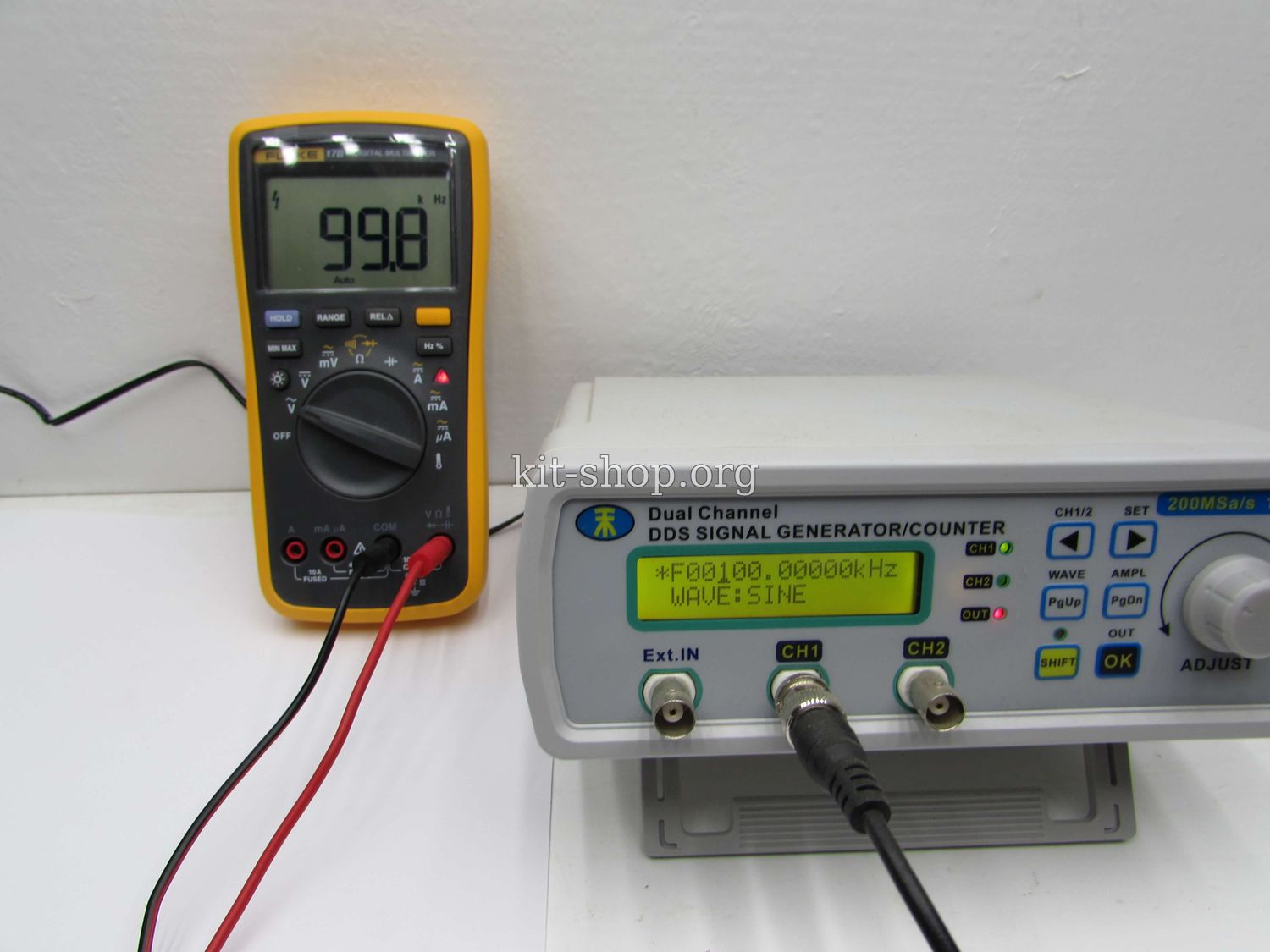

Частотомер. Для этого теста будем использовать функциональный генератор, подаваемый сигнал - синусоида.
Мультиметр корректно измеряет частоты до 100 кГц



Позже тот же тест был сделан уже с прямоугольным сигналом.

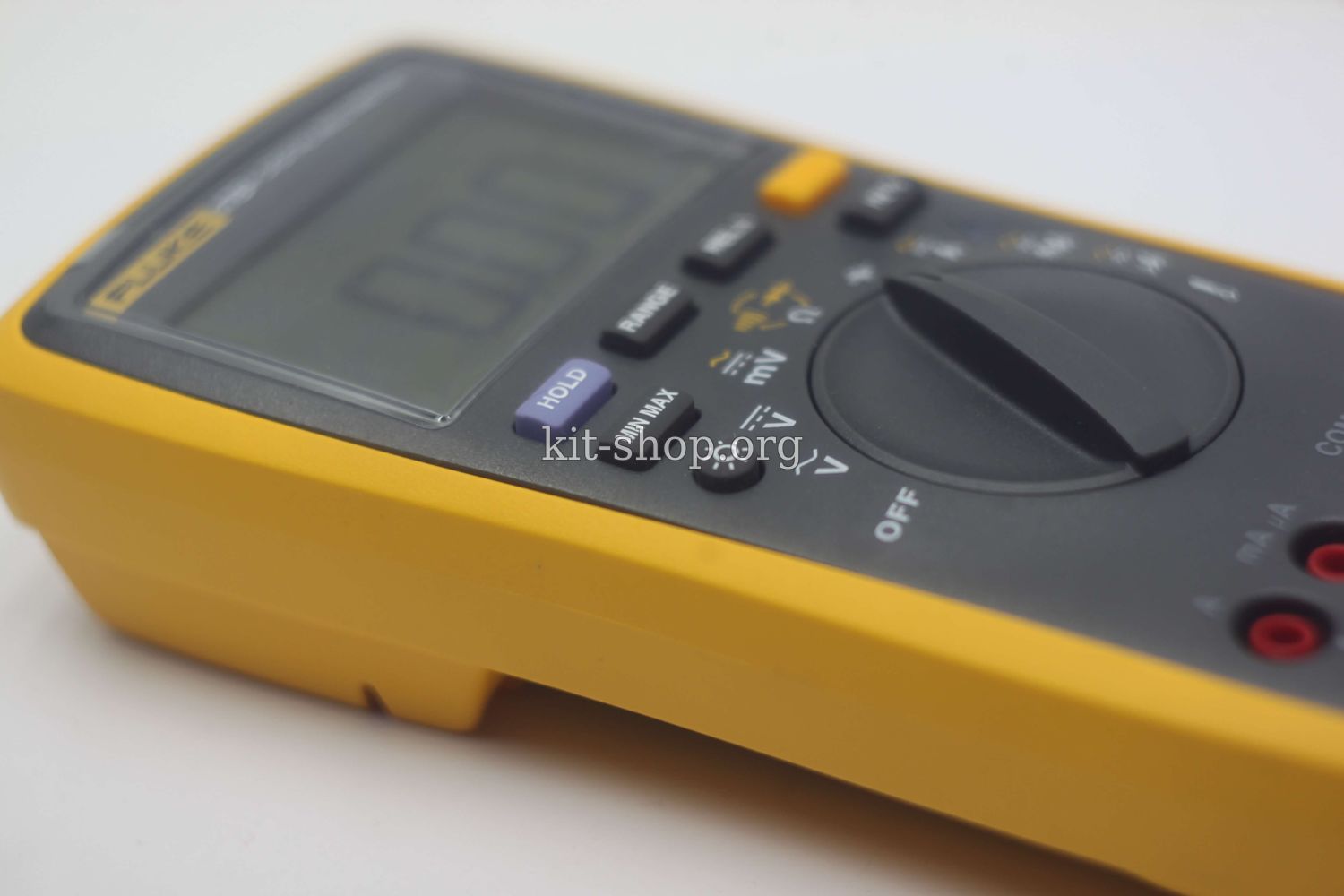

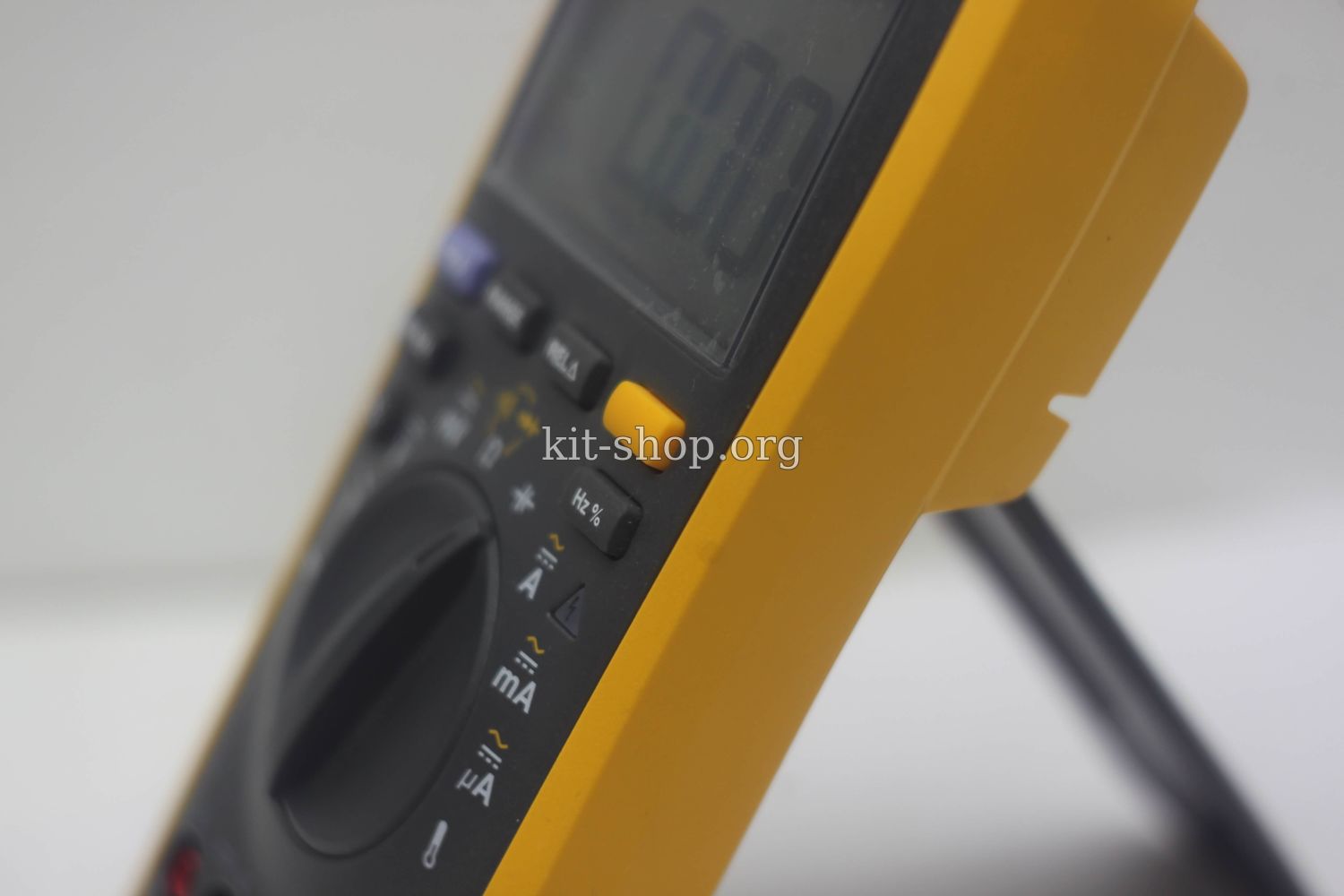

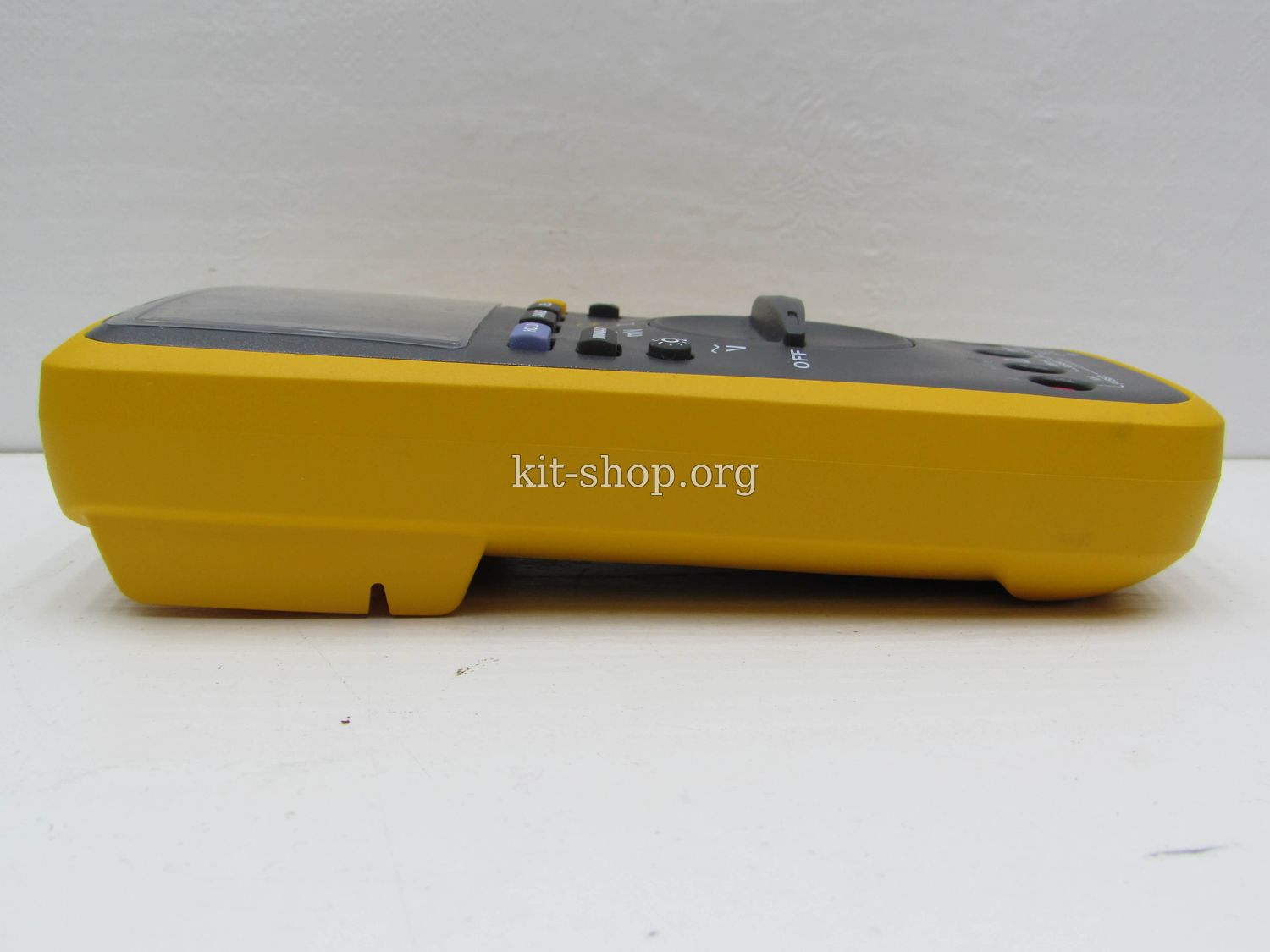

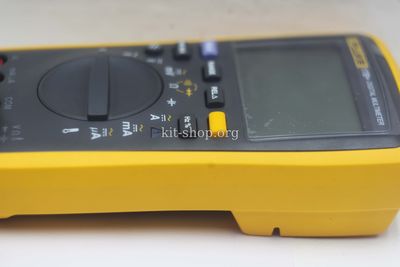

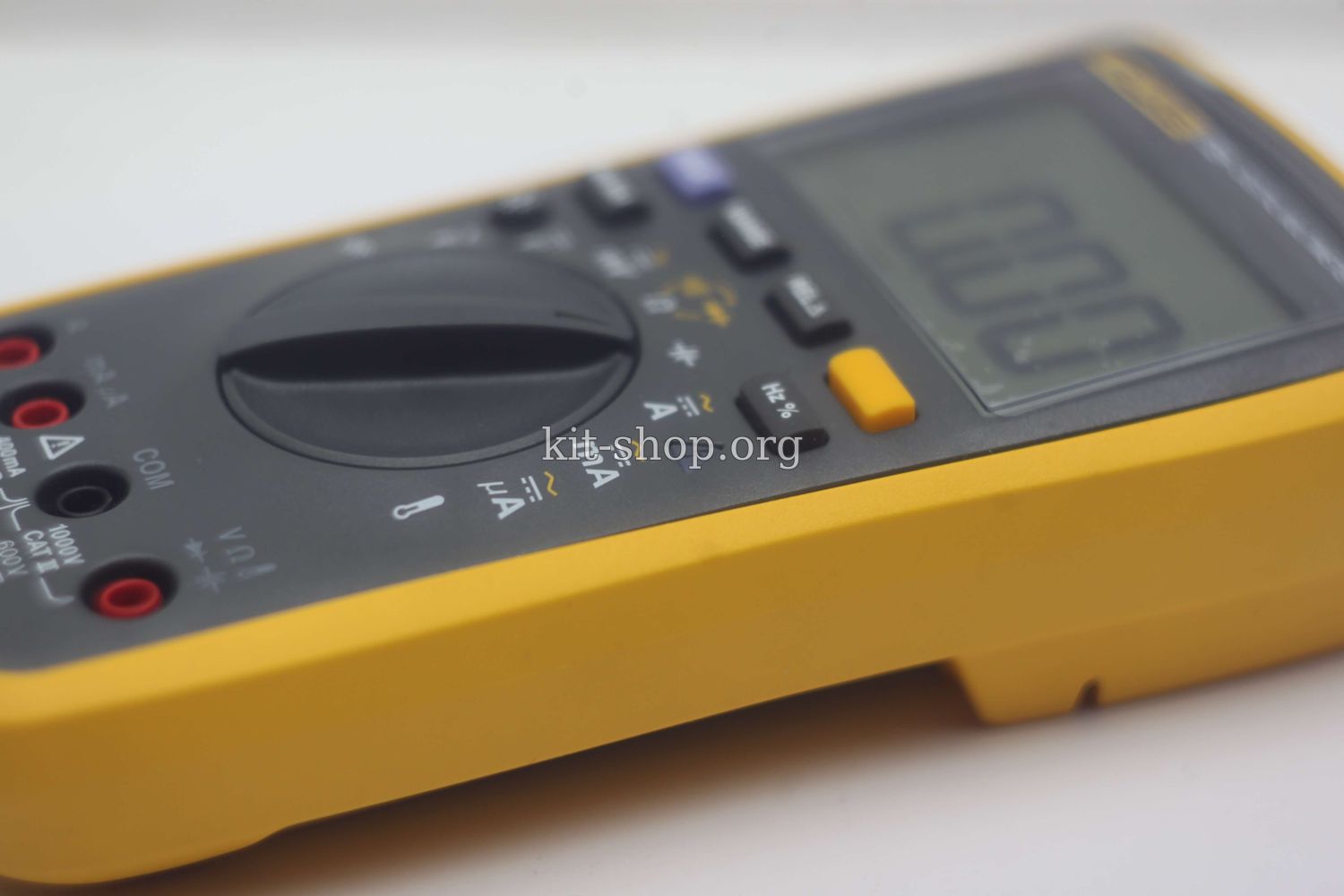

Об Эргономике - он сделан так изящно, никаких острых углов, все гладко и приятно. Стандартная флюковская окраска и ничего лишнего.





Недостатки

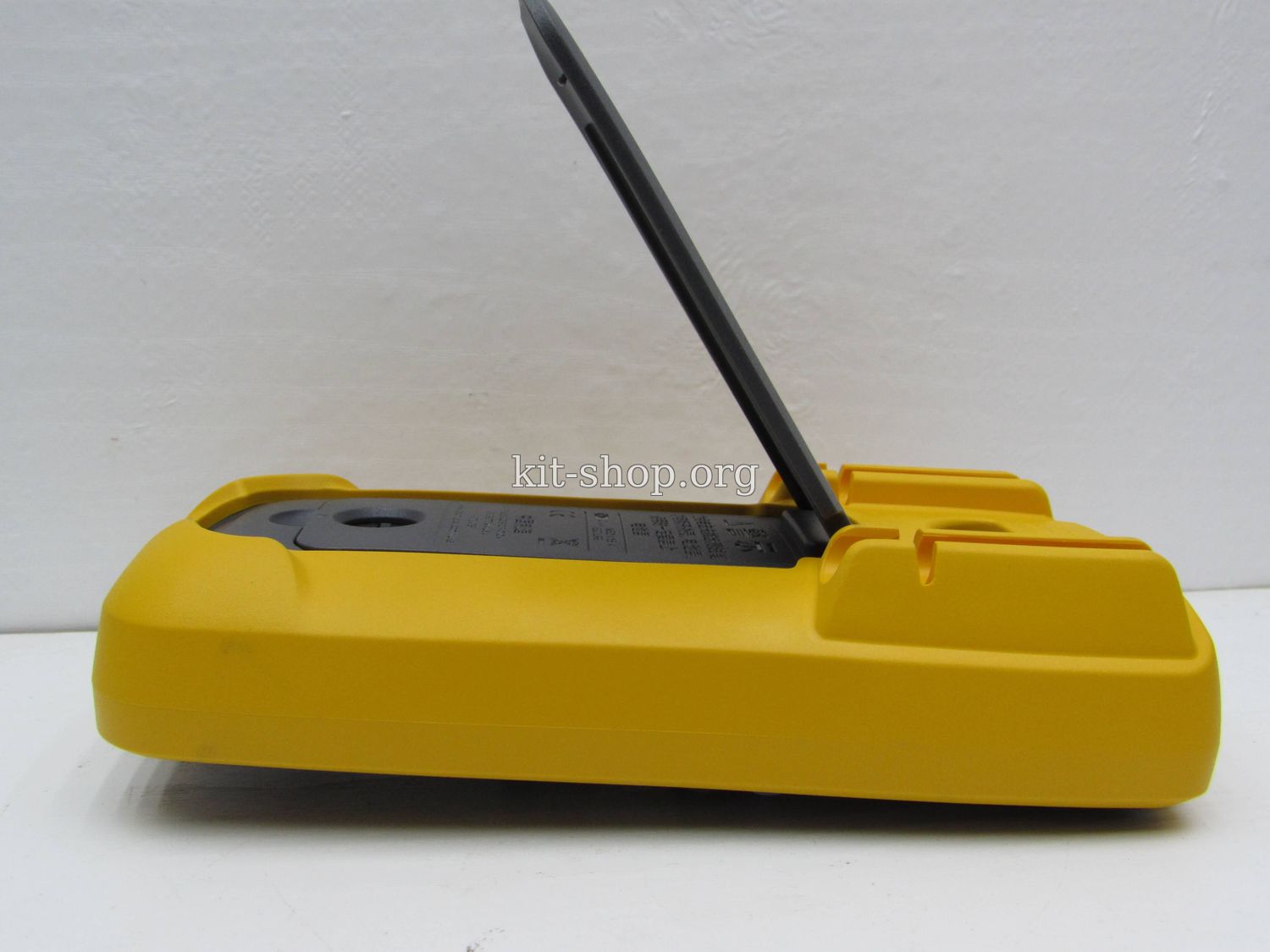

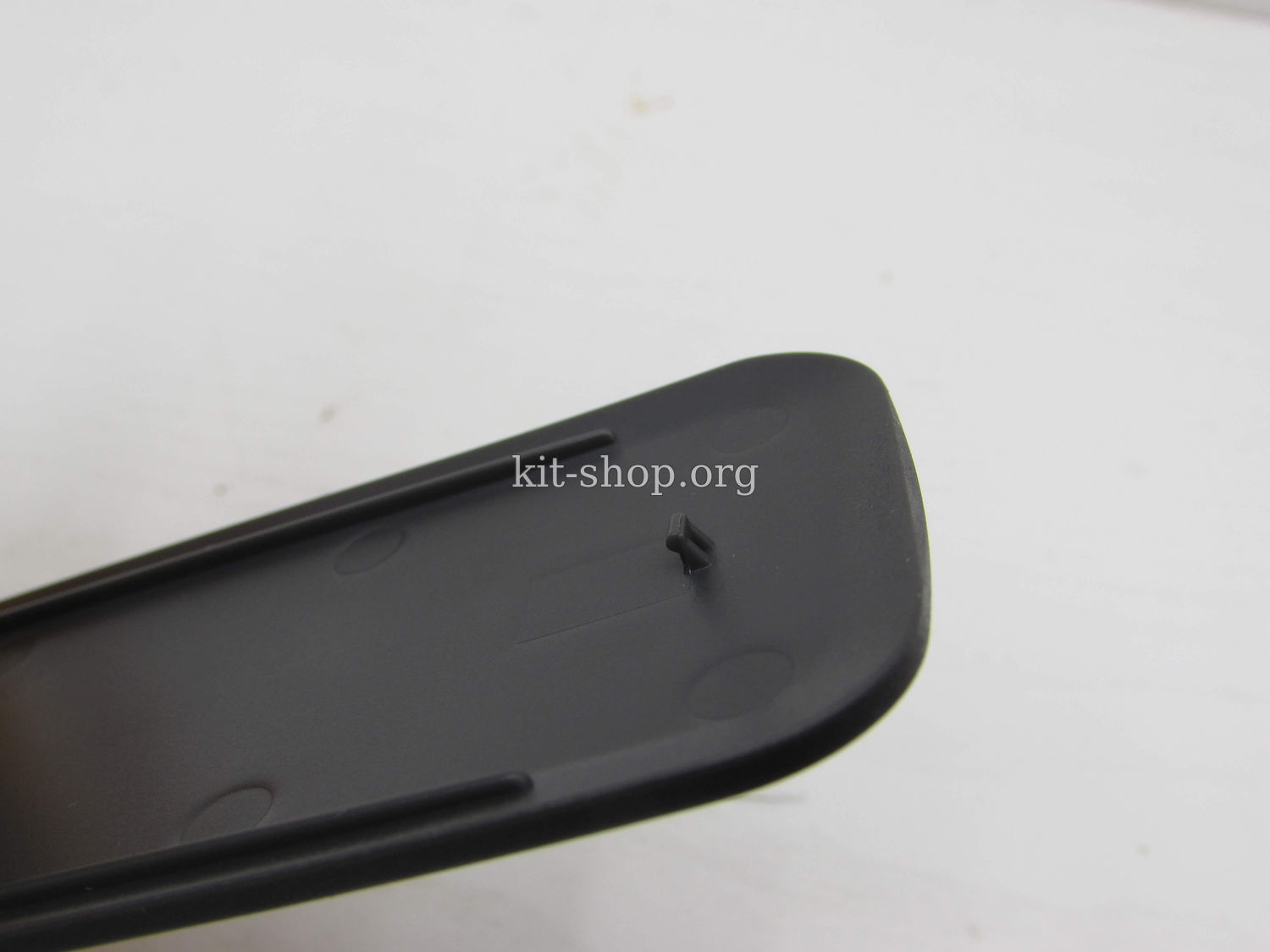

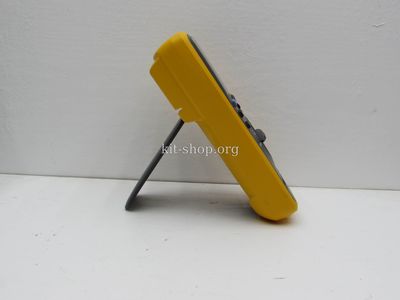

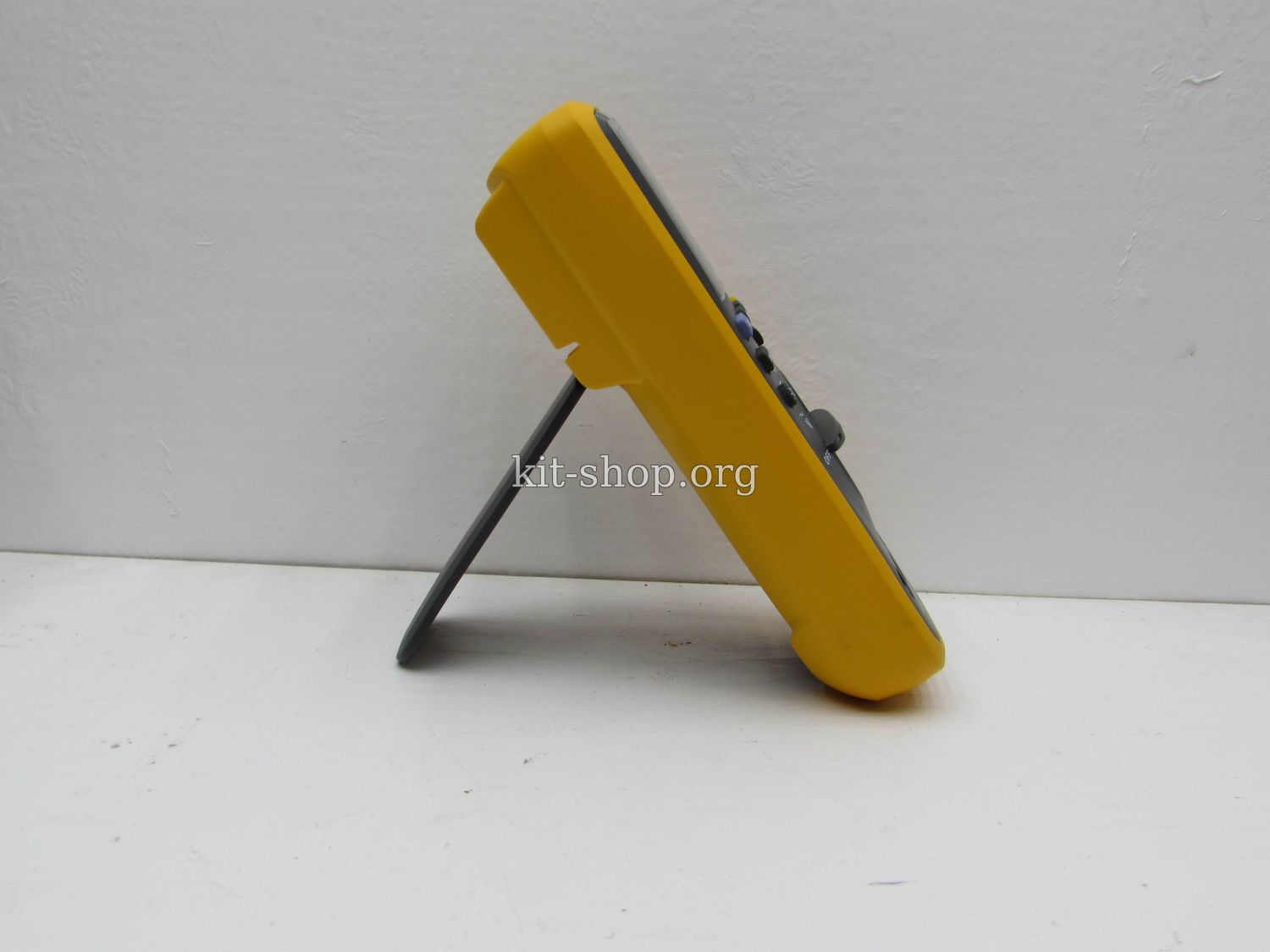

Стойка закрывается на защелку, и чтобы заново открыть нужно хорошо постараться.





Второй и основной недостаток - цена, он реально дорогой с учетом функционала, но за флюк придется раскошелиться
И наконец третий недостаток лично на мой взгляд.
В обычных мультиметрх первым по счету на переключателе идет измеритель постоянного напряжения, в этом же случае первым идет измеритель переменного напряжения, это не удобно, отсюда вопрос - почему тут не стоит общий измеритель напряжения, который можно при желании переключить (AC/DC) кнопкой как это сделано в стандартных мультиметрах?



Достоинства

Большой дисплей с подсветкой, показания видны почти под любым углом.



Кнопки, переключатель режимов, все сделано отлично, пластик не из дешевых, даже на вид это заметно, запахи также отсутствуют. Наконец это ФЛЮК, его покупают явно не новички.

В конце традиционный видеообзор
