Тестер электронных компонентов.

Товар  можно купить тут

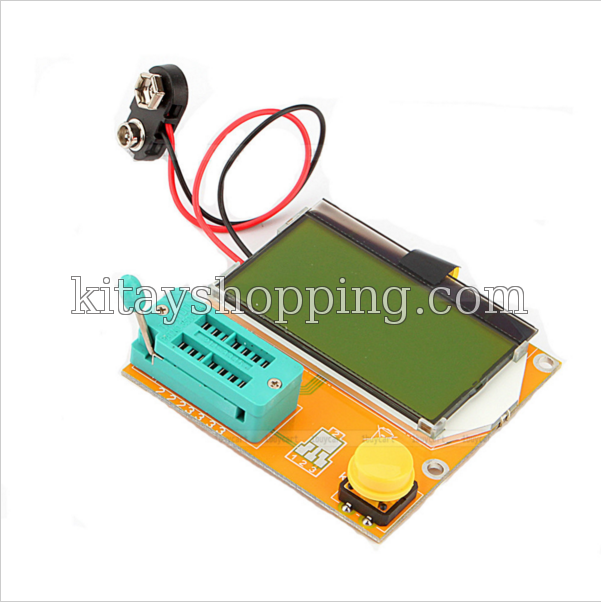

Тестер Mega328 - это практически готовый прибор для проверки большинства электронных компонентов с 2 или 3 выводами. Для удобства и защиты от повреждений надо только сделать для него корпус.

Результаты выводятся на ЖК дисплей с подсветкой желто-зеленого цвета.

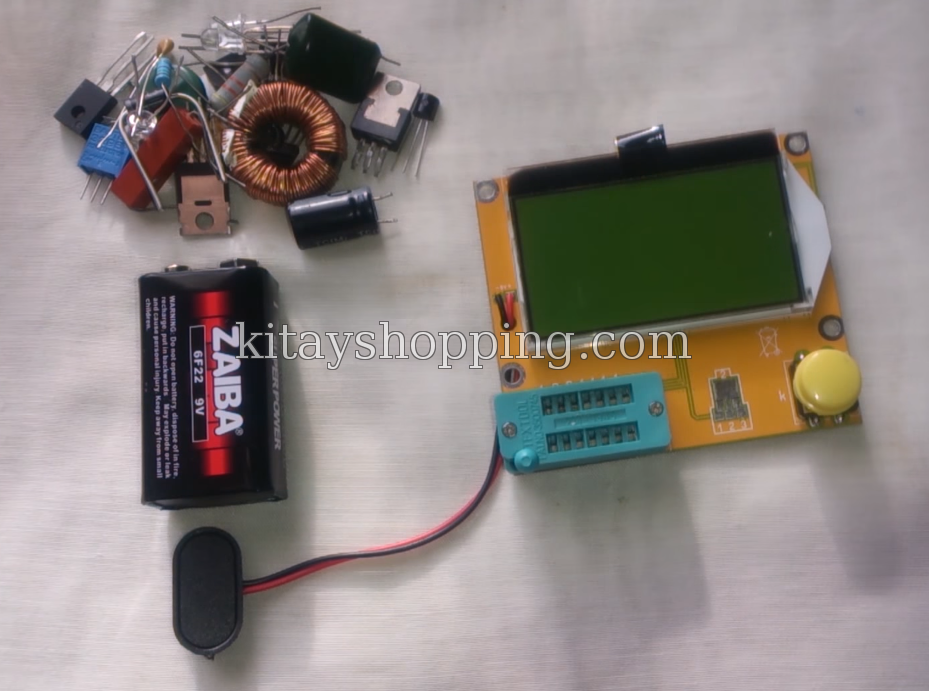

Прибор питается от 9В батарейки типа Кроны, но можно использовать и два литиевых аккумулятора с напряжением  около 8.4В.

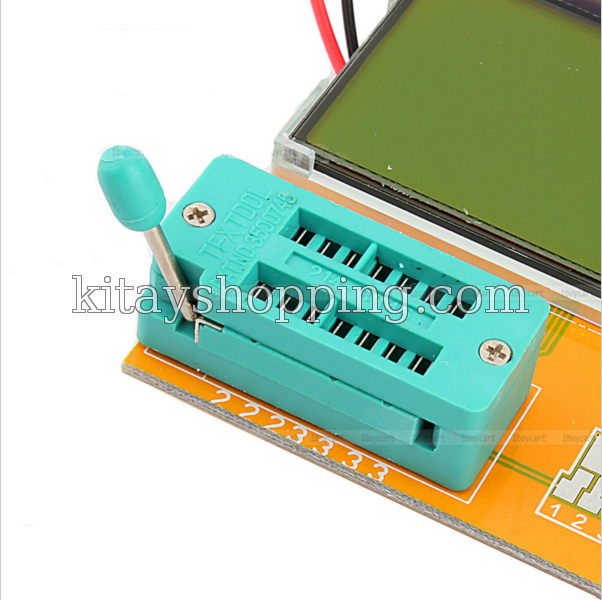

Компоненты подсоединяются к панельке с возможностью зажима. Есть еще  контактные площадки для SMD деталей.

Прибор собран на микроконтроллере Atmega8, плата хорошего качества.  Измерение начинается нажатием на кнопку. Кроме того, если при включении тестера нажать и удерживать кнопку можно будет регулировать контрастность дисплея.

В продаже есть много версий тестера.

 Что умеет этот прибор?

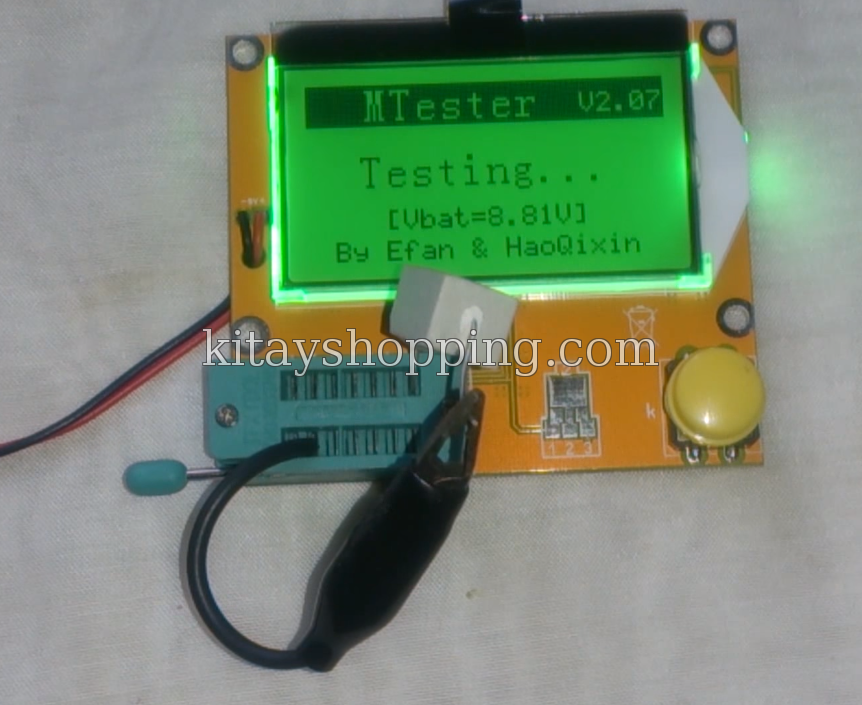

При включении происходит самотестирование. Затем можно вставлять в панельку элемент.

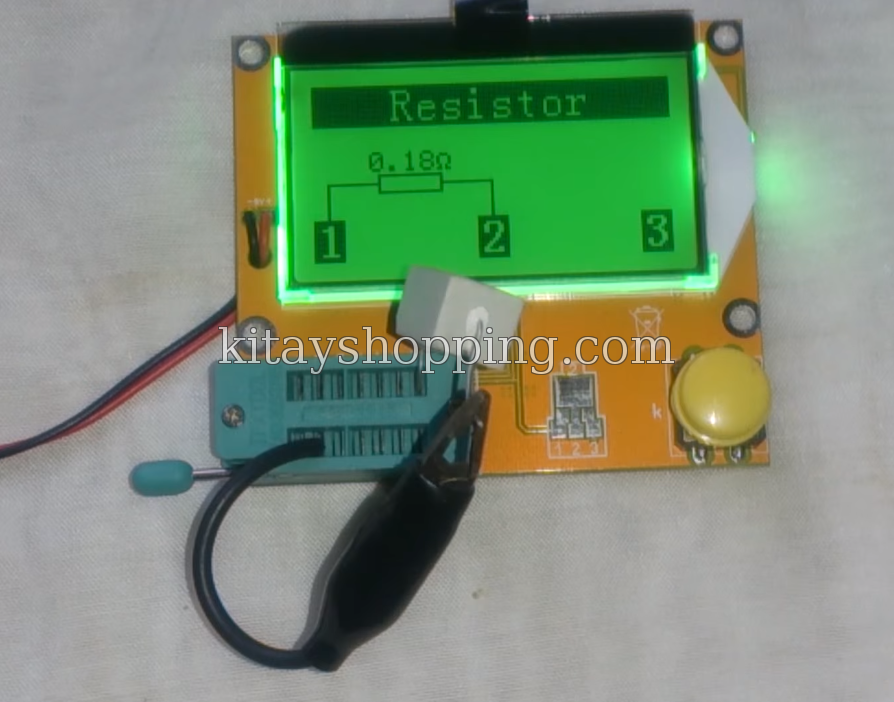

Он автоматически распознает тип элемента: транзистор, диод, тиристор, резистор, конденсатор и т.д. который показывается на дисплее в виде его графического знака.



Итак, посмотрим какие данные определяет тестер.

  • Уверенно измеряет сопротивление резисторов выше 1 Ома, для меньших значений погрешность возрастает.
  • Конденсаторы  от 20 пФ и до нескольких тысяч мкФ. При больших емкостях увеличивается время измерения. На дисплее  видим значения емкости, ESR и процент утечки. Рекомендуется обязательно разряжать конденсаторы перед измерением, чтобы избежать повреждения тестера.
  • Для дросселей указывается индуктивность и сопротивление обмотки.

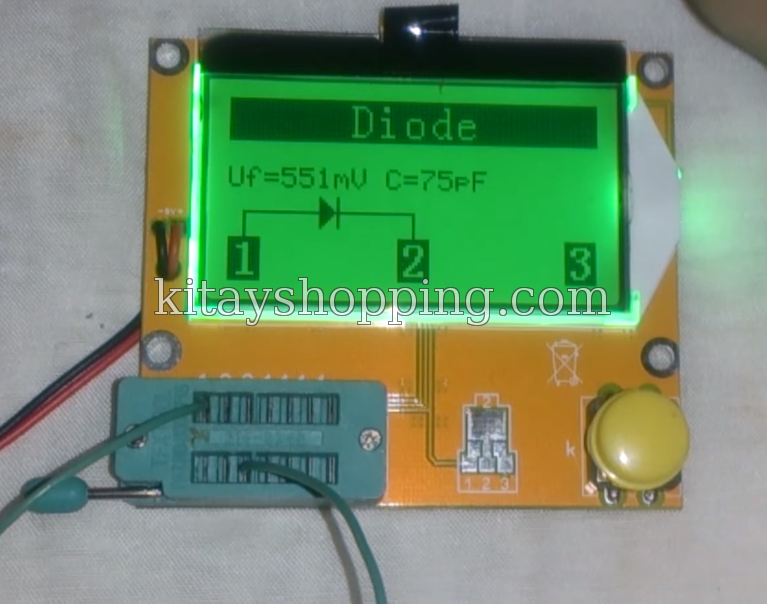

  • Диоды: определяется  расположение катода и анода, падение напряжения.



Не распознает относительно мощные светодиоды и высоковольтные диоды.

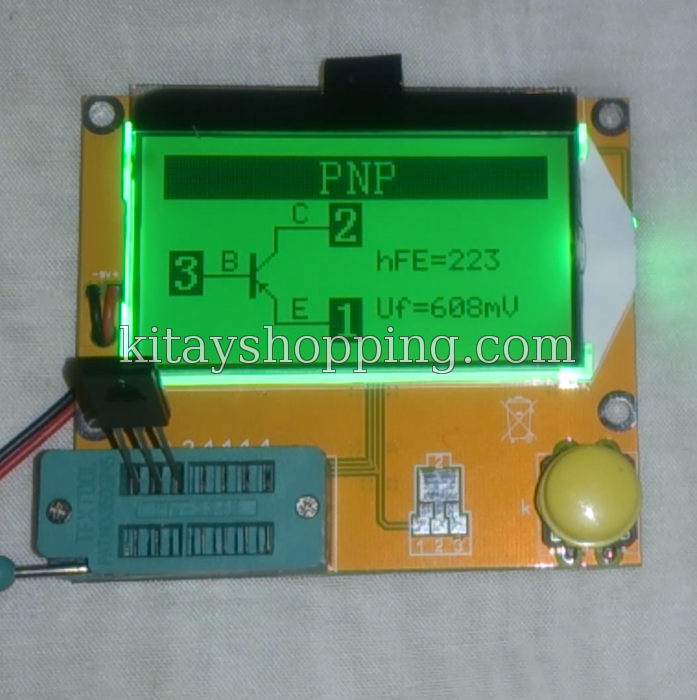

  • Транзисторы биполярные: определяется  расположение выводов, тип (NPN или PNP), коэффициент усиления и падение напряжения. Но для составных транзисторов неверно определяет коэффициент усиления (сильно занижает).

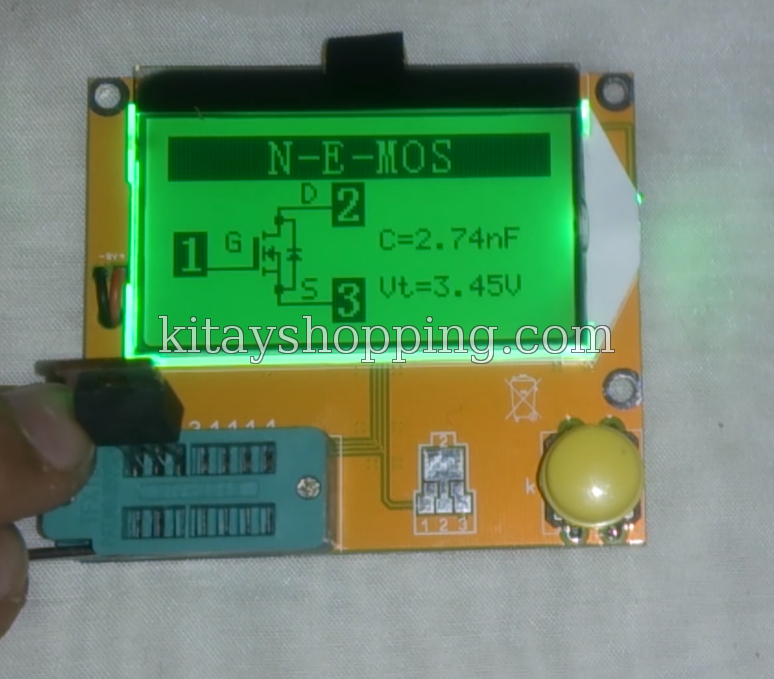

  • Транзисторы полевые: определяется  расположение выводов, тип канала, емкость затвора, напряжение срабатывания транзистора.
  • Тиристоры (маломощные): определяет расположение выводов. Мощные тиристоры не распознаются.
  • Не распознает динисторы и варисторы.



Таким образом, тестер определяет большинство применяемых в  радиолюбительской практике компонентов и будет полезным в домашней лаборатории.
