Светодиодная матрица с питанием от сети

Товар  можно купить тут

Матрицы на 100 ватт можно купить тут и тут



Не для кого не секрет, что для питания обычных светодиодных матриц нужен драйвер, если матрица предназначена для запитки от бытовой сети, то еще и блок питания. Комбинированные драйвера, которые одновременно являются и блоком питания и стабилизатором найти не проблема, но китайцы пошли дальше и сотворили матрицы, которым не нужен дополнительный драйвер.








Такие матрицы стали появляться на рынке пару лет назад и набрали большую популярность.
Во-первых цена на них ничтожная, во-вторых нет необходимости в громоздком драйвере, который занимает дополнительное пространство в светильнике, и в третьих - такие матрицы снабжены функцией термостабилизации,








Последняя функция является на мой взгляд основным преимуществом таких матриц. Светодиод, как и любой полупроводник (да и не только) нагревается во время работы, тепло нужно эффективно отводить иначе матрица выйдет из строя. В данных матрицах реализован отдельный узел, который снижает мощность светодиода, если температура поднялась выше допустимой точки (около 120гр по Цельсию)

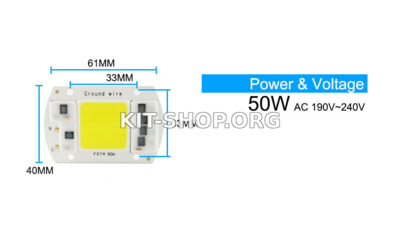

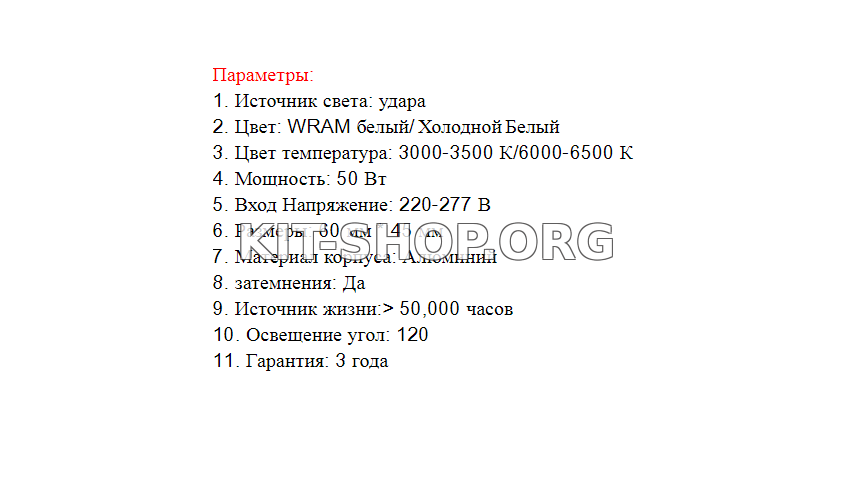

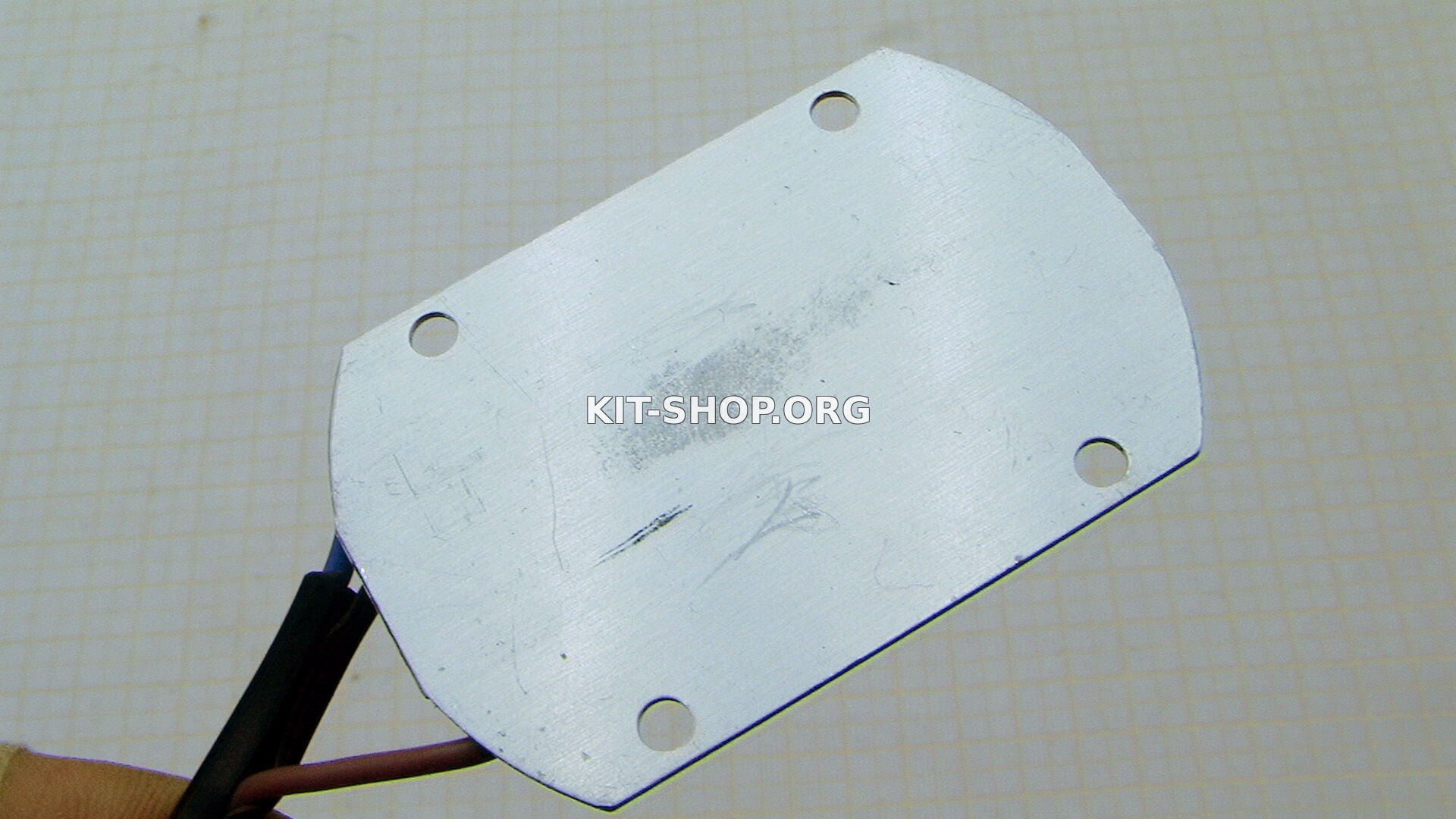

Рассматриваемая матрица на 50 ватт. Конструкция выполнена на алюминиевой пластинке.

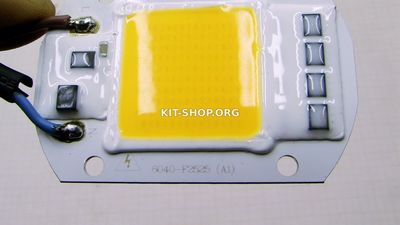

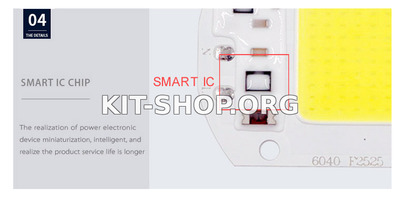

Помимо самих светодиодов, на этой же пластине расположен диодный выпрямитель, узел термостабилизации и микросхемы управления (тут их 4шт.)






В зависимости от мощности матрицы, количество управляющих микросхем будет разной, каждая такая микросхема управляет линейкой светодиодов. Сами кристаллы подключены параллельно-последовательно.








Все залито жаростойким герметиком, влага сюда не проникнет, с точки зрения электробезопасности тоже все гуд.







Тесты
Первые тесты я делал без радиатора охлаждения, чтобы понять на сколько хорошо отрабатывает функция термостабилизации.
В начальный момент запуска (первые несколько секунд) матрица действительно потребляет от сети мощность чуть более 50 ватт, затем, по мере нагрева мощность снижается до 10-12 ватт.








Термометр показывает, что на пластинке температура держится в районе 120гр, это много, но поверьте кристаллы в таком режиме кое-как работают, во время тестов оставил матрицу на час в таком состоянии, никаких проблем не возникло, хотя производитель указывает макс температуру не более 70гр, после уже не безопасно.






Недостаток - функция хоть и отрабатывает свое, но при малой мощности диоды матрица начинает мерцать, хотя признаюсь, что тест делал без радиатора, а производители крайне не рекомендуют включать матрицу без теплоотвода.

Так, как схема не снабжена сглаживающим конденсатором после выпрямителя, на камеру можно увидеть мерцание матрицы, на глаз это не заметно.

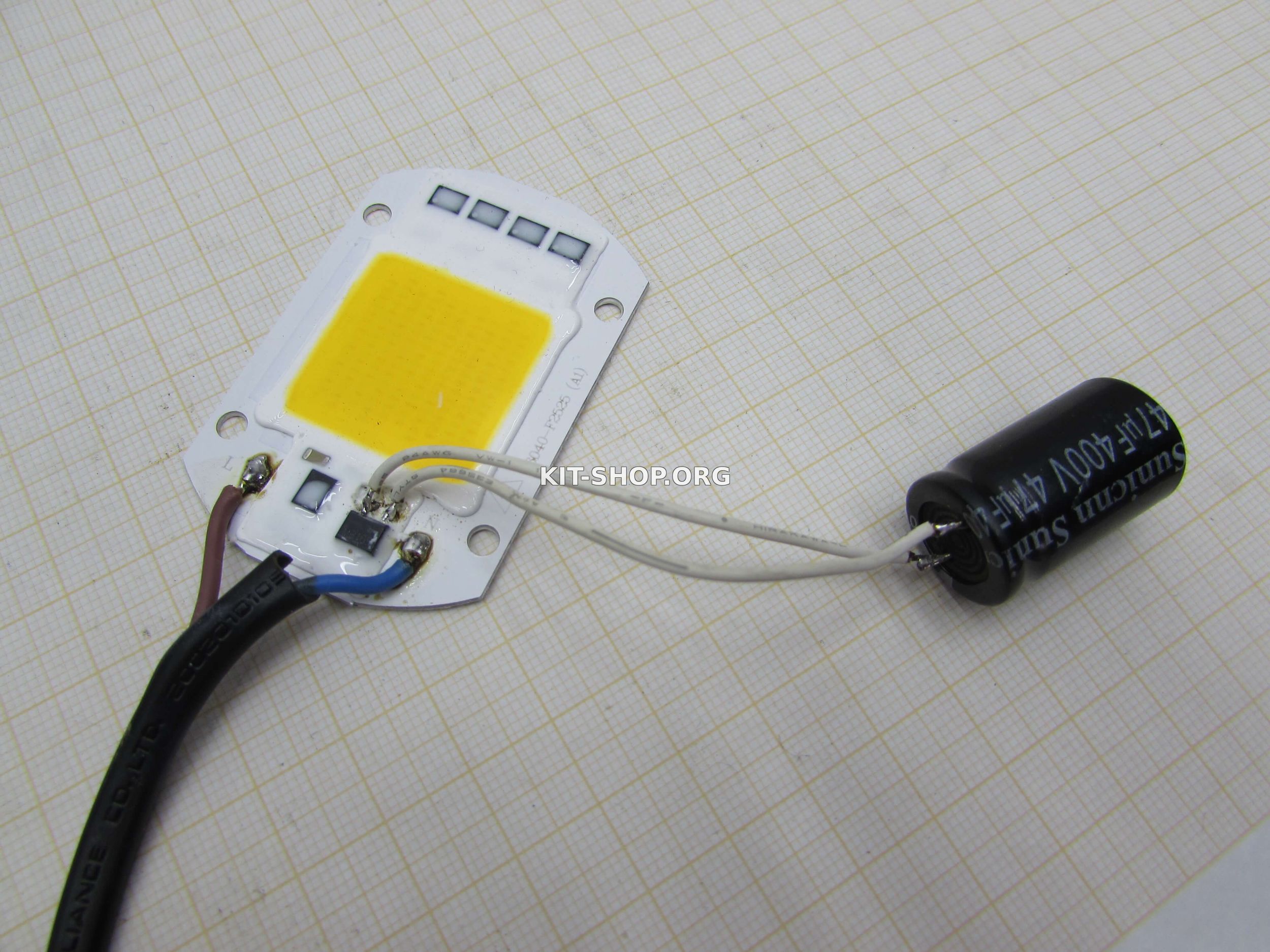

Ситуация стала более стабильной, после добавления электролита (400V 47mkF) после выпрямителя. В осветительных приборах с отдельным блоком питания для матрицы такой проблемы естественно нет, т.к. на выходе блока питания.драйвера конденсатор имеется.








Естественно конструкция не ремонтопригодна, в случае чего - выкинули и купили новую, но это не столь важно, с учетом мизерной стоимости таких матриц.
Такие матрицы повсеместно внедряются в осветительные приборы с сетевым питанием, прощайте отдельные блоки питания! секунды)
