Термореле

Товар  можно купить тут

Цифровой термостат (термореле) вещь довольно полезная и имеет множество областей применения. Попала такая платка ко мне в руки недавно и проведя некоторые тесты пришел к выводу, что это один из лучших товаров за свою цену, который можно купить на aliexpress. Стоит чуть больше доллара и обладает весьма интересным функционалом..

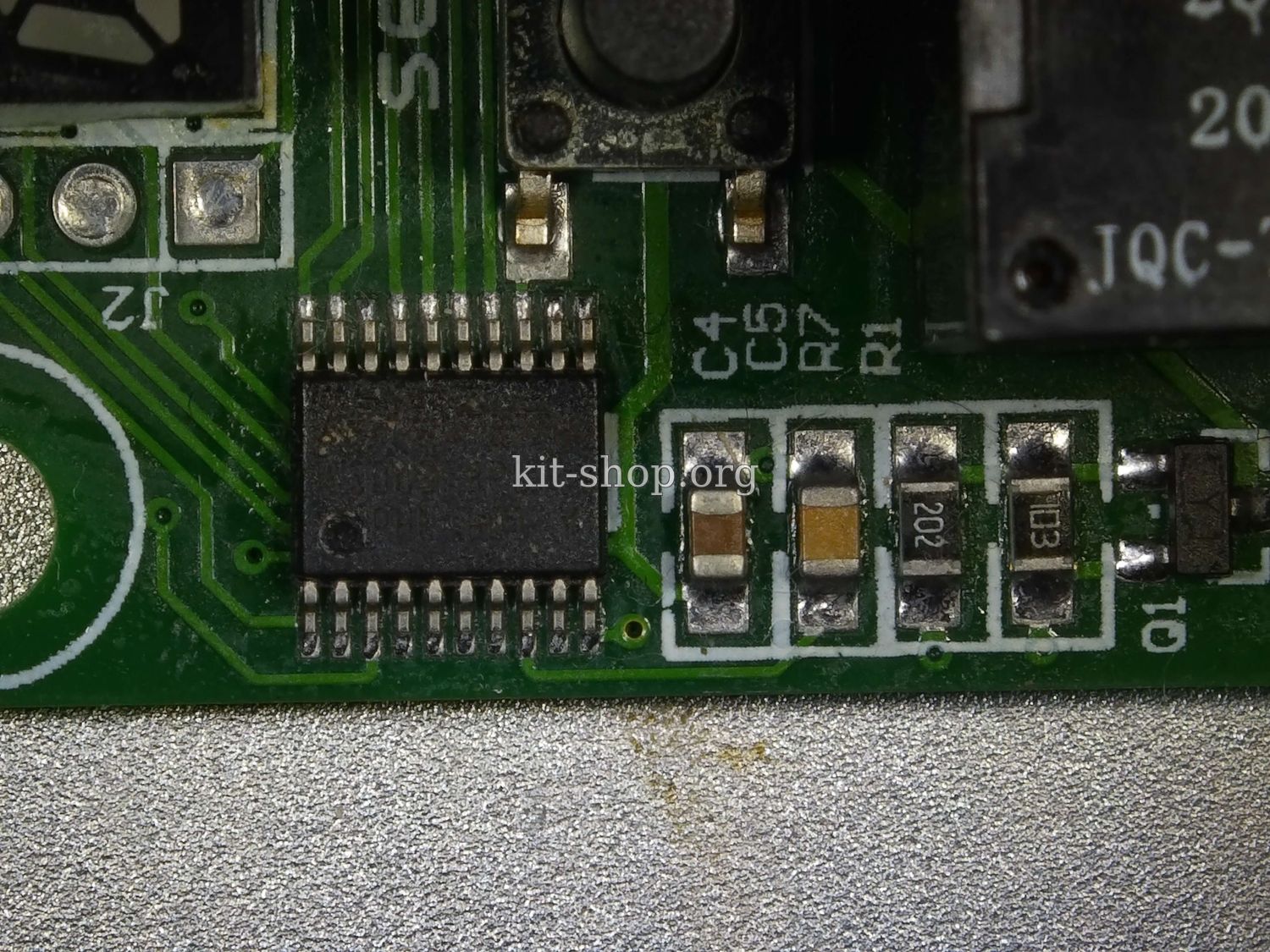

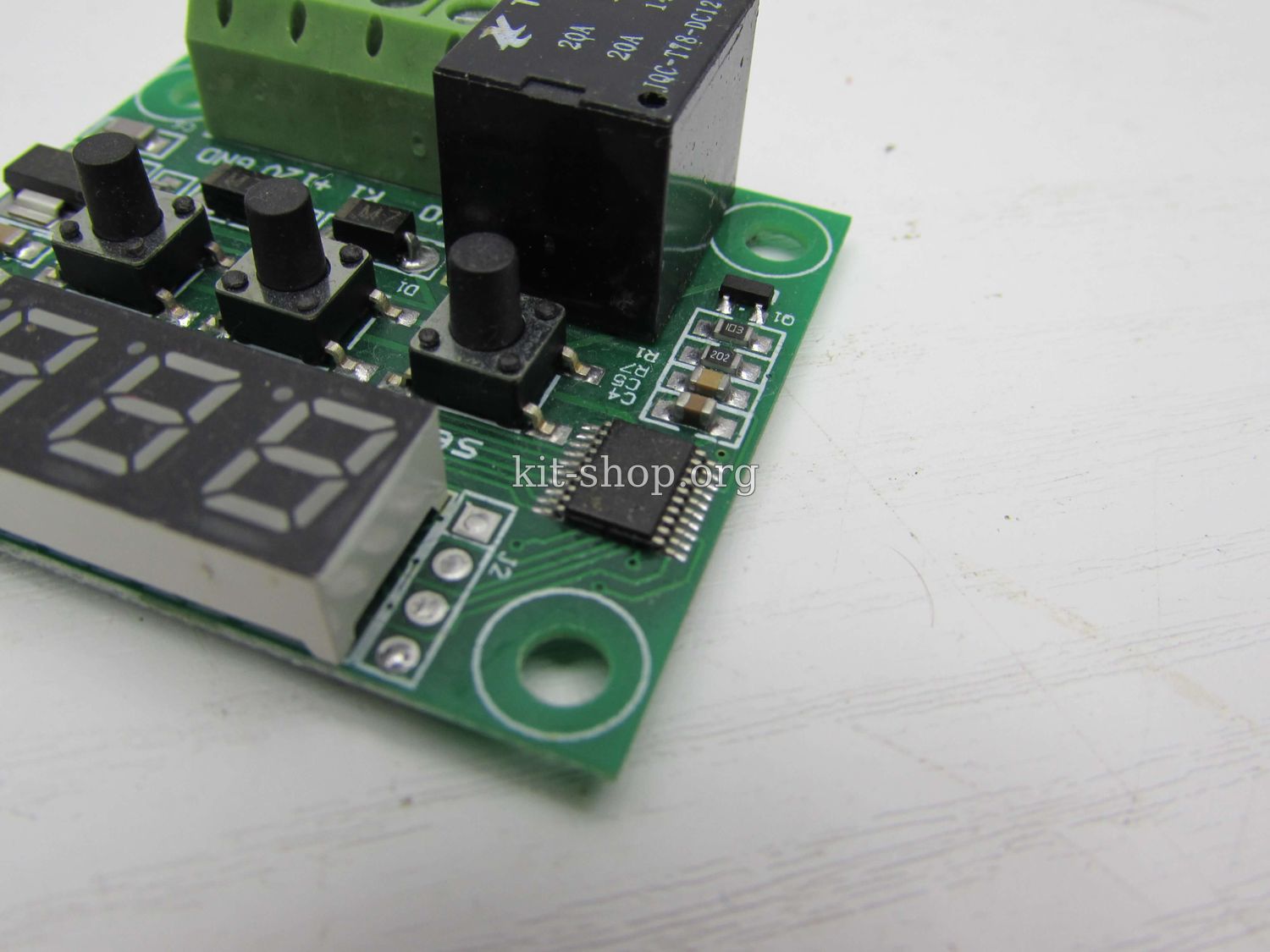

Построена на базе микроконтроллера, а маркировка на нем почти полностью затерта.



Возле дисплея имеем скорее всего контактную площадку для перепрошивки прибора.



 Можно использовать для контроля температуры в инкубаторе, в курятнике, в холодильнике, в общем в любых местах где нужен постоянный контроль температуры, даже в самодельных приборах с активным охлаждением.

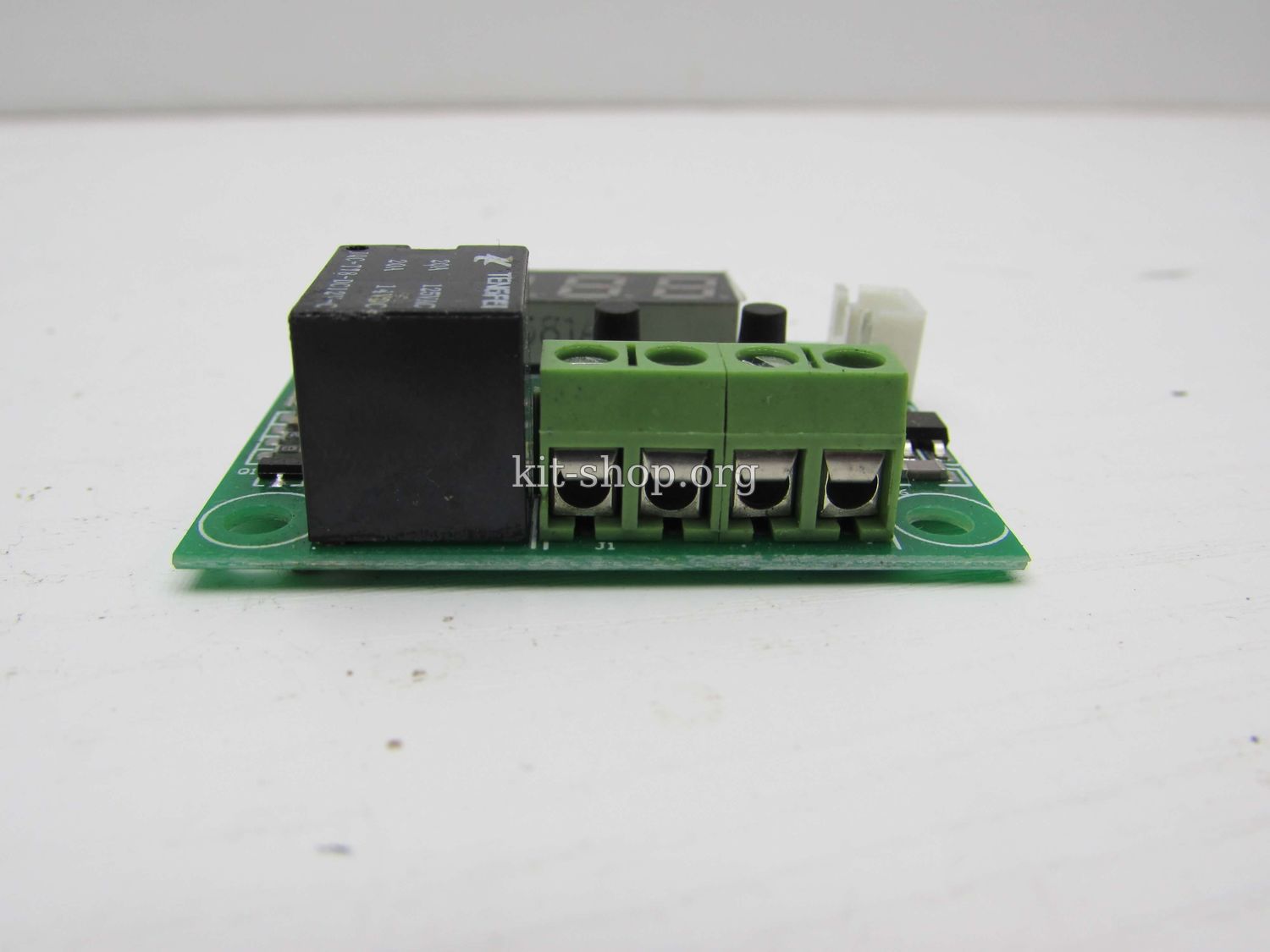

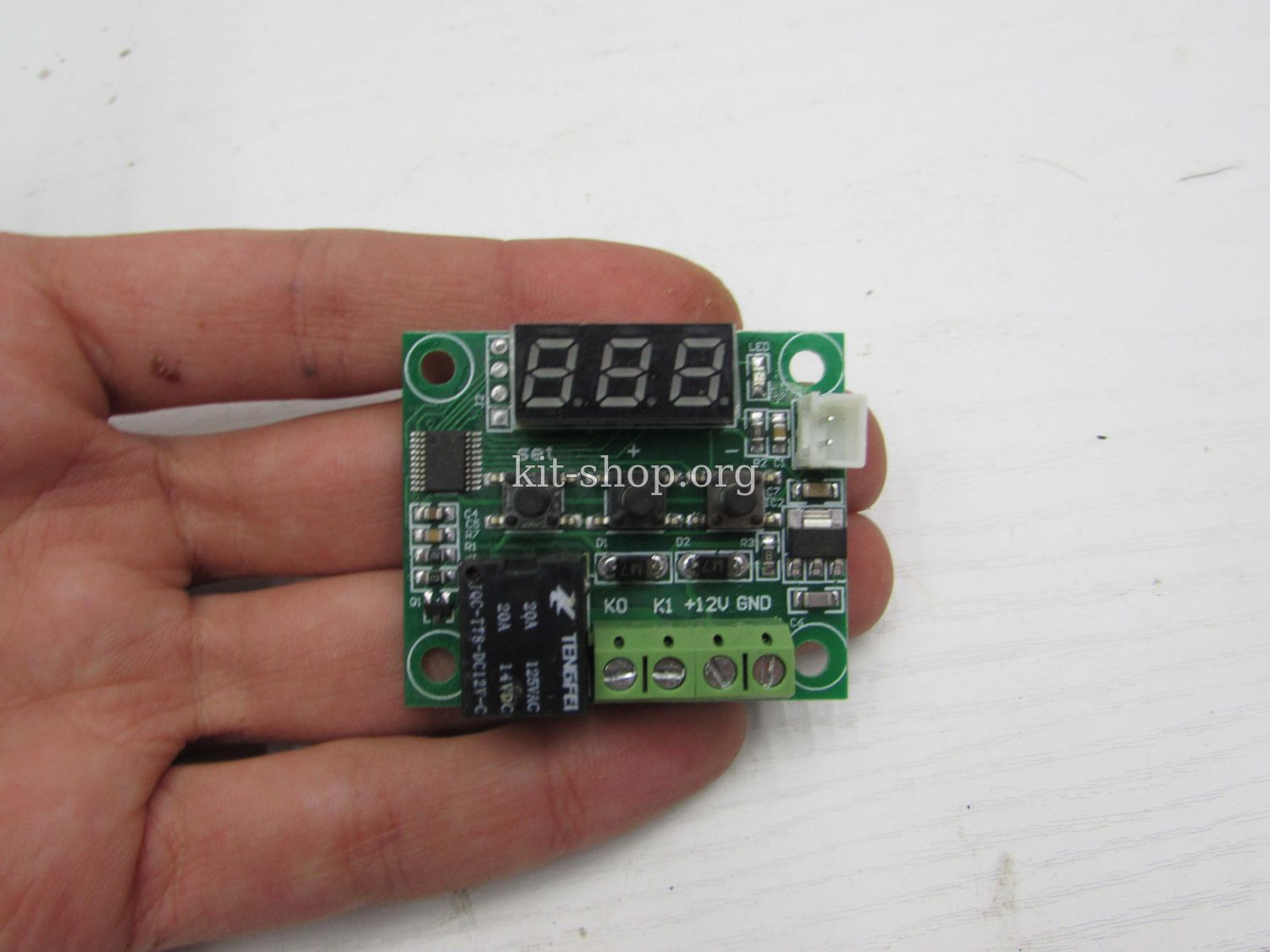

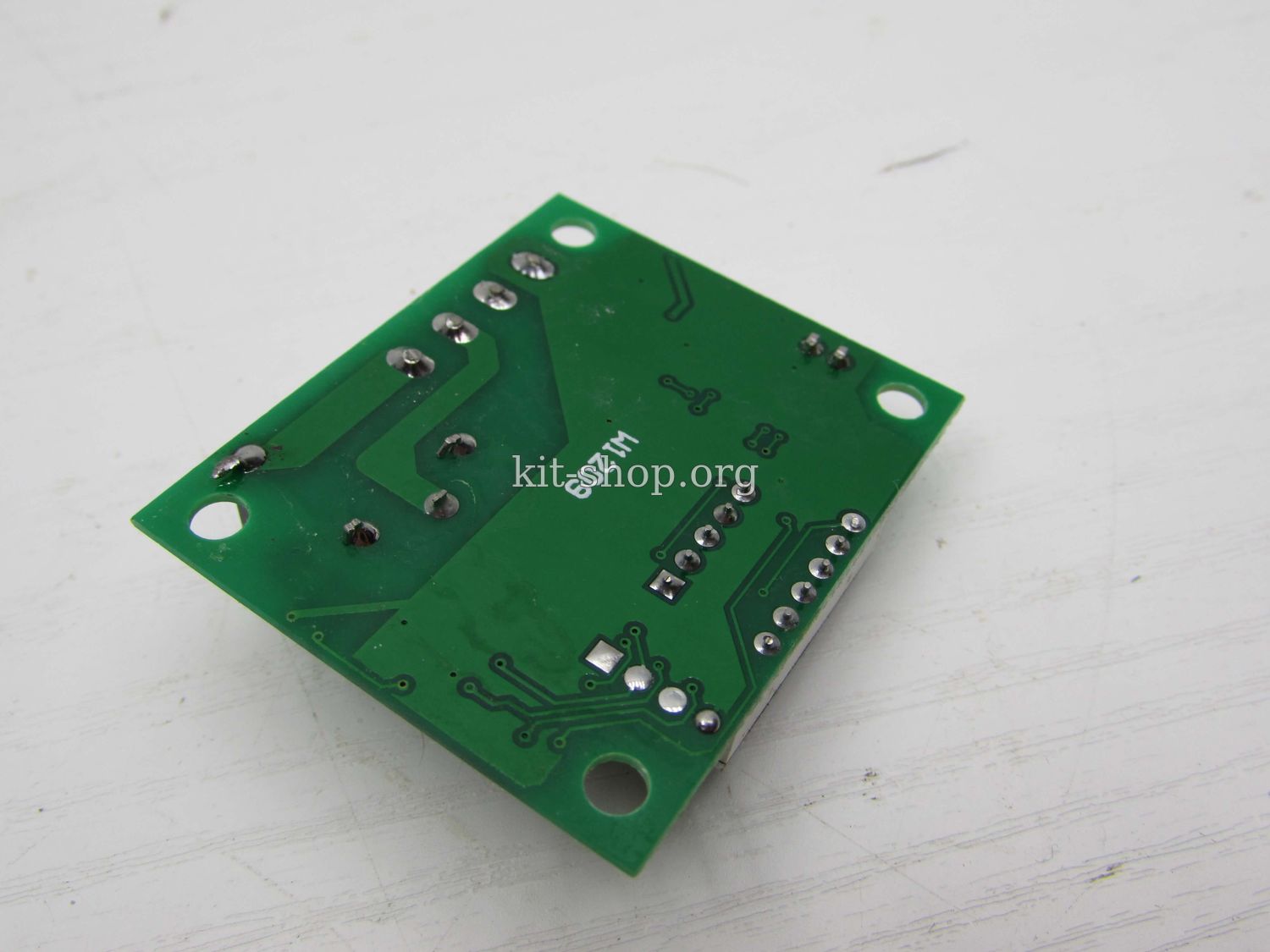

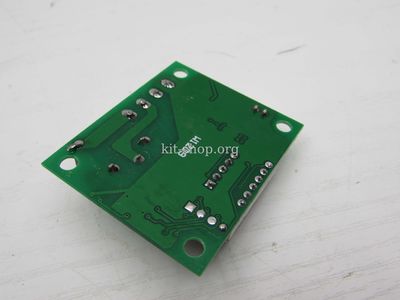

Плата двухсторонняя, качество неплохое, все запаяно ровно.

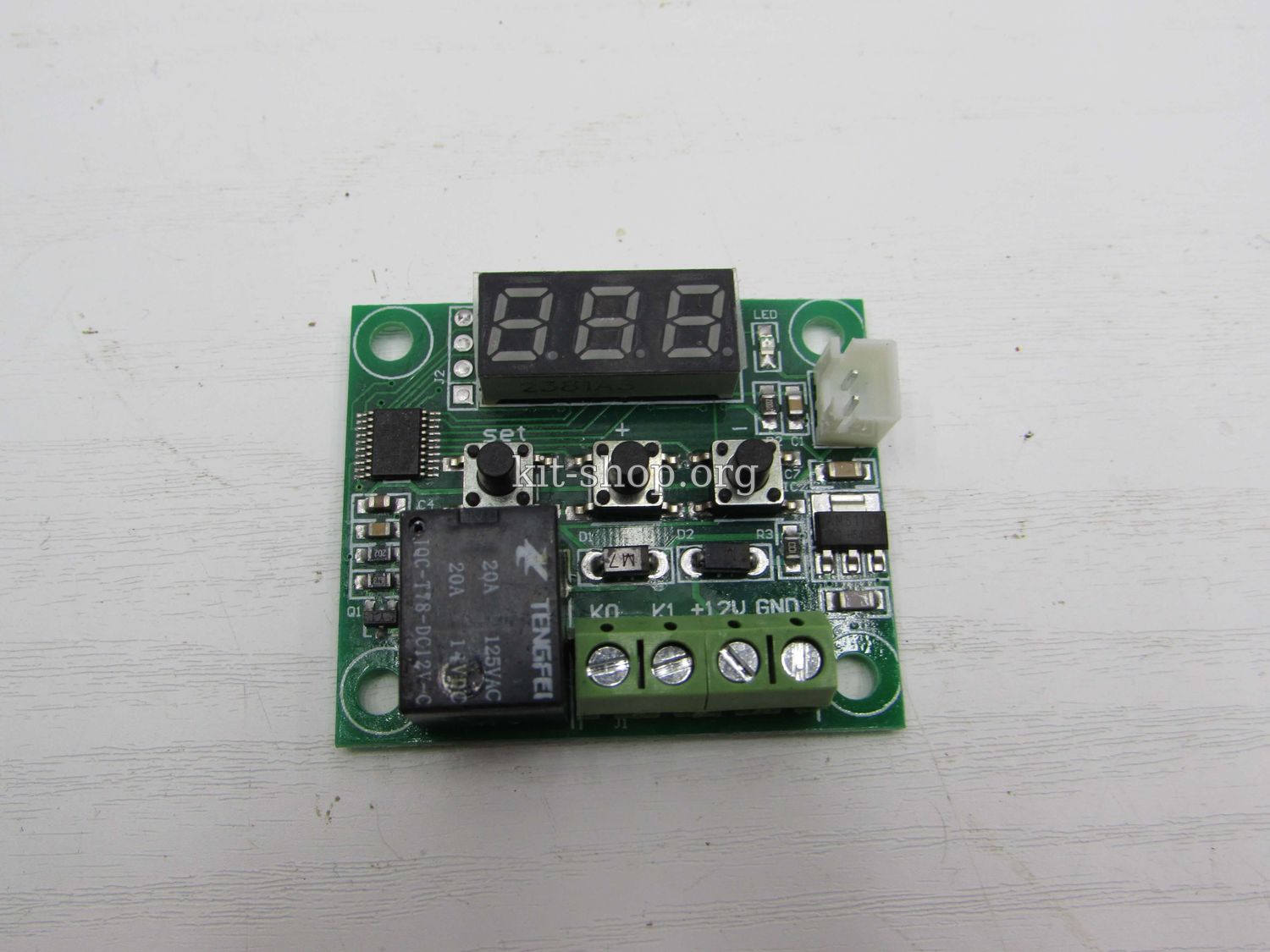

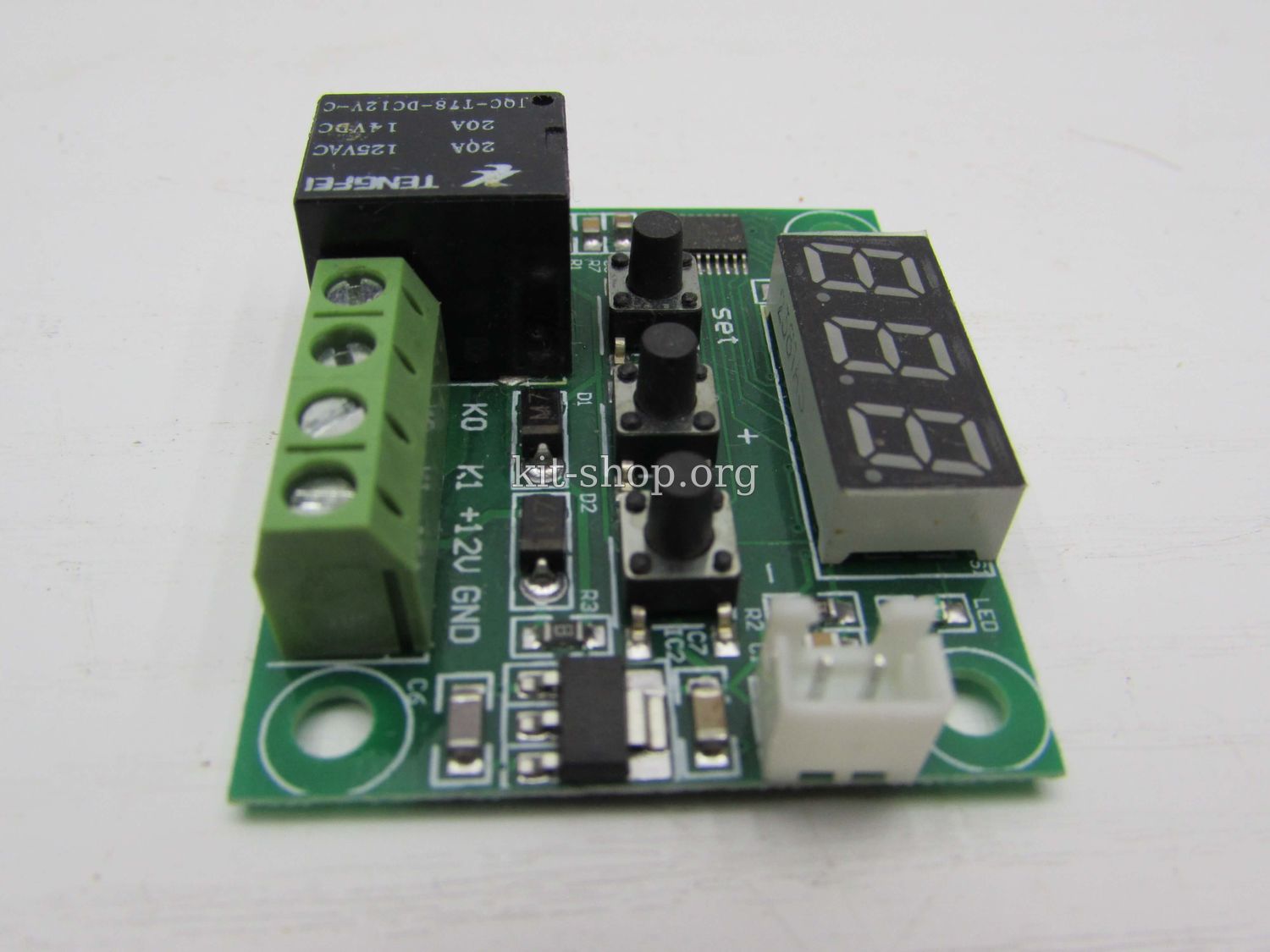

Имеем трехзначный светодиодный дисплей, три кнопки управления, клеммы для подключения нагрузки и питания.

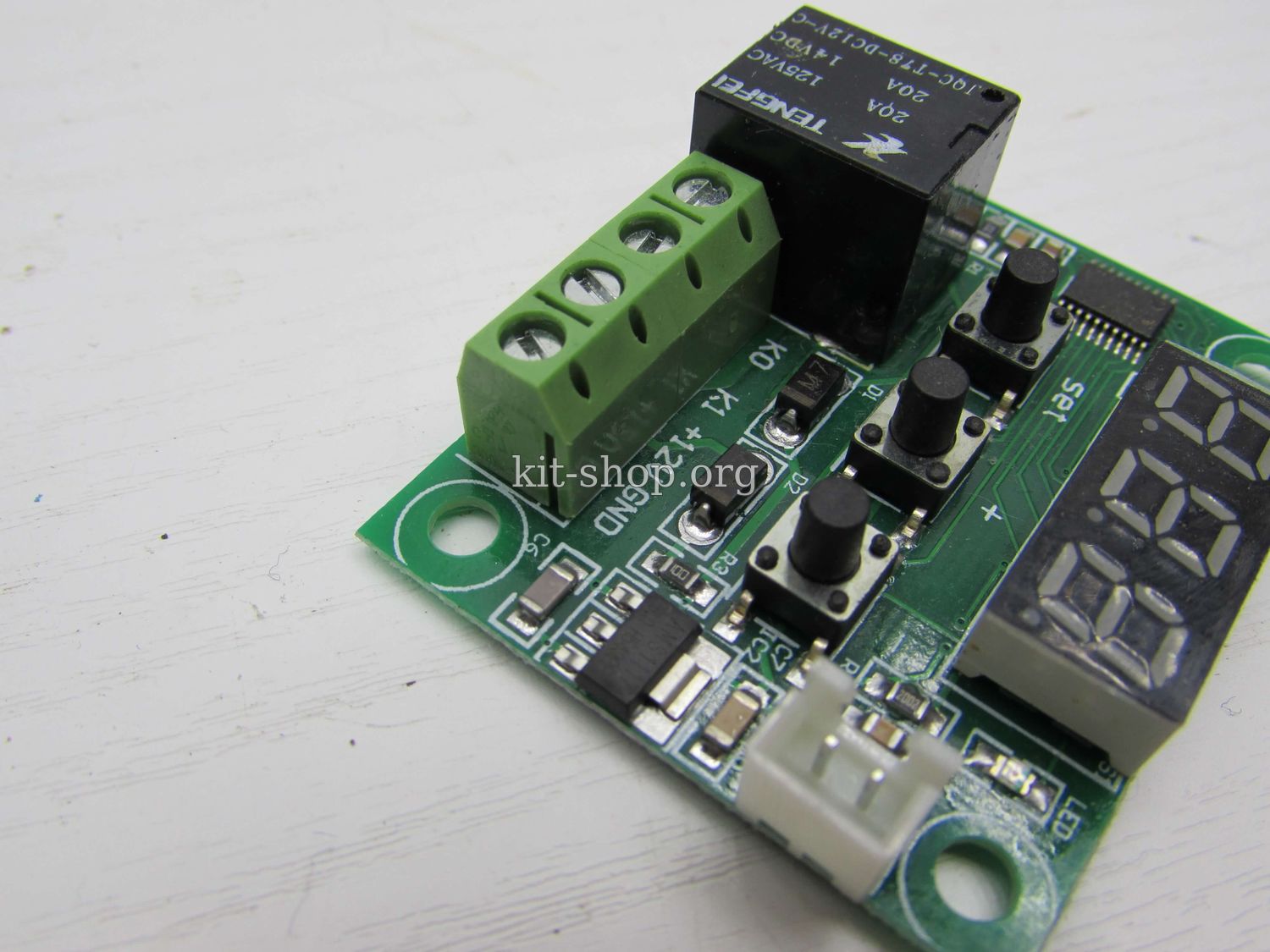

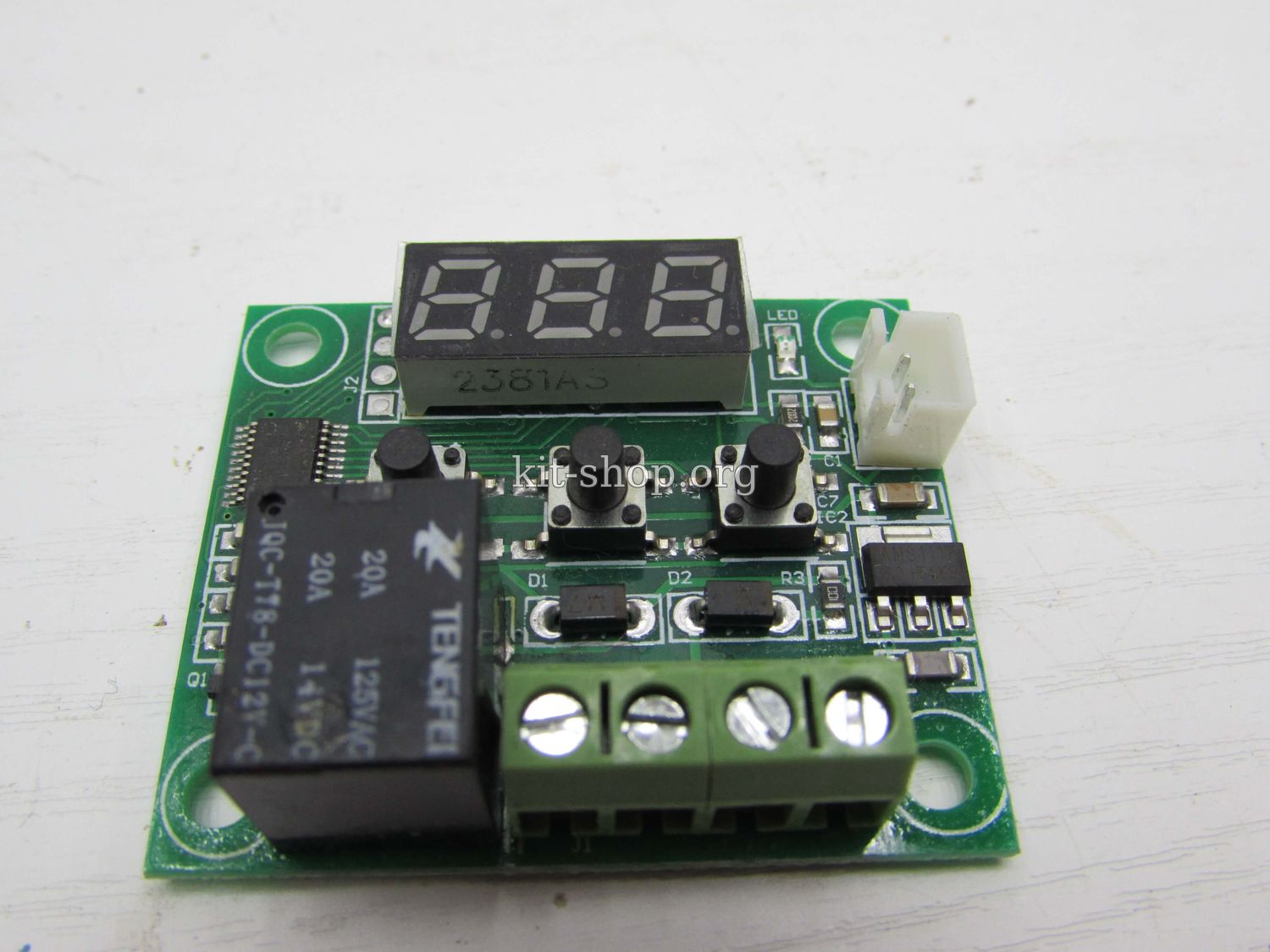

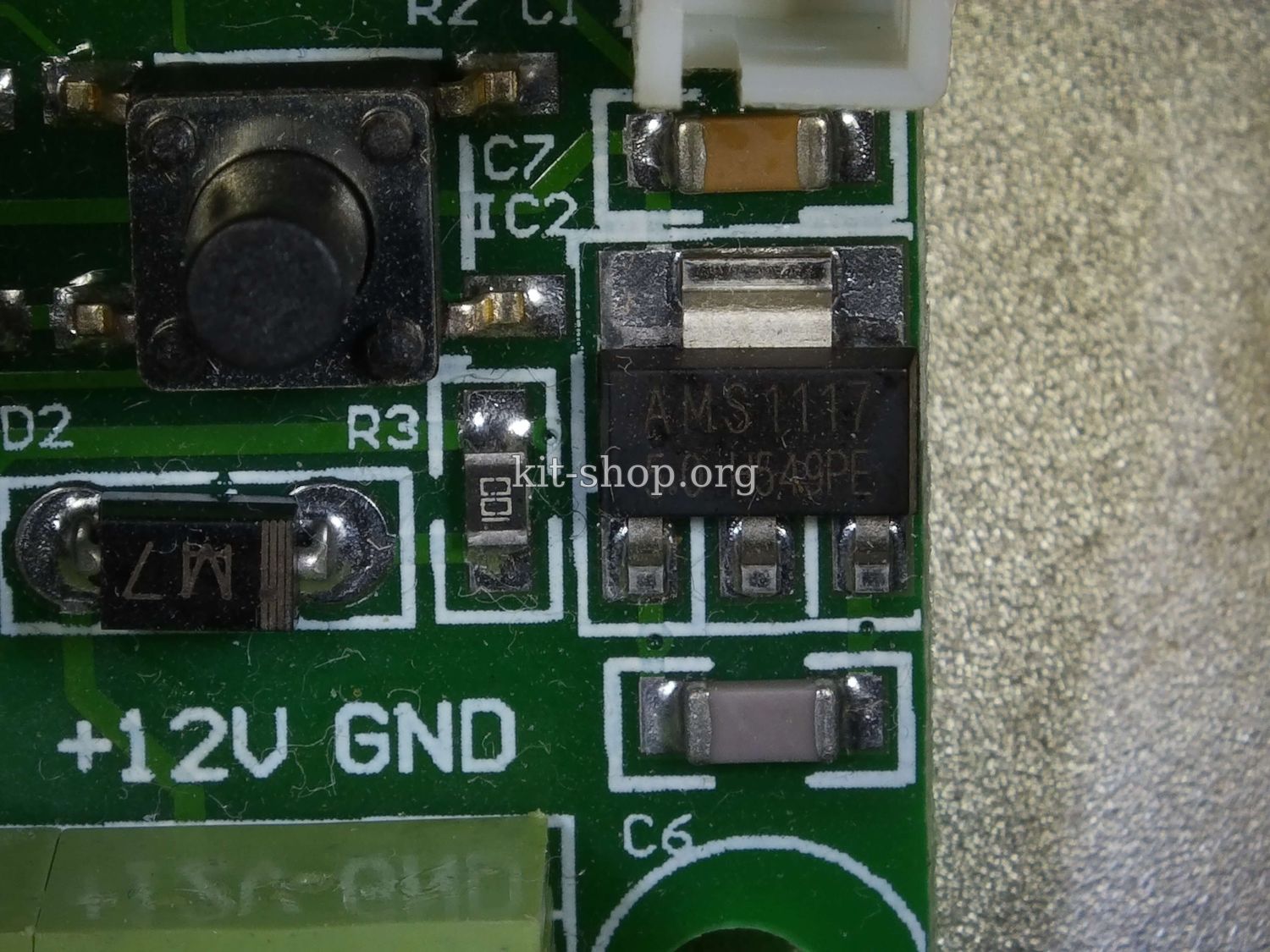

Можно заметить линейный стабилизатор AMS1117 который обеспечивает стабилизированное питание в 5 Вольт для питания микроконтроллера.

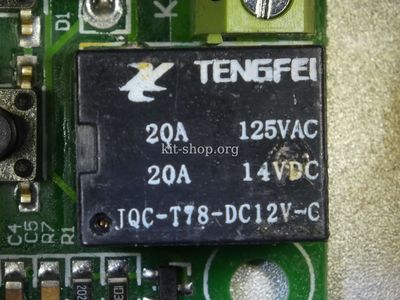

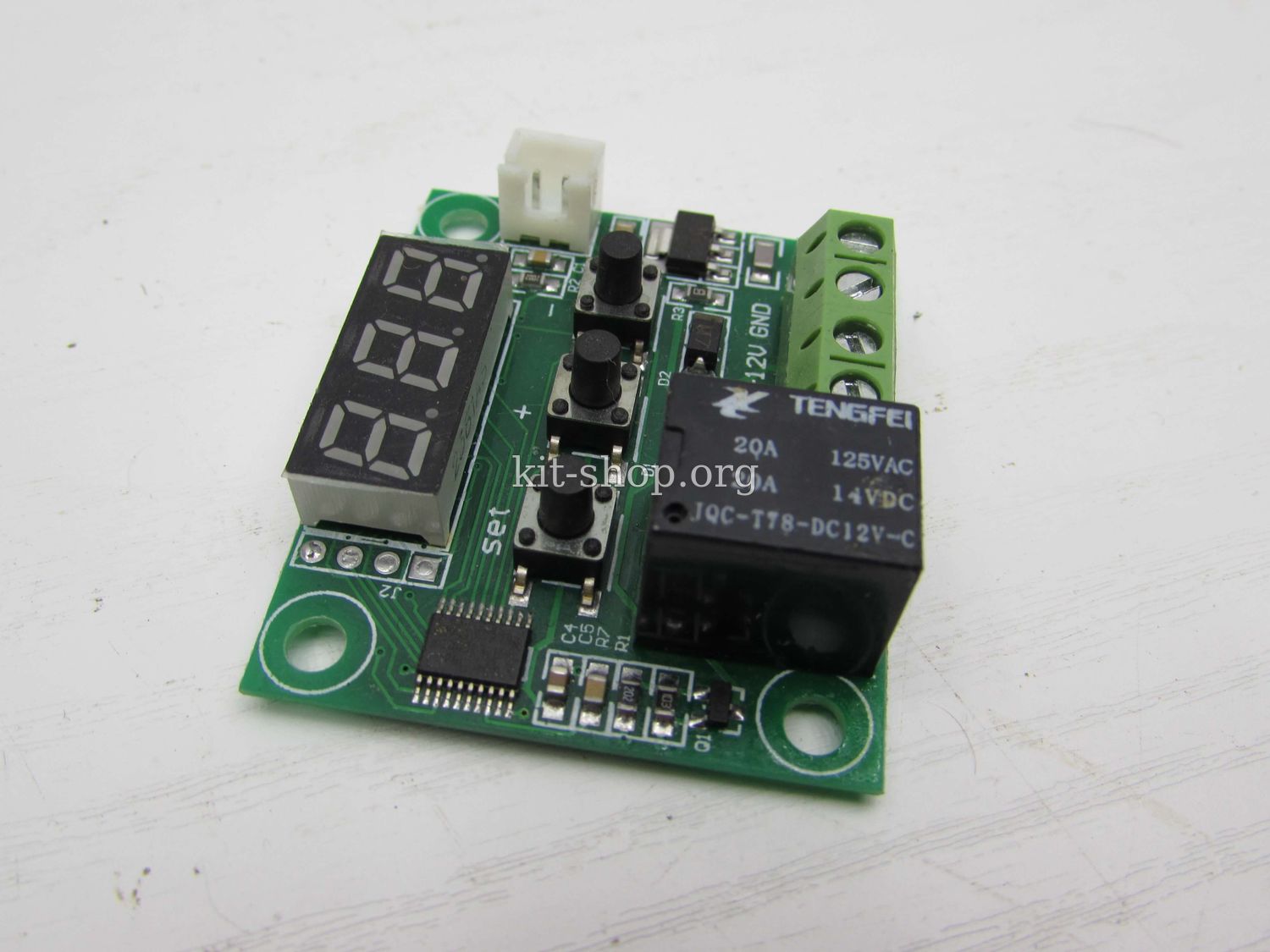

Бросается в глаза компактное реле с 12-и вольтовой катушкой, судя по маркировке может коммутировать токи до 20 А, но в случае сетевых нагрузок не советую мучить поскольку возможен перегрев контактов, подключайте нагрузки, которые потребляют не более 7 Ампер.


Питается плата от источника в 12 Вольт, электроника работает и от более низкого напряжение, но вот реле начинает корректно срабатывать от 9 Вольт.

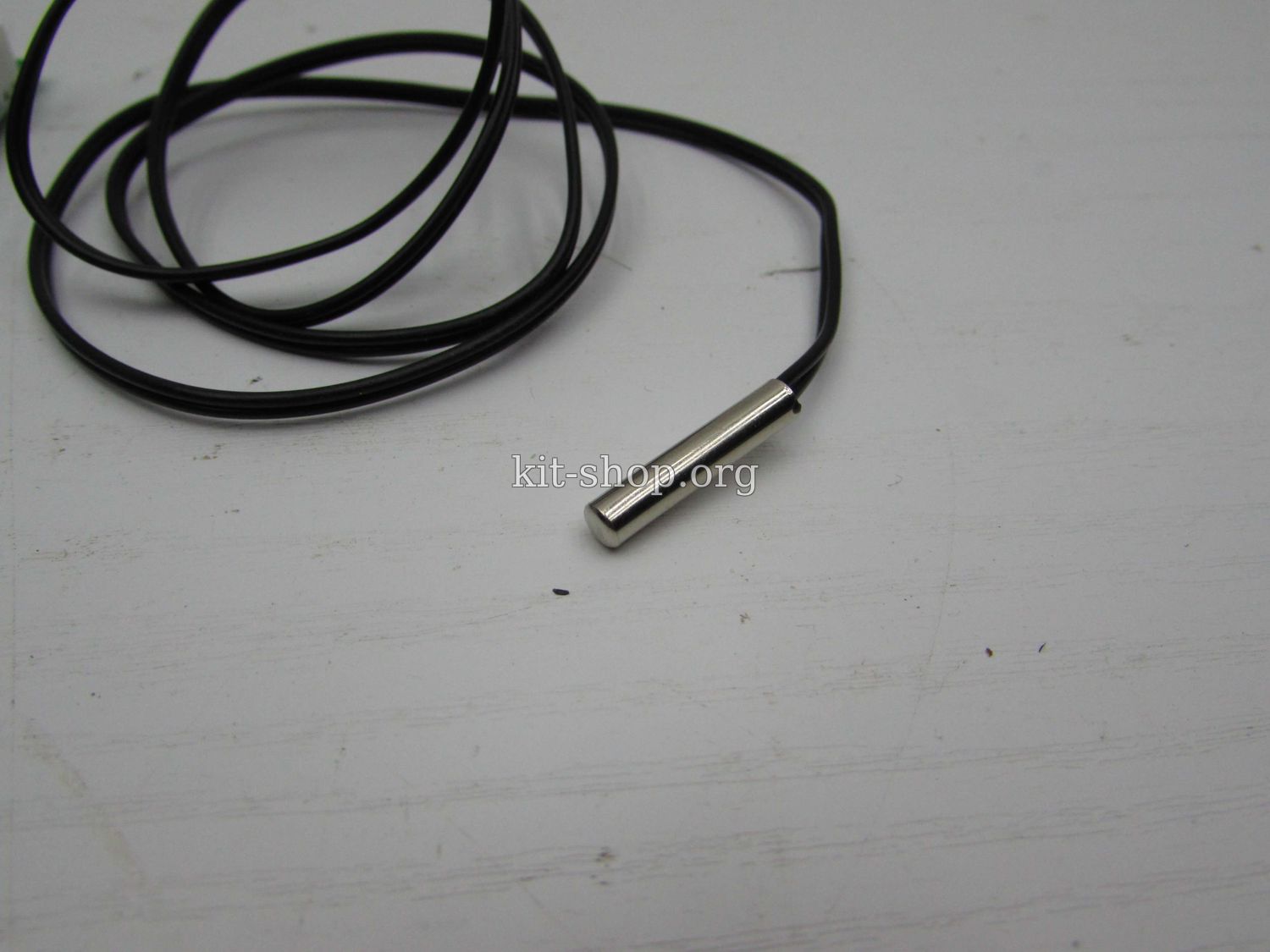

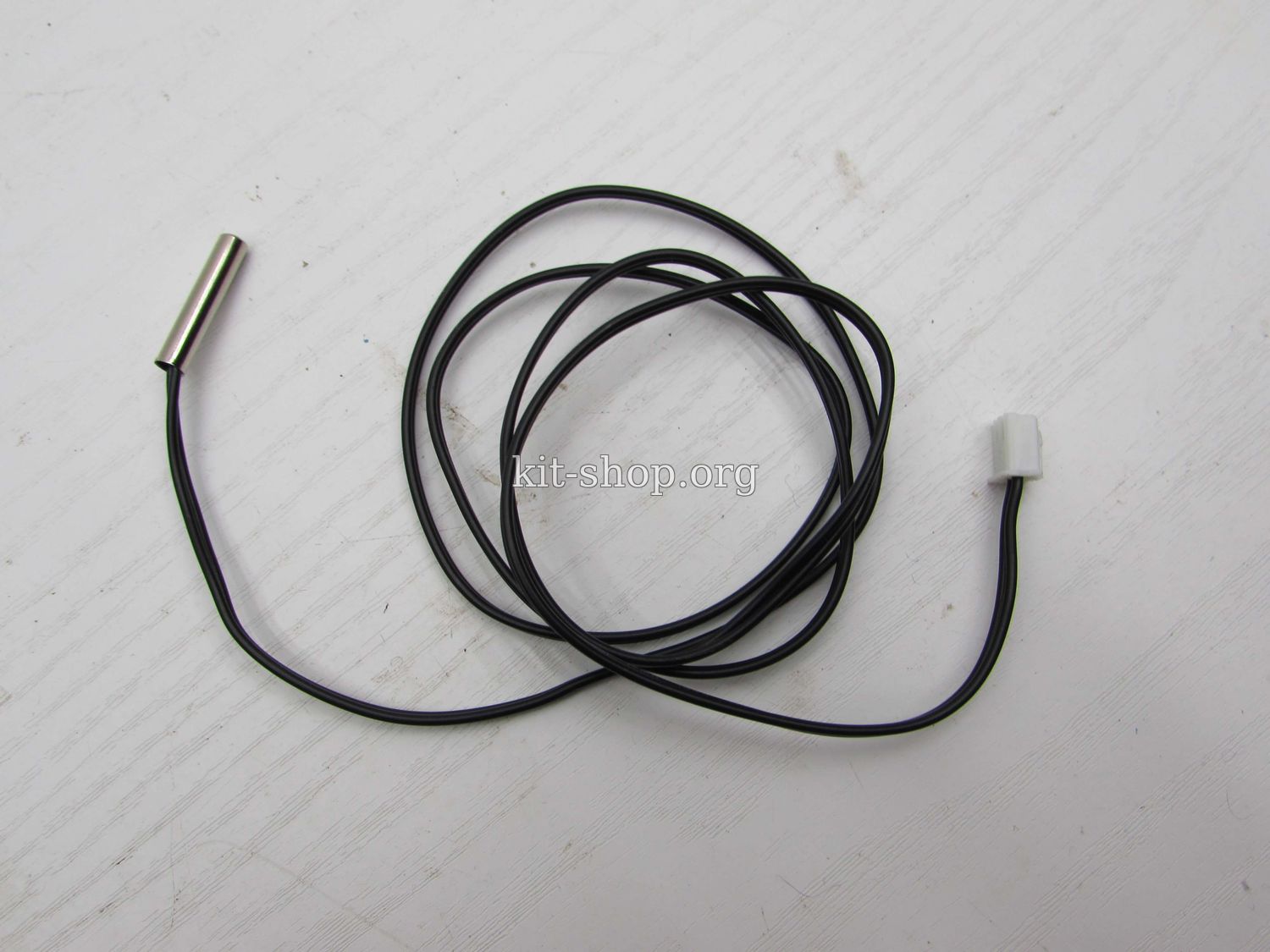

В комплекте имеется датчик температуры, длина провода 130см, с учетом сопротивления при комнатной температуре (почти 13кОм), скорее всего датчик из себя представляет термистор.





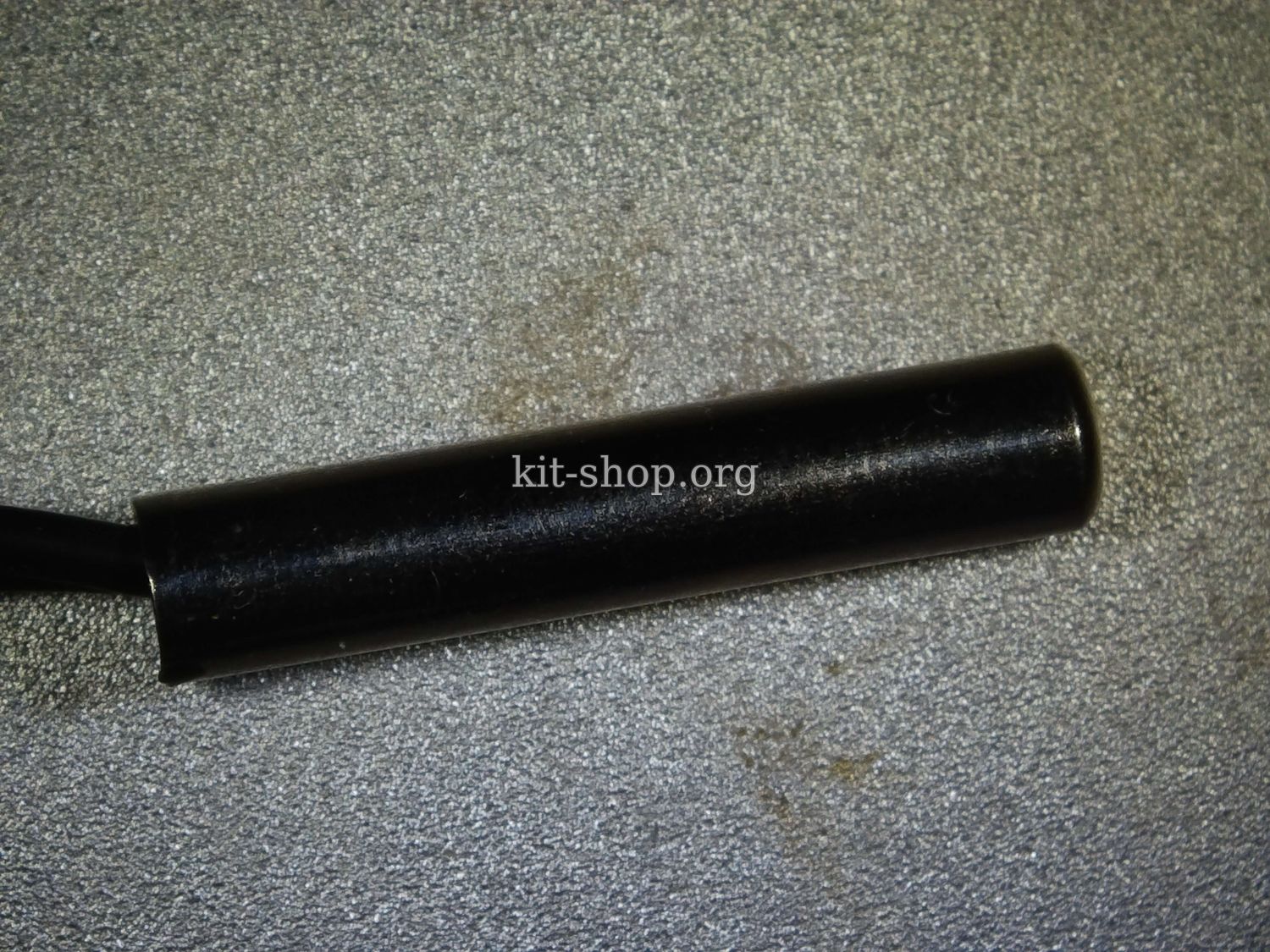

Сам датчик помещен в металлическую гильзу и загерметизирован.

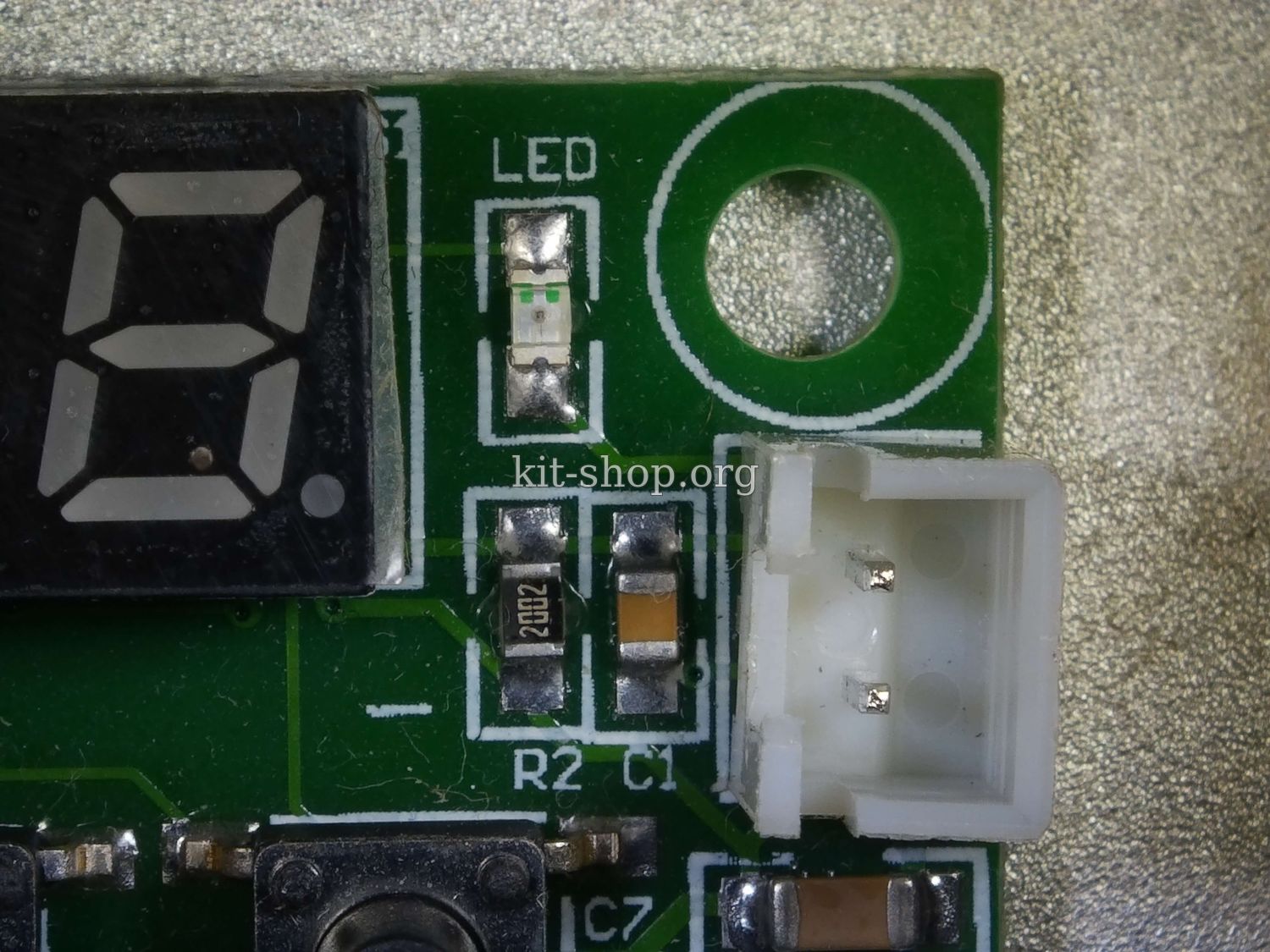

На плате имеем красный светодиодный индикатор, который горит при срабатывании реле.

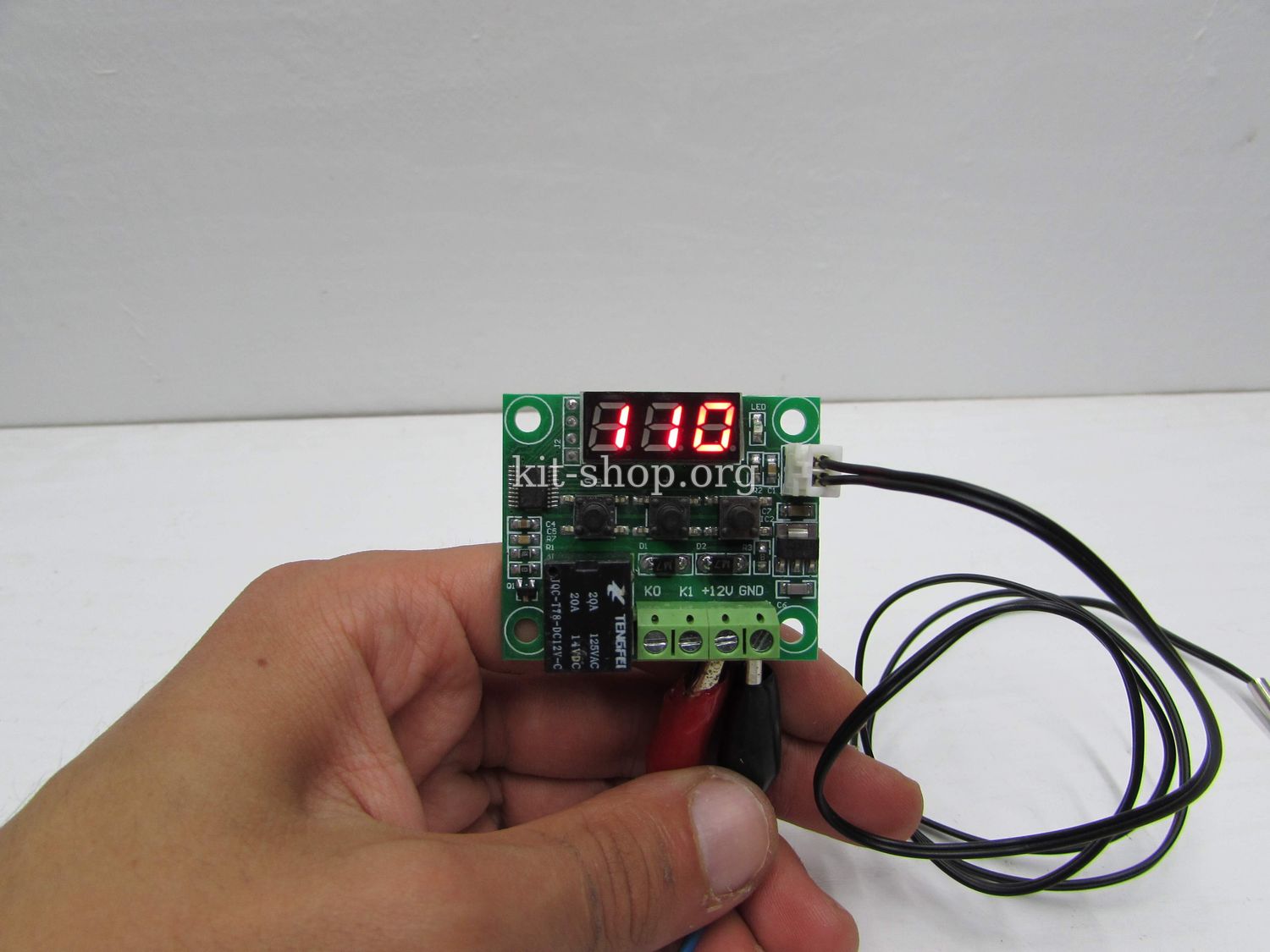

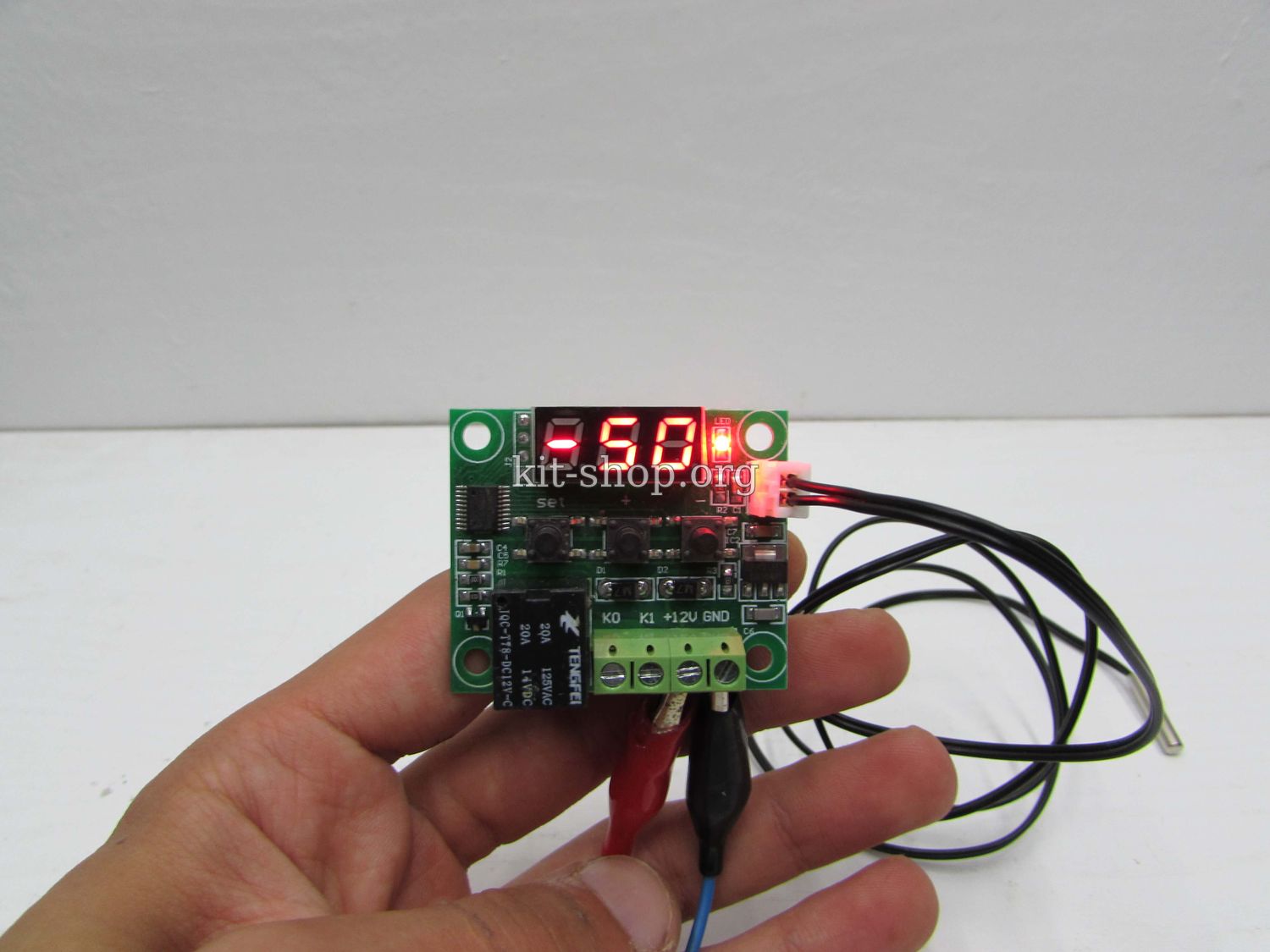

Нажатием крайней левой кнопки мы можем менять температуру срабатывания реле, тут важно заметить, что максимальная температура, которую можно выставить составляет 150 Градусов, минимальная 50 градусов ниже нуля.





Для того, чтобы выставить нужную температуру  срабатывания реле, просто нажимаем на  левую кнопку и двумя следующими кнопками ( +/-) увеличиваем или уменьшаем значение, введенная температура сохраняется сама по себе, для этого дополнительных действий не требуется.
Если нажать и удержать левую кнопку то  окажемся в меню.
Тут мы можем выбрать один из двух режимов работы термостата H или C (по умолчанию C)

Режим С включает реле (следовательно и нагрузку), если температура окружающей среды ровна или больше выставленной температуры. Такой режим сгодиться для работы в качестве охладителя (например охлаждение процессоров, силовых частей самодельный конструкций, помещений и т.п.).

Режим H - отключает реле если температура окружающей среды больше заданной величины. Этот режим удобен для поддерживания стабильной температуры например в инкубаторе или в жилых помещениях.

Помимо указанных режимов имеем 7 сервисных настроек, которые зашифрованы от P0 до P6.

Р1   Гестерезис включения, можно выбрать от 0,1 до 15гр.
Допустим если вы выбрали температуру срабатывания реле 20гр., изменяя параметр P1 (к стати по умолчанию выставлено 2гр.) реле будет срабатывать не мгновенно, а лишь тогда, когда температура будет на 2 градуса меньше выставленной, эту температуру можно изменять в диапазоне от  0,1 до 15гр, грубо говоря это время отклика прибора, если нужен моментальный отклик - можно выставить значение 0,1

Р2 и Р3 - соответственно максимальный и минимальный диапазон установок (P2 -45 до 110гр, по умолчанию 110, P3 -50 до 105гр., по умолчанию -50)
Р4 - коррекция температуры для калибровки прибора по умолчанию 0гр. (возможность изменения от -7 до 7гр.)
Р5 - Установка задержки срабатывания реле от 0 до 10 минут - по умолчанию 0 минут, т.е реле сработает моментально.
Р6 - Ограничение отображения максимальной температуры, по умолчанию отключено.

Все настройки сохраняются при отключении питания.
Для сброса настроек до заводских установок нужно одновременно нажать и удержать кнопки + и -, затем подать питание 12 Вольт (при этом кнопки не отпускаются), подождать пару секунд и отпустить кнопки. На дисплее ничего не будет свидетельствовать о сбросе настроек.

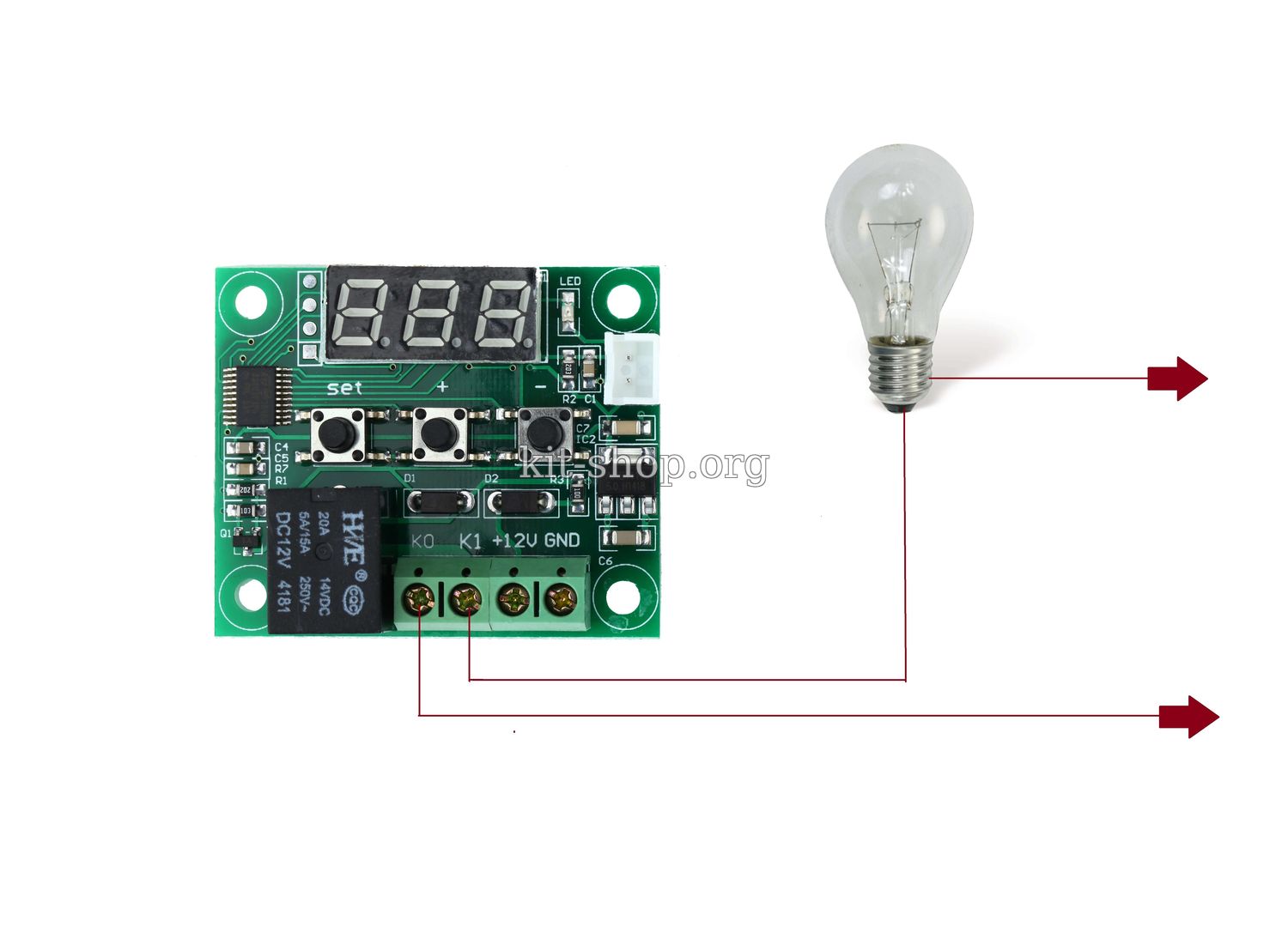

Вот схема подключения нагрузки.

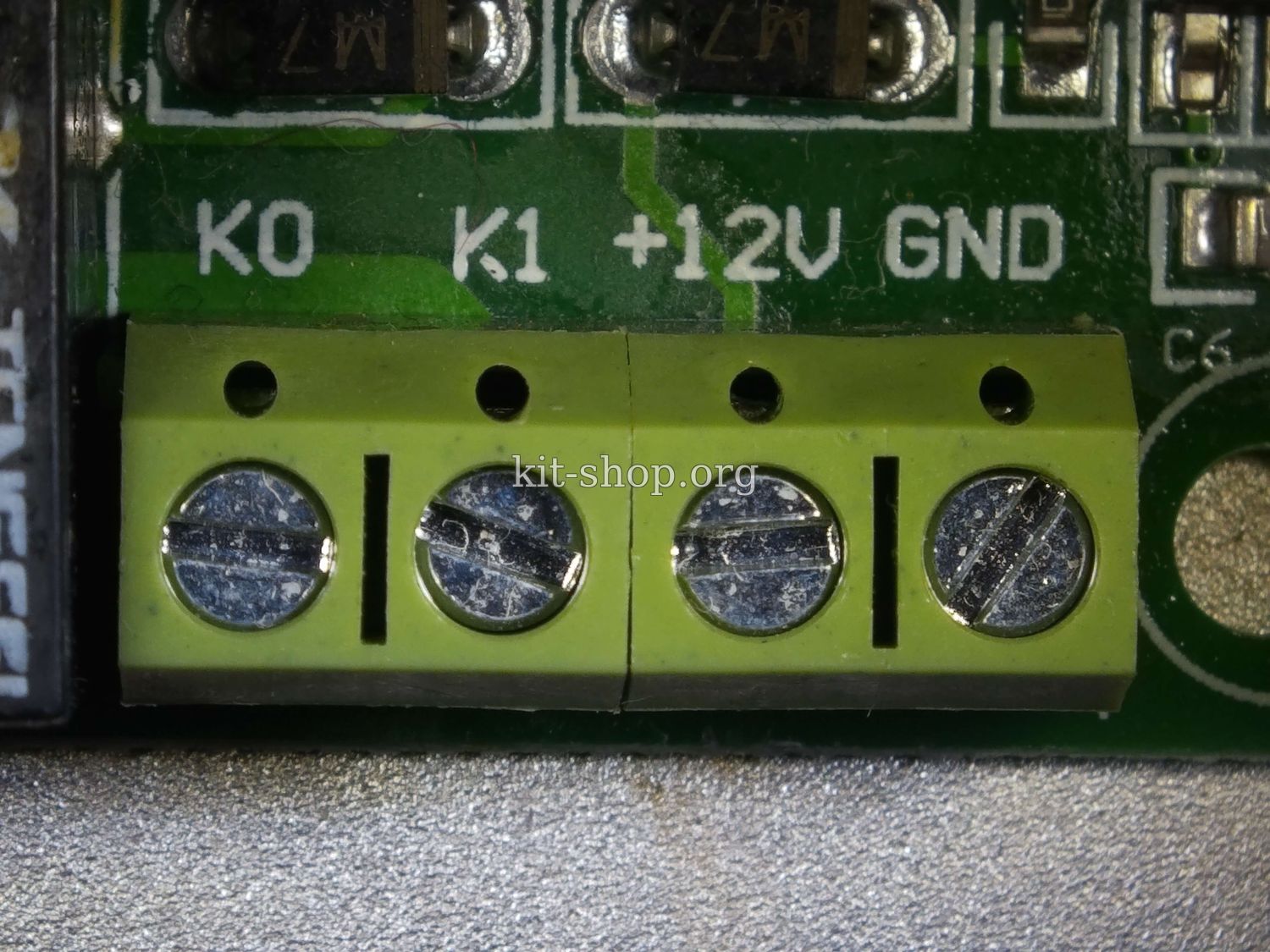

С контактами проблем не возникнет, их всего 4 и все подписано.

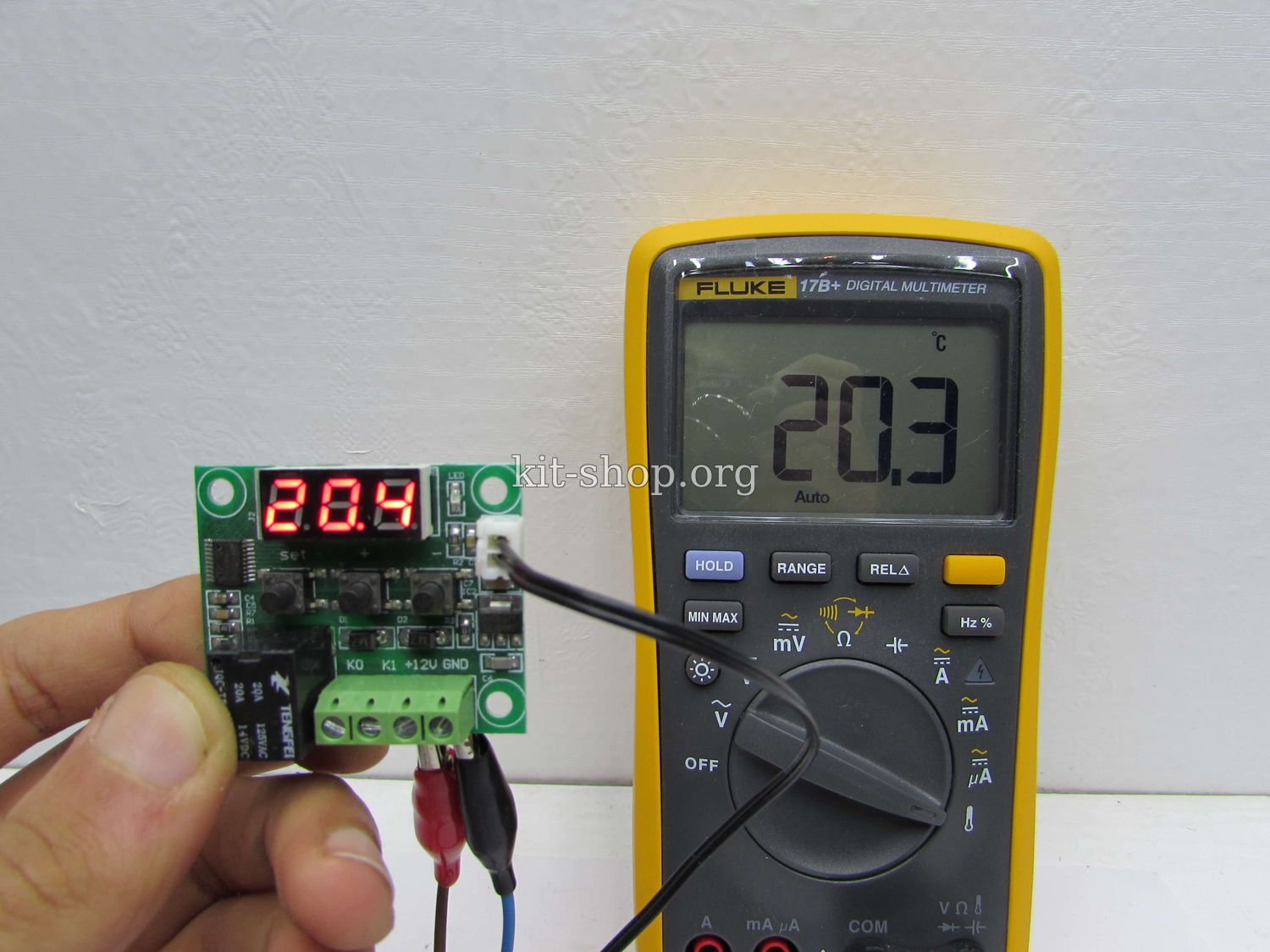

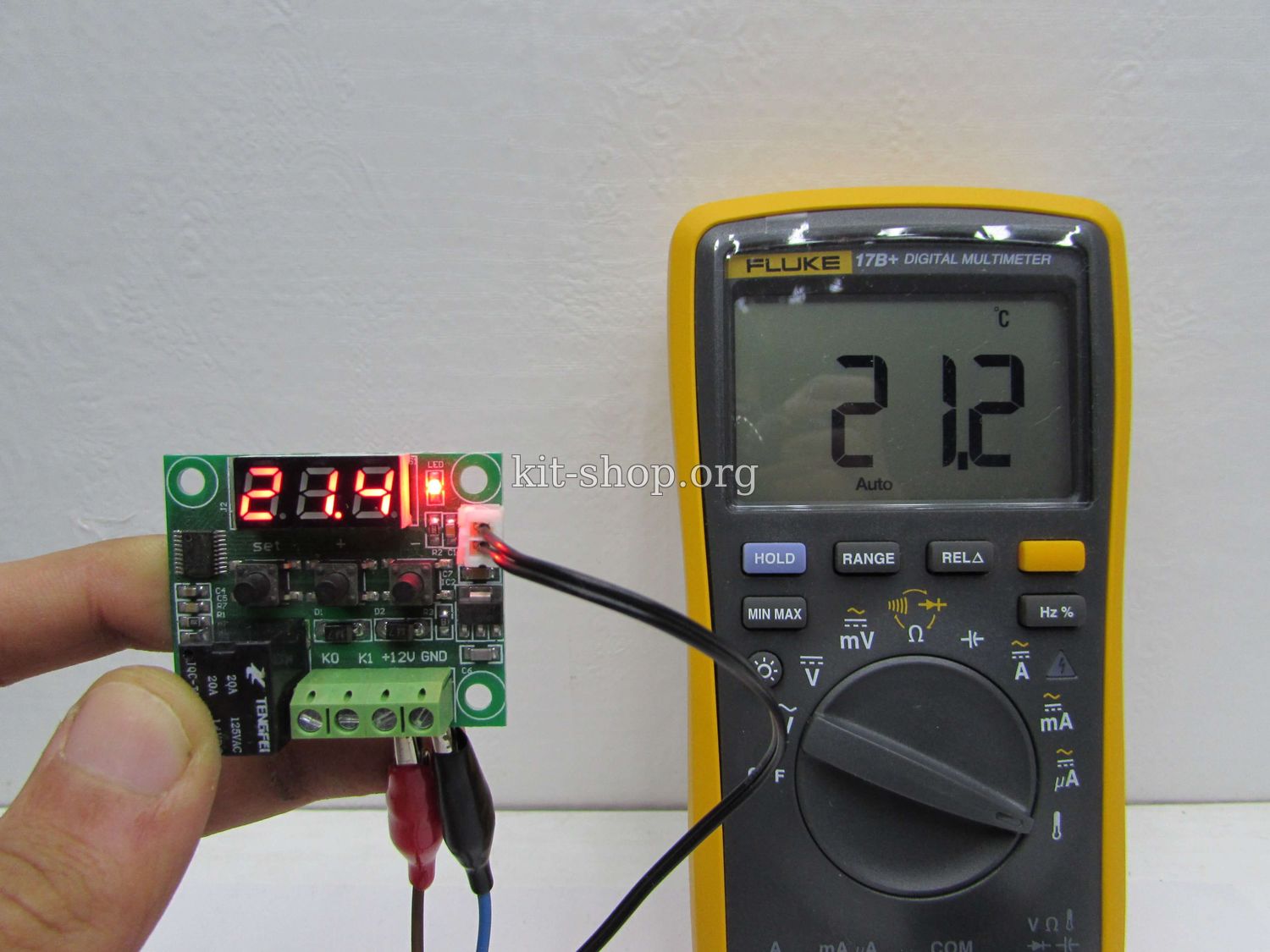

Для проверки правдивости отображения был использован довольно точный измеритель температуры мультиметра FLUKE 17B+. Термодатчики обеих приборов поместил в термоусадочную трубку, чтобы минимизировать естественное охлаждение через окружающую среду и вот что получилось.





Должен заметить, что термостат обладает неплохой точностью при малых температурах, но время отклика (обновления показаний на дисплее) большое, поэтому он не успевает за мультиметром.

При высоких температурах более 100 гр слегка врет  (градусов на 10-15), но можно откалибровать воспользуясь сервисным пунктом P4.

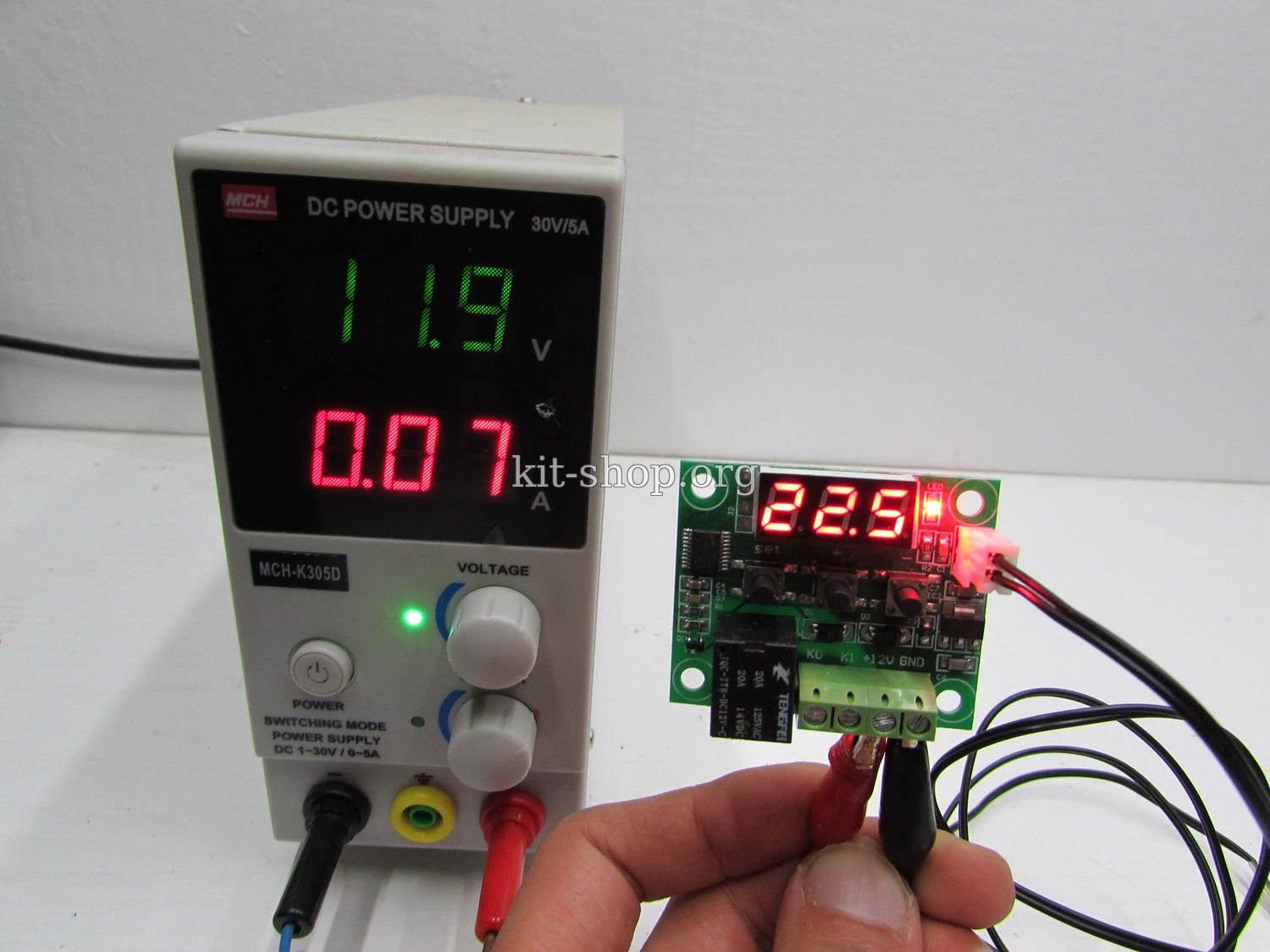

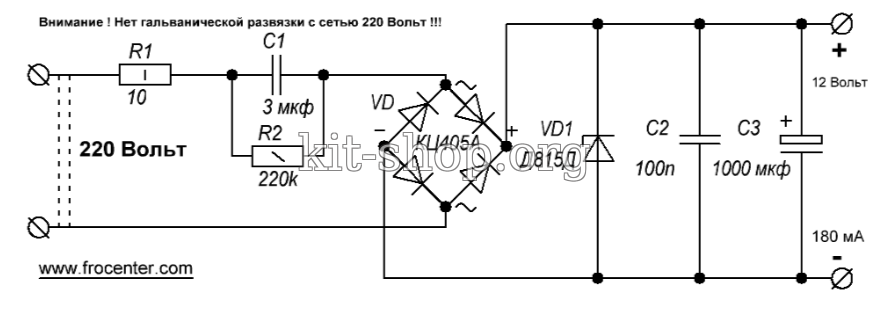

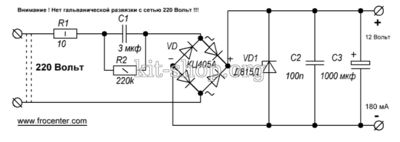

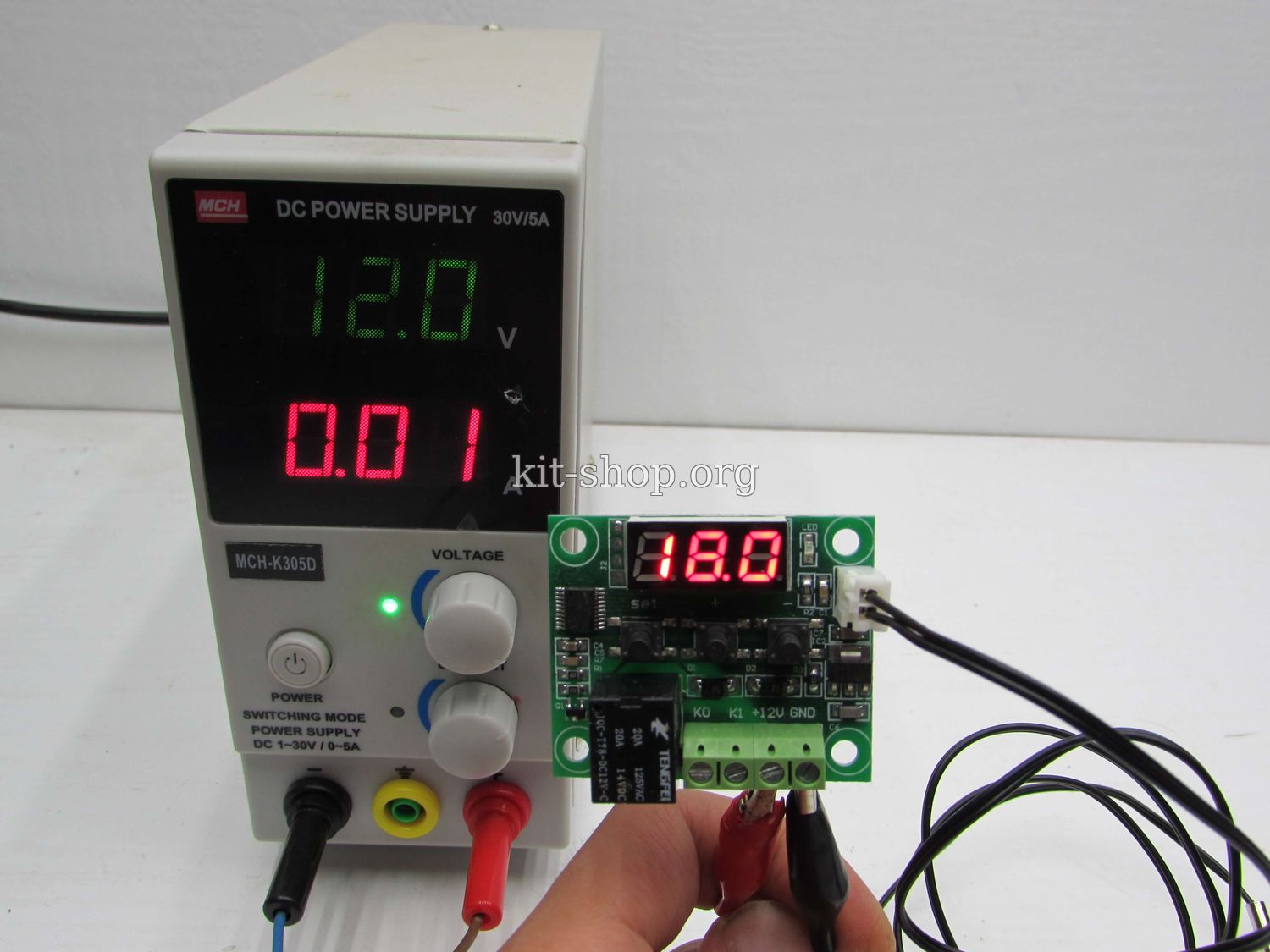

Ток хх не около 10мА, при срабатывании реле уже 70мА, так, что, в крайнем случае плату можно питать от простого бестрансформаторного источника.





Мое личное мнение - просто отличная штука за свои деньги, незаменимая вещь для людей которые держат курятник или инкубатор, подходит для поддержания температуры  в любых помещений, хоть в холодильнике, хоть в духовке хоть в гараже  или в жилом помещении. Имеет небольшую погрешность, но с учетом возможности калибровки на  это можно закрыть глаза. Управление довольно точное.
Недостатков замечено не было.


Ну и естественно видео.
