Термометр ТМ 902C

Товар  можно купить тут

В последнее время в связи с частым использованием различных понижающих, повышающих, зарядно-контрольных модулей  возникла надобность в термометре с обширным диапазоном измерений. Так как имевшийся в наличии мультиметр не имел функции измерения температуры, задумался о приобретении отдельного устройства. Погружные термометры отмел сразу – слишком инерционны. Пирометры, хоть и позволяют дистанционно измерять температуру, но отпугивают ценой и не блещут качеством. По крайней мере, те что попадались в руки не впечатлили.

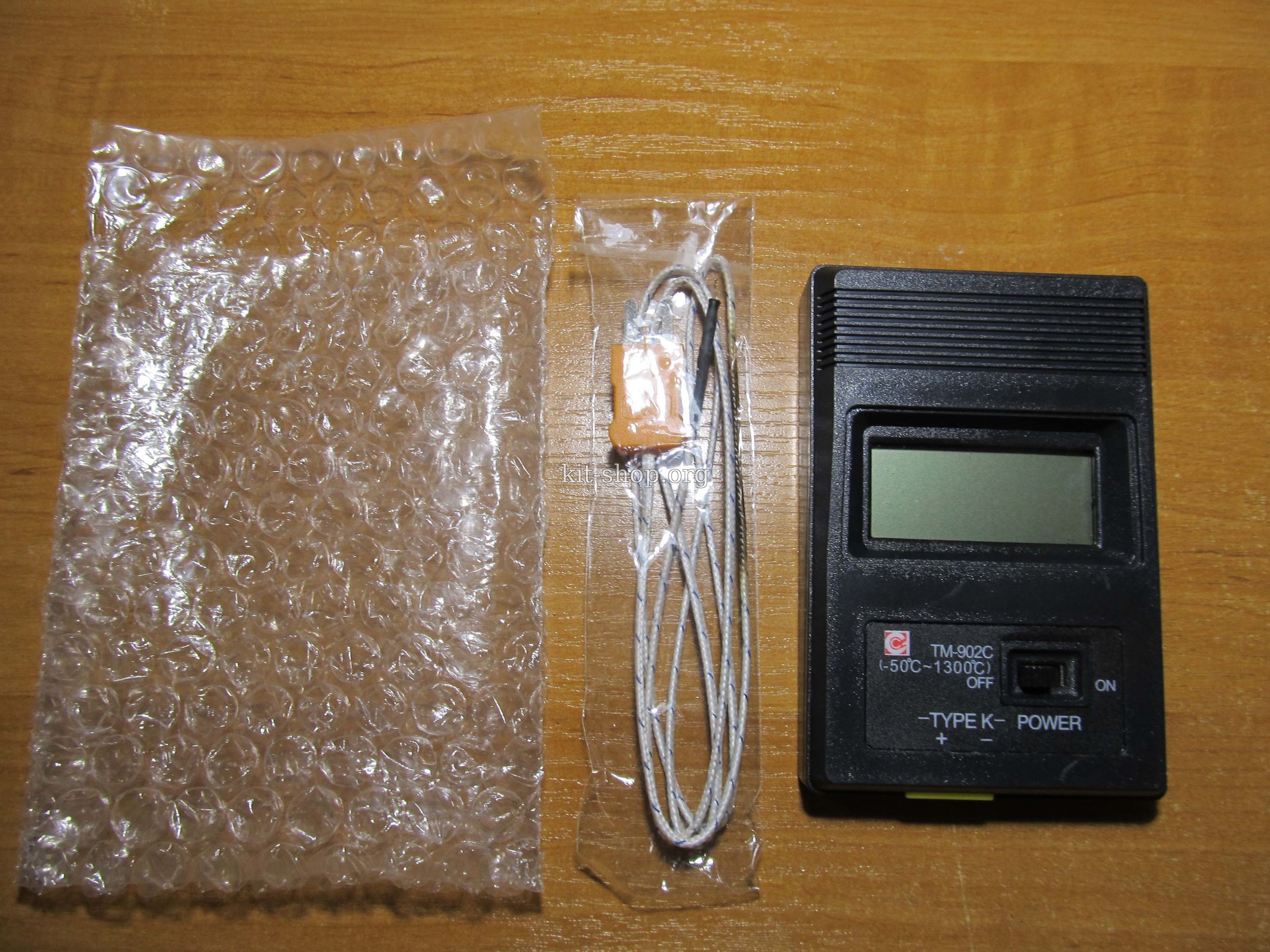

В результате поисков был заказан за 3,99 $ электронный термометрТМ 902C

 Подобных приборов на просторах Алиэкспресс великое множество, но остановился на этом в силу следующих причин:

- узкоспециализированное устройство без дополнительных функций;

- широкий диапазон измерений;

- комплектация прибора термопарой ТР-02 с верхним пределом измерений 750 градусов Цельсия.





Есть другая модификация термометра – с питанием от двух элементов ААА, но в комплекте с термопарой ТР01 с пределом измерений в 350 (400 –согласно некоторых источников) градусов. Покупать отдельно термопару ТР02 смысла не увидел и закрыл глаза на питание от Кроны.

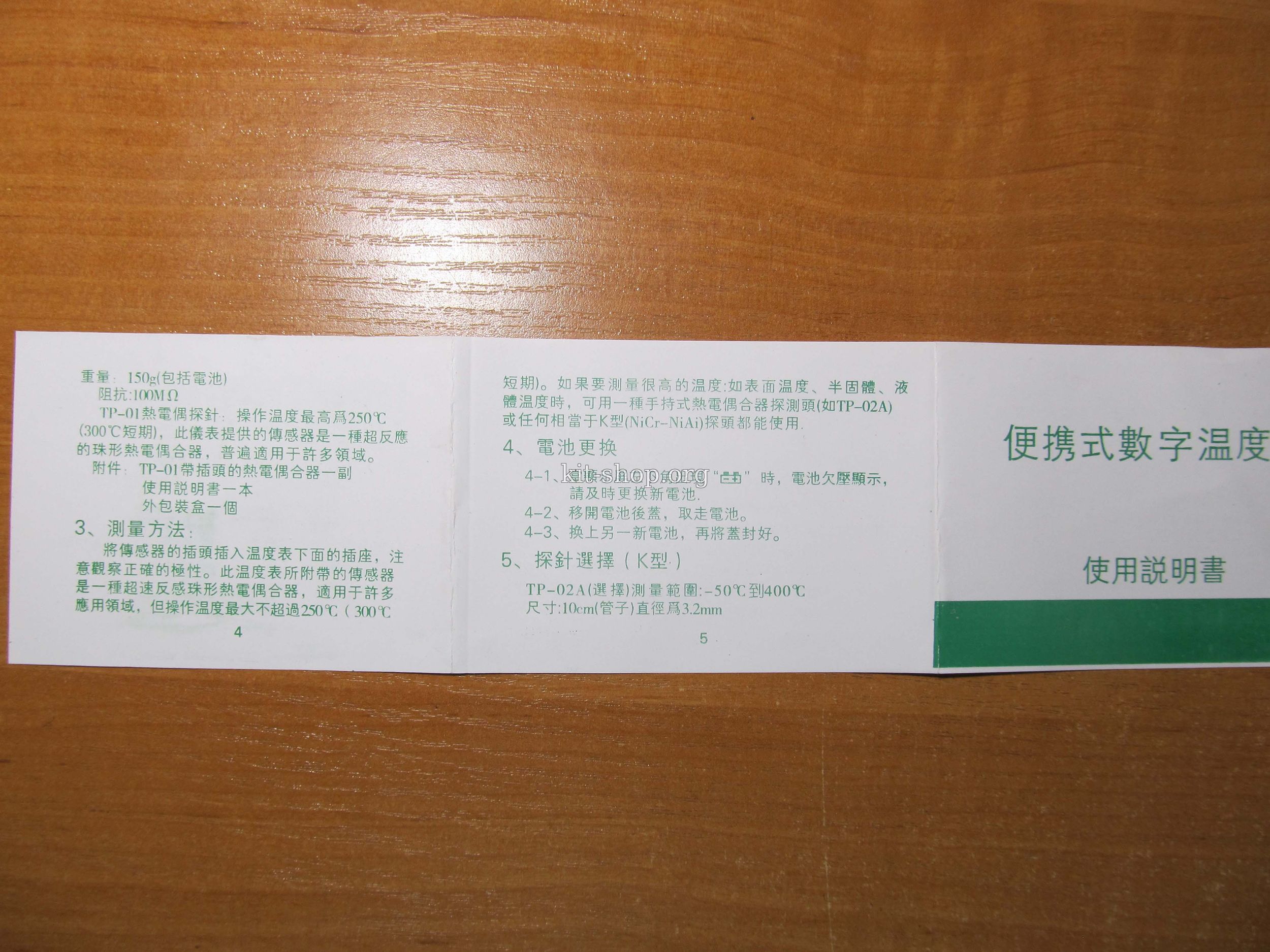

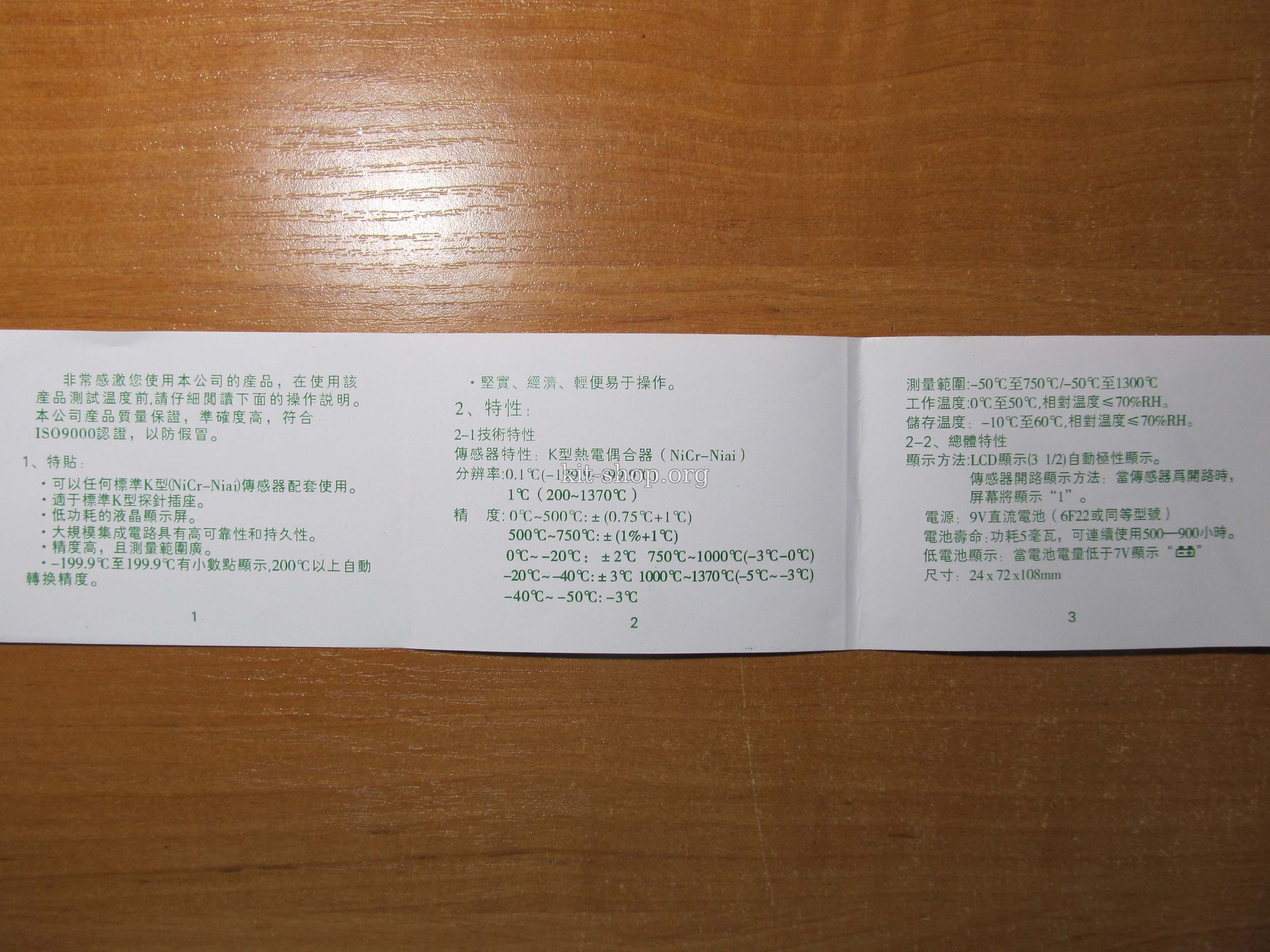

Что  декларируют нам производитель с продавцом согласно инструкции на понятном всем нам языке)?







Хоть язык на самом деле мало кому из нас понятен, но хоть не много технически грамотный человек поймет, что прибор:

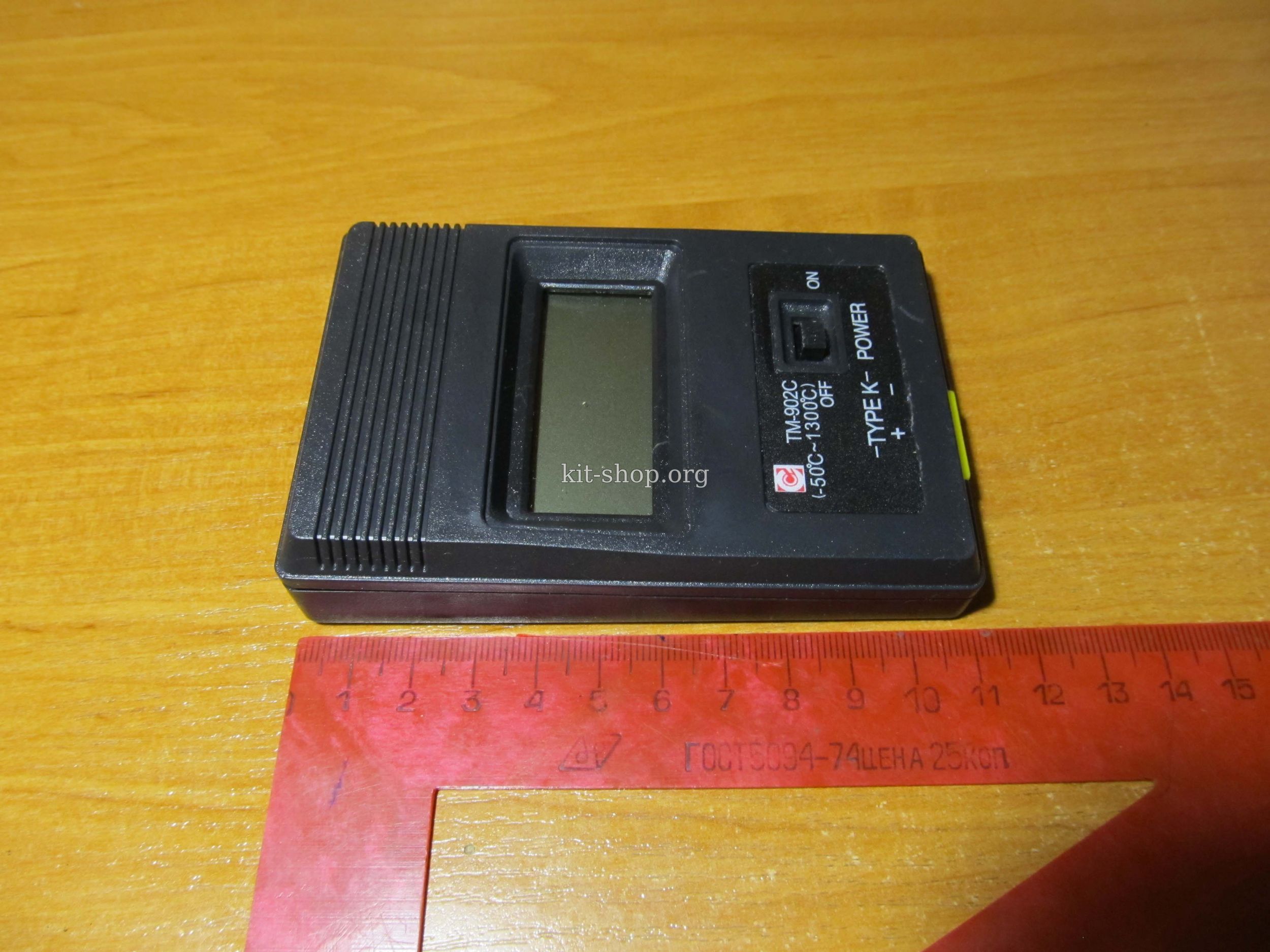

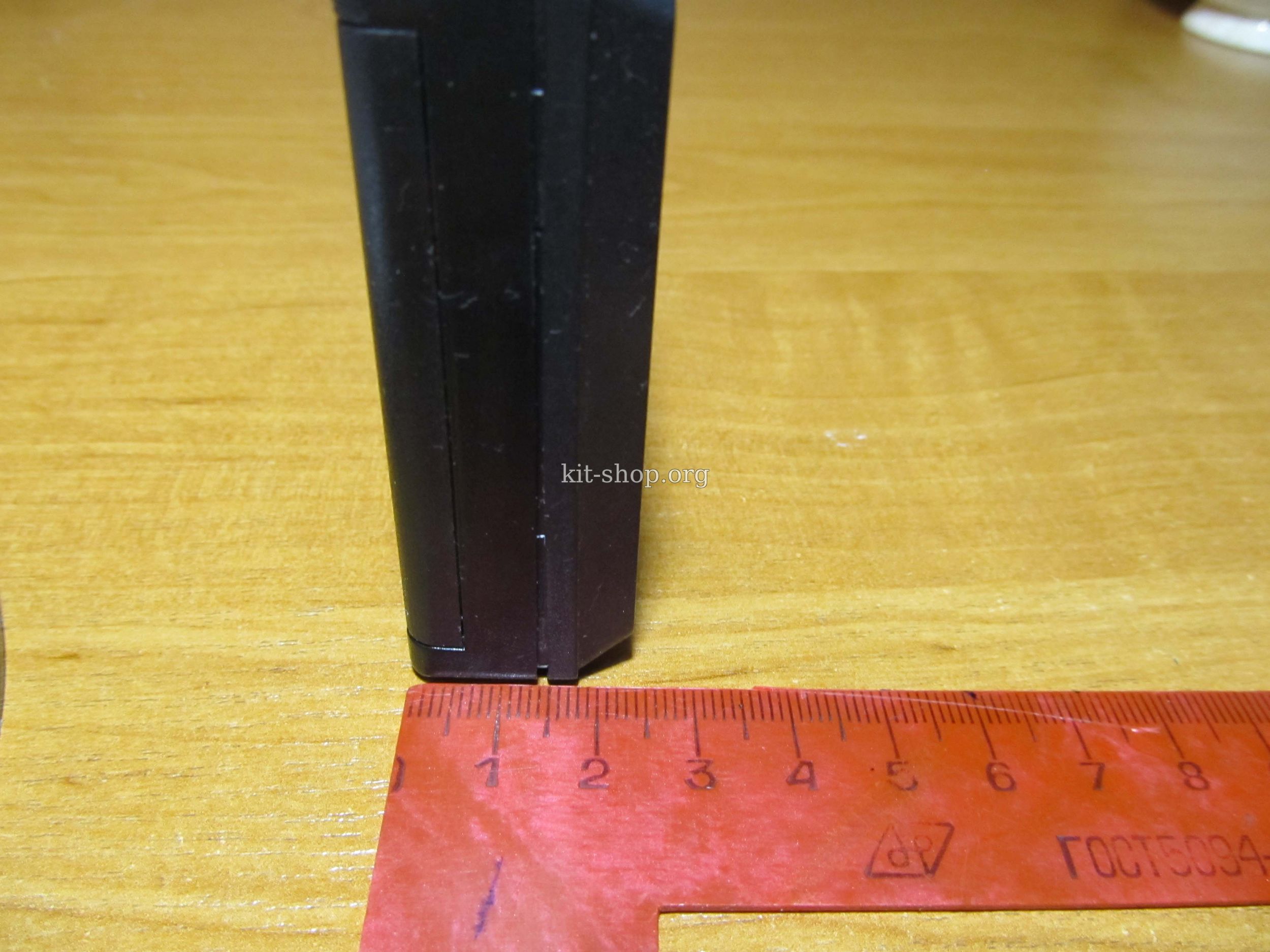

- при своих размерах 24* 72 *108

- питании от 9 Вольт (Крона, 9F22);

- относительной влажности ≤ 75 %;

- способен измерять температуру от -50 до 1300 градусов Цельсия (1370 – по инструкции);

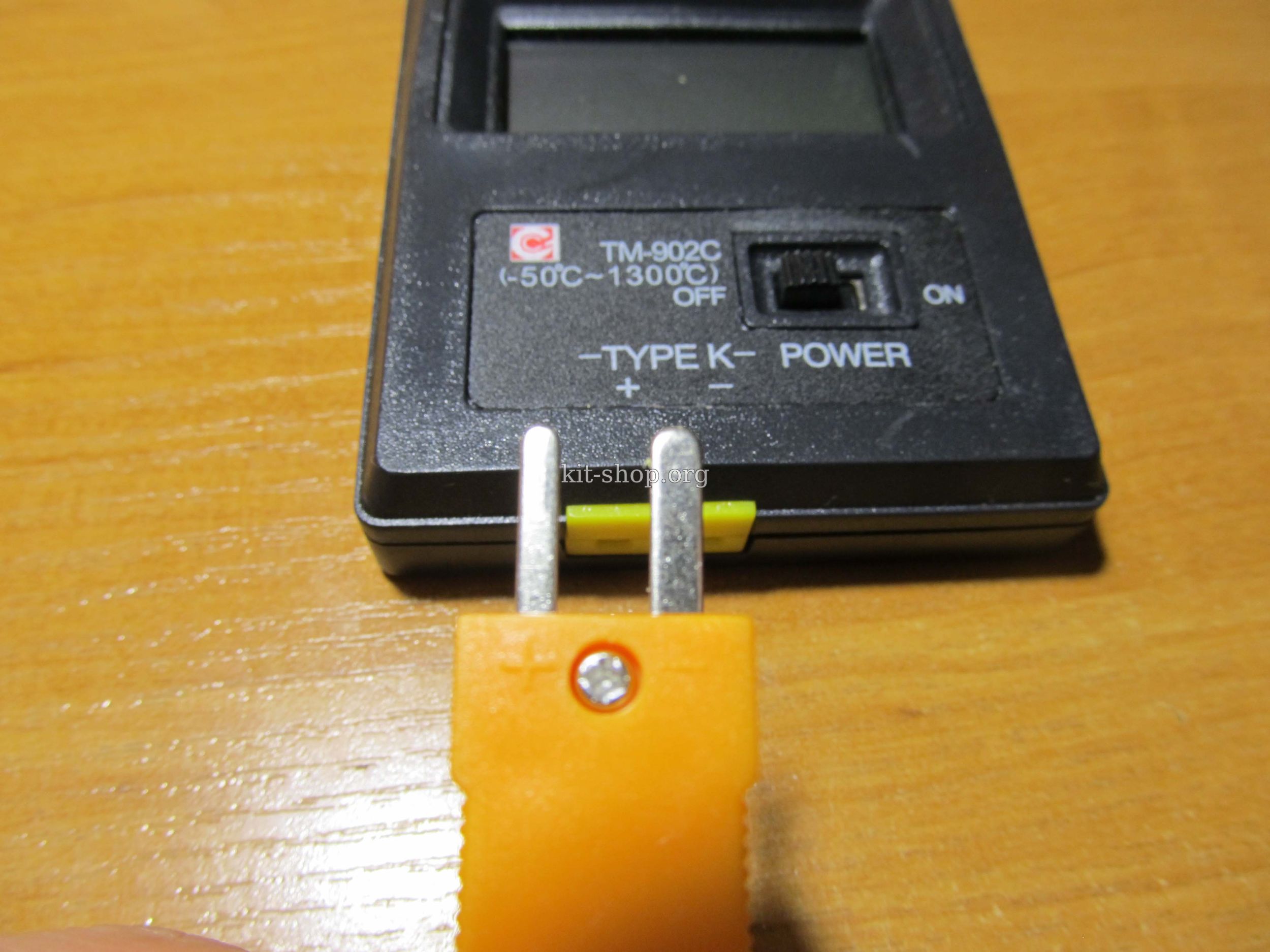

- работает с термопарами типа К соответствующего диапазона.







Судя из информации в инструкции погрешности прибора, в диапазонах следующие (в Цельсиях):

От  – 40 до – 20: -± 3 градуса;

От -20 до – 0:  -± 2 градуса;

От 0 до 500: -± 0,75-1 градус;

От 500 до 750: -± 1 %;

От 750 до 1000 и от 1000 до 1370: не смог точно интерпретировать.

Наиболее распространенными являются термопары ТР01 и ТР02 с диапазонами от -50 до 350 (400) и от -50 до 750 градусов Цельсия, соответственно.

При покупке был задан вопрос продавцу о том, какая именно термопара будет в комплекте.

Были получены заверения, что термометр будет измерять температуру от -50 до 750 градусов, т.е. в комплекте будет зонд ТР02, что подтверждают дальнейшие испытания.

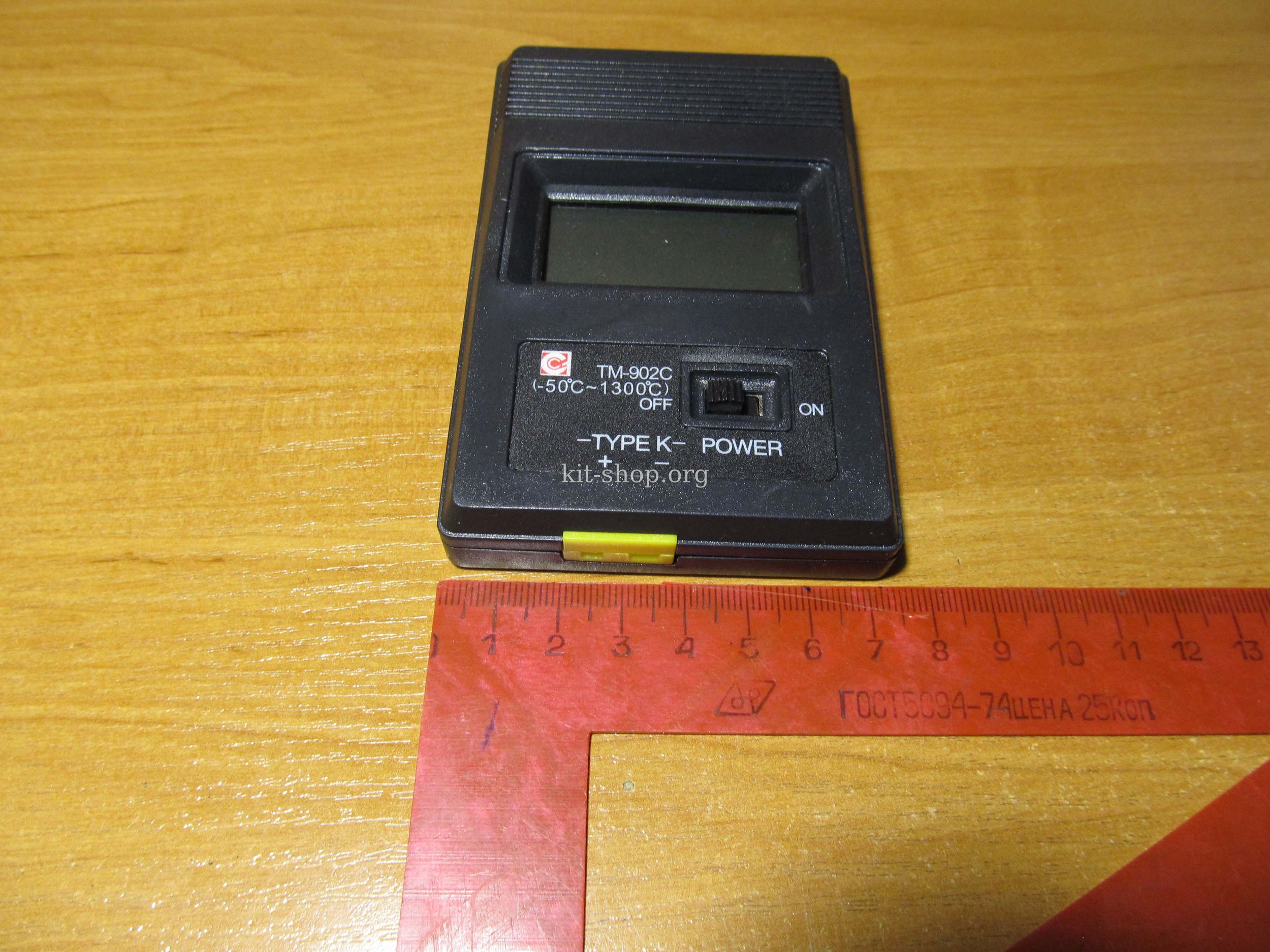

Внешне прибор сделан очень аккуратно, литье качественное.

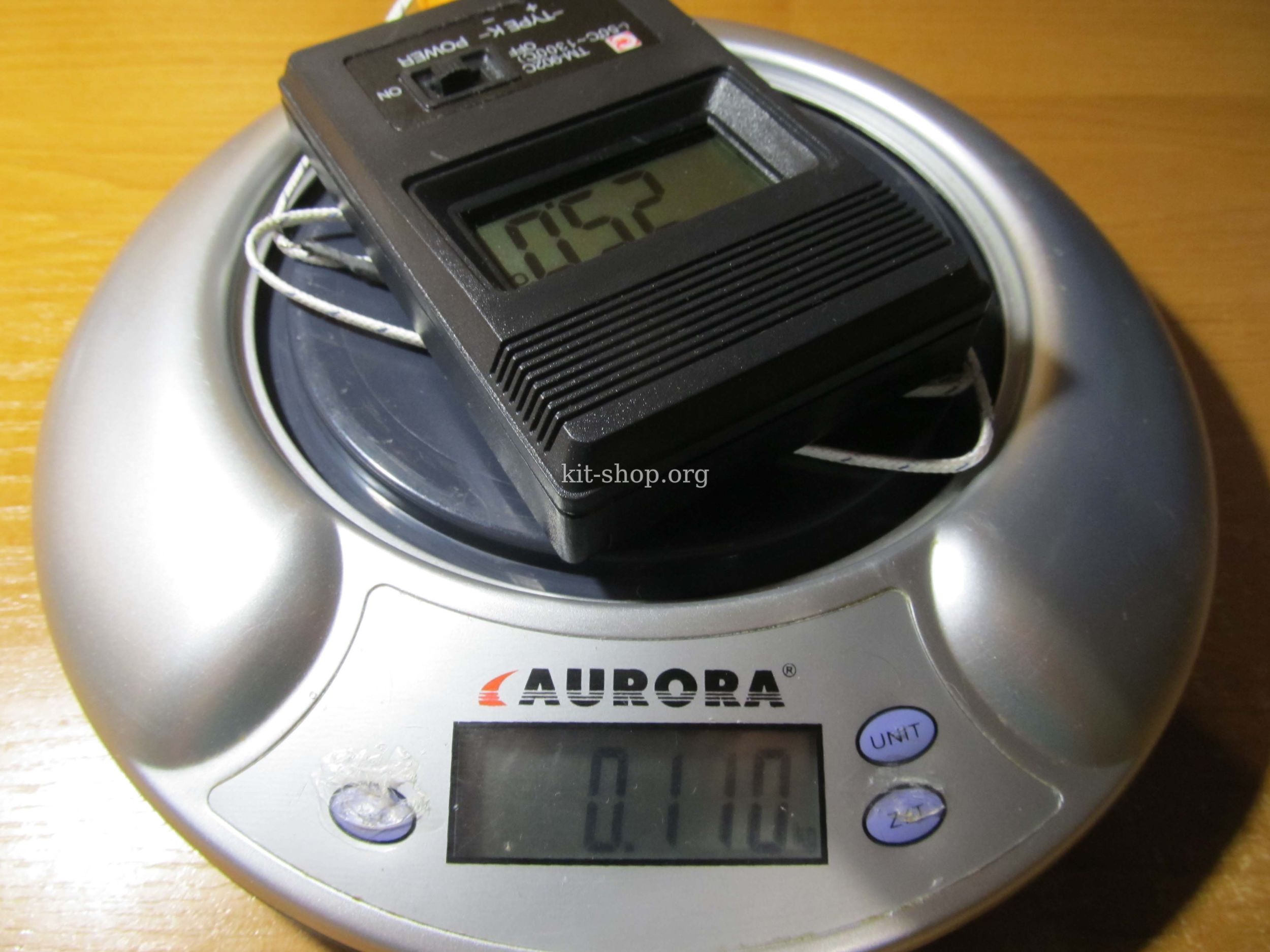

Вес с элементом питания и термопарой

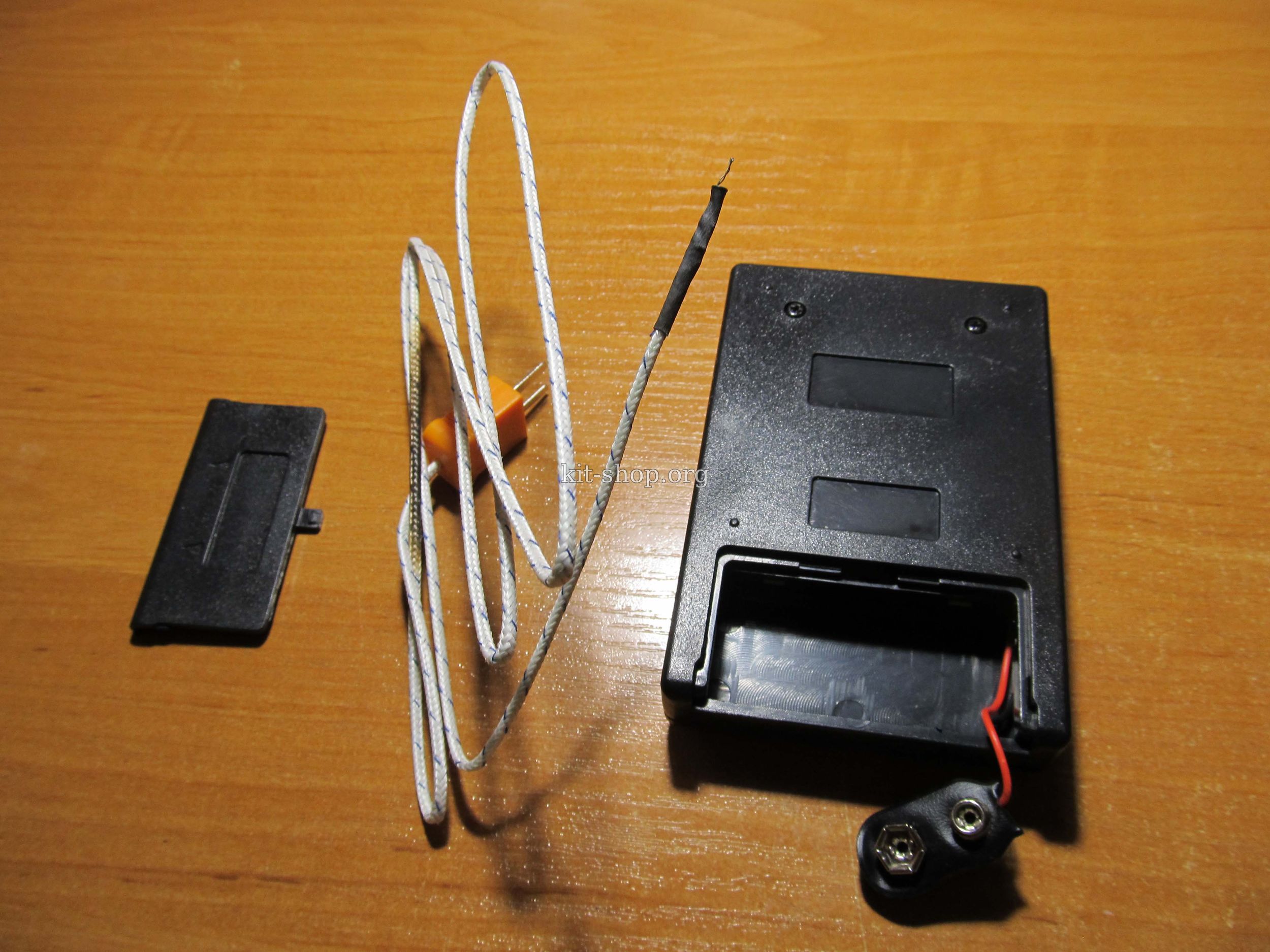

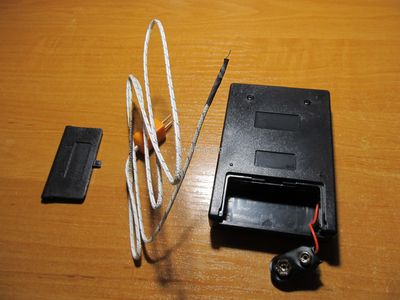

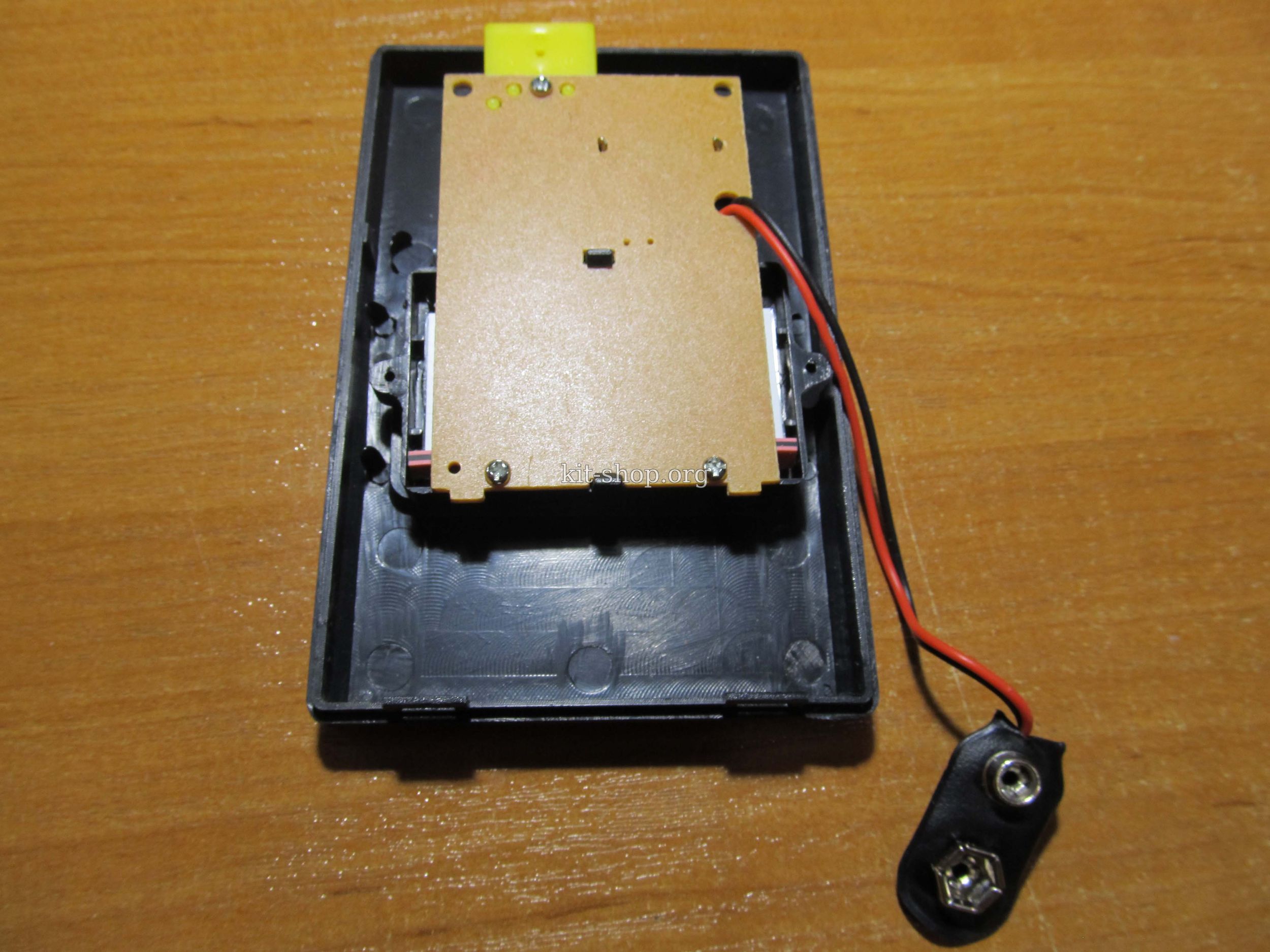

Задняя крышка крепится двумя винтами. Этими же винтами крепится и плата – просто, надежно и экономно.

Двумя винтами и двумя защелками к плате крепится дисплей.





Углы обзора широкие.

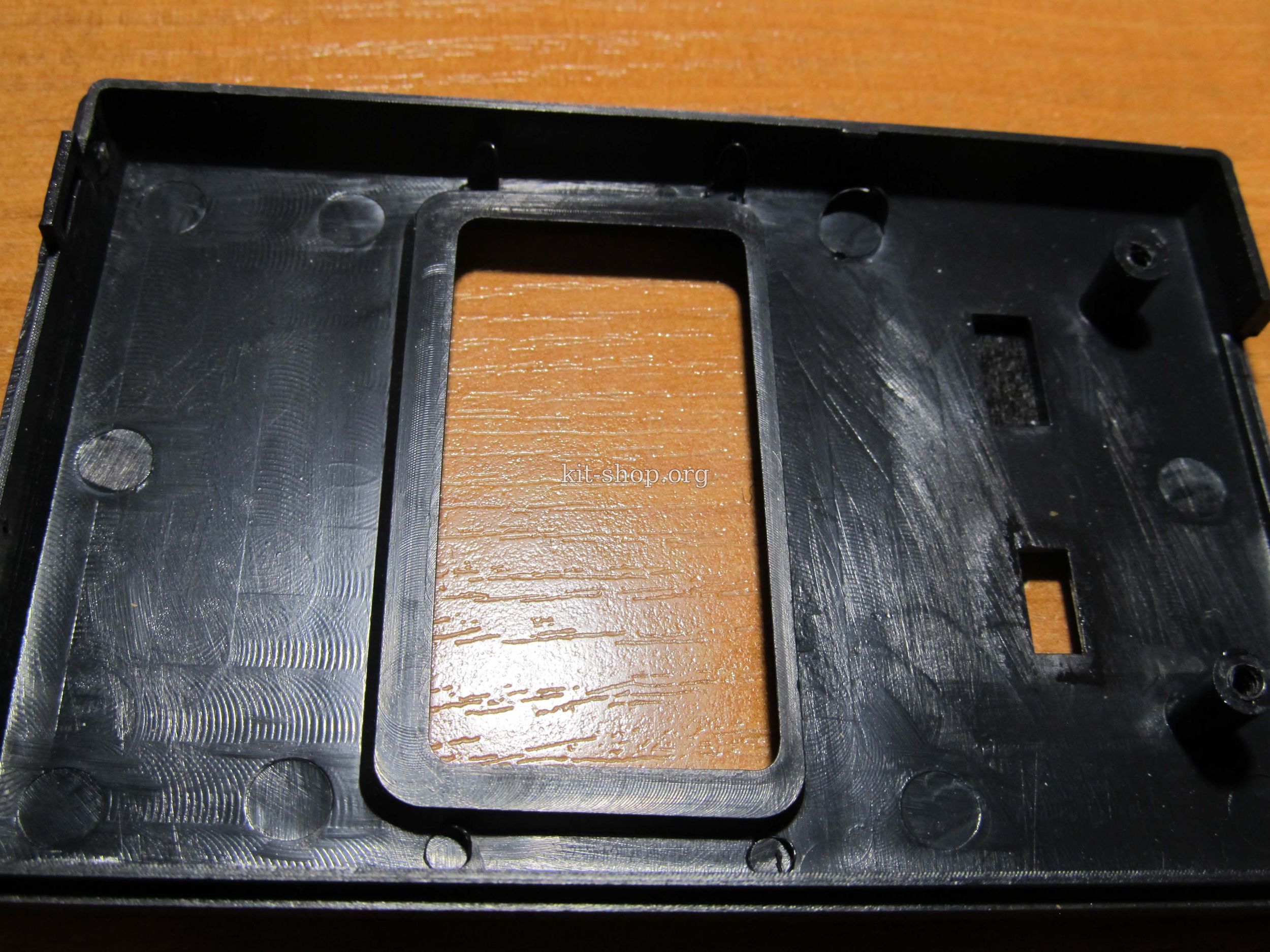

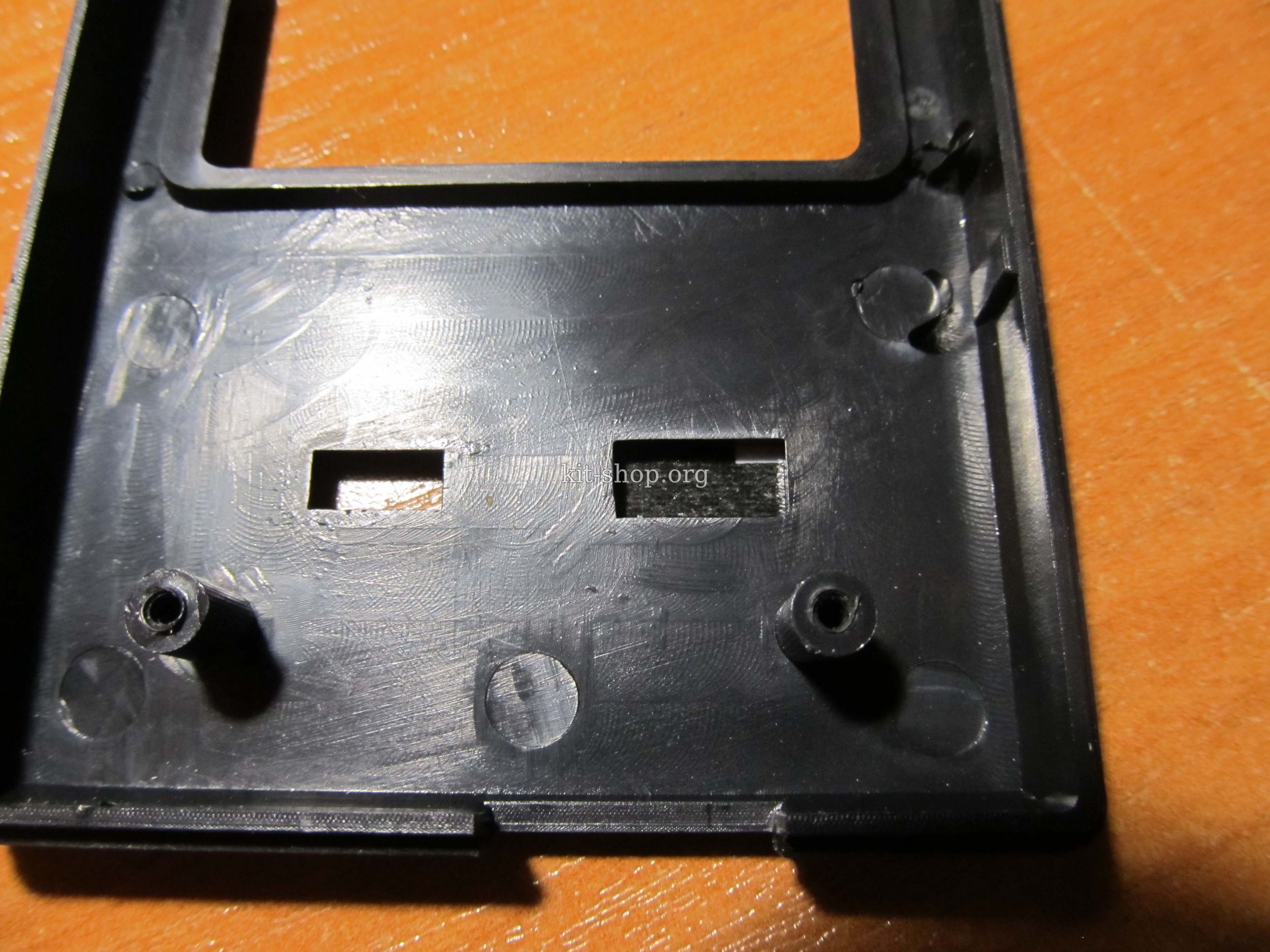

Внутри литье корпуса менее тщательное, что не критично.





Плата сделана из гетинакса.

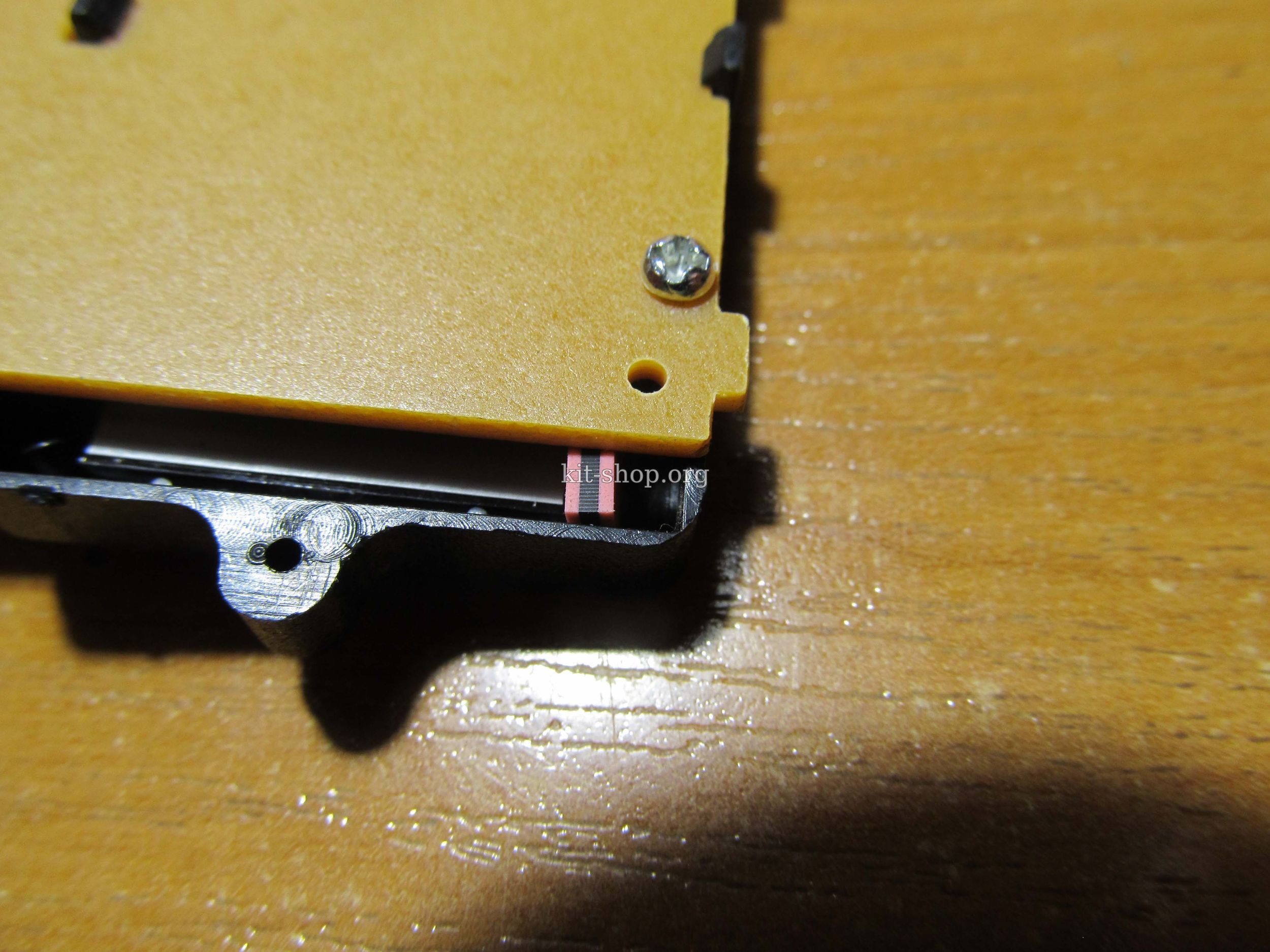

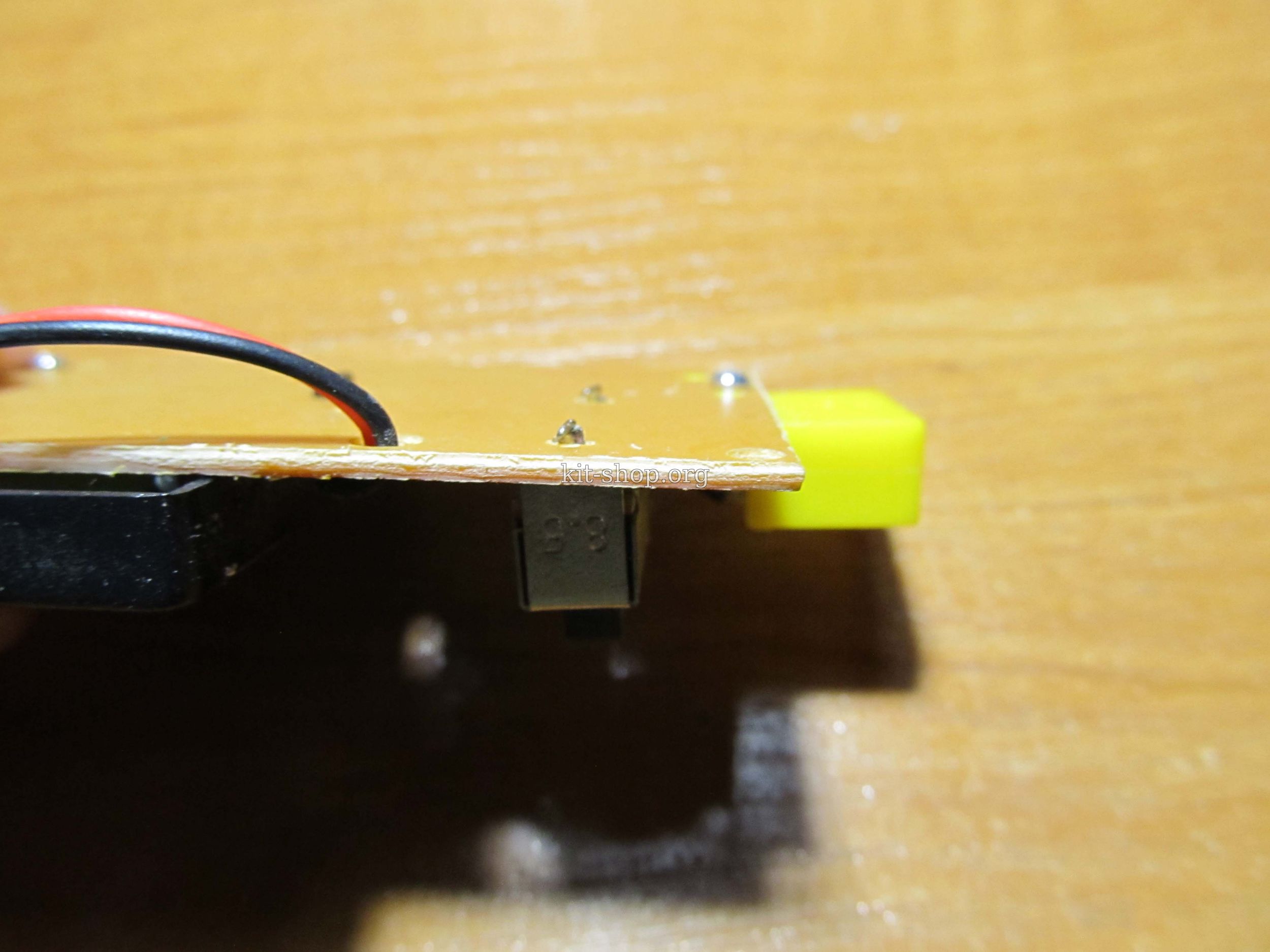

Качество обработки одного из четырех торцов платы (не забываем за цену прибора)

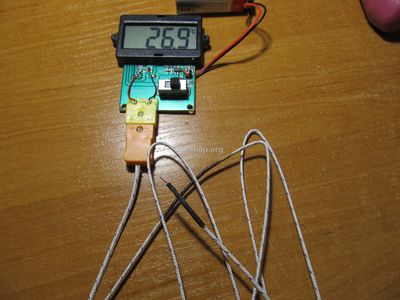

Дисплей размером 1,9 дюйма соединяется с платой через токопроводящую резинку, поэтому снимать экран не стал – вряд ли удастся, потом правильно поставить на место.





На окантовке экрана имеются проушины для крепления винтами к корпусу – в данном случае такая схема крепления не применяется.

Присутствуют легкие следы флюса, но думаю, на работоспособности это никак не отразится.

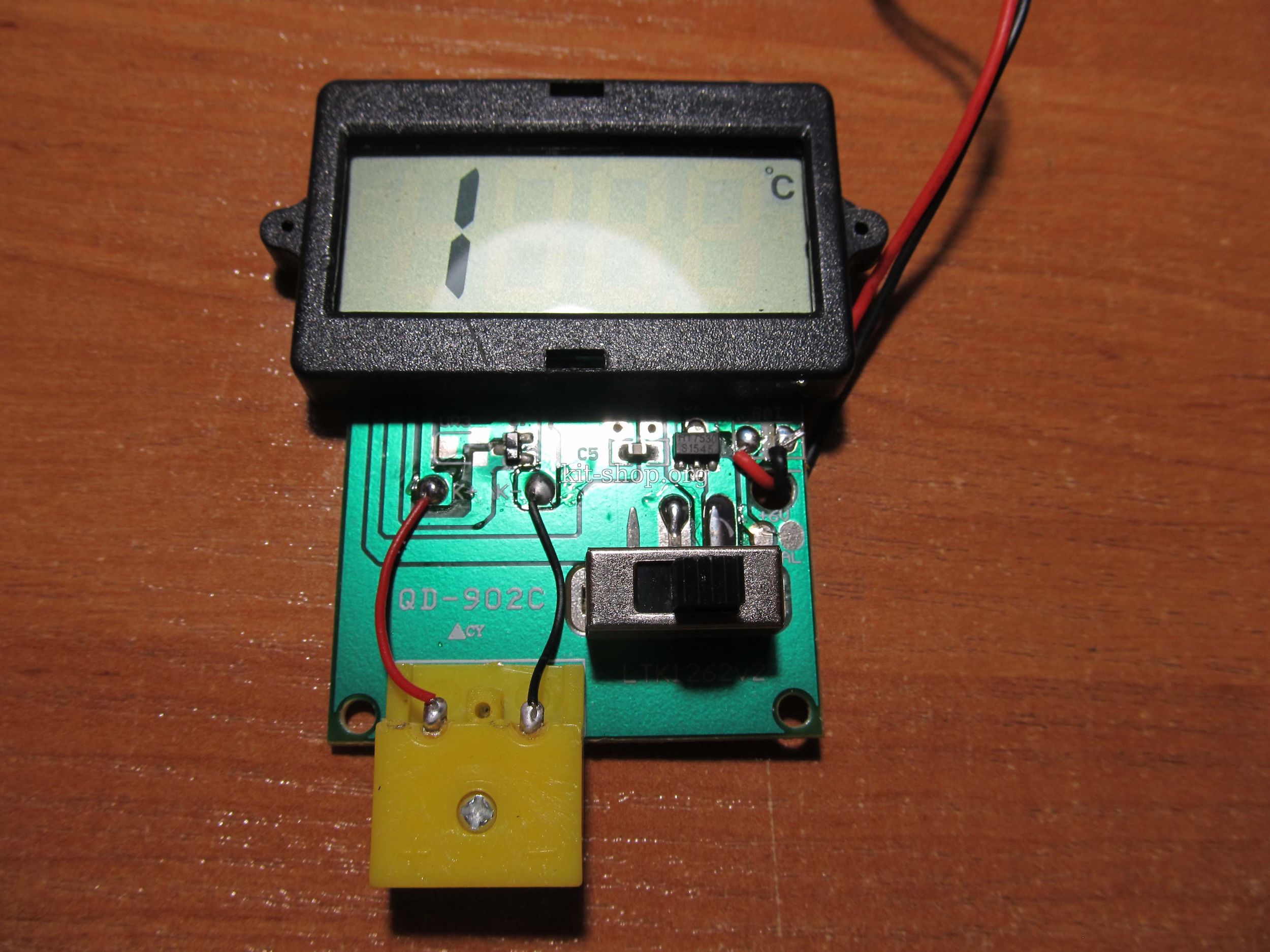

Как видим, на плате и элементов то почти нет – наверняка под экраном скрывается микросхема-клякса, отвечающая за обработку сигнала с зонда, вычисления и вывод информации на экран.

Изучив внутренний мир прибора, перешел к полевым испытаниям.

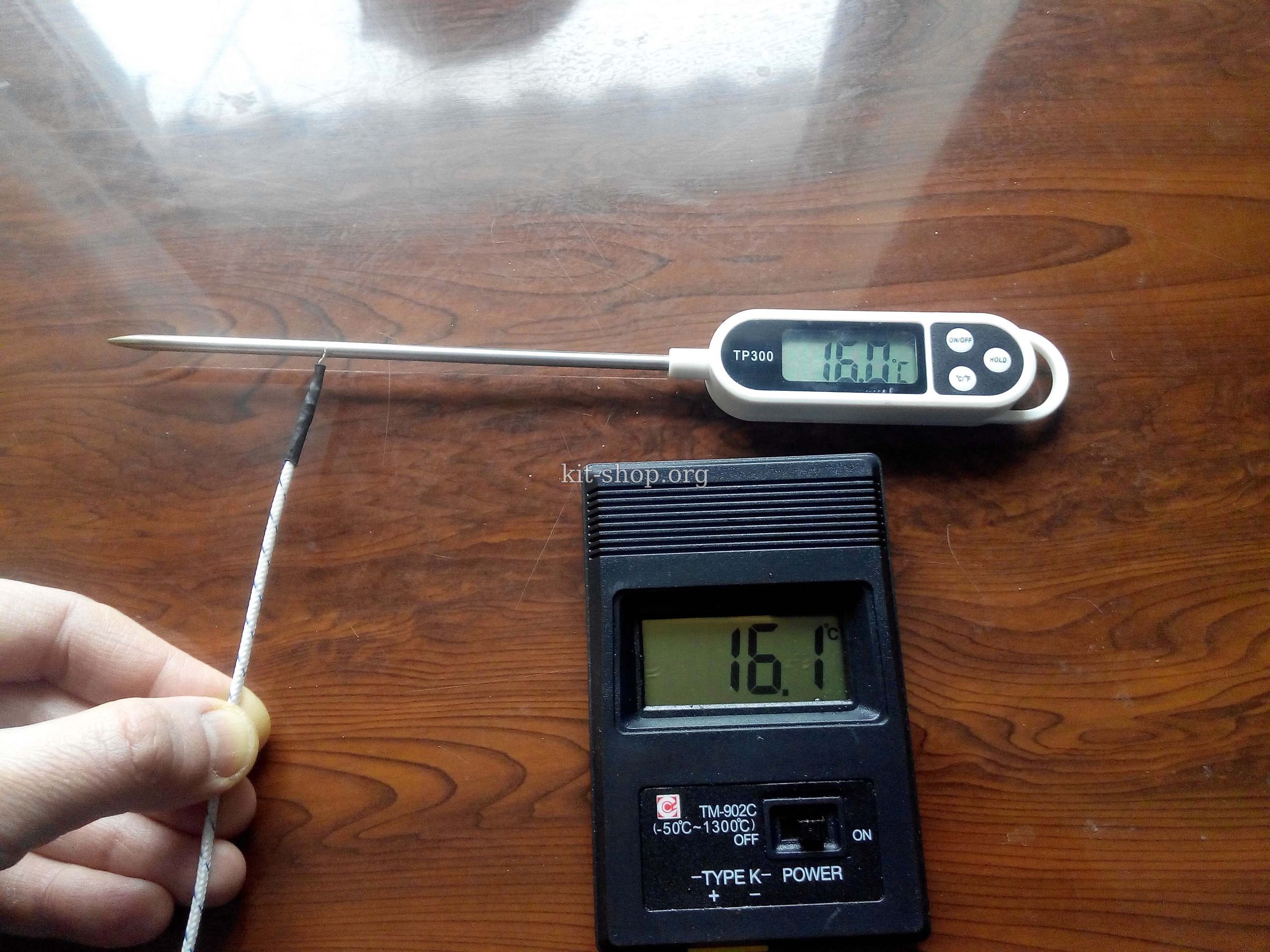

На первых порах для сравнения показаний использовал погружной кухонный термометр и комнатный. Комнатный давно не внушал доверия и, впоследствии, был исключен из программы соревнований.

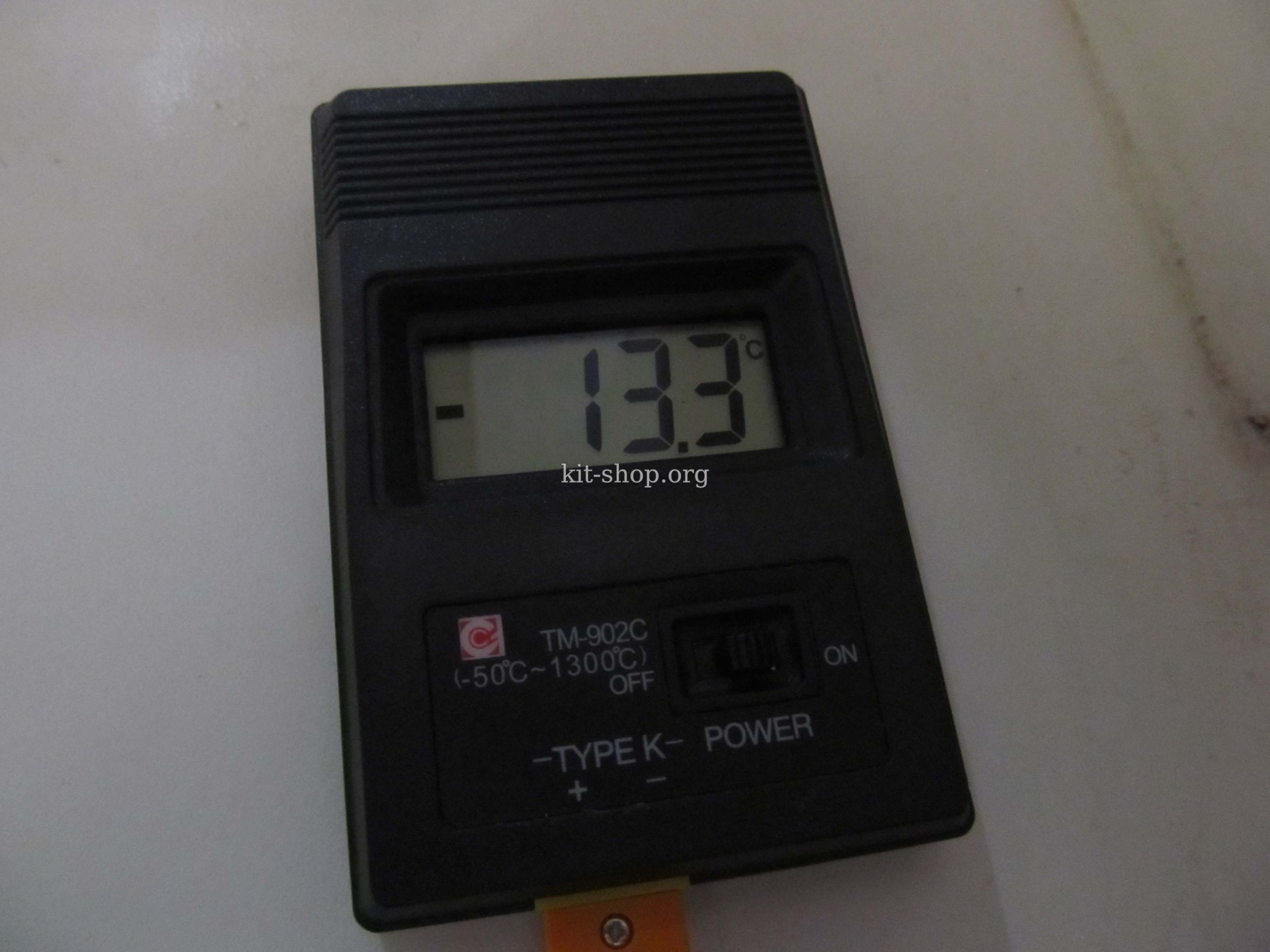

Морозильная камера холодильника





Погружной сразу после извлечения из морозилки показал на 0,2 градуса ниже, но сфотографировать одновременно не получается из за быстрой реакции на изменение температуры обозреваемого и инерционности погружного термеметров.

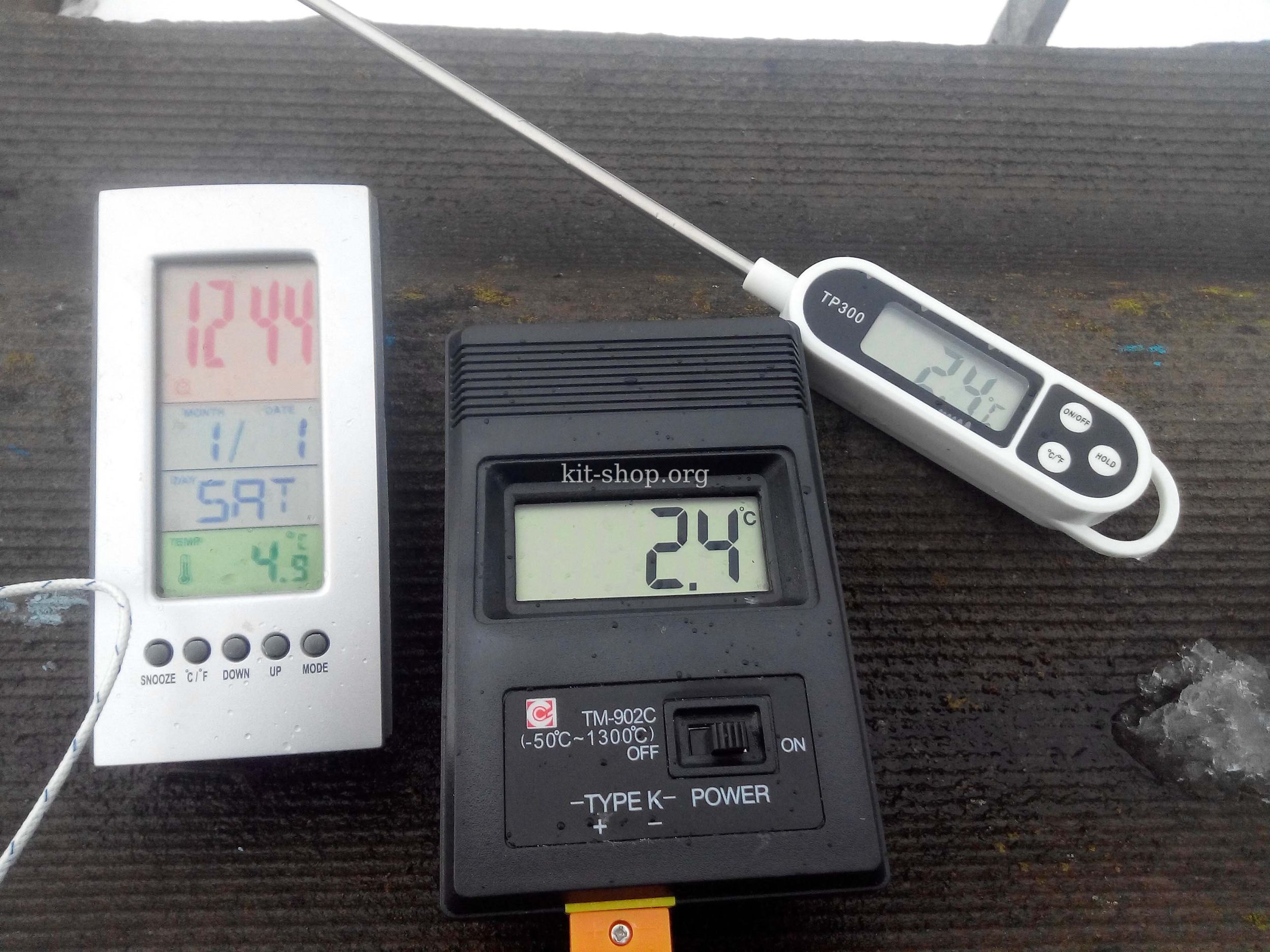

На свежем воздухе





Веранда

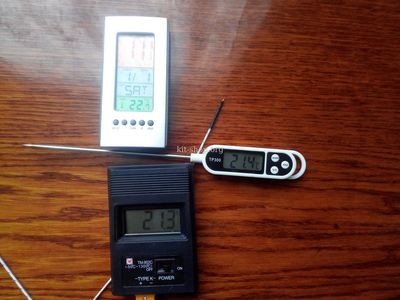

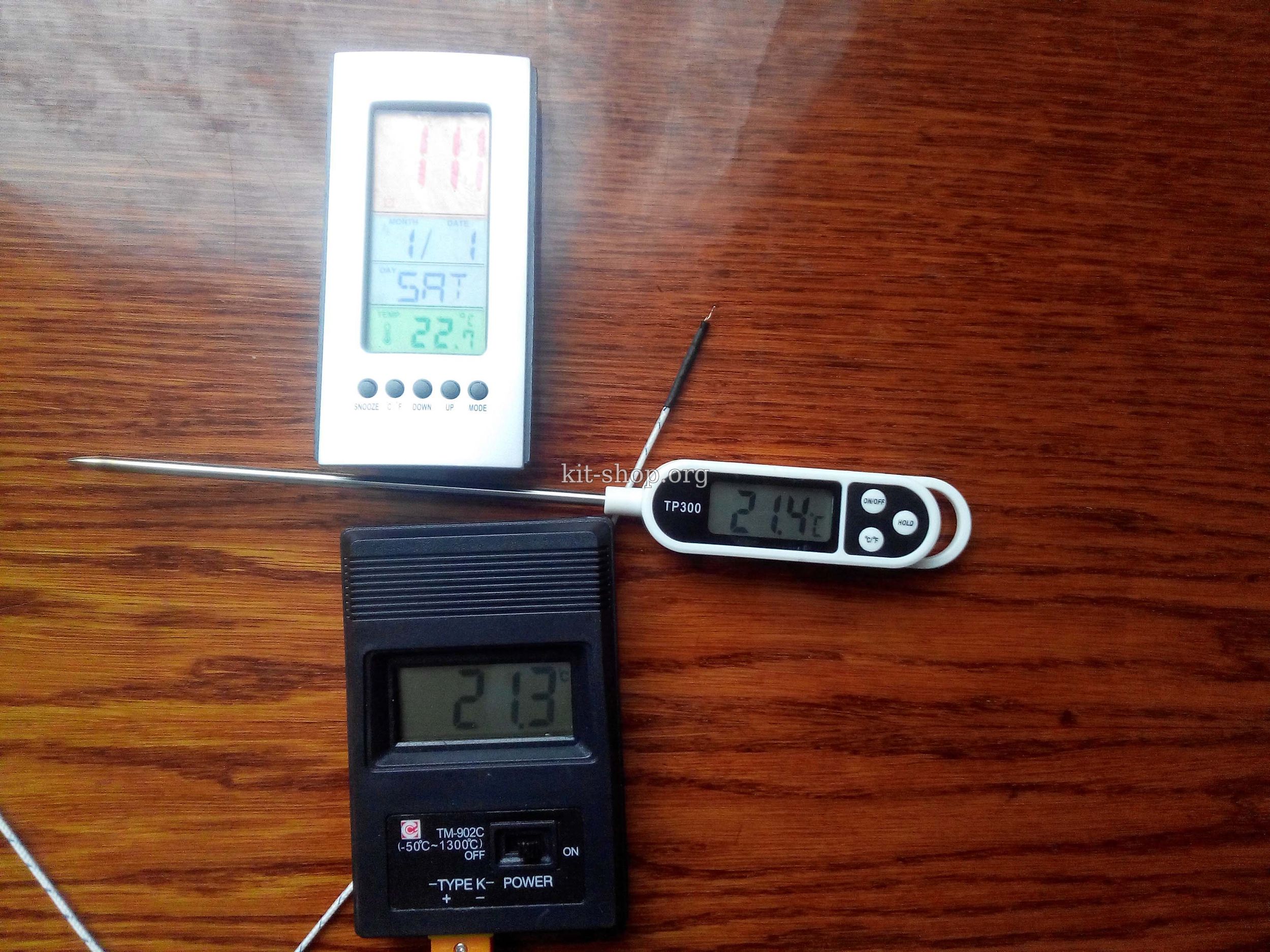

Комната

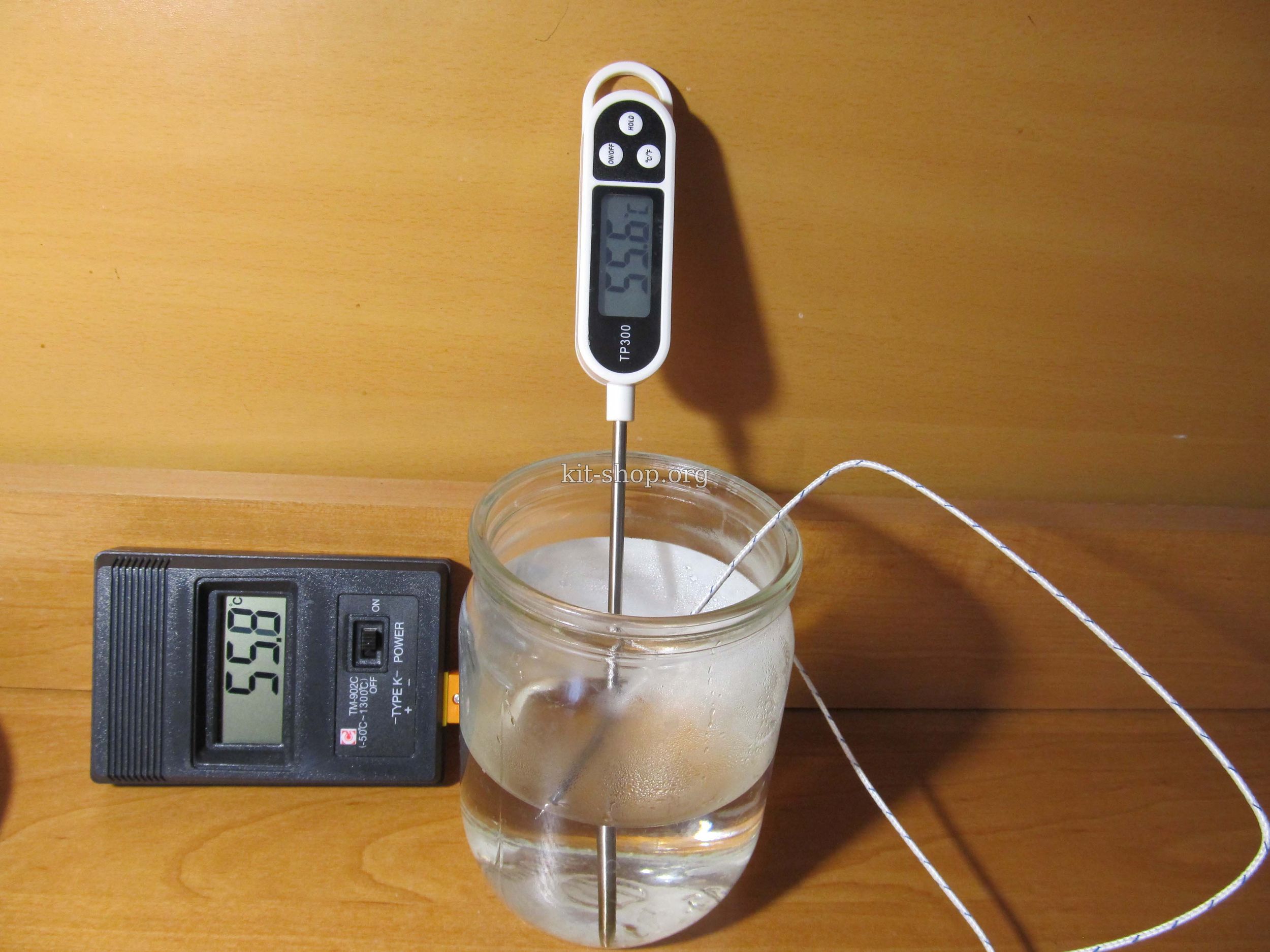

Горячая вода

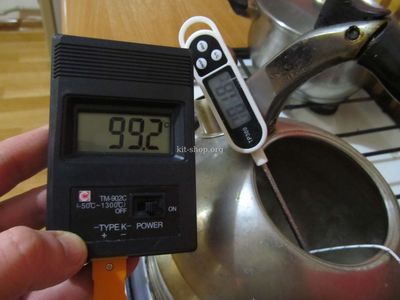

Температура кипения воды

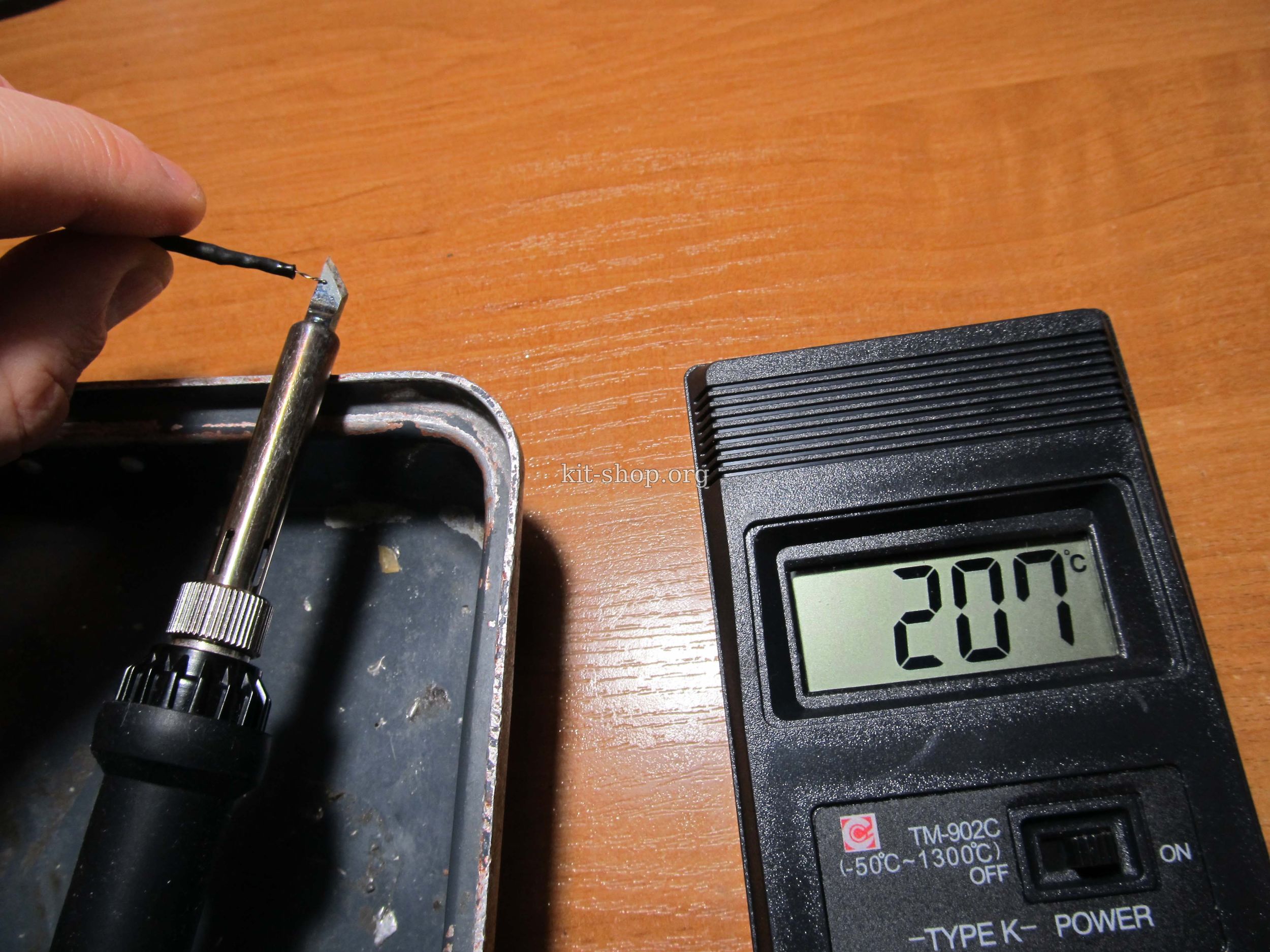

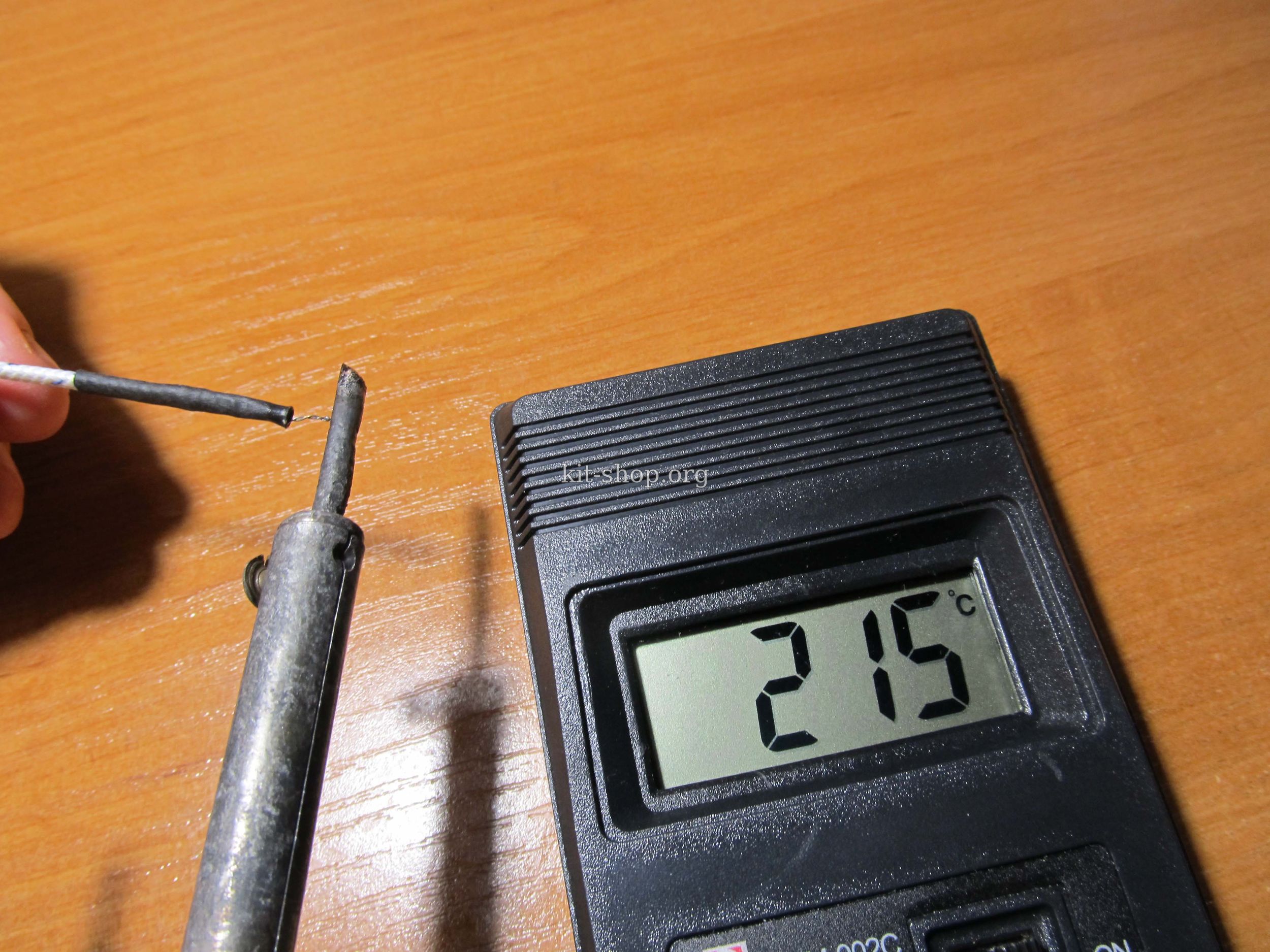

Дальше в качестве источника тепла были использованы паяльники. Погружной термометр уже применять не стал так, как его трудно приладить к точечному источнику тепла, а прогревать весь корпус сложно.

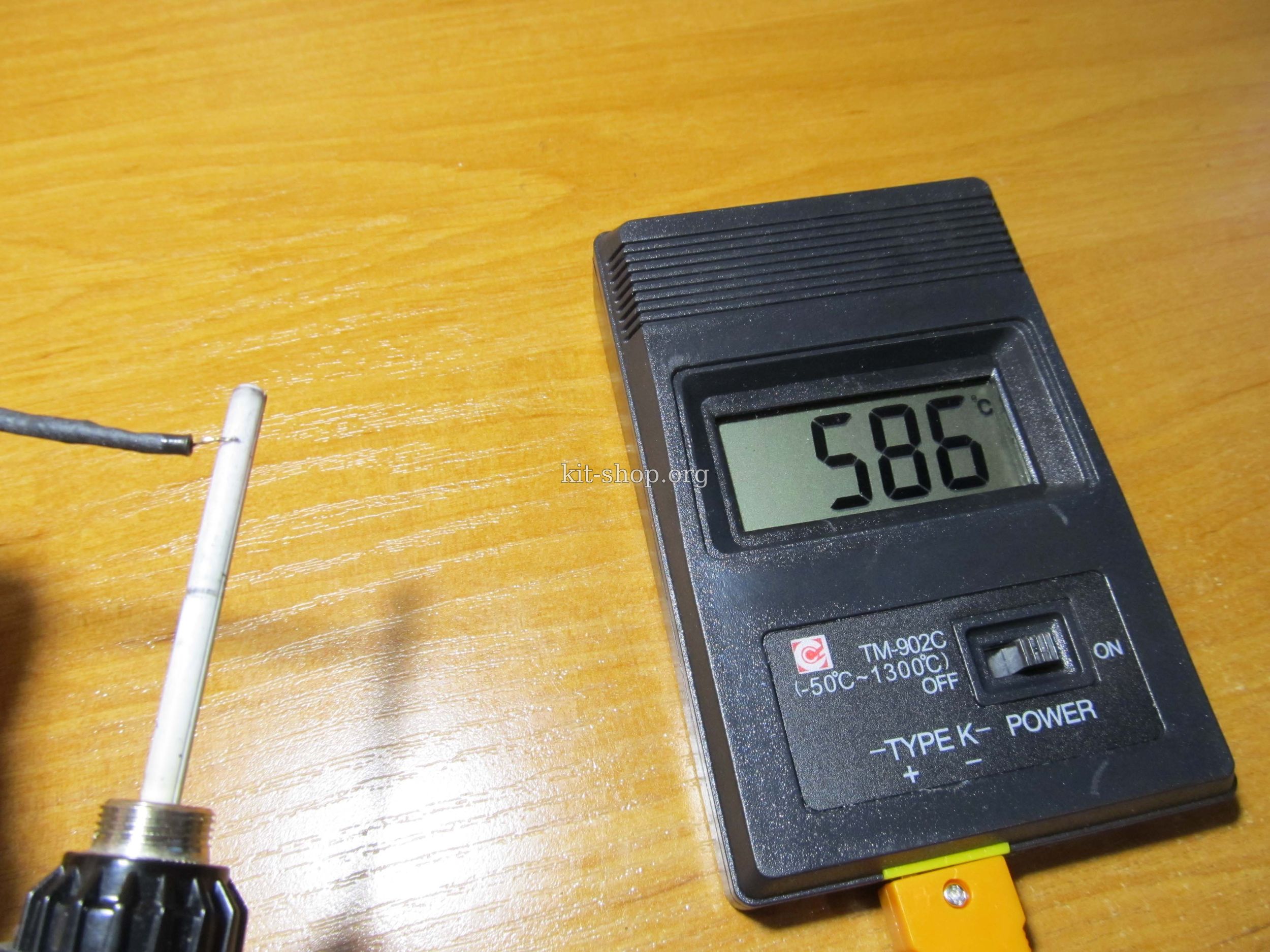

На последней фотографии видно, что температура нагревательного элемента  градусов, что говорит о том, что в комплекте действительно термопара ТР02.

В ходе тестов была слегка подпорчена стекловолоконная оплетка шнура термопары – попала в пламя газовой плиты. Однако это тоже можно считать тестом – она не обгорела, а лишь слегка изменила цвет.





К плюсам отнесу:

- узкую специализацию прибора;

- приличный внешний вид и качество исполнения;

- комплектацию термопарой ТР02;

- как мне кажется, достаточную точность измерений и благодаря этому широкий диапазон измерений;

Минусов, кроме источника питания 9 Вольт и отсутствия защитного колпачка термопары, не обнаружил.

В итоге, приобретением доволен. Могу рекомендовать.
