Светодиодный индикатор

Товар  можно купить тут

Второй год реанимирую усилитель Солнцева, собранный 20 лет назад. Одним из узлов усилителя является индикатор выходной мощности. В момент создания в состав усилителя входил индикатор, собранный на К155ЛА3 – 8 корпусов + обвес. Работал хорошо, но сейчас не современно.

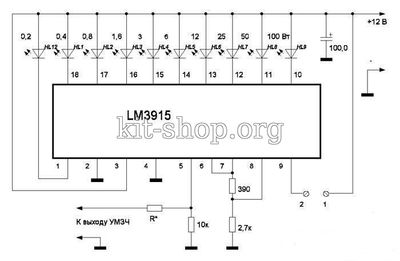

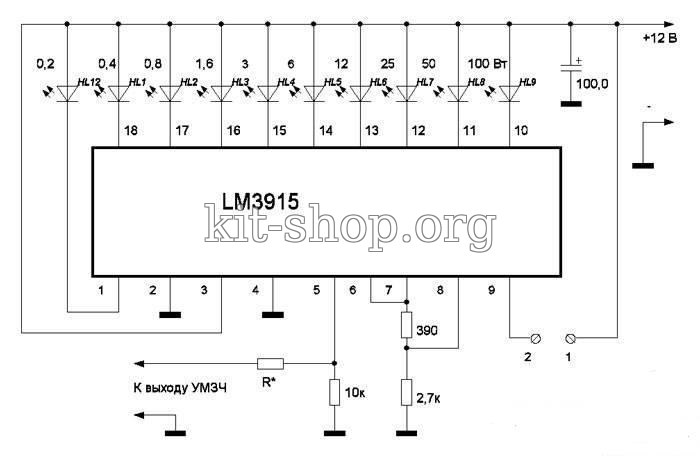

В процессе реанимации решил соорудить новый индикатор, на современной элементной базе.  популярной в данный момент является схема индикаторов на LM3915.

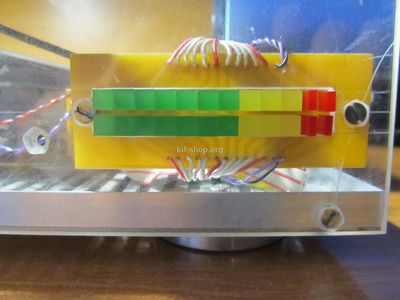

К сожалению сразу в наших краях не нашел в продаже линейки светодиодных индикаторов в одном корпусе и собрал на отдельных светодиодах.





В целом, получилось неплохо, но размытость (даже мутность) световых пятен не совсем устраивала.

В поисках светодиодной ленты набрел на линейки светодиодных индикаторов в одном корпусе на 12 сегментов, 8 из которых зеленого цвета и 4 красного.





В моей конструкции 10 светодиодов используются для индикации выходной мощности усилителя, а два светодиода для индикации появления отрицательного или положительного напряжения на выходе усилителя.

Ожидание посылки, символическая плата за доставку и переделка индикатора не удержали от покупки.

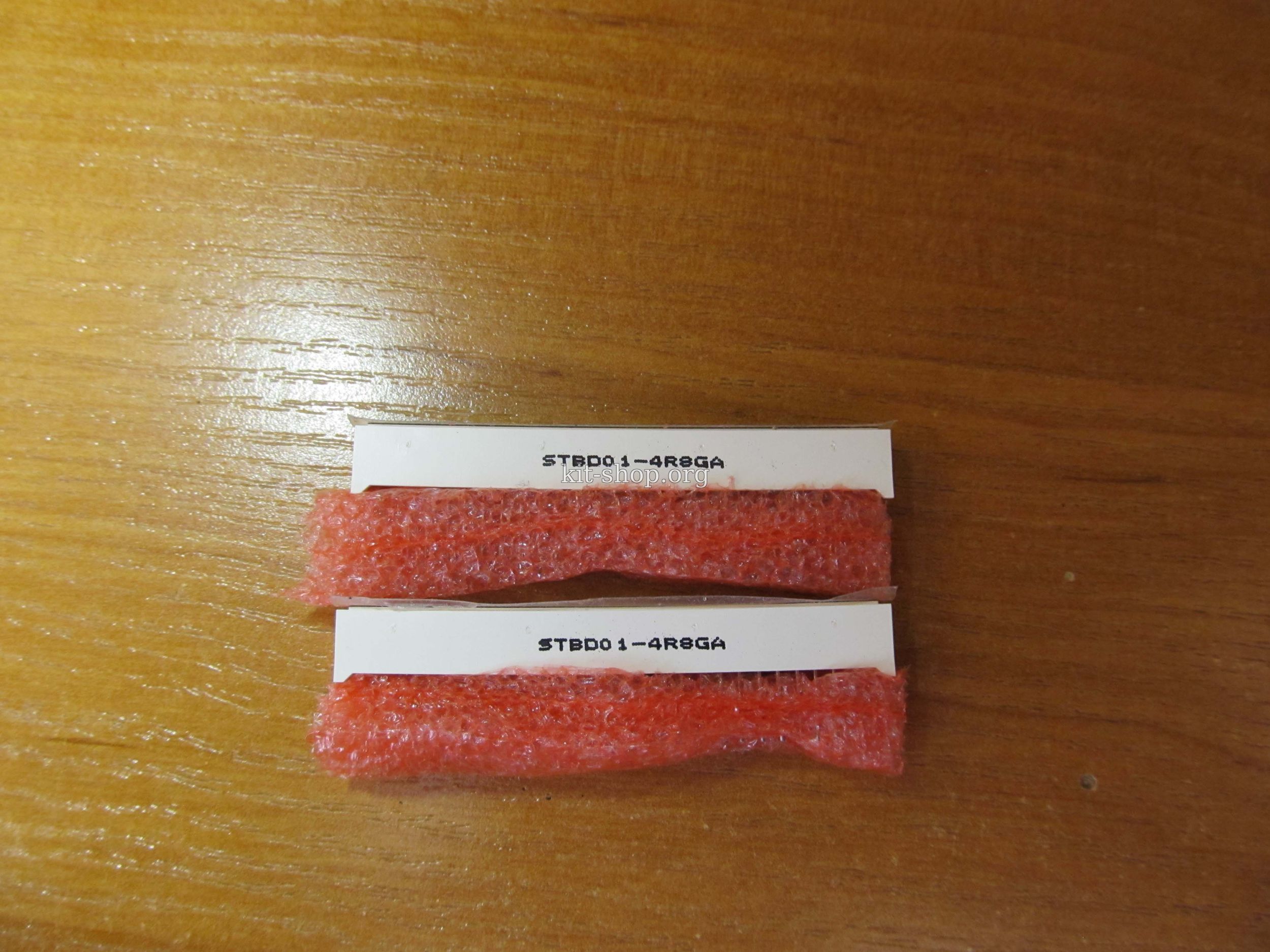

Выводы каждого  индикатора были заботливо защищены продавцом и упакованы в конверт с пупыркой.

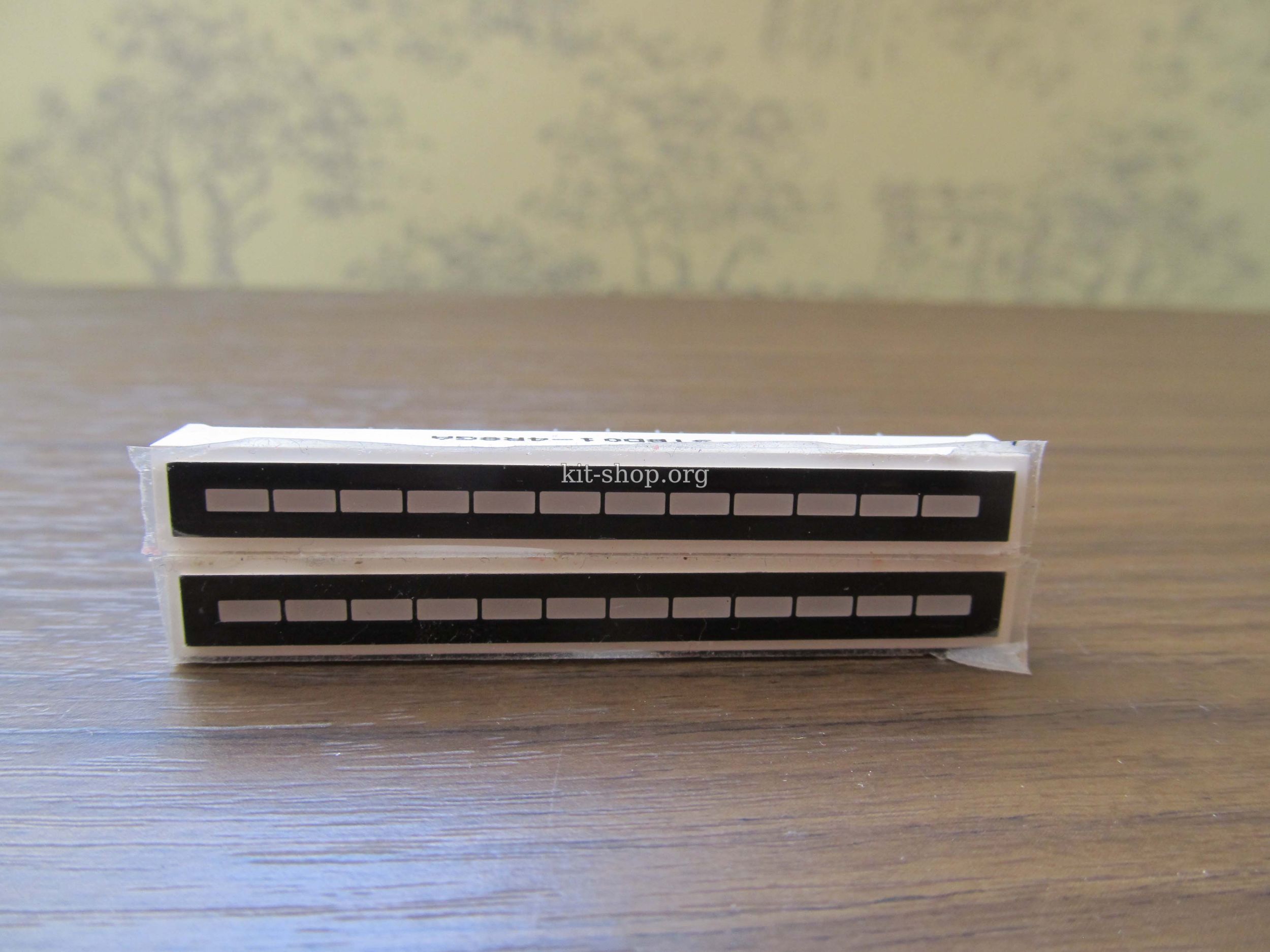

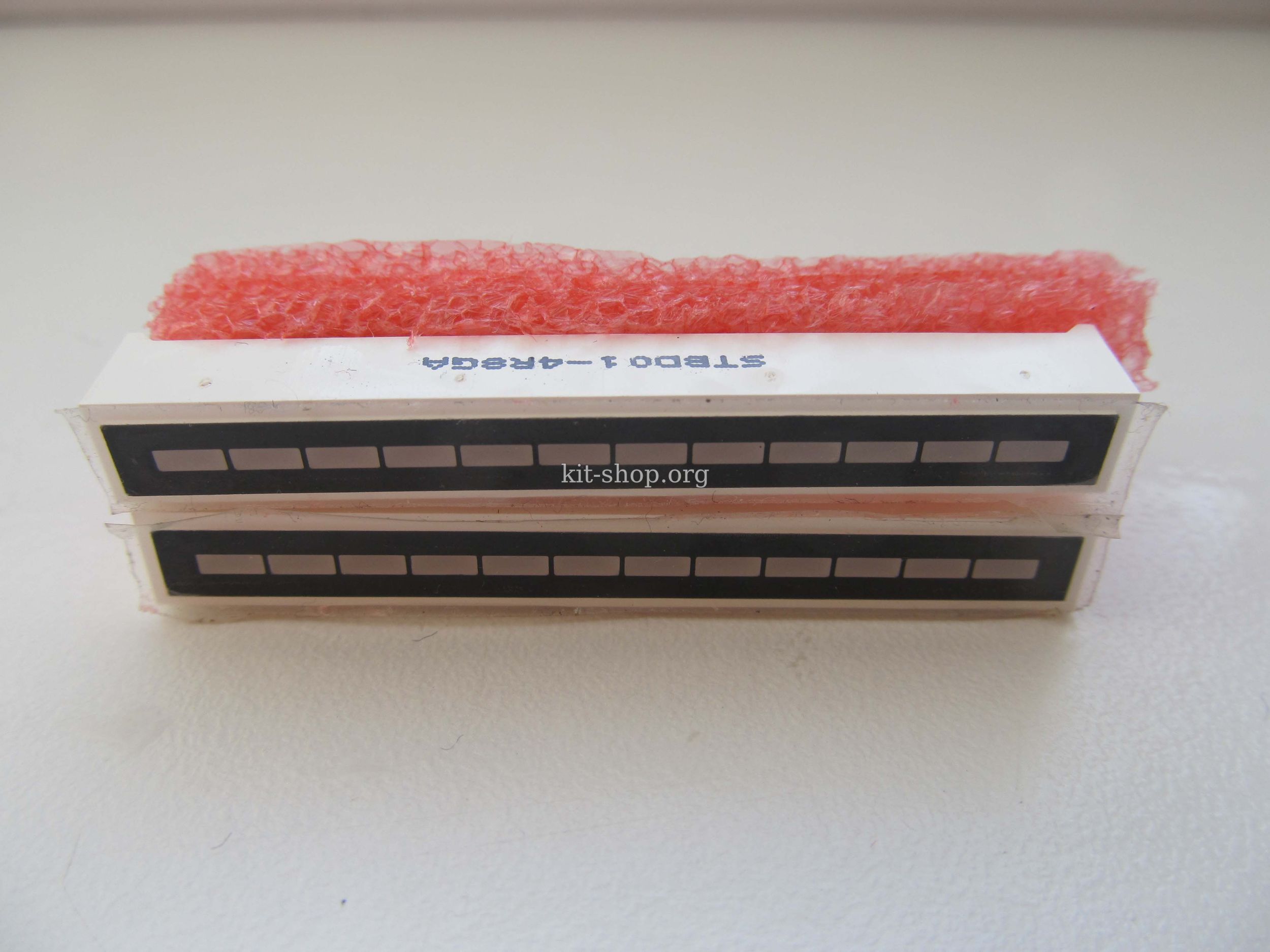

Лицевая сторона каждой панели закрыта защитной наклейкой.

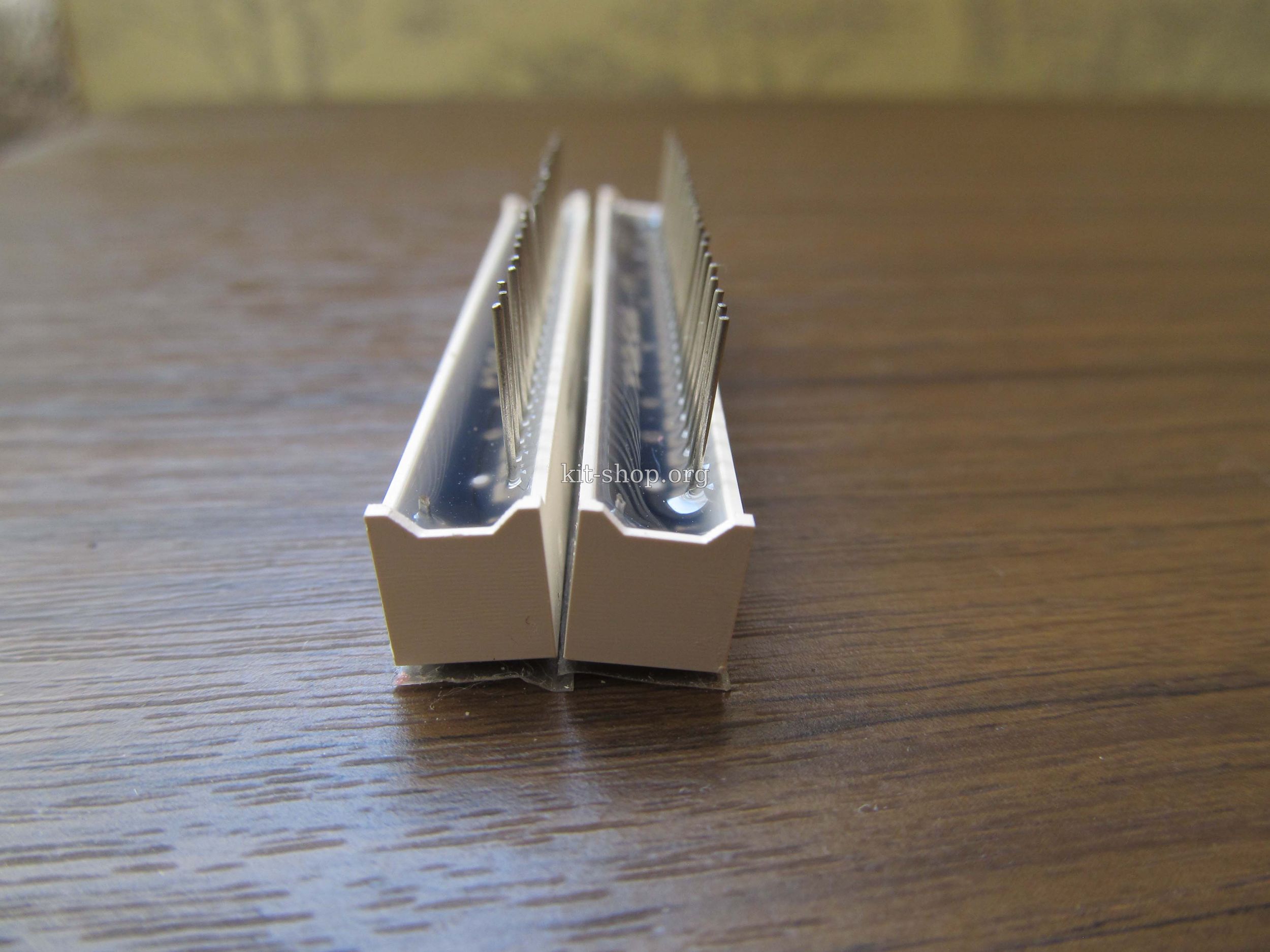

С внутренней стороны индикаторы залиты прозрачным компаундом





В целом даже был очень приятно удивлен качеством исполнения индикаторов – не безликое изделие.

Размеры, заявленные продавцом, в точности совпадают с реальностью. На длине выводов производитель не экономил.

Поскольку продавец не указал ни ток потребления светодиодов, ни рабочее напряжение, то счел эти данные общепринятыми, ориентировочно 2 – 3 Вольта, при токе 20-30 мкА.

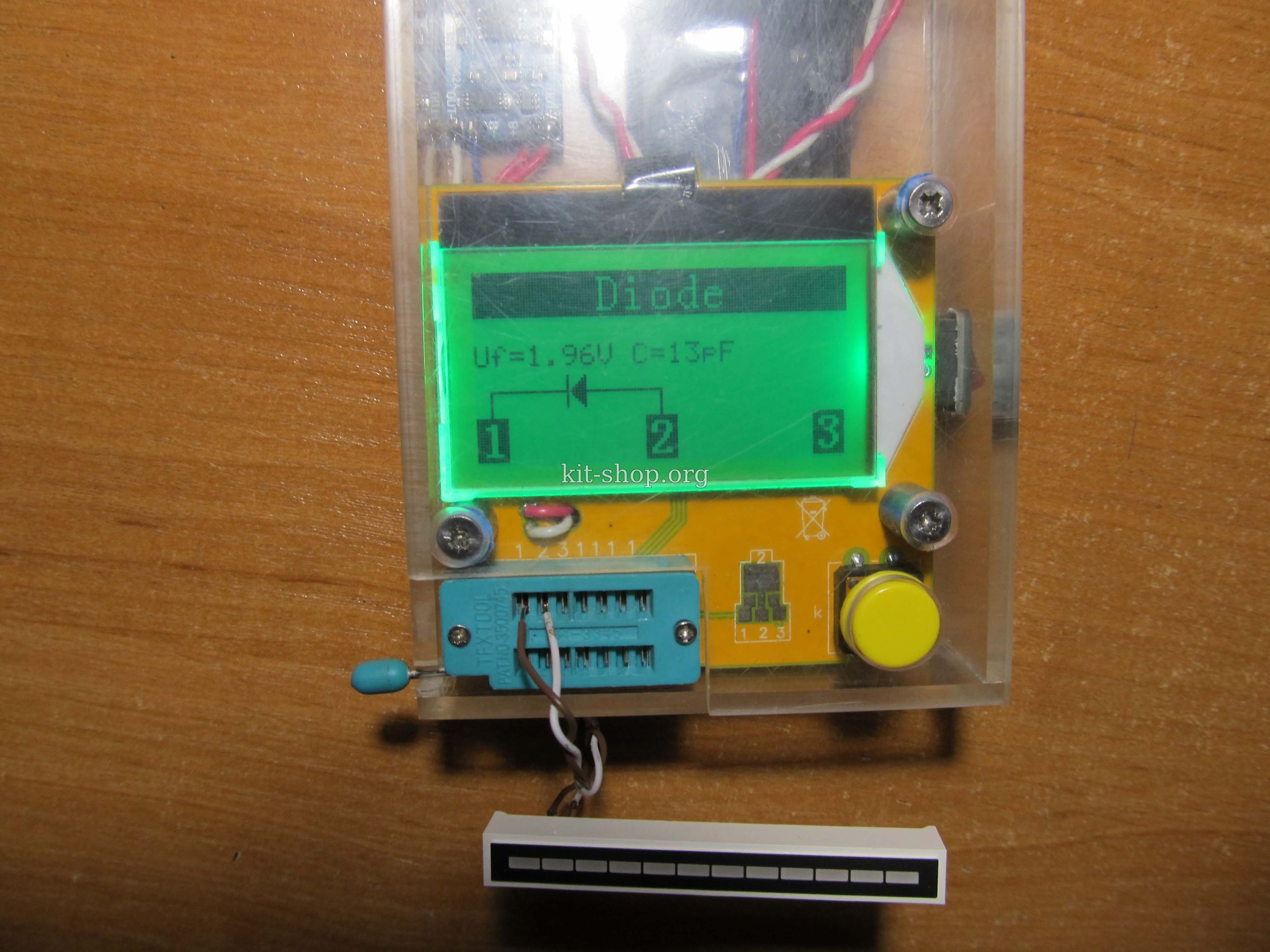

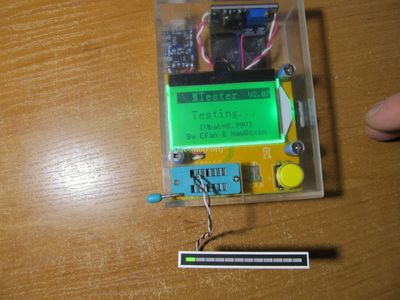

Однако, предварительно произвел проверку светодиодов индикатора тестером Т4.







1

2

3

4

5

6

7

8

9

10

11

12

Uf, v

1,89

1,90

1,90

1,90

1,94

1,94

1,94

1,95

1,95

1,95

1,95

1,96

C, pf

9

9

9

9

13

12

13

12

12

12

12

13



 Uf, v – напряжение, при котором светодиод начинает светиться в вольтах,

C, pf – емкость перехода в пикофарадах

В таблице светодиоды с 1 по 8 – зеленые, 9-12 – красные.

Некоторый разброс параметров присутствует, но на работе ни как не сказывается.

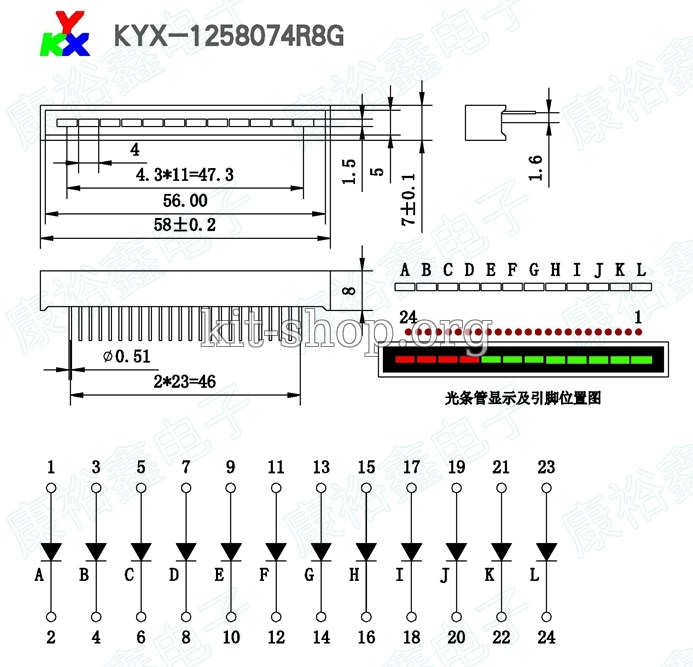

До того момента как индикаторы приехали, думал не заниматься травлением новой платы, а воспользоваться макеткой, но оказалось, что шаг между выводами не 2,54 мм, а ровно 2.  Это собственно видно из чертежей на странице продавца, но на такие мелочи при покупке внимания не обратил.

Установив метрическую сетку в Sprint-Layout, развел плату. В процессе столкнулся еще с одной если не трудностью, то не стандартностью панели – выводы светодиодов расположены не в центре корпуса, а сдвинуты к одному краю – находятся на расстоянии 1,6 мм от центра. Это создало небольшое неудобство – мне нужно было расположить два индикатора рядом, без зазора между корпусами. Пришлось шаг сетки уменьшить до 0,25 мм и несколько раз печатать плату на бумаге, примеряя индикаторы.

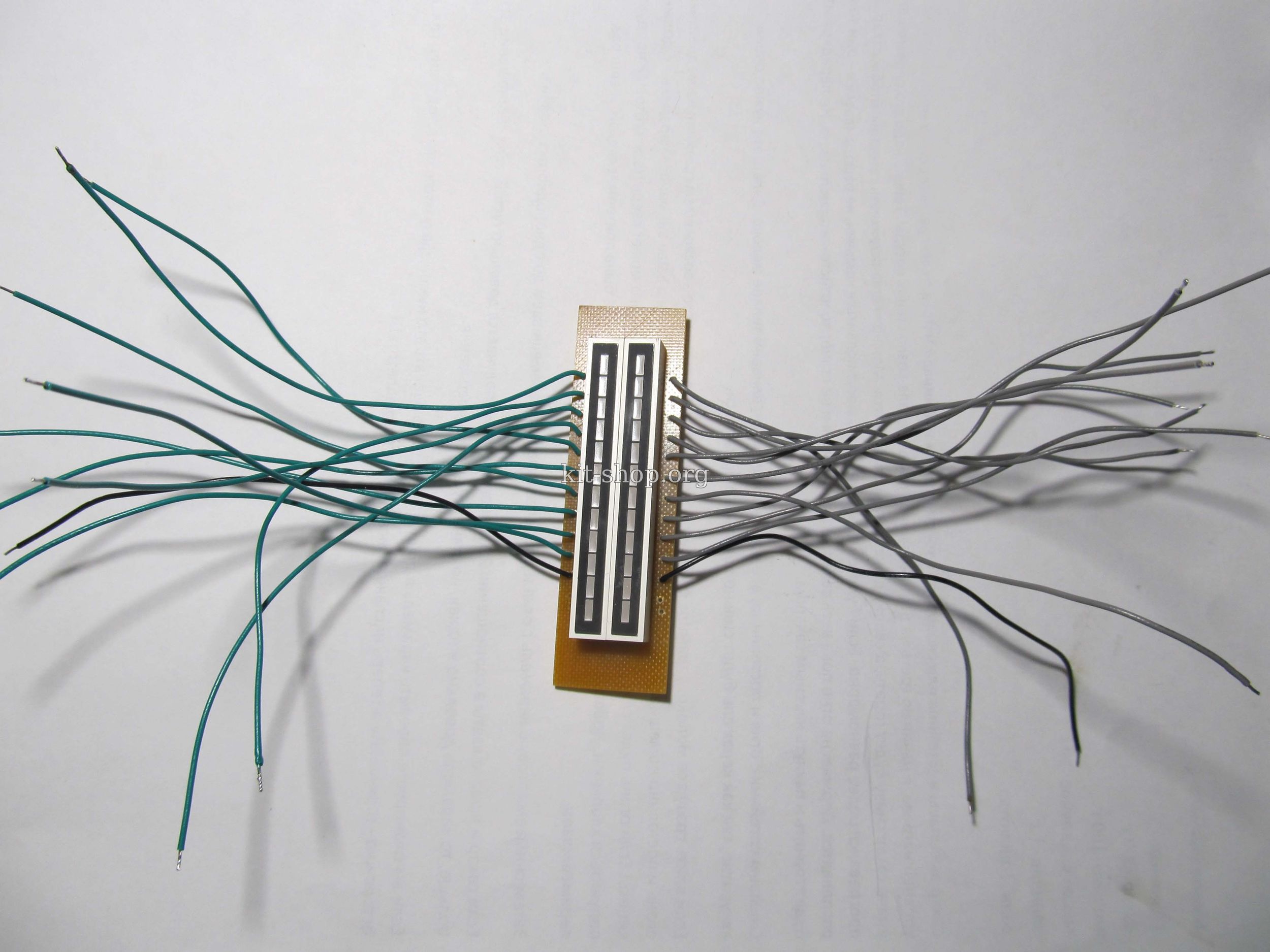

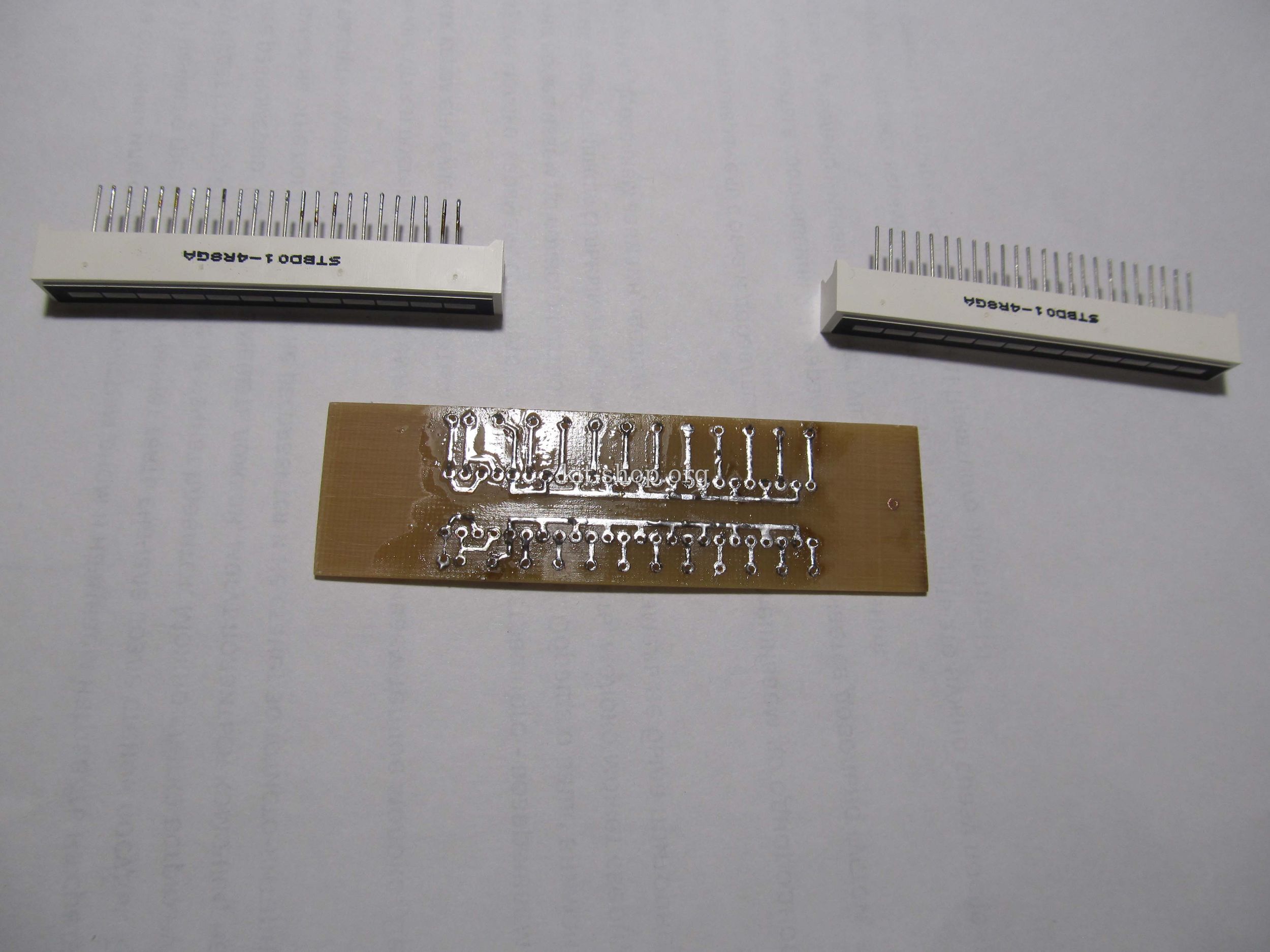

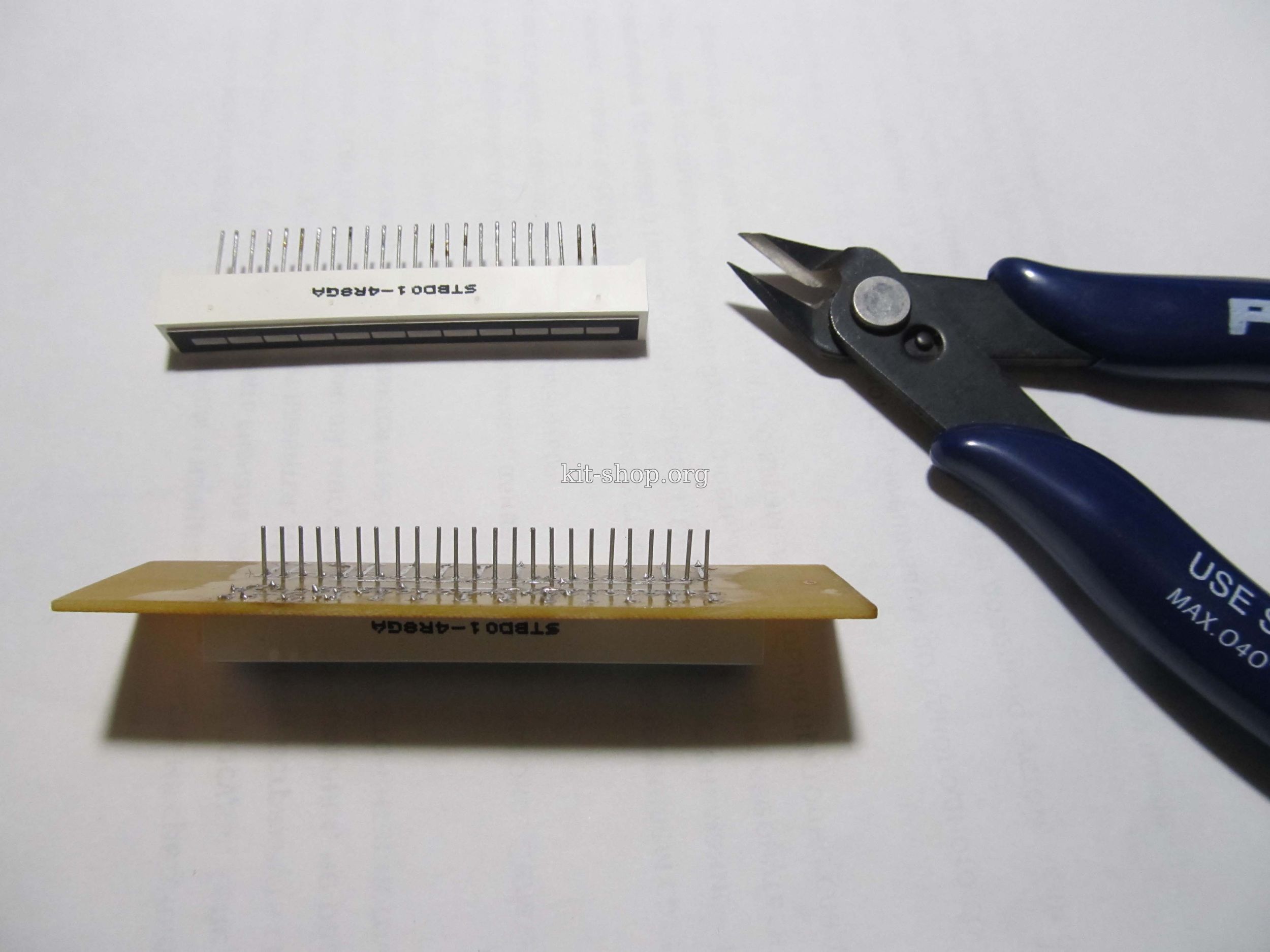

В результате, получилась такая плата

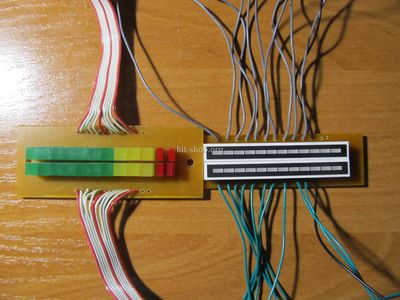

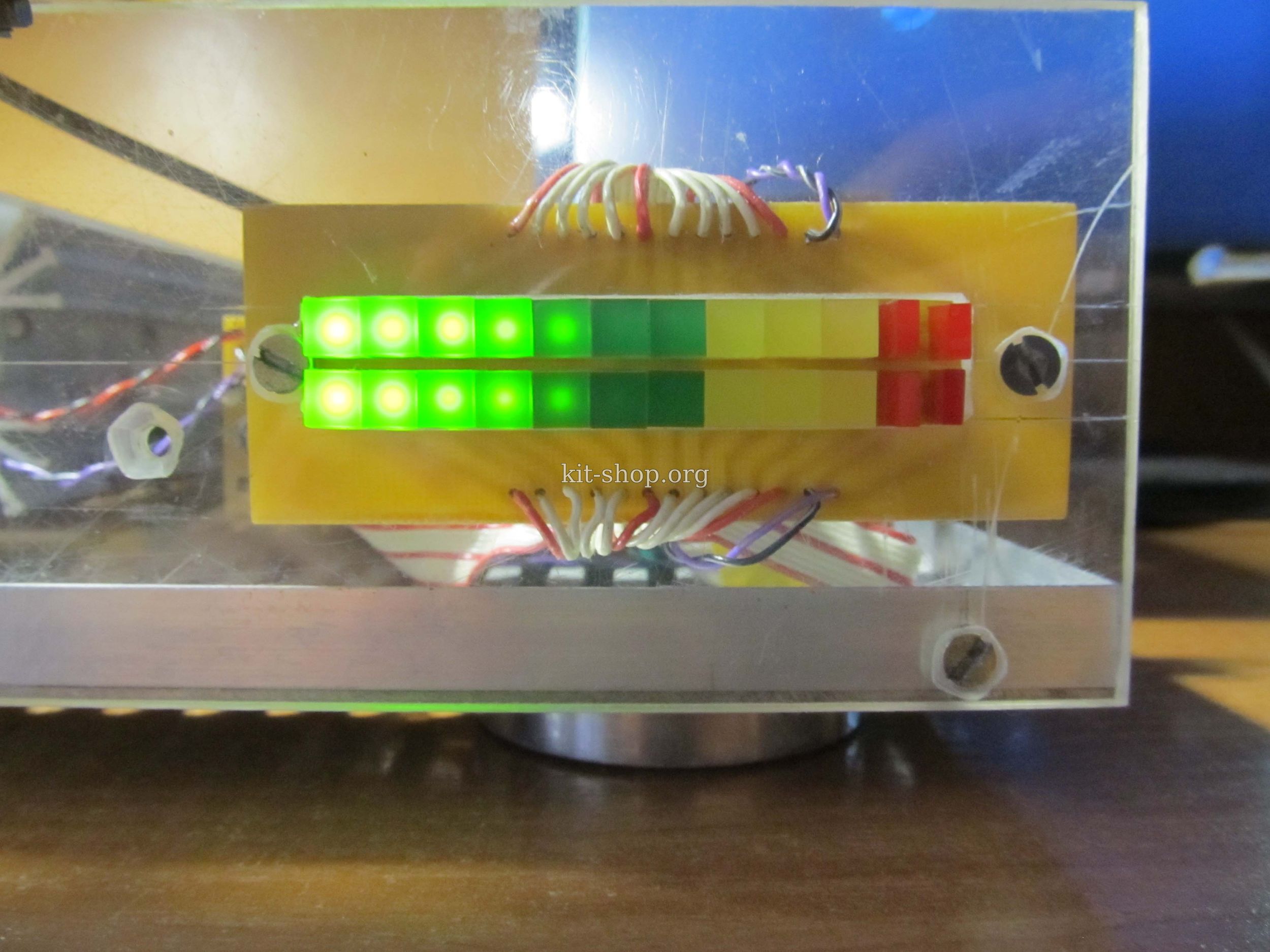

Сравнение результатов:

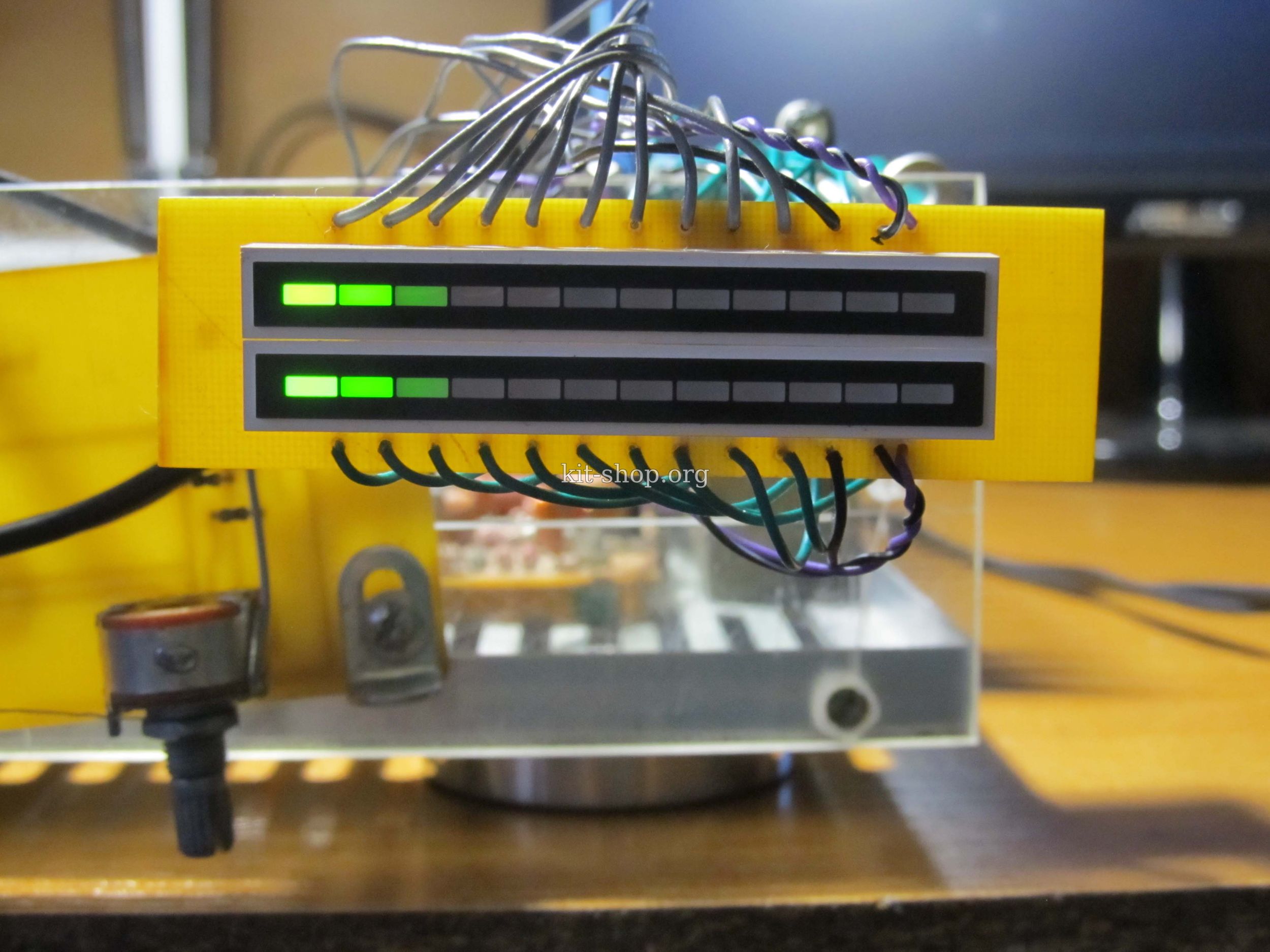

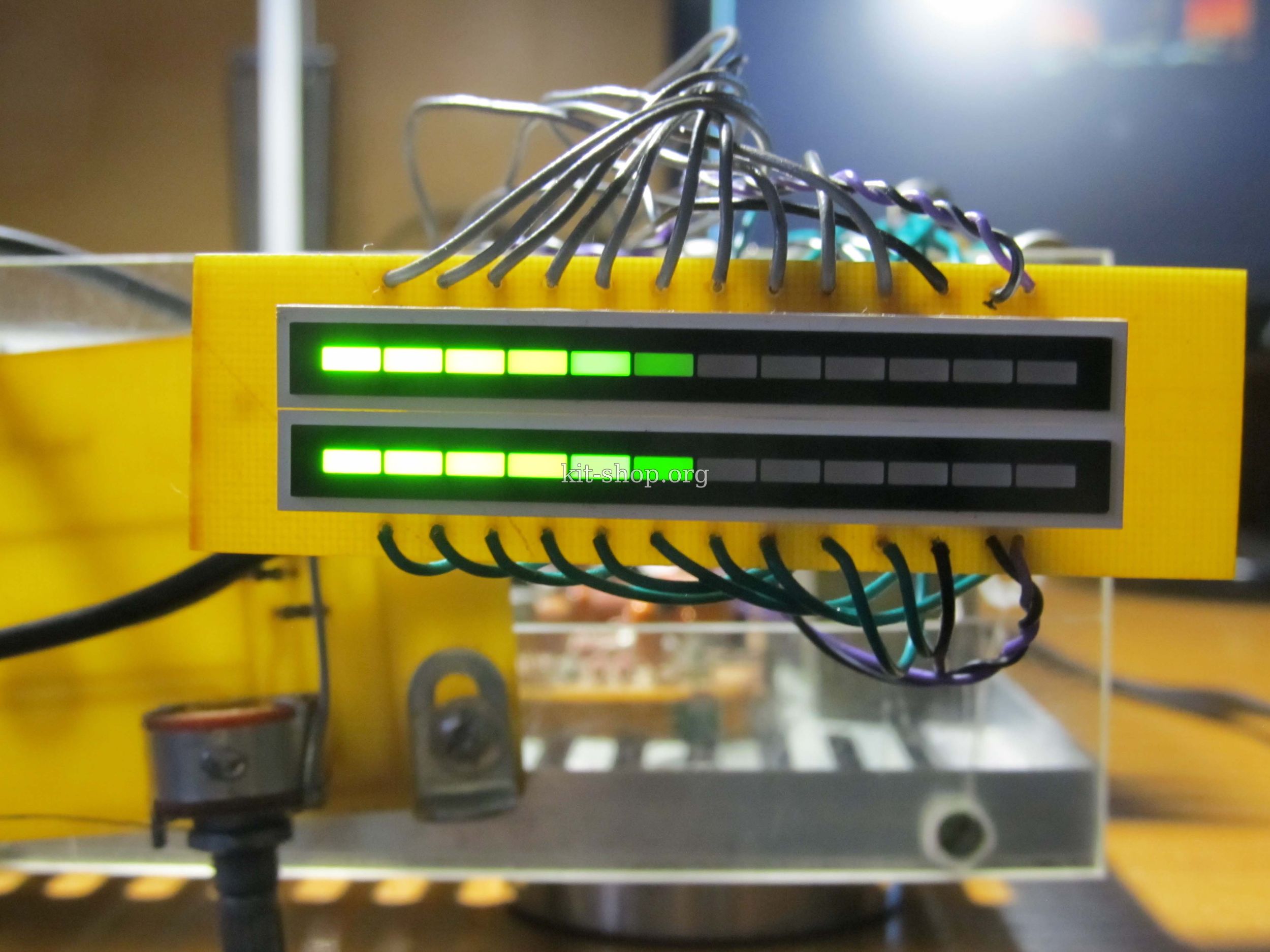

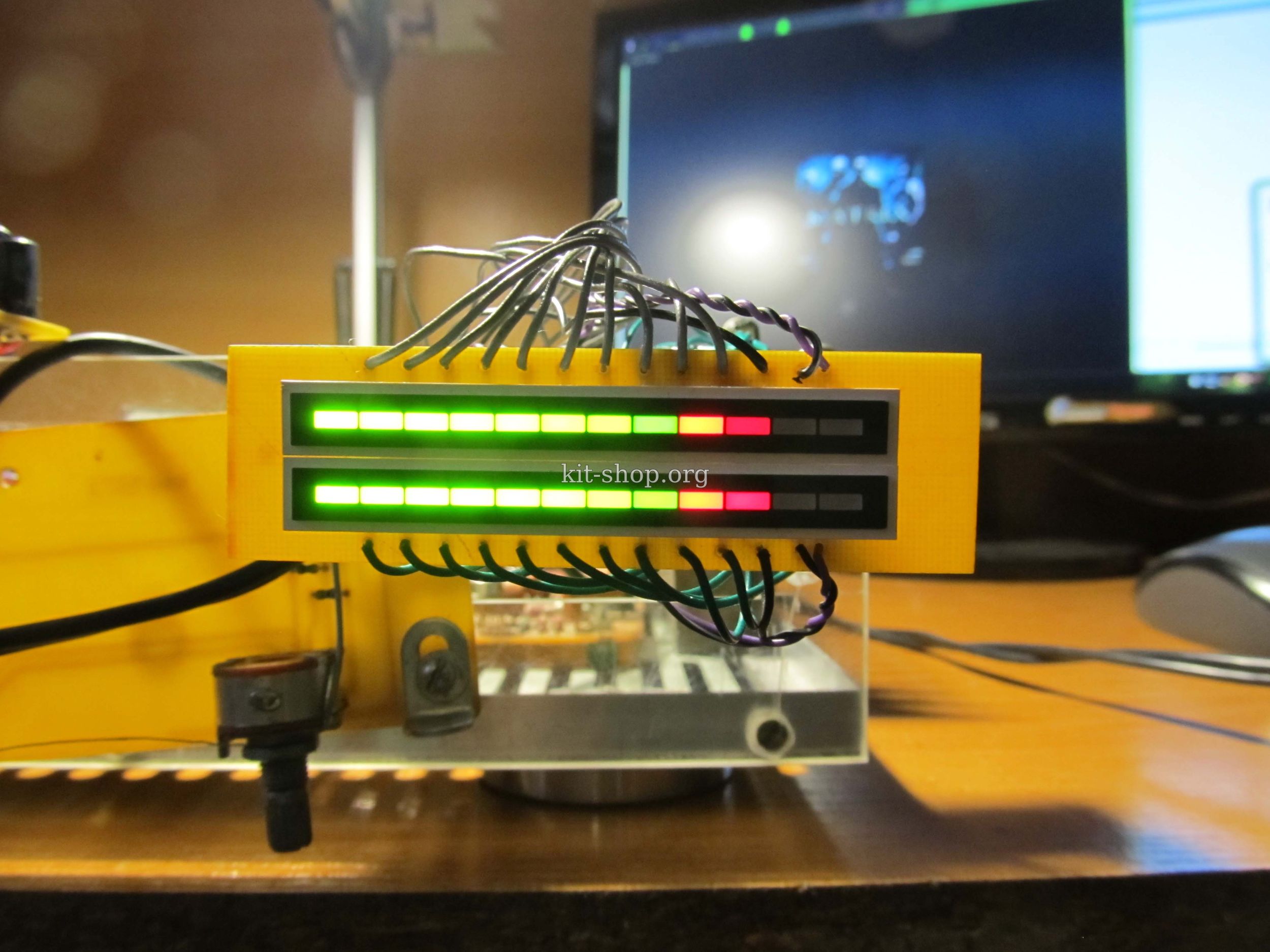

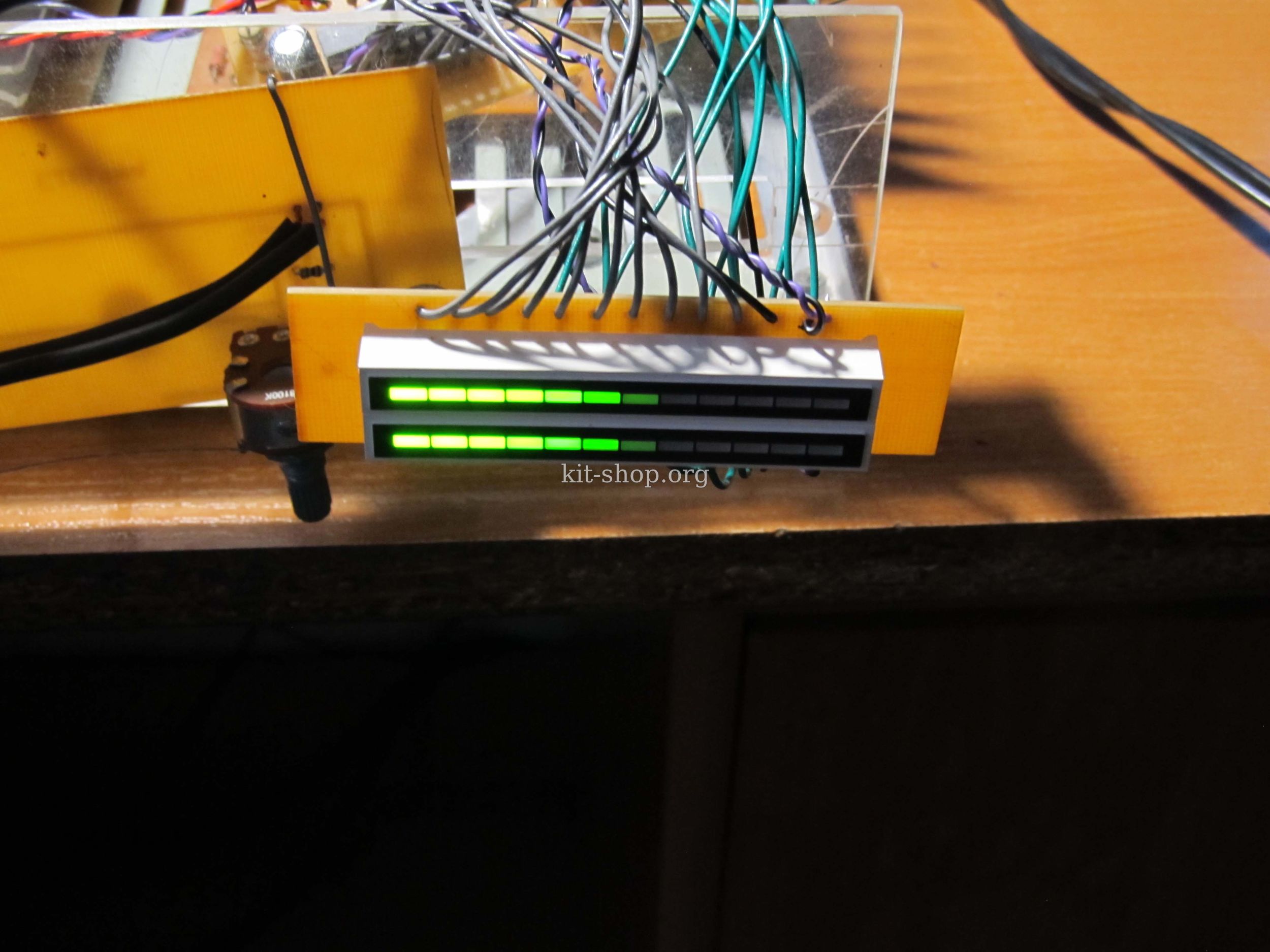

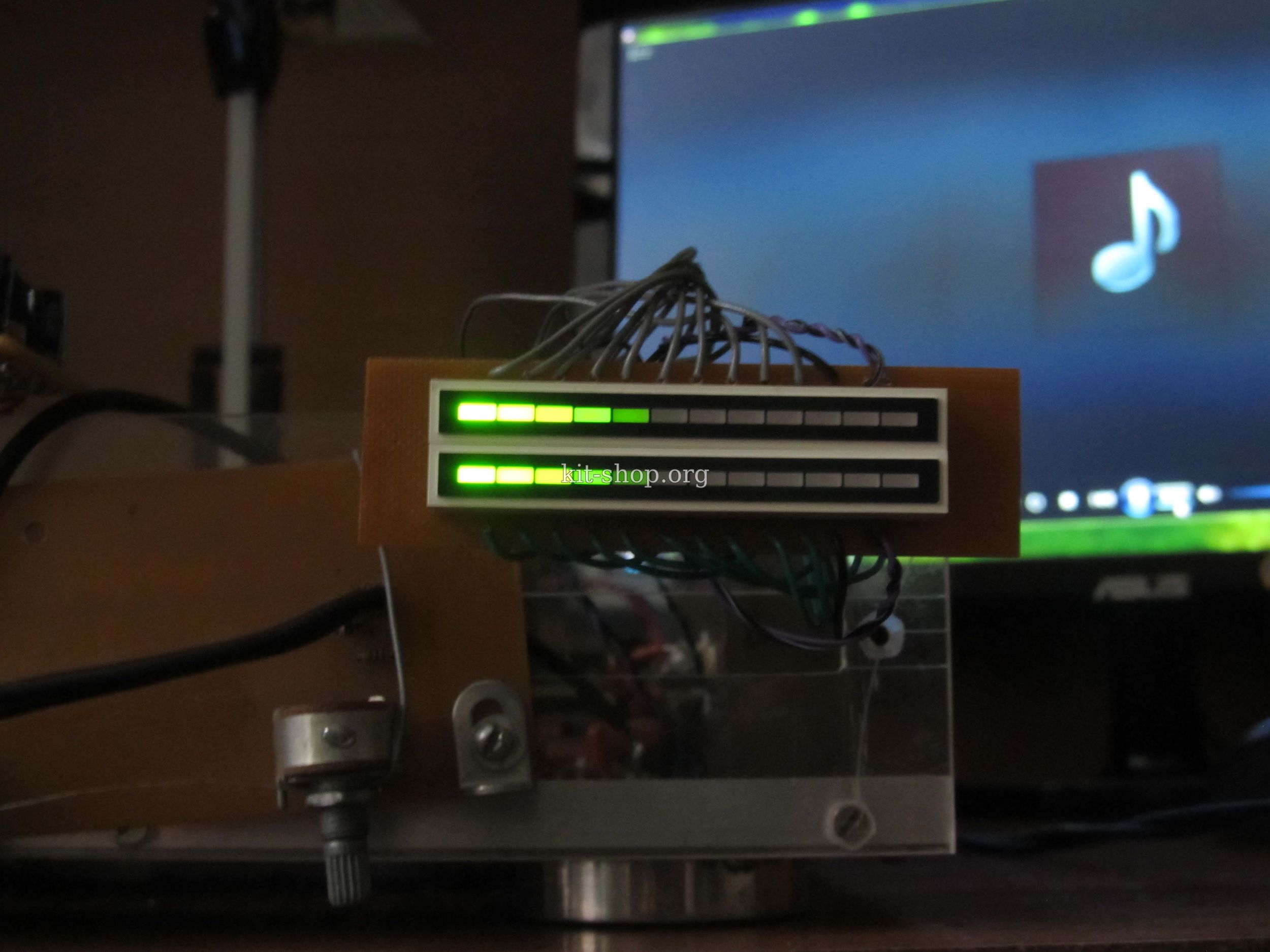

Монтаж в схему и испытания

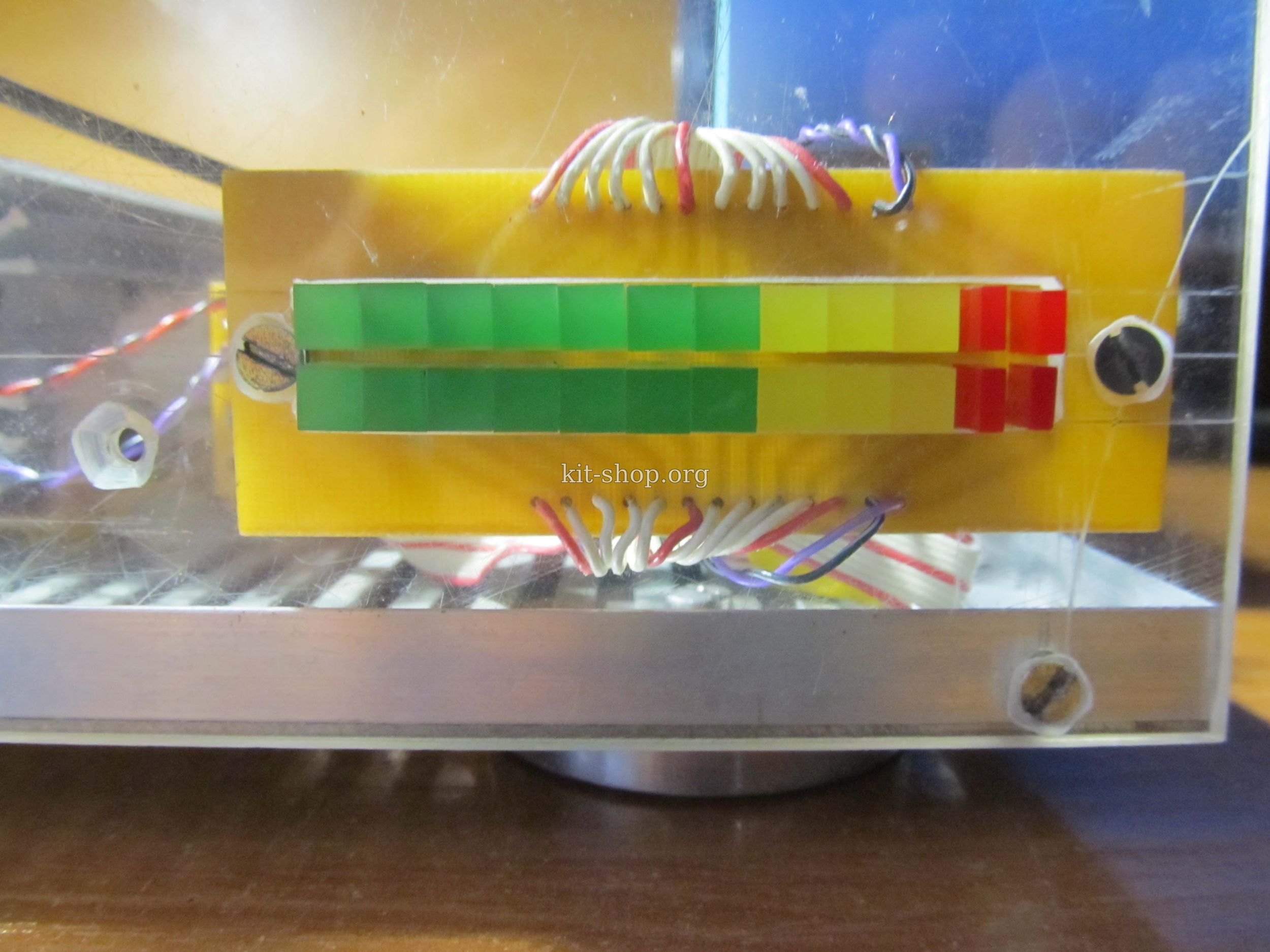

Фотоаппарат немного мылит свечение сегментов, но вживую все выглядит очень прилично. Каждый светодиод создает свое четко очерченное свечение, не создавая ватного пятна.

Возможно это субъективное ощущение, но индикатор ожил, скорость индикации увеличилась и стала более адекватной по сравнению с первоначальным вариантом – исчезла некая заторможенность.

Покупкой, полученным результатом, не смотря на нестандартный шаг выводов и их смещение относительно центра корпуса,  крайне доволен и могу рекомендовать данный товар.

Кроме того, у продавца различные индикаторы в широком ассортименте и для разных целей.

​​​​​​​
