Oбзор светодиодной матрицы 30W

Товар  можно купить тут

Светодиодное освещение все стремительнее занимает свое место среди источников освещения.

Низкое потребление электроэнергии, яркость позволили светодиодам вытеснить традиционные лампы накаливания и довольно уверенно соперничать с энергосберегающими.

Поддавшись общей тенденции, решил собственными руками пощупать и собственными глазами посмотреть на светодиодную матрицу, не требующую каких-то отдельных драйверов, а подключающихся непосредственно к сети 220 вольт.

В результате остановил свой выбор на следующем экземпляре:

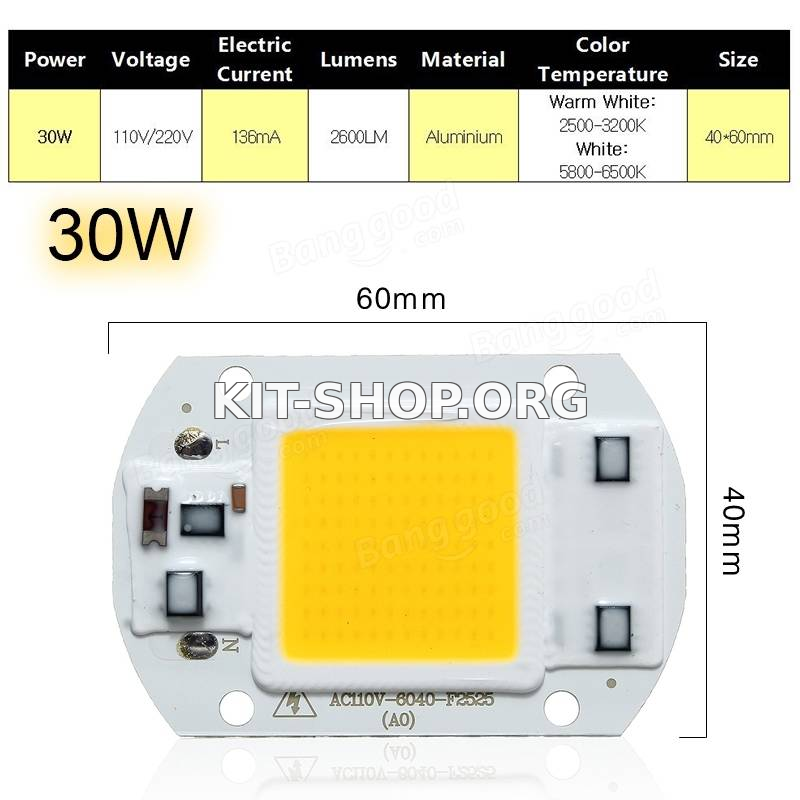

Из описания на странице следует, что данный источник света:

- производится по технологии LED СОВ;

- напряжение питания 220 вольт;

- потребляемая мощность 30 ватт;

- цветовая температура 2500- 3200К;

- материал подложки (основания) алюминий;

- габаритные размеры 40*60мм;

Пока ехала посылка, изучил теорию.

Что собой представляет технология LED СОВ?

Примерно до 2009 года у светодиодной продукции было только одно направление развития – увеличение мощности светодиода или Power LED. Совершенствование данной технологии позволило добиться мощности одного светодиода на уровне 10 ватт.

Как оказалось дальнейшее наращивание мощности не имеет смысла ввиду высокой стоимости производства отдельного мощного светодиода. Важную роль в поисках иного пути развития так же послужило то, что светодиод является точечным источником света и добиться засветки большой площади поверхности с помощью мощных светодиодов оказалось не просто и весьма не дешево. Для получения более-менее приемлемых результатов требовалось применение оптических систем для того, чтобы сделать свет рассеянным.

Следующим шагом было применение для создания приемлемых источников рассеянного света SMD светодиодов – на одну плату припаивалось большое количество светодиодов. Недостатками является общая трудозатратность процесса – производство отдельных светодиодов (каждый на своей керамической подложке + персональный слой люминофора и т.д.). Кроме того, недостатками метода являлась невысокая надежность отдельных светодиодов и необходимость ремонта при выходе хотя бы одного из них из них из строя.

В итоге, к инженерам пришла мысль о необходимости производства светодиодов без персональных атрибутов и размещения их на одной плате на небольшом расстоянии друг от друга под общим слоем люминофора, т.е. технология LED СОВ. В конечном итоге это позволило снизить стоимость источника света в целом и в случае выхода из строя отдельных светодиодов менять весь модуль (матрицу).

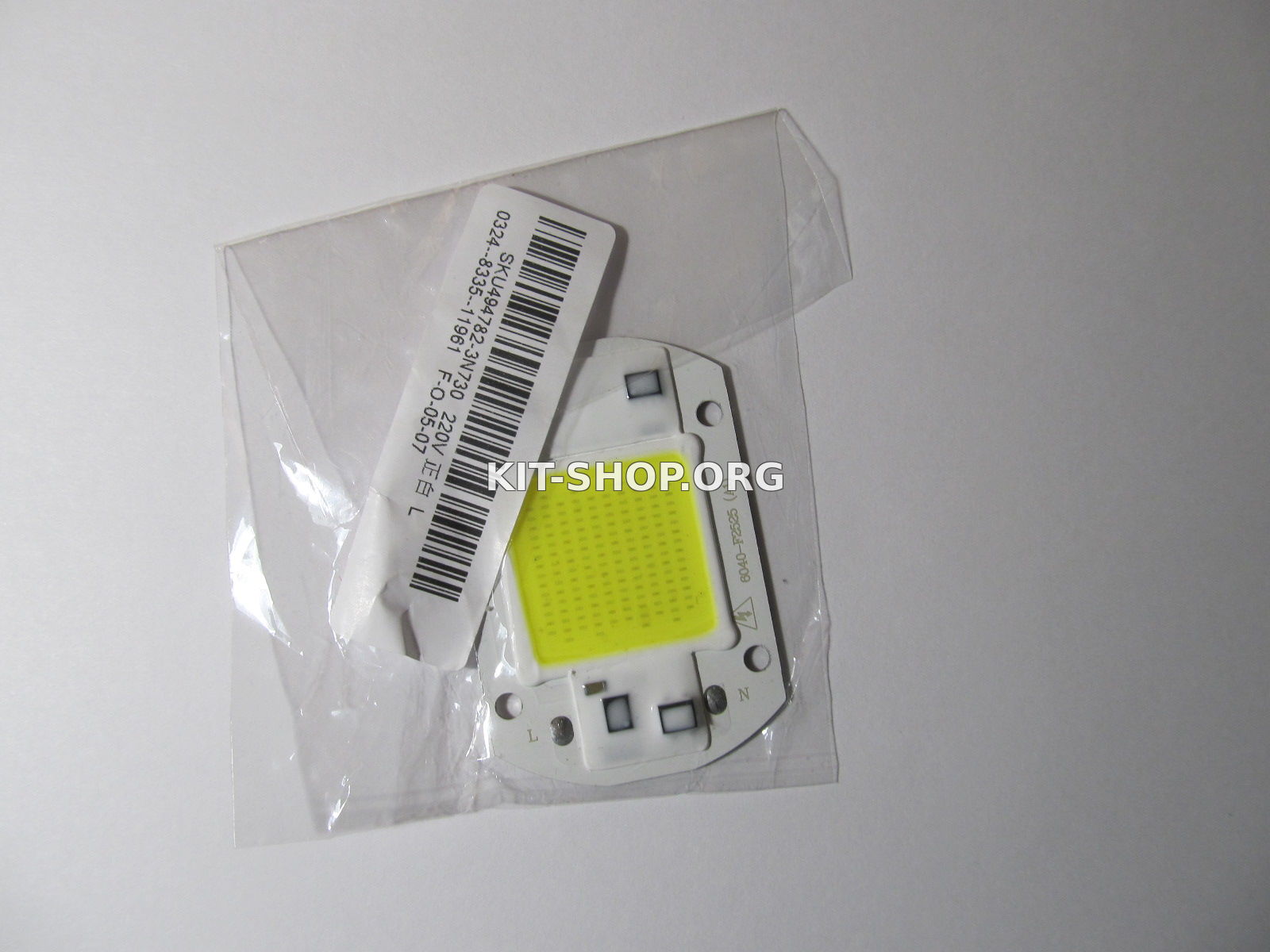

Приехала посылка в желтом конверте с пупыркой внутри. Сама матрица вложена в соразмерный пластиковый пакет.

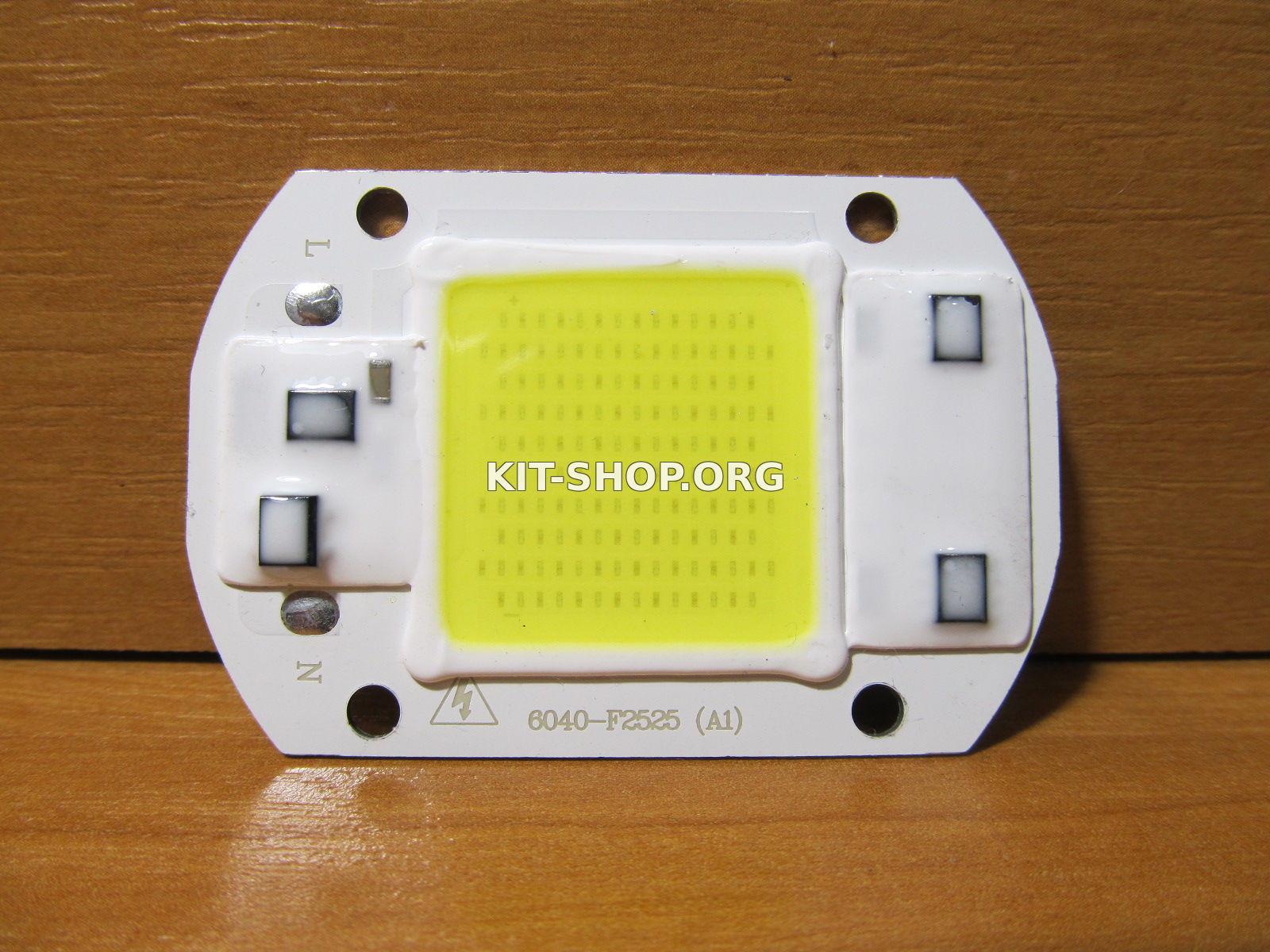

Как видим, действительно светодиоды расположены близко друг к другу, покрыты общим слоем люминофора и защищены массой, напоминающей пластичный клей.

Белая субстанция по периметру матрицы и защищающая схему драйвера похожа на резину или термоклей – не твердая, упругая масса. Это позволило снять ее с наиболее выдающихся корпусов и определить, что один из них диодный мост MB10S с максимальным постоянным обратным напряжением 1000 вольт и максимальным прямым током 0,5 ампер.

Даташит:

Остальные три корпуса это BP5132H - линейные светодиодные драйверы, которые можно использовать с симисторными диммерами для регулировки яркости с интегрированным полевым транзистором.

Более подробно можно посмотреть в даташите:

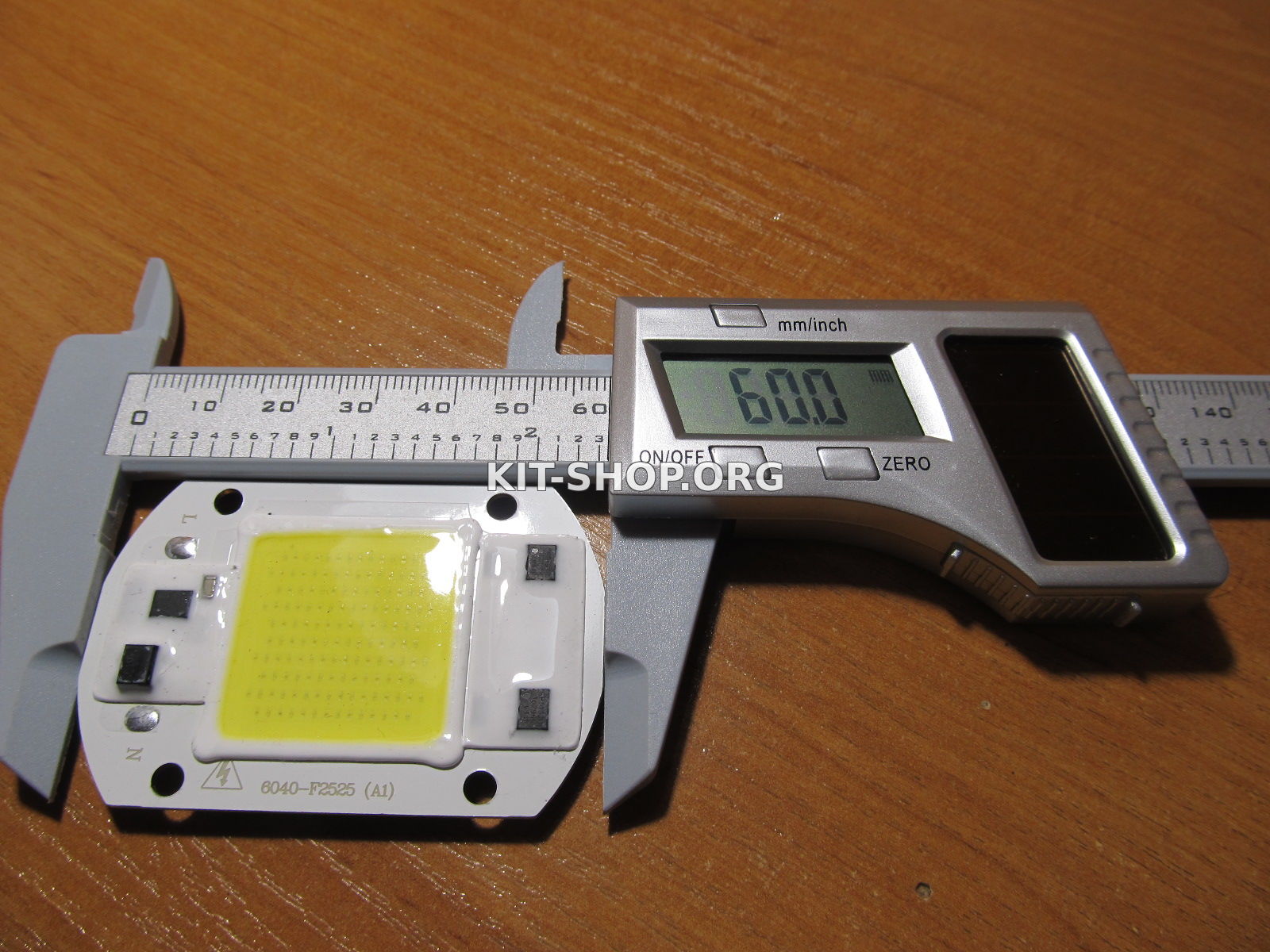

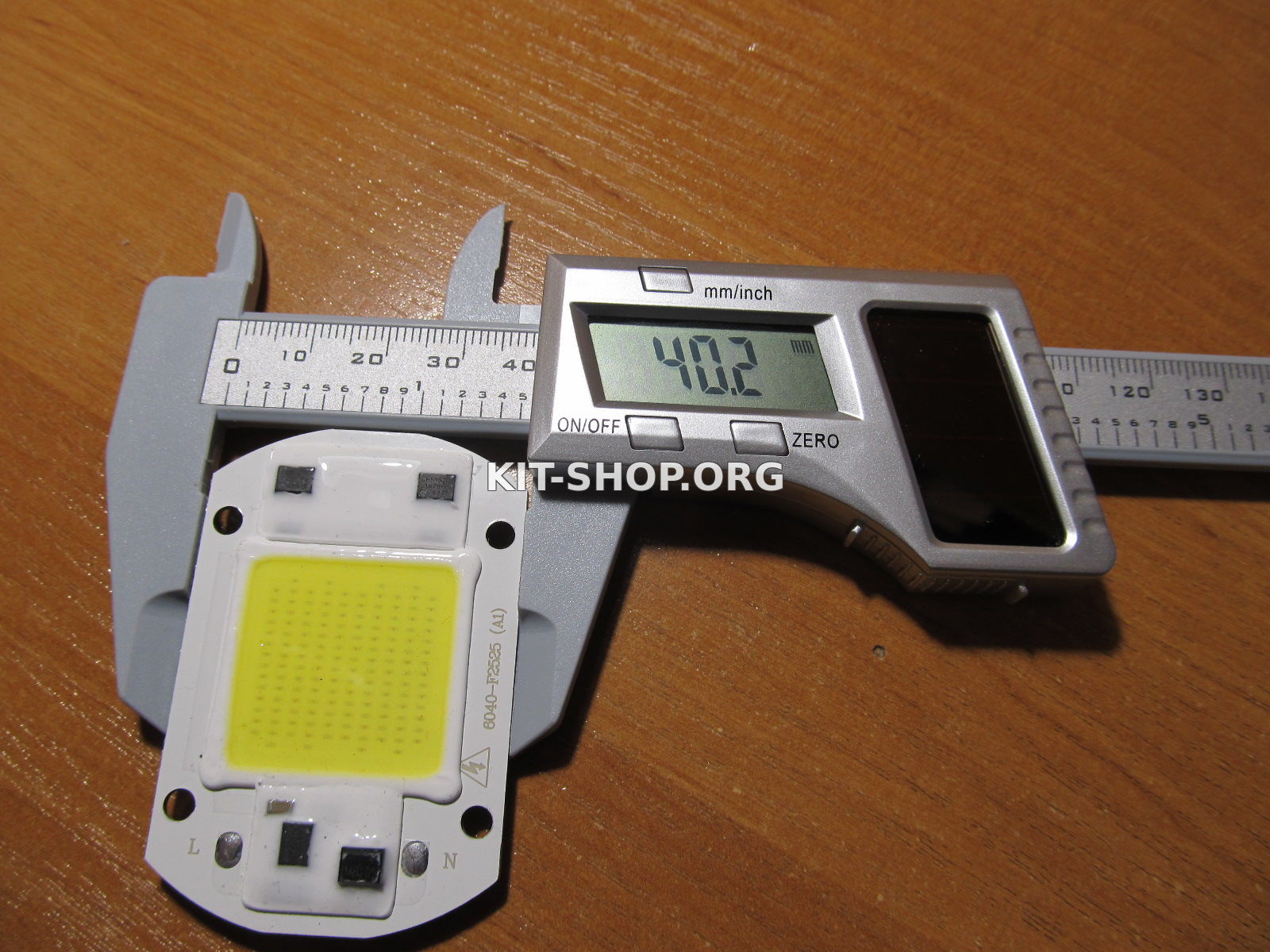

Размеры соответствуют указанным в описании.

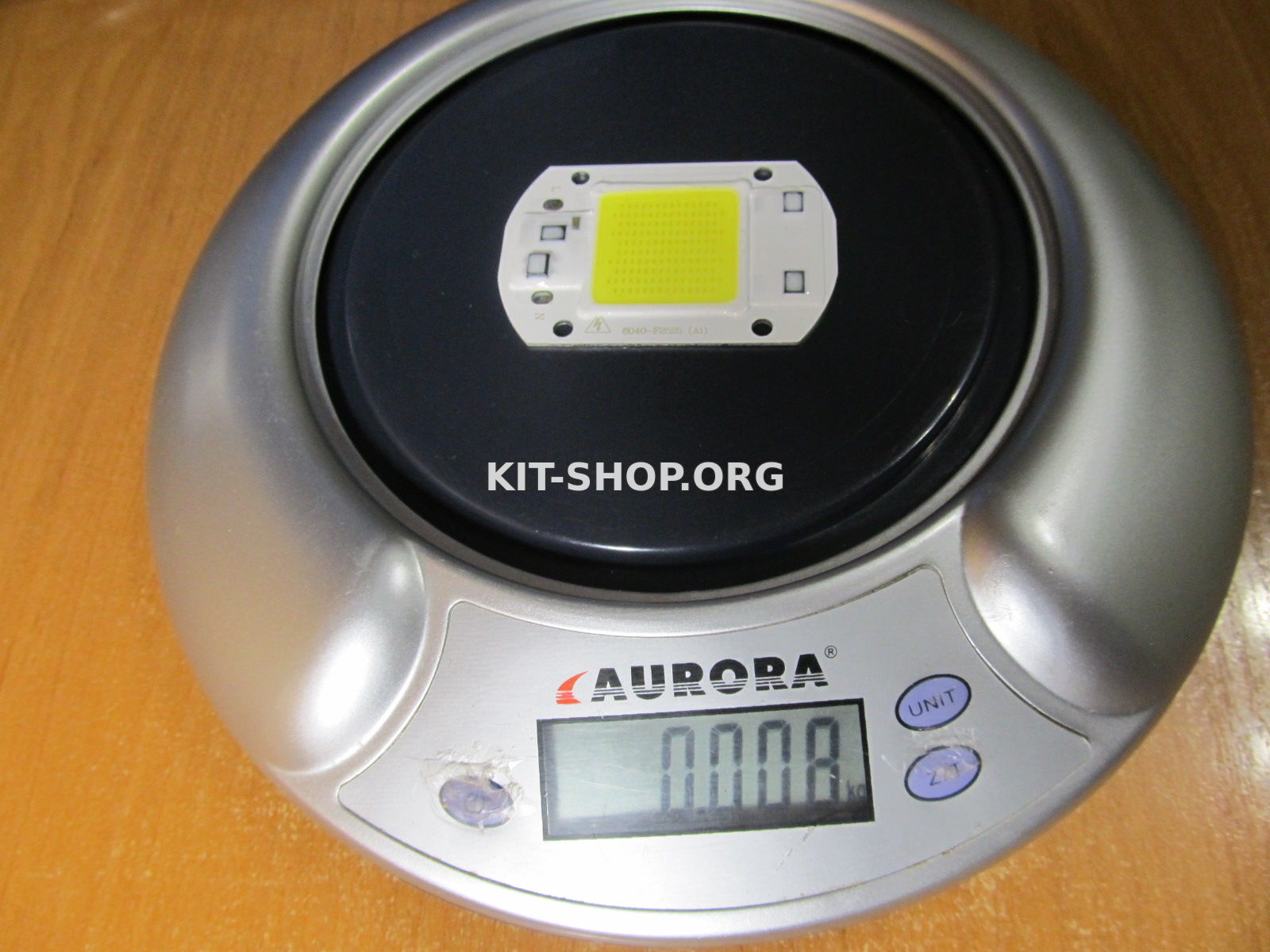

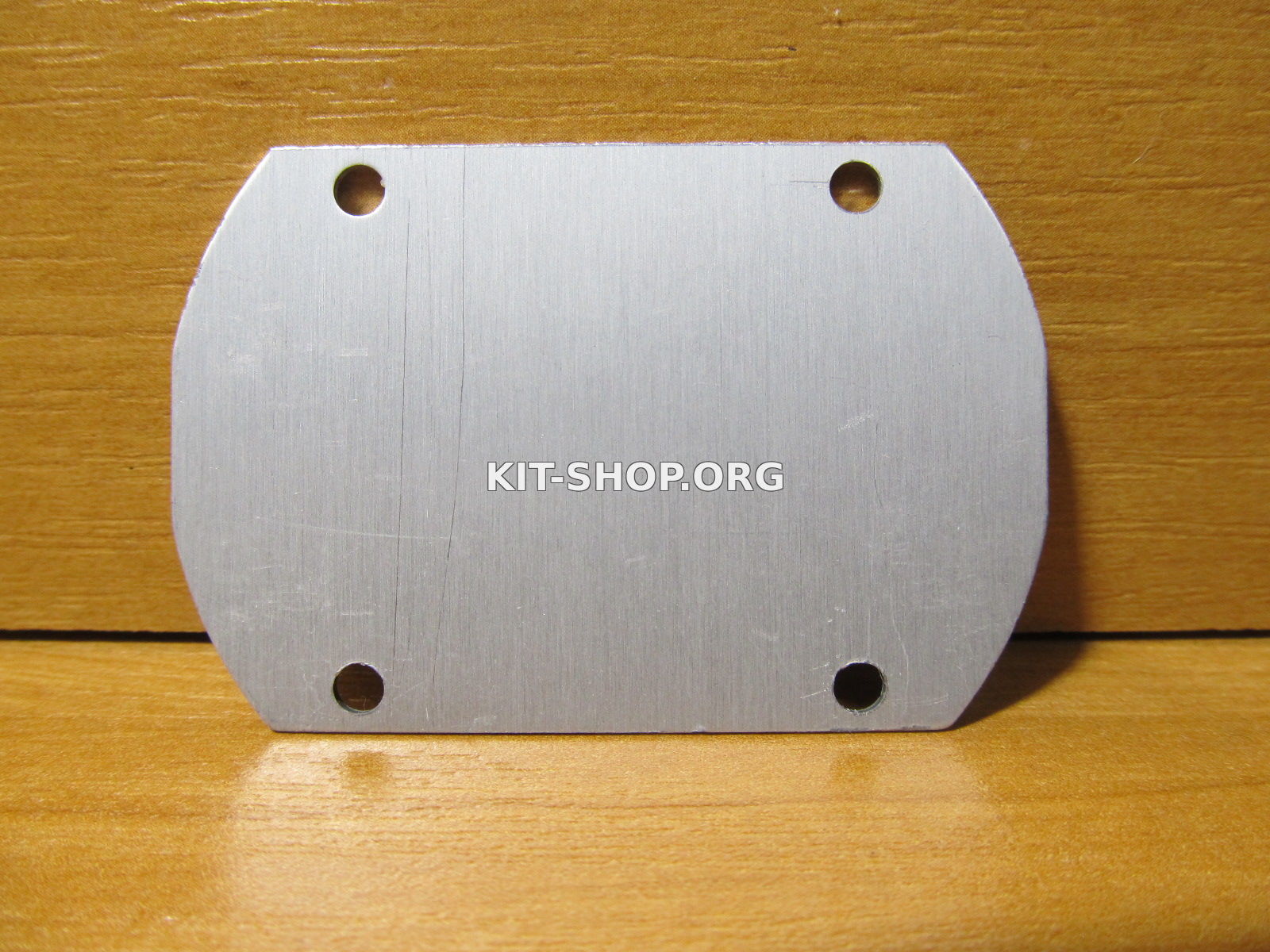

Толщина подложки 1 мм и вес матрицы аж 8 грамм.

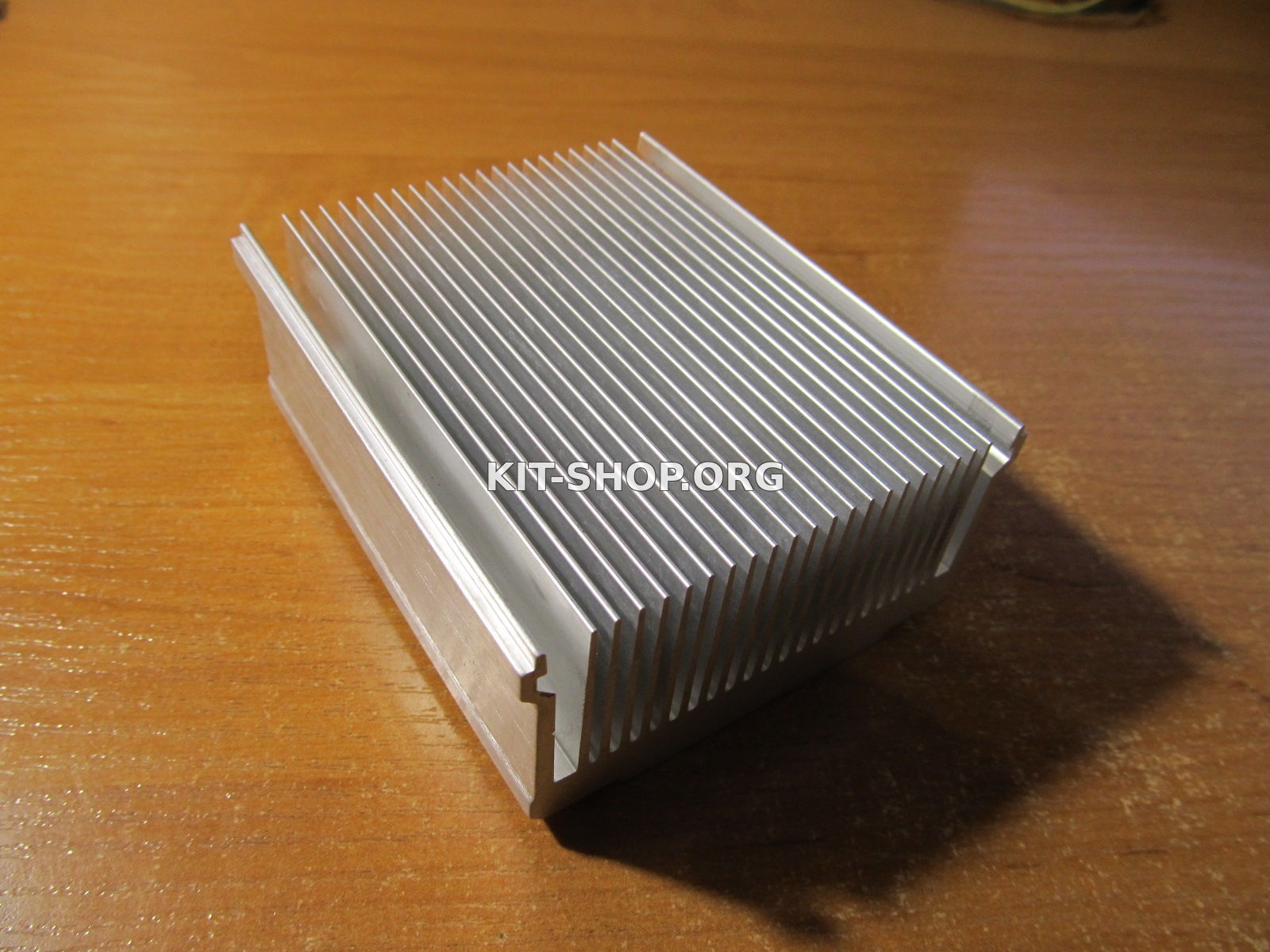

Само собой разумеется, что, как и для мощных светодиодов, матрицам так же необходим радиатор. В качестве такового был выбран радиатор от процессора.

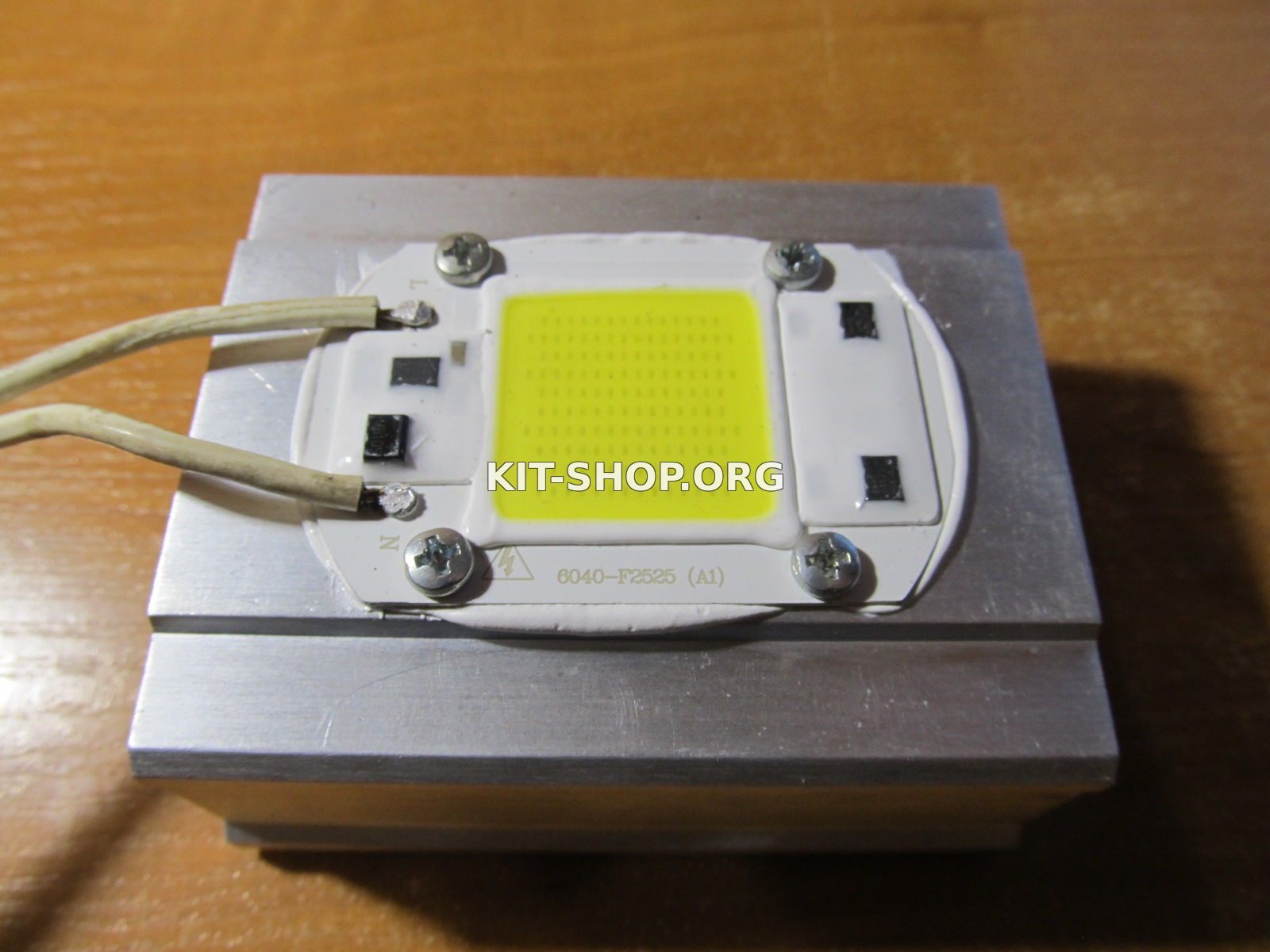

Саморезами, через термопасту КПТ -8 матрица была закреплена на радиаторе.

В данной последовательности действий была допущена ошибка – провод следовало припаивать до крепления матрицы к радиатору – тепло от паяльника уходило в теплоотвод. Результат пайки виден на фото. Однако провода держались надежно, и снимать матрицу уже не стал.

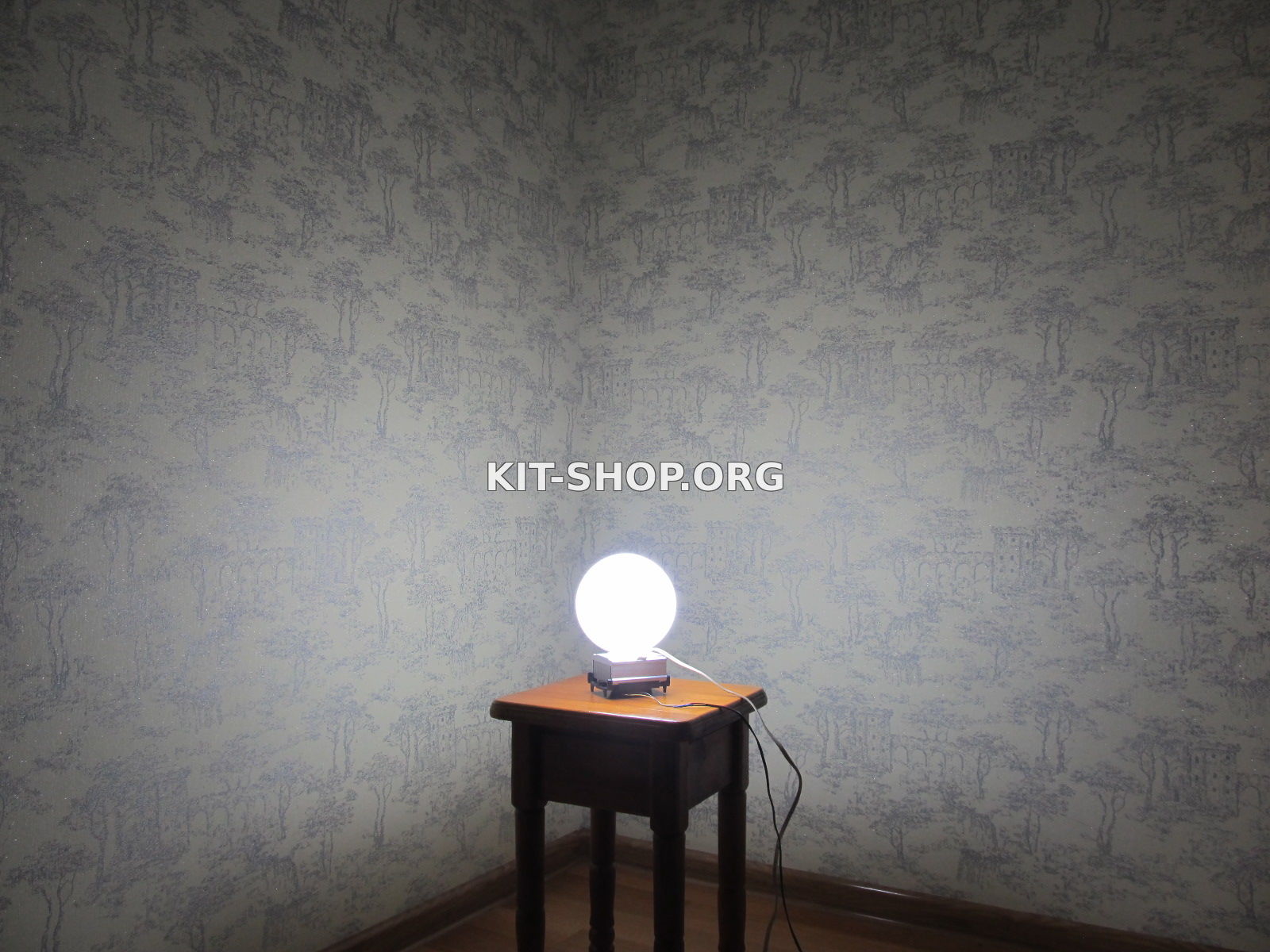

Первое включение произвело неизгладимое впечатление – сказать «ярко», ничего не сказать. Даже если смотреть с расстояния под небольшим углом к плоскости матрицы «зайцы» обеспечены. По сравнению с имеющимися в наличии энергосберегающими лампами температурой 2800К свет белый и его много.

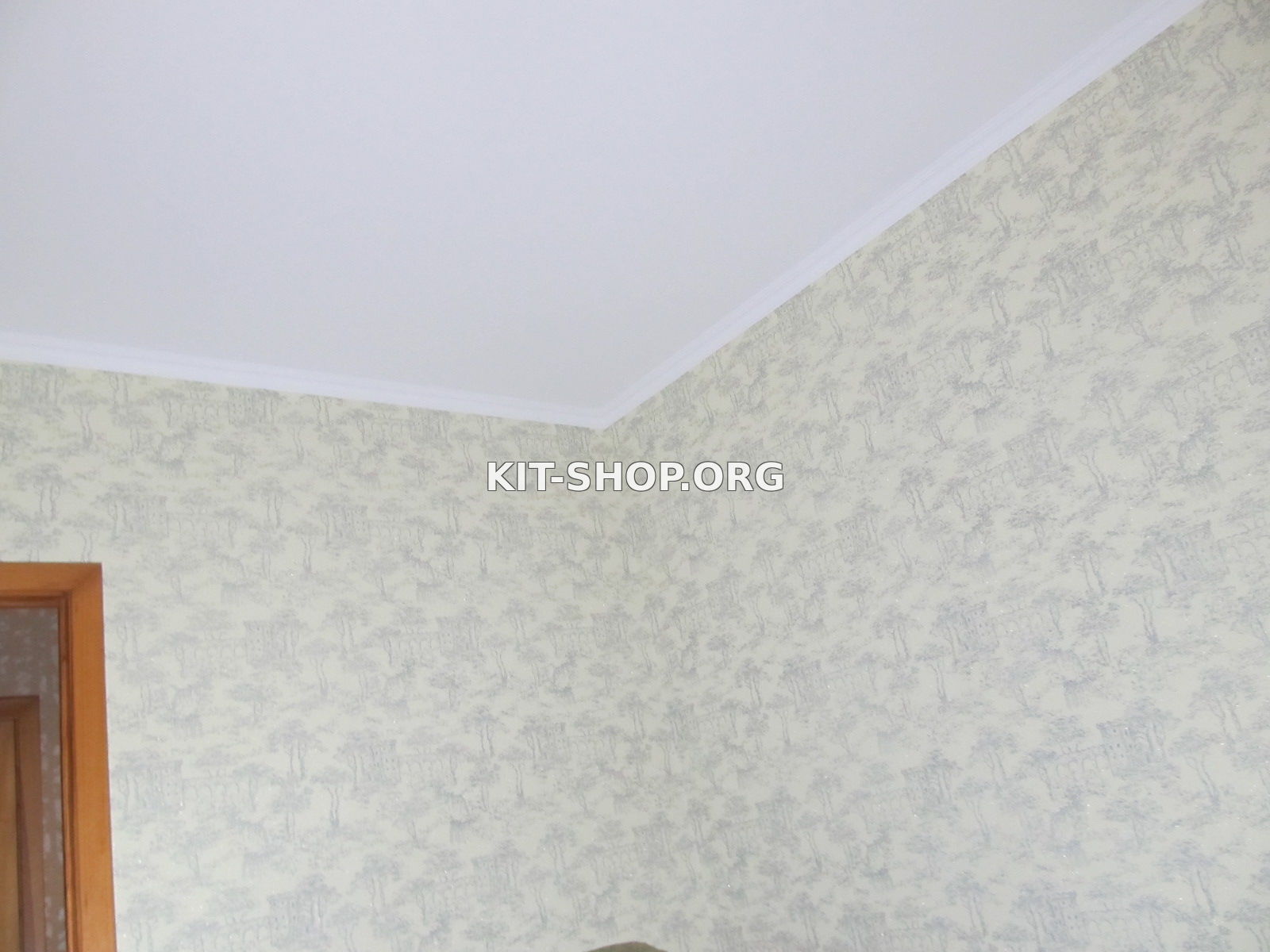

Комната площадью 14 кв. метров освещается более, чем хорошо.

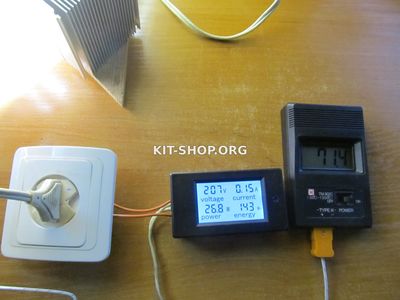

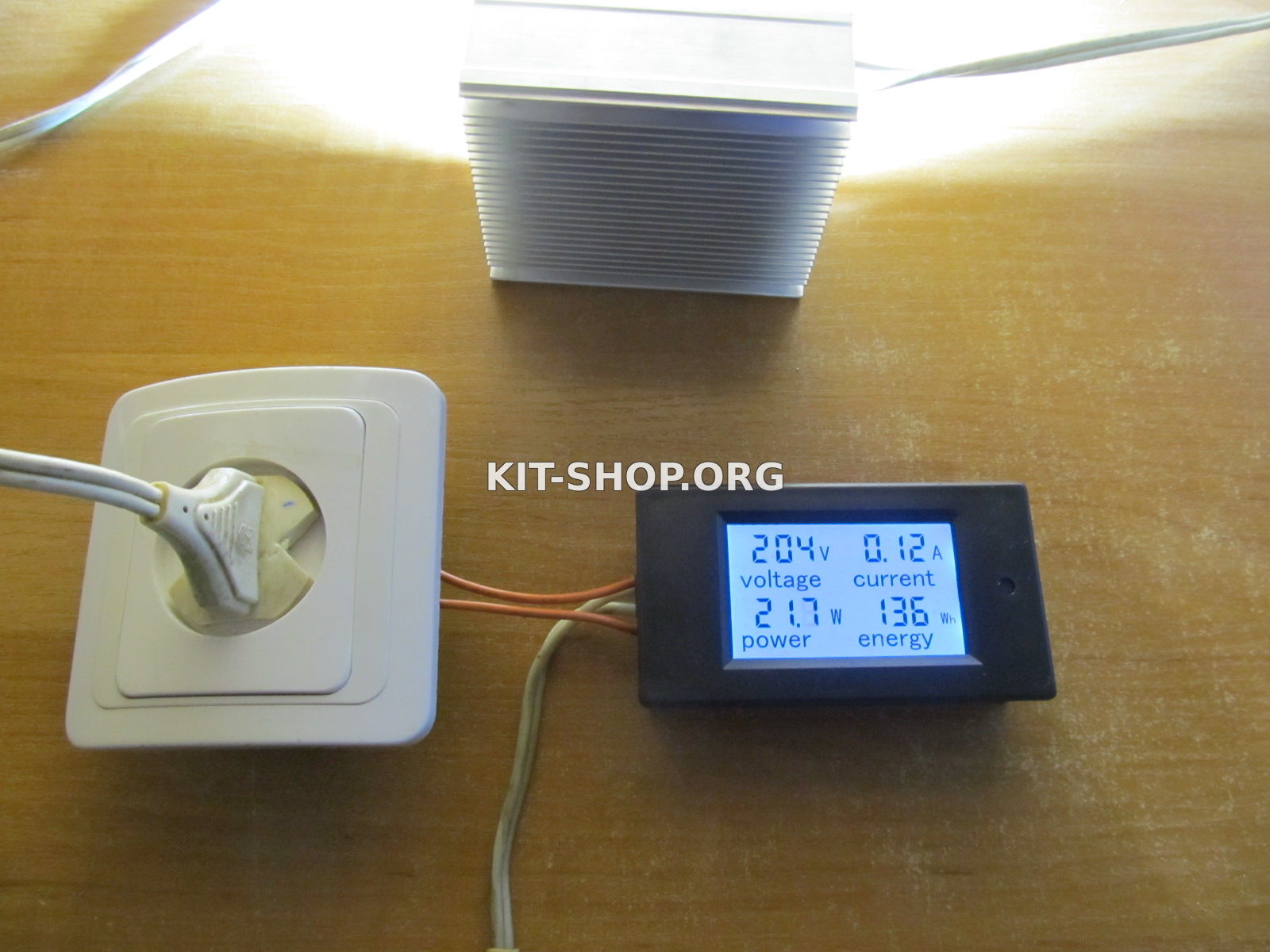

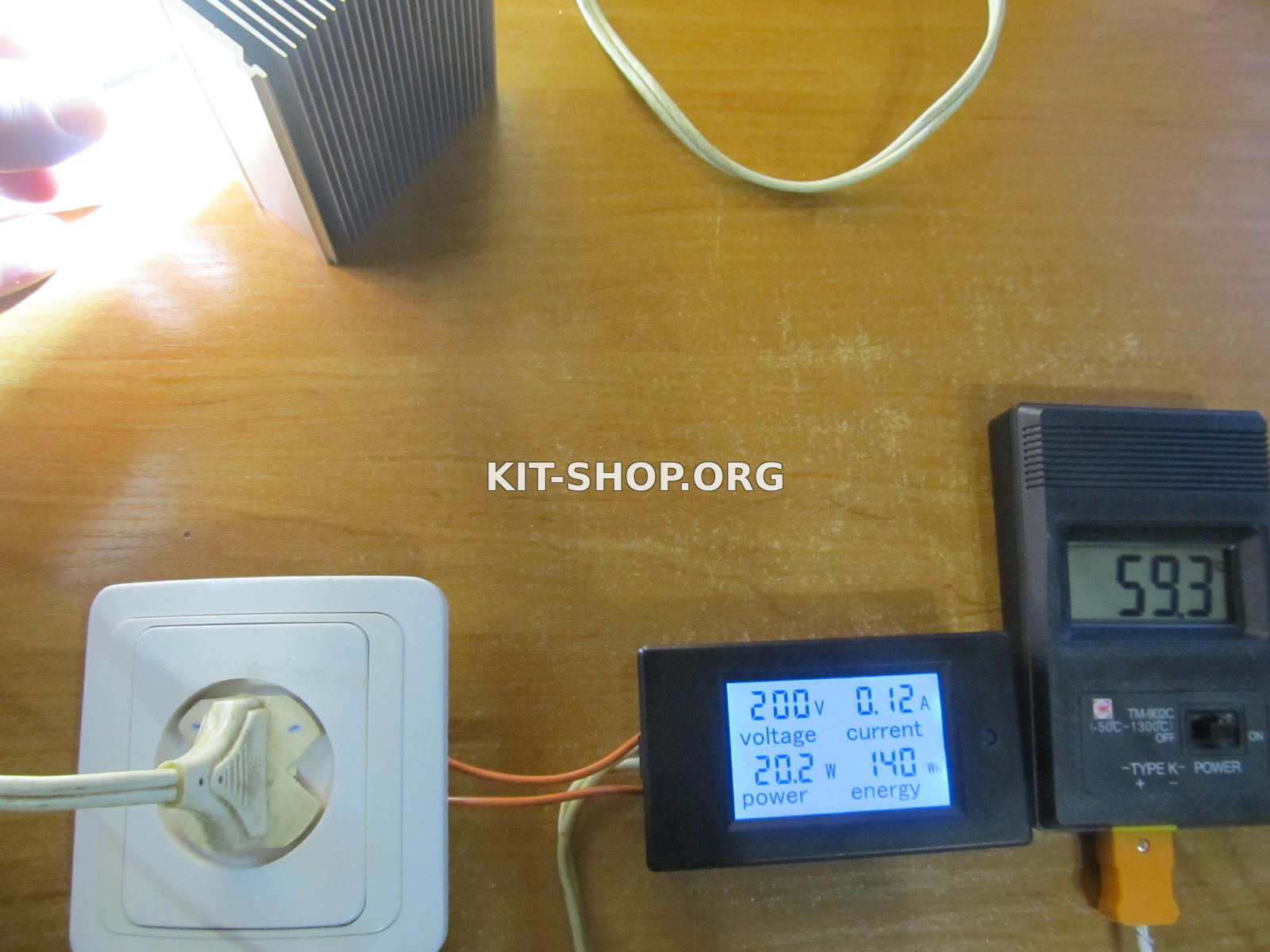

Далее пошли замеры мощности и температуры.

Сразу хочу обратить внимание, что напряжение вечером не на должном уровне, отсюда мощность немного меньше.

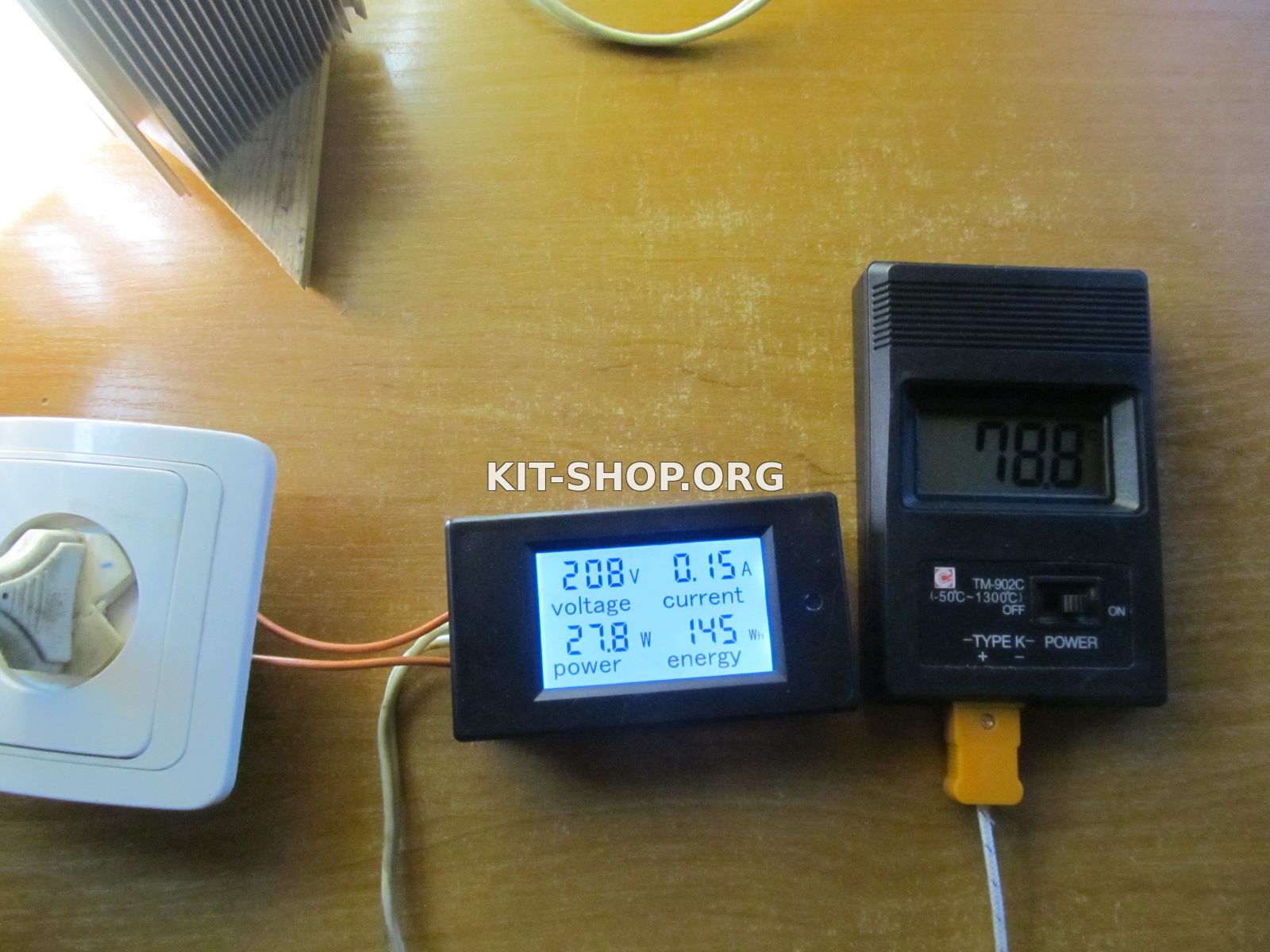

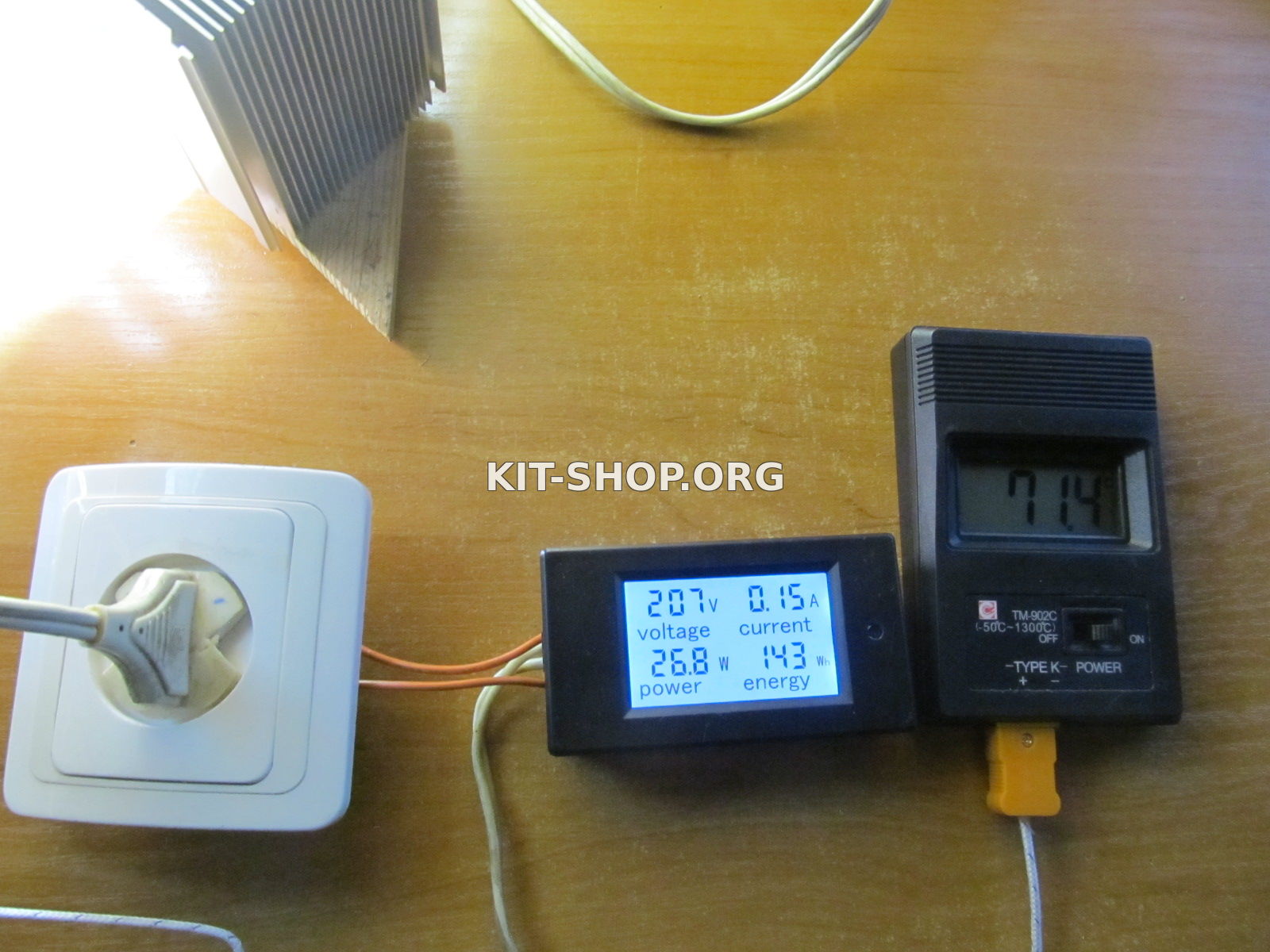

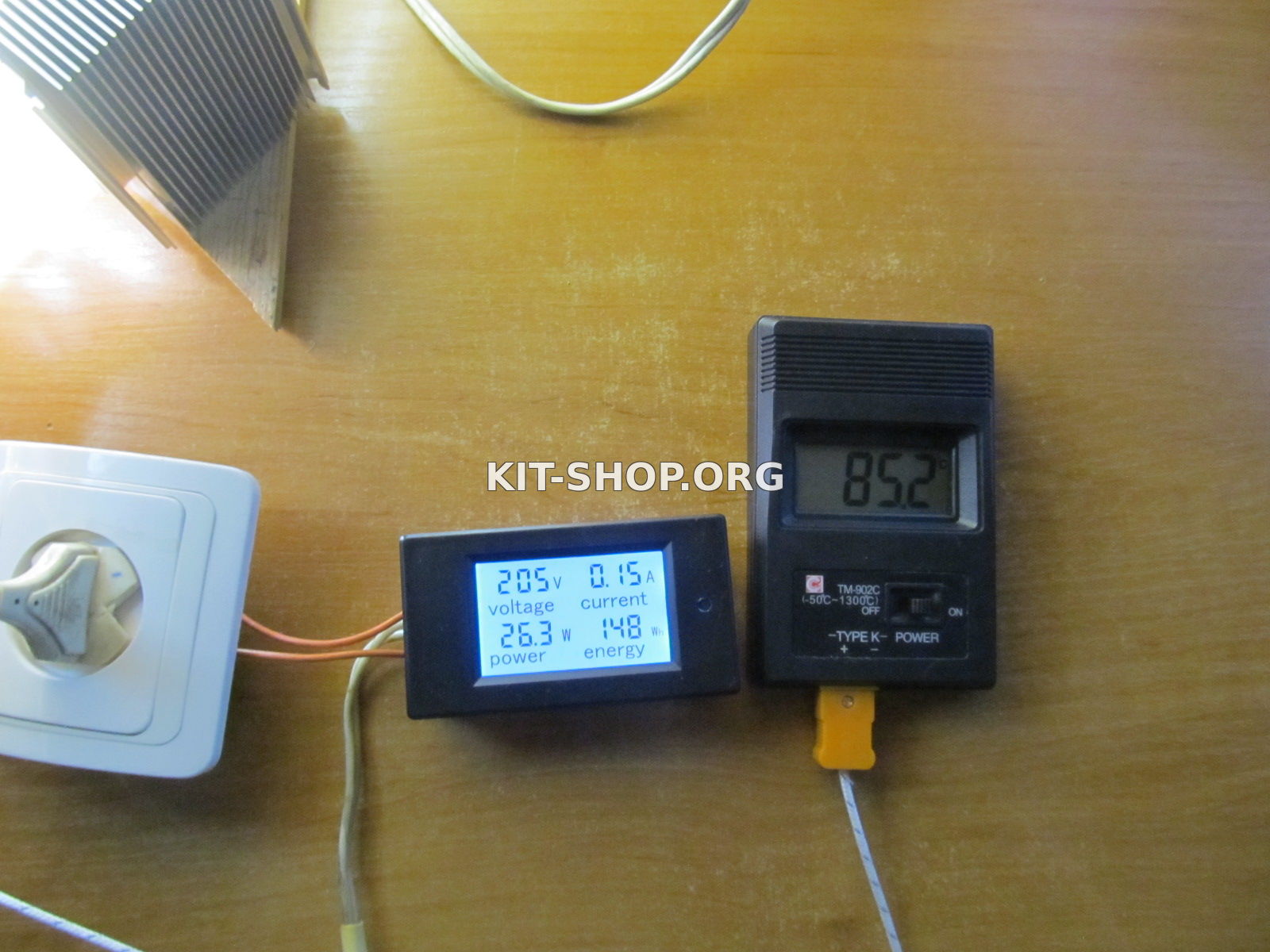

После 20 минут температура поднялась до 85 градусов. Далее испытывать на прочность матрицу не стал, хотя чипы управления могут контролировать ток через светодиоды при сильном нагреве.

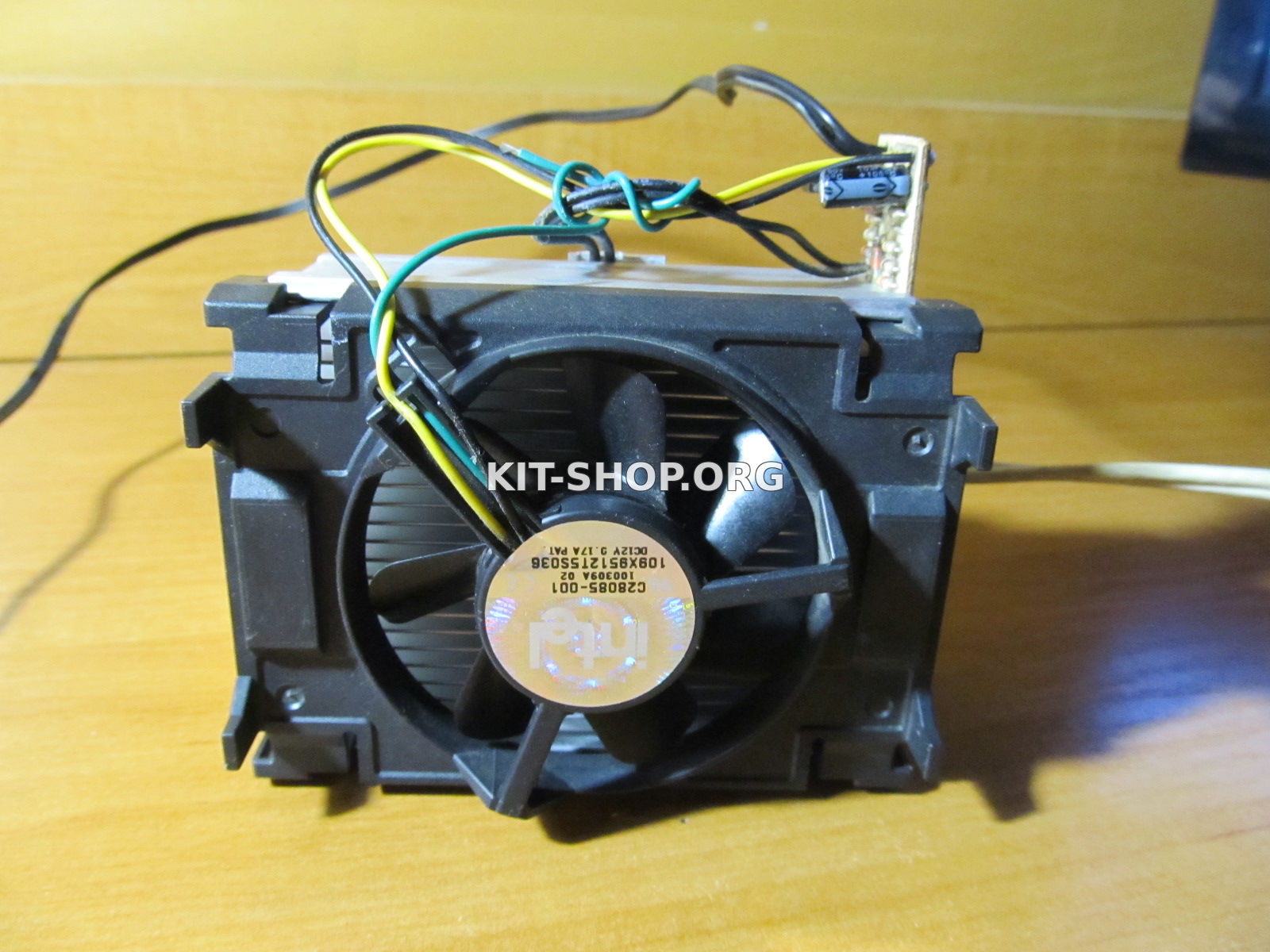

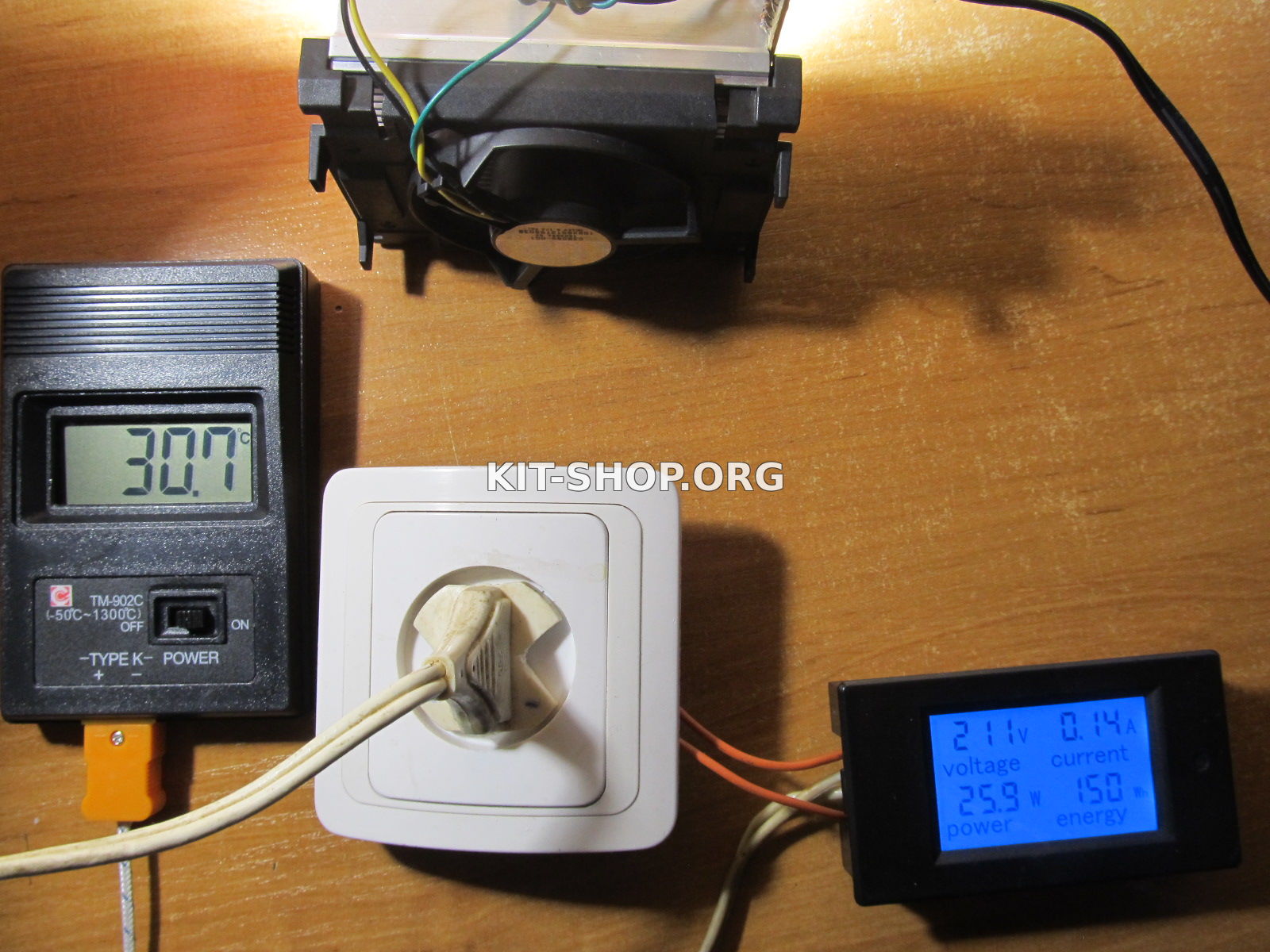

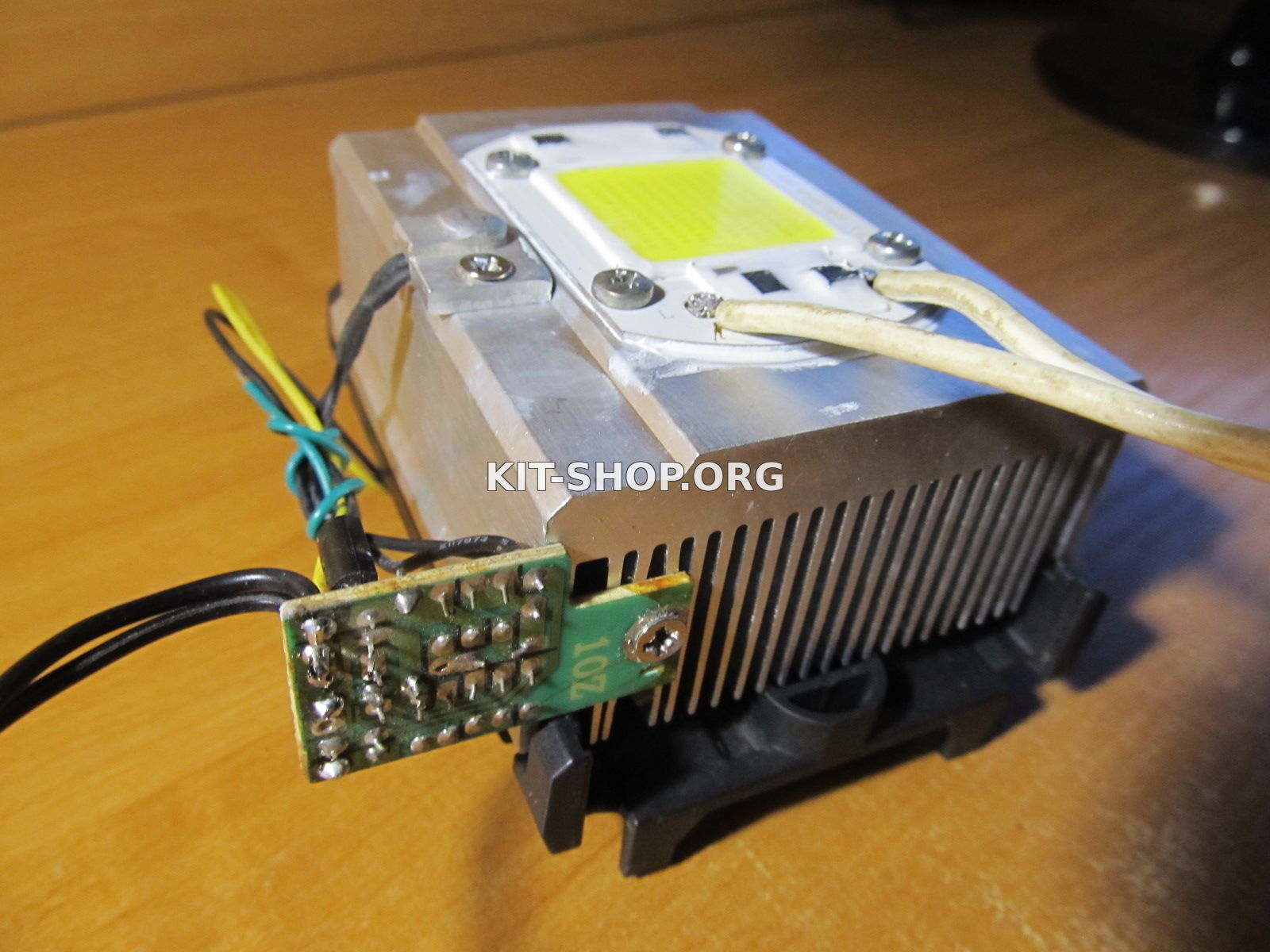

Далее тесты проводились с использованием принудительного охлаждения штатным куллером от данного радиатора и платой контроля частоты вращения вентилятора. Последнюю снял со старого блока питания ПК.

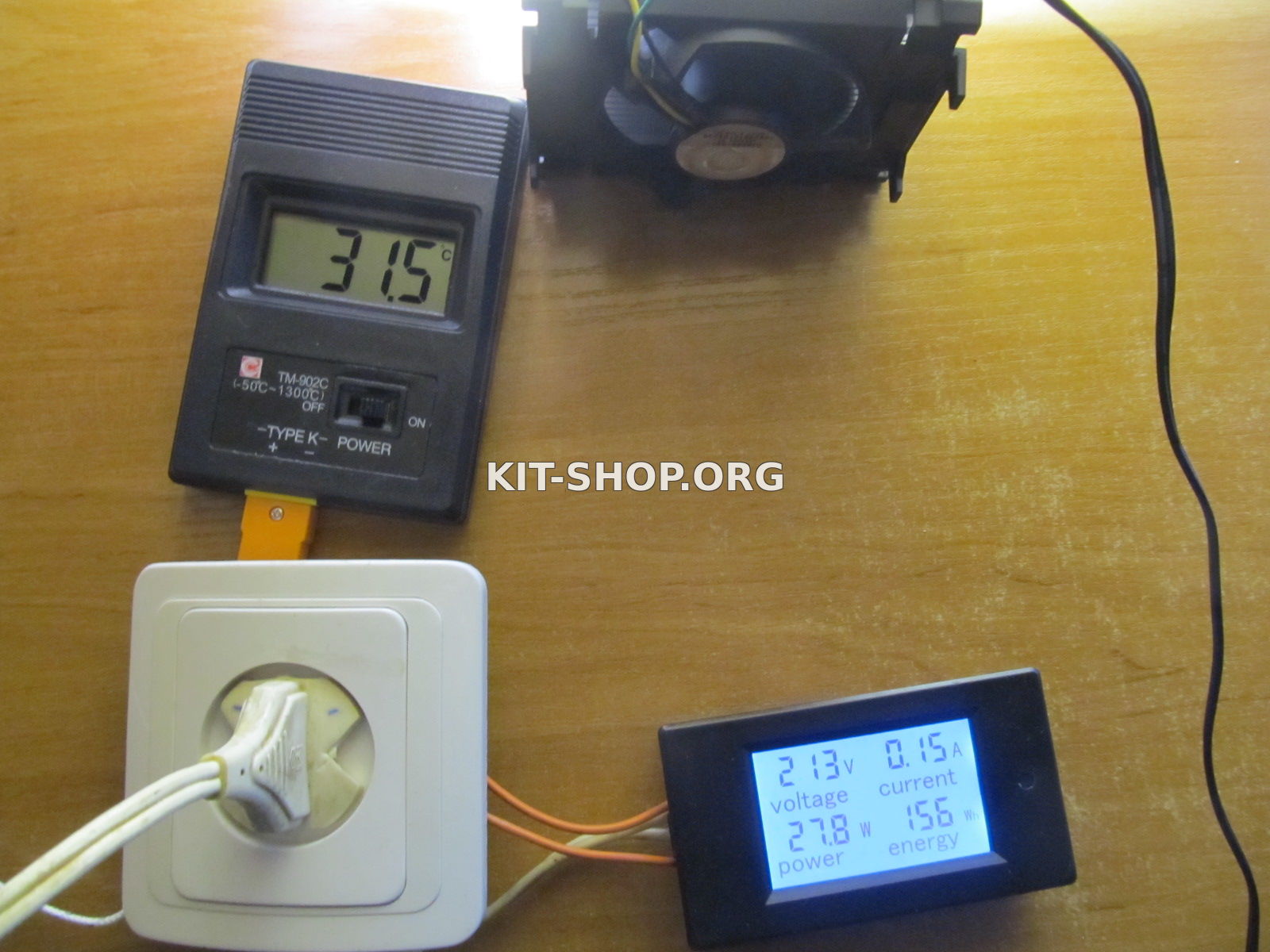

Температура в течение полутора часов не поднималась больше 31,5 градуса, а вентилятор работал на малых оборотах, не разгоняясь.

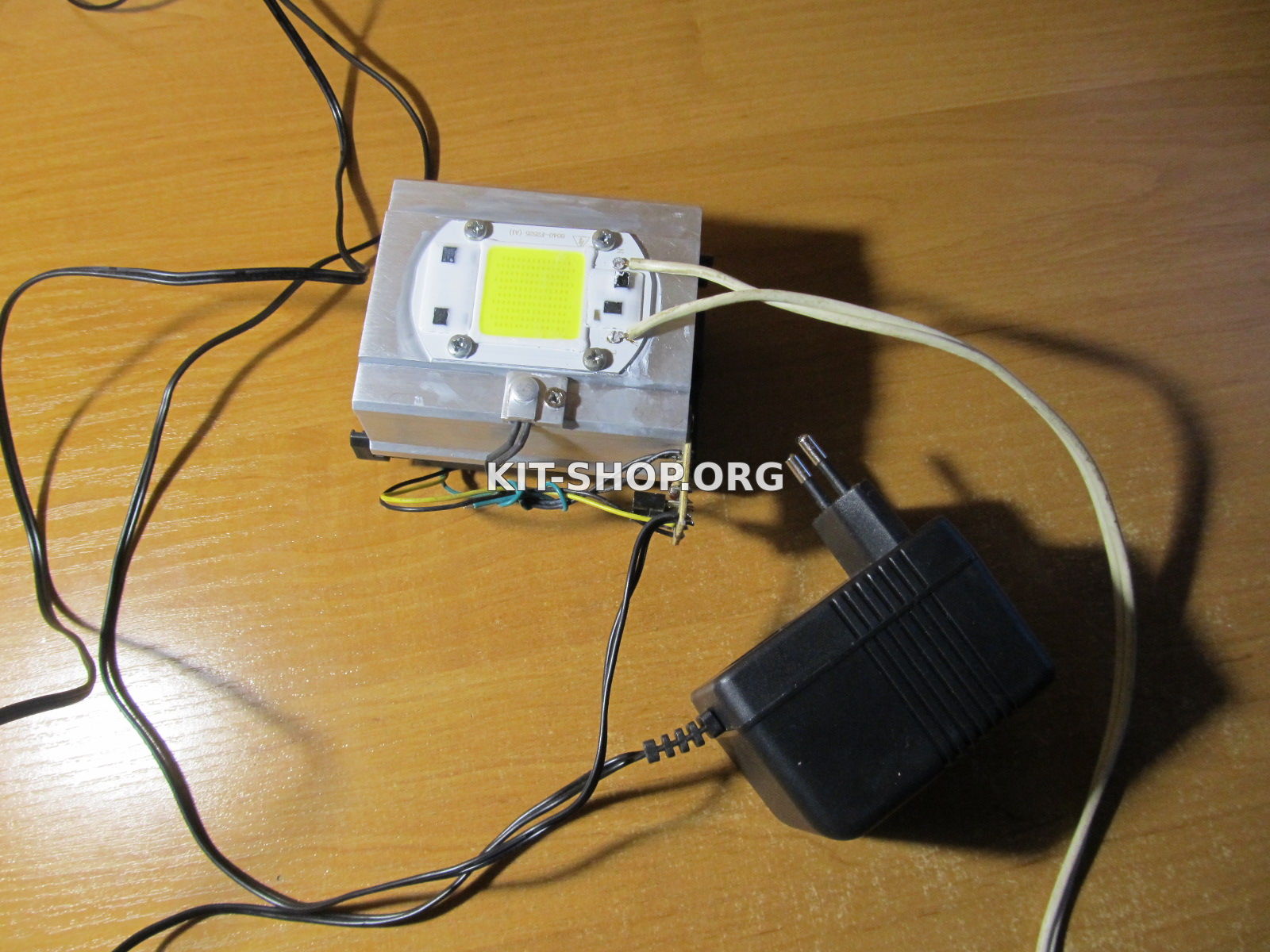

После чего плата контроля частоты вращения вентилятора была исключена из конструкции, а блок питания заменен на 9-ти вольтовый.

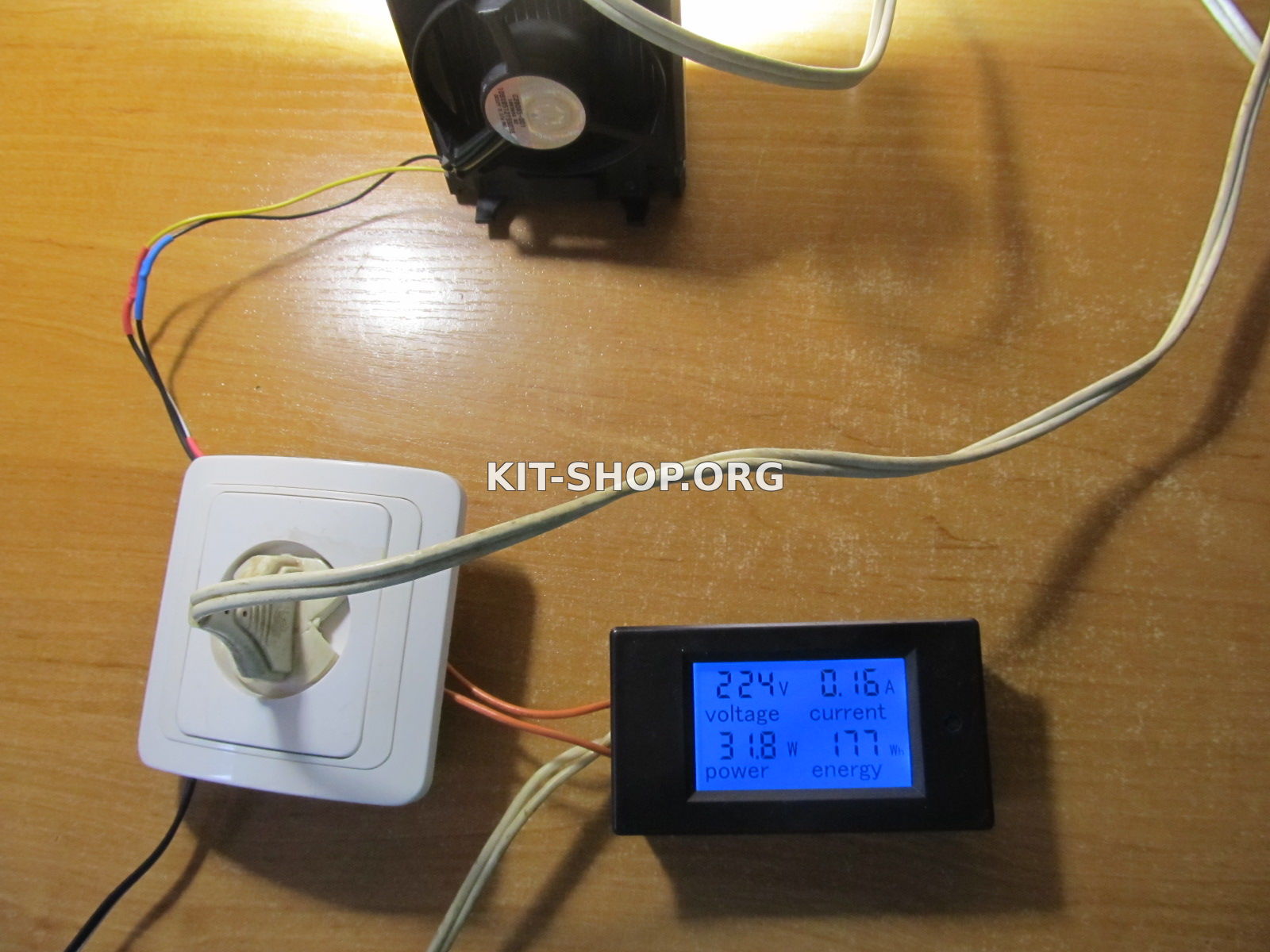

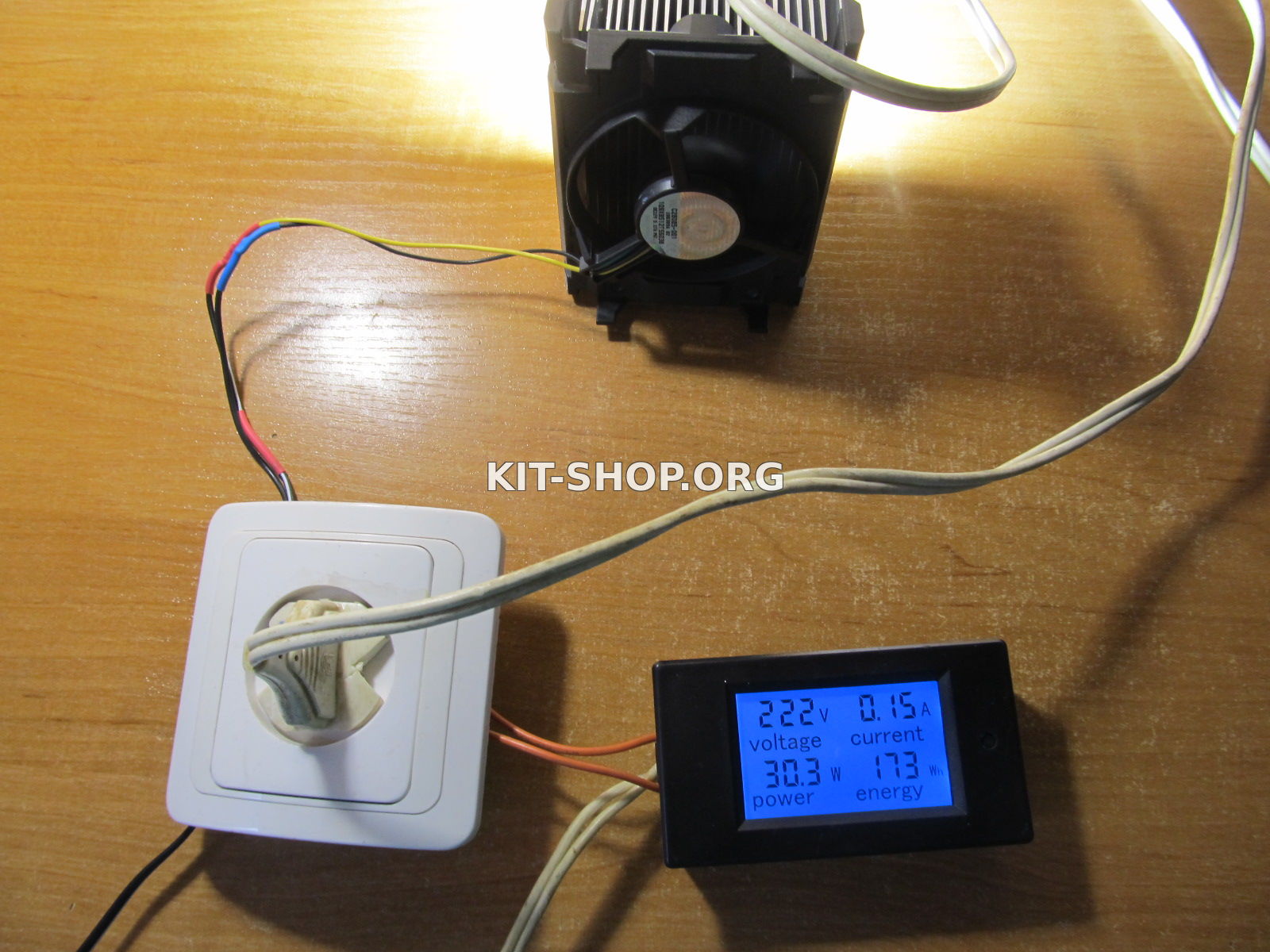

Увеличение напряжения в сети позволило убедиться что заявленная потребляемая мощность соответствует действительности.







Ожидаемо фотоаппарат реагировал на мерцание матрицы частотой 100 Герц. Видео не снимал, но смог зафиксировать следующее





Можно было бы побороться с пульсациями, припаяв к диодному мосту конденсатор. Это вызвало бы повышение напряжения до 220*1,41=310,2 вольта и нужно было бы играться с ограничивающими резисторами BP5132H, но поскольку изначально отдавал себе отчет о том, что данный источник света не для жилых помещений, то затевать эту борьбу не стал.

Сфера применения матрицы – общее освещение улицы, подсобных помещений и тому подобное, и, следовательно, пульсациями можно пренебречь.

С помощью ЛАТРа удалось установить (эксперимент проводился на работе и фото не делал, дабы не отвечать на вопросы: «Зачем?»), что нижний порог, при котором матрица еще излучает свет, 130 с небольшим вольт. Больше 250 вольт не подавал, но в том случае не помешает маска сварщика).

В связи с тем, что данный источник света обладает высокой мощностью и, если так можно выразиться, повышенной плотностью света, то совсем не лишним будет рассеивающий экран перед матрицей.





В итоге, к минусам можно отнести:

- повышенное тепловыделение (издержки технологии, но не конструкции) и необходимость применения теплоотвода (предпочтительнее активного охлаждения);

- довольно высокую стоимость.

Однако эти минусы с лихвой перекрываются яркостью данной матрицы, способностью освещать большую площадь, соответствием заявленным характеристикам.

Мерцание не могу отнести к отрицательным чертам так, как область применения матрицы НЕ ЖИЛЫЕ помещения.
