JUMP STARTER (часть 1)

Товар  можно купить тут

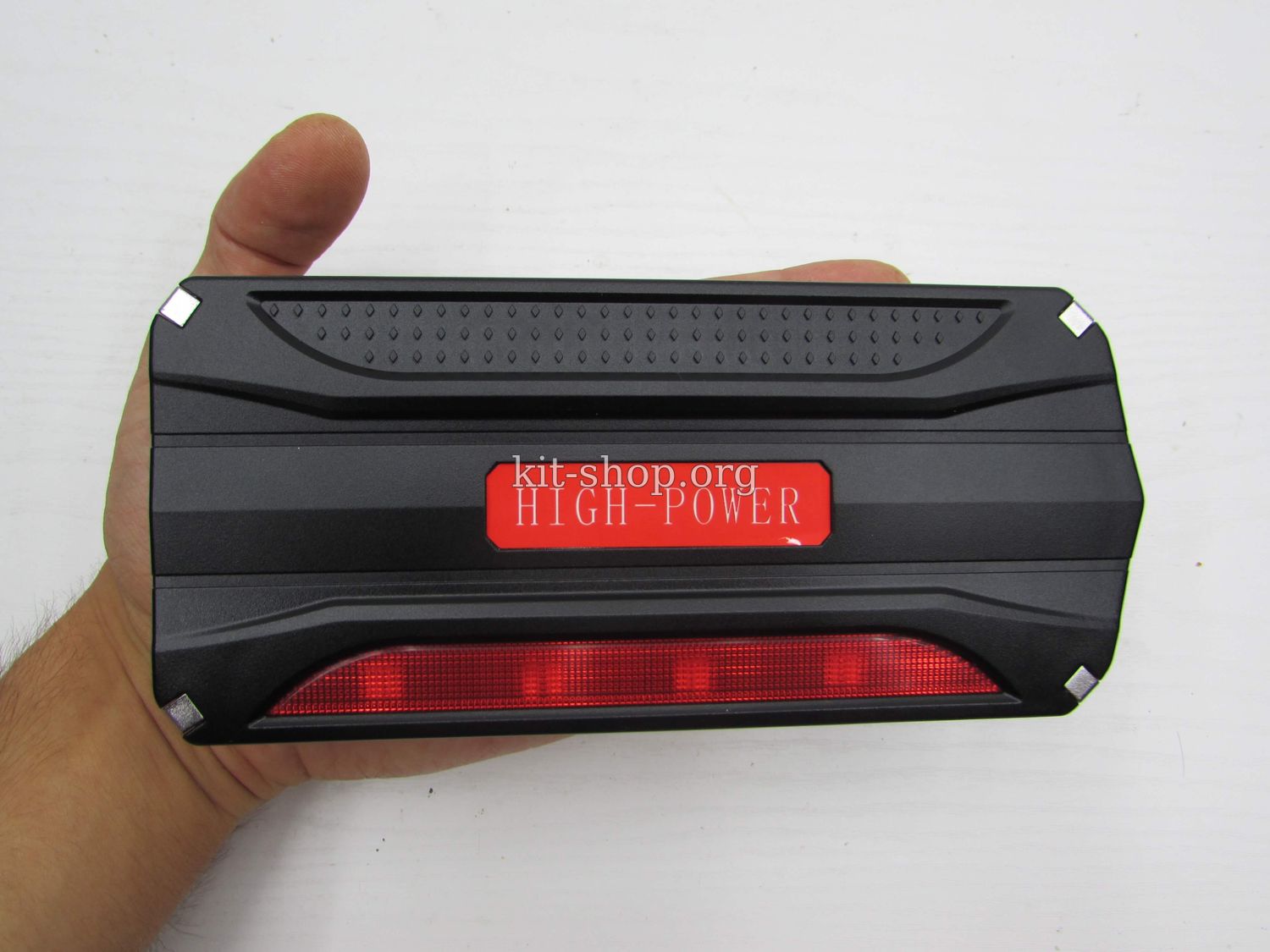

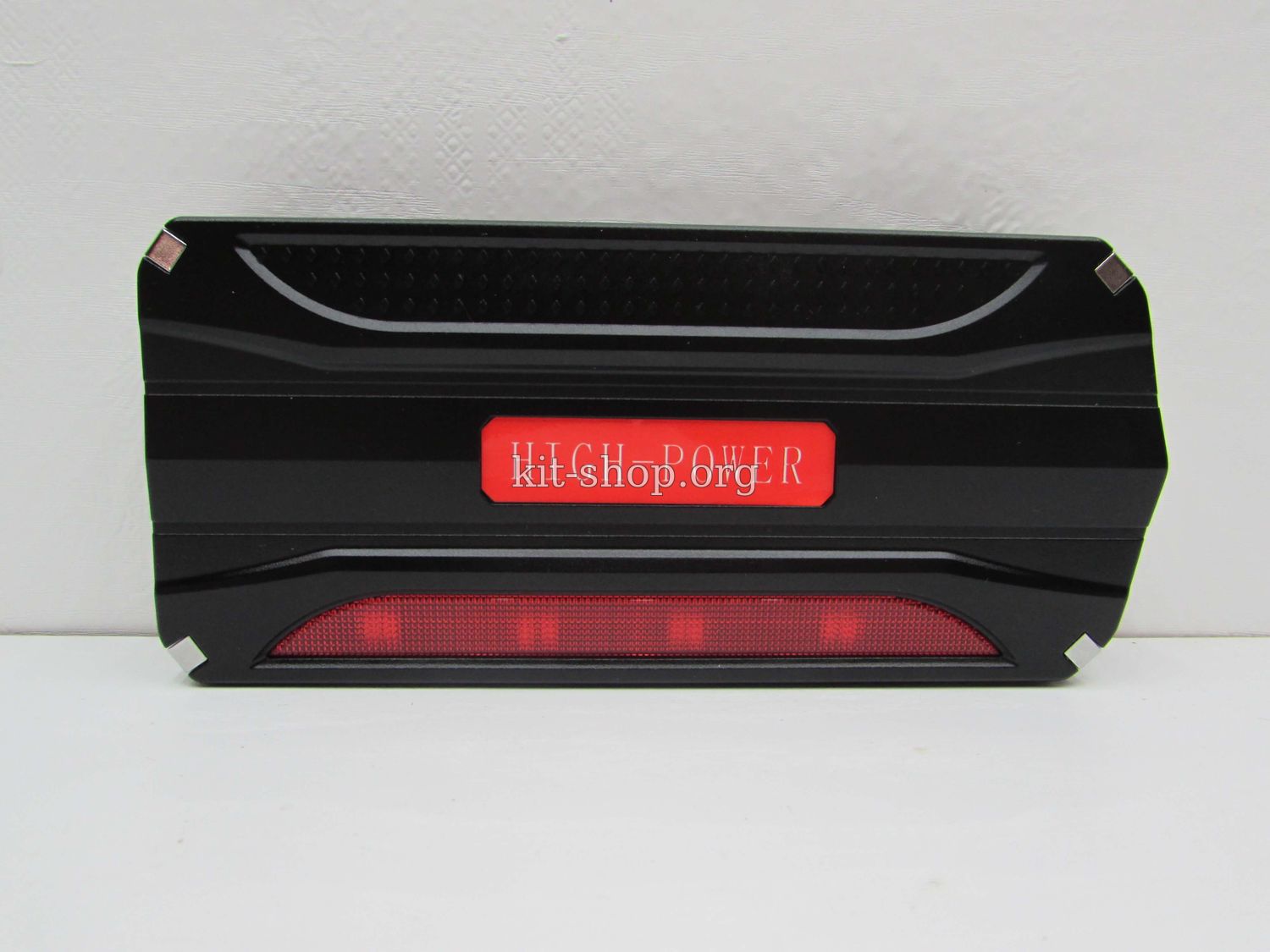

Привет друзья, я думаю многим знакомы такие штуки, называют их JUMP STARTER-ом, по сути это повербанк, который при желании может завести автомобиль.

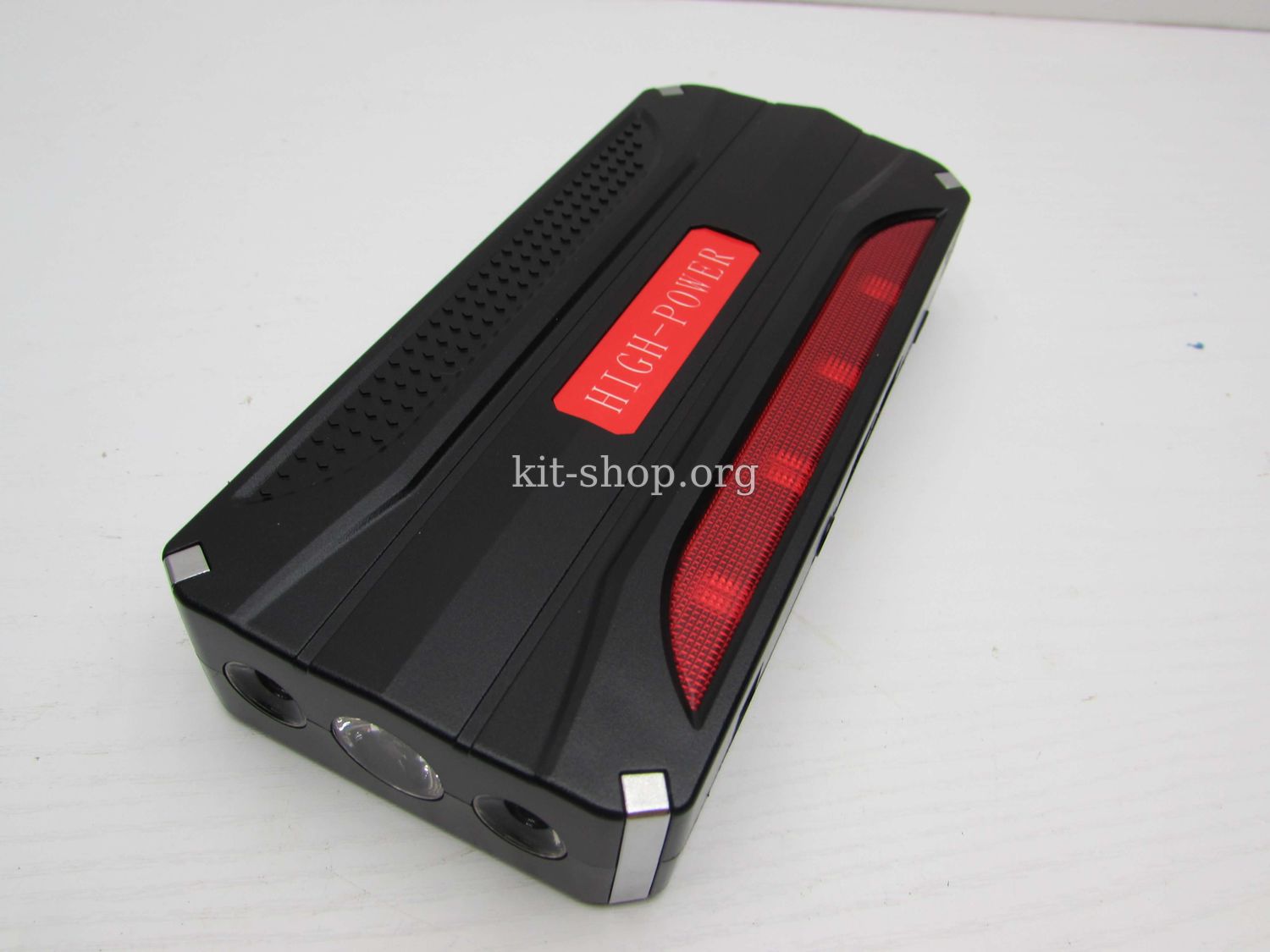

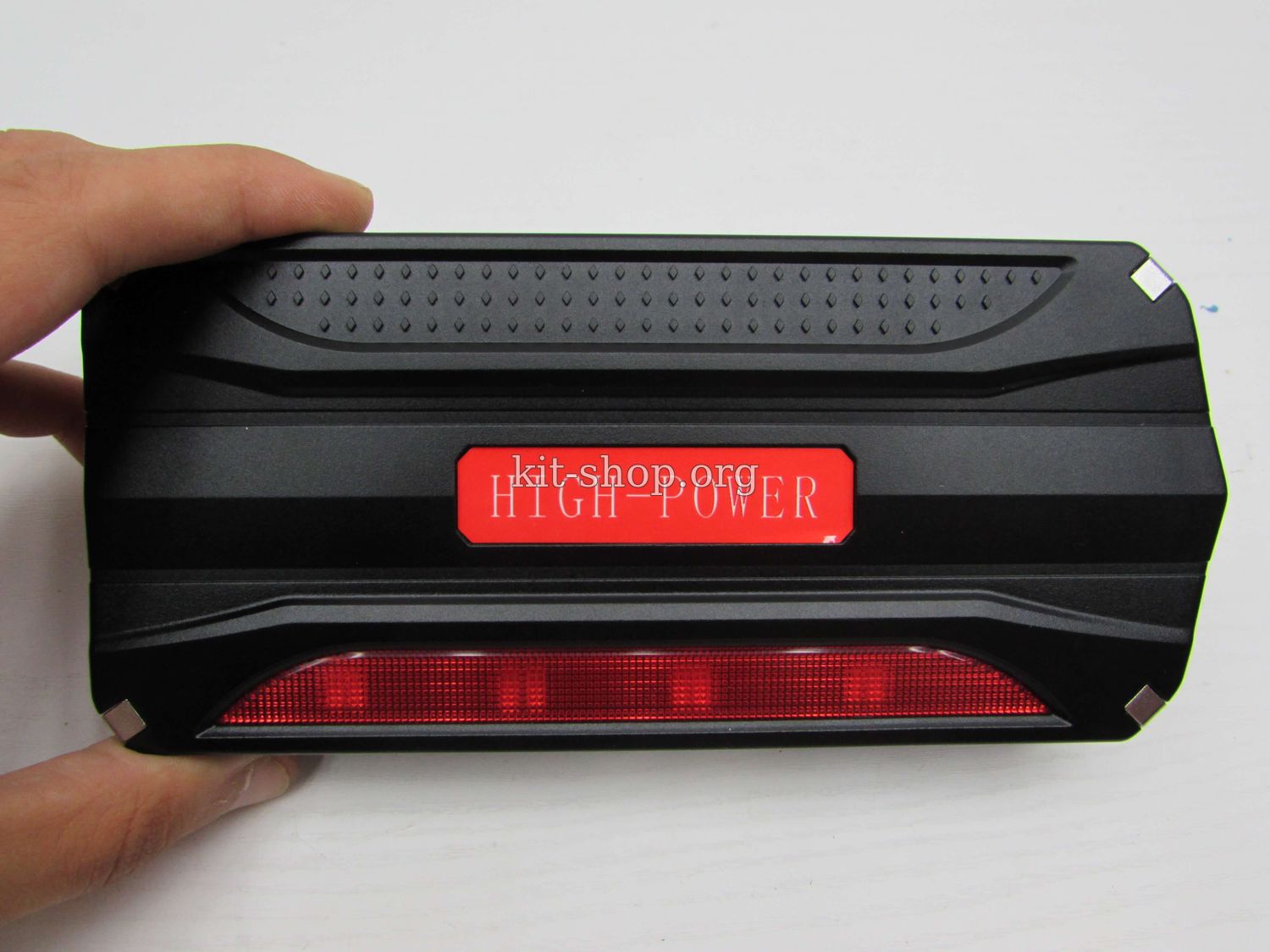

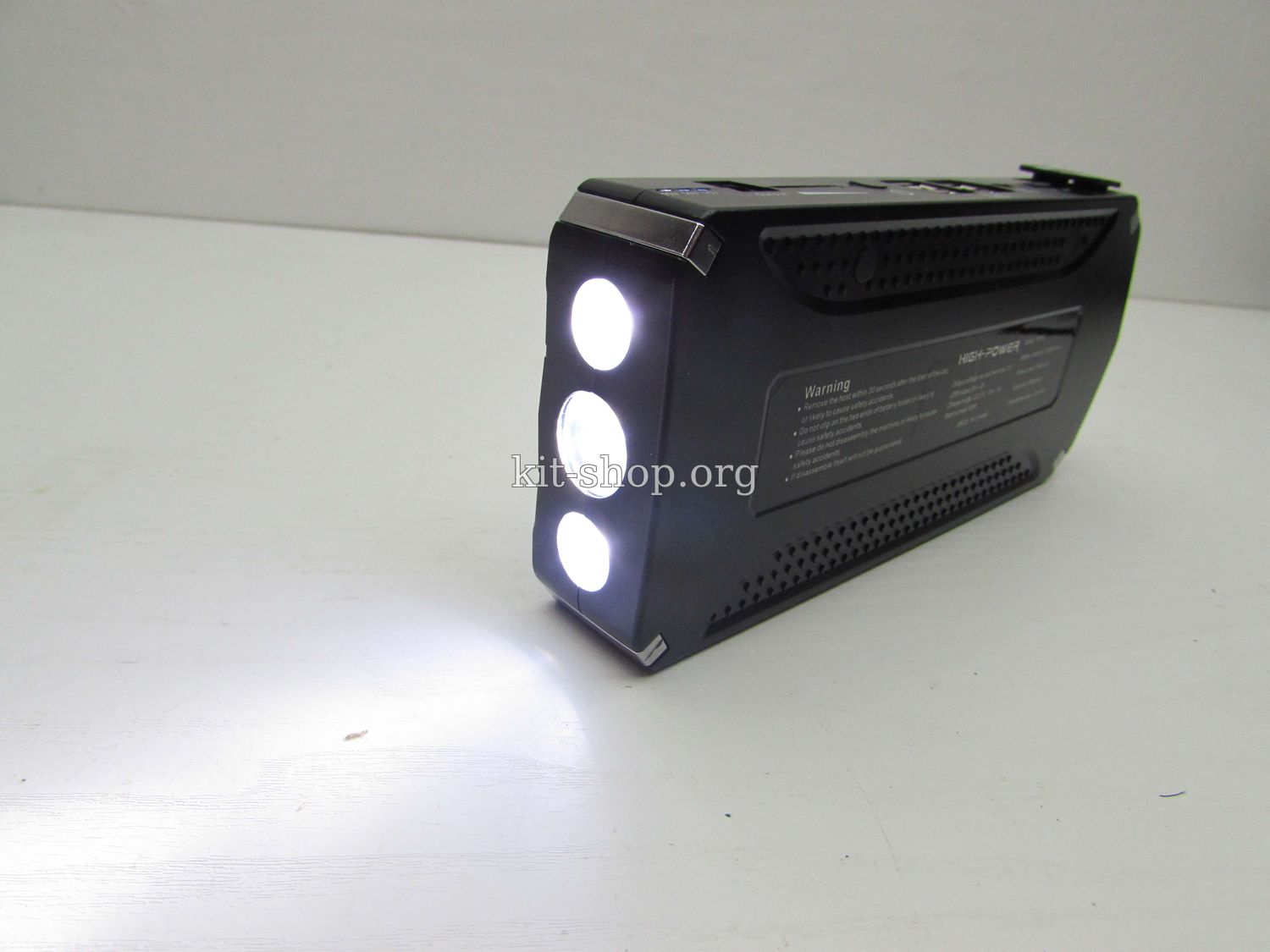

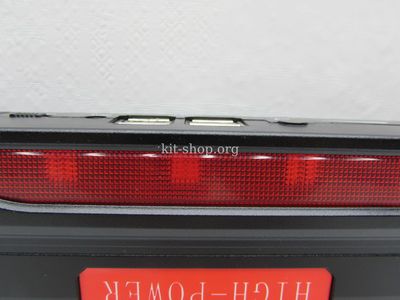

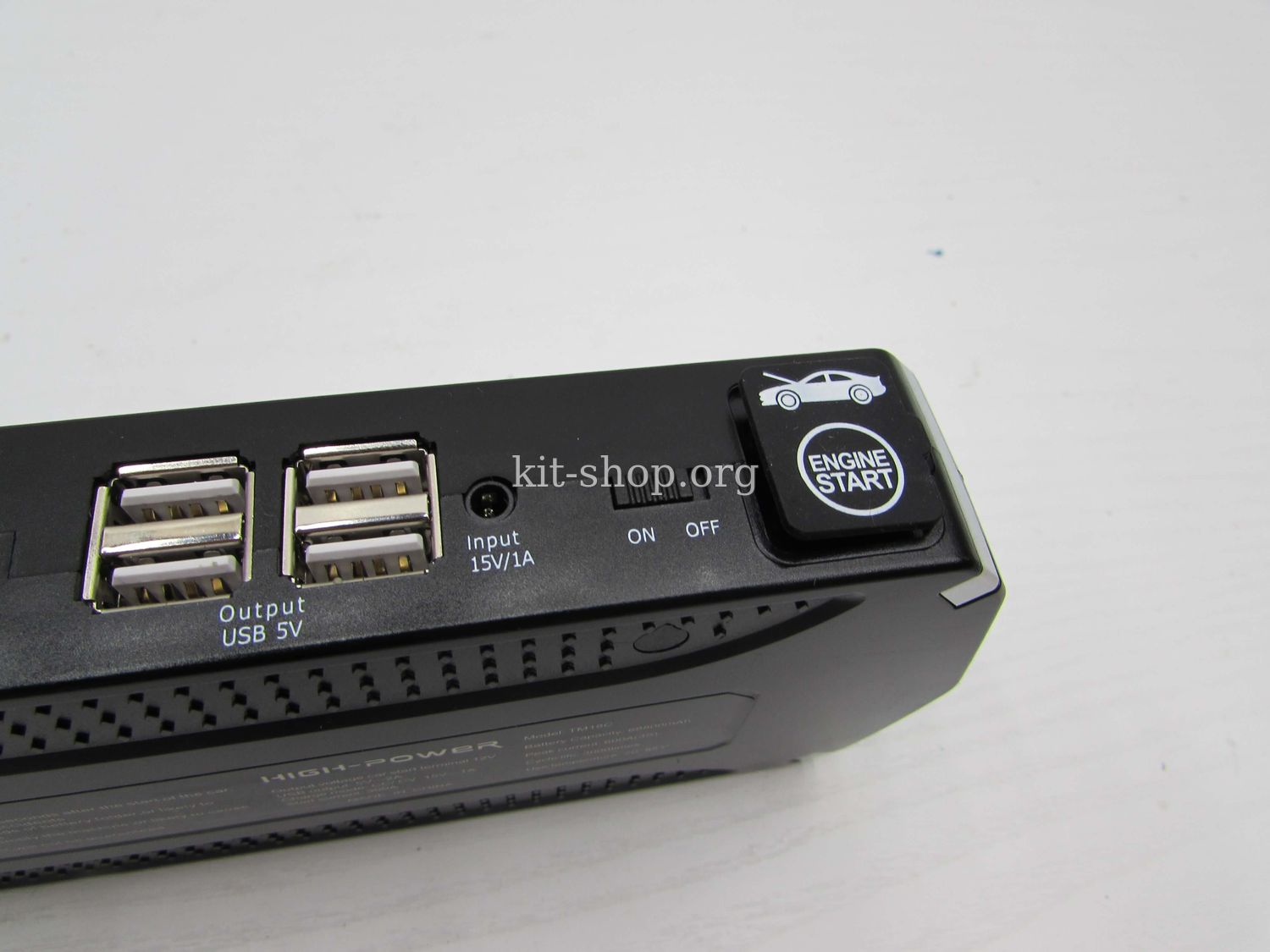

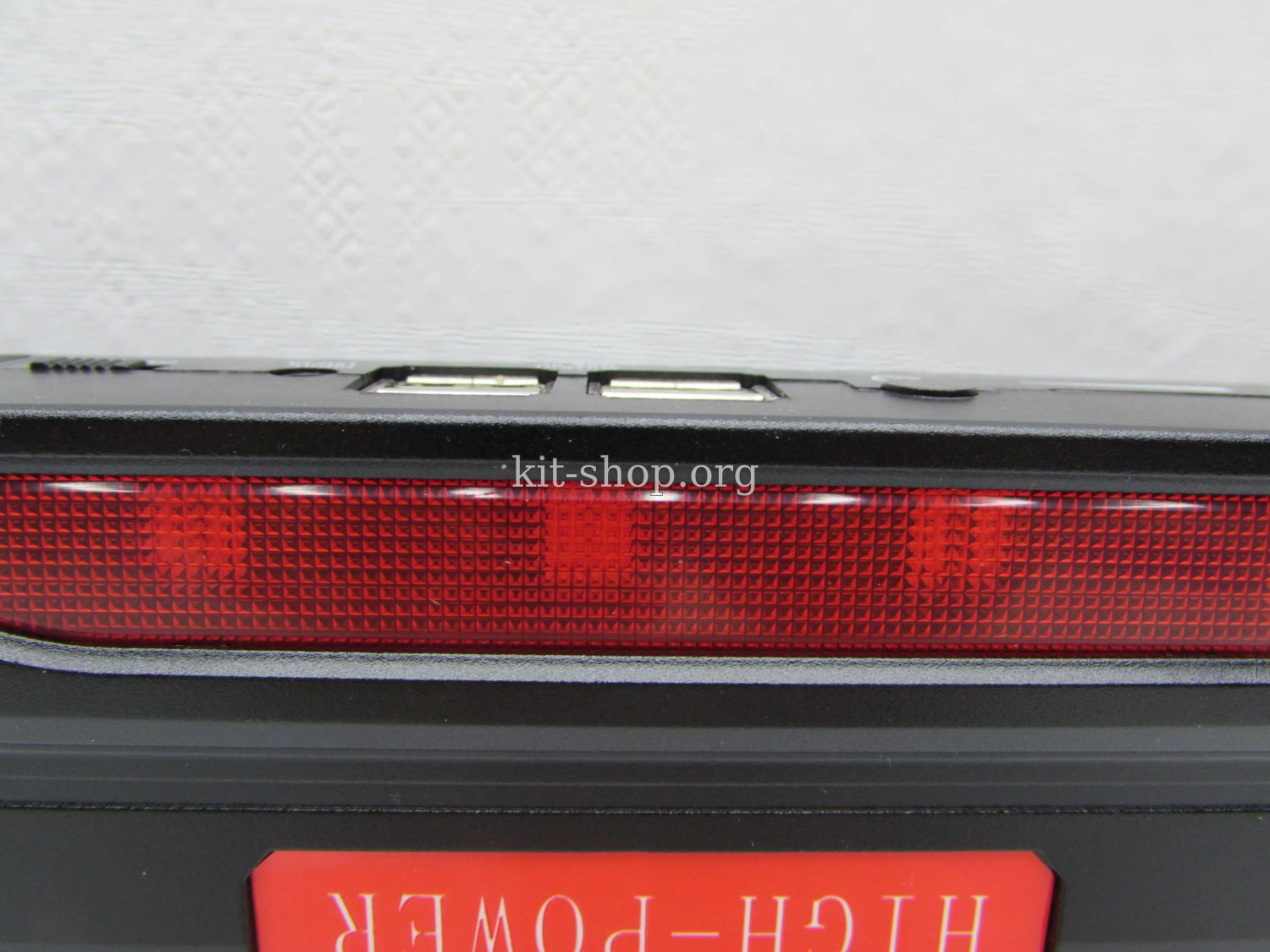

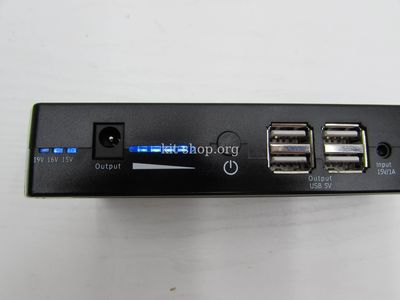

Само устройство многофункционально, может заряжать телефоны, ноутбуки, заводить автомобили, а также имеется фонарь, два режима стробоскопа и мигалка, видимо для вызова помощи в экстремальных ситуациях.

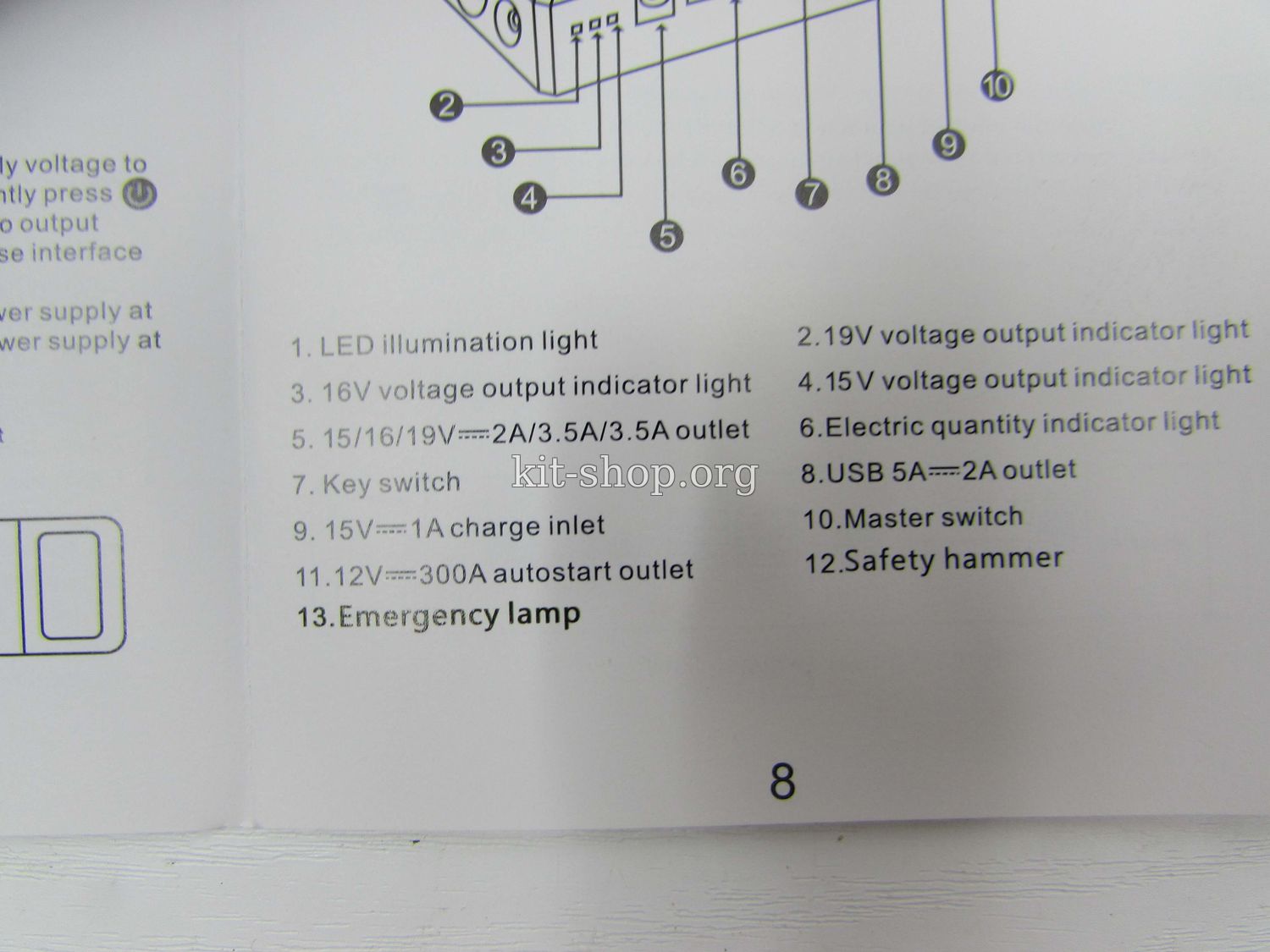

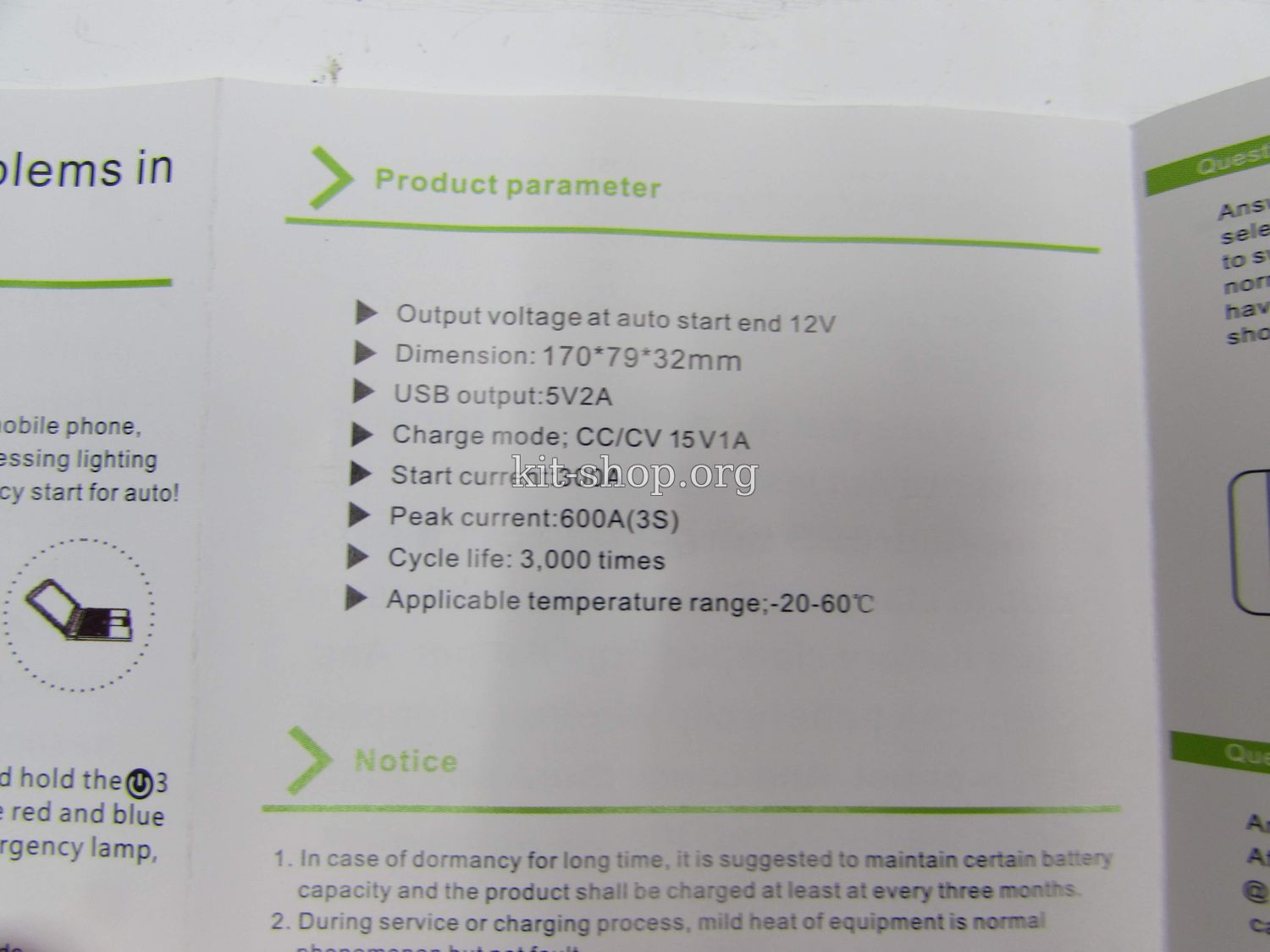

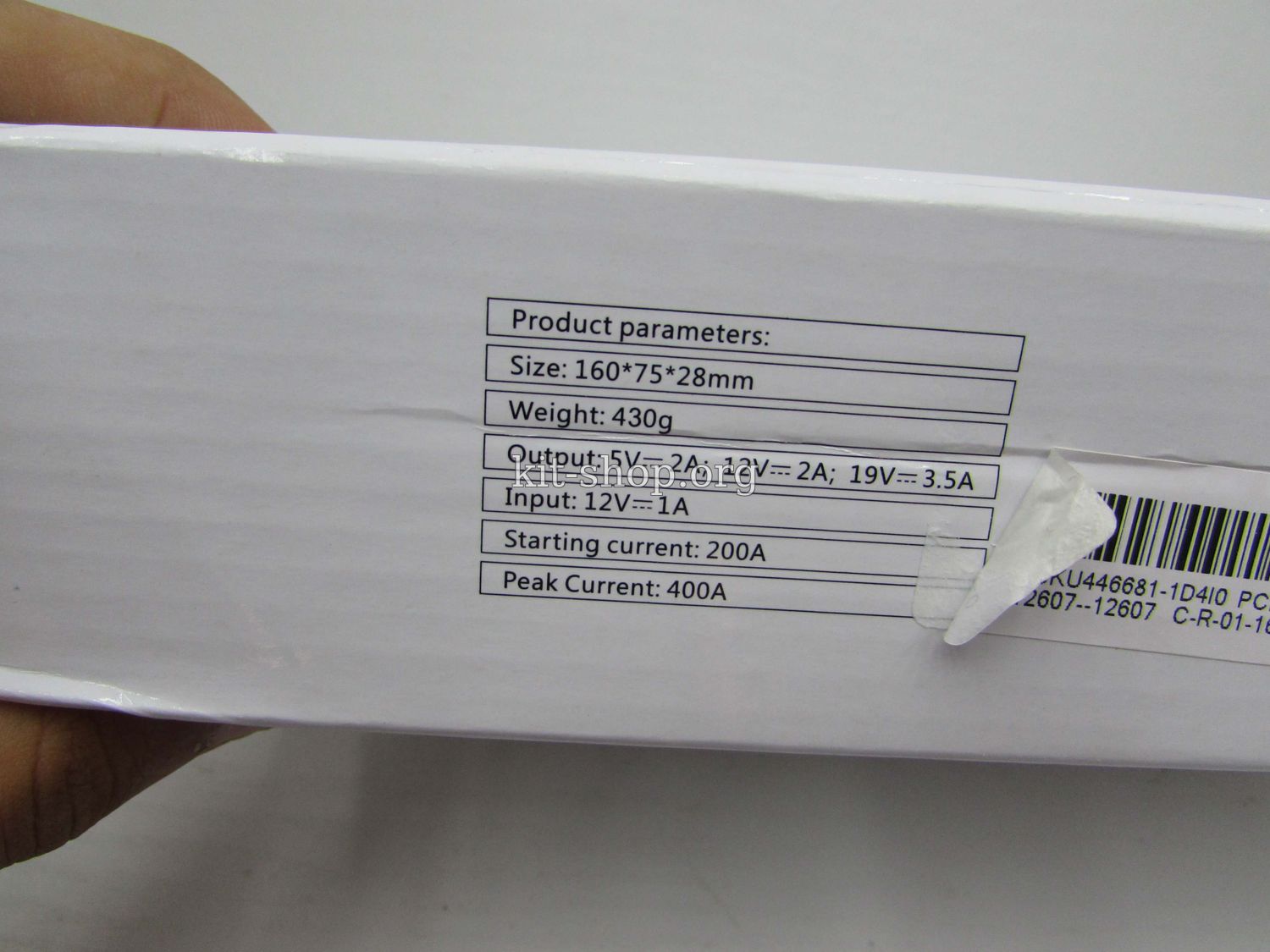

Основные параметры смотрим ниже








Приходит устройство в большой, красивой коробке, внутри находим не менее красивую сумочку, в которой лежит само устройство и всякие переходники.

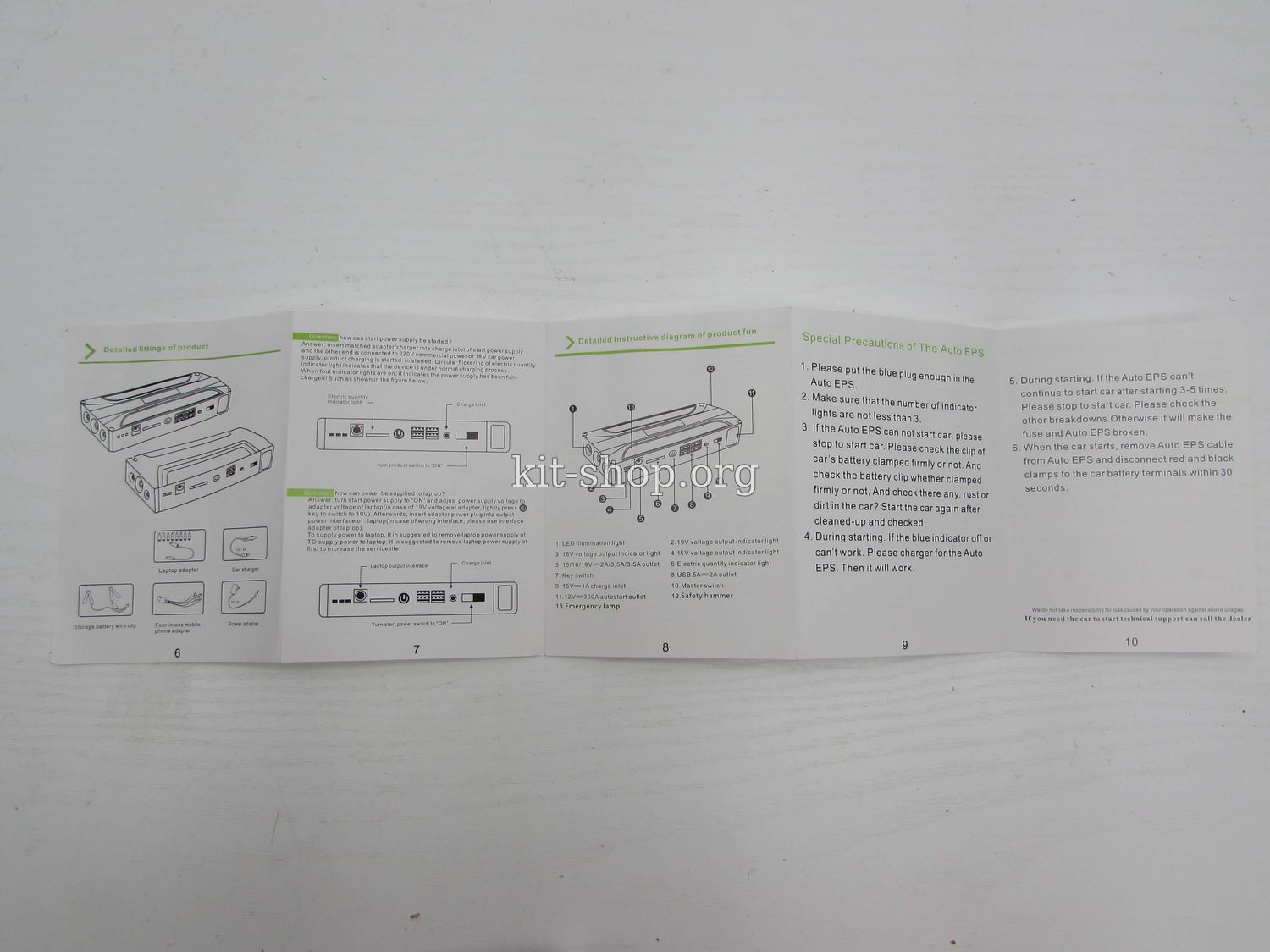

Комплектация очень богатая, помимо паспорта и самого стартера, (отныне так и назовем сие устройство) в комплектации имеем.

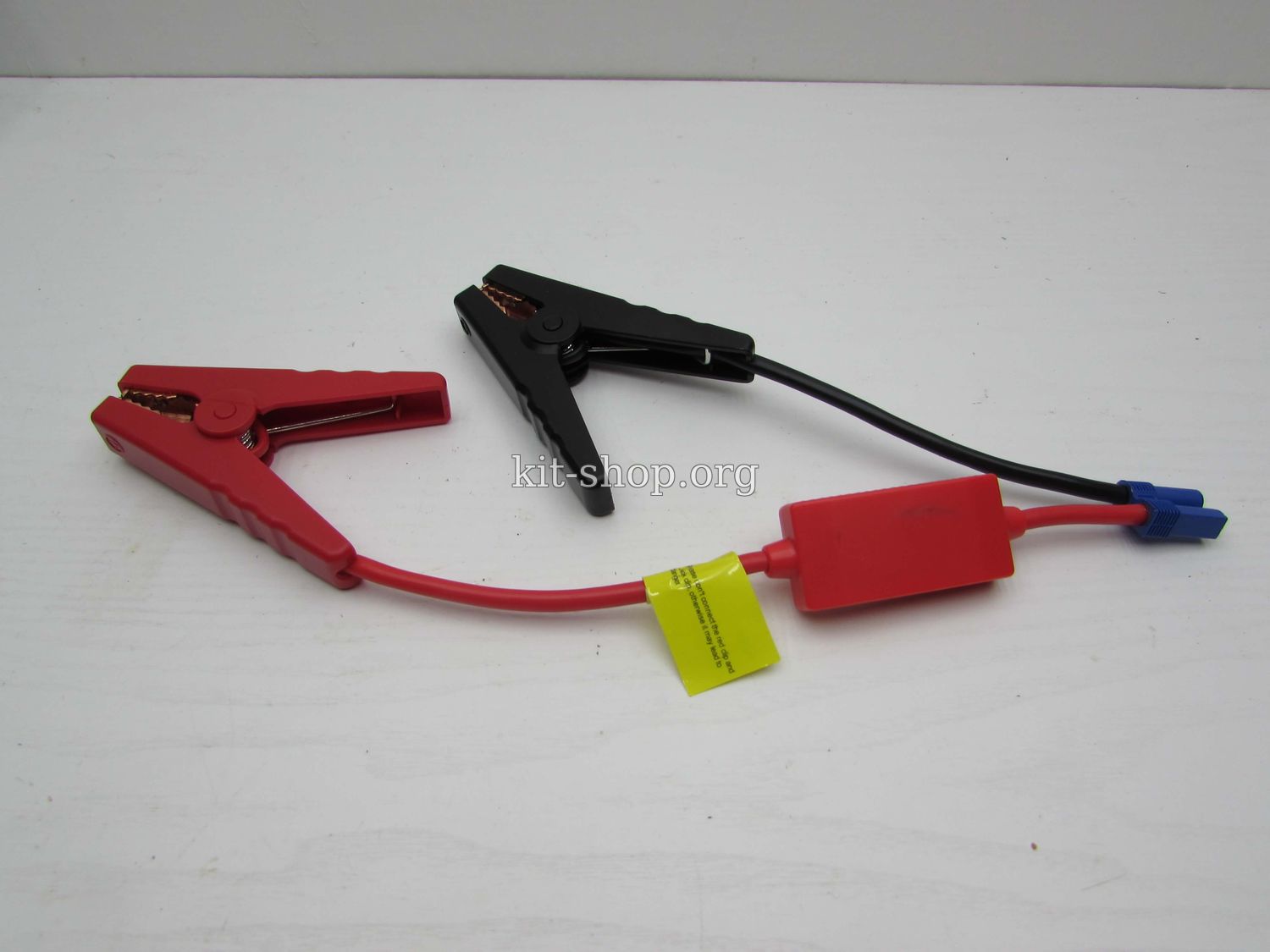

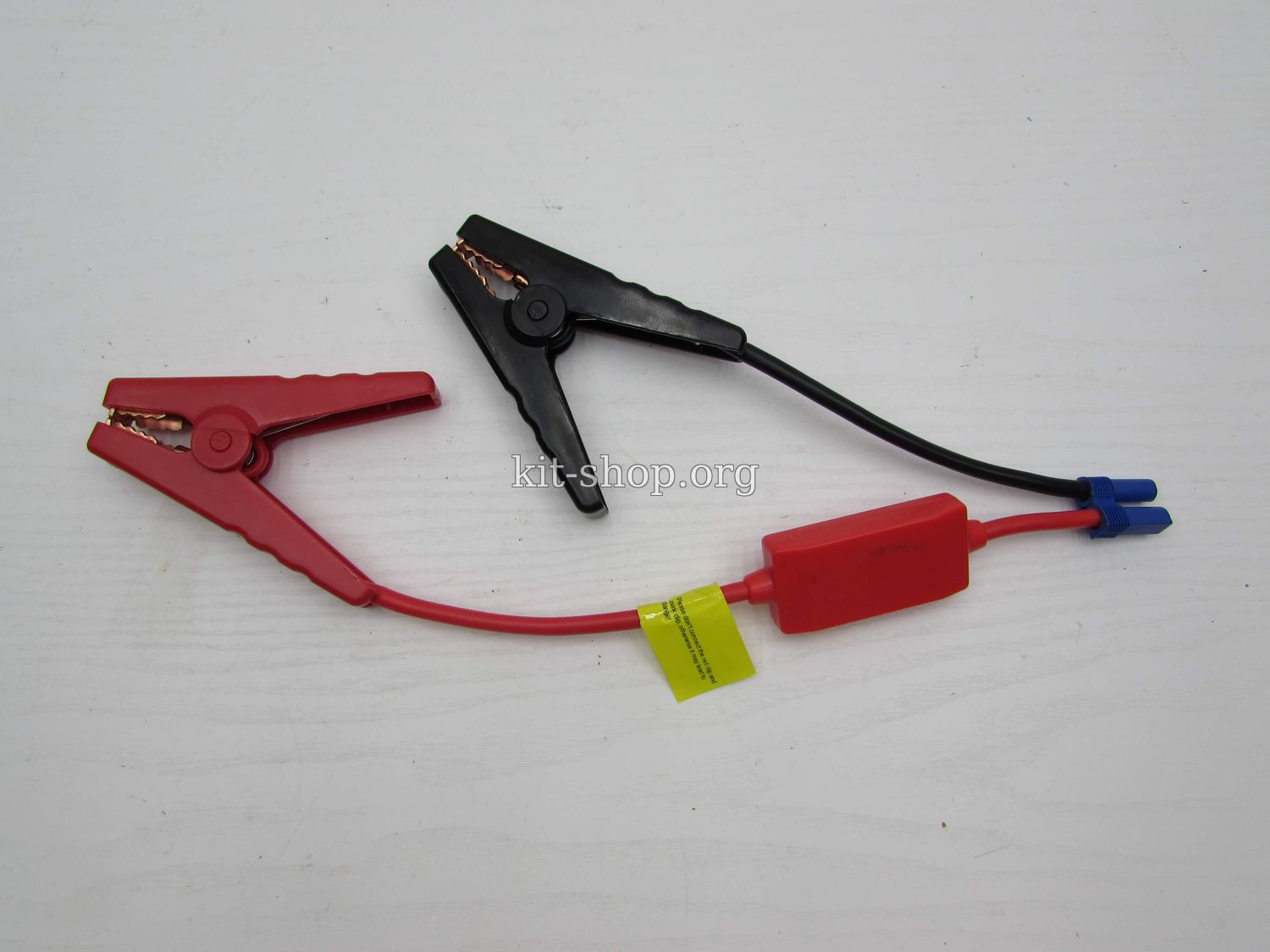

1) Клещи крокодилы нужны для того, чтобы завести движок автомобиля, подключаются в соответствующий разъем на стартере.






2) Сетевое зарядное устройство с напряжением 15Вольт и током 1Ампер.

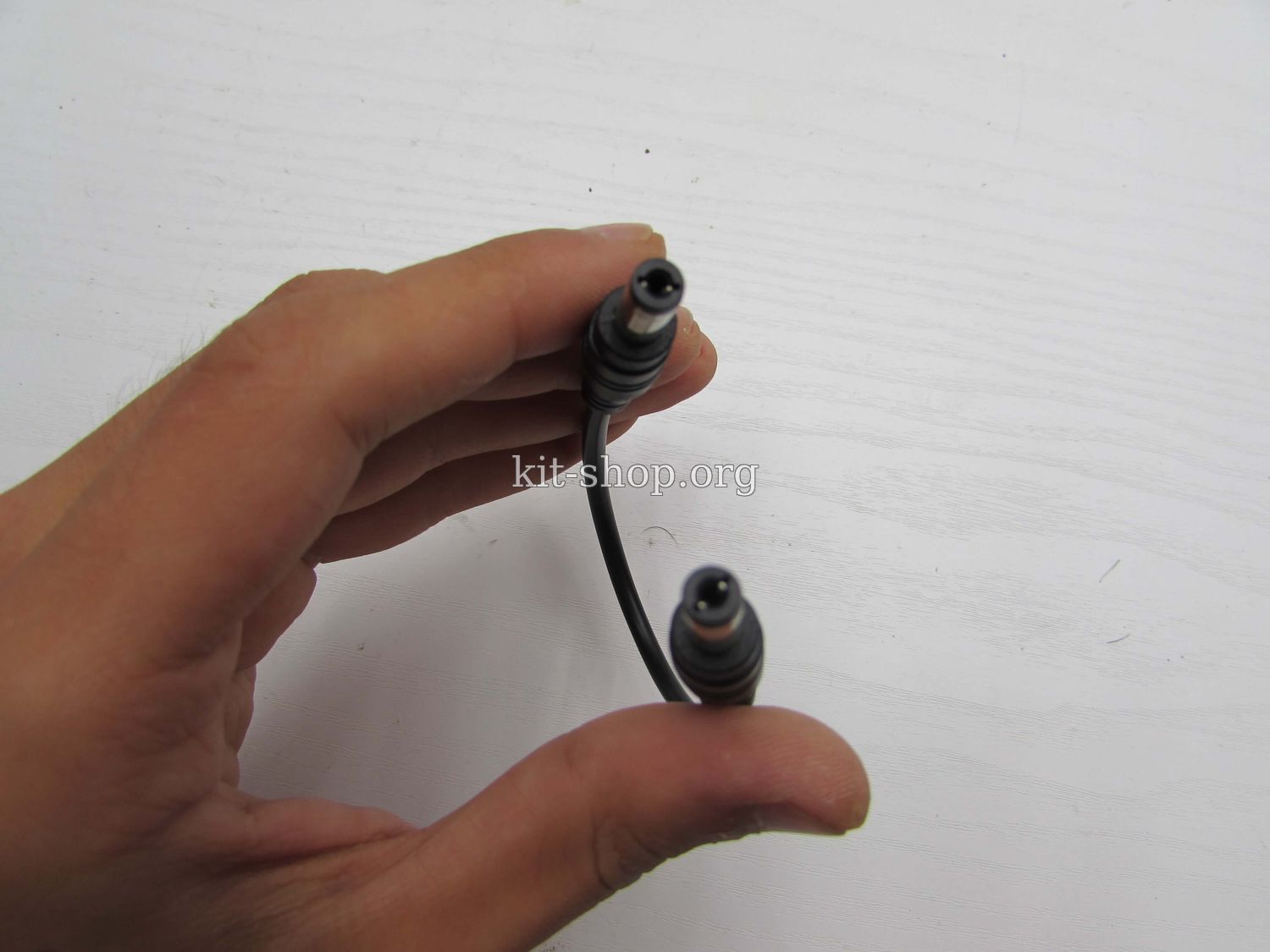

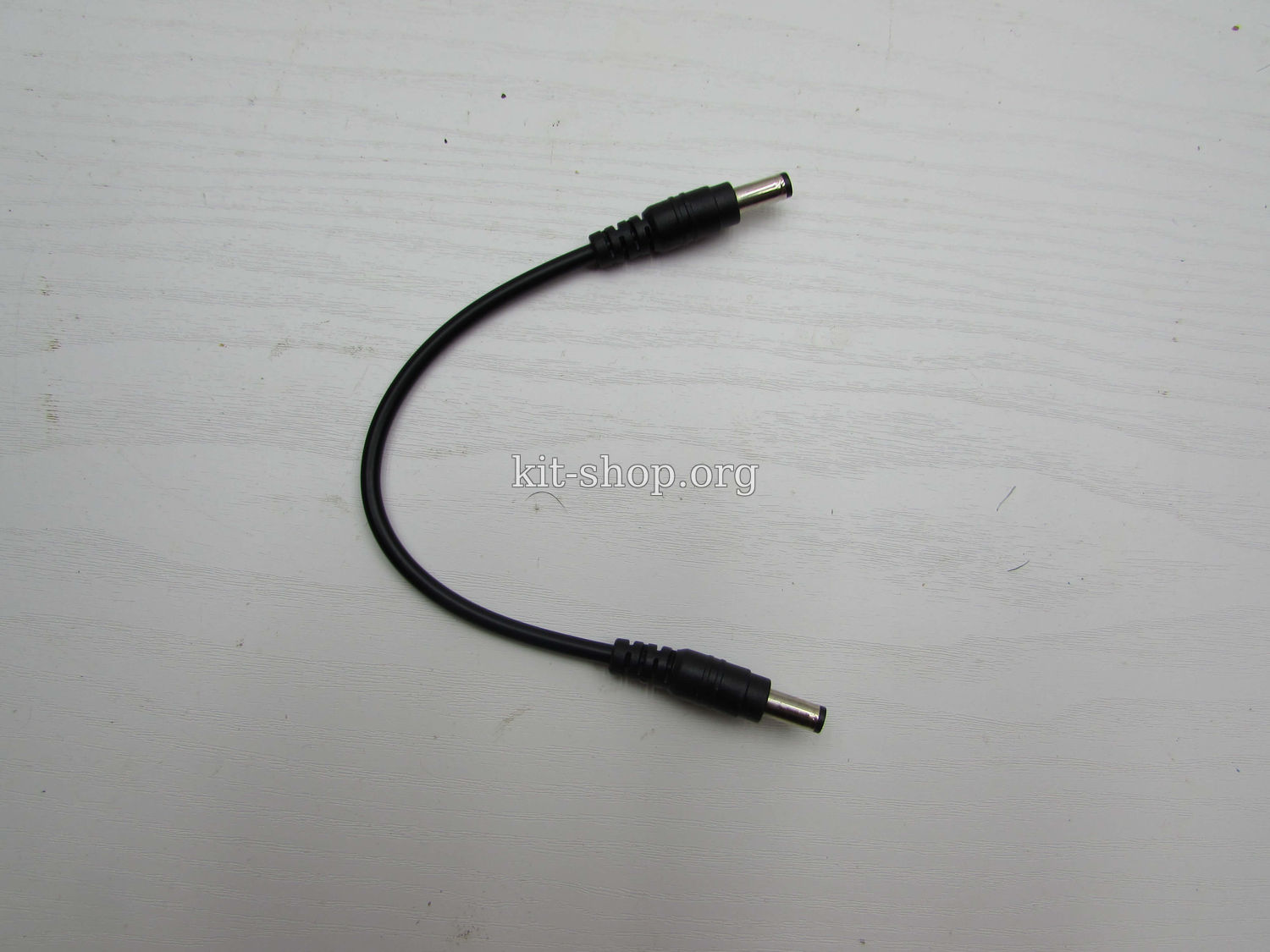

3) Штекер переходник предназначенный для зарядки ноутбуков.

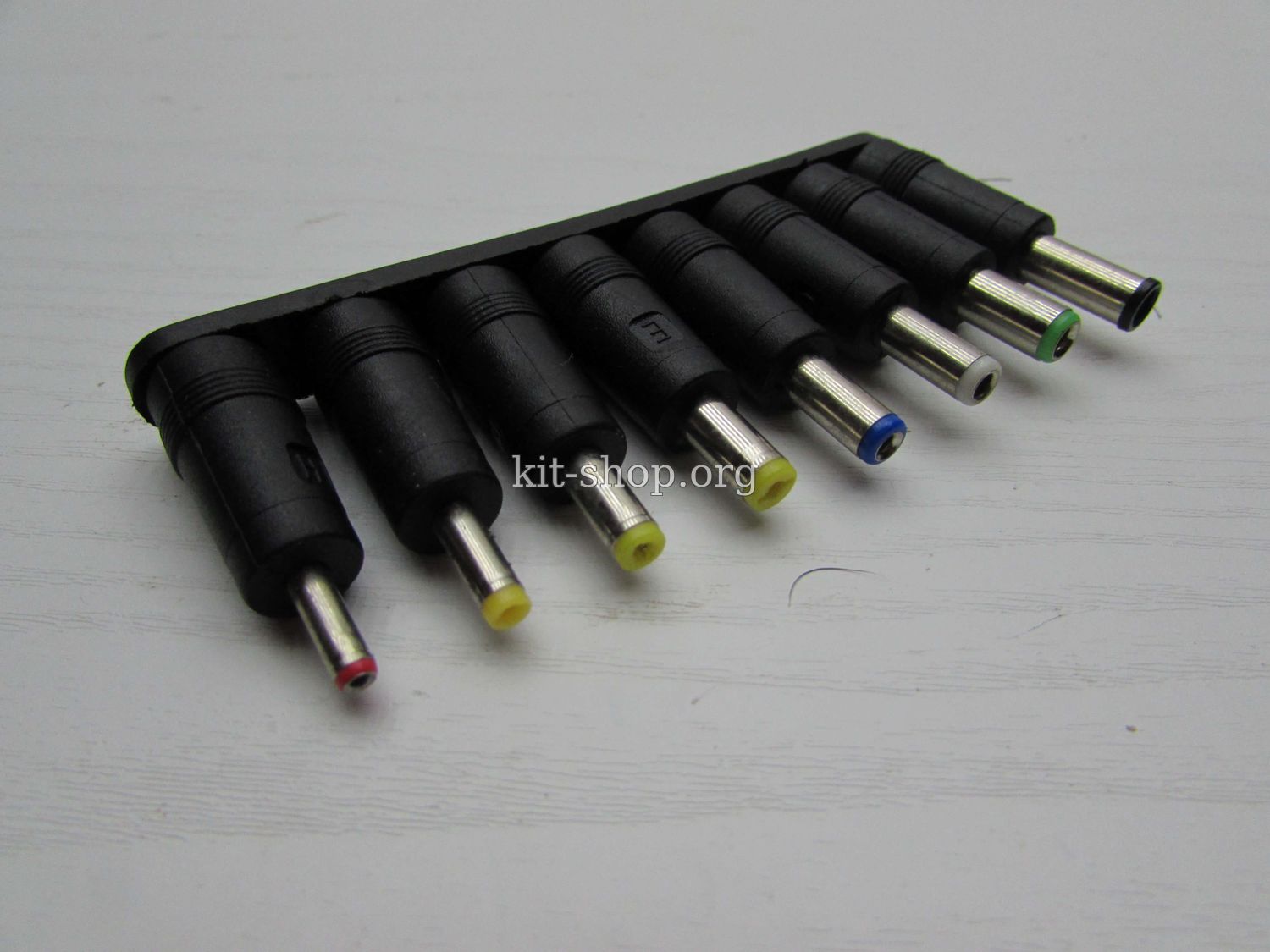

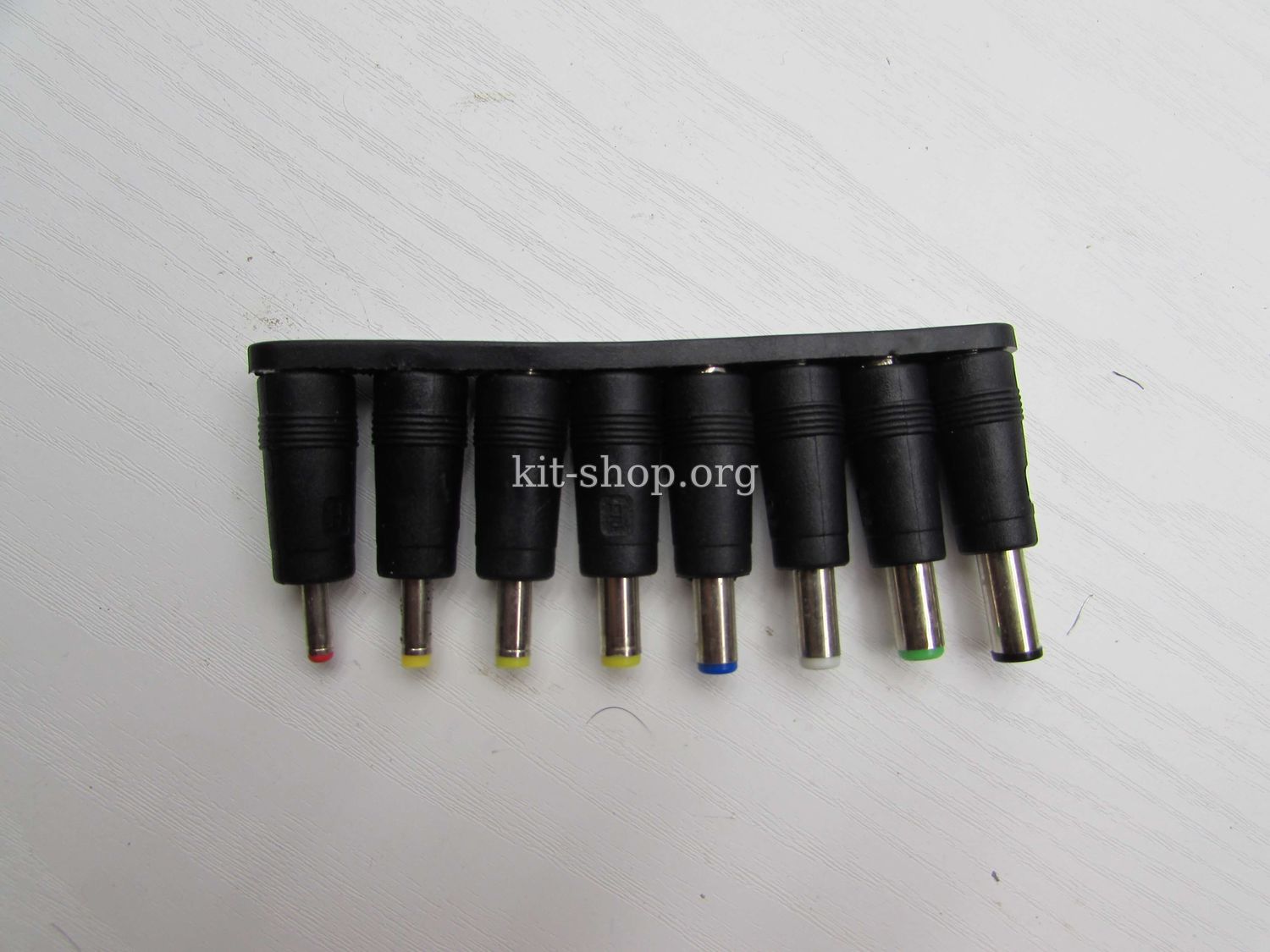

4) Комплект насадок для зарядки разных ноутбуков.

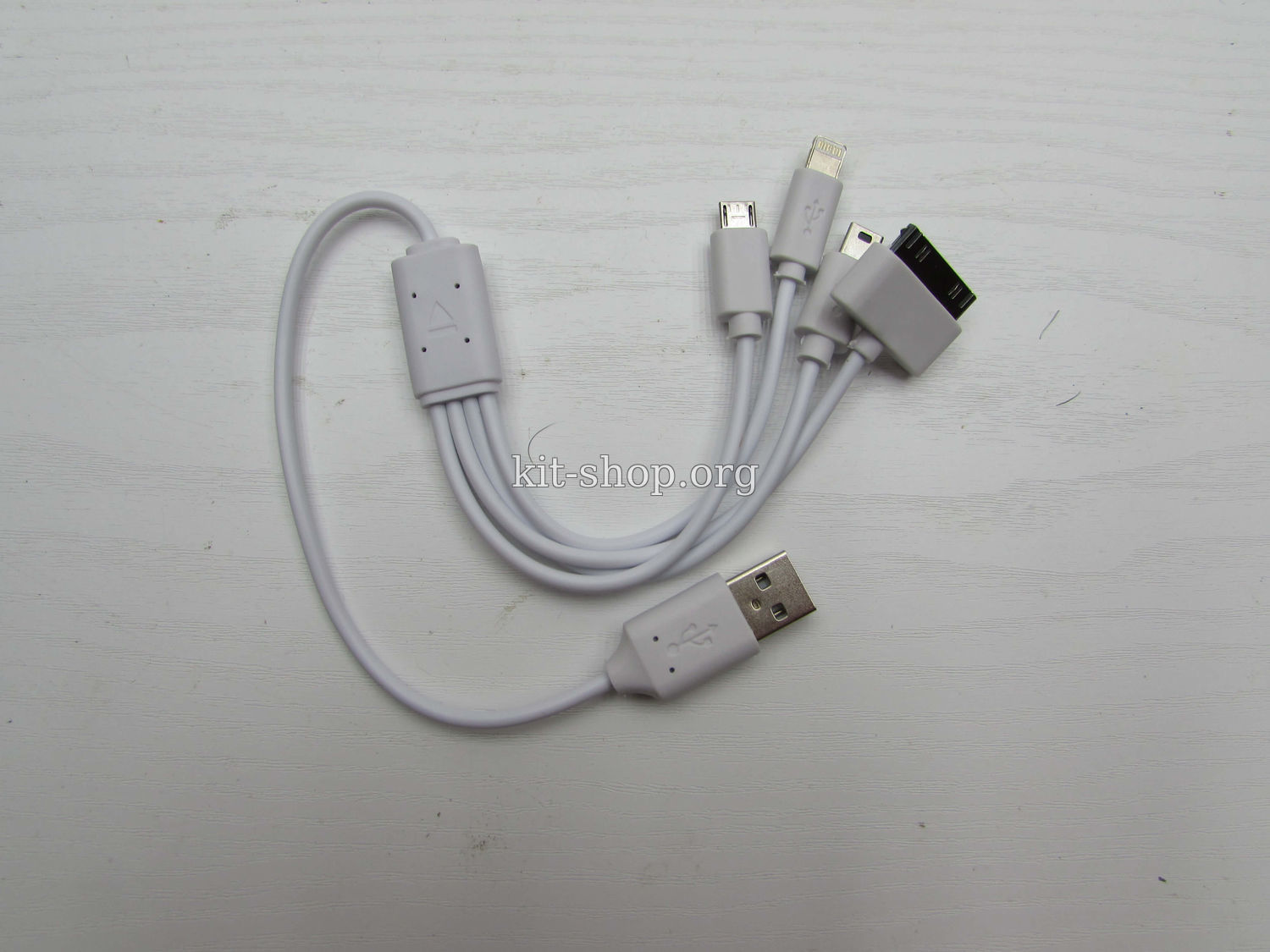

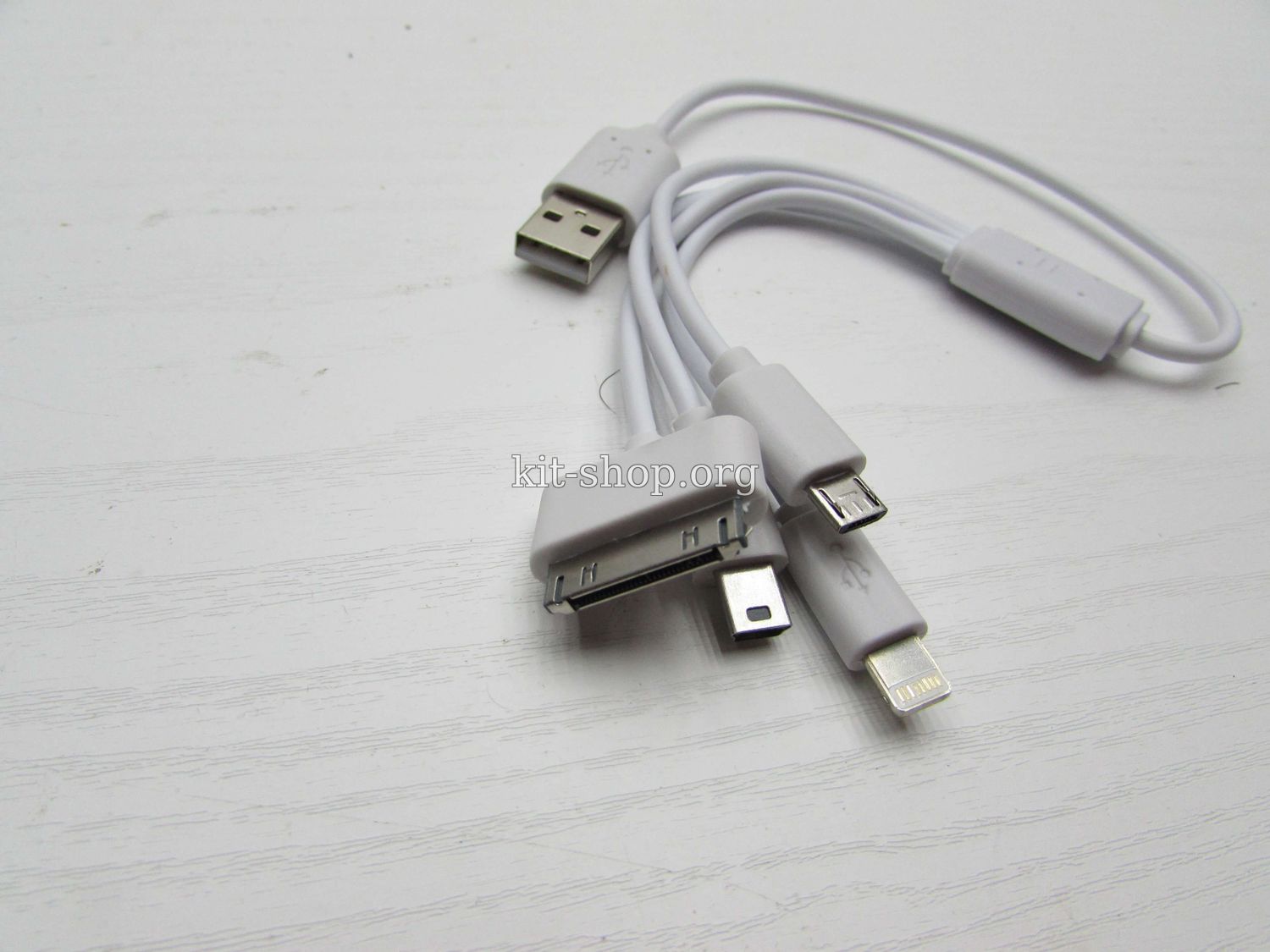

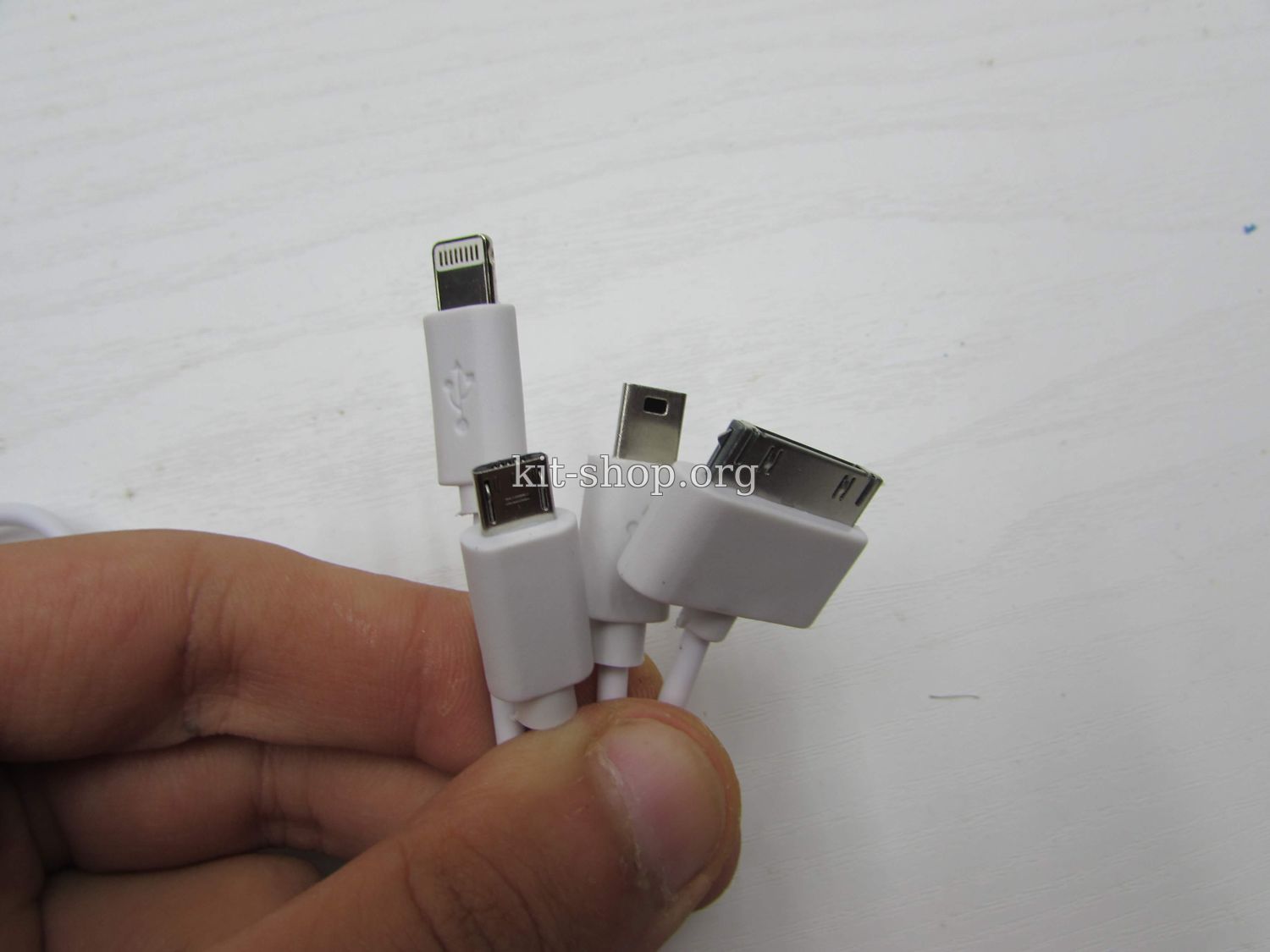

5) Универсальный переходник для зарядки популярных моделей телефонов






6) Переходник для зарядки стартера от прикуривателя автомобиля.

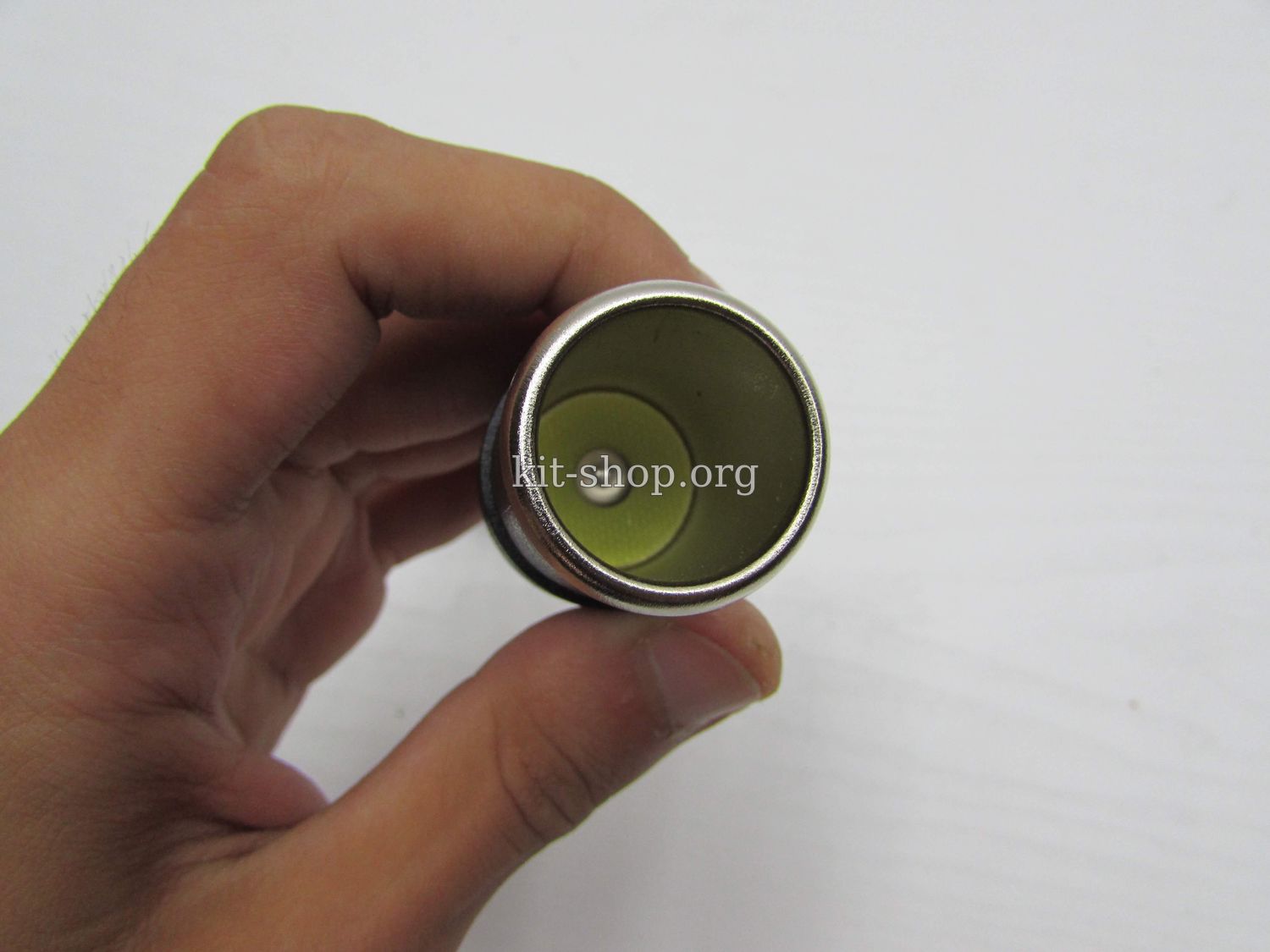

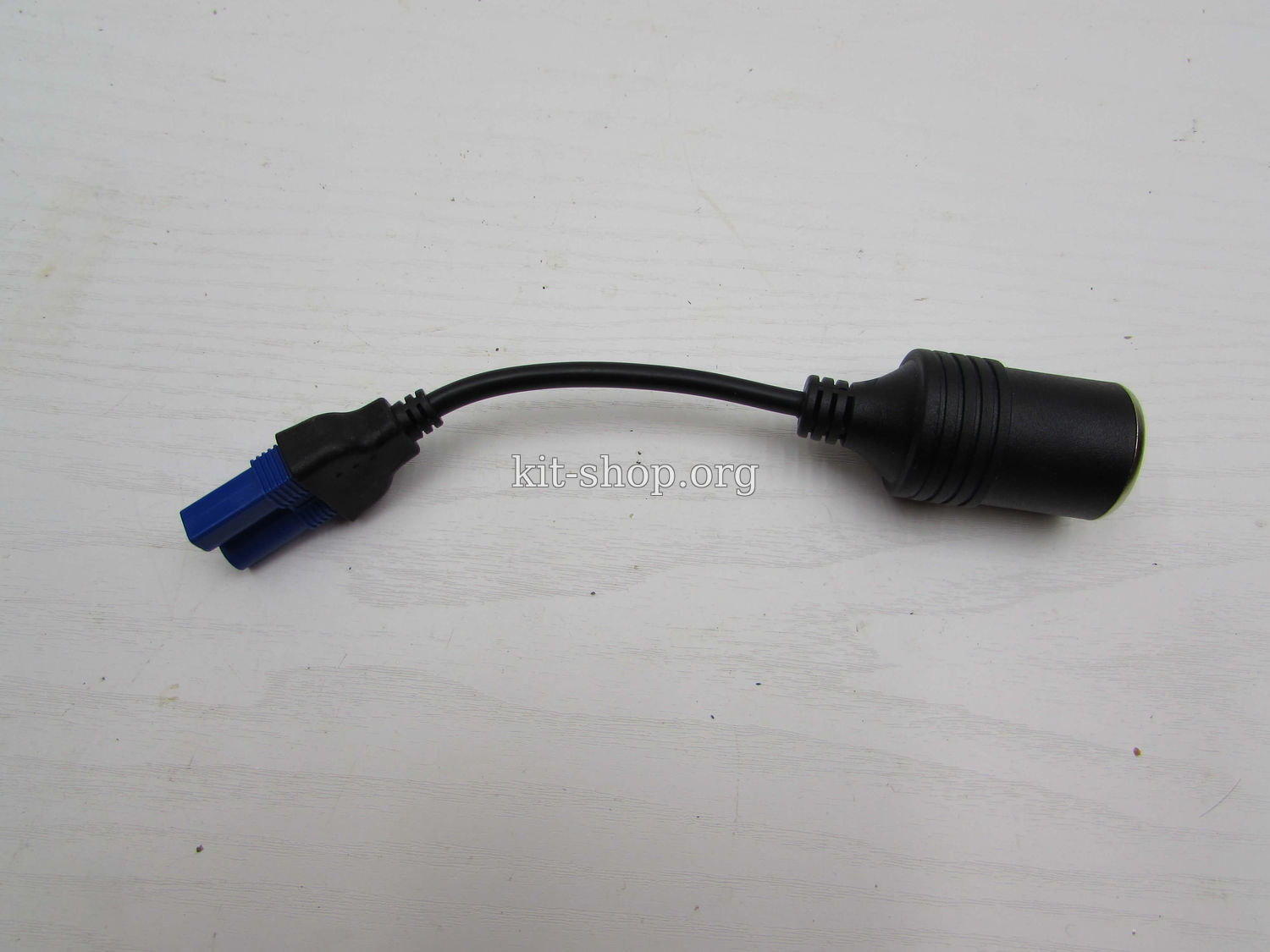

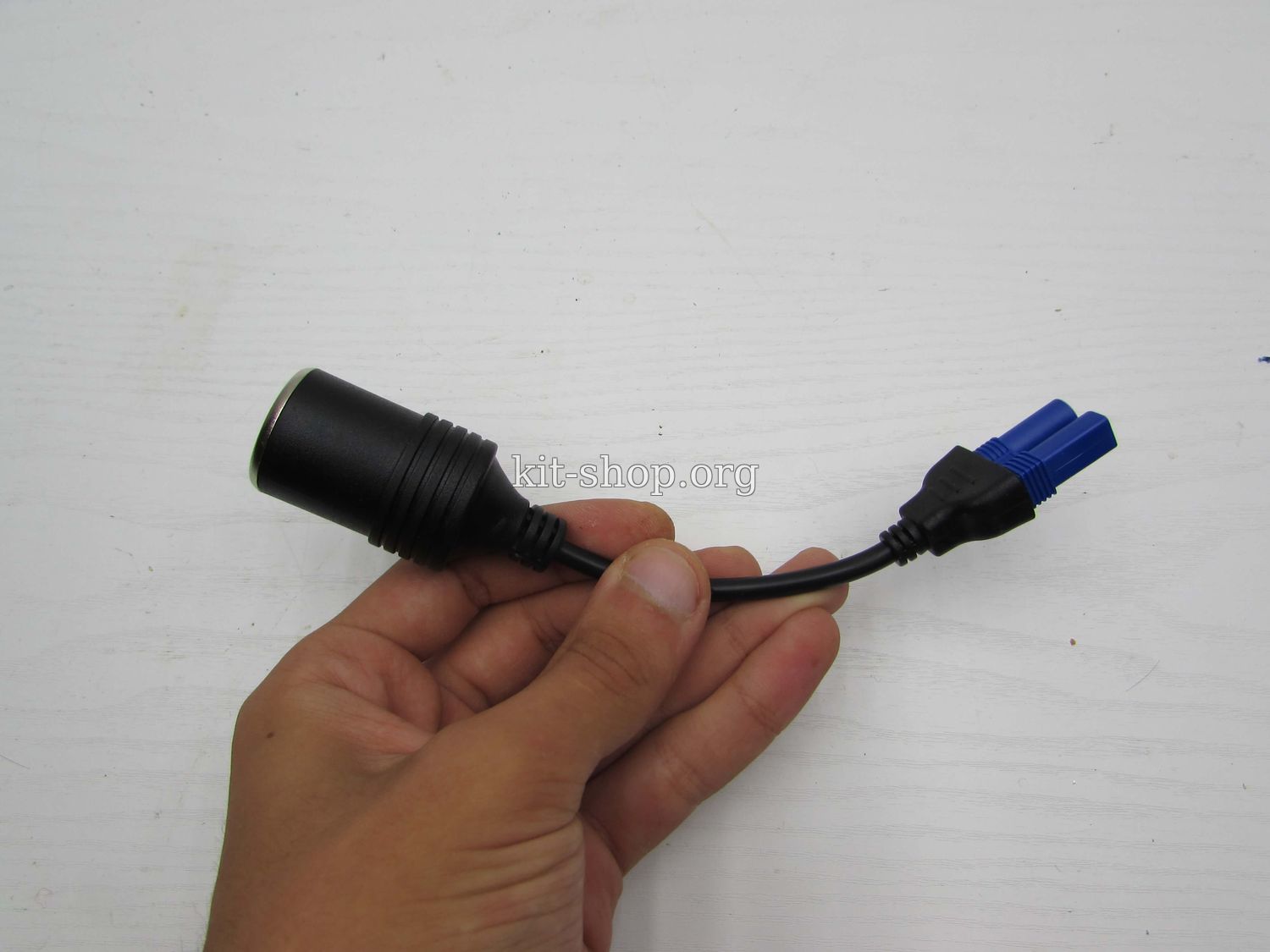

7) Переходник, гнездо прикуривателя, может быть использован для питания любых устройств, которые могут питаться от прикуривателя авто, в том числе небольшие инверторы 12-220.

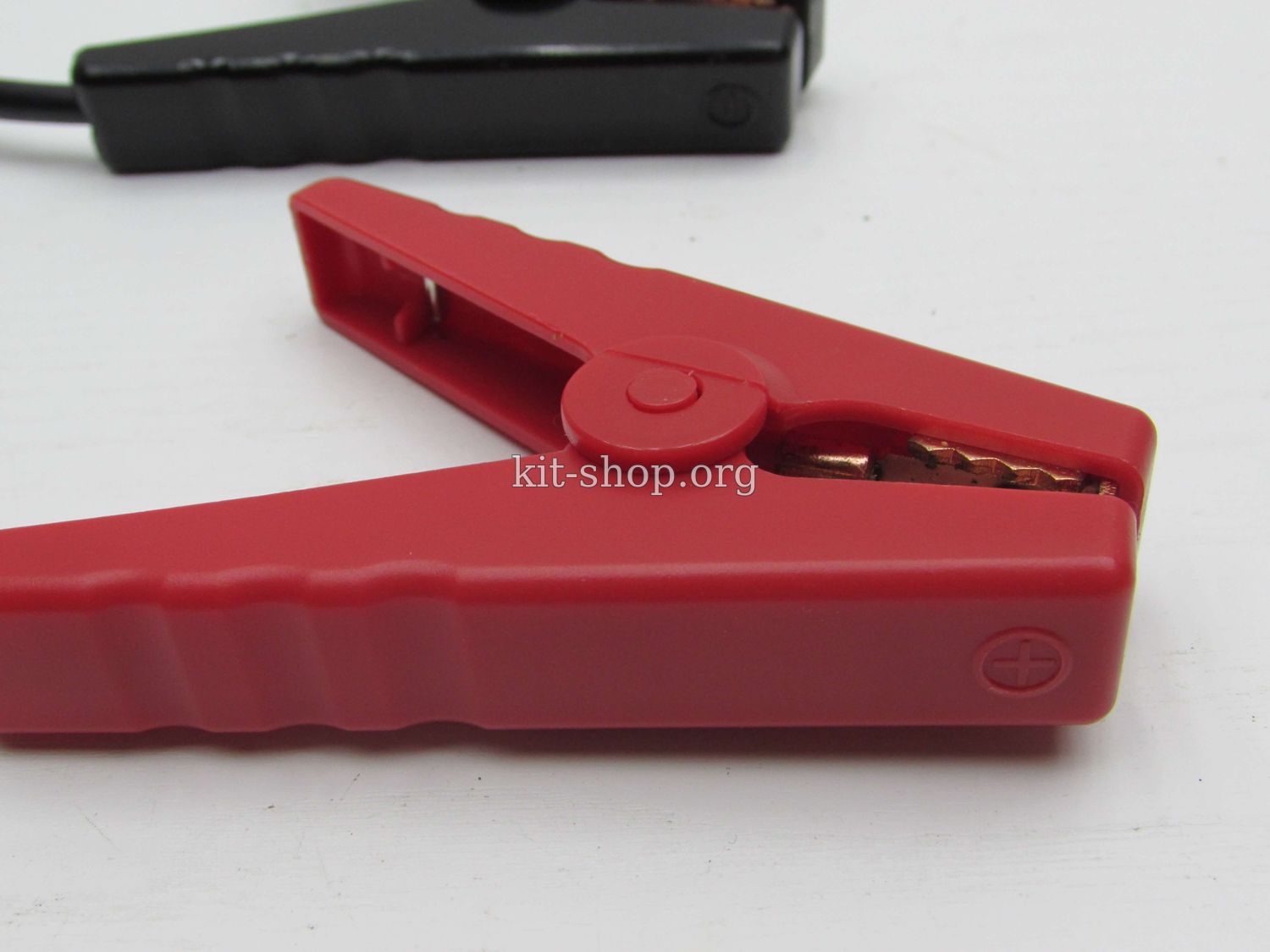

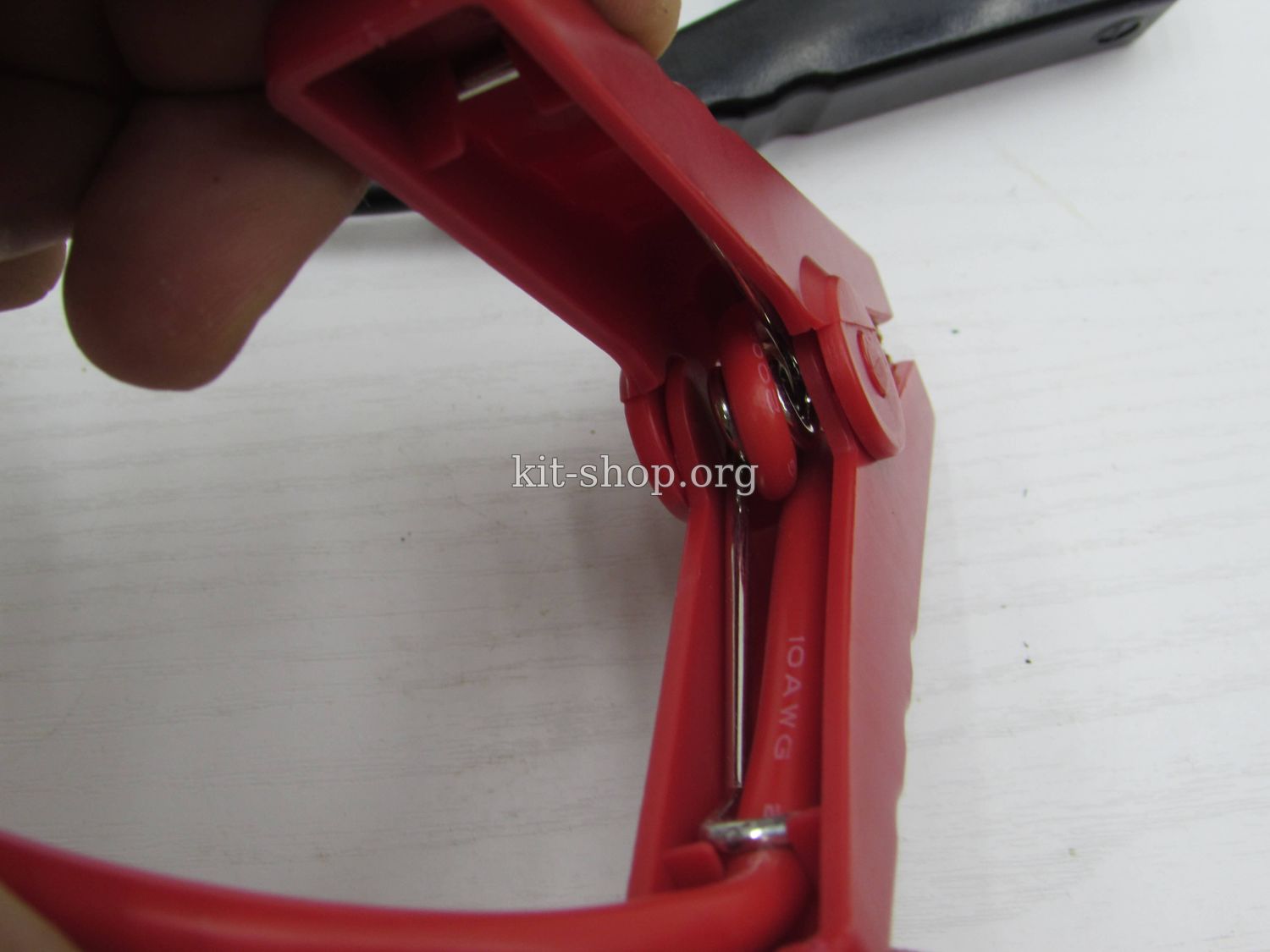

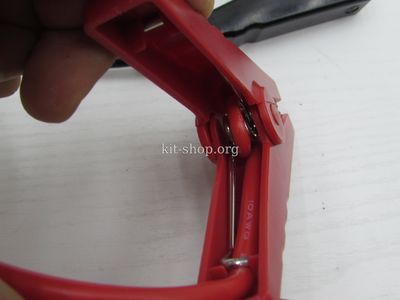

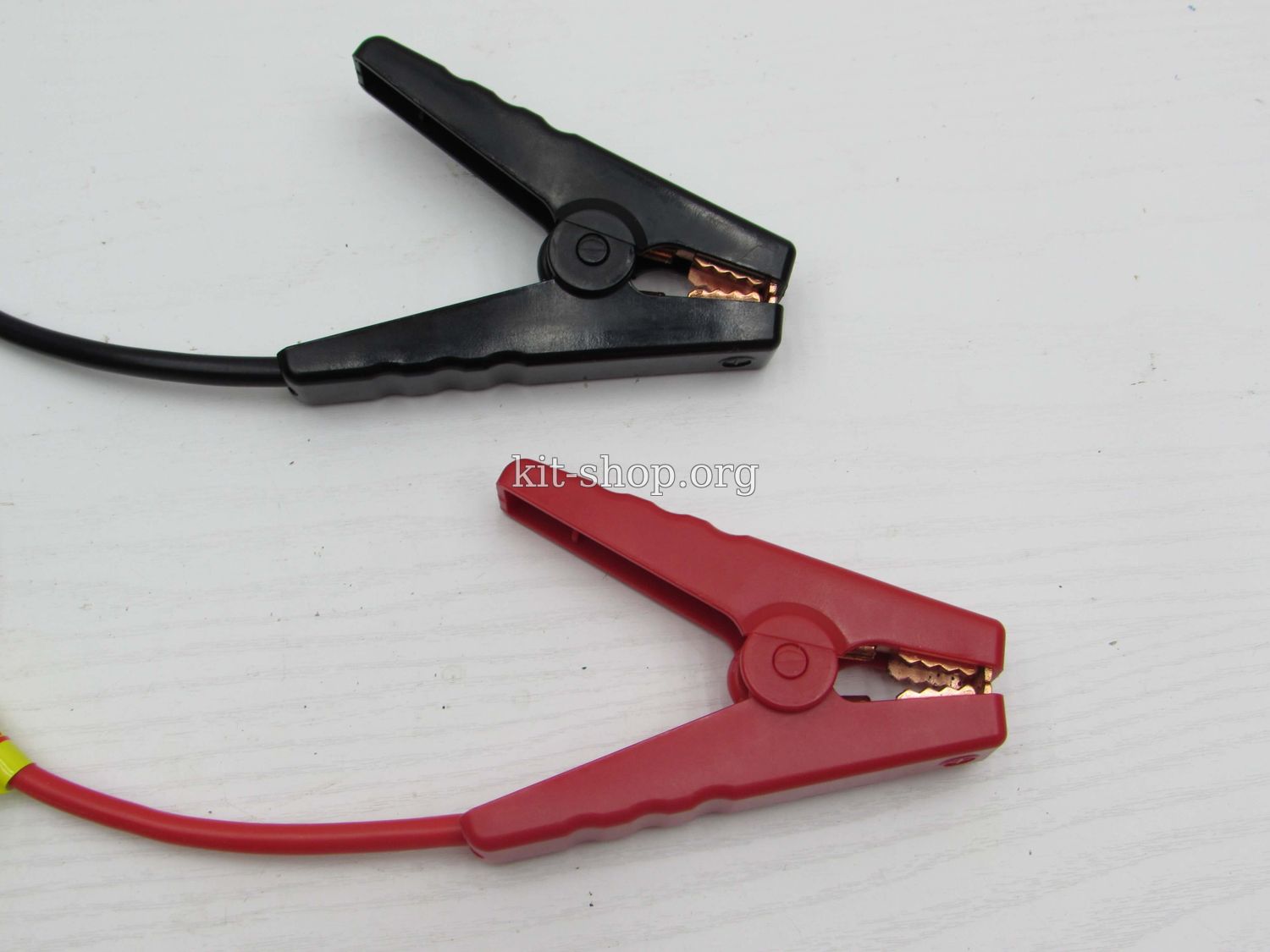

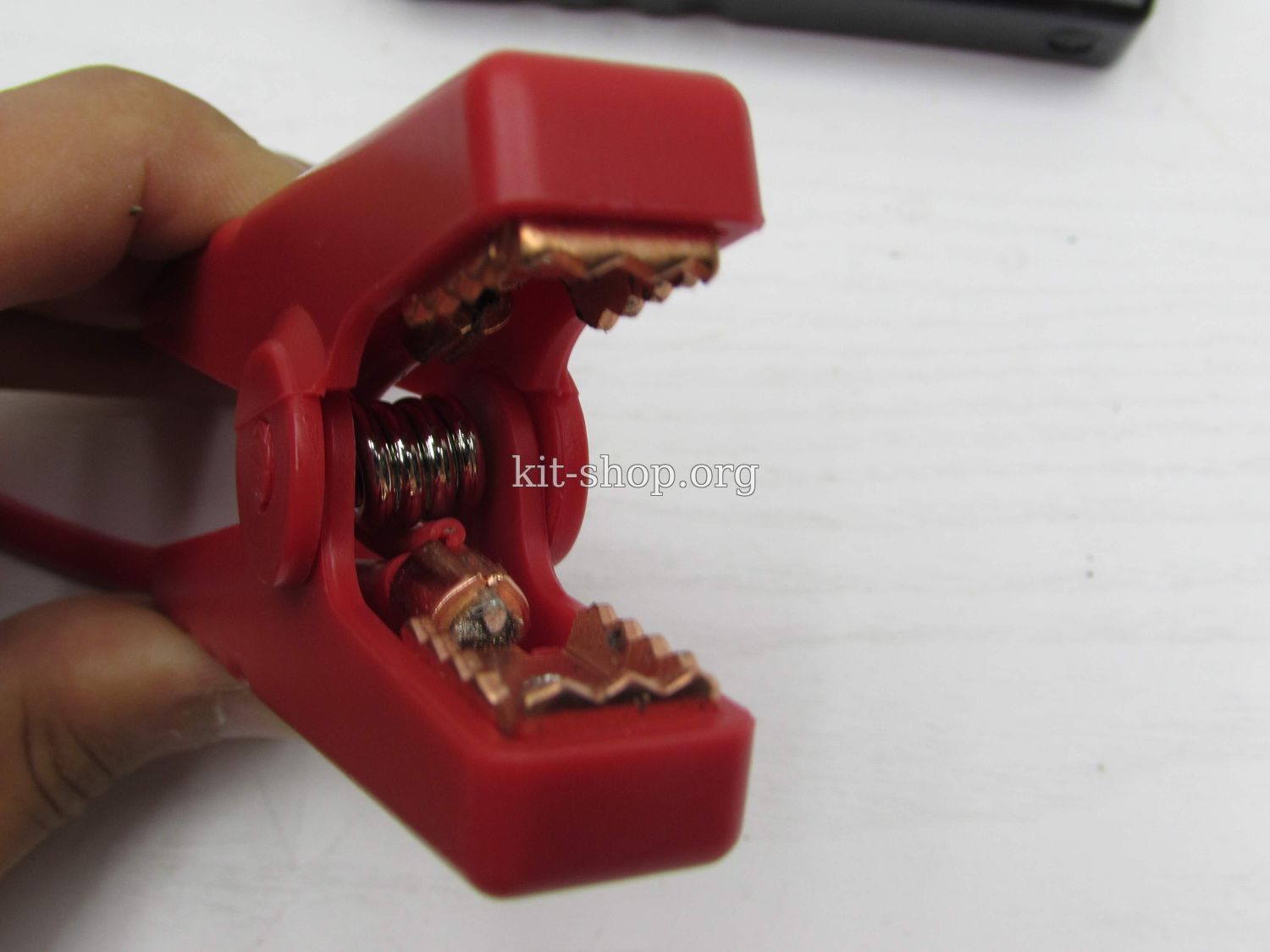

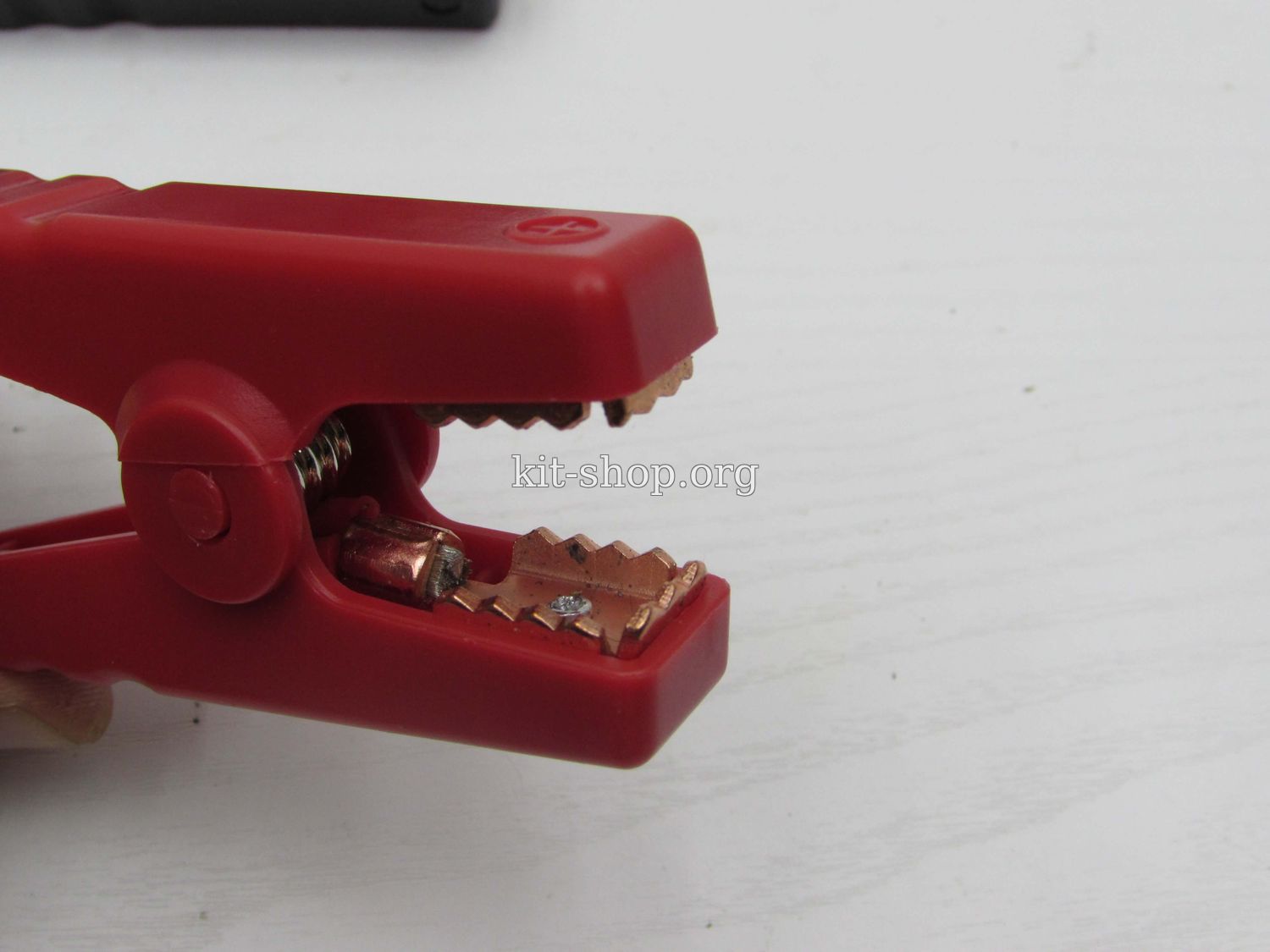

Клещи сделаны  добротно, провода медные как и зубцы.





Имеют жесткую пружину, за счет которой обеспечивается надежное сцепление с контактами под аккумулятор во время запуска двигателя.

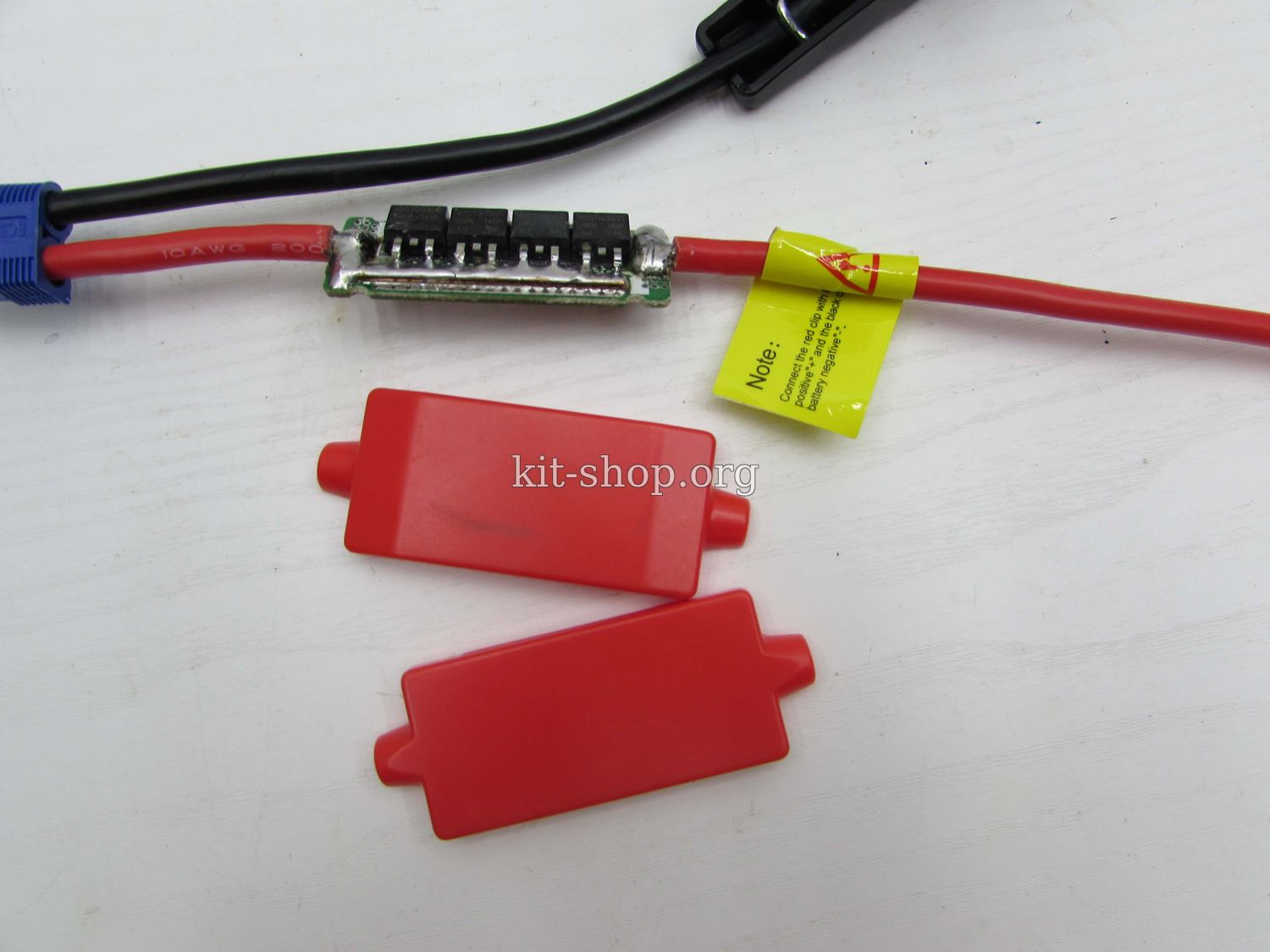

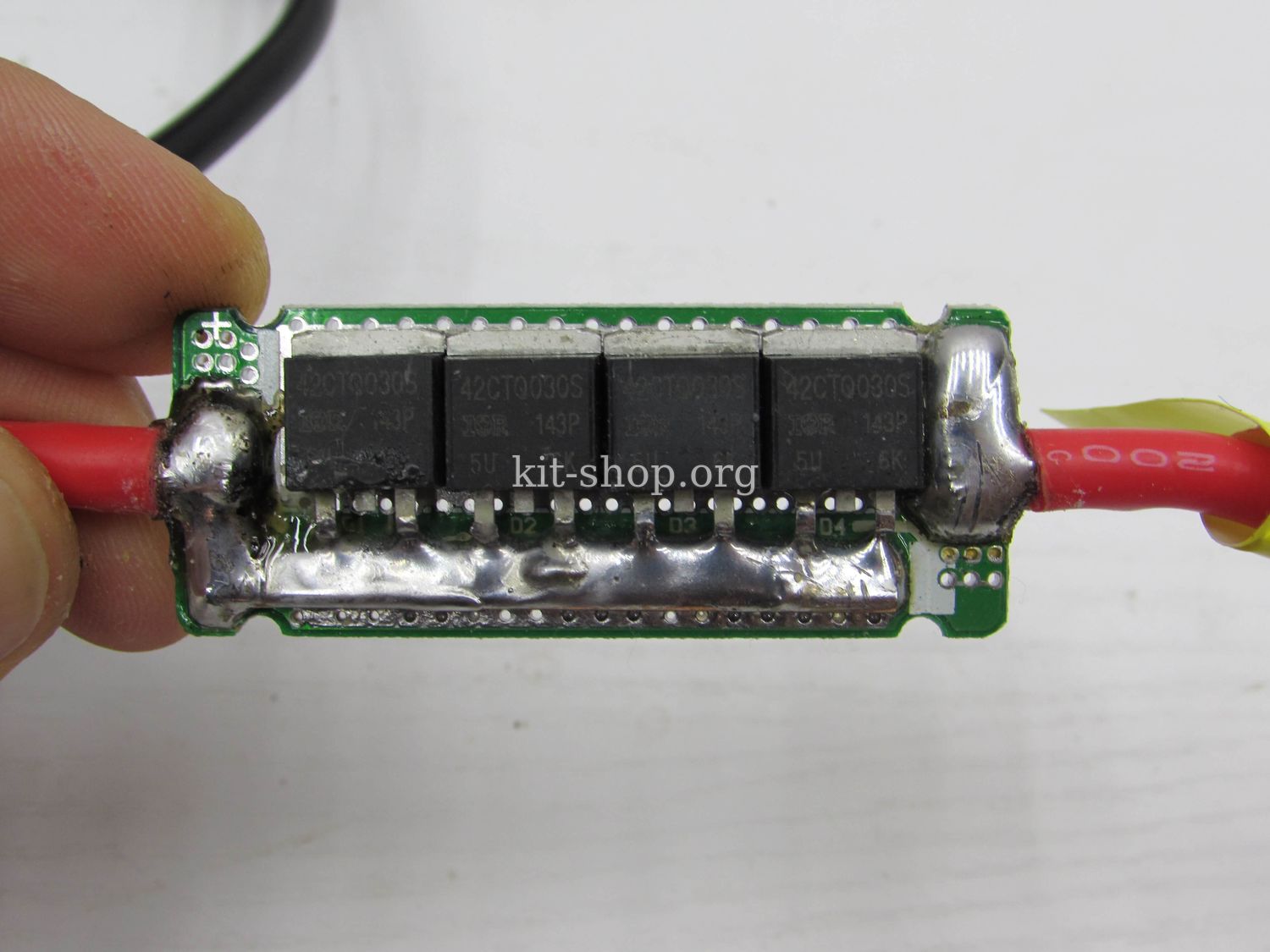

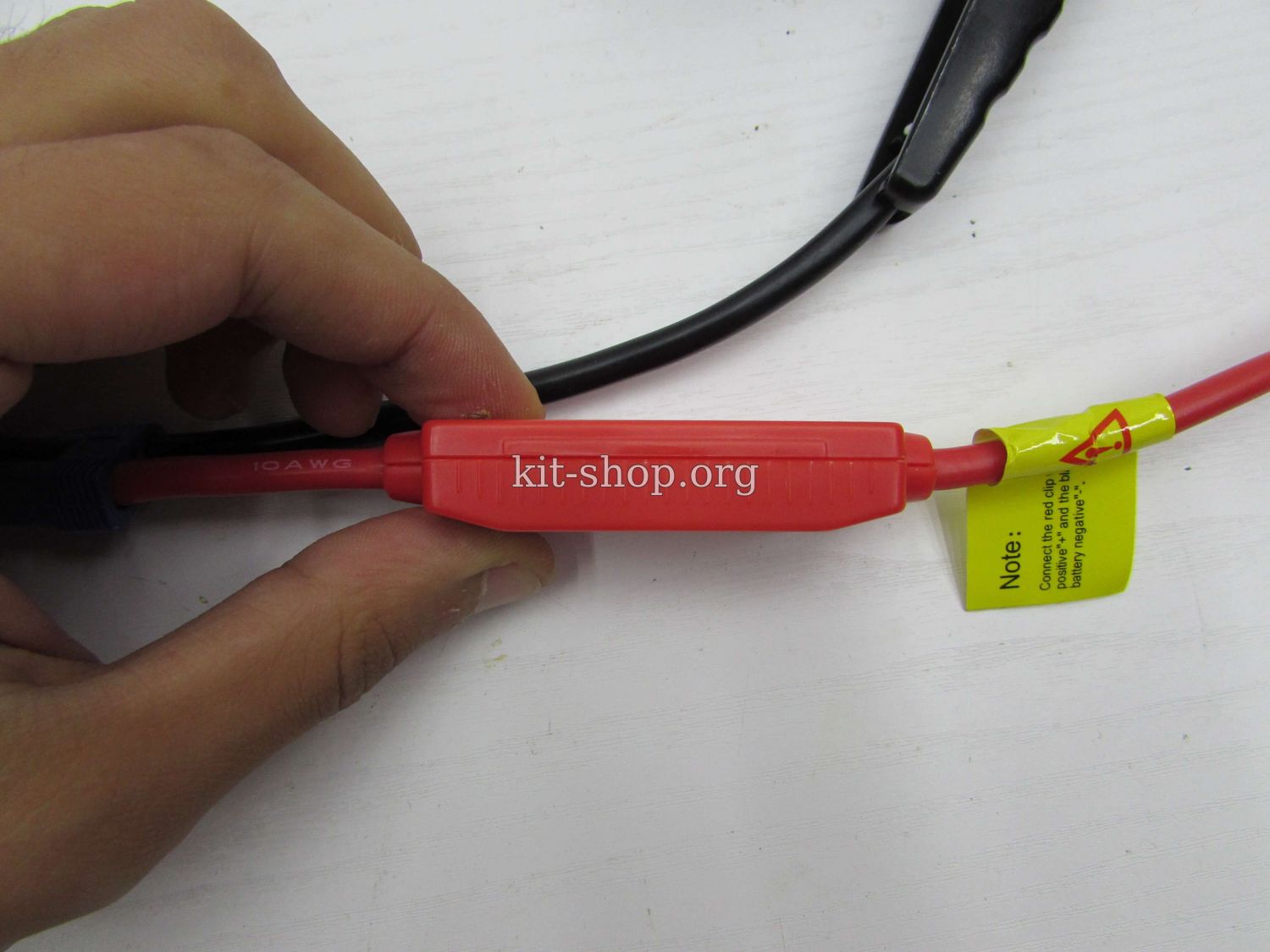

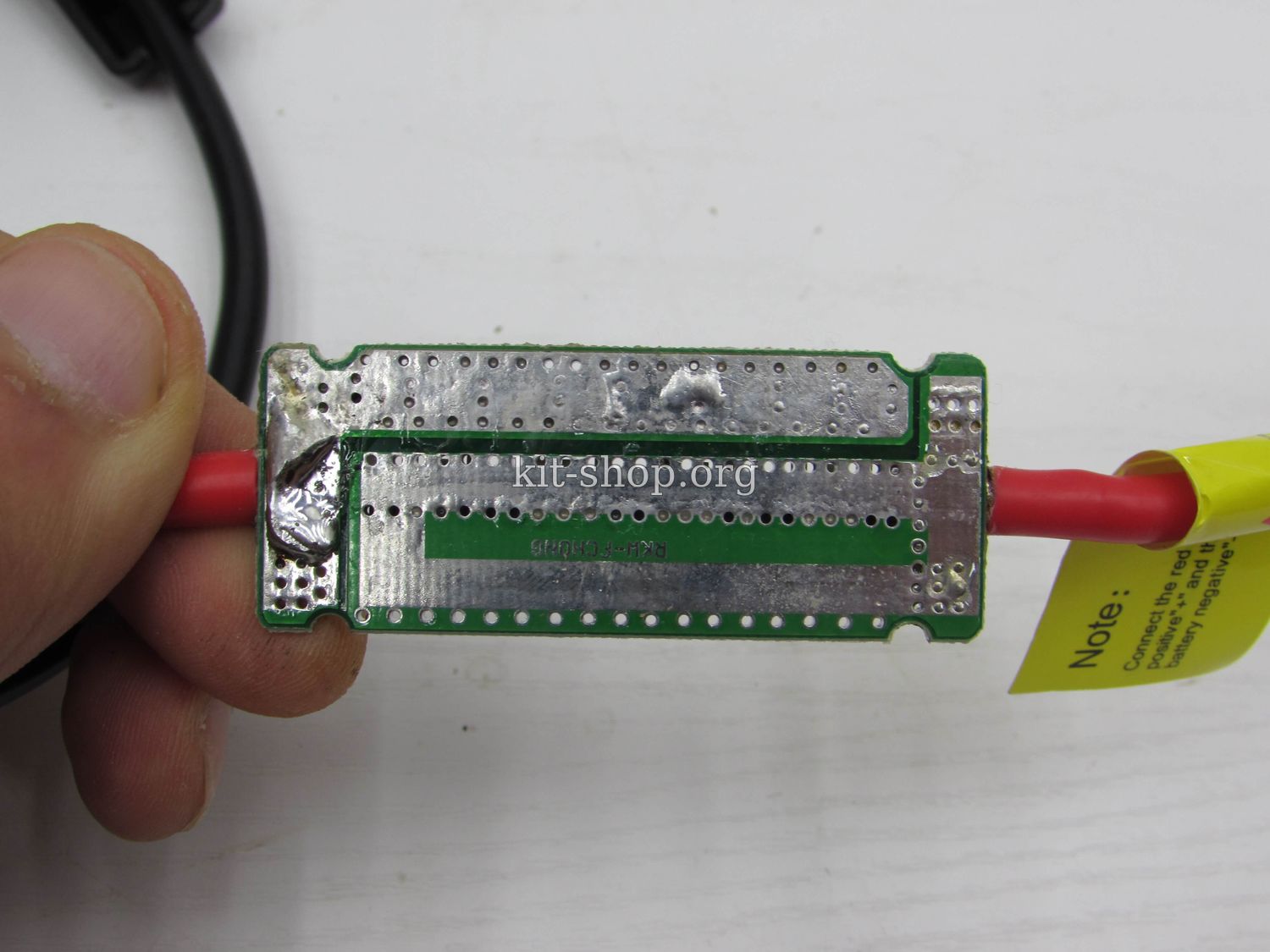

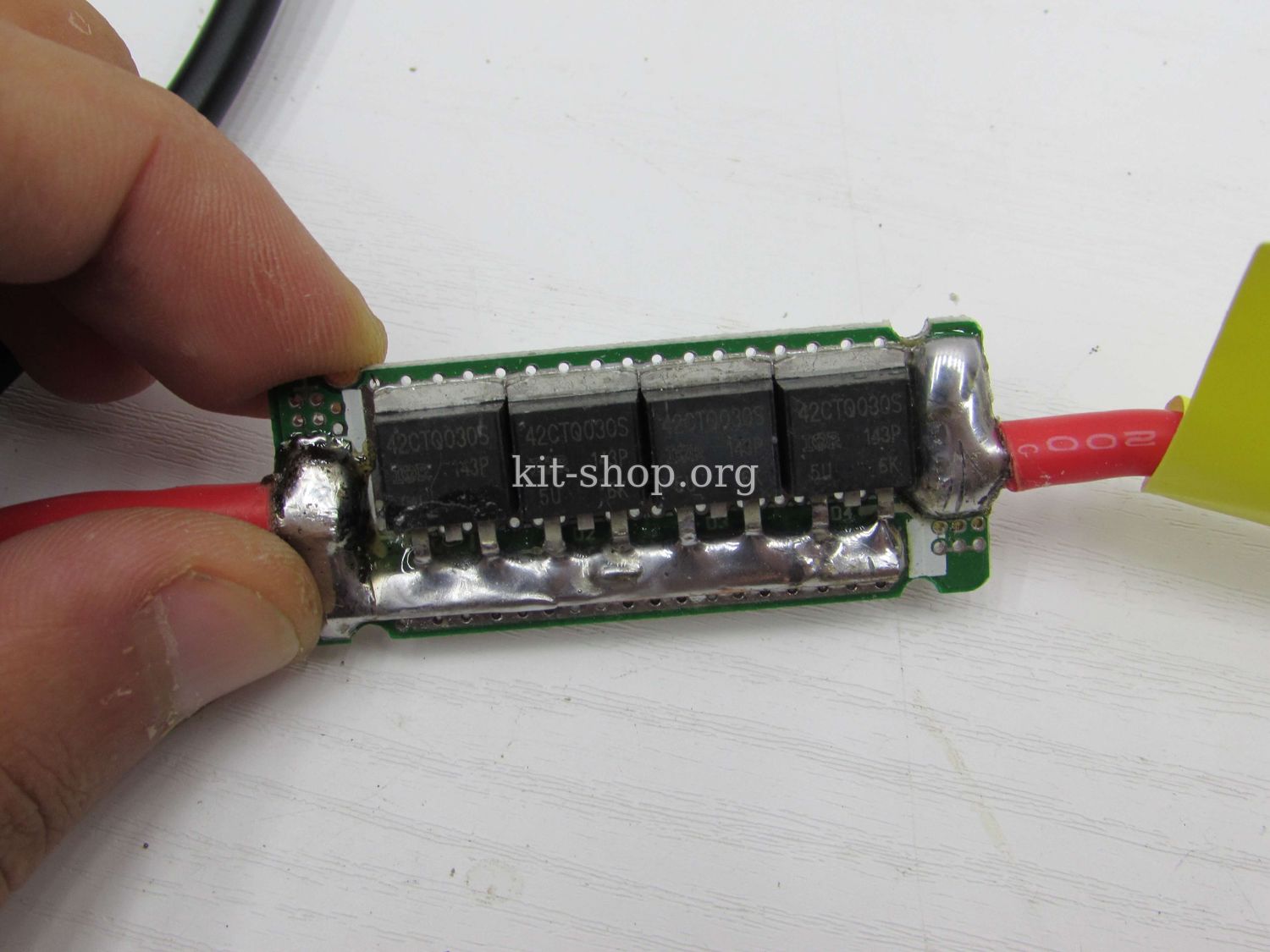

На плюсовом проводе имеем пластиковый бокс, в котором спрятана платка с диодами.

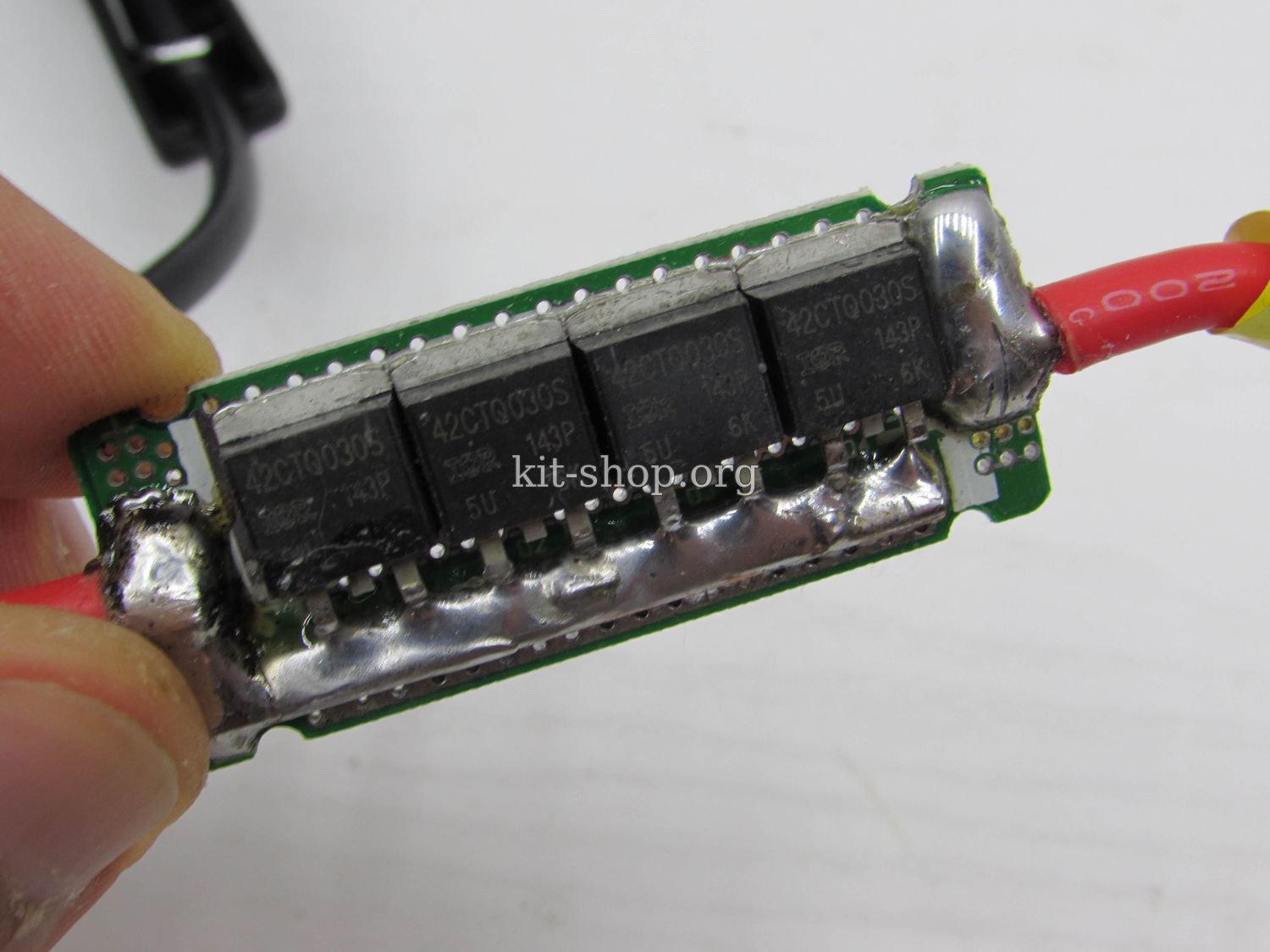

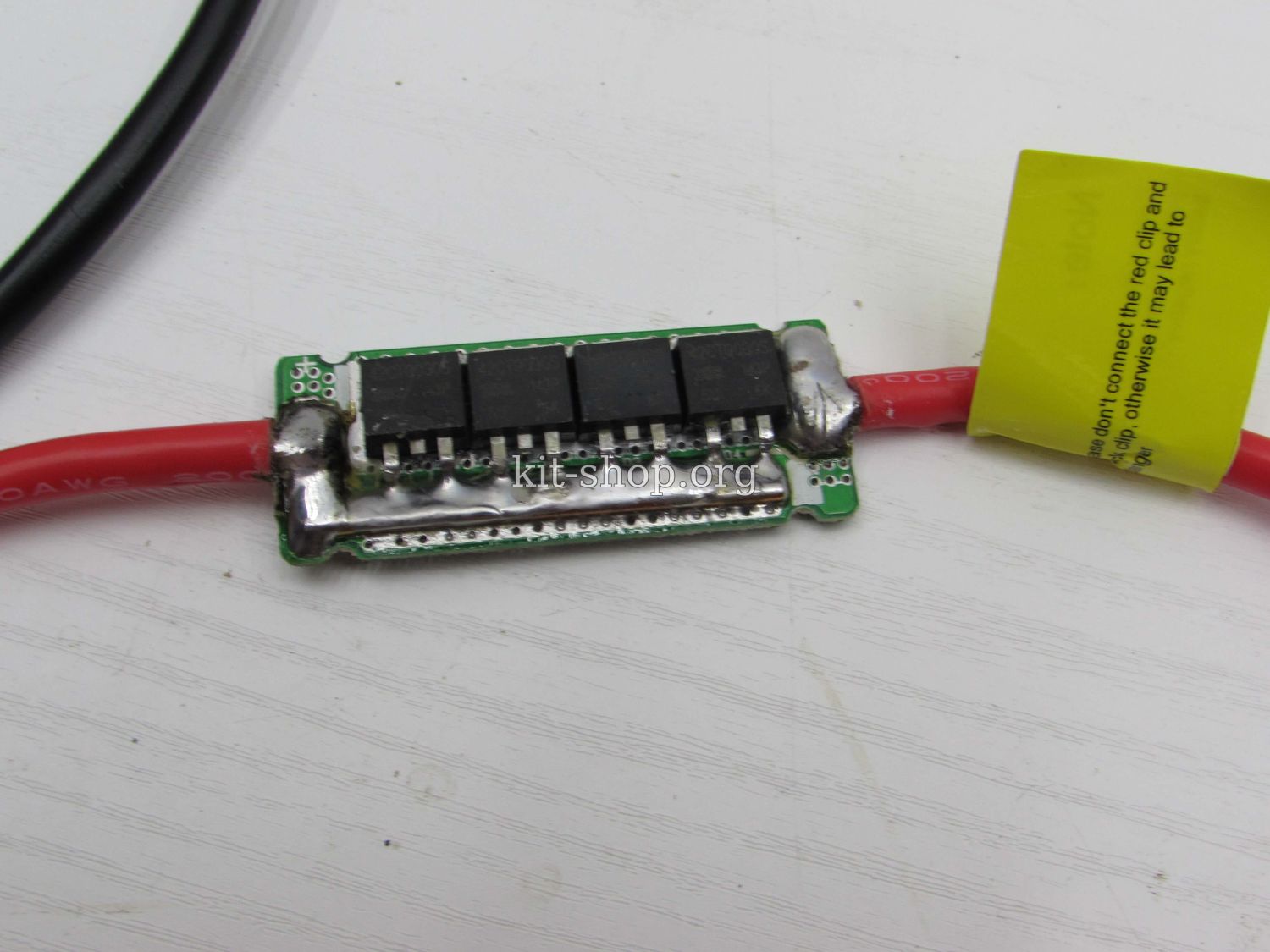

Количество диодов 4 штуки, все подключены параллельно для увеличения общего тока.



  Диоды 42CTQ030S, на 40 Ампер 30 Вольт, кратковременный ток до 360 Ампер (для каждого диода).



 Для чего нужны диоды? после того, как вы завели двигатель автомобиля этим устройством, генератор авто начнет заряжать аккумулятор повербанка, а тут этого делать нельзя поскольку аккумуляторы литиевые и требуют специальных условий заряда. Диодная сборка запирает ток, протекающий с генератора к аккумуляторам, это обязательная мера по безопасности.

Еще одна функция диодов - исключить зарядку аккумуляторов  power bank - a, если тот подключен параллельно аккумулятору автомобиля.

В момент вращения стартера автомобиля, весь ток будет протекать по этим диодам, по мне стоило бы увеличить их количество до 8-и, и что самое интересное, плата двухсторонняя и позволяет разместить еще 4 таких же диода с обратной стороны.

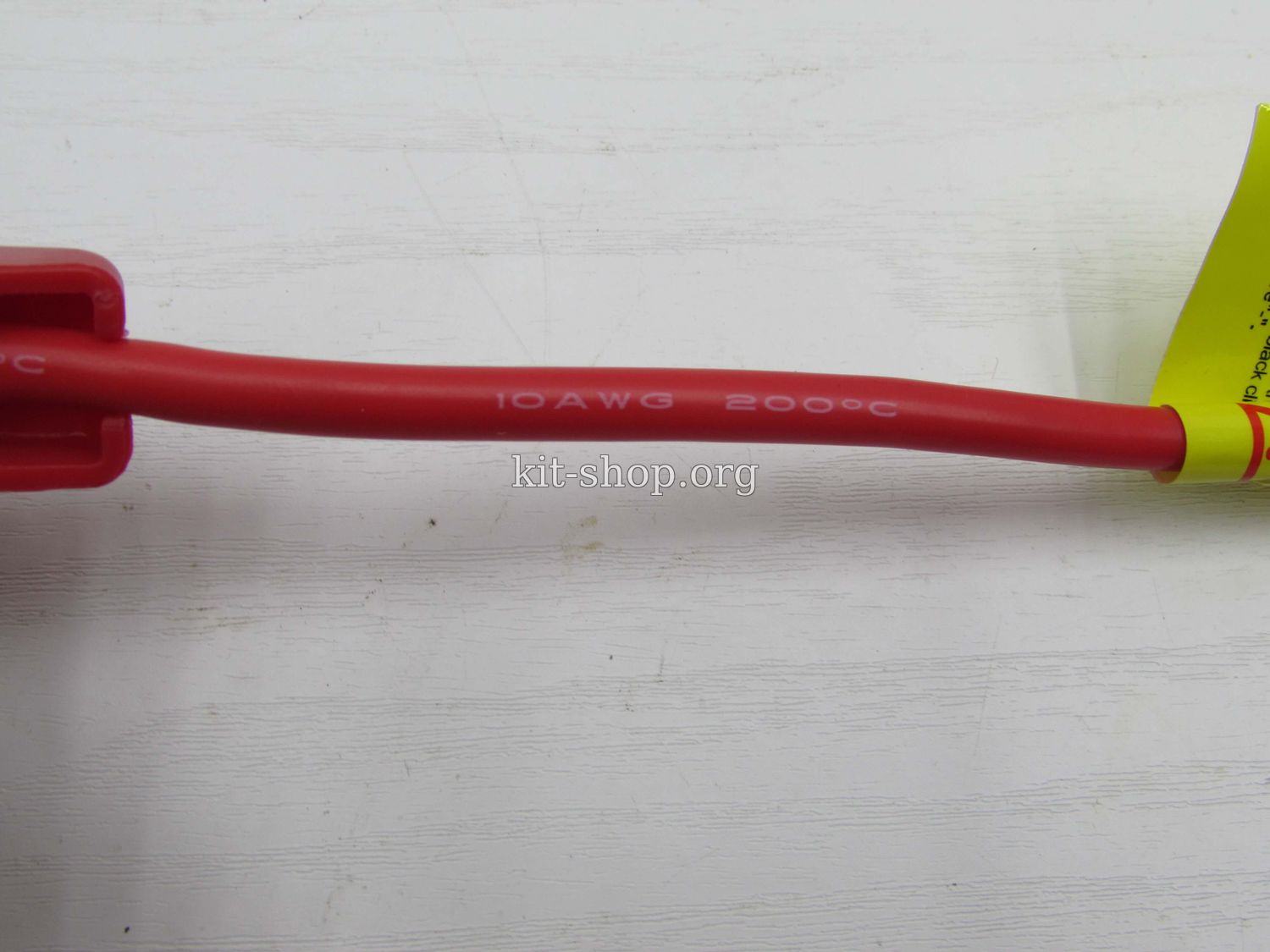

Сечение проводов  5,26мм2, скажете, что этого мало, но они со своей задачей справляются.

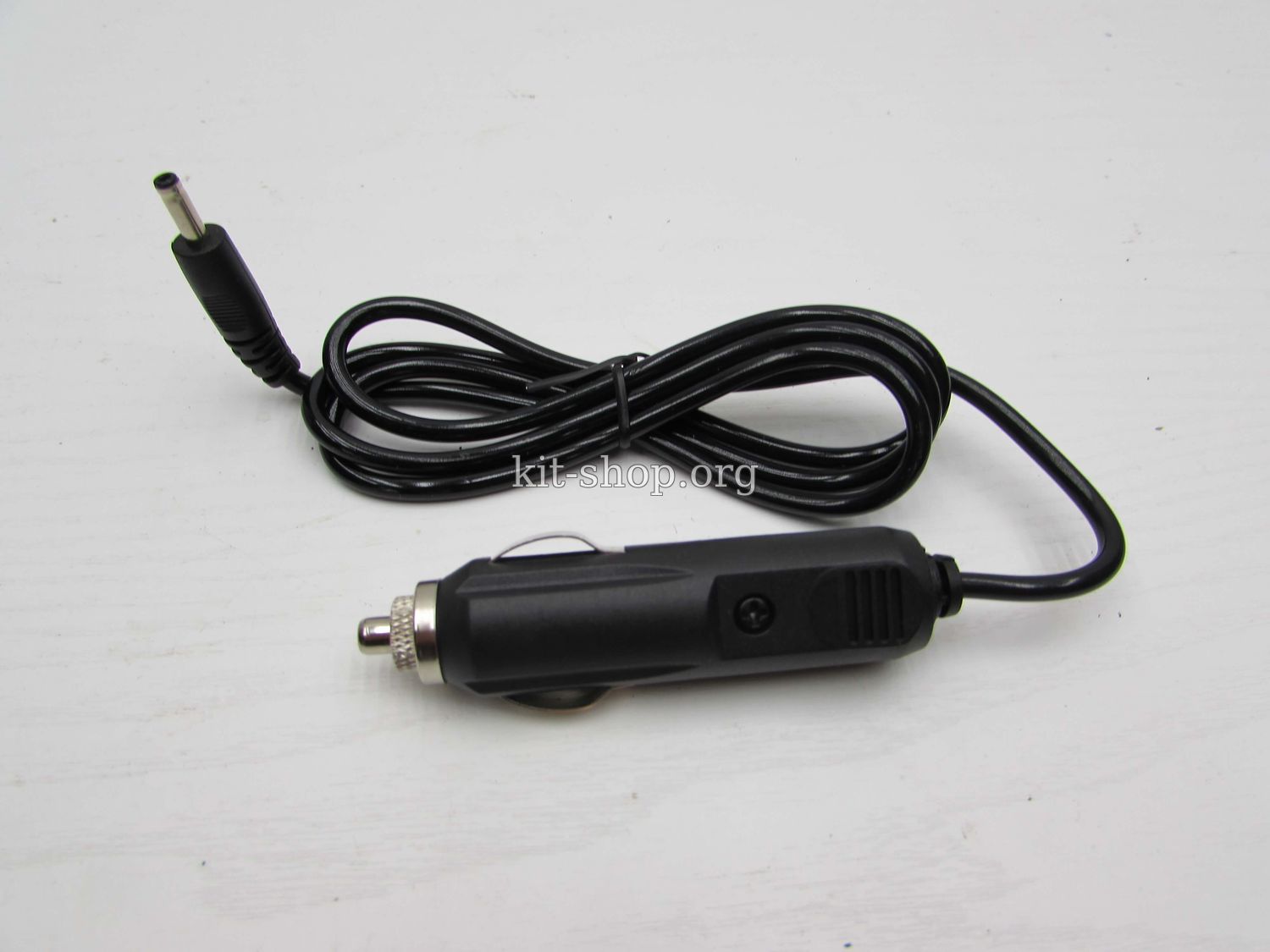

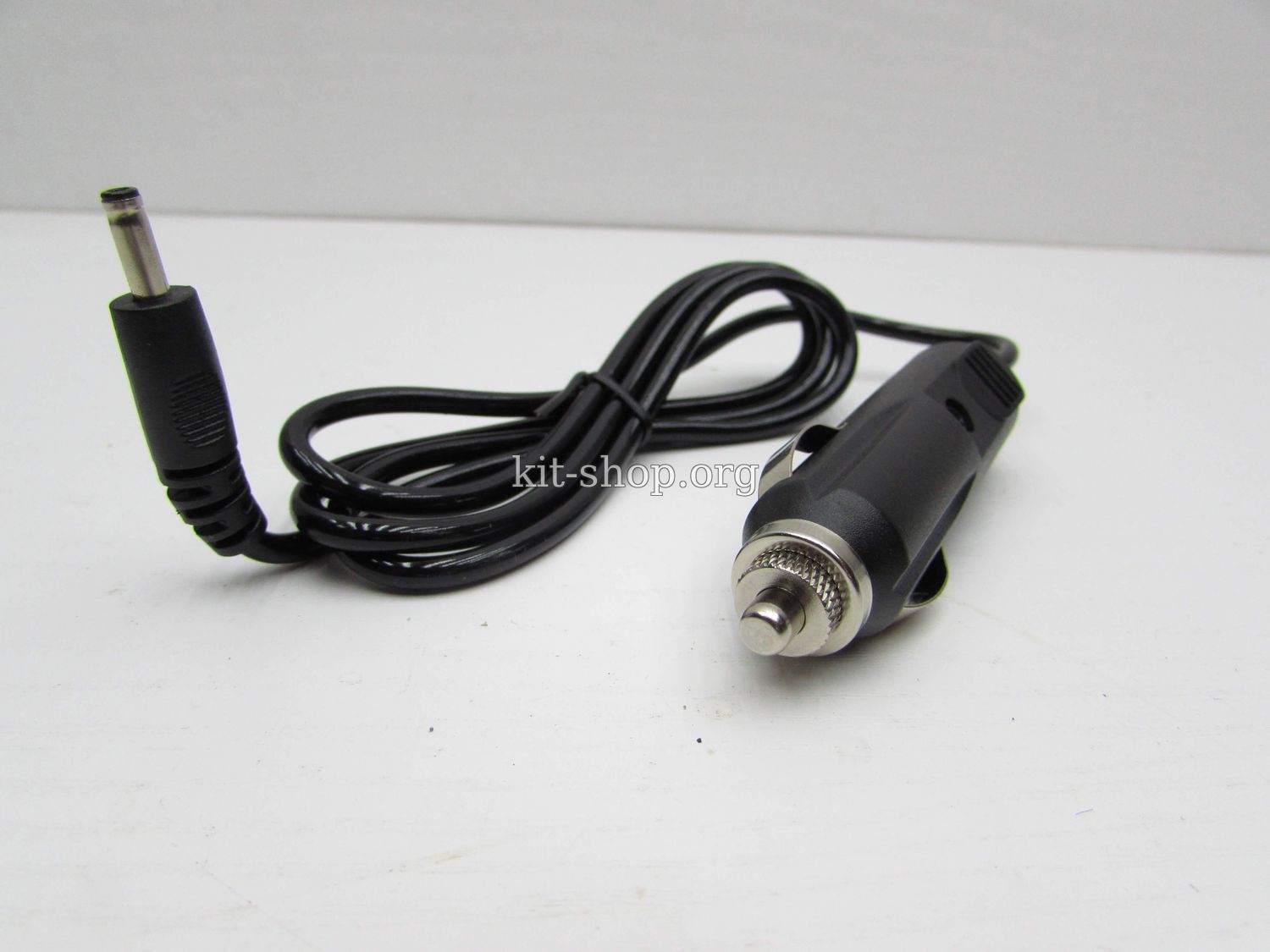

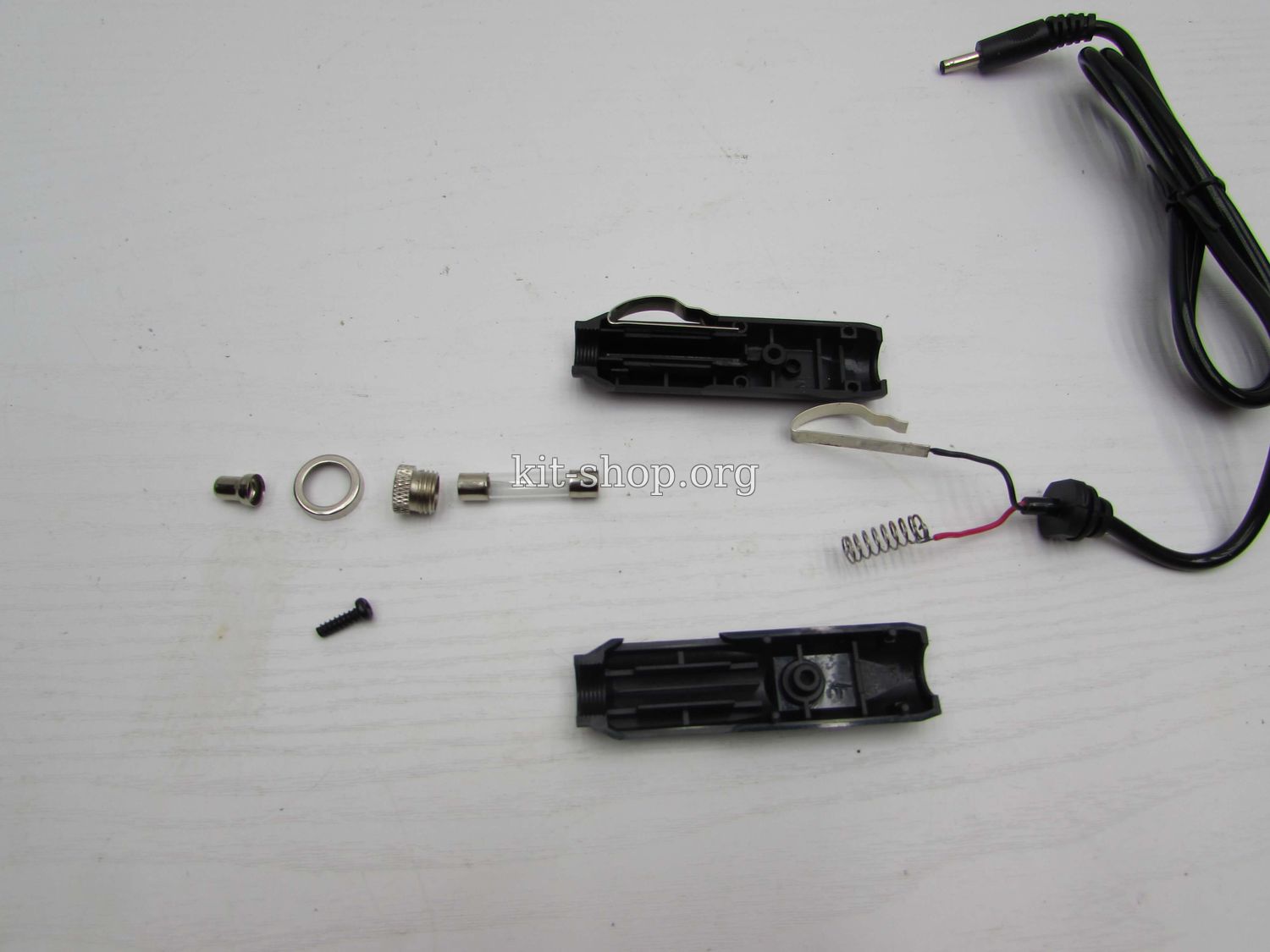

Теперь давайте изучим зарядку от прикуривателя. Благодаря этой штуке имеется возможность зарядки стартера напрямую от автомобильного прикуривателя.

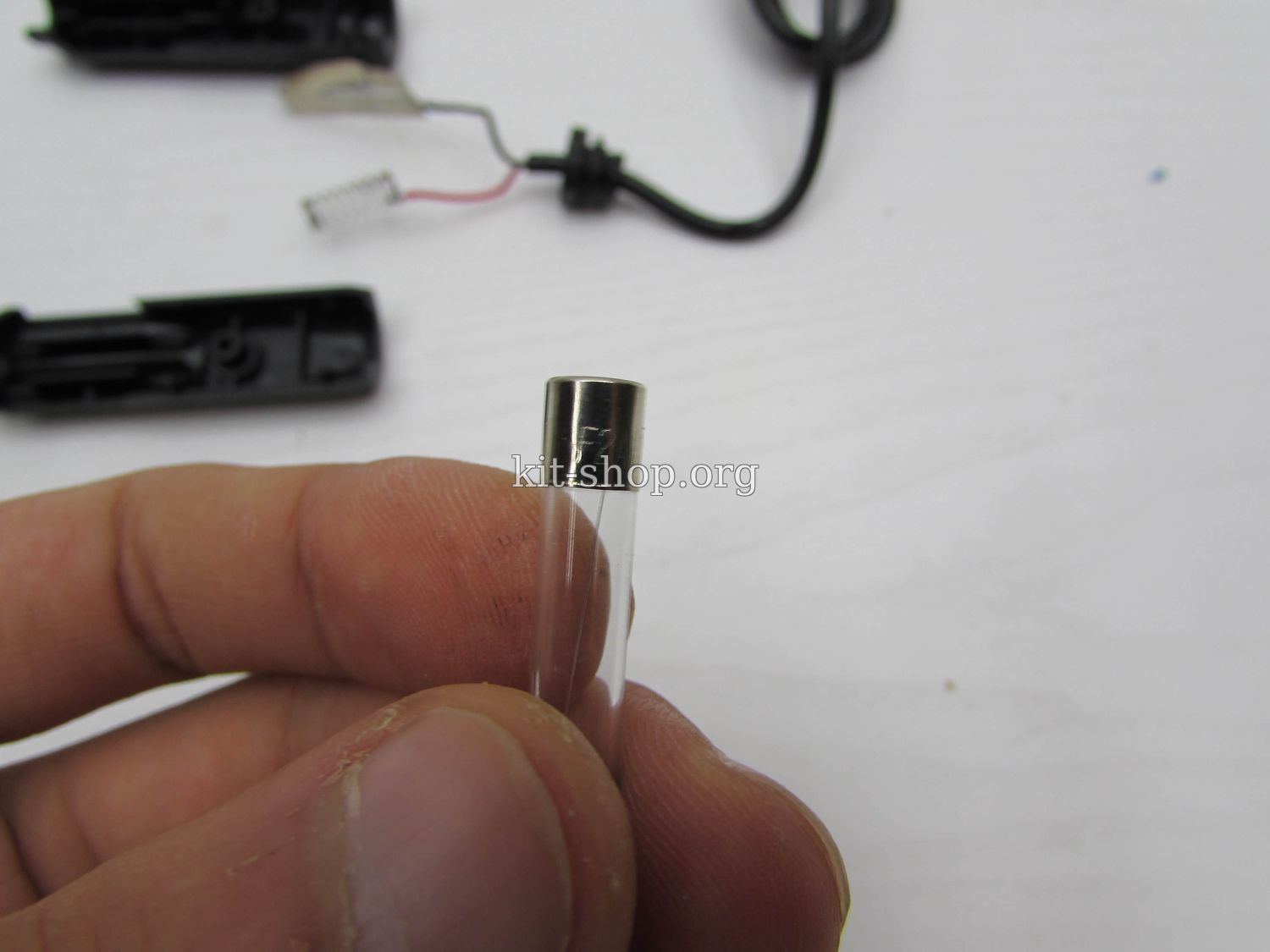

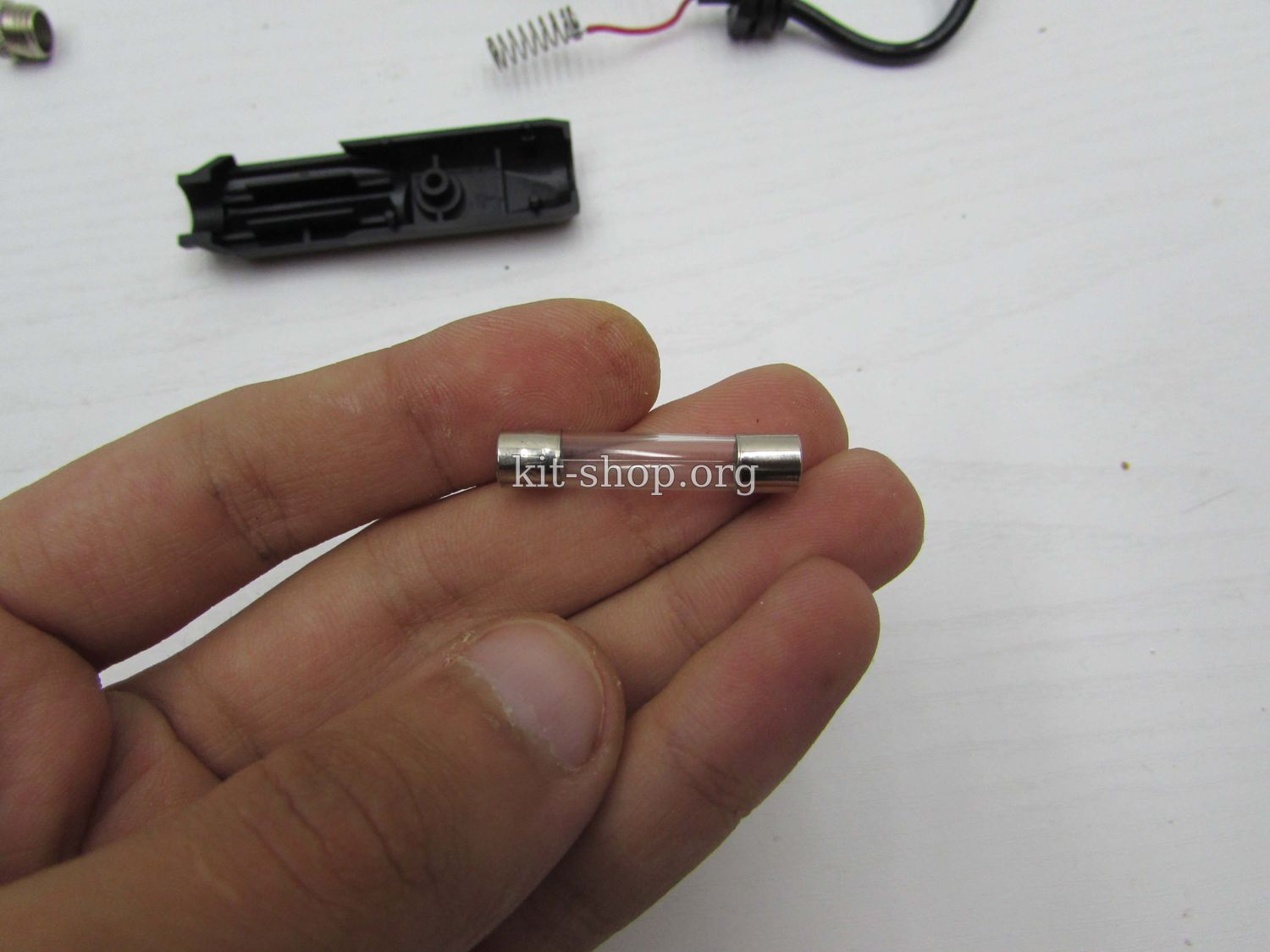

Интересно то, что в самой зарядке нет компонентов, только обычный предохранитель на 2 Ампера,  схема стабилизатора находится на основной плате стартера.

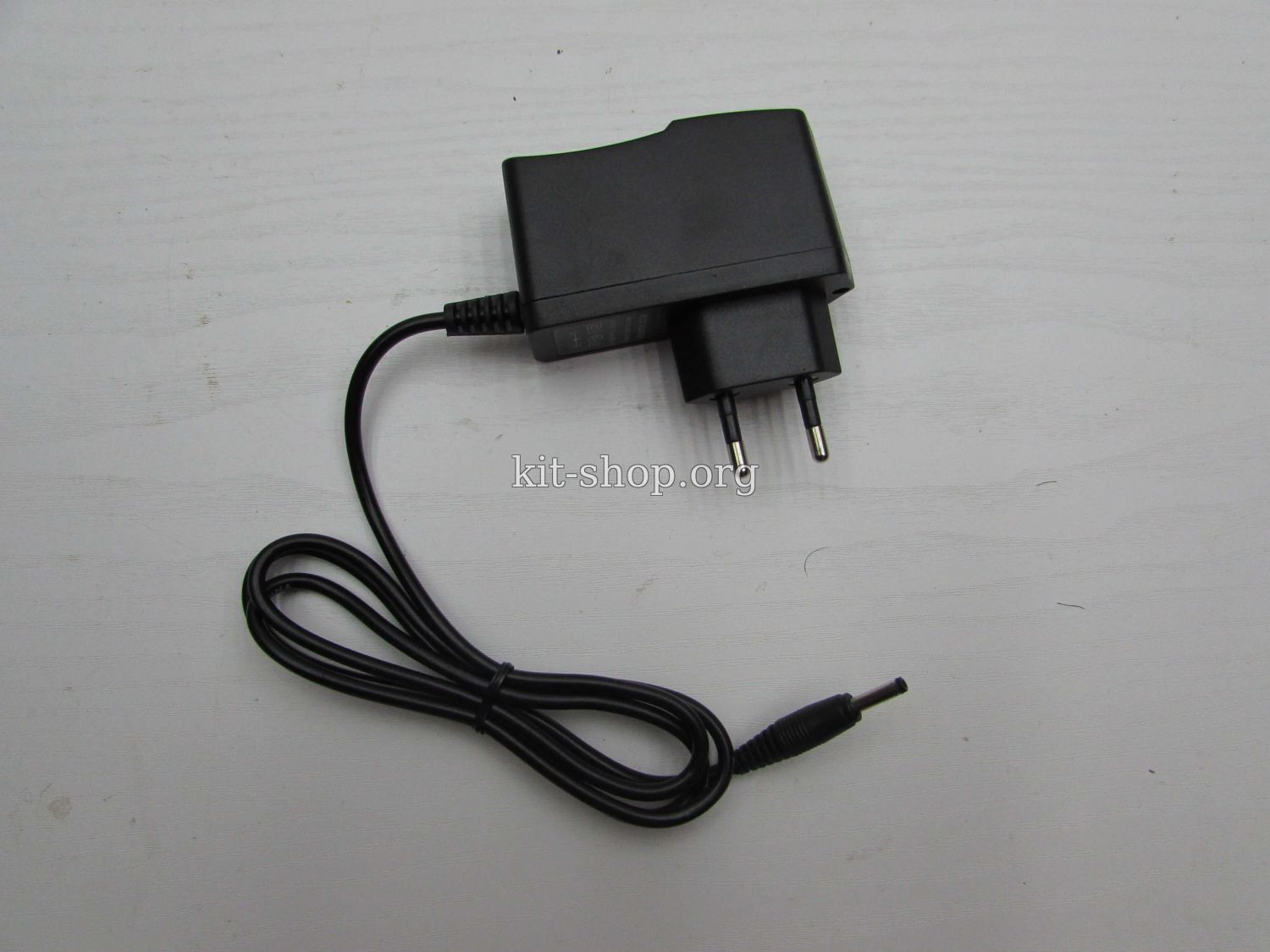

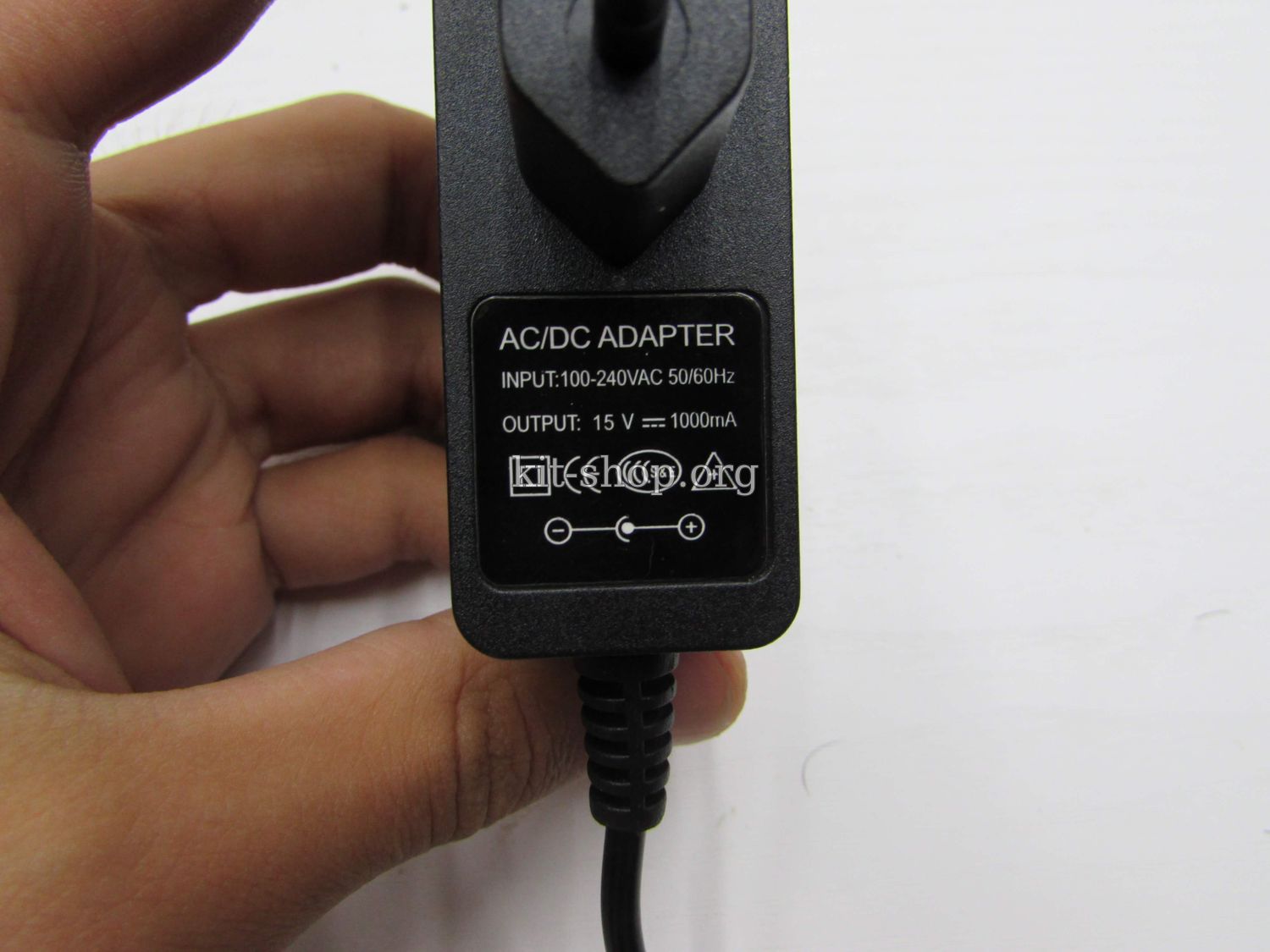

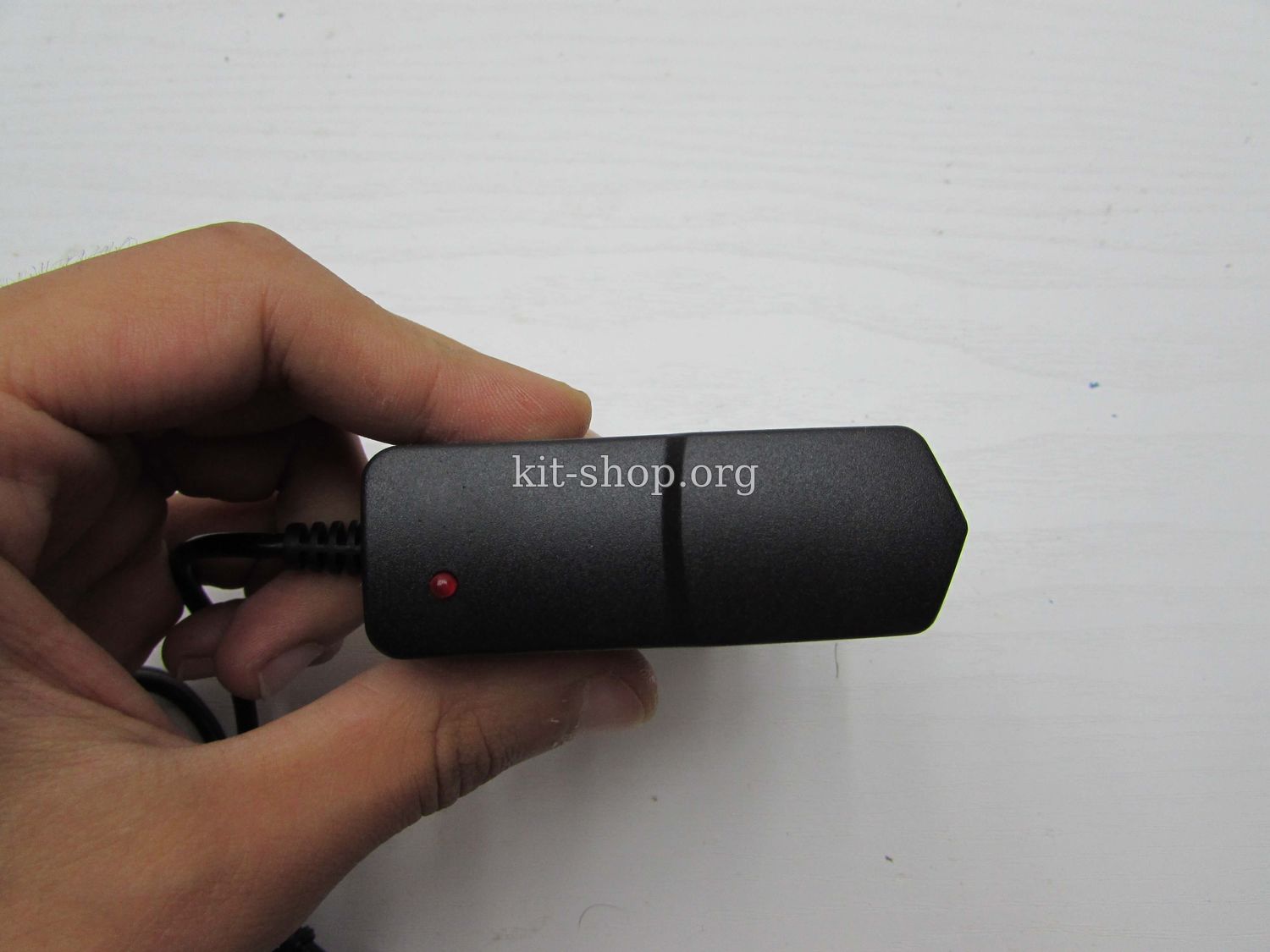

А это зарядка от сети 220 Вольт, заявленный ток 1000мА при напряжении 15 Вольт.



Продолжение скоро
