Самый маленький мультиметр UNI-T UT120A

Товар  можно купить тут

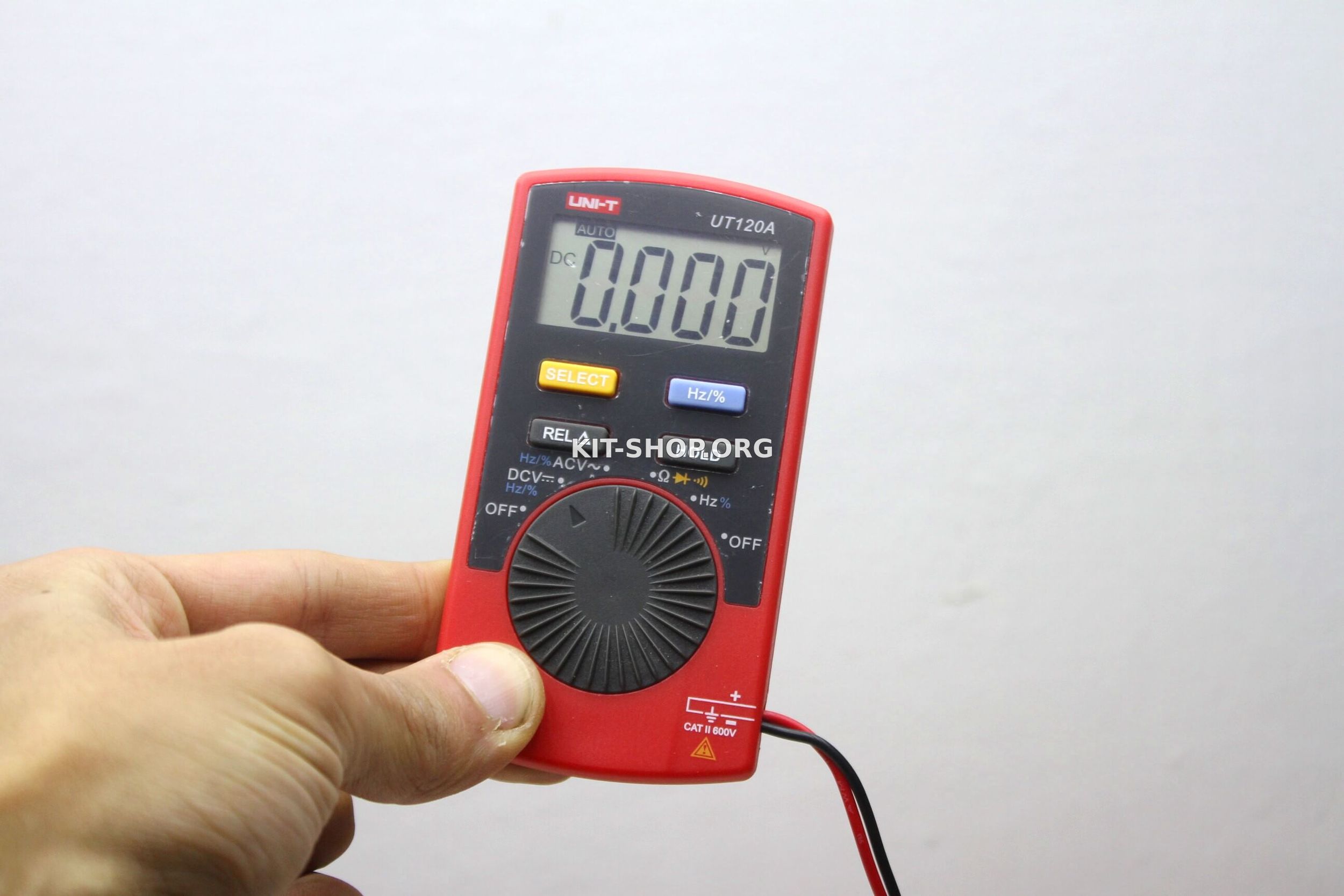

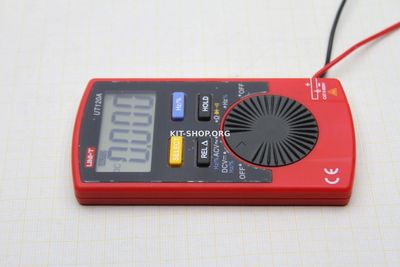

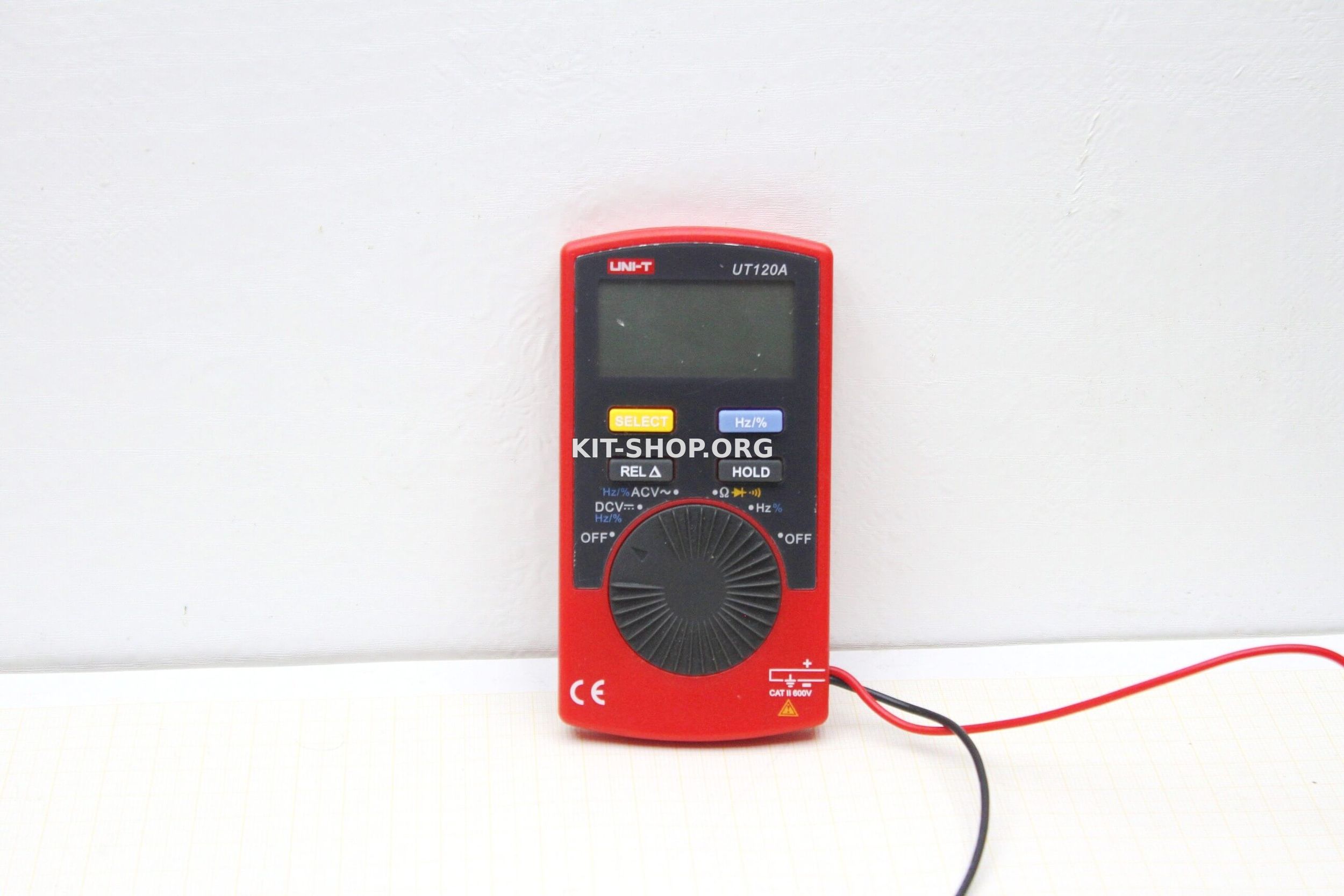

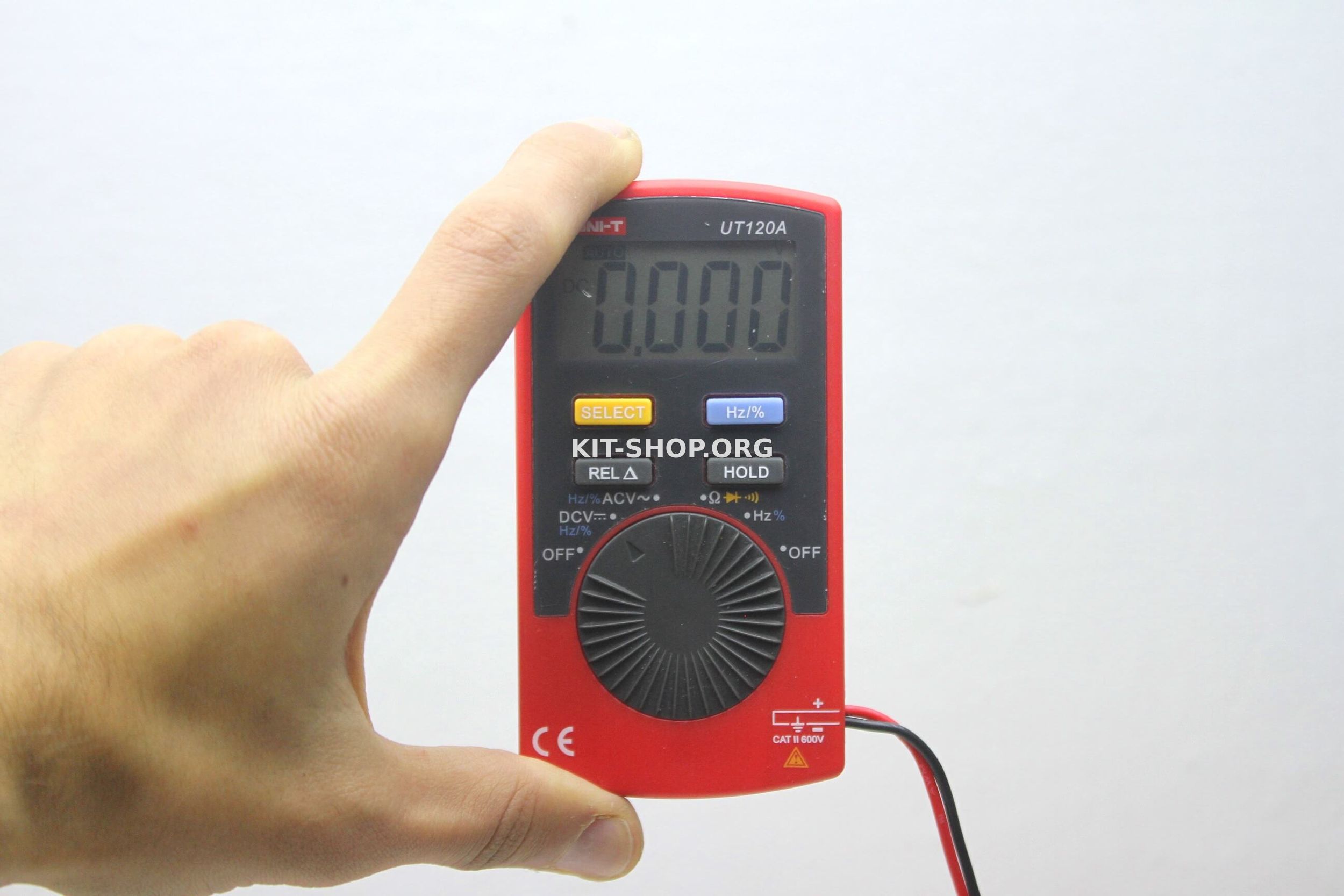

Очередной компактный мультиметр от компании UNI-T. На сей раз ко мне в руки попал карманный вариант UT120A. Мультиметр на первый взгляд какой-то не серьезный, игрушечный, но внешность обманчива...










Этот малыш с весом всего 76гр может на самом деле многое. Мультиметр способен корректно и с высокой точностью измерять постоянное и переменное напряжение, сопротивление, частоту и заполнение, падение напряжения на диодах и прозвонить цепь.

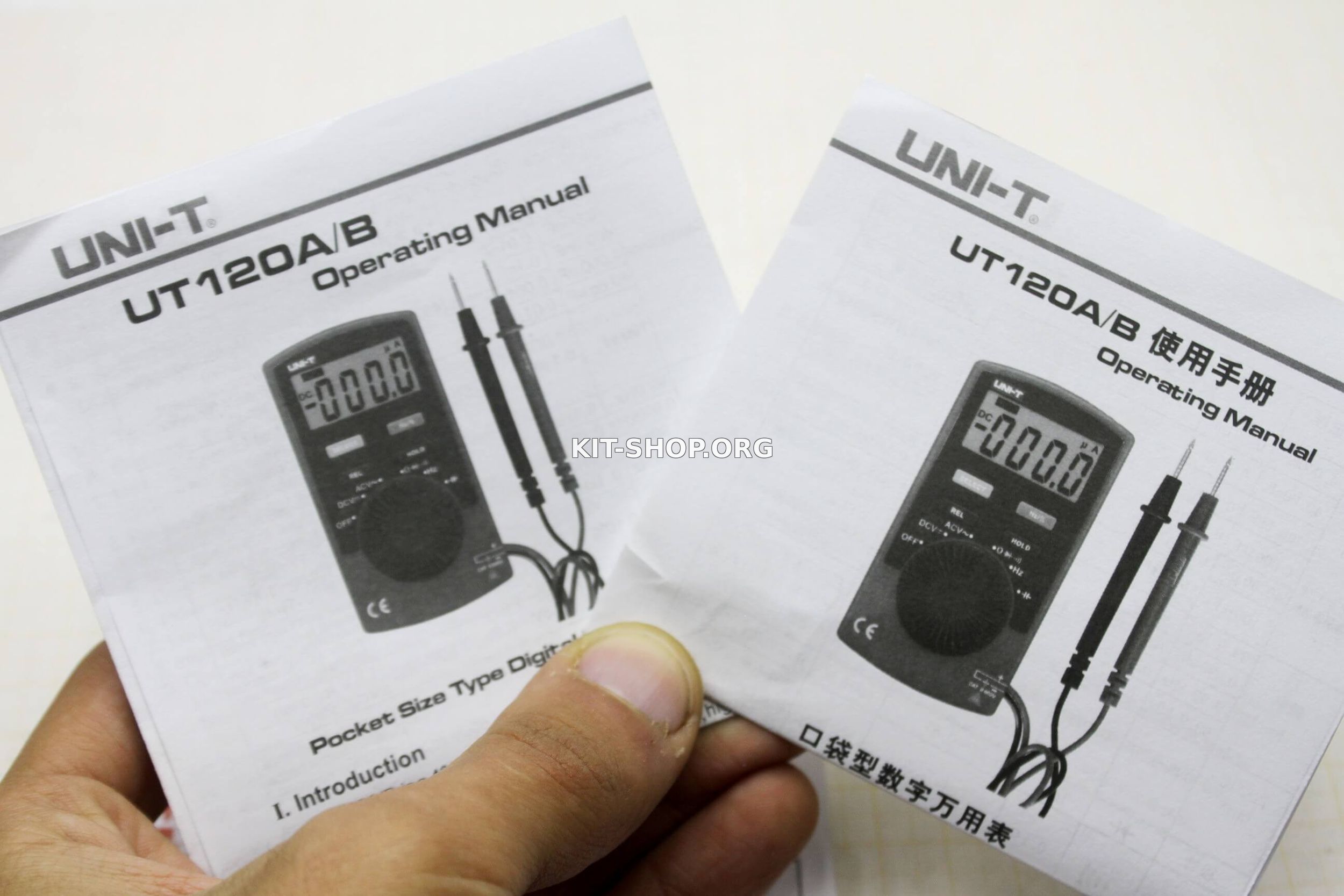

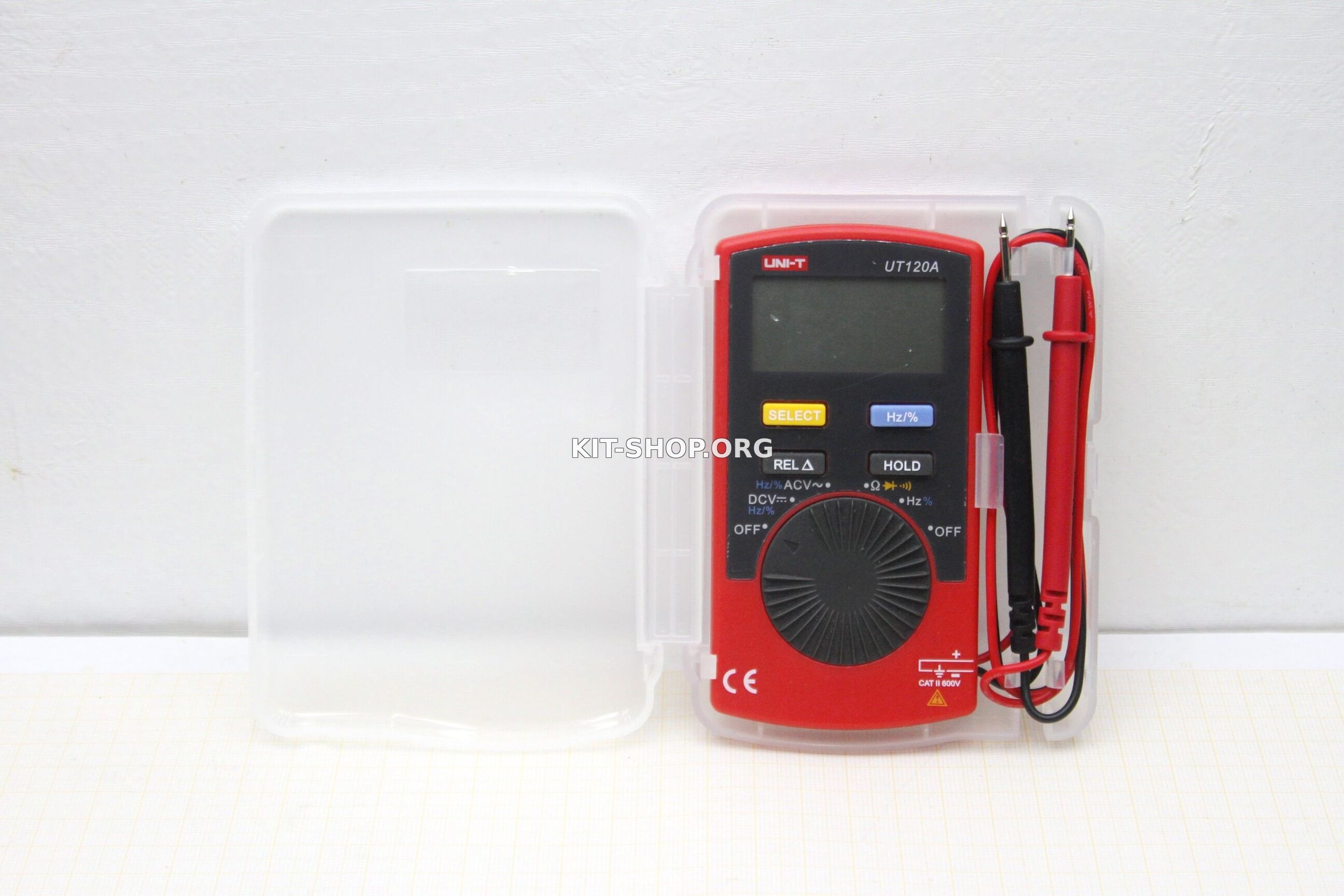

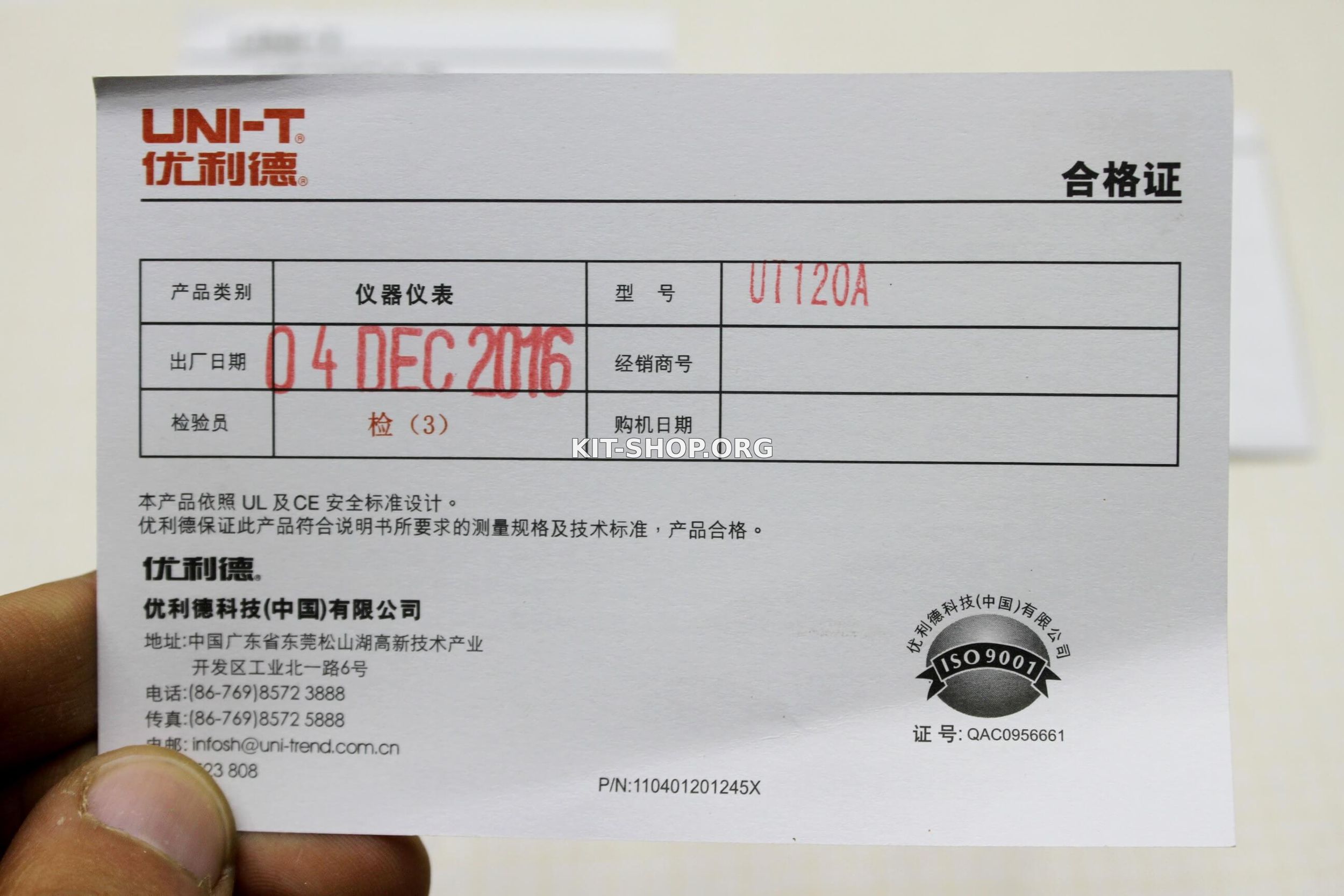

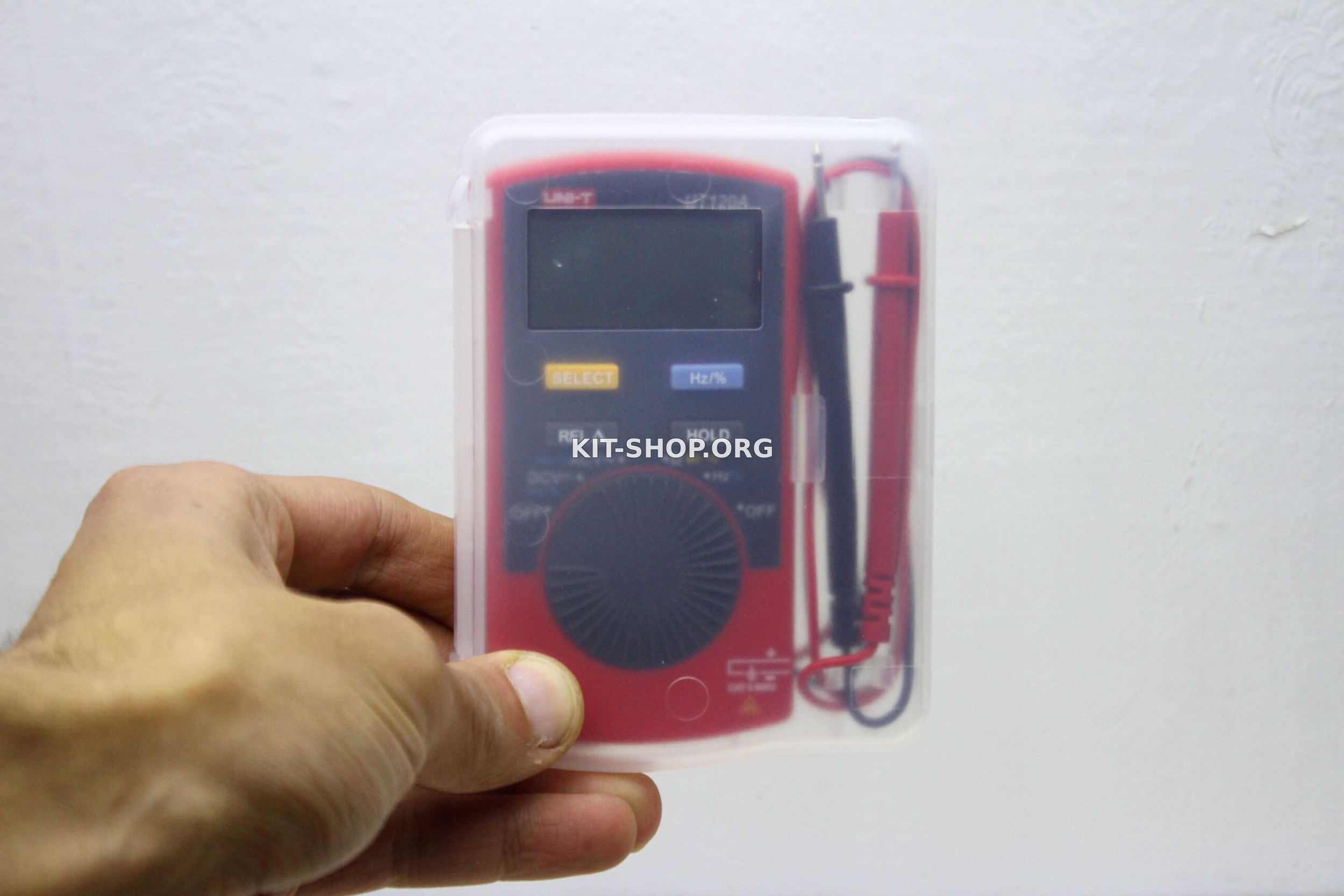

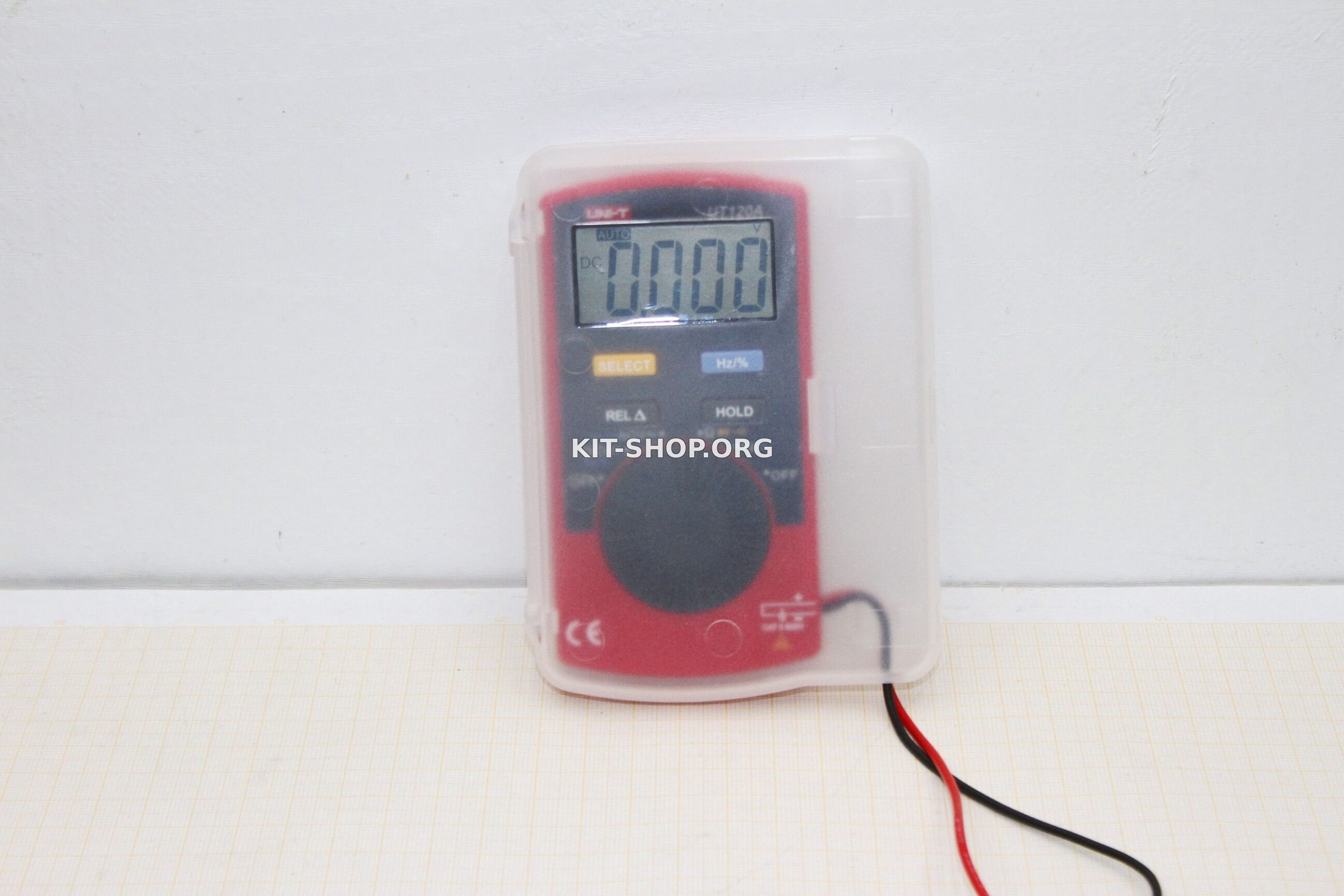

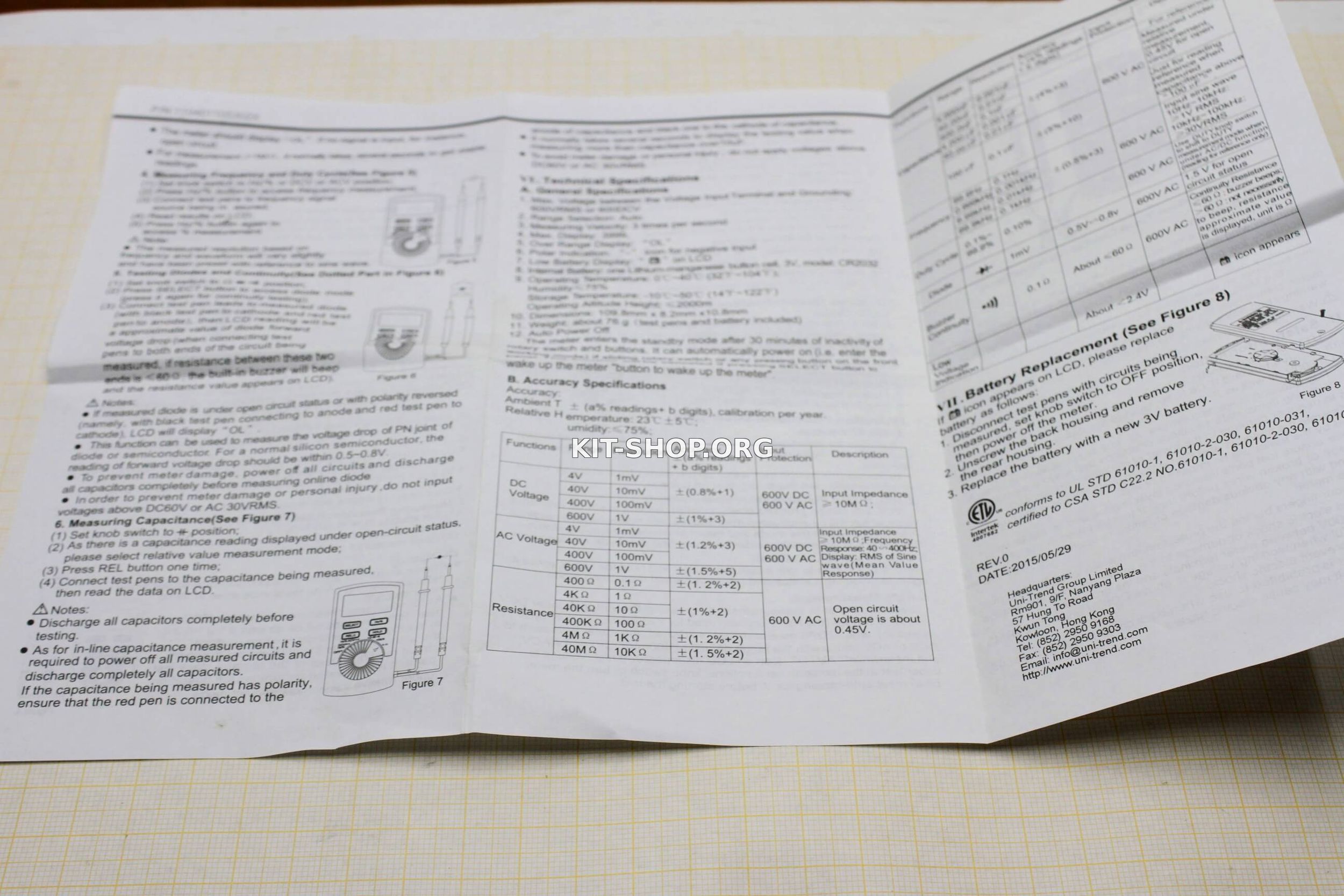

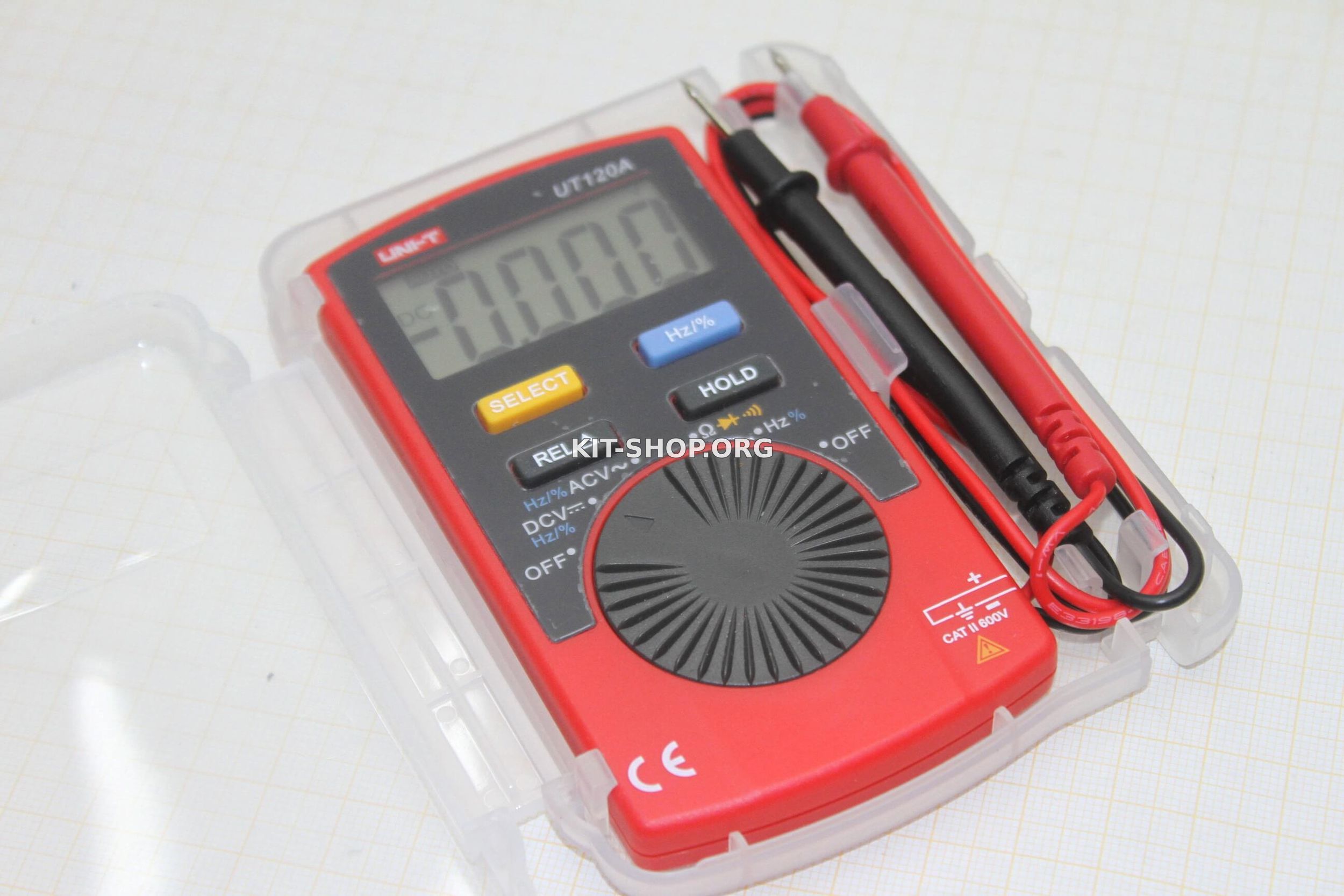

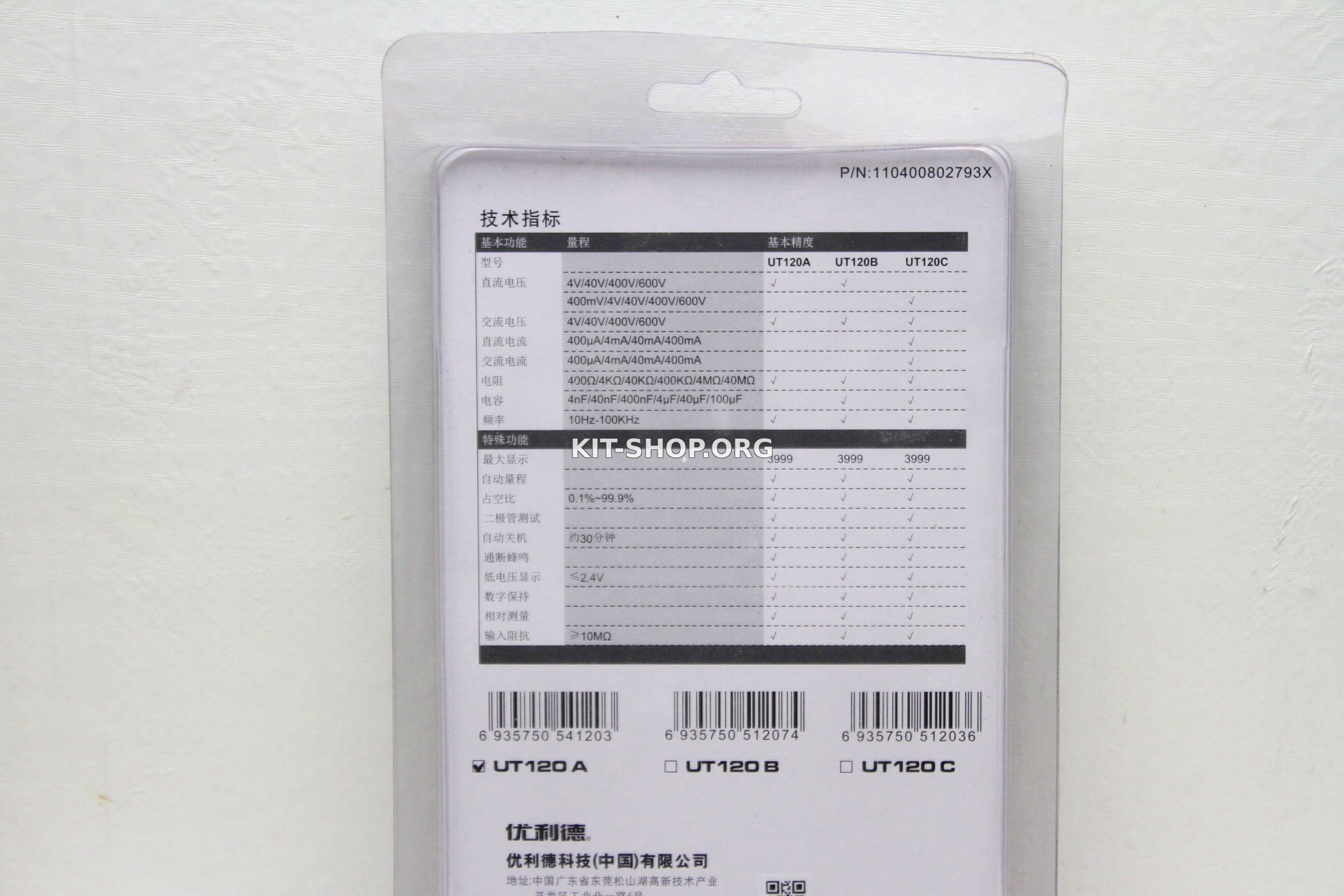

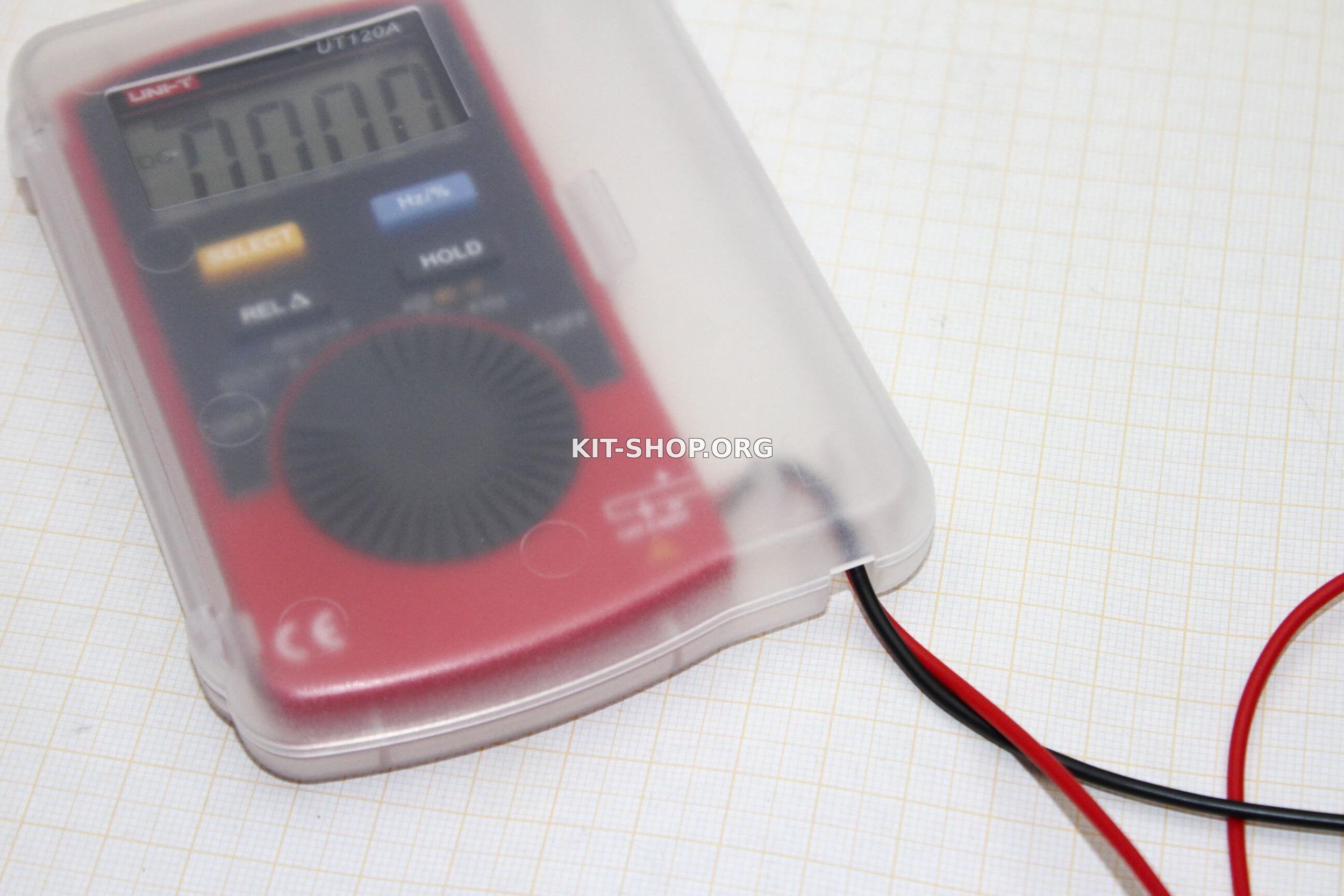

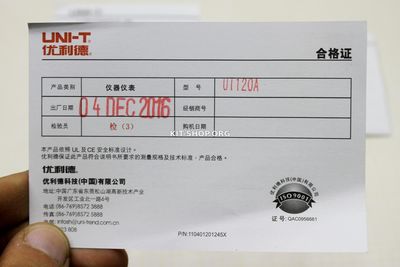

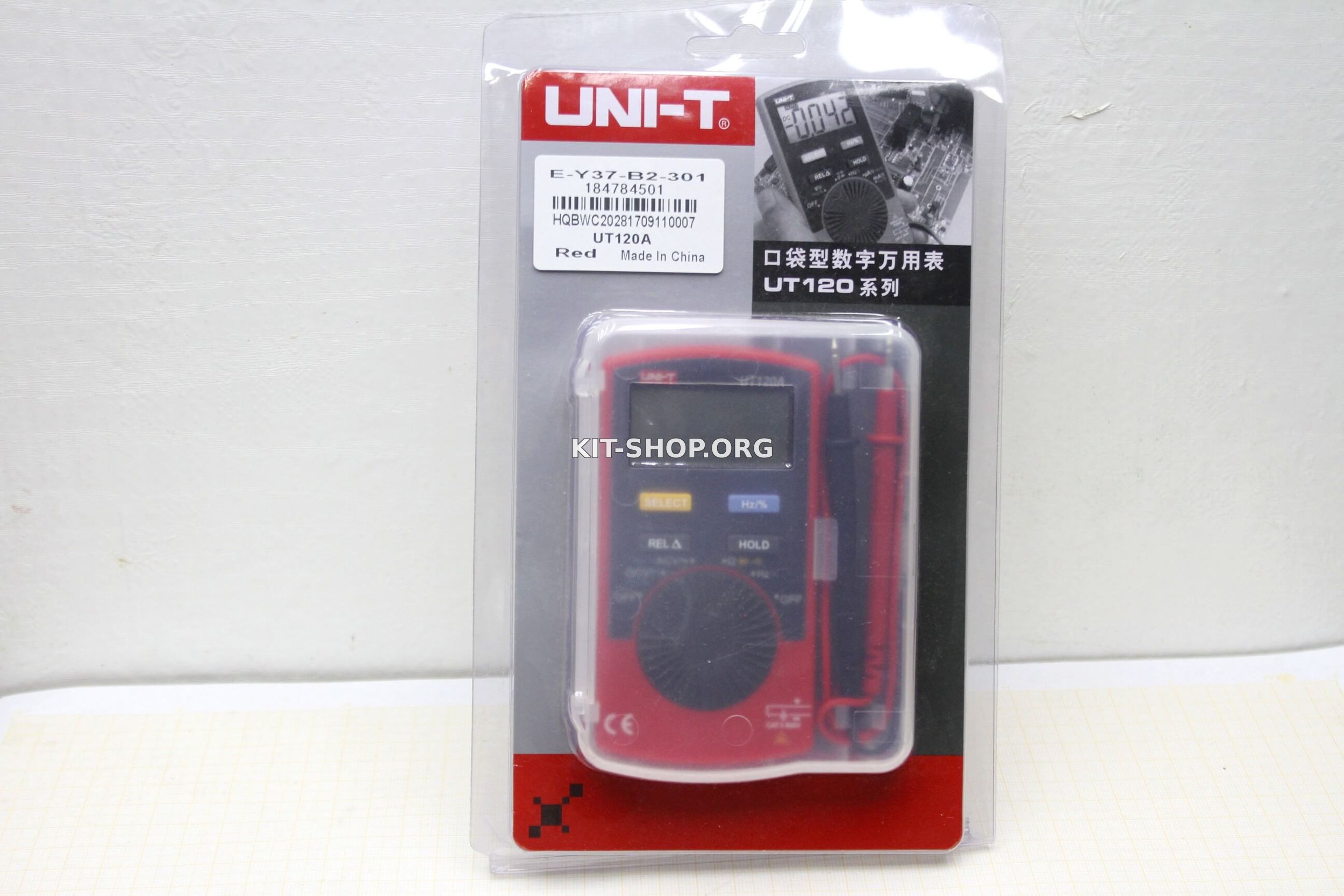

Сборка на неплохом уровне. Прибор поставляется в пластиковой упаковке, паспорт на китайском и английском, некий талон (либо гарантийный, либо сертификат точности), ну и пластиковый кейс, для защиты мультиметра от влаги и пыли (ну и от ударов), к стти измерения можно проводить не вынимая мультиметр из кейса.

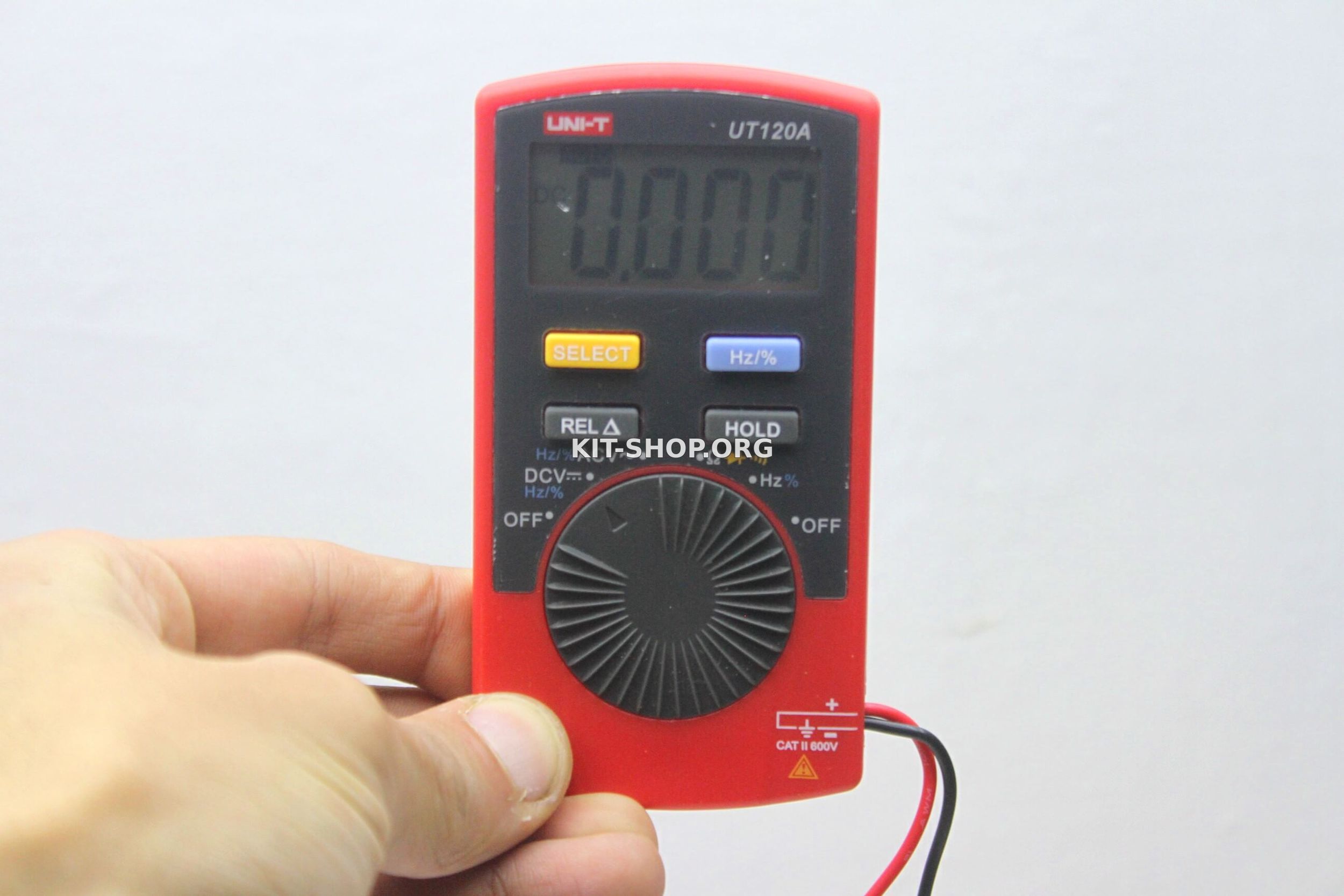

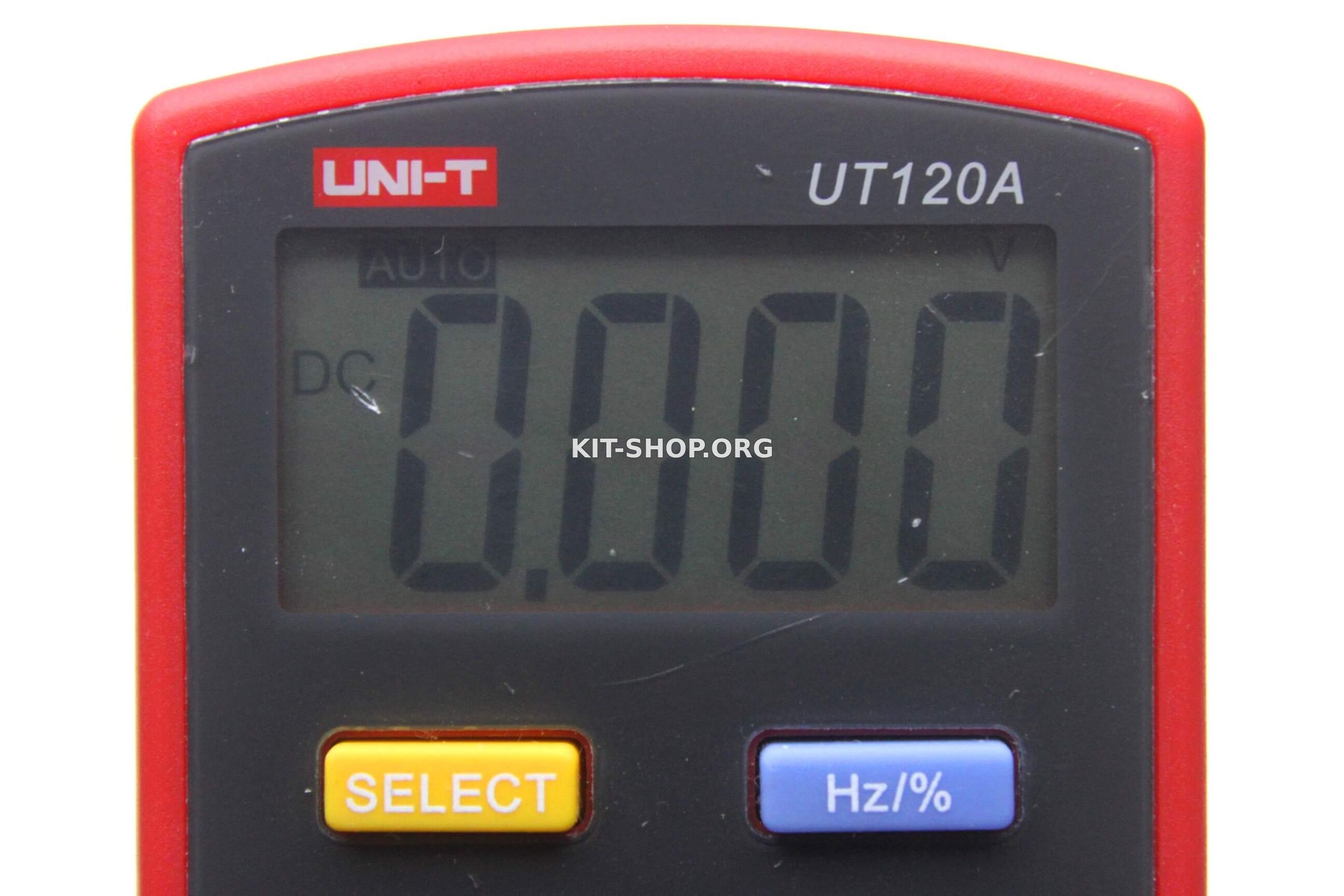

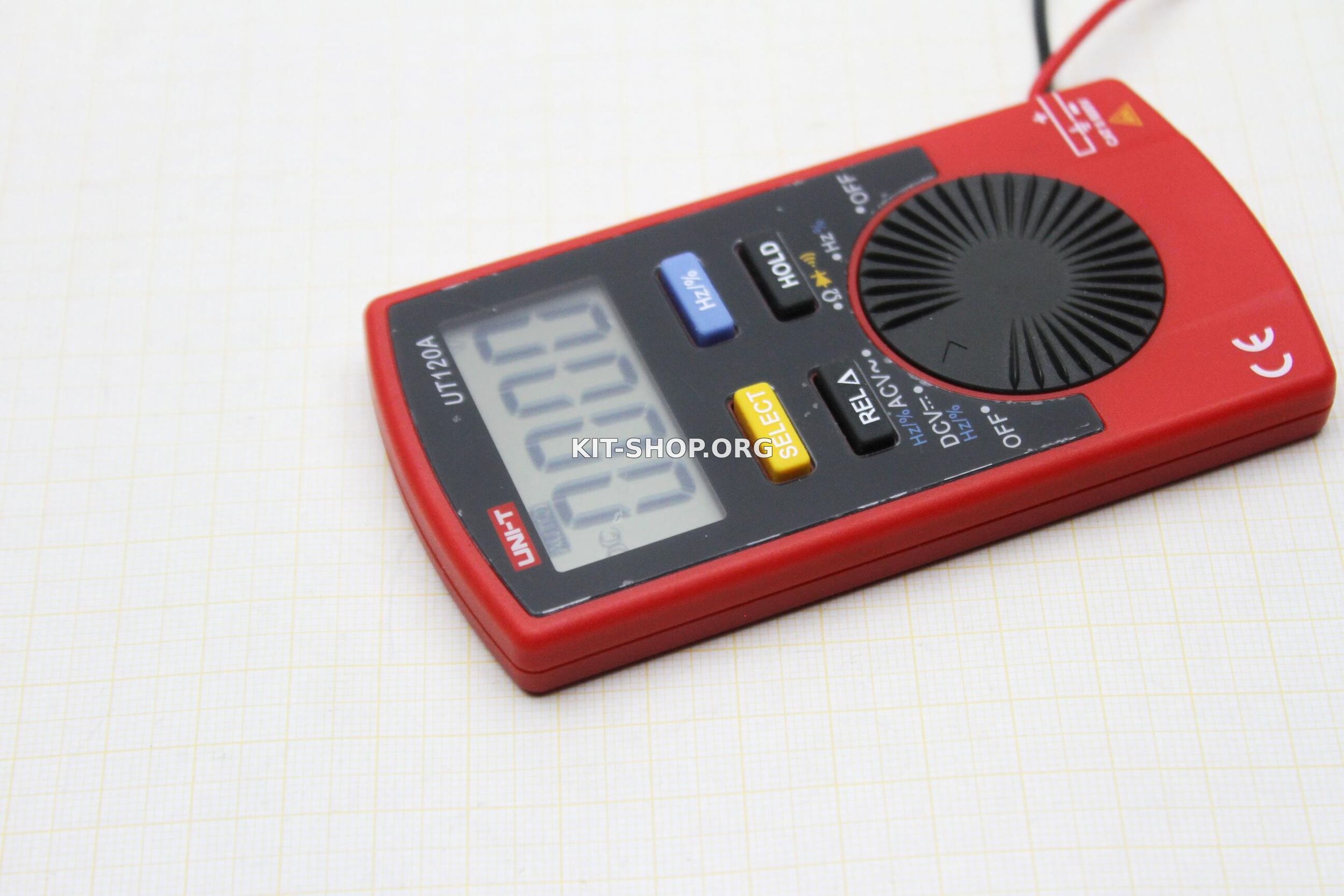

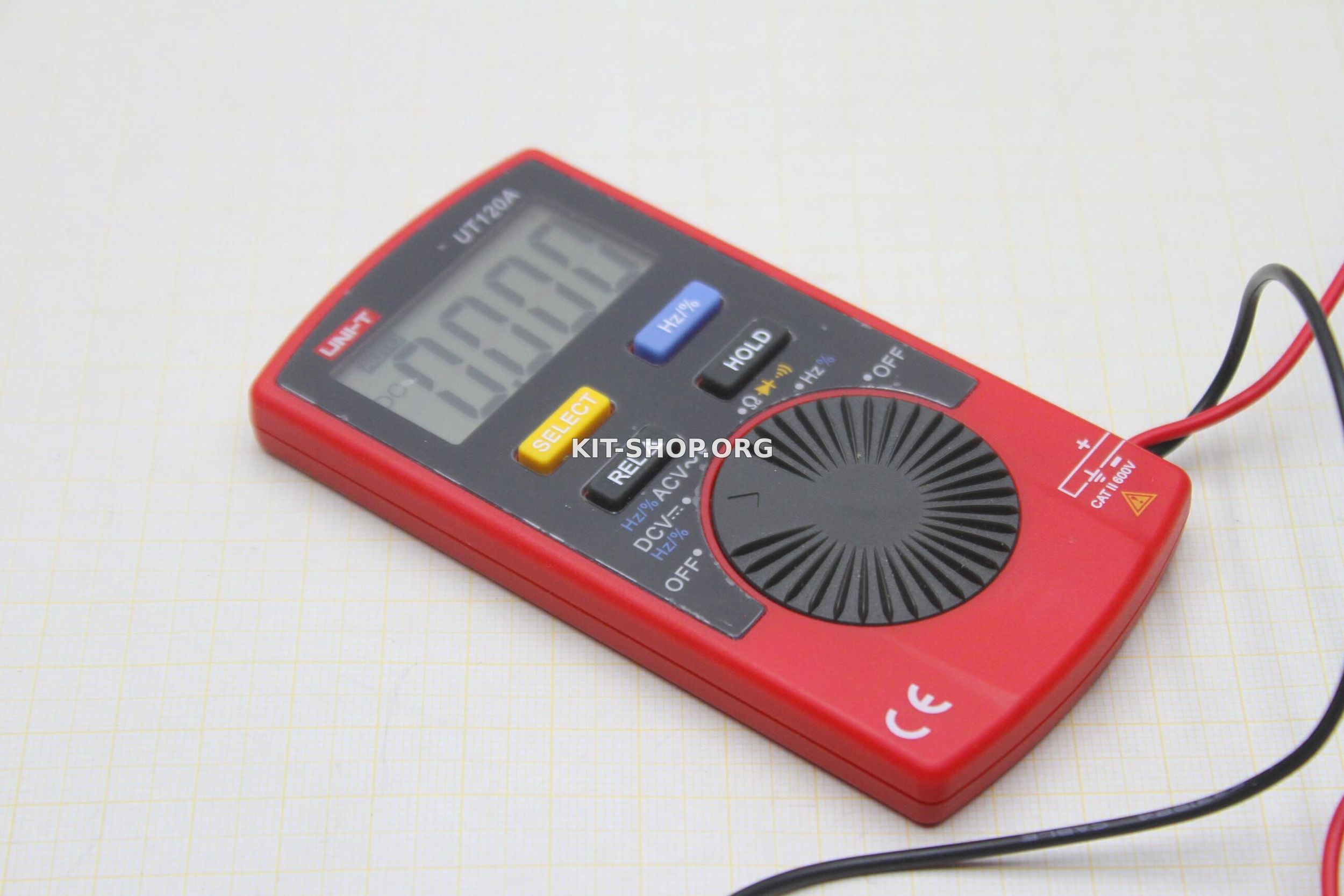

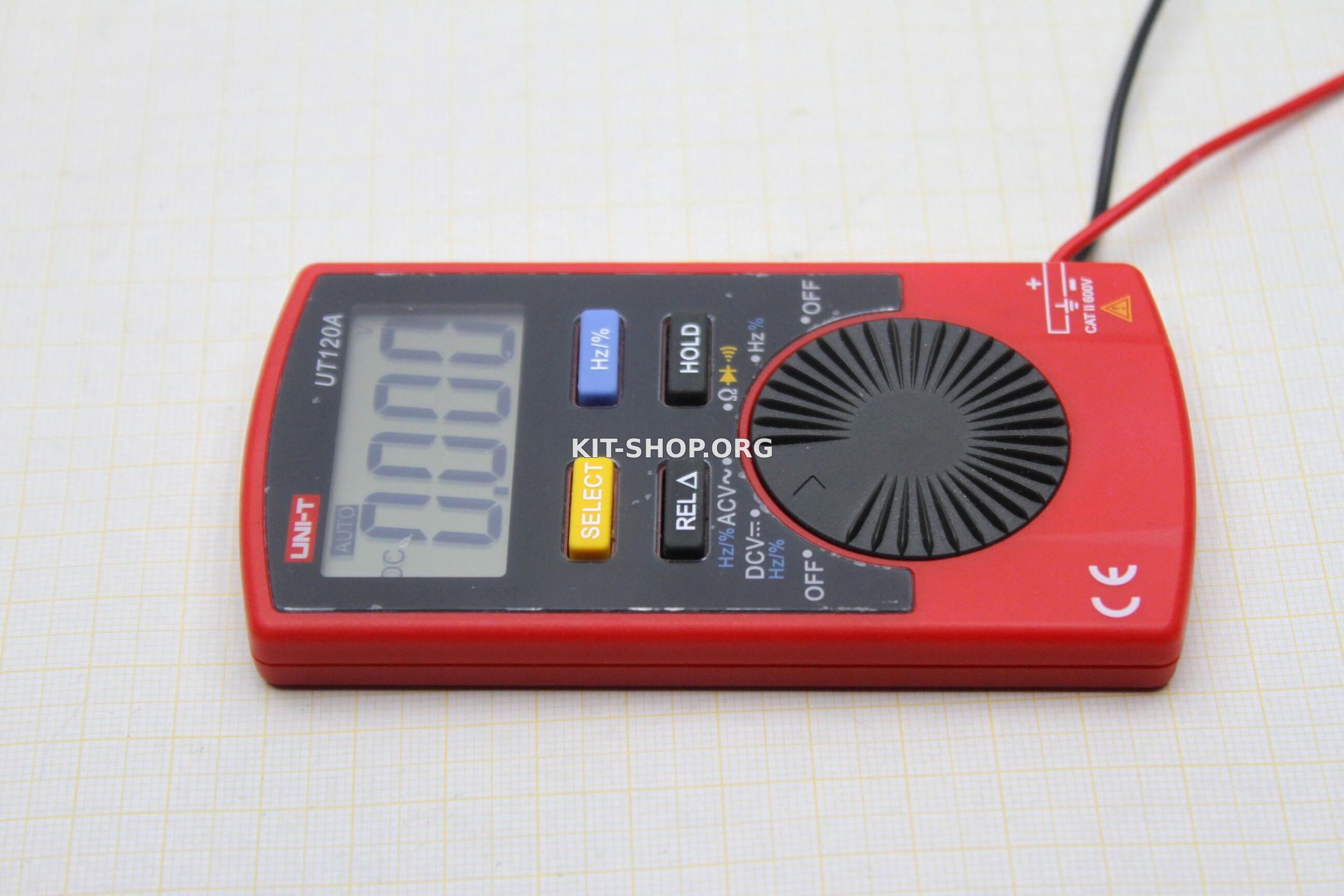

Дисплей 4-х разрядный, довольно большой с учетом размеров самого прибора.

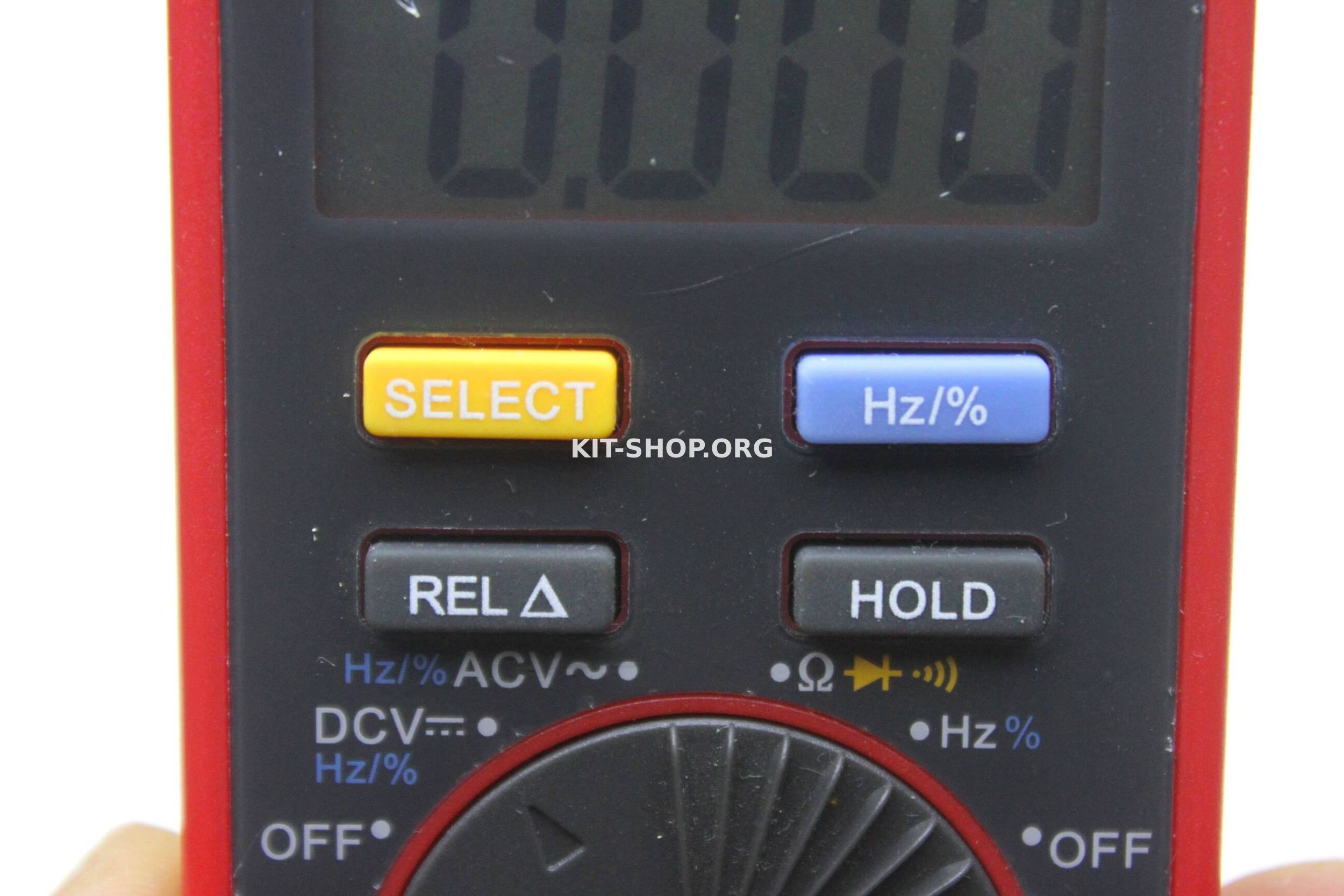

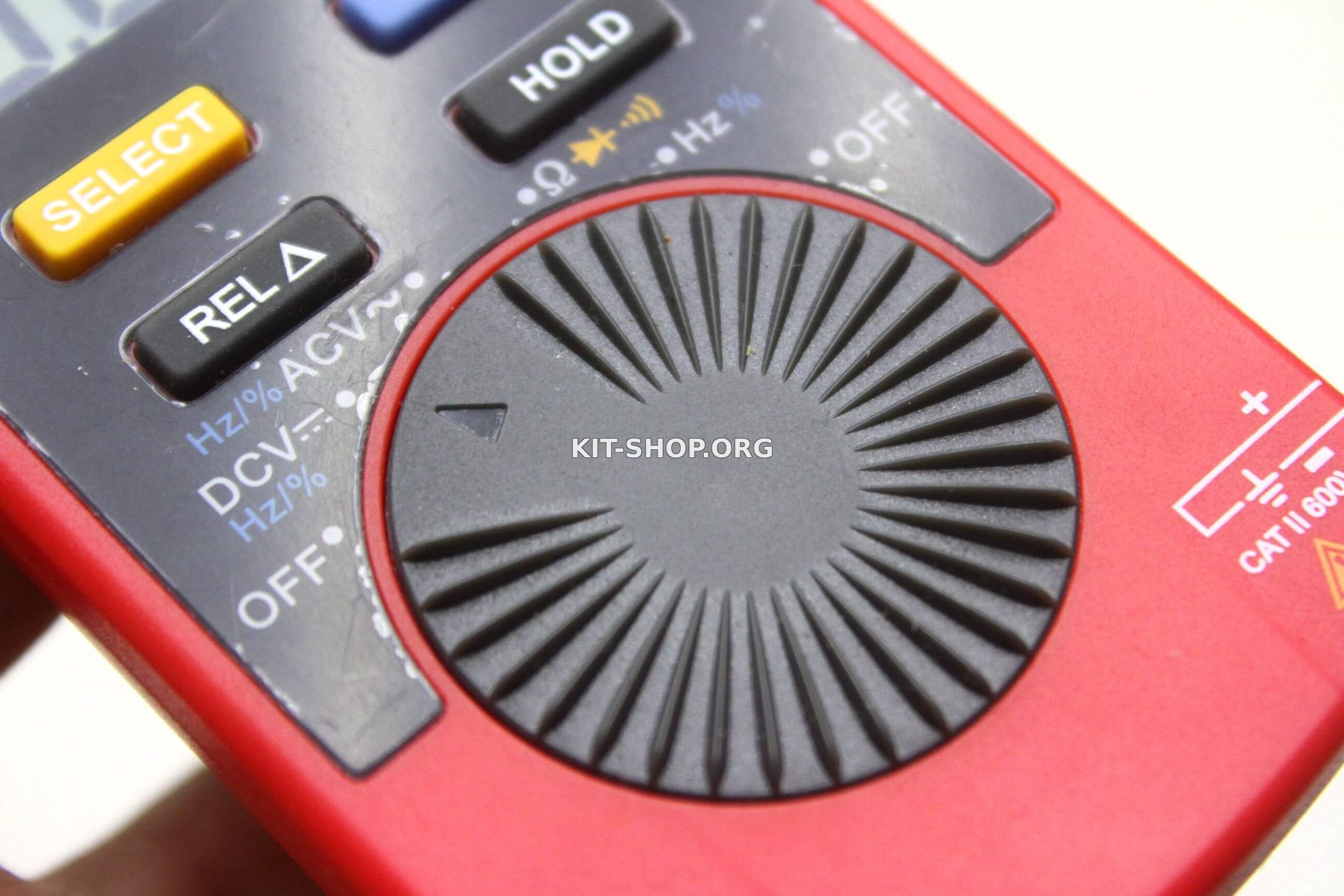

Управление простое - 4 кнопки (на подушках) ну и переключатель режимов.

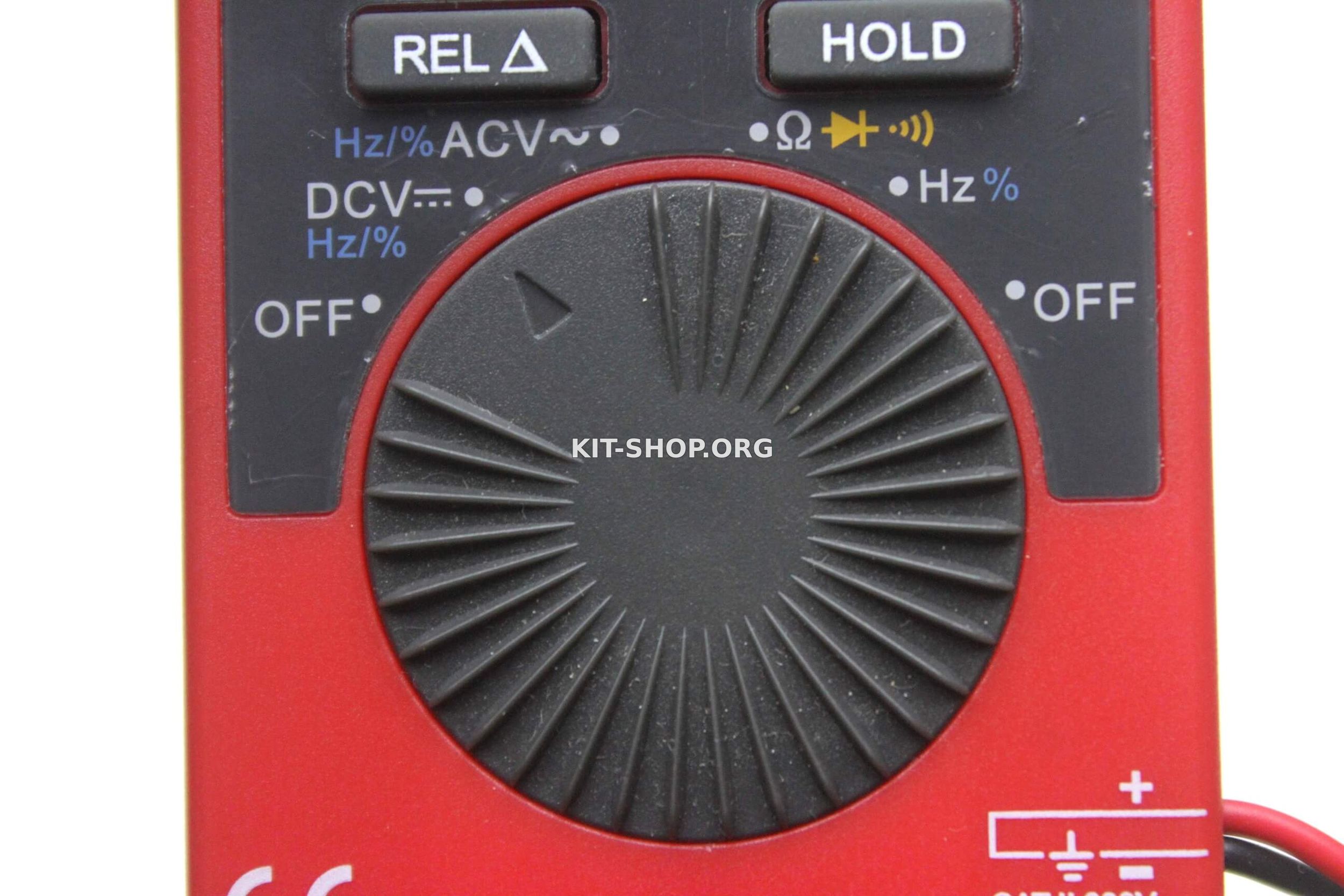

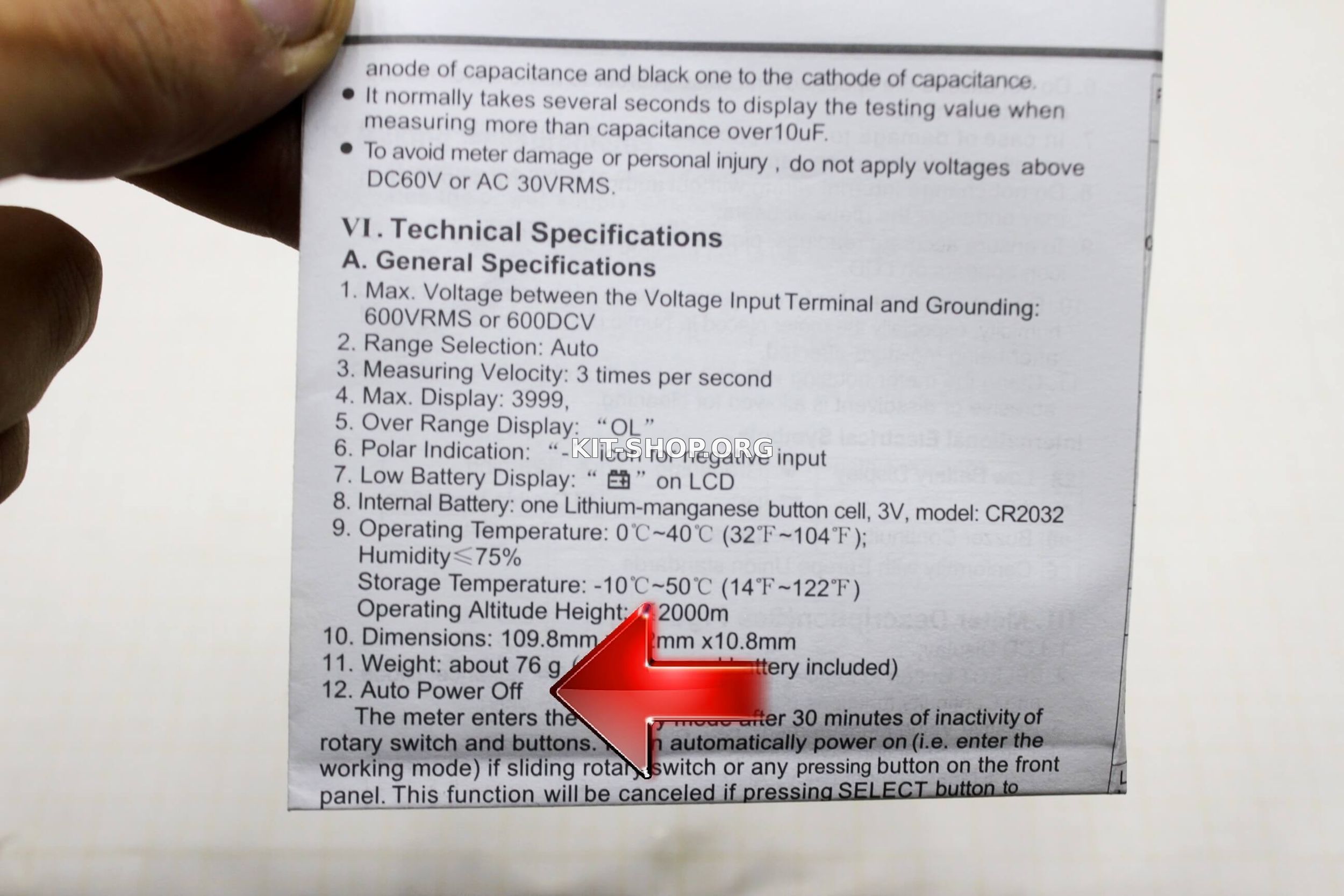

Крайние положения переключателя выключают мультиметр, а еще тут имеется автоотключение после 30 минут простоя.

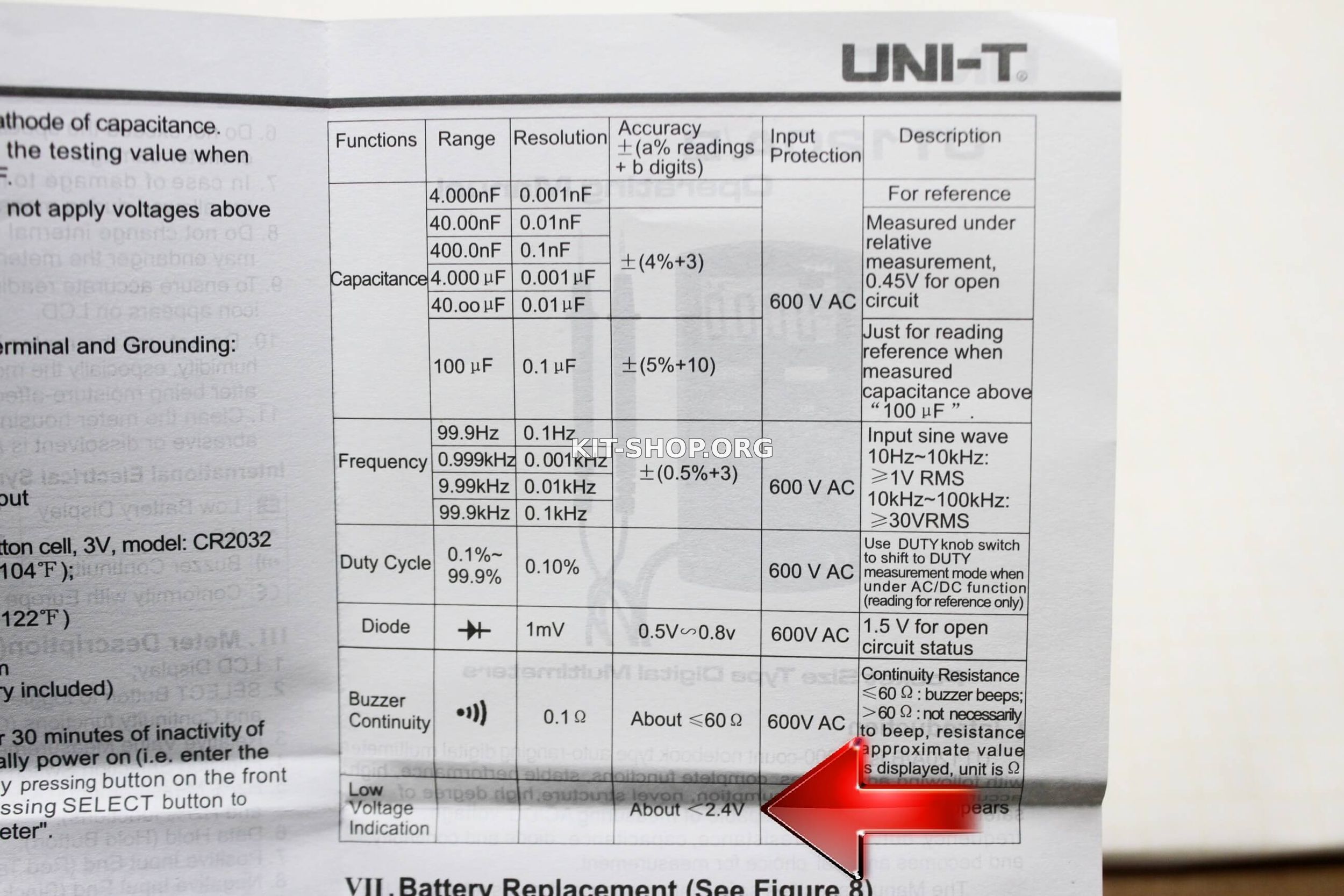

Питается мультиметр от батарейки типа "таблетка" (CR2032), имеется индикатор разряда батареи, который сработает, как только напряжение источника питания будет меньше 2,4Вольт.








Важным моментом является то, что этот мультиметр с автоподбором диапазонов измерений - очень большой плюс.
Первая кнопка (SELECT) - переключатель режимов измерения сопротивления, прозвонки и падения напряжения на диодах. Вторая кнопка - переключатель частота/заполнение.
Третья кнопка включает функцию измерения относительных величин.
Ну и последняя кнопка (HOLD) заморозка данных дисплея.




Проверка точности

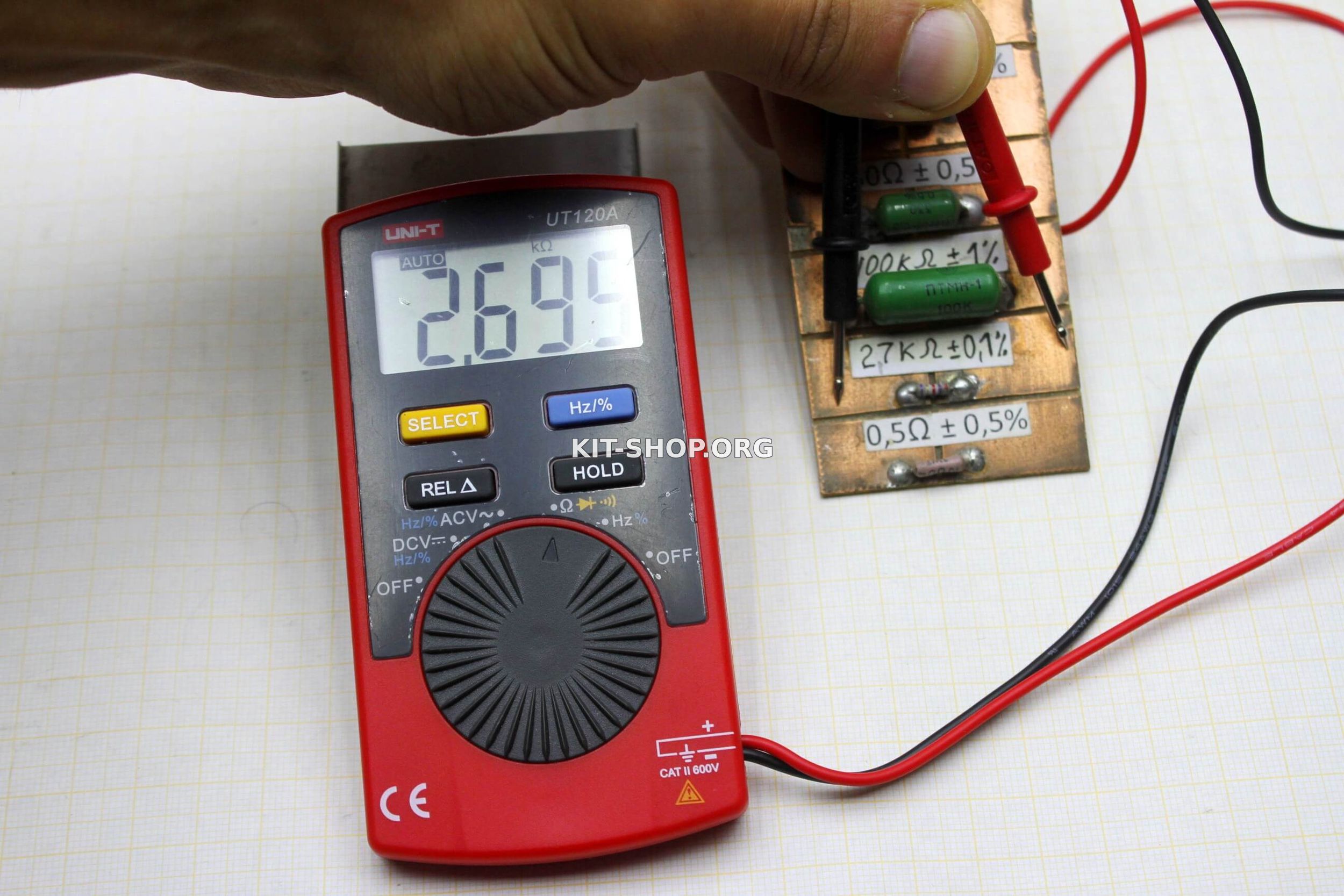

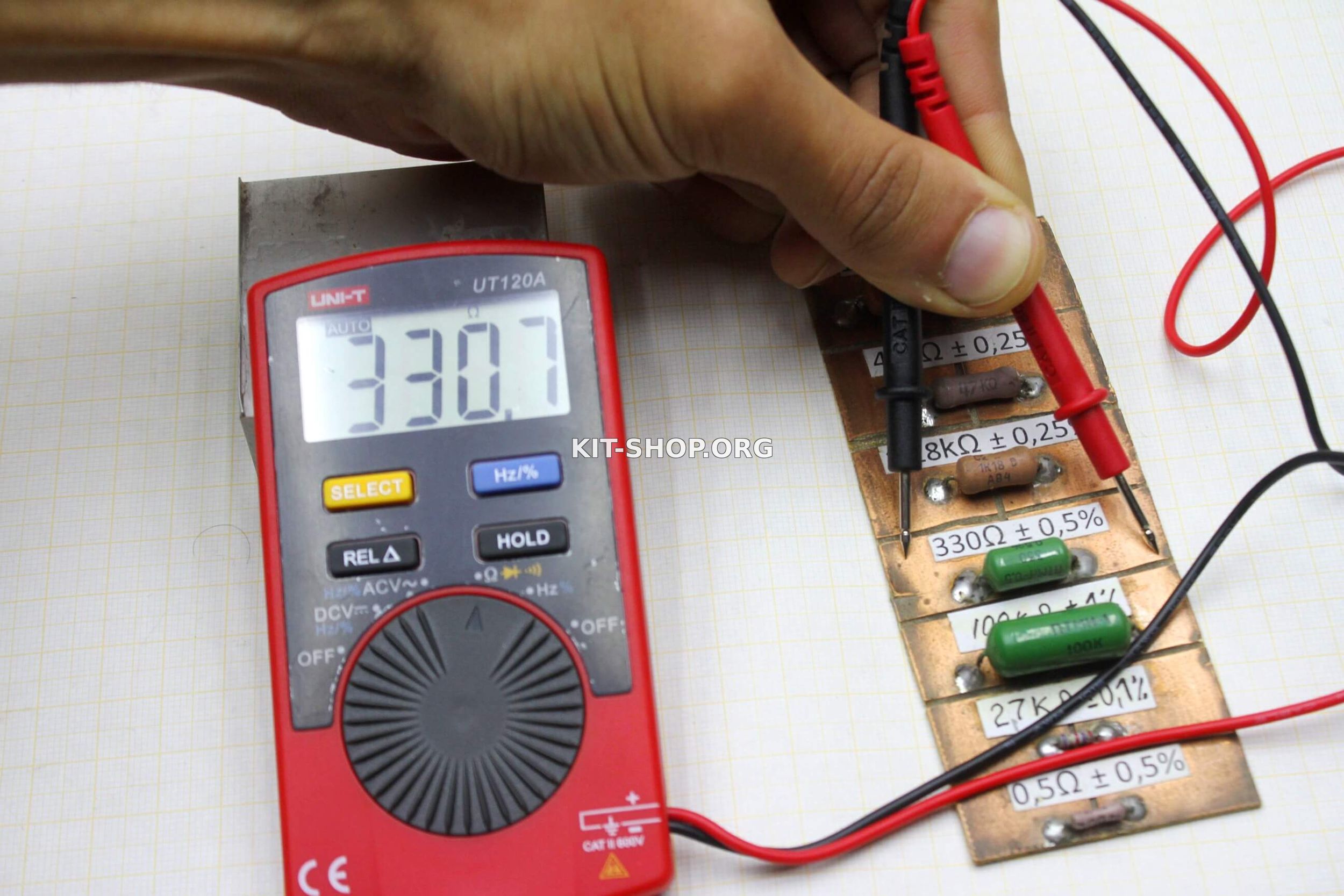

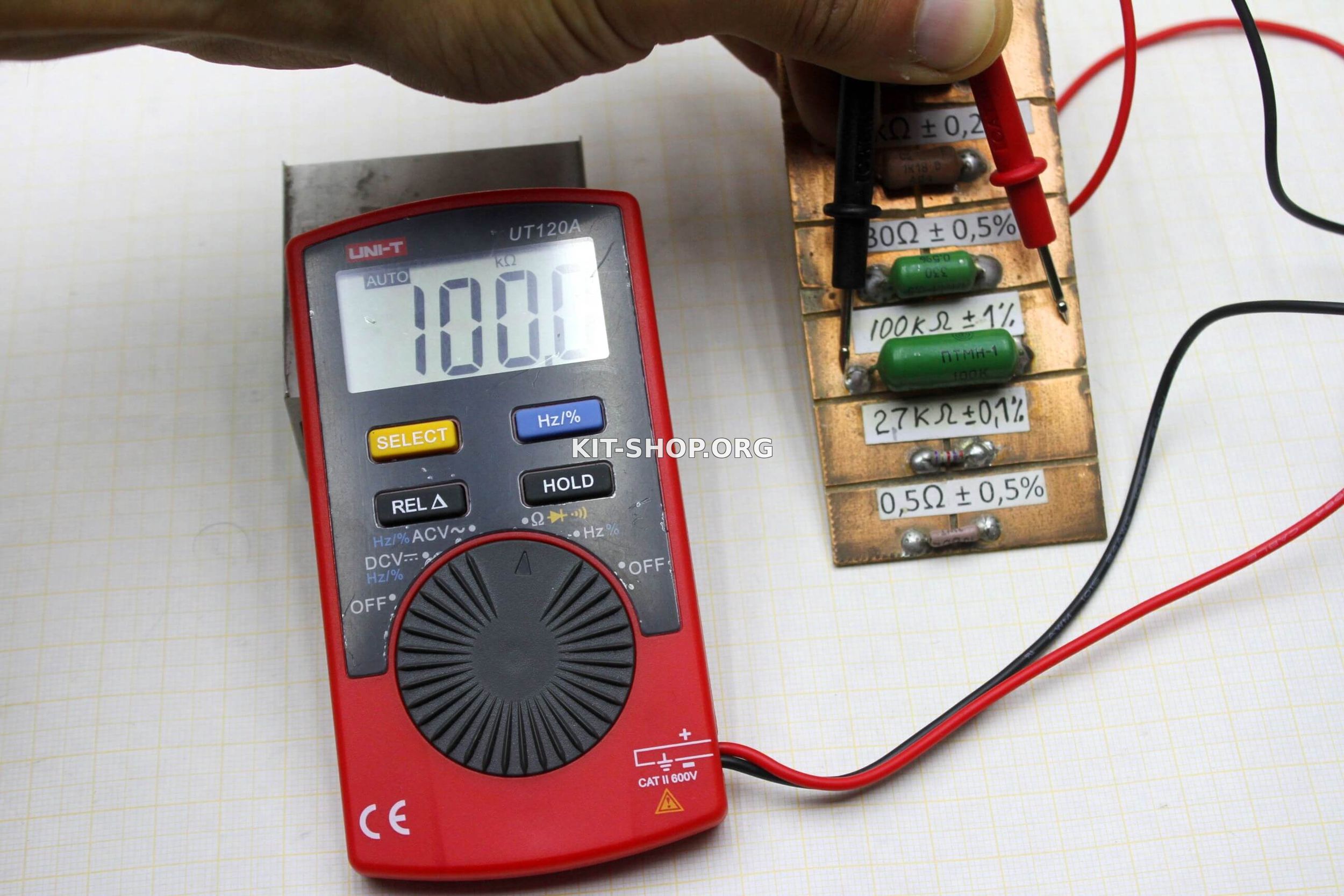

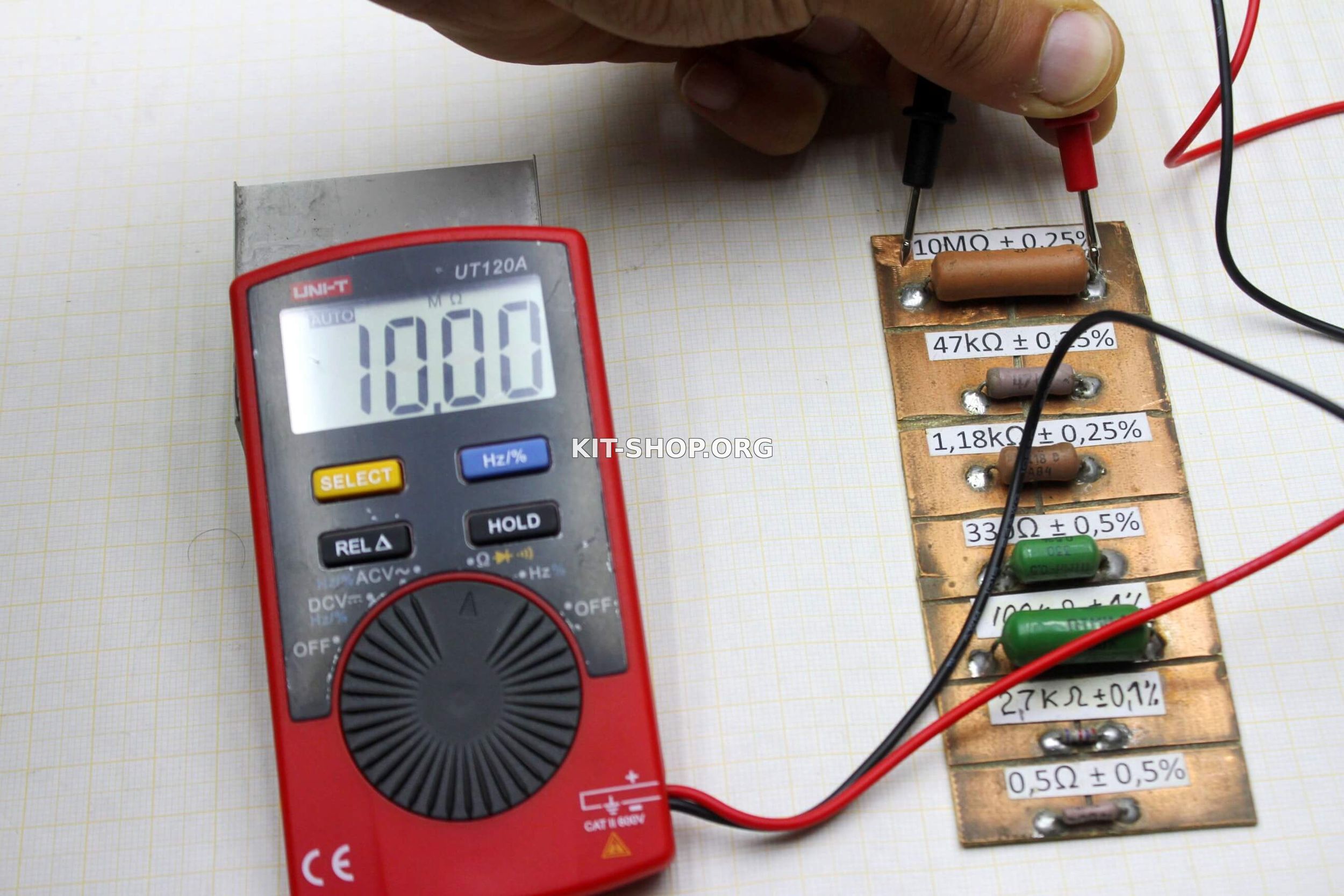

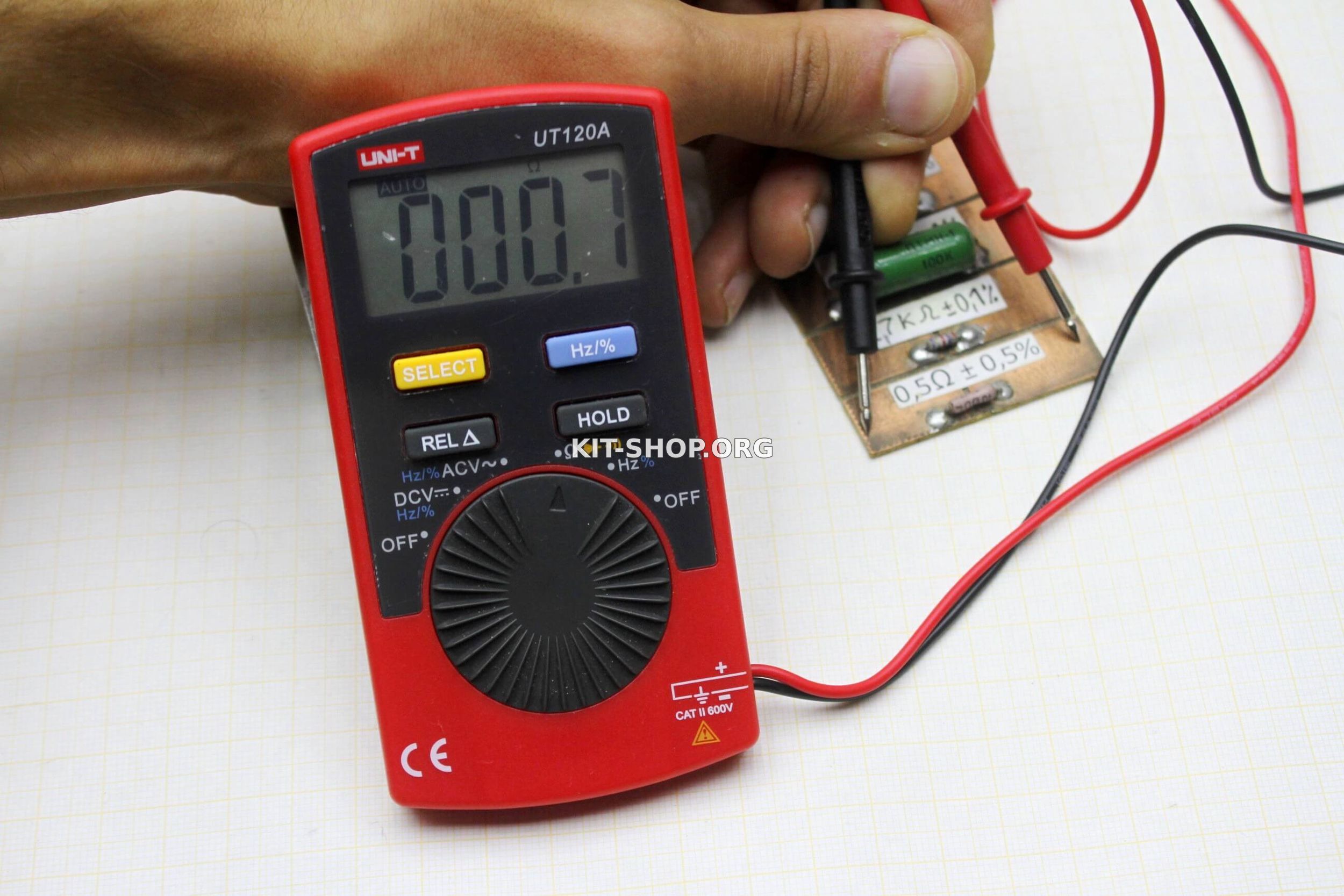

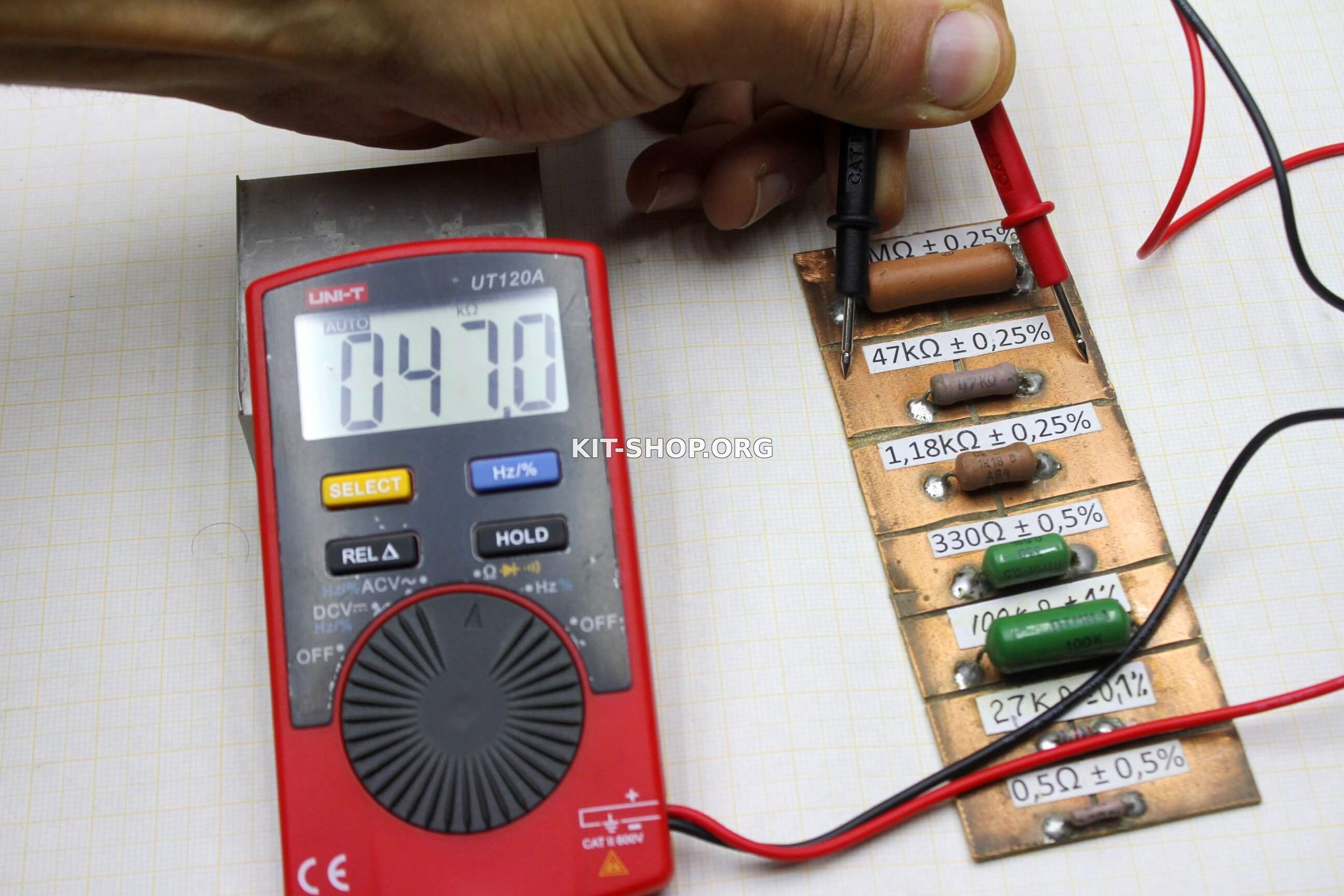

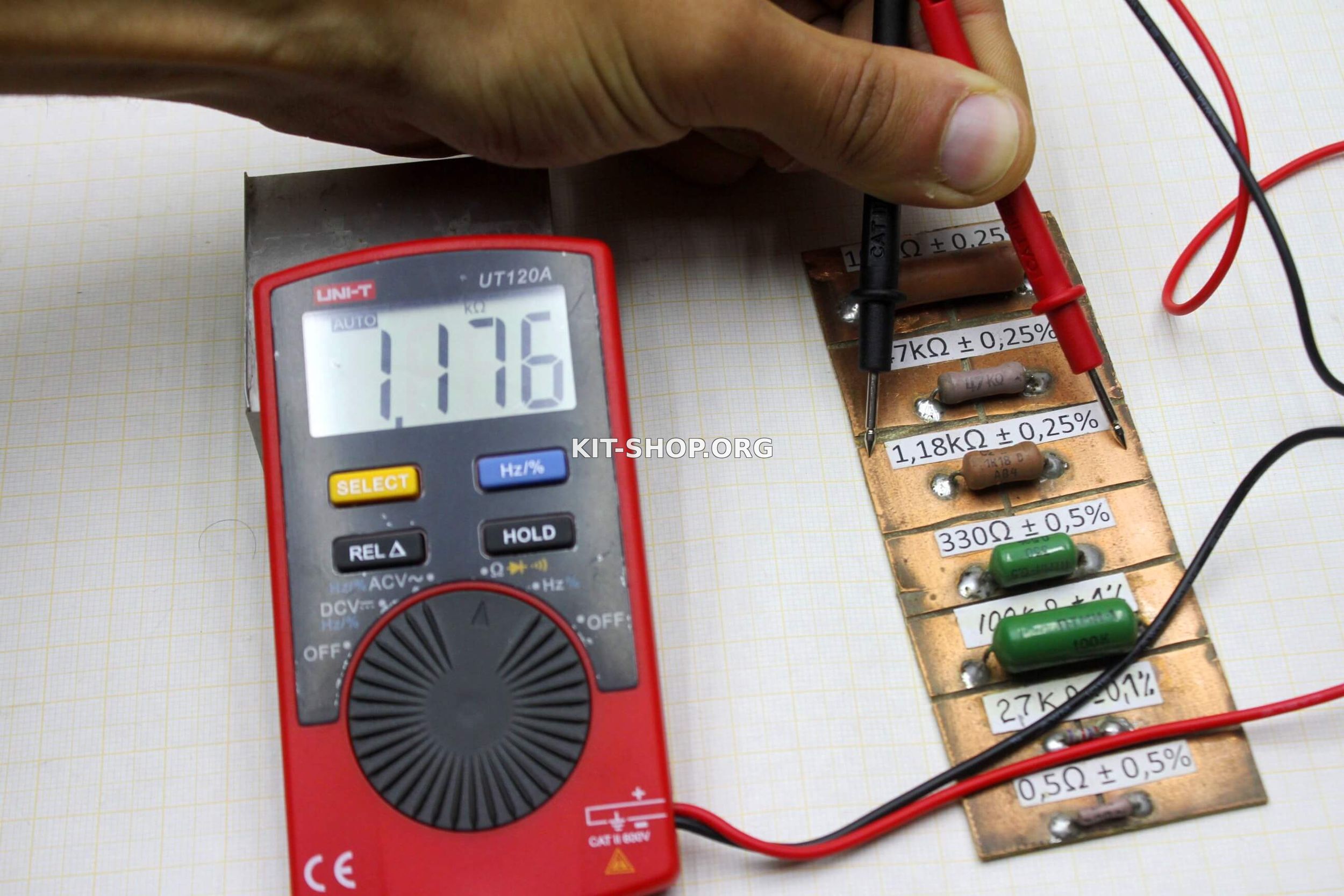

Первым делом проверим режим измерения сопротивлений.










Большая часть современных мультиметров (стыдно признавать, но и мой FLUKE 17B+ за 120 баксов в том числе) не способны проверить обычные светодиоды в режиме измерения падения напряжения на переходе диодов, так вот - данный мультик тоже не справляется с такой задачей... а самый дешевый за 100 руб - может! ХА!

Прозвонка тихая, но довольно отзывчива.

В случае измерения постоянного и переменного напряжения, верхний предел ограничен 600 Вольтами.

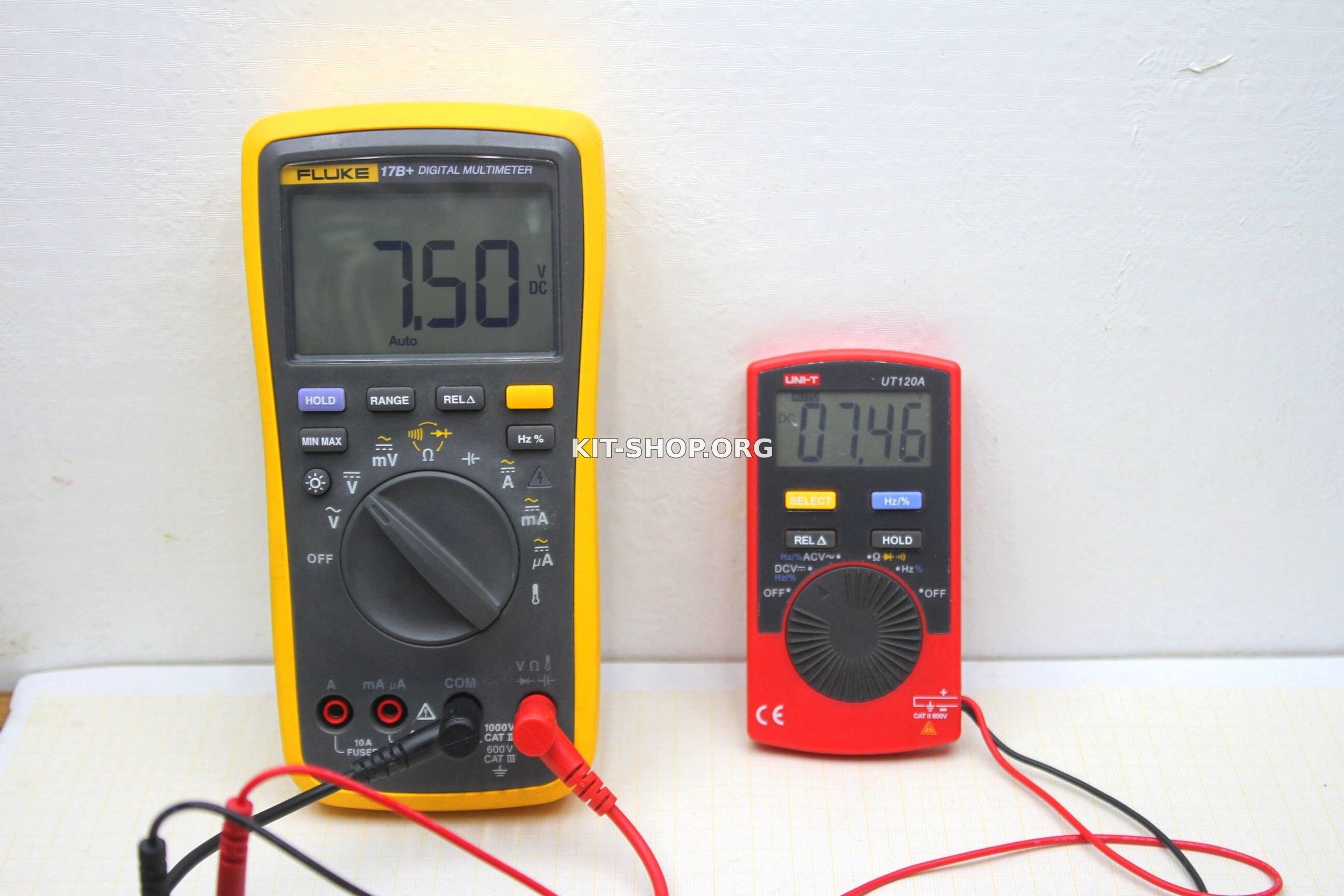

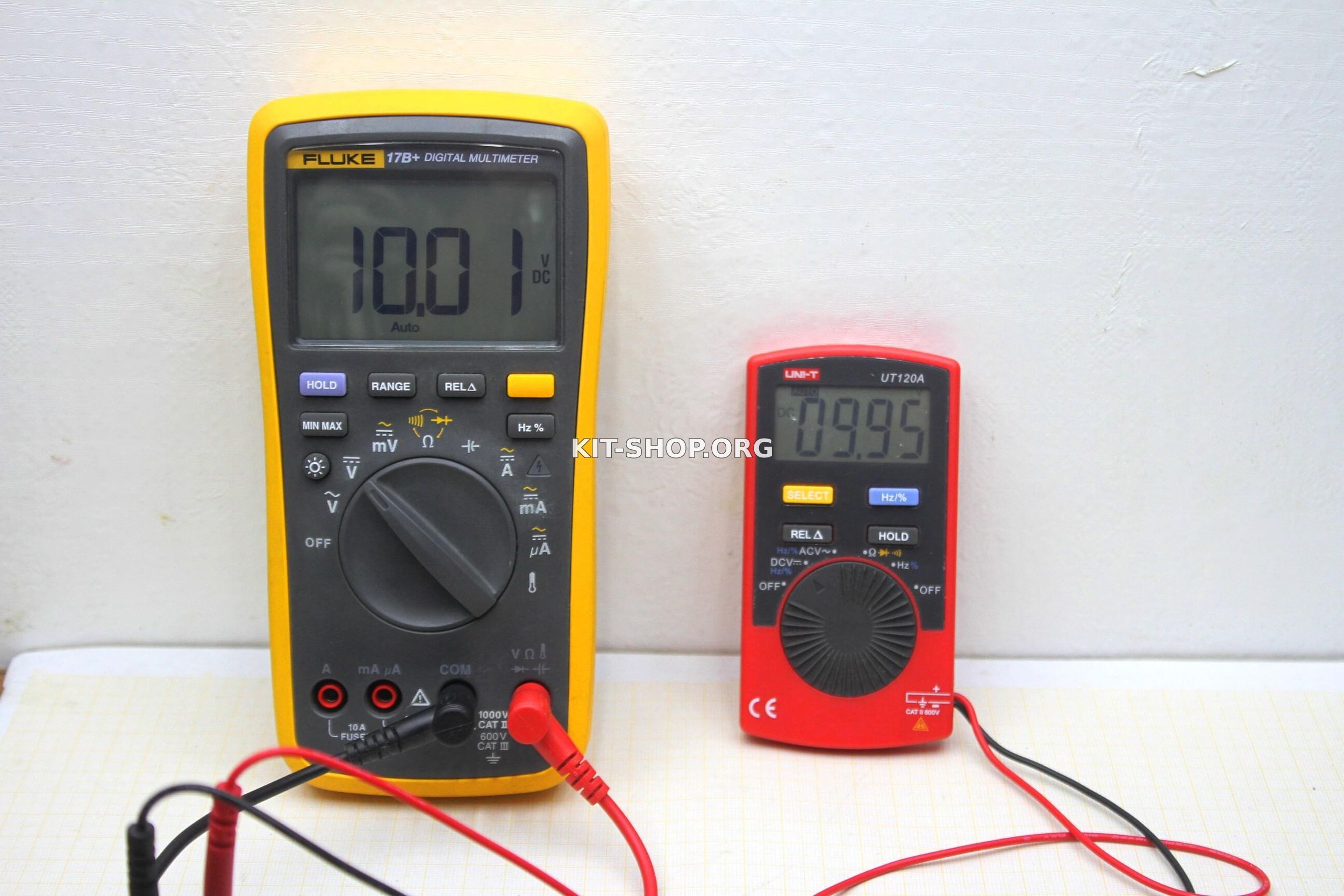

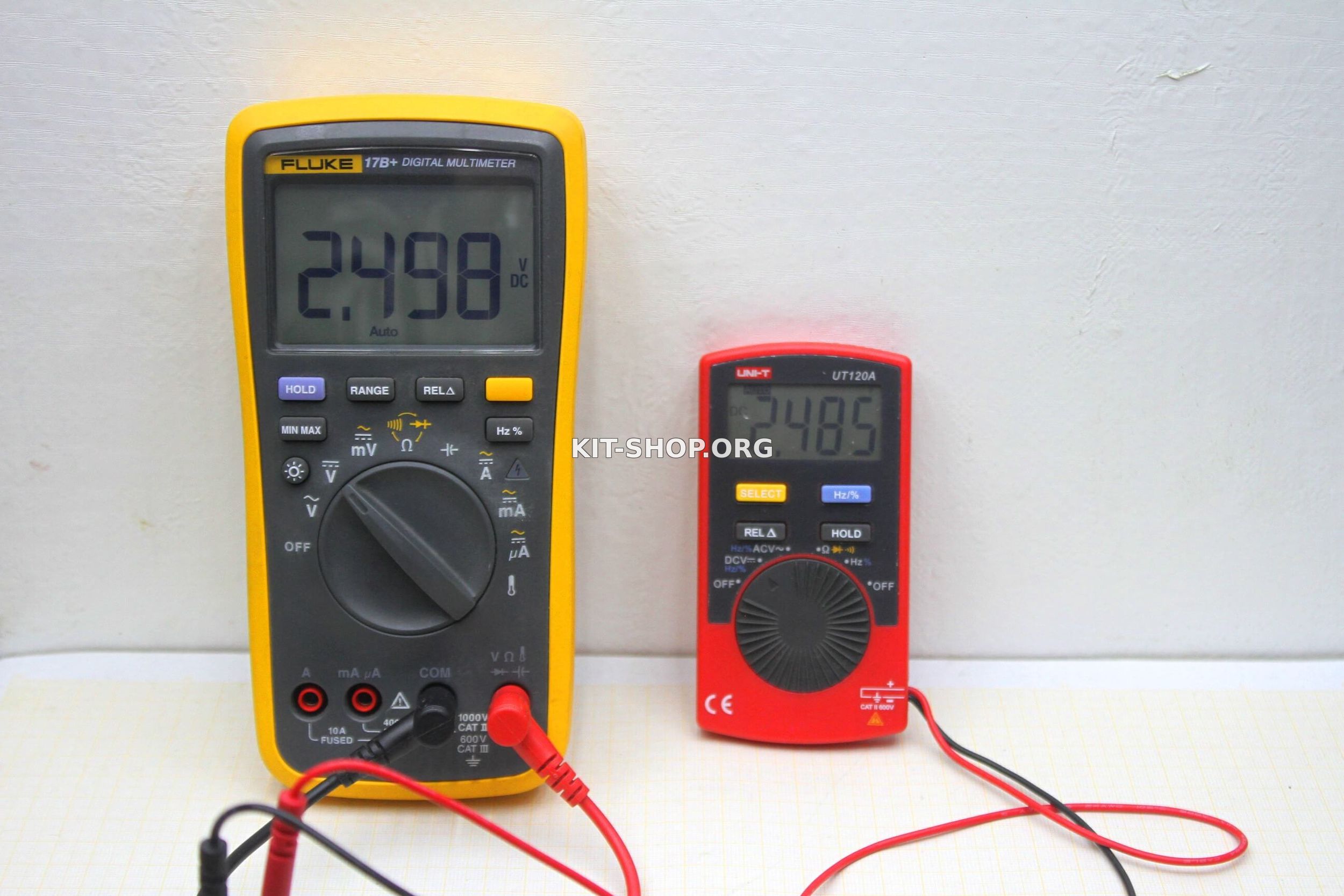

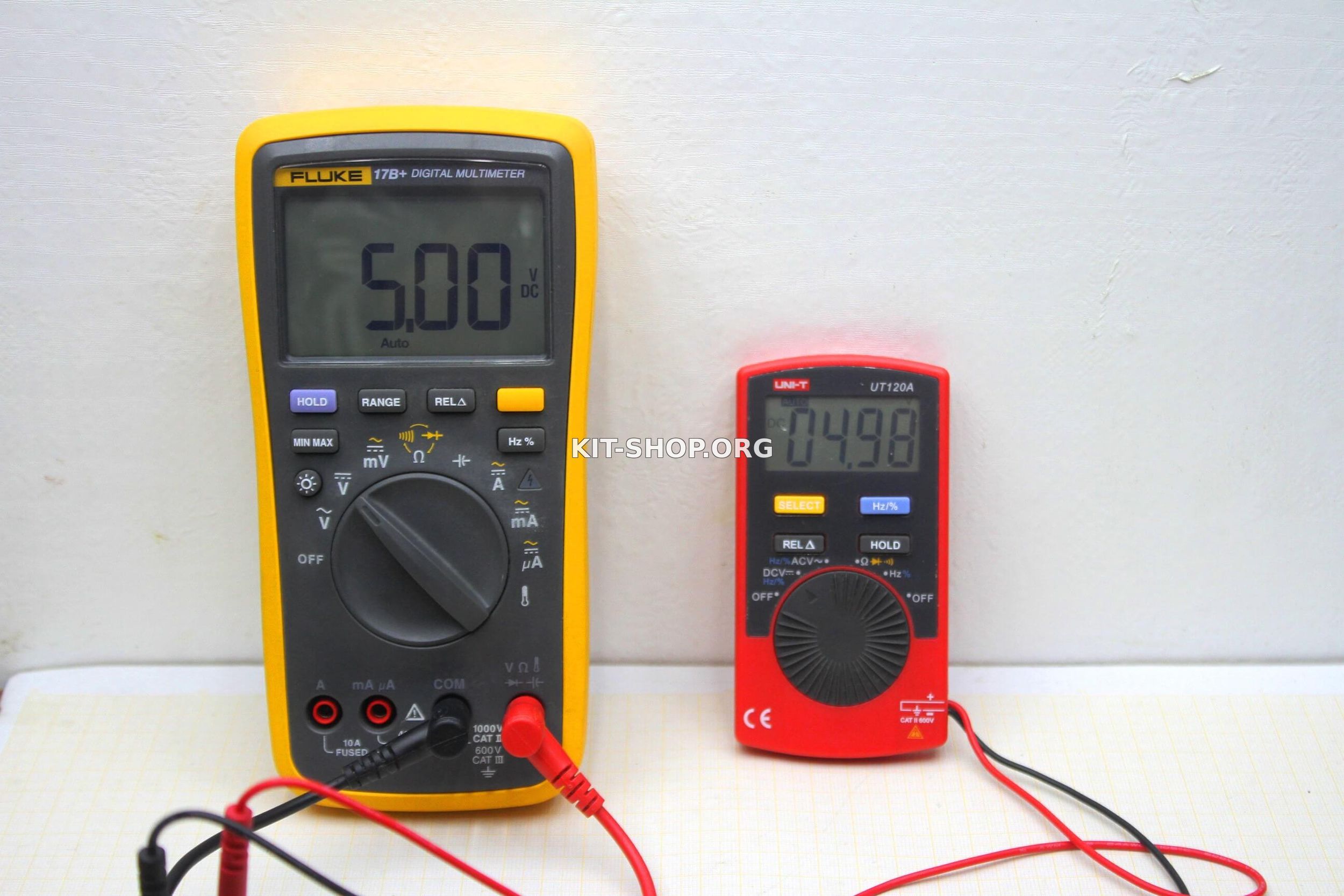

Проверим точность прибора в режиме измерения постоянки, в ходе тестов используется прецизионный источник напряжения и в добавок мультиметр FLUKE 17B+

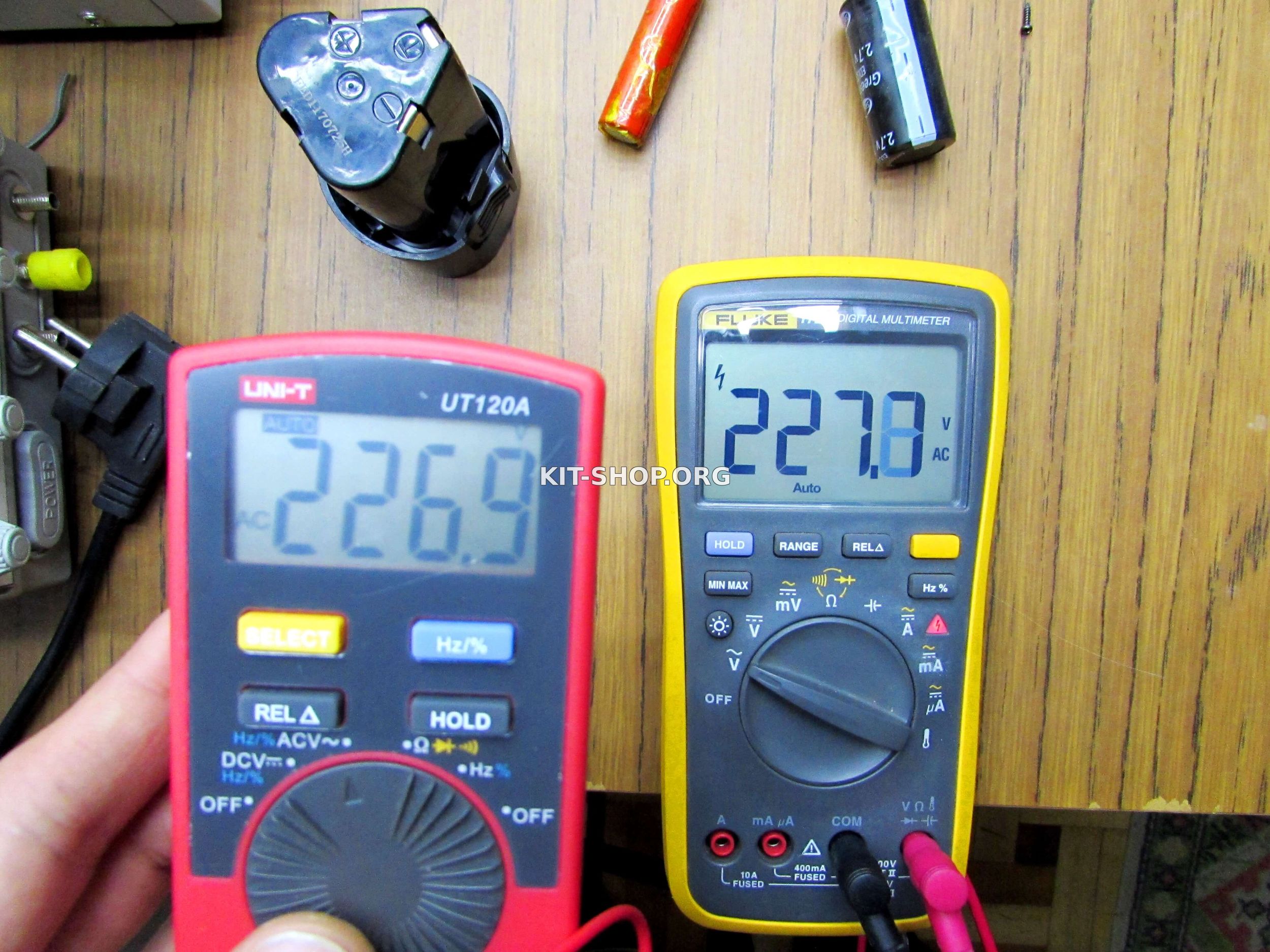

Напряжение в розетке.

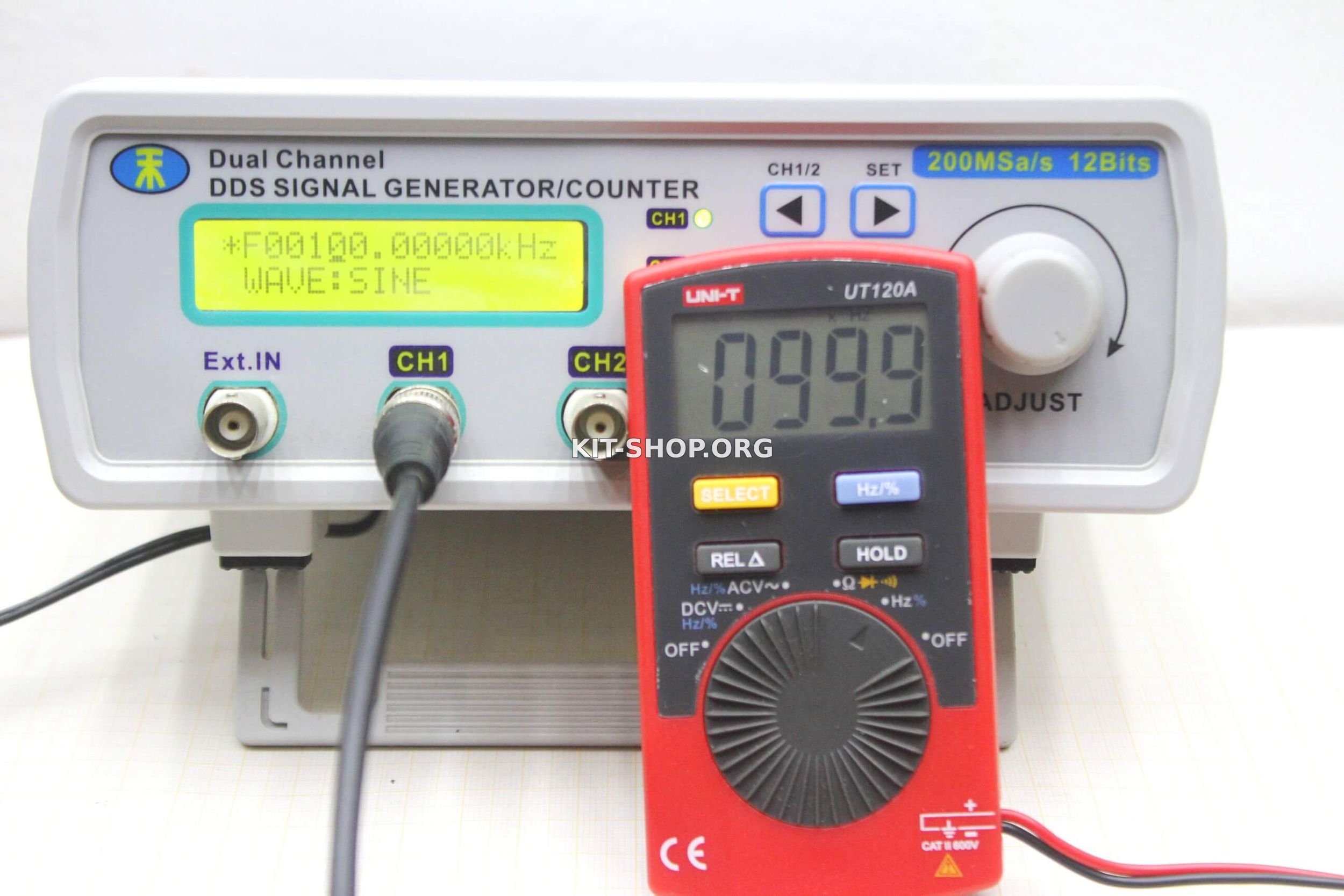

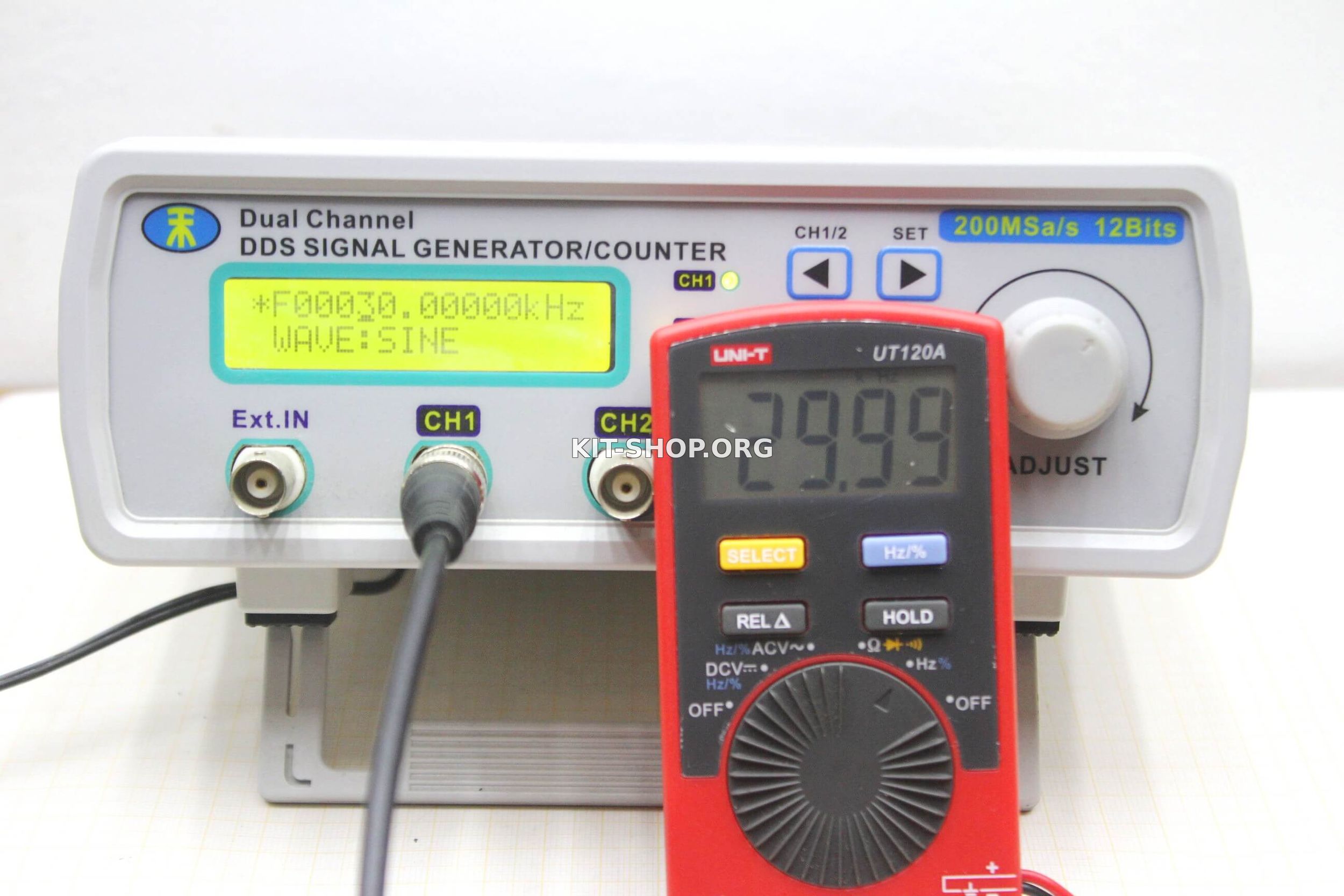

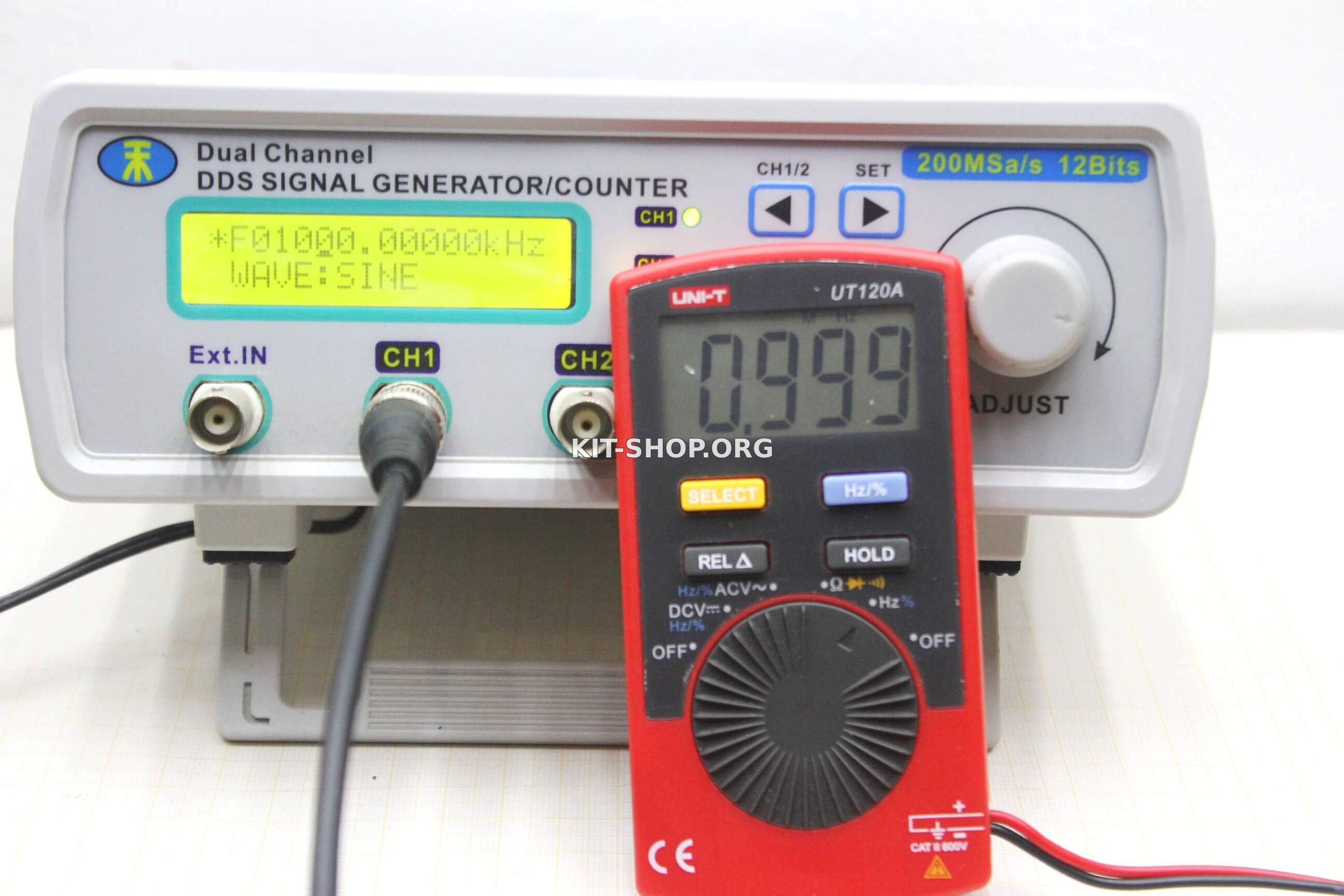

Частотомер.

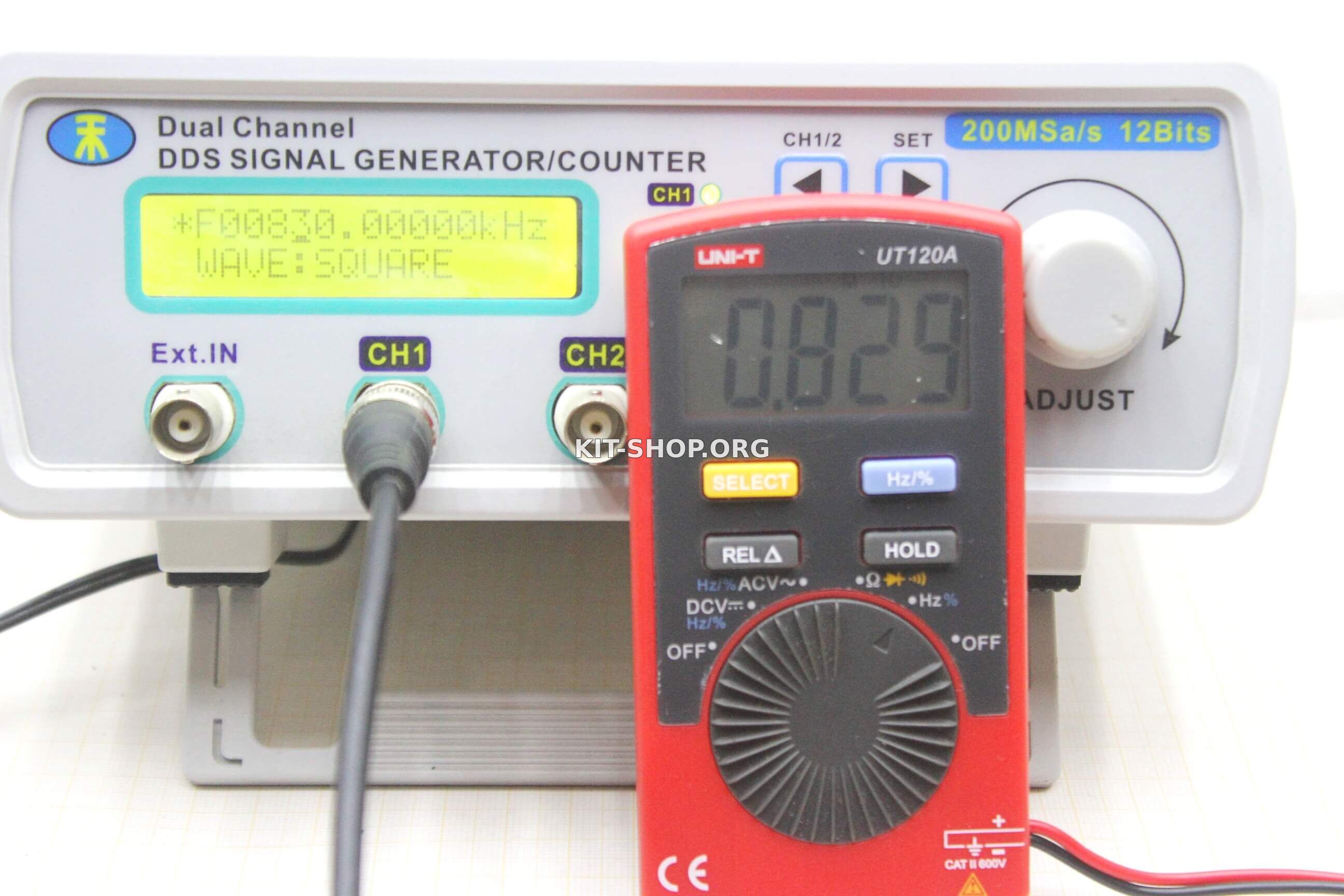

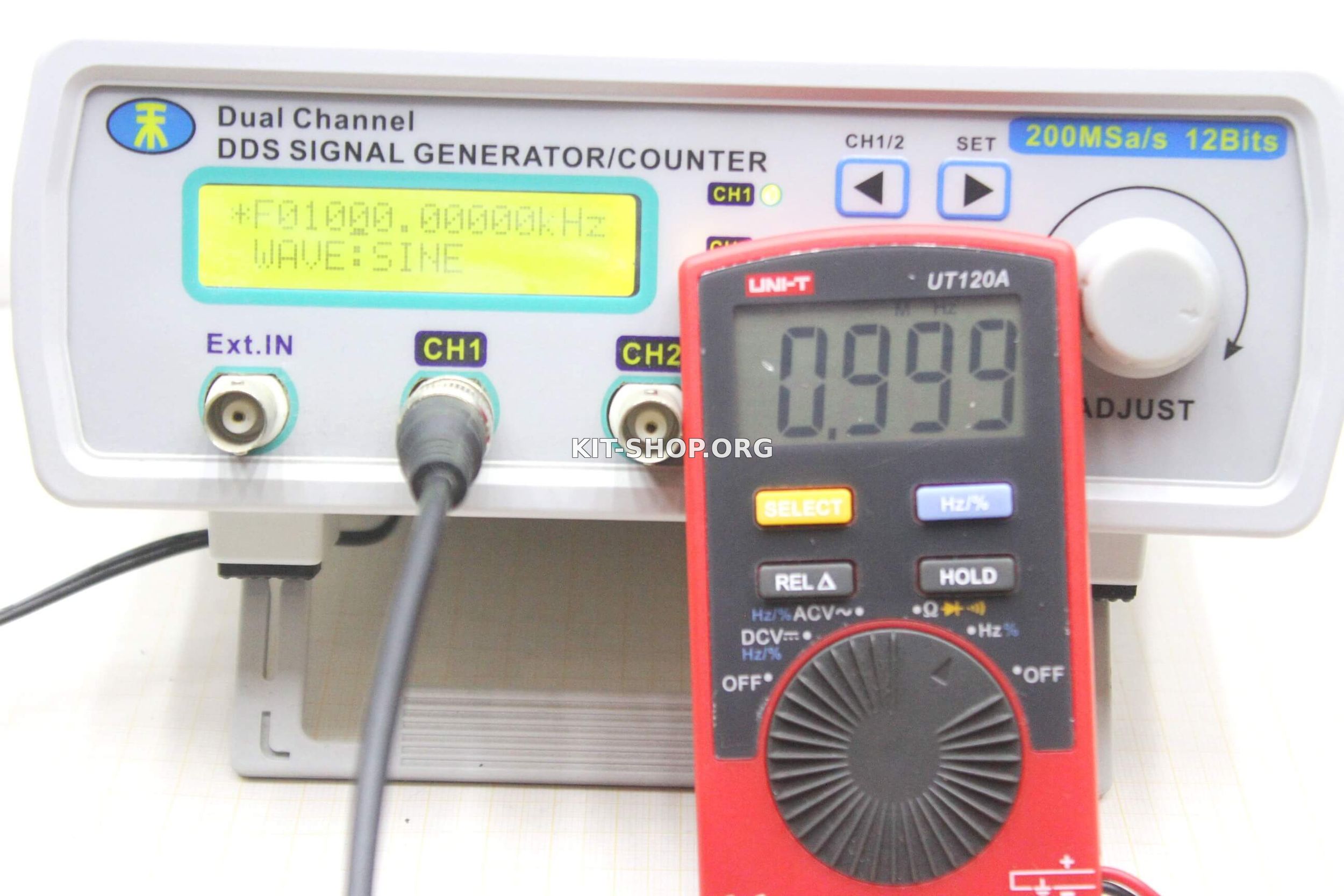

Заявлено, что прибор измеряет частоты до 100кГц, но на самом деле ему по плечу частоты до 1МГц,  и без разницы какой сигнал – синус, меандр, пила или треугольник (более подробные тесты показаны в видео)

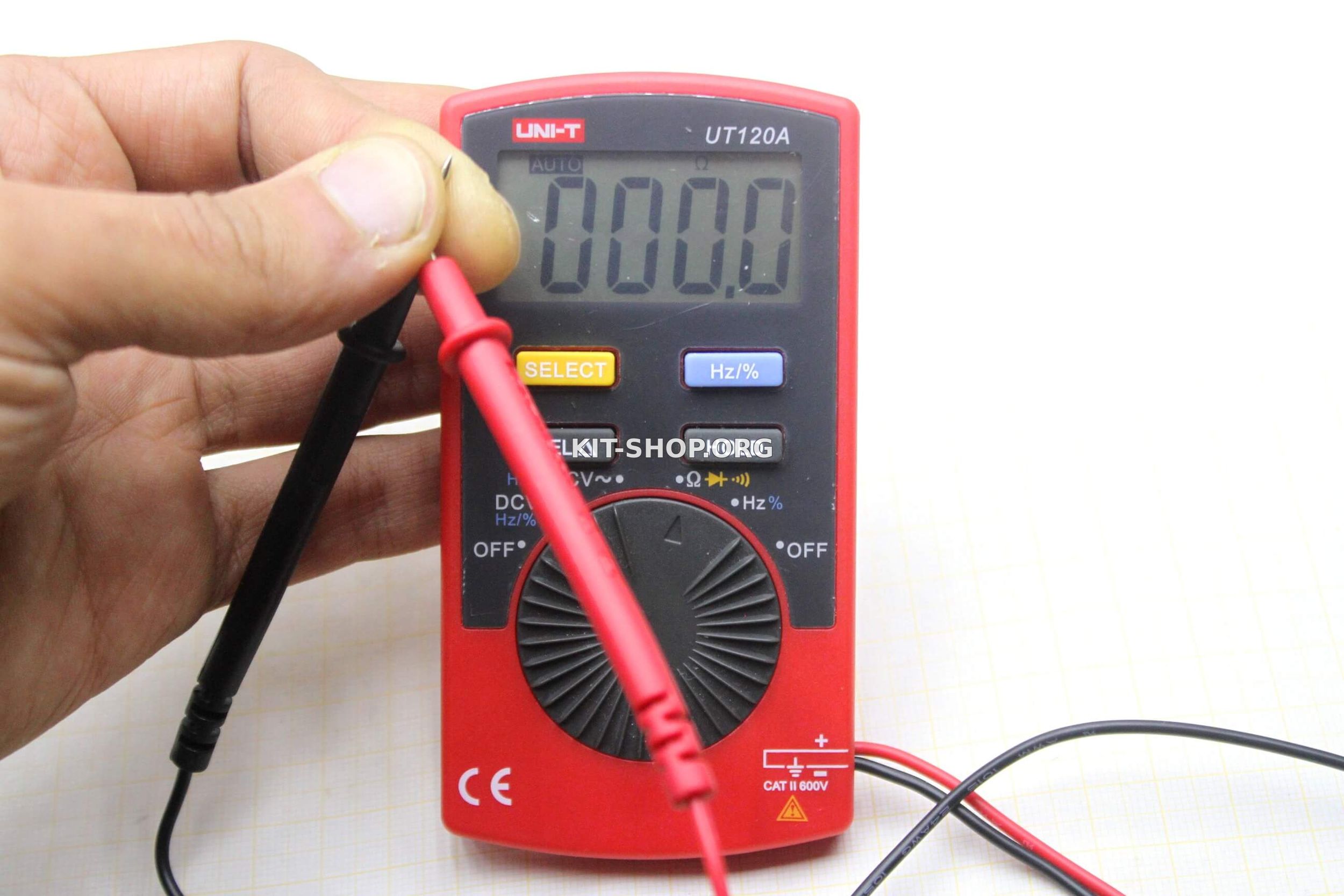

Мультиметр довольно точный, я бы сказал даже очень. В большей степени меня удивило почти нулевое сопротивление измерительных проводов, к стати сами щупы (точнее провода) несъемные.

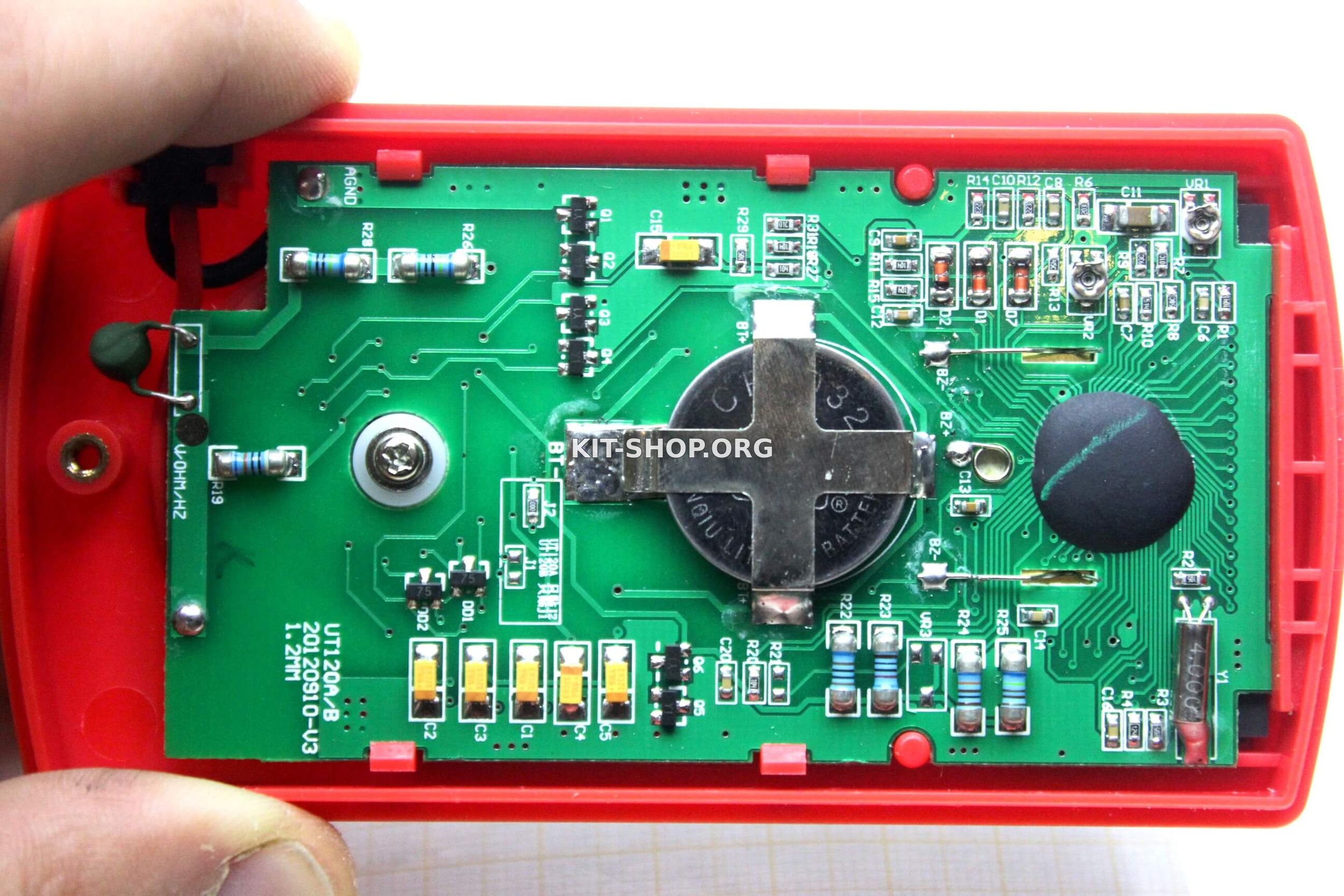

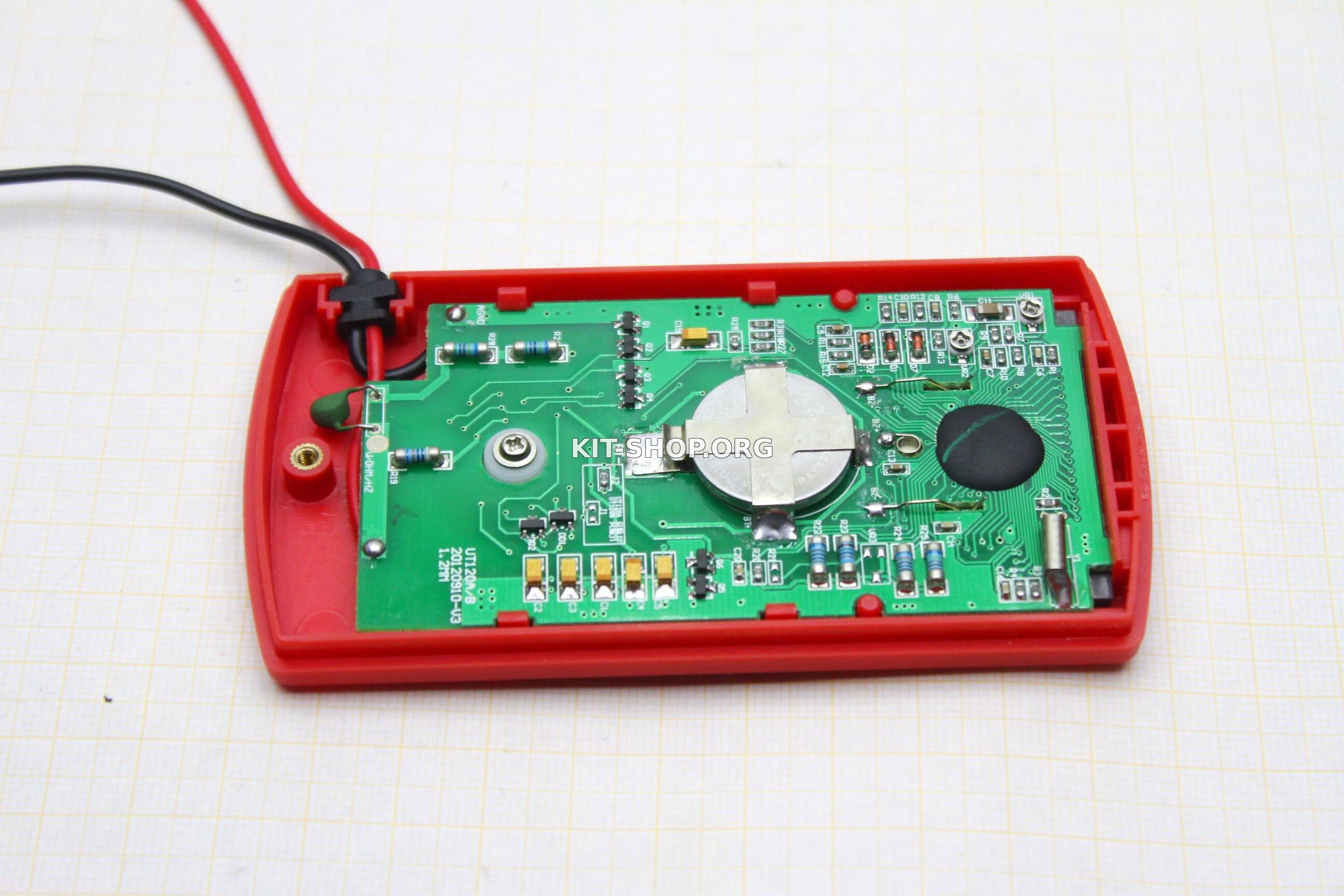

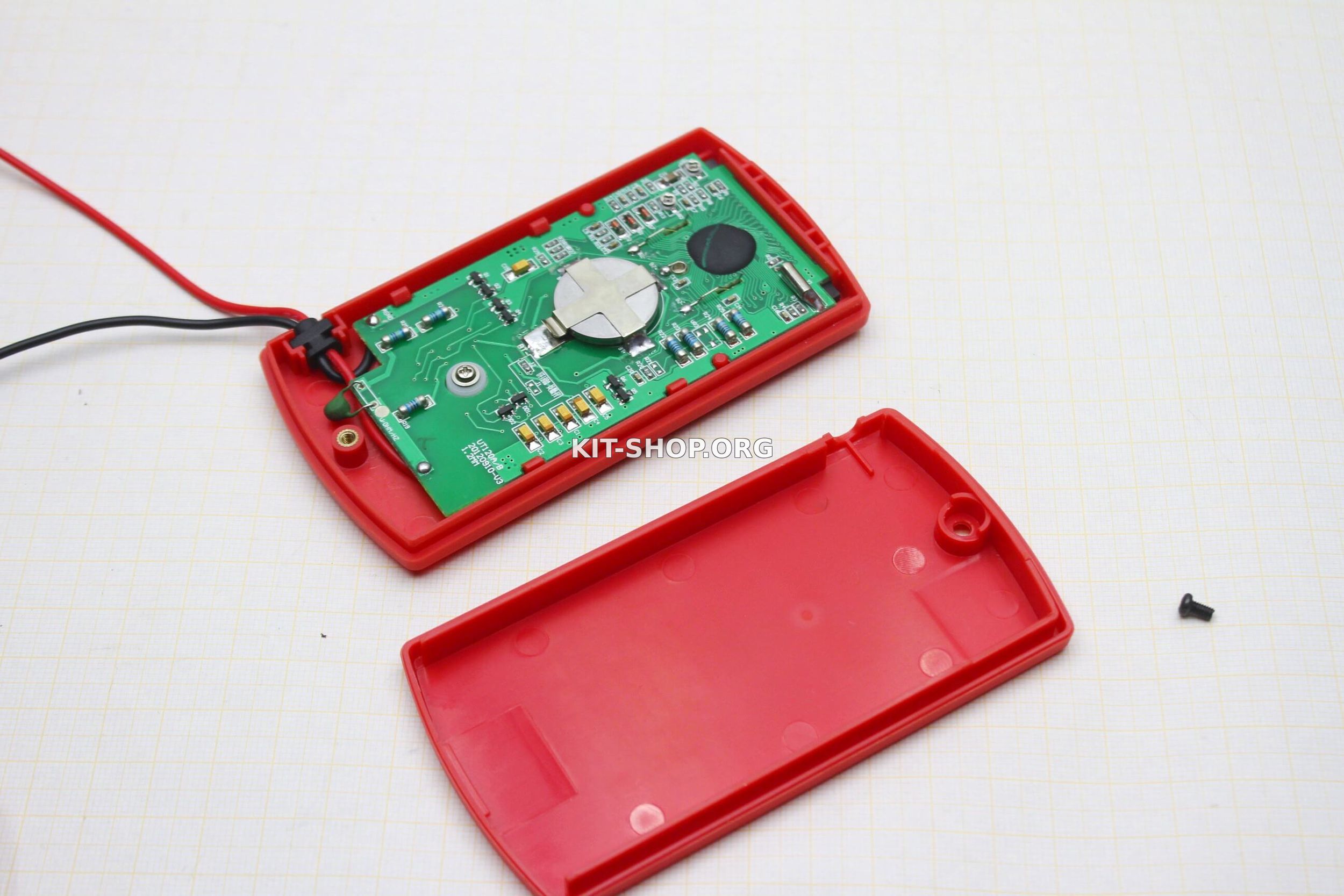

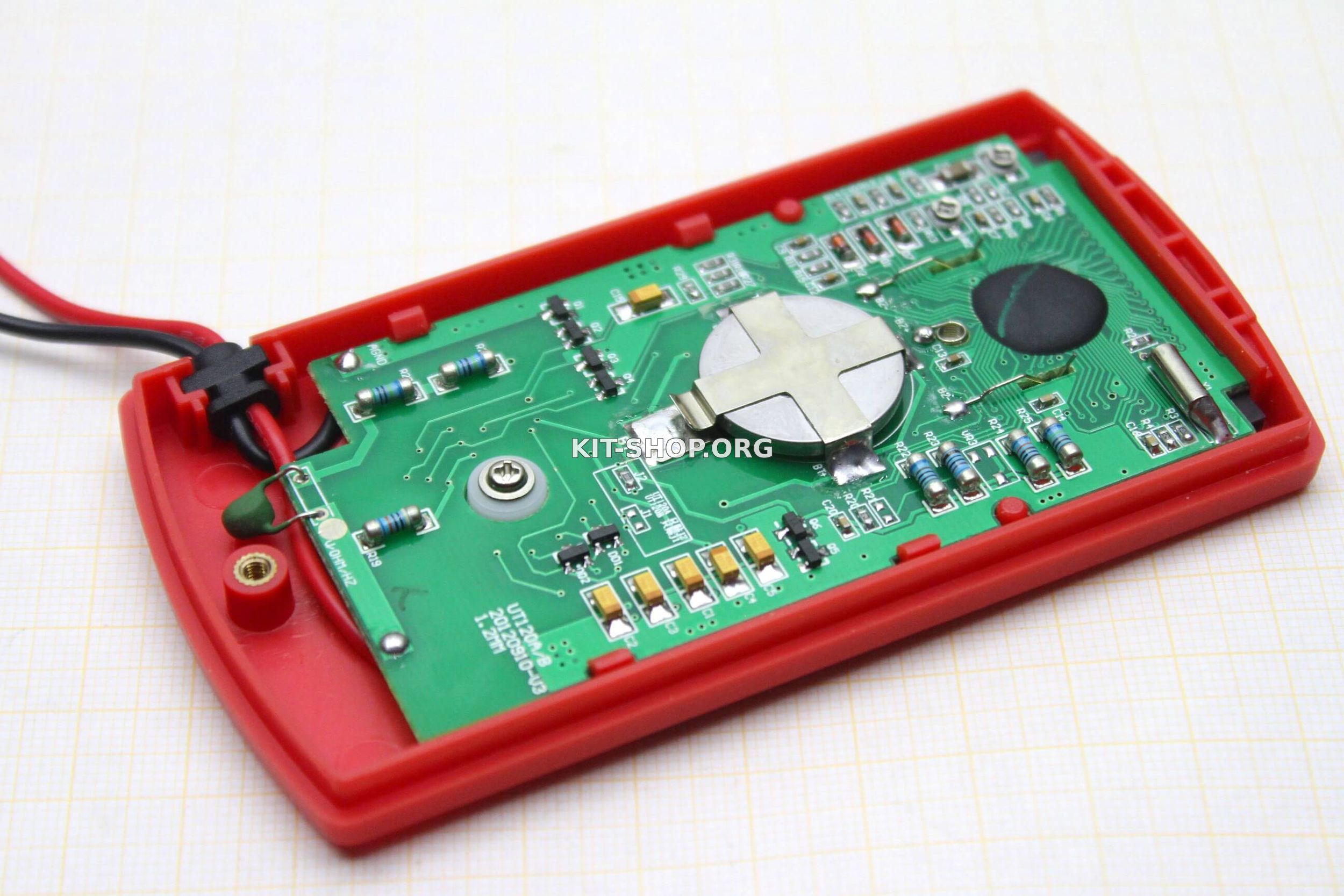

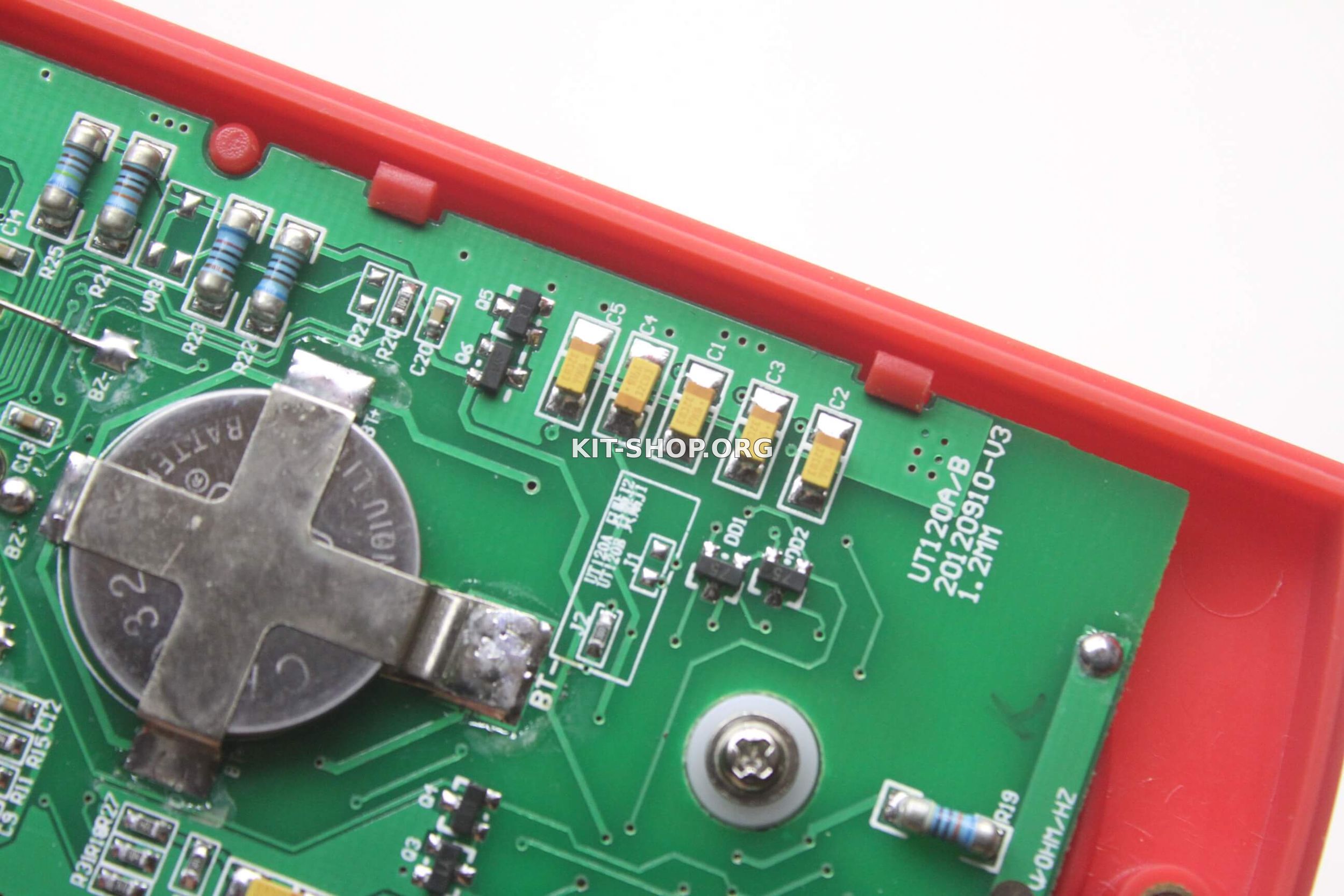

Прибор не сияет богатой начинкой, тут все простенько. В центре стоит источник питания, сама плата нормального качества.

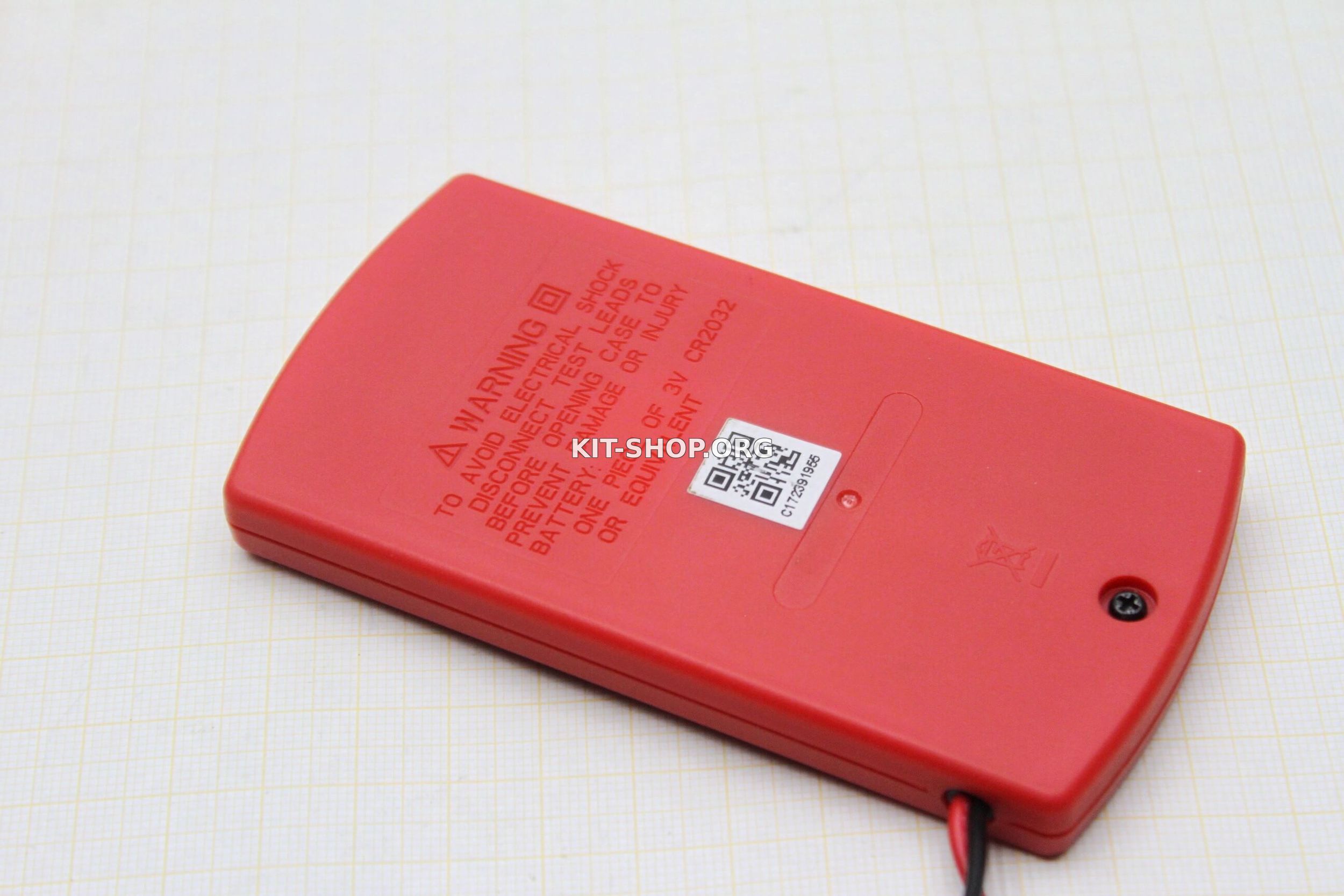

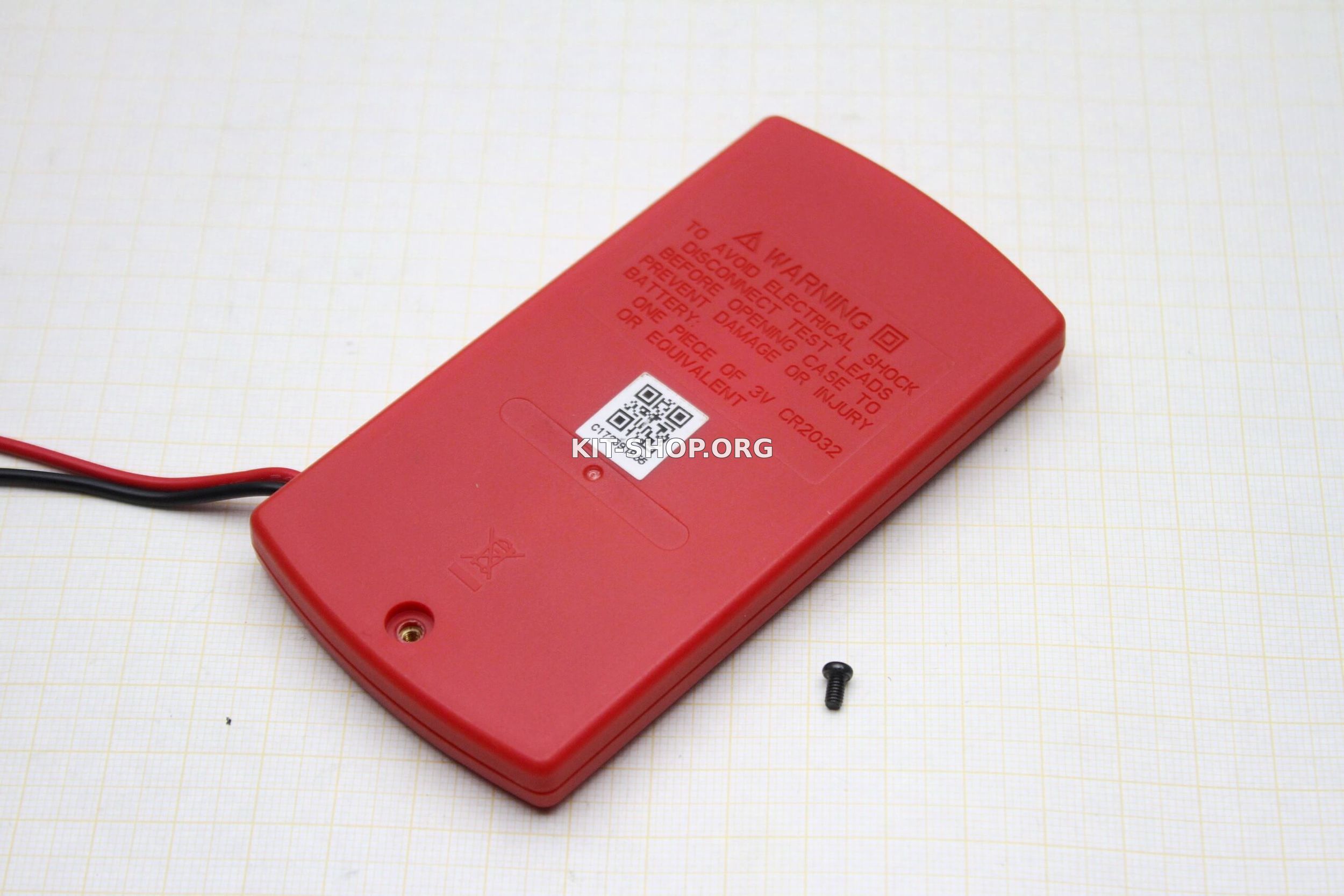

Корпус разбирается откручиванием всего одного самореза.








Недосттки
Отсутствие подсветки - для кого-то это не критично, но когда привыкаешь к мультиметрам с функцией подсветки, понимаешь, что это удобно.
Второй недостаток - отсутствие функции измерения тока, но этот момент дополнен в версии с индексом C (UT120C)


Довольно тихая прозвонка.
Других явных недостатков не было замечено, все остальное - дело вкуса.

Достоинства.

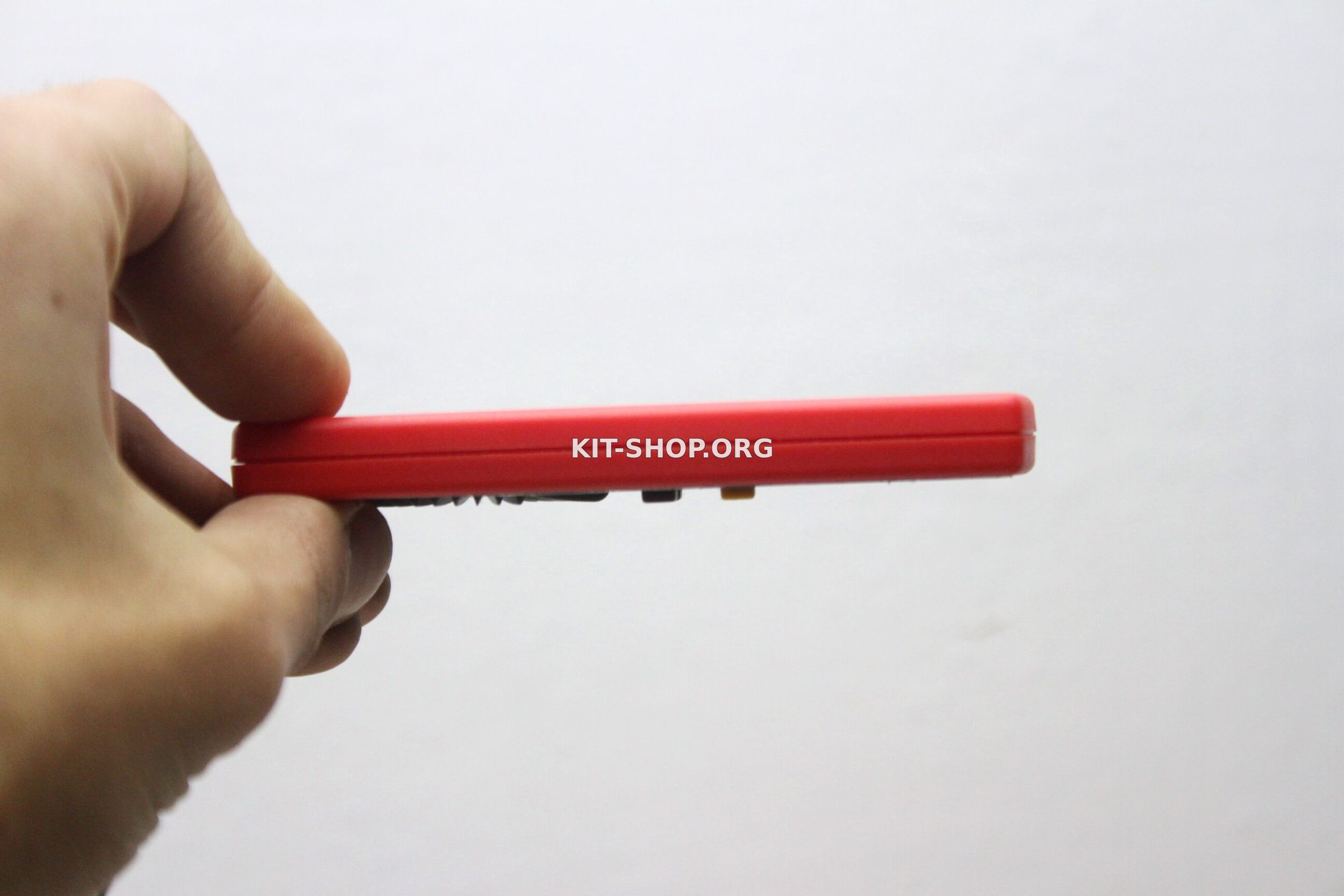

Выбрал этот мультиметр исключительно из-за компактных размеров, он легкий, маленький, плоский, очень удобен как для повседневных работ , так и для мастеров по вызову.








Добавьте ко всему этому высокую точность и автоподбор диапазона. За те же деньги можно купить мультиметры с более крутым функционалом, если хорошо поискать, то можно найти даже мультики класса True RMS, но данный образец завоевал большую популярность именно из-за своих компактных размеров, так , что тут тоже дело вкуса.
