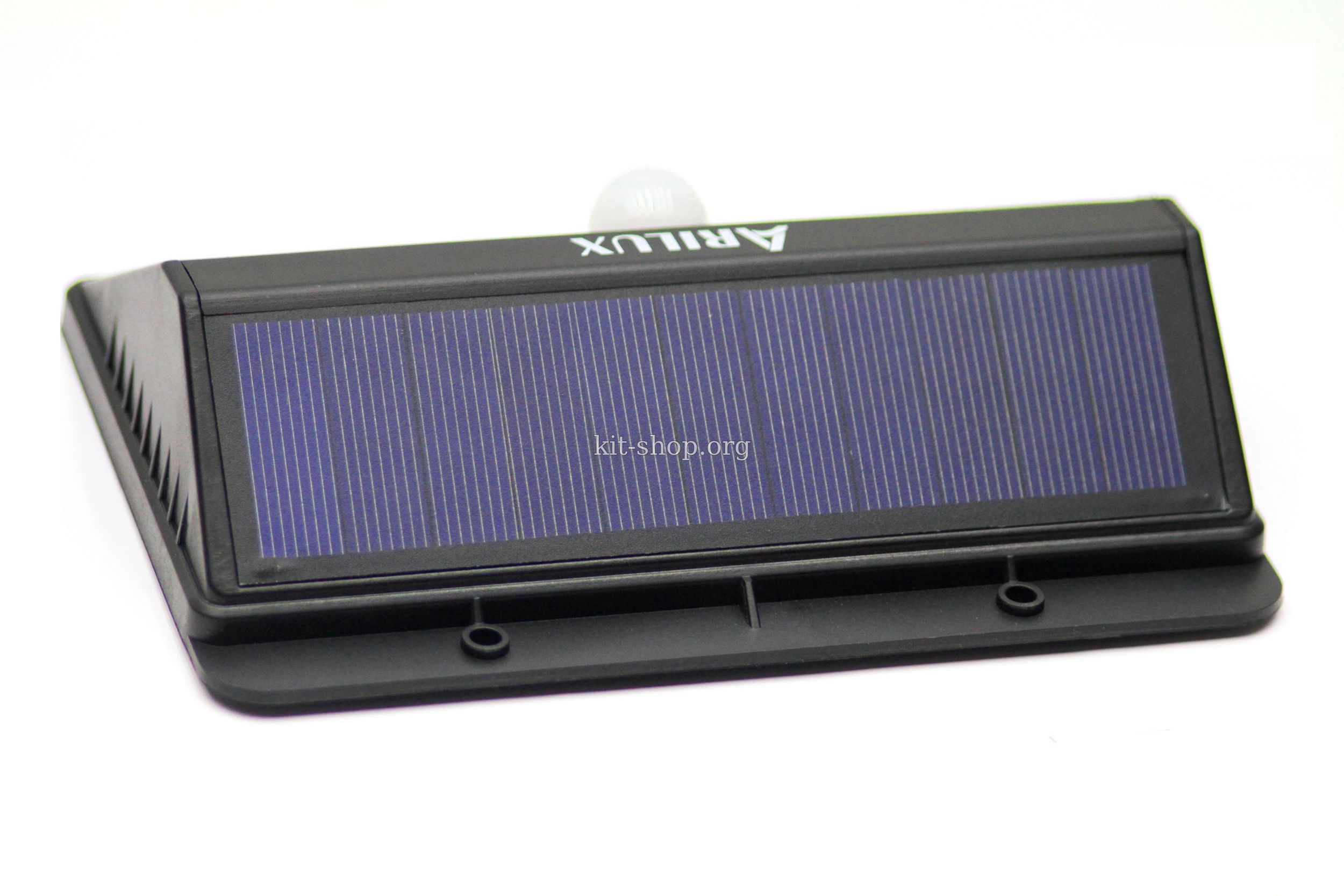

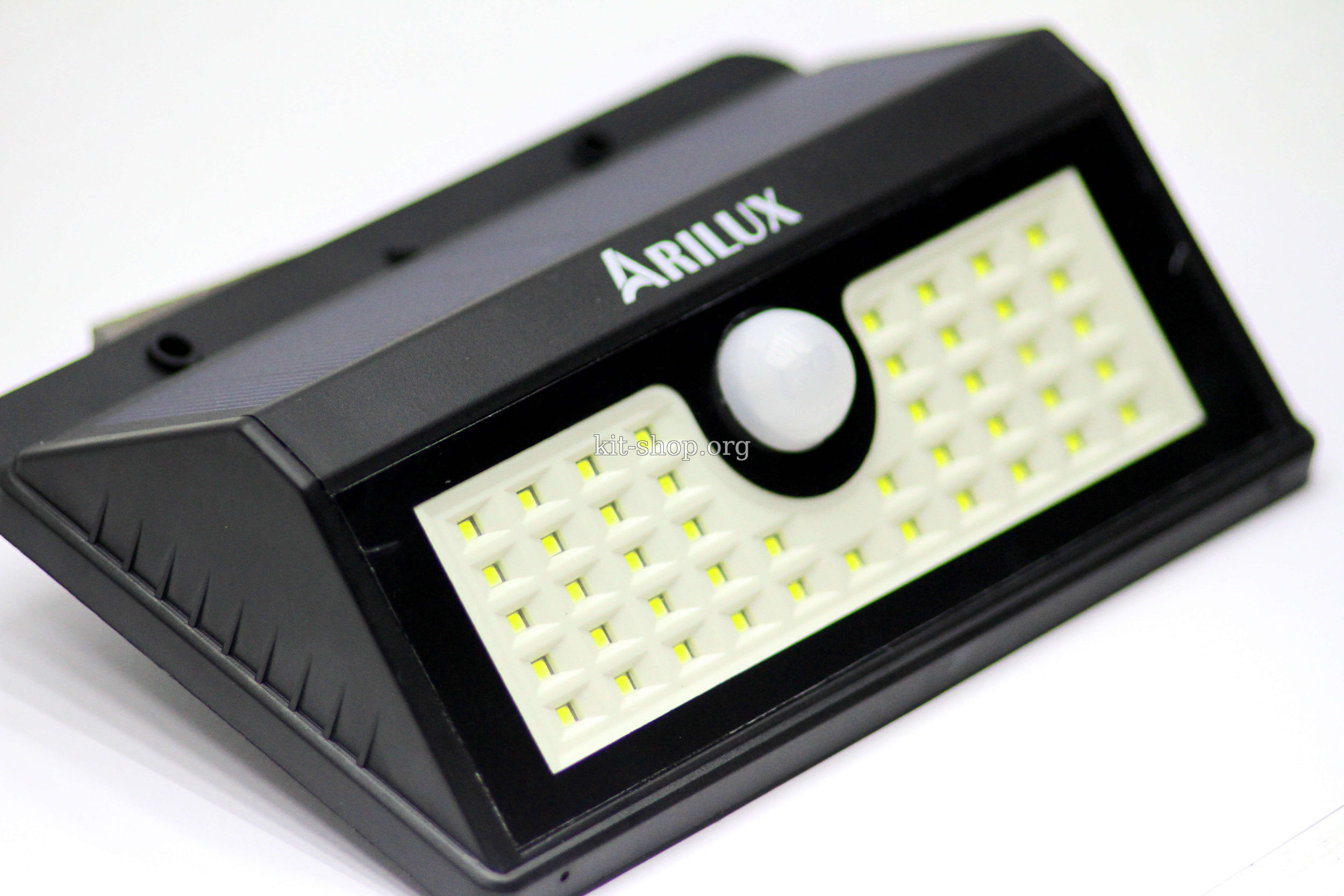

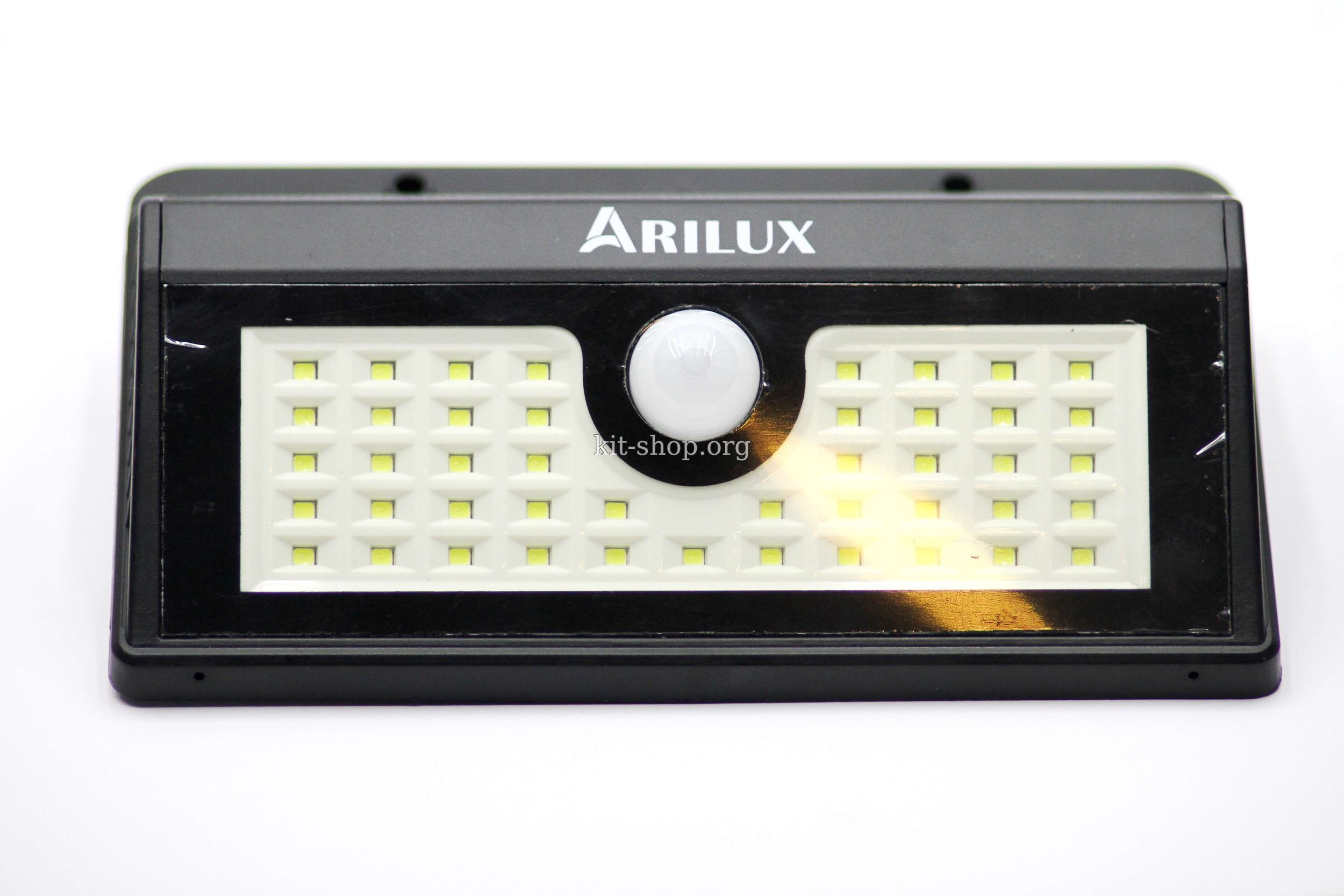

Всем привет. Скоро лето и пора бы начать обозревать всевозможные штуки с солнечными батареями, в этом ролике рассмотрим как раз подобное устройство. А устройство из себя представляет автономный наружный осветительный прибор со встроенным датчиком движения и солнечной батареей или просто одним словом - настенный светильник. Модель Арилюкс AL-SL07 .
![](/_pu/0/s83743954.jpg)
![](/_pu/0/s80992807.jpg)

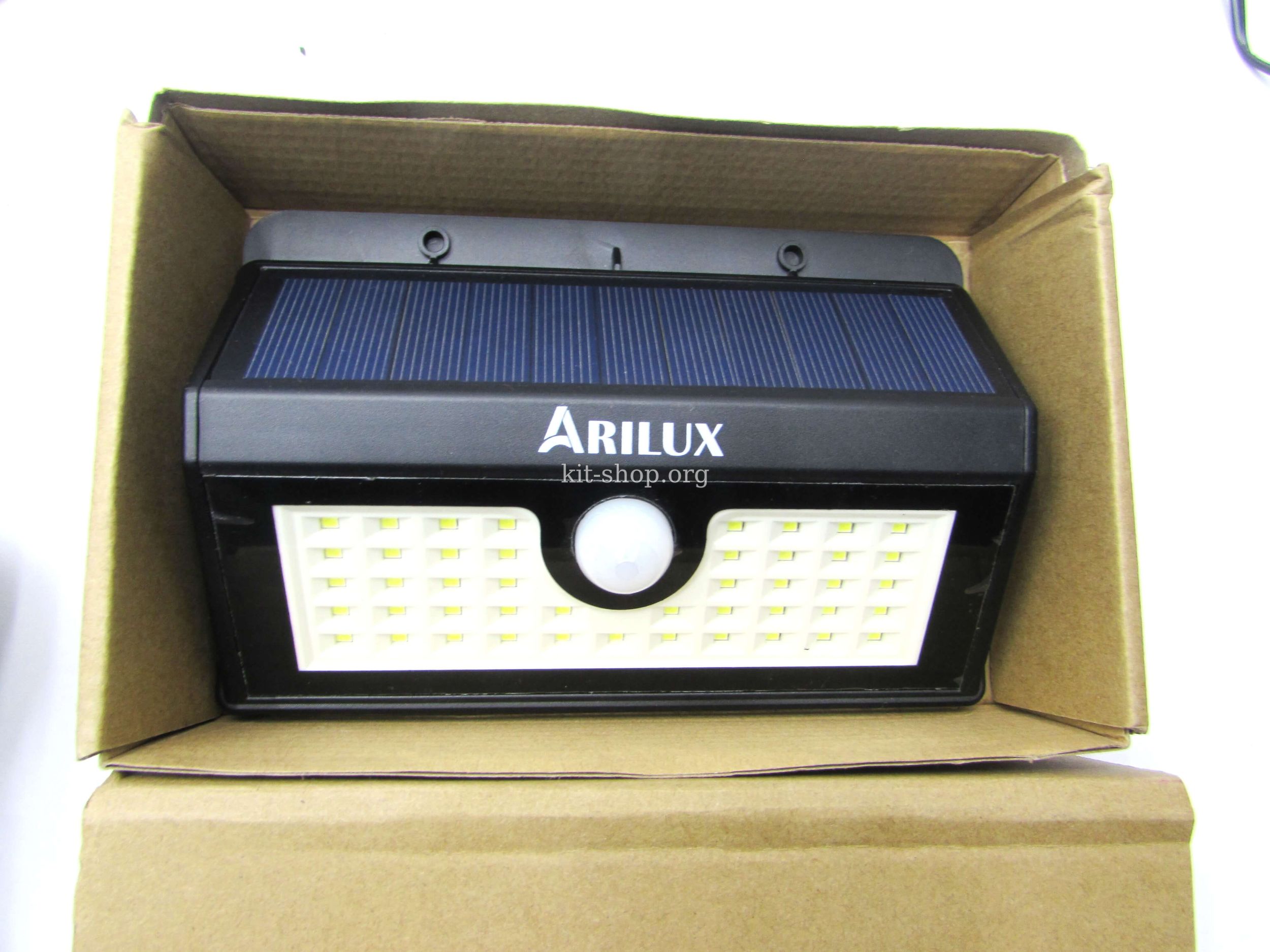

Фирма Арилюкс специализирована в области осветительных приборов, так, что это своего рода бренд в этой области.
![](/_pu/0/s35434287.jpg)

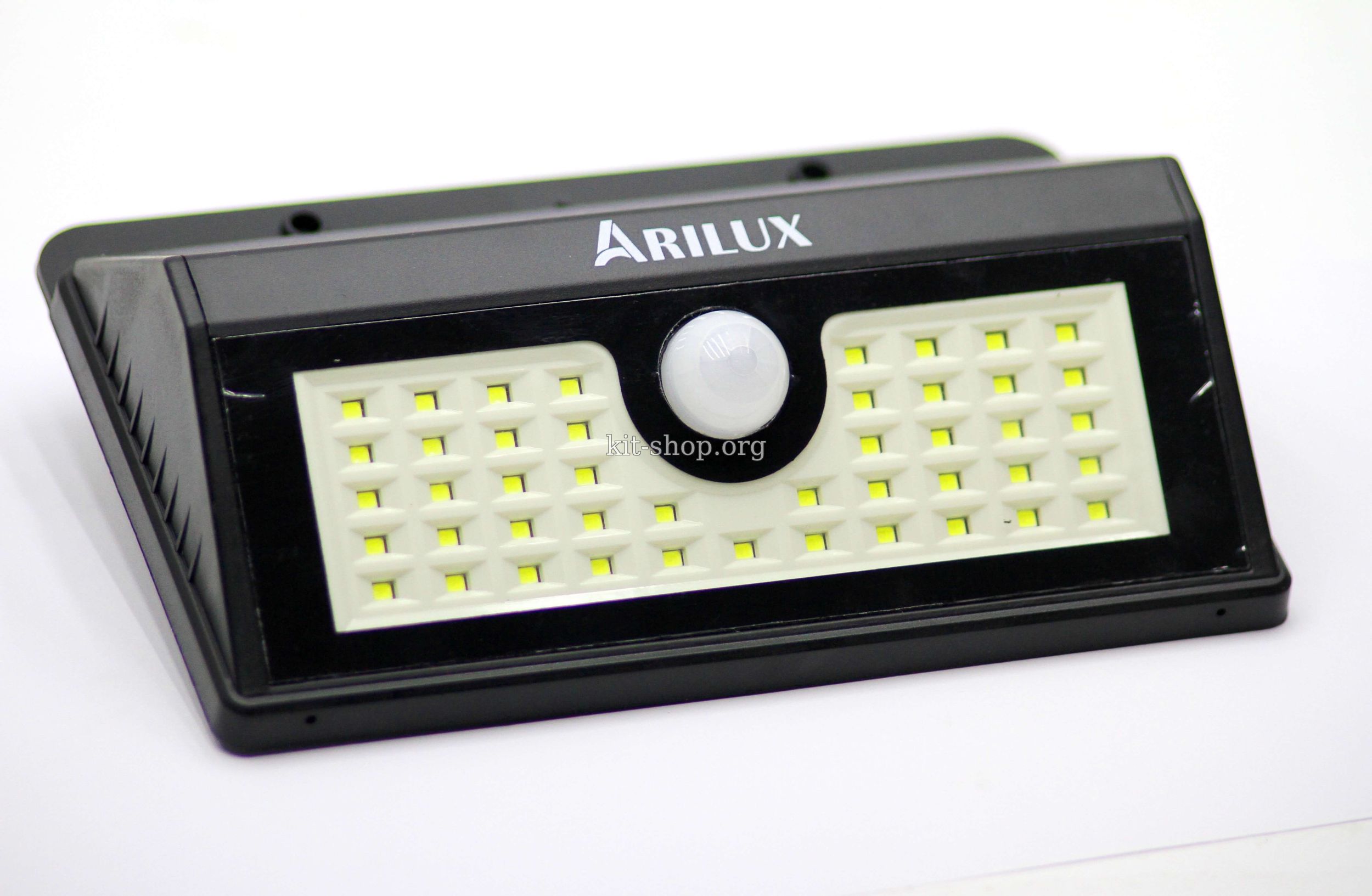

Светильник, по принципу работы в чем то похож на содовый, только тут светодиоды горят в зависимости от наличия движения.
![](/_pu/0/s69787413.jpg)

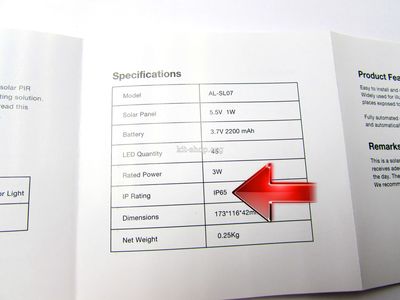

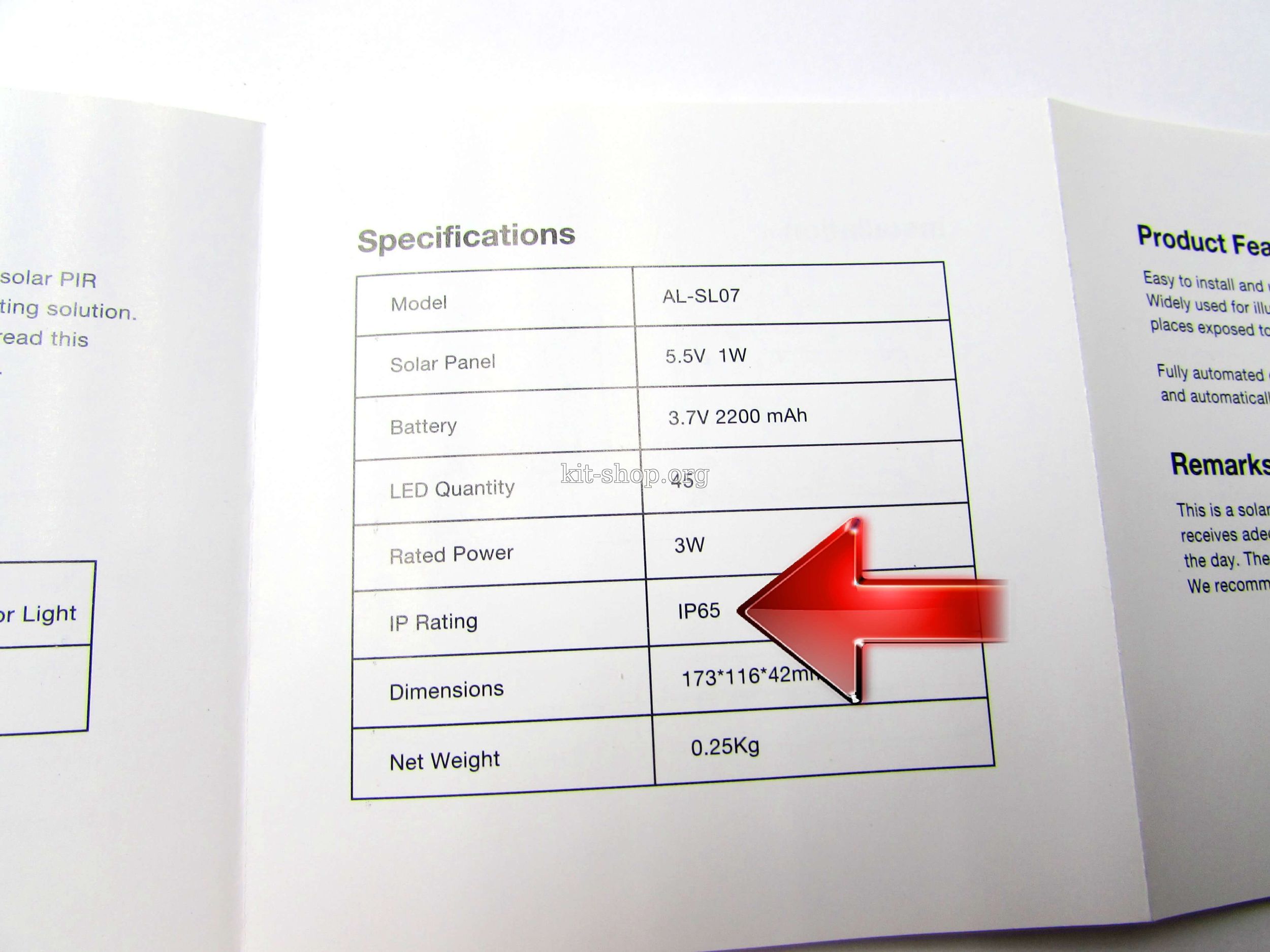

Корпус частично герметичный, по крайней мере лицевая часть влагонепроницаема, о чем свидетельствует гордая надпись IP65.
![](/_pu/0/s87759489.jpg)

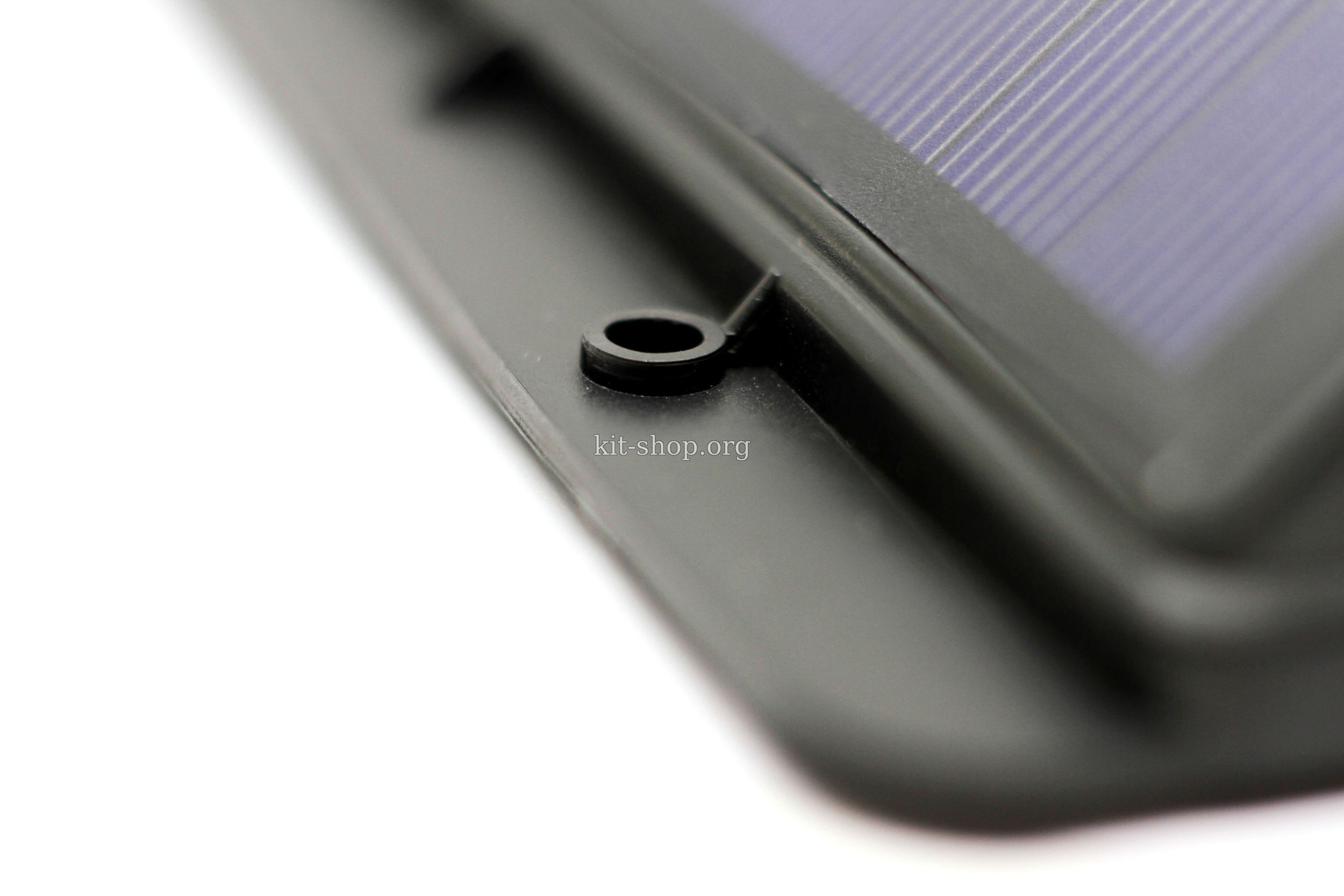

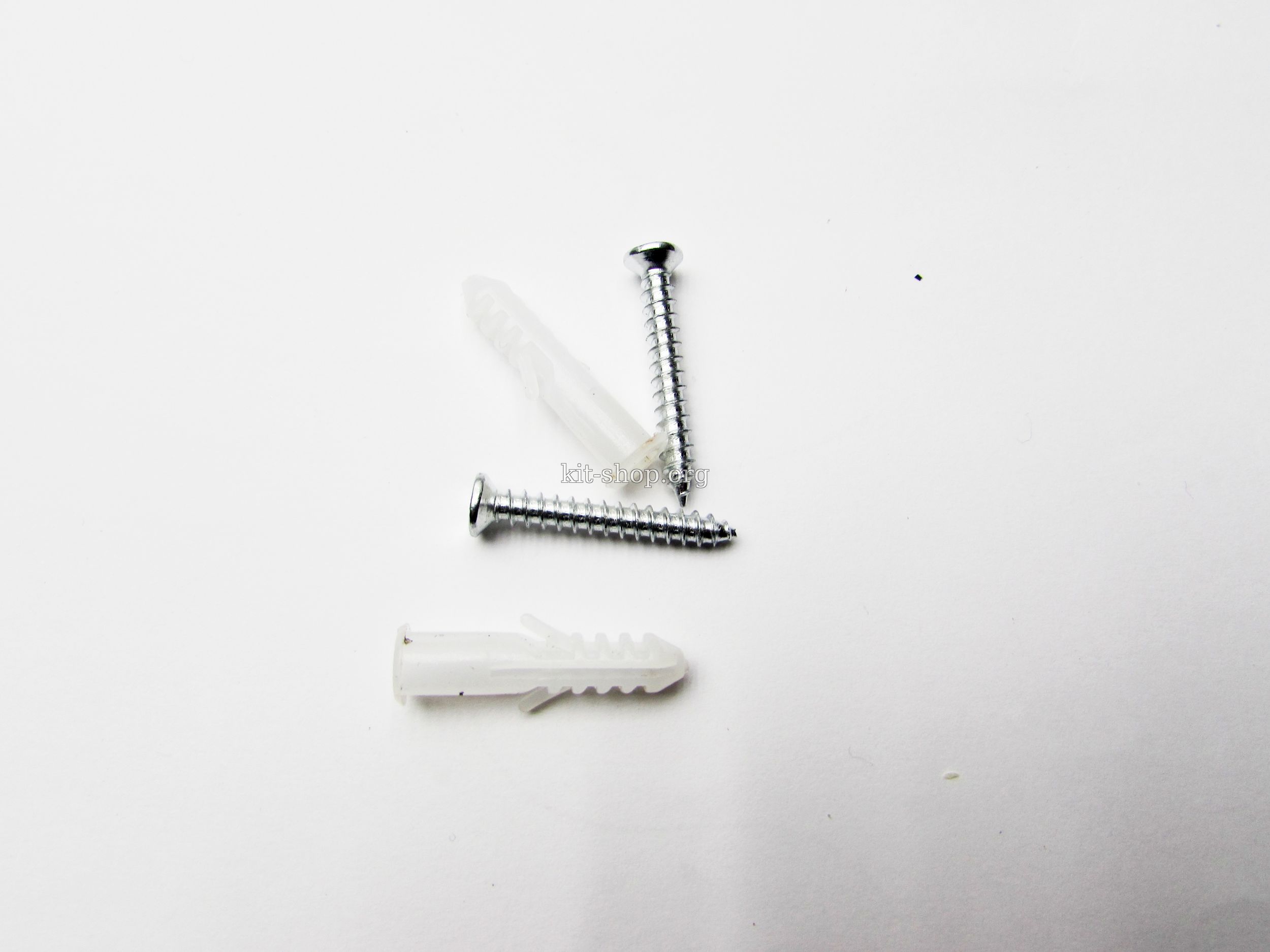

Светильник закрепляется двумя саморезами, которые идут в комплекте.
![](/_pu/0/s97723030.jpg)

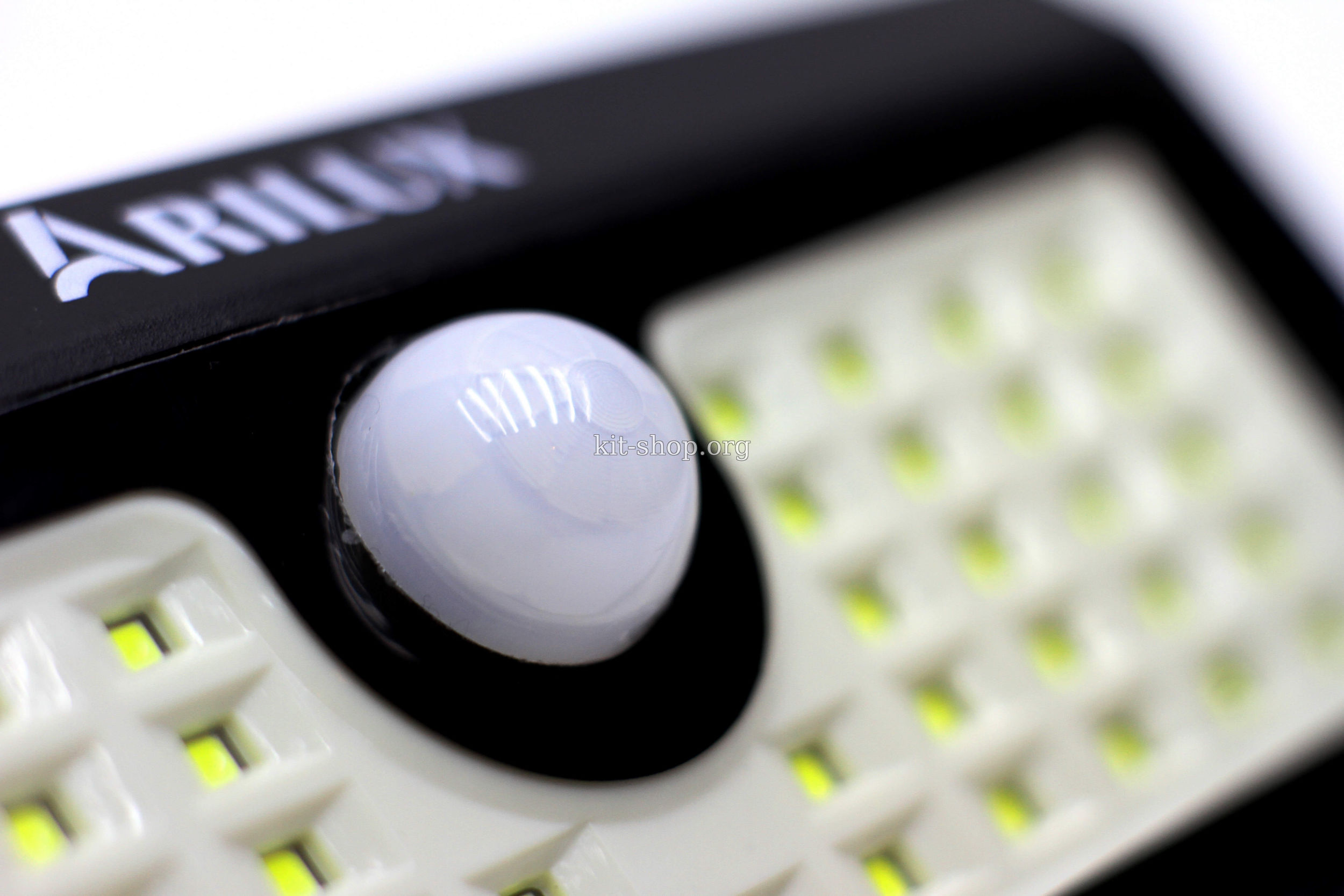

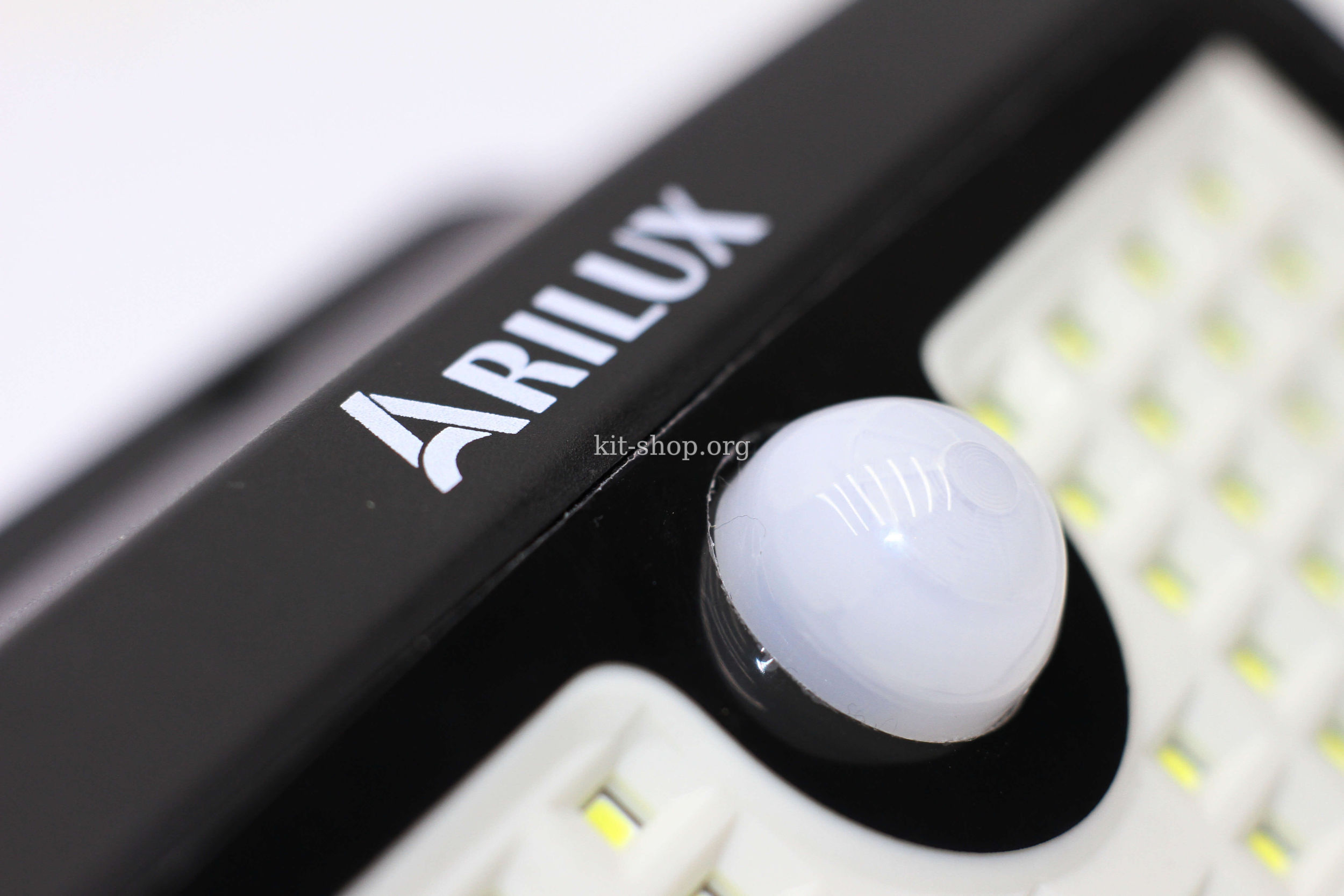

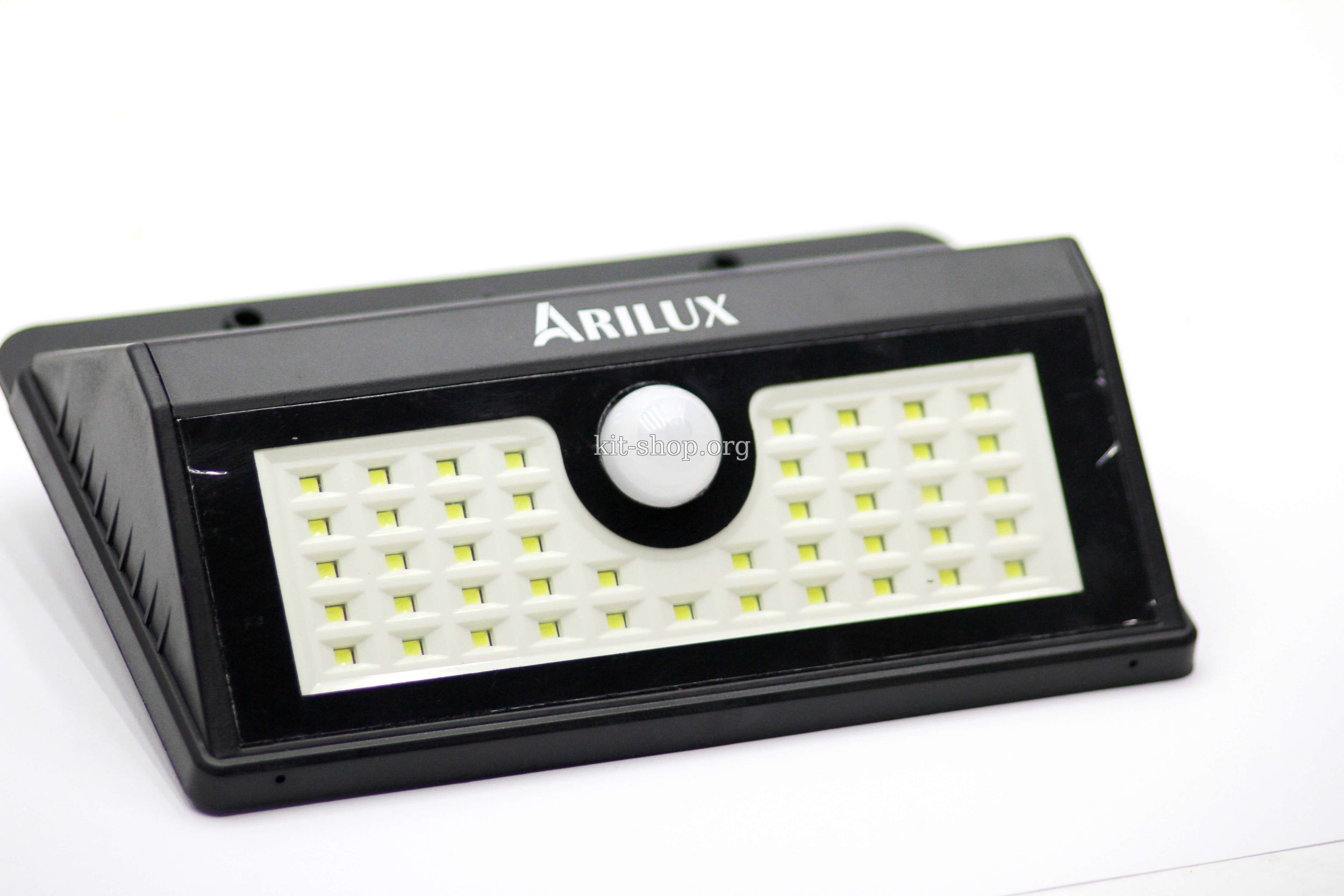

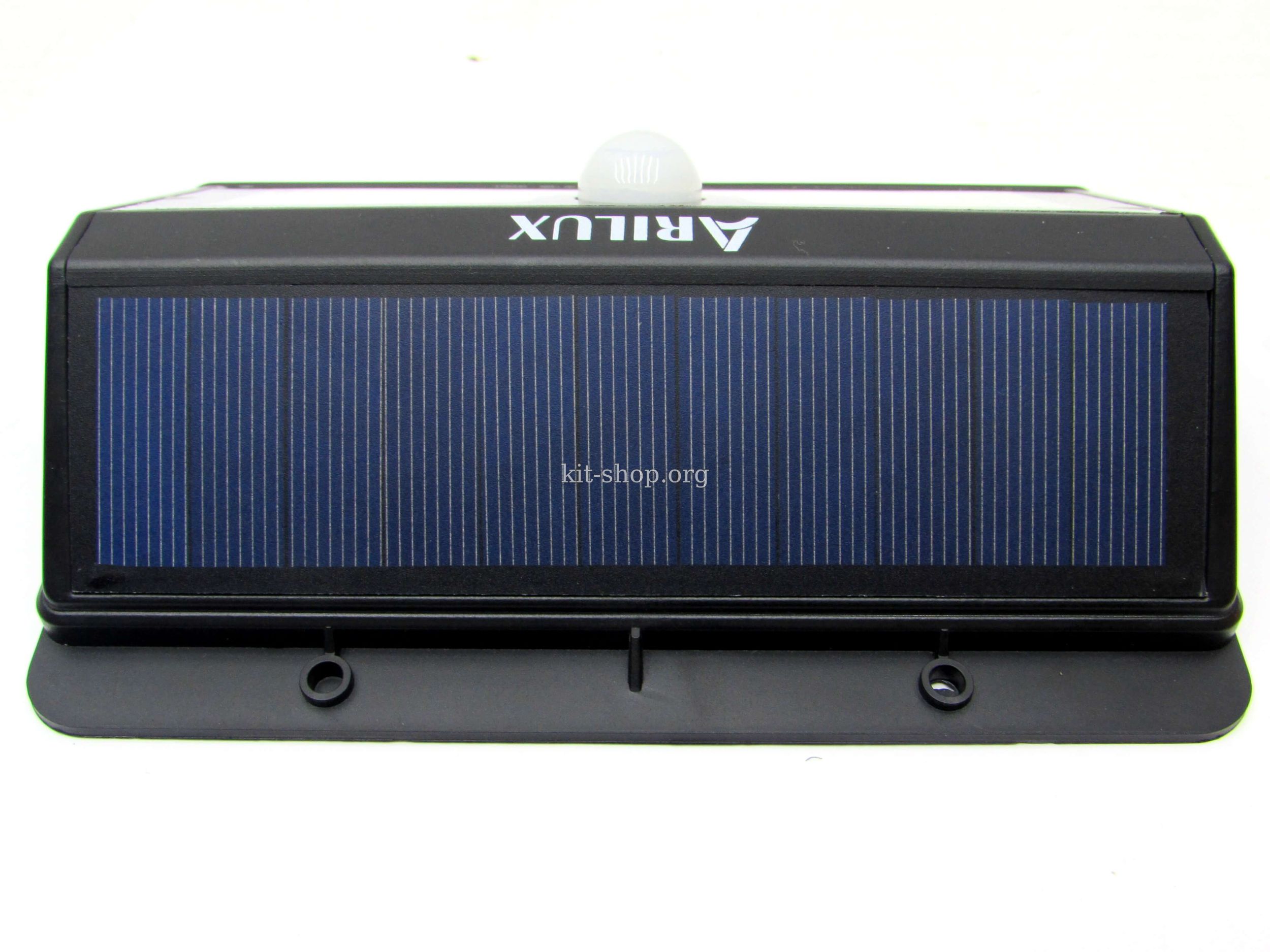

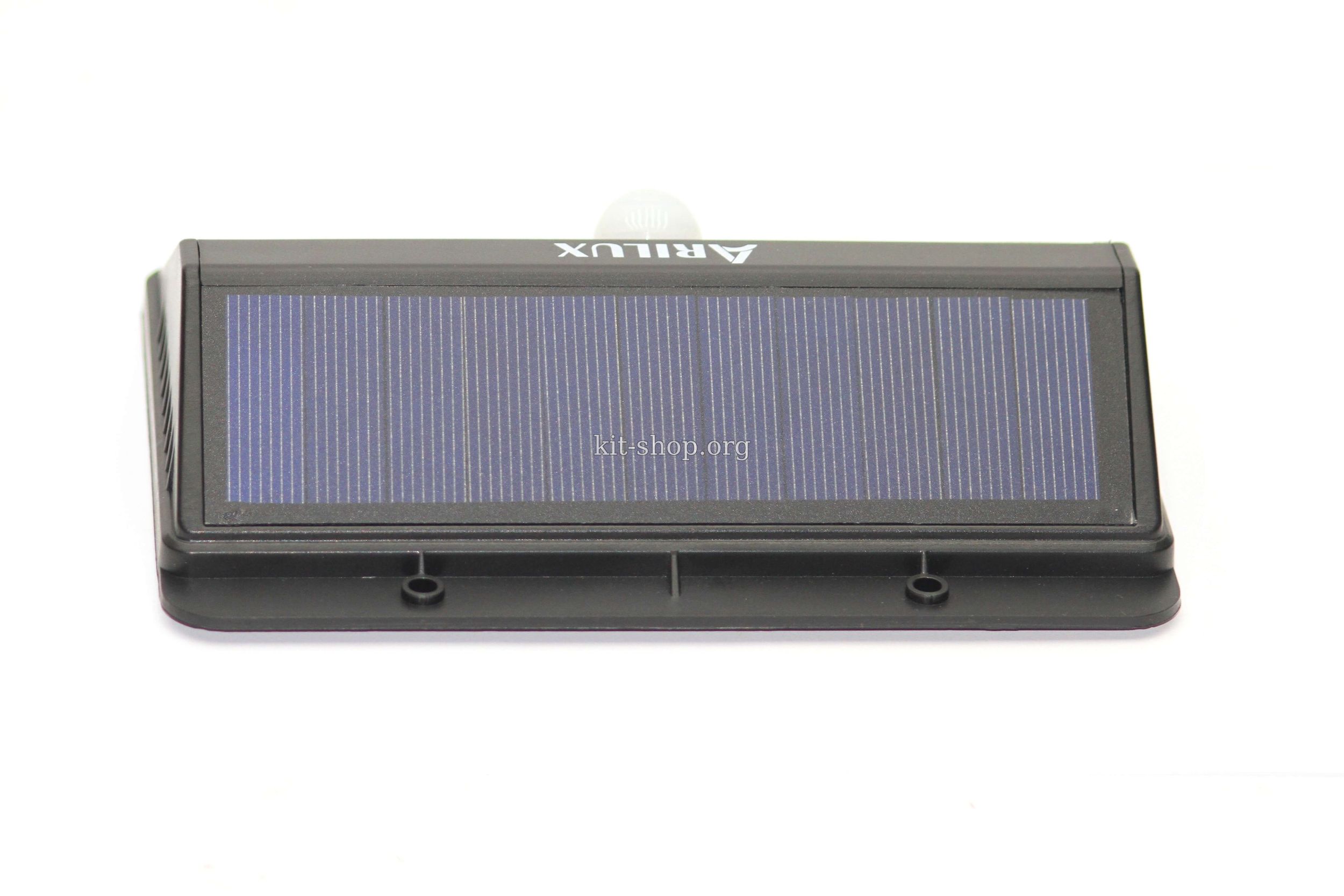

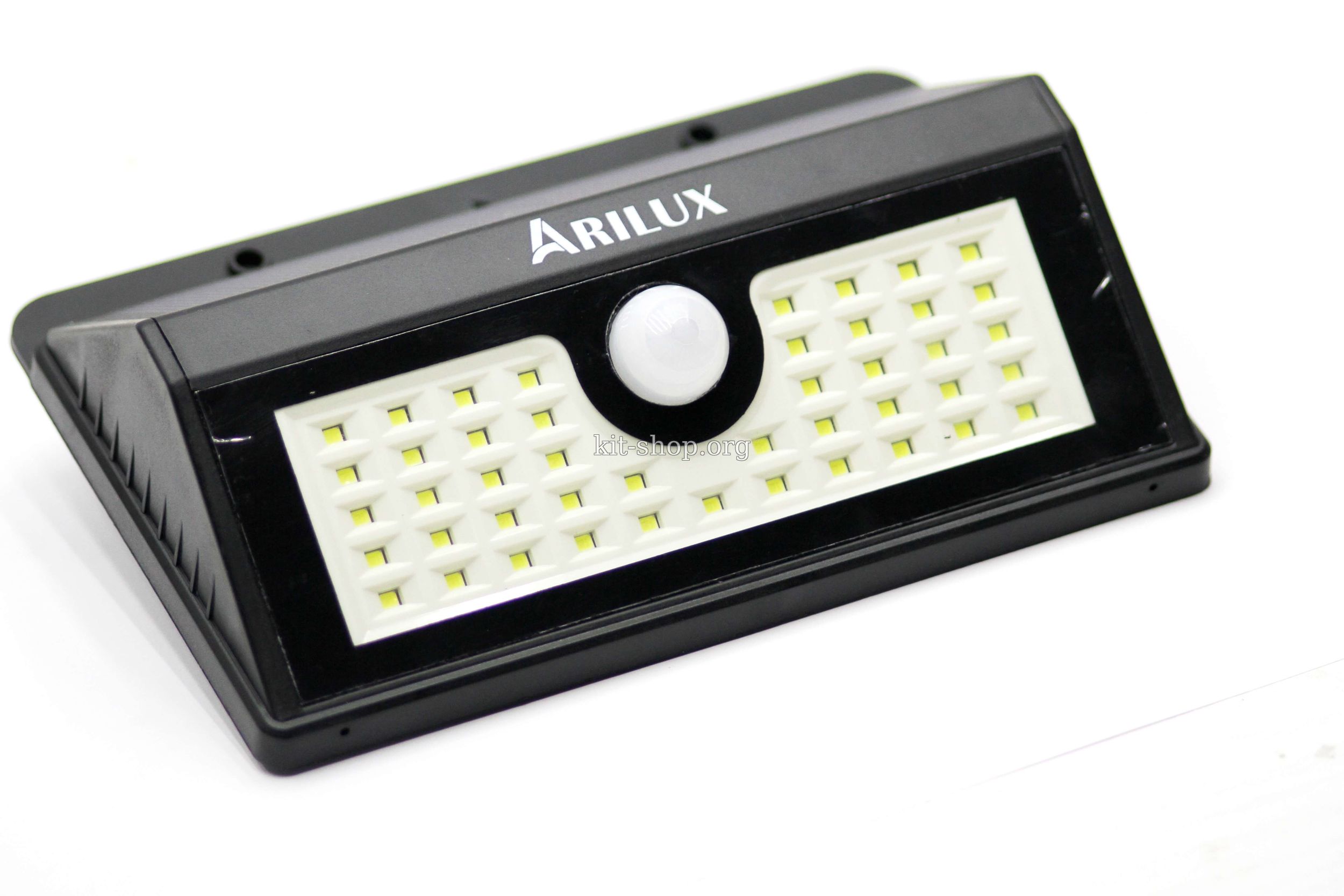

Дизайн в виде призмы, с одной стороны солнечная панелька, с другой 45 чип светодиодов и датчик движения.
![](/_pu/0/s76208937.jpg)
![](/_pu/0/s64717604.jpg)

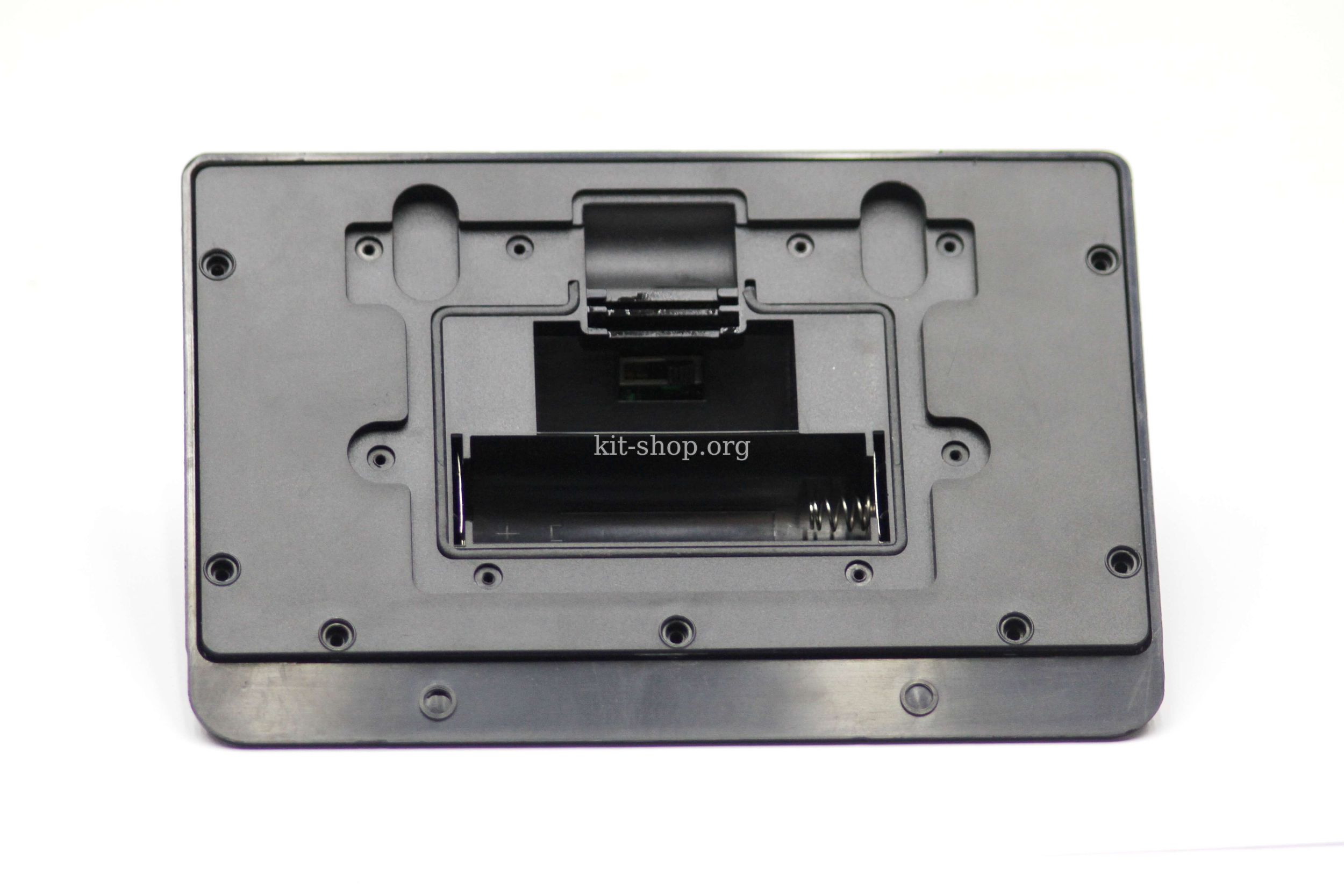

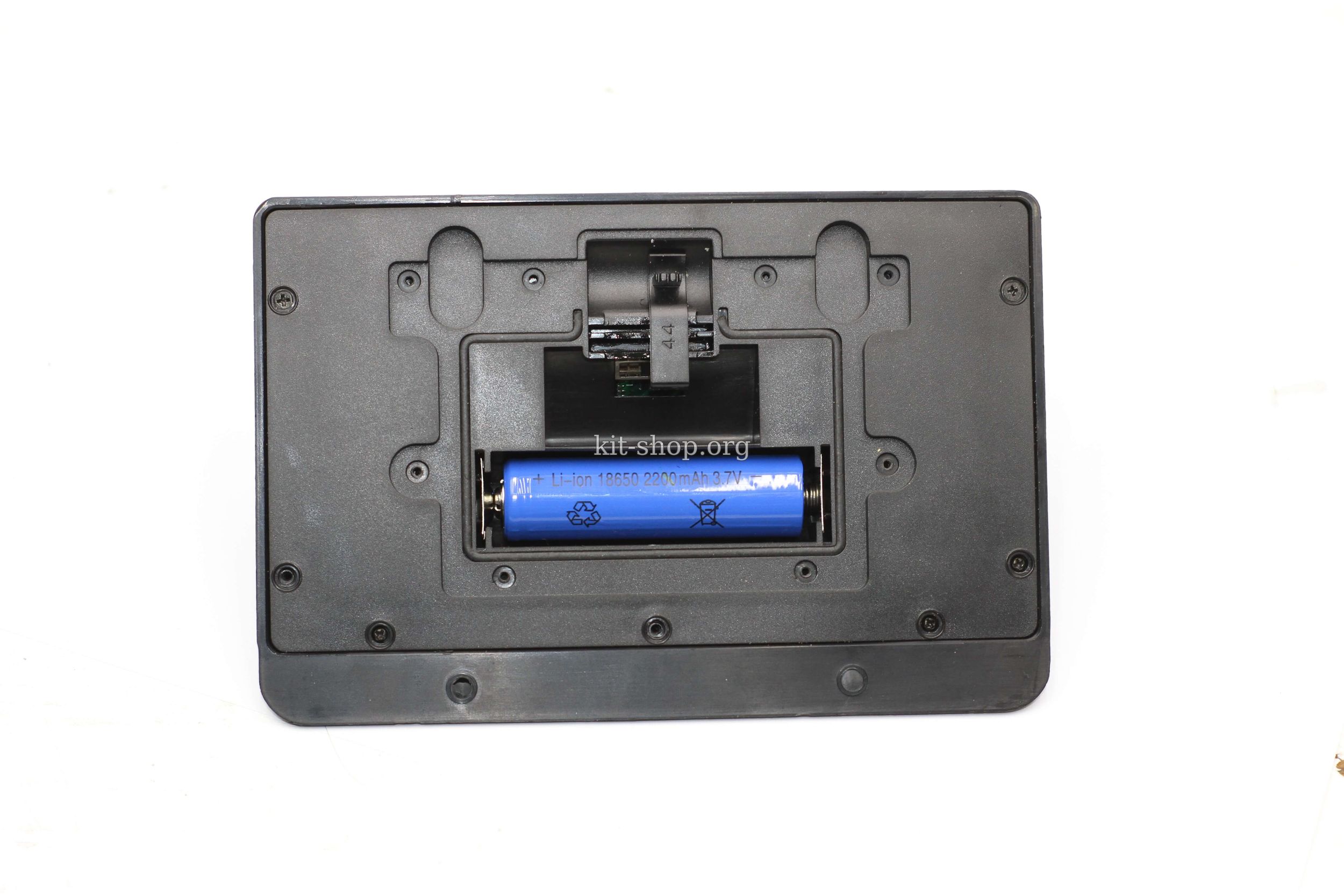

С обратной стороны куча шурупов, переключатель режимов работы , а также крышка, которая закрывает батарейный отсек.
![](/_pu/0/s59914552.jpg)
![](/_pu/0/s12465367.jpg)
Начнем с внешнего вида.

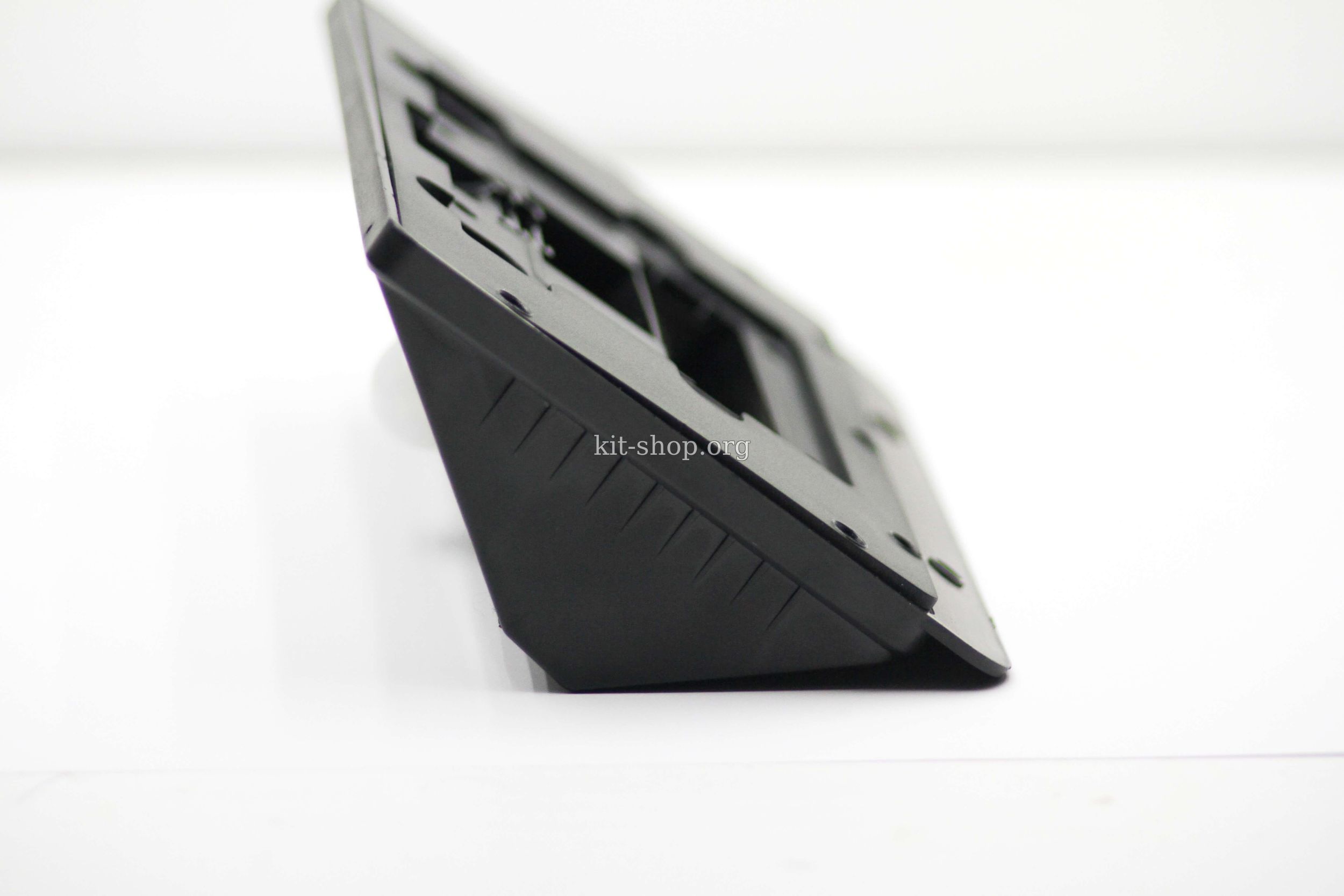

Дизайн стильный, удобно крепить на стену, конструкция продумана так, чтобы светодиоды освящали тропинку, а на солнечную панель всегда попадал солнечный свет.

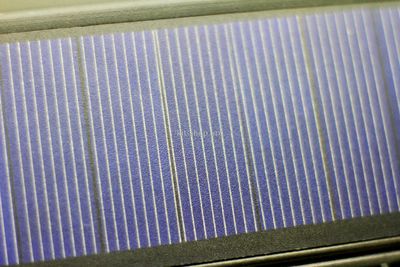

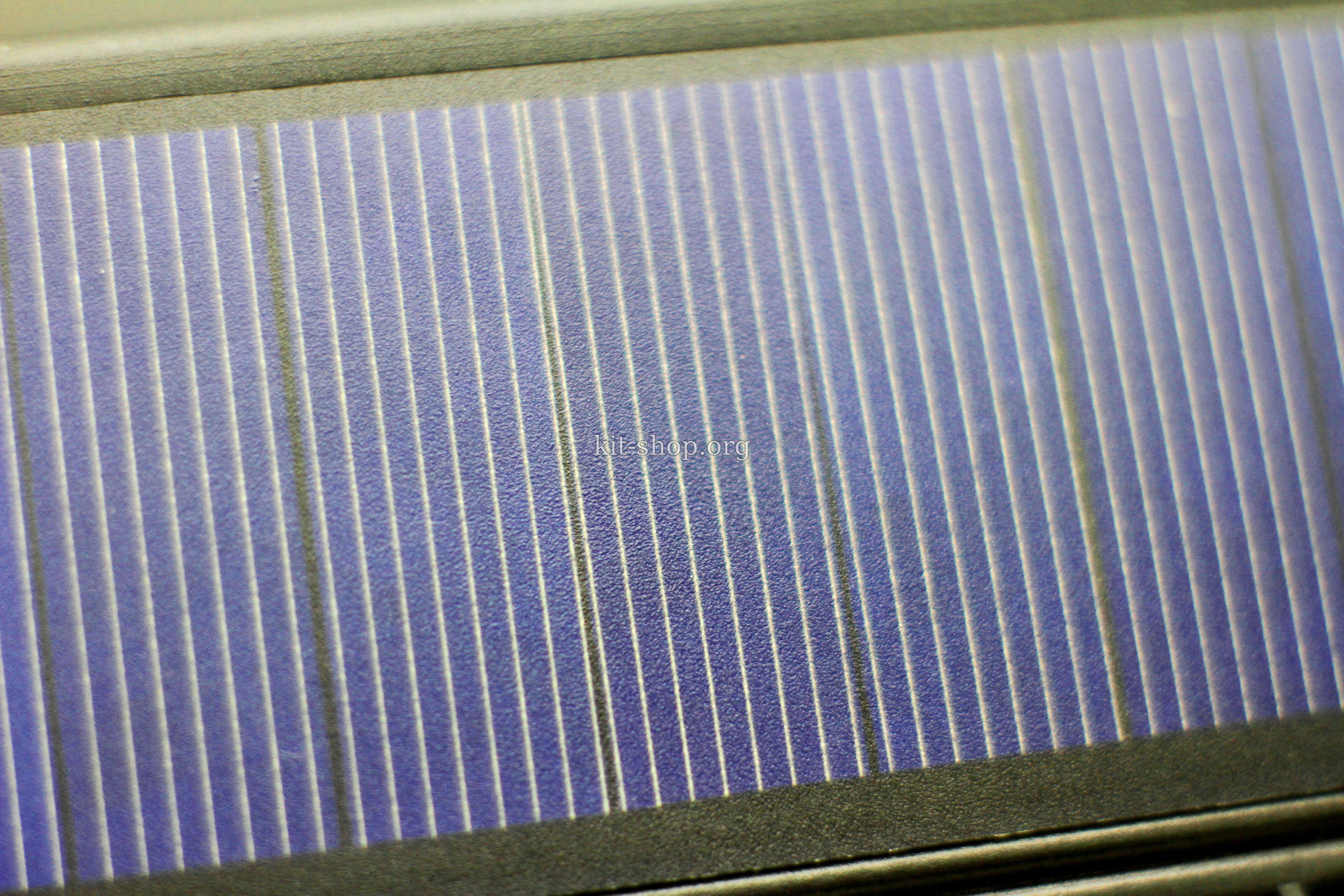

Панель одноваттный, состоит из 11 ячеек по 0,5 вольт, следовательно, общее напряжение около 5,5В.
![](/_pu/0/s54417777.jpg)

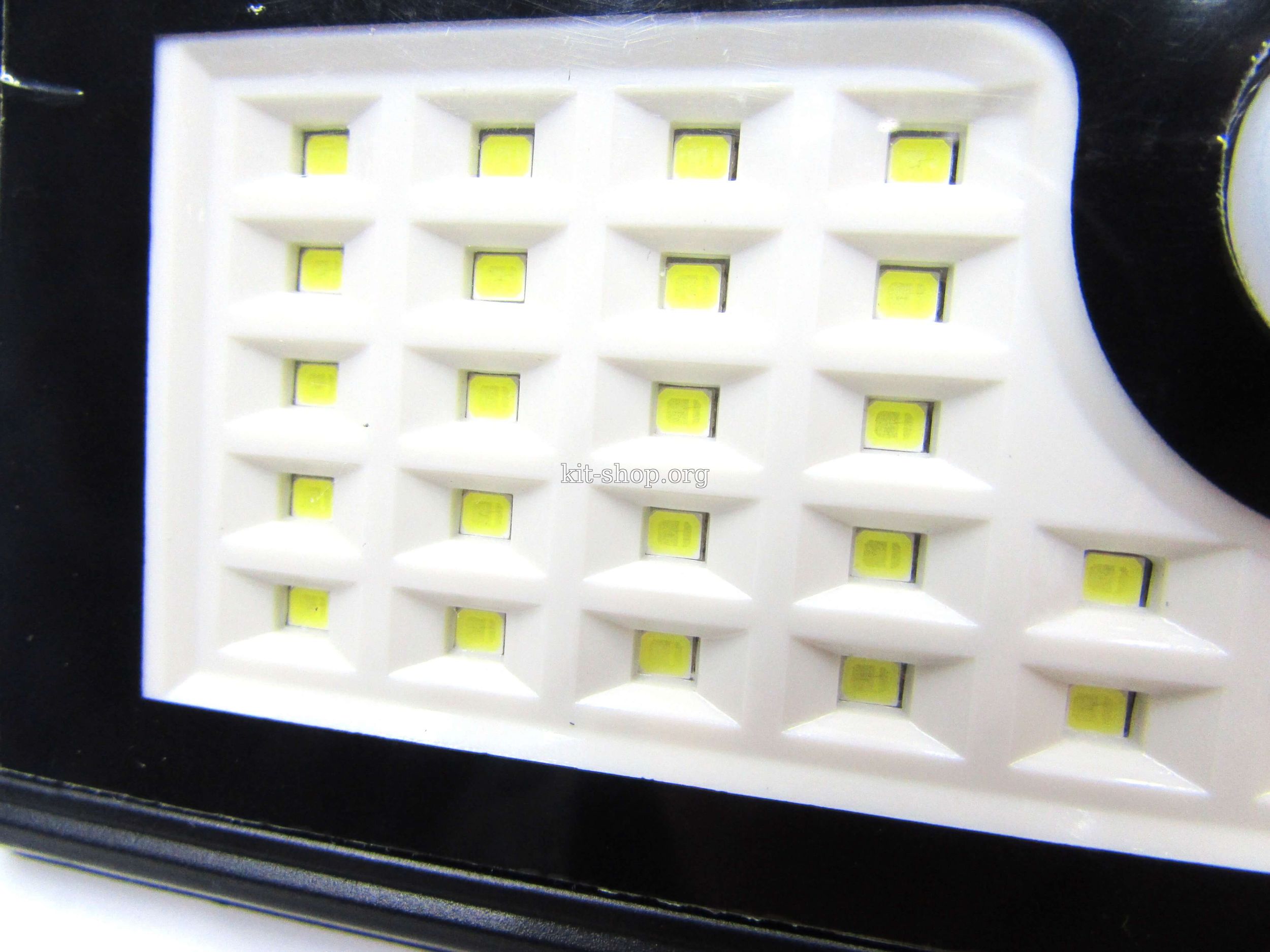

Светодиодов 45, испускаемый свет - белый, суммарная мощность 2,2Вт.
Все светодиоды запаяны на общую плату.
![](/_pu/0/s60017378.jpg)
![](/_pu/0/s13654195.jpg)

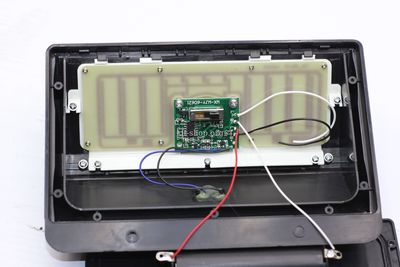

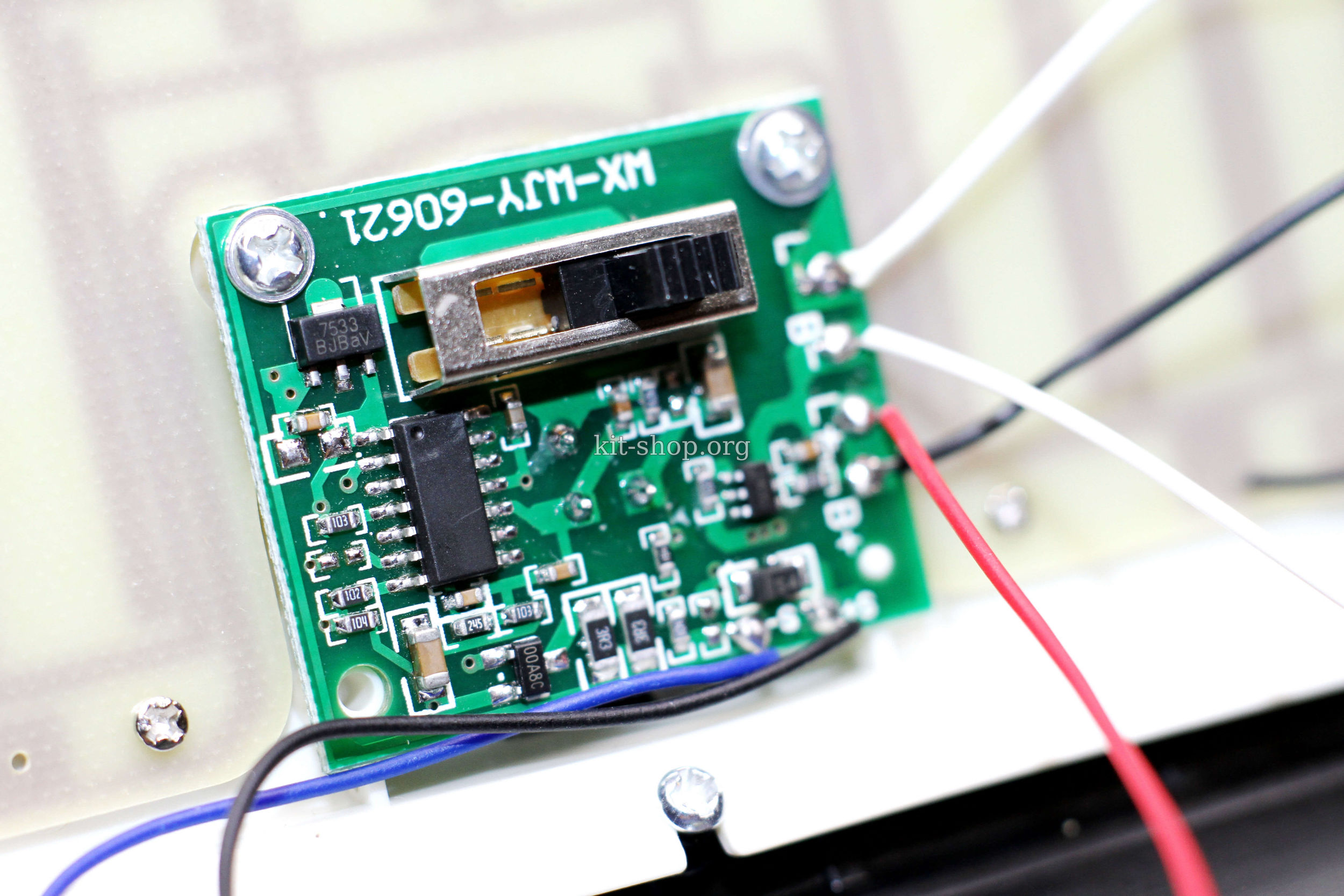

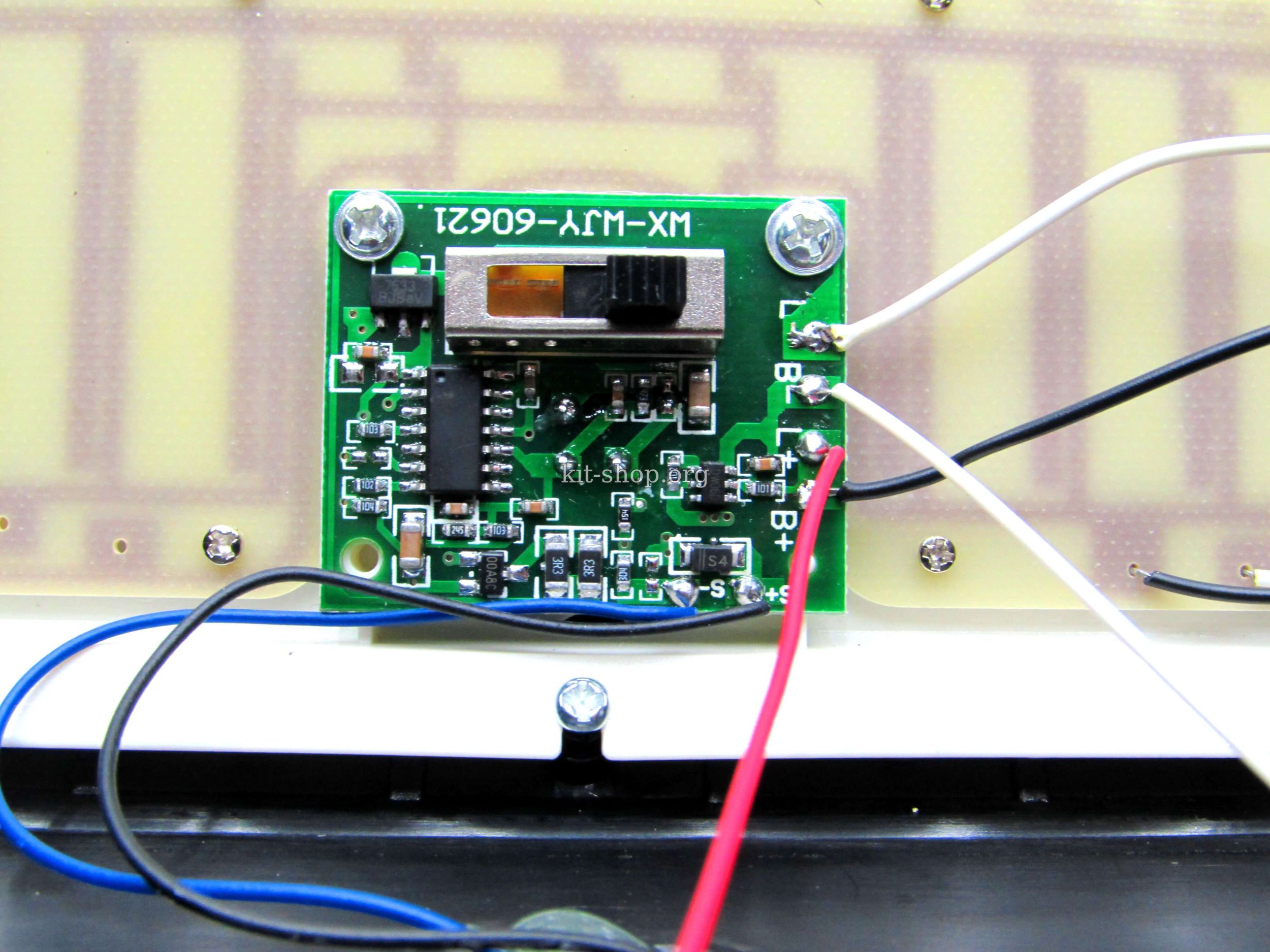

При разборке внутри обнаруживаем небольшую плату управления. Тут можно заметить микросхему с затертой маркировкой, это, скорее всего операционный усилитель, который задействован в схеме датчика движения, хотя может и микроконтроллер.
![](/_pu/0/s34702091.jpg)
![](/_pu/0/s55738402.jpg)

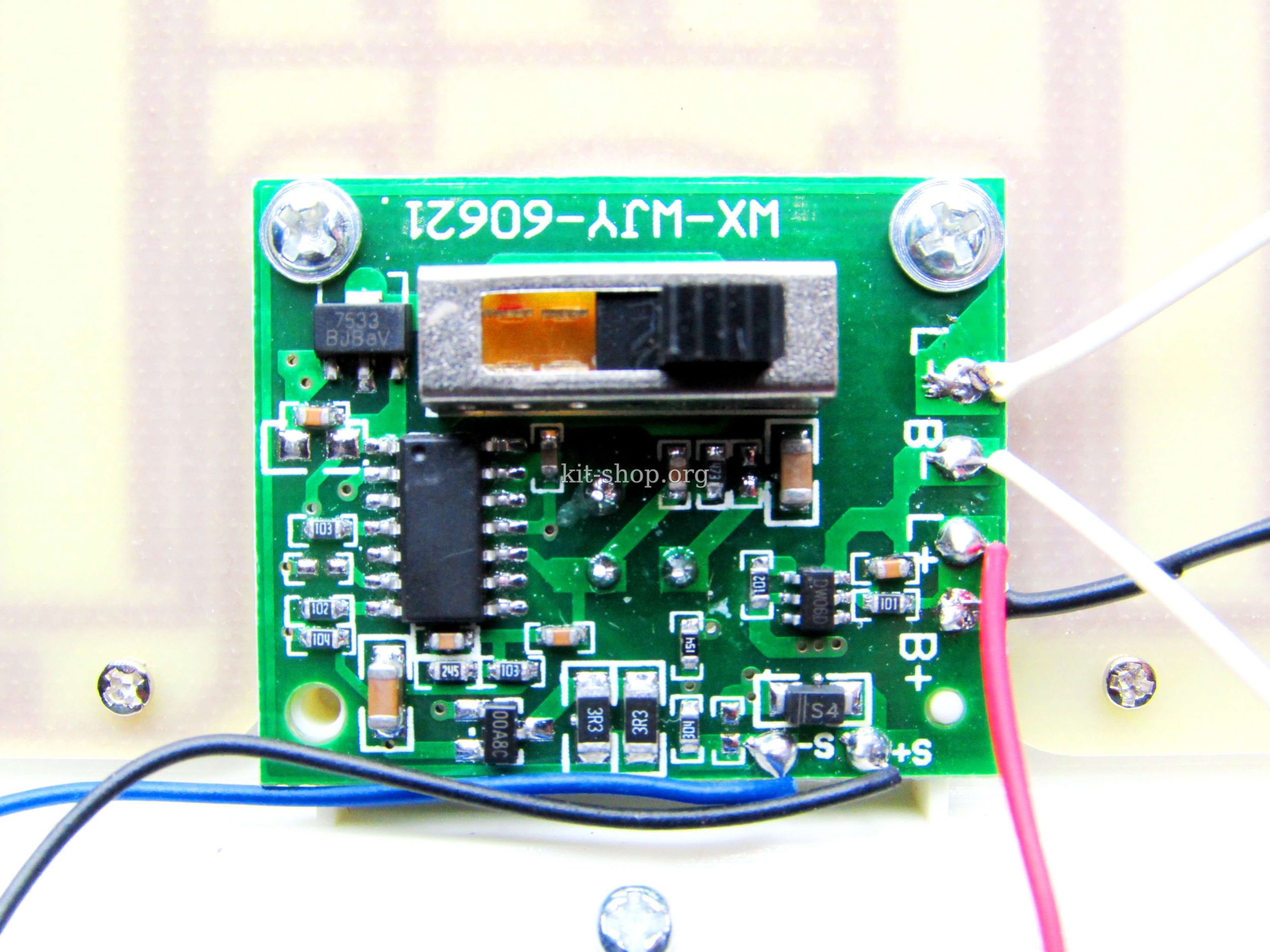

Снизу на той же плате видим примитивную систему из диода для предотвращения протекания обратного тока с аккумулятора на солнечную панель и мелочевка.
![](/_pu/0/s60565753.jpg)
Справа небольшой чип, это микросхема контроллер заряда, она отключает батарею при низком заряде, перезаряде, коротких замыканиях и перегрузке Ток срабатывания защиты 2,5А, так, что если на плате где-то будет короткое замыкание, контроллер вырубит батарею.

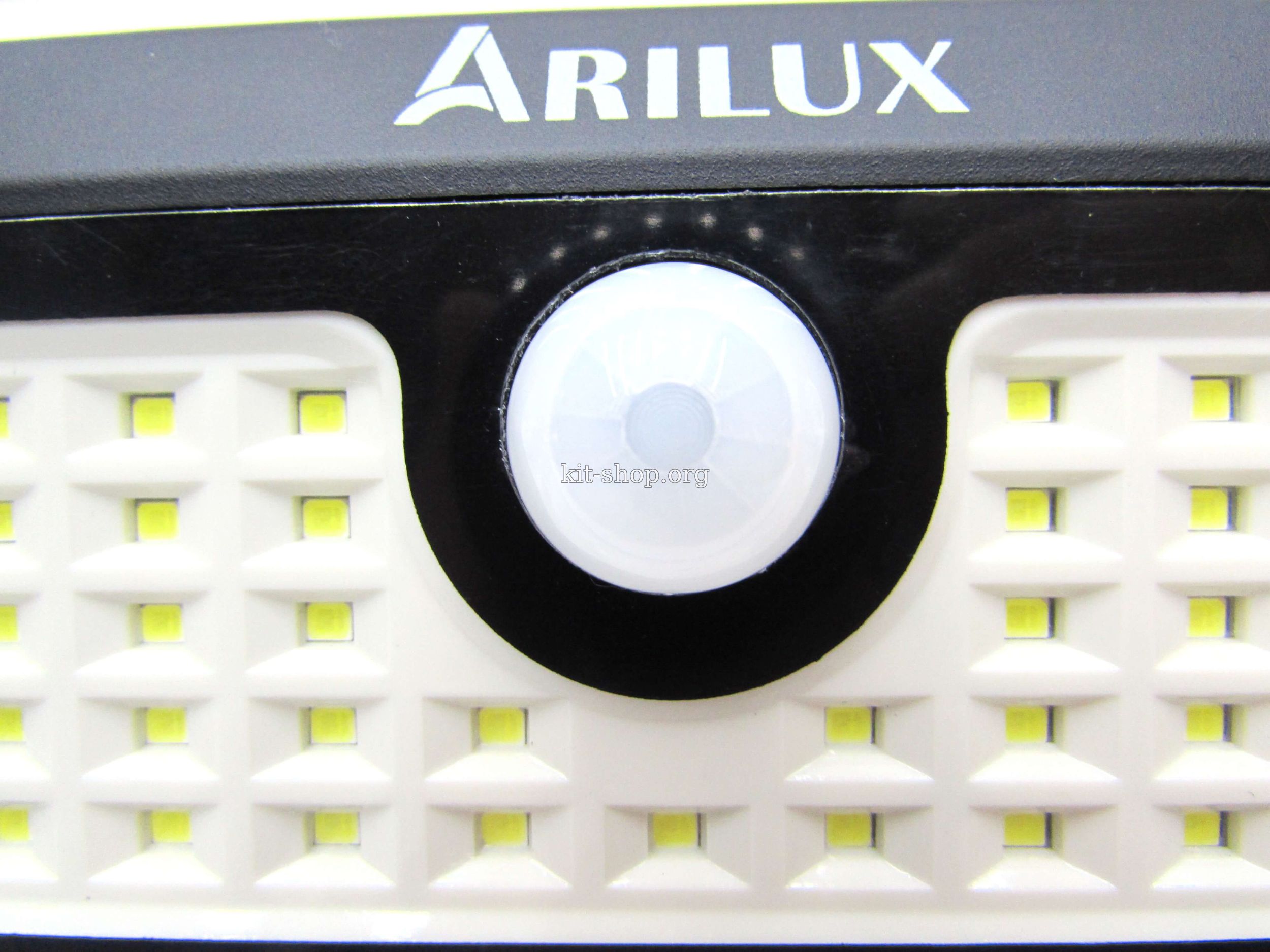

По словам китайцев, датчик движения реагирует на расстоянии до 8-10 метров, мы же проверили на 5-и метрах и все было нормально.
![](/_pu/0/s46534066.jpg)

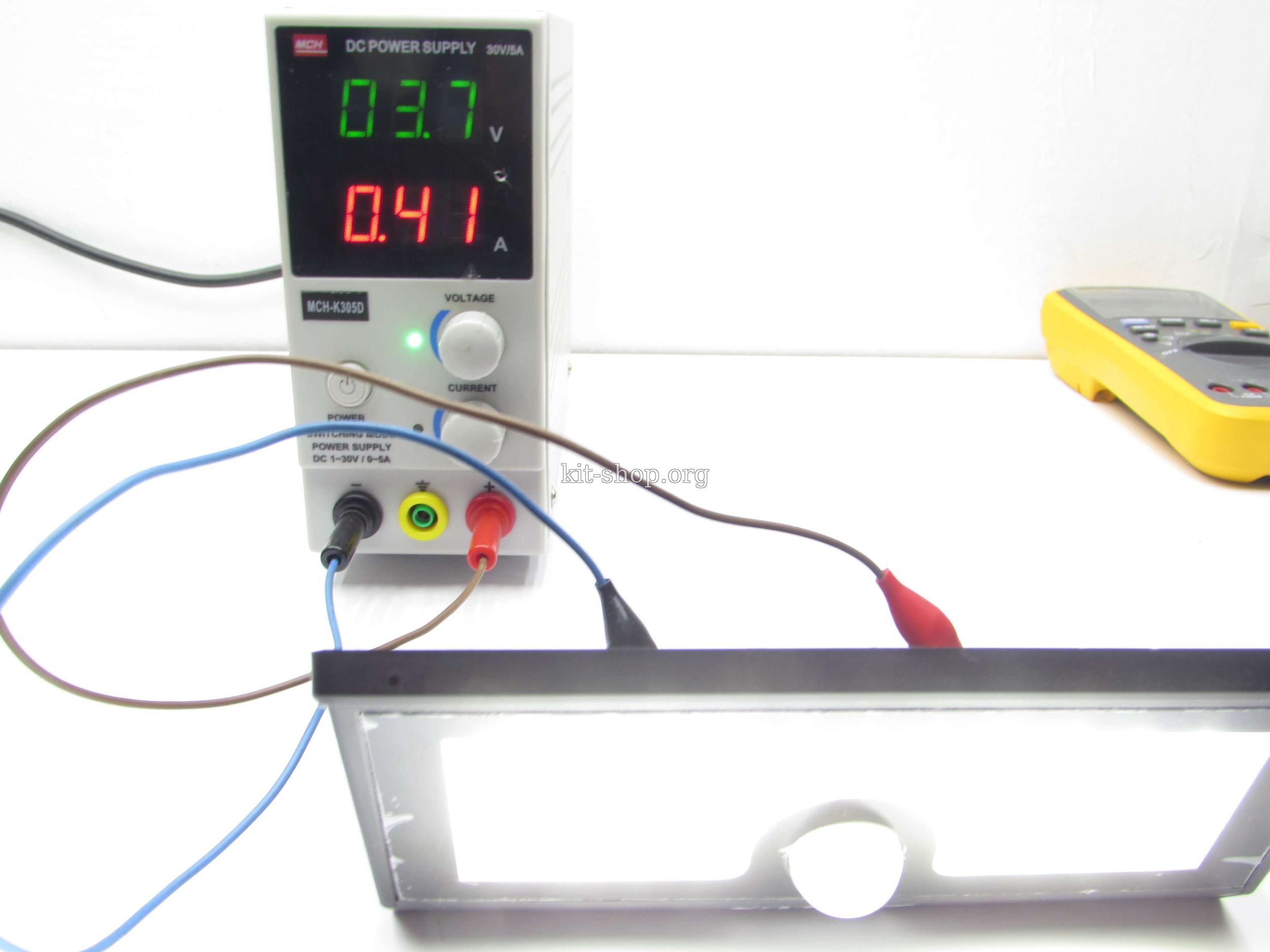

Заявленная мощность светодиодной модули 2,2 Вт, при питании в 3,7В мощность поучается около 1,5Вт. Нельзя сказать, что производитель не прав, мощность модули гораздо больше, просто она ограничивается, скорее всего для экономии заряда батареи.
![](/_pu/0/s19663288.jpg)

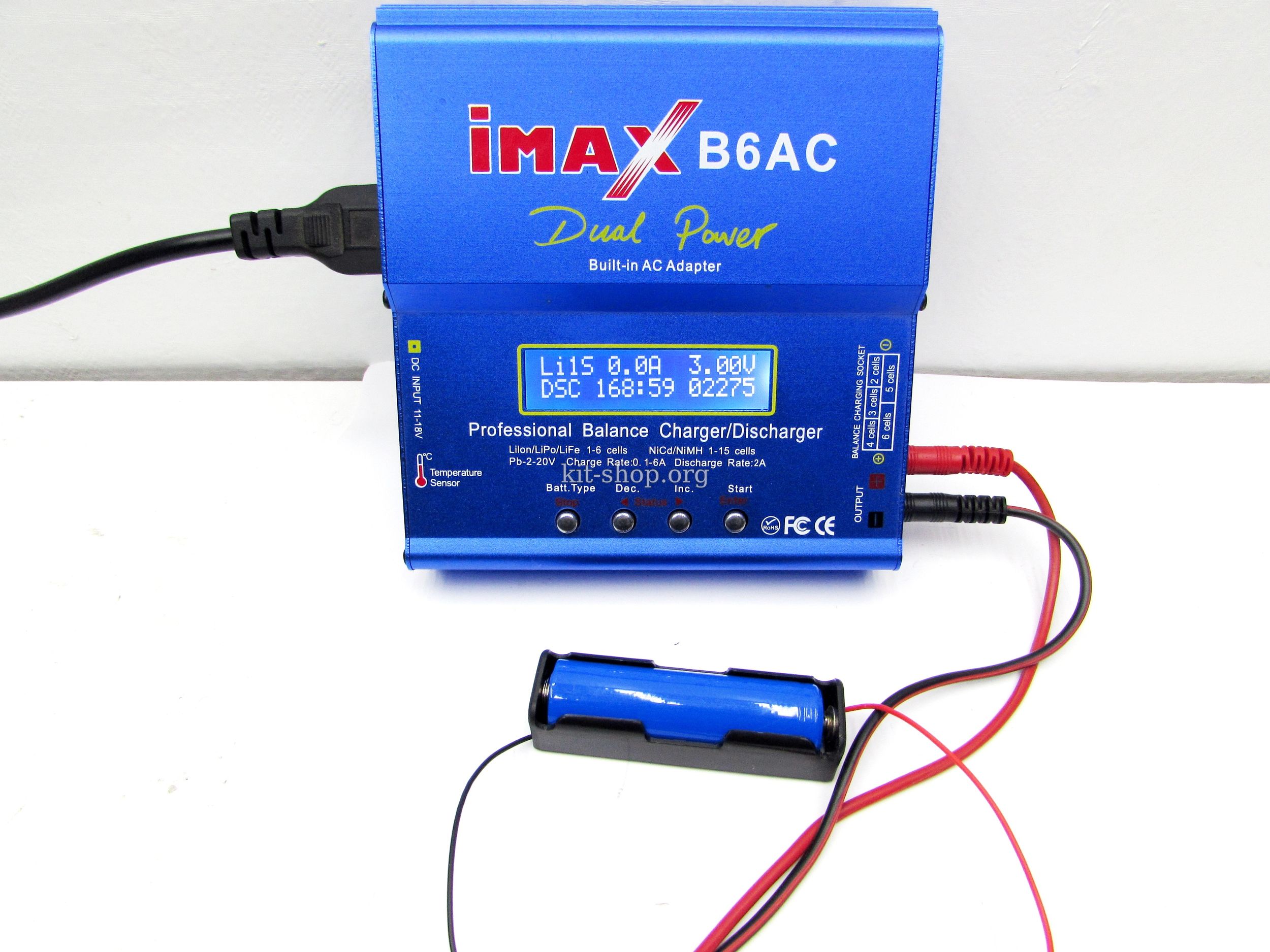

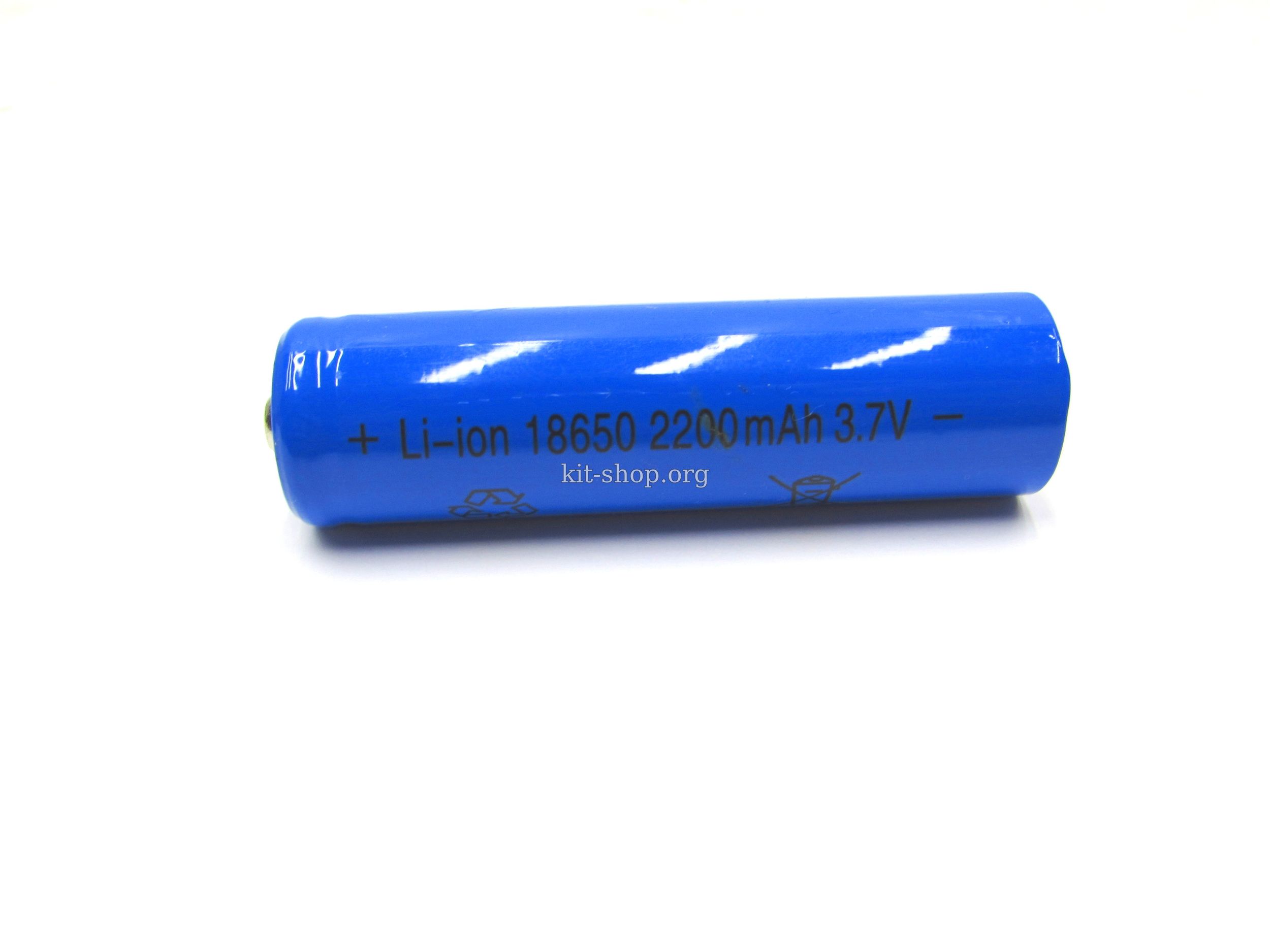

Емкость аккумулятора 2200 мА/ч, и этот пункт полностью соответствует описанию
![](/_pu/0/s93811875.jpg)

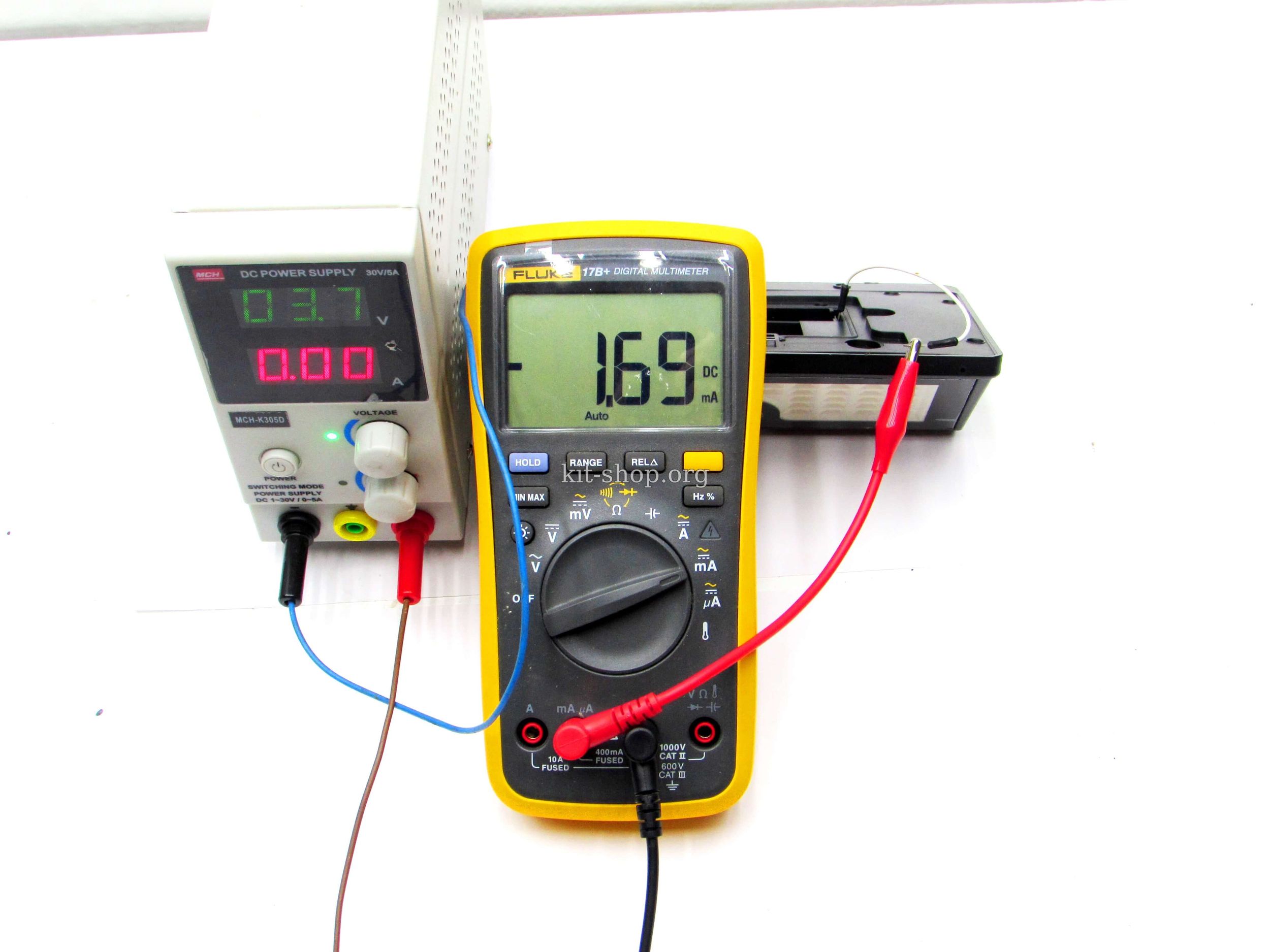

Ток потребления схемы от аккумулятора в режиме ожидания 1,5-2мA, если не собираетесь эксплуатировать светильник, аккумулятор желательно вынуть, хотя при критически низком напряжении схема защиты отключит аккумулятор.
![](/_pu/0/s67475040.jpg)

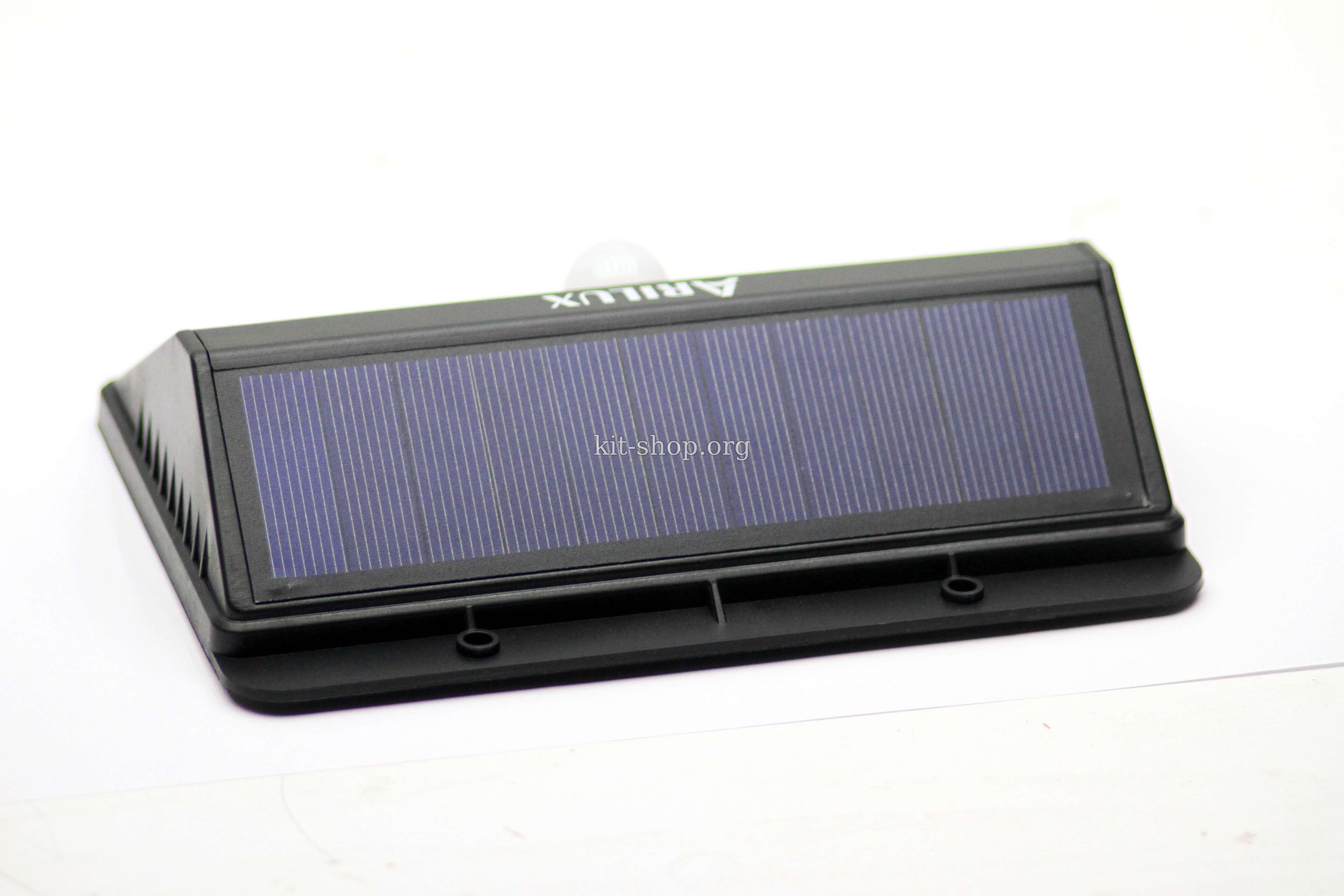

Солнечная панель является одновременно фотодатчиком, поэтому светильник реагирует на движение только ночью.
![](/_pu/0/s28149430.jpg)

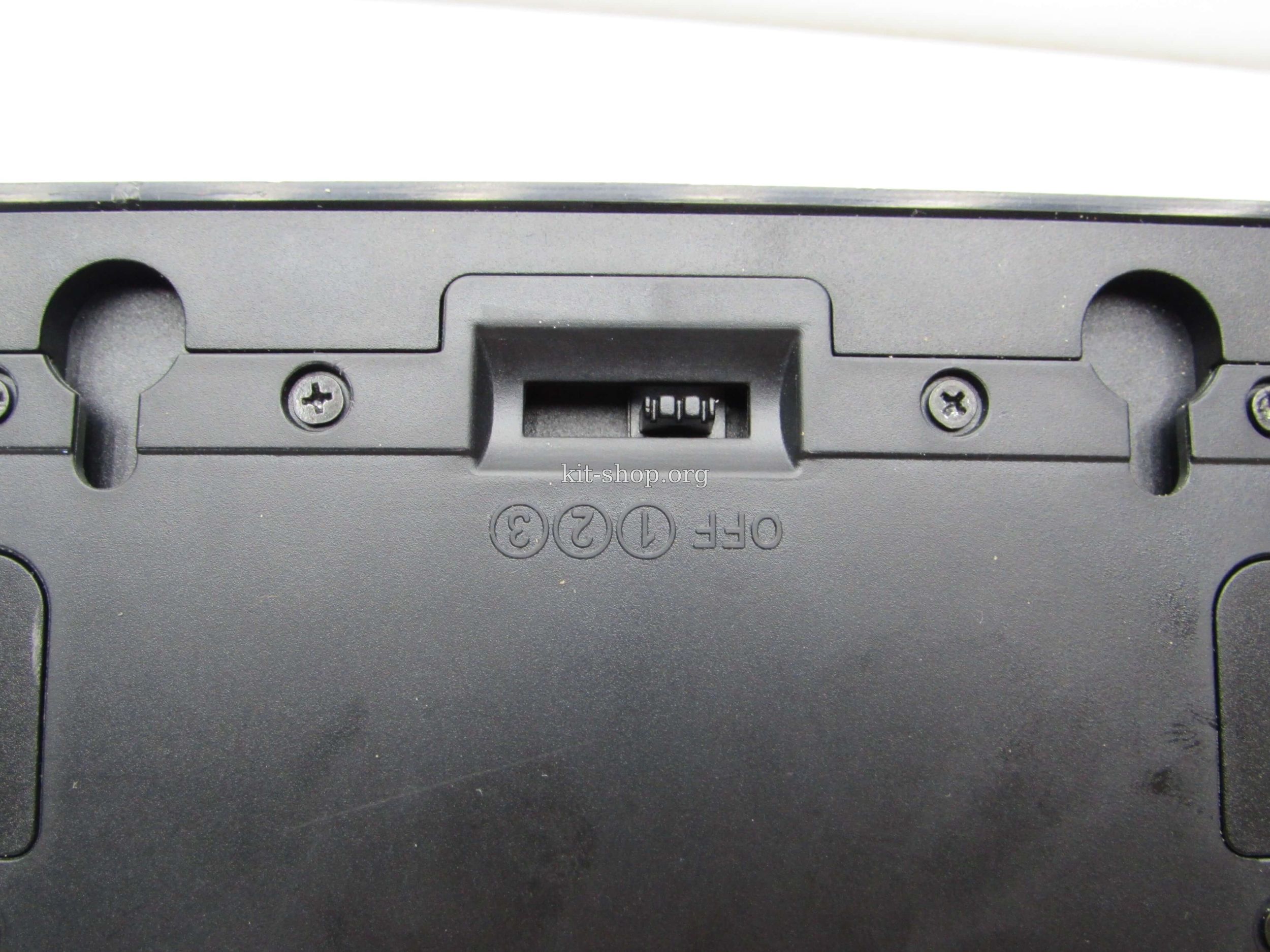

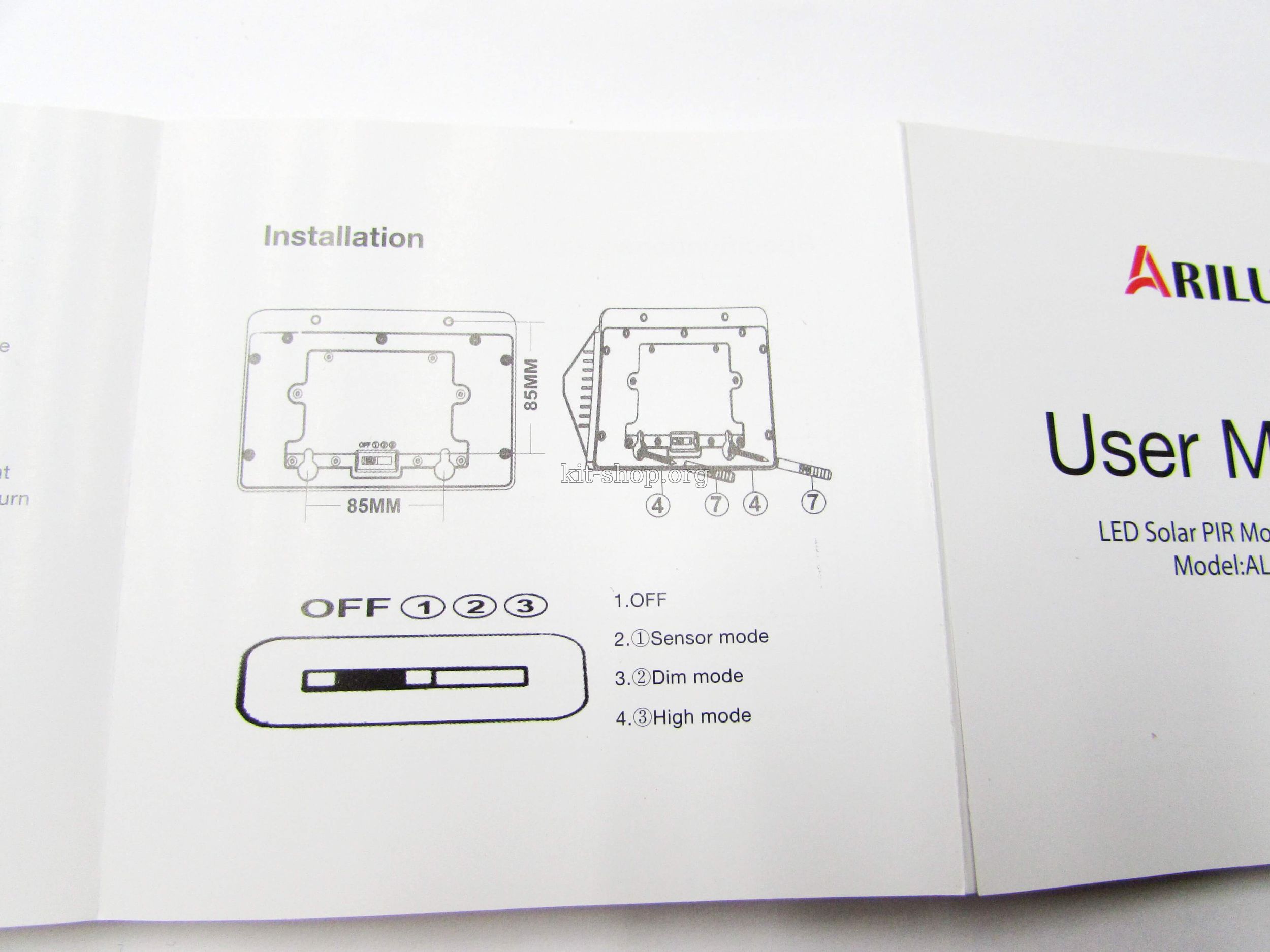

Режимов работы три.
![](/_pu/0/s44158140.jpg)
Первое - включение при обнаружения движения, и автоотключение через 15-20 секунд.
Второе - При обнаружении движения светодиоды активируются, через 15-20 секунд яркость падает в несколько раз, и в таком состоянии светильник будет находиться до восхода солнца.
И наконец, третье - Стабильное свечение на малой яркости, такой режим пригодится если нужно освятить тропинку или участок постоянно, до самого утра.

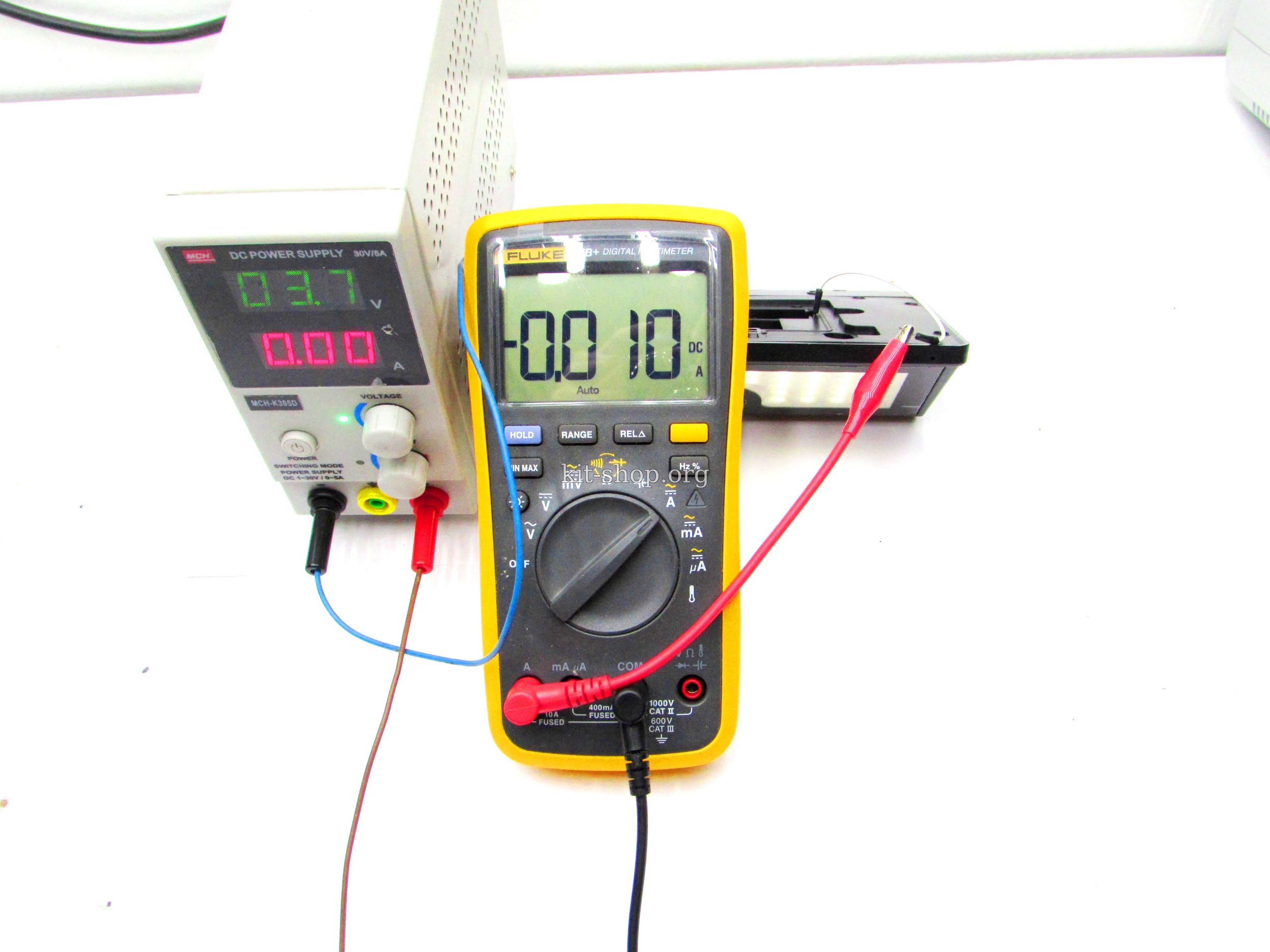

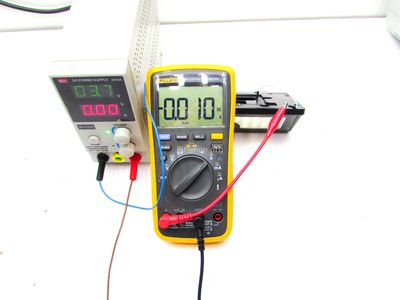

В таком режиме светильник потребляет ток всего 100мА, с учетом емкости аккумулятора, на ночь хватит сполна.
![](/_pu/0/s50708640.jpg)
Итоги.
Штука неплохая, хороший, продуманный дизайн и форма, идеальный вариант для освящения тропинок или участков где нет электрификации, защита от влаги также радует.
Единственный недостаток литий ионный аккумулятор, за ними будущее, они отличные, но - как правило, в автономных системах, которые должны работать на морозе, литий не лучший вариант, взамен никелевые аккумуляторы как раз самое оно, поэтому в большинстве содовых светильниках использованы именно никелевые аккумуляторы.
Как всегда, кому лень читать смотрим видео.
|
