Преобразователь 12-220 1500W

Товар  можно купить тут

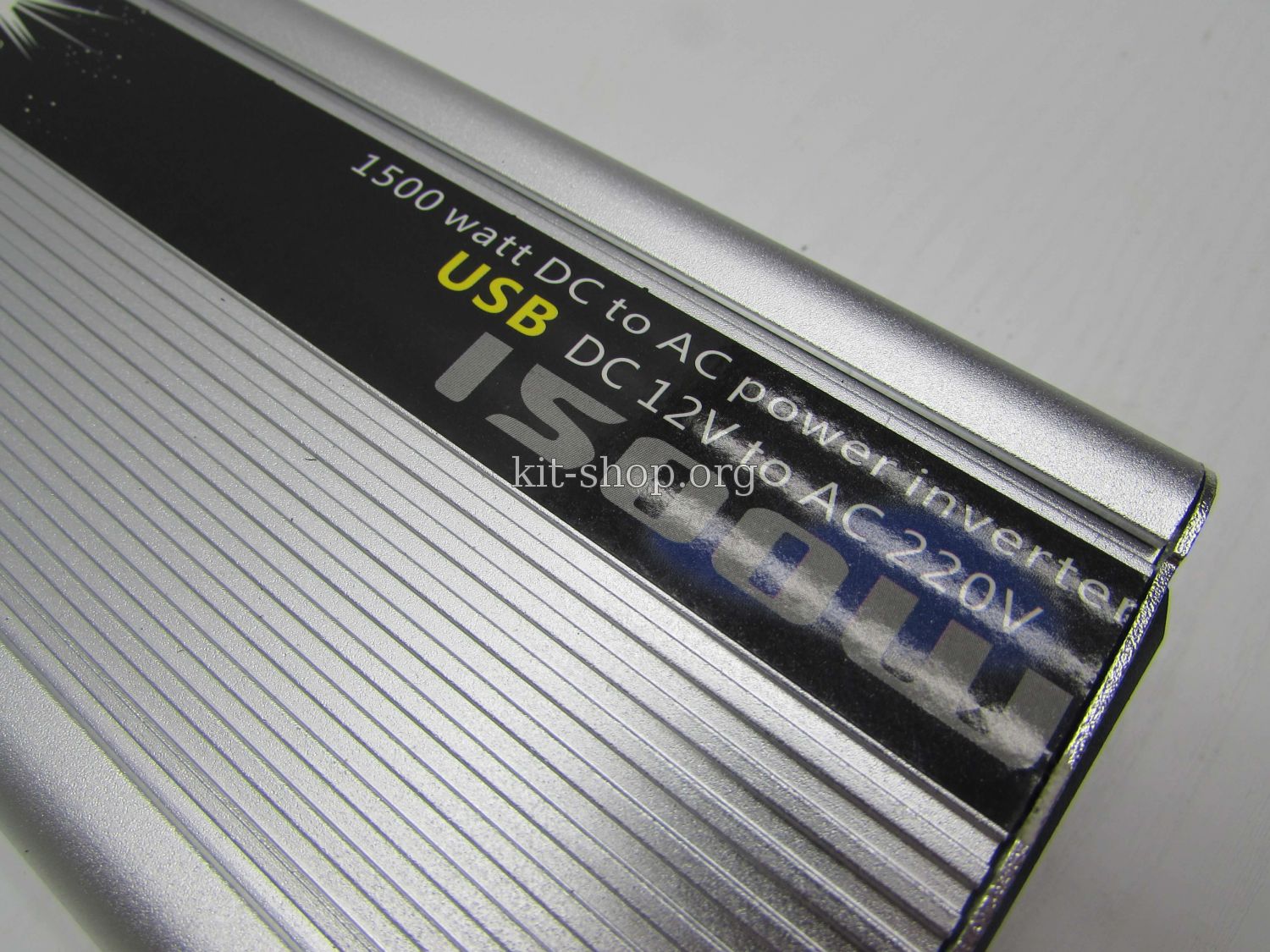

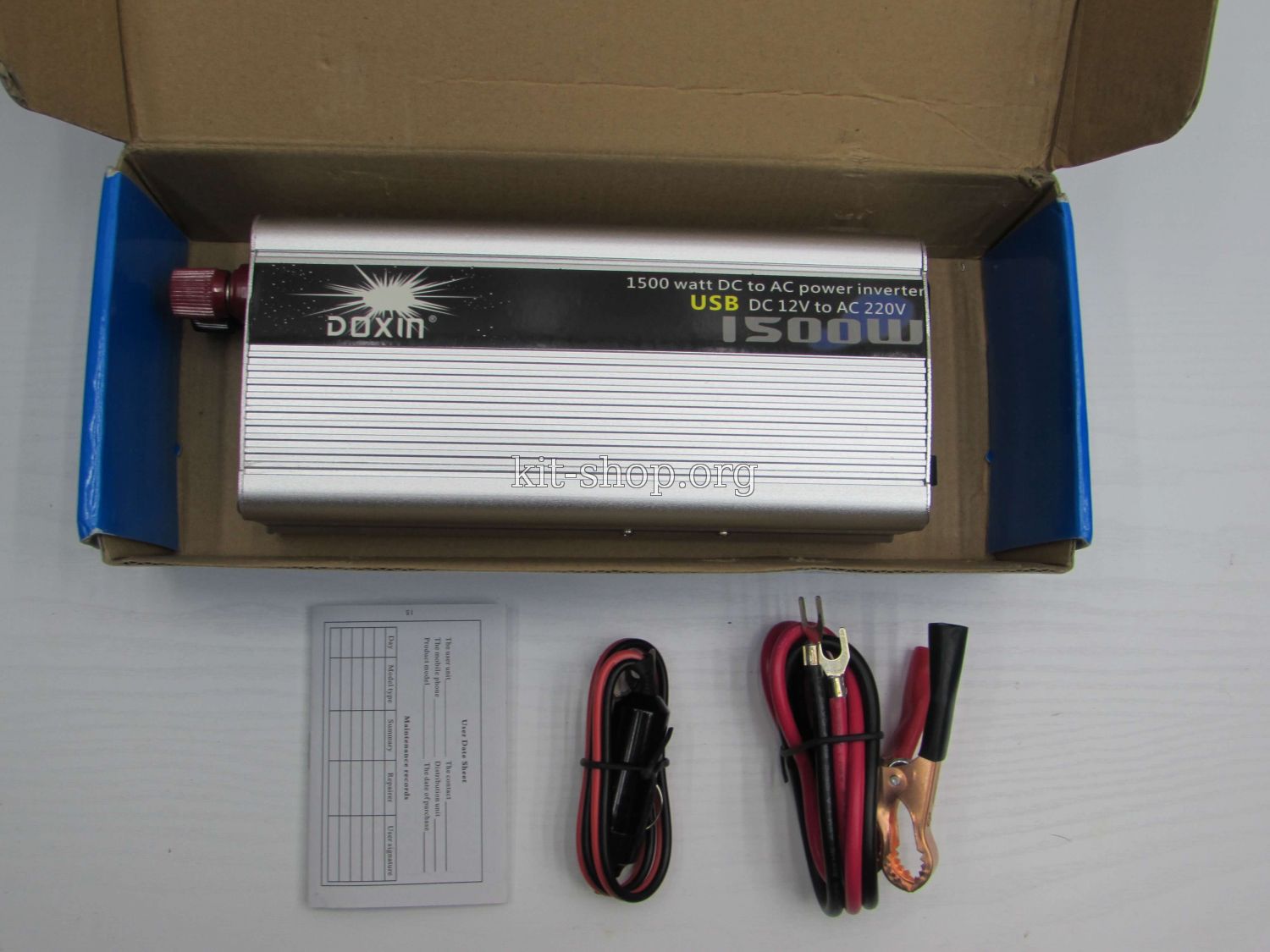

У меня давно был преобразователь DOXIN 12-220В с реальной мощностью 500Вт (хотя написано 1500Вт), которым я много пользовался и остался доволен. И вот недавно с китайского магазина CNDirect предложили выслать какой-нибудь товар для обзора. Т.к. выбор товаров по электронике у них небольшой, я выбрал такой же с виду инвертор DOXIN. Продавцы честно сказали, что реальная мощность 300Вт. Только стоит гораздо дешевле, чем такой же на Алиэкспресс. Ну что же, сравним его с моим и проверим реальную мощность.

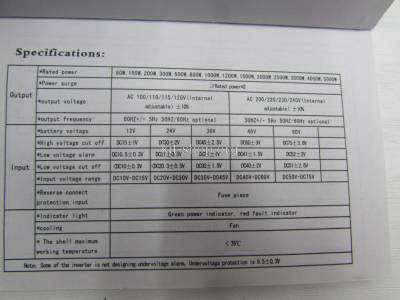

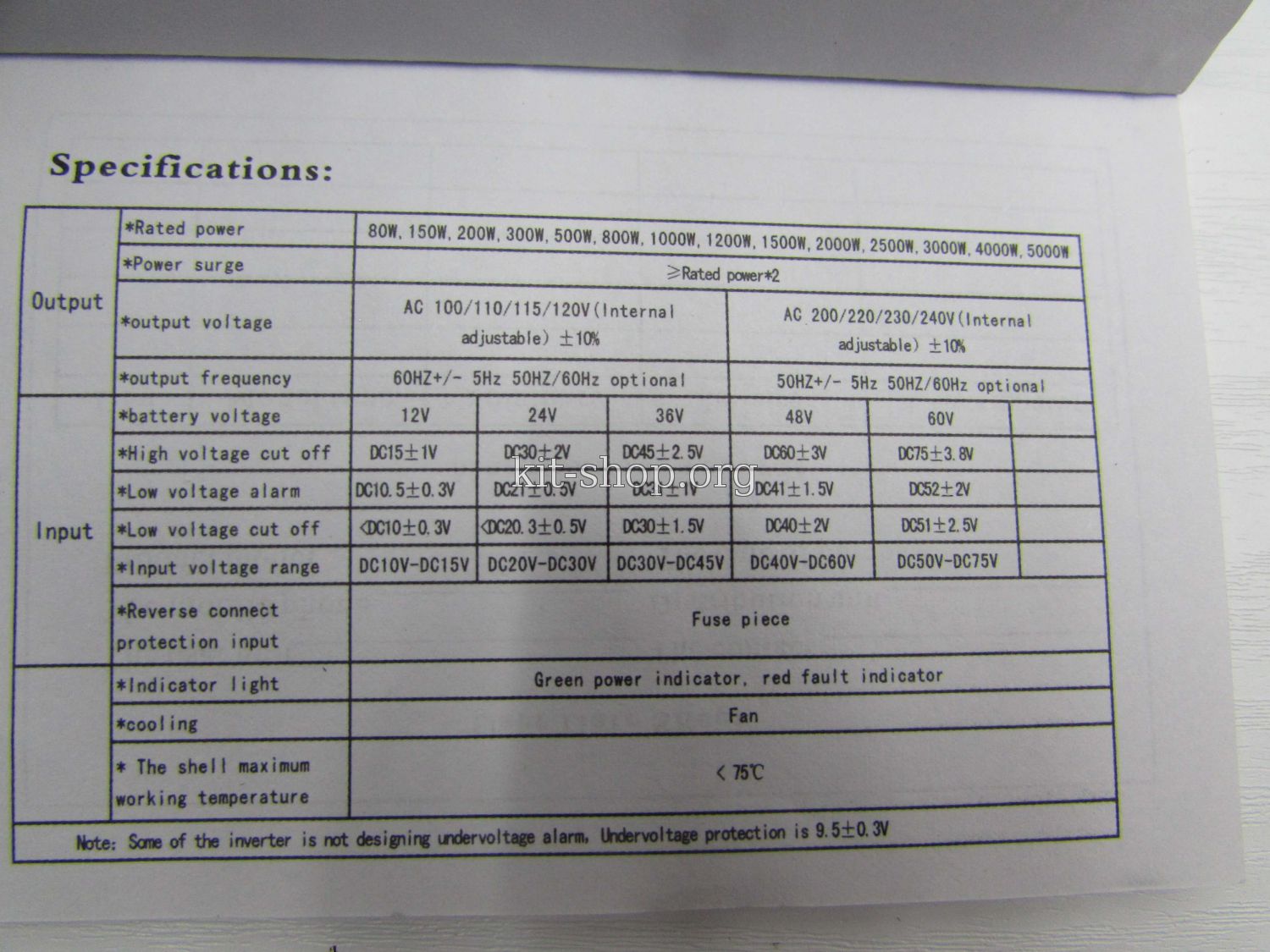

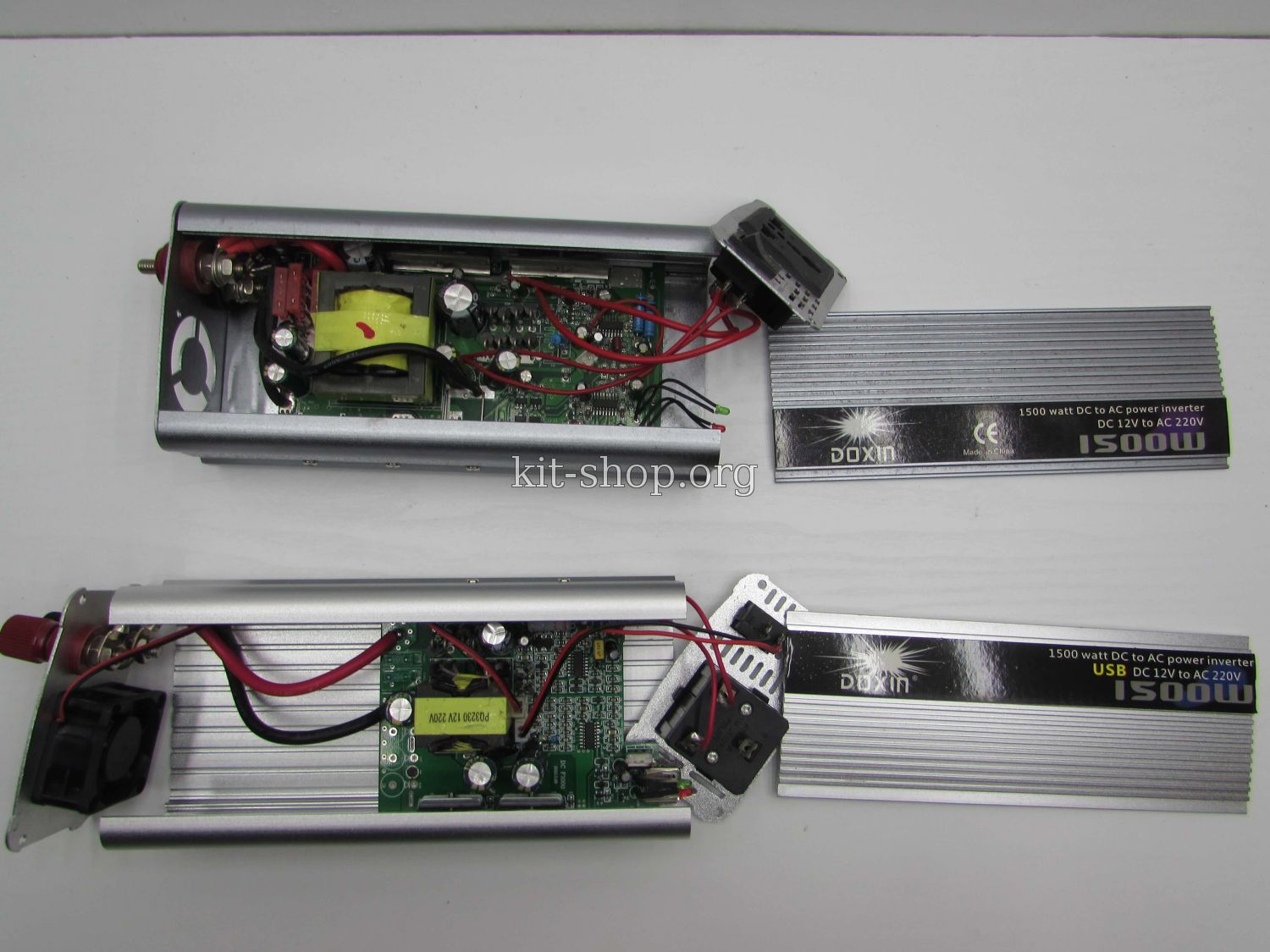

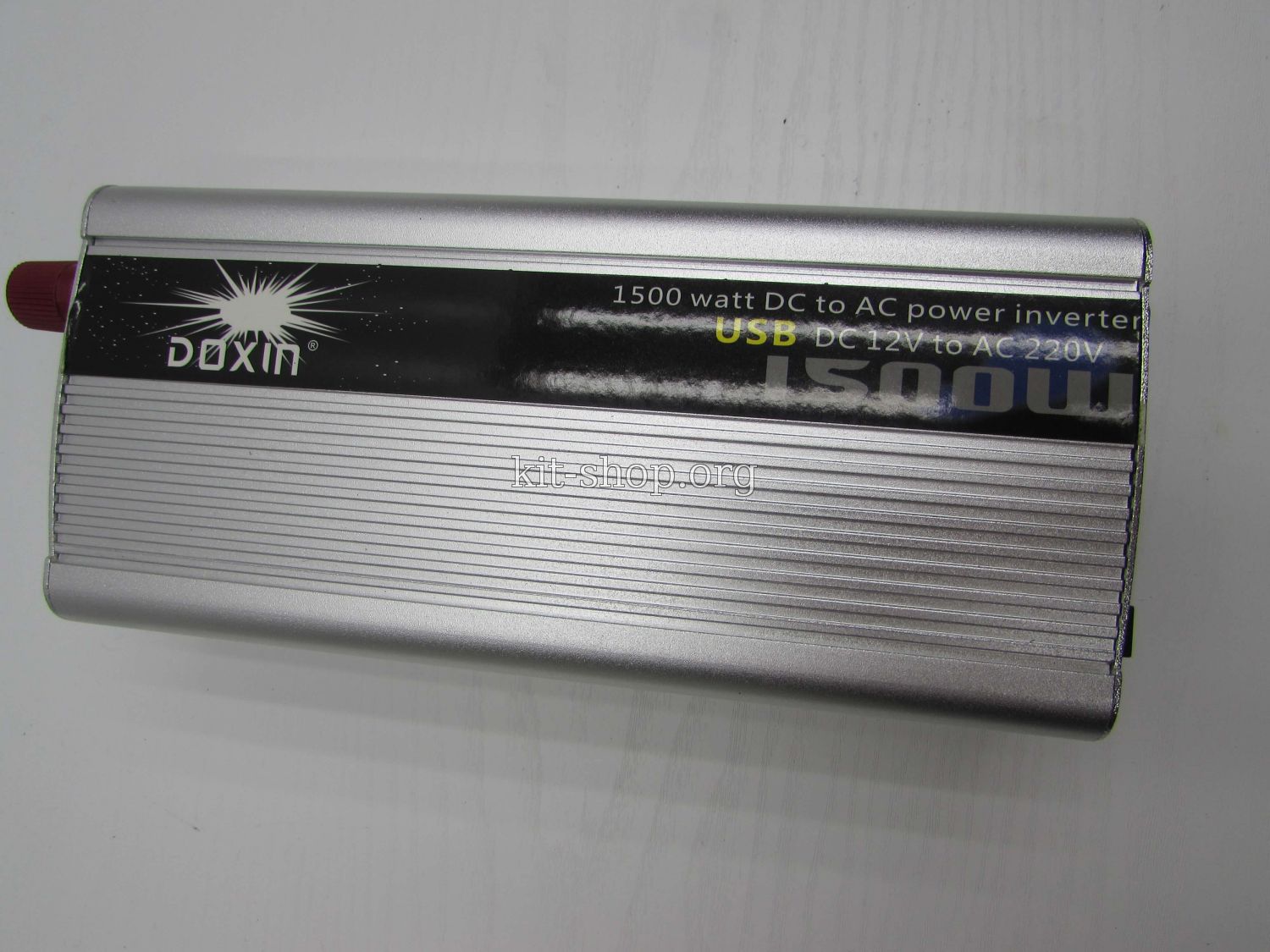

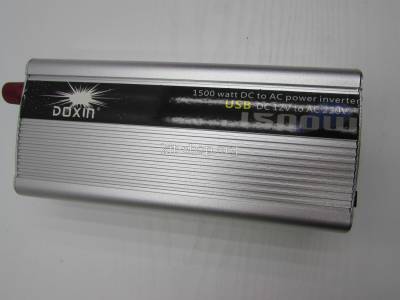

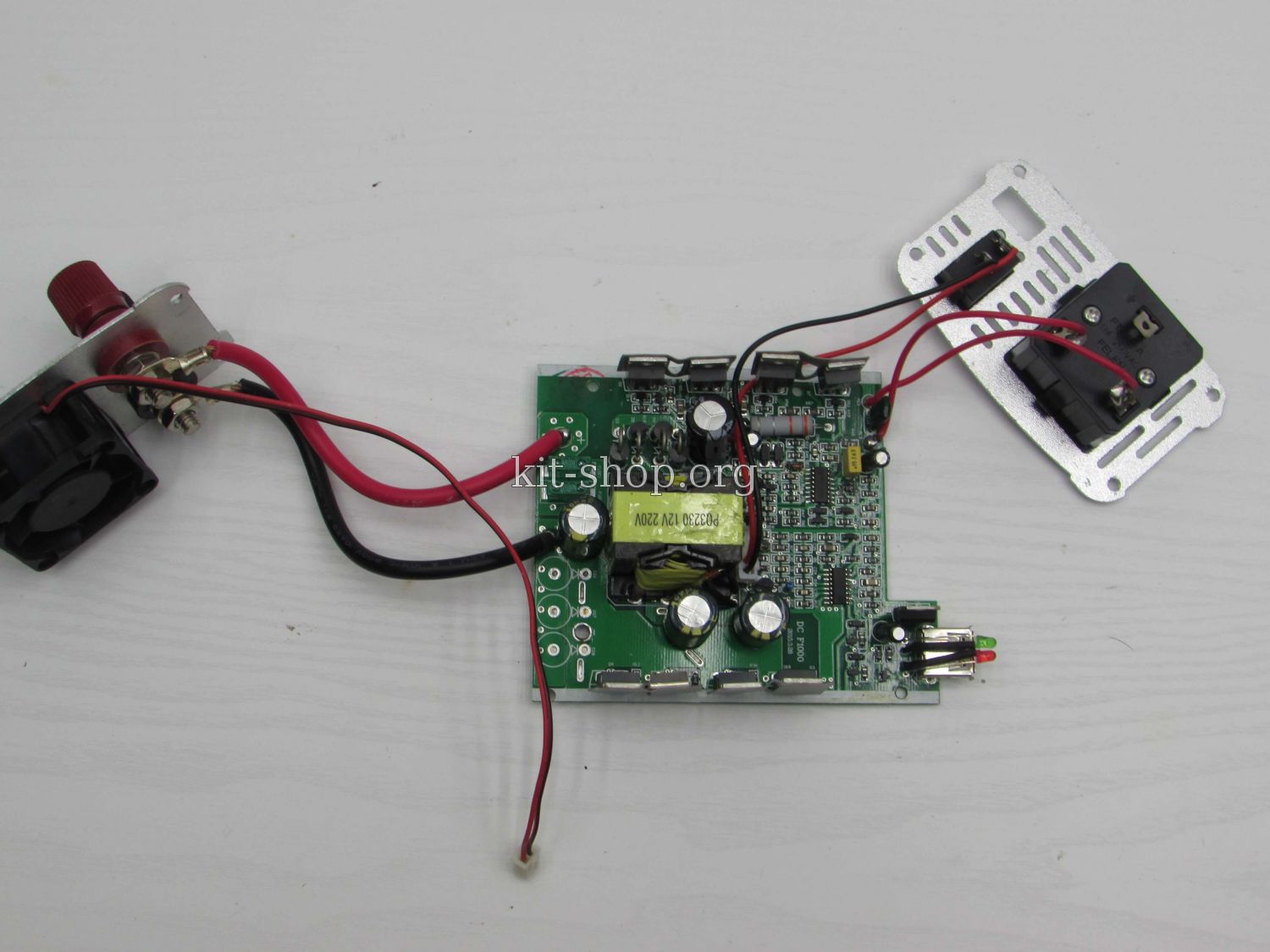

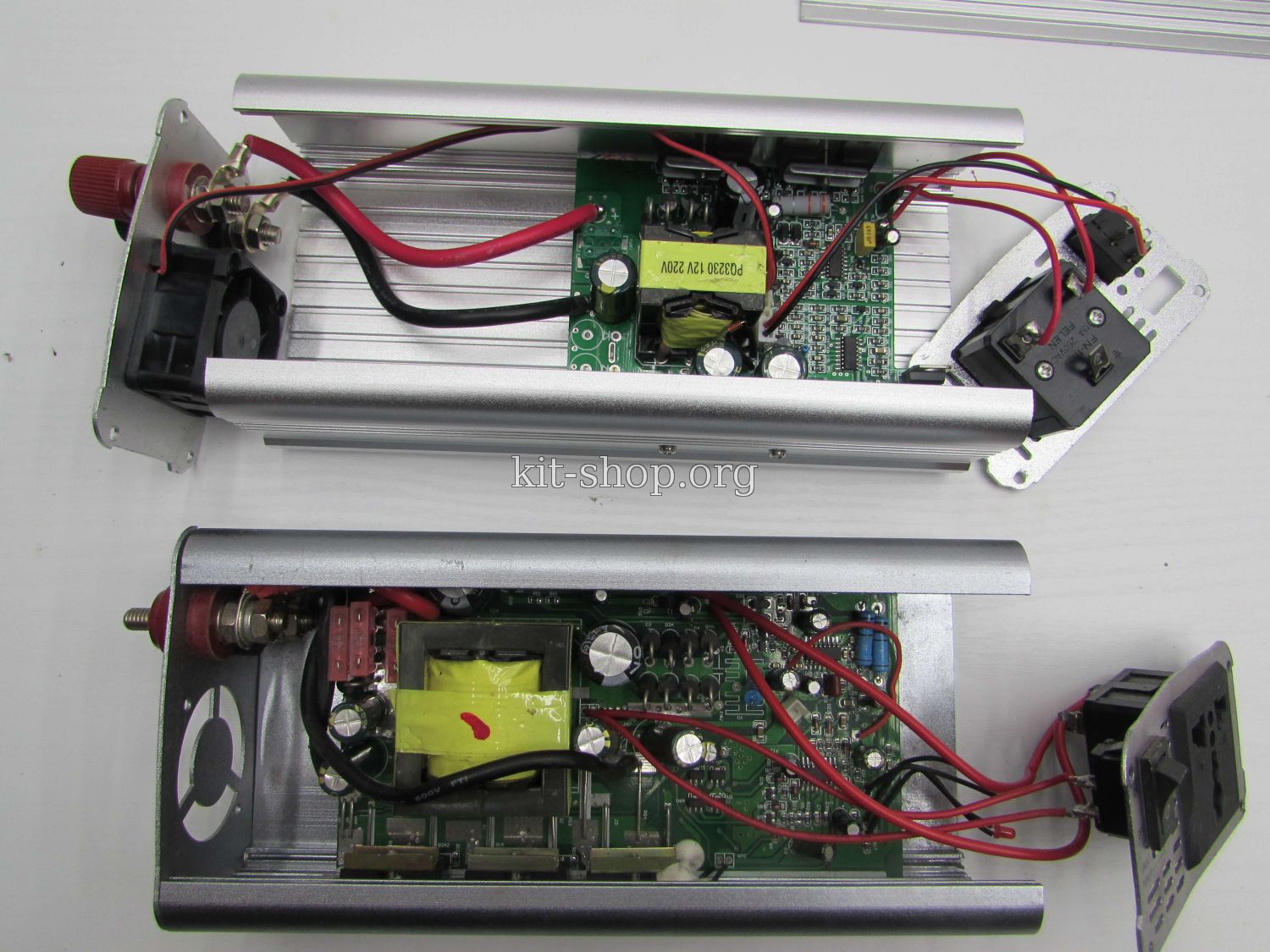

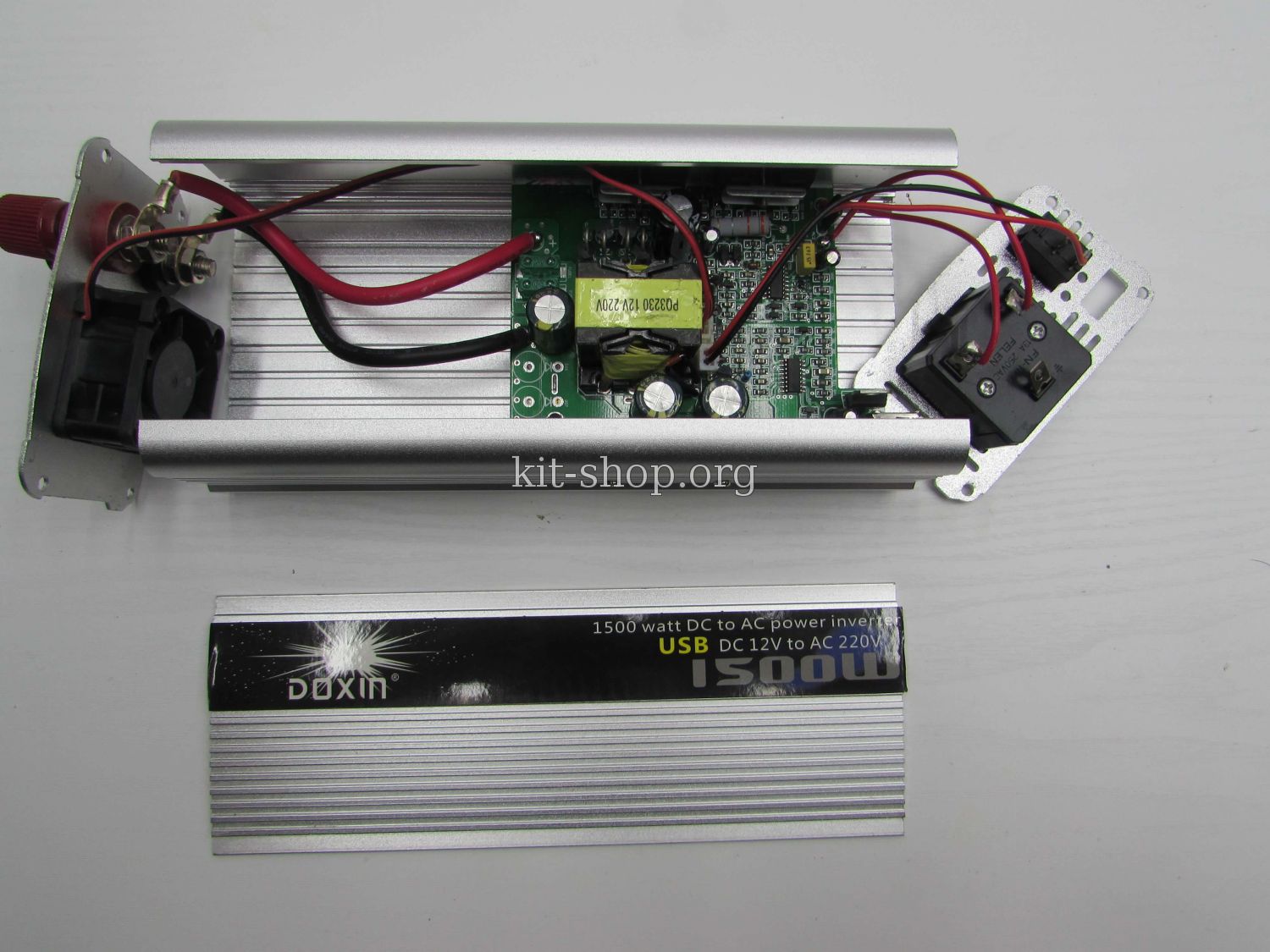

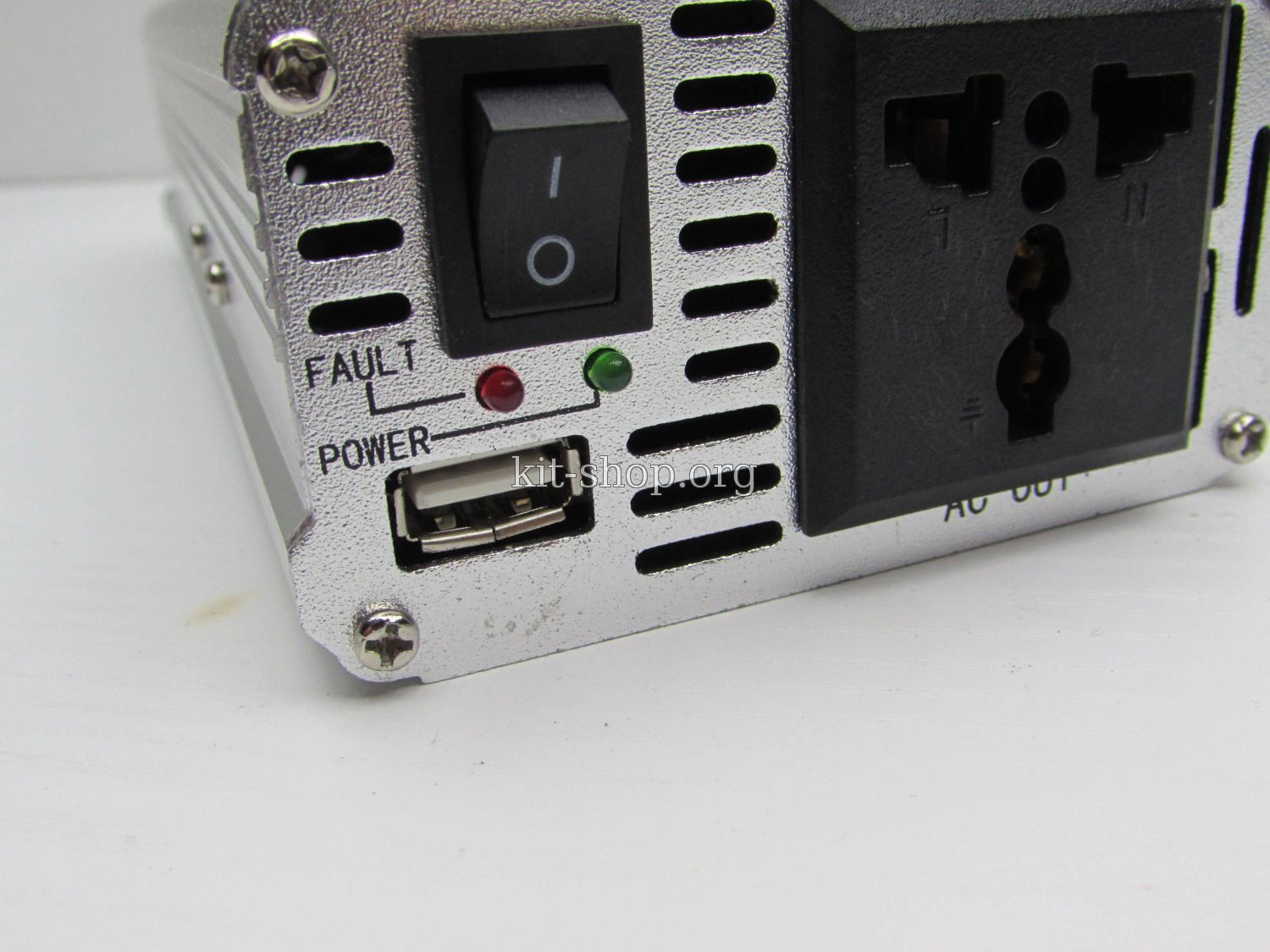

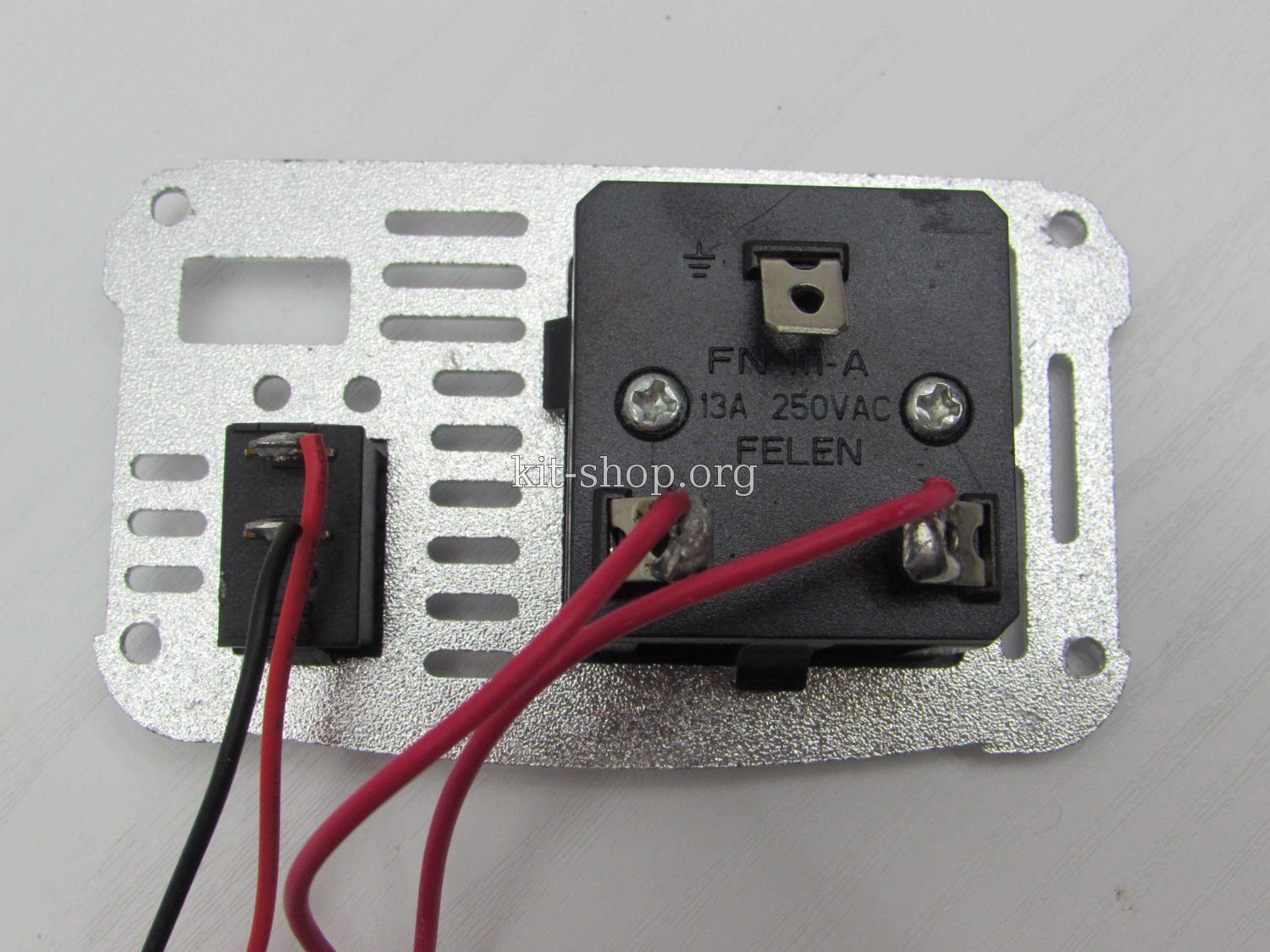

      Корпуса у обоих инверторов практически одинаковые, только мой дополнительно покрашен в бронзу. Питаются оба от 12В, имеют защиту от КЗ, от повышенного и пониженного входного напряжения, термозащиту и активное охлаждение. Разница в том, что инвертор с CNDirect имеет USB выход. После вскрытия корпуса стало ясно, что они отличаются размером платы и трансформатора, так что на первый взгляд начинка моего мощней раза в два.

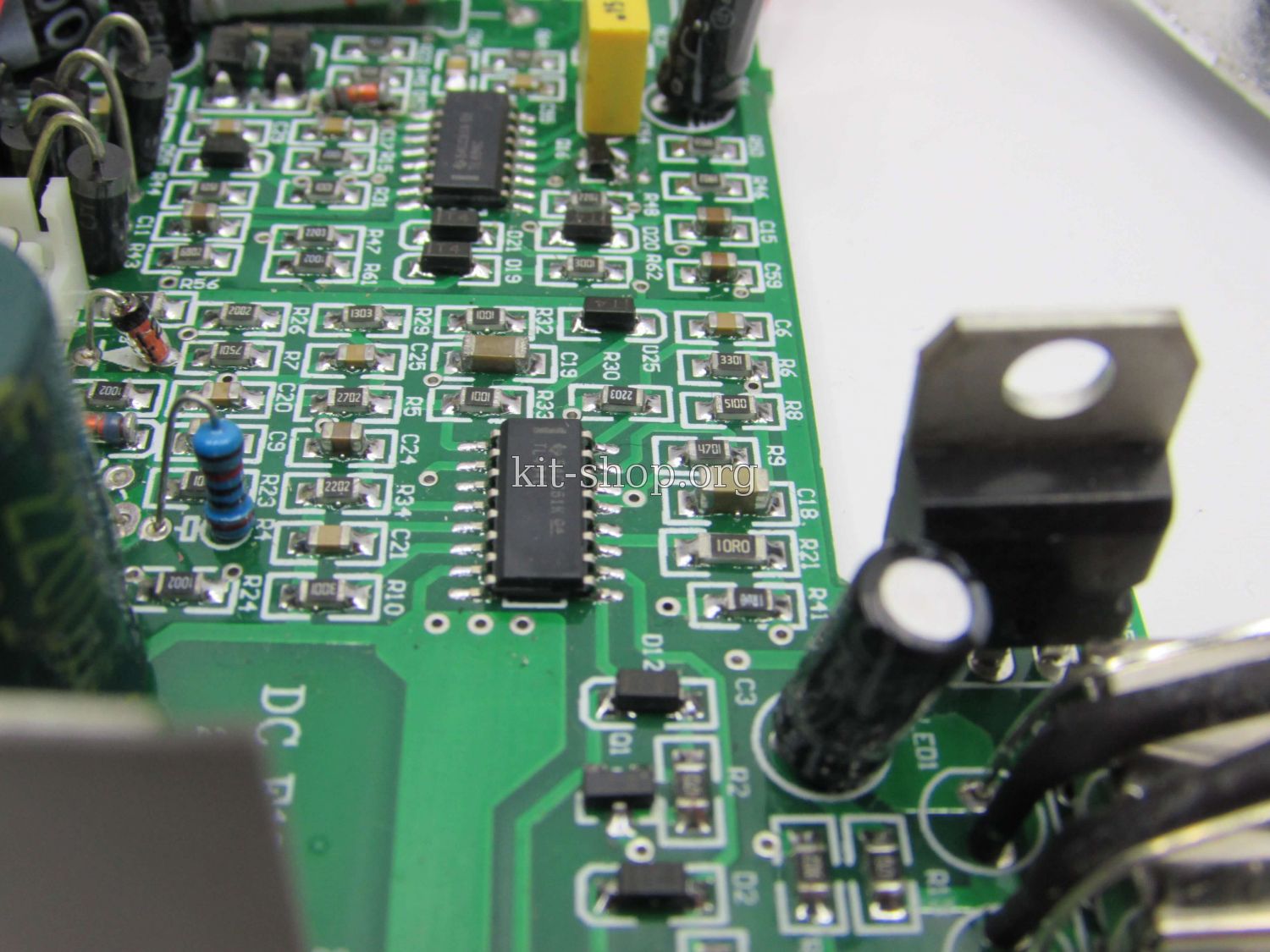

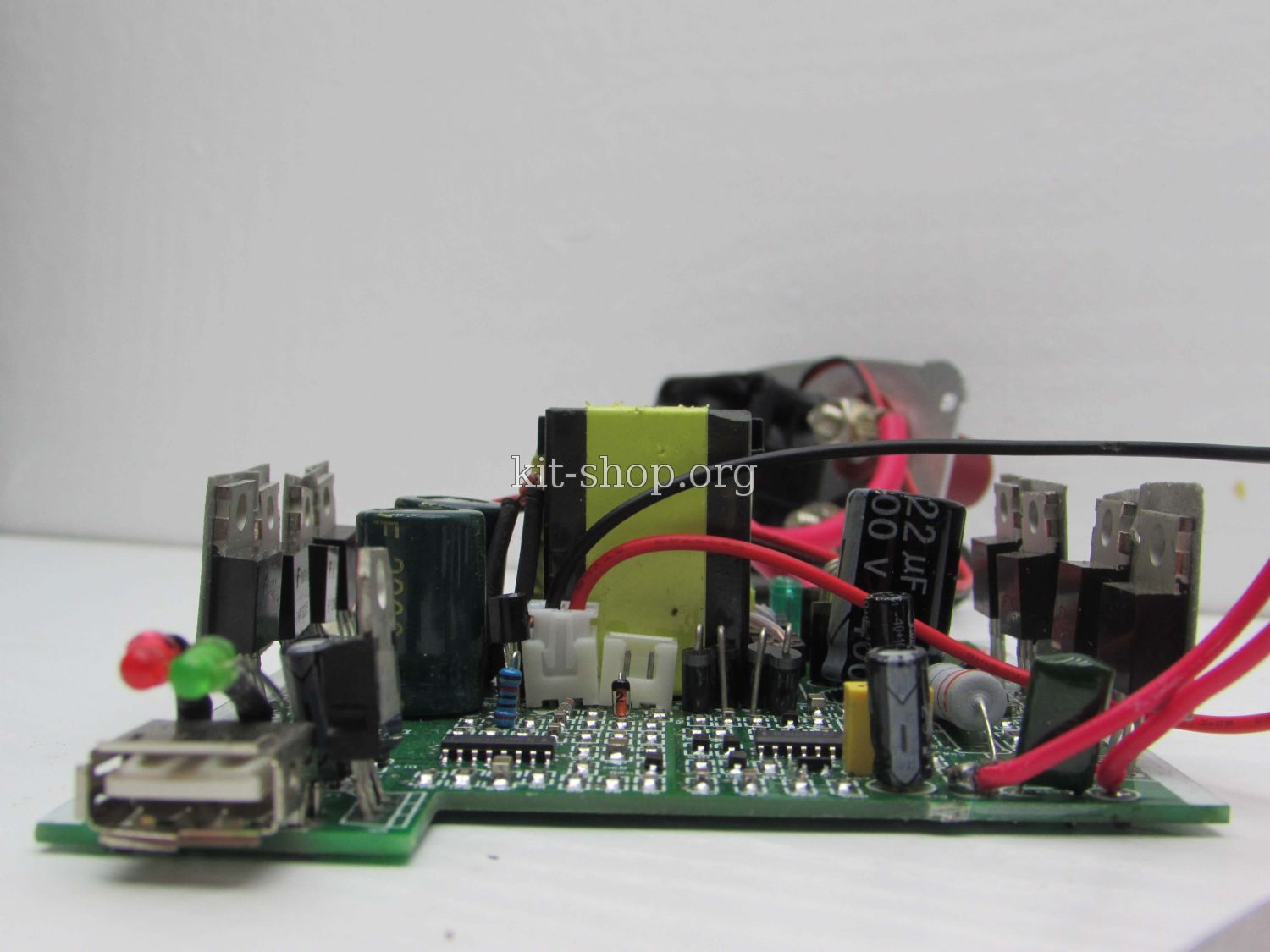

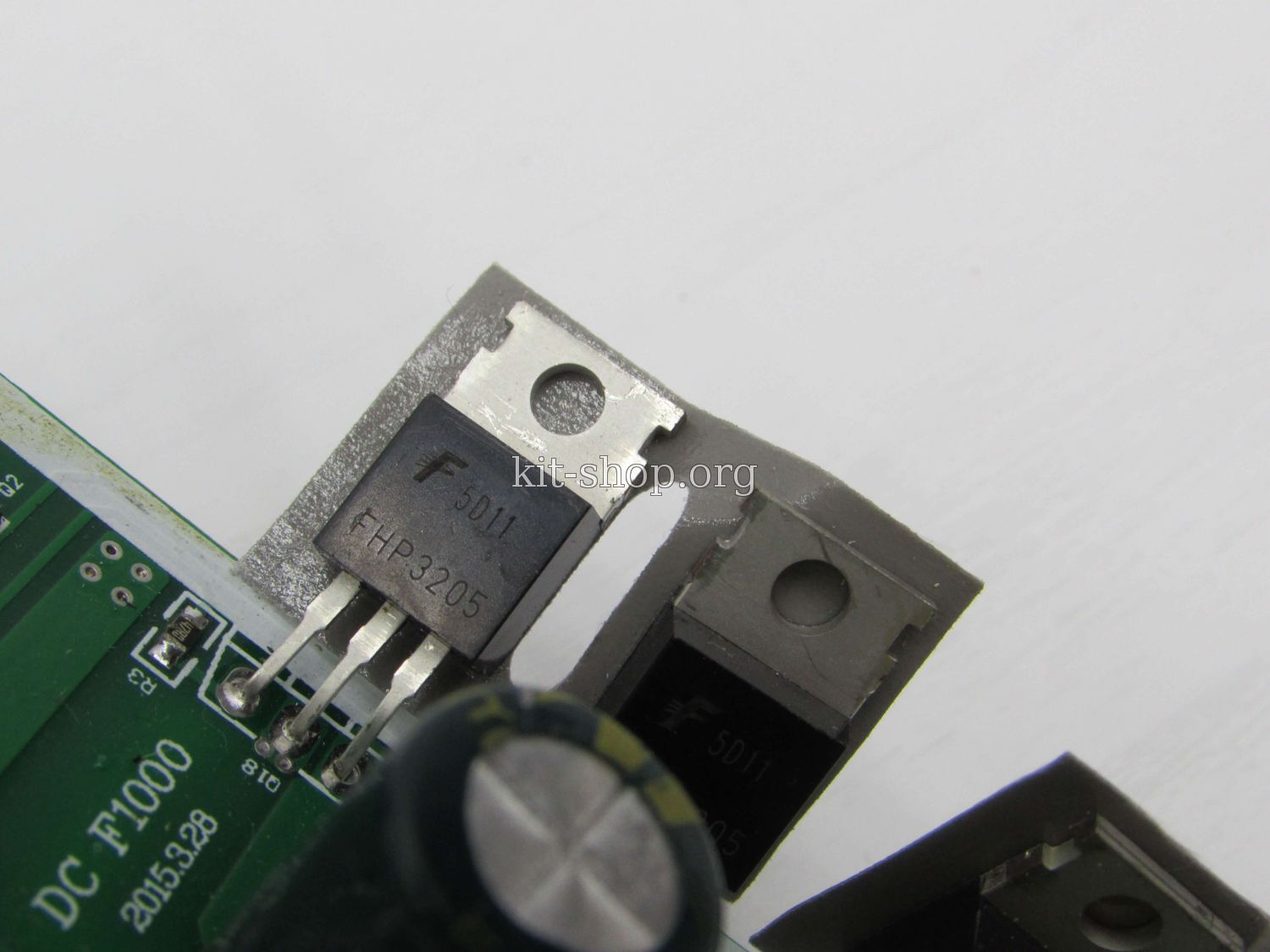

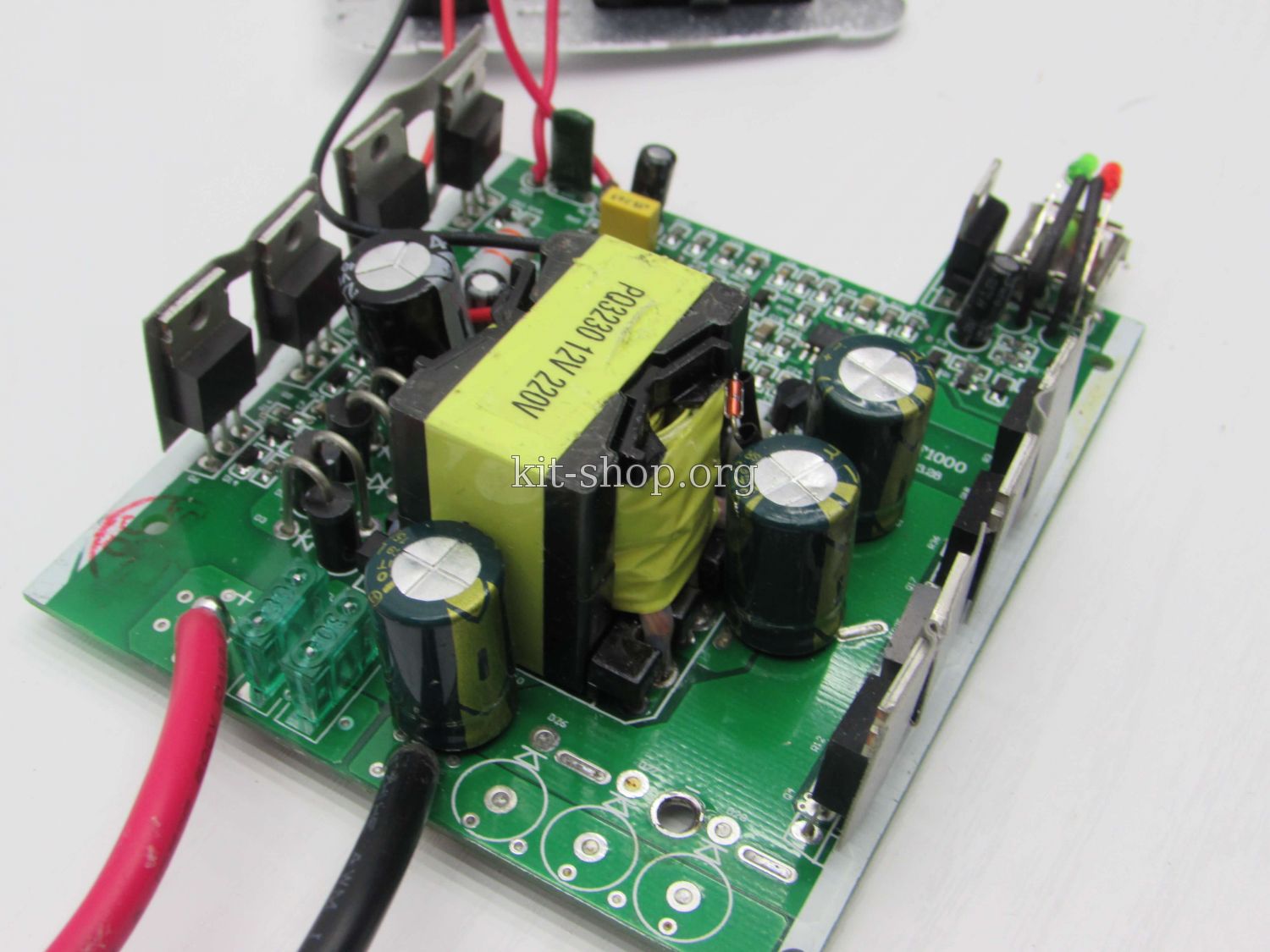

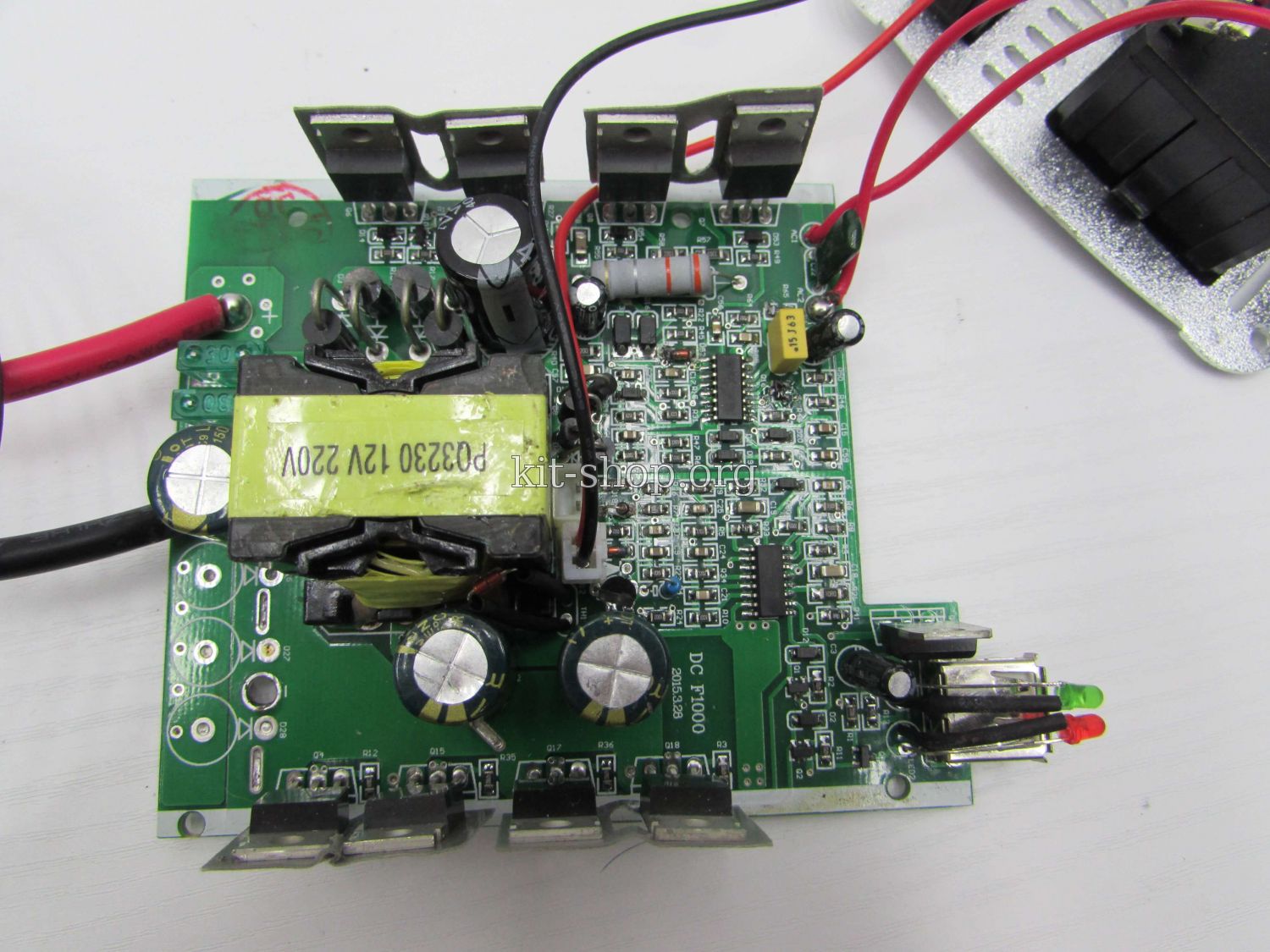

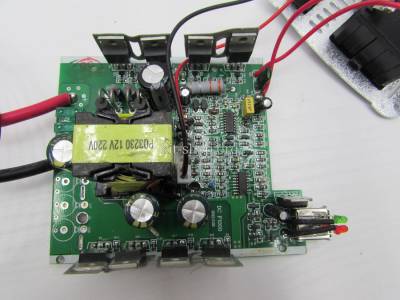

     Входная или низковольтная часть схемы построена по топологии push-pull. Задающий генератор на базе ШИМ контроллера TL494 настроена на 36 кГц. Две пары силовых ключей типа IRF3205. Немного настораживает отсутствие повторителя на выходе микросхемы, хотя на маломощных схемах их обычно не ставят. Выходной диодный мост с большим запасом, диоды на 5А.





Формирователь модифицированной синусоиды собран на 4-х ключах – аналогах IRF740. Раскачивает их 2-ой генератор, тоже на TL494.

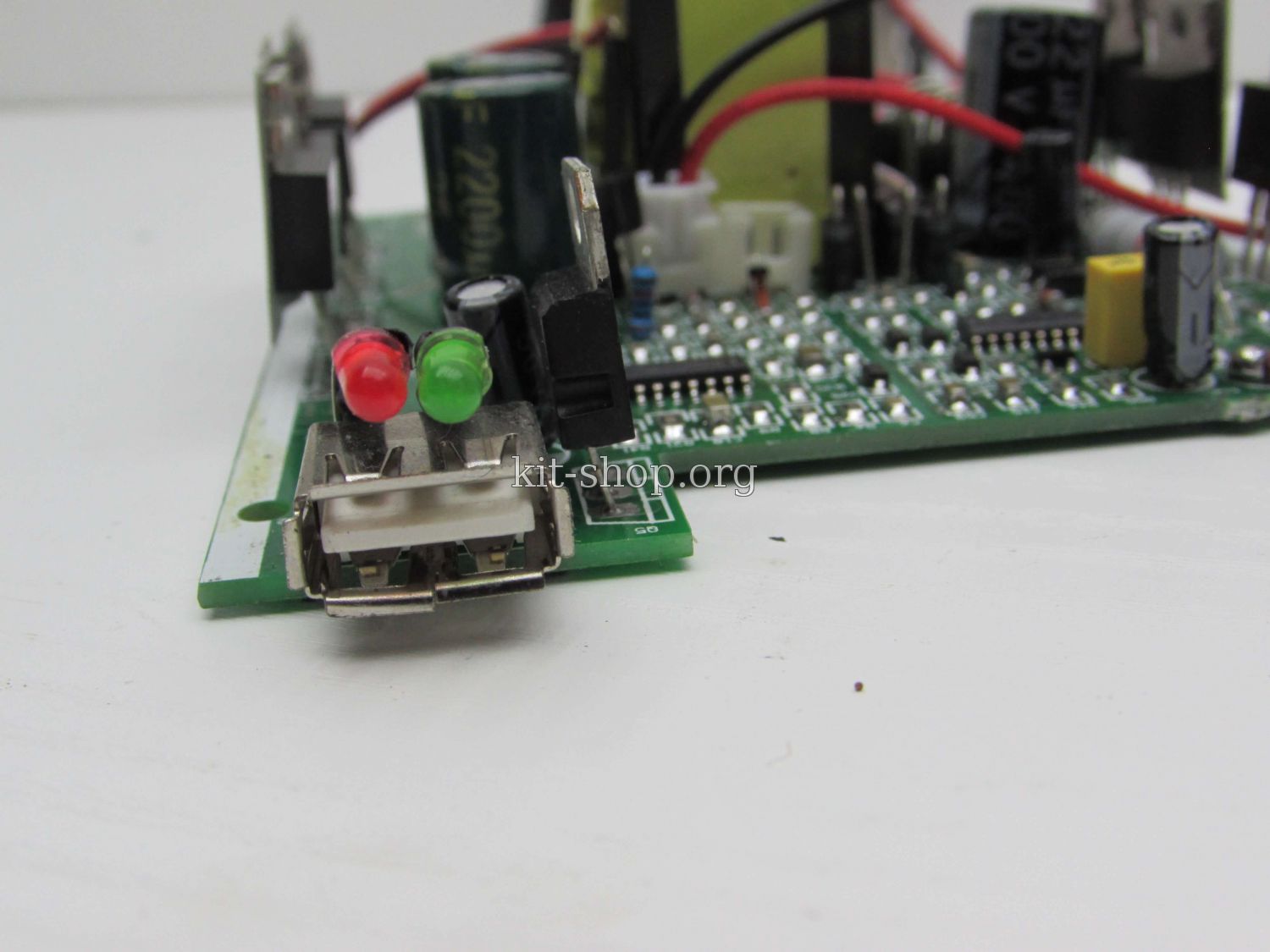

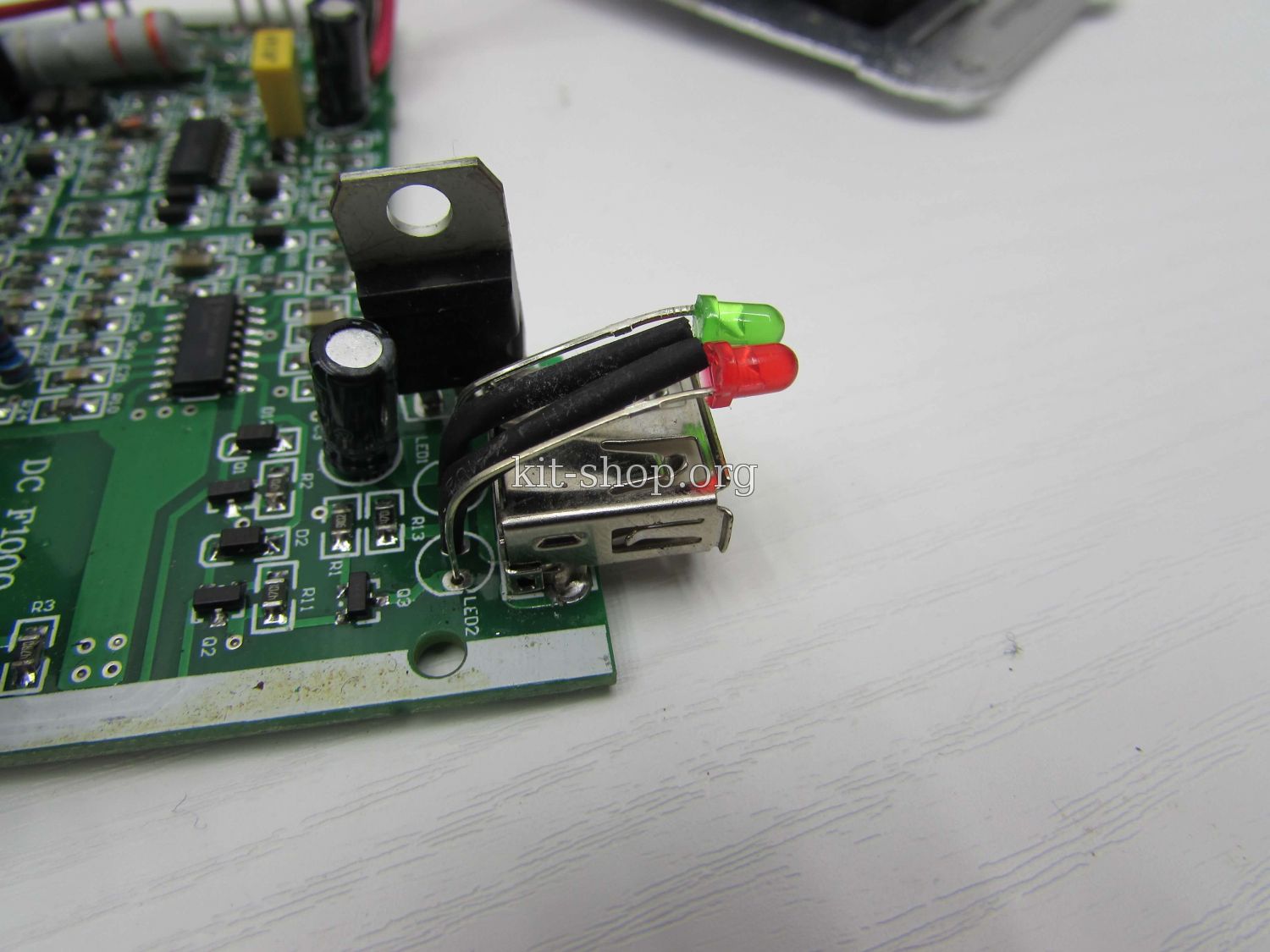

USB выход построен с применением микросхемы линейного стабилизатора 7805, не установленного на радиатор (лучше все же добавить его).

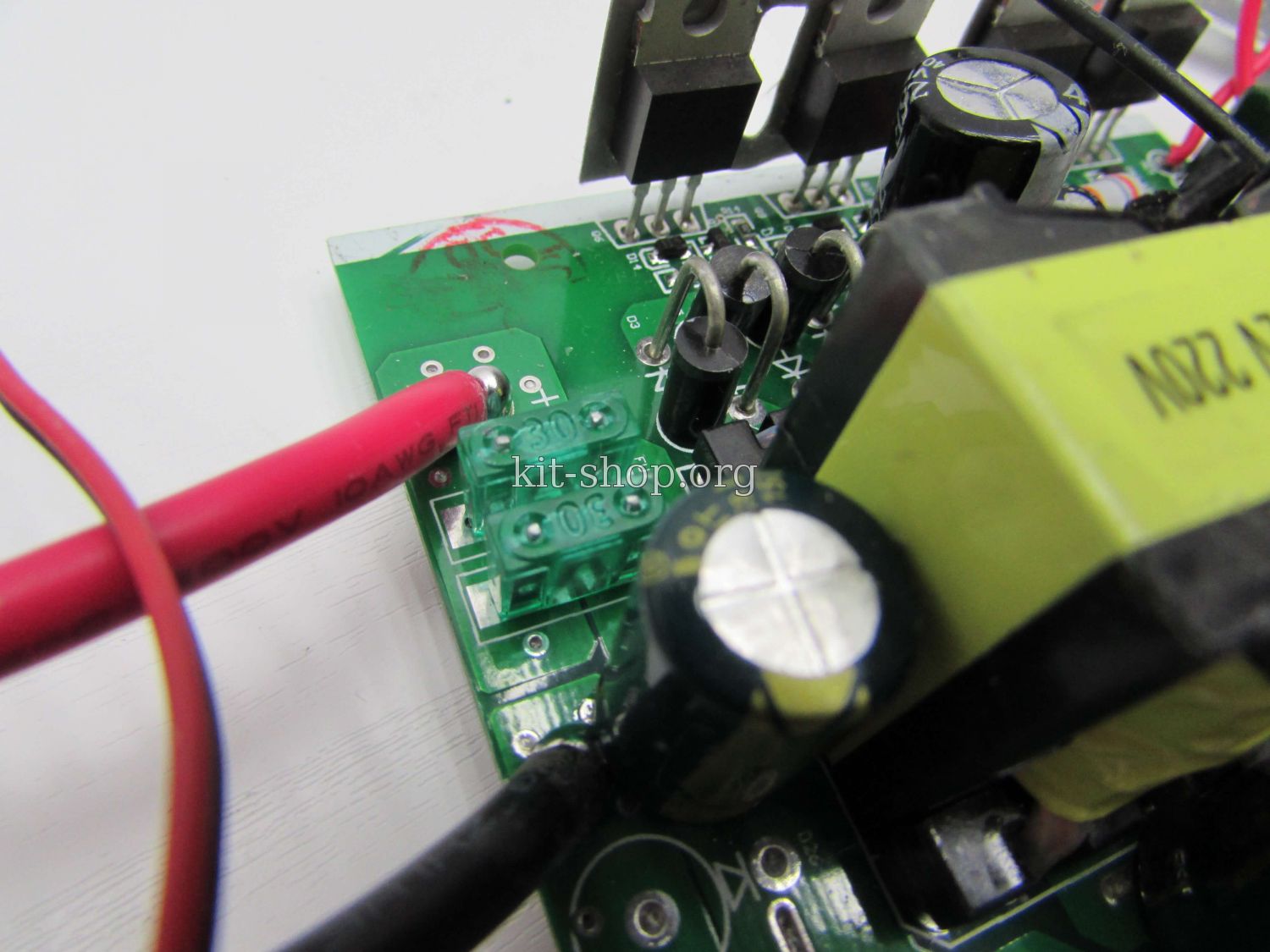

На входе стоят 2 предохранителя по 30А. Как и во всех бюджетных инверторах здесь не установлены диоды для защиты от переполюсовки. Хотя даже при их наличии, часто полевики сгорают раньше, чем успевает сработать защита.






Тестирование.


В качестве нагрузки включил пылесос, питание инвертора от автомобильного аккумулятора, одновременное измеряются ток и напряжение двумя мультиметрами.
Осциллограмму выходного сигнала можно увидеть на фото.
Испытания показали, что инвертор способен реально выдавать 550-600Вт.
Чтож, очень хорошее соотношение цена/мощность. Рекомендую!
