Повышающий преобразователь 5В/12В.

Товар  можно купить тут

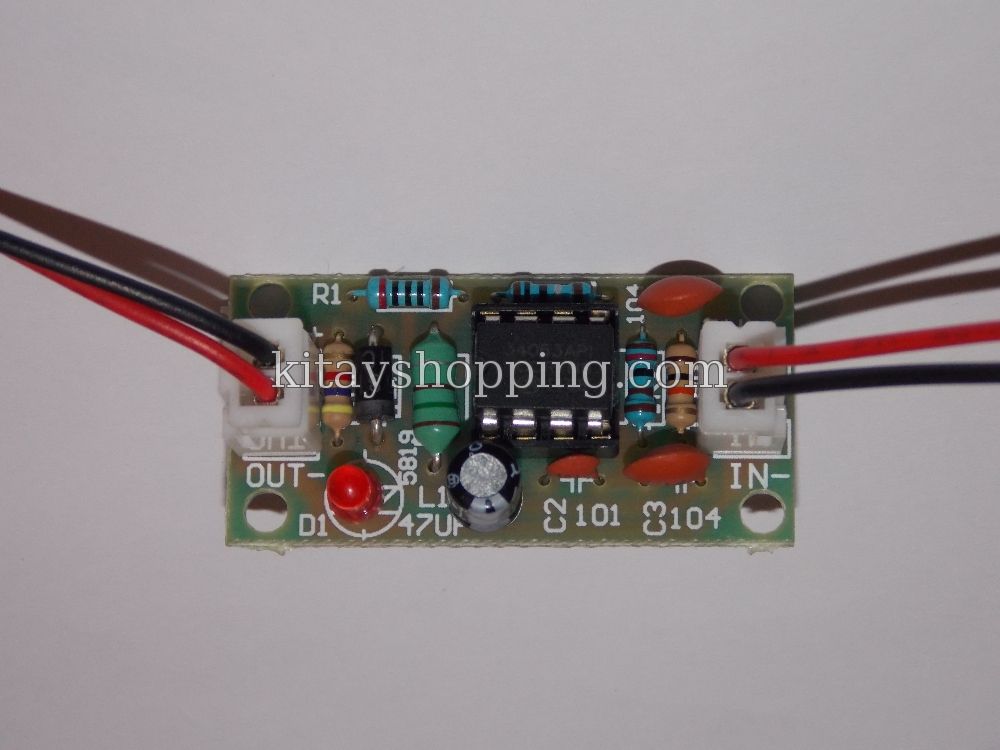

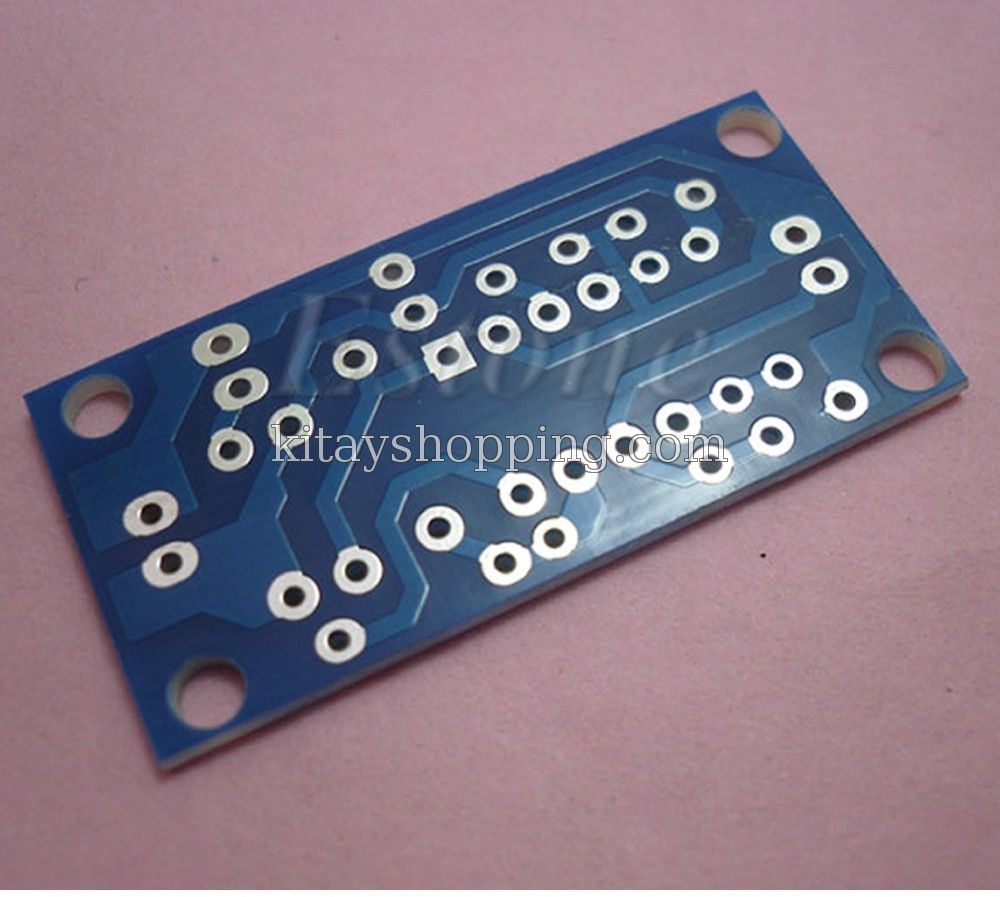

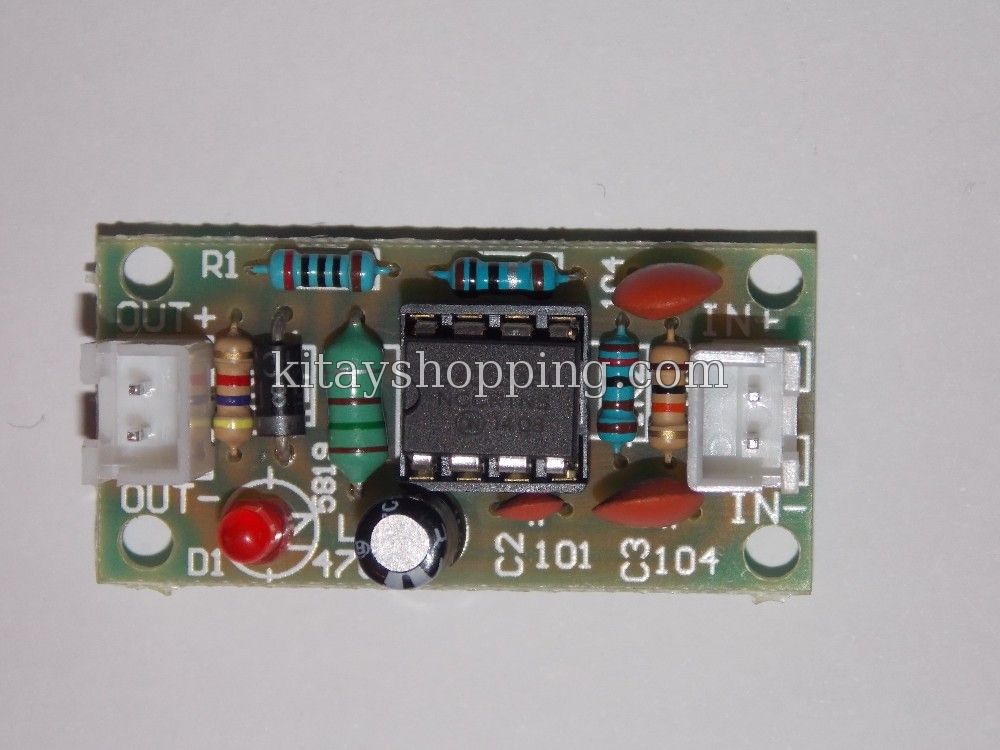

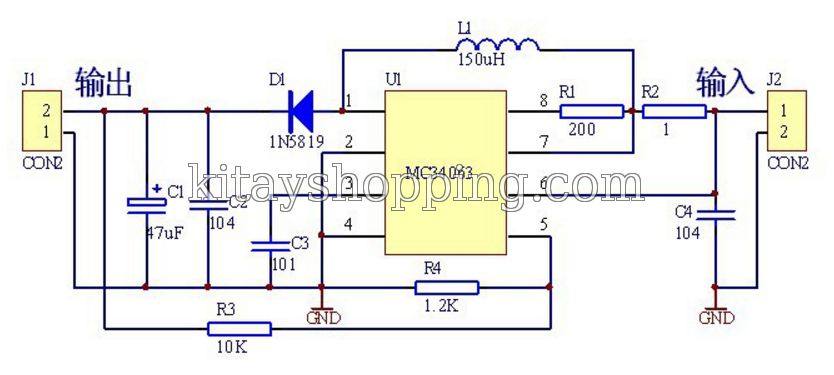

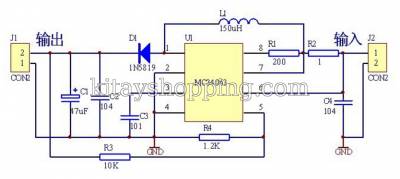

В набор входит печатная плата и все необходимые компоненты для сборки маломощного преобразователя 5В в12В. Цена на данный момент 1.1$. На печатной плате написаны номиналы всех элементов, что очень облегчает сборку. Схема основана на специализированной микросхеме МС34063 (кстати в наборе, для нее предусмотрена панелька). На ней можно реализовать и повышающий, и понижающий преобразователь, а также получить отрицательное напряжение на выходе при положительном входном. В зависимости от внешних деталей можно получить достаточно широкий диапазон выходных напряжений, т.к. входное напряжение микросхемы от 3В до 40В. А с дополнительным транзистором на выходе ток может достигать1,5А.




Конкретно в этом наборе внешние элементы рассчитаны на получение 12В с максимальным током 60мА.

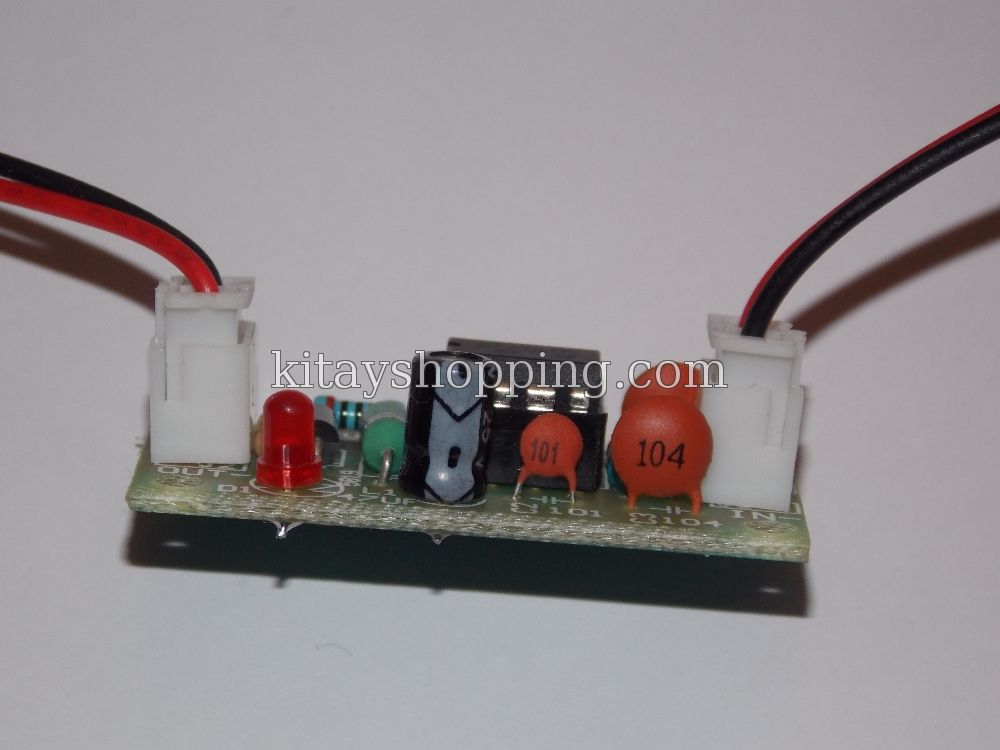

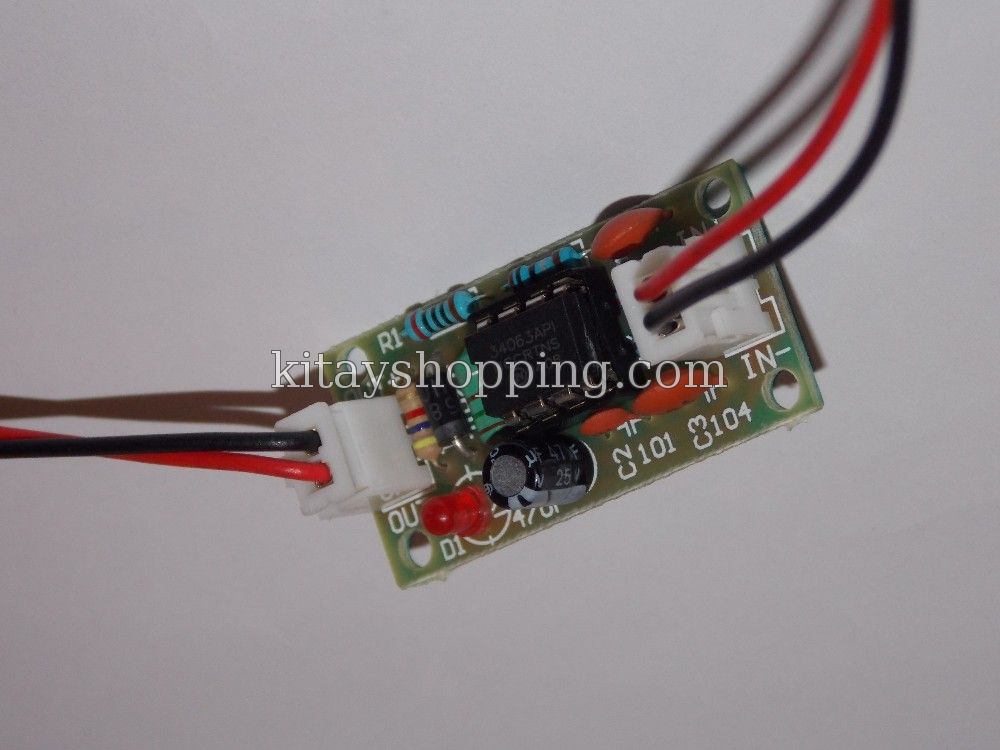

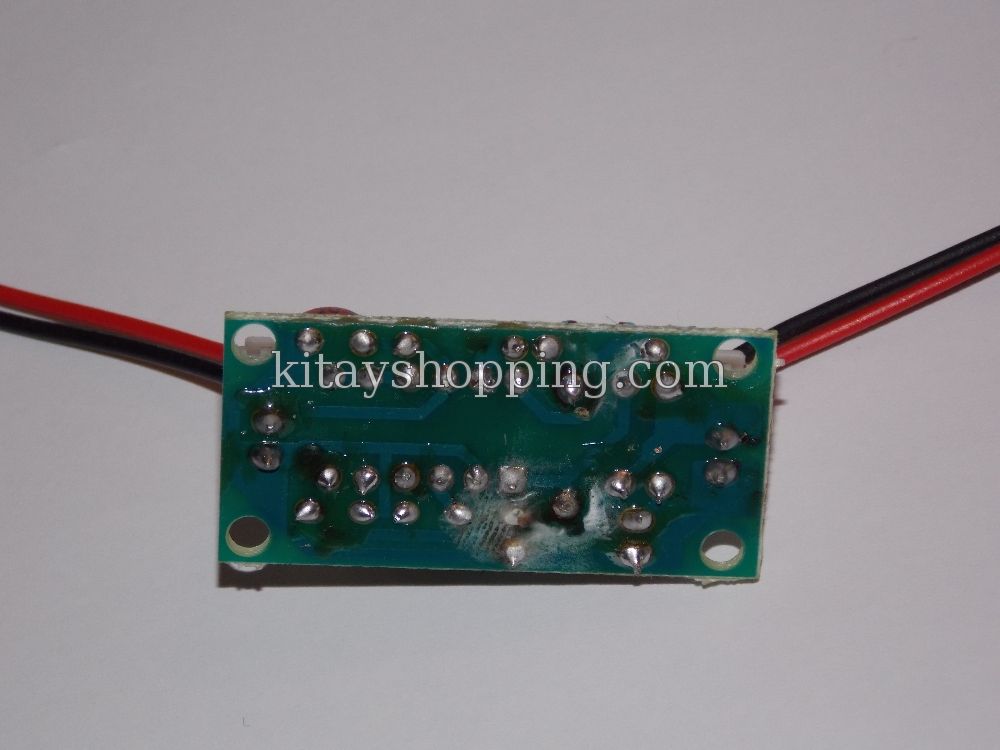

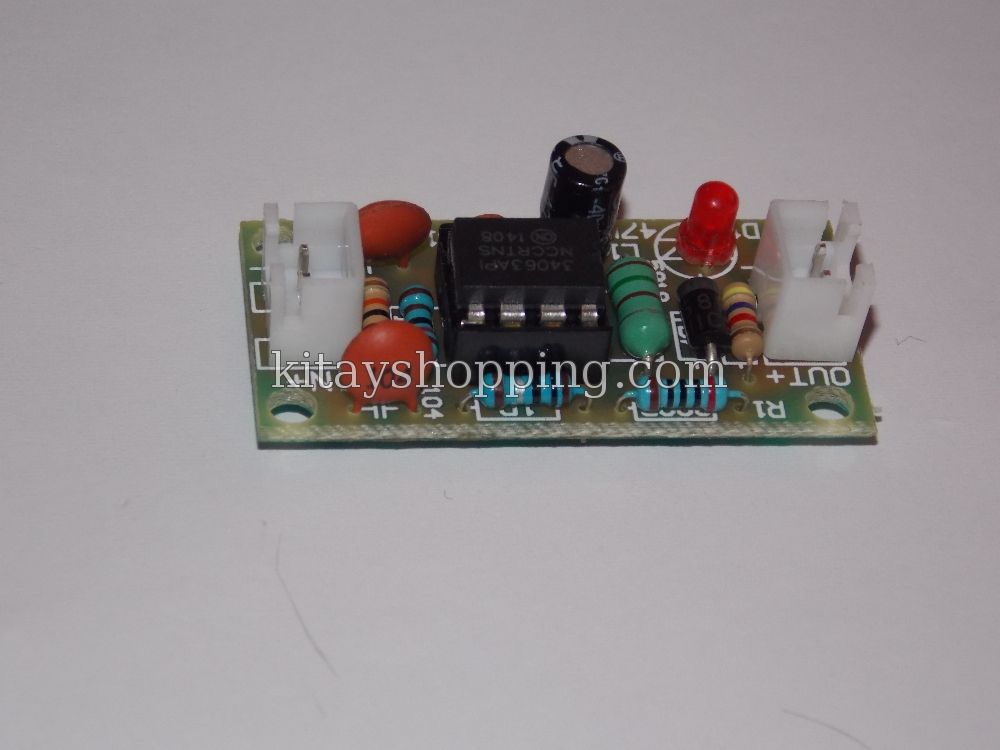

Итак, после распайки деталей проверим действительно ли готовое устройство обеспечивает заявленные параметры. Для этого понадобится нагрузочное сопротивление, вольтметр и амперметр. Сопротивление нагрузки на котором будет Uвых=12В с протекающим через него током Iвых=60мА рассчитывается по закону Ома: R=U(В)/I(А)
Rнагр= 12В/0.06А= 200 Ом




Вольтметр подключаем параллельно нагрузке, а амперметр последовательно.Если используем стрелочные приборы, то нужно соблюдать полярность включения, иначе стрелка отклонится в противоположную сторону и мы ничего не увидим. А цифровые ампервольтметры просто покажут результат со знаком минус.
Измерения показали, что преобразователь соответствует заявленным параметрам.




Кроме того, при изменении входного напряжения с 3В до почти 12В и на выходе остается 12В, и только при превышении 12В Uвых растет, что естественно. Напрашивается самое простое применение этого девайса: подключив ко входу Li-ion аккумуляторы можно сделать «повербанк» для подзарядки телефона.




 Правда хочется увеличить выходной ток в 60мА. Воспользовавшись даташитом на микросхему можно изменить номиналы некоторых внешних элементов и добавить дополнительный транзистор на выходе.

Товар  можно купить тут

Категория: ЭЛЕКТРОНИКА | Добавил: Admin (2015-10-27)
Просмотров: 701 | Комментарии: 4
Всего комментариев: 4
avatar
0
1
данный девайс интересен только в обратном назначении 12(13,8)в в 5в чтобы вывести разъем USB "мама"для зарядки  минуя прикуриватель с адаптером прямо на приборную панель рядом с бардачком автомобиля , и висело меньше проводов... и то только в салоне автомобиля его мощности хватает на подзарядку телефона , разве что, а для повербанка есть готовые решения сам корпус со схемой около 60 рублей, отдельная плата в районе 24,5-30 рублей на одной микросхеме с защитой двойные функции специально с индикацией зарядки и полной емкости батарей 18650, и различные корпуса конструкторы с платой электроники в Китае с ценами 250-360 рублей есть и дорогие предложения которые здесь не приведу, 34063 достаточно устарела( по мощности отдаваемой в нагрузку) в качестве повышающего преобразователя DC-DC теперь есть лучше с регулировкой выходного напряжения
avatar
0
2
от своей схемы я запитывал  кратковременно 10 ваттную лампу накаливания автомобиля (полный накал),-преобразуя 4,2 В от 18650 батареи акумуляторов 8000мАЧ = >в 12,5-14 В так как регулятор= микросхема греется хотя предусмотрен радиатор... и до 30 вольт по потребности чтобы проверить 30Вт светодиод прожекторный, а ваша схема интересна для ознакомления т.к  мало функционала,- нет разных напряжений и мала выходная мощность
avatar
0
3
мс эту переделал из авто дс дс понижайки в повышалку для питания мультиметра кпд  маленкое а с номиналами на вашей схеме если питать от  4.1в  то хх будит дико большим. мс эту можно вполне применить для повер банка на 4.5в на выходе и током 500-700ма .
avatar
0
4
тоесть  вней как раз есть и стабилизатор тока  и  стаб напруги
