Повышающий DC-DC преобразователь

Товар  можно купить тут

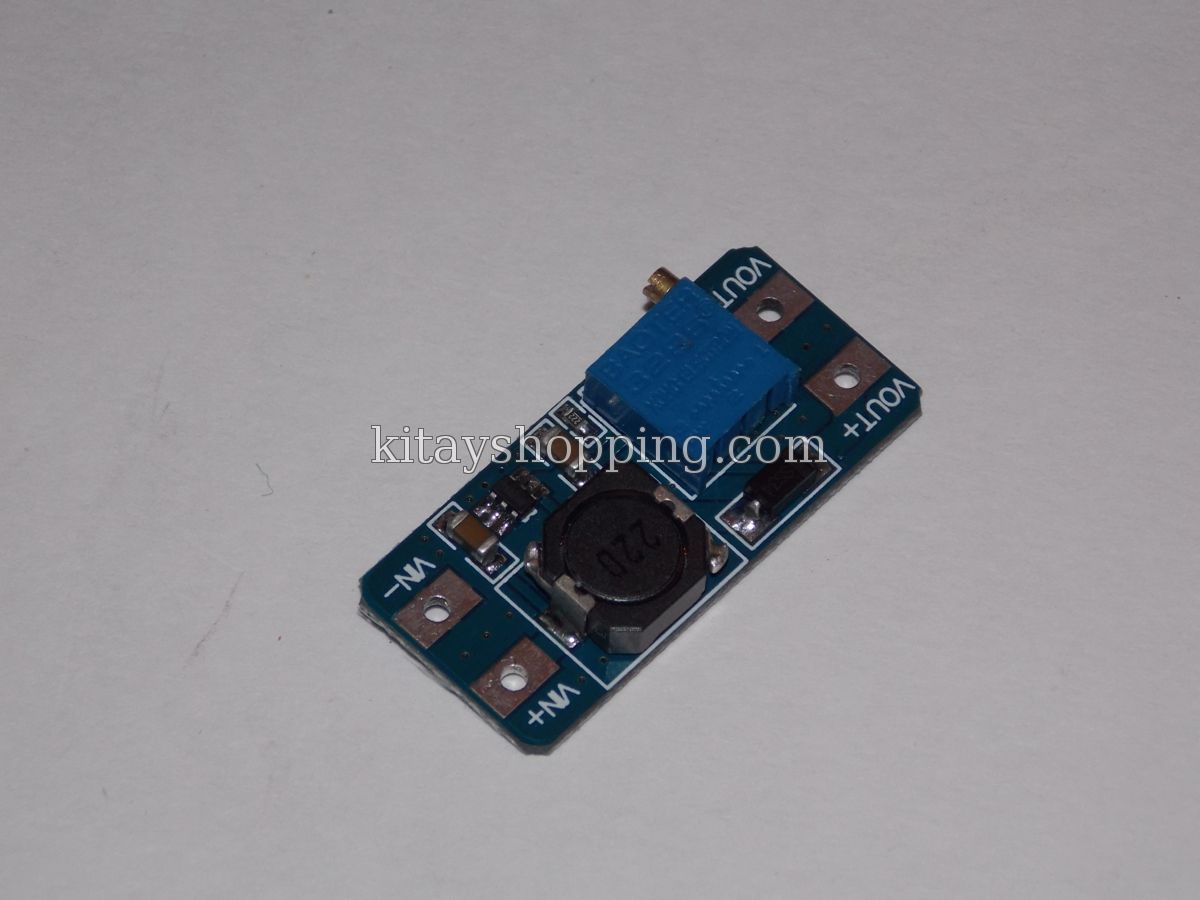

Небольшой модуль повышающего преобразователя с минимумом деталей.

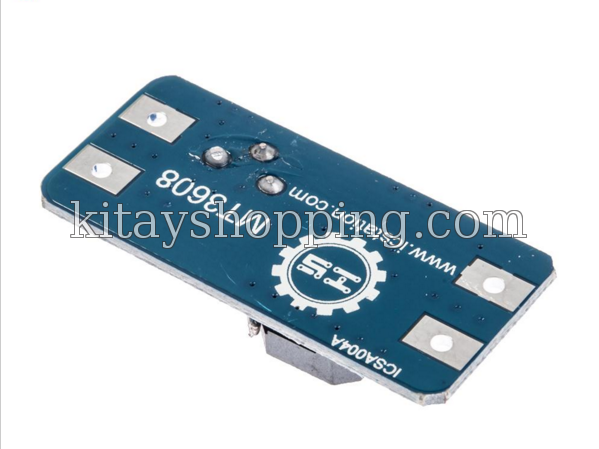

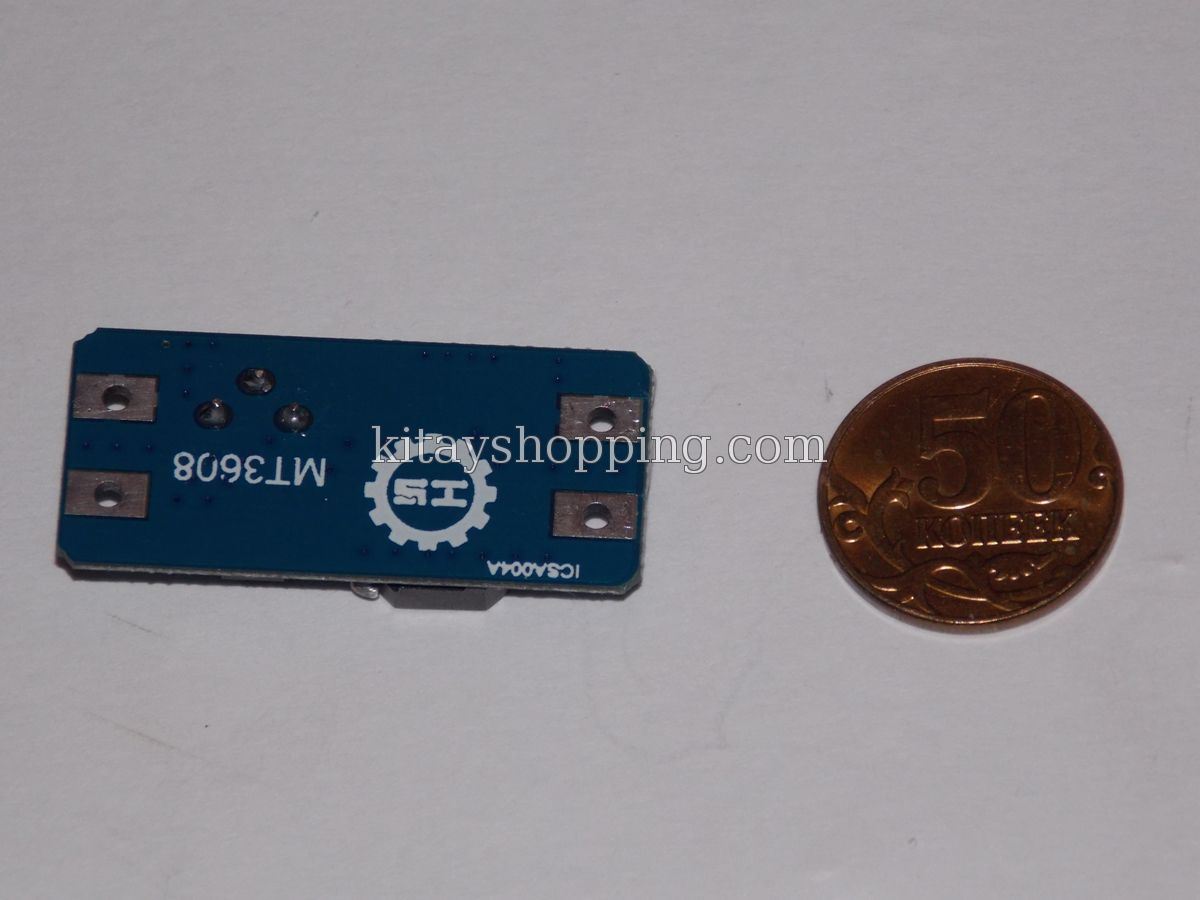

Собран на  микросхеме В6284р - аналог конвертор МТ3608, даташит которого легко найти в интернете на английском языке. Частота переключений 1.2кГц, что дает возможность использовать малогабаритные и дешевые конденсаторы и дроссель в обвязке. Имеется встроенная схема «мягкого» старта, что предотвращает резкое потребление тока от батарей и увеличивает время их жизни.



Микросхема оснащена автоматическим переключением на режим импульсной частотной модуляции при малых нагрузках. Также включает в себя ограничение по току и термозащиту от перегрева при перегрузке выхода.

Характеристики модуля:

·  Входное напряжение 2 - 24В.

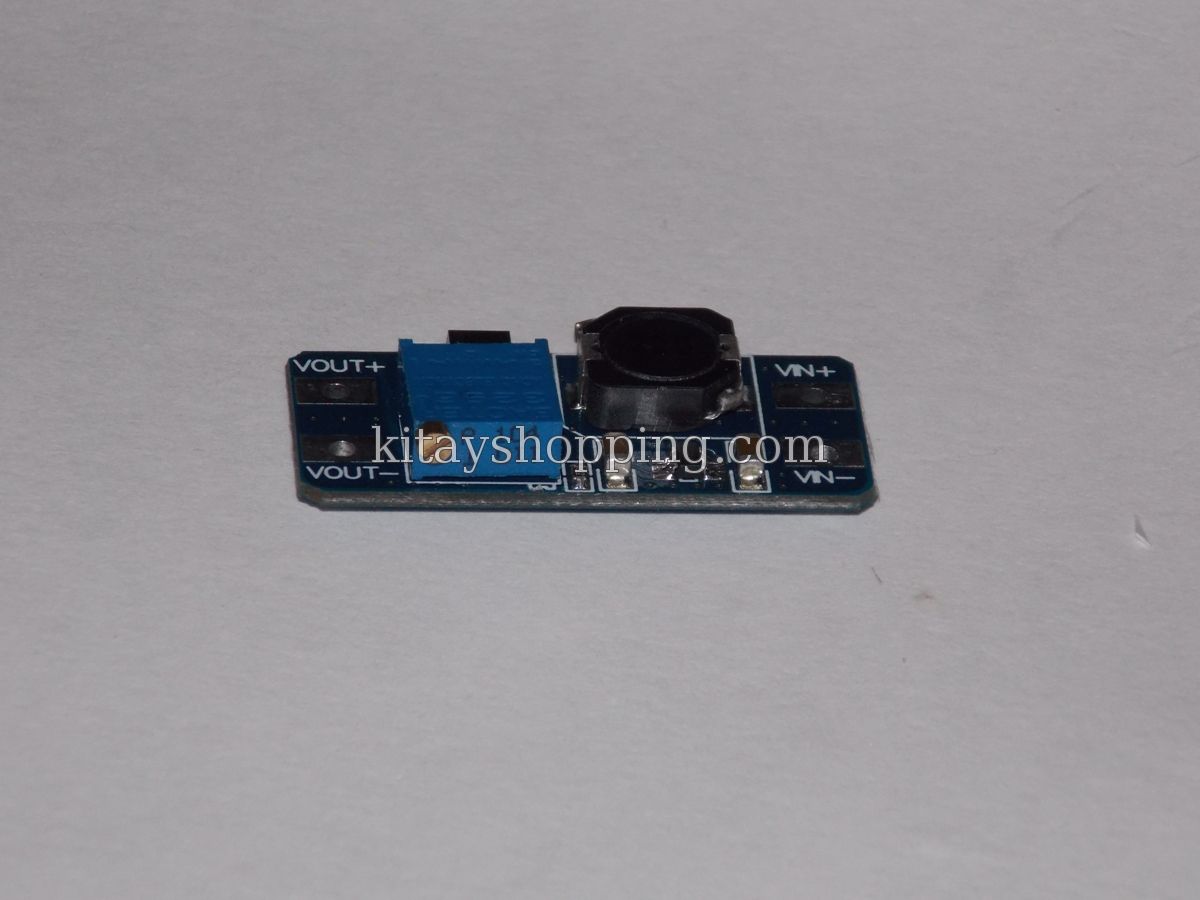

·  Выходное напряжение 5 - 28В, плавно регулируемое многооборотным потенциометром.

·  Максимальный выходной ток 2А.

·  КПД > 93%.

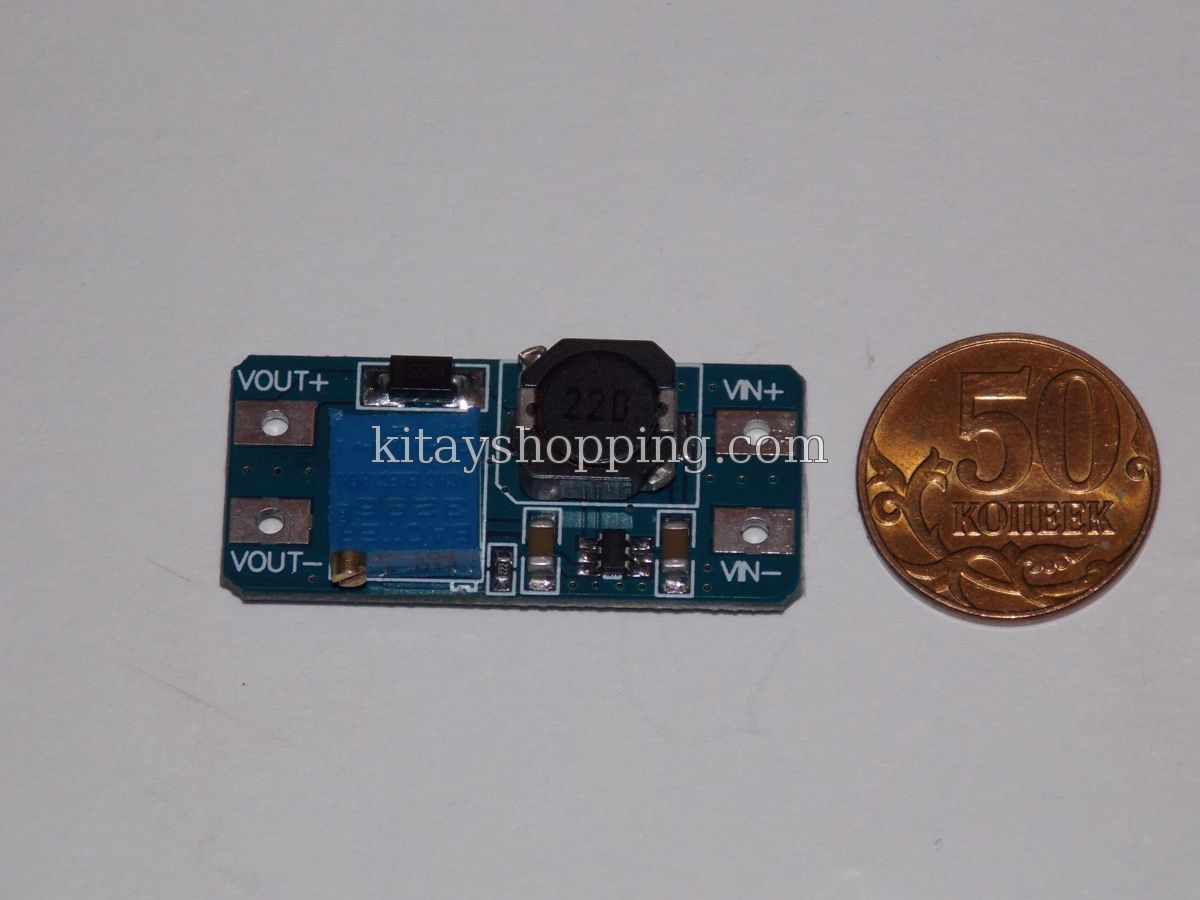

·  Размеры 36мм х 17мм х 14мм.

·  Не нуждается в дополнительном охлаждении.

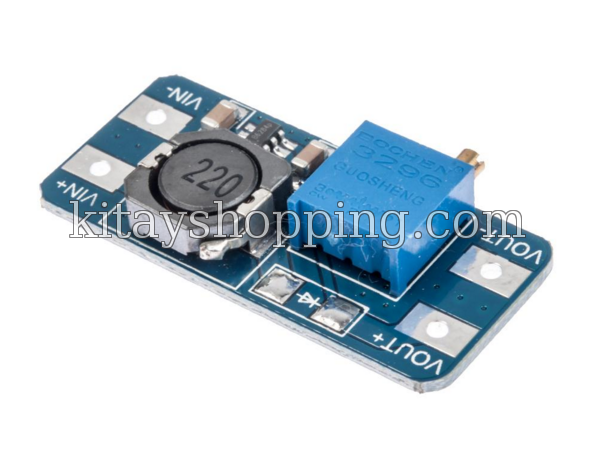

На некоторых модификациях платы установлен диод Шотки (защита от переполюсовки). На данной плате предусмотрено место для него, но он не установлен.



Одним из применений этого модуля может быть постройка разных зарядных устройств с фиксированным или регулируемым выходным напряжением. Например, можно сделать повербанк из литиевого аккумулятора или пары батареек в 1.5В, настроить  выход потенциометром  на 5В для подзарядки телефонов.

Другие применения :

  • В автомобиле для преобразования бортовых 12В.
  • Зарядное устройство для планшетов и других небольших компьютерных устройств.
  • В радиолюбительских лабораторных блоках питания.
  • В LED драйверах с постоянным напряжением.
