Понадобился стабилизированный источник питания напряжением 12 вольт и током 1 А. Лепить, что то на линейных КРЕН-LM в связи с большим рассеиванием лишнего напряжения, жутким выделением тепла под нагрузкой ближе к 0,5 Ампера уже давно не хочется.

Просмотрев предложения на Алиэкспресс, нашел понижающий модуль mini360

При своих крохотных размерах он обладает следующими характеристиками:

- входное напряжение:  4.75 - 23 В;

- выходное напряжение:  1.0 - 17 В

- выходной ток:  долговременный 1.8A,  максимальный 3А;

- эффективность преобразования: 96% (максимум);

- частота преобразования: 340 КГц

- рабочая температура: -40 до + 85 Цельсия;

-пульсации на выходе: мене 30 мВ;

- размеры: 17мм x 11мм x 3.8мм.

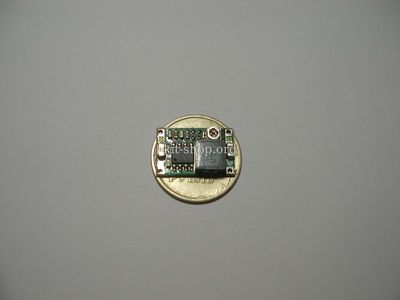

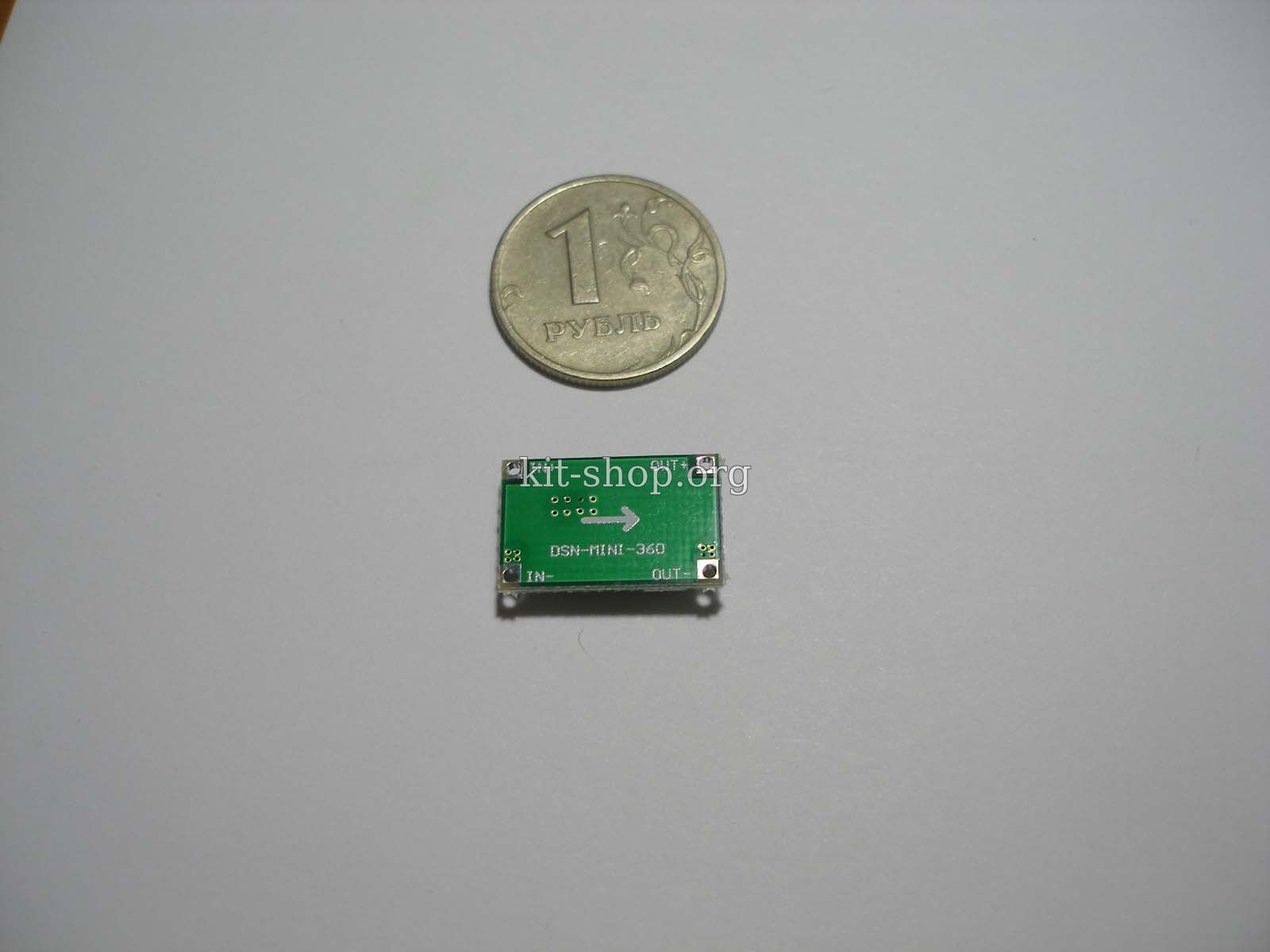

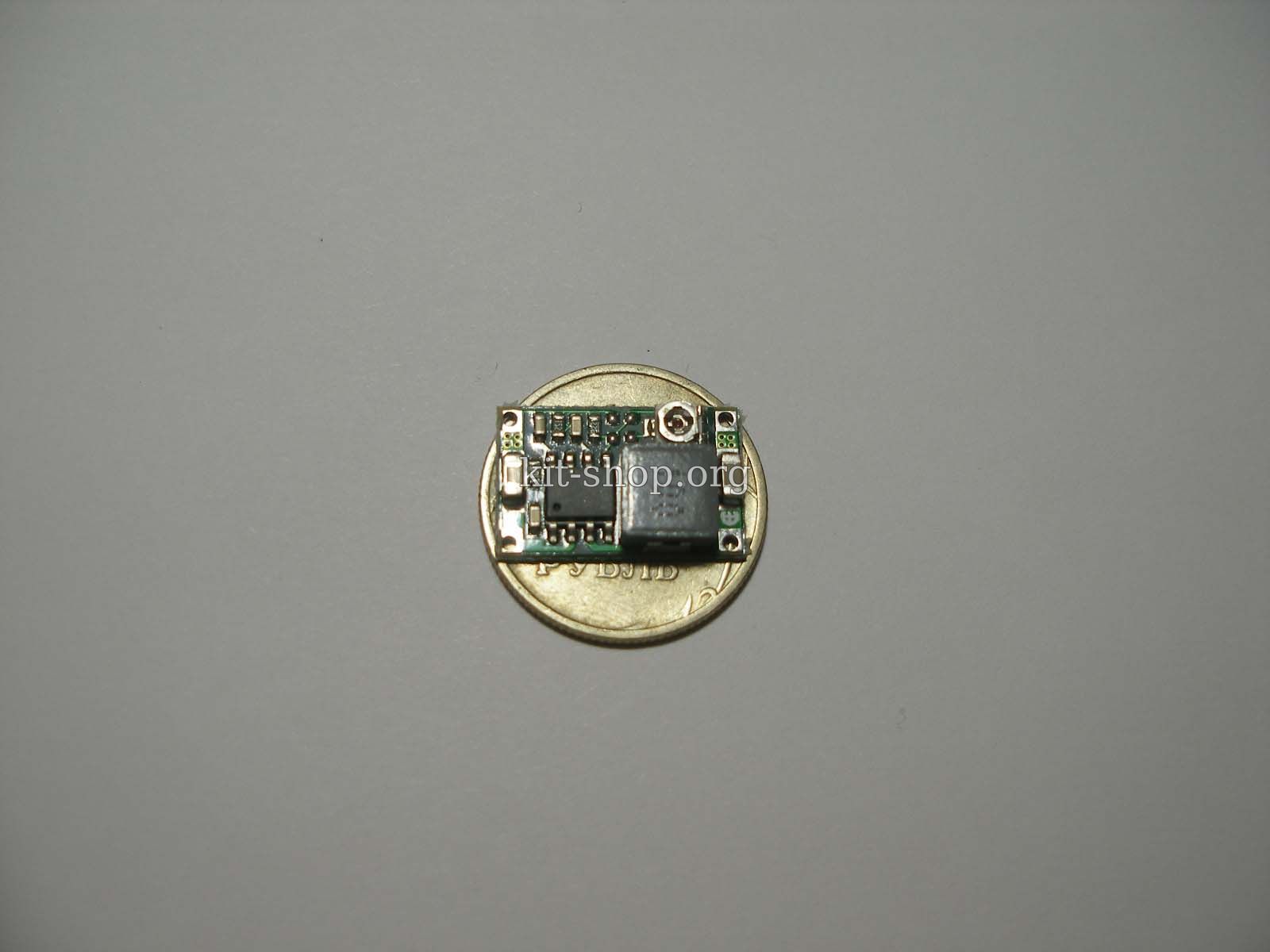

                Благодаря таким скромным размерам данный модуль  можно встроить практически куда угодно.

Построен модуль  на чипе MP1584 - высокочастотном понижающем
импульсном стабилизаторе с интегрированным MOSFET и может обеспечивать выходной ток 3 Ампера.

Подробно характеристики можно изучить здесь

Как видно из документации, микросхема работает в диапазоне от 4,5 до 28 Вольт и максимальном токе 3 А.

Напрашивается вопрос: «Куда делись еще 5 Вольт и 1,2 Ампера».  Однако ознакомившись с работой, модуля пришел к выводу, что недостающие Вольты/Амперы это пиковые значения и в реальной жизни претендовать на них без «жидкостного охлаждения))» потери стабильности и т.д. не стоит. На странице продавца указаны параметры, при которых модуль гарантированно будет справляться с поставленными задачами.

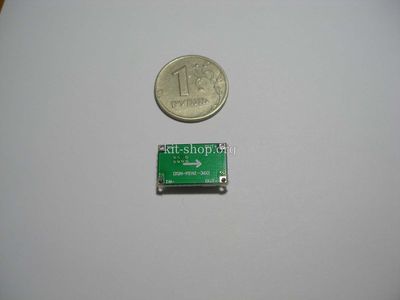

При первом же включении чуть не сжег испытуемого)). Дело в том, что в данном модуле расположение контактных площадок не привычное – плюс вверху, минус внизу со стороны деталей, а наоборот – минус вверху, плюс внизу.  Включил и на ампервольтметре увидел значение напряжения 0 В и ток 4, 45 Ампера!!!!  Зафиксировать фотоаппаратом к счастью не успел).  Модуль хорошо прогрелся от такого вероломства, но после охлаждения и  устранения переполюсовки  продолжил свою работу.

Во избежание подобных эксцессов следует на входе установить защитный диод Шотки от переполюсовки.

Подавать на модуль предельные 23 Вольта не стал, ограничил на значении в 21 Вольт.

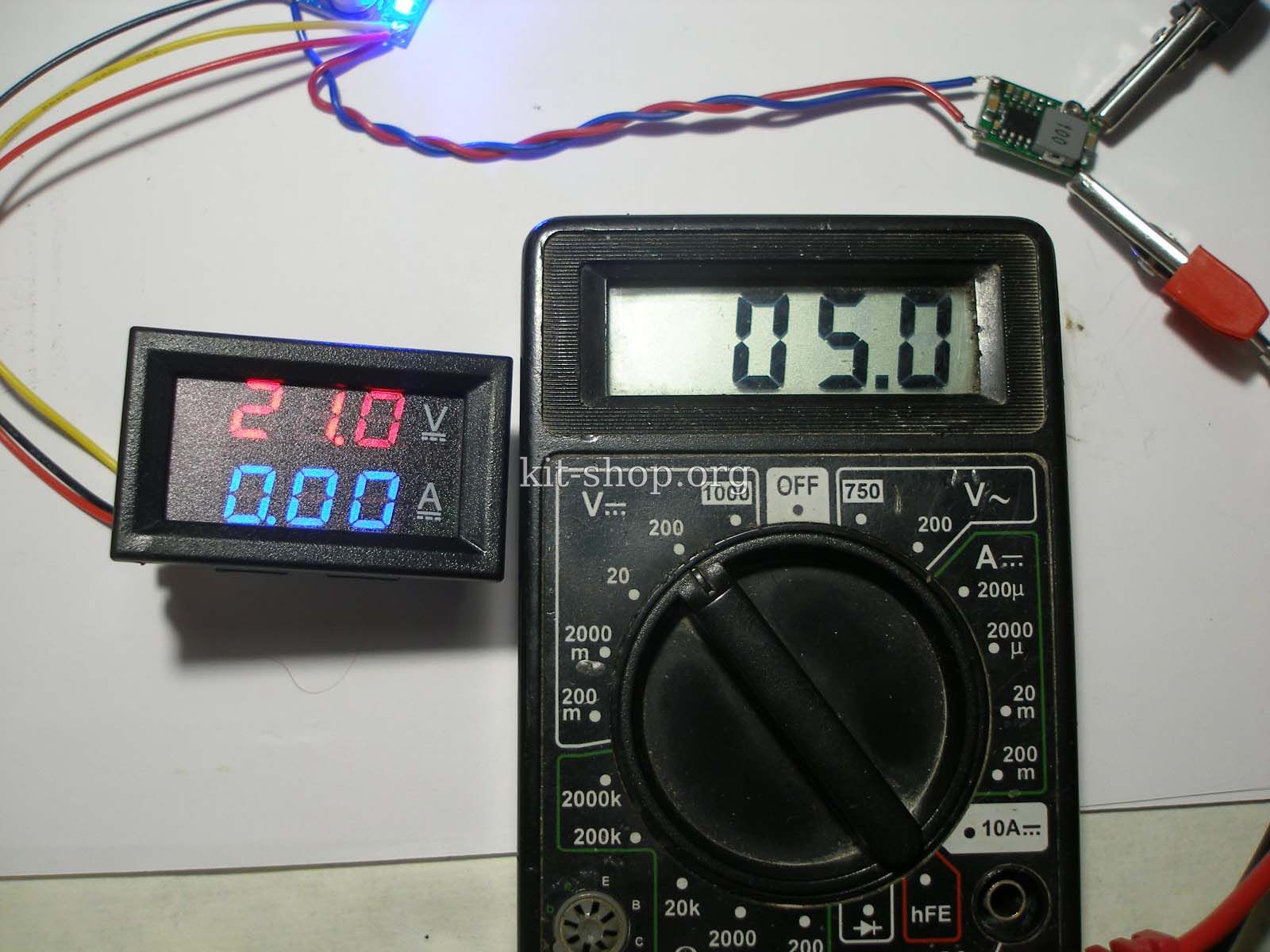

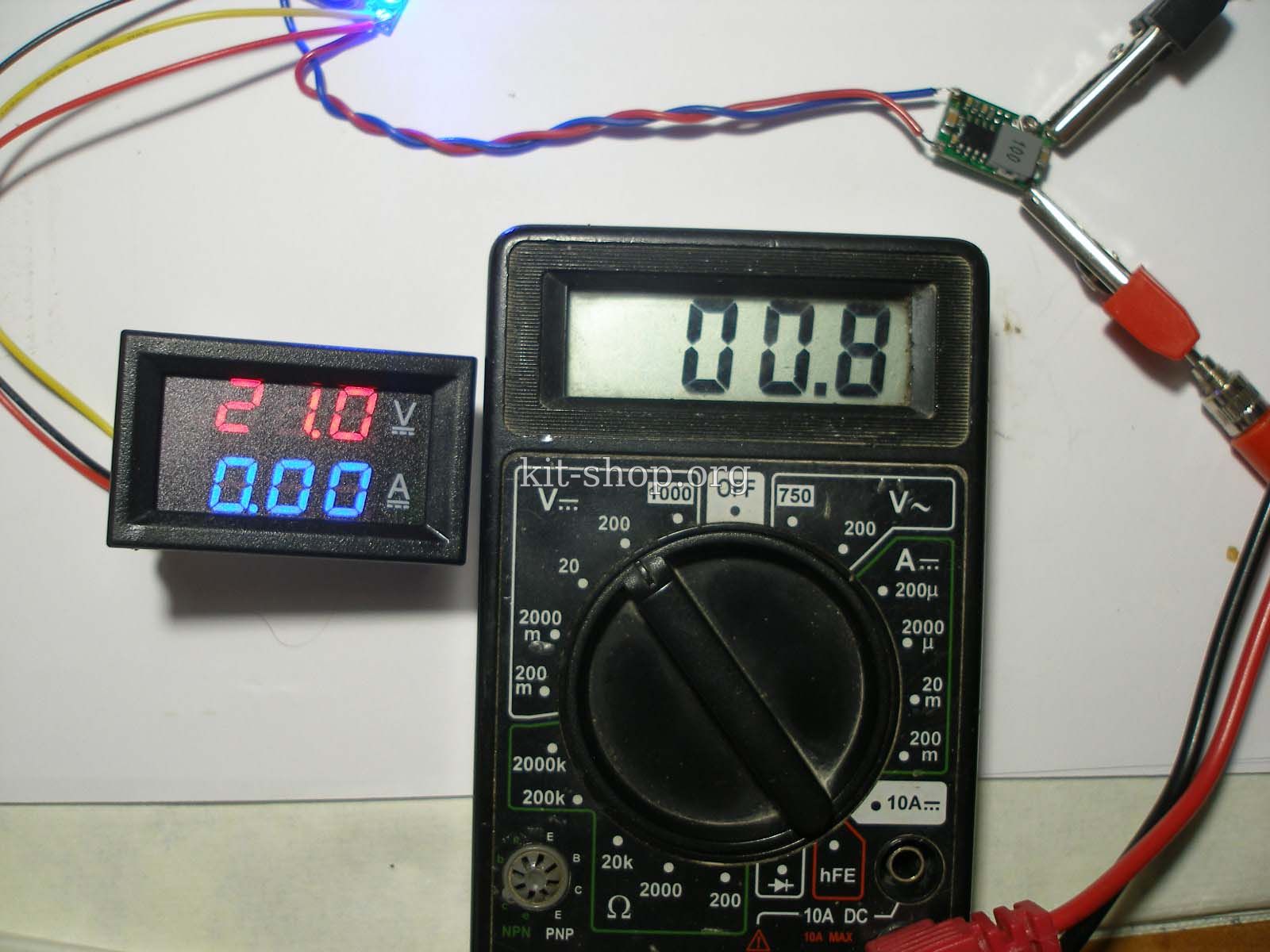

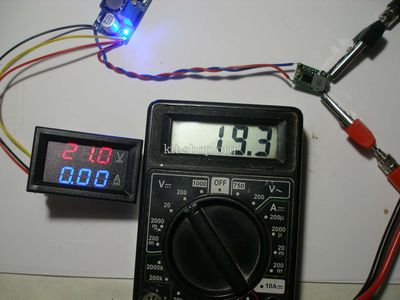

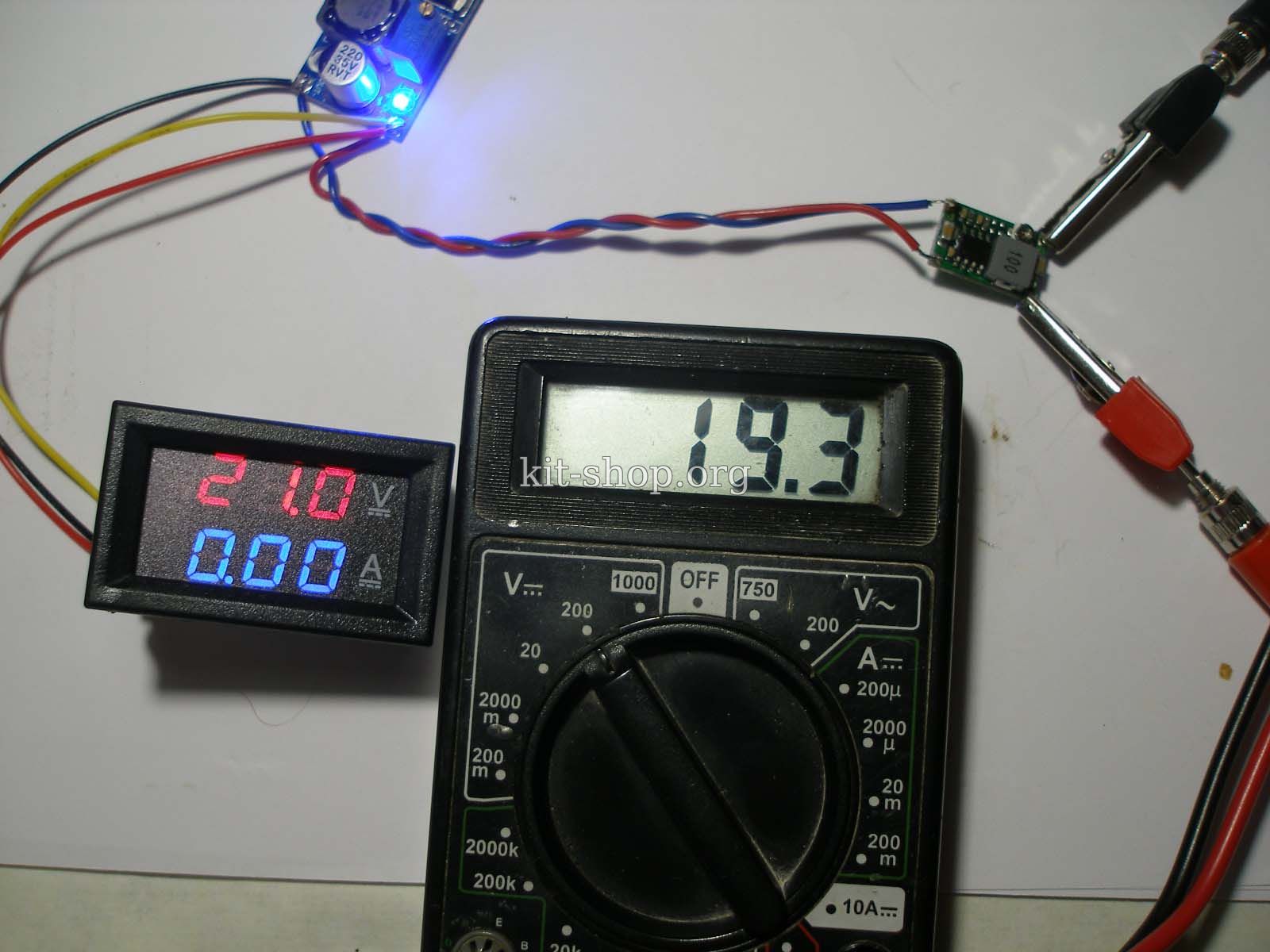

При этом модуль на выходе выдал не 17, а 19,3 Вольт, чем собственно порадовал (а может это после прогрева так?)). Минимальное напряжение на выходе удалось установить 0,8 Вольт.

Не впечатлил переменный резистор – не внушает доверия как-то, хлипкий. Видимо нужно либо лаком прихватить, либо заменить нормальным многооборотным подстроечником.

Установленные напряжения модуль на холостом ходу держит четко, скачек сегментов вольтметра не отметил.

Далее пошли испытания под нагрузкой: отрезок светодиодной ленты, куллер, нихромовая проволока.

Результаты замеров напряжений, токов, температуры модуля в таблице:

Итак:

- на холостом ходу температура модуля выше, чем при нагрузке до чуть менее 1 Ампера (видимо таковы особенности работы чипа);

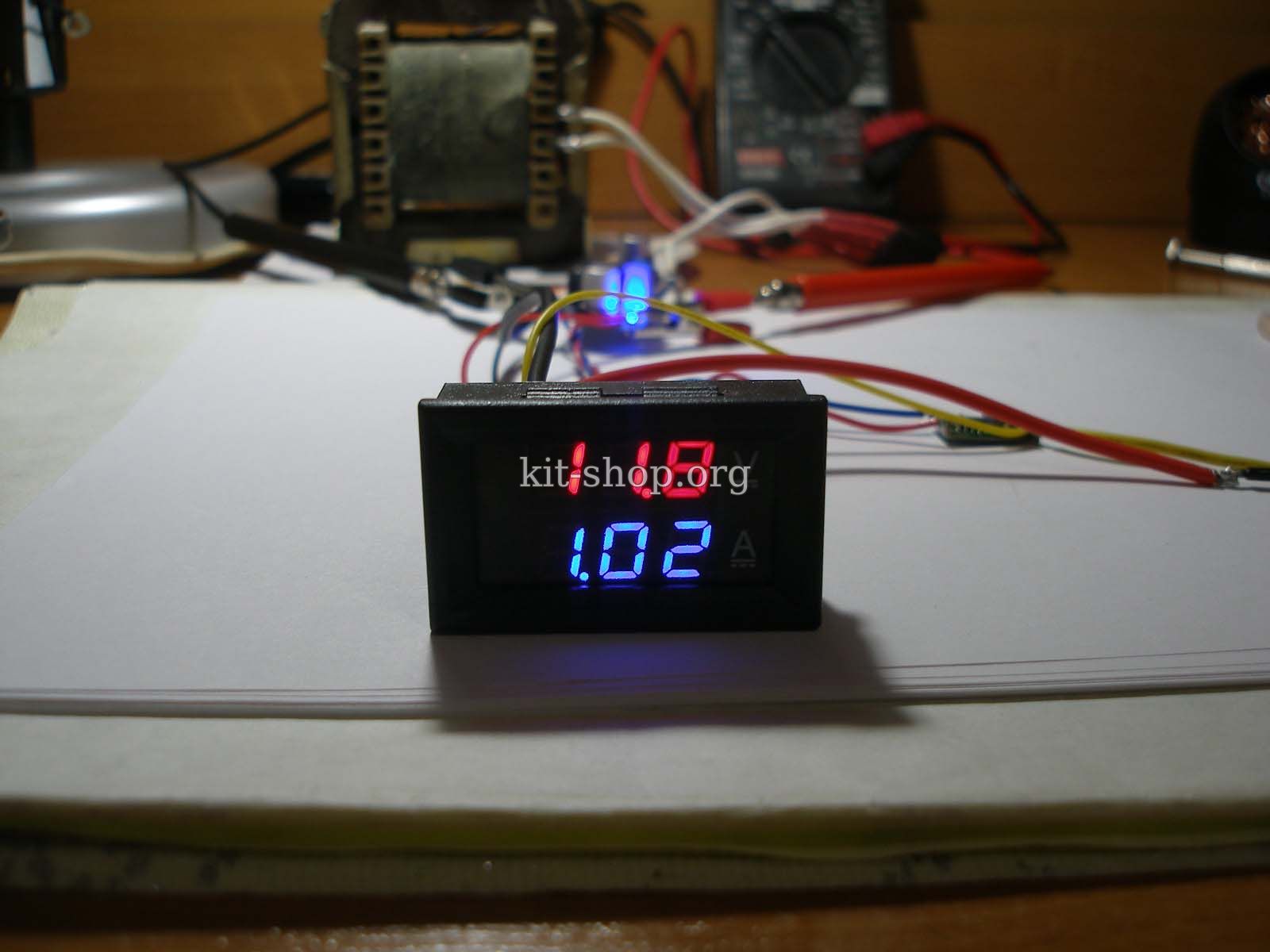

- при нагрузке 1 Ампера уже наблюдается незначительная просадка входного напряжения, температура комфортная;

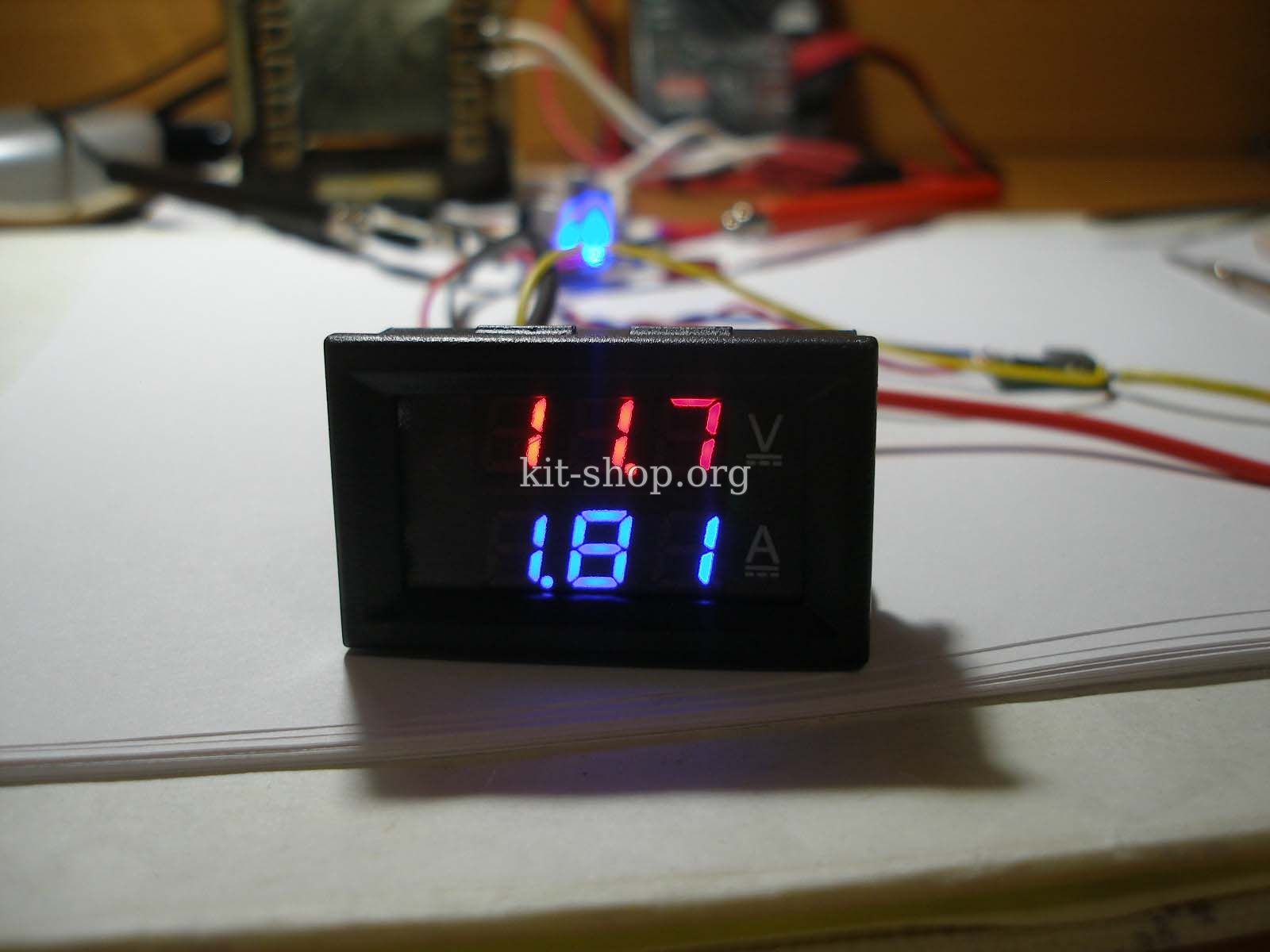

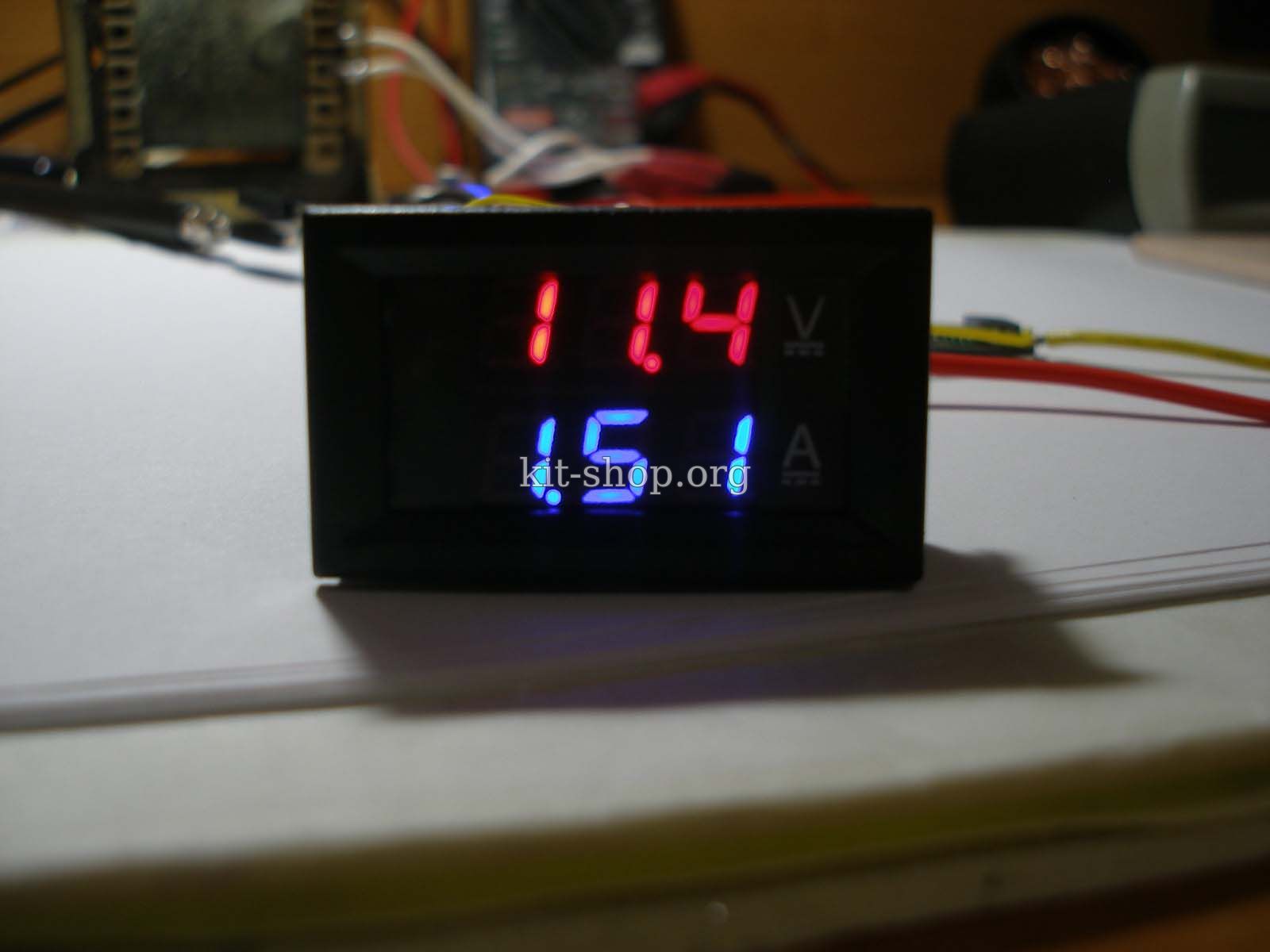

- при нагрузке ближе к 1,5 Ампера отмечается просадка входного напряжения, входное напряжение корректировалось.

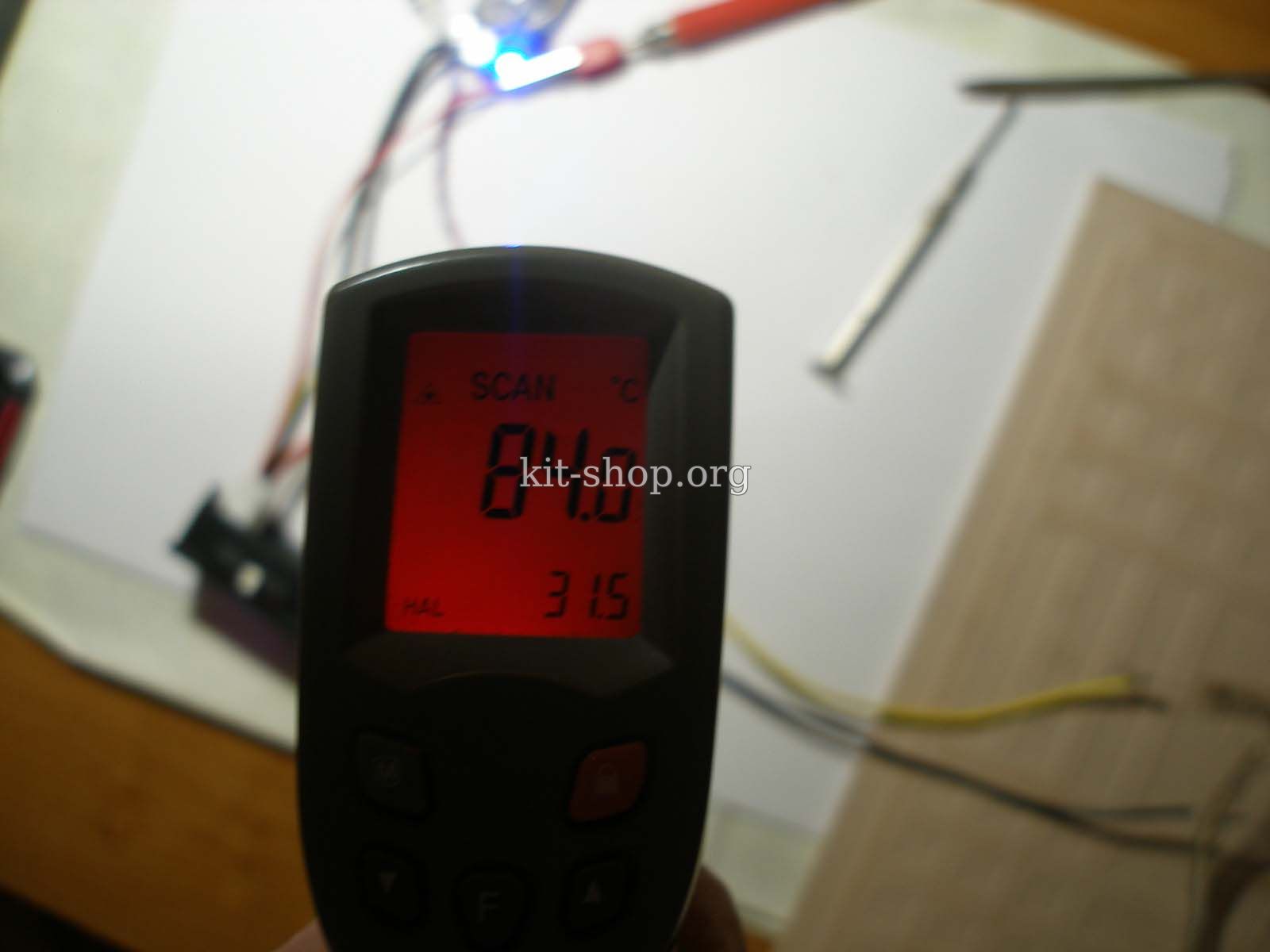

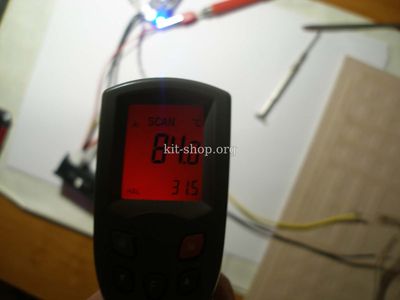

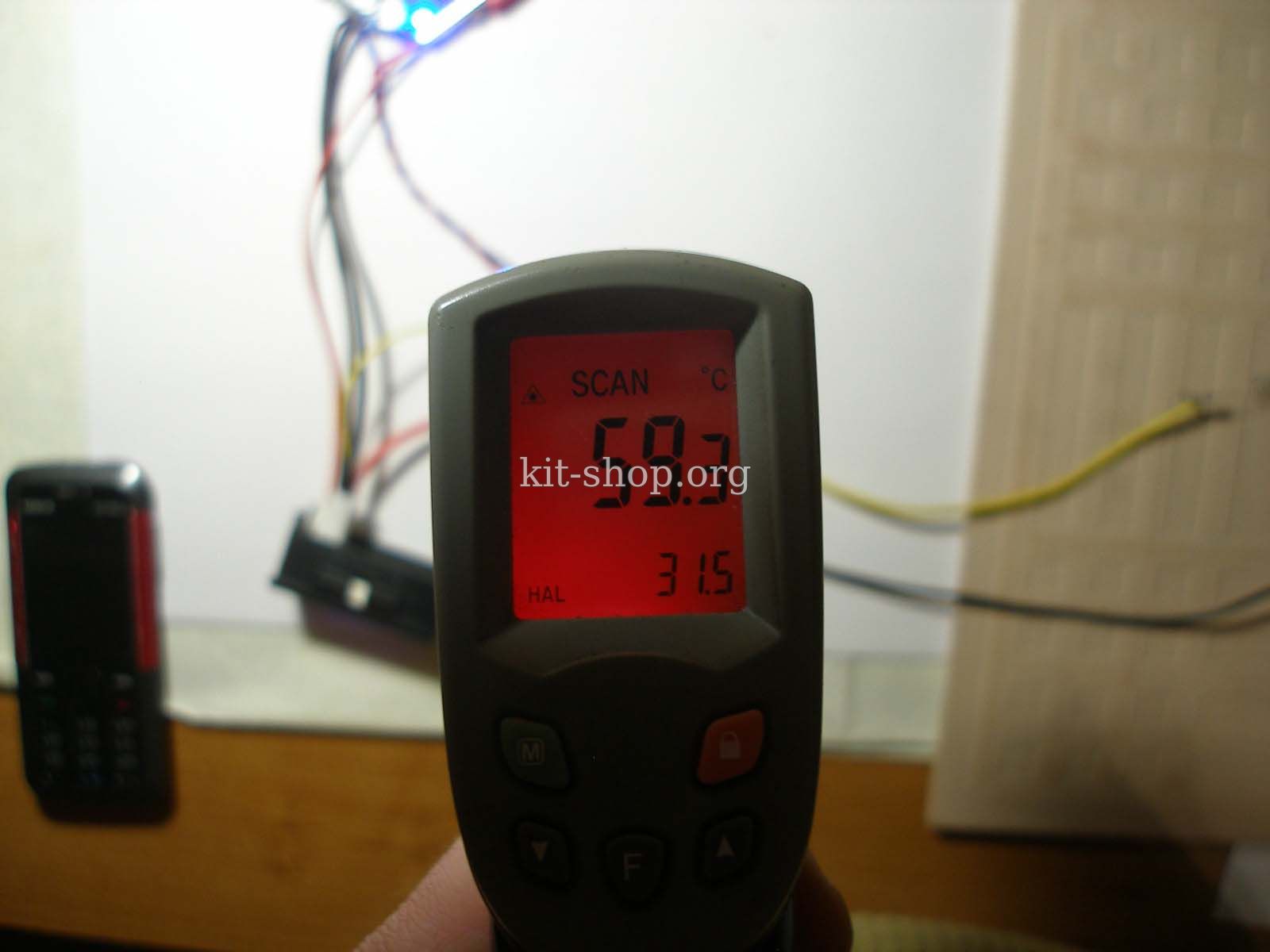

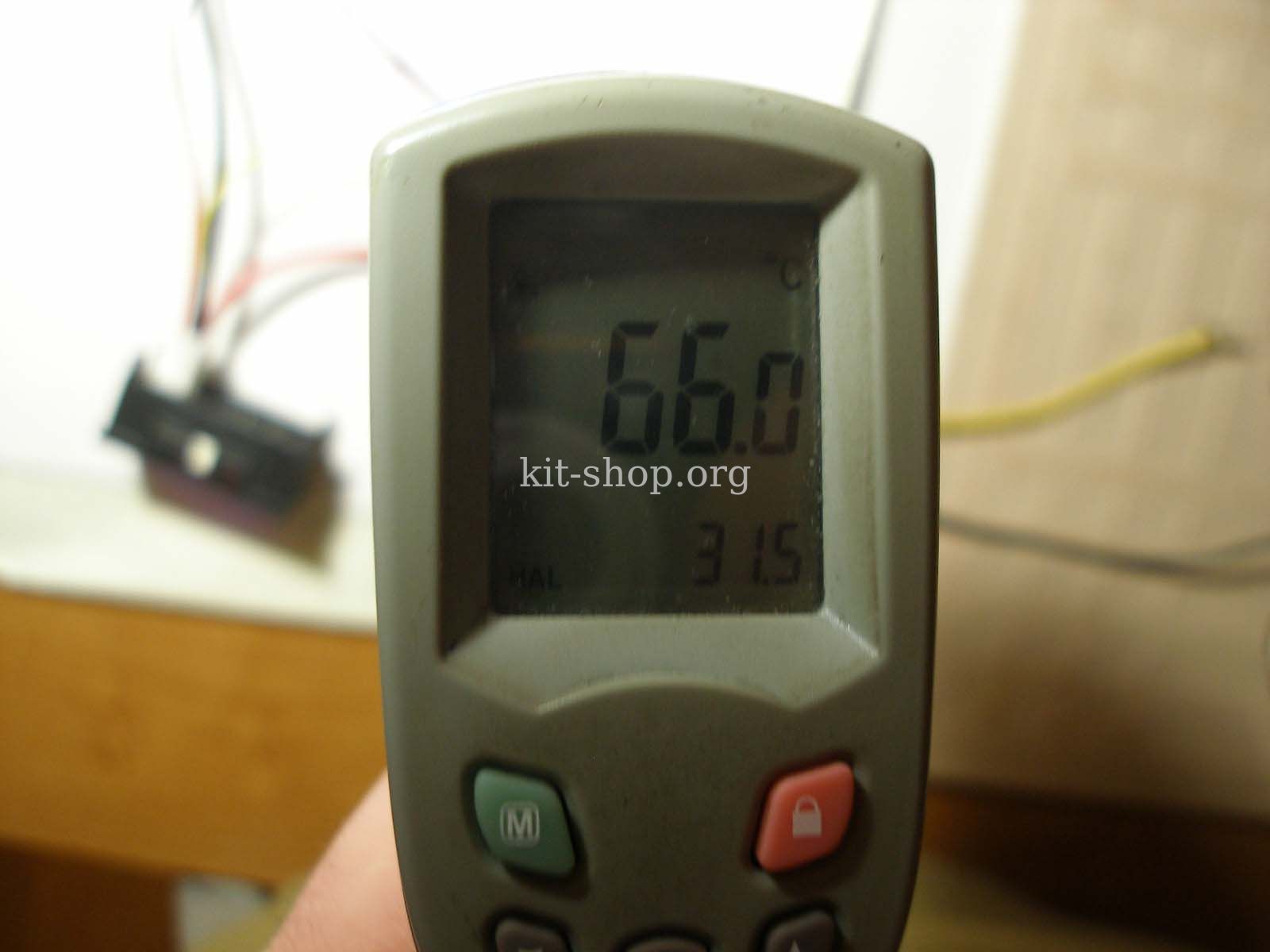

Замеры температуры проводились после 3-х минут прогрева.

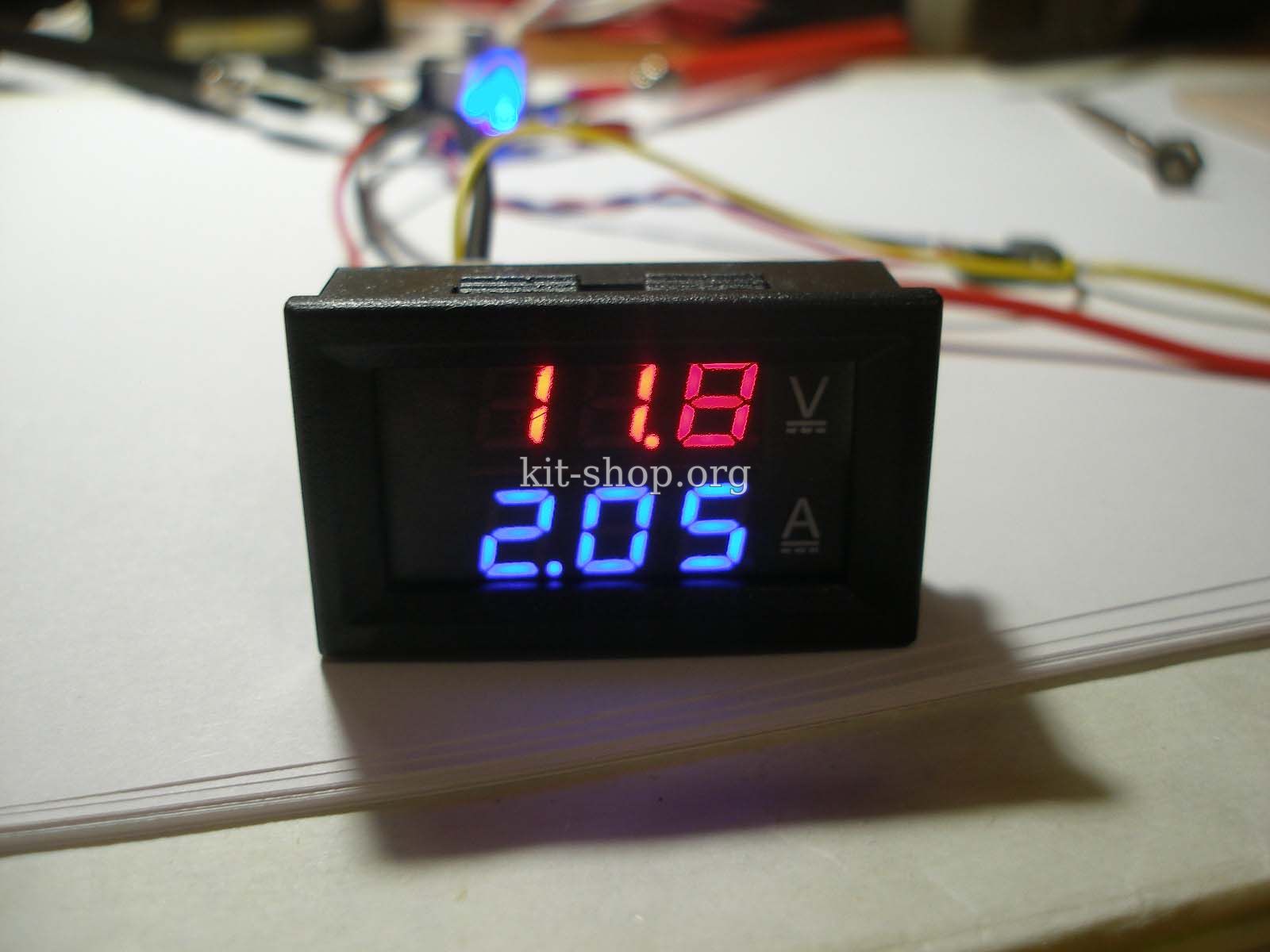

Выше 2 Ампера тестировать не стал так, как температура модуля была уже довольно серьезной.  Но для большого круга задач этого и не требуется, для бОльших токов существуют другие модули с бОльшим токовым и температурным запасом.

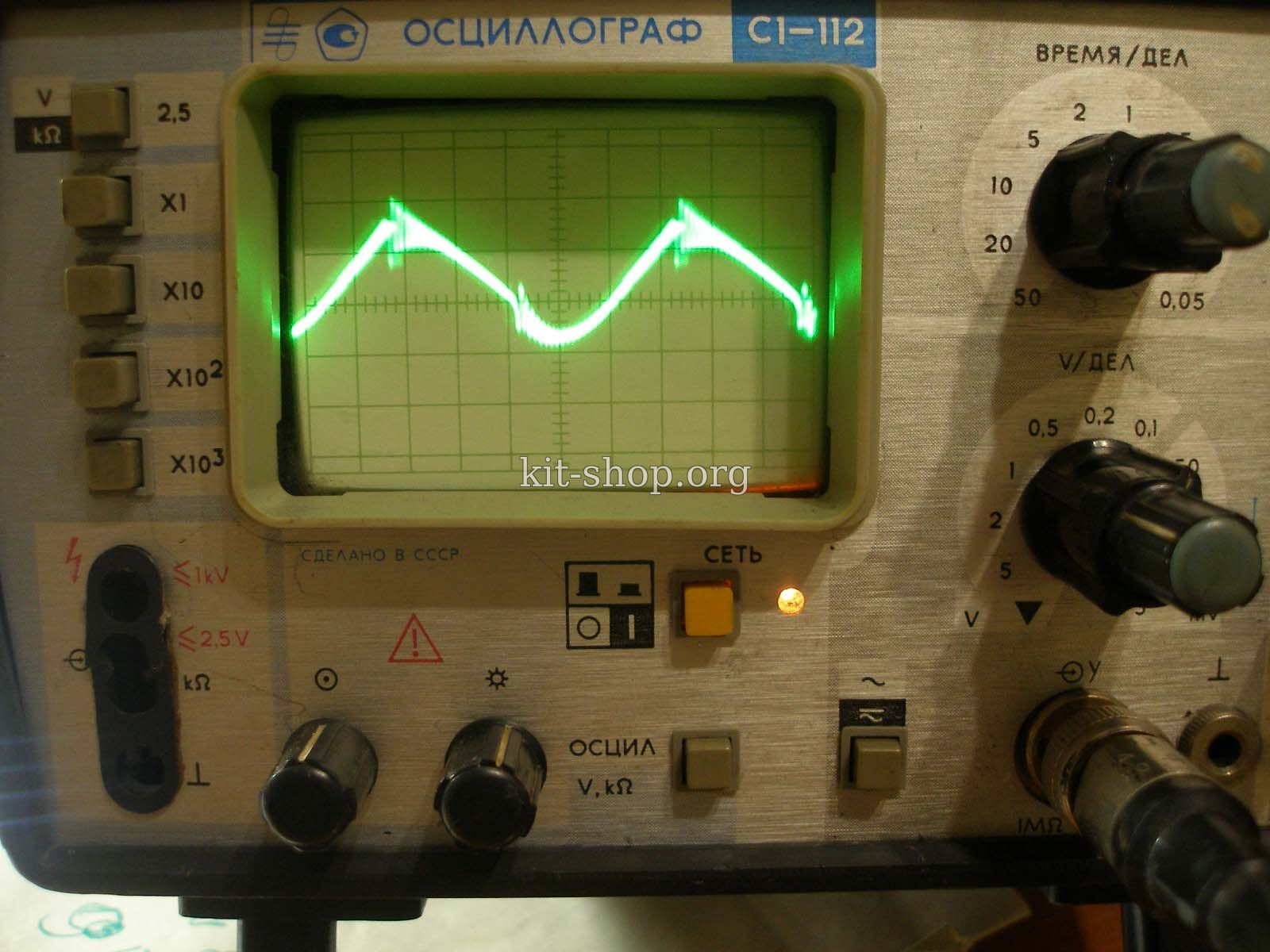

На выходе зафиксирована вот такая картина

Пульсации в районе 0,3 милиВольта, но в данном случае чистота эксперимента не соблюдена - на входе 21 Вольт формировался другим модулем на LM2596 и, возможно, такую картину дает совместное использование сразу двух импульсных модулей.

На мой взгляд, у модуля больше достоинств нежели недостатков, а благодаря миниатюрным размерам он будет полезен многим радиолюбителям.

Автор : Кондратьев Николай
