Полный обзор стильного power bank-а

Товар  можно купить тут

Очередной обзор решил посвятить повербанку как всегда из Китая. Сразу скажу, что такие power bank-и можно приобрести как с аккумулятором, так и без него (корпус с платой), и разница в цене большая. Ниже ссылки на оба варианта


С аккумулятором
Без аккумулятора

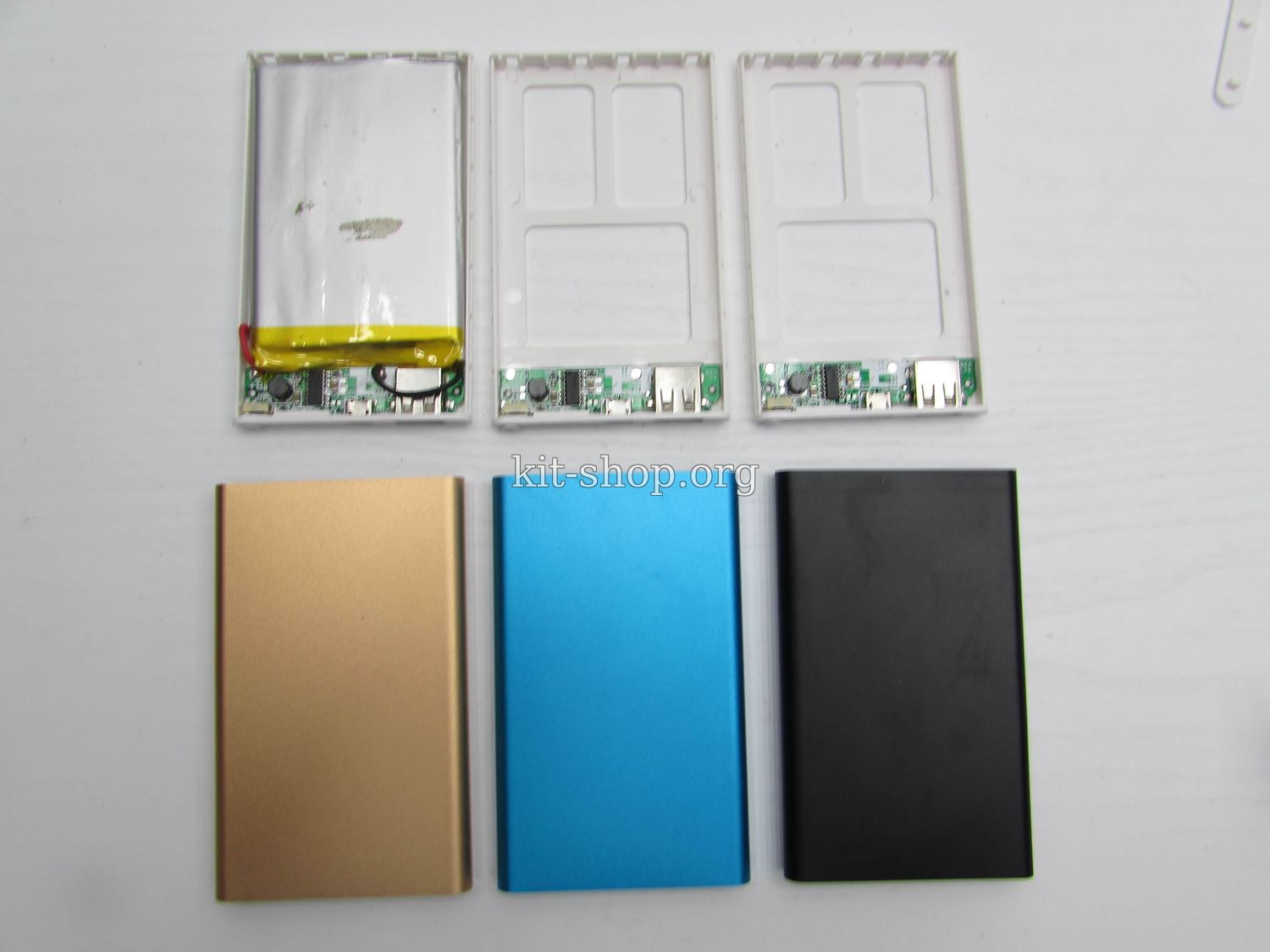

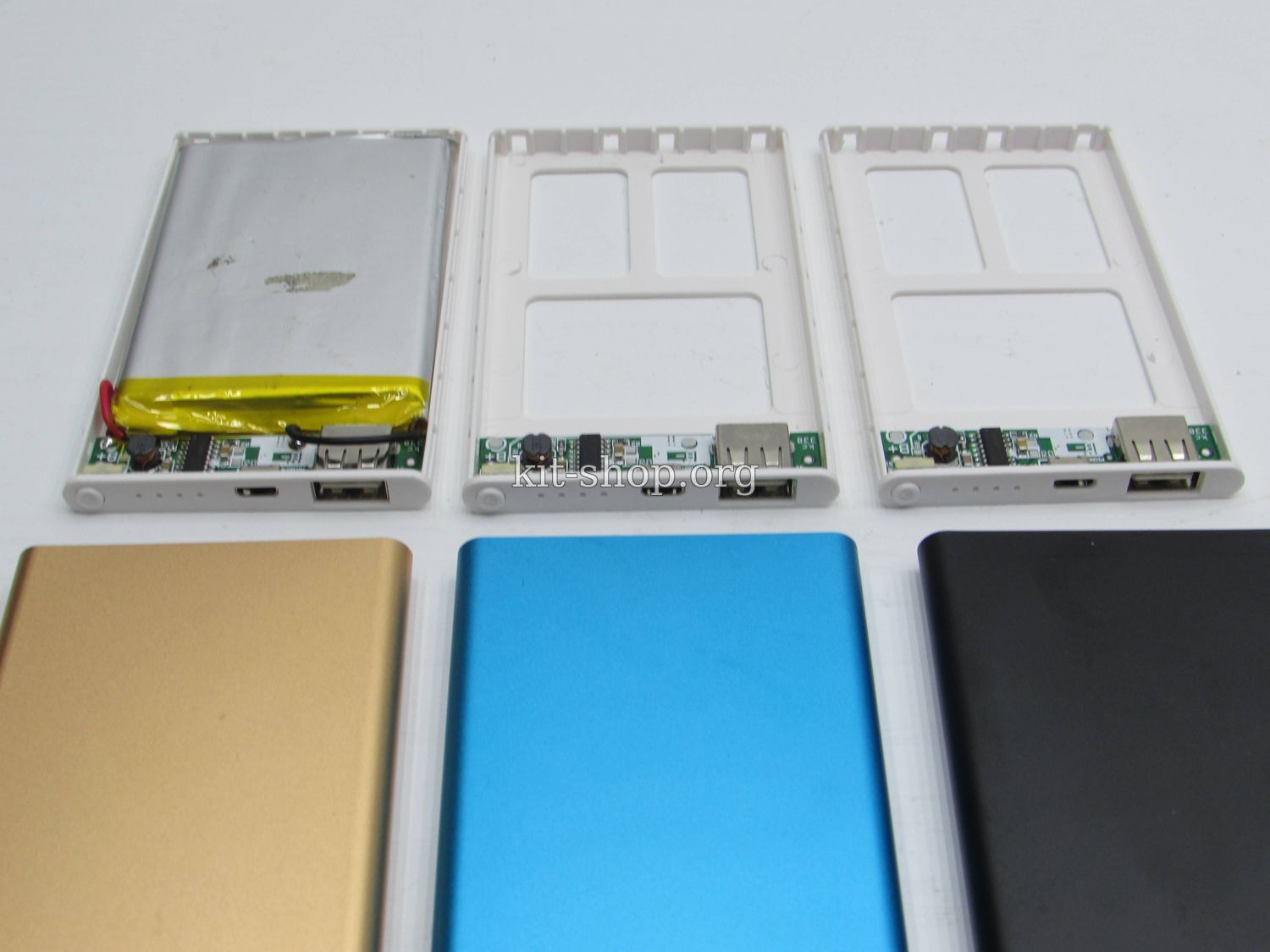

Взял я 2 штуки без АКБ и одну с аккумулятором. С первого взгляда может показаться, что корпус не вскрыт, но сзади имеется хитрая защелка, вставляем острый предмет в щель между задней стенкой и корпусом и вытаскиваем пластиковую стенку, частично заталкивая налево.

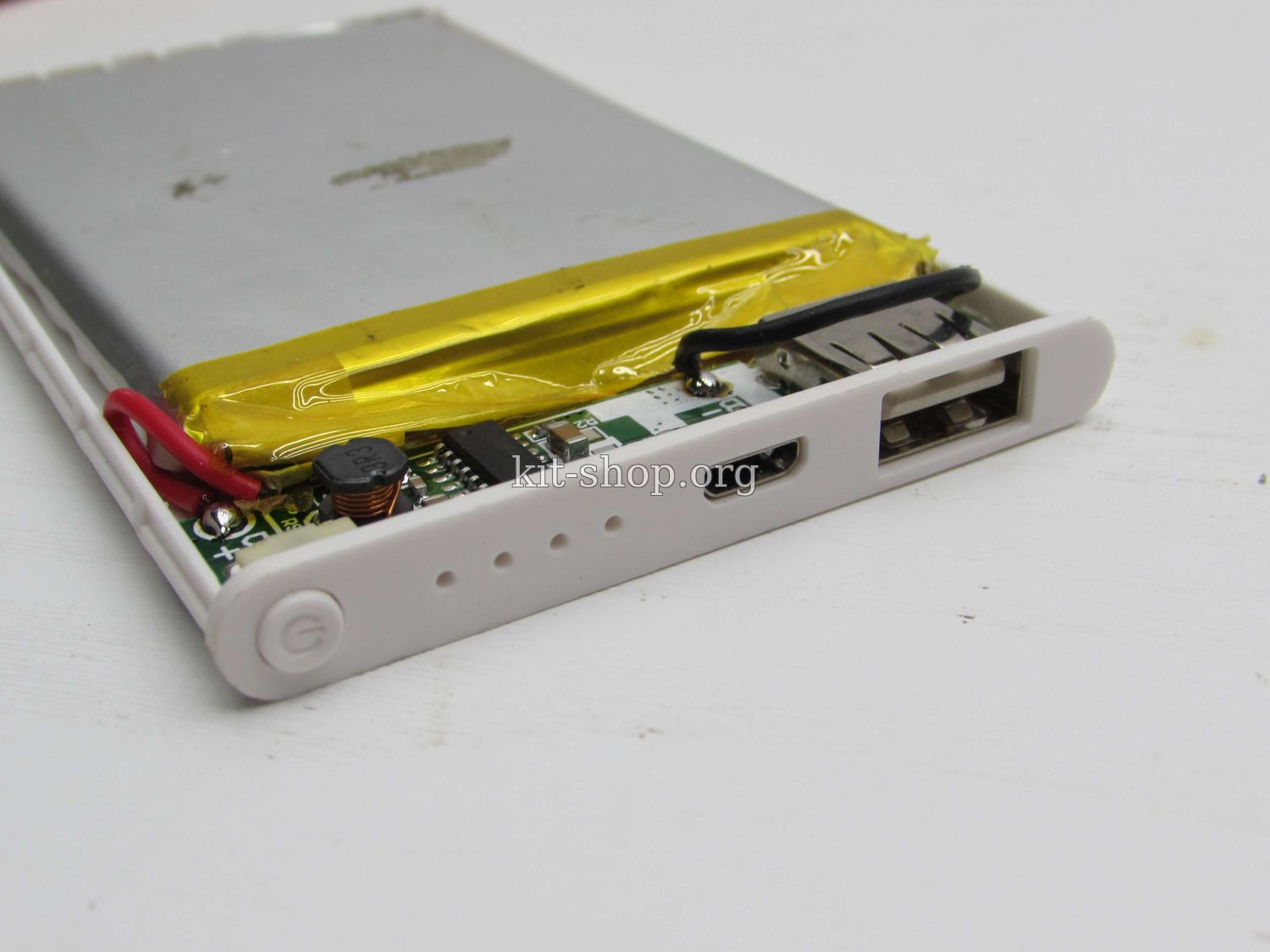

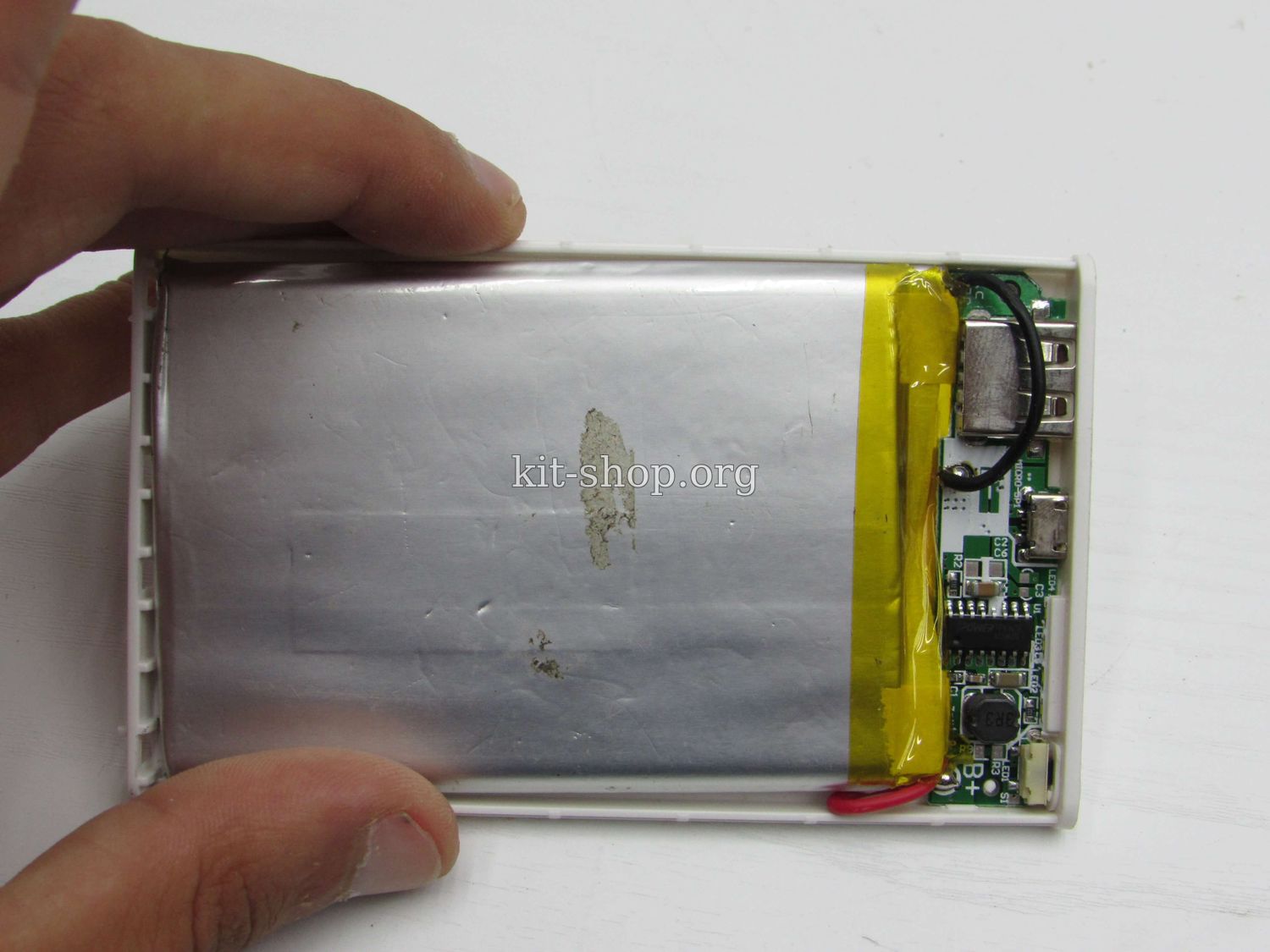

В алюминиевом корпусе находится пластиковый каркас, достаточно прижать и он сам по себе вылезает. Получая доступ к начинке сразу бросается в глаза большой аккумулятор.

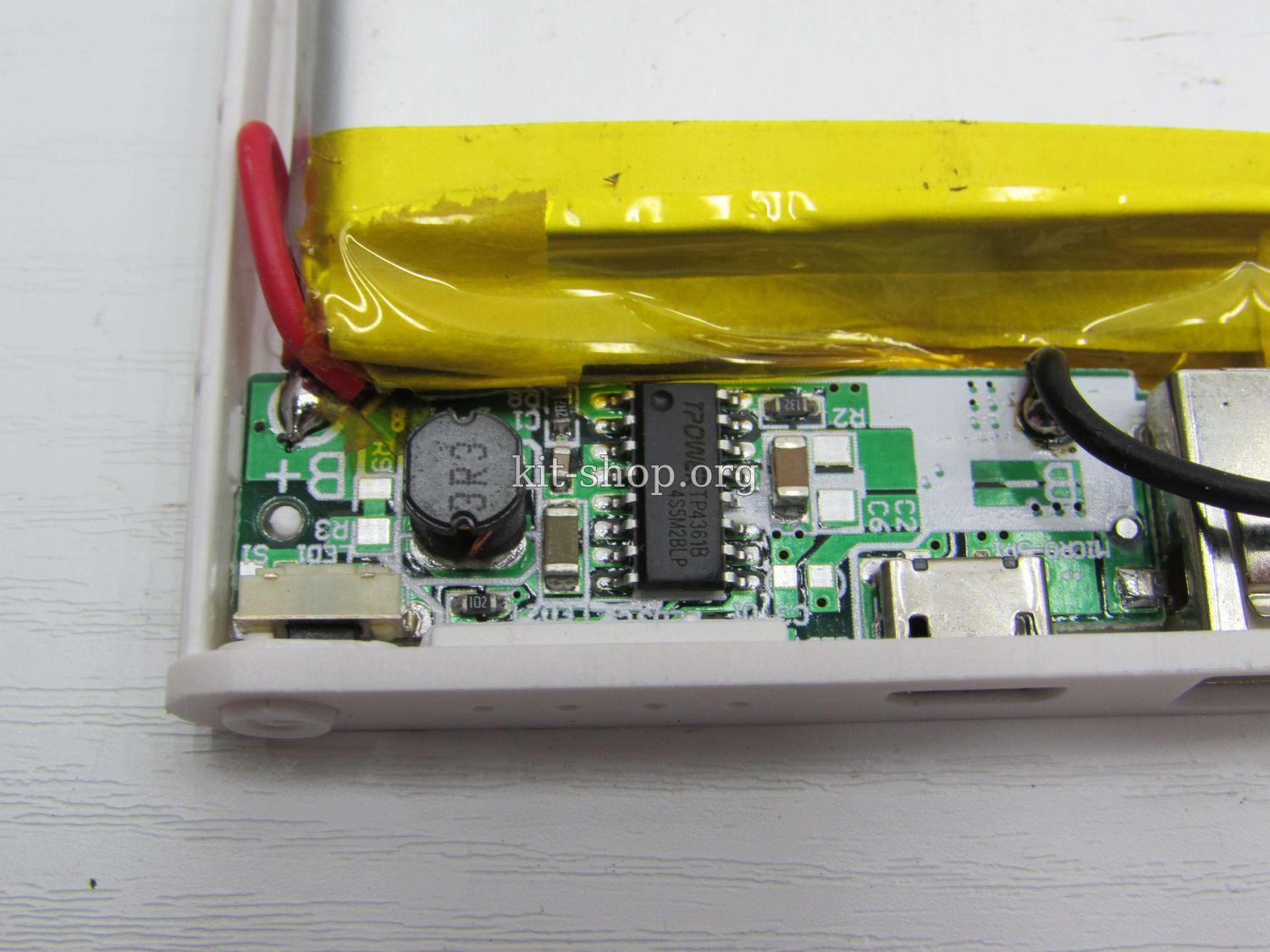

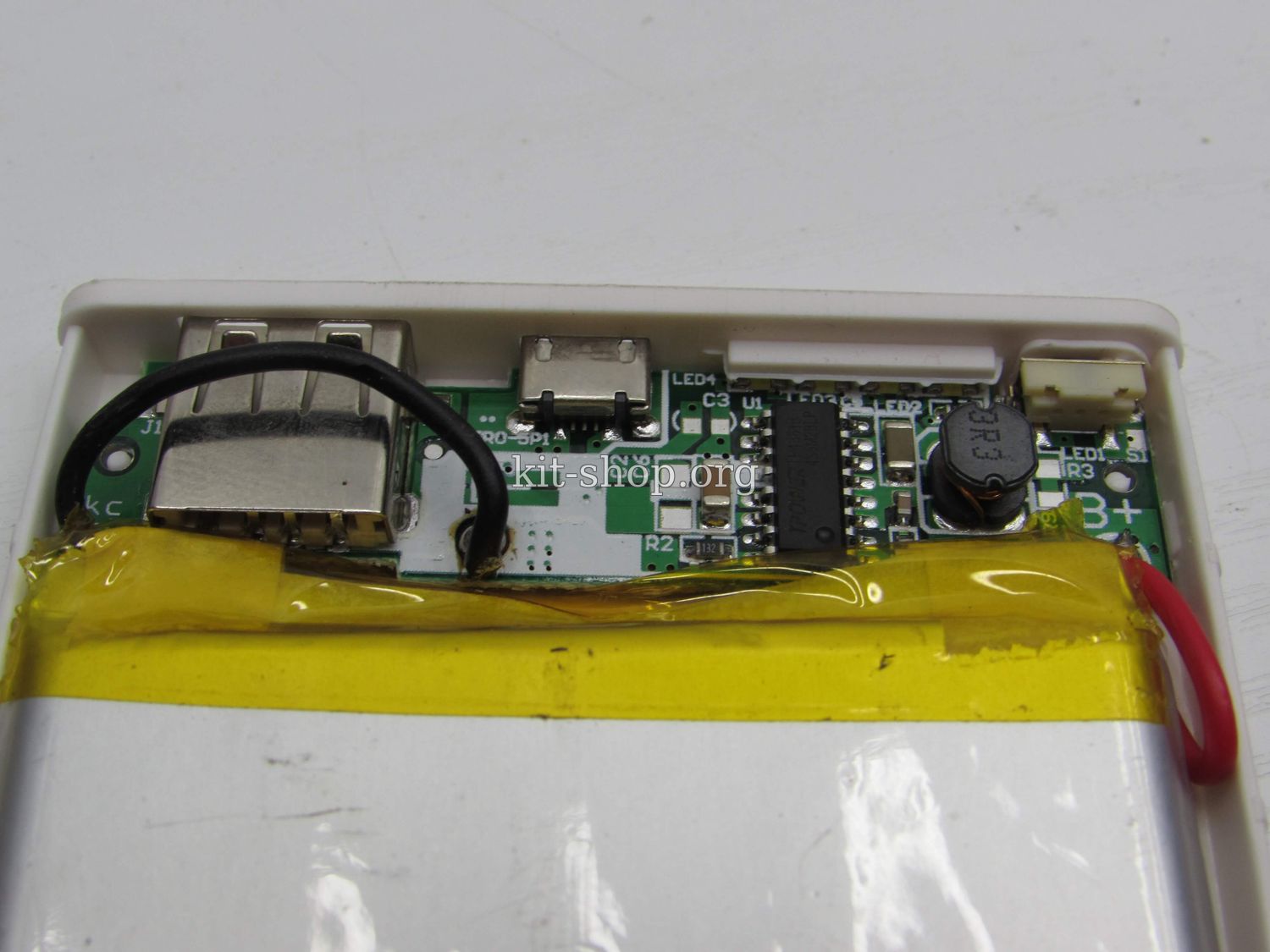

Плата маленькая, кроме микросхемы и дросселя видим светодиодный индикатор (4 белых светодиода), кнопку, разъем USB и micro USB, ну и мелочевка в лице пассивных компонентов. Монтаж полностью поверхностный.

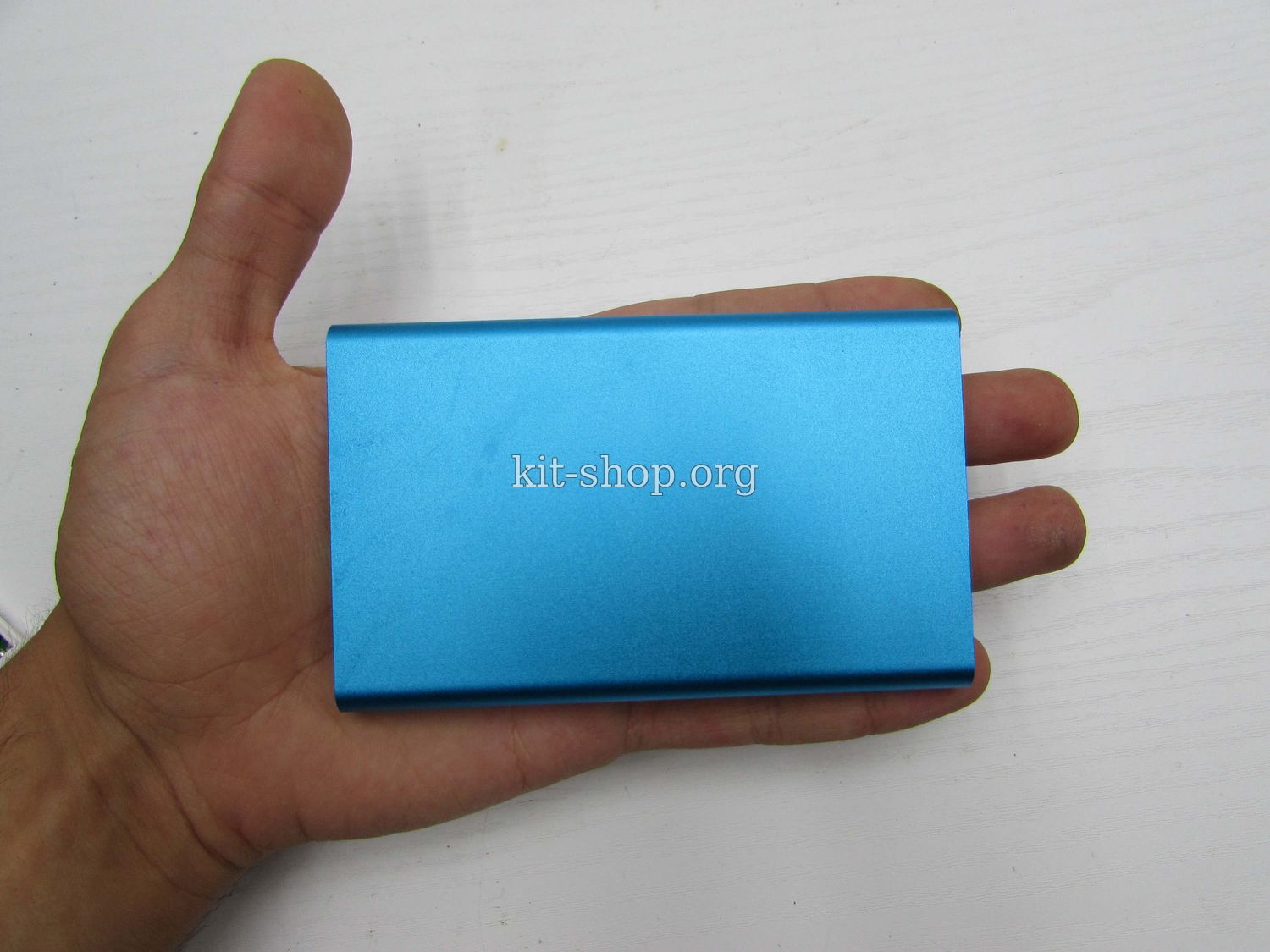

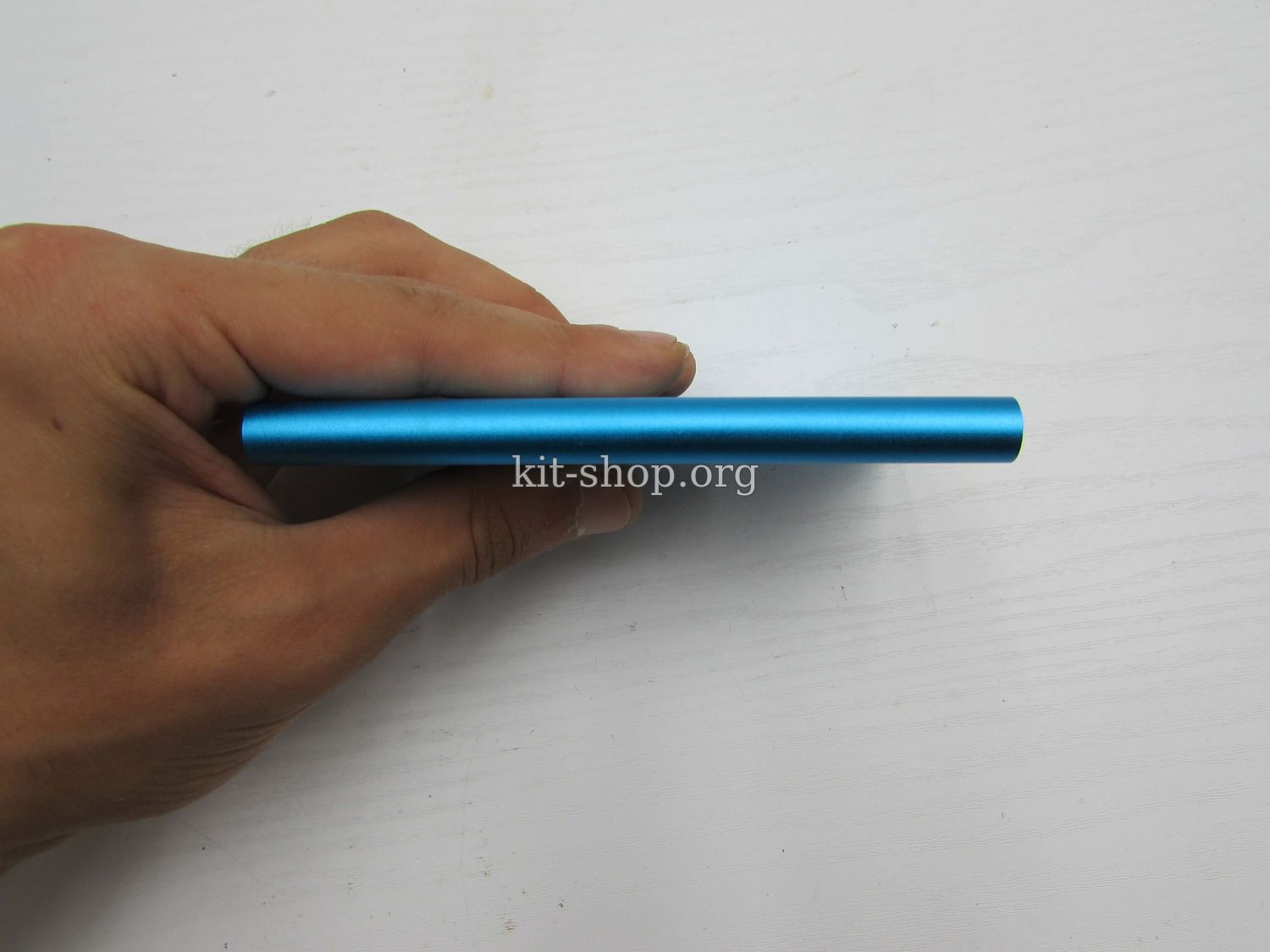

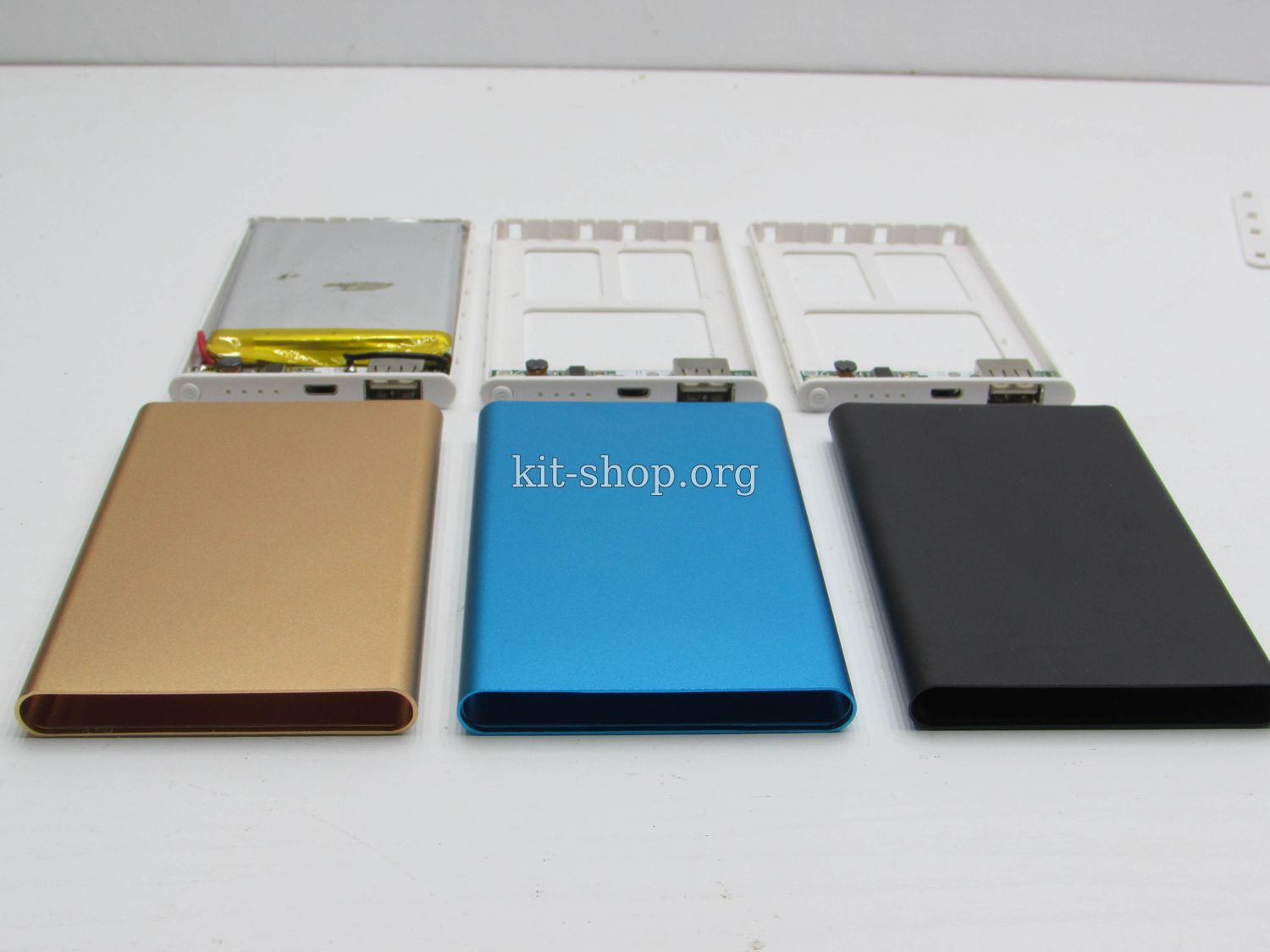

Корпус Стильный, приятно тонкий, сделан полностью из алюминия. Есть несколько цветовых вариантов - черный, серебряный, золотой, синий и красный. Вес модели а аккумулятором всего 122г, при габаритных размерах 100 x 74 x 23.5mm.





Параметры

Заявленная производителем емкость аккумулятора от 4000 до 5000мА.
Максимальный ток заряда встроенного аккумулятора до 1А
Время заряда встроенного АКБ до 6 и часов
Выходное напряжение 5 Вольт
Максимальный выходной ток - 1А (некоторые производители пишут до 2А)

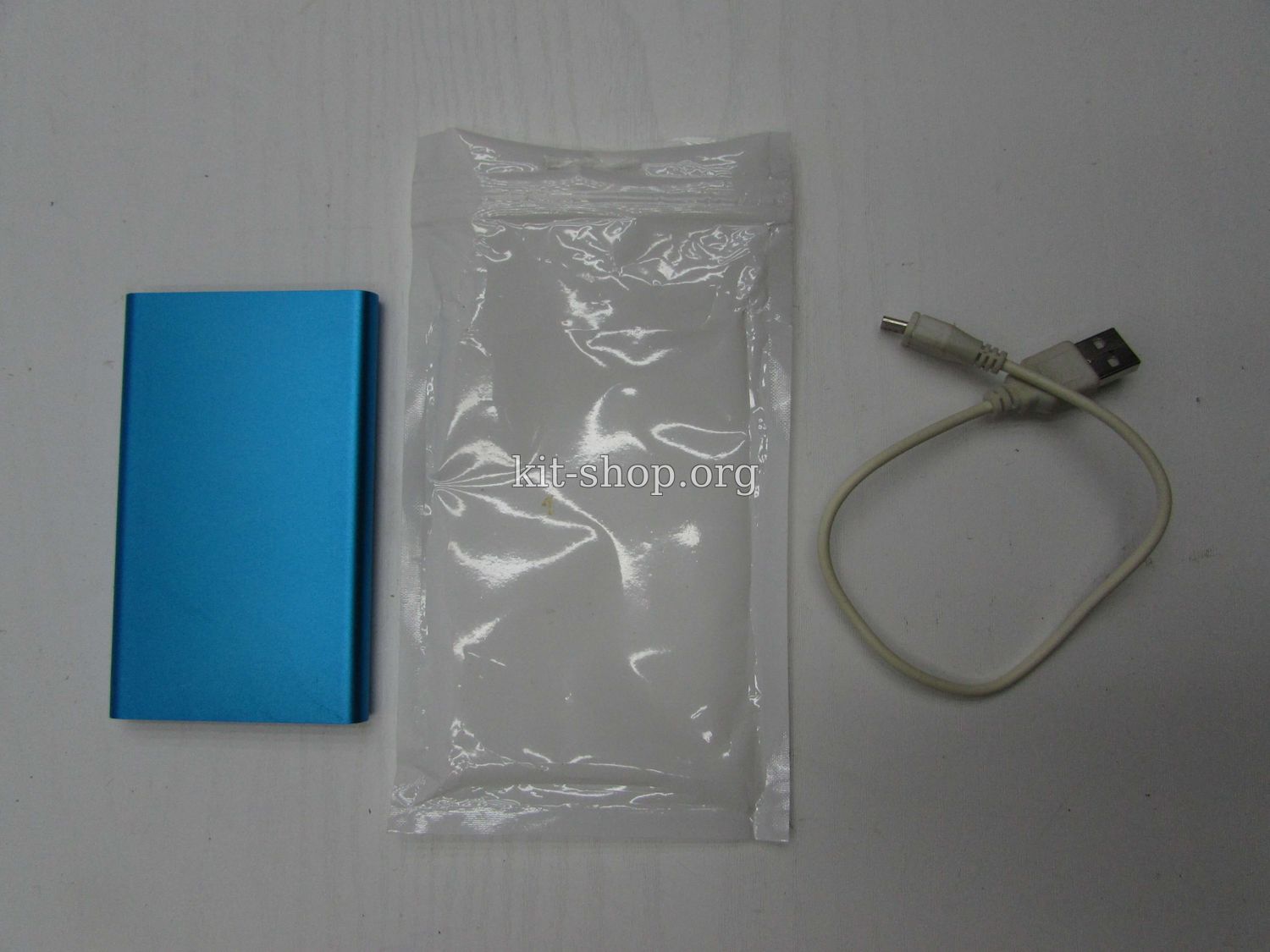

В комплектации сам power bank и шнур с USB на micro USB



Плата

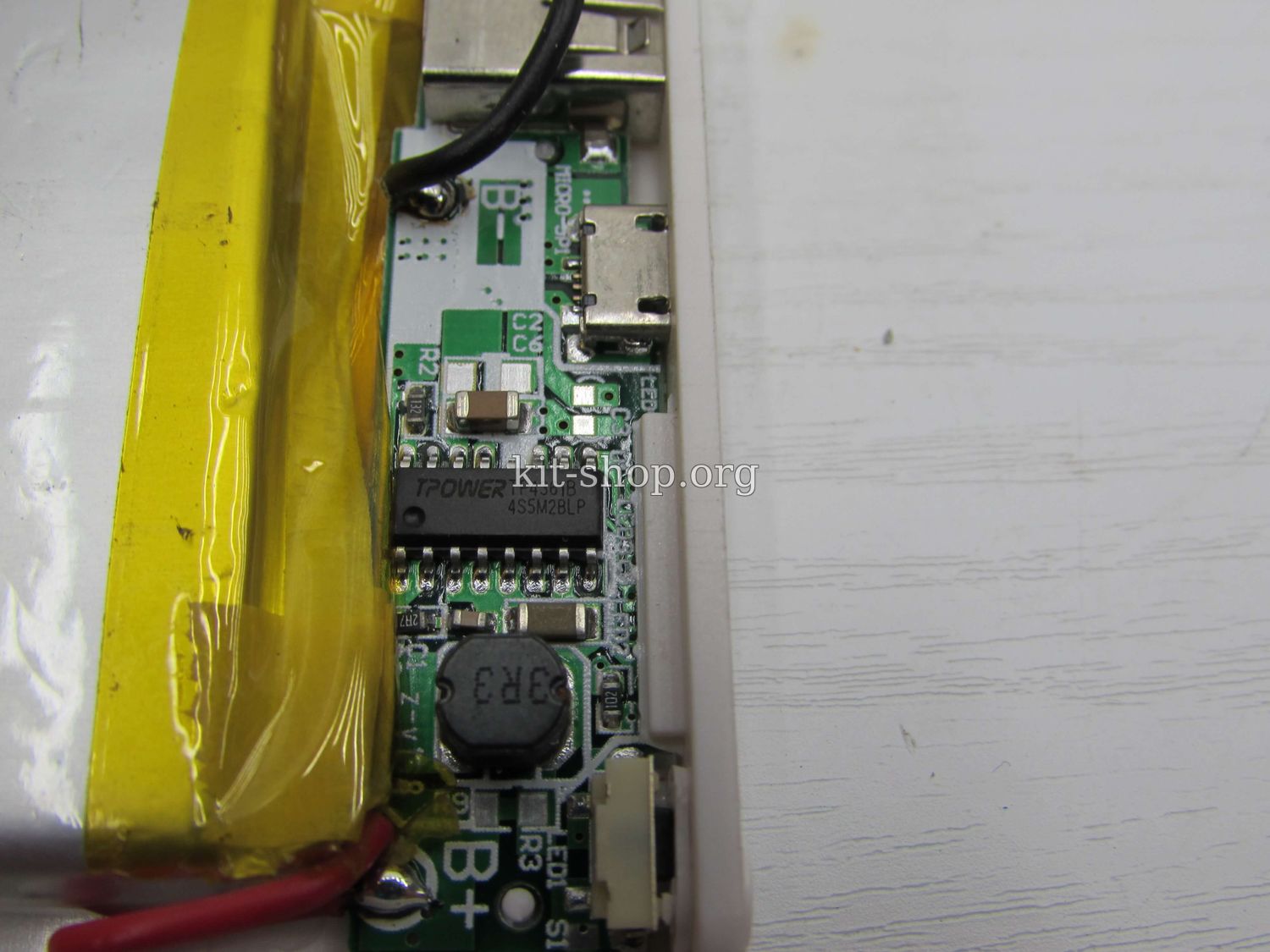

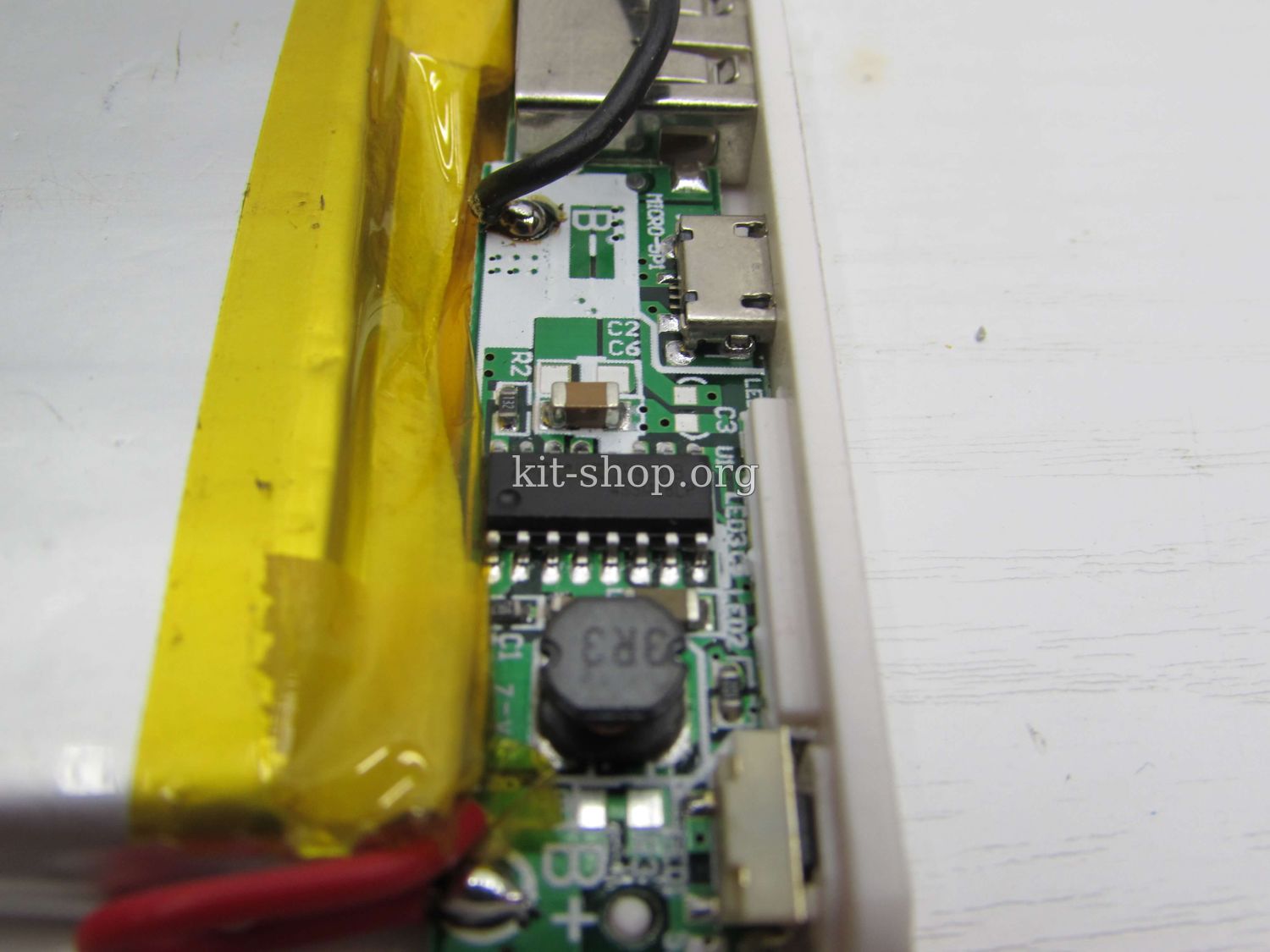

Плата довольно неплохая, если не учитывать почти полное отсутствие компонентов. помимо микросхемы. Про основные параметры микросхемы не нашел данных, скажу только ее маркировку - tp4361, производитель ipower
По сути это довольно продвинутый многофункциональный контроллер  (возможно микроконтроллер). Выполняет следующие функции
1) Основной агрегат в схеме DC-DC конвертора 3,7-5V, является и генератором и силовым узлом.
2) Контроллер заряда аккумулятора, отключает аккумулятор при полной зарядке, ограничивает ток заряда, в общем обеспечивает оптимальные параметры заряда, плюс показывает степень зарядки (с помощью ранее указанных светодиодов)
3) Показывает уровень заряда аккумулятора  если кратковременно нажать на кнопку.

В общем крутая штука.
В схеме преобразователя имеется еще и дроссель, по мне он довольно слабенький, провод от силы 0,6мм, поэтому как микросхема, так и дроссель безбожно нагреваются в процессе работы в качестве внешнего зарядного устройства.




Тесты

Тест 1 -  Проверка емкости аккумулятора

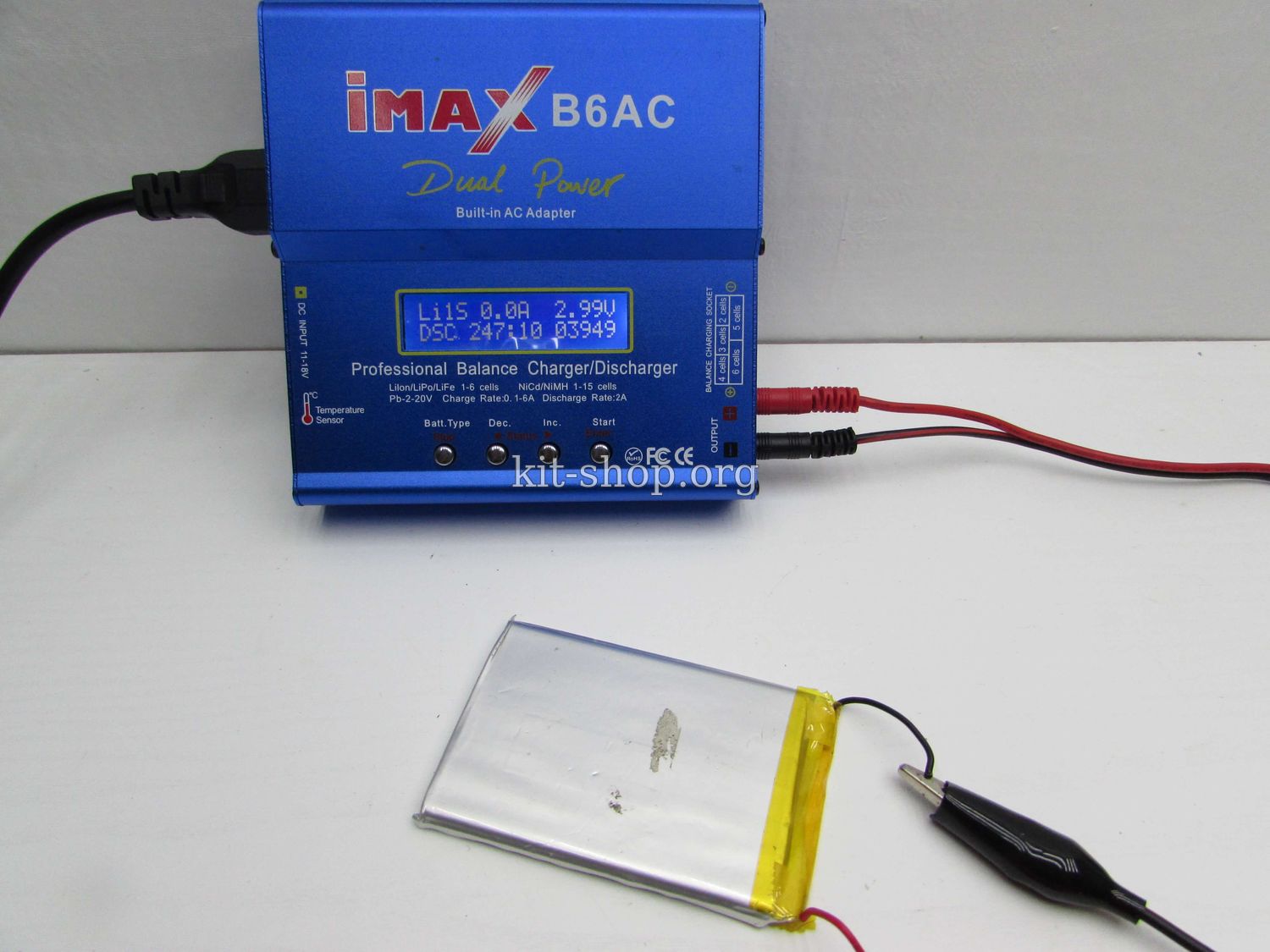

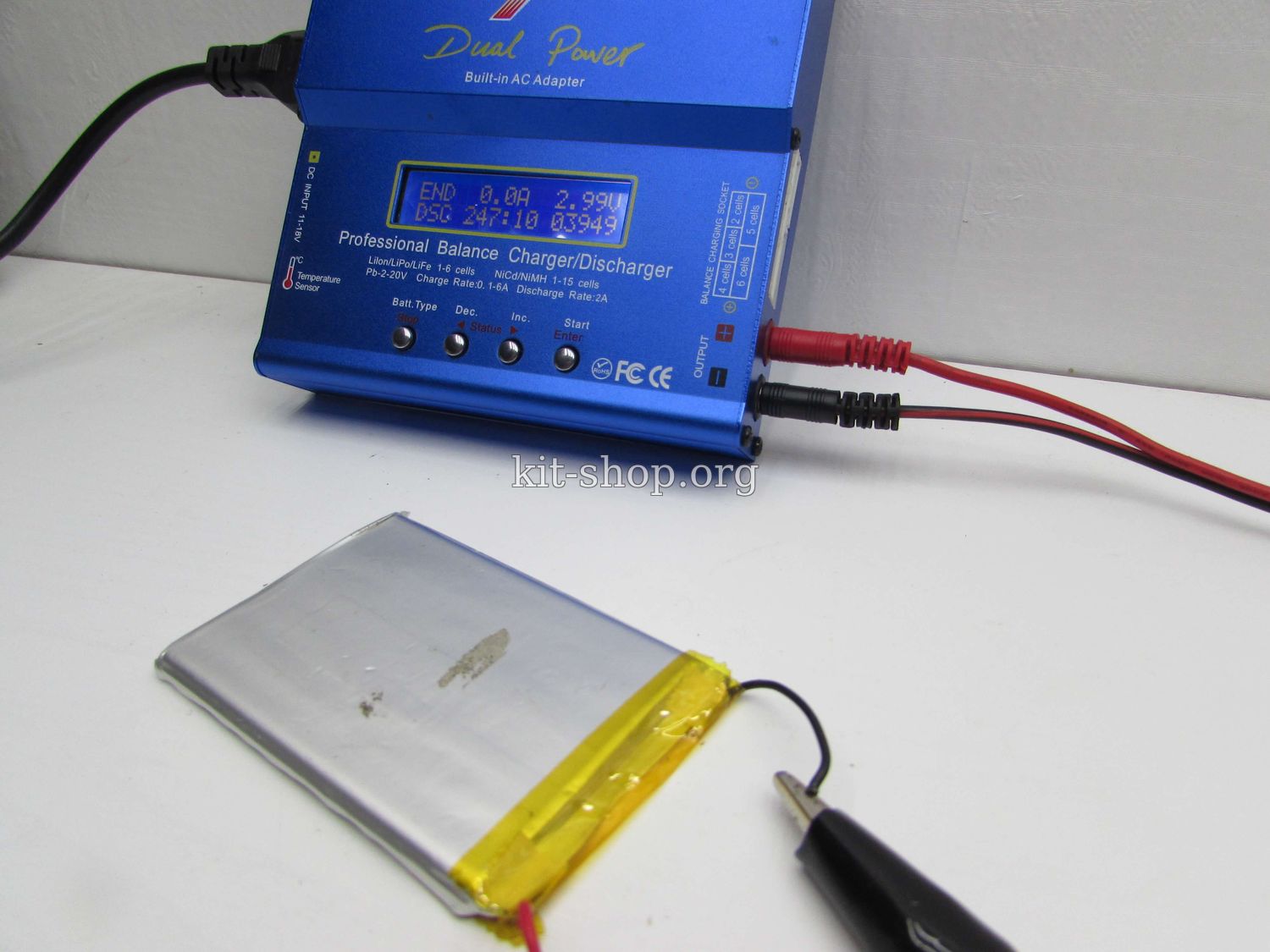

Использовано универсальное заряд/разряд устройство Imax B6 AC, вначале аккумулятор был полностью заряжен в режиме Li-Po
Разряд делался током в 1,3А, реальная емкость близка к 4000мА, все норм.





Тест 2 - ток заряда встроенного аккумулятора

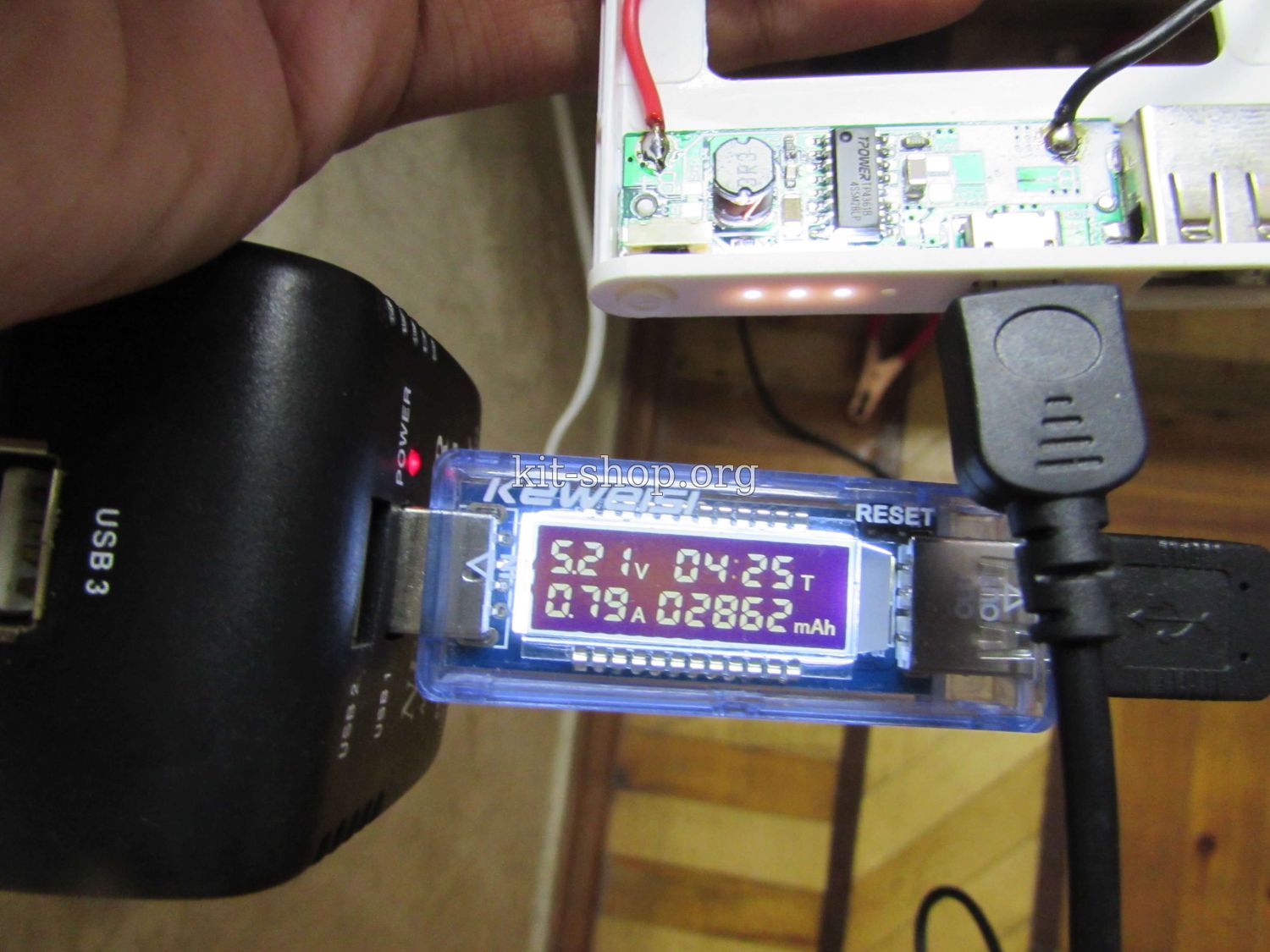

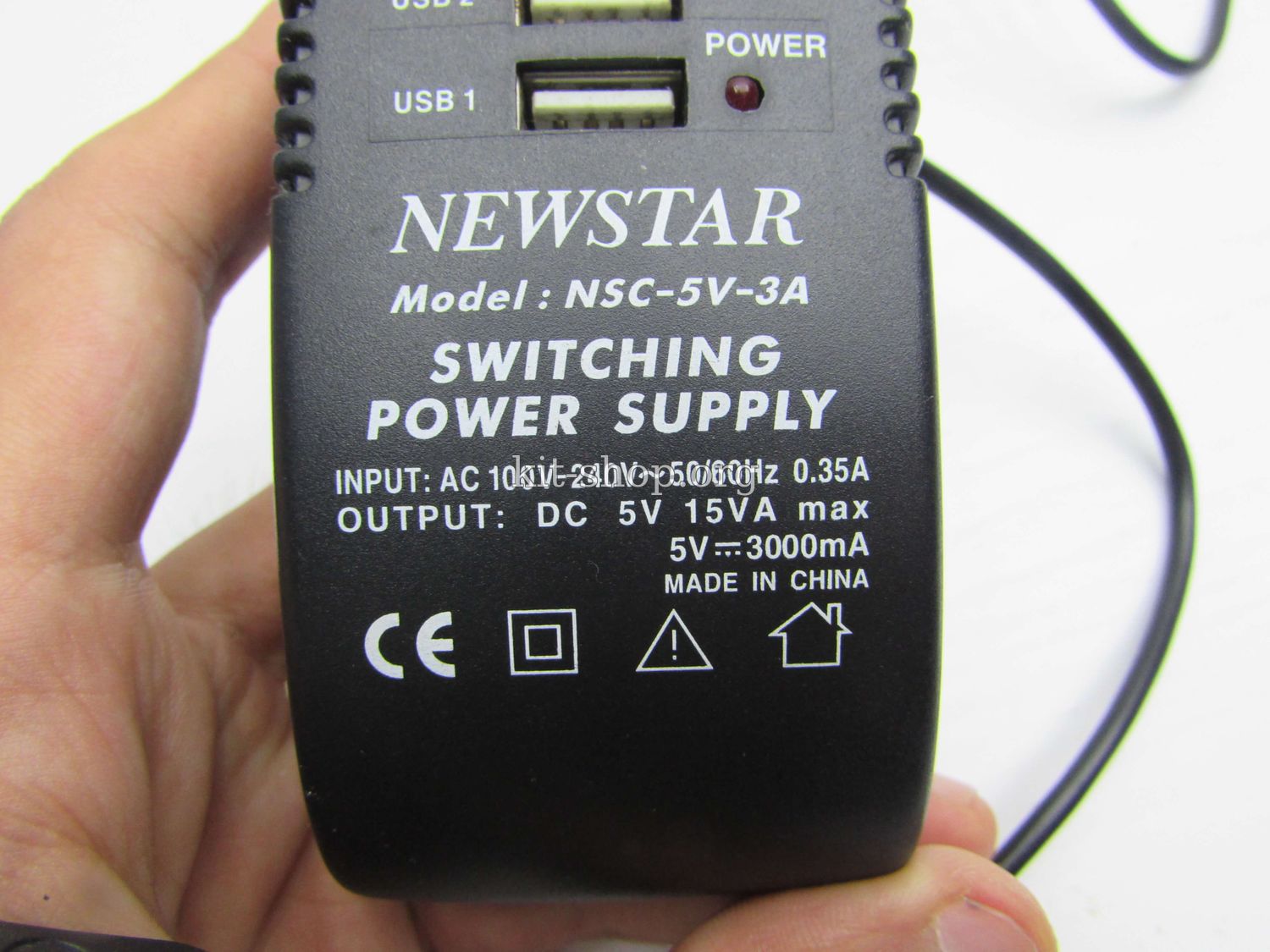

Как заявляет производитель, ток в районе 1 Ампера, аккум. у меня полностью заряжен, ток заряда составил около 600-650мА, позже до 750мА и даже бывало до 800, видимо контроллер умный и подбирает оптимальный ток в зависимости от напряжения на аккуме, но значения в 1 Ампер я нигде не увидел. Для зарядки был использован адаптер 5В 3А
Процесс заряда полностью разряженного повербанка может продлиться на 6 часов и более





Тест 3 - Выходное напряжение

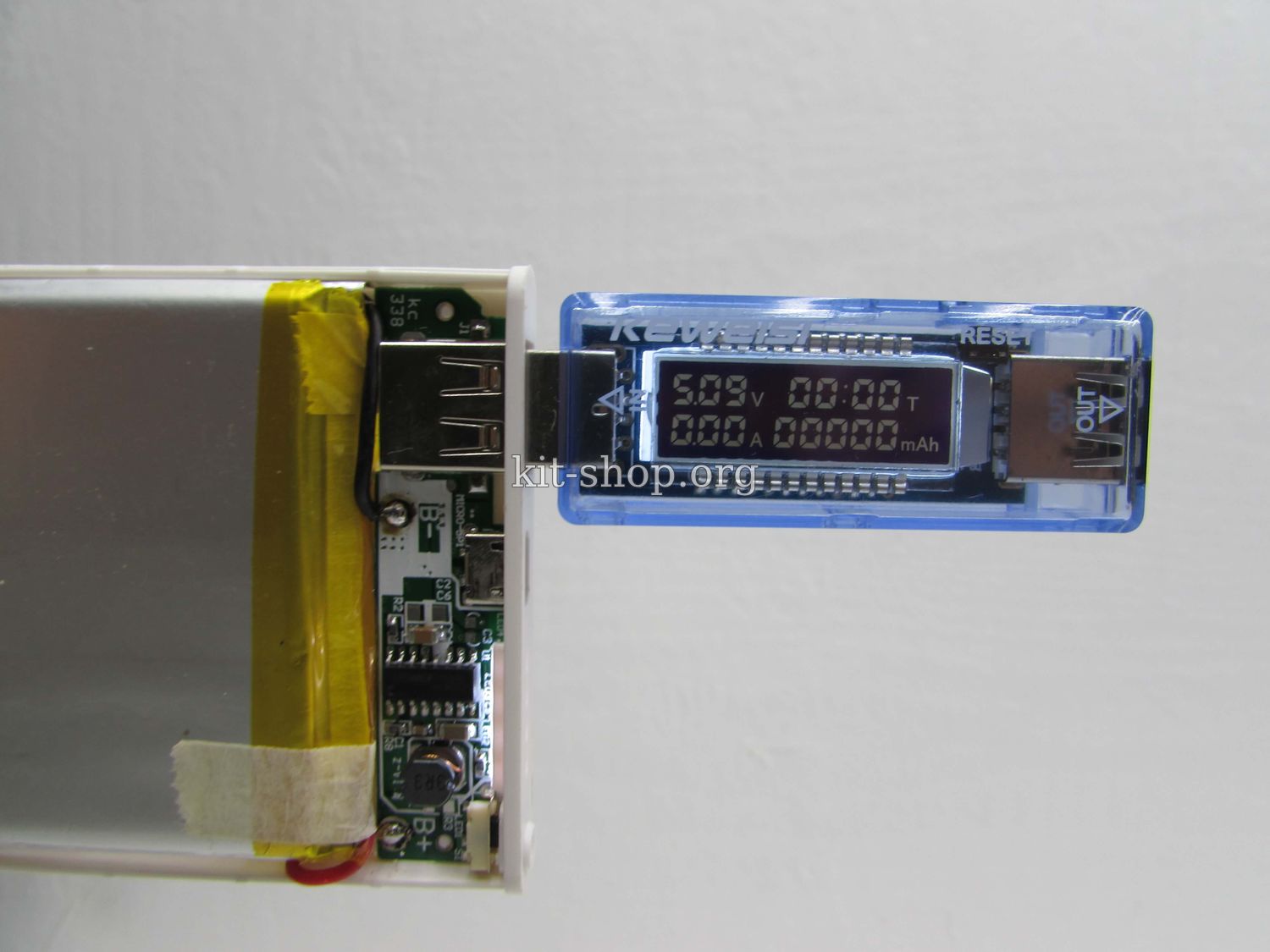

Оно стабильно с небольшим допуском (5,03 - 5,10), что полностью нормально.


Тест 4 - Выходной ток

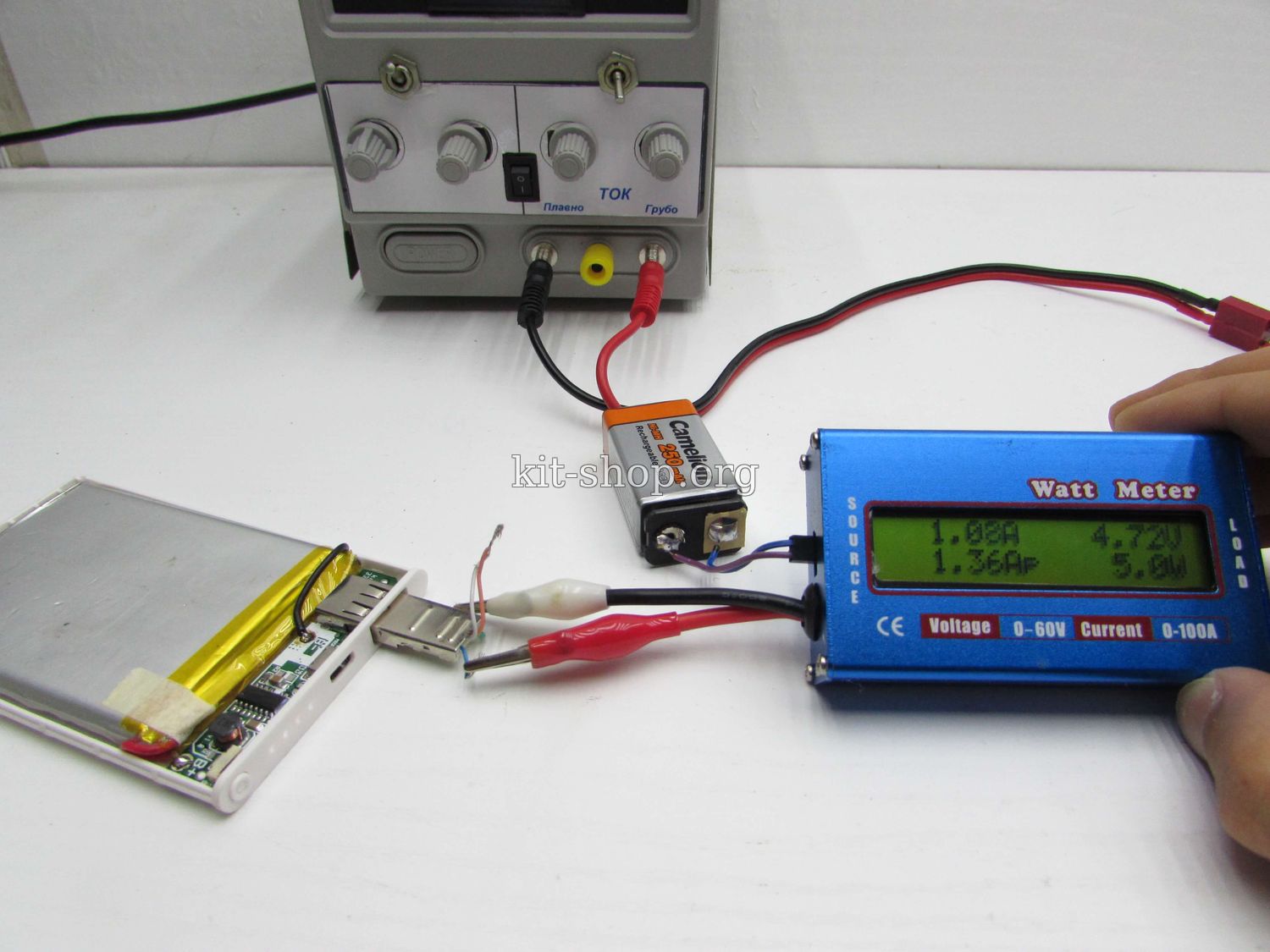

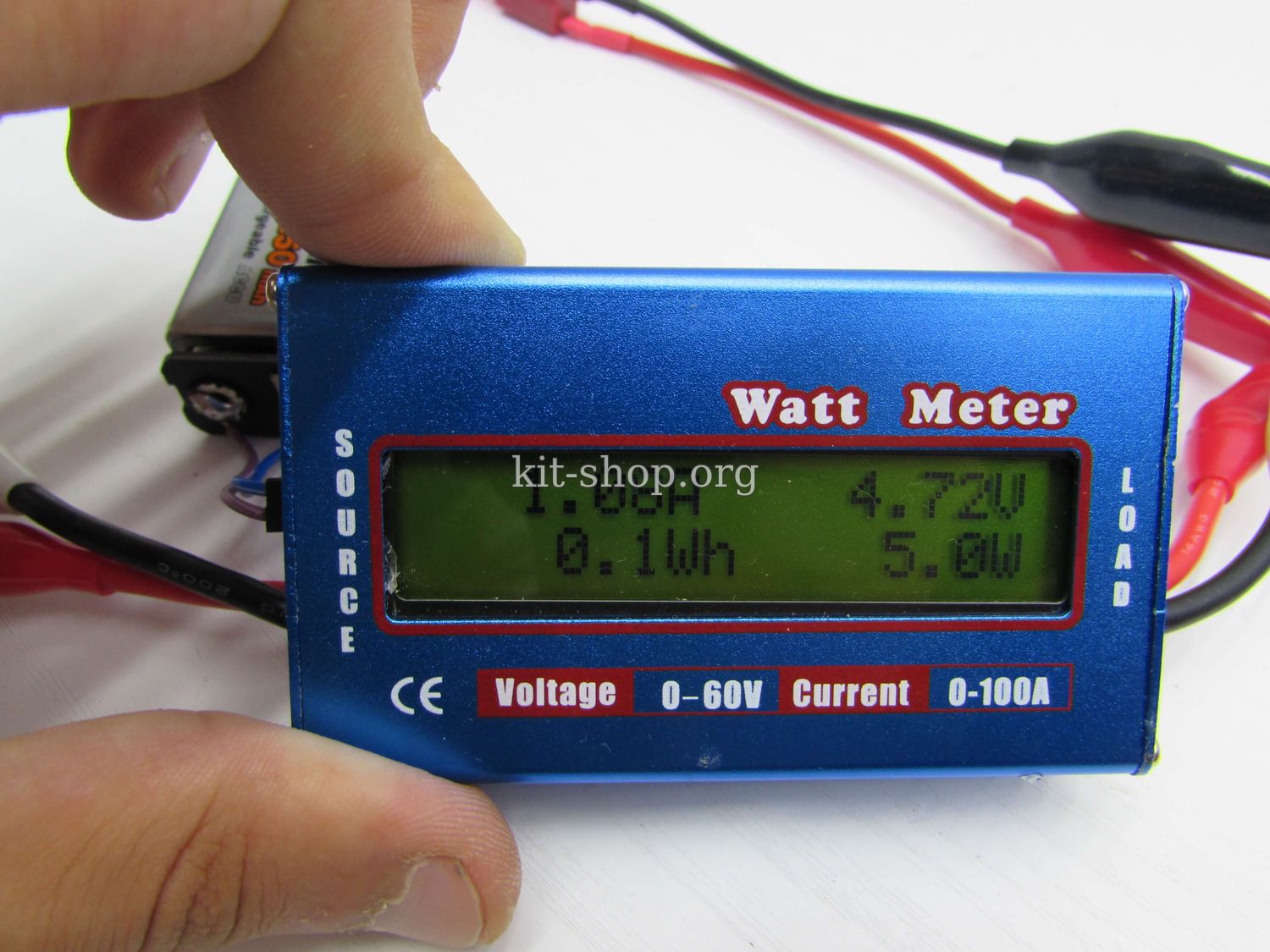

Для теста был использован многофункциональный ваттметр (это старый образец, показатели точные)

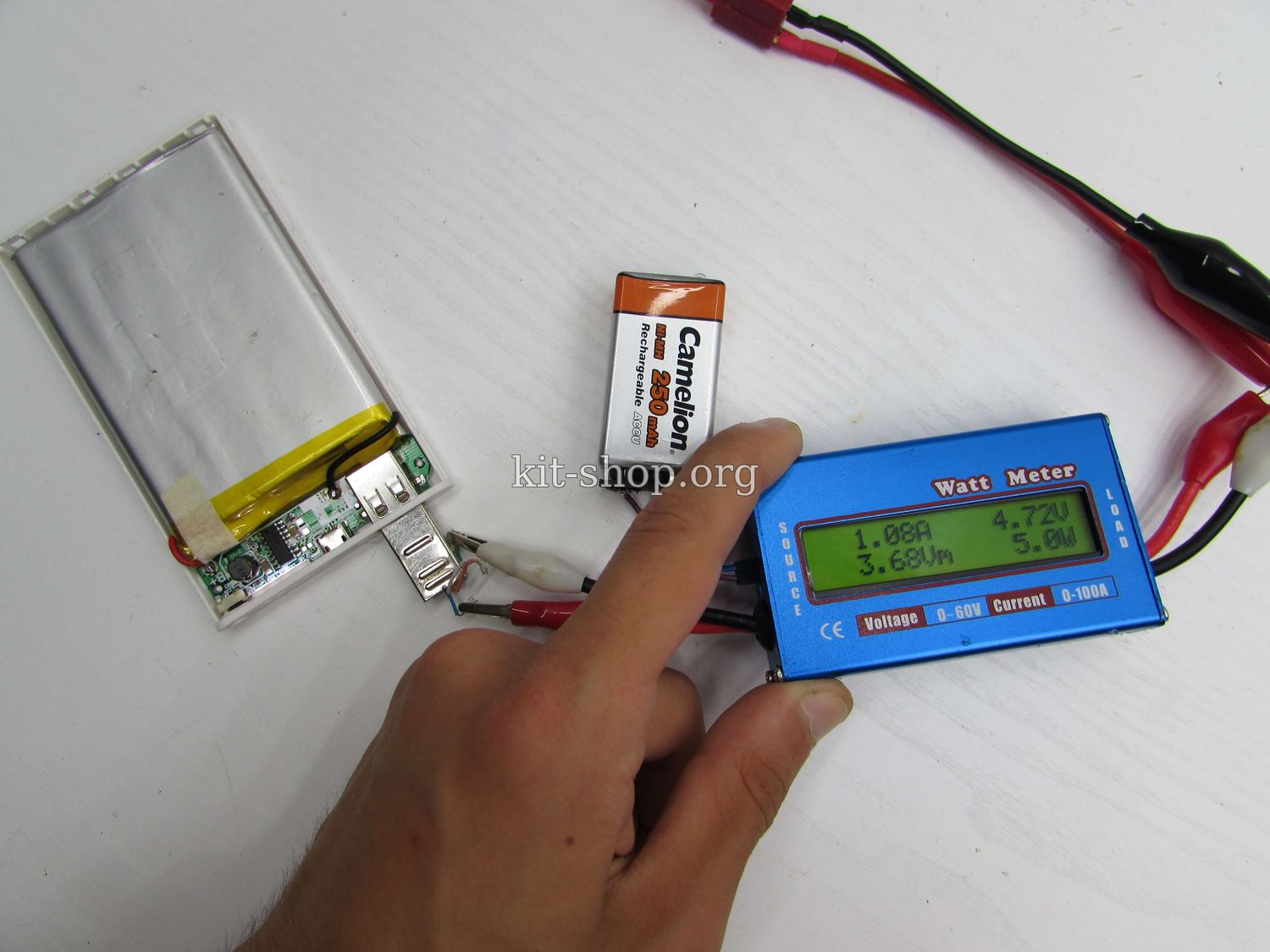

Нагрузка электронная, с плавной регулировкой тока, максимальный выходной ток, который удалось получить без снижения выходного напряжения составил 800 мА,при токе в 1А, напряжение просаживается до 4,75В





Тест 5 - Потребление от аккумулятора в режиме покоя

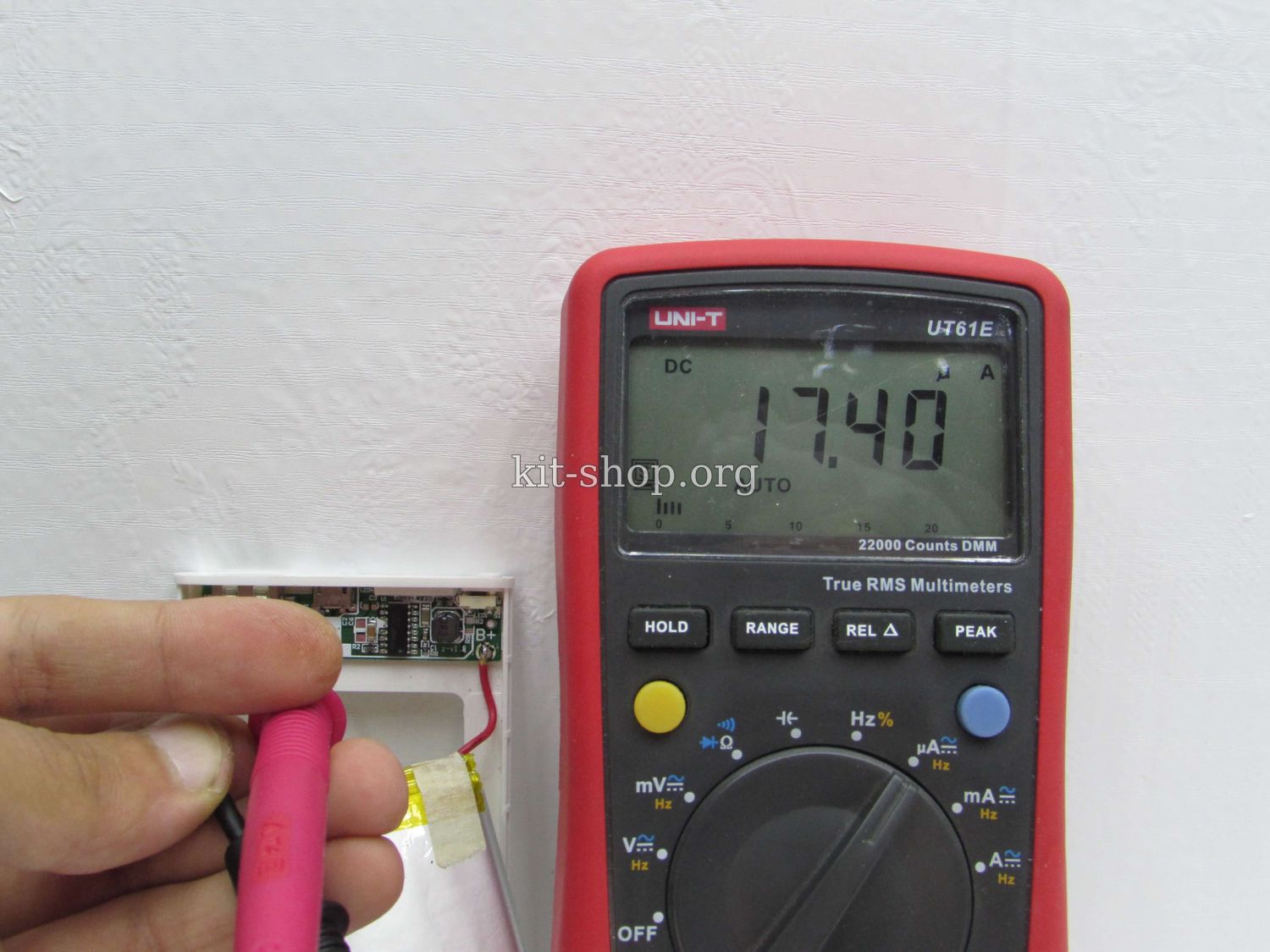

Тоже не мало важный параметр. Как видим потребление в режиме покоя все же есть и  оно составляет около 17мкА (микроАмпер)

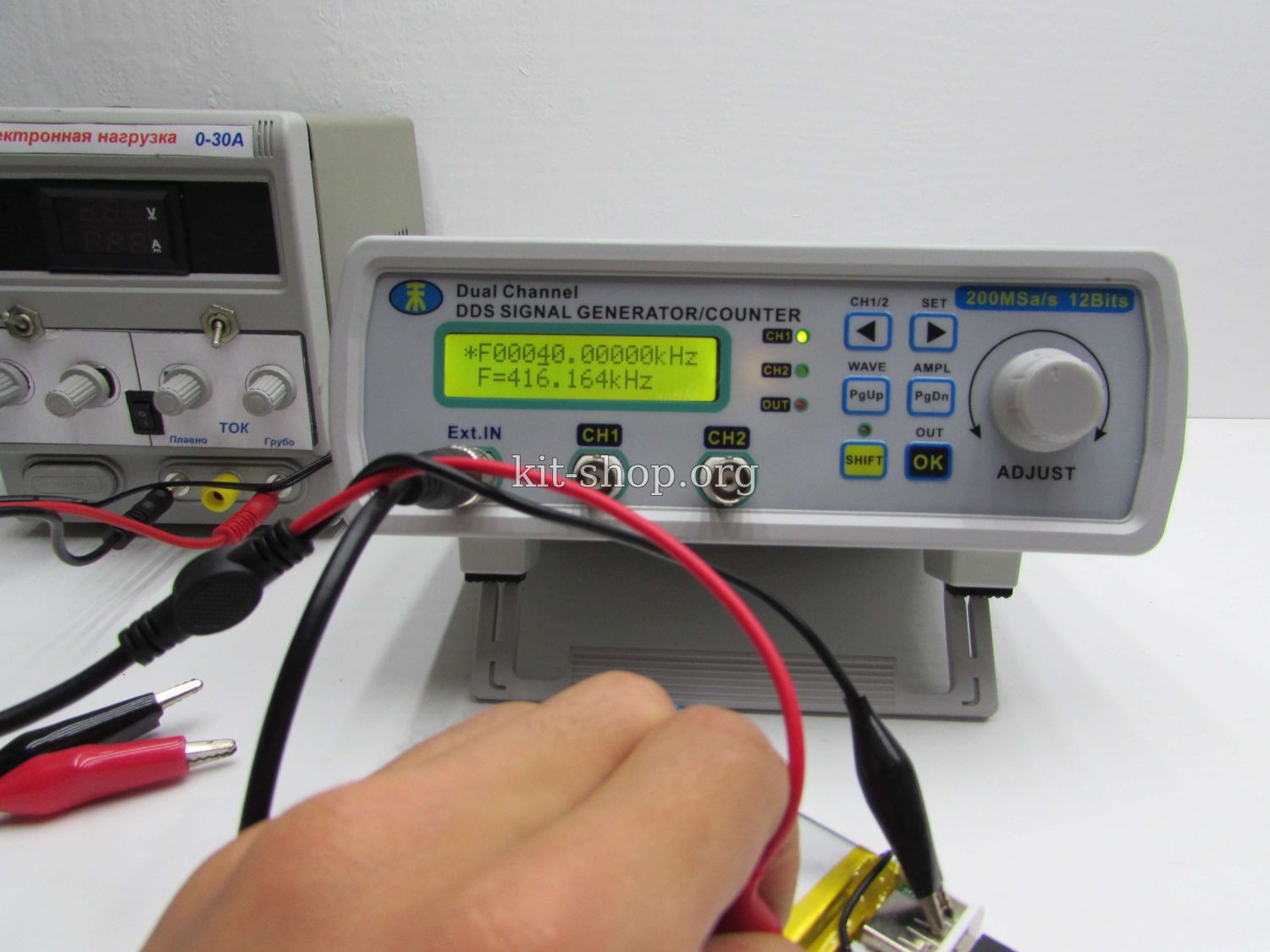

 Рабочая частота генератора около 415кГц

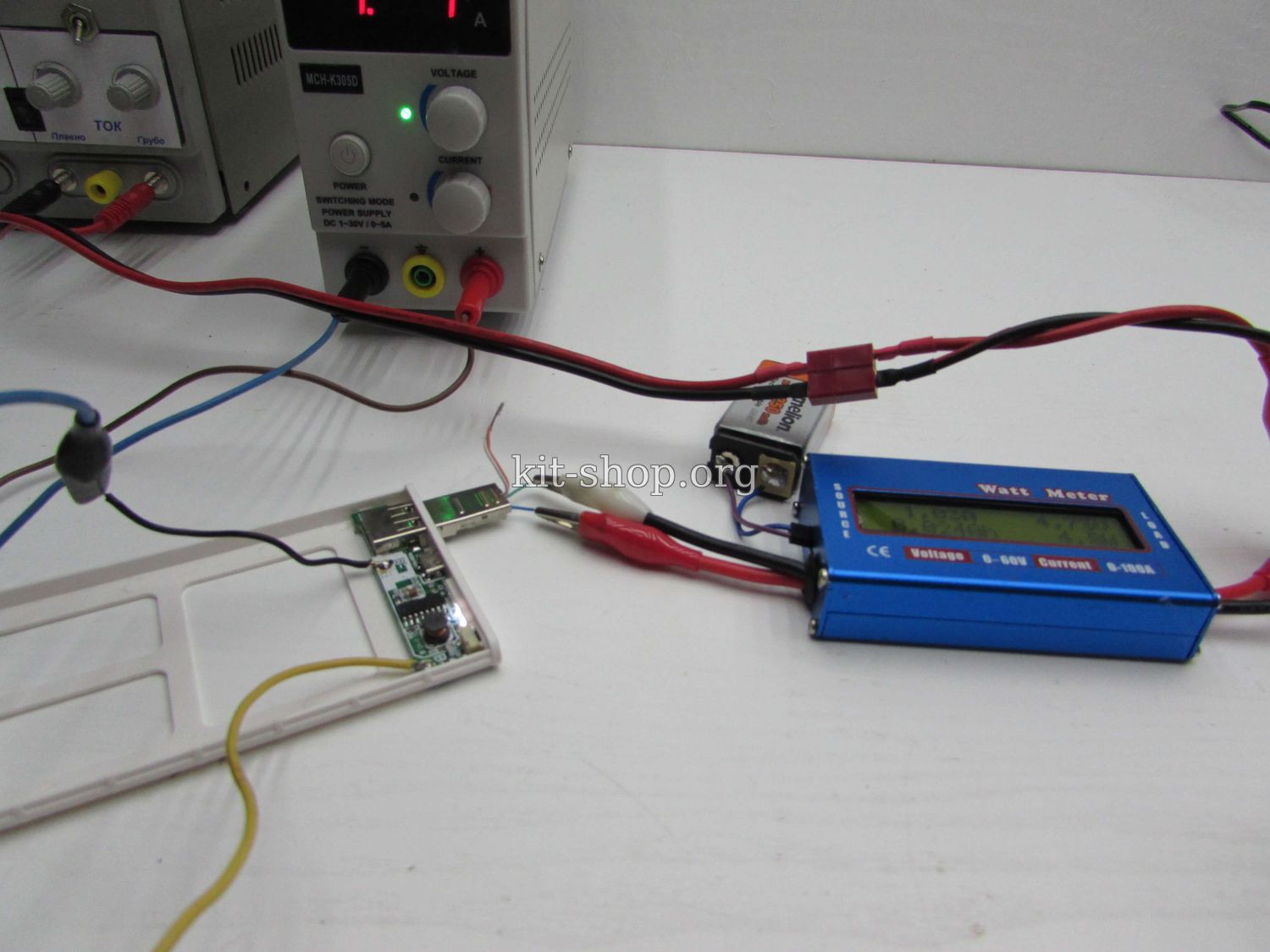

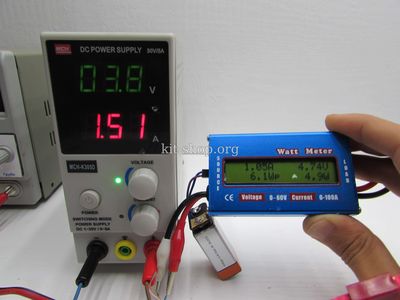

Тест на КПД (хотя производитель молчит о КПД) при максимальной выходной нагрузке. P.S. вместо аккумулятора использован лабораторный БП с довольно высокоточными индикаторами

Ток потребления аккумулятора 1,51А
Напряжение на аккумуляторе 3,8В
Выходной ток 1,05А
Выходное напряжение 4,74В

Исходя из этого

Потребляемая мощность а аккумулятора - 5,738 Вт
Выходная мощность 4,977 Вт





Погрешность теста не более 7% С учетом потерь на проводах и погрешности измерительных приборов.

Кому лень читать все это я подготовил видео обзор

Ссылка на power bank с аккумулятором
Ссылка на power bank без аккумулятора

(товар недоступен, поэтому даю ссылку на самый бюджетный вариант power bank-а с 8-ю аккумуляторами 18650 с дисплеем, аккумуляторы в комплект не входят )
