Паяльник TS100 65W

Товар  можно купить тут


Новинка сезона супер паяльник с гордым названием TS100, звучит как Т-1000 из фильма «Терминатор 2». Это умный, очень крутой прибор, максимум возможностей и маленькие размеры, OLED-дисплей и процессорное управление, долговечное жало с возможностью быстрой замены, встроенный акселерометр, а также возможность его перепрошивки с компьютера или телефона через USB. Да это крутой прибор, но он стоит около 4000 руб. Давайте выясним почему.
TS100 скорее всего предназначен для продвинутых профи, насытившихся паяльными станциями, их трудно удивить. Наверное для таких людей, китайцы и создали эту дорогую игрушку. Между прочим, слово «игрушка» не совсем подходит для характеристики этого паяльника.
Это действительно профессиональный прибор, хотя выглядит просто как красивая безделушка, параметры очень серьезные и даже больше - он с легкостью может победить паяльник от обычной станции. Но обо всем по порядку.







Комплектация.

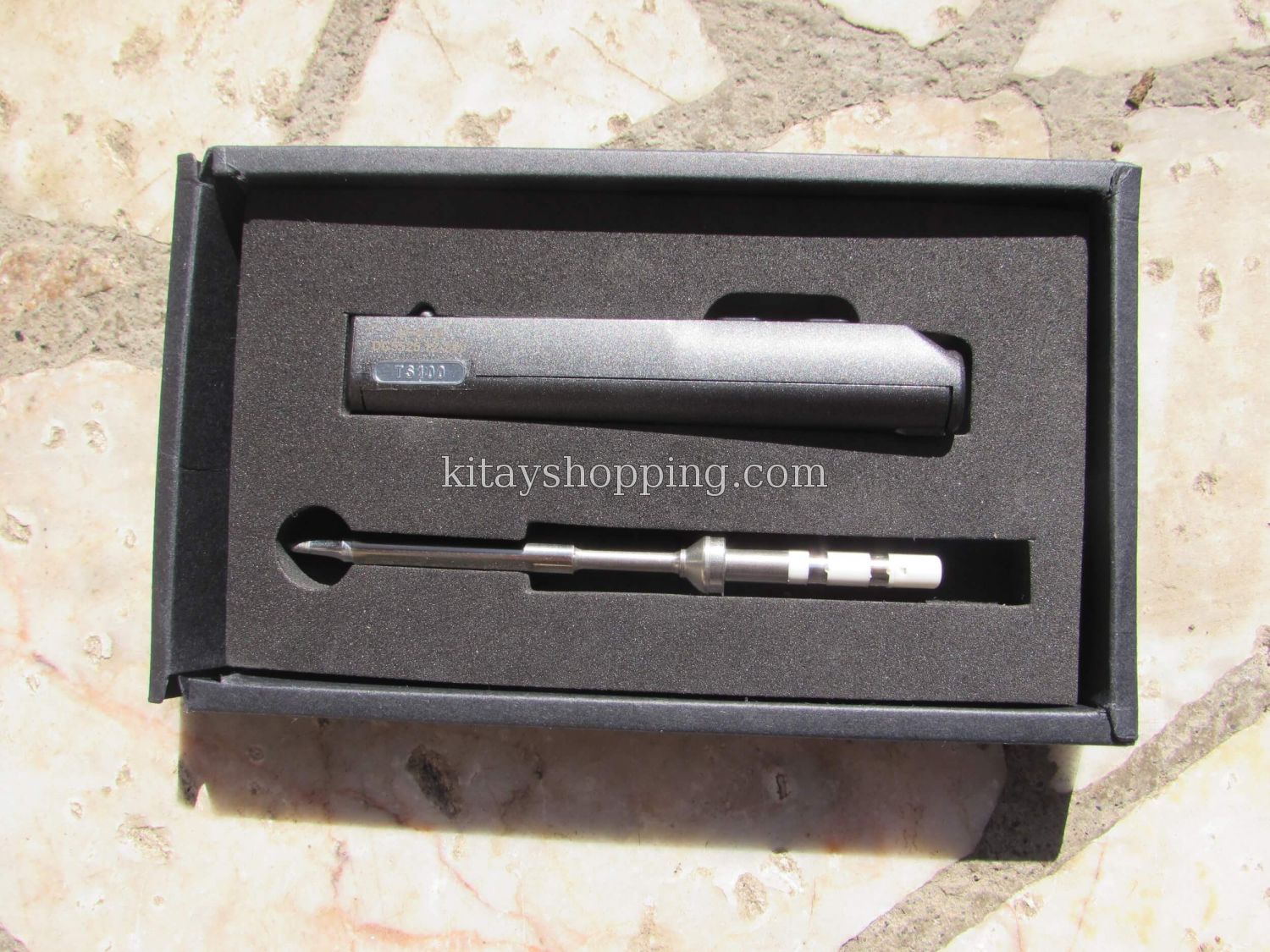

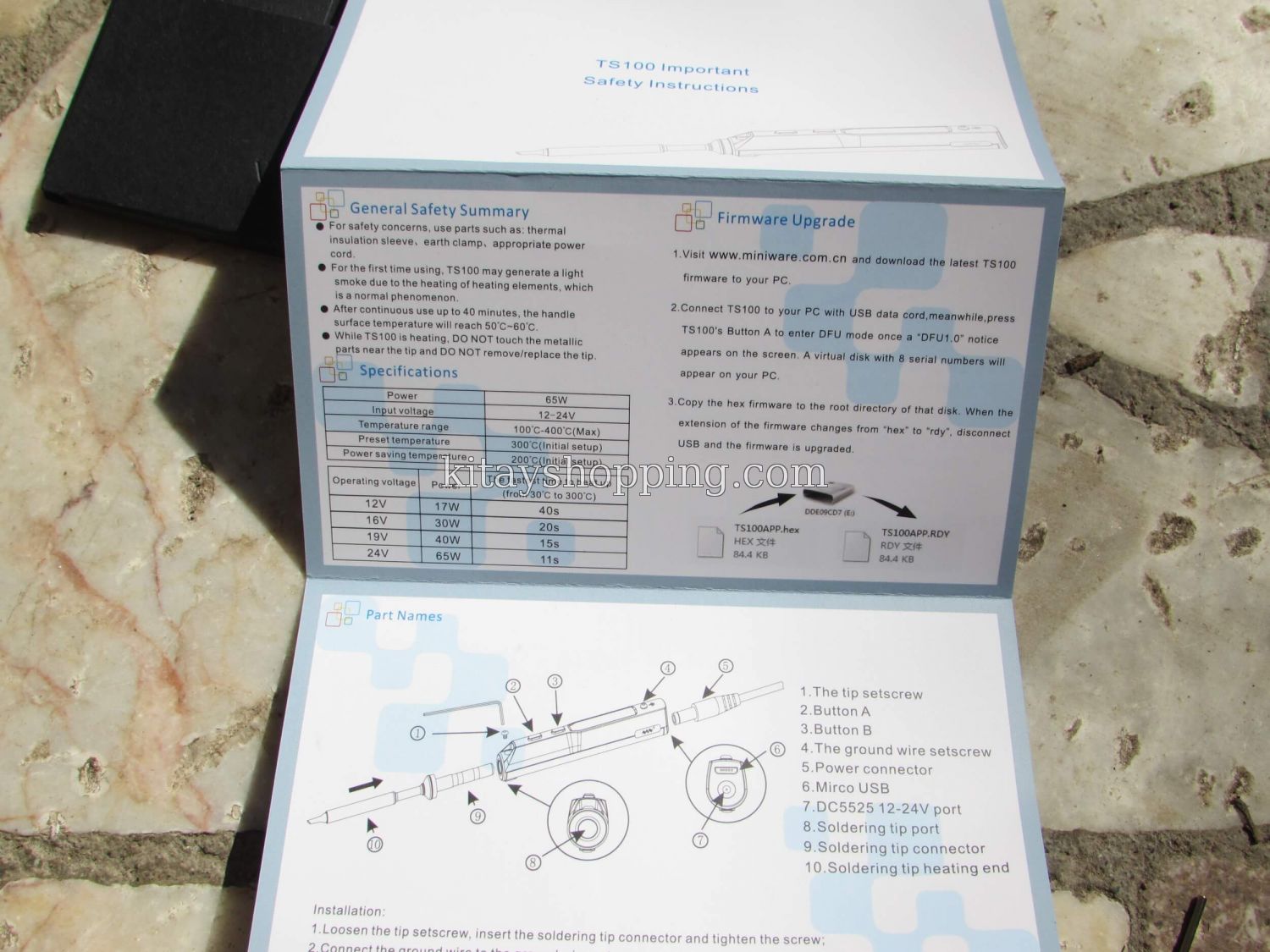

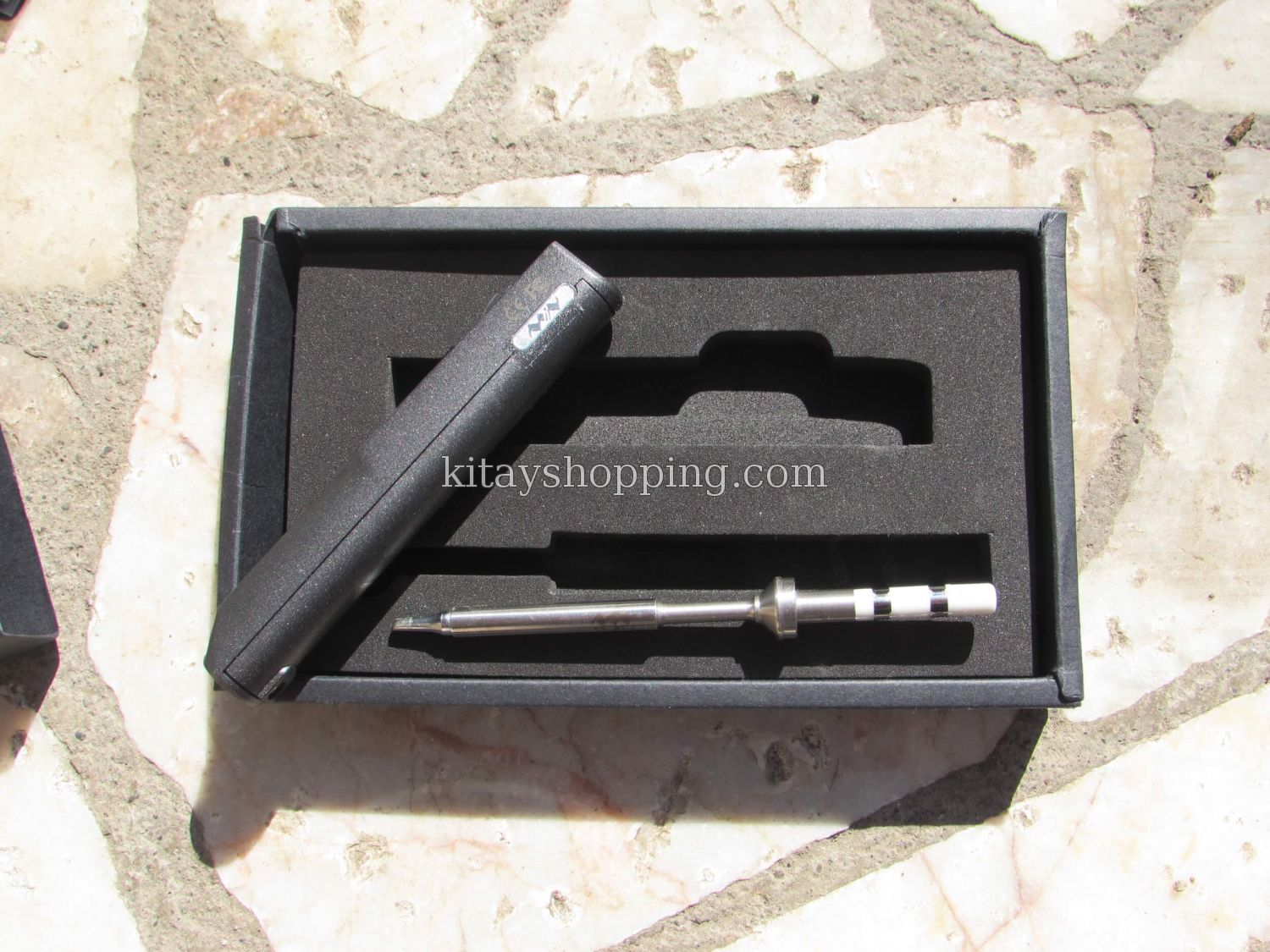

У девайса стильная упаковка, которая более похожа на коробок смартфона, внутри подробная инструкция на китайском и английском, есть даже принципиальная схема. В антистатическом пакетике ключик для смены жала и два запасных винтика, пластиковая сервисная карта с QR кодом. Тип жала можно выбрать по своему желанию.
Паяльник приходит разобранным на две части - рукоятка и 1жало.








Основные характеристики.
Вес паяльника составляет всего 21г без жала. Напряжение питания может быть от 12В до 24В. При 24В максимальная мощность нагревателя составляет 65 Вт. Вы верите,  учитывая, что у среднего паяльника от станции мощность около 40 Вт? Ну ладно, и это проверим.
Паяльник микроконтроллерный и версию файла прошивки можно обновлять, а параметры установленные по умолчанию - изменять. Есть встроенный акселерометр, если паяльник лежит без дела определенное время, то температура начнет снижаться до заданной величины. Время, через которое он уйдет в режим сна, и температуру можно корректировать. Но стоит взять его в руки и сразу начнется нагрев - полезная функция для женатых радиолюбителей, у которых жена, убираясь в мастерской часто обжигает руки о забытый, раскаленный паяльник.

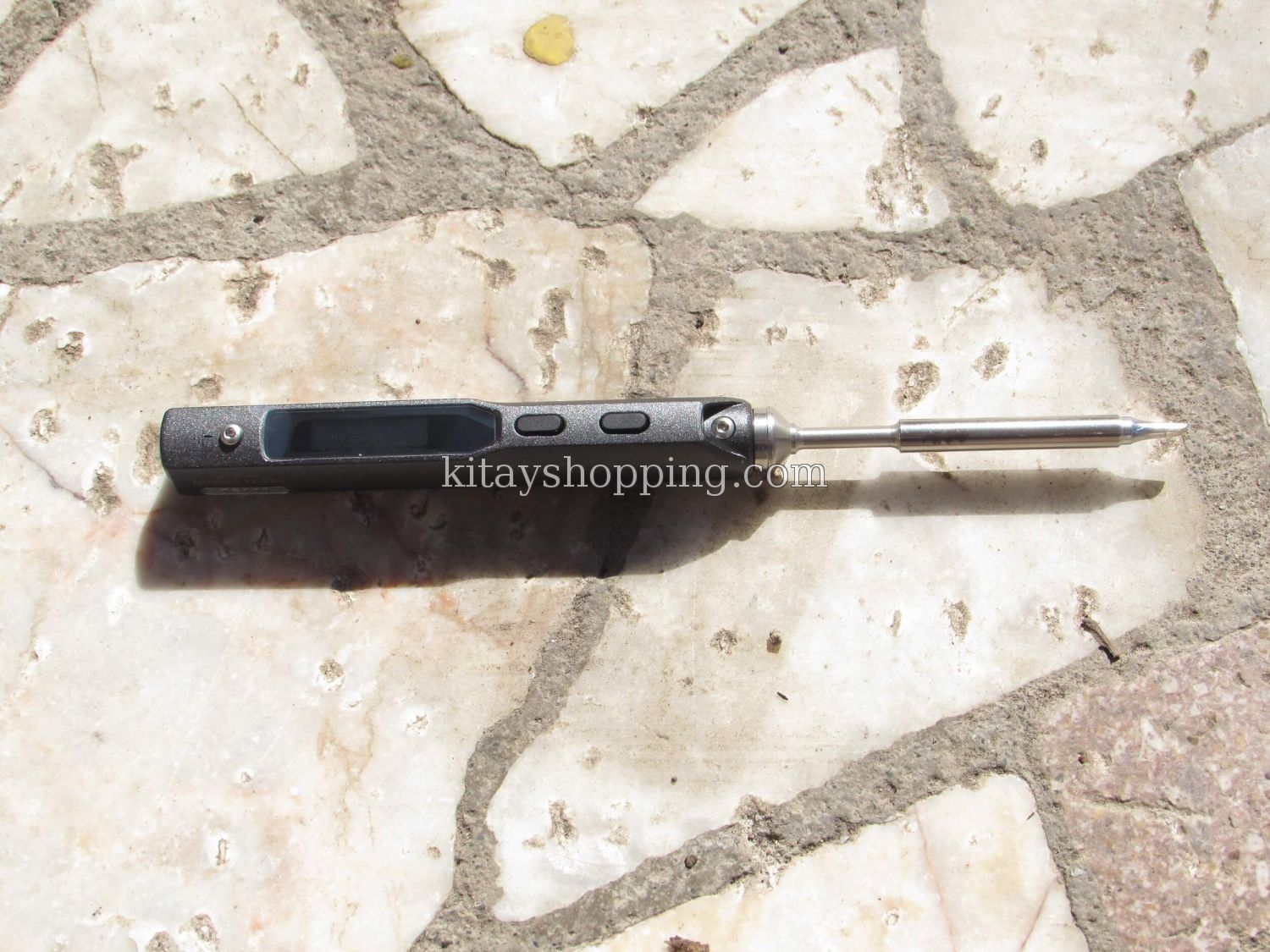

Длина паяльника составляет около 17 см, это на пару см меньше, чем у паяльника от обычной станции.






Максимальная температура, которую можно выставить составляет 400°С. Многие скажут: «У моей паяльной станции на 80°С больше». Однако этот паяльник при температуре 400°С может сделать гораздо больше, чем наши станции. Давайте проверим.
Для этого нужен мультиметр с возможностью измерения температуры, паяльник от станции и TS100. Выставим на конкуренах одинаковую температуру в 320°С и постараемся расплавить тугоплавкий припой на широких дорожках печатной платы. 320°С оптимальная температура для пайки мелких и средних радиолюбительских дел, но когда речь идет о широких дорожках, теплоемких платах и тугоплавком припое, то температуру в случае станции нужно повышать, а TS100 справляется без малейших проблем - это большой плюс в его пользу. Почему же так происходит, почему паяльник от станции не справляется с задачей при этой температуре? Дело в том, что в TS100 термопара находится в непосредственной близости от рабочей части, и как только жало остывает хоть на градус, процессор быстро реагирует увеличивая мощность, чтобы компенсировать тепловые потери и держать жало постоянно нагретым до нужной температуры. А в паяльнике от станции, термопара отдалена от рабочей части, поэтому при работе с теплоемкими платами кончик жала будет остывать быстрее, чем термопара.




Управление

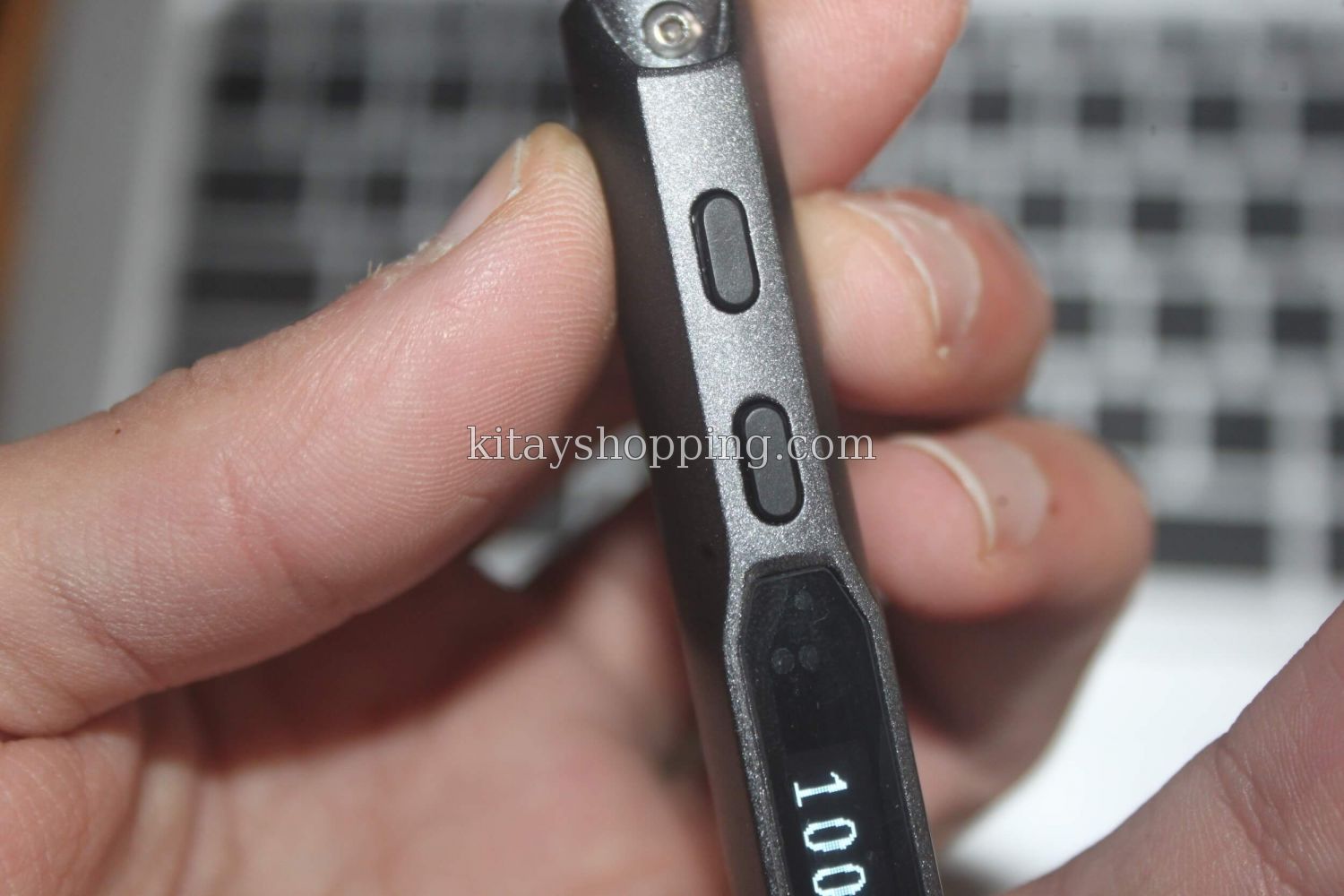

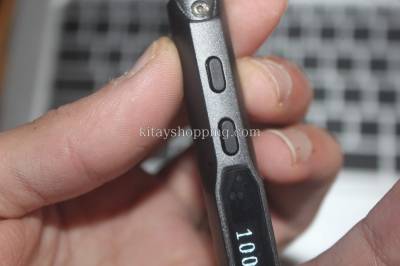

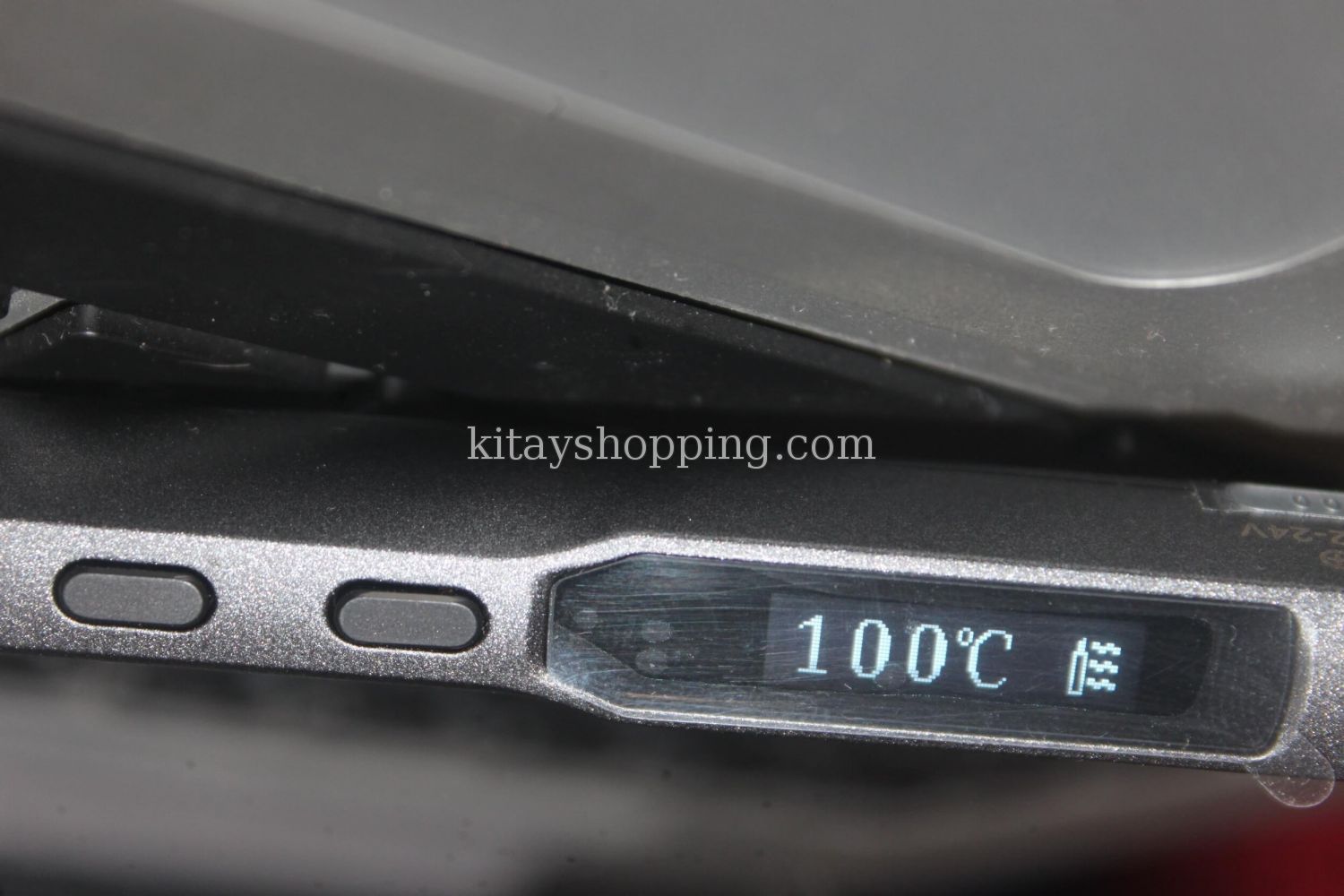

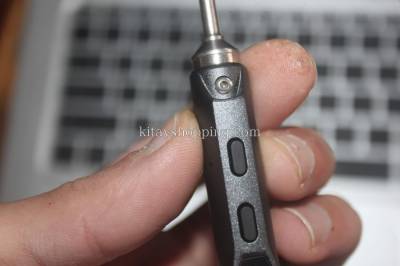

Управление осуществляется 2 кнопками А и В. Устройство вывода информации в виде дисплея на органических светодиодах. При подключении источника питания паяльник ждет вашей команды и предлагает нажать на кнопку А (ближе к жалу). Если ее нажать, то начнется нагрев жала до 300°С, такая температура выставлена по умолчанию, если же длительно нажать правую кнопку, то перейдем в режим измерения температуры, на дисплее отобразится комнатная температура, жало не будет нагреваться. Именно из этого режима, при комнатной температуре, можно перейти в режим калибровки паяльника, нажав одновременно обе кнопки. При попытке калибровки горячего паяльника на дисплее выдается значок ошибки.
Нажав и удержав любую из кнопок мы можем выставить нужную температуру жала и действующая температура мгновенно поднимется до заданной.

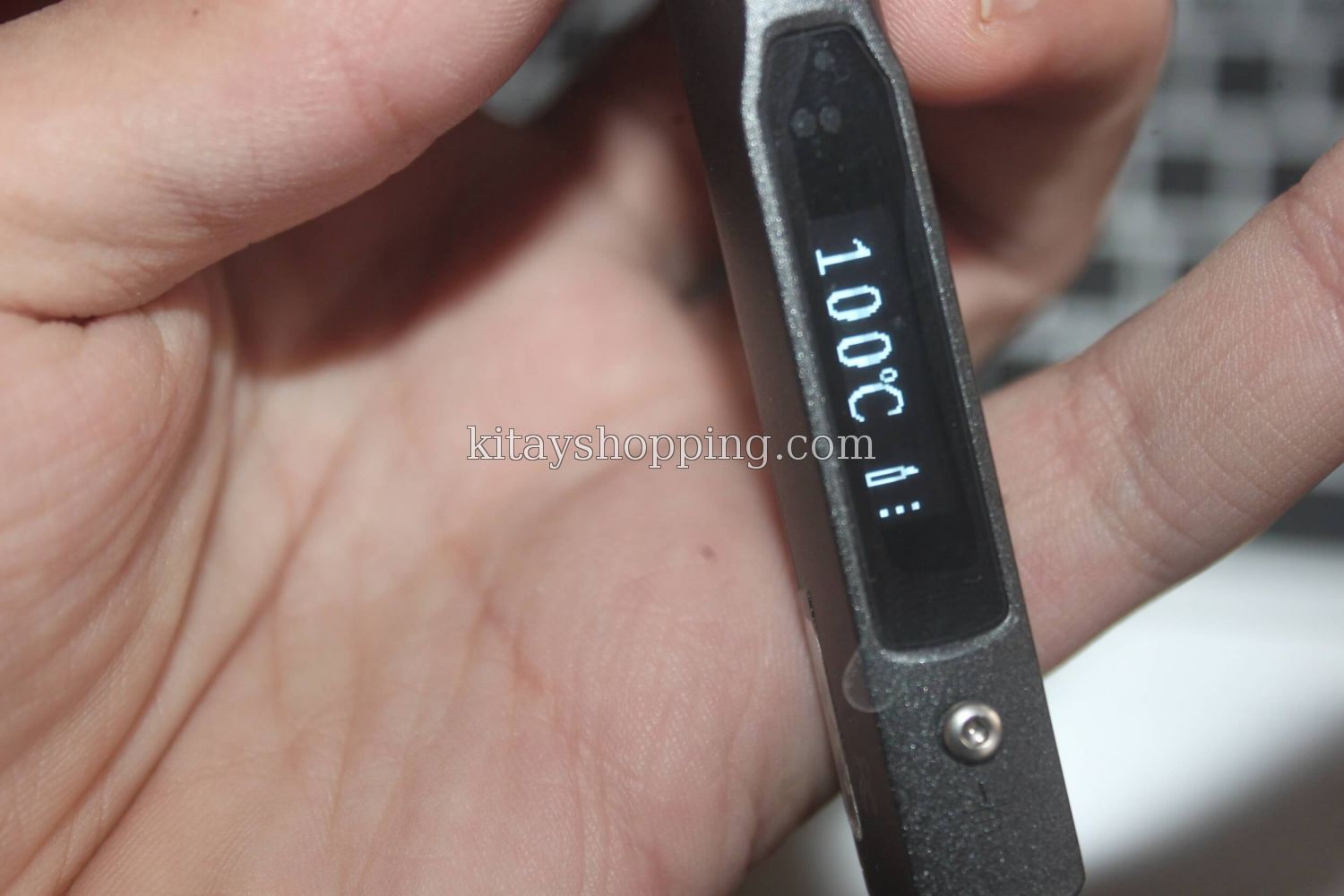

Производитель заявляет, что нагрев от 0 до 300°С занимает всего 11 секунд, давайте проверим при напряжении 24В.



И это чистая правда.

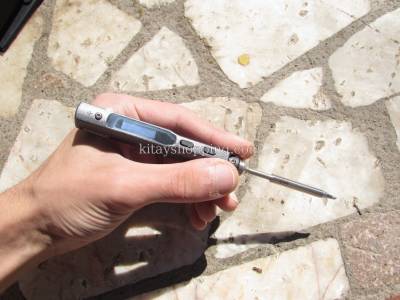

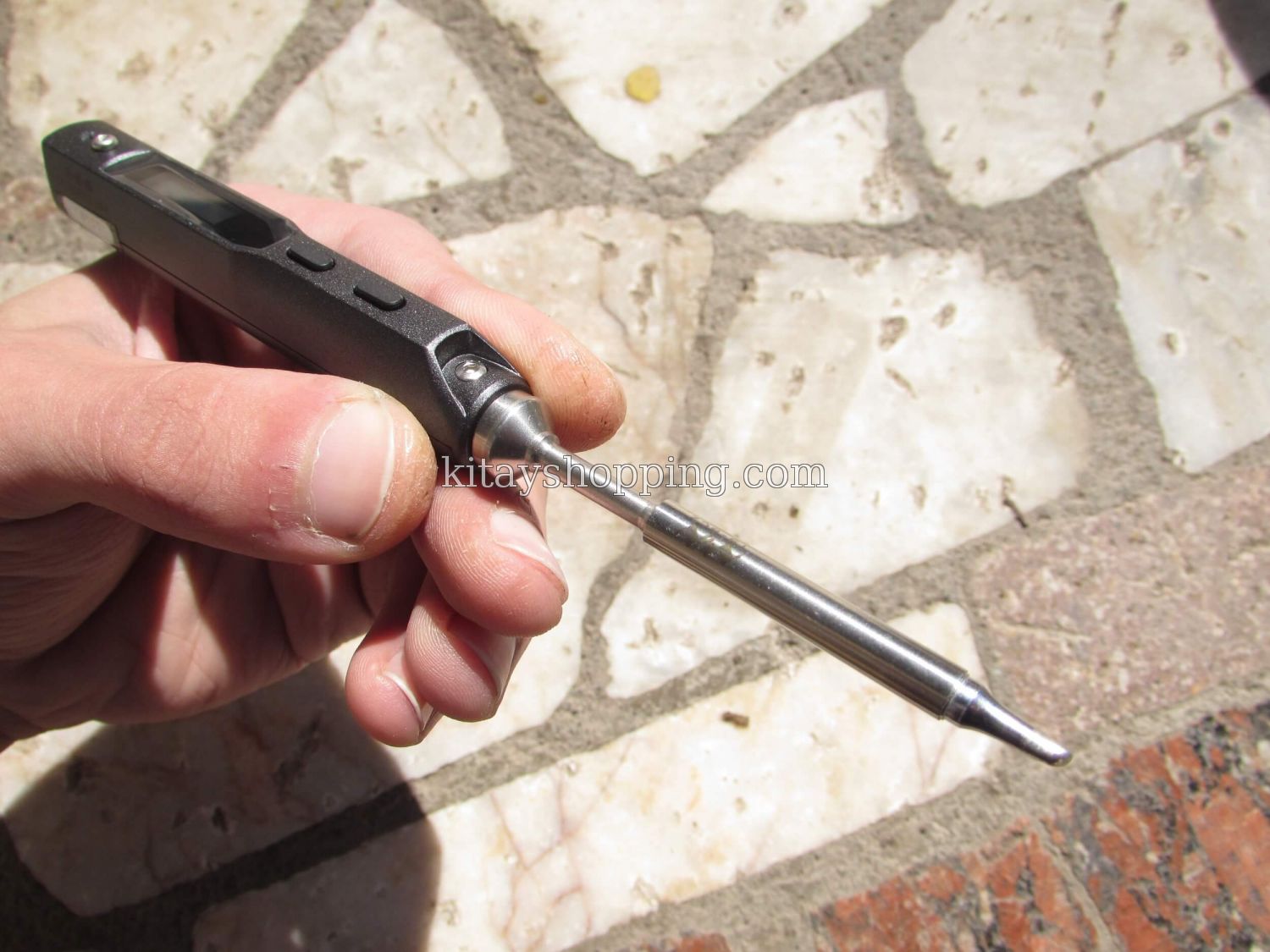

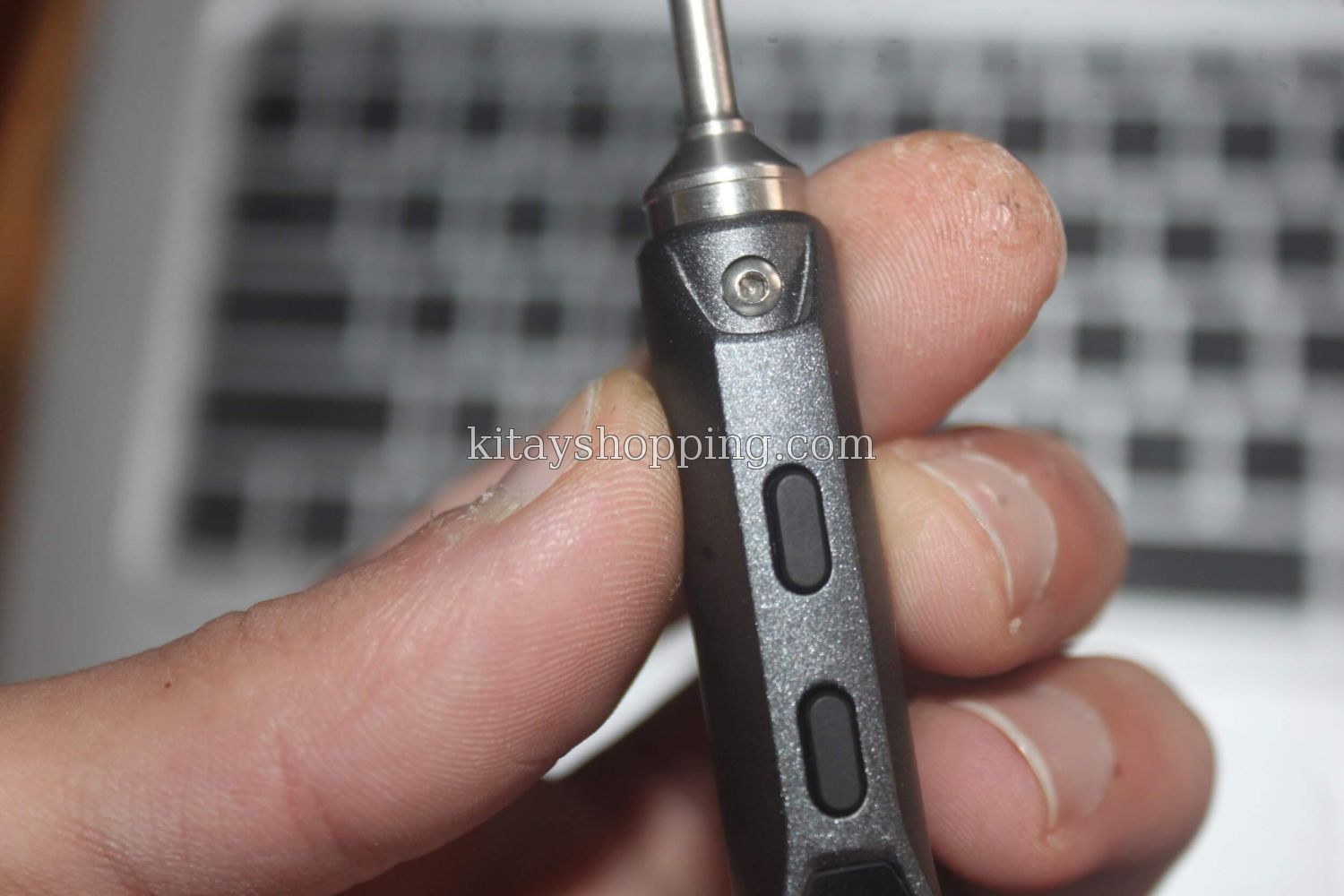

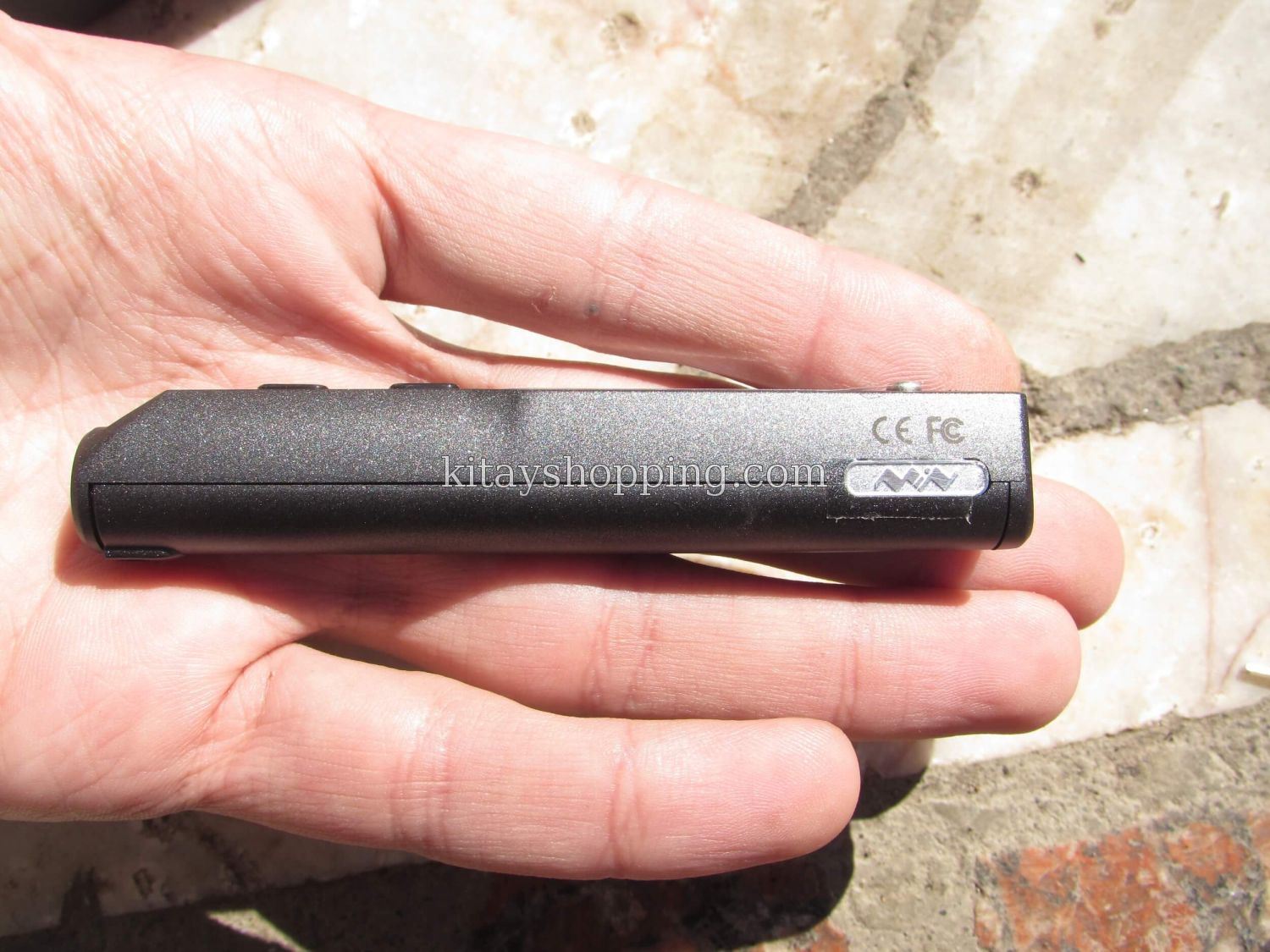

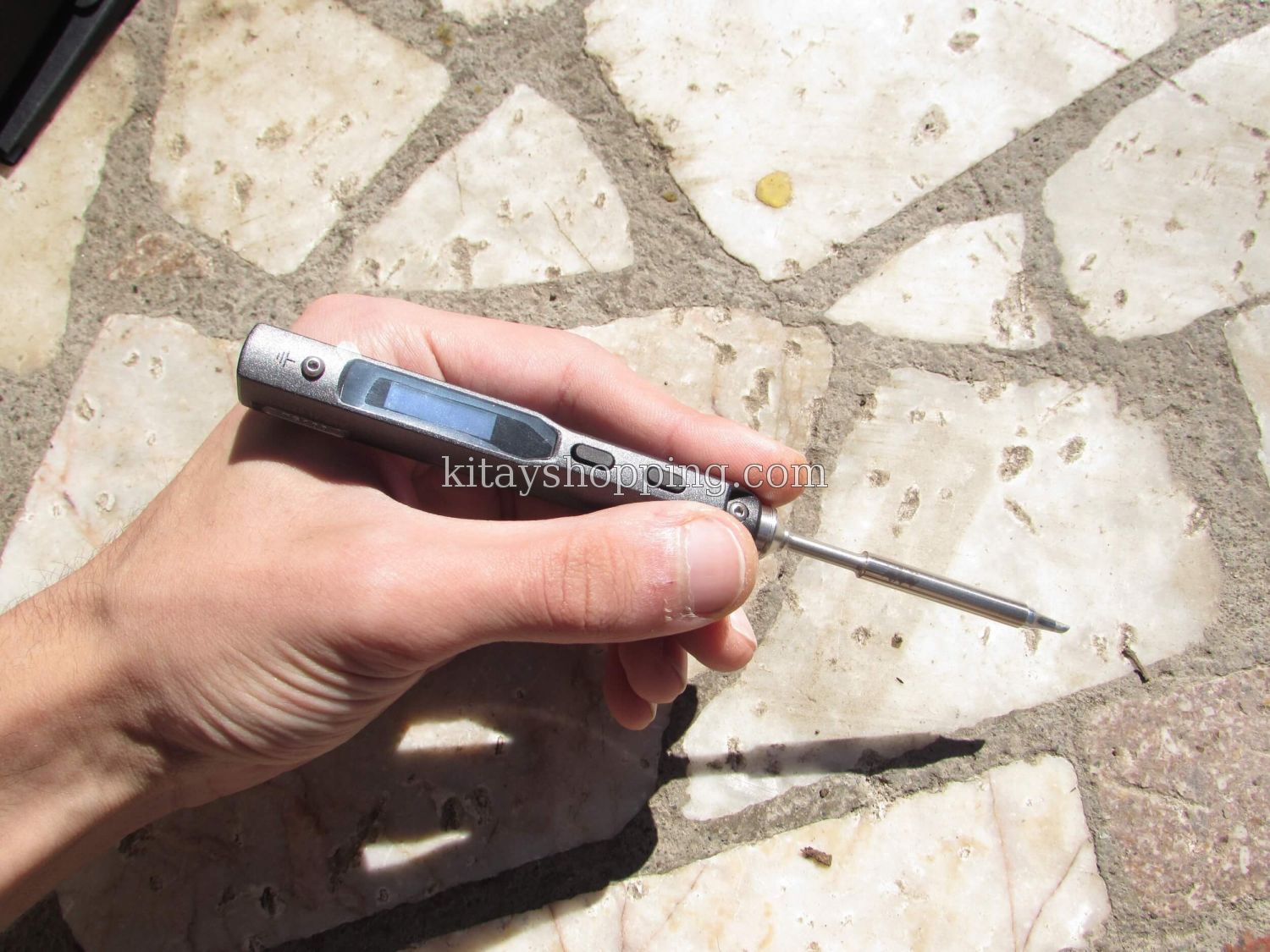

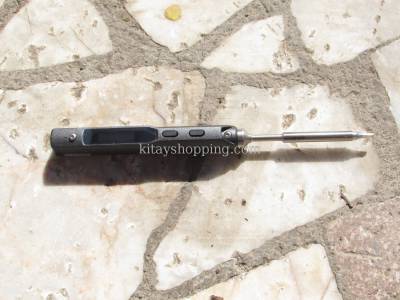

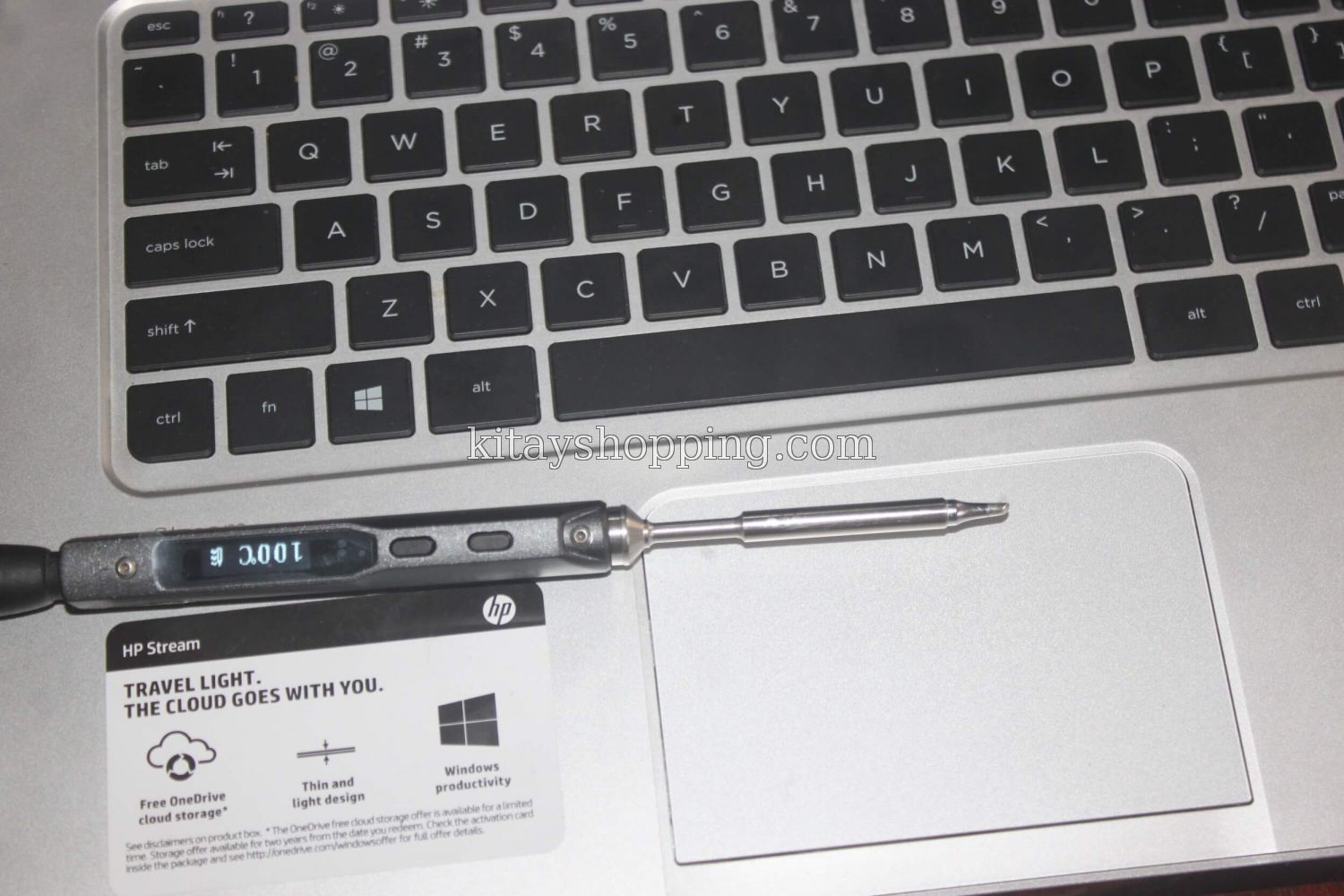

Внешний вид TS100 очень элегантный, сразу чувствуется, что он дорогой и очень необычный, OLED-дисплей, нестандартное жало, в руке не скользит.




Жало.

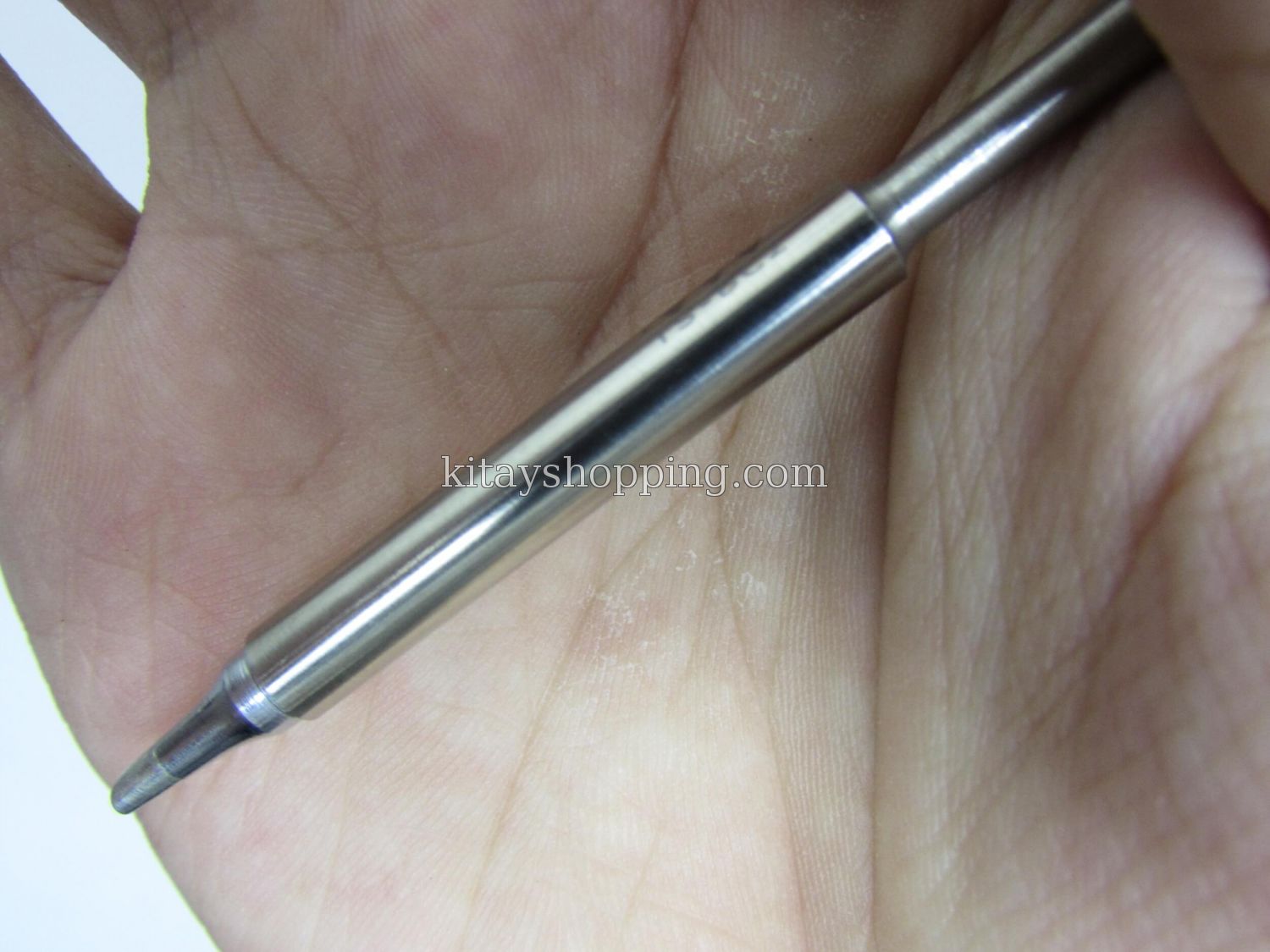

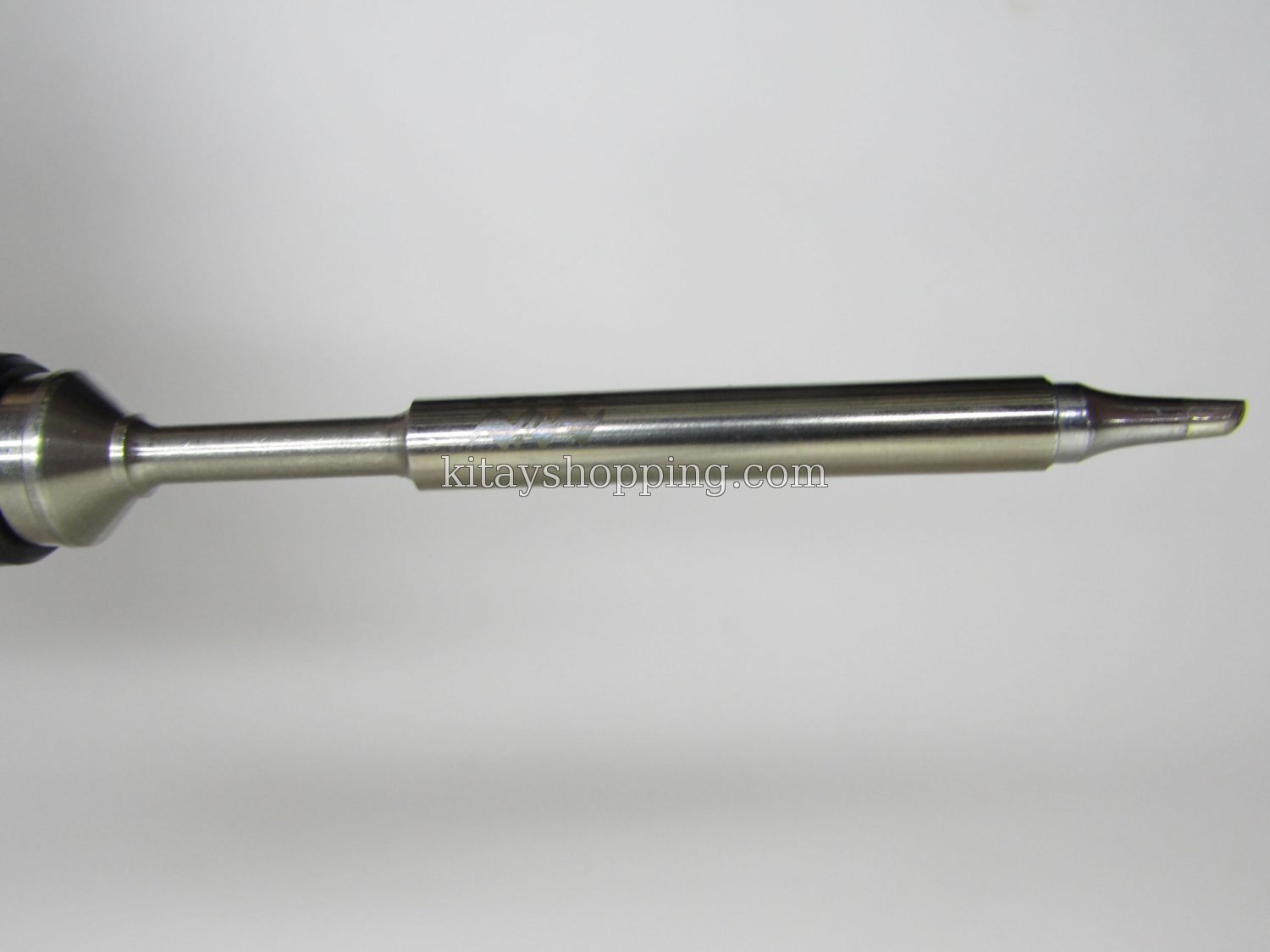

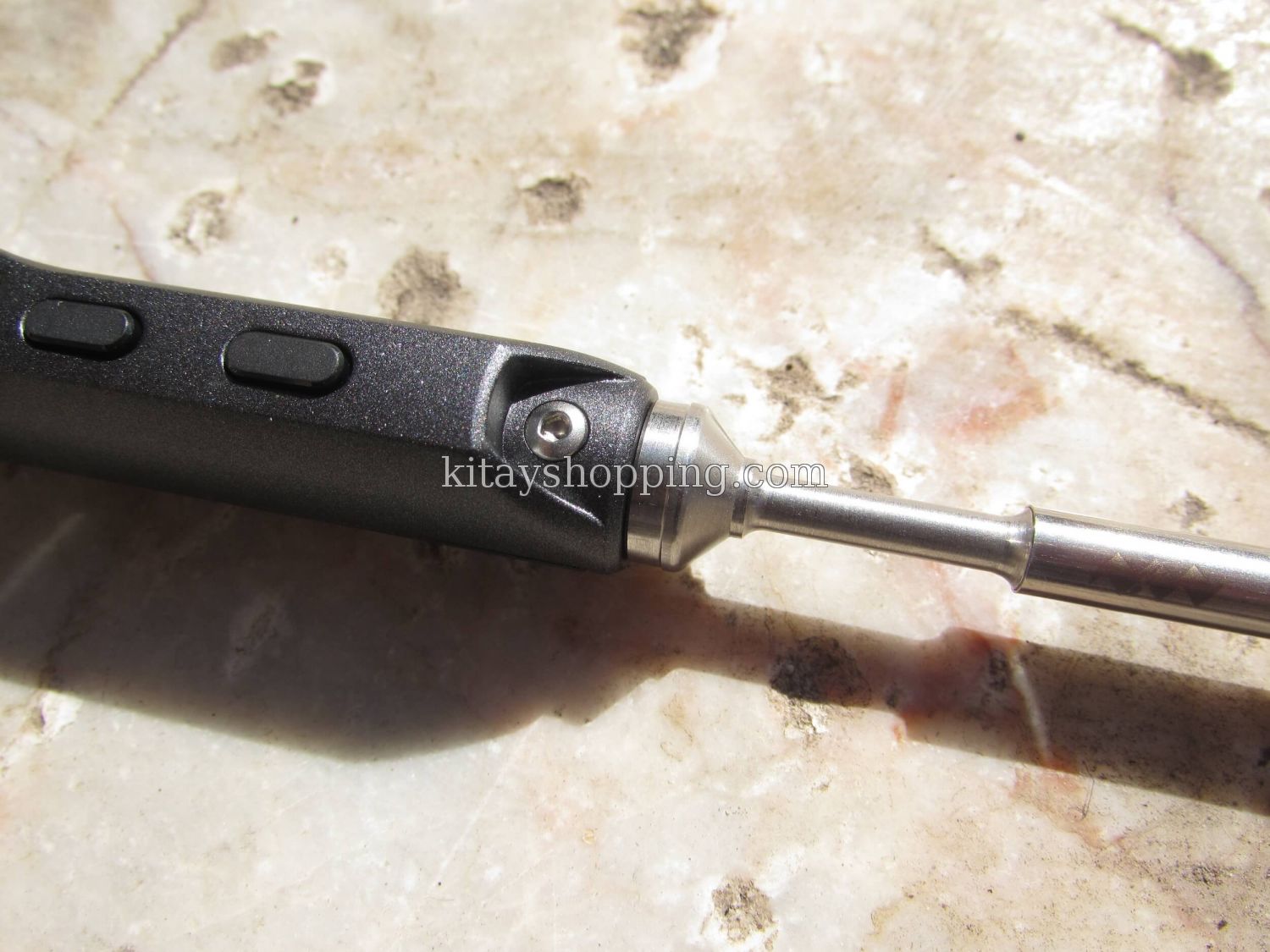

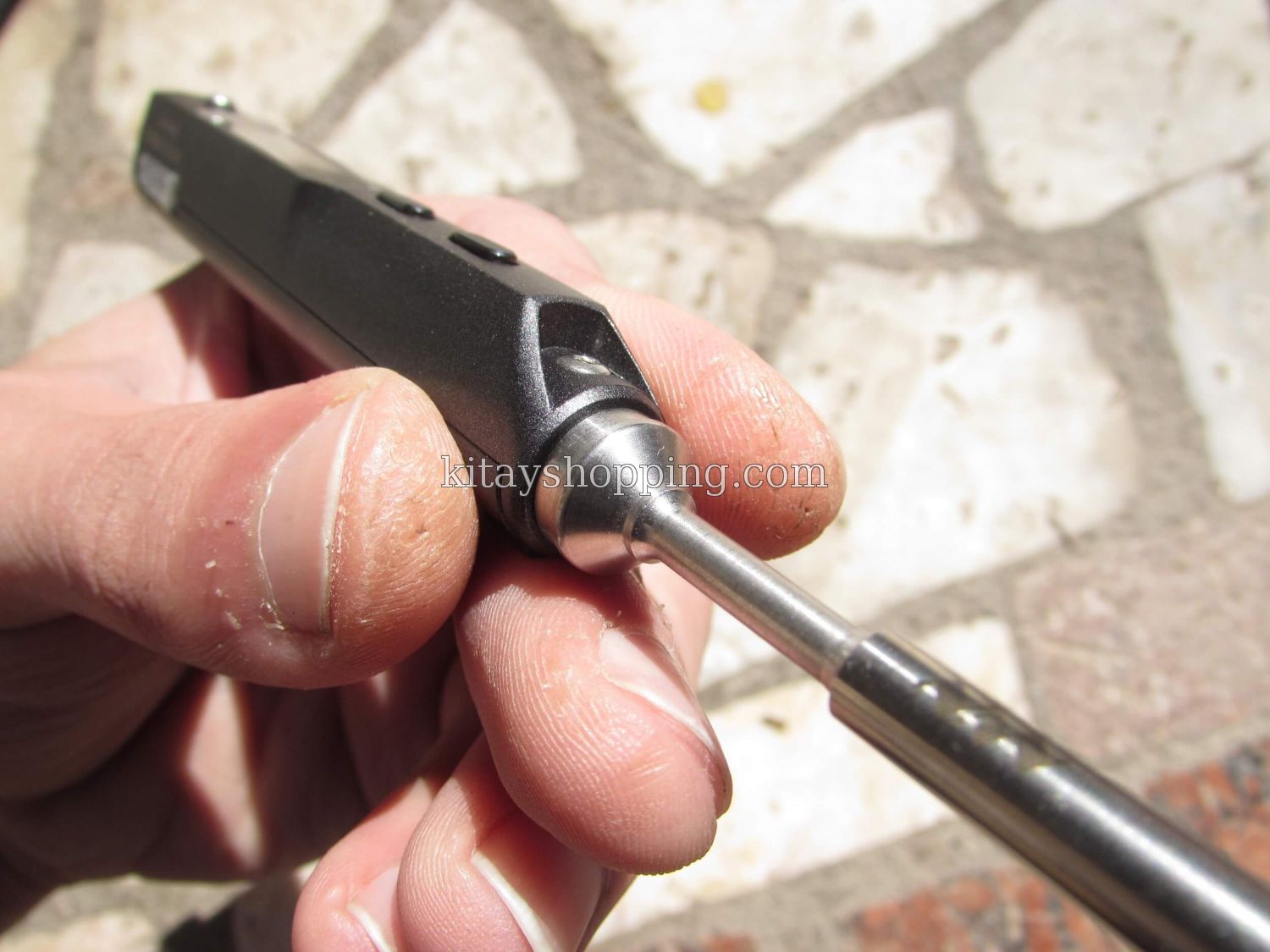

Картриджное жало стандарта TS-BC2 (я выбрал этот вариант), несгораемое, долговечное, заменяется выкручиванием винта . Продаются жала на любой вкус, но дорогому паяльнику - дорогое жало, каждая дополнительная разновидность обойдется в 8 -10$.

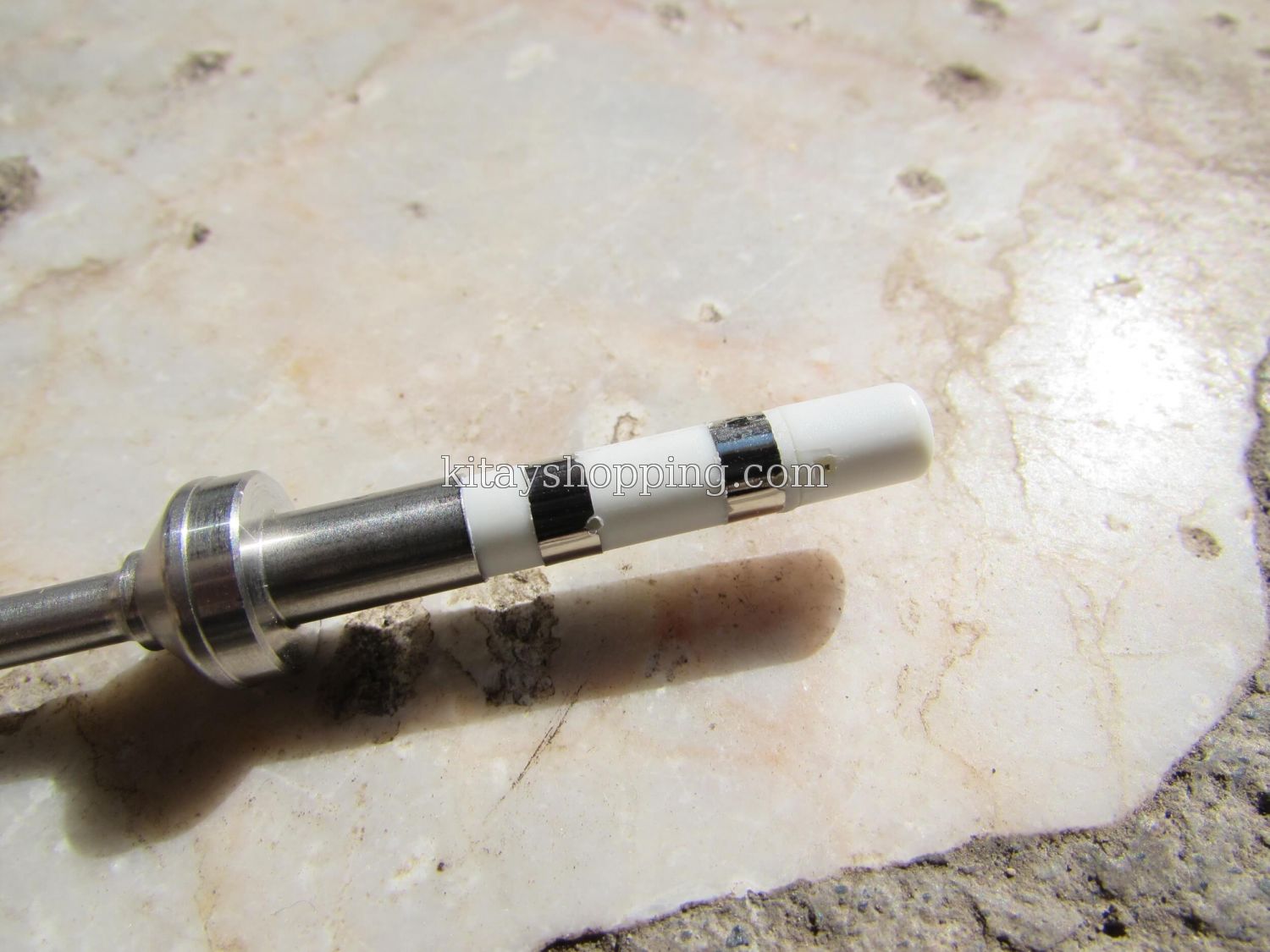

Внутри нагреватель на 65 Вт и термопара, длина жала 106 мм при весе в 10,5 г.


Питание.

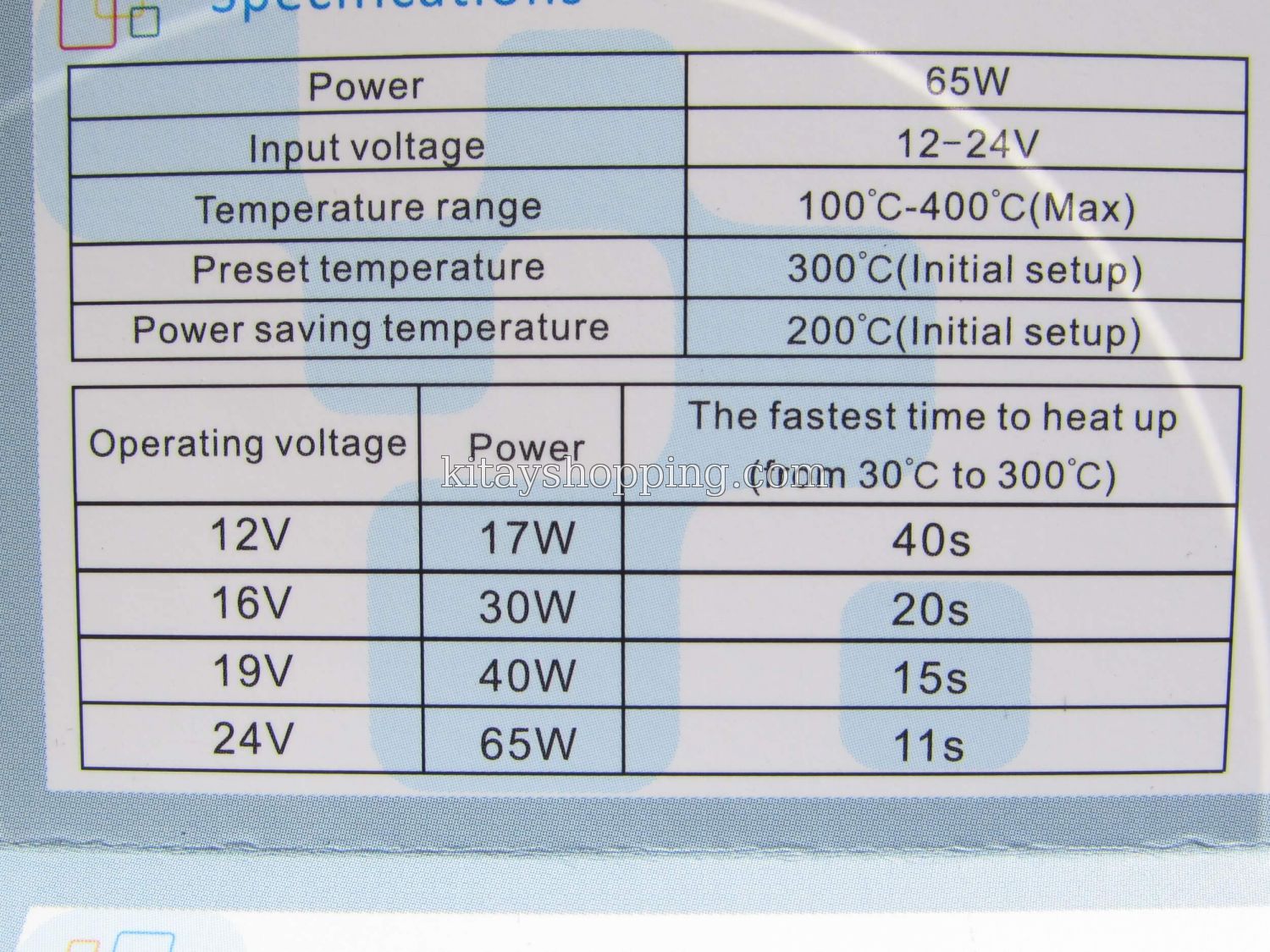

Источник питания в комплекте отсутствует, я его купил отдельно. Взял универсальный адаптер для ноутбуков с возможностью изменения выходного напряжения от 12 до 24В, максимальный ток на выходе 4,5-5А, что более чем  достаточно. Автолюбители при желании могут купить или сделать переходничок и питать от прикуривателя в автомобиле. Естественно, чем ниже входное напряжение, тем меньше выходная мощность, в инструкции есть таблица.
Во время работы можно дотрагиваться до металлической части паяльника, но только у основания, оно нагревается незначительно и если каким-то образом рука соскользнет, то ожог вы не получите - еще один бонус.
В походных условиях паяльник можно питать используя повербанк для ноутбука или сделать несложный повышающий конвертор, или, в конце концов, носить с собой небольшой аккумулятор на 12 вольт - вариантов много.
Производитель заявляет, что при питании от 24В мощность нагревателя будет до 65 Вт. Проверяем.
Все верно, маленький нагреватель, со зверскими характеристиками!




Начинка.
Основная причина высокой цены, это умная начинка прибора. Это не просто паяльник с термопарой и нагревателем, а полноценный электронный прибор с процессорным управлением. Мощностью паяльника управляет ШИМ-регулятор, благодаря чему обеспечивается высокий КПД. Китайцы умудрились в этой маленькой ручке разместить мозги -32-х битный микроконтроллер STM-32, схему ШИМ-регулятора мощности, уложили все в два яруса, а поверх всего еще и дисплей на базе органических светодиодов.

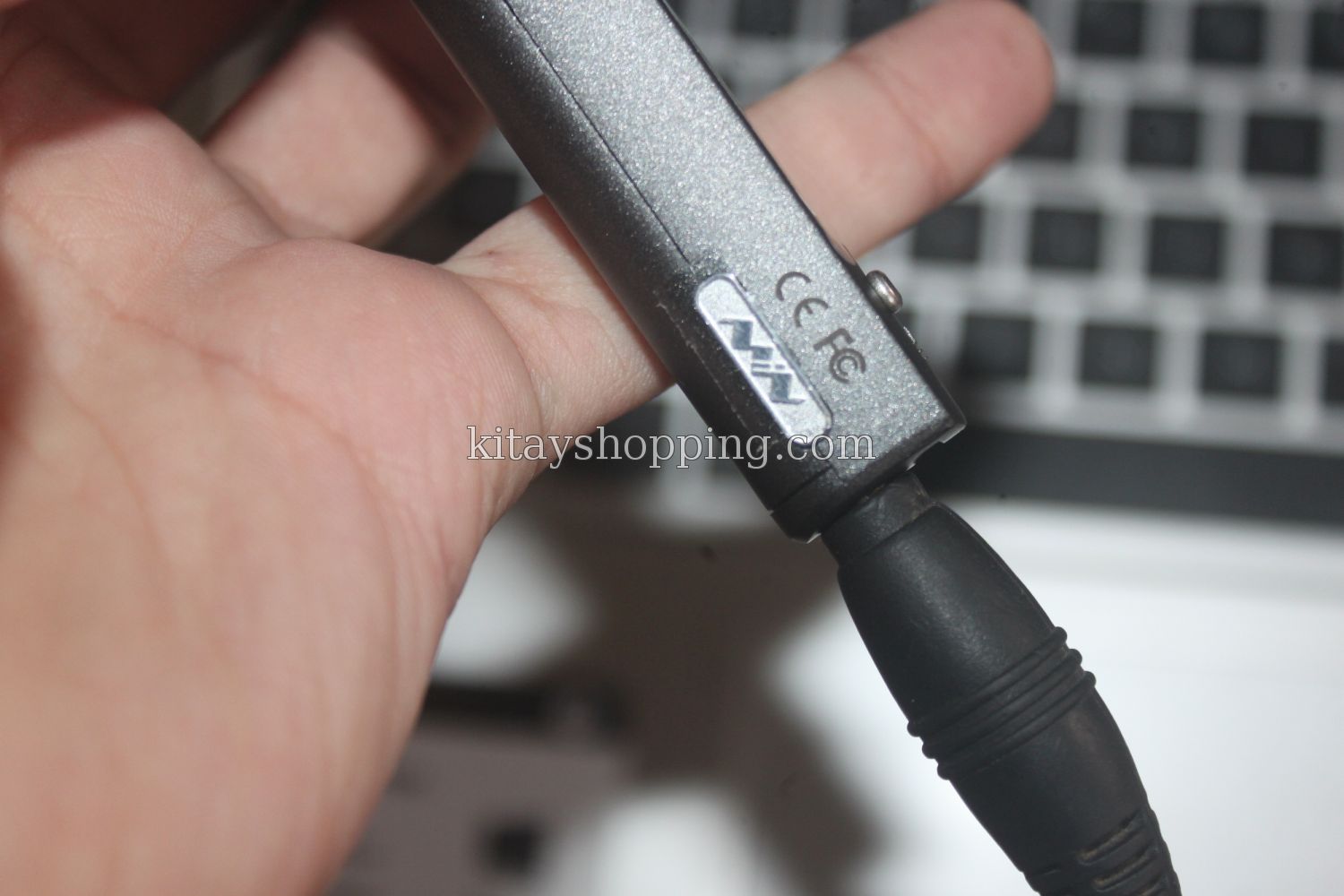

На торце находятся разъемы для подключения питания и микро USB для коннекта с компьютером или смартфоном. Прошивку микроконтроллера можно обновлять. Производитель размещает исходники  на сайте в свободном доступе. Процедура обновления очень простая.
Удерживая левую кнопку нажатой подключаем паяльник к компьютеру через USB и входим в режим DFU. На экране отобразится DFU1.0 (цифры могут быть другими). Компьютер увидит новый диск с 8 значным серийным номером, открываем его, копируем на него файл новой прошивки с расширением *.HEX, диск пропадет и появится снова, но расширение файла изменится на *.RDY. Отключаем USB кабель.
Готово!

Кстати, на сайте есть пользовательская прошивка для левшей.





Кроме того, можно конфигурировать предустановленные параметры. Делается это так. Подключаем паяльник к USB без нажатия кнопок и он переходит в режим правки конфигурации. Компьютер (смартфон) распознает его как диск, где находится файл CONFIG.TXT с параметрами. Значения можно изменить в допустимых пределах и сохранить файл.


T_Standby=200 #(100~400)        температура режима ожидания
T_Work=300 #(100~400)            температура рабочего режима
Wait_Time=180 #(60~9999)        время в секундах до перехода из рабочего режима в

                                                      режим ожидания
Idle_Time=360 #(300~9999)       время в секундах до перехода из рабочего режима в режим

                                                      простоя с полным охлаждением жала
T_Step=10 #(5~25)                      установка шага приращения температуры при ручной

                                                      установке
Turn_Off_v=10 #(9~12)              напряжение питания при котором паяльник автоматически

                                                      переходит в режим ожидания
TempShowFlag=0 #(0,1)              единицы отображения температуры (0- °С, 1- °F)
ZeroP_Ad=280 #ReadOnly          параметр температурной калибровки паяльника, без

                                                      возможности редактирования.





 К сожалению, разобрать паяльник не удалось, винт какой-то странный и все мои шестигранники оказались бесполезными, а родной ключик предназначен только для смены жала, поэтому показываю фотки от производителя.

Есть винт для подключения к заземлению или к специализированным браслетам для защиты от статического электричества.



Да, паяльник реально хорош. Функционал больше, чем у станции, если напрямую сравнивать с обычным паяльником от станции - то однозначно TS100 значительно круче, но он реально дорогой, он однозначно стоит каждого заплаченного цента, но все же...
