Очень маленький стерео усилитель 2х3Вт

Товар  можно купить тут

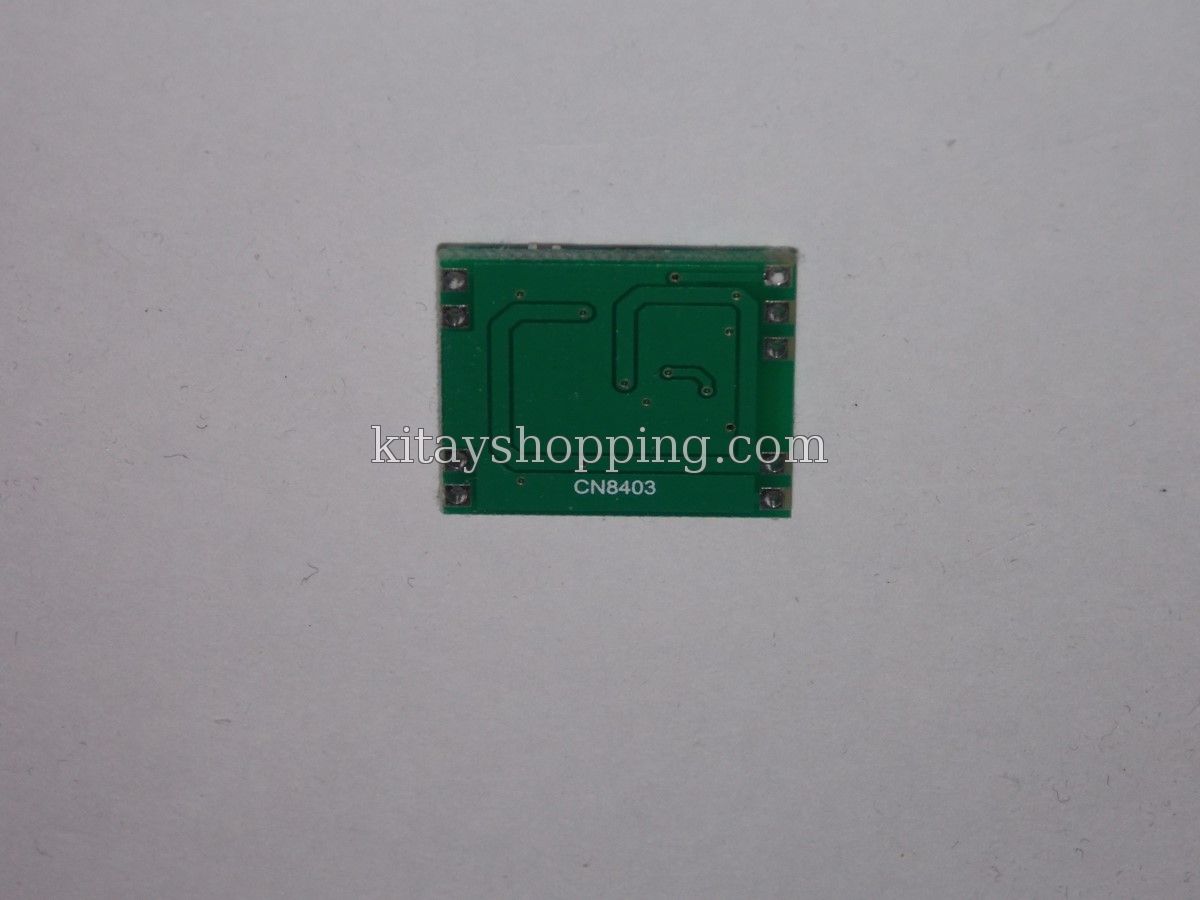

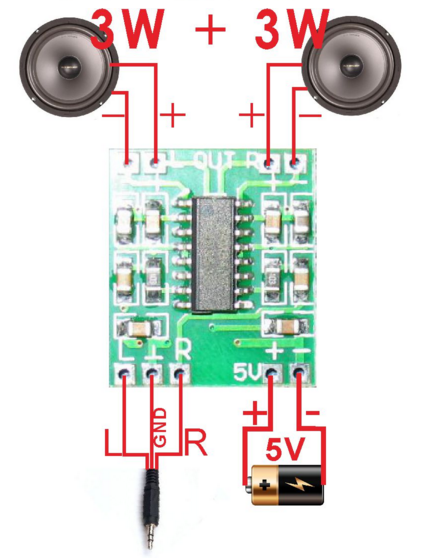

Это практически готовая плата стерео усилителя, к которому надо подключить питание, два динамика  и подать на вход аудио сигнал.

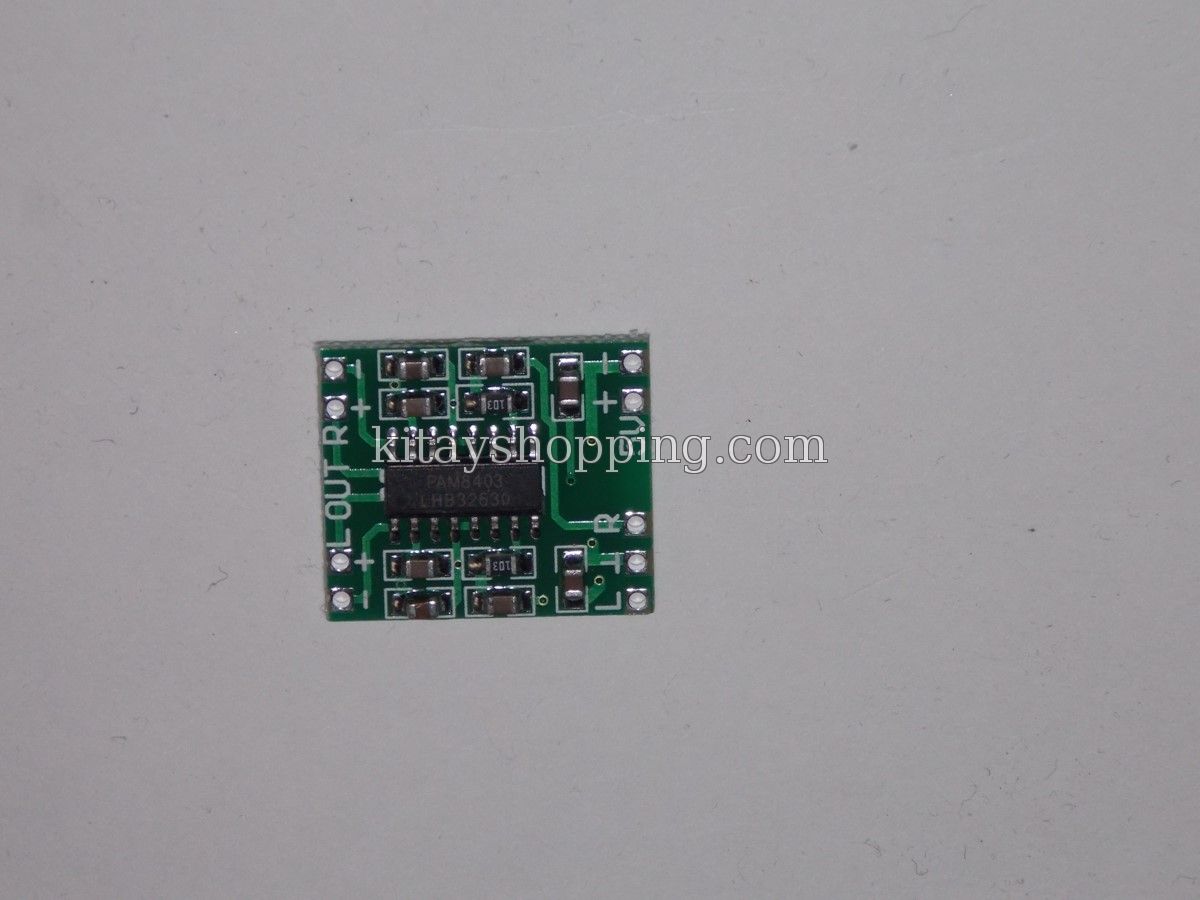

Построен на микросхеме PAM8403, который является аудио усилителем D-класса. Внутрення архитектура микросхемы позволяет непосредственное подключение динамиков без дополнительных НЧ фильтров, что экономит деньги и место на печатной плате. Действительно, размеры платы всего 1.85см х 2.11см, а цена 0,5$. Качество платы и пайки хорошие.



Питание усилителя от 2.5В до 5.5 В. Значит можно питать от батареек, аккумуляторов или  USB порта. Иногда спрашивают можно ли  питать непосредственно от 5В блока питания компьютера. Это возможно, но при этом выше вероятность появления шумов,

поэтому рекомендуется независимый источник питания.

Кроме того, для предотвращения шумов на линейный вход усилителя аудио сигнал должен подаваться экранированными проводами.

Нагрузкой усилителя должны быть 2 динамика (4 Ом или 8 Ом) мощностью до 3Вт каждый.

ВНИМАНИЕ! Не объединять выход левого и правого канала друг с другом, иначе можно сжечь микросхему!

Разумеется, эта плата не претендует на место домашнего высококлассного стерео комплекса, у нее практически нет басов. Она предназначена для самостоятельного творчества и подойдет для малогабаритных  переносных проектов.
