Очень крутой преобразователь 12-220

Товар  можно купить

75 W тут

150 W  тут

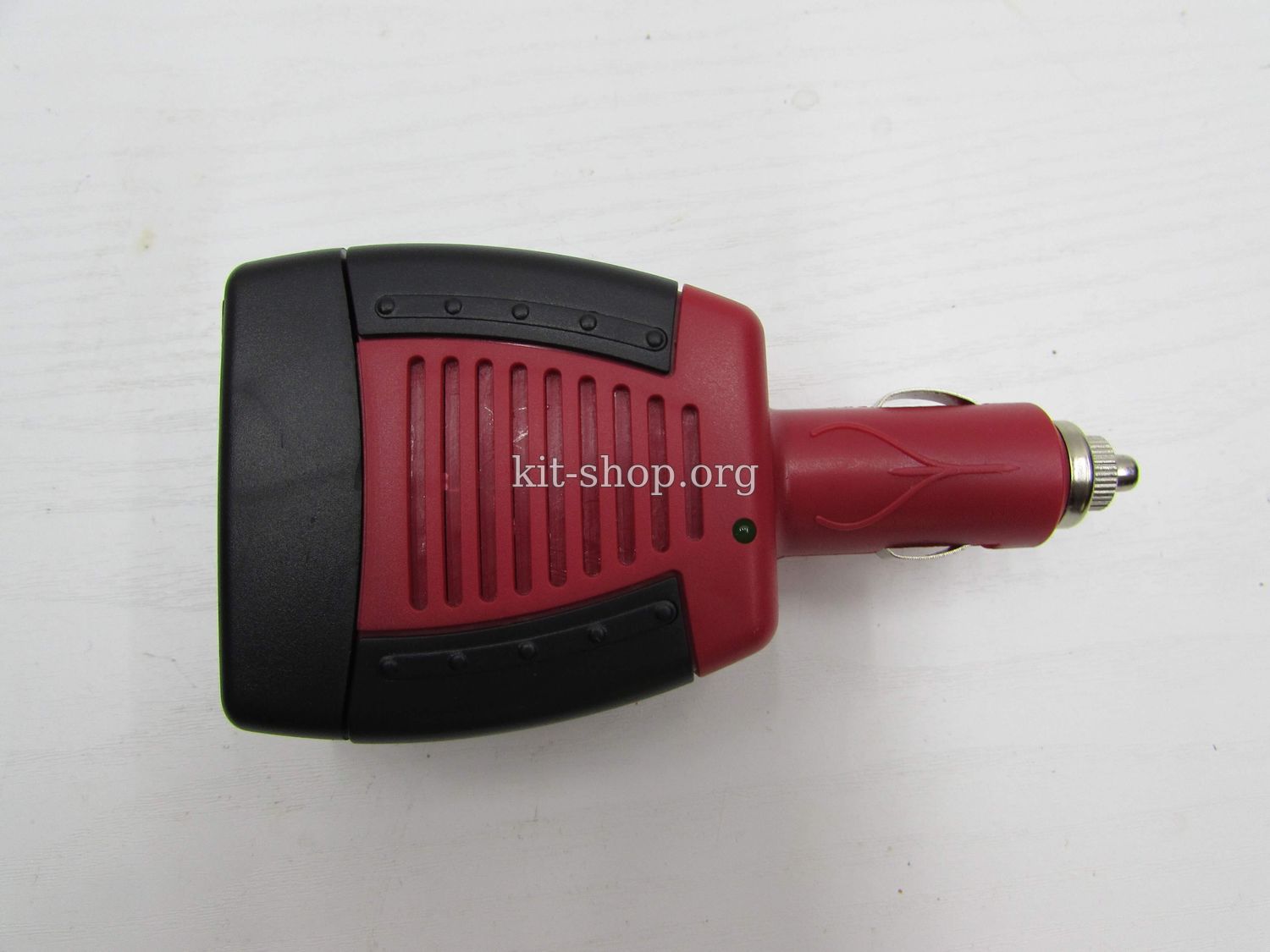

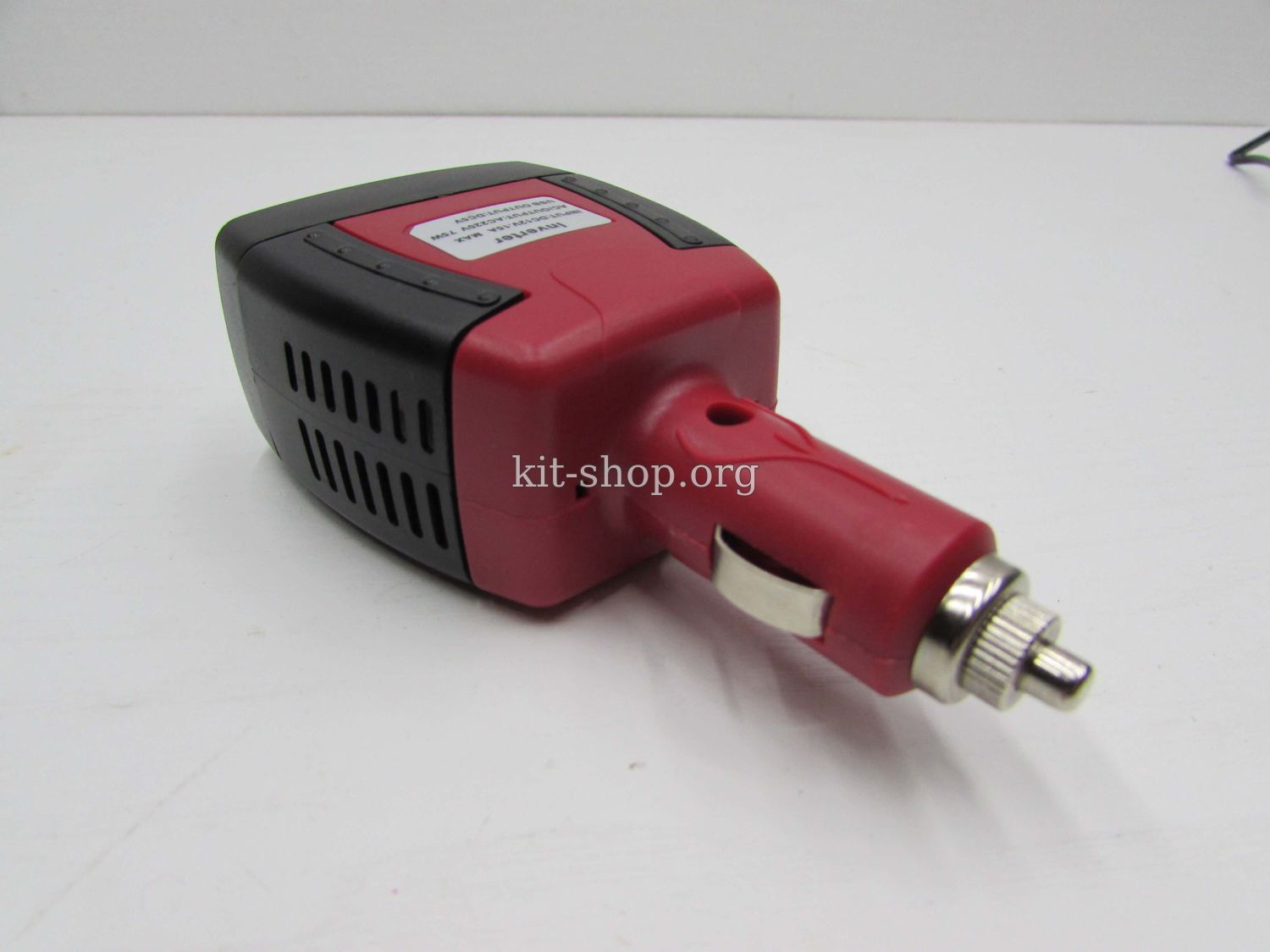

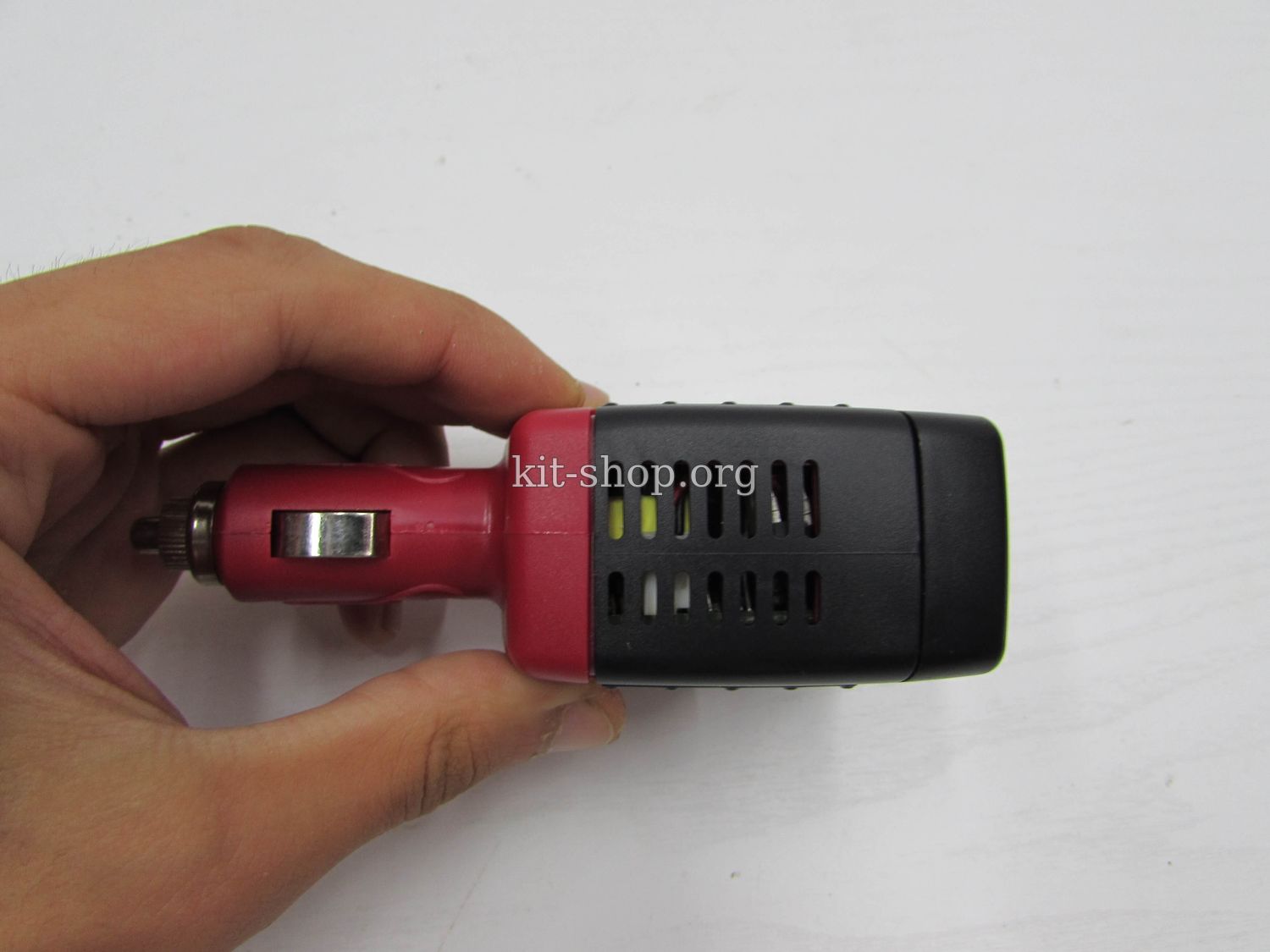

Очередной подробный обзор и тест бюджетного преобразователя 12-220 с заявленной мощностью 75W (максимальная 100W)

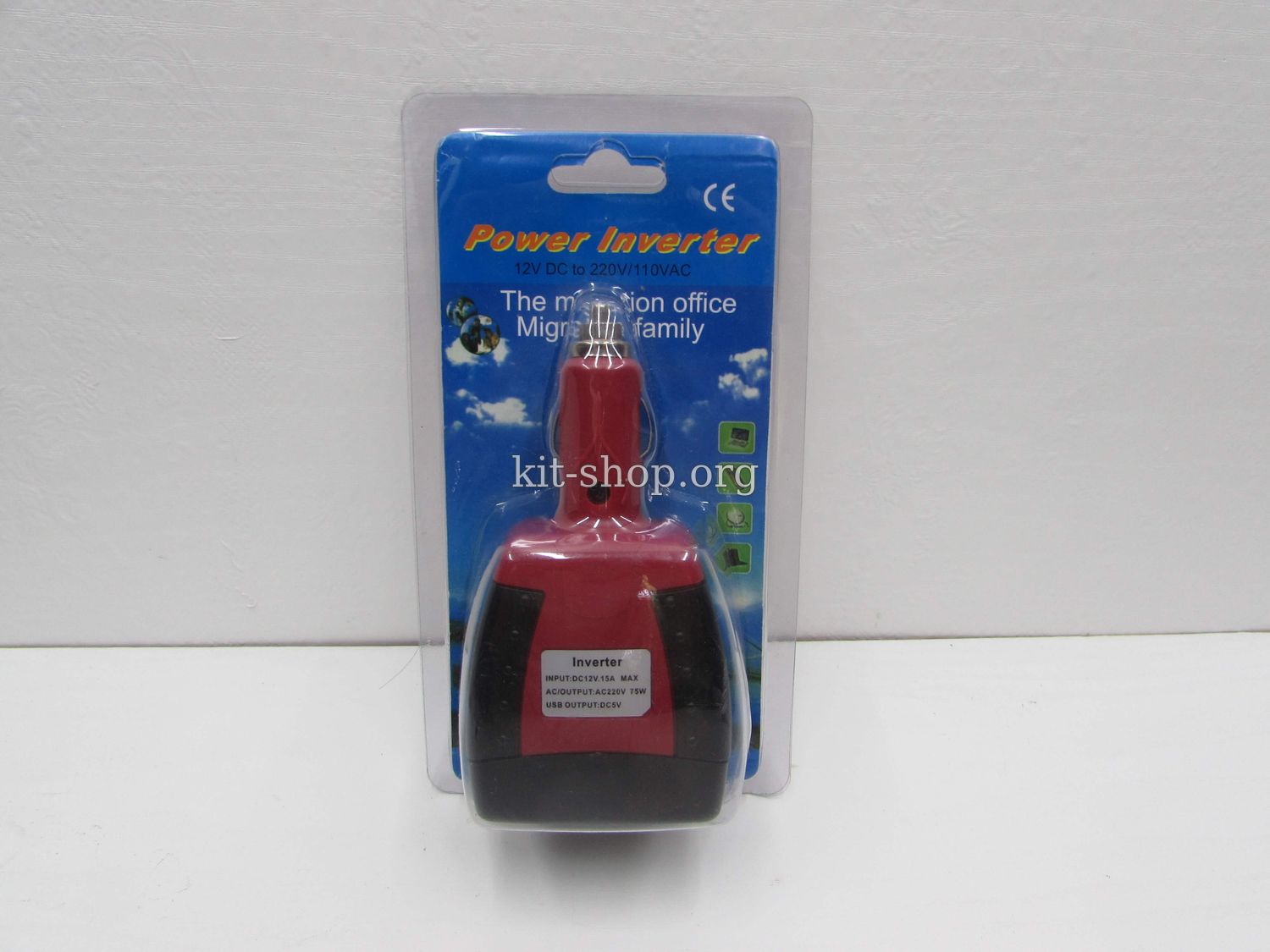

Преобразователь выпускается в двух вариантах, первый на 75, второй на 150 ватт, стоимость естественно отличается.
Купить вариант 75W можно тут
Купить вариант 150W тут
Корпуса полностью аналогичные, вариант на 150 ватт имеет чуть более мощную начинку и дополнен кулером, а теперь перейдем к тестам.

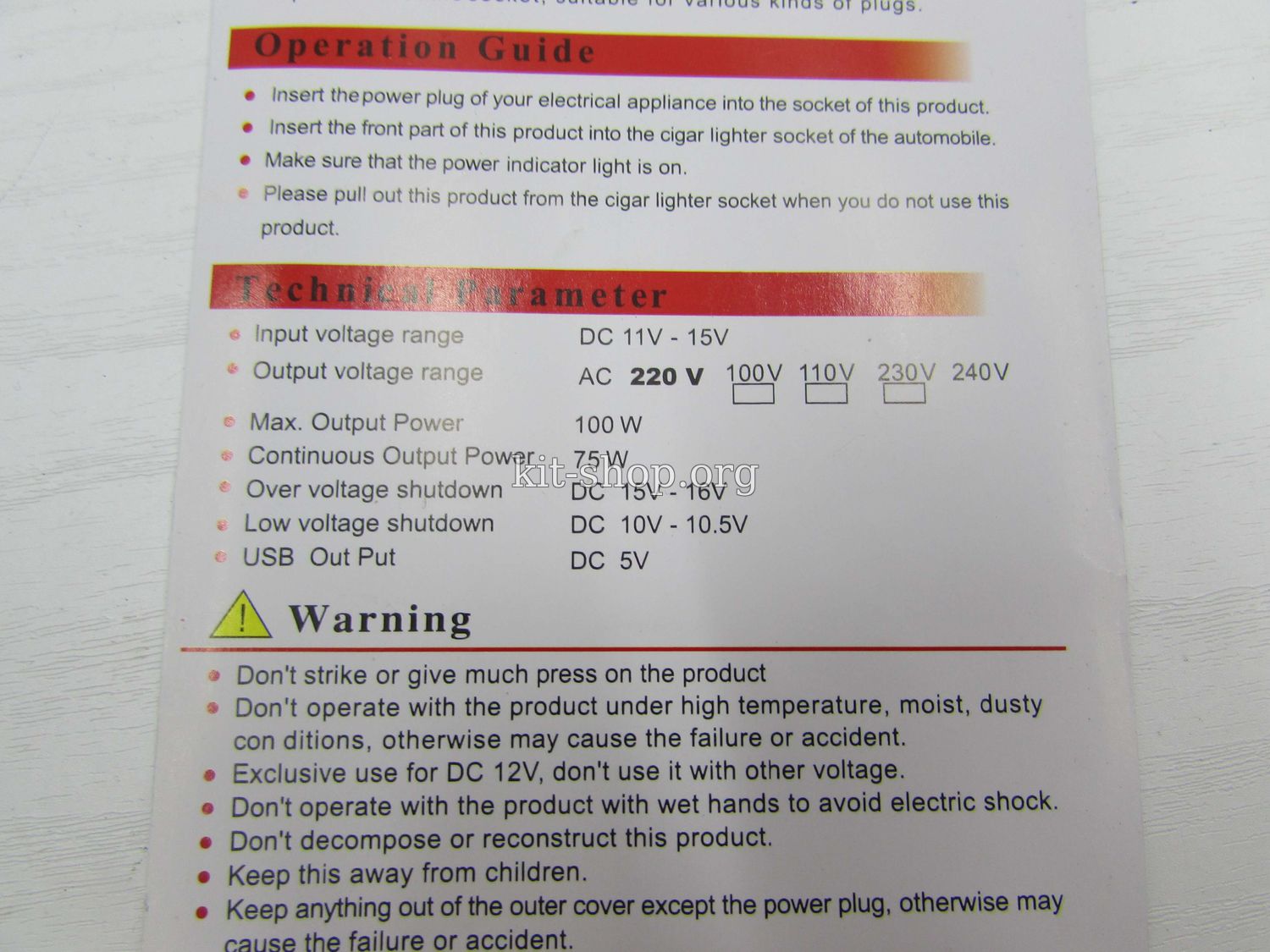

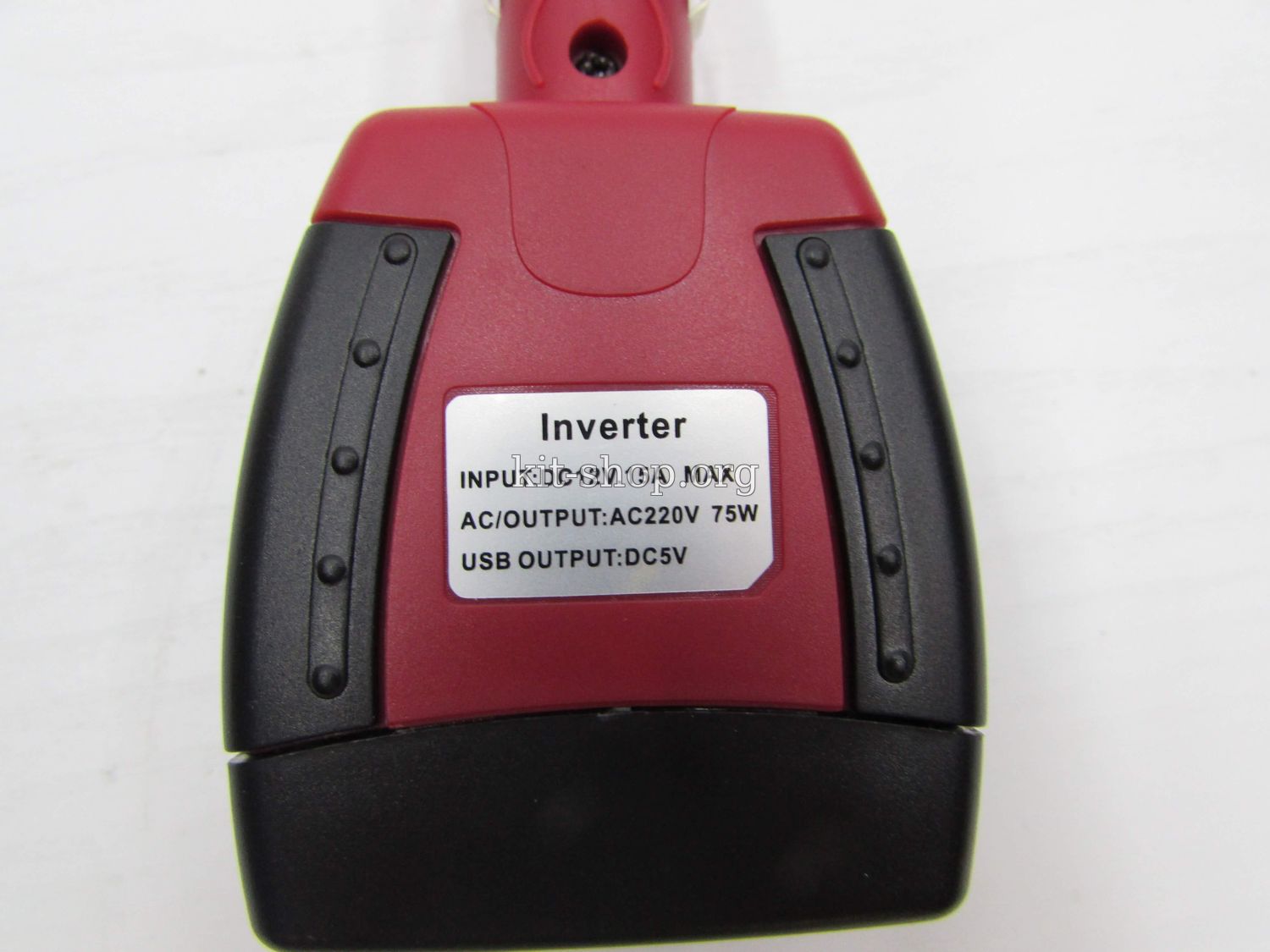

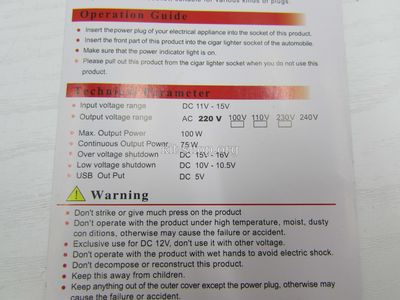

Ниже параметры тестируемого инвертора от производителя

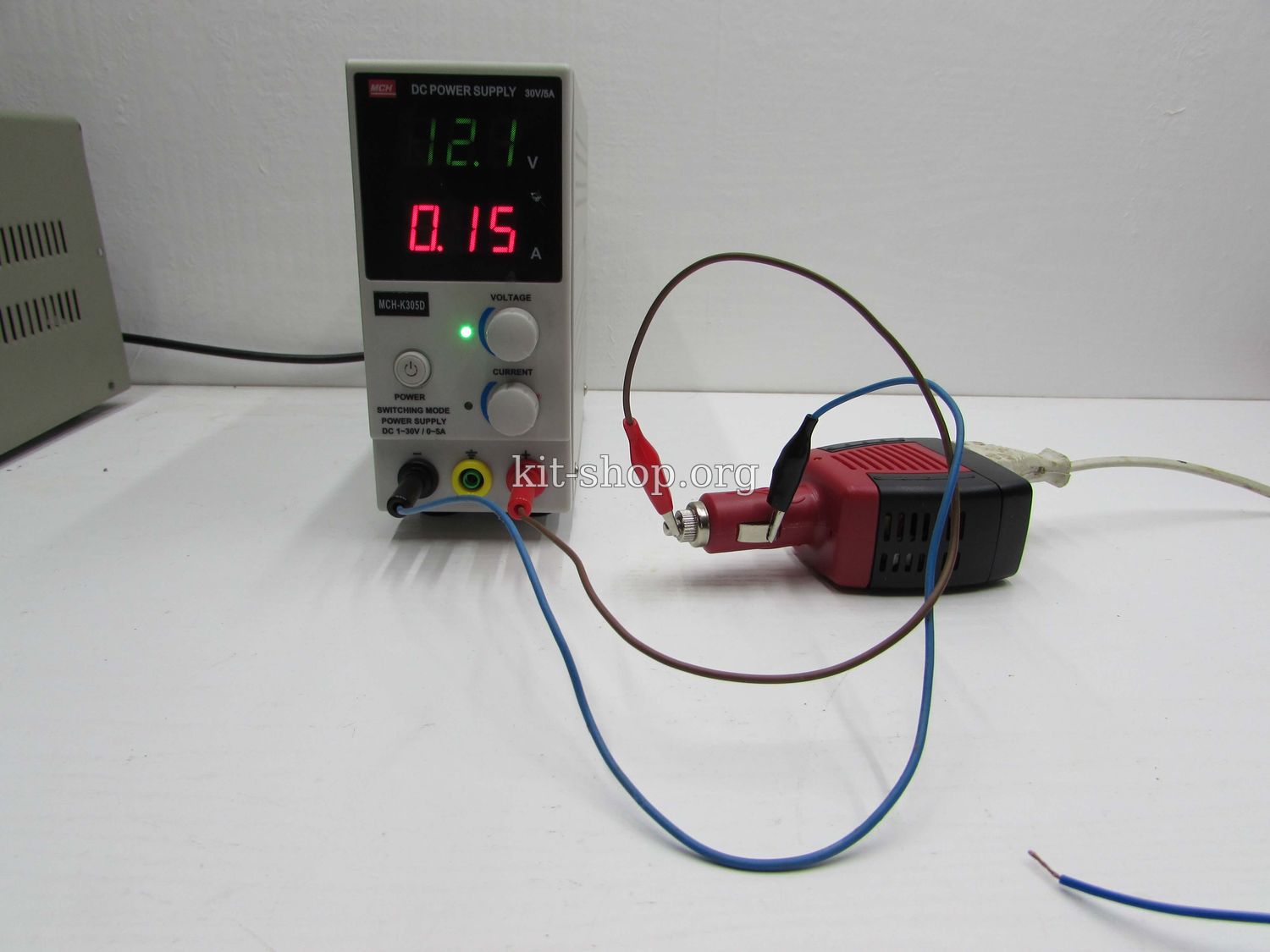

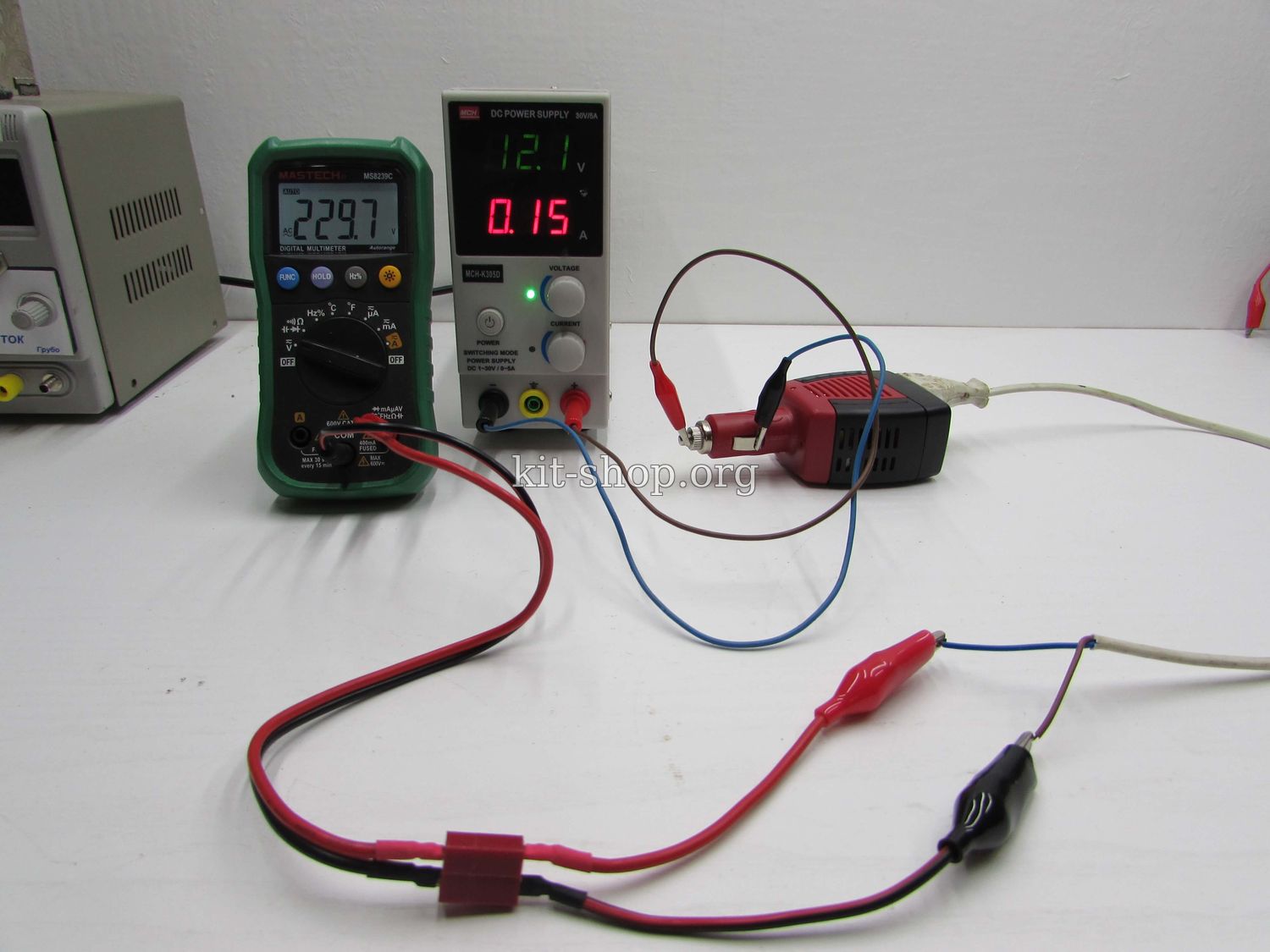

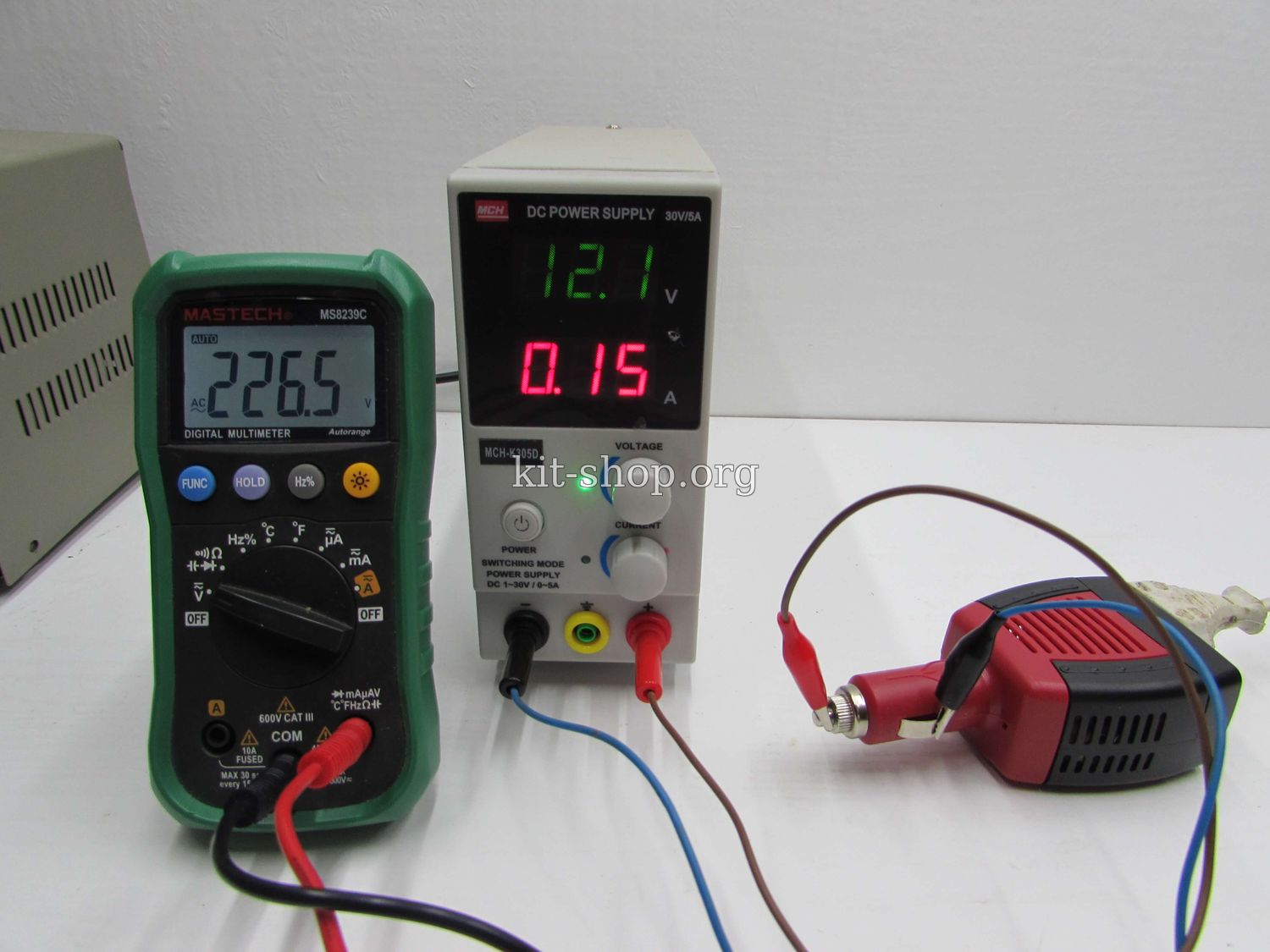

Первым делом подключим инвертор к источнику питания 12 Вольт, Выходное напряжение держится в пределах допустимого, идем дальше

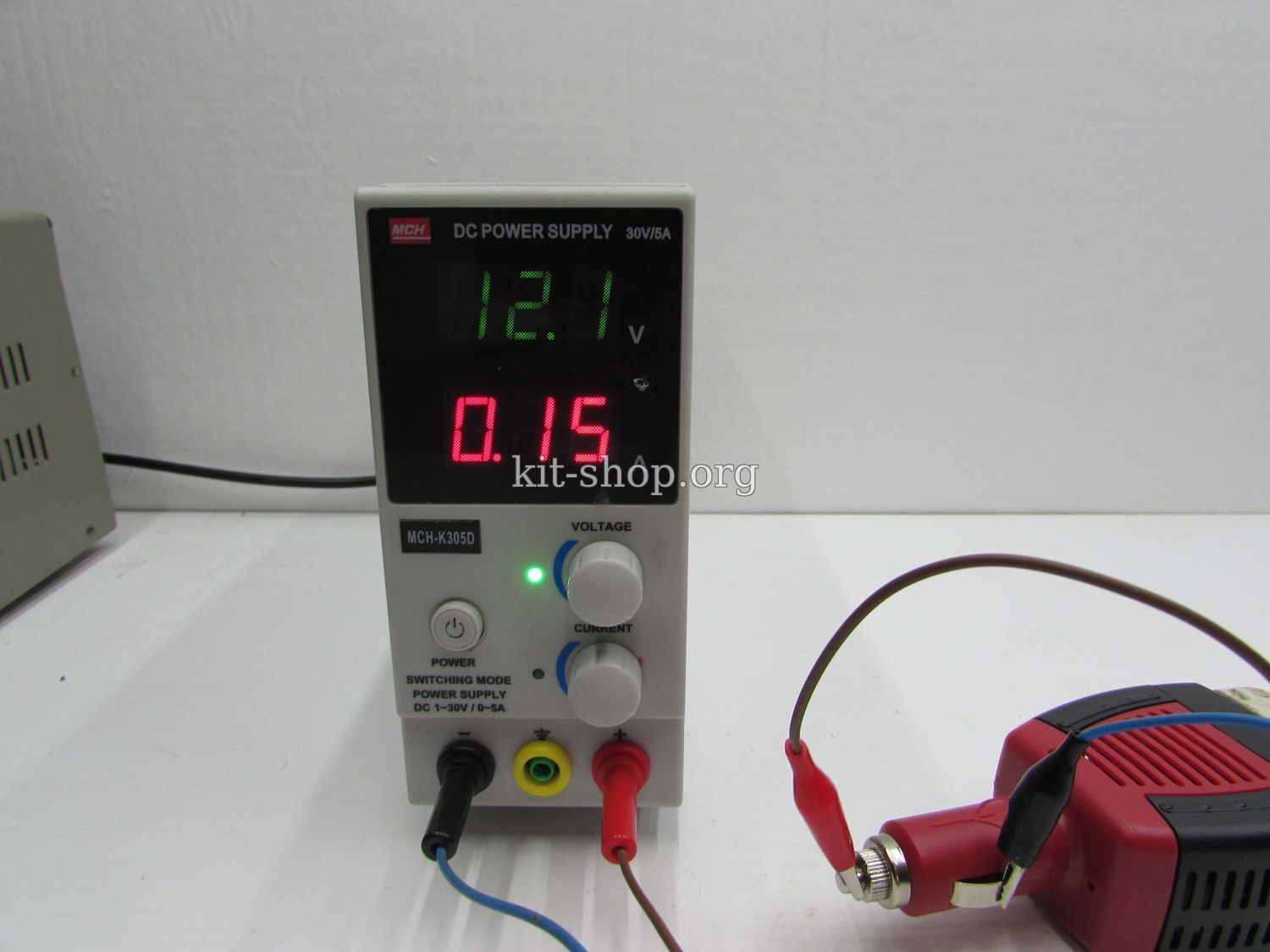

Ток холостого хода 150мА





Второй тест - выходная частота, и форма импульсов.

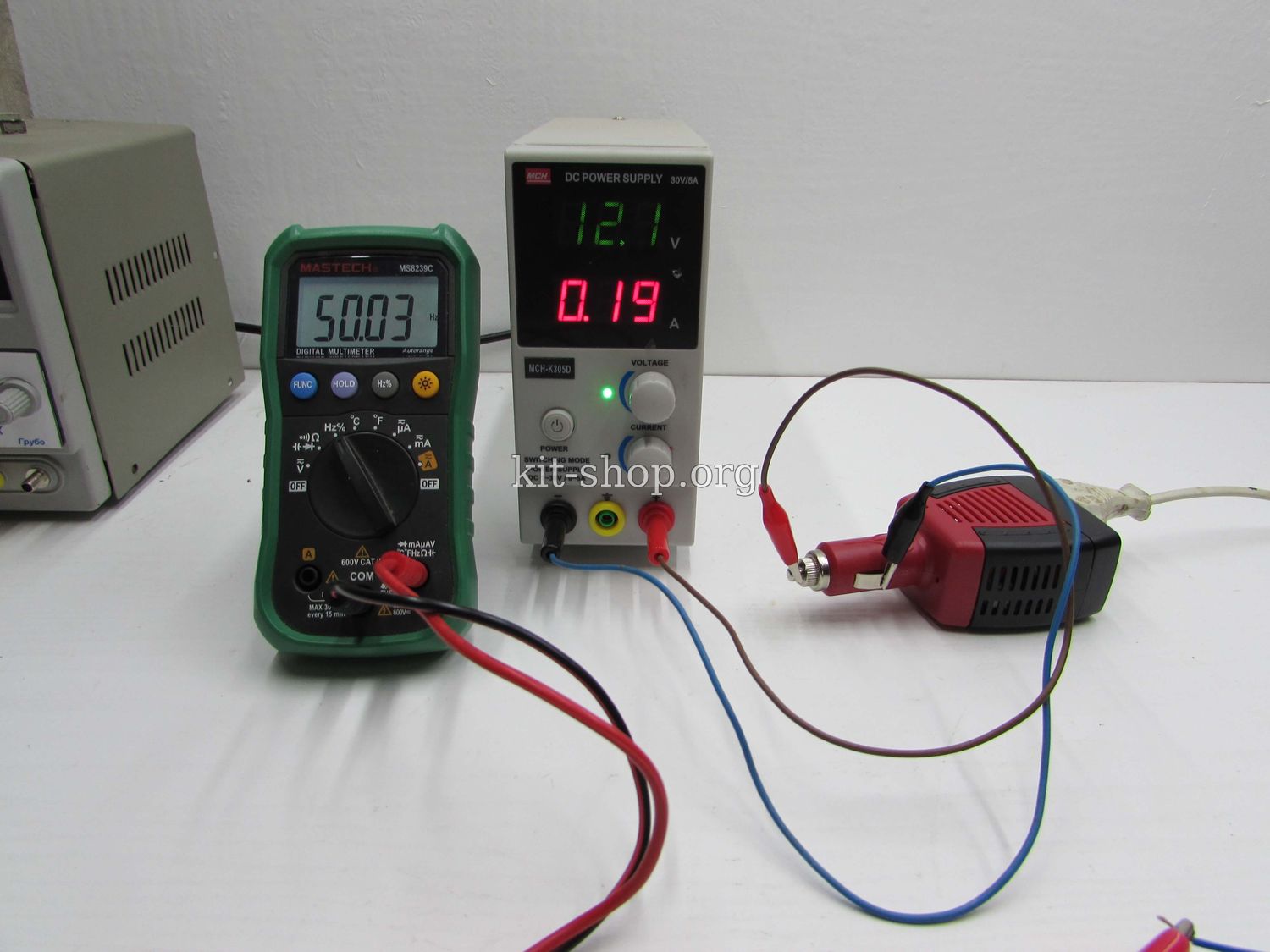

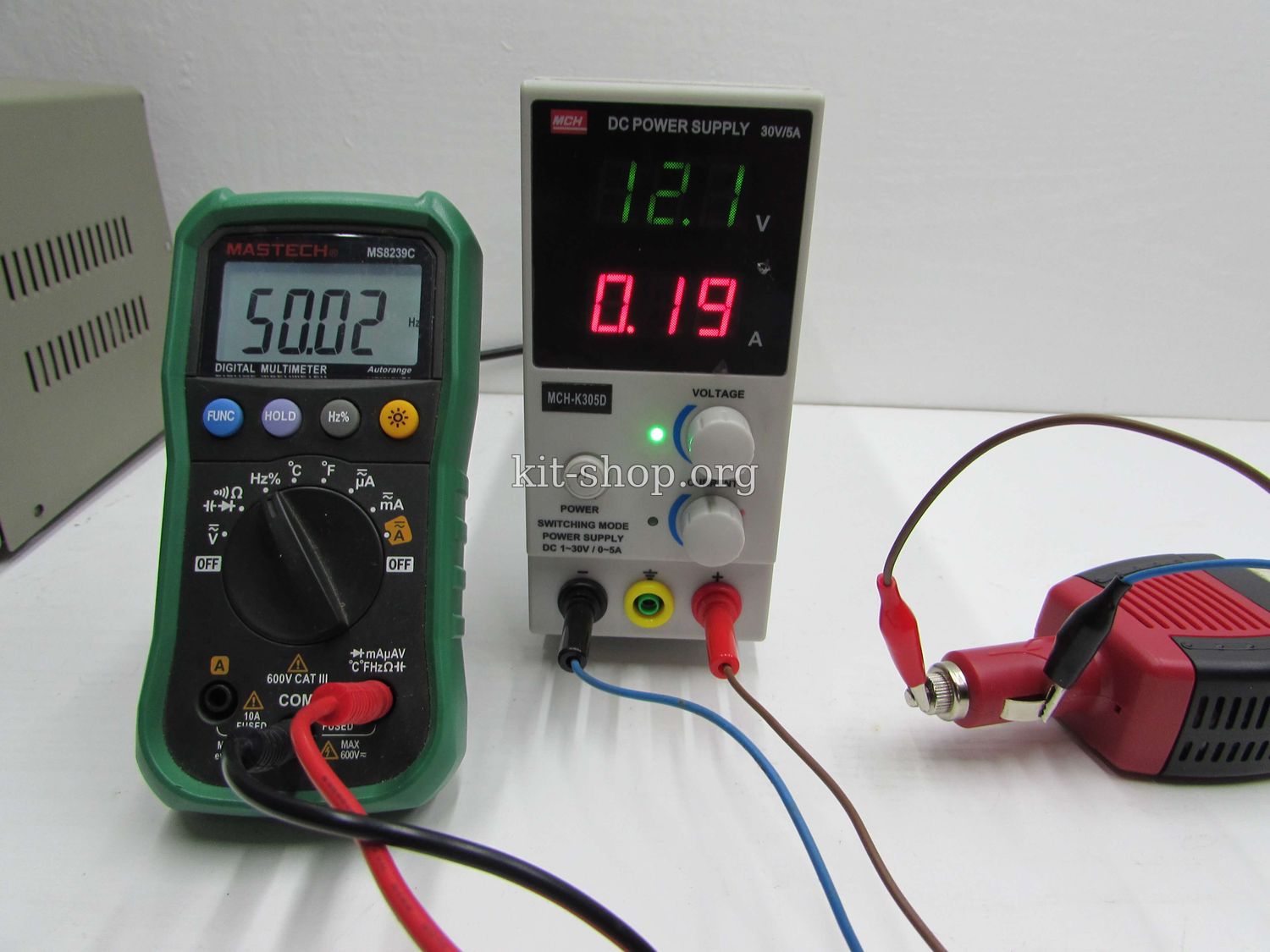

Мультиметр показывает 50Гц, все в норме.

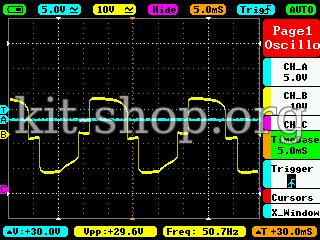

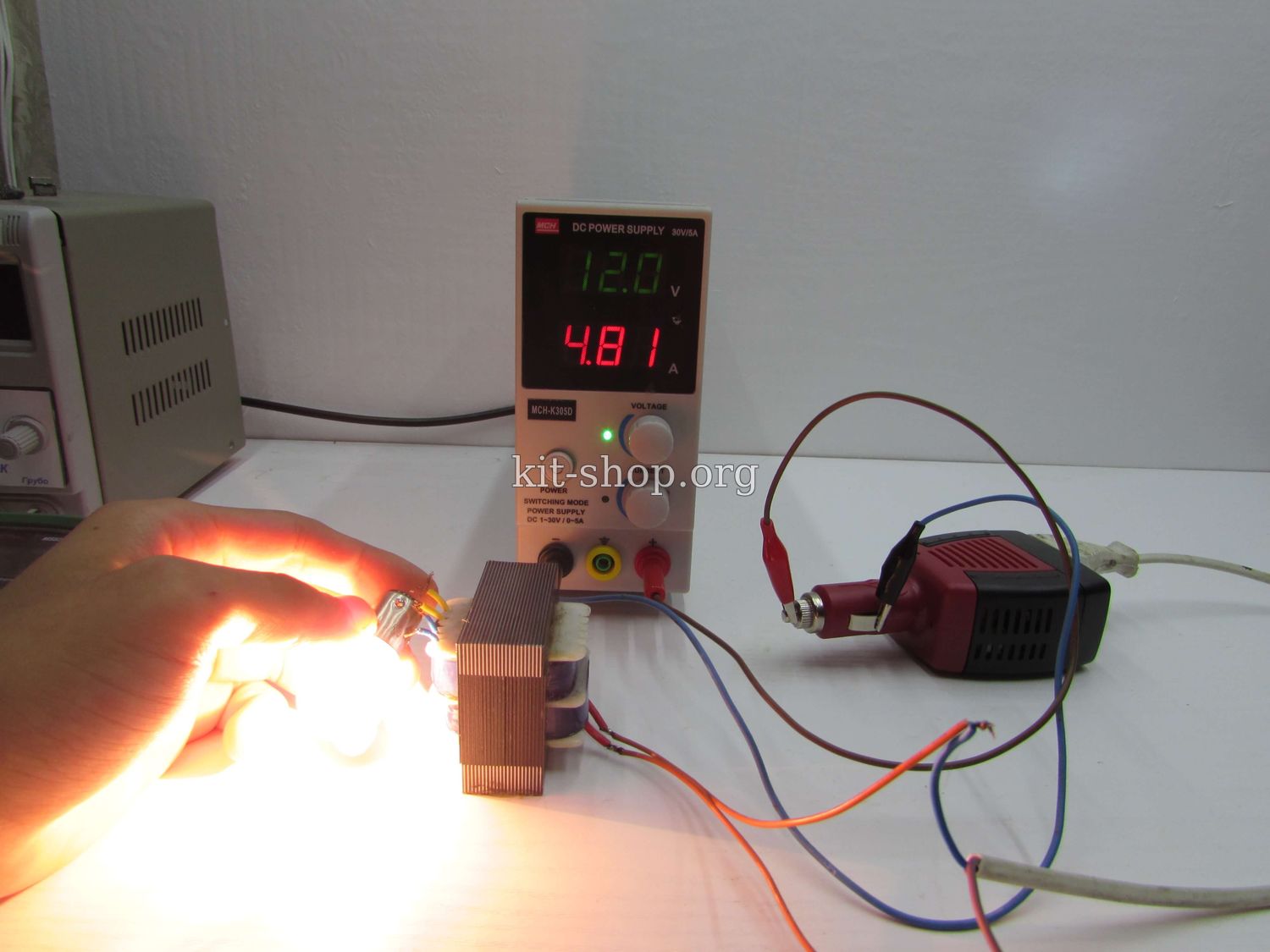

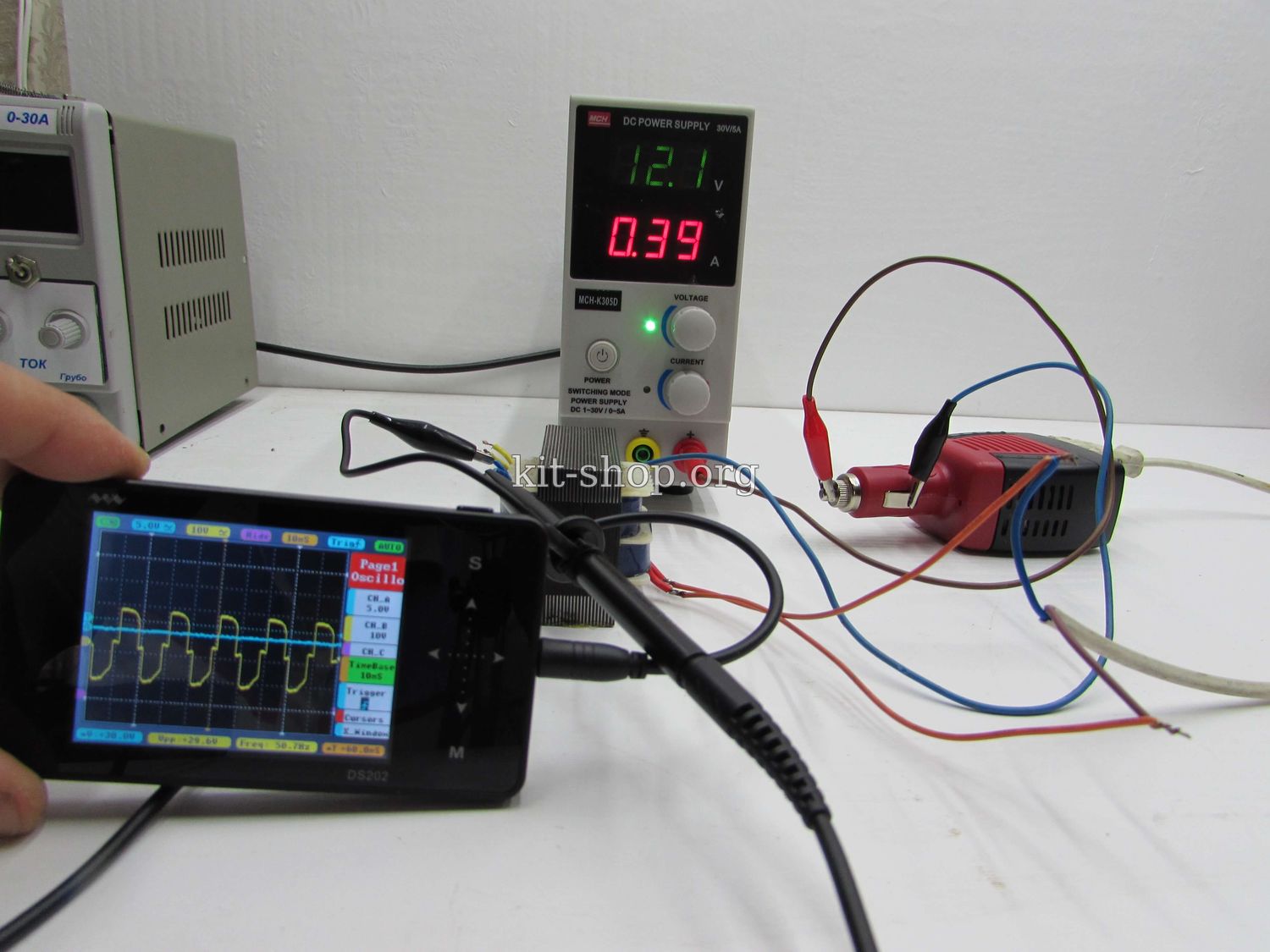

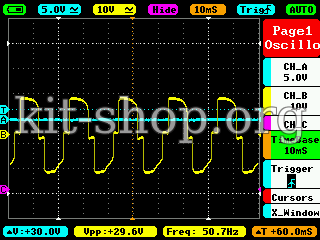

Для проверки формы импульсов был использован понижающий трансформатор (щуп осциллографа без делителя), четко наблюдаем модифицированный синус, что соответствует описанию.







Переходим к следующему тесту, проверим защиту

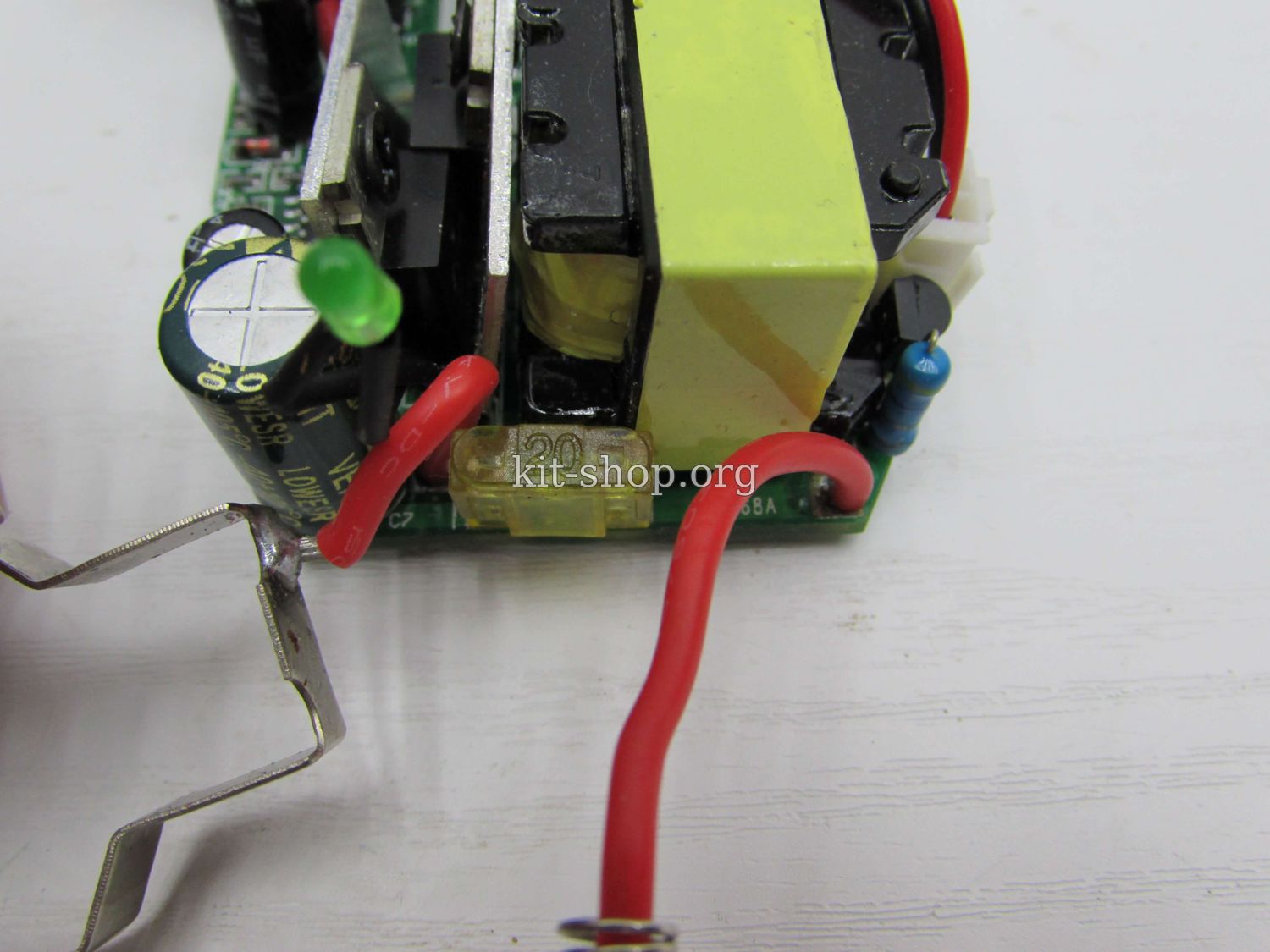

Инвертор имеет несколько защит помимо входного предохранителя, который установлен на плате.



Защита от пониженного напряжения - инвертор выключиться, если напряжение на аккумуляторе меньше критического.

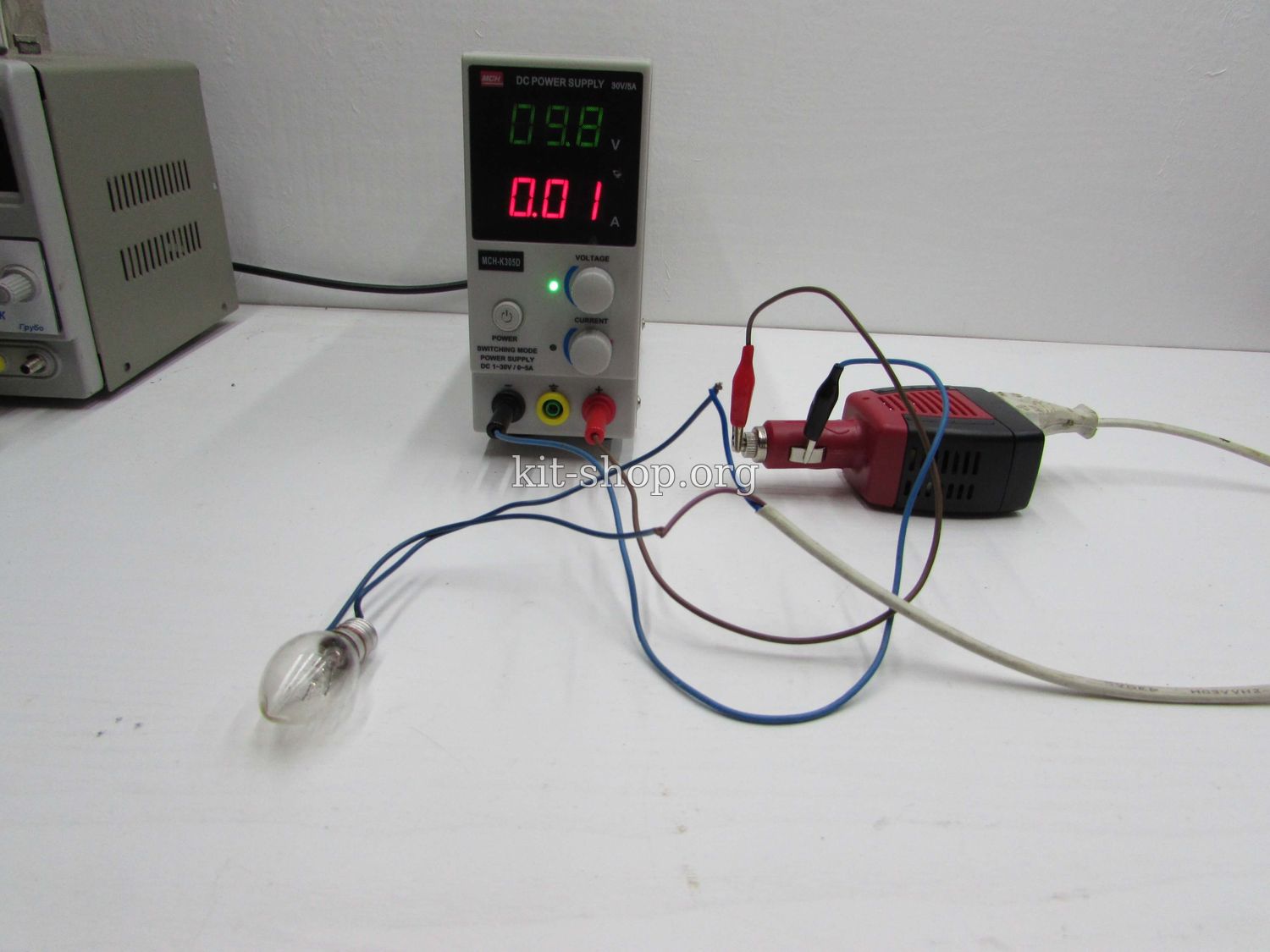

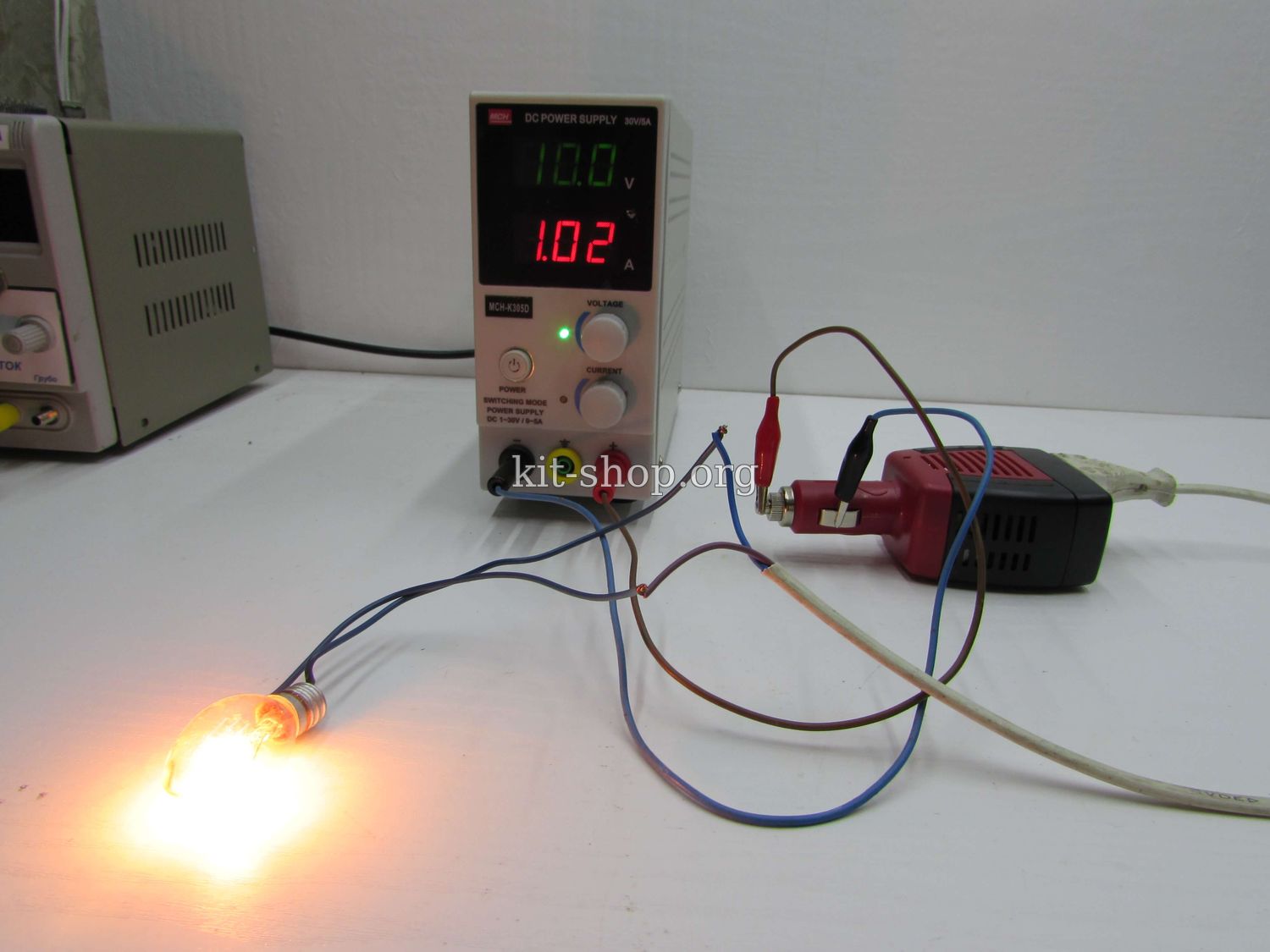

На выход подключена небольшая лампа, на вход подаем 14 вольт и постепенно снижаем , защита сработала на напряжении около 9,8-9,9В





Такая защита нужна поскольку при низком напряжении питания схема управления будет некорректно управлять силовыми ключами, в следствии чего последние могут либо не полностью закрываться , либо вовсе один из ключей может не закрыться, а к тому времени второй уже откроется и оба ключа либо один из них могут выйти из строя.



 Теперь давайте проверим защиту от коротких замыканий на выходе.




Все прекрасно работает, реагируя моментально.

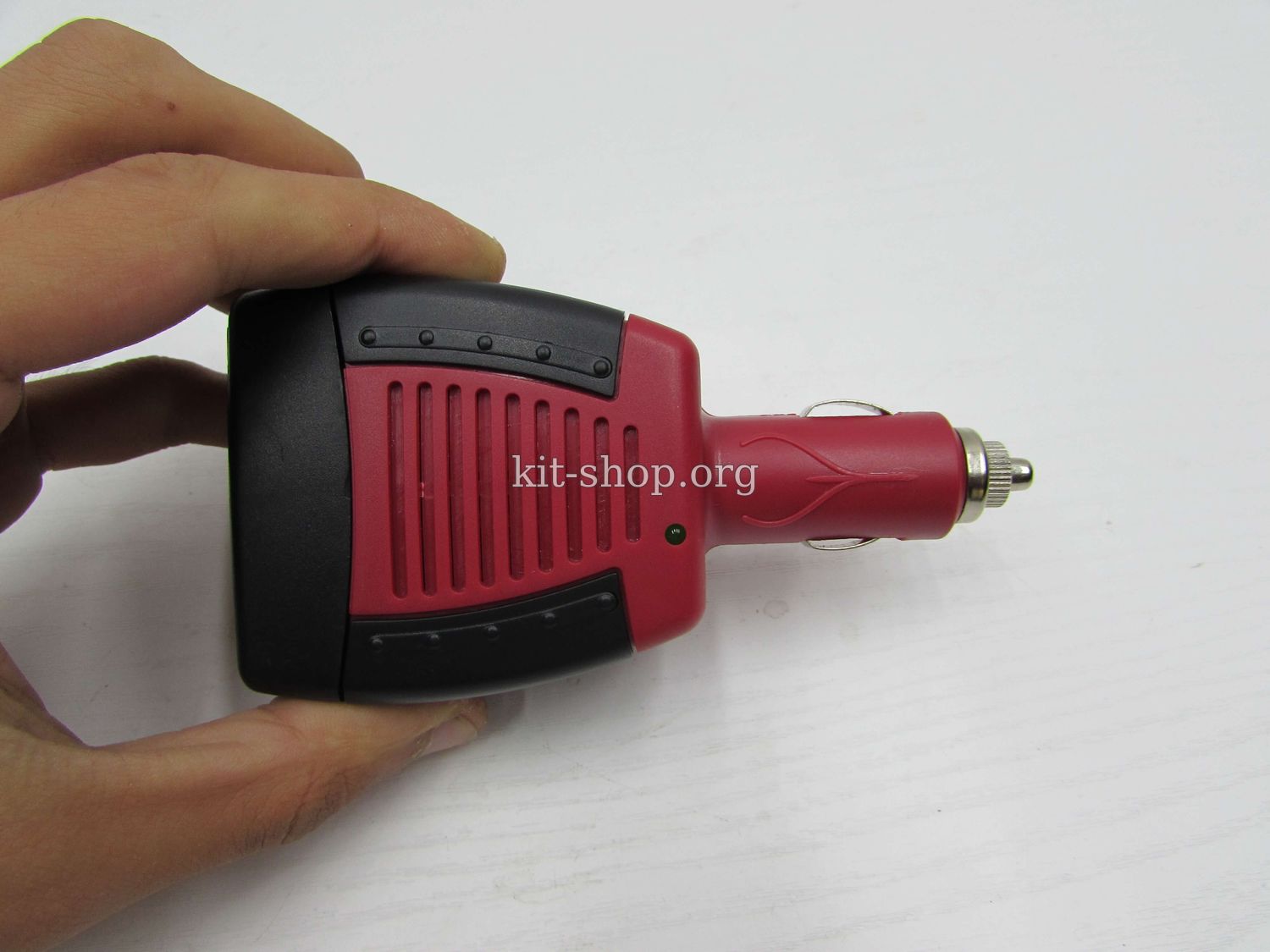

Должен заметить, что тут не имеется защита от переполюсовки входного питания, но она тут и не нужна с учетом того, что инвертор предназначен для работы от прикуривателя, полярность не реально перепутать, даже если очень захотеть.

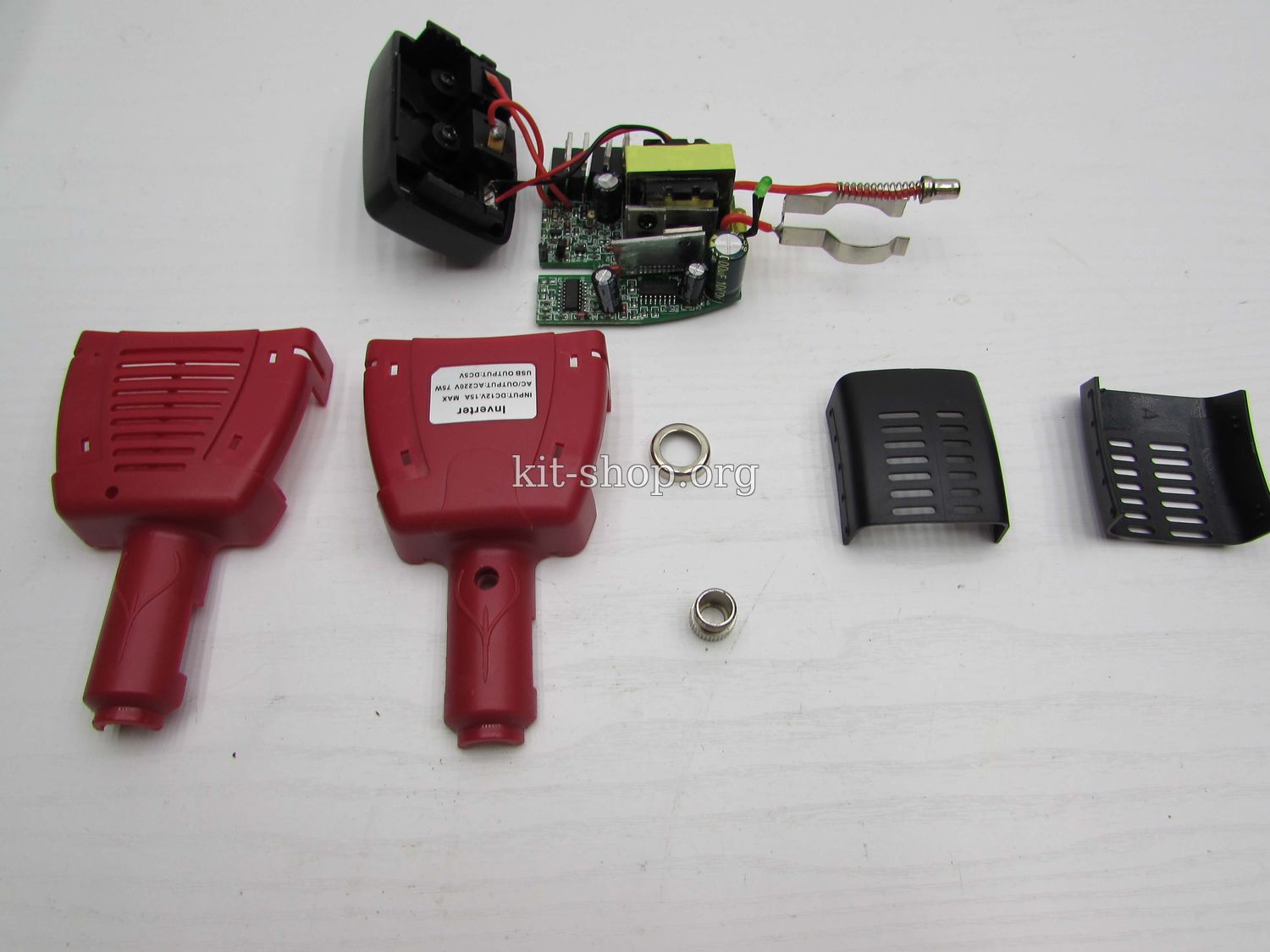

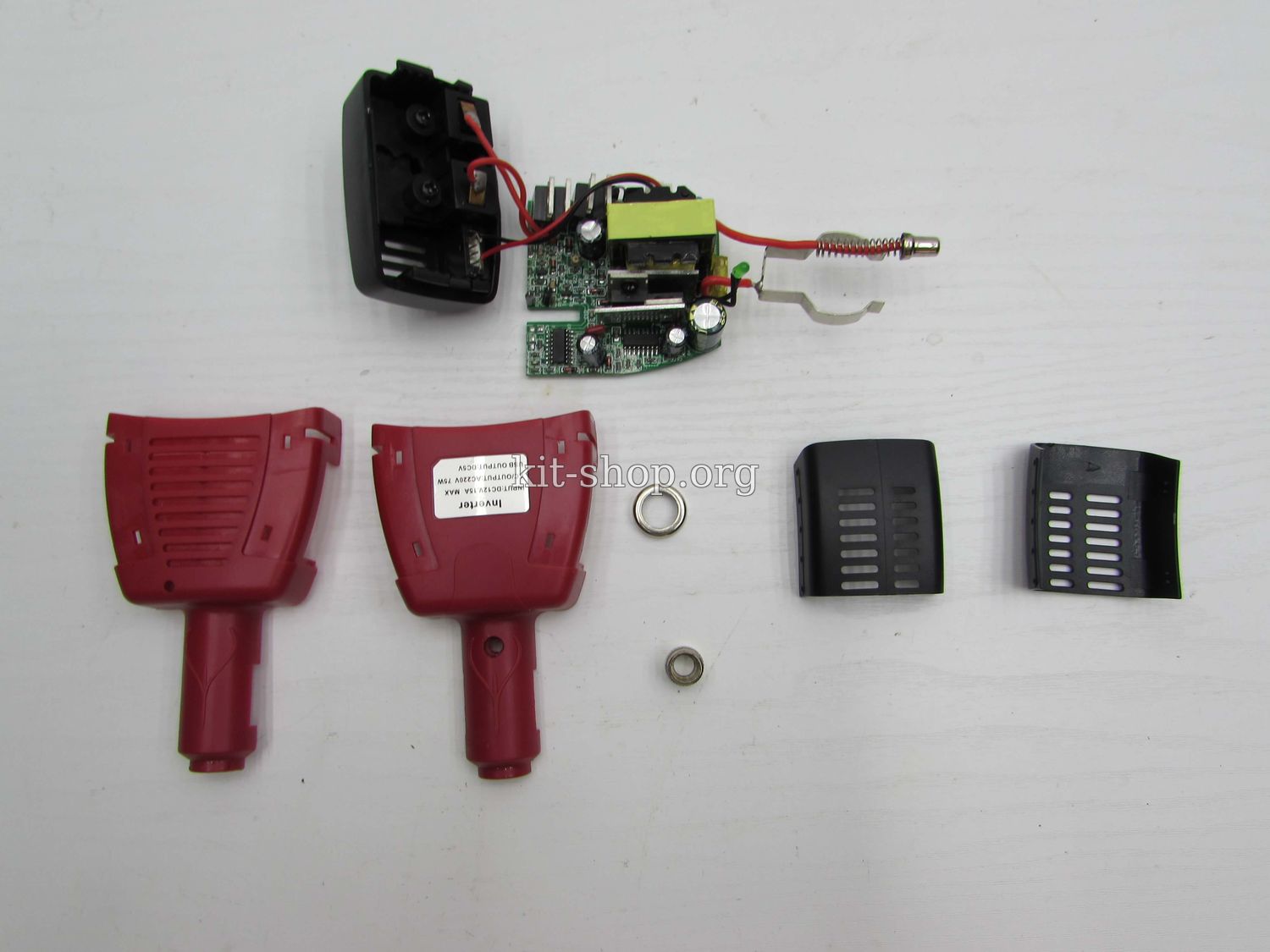

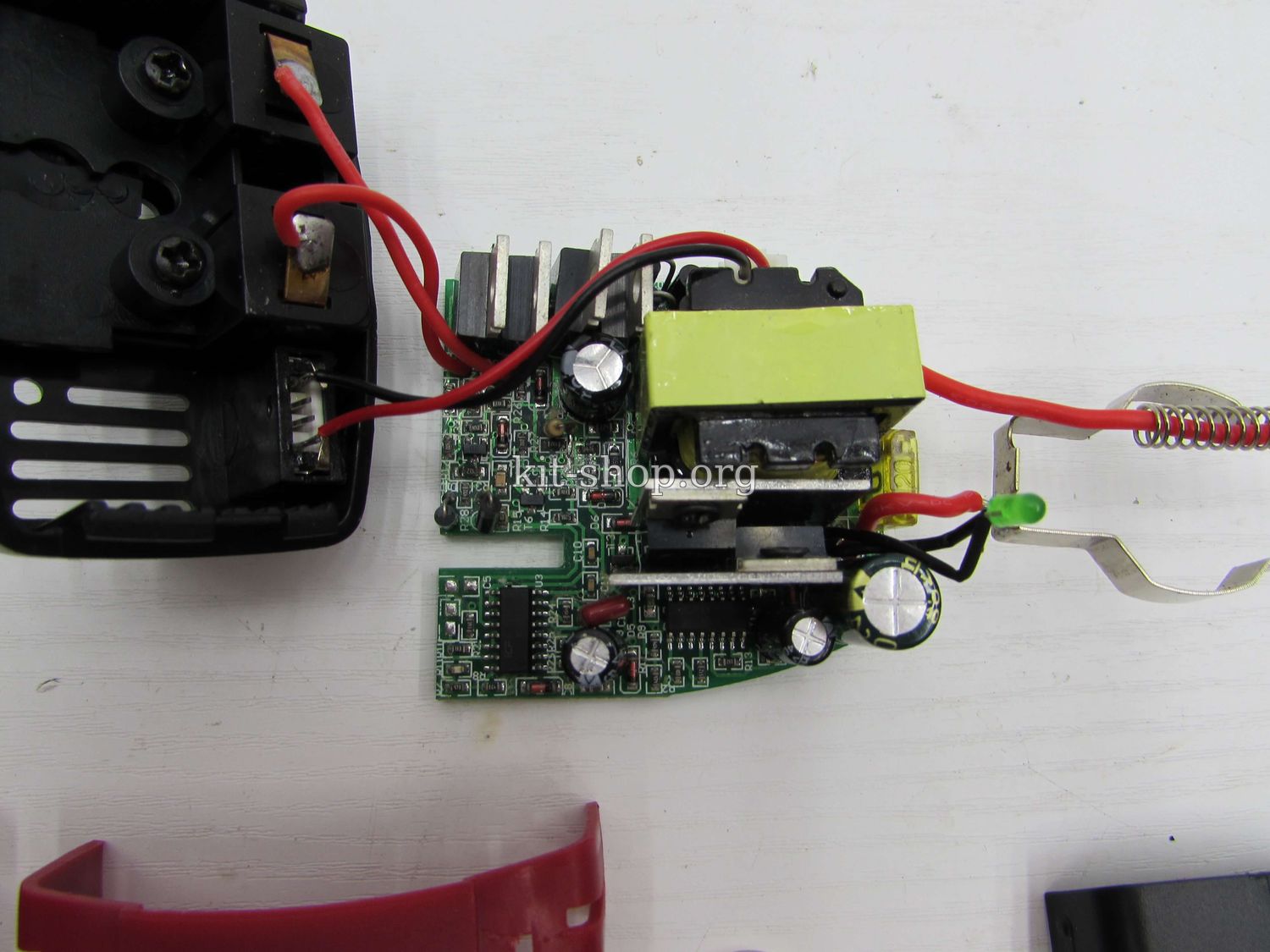

Давайте вскроем инвертор, чтобы понять все протекающие в нем процессы.

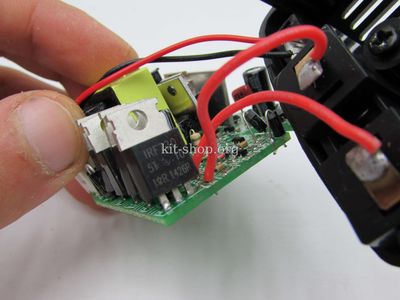

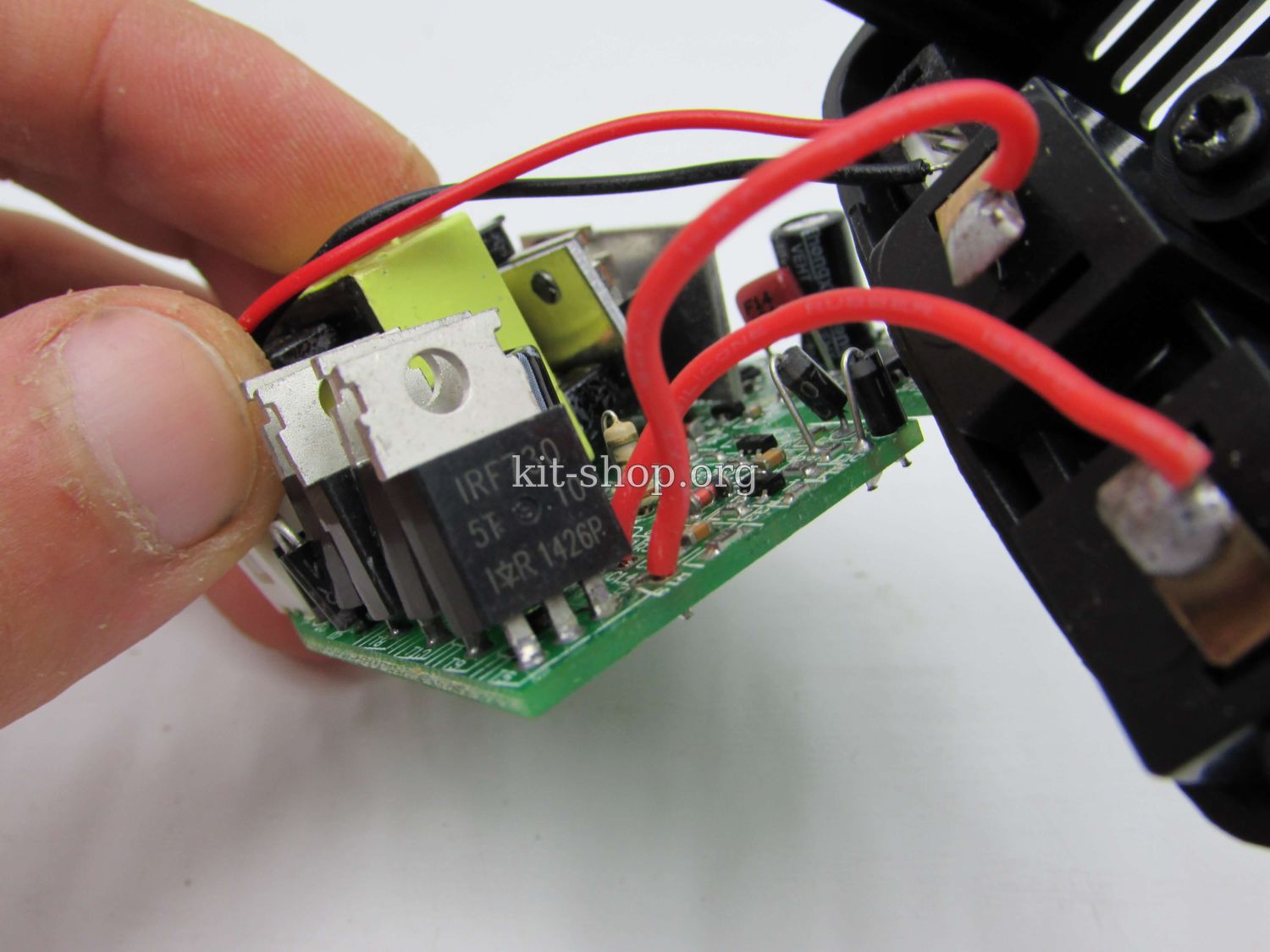

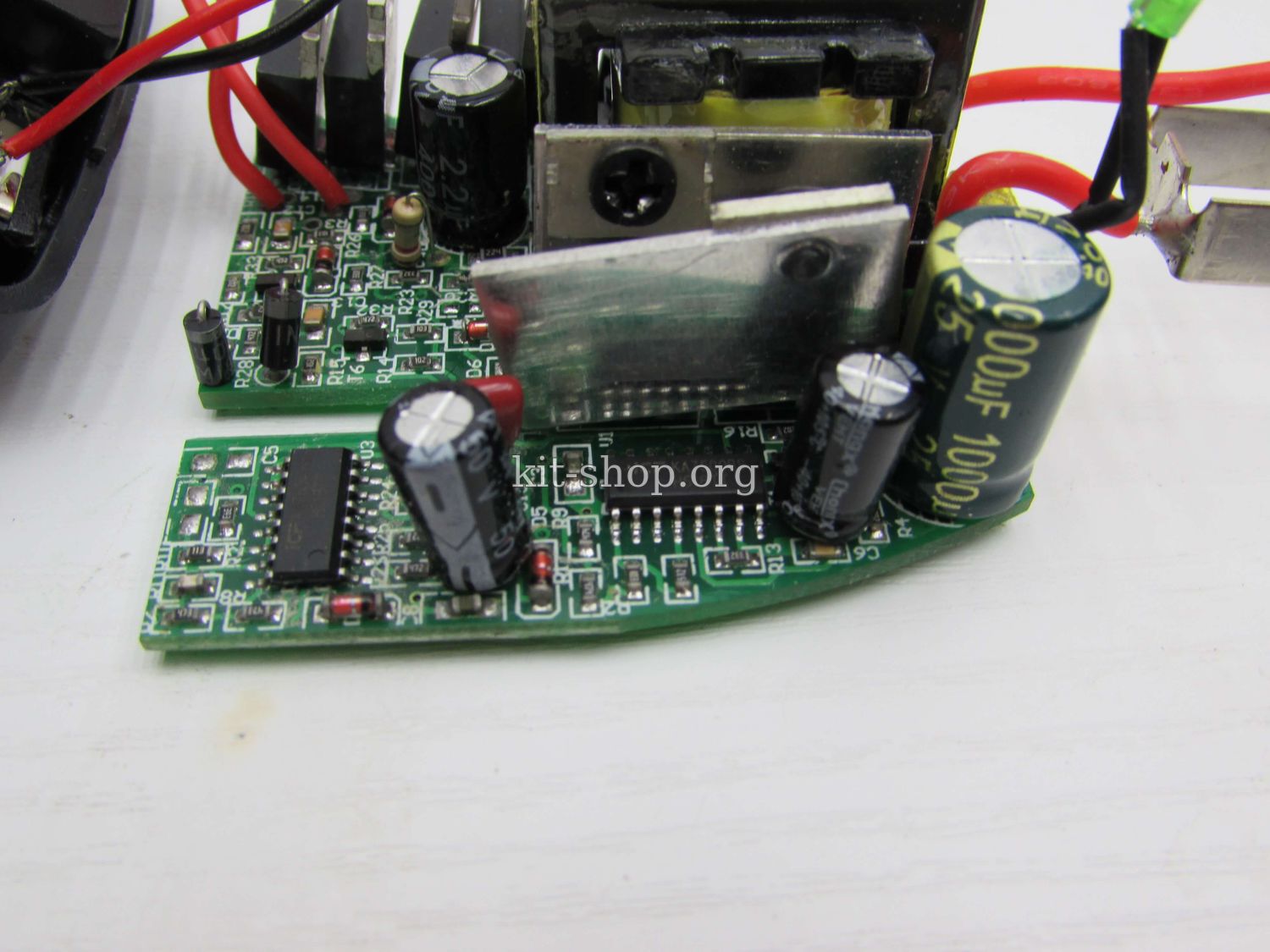

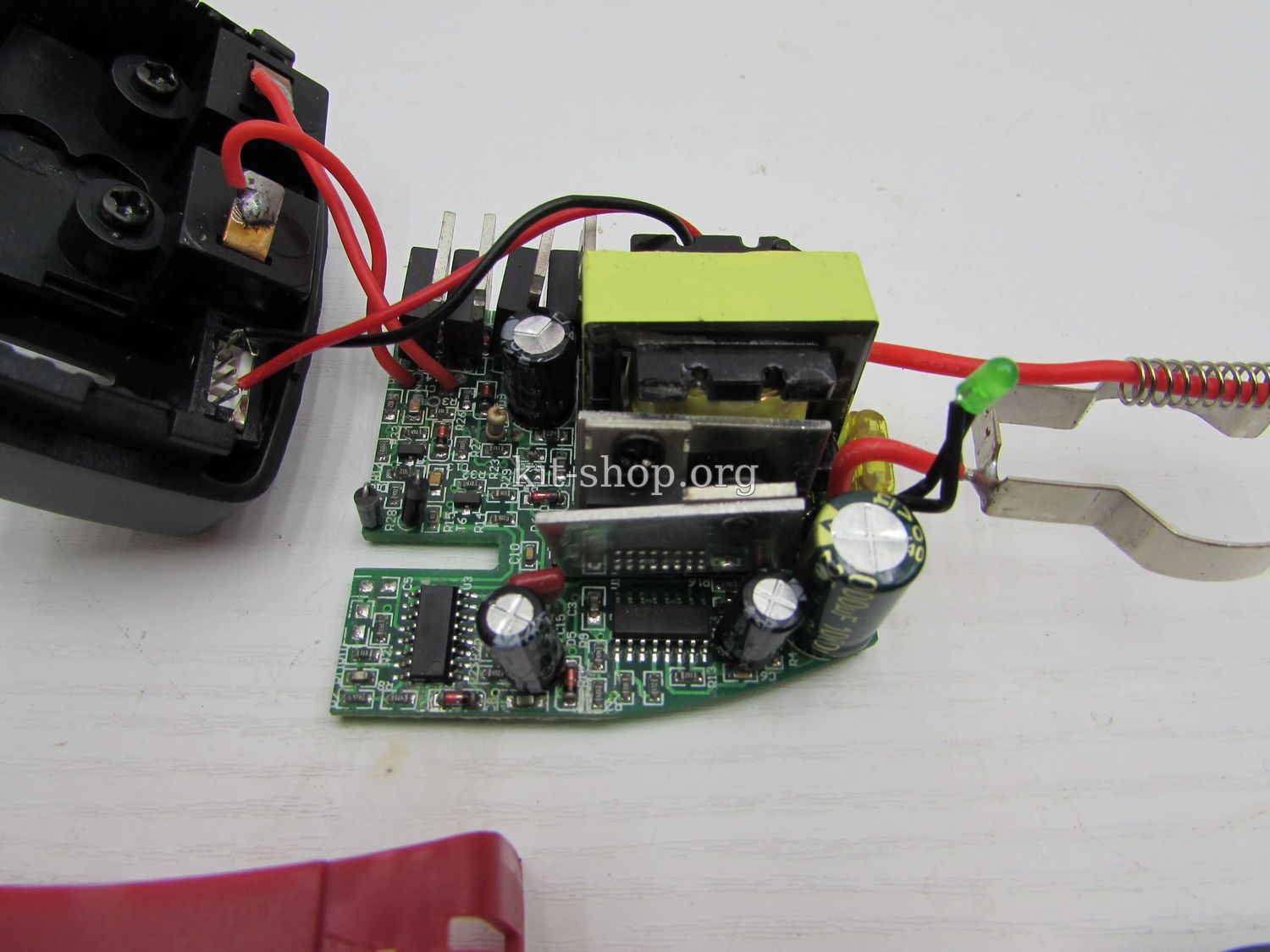

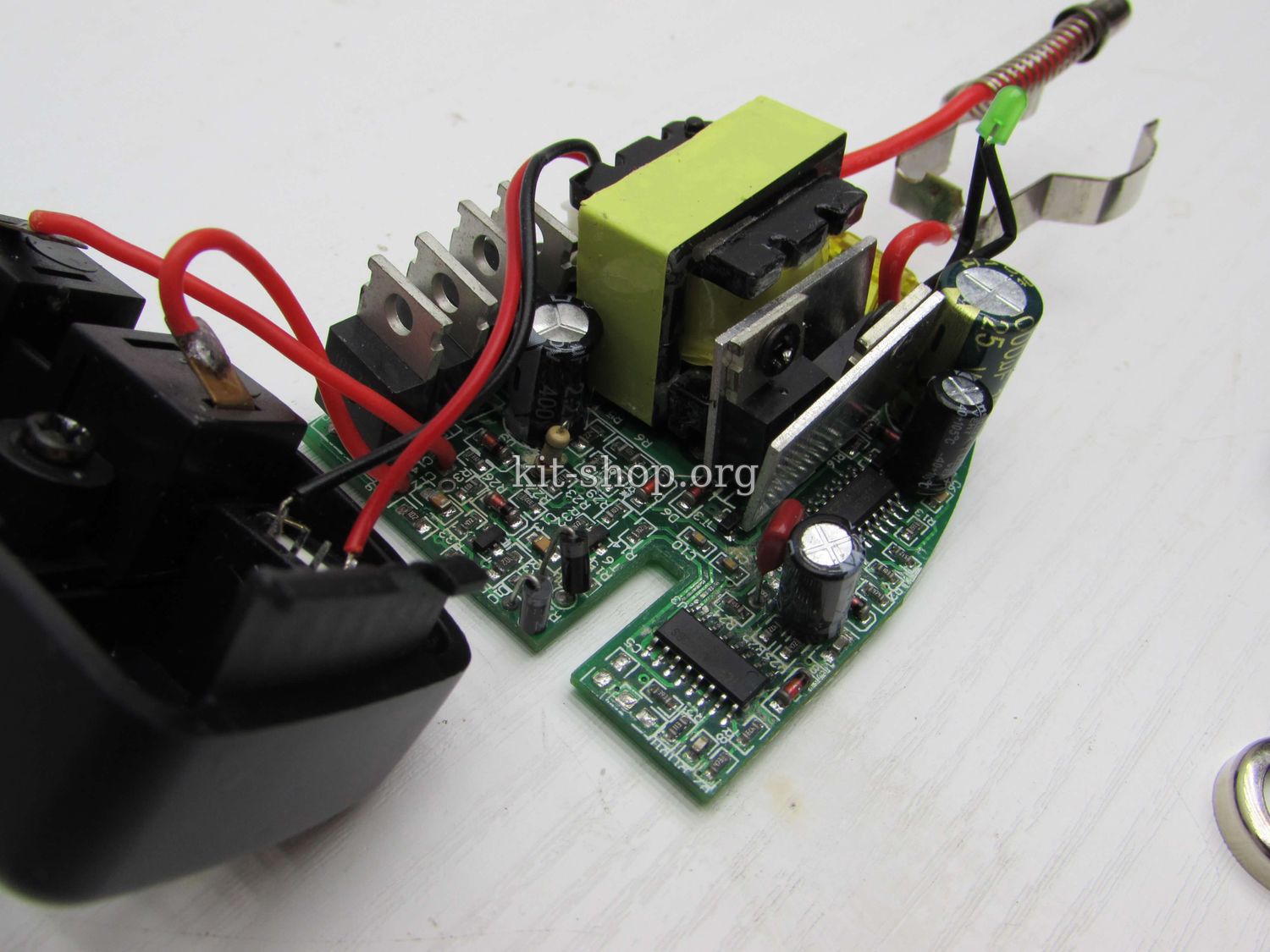

Видим маленькую печатную плату, на которой расположены основные рабочие органы, а точнее
2 микросхемы генератора типа КА7500 , по сути это двухтактный ШИМ контроллер и полный аналог ТЛ494, одна из микросхем является начальным генератором и управляет полевыми ключами низковольтной цепи, те в свою очередь качают силовой импульсный трансформатор.







Схема реализована по топологии пуш пул, двухтактник со средней точкой трансформатора, куда подается плюс от источника питания. Выход управляющего шим контроллера дополнен маломощными ключами для скоростного разряда емкости затвора полевых ключей.

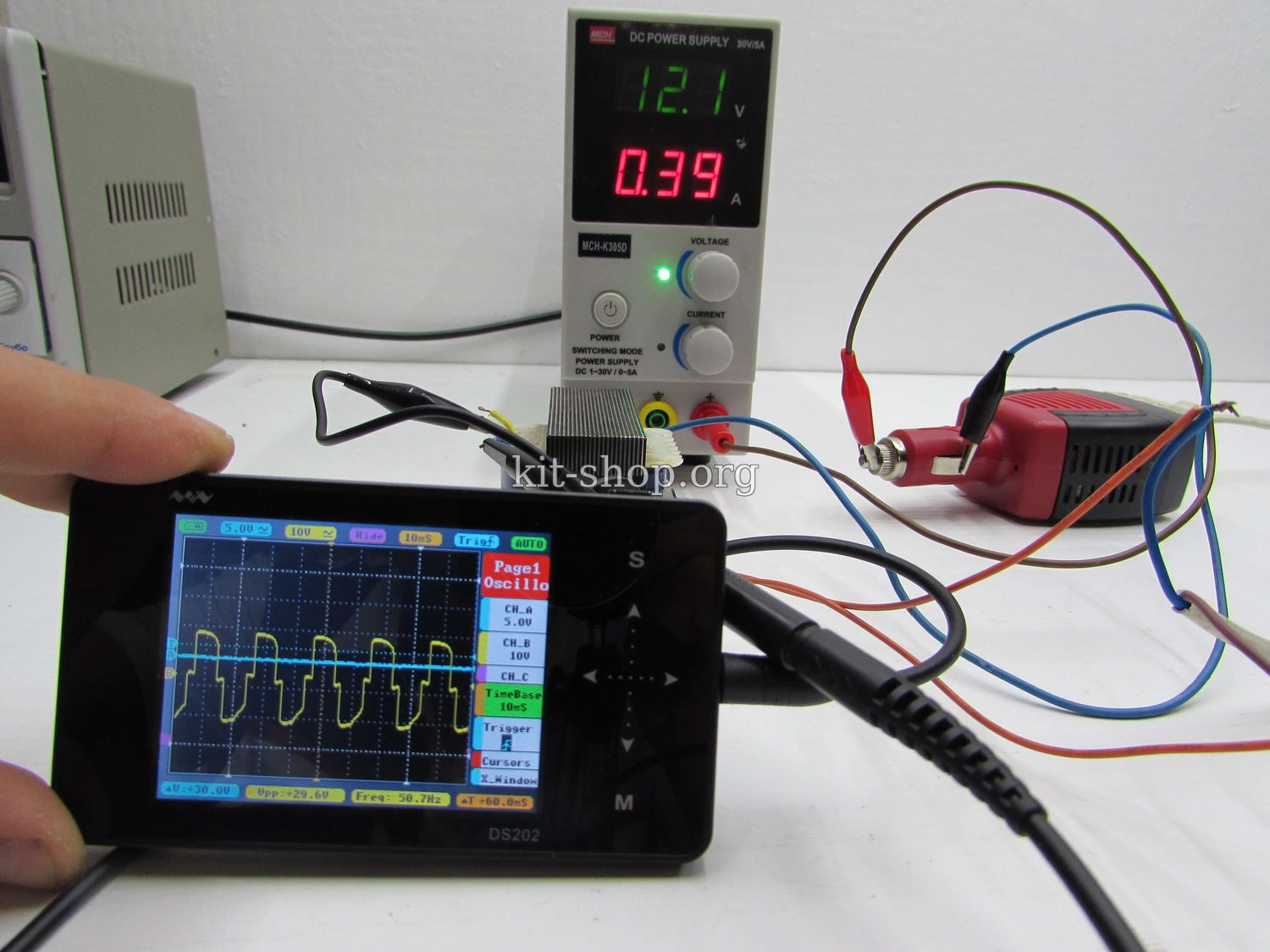

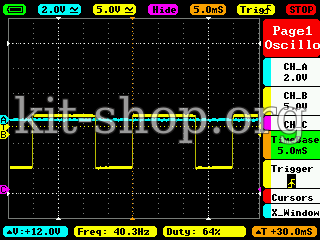

Это форма импульсов на затворе одного из полевиков, заполнение 64%

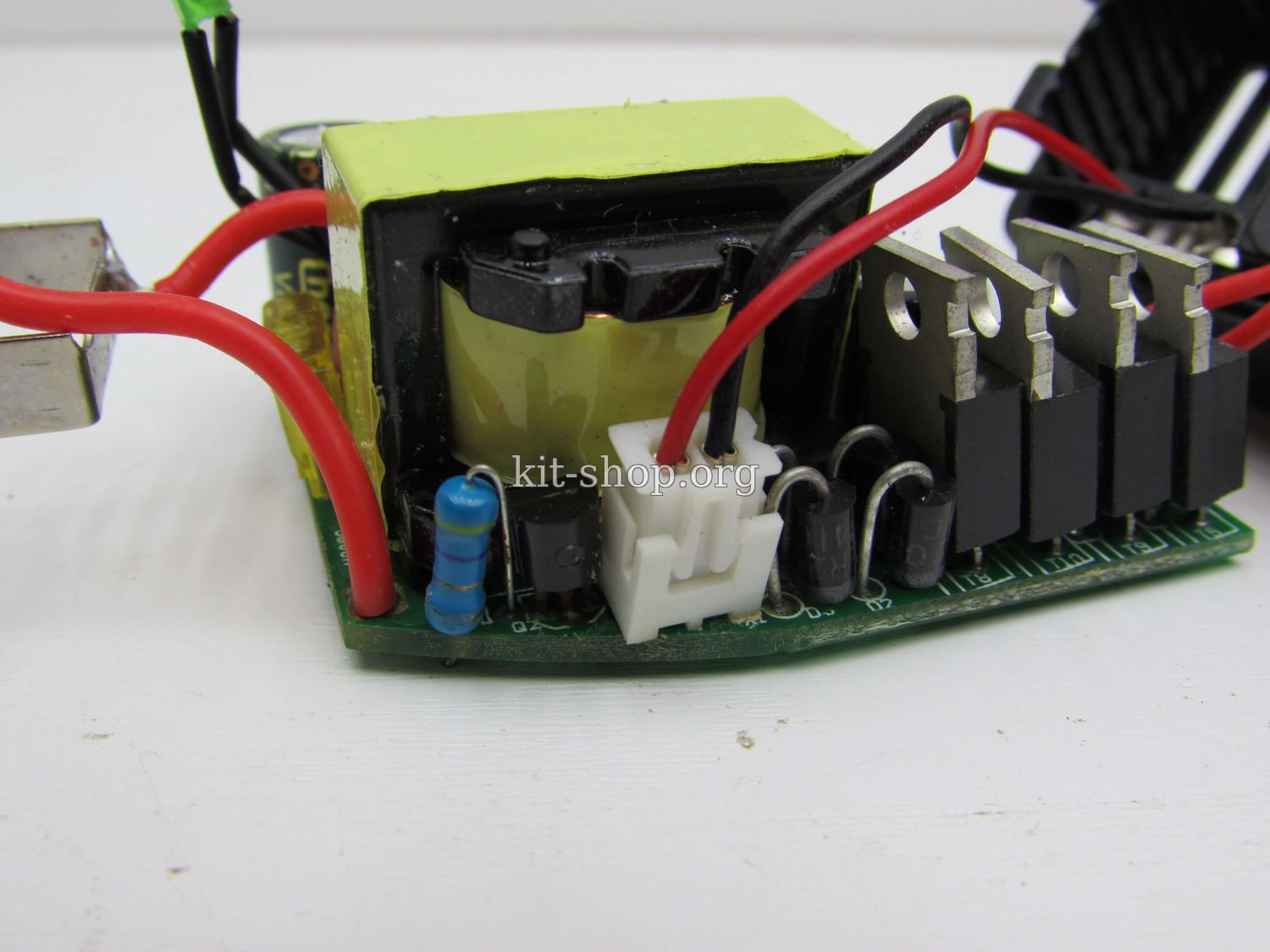

Итак полевики управляют импульсным трансформатором, на выходе которого получаем переменное напряжение высокой частоты, которое выпрямляется в постоянку и сглаживается электролитическим конденсатором. На этом конденсаторе напряжение около 300 вольт. Затем это напряжение подается на мостовой усилитель построенный на 4-х полевых N- канальных высоковольтных ключах (IRF730), ключи управляются вторым генератором, который настроен на рабочую частоту около 100Гц, с учетом того, что схема двухтактная, то каждая пара полевых ключей будет срабатывать с частотой 50 Гц, именно этот узел отвечает за преобразование постоянного напряжения в переменное 50 гц, и формирование модифицированной синусоиды.

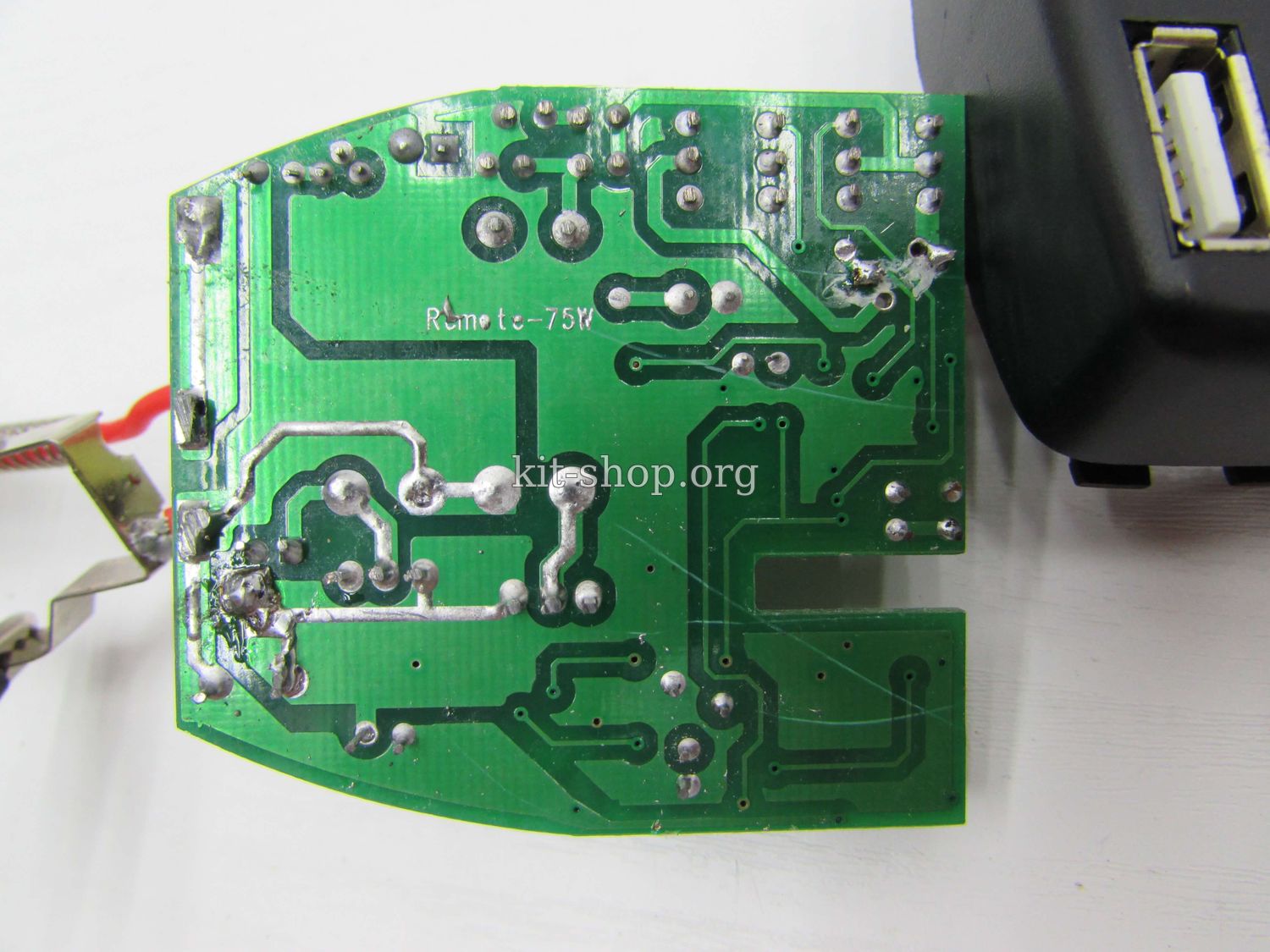

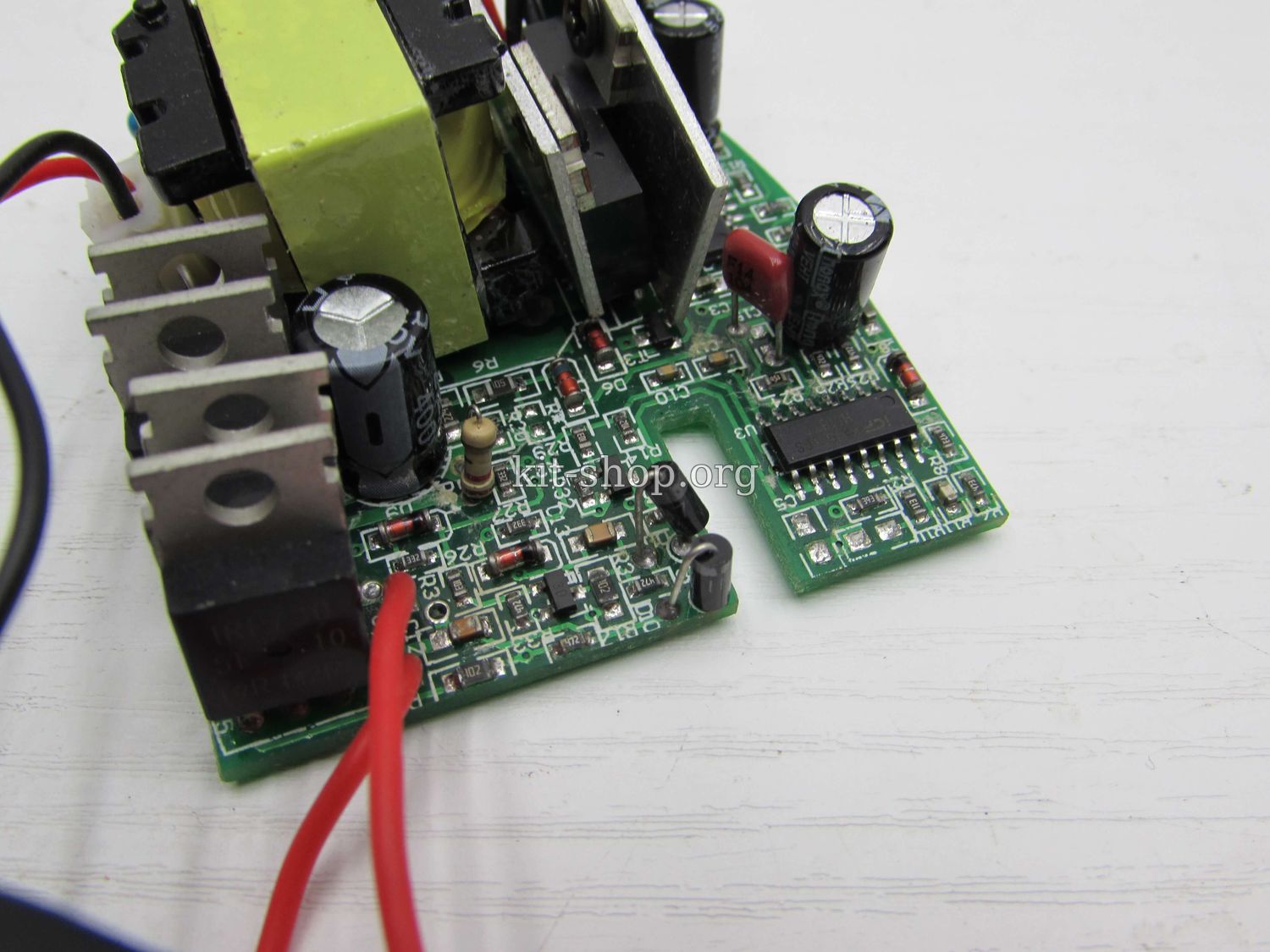

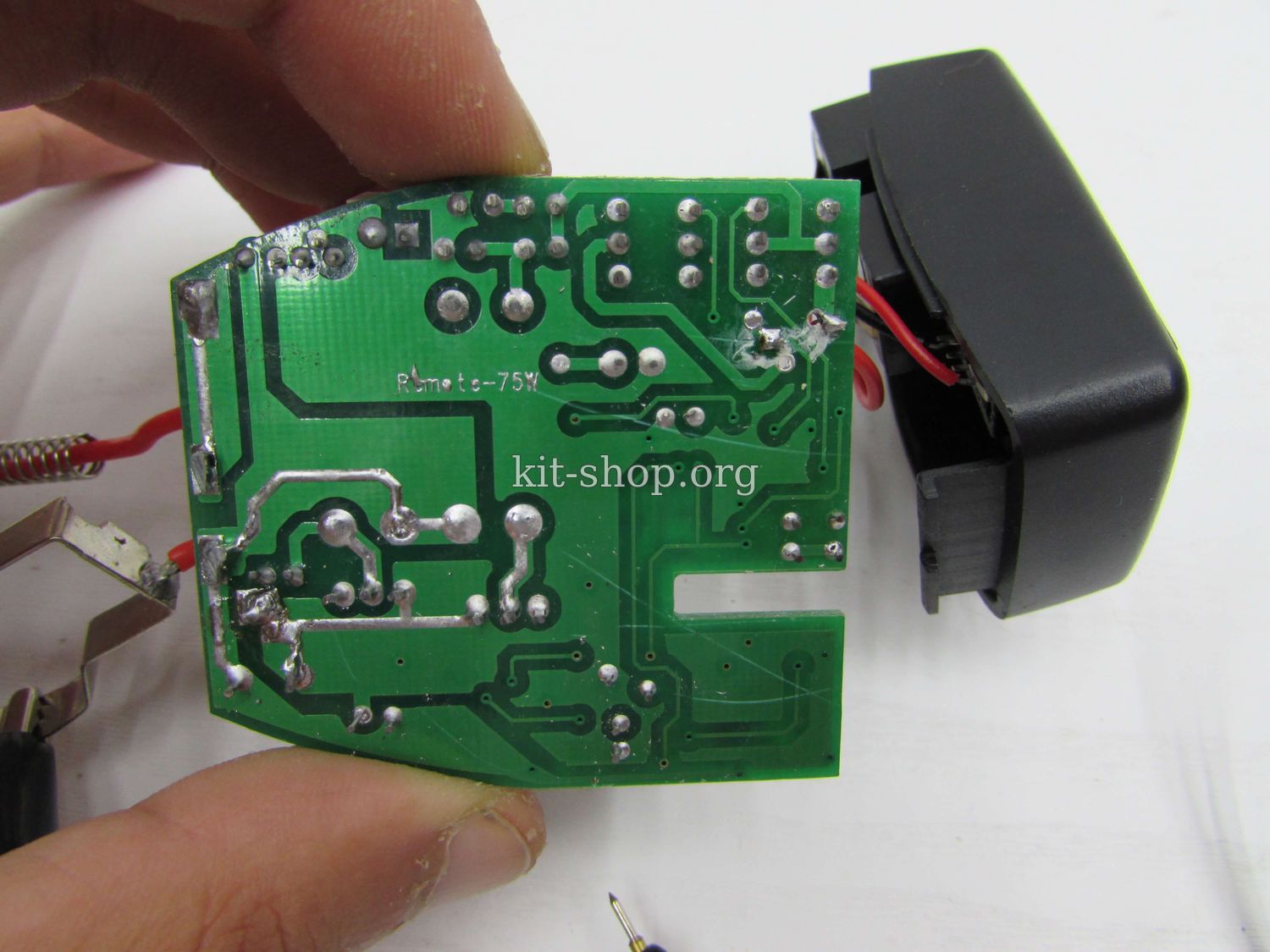

Печатная плата в принципе неплохая, с обратной стороны тяп-ляп, поленились почистить, поэтому наблюдаются крупинки припоя, опасно однако!





Соберем инвертор и вернемся к тестам.

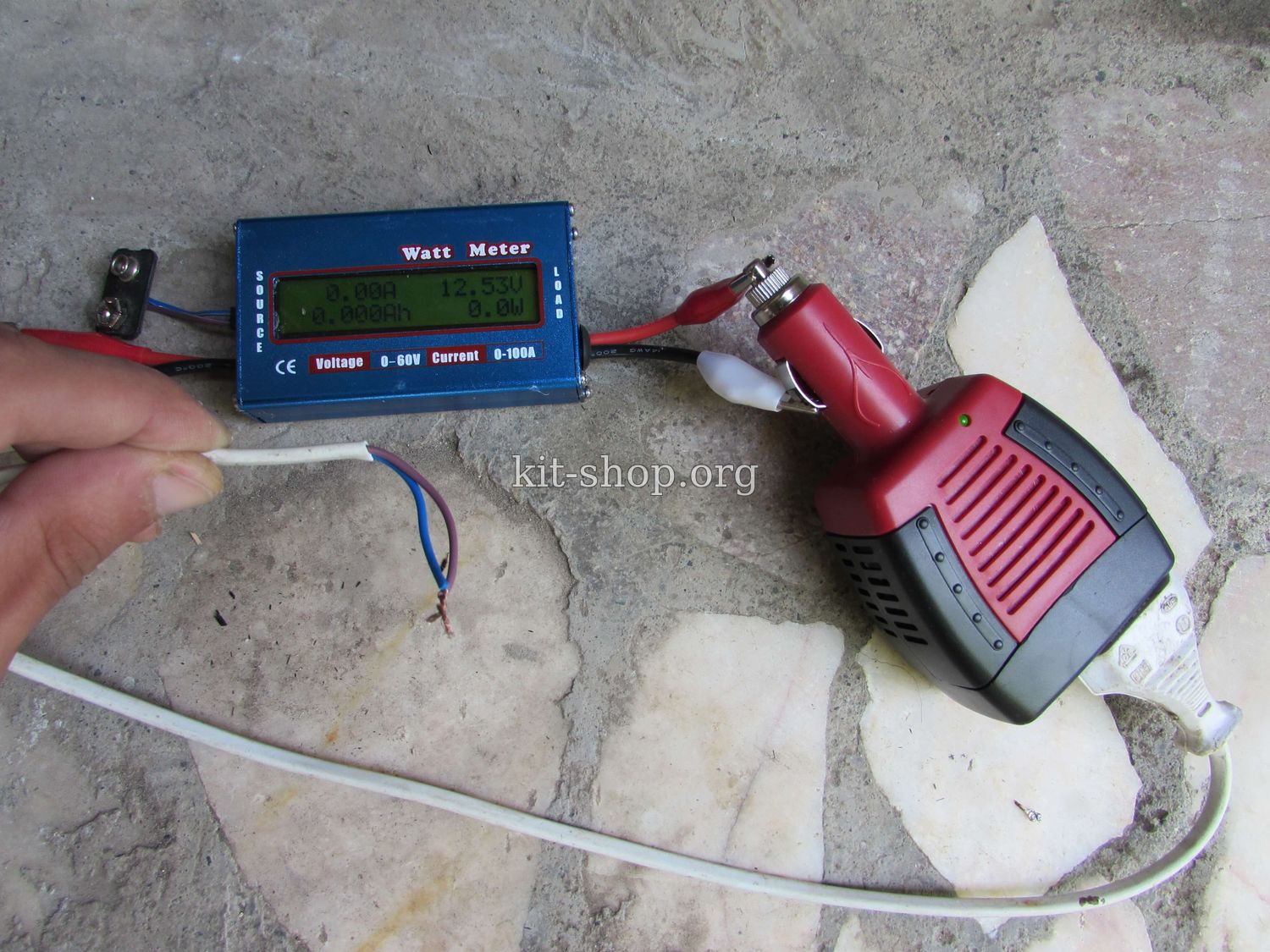

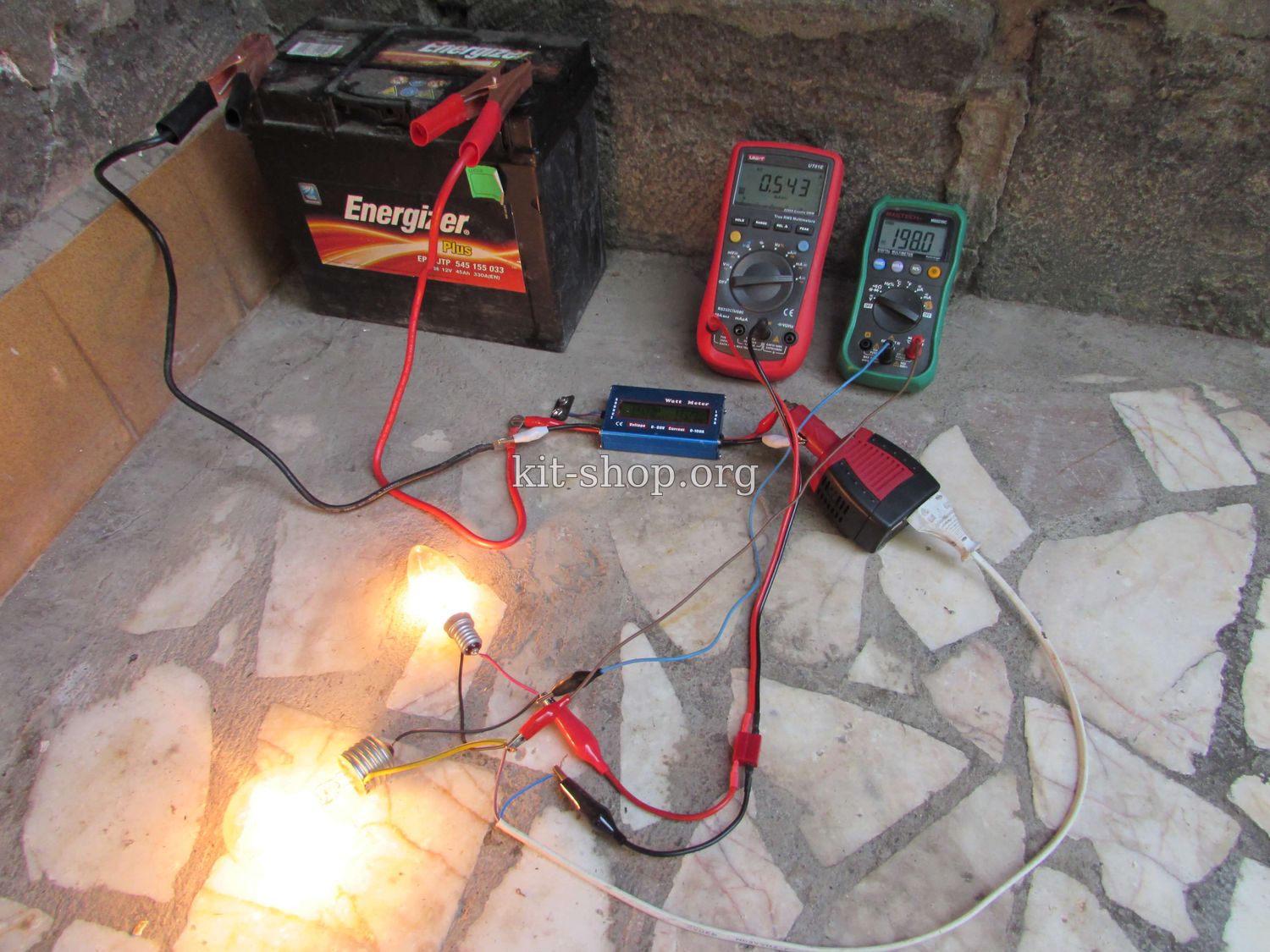

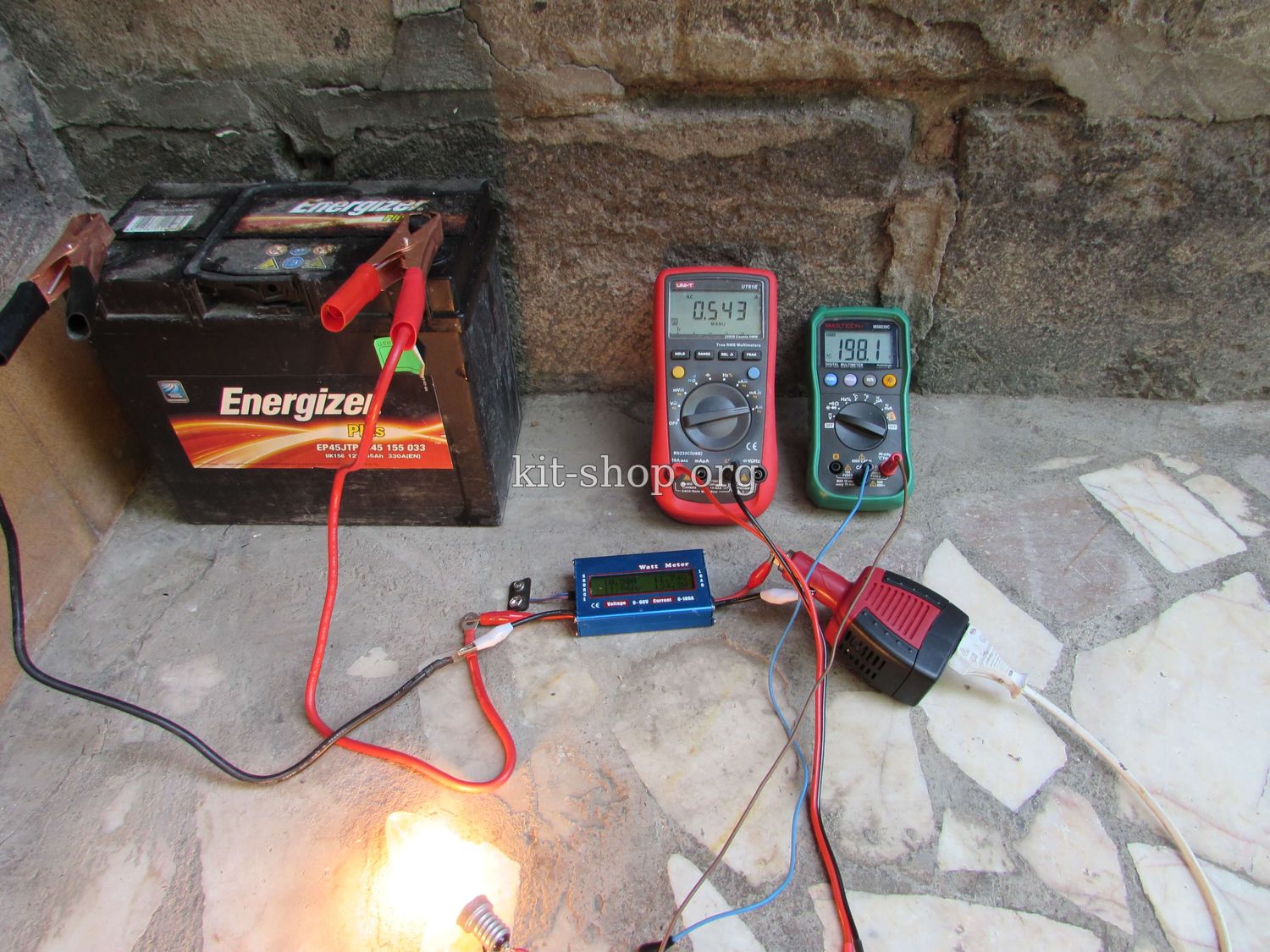

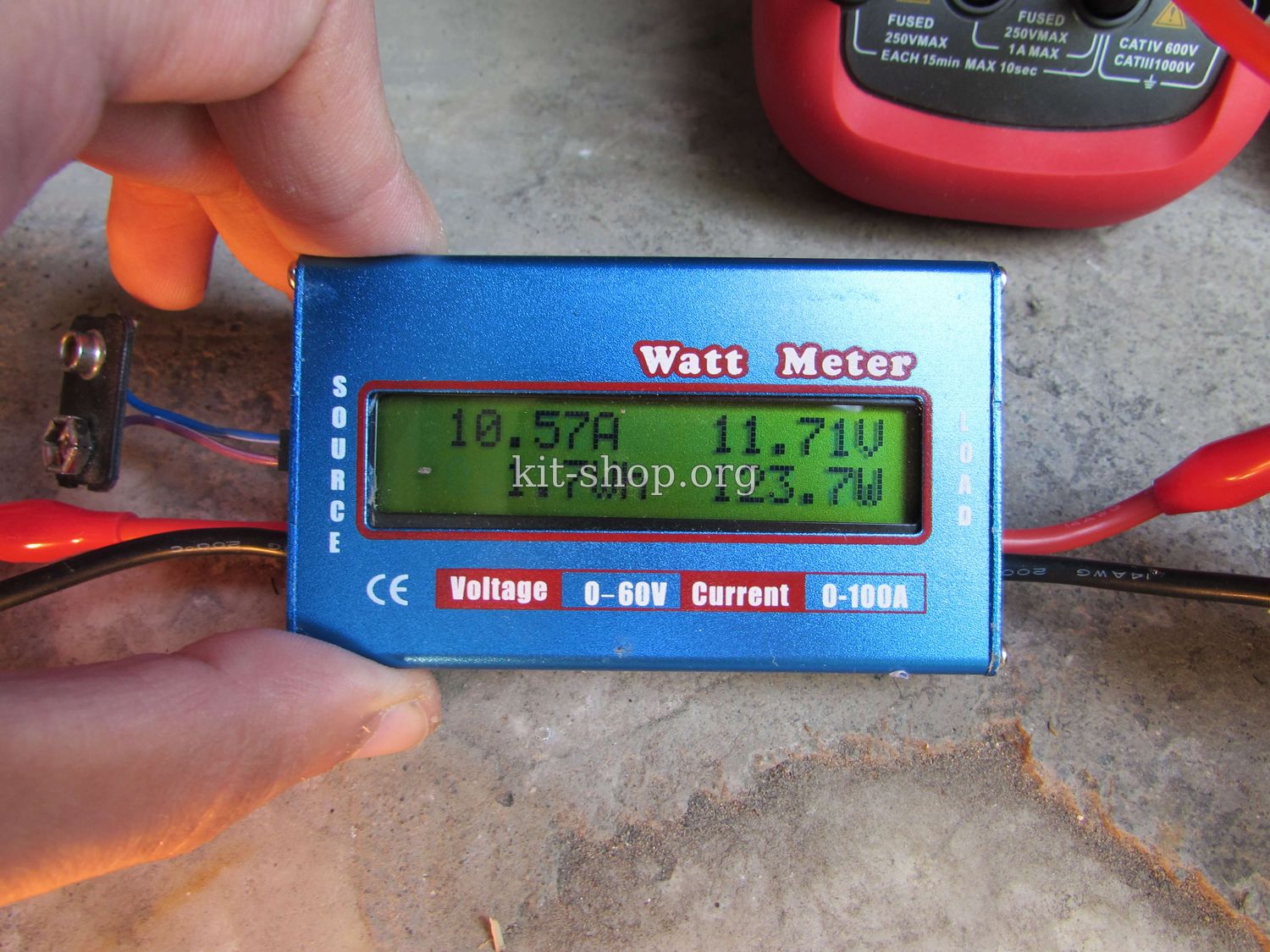

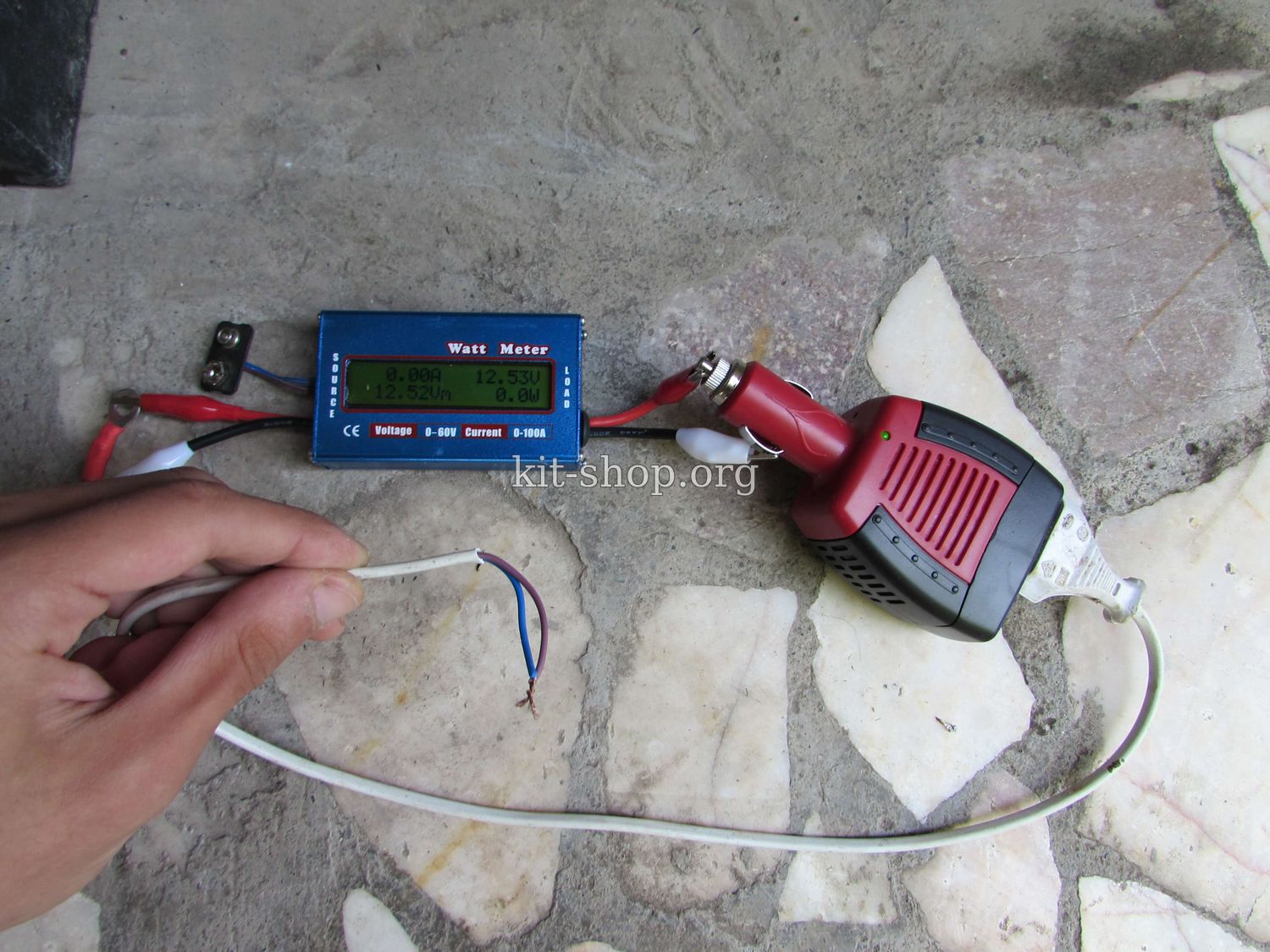

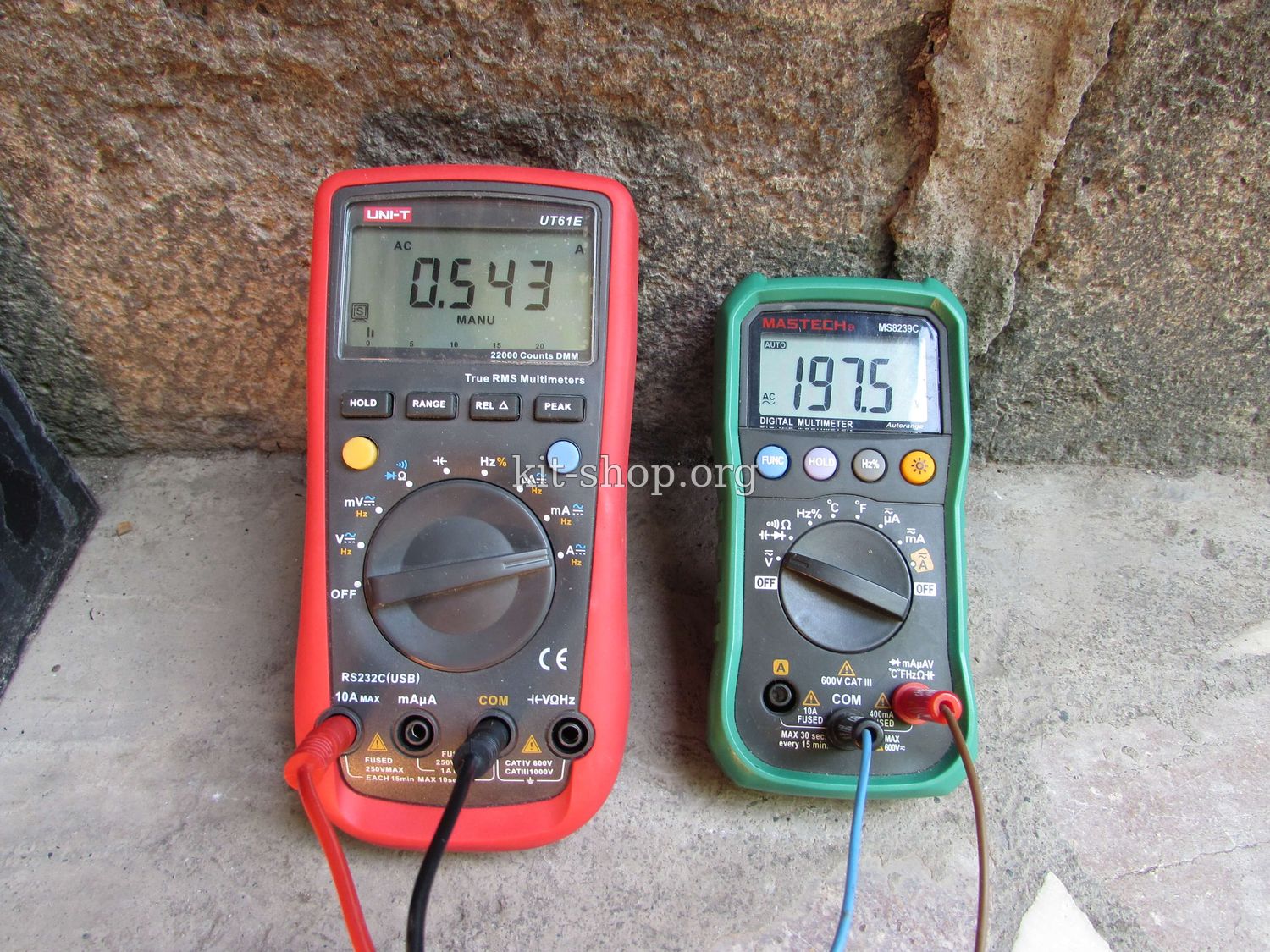

Проверим номинальную выходную мощность и КПД , напомню производитель заявляет 75 Ватт, красный мультиметр показывает ток потребления на выходе, зеленый выходное напряжение под нагрузкой, а ваттметр показывает входное напряжение и ток







В итоге от источника питания потребляется мощность 123,77 ватт, а на выходе получаем 106,7 ватт, весьма неплохо!

Мне удалось снять мощность 106 ватт, большая редкость, когда реальные параметры китайского товара выше, чем заявлено, как правило все совсем наоборот.

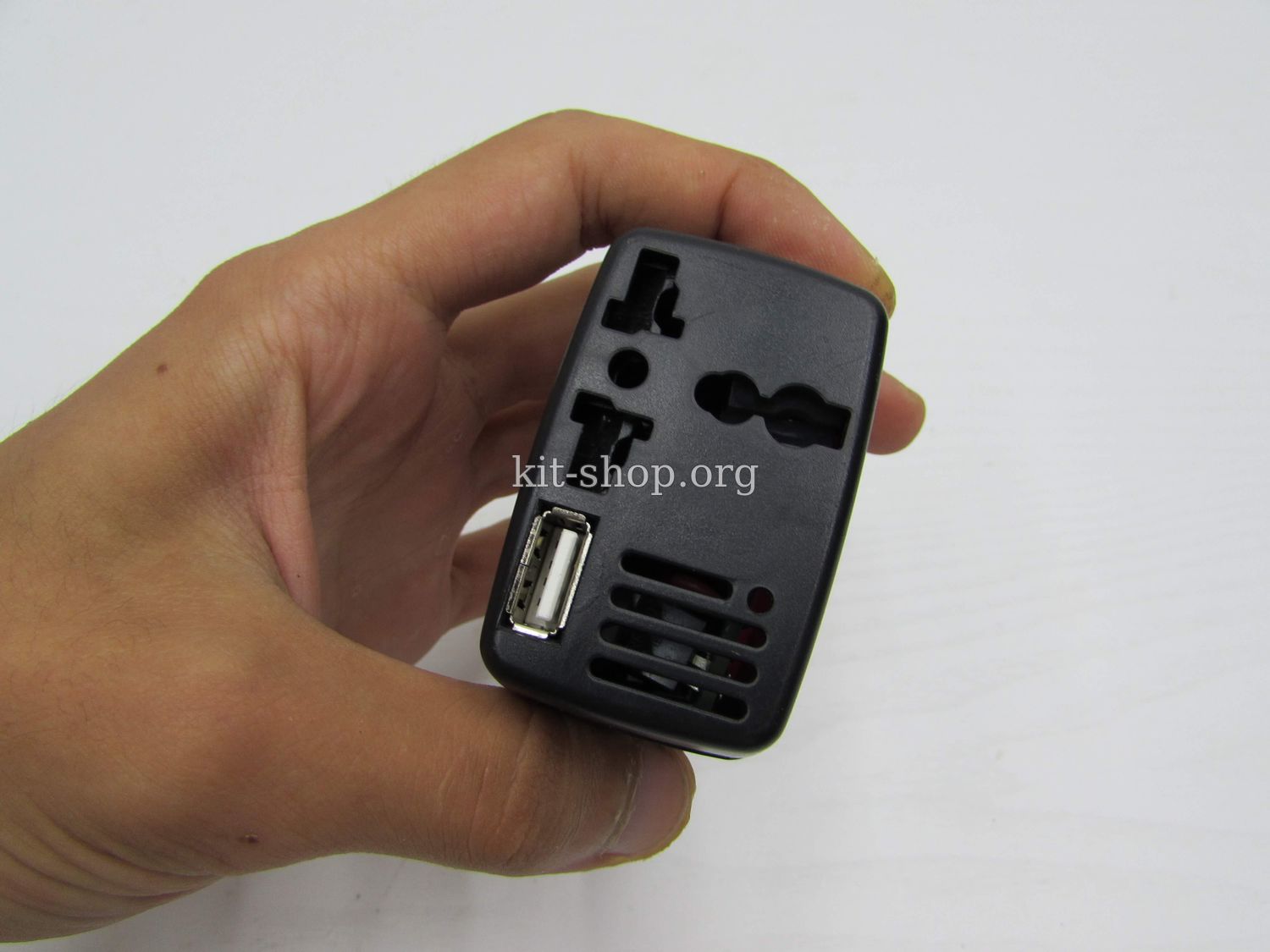

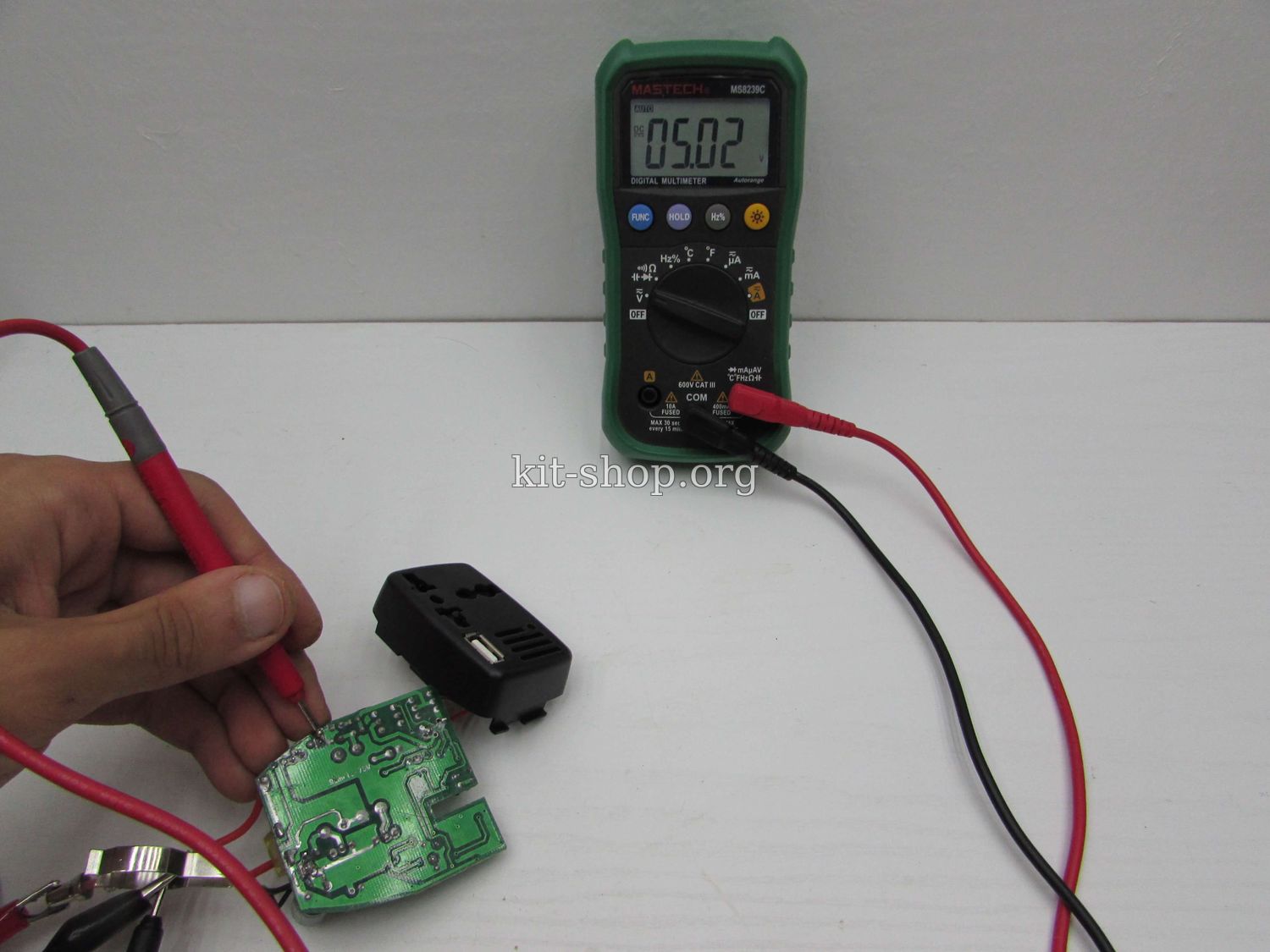

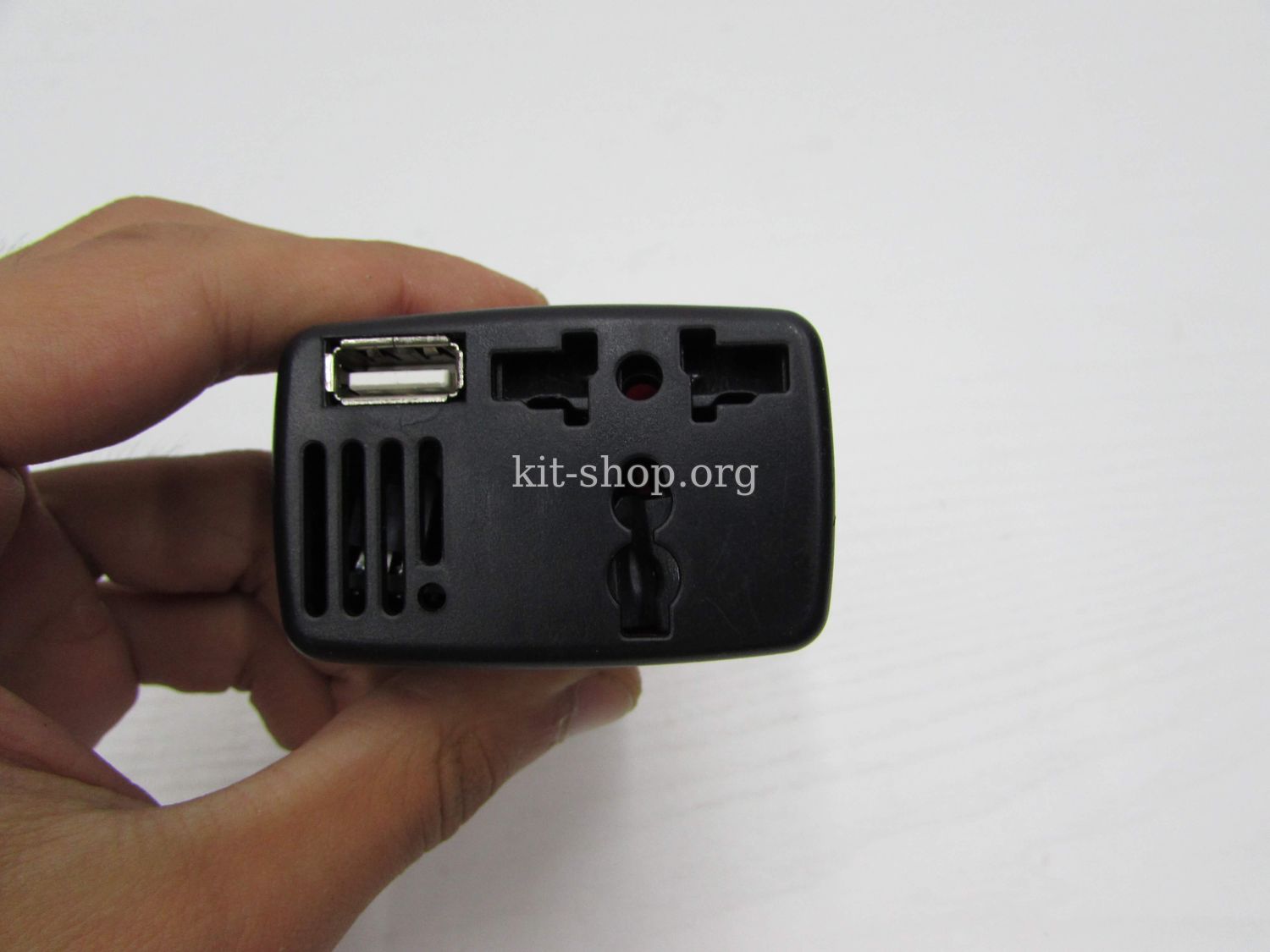

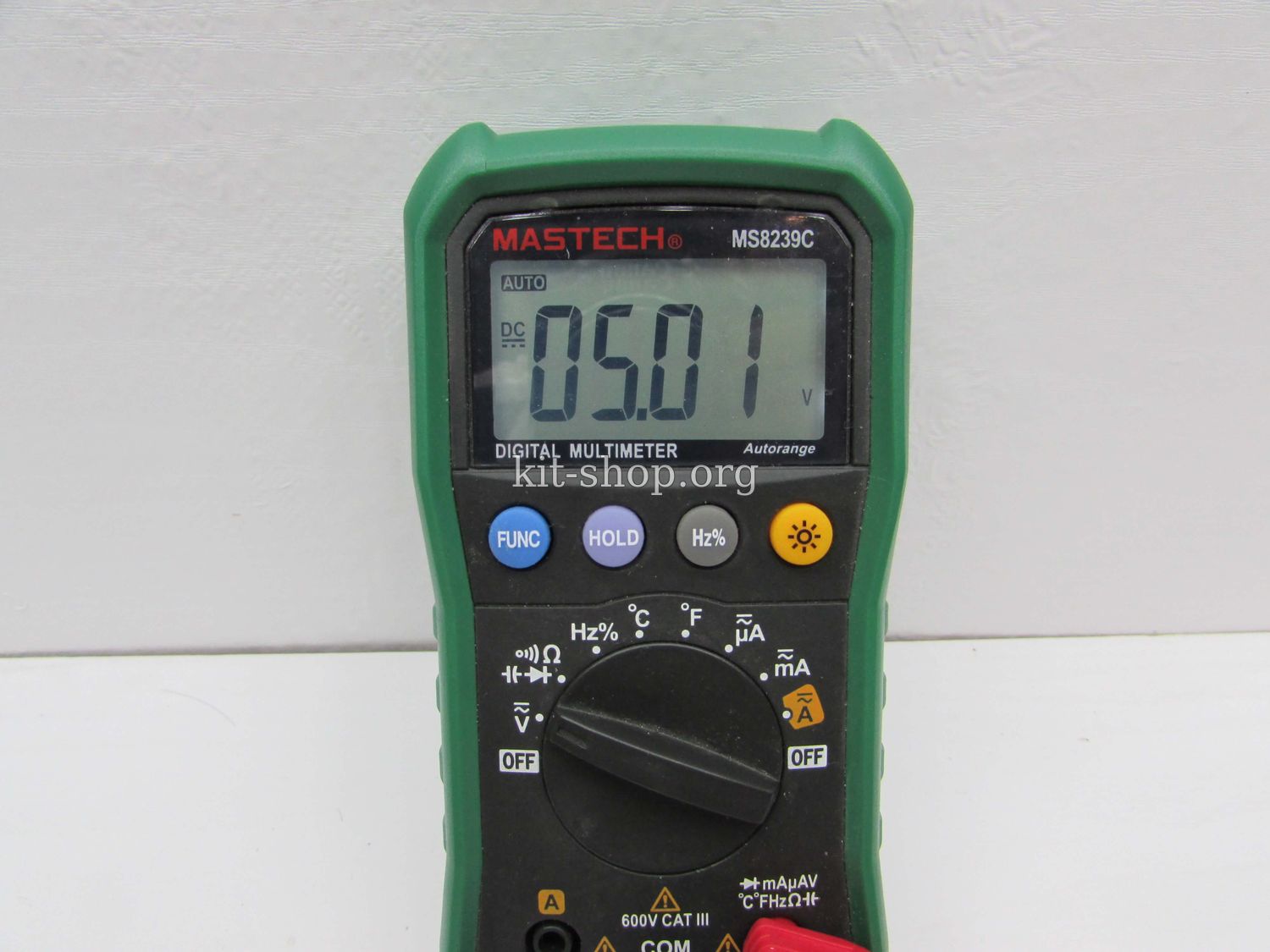

Инвертор имеет также выход USB 5В, ток небольшой, поскольку 5В обеспечивается линейным стабилизатором.





К этому инвертору можно подключать все , кроме асинхронных двигателей и сетевого трансформатора, хотя последний тоже будет работать, только из-за формы импульсов будет нагреваться.



Итог - лично рекомендую, это отличное вложение и я считаю что такой инвертор должен иметься в бордачке каждого автомобиля, он дешевый, не занимает много места, работает безотказно и может питать все, что угодно.





И на этом я прощаюсь, до новых встреч - пока!
