Очень дешевый импульсный блок питания

Товар  можно купить тут

Другие блоки питания тут


Всем привет. Относительно недавно мне понадобились малогабаритные импульсные блоки питания на 12 Вольт с током 0,5-1А, сделал пару образцов, но одновременно решил найти ИБП схожего типа на алиэкспресс. Цена около 1,5$ это раза в два меньше, чем я потратил на сборку.

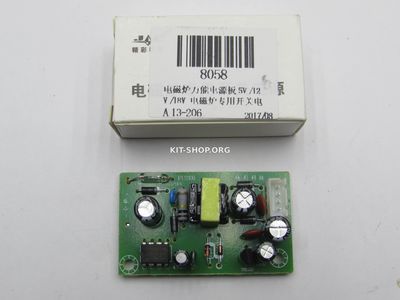

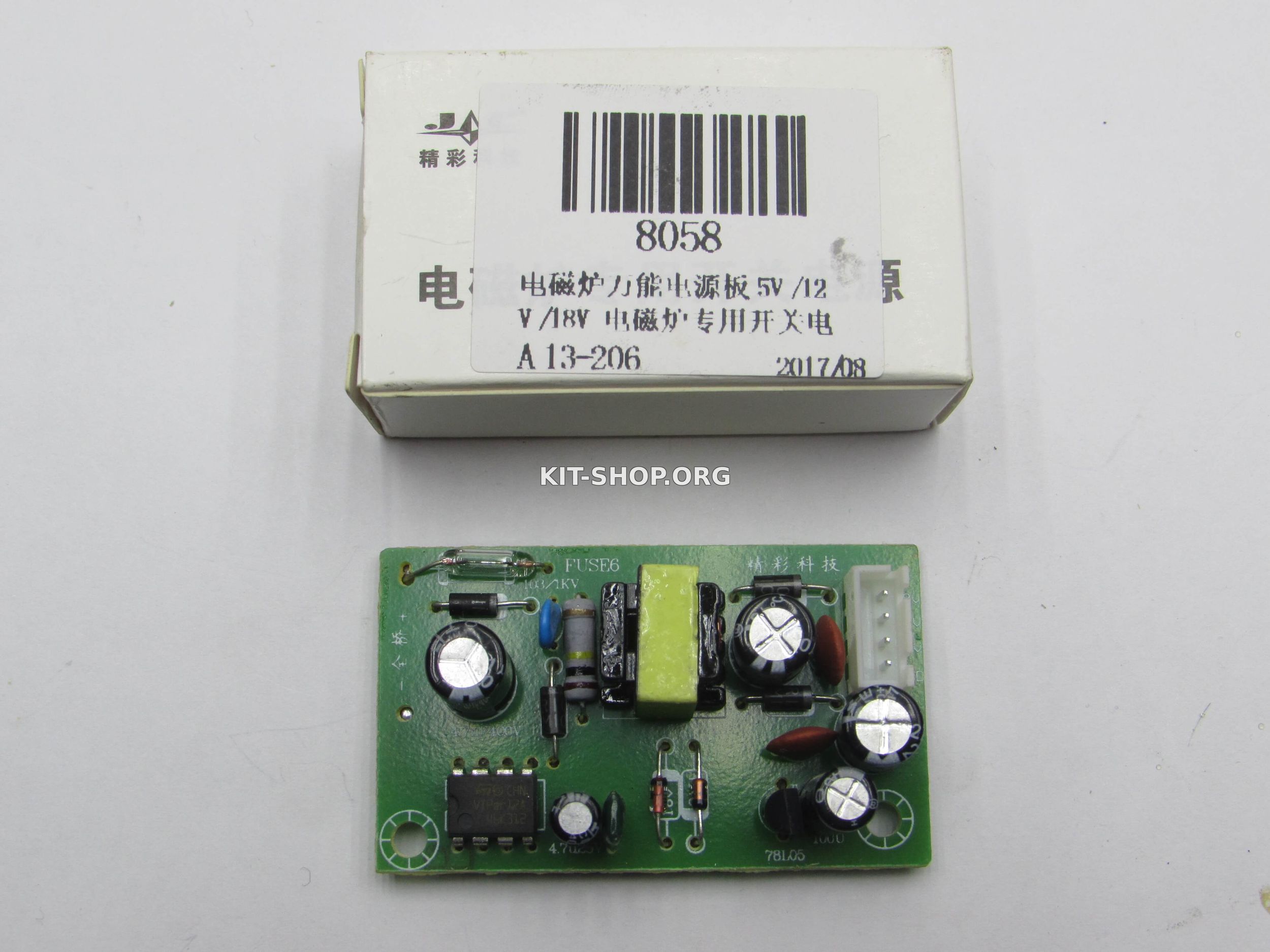

Платки пришли и захотелось о них написать. К стати! пришли они в довольно аккуратных коробочках, мелочь, но приятно

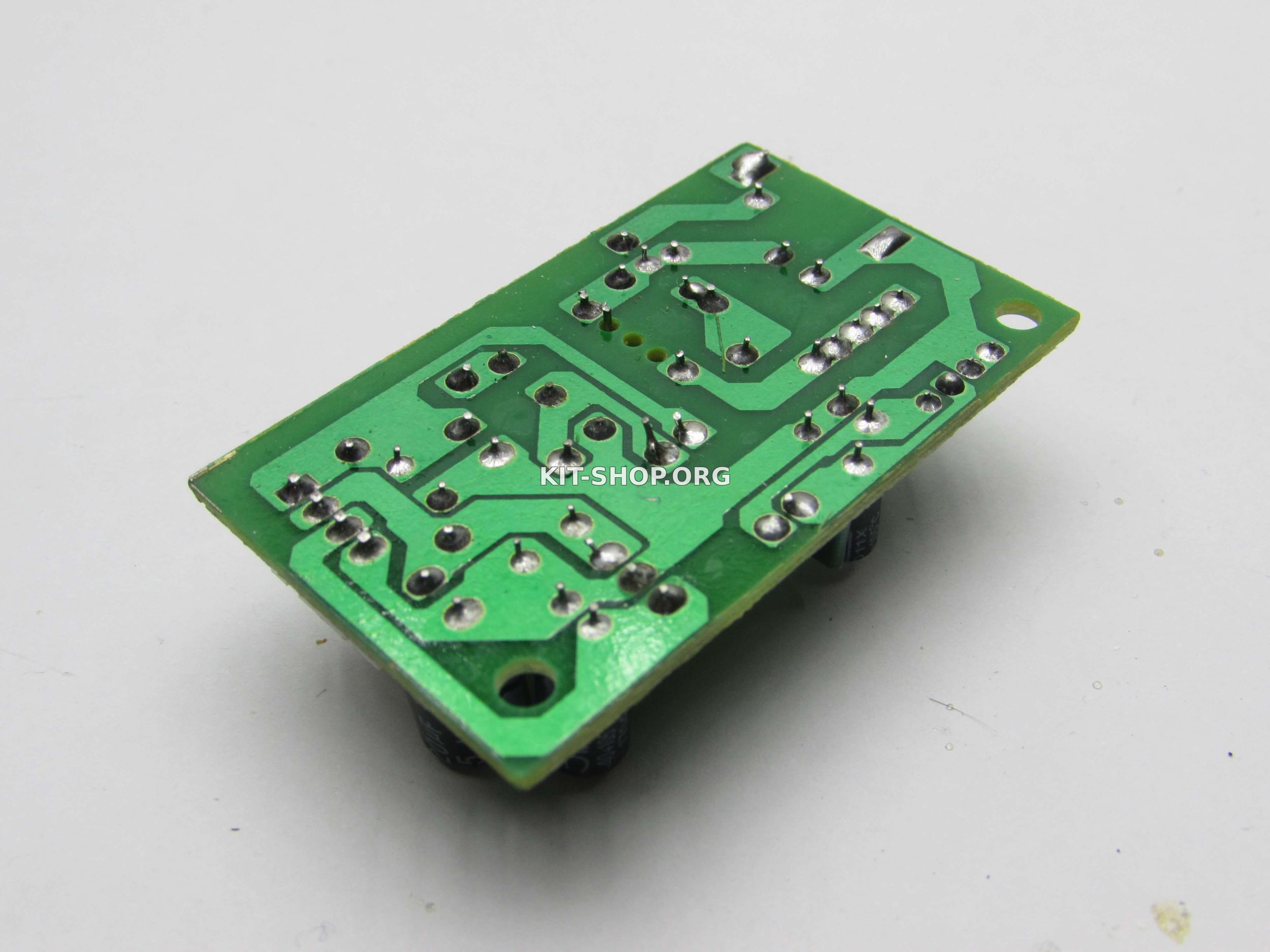

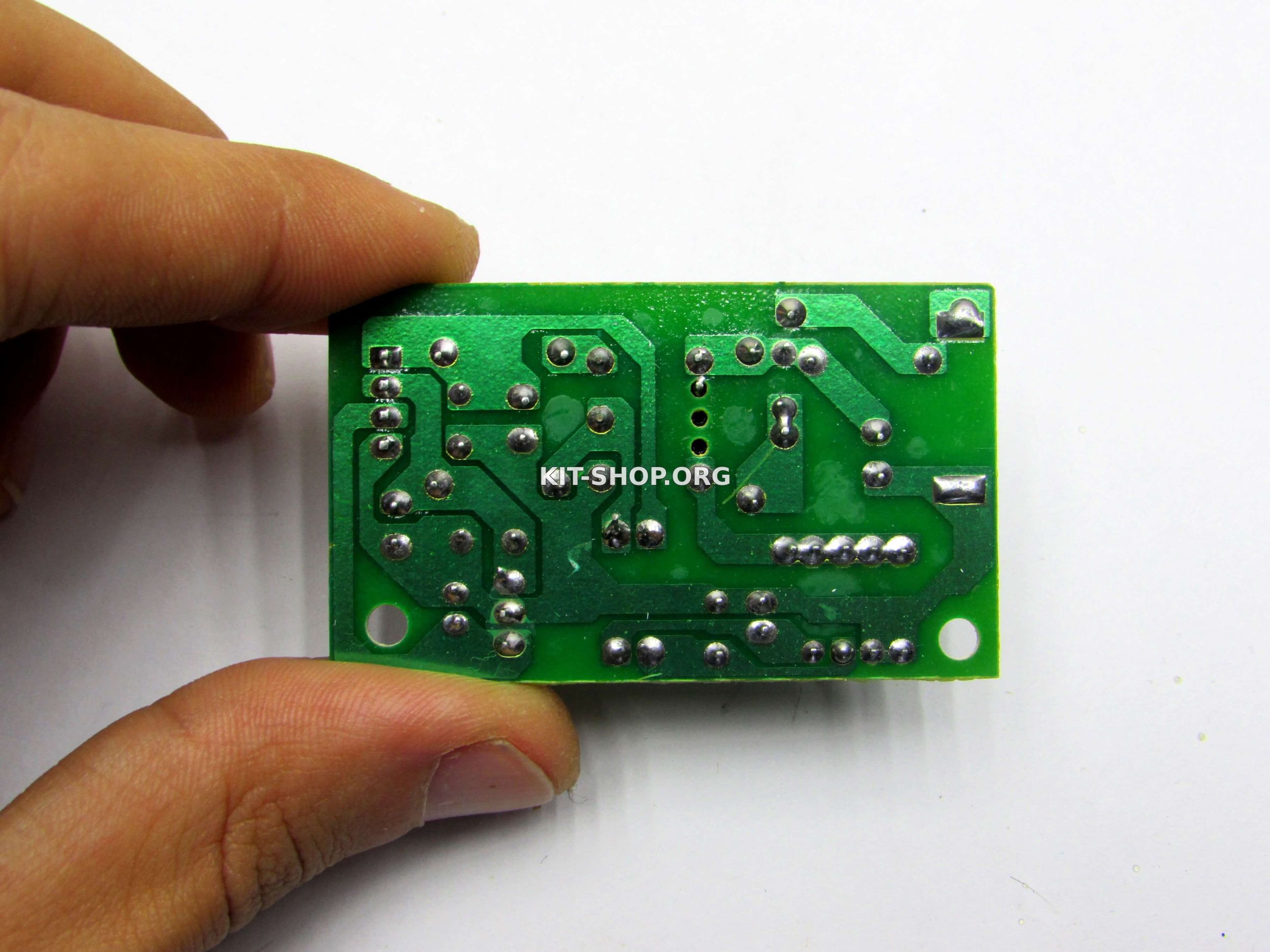

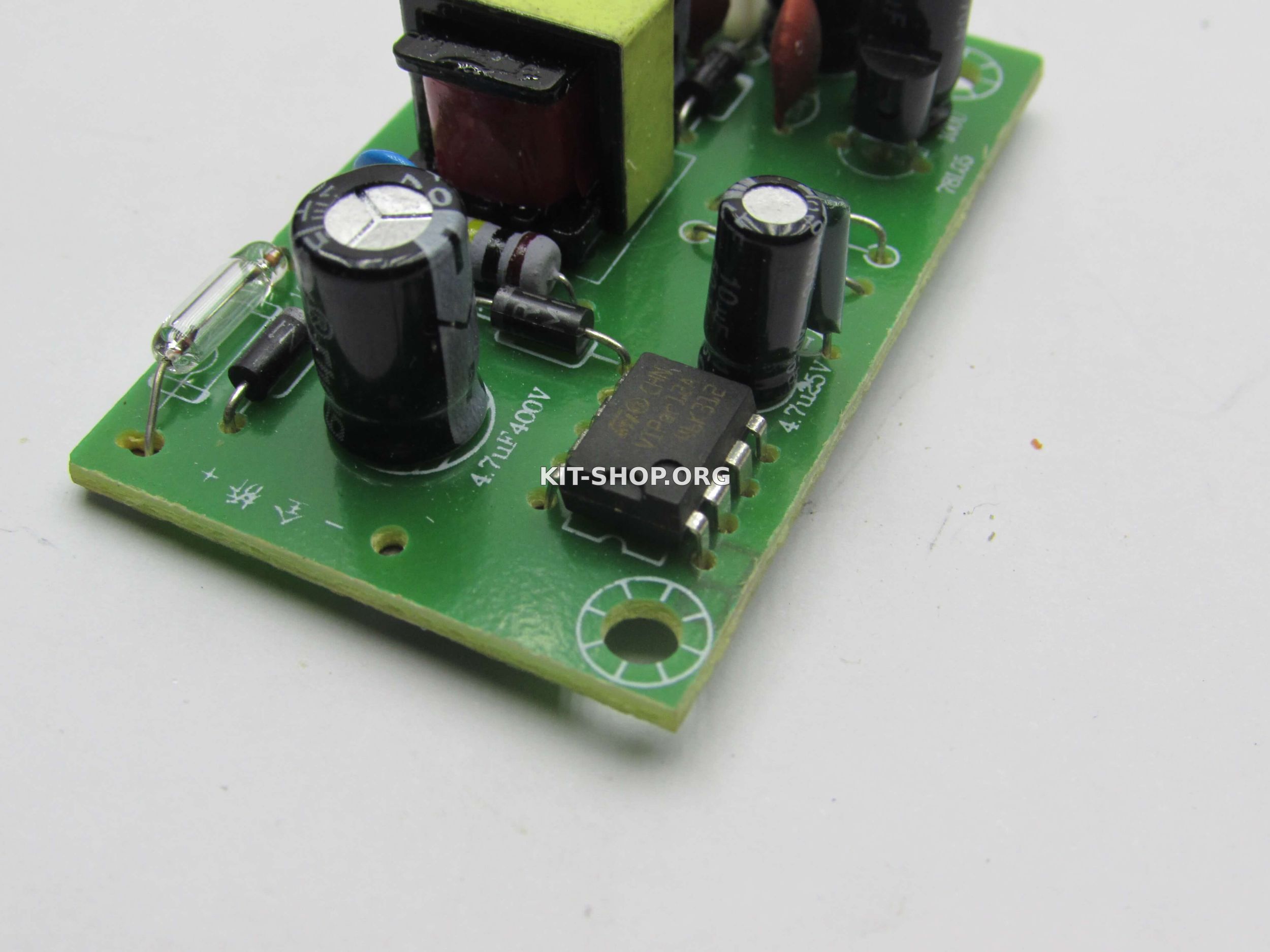

Габаритные размеры сейчас перед вами.

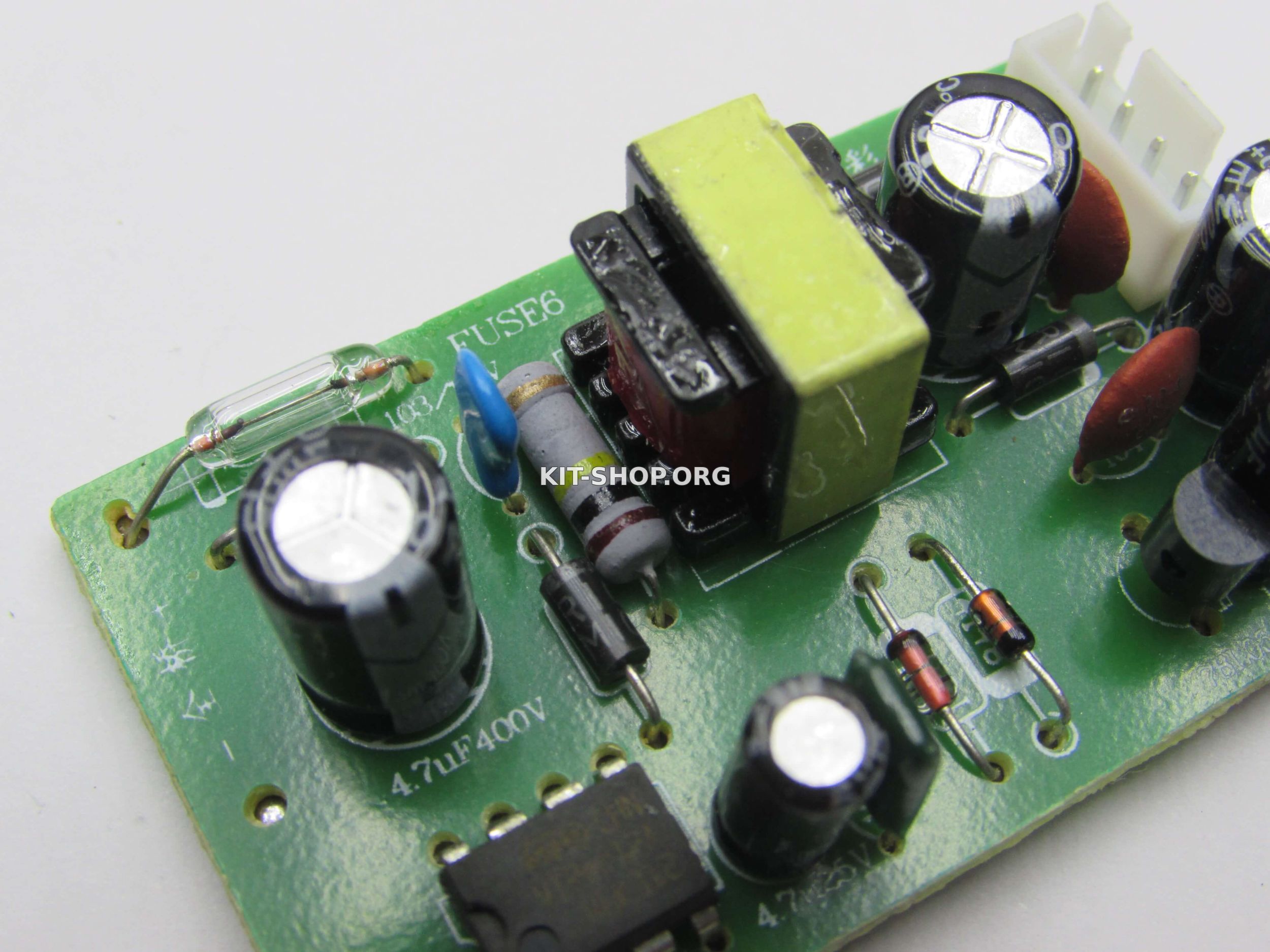

Плата выдает 3 напряжения - 5, 12 и 18 Вольт. Предназначены такие платы скорее всего для работы в качестве дежурки в индукционных плитах.
Выходные напряжения стабилизированы, а если быть точнее , стабилизация организована только по 18-и Вольтовой линии.

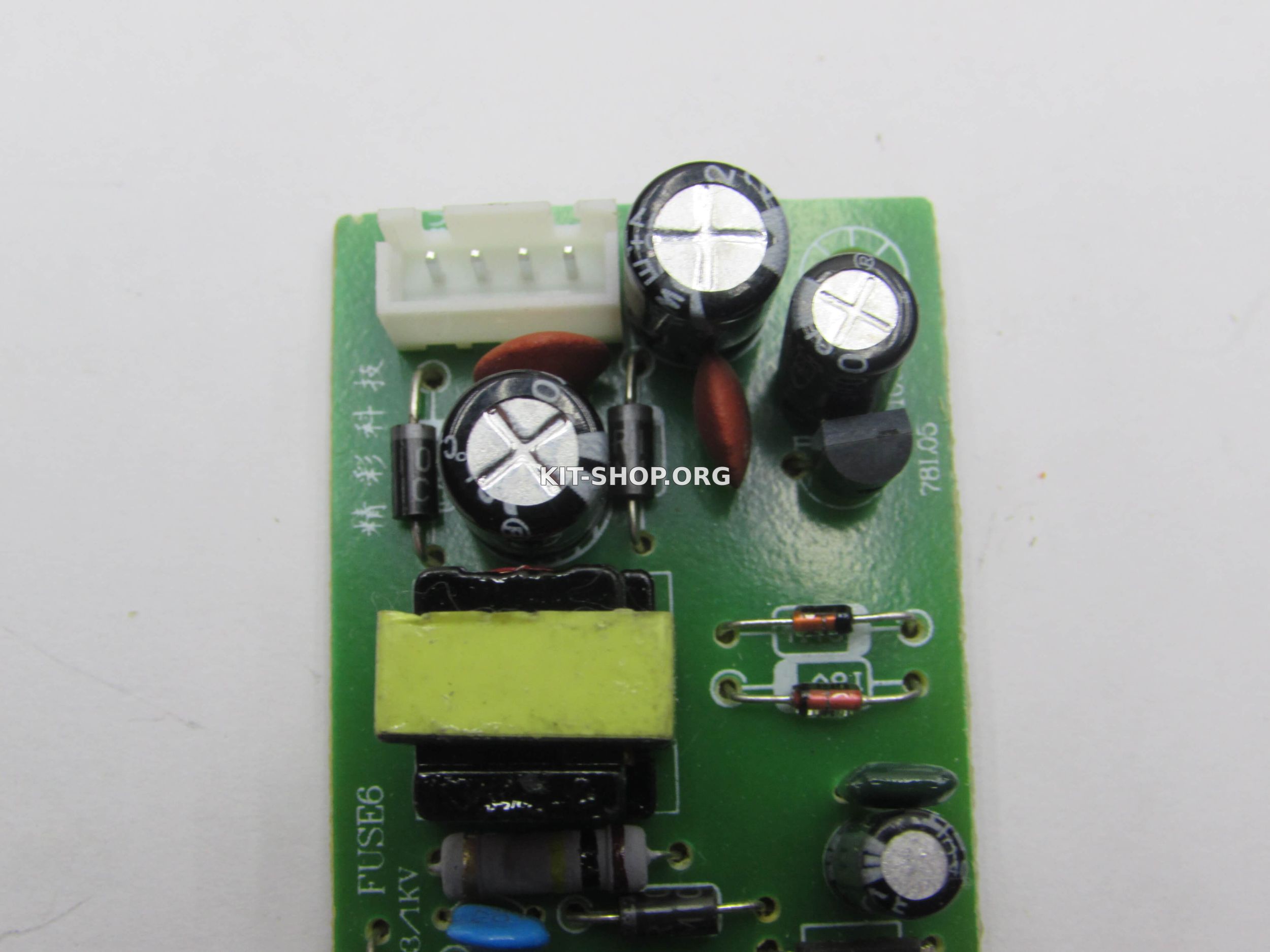

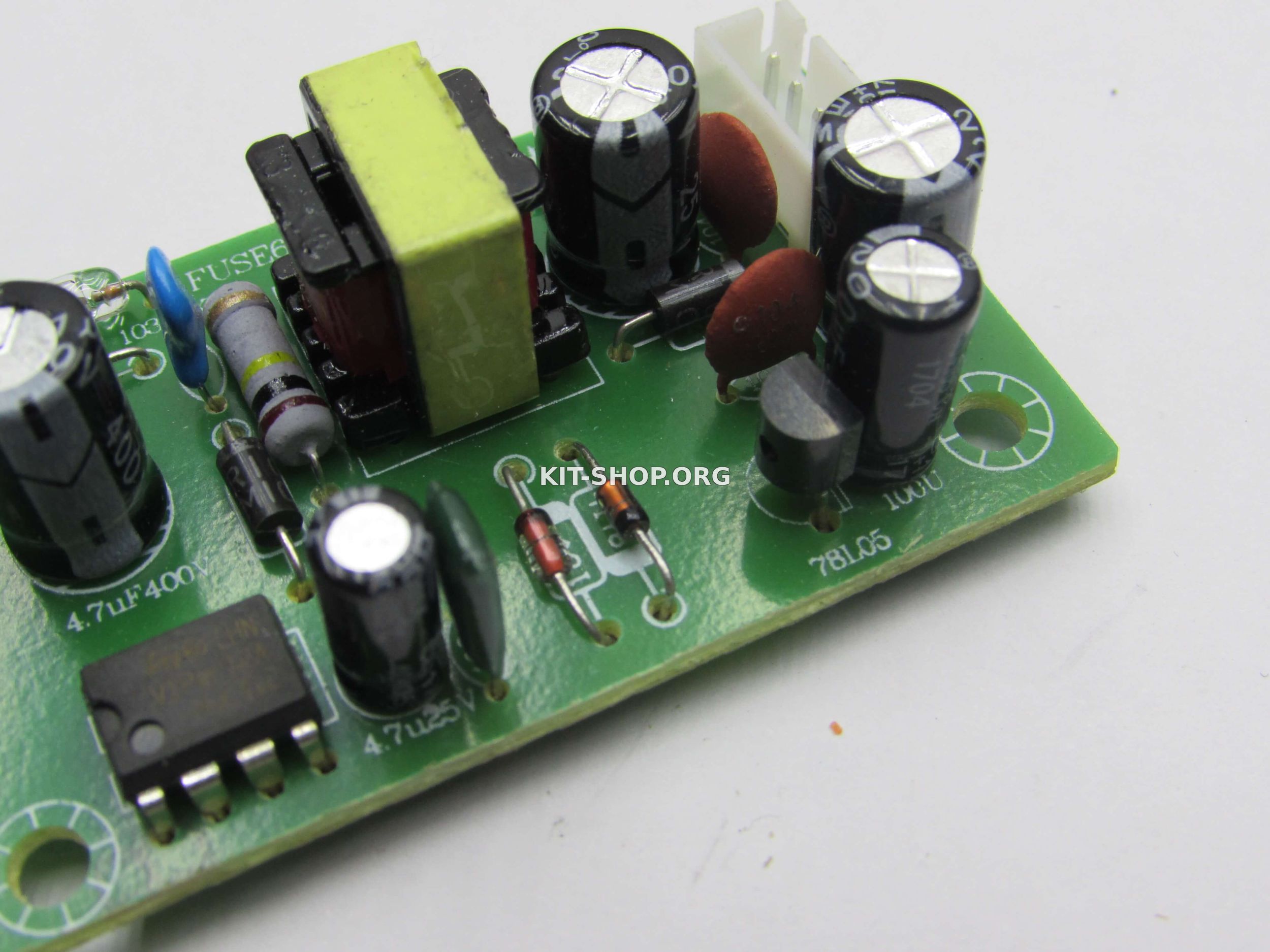

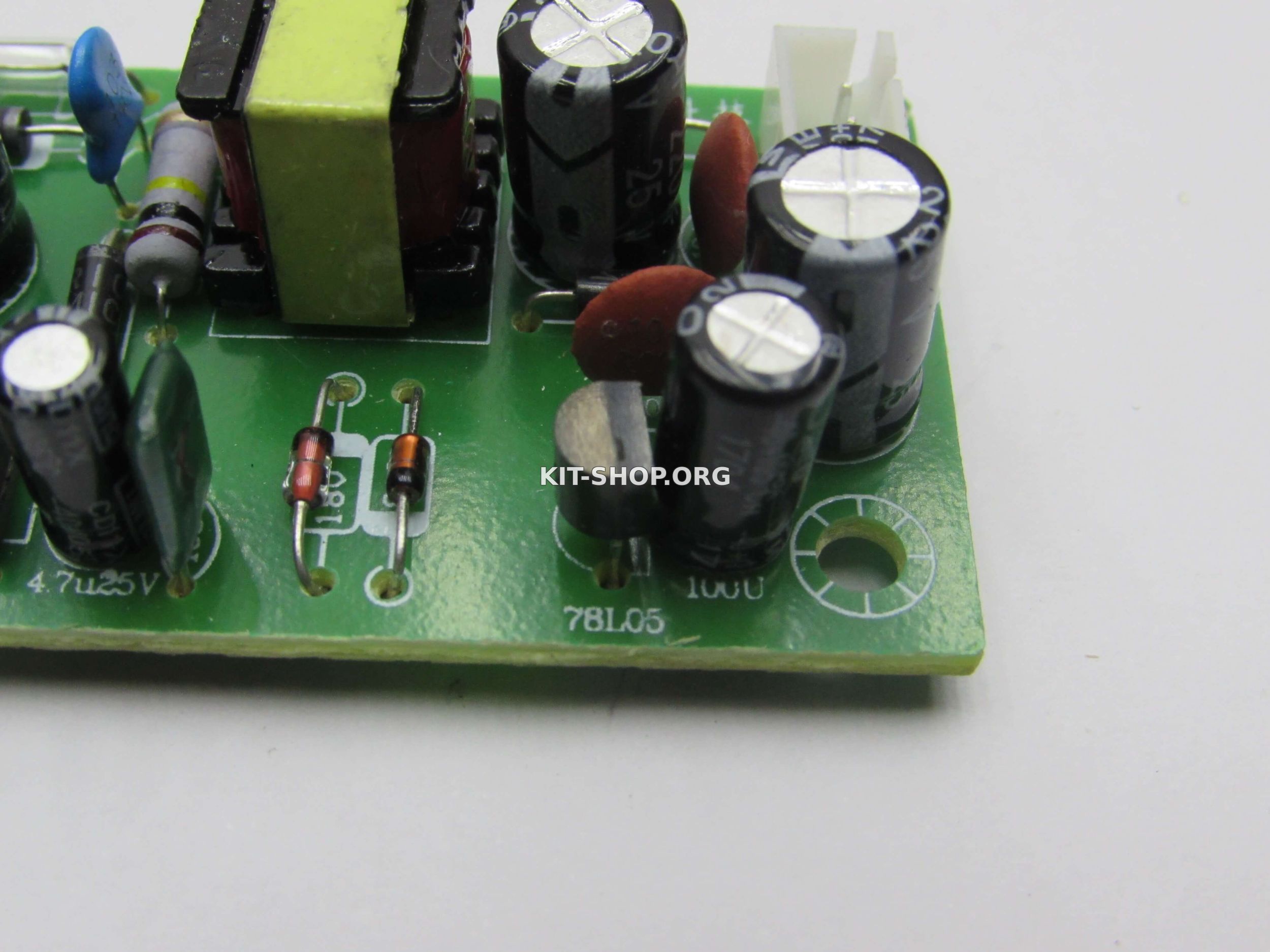

5Вольт формируется с помощью линейного стабилизатора 78L05, для этой шины на трансформаторе не предусмотрена отдельная обмотка, поэтому берется питание с 12-и Вольтовой шины и подается на стабилизатор 5В.





По входу. Сетевой предохранитель, однополупериодный выпрямитель, сглаживающий электролит, далее питание поступает на микросхему ШИМ.

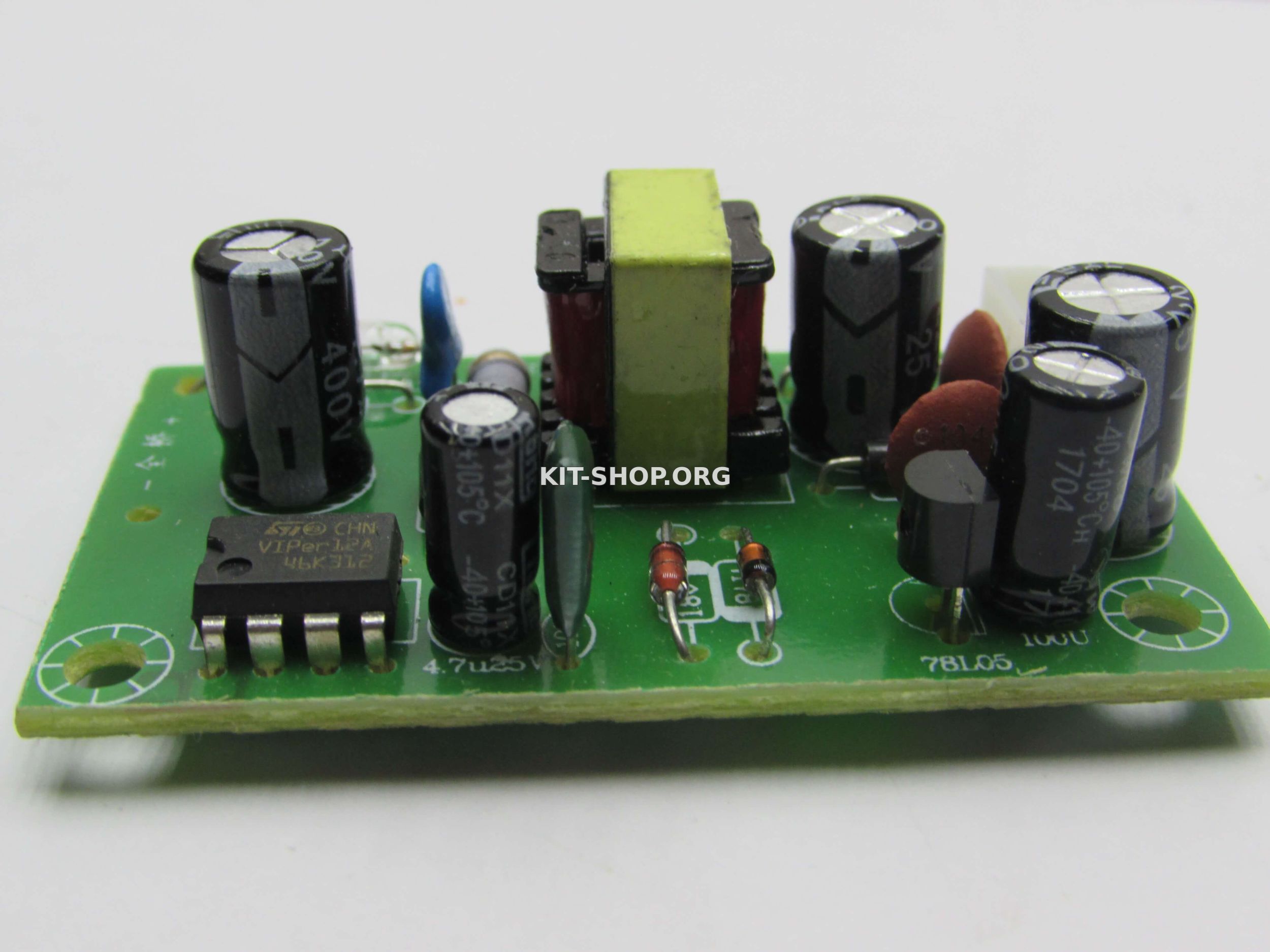

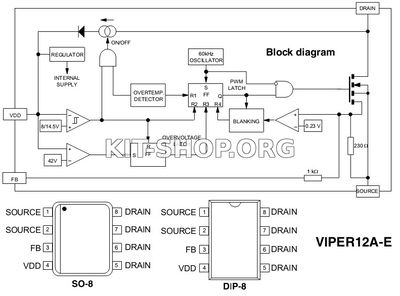

Микросхема тут не совсем обычная, VIPER12A - это все в одном. В своем составе она содержит шим контроллер, силовой полевик, времязадающую RC цепь (фиксированная частота 60кГц), защиту от перегрева, защиту от КЗ, защиту от пониженного питания с гистерезисом.

Схема однотактная, обратноход. На первичной обмотке импульсного трансформатора имеем снабберную цепь.

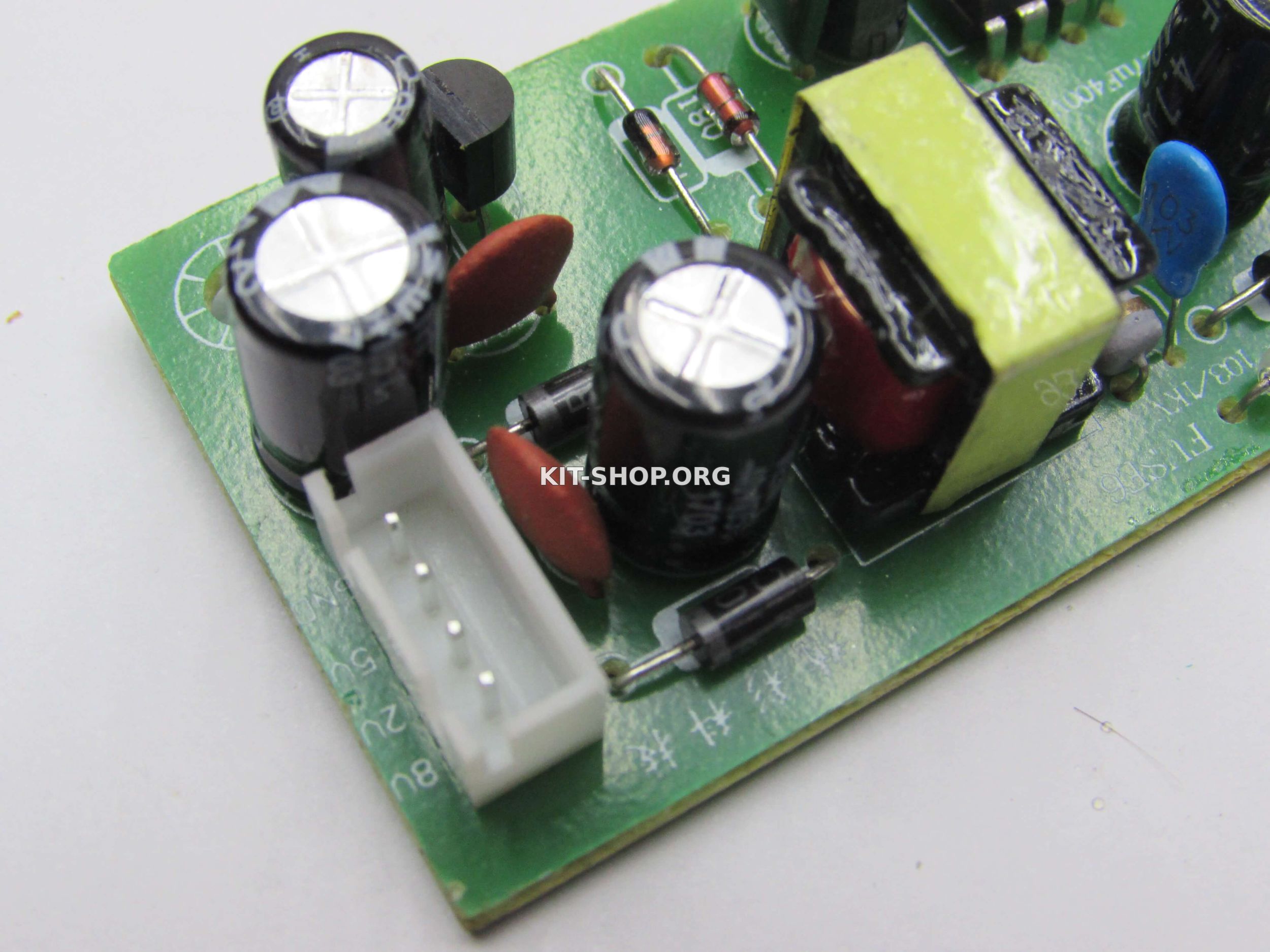

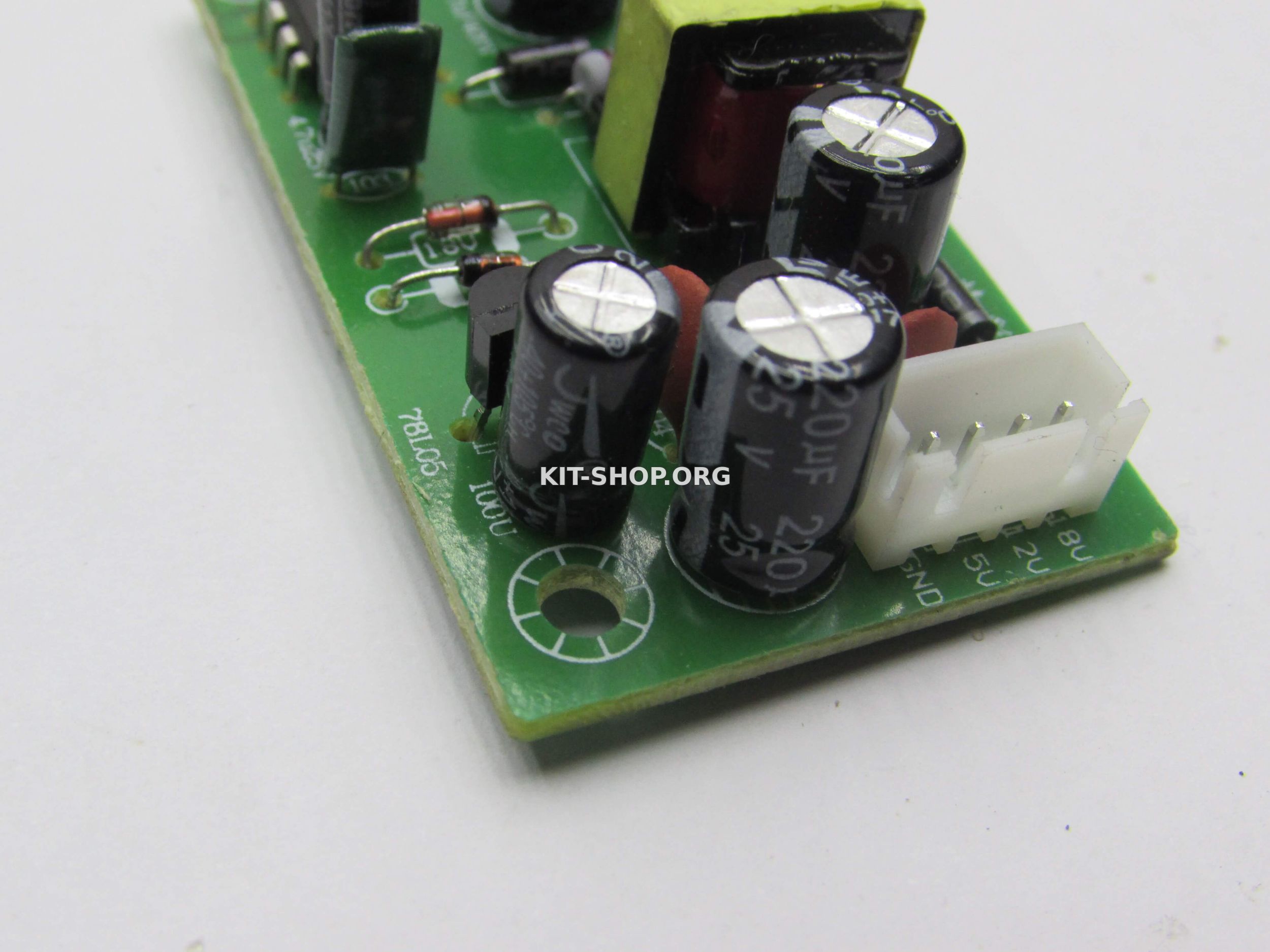

На выходе стоят однополупериодные выпрямители для линий 12 и 18 Вольт, далее сглаживающие электролиты и керамические капы 0,1мкФ 100В, тоже самое имеем после стабилизатора по на линии 5 Вольт.







Обратная связь по напряжению как уже сказал организована простеньким образом - один 18-и вольтовый стабилитрон и все.

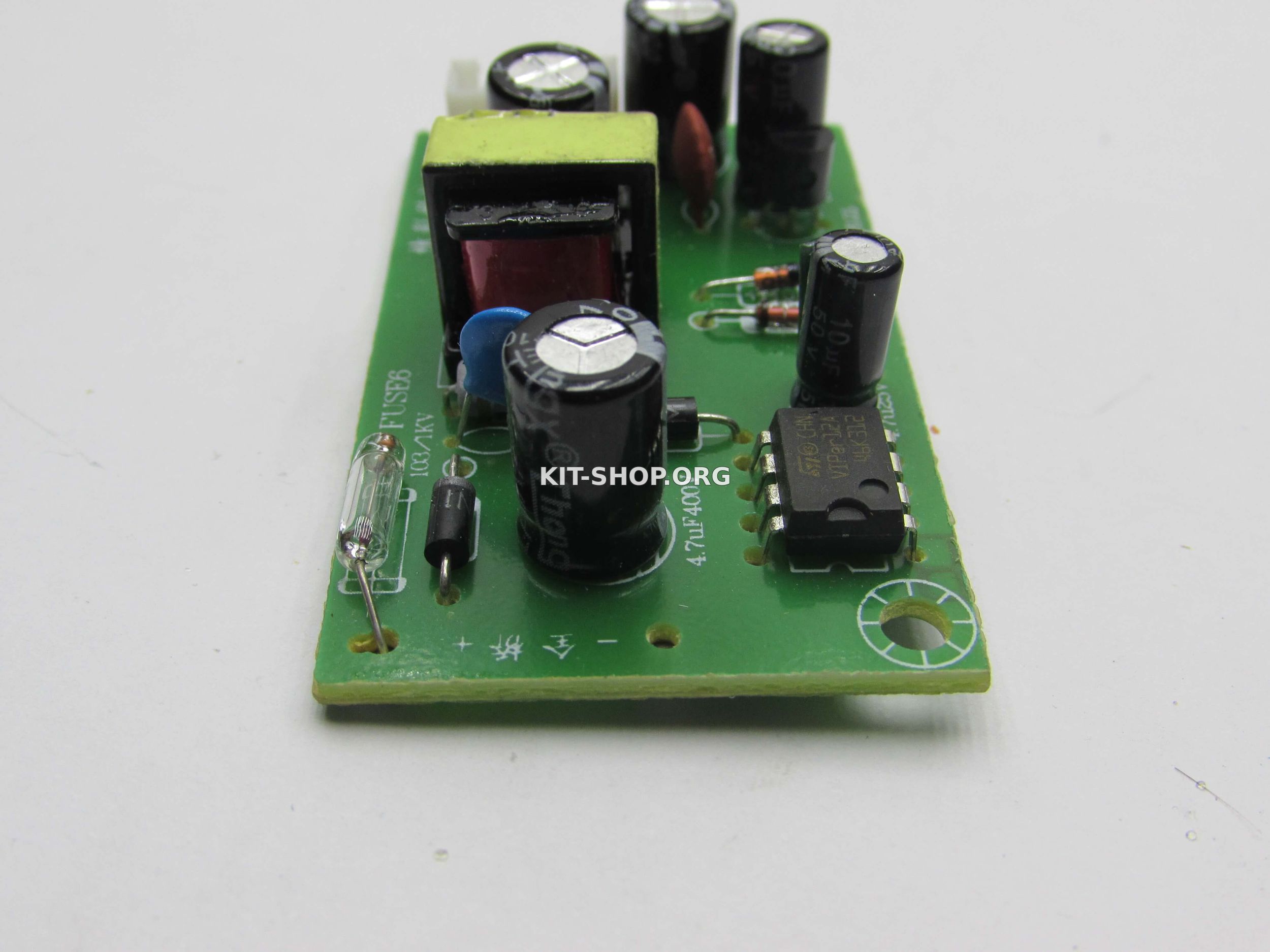

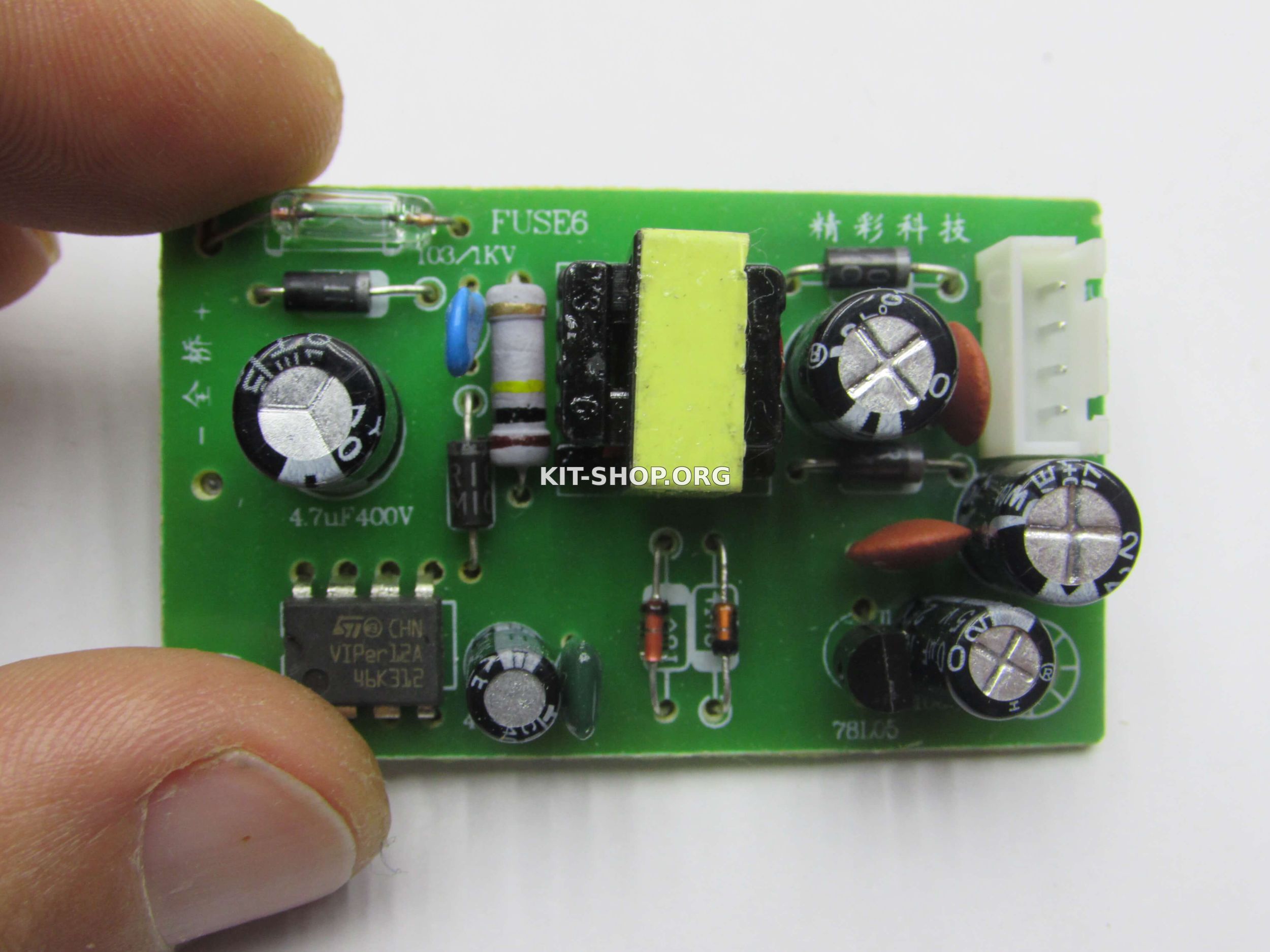

Микросхема в корпусе DIP 8 из которых с 5-го по 8-ые выводы - сток встроенного полевика (силовой вывод), 1 и 2 - масса, 3-ОС, 4- плюс питания

Микросхема питается от 18-и Вольтовой обмотки, питание для нее выпрямляется маломощным диодом 1N4148, затем сглаживается небольшим электролитом

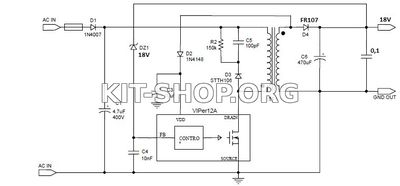

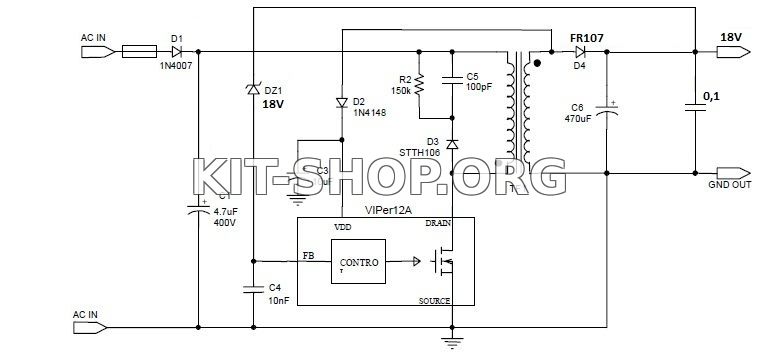

Пинципиальная схема (на схеме не нарисована 12-и вольтовая обмотка и линия 5 вольт с обвякой)

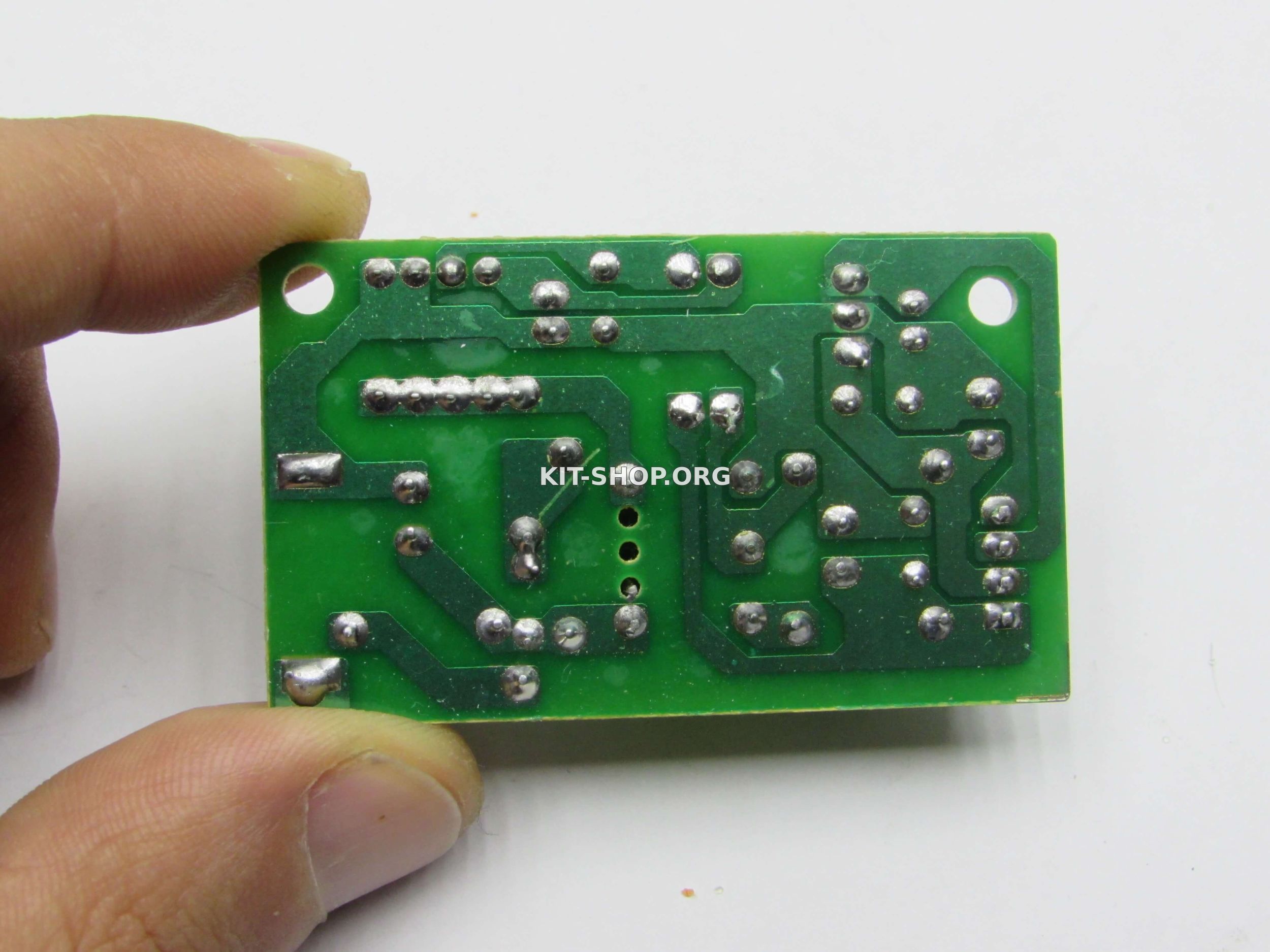

Печатная плата неплохая , с учетом стоимости блока питания.







Теперь приступим к тестам.

Потребление от сети на холостом ходу.

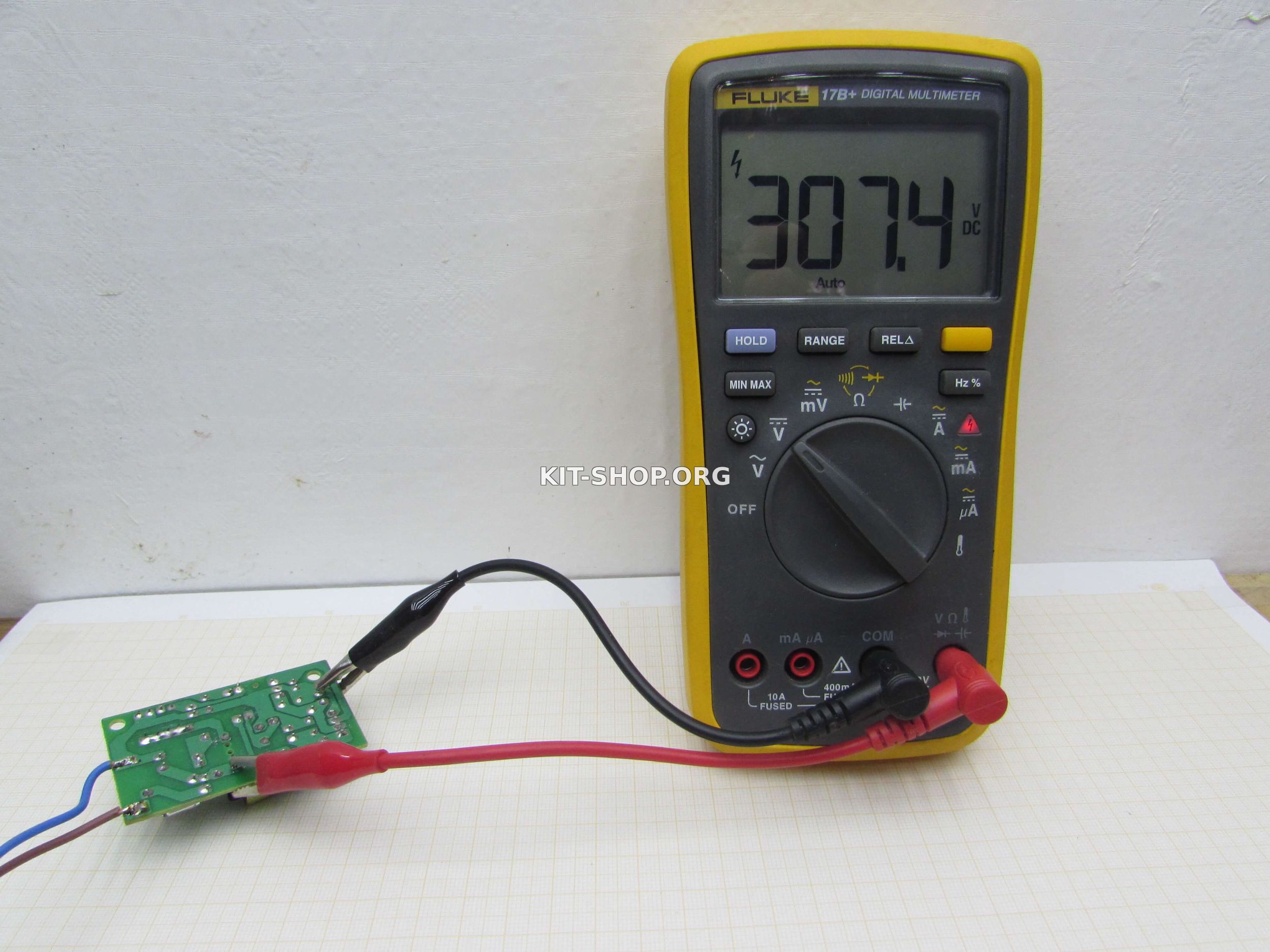

Напряжение на входном электролите.

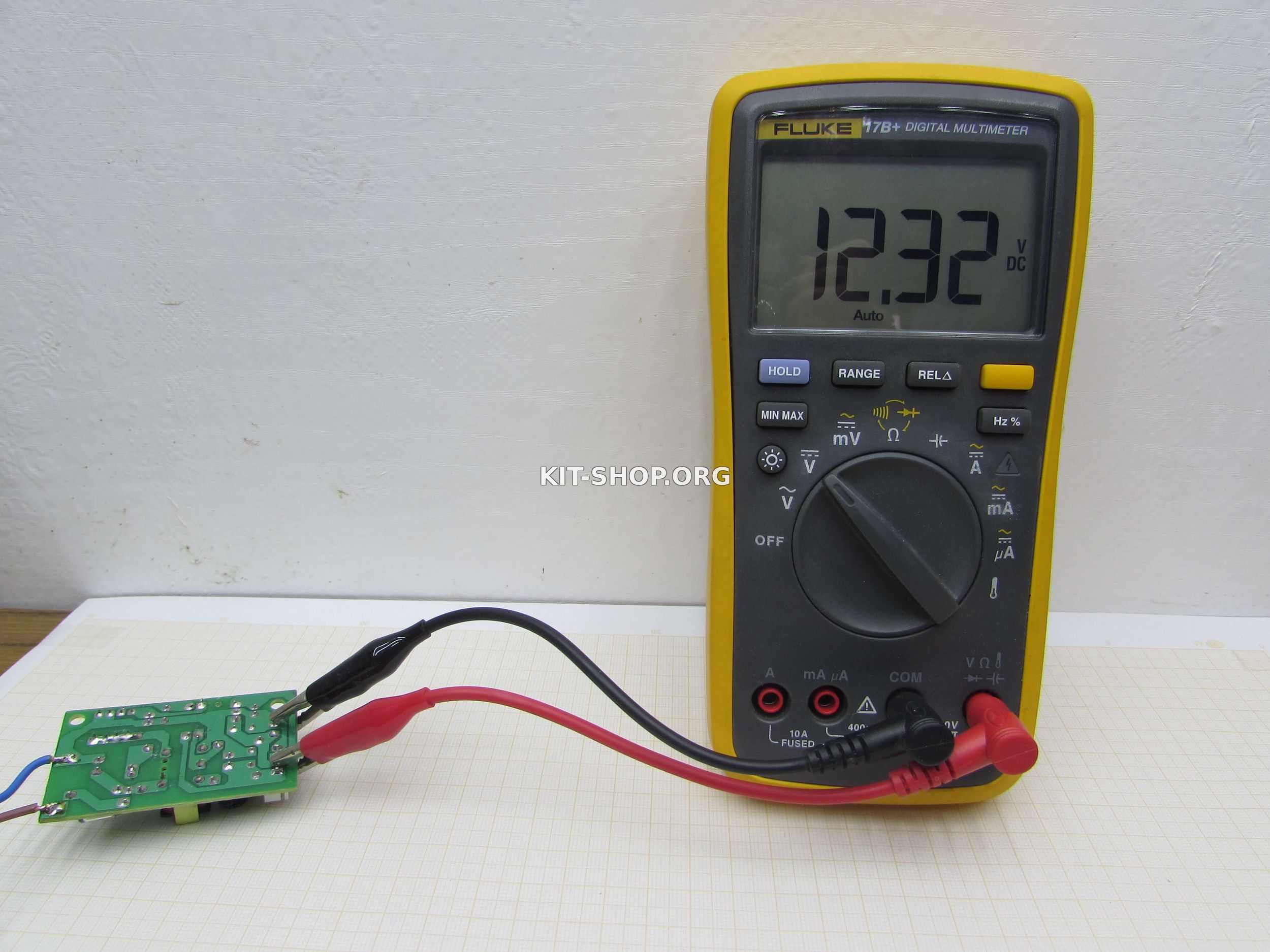

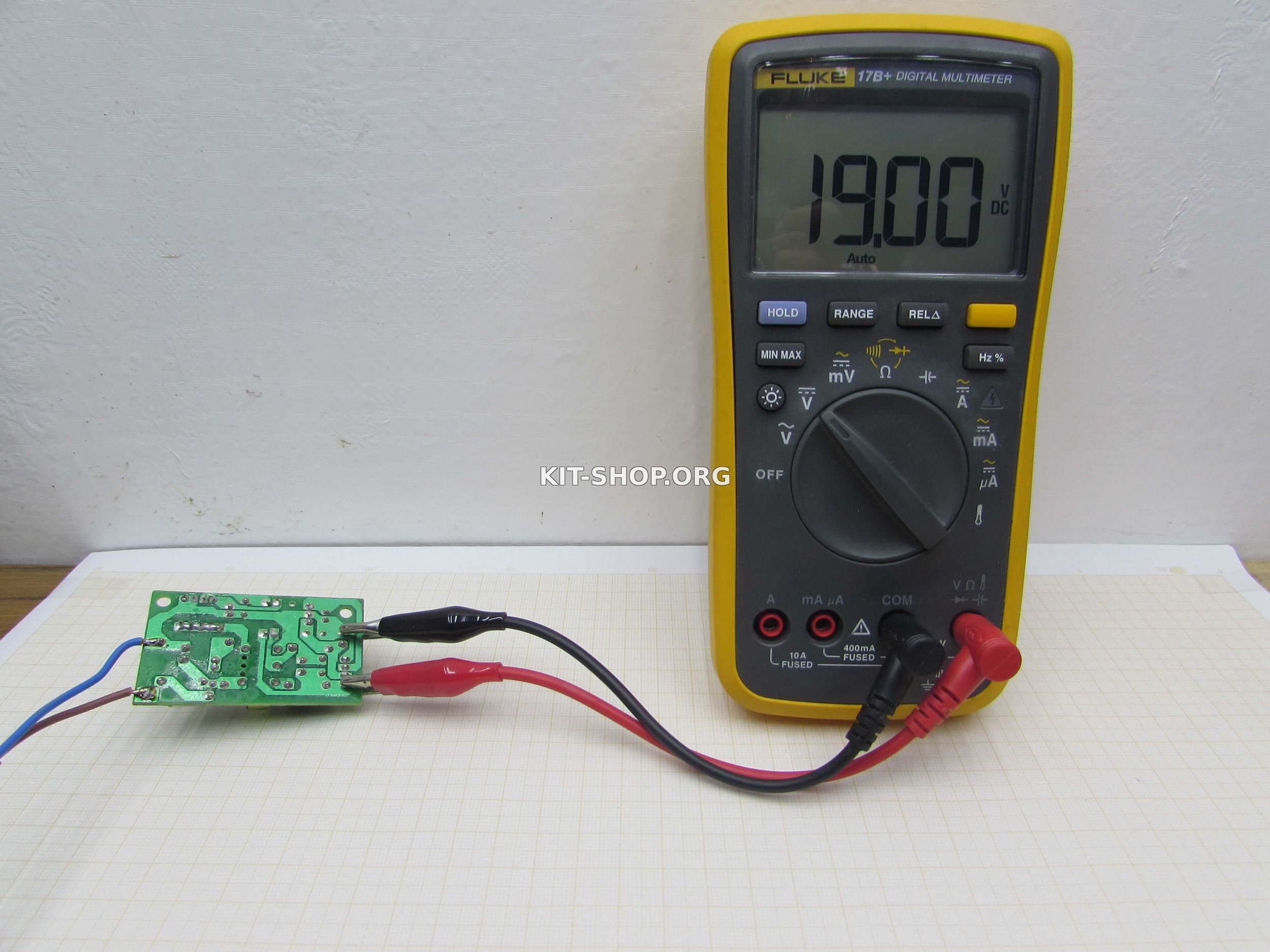

Напряжение на шине 18 Вольт





Шина 12 Вольт

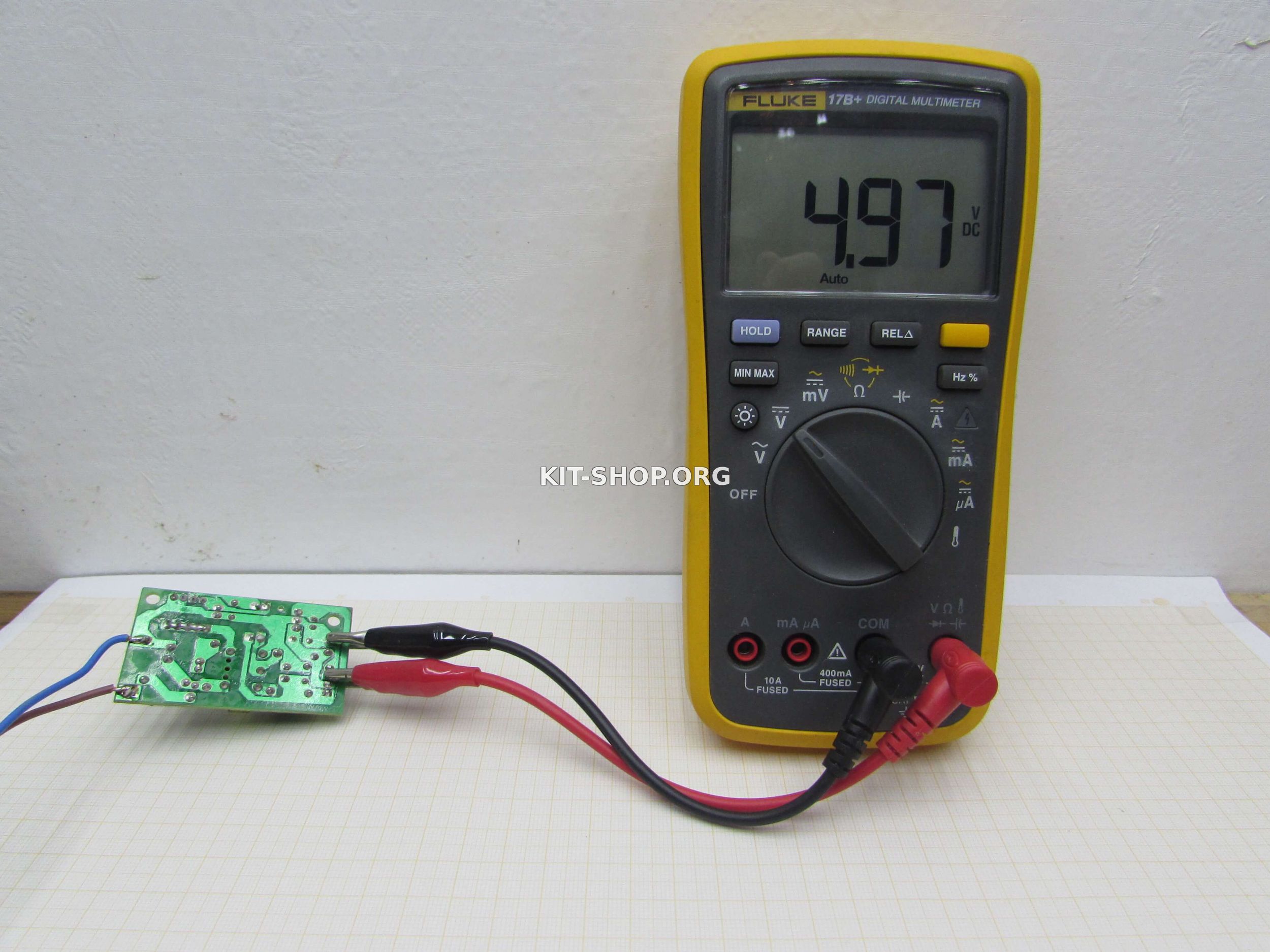

Шина 5 Вольт





Защита срабатывает очень даже корректно (показано в видео)

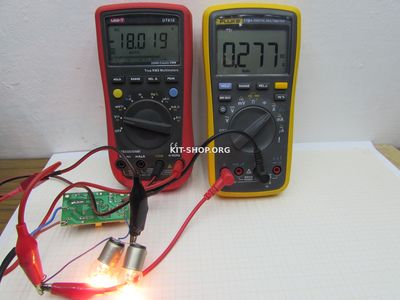

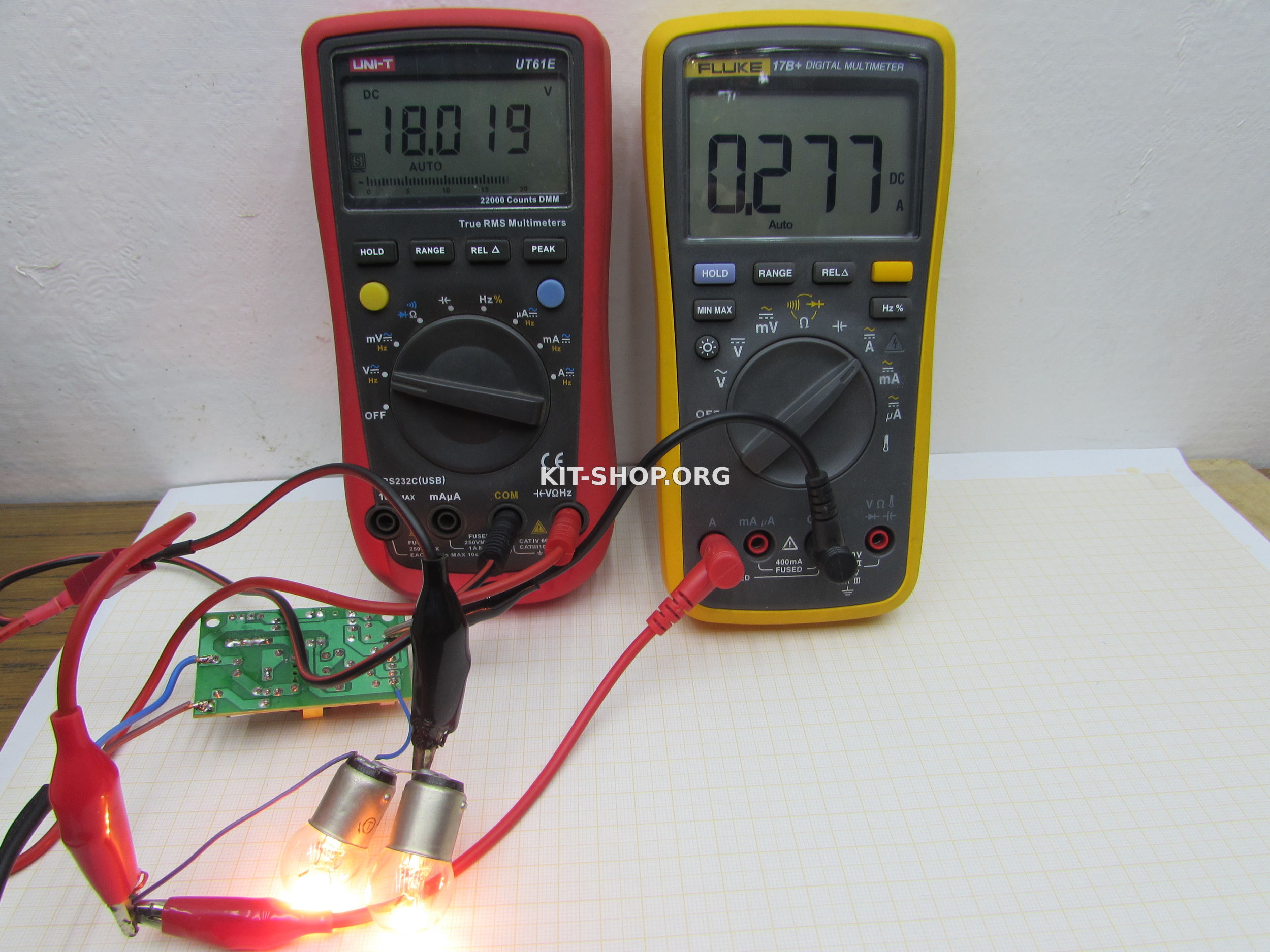

Продавец молчит о мощности БП, мы же попробуем сделать небольшой замер, нагржать будем 18-и Вольтовую шину.



5-6 ватт блок отдает без проблем, больше от него и не требуется (ограничено габаритной мощностью сердечника)



Пульсации напряжения проверять не буду, такие блоки предназначены для питания маломощных цепей управления, где н нужен сверхмалошумящий источник питания , но пульсации тут поверьте небольшие.

ИТОГ.
С учетом цены - просто находка! компактные размеры, неплохое качество и 3 напряжения на выходе, безо всяких проблем блок можно переделать под иные напряжения заменой одного лишь стабилитрона в цепи обратной связи. Хорошая токовая защита.
