Обзор USB тестера Juwei J7-t

Товар  можно купить тут

Мобильные устройства уверено заняли свою нишу в современной повседневной жизни. Телефоны, планшеты, фонари, музыкальные проигрыватели и тому подобные устройства выполняют разные функции, но все их роднит организация систем питания. Во всех без исключения мобильных устройствах присутствуют аккумуляторы, будь то литиевые, будь то литий-полимерные. Для зарядки аккумуляторов, входящих в состав гаджетов, зачастую применяются внешние зарядные устройства, в свою очередь состоящие из самого зарядного устройства и кабеля для соединения зарядки и заряжаемого устройства.

Как и все в нашем мире далеко от совершенства, так и аккумуляторы, зарядные устройства и шнуры для их соединения могут неожиданно преподнести сюрпризы. То зарядка осуществляется слишком долго, то не осуществляется вовсе, то уровень заряда гаджета снижается слишком быстро.

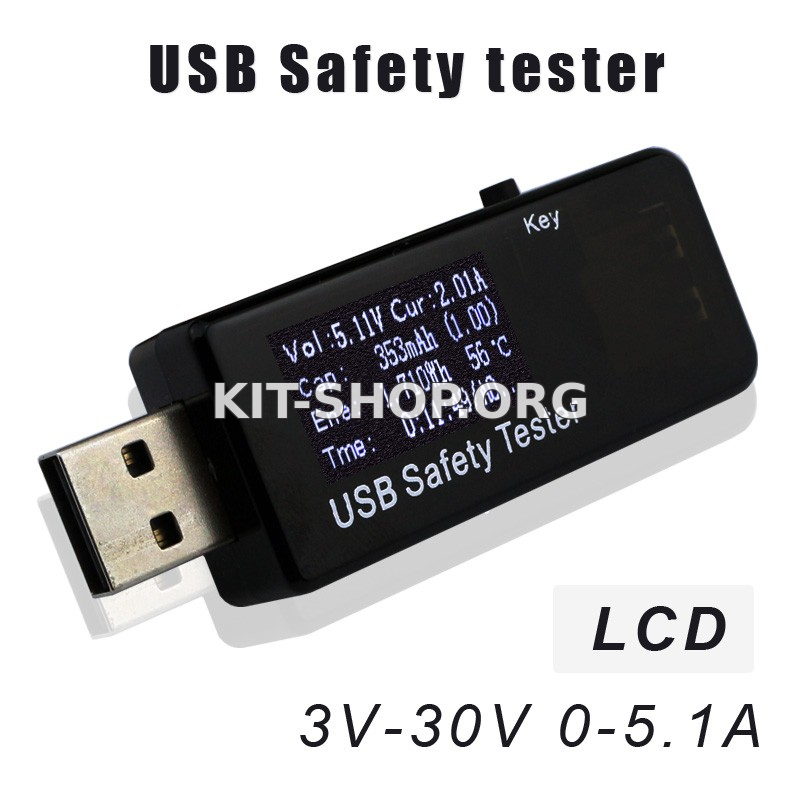

Для диагностирования проблем связанных с питанием гаджетов, использующих комплекс «аккумулятор, шнур, зарядное устройство», в домашних условиях хорошим подспорьем может оказаться USB Safety tester J7-t.

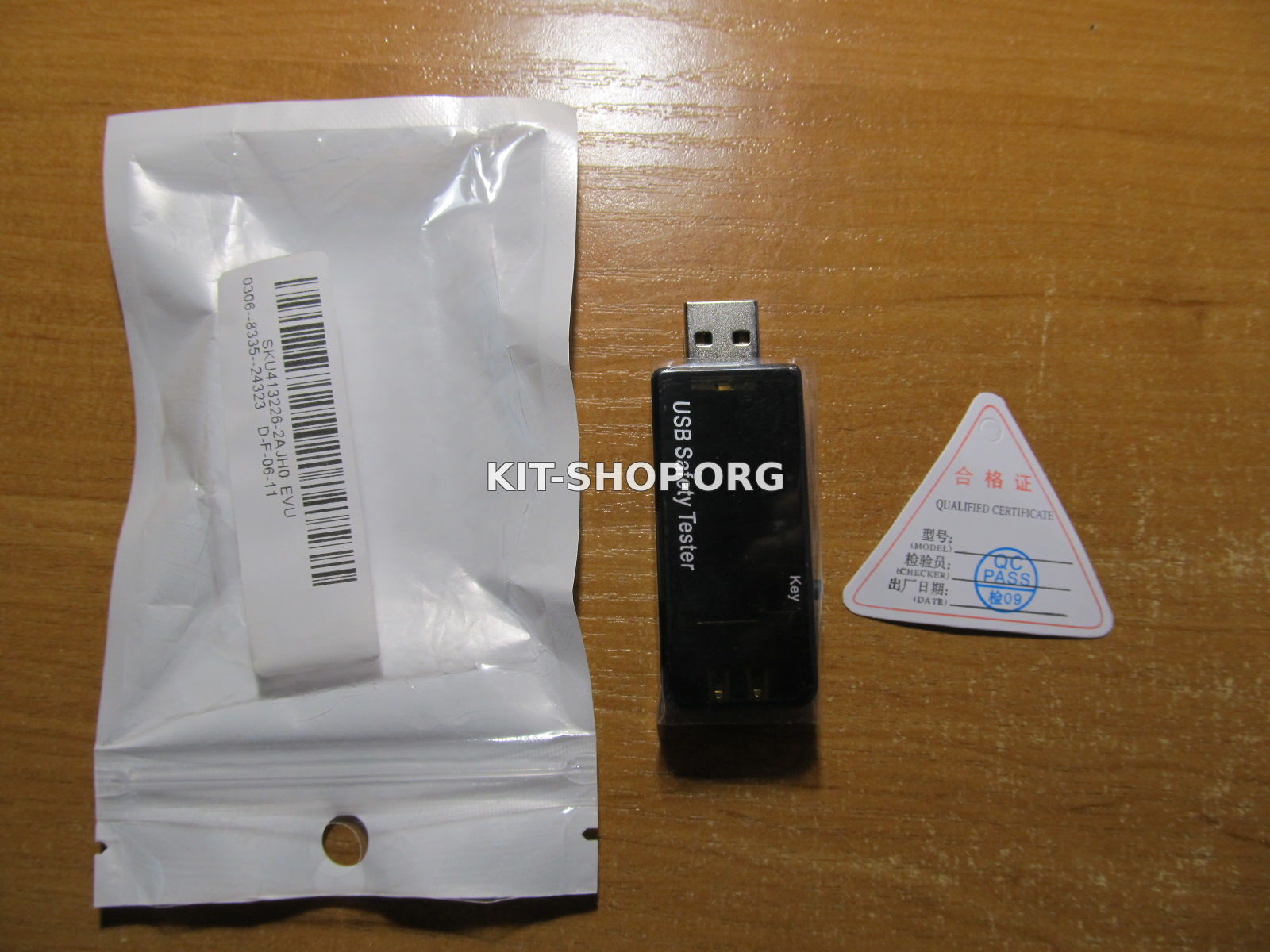

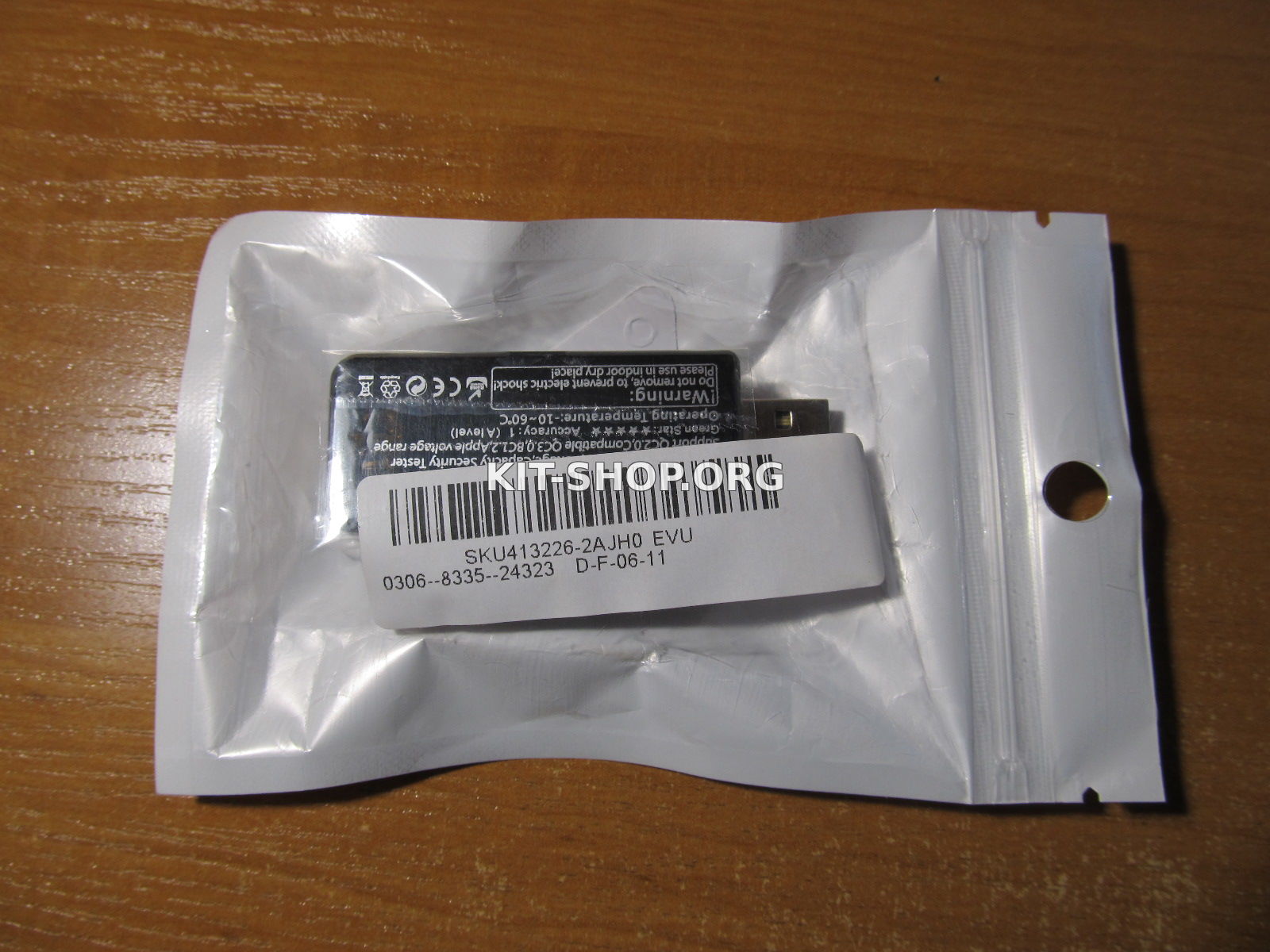

Прибор поставляется в пакете с застежкой. Внутри пакета сам тестер и сертификат качества.

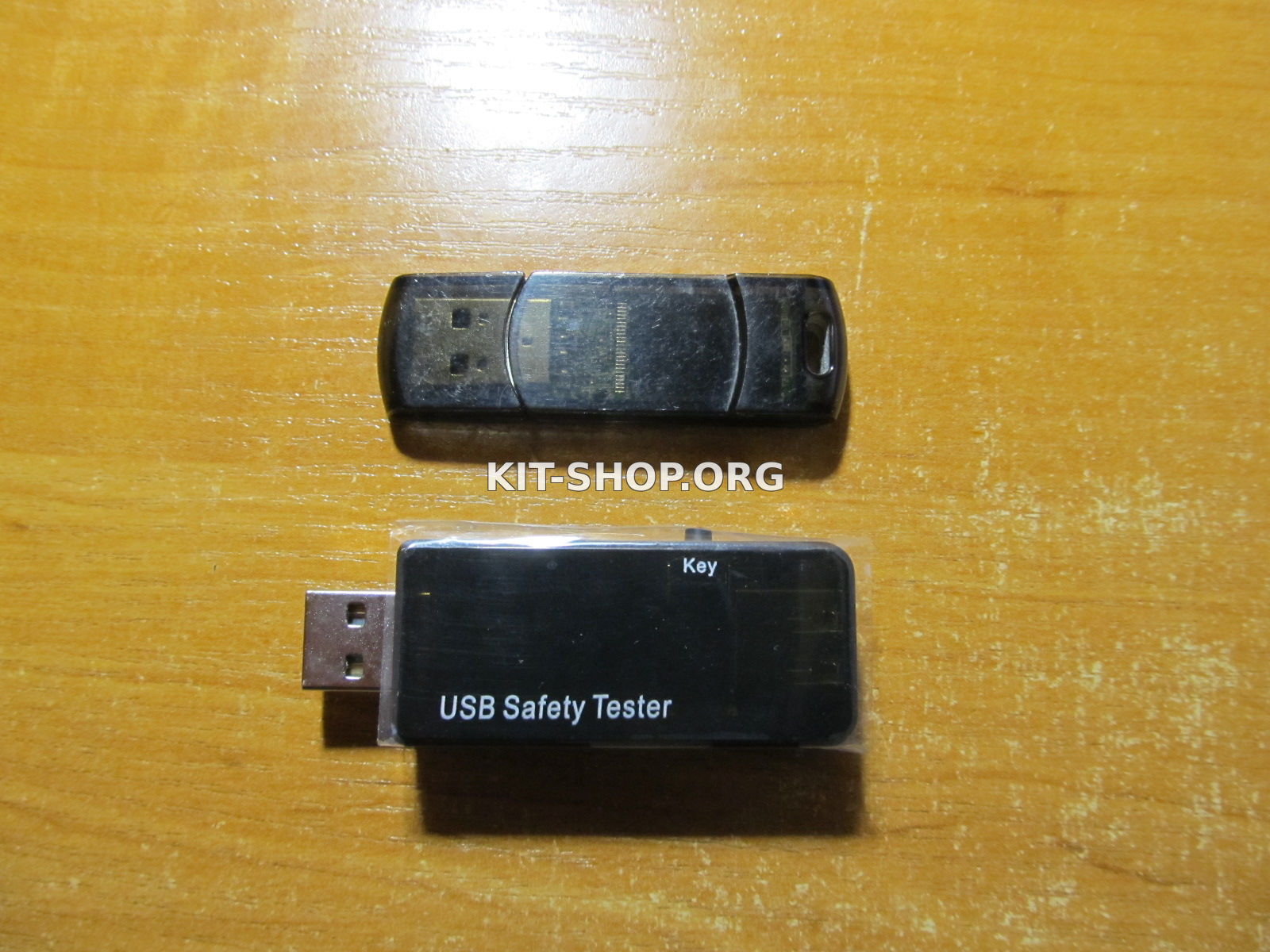

Размеры тестера 65*24*14 мм (немногим больше флэшки)

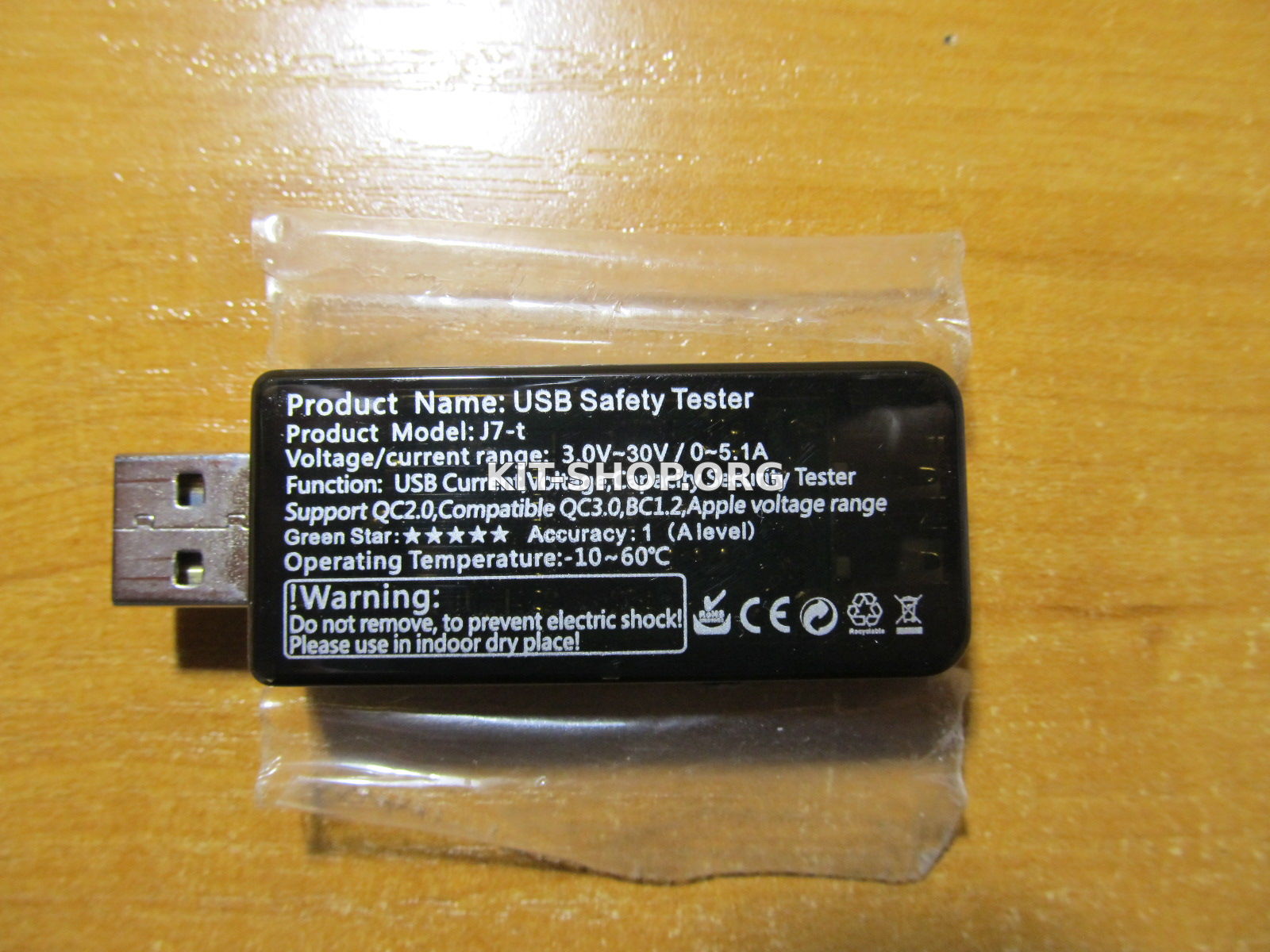

Сам тестер обернут клейкой пленкой. На обратной стороне прибора краткая, основная информация о его «умениях».





Данный прибор позволяет измерять:

— входное напряжение в диапазоне 3В – 30В с точностью 0,01В;
— потребляемый гаджетами ток до 5,1А с точностью 0,01А;
— диапазон подсчета заряда 0-999,99 Ач с точностью 0,001 Ач;
— диапазон подсчета энергии 0-999,999 Втч с точностью 0,001 Втч;
— диапазон измеряемой мощности 0-299,999 Вт с точностью 0,001 Вт;
— диапазон подсчитываемого времени 0-999 часов 59 минут 59 секунд.

Прибор оснащен универсальным двухсторонним портом (мама) и потому, не имеет значения какой стороной подключать нагрузку.

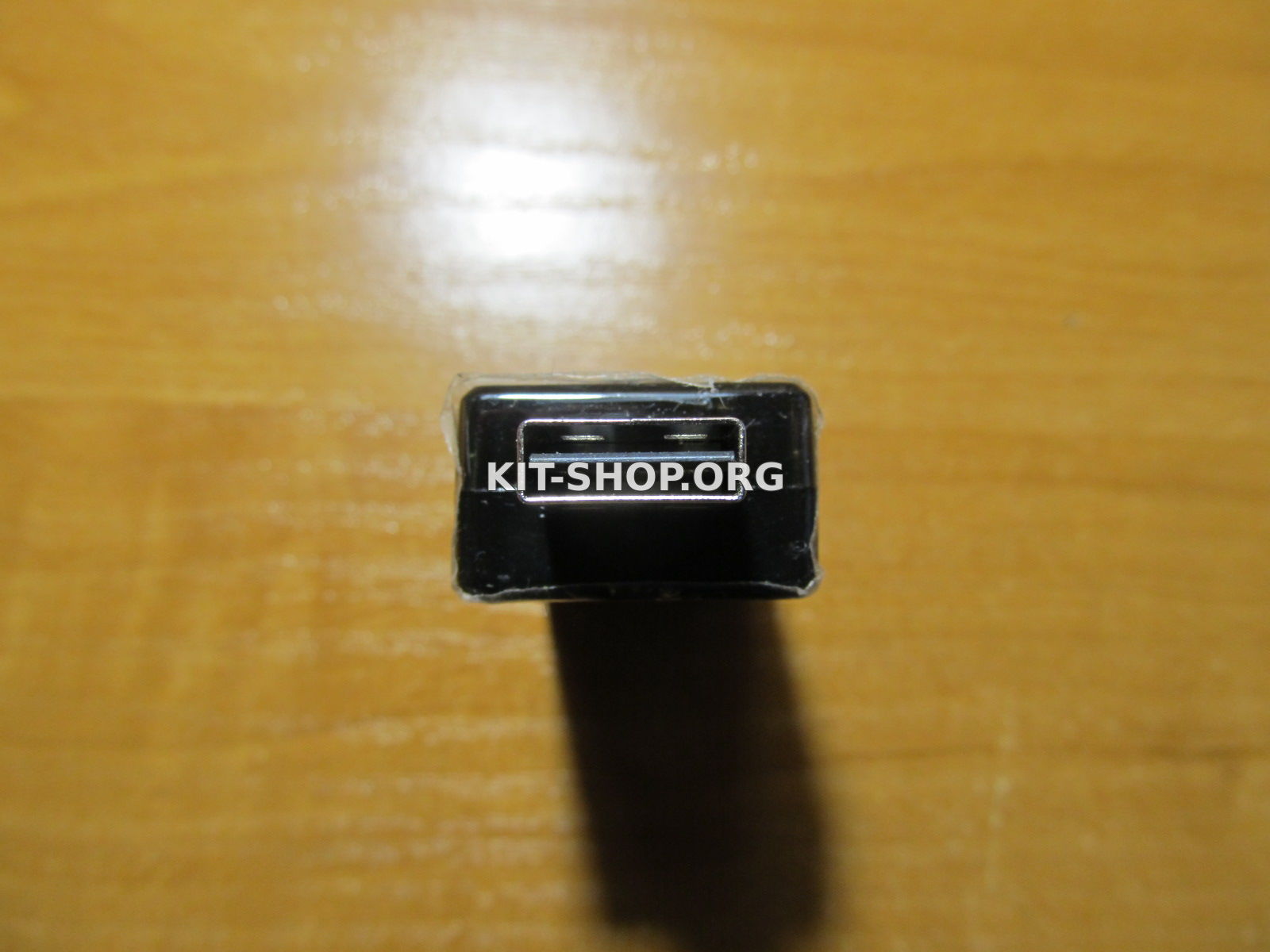

На другой стороне обычный USB разъем (папа).

Питание прибора осуществляется от тестируемого источника питания – дополнительный источник не нужен.

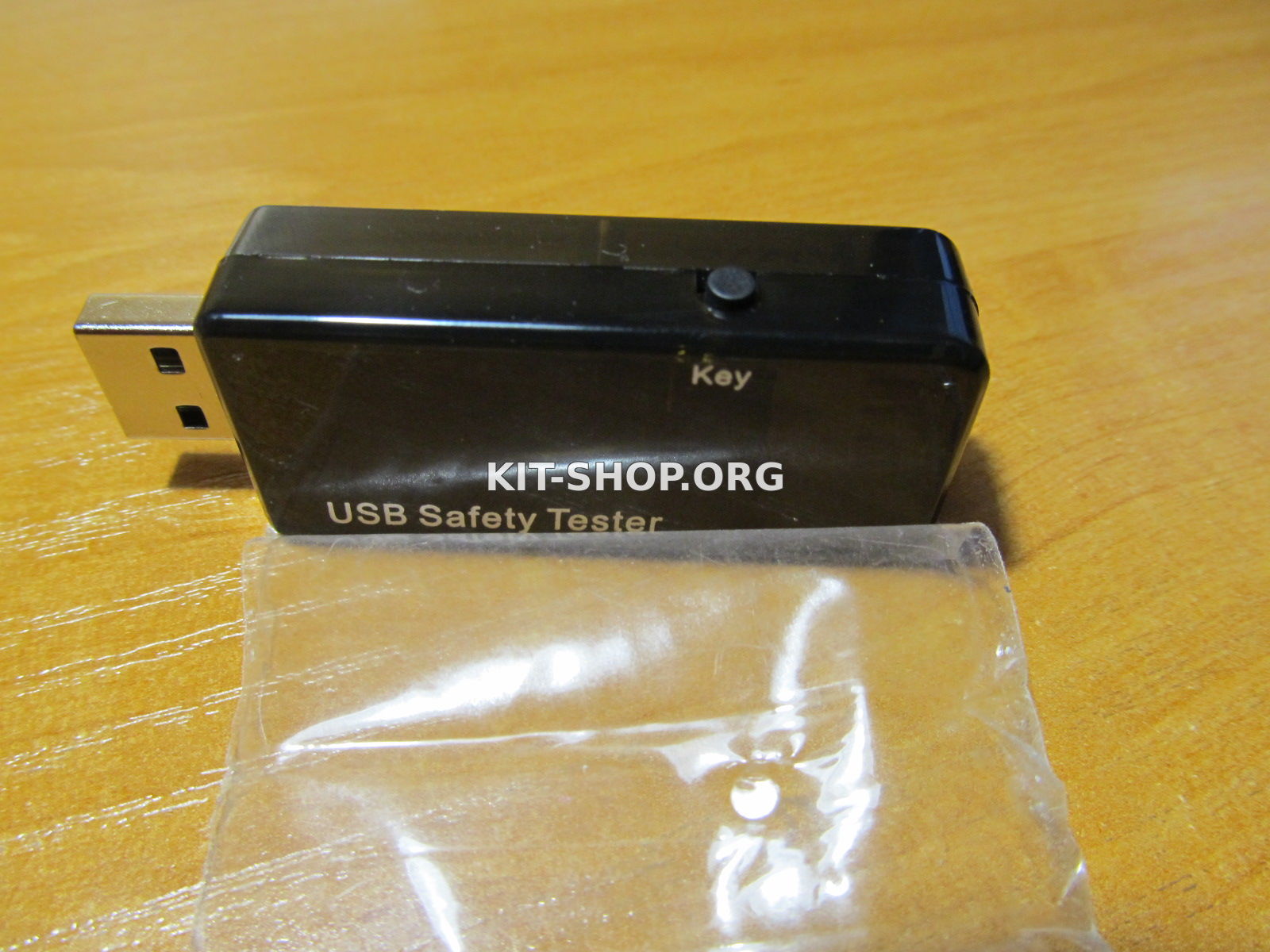

Управление тестером осуществляется всего одной кнопкой, расположенной на боковой стороне.

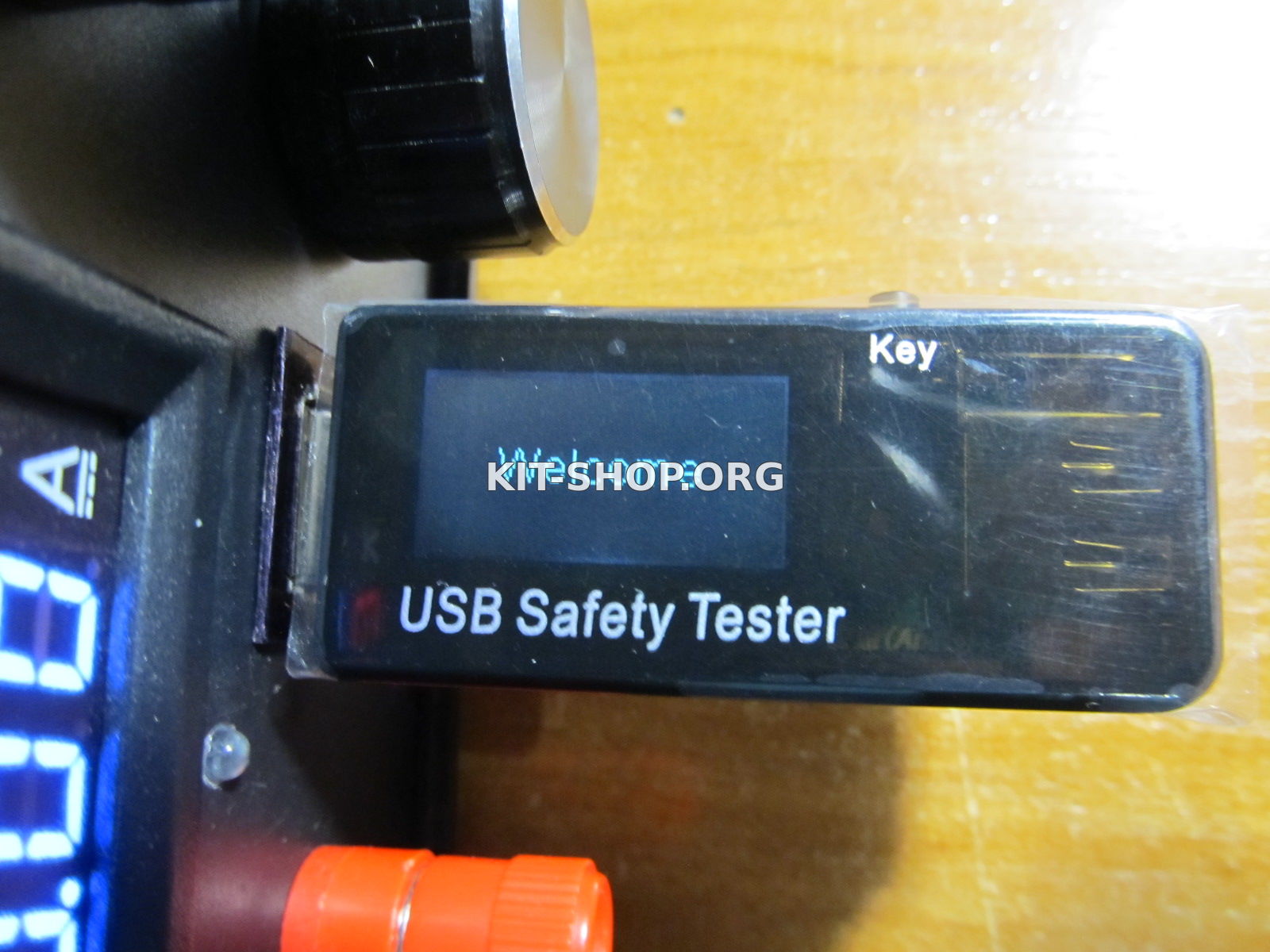

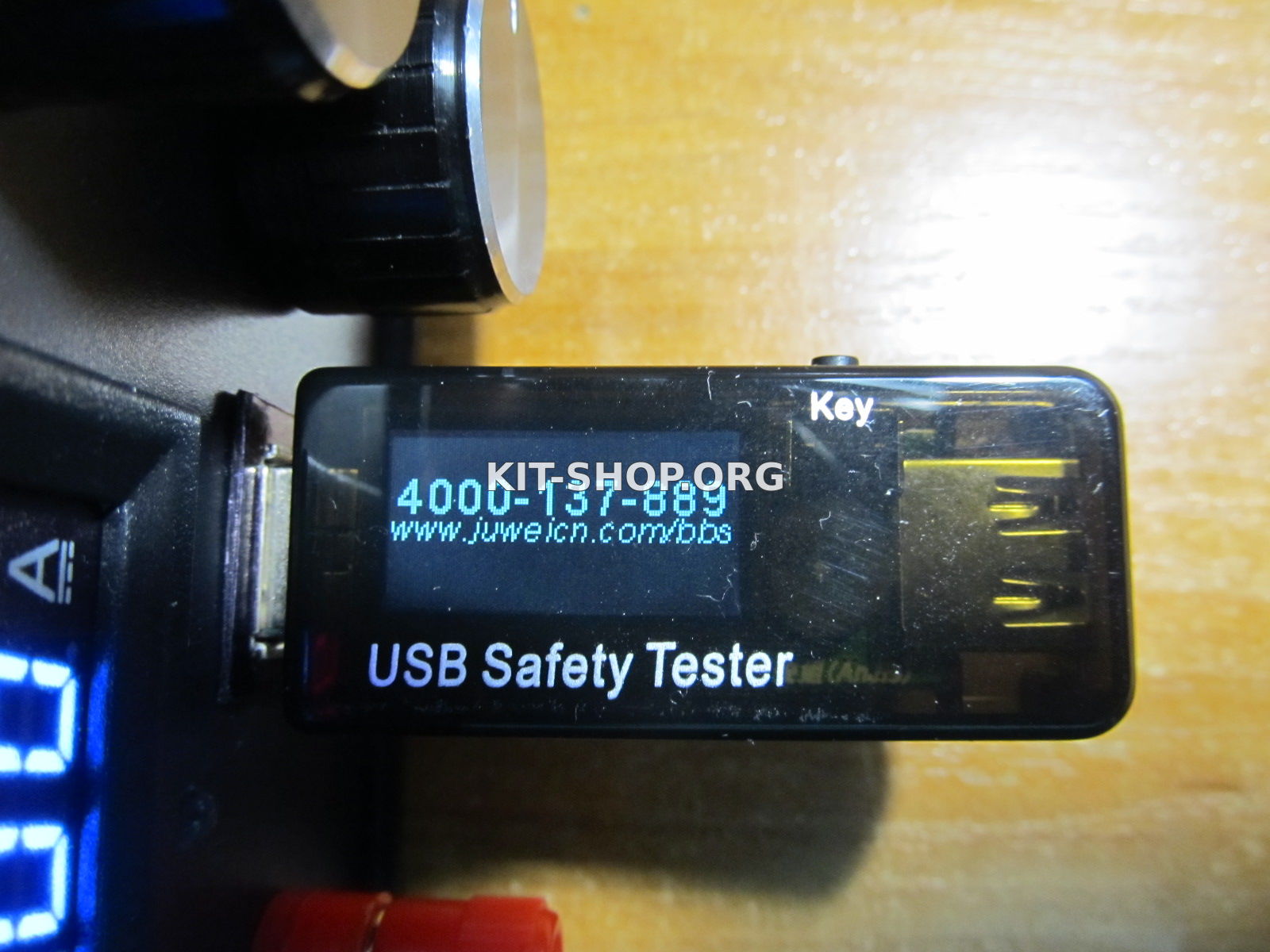

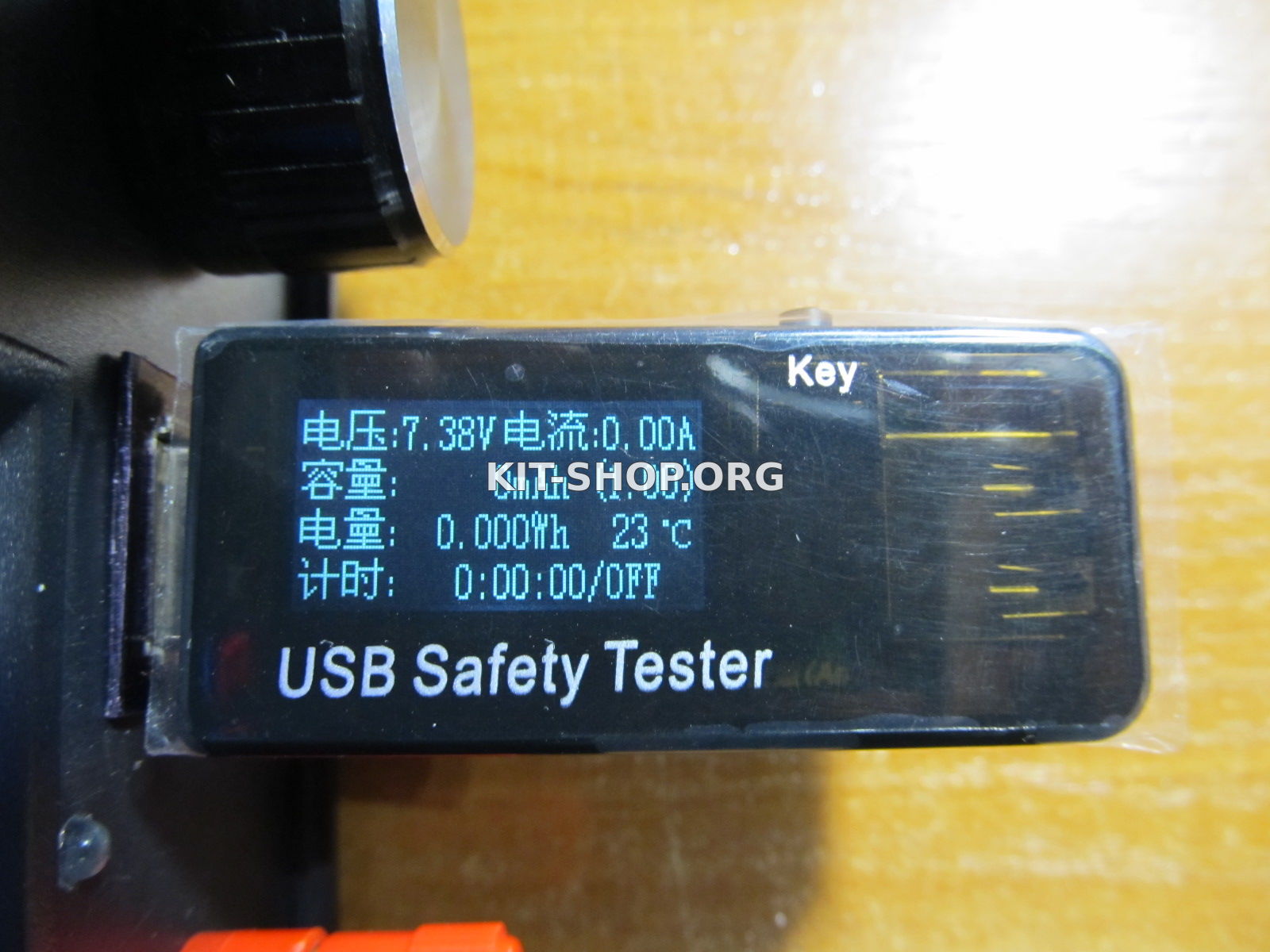

При первом включении тестер приветствует пользователя надписью на китайском языке.





Всю информацию о измеряемых величинах и процессах тестер отображает на трех экранах. Для смены экранов необходимо один раз кратковременно нажать на кнопку.







Для переключения на английский необходимо нажать кнопку 6 раз подряд. После отключения тестера выбранный язык сохраняется.





Теперь с языком интерфейса стало проще и можно приступить к изучению функционала.

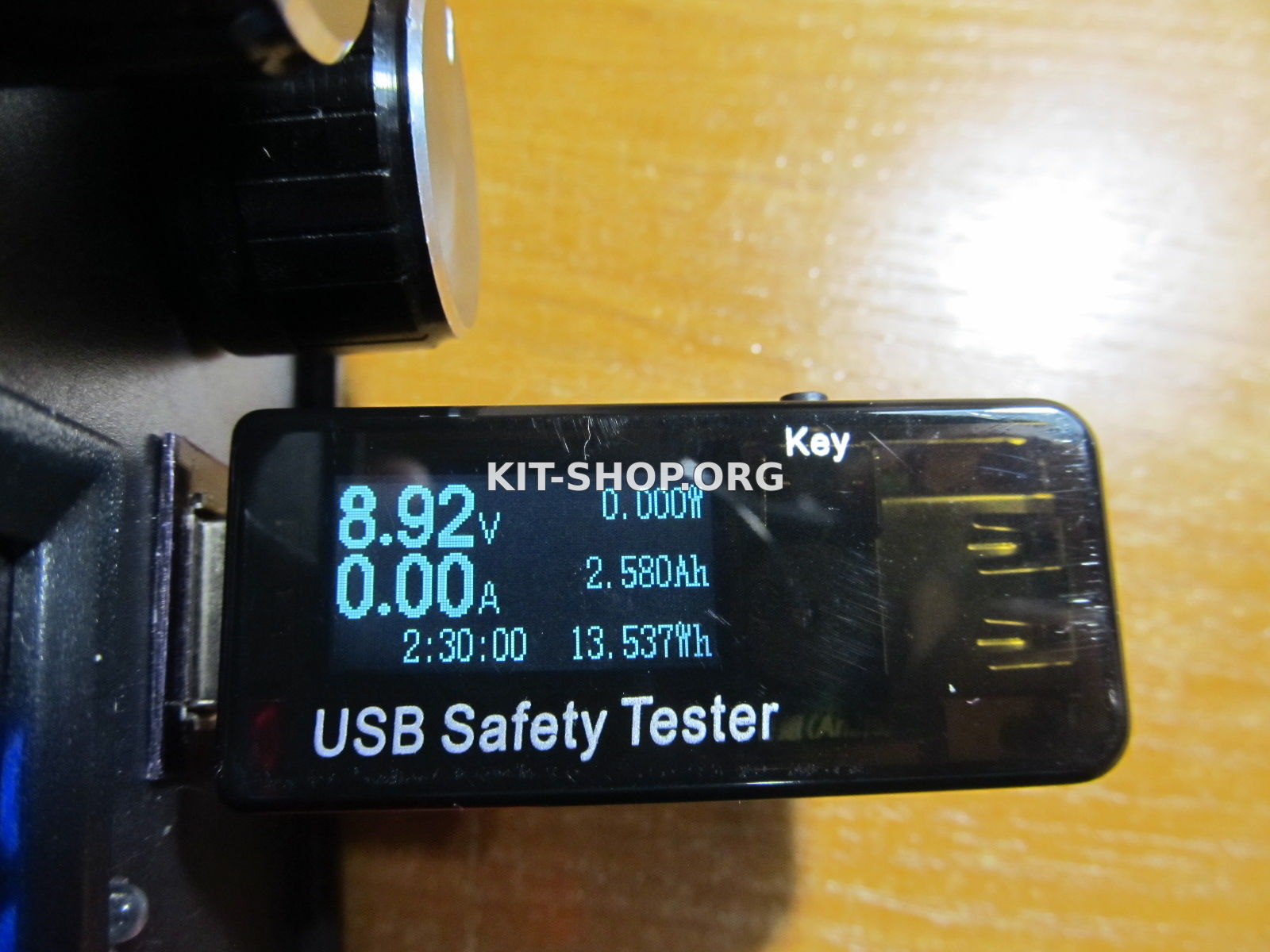

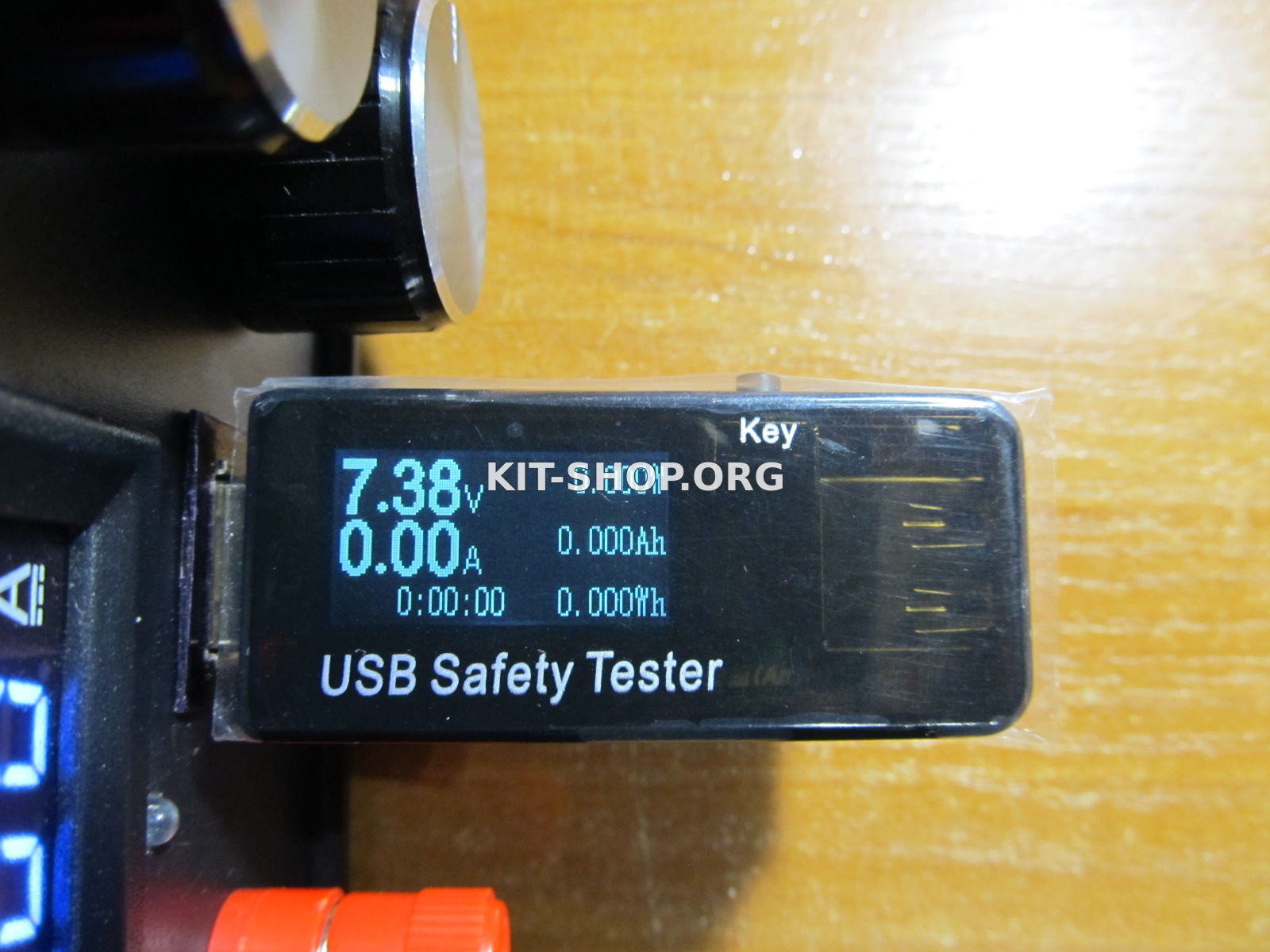

На первом экране отображается:





Слева вниз

- напряжение источника питания, к которому подключен тестер;

- потребляемый подключенной к тестеру нагрузкой ток;

- общее время работы с подключенной нагрузкой.

Справа вниз:

- текущая потребляемая мощность;

- электрический заряд в Ач;

- энергия в Втч.

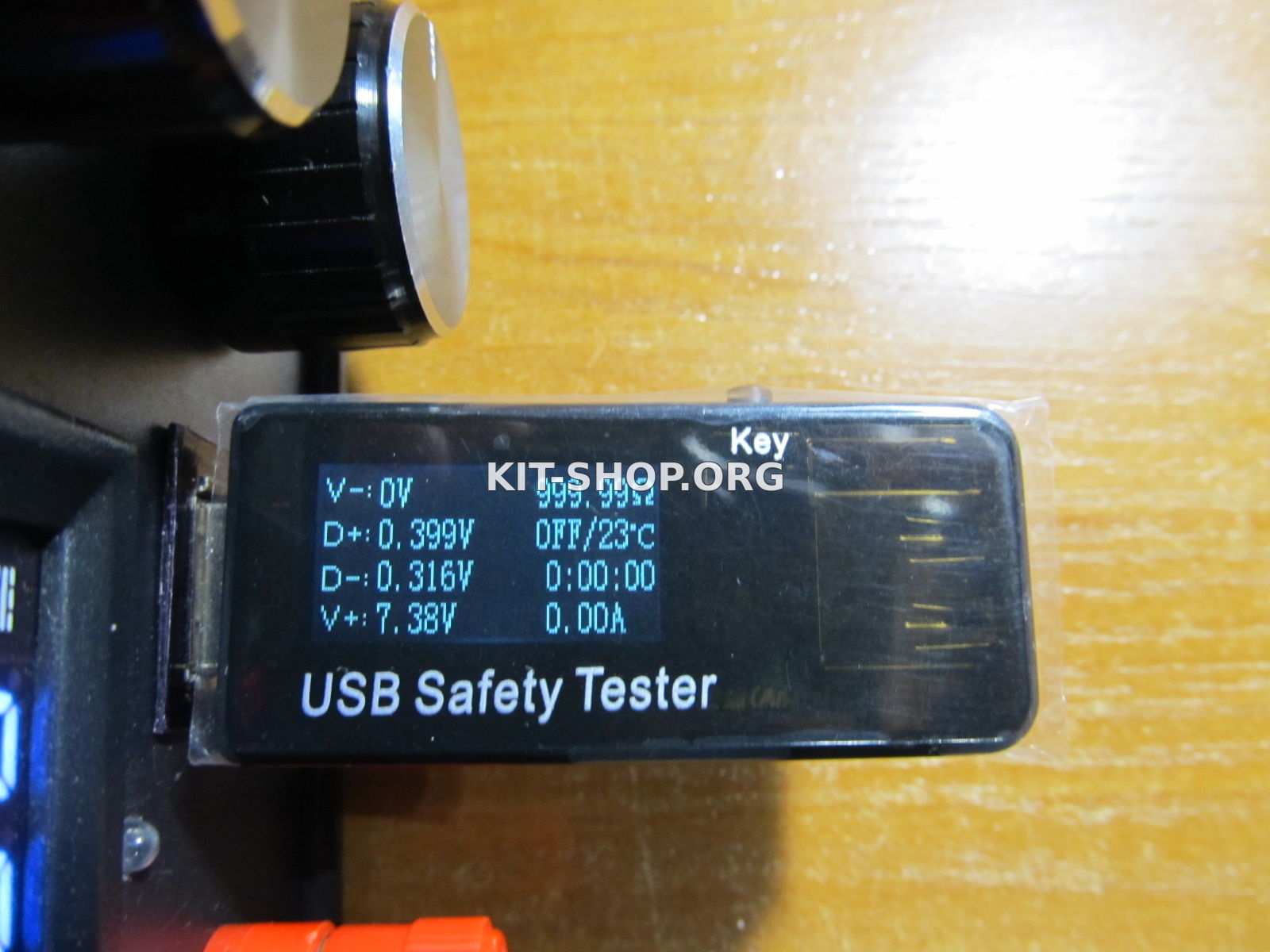

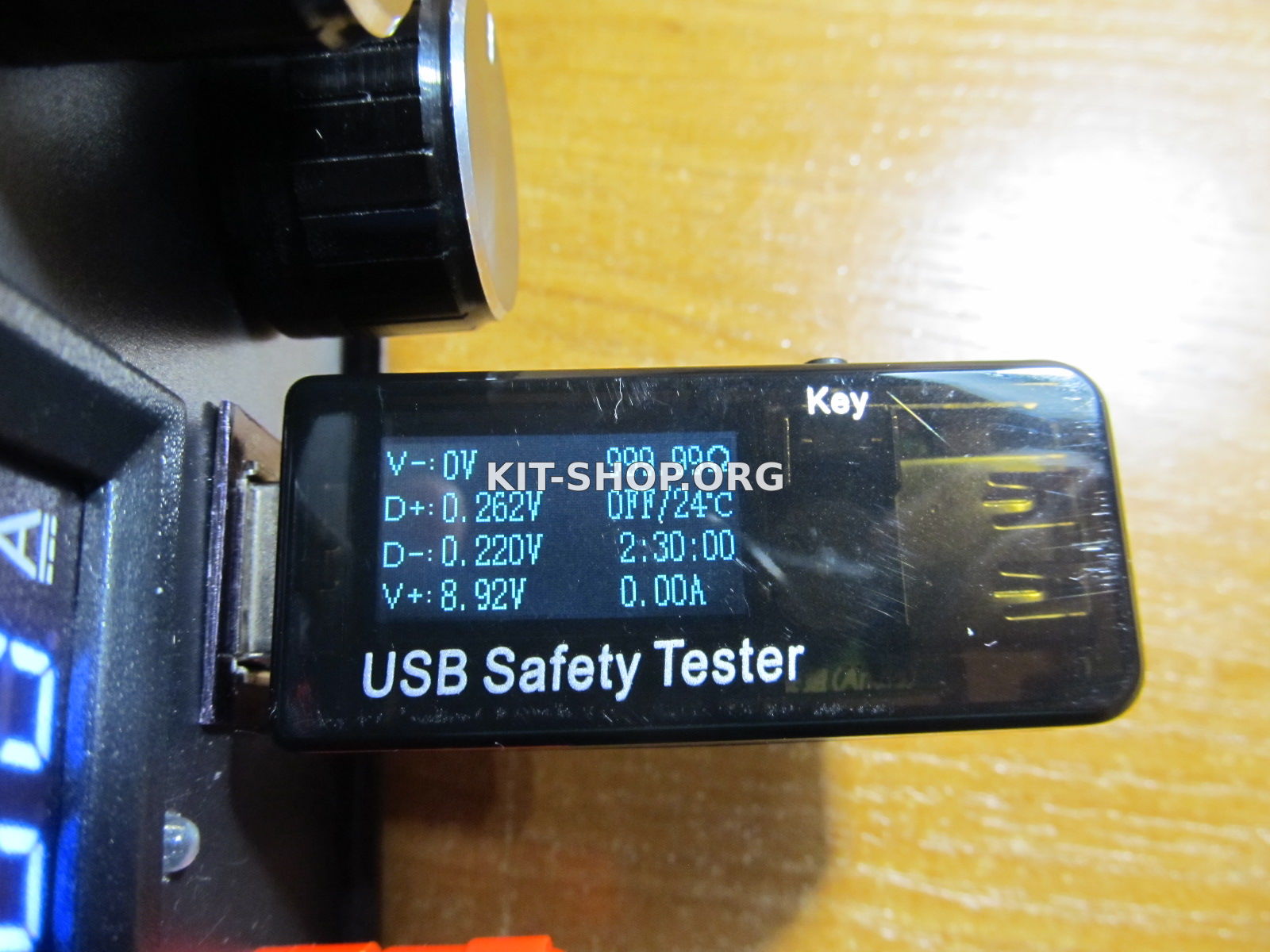

На втором:





- слева напряжения на контактах USB разъема. На контактах D+ и D-, тестер показывает некие данные, которые, видимо, будут меняться в зависимости от распайки шнуров зарядного устройства.

Справа вниз:

- сопротивление подключенной нагрузки (без нагрузки показывает 999, 99 Ома);

- состояние таймера (с завода в отключенном состоянии);

- температура внутри тестера;

- время работы с подключенной нагрузкой;

- текущий потребляемый ток.

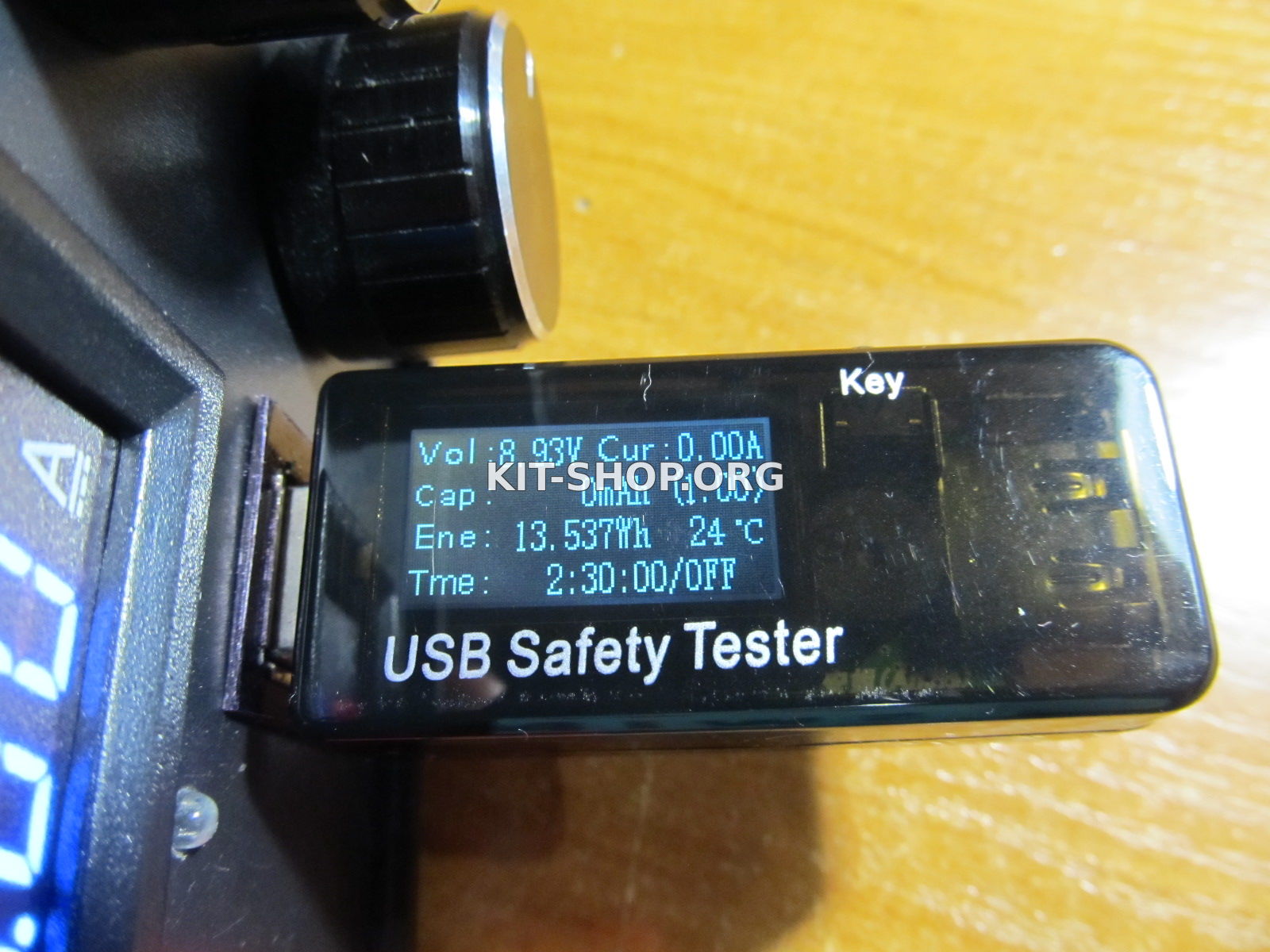

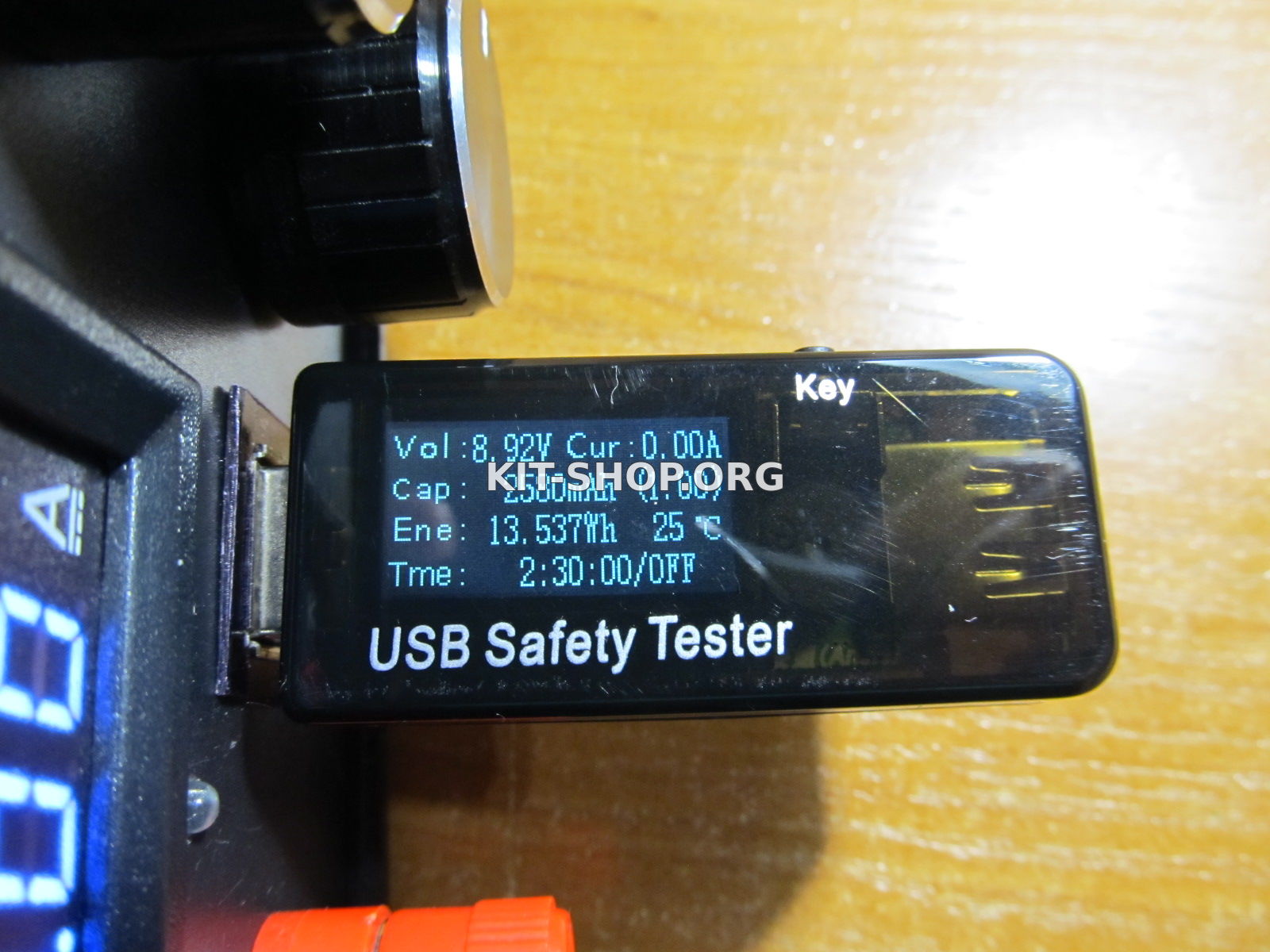

На третьем экране (информацию следует читать построчно):





- напряжение подключенного источника питания и потребляемый нагрузкой ток

- электрический заряд в Ач (он же - емкость аккумулятора, с корректирующим коэффициентом (с завода устанавливается равным единице и отображается в скобках);

- потребленная мощность в Втч и температура внутри тестера;

- общее время работы тестера с подключенной нагрузкой и показания таймера (с завода устанавливается отключенным)

Кнопка в данном тестере многофункциональна и позволячет выполнять ряд операций:

- одно короткое нажатие приводит к переключению экранов по кругу;

- одно длительное нажатие – обнуление всех счетчиков;

- два коротких нажатия (в режиме третьего экрана) приводит к обнулению счетчика электрического заряда или емкости аккумулятора в Ач;





- три коротких нажатия сбрасывают счетчик энергии в Втч (первый экран);

- четыре коротких нажатия сбрасывают счетчик времени работы с нагрузкой;

- пятью короткими нажатиями (в режиме третьего экрана) активируется функция установки таймера отключения питания.

С завода таймер отключен и находится в режиме «OFF». После активации таймера одно короткое нажатие переводит таймер в режим «А0»,в котором питание нагрузки будет отключено при снижении потребляемой мощность ниже 2 Вт в час. Следующим кратким нажатием активируется функция установки времени работы в часах от 1 до 24 часов. Сразу светится значение 24. Однократное короткое нажатие приводит к уменьшению значения на единицу. При длительном удержании после этого значения будут уменьшаться автоматически в быстром темпе. Двукратное короткое нажатие приведет к увеличению значения. При длительном удержании после этого значения будут увеличиваться с высокой скоростью. Установка нуля при уменьшении значений приведет к отключению таймера.

- шесть коротких нажатий, как заметил выше – сброс показаний всех счетчиков.

В спецификации указан рабочий диапазон напряжений от 3 до 30 Вольт.

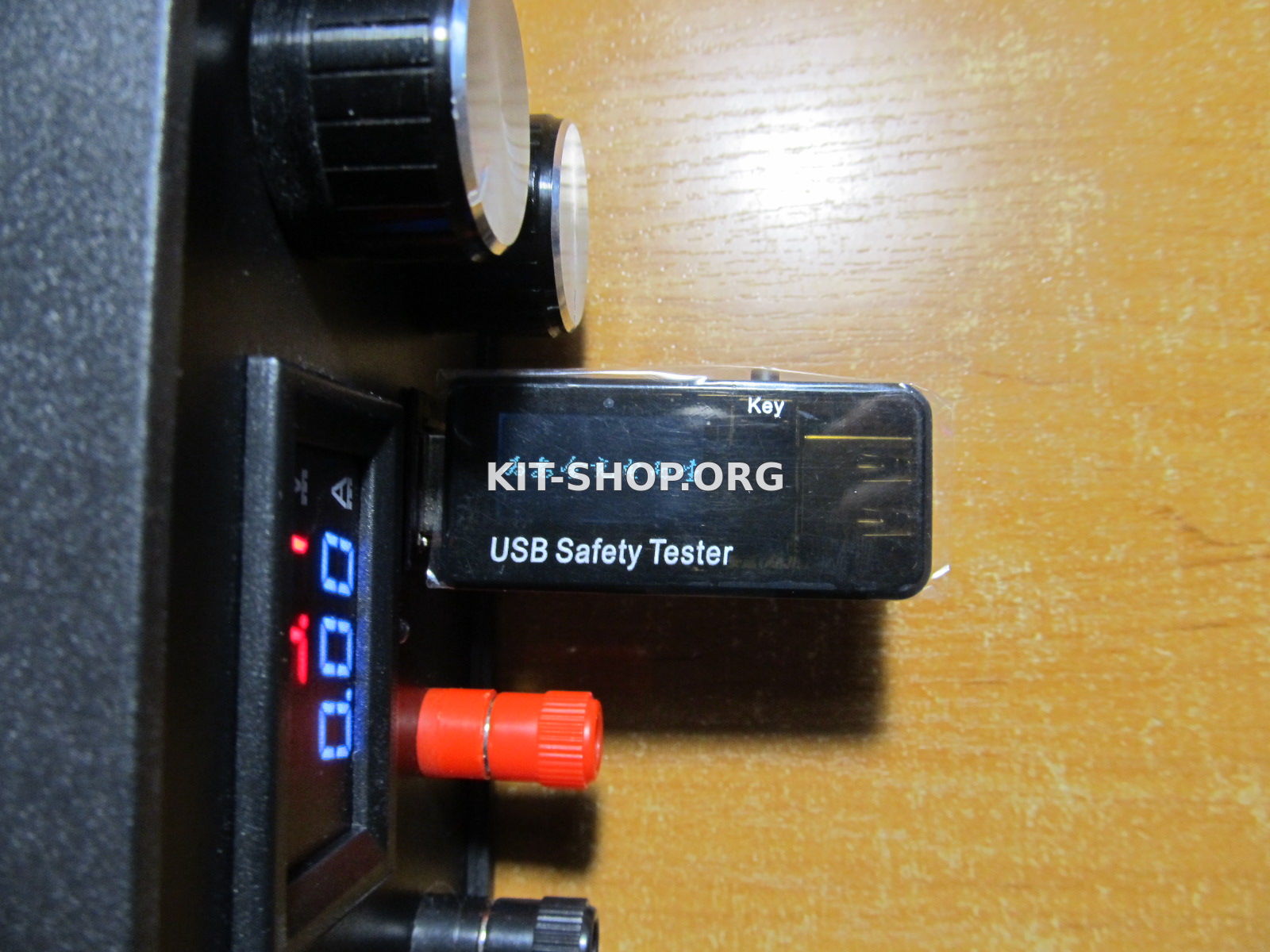

Реальная картина выглядит следующим образом:

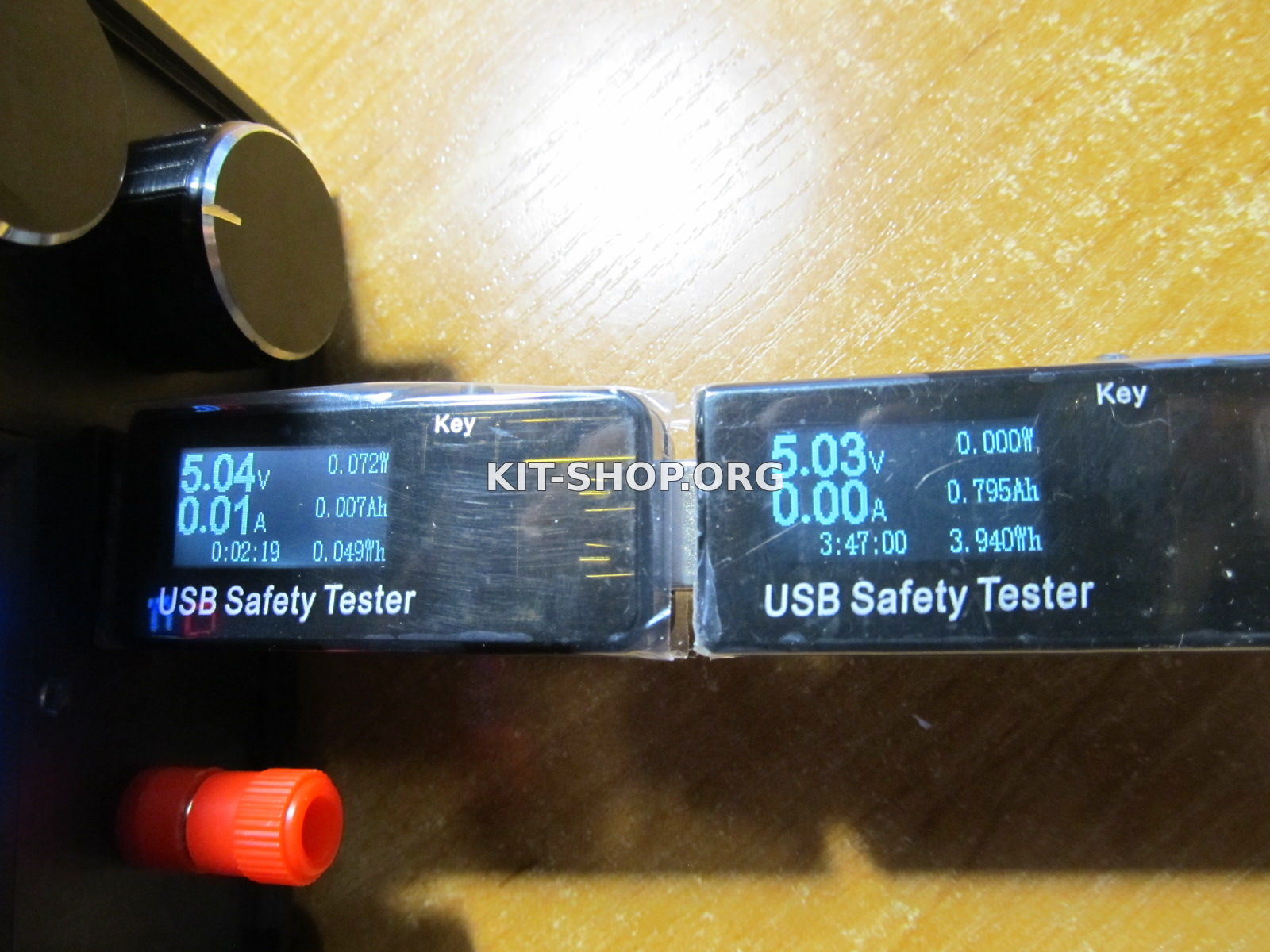

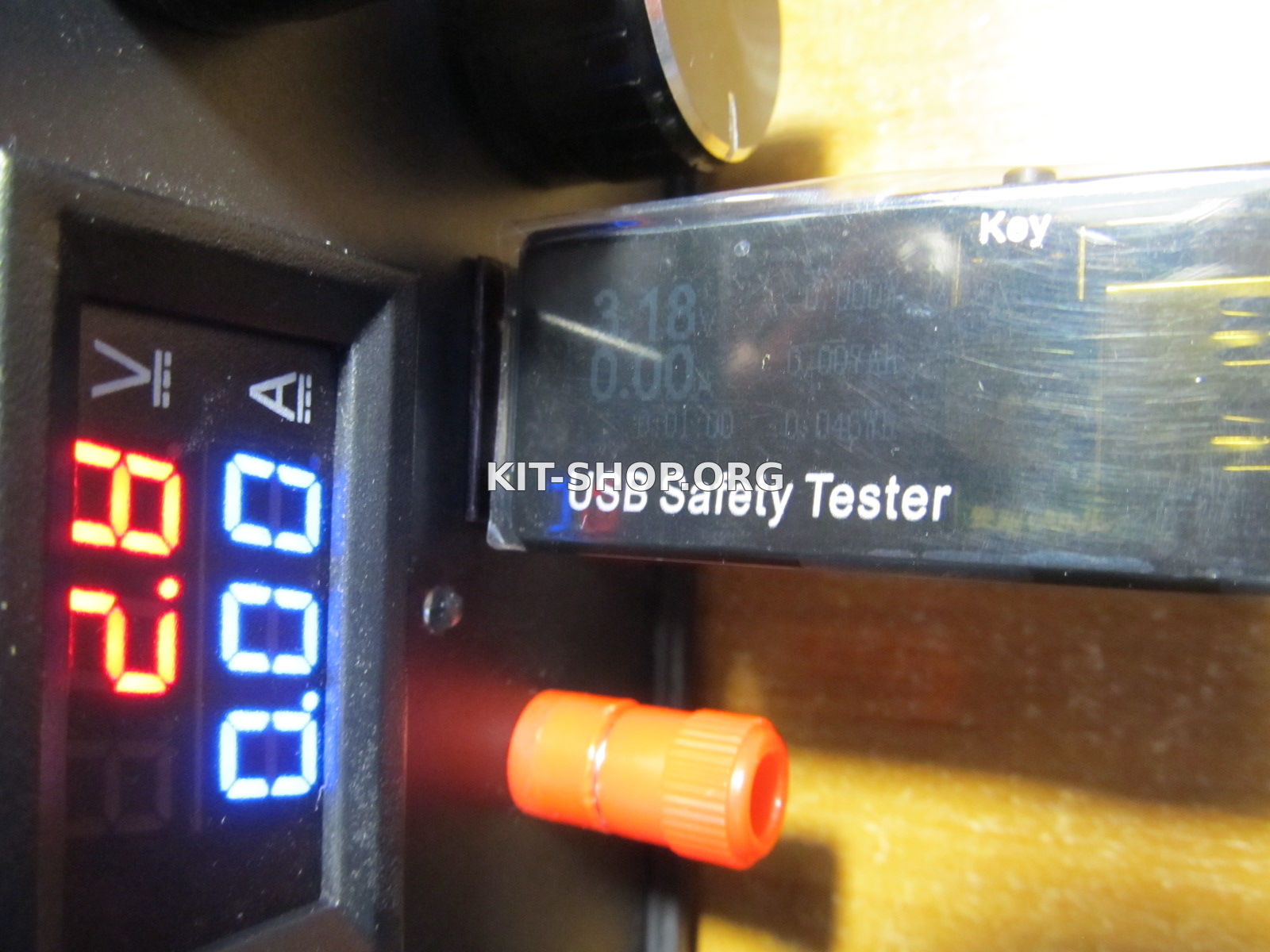

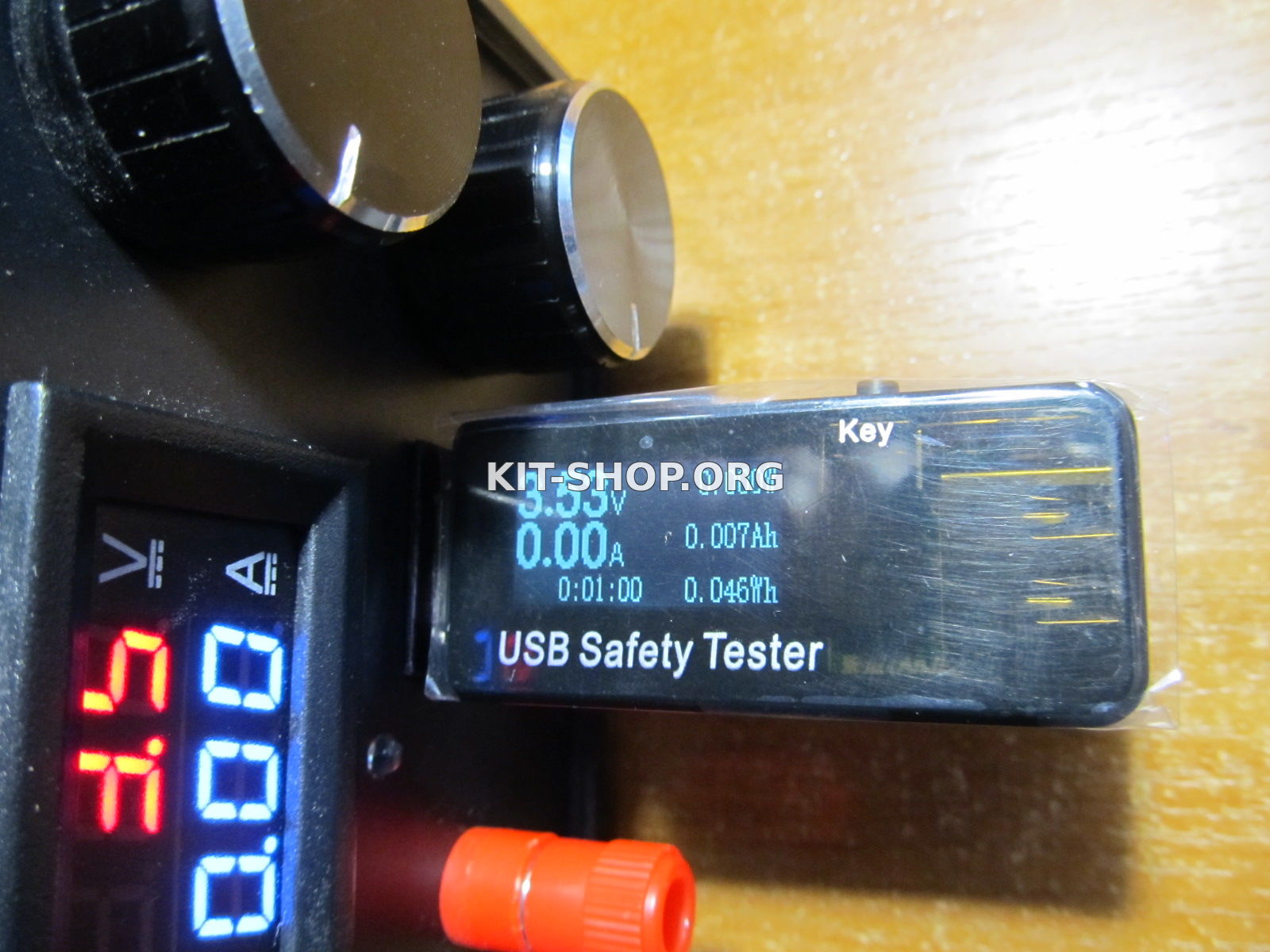

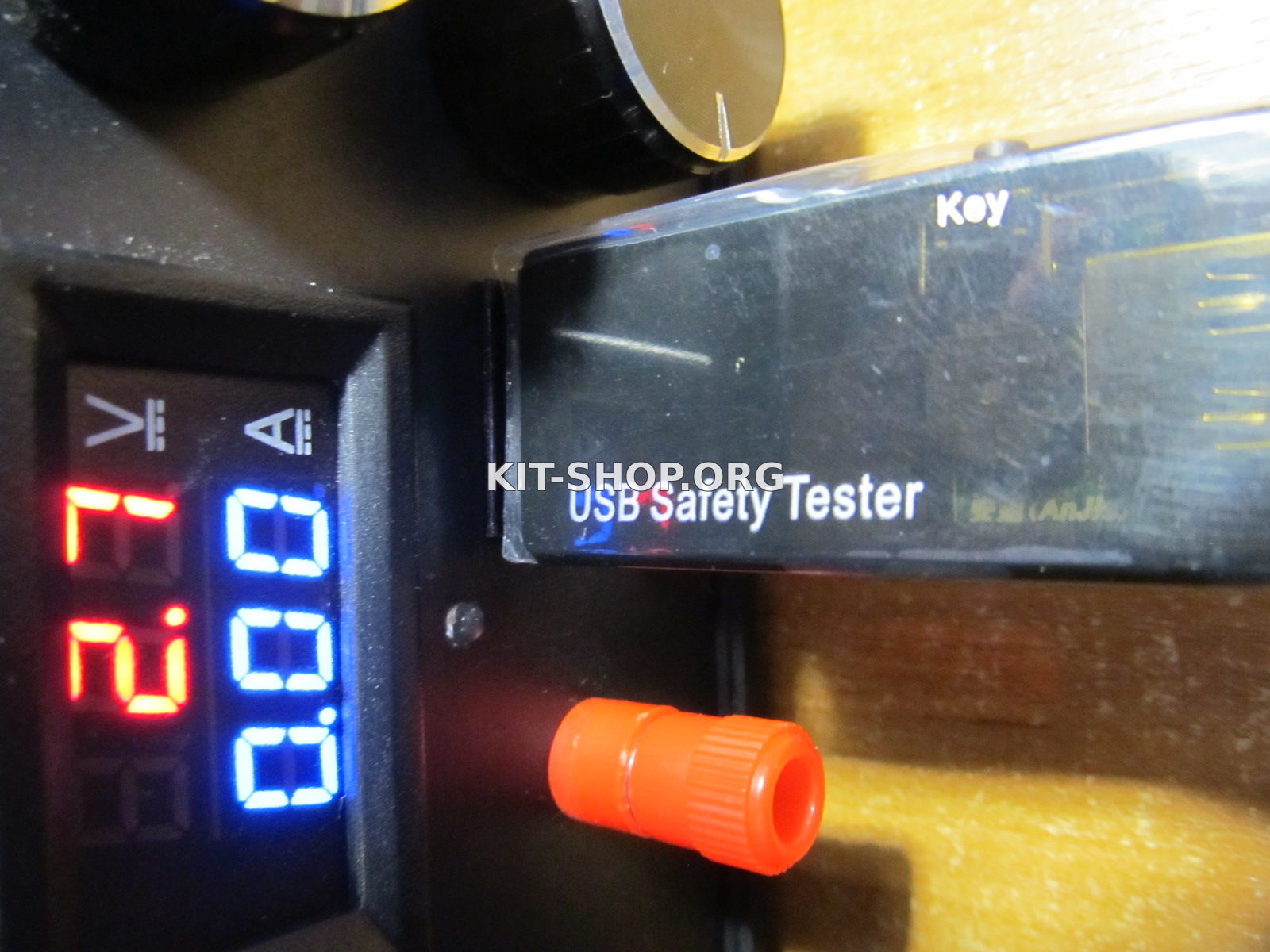

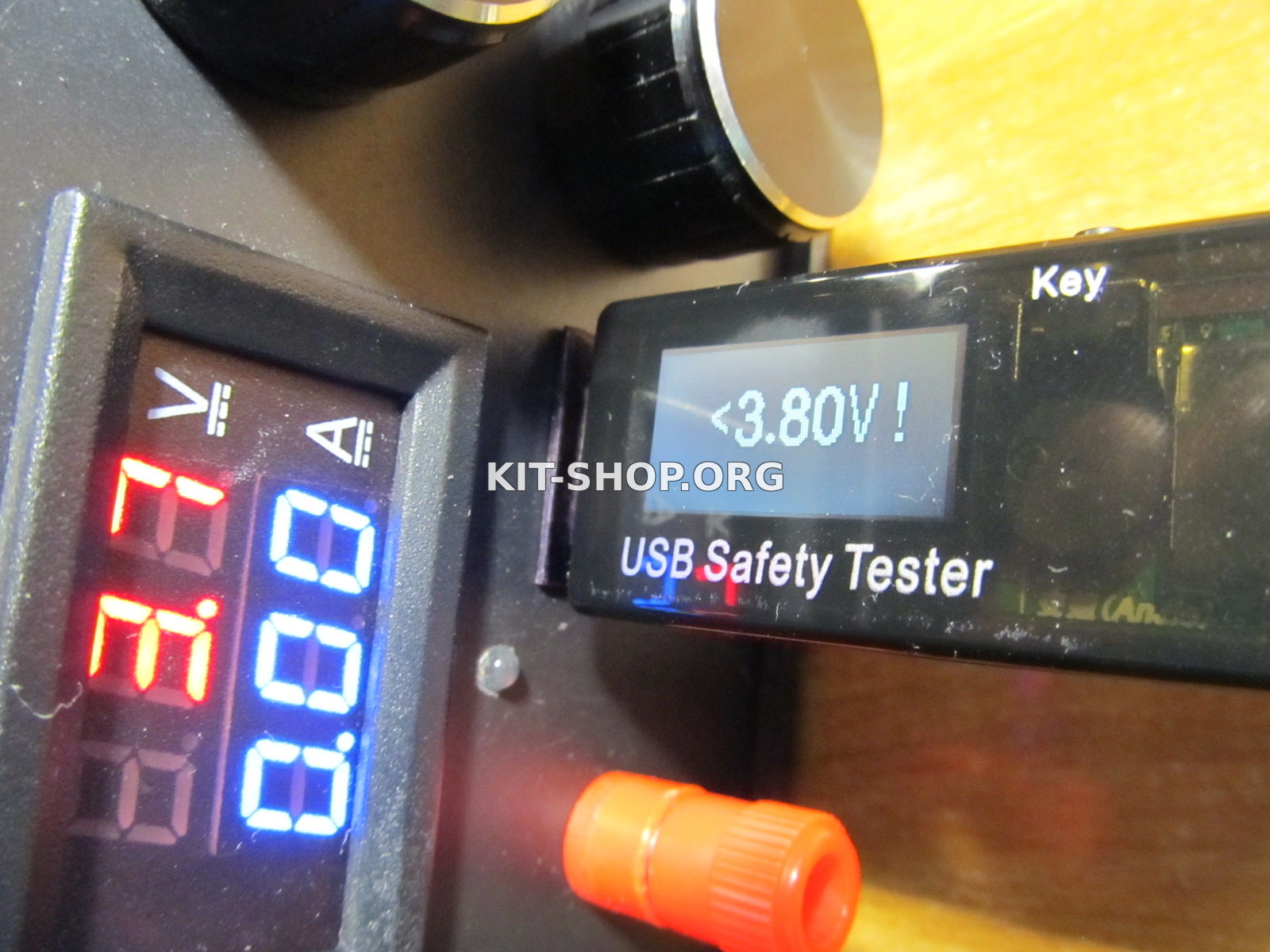

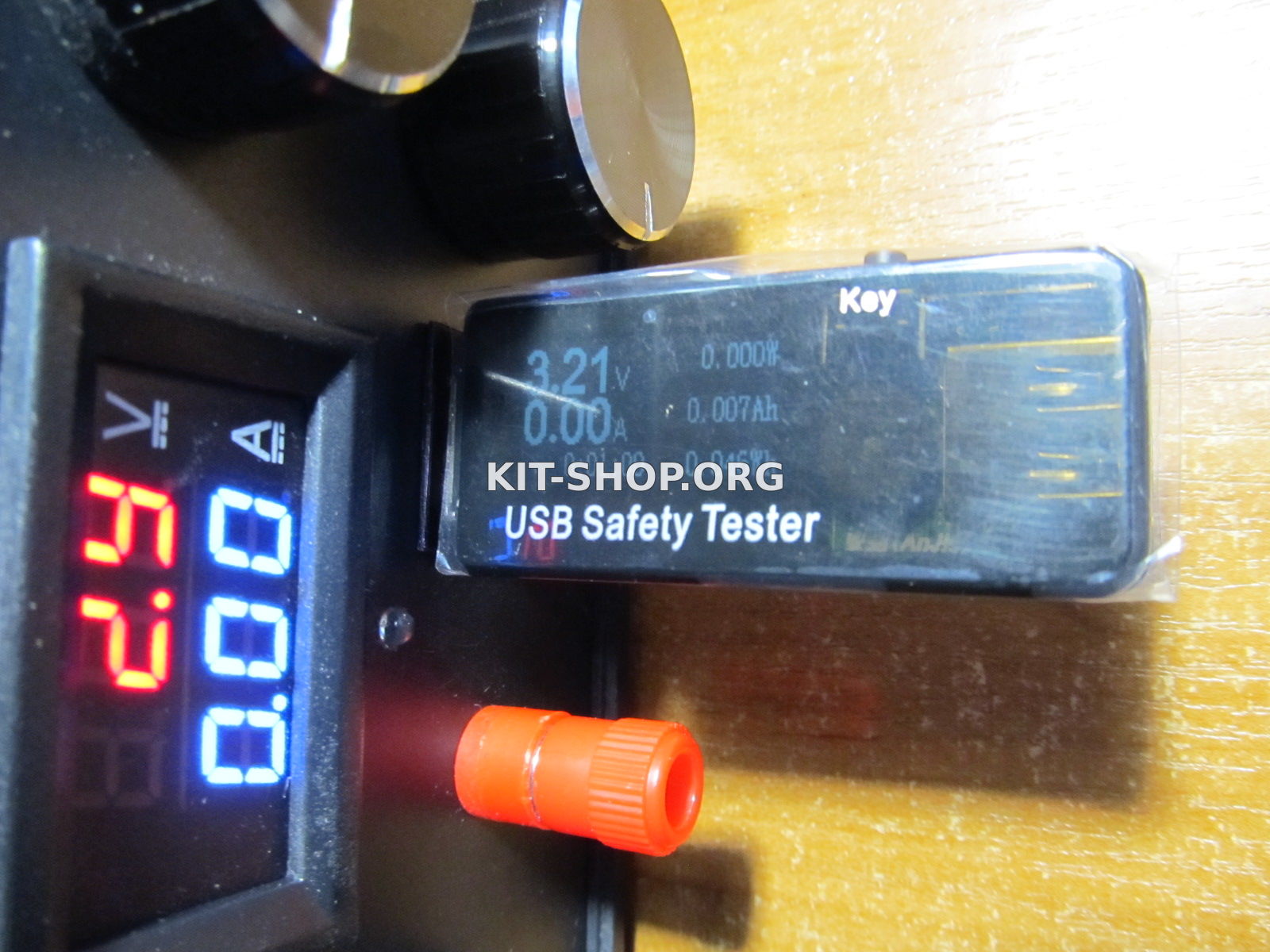

- тестер начинает работать от 2,8 Вольта, но показывает 3,18 Вольта, т.е. имеется довольно большая погрешность, которая сохраняется вплоть до 3,5 Вольта на выходе блока питания. Яркость экрана до данного уровня напряжения пониженная.

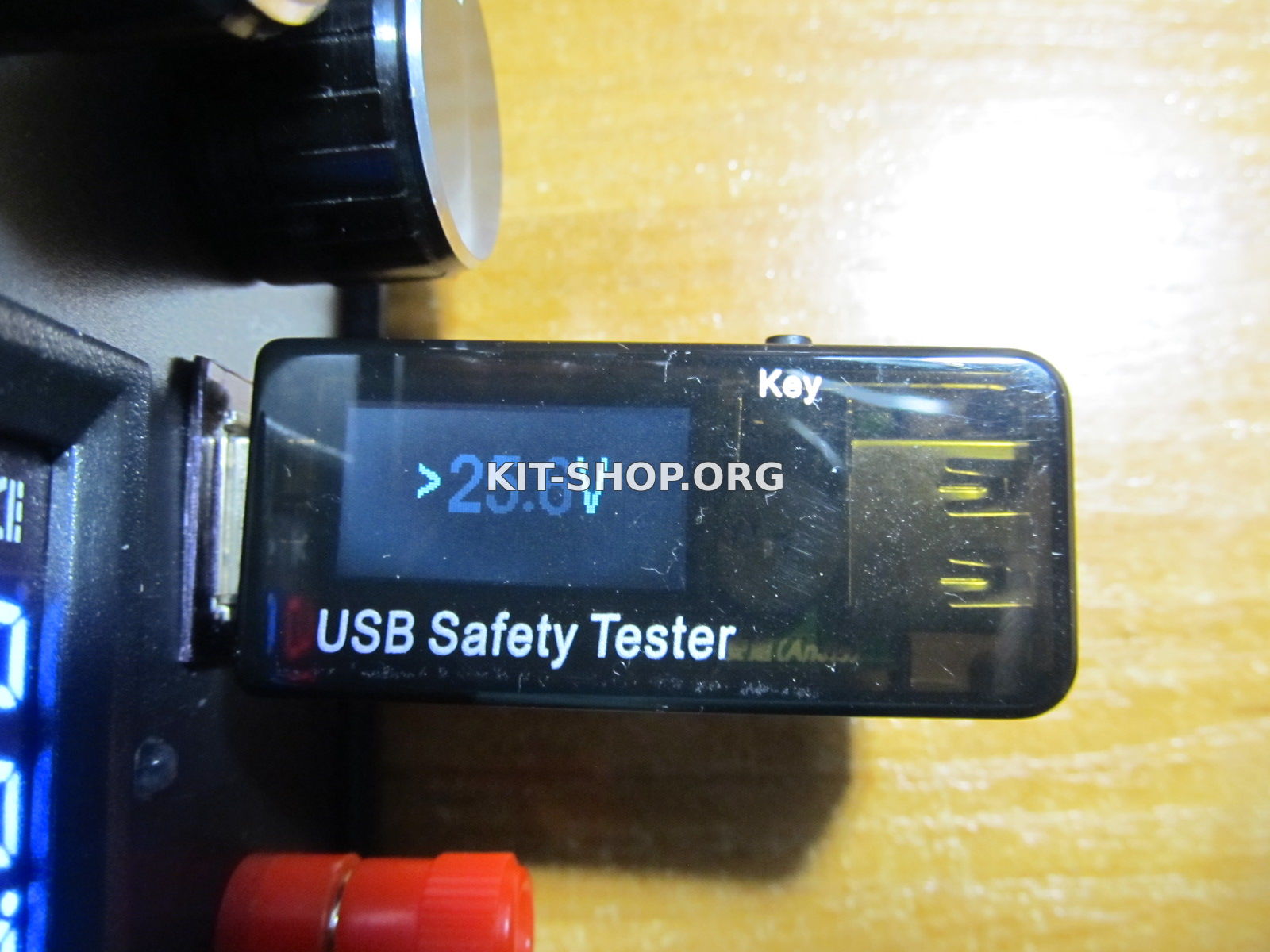

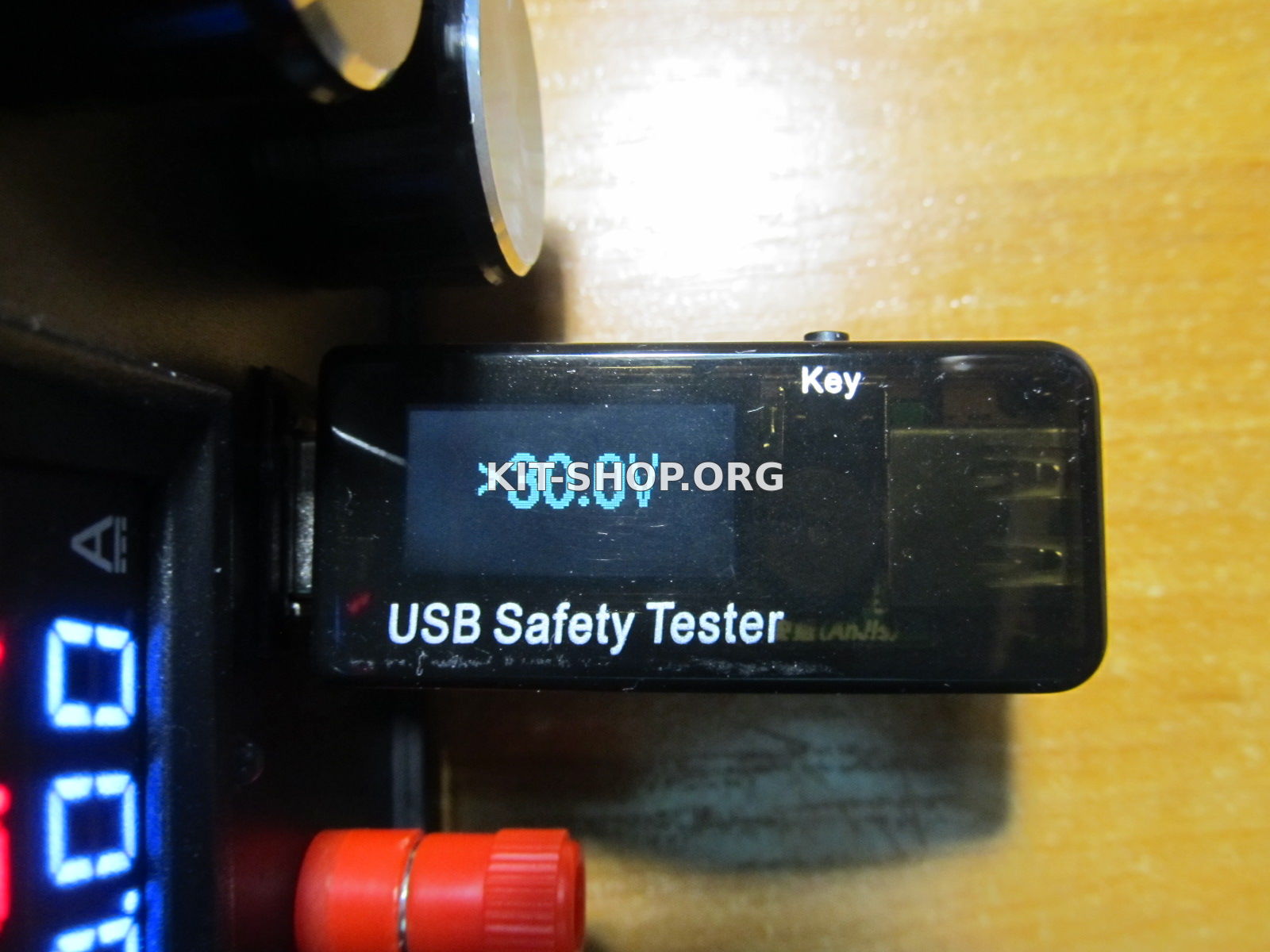

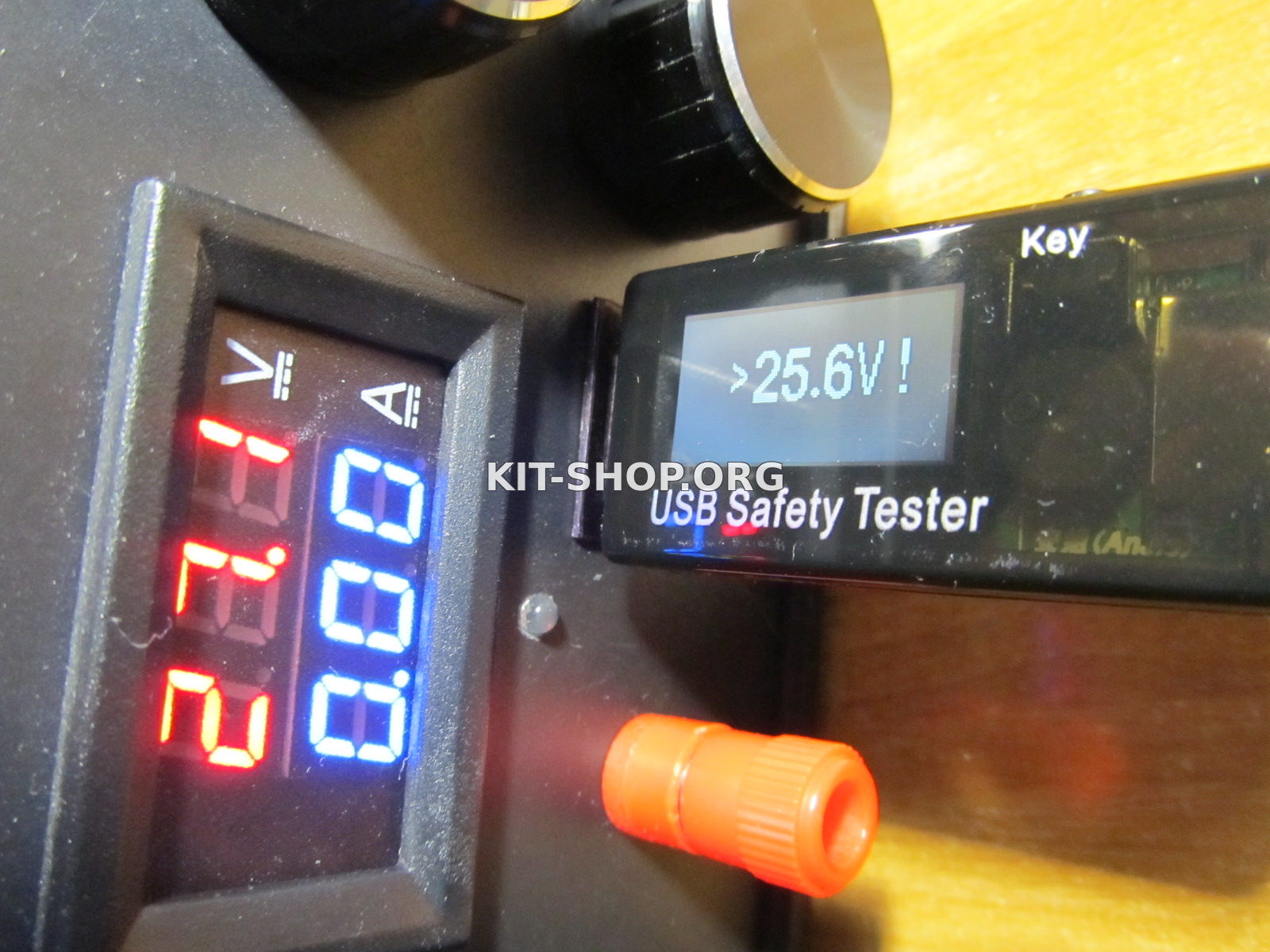

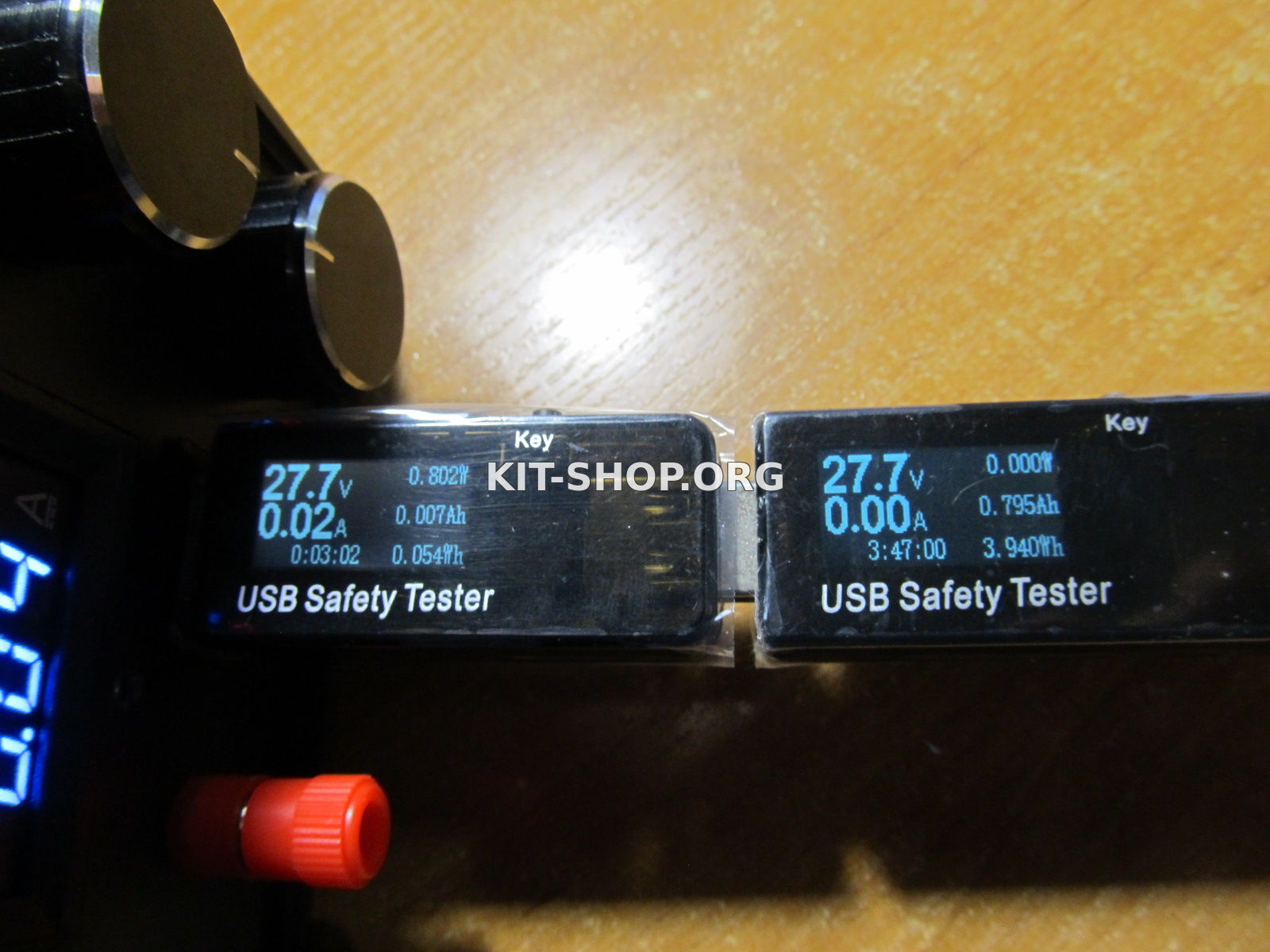

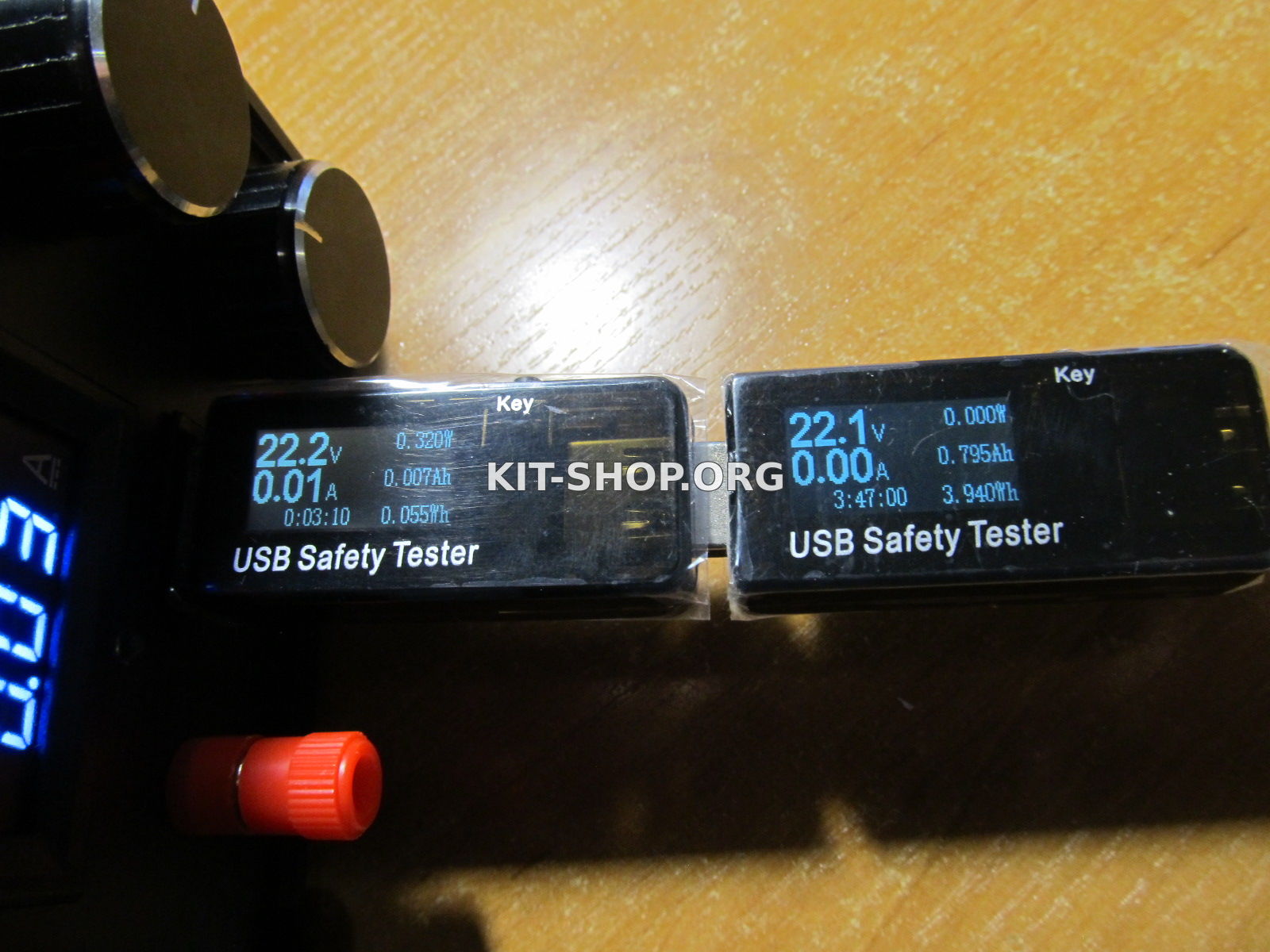

При напряжении источника питания 30 Вольт на экране появляется предупреждающая надпись и раздается звуковой сигнал.

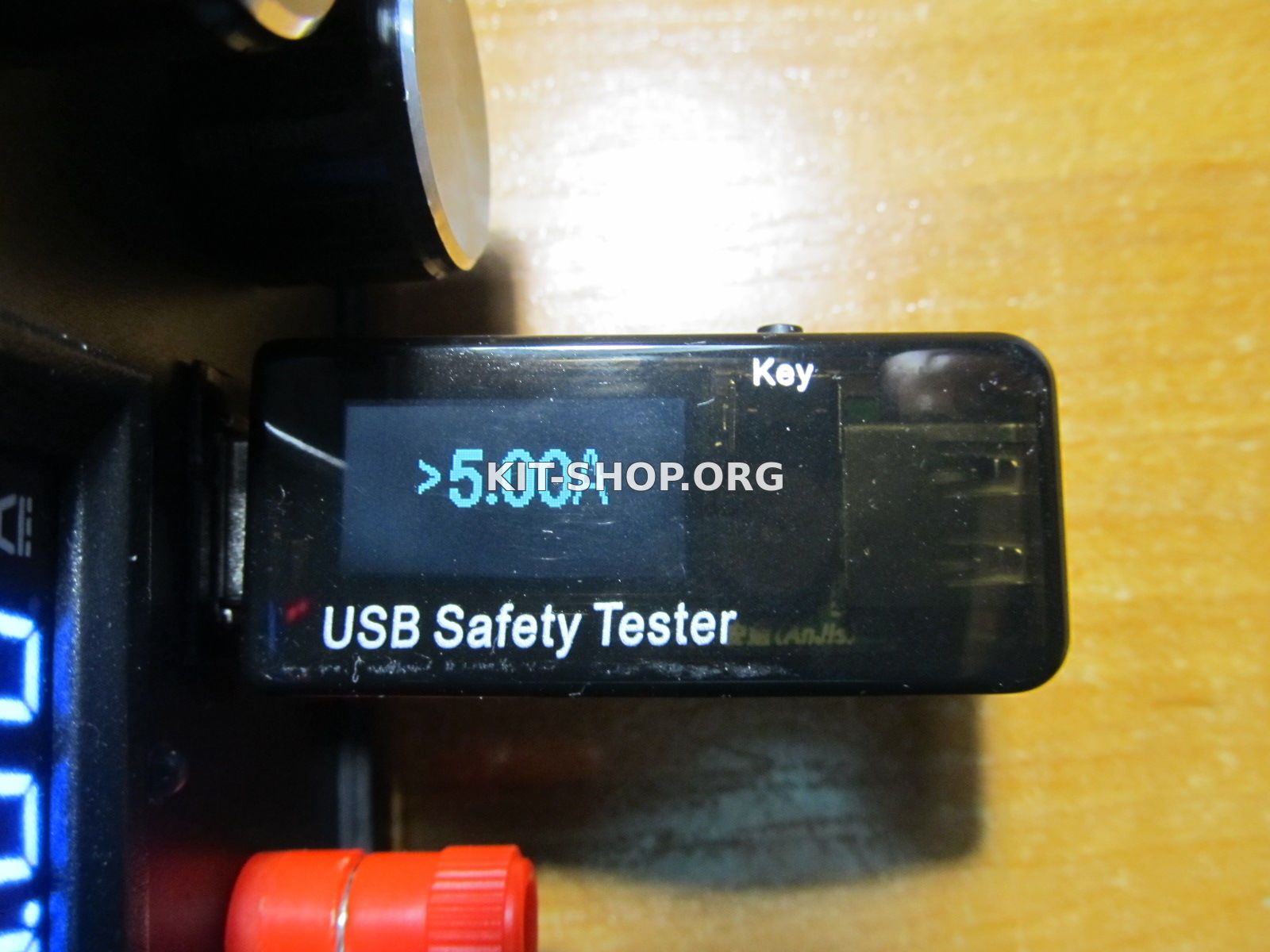

При токе потребления 5,0 Ампера так же появляется предупреждающая надпись и раздается звуковой сигнал.

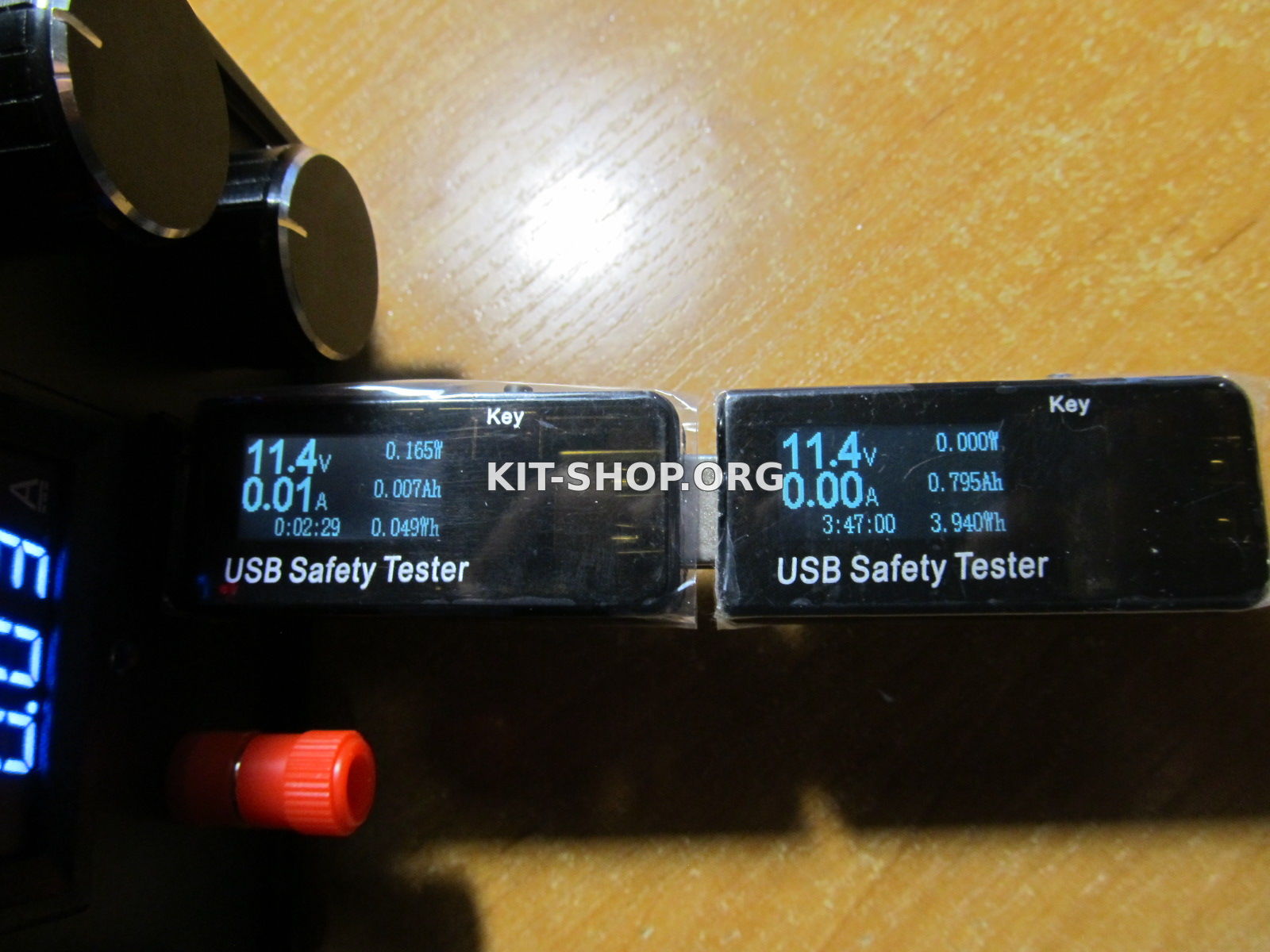

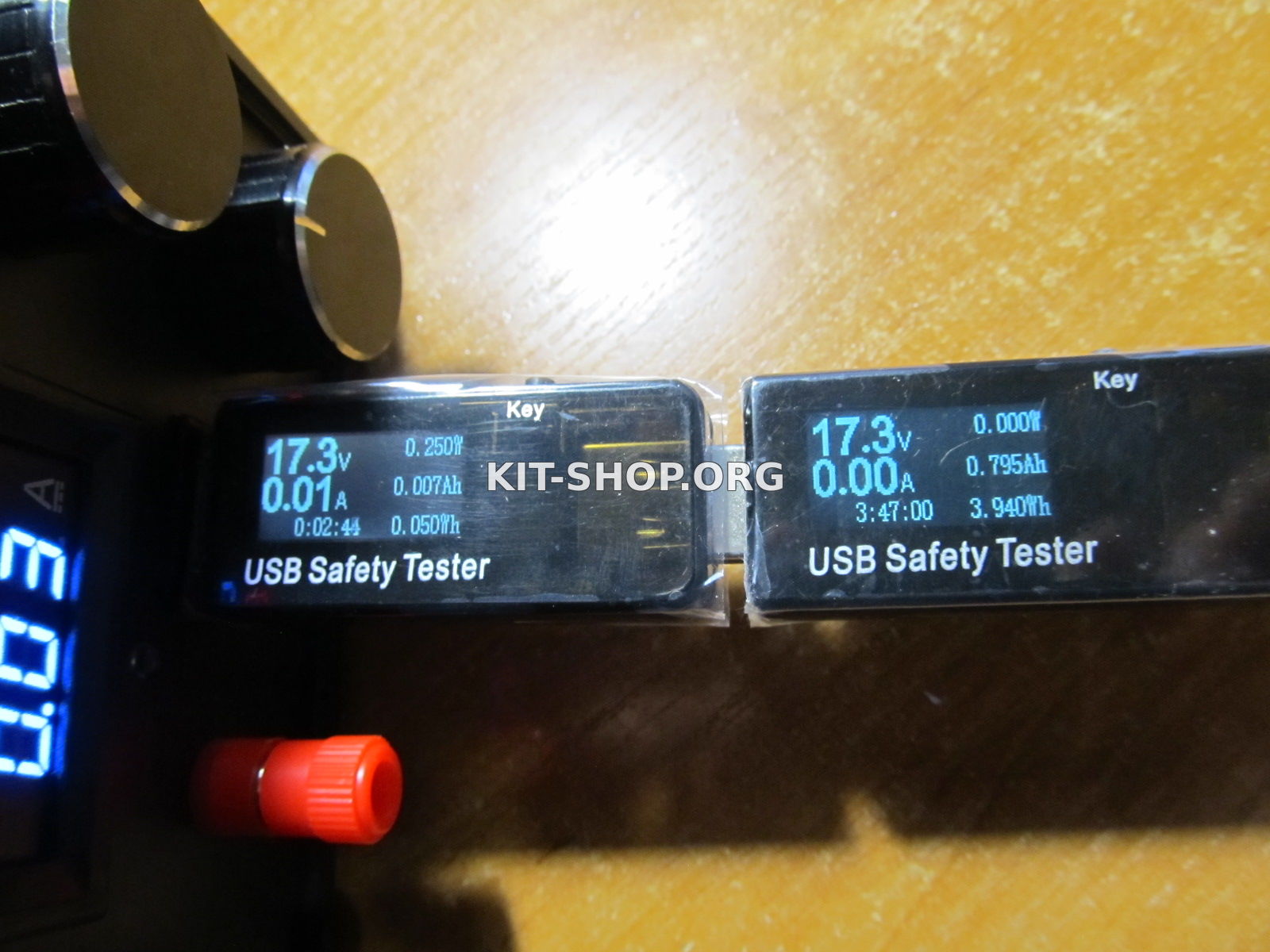

Сам тестер при напряжении питания до 25 Вольт потребляет 10 миллиампер, ближе к 30 Вольтам – 20 миллиампер.









Кроме указанных функций в данном приборе имеется:

- функция калибровки измеряемого тока и напряжения;

- установки защит по току и напряжению;

- установки коэффициента подсчета электрического заряда.

Для калибровки по току и напряжению необходимы эталонная нагрузка, потребляющая ток 2А и эталонный источник напряжения. Таковыми не обладаю, а имеющийся лабораторный блок питания и его индикатор с одним знаком после запятой эталонными считать нельзя. В силу этих причин изложу лишь теорию.

На выходе эталонного источника напряжения необходимо установить напряжение 5 Вольт.

Для активации блока функций калибровки и установок необходимо отключить тестер от блока питания, зажать кнопку и снова подключить тестер к блоку питания.

Первым делом предлагается откалибровать ток. Подключают эталонную нагрузку, делают два быстрых щелчка кнопкой. Значение на экране начинает мигать (идет процесс записи эталонного значения тока). Прекращение мигания означает, что значение прописано в памяти прибора, и можно переходить к калибровке напряжения.

Для этого нужно один раз кратко нажать на кнопку. Снова два быстрых щелчка кнопкой и наблюдаем мигание показаний. После записи эталонного значения напряжения мигание прекращается.

Снова краткий щелчок кнопкой и тестер переводится в режим установки защит по току и напряжению.

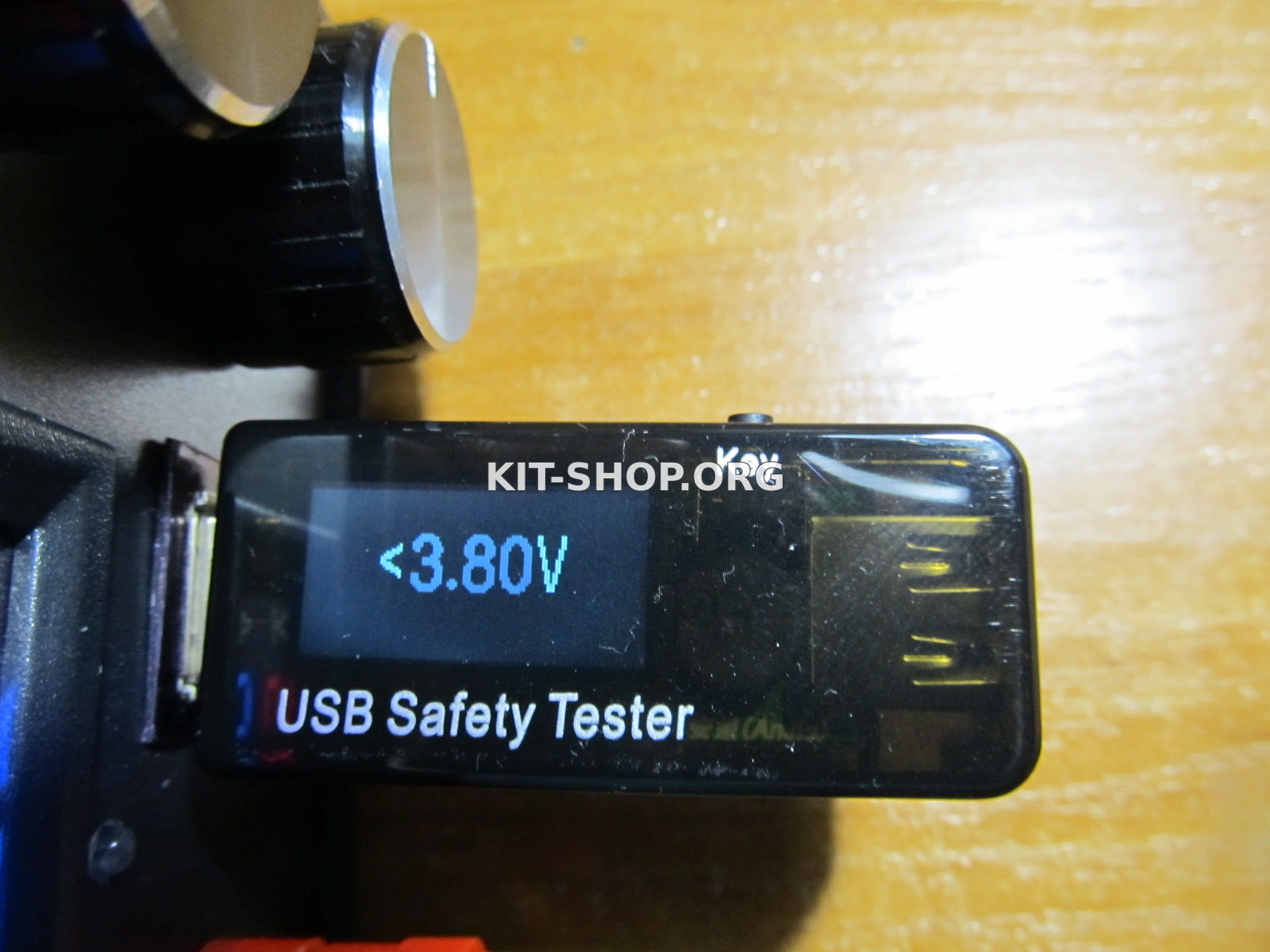

Первой следует защита по верхнему и нижнему пределу значения напряжения после достижения, которого нагрузка будет отключена. Верхний предел устанавливается в диапазоне от 1 до 30 Вольт с шагом 0,1. Нижний в диапазоне от 0,5 до 22 Вольт. Длительное удержание кнопки в процессе данной установки ускоряет процедуру.

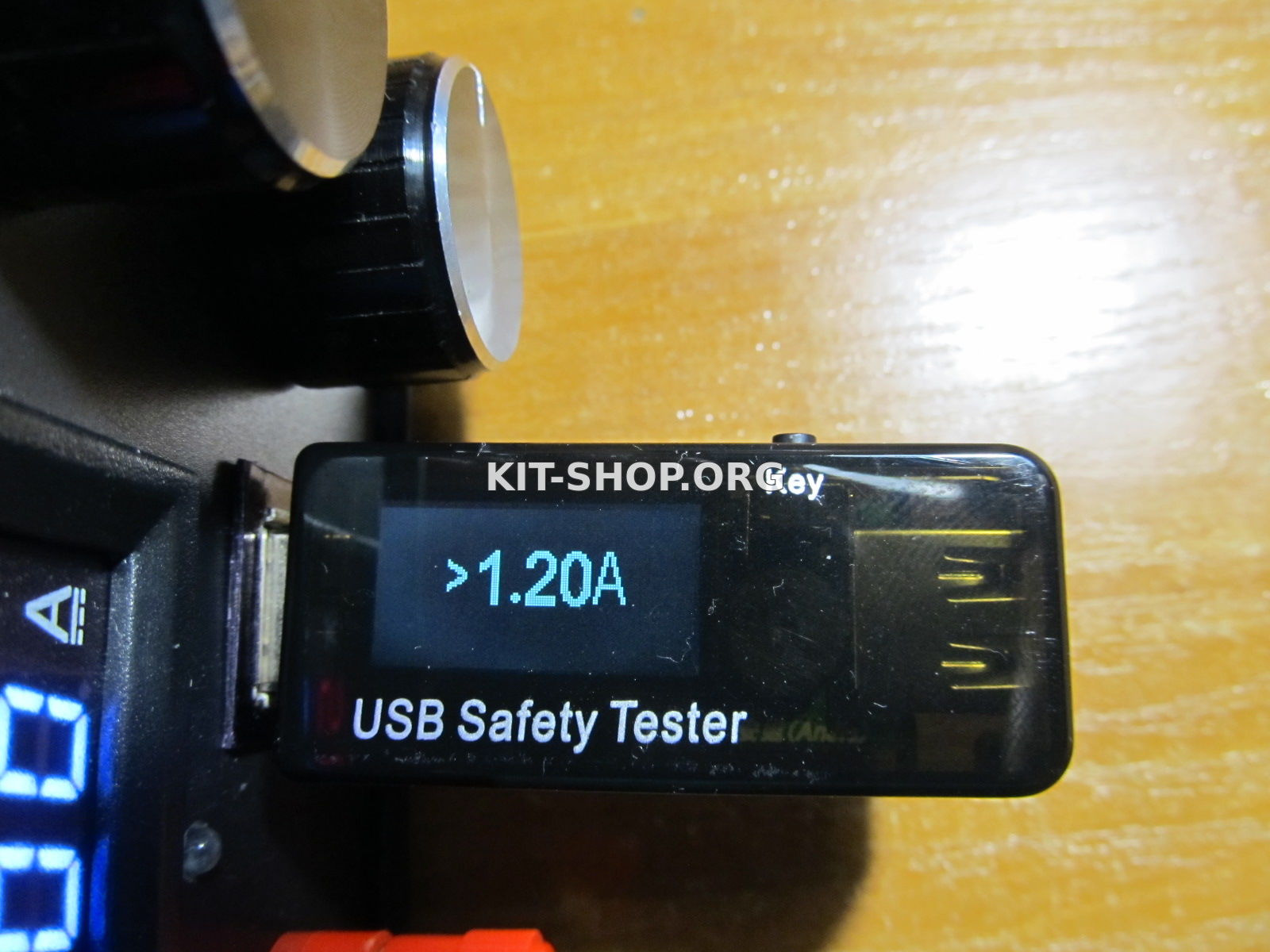

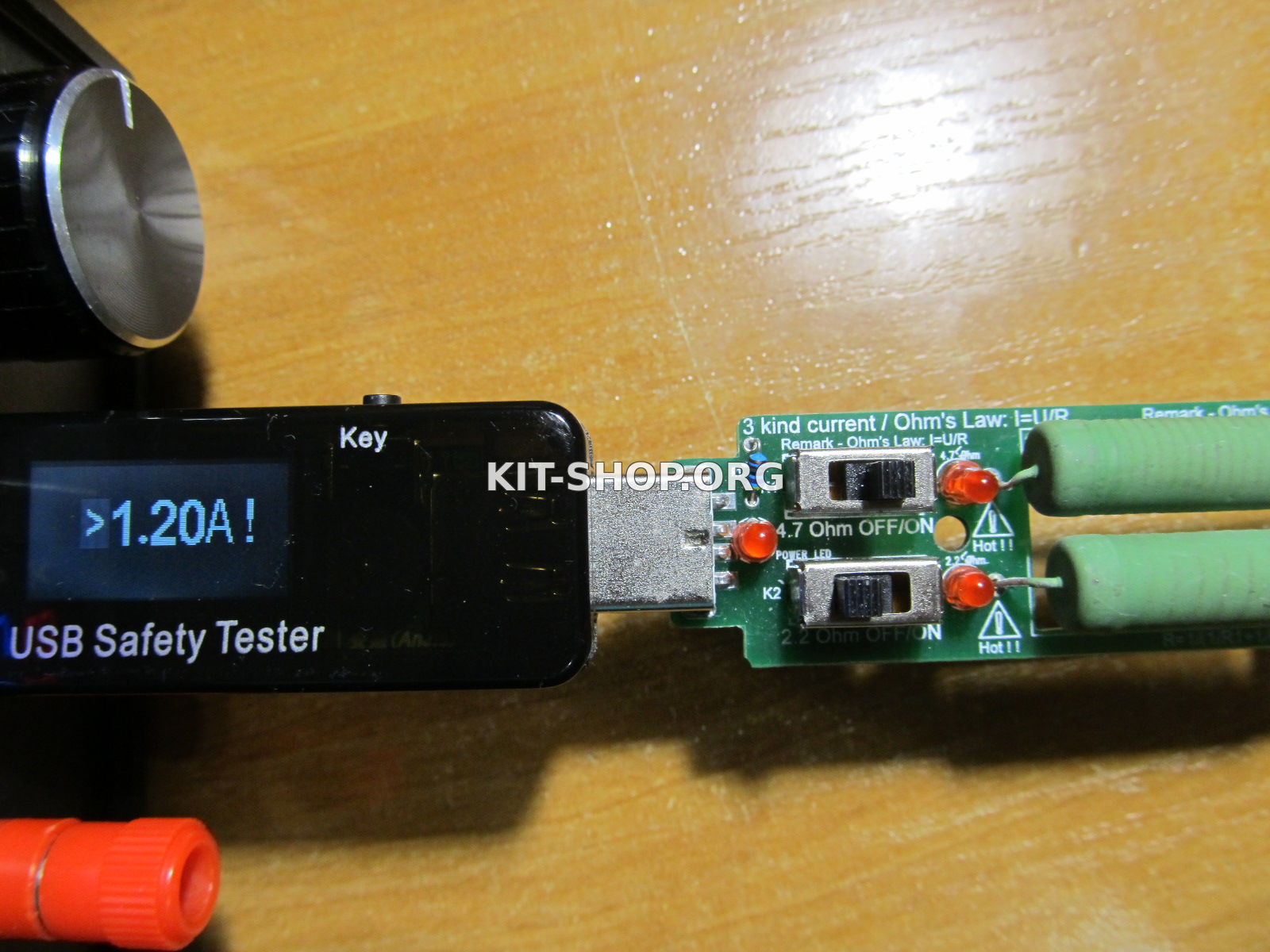

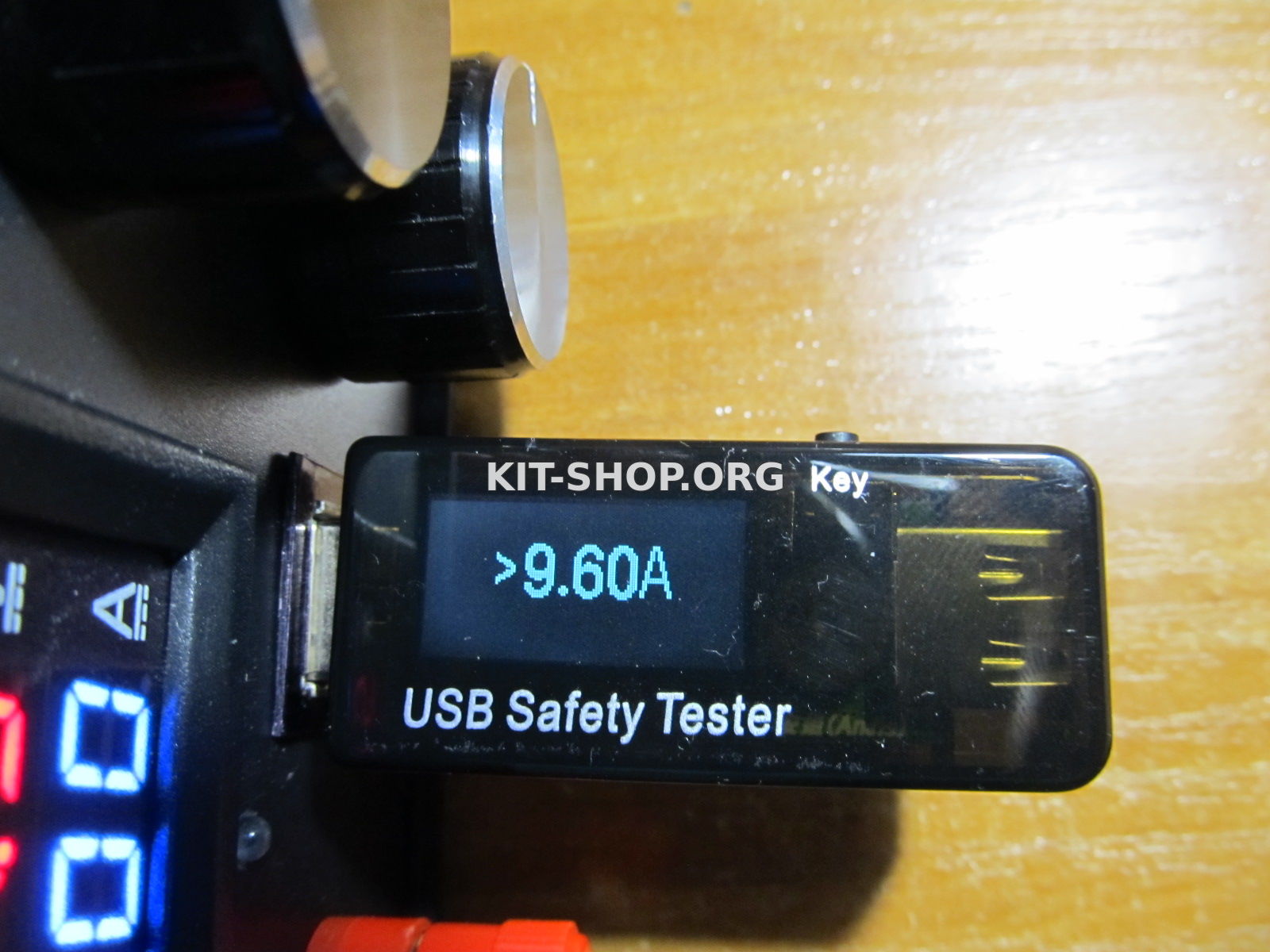

Очередное краткое нажатие кнопки позволяет установить порог защиты по току в диапазоне от 0,5 до 10 Ампер (зачем-то). При достижении заданного порога, нагрузка отключается.

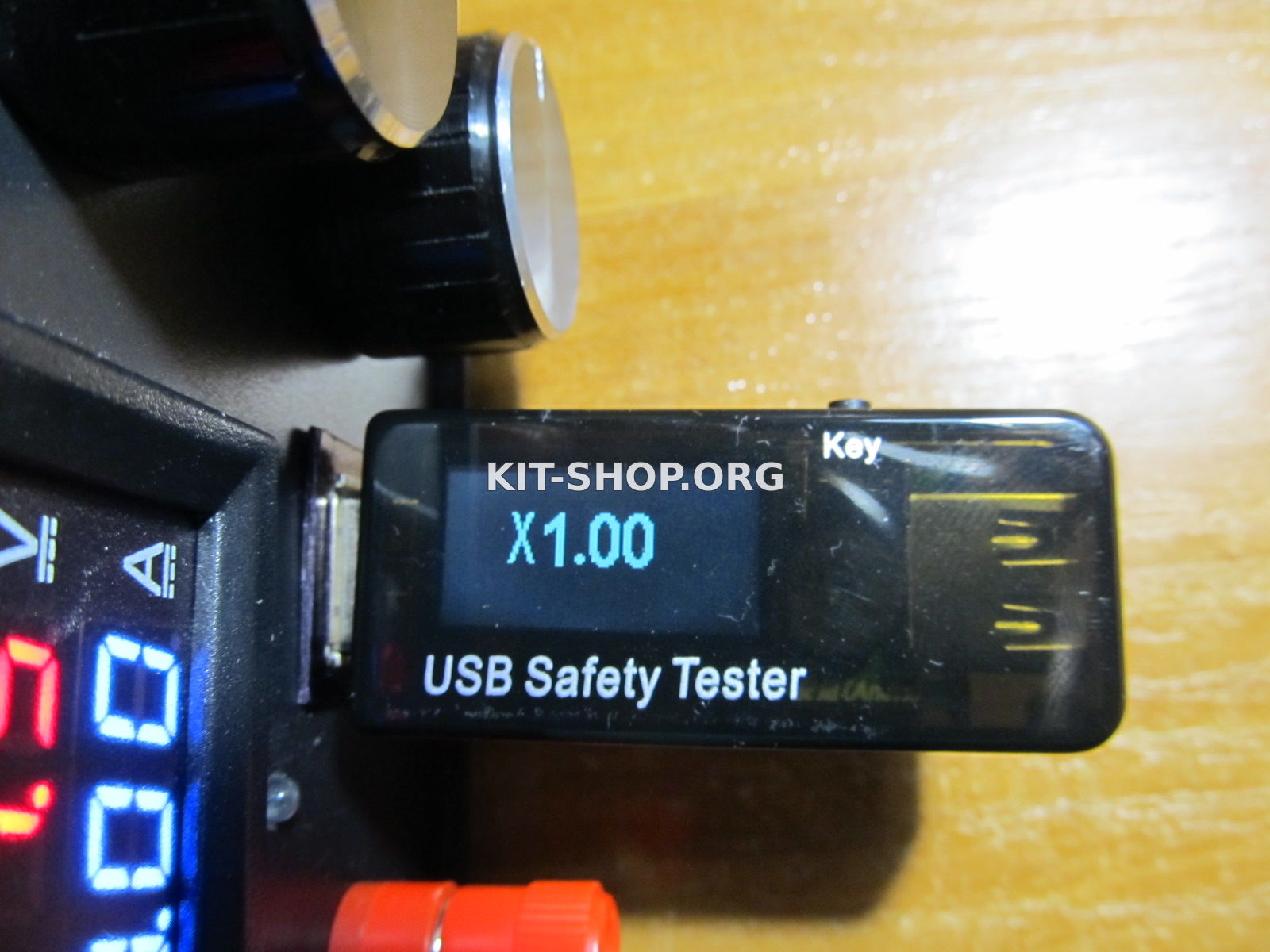

Следующее краткое нажатие на кнопку позволяет установить последний параметр – коэффициент расчета электрического заряда, отображаемого на третьем экране в скобках и по заводу установленном равным единице. Зачем нужен этот коэффициент, сказать не могу, но установить можно в диапазоне 0,5-1,5 с шагом 0,1.





При очередном кратком нажатии на кнопку появляется вот такая надпись





Чтобы вернуться к заводским настройкам нужно в режиме калибровки длительно нажать кнопку. Для выхода из режима калибровки и установок нужно отключить тестер от блока питания.

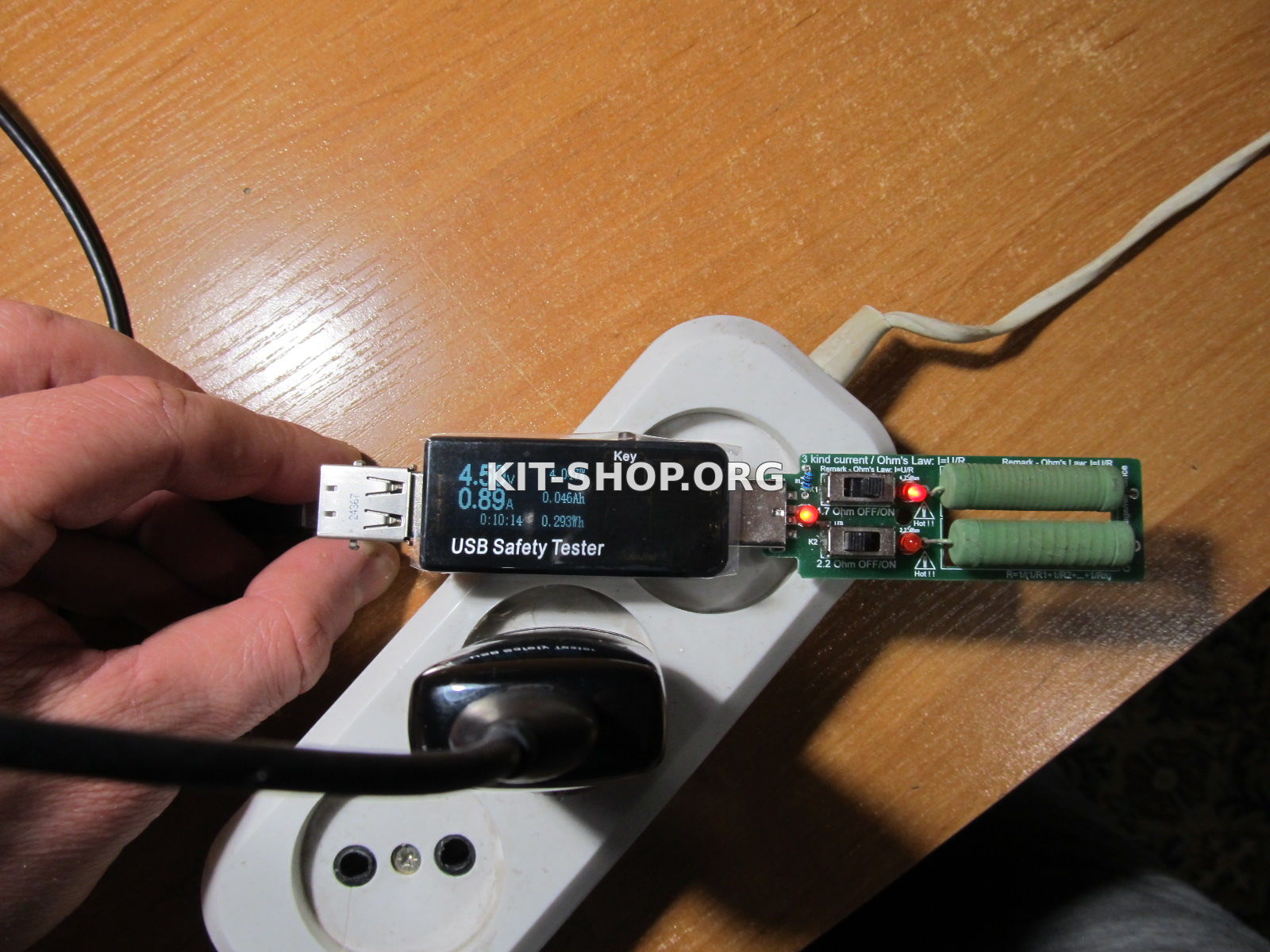

В заключительной части практическое применение данного тестера - определение возможностей домашних зарядных устройств и шнуров.

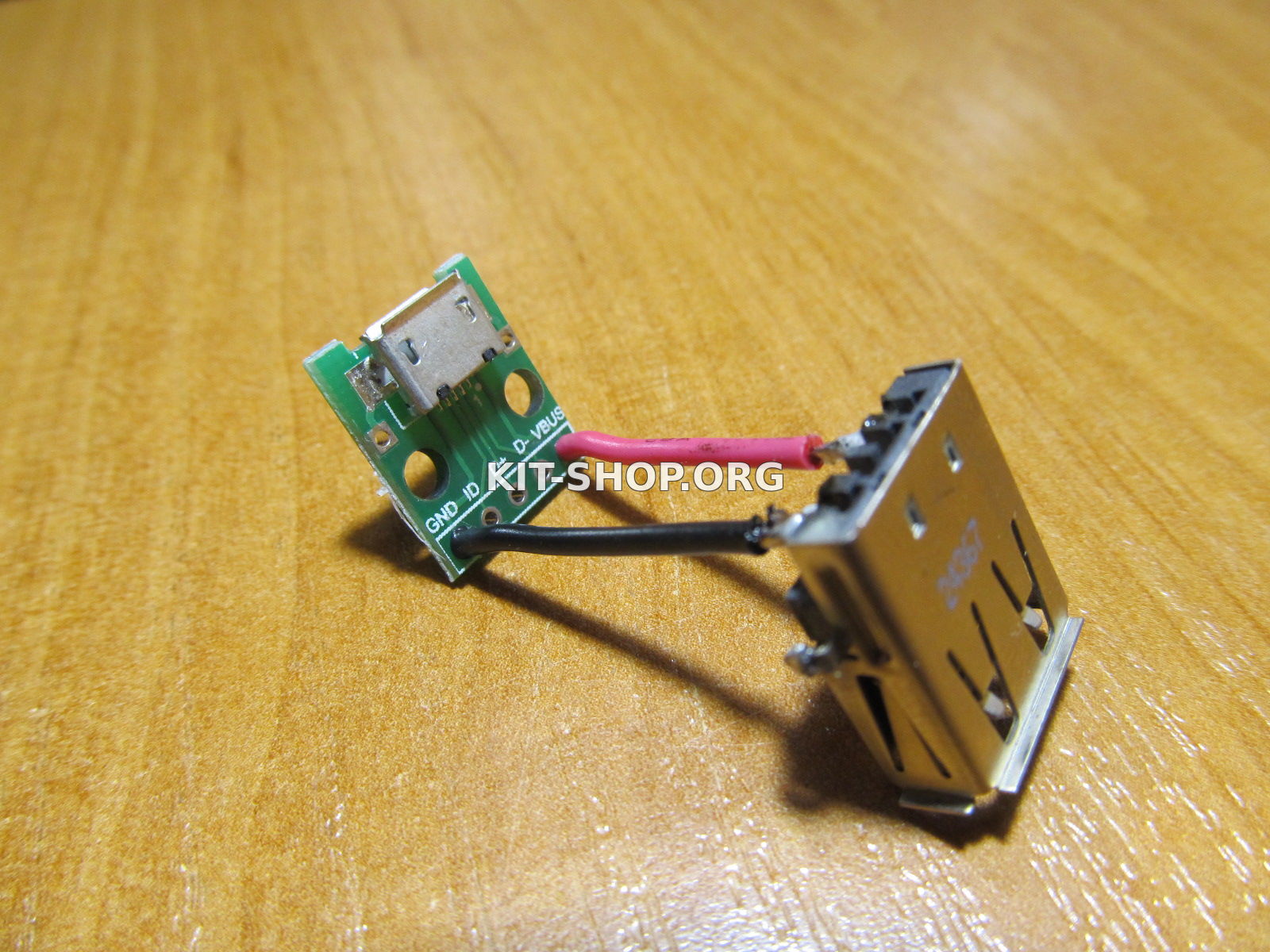

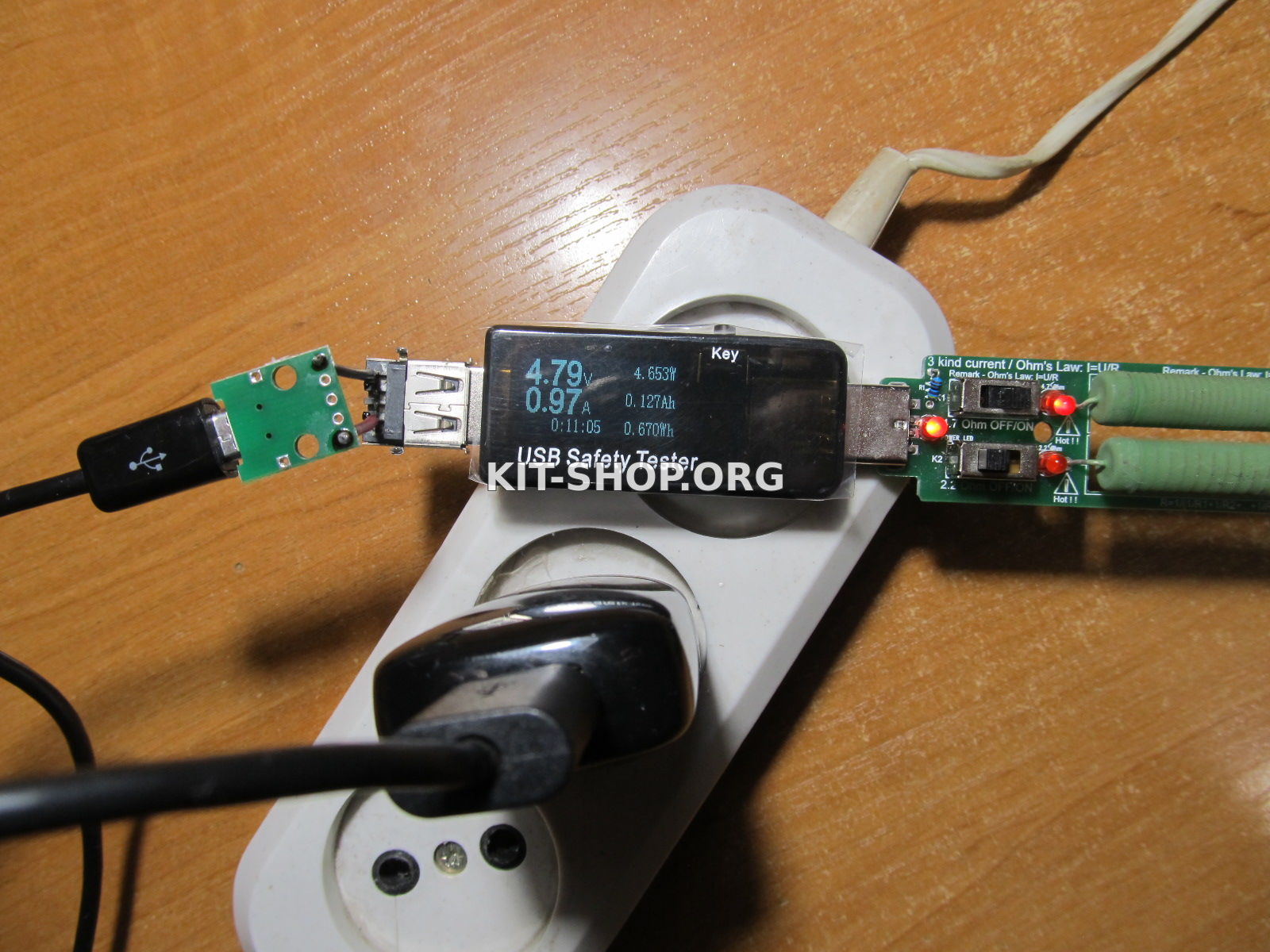

Для тестирования шнуров пришлось изготовить переходник

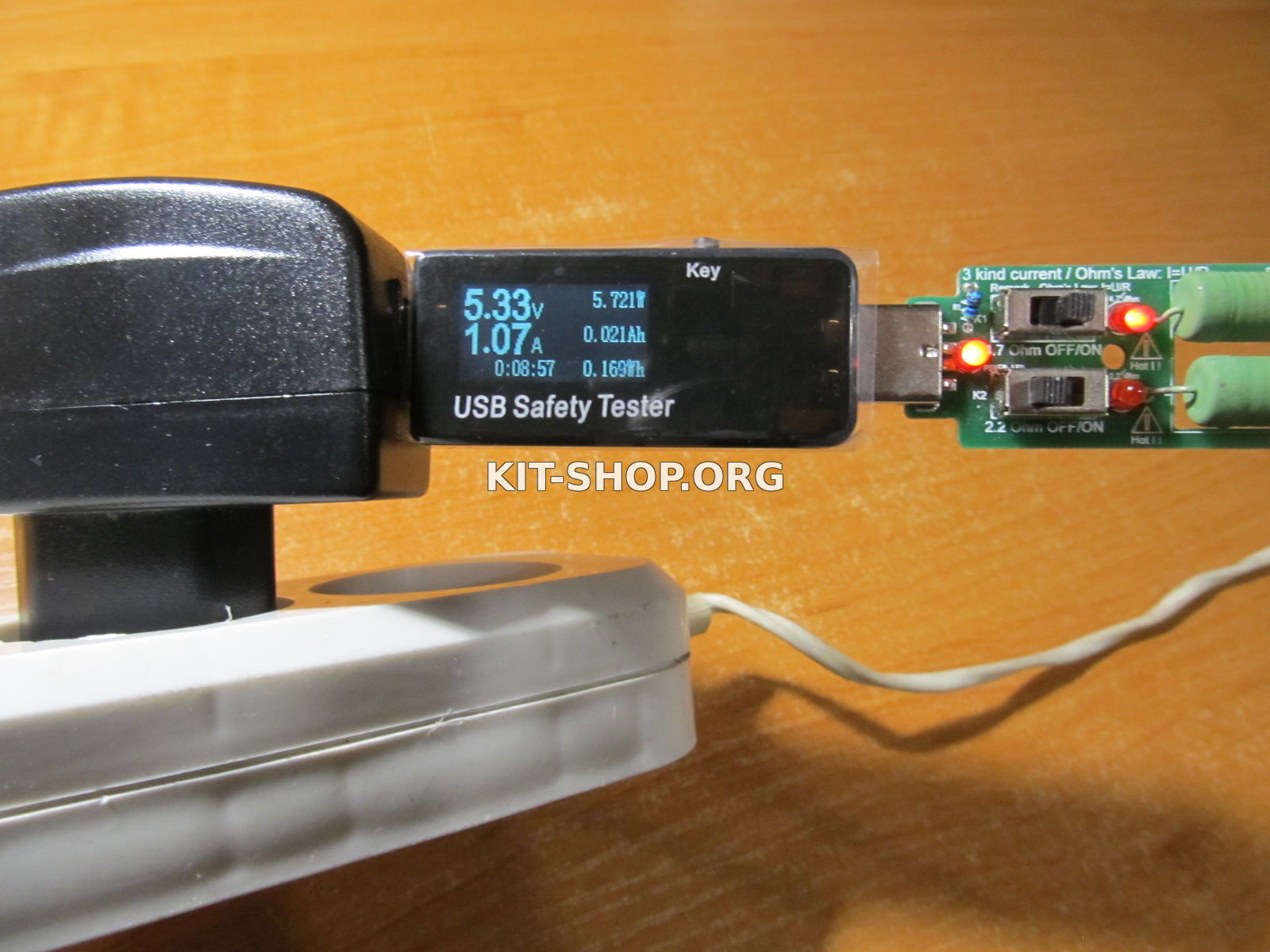

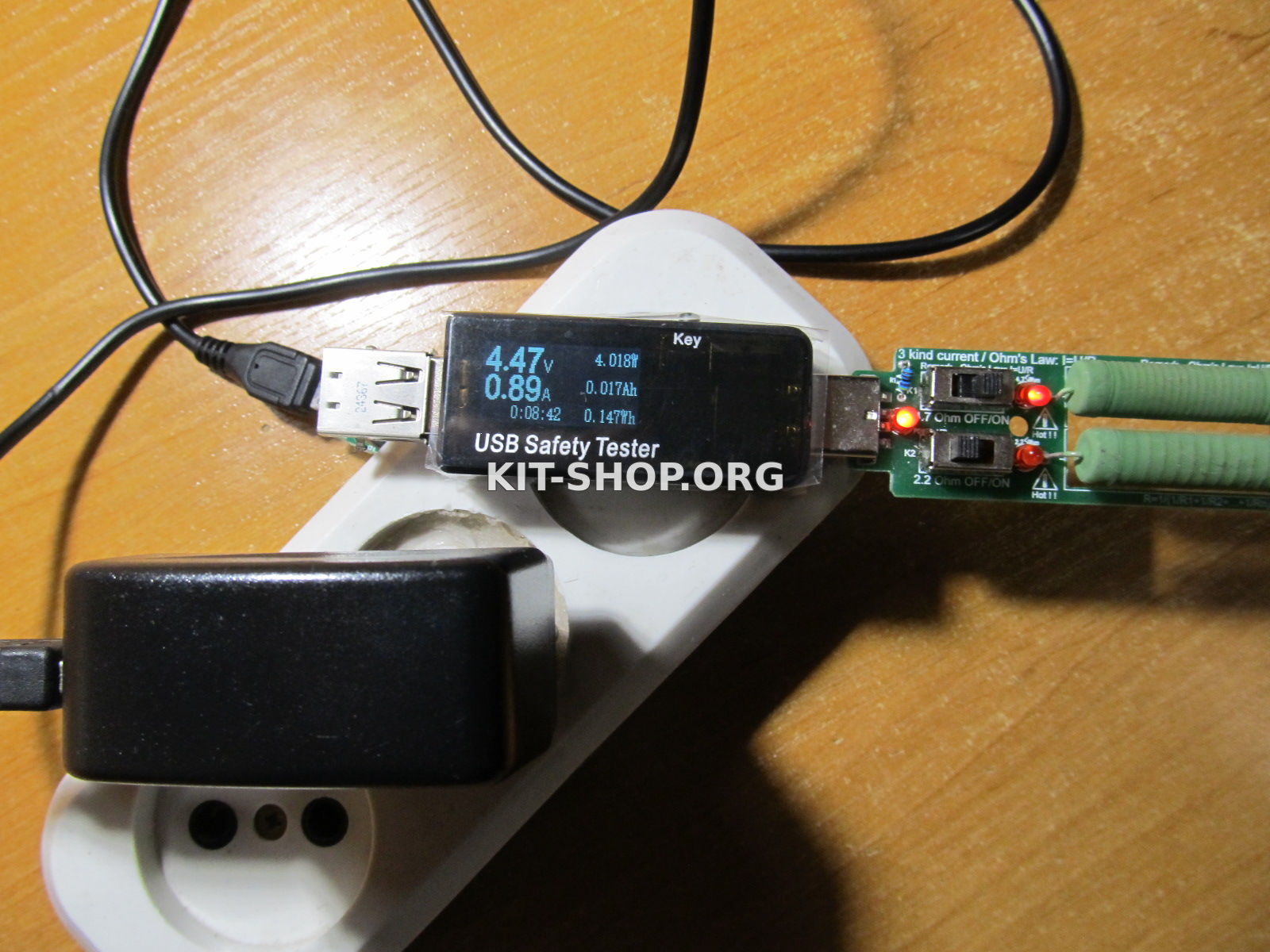

Зарядное устройство и шнур от телефона GSmart Aku A1 – 5 v – 1000mA

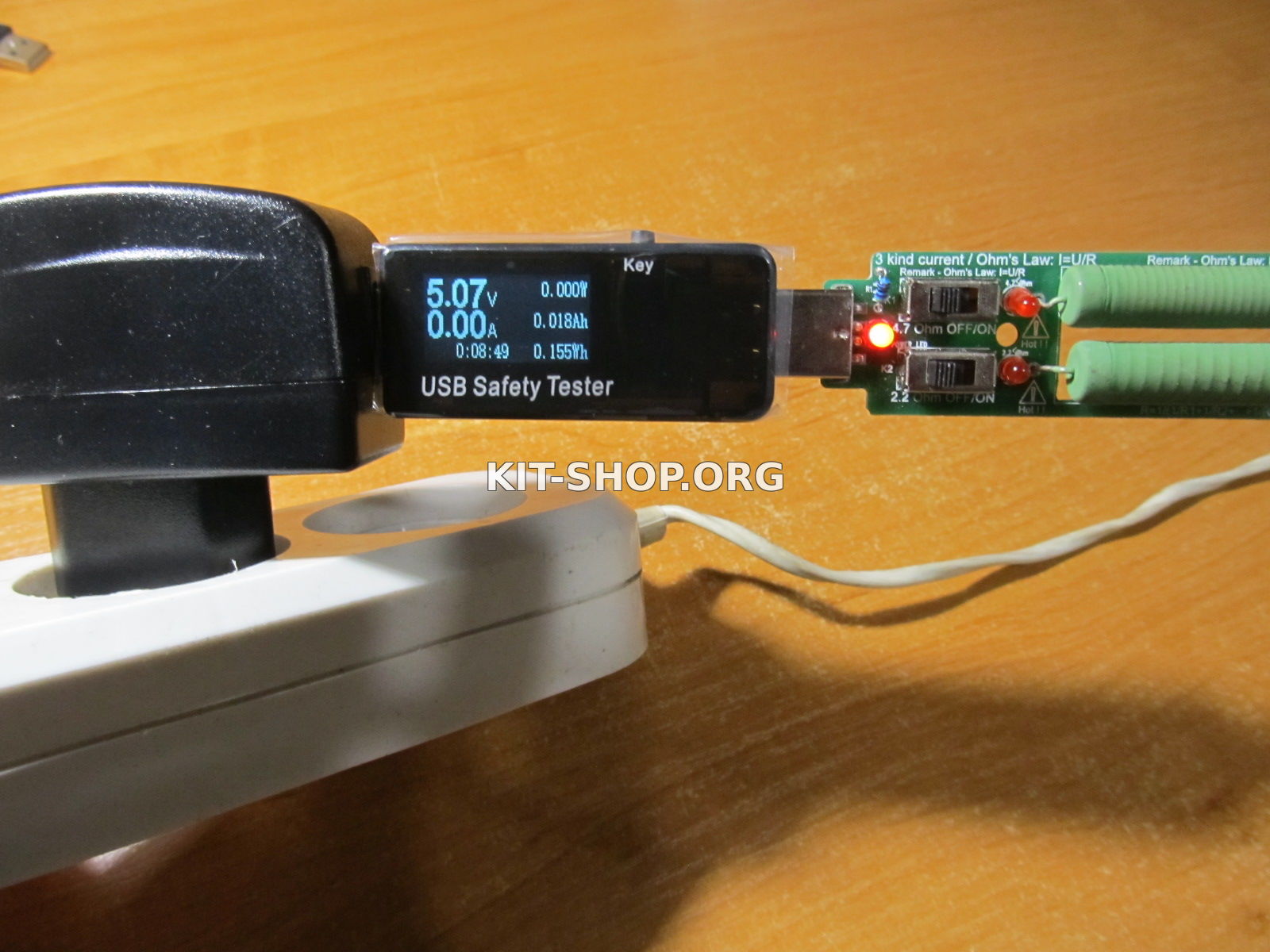

На холостом ходу





Под нагрузкой





Со шнуром







Вывод: шнур негодный.

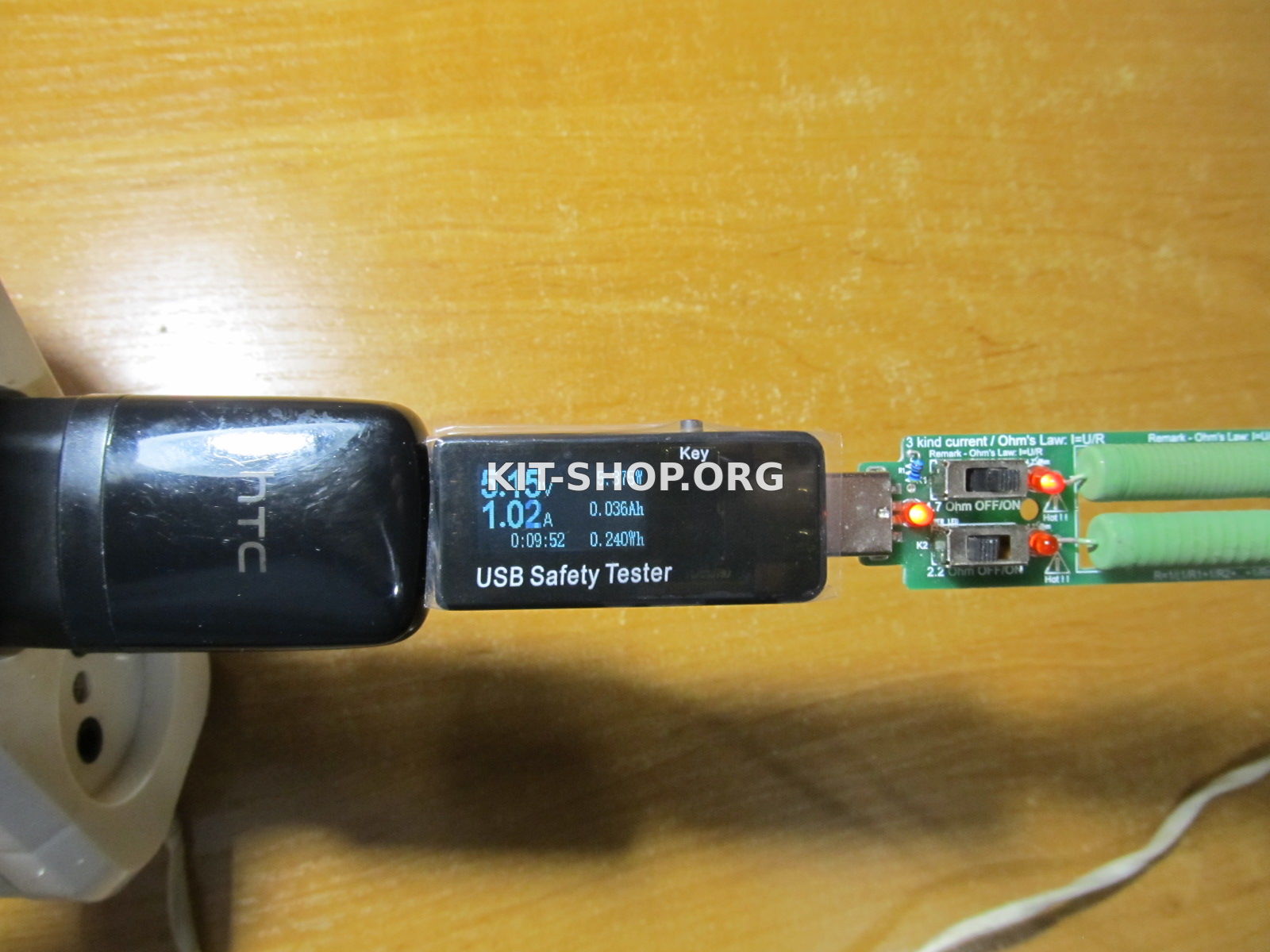

Зарядное устройство и шнур от телефона HTC– 5 v – 1000mA







Со шнуром





Вывод: шнур не айс.

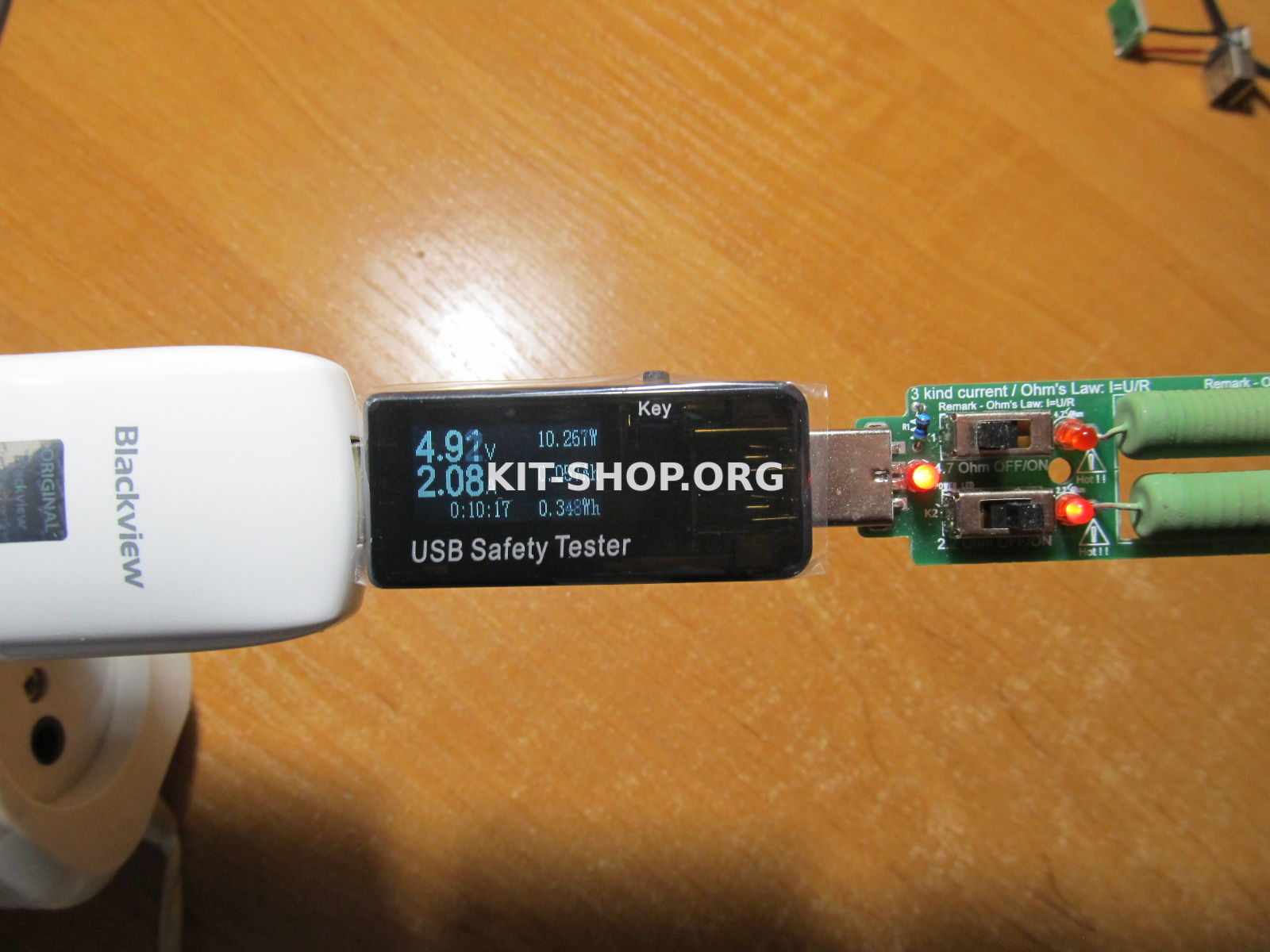

Зарядное устройство и шнур телефона Blackview– 5 v – 2000mA

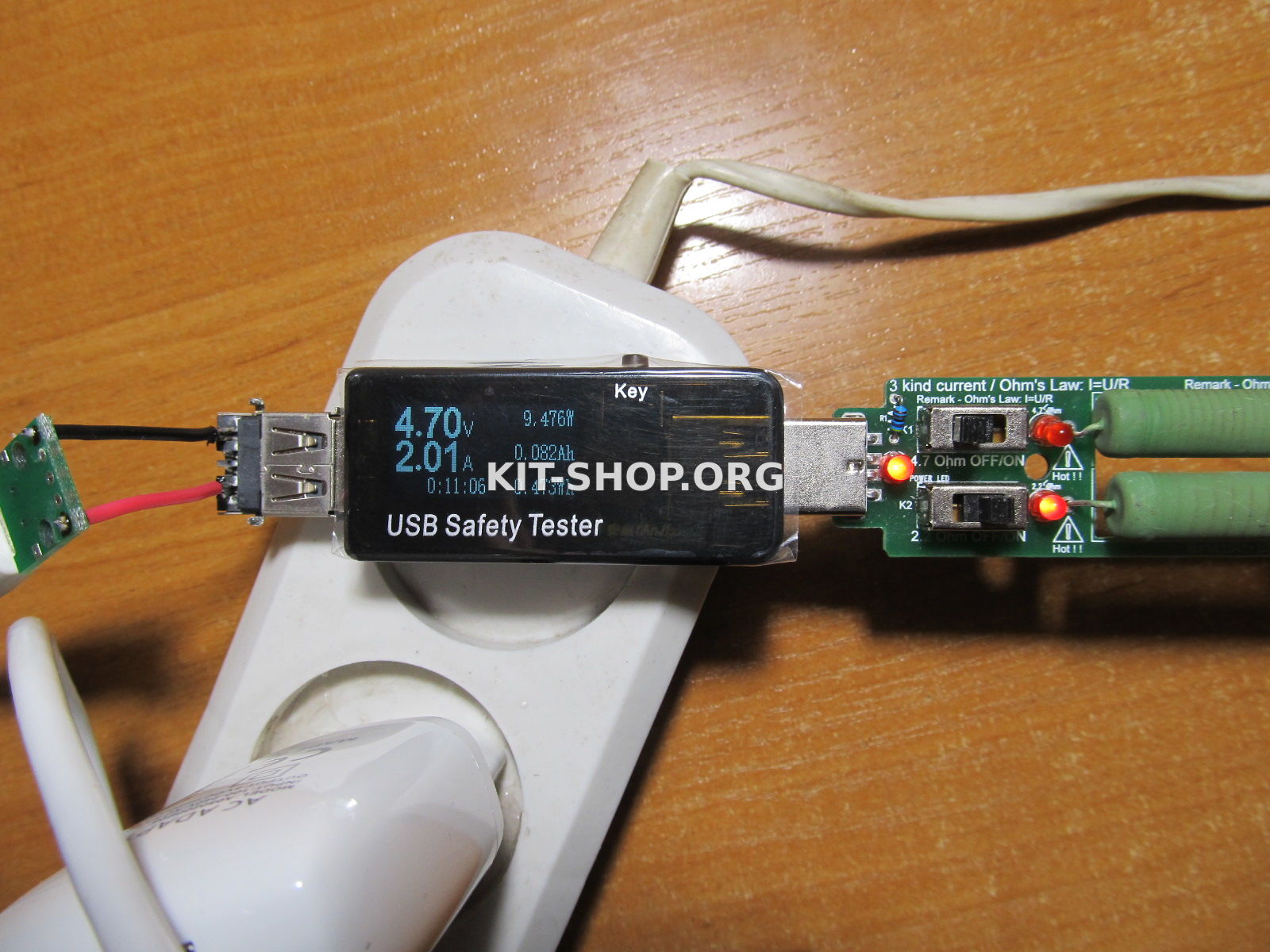

Со шнуром





И зарядное устройство, и шнур добротные.

Поскольку шнур телефона HTC оказался не очень, то ему была подобрана замена.





В финале, как средство диагностики питания мобильных гаджетов тестер можно признать полезным приобретением, которое позволит внести ясность в вопросах: «почему не заряжается», «почему заряжается так медленно», «почему так быстро разряжается», а для самодельщиков может послужить и блоком защиты нагрузки конструируемых блоков питания по току и напряжению.
