Обзор ультразвуковой ванны

Товар  можно купить тут

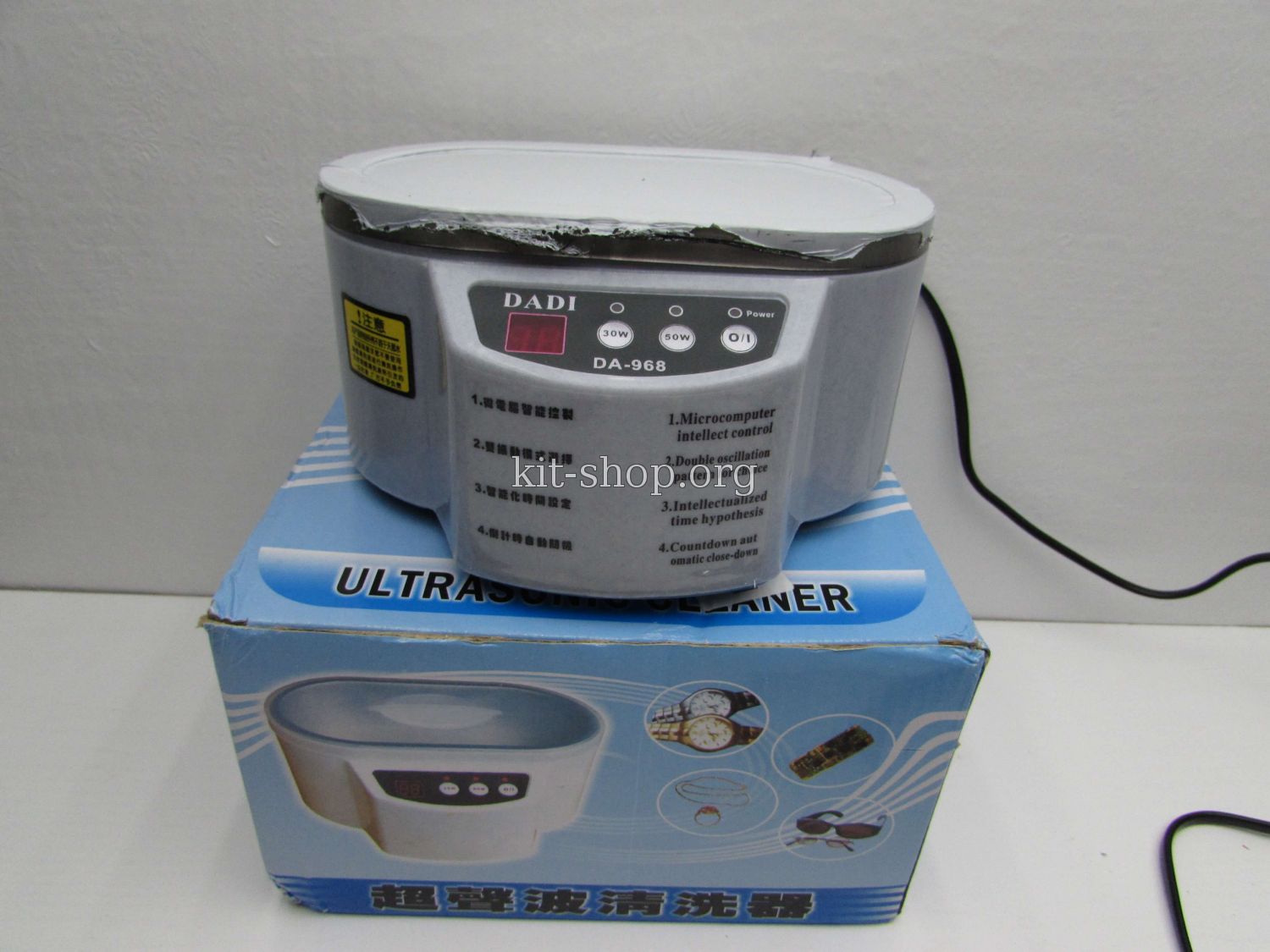

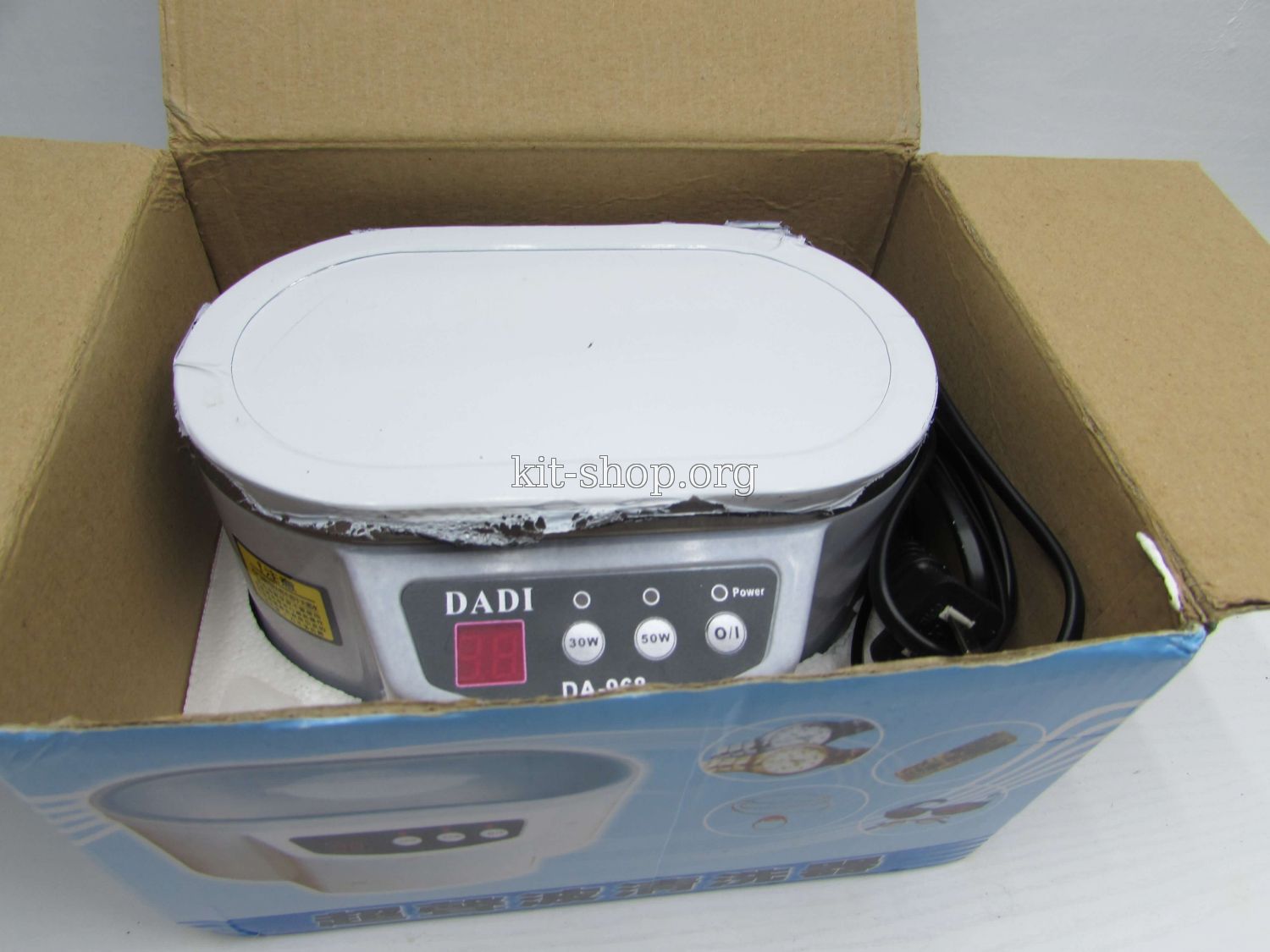

Ультразвуковые ванны используют для чистки ювелирных изделий, печатных плат, столовых приборов и т.д. Ванна DA-968 предоставленная магазином GearBest довольно компактная и на данный момент стоит около 28$. Такие устройства пользуются спросом у специалистов по ремонту мобильников.

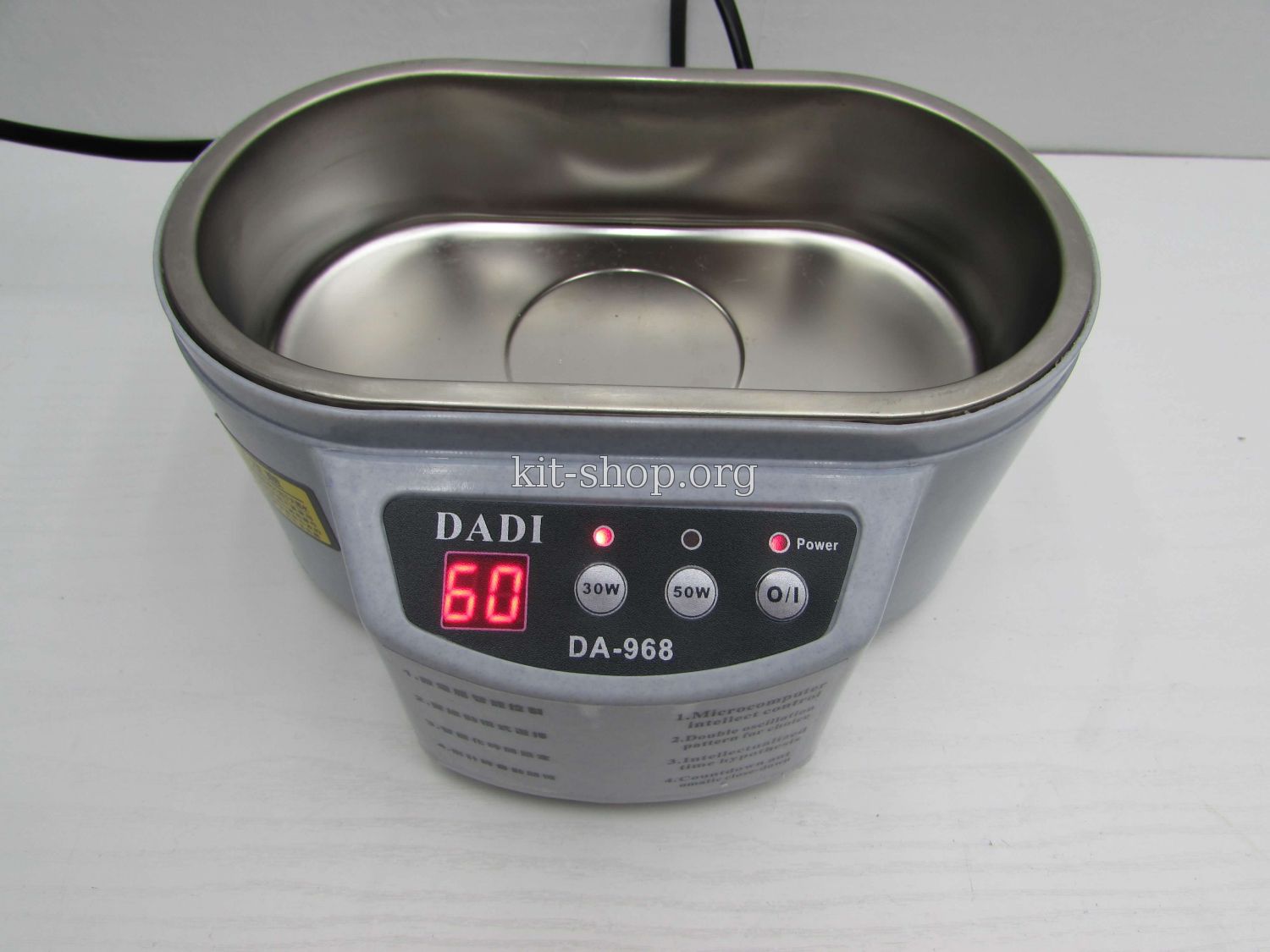

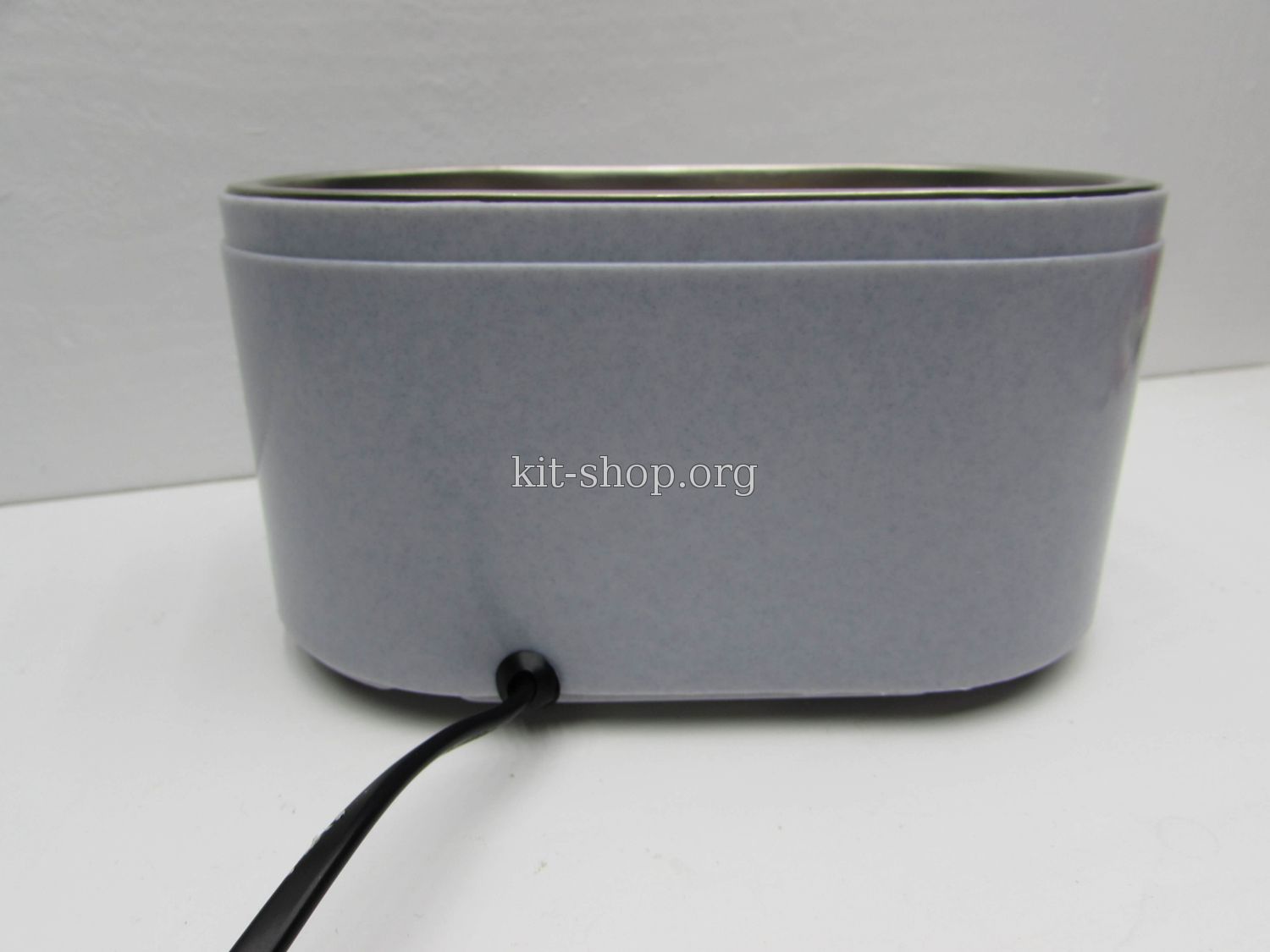

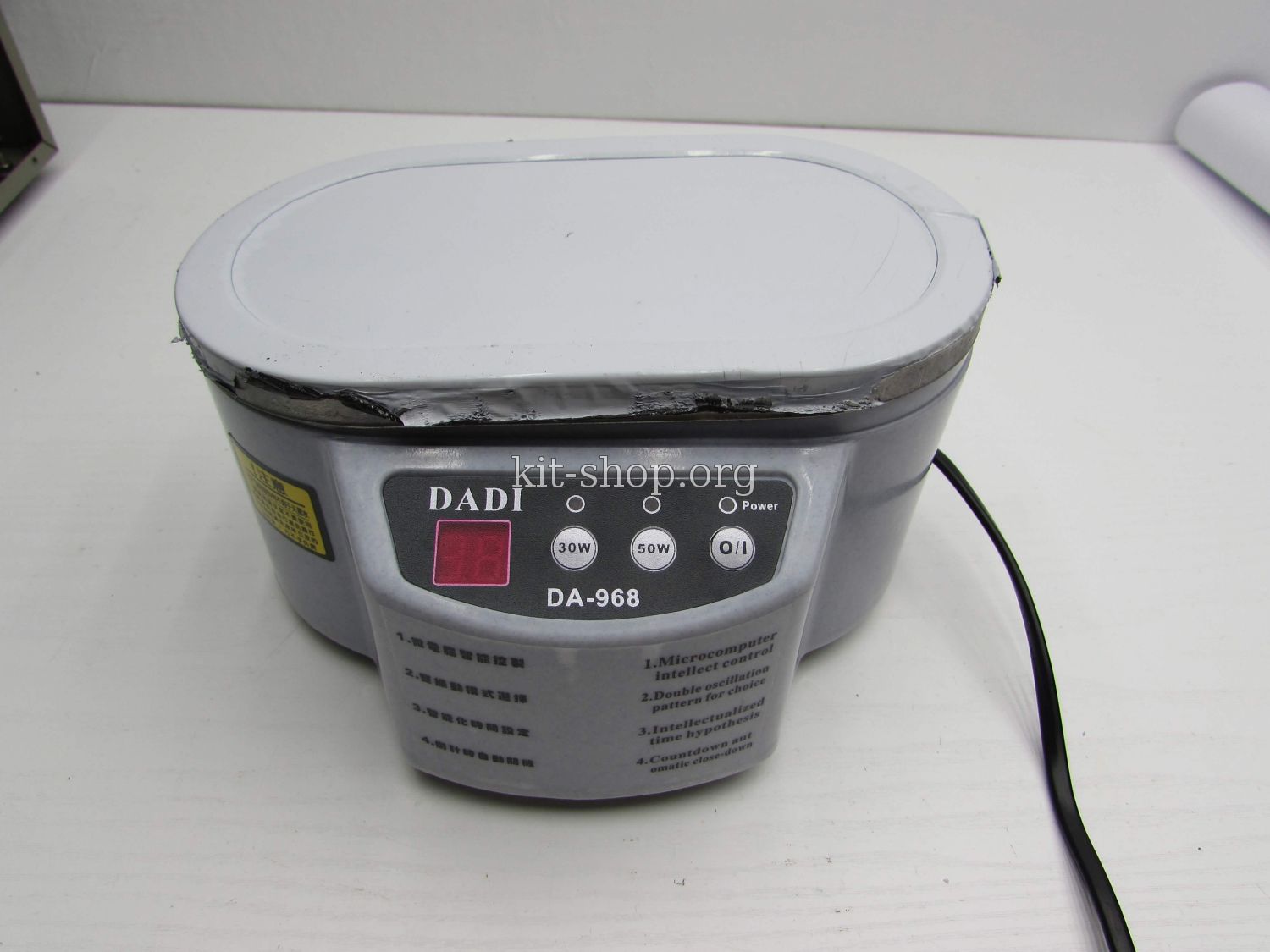

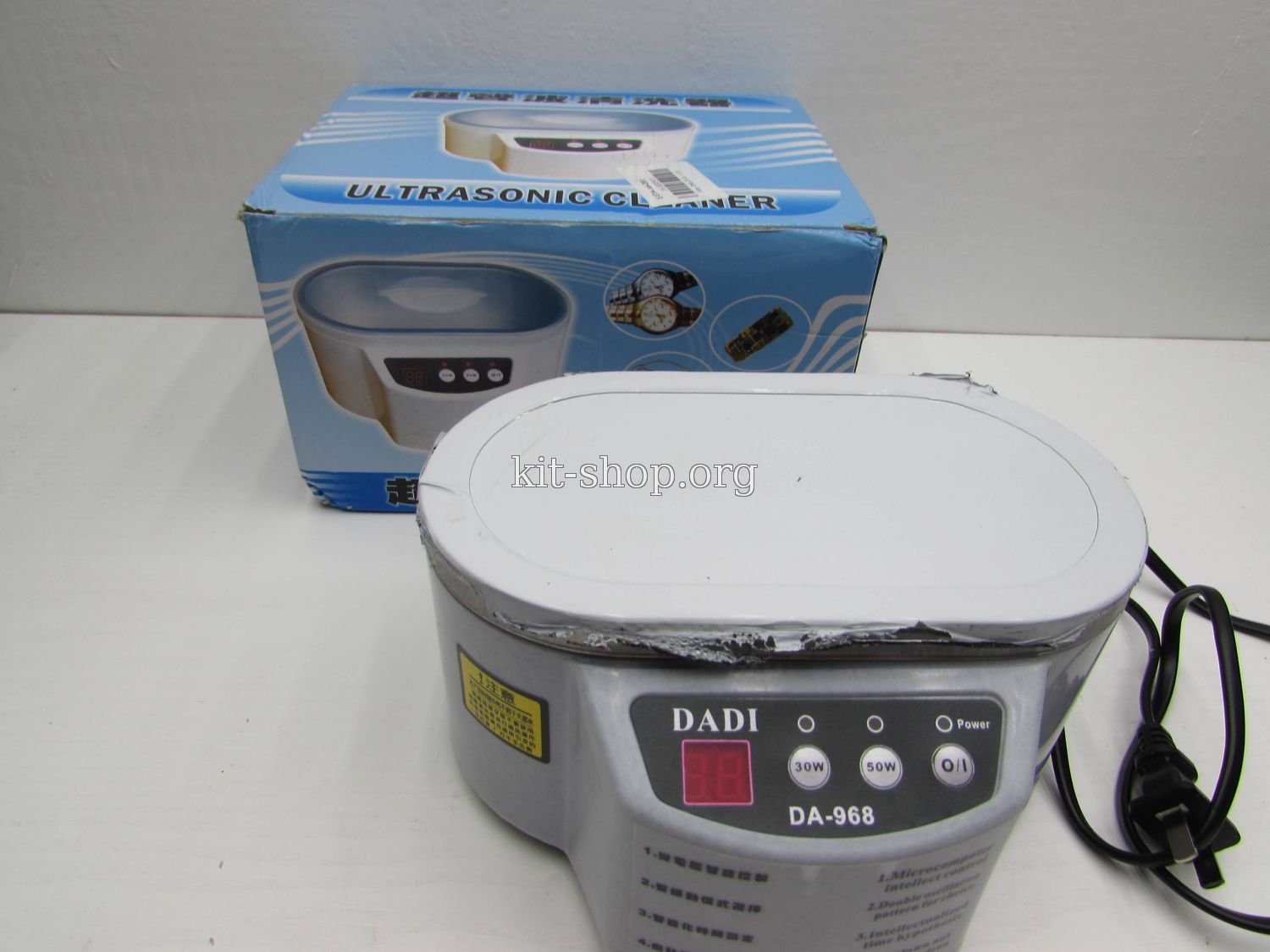

       Корпус полностью пластиковый, а сама ванна и крышка из нержавейки. На панели управления 3 кнопки и соответствующие им светодиодные индикаторы, а также два 7-сегментных индикатора. Кнопка “Power” – вкл/выкл прибора, а кнопки 30W и 50W для выставления требуемой мощности и времени работы при выбранной мощности. Вместимость ванны 600мл.

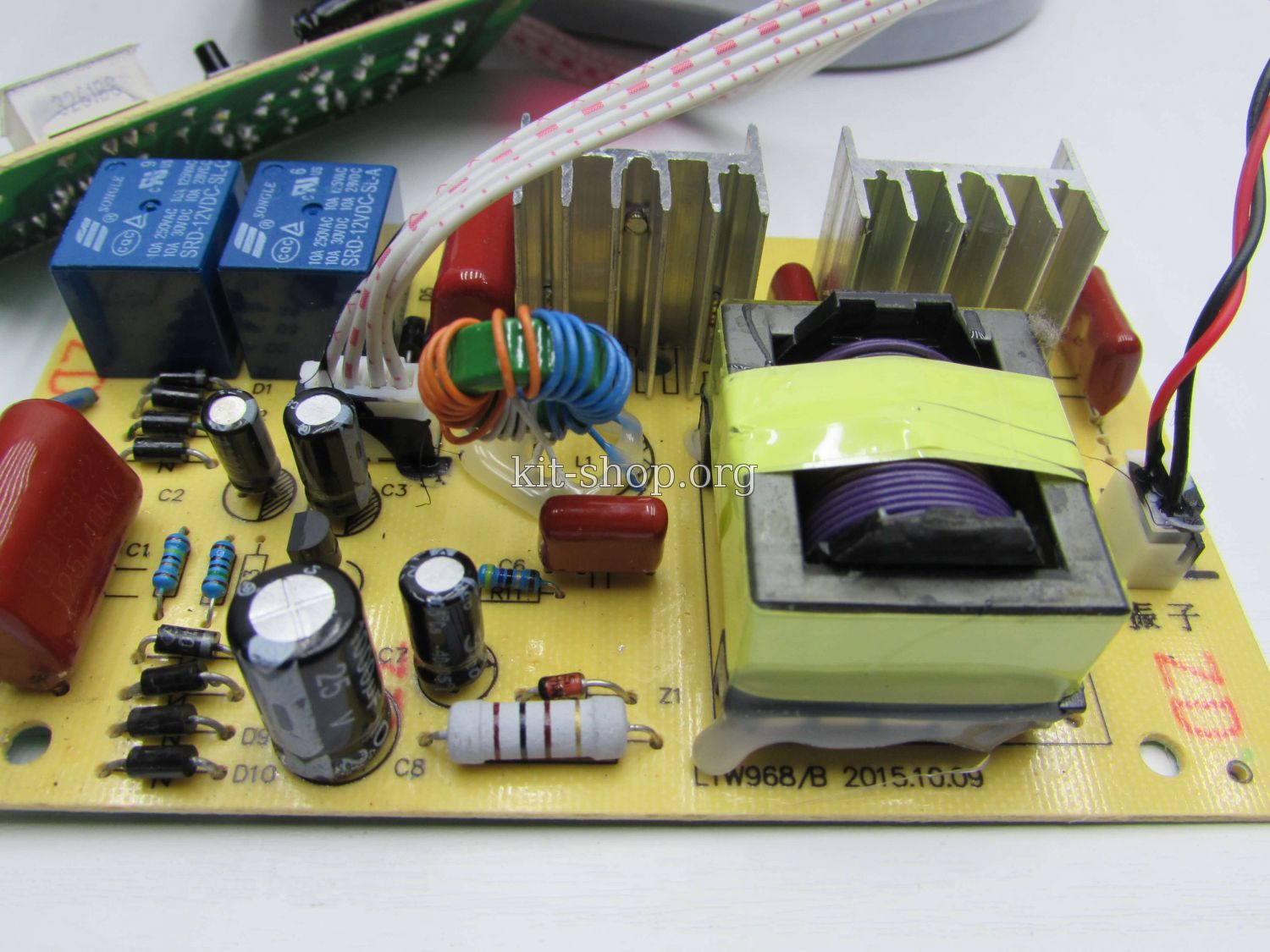

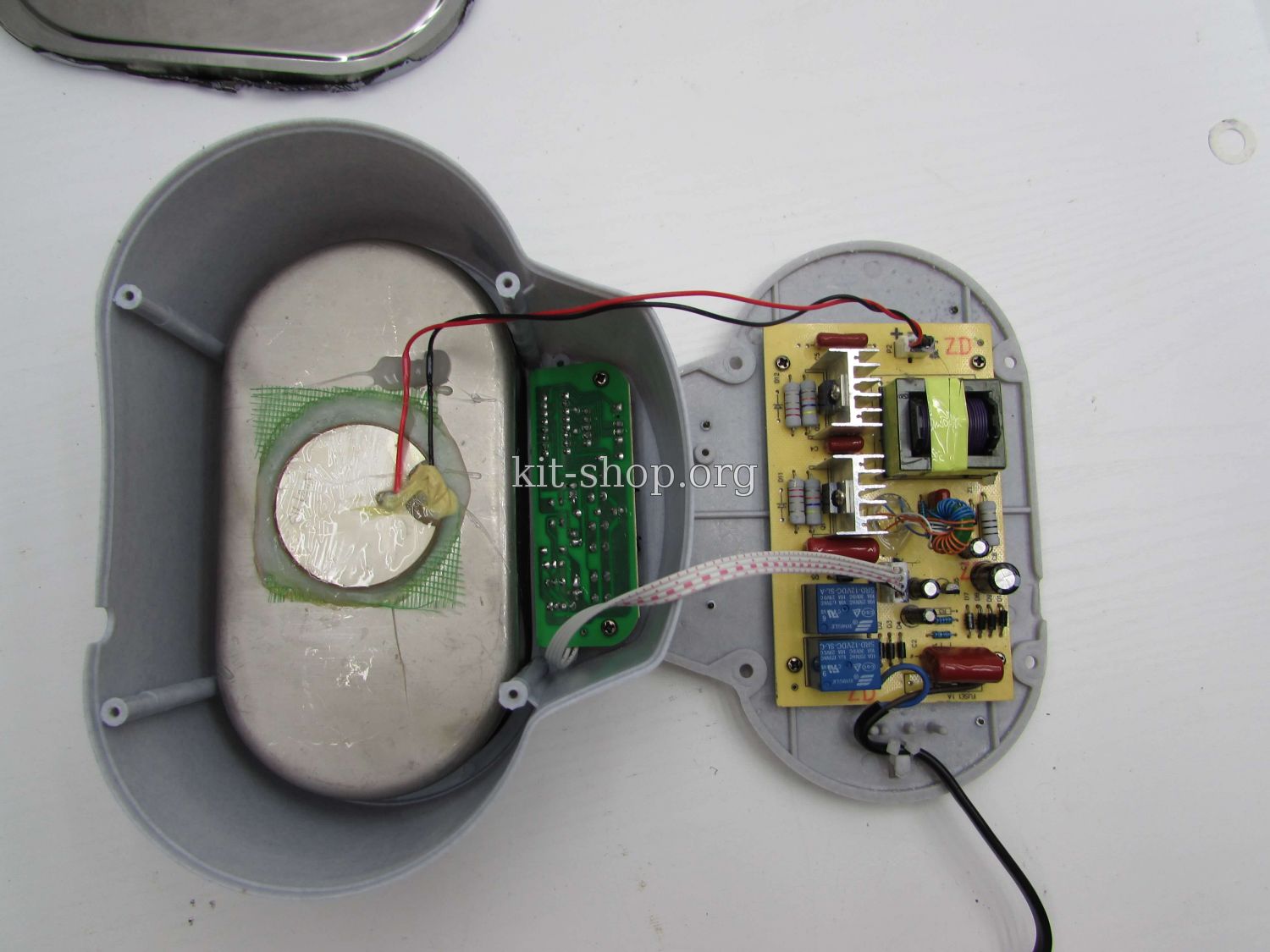

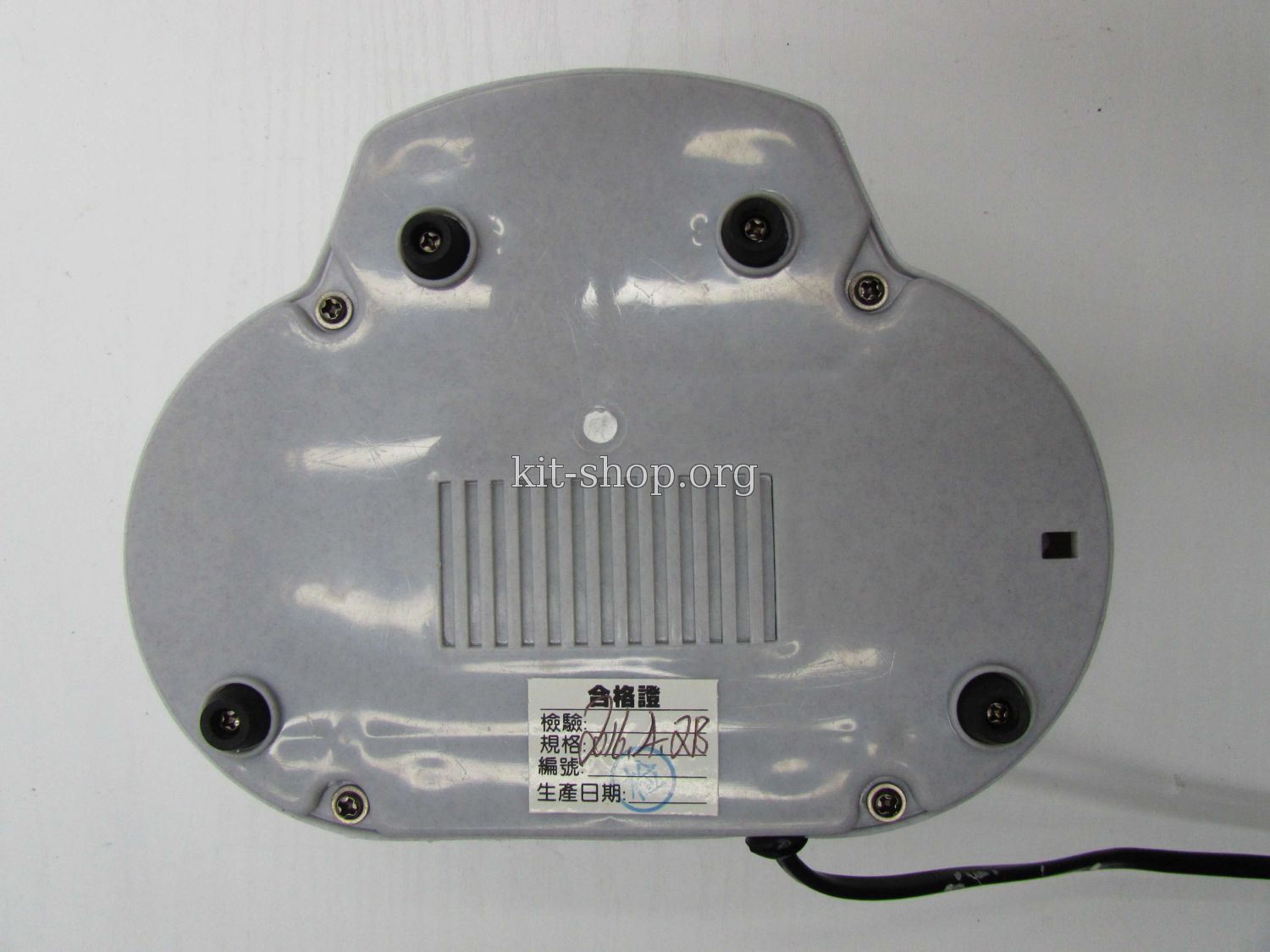

       Посмотрим на начинку прибора. Для этого надо открутить 4 самореза снизу и сразу увидим плату, которая тоже закреплена 4 саморезами. На обратной стороне ванны укреплен пъезоизлучатель, а под панелью управления еще одна небольшая плата.

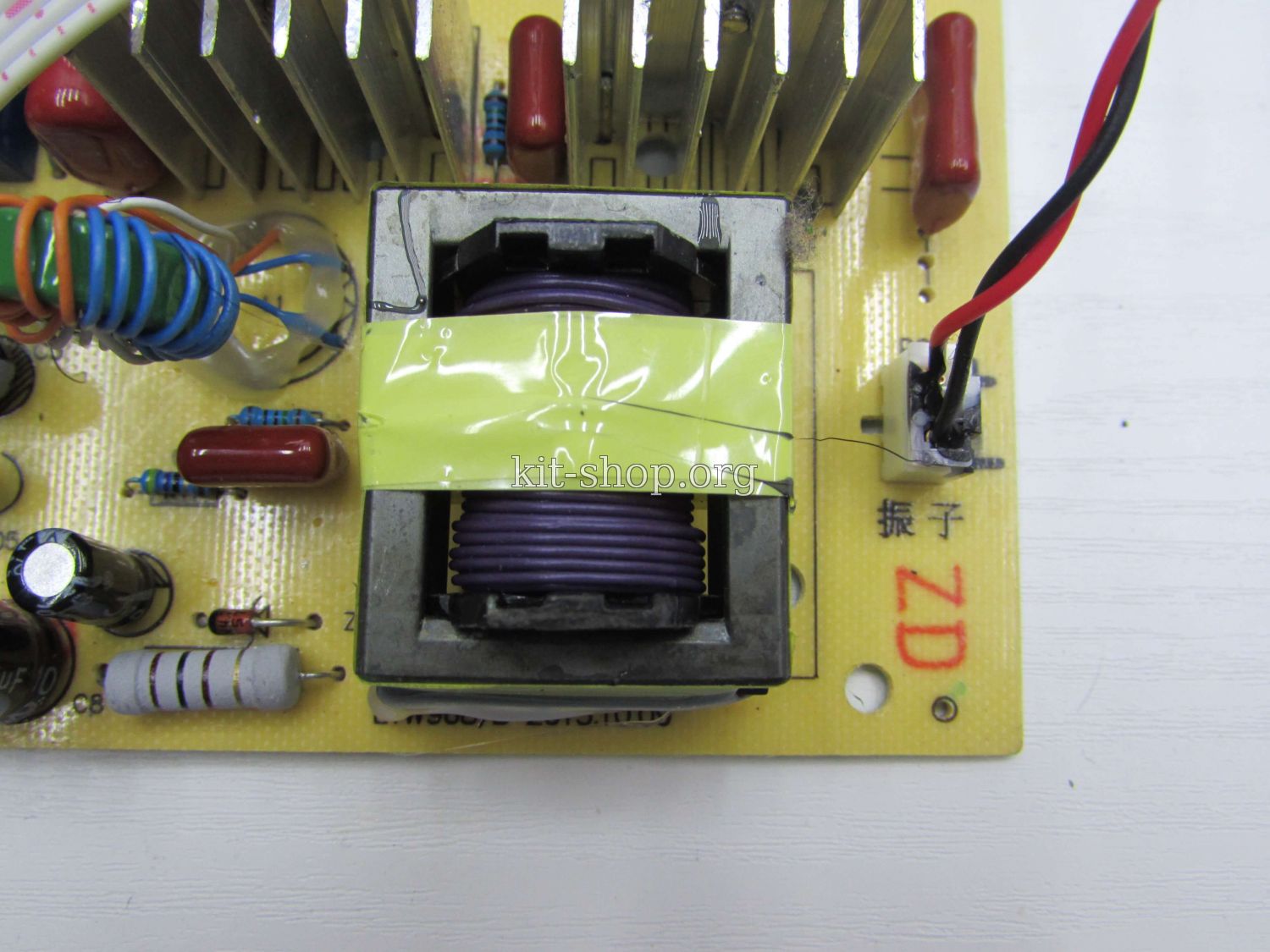

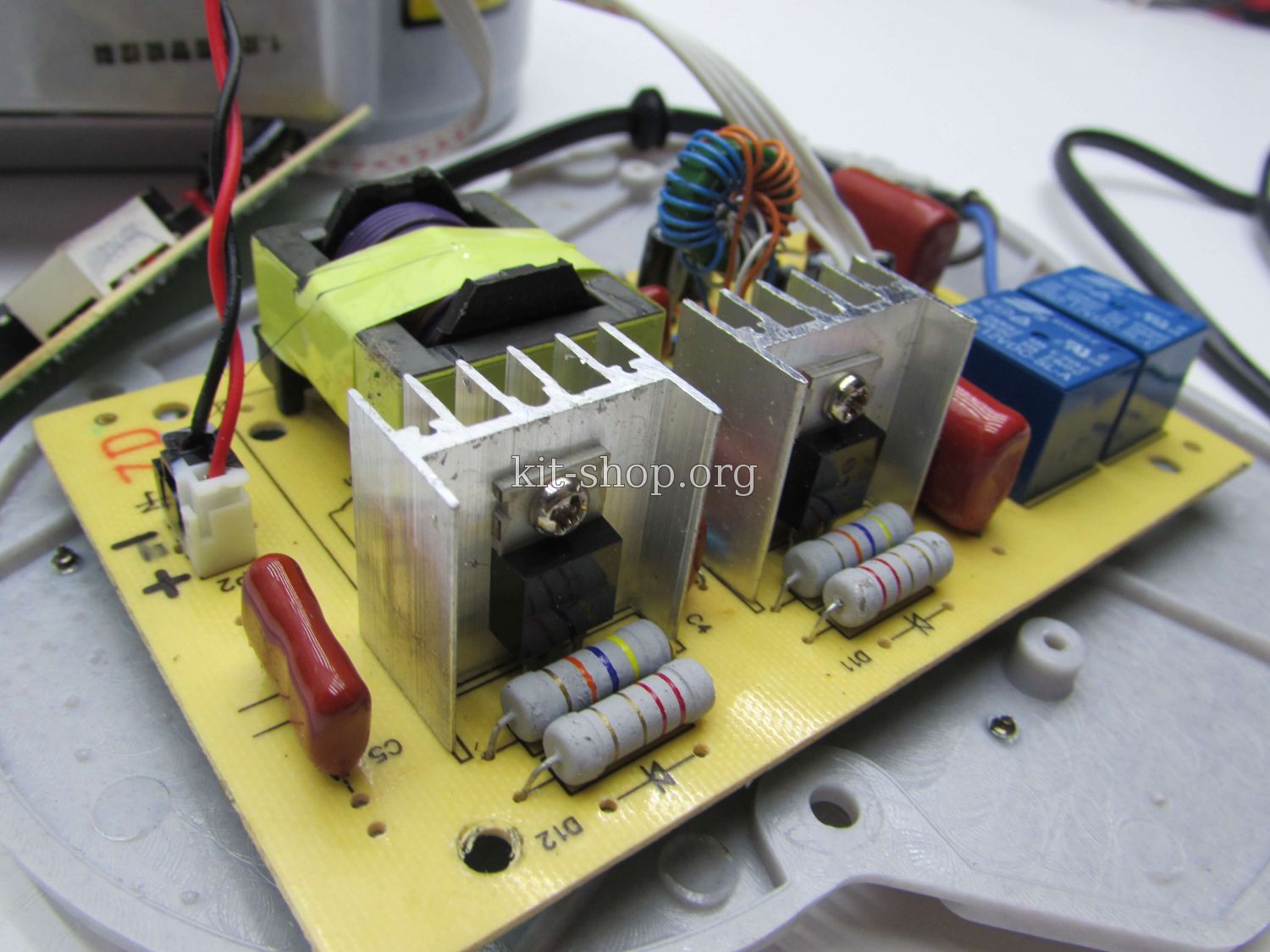

       Схема представляет собой электронный трансформатор. Такое решение хотя и не имеет никаких защит, но при стабильной нагрузке работает долго и надежно. На плате питания сразу бросается в глаза массивный дроссель

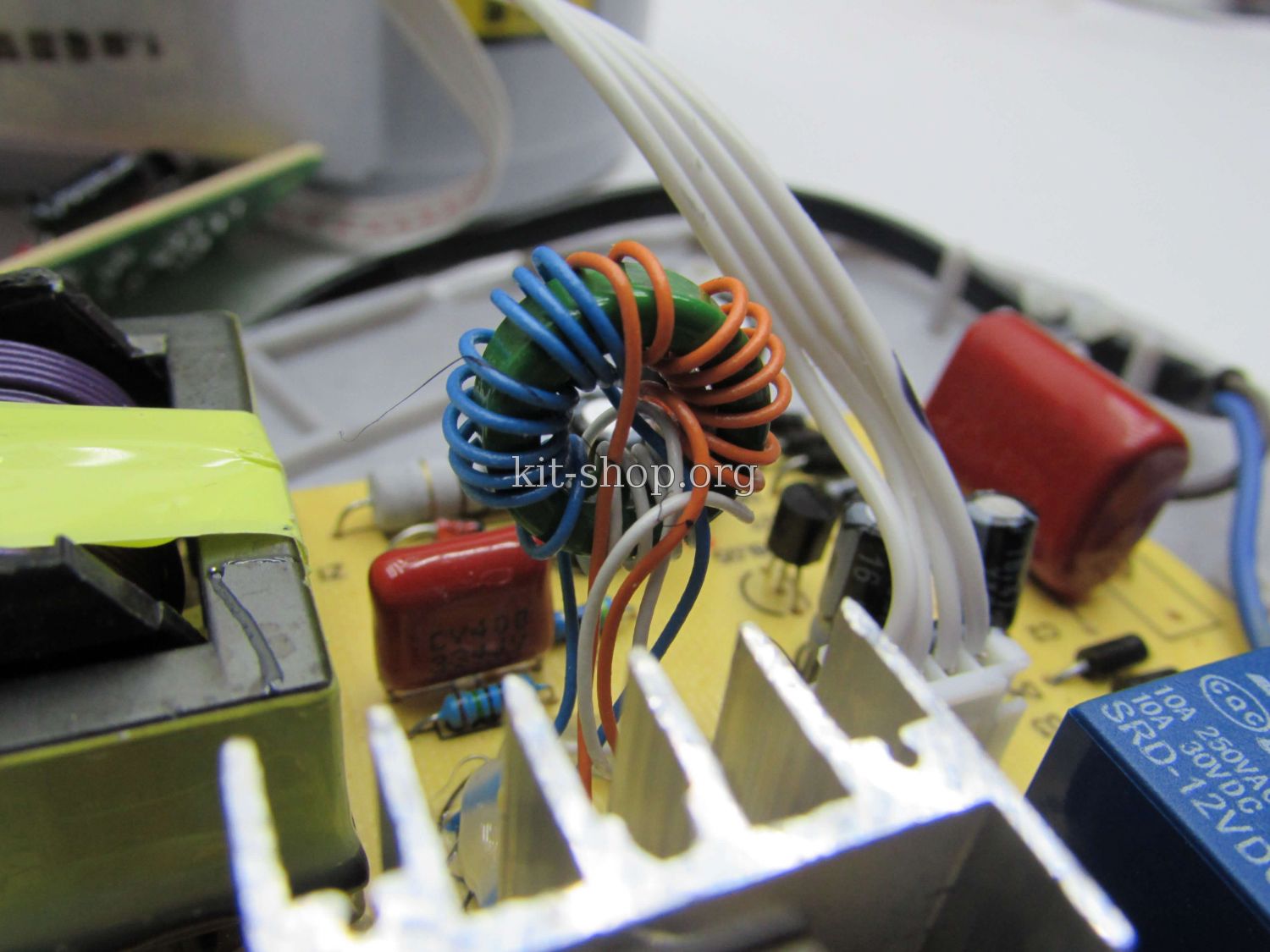

А трансформатор обратной связи маленький и намотан на кольцевом феррите. Он имеет 3 обмотки - две задающие, а одна обмотка обратной связи.

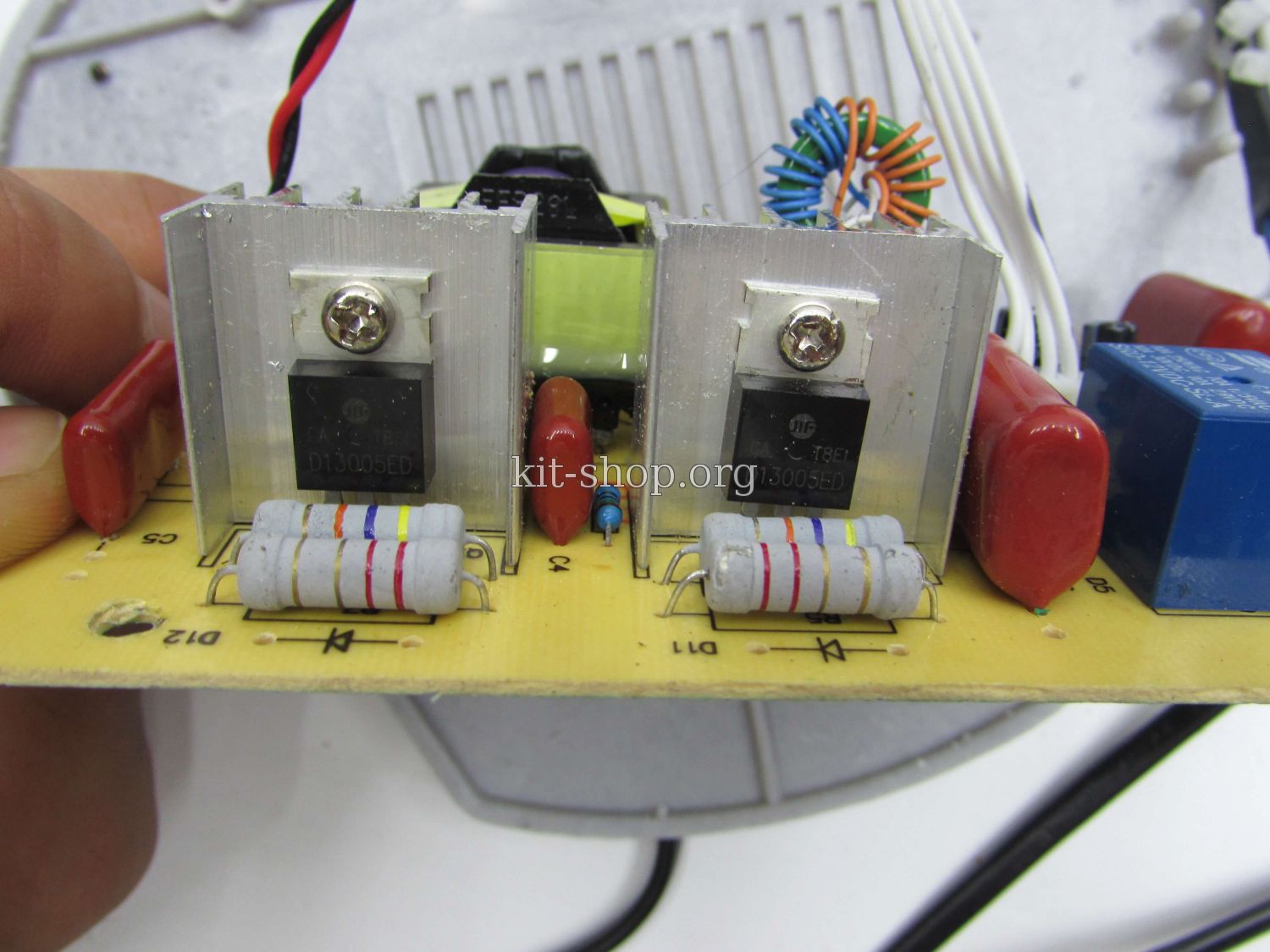

Силовые транзисторы высоковольтные обратной проводимости типа MGE 13005 установлены на радиаторы. Схема является автогенераторным полумостовым преобразователем. Низковольтная часть питается от отдельного напряжения, для чего здесь применена бестрансформаторная схема с гасящим конденсатором.

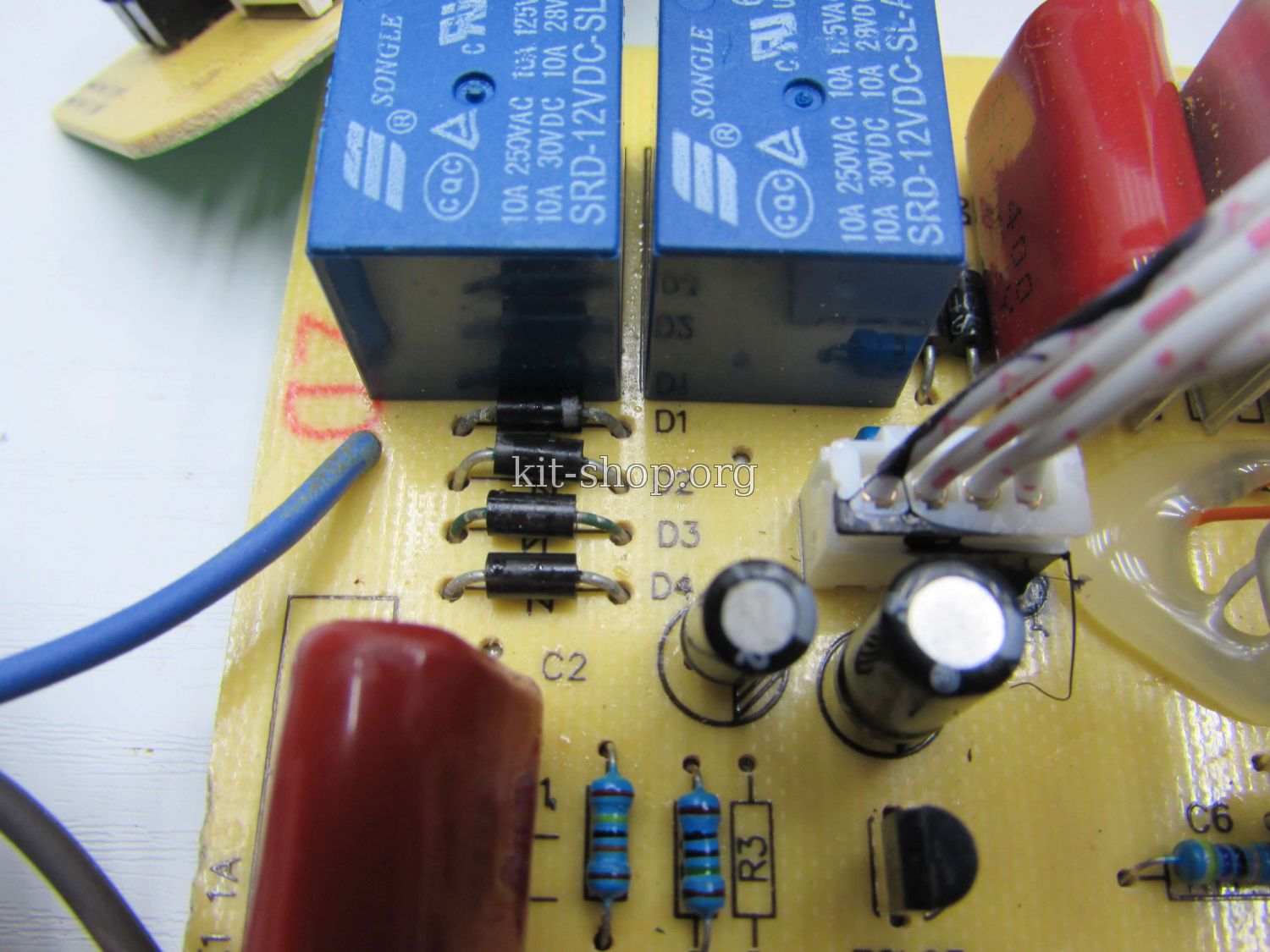

Это напряжение после диодного моста сглаживается, затем стабилизируется сначала стабилитроном, потом линейным стабилизатором на 5В, и только после этого подается на схему управления. От этого же источника берется питание для реле. Переключение мощности осуществлено очень просто – при мощности 30W реле подает на вход напряжение в 2 раза ниже сетевого.

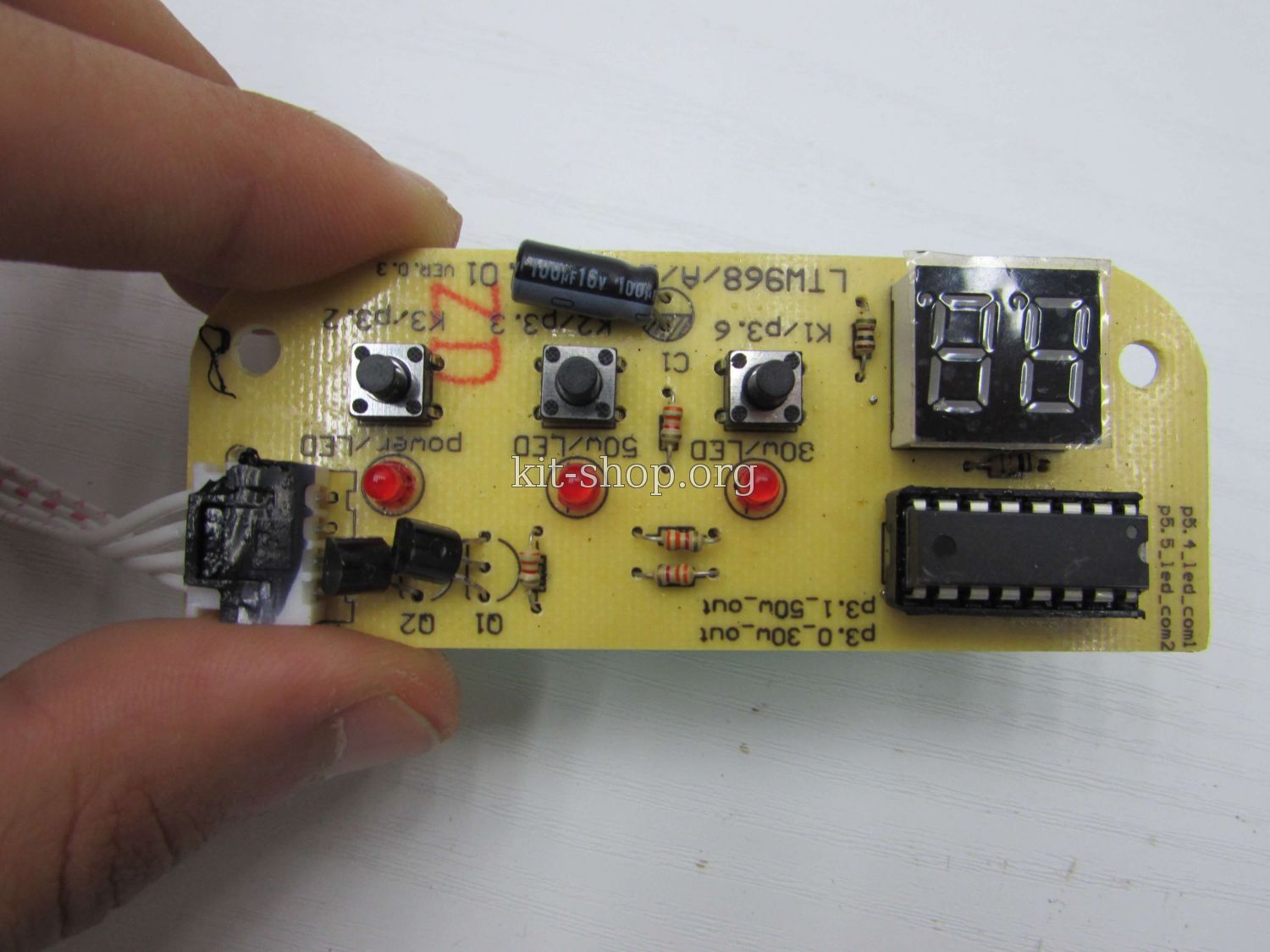

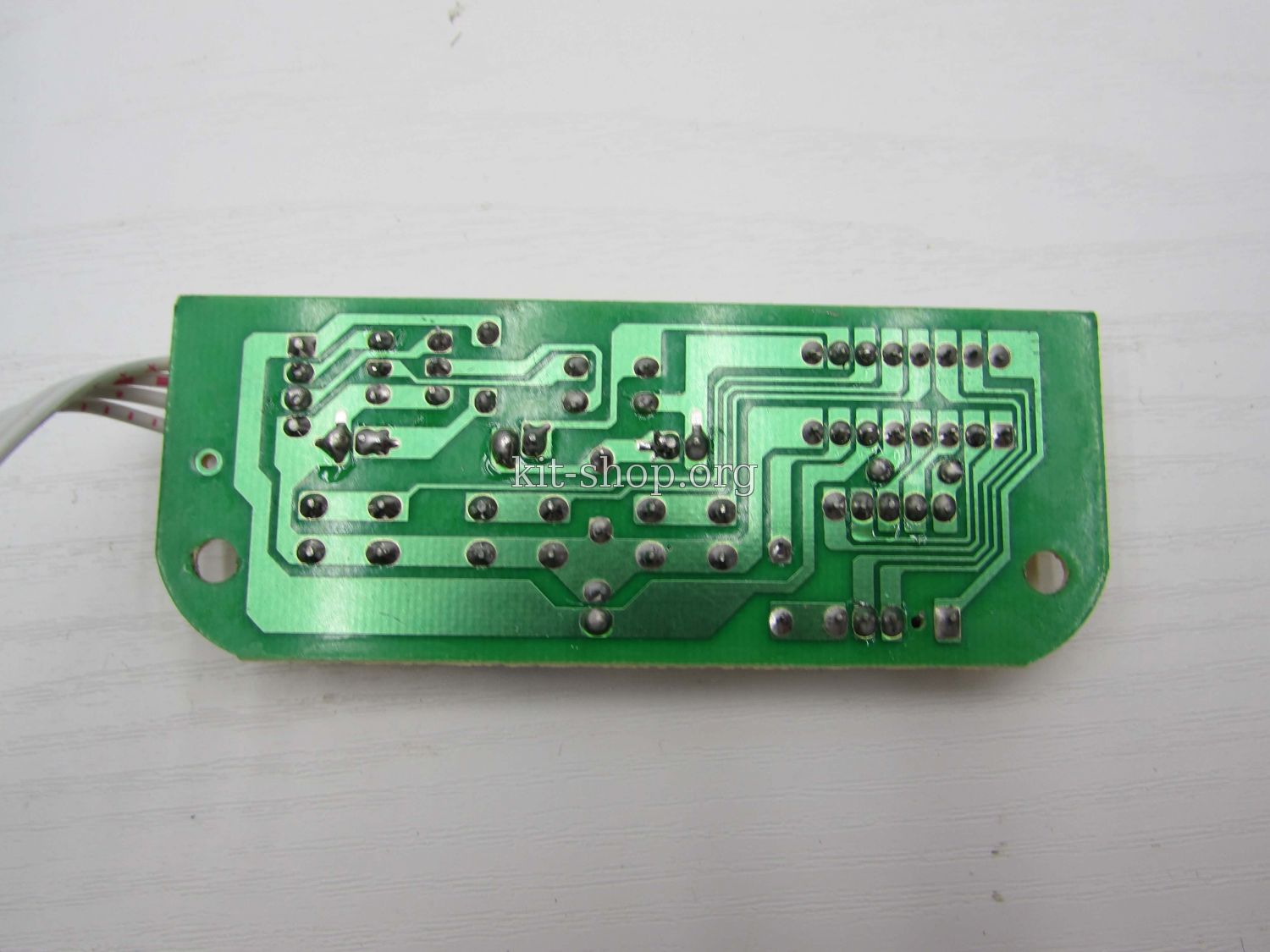

       На плате управления  установлен микроконтроллер, кнопки  индикаторы и пара транзисторов, для управления реле. Как было сказано выше, тут предусмотрен таймер. При 30W можно выставить время работы до 60мин., а при 50W – до 30мин.

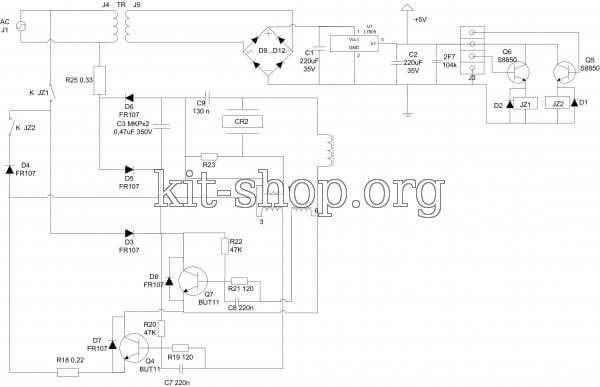

       Принципиальная схема прибора нашлась в интернете.


       Тестирование.

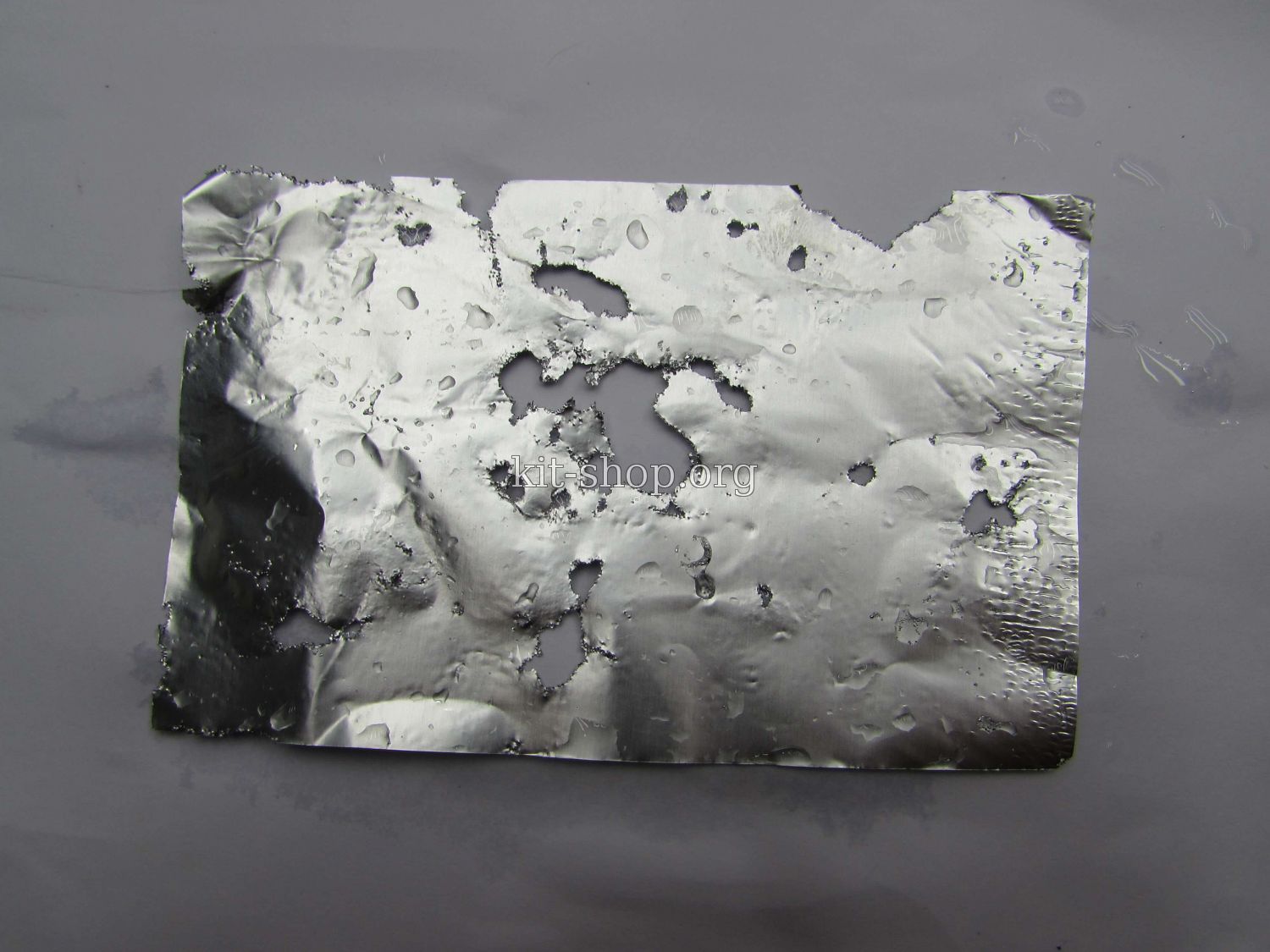

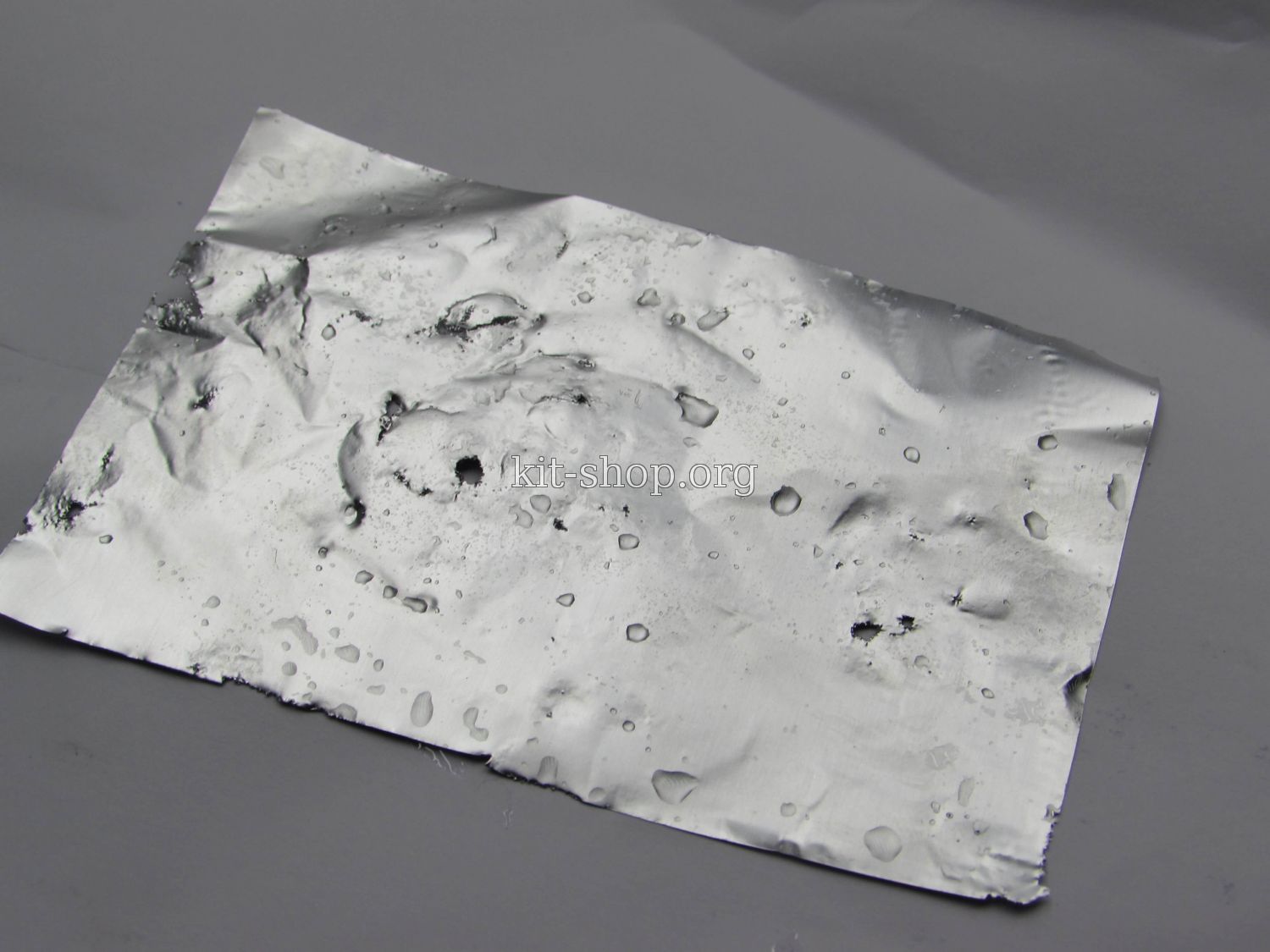

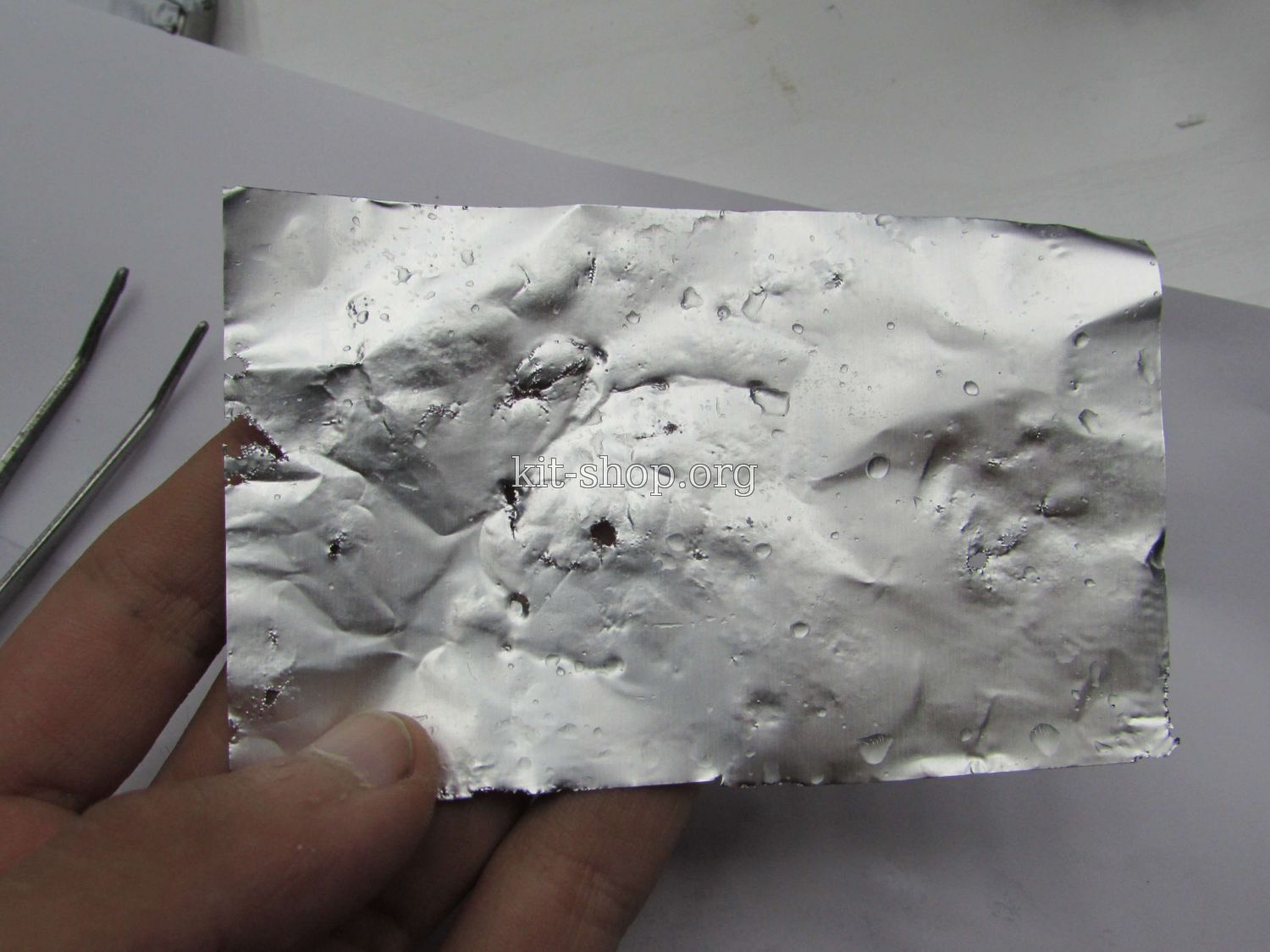

       Для чистки вещей используют разные растворы. Но для проверки работоспособности мы просто зальем воду и положим туда лист алюминиевой фольги. При мощности 30W через 5 минут уже видны «изъязвления» на фольге.

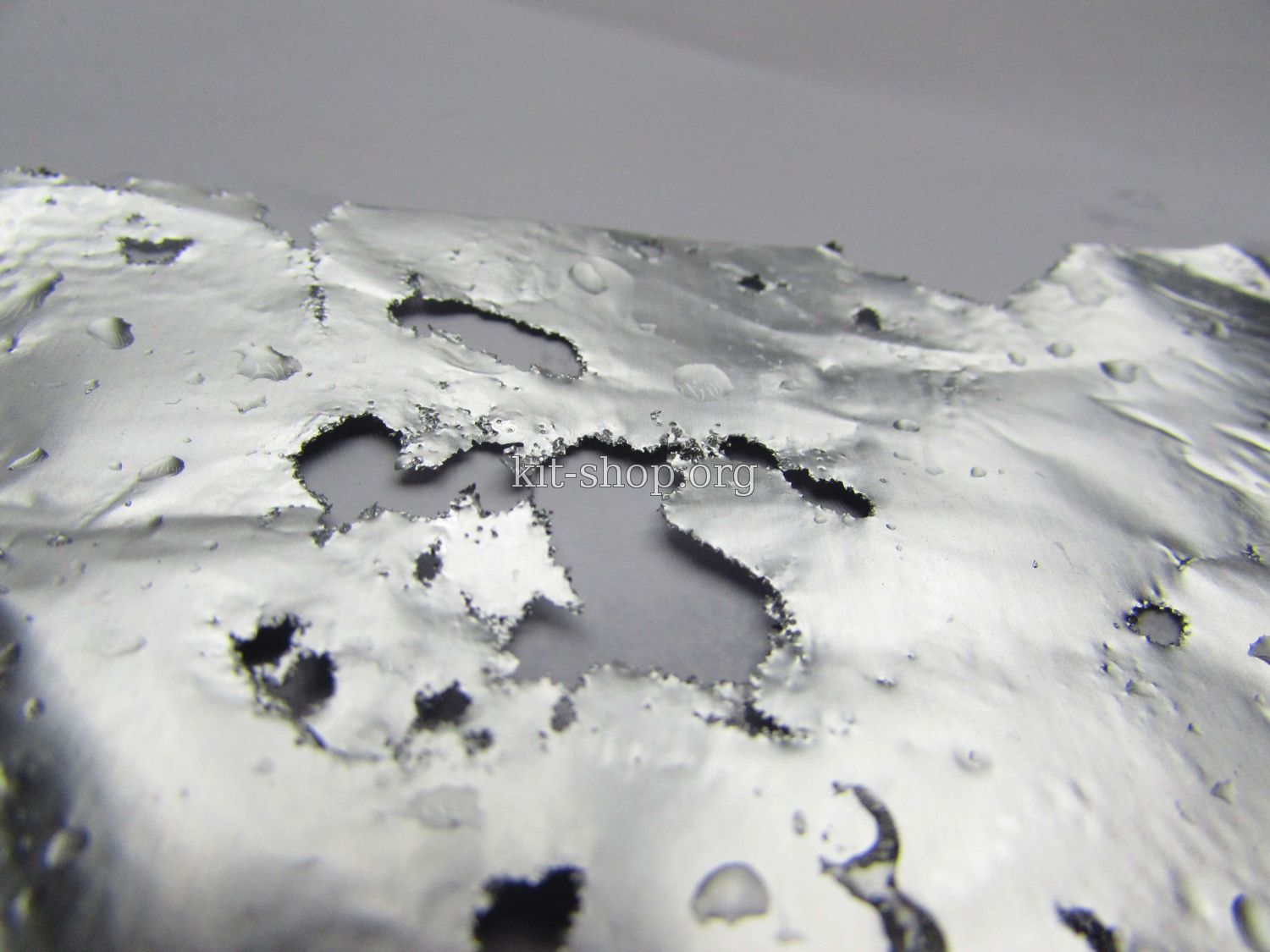

При большей мощности и увеличении времени действия фольга практически разрушается.

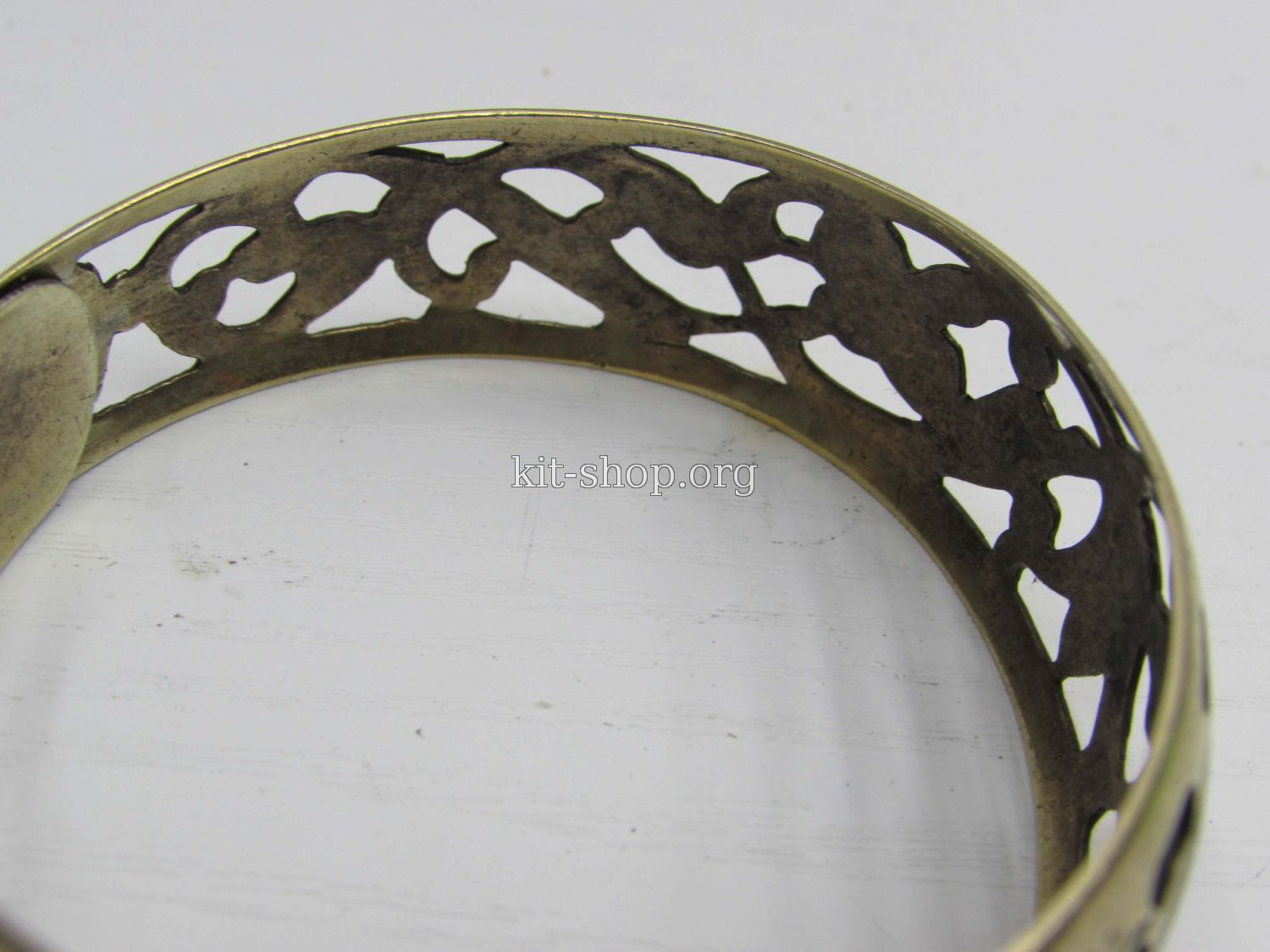

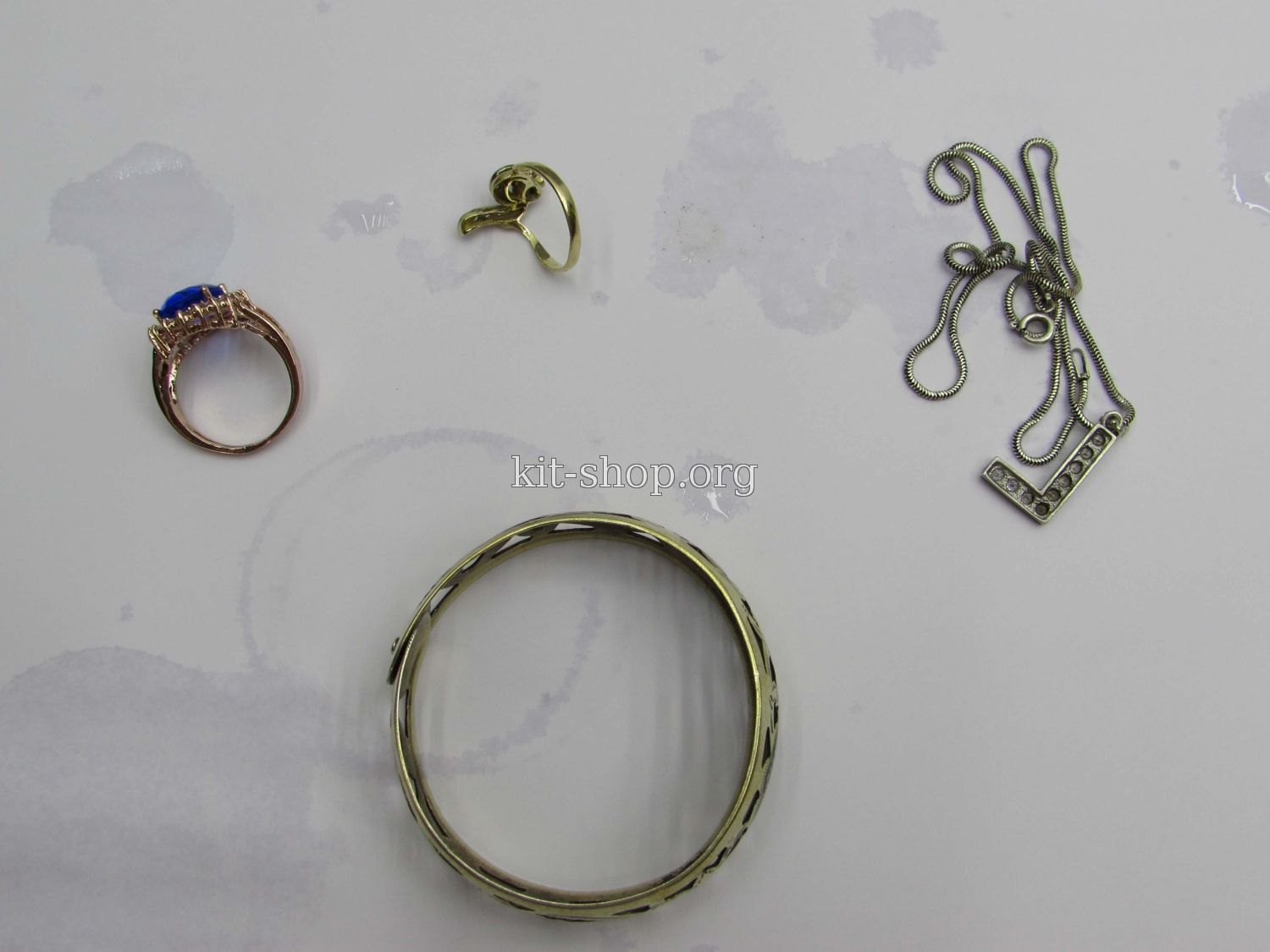

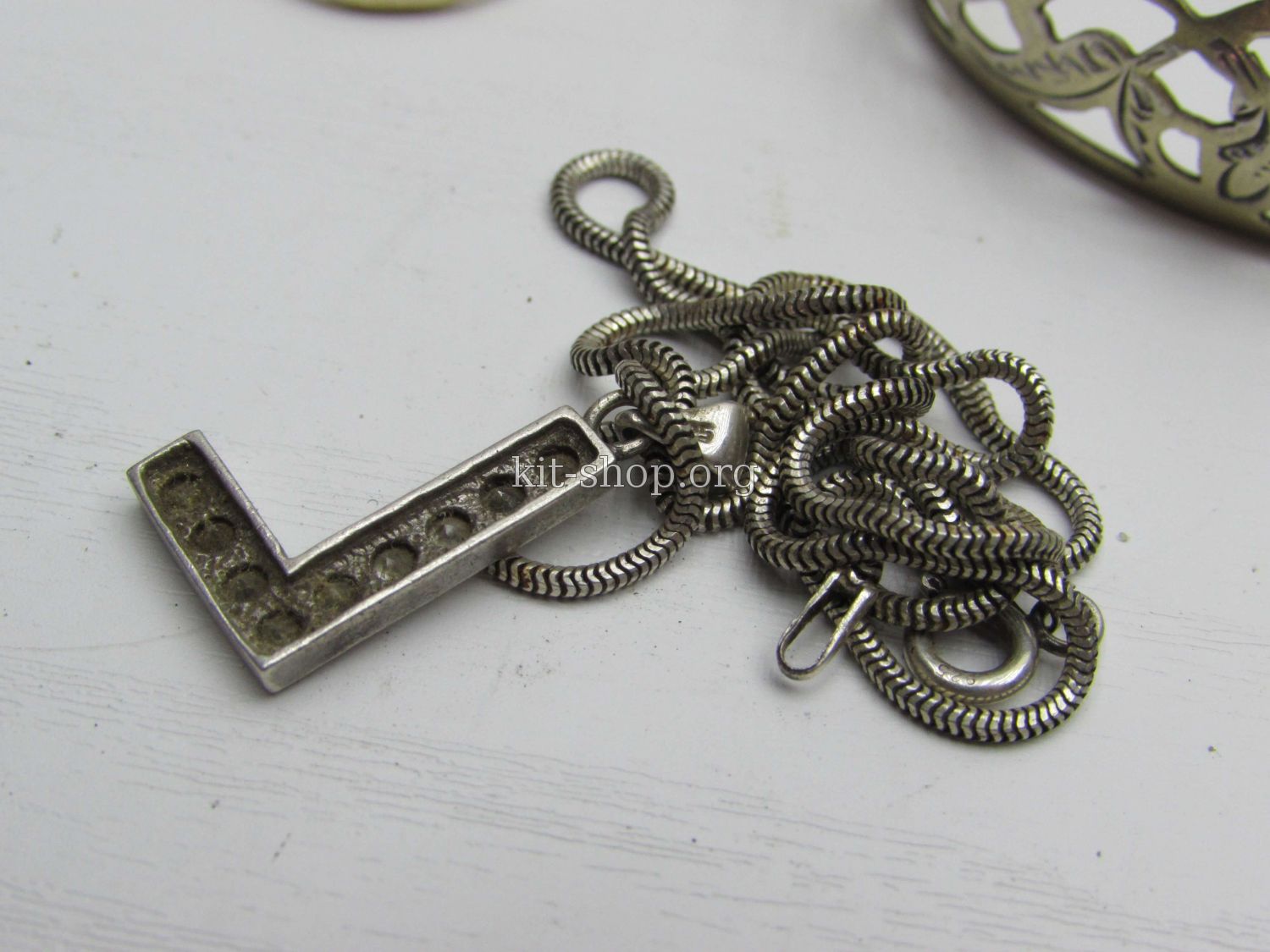

       Потом попробовал на ювелирных изделиях. В воде за 10 минут уже заметна очистка.









Для большей эффективности надо применять промывочную жидкость, жидкость для мытья посуды, а некоторые используют медицинский спирт, ацетон и даже бензин.
       В принципе неплохой прибор, радует цена и простота управления. Качество сборки без нареканий, хотя чувствуется дешевизна.
