Обзор самого бюджетного паяльного фена

Товар  можно купить тут

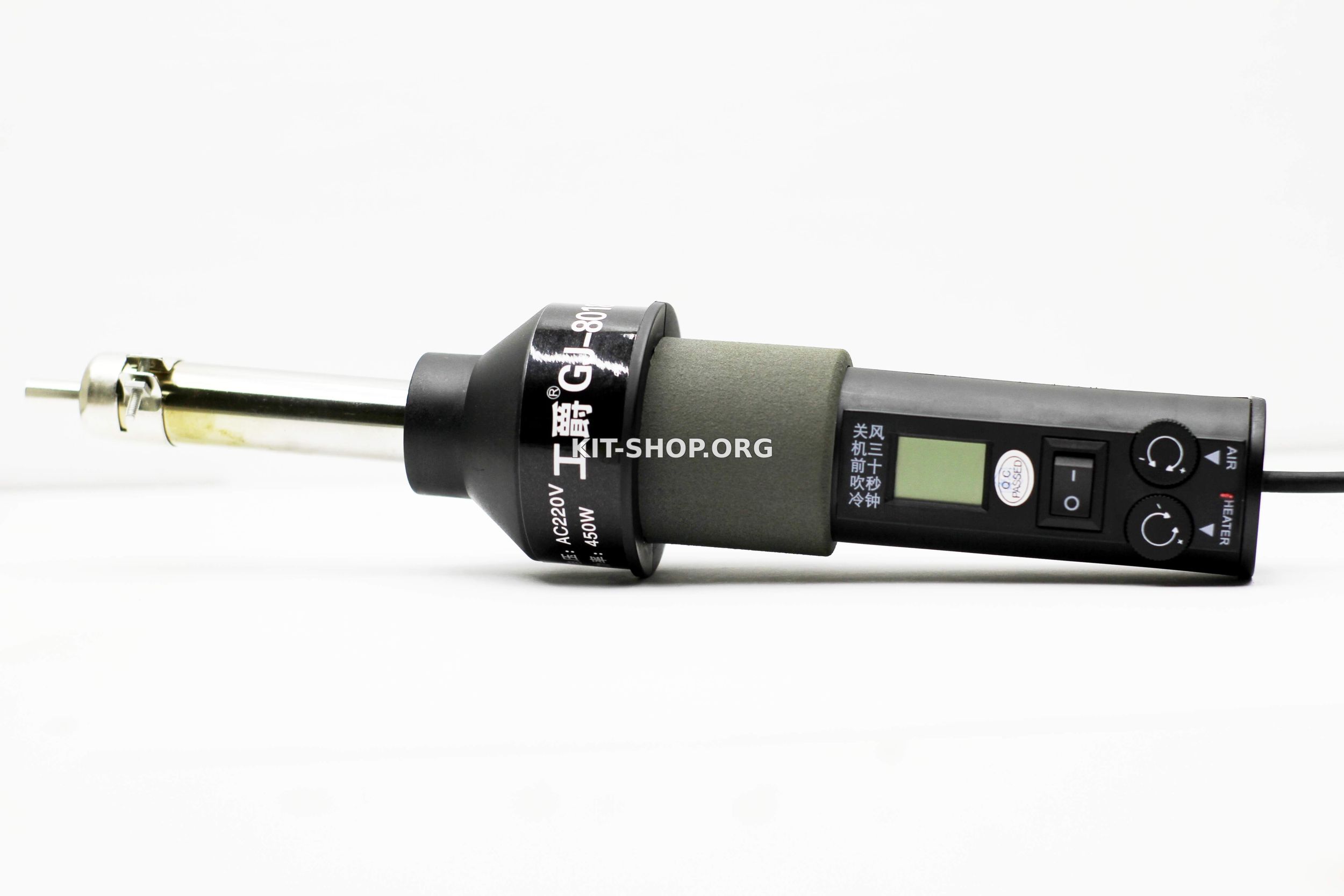

В обзоре сегодня довольно популярный термофен, который предназначен в частности для паяльных работ. Это термофен любительской категории, но имеет все необходимое для выполнения серьезных задач. Модель GJ-8018LCD









В комплект поставки входит сам термофен, несколько насадок с разным диаметром сопла, подставка, коробка и нечто напоминающее паспорт.







Перед тем, как начать отметим, что это самый дешевый паяльный фен, который существует на рынке, ближайшие аналоги стоят на 10-15 долларов дороже, а станции стоят от 60 до и нескольких сотен долларов.





Конструкция.

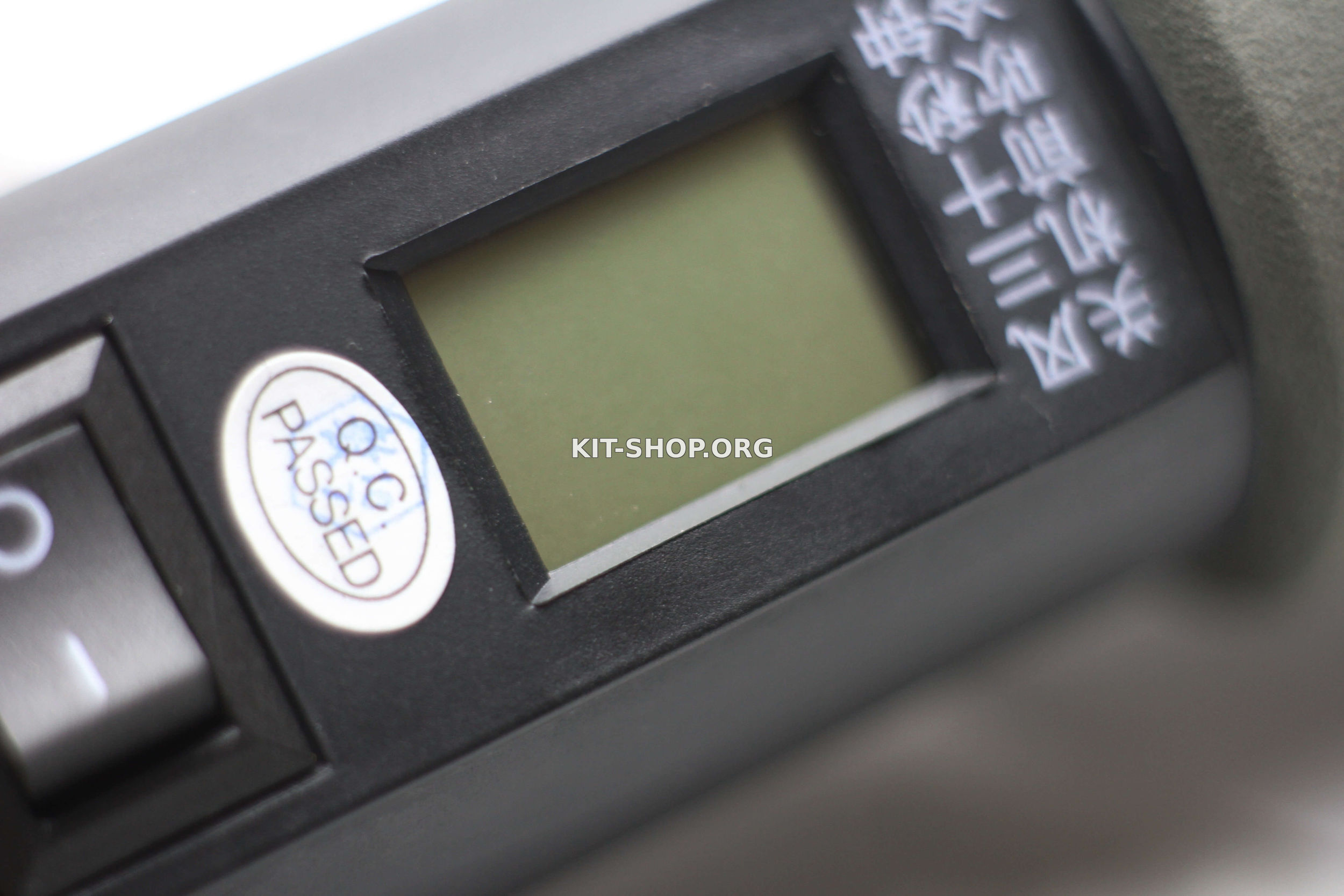

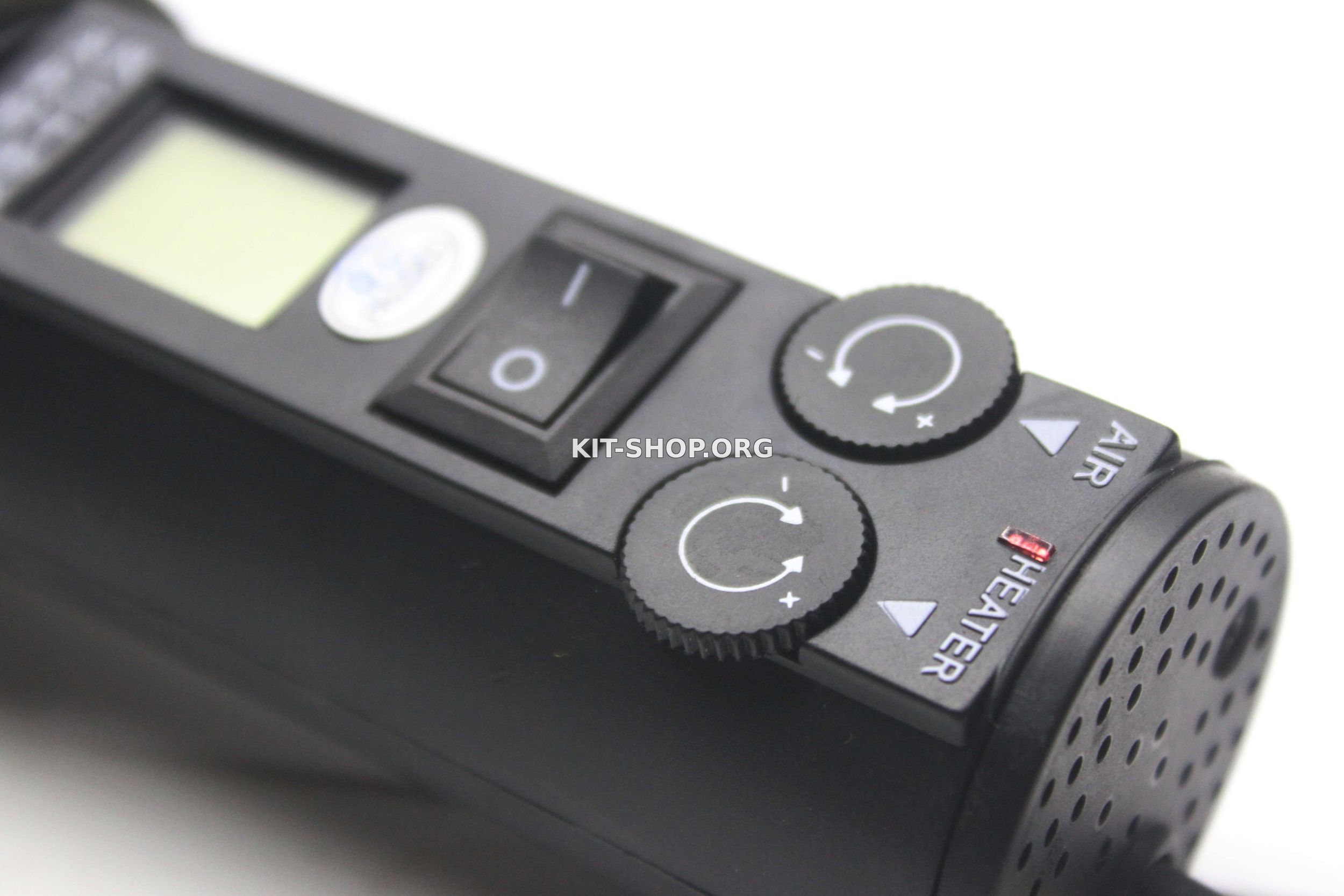

Красивая, но не слегка не удобная из-за размеров. Имеем два переменных резистора, один для регулировки температуры нагревателя, второй для регулировки оборотов кулера. Поверх установлен дисплей, который отображает температу, выключатель питания и небольшой светодиод, который горит, если нагреватель работает

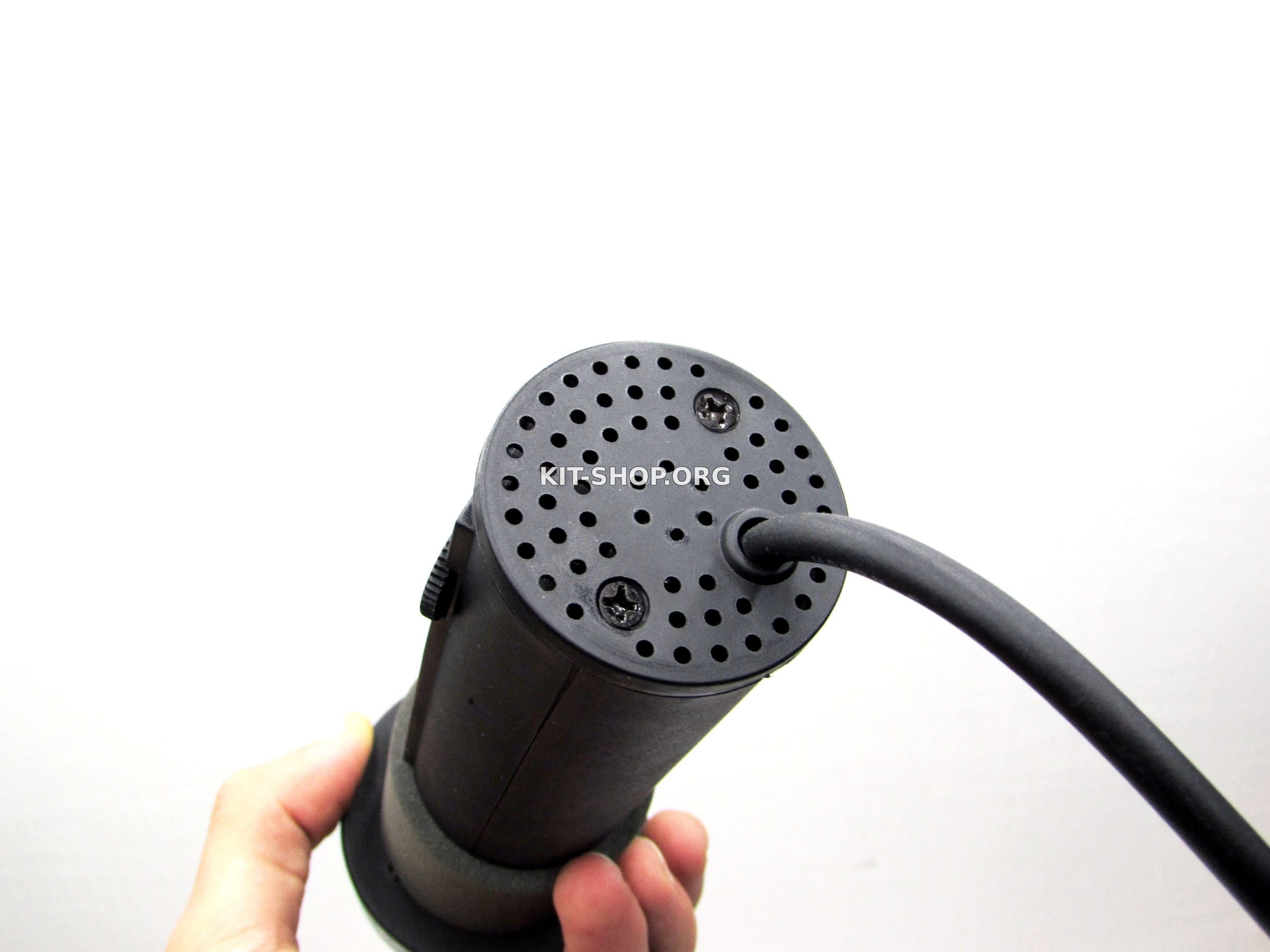

Сзади воздухозаборные отверстия, оттуда же выходит сетевой шнур.
Больше ничего интересного, теперь о начинке.





Тут все просто, в рукоятке расположена печатная плата, на которой можно видеть источник питания, который питает кулер и термометр. Источник бестрансформаторный, не имеет гальванической развязки с сетью, микросхема генератора затерта, но чем-то напоминает микросхему из семейства LNK.








В более старых версиях этого термофена, в качестве источника питания использовалась схема электронного трансформатора. На выходе источника питания установлена микросхема LM317 с переменным резистором в обвязке - эта часть нужна для регулировки оборотов кулера. Термометр питается от отдельного напряжения, оно также формируется ранее указанным источником.





Для управления нагревателем использована не менее простая схема диммера - симистор, динистор и переменный резистор, все максимально просто.

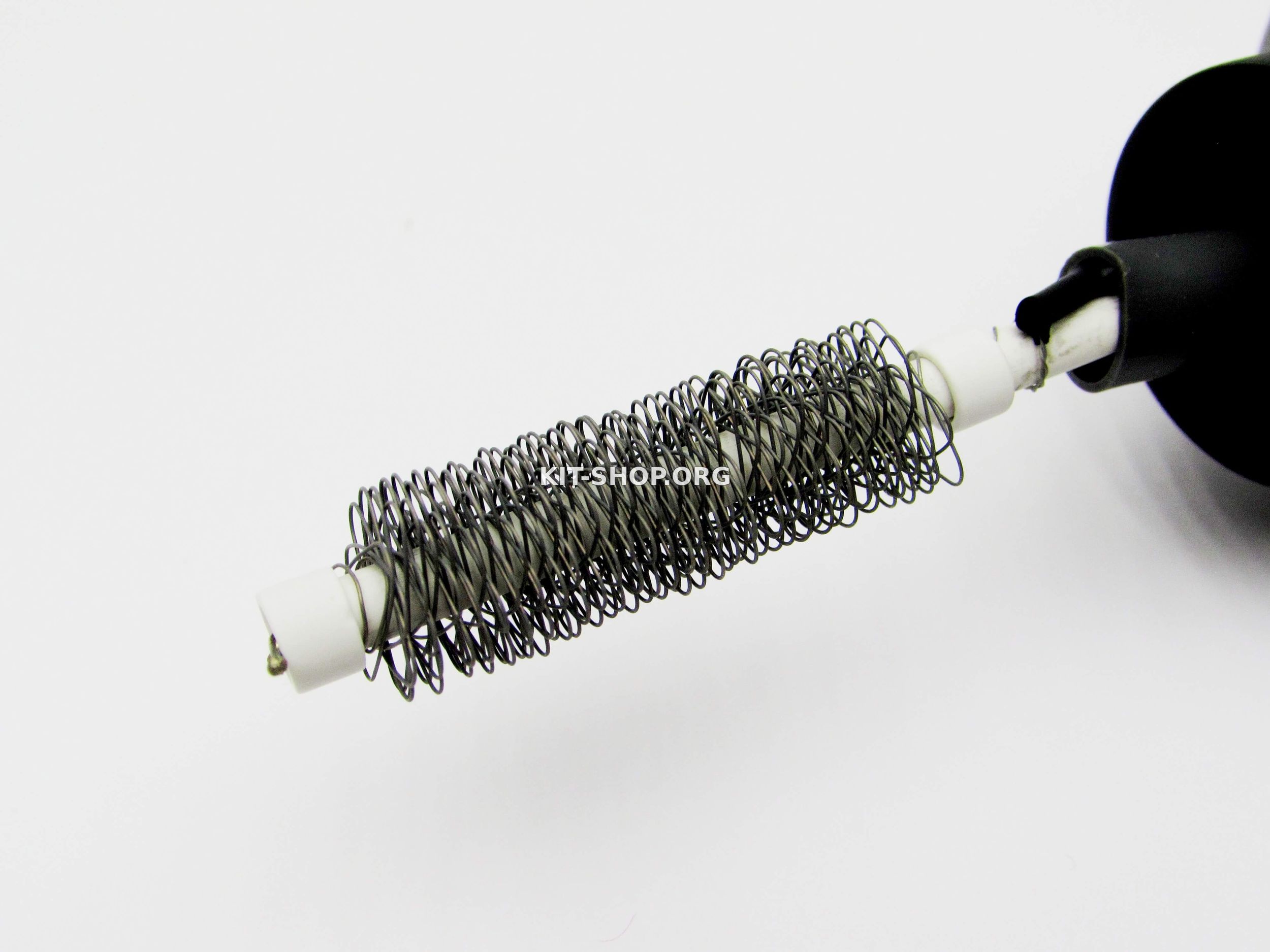

Нагреватель съемный, 4-х контактный. Термопара находится в самом конце нагревателя.








Далее идет компрессор, его нет смысла разбирать, обычный коллекторный двигатель дополненный вентилятором, большими габаритами термофен обязан именно этой части.

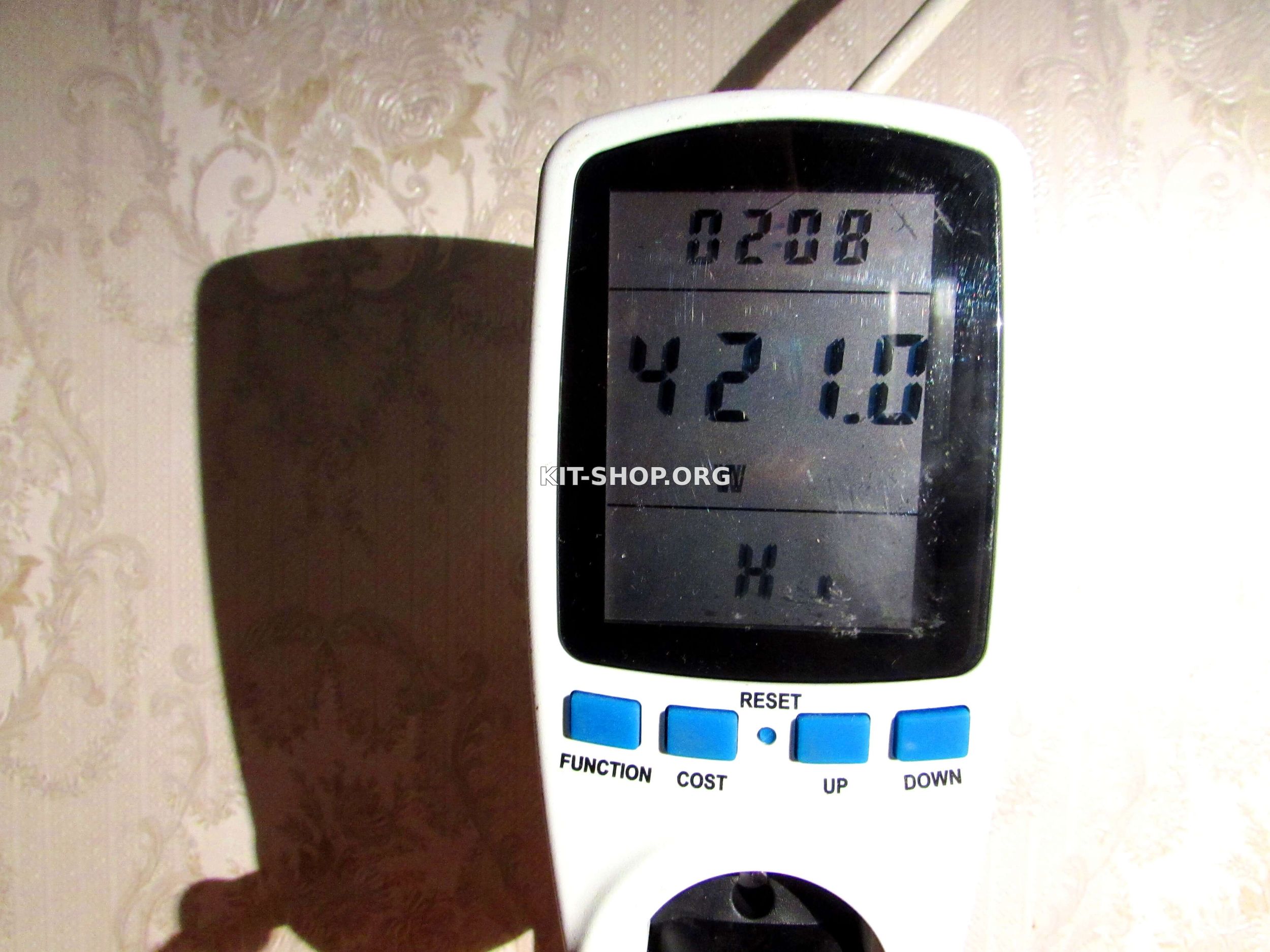

Заявленная мощность в 450 ватт, она незначительно завышена, реальная 420-430 ватт, но и ее вполне хватает.





Максимальная температура струи горячего воздуха в сантиметре от края сопла может доходить 500 гр, в зависимости от угла наклона инструмента, но встроенный термометр безбожно врет отображая чуть ли не 1000гр.





Недостатки

Первый недостаток это огромные размеры фена, по сравнению с ним обычный фен от станции выглядит карликом, держать в руке не очень уж и комфортно, но со временем привыкаешь.







В отличии от паяльной станции, если вы отключите фен вентилятор тоже вырубается, а следовательно нагреватель не будет охлаждаться, что очень плохо и сокращает срок службы нагревателя.

Для нормальной работы вам в каждый раз нужно будет поставить регулятор температуры на минимум и подождать пока вентилятор охладит нагреватель, в нормальных станциях этот процесс полностью автоматизирован.
Управление не совсем удобное, отсутствует термостабилизация.

Достоинства.


Максимально простая конструкция - в случае поломки, отремонтировать можно с минимальными затратами или вовсе без затрат,
дизайн - все таки он хорош, не смотря нa большие размеры.







Цена в 40 долларов, это самый дешевый из ныне существующих вариантов паяльного фена, который представляет из себя законченный прибор и не требует никаких дополнительных блоков для работы.





И наконец последнее - шум, он шумит слегка меньше, чем фен от станции со встроенным вентилятором.

По качеству пайки, монтажу в целом особых претензий нету, за 40$ ожидать большего не стоит, но сделано все довольно аккуратно.

Проводить монтажные работы на теплоемких платах можно без проблем, только мощность в 450 ватт давт о себе знать во время с массивными компонентами, греть нужно дольше, чем в случае обычных термофенов на 700-800 ватт.



Ниже полный видеообзор с некоторыми тестами.
