Паяльник с регулировкой температуры

Товар  можно купить тут

В последнее время пришлось ремонтировать много всякой мелочевки. Однако делать это имеющимся в наличии паяльником ЭПСН-25 было не всегда удобно.

Был заказан и получен не дорогой китайский паяльник с регулировкой,  на момент заказа паяльник стоил 6,69 $

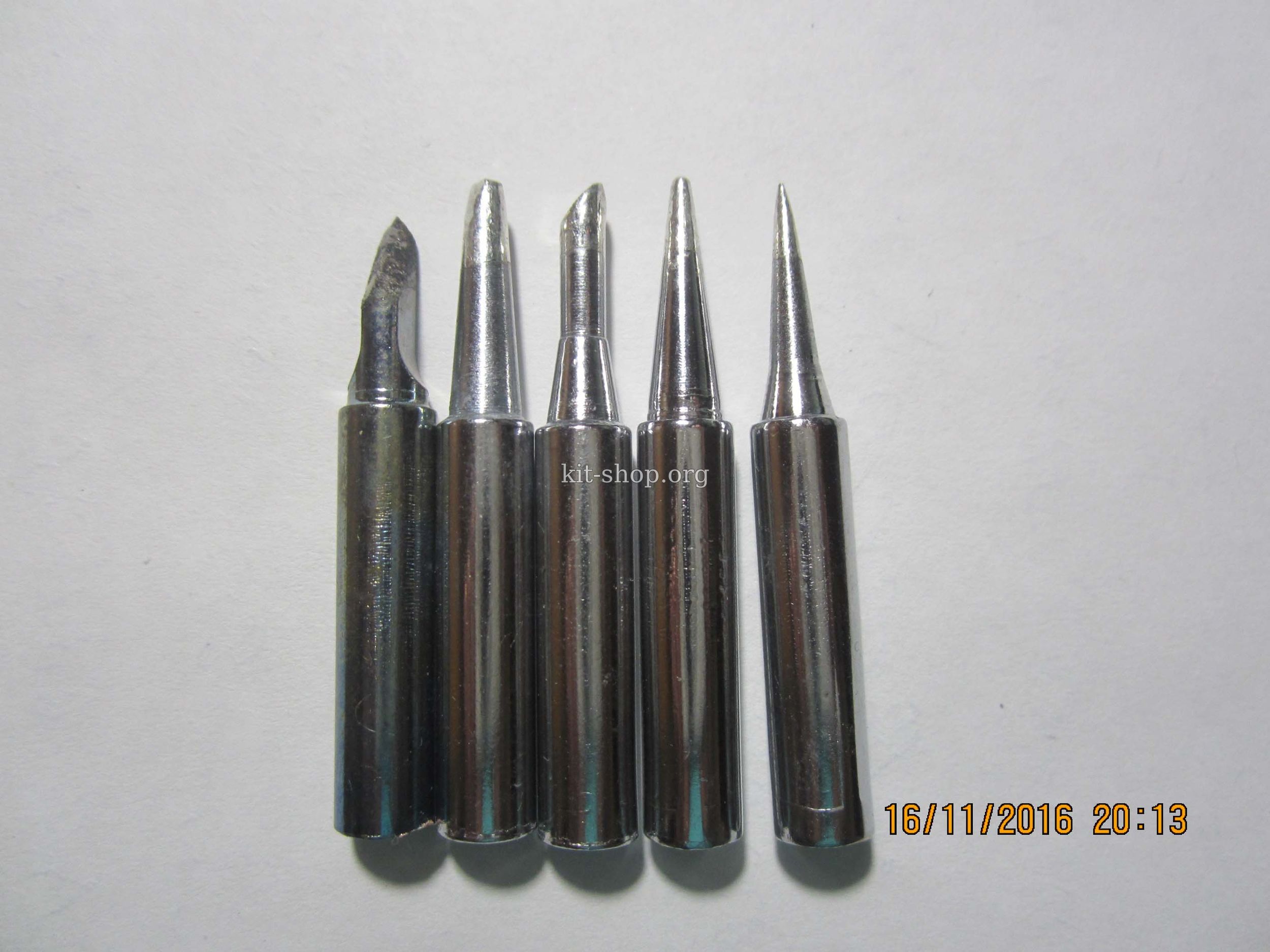

В комплекте с паяльником идет набор жал из пяти штук для выполнения различных видов работ.

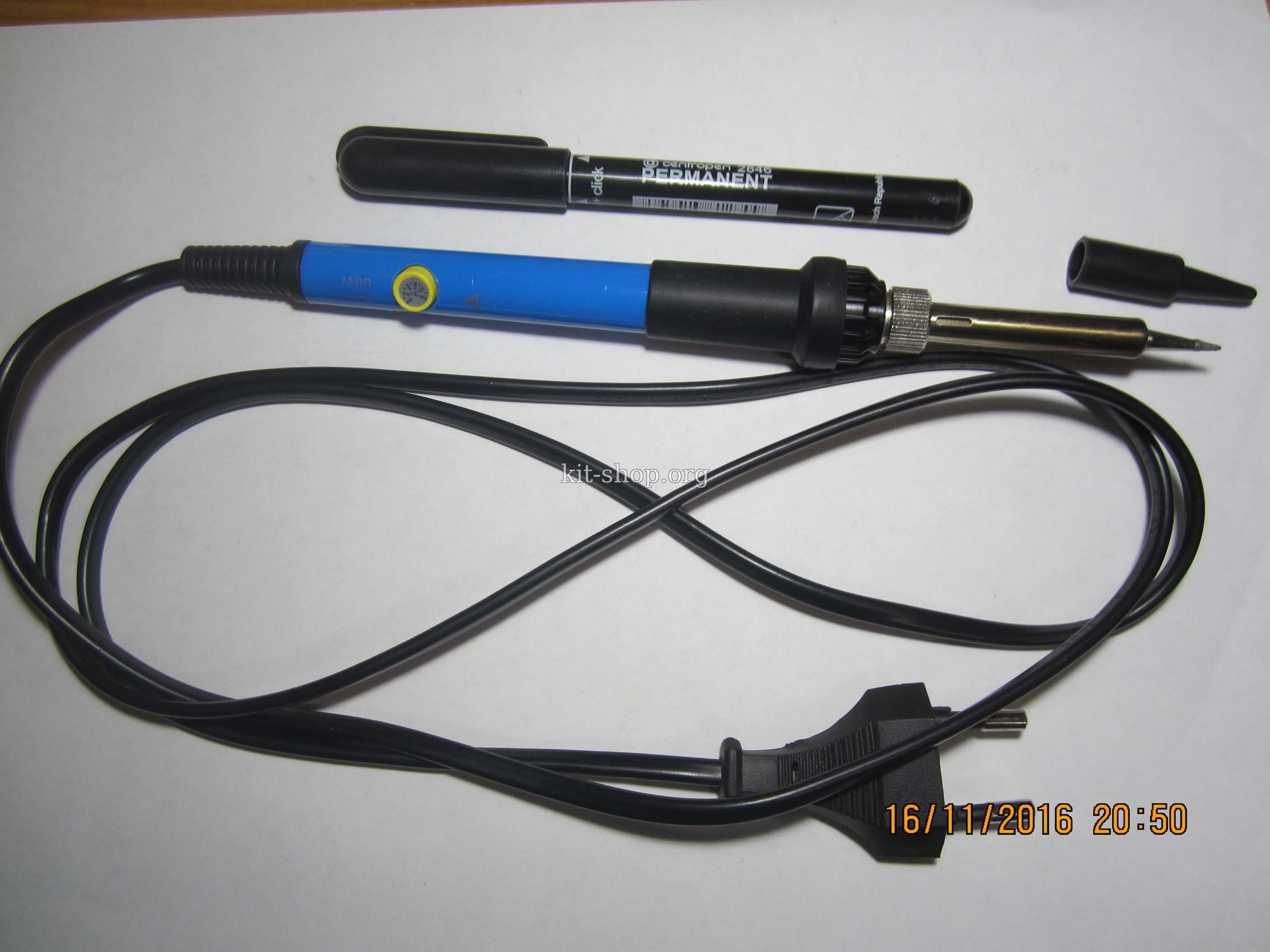

Заявленная мощность паяльника 60 Ватт.  Немного огорчила длина провода – 1,38 метра. Как по мне, так провод коротковат, но тут все индивидуально и зависит от организации рабочего места и расположения розеток.

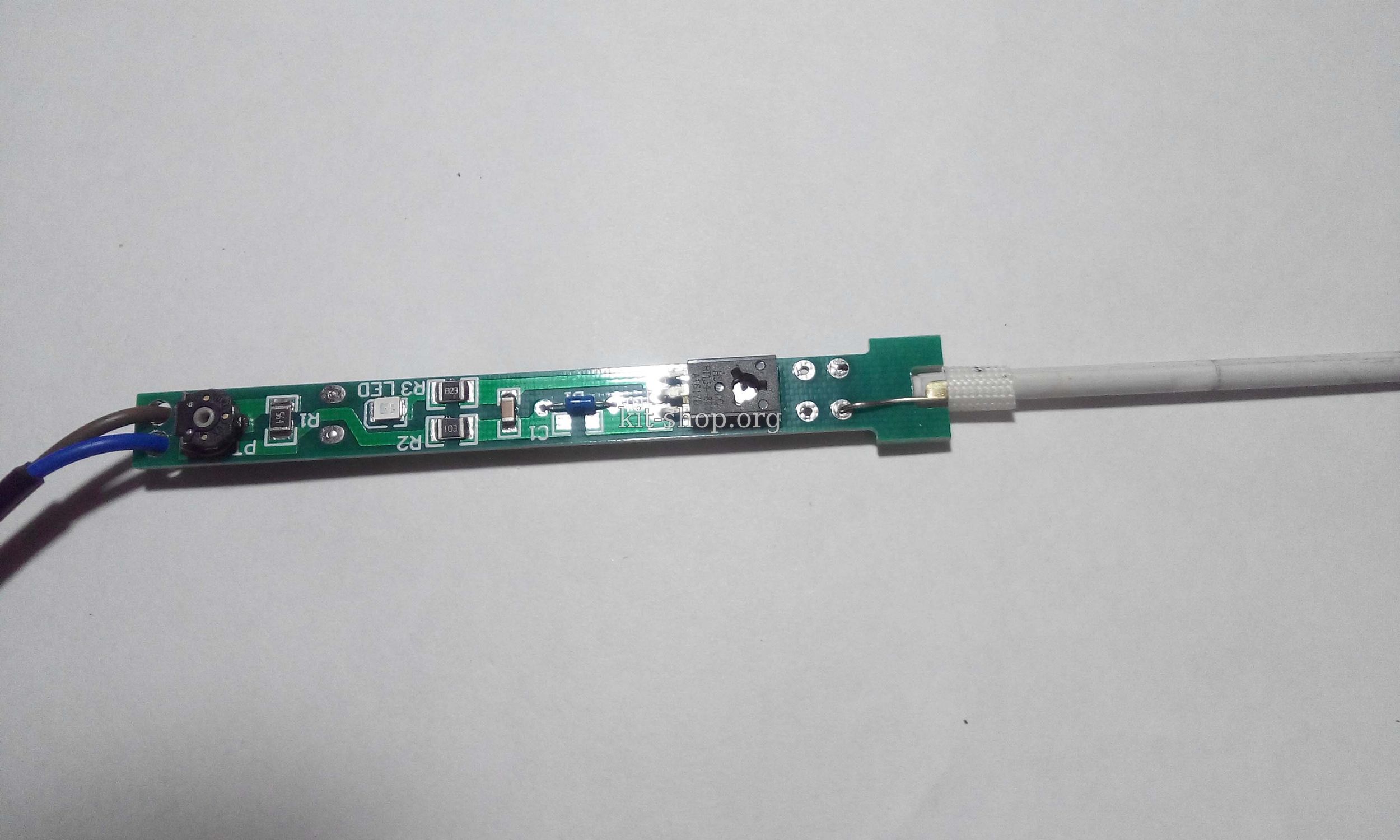

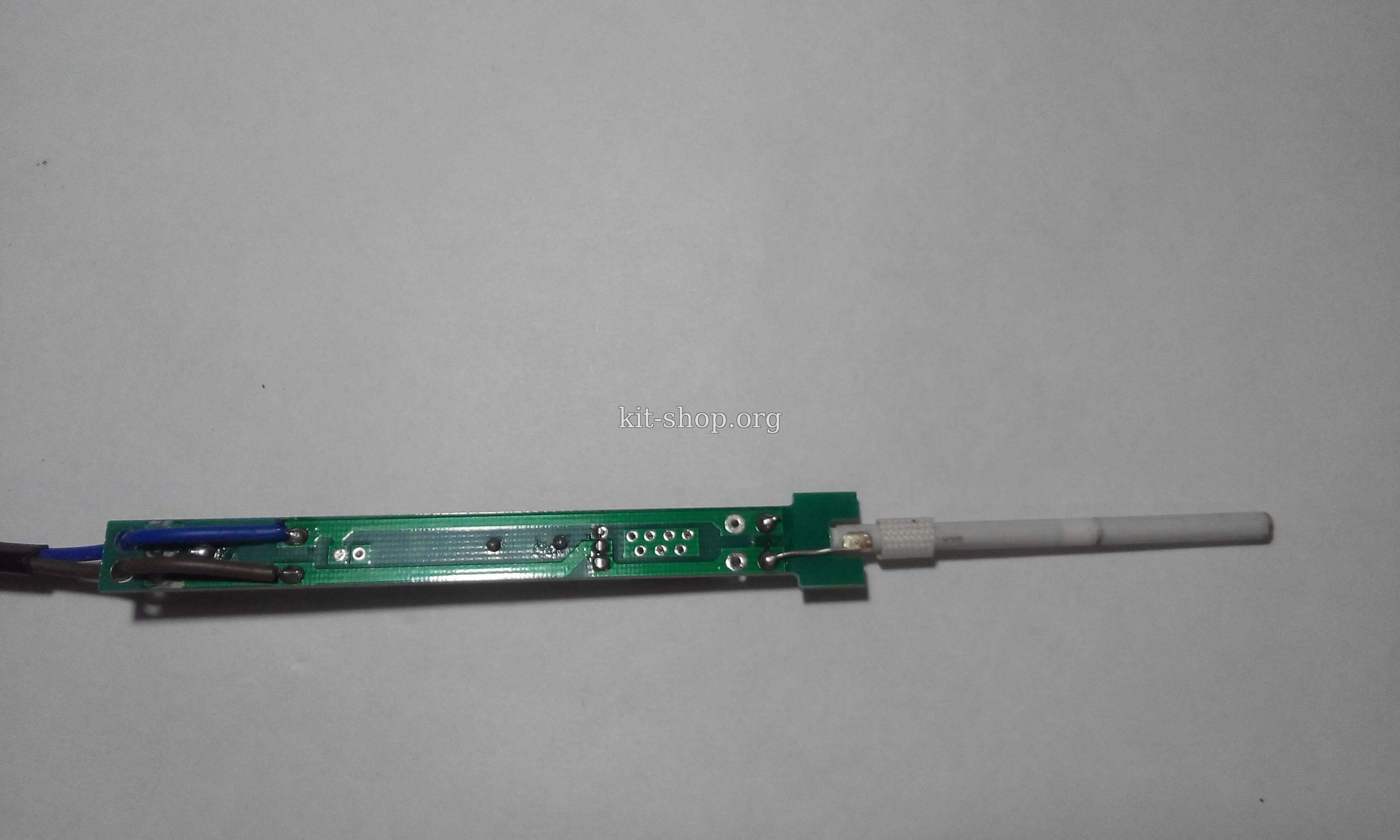

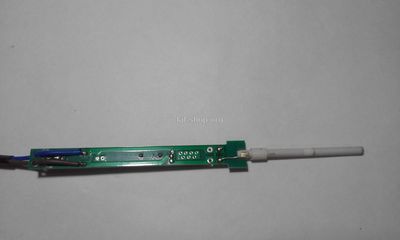

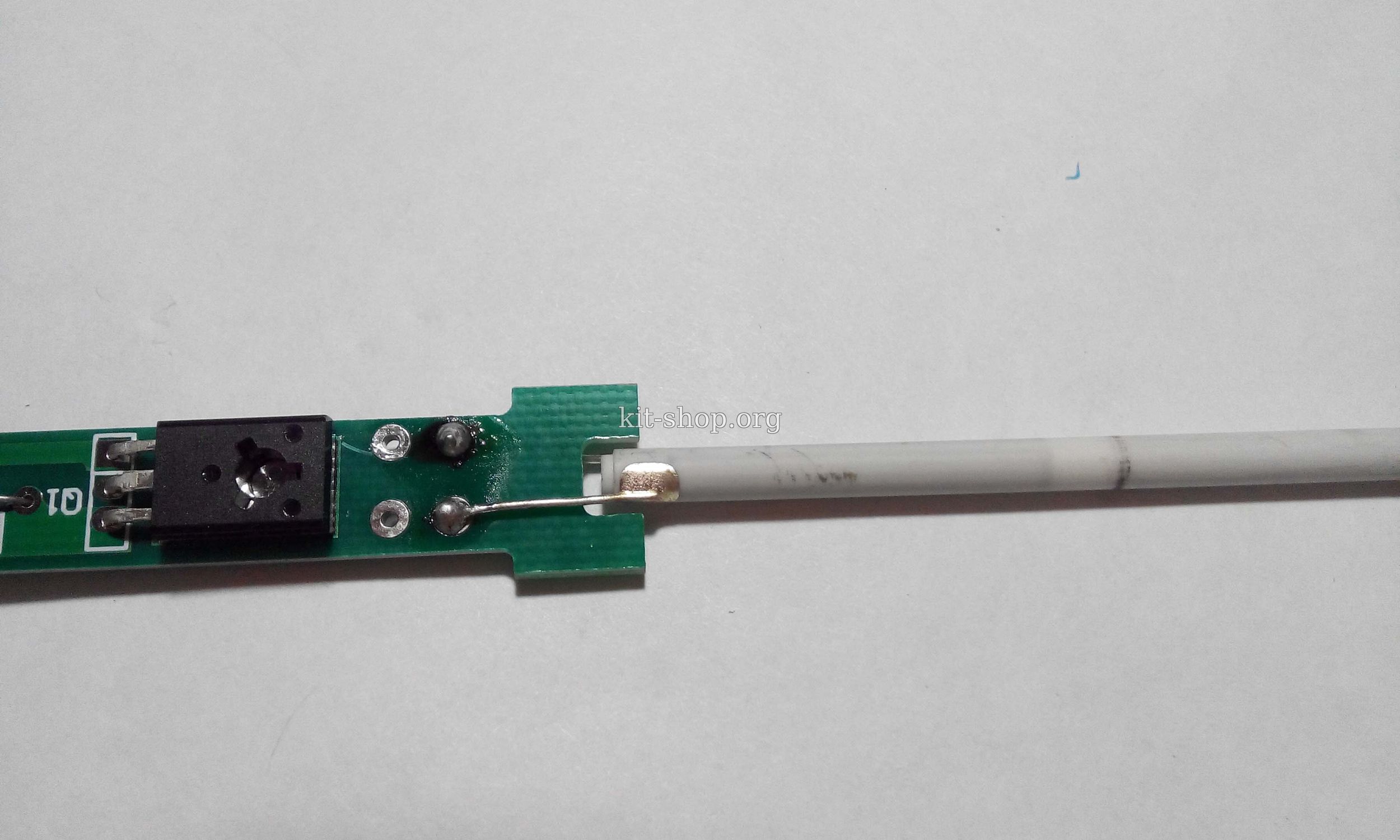

Перед включением, разобрав паяльник, провел осмотр его внутреннего мира. Пайка приличная, схема симисторного регулятора (обычный диммер), присутствует индикаторный светодиод (сообщает только о подаче сетевого напряжения).

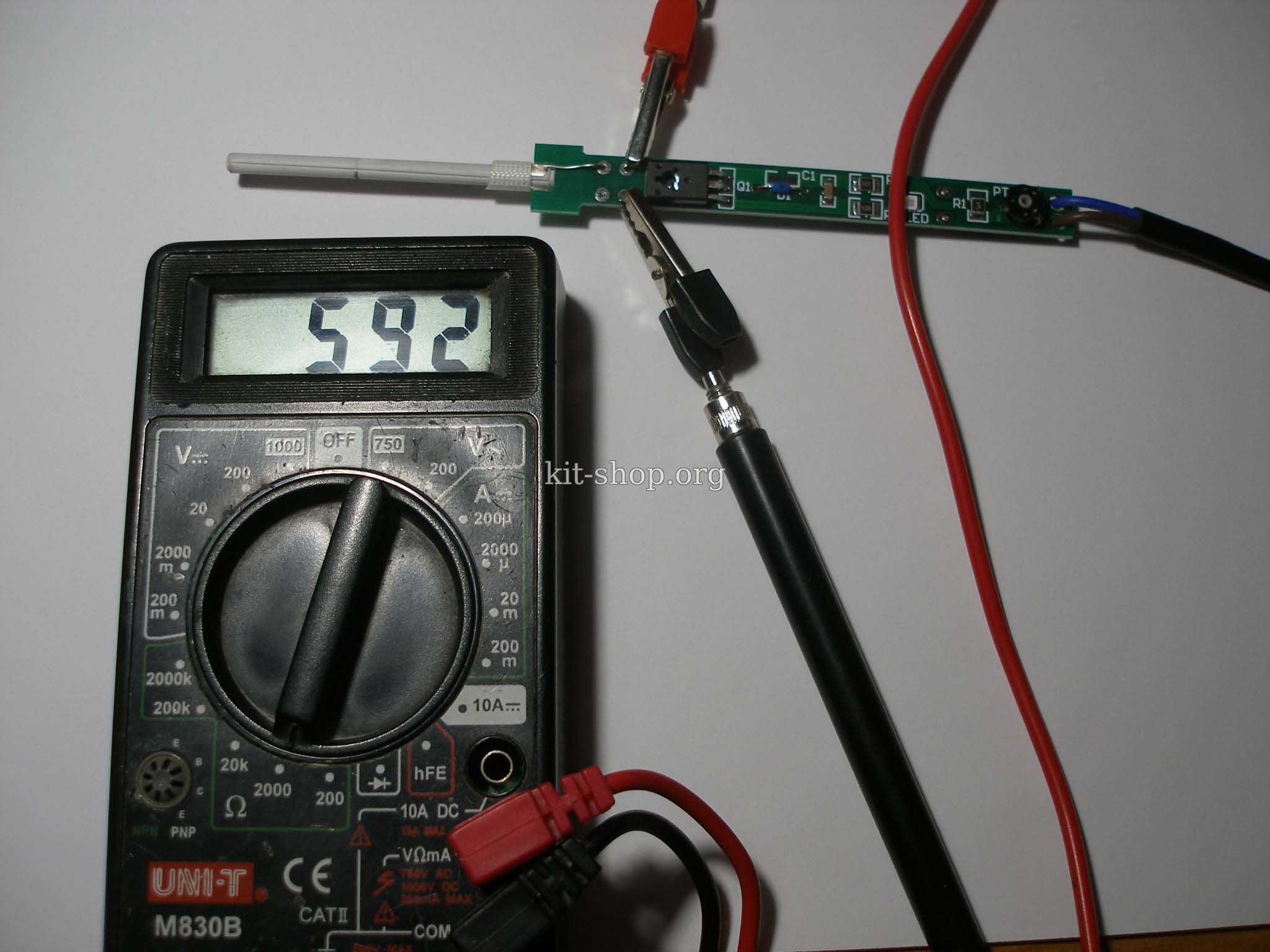

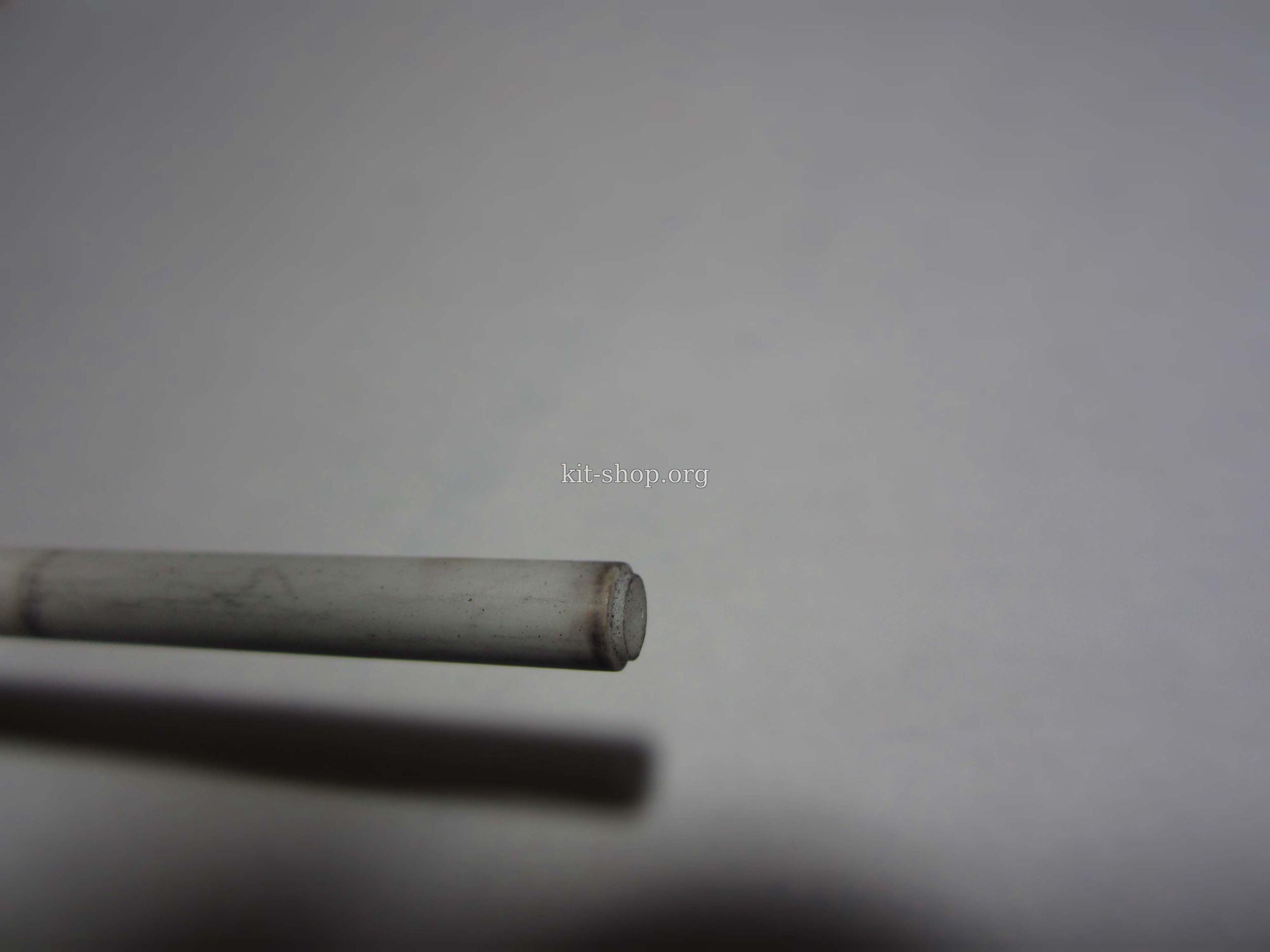

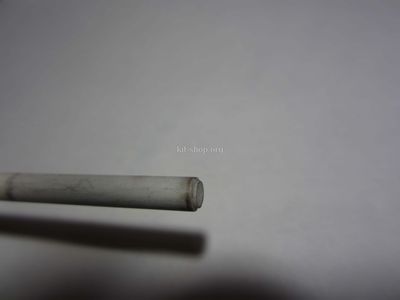

Термодатчик отсутствует, но его наличие за такие деньги и не ожидалось.  Нагревательный элемент заявлен как керамический – присутствует характерная ступенька. Однако в сети есть фото такого разбитого нагревателя. И не смотря на ступеньку, внутри была нихромовая проволока. Так что, не могу утверждать, что тут керамический нагреватель. Его сопротивление составляет 592 Ома.





Поскольку ваттметра (энергометра) под рукой нет, то для грубого подсчета воспользовался законом Ома:

Ток = напряжение/сопротивление

225/592 = 0,38 Ампера

Мощность = напряжение * ток = 230 * 0,38 = 85 Ватт.



Казалось бы, многовато и я ошибся в расчетах. Но учитывая, то что сопротивление нихрома увеличивается при протекании через него электрического тока процентов эдак на 15, плюс недооткрытый симистор даже на максимальной мощности и  ориентировочно получаем 60-65 Ватт.

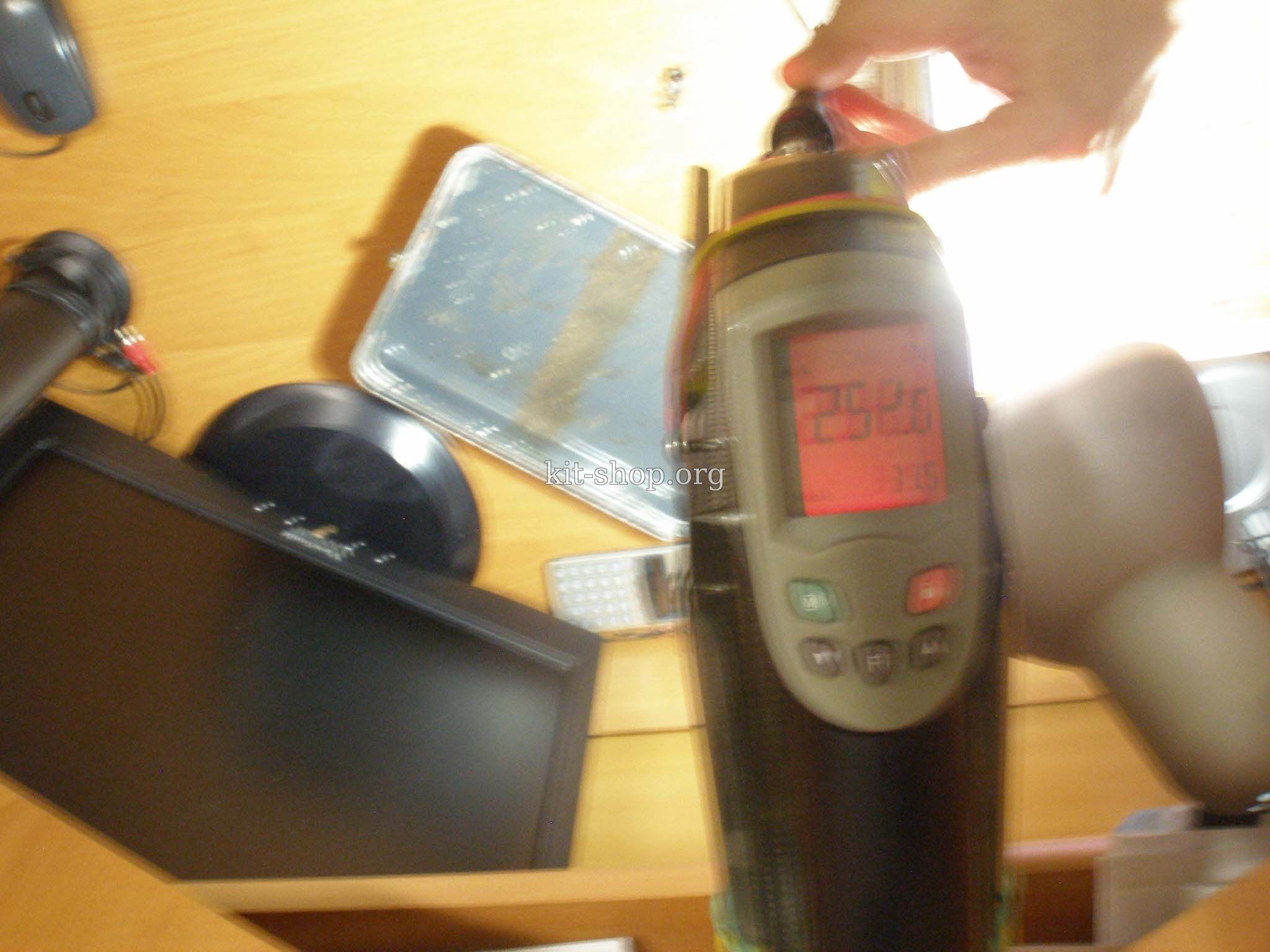

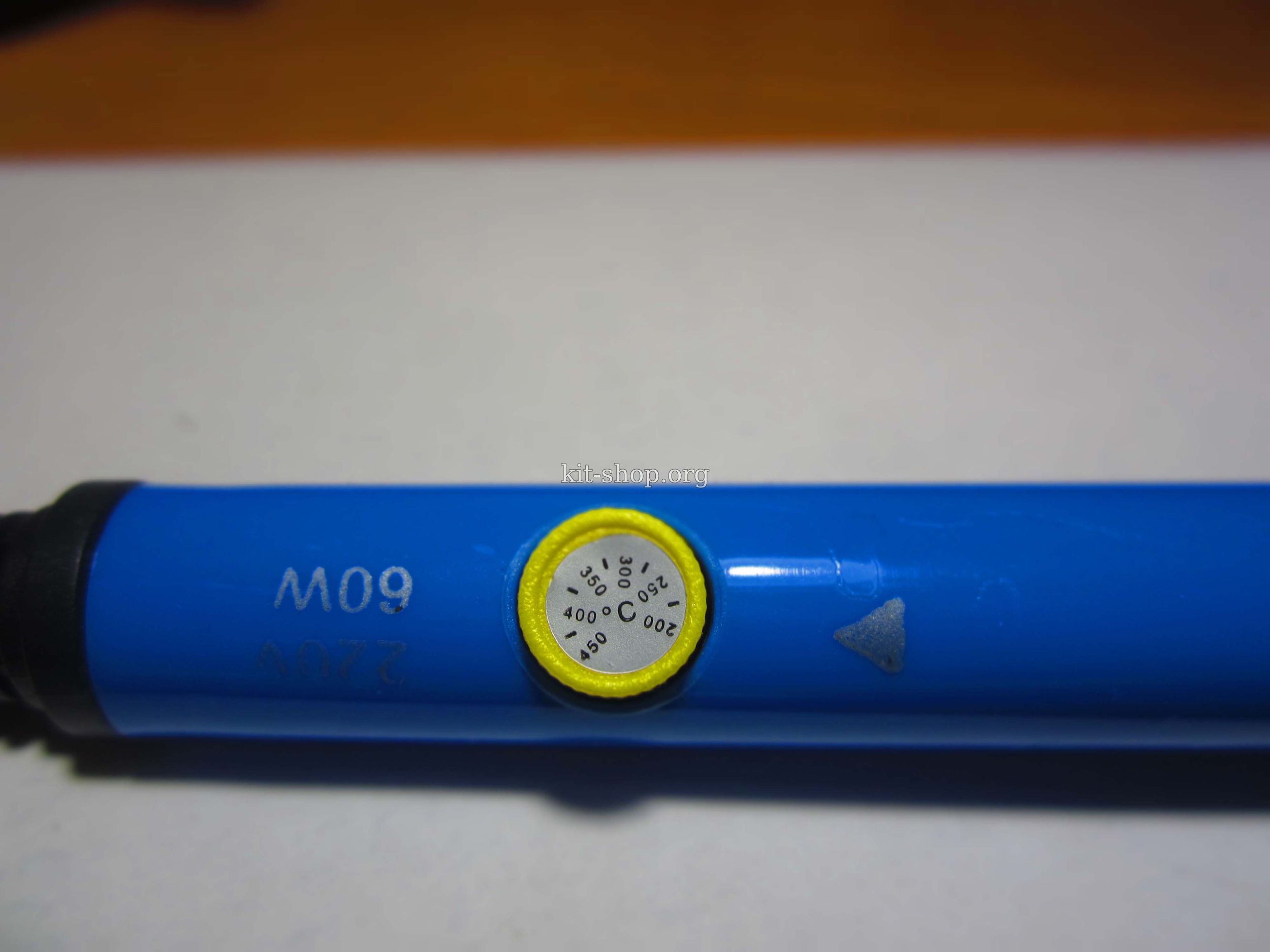

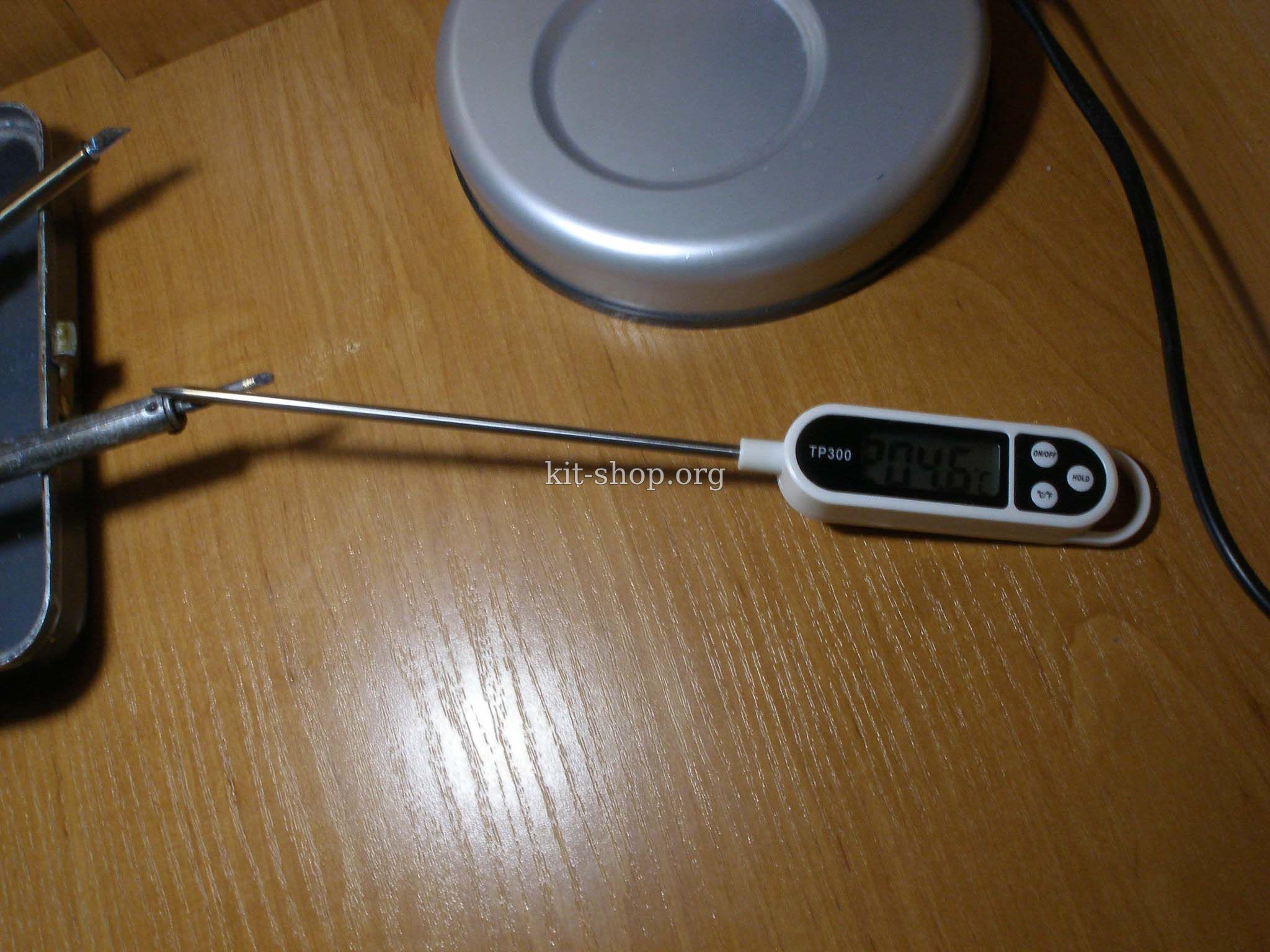

Первое включение решил провести без жала на минимальной мощности и замерять температуру нагревателя. На минимуме получилось 252 градусов, что довольно таки много. Тем более что на регуляторе и аннотации к товару указана минимальная температура 200 градусов.  (Сори, за качество фото, но этот, якобы пирометр, еще та вещь).



Максимум что удалось зафиксировать – 357 градусов (явно не предел, судя по запасу хода переменного резистора регулировки).

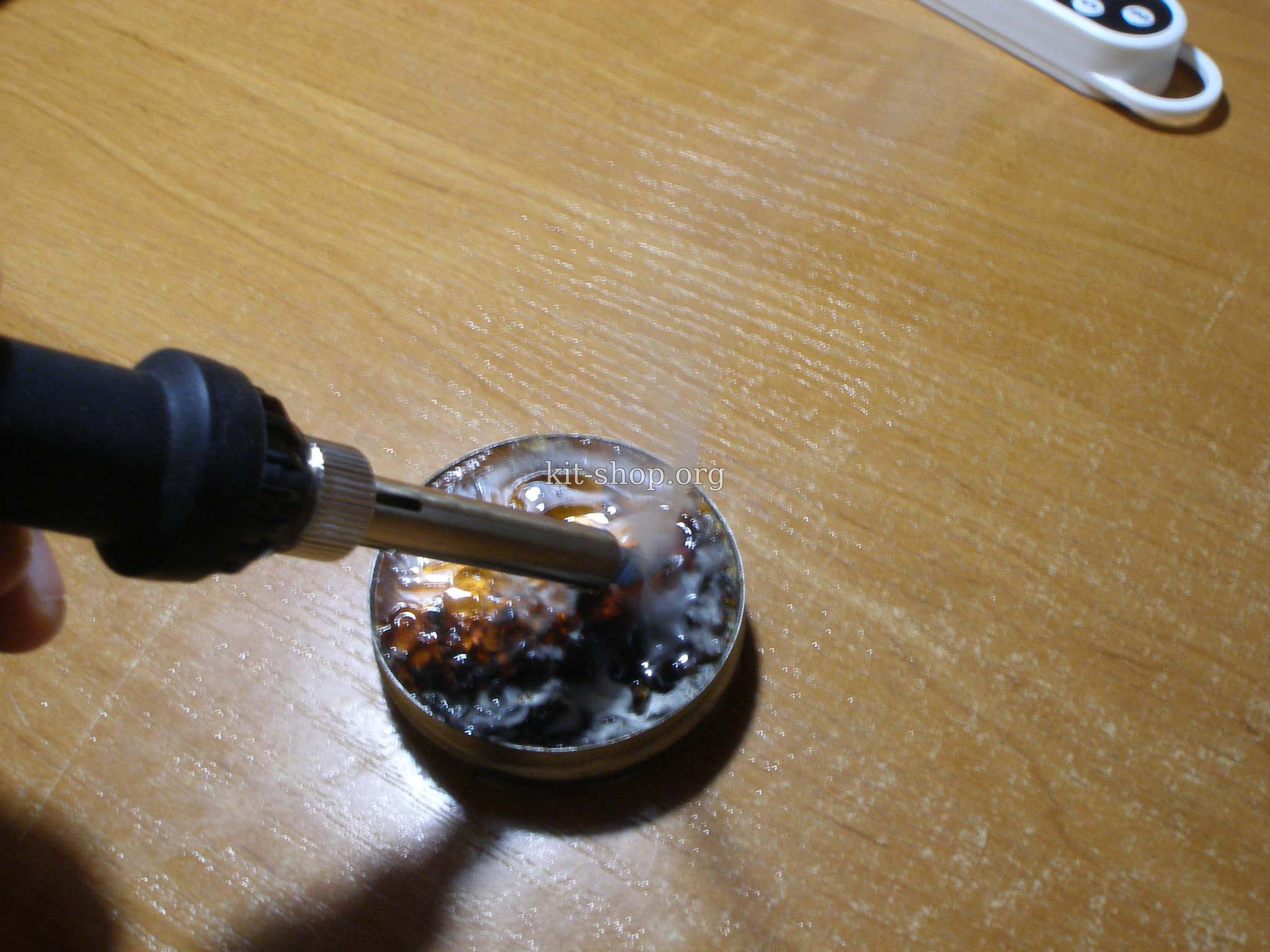

Потом выбрал самое массивное жало и провел замеры в собранном виде, надеясь, что, жало не плотно прилегает в нагревателю и его температура должна быть меньше. Однако теория не подтвердилась. Жгло все также основательно и до такой степени, что прикосновение к канифоли вызвало большое количество дыма и растрескивание массива канифоли по всей глубине. Явный перегрев. На минимуме ситуация обстояла не на много лучше.

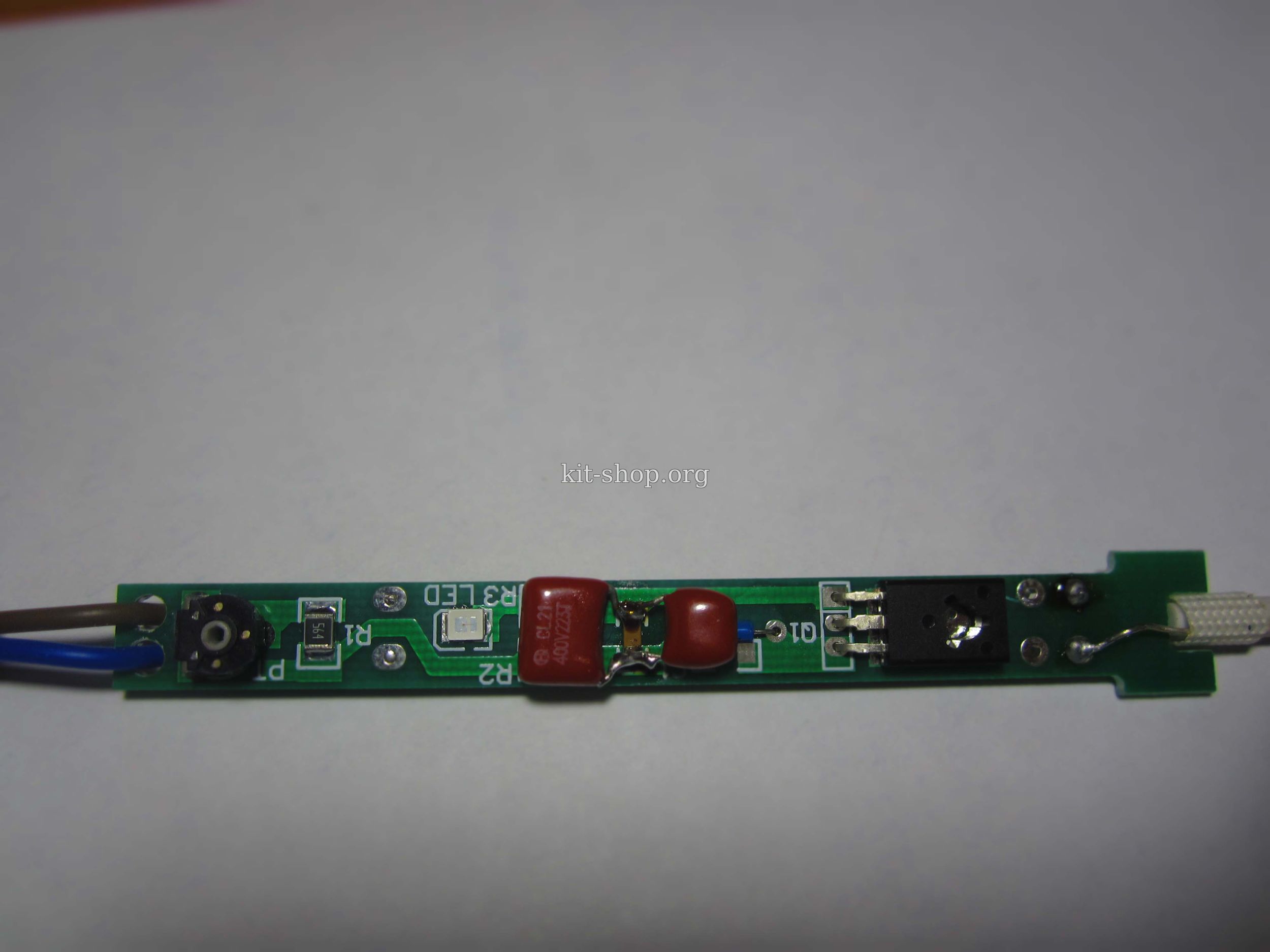

Доработал схему регулировки добавлением параллельно имеющемуся конденсатору еще пары конденсаторов суммарной емкостью 26 наноФарад.

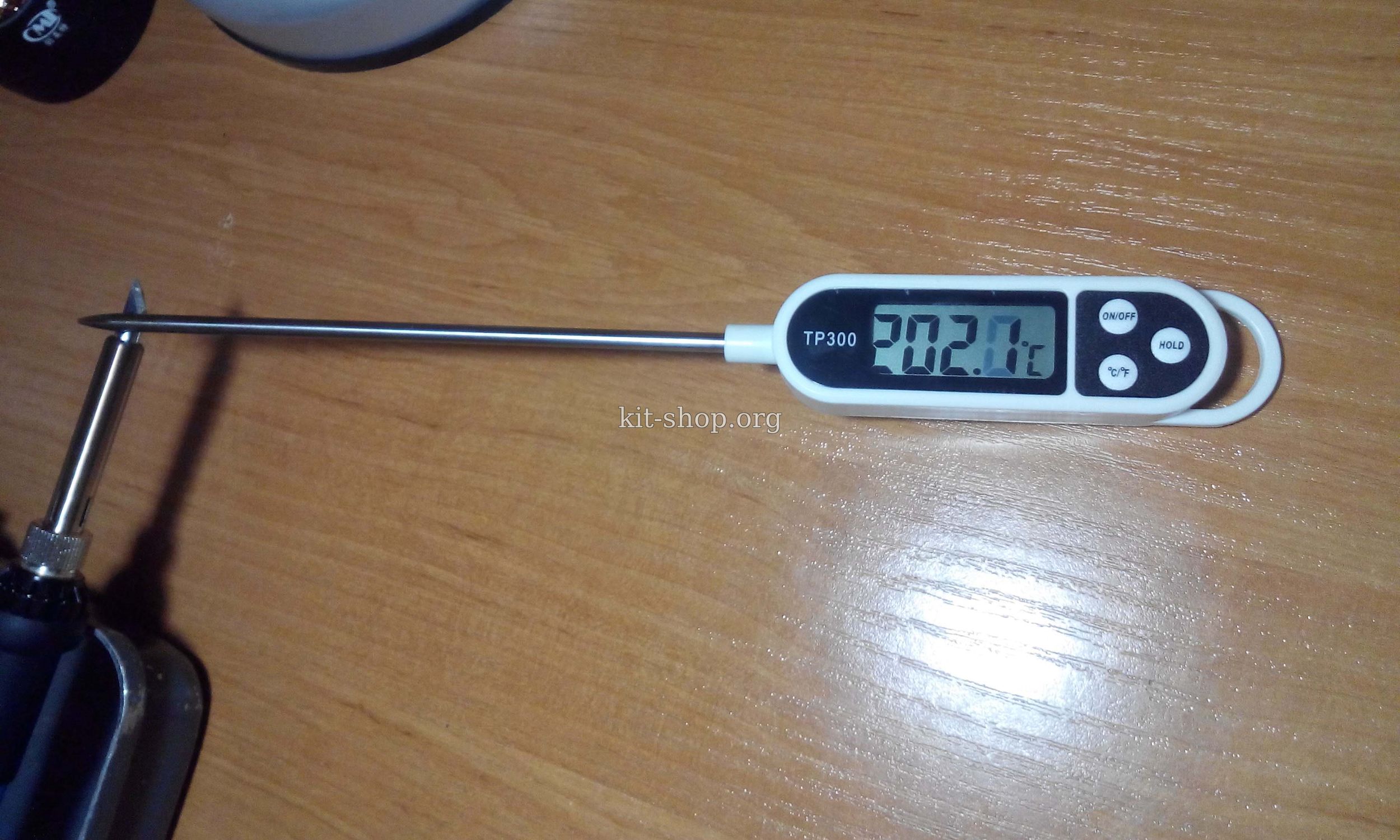

Нижний предел регулировки снизился до 202 градусов,



 что граничит с уровнем нагрева привычного для меня паяльника ЭПСН-25.



Теперь работы можно проводить, начиная от 25 Ватт (судя по температуре нагрева).

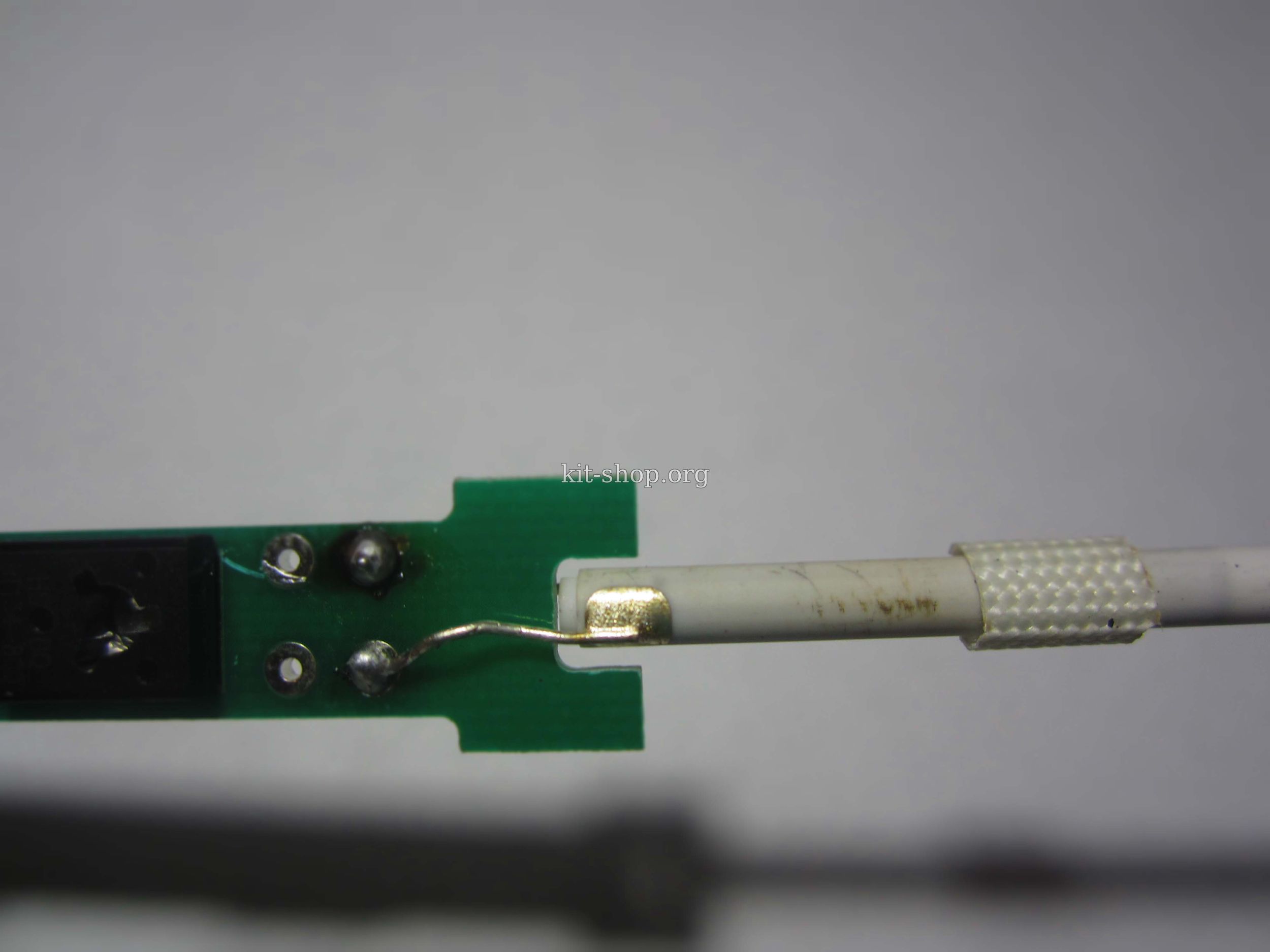

В сети есть информация о том, что нагревательный элемент можно отпаять от платы и слегка его выдвинуть вперед – это якобы должно увеличить передачу тепла жалу паяльника.







Попробовал, но существенной разницы не заметил – недогревом паяльник и так не страдал. Кроме того нельзя забывать о линейном расширении материалов в результате нагрева и при такой модификации, в собранном виде нагреватель упирается в холодное жало, а при нагреве благодаря линейному расширению нагреватель может разрушиться. Косвенно об этом говорит то, что после данных испытаний гайка, фиксирующая жало, оказалась довольно сильно ослаблена. Поэтому от данной модификации отказался и вернул нагреватель в исходное состояние.

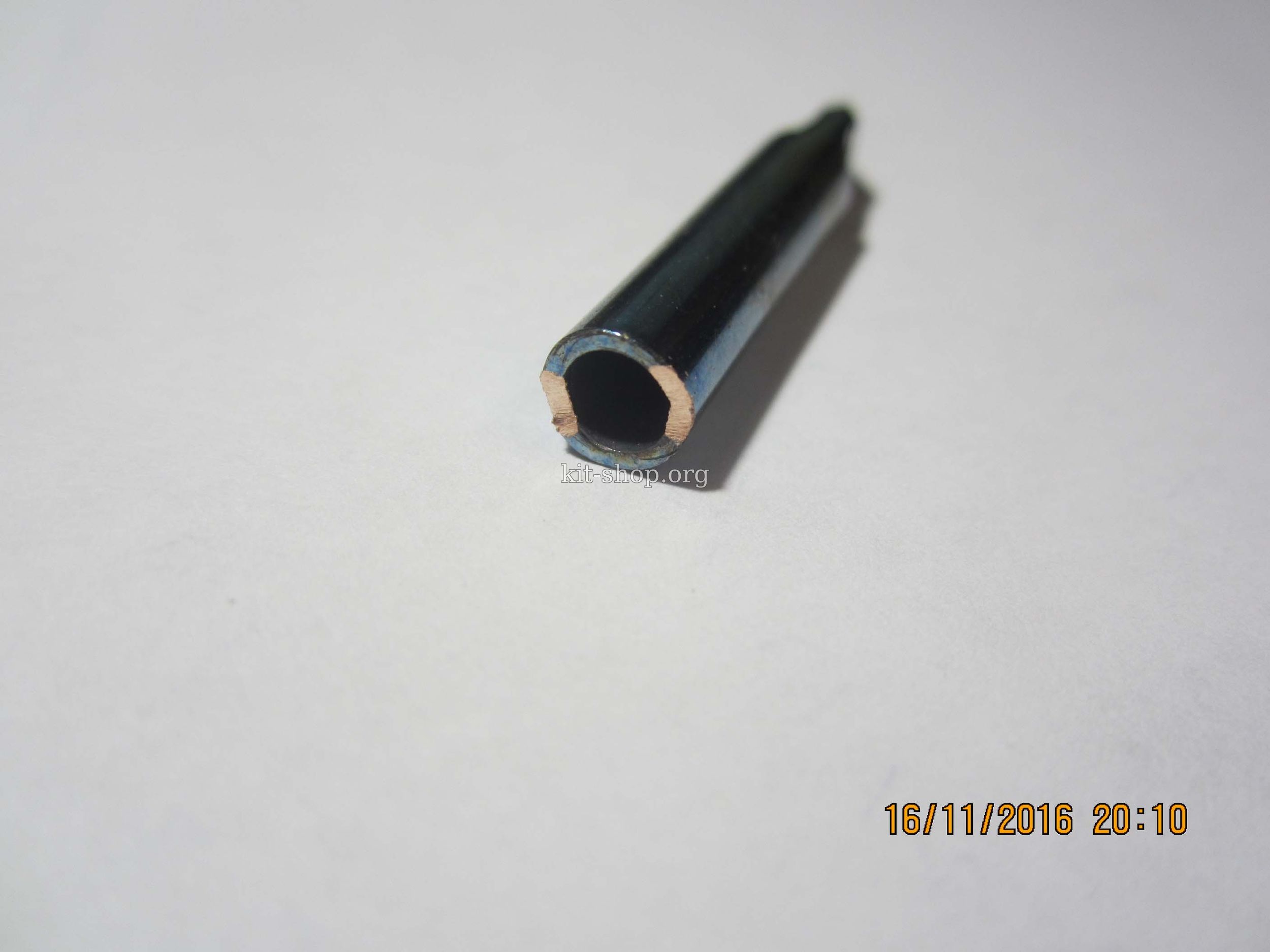

Для практических испытаний жал выбрал среднее конусное жало. К стати все жала залужены с завода и не магнитятся. Позже самое массивное жало, примененное в начале тестирования, было пущено под надфиль и можно предположить, что жала изготовлены из меди. Однако смущает их вес, для изготовленных из меди довольно легкие, хотя это мое субъективное мнение не основанное на химическом анализе)).

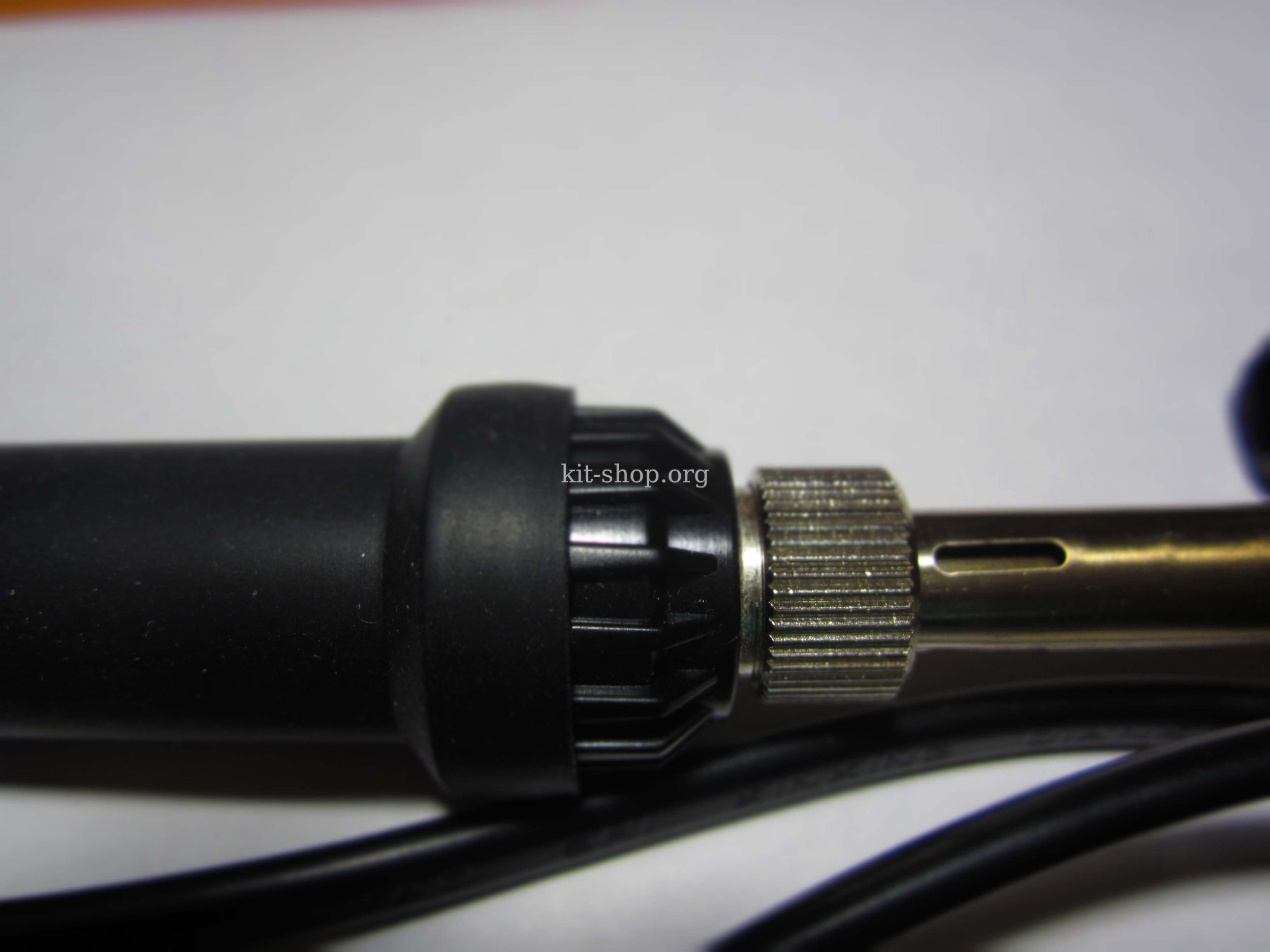

Тактильные ощущения от использования паяльника самые положительные – в руке лежит как влитой, благодаря резиновой обкладке хват уверенно фиксируется и скольжение руки отсутствует, нагрев верхней части рукоятки после часа использования на температуре в районе 250 градусов (выпаивал доноров) в диапазоне «отсутсвует» до «не значительный».





Еще из положительных моментов отметил: быстрый нагрев, малый расход припоя, несомненные удобства пайки SMD компонентов, возможность смены жал для разных видов работ.

Да это не профинструмент для работы каждый день в течении 8 часов, но для большинства радиолюбителей, набивающих руку,  самое то.

Еще одно качество, которое не могу отнести к недостаткам, но благодаря которому есть отличие от использования обычного паяльника малой мощности с обычным жалом – на жалах нового паяльника не задерживается канифоль. Т.е. пока донесешь ее до платы, жало уже сухое.  Это обусловлено малогабаритностью жал из комплекта и как следствие небольшой площадью поверхности.

Из положения вышел с помощью жидкого флюса Amtech RMA-223. Пайка получается идеальная.

Xenm худшие результаты показала спиртоканифольная смесь.

Учитывая, что к каждому инструменту нужно привыкнуть, могу сказать, что паяльником доволен.
