Обзор очень крутого фонаря Elfeland 15000lm

Товар  можно купить тут

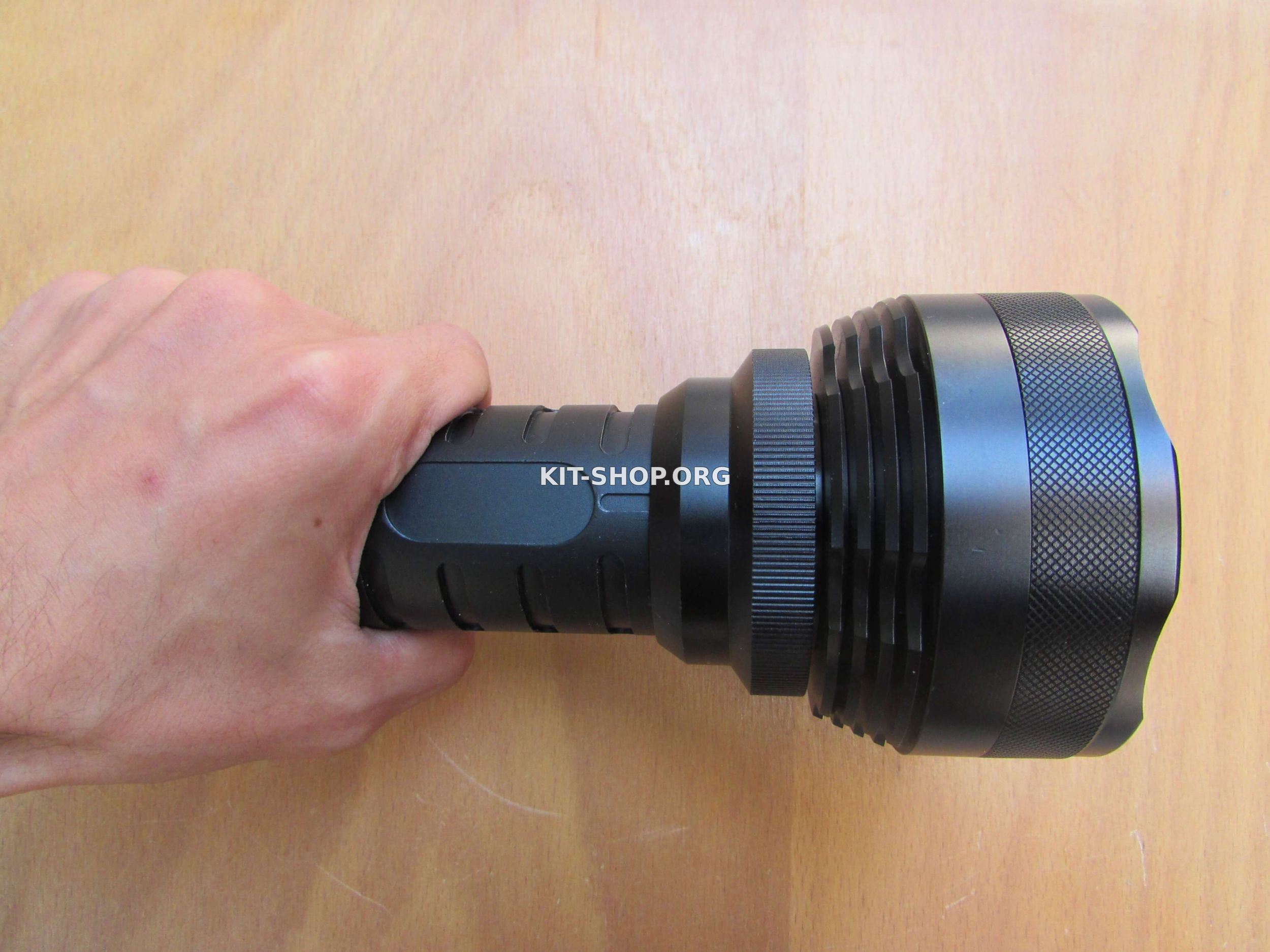

Приветствуем всех читателей. Карманный фонарик - вещь нужная, а мощные и компактные фонари ценятся всеми. Нашего сегодняшнего героя не назовешь компактным, но он не карманный и не предназначен для повседневных ночных прогулок.

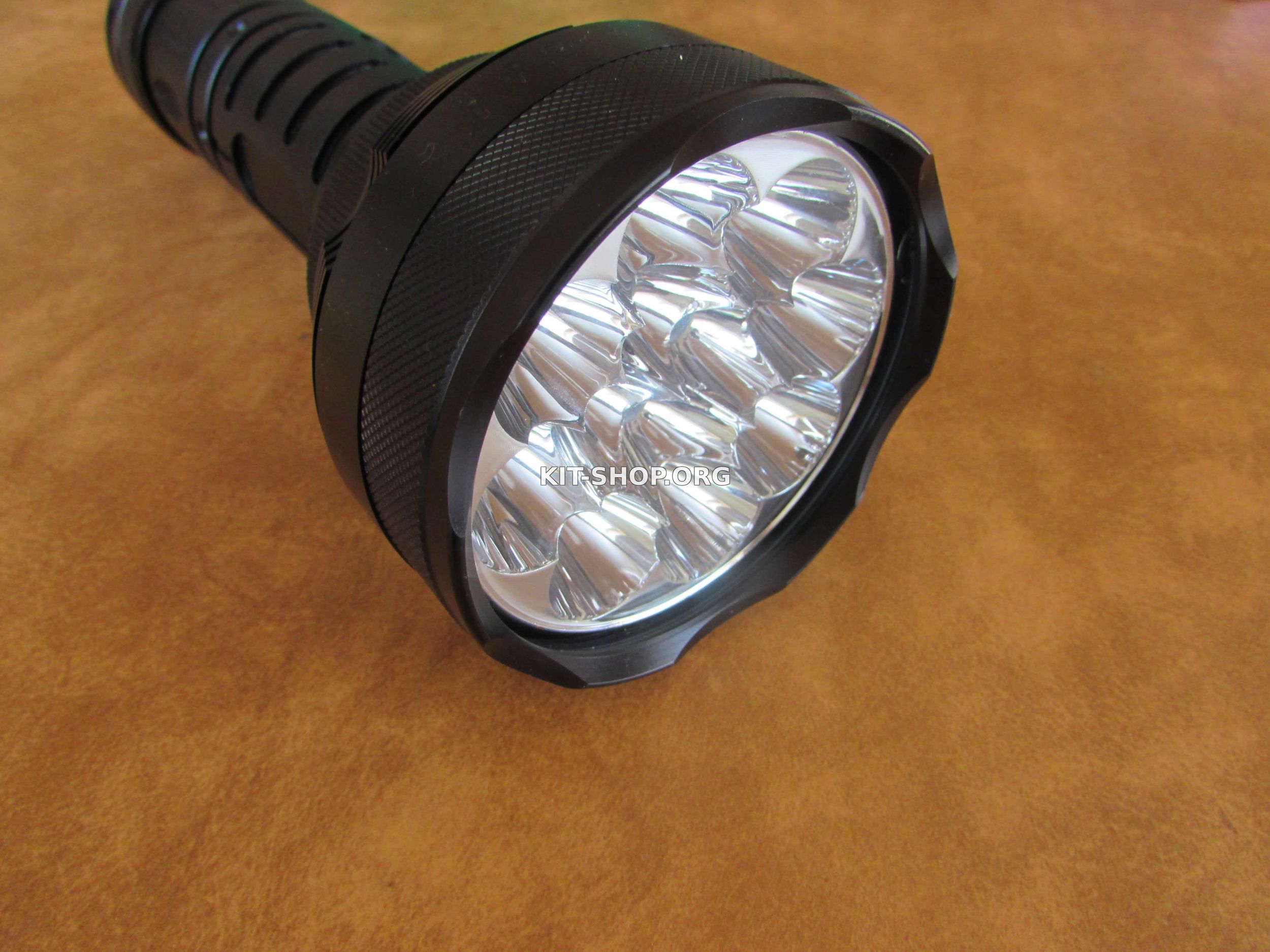

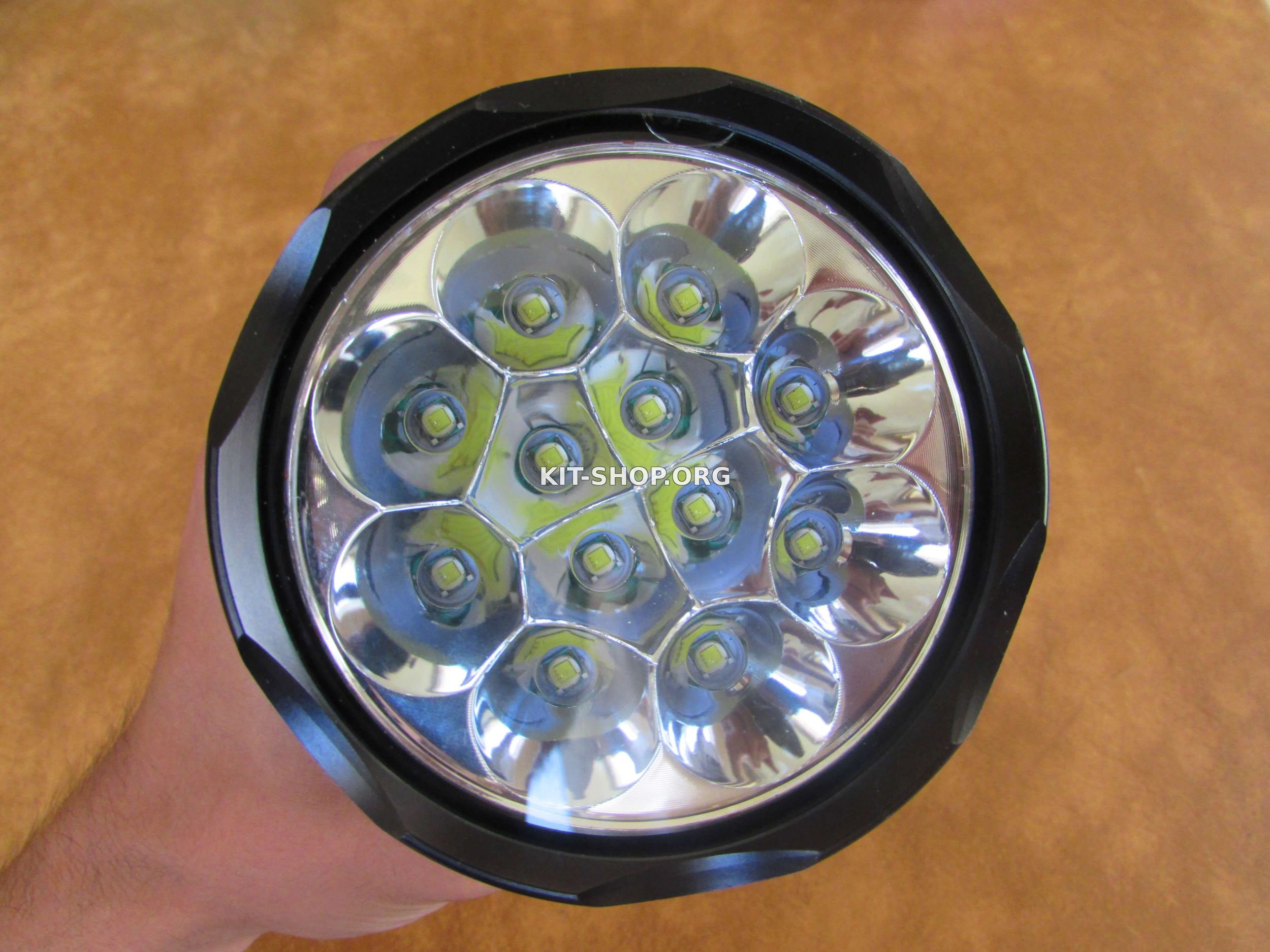

Фонарь Elfeland с 12-ю матрицами xm-l t6 от компании cree предназначен в большей степени для людей, занимающихся экстремальными видами спорта (дайвинг, альпинизм и т.п.)

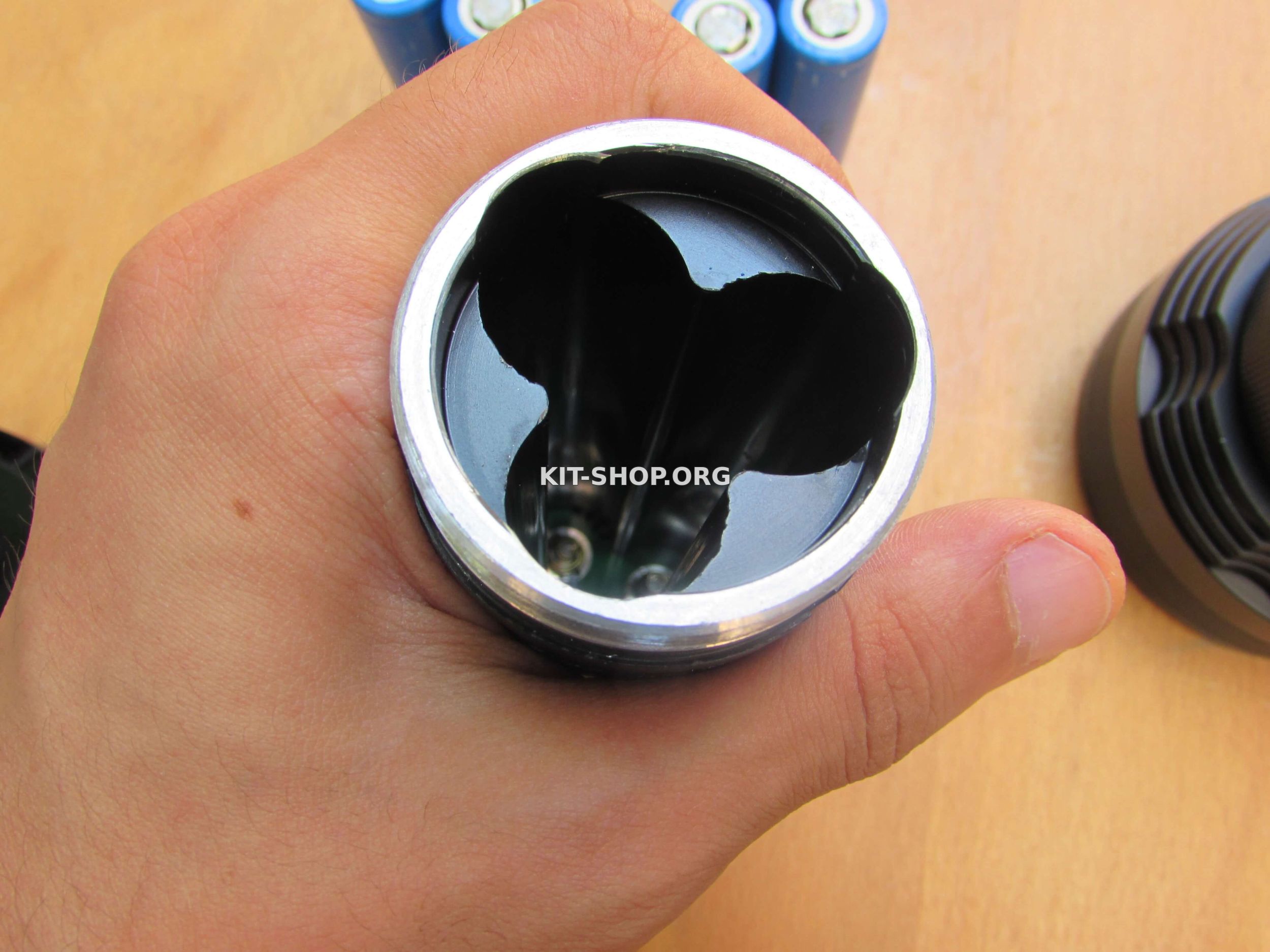

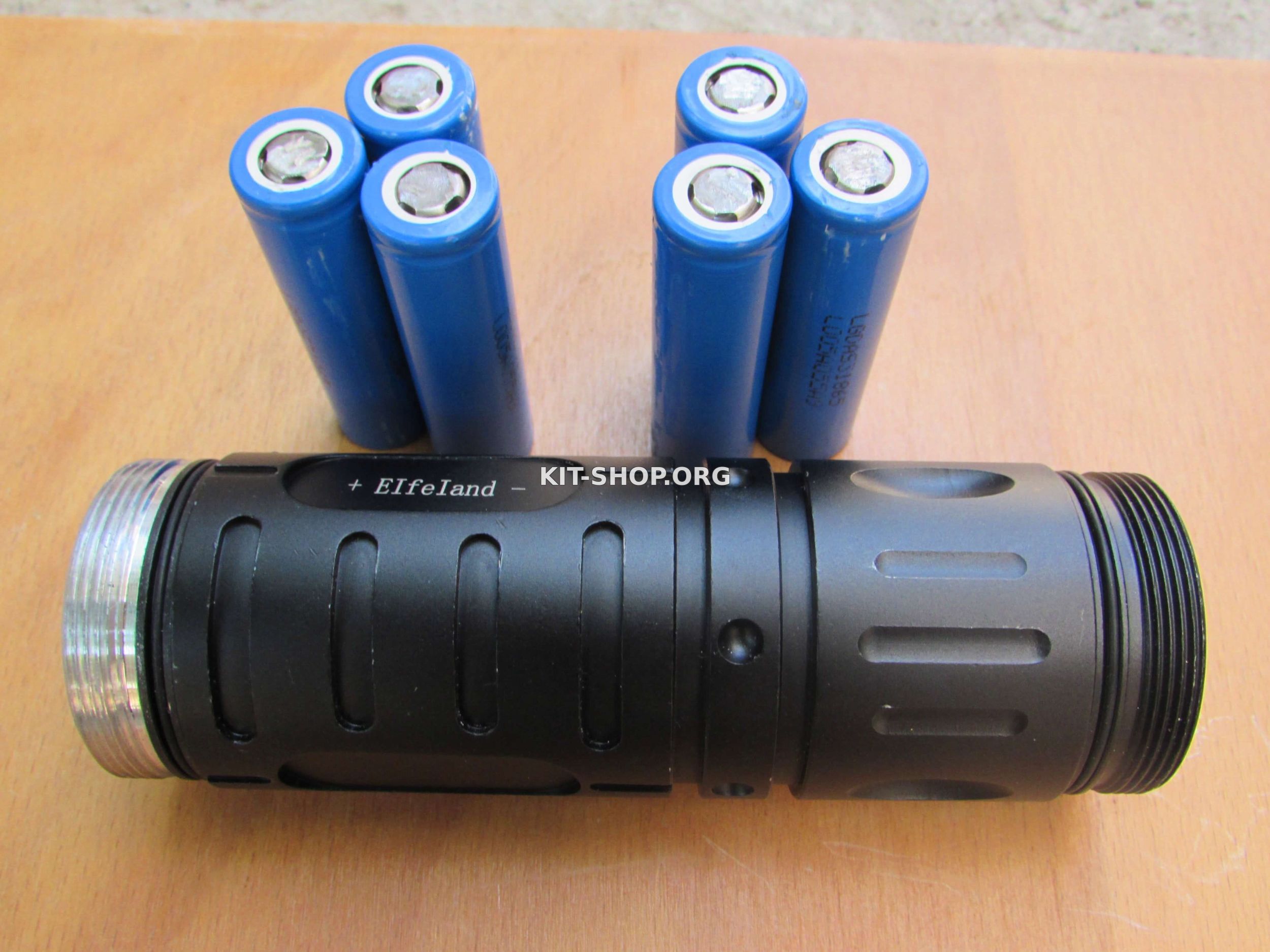

Питается такой монстрик от 6-и Li-Ion аккумуляторов стандарта 18650, каждые 3 банки подключены параллельно, затем эти сборки из 3-х банок соединены последовательно.







Последовательное соединение обеспечивает питающее напряжение около 7.4 Вольт.

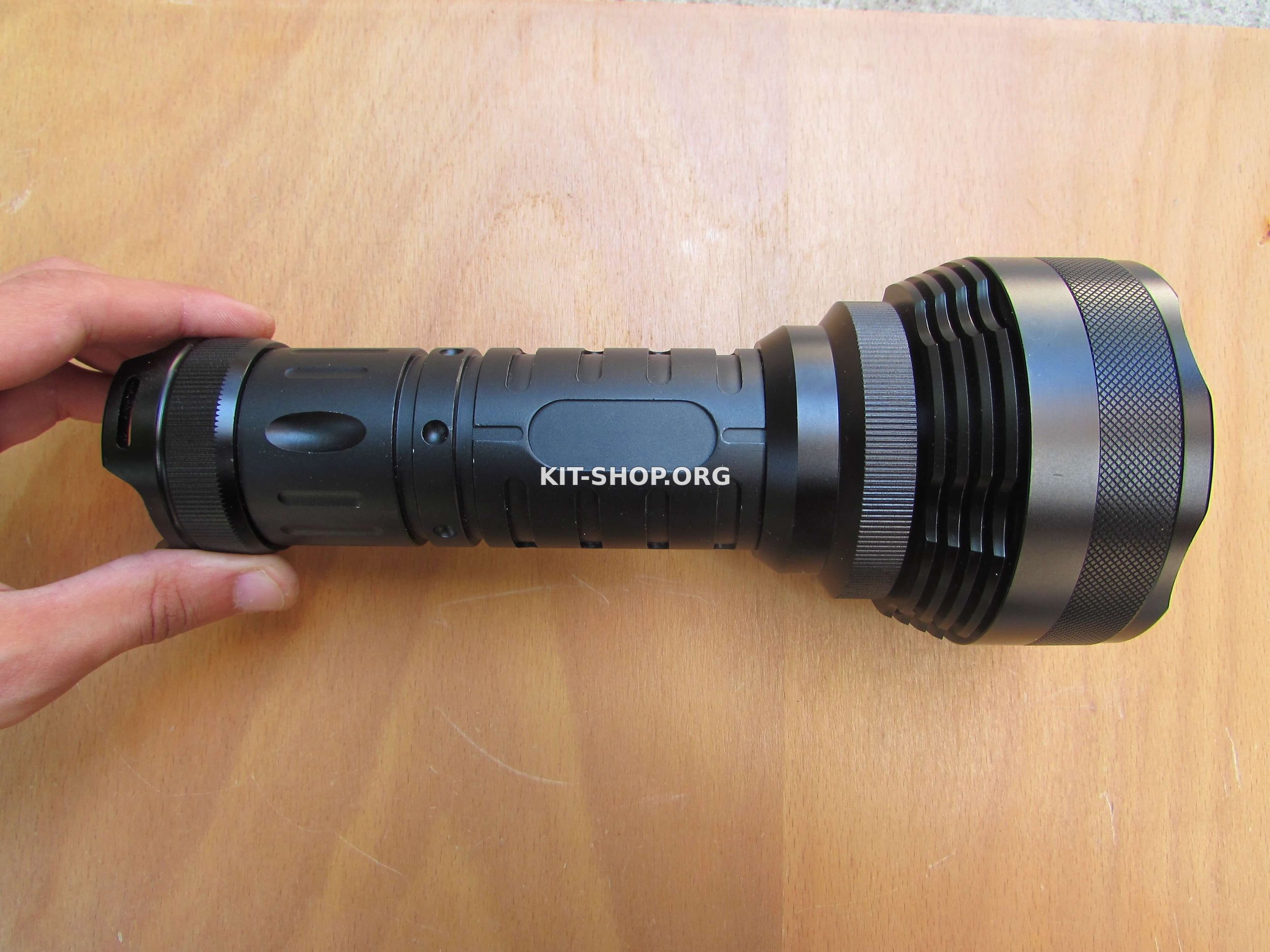

Такое решение позволит снизить потребляемый ток матрицы, следовательно меньше нагрева драйвера и больше КПД. Недостатком является удлиненная форма корпуса, т.к. аккумуляторы расположены друг над другом.

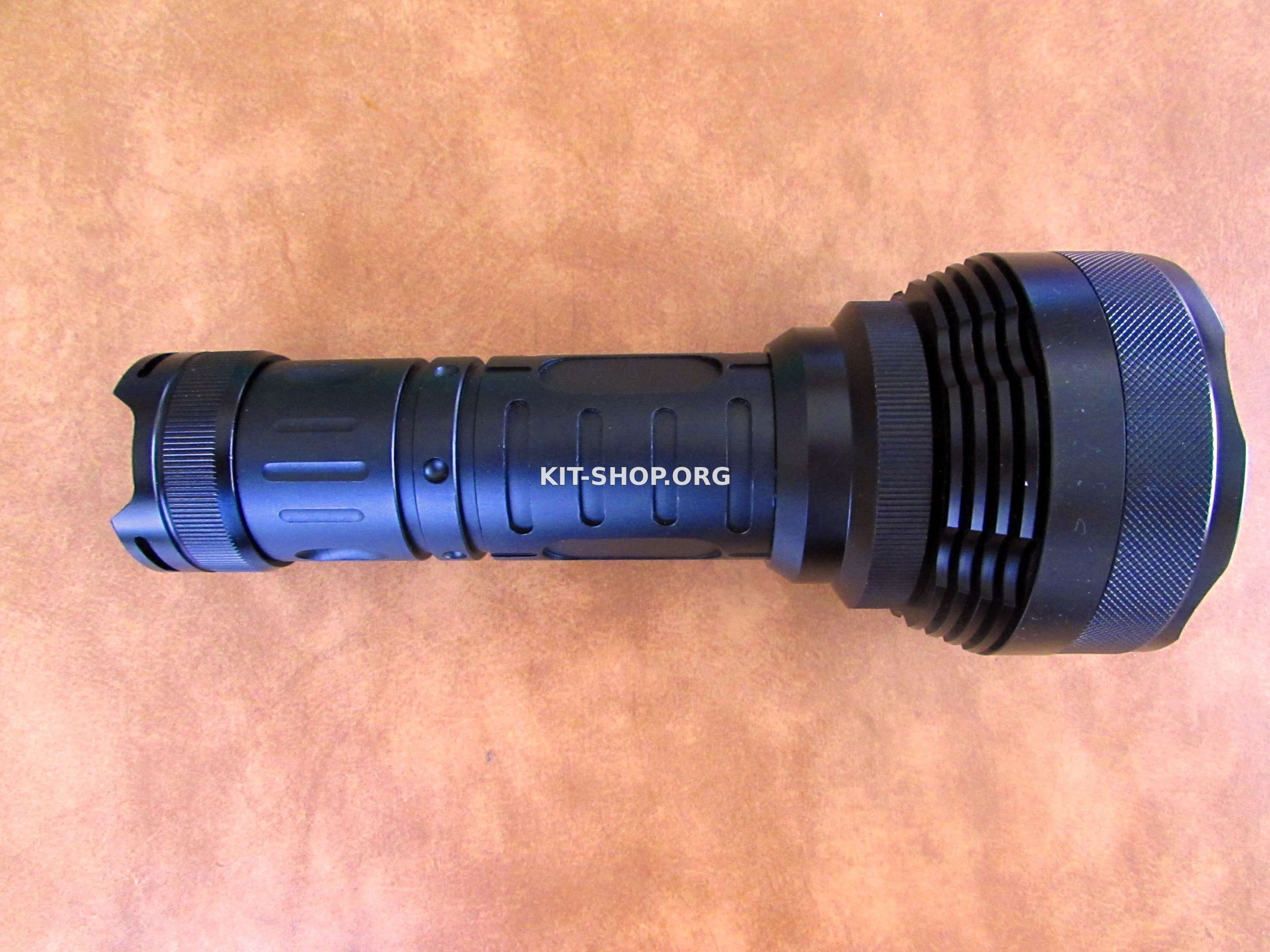

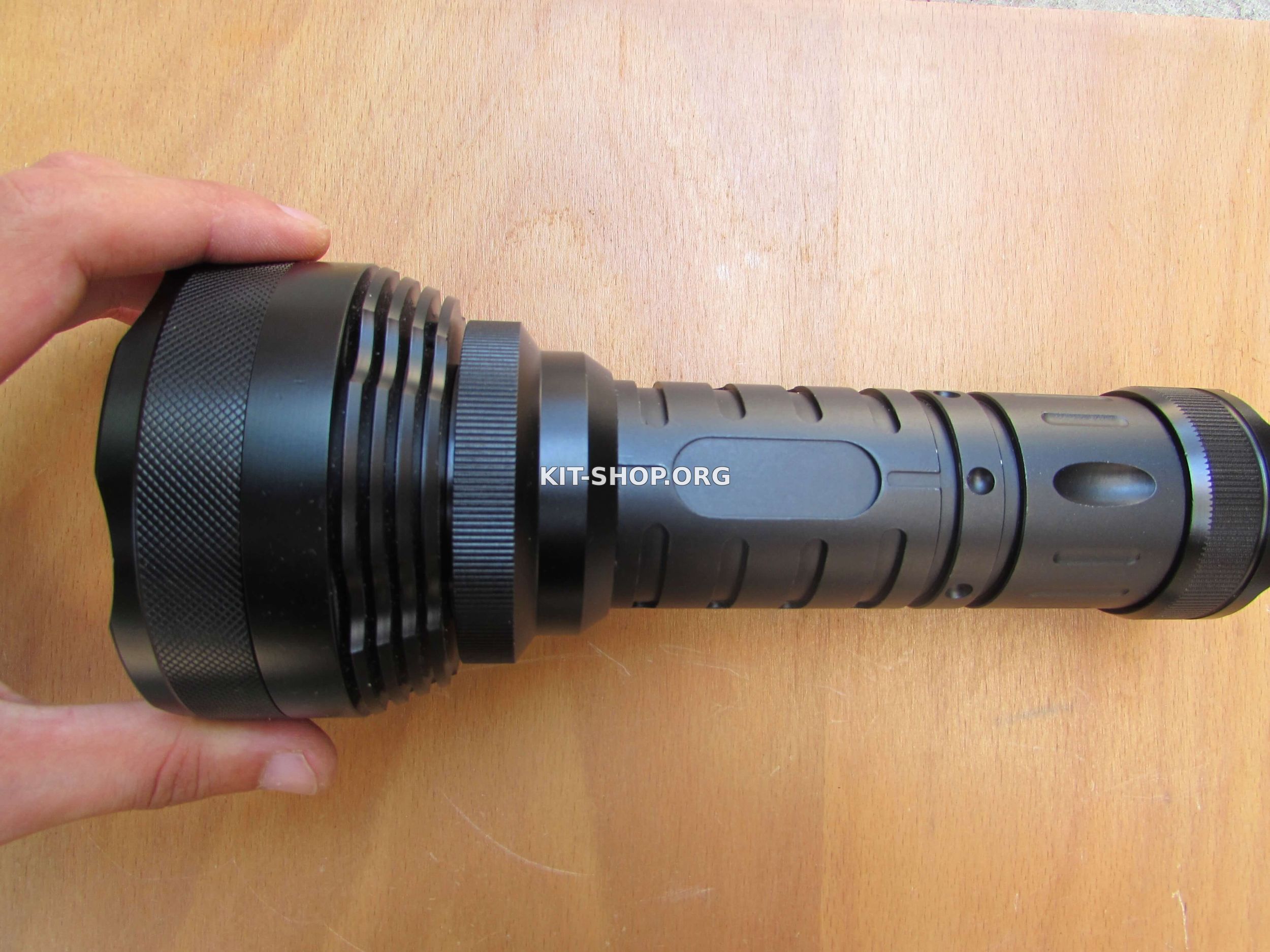

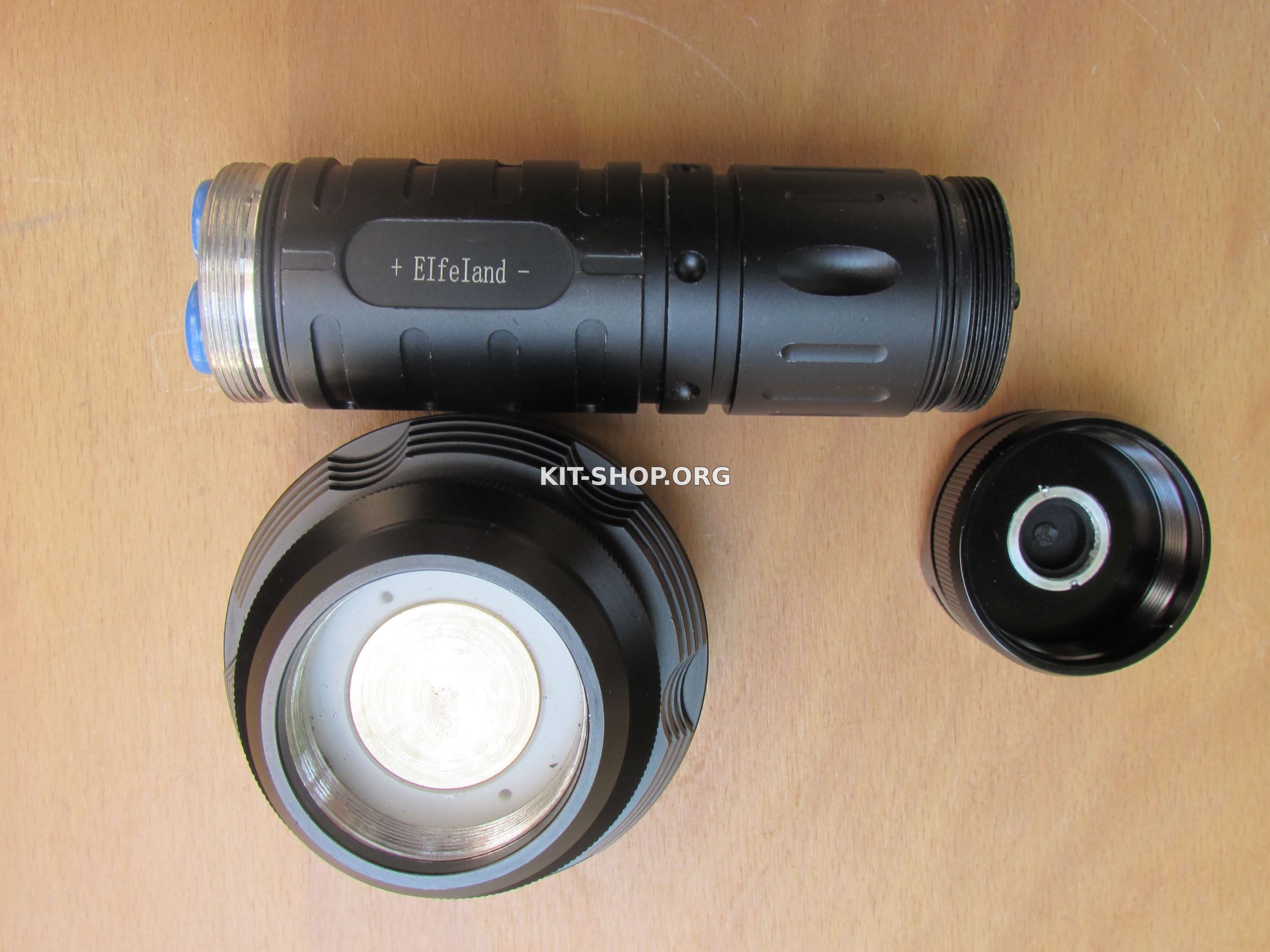

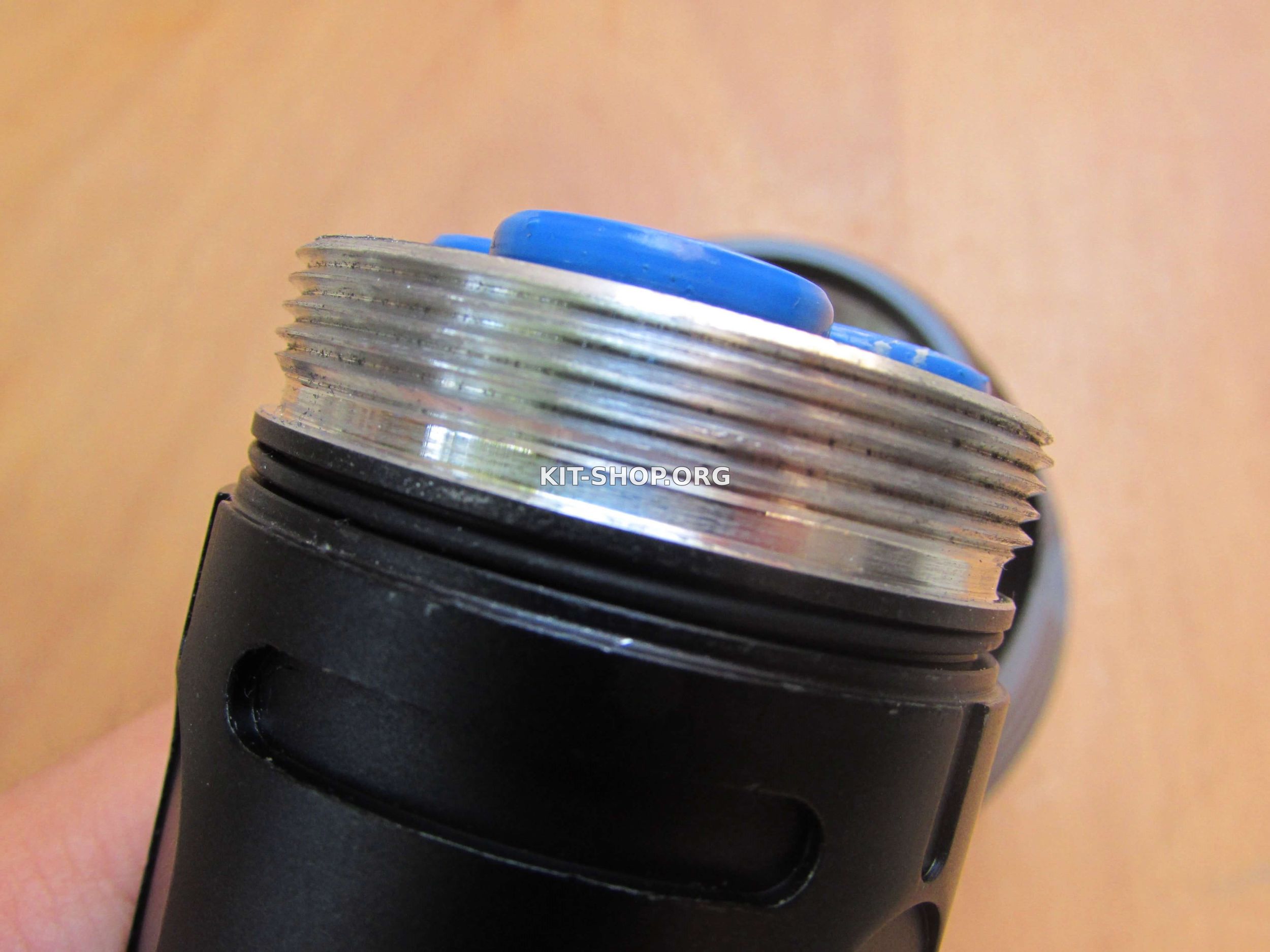

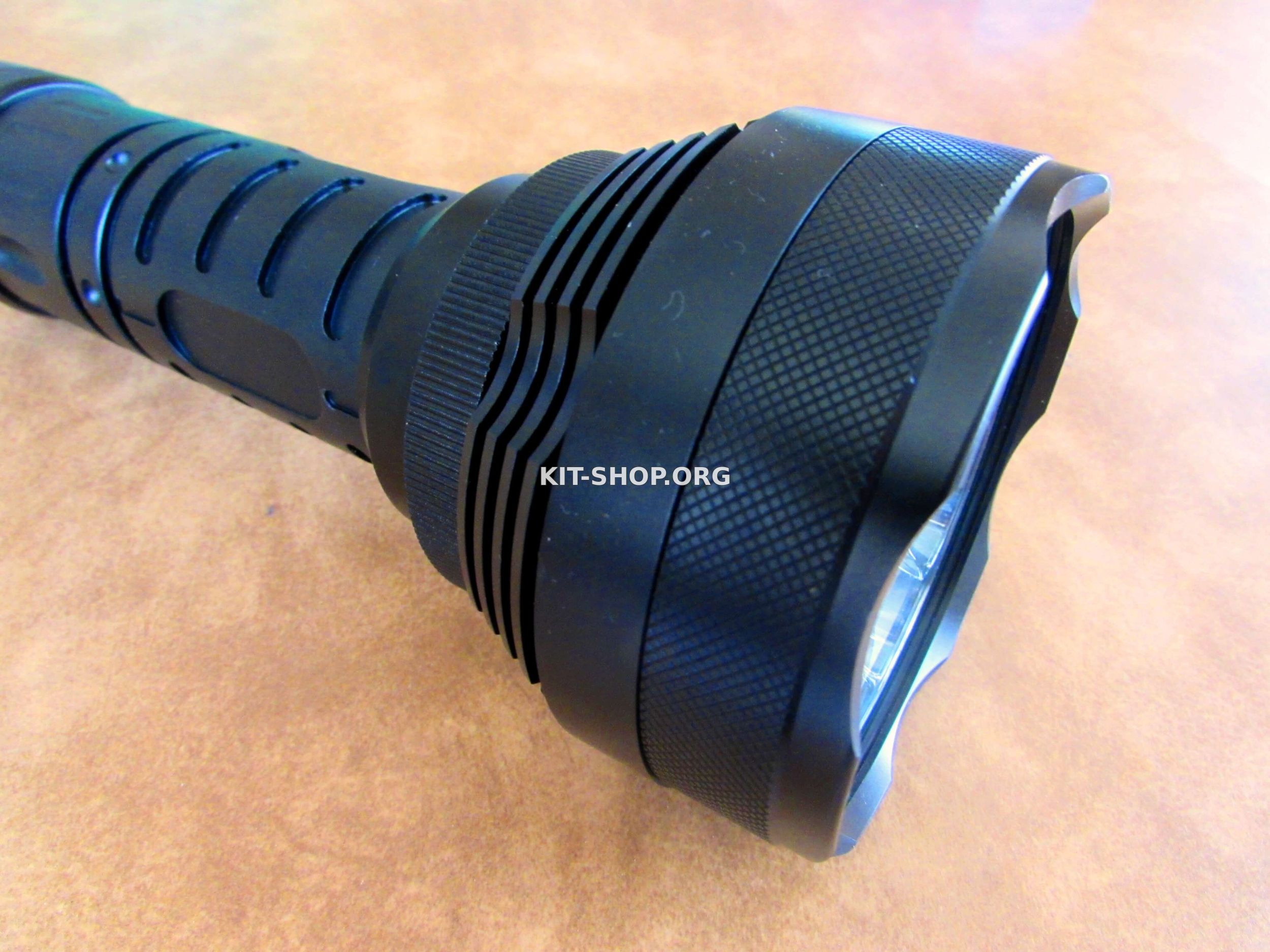

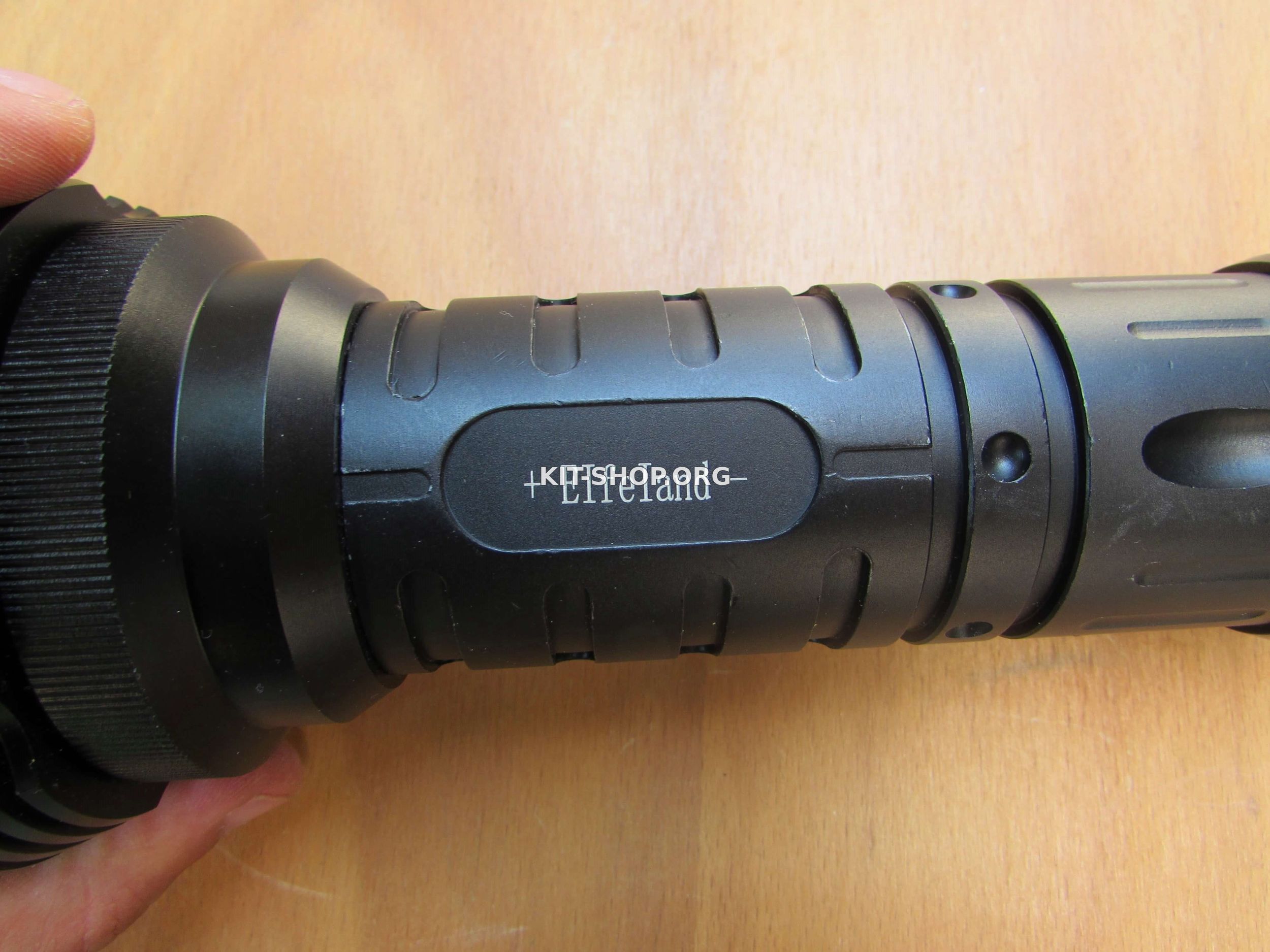

Фонарь влагозащищенный , повсюду можно увидеть резиновые прокладки. Корпус полностью алюминиевый, сделан хорошо.

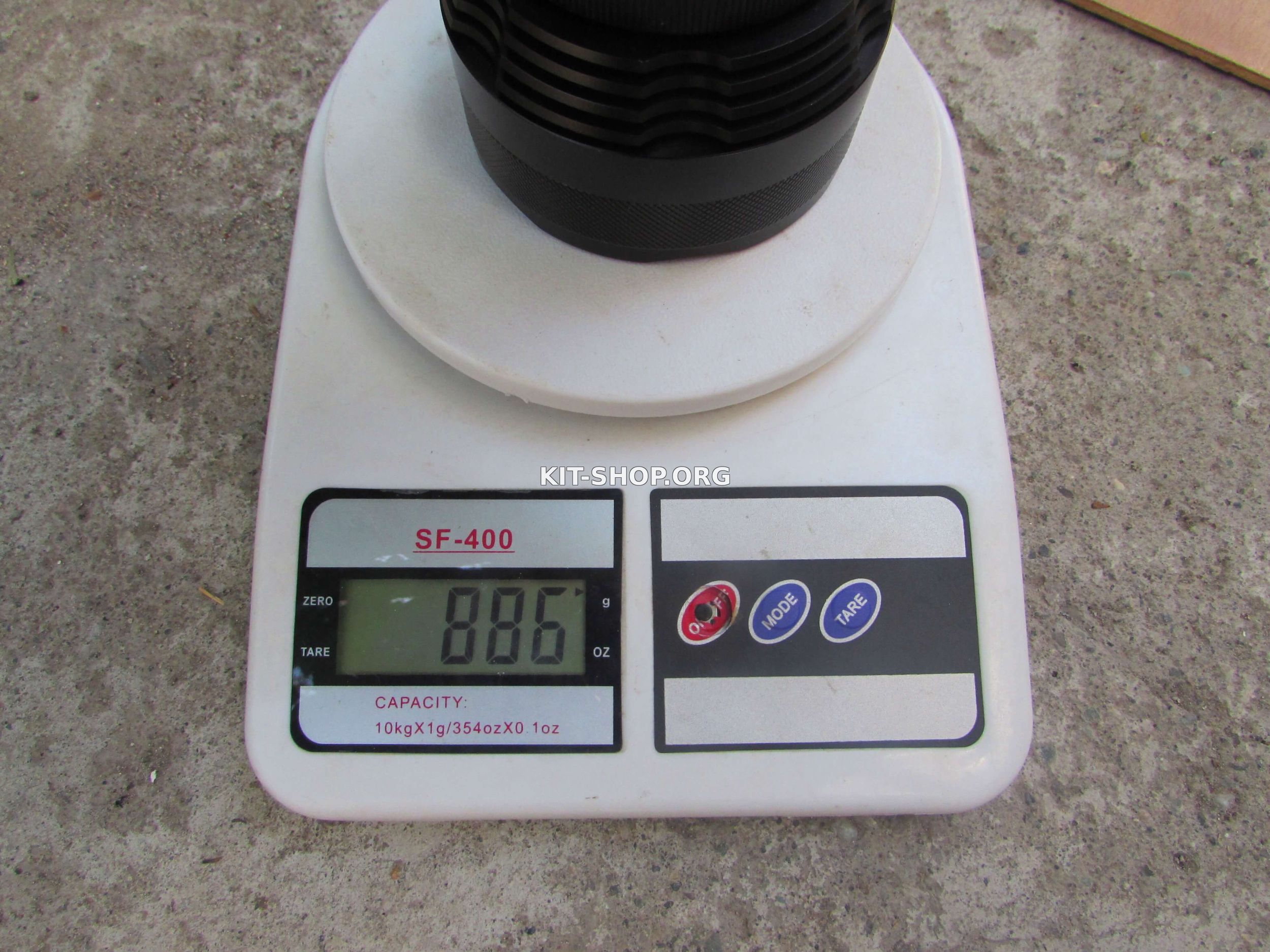

Чистый вес агрегата без аккумуляторов смотрим ниже.

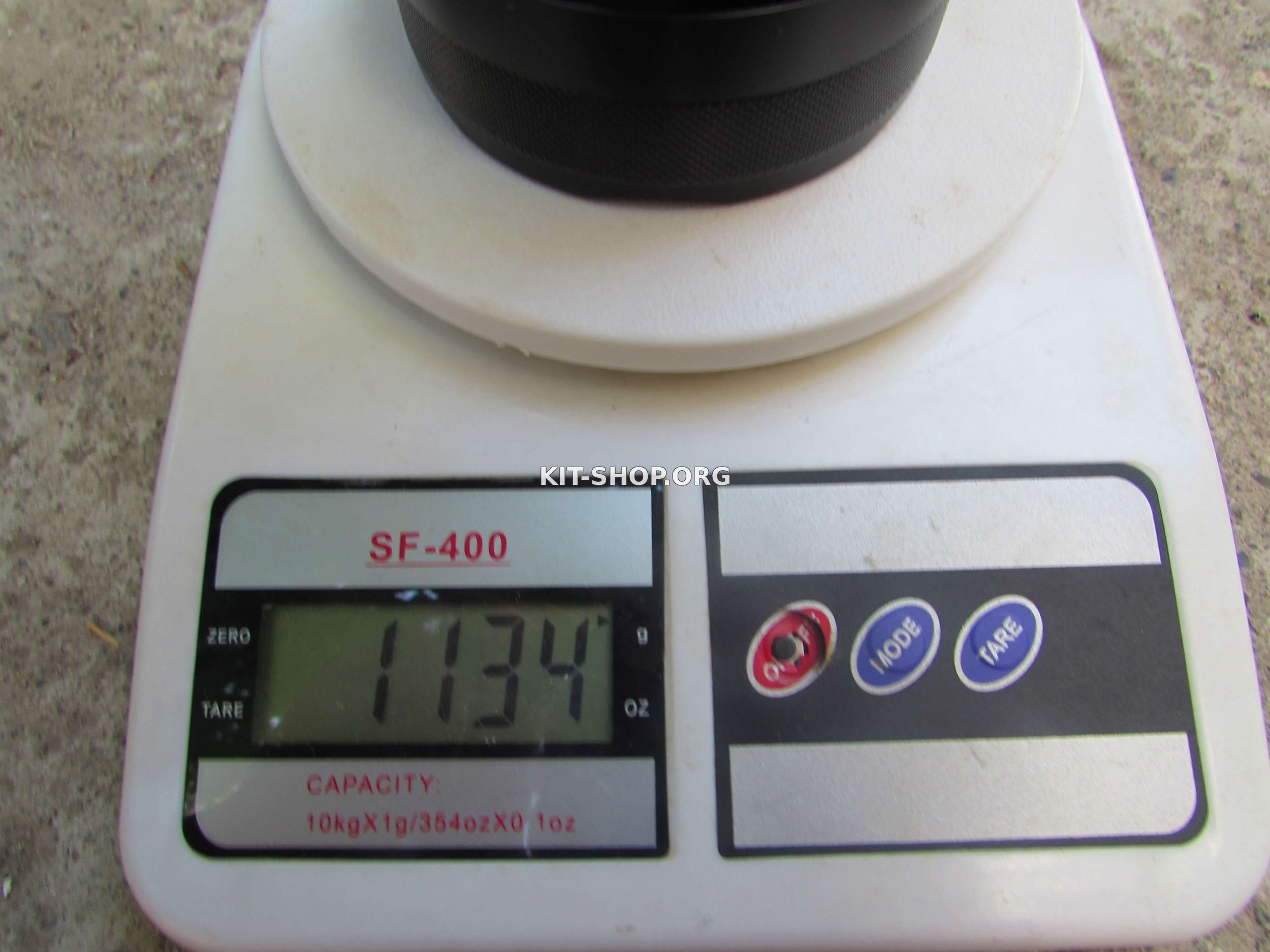

А это вес с полным боекомплектом (6 аккумуляторов 2200мА/ч)

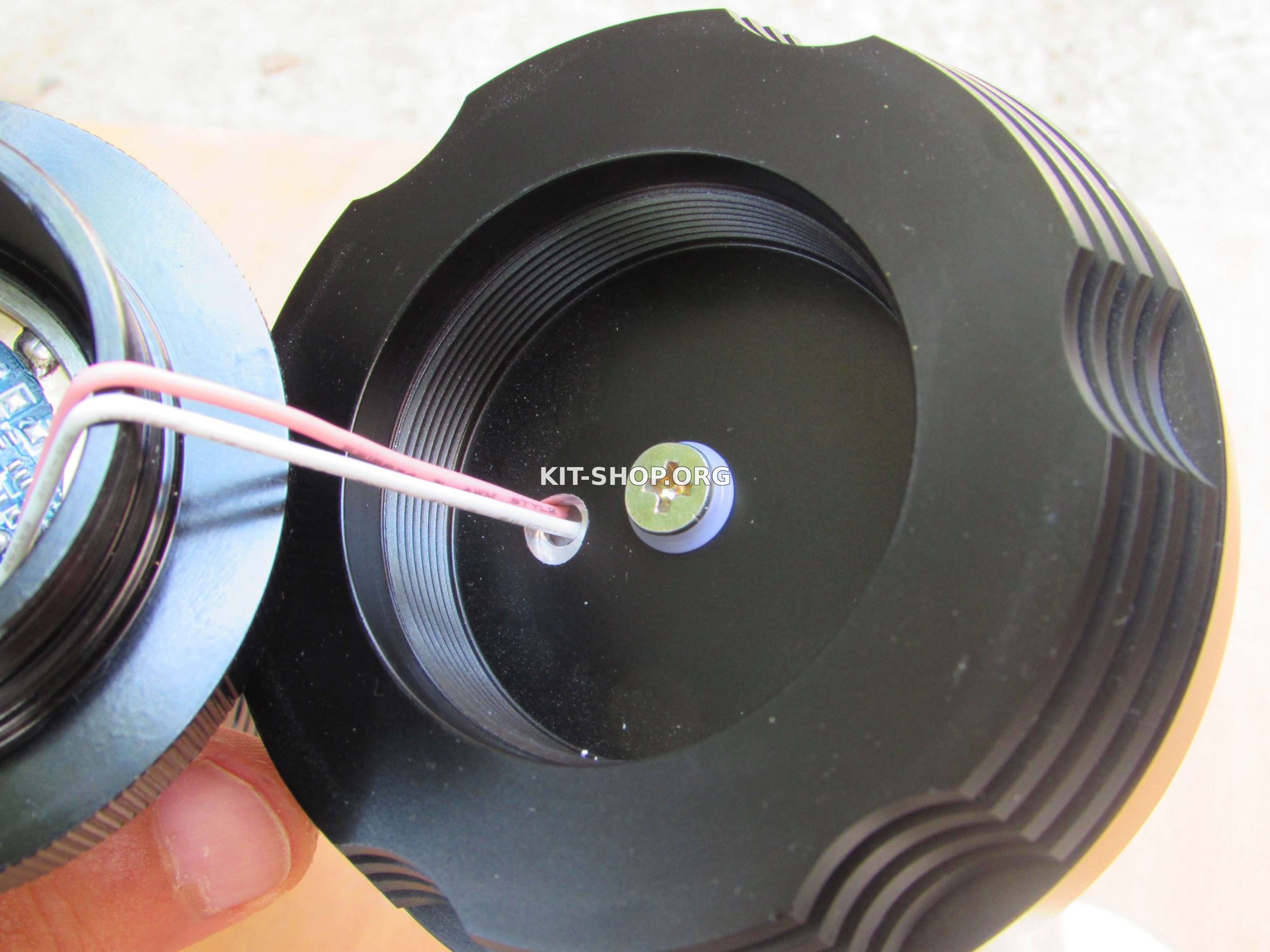

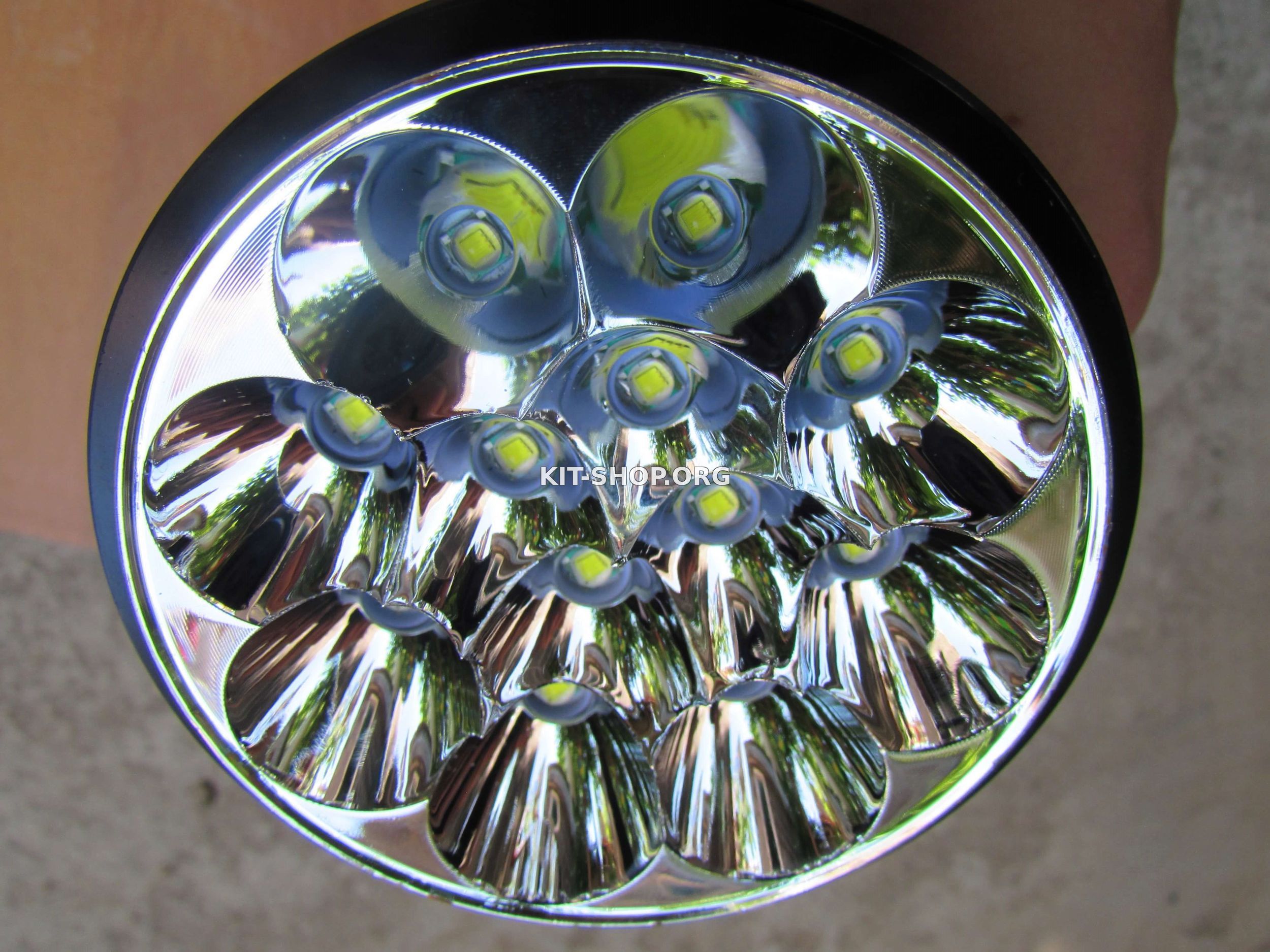

Рефлектор металлический, прикручен одним винтом , к стати под винтом изолирующая шайба.

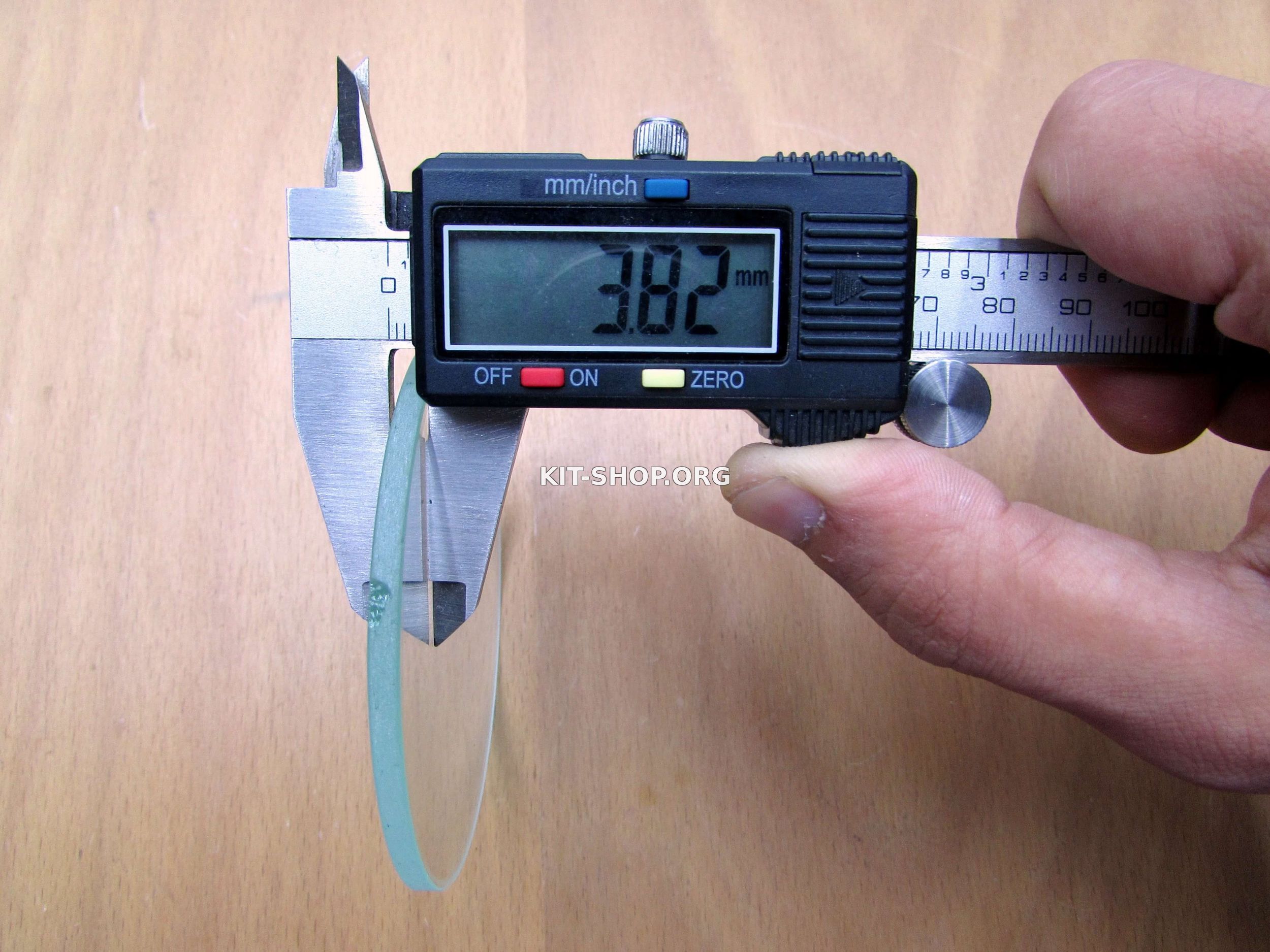

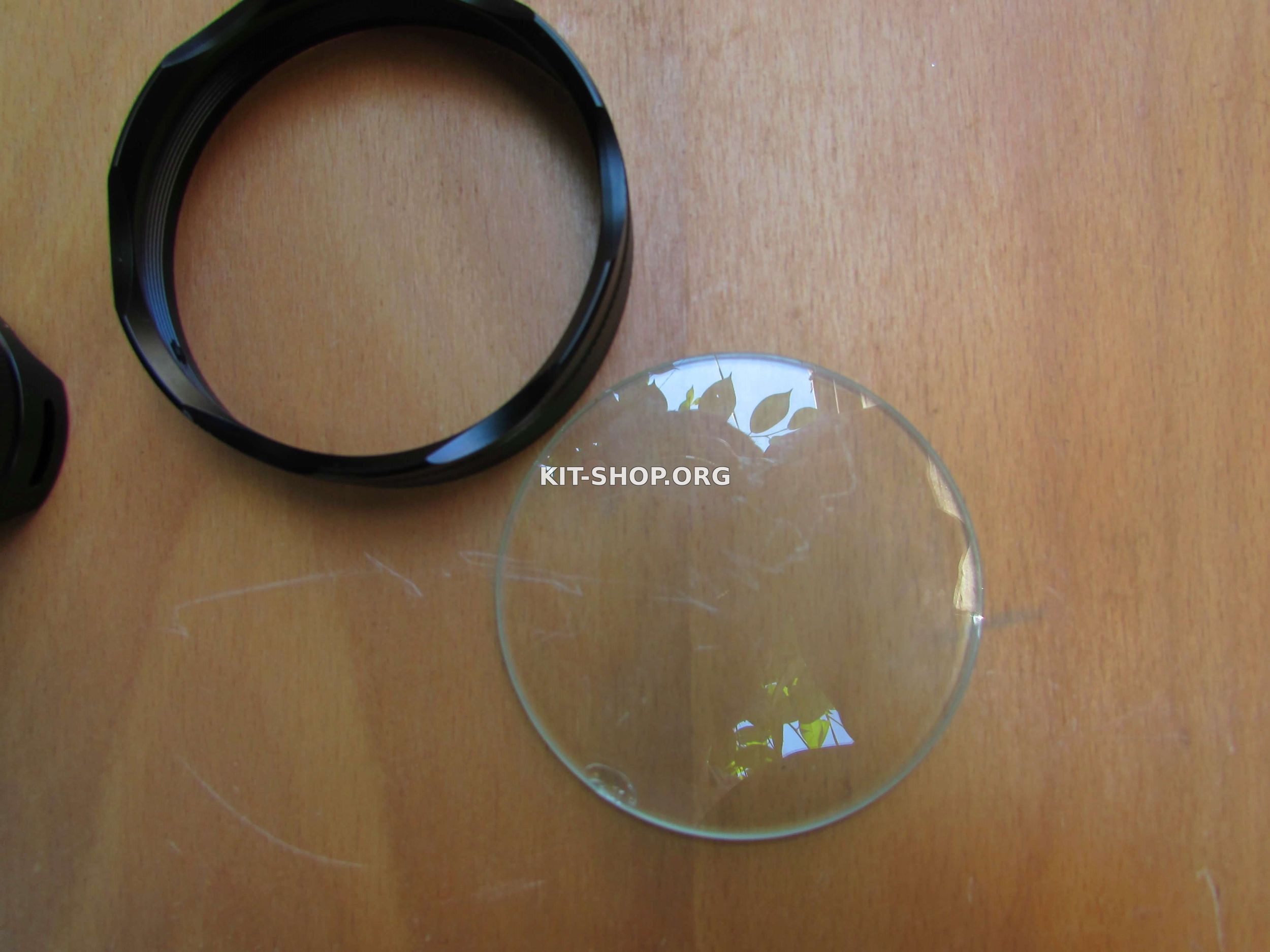

Переднее стекло (в самом деле является стеклом) имеет толщину в 3,8 мм

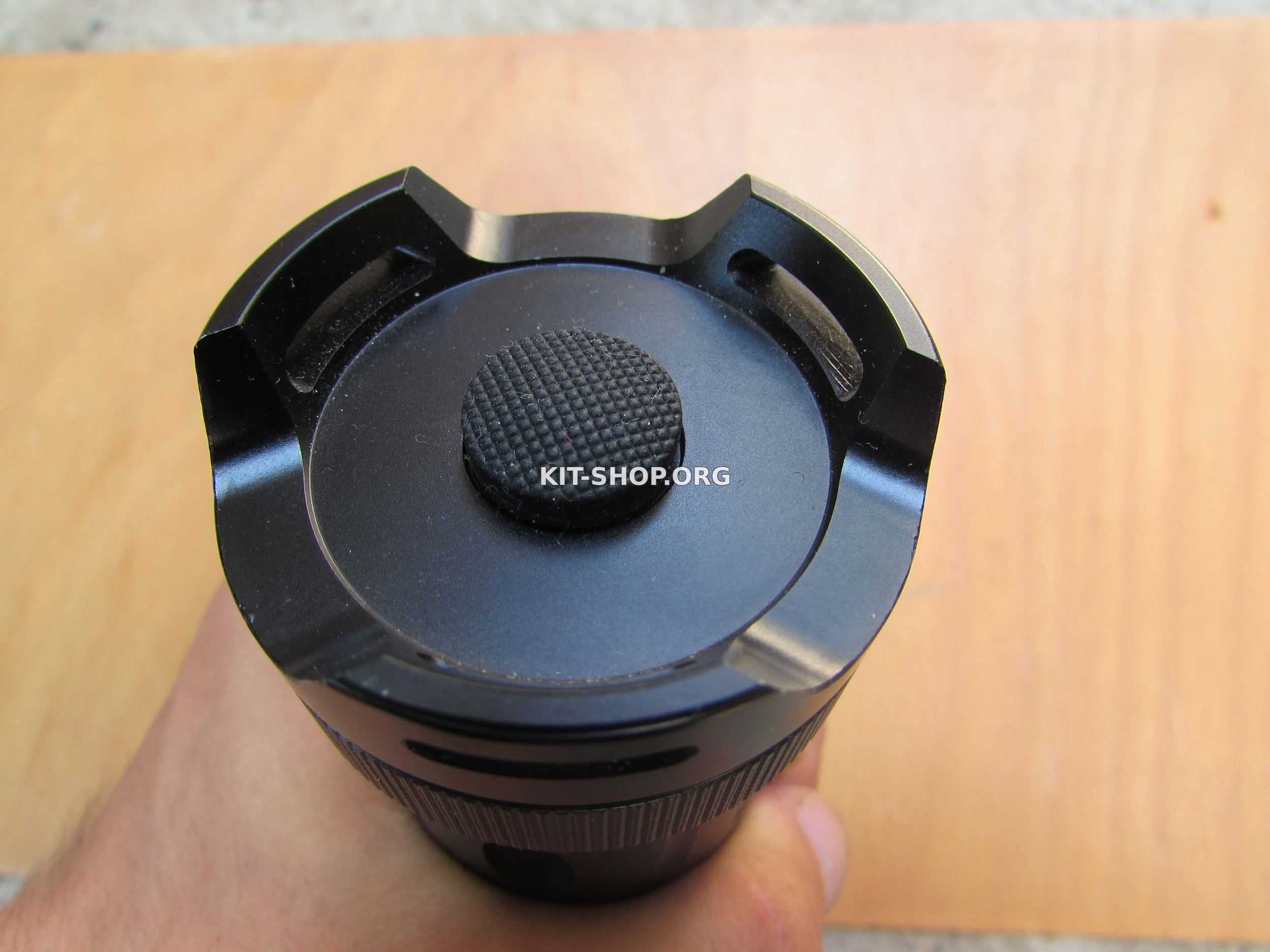

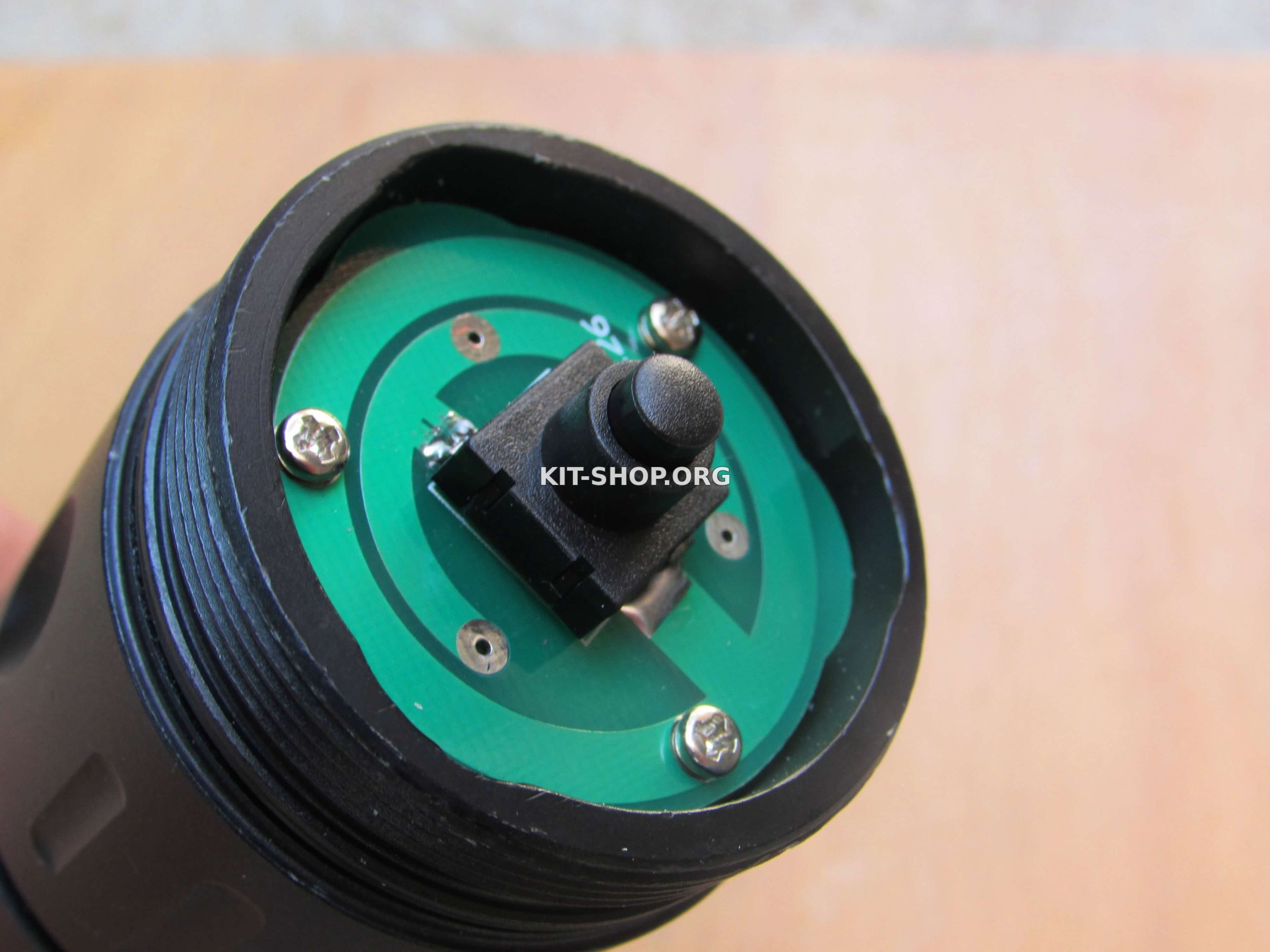

В задней части находится пассивная кнопка, припаяна она на небольшой кусок платы и крепится к корпусу тремя небольшими саморезами.

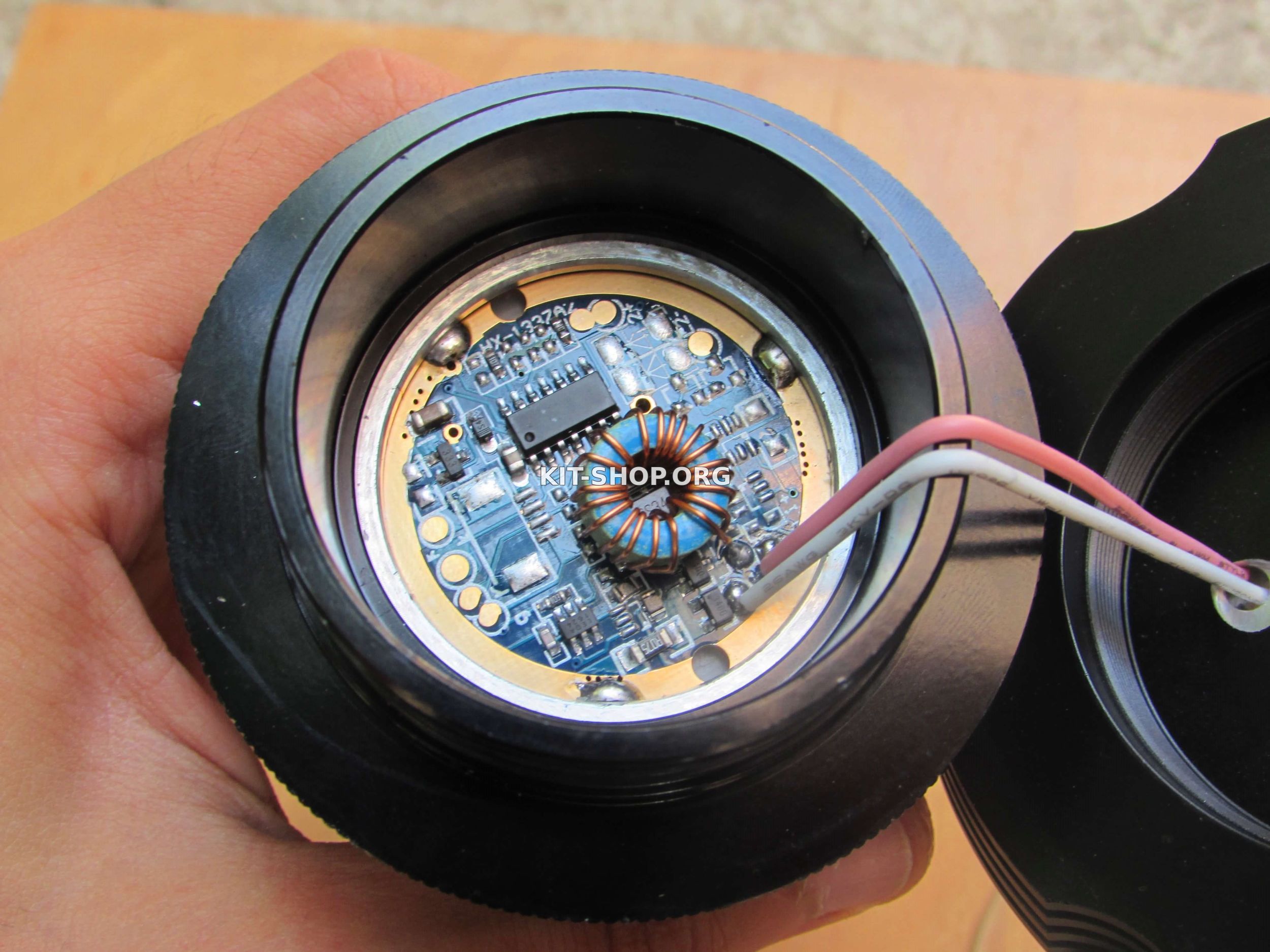

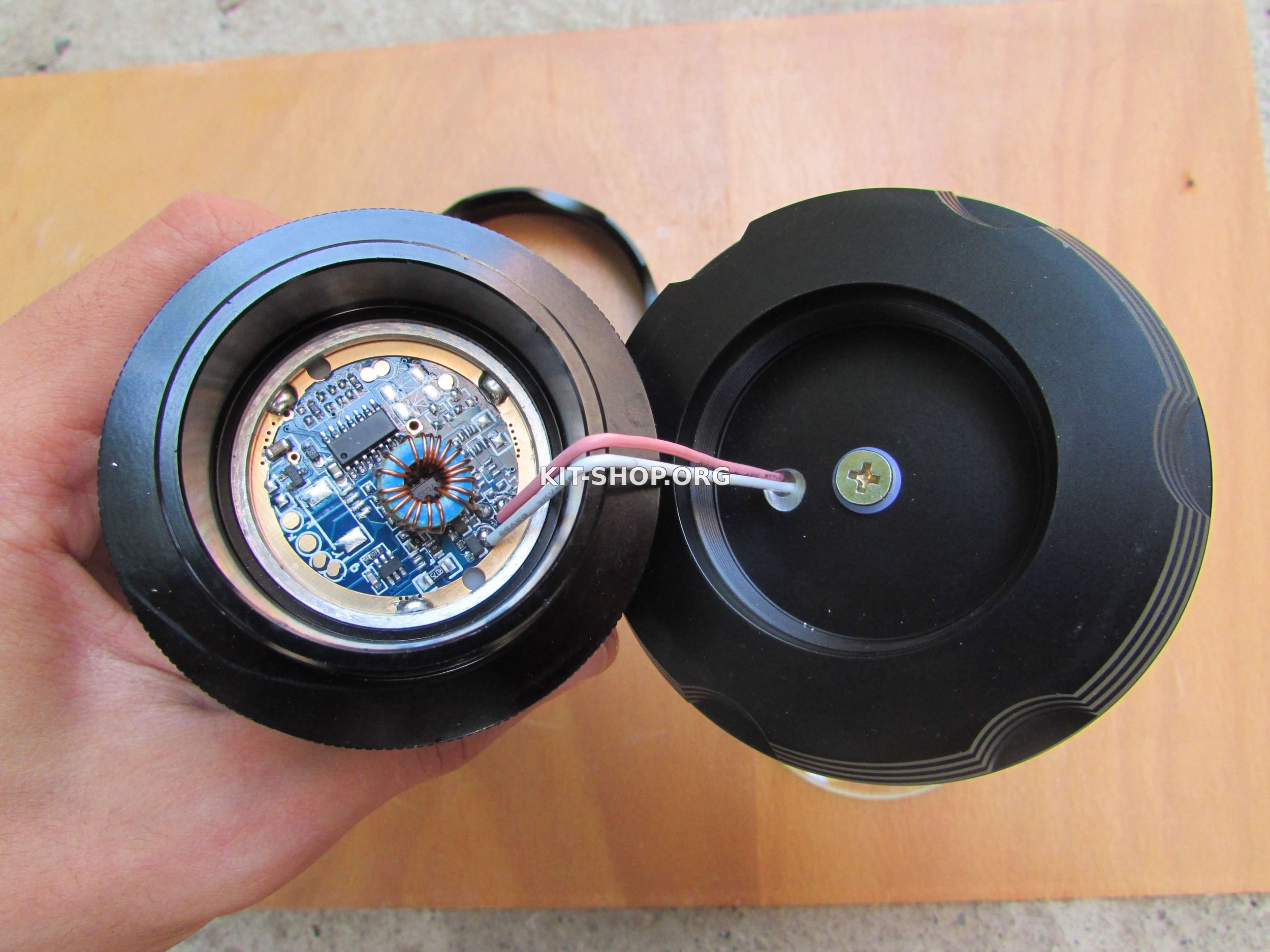

Драйвер - по сути ничего особенного, микроконтроллер, пара транзисторов и мелочевка.





Основной силовой транзистор (полевой) такой маленький, что едва заметил, хотя по нему протекают токи не более 1,8Ампер, а с учетом того, что управляется он ШИМ сигналом, нагрева почти не заметно.
Дроссель - также дохленький, провод около 0,6мм.

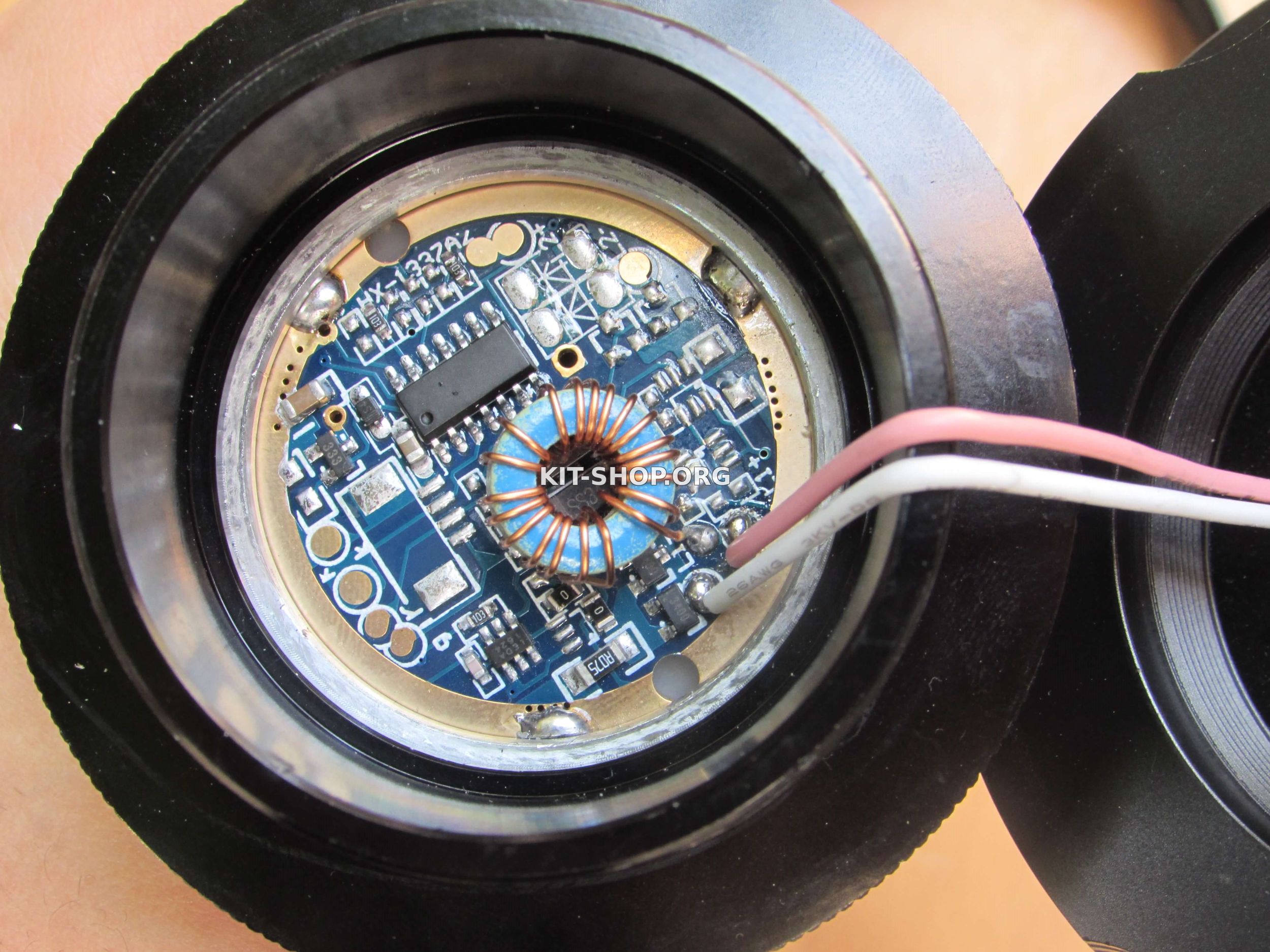

Плата универсального типа, очень много компонентов на ней не запаяно, виднеется место под micro USB разъём, вероятно есть модификация такого фонаря, который можно заряжать непосредственно с любого USB.
Плата драйвера сделана добротно, виднеются позолоченные контактные площадки









Работа

Фонарь имеет 5 режимов работы.
Одно нажатие на кнопку - максимальный режим свечения,
Два быстрых нажатия активирует средний режим
Еще два быстрых нажатия - минимальный режим
Далее режим стробоскопов, который также активируется двумя быстрыми нажатиями кнопки.
Последний режим работы предназначен для сигнально-поисковых операций (своеобразный стробоскоп), активируют режим тем же способом, как и предыдущие.

Корпус ничуть не нагревается даже при долговременной работе при максимальном режиме, в этом плюс огромного алюминиевого корпуса.

Тесты.

Проверим ток потребления от аккумулятора в определенном режиме

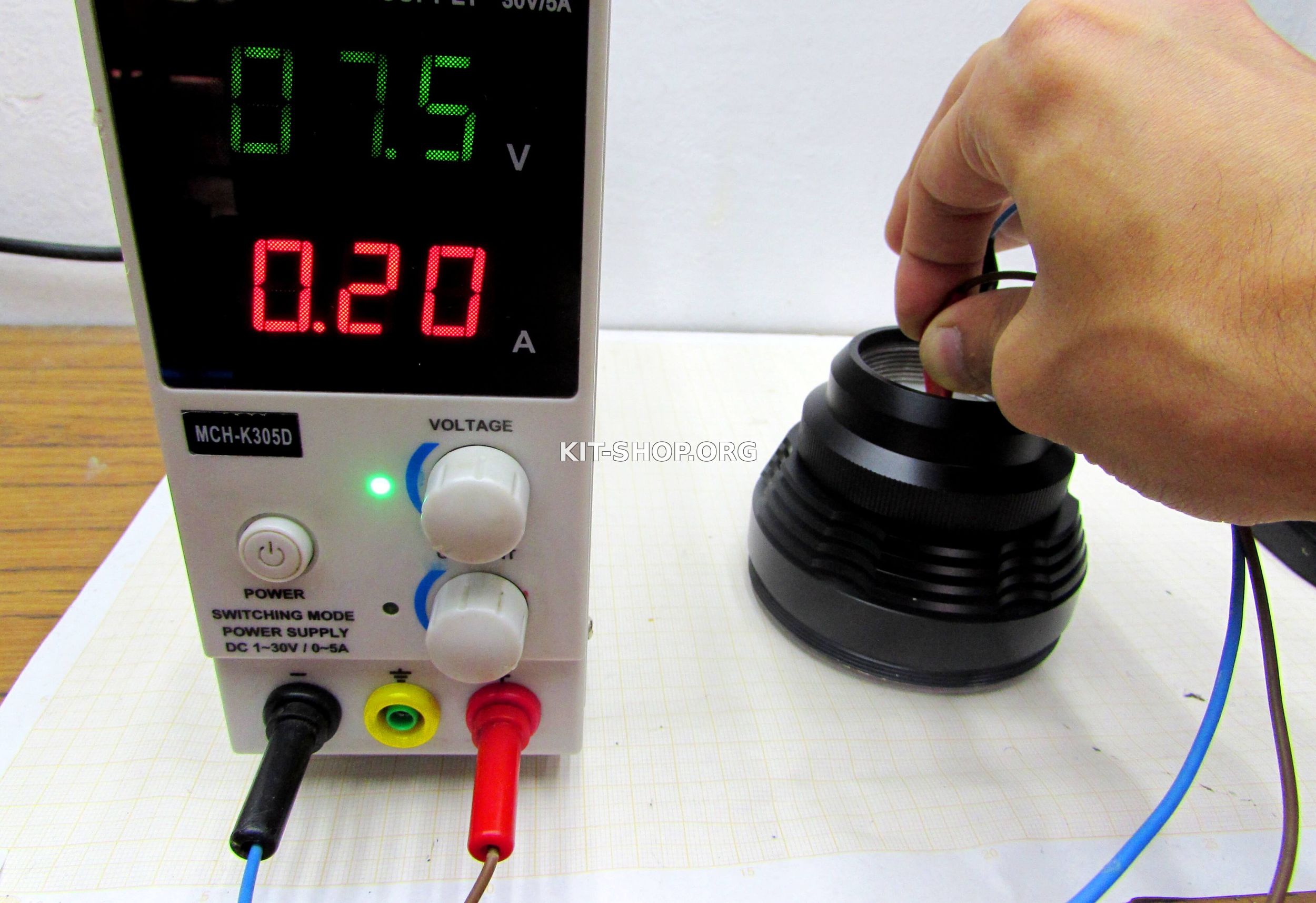

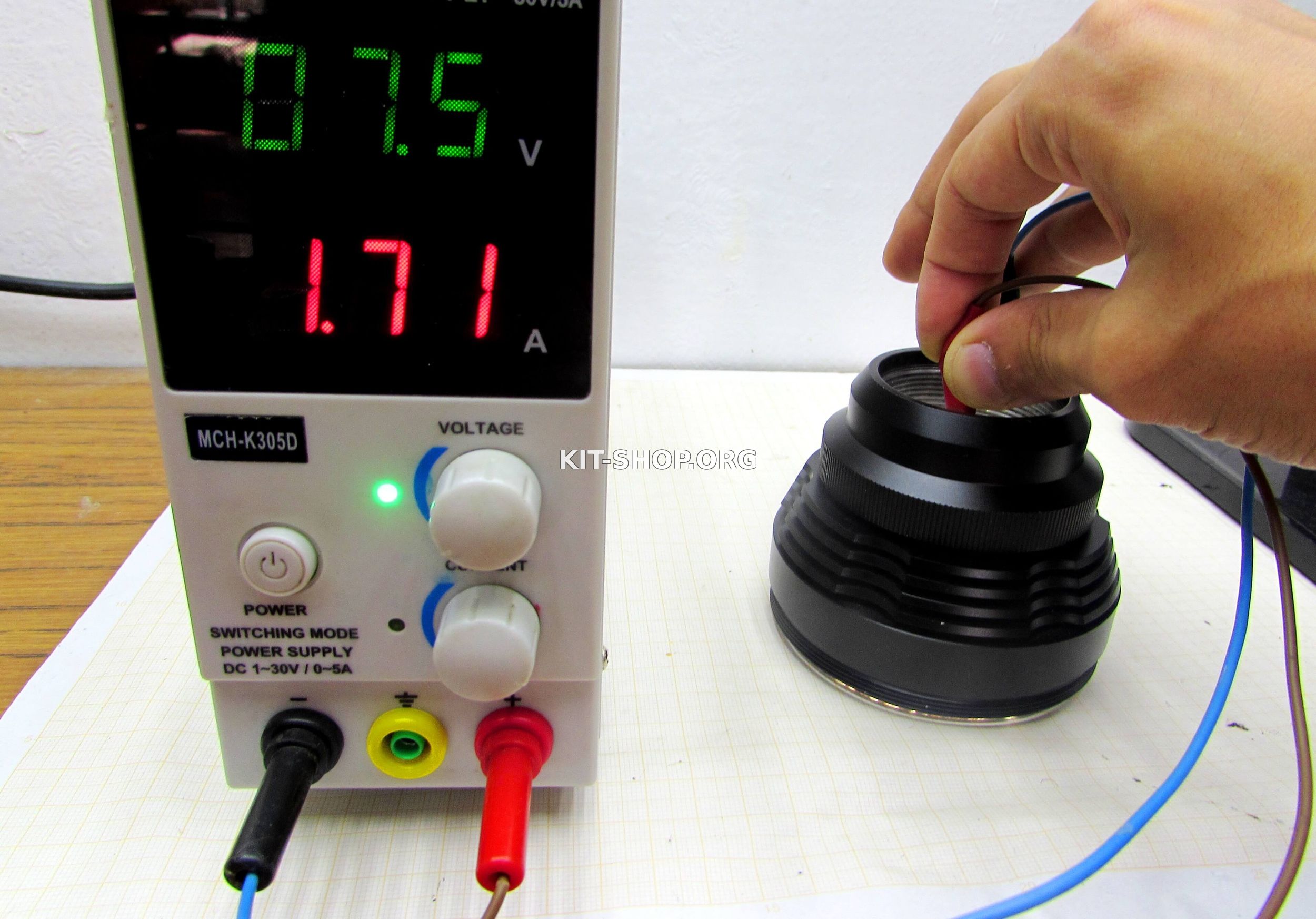

На лабораторном боке питания выставлено напряжение в районе 7,4Вольт

Максимальный режим 1,7A

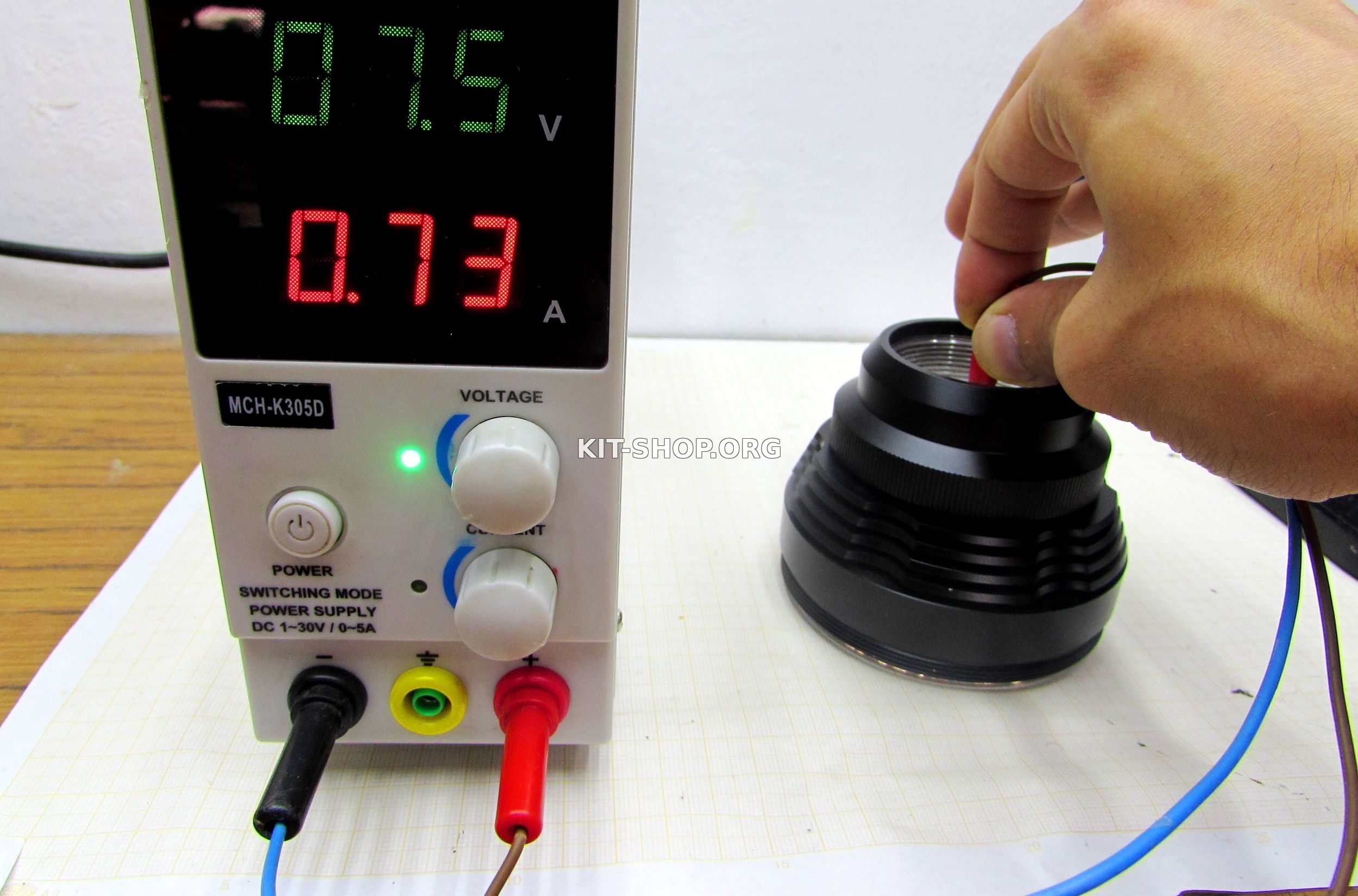

Средний режим 730mA




Минимальный режим 200mA




Судя по тестам максимальная мощность составляет в районе 13-15Вт (7,4Вольт Х 1,7Ампер) и это без учета КПД.
Световой поток заявленный производителем составляет 15.000Lm, мощность 80W
На самом деле с таким раскладом с 12-и матриц xm-l t6 не снять столько. Эффективный световой поток составляет в районе 100Lm на 1Ватт мощности (для каждого светодиода)
Номинальная мощность - 2Вт, но по идее с одной матрицы можно снять до 10Вт, при этом наблюдается ухудшение характеристик. То есть, в теории с 12-и светодиодов XM-L T6 можно снять до 120Вт, но не в нашем фонарике , т.к. не потянет драйвер, аккумуляторы да и тепловыделение в этом случае будет огромным.
Отсюда и кол-во люменов, номинальный световой поток 280-380Lm, умножая на кол-во светодиодов получаем около 4600Lm, но если выжимать из матриц все, люменов будет в несколько раз больше.


Несколько срав,нений, сравнивал с фонариком skyray king

Плюсы

1) Светит покруче ксеноновых фар авто, реально яркий.
2) За счет использования повышенного напряжения питания он очень экономичный
3) Многофункциональный, почти все режимы работы необходимы в экстремальных ситуациях
4) Влагозащищенный

Минусы.

1) Для зарядки аккумуляторов их сперва нужно вынимать - это пожалуй, основной недостаток.

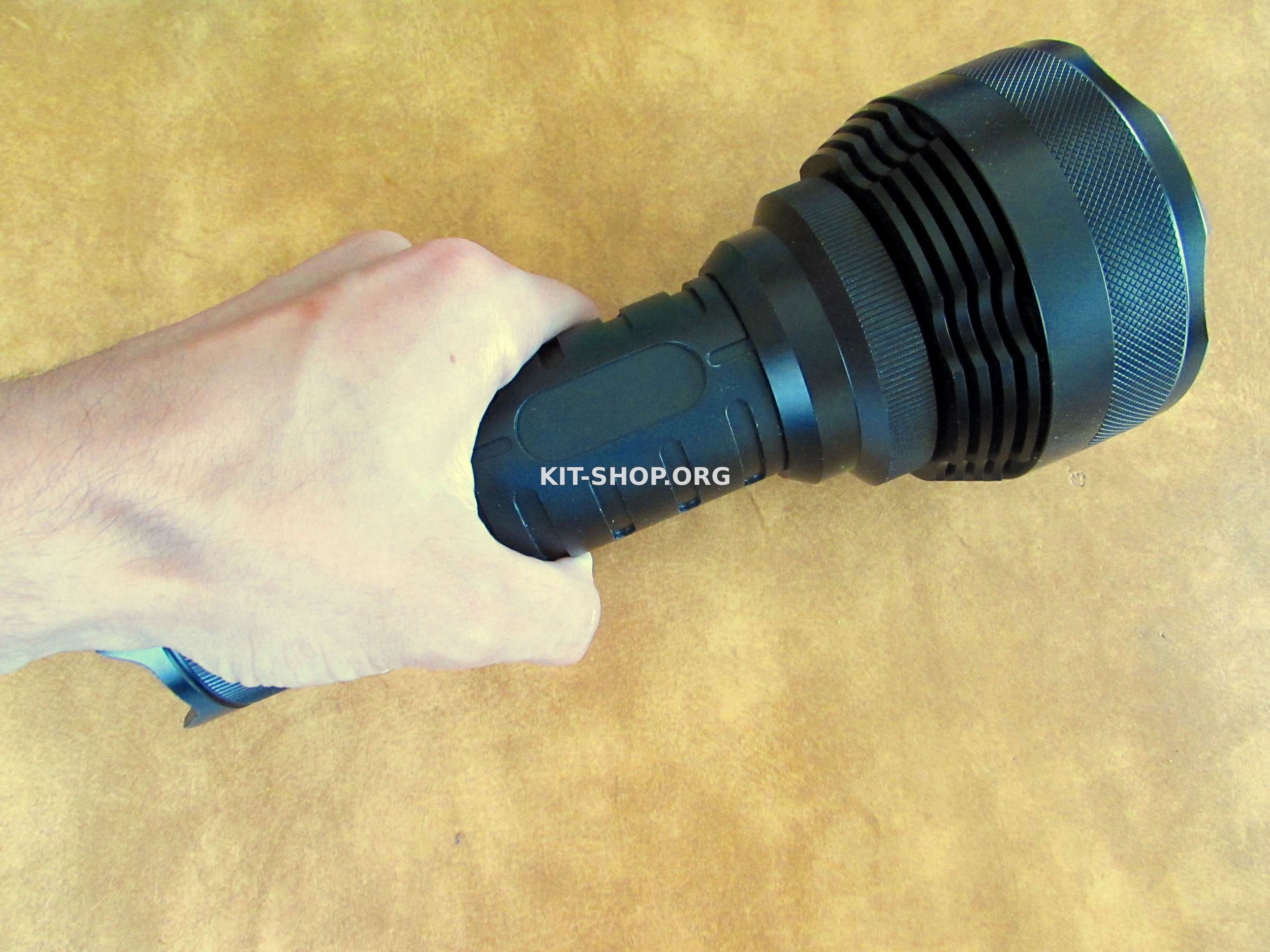

2) Вес - более 1кг, такой явно не подходит для повседневных нужд.
3) В комплекте отсутствуют аккумуляторы и зарядное устройство, НО! есть вариант , который комплектуется и тем и другим , правда стоит дороже.
4) Цена...


Все остальное можно посмотреть в сопутствующем видеоматериале
