Обзор набора инструментов JAKEMY JM-8150

Товар  можно купить тут

Поскольку время от времени приходится заниматься ремонтом разнообразной электронной техники, то животрепещущим вопросом стал вопрос соответствующего инструмента. Кроме того, производители применяют в своих изделиях целый ассортимент крепежа. Никакой унификации нет, а зачастую присутствует стремление защитить свою продукцию от ремонта вне авторизованных сервисных центров и для ремонта одного изделия требуется целый спектр инструментов.

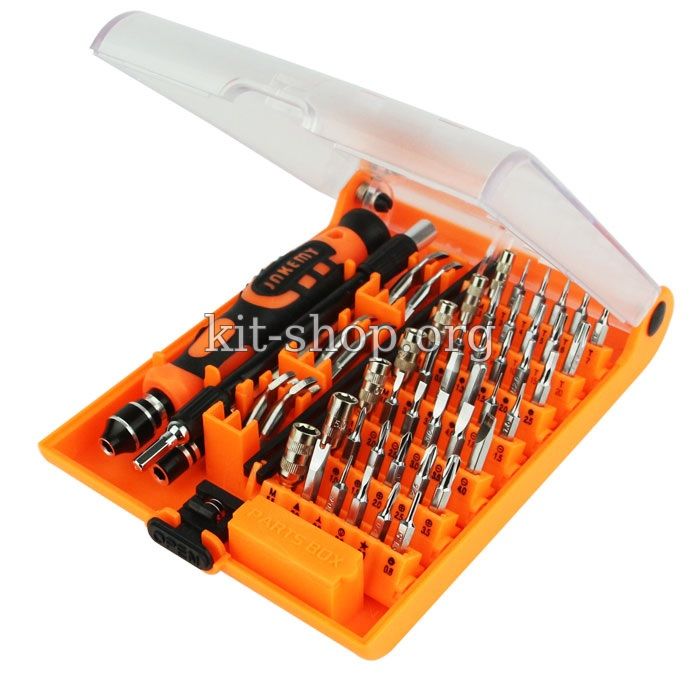

Покупать все по отдельности долгое занятие и потому решил приобрести набор мелкокалиберного прецизионного инструмента JAKEMY JM-8150 для моделирования и электроники из 52 предметов.

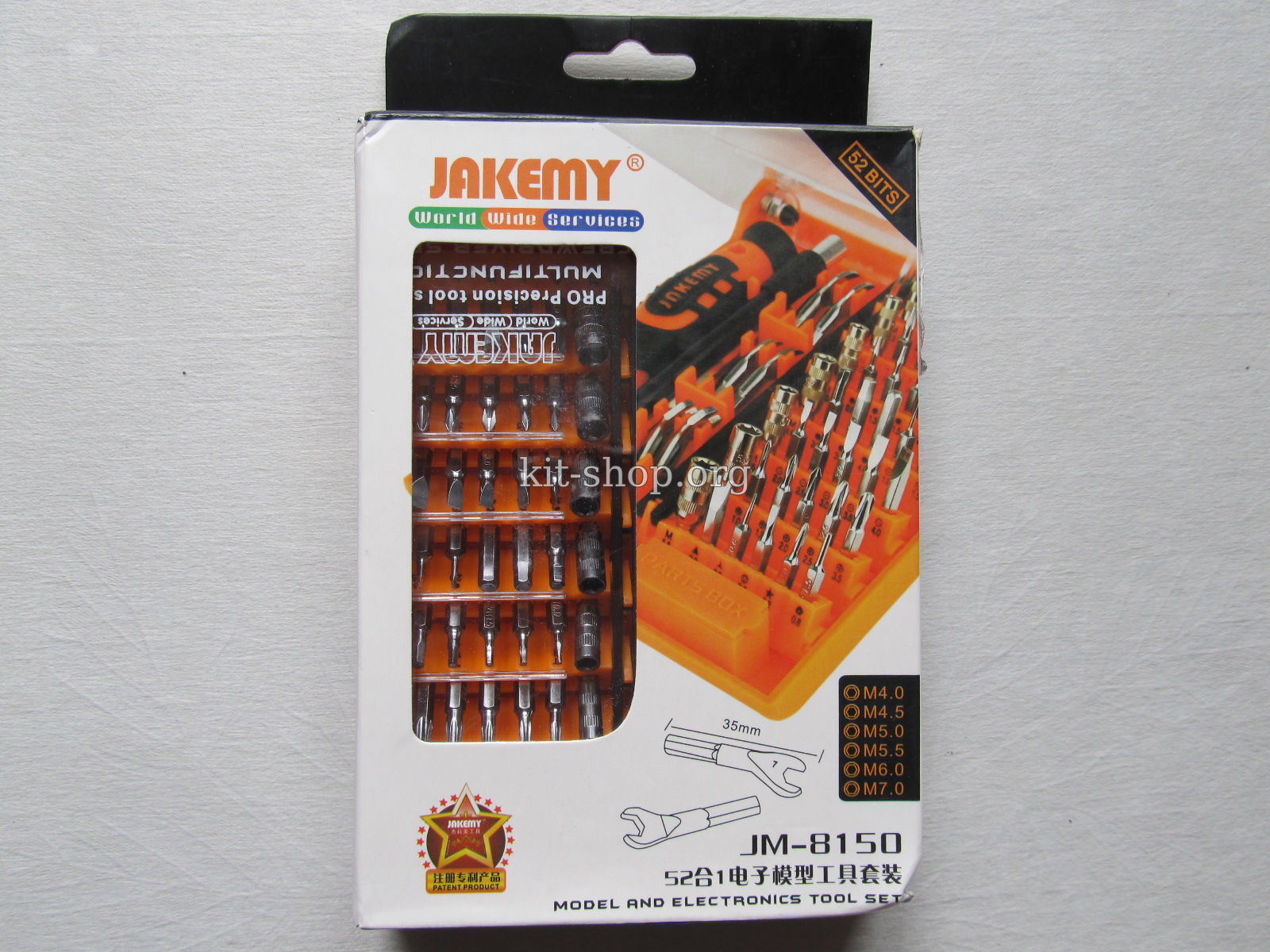

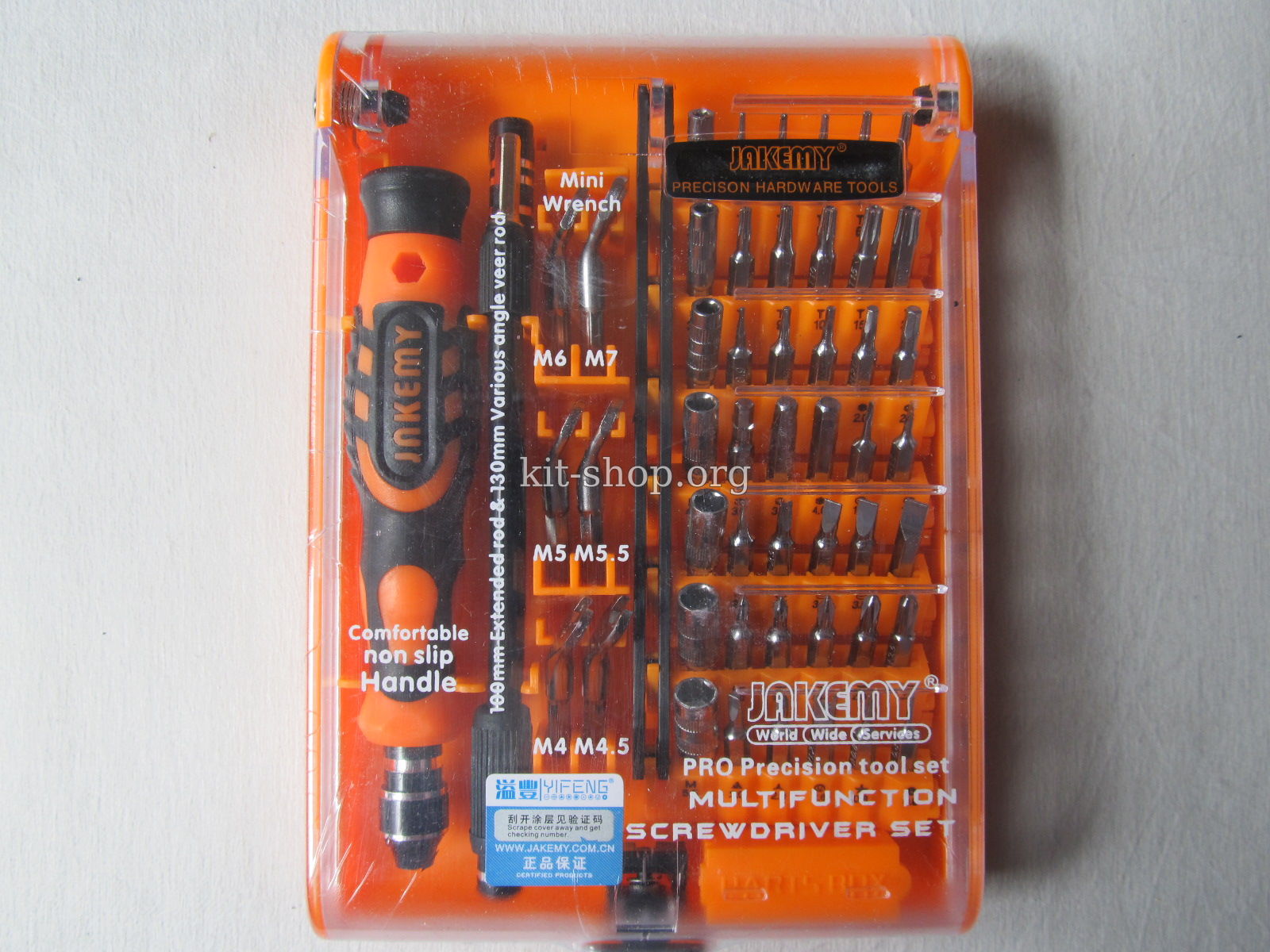

В дороге упаковка слегка пострадала, но бокс с инструментом не остался вредим.

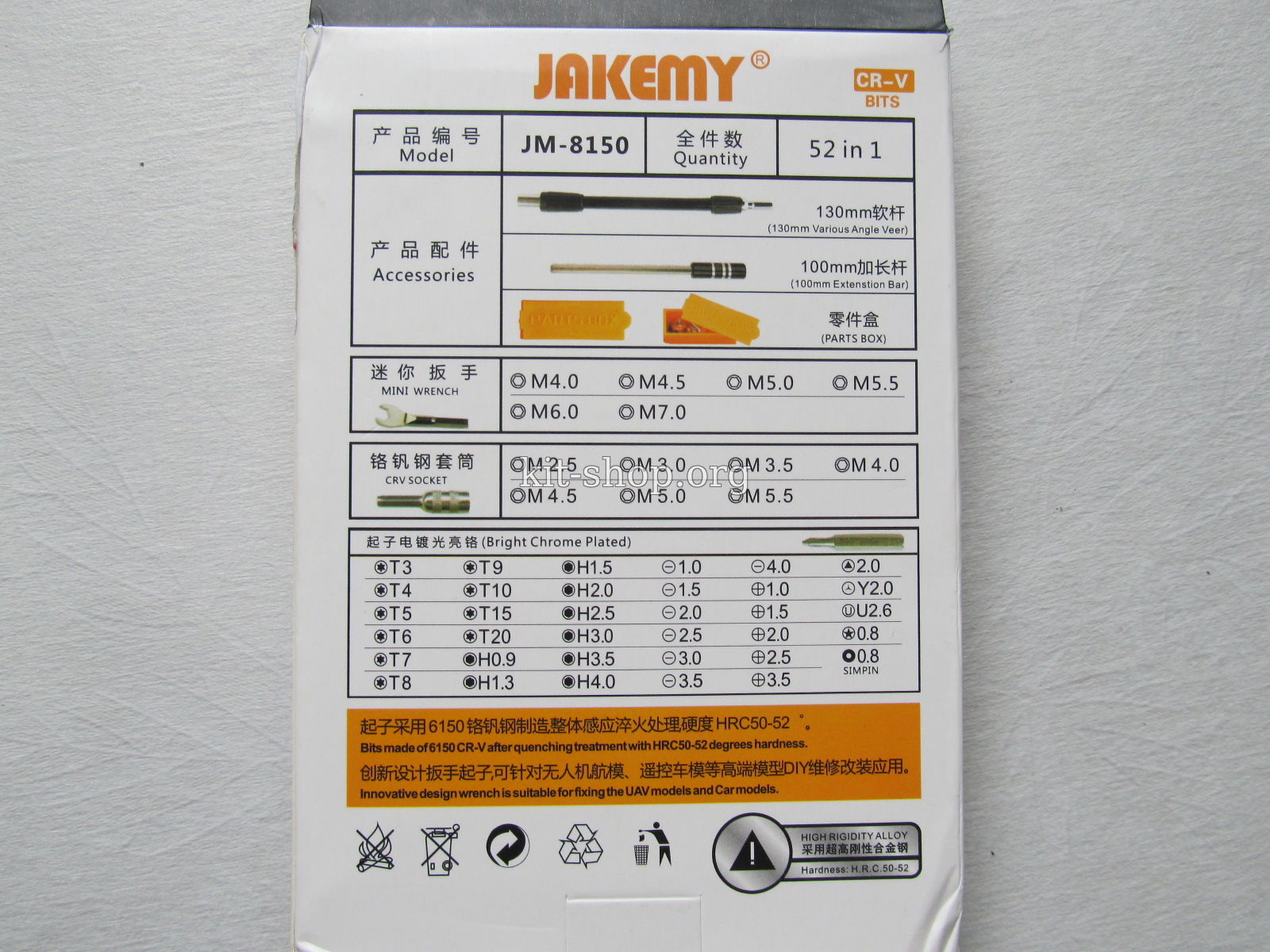

Согласно надписи на упаковке, биты, изготовленные из легированной стали CRV-6150 (хром, ванадий). После закалки твердость по шкале Роквела составляет 50-52 HRC.

Справочно: твёрдость 60 единиц – самое высокое значение для ножей. Все, что свыше, означает, что нож твердый, но хрупкий. Поэтому большинство качественных клинков имеют твердость от 52 до 58 HRC.

Таким образом, материал лишь немногим уступает клинковой стали.

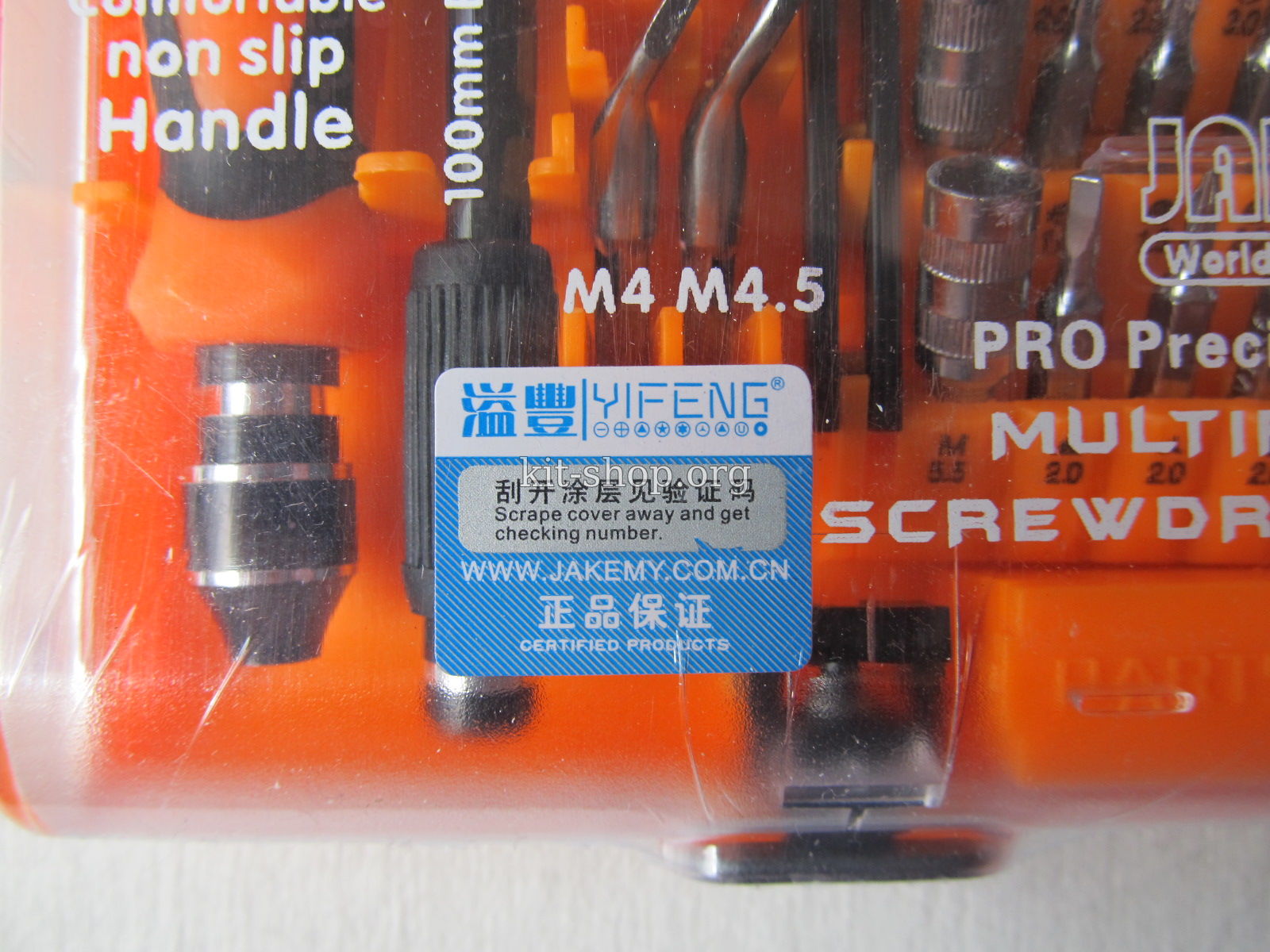

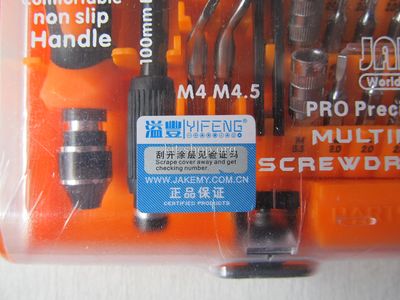

На крышке бокса имеется этикетка со скрытым кодом для проверки подлинности. По адресу www.jakemy.com.cn, сайт производителя не предложил русский или английские языки, поэтому пришлось методом научного тыка искать форму для заполнения. После ввода кода с этикетки на сайте появилась дата проведения проверки, из чего я сделал вывод, что такой код вводится впервые. Позже нашелся адрес http://jakemy.com/Anti-fake.php#, где мне сообщили, при повторном вводе, что час назад я уже проверял подлинность набора).

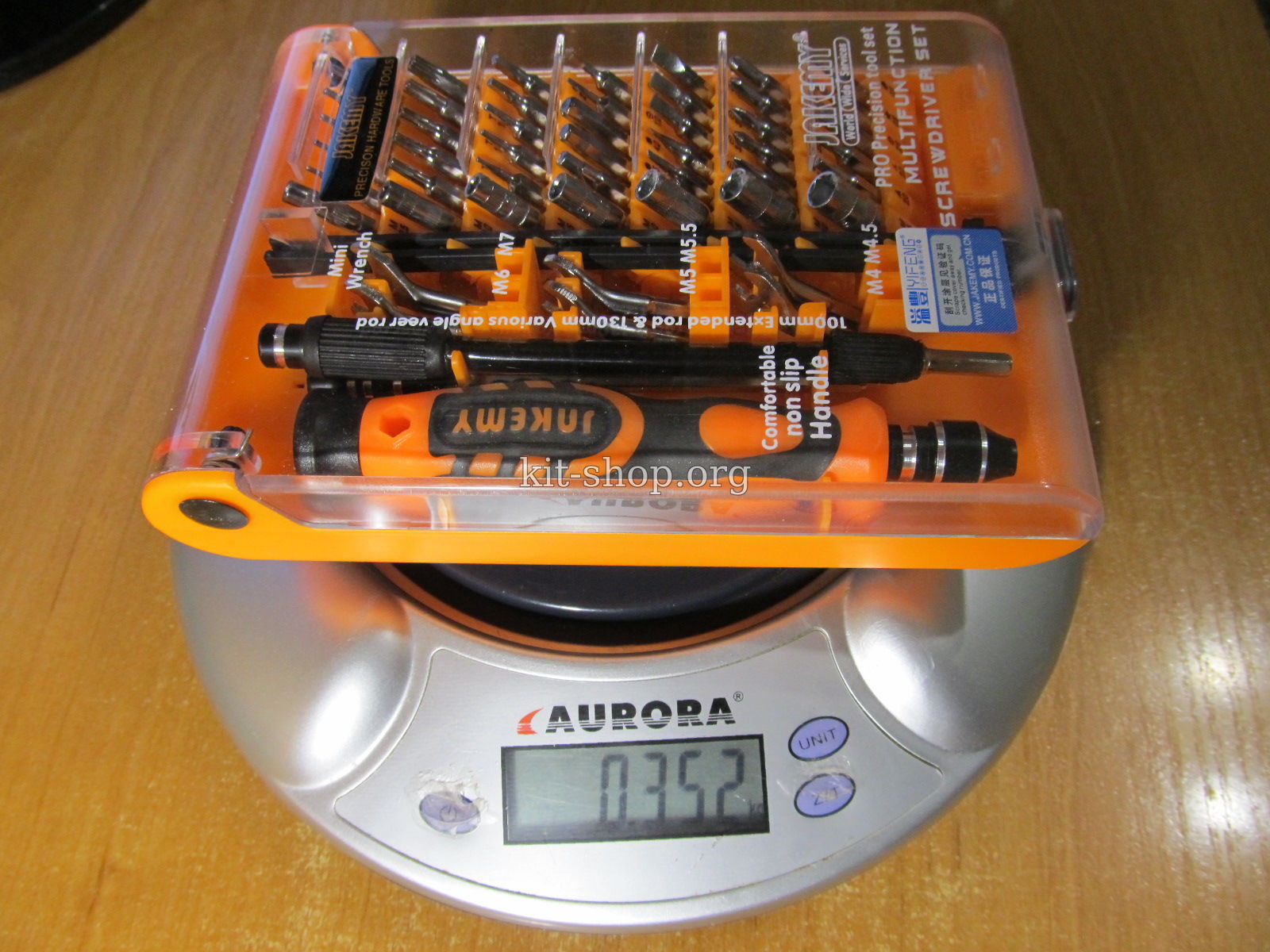

Вес кейса с инструментом 352 грамма (удаленная пленка не в счет)

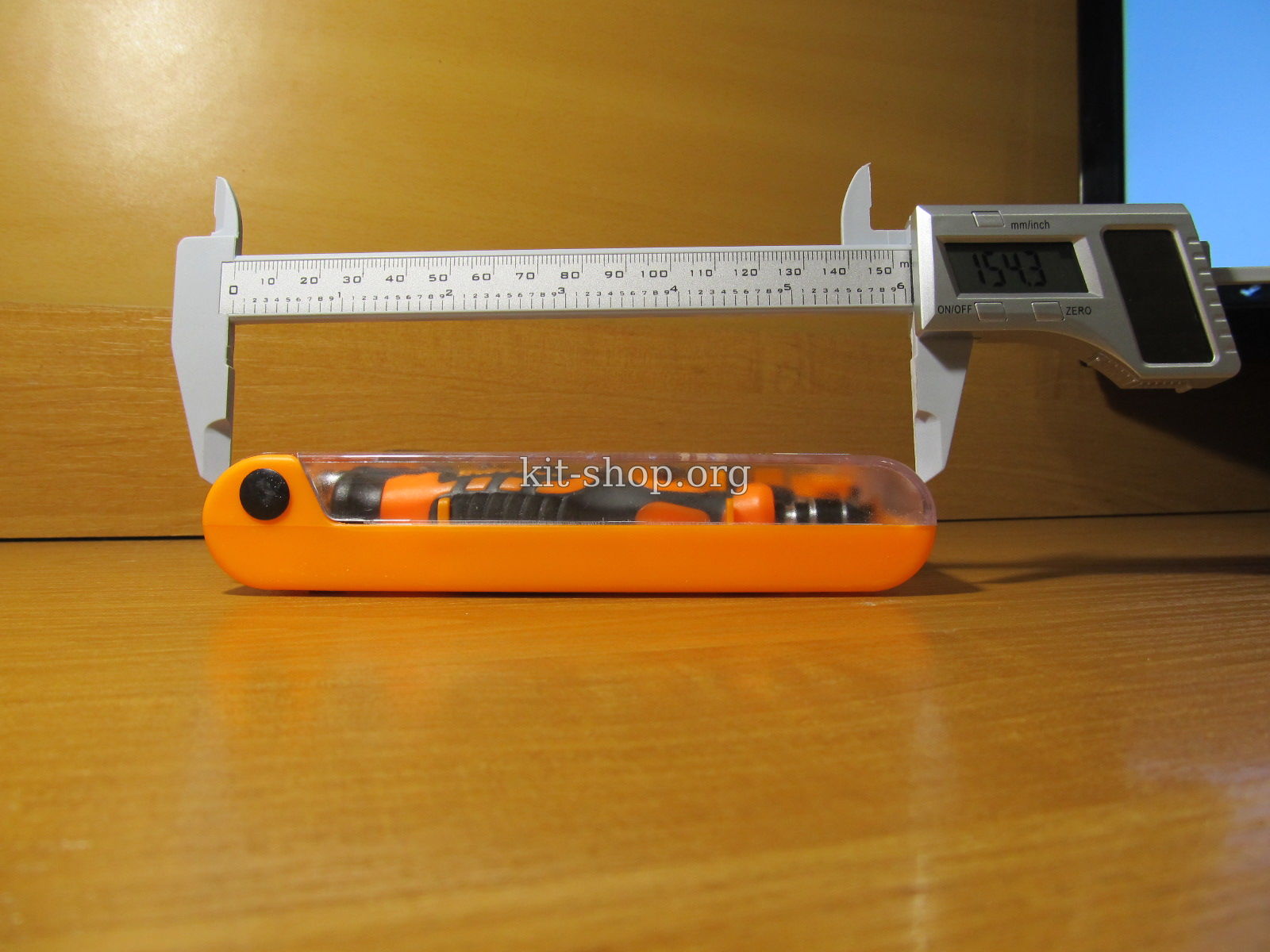

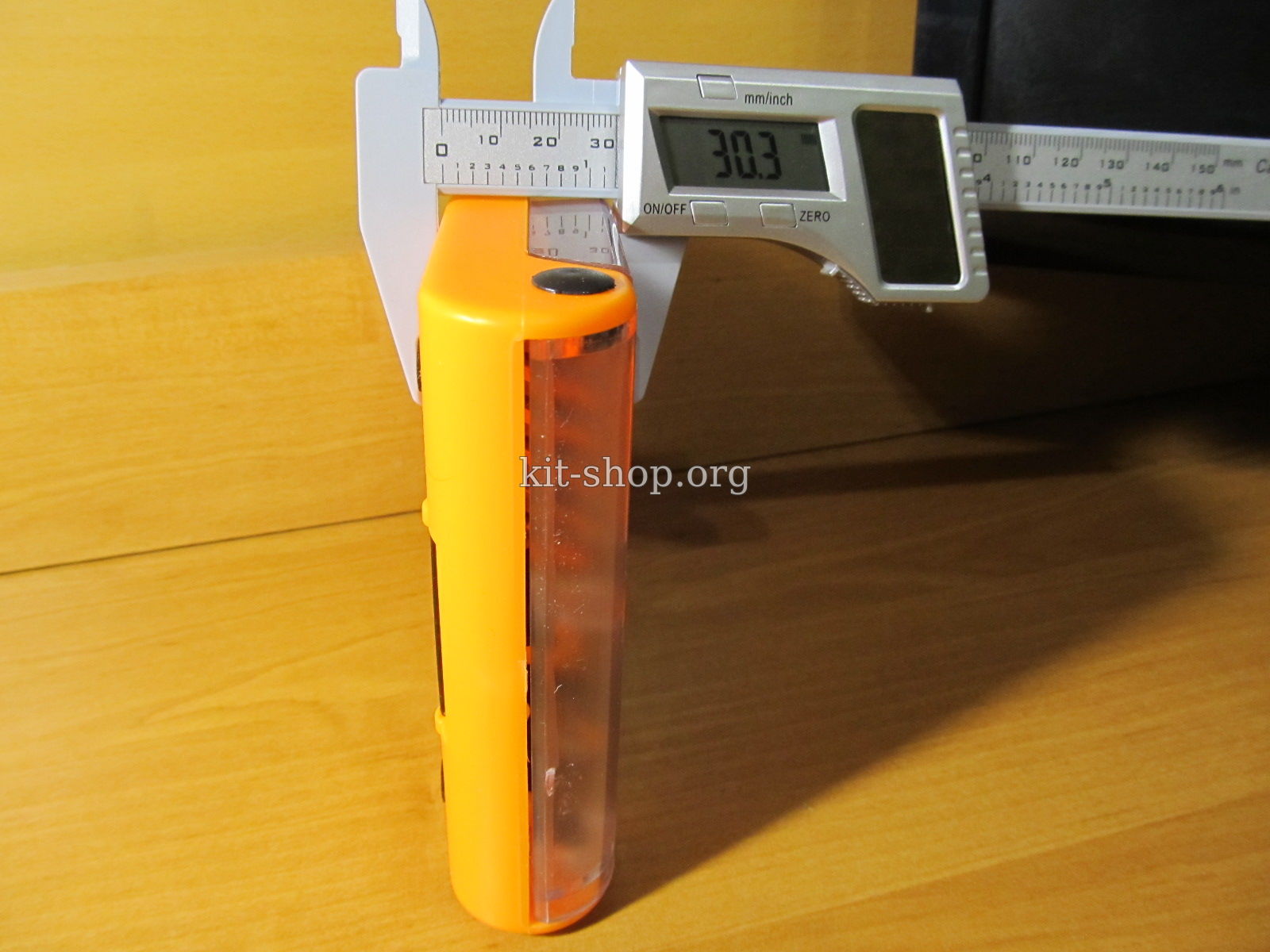

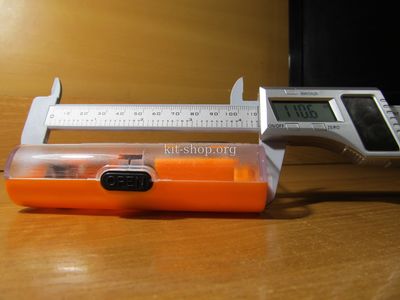

Его размеры соответствуют заявленным

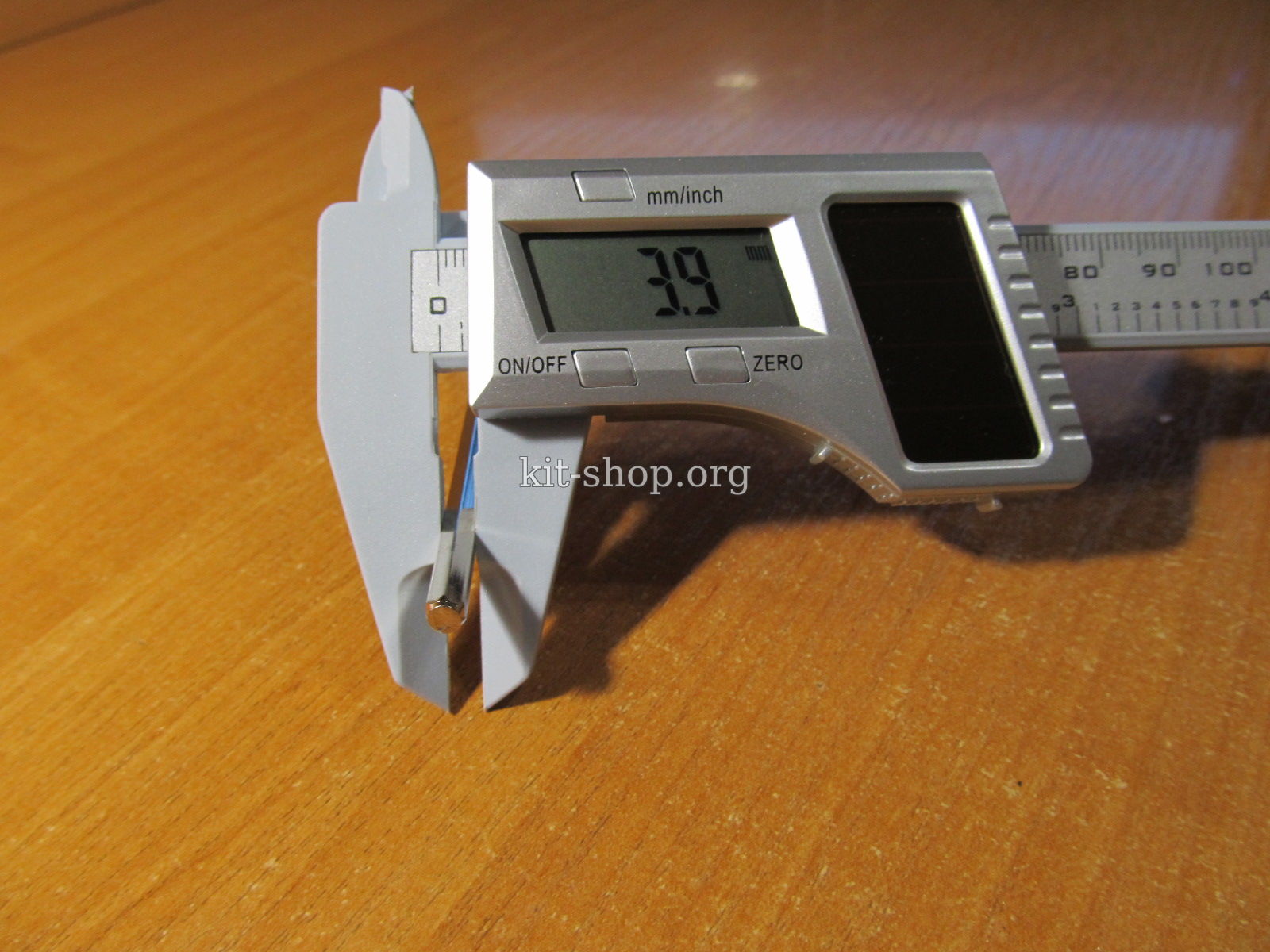

Шкалы штангенциркуля немного не хватило, но рулетка показала 155 мм.

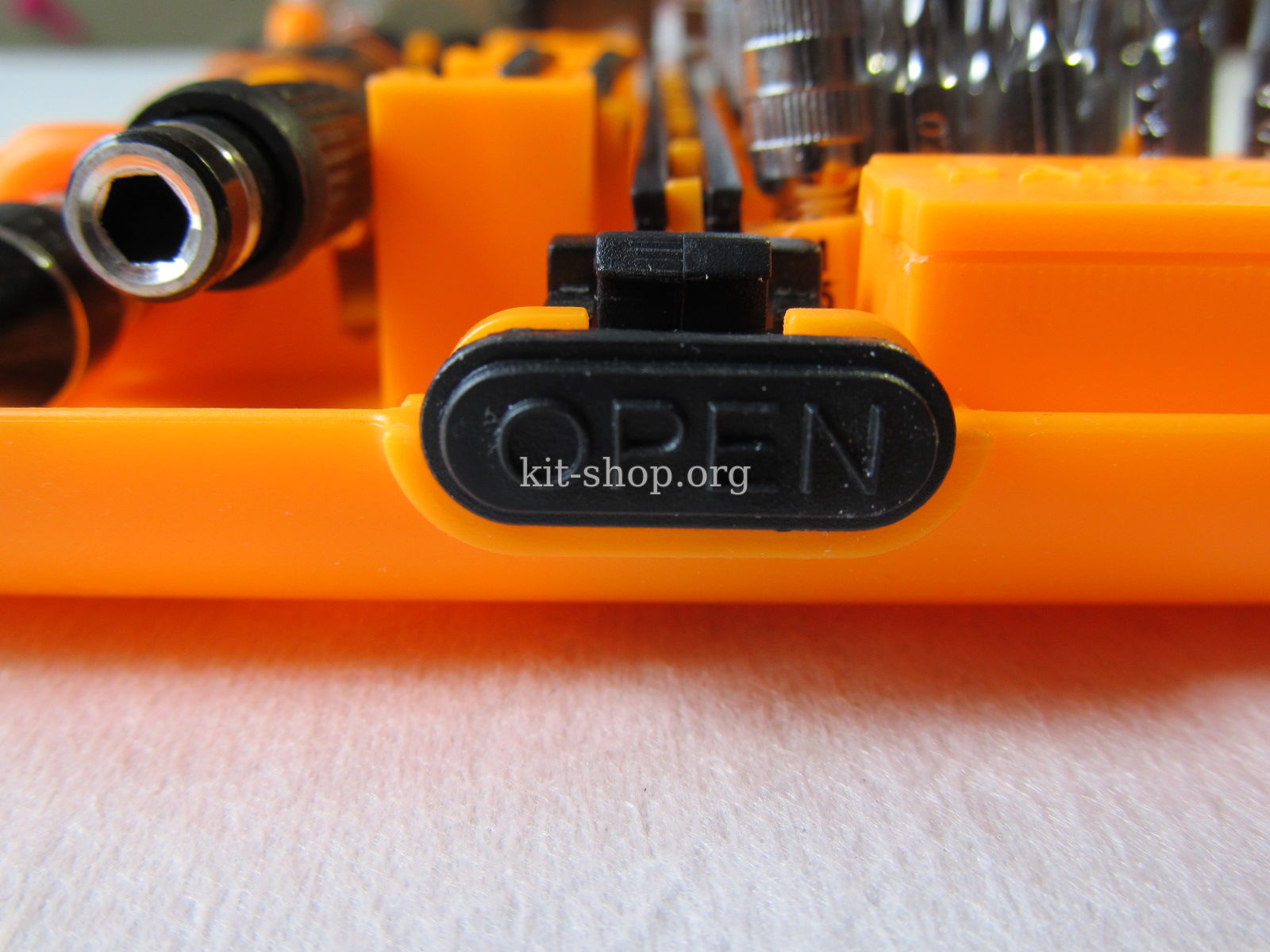

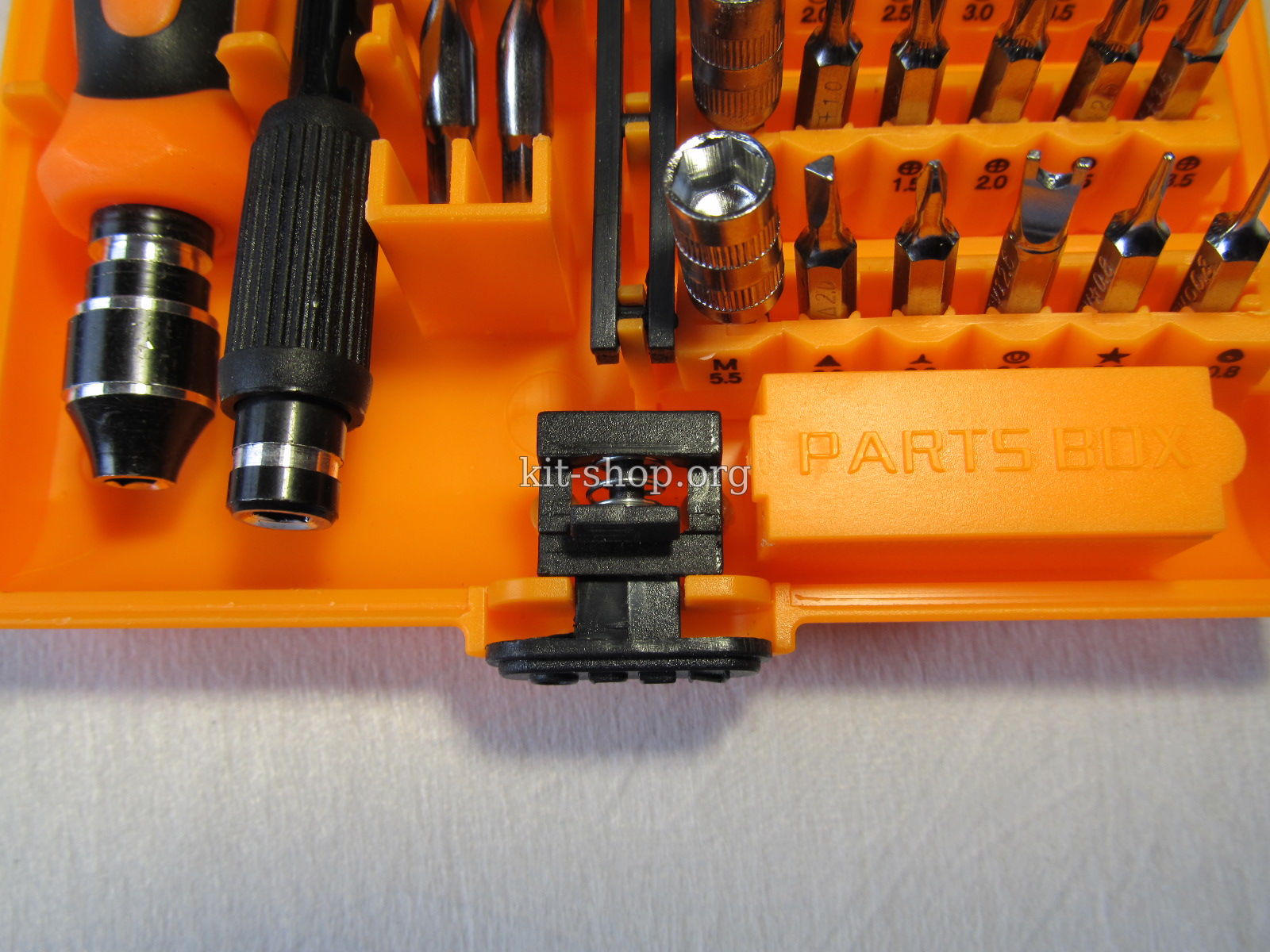

Открывается нажатием на кнопку замка

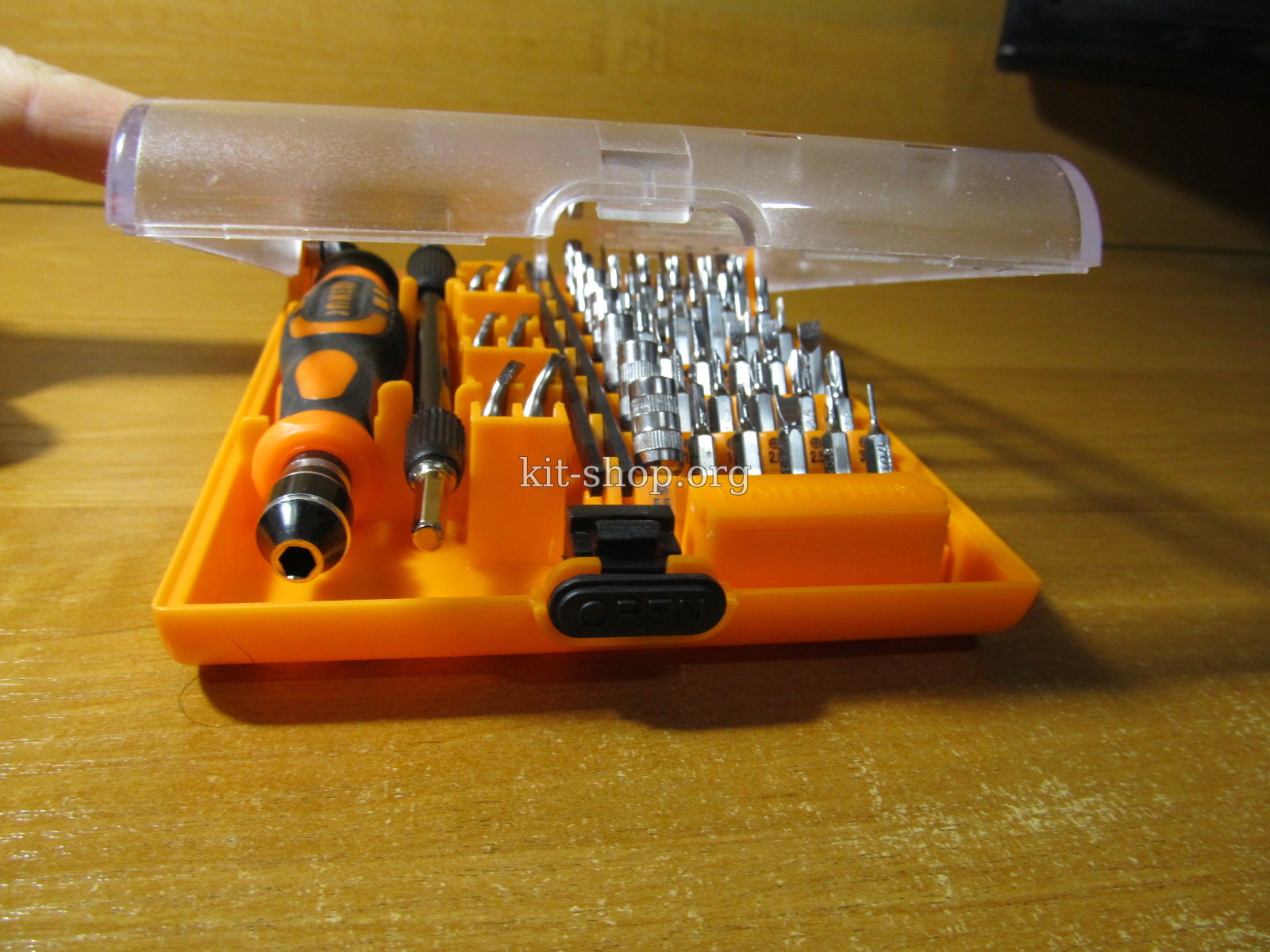

Крышка изготовлена из оргстекла, открывается несколько быстро, поэтому лучше придержать пальцем

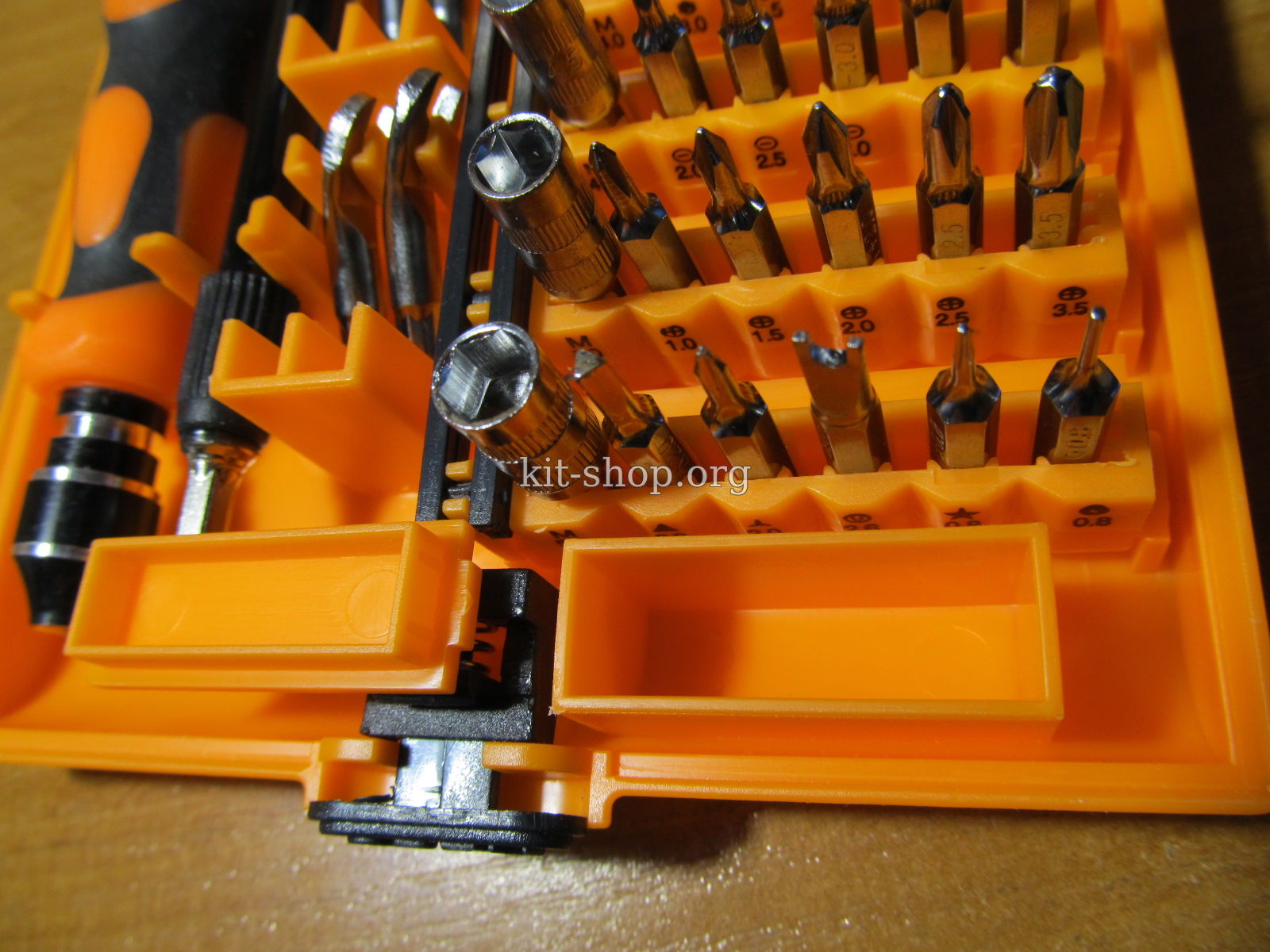

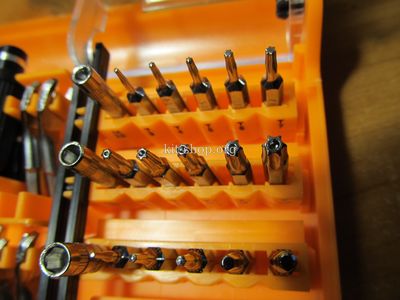

Открывание крышки, посредством двойной тяги из пластика черного цвета в центре кейса приводит к изменению положения карманов для бит из горизонтального положения в вертикальное.

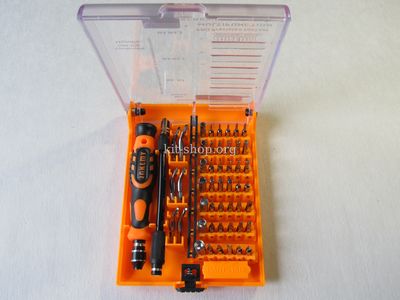

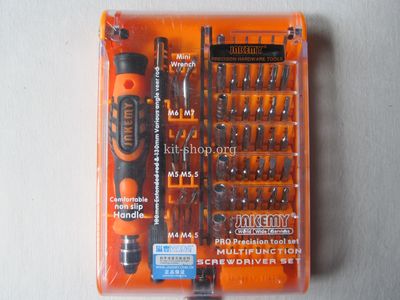

Набор состоит из 52 предметов.

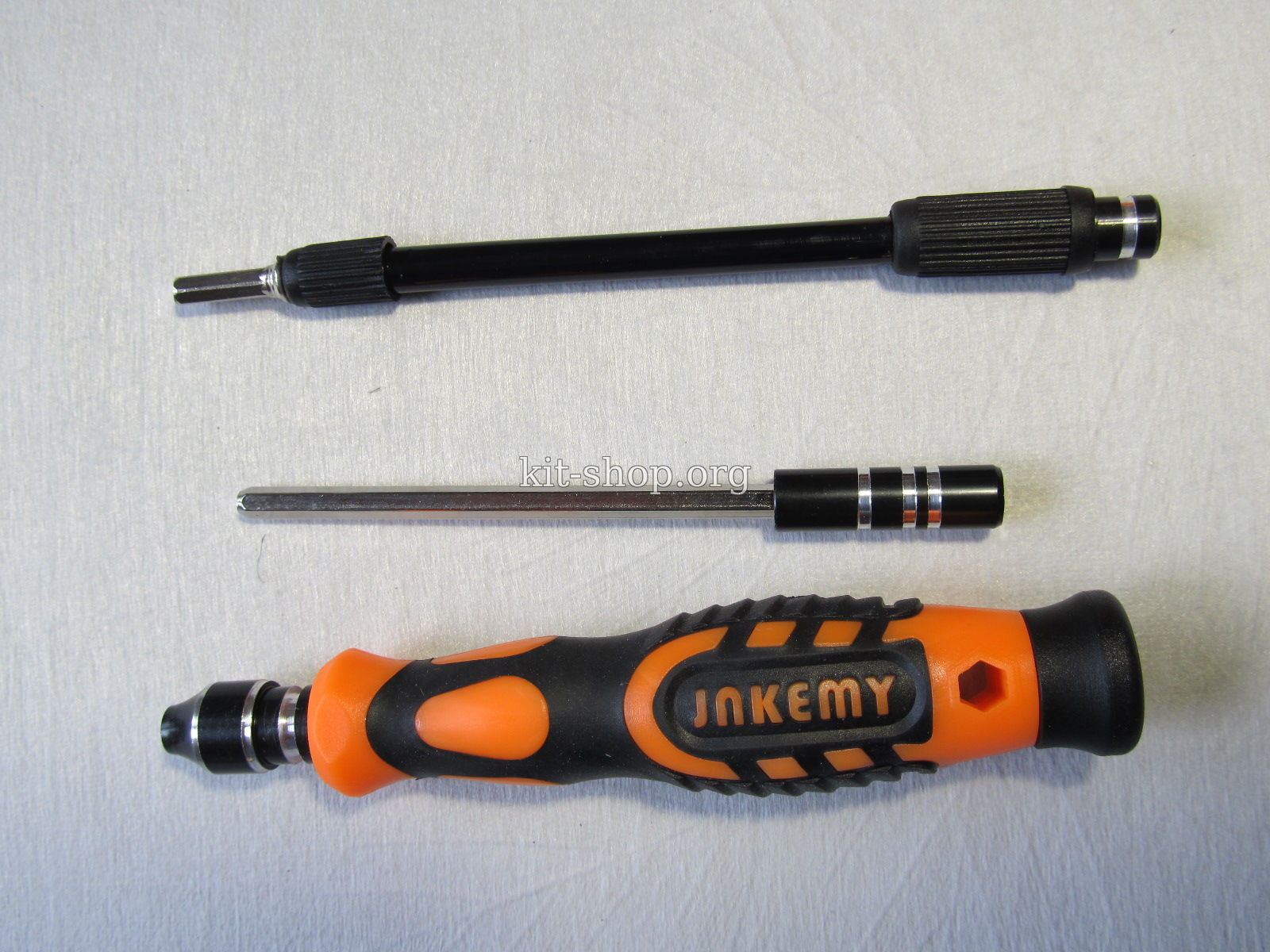

Самыми габаритными являются рукоятка, удлинитель и гибкий вал.

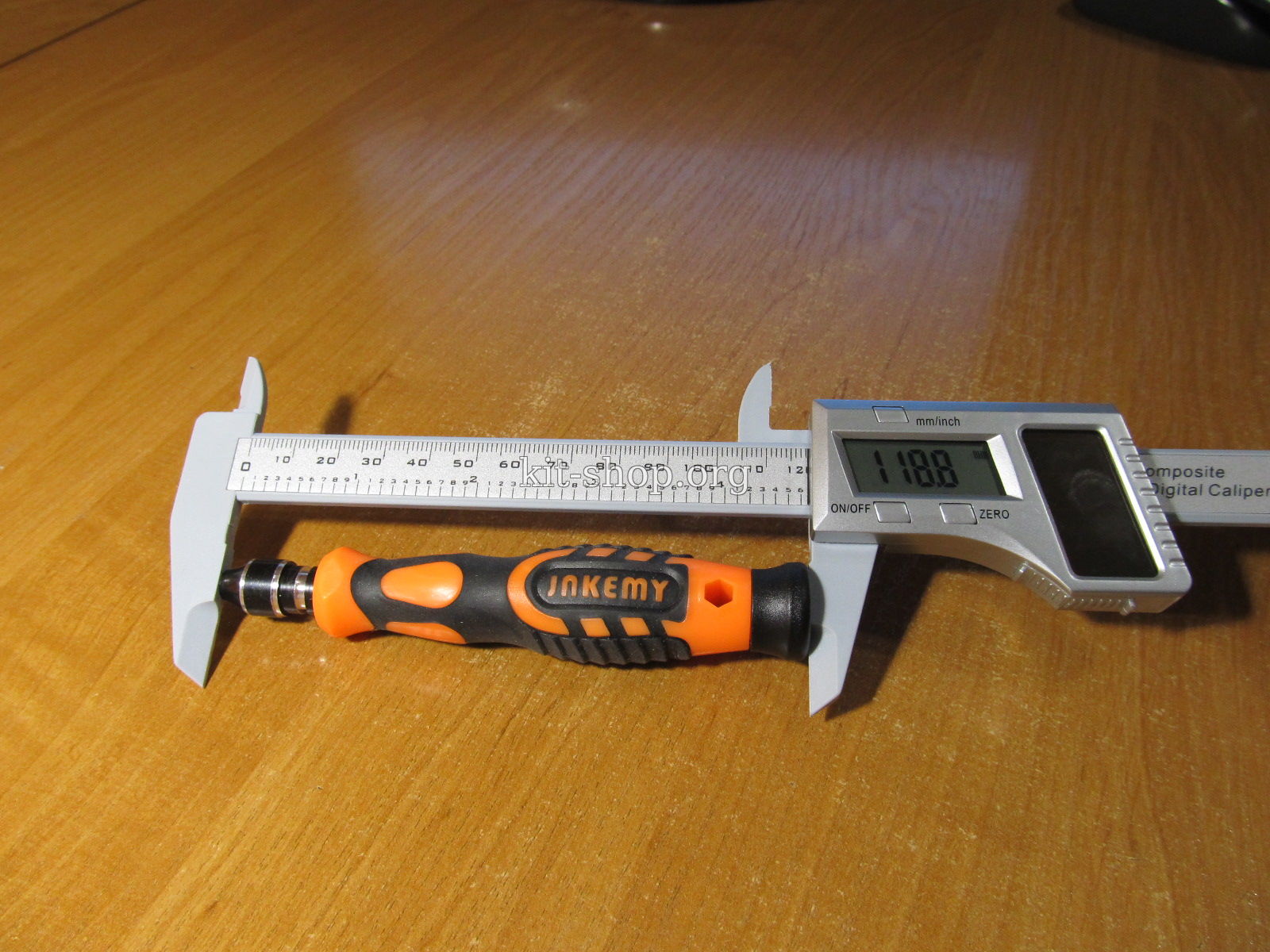

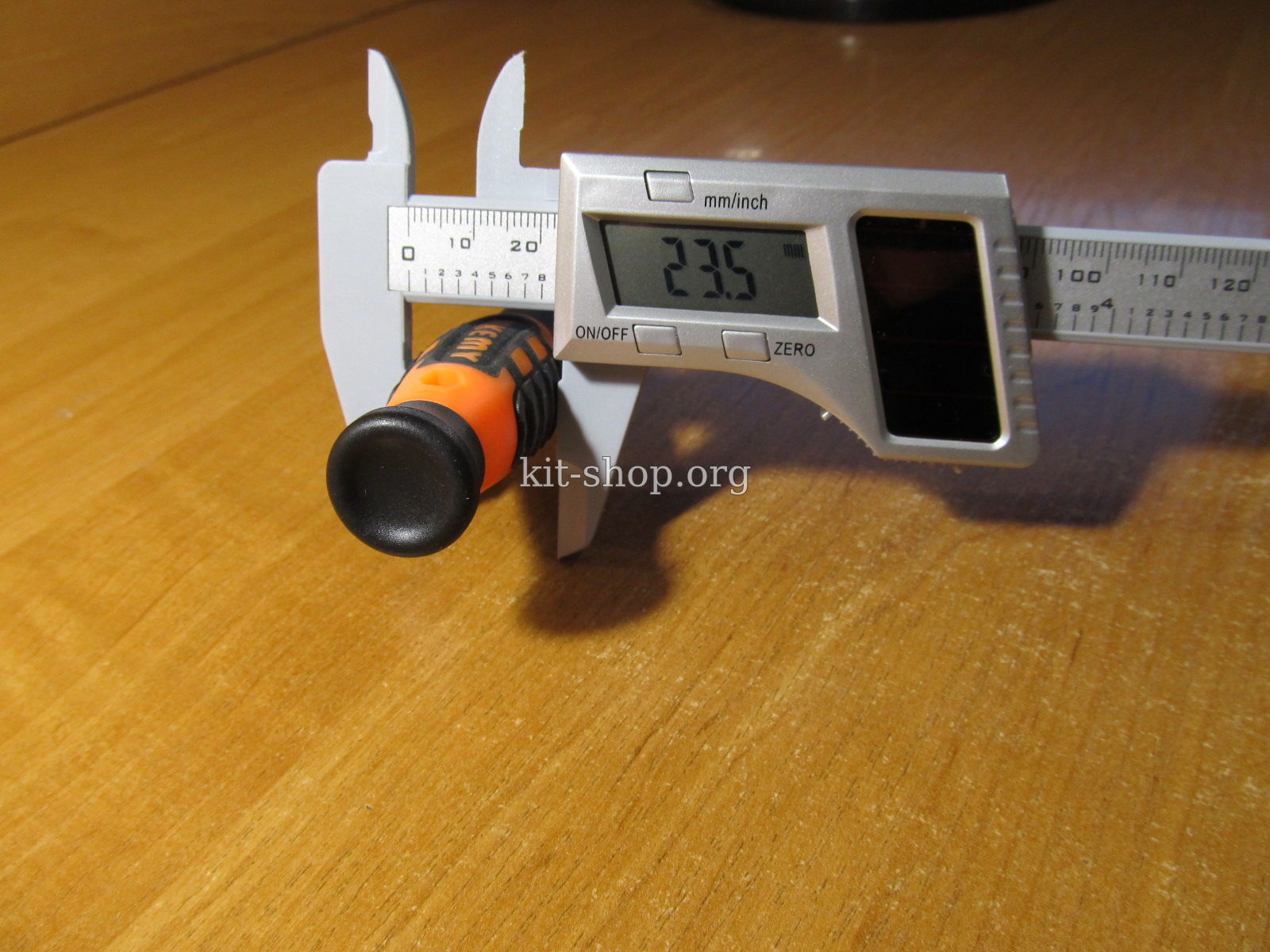

Габариты рукоятки

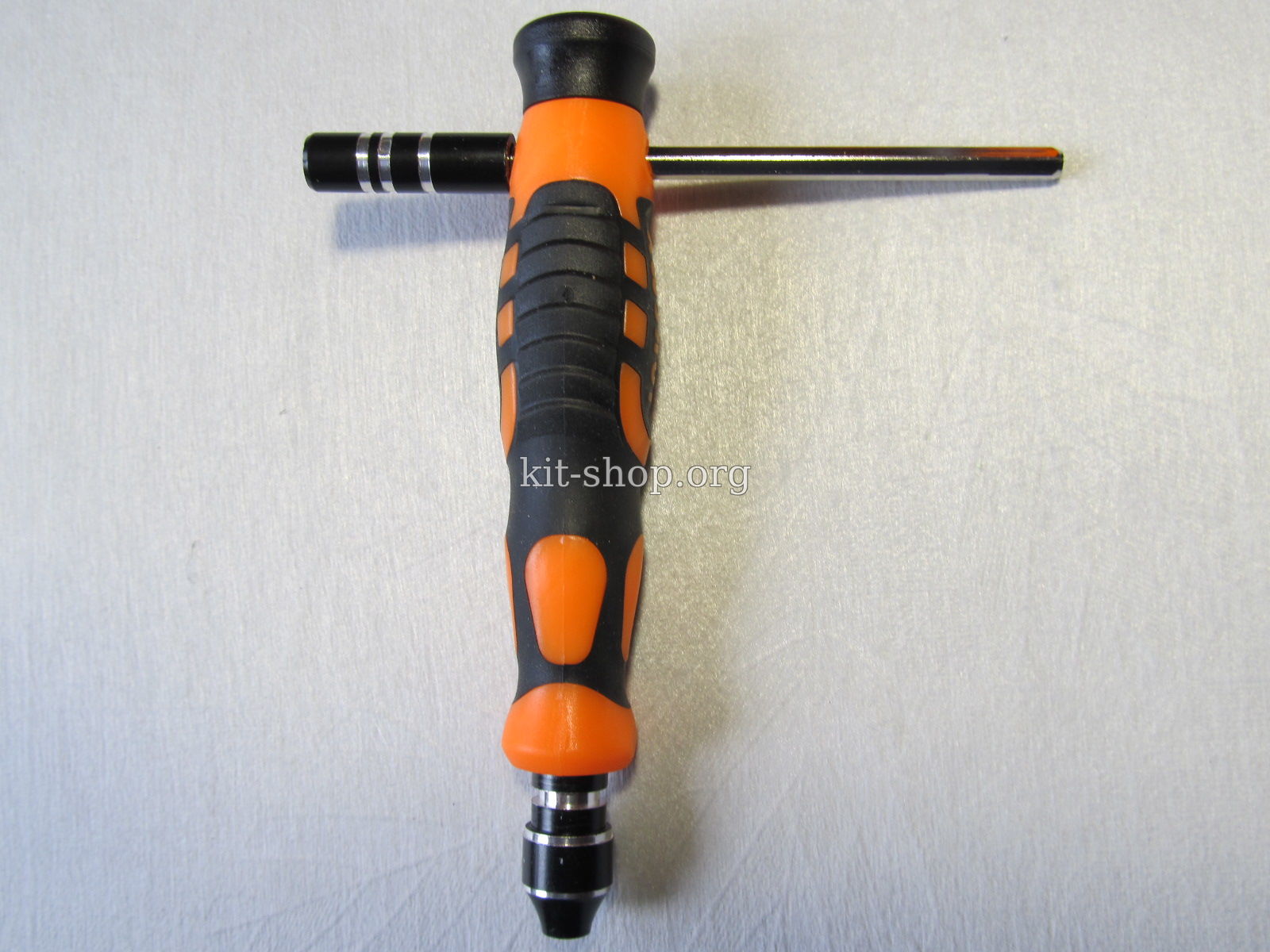

Как видим, пластиковая рукоятка комбинирована с резиновым покрытием, не дающим выскальзывать инструменту из руки. Верхняя часть ручки вращается. В рукоятке имеется шестигранное отверстие для использования удлинителя в качестве воротка.





Днище гнезда для установки бит магнитится, что не дает им вываливаться.

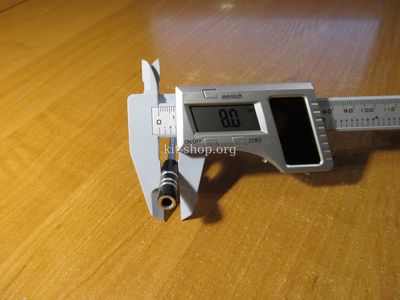

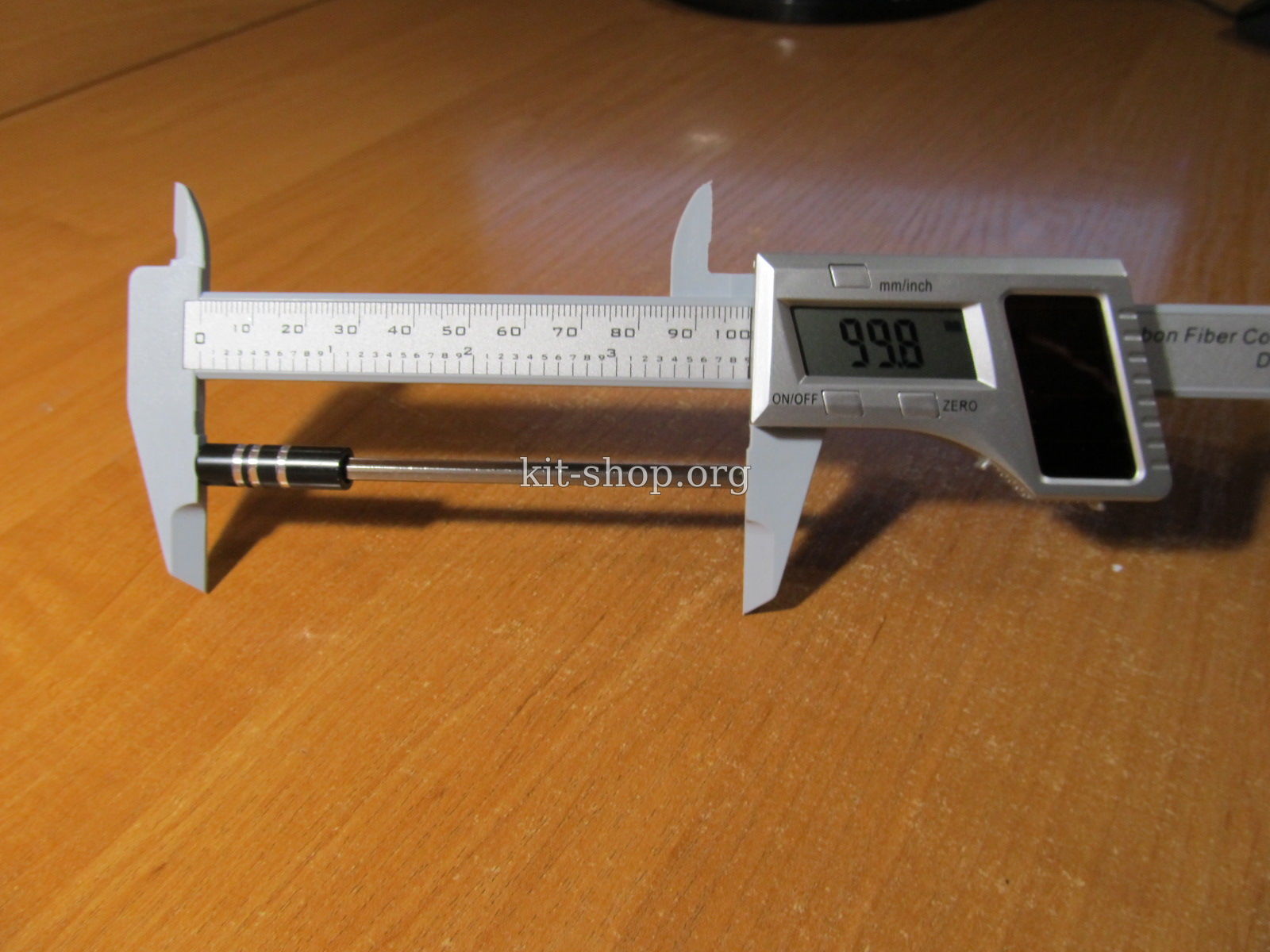

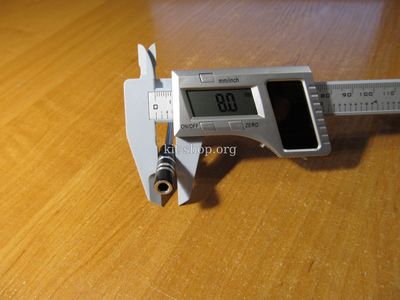

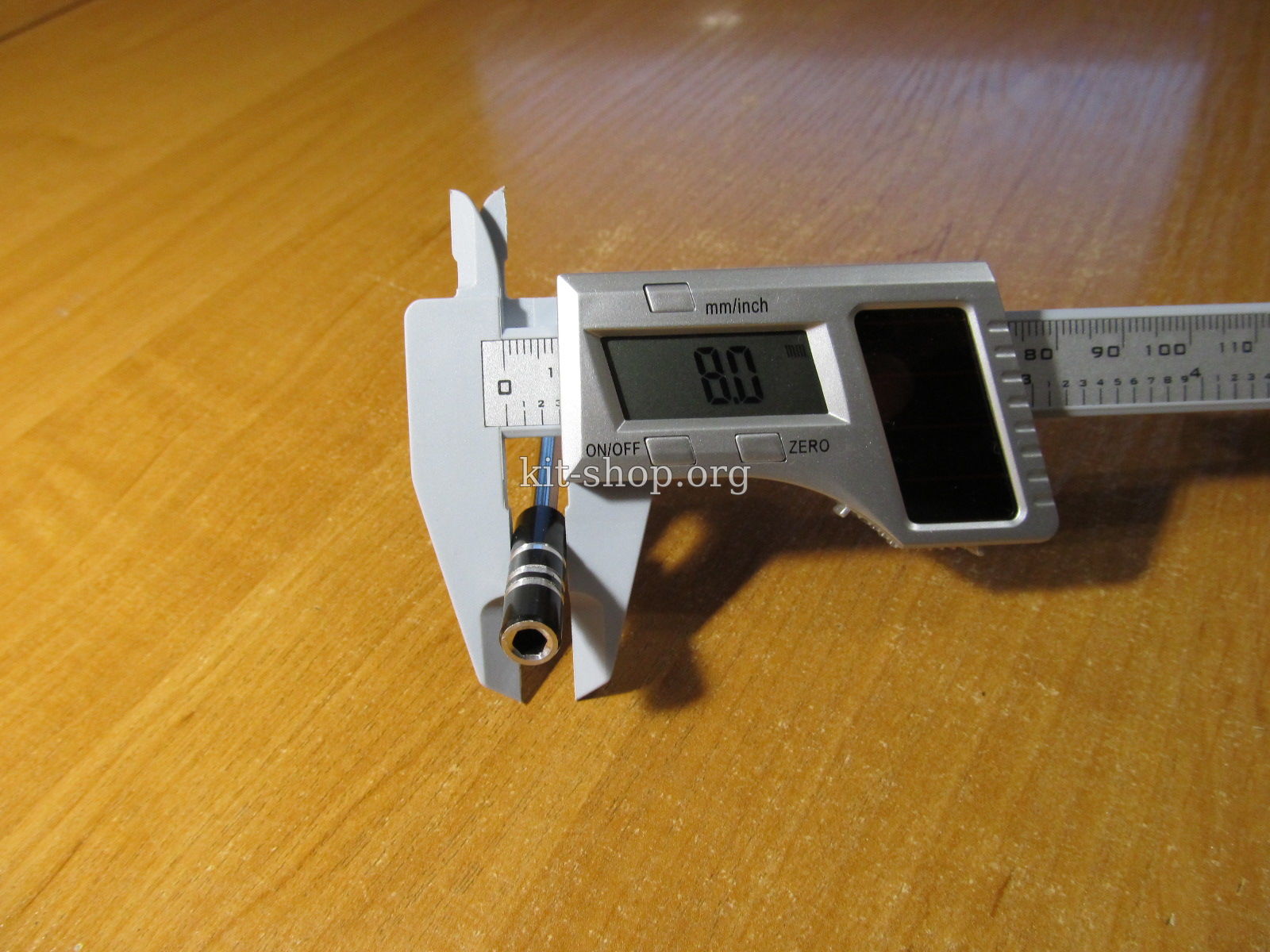

Размеры удлинителя

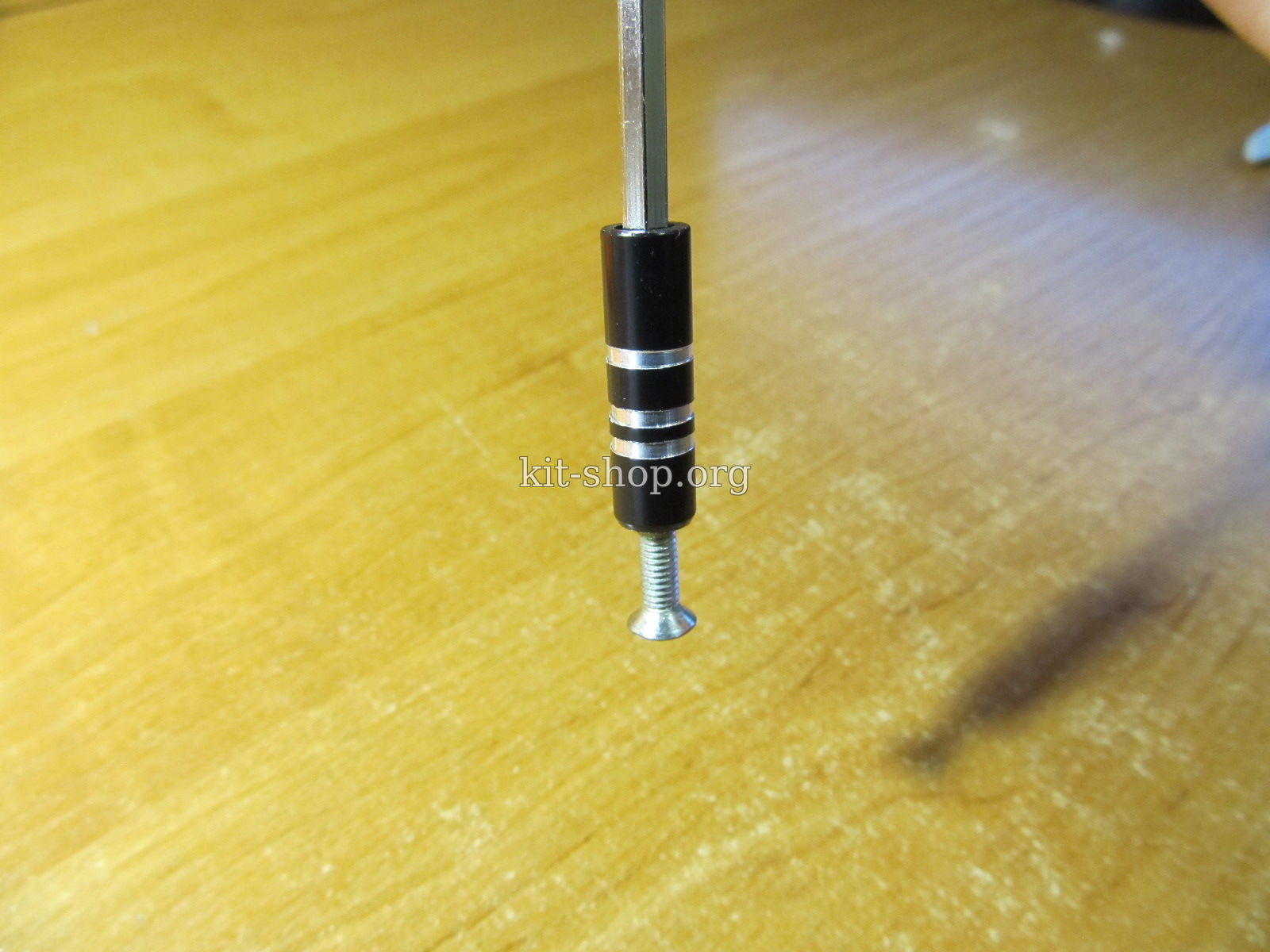

Дно гнезда удлинителя так же намагничено.

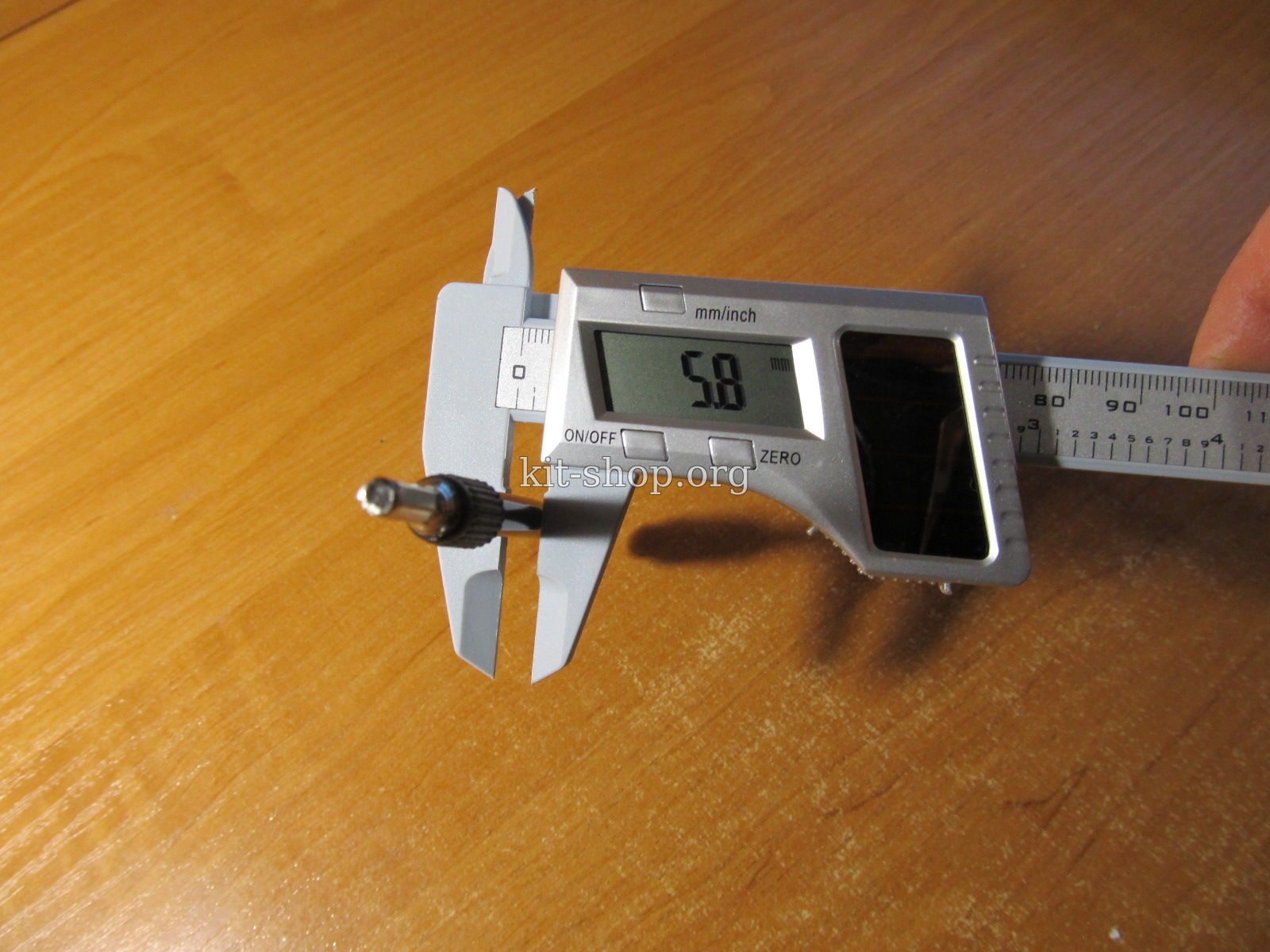

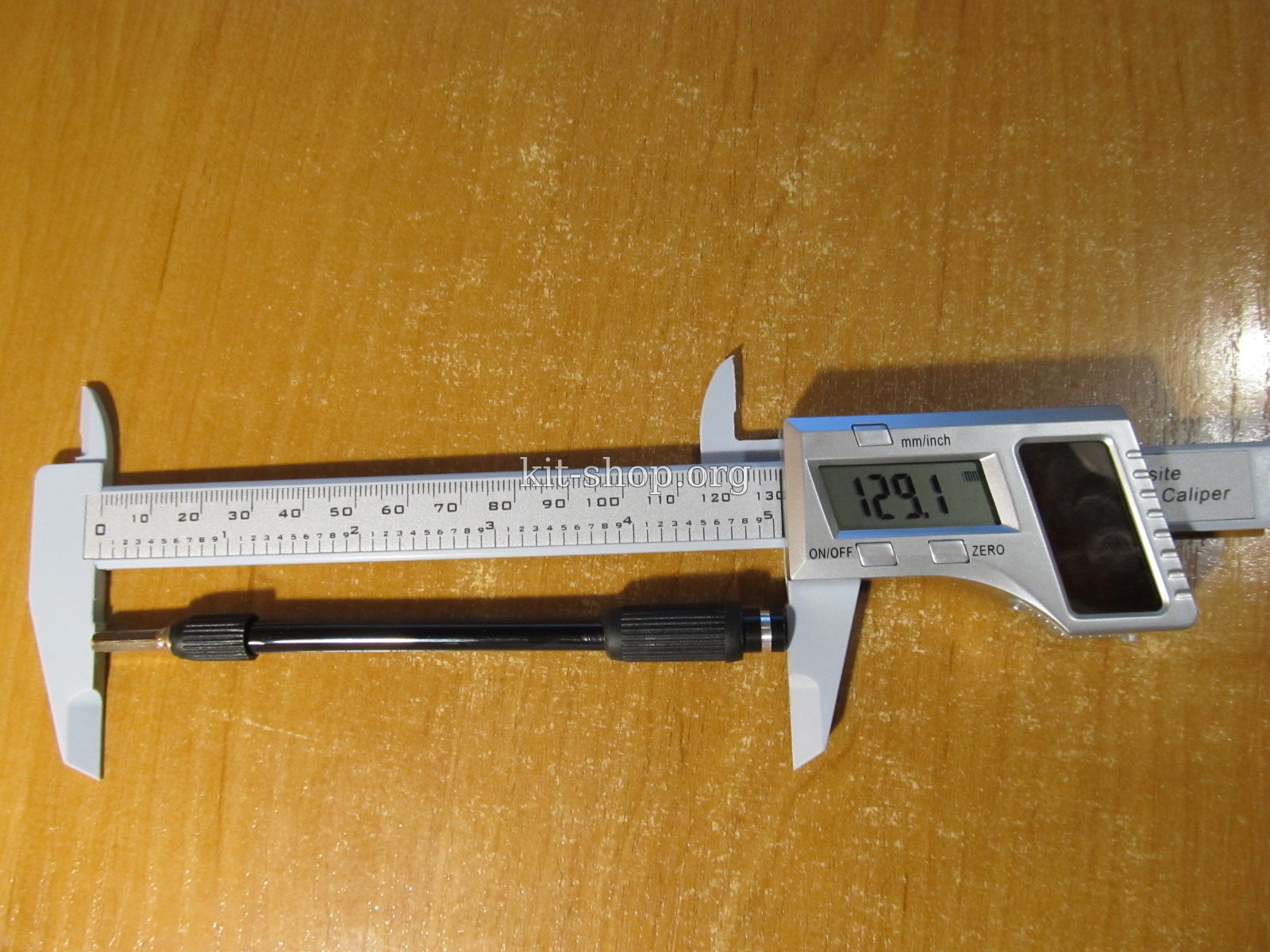

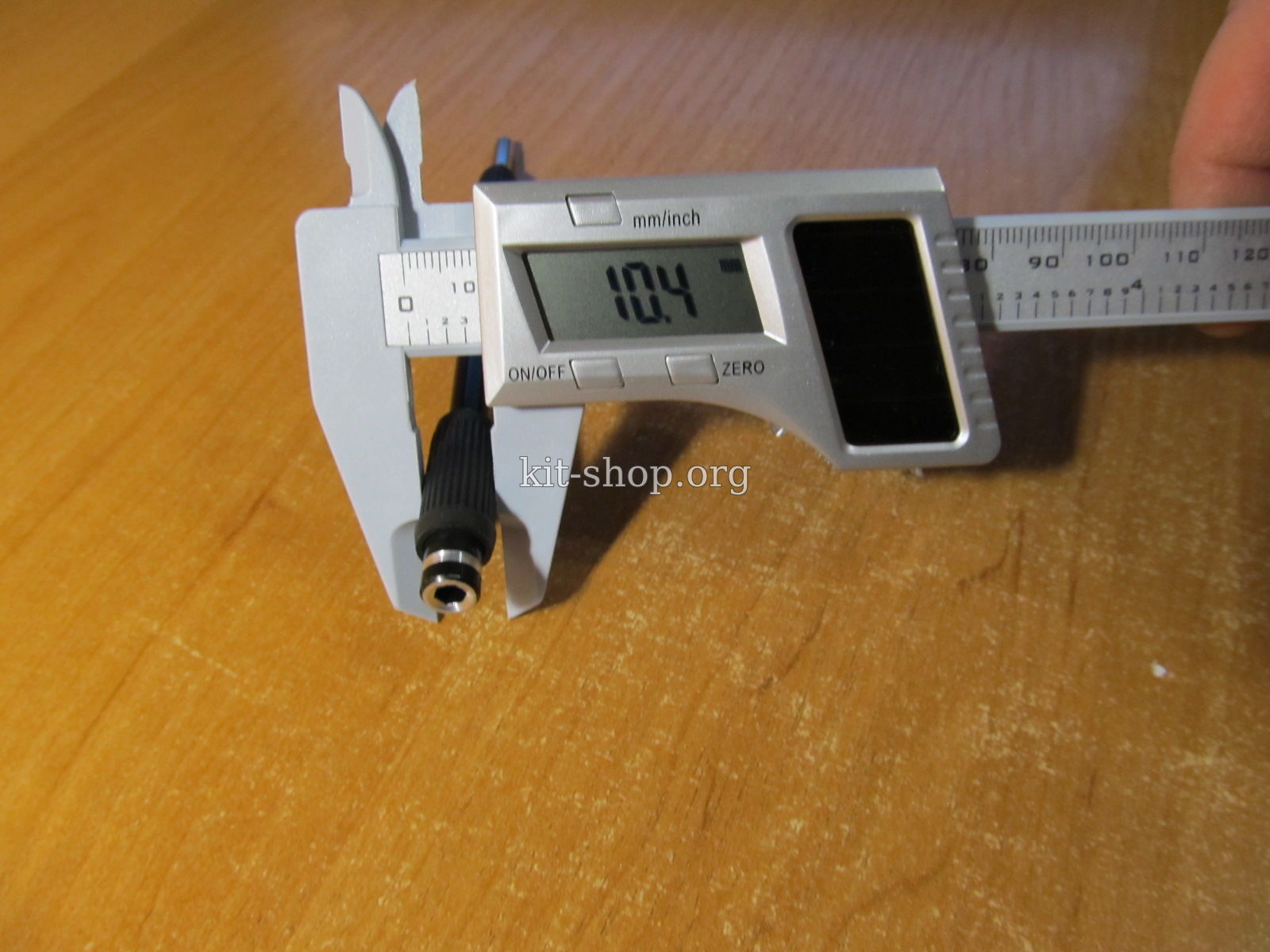

Габариты гибкого вала









Дно гнезда гибкого вала традиционно намагничено.

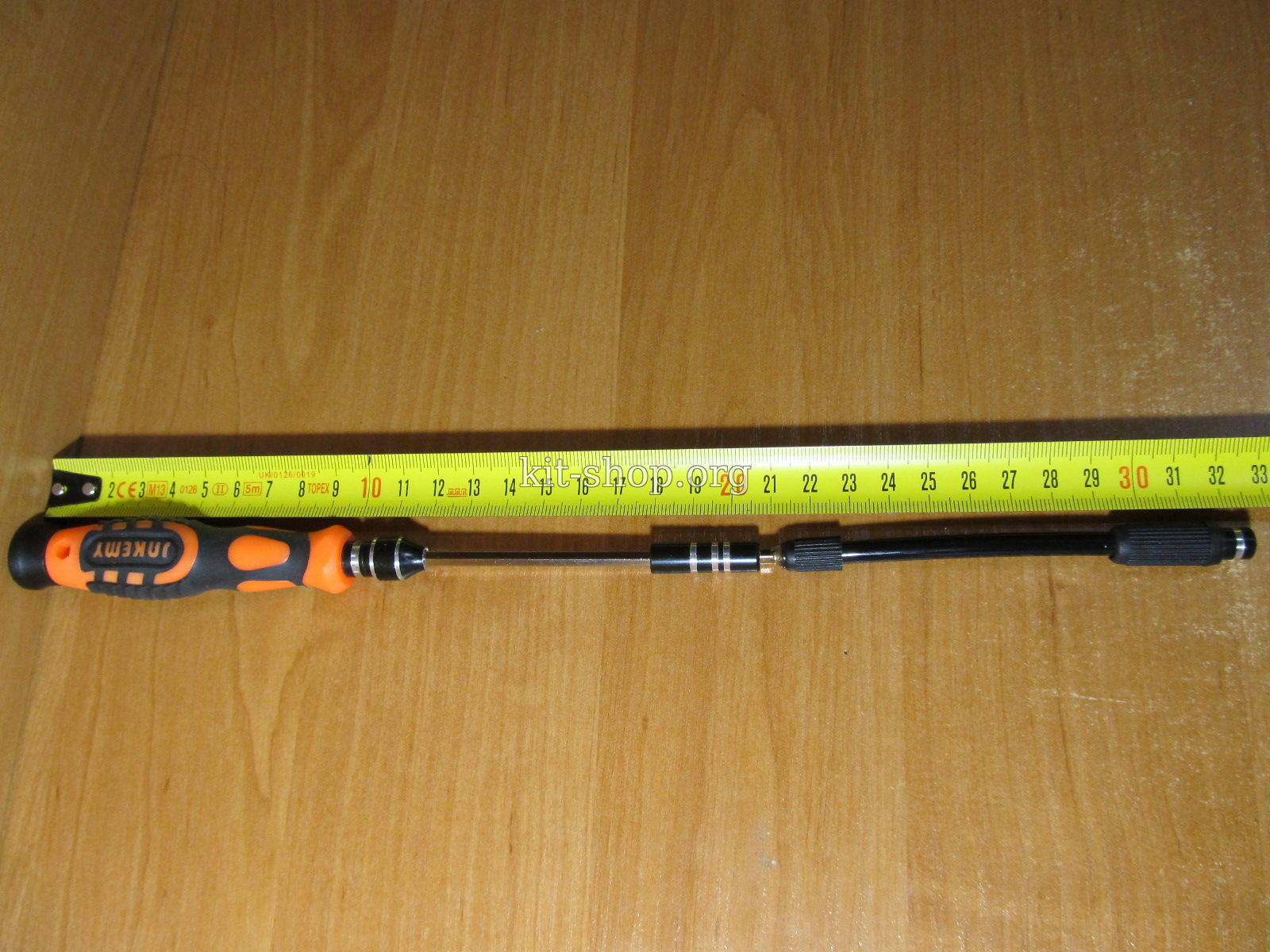

В целом можно соорудить такую конструкцию и понять длину без гибкого вала.

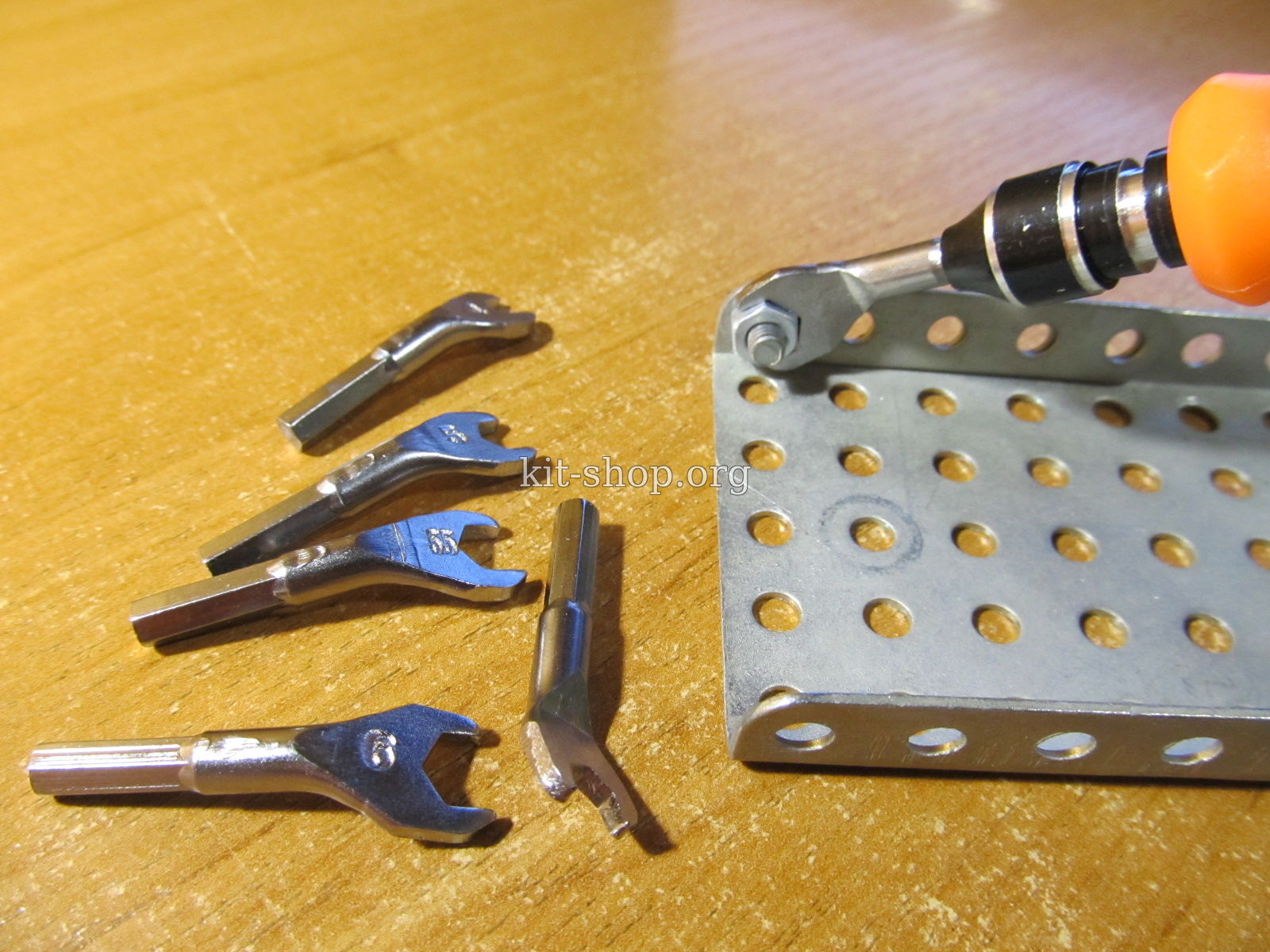

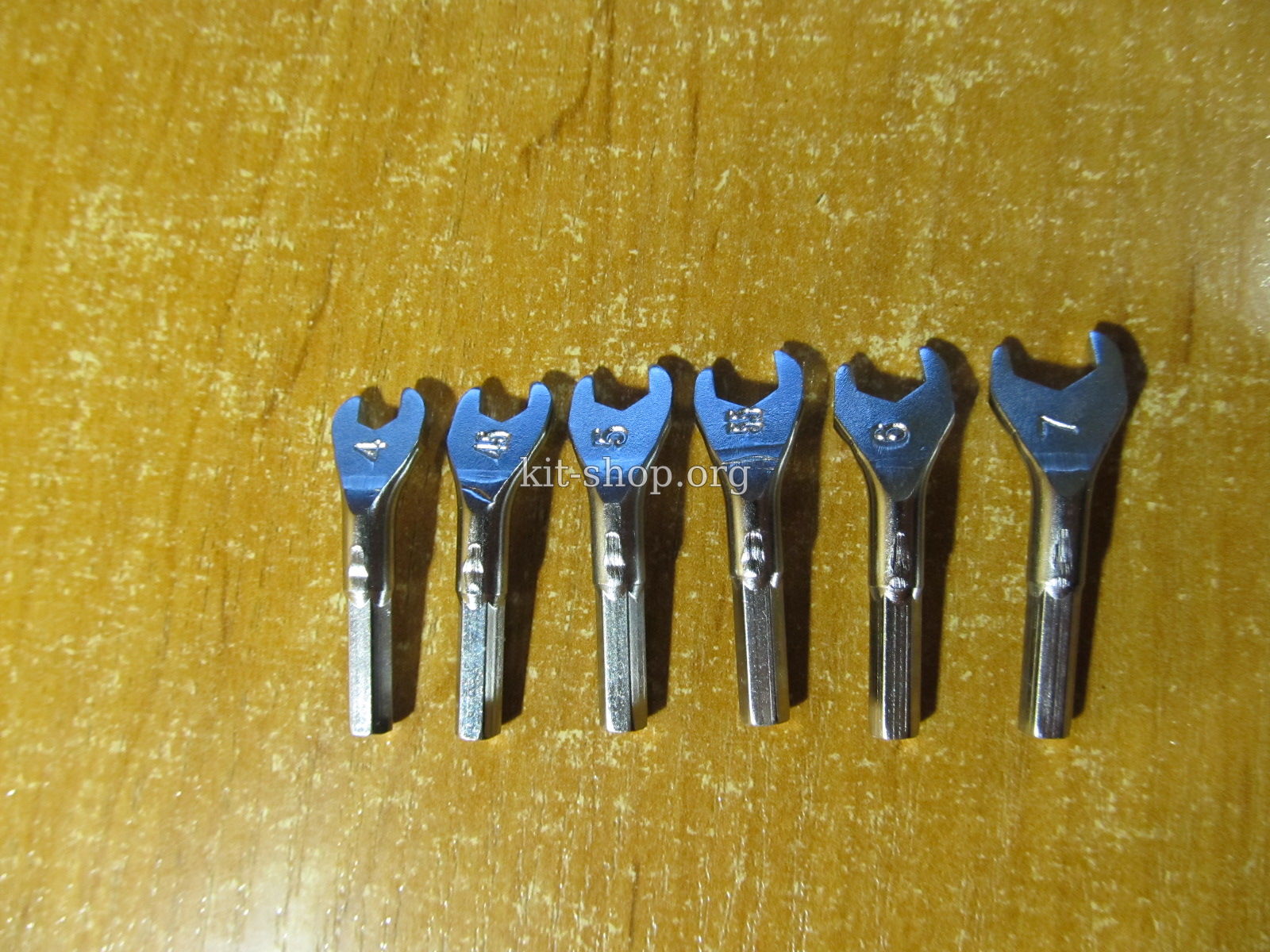

Нахожу очень удобным, что производитель снабдил набор шестью битами в виде гаечных ключей размером 4.0, 4.5, 5.0, 5.5, 6.0, 7.0. Иногда они были востребованы в моей практике, а в наличии не было – в ход шли пинцеты, узкогубцы и т.д.

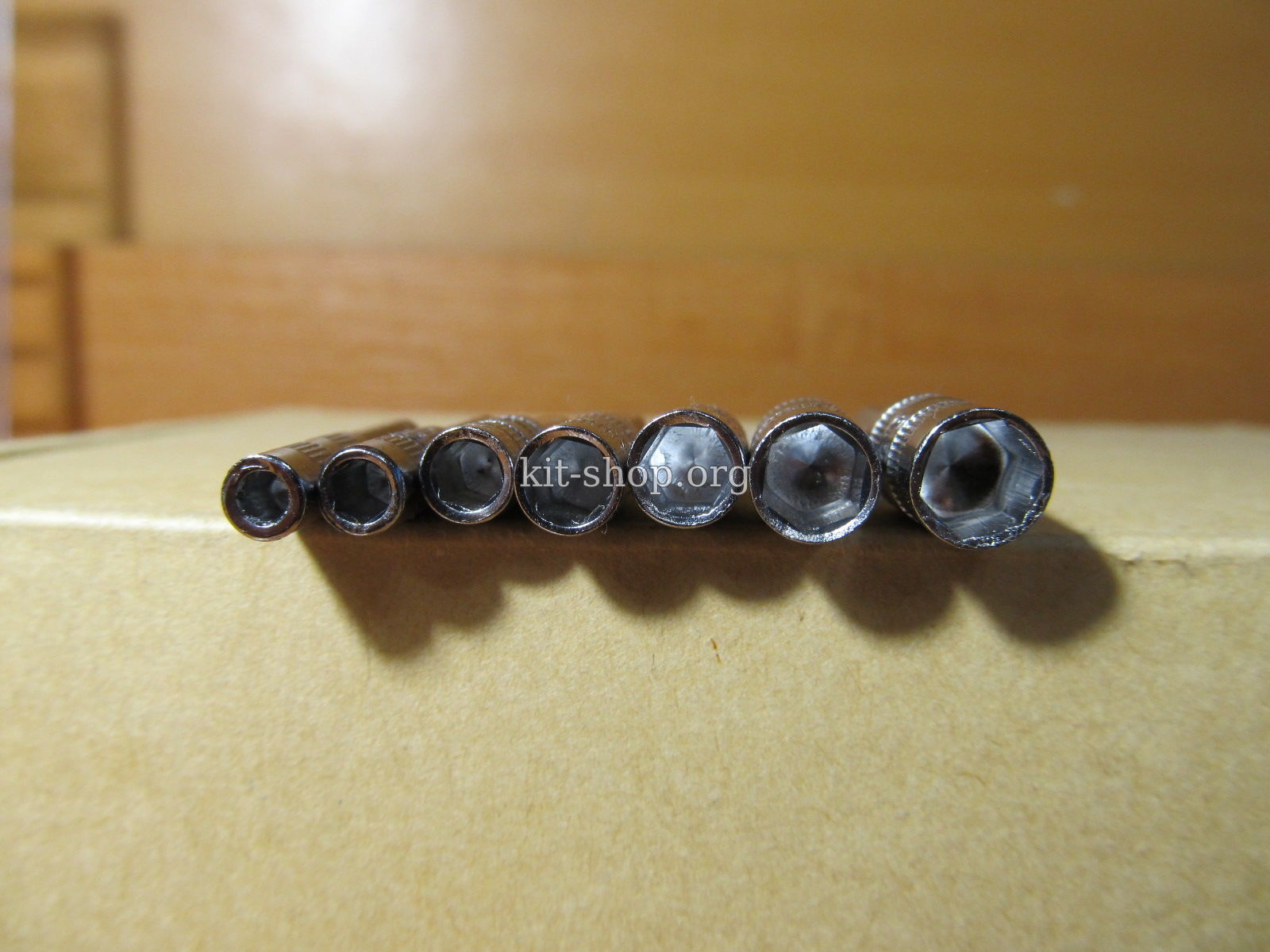

Далее идут головки от микроскопической на М2.5 до М5,5 с шагом 0.5. Всего 7 штук.





Биты представлены целым семейством:

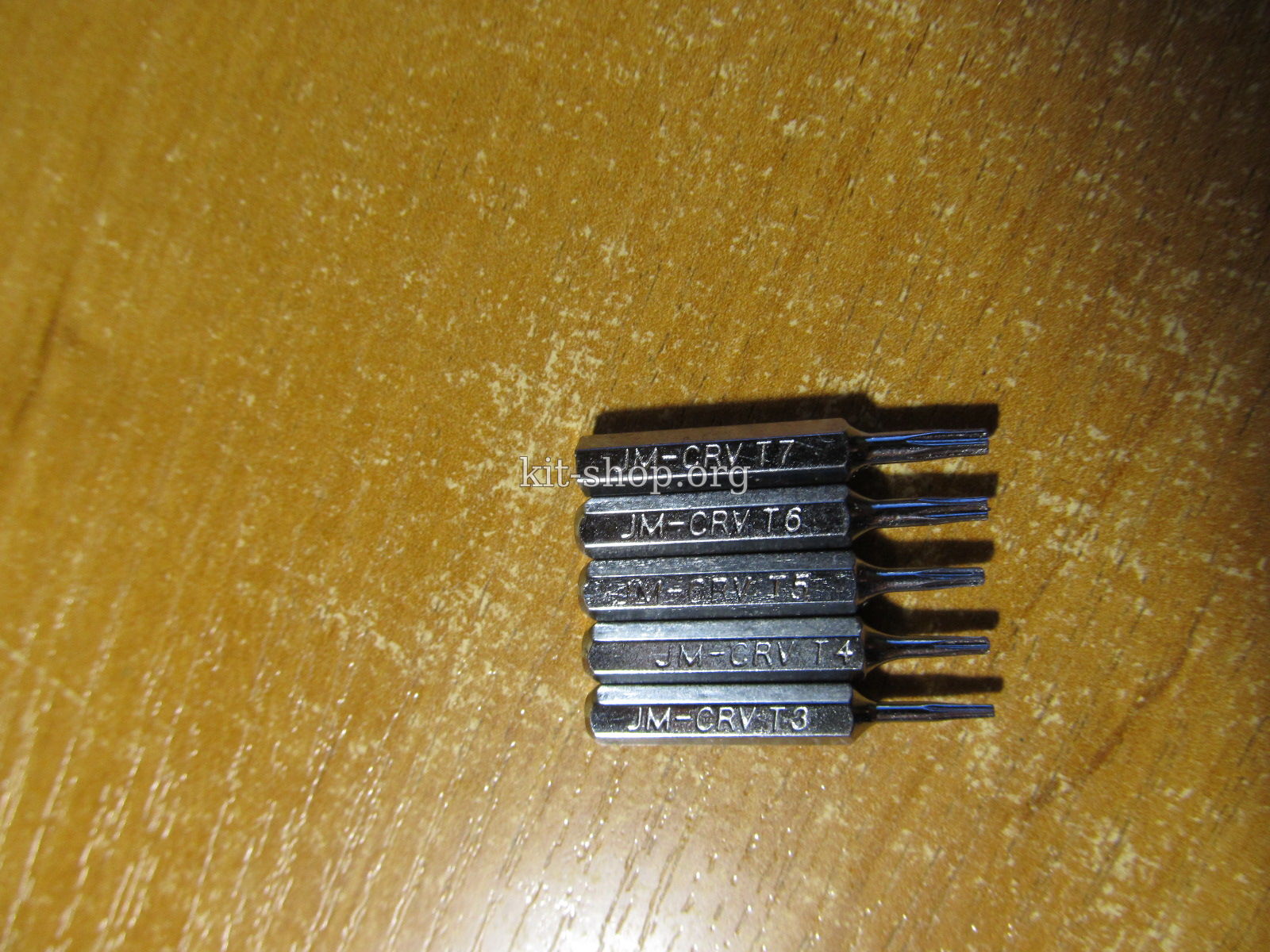

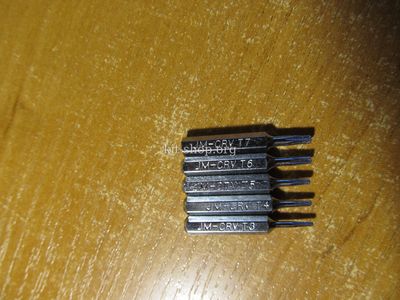

- торксы – пять шестилучевых звезд от Т3 до Т7 в обычном исполнении (обычно обозначается как T или TX)





- антивандальные торксы (Torx Tamper Resistant, Security Torx, pin-in Torx) – пять шестилучевых звезда с углублением внутри (обозначается TR) в размере Т8, Т9, Т10, Т15, Т20.

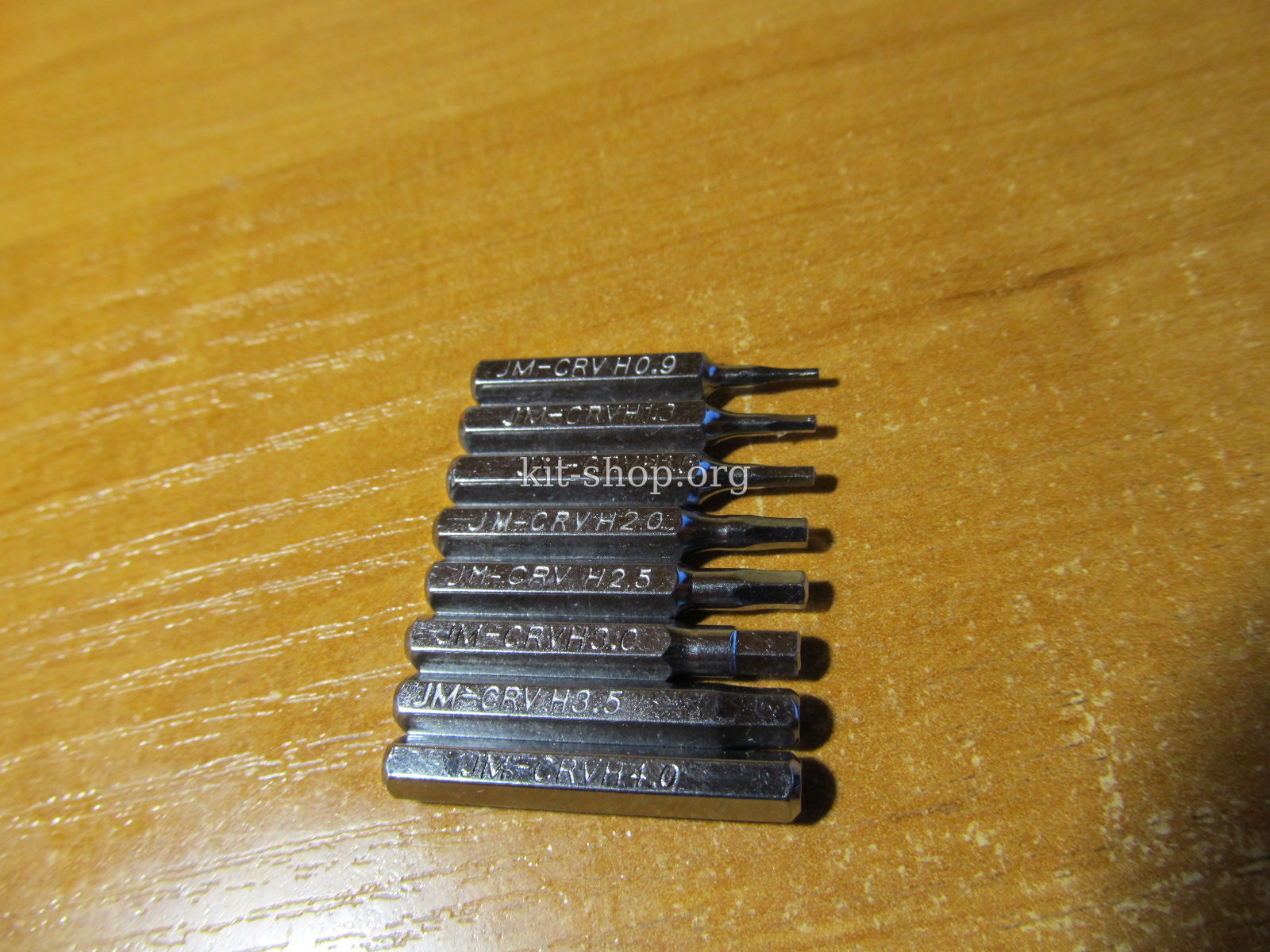

- шестигранники -8 штук в размерах 0.9, 1.3, 1.5, 2.0, 2.5, 3.0, 3.5, и 4.0 мм

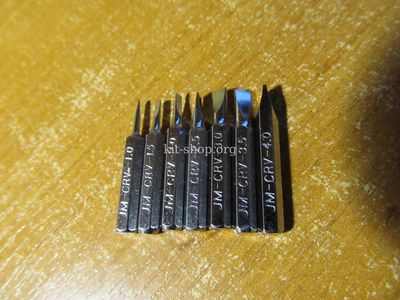

- под прямой шлиц (Slotted) – 7 штук в размерах от 1.0 до 4.0 с шагом 0.5 мм

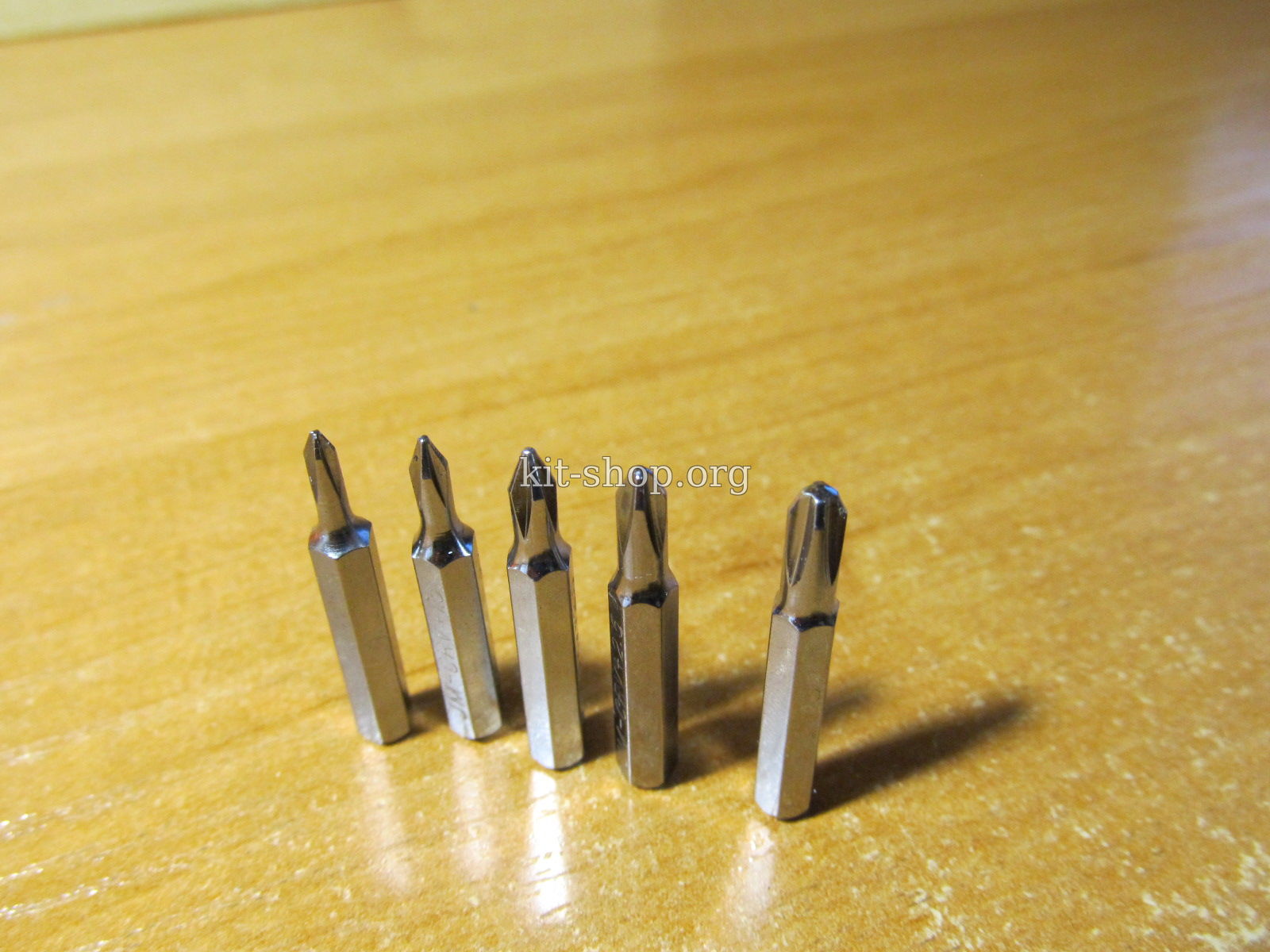

- под крестообразный шлиц Филлипс РН2 (не Позидрив PZ2) – 5 штук от 1.0 до 3.5 с шагом 0.5 мм





Справочно:

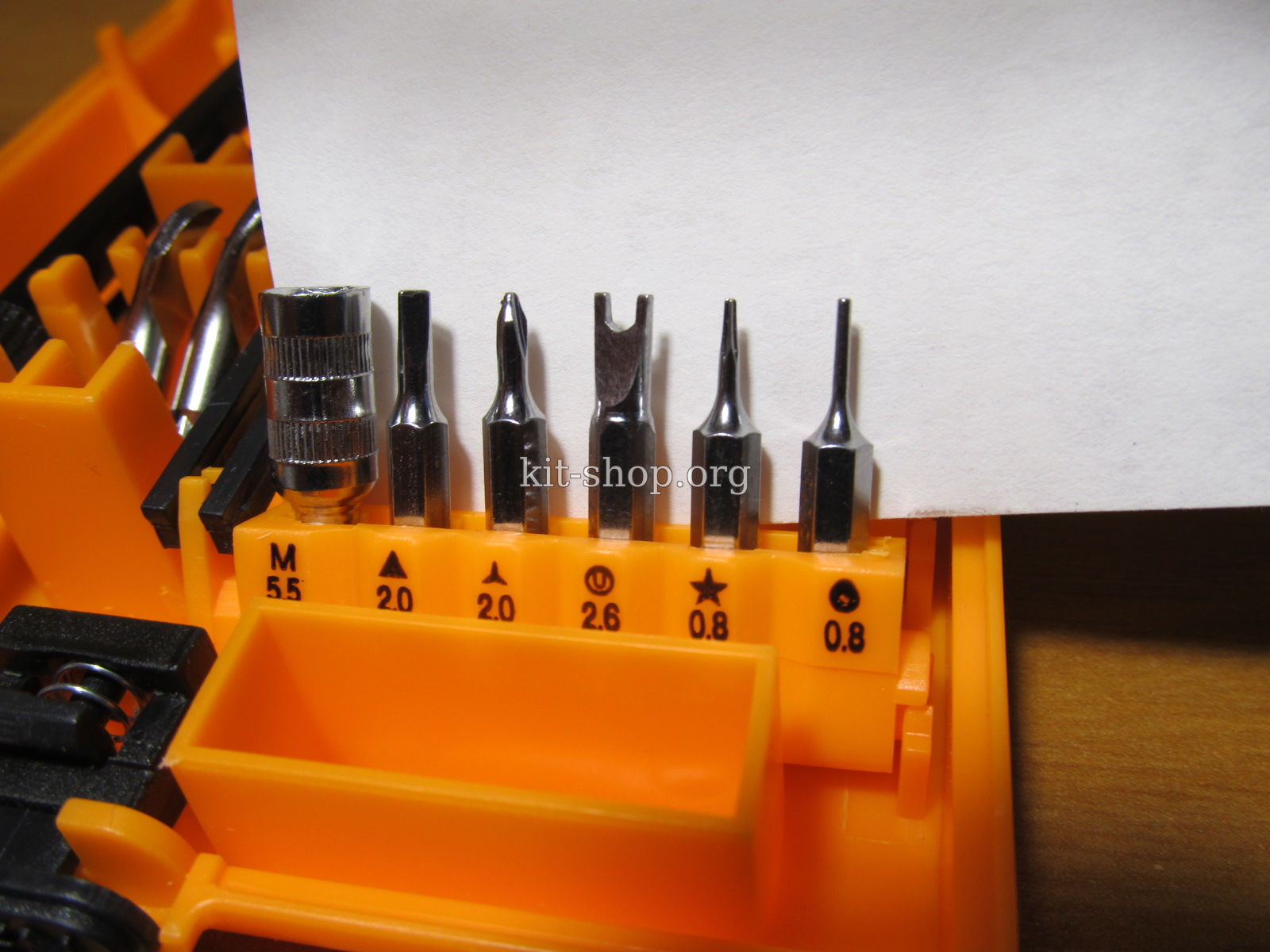

- далее экзотика: трехранник 2.0, трехлучевая звезда 2.0 (он же Tri-wing), U-образный 2.6 (он же U-shaped), пятилучой Torx 0.8 (еще один вариант антивандального) и Simpin 0.8 для вынимания слотов симкарт.

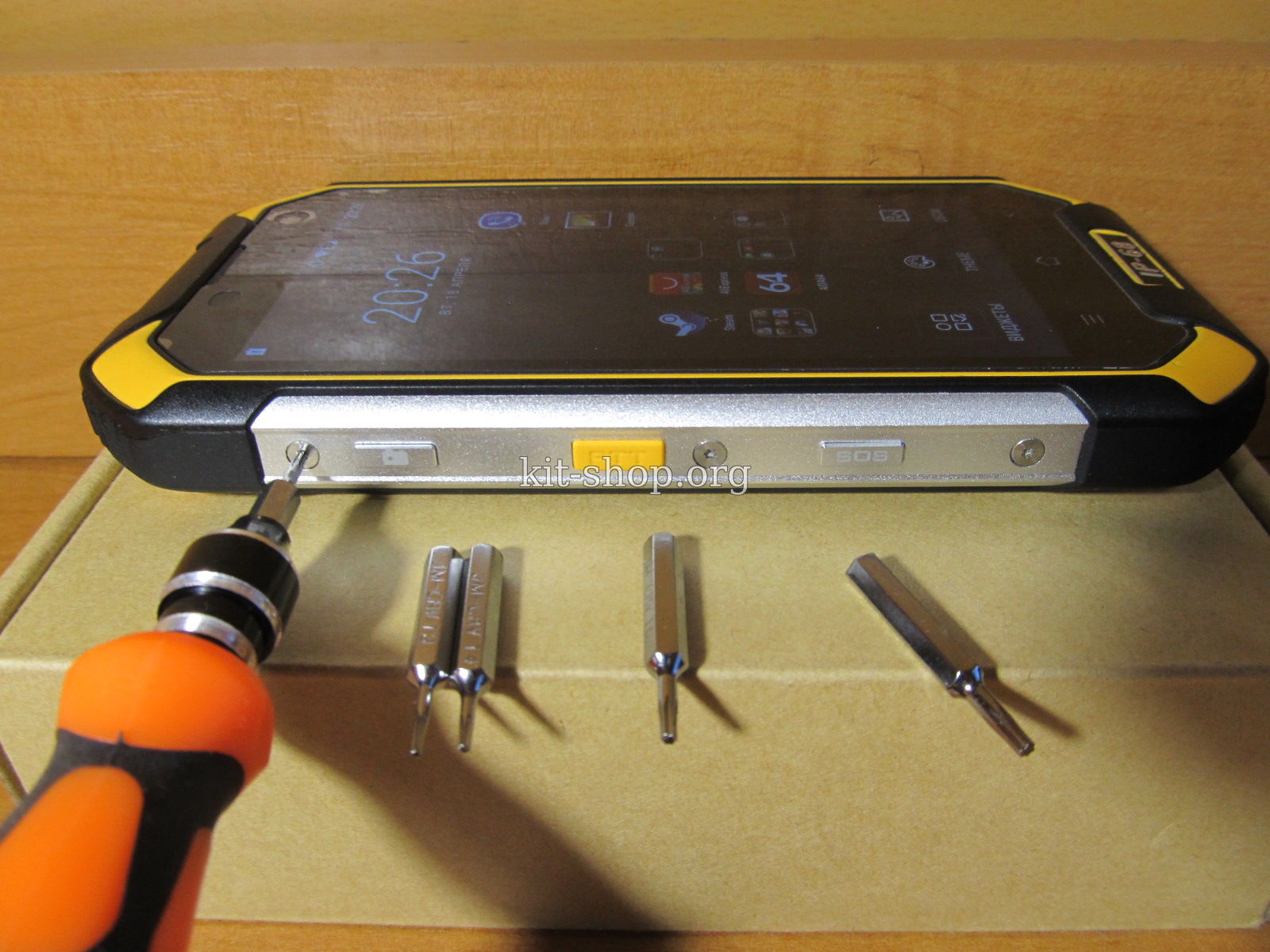

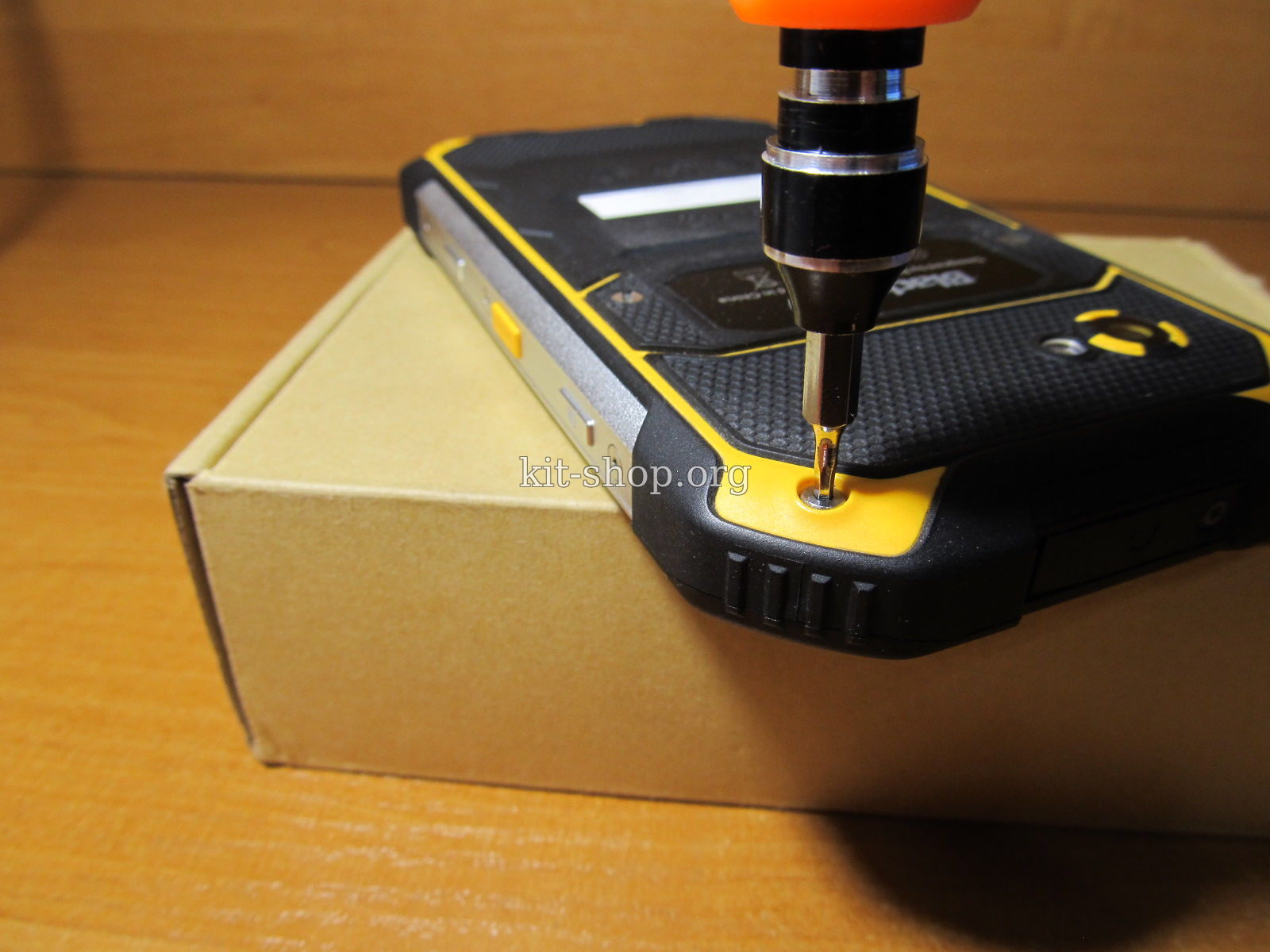

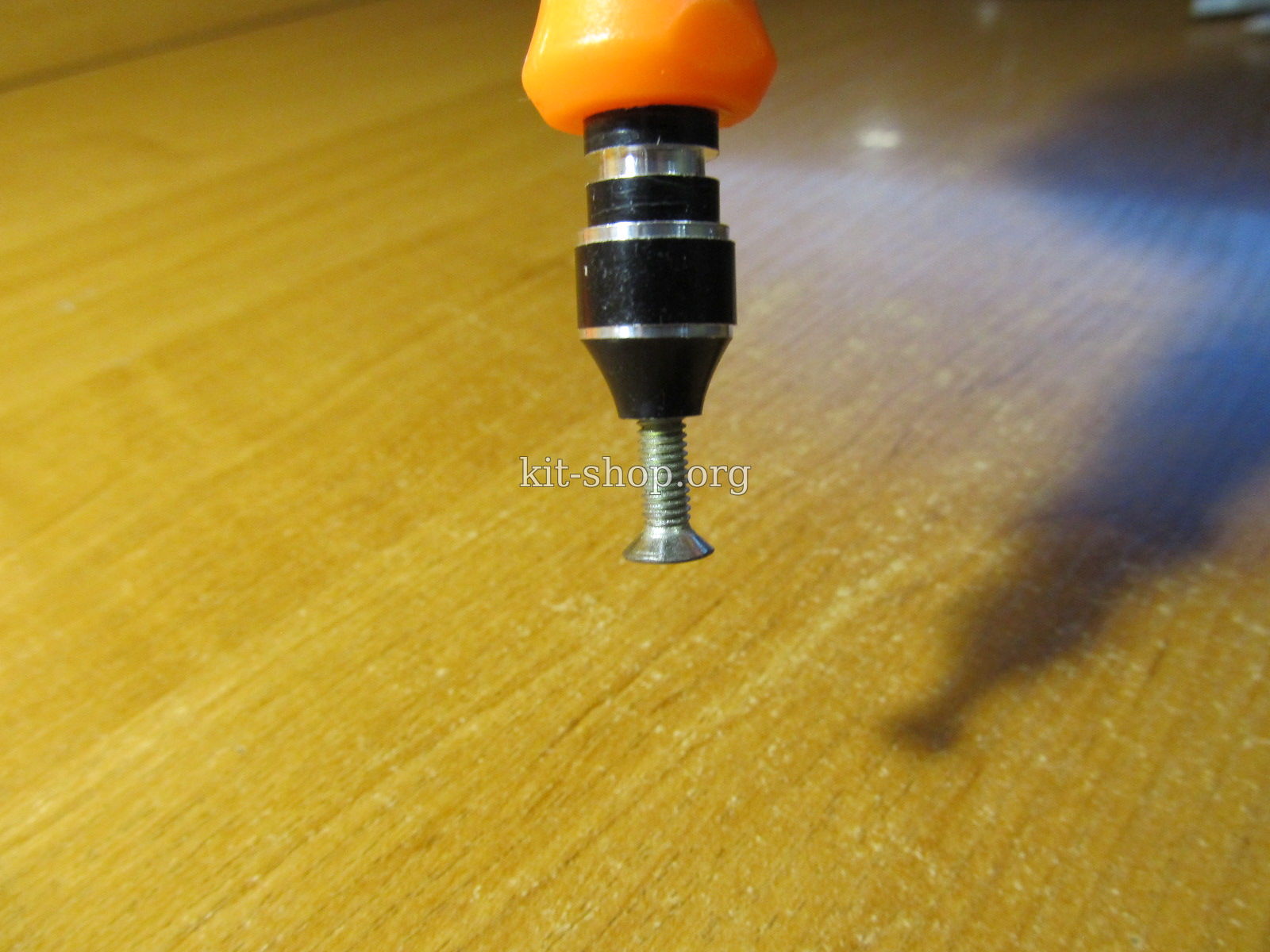

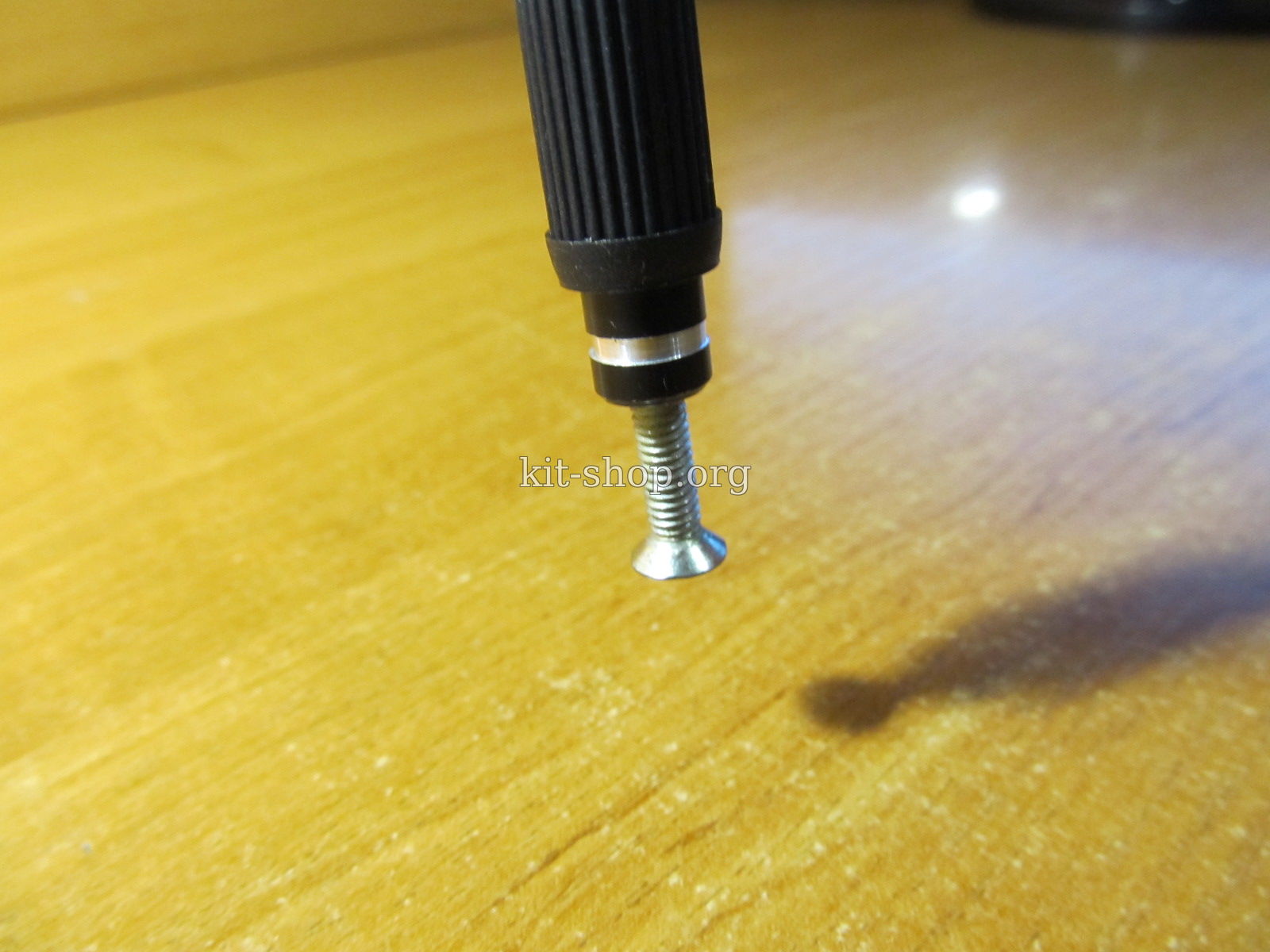

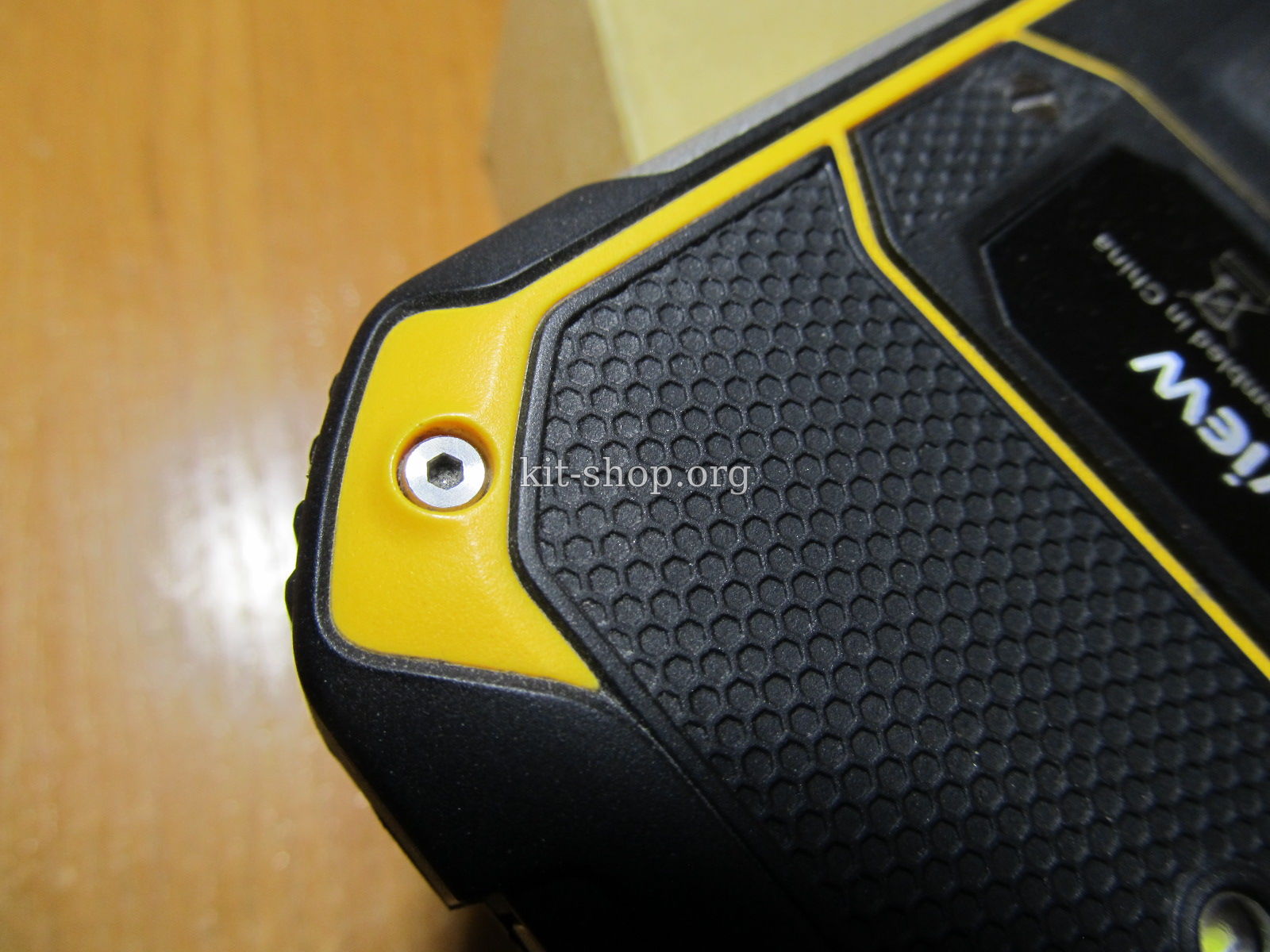

И напоследок несколько вариантов моего применения

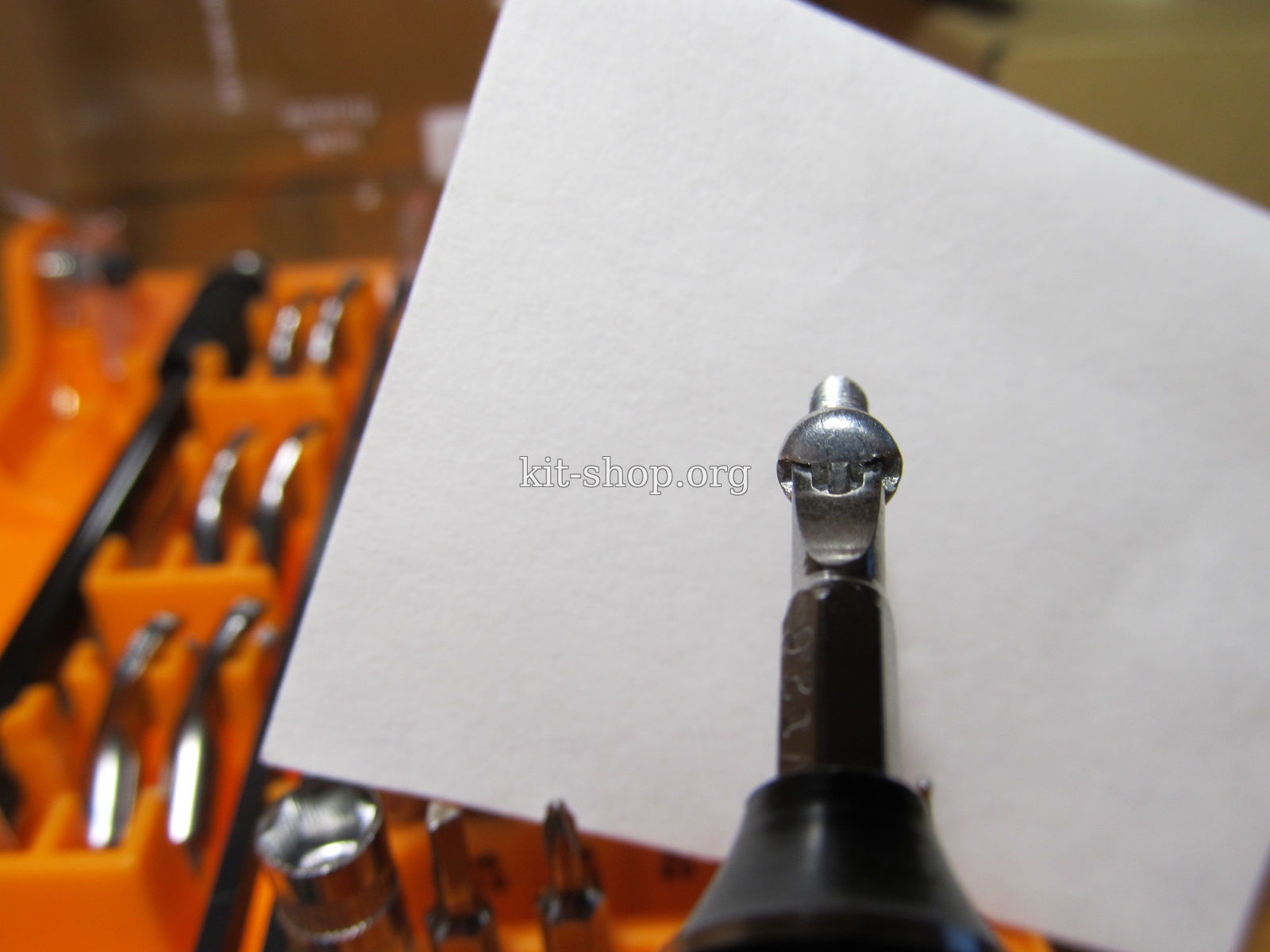

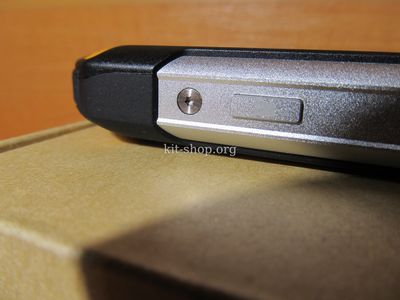

Этот выкрутил из утюга Rowenta





И пятьдесят вторым элементом набора (наконец-то))) является небольшая коробочка с крышкой для выкручиваемых винтов или другой мелочи.

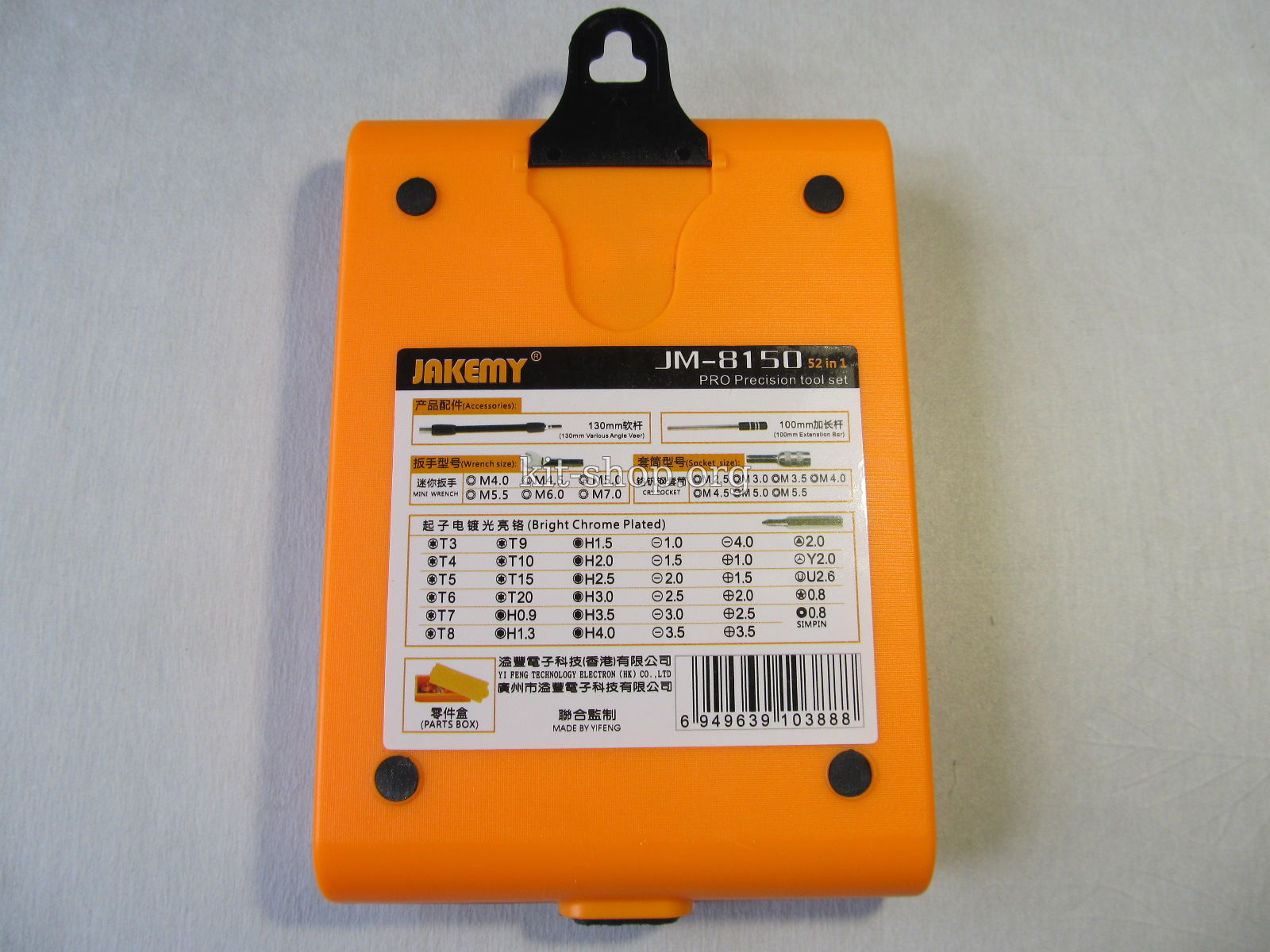

Как бонус, петля для размещения на стене и резиновые противоскользящие ножки





В силу того, что производитель JAKEMY зарекомендовал себя положительно, то данный набор при хорошем наполнении и скромной цене будет весьма полезен для людей, которые умеют держать его в руках, а главное осознающих для каких целей он изготовлен.
