Полный обзор DC-DC преобразователя на MT3608

Товар  можно купить тут

Сегодня в обзоре знаменитый DC-DC повышающий преобразователь напряжения на базе микросхемы MT3608. Плата популярна среди любителей создавать что-то своими руками. Применяется в частности для построения самодельных внешних зарядных устройств (power bank).







Сегодня мы проведем очень детальный обзор, изучим все достоинства и выясним недостатки

Стоит такая плата всего 0,5$, зная, что в ходе обзора предстоят жесткие тесты, которые могут обернуться выходном из строя плат, я купил сразу несколько штук.





Плата весьма неплохого качества, монтаж двухсторонний, если быть точнее почти вся обратная сторона - масса, одновременно играет роль теплоотвода. Габаритные размеры 36 мм * 17 мм * 14 мм





Производитель указывает следующие параметры

1). Максимальный выходной ток - 2А
2). Входное напряжение: 2 В ~ 24 В
3). Максимальное выходное напряжение: 28 В
4). Эффективность: ≤93%
Размер продукта: 36 мм * 17 мм * 14 мм

А схема представлена ниже.



На плате имеется подстроечный многооборотный резистор с сопротивлением 100кОм, предназначен для регулировки выходного напряжения. Изначально, для работы конвертора нужно покрутить переменник 10 шагов против часовой стрелки, лишь после этого схема начнет повышать напряжение, иными словами - до половины переменник крутится вхолостую.


На плате подписан вход и выход, поэтому проблем с подключением не возникнет.
Перейдем непосредственно к тестам.

1) Заявленное максимальное напряжение 28 Вольт, что соответствует реальному значению



2) Минимальное напряжение, при котором плата начинает работу - 2 Вольт, скажу, что это не совсем так, плата сохраняет работоспособность при таком напряжении, но начинает работу от 2,3-2,5 Вольт


3) Максимальное значение входного напряжения составляет 24 Вольт, скажу, что одна из 8 и купленных плат у меня не выдержила такое напряжение на входе, остальные сдали экзамен на отлично.

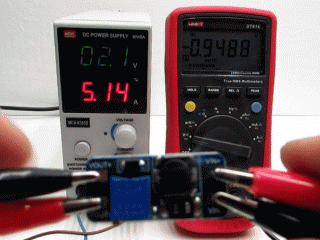

4) Режим короткого замыкания на выходе. Лабораторный блок питания, от которого питается источник, снабжен системой ограничения по току, при КЗ на выходе потребление с лабораторного БП составляет 5 А (это максимум, что может дать ЛБП). Исходя из этого делаем вывод, что если подключить инвертор например к аккумулятору, то при коротком замыкании последний моментально сгорит - защит от КЗ не имеет.  Не имеется также зашита от перегрузки.



6) Что будет, если перепутать полярность подключения. Этот тест хорошо виден в ролике, плата попросту сгорает с дымом, притом сгорает именно микросхема.



7) Ток холостого хода всего 6мА, очень неплохой результат.



8) Теперь выходной ток. На вход подается напряжение 12 Вольт, на выходе 14, т.е разница вход-выход всего 2 Вольт, обеспечены наилучшие условия работы и если с таким раскладом схема не выдаст 2 Ампер, значит при других значениях вход-выход она этого обеспечить не может.



Температурные тесты

P.S. в ходе тестов дроссель начал попахивать лаком и в связи с этим он был заменен на более хороший, по крайней мере диаметр провода нового дросселя раза в 2 толще, чем у родного.

В случае этих тестов на вход платы подается напряжение 12 Вольт, на выходе выставлено 14

Тепловыделение на дросселе, дроссель уже заменен




Тепловыделение на диоде





Тепловыделение на микросхеме




Как видим температура в некоторых случаях выше 100 гр, но стабильна.

Нужно также указать, что в таких условиях работы выходные параметры значительно ухудшаются, что и стоило ожидать.

Как видим при выходном токе 2А, напряжение просаживается, поэтому рекомендую эксплоатировать платку при токах 1-1,2Ампер максимум, при больших значениях теряется стабильность выходного напряжения, а также перегревается микросхема, дроссель и выходной выпрямительный диод.



9) Осциллограмма выходного напряжения, где наблюдаем пульсации.






Ситуация исправиться если параллельно выходу запаять электролит (35-50Вольт), емкость от 47 до 220мкФ.(можно до 470, больше уже нет смысла)




Рабочая частота генератора около 1,5МГц





Погрешность тестов не более 5%



Категория: ЭЛЕКТРОНИКА | Добавил: Admin (2016-08-11)
Просмотров: 147889 | Комментарии: 52
Всего комментариев: 521 2 3 »
avatar
0
1 ♫▲Ŧőŗžãŋ◄♫♂ • 1:31 PM, 2016-08-11
можно ли заменить многооборотный резистор на переменный ? и как ? купил 2 шт одну спалил когда переделал
avatar
0
3 Ака Касьян • 1:37 PM, 2016-08-11
уверены, что спалили именно подстроечник ?
P.S. заменой теряете плавность регулировки , итак в половину регулятор идет вхолостую, затем только начинает регулировать
avatar
0
2 Ака Касьян • 1:34 PM, 2016-08-11
уверены, что спалили именно подстроечник ?
P.S. заменой теряете плавность регулировки , итак в половину регулятор идет вхолостую, затем только начинает регулировать
avatar
0
4 mizer • 1:00 AM, 2016-08-12
Подскажите пожалуйста, почему ФМ приёмник, запитанный от данного преобразователя не принимает сигнал радио?
avatar
0
5 Ака Касьян • 3:05 AM, 2016-08-12
Крайне плохой вариант для запитки ВЧ техники, на выходе этой штуки много пульсаций, попробуйте поставить параллельно выходу конденсатор (электролит) на 100-470мкФ
avatar
0
6 mizer • 10:27 AM, 2016-08-12
Спасибо за ответ. Я где-то так и думал. Спасибо.
avatar
0
7 Ака Касьян • 12:35 PM, 2016-08-12
Всегда пожалуйста
avatar
0
8 mizer • 3:29 PM, 2016-08-16
Здравствуйте, а не могли бы Вы посоветовать какую-то схемку для питания ФМ приемника. Нужен преобразователь с 4 вольт до 9 вольт.
avatar
0
9 Ака Касьян • 4:12 PM, 2016-08-16
Хотите наилучший вариант? крона, никаких шумов не будет, в случае применения импульсных схем шумы будут в любом случае
avatar
0
10 Ака Касьян • 4:13 PM, 2016-08-16
Либо два аккумулятора li-ion последовательно, напряжение будет меньше 9 Вольт, но работать будет.
avatar
0
11 mizer • 4:15 PM, 2016-08-16
Спасибо, так и поступлю.
avatar
0
12 coldinonig • 3:46 PM, 2016-09-08
Скажите пожалуйста какой преобразователь лучше взять: на XL6009 или MT3608? Благодарю.
avatar
0
13 kotyara78 • 11:34 AM, 2016-09-16
Добрый день. Как заменить подстроечник на постоянные резисторы, чтоб сделать фиксированное напряжение на выходе?
avatar
0
15 peschex0d • 3:00 AM, 2016-10-12
отрегулировать выходное напряжение, выпаять потенциометр, замерить сопротивление между выводами, впаять ближайшие по номиналу или кратные.
avatar
0
14 peschex0d • 2:58 AM, 2016-10-12
Какой смысл обсуждать плату, собранную китайцами с ошибкой? Нижний вывод потенциометра должен быть соединен с его же ползунком.
avatar
1
16 Ака Касьян • 11:37 AM, 2016-10-12
Схема тестируется в изначальном виде , это все же промышленный образец и покупатель не обязан переделать перед использованием, Поэтому исключительно все тесты делаю для "нетронутых" плат, а так переделать можно все, можно оптодрайвер добавить и мощный полевик, заменить дроссель и получить преобразователь на 10 Ампер, но это уже совсем другая история.
avatar
0
17 peschex0d • 1:59 PM, 2016-10-12
Цель тестирования - чтобы платы покупали? Или чтобы не покупали? "Дефект" платы с неработающим на бОльшей части интервала регулировки потенциометром обусловлен неправильной разводкой, которая элементарно устраняется в домашних условиях в т.ч. покупателем, перемычкой, это куда проще оптодрайвера и других переделок и, главное, плата начинает работать так, как в даташите предполагали ))
avatar
0
18 Ака Касьян • 3:56 PM, 2016-10-12
Цель - понять на сколько она хороша в таком исполнении. Я понимаю и уже говорил - доработать можно все, мы с вами это можем сделать, но есть люди которые покупают их и не понимают как она устроена и как можно доработать тот или иной недостаток.
