Обзор компактной рации Baofeng - T1

Товар  можно купить тут

Компактные рации с каждым днем набирают популярность. Компактные маломощные рации будут полезным для для офисных работников, небольших цехов и могут стать незаменимым средством связи для любителей (рыбалка, походы и т.п.)

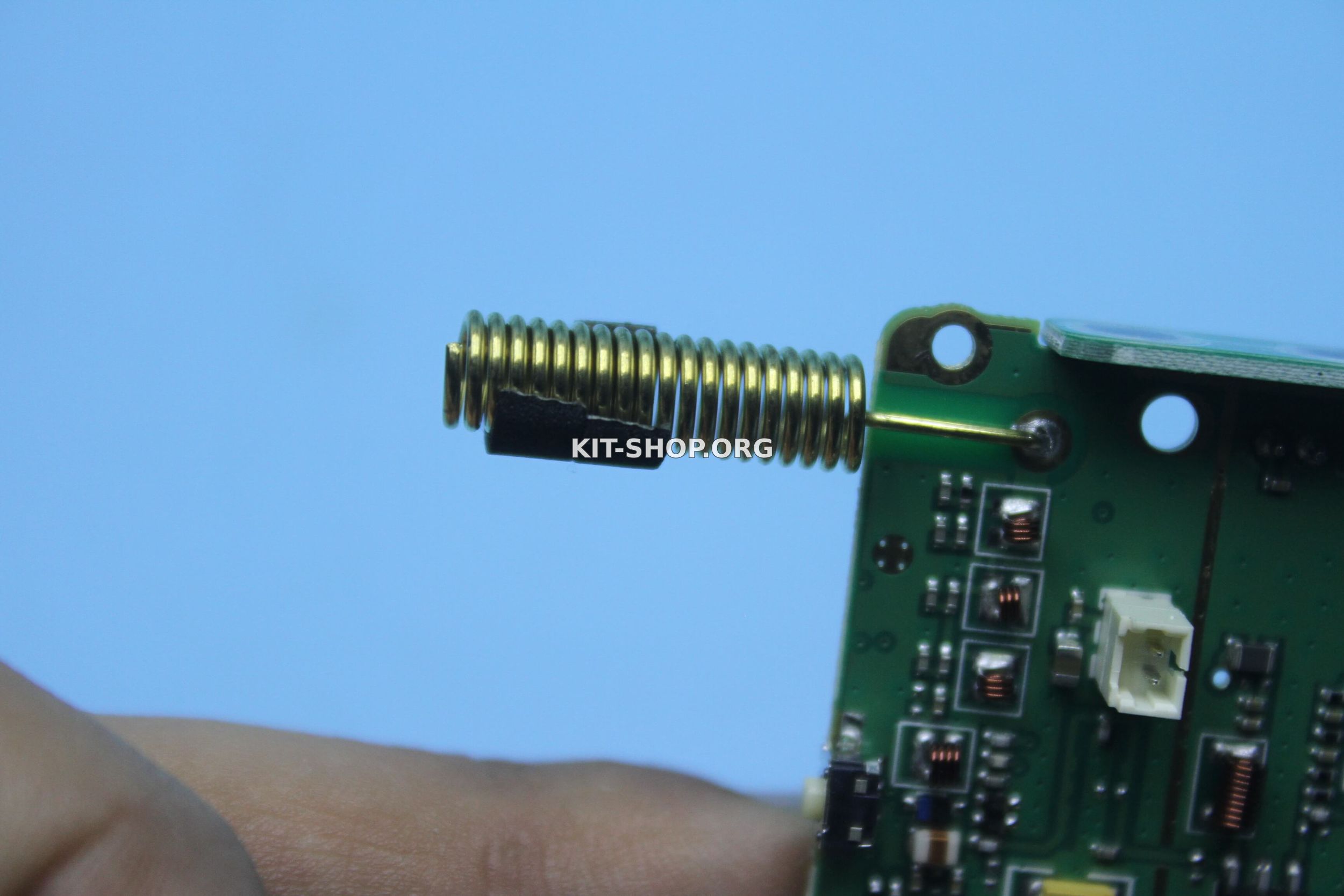

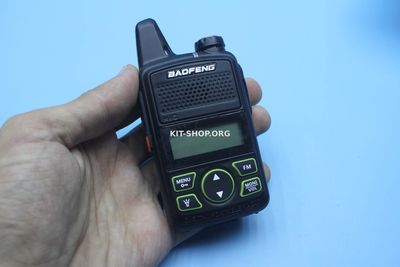

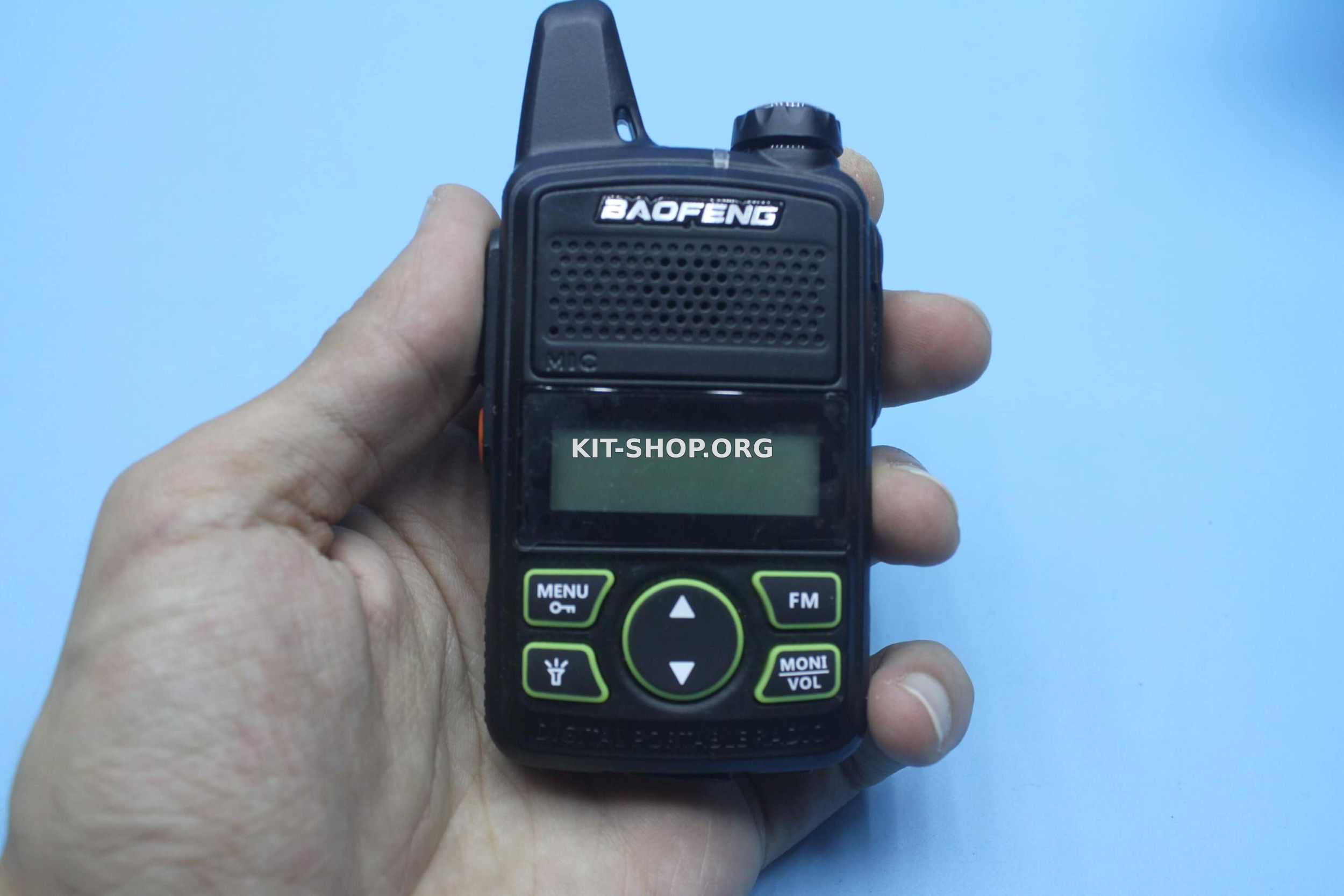

Сегодня у нас на обзоре будет довольно знаменитая, маленькая рация Baofeng BF T1. Сама рация имеет размеры не больше пачки сигарет, очень удобна в ношении. Антенна спиральная, несъемная, отсюда и компактные размеры.

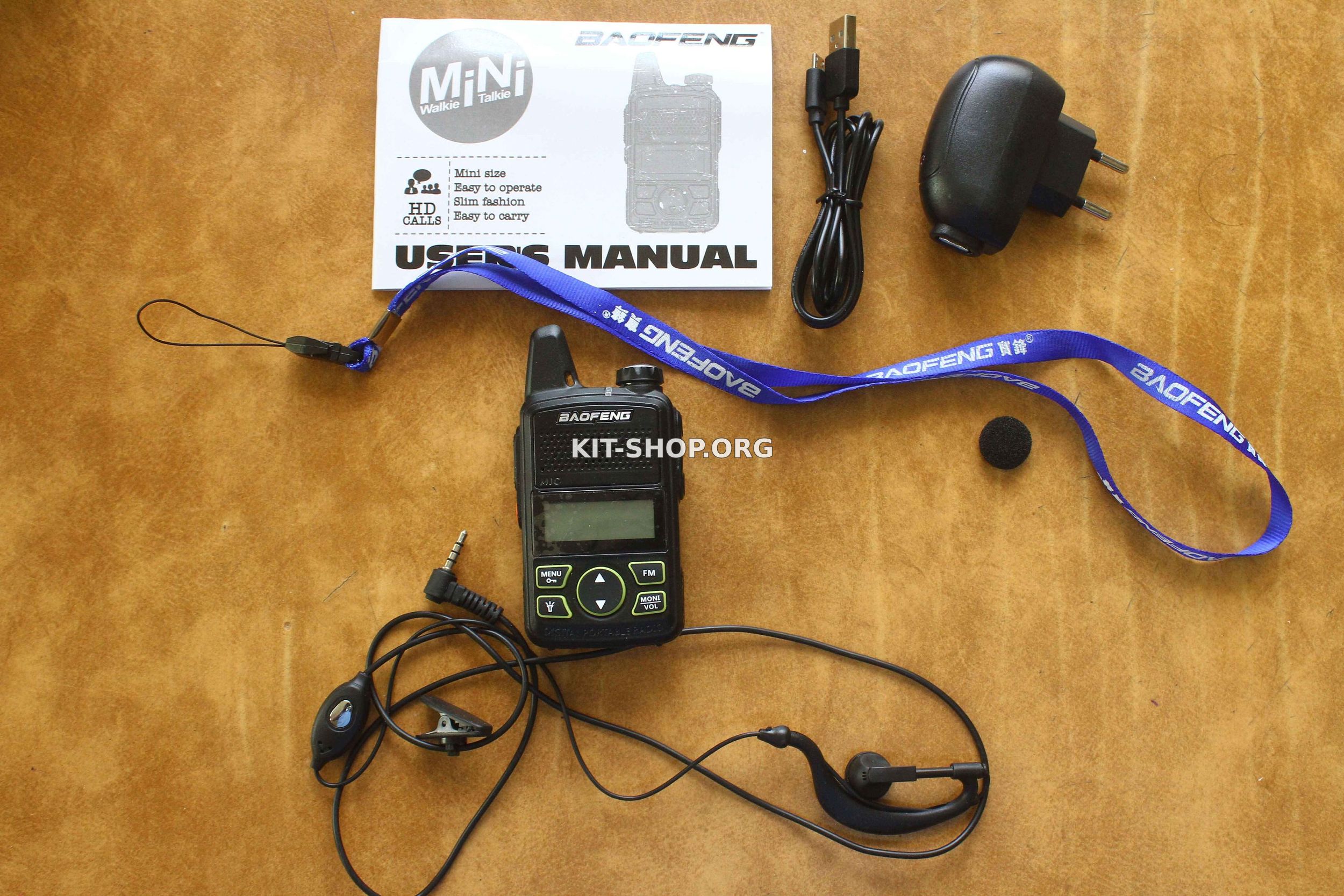

В комплект поставки входит.

Сама рация Baofeng BF T1, аккумулятор, очень подробный паспорт (user manual), гарнитура (моно), приятный шнурок, зарядное устройство с выходом 5В), USB кабель для зарядки, клипса ну и вроде бы все.






Некоторые основные характеристики
Диапазон частот - 400-470 МГц
Количество каналов - 20
Шаг частоты 12,5/25 КГц
Стабильность частоты - +-2,5ррм
Модуляция - 5КГц/2,5КГц
Выходная мощность - 2Вт (max)
Чувствительность - <0,25 мкв
Поддержка CTCSS/DCS кодов
Аккумулятор LI-Ion 3,7V
Емкость аккумулятора - 1500 мА/ч
Время работы - 12 часов
Размеры - 108*55*51 мм
Вес - 120 г

Чтобы включить рацию нужно просто вставить аккумулятор, закрыть заднюю крышку, нажать и удержать кнопку сверху справа от антенны)





Любитель, покупая рацию (а эта рация именно заточена для любителей и людей, которым просто нужно альтернативное средство связи) обращает внимание в основном на цену, размеры, вес, мощность, ну и частотный диапазон.
Урезанная антенна в данной рации дает о себе знать, производитель указывает , что мощность передатчика в районе 2-х ватт, а это очень не плохо, но если использовать полноценную антенну.







В данном же случае, реальные тесты в городских многим будут не по душе. Были проведены тесты на чистом, ровном поле, сигнал ловился на рацию xiaomi, дальность передачи составила около 3км, можно и больше, но качество резко ухудшается, речь становиться неразборчивой.
В городских же условиях очень много факторов, влияющих на связь - наличие многоэтажных домов и прочих железобетонных строений, мне удалось связаться с собеседником на расстоянии до 300метров качественно и до 500метров еле разборчиво, при этом были преграды в виде высоких стен и огромного количества жилых домов. Но повторюсь - этот показатель зависит от многих факторов, но даже 300-500 метров с такой антенной это вполне неплохо

Начнем изучение

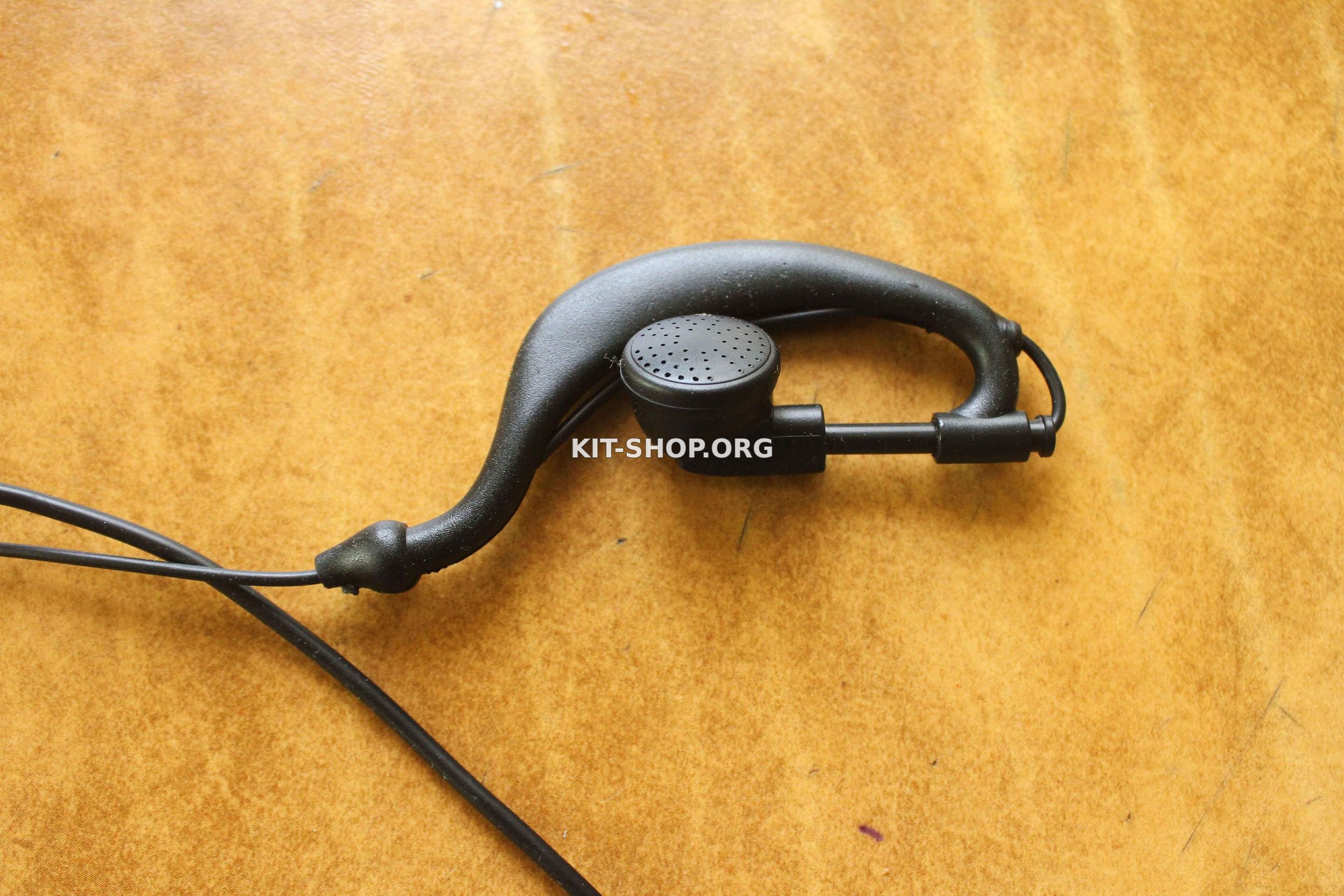

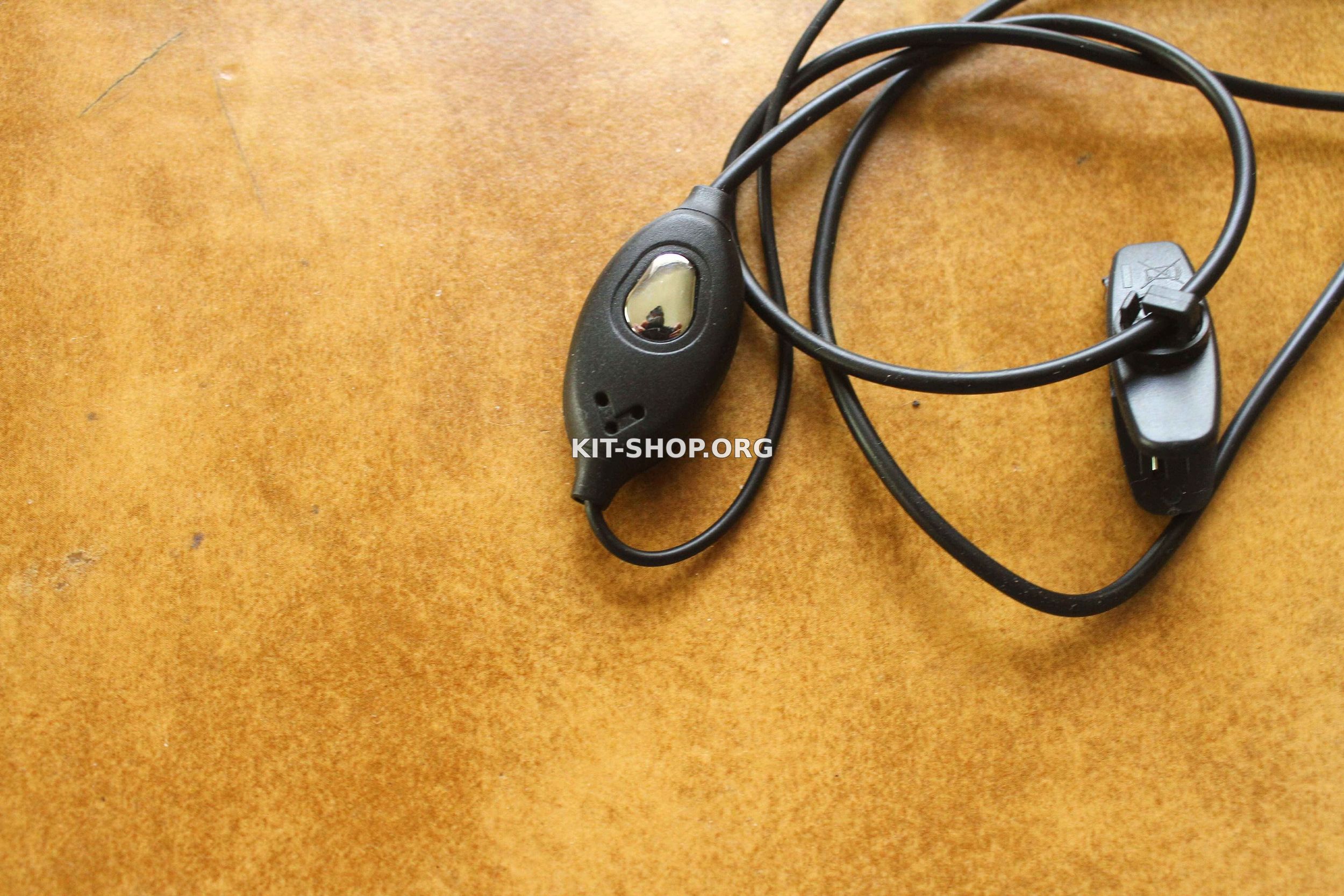

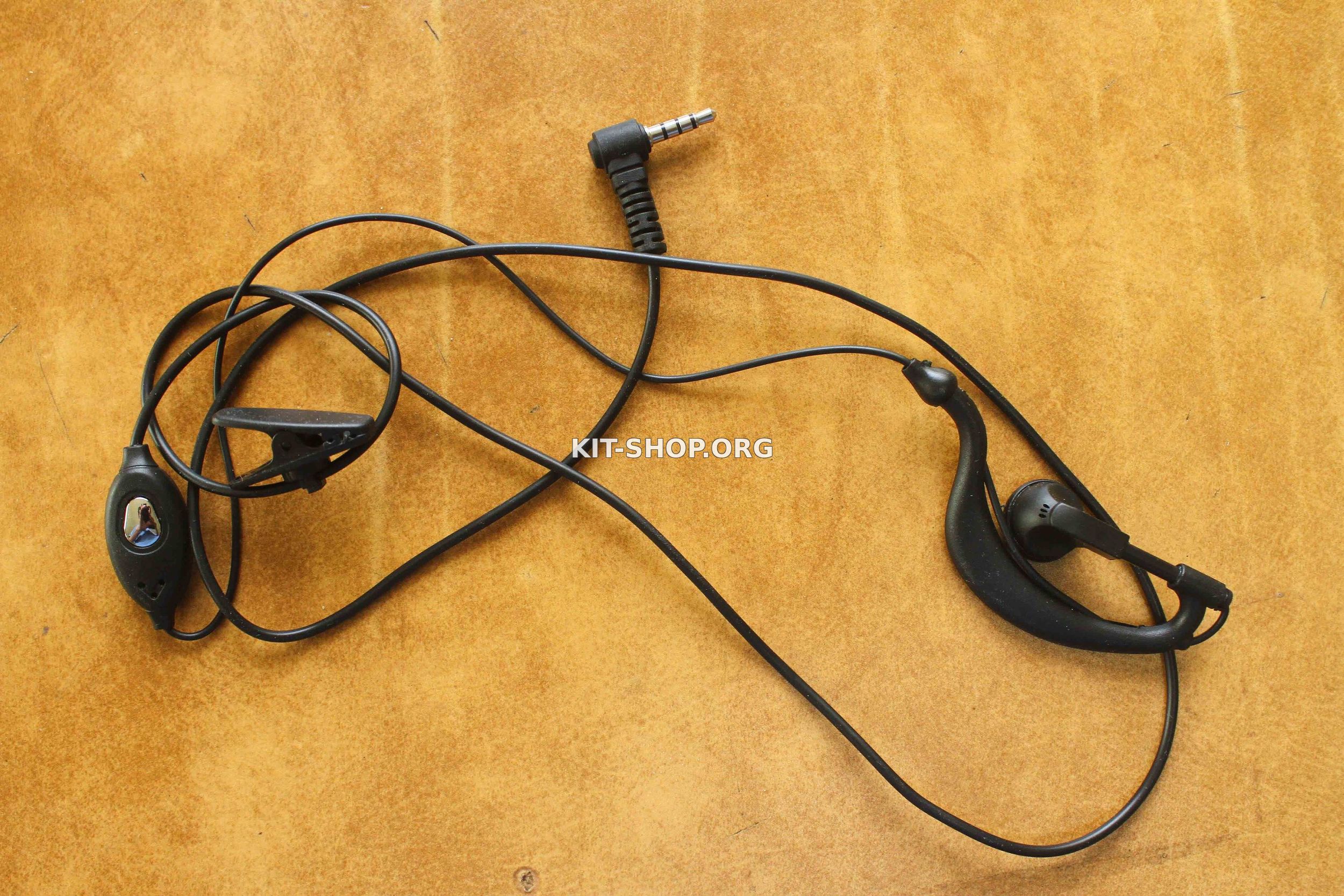

Гарнитура

Вполне неплохая, стандартный джек 3,5мм, провода неплохого качества. Кнопка RTT с микрофоном , все как в гарнитуре смартфона, только работает в рации все это дело слегка иным способом - нажали кнопку, сказали что надо, деле отпускаем кнопку и ждем сообщения от собеседника.

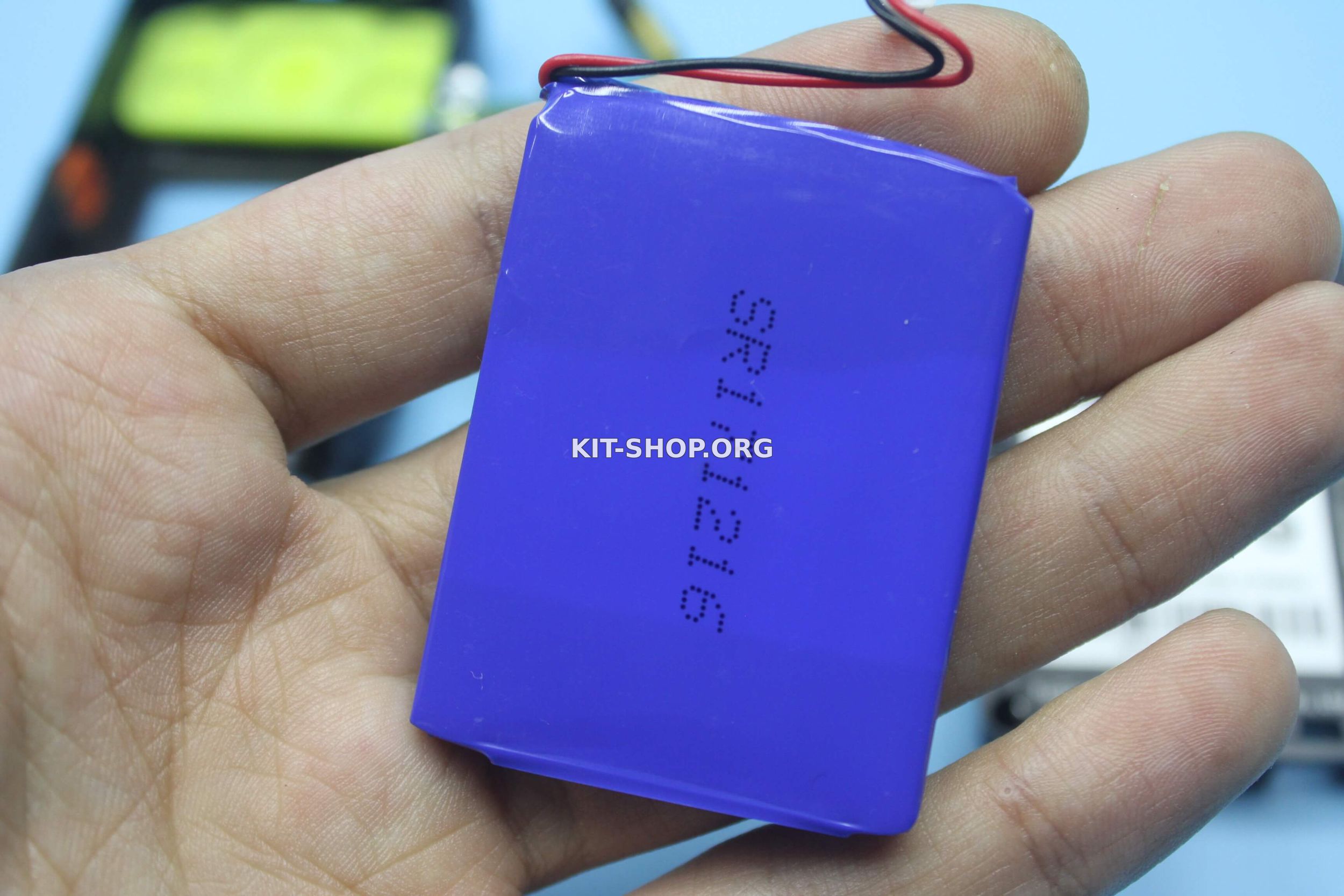

Аккумулятор

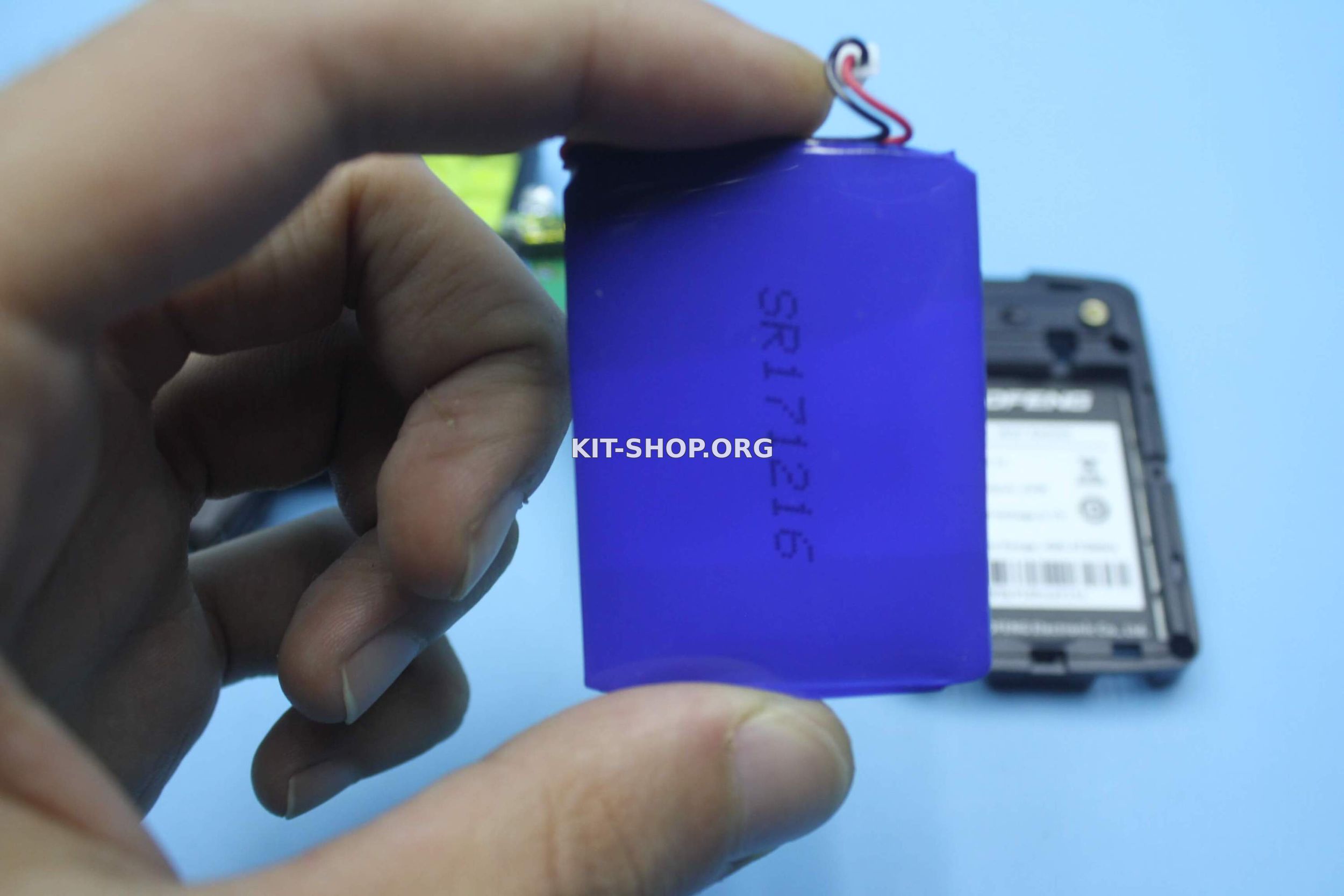

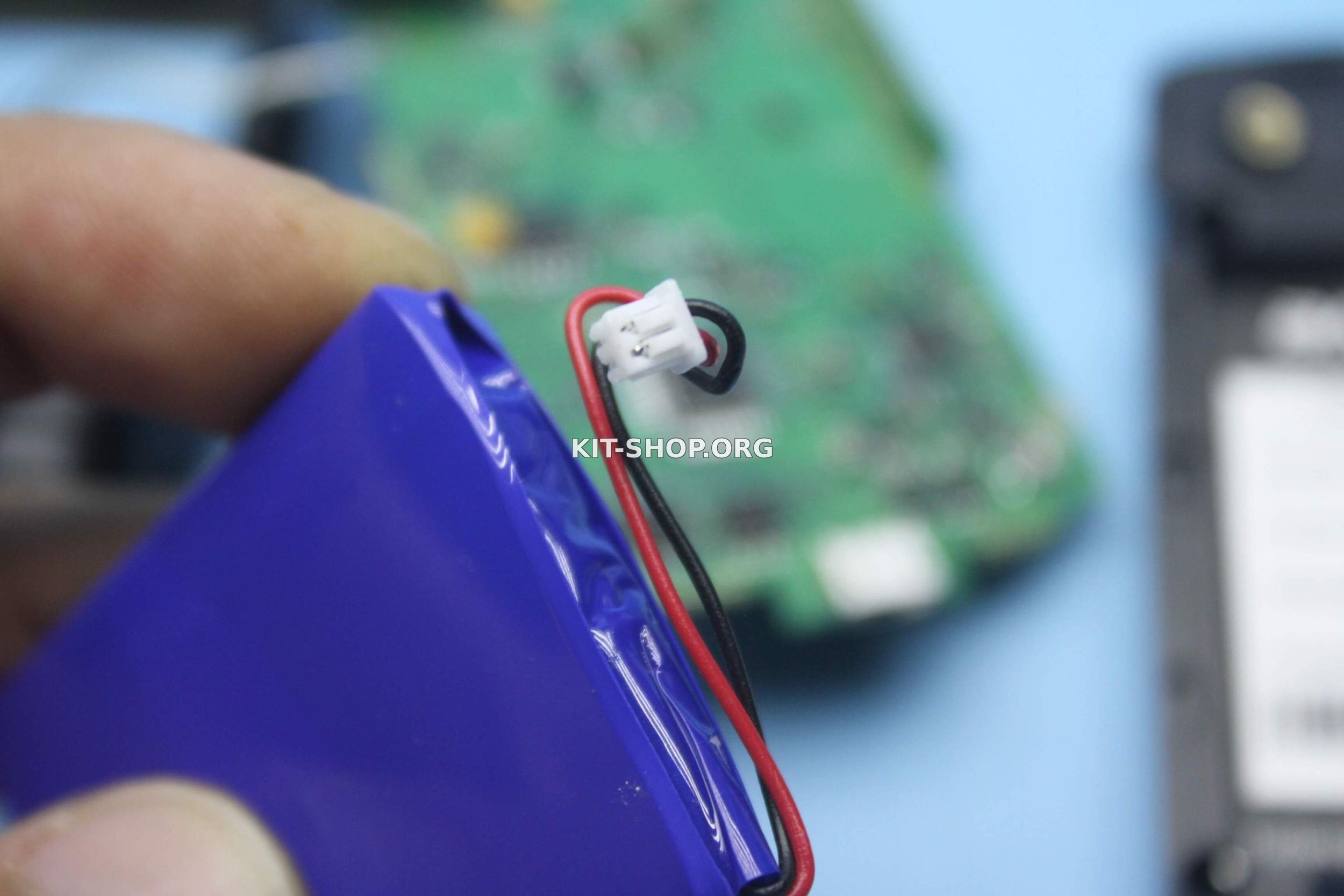

Литий-ион 3,7Вольт 1500мА/ч - емкость не проверена, доверимся словам производителя. Аккумулятор стыкуется к рации небольшим коннектором - честно сказать сделано не самым лучшим образом, провода от аккума тонкие и уложить их так, чтобы задняя крышка рации закрывалась без люфтов - дело не простое, коннектор маленький, не очень надежный. Если смотреть с другой стороны, все это не страшно, аккум штука такая, что поставили один раз и забыли.

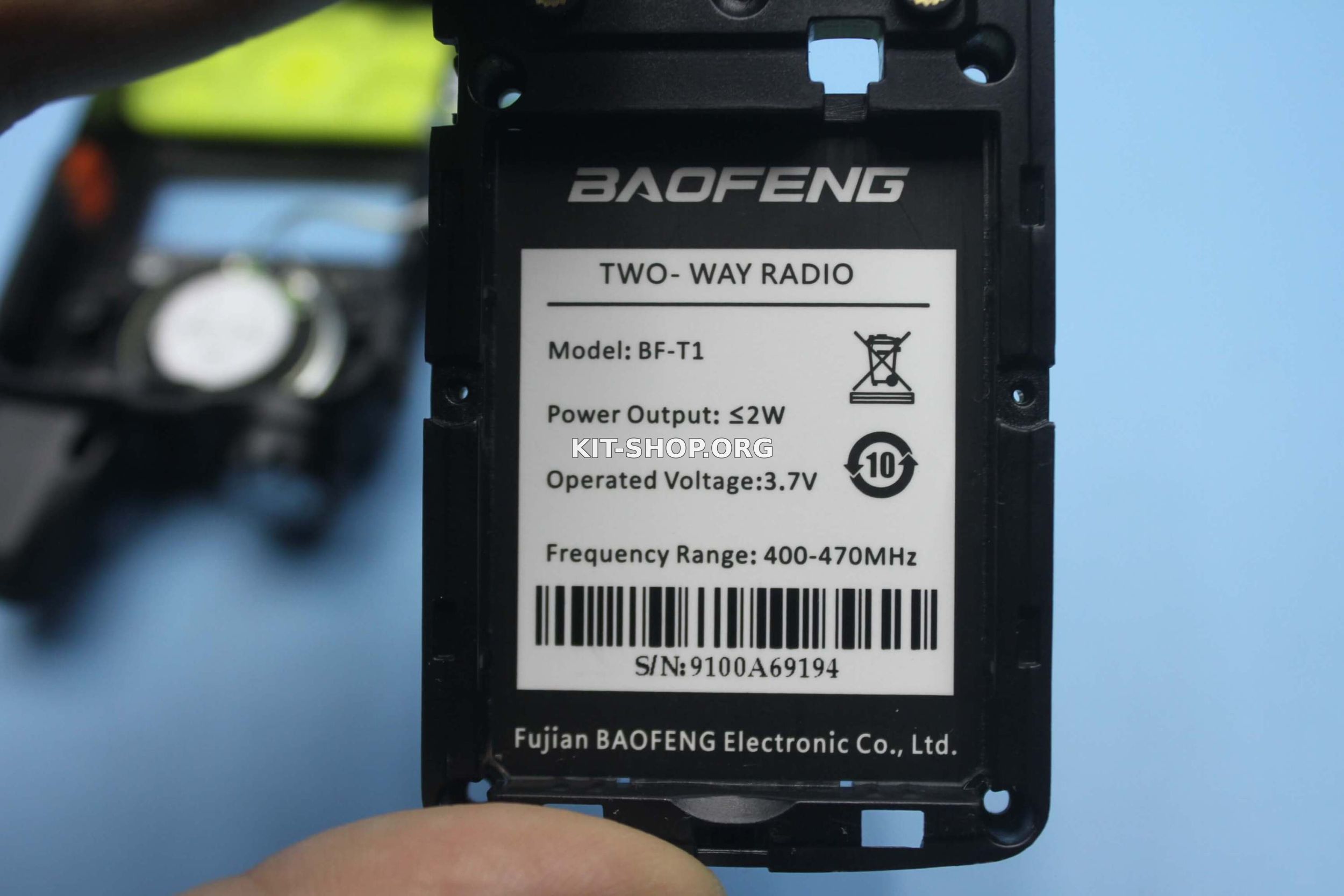

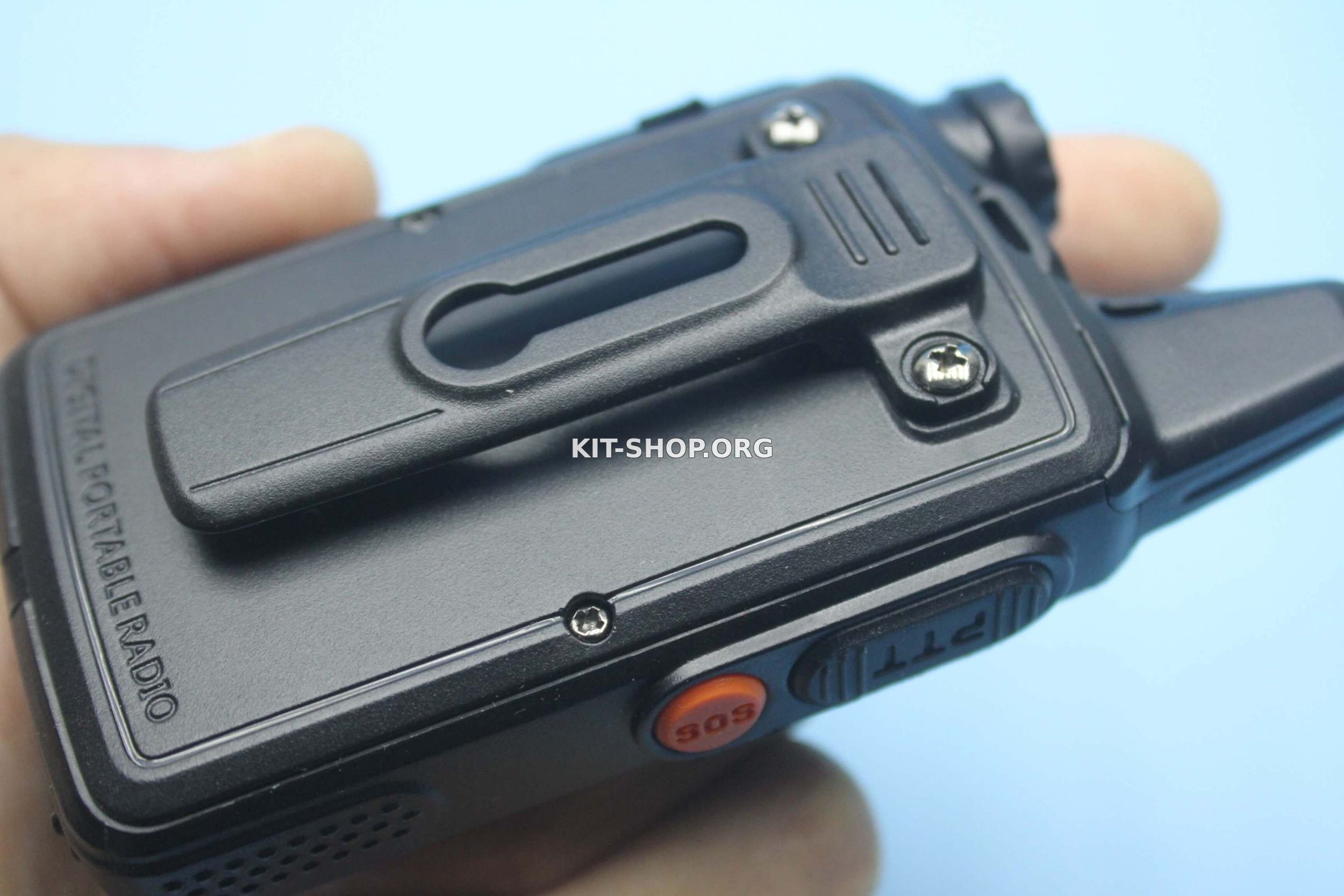

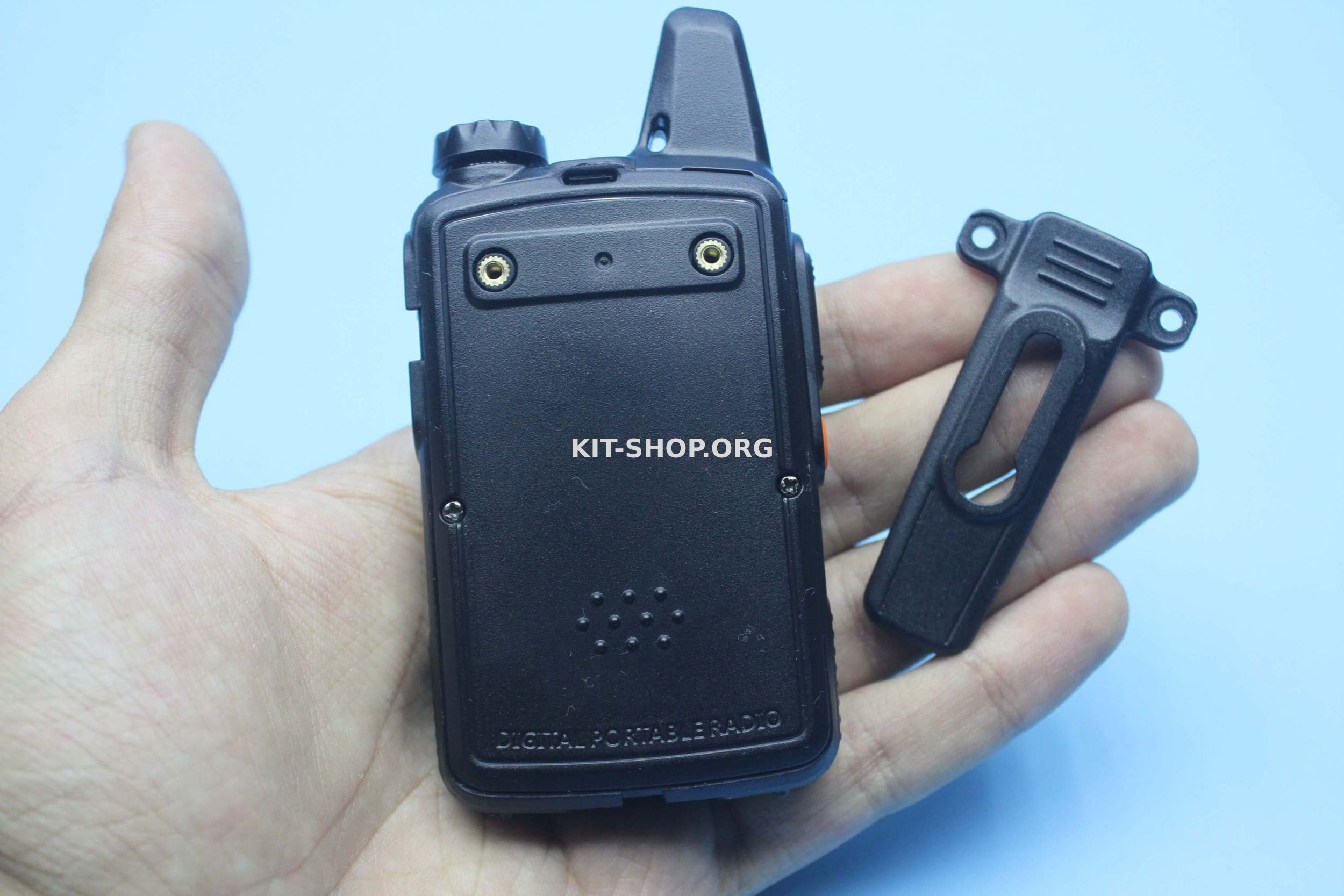

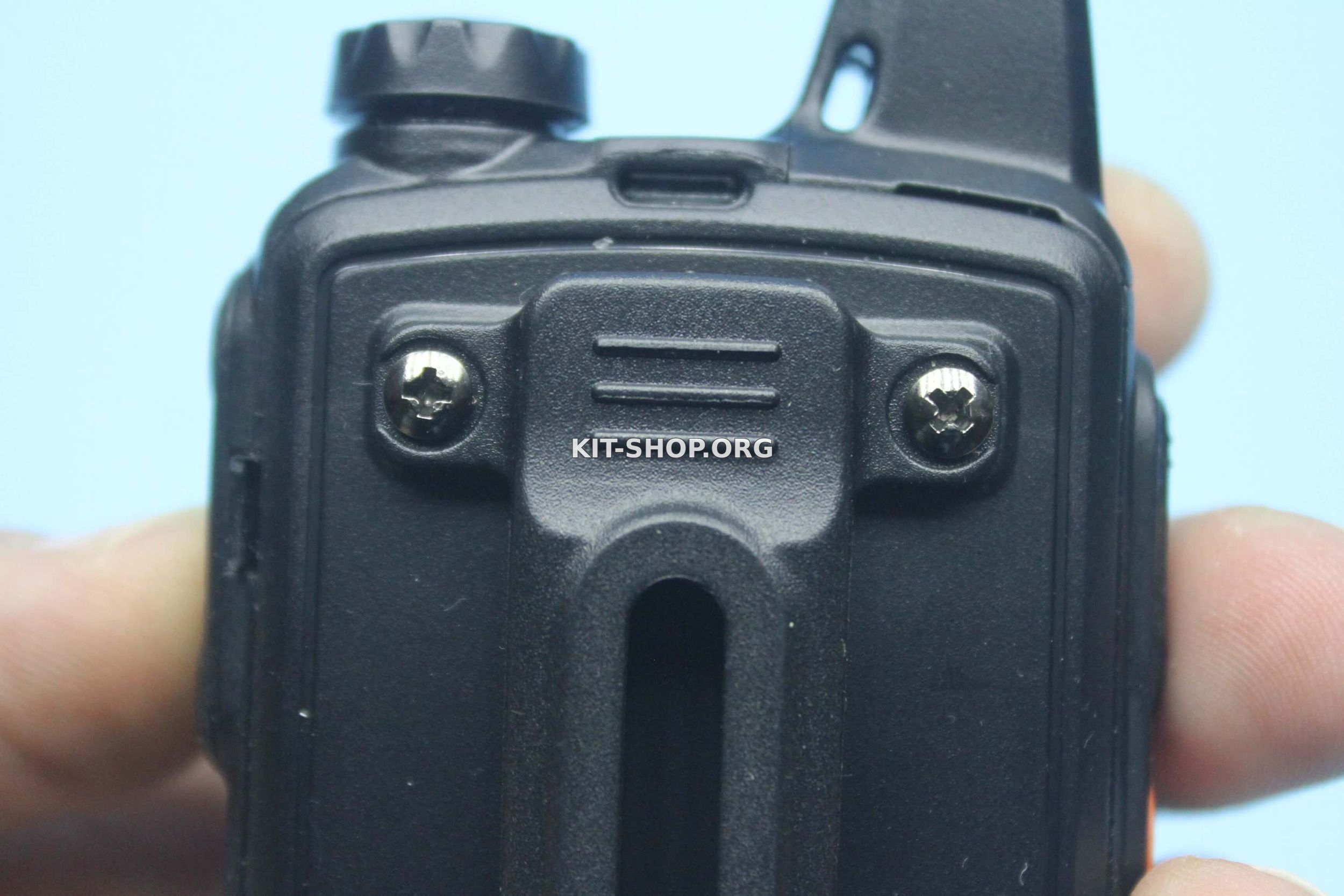

Задняя крышка фиксируется двумя винтами, довольно надежно.







Сама рация.

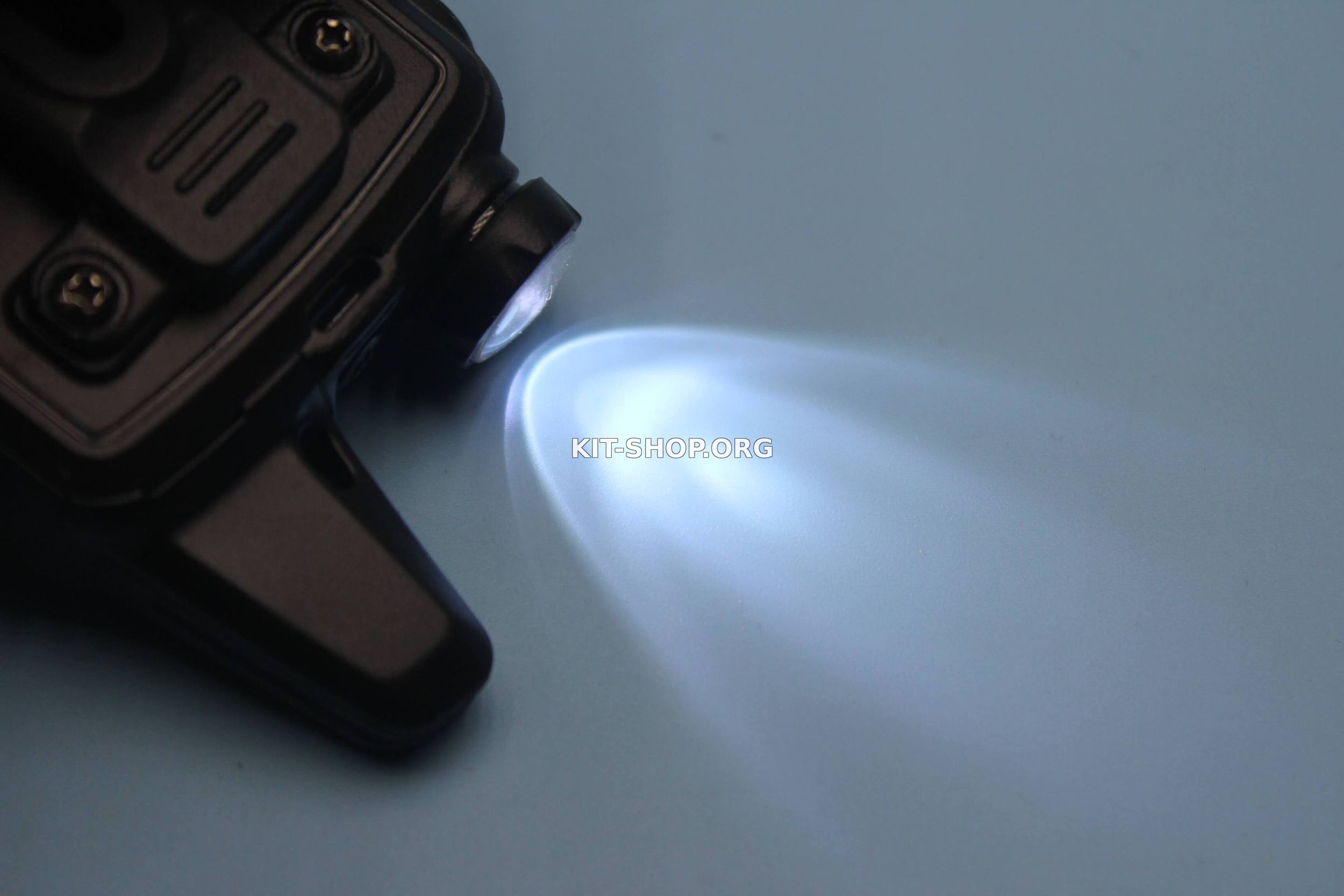

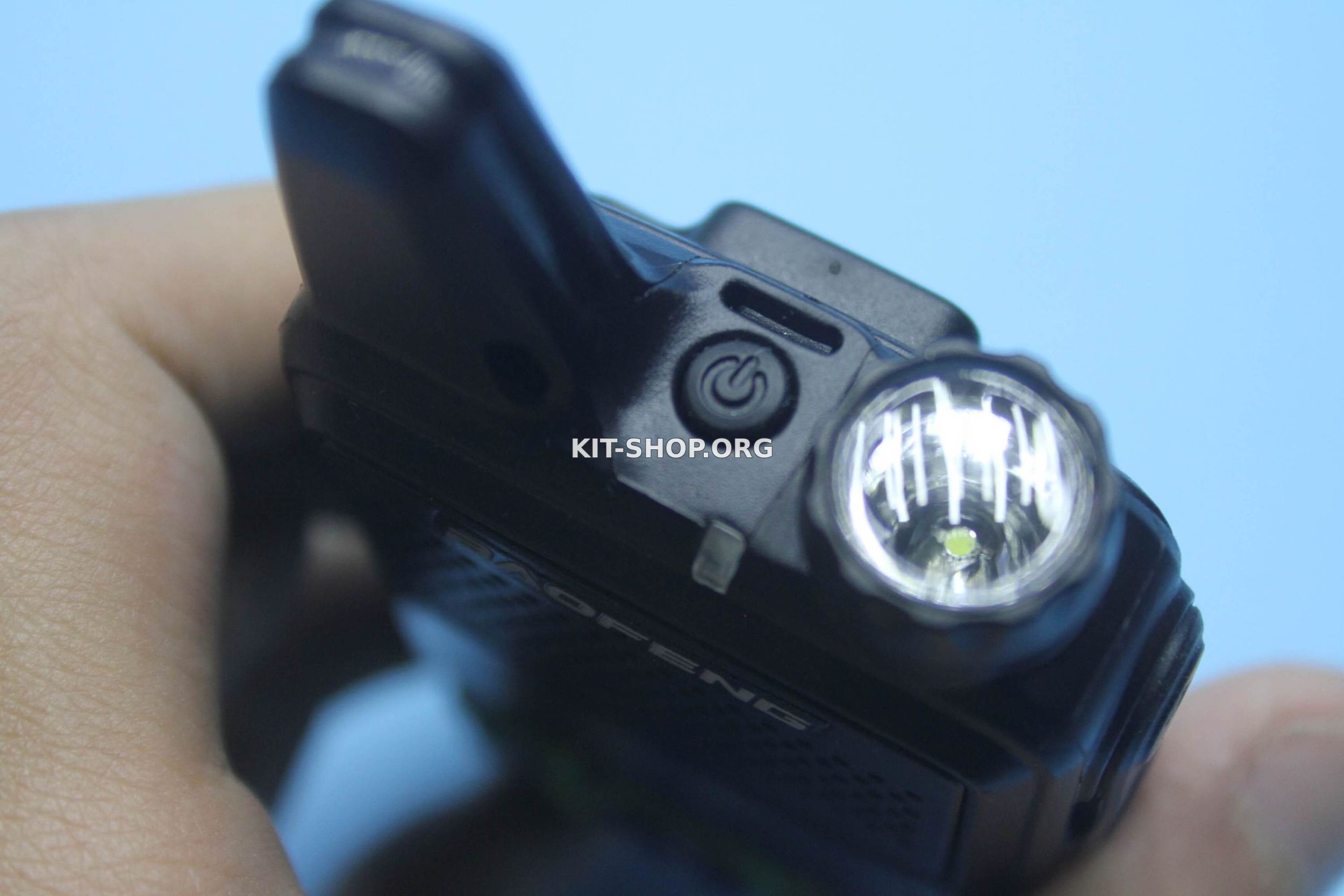

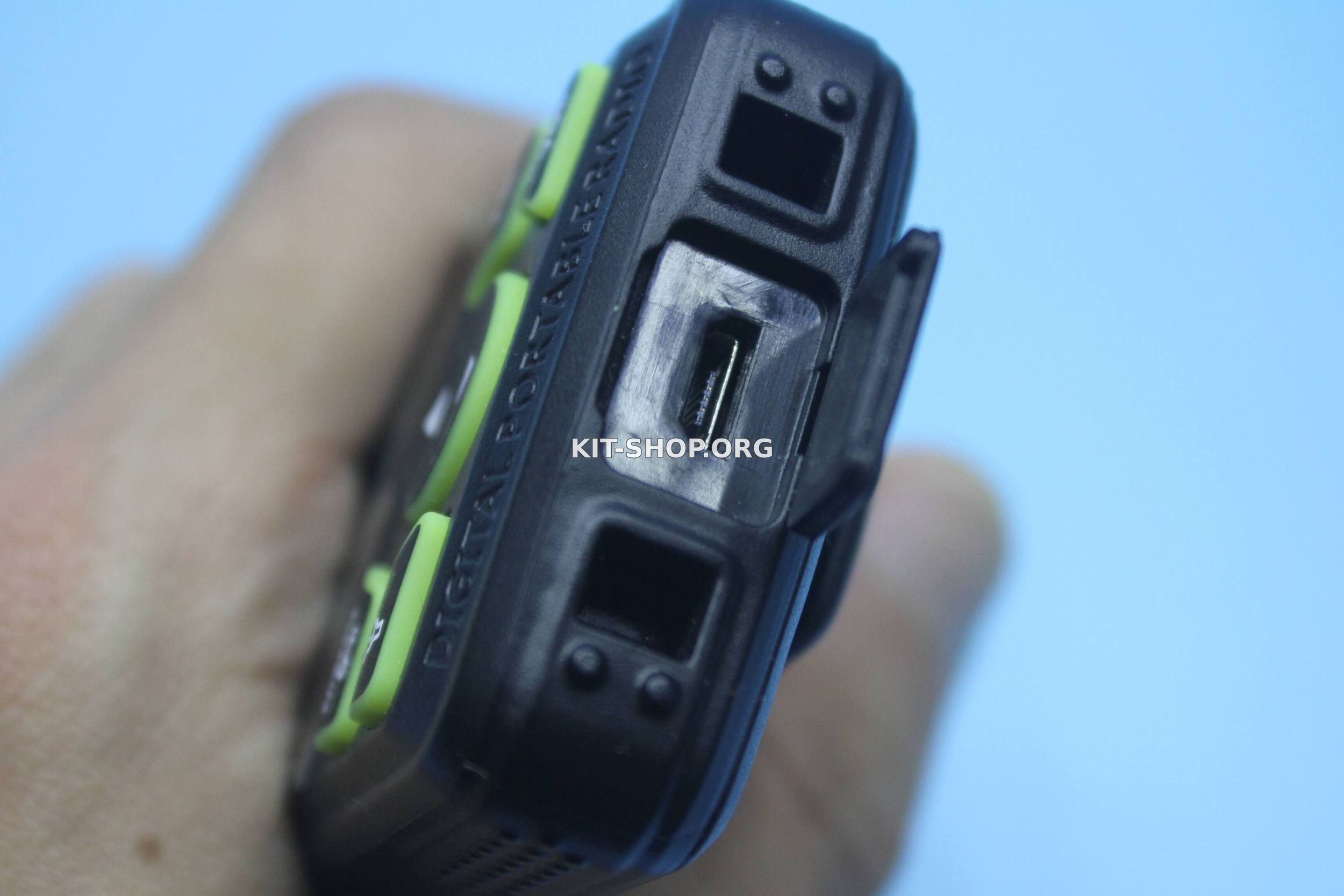

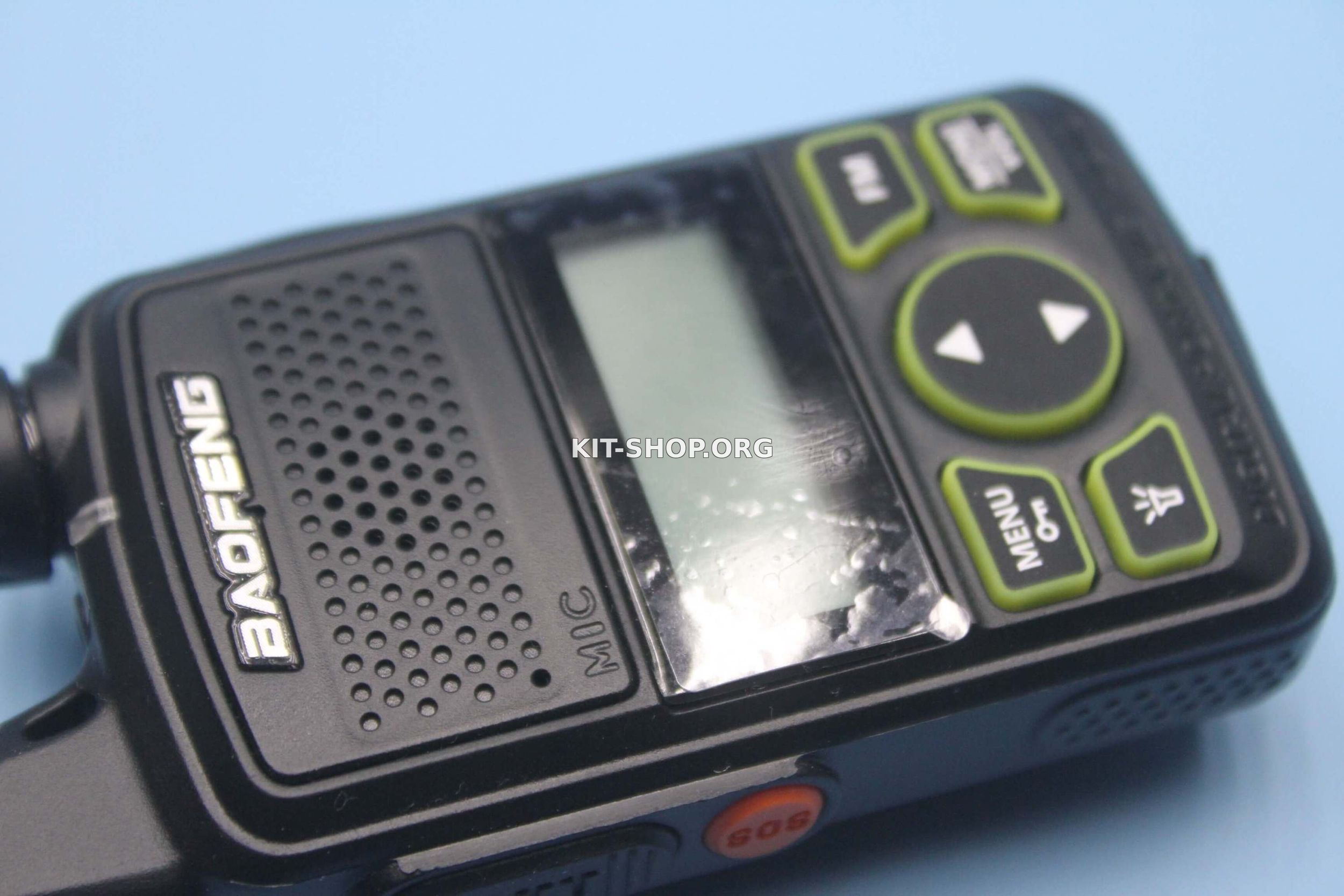

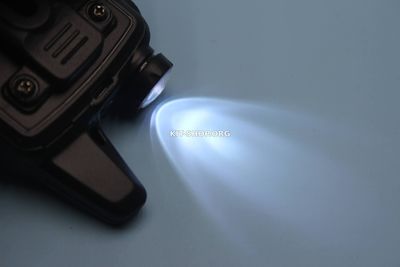

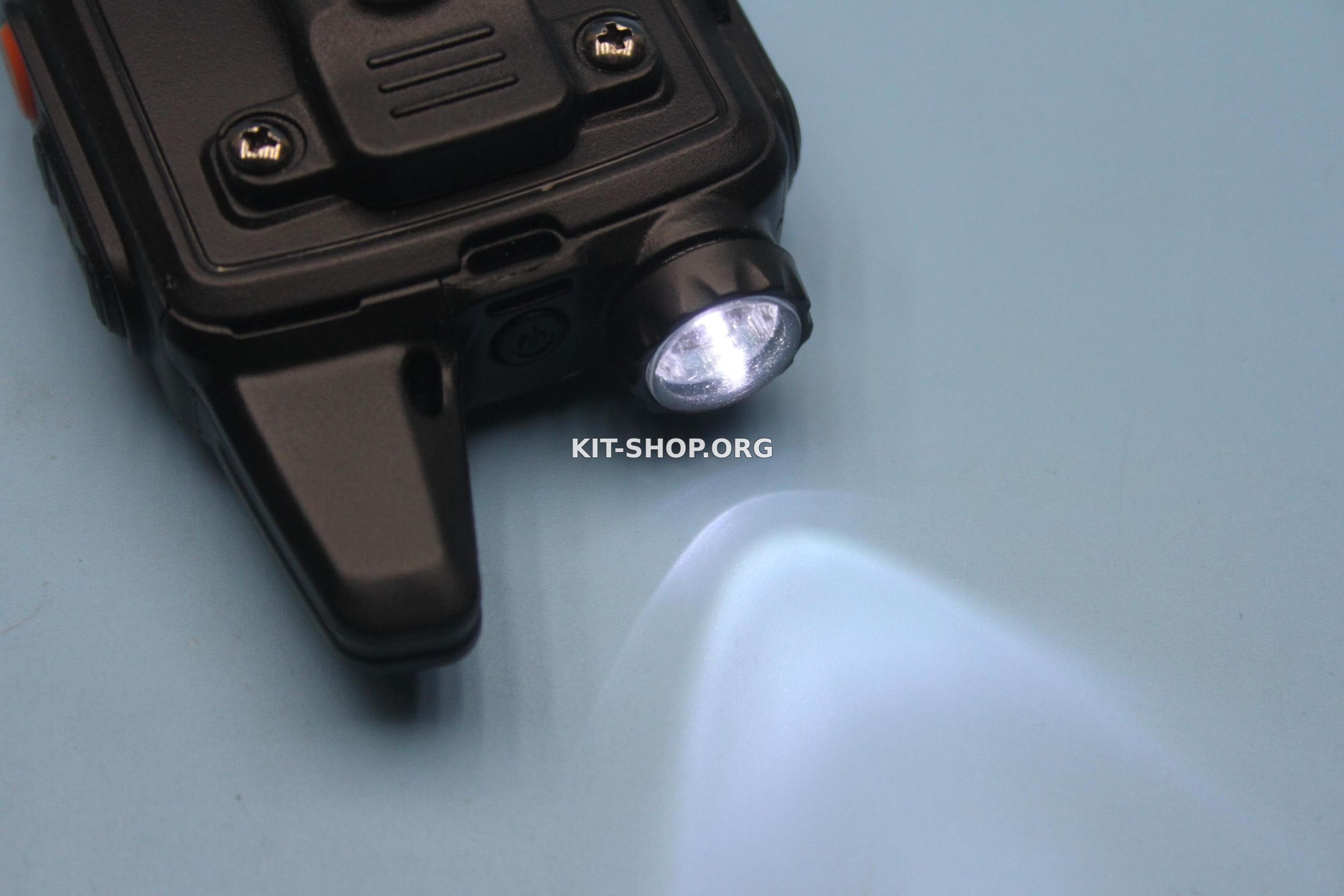

Я держал в руках много раций, но эта моделька понравилась больше всех. Стильный и очень удобно ложиться в руке. Сверху кнопка включения и фонарик, внизу USB порт для зарядки и перепрошивки.

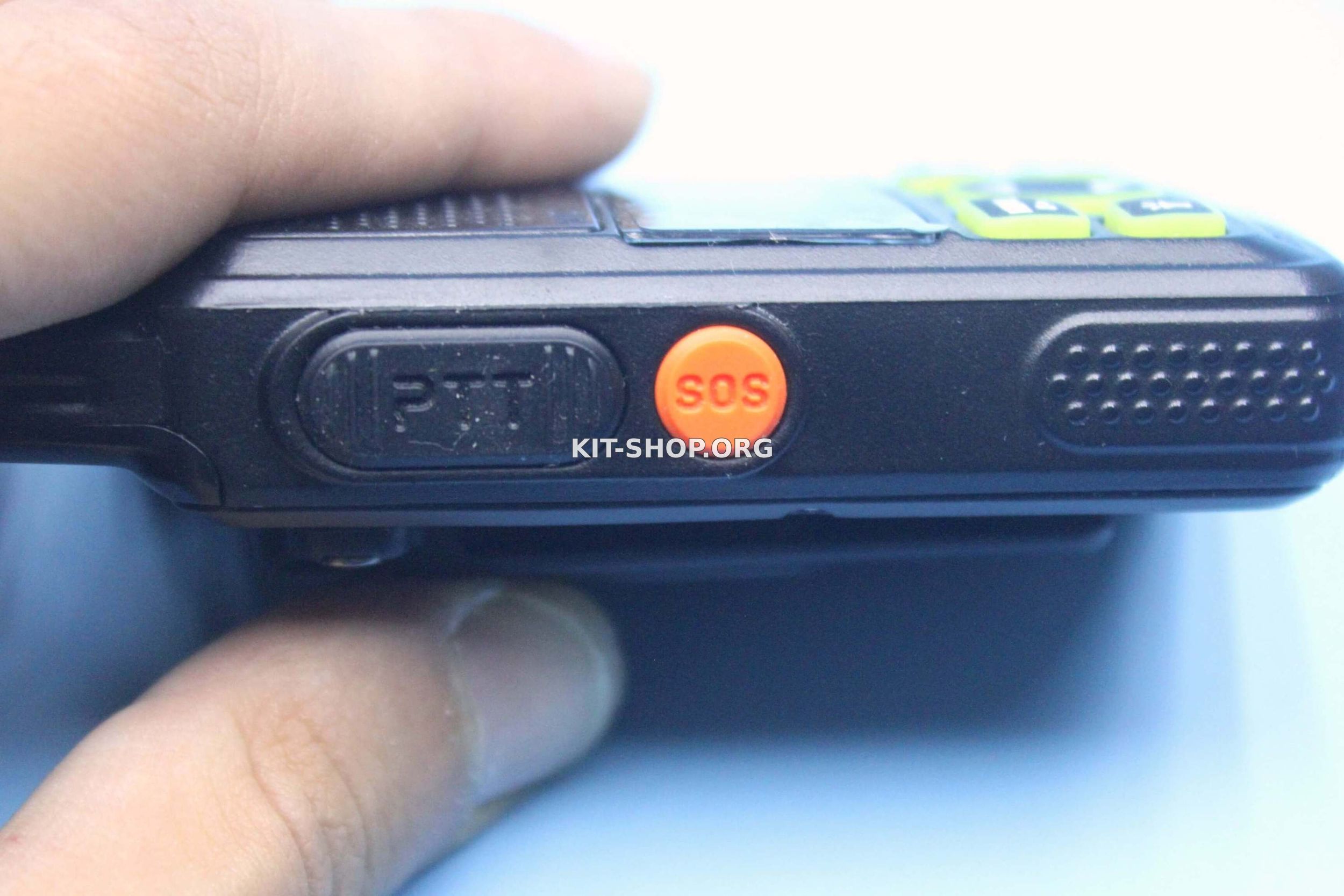

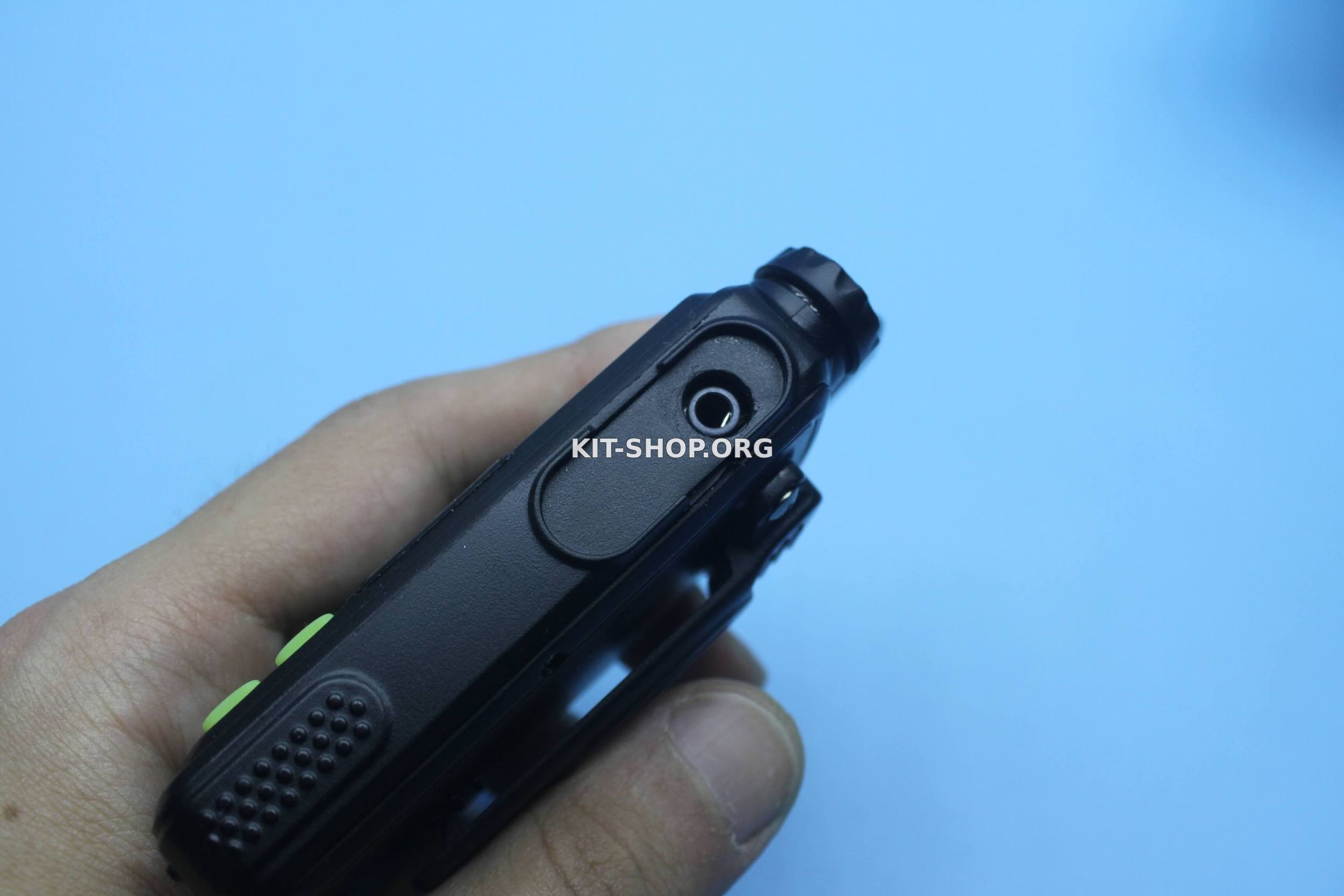

Слева кнопка RTT, под ней кнопка SOS, справа гнездо 3,5мм для гарнитуры. Все раземы имеют резиновые заглушки

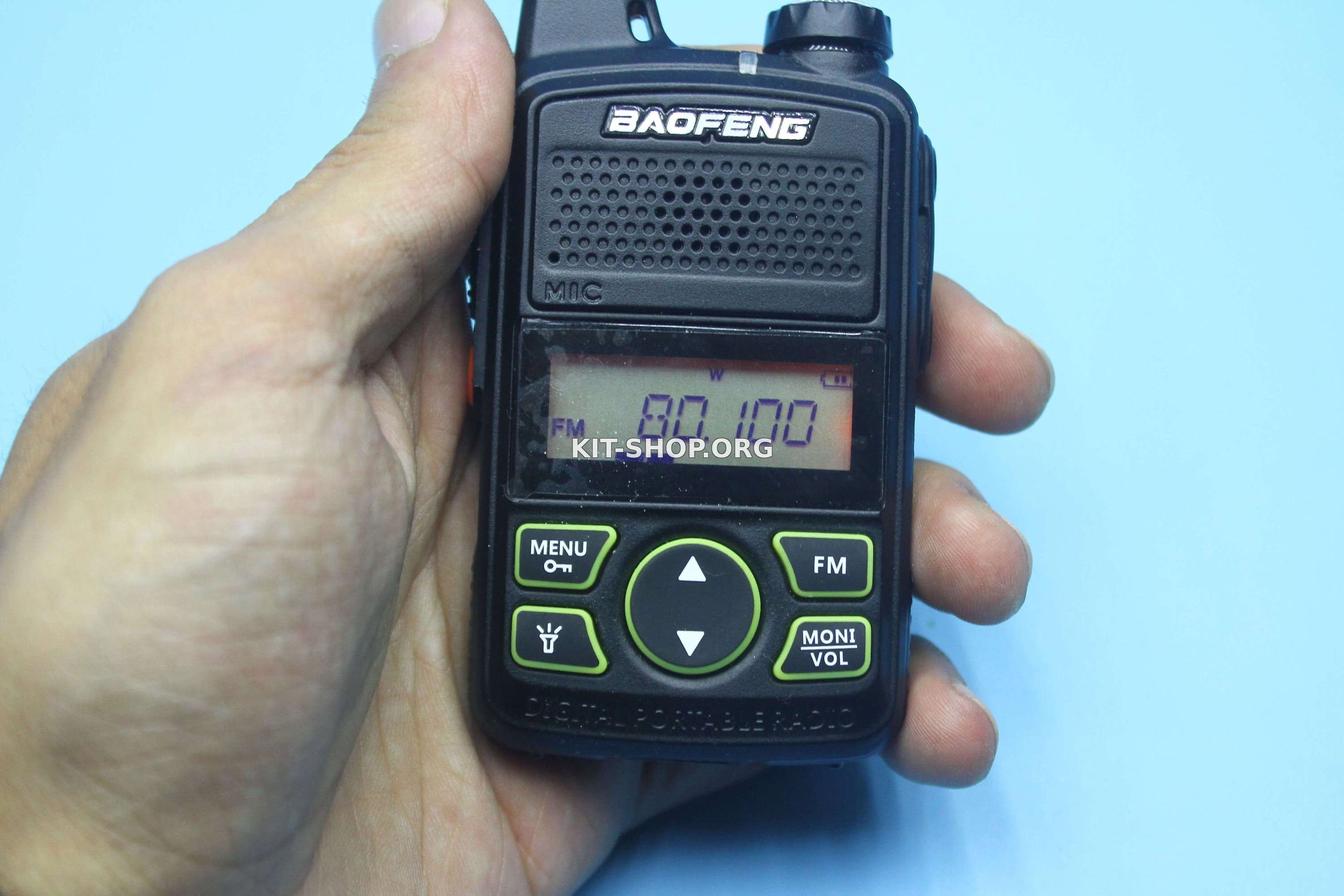

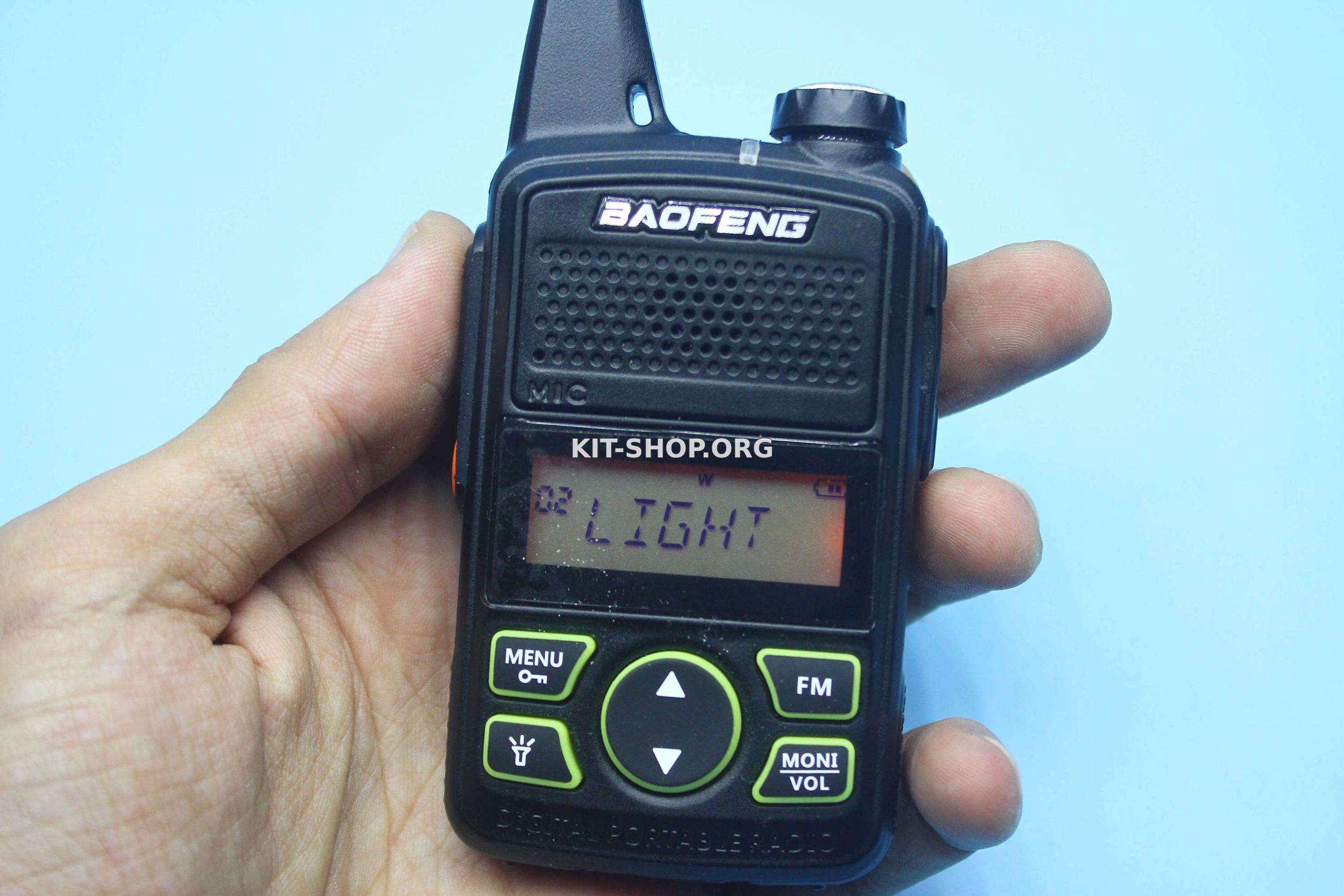

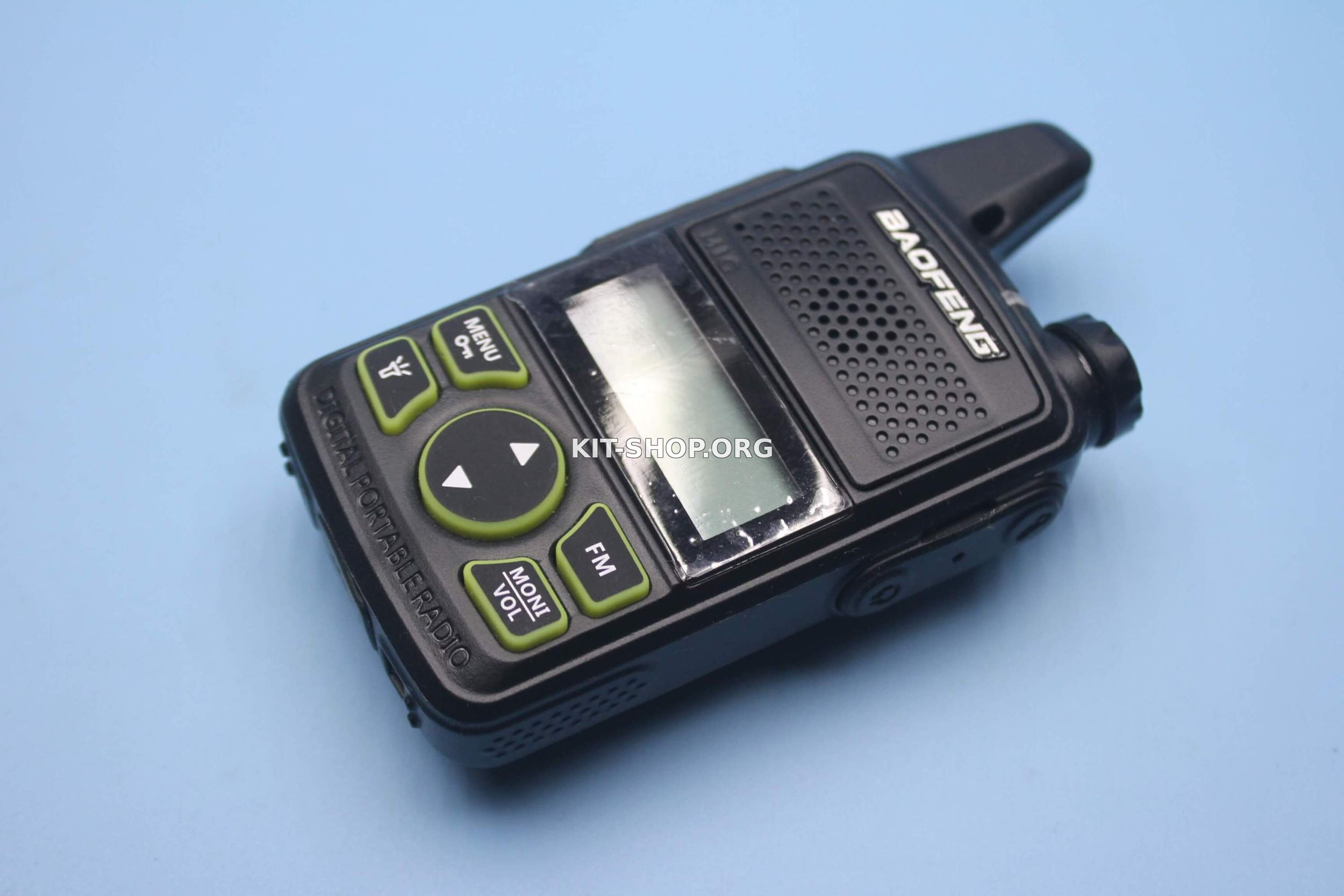

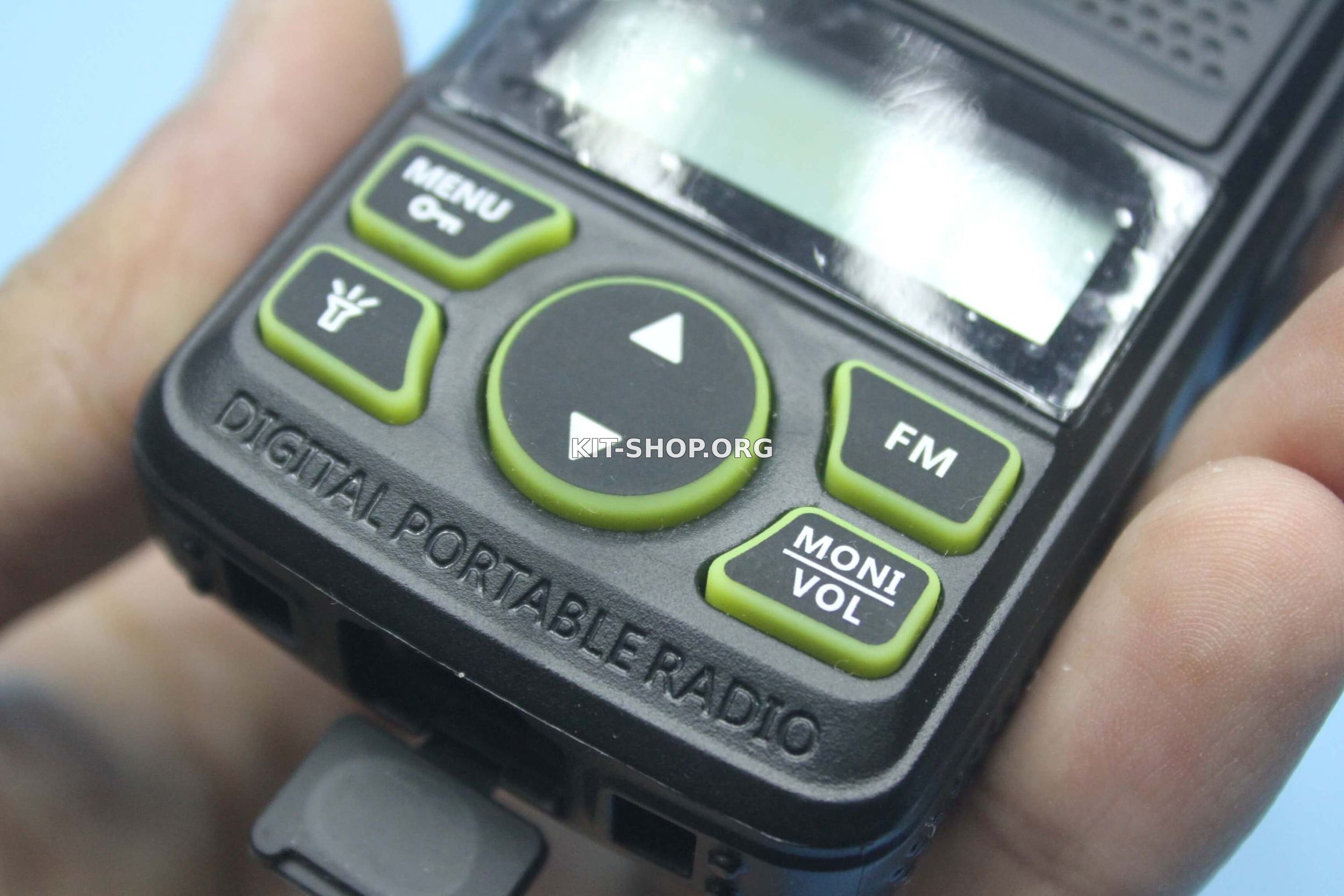

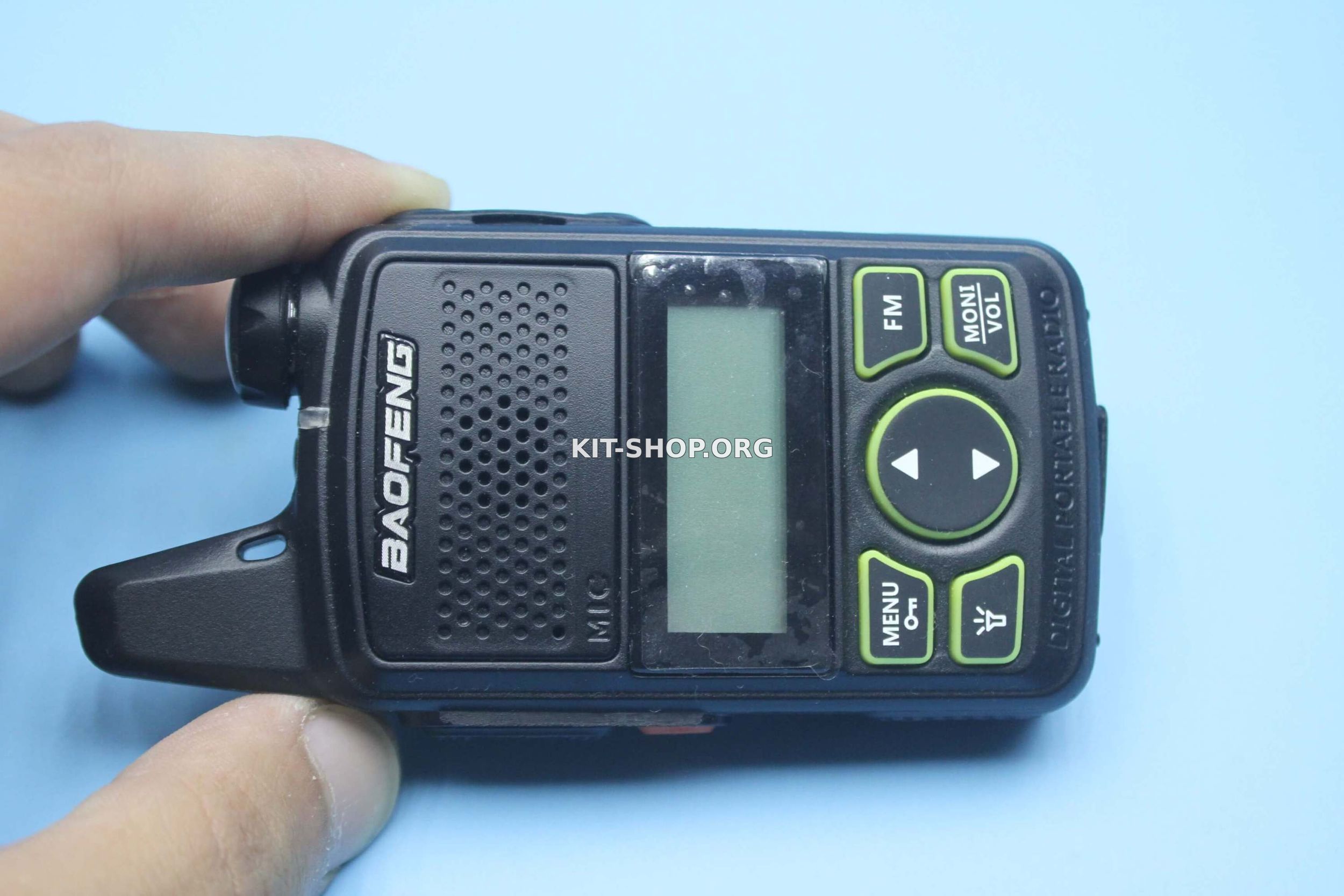

С лицевой стороны бросается в глаза дисплей и 5 кнопок управления.
Кнопки резиновые.

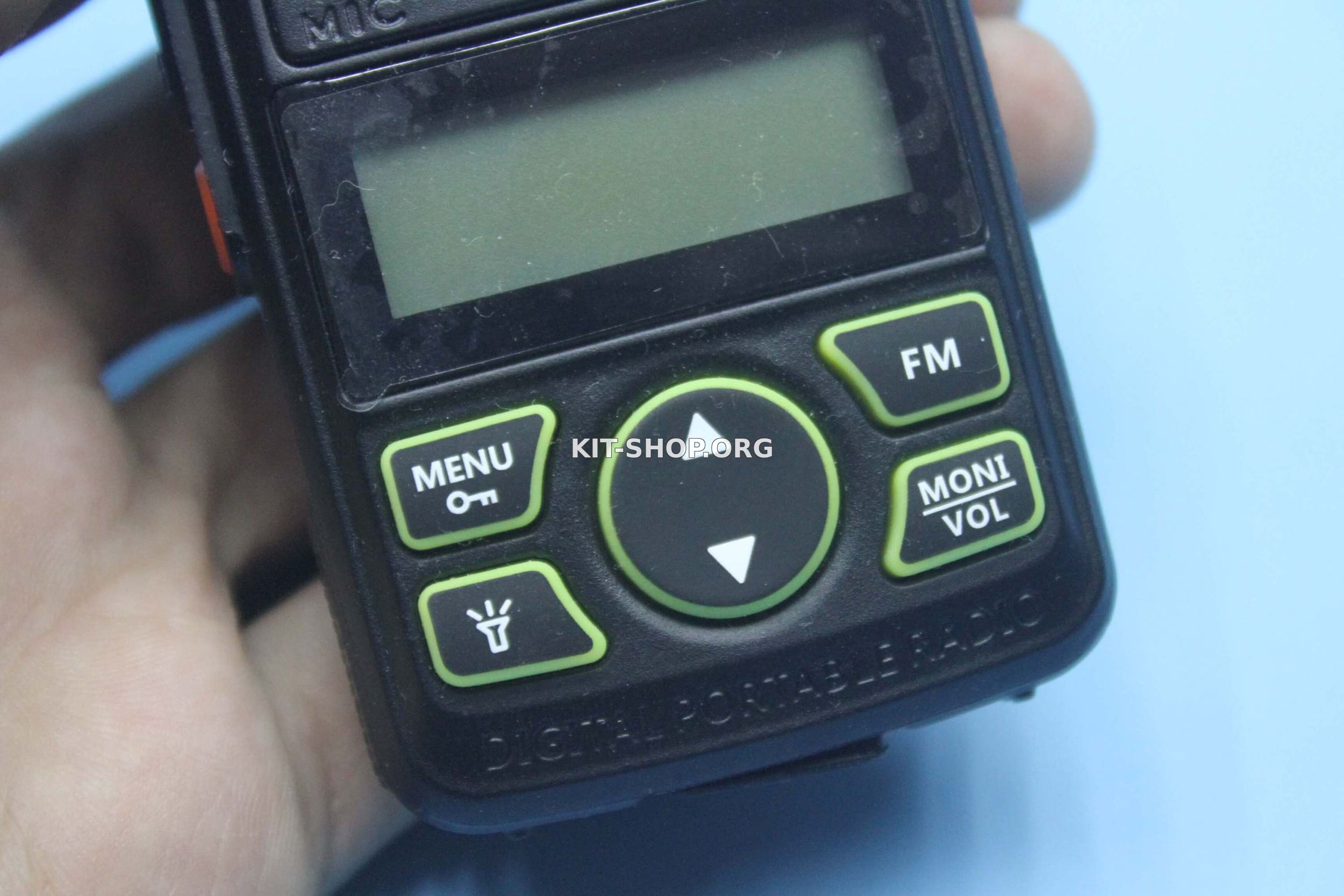

Верхняя левая кнопка - вход в меню, нижняя левая кнопка включает/выключает фонарик.





Кнопки вверх/вниз думаю и так понятно. Кнопка (FM) дпя перехода в режим радиоприемника (76-108MHz) в самом низу справа увеличение/уменьшение громкости.




Встроенный радиоприемник неплохой, но урезанная антенна дает о себе знать, в обычном доме сигнал ловиться хорошо если стоять вблизи окон.
При длительном нажатии MENU срабатывает блокировка клавиш, разблокировка делается тем же способом.

В рацию вшито 16 фиксированных каналов на частоты
437.150 Mhz, 439.250 Mhz, 441.750 Mhz, 443.450 Mhz, 445.550 Mhz, 447.650 Mhz, 449.750 Mhz, 438.650 Mhz, 442.350 Mhz, 444.650 Mhz, 446.550 Mhz, 448.550 Mhz, 452.425 Mhz, 400.225 Mhz, 435.650 Mhz и 469.850 Mhz.
Можно перепрошить, но нужен кабель USB-UART, софт доступен на сайте Baofeng.

MENU

14 пунктов управления стандартные для этого производителя.

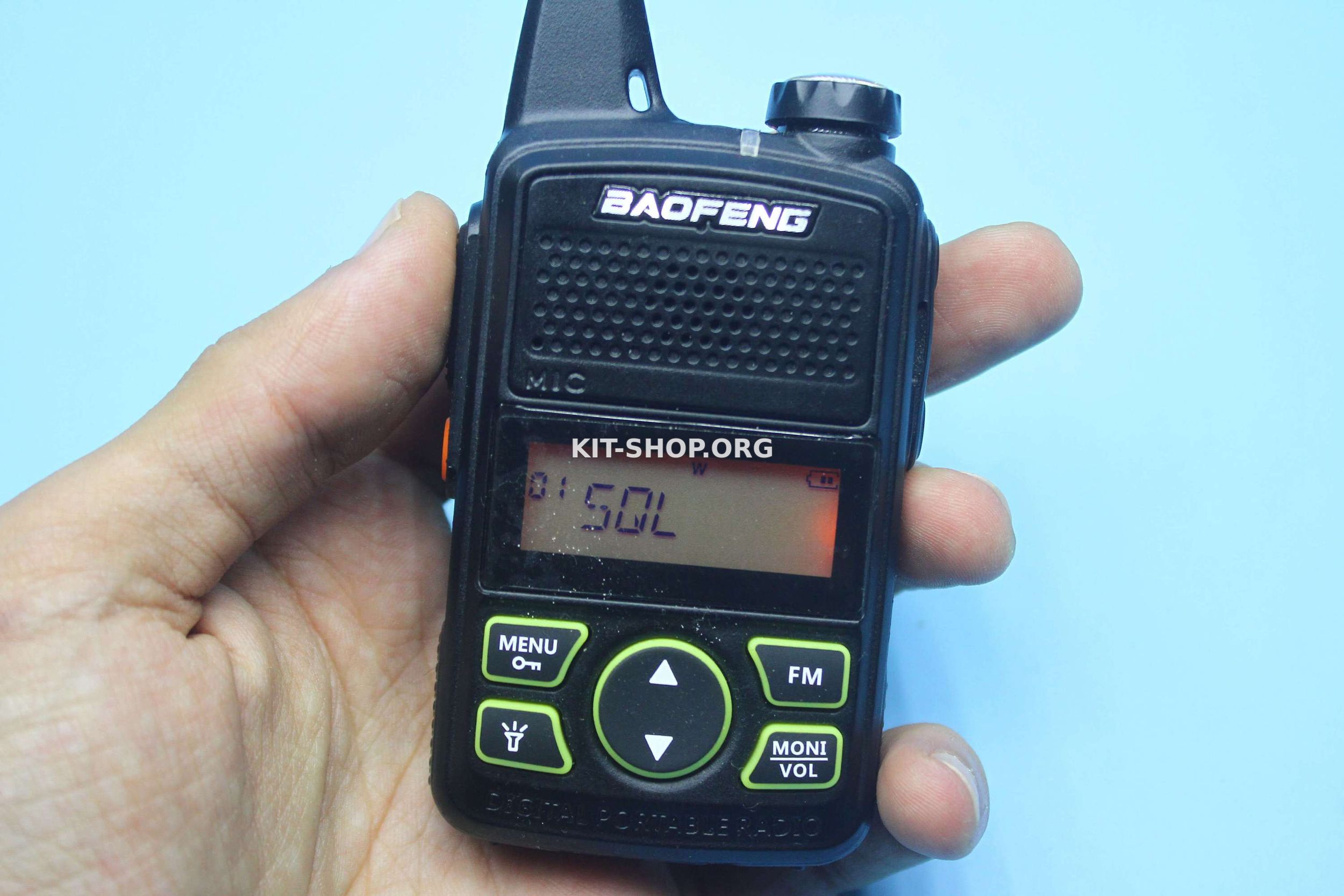

SQL (0-9) порог срабатывания шумодава





LIGHT - настройка подсветки дисплея. Подсветку можно выключить вообще, оставить включенной все время или же настроить так, чтобы включилась только при нажатии на клавиатуру, последний режим оптимальный.

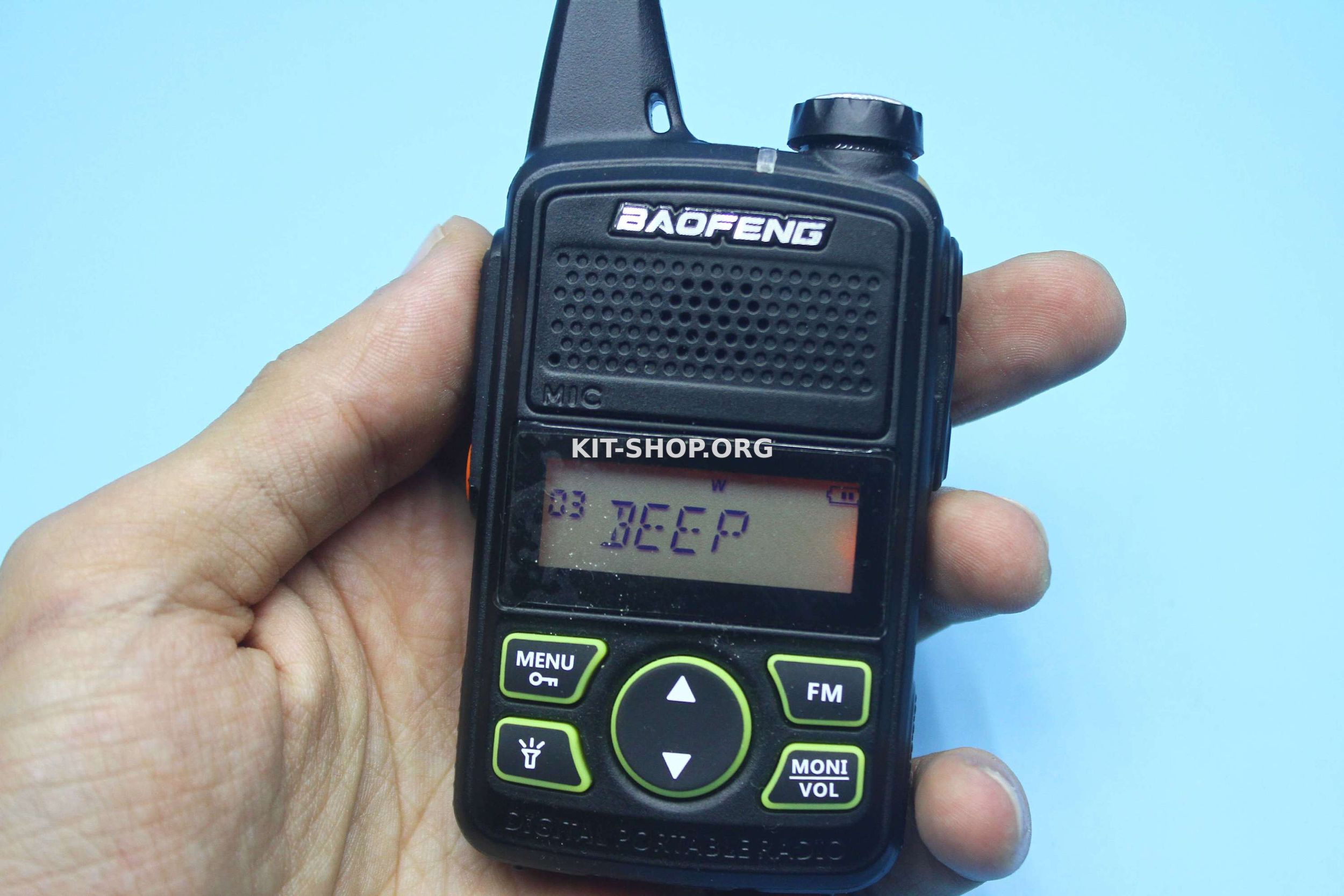

Beep - он же бипер, звук при нажатии на клавиши, можно включить или выключить

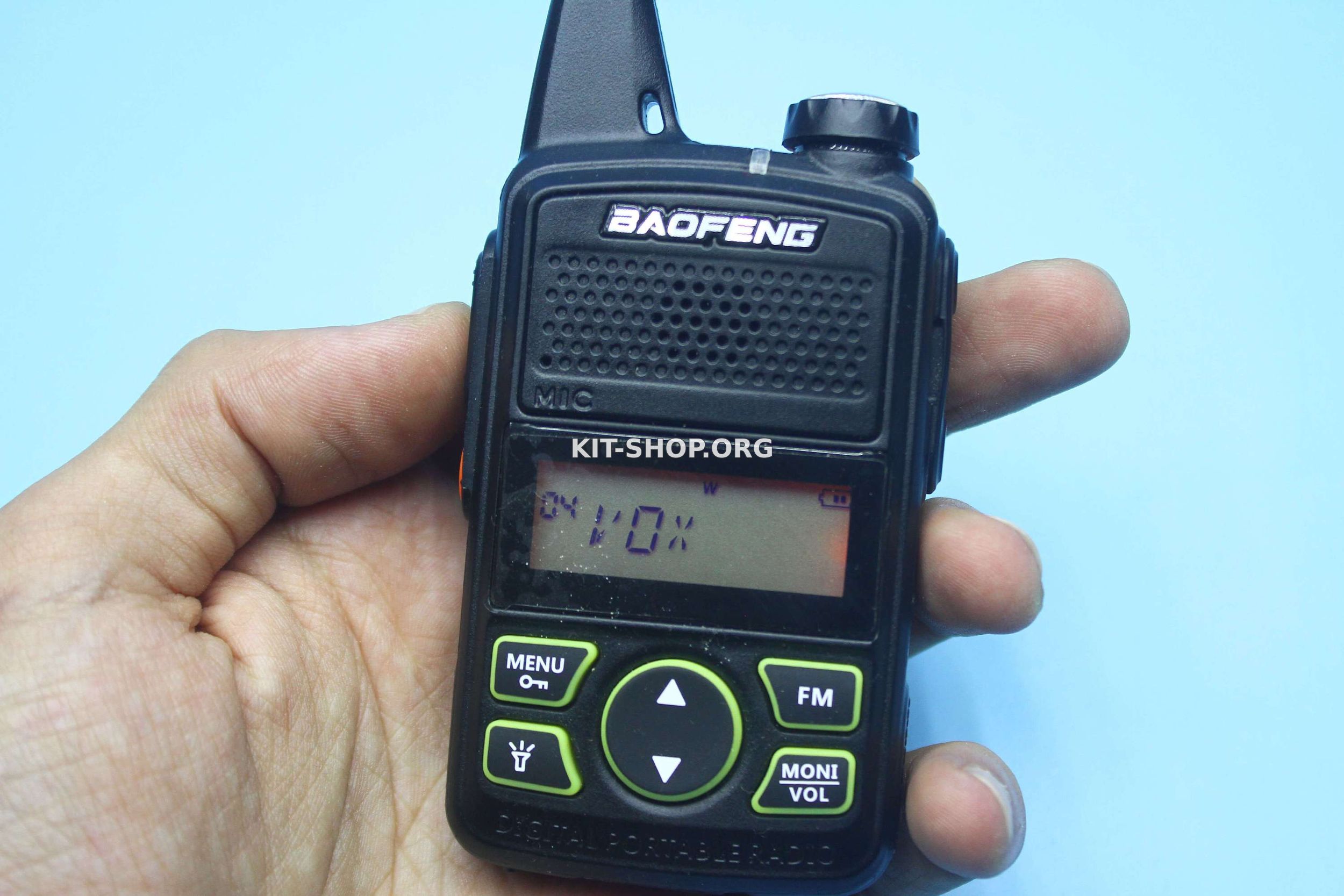

VOX - срабатывание RTT при голосовом управлении, можно задать уровень от 0 до 10 или выключить

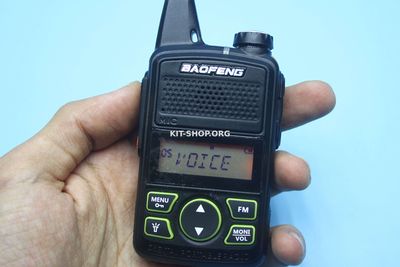

Voice - голосовое подтверждение нажатия клавиш на английском или китайском (хотите сэкономить себе нервы, отключайте этот пункт)






TOT - по сути таймер, отключающий передатчик по истечению выставленного времени, минимум 15 секунд, максимум 600

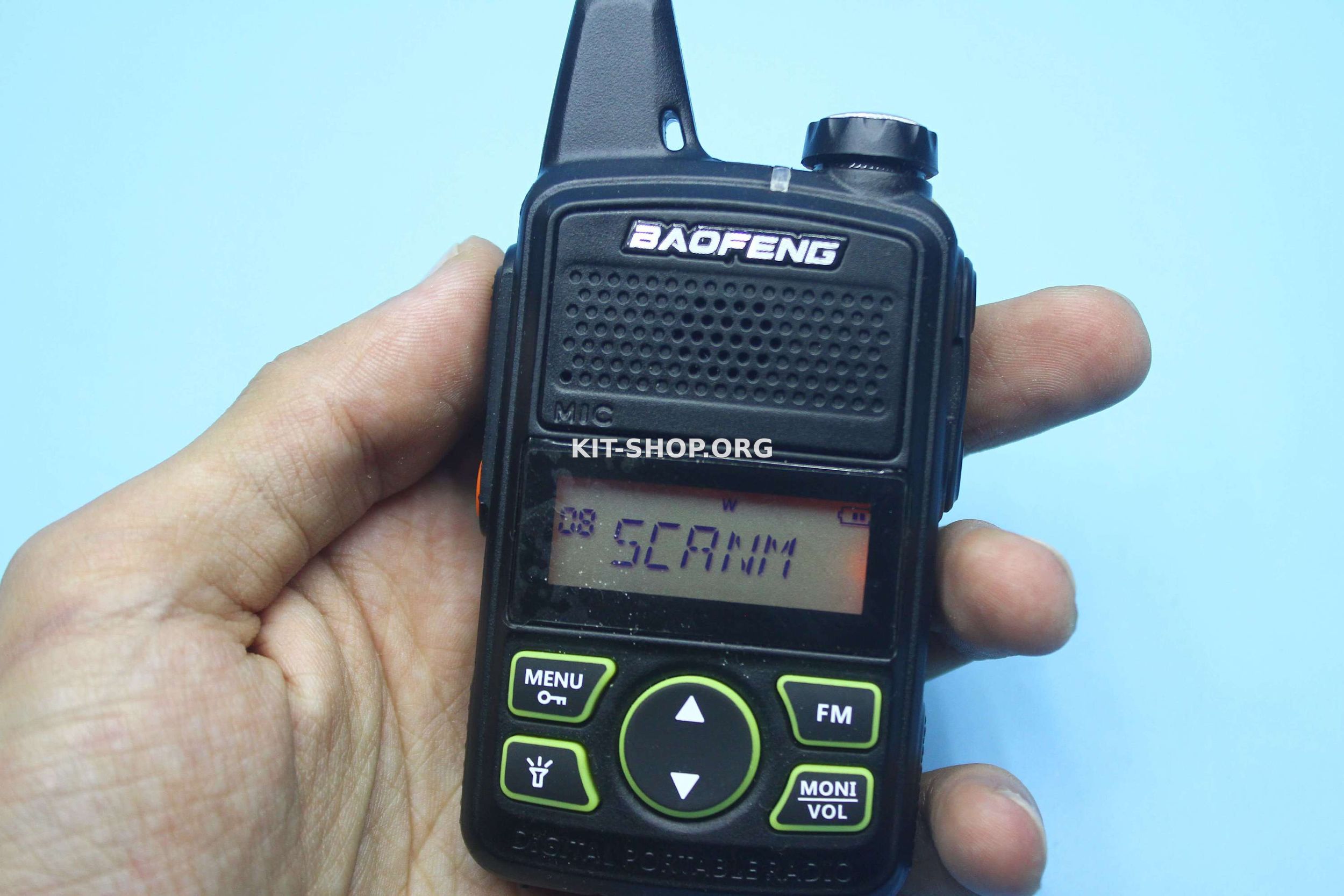

SQANM - режим сканирования

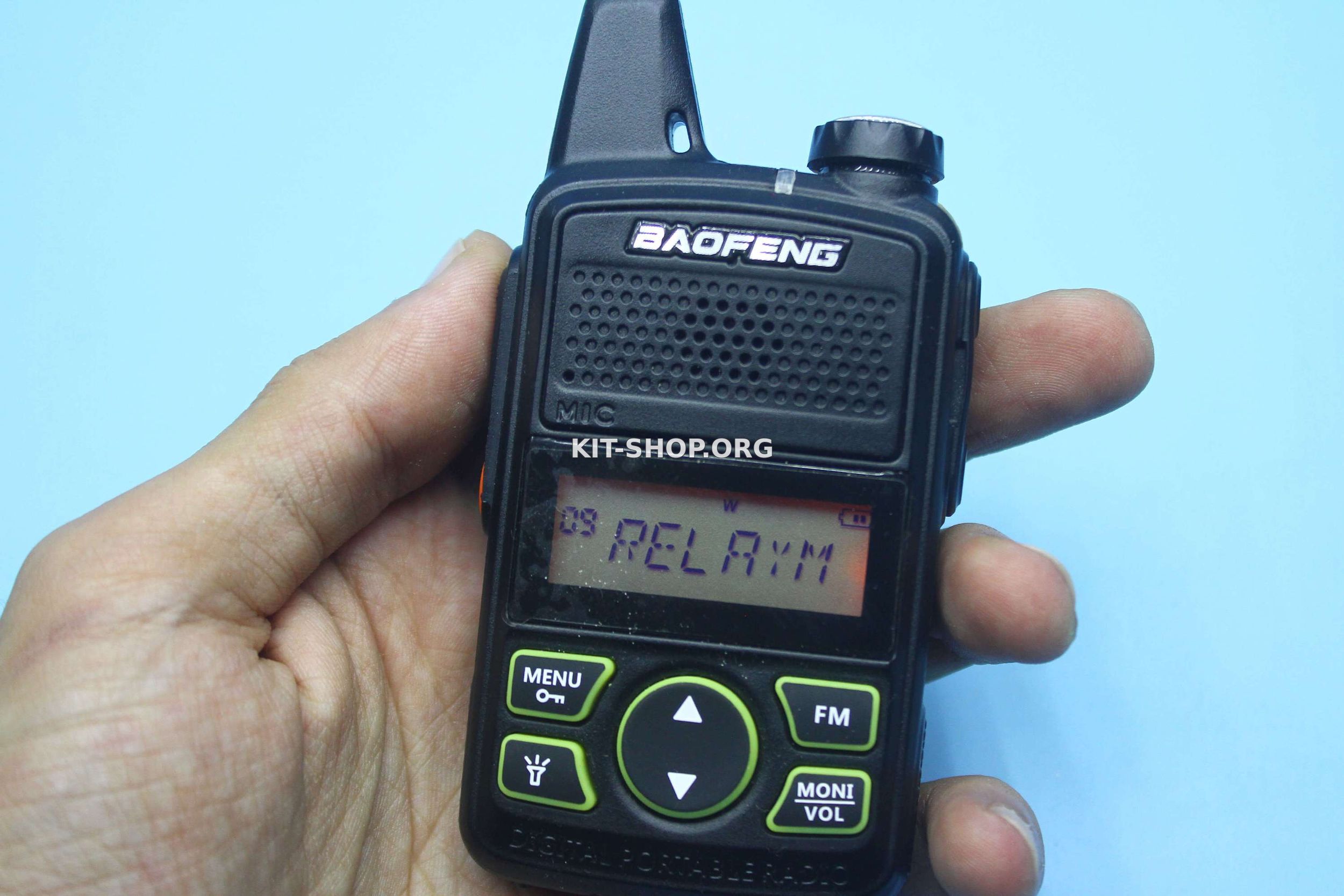

RELAYM - режим открывания репитера тональным сигналом

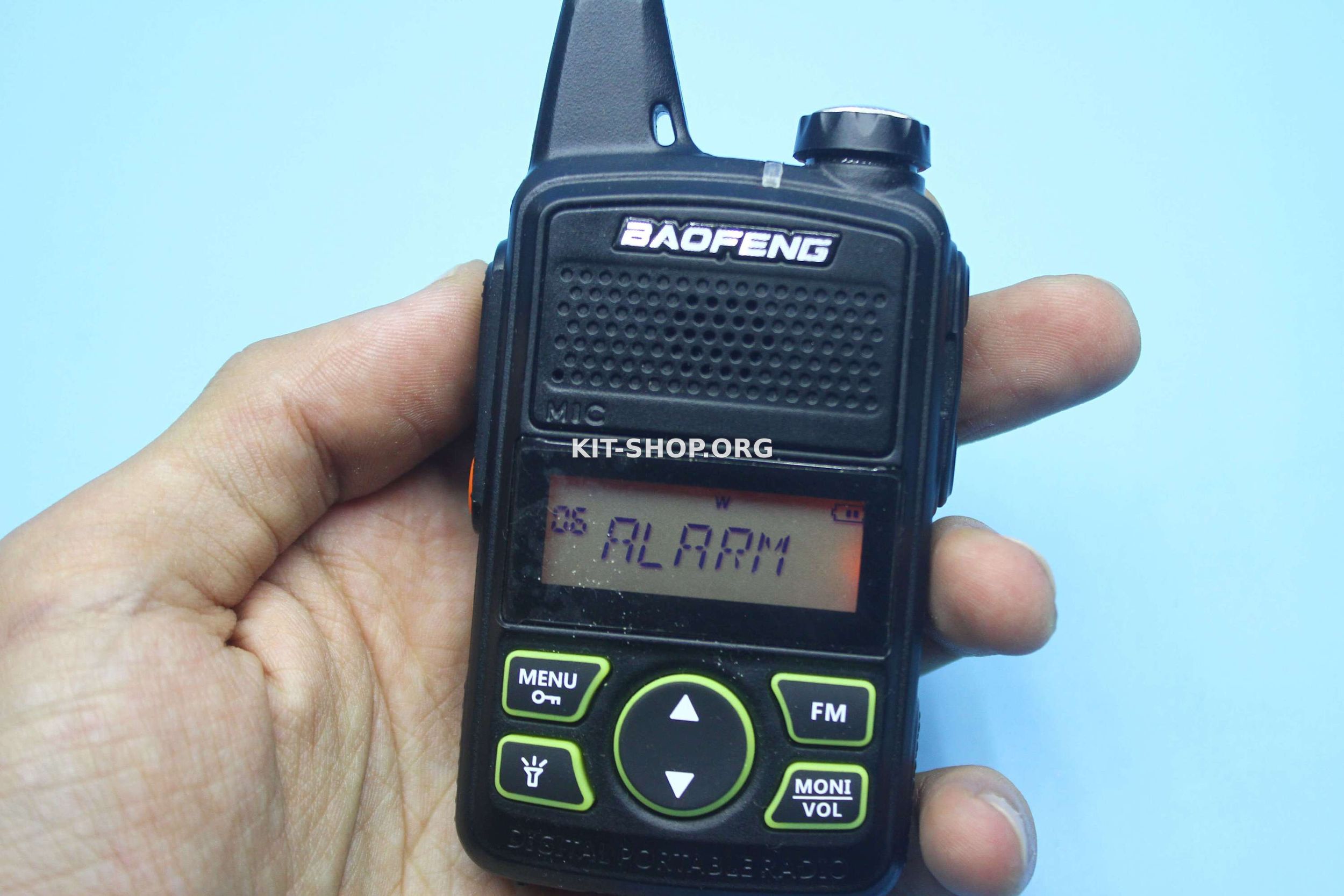

ALARM – позволит подать в эфир сигнал бедствия

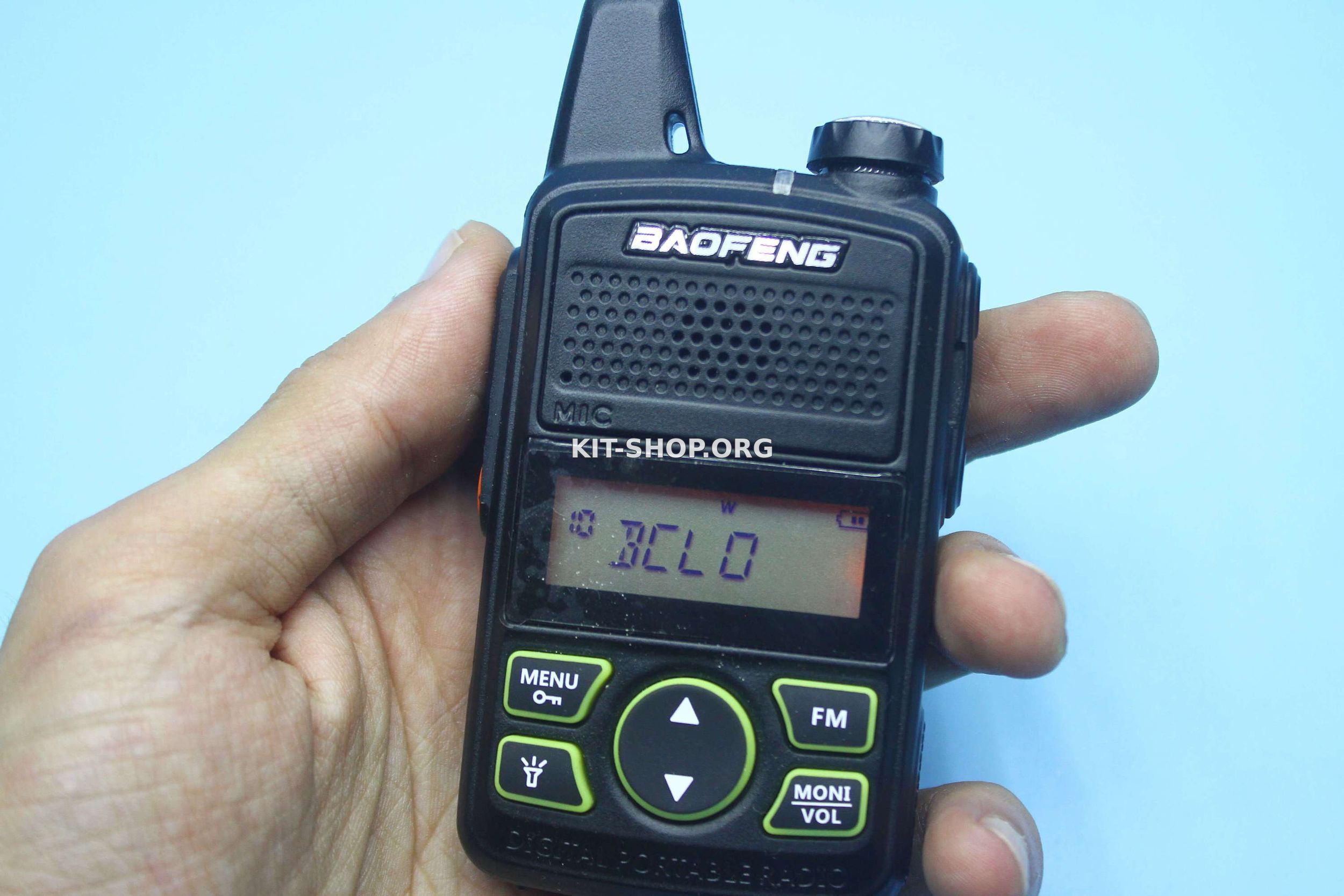

BCLO - блокировка вызова в случае, если канал занят

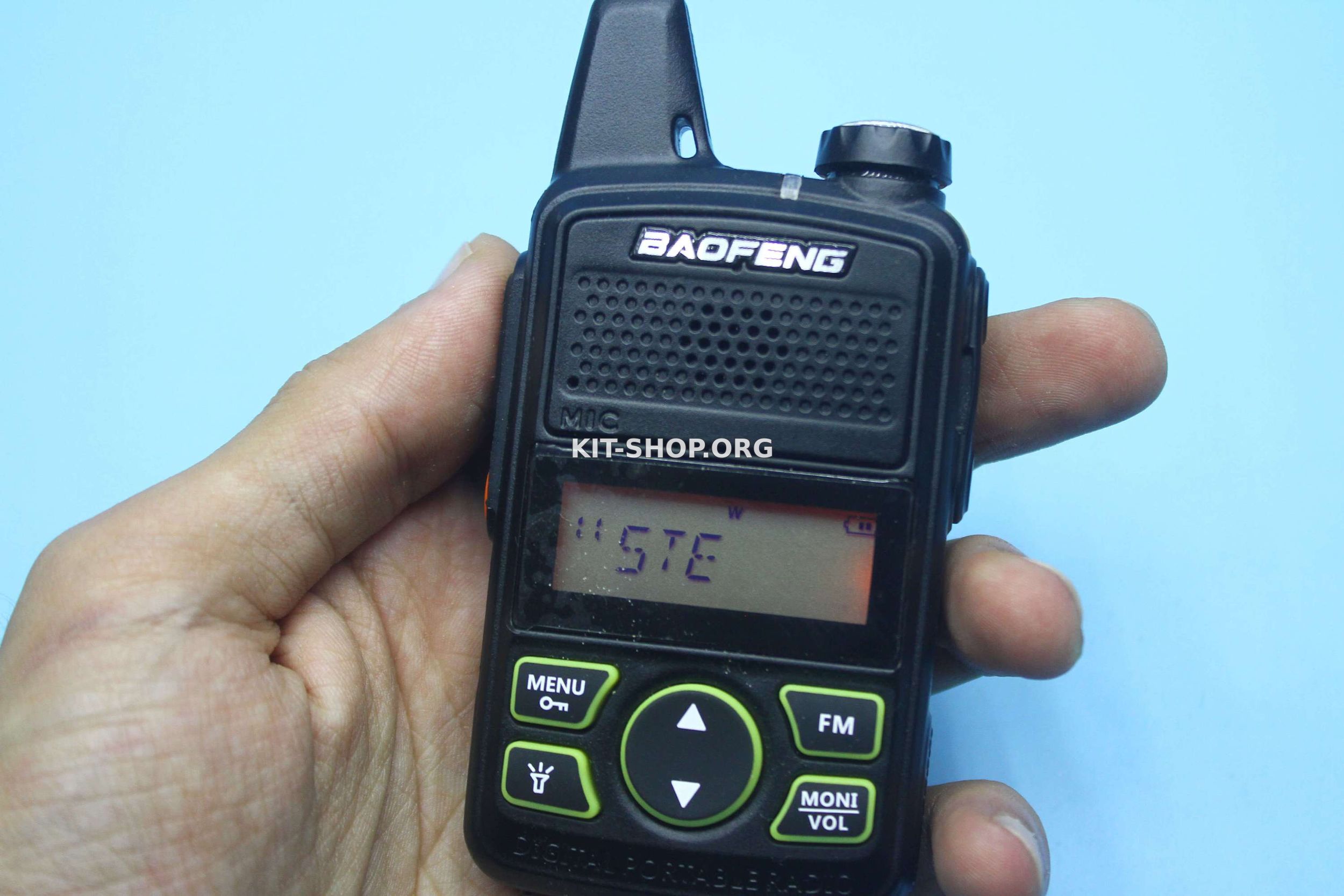

STE – Устранение шипения после передачи (короткое шипение свидетельствующее о завершении передачи после отпускания кнопки RTT)

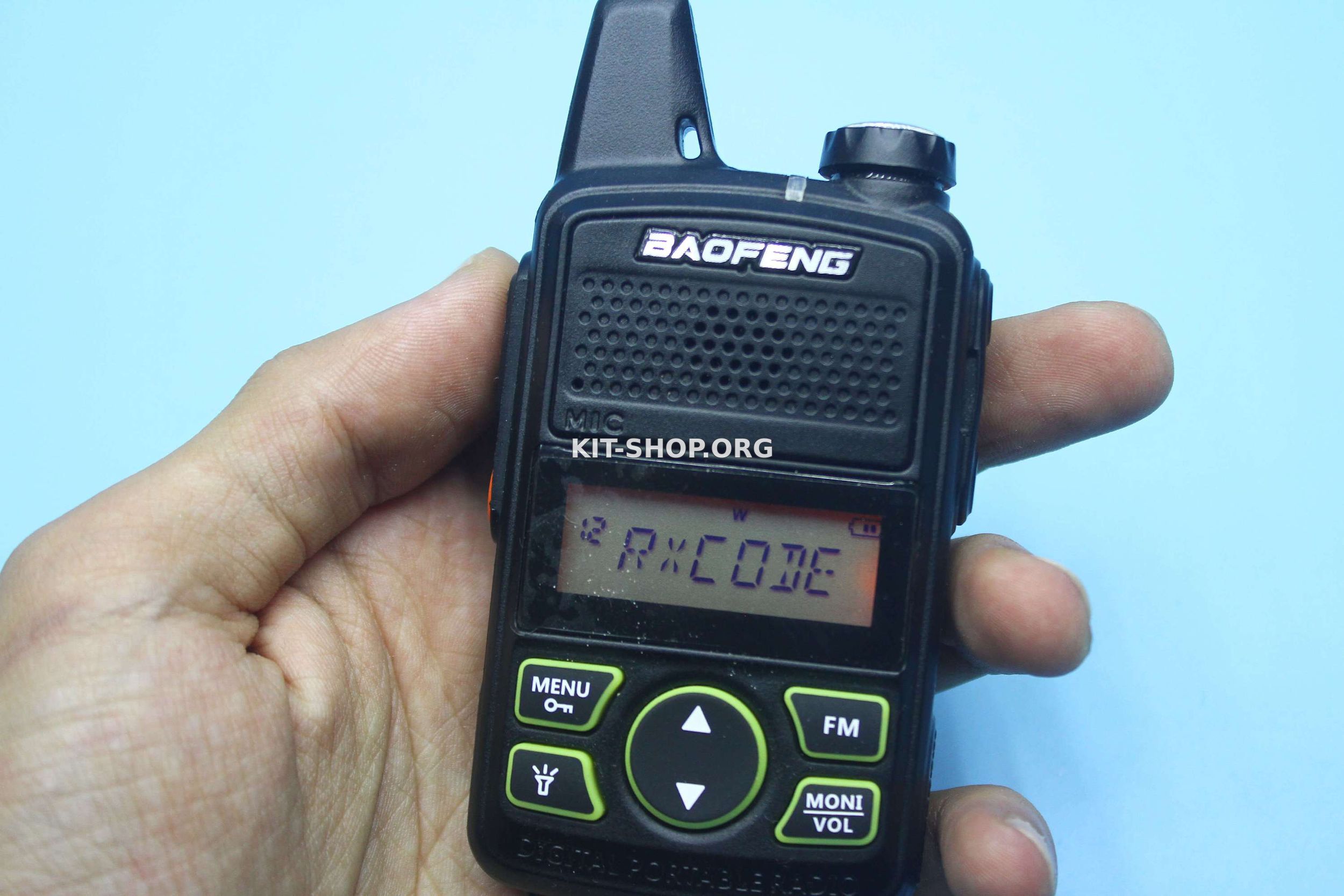

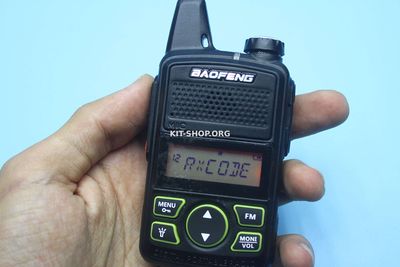

RxCODE - установка CTCSS или DCS кода приема

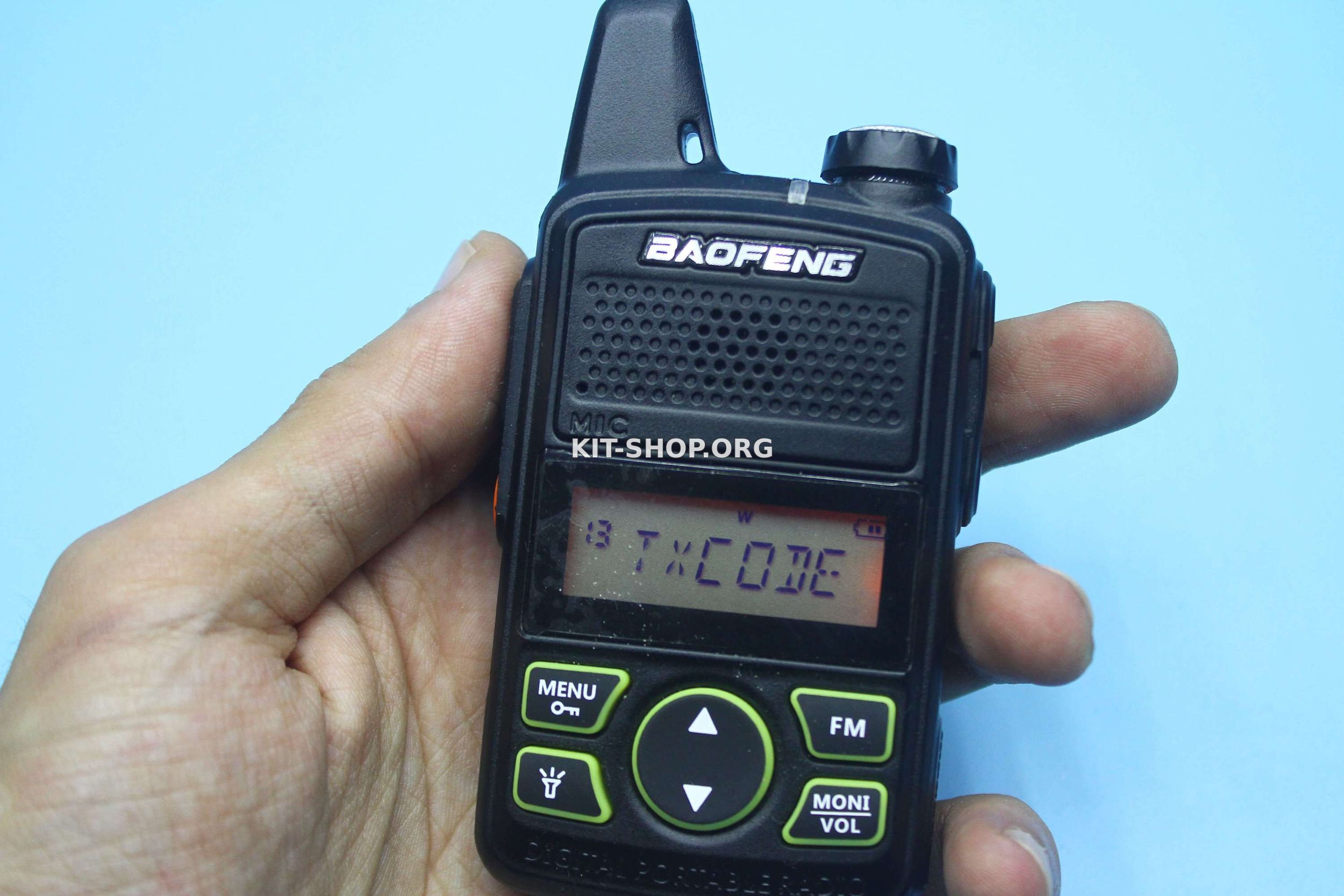

TxCODE - установка CTCSS или DCS кода передачи

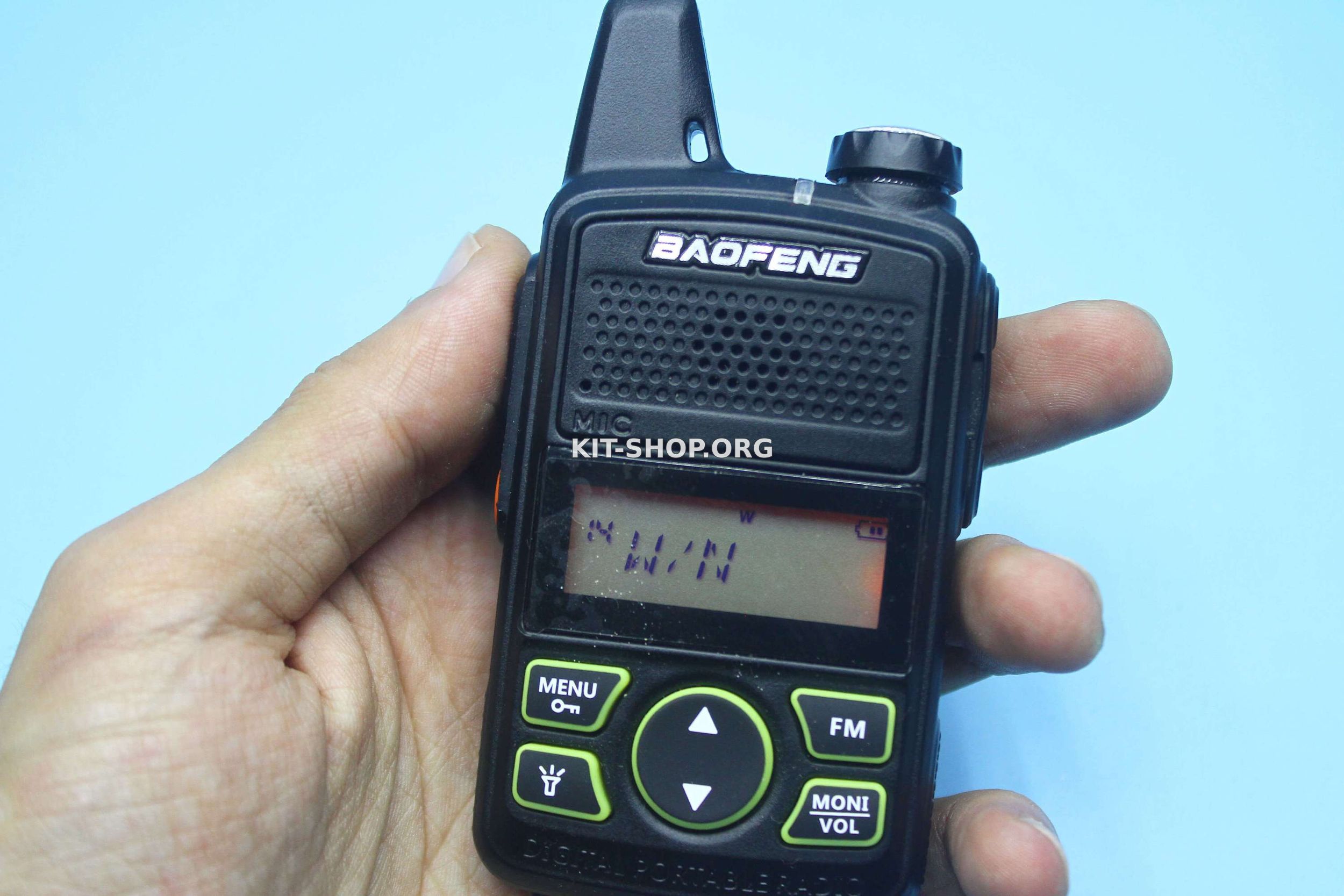

W/N – вид модуляции (широкополосный 25кГц, узкополосный 12,5кГц)






Недостатки

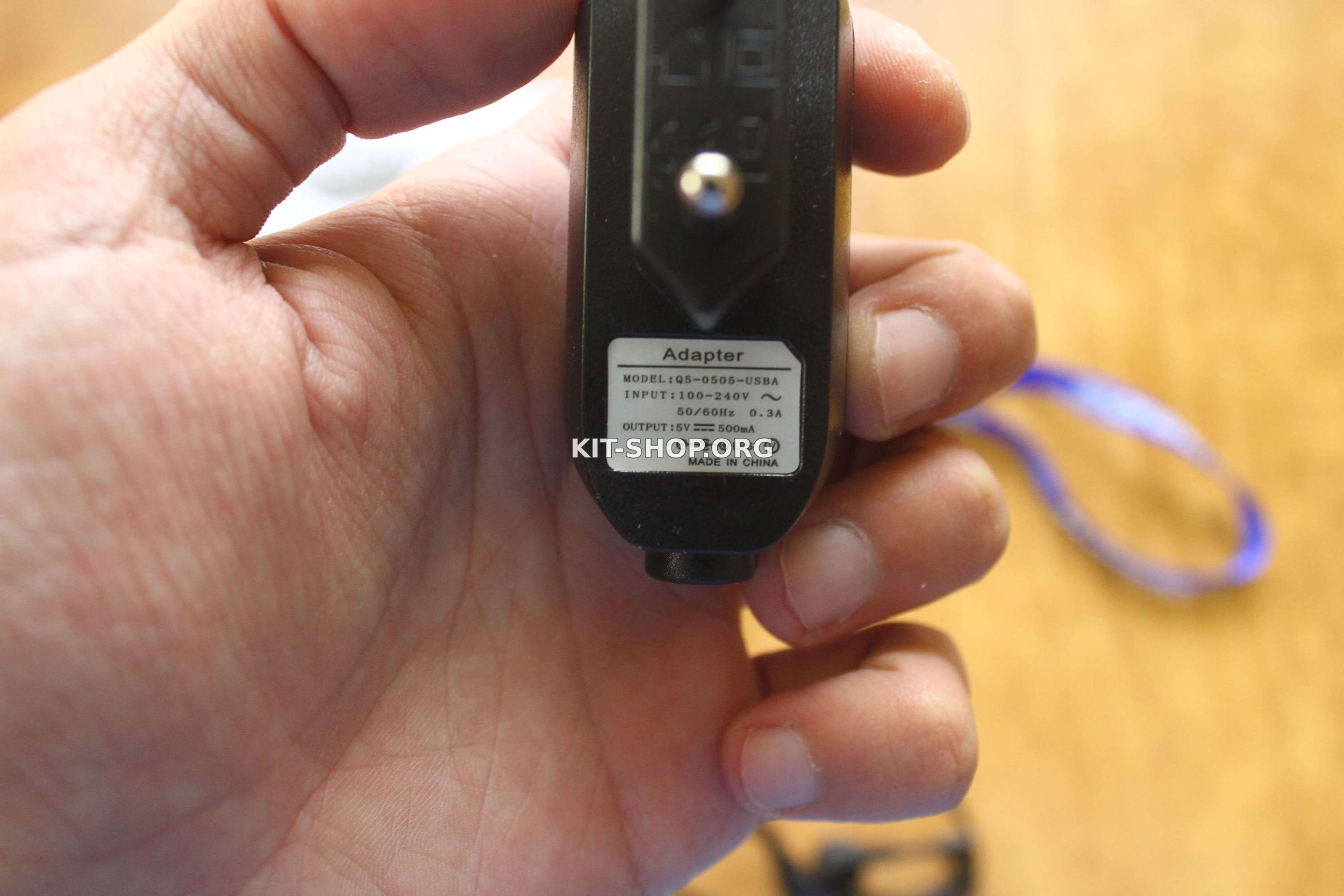

Аккумулятор заряжается ну очень долго, хотя и время автономной работы довольно большое, не смотря на то, что зарядное устройство выдает около 0,5А тока.






Кнопка регулировки громкости - непонятно чем думали создатели. Дело в том, что рация очень громкая, даже при минимальном уровне громкости.


Достоинства

Адекватная цена, компактные размеры, стильный внешний вид и очень неплохой функционал, больше и не нужно, тут компания реализовала то, что до недавних пор можно было встретить только в профессиональных радиостанциях. Довольно приличная мощность передатчика позволит обеспечить качественную связь (до 500м) в городских условиях и до 3-х км по прямой видимости, но разумеется дальность и качество связи зависят от многих внешних факторов (особенности местности, погода и т.п.)

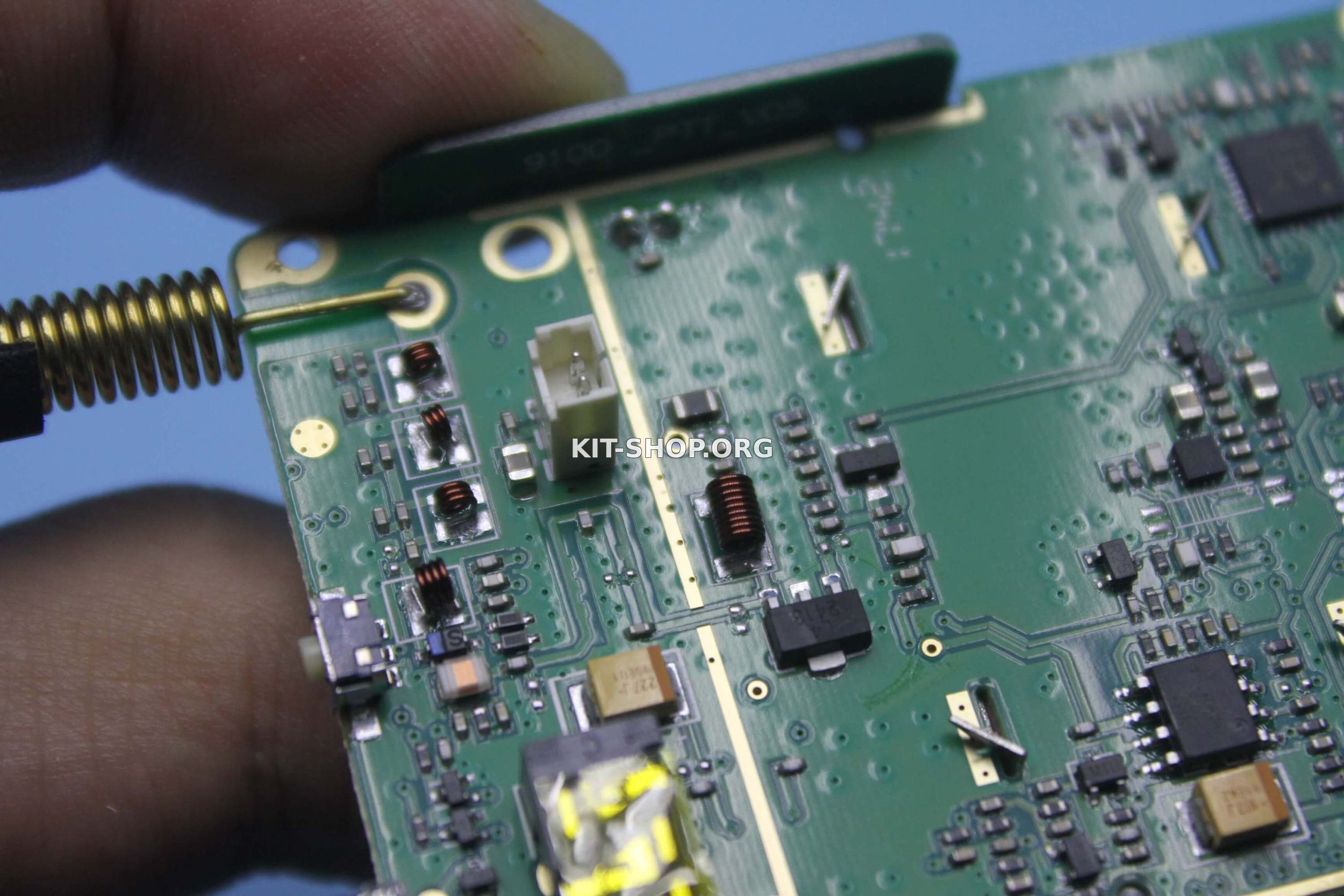

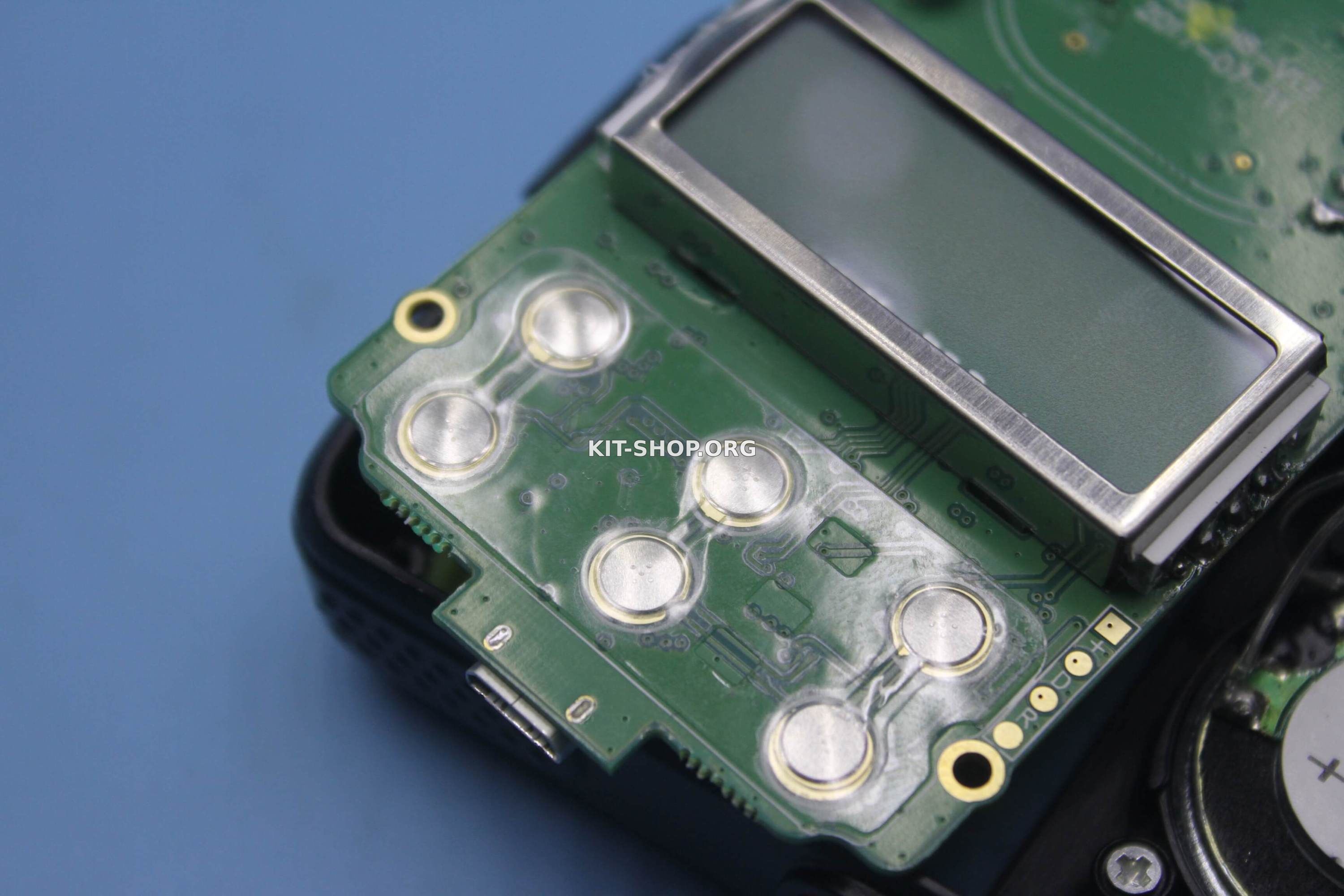

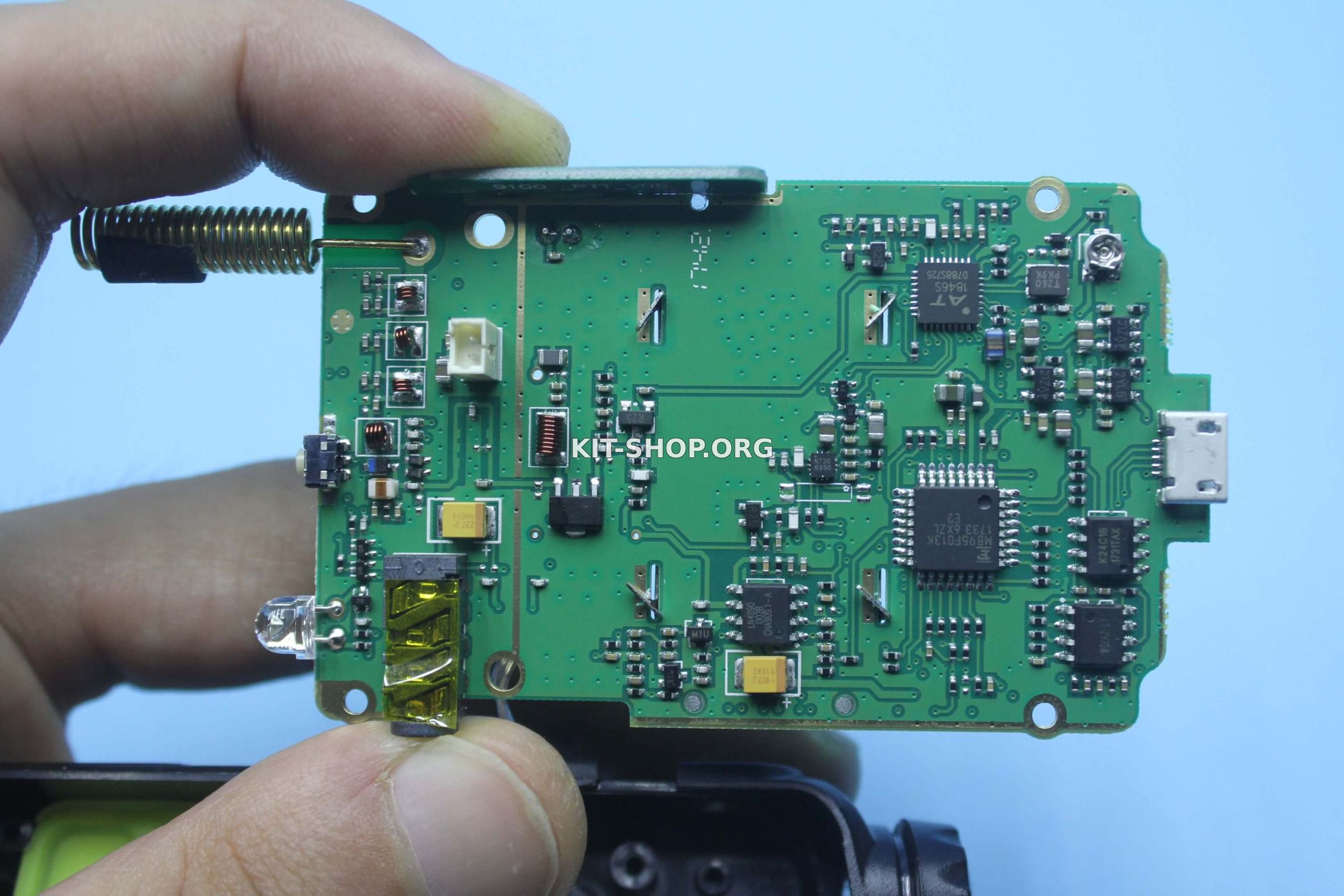

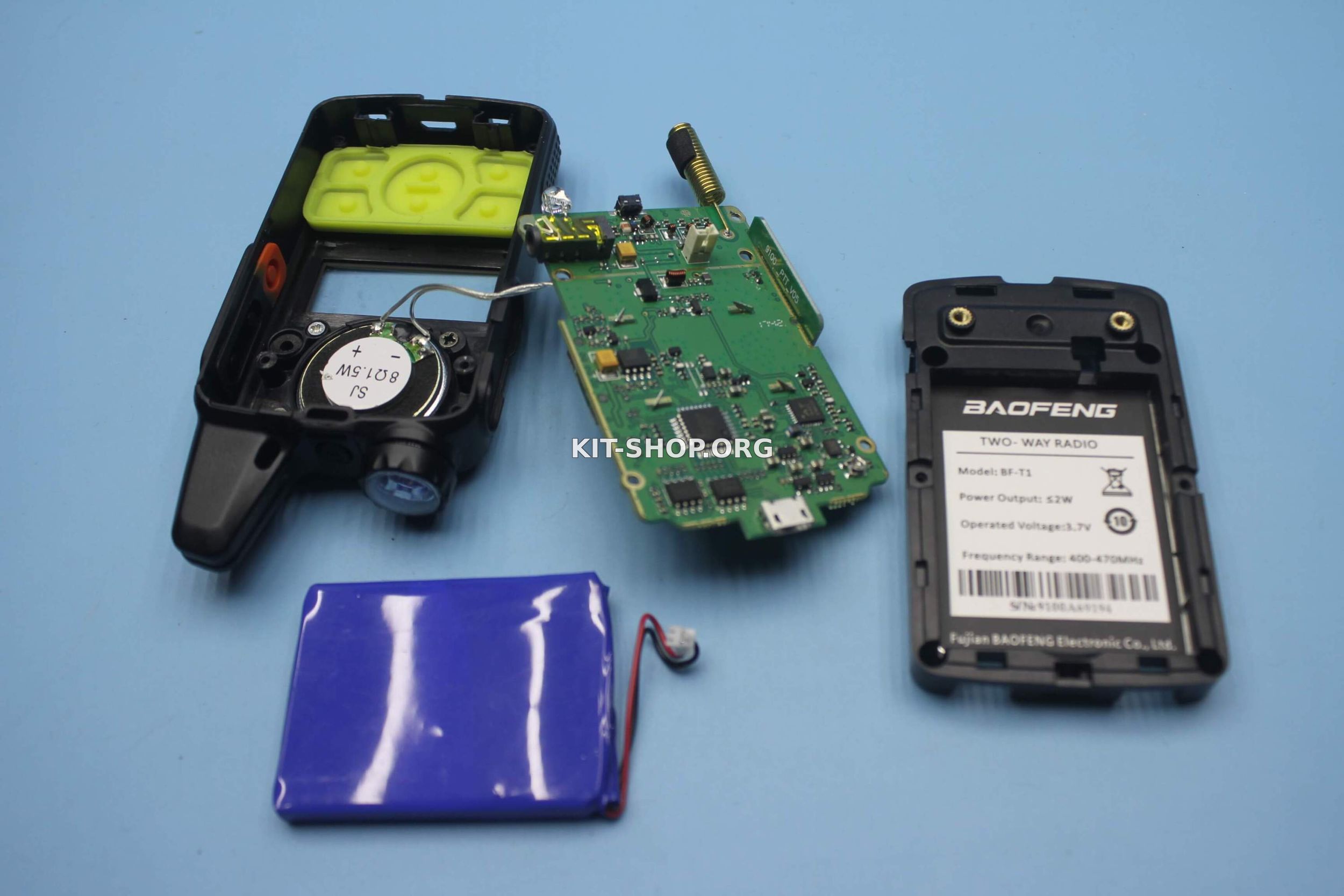

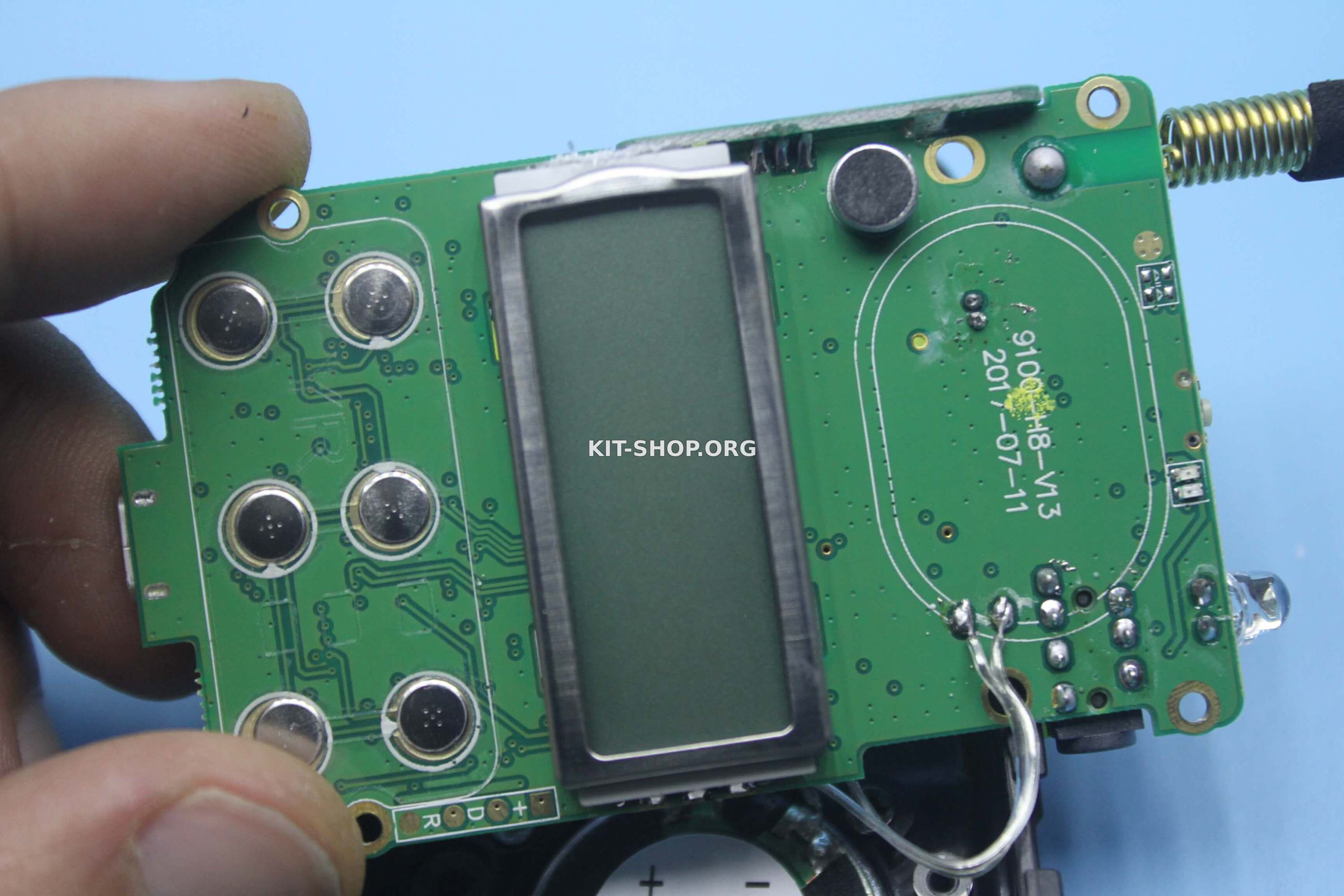

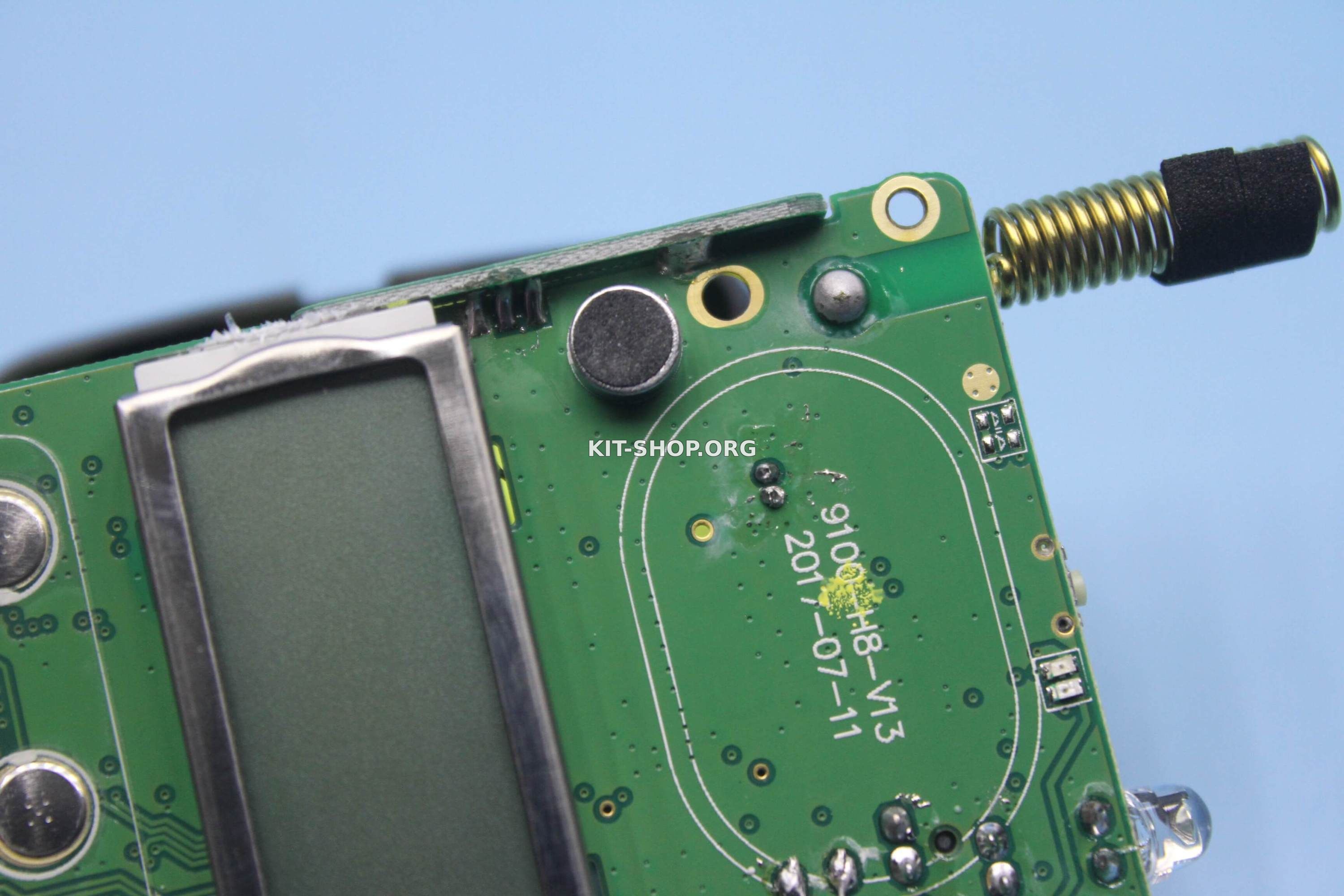

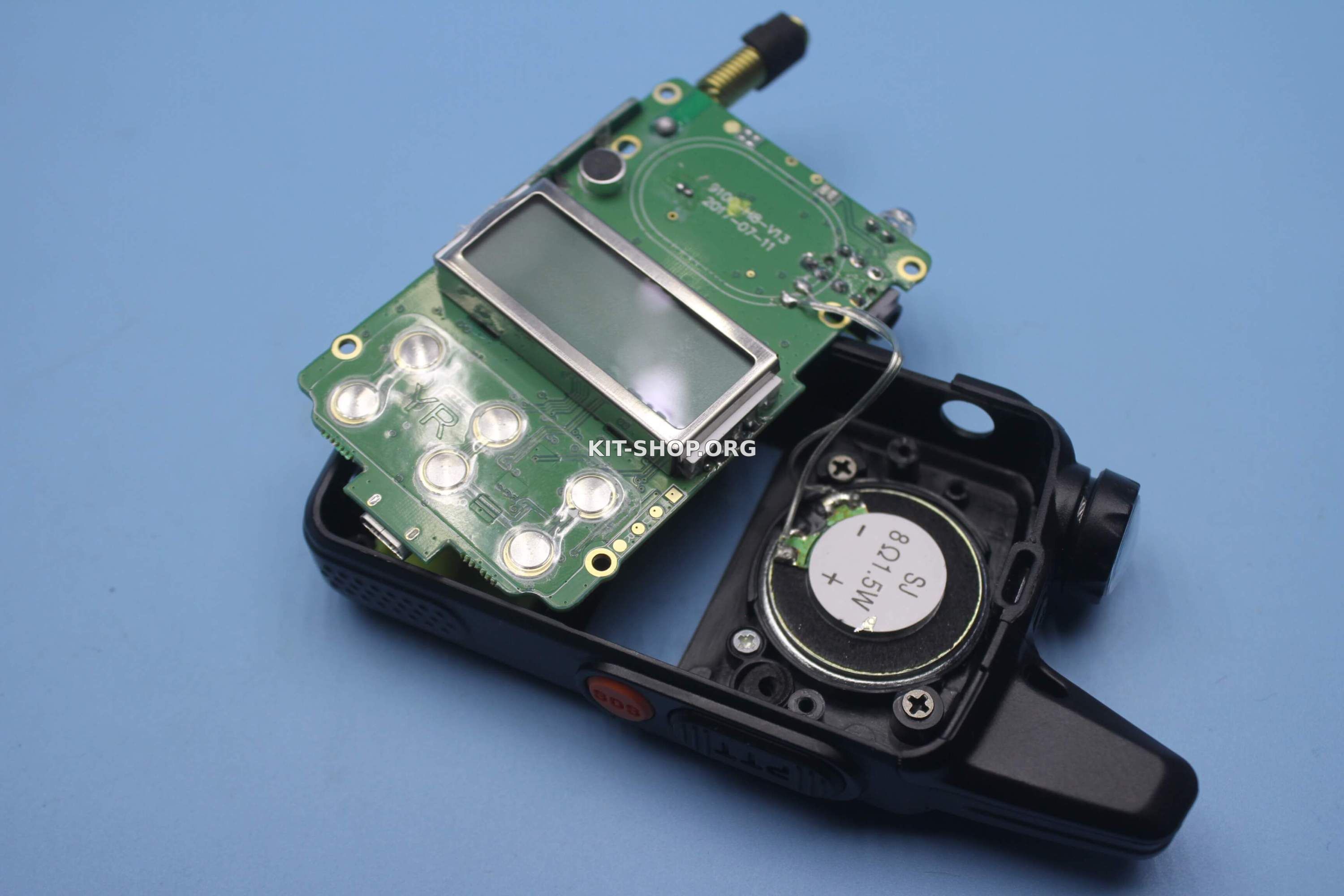

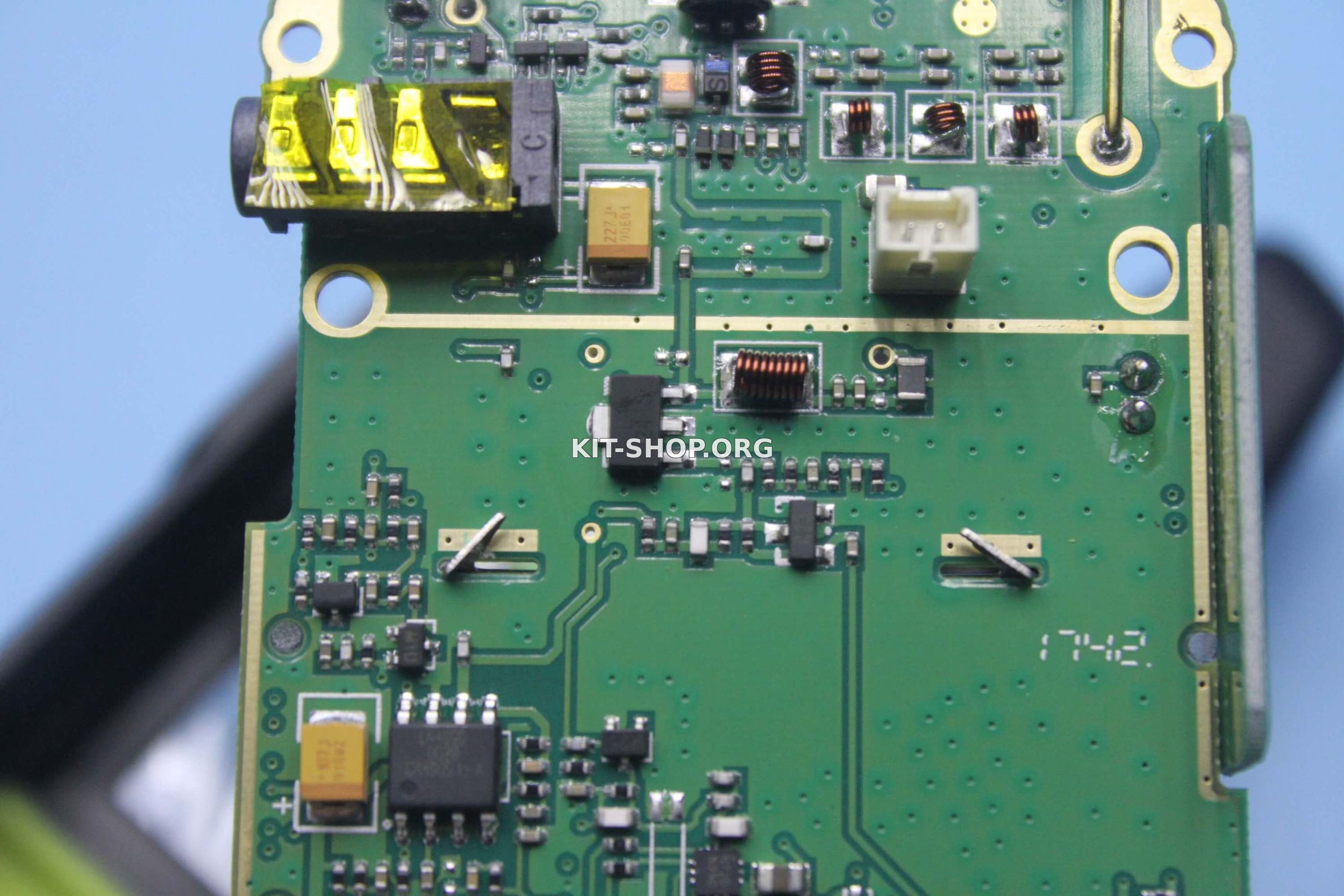

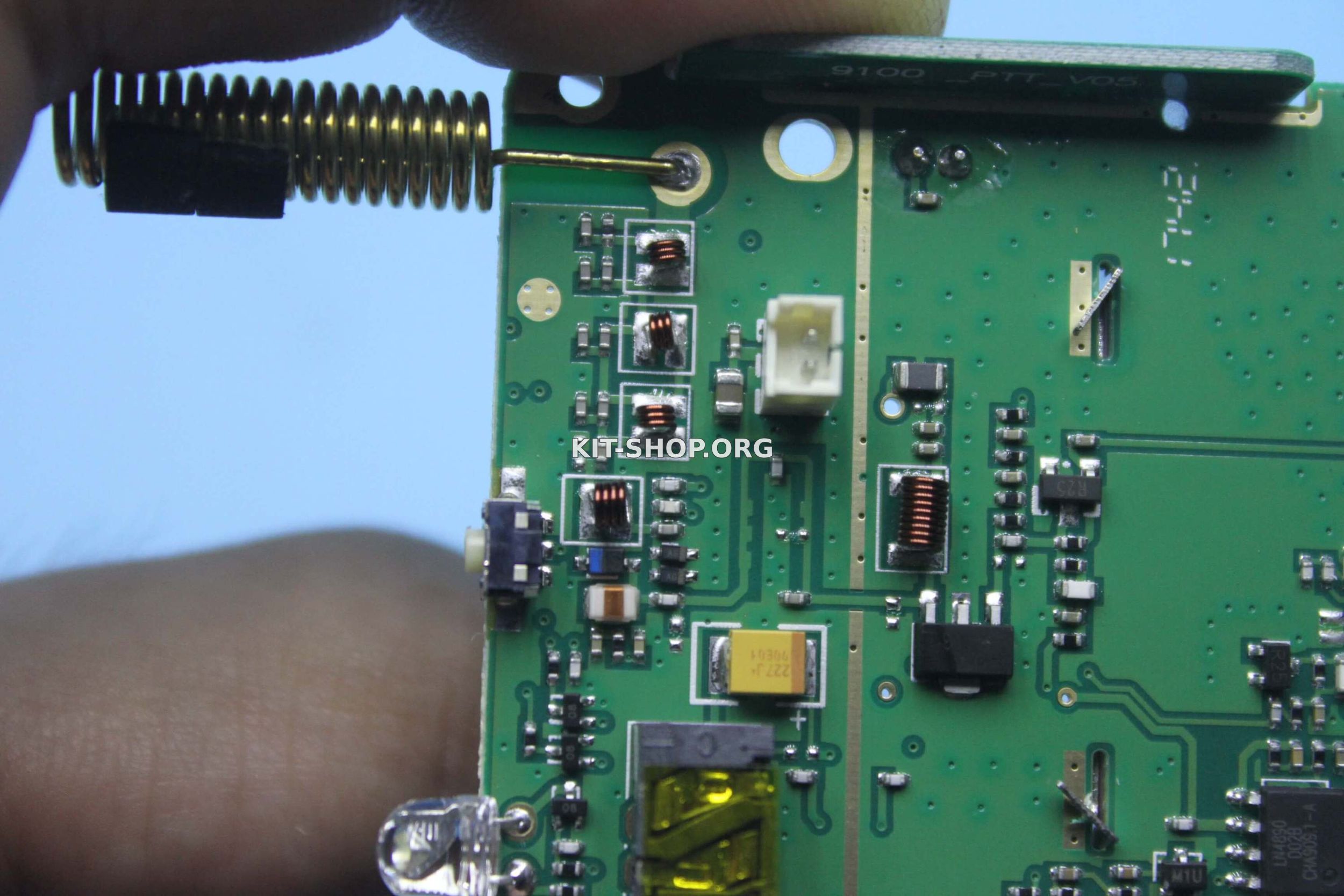

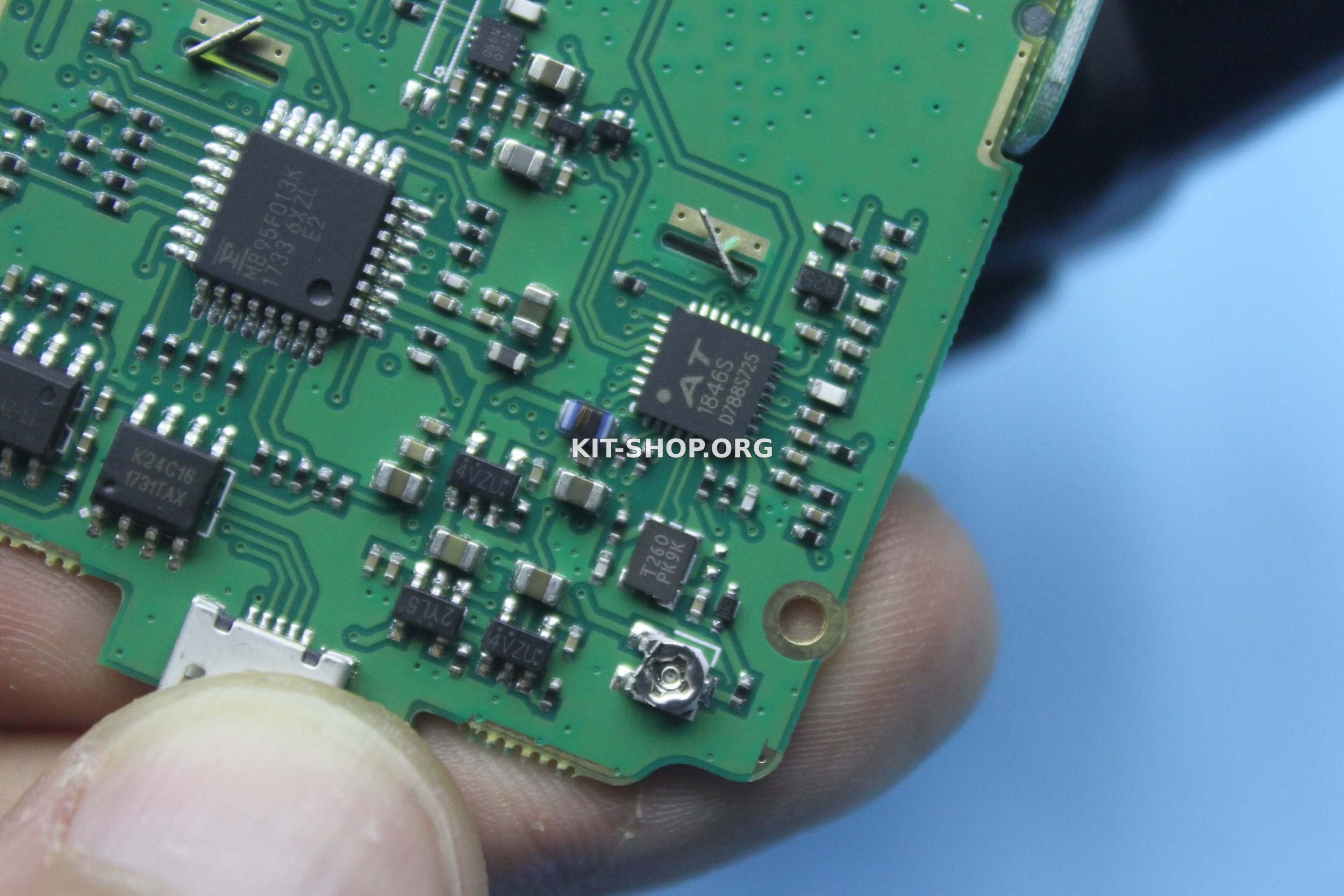

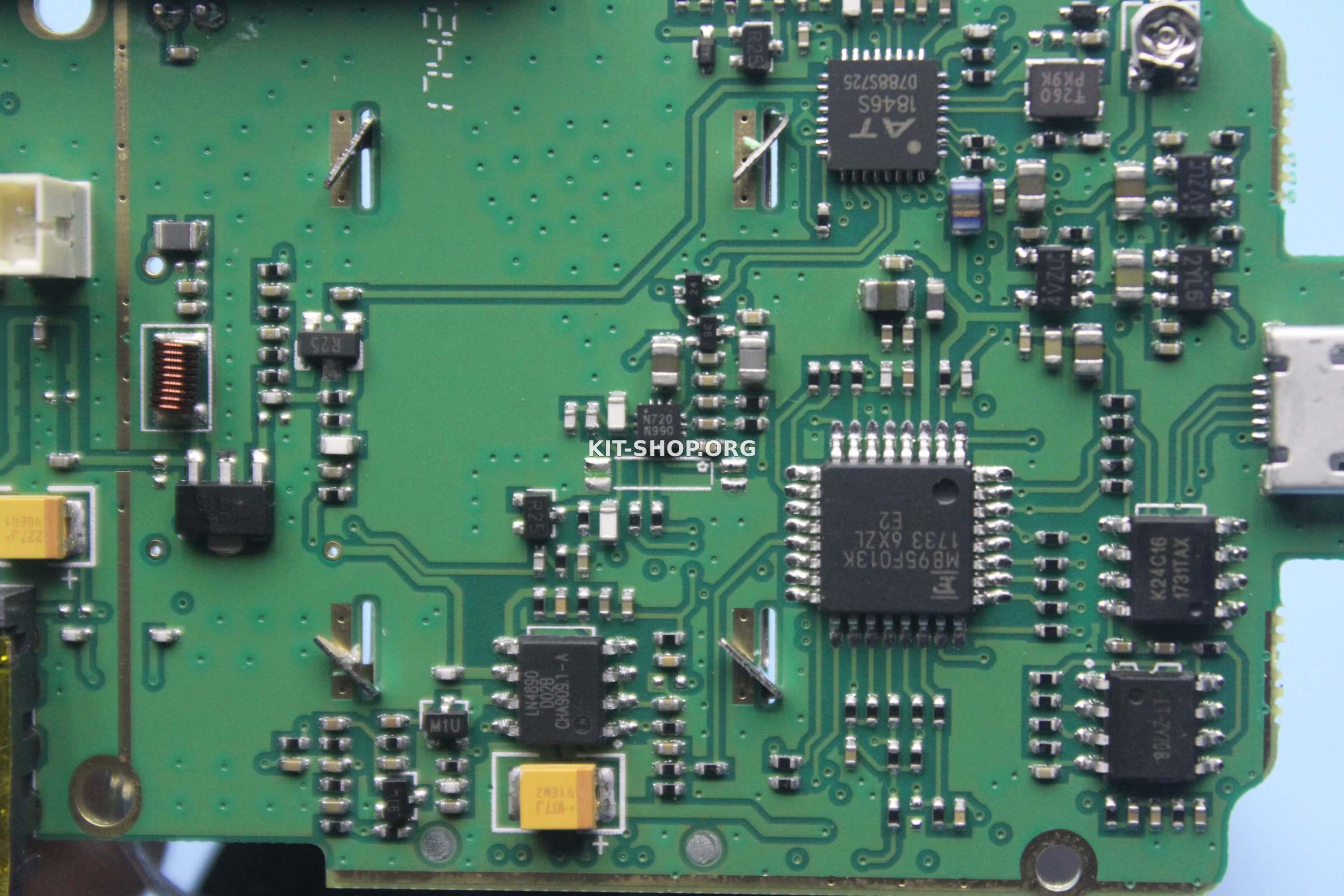

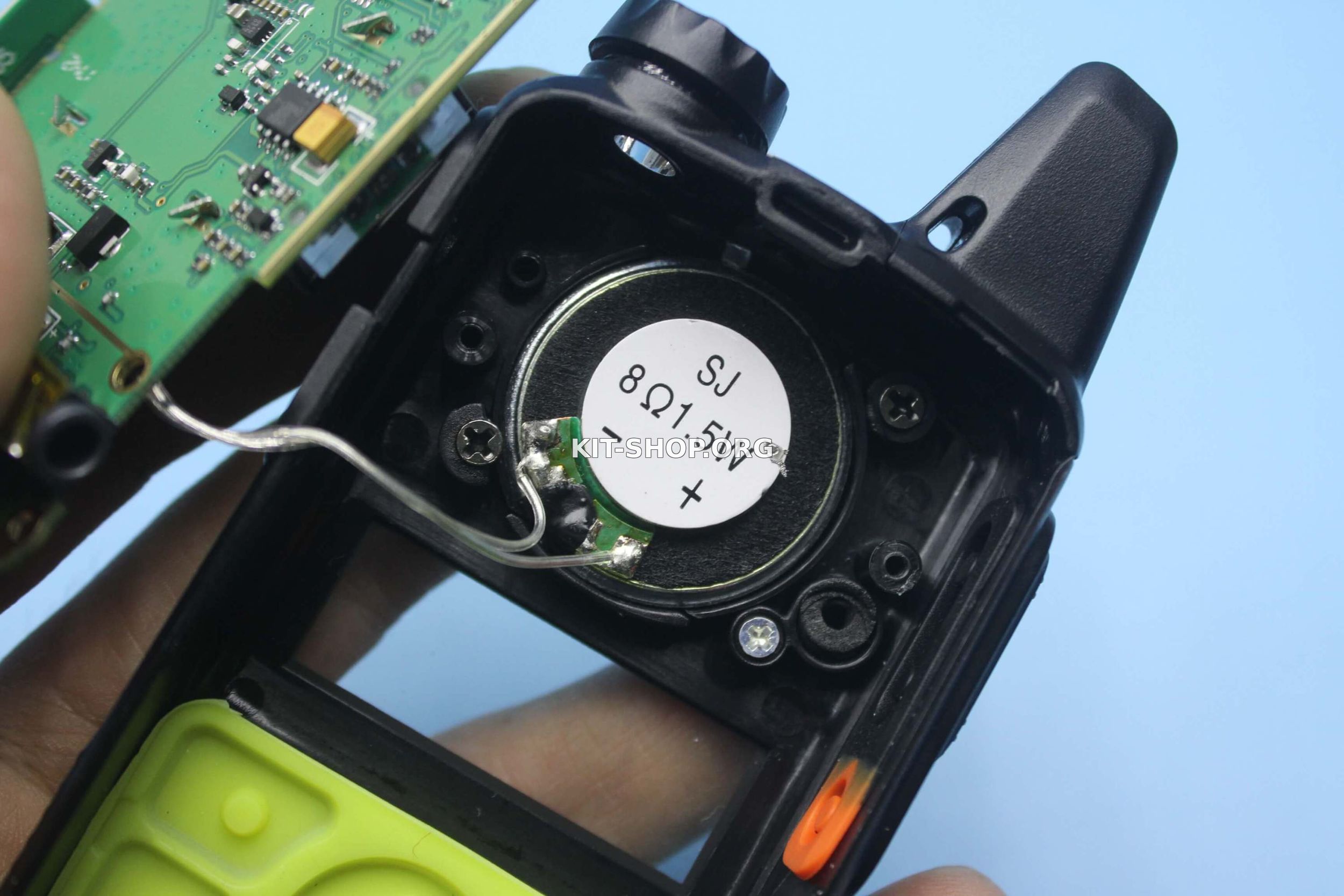

Внутри
