Обзор измерителя емкости XС6013l

Товар  можно купить тут

Всем привет. Сегодня речь пойдет о цифровом измерителе емкостей модели XС6013l.

Естественно функция измерения емкости конденсаторов имеется чуть ли ни у каждого мультиметра, но наш прибор специально создан для этих целей и способен измерять емкость от 0,1пФ до 20.000мкФ.









Минимальная измеряемая емкость многих тестеров начинается от нескольких десятков пикофарад, а наш образец может мерить сверхмалые емкости вплоть до пол пикофарад, для людей занимающихся приемно-передающими устройствами прибор будет особенно полезным так, как конденсаторы малой емкости в таких устройствах применяются очень часто.

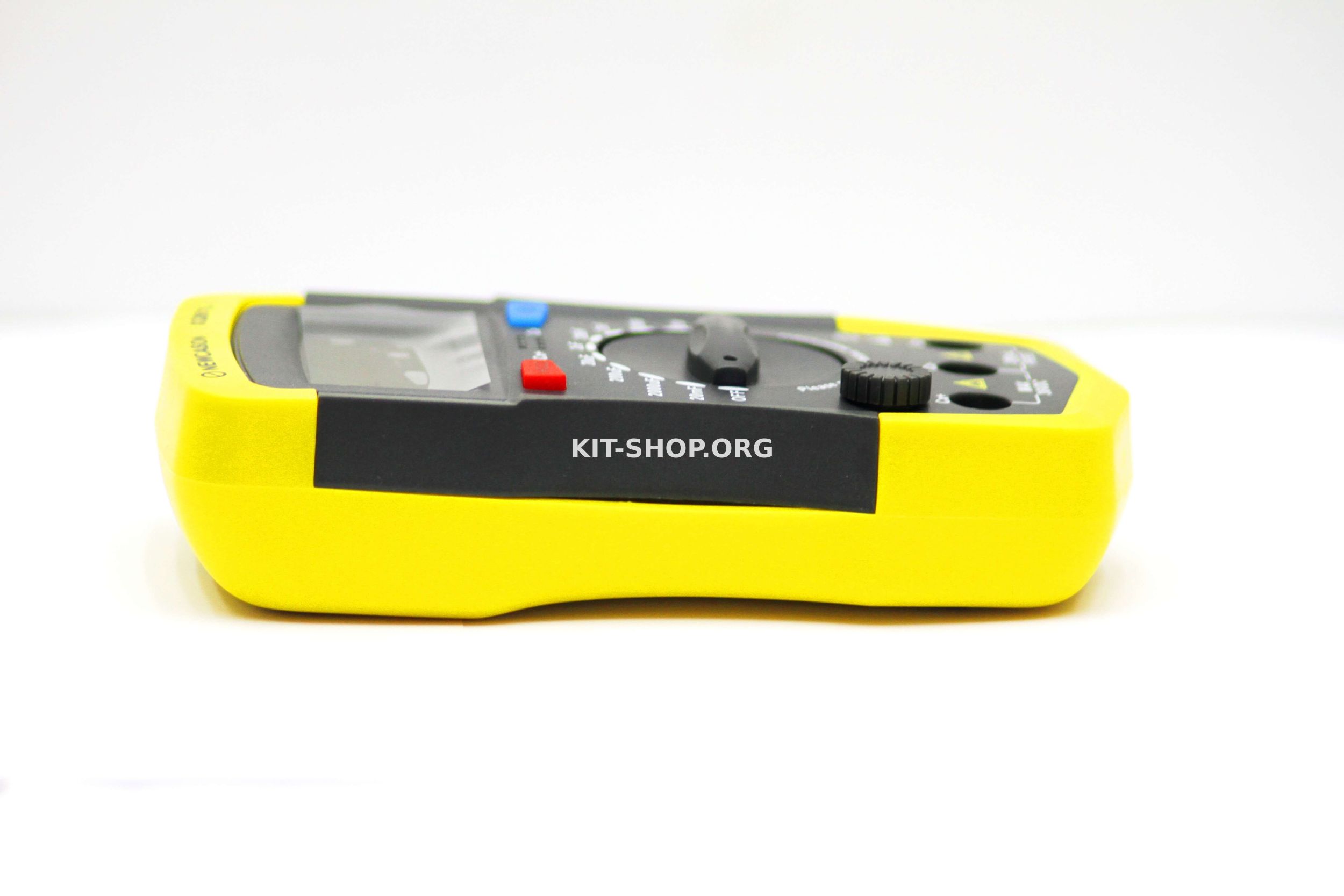

Габаритные размеры и оформление в целом очень понравились, компактность и легкий вес думаю оценят многие.
Прибор с ручным выбором диапазона измерений, многих это напрягает, но с учетом стоимости и функционала большего ожидать не стоит.





В комплекте идет инструкция, измерительные щупы и 9-и вольтовая крона. Инструкция, из себя представляет, довольно подробную документацию с таблицей погрешности прибора в случае каждого диапазона.

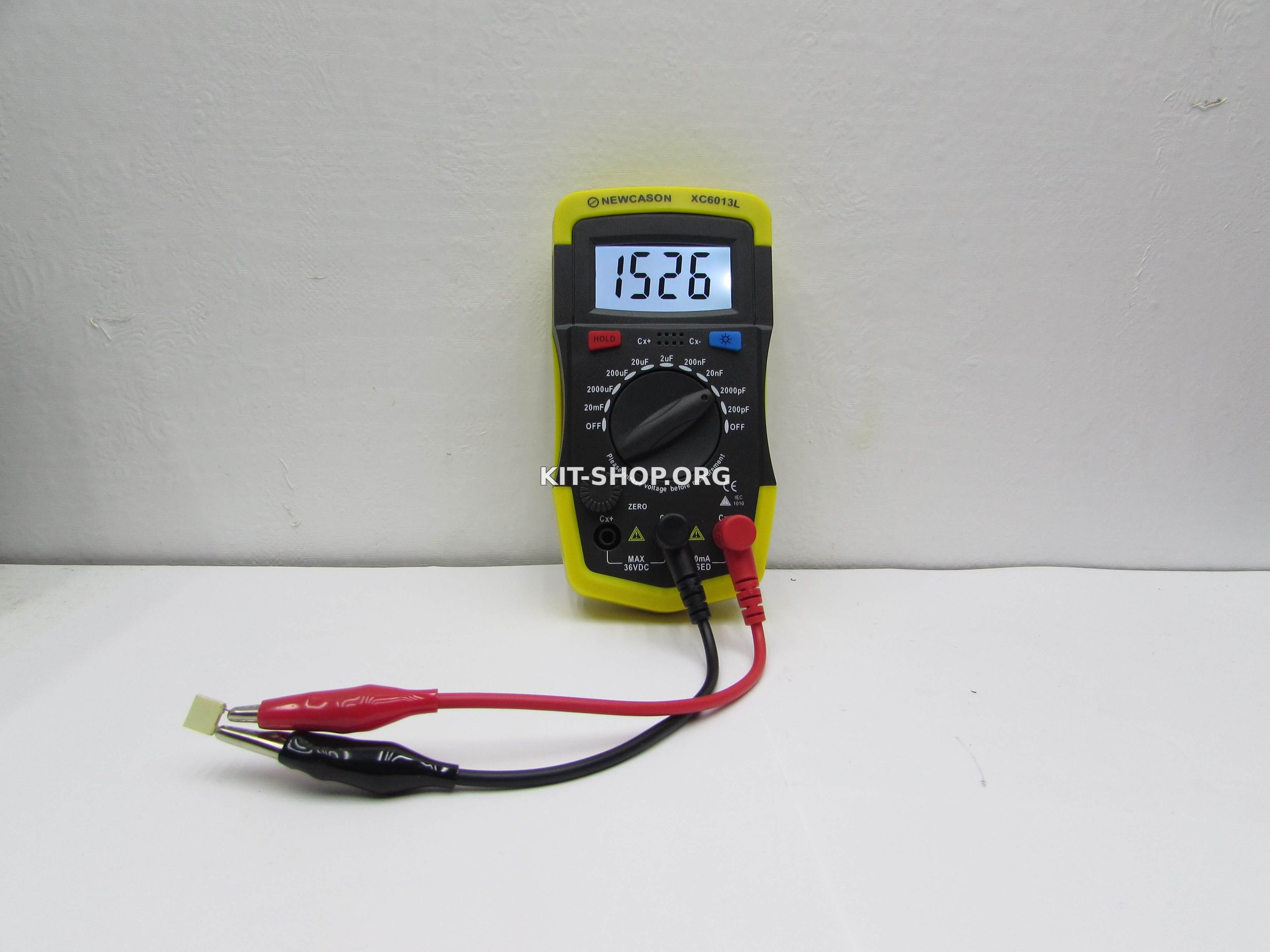

Дисплей четыреразрядный, сразу под ним две кнопки, первая для заморозки показаний, вторая включает подсветку, которая плавно потухает спустя несколько секунд. Подсветка очень хорошо организована, пожалуй это лучшая подсветка, которую довелось увидеть на схожих приборах.






Далее переключатель диапазонов, можно сказать, что переключатель неплохой, как и сборка в целом.
В самом низу раземы для подключения измерительных щупов, над левым верхним разъемом имеется регулятор для компенсации емкости измерительных проводов.





Между кнопками имеем измерительный слот, удобен для измерения конденденсаторов малой емкости, так, как конденсатор вставляется в пины непосредственно, этим увеличивается точность измерения.

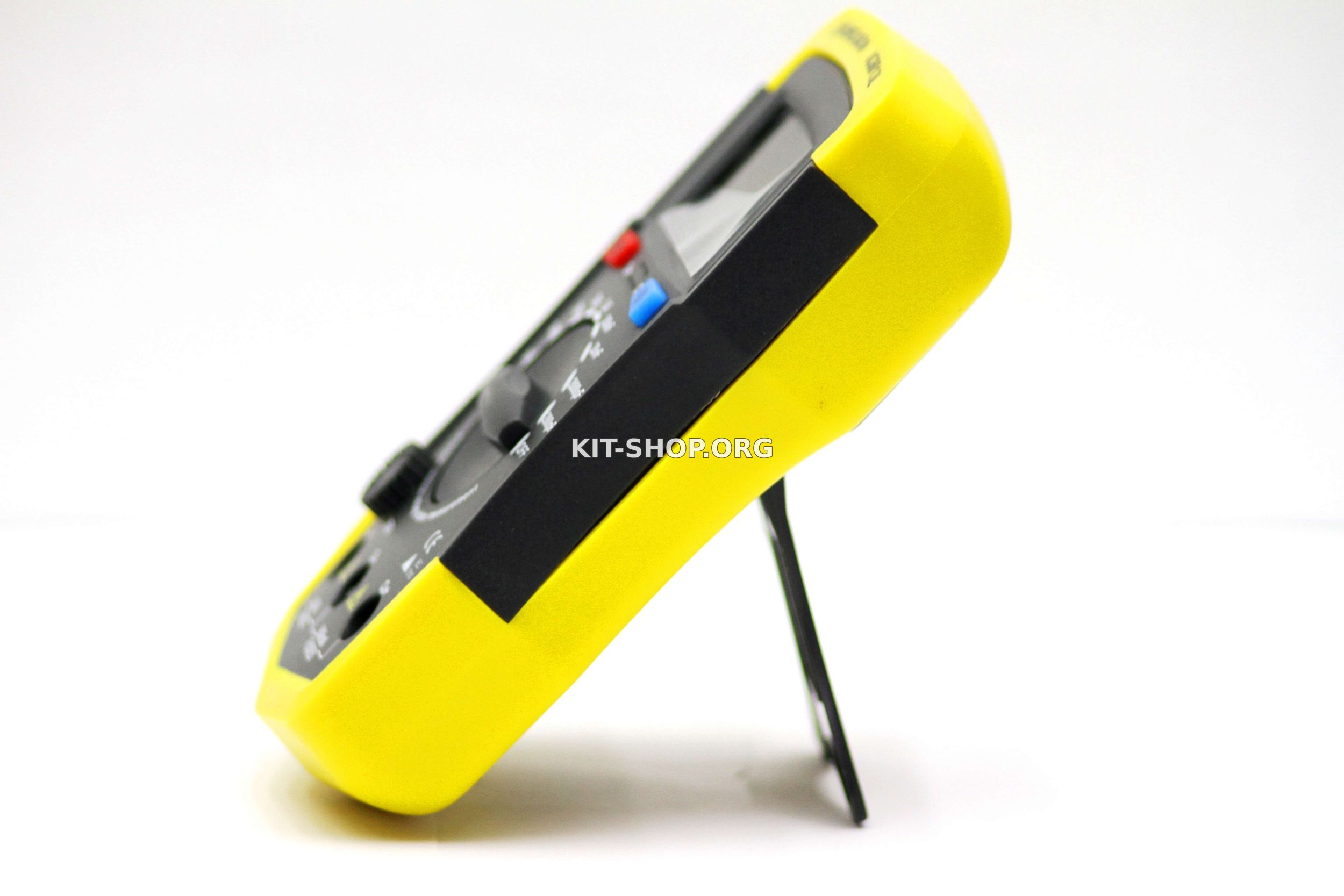

Сзади такая картина - выдвижная стойка и крышка батарейного отсека.







Для того, чтобы разобрать прибор снимаем чехол и откручиваем один единственный саморез.
А внутри наблюдаем такую картину.








Первое, что бросается в глаза это несколько микросхем, в основном счетчики с дешифратором, двунаправленный переключатель, пара операционных усилителей и куча мелочевки.






По входу имеется предохранитель на 0,2А, видимо он должен спасти ситуацию если тестируемый конденсатор заряжен. Кстати, два крайних измерительных разъема запараллелены.
К монтажу и плате нареканий нет, дешево и сердито.








С обратной стороны контактные группы, переключателя, дисплей… в общем все как обычно, тоже самое можно наблюдать в бюджетных мультиметрах.

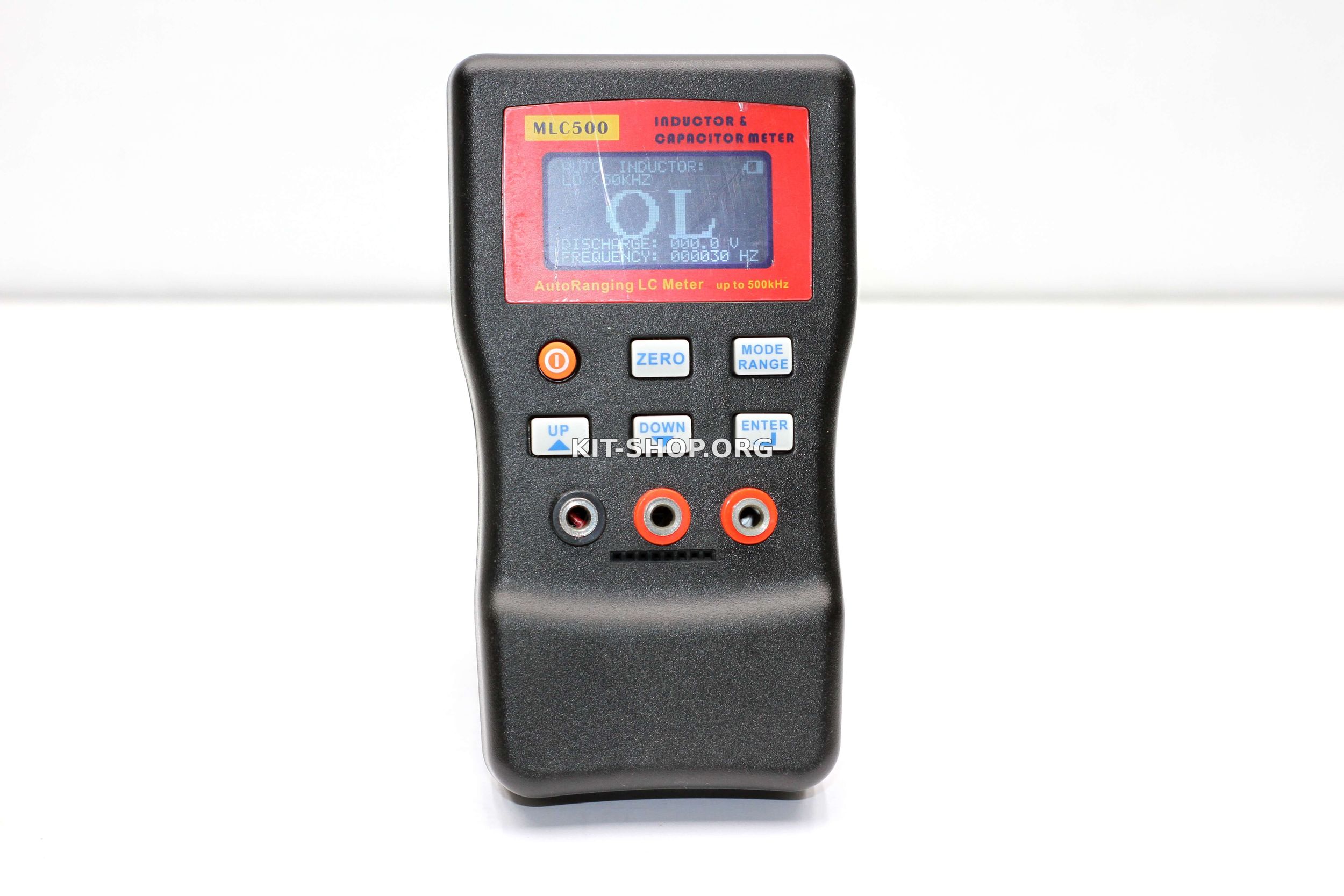

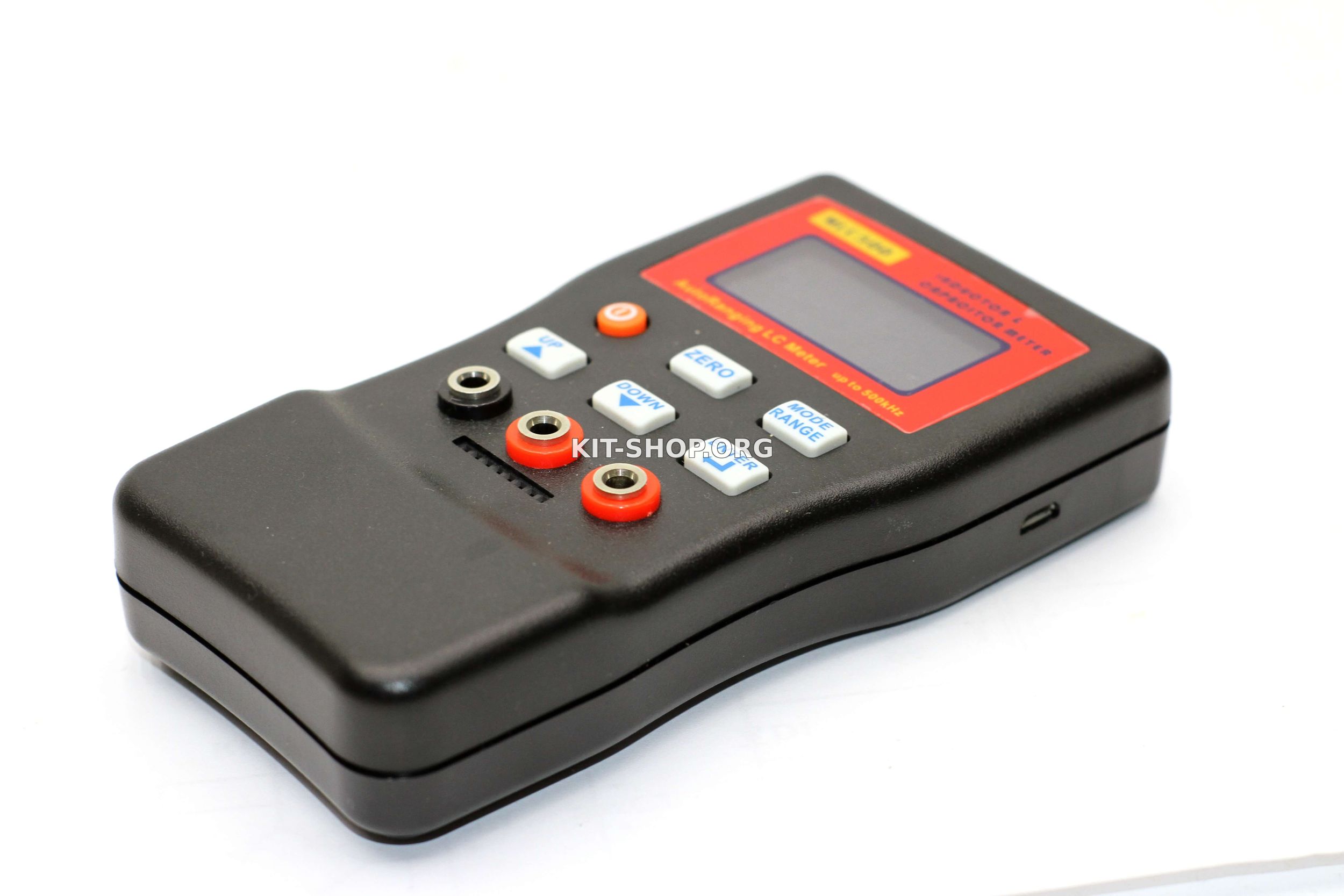

Сравним показания более дорогим, но менее точным измерителем, фишка этого образца в том, что измеряет и емкость и индуктивность, снабжен OLED дисплеем и полностью автоматический, скоро сделаем обзор и этого прибора, погрешность - 1,5%.








В качестве эталонных емкостей будем использовать прецизионные конденсаторы с погрешностью в пол процента, но эти образцы советских времен и со временем емкость могла измениться, так, что плюс минус 1-2 процента думаю норма.













Далее емкость по больше - а точнее сразу 20.000 мкФ, допуск конденсаторов естественно уже по больше.
Прибор справляется без проблем, но понять точность измерения довольно сложно из-за отсутствия эталонного измерителя.







Судя по инструкции, почти во всем диапазоне измерений, погрешность прибора 0,5%, естественно при больших емкостях погрешность увеличивается и при 20.000мкФ уже 4%.


Основной недостаток - ручной выбор диапазона измерений, хотя назвать это недостатком нельзя, просто я привык к приборам с авоподбором диапазона.
К недостаткам отнесу также отсутствие автоотключения, забудете выключить - сдохнет крона.
Из достоинств отметим цену, высокую точность, размеры, дизайн и эта классная подсветка, в общем достоинства покрывают недостатки.
