Обзор датчика влажности на базе HR202

Товар  можно купить тут



    На написание данного обзора морально готовился несколько дней, да и сейчас себя сдерживаю, чтобы не сорваться))).

     Потребовалось соорудить схему автоматического включения вентилятора в ванной комнате после водных процедур. Само собой на ум пришло применение датчика влажности, коих на просторах алиэкспресс и подобных ресурсов великое множество.

   Функционально всю схему видел как связку датчика влажности и релейного модуля, вентилятора и блок питания для датчика и релейного модуля.

       Основным требованием к датчику влажности было вормирование на выходе уровней 0 и 1, необходимых для включения релейного модуля.

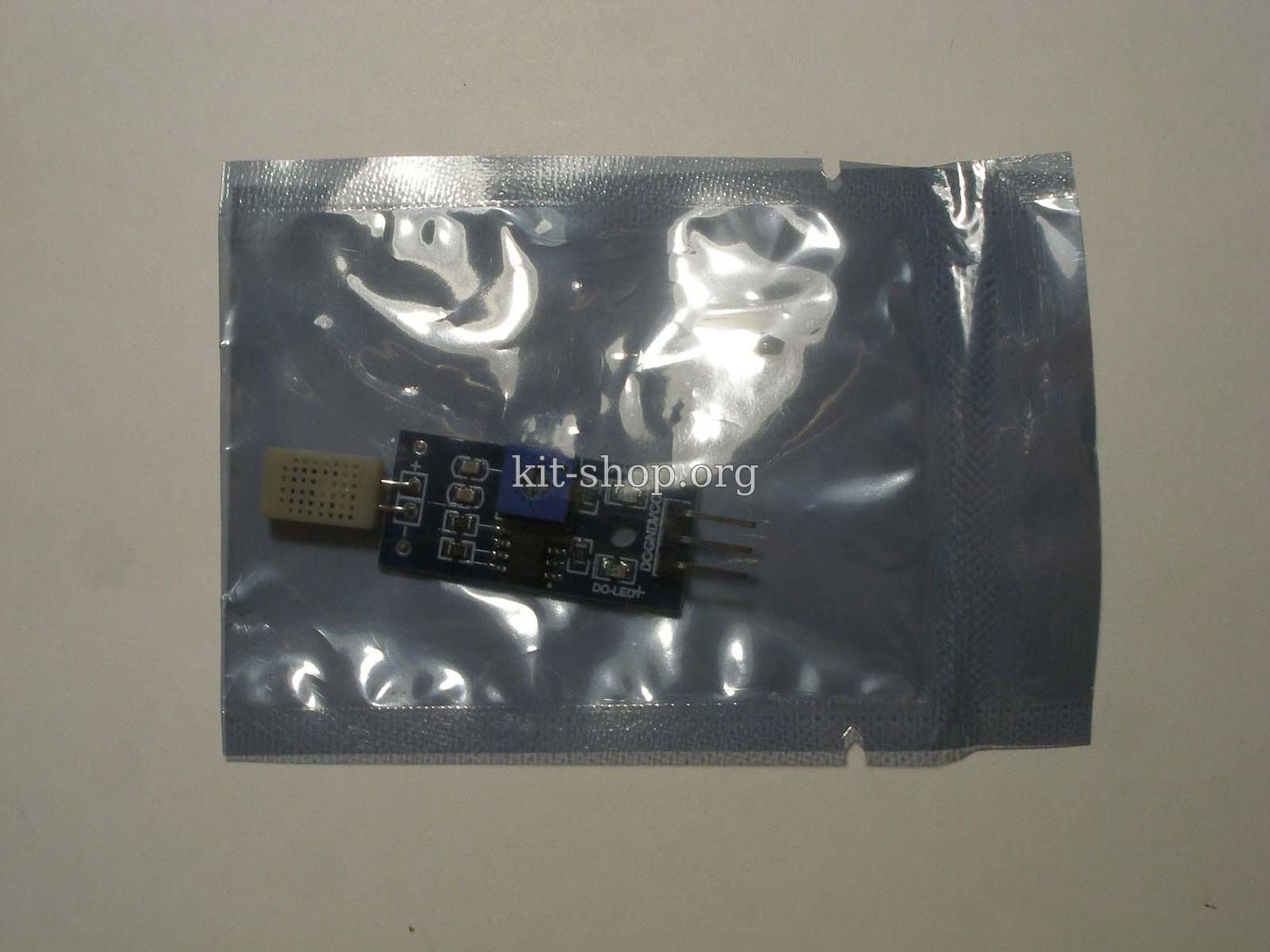

       Выбор пал на датчик влажности на основе HR202

Как указывалось на страницах этого и других продавцов данный датчик обладает следующими характеристиками:

  • Рабочий диапазон влажности - 20-95% относительной влажности;
  • Температура - 0-60 градусов Цельсия;
  • Напряжение питания – 3,3-5 Вольт;
  • Цифровые уровни выходного сигнала (0 или 1);
  • Регулировка чувствительности;
  • Построение схемы на компараторе LM393

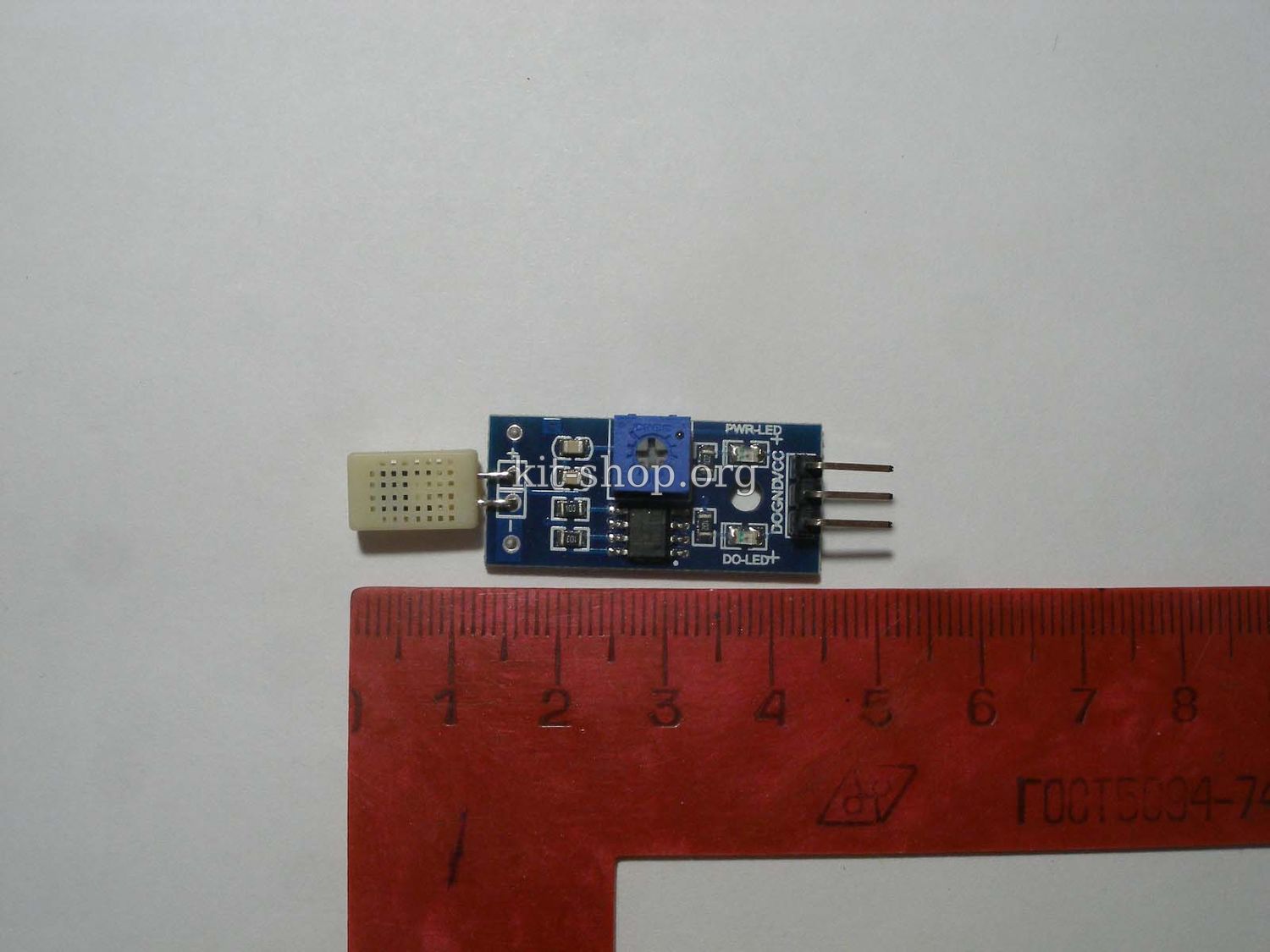

  • Габаритные размеры: 52*15 мм.

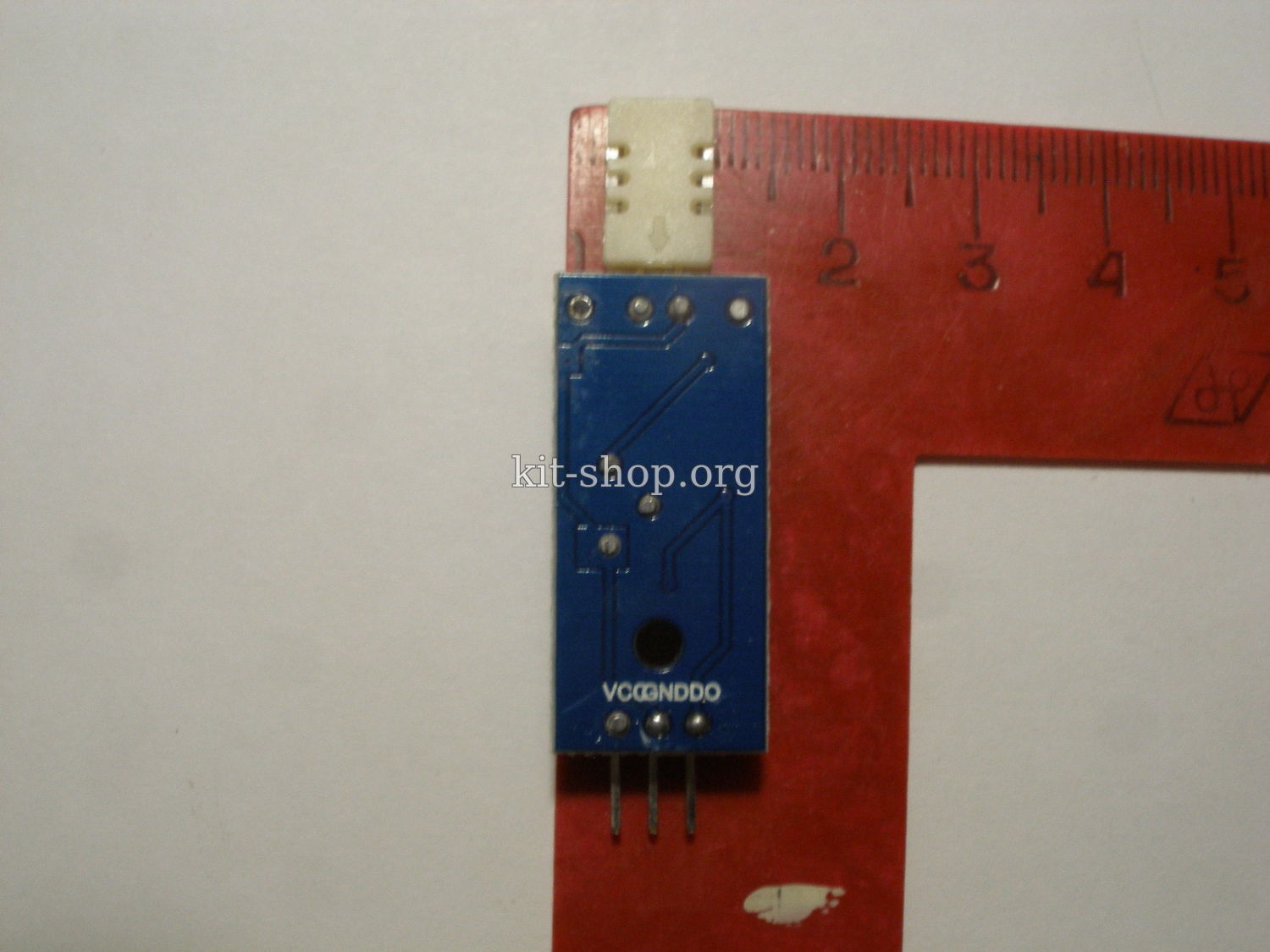

   Качество монтажа нареканий не вызвало, за исключением небольших следов флюса.

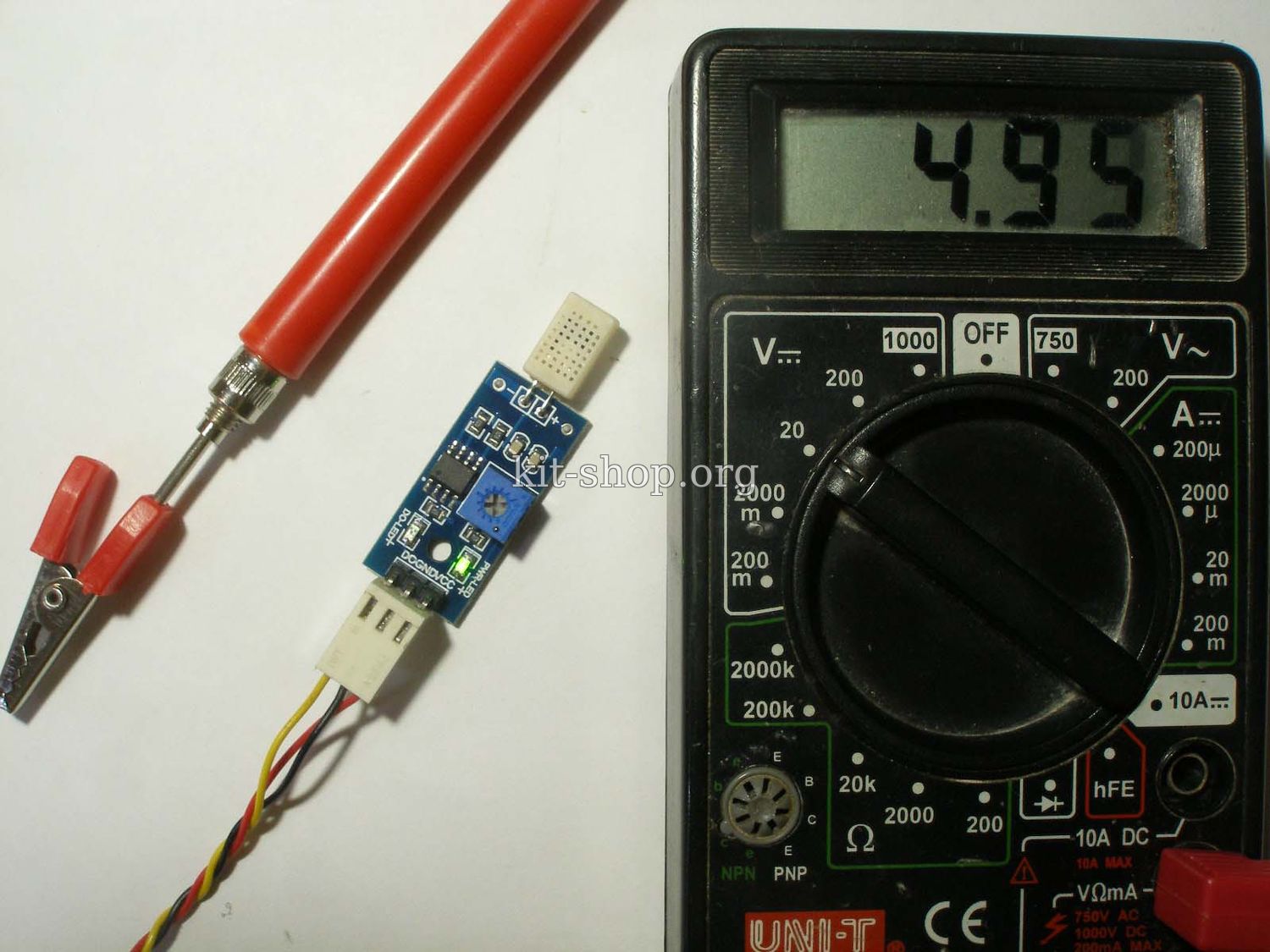

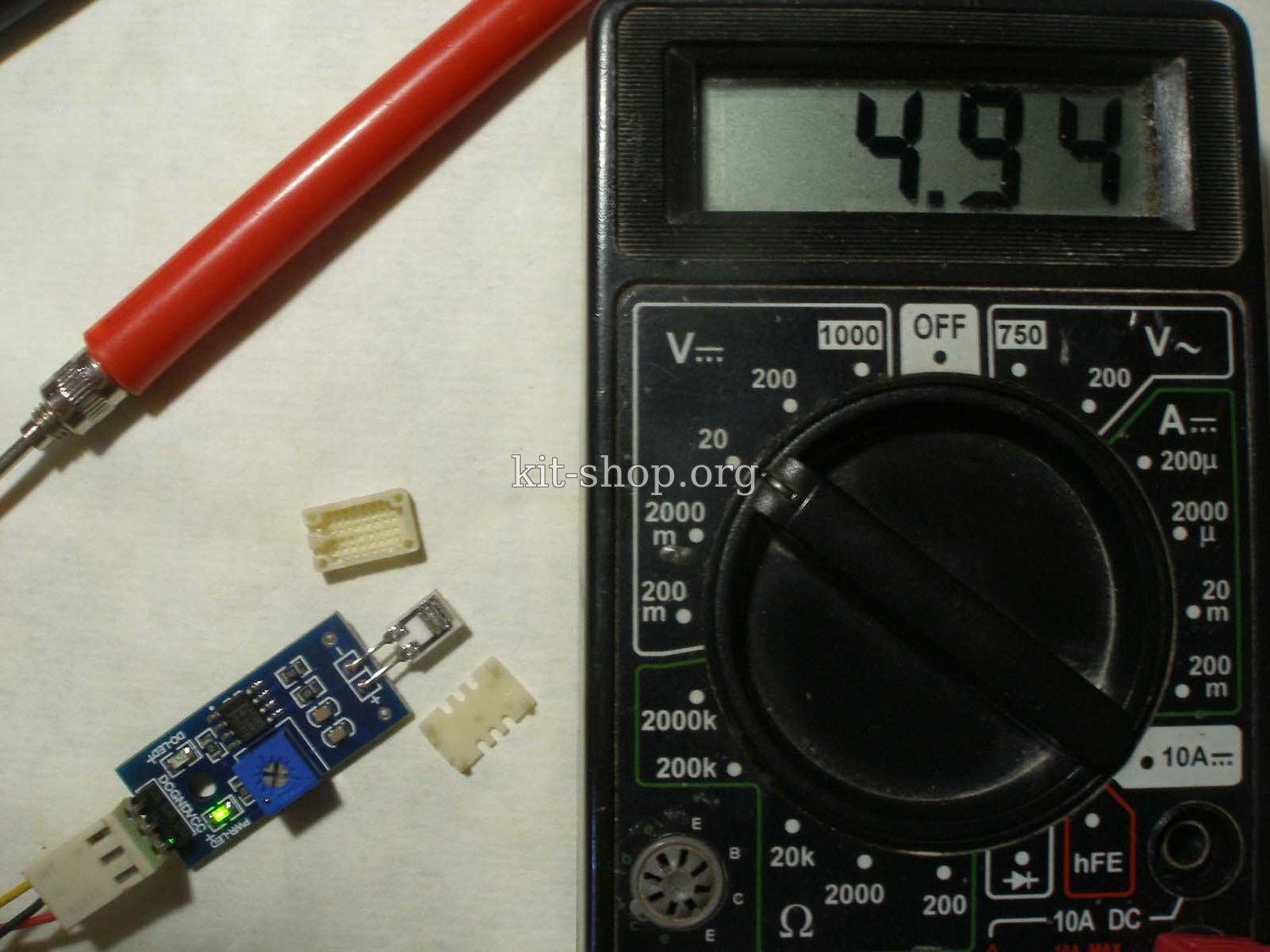

   При первом же включении закралась мысль о большой влажности в квартире в целом – на выходе датчика фиксировалось напряжение почти равное напряжению питания.



    Стало ясно, что на выходе данного модуля во время отсутствия повышенной влажности всегда присутствует высокий уровень. Таким образом, следует использовать релейный модуль низкого уровня, т.е модуль, включающий одну группу контактов и отключающий другую когда управляющий работой релейного модуля сигнал станет низким.



                Т.е. логика работы такова:

- нет повышенной влажности – на выходе модуля высокий уровень, индикатор срабатывания не светится;

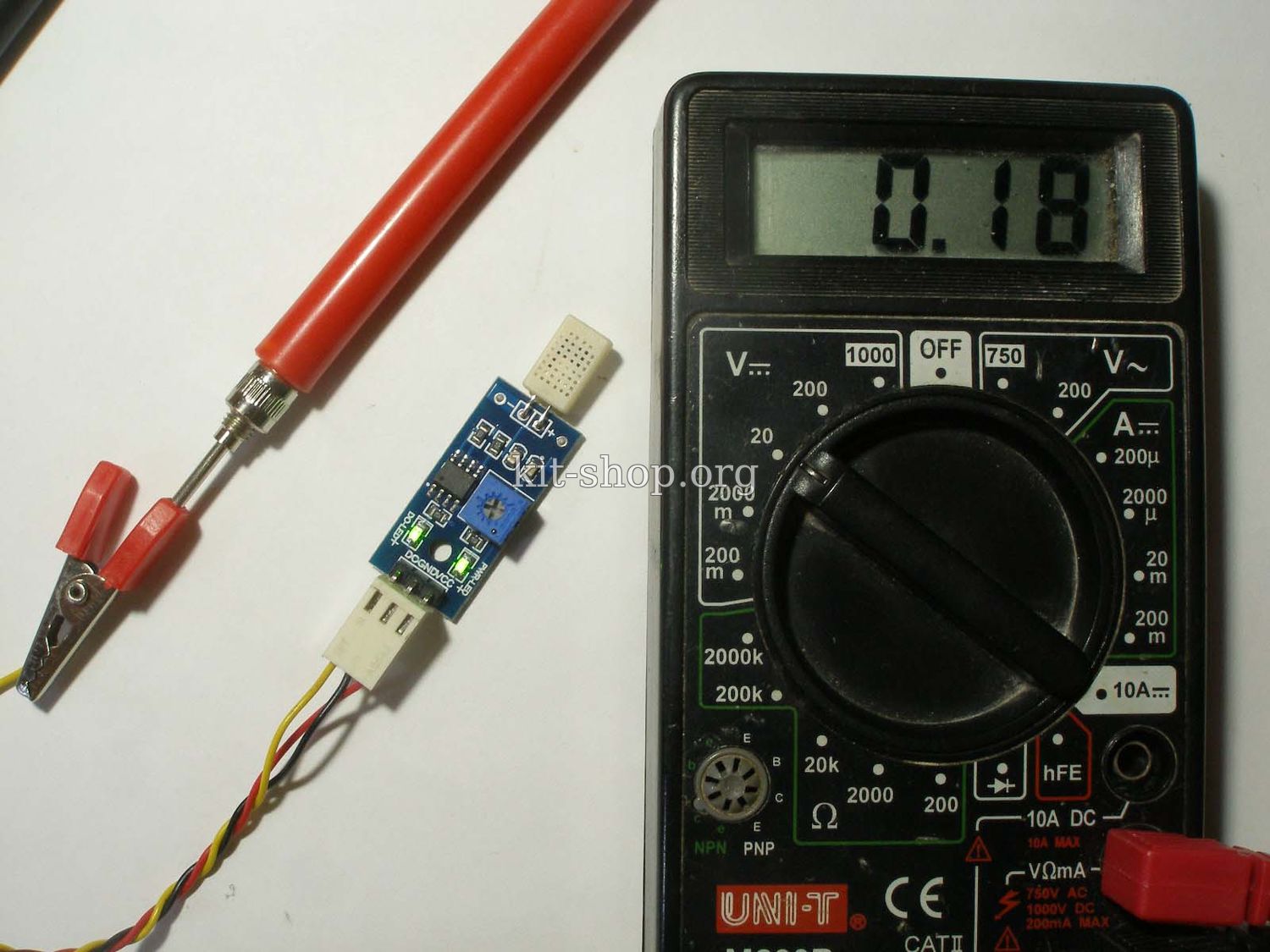

- при повышении влажности – на выходе низкий уровень и светится индикатор срабатывания.



    Честно говоря, для меня такая логика крайне не удобна. Привычнее, когда на выходе, при обнаружении чего либо, формируется высокий уровень и загорается индикация.

    На месте разработчиков применил бы компаратор с закрытым коллектором, а не с открытым как у LM393.

     Но на этом непонимание логики данного изделия китайской промышленности не закончилось, а только начало возрастать: добиться четкого срабатывая схемы не удалось, как не моделировал ситуацию.

     Дышал, держал над стаканом горячей воды, но повторения однозначных срабатываний не зафиксировал – датчик жил своей жизнью.

    Отыскав даташит на него выяснил, что датчик совершенно не подходит для пороговых устройств так, как изменяет свое сопротивление в зависимости не от одной переменной (например, освещенность), а от двух – температуры и влажности. Т.е. при разных температурах окружающего воздуха и одной и той же влажности его сопротивление будет РАЗНЫМ!!! При разной влажности и одной и той же температуре его сопротивление так же будет разным. Датчик не линейный!

     Пороговые устройства не могут отслеживать сразу два и более параметра - для этого применяются микроконтроллеры. Для пороговых устройств необходимы линейные датчики.

     В продаже имеются модули подобные рассматриваемому датчику, но в них датчик влажности заменен на фоторезистор, микрофон, геркон, контакты для замеров влажности почвы, ударный датчик, ИК датчик обнаружения пламени.

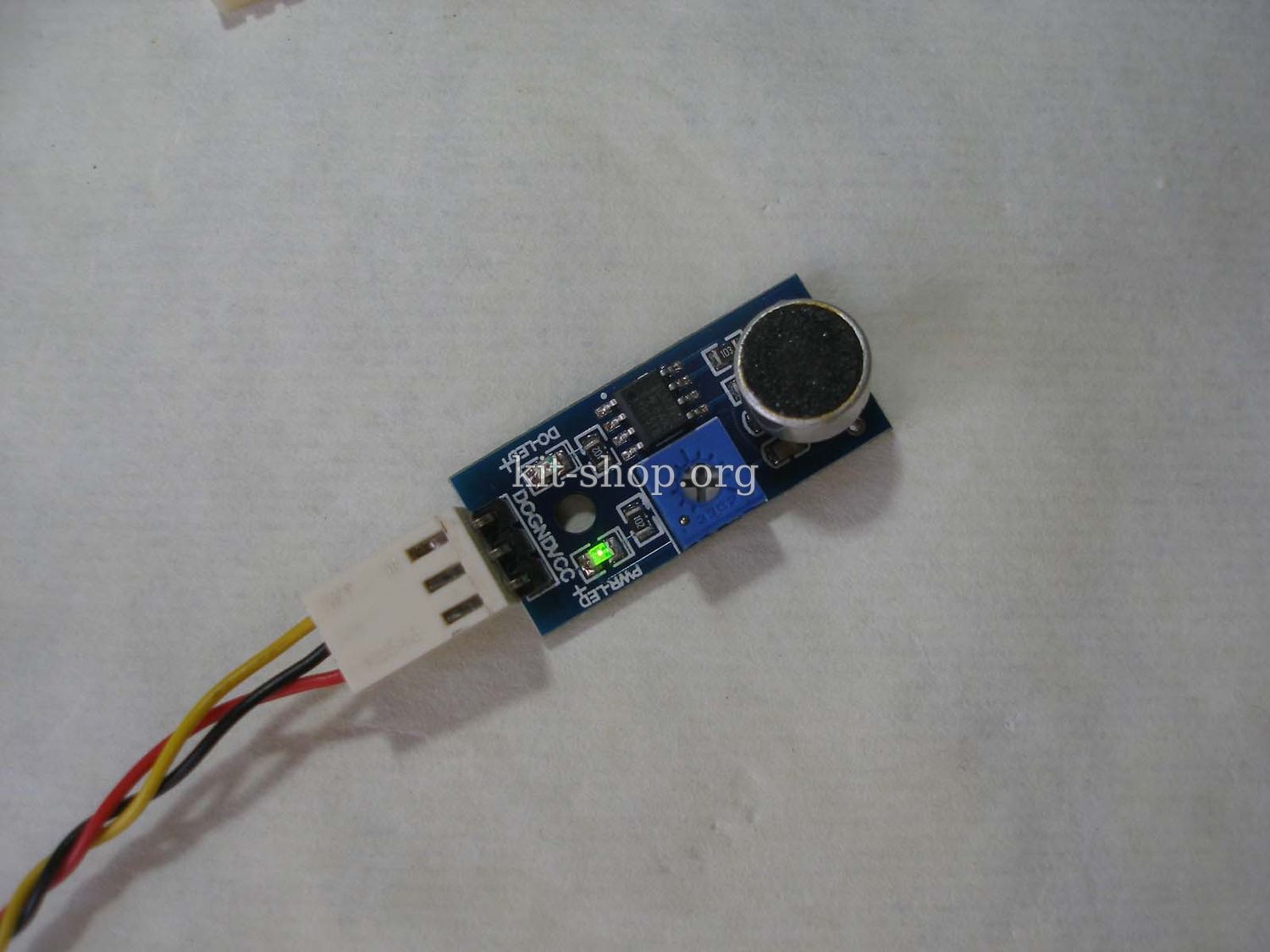

    Для понимания их работы датчик влажности HR202 заменял поочередно на геркон, солнечную панель от калькулятора (имитация фоторезистора)), инфракрасный приемник 536АА3Р (облучал ПДУ телевизора), микрофон. В первых двух случаях компаратор перключался и уровень на выходе оставался фиксировнным. В двух последних случаях компаратор переключался  из одного состояния в другое до тех пор пока на входе был звук или ИК излучение.

   В итоге, работу компаратора можно назвать удовлетворительной (минус за логику работы с подвыподвертом), а применение датчика HR202 совершенно не уместным в данном модуле.

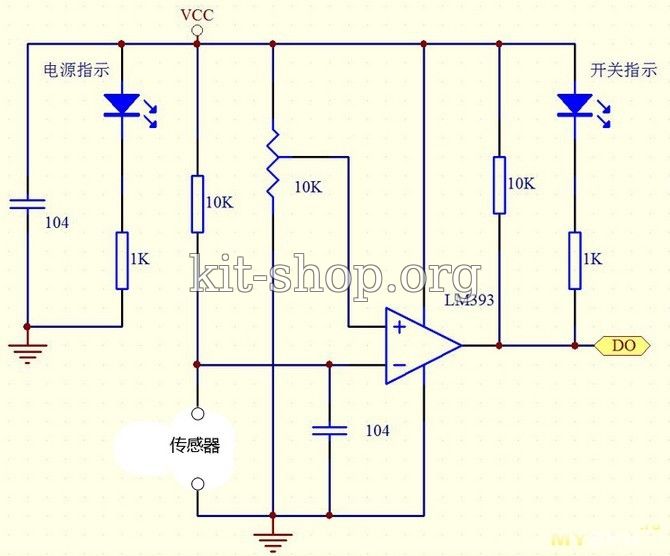

    Информационно, типовая схема всех вышеперечисленных модулей.



Автор : Кондратьев Николай
