Обзор мультиметра BSIDE ADM08D

Товар  можно купить тут

Порой при выполнении каких-то работ по дому, связанных с электричеством или электроникой, возникает необходимость в большом количестве подручных средств и приборов. Многие из них имеют индивидуальную функциональность, что с одной стороны хорошо, а с другой не очень, ибо их все нужно где-то хранить, возить с тобой, скажем, на дачу и не забыть там после выполнения работ. Да и не всегда есть возможность разложить весь арсенал сразу на рабочем столе, чердаке или держать в руках.

Именно по этой причине обзавелся многофункциональным мультиметром BSIDE ADM08D с функцией True RMS.





Основные технические характеристики:

- соответствует стандарту IEC 61010 защиты низковольтного измерительного оборудования (до 1000 Вольт);

- категория электрооборудования по перенапряжению CAT I I I 1000V и CAT I V 600V (характеризует стойкость к выбросам напряжения);

- питание 4*1,5 элемента типа АА (в комплекте не поставляется);

- размеры 190*89*50 мм;

- вес 380 грамм без элементов питания;

- жидкокристаллический дисплей размером 6,0*3,8 см

- табло имеет четыре 4 основных знака с максимально отображаемым значением 6000;

- прибор защищен резиновым бампером;

- имеется откидная подставка;

- функция фиксации показаний (кнопка HOLD);

- подсветка табло, фонарик;

- автоотключение питания;

- определение фазового провода;

- измерение постоянного напряжения в диапазонах 600mV / 6V / 60V / 600V / 1000V с погрешностью ± 0,5 % + 3;

- измерение переменного напряжения в диапазонах 6V/60V с погрешностью 0,8 % +3 и 600V/ 1000V с погрешностью ± 1% + 10. True RMS;

Указанная точность при измерении переменного напряжения гарантируется при частоте переменного тока от 40 до 1000 Герц.

- измерение величины переменного тока номиналом 60mA/600mA с точностью ± 1% + 3 и 20 А с точностью ± 1,5% +3;

- измерение величины постоянного тока номиналом 60µA/60mA/600mA с погрешностью ± 0.8 % + 3 и 20 А с погрешностью ± 1,2% + 3;

- измерение коэффициента усиления транзисторов структур npn/pnp в диапазоне 0-1000 током 10 мА и напряжением на контактах 2,8V;

- измерение частоты 9,99 Hz/99.99 Hz/999.9 Hz/9.999 kHz/99.99 kHz/ 999.9 kHz/9.999 MHz с точностью ± 1%+3;

- коэффициент заполнения в пределах 5 -95% с погрешностью ± 2 % + 3;

- измерение емкости конденсаторов – 6nF с погрешность ± 4%+30, 60nF/600nF/6μF/60μF/600μF/6mF c погрешностью ± 4% +3 и 100mF с погрешностью ± 5% + 3;

- измерение температуры: -20 – 1000 градусов Цельсия с погрешностью ± 1% + 3 и - 4 - 1832 градусов по Фаренгейту с погрешностью ± 1% + 3;

- позволяет определять падение напряжение на переходах диодов током 1 милиАмпер и напряжением на щупах 3 Вольта;

- имеет озвучку функции прозвонки;

- измерение сопротивлений в диапазоне 600/ 6kОм/ 60kОм/ 600kом/ 6Mом с погрешностями ± 0,8% +3 и 60Мом с погрешностью ± 1,2%+30;

- бесконтактное определение присутствия электромагнитного поля NCV;

- все измерения сопровождаются свечением соответствующей пиктограммы на табло;

- дополнительные пиктограммы низкого напряжения элемента питания, полярности постоянного напряжения, высокого напряжения (более 300 Вольт).



Судя по заявленным характеристикам, прибор довольно умелый и может служить дома, на производстве, и быть полезным радиолюбителям.

Функции и возможности прибора перечислены в порядке следования на переключателе работ по часовой стрелке, и описываться будут с том же порядке.

Поставляется мультиметр в аккуратной картонной коробке с нанесенными контурными рисунками прибора. Просто, аскетично, ничего лишнего, без ярких рисунков и прочего.

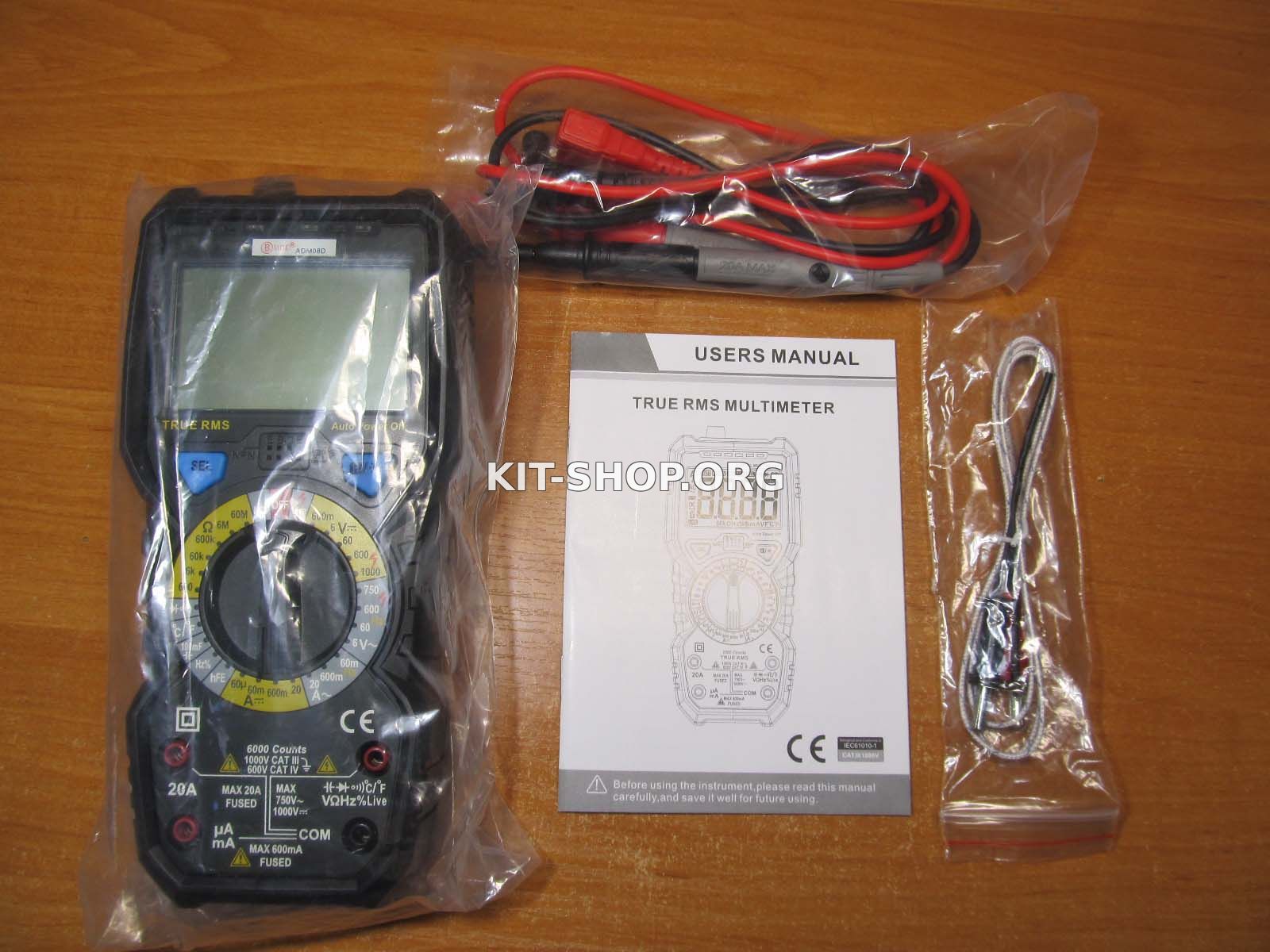

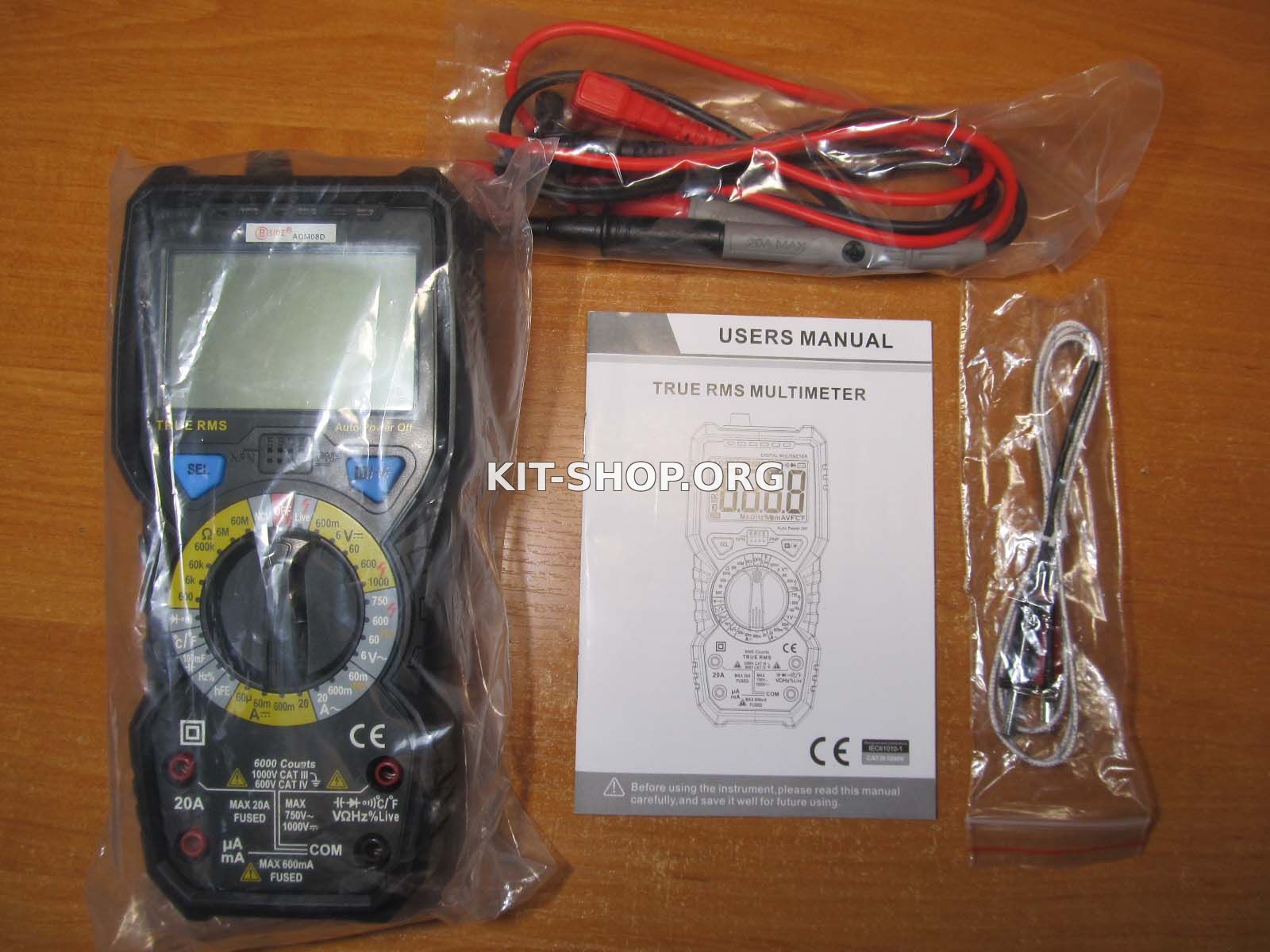

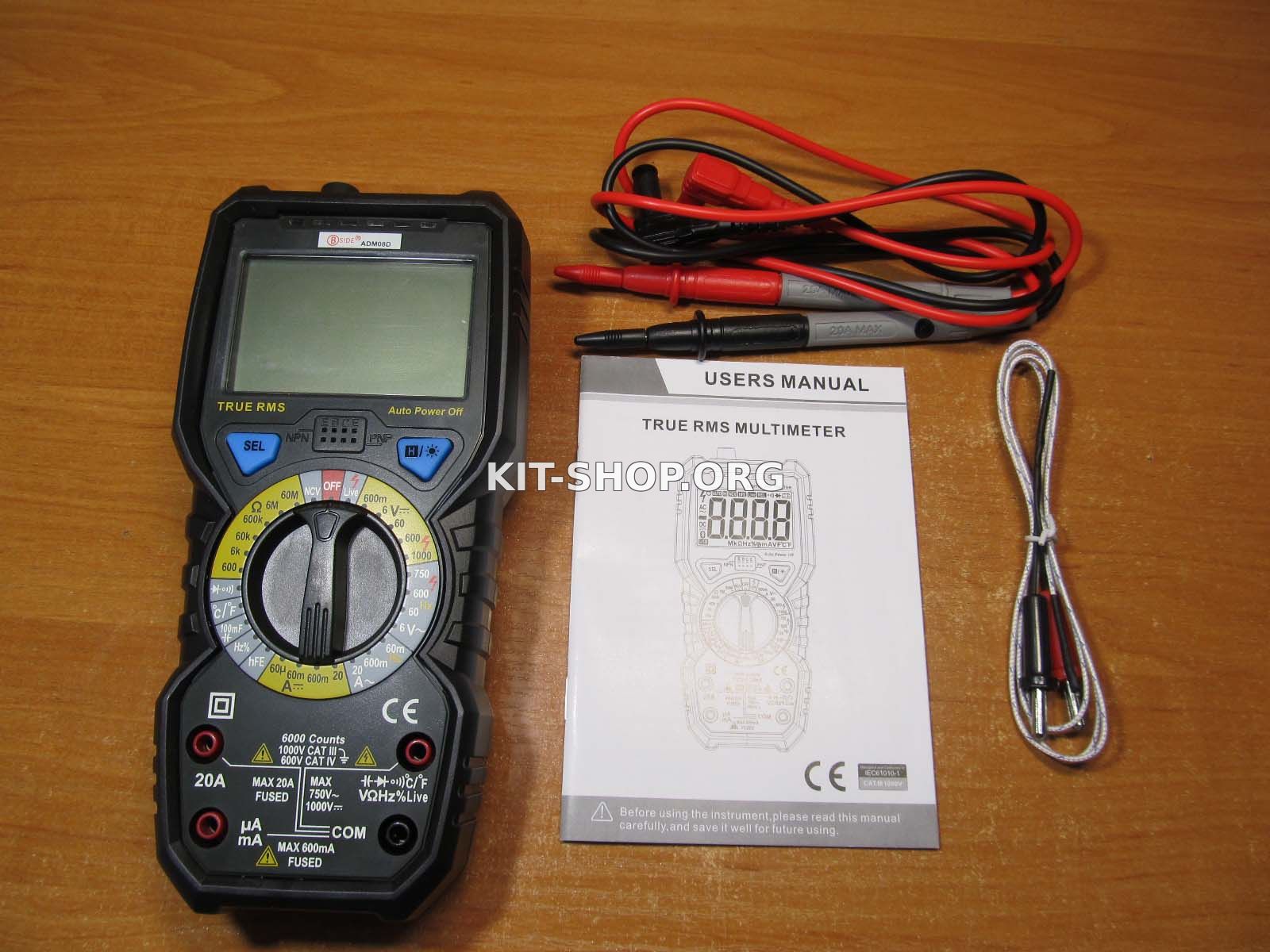

Комплектация:
1 x цифровой мультиметр BSIDE ADM08D
1 x щупы
1 x инструкция по эксплуатации на английском языке
1 x датчик температуры
1 x коробка

Мультиметр, щупы и термопара упакованы в персональные пакеты.

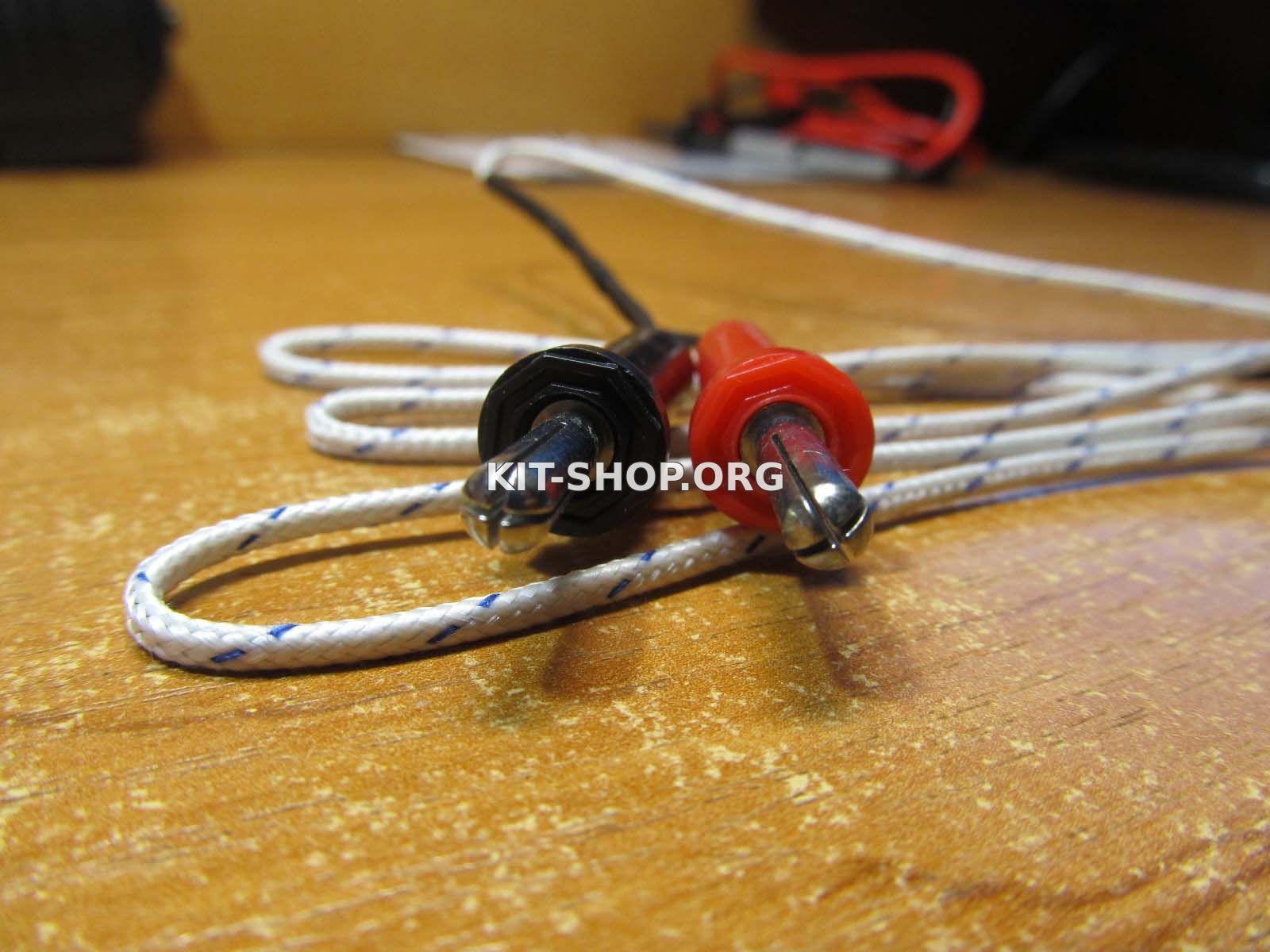

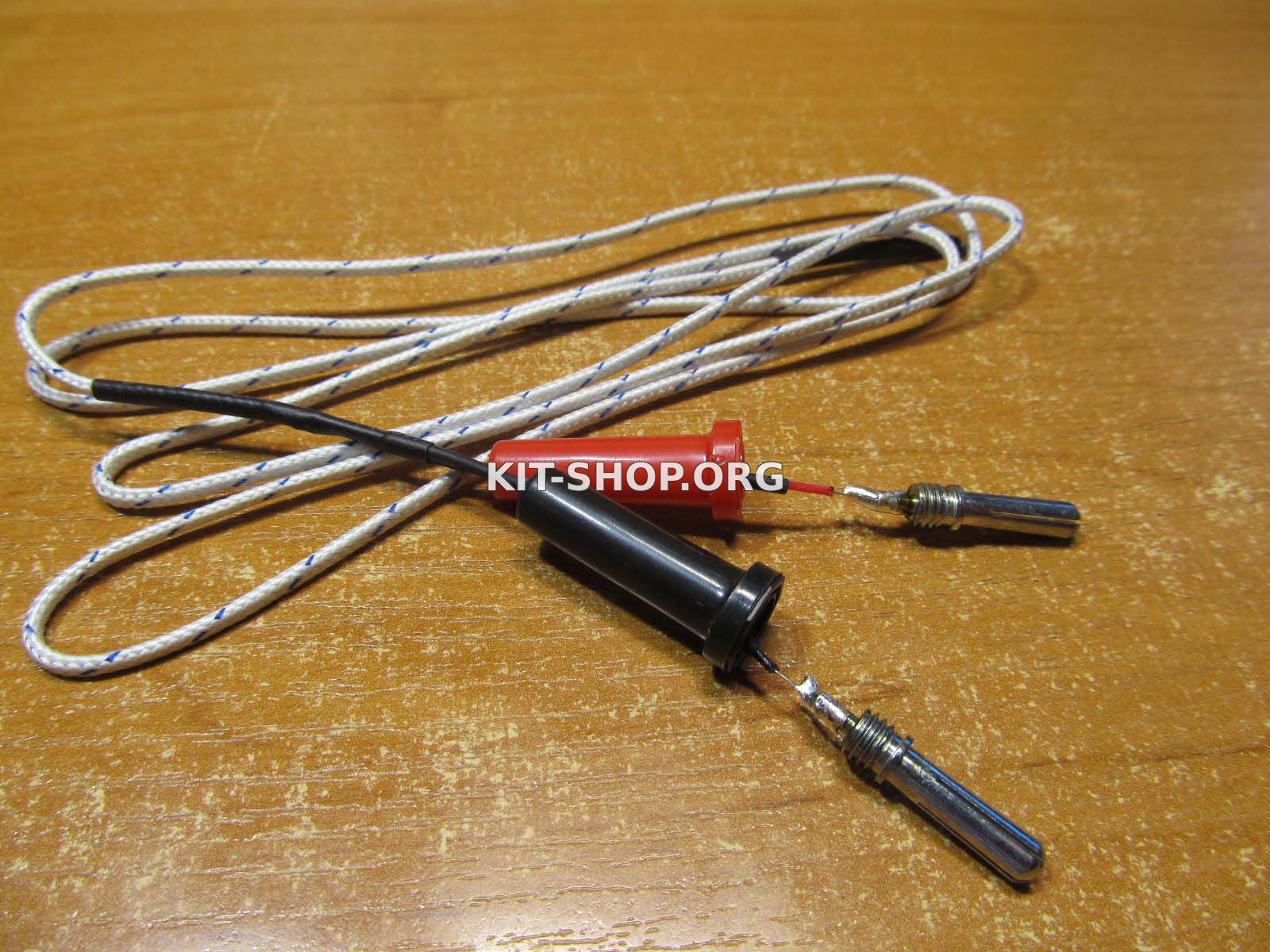

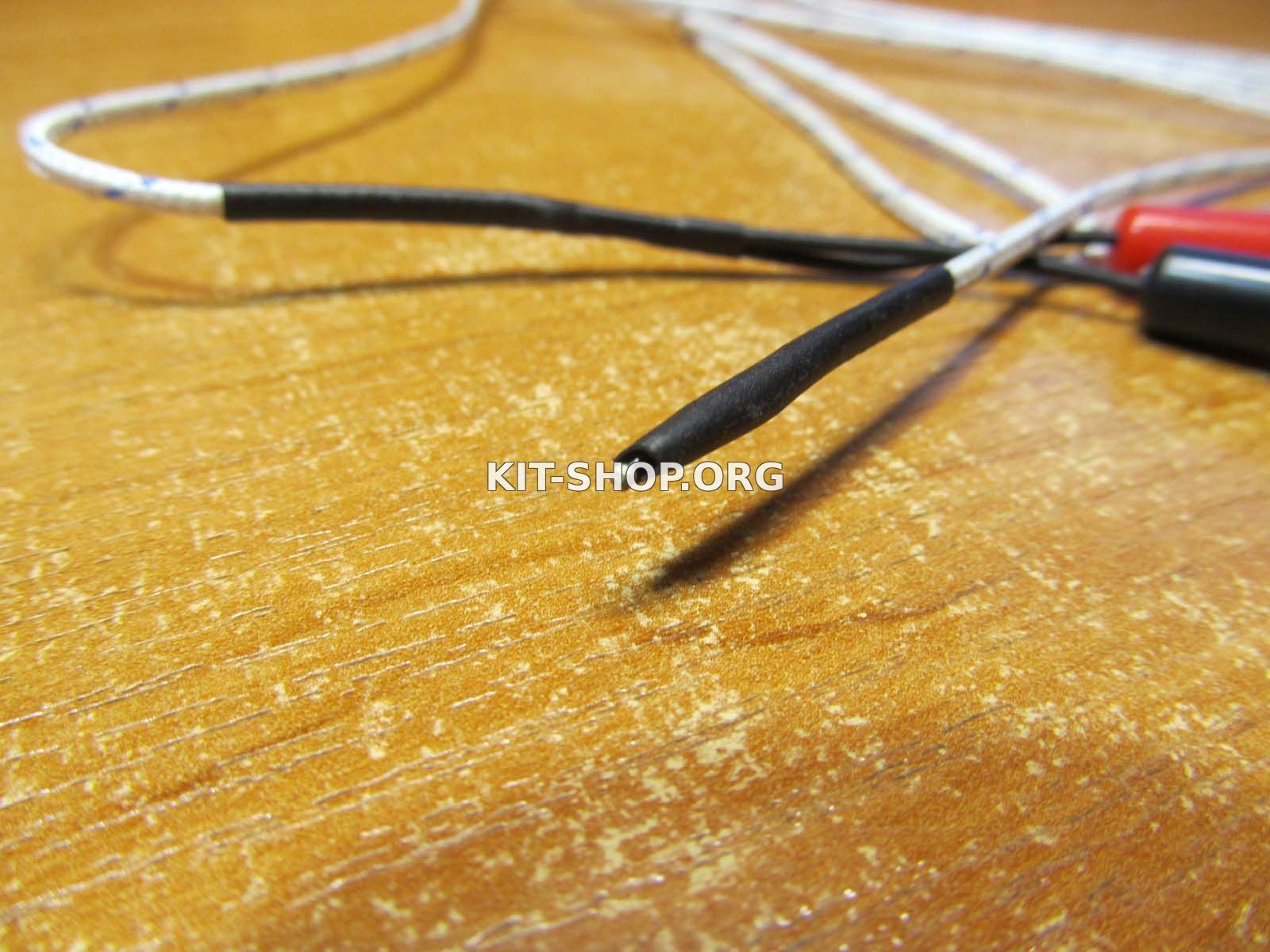

Прибор укомплектован термопарой типа К со шнуром длиной – 90 см.

Ранее обзавелся электронным термометром и все в нем хорошо, но вот бусинка термопара очень маленькая и все время кажется, что она вот-вот рассыплется. Здесь же с этим все нормально, бусинку сделали добротную.

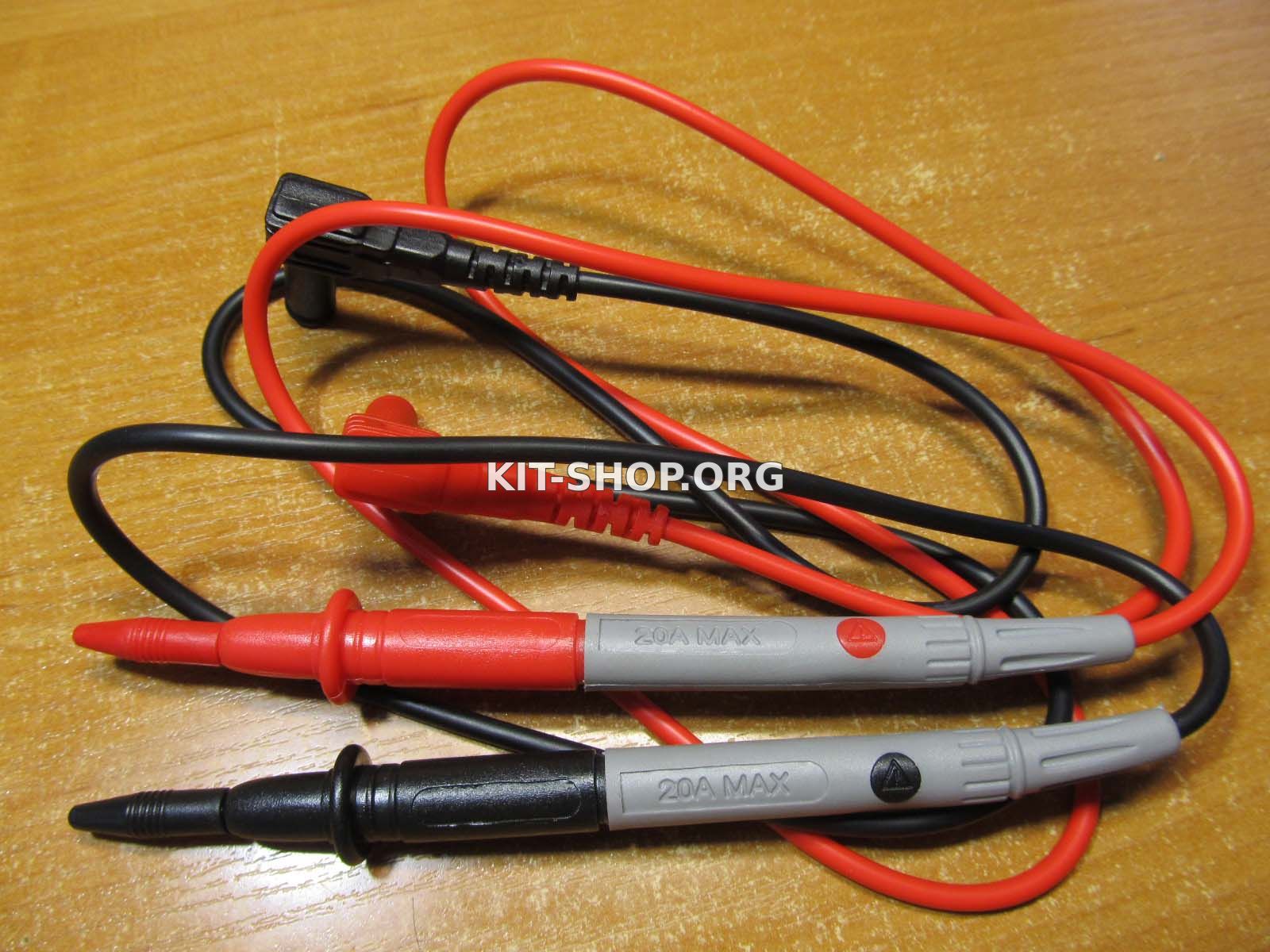

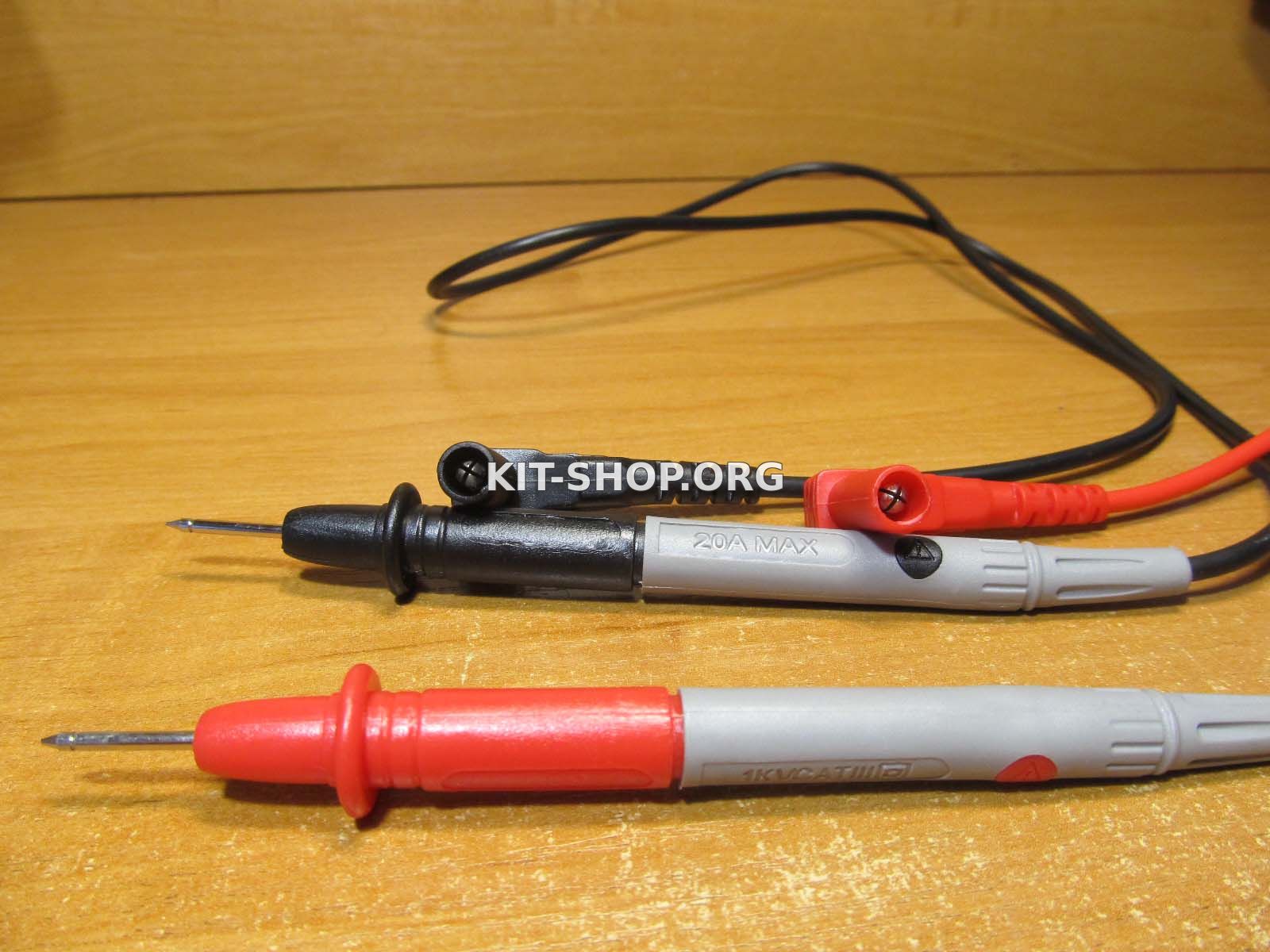

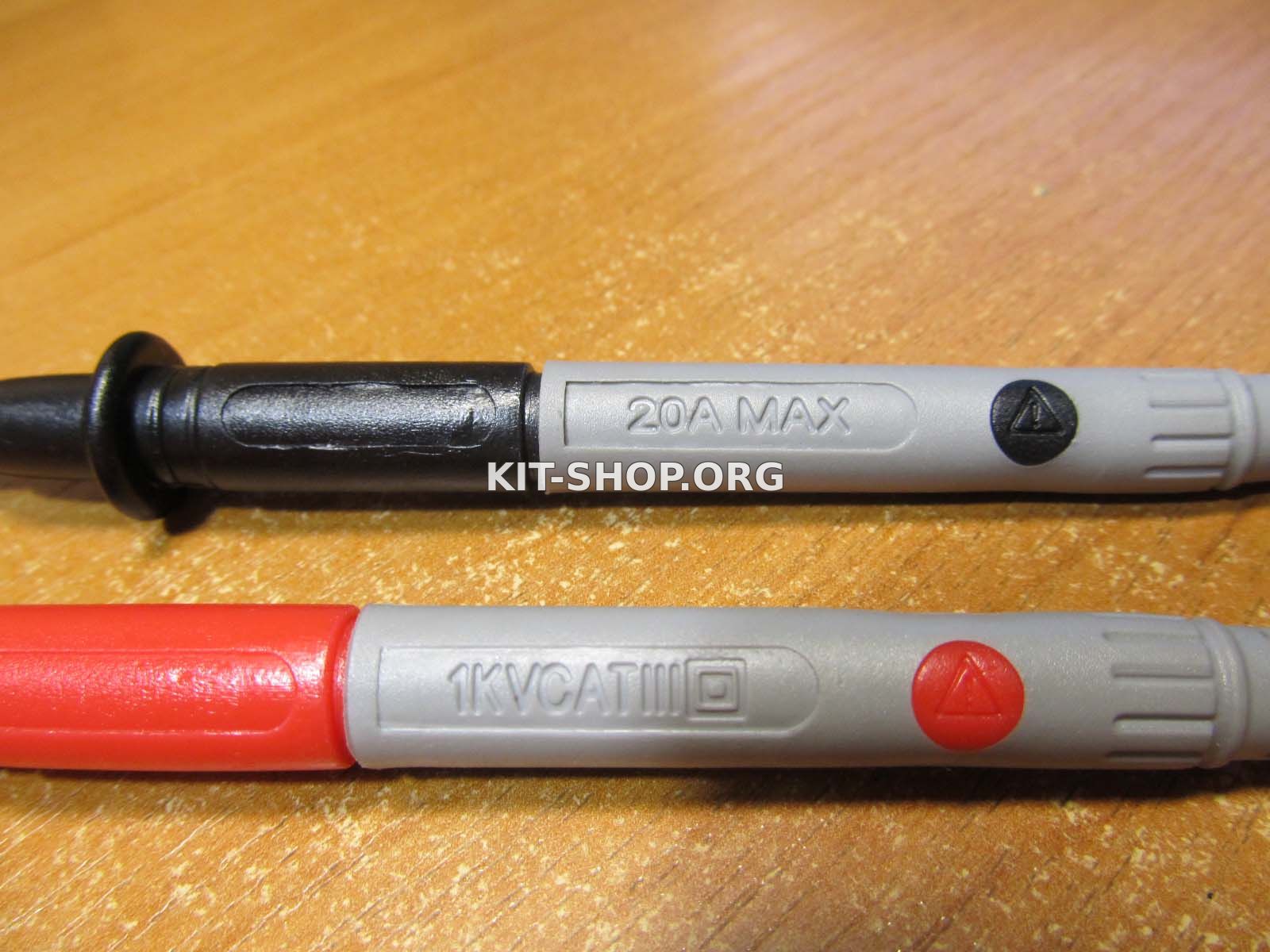

Знаю, что многие уделяют особое внимание щупам. Учитывая стоимость тестера, как мне кажется, здесь щупы очень даже. Их длина 85 см. Провод довольно толстый, но какого сечения проводники сказать не могу – надписей нет, а изоляция может быть какая угодно. На самих щупах имеются надписи о категории по перенапряжению и пределу по току. Контакты щупов и штекеров закрыты защитными колпачками, что не везде встретишь.





О сопротивлении щупов расскажу чуть ниже, чтобы не нарушать порядка описания функций прибора.

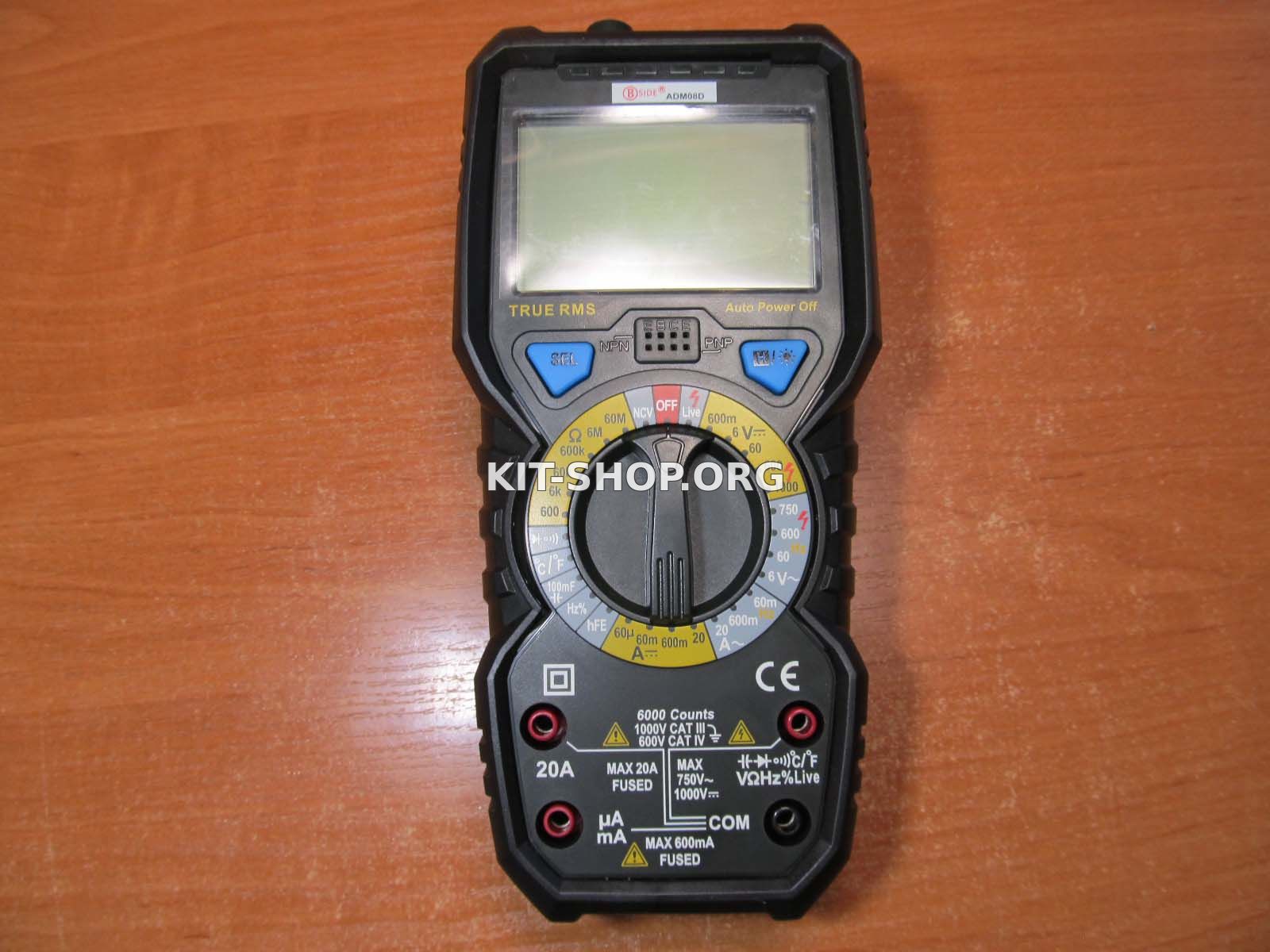

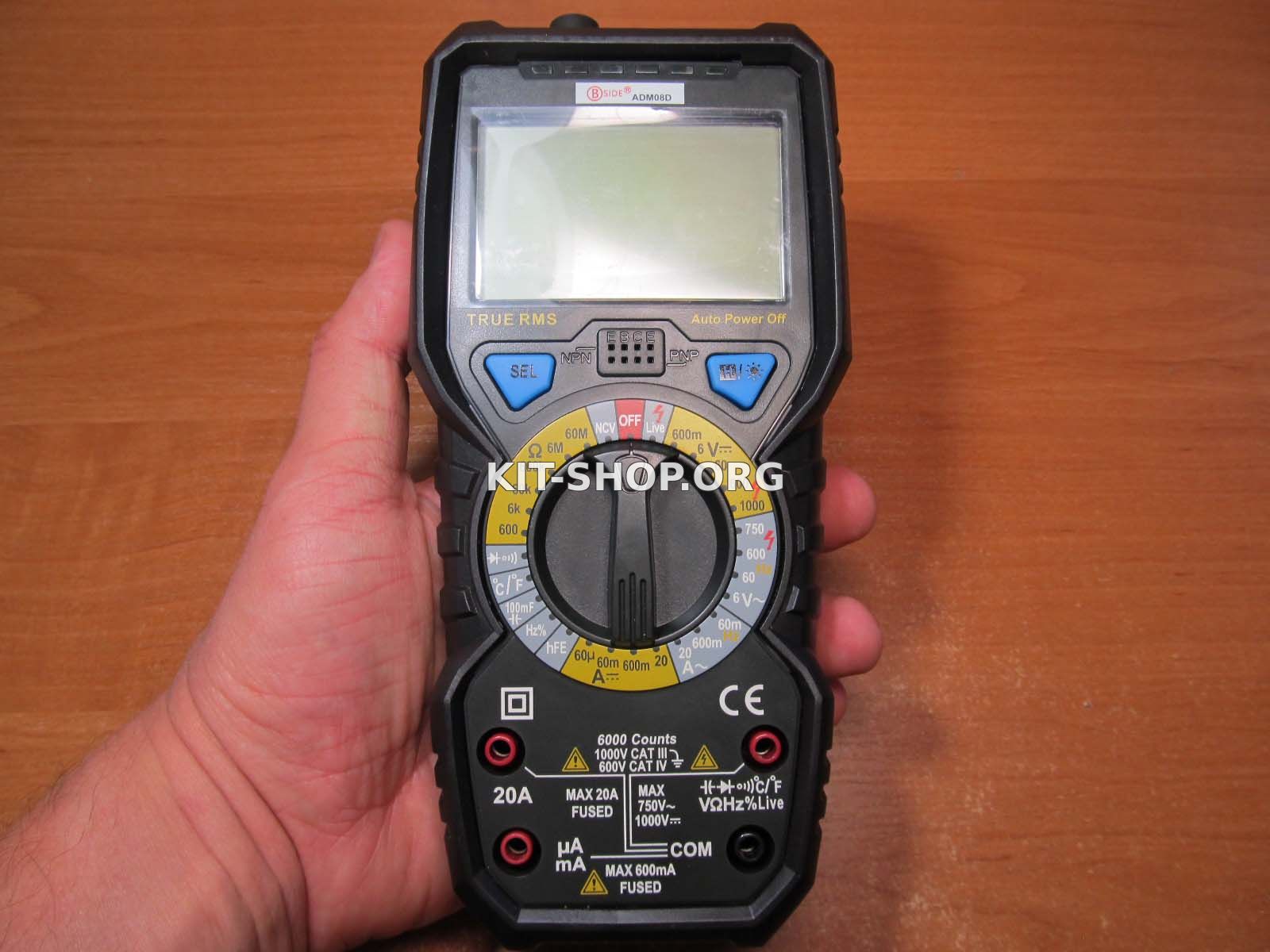

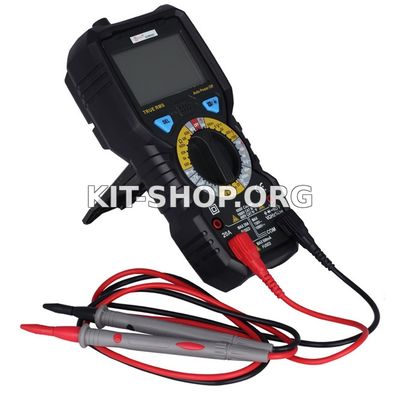

Собственно сам мультиметр





Сразу понравилось то, что надписи выбора видов работ и диапазонов выделены секторами и отличаются по цвету – есть за что глазу зацепиться. Каждый раз, когда смотришь на мультиметр, внимание фокусируется именно на этом, что оставляет прибору больше шансов на выживание, защищая от ошибки пользователя.

Еще один интересный момент – надписи нанесены не на корпус прибора, а на пластиковую накладку, приклеенную к корпусу.

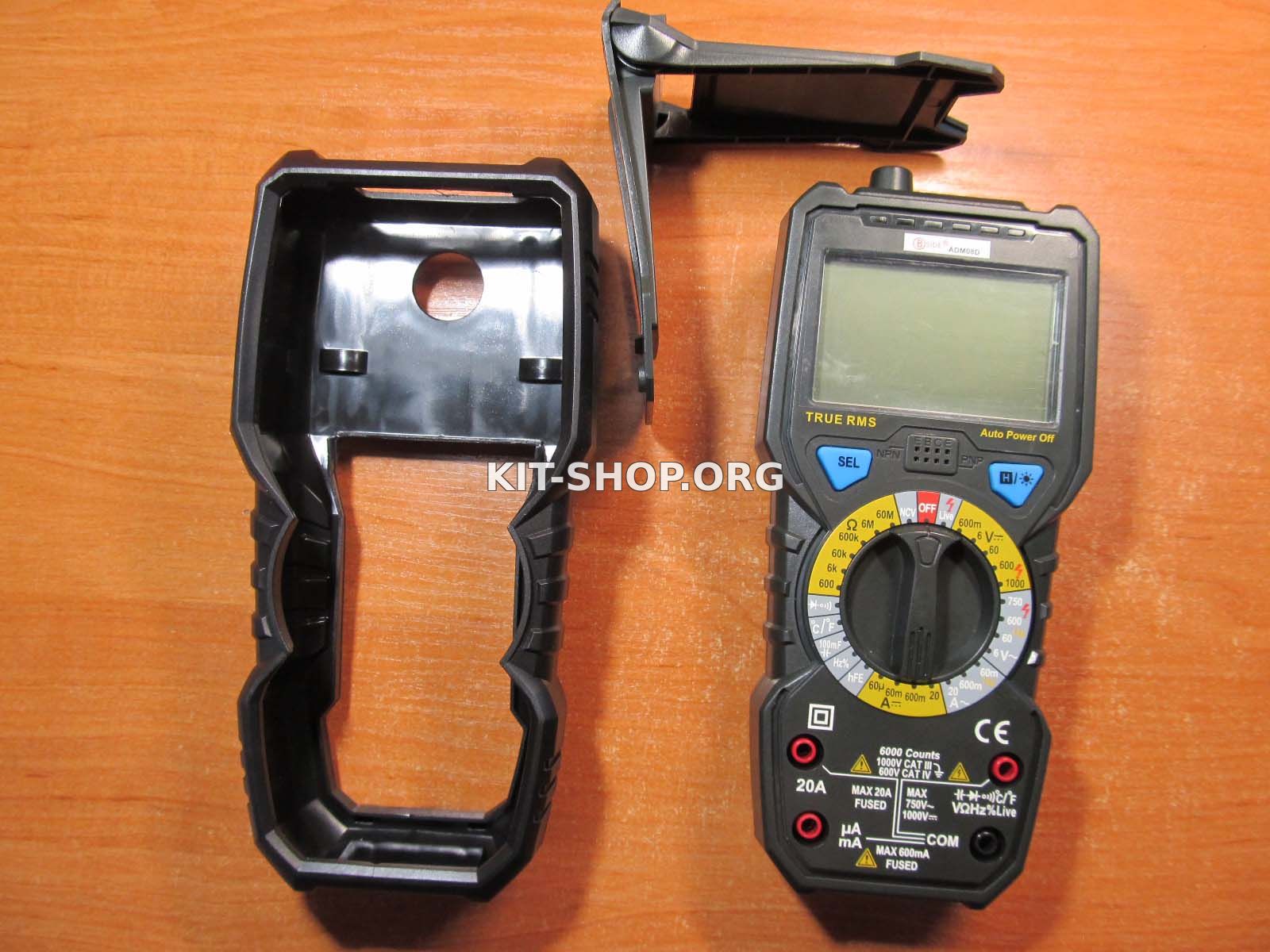

Сам корпус прибора окружен резиновым бампером, защищая от ударов.

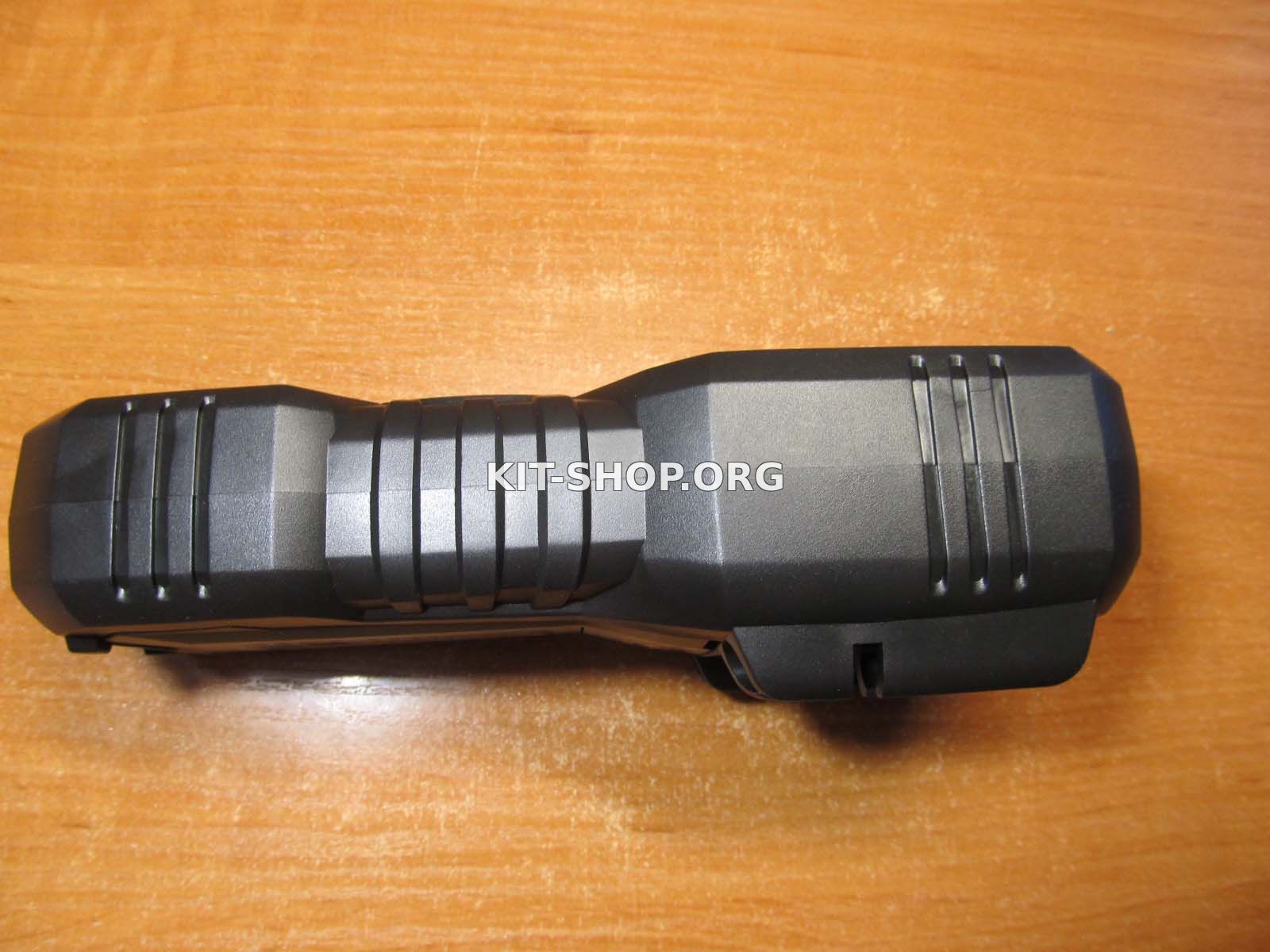

Углубления по бокам позволяют прибору удобно лежать даже в невеликой руке.

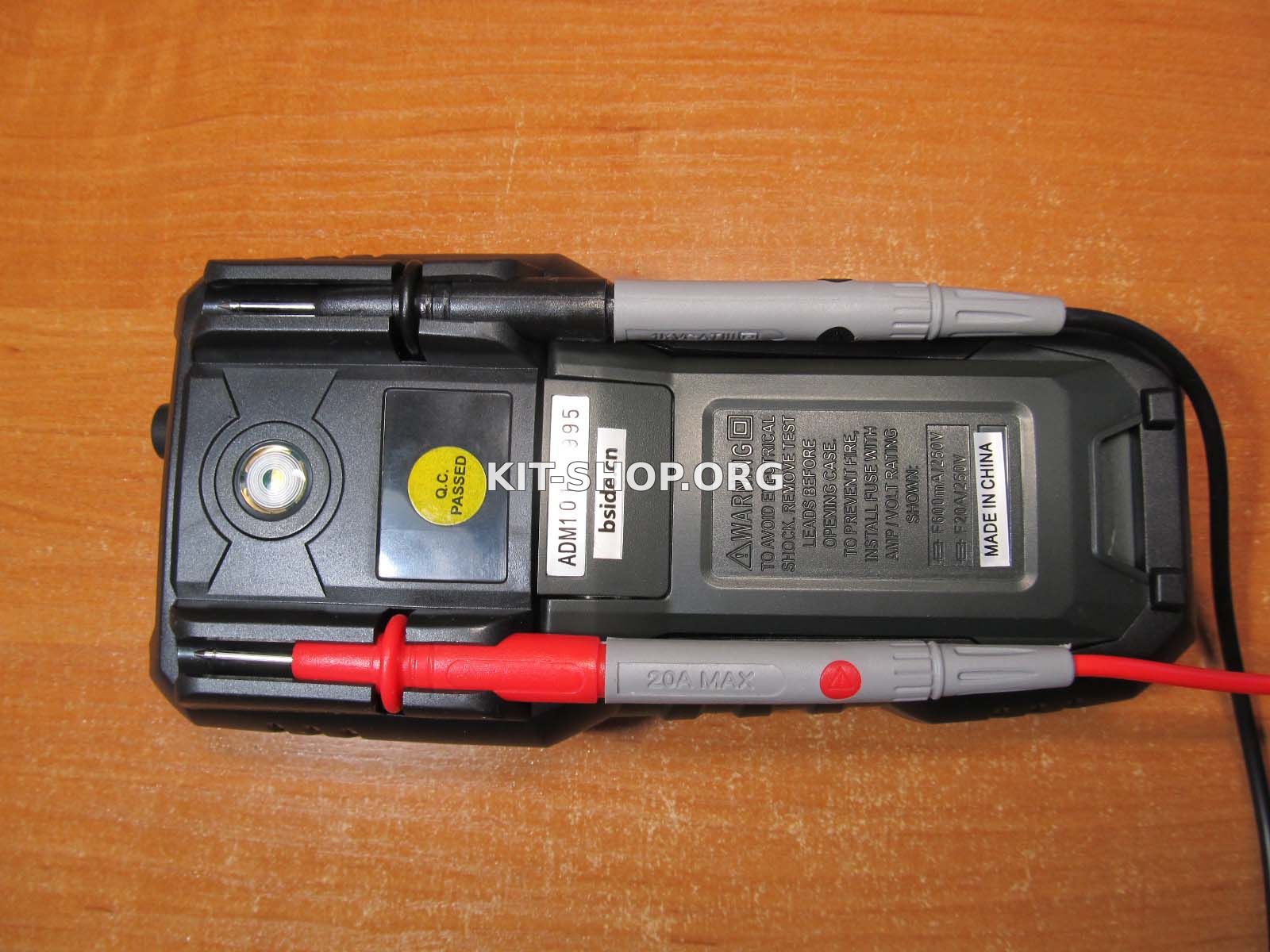

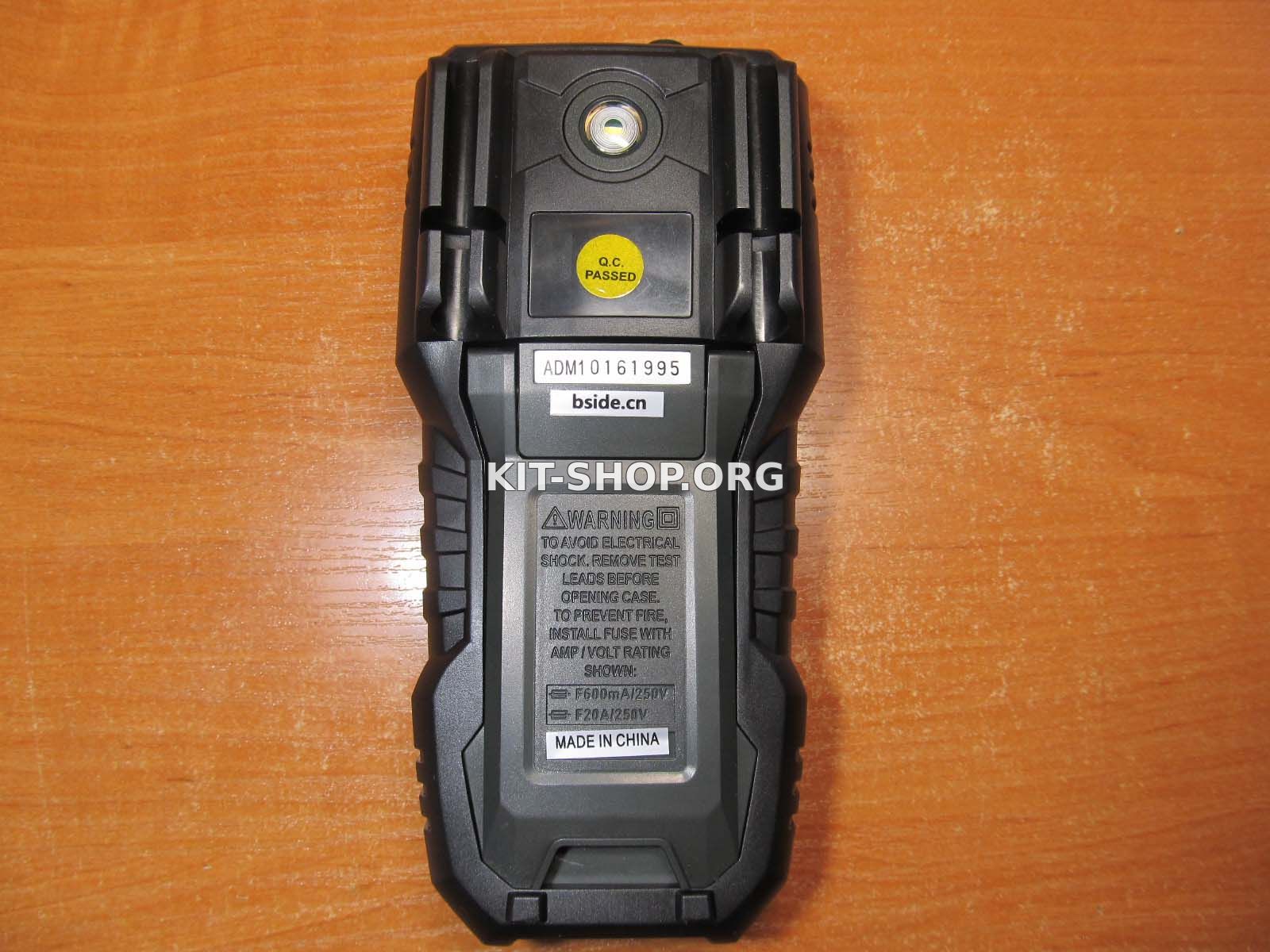

На тыльной стороне расположены парковка для щупов (не будут болтаться как зря), светодиодный фонарик, подставка/крышка батарейного отсека.

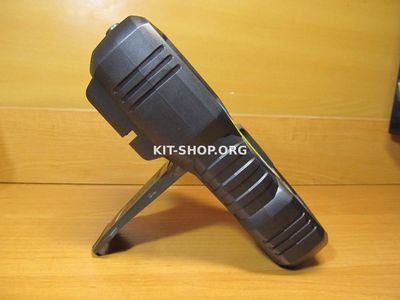

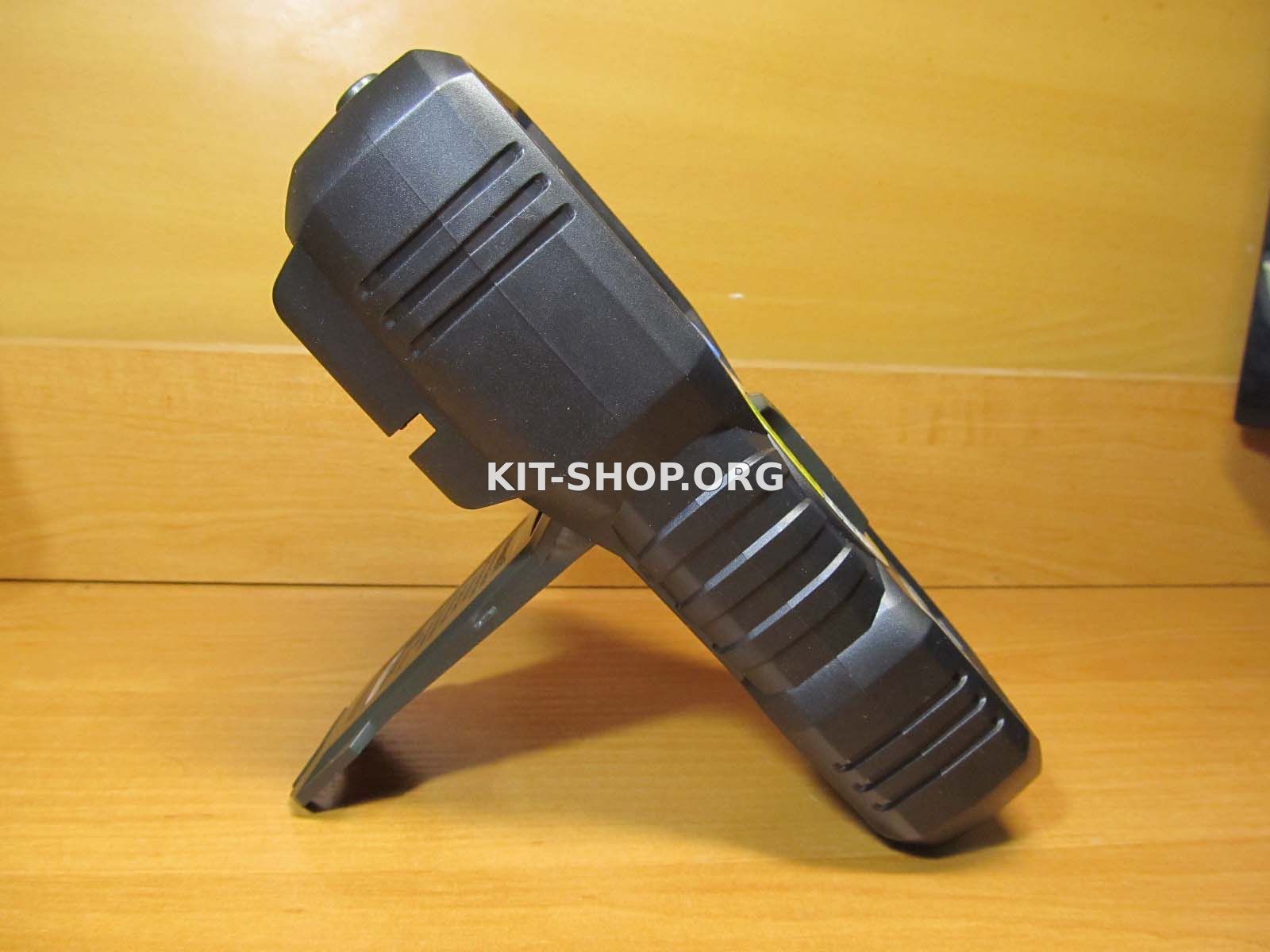

Подставка откидывается практически на 90 градусов, следовательно, передняя панель наклонена к основанию градусов на 45. Оценивал визуально, но ниже будет видно насколько это удобно по сравнению с другим мультиметром.

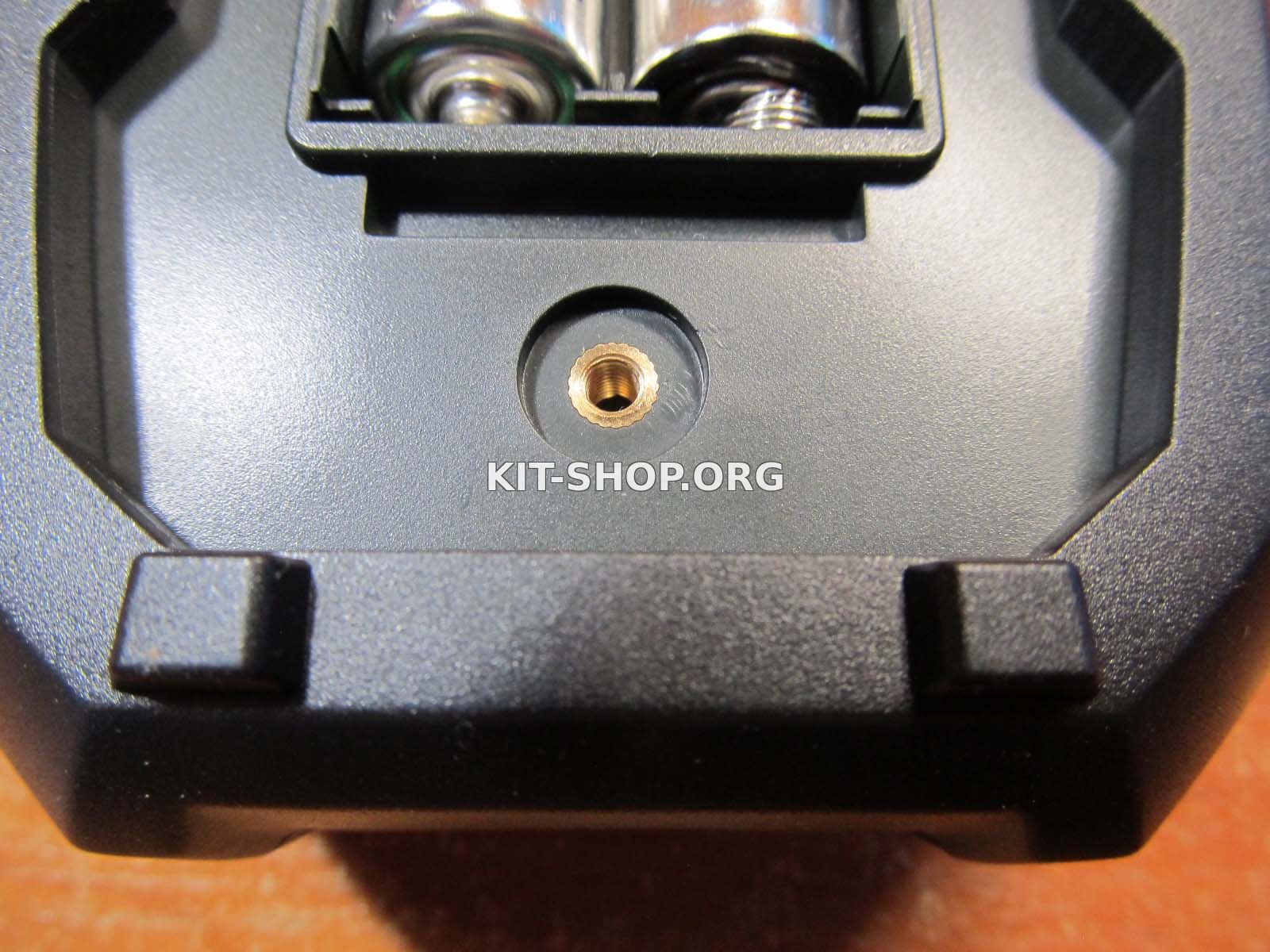

Подставка и крышка батарейного отсека собраны в единый узел, и крепятся к корпусу винтом. Под винт не пожалели латунную втулку.

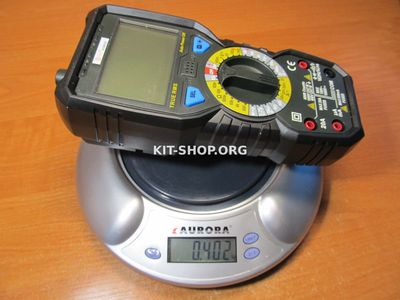

С элементами питания вес прибора 402 грамма. Довольно увесист.

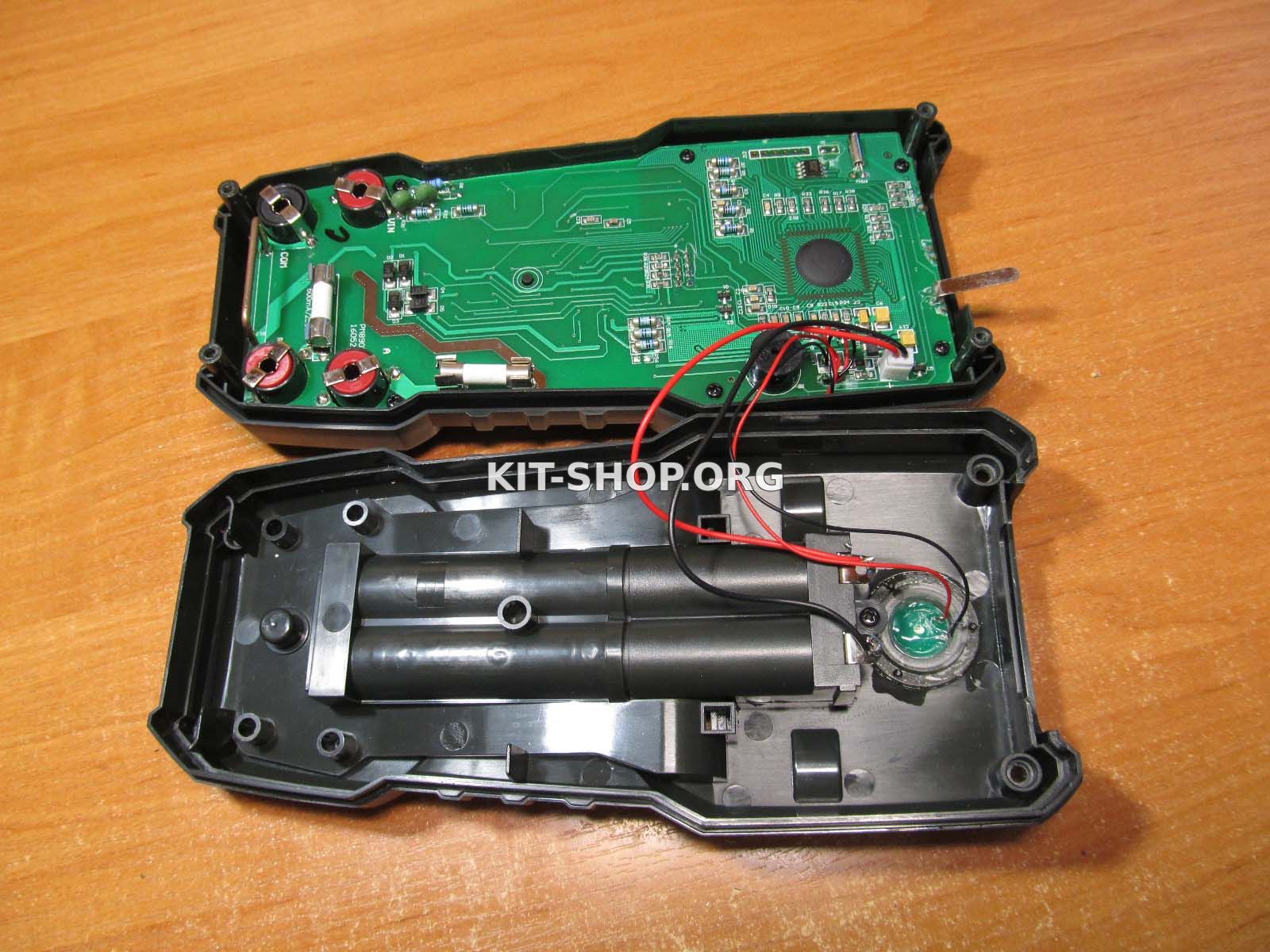

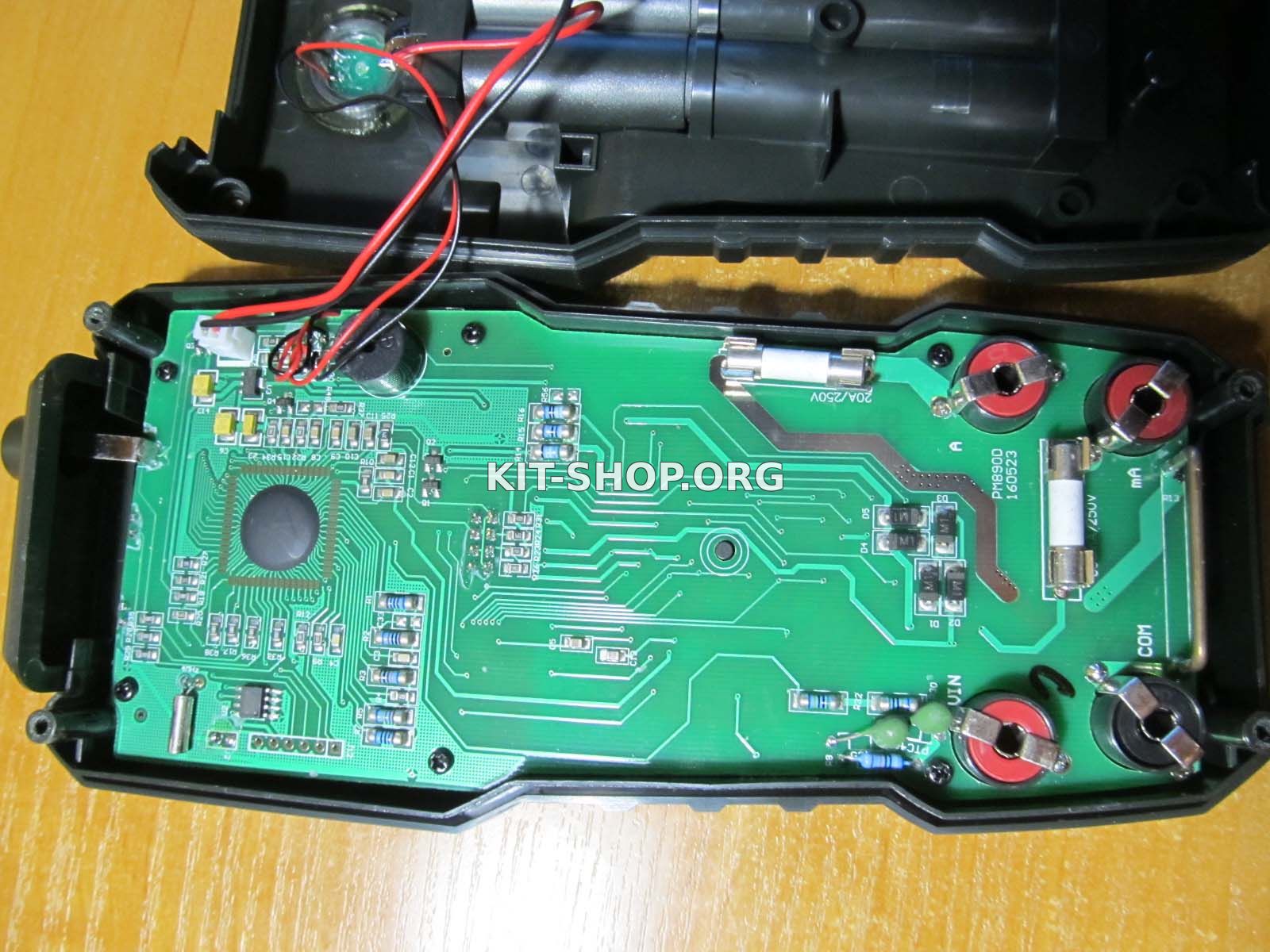

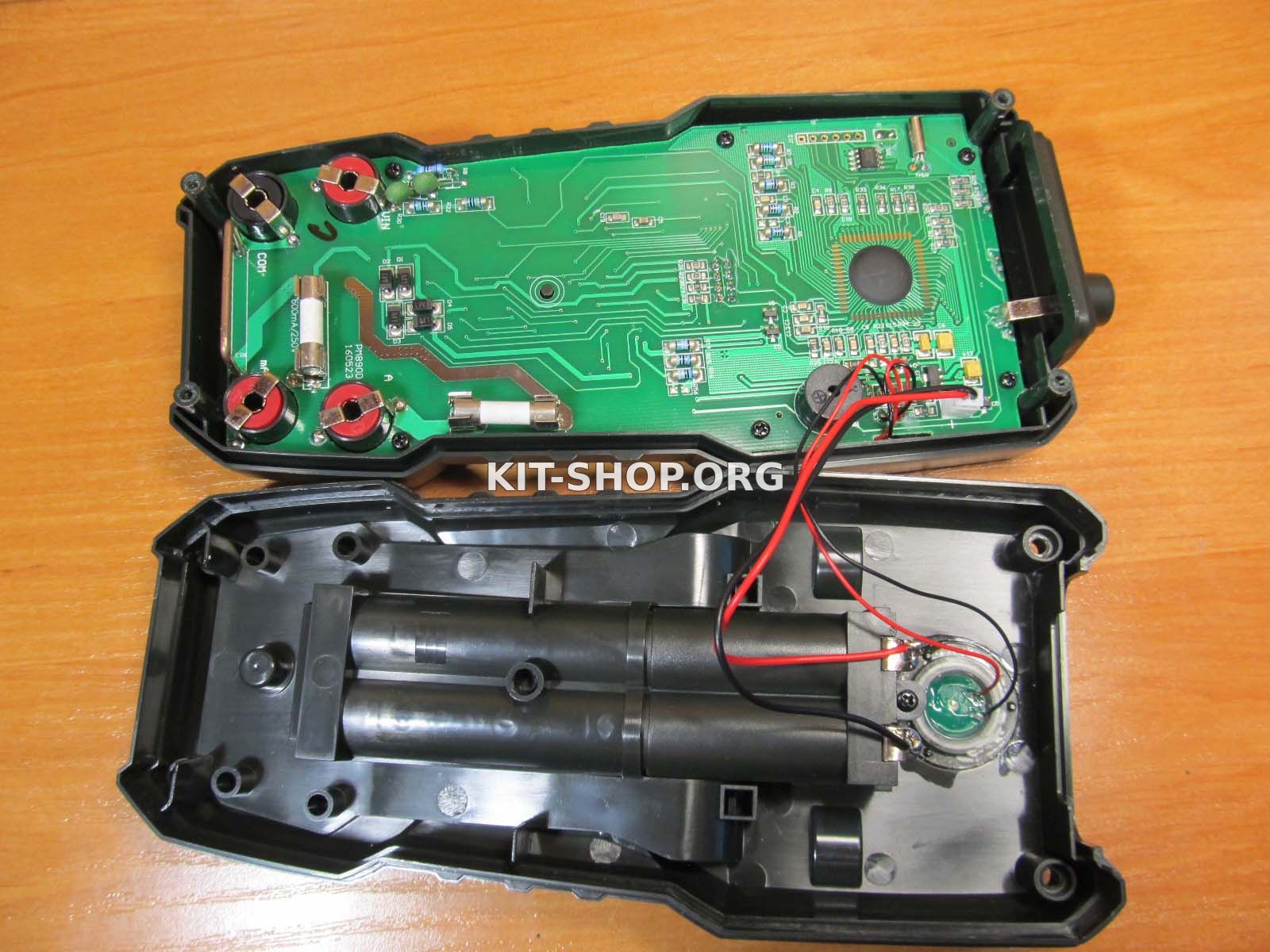

Само собой разборка и внутренний мир).

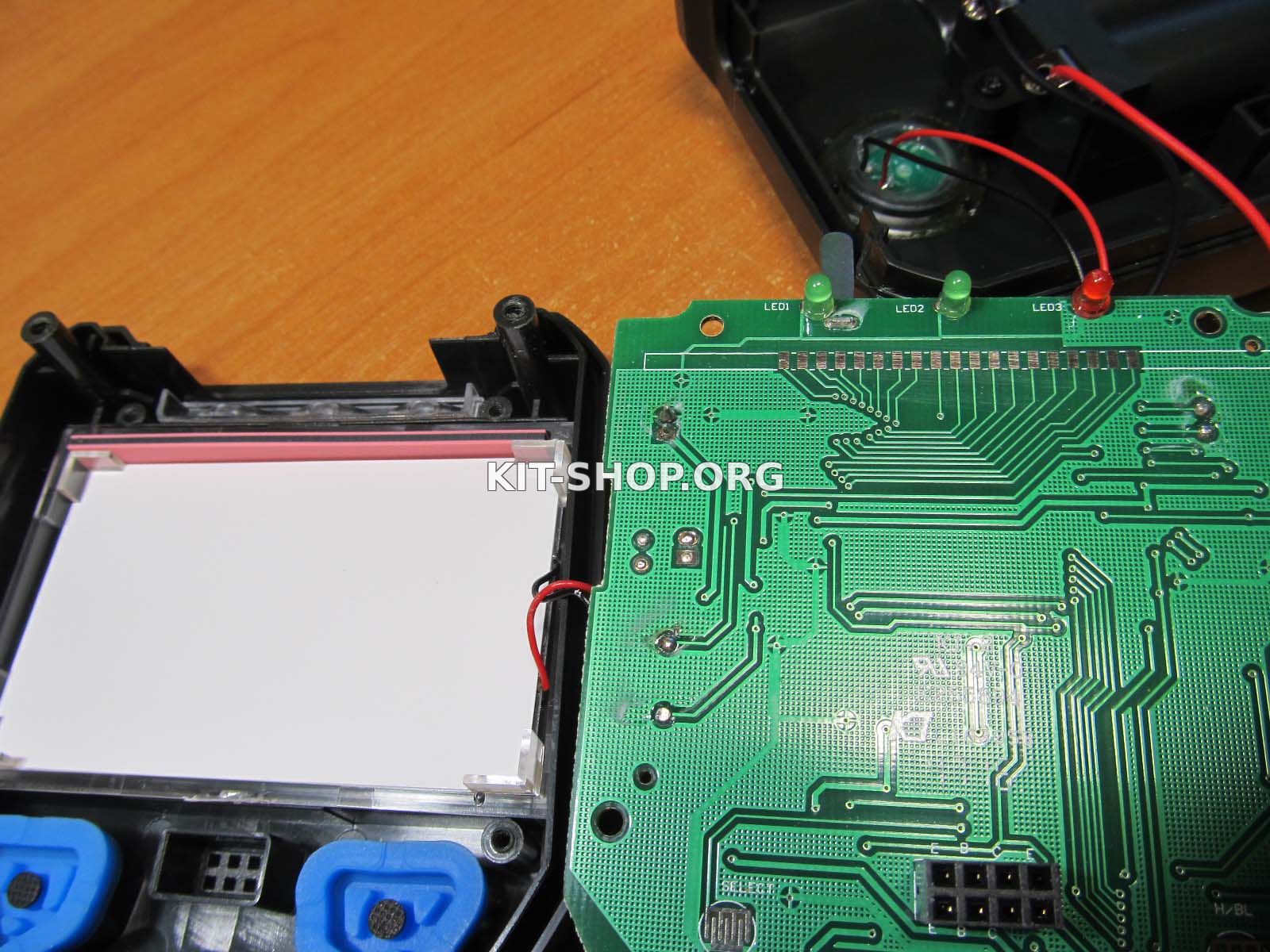

К сожалению, клякса. Хотя есть и контактные площадки для установки микросхемы в корпусе. Собрано все аккуратно, пайка хорошая. Следы флюса только в местах ручной пайки в незначительных количествах.

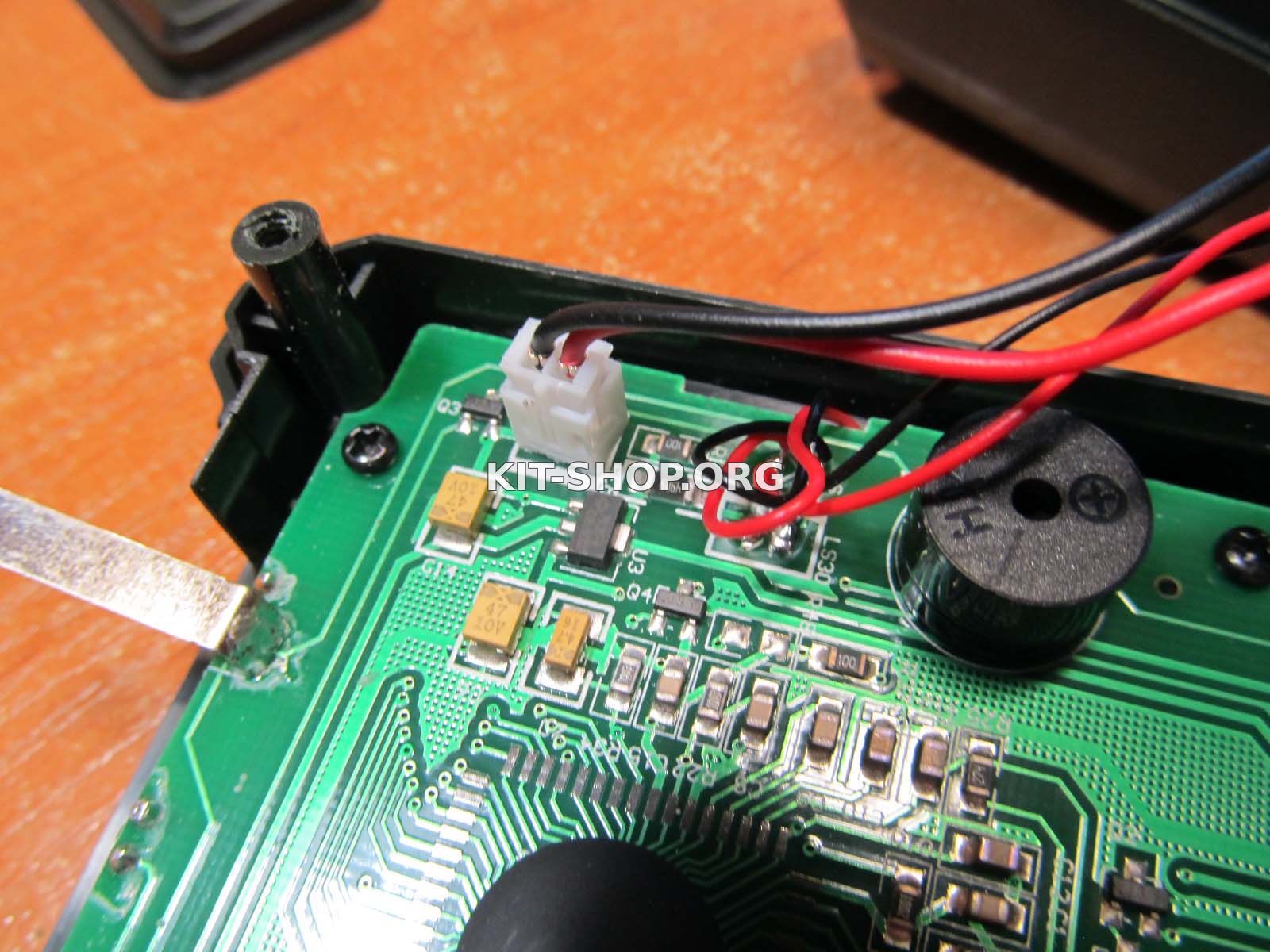

Немного удивило решение соединить батарейный отсек с платой разъемом, в то время как провода светодиода к ней припаяны. Тут либо есть модель без светодиода, либо есть скрытый резерв по удешевлению мультиметра).

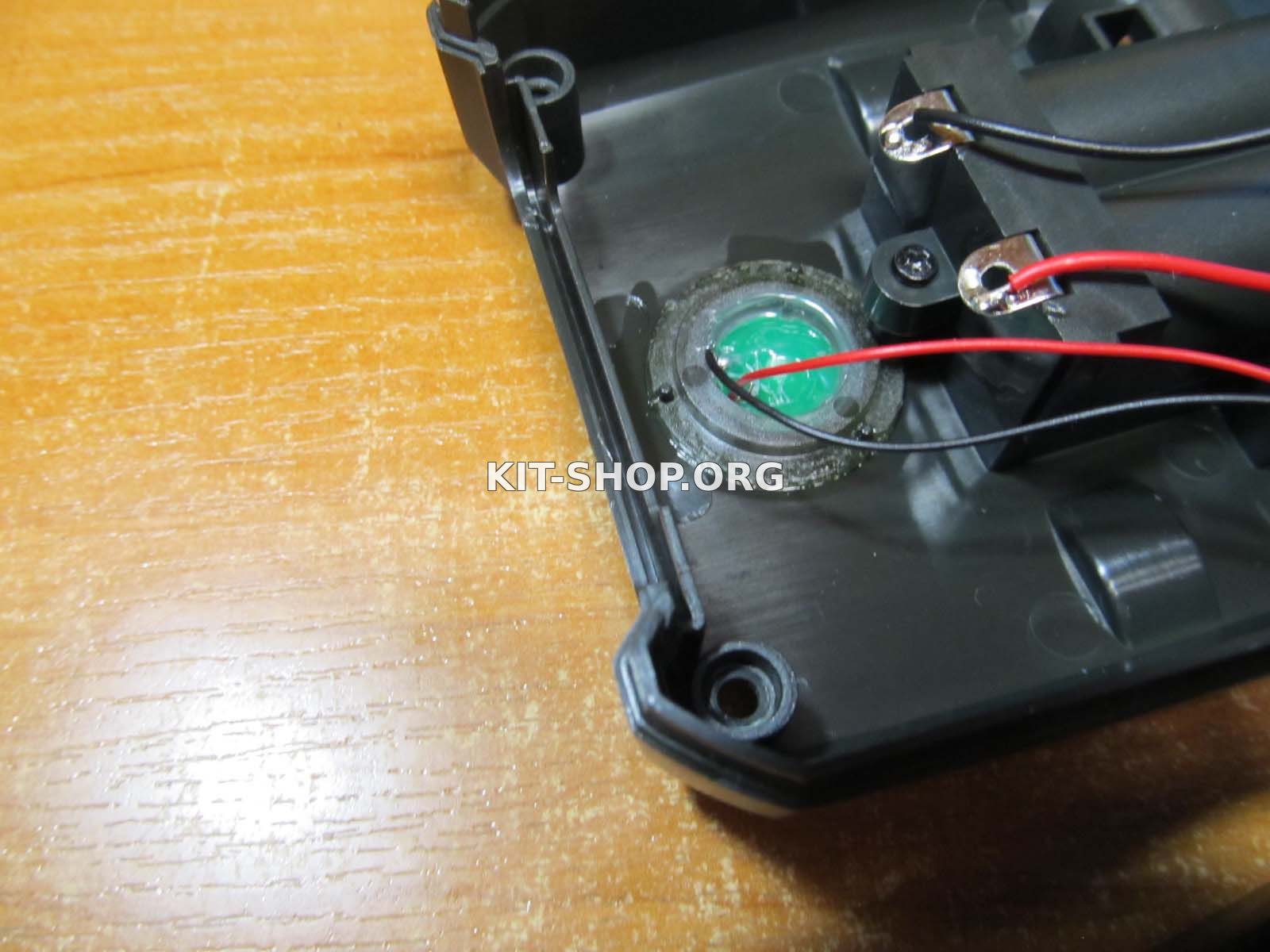

Светодиод посмотреть не удалось так, как его залили чем то, похожим на термоклей.

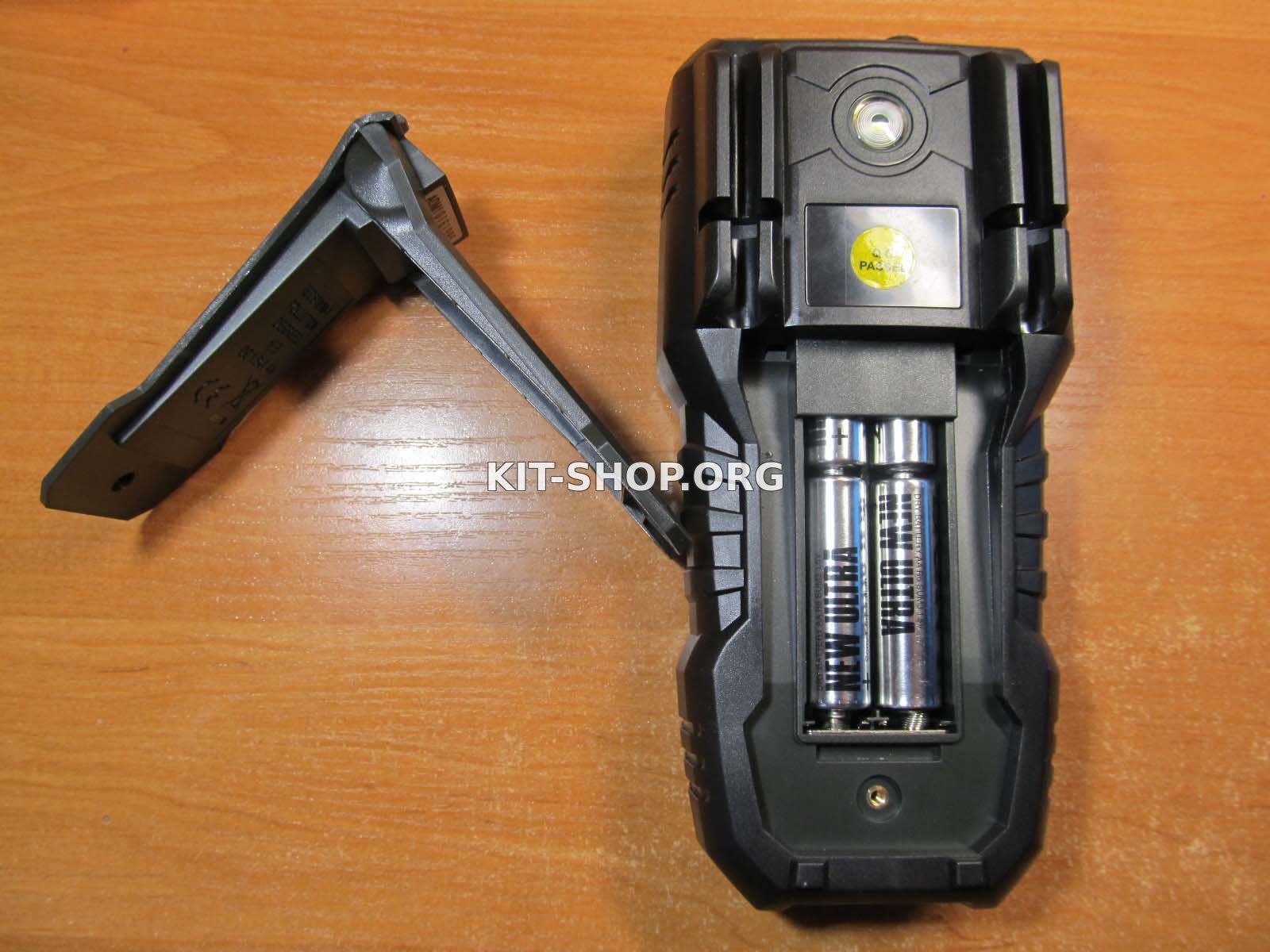

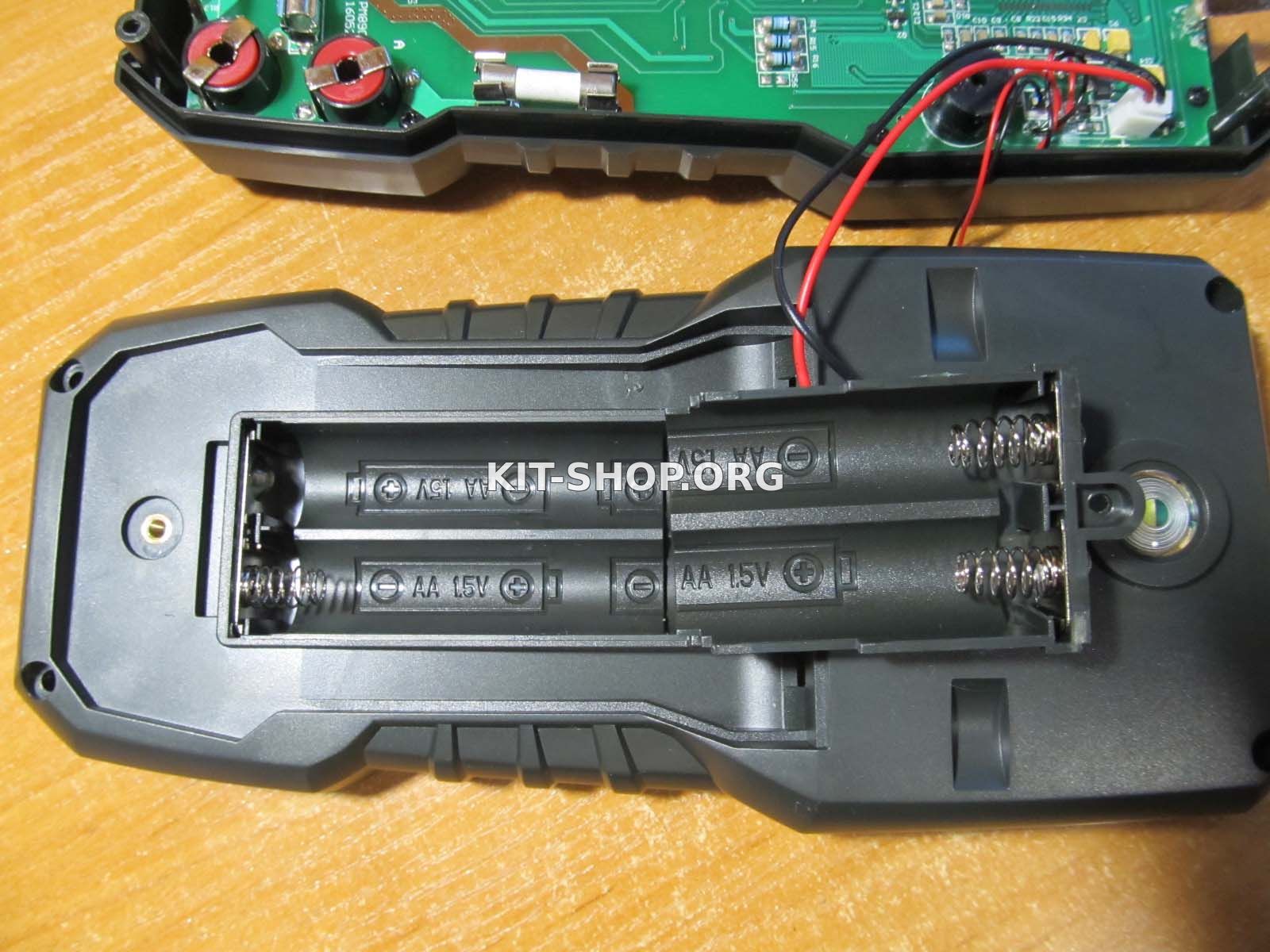

Интересный подход применили при организации батарейного отсека. Люлька для батареек состоит из двух частей.





Откручиваем винт справа и получаем следующее





Зачем на плюсовом контакте, как и на минусовом, установлена пружина не могу сказать, но батарейки держатся Очень хорошо.



Но вернемся к плате.

Предохранители на месте, на люльки для них не поскупились, что хорошо. Да и сами предохранители обычных, широко распространенных типоразмеров. Терморезисторы для корректировки измерений в зависимости от температуры внешней среды присутствуют.





Из корпусных элементов наиболее выдающиеся это:

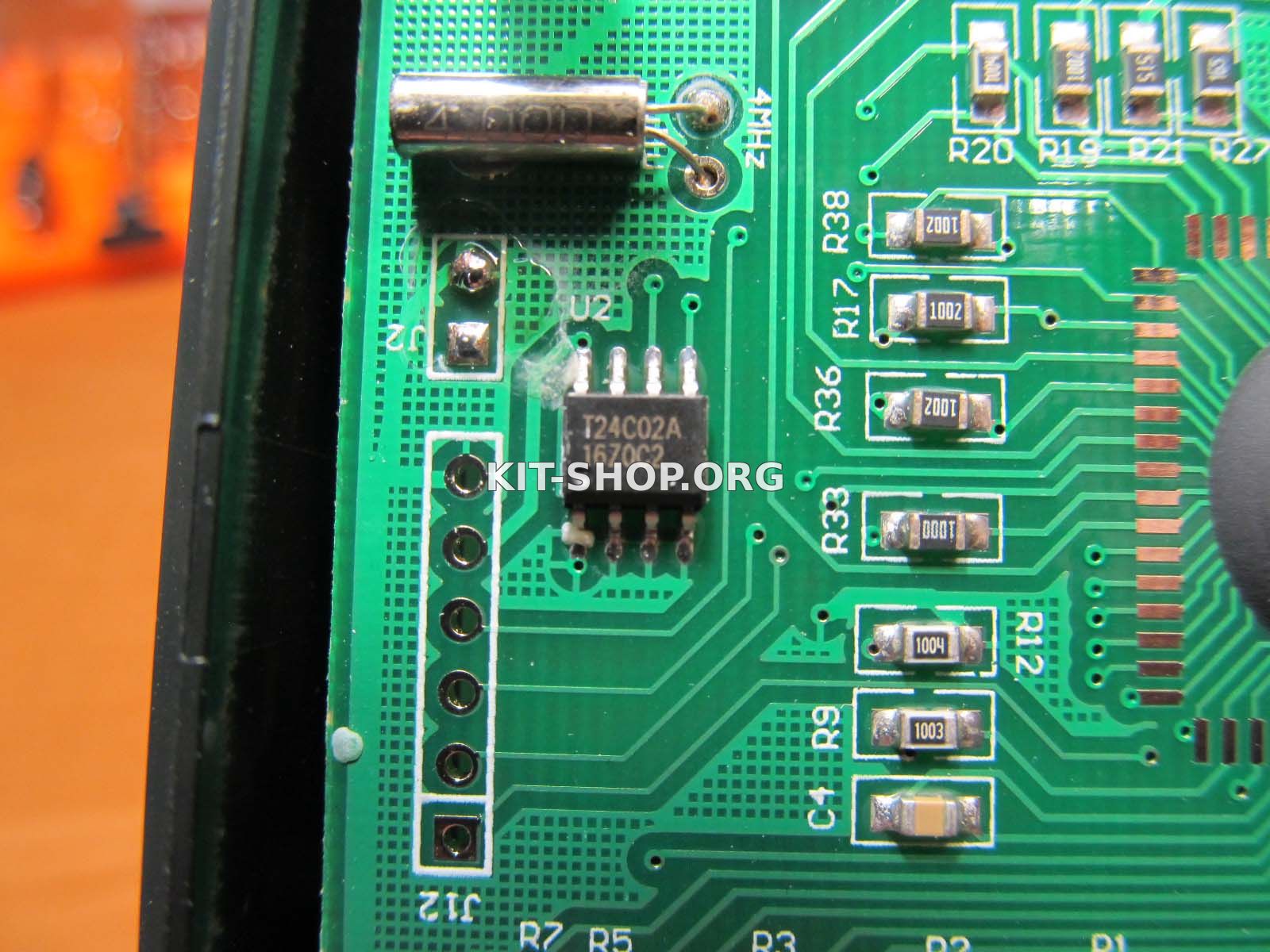

микросхема памяти T24C02A, 256 X 8 (2K bits) EEPROM

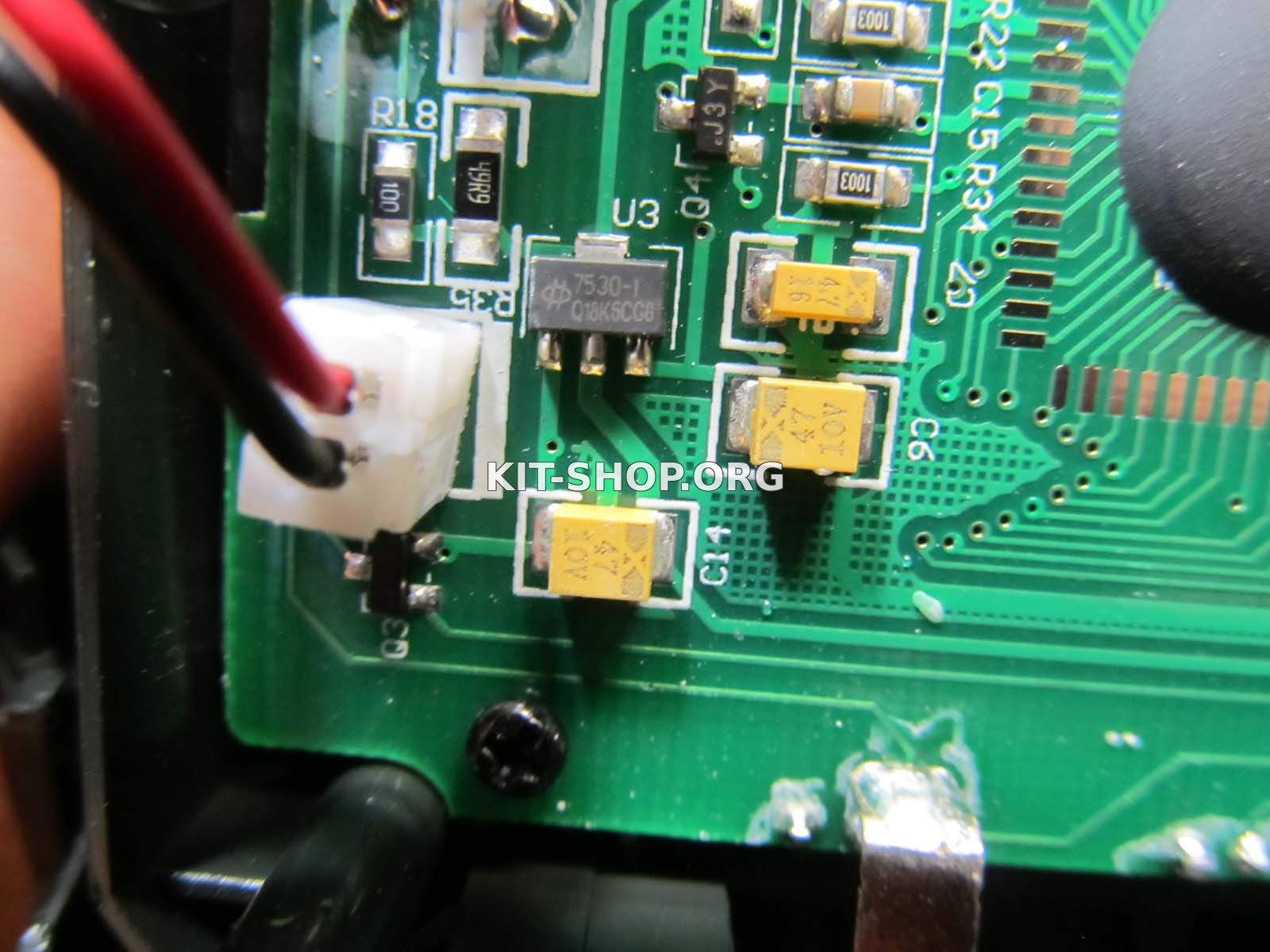

и низкопотребляющий КМОП стабилизатор с высоким максимально допустимым входным напряжением HT7530-1. Имеют максимальный выходной ток 100 мА и максимально допустимое входное напряжение 24 В. Выходное напряжение 3 вольта.

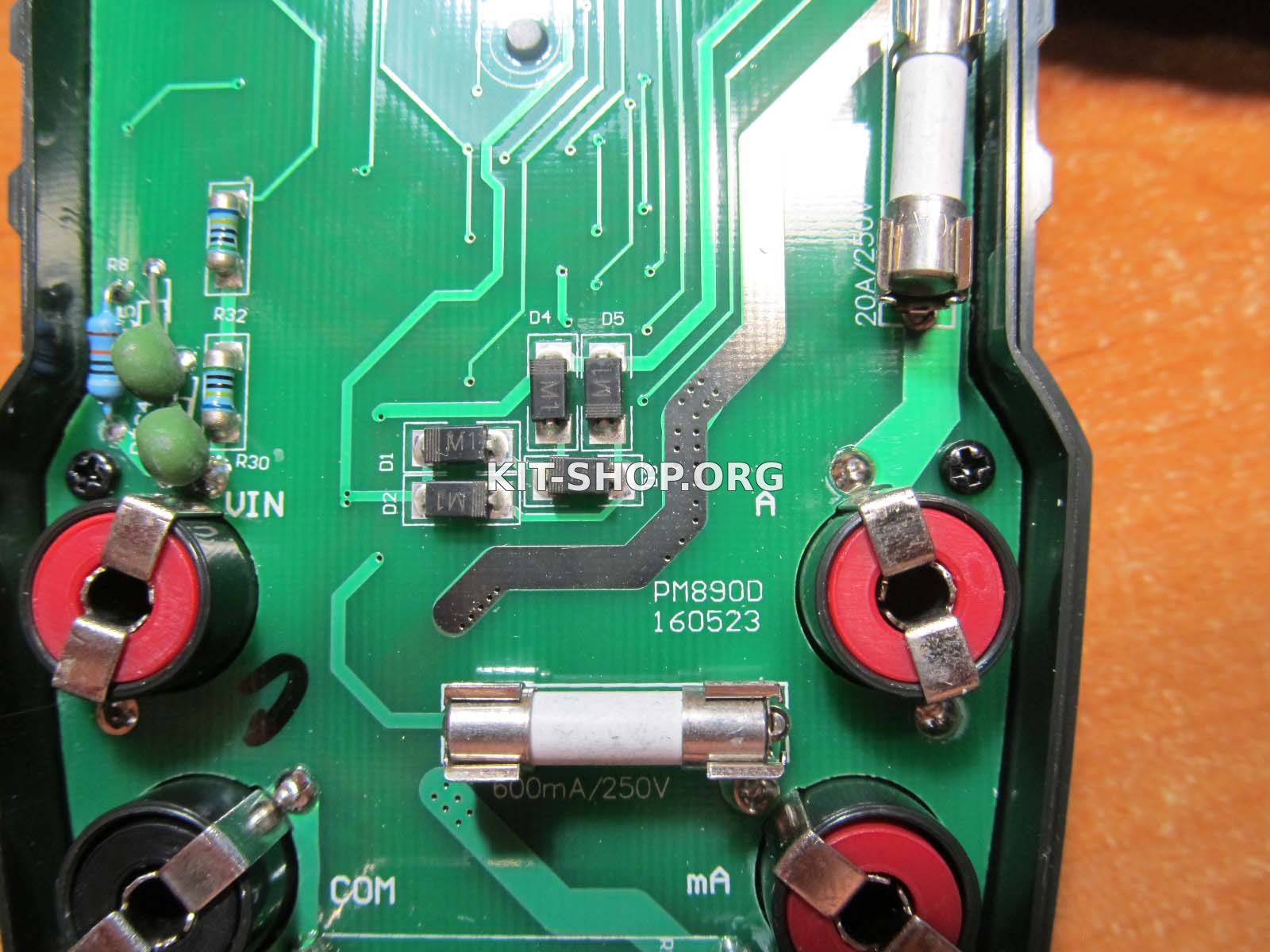

Однако самое интересное, как всегда, на виду). Вот эта надпись на плате.





Гугл сразу вывел на мультиметр PeakMeter PM18C. Но и это не все, есть еще ELECALL MK72.

Словом, как и с телевизорами ранее, используя одно шасси, разные производители выпускают идентичные приборы под разными названиями и разного цвета. Однако это не бросает тень ни на один из них. Телевизоры, например, до сих пор говорят и показывают.

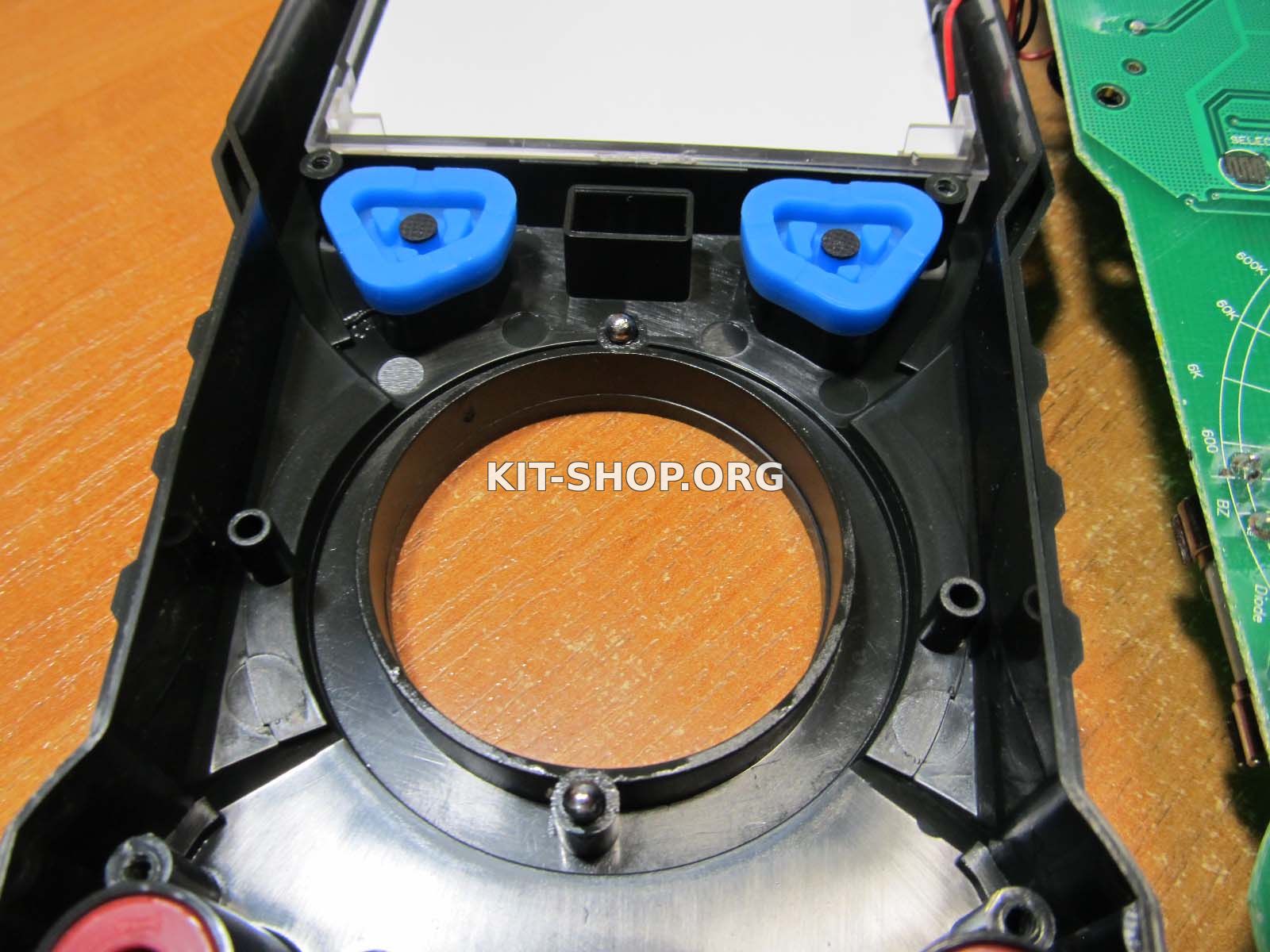

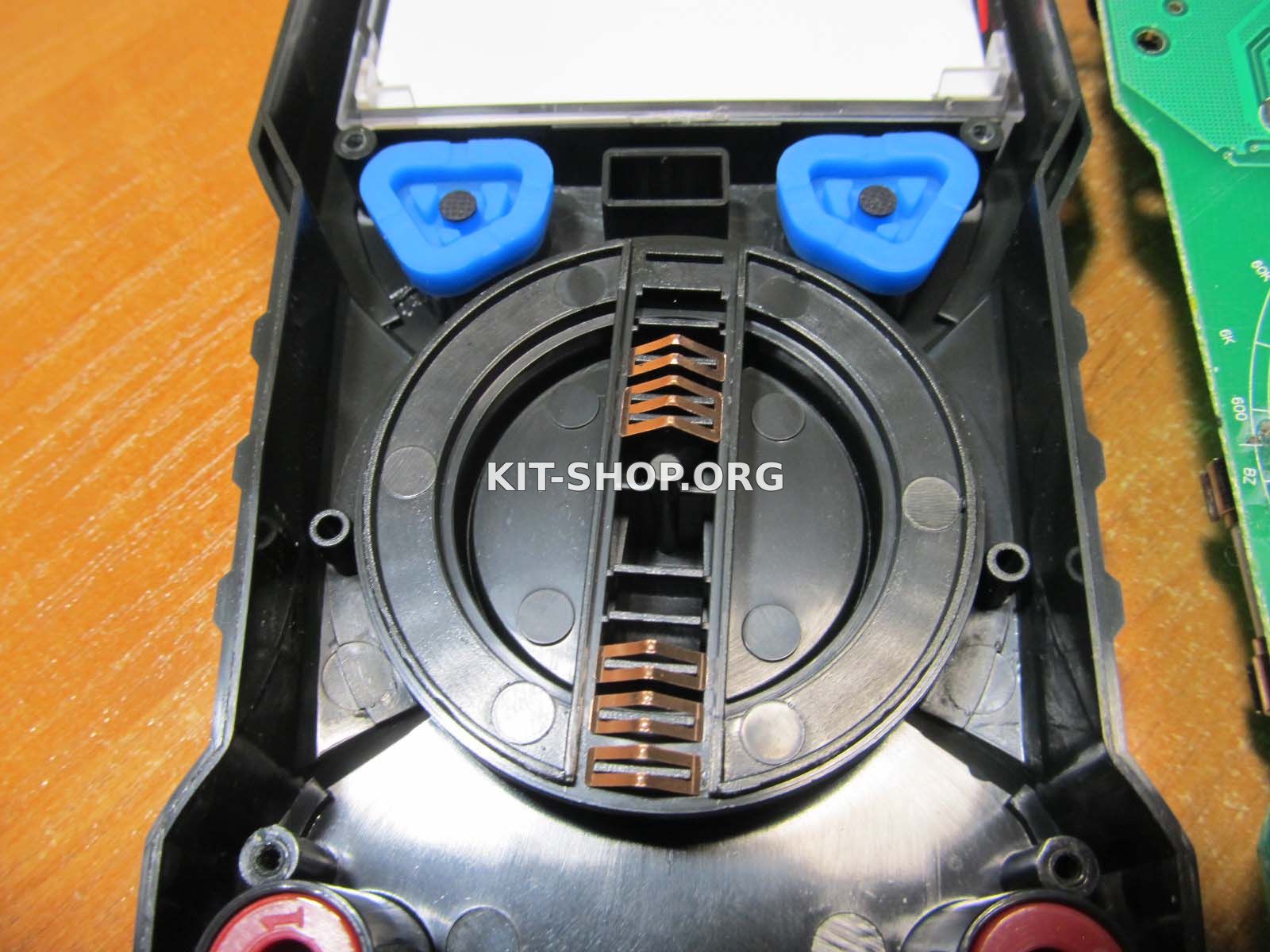

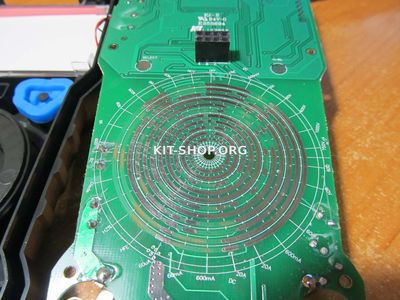

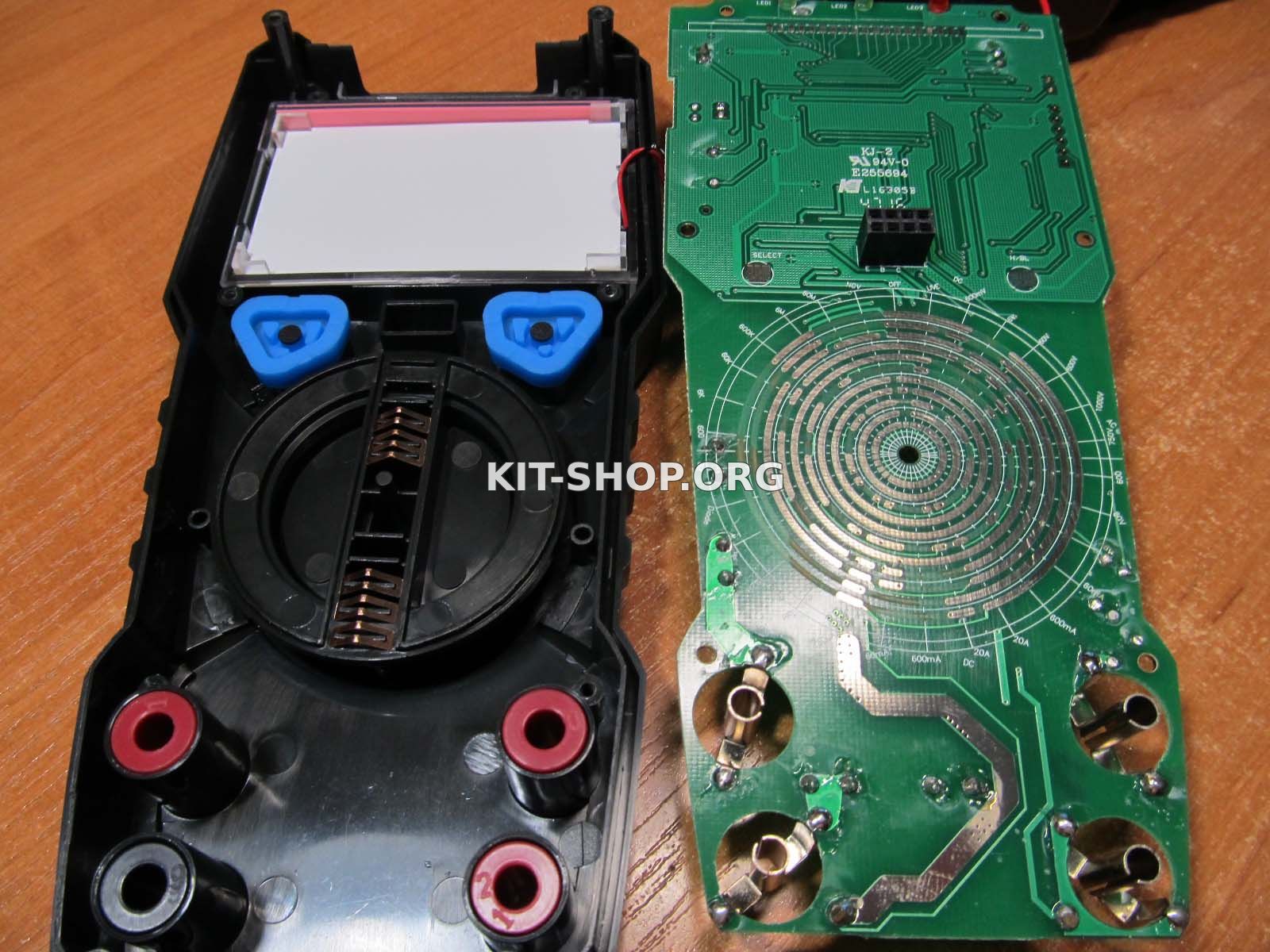

Плата с другой стороны, переключатель, подключение дисплея.









В завершающей части о работе мультиметра и измерениях.

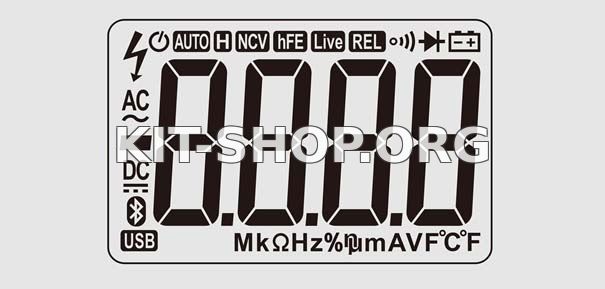

Включение прибора в любую сторону переключателем видов работ сопровождается демонстрацией на табло всех возможных пиктограмм.





В данном варианте прибора они задействованы не все. Связи по USB и синезубу тут нет.

Дальнейшее переключение сопровождается звуковым сигналом при каждом шаге переключателя.

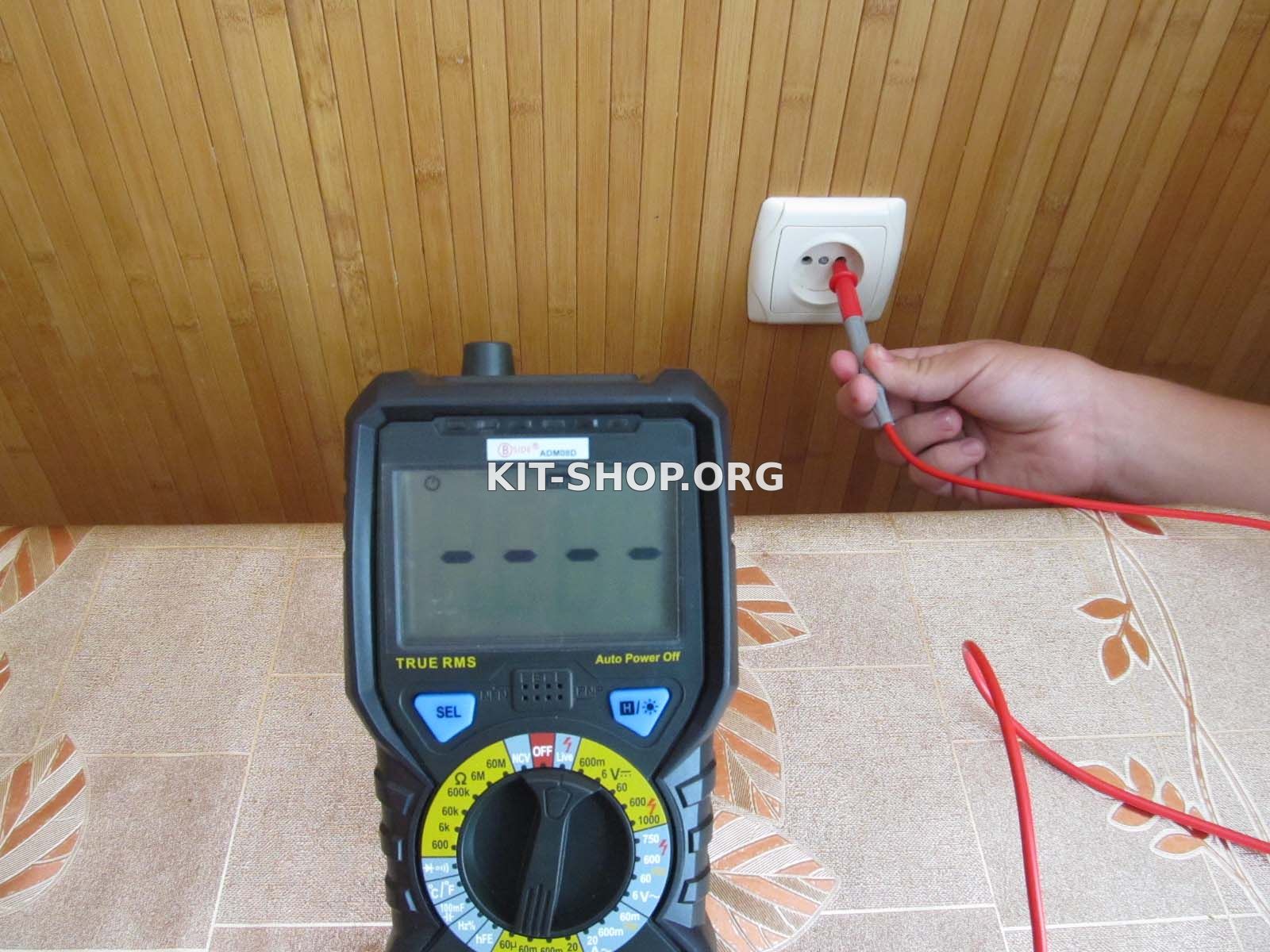

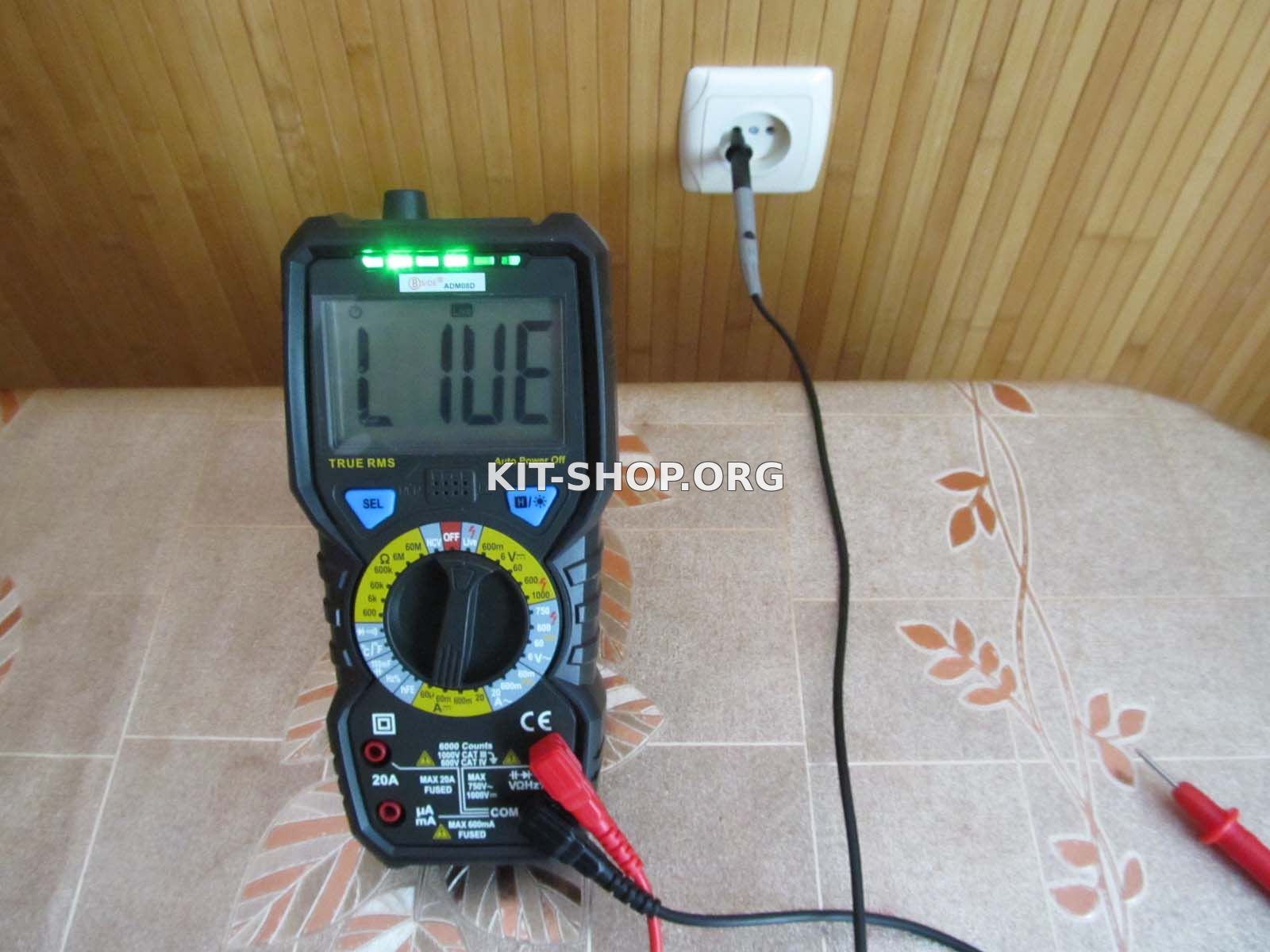

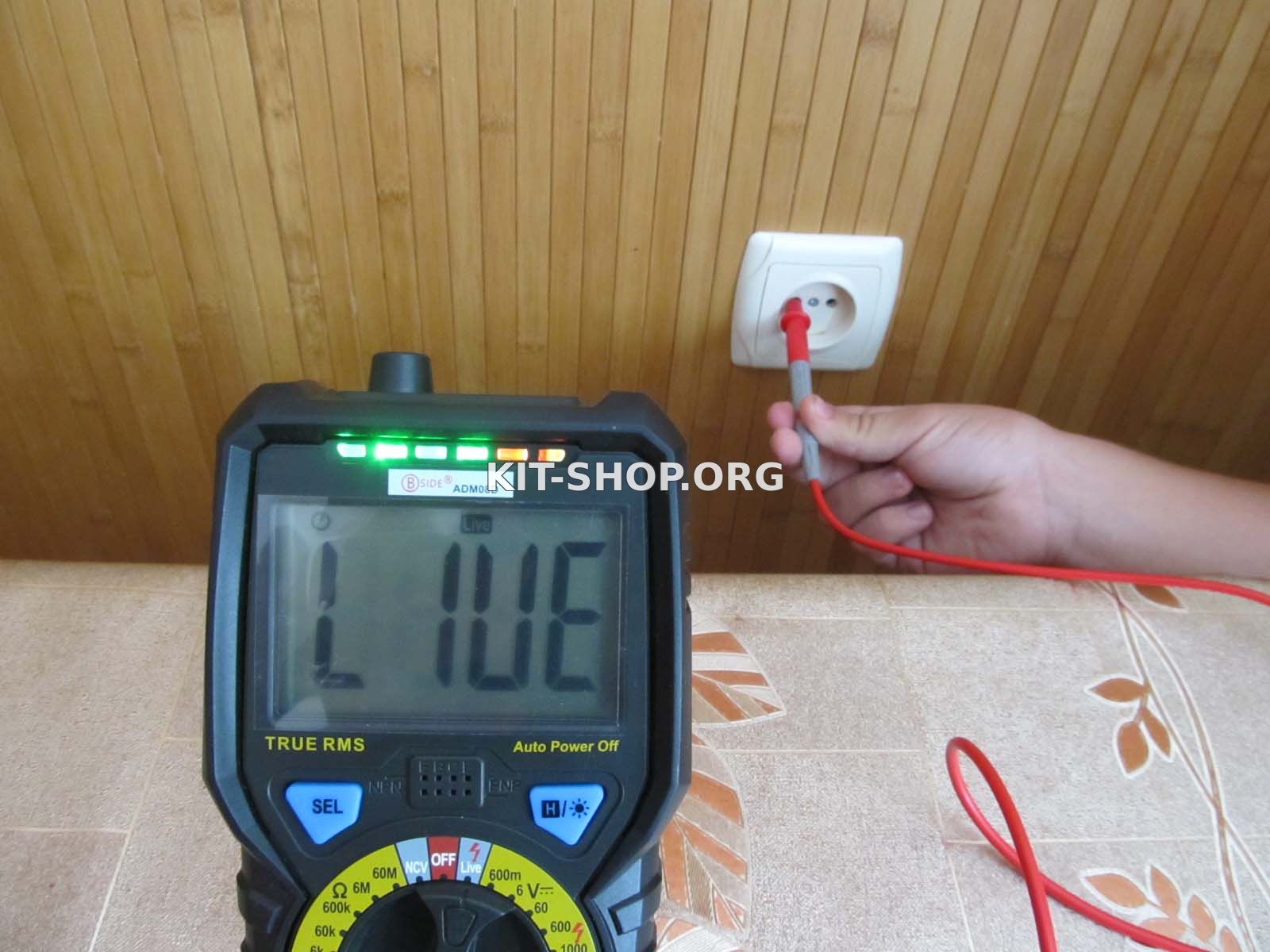

Первым режимом по часовой стрелке переключателя является режим определения фазового провода – Live – вставляем красный щуп (на мультиметре включен в правое верхнее гнездо прибора (напряжение, сопротивление, диоды, прозвонка и т.д.) и в гнезда розетки. При нахождении фазового провода прибор часто пищит, а на световой шкале, что выше табло, горят все шесть позиций. Причем две последние светятся красным.

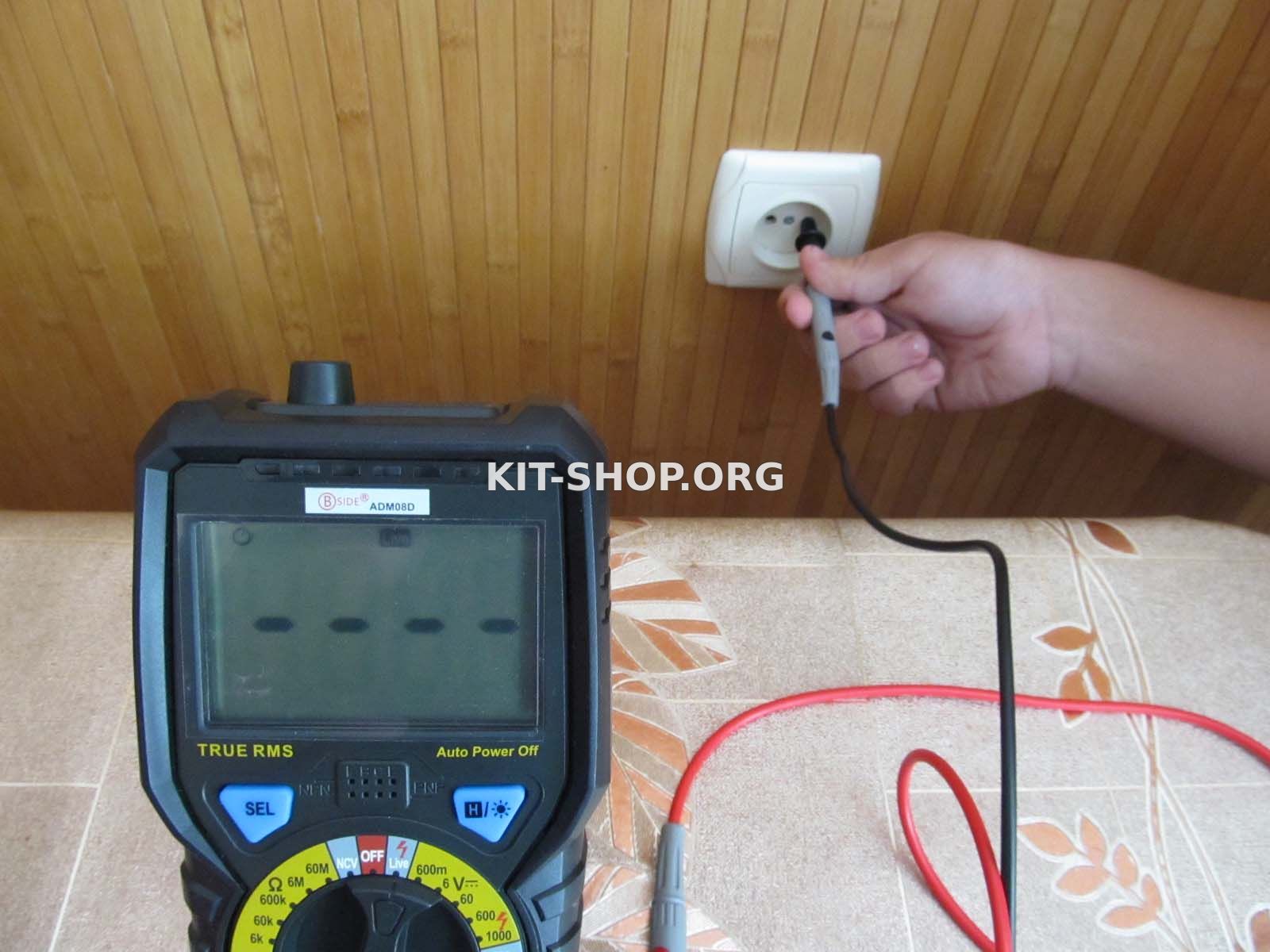

Ту же самую операцию можно проделать и черным щупом (общий, масса), но в этом случае пищать будет ощутимо реже, а на световой шкале будут светиться только первые четыре зеленых сегмента

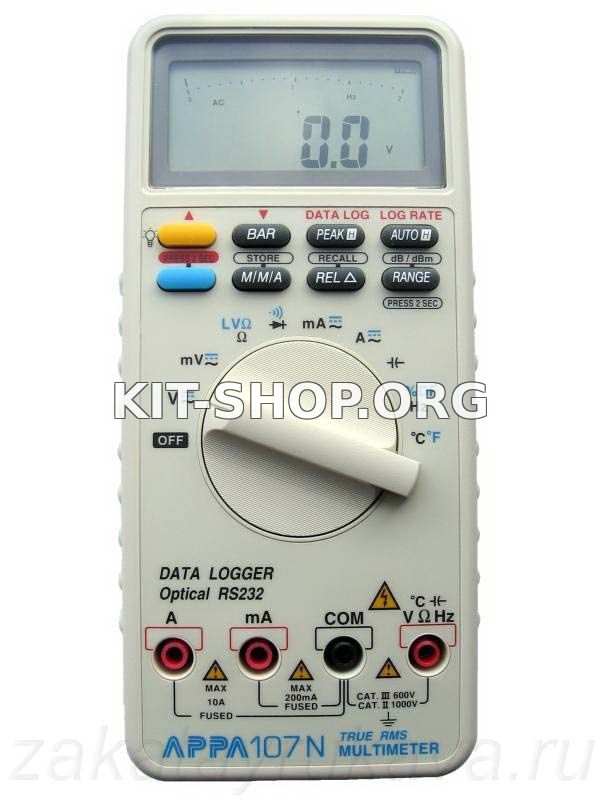

Замеры напряжений и токов проводились электролаборатории завода, где тружусь. Все измерительные приборы в лаборатории ежегодно проходят поверку в специализированной организации, ведающей метрологией и стандартизацией. В качестве, если можно так выразиться, эталонного прибора был выбран мультиметр APPA 107N.

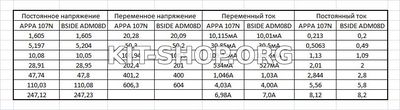

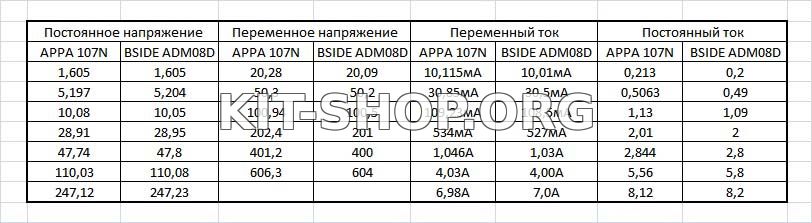

Результаты были сведены в таблицу.





Расхождения не значительны.

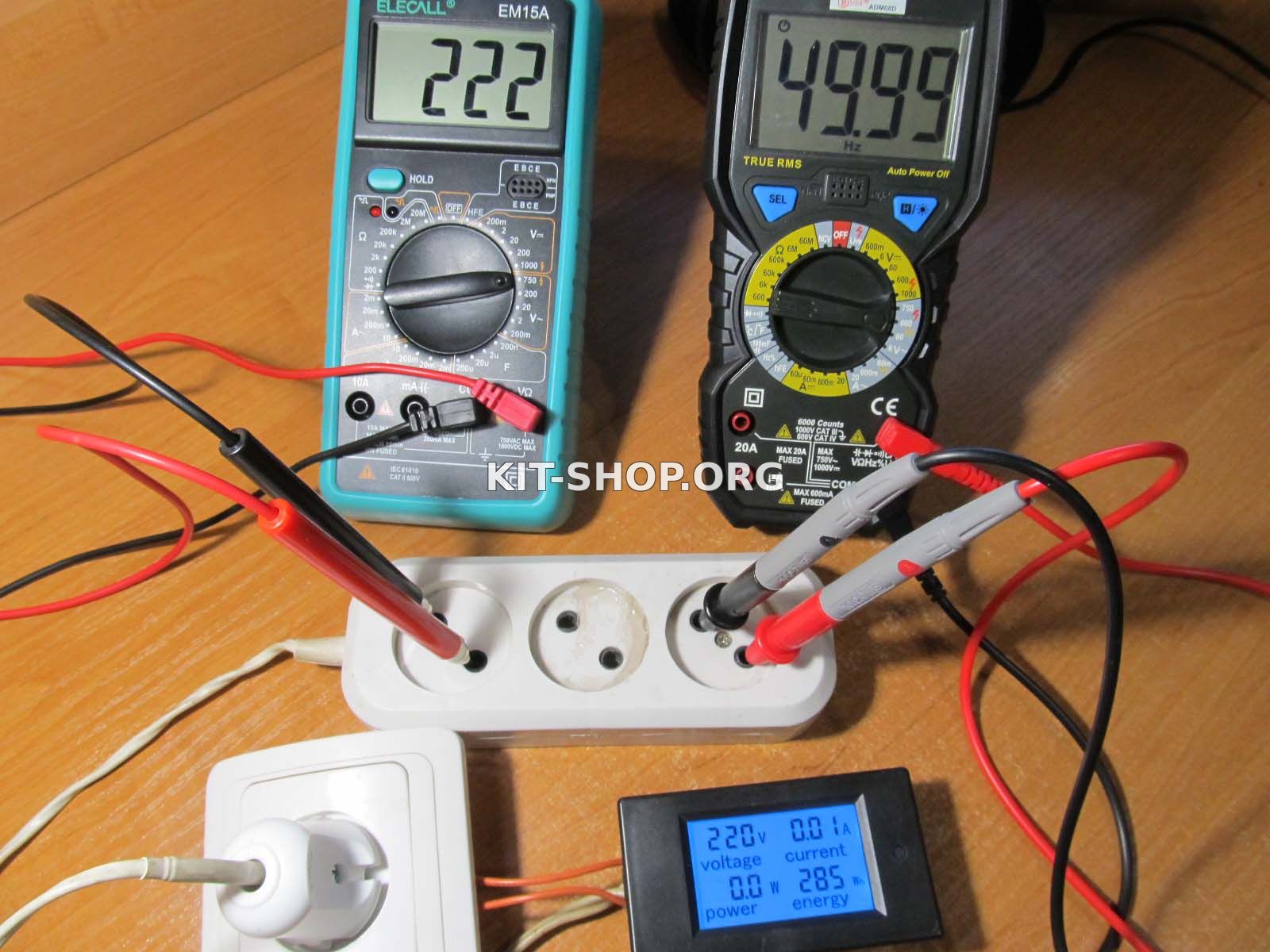

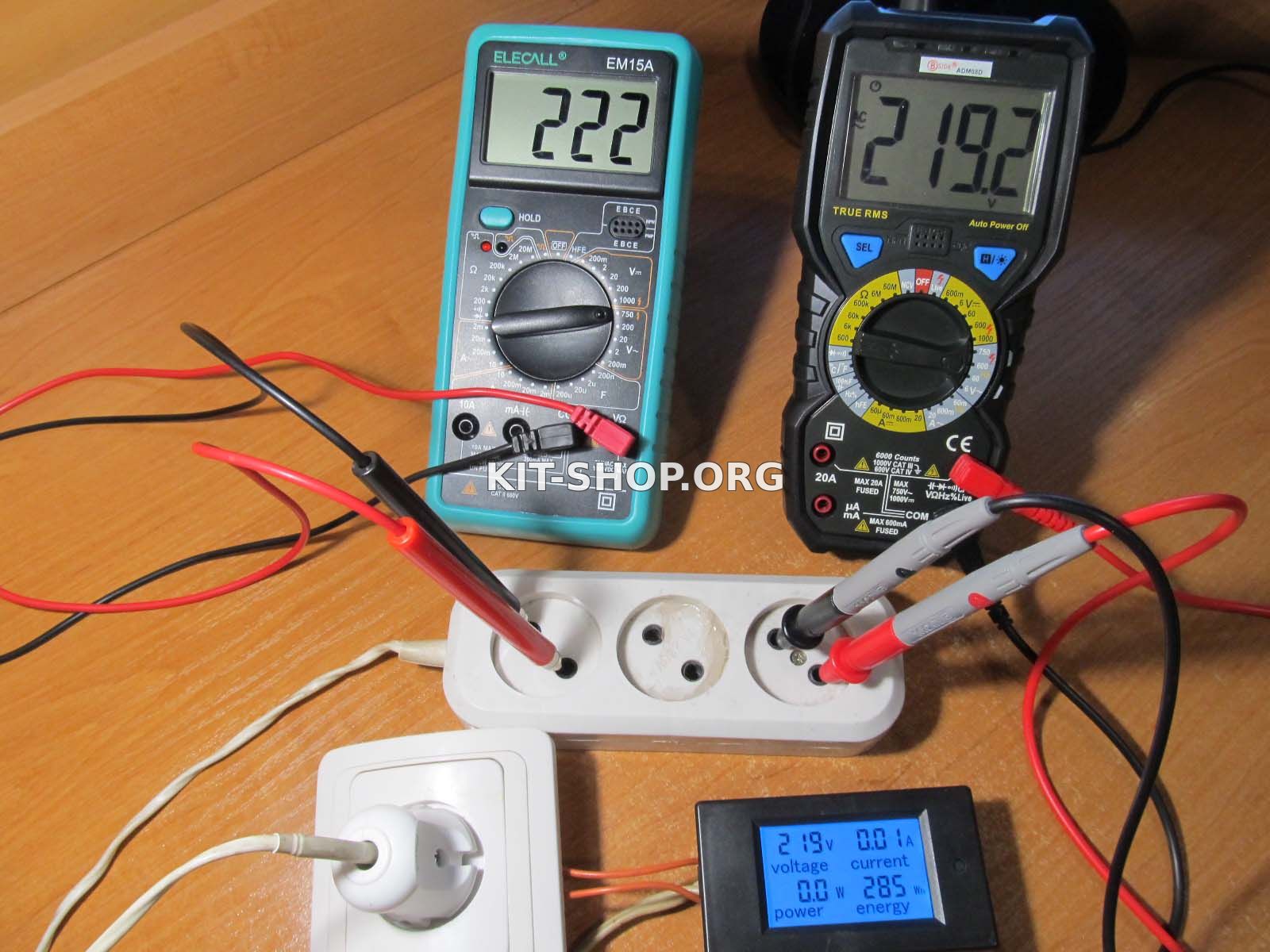

Дома сделал фото измерения сетевого напряжения с участием трех приборов.





В режиме измерения переменного напряжения, нажав кнопку SEL, узнаем частоту переменного тока в сети.

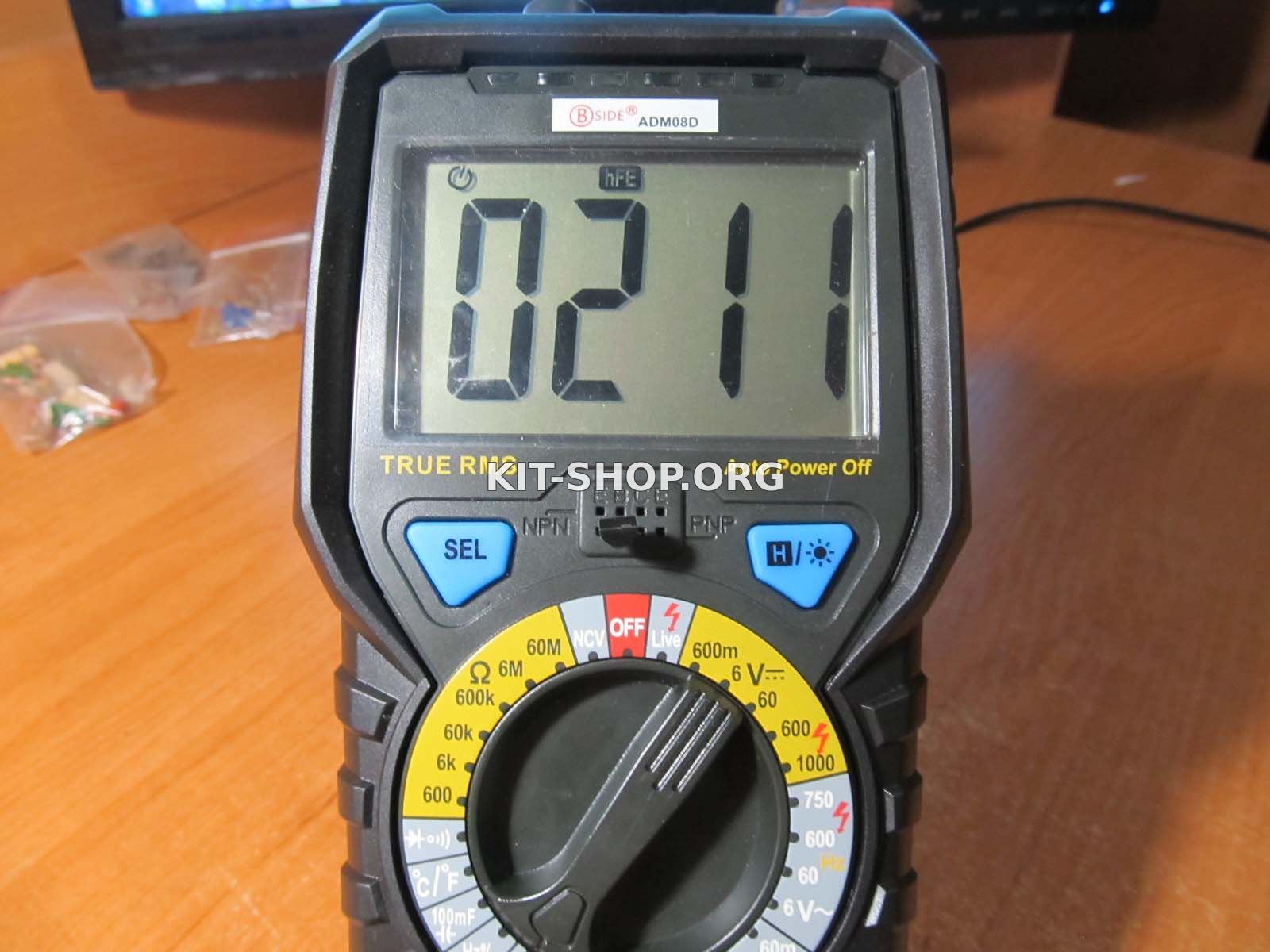

Измерение коэффициента усиления транзисторов.

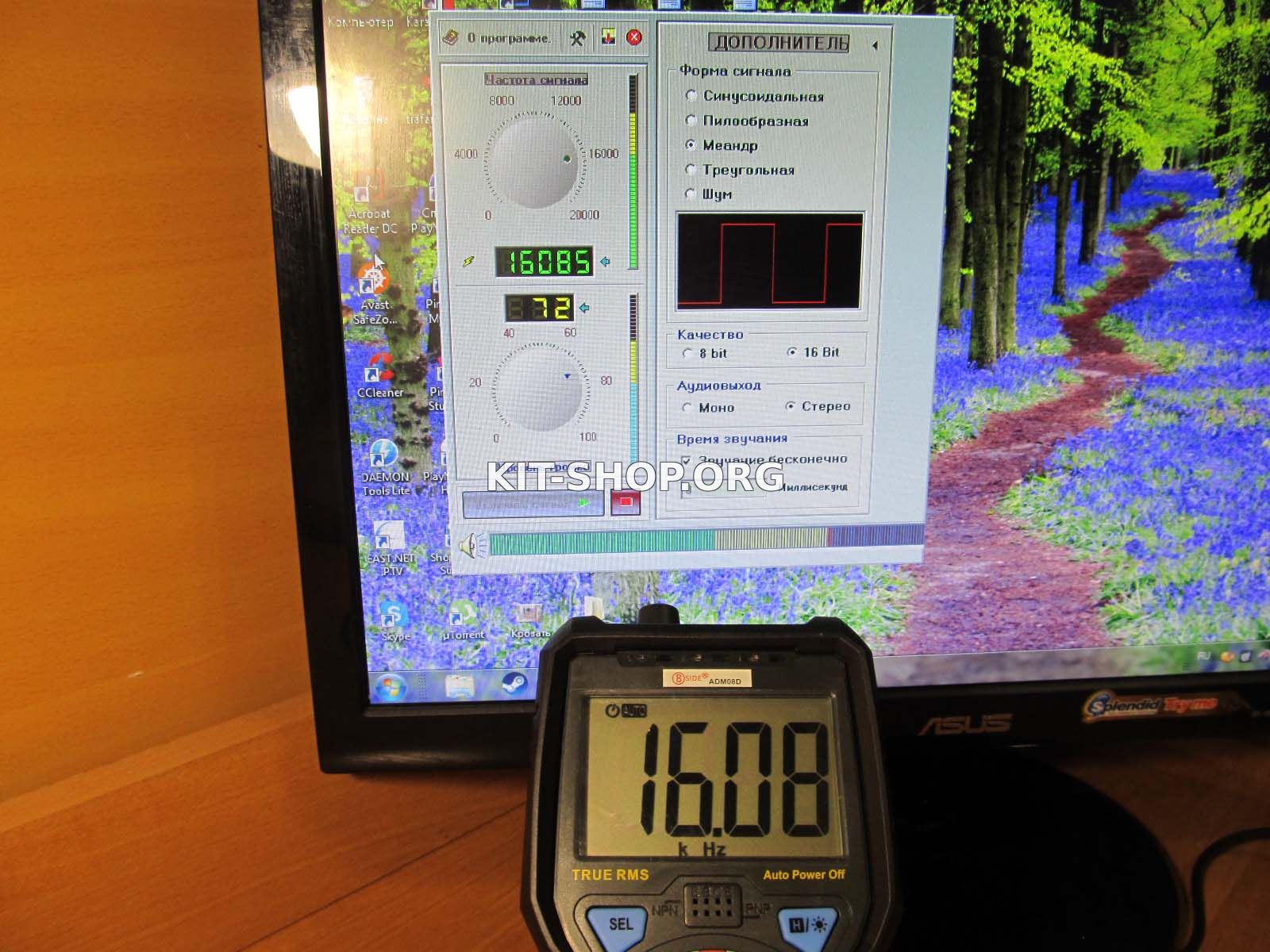

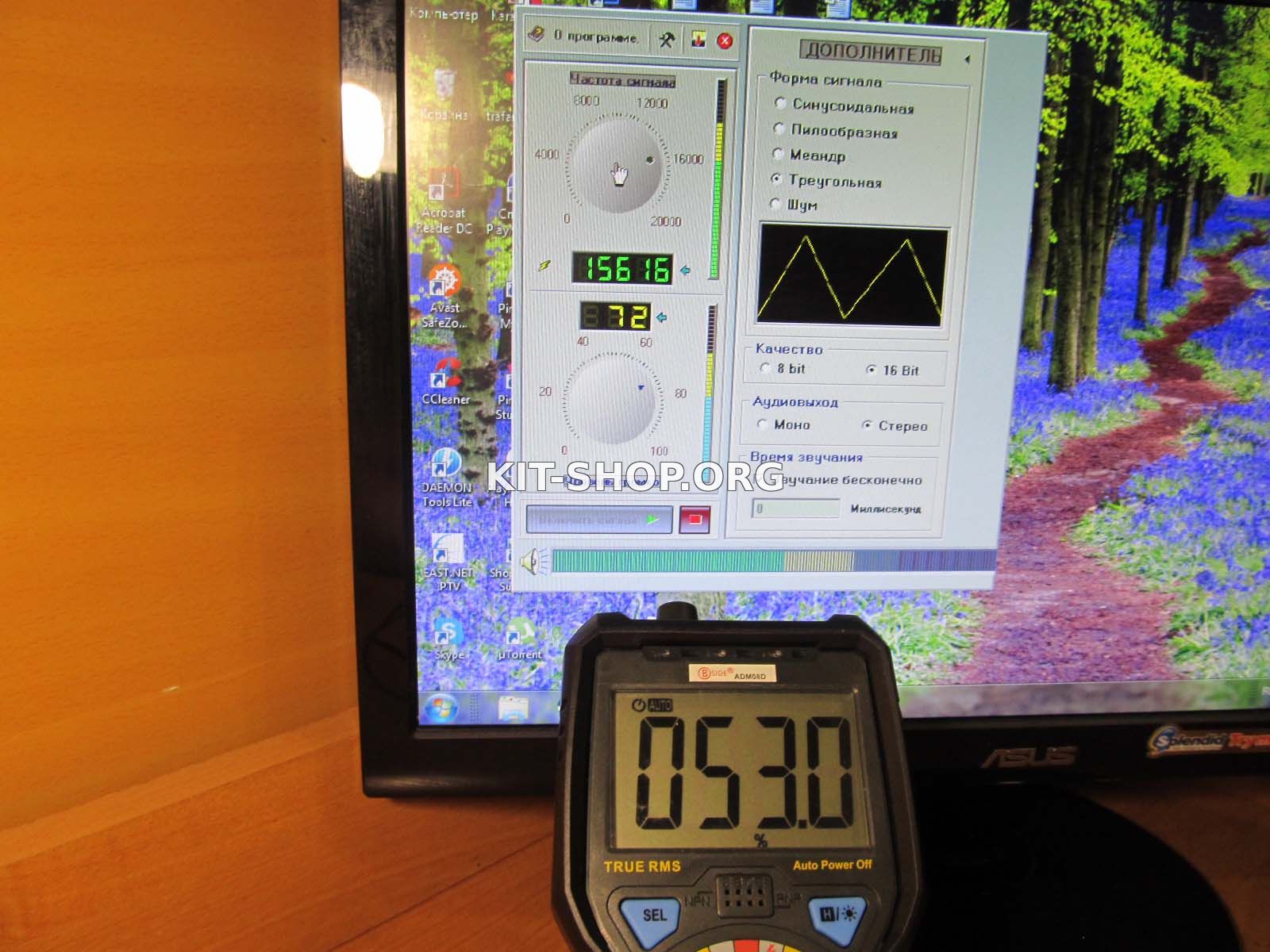

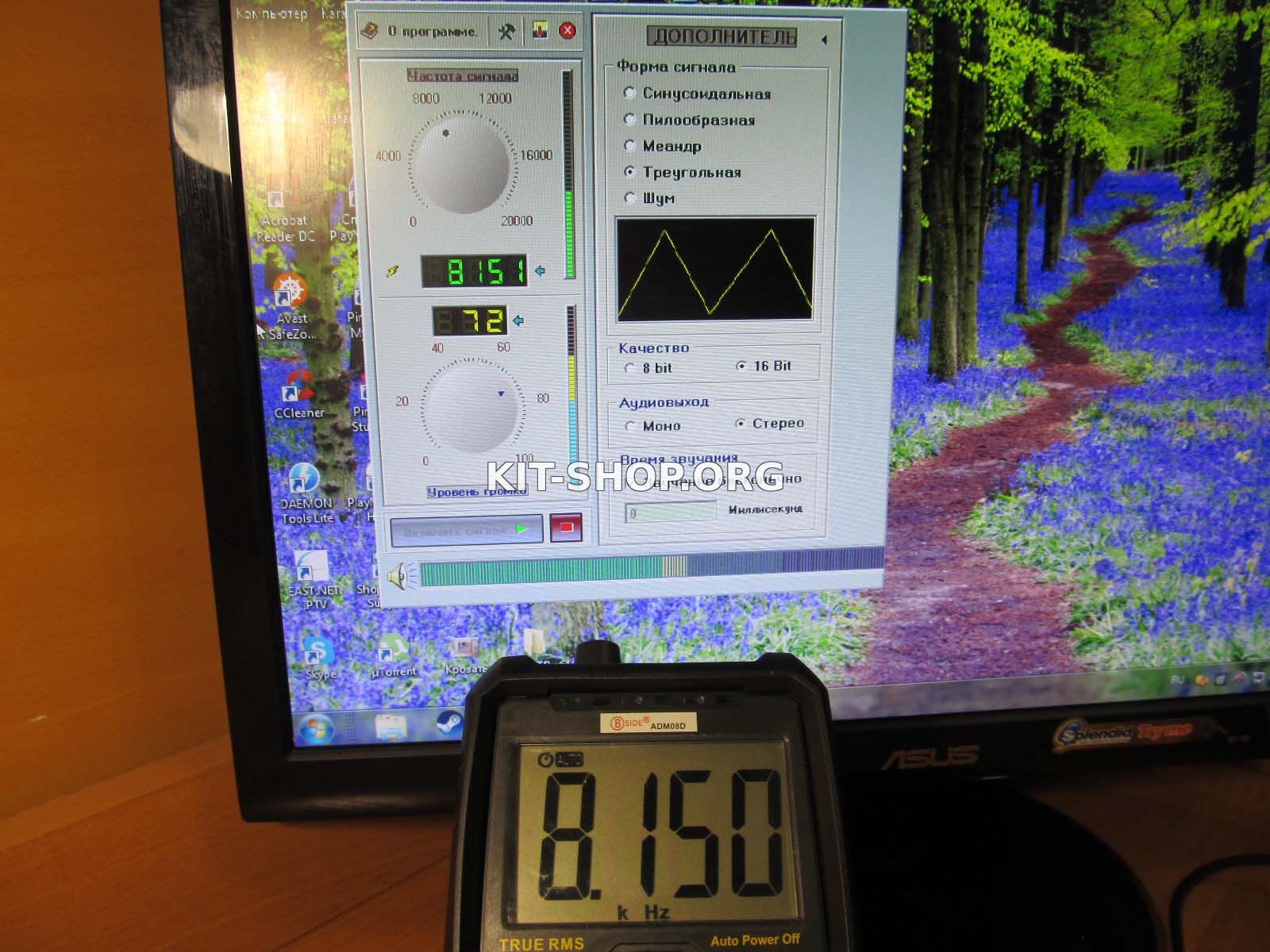

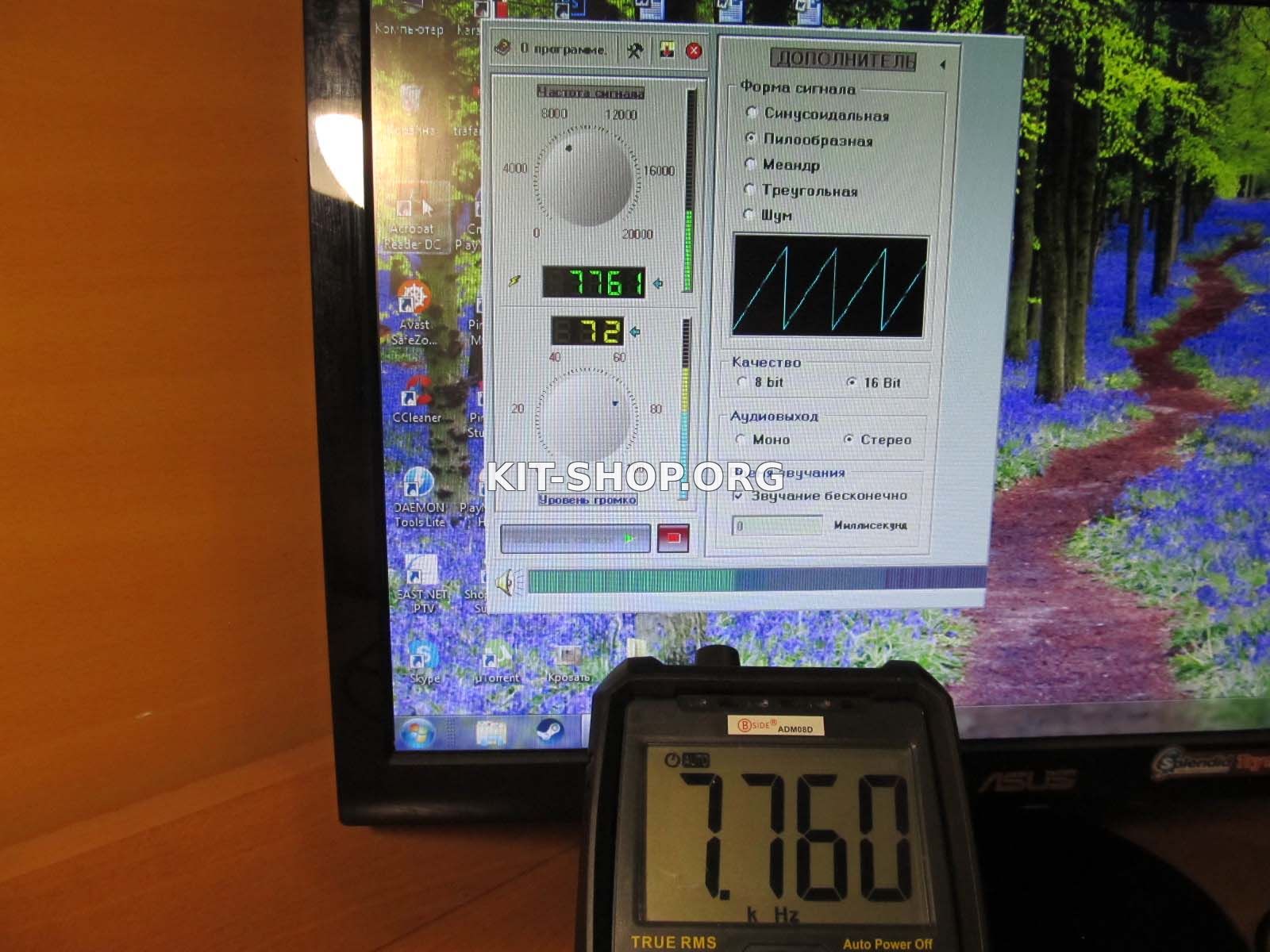

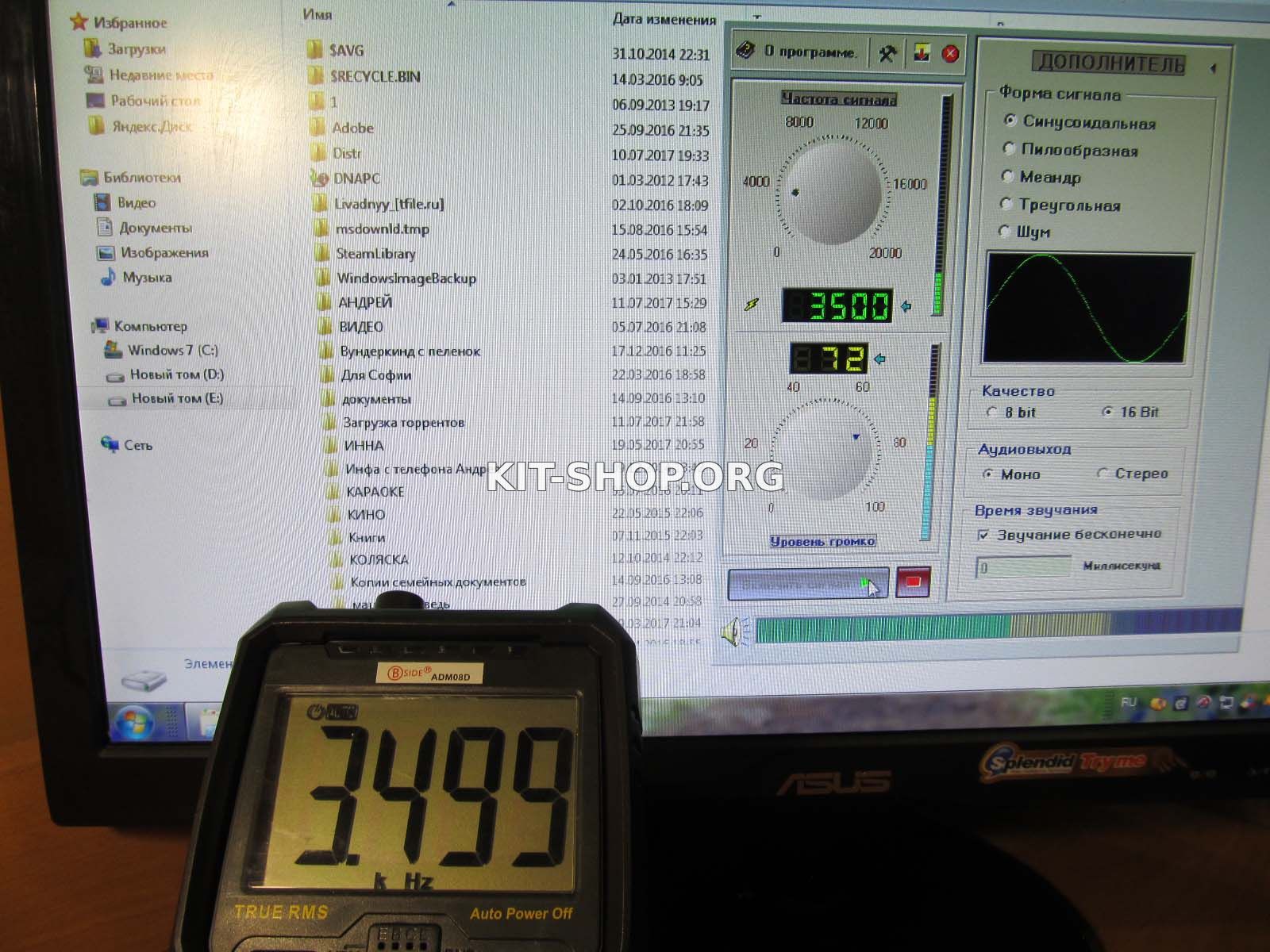

Измерение частоты сигналов, к сожалению, проводил только с помощью компьютера и программы Звуковой генератор 4.0. Игоря Хромых. Верхний предел ограничен возможностями слуха человека и параметрами звуковой карты -20 кГц.

Синусоида, меандр, треугольник, пила









В режиме измерение частоты, нажатие на кнопку SEL активирует режим измерения коэффициента заполнения.

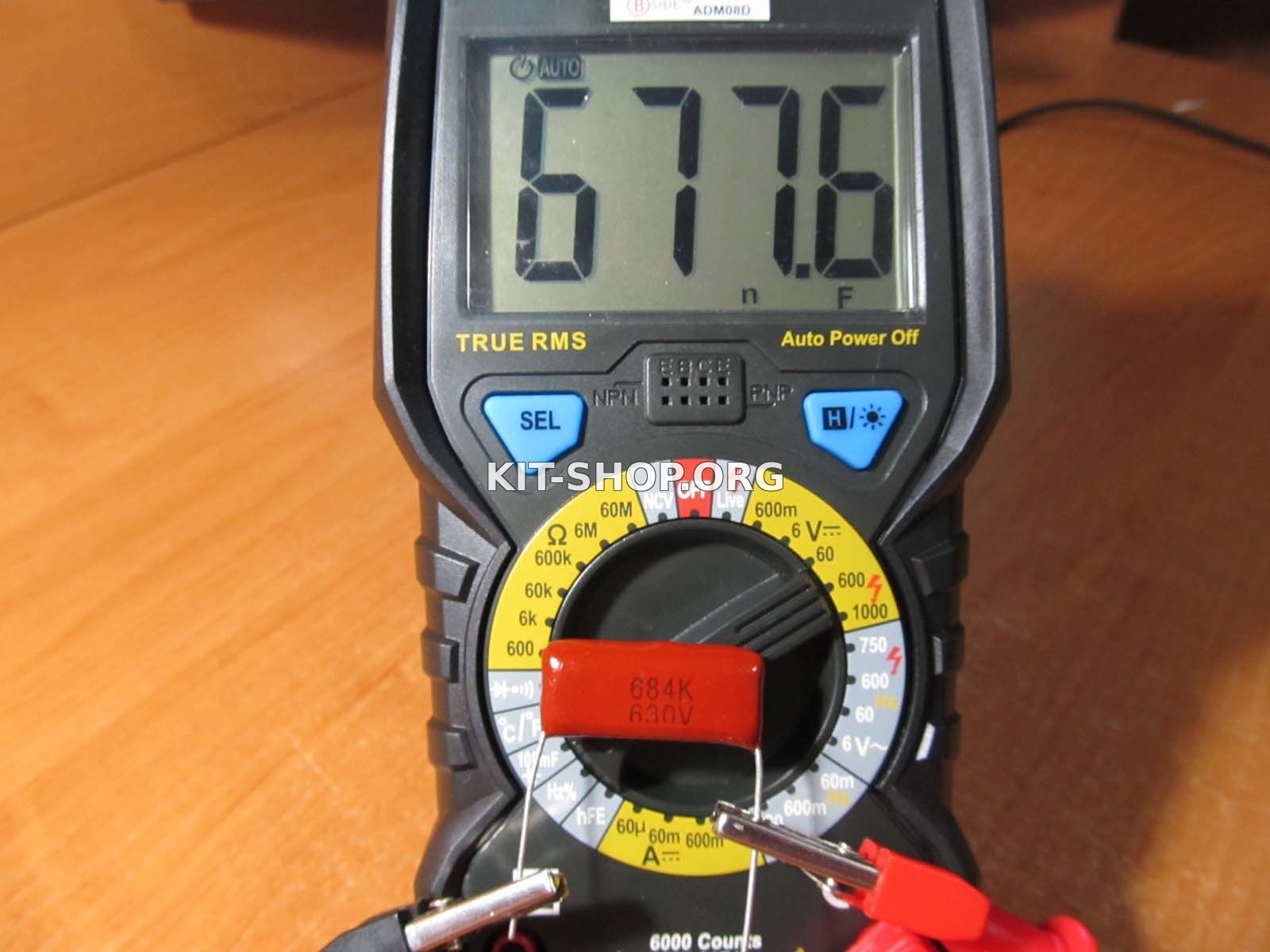

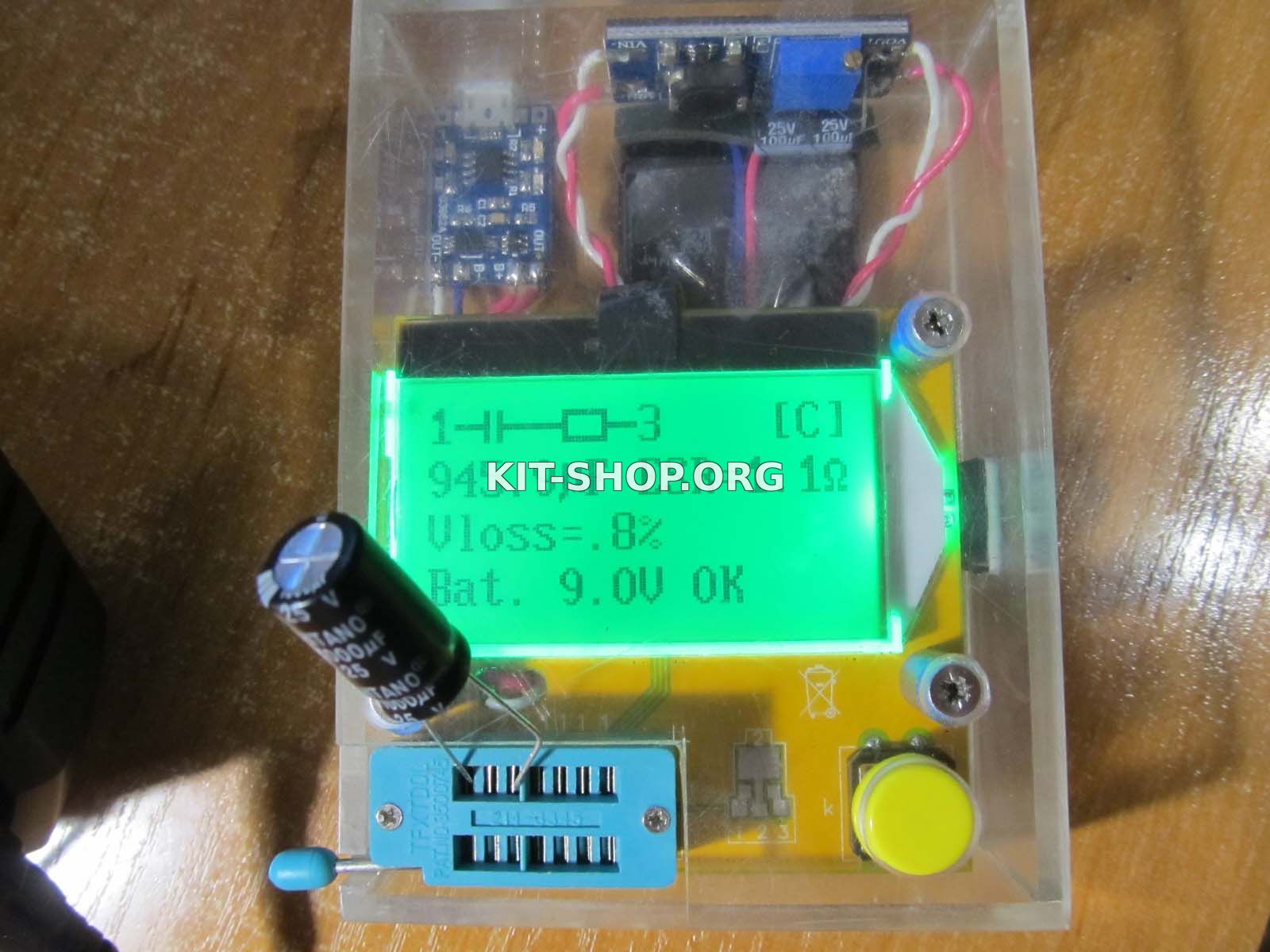

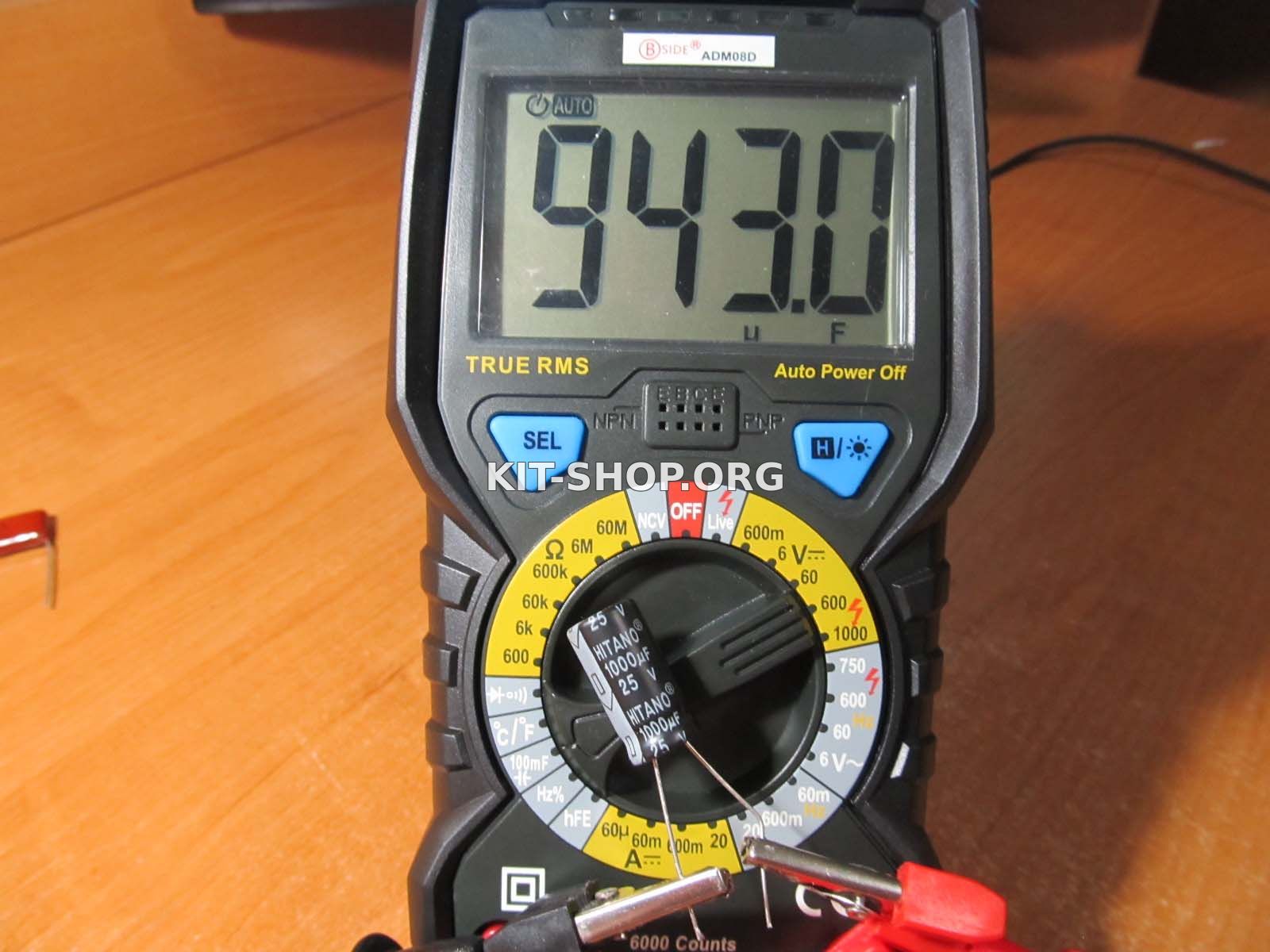

Кроме емкости хотелось бы еще получать ESR и % потерь, но это уже за другие деньги. Здесь, как и обещали, только емкость.

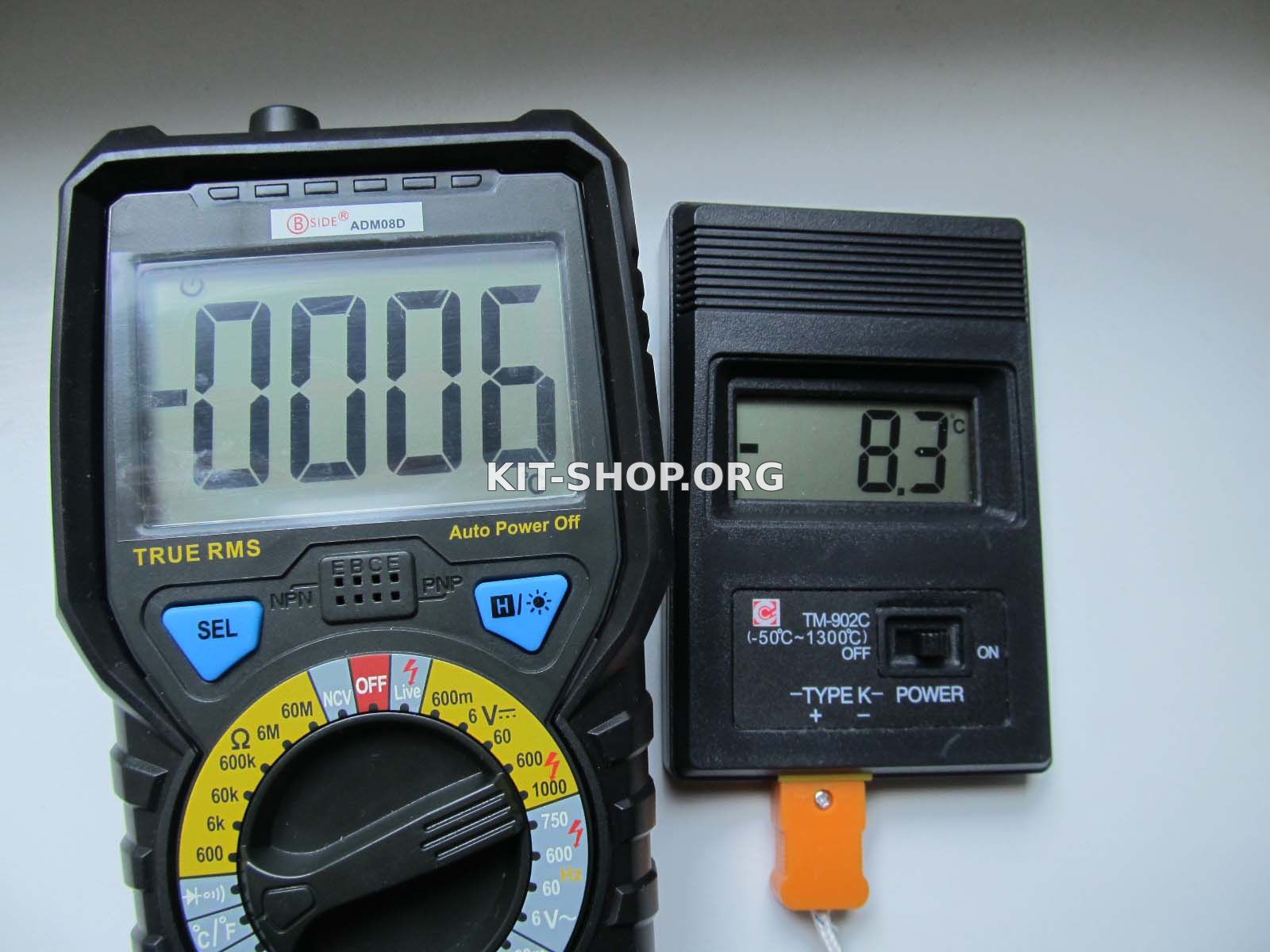

На отрицательных температурах слегка врет.

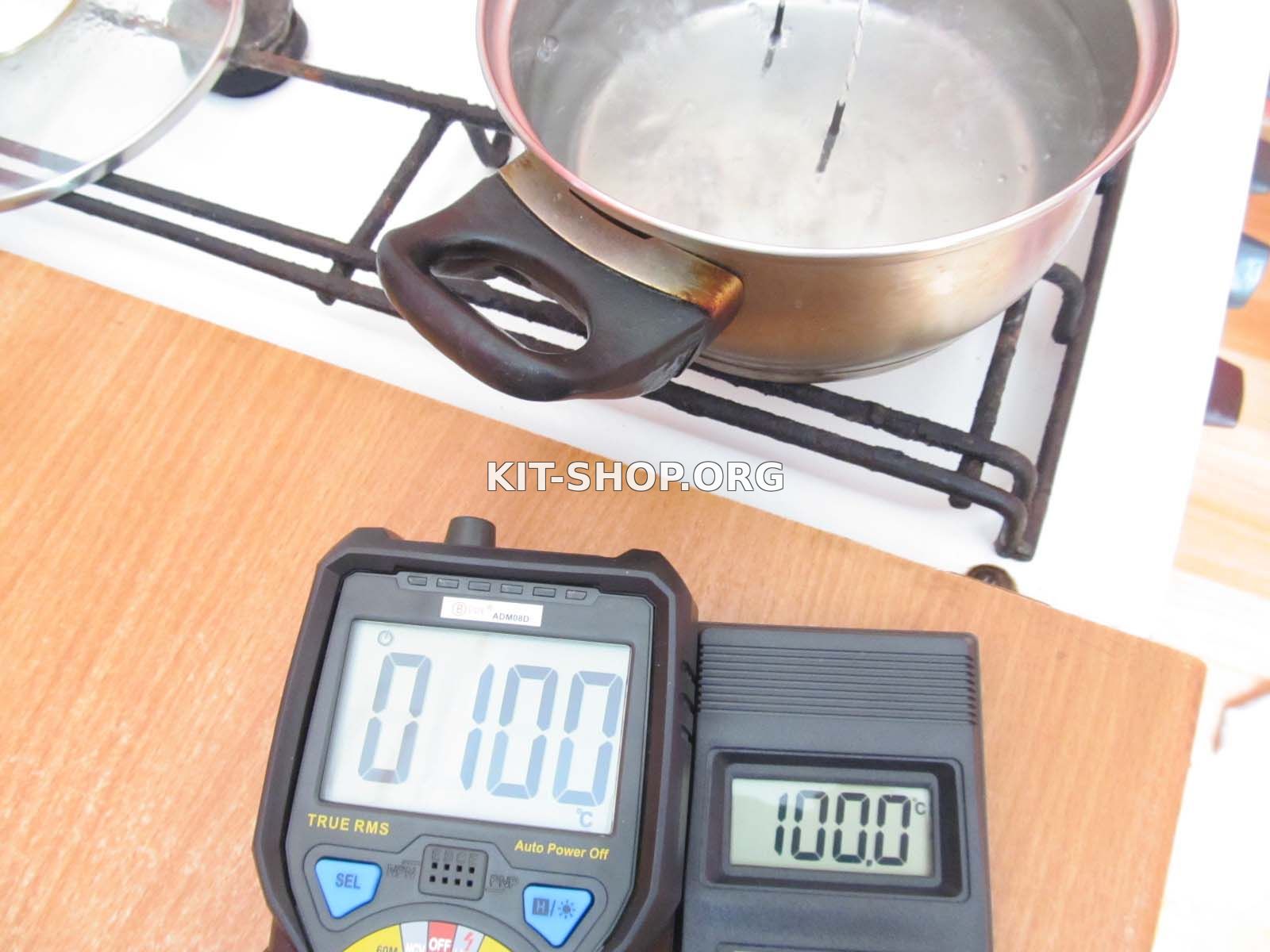

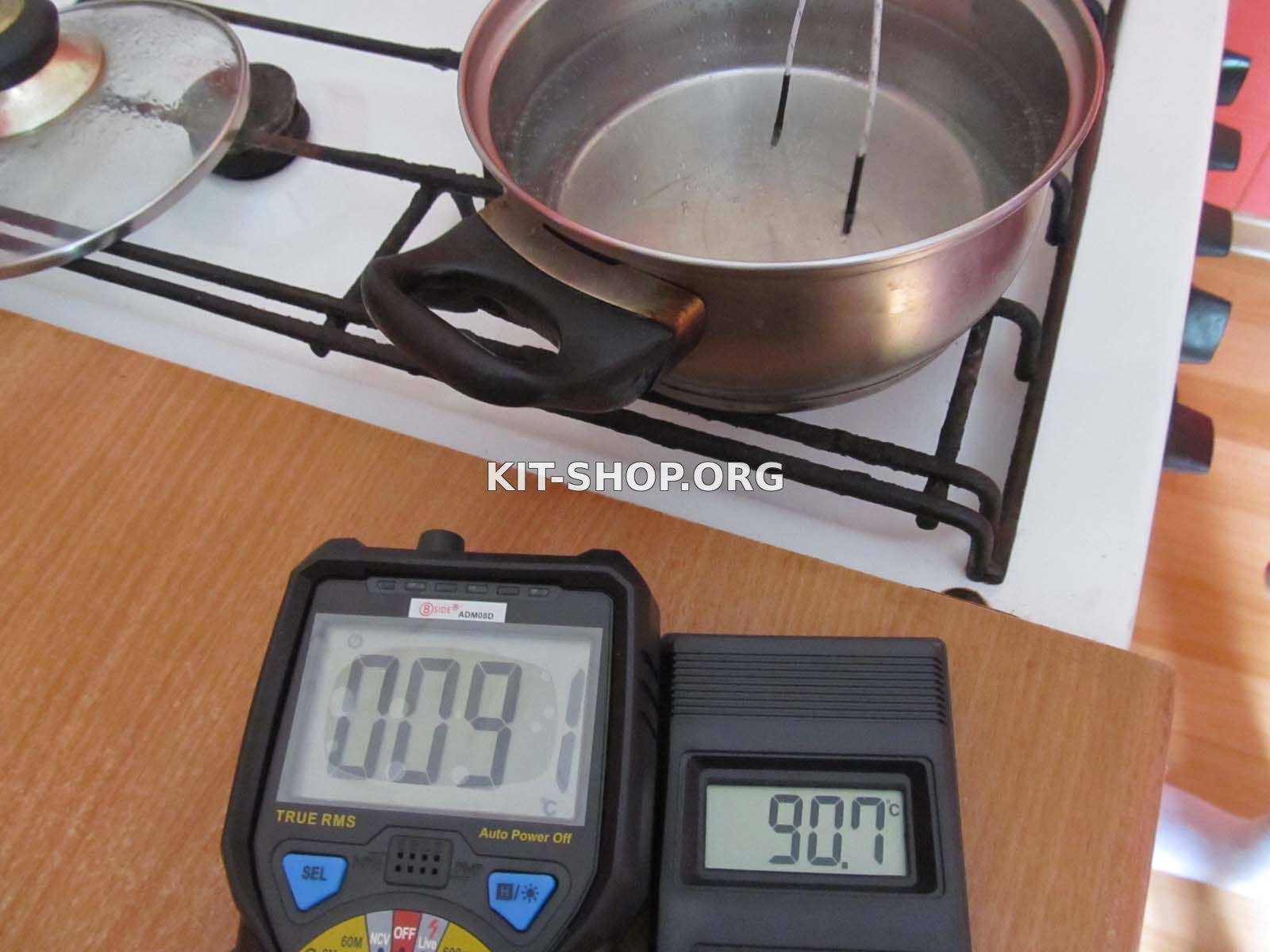

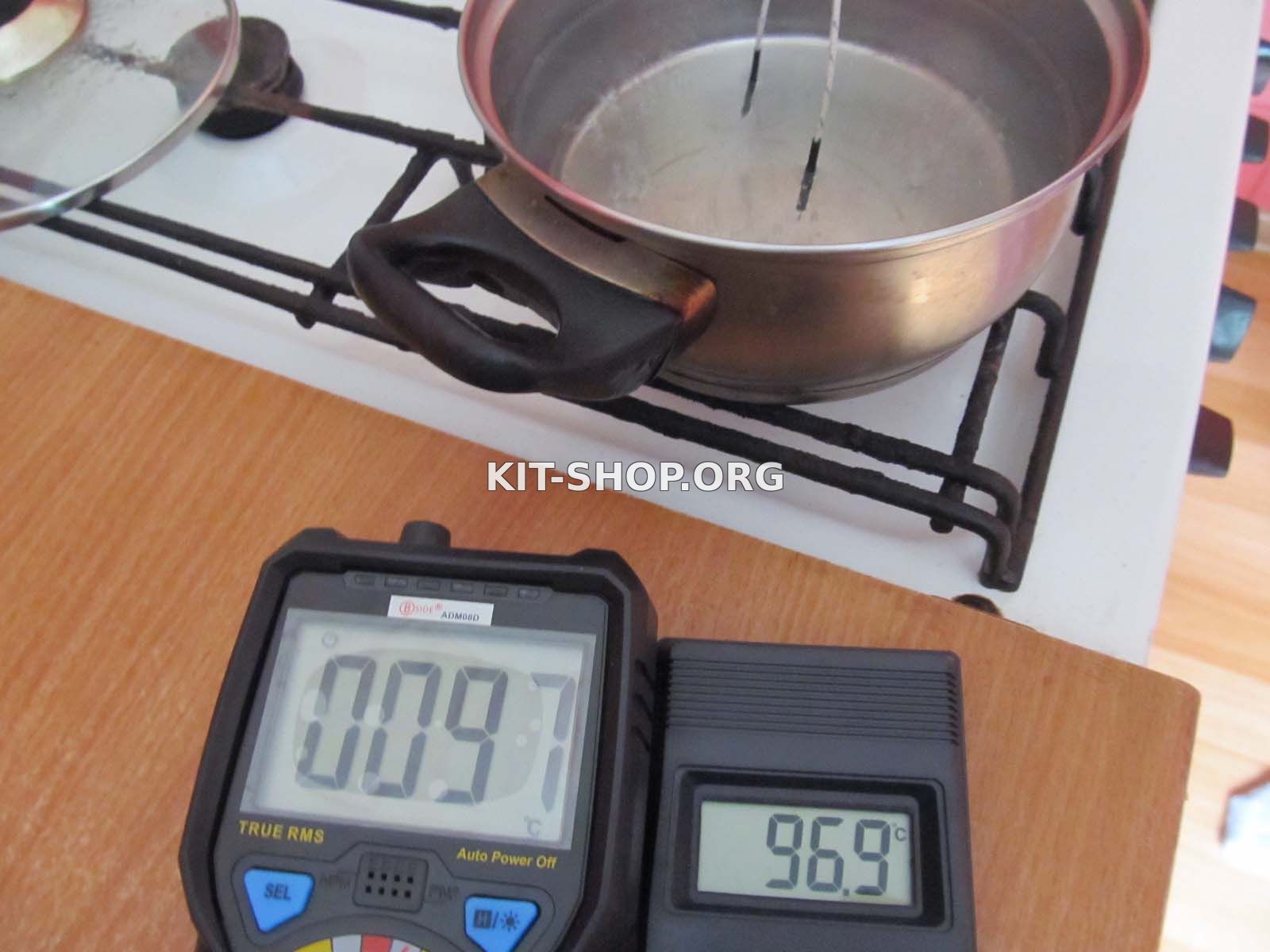

На положительных все хорошо.



Озвучка прозвонки очень быстрая, паузы нет. С падением напряжения на переходах диодов справляется легко.

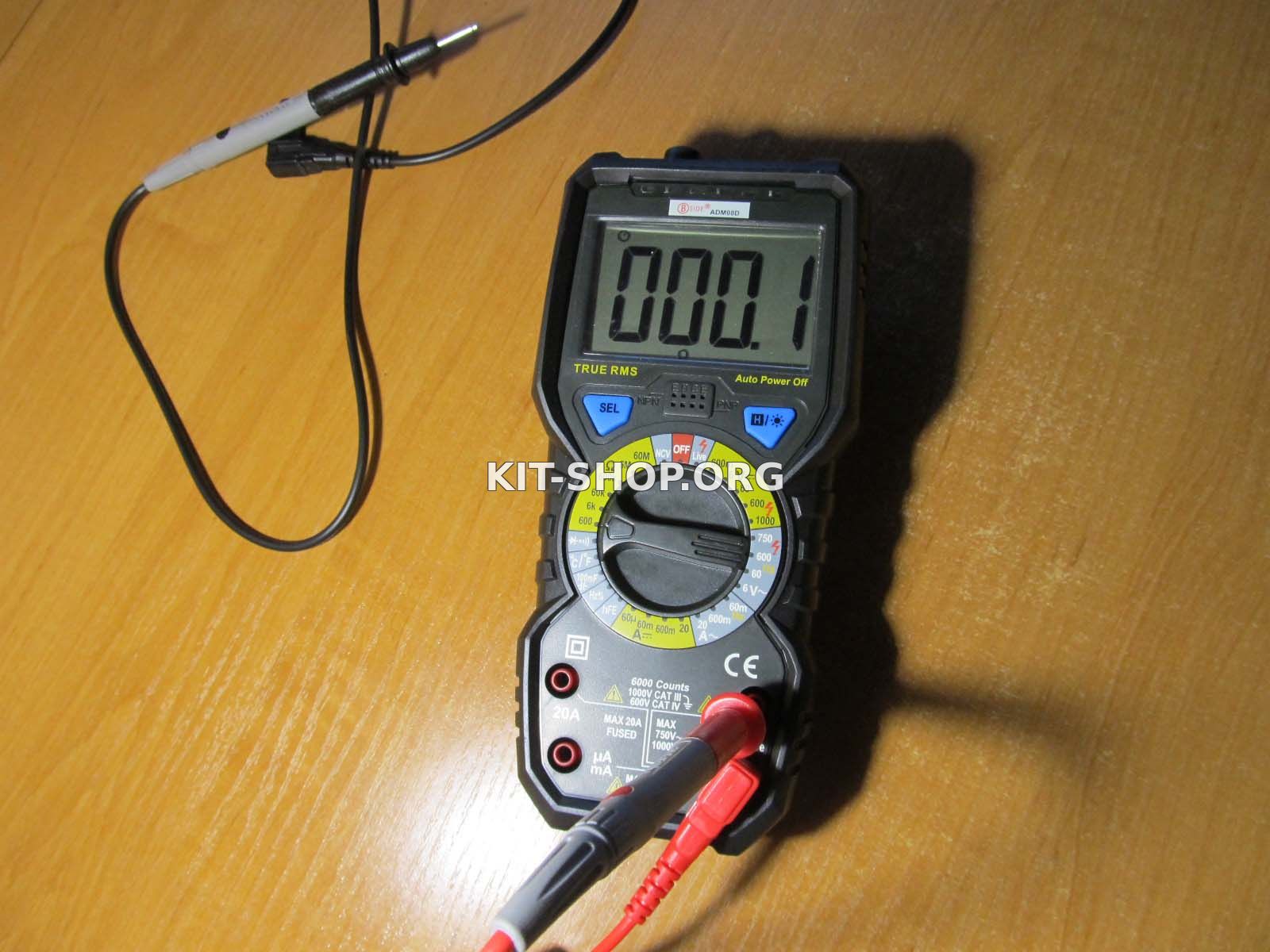

Добравшись до измерения сопротивлений, как и обещал в начале, следует отметить качество щупов – их сопротивление минимально.

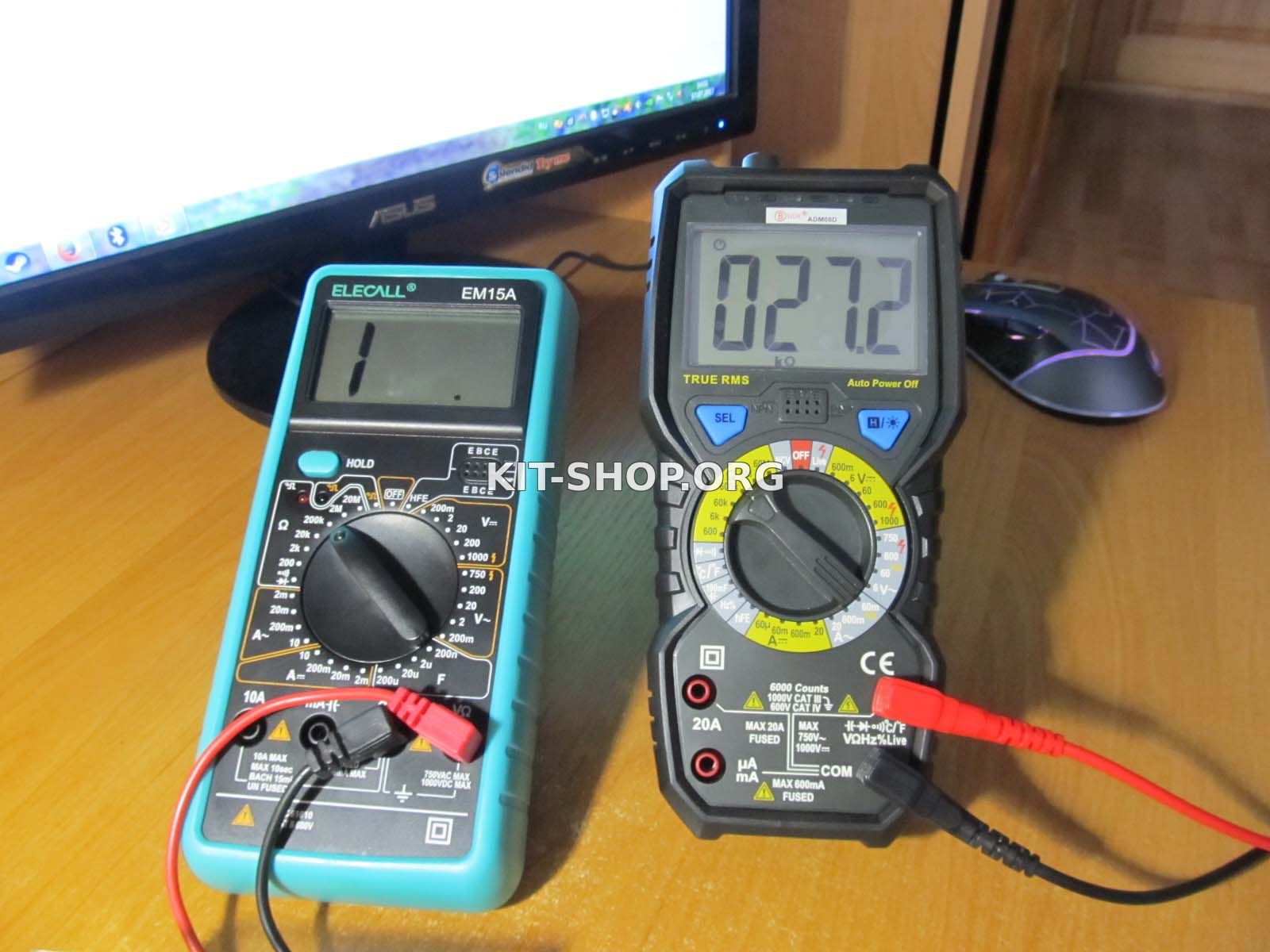

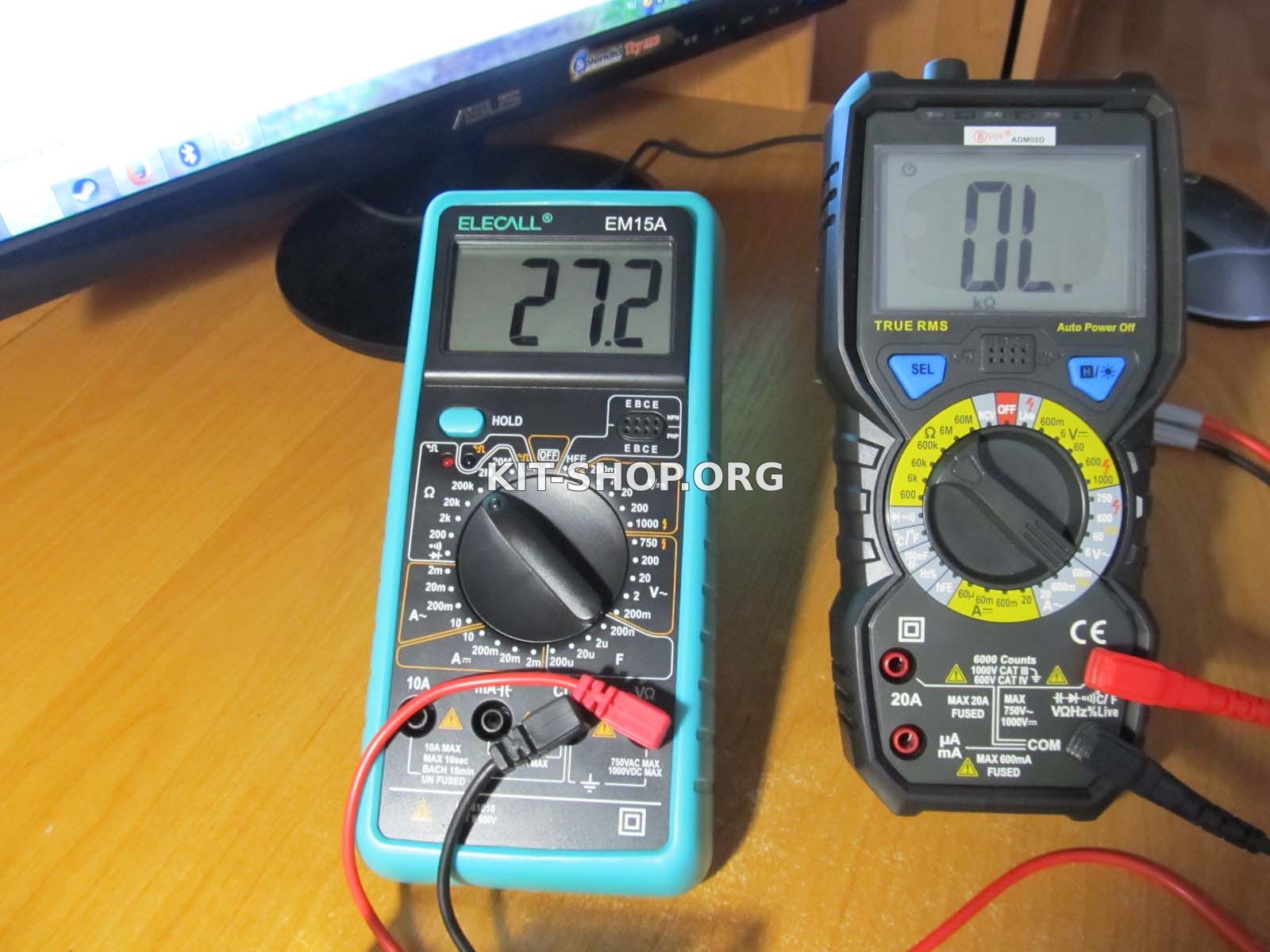

Измерение сопротивлений в сравнении с другим мультиметром.

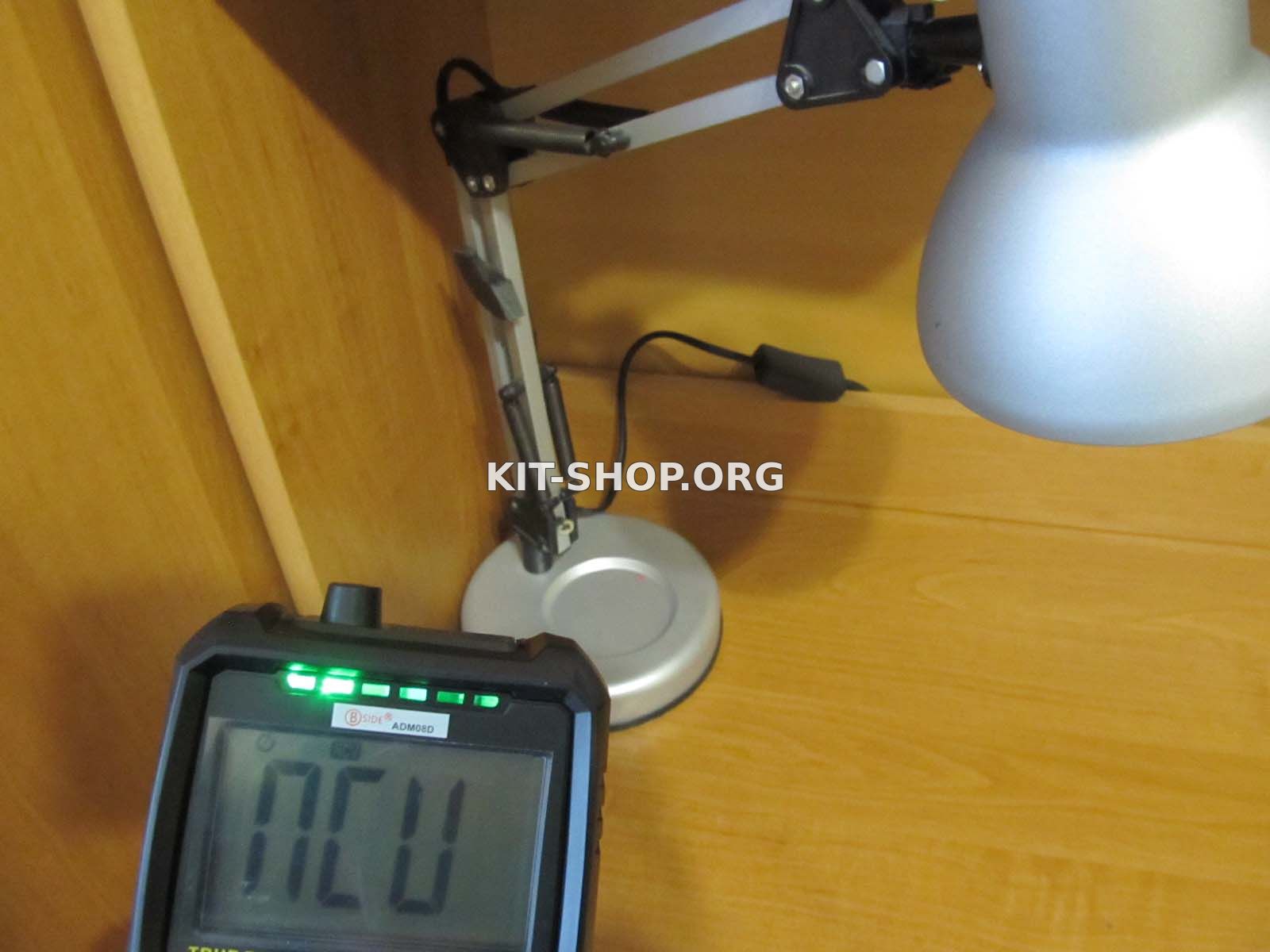

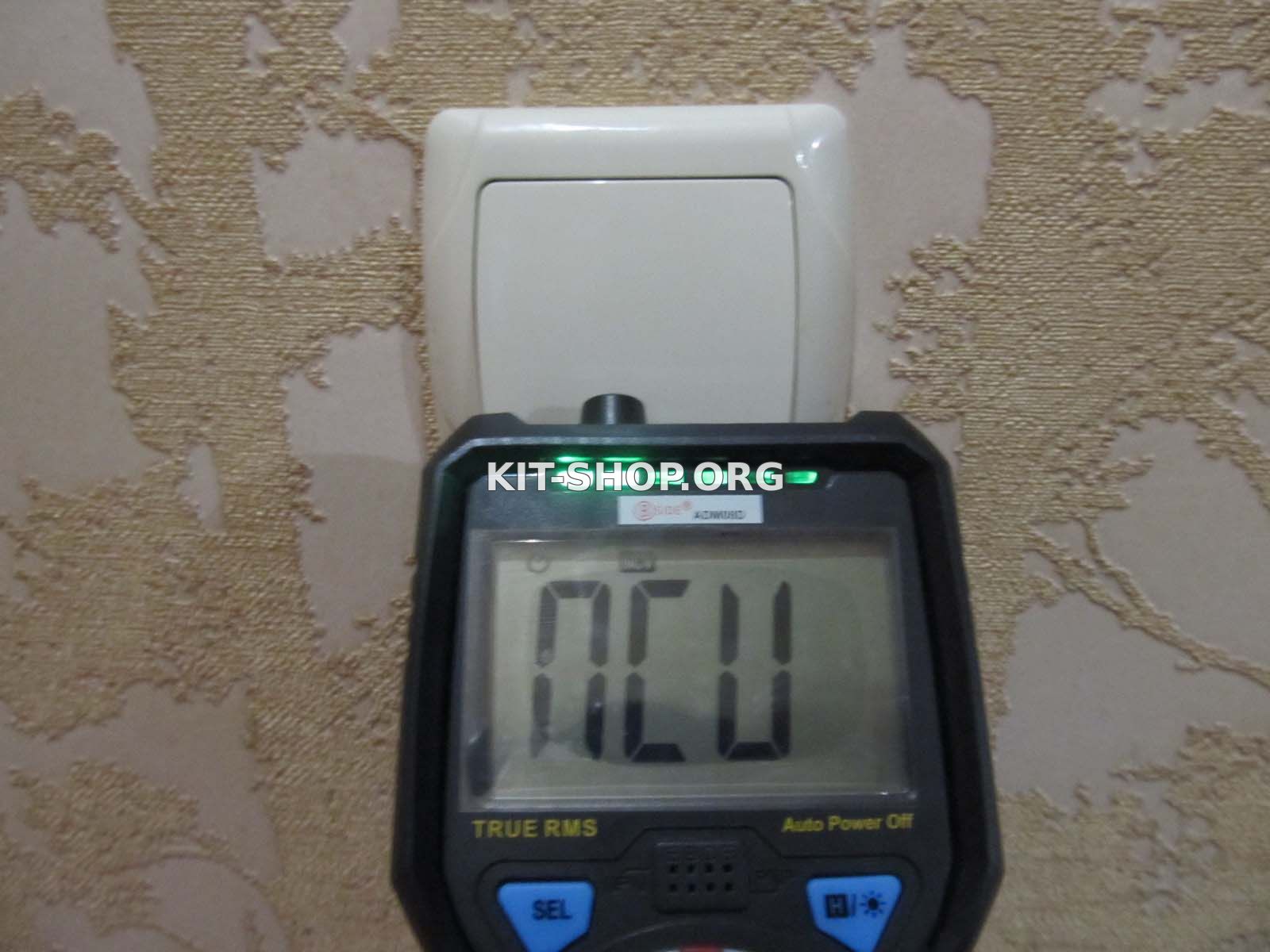

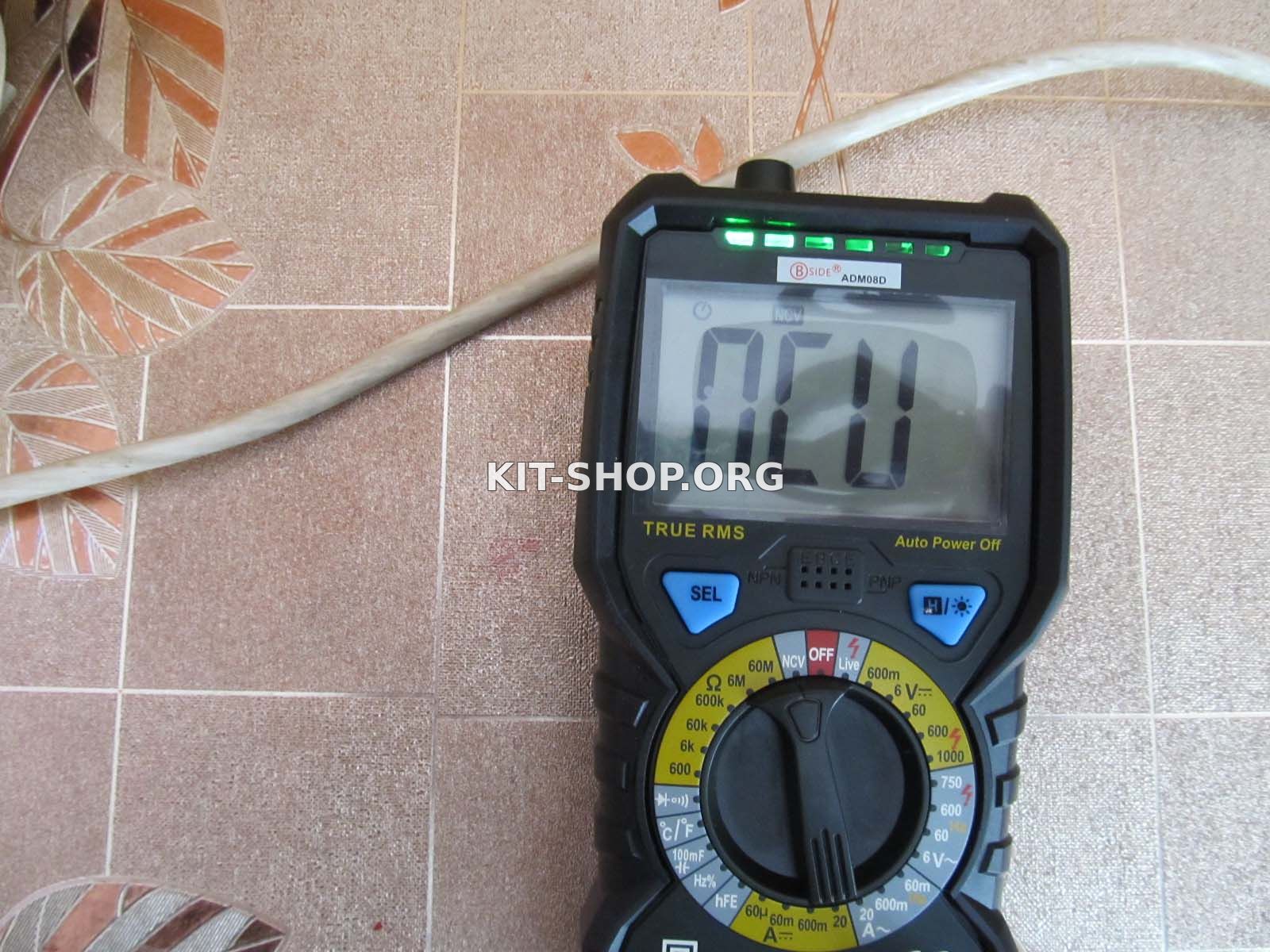

Довольно полезна функция определения присутствия электромагнитного поля NCV. Она поможет найти провода под напряжением или скрытую проводку, но тут все зависит от материала, глубины залегания, расстояния и толщины изоляции.

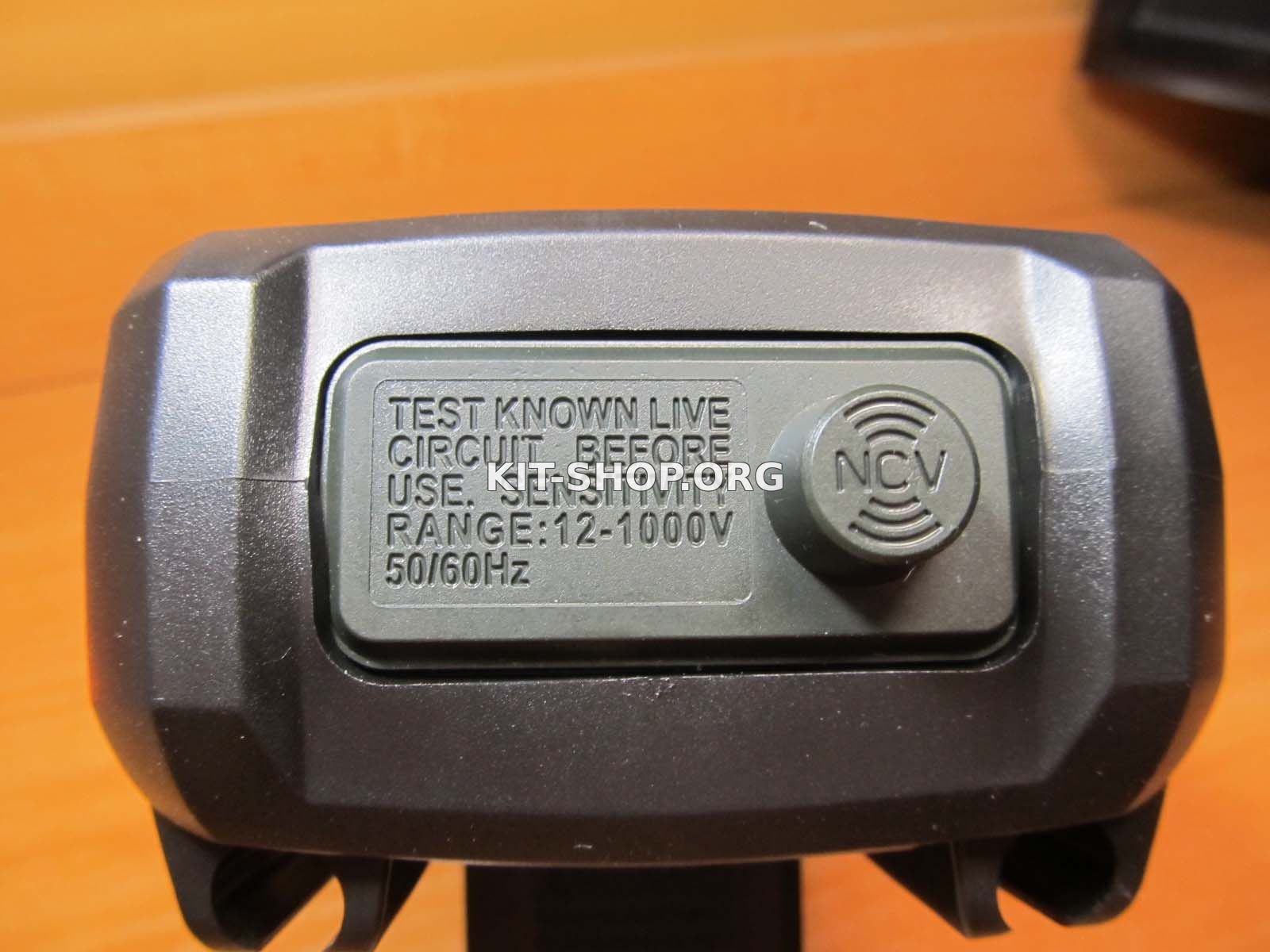

Для поиска прибор снабжен «антенной» сверху





Напоследок фиксация результатов измерений, подсветка/фонарик, True RMS и автоотключение.

Фиксация показаний – однократное нажатие кнопки НOLD.

Подсветка дисплея и одновременно фонарика активируется нажатием и удержанием в течении 5 секунд кнопки НOLD. И то и другое гаснет через 15 секунд. Светит не особо ярко, но в определенных случаях и этого может быть достаточно.

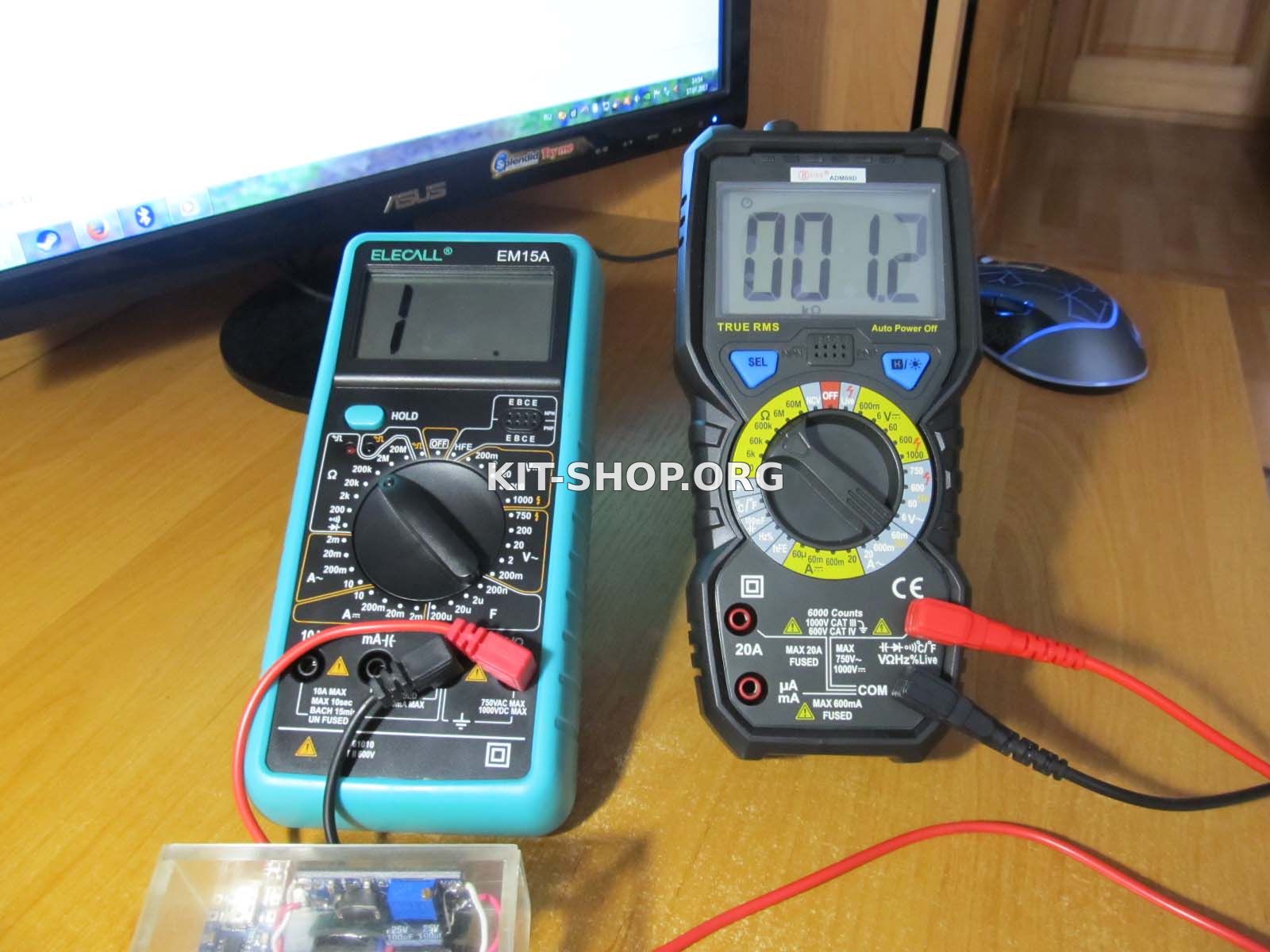

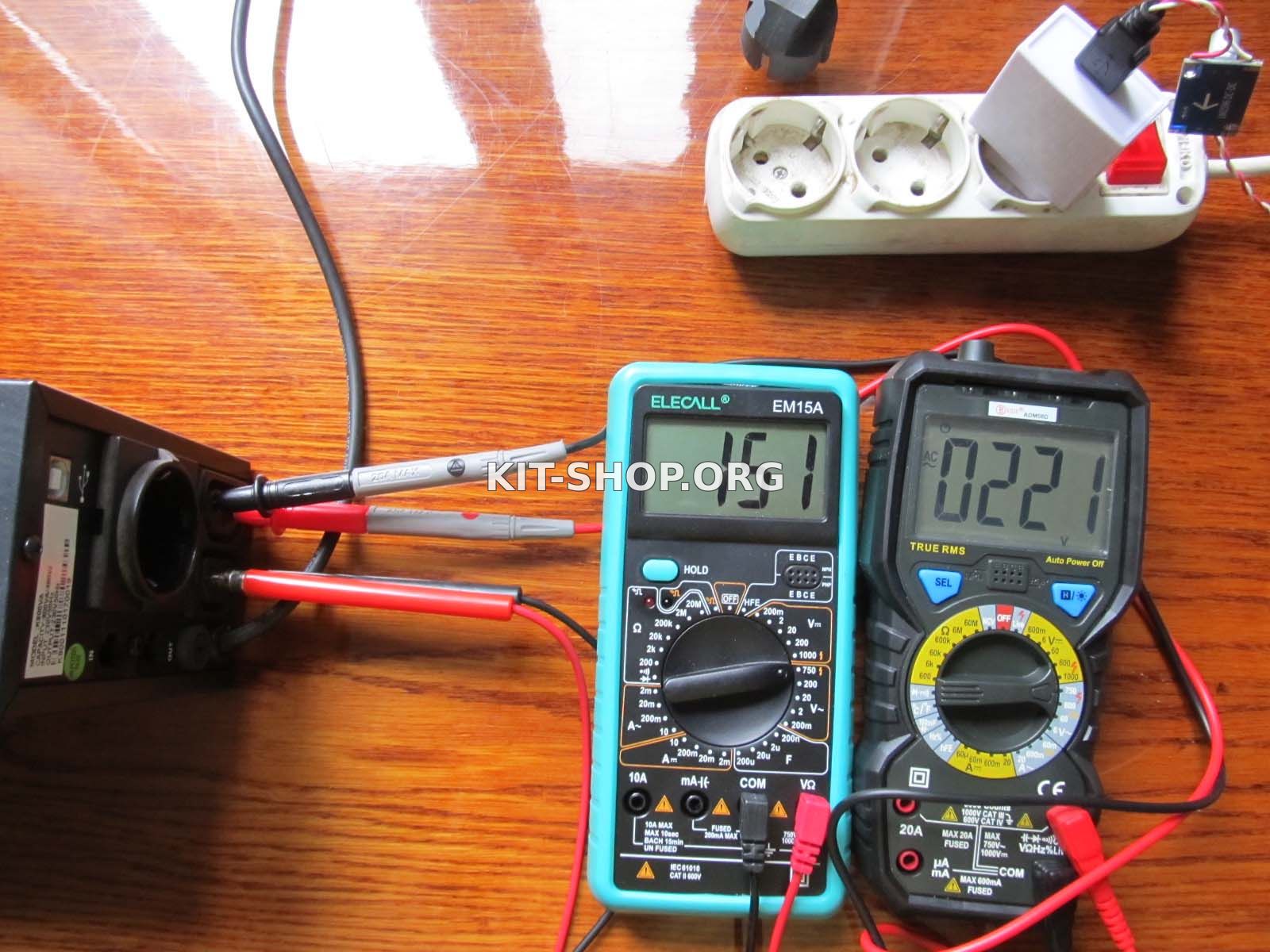

Функция True RMS позволяет измерять среднеквадратическое значение переменного напряжения и тока, когда их форма отличается от синусоидальной. Например, на симисторах или на выходе блоков бесперебойного питания.



В первом случае, когда блок подключен к сети, на выходе обычная синусоида. Во втором случае, когда блок от сети отключен, на выходе форма сигнала «приближенная» к синусоиде – модифицированная и первый прибор уже не справляется.

Автоотключение мультиметра происходит через 15 минут после включения, предупреждая за пару минут до этого звуковым сигналом.

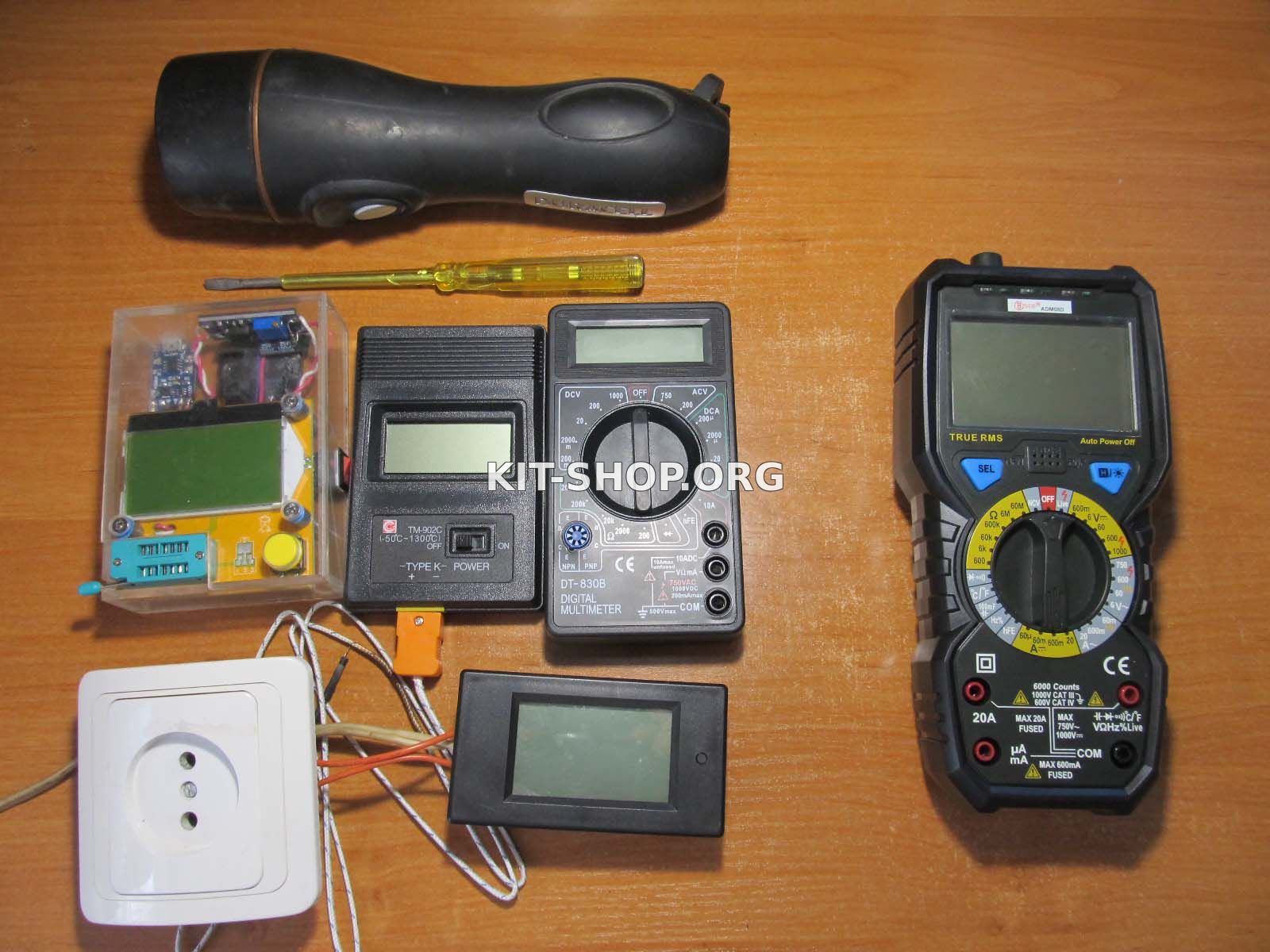

Таким образом, прибор может частично или полностью заменить кучу других, что зачастую удобно.

В достоинствах прибора Вы смогли убедиться. Я же в результате длительного и тщательного изучения могу рекомендовать мультиметр BSIDE ADM08D к покупке.
