IC тестер - проверит любой компоненет

Товар  можно купить тут

Всем привет, ранее я уже делал обзоры на мультифункциональные тестеры компонентов, но прибор , о котором мы сегодня поговорим является вершиной айсберга - прибор , который может проверять не только транзисторы, диоды и прочую мелочевку, но и микросхемы.









Функционал просто поражает, он безошибочно может протестировать операционные усилители, микросхемы стандартной логики, драйвера для шаговых двигателей оптопары, и многое другое, а называют такое чудо техники IC тестером.

В этот прибор обязательно влюбиться каждый радиолюбитель , забудьте о сомнительных микросхемах, забудьте о о пробниках , которые нужно собрать для их проверки, просто втыкайте микросхему в тестер и через секунду тестер вынесет вердикт.









Начнем с внешнего вида.

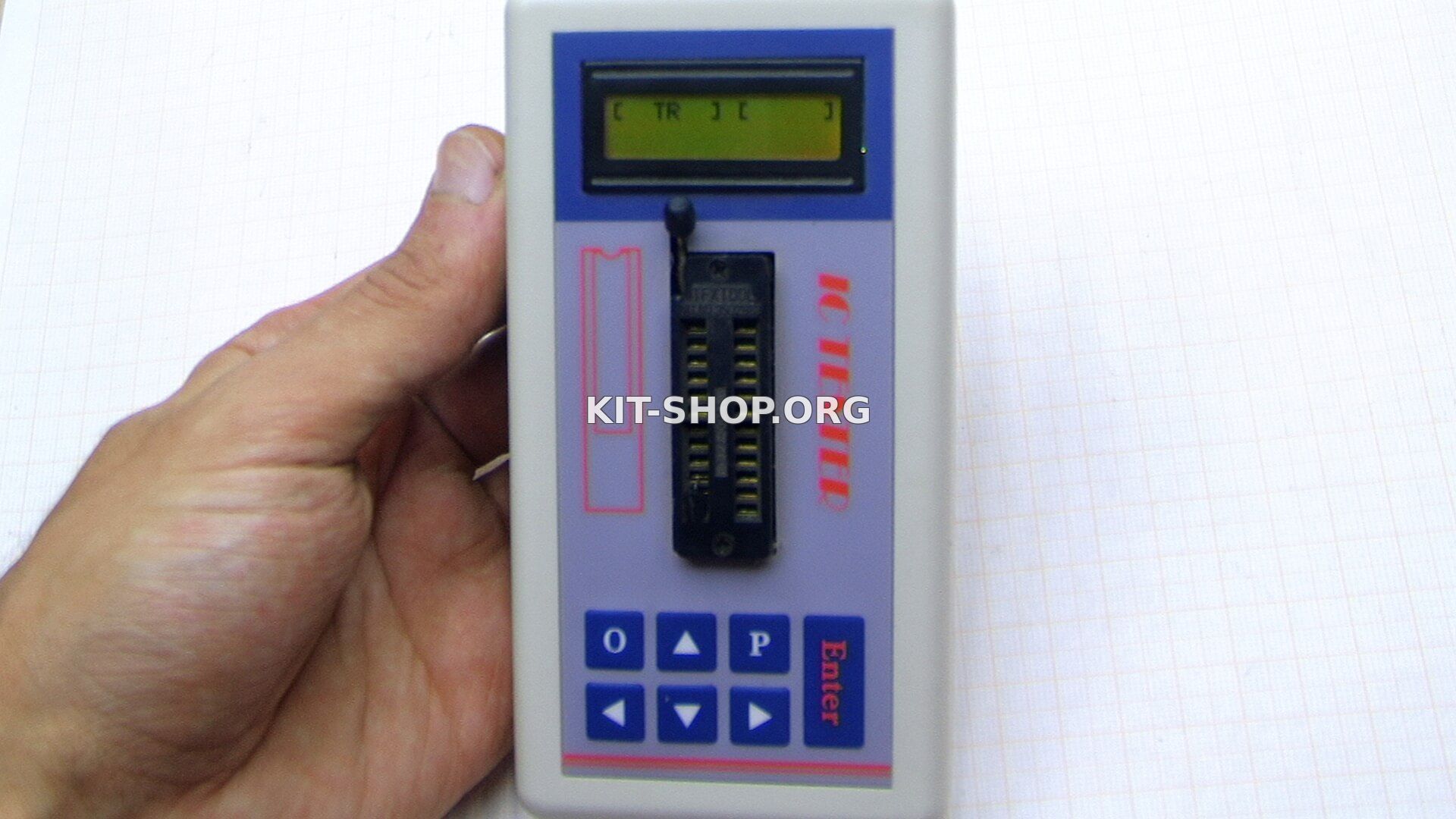

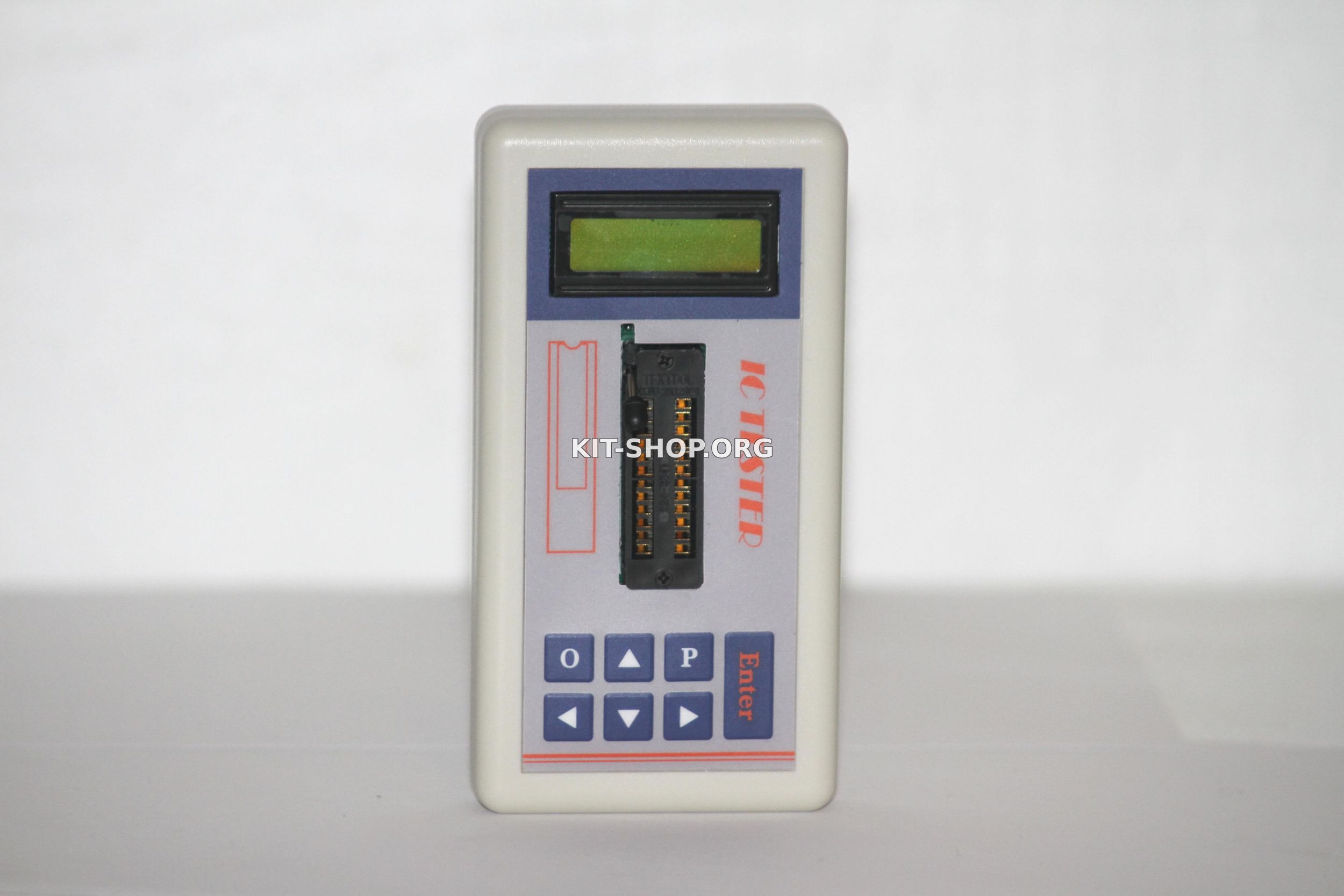

Это компактый бокс карманных размеров, имеет небольшой LCD дисплей 16 на 2, снабжен подсветкой. Он меньшее привычных дисплеев такого типа, размеры 36 на 10 , вес прибора без источника питания составляет 120 грамм.

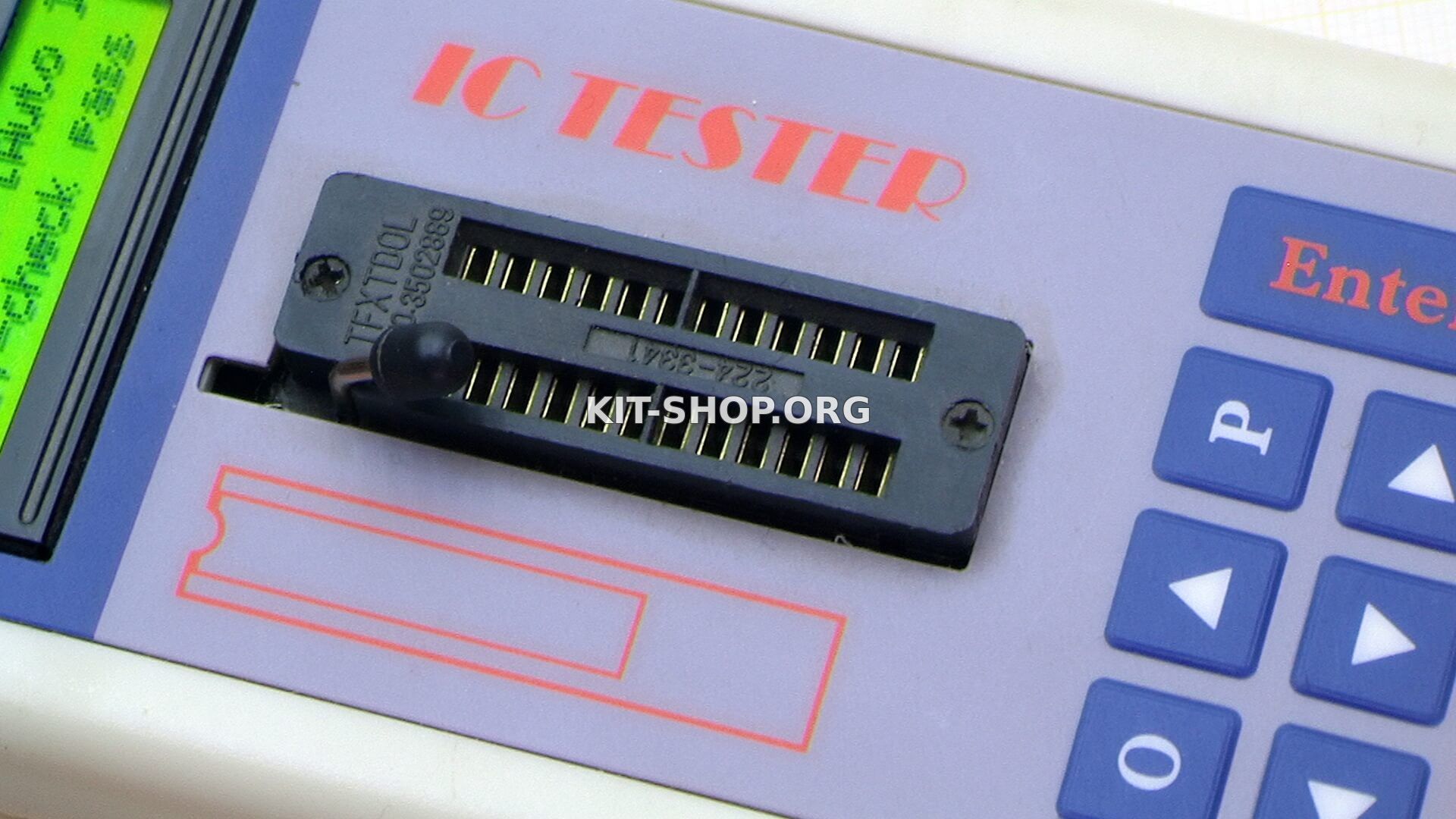

На передней панели помимо дисплея расположен большой 24-х пиновый разьем в который вставляется испытуемый компонент, а в самом низу 7 кнопок управления.

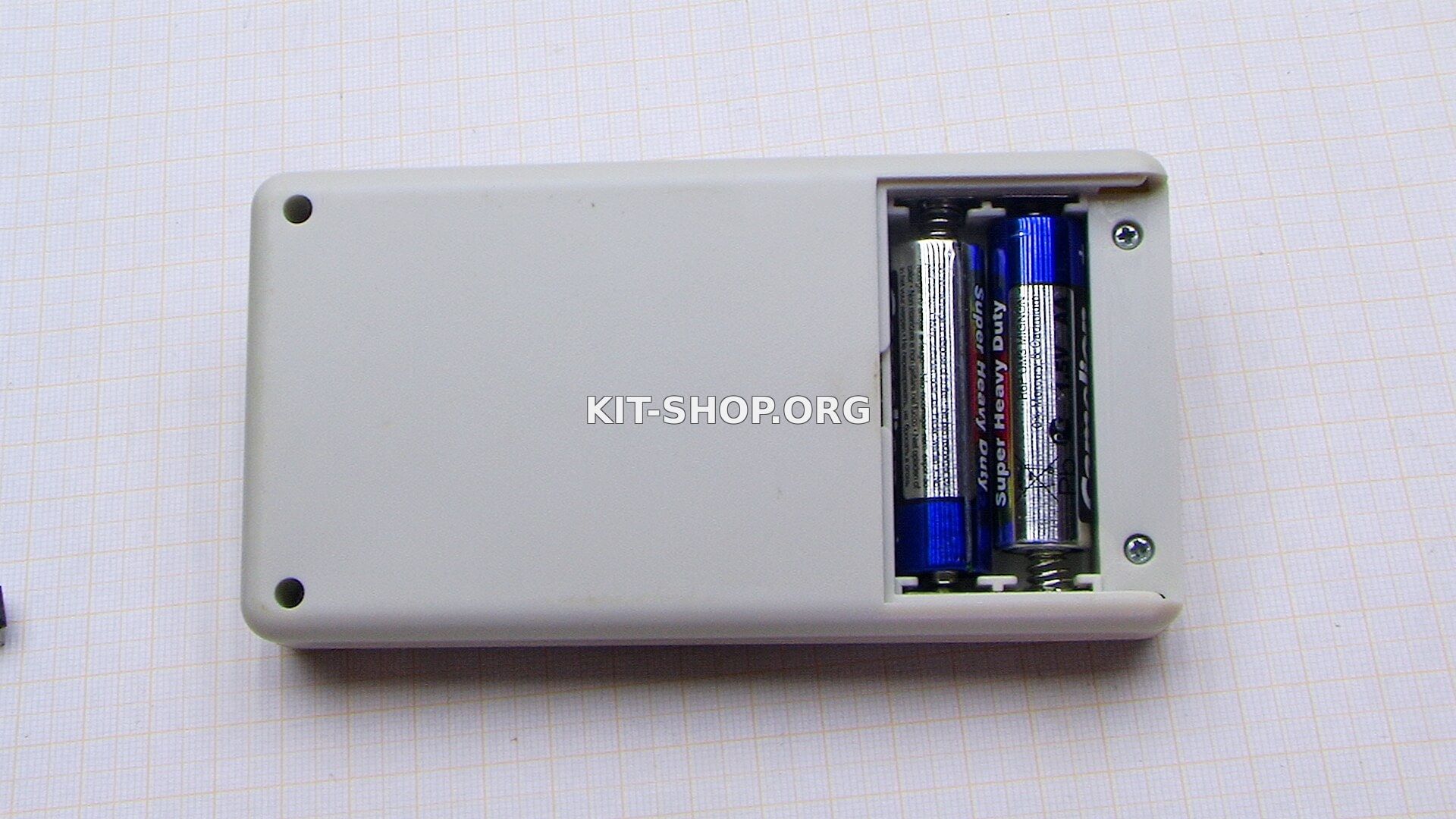

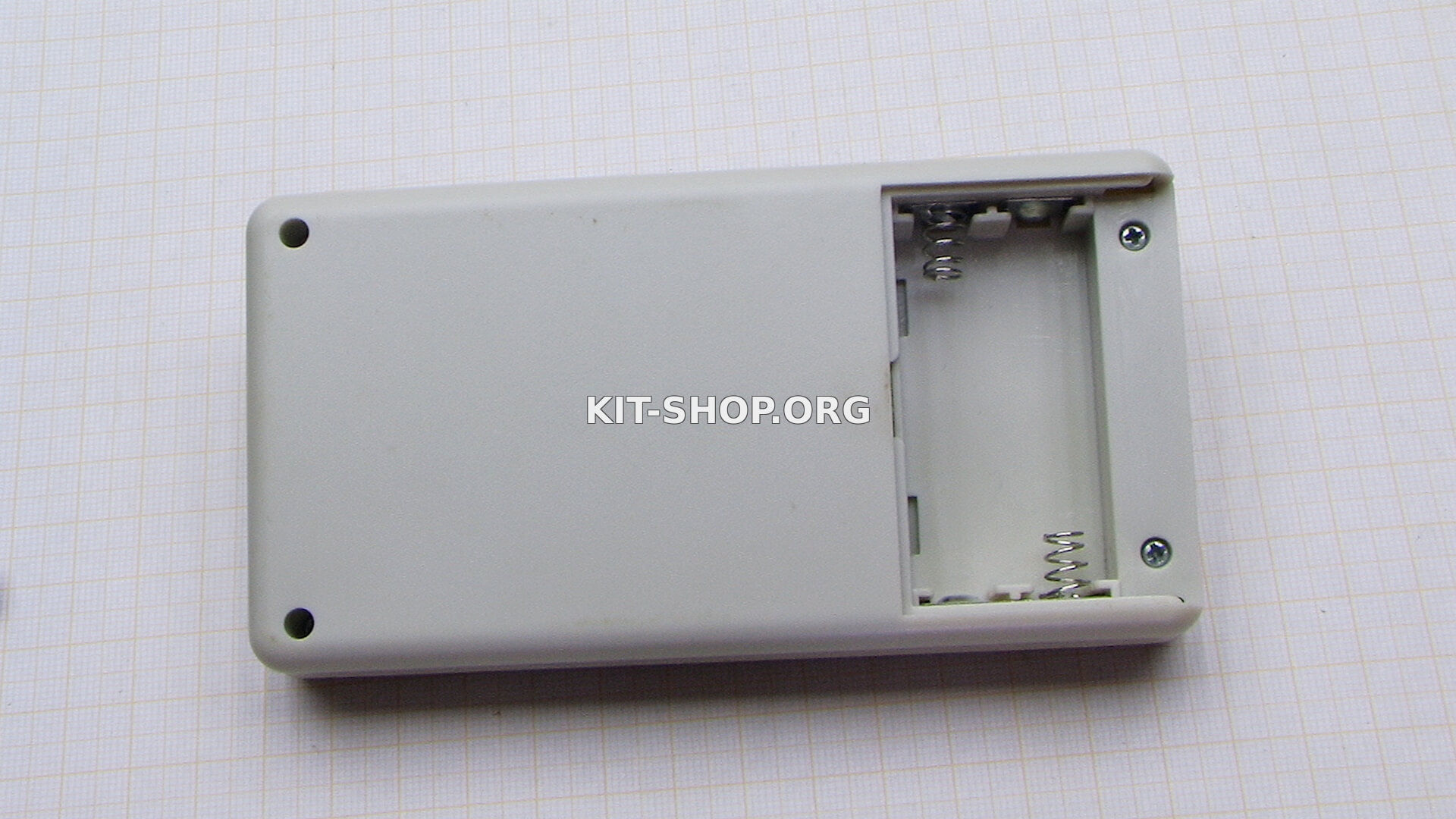

Питанием служат две паяльчиковые батарейки формата АА по полтора вольта.
Эргономика хорошая, очень удобный, компактный и прост в управлении.

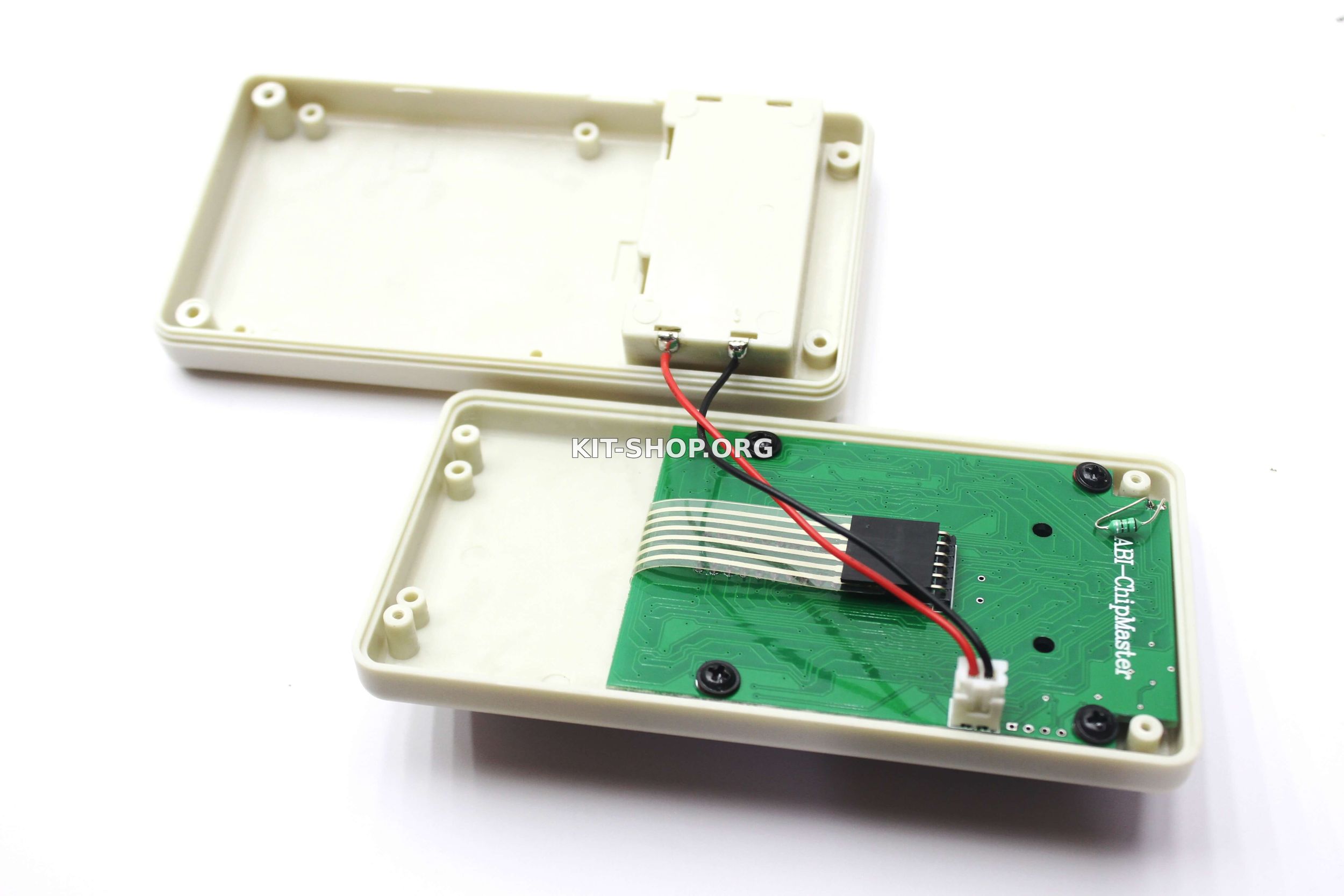

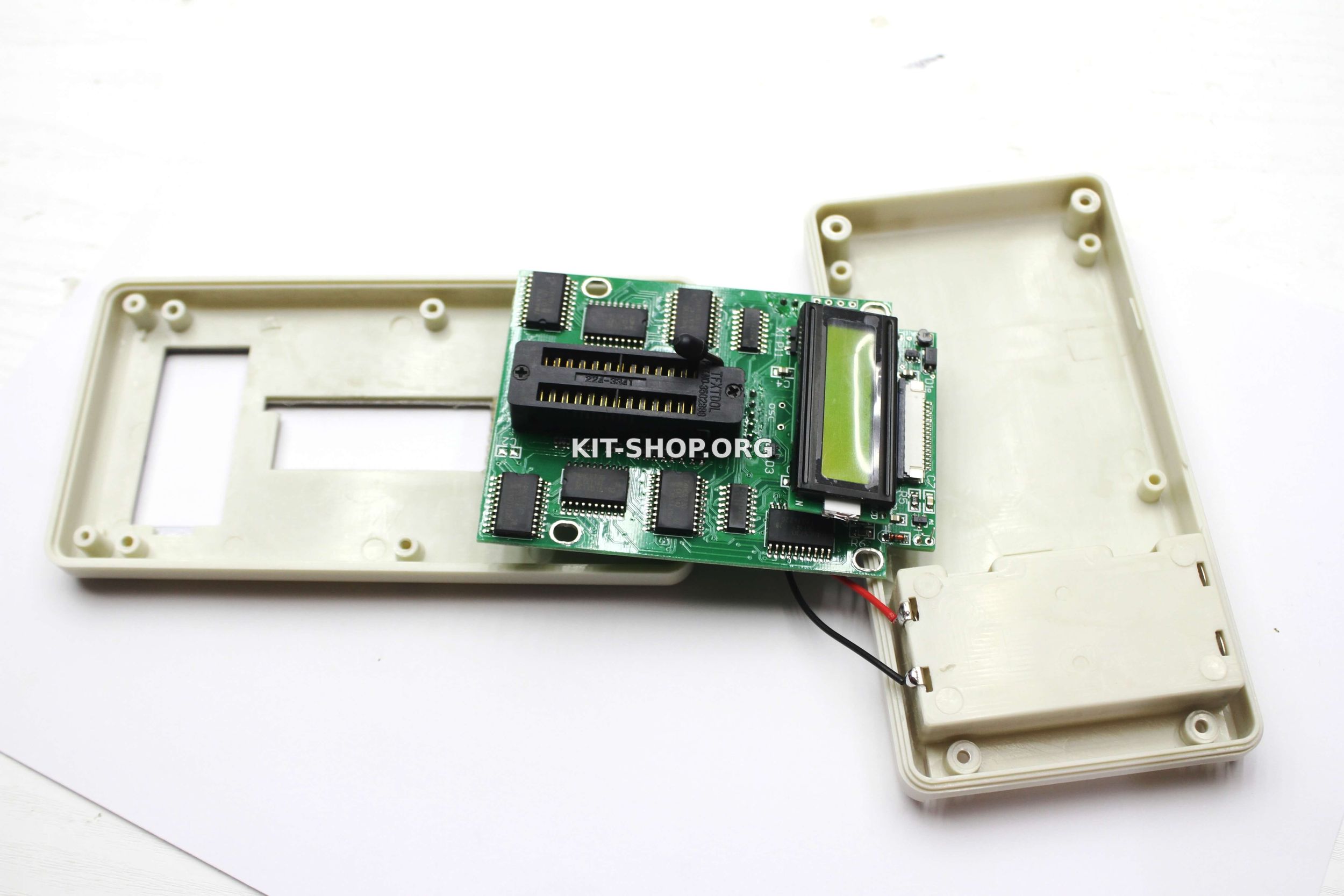

Перед тем , как испытать прибор и понять на что он способен , давайте изучим начинку.

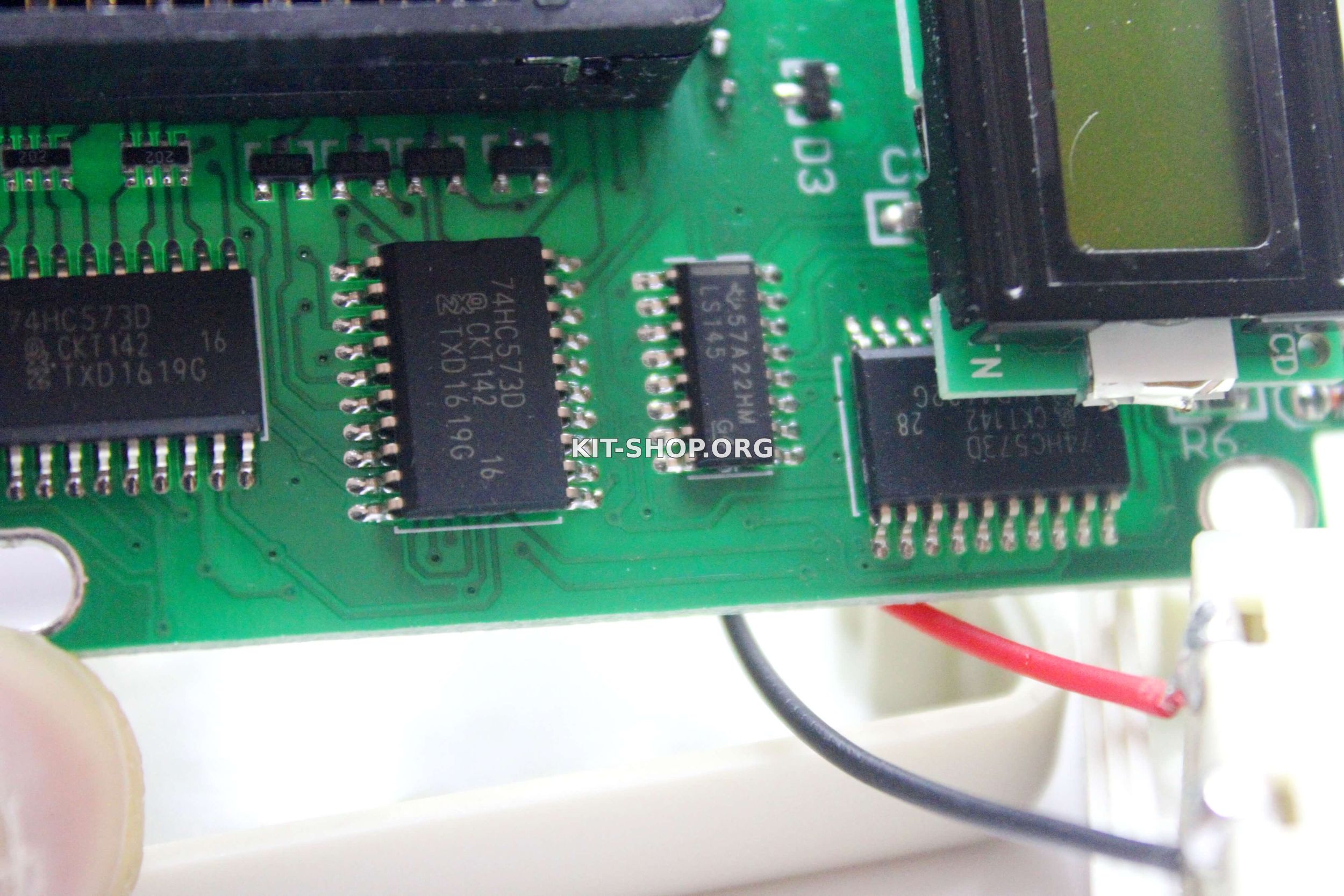

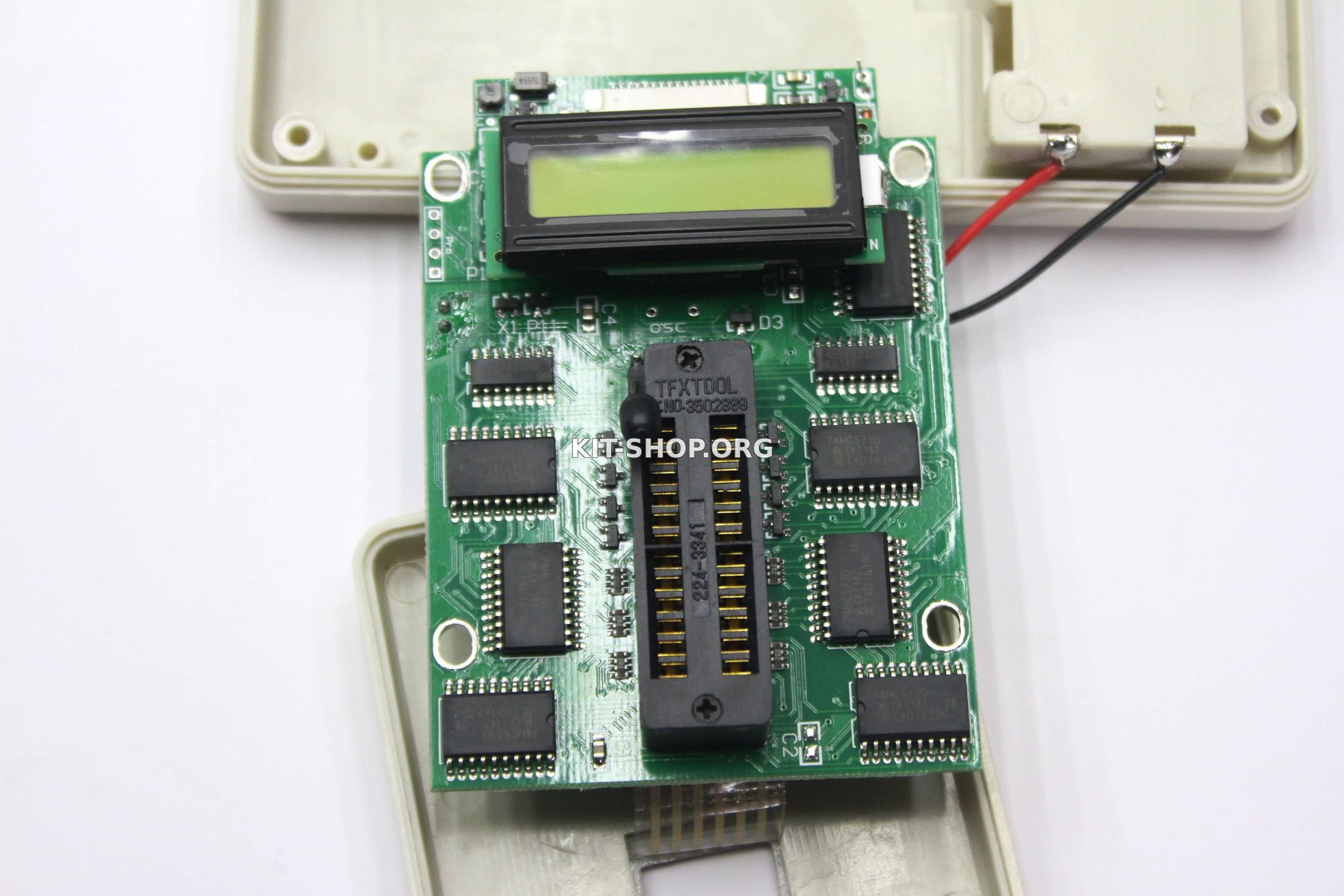

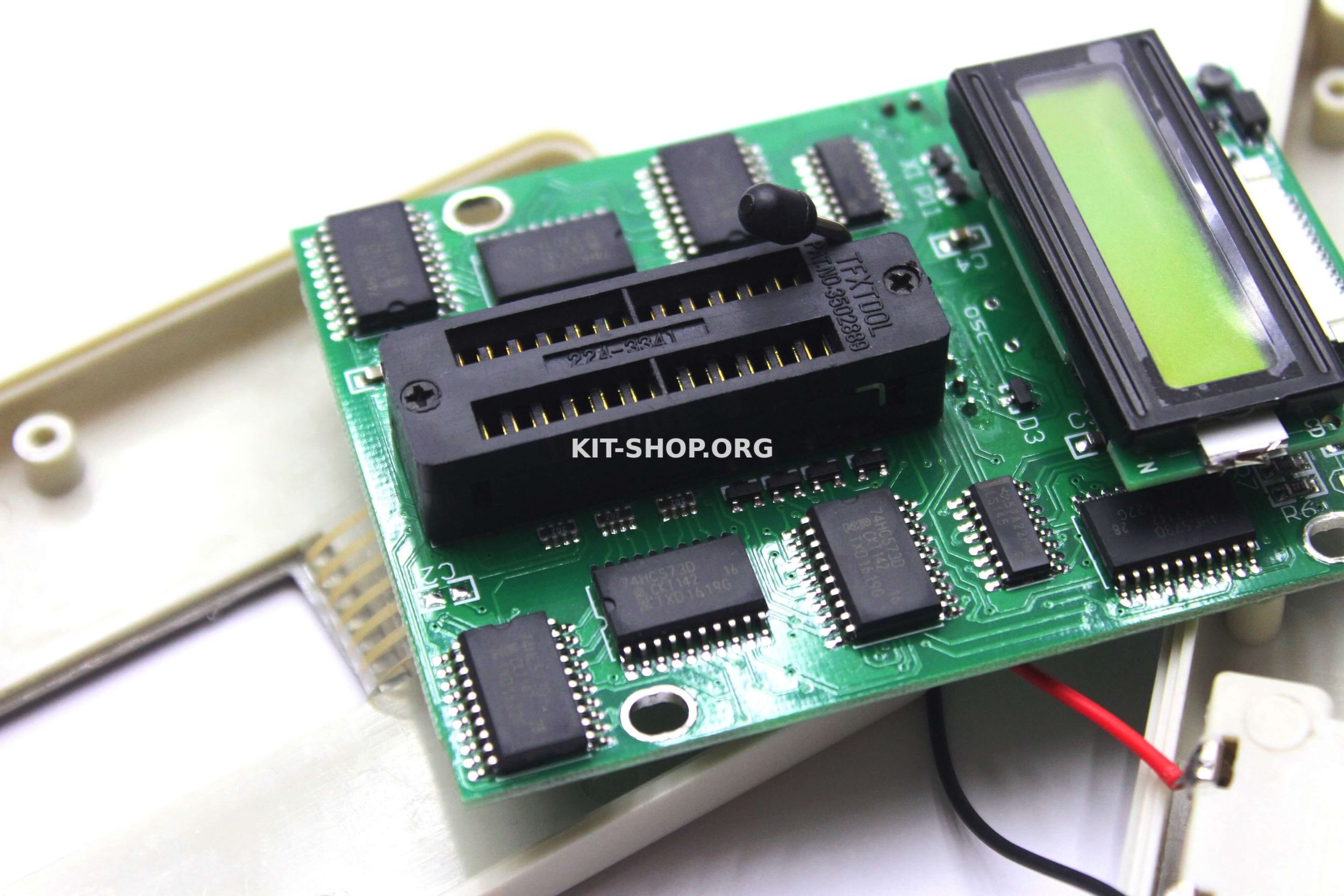

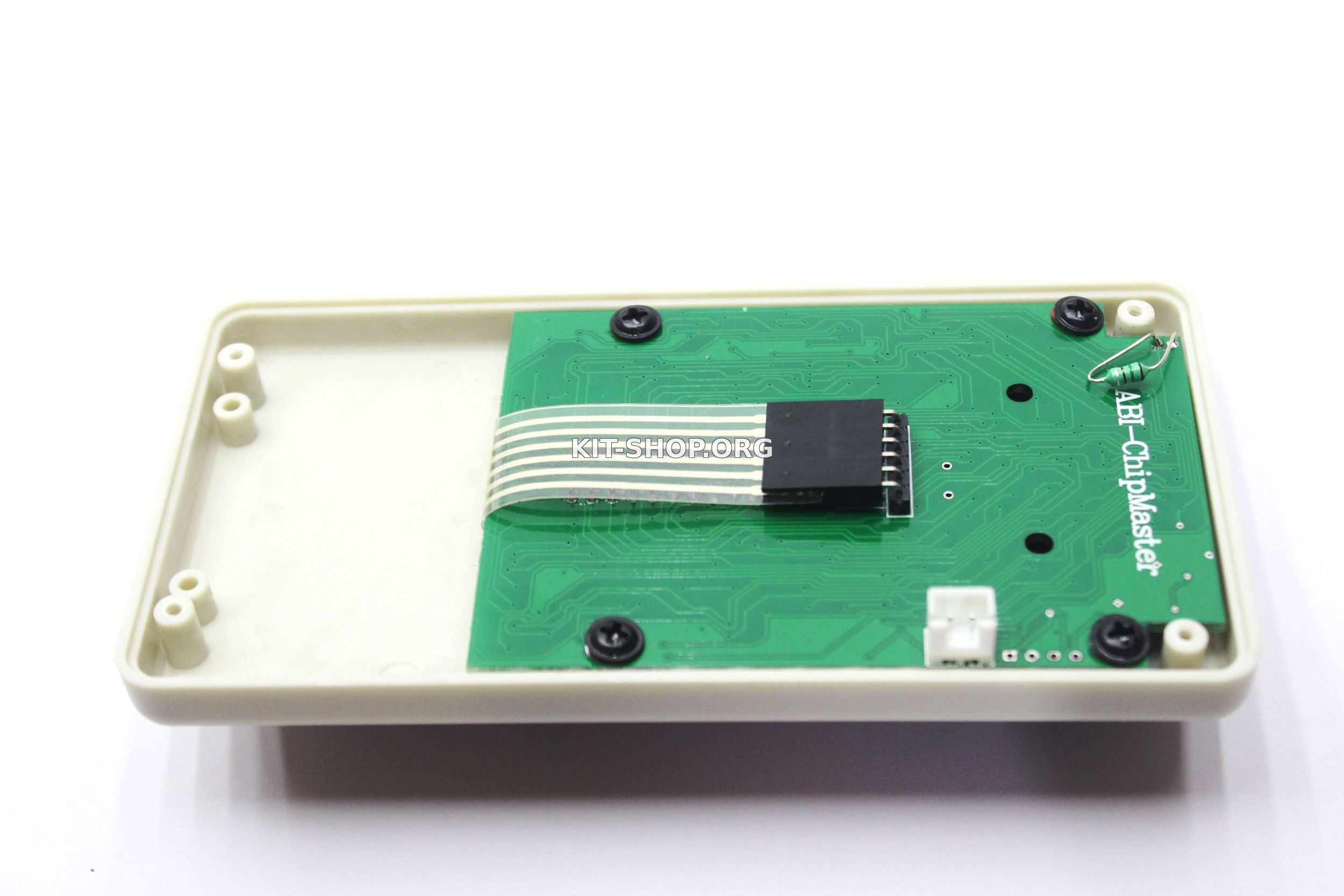

Красивая печатная плата с многочисленными микросхемами, большая часть этих микросхем являются 8-и разрядными регистрами.

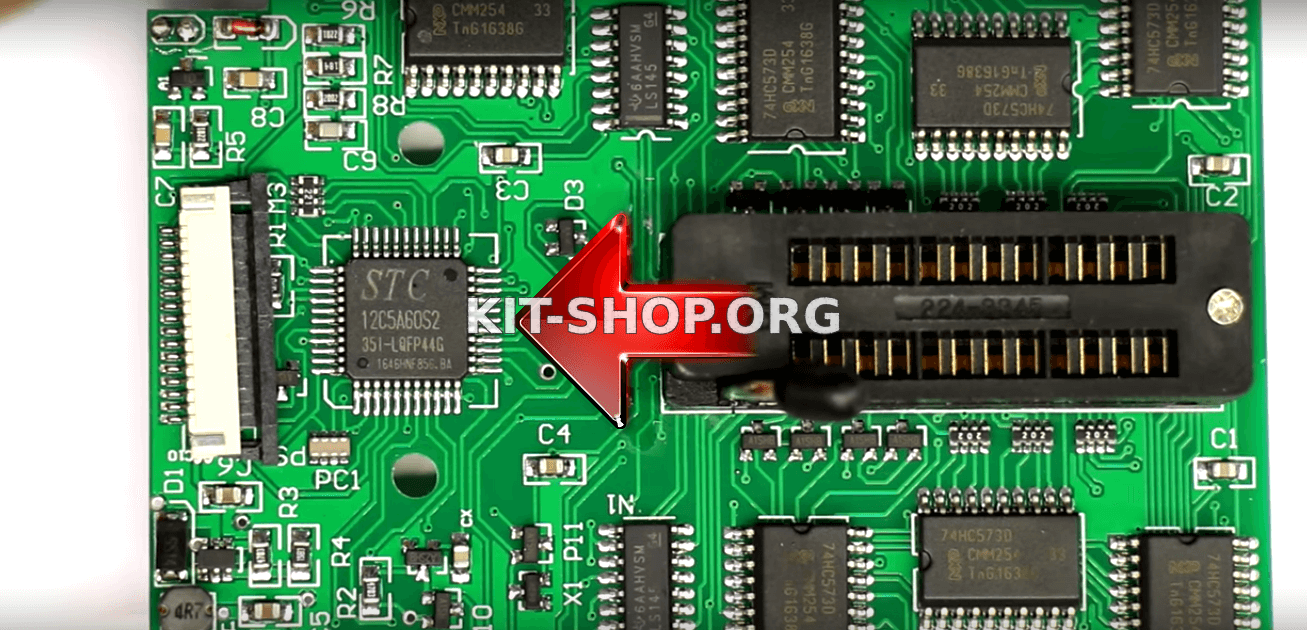

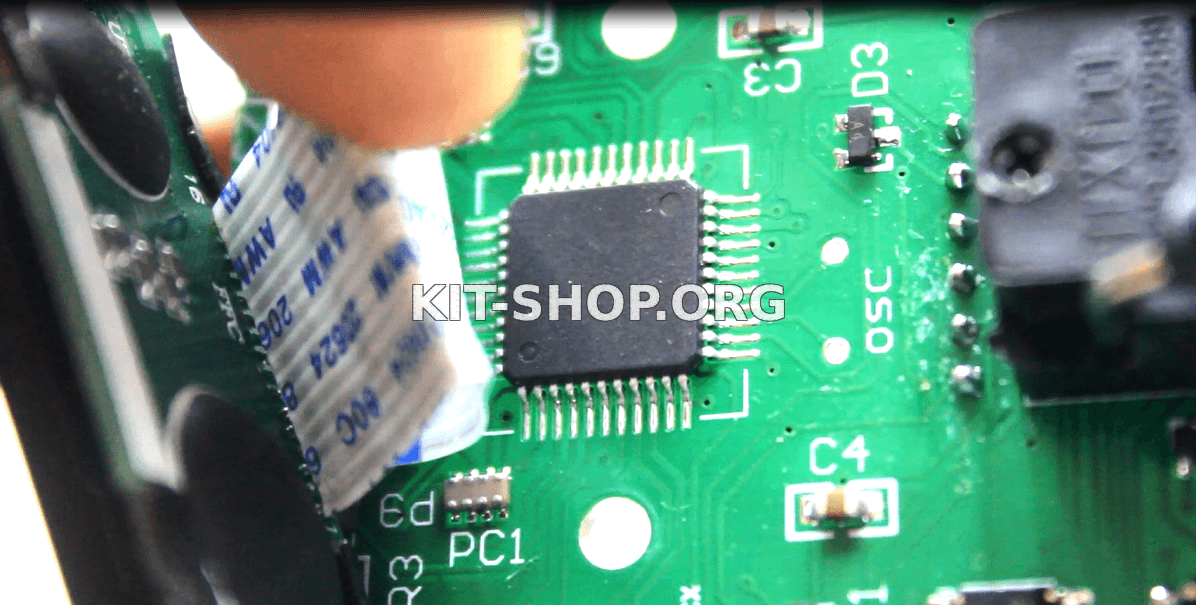

Сердцем всей схемы является программируемый микроконтроллер с затертой маркировкой, но поиск в на англоязычных ресурсах дал понять, что тут стоит микроконтроллер STC 12C5A60S2

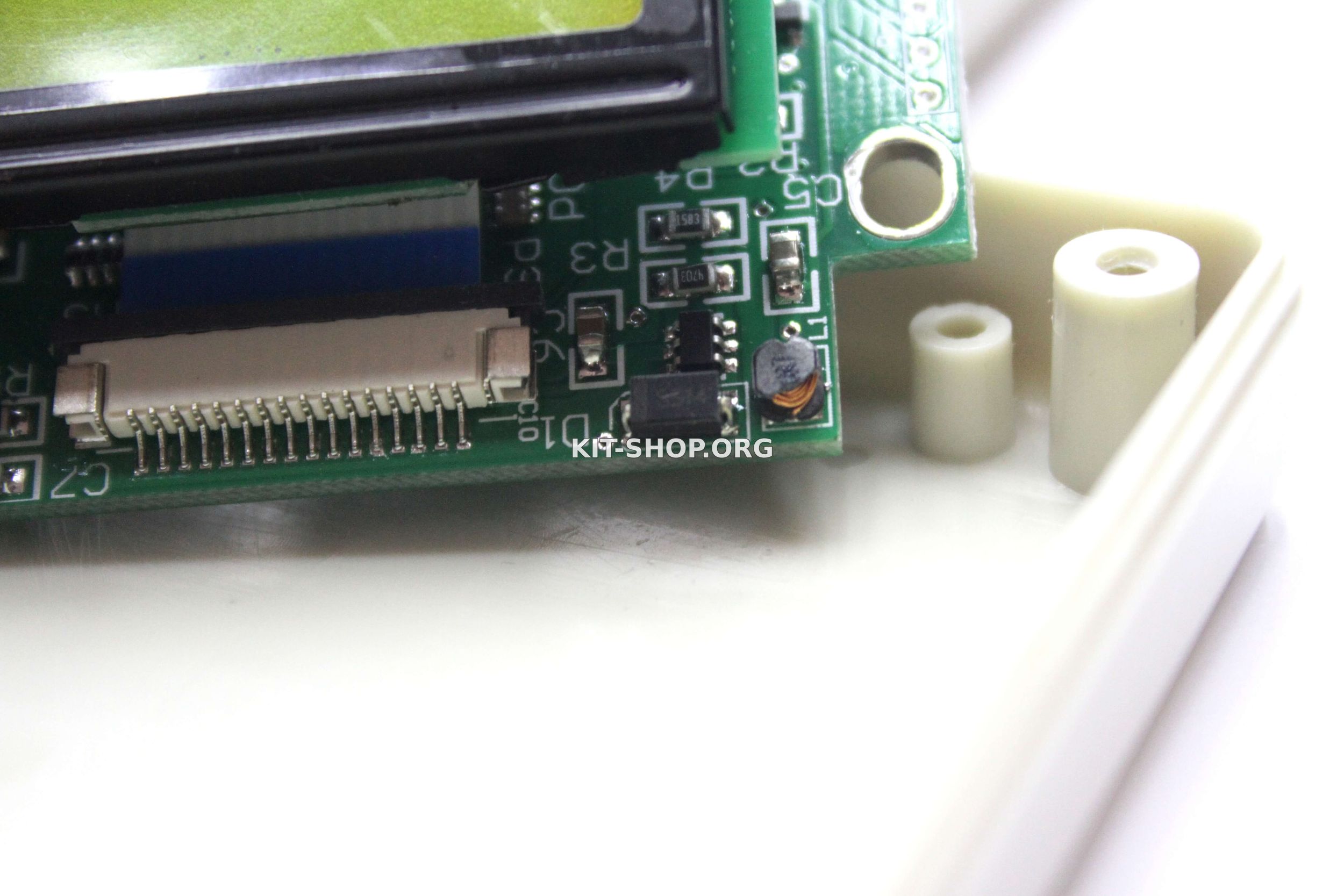

На плате также можно увидеть повышающий преобразователь, он вероятно нужен для теста некоторых микросхем а также для проверки стабилитронов, ведь наш прибор может тестировать стабилитроны до 50 вольт.



О функционале.
Поверьте , он тут очень большой. я просто прикреплю лист со списком того, что он может.





Важным моментом является правильность установки испытуемого компонента, иначе прибор его не сможет определить.
В случае проверки микросхем ее первый вывод должен вставляться в левый верхний вывод разема тестера.

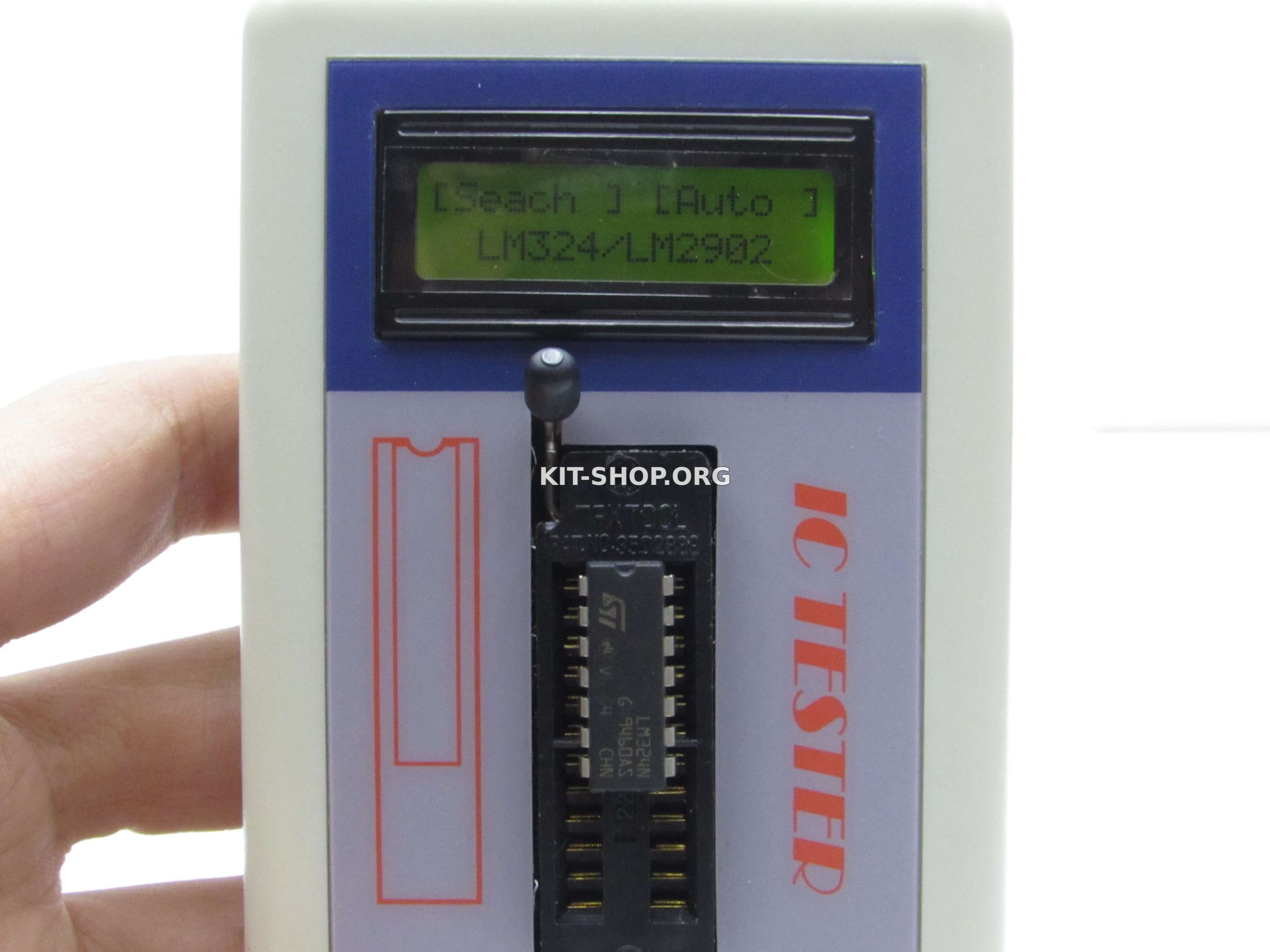

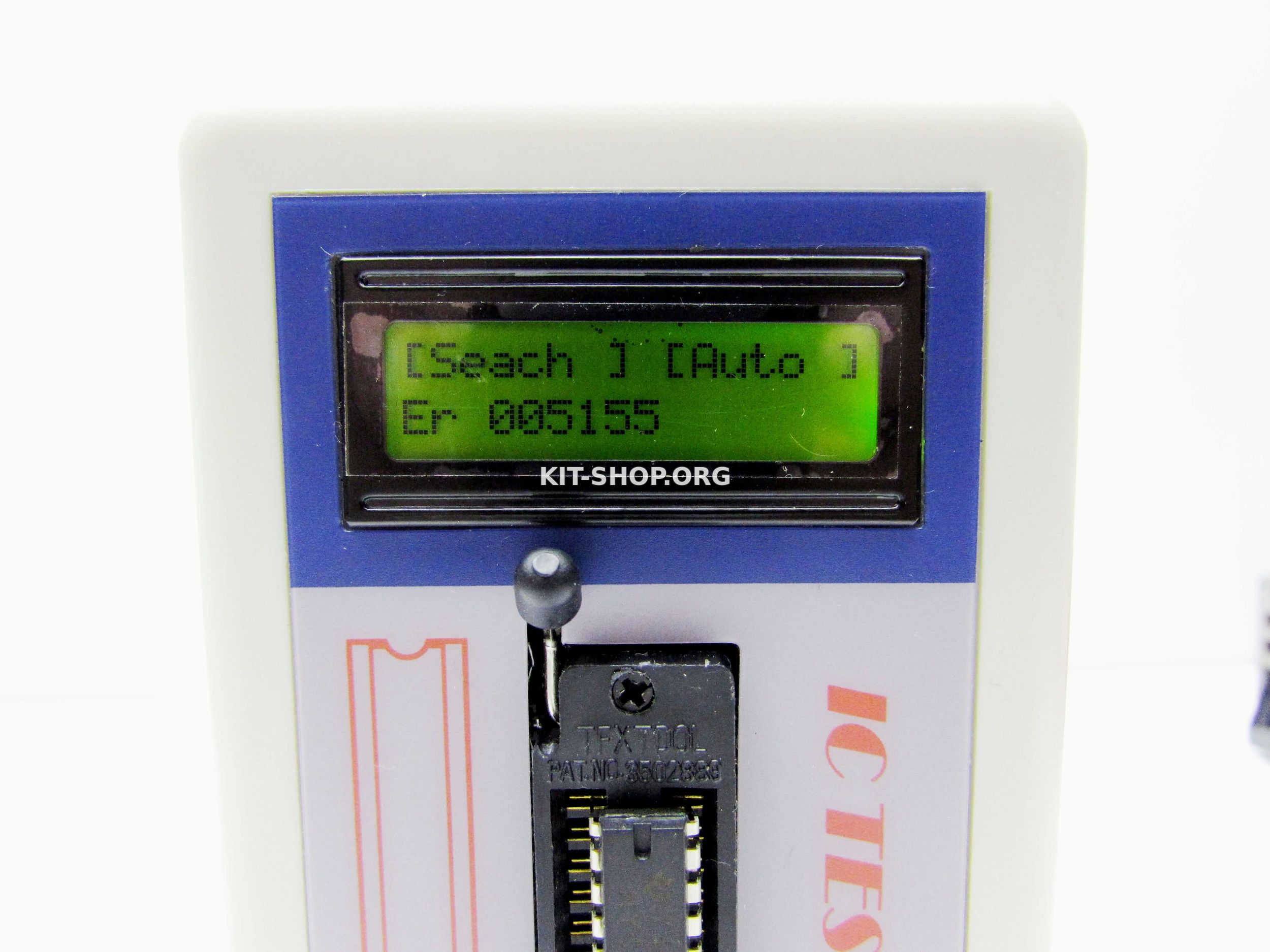

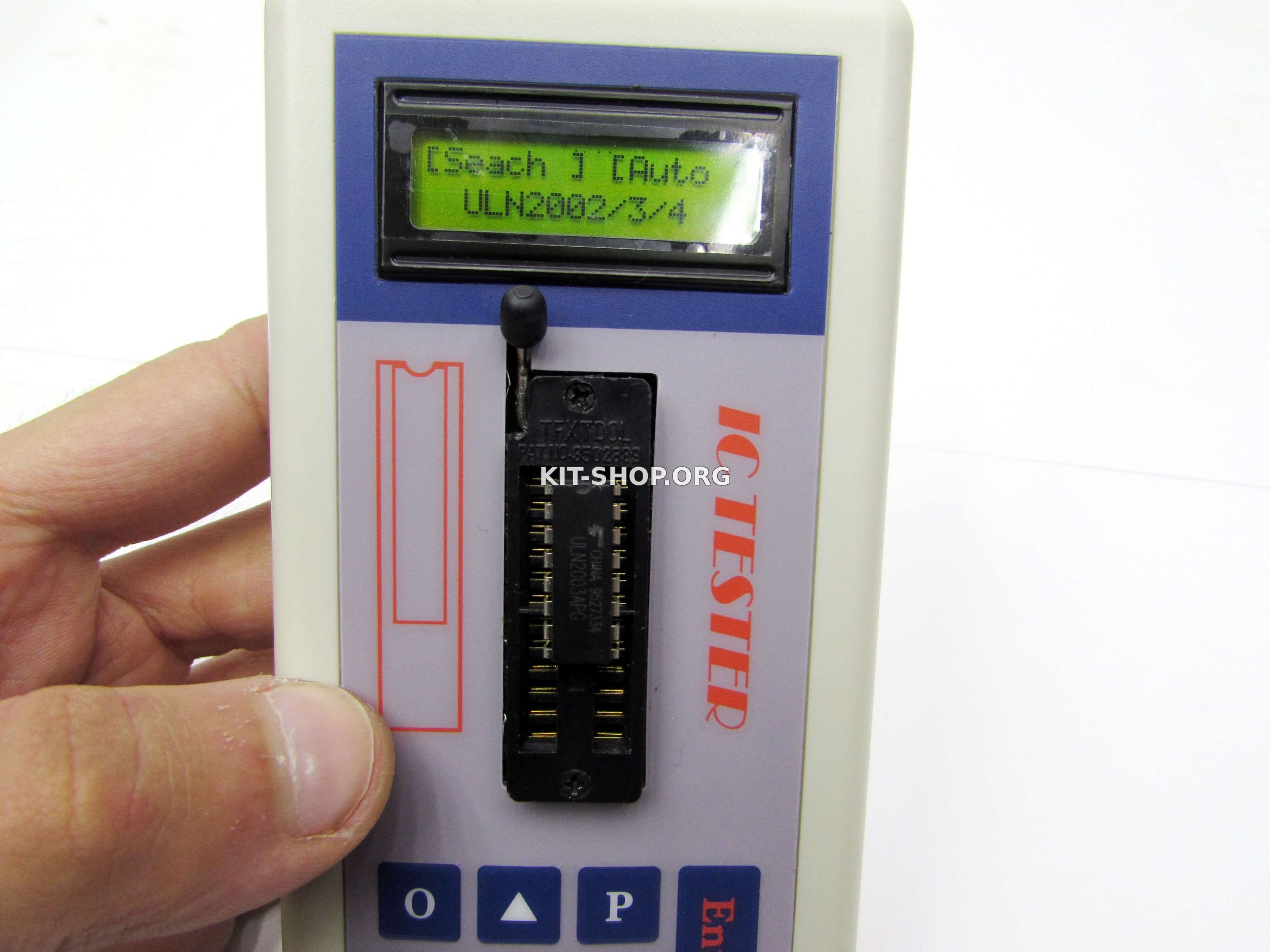

Затем микросхема зажимается после чего нажимаем на кнопку энтер, прибор включится и скорее всего на дисплей выведет ошибку, снова нажимаем на кнопку энтер и вуаля - компонент определен.

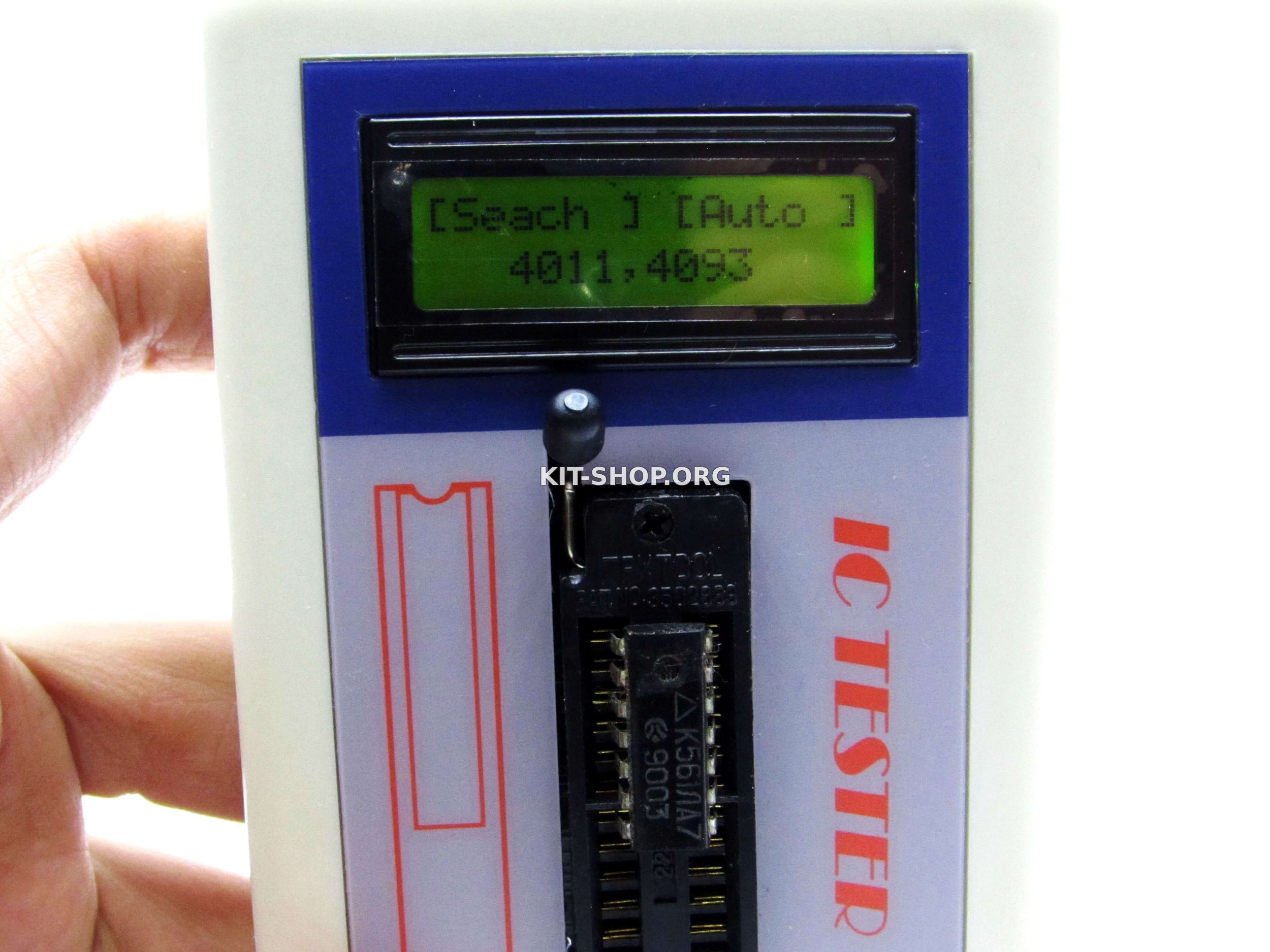

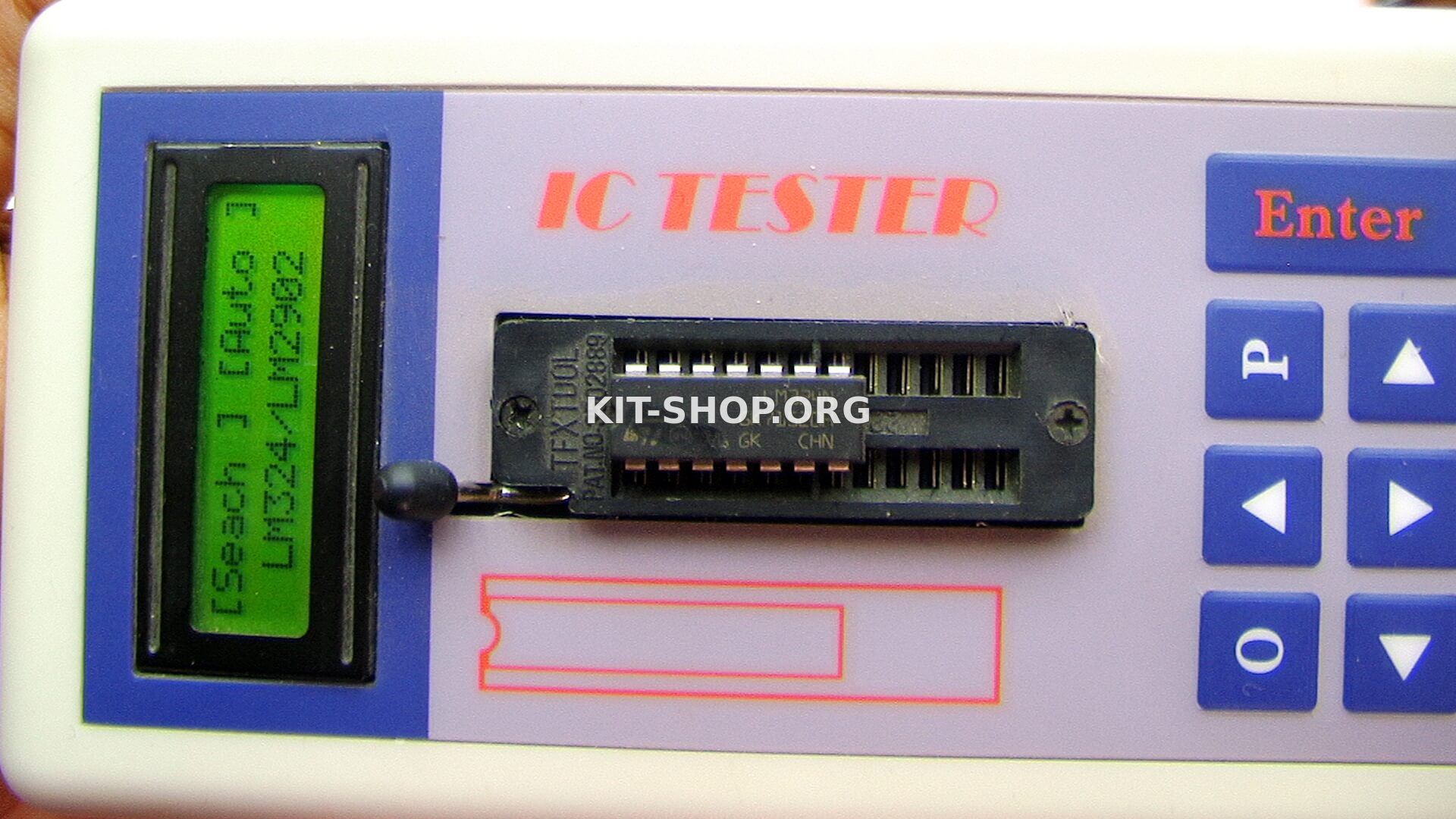

Сверху отображается тип поиска, на нижней строке наименование компонента.
Прибор также снабжен функцией автоотключением по истечению 60 секунд, но можно выключить тестер зразу же после теста нажатием кнопки "O"

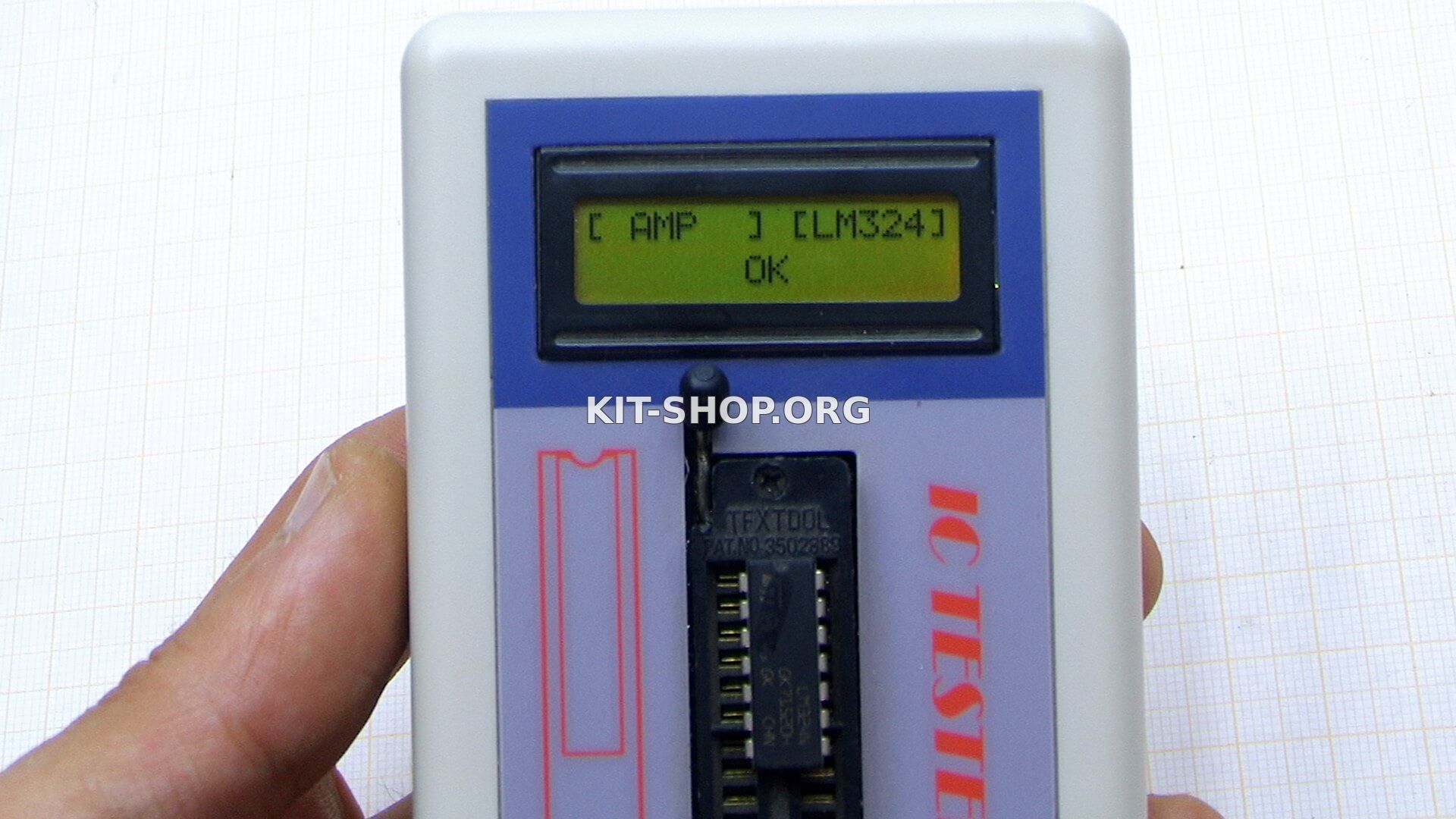

Измерения могут проходить как в автоматическом , так и в ручном режиме. Автоматический режим работает только в лучае проверки микросхем, для иных компонентов, например диоды , транзисторы и так далее, нужно выбрать соответствующий пункт. В случае ручного выбора мы видим слегка иную картинку, появляется надпись ок, что еще раз говорит об исправности компонента.



Кнопка ENTER включает прибор, клавиши вверх-вниз позволят вручную выбрать тип компонента, который нужно проверить. Выбрав нужный пункт просто нажимаем энтер, при этом компонент уже должен быть установлен.


В прошивку тестера заложены тысячи алгоритмов и заложены параметры десятков тысяч всевозможных компонентов, так, что это целый компьютер.
С микросхемами думаю все понятно, с корректным определением компонентов серьезных проблем пока не возникало, а в правдивости показаний можете не сомневаться.

Переходим к транзисторам, данный прибор может определять любые транзисторы любой проводимости.
Для того выводы транзистора устанавливаются в пины 10,11 и 12 далее включаем прибор выбираем пункт проверки транзисторов и нажимаем на кнопочку энтер и компонент моментально определяется.







В отличии от обычного транзистор тестера , который выводит чуть ли не все параметры транзистора, этот прибор показывает только структуру транзистора и цоколевку, в некоторых случая этого вполне хватит.

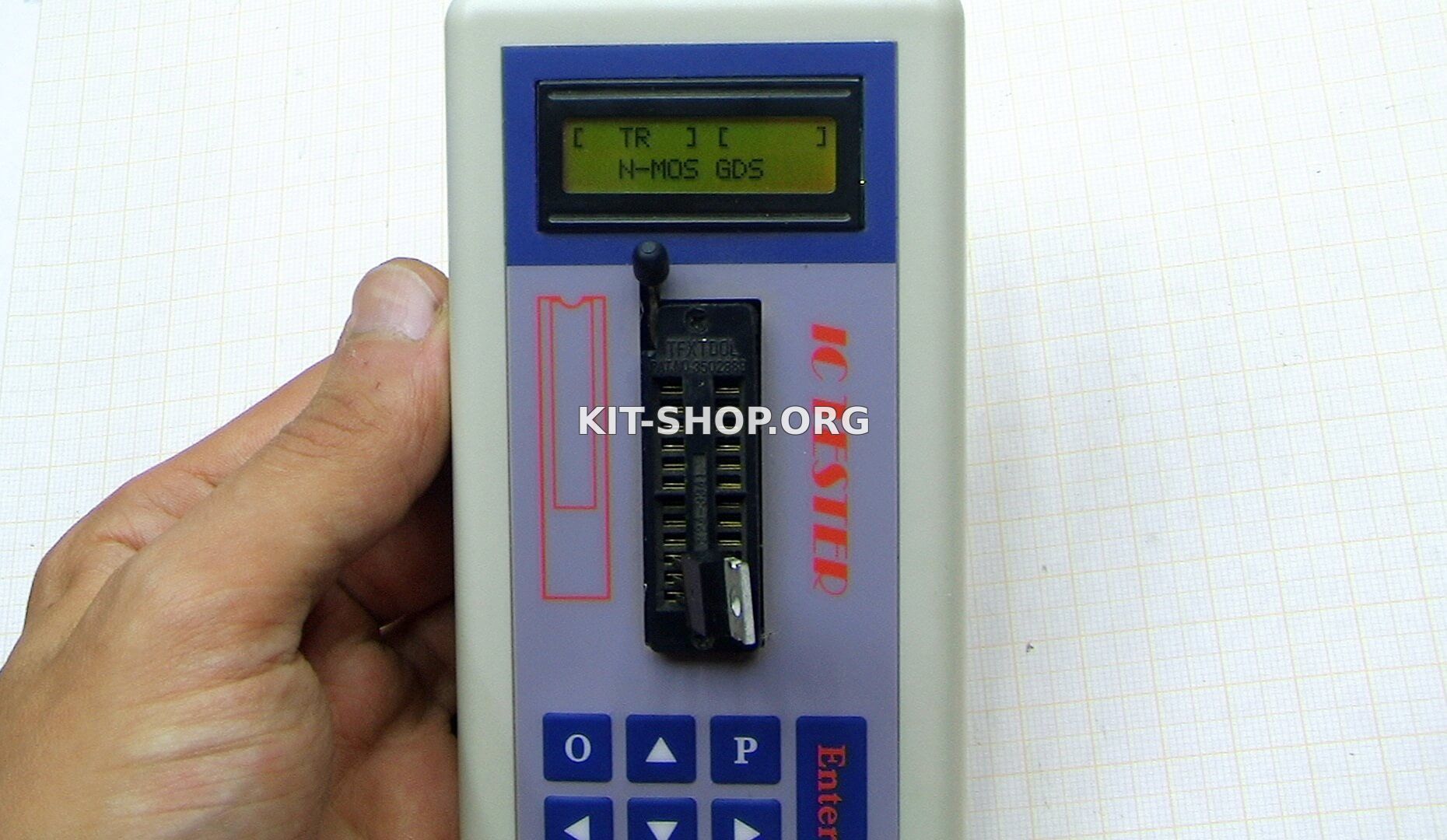

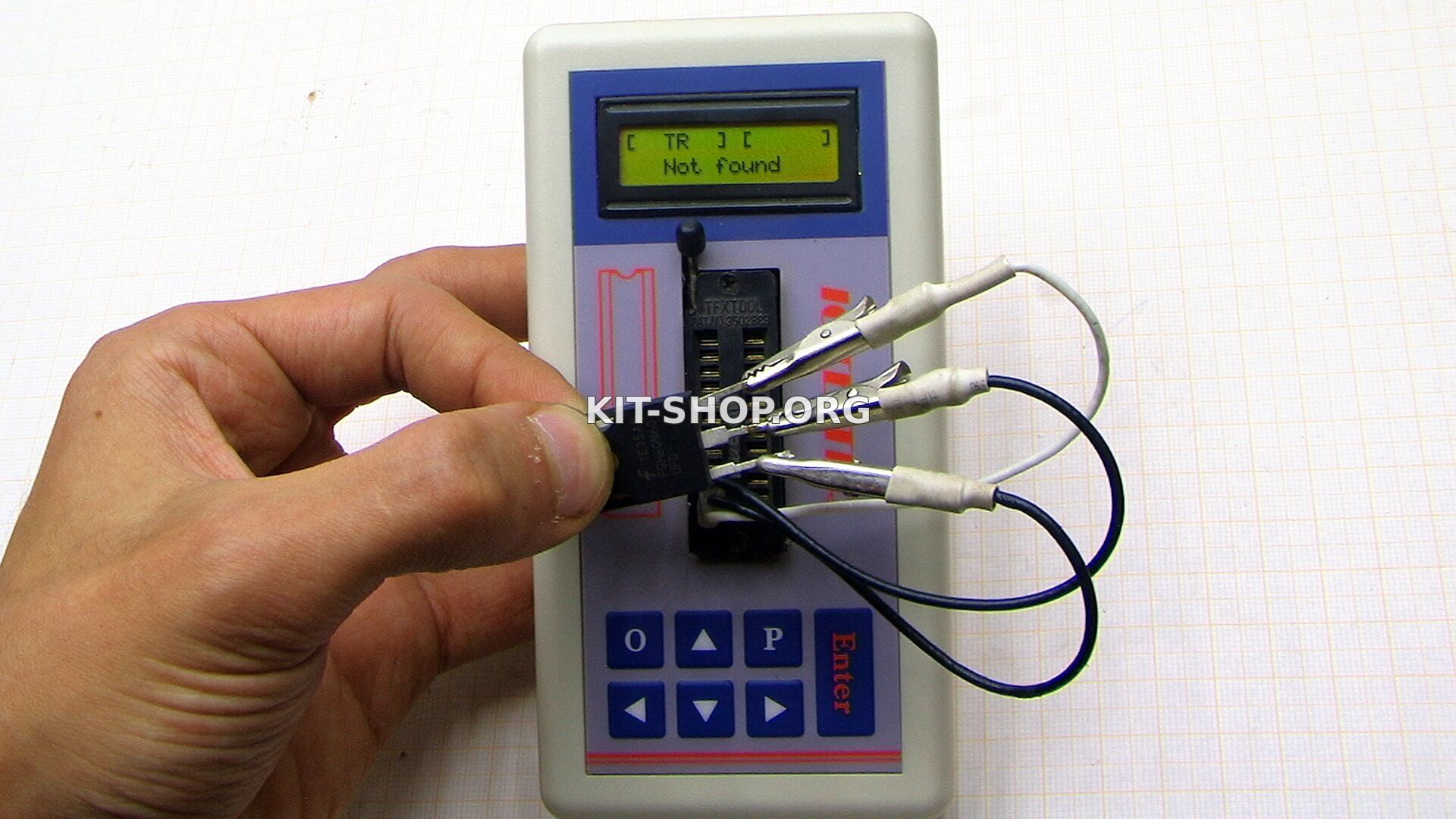

Полевой транзистор

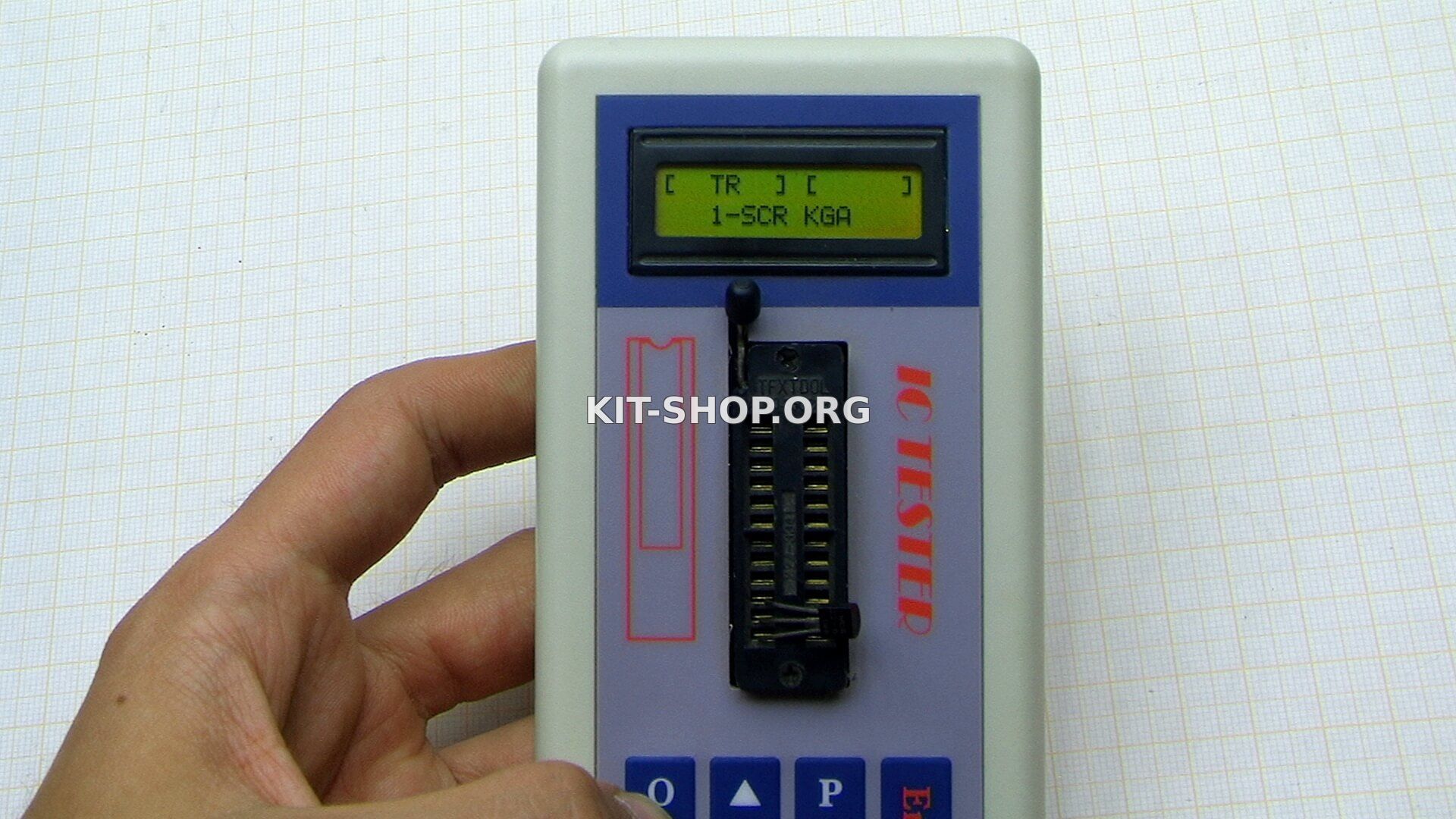

Тиристор

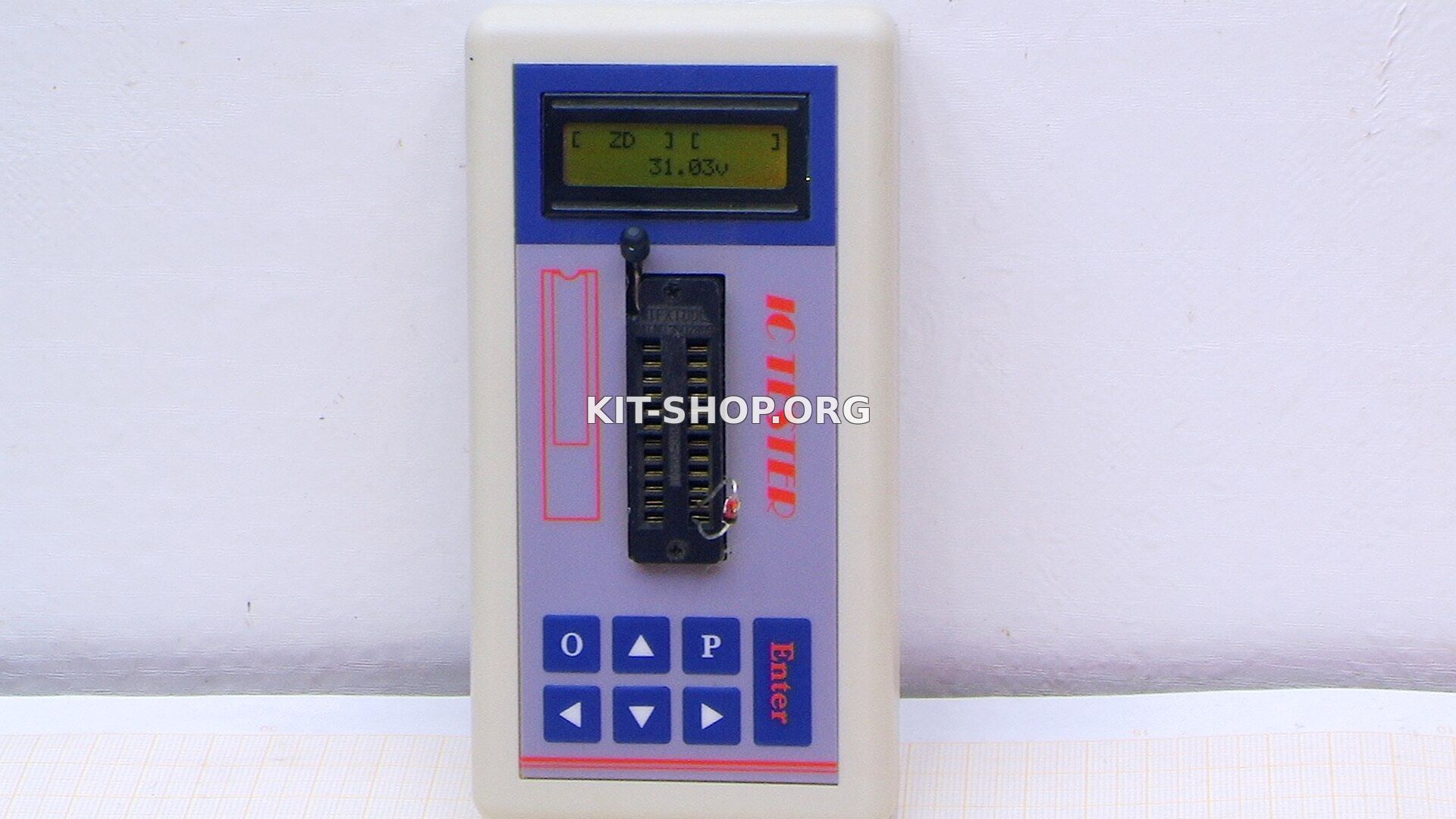

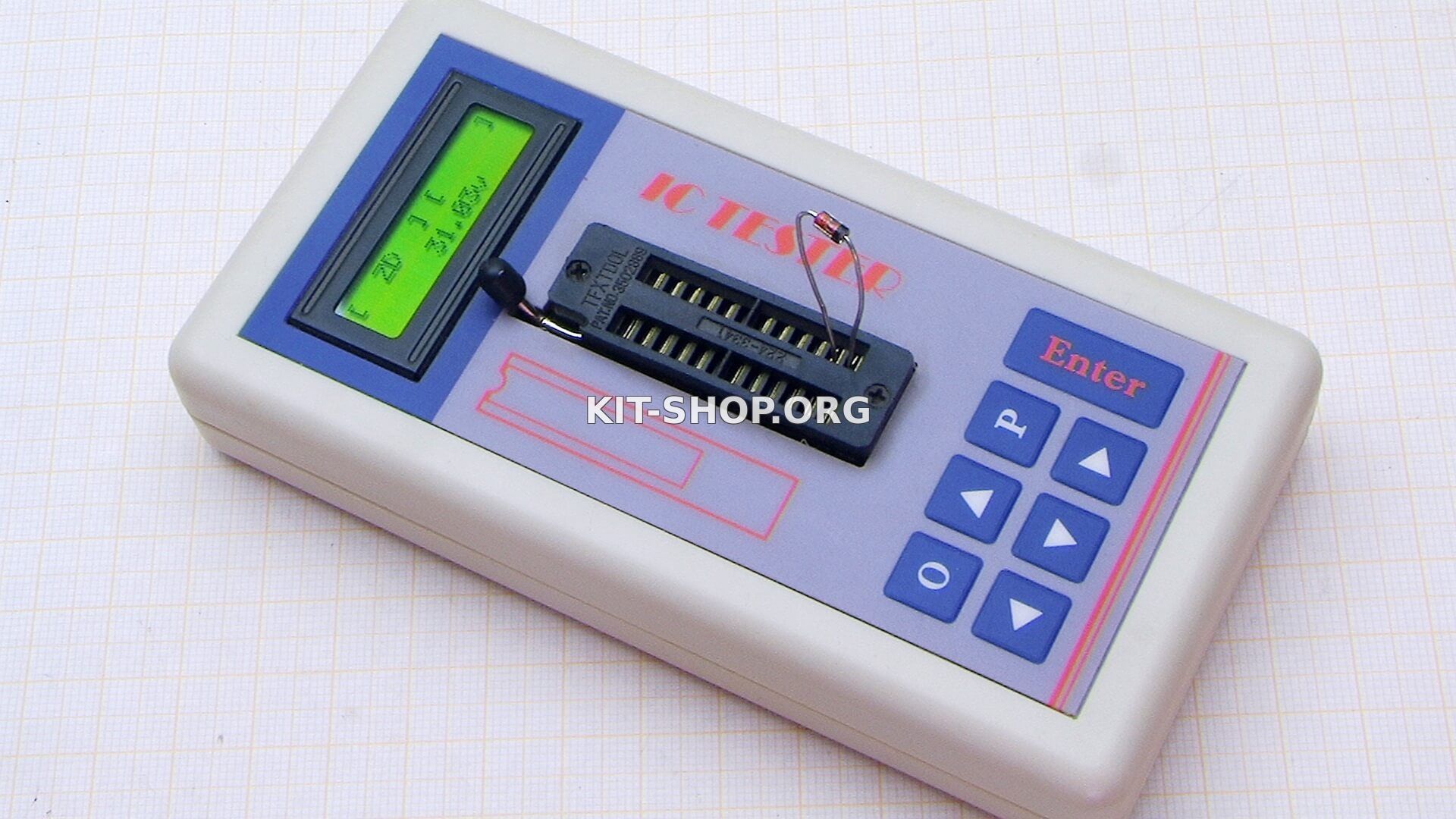

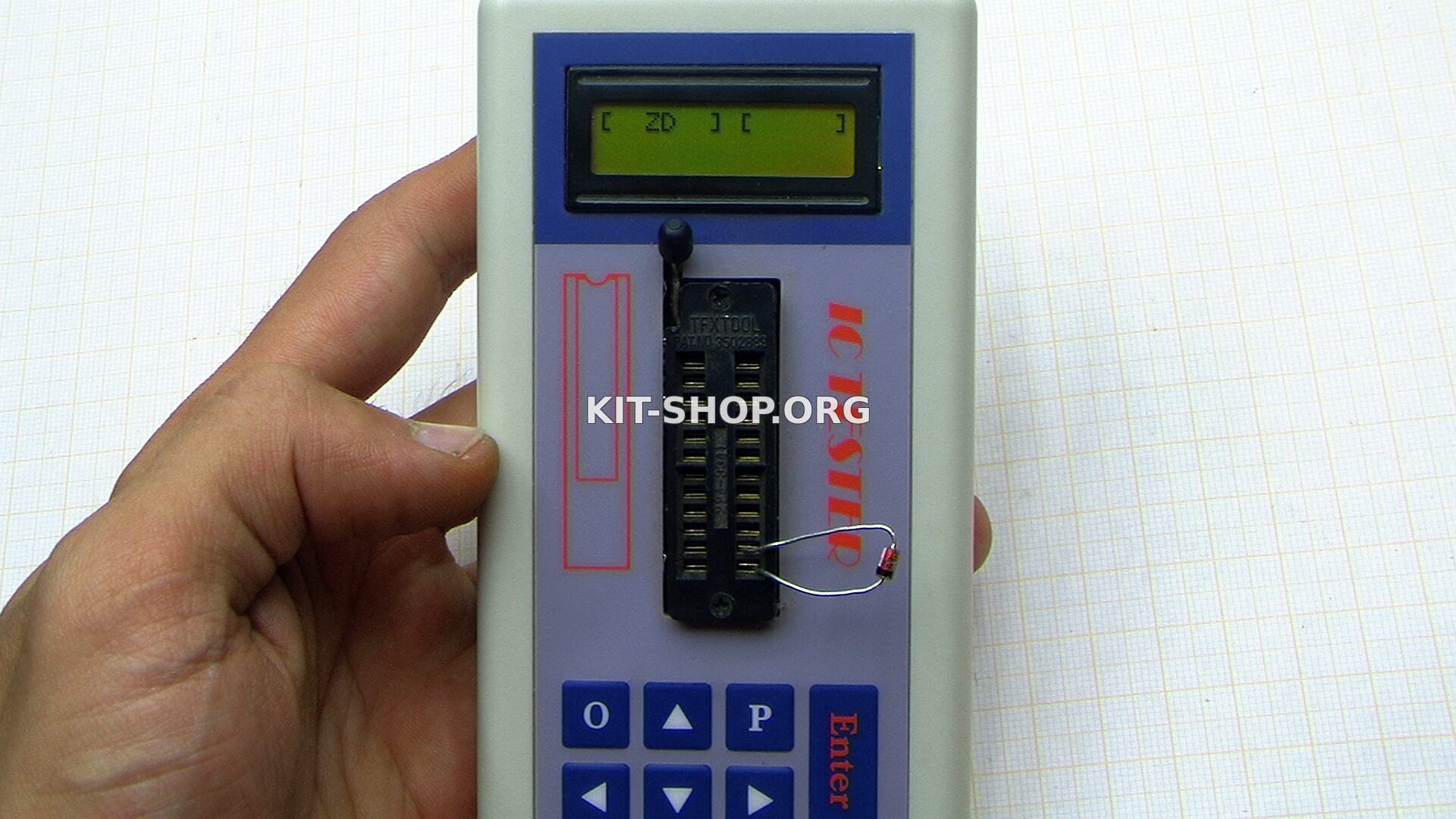

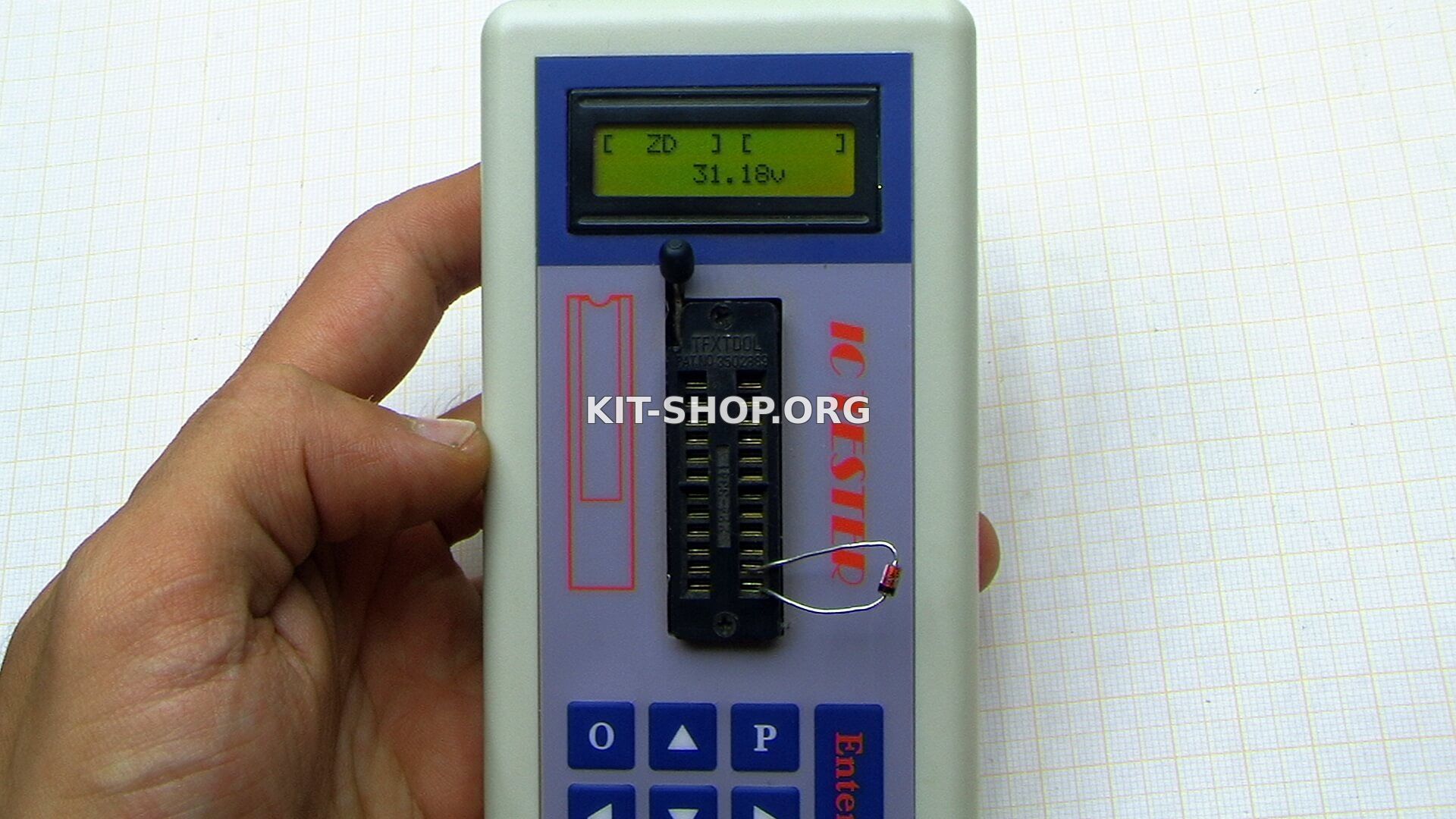

Как сказал ранее тестер может проверять стабилитроны с напряжением стабилизации до 50 Вольт, для того стабилитрон устанавливается в пины 13 и 14, притом катод должен быть установлен в 13-ый пин, включаем прибор , выбираем пункт ZD то есть зенер диод и нажимаем энтер.

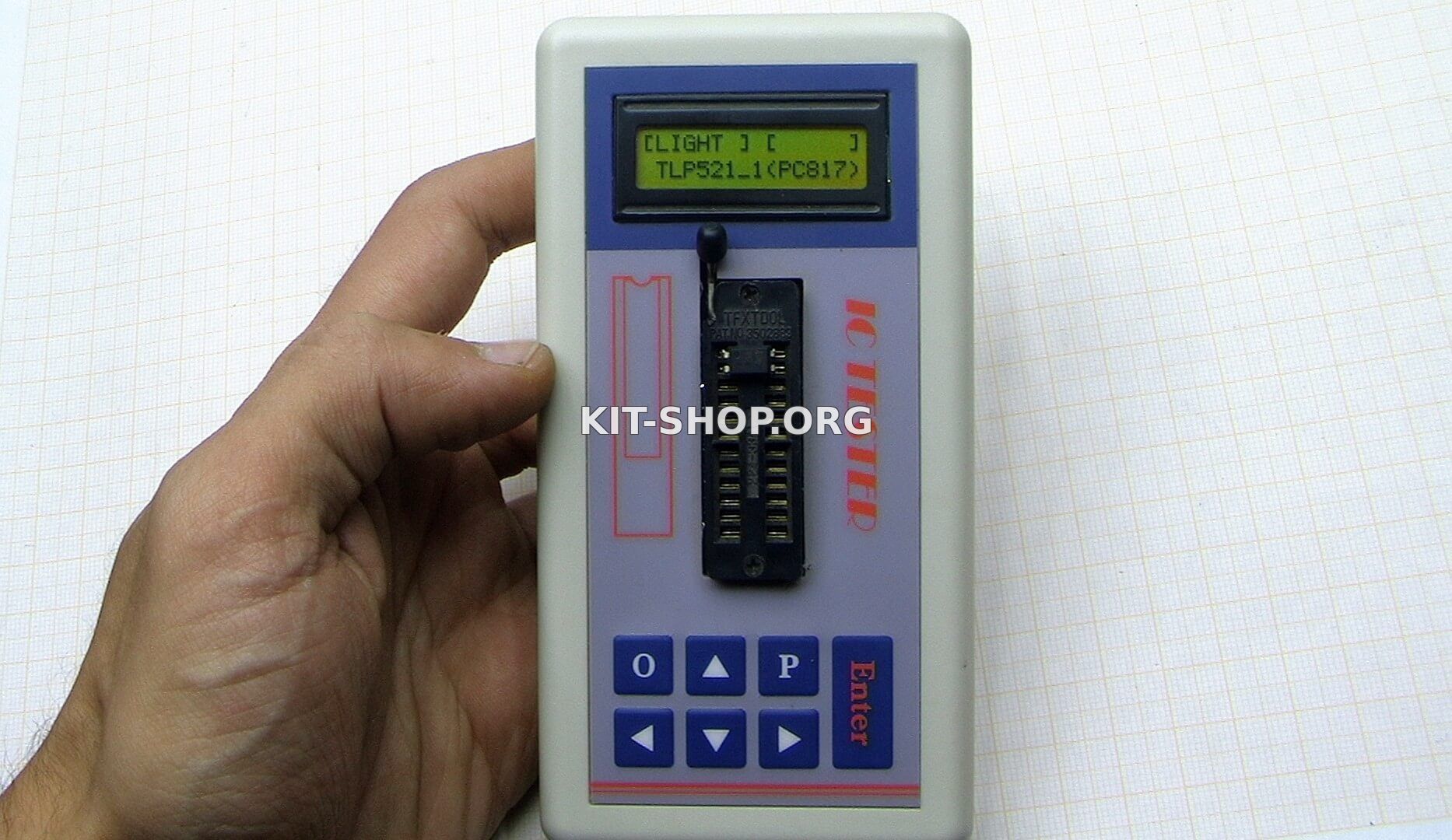

Для проведки оптопар, анод вставляется в пин 1, катод в пин 2, эмиттер в пин 23 коллектор в пин 24. В настройках меню выбираем пункт LIGHT





Без проблем определяет микросхему NE555, что не может не радовать.





Очень надеялся, что прибор сможет проверить IGBT транзисторы, но он, как и обычные транзистор тестеры IGBT к сожалению, не проверяет, жаль...





Я думаю за 40 долларов (именно столько он стоит) вы сэкономите себе кучу времени на проверку заведомо нерабочих микросхем, которые уверен , что скопились у каждого радиолюбителя, жаль, что тестер не может проверять шим контроллеры, в этом случае цены бы ему не было.







Мое мнение - прибор своих денег стоит, компактный, стильный, а функционал – фантастический. Тут нужно запомнить одно – это не транзистор тестер, который проверяет примитивные компоненты, этот прибор заточен именно для проверки широко применяемых микросхем и он со своими задачами справляется отлично.
