Мультифункциональный ESR тестер

Товар  можно купить тут

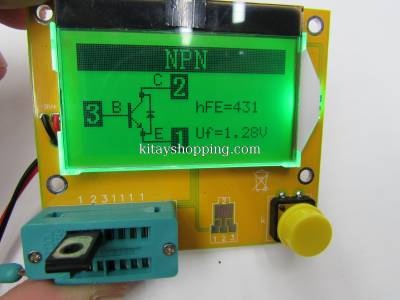

Этот прибор был "разработан" китайскими инженерами относительно недавно (но автором идеи являются не они, справедливости ради нужно упомянуть-  Karl-Heinz Kübbeler, гугл в помощь), но быстро набрал популярность за счет фантастического функционала и низкой стоимости. Полезный в быту радиолюбителя transistor tester (называют по-разному) является многофункциональным измерительным приборам обладающий неплохими характеристиками. Скажу, что есть очень много вариаций этого прибора (по крайней мере 6) и почти все они одинаково хороши. Тот прибор, который на картинке (LCR-T4) - рекомендую от себя, за год использования почти никаких жалоб
Такой тестер измеряет почти все, полный список перечислить трудновато.
Предоставляется в виде законченной платы, есть варианты, которые установлены в корпус, правда стоят раза в два дороже.

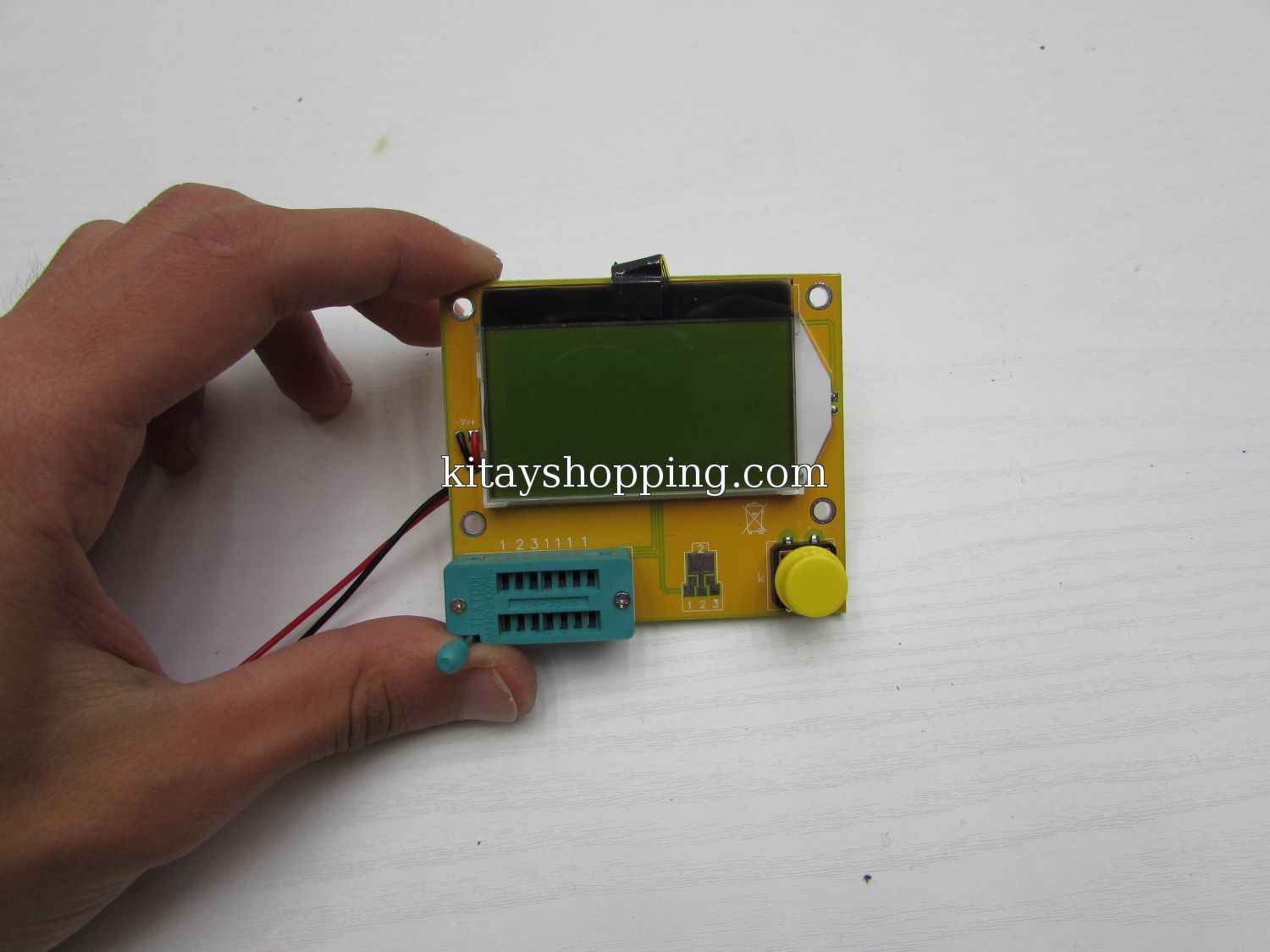

Бросается в глаза большой, функциональный дисплей 128x64, вес прибора составляет всего 44гр.

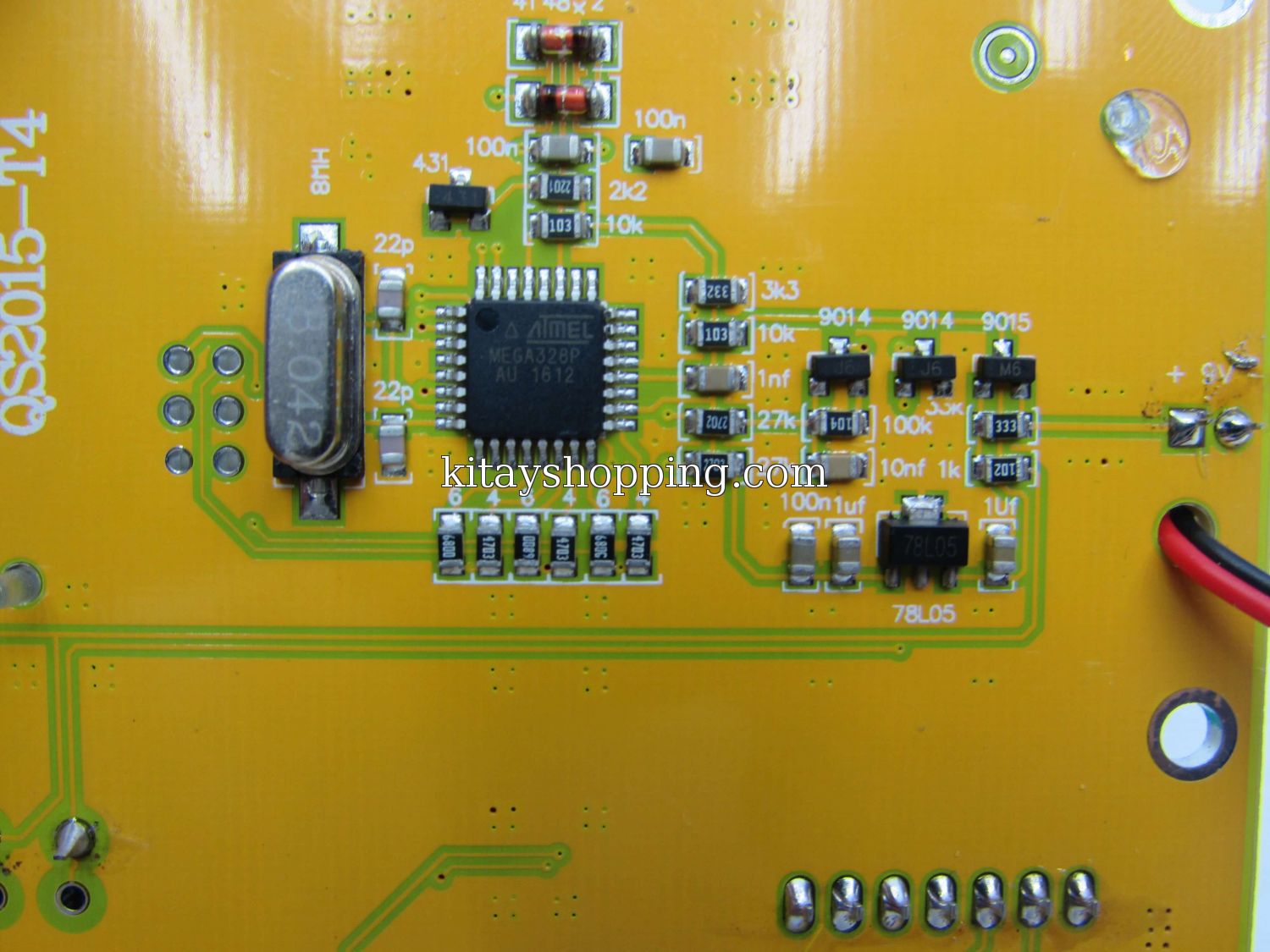

На плате минимальное количество комплектующих - микроконтроллер ATMEGA328p, 3 транзистора, регулируемый стабилитрон TL431, линейный стабилизатор на 5 Вольт (78L05) и мелочевка, монтаж поверхностный.

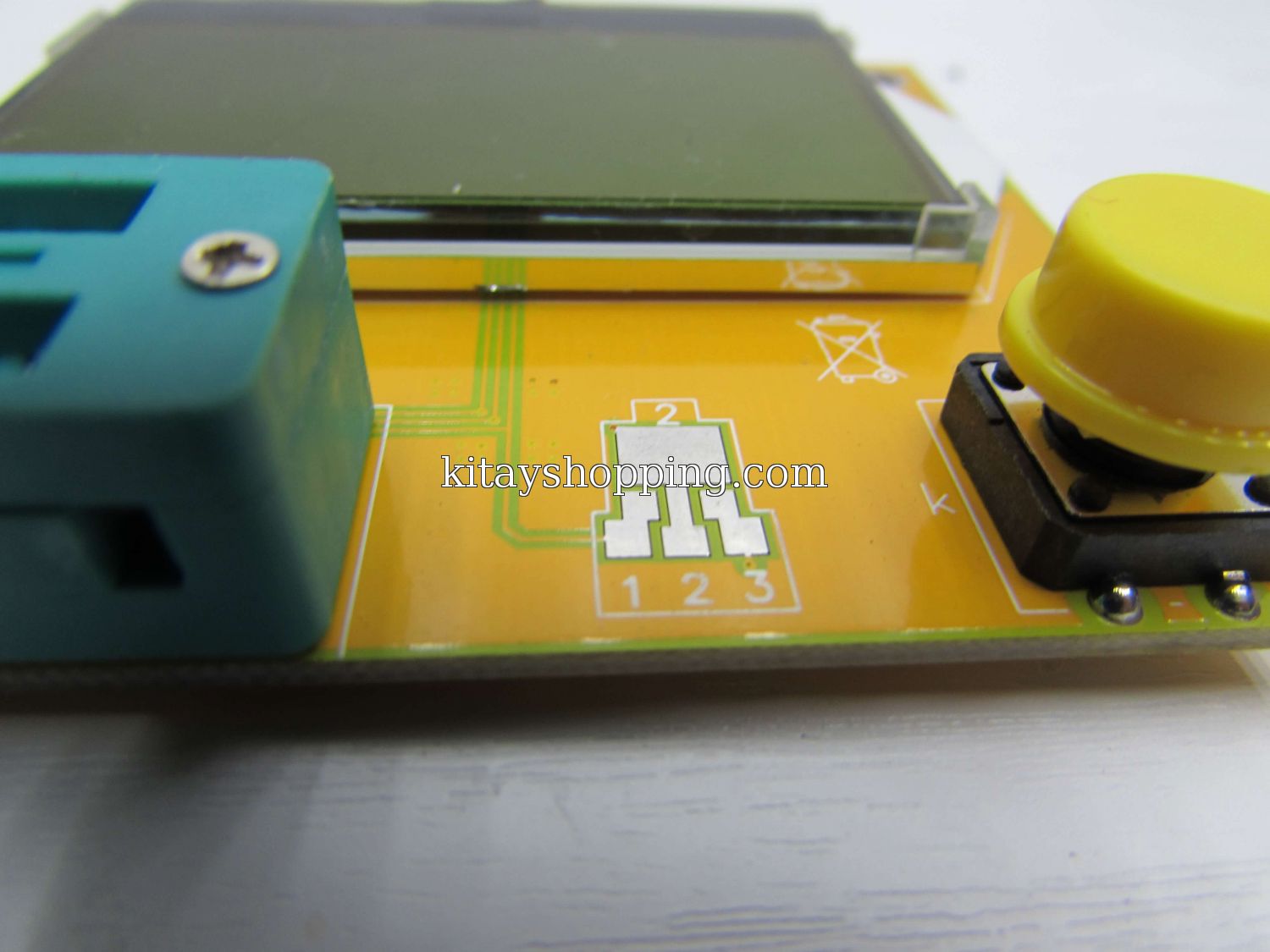

На лицевой стороне помимо дисплея имеем панельку для установки тестируемого компонента с возможностью фиксации выводов, кнопку запуска или теста, а также небольшую площадку для теста SMD компонентов.

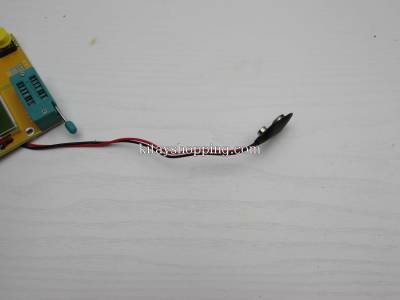

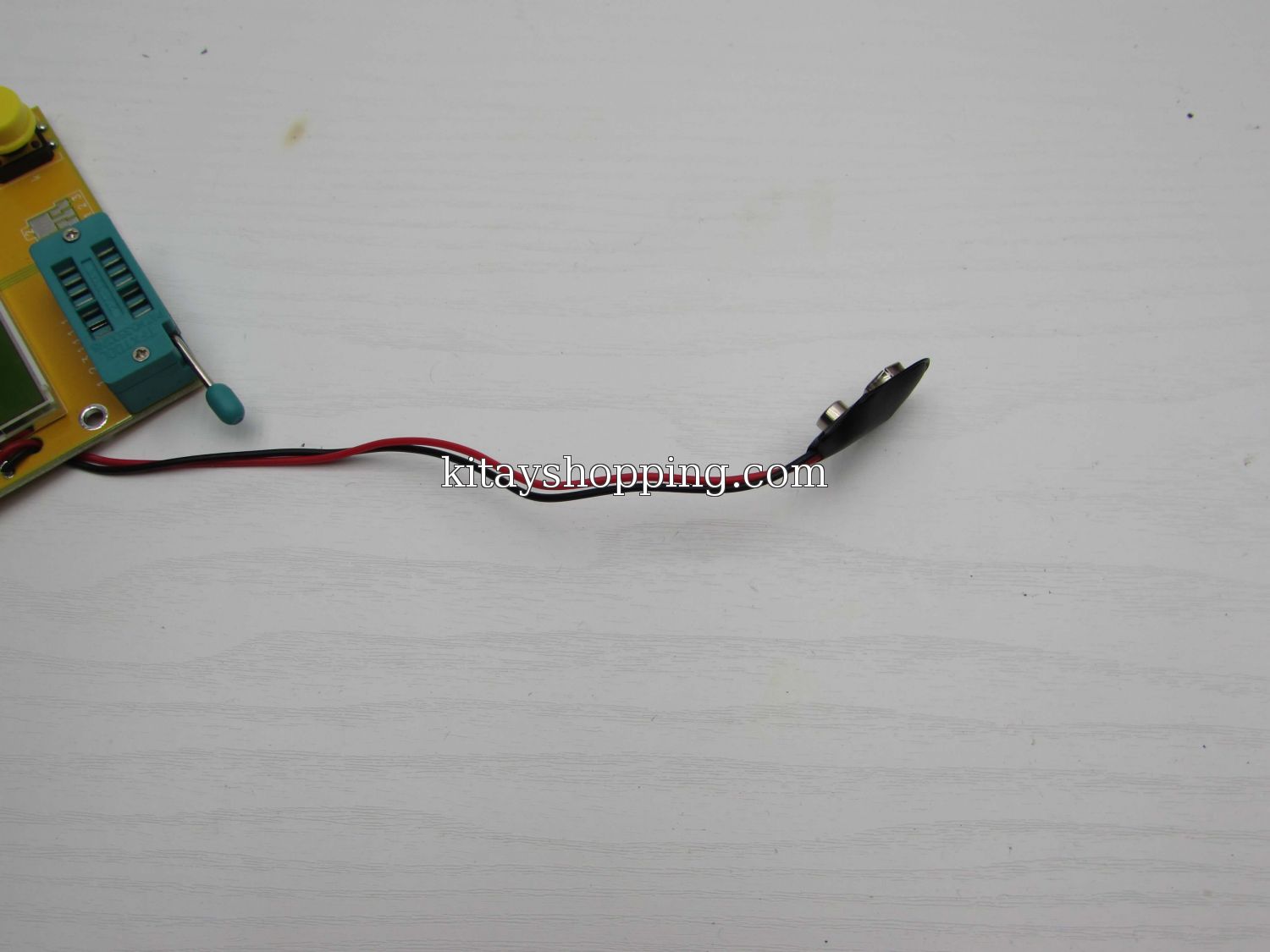

Имеется коннектор питания для подключения источника питания в лице батареи стандарта 6F22 (крона 9В)




Дисплей снабжен подсветкой, которая постоянно включена, если прибор в работе.

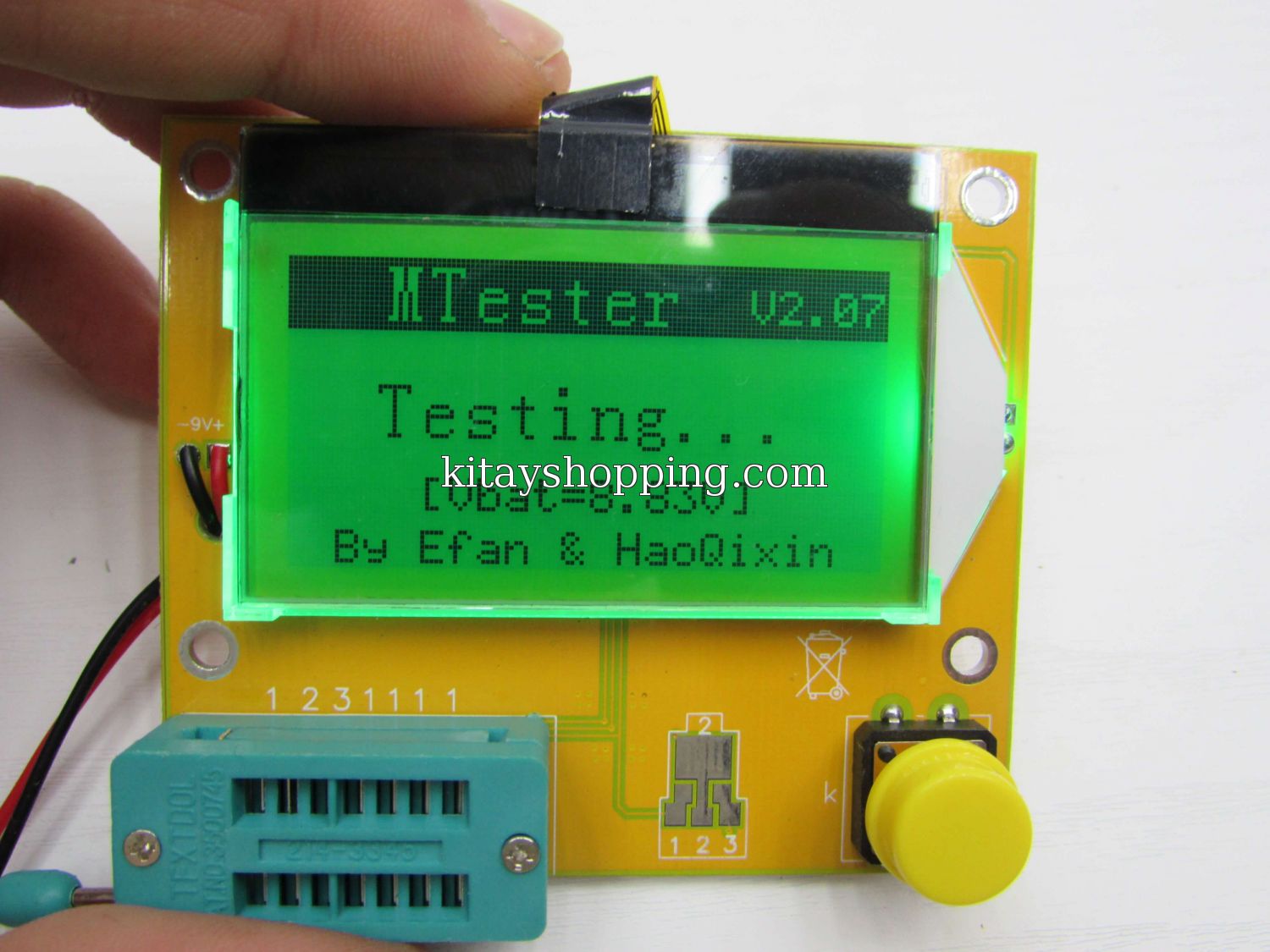

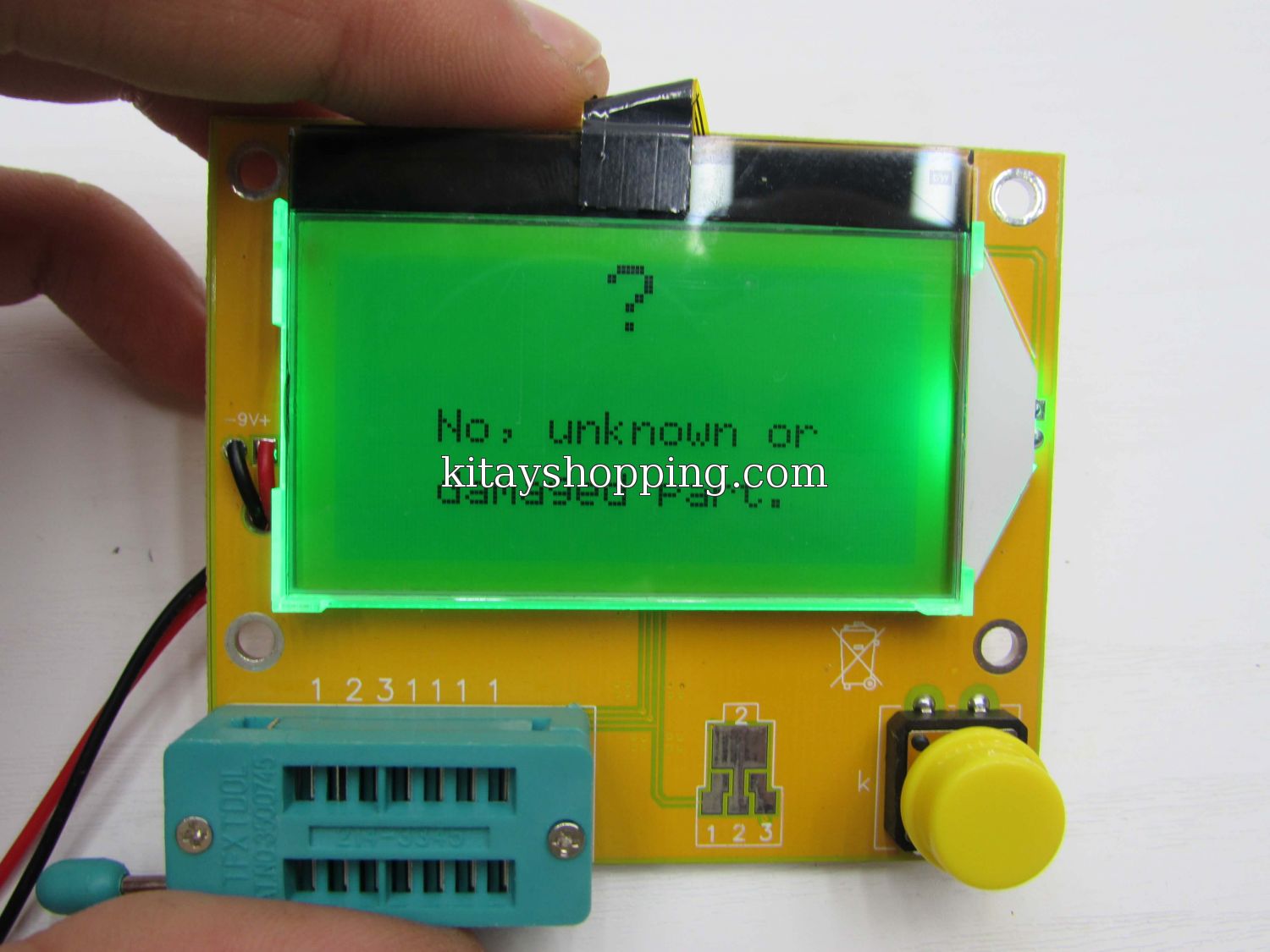

Включается тестер коротким нажатием на кнопку, затем идет самотестирование (около 2,5сек), затем тест установленного компонента, на всякий случай замечу, что проверяемый компонент нужно установить в панельку до включения прибора.





Недостатки

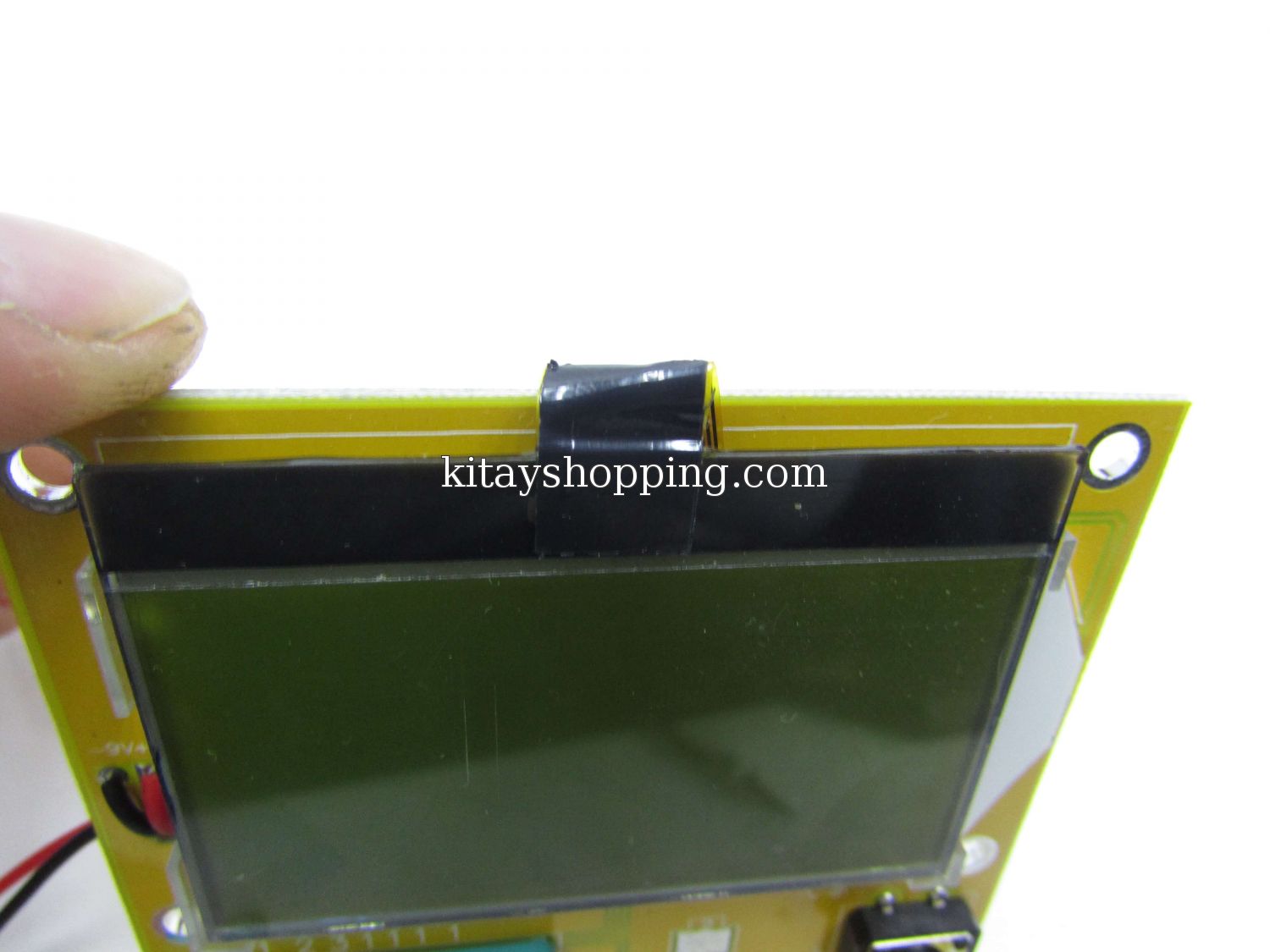

1) Если эксплуатировать прибор в таком виде (без корпуса), то есть большая вероятность, что через некоторое время оборвется шлейф, в большей мере не по вине владельца, просто он торчит в крайне неудобном положении и оборвать можно без особых усилий.




2) Очень жаль, что прибор не может работать со стабилитронами у которых напряжение стабилизации выше 4-5 Вольт, в прочем производитель упомянул об этом.

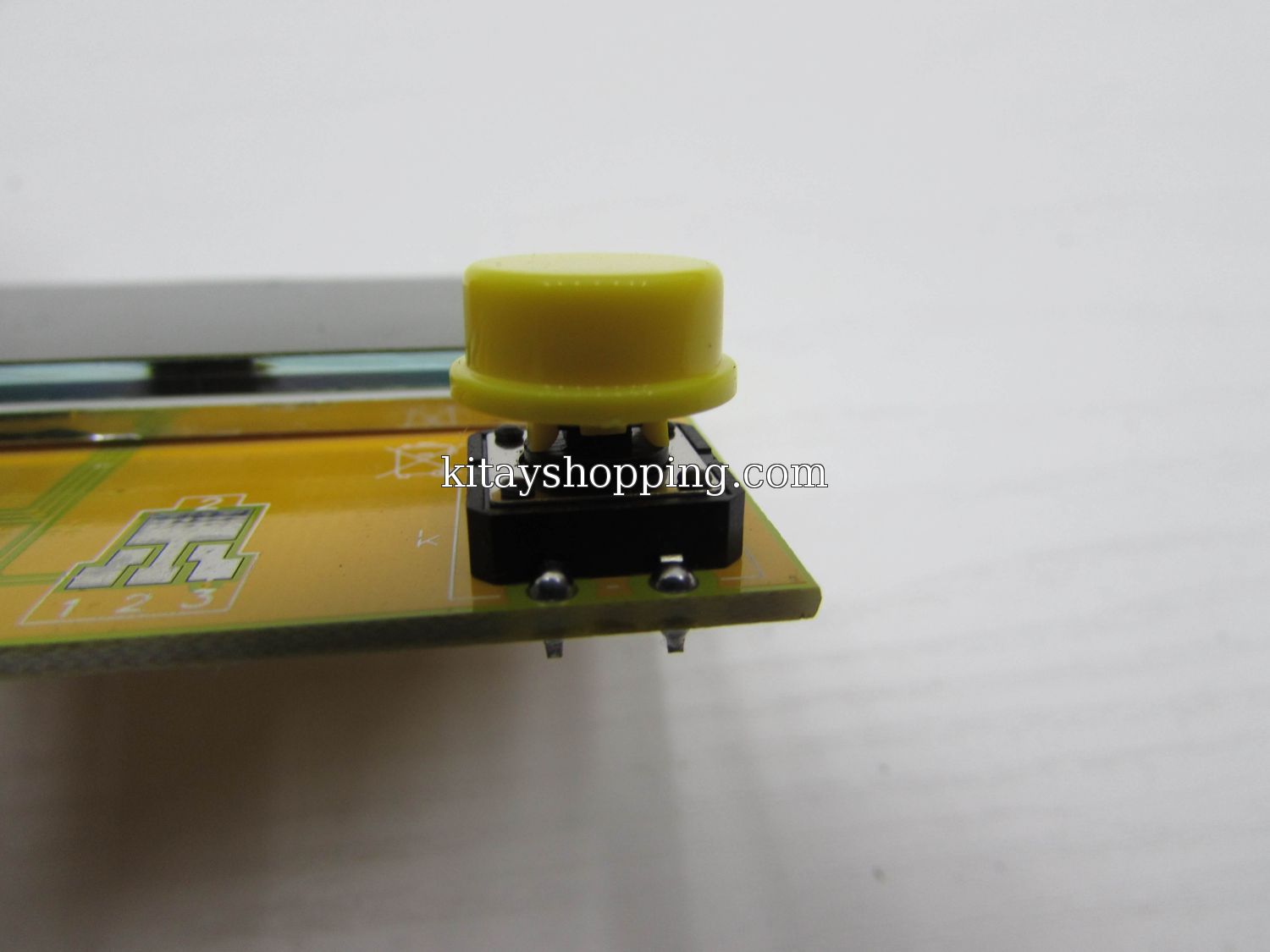

3) Кнопка запуска после нескольких месяцев использования начинает барахлить, можно было бы сюда поставить "кнопку на подушке" тогда срок службы был бы куда больше.




4) Некорректное измерение коэф. усиления составных транзисторов
5) Сопротивления больше 25мОм измеряет мягко говоря с большой погрешностью
Есть и иные недостатки, но о них я промолчу, с учетом стоимости прибора на многое можно закрыть глаза.

Достоинства

1) Компактный, бюджетный, многофункциональный.
2) Довольно быстрый в работе (тест занимает 2-3 секунды, если не учитывать измерение емкостей), прост в использовании и является бюджетным вариантом универсального измерительного прибора.
3) Наличие подсветки во время работы - тоже немало важный плюс.
4) Отличный, функциональный дисплей большого размера
5) Почти все параметры соответствуют заявленным, прибор довольно точный.
6) Использование доступного МК atmega 328  (хоть и не самого дешевого). Это позволит почти любому без особых проблем обновлять прошивку или доработать что-то от себя.
Достоинств однозначно больше, чем недостатков.

ВНИМАНИЕ

Не пытайтесь даже тестировать этим прибором аккумуляторы, во время теста конденсаторов ОБЯЗАТЕЛЬНО убедитесь, что последние разряжены полностью иначе спалите прибор.


Тесты

Прибор автоматически понимает какой компонент установлен и выводит его название на дисплей

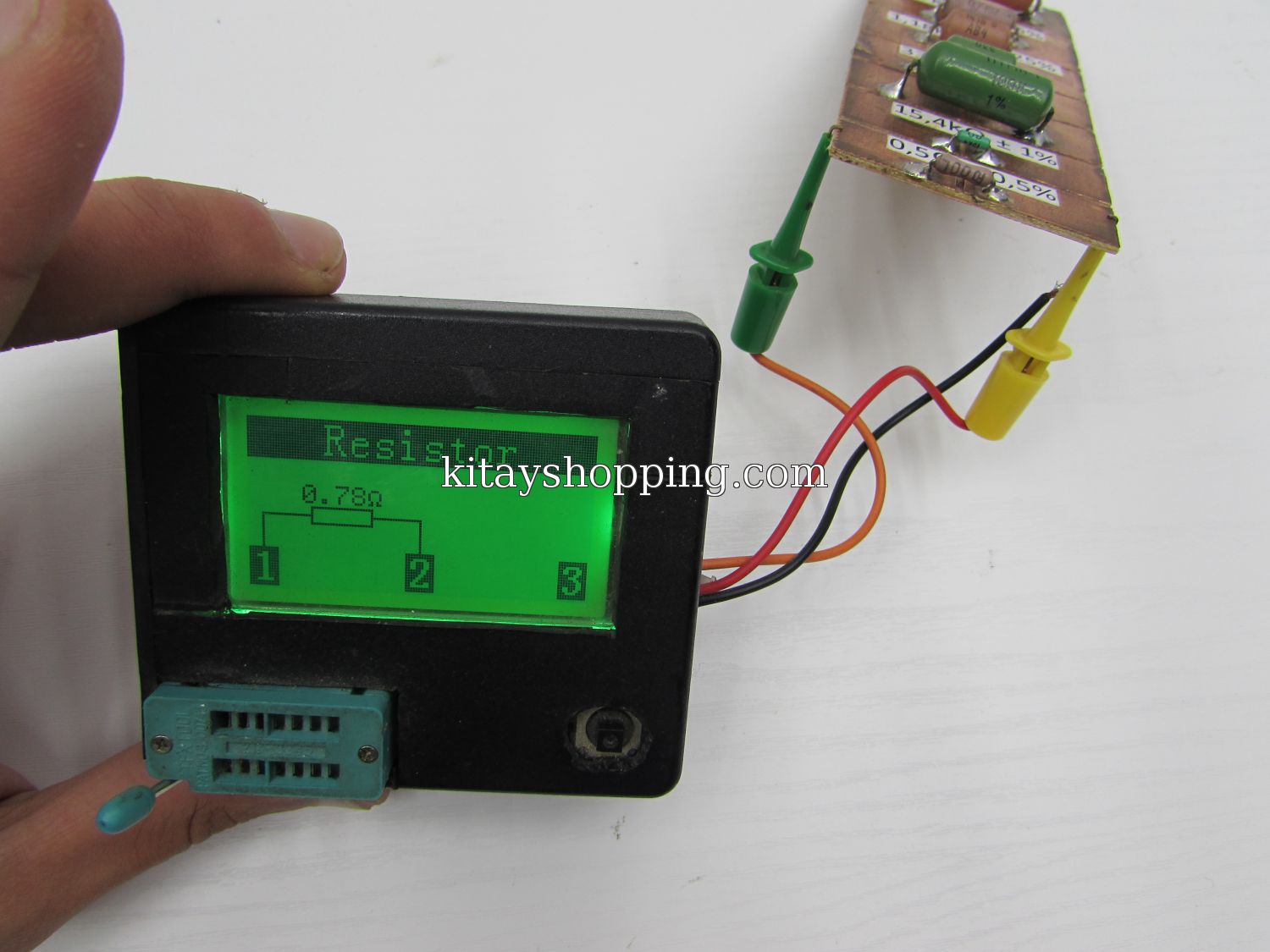

 отображается сопротивление резистора и выводы, к которым подключен компонент

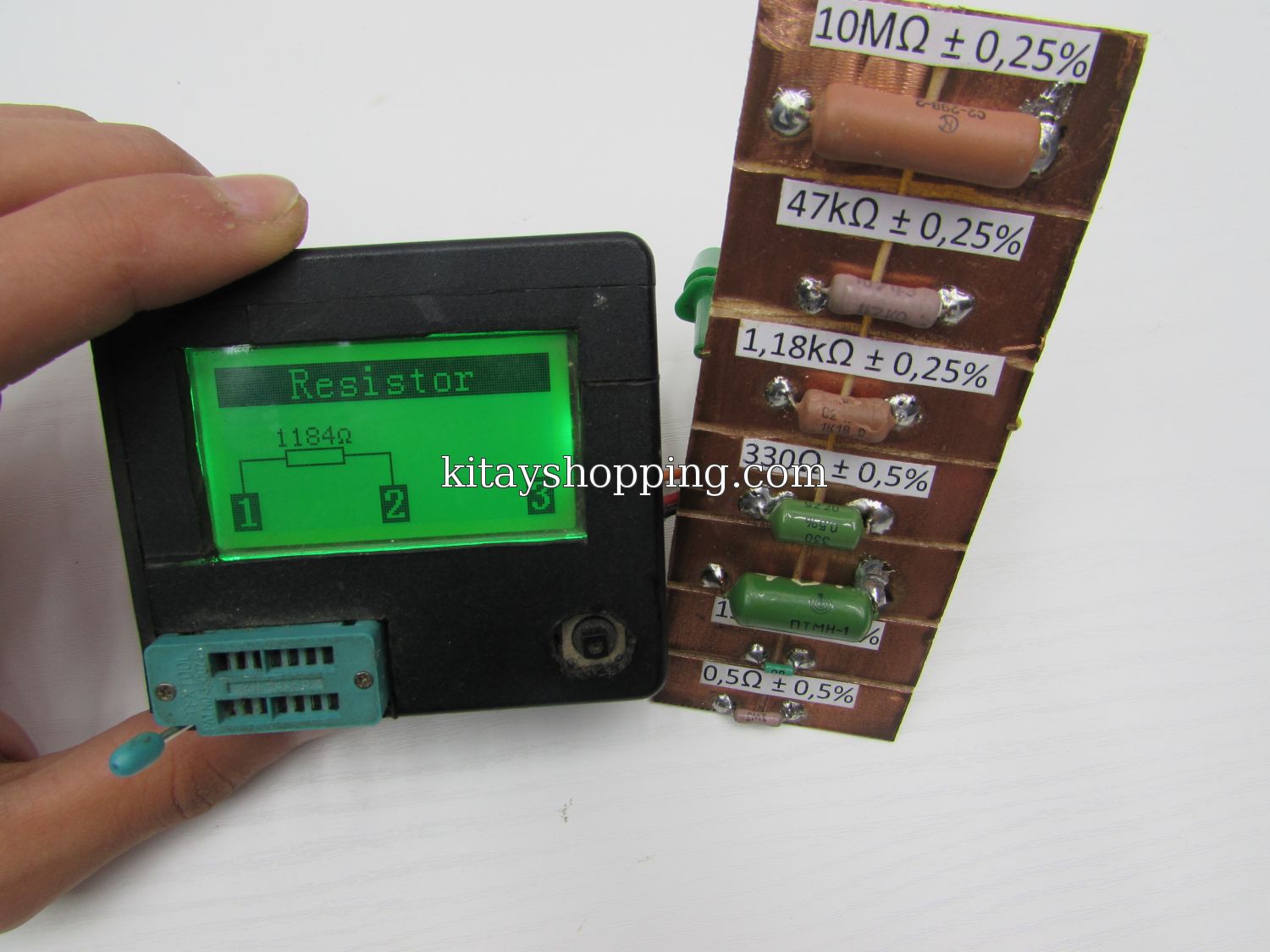

Резисторы - погрешность менее 1% (отображается сопротивление резистора и выводы, к которым подключен компонент)

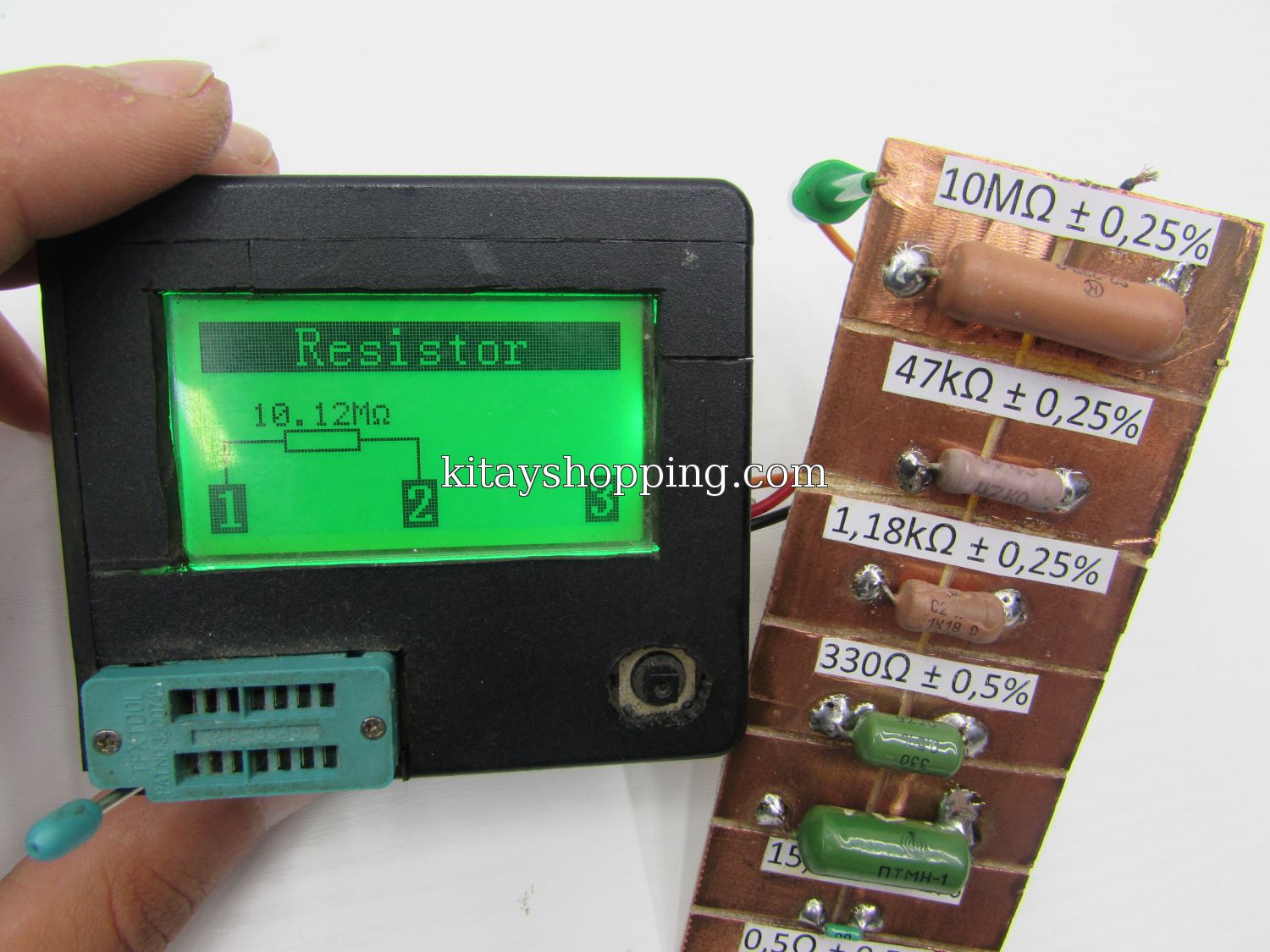

10 МОМ

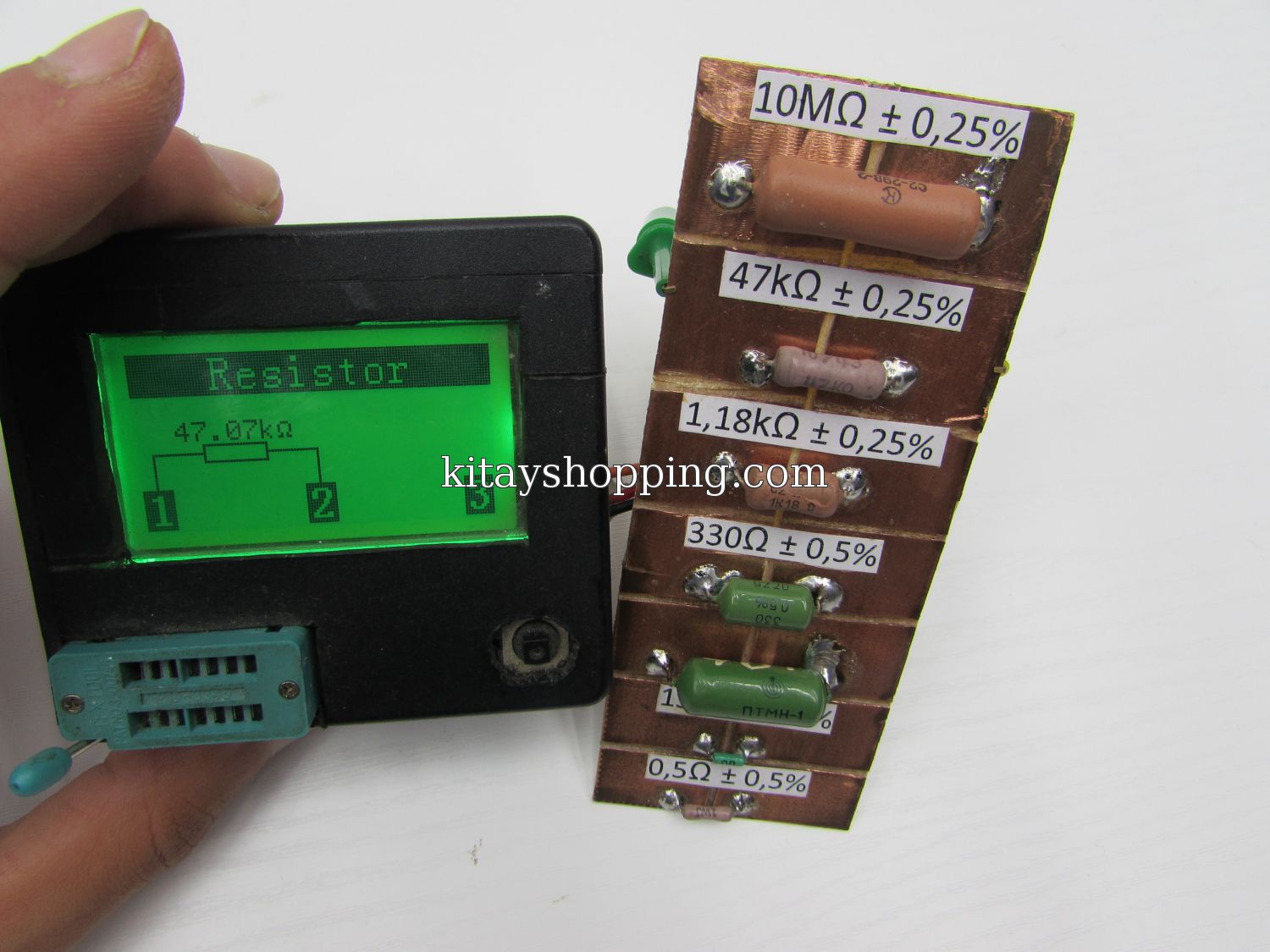

47кОм



1,18 кОм



0,5 Ом

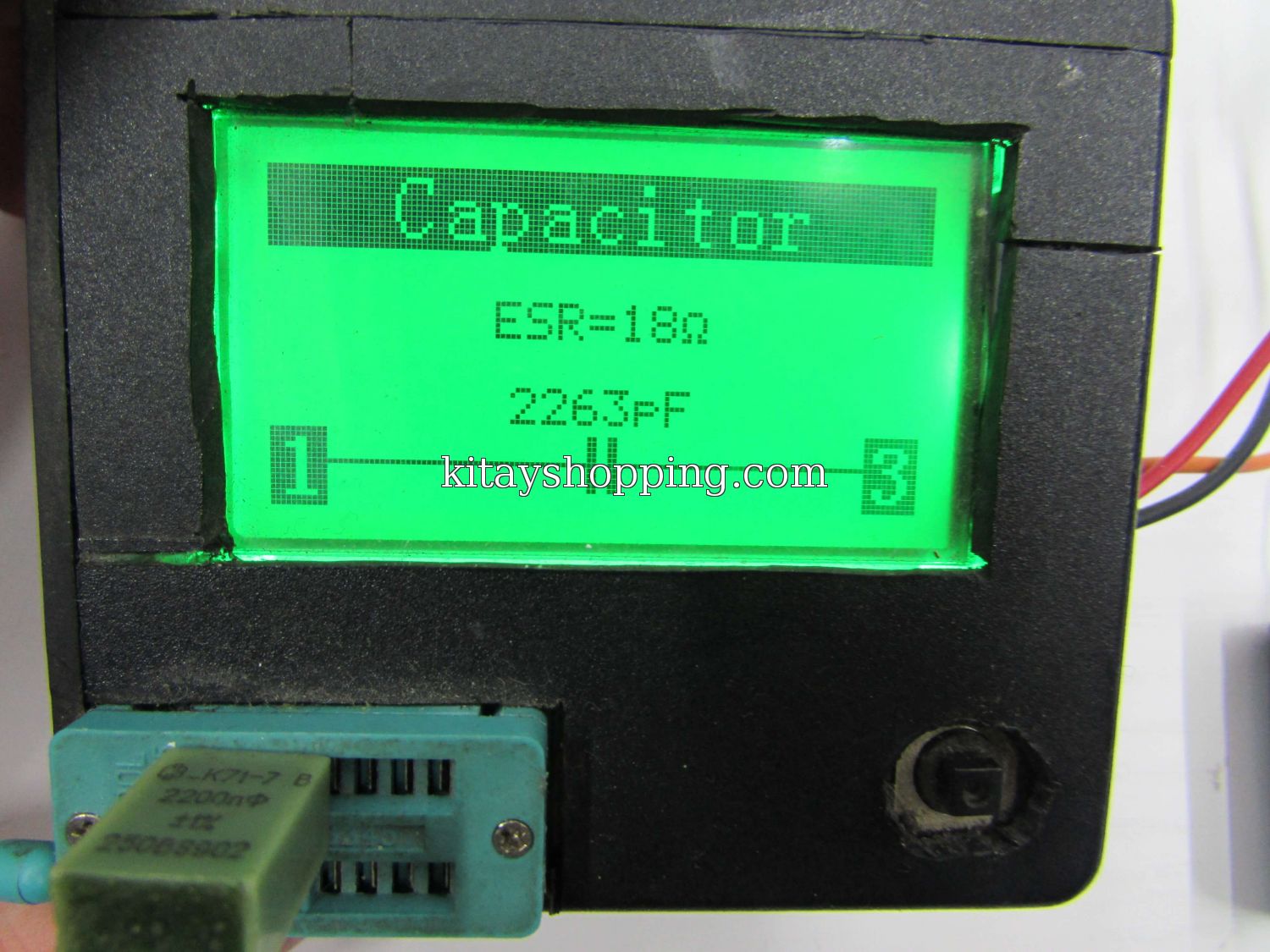

Конденсаторы погрешность 1% (отображается ESR, утечка и емкость)

1) 2200пФ




2) 4700пФ

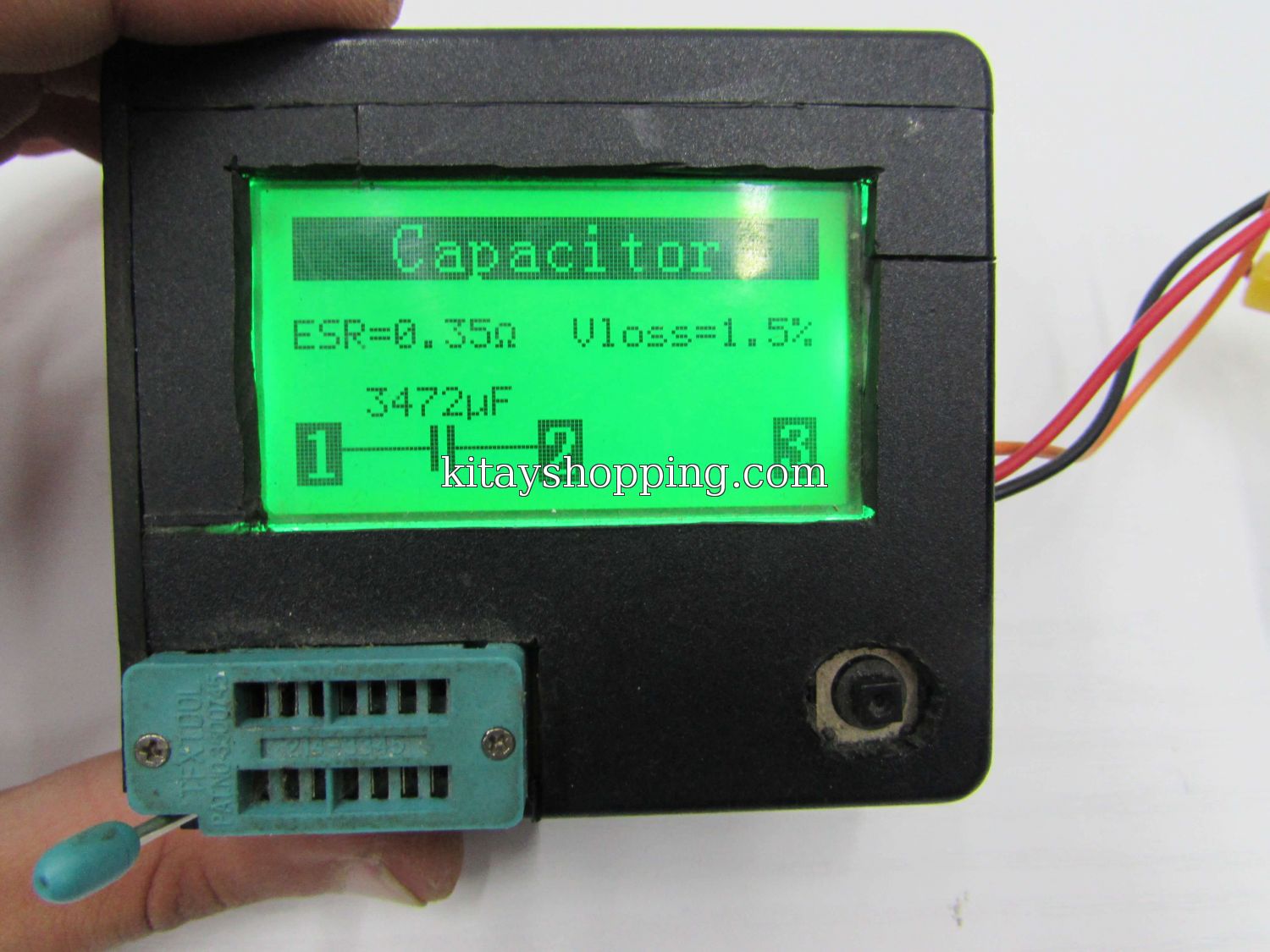

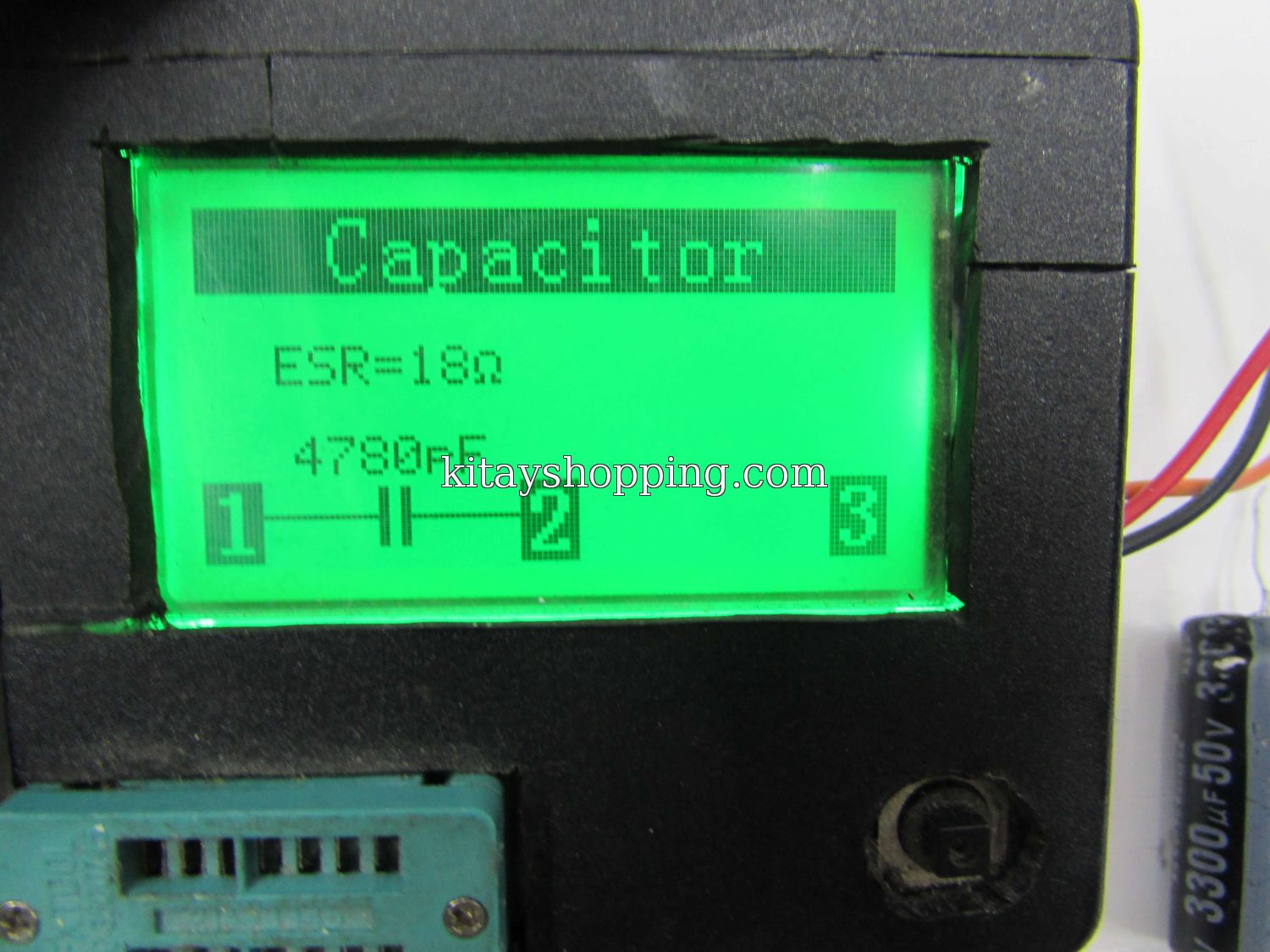

Электролит 3300мкФ

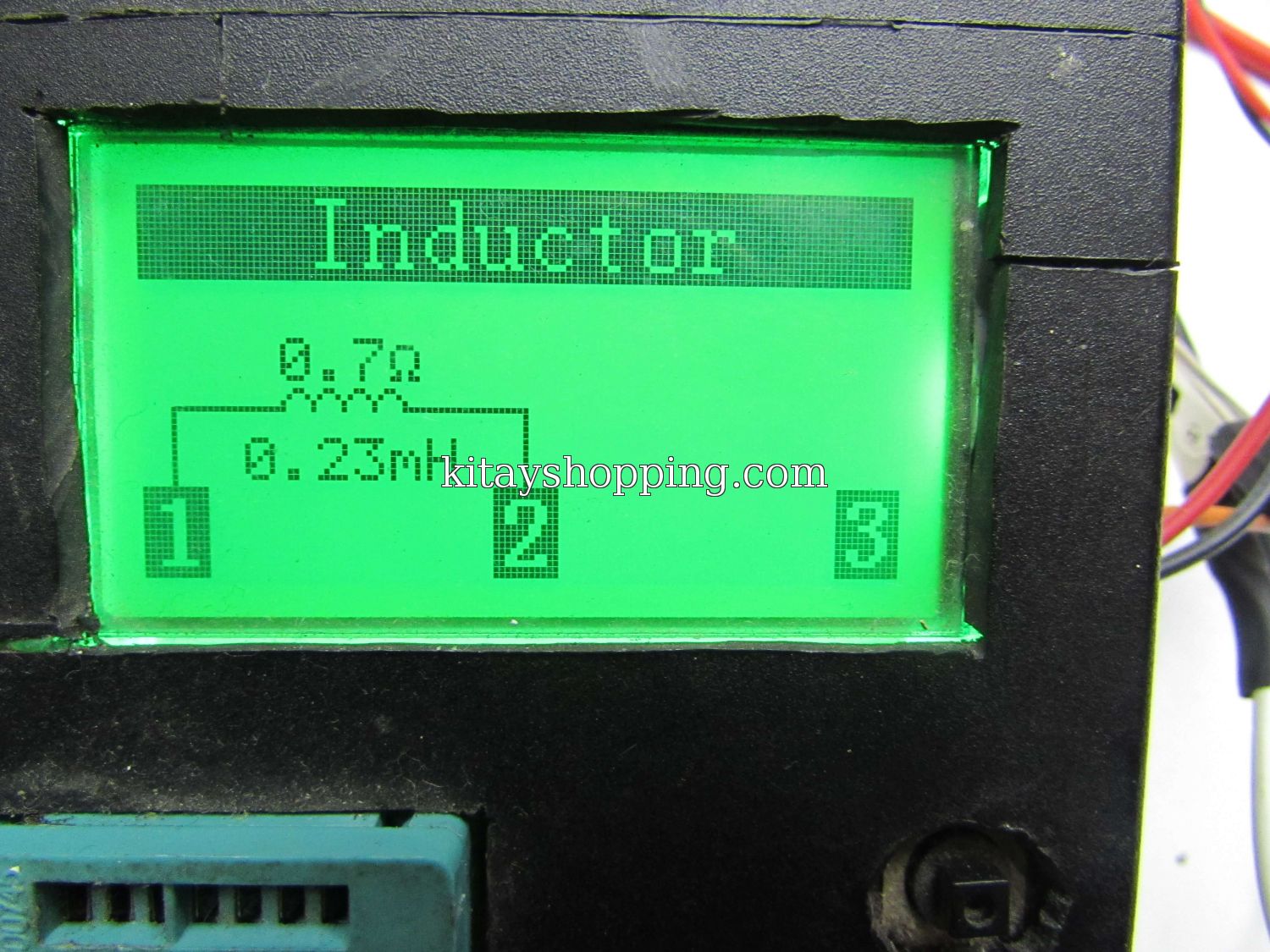

Индуктивность 0,2 mH

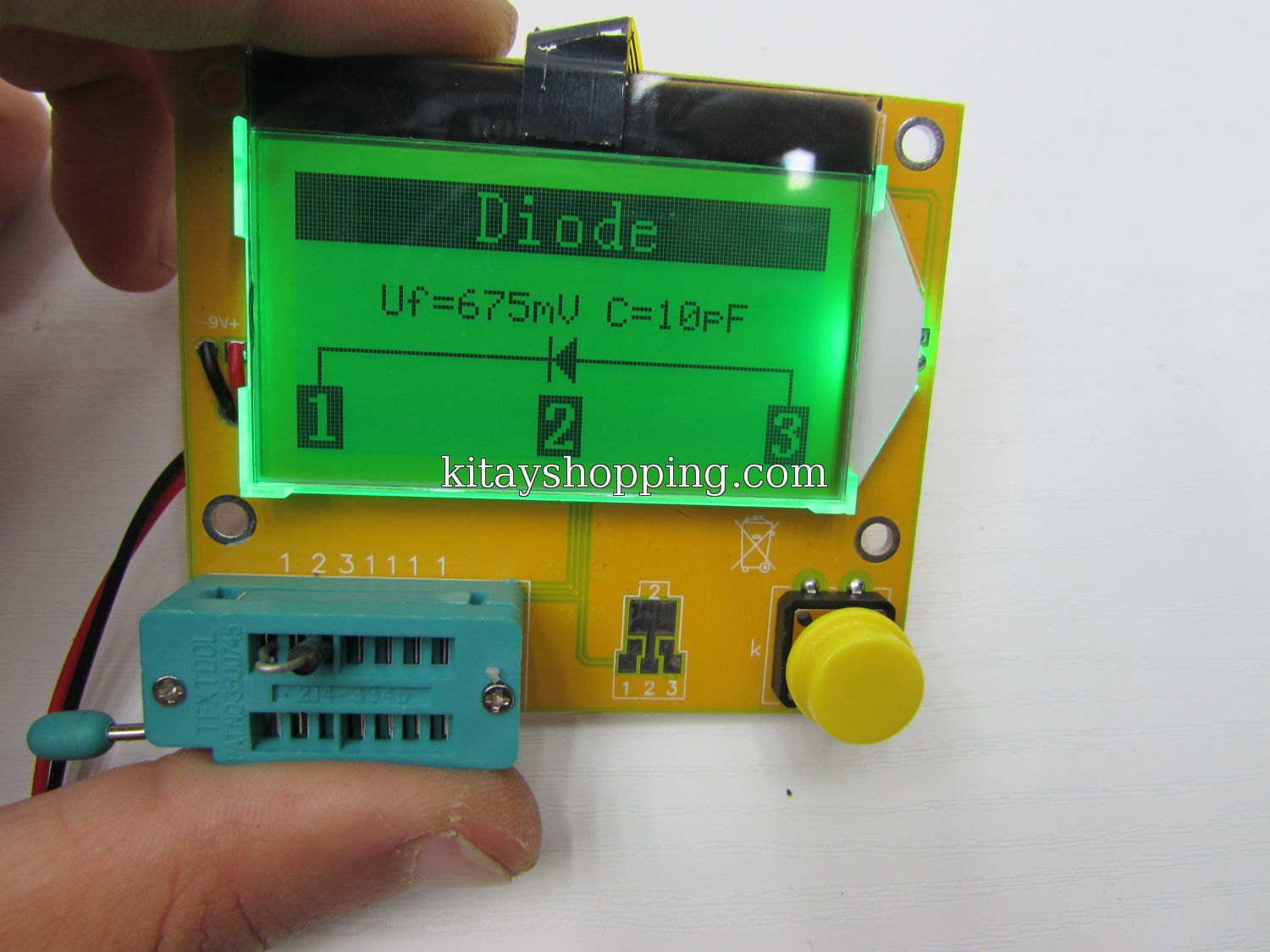

Диод IN4007 (отображается падение на переходе, цоколевка, емкость перехода)

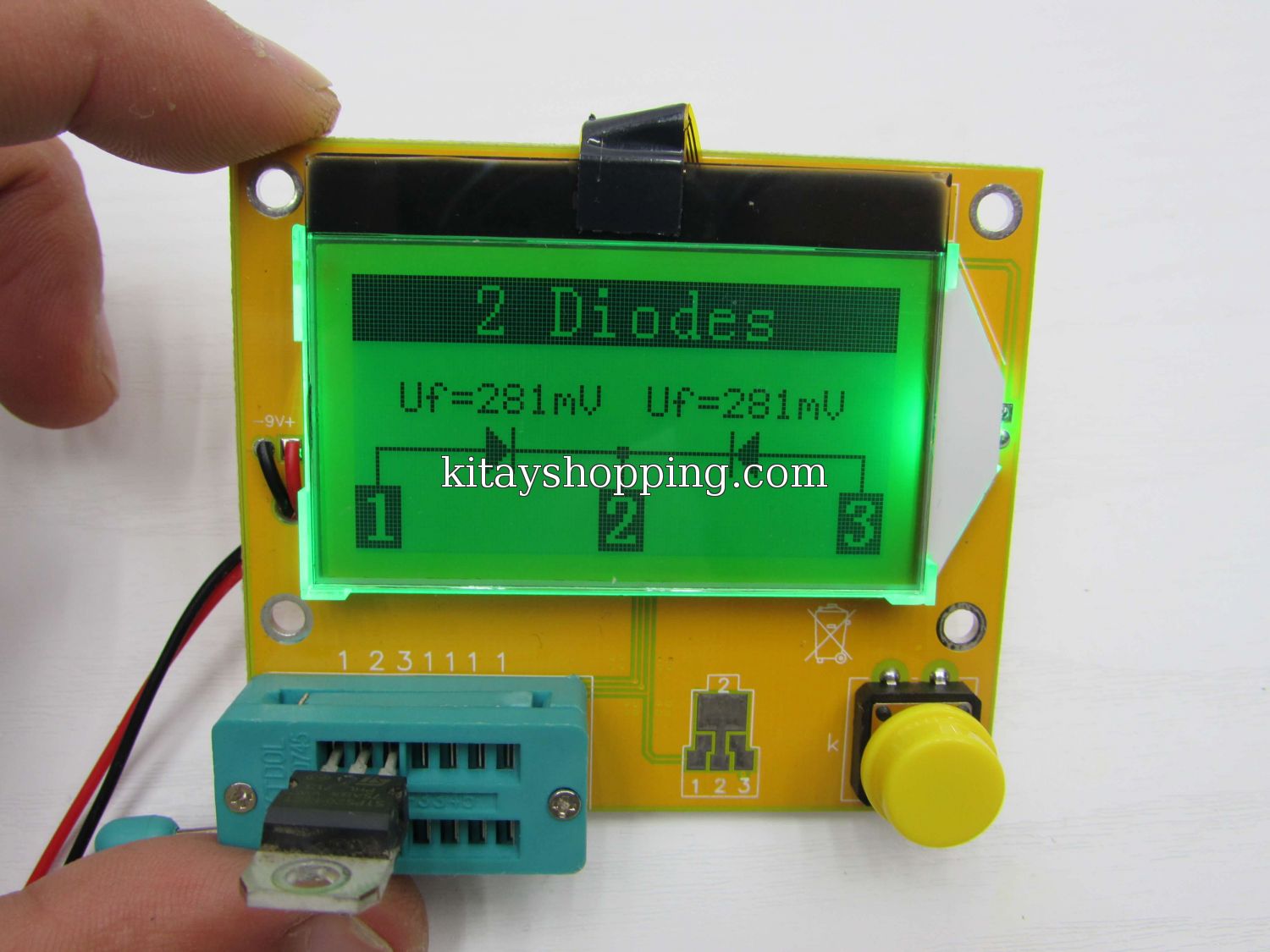

Сдвоенный диод Шоттки

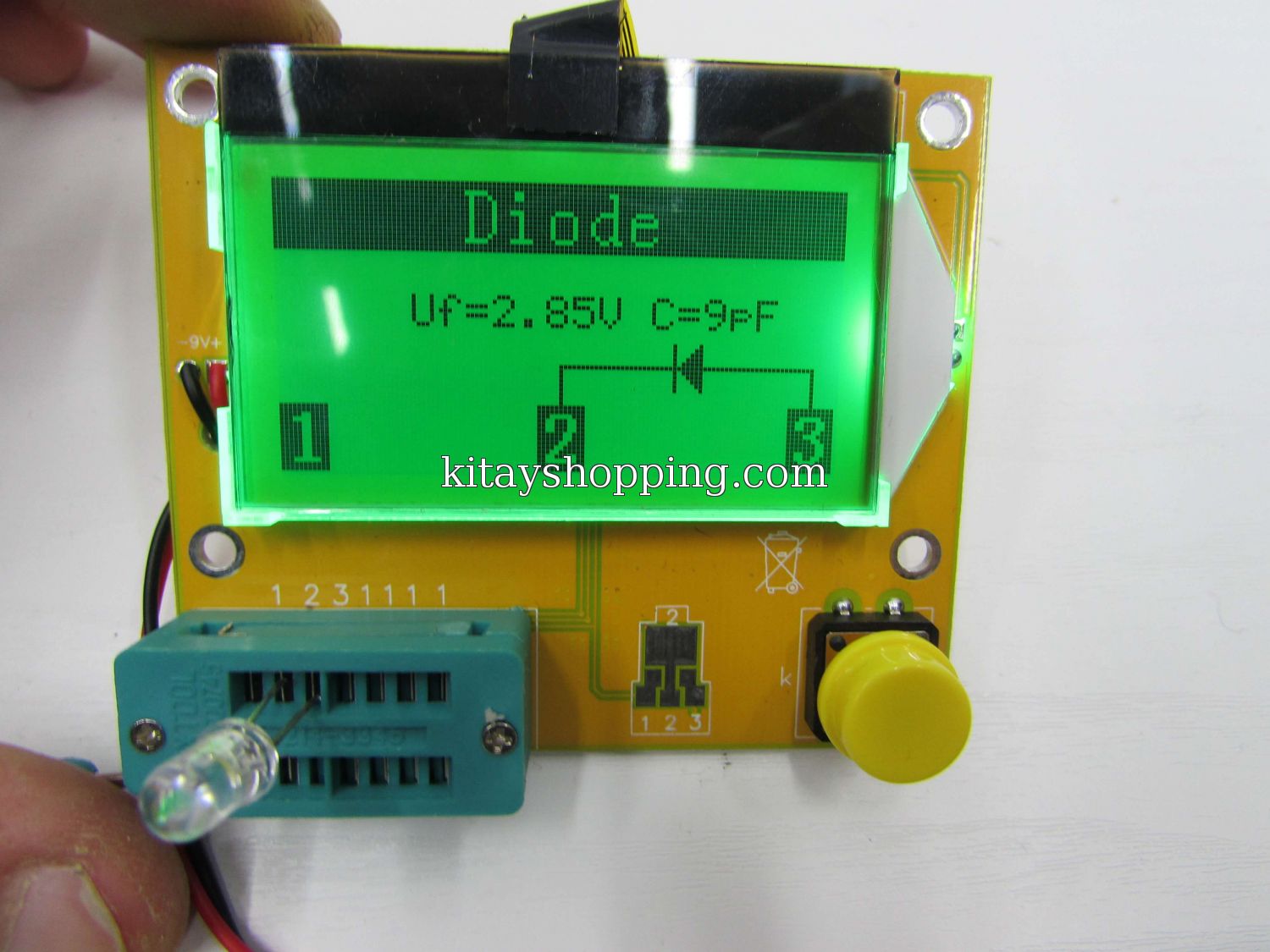

Светодиод (белый 5мм)

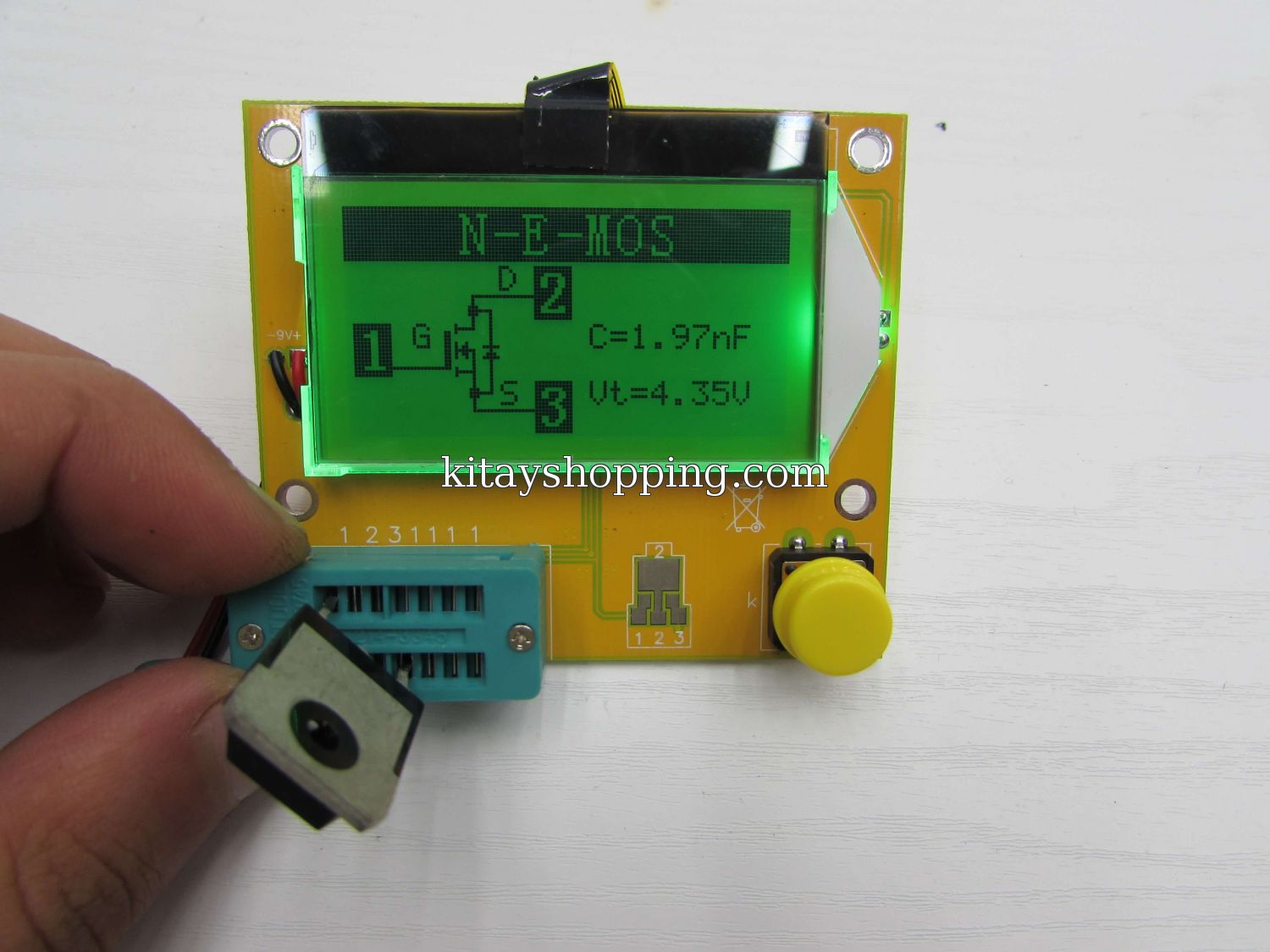

А  теперь транзисторы, пускай сначала полевые (выводится напряжение срабатывания ключа, тип ключа, цоколевка и емкость затвора)

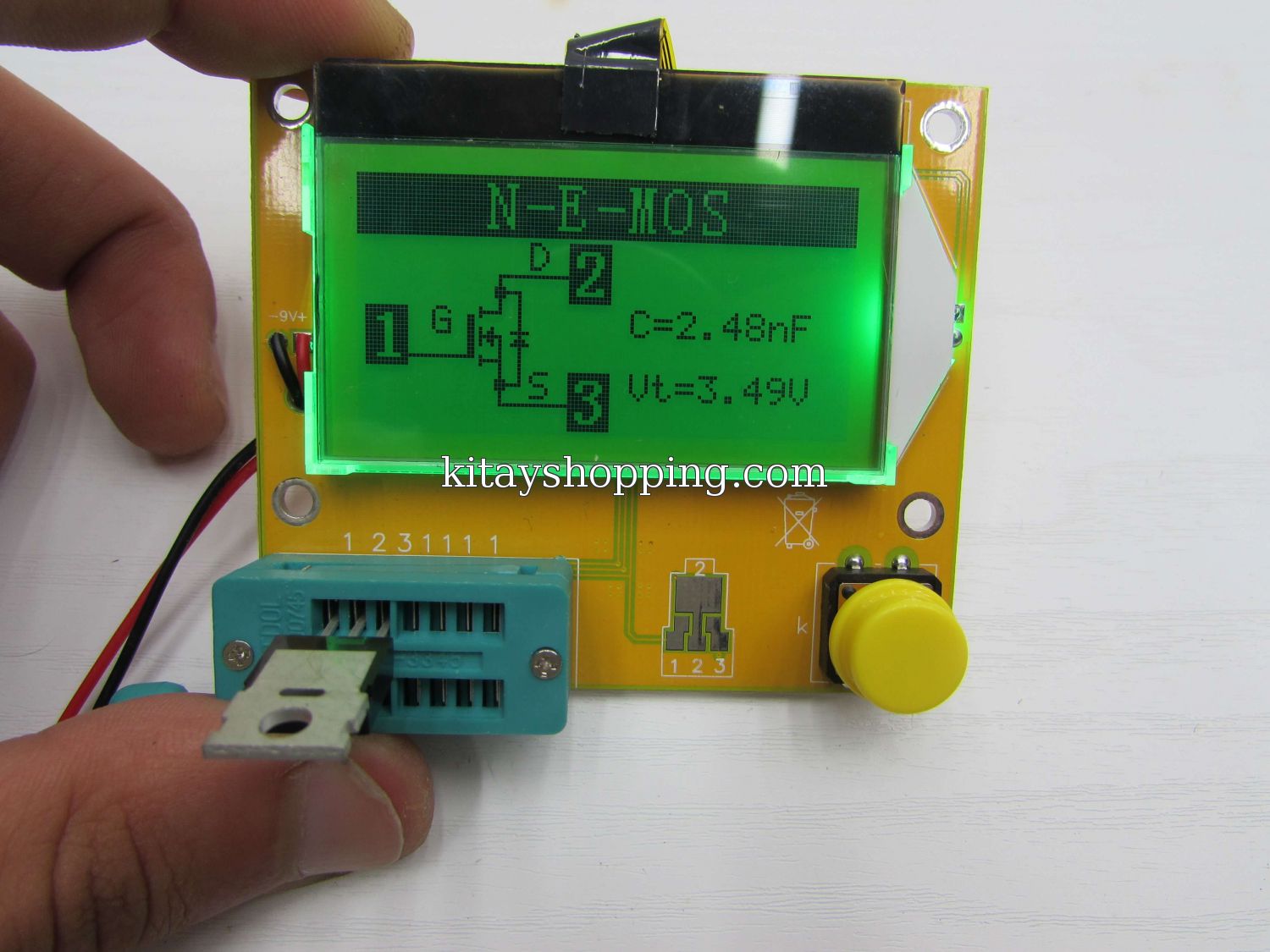

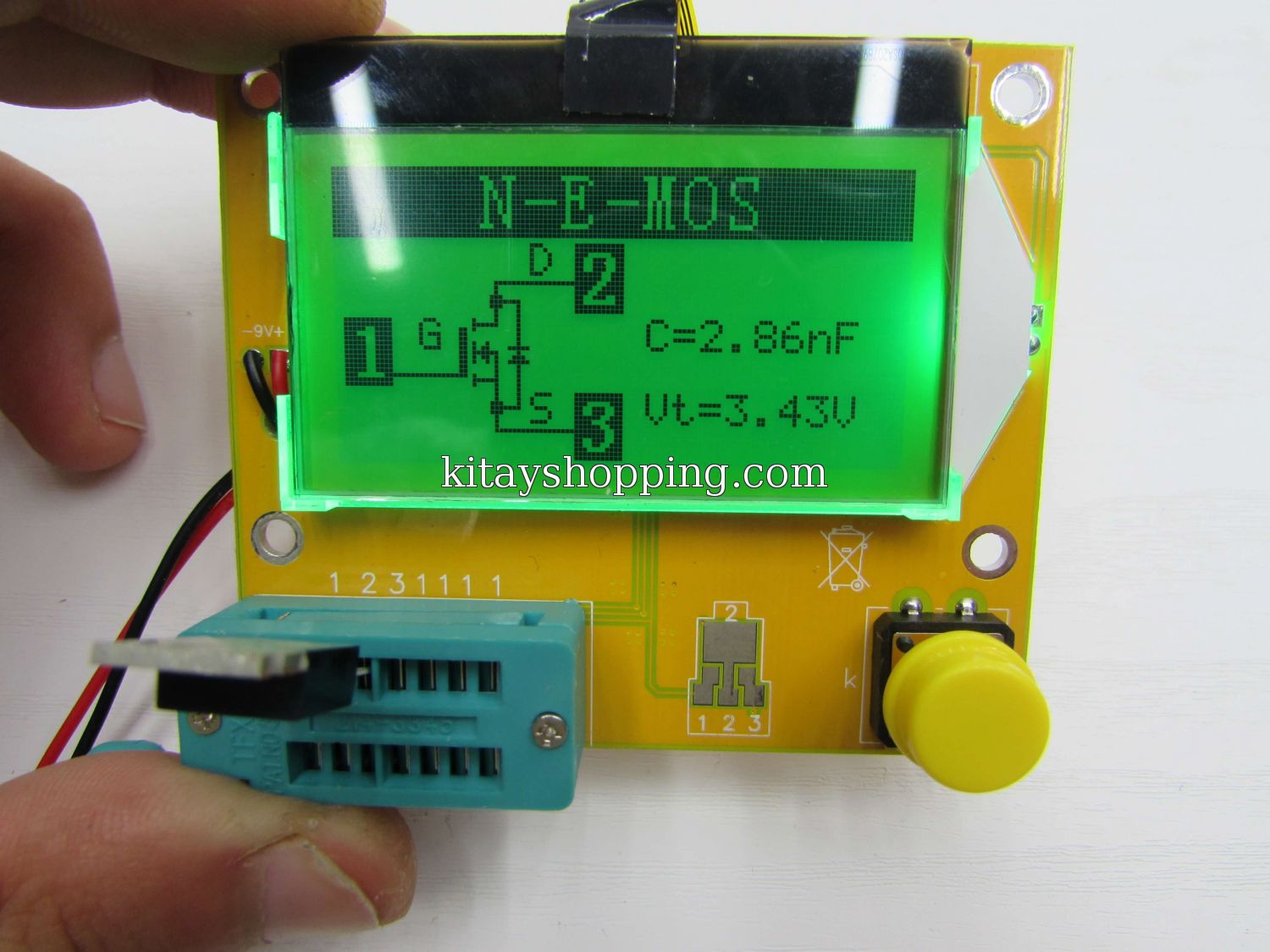

IRFZ44 N-канальный MOSFET

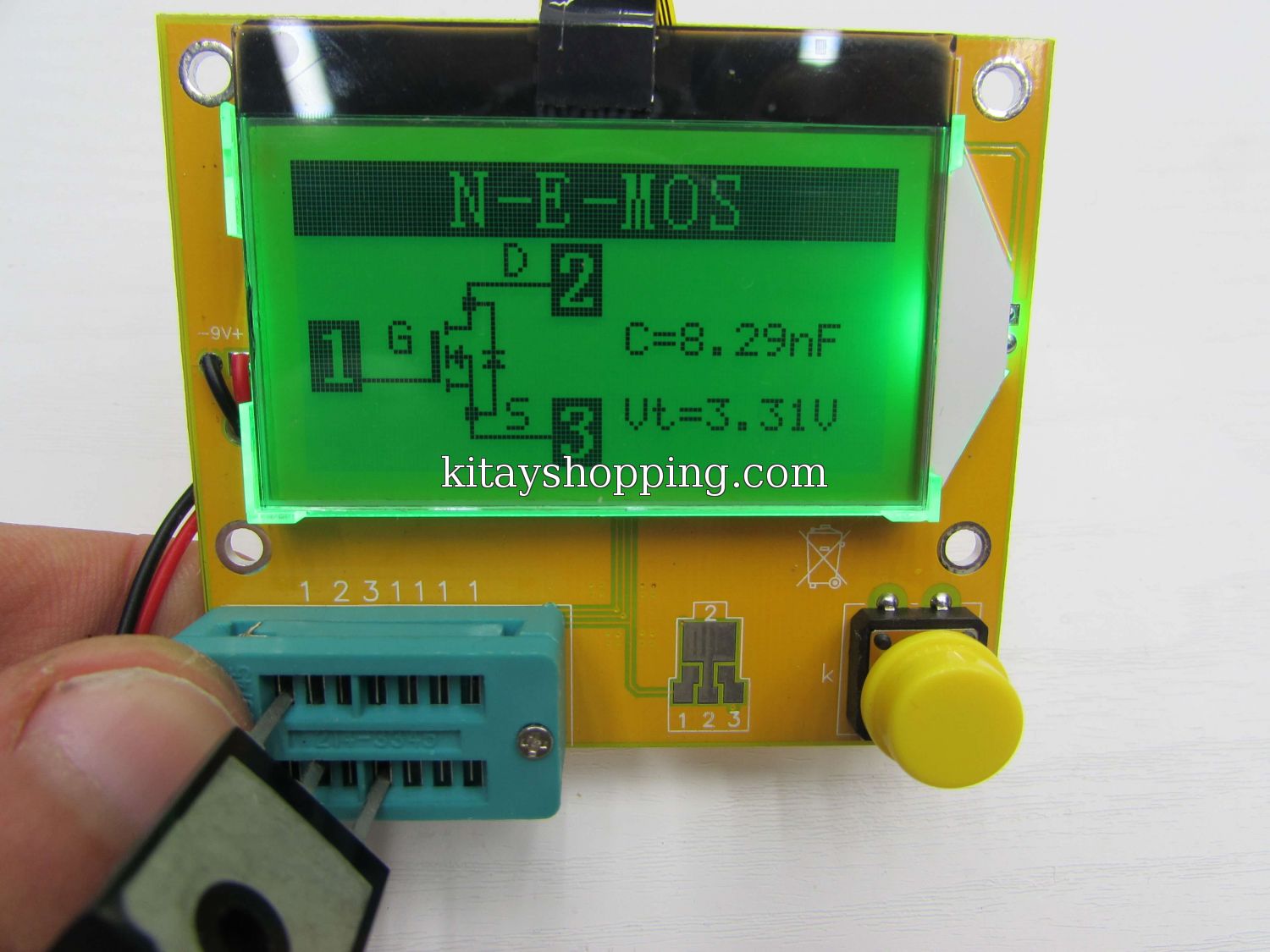

Его собрат - чуть мощный IRF3205





Высоковольтный мощный полевик IRFP460

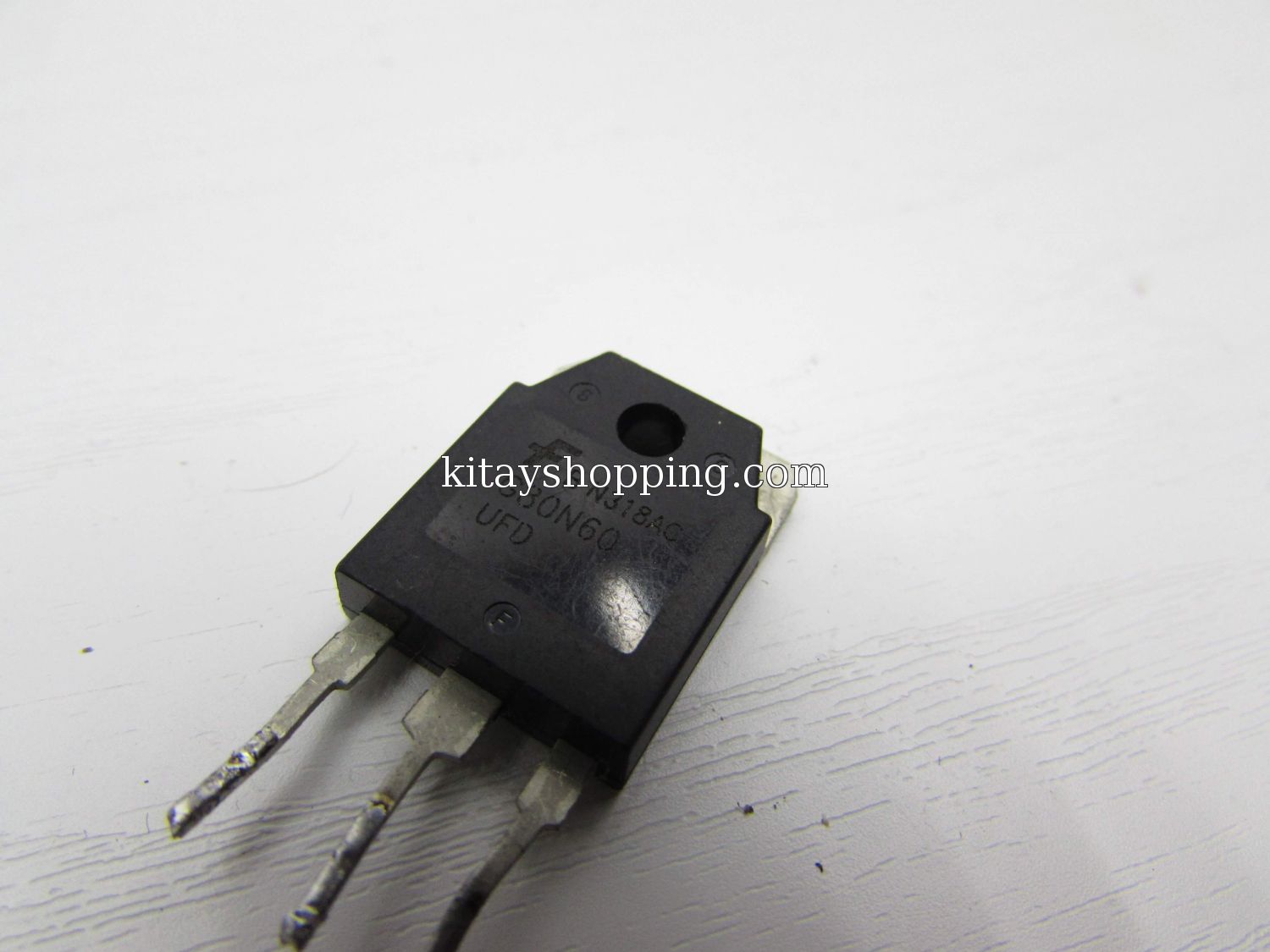

Теперь IGBT 80N60

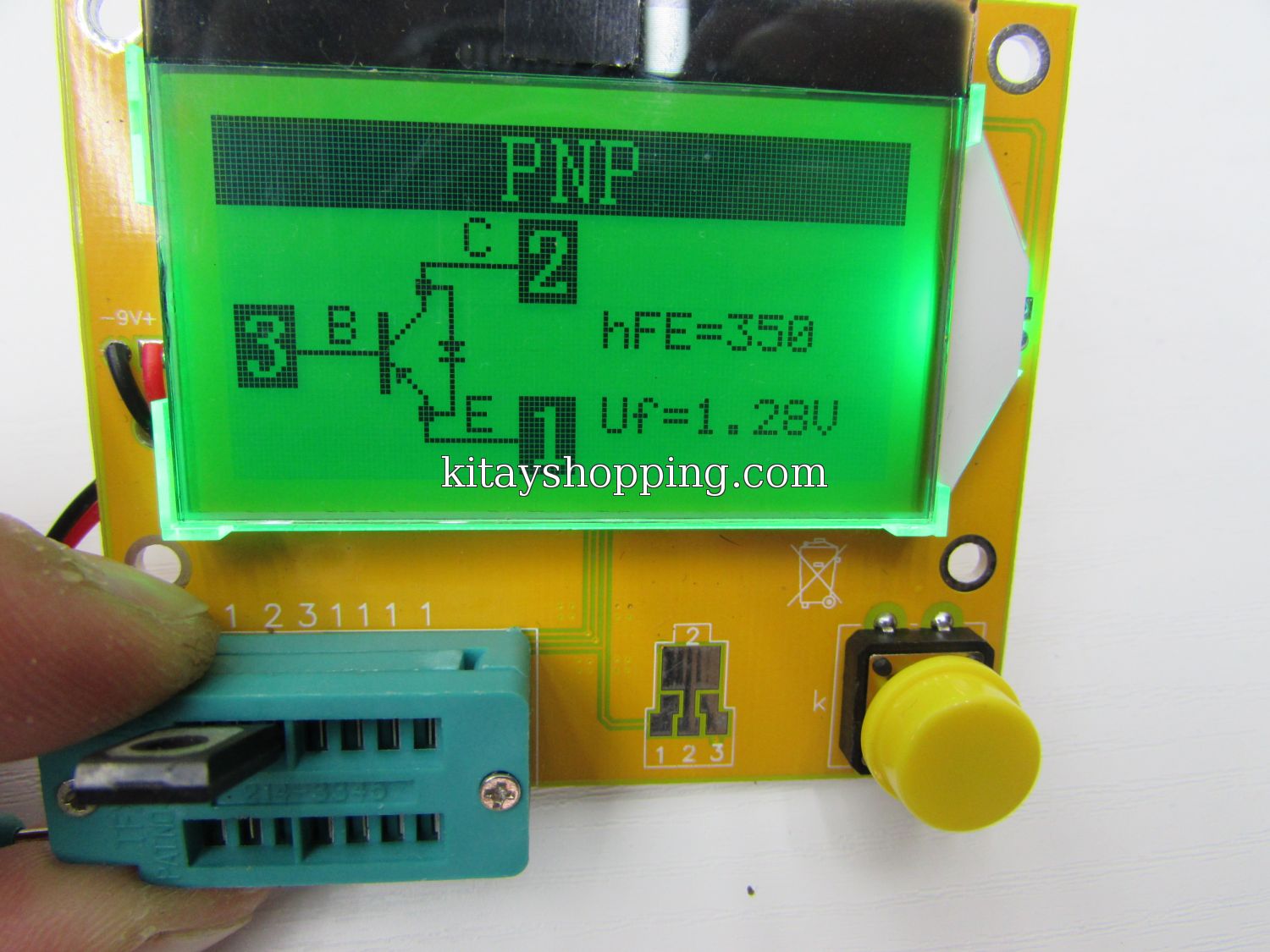

Перейдем к биполярникам (отображается проводимость ключа, цоколевка, коэффициент усиления и падение напряжения на переходе)

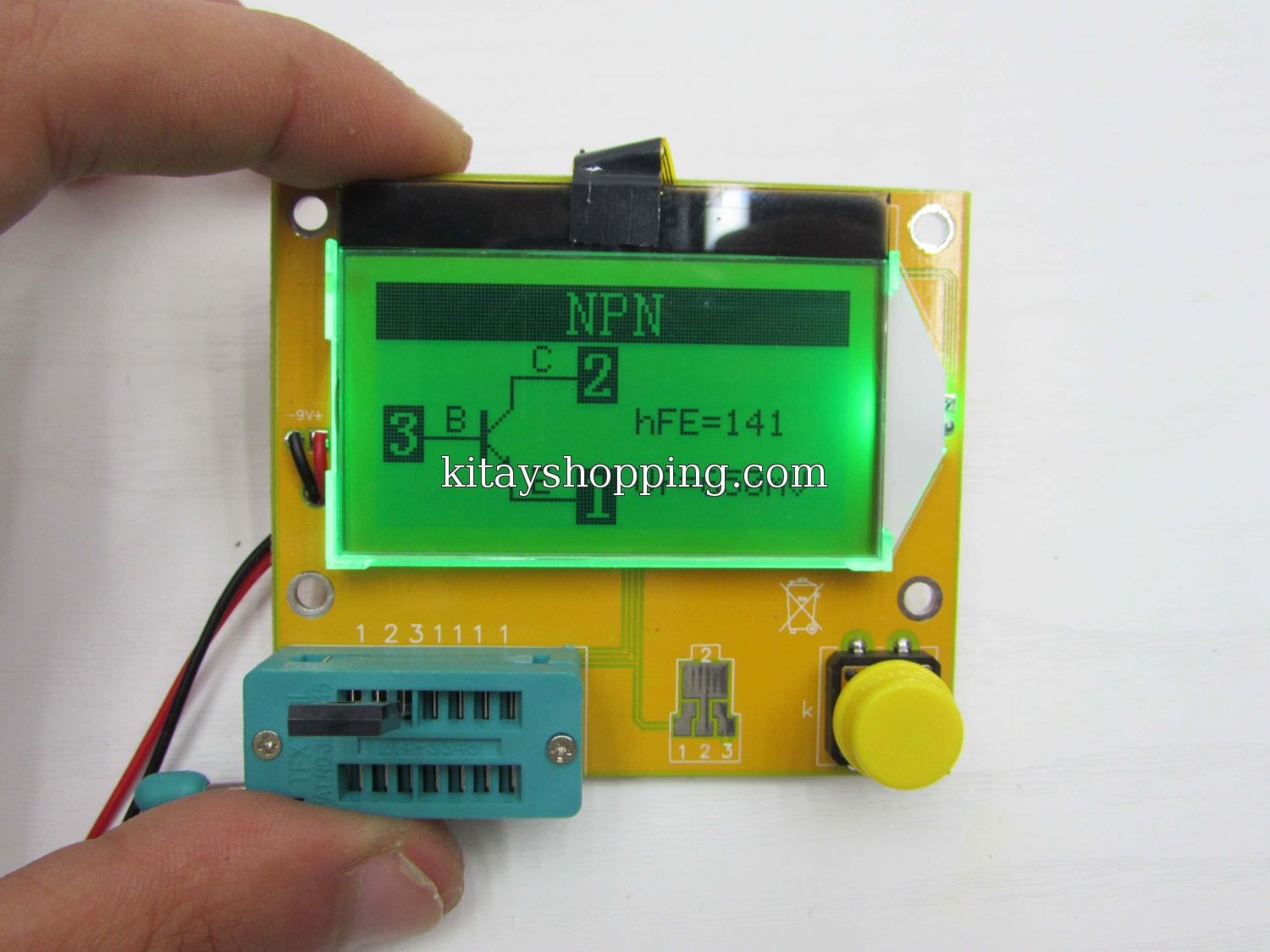

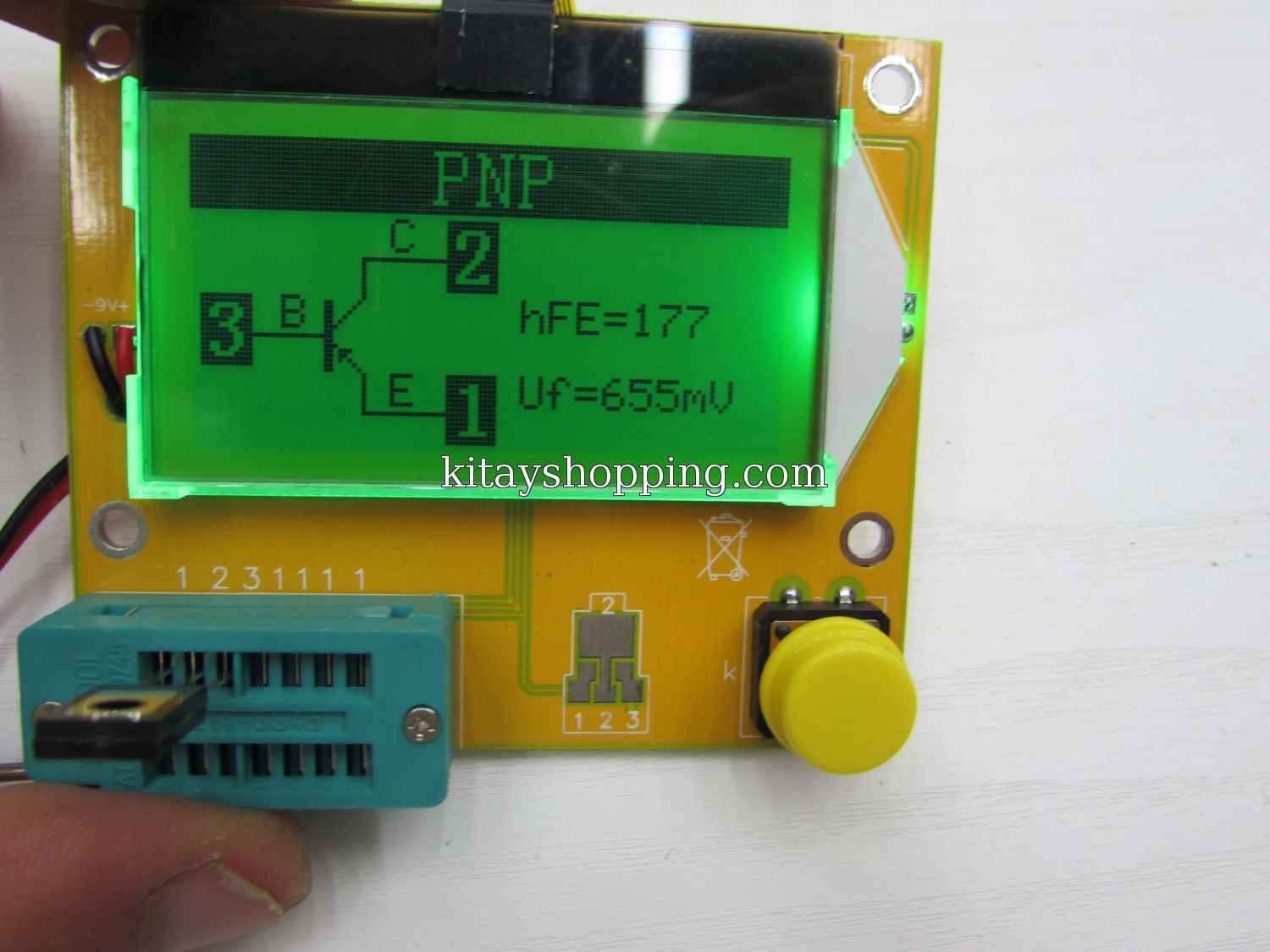

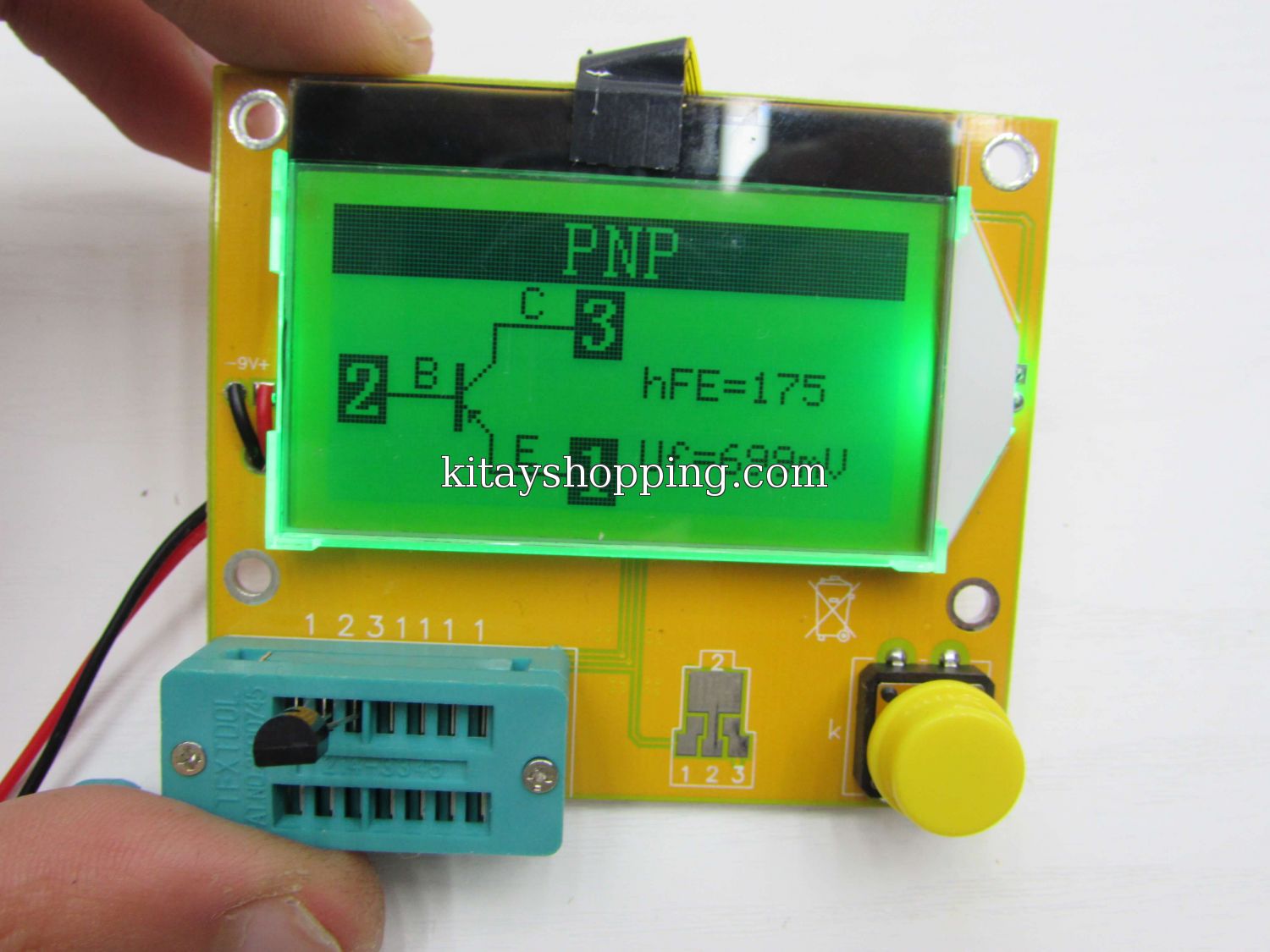

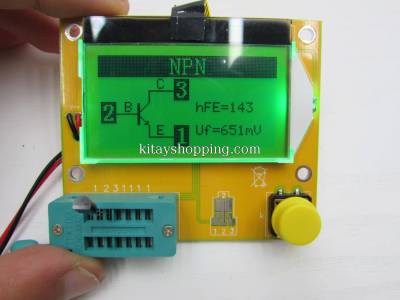

Сначала маломощные 2N5551 и 2N5401








Теперь ключи средней мощности BD139 и BD140

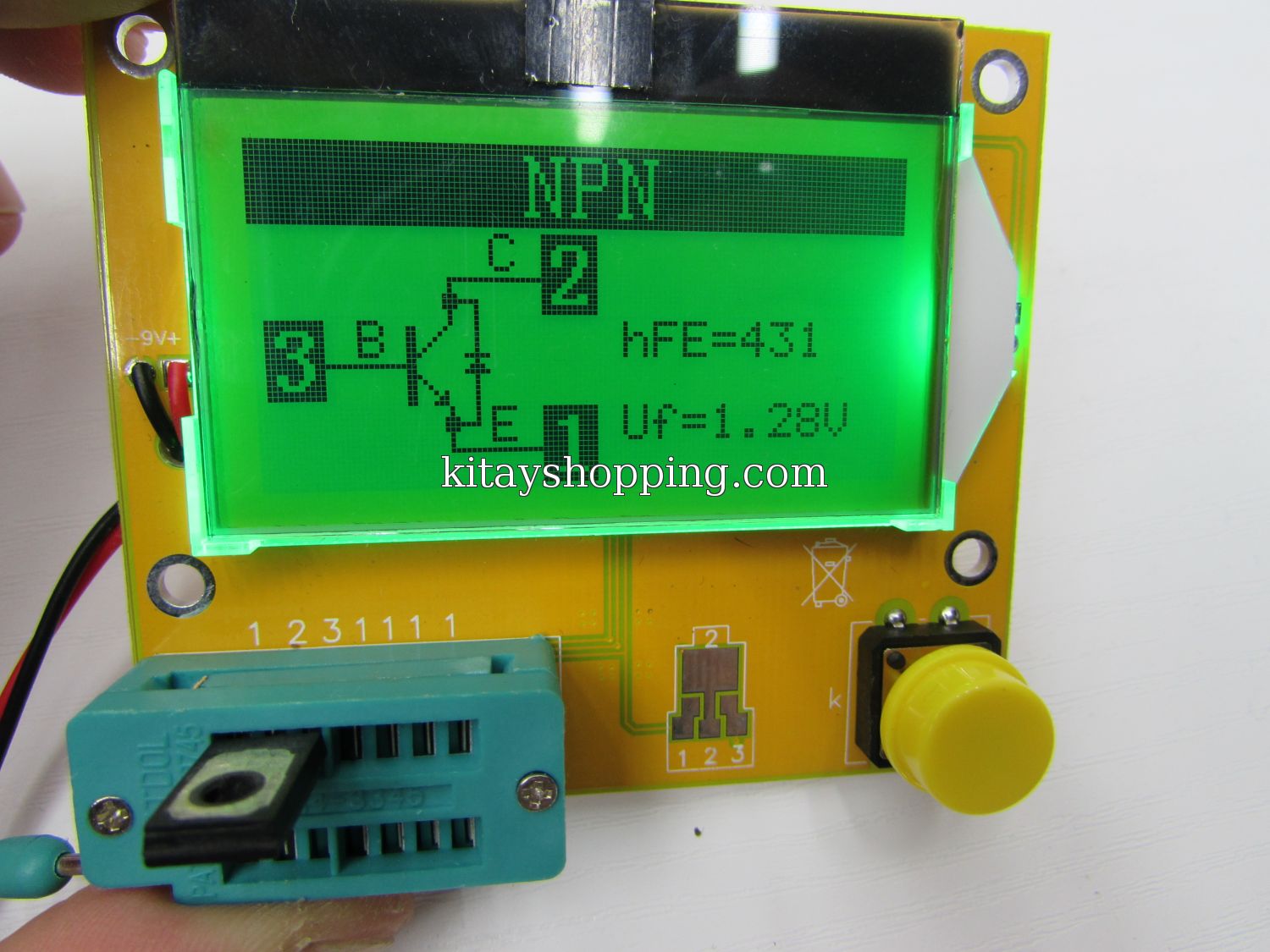

Составные KT972 и KT973 (обратите внимание на малый коэф. усиления - врет)

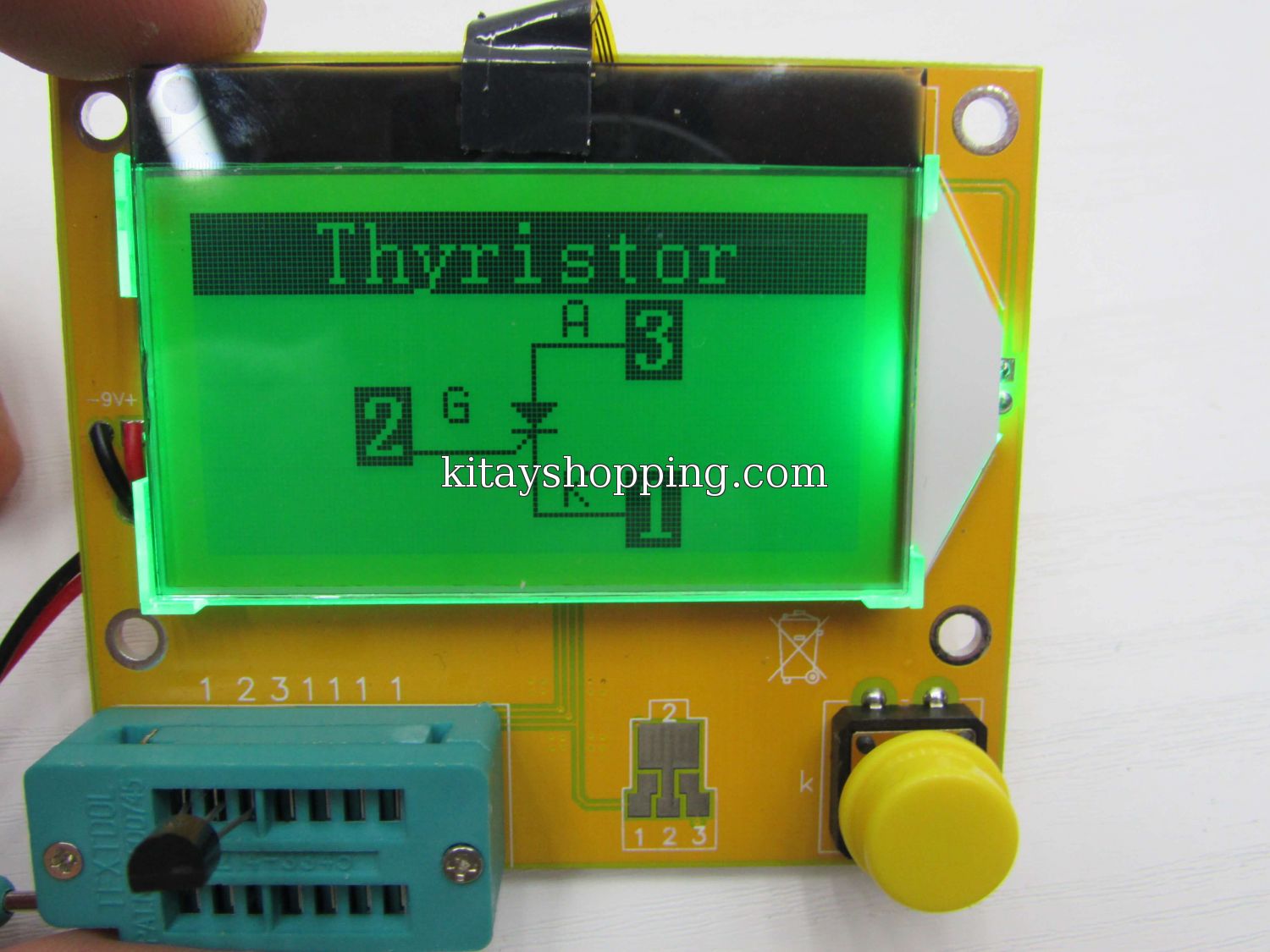

Тиристор MCR100-8  (отображается цоколевка и название компонента  )
