Ракетка - мухабойка

Товар  можно купить


с аккумом 8$  тут

с батарейками 5$ тут

Итак , приобрел  я ракетку-мухобойку прошлым летом, в надежде спастись от летунчиков. К тому  моменту ракетка стоила около 10 баксов.
Внешний вид очень даже ничего, пластик дешевый, но стойкий к механическим повреждениям и ударам.







Основная рабочая часть это тройная сетка. Шаг шаг сетки широкий,  насекомые легко пролезают, оказываясь между сетками прожариваются электрическим током. Иными словами - две наружные сетки с противоположных сторон являются массой, а та, что посередине - плюсом, насекомое оказывается между  ними, замыкая цепь в следствии чего, через тело твари протекает ток.







Ракетка питается от аккумуляторов и имеет встроенную систему зарядки от сети 220 Вольт, во время заряда горит соответствующий индикатор.





Для включения ракетки нужно поставить выключатель в положение ON и нажать на кнопку, о включении свидетельствует второй индикатор.





После того, как отпускаем кнопку система выключается, но на сетке некоторое время сохраняется высокое напряжение из-за того, что в умножителе не предусмотрен разряжающий резистор.
А теперь вскроем ракетку, чтобы детально изучить начинку.






Схема выглядит схожим образом.

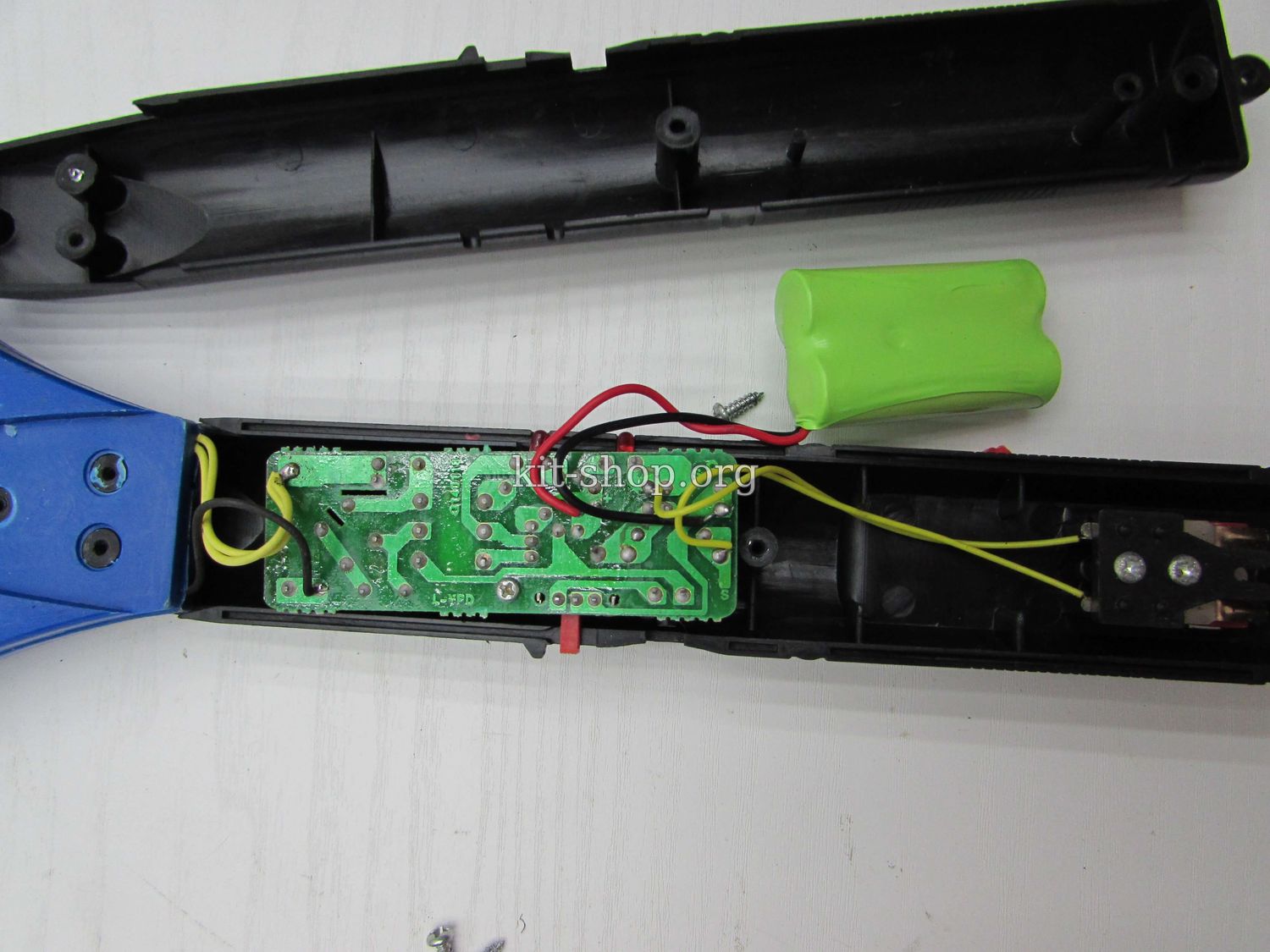

Внутри небольшая плата и источник питания в лице двух никель кадмиевых аккумуляторов подключенных последовательно, т.е. общее напряжение около 2,4Вольт.





Емкость АКБ около 200мА/ч, большего ожидать и не стоило, то, что тут именно аккумуляторы уже хорошо. Аккумуляторы стандарта 2А, никель-кадмий.



Плата состоит из трех основных частей - схемы заряда аккумулятора, генератора и повышающего трансформатора и высоковольтного удвоителя.
Схема заряда реализовано по простой безотказной схемы, это бестрансформаторный блок питания с токогасящим конденсатором.






Работает простым образом, Конденсатор ограничивает ток, после переменное напряжение выпрямляется в постоянку, а аккумулятор подключен напрямую к диодному выпрямителю. Нужно заметить, что в этой схеме аккумулятор является и нагрузкой моста и стабилизирующим элементом в схеме. Ток заряда будет зависеть от емкости гасящего конденсатора, а это около 70 мА тока на 1 мкФ емкости.
Эта схема будет заряжать аккумулятор бесконечно, пока устройство подключено в сеть,.но бояться за аккумуляторы не стоит, поскольку ток заряда ничтожно мал. На счет красного светодиода в качестве индикатора заряда, на самом деле он отображает наличие сетевого напряжения, а не процесс протекания заряда.




Схема повышающего преобразователя проста, обычный автогенератор на одном транзисторе, выходное напряжение со вторичной обмотки трансформатора около 250 Вольт, которое заряжает умножитель. Конечное напряжение на сетке около 1000В, этого хватит для образования небольшого пробоя воздуха, т.е. насекомое может быть парализовано высоким напряжением находясь на небольшом расстоянии от средней сетки.

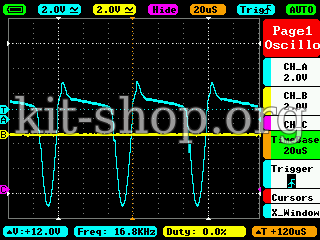

А это форма импульсов на коллекторе транзистора, может кому-то будет интересно



Рабочая частота автогенератора около 17кГц.





Идем дальше. Высоковольтная часть - последовательный умножитель, построенный на диодах FR107 и паре конденсаторов на 2,2нф. На выходе умножителя установлен пленочный конденсатор большей емкости (22нФ х 2кВ), по сути умножитель заряжает указанный конденсатор, а поражает насекомых уже емкость этого конденсатора, это поднимает эффективность работы схемы в целом.







Умножитель не имеет узла разряда, поэтому после отключения на конечном конденсаторе присутствует высокое напряжение.

На счет безопасности эксплатации - для человека в принципе не опасно, если дотронутся до внешних сеток ничего не случится, только не суньте палец, шарахнет недурно.

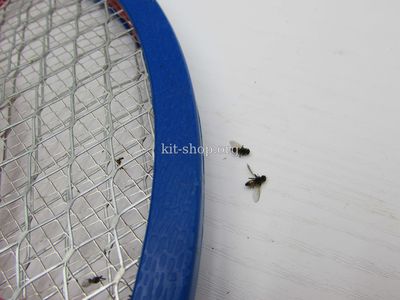

Насколько эффективна такая ракетка. Если насекомое оказывается между сетками получает удар тока и умудряется выскользнуть, то будет  парализовано и скорее всего окажется на полу, если не принять меры тварь может как не в чем не бывало встать и улететь, хотя потомства у нее скорее всего уже никогда не будет.




В случае если насекомое застревает между сетками, а вероятность этого 50%, то насекомое сгорит заживо если включить ракетку на пару секунд.
Ну в общем это все, что хотел сказать, добавлю, что ракетка действует исключительно на всех летучих ползучий а при желании еще и двуногих тварей.
До новых обзоров - пока!
