Модуль для получения высокого напряжения

Товар  можно купить тут

Китай всегда радует новыми примочками для любителей электроники, хотя такой модуль уже давно не новинка. Это законченный высоковольтный преобразователь напряжения, который применяется в китайских электрошокерах, в газовых плитах для розжига бытового газа и т.п.
Модуль стоит всего 3 доллара, доставка заняла чуть больше двух недель, в целом всем доволен.
Теперь рассмотрим функционал такой модули и где может быть использован.




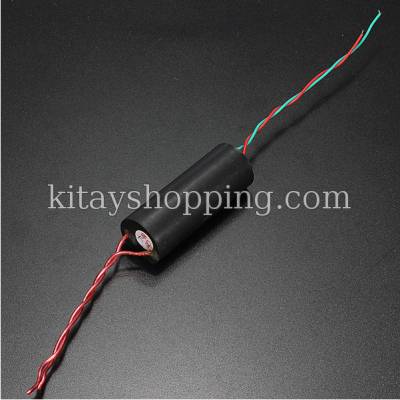

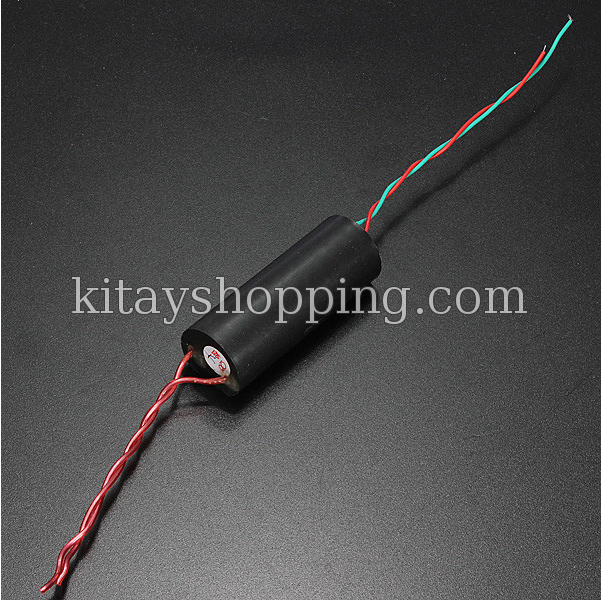

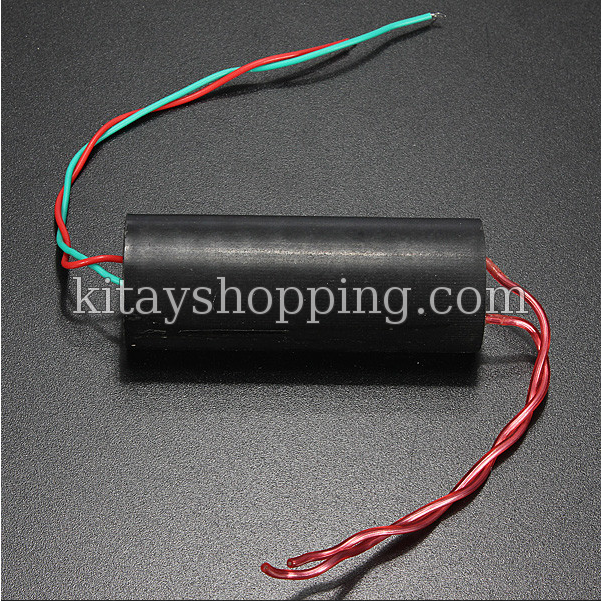

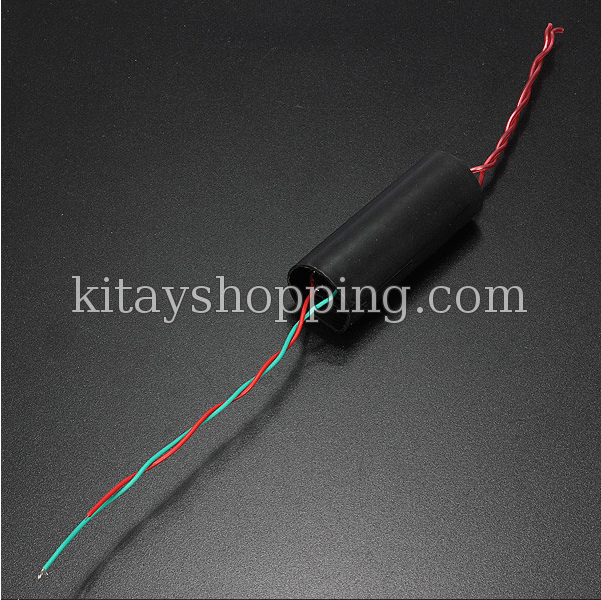

Это герметичный блок, с 4-я проводами - цвета проводов могут отличаться, в моем случае два провода (красный, зеленый) с одной стороны, это плюс и минус соответственно, суда подключается аккумулятор. Два красных провода с противоположной стороны - выход высокого напряжения.
В процесс работы углубляться не буду, скажу только, что начинка состоит из двух основных частей - высоковольтный повышающий преобразователь на базе блокинг-генератора и умножитель напряжения последовательного типа. Все это дело залито смолой, при поломке починить не реально.


Питаетсяот напряжения 3-6 Вольт, но в принципе подавал до 7,2 Вольт, полет нормальный, хотя долго работать при таком входном напряжении модуль не будет, все-таки внутри стоит транзистор, который в конце концов сгорит от перегрева. Производитель не советует включать модуль больше минуты, я же не советую более 10-20 секунд ,
Напряжение на выходе составляет от 7 до 10 кВ (7.000-10.000 Вольт), хотя китайцы заявляют заоблачные 400.000 Вольт - это блеф.
Мощность агрегата не более 3-5 ватт.
Ток потребления от одного литиевого аккумулятора (3,7Вольт) около 2,8-3А, с учетом КПД таких схем, это полностью нормально
Пробой воздуха может доходить до 3-х см, в том случае, если использовать источник питания 7,2 Вольт, частота искрообразования от 10 до 100Гц и зависит от расстояния между выходными проводами, чем оно меньше, тем выше частота
блок может быть задействован в качестве лабораторного генератора высокого напряжения, для постройки самодельного шокера или система розжига топлива, для форсунок либо двигателя.
С учетом стоимости вполне неплохой блок, которому обязательно найдется применение.
Размеры блока  24х63 мм
