Полный обзор лабораторного бп MCH 305

Товар  можно купить тут

Привет всем. Давно на своем основном канале делал обзор лабораторного источника питания MCH305, он у меня около года и безотказно работал все это время в качестве основного лабораторного блока питания, поэтому сегодняшний обзор будет посвящен ему.

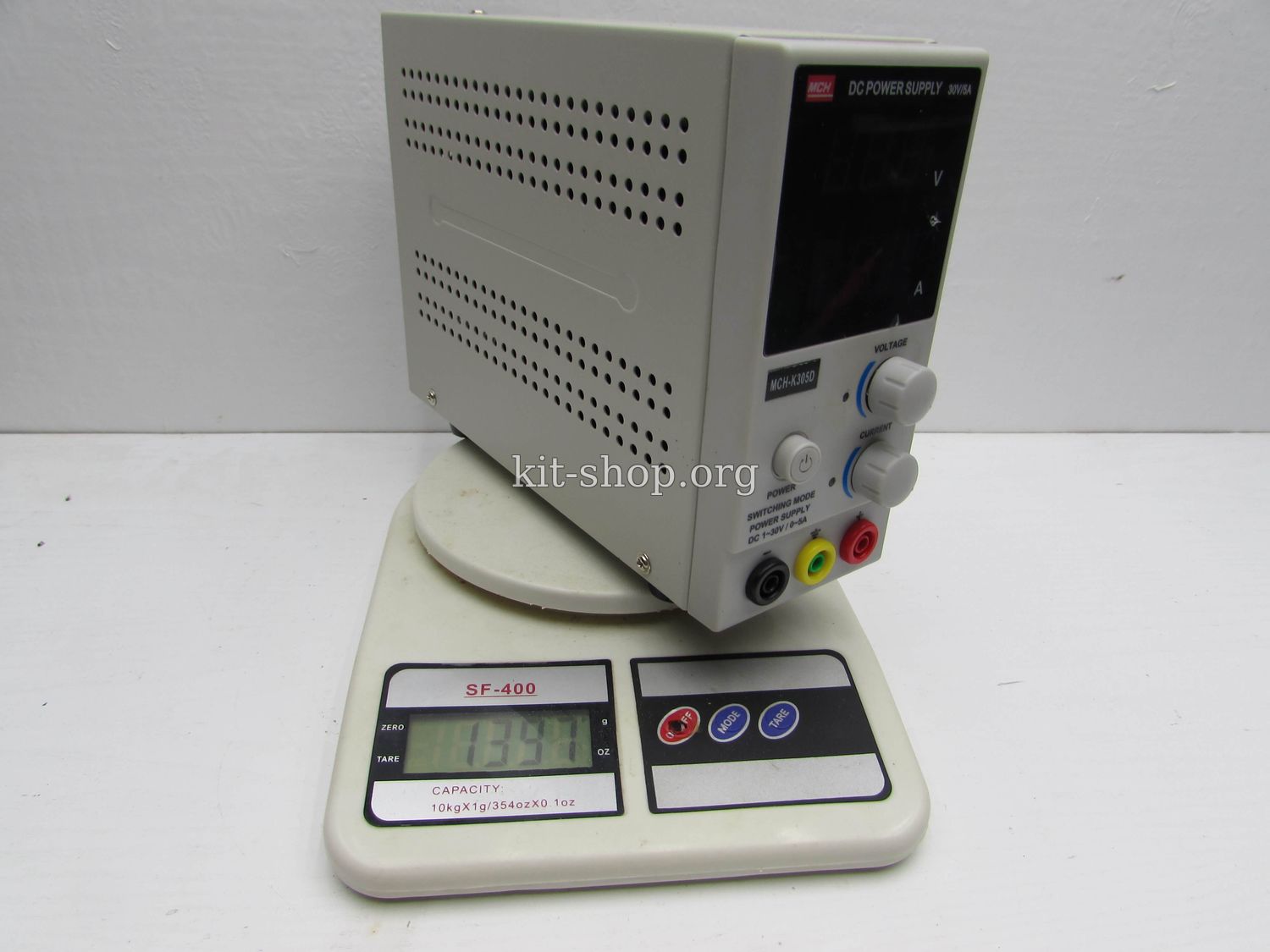

Блок питания очень легкий, с учетом выходных параметров. Все это благодаря полностью импульсной начинке, но перед тем как ее рассмотреть изучим корпус и внешний вид.



Корпус не совсем привычный для лабораторников, хотя вертикальные корпуса более удобны, особенно если ваше рабочее пространство ограничено.

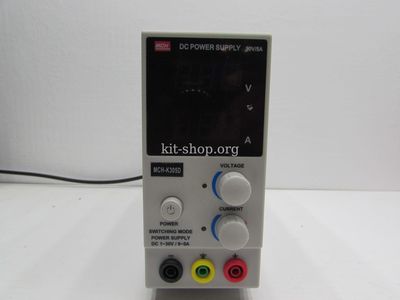

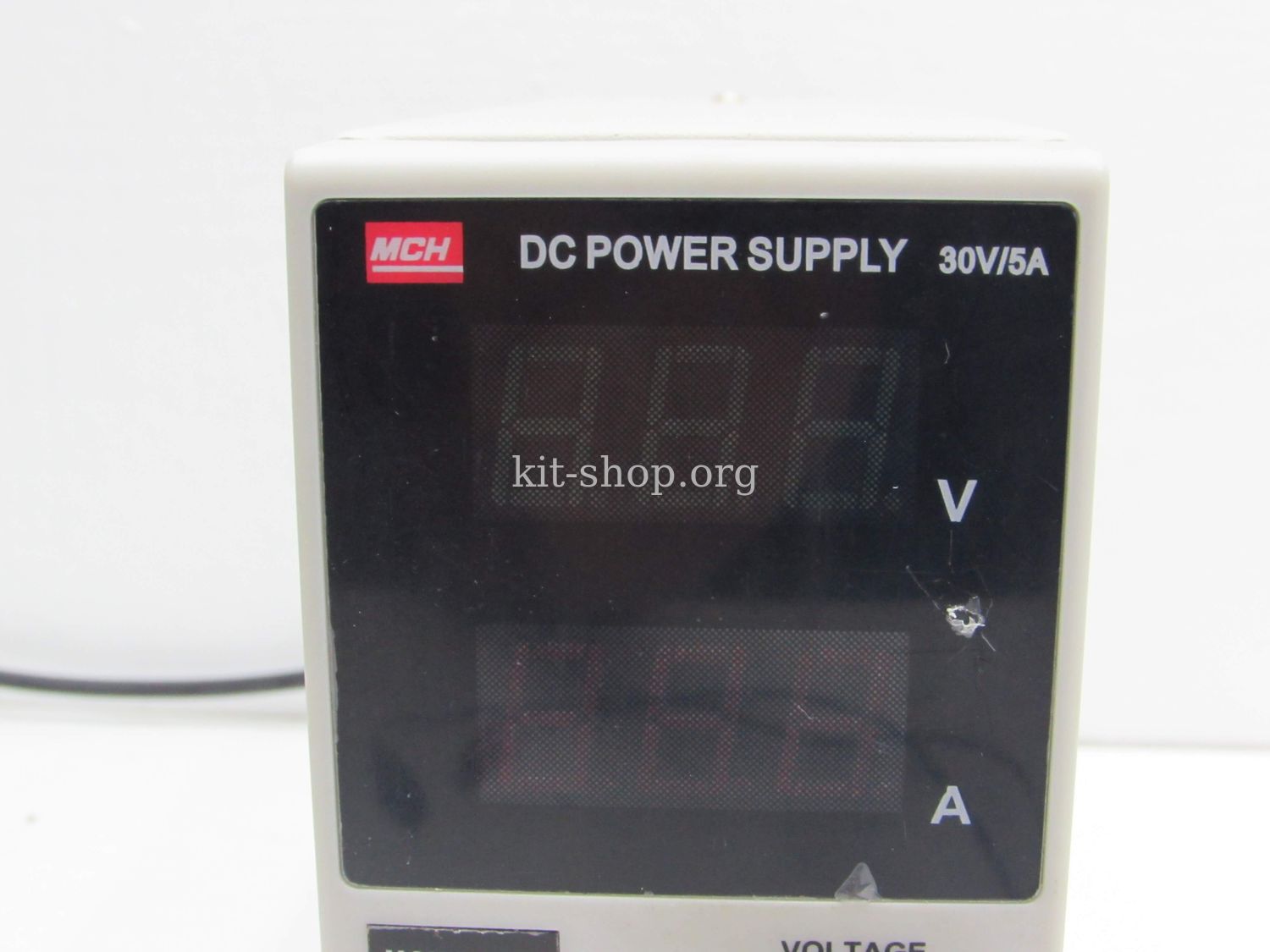

Сверху расположены трехзначные семисегментные цифровые индикаторы напряжения и тока..

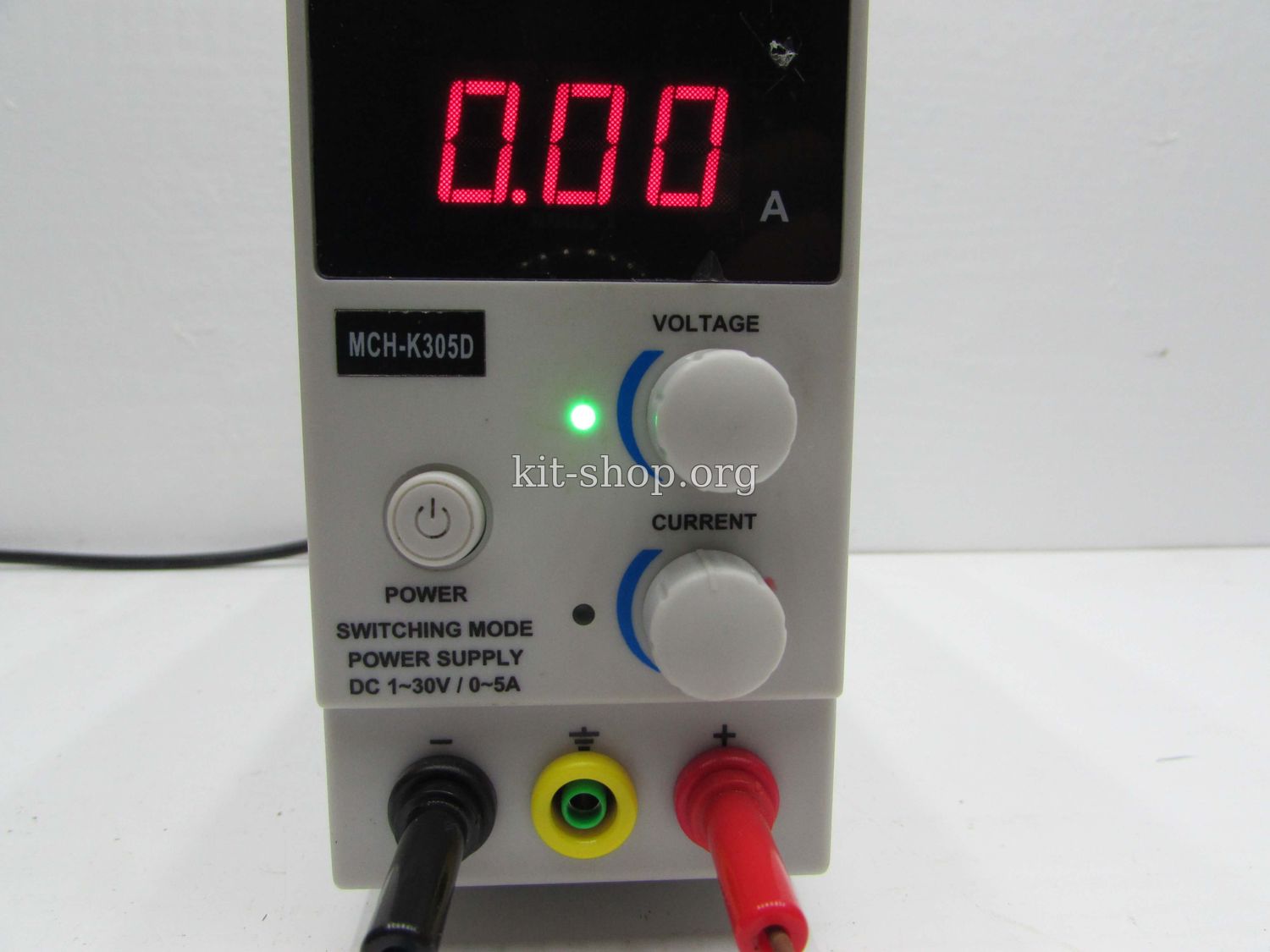

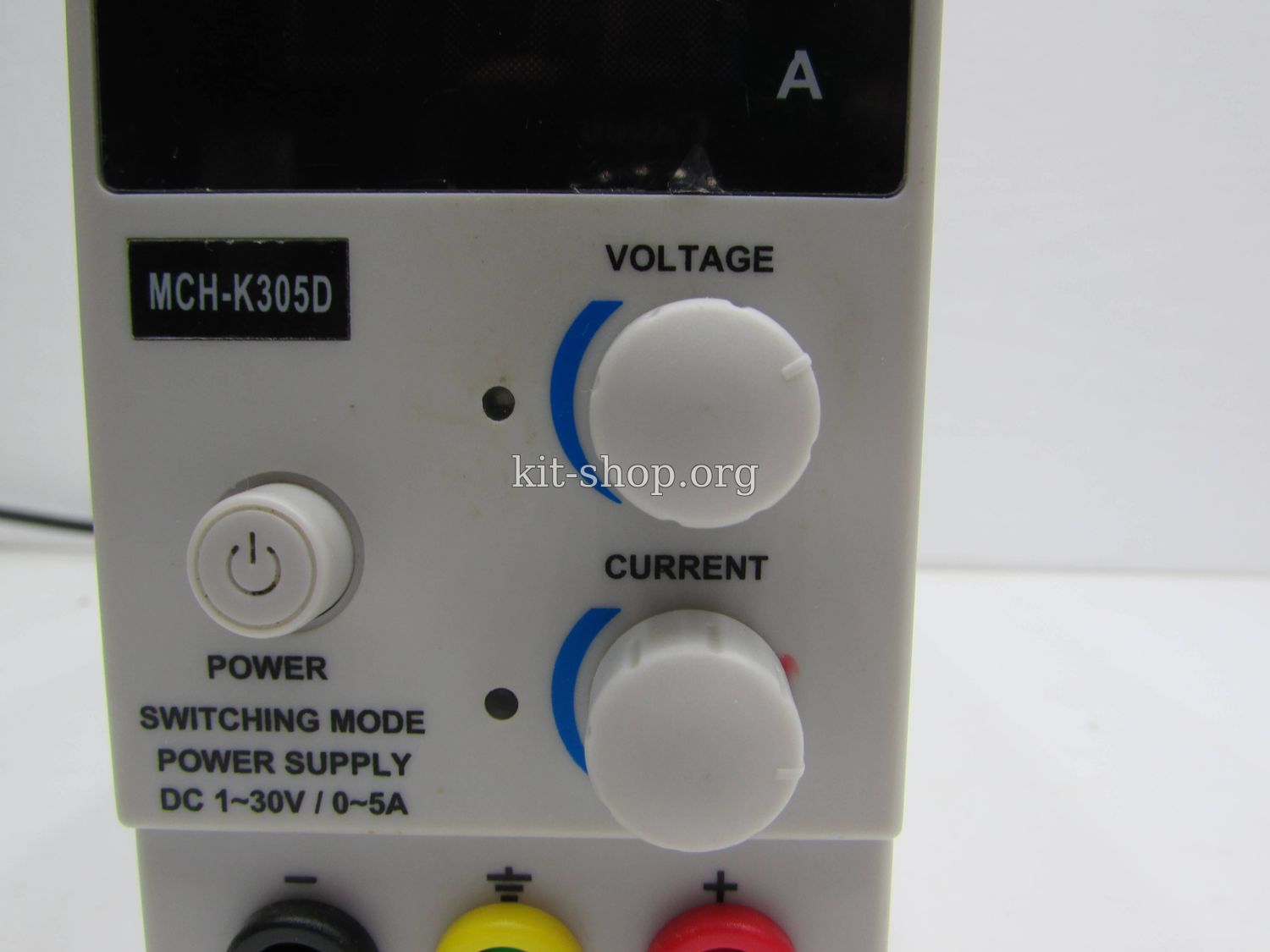

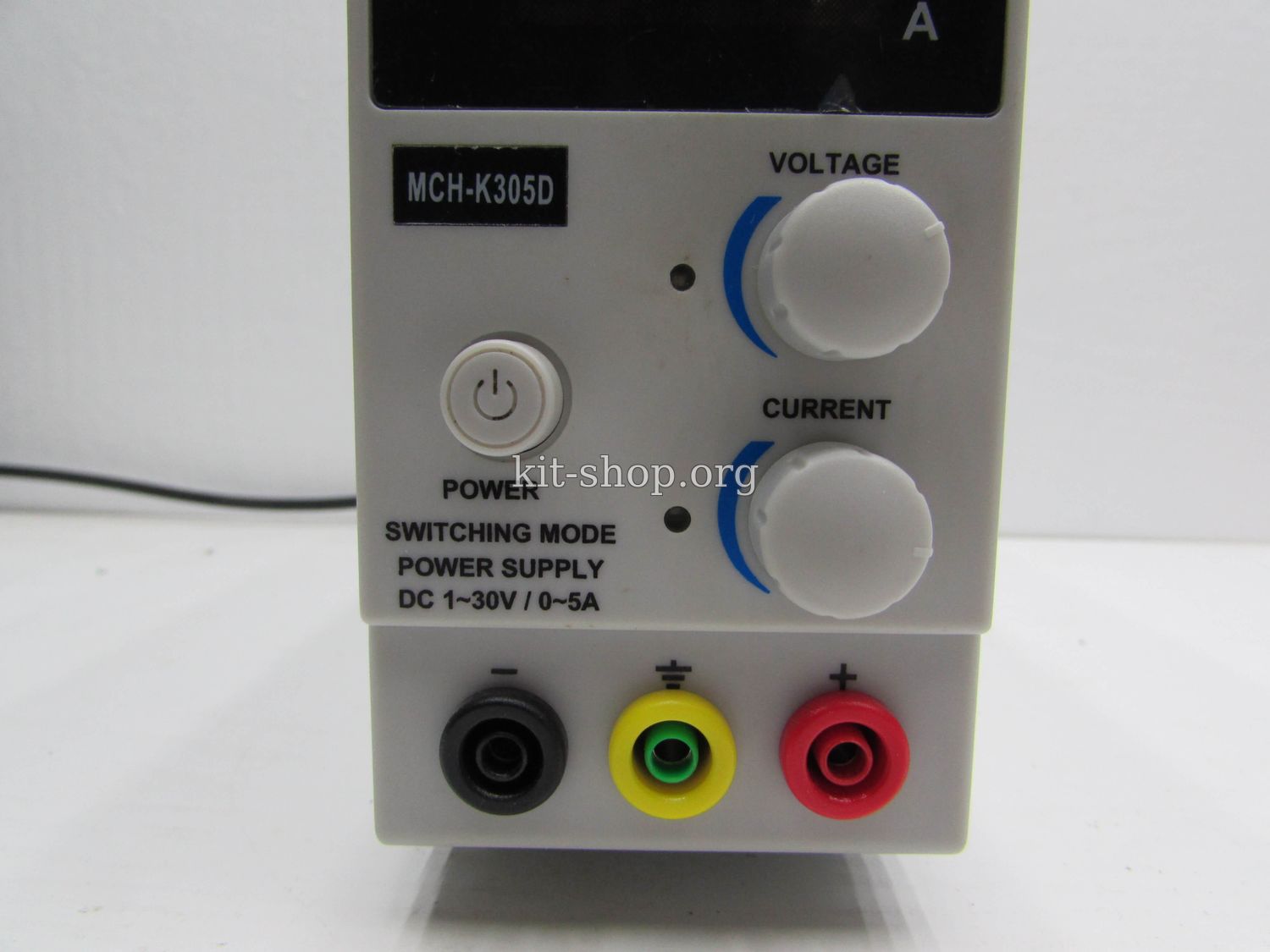

Дальше идет кнопка включения, регуляторы ток, напряжения и соответствующие индикаторные светодиоды.

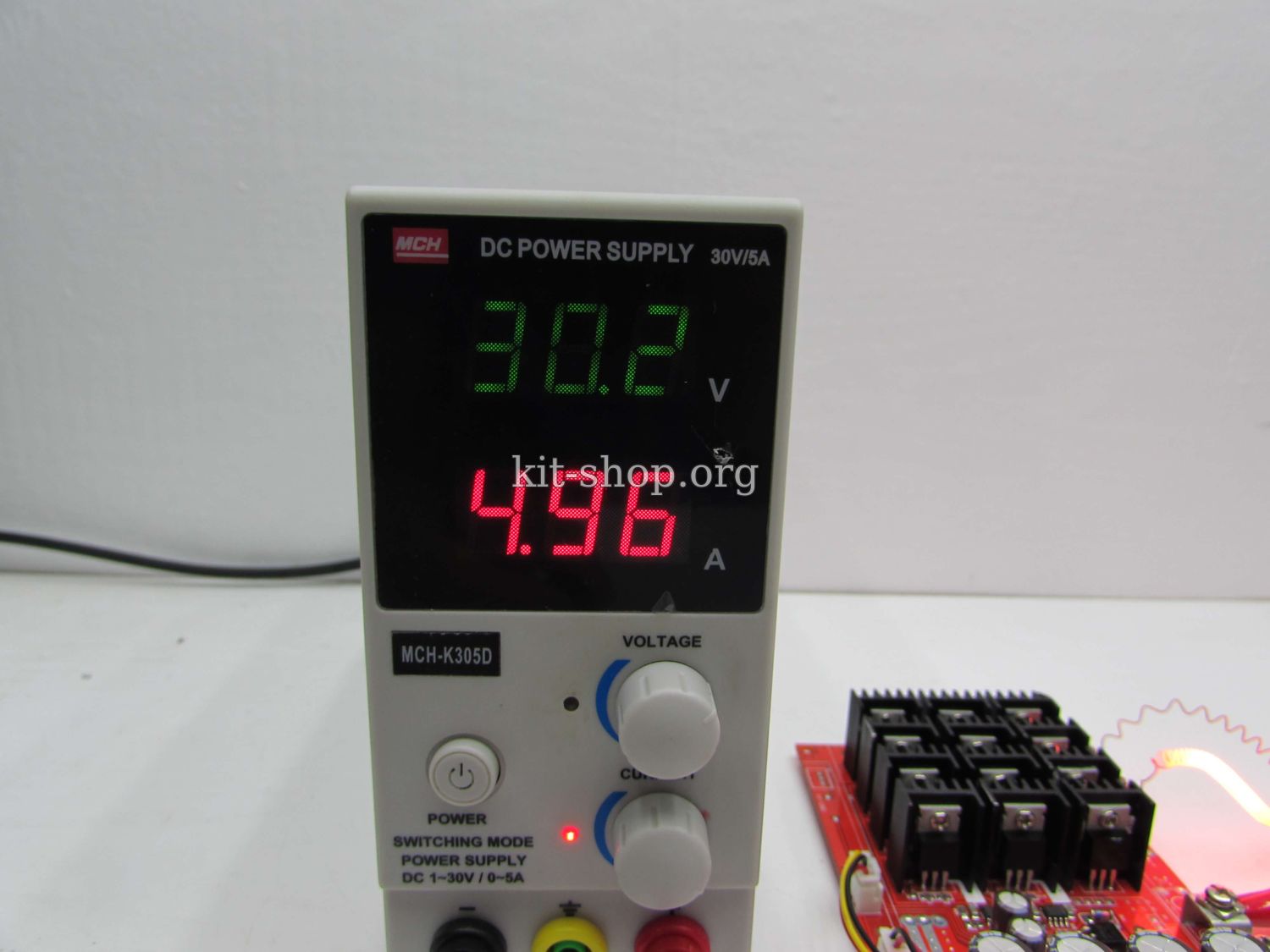

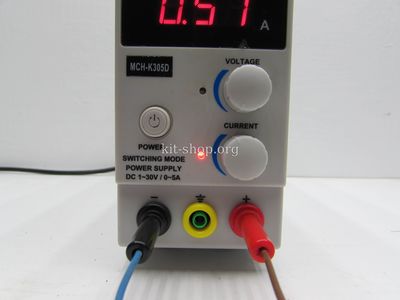

Верхний светодиод - зеленый, показывает, что блок питания работает в режиме стабилизации напряжения, нижний – красный, отображает режим стабилизации по току.






Блок питания имеет мощность в 150 ватт, выходные параметры таковы.
Регулировка напряжения от нуля до 30 вольт, ограничение тока от нуля до 5 Ампер, притом регулировка в обеих случаях очень плавная за счет использования многооборотный резисторов.

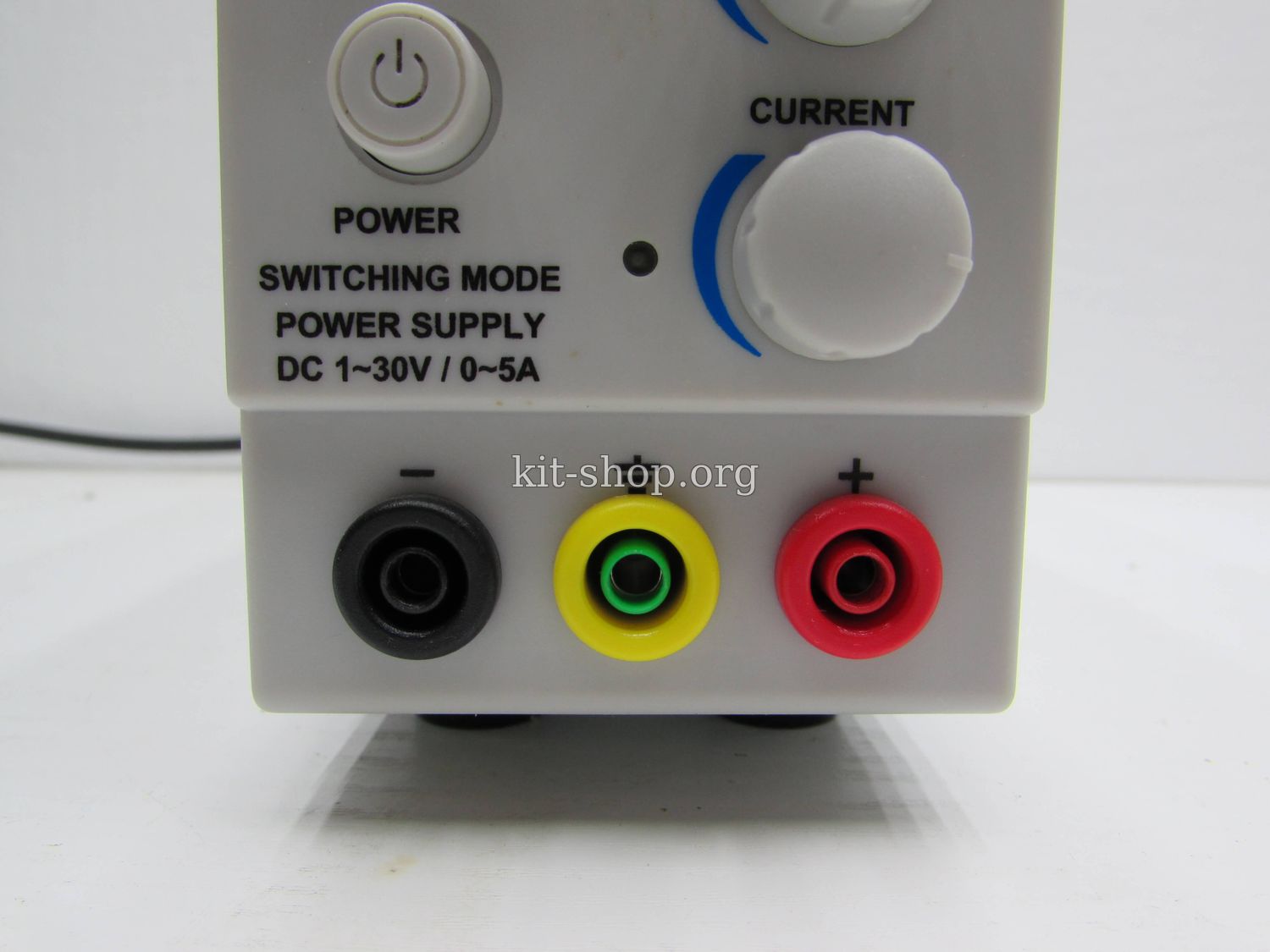

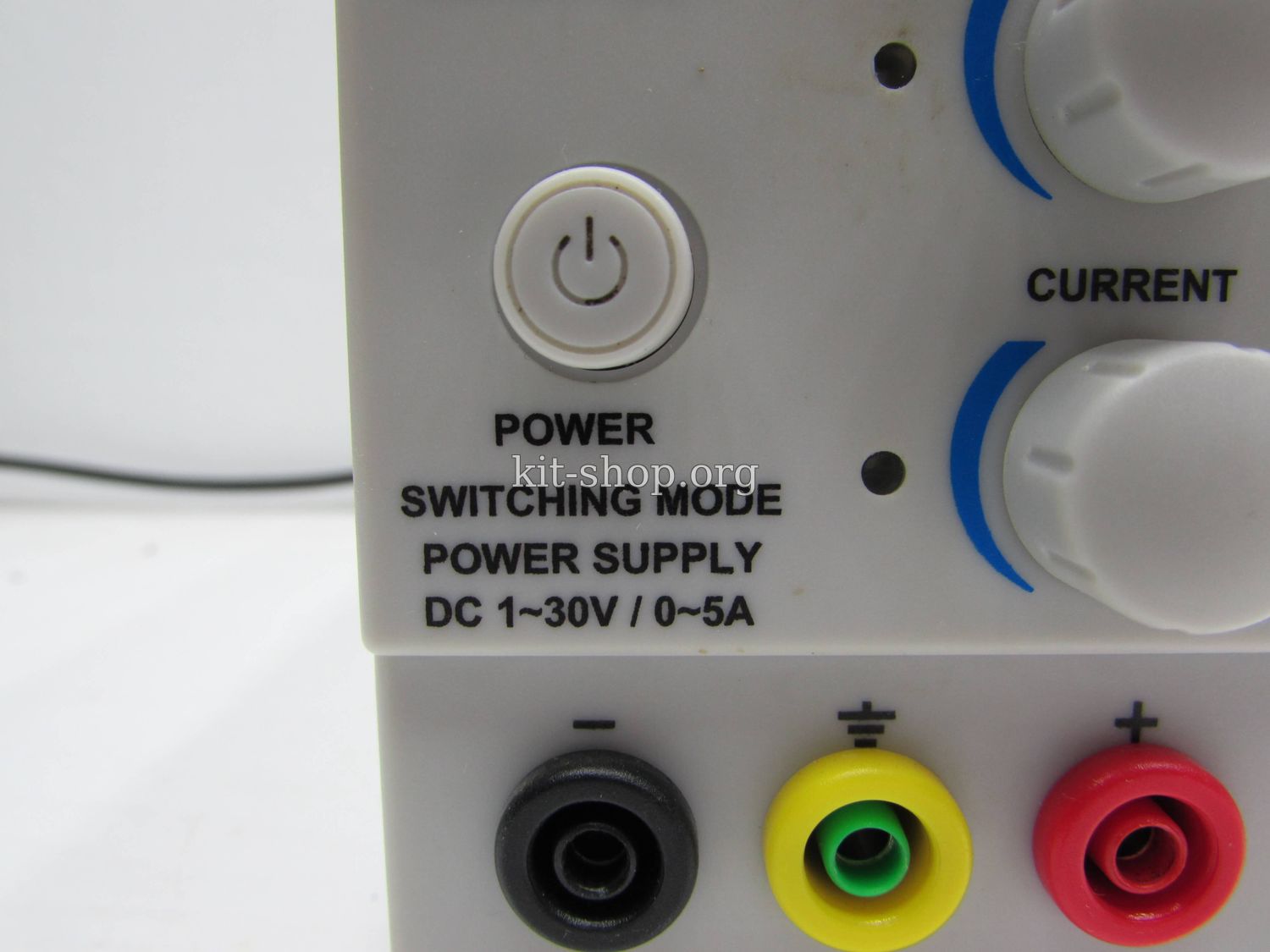

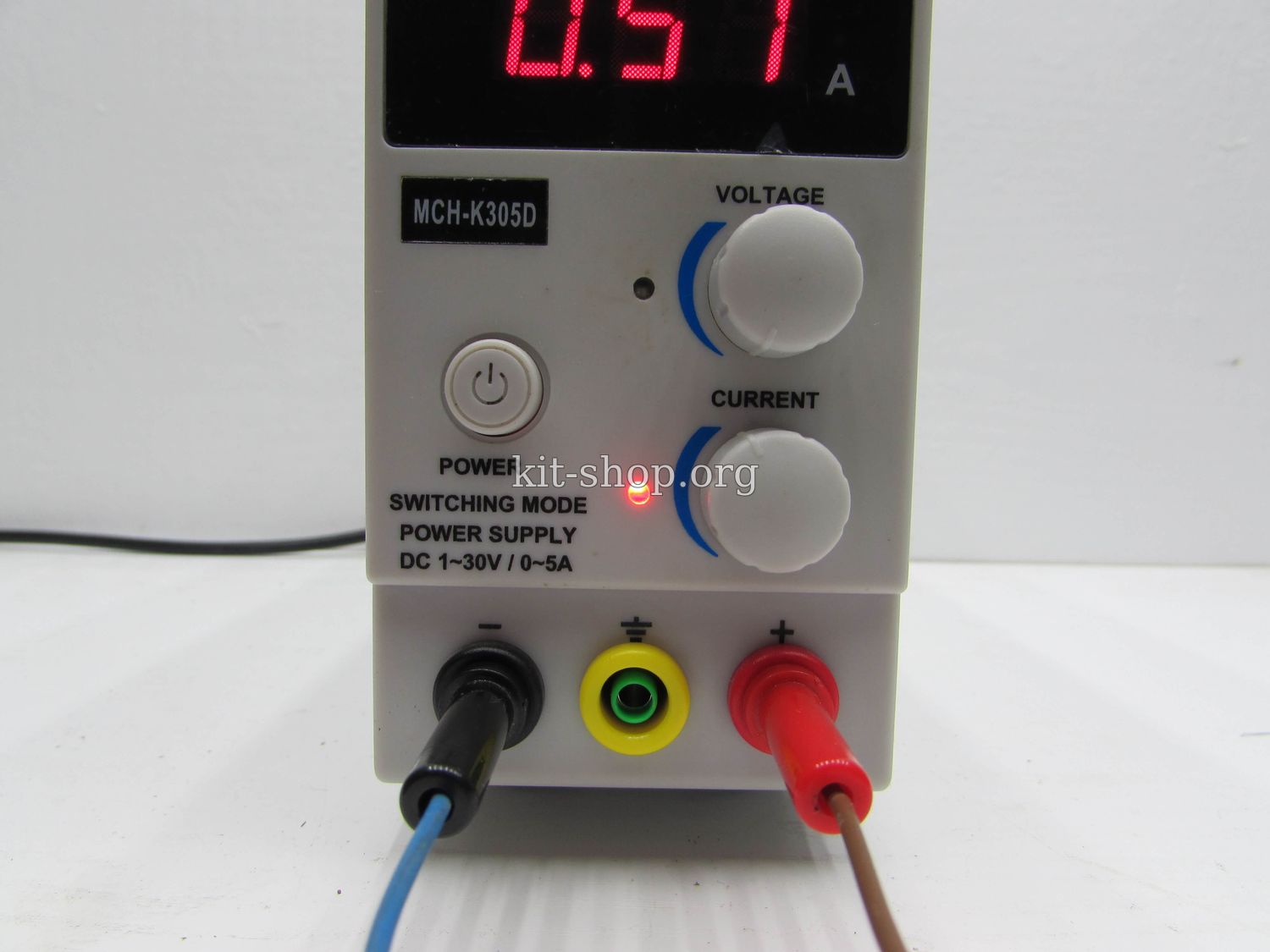

Снизу имеем выходные разъемы, черный минус или масса, желтый заземление которое не используется и красный - плюс Хочу заметить, что в комплектации не было выходных проводов, поэтому смастерил сам.

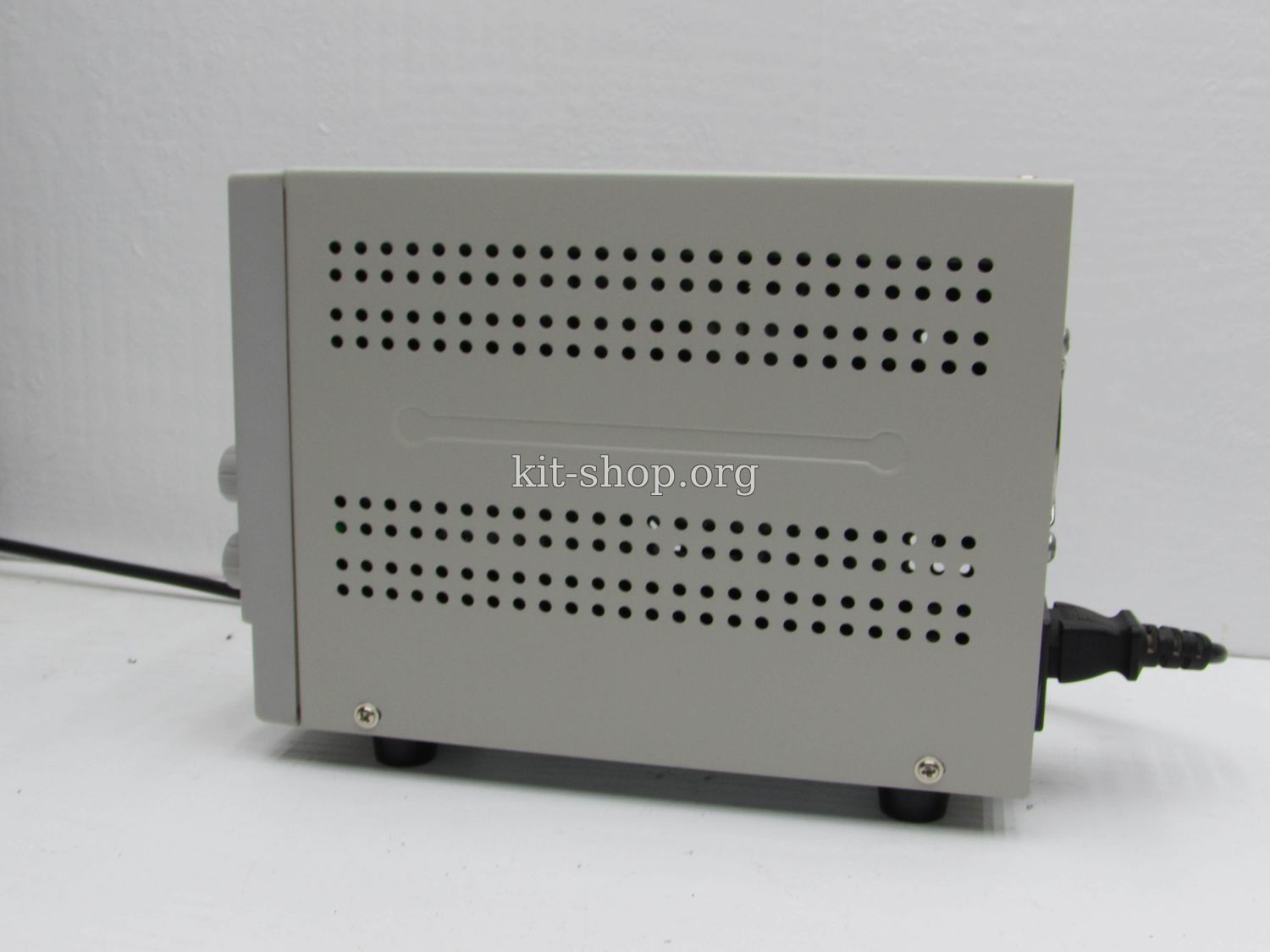

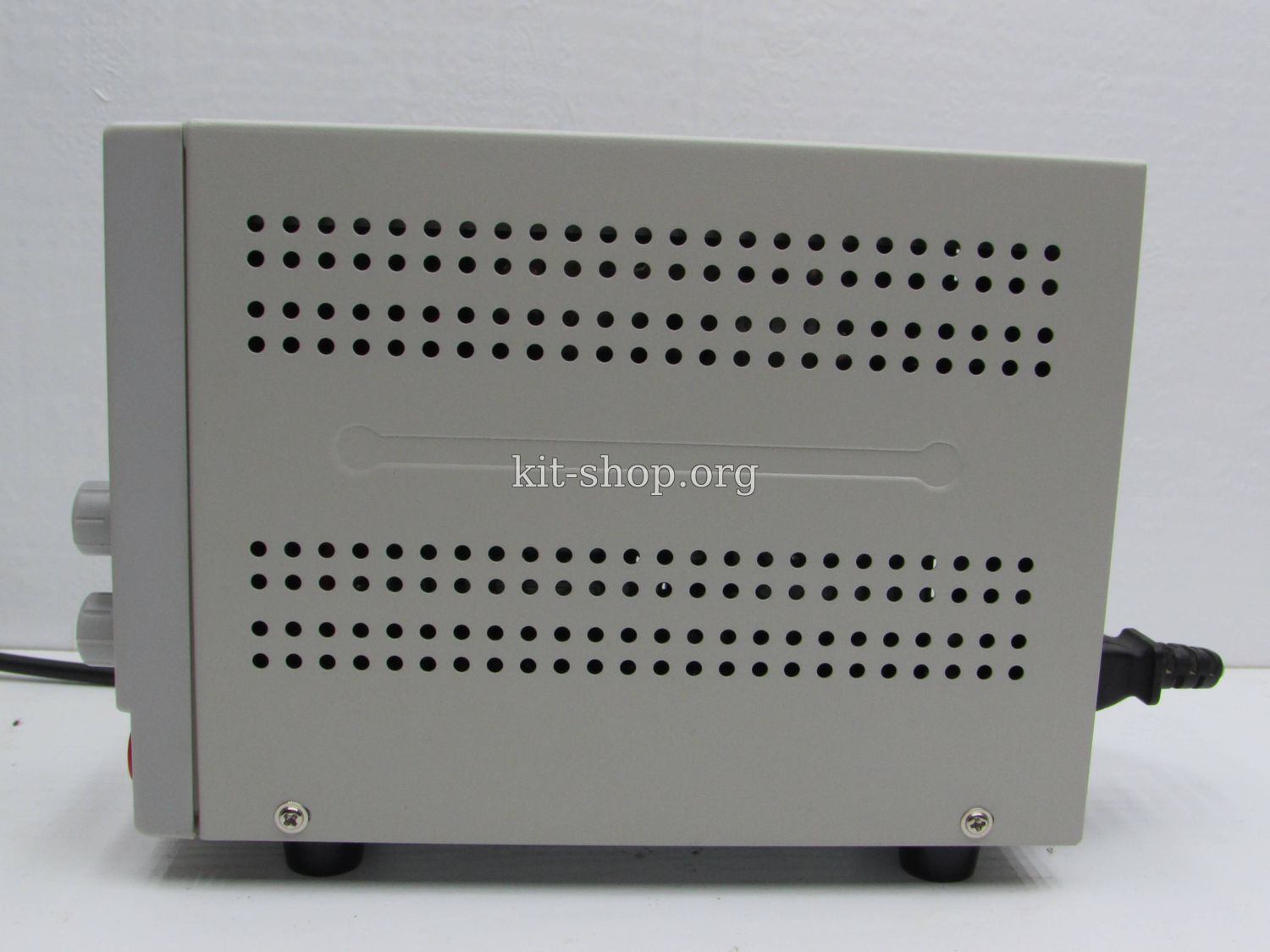

Корпус сделан из жести. Всюду можно увидеть вентиляционные отверстия для притока холодного воздуха.

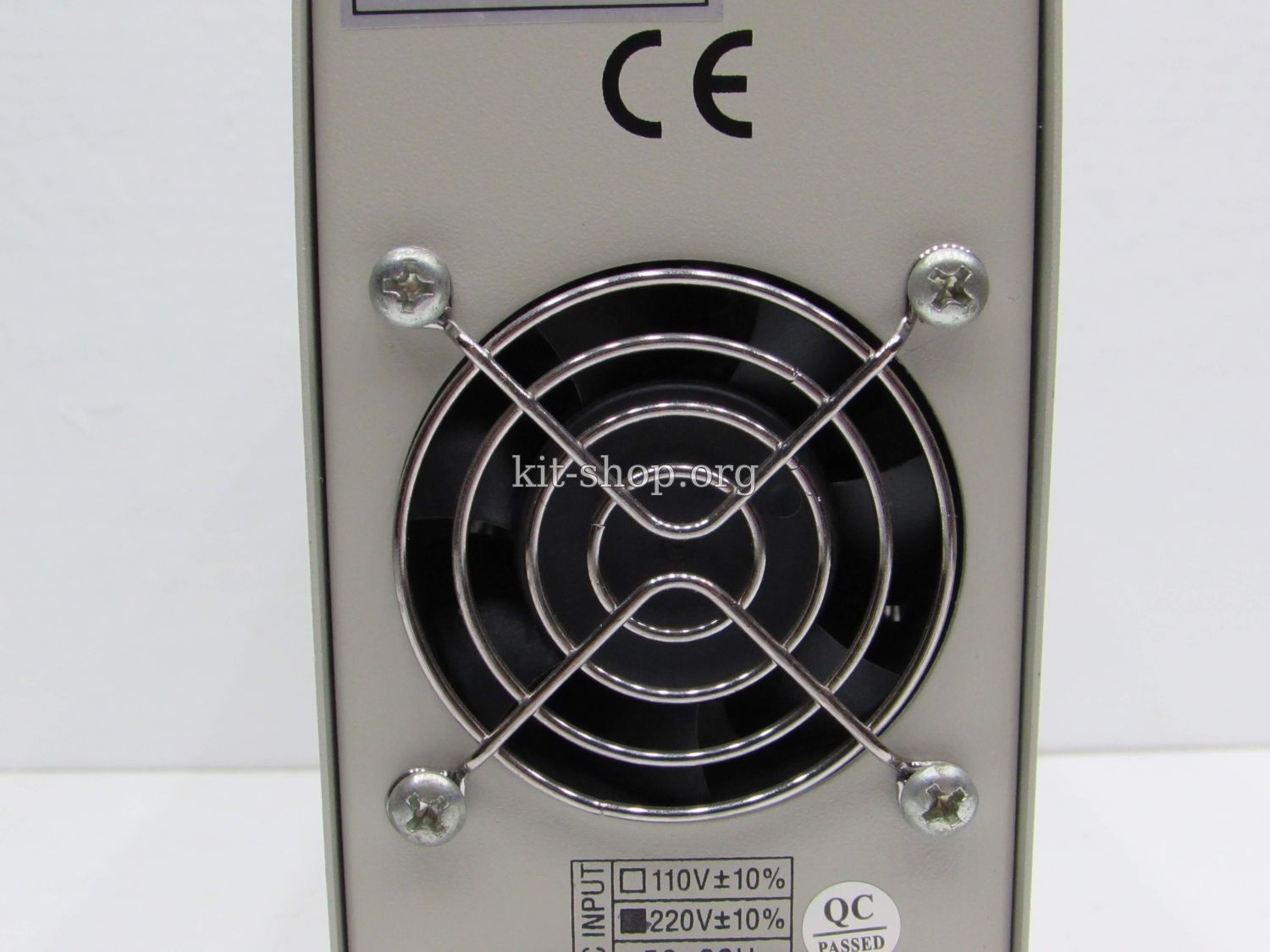

Блок снабжен активным охлаждением в лице кулера, который работает в полностью автоматическом режиме, т.е. шумит только при нужде.

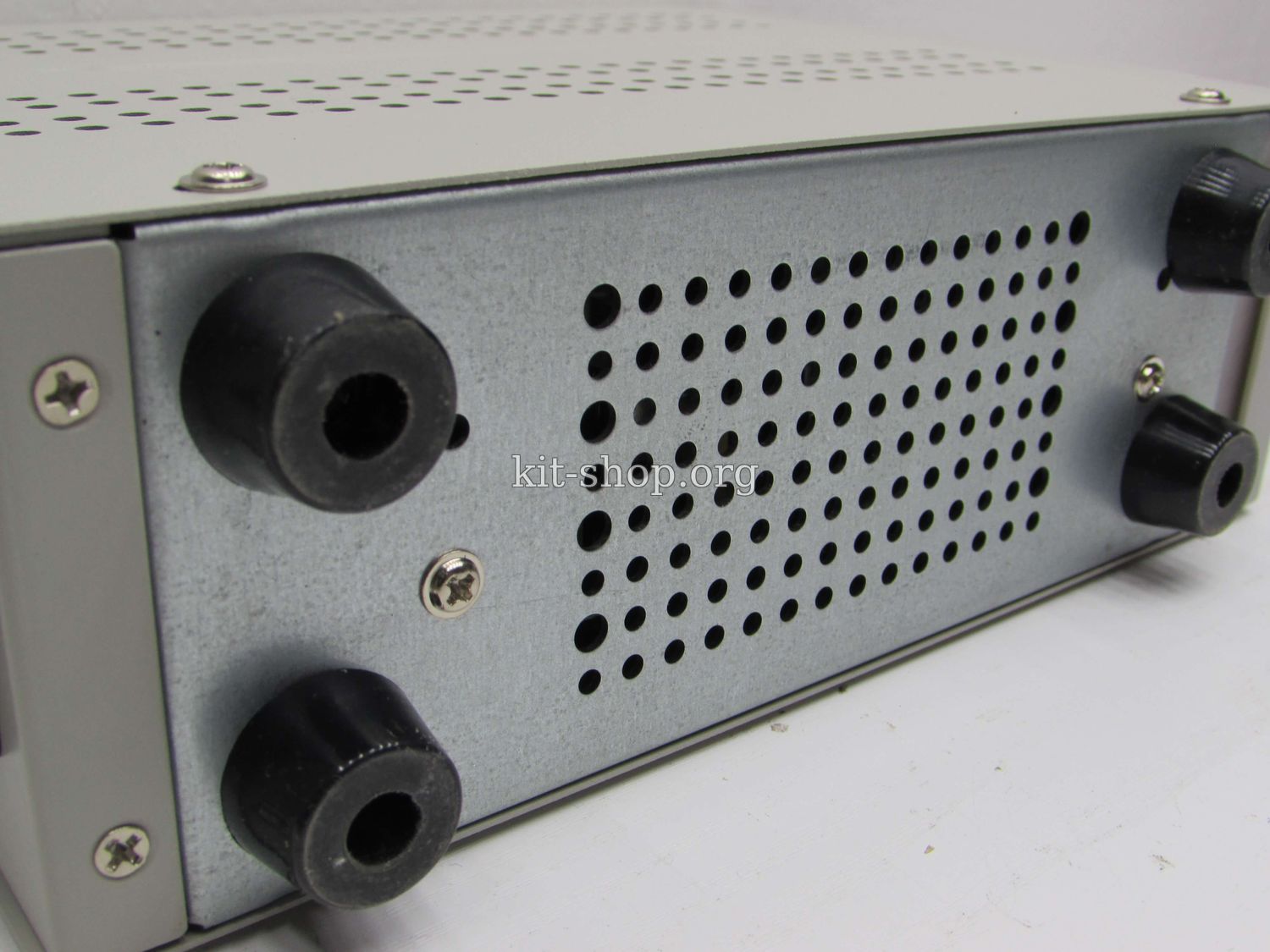

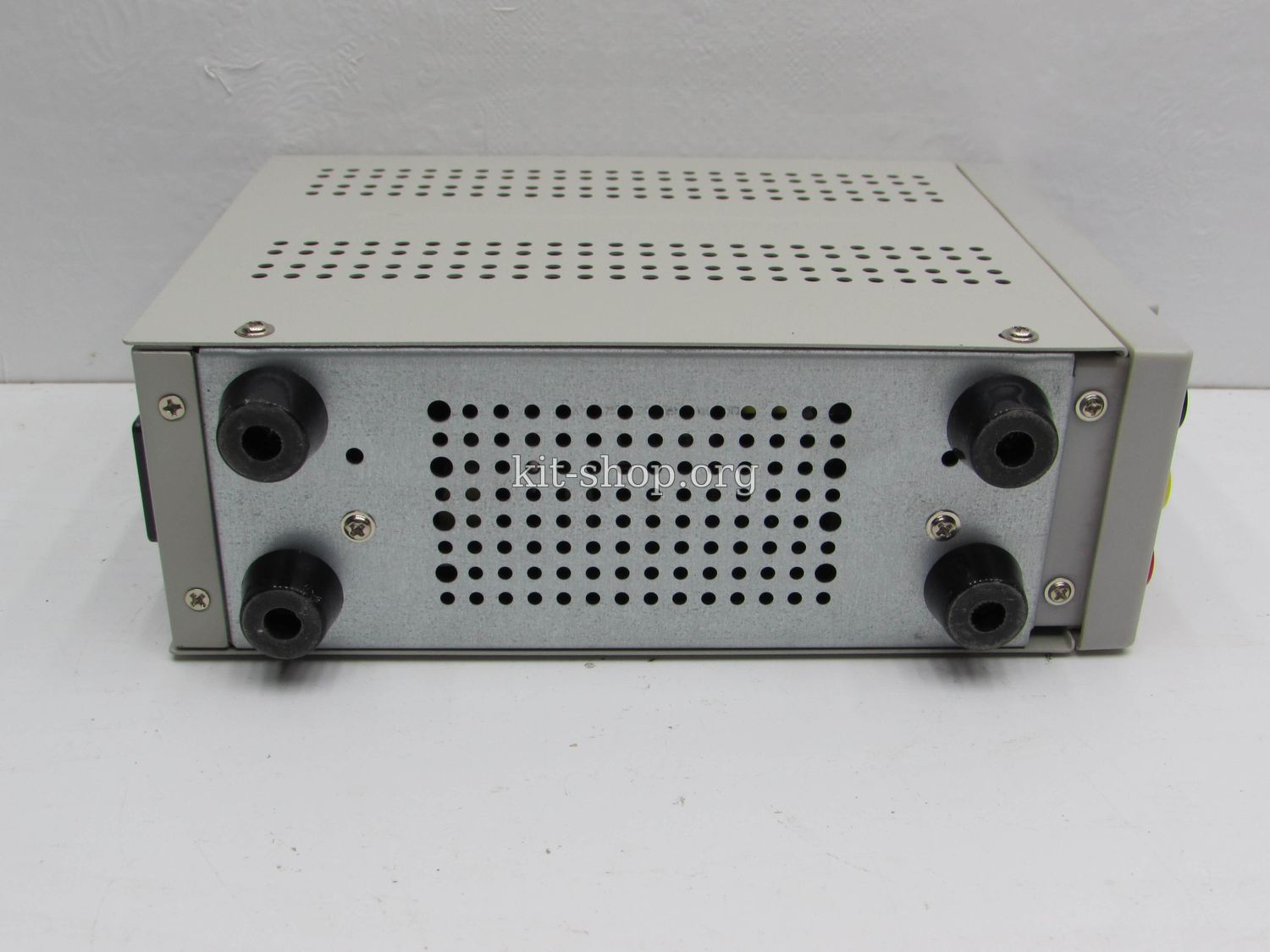

На днище имеем 4 ножки и кучу вентиляционных отверстий.

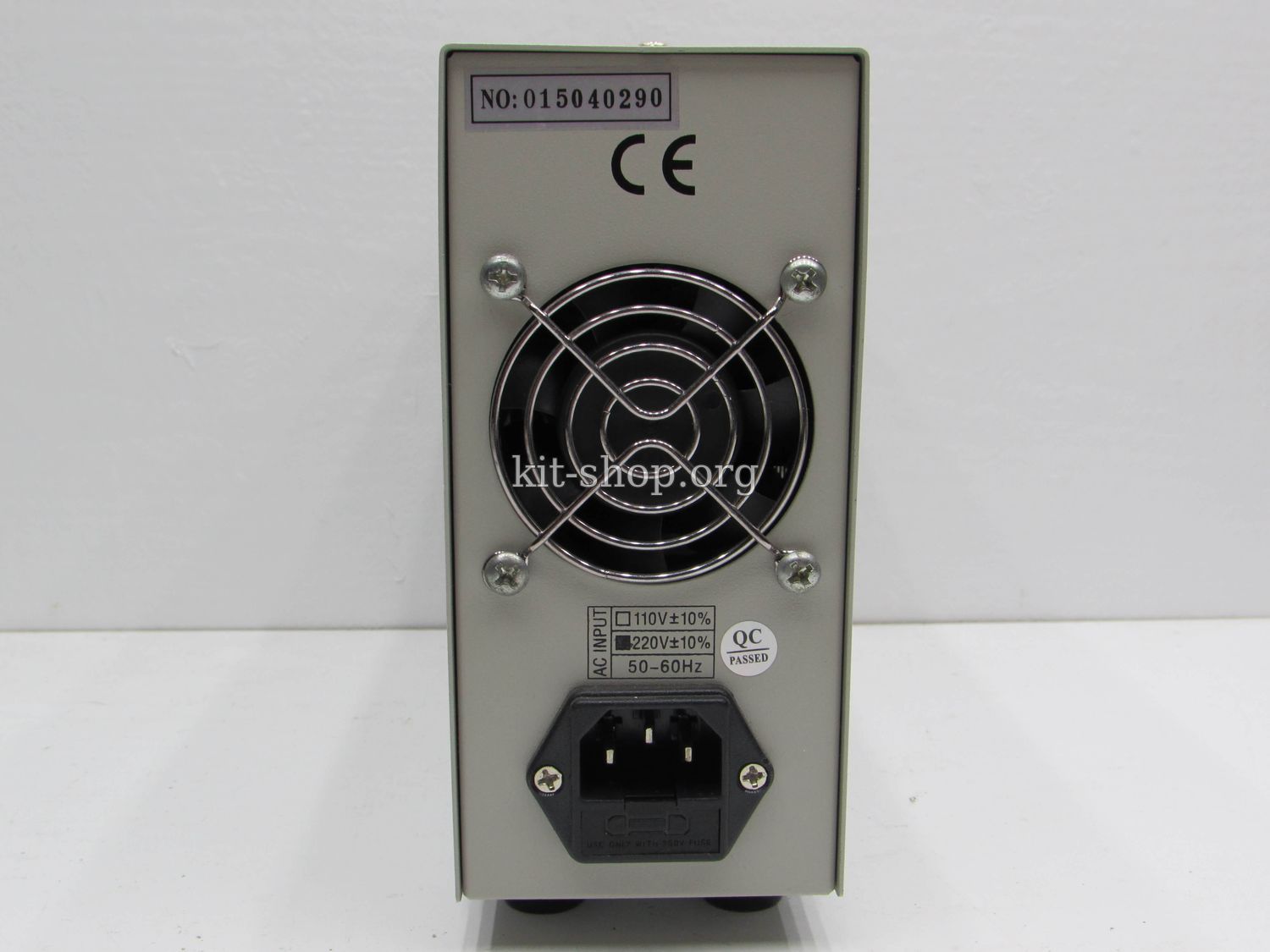

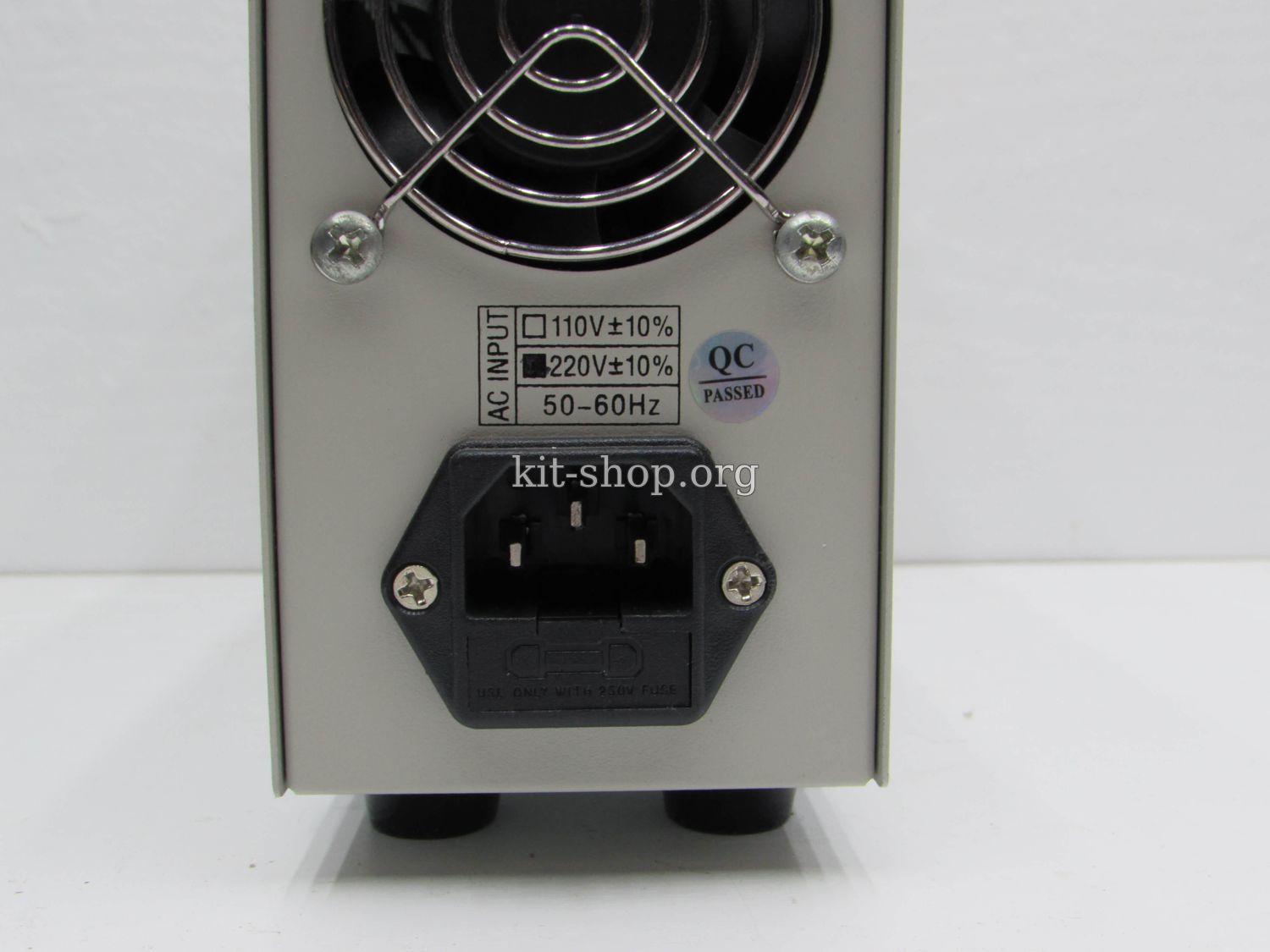

Внизу под кулером расположен сетевой разъем популярного стандарта, а под ним отсек с сетевым предохранителем.

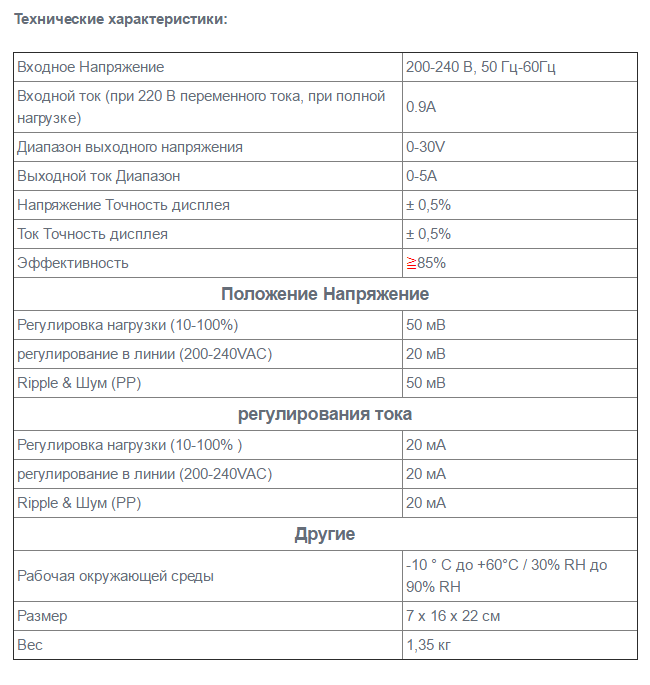

А это основные параметры блока питания заявленные производителем.


Забегая вперед, от себя хочу порекомендовать этот блок питания, поскольку все параметры соответствуют описанию.

Давайте начнем тесты, затем вскроем и посмотрим на кишки.

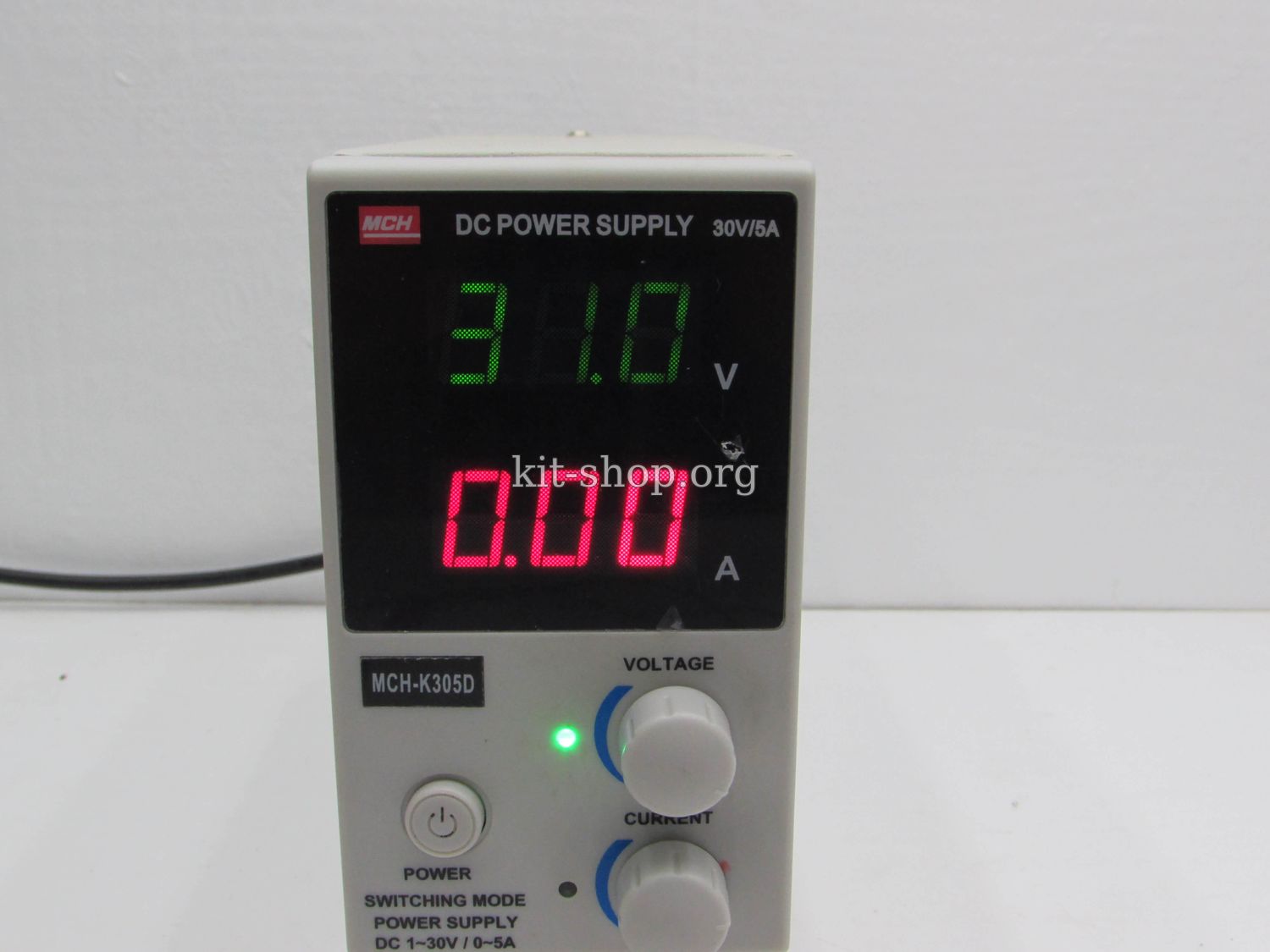

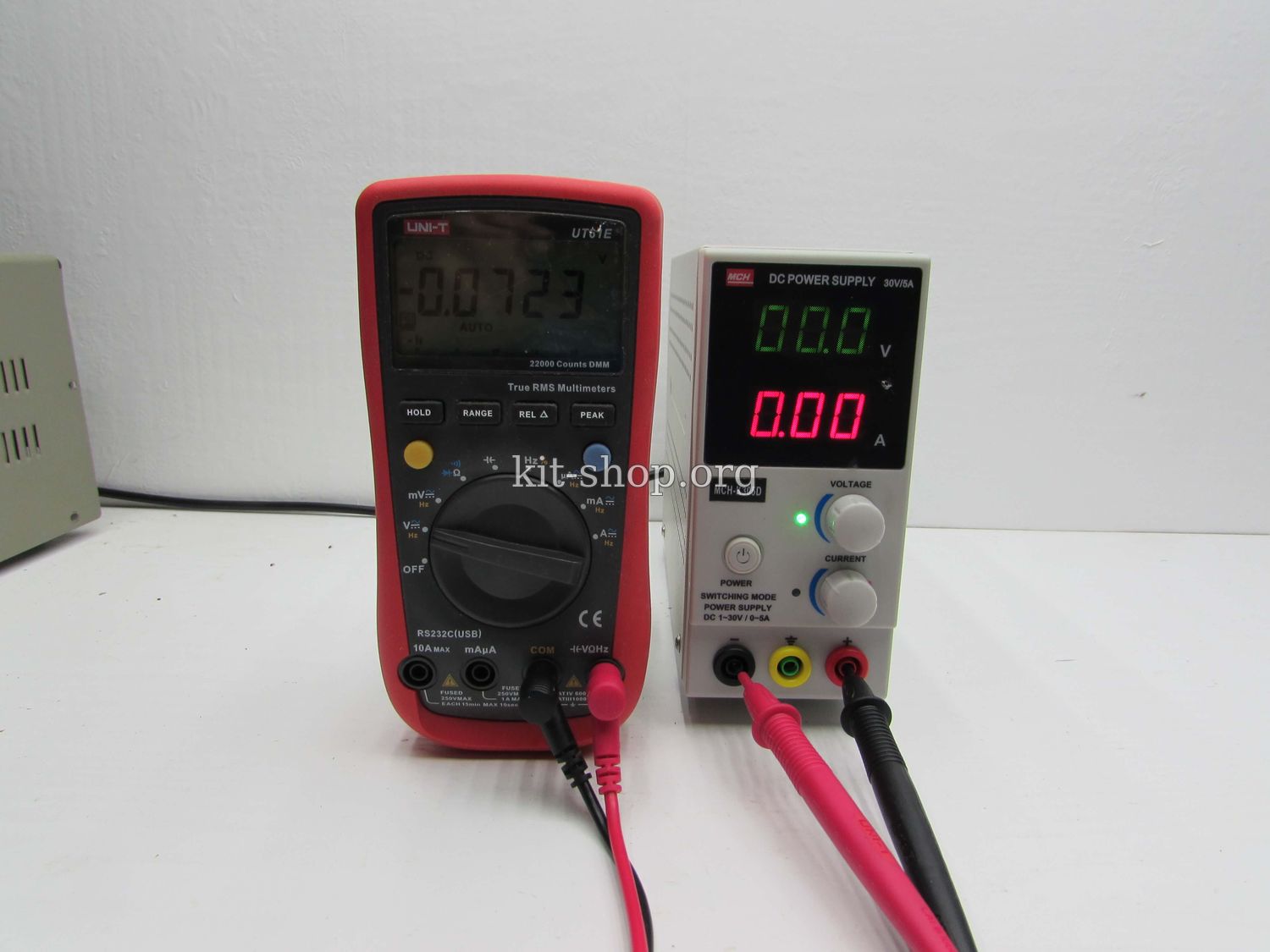

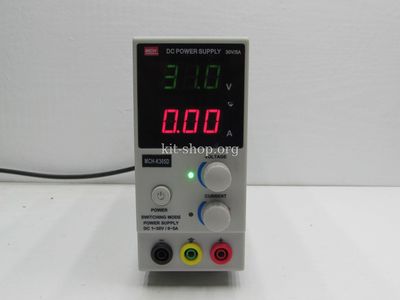

Для начала проверим минимальное и максимальное выходное напряжение.

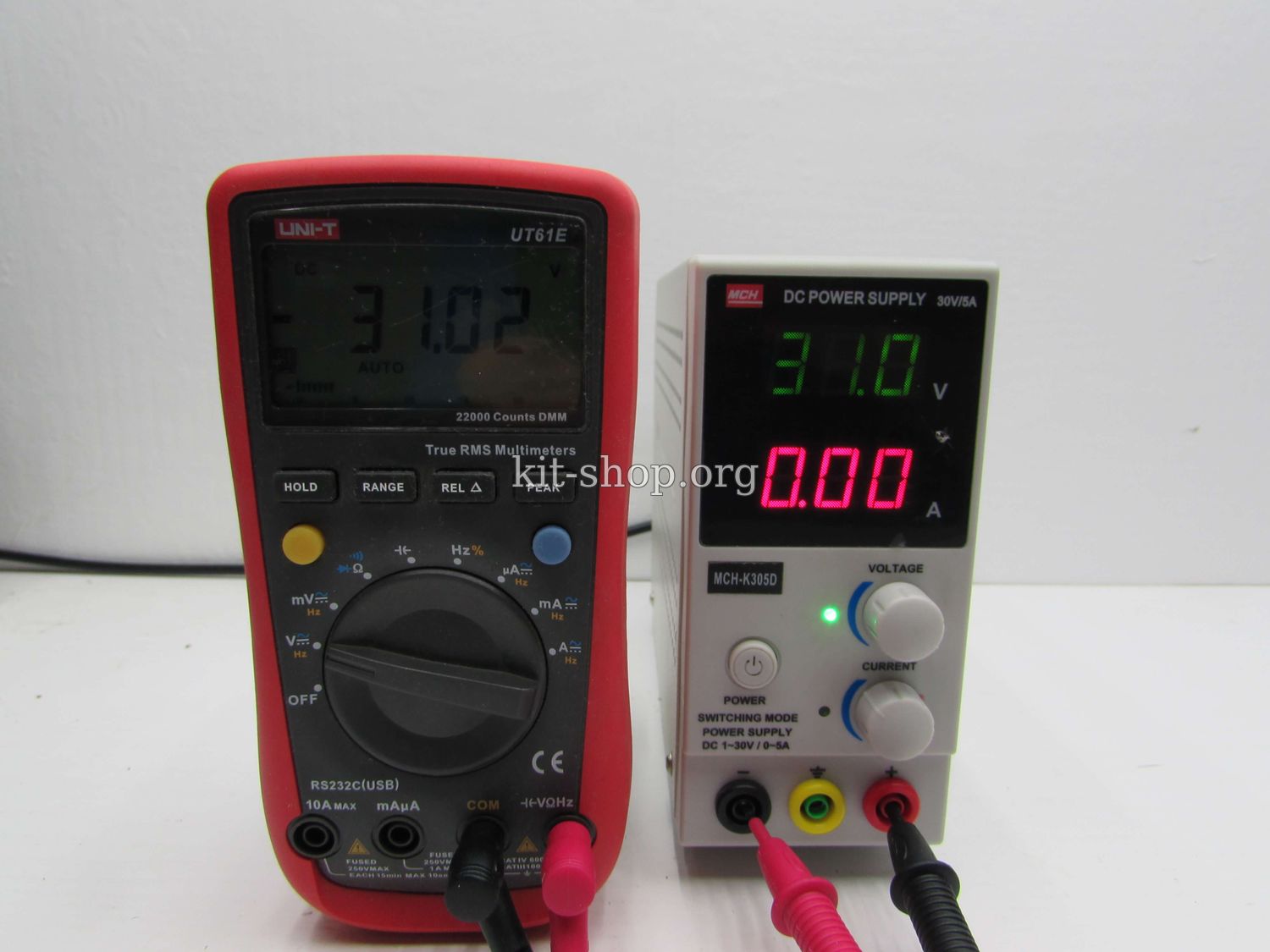

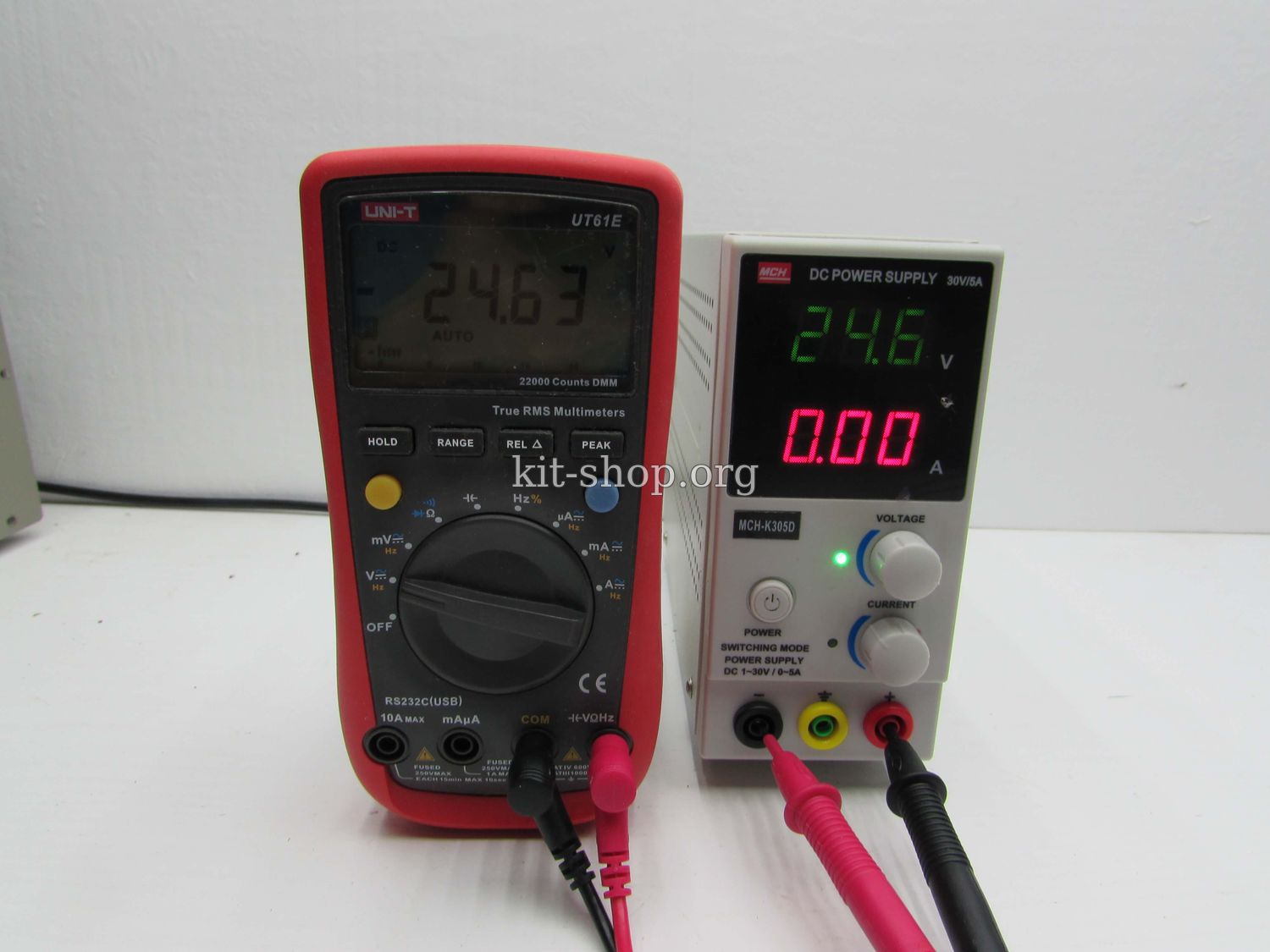

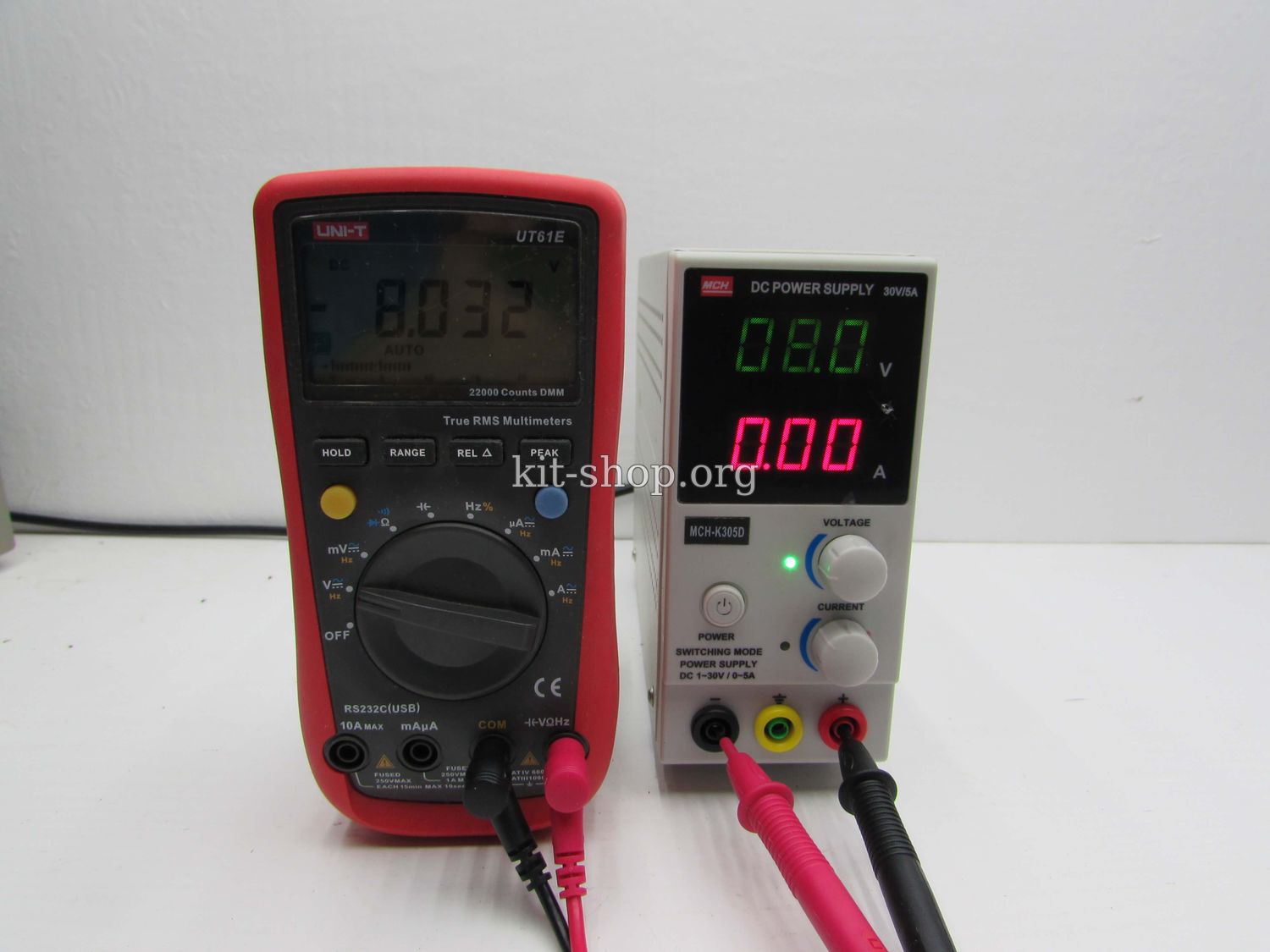

Теперь проверим точность индикатора напряжения при разных выходных напряжениях.

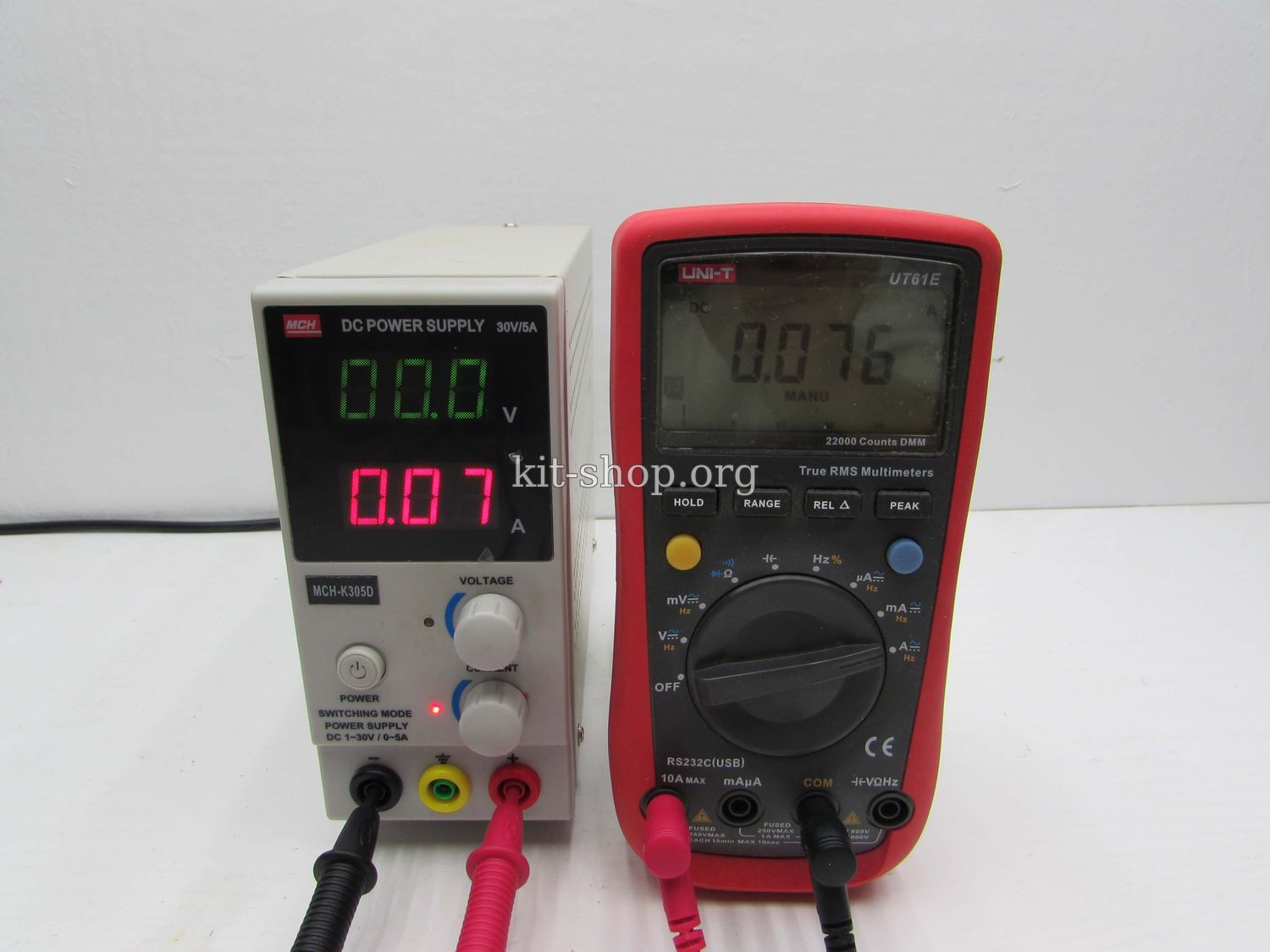

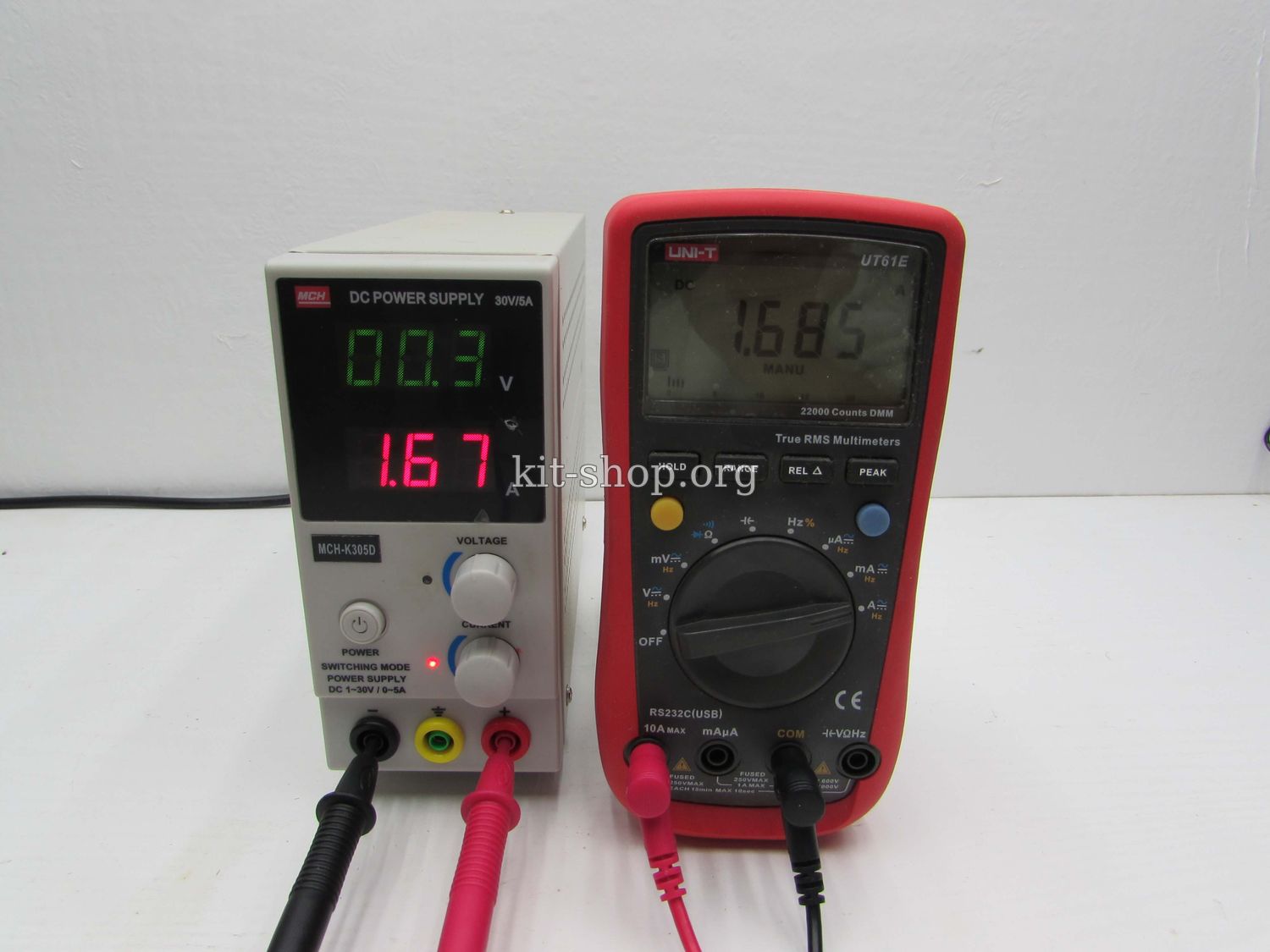

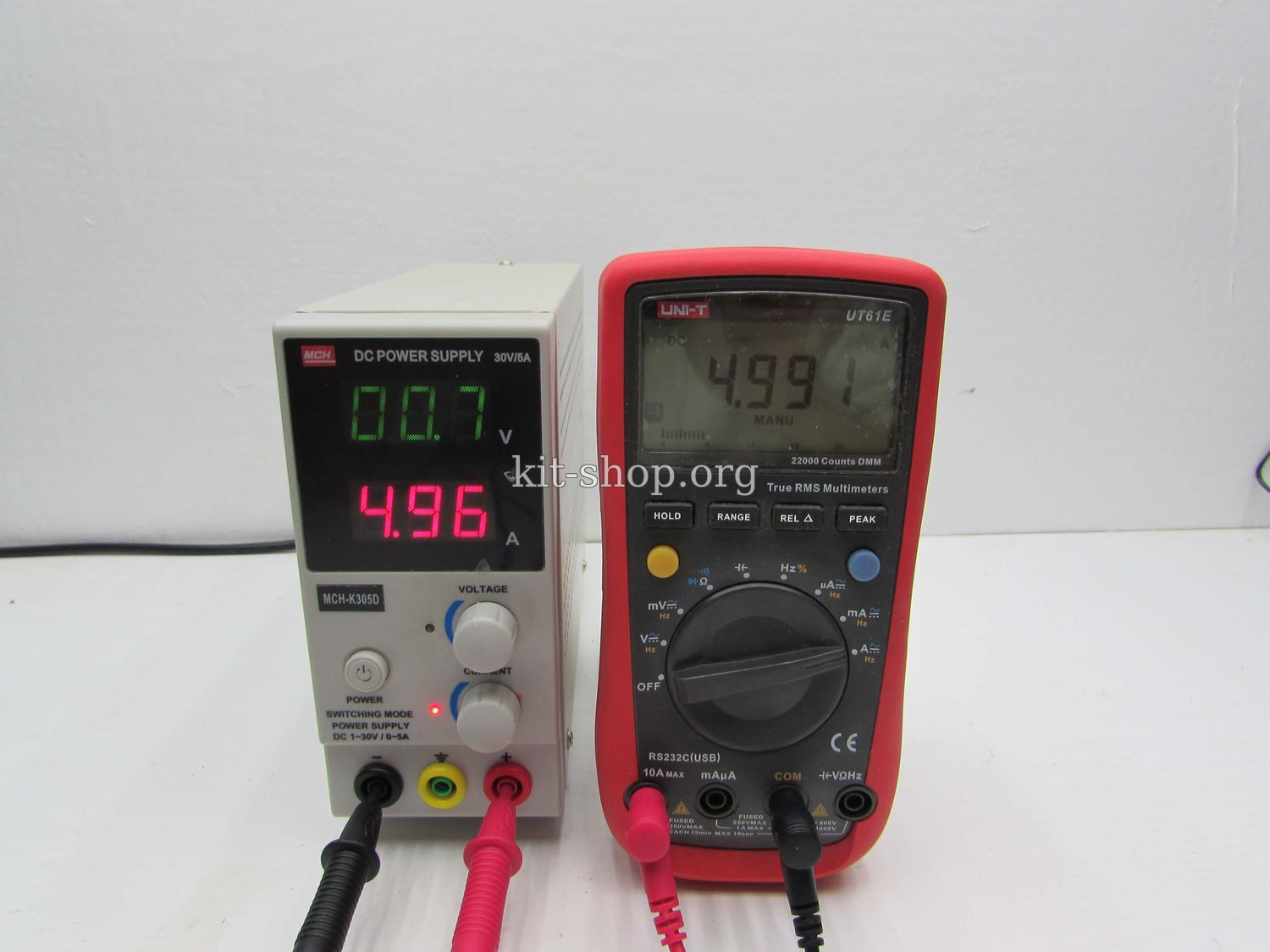

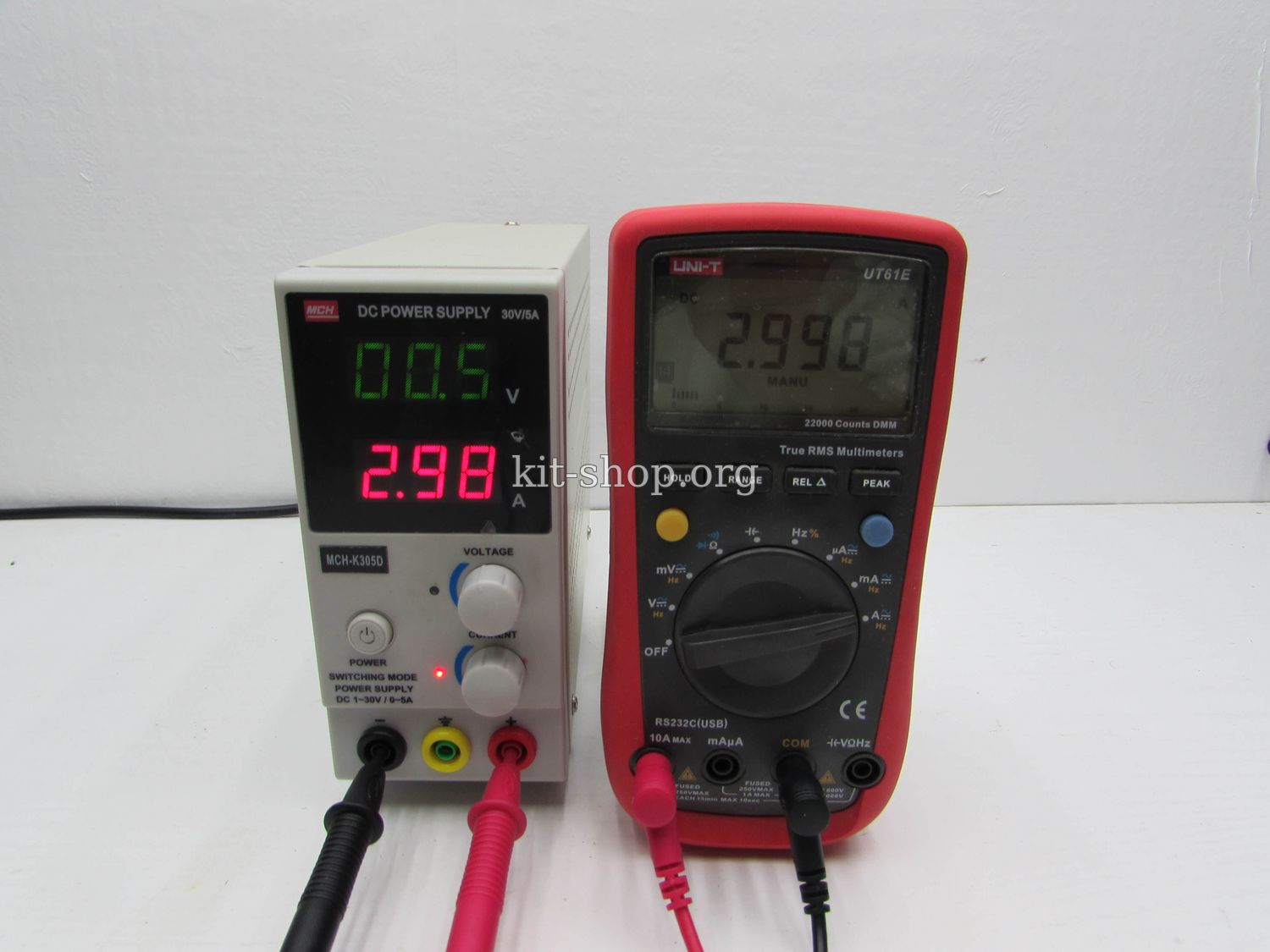

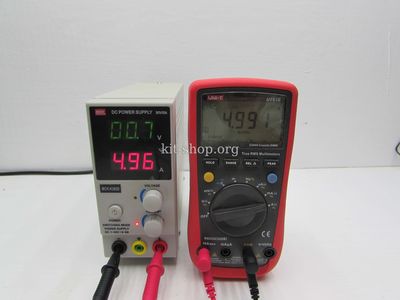

Ту же процедуру проведем с индикатором тока







Как видим индикатор довольно точный, в случае тока есть небольшой разброс, связан он как с погрешностью самого индикатора блока питания, так и с потериями на проводах.
Но в целом индикаторы весьма точные.

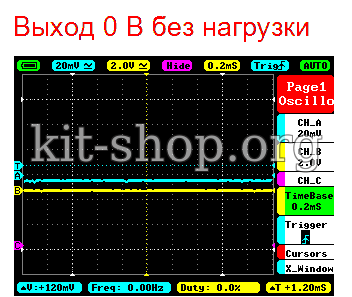

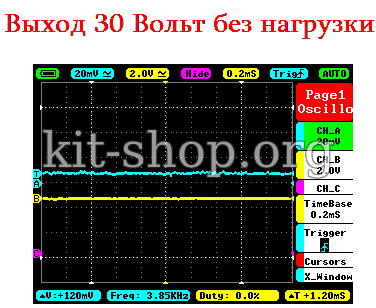

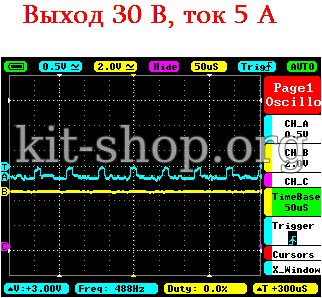

Это осциллограмы пульсаций выходного напряжения в разных условиях, под нагрузкой и без.

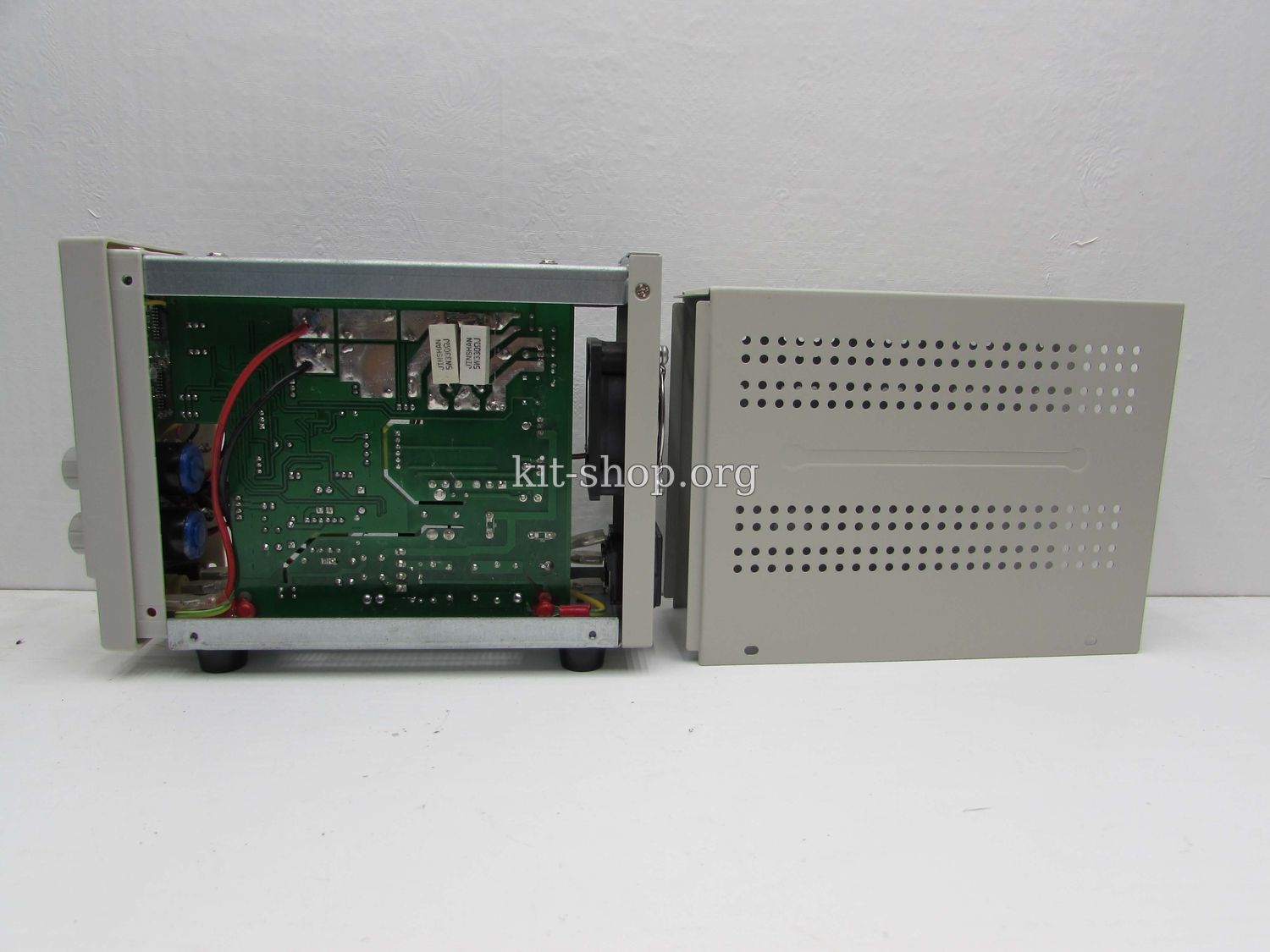

В принципе все основные параметры блока проверили, теперь можно вскрыть.

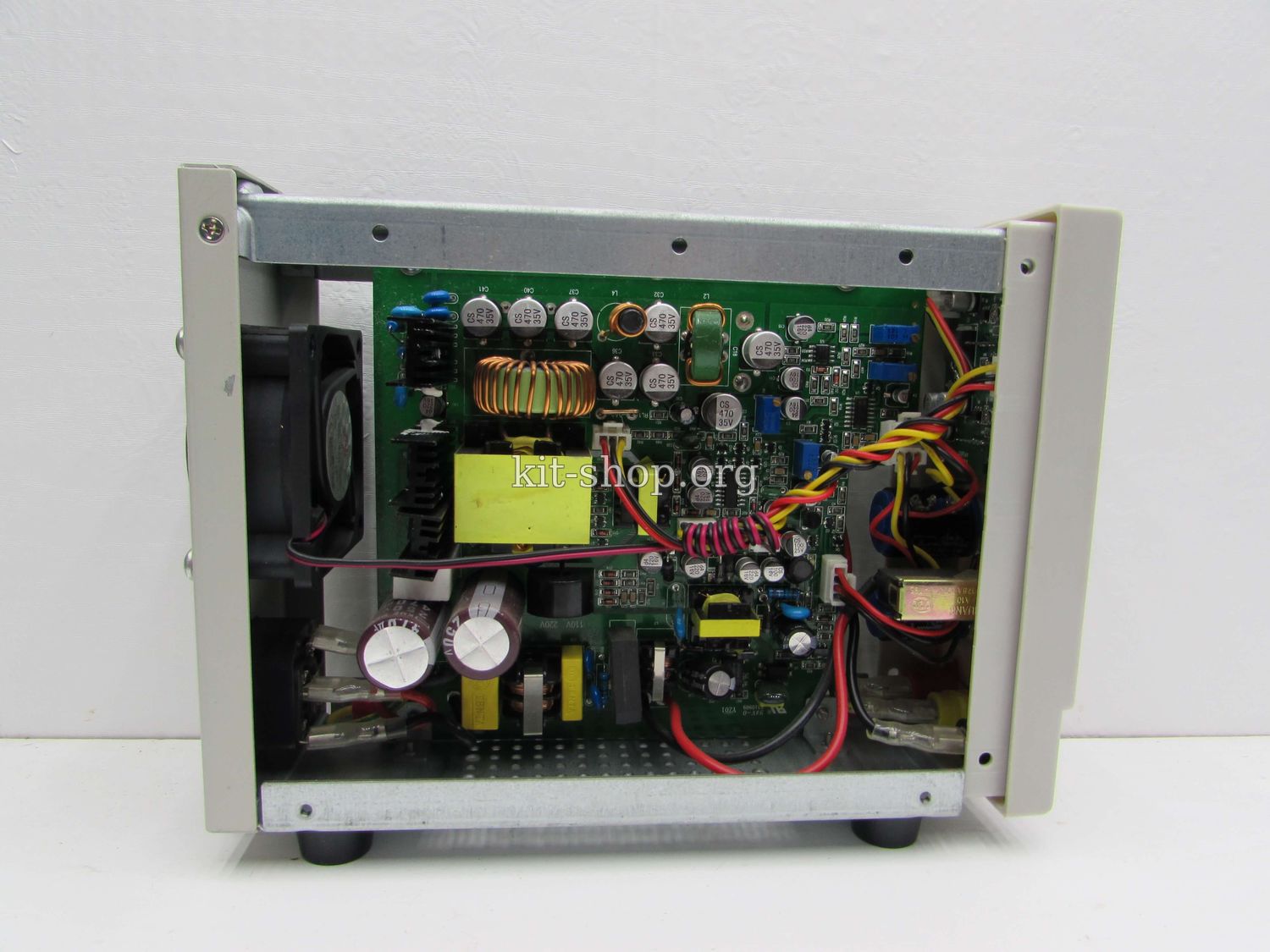

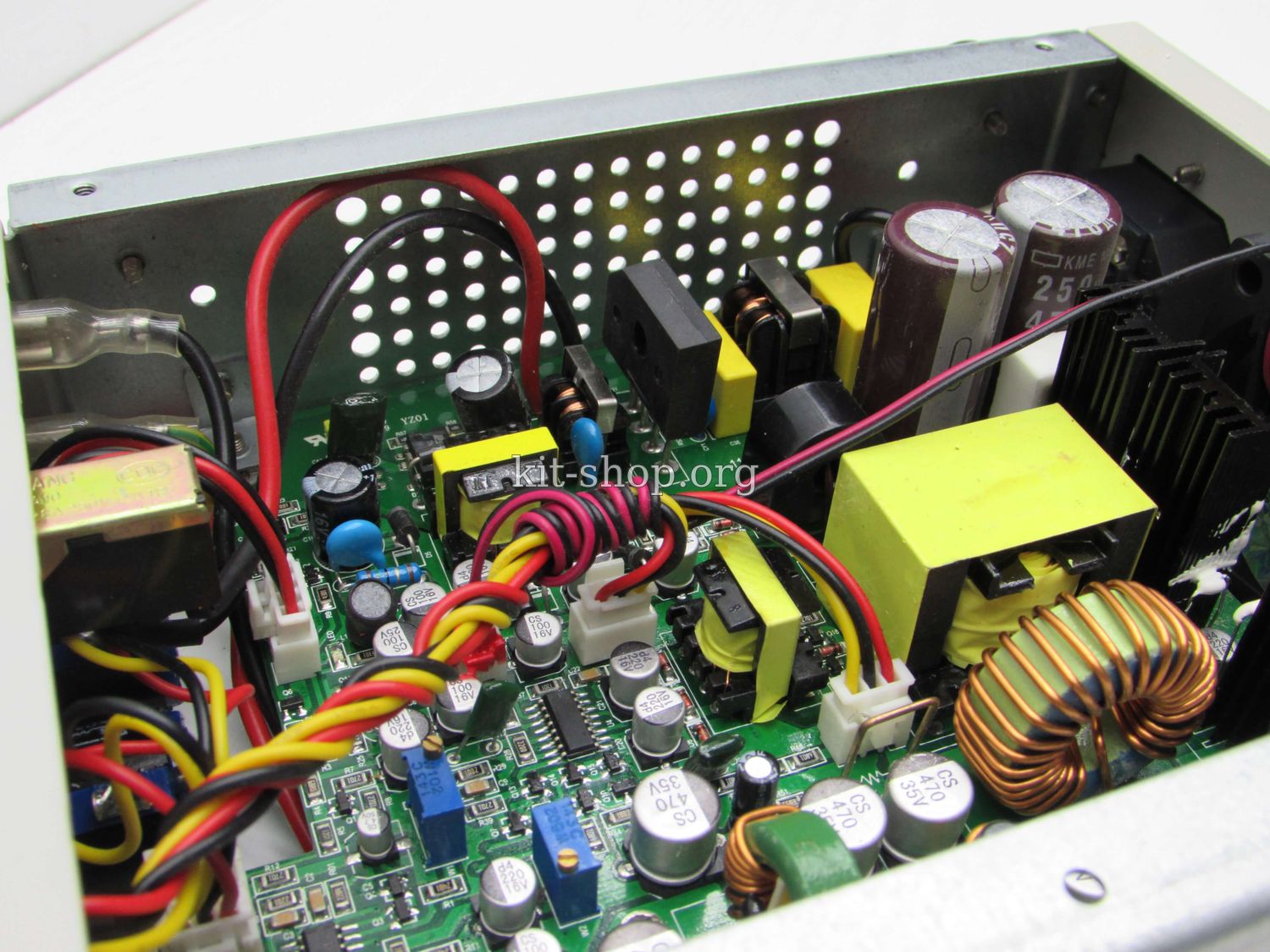

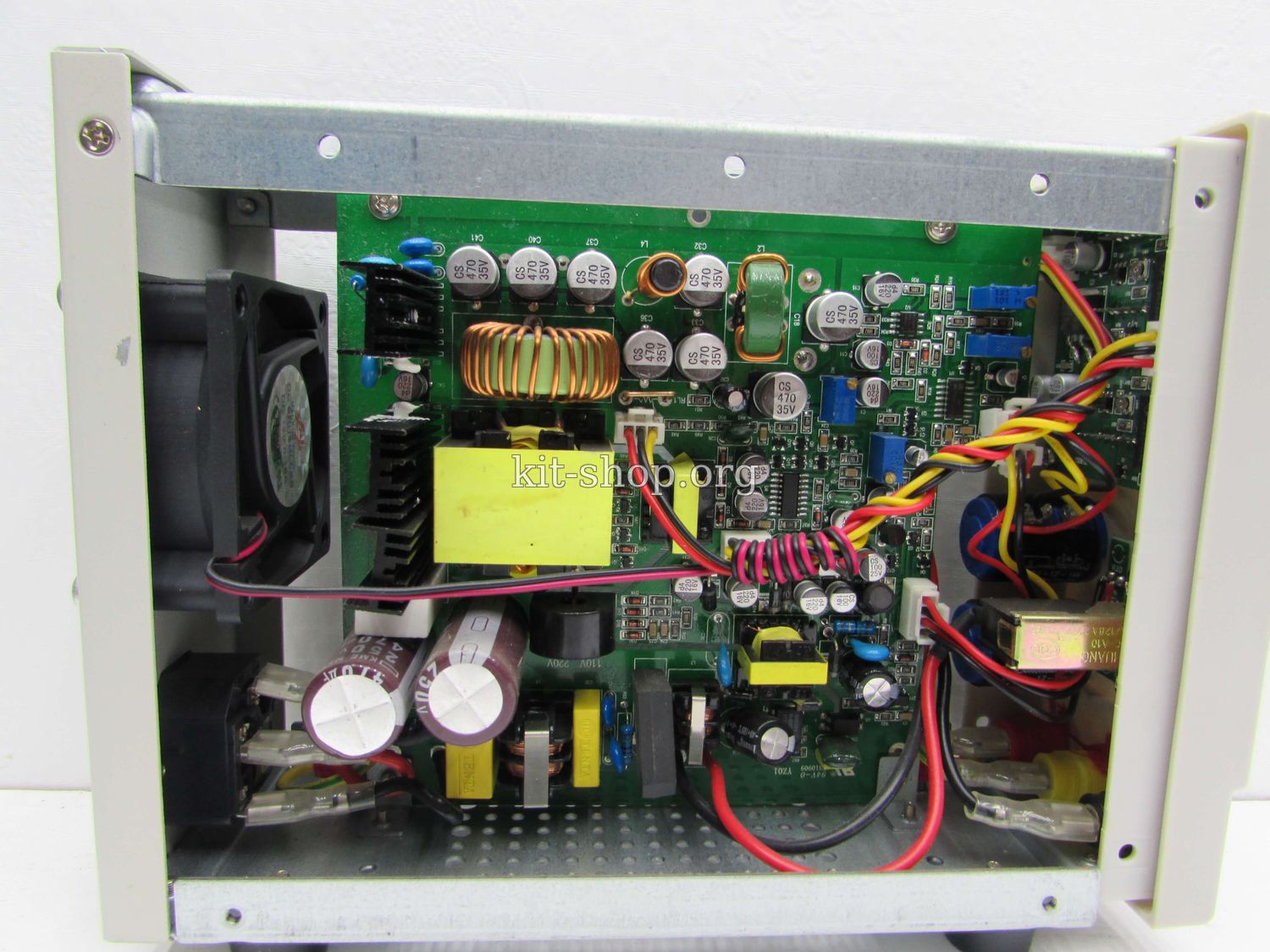

Внутри всего одна плата с импуьлсным источником питания и схемой управления.





Сетевой импуьлсный блок питания построен на двухтактном ШИМ конроллере SG3525, схема полумостовоая. Микросхема управляет полевыми ключами трансформатором гальванической развязки.

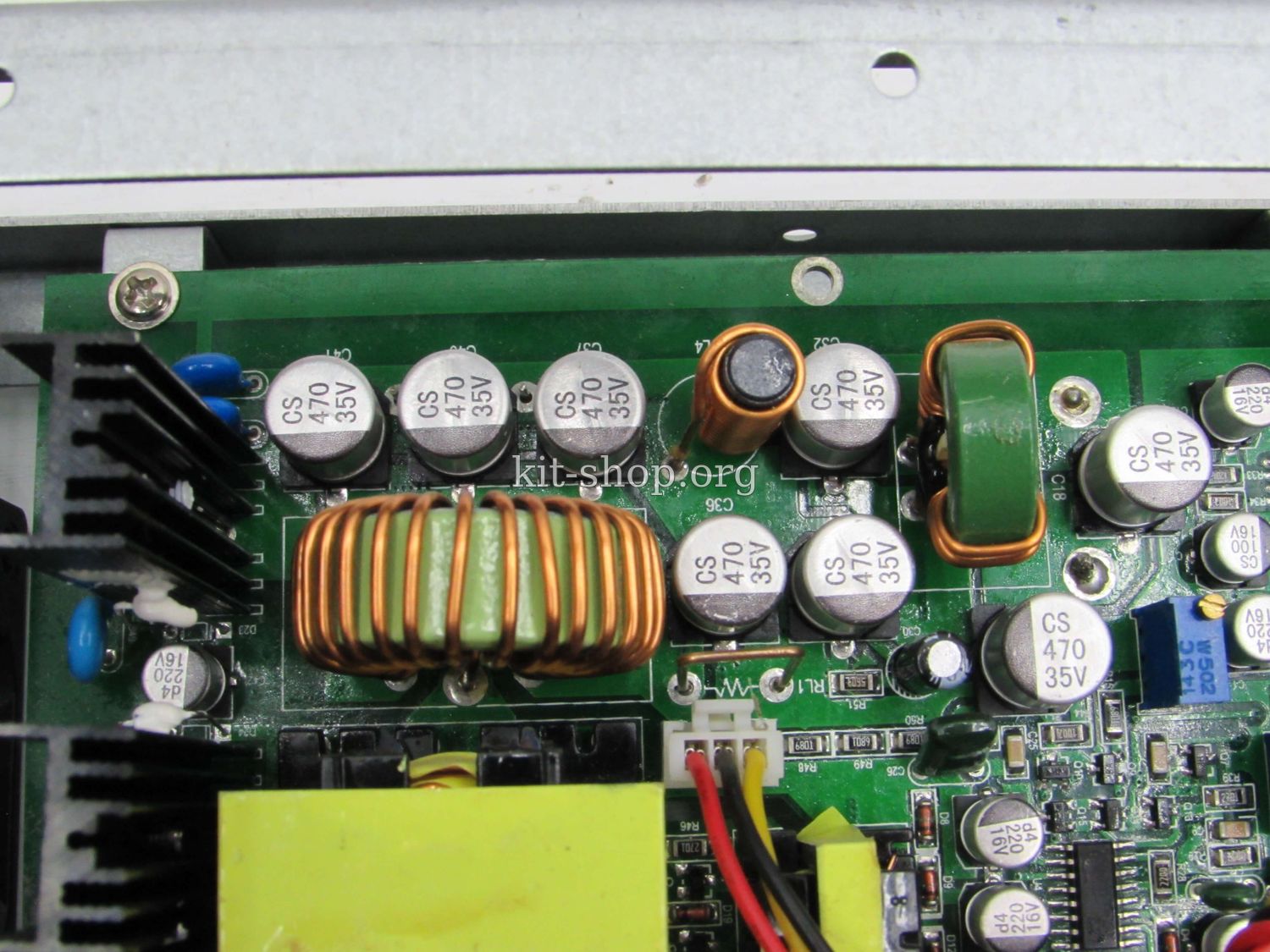

Силовых ключей две штуки , выходной выпрямитель однополупериодный со средней точкой, после выпрямителя видим очень хороший многоступенчатый фильтр, куча дросселей и конденсаторов на выходе подтверждают мои слова.

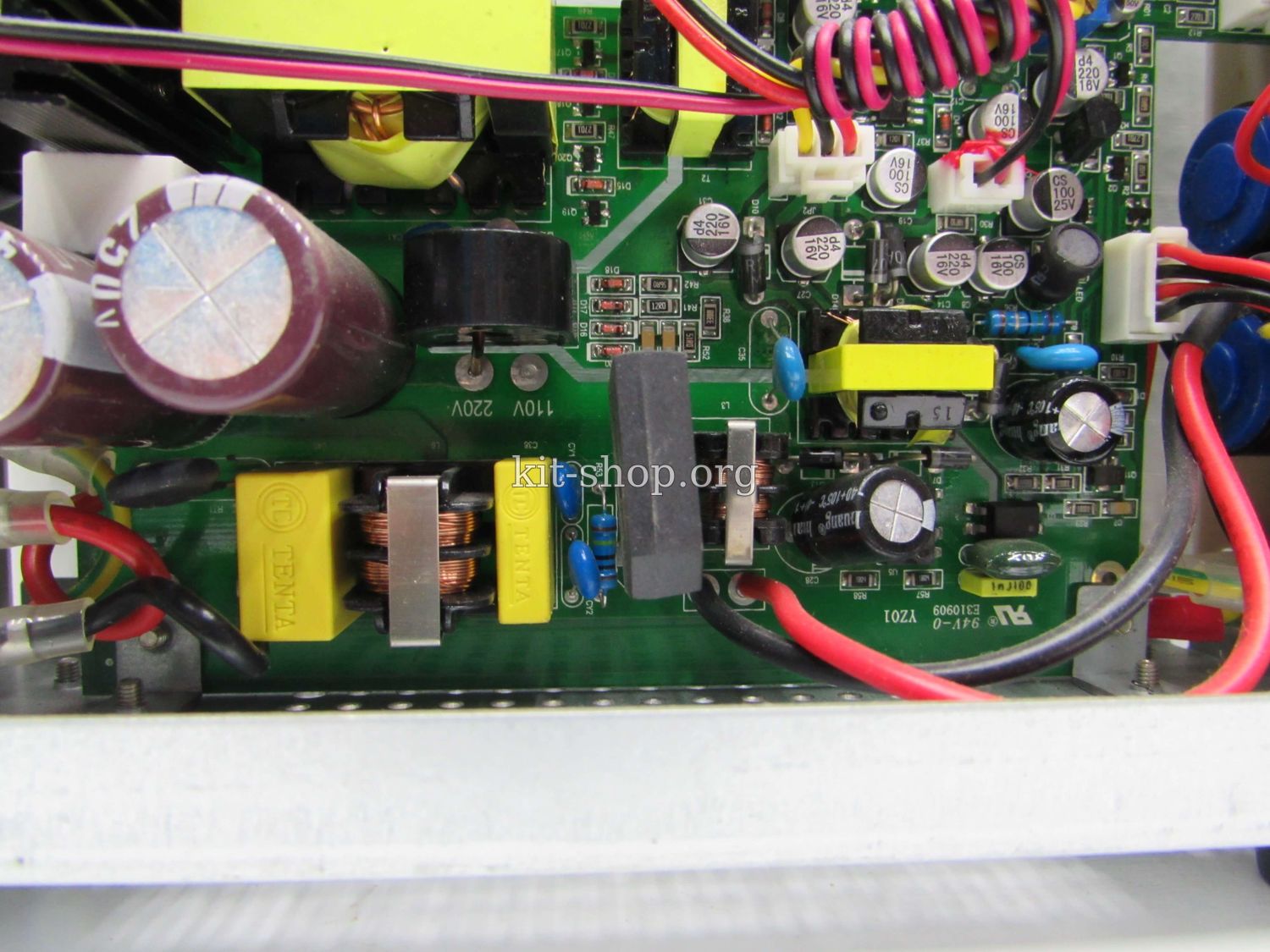

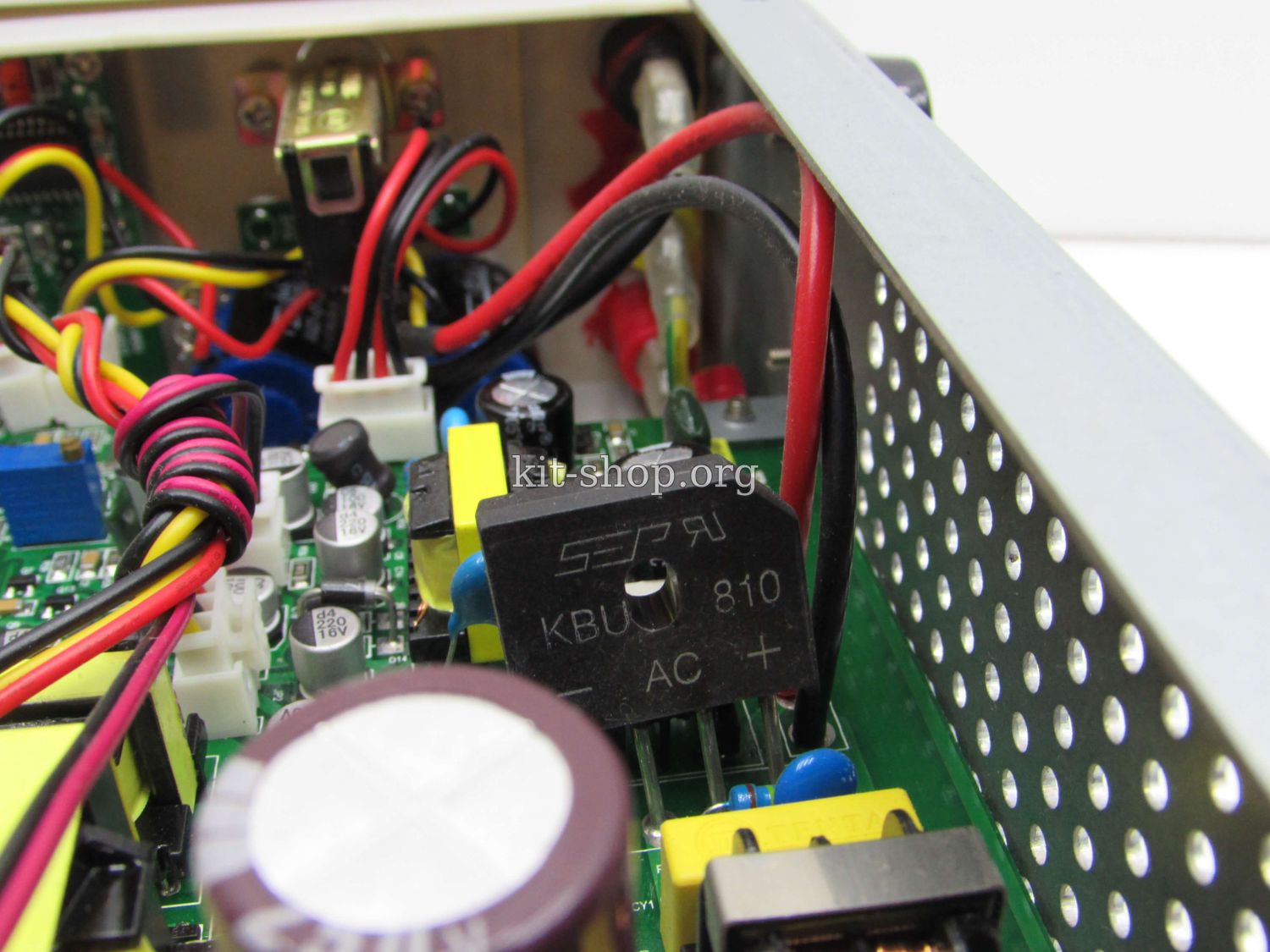

По входу тоже хорошая фильтрация, диодный выпрямитель KBU810, без радиатора, но он на 8Ампер, так, что с большим запасом.

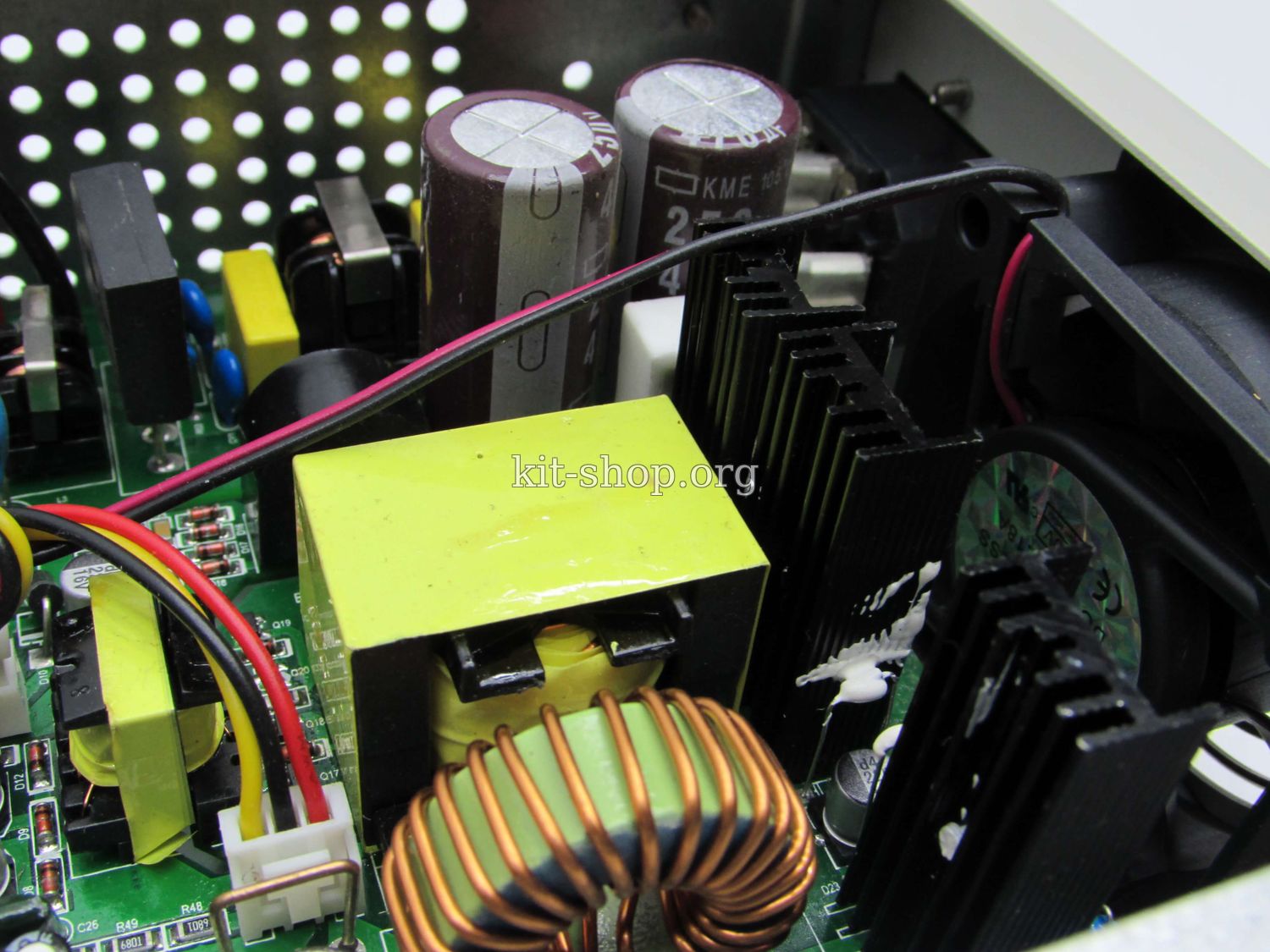

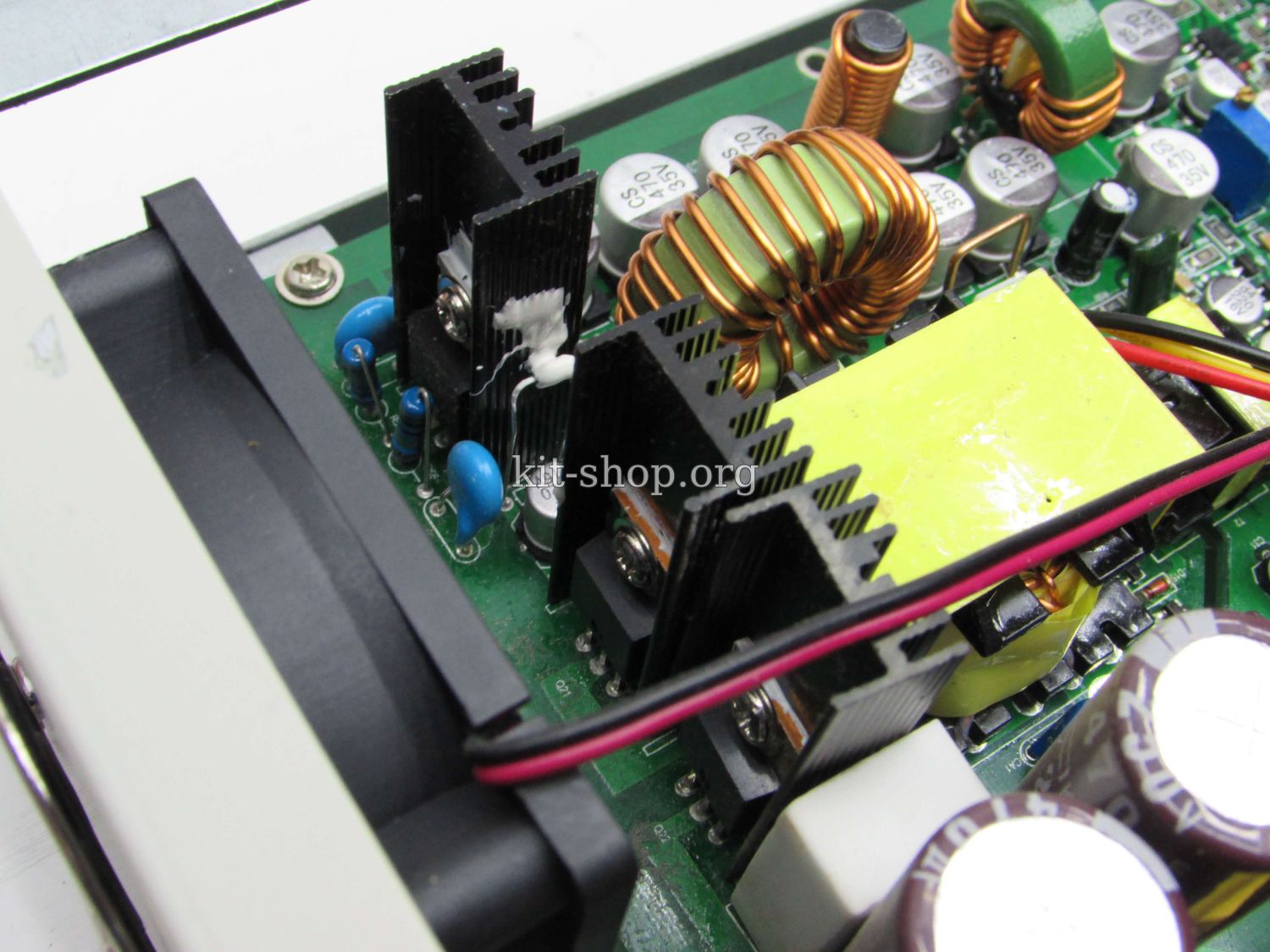

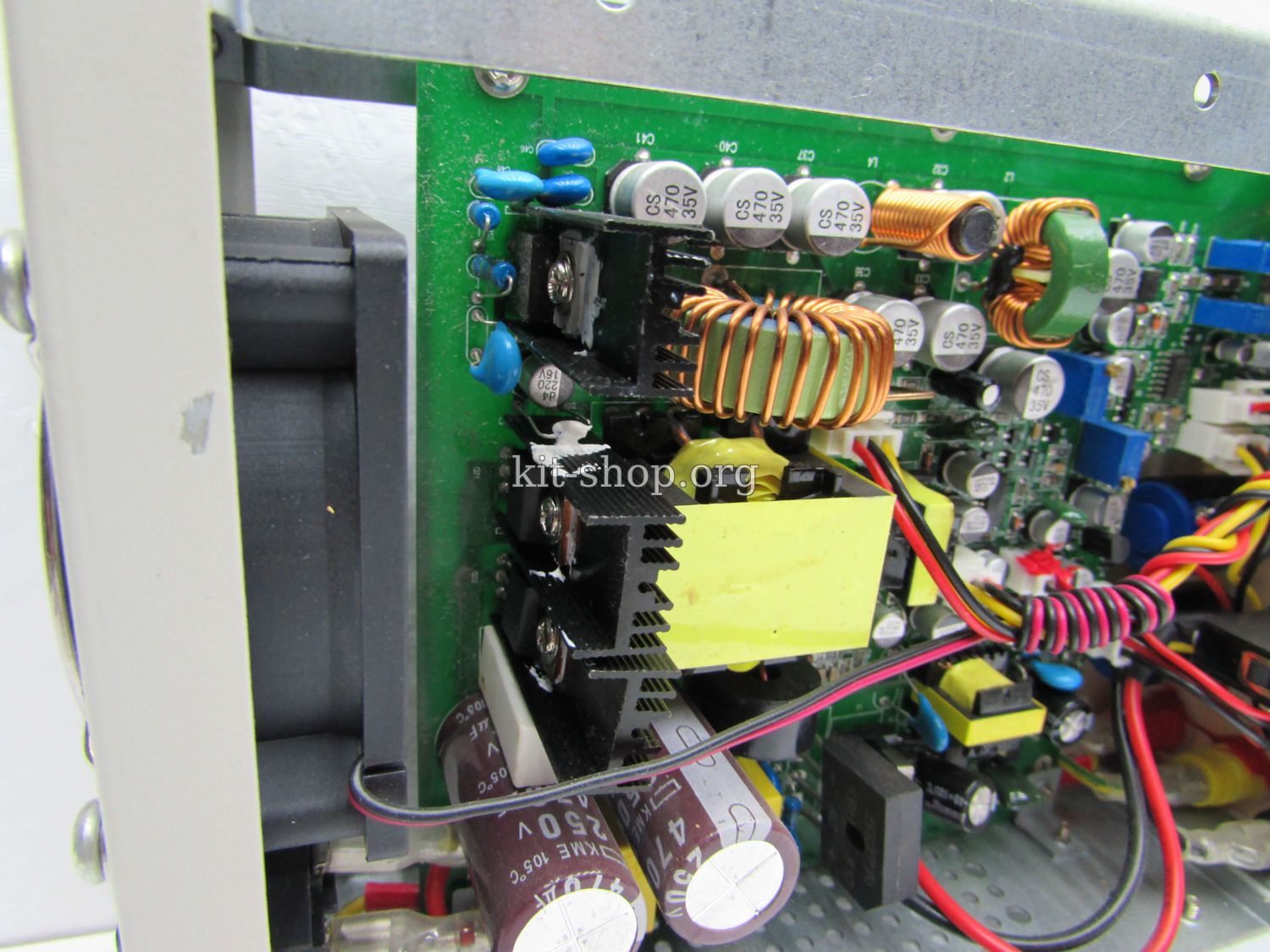

Силовые ключи и выходной выпрямитель снабжены радиаторами, к ним приклеены термодатчики, а за ними находится непосредственно кулер, все продумано очень хорошо.
Силовой импульсный трансформатор на вид тоже с запасом.

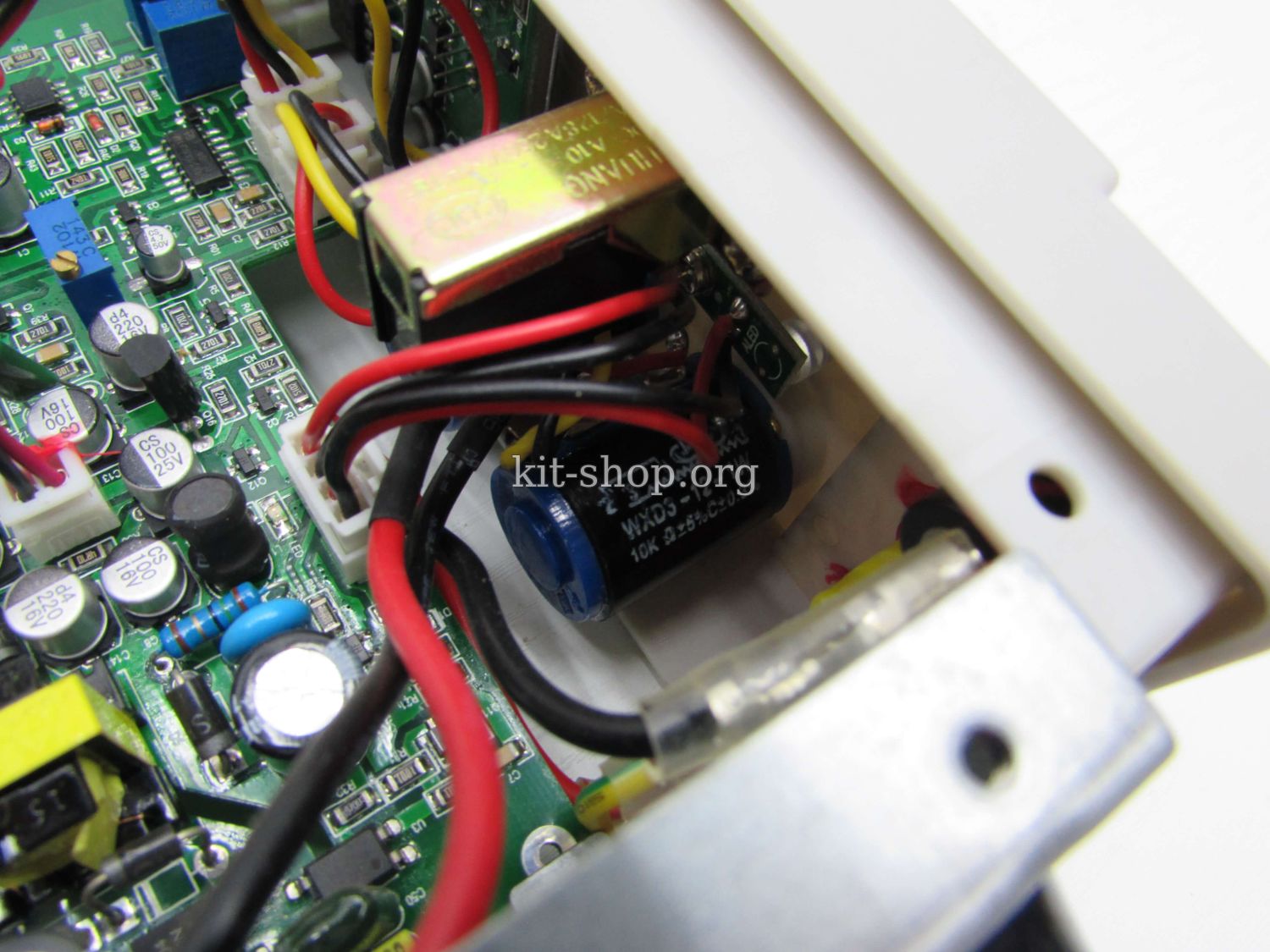

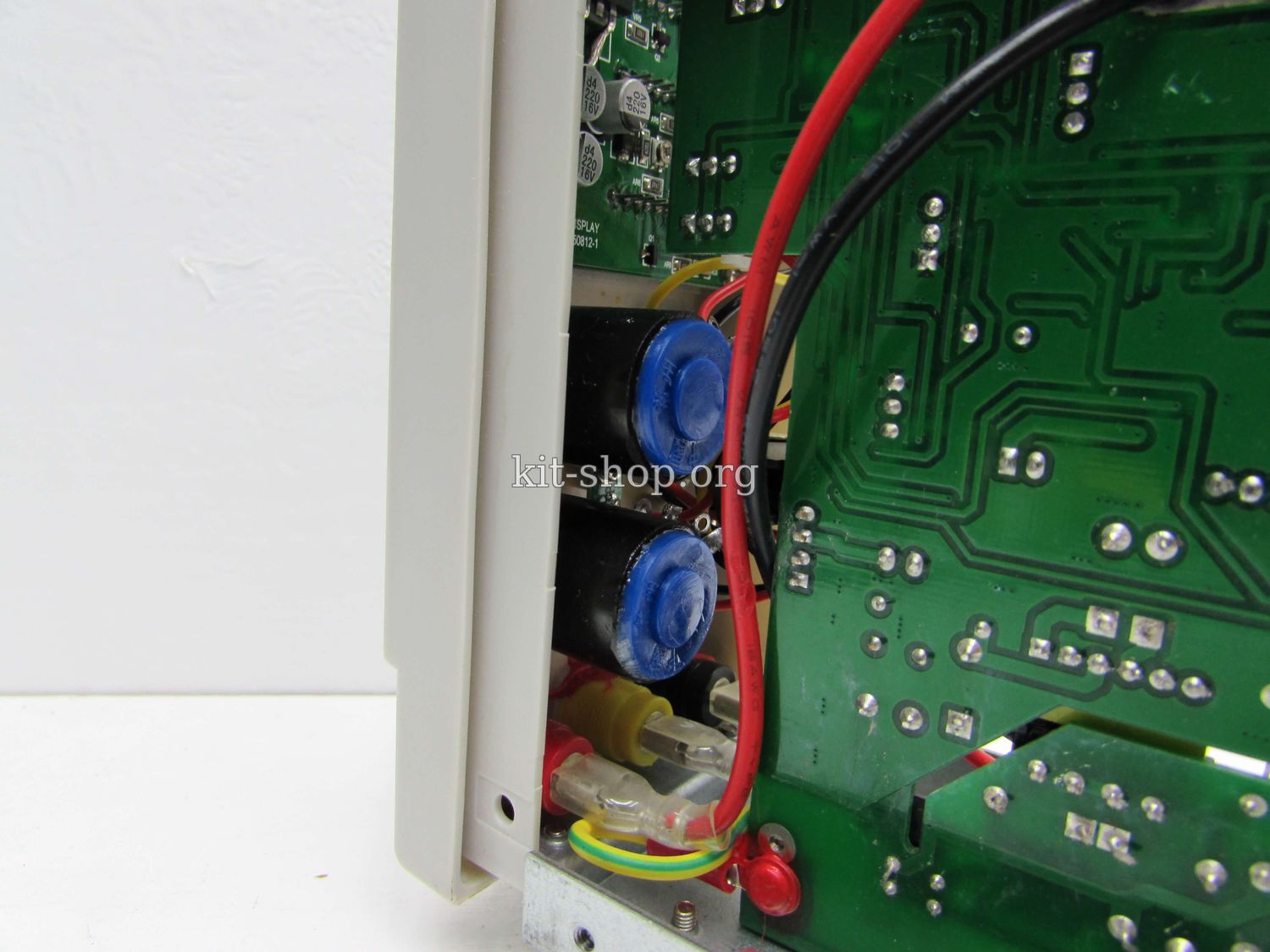

А так выглядит один из многооборотных резисторов.

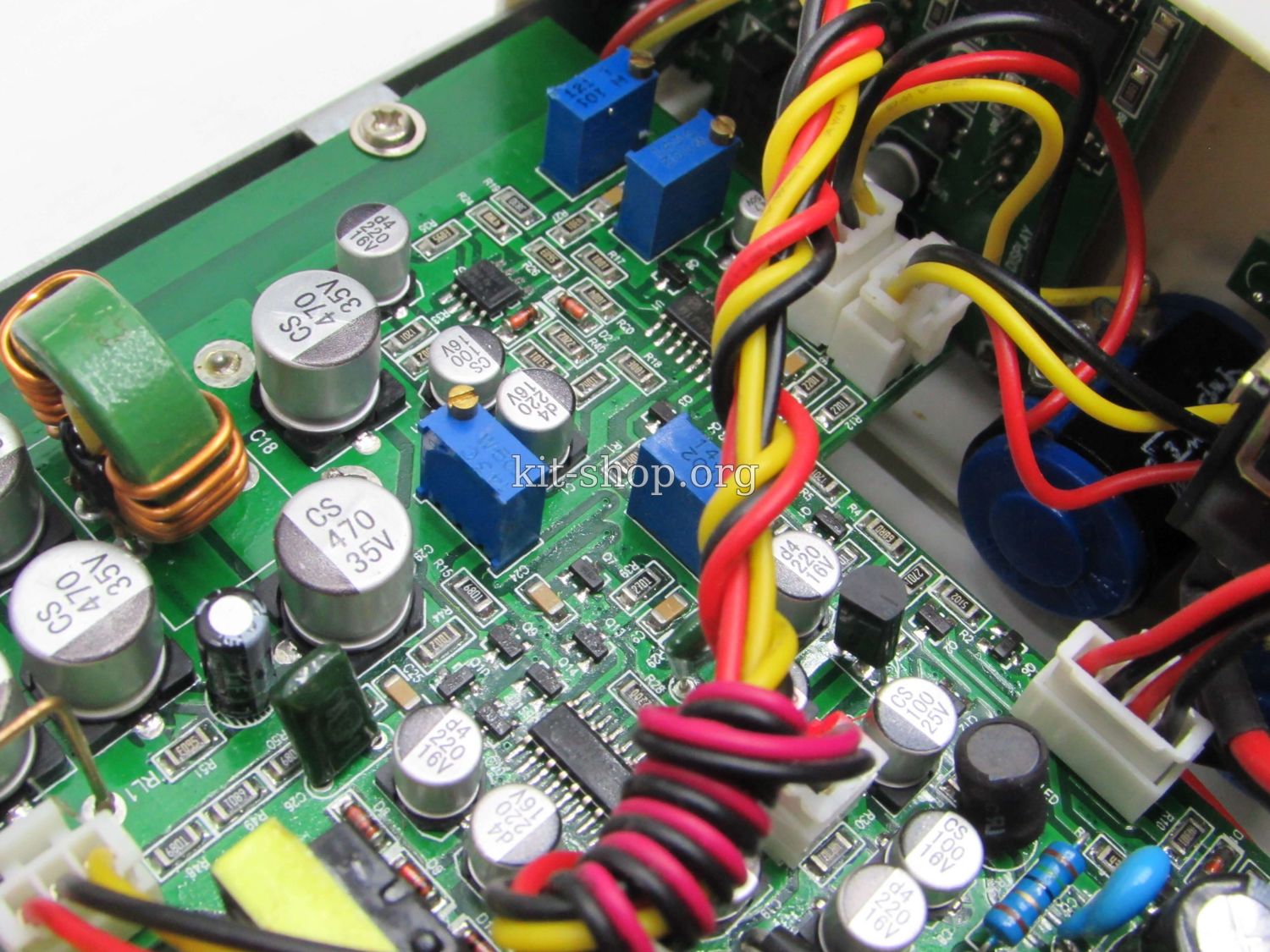

На плате очень много подстроечных резисторов, трогать которые не советую, дорабатывать и переделать блок тоже, сам по себе он хорош, поэтому у меня он до сих пор первозданном виде.

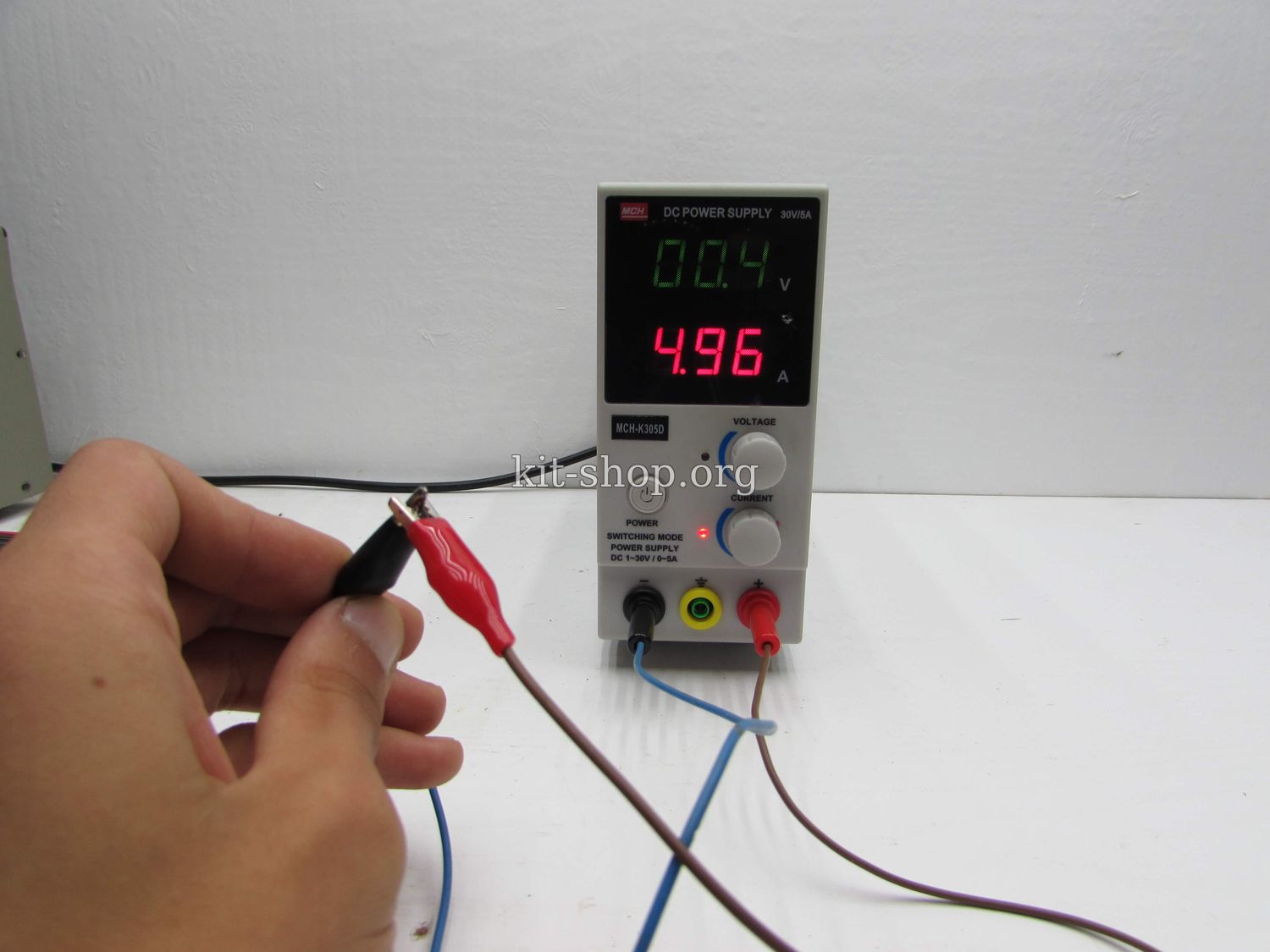

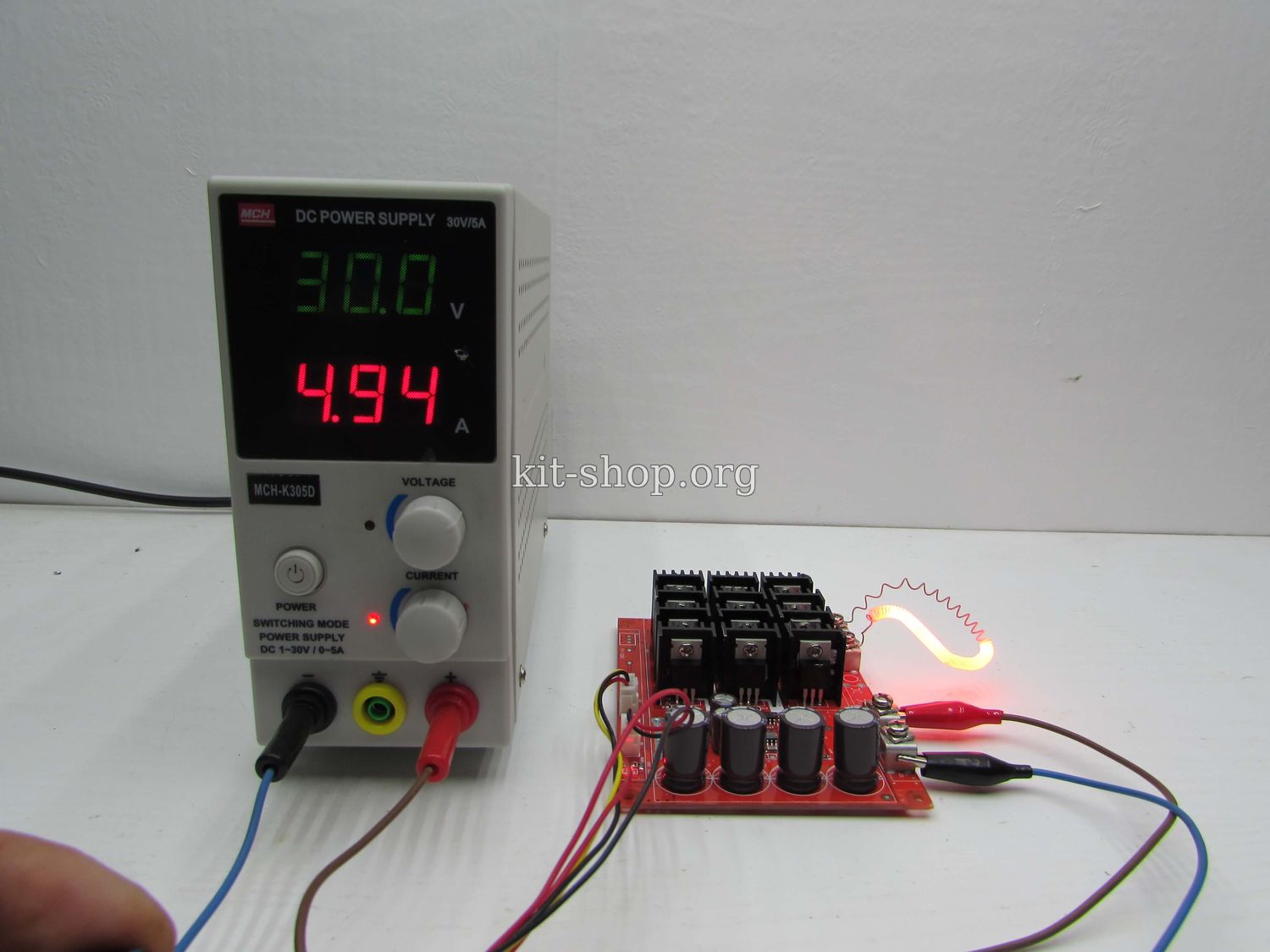

Поскольку тот применен метод стабилизация тока стабилизация напряжения, блок может быть использован в качестве зарядного устройства, коротких замыканий естественно не боится, и при КЗ блок попросту отдаст свои максимальные 5 ампер и все.
