LED светильник для самостоятельной сборки

Товар можно купить тут

Очередной КIT набор и Китая.

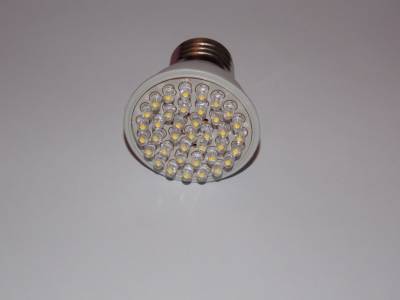

На сей раз светодиодный светильник который питается от сети 220 Вольт.
Доехала посылка за 23 дня и пришла в целости и сохранности.
В комплектации покупатель может найти

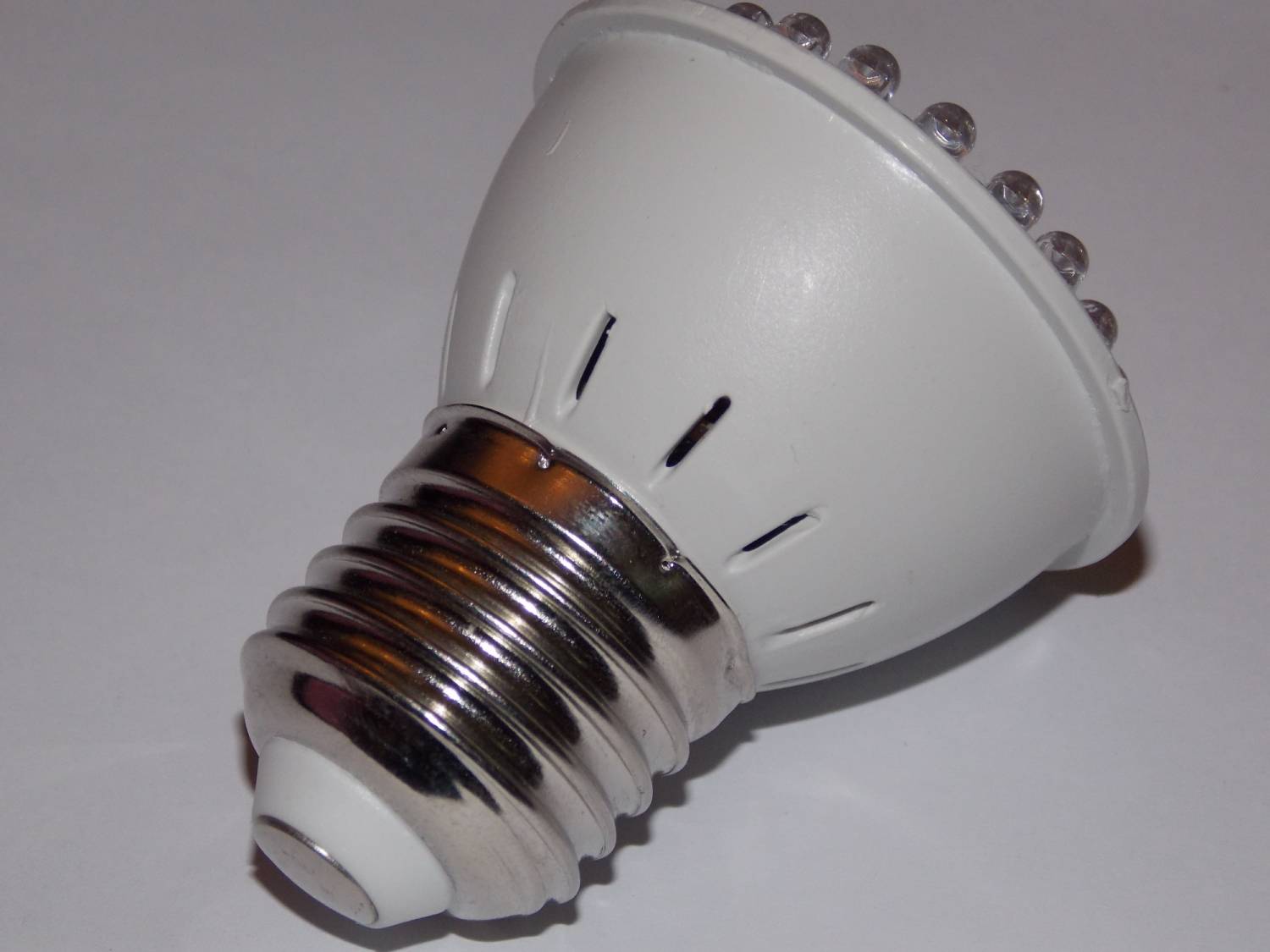

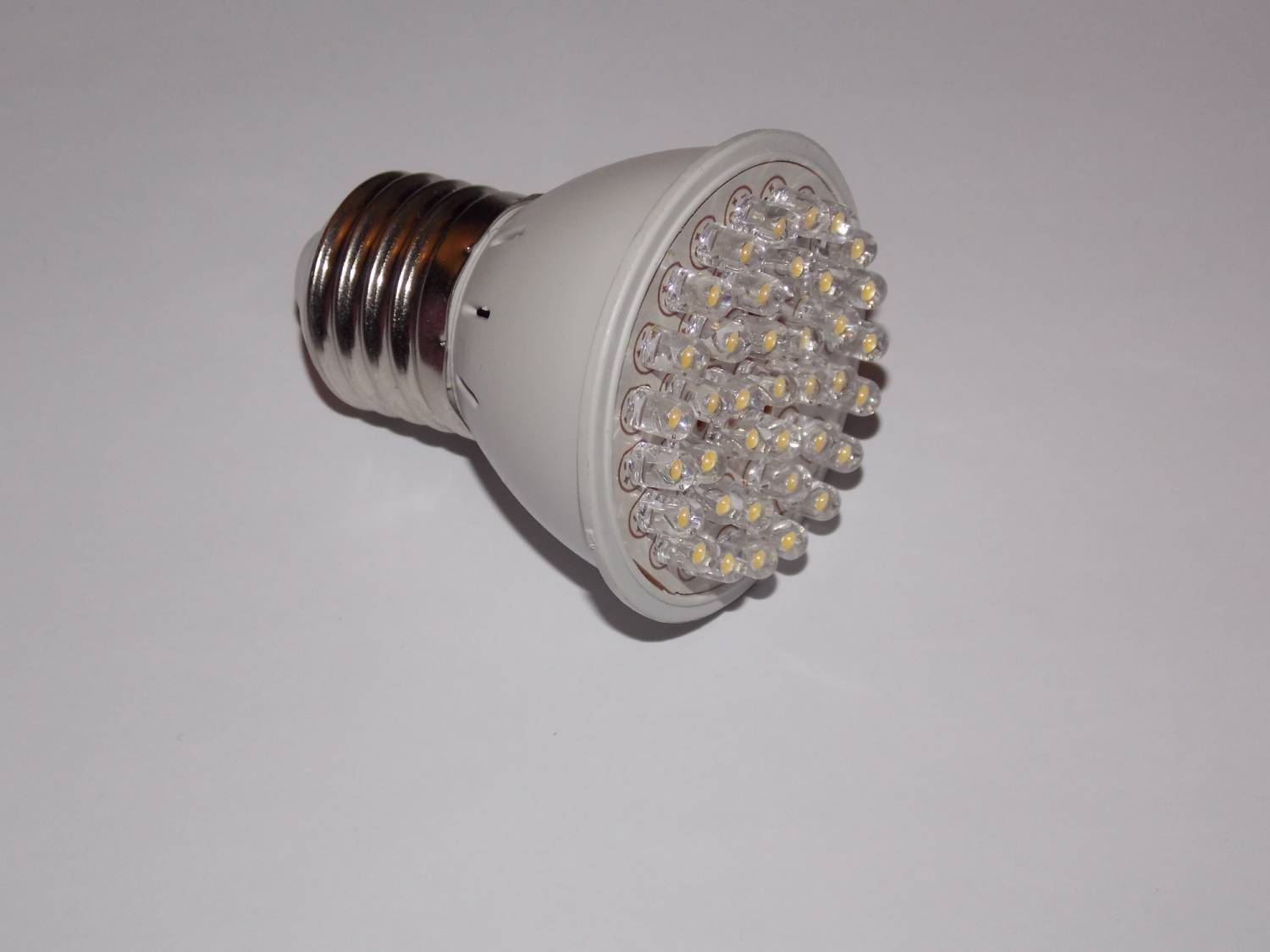

1) Цоколь (корпус) для самой лампы.

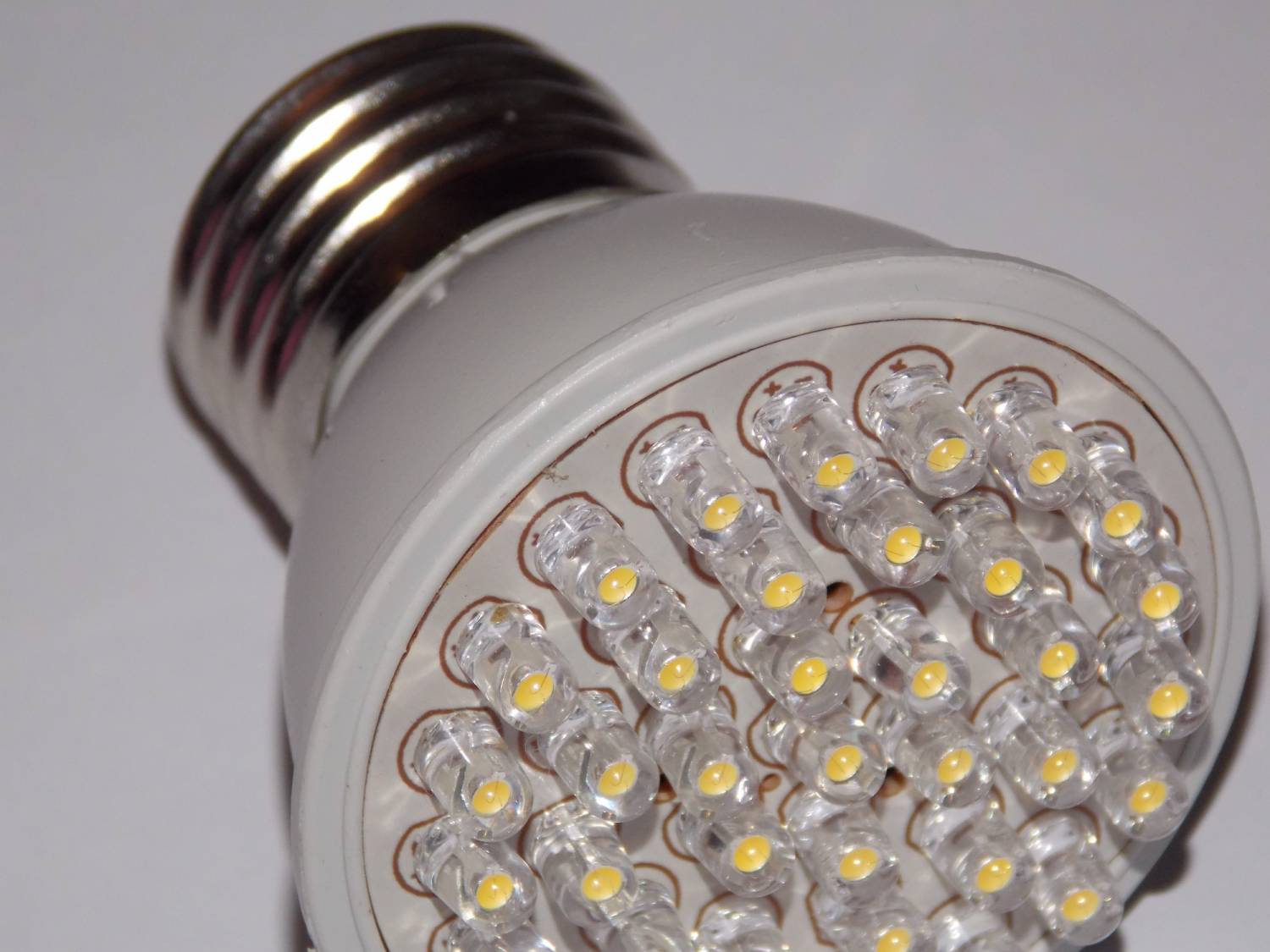

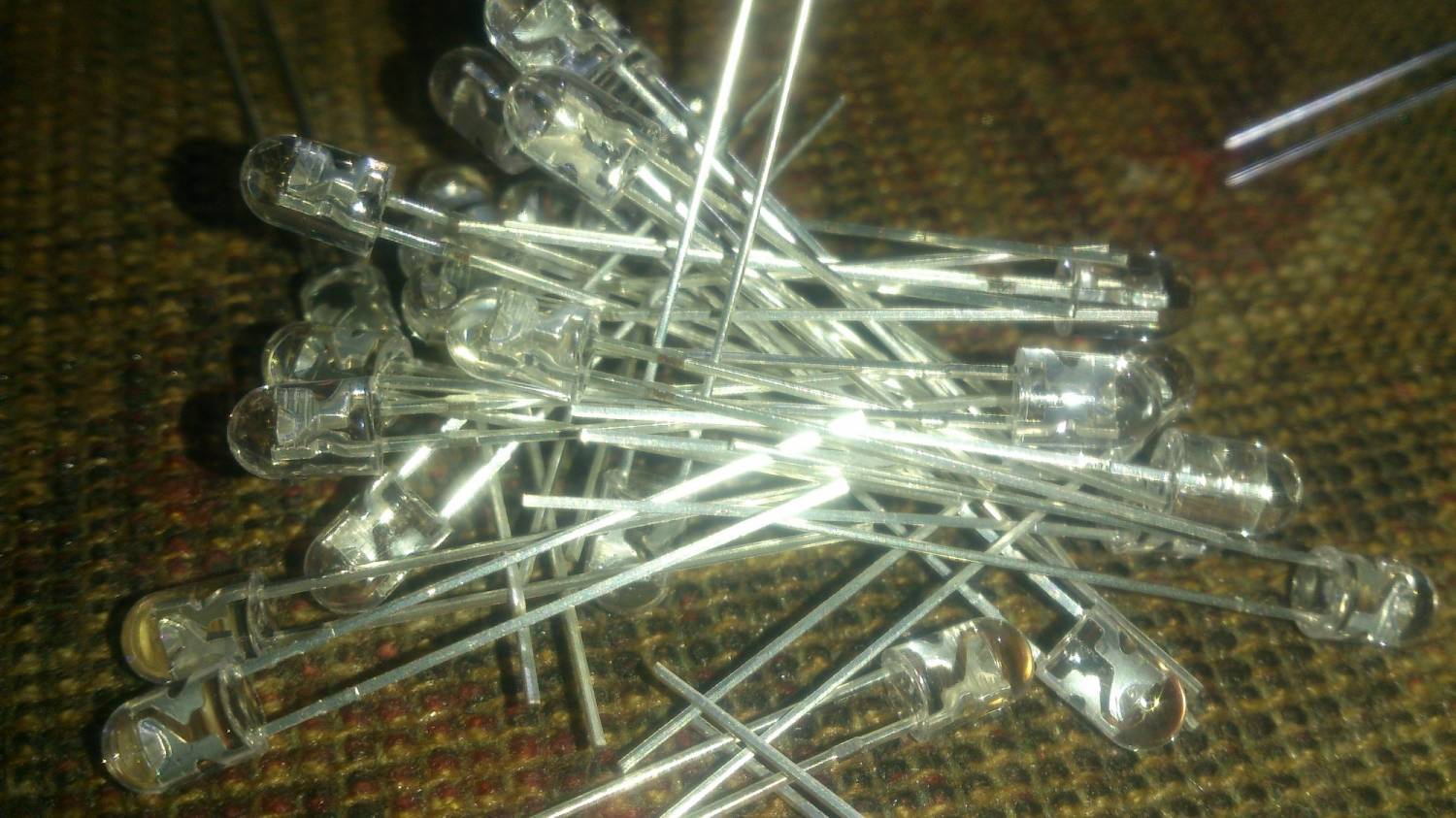

2) 38 светодиодов (3мм, тепло белый)
3) Печатная плата для встроенного бестрансформаторного блока питания

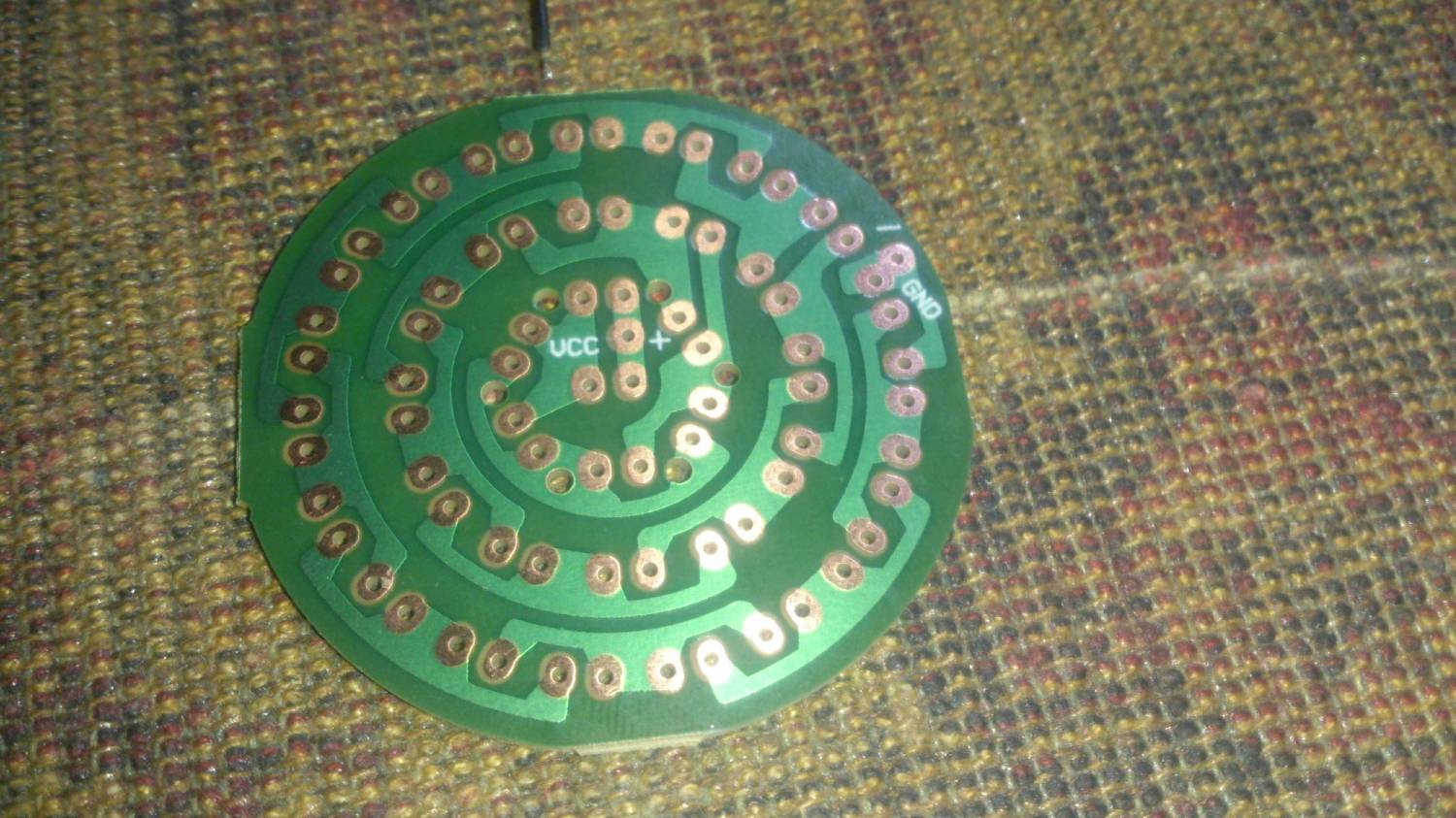

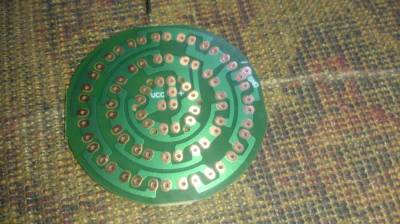

4) Печатная плата для самих светодиодов
5) Компоненты, которые нужны для сборки бестрансформаторного блока питания

Полный обзор и инструкцию по сборке смотрим ниже

Хочу сразу сказать, что схема нам не нужна (да и не было в комплектации) все компоненты подписаны на плате.

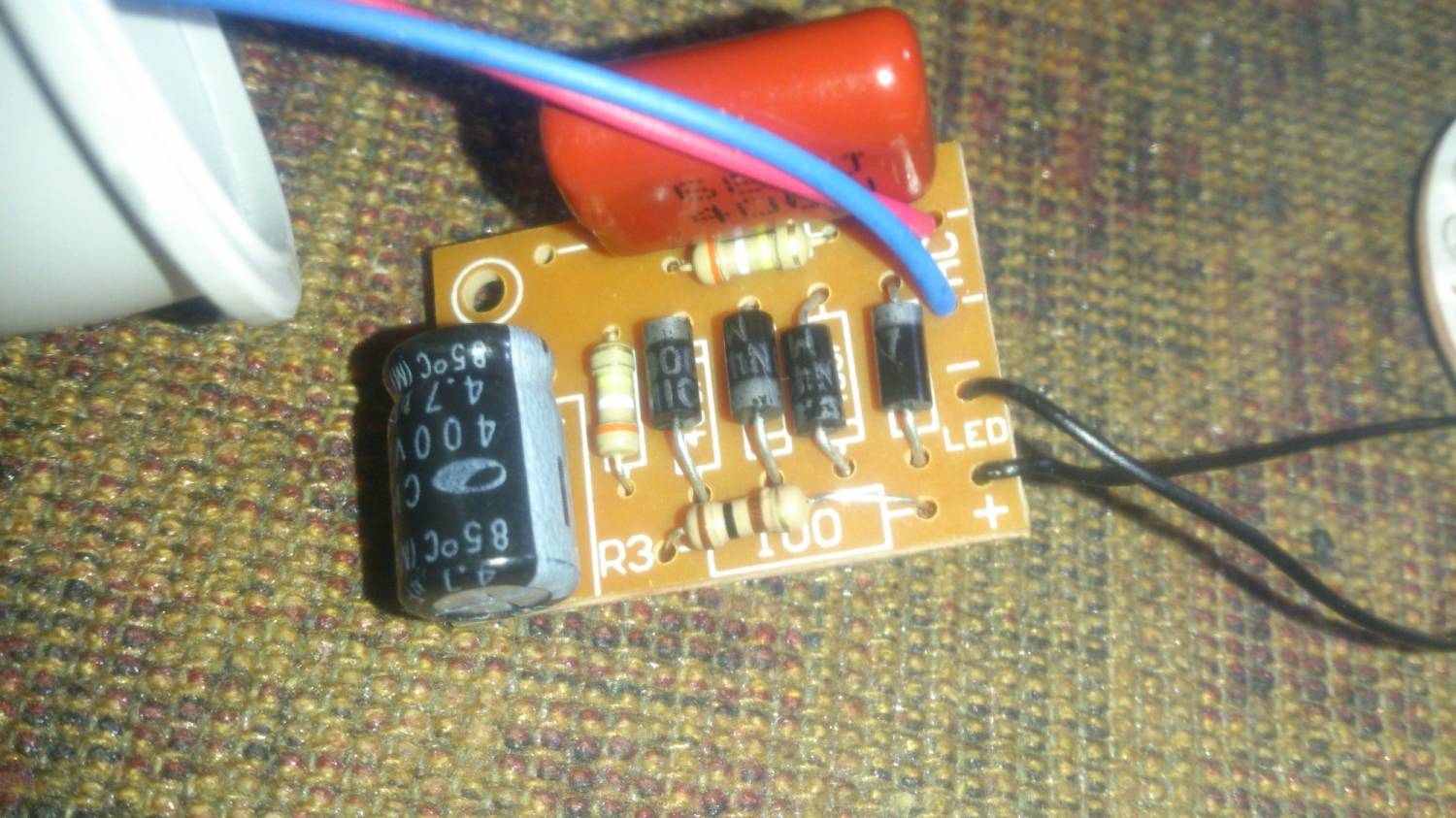

Светильник питается напрямую от сети 220 Вольт, в качестве источника питания тут задействован бестрансформаторный блок питания.


Бок питания обеспечивает нужное напряжение для запитки всей линейки светодиодов, ток ограничивается балластным конденсатором и дополнительным резистором на 100 Ом.


Схема блока питания стандартная, ее можно часто увидеть в китайских фонариках и не только.
Блок не имеет никакой стабилизации, хотя при подключенных светодиодах последние играют в роль узла стабилизации, ну и естественно являююся выходной нагрузкой.




Ток, который подается на светодиоды не превышает 25-30мА, количество светодиодов 38.

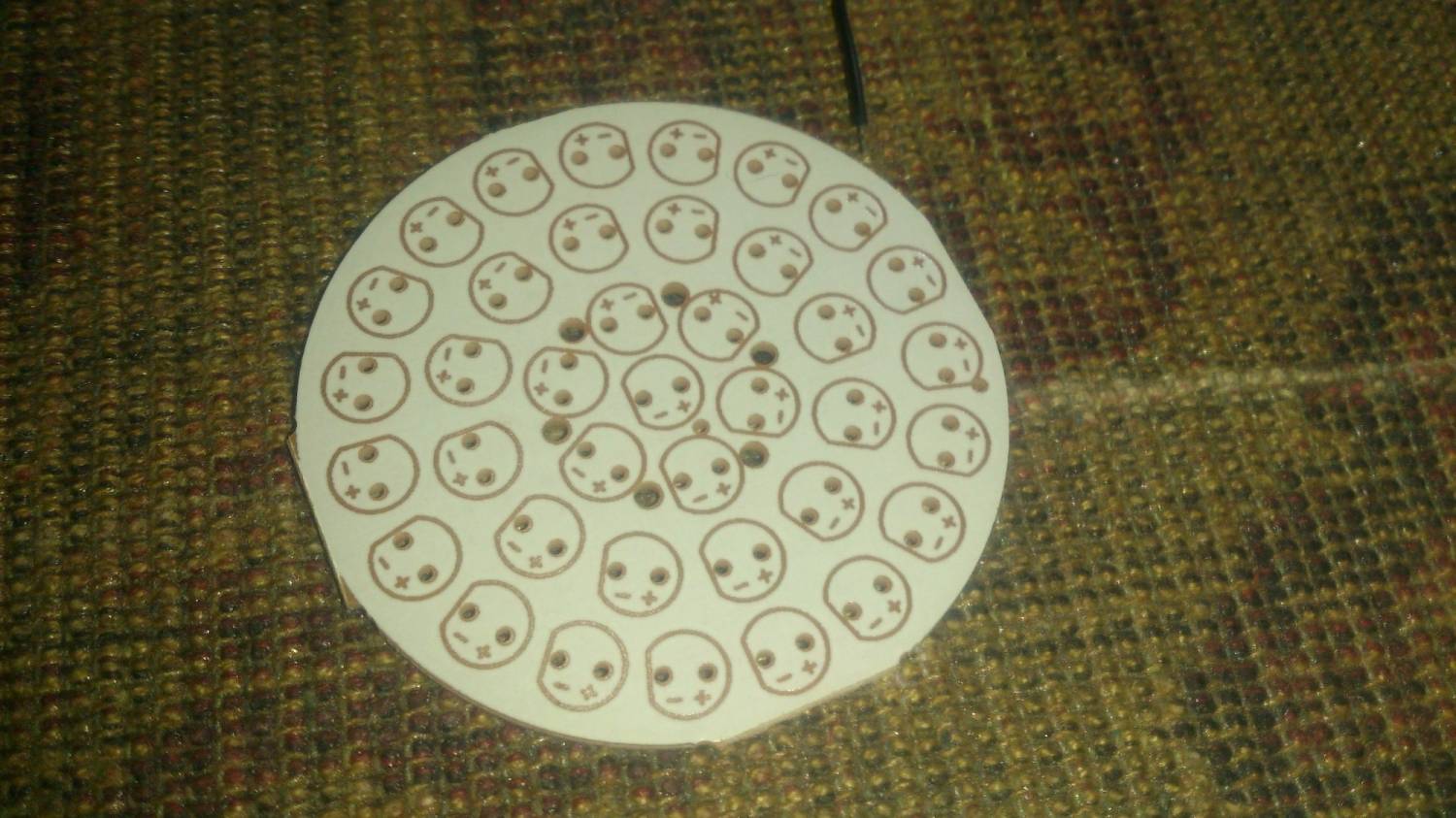

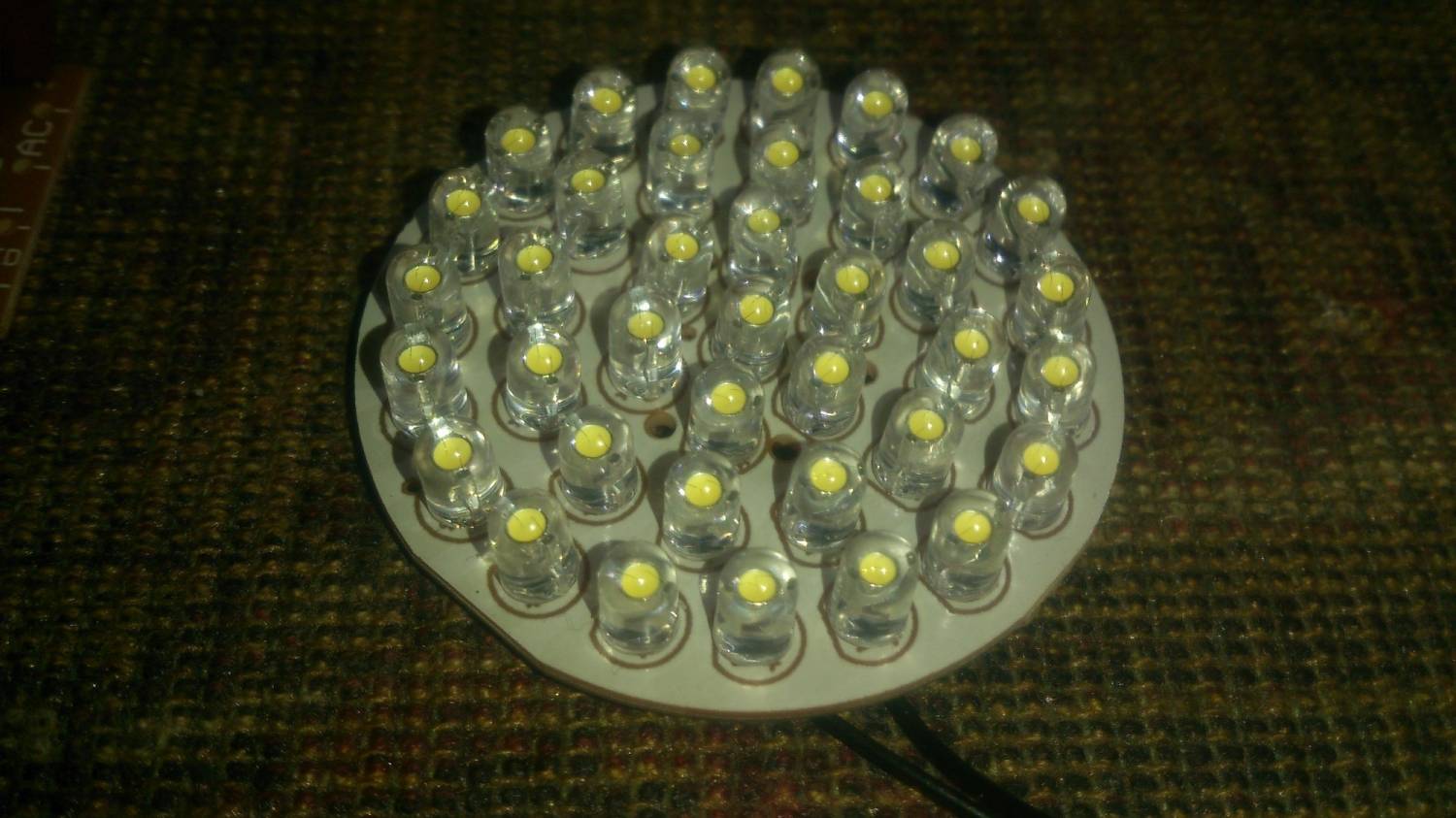

На печатной плате обозначены анод и катод светодиодов (промаркированы как плюс (анод) и минус (катод).
На плате блока питания тоже все подписано, если быть повнимательней, то все заработает без всяких проблем.




Готовый светильник в настройке не нуждается, но советую первый запуск производить через последовательно соединенную лампочку (220В 5-10 Ватт), ну на всякий случай.

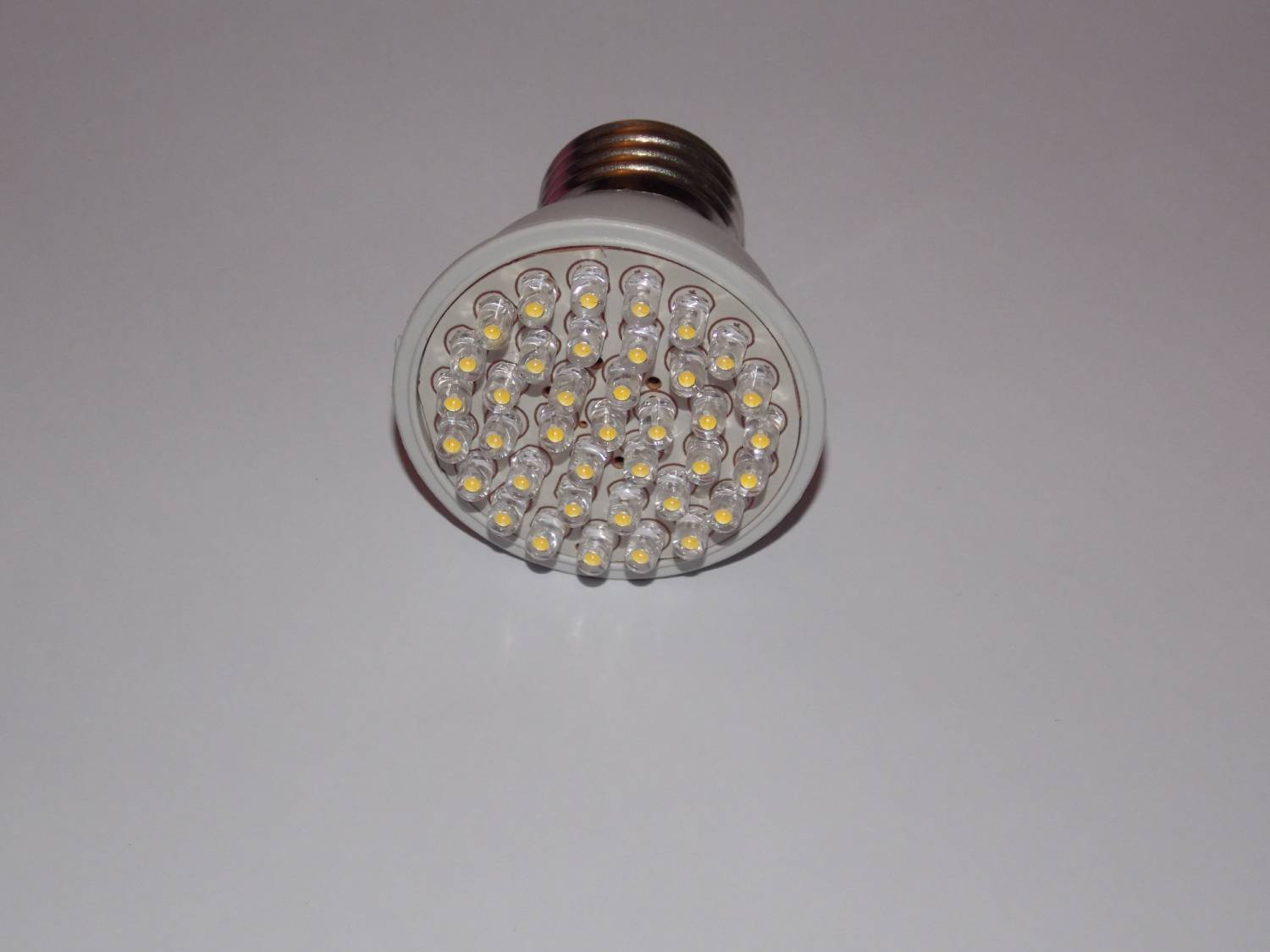

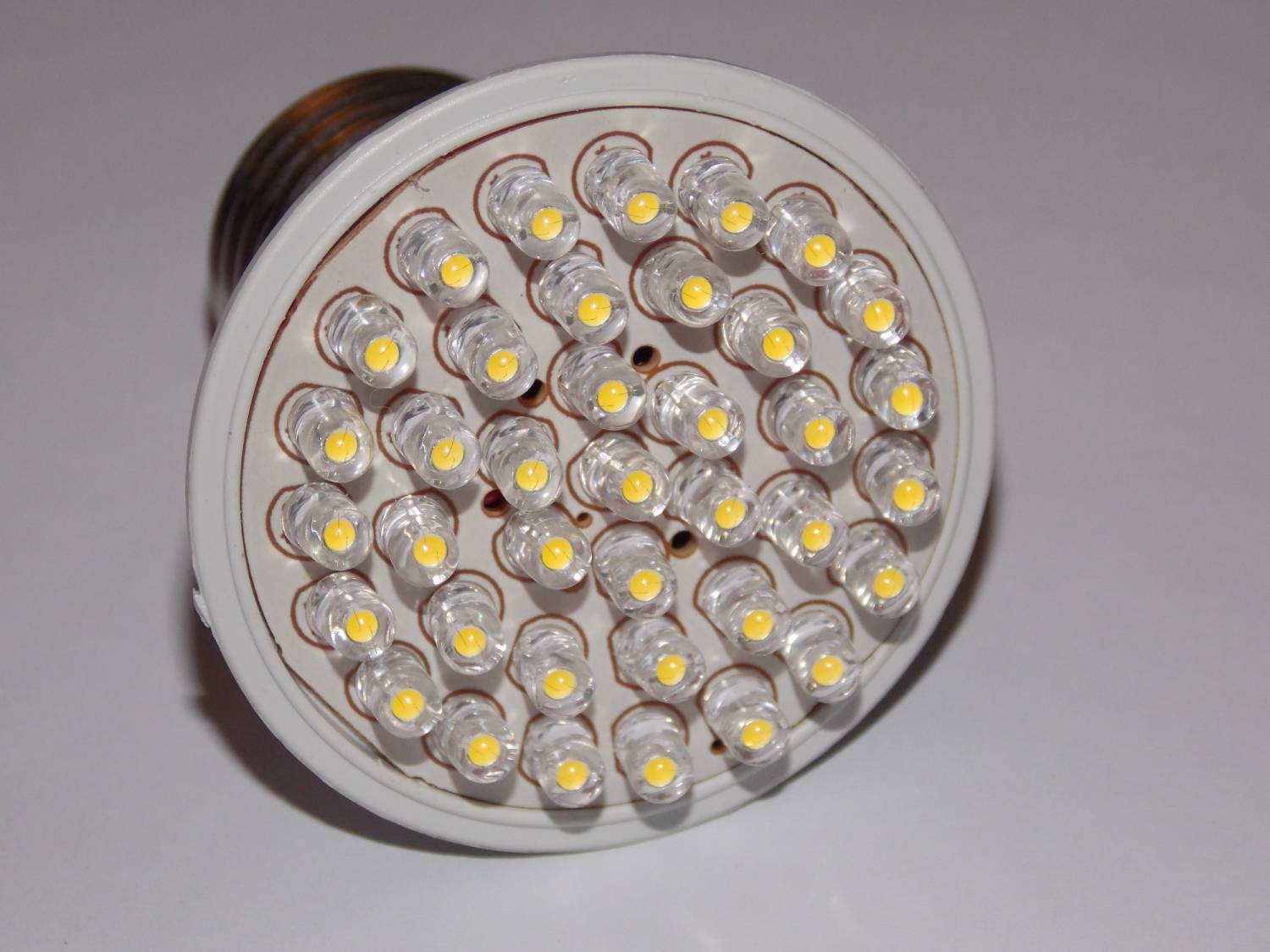

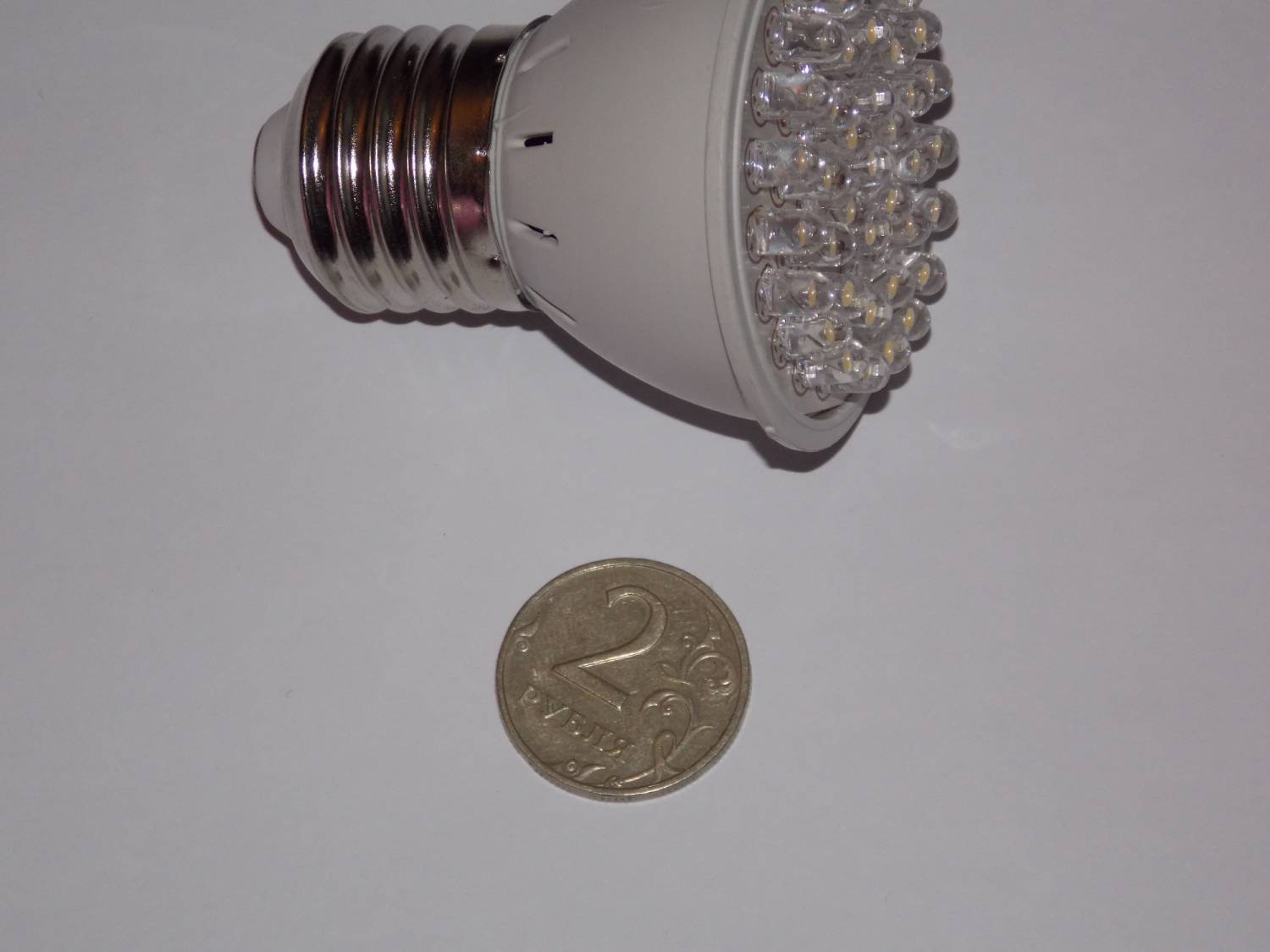

Мощность лампы составляет около 2,5Вт, для сортира в самый раз.


Товар был куплен тут
