Плата контроля заряда Li-ion

Товар  можно купить тут

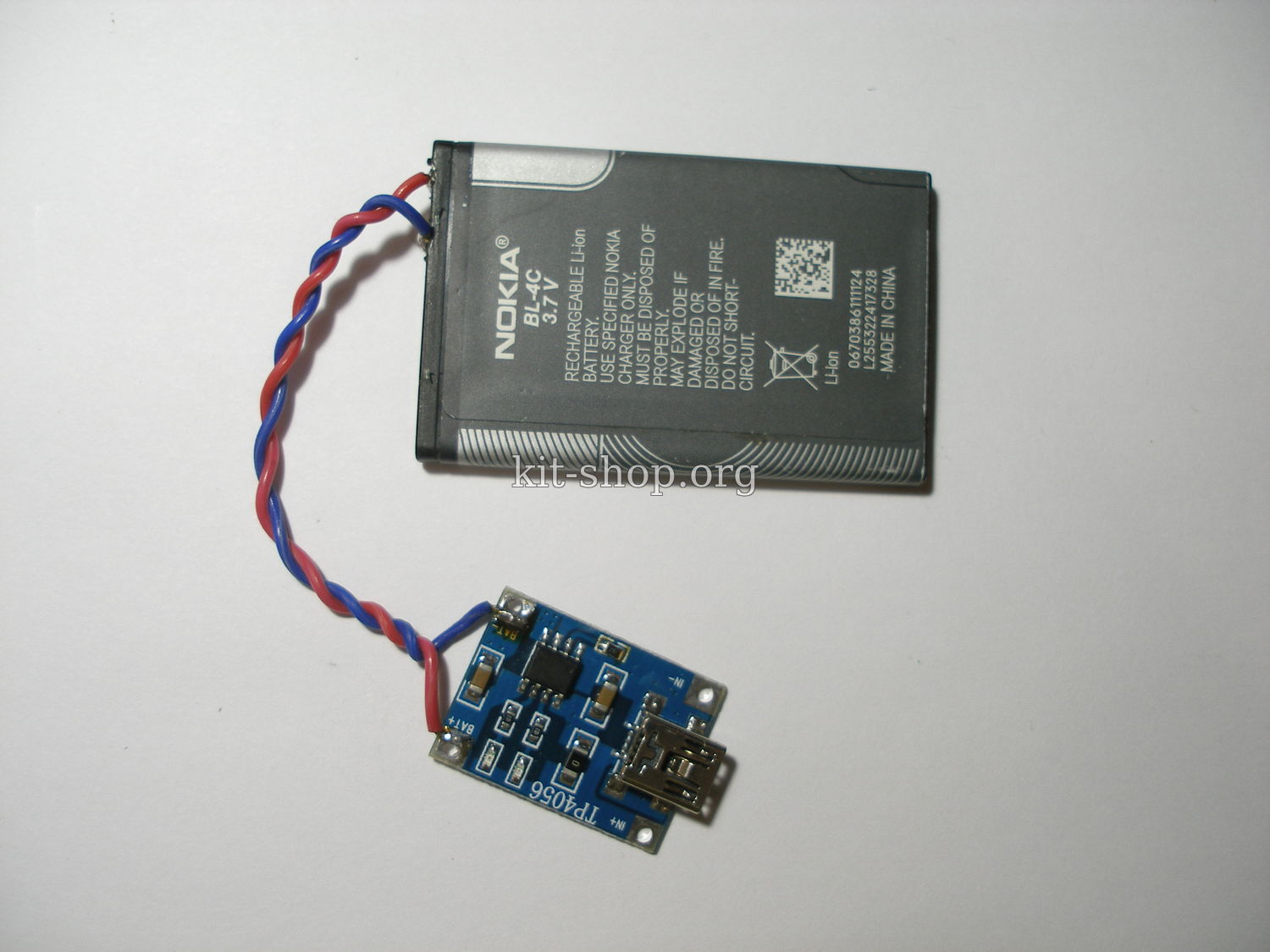

Имеющийся в наличии аккумулятор BL-4C от телефона  Nokia давно не давал покоя своей неприспособленностью, а частая замена Крон в тестере натолкнула на мысль о его переводе на питание от литиевого аккумулятора.

Для этого нужны аккумулятор, повышающий преобразователь и контроллер заряда аккумулятора.

 Среди большого разнообразия схем и решений в виде готовых модулей заряда литиевых аккумуляторов приглянулся модуль на широко известном чипе TP4056.  На основе данного чипа китайская промышленность выпускает целый спектр плат контроллеров заряда Li-on аккумуляторов – без защиты от короткого замыкания и переполюсовки, с защитой, с возможностью подключения термодатчика и т.д.

                Ввиду того что внутренний мир BL-4C уже содержит плату защиты от короткого замыкания, переполюсовки и т.д., для реализации задуманного был выбран самый простой модуль, содержащий лишь контроллер уровня заряда.



Данный модуль имеет следующие характеристики:

  • Входное напряжение: 4,5-5,5 Вольт. (Согласно даташита на чип TP4056 можно подавать до 8 вольт, но в данном случае зарядный ток будет уменьшен контроллером);
  • Зарядный ток: 1000 мА (регулируется подбором резистора Rprog);
  • Напряжение полного заряда: 4.2В;

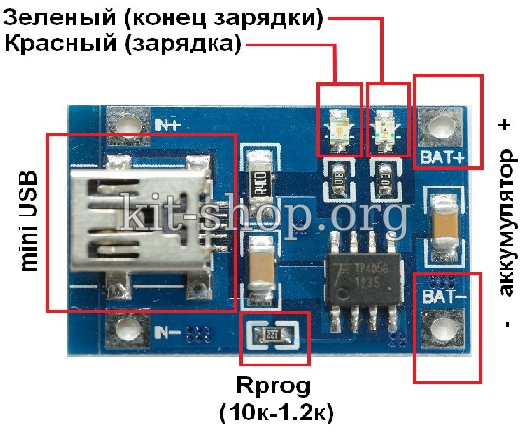

  • Входной разъем: mini USB (+ места для подпайки проводов);

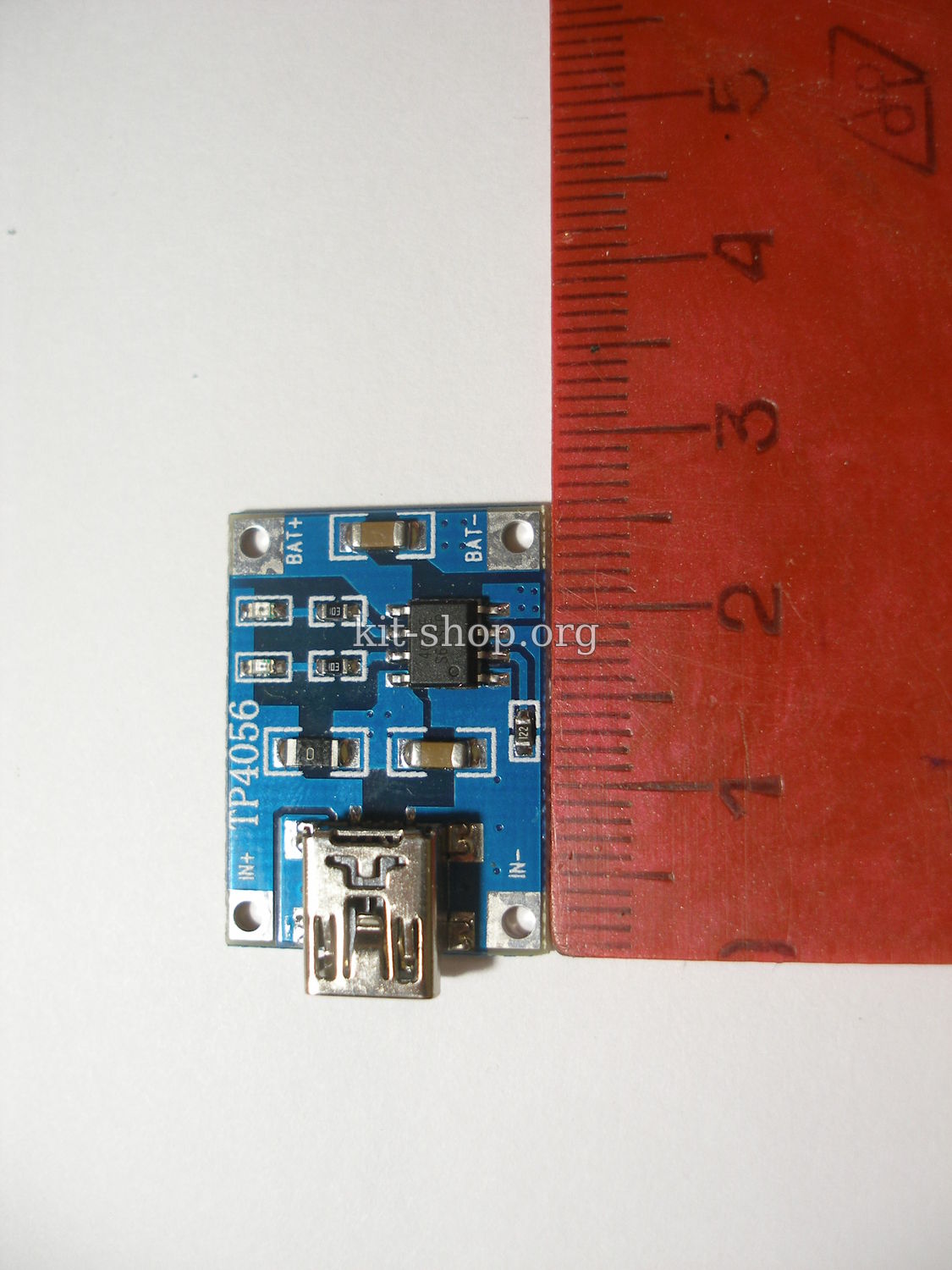

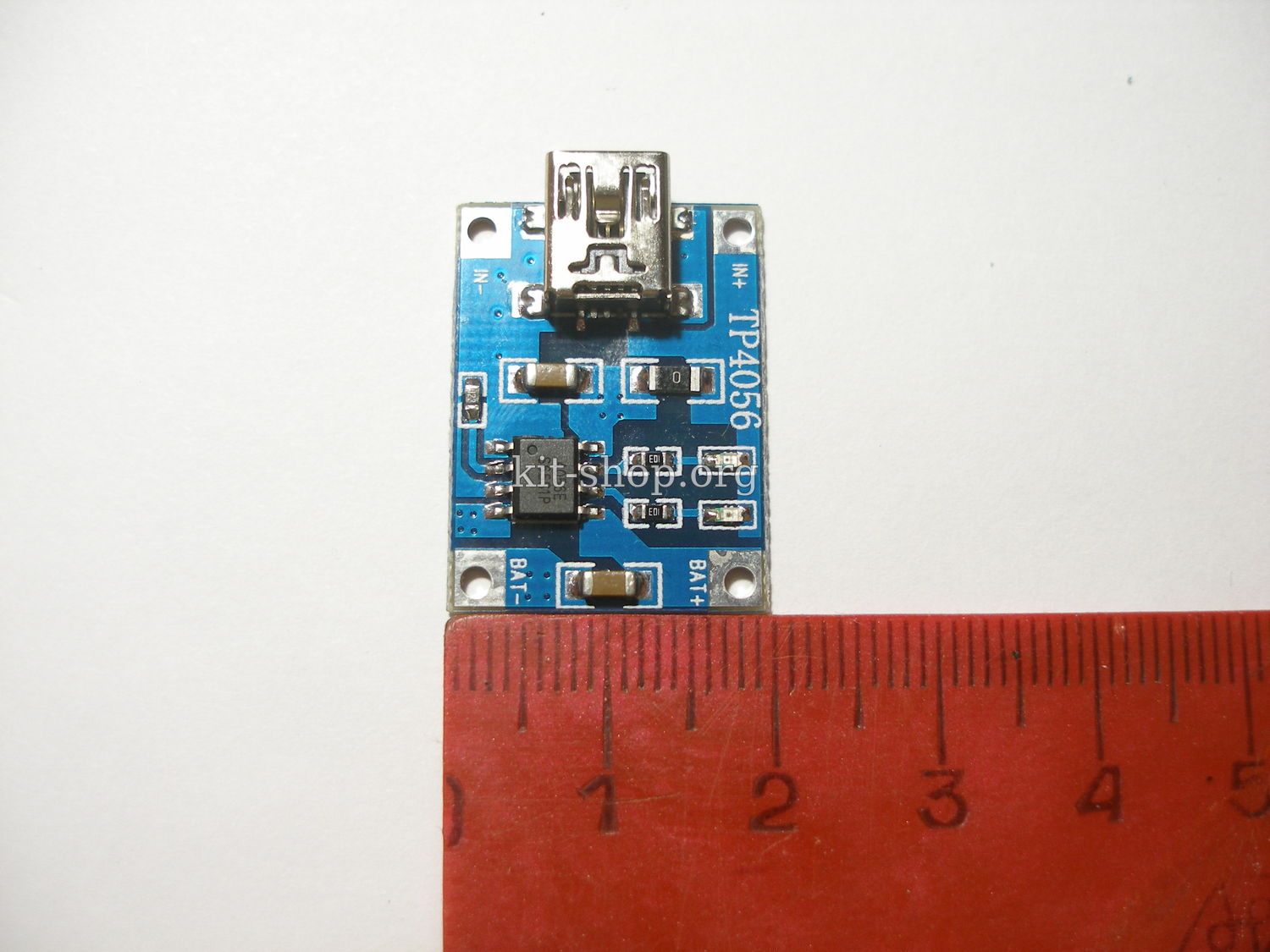

  • Габариты: 25*19*4 мм

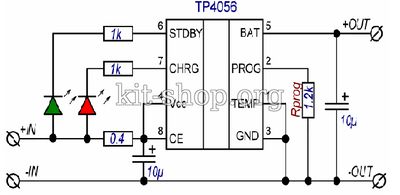

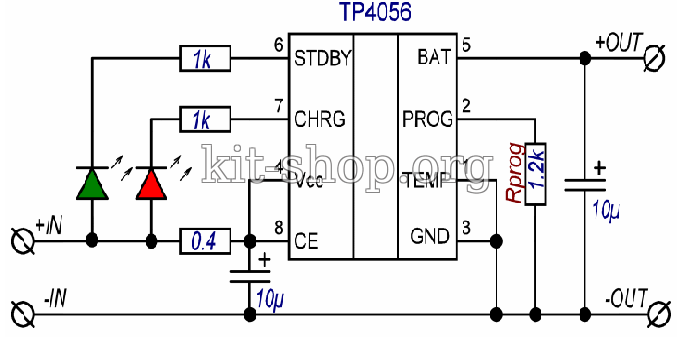

Схема модуля имеет следующий вид:



Как работает модуль?

При подключенном аккумуляторе и подаче питания загорается красный светодиод, сигнализирующий о подаче входного напряжения. После этого начинается процесс заряда. Этим процессом управляет сам чип. Зарядка производится номинальным током (в базовом варианте 1000 мА). По мере заряда банки контроллер снижает зарядный ток.

В тот момент, когда аккумулятор зарядился до 4,2В, контроллер снижает зарядный ток до 50 мА и загорается синий светодиод. В таком состоянии аккумулятор может находиться бесконечно долго без всякого вреда.



Что необходимо помнить?

  Данный модуль не имеет защиты от переполюсовки и короткого замыкания на выходе. Если это случится, чип выйдет из строя и при монтаже следует быть внимательным.

  В базовом варианте (1000 мА) чип может существенно нагреваться. Согласно даташита предельная температура нагрева 145 градусов.

  Производитель чипа рекомендует заряжать аккумуляторы током 0,37С,  т.е. в моем случае

860 мА*0,37 = 318 мА.



Таблица зависимости зарядного тока от номинала сопротивления Rprog



Rprog,кОм

30

20

10

5

4

3

2

1,66

1,5

1,33

1,2

Ibat, мА

50

70

130

250

300

400

580

690

780

900

1000

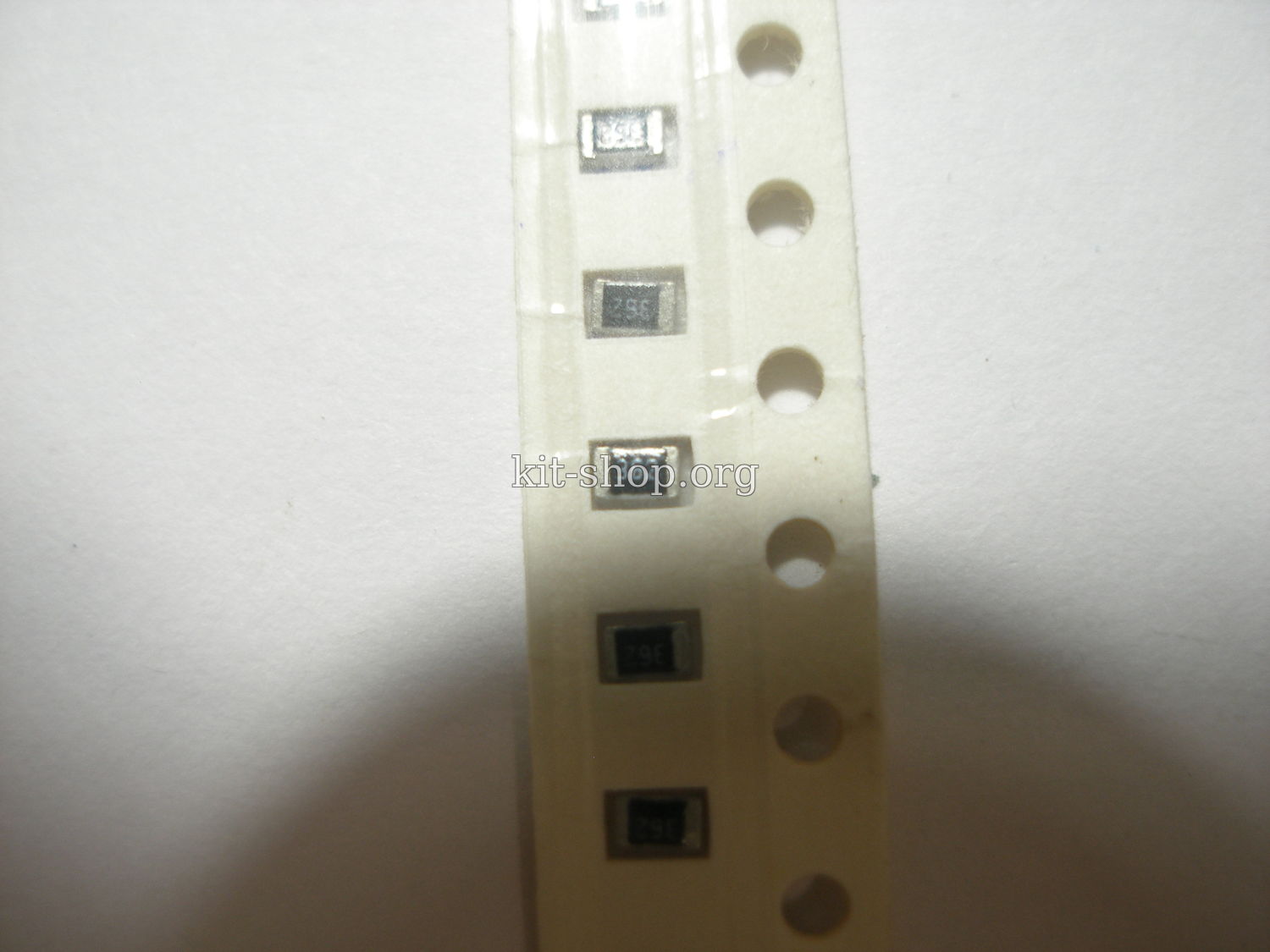

В наличии нашлись резисторы по 3,6 кОм.  Ориентировочно ток заряда составит нужную величину.

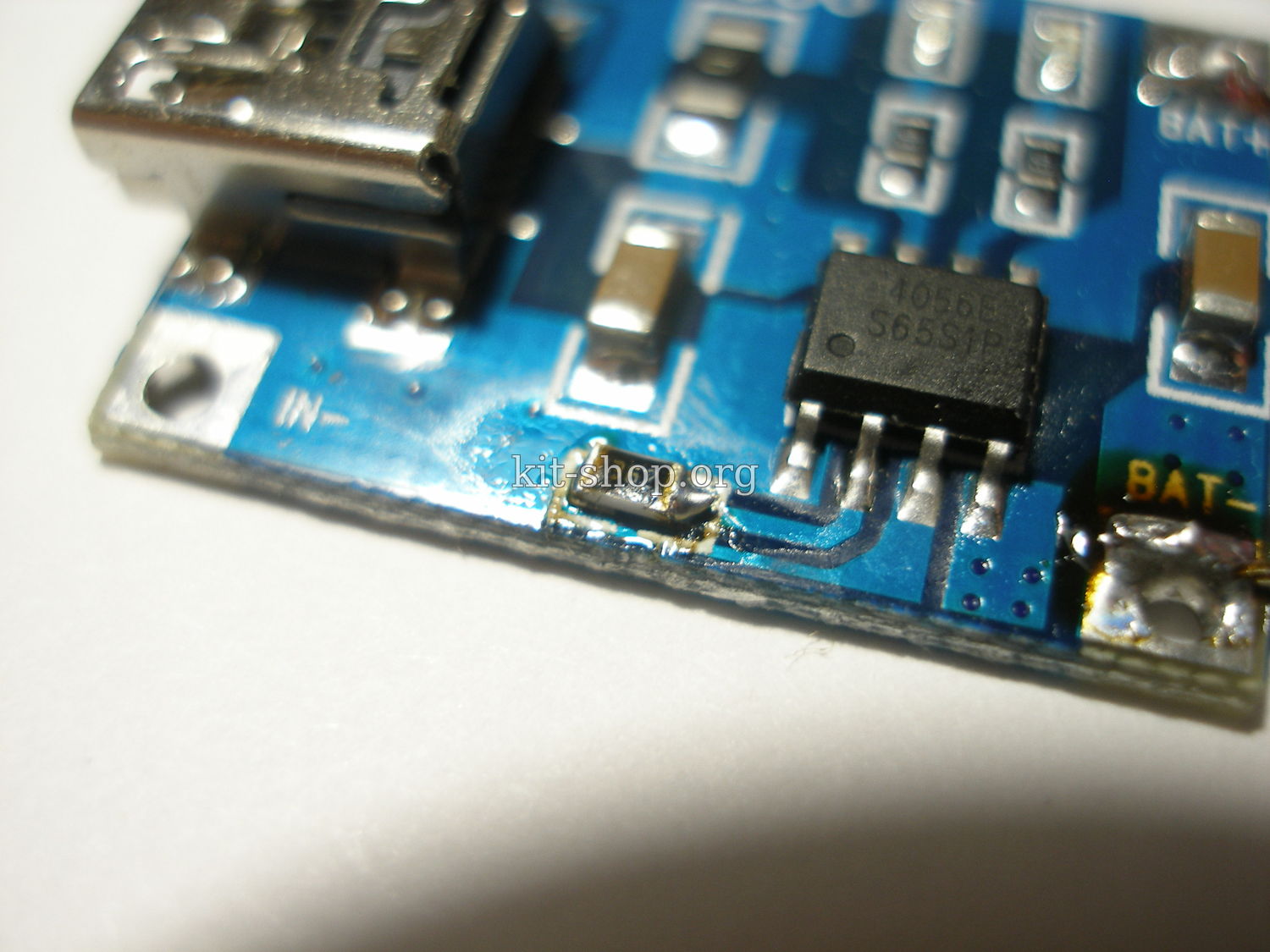

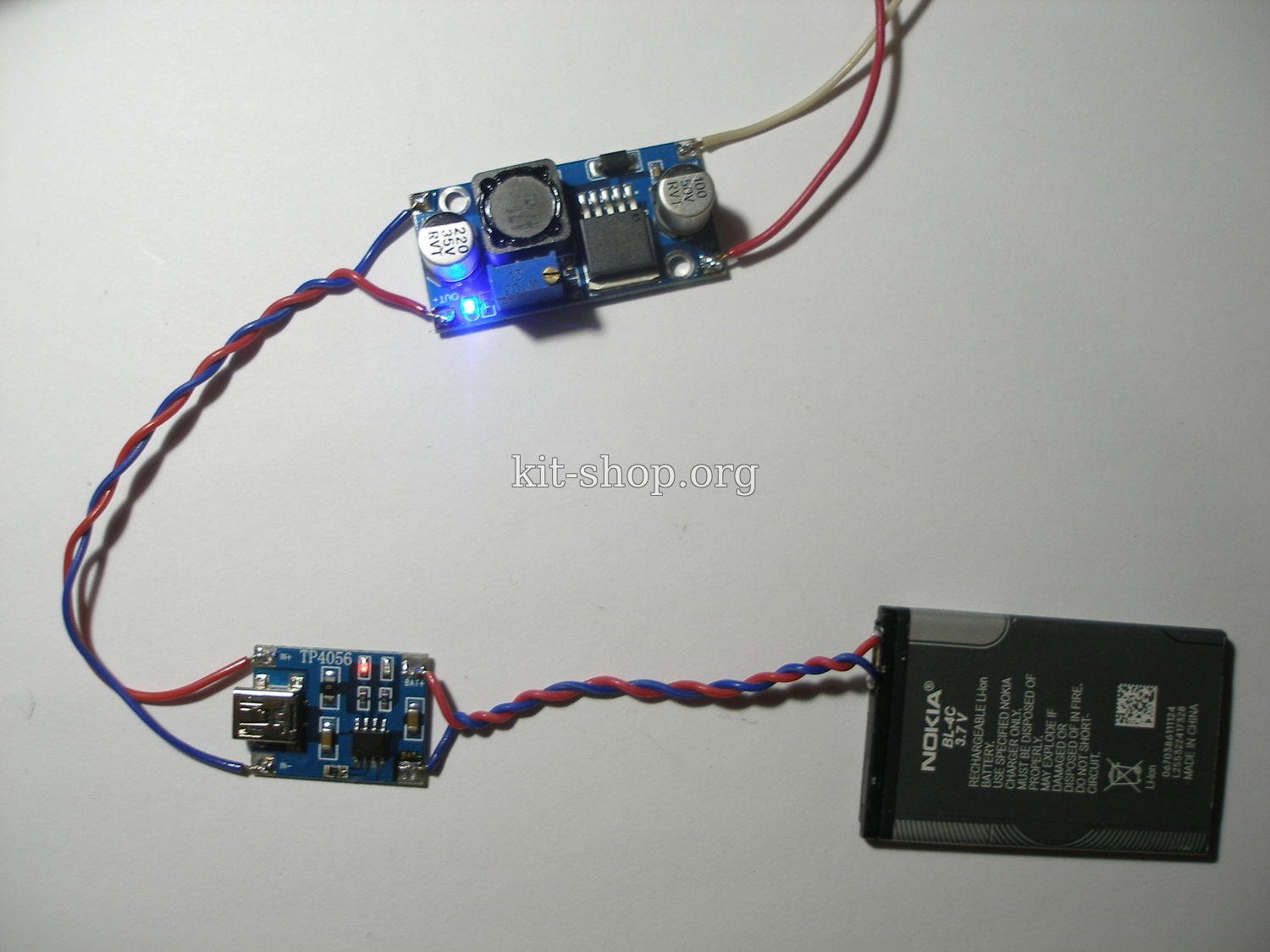

Перепаиваю, соединяю с АКБ и пока заряжаю понижающим преобразователем. Повышающий пока в пути из Китая.





В результате: контроллер чуть теплый, АКБ заряжена, время зарядки 2 часа.
