Контроллер заряда Li-ion аккумуляторов.

Товар  можно купить тут

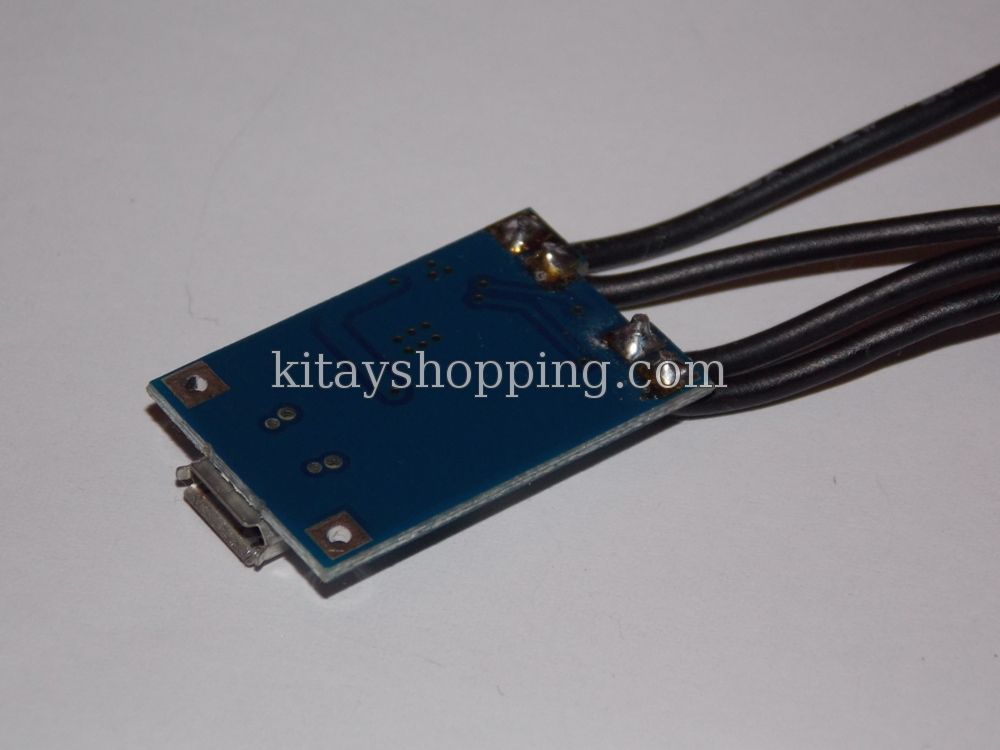

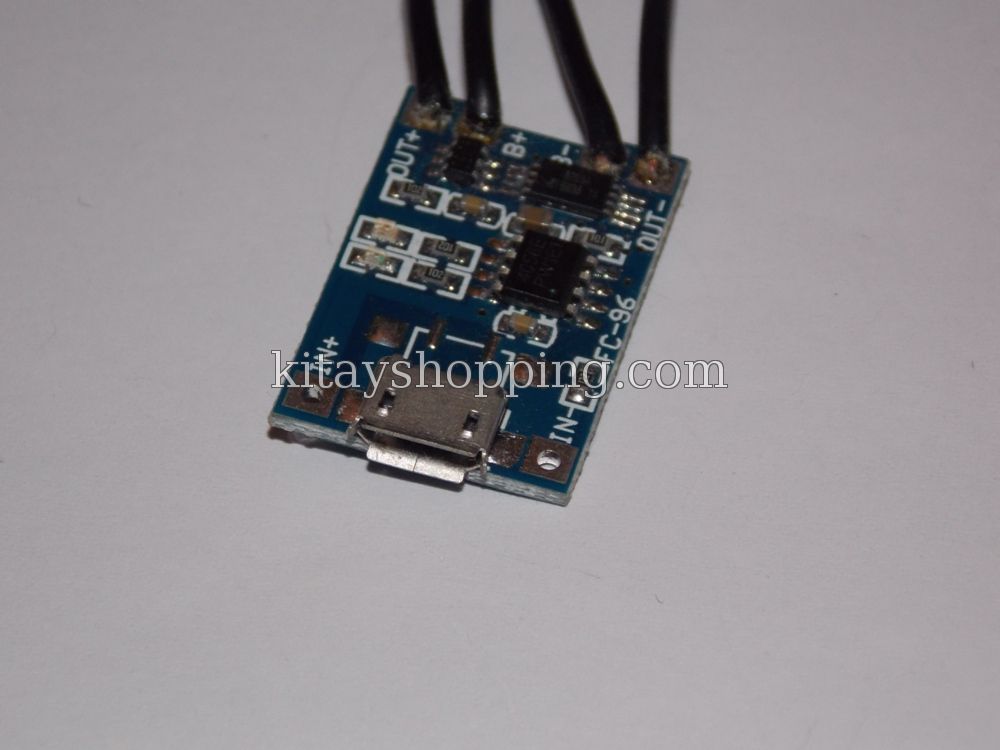

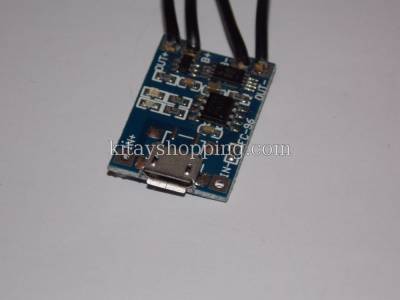

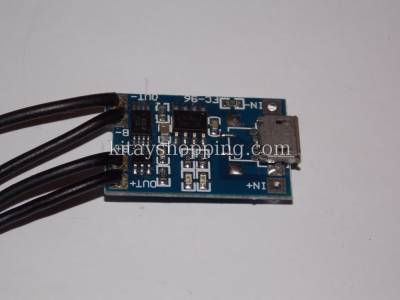

Дешевая плата (0.39$) для зарядки Li-ion аккумуляторов.

Питание на вход можно подать 2 способами.

   1. Через разъем мини-USB.

   2. Подать напряжение от 4.5 до 5В на площадки обозначенные как IN+ и IN-.



Аккумулятор подключается к BAT+ и BAT-.

Схема собрана на специализированной микросхеме TP4056. Зарядный ток зависит от  номинала резистора соединенного со 2 выводом микросхемы (PROG). На плате установлен номинал соответствующий максимальному току в 1А. Для батарей с небольшой емкостью следует поменять этот резистор в соответствии с таблицей.

R prog (кОм)   I bat (мА)
30                          50
20                          70
10                        130
5                          250
4                          300
3                          400
2                          580
1.66                     690
1.5                       780
1.33                     900
1.2                      1000



Во время зарядки светится красный светодиод ( кстати, если аккумулятор не подключен, он мигает), при достижении полной зарядки (4.2В) включается синий.

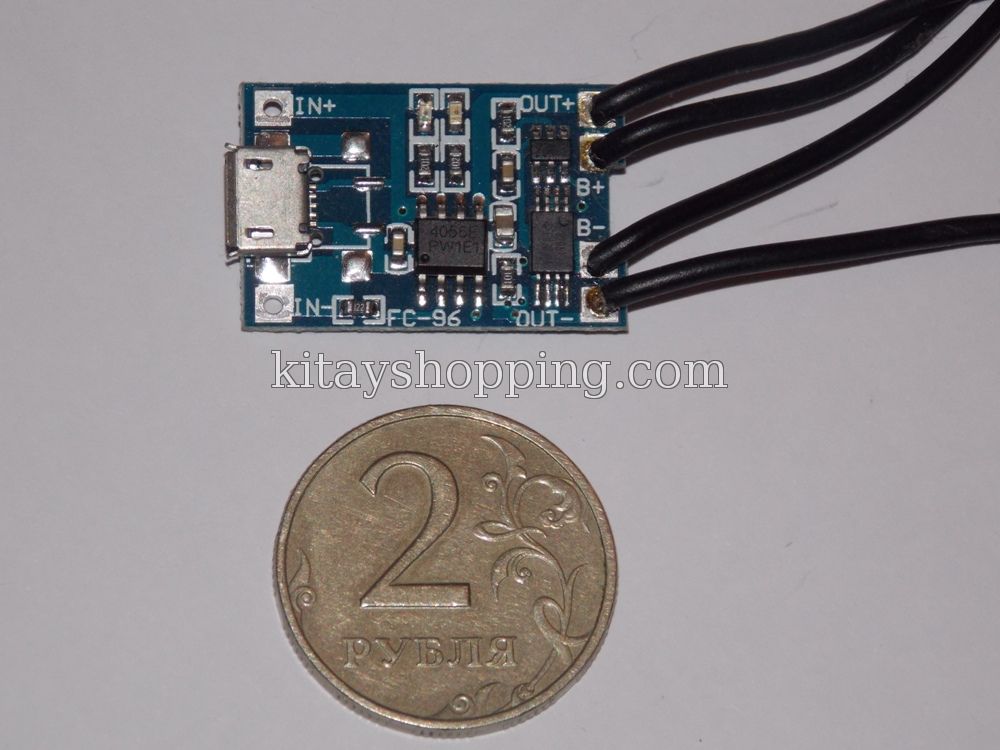

Размеры платы 25 х 19 мм.

Модуль очень пригодится  в самоделках с питанием от Li-ion батарей.

Например, при переделке питания шуруповерта с Ni-Cd  или  разнообразных фонариков питающихся от не заряжаемых батарей, сдохших гелиевых аккумуляторов и т.д.

Товар  можно купить тут

Категория: ЭЛЕКТРОНИКА | Добавил: Admin (2015-10-12)
Просмотров: 1984 | Комментарии: 2
Всего комментариев: 2
avatar
0
1
Здравствуйте, можно ли использовать эту плату если ток разряда аккумулятора будет 3-5 А.
avatar
0
2
Для чего дополнительные микрухи нужны? Основную функцию выполняет TP4056, а другие для чего?
