KIT набор для сборки димера.

Товар  можно купить тут

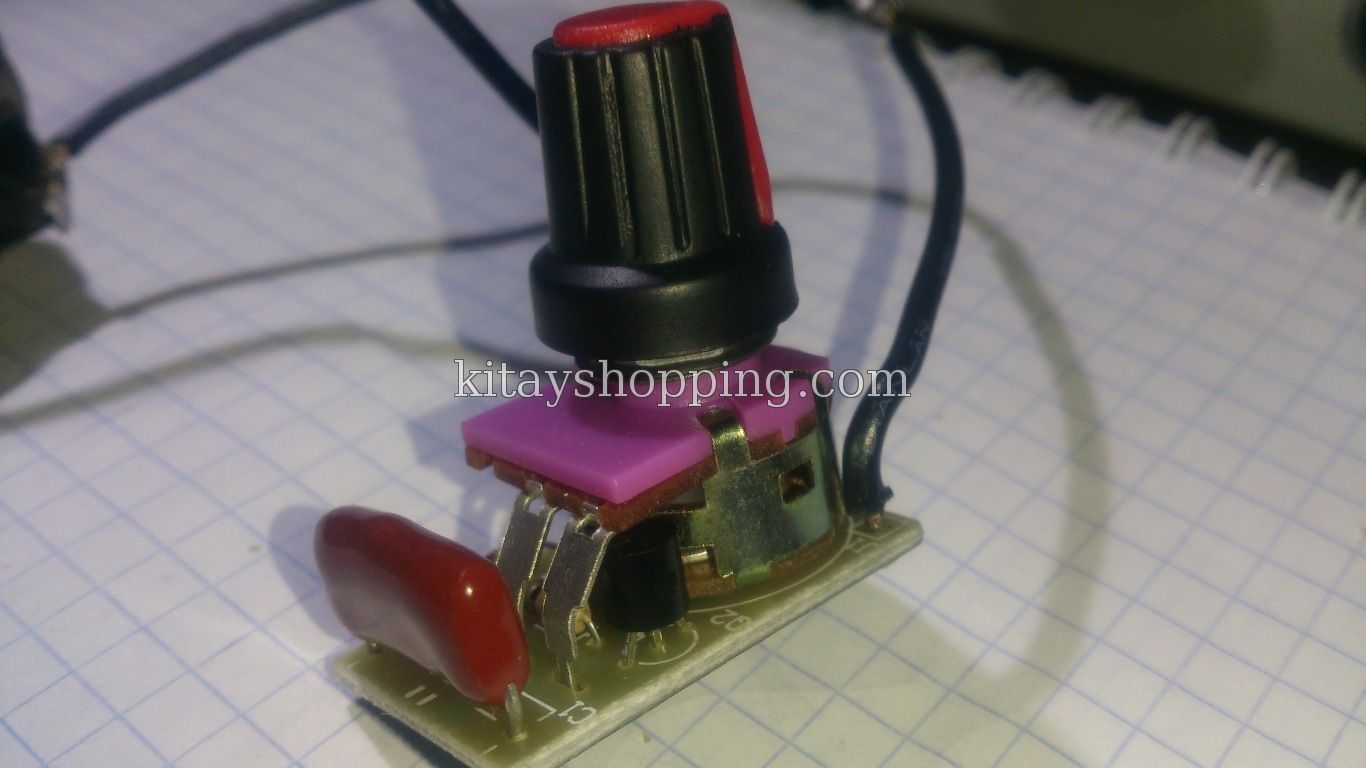

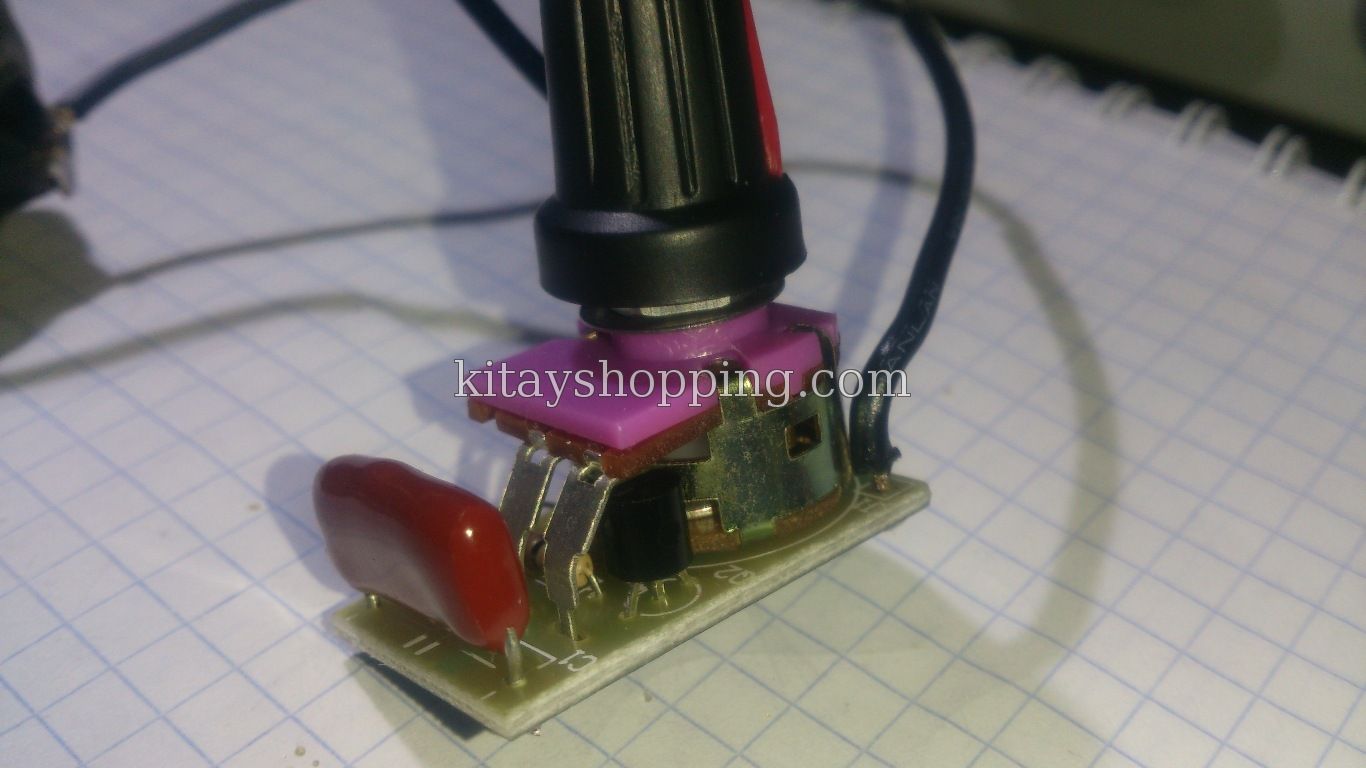

Это небольшой набор для сборки димера, которым можно регулировать скорость вращения моторчика мощностью до 100Вт, яркость свечения накальных лампочек до 100Вт. Внимание! НЕ работает с энергосберегающими лампами! Ну а радиолюбители могут регулировать нагрев жала паяльника.

В упаковке всего несколько компонентов и печатная плата - все настолько просто, что ни в наборе, ни на сайте нет схемы устройства. Собственно, устройство основано на симисторе MAC97A6 с максимальным обратным напряжением 400В. В набор входит динистор, т.е. двунаправленный диод DB3, специально предназначенный для работы с тиристорами и симисторами. Когда он переходит в режим лавинного пробоя, то приобретает свойство отрицательного сопротивления.

К одному электроду симистора подводится сетевое напряжение. Когда напряжение на управляющем электроде доходит до определенного уровня симистор открывается и ток протекает через нагрузку.



В данной схеме через резисторы (один из которых переменный) заряжается конденсатор и при определенном напряжении (Uпробоя ) происходит открывание динистора – режим лавинного пробоя. Этот ток через динистор достаточен для открывания симистора. Динистор  DB3 симметричный, т.е. нет разницы как его припаивать.

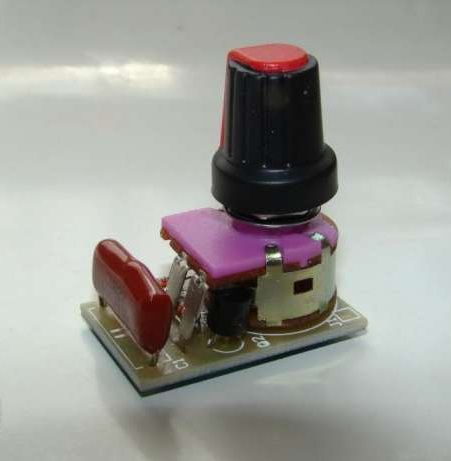

Размеры платы 20мм х 33мм.

Стоимость набора всего 0.84$.
